资料解读：美好教育盘扣式脚手架工艺与技术标准
详细资料请看本解读文章的最后内容。盘扣式脚手架作为碗扣式脚手架的升级换代产品，在建筑施工领域应用愈发广泛，这份技术资料系统梳理了其构造原理、规格参数、核心特点、安装流程与工程应用，为现场施工与技术管理提供了完整依据。

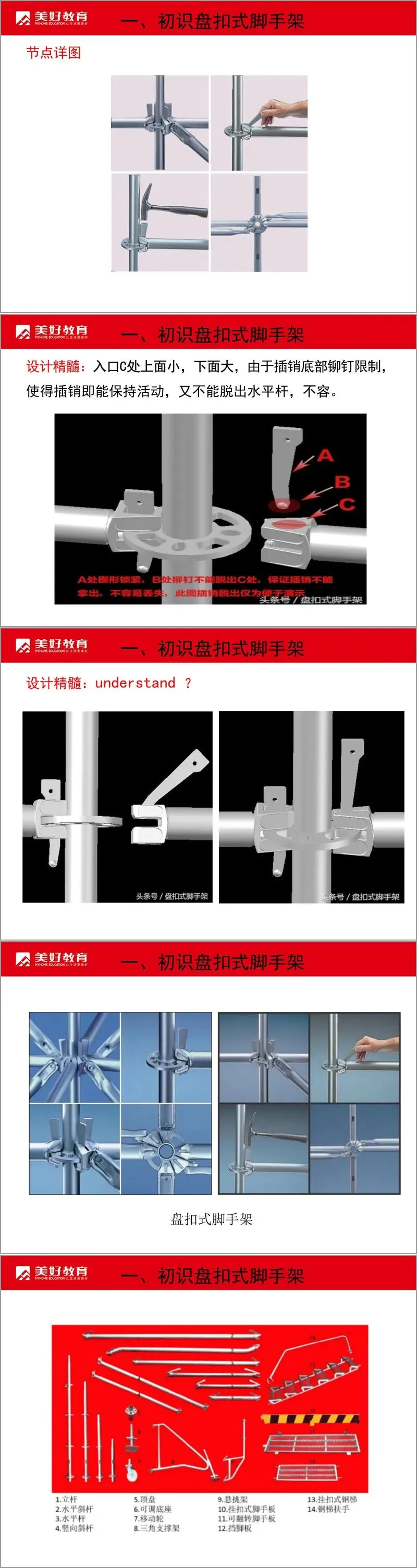

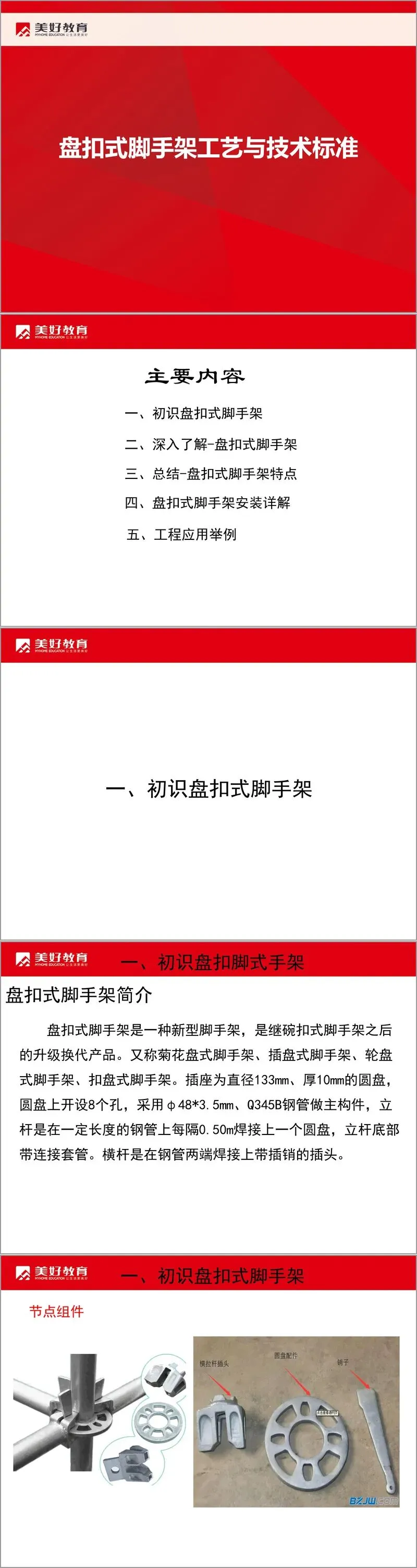

资料先从基础认知展开，明确盘扣式脚手架也称菊花盘式、插盘式、轮盘式脚手架，核心节点为直径133mm、厚 10mm 的圆盘，开设 8 个连接孔，主构件采用 φ48×3.5mm Q345B 钢管，立杆每 0.5m 焊接一个圆盘，底部带连接套管，横杆两端配带插销的插头，插销采用楔形自锁结构，底部铆钉限位，既灵活又不易脱落丢失，保障节点连接可靠。

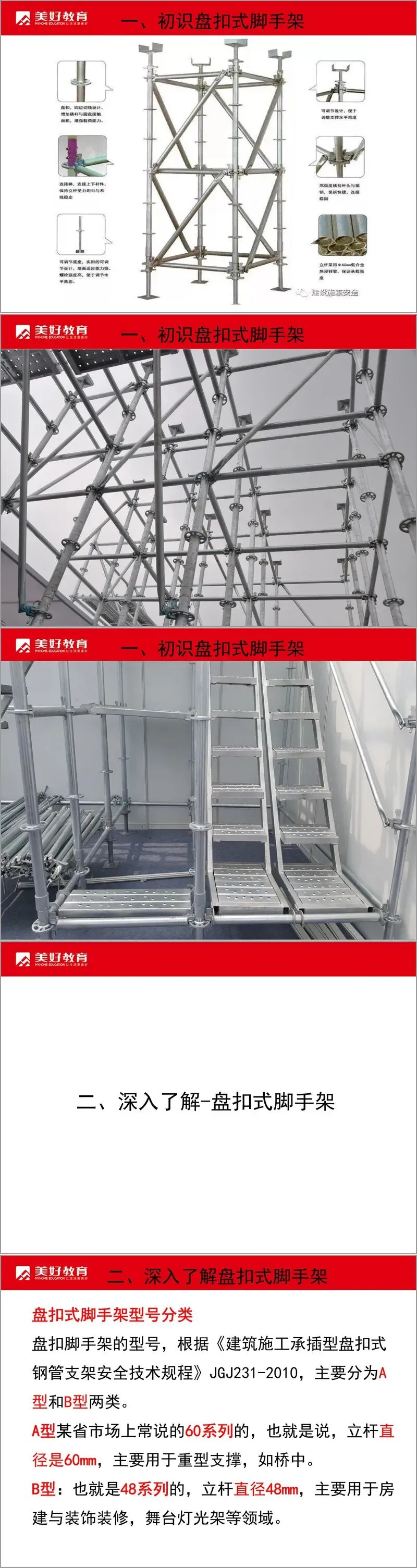

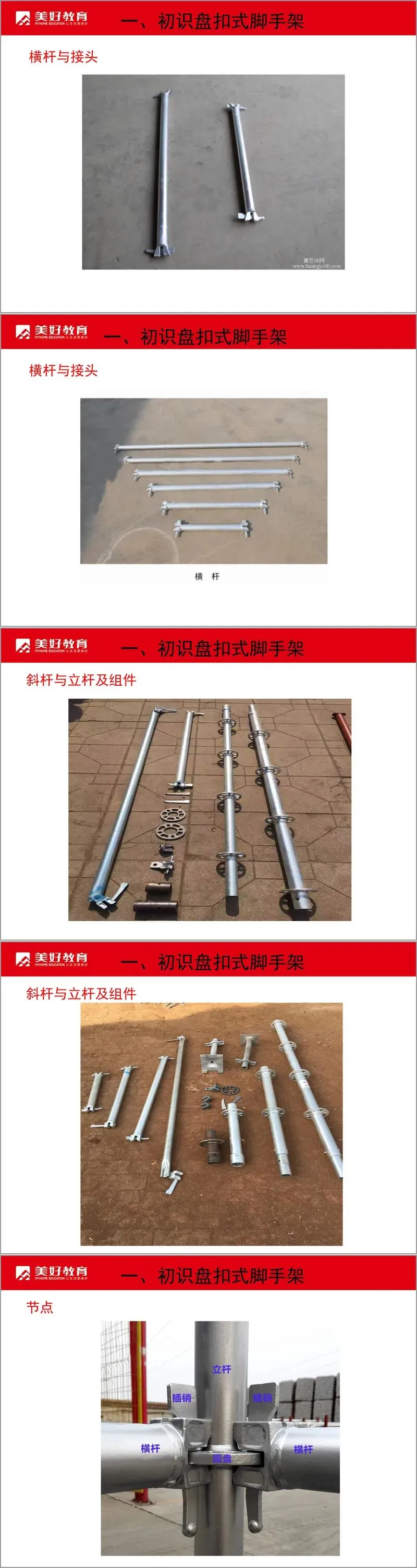

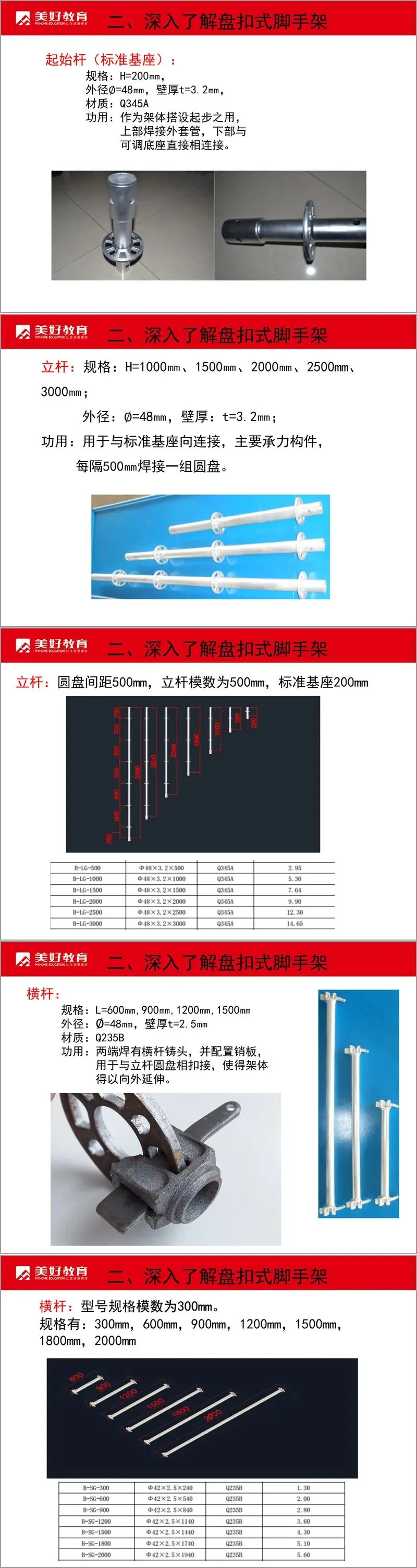

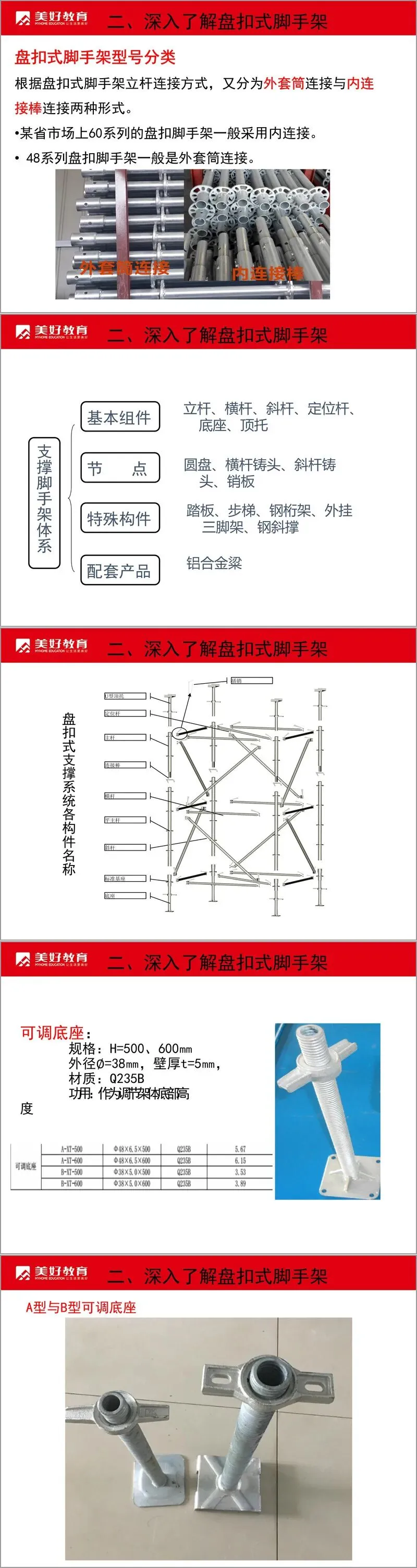

在构件与型号分类上，依据JGJ231-2010 分为 A 型 60 系列与 B 型 48 系列，60 系列立杆直径 60mm，用于桥梁等重型支撑；48 系列立杆直径 48mm，适用于房建、装修与舞台架。连接方式分外套筒与内连接棒，60 系列多用内连接，48 系列常用外套筒。核心构件包含立杆、横杆、斜杆、可调底座、顶托等，配套有挂扣式脚手板、钢梯、三角支撑架等，构件尺寸模数化，立杆圆盘间距 500mm，横杆模数 300mm，互换性强。
资料明确了各构件质量标准：钢管无裂纹、凹陷、锈蚀，直线度偏差不大于管长1/500；铸件无砂眼、缩孔，焊缝饱满无缺陷；主要部件采用内外热镀锌防腐，涂层均匀牢固，构配件标识清晰。
核心优势方面，盘扣式脚手架技术成熟，节点传力合理，结构稳定；原材料强度为传统Q235 钢管的 1.5 至 2 倍；热镀锌工艺延长使用寿命；加工工序严谨，精度高；单支立杆允许承载力可达 10.3 吨，是传统产品的 2 至 3 倍；同等支撑体积下用量与重量减少约 1/2，搭拆、运输、维护成本可降低 30%，综合效益突出。
安装流程按步骤规范讲解：先测量放线定位底座，摆放并调平可调底座，丝杆外露不大于300mm；安装起步杆，套入底座并确保受力到位；搭设扫地杆，离地高度不大于 550mm，插销锤击自锁后抗拔力不小于 3kN；依次接长立杆、安装横杆与斜杆，斜杆需同向搭设，保证结构刚度；架体到位后安装 U 型顶托，托座伸出长度不超 650mm，丝杆外露不超 400mm，插入立杆不小于 150mm。同时明确不同高度支架的斜杆设置要求，高度不大于 8m 与大于 8m 分别执行对应构造规则，独立塔架需满布竖向斜杆。
资料还梳理了安全技术规范强制性条文，强调插销抗拔力、顶托与底座尺寸限制、禁止在支架基础影响范围内挖掘、构件严禁抛掷等关键要求。工程应用覆盖桥梁施工、房建梁板支撑、机场匝道、演艺舞台、临时看台等场景，适配多种施工环境。
整体来看，这份资料覆盖从基础构造到现场落地的全流程要点，参数清晰、流程规范，兼具技术指导性与实用性，可直接用于施工培训、方案编制与现场管控。
接下来请您阅读下面的详细资料吧。
