企业数字化转型走到深水区，基础设施的承载能力成为关键瓶颈。IT系统已经从支撑工具变成核心生产力，机房信息化升级也就不再只是技术部门的工程，而是关乎业务连续性、数据安全和管理效能的战略问题。SGT办公大楼面临的信息化基础设施碎片化、数据中心异构难以容灾、运维体系缺失等困境，在大量成长型企业中并非个例。"2342"建设框架的提出，恰好提供了一个从网络到数据、从应用到运维的全链路升级方案。
一、环境背景
传统机房面临的问题，远比"设备老化"这四个字复杂得多。SGT目前有两个数据中心——FX和GX——运行着两套完全不同的虚拟化平台：生产业务跑在青云私有云上，部分生产业务和全部测试业务则挤在Vmware平台上。青云架构无法解耦、硬件资源不足，Vmware的订阅模式商务成本持续走高、不支持ARM架构、磁盘空间利用率低。异构平台之间无法实现真正的容灾备份，生产和测试混跑还埋下了信息安全隐患。

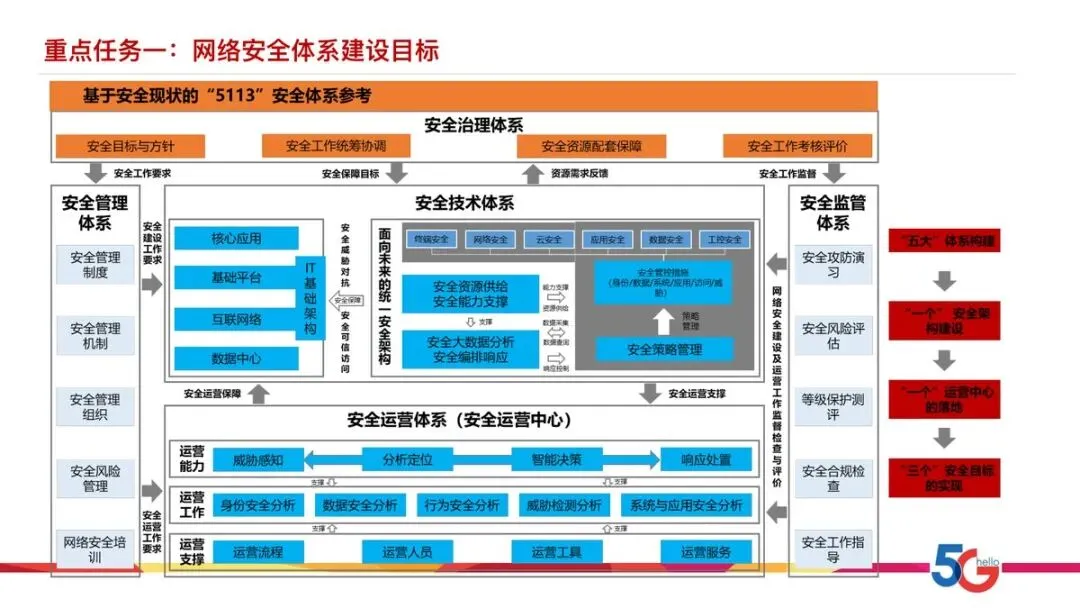

更深层的矛盾在于，信息化系统的碎片化正在拖慢运营效率。OA系统功能单一，风格陈旧，缺乏统一门户和移动办公入口。智能会议室缺失空间管理和环境联动能力，开会前的设备调试耗费大量时间。视频会议系统分属思科和腾讯两套生态，无法融合管理，会议资源池难以统一管控。安防、门禁、广播各自为政，数据孤岛的问题直接反映在管理决策的滞后上。网络安全形势同样不容乐观，边界安全、数据安全、终端安全等环节缺少系统性的防护设计，零信任体系尚未建立。

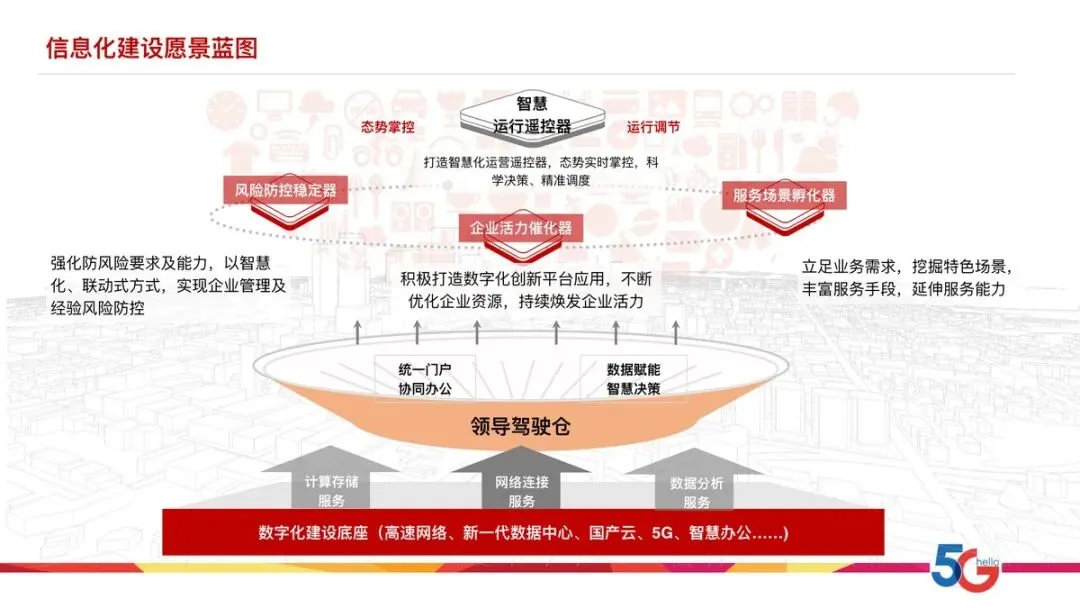

这些问题背后是同一个判断：信息化升级不能只做零散的设备替换，而是需要一套整体方案，从网络底座到应用层、从数据中心到运维体系，用一根主线串起来。
二、解决方案

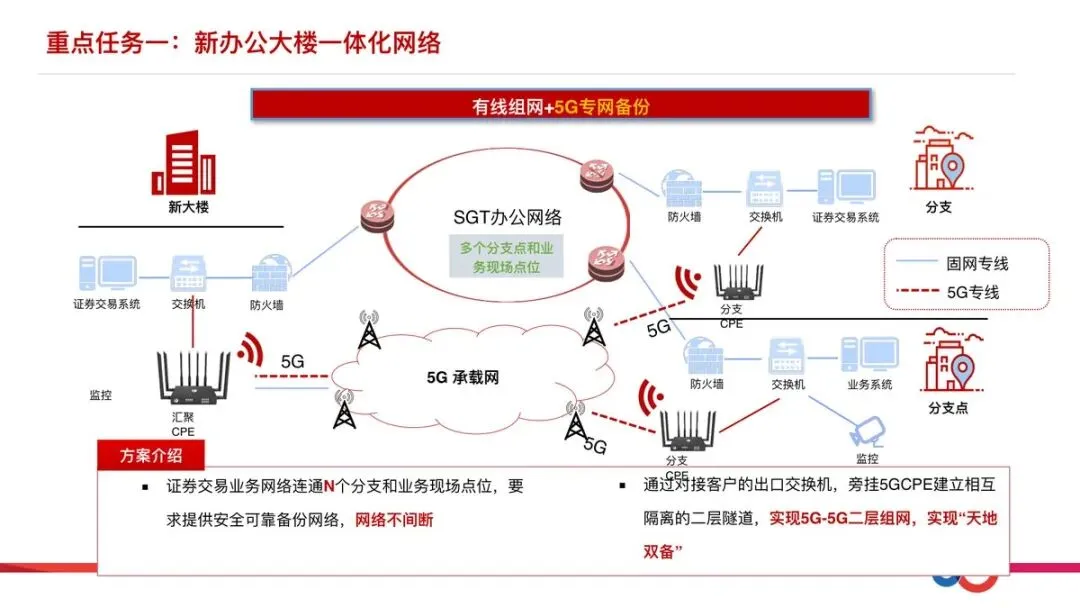

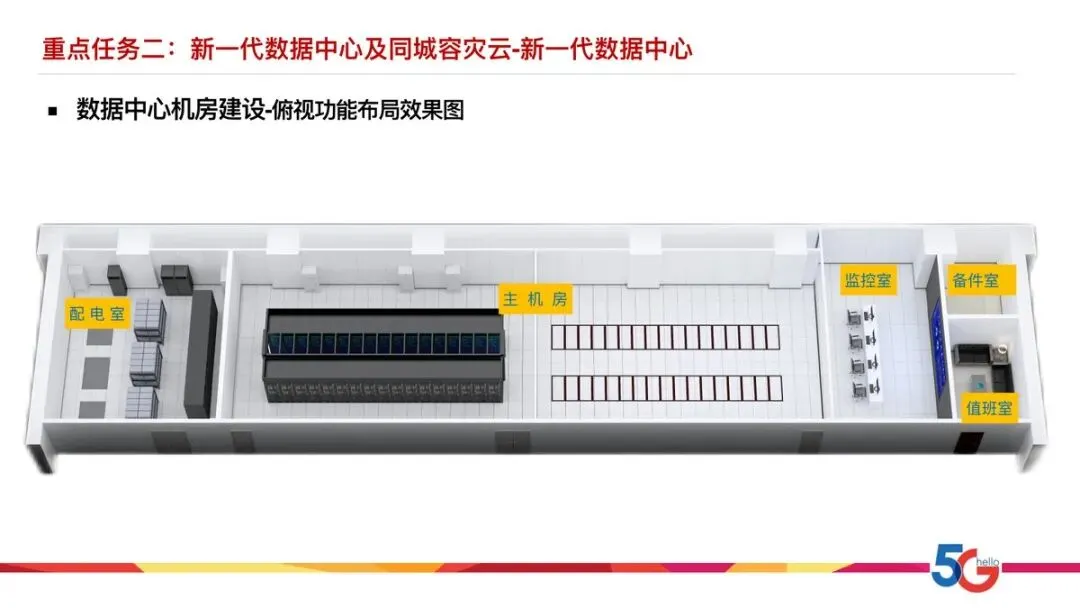

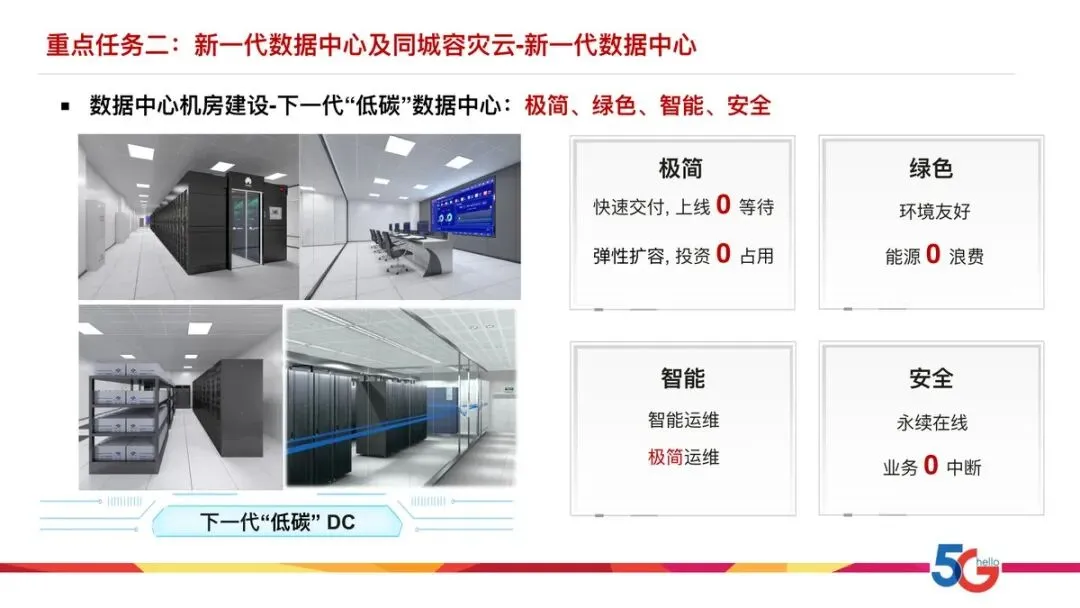

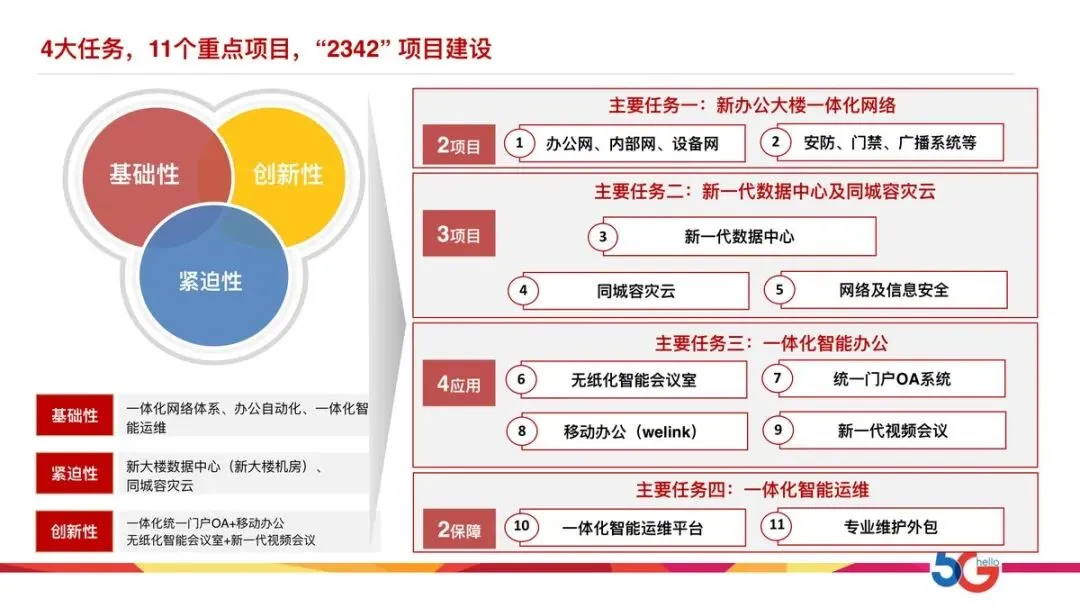

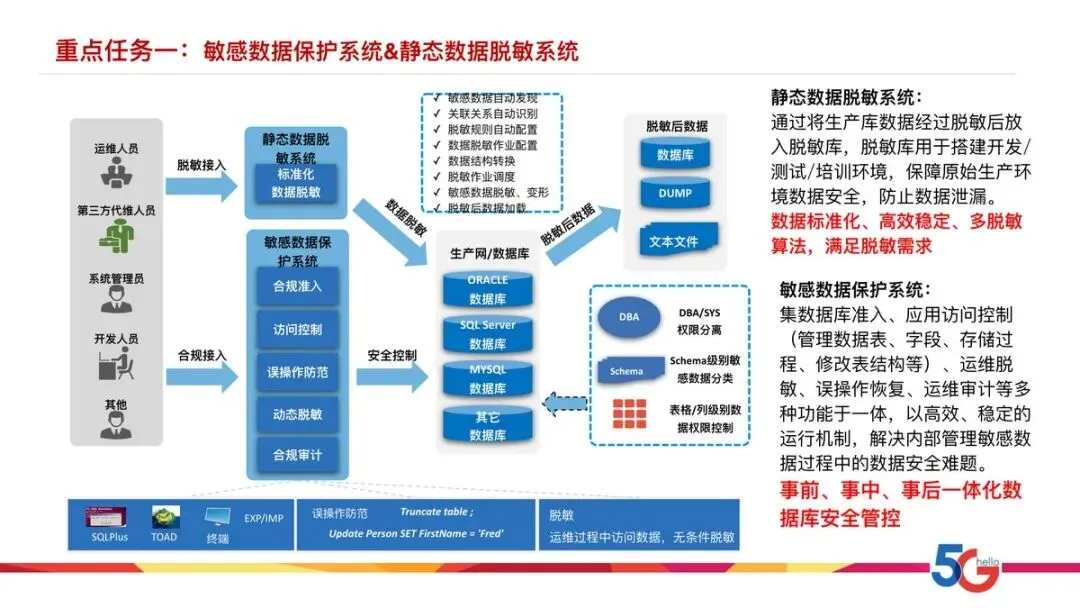

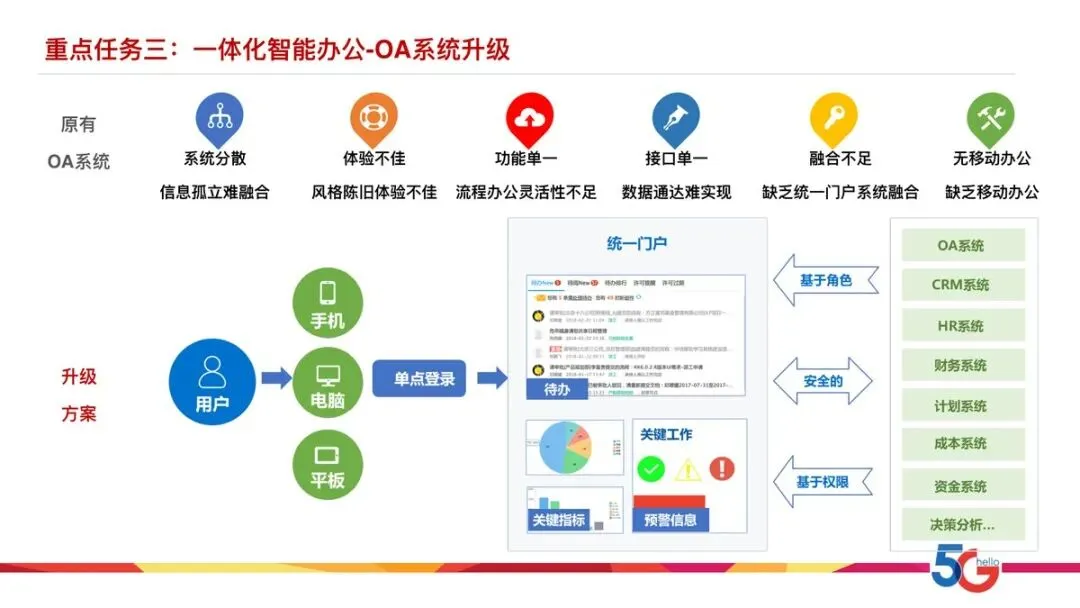

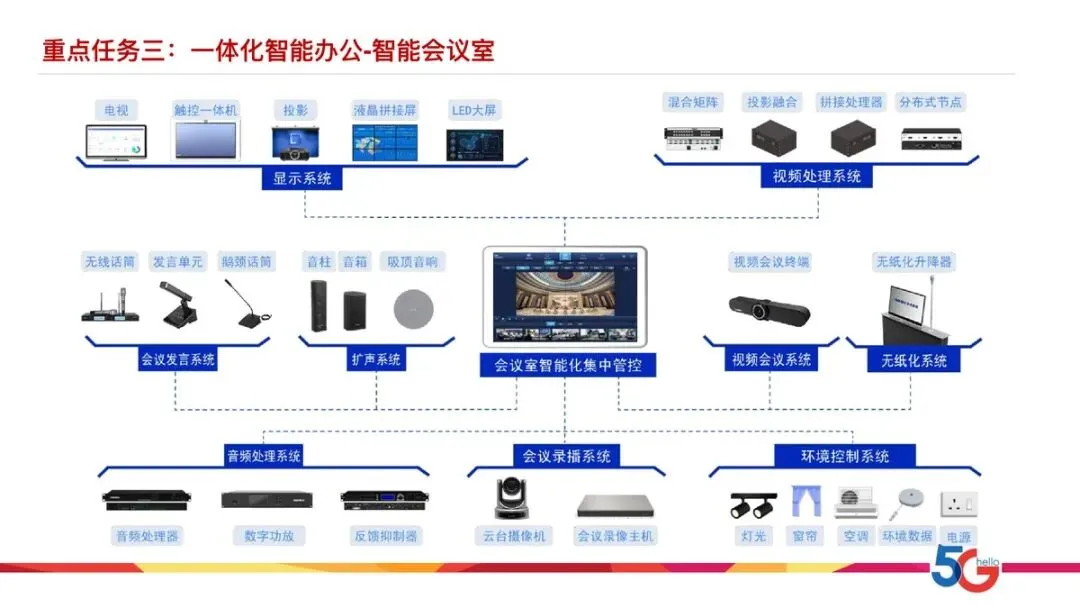

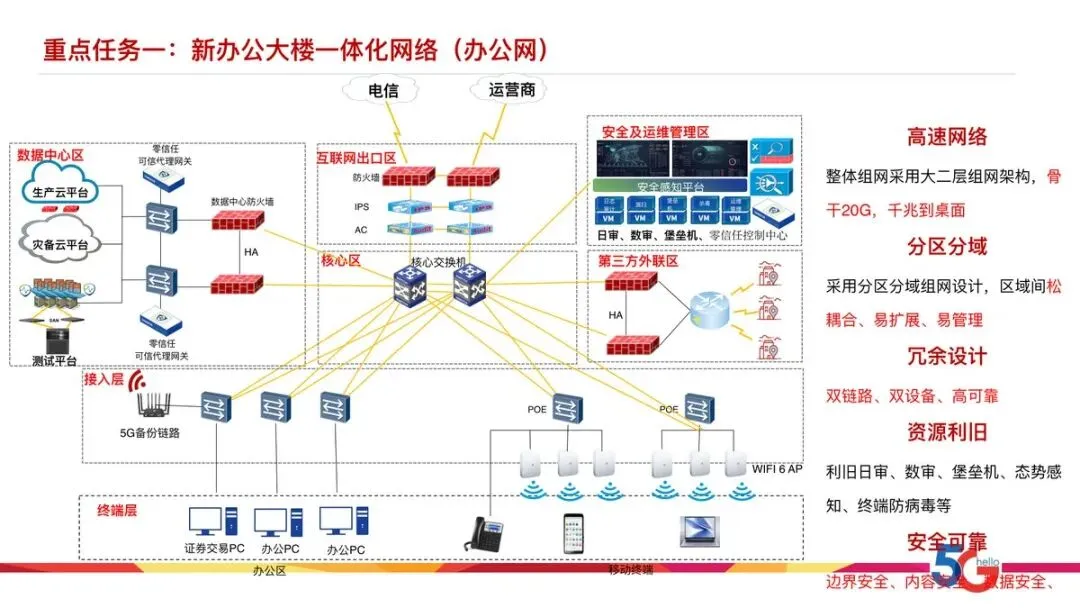

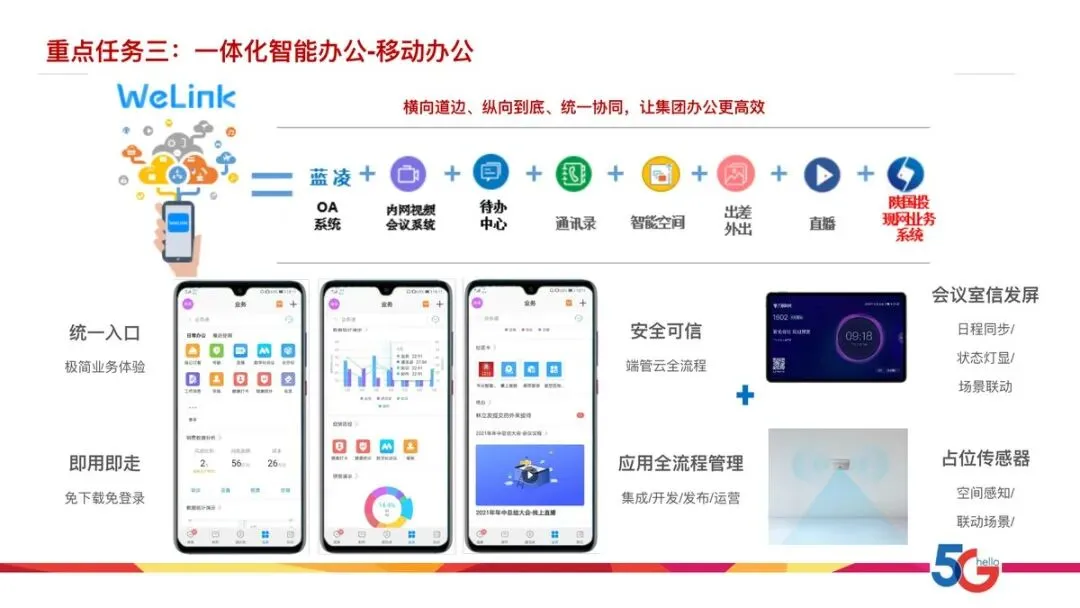

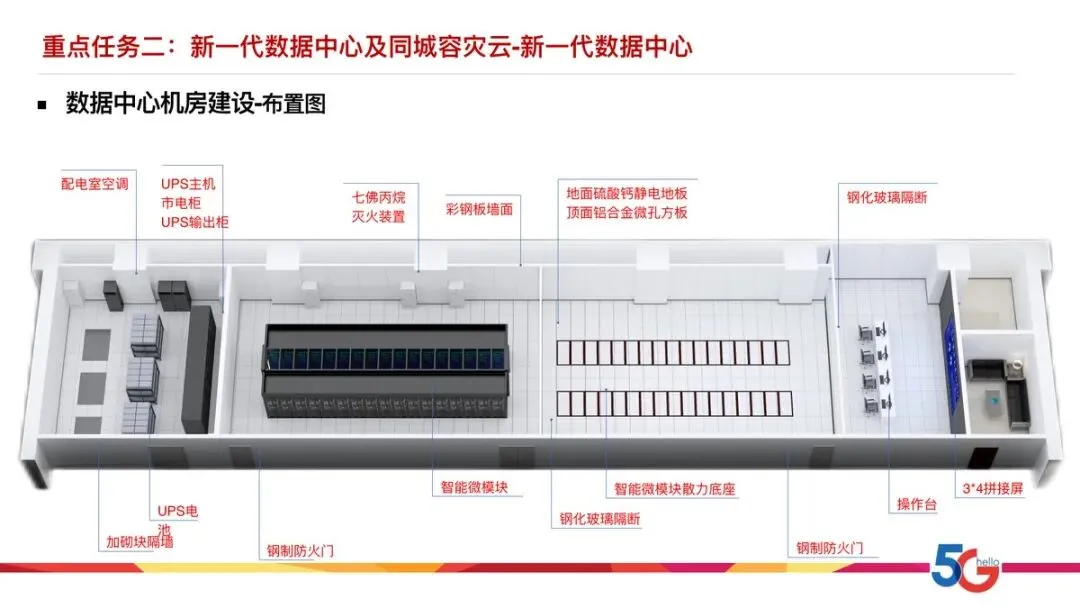

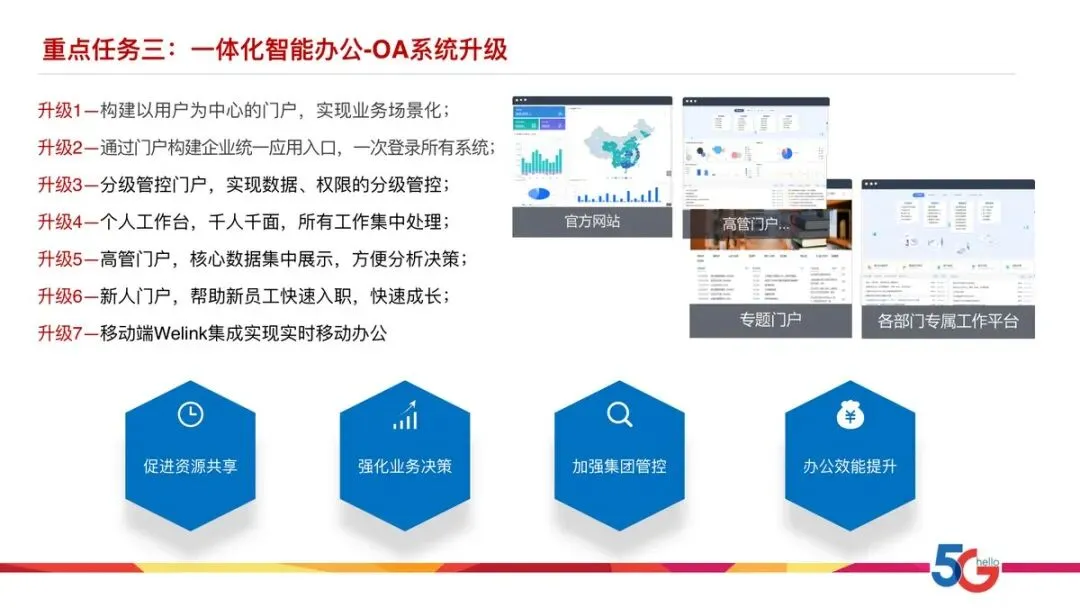

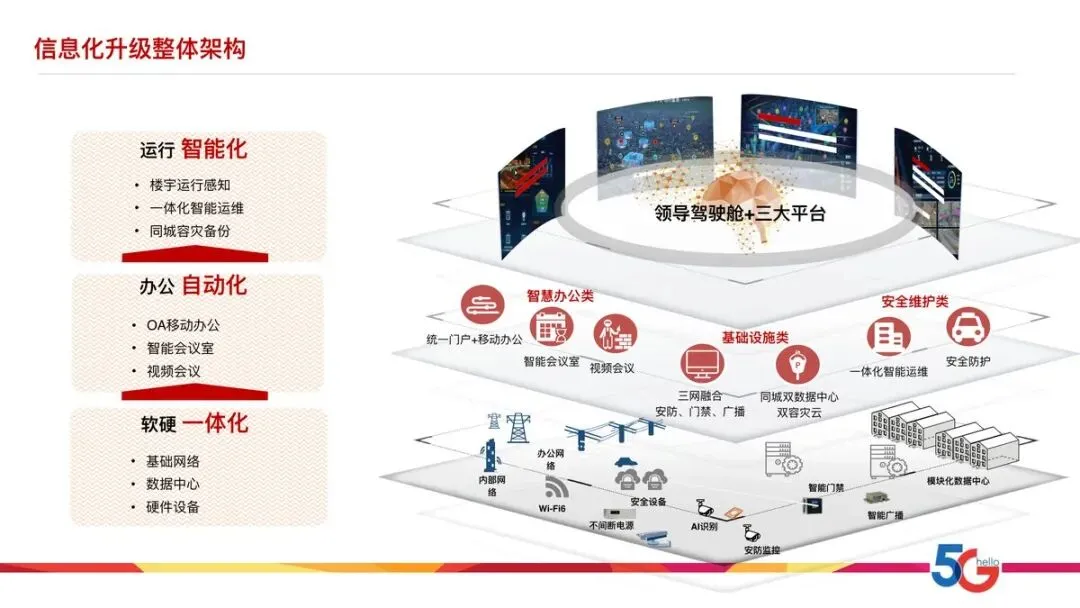

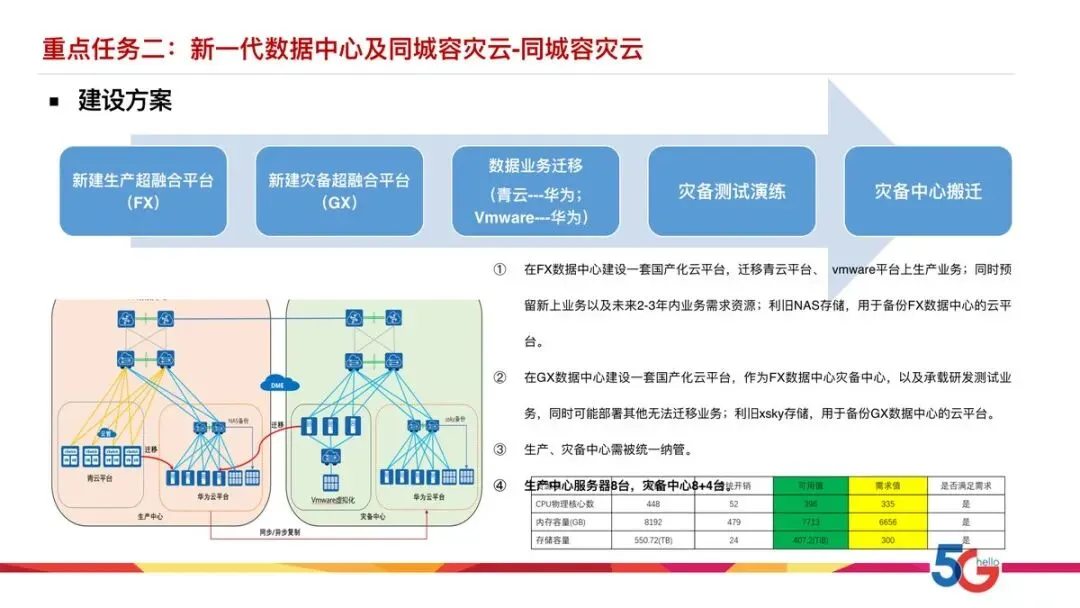

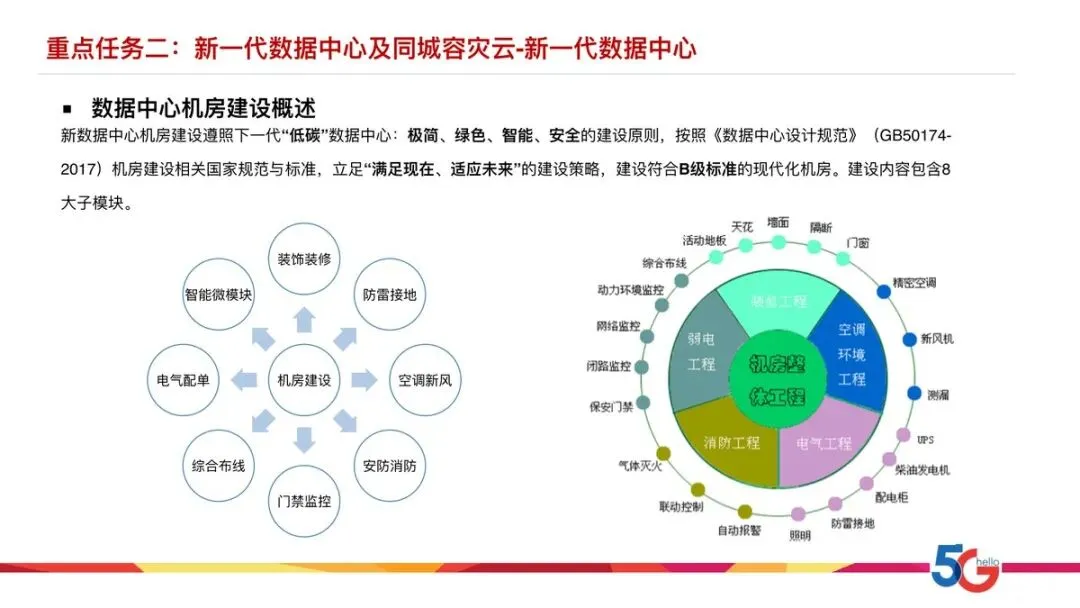

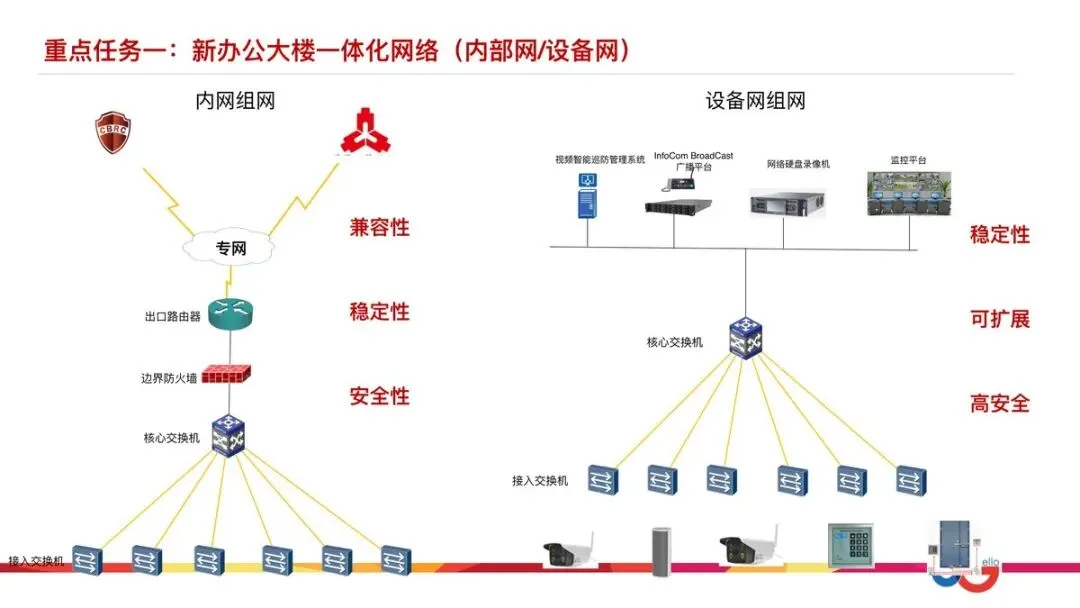

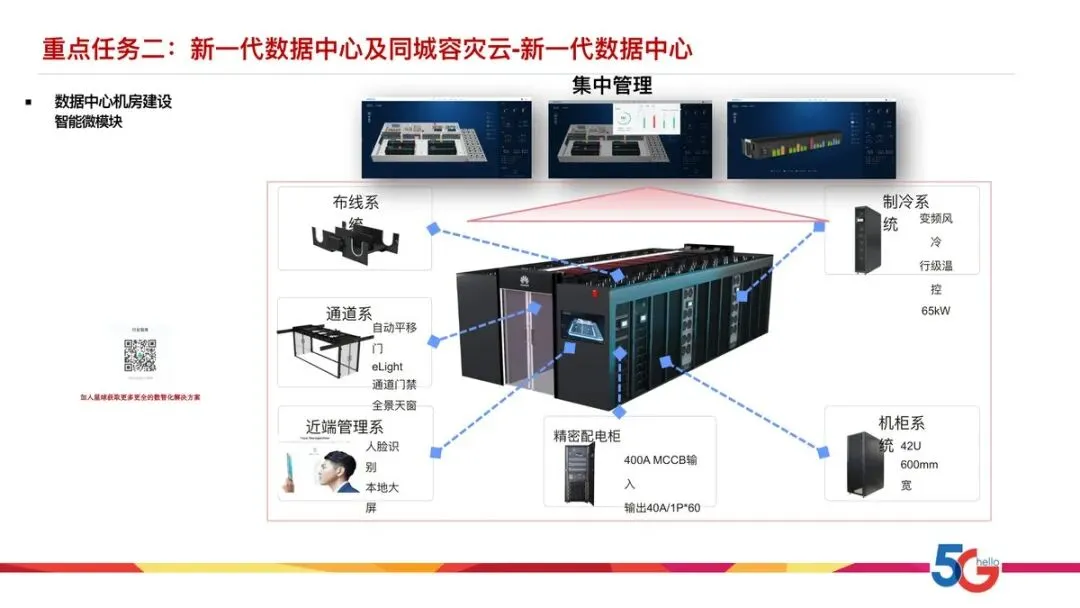

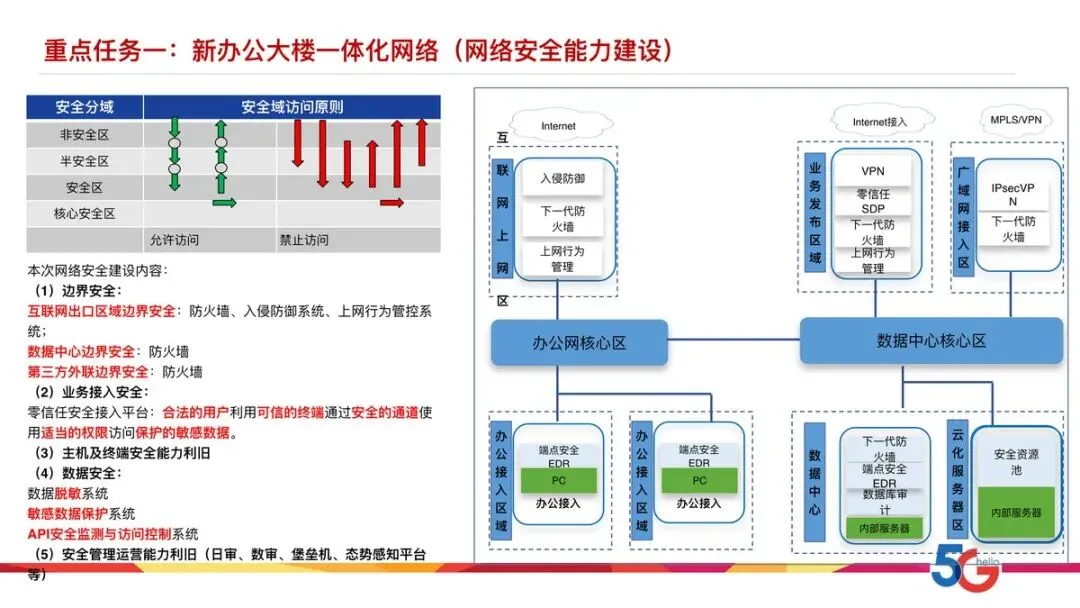

"2342"整体框架。方案把11个重点项目归入4大任务，形成一个逻辑闭环。第一，新办公大楼一体化网络。采用大二层组网架构，骨干20G、千兆到桌面，分区分域设计，双链路冗余，同时引入5G专线作为"天地双备"备份链路，确保证券交易业务不中断。网络安全方面同步建设——互联网出口部署防火墙和入侵防御系统，数据中心边界加装防火墙，第三方外联边界也纳入管控。零信任安全接入平台保证合法用户通过可信终端使用适当权限访问敏感数据。数据安全层面部署敏感数据保护系统和静态数据脱敏系统，实现事前、事中、事后一体化管控。第二，新一代数据中心及同城容灾云。按照B级机房标准，采用智能微模块方案，将供配电、温控、机柜通道、布线、监控集成于一个模块，实现快速交付和按需部署。装饰装修采用硫酸钙静电地板、彩钢板墙面、铝合金微孔吊顶，满足防尘、保温、防火要求。电气配电配置300KVA双UPS组成2N物理隔离供电架构，每个机柜双路UPS供电。空调系统采用4台65KW列间精密空调，直流变频压缩机配合AI能效管理，PUE评估值仅为1.298。消防系统部署七氟丙烷灭火装置和4防区报警主机，与新风采烟系统联动。生产中心位于FX数据中心，部署国产化云平台；灾备中心位于GX数据中心，采用同架构的国产化云平台，通过统一云管平台纳管，真正实现同城容灾。第三，一体化智能办公。OA系统从功能单一升级为统一门户，集成Welink移动办公，支持千人千面的个人工作台。智能会议室实现人体传感器感知空间占用，信发屏颜色提示使用状态，温湿度传感器自动调节环境参数，会控屏集成多平台会议控制器与AIoT空间管理能力。视频会议部署AVC和SVC双平面组网——AVC用于传统行政会议保障带宽和质量，SVC用于自由讨论支持大容量高并发，全国分公司部署30台分体式高清终端，300路软终端并发支持外出人员参会。第四，一体化智能运维。三屏一体的全链路监控体系——大屏用于指挥决策、中屏用于问题定位、小屏用于应急响应。从基础设施监控到应用监控全面覆盖，日志采集、仪表盘、链路追踪、慢SQL调用分析形成完整的可观测性。建立故障管理体系，包括应急机制定义、SLA设定、故障复盘标准和快恢预案，实现故障的及时发现、有序处置和快速恢复。以"一点响应、全程运维、全局统管"为目标，建设四级支撑体系。

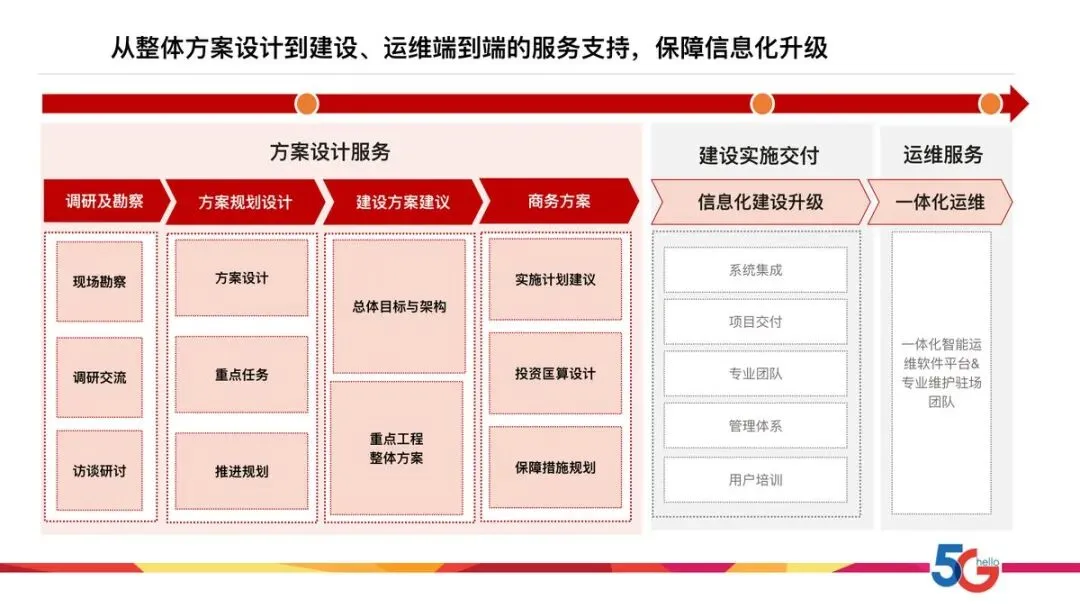

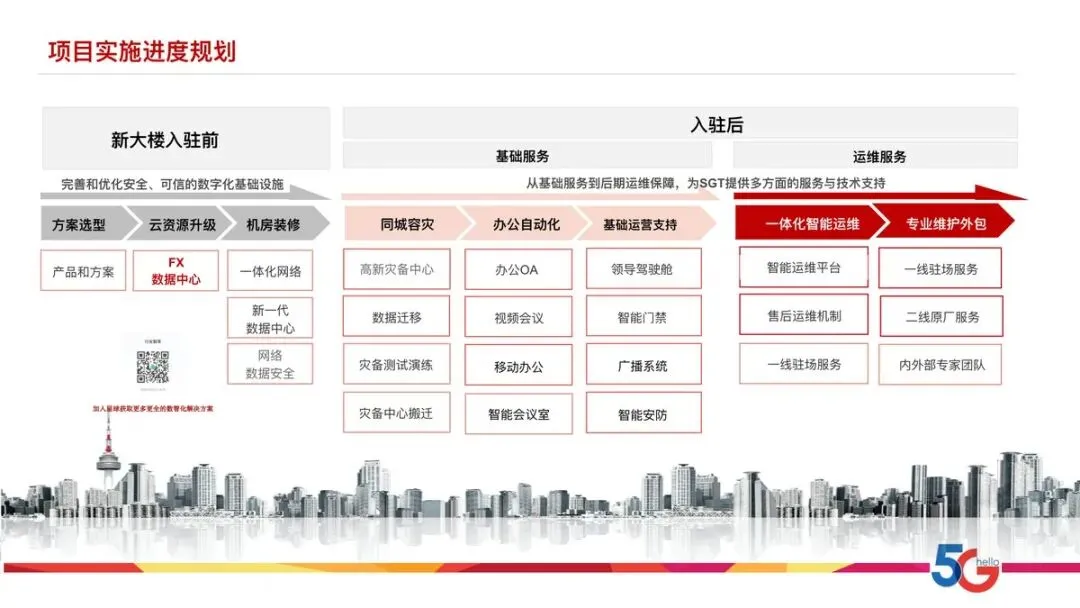

资源规划与实施节奏。生产中心配置8台服务器，灾备中心额外预留4台用于测试平台，计算资源按照vCPU复用比1:3设计，存储采用SAN+NAS一体化存储，总可用容量407.2TiB，预留新业务和未来2-3年的增长空间。实施分三阶段推进：总包招标3个月，项目实施5个月，试运行1个月，整体建设周期约9个月。
三、方案价值
降低故障风险。双中心容灾架构和全链路监控体系，将业务中断时间从小时级压缩到分钟级。提升运营效率。统一门户和移动办公消除了跨系统切换的摩擦，智能会议室空间管理显著提升场地利用率。保障数据安全。从边界防护到敏感数据脱敏、从零信任接入到终端防护，构建纵深防御体系。支撑扩展。模块化数据中心和国产化云平台预留弹性扩容空间。
在此环境下，分享一套解决方案：《智慧机房解决方案》值得参考借鉴~
更多解决方案加入【行业智库】星球，搜索方案标签获取完整版。公众号回复1加新智，或者直接加新智（E8R802），加入星球
～在此，再分享一份解决方案：《智慧机房弱电智能化系统设计方案（83页 PPT）》值得参考借鉴。
弱电系统是智慧机房的神经网络，承载着数据、控制、监控三条信息流的传输与交互。很多项目的弱电设计要么被当作附属工程一笔带过，要么过于粗放导致后期运维处处被动。从机柜选型到布线拓扑，从监控体系到物理安全，一套系统化的弱电设计方法，是机房走向"智慧"的前提。华为推出的这套《智慧机房弱电智能化系统设计方案》，恰恰提供了一整套可落地的方法论和产品配置指导。
一、环境背景
机房弱电系统之所以容易被低估，是因为它的价值在建设阶段很难显现，但运维阶段暴露的问题几乎都跟它有关。线缆混杂导致散热不畅、机柜布局不合理造成冷热通道短路、监控点位缺失让故障定位耗时费力——这些问题追根溯源，都出在设计阶段没有形成一套完整的弱电设计体系。

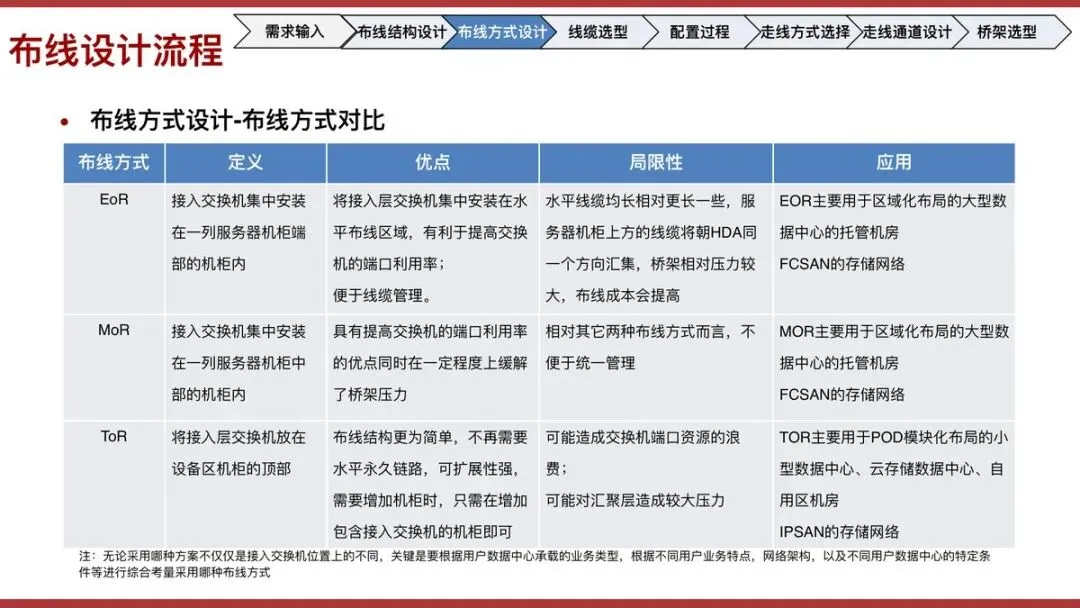

当前数据中心弱电设计面临的典型挑战有几个层面。第一，机柜选型和配置缺乏标准化。不同批次设备的尺寸、承重、进线方式不统一，机柜底部密封方案随意选择，导致气流组织紊乱，出现局部热点。第二，布线方案没有结合业务类型做差异化选择。EoR、MoR、ToR各有适用场景——EoR适合以租用为主的托管机房，ToR适合模块化布局的云数据中心——选错了方案不仅增加布线成本，还会影响散热效率和扩展灵活性。第三，监控系统设计往往只覆盖了动力环境，缺少对温湿度、漏水、消防、门禁、视频的一体化统筹，机房运维人员需要同时操作多个管理平台，故障关联分析困难。第四，物理安全层面，视频监控和门禁系统与消防联动的逻辑设计不够完善，应急预案执行时可能出现门禁无法自动释放、监控画面缺失等安全隐患。

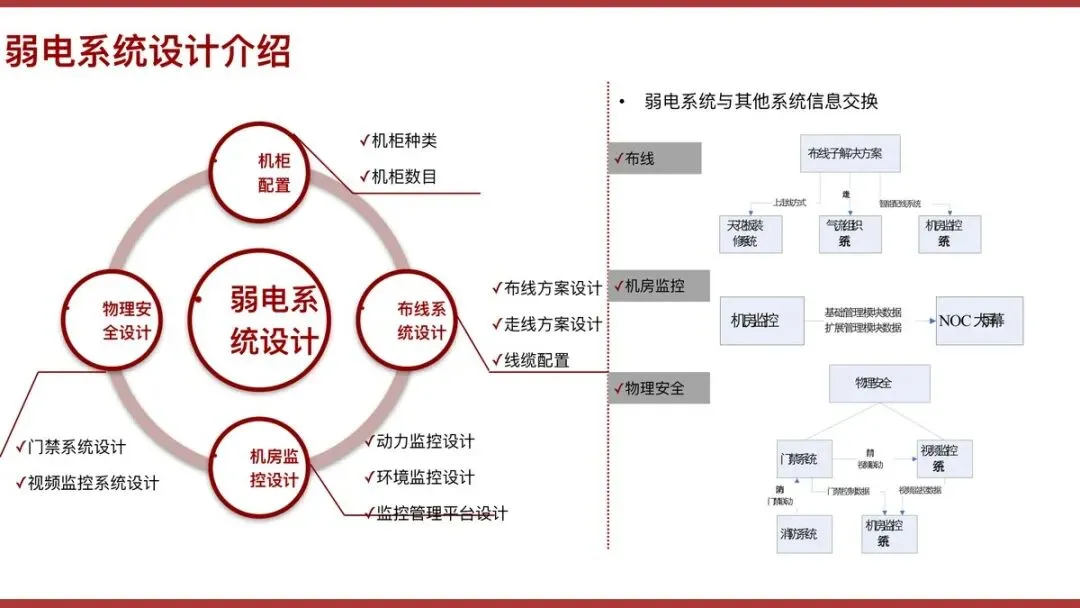

这些问题的实质是同一个核心矛盾：弱电系统缺少从"选型—布线—监控—安防"全链条的系统化设计方法论。
二、解决方案

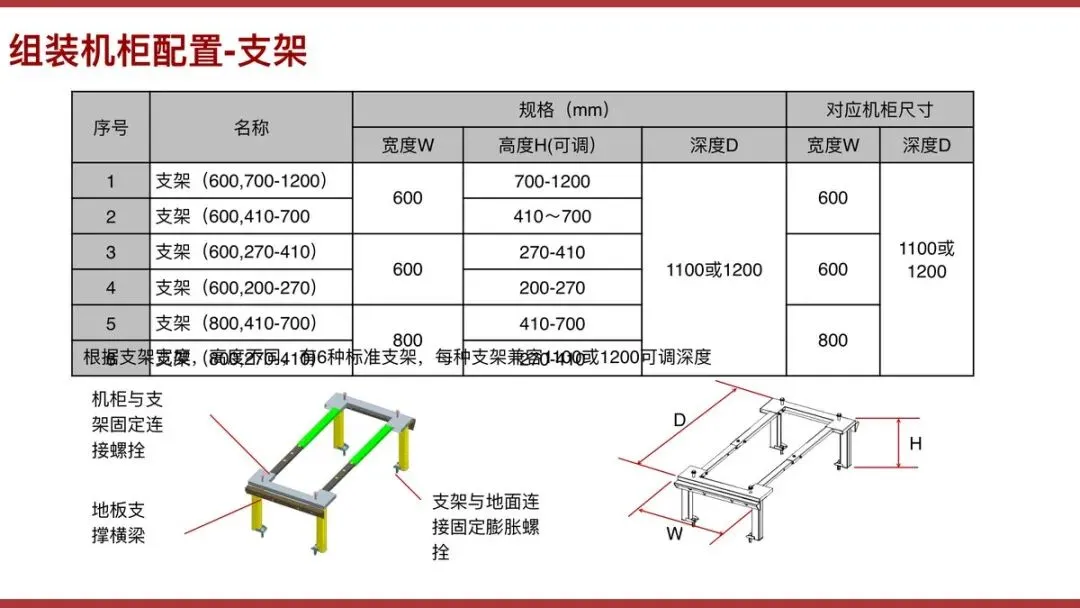

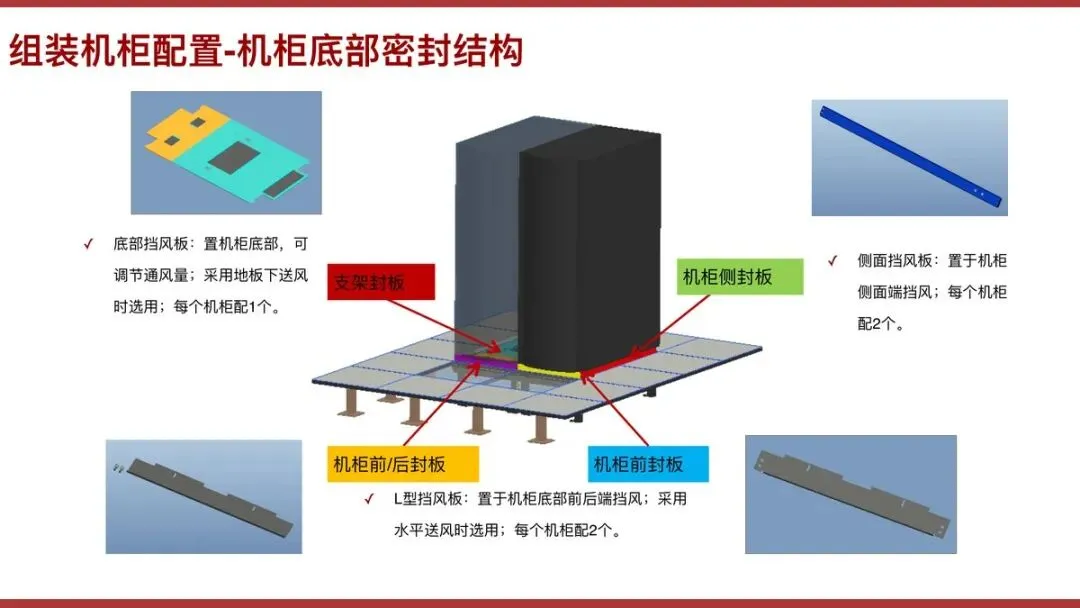

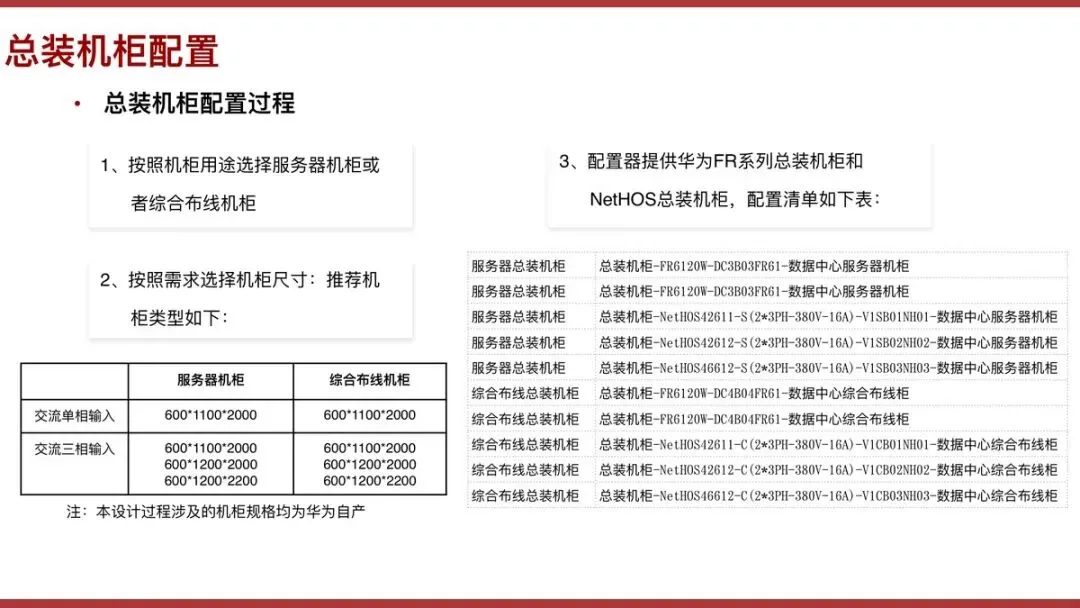

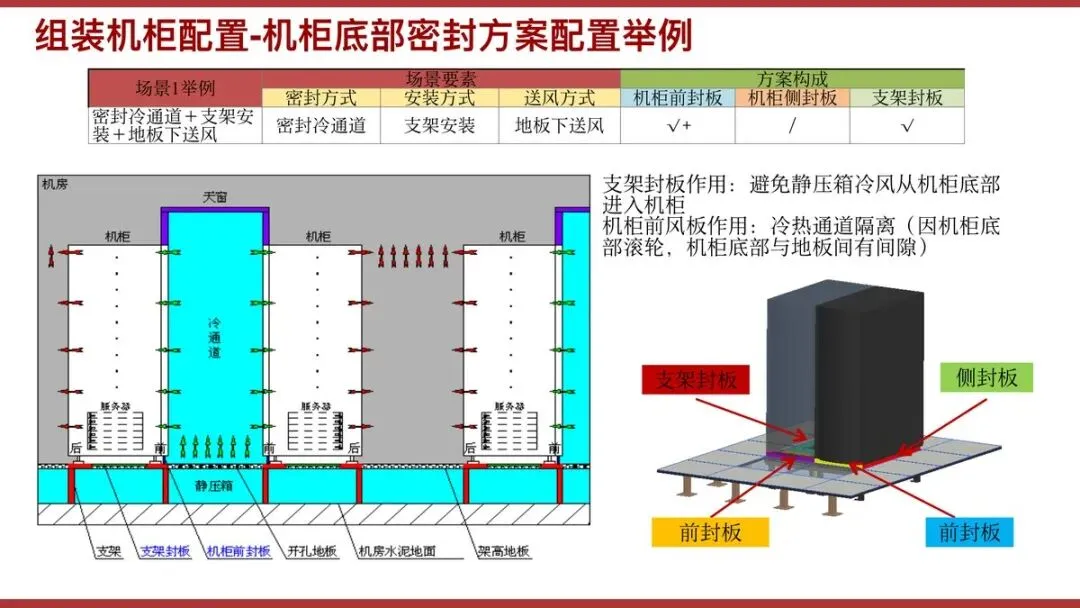

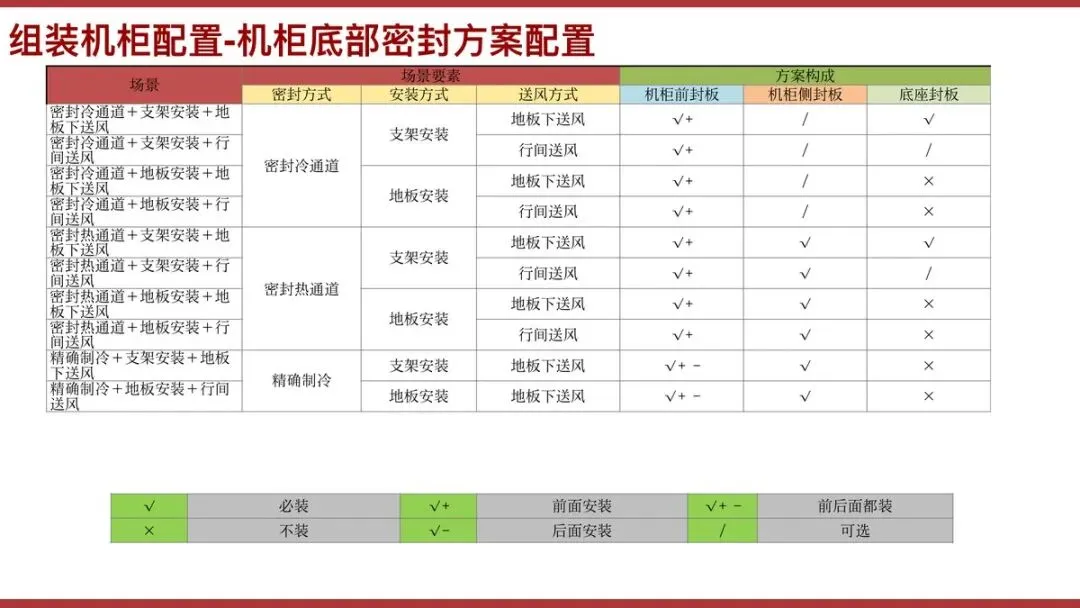

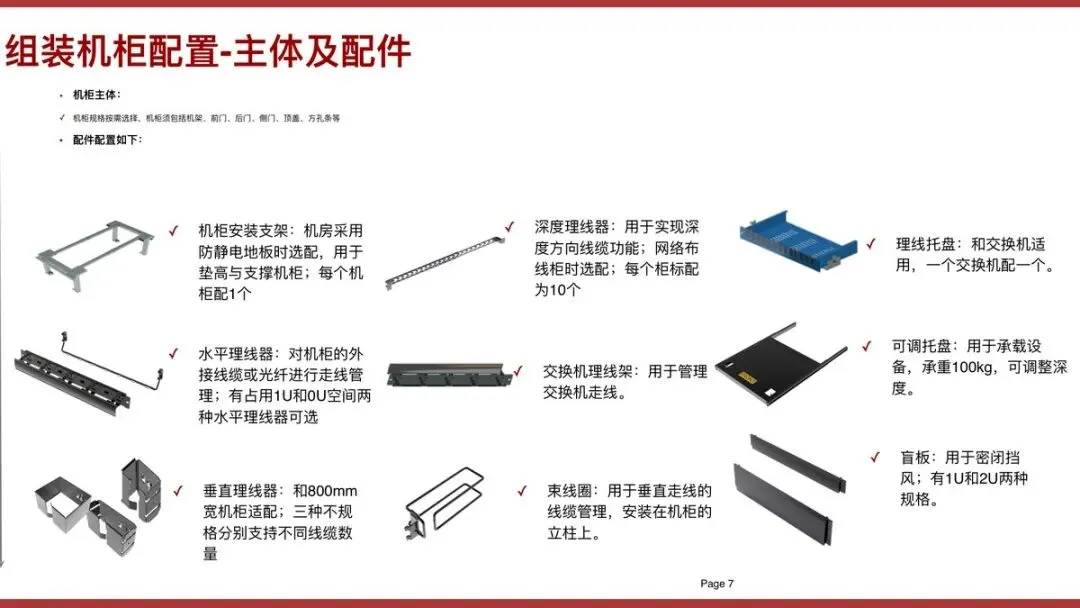

机柜配置的标准化。方案以华为FR系列和NetHOS系列机柜为基础，按照用途分为服务器机柜和综合布线柜两类，支持600mm和800mm两种宽度，深度从1100mm到2200mm可选，兼容交流单相和三相输入。配件配置遵循标准化清单：盲板密闭挡风、可调托盘承载设备（承重100kg）、理线托盘配合交换机使用、束线圈管理垂直走线。机柜安装支架根据静电地板高度选择6种规格，通过膨胀螺栓固定在楼板上。底部密封方案则根据送风方式做矩阵式配置：地板下送风场景采用密封冷通道+支架安装+底部挡风板方案，避免静压箱冷风从机柜底部进入；行间送风场景则只需前封板即可，无需底部挡风板和侧封板。这套矩阵配置覆盖了从冷通道到热通道、从地板下送风到行间送风的几乎所有主流场景。

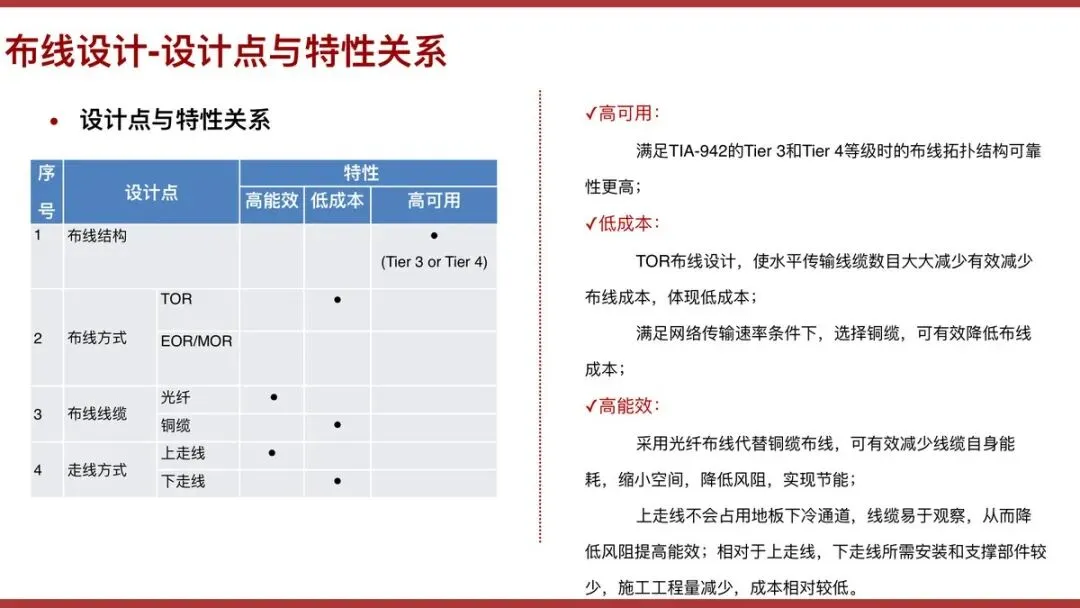

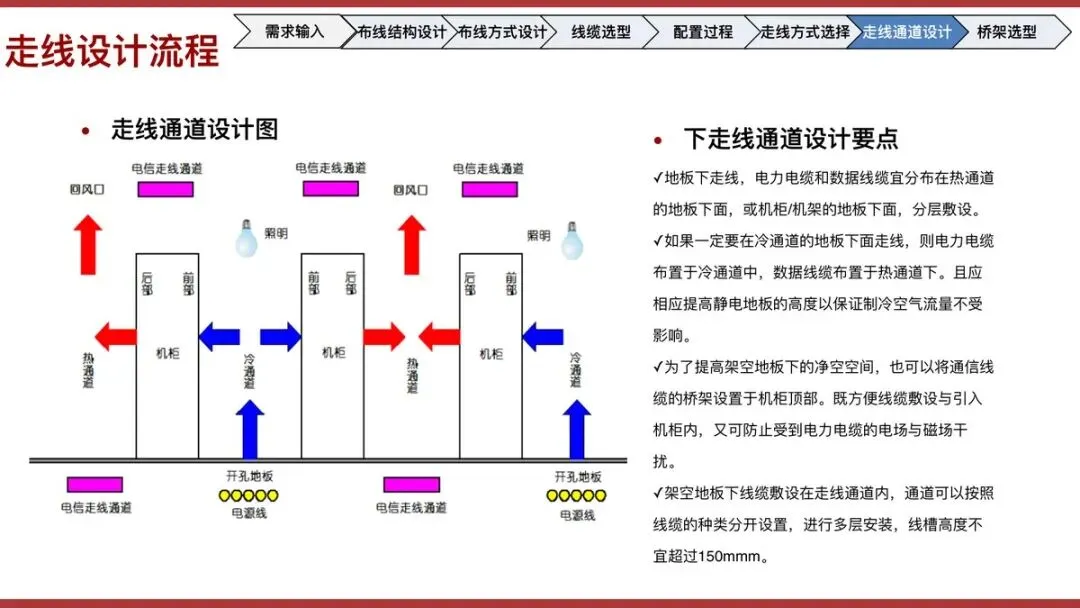

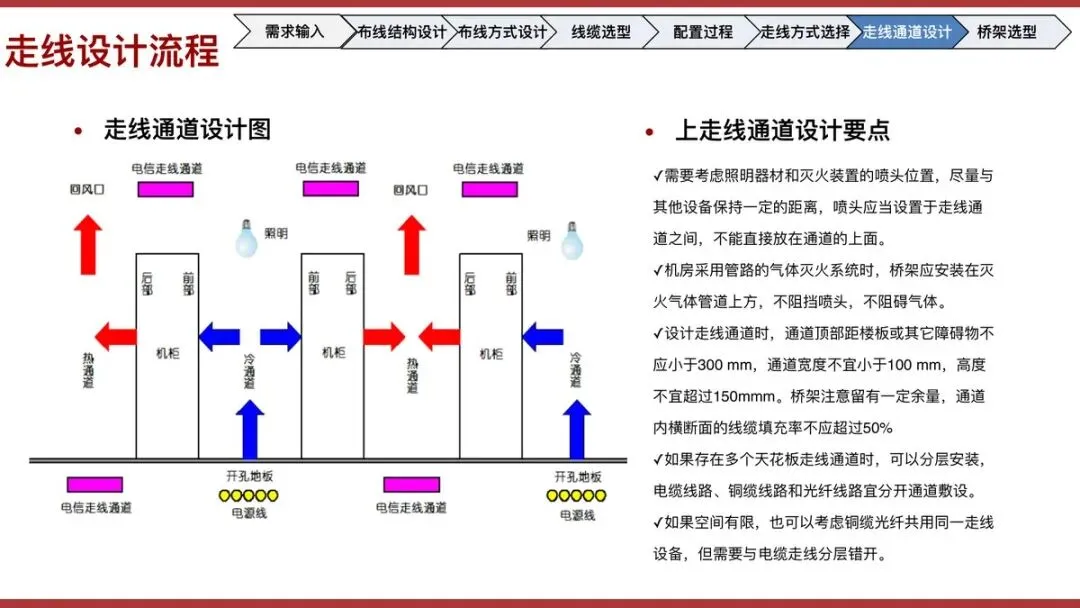

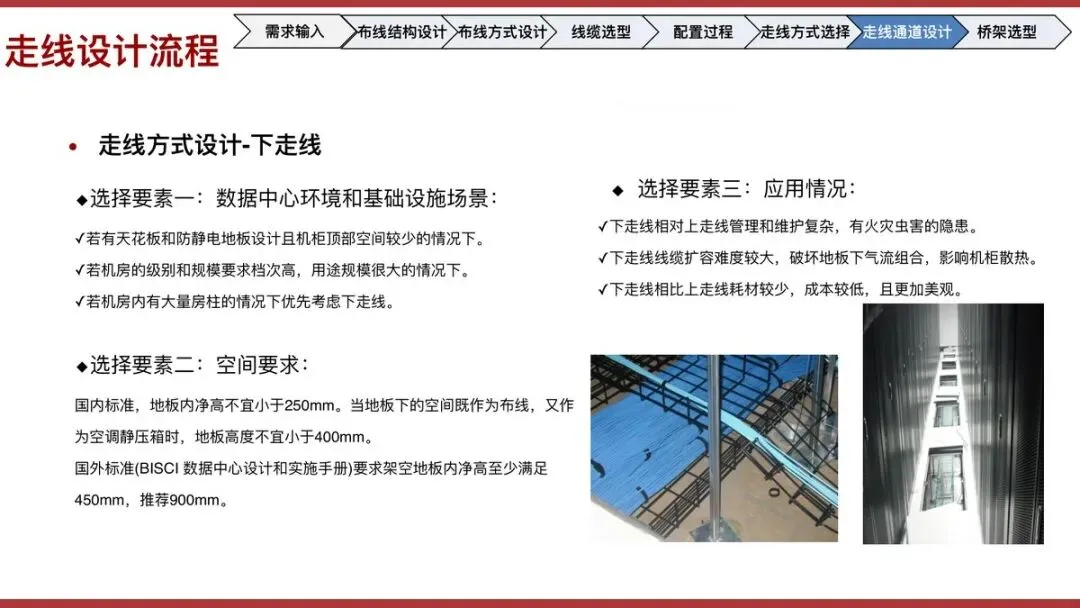

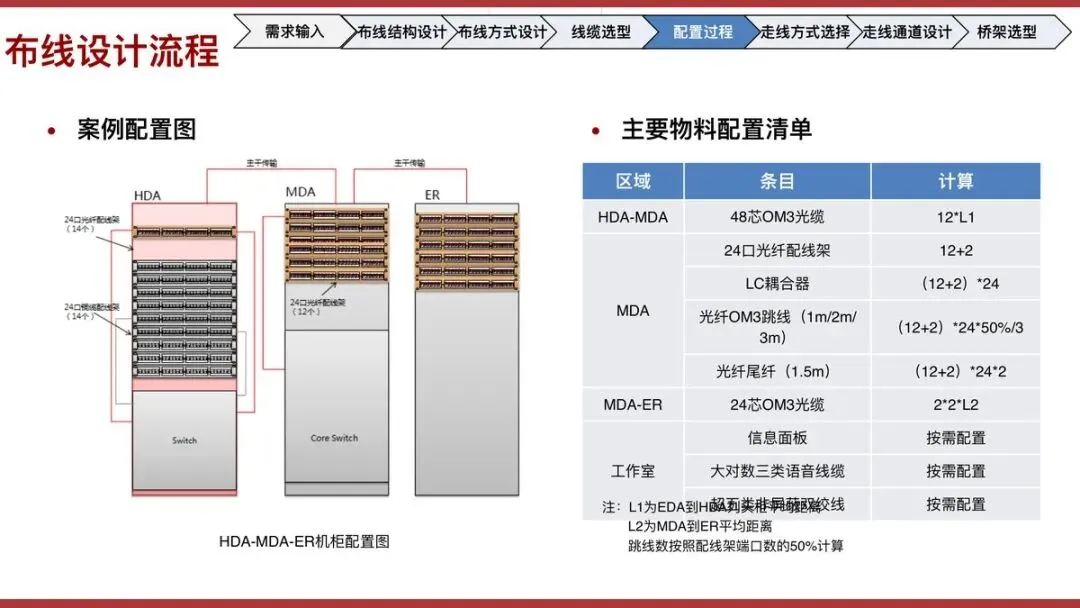

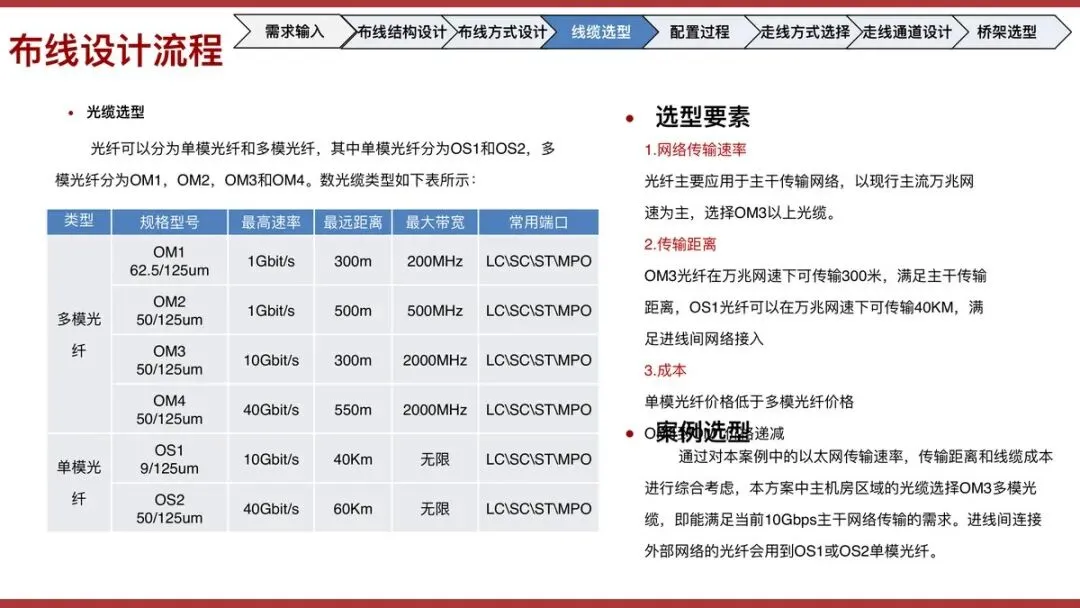

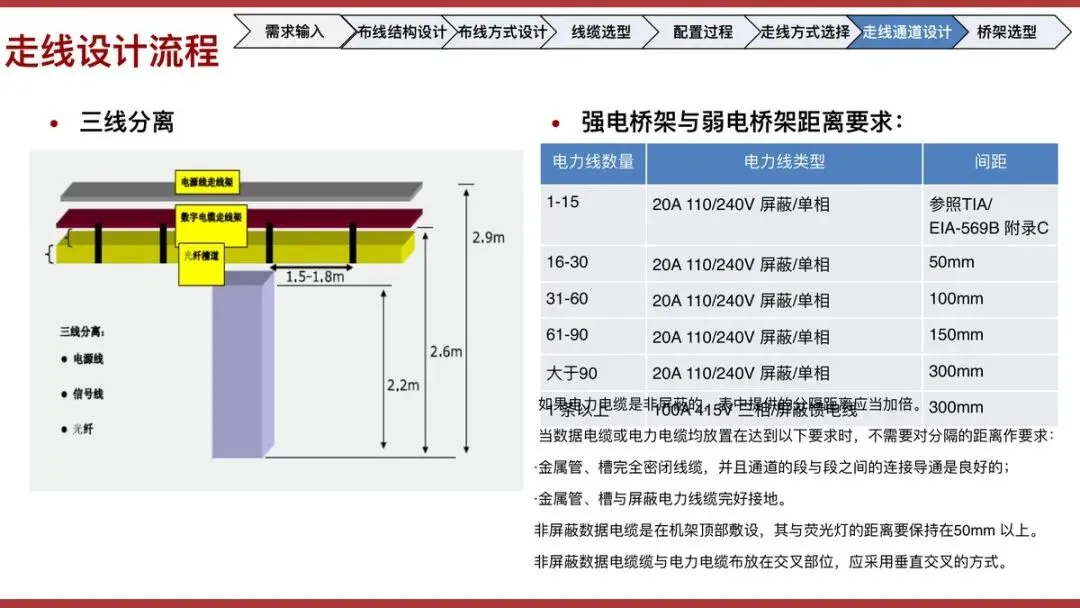

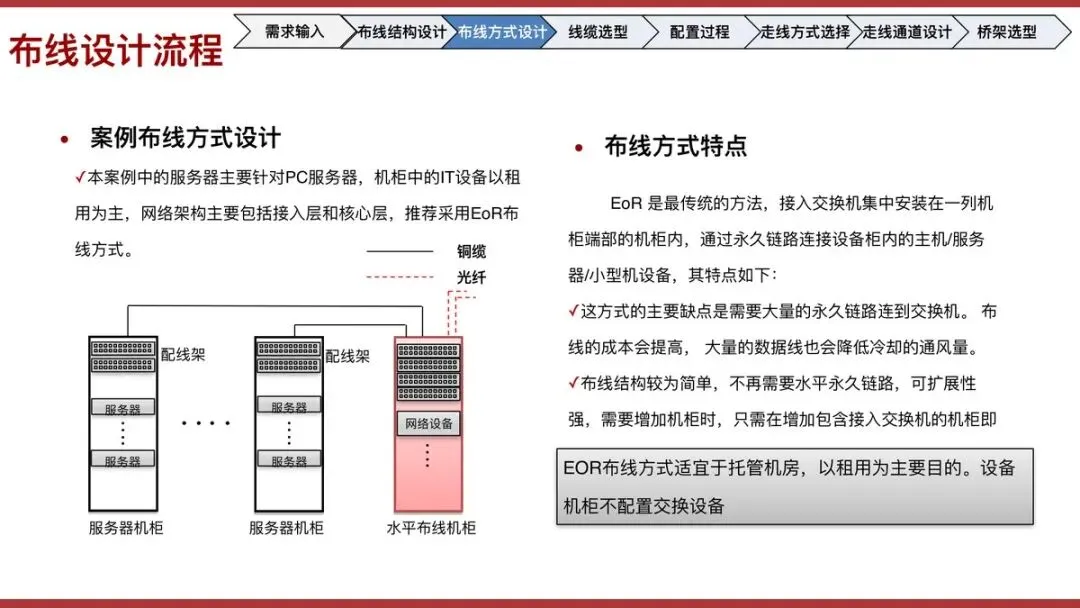

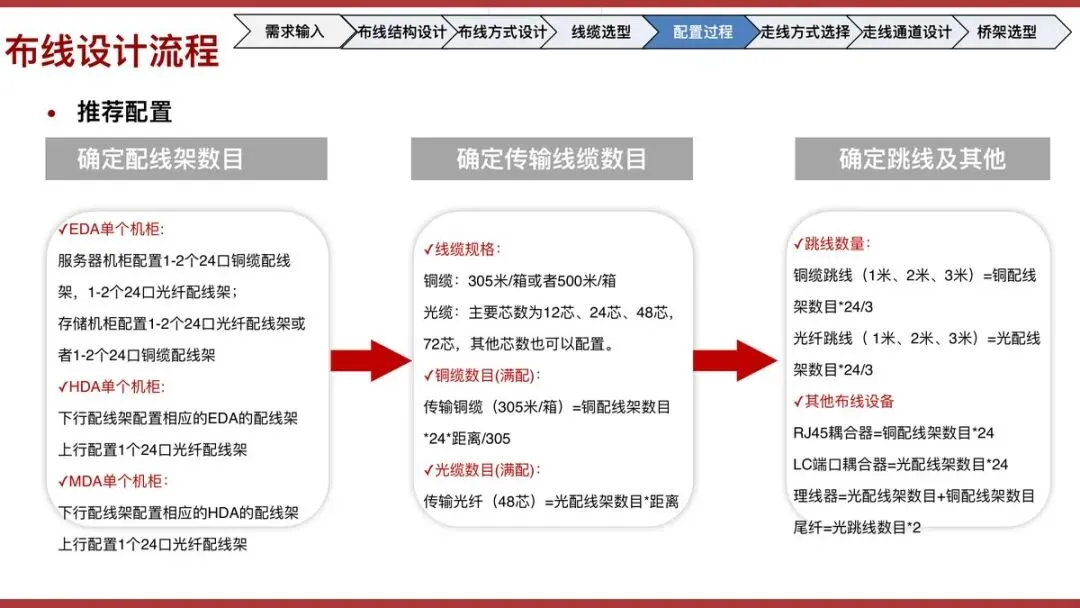

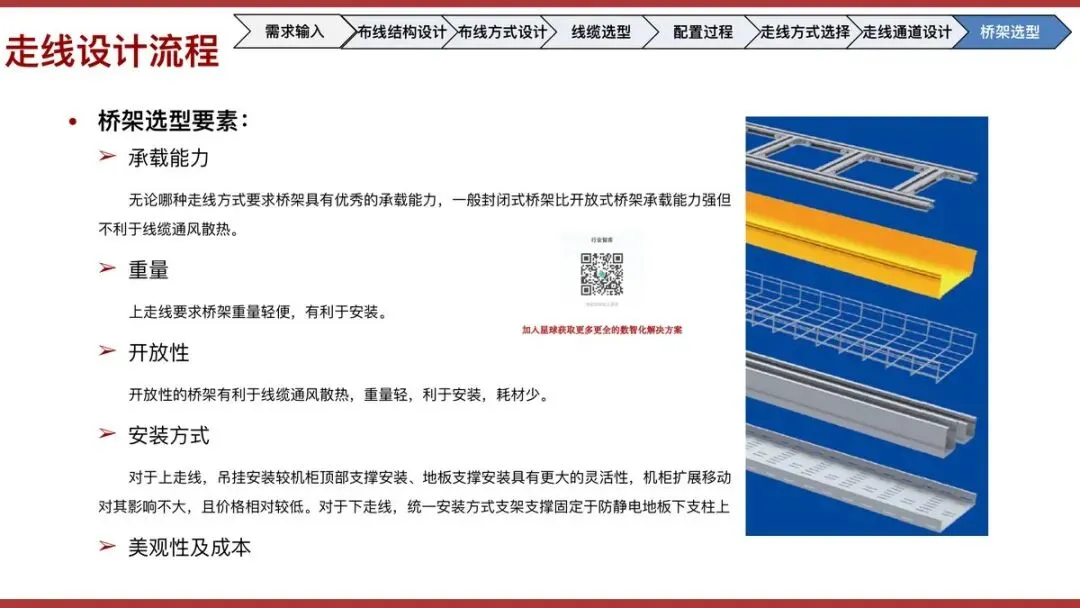

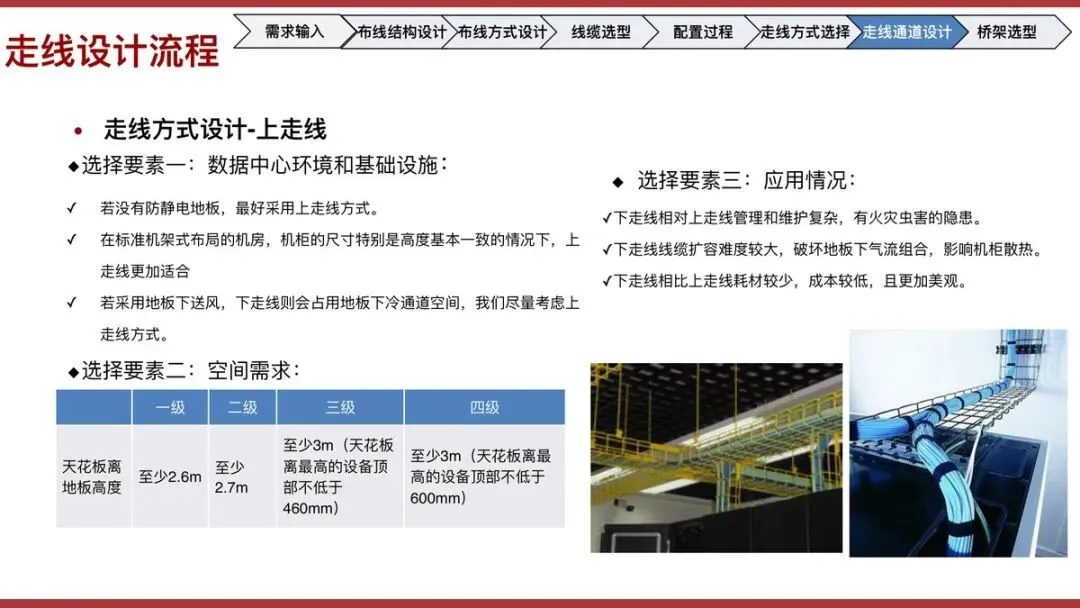

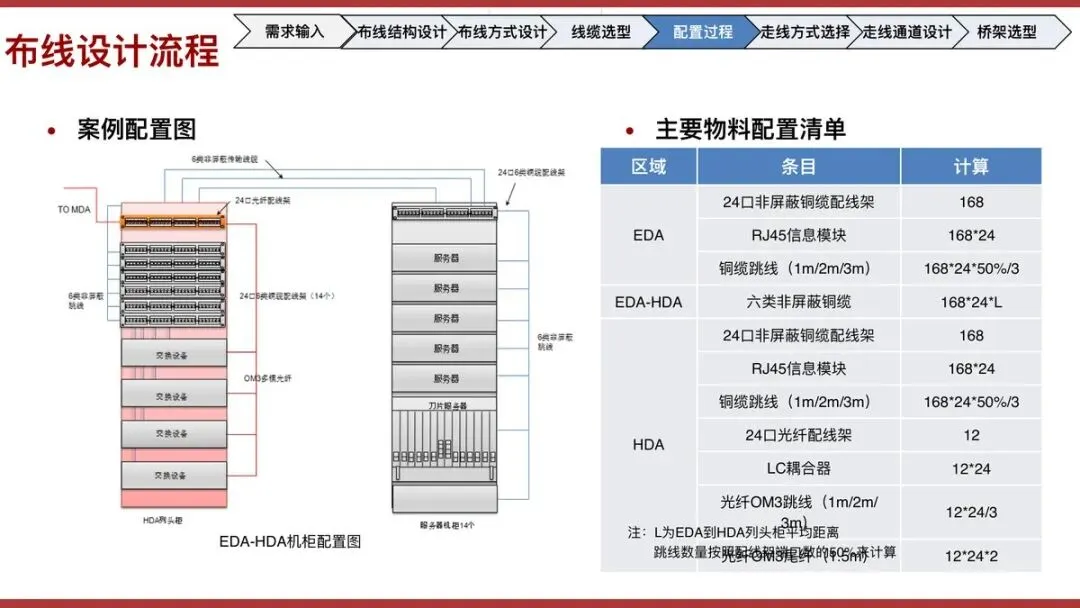

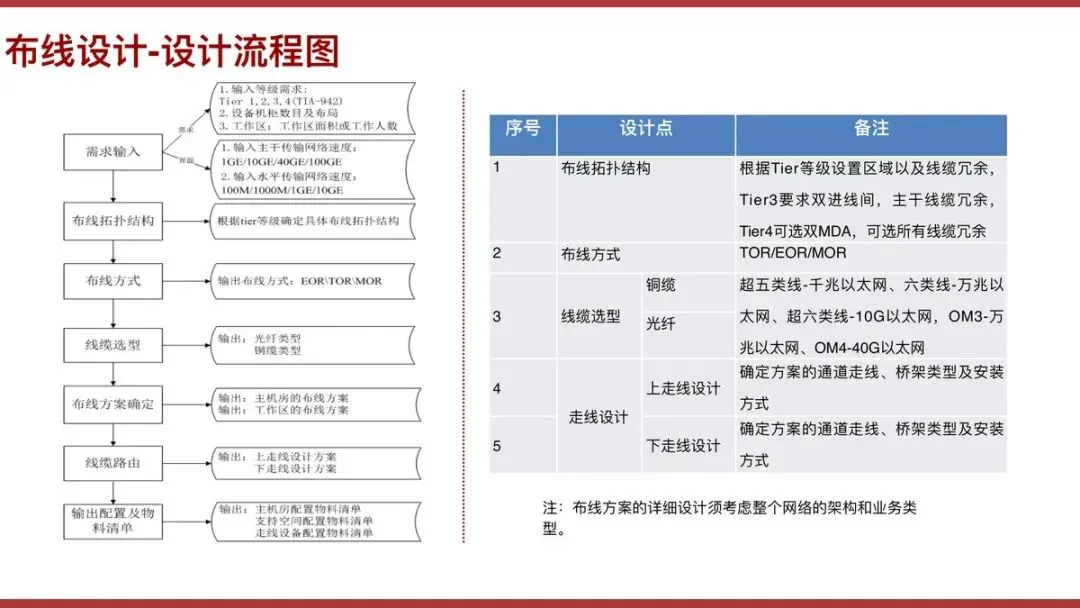

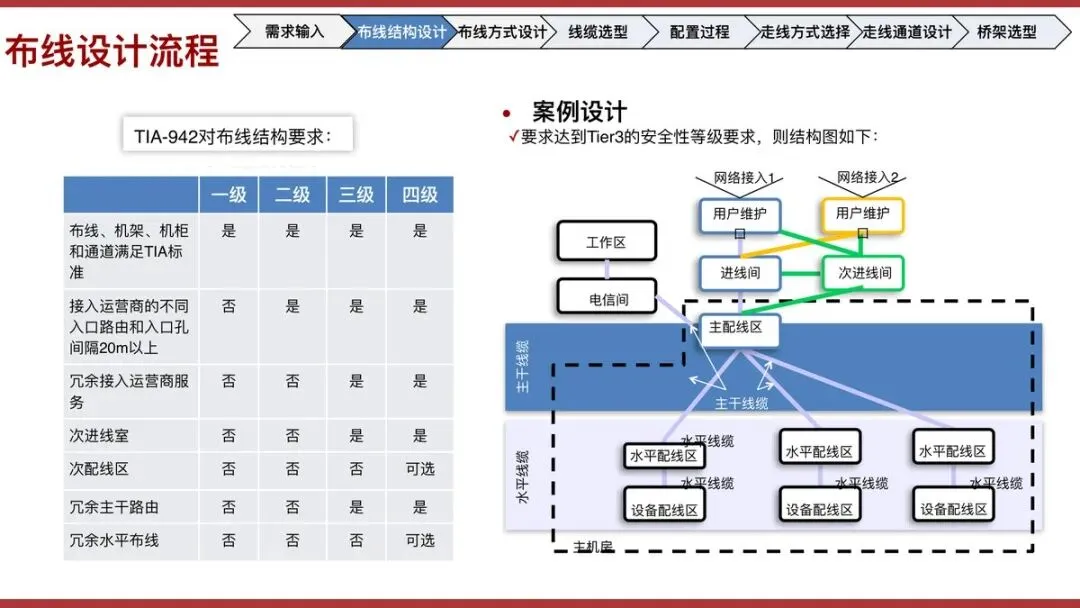

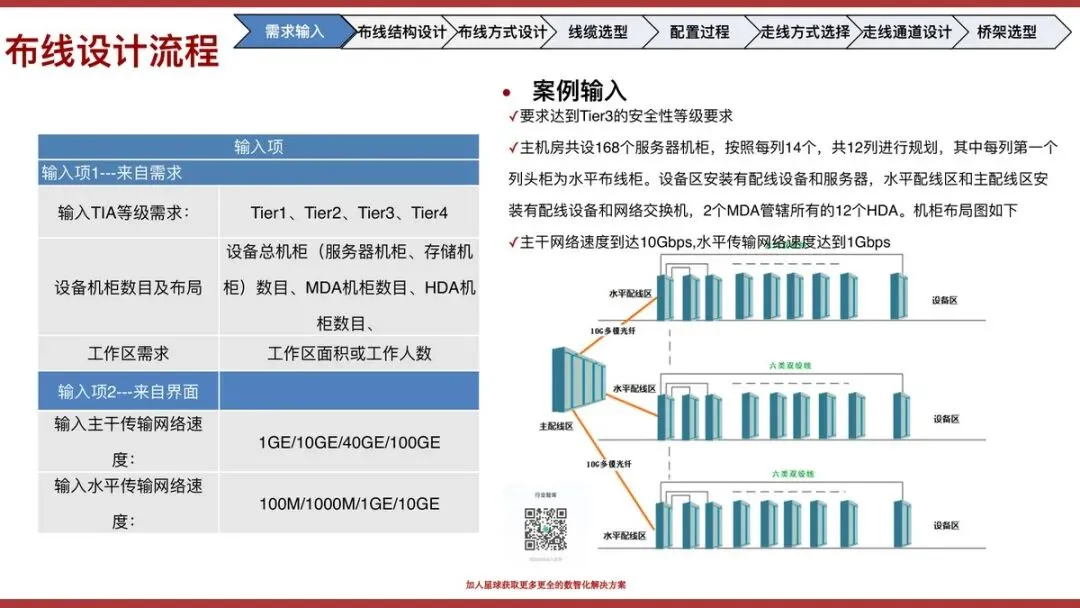

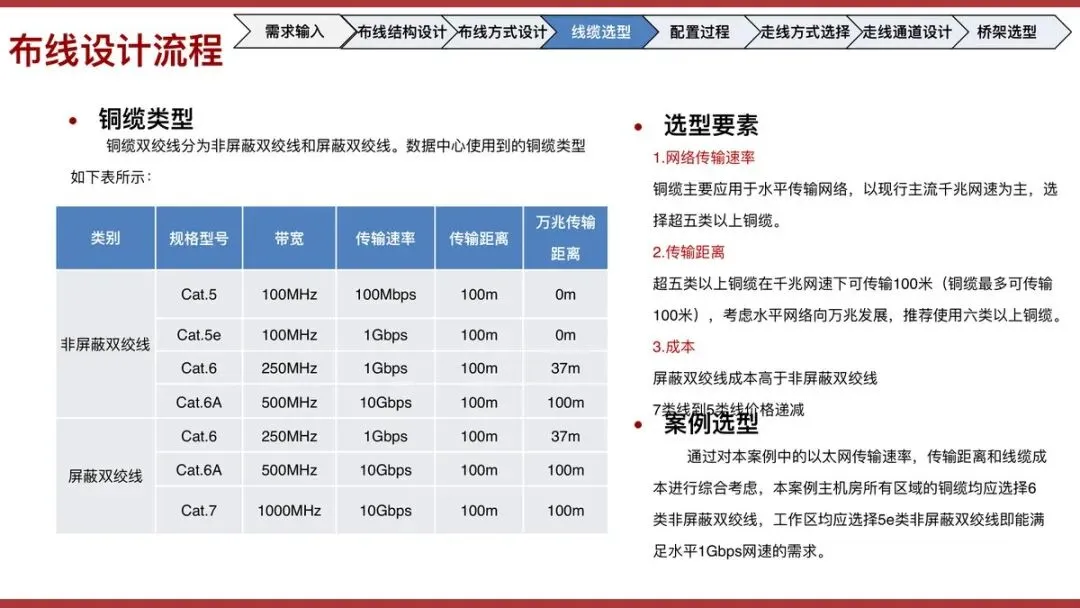

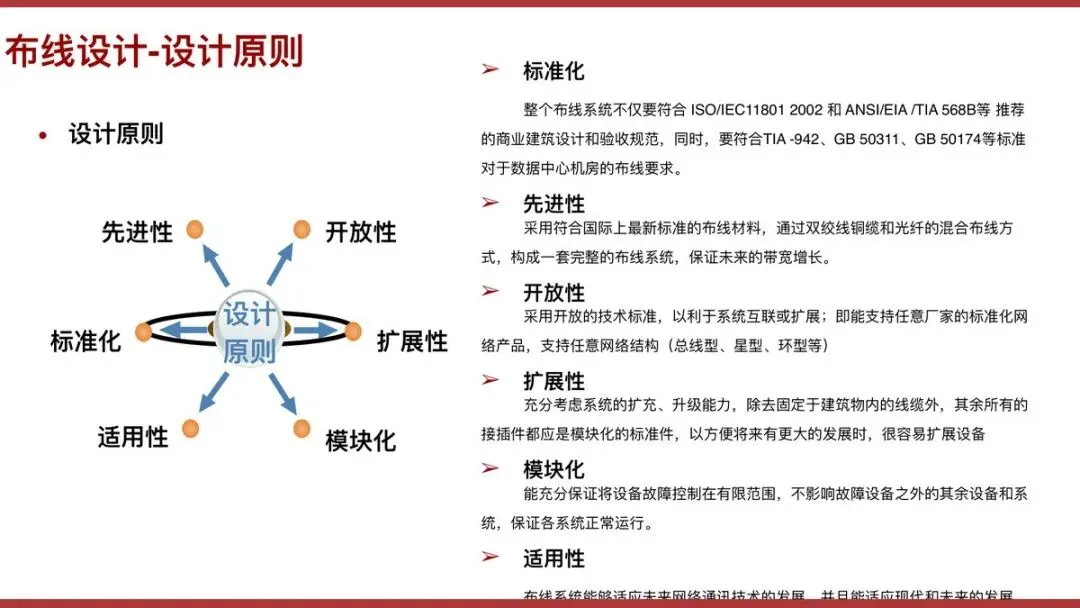

布线设计的系统性。设计流程从需求输入开始：首先确定TIA-942标准等级（Tier3要求双进线间、主干线缆冗余），再根据业务类型选择布线方式。案例方案中主机房共设168个服务器机柜，按每列14个、12列规划，采用EoR布线方式——接入交换机集中安装在列头柜，通过永久链路连接设备柜内的服务器。这种方案适合以租用为主的托管数据中心，有利于提高交换机端口利用率。线缆选型方面，铜缆推荐六类非屏蔽双绞线满足水平1Gbps传输需求，光纤采用OM3多模光缆支撑主干10Gbps传输。跳线按照配线架端口数50%配置，线缆数量按配线架端口数和传输距离精确计算。走线方式选择上，上走线有利于散热和线缆管理但需要足够层高（Tier3要求不低于3m），下走线成本低、美观但维护复杂，且会占用地板下冷通道空间。桥架选型对比了铝合金梯式桥架、光纤槽道和网格式走线架三种常用方案，强调强弱电三线分离原则——强电桥架与弱电桥架按电力线数量和类型保持50-300mm的间距。

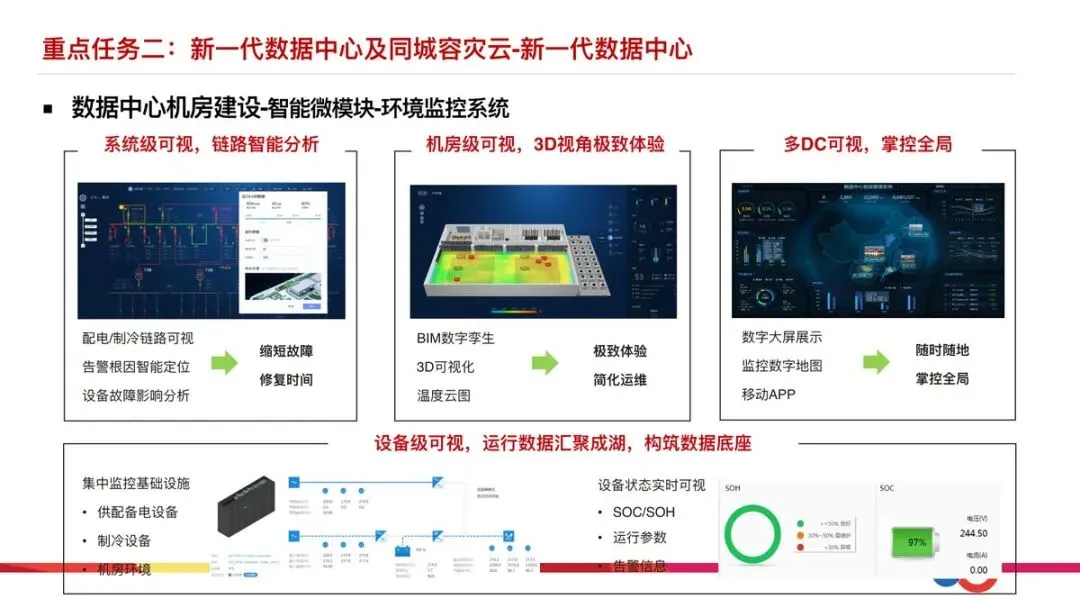

监控管理平台的体系化。动力监控覆盖UPS监测（无内阻/带内阻蓄电池监测两种方式可选）、配电柜监测（智能配电柜直接接入、非智能配电柜加装电量仪和开关量采集模块）、油机监测、ATS监测、防雷监测。环境监控覆盖精密空调监控（通过RS485或RJ45直接接入）、民用空调监控（加装学习型遥控器和新风机关联）、温湿度传感器分布（每个冷热通道布置一个）、漏水监测（点式/区域式/定位式三种方式按成本需求选择）、照明监控（数字量输出模块控制交流继电器）、消防监测（温感烟感接入开关量采集模块）。所有子系统通过嵌入式服务器采集RS485串口和TCP/IP网络接口数据，统一汇聚到监控管理平台。管理平台设计了基础管理模块（告警管理、联动管理、权限管理、查询管理、报表管理、运维管理）和扩展模块（容量管理、资产管理、能效管理、热场管理、3D展示），支持从告警到处置的完整闭环。
物理安全的精细化设计。视频监控系统根据TIA-942等级要求，推荐数字方案加液晶监视器。摄像机配置按场景分型：主机房通道选用枪机实现全方位监控，辅助区用半球机做全景监控，走廊楼道口选用枪机，室外大范围监控选择球机。所有摄像机推荐带红外功能的日夜型，确保夜间弱光环境下的监控效果。硬盘录像机选择H.264压缩标准、支持RAID的嵌入式设备，存储容量按码率、帧率、保存天数精确计算。门禁系统按安全等级四级划分区域——安全等级2采用单向门禁，安全等级3采用双向门禁，安全等级4采用双向加指纹验证。数据中心推荐指纹验证方式，卡片遗失也不构成安全隐患。门禁控制器推荐双门控制器，减少单点故障。消防联动方面，当火警发生时监控系统自动联动空调远程停机，同时联动门禁系统释放所有门锁。
三、方案价值
降低运维成本。标准化机柜和系统化布线减少了理线和故障排查工作量，监控平台统一纳管避免了多平台切换的低效。提升可靠性。精确定位式漏水检测、蓄电池内阻监测、消防与门禁联动，让隐患在故障前被识别。支撑扩展。模块化布线设计和可扩展的监控平台架构支撑平滑扩容。
