数据中心的复杂度不仅在算力，更在支撑算力的那道"暗线"——机柜配置、布线拓扑、动力环境监控、物理安全防护，每一环都直接决定机房的可用性与运维效率。当业务对Tier等级提出具体要求，当设备密度逼近机柜极限，一个系统化的弱电智能化设计方案就不再是"加分项"，而是底线保障。
一、环境背景
"东数西算"工程全面铺开后，全国数据中心机架规模年均增速超过30%，大型以上数据中心单机架功率密度从传统2-3kW攀升至8-15kW已是普遍趋势。伴随算力密度提升而来的，是一连串基础设施层面的连锁挑战：散热方案需要重新设计以匹配高热流密度，供电架构需要从单路向双路冗余演进以实现Tier 3及以上等级的可用性要求，而运维团队则需要在PUE值不断被纳入考核指标的背景下找到能耗优化的精准切口。
TIA-942标准的等级划分正在重塑行业设计范式。Tier 2到Tier 4，每一级跃升都对进线间冗余、布线拓扑韧性、视频监控数字化程度乃至门禁系统的安全等级提出了量化的差异化要求。然而实践中，大量机房的弱电系统仍以"需求触发式"方式建设——布线方案随网络调整临时修改，机柜底部密封未纳入前期设计导致冷热通道密封效果打折，监控子系统采购自不同厂商、数据标准不统一。这种碎片化建设模式导致的核心矛盾在于：系统层面的可用性大幅低于各单体设备的标称值，扩容时发现物理空间与管线资源均未预留，故障定位时多个系统之间缺乏关联数据支撑。
二、解决方案
（一）机柜架构与标准化配置

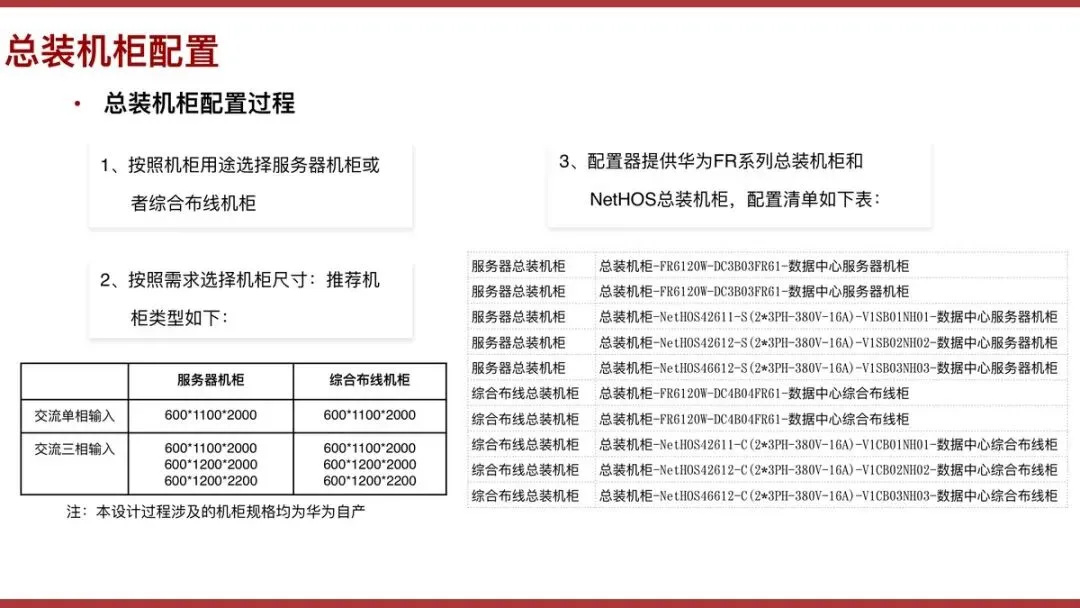

机柜是数据中心物理基础设施的底层载体。设计方案的起点，是对服务器机柜和综合布线机柜进行精确选型。以华为FR系列和NetHOS系列为代表的总装机柜，覆盖了600×1100×2000mm到600×1200×2200mm等多种规格，需根据设备部署密度和散热需求确定尺寸与输入制式——交流单相输入适用于低功率场景，三相输入则支撑高密度部署。

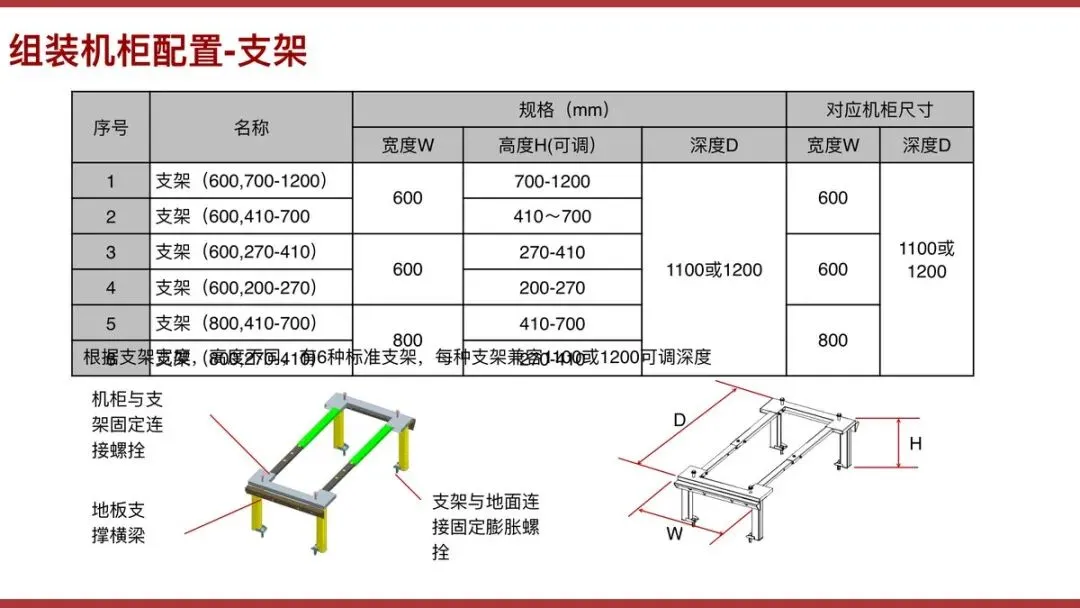

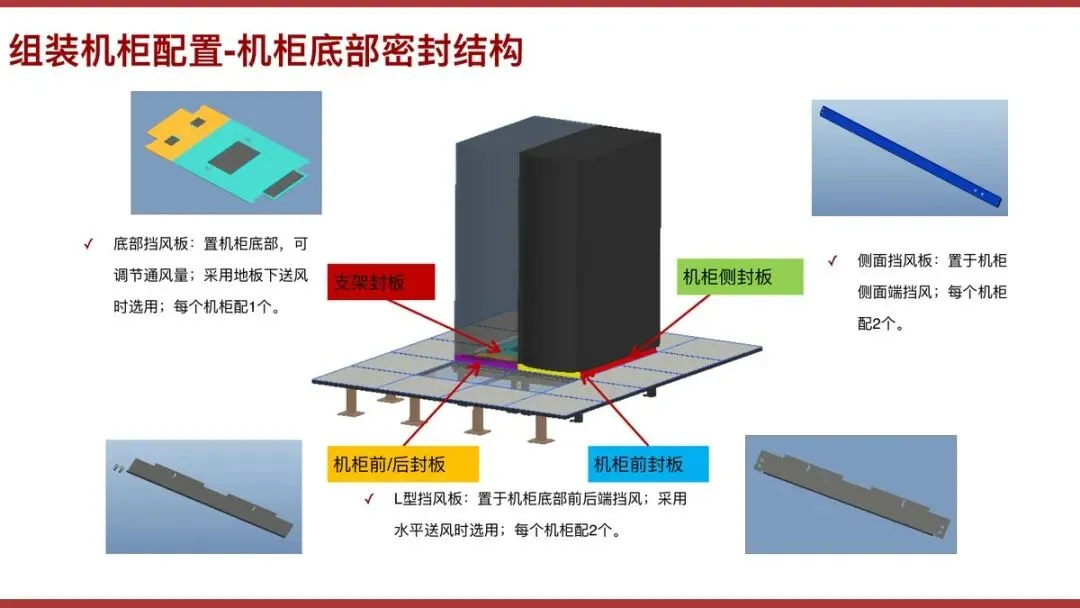

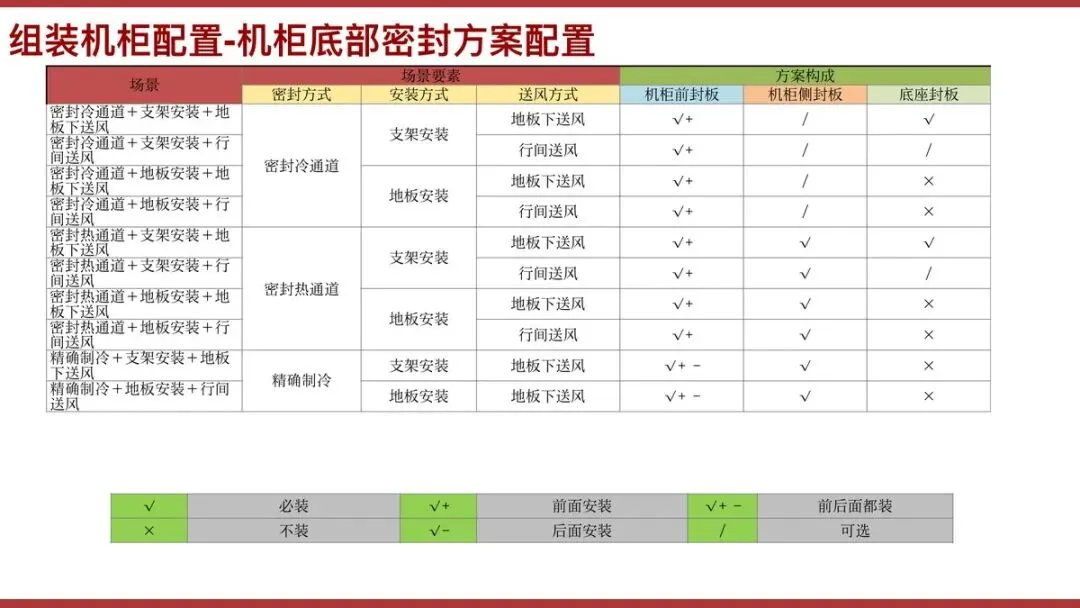

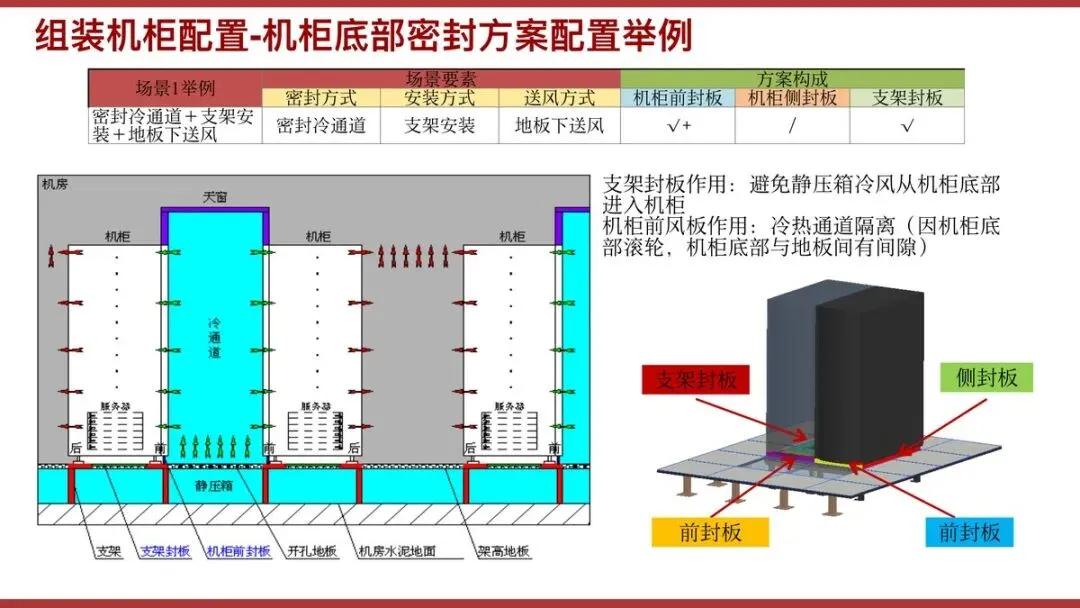

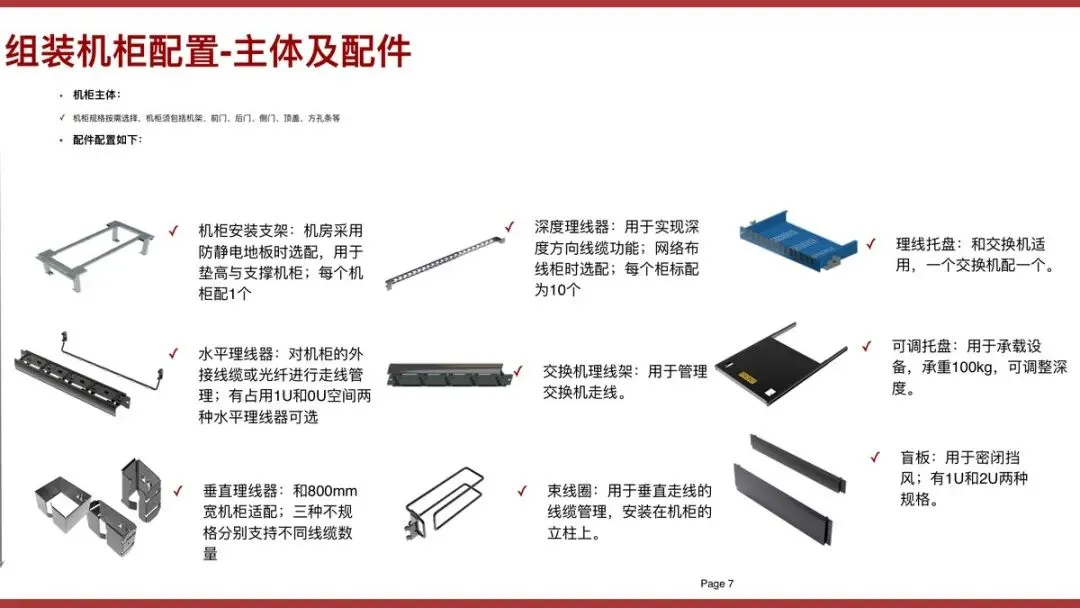

组装机柜的配件配置同样不可忽视。盲板用于密闭挡风、可调托盘承载设备、理线托盘与交换机一对一匹配、束线圈管理垂直走线。在密封方案层面，冷/热通道密封方式与送风方式（地板下送风或行间送风）的匹配组合多达十余种，每种方案对前封板、侧封板、底座封板的需求各不相同。例如，密封冷通道配合地板下送风时，机柜前封板为必装件，而侧封板可不安装——这一细节差异直接决定了冷风是否能够在通道内形成有效静压。
（二）布线系统的结构化设计

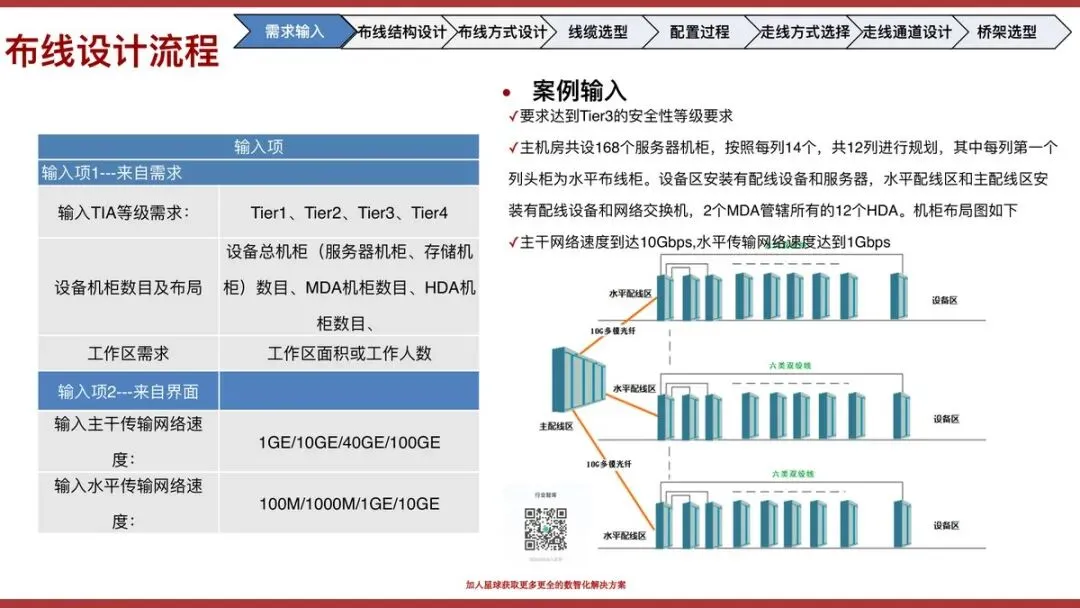

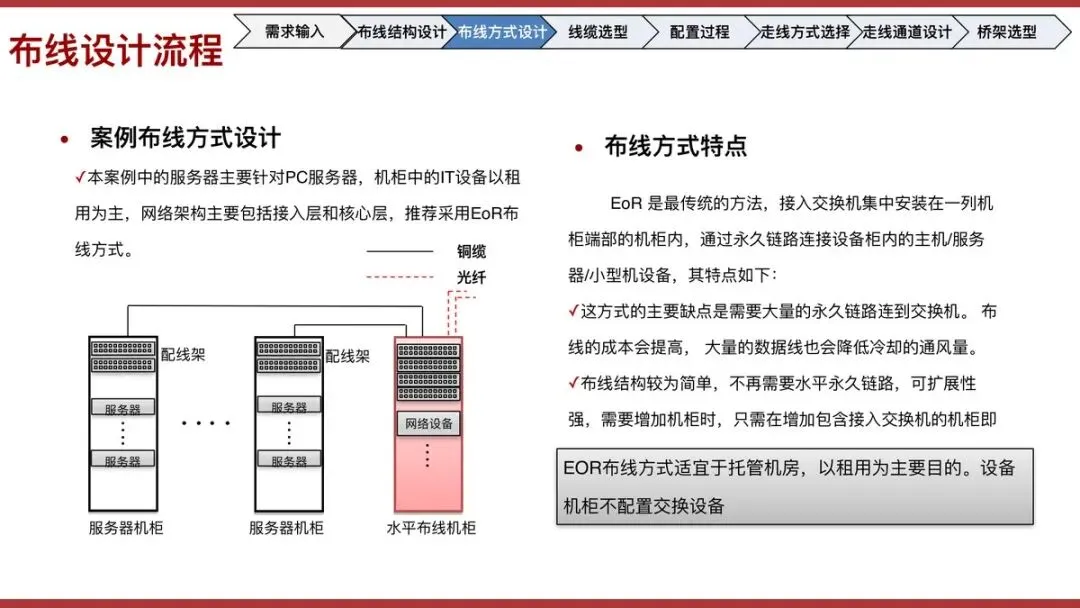

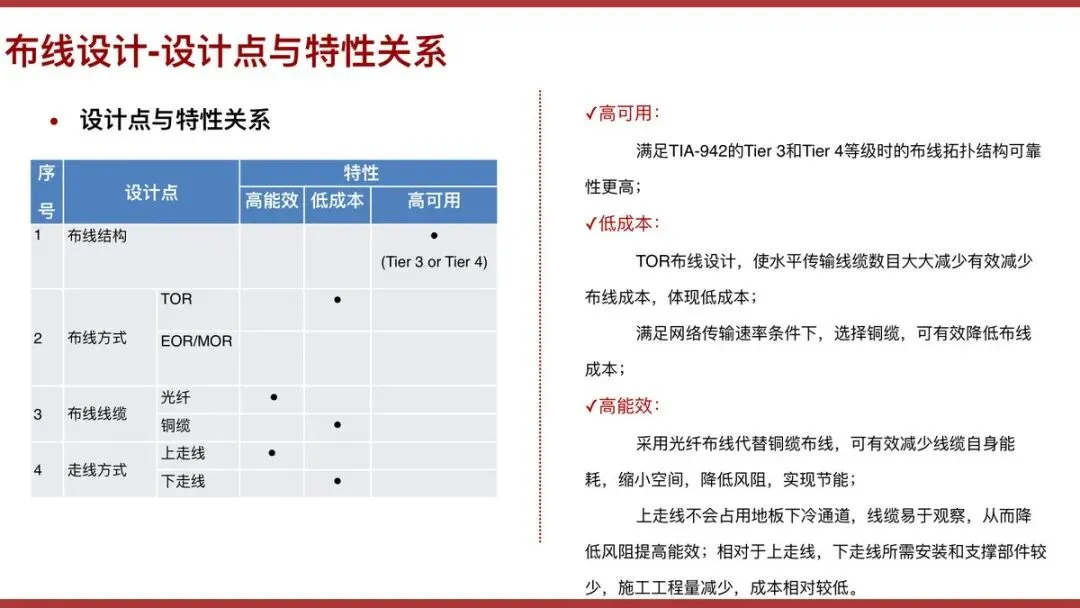

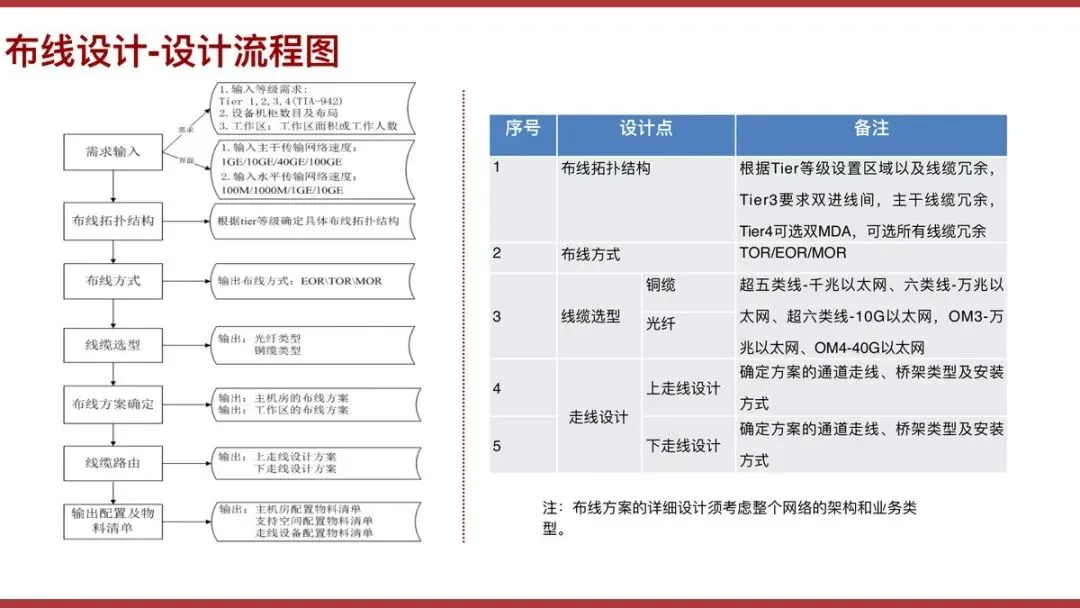

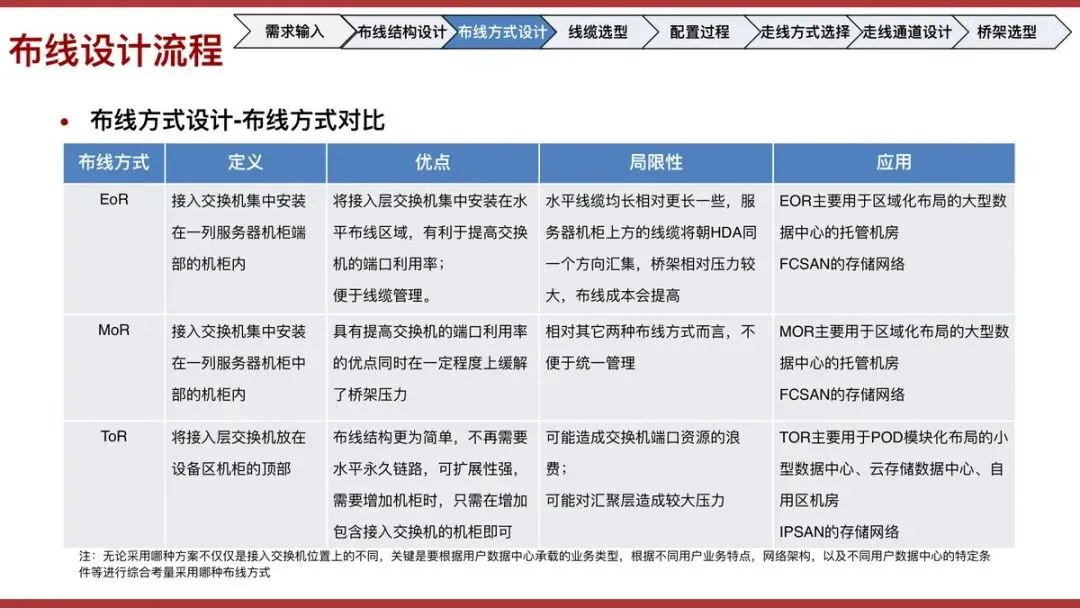

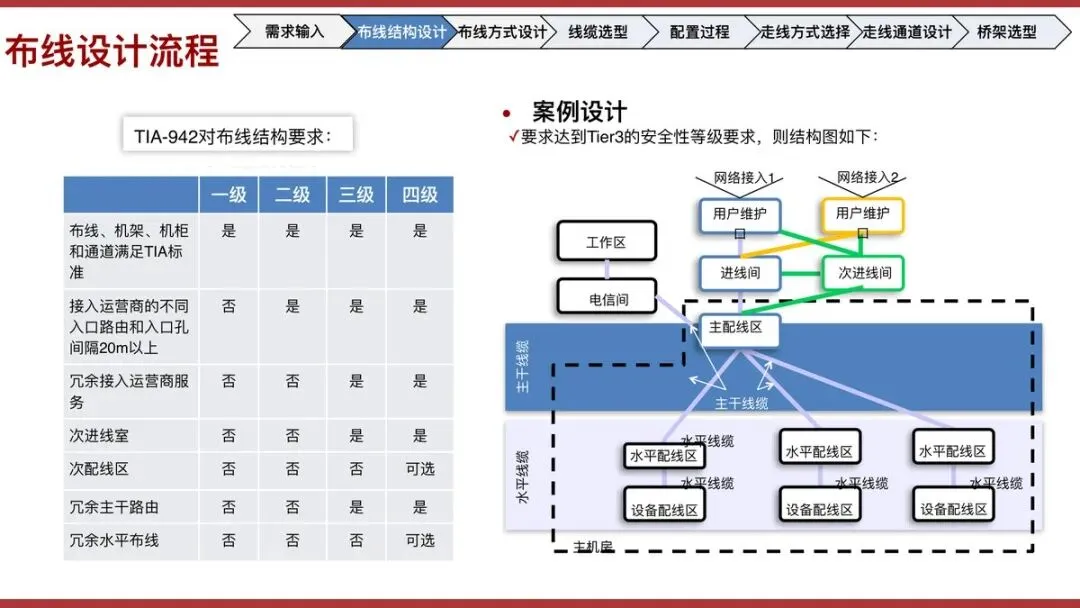

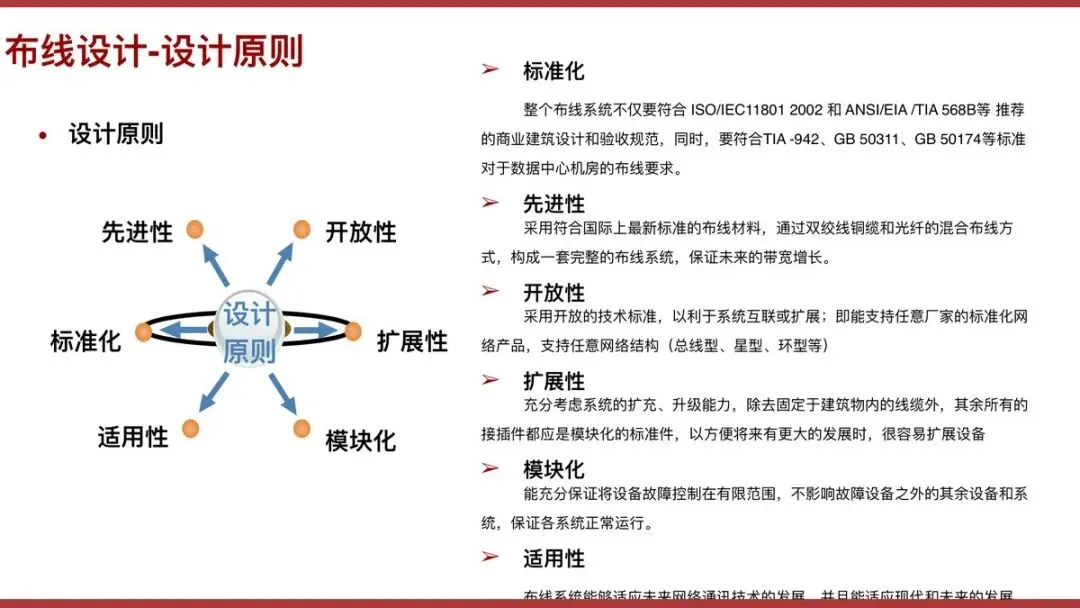

布线设计的核心在于平衡高可用、高能效与低成本三个维度。根据TIA-942标准，Tier 3等级要求双进线间接入、主干线缆冗余以及次配线区设置。布线方式上，EoR（端部布线）适用于托管机房和FC SAN存储网络，ToR（机柜顶部布线）则更适配POD模块化布局的云数据中心和IPSAN场景。设计团队需根据业务类型、网络架构和运维习惯综合决策，而非简单套用模板。

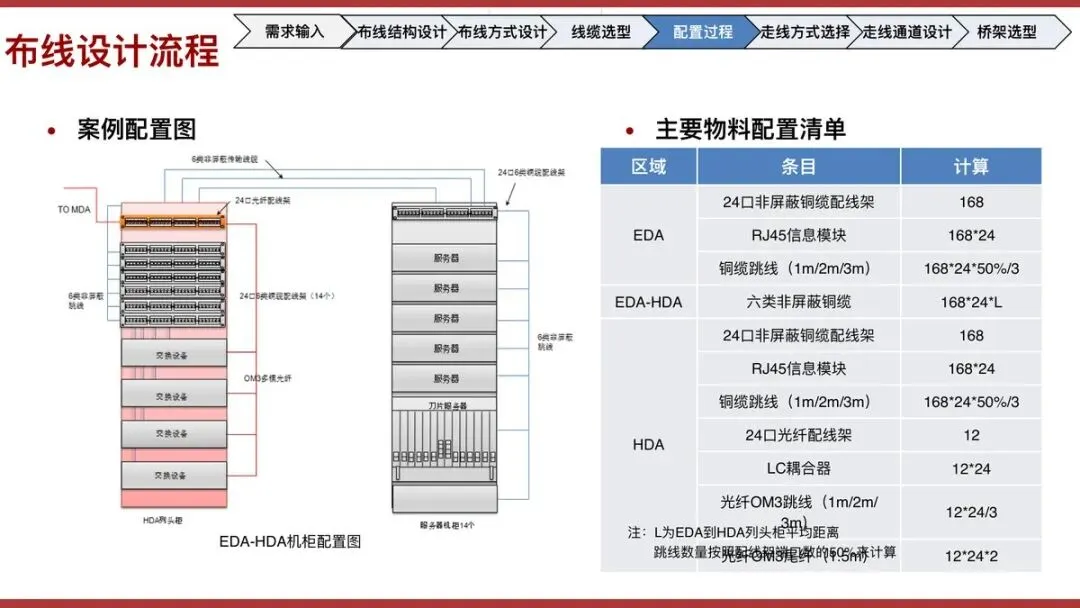

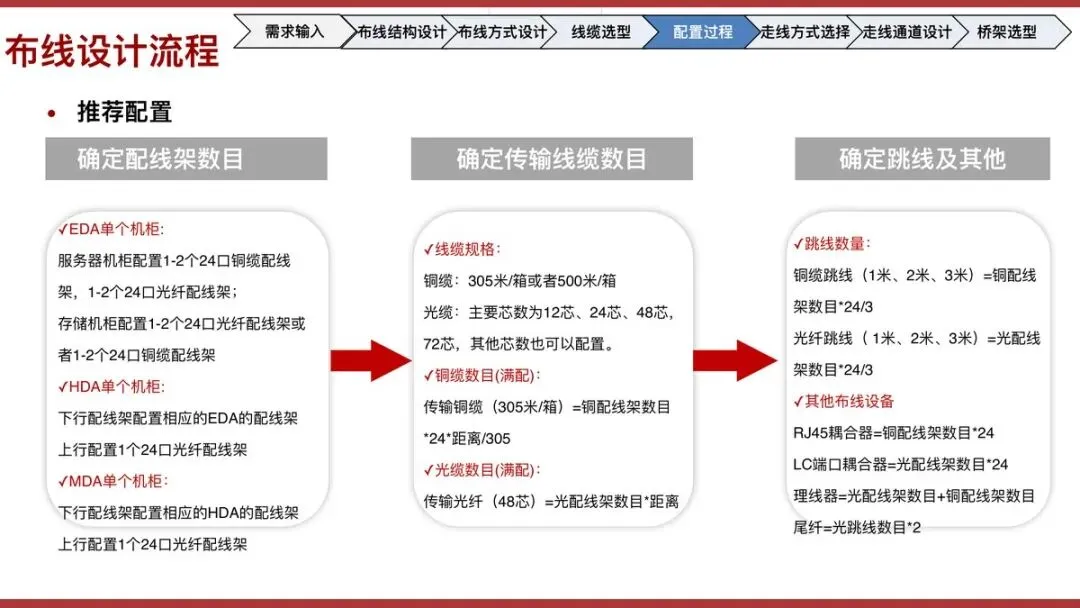

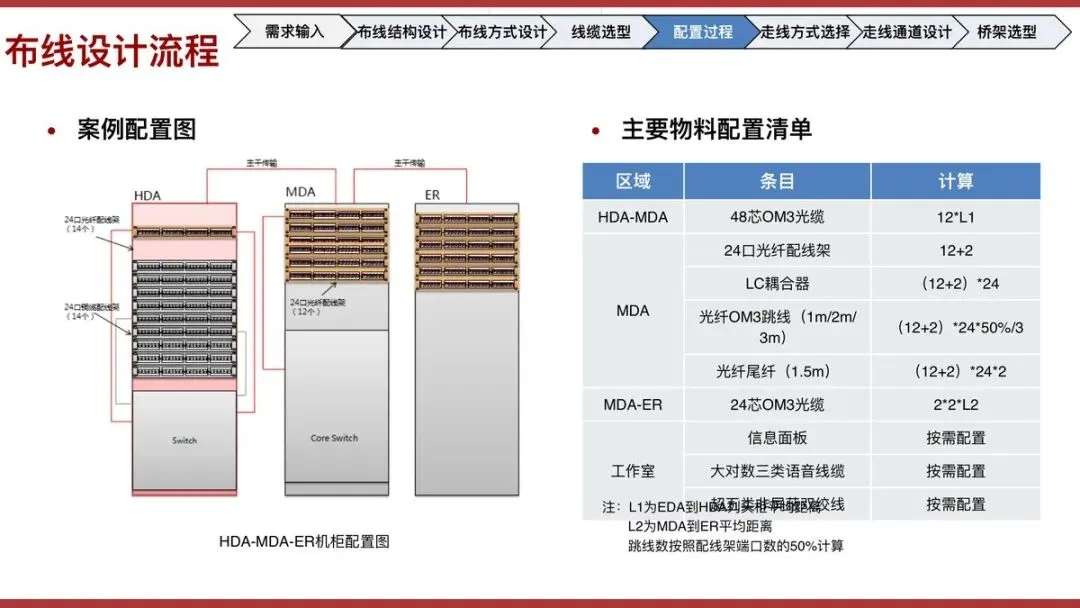

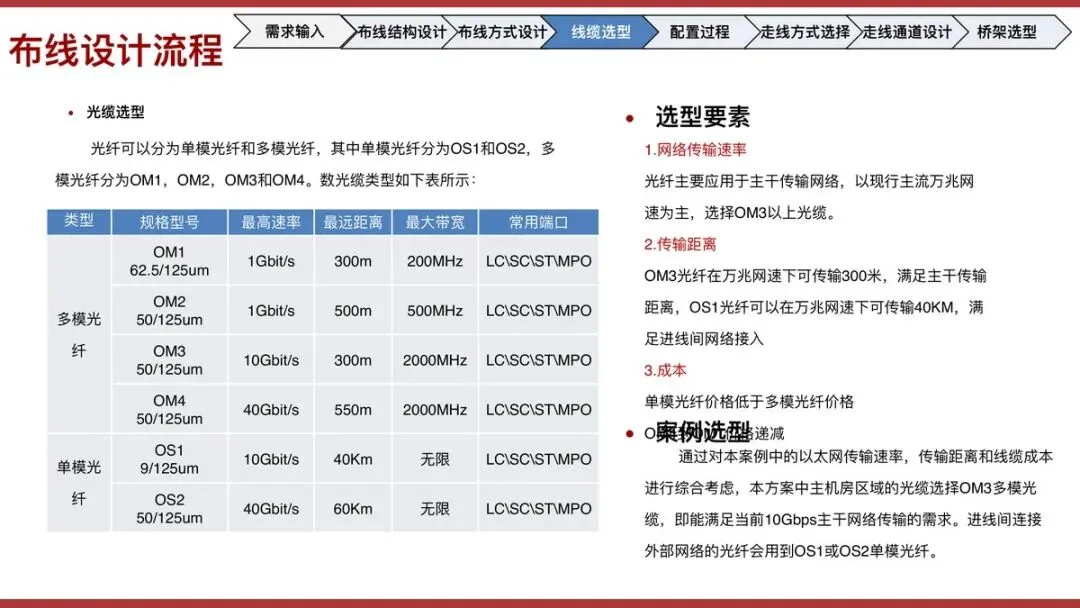

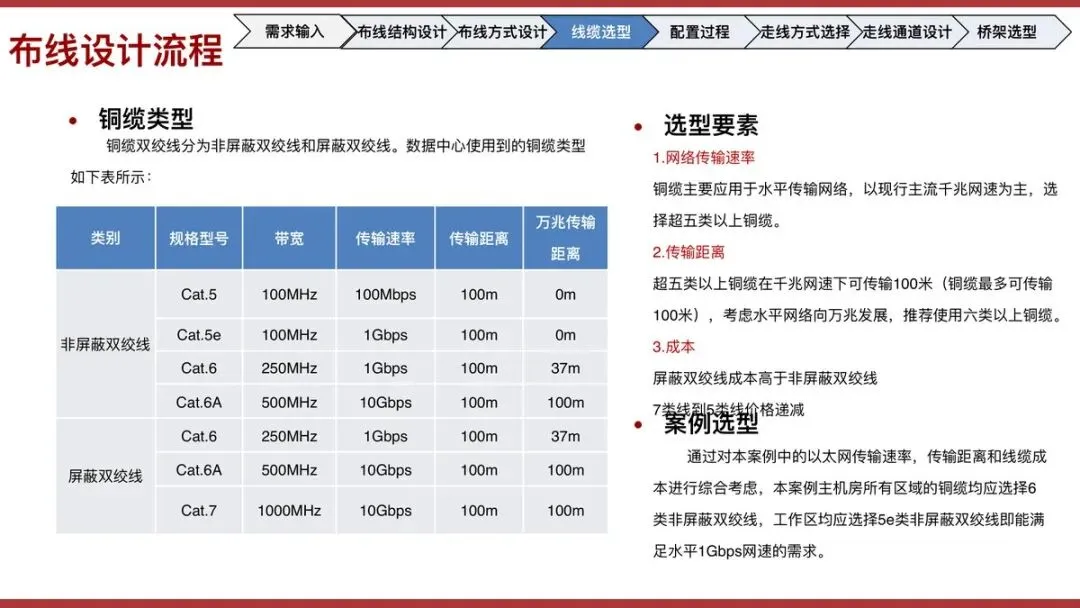

线缆选型兼顾当下与未来。铜缆方面，六类非屏蔽双绞线可在100米内稳定支撑千兆传输，且预留向万兆演进的能力——37米万兆传输距离已覆盖大多数列间场景。光缆方面，OM3多模光缆在万兆速率下可传输300米，足以覆盖机房内主干链路；进线间与外部网络连接则需OS1/OS2单模光缆，万兆传输距离可达40公里以上。值得关注的是，跳线数量按照配线架端口数的50%估算，RJ45耦合器与LC端口耦合器按满配计算，这些细节配置往往是预算控制的盲区。

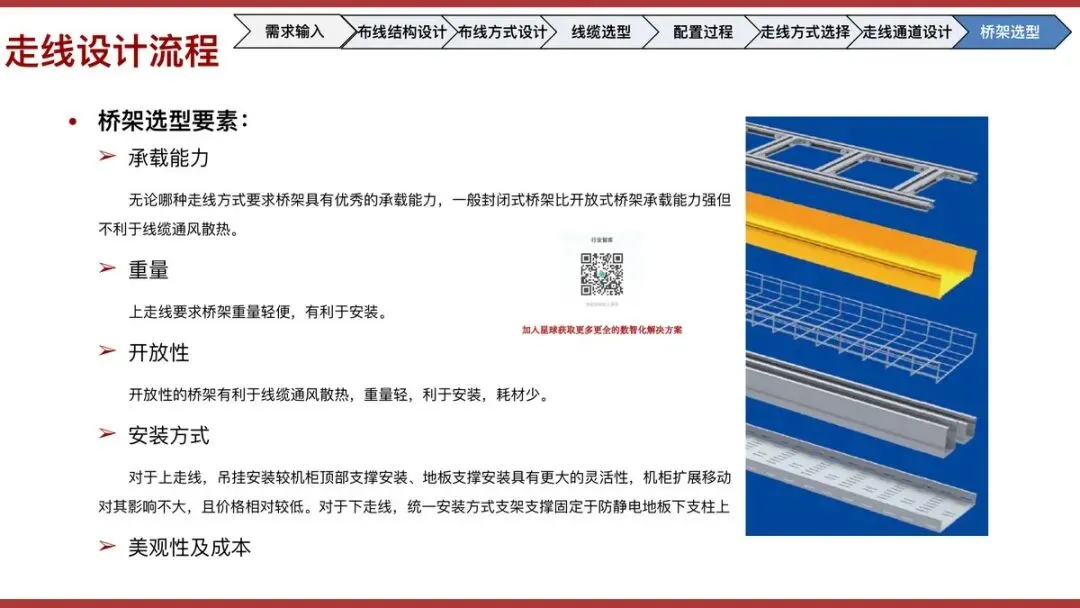

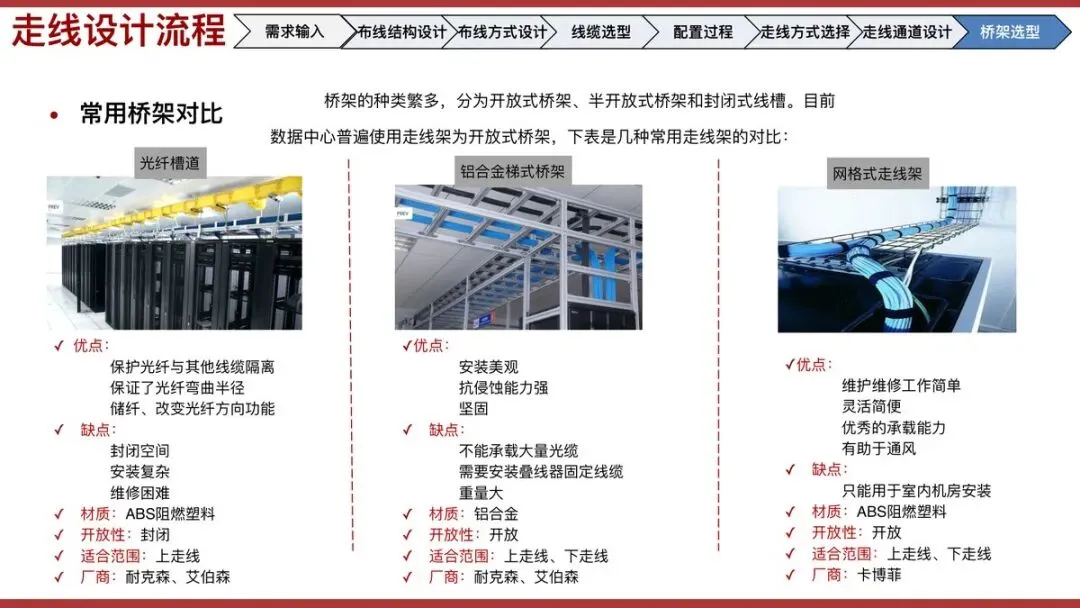

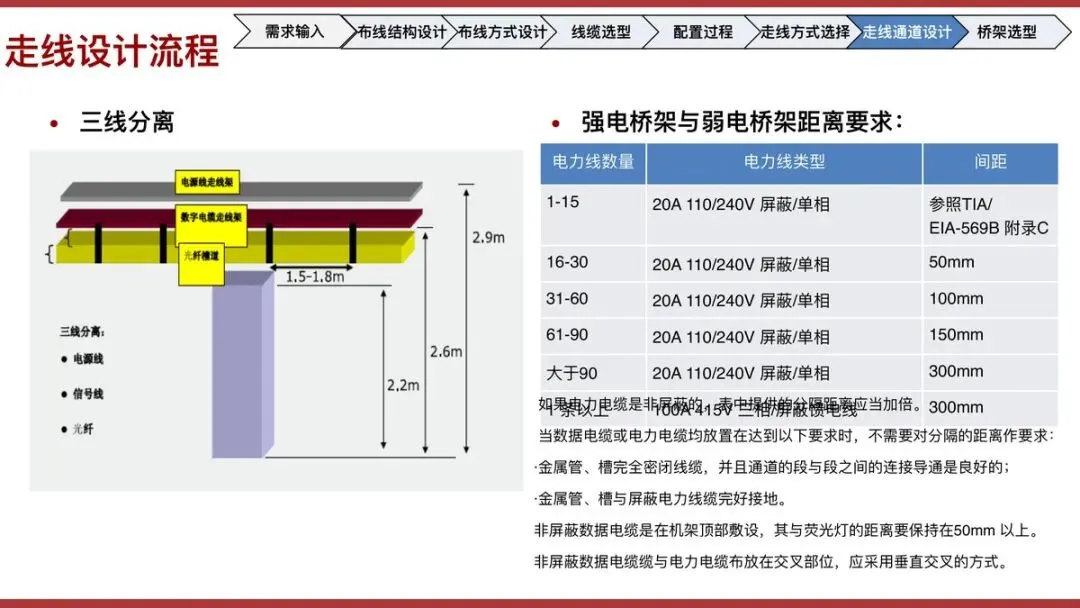

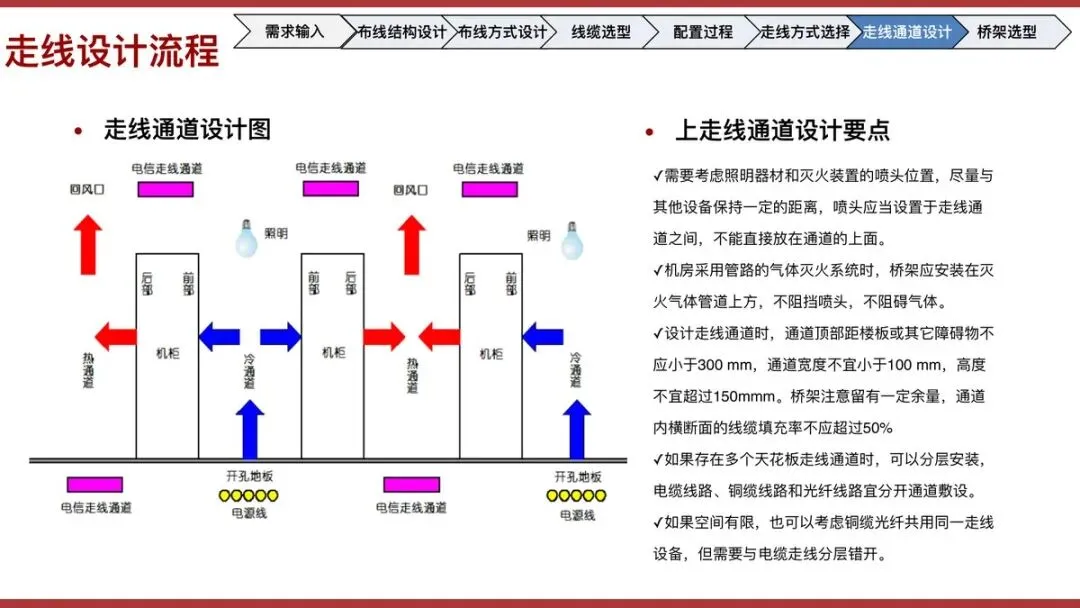

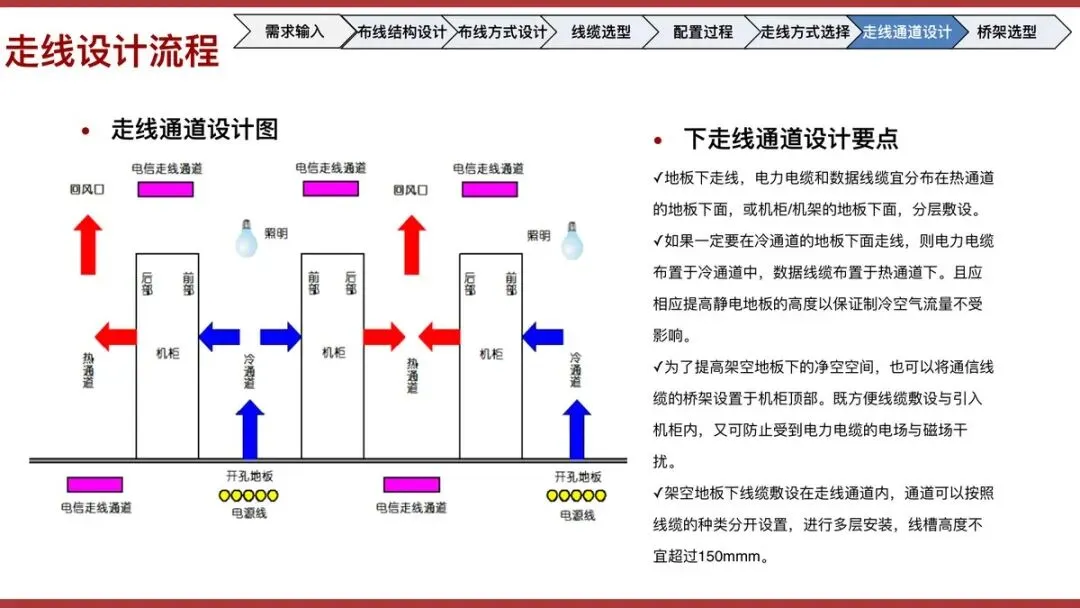

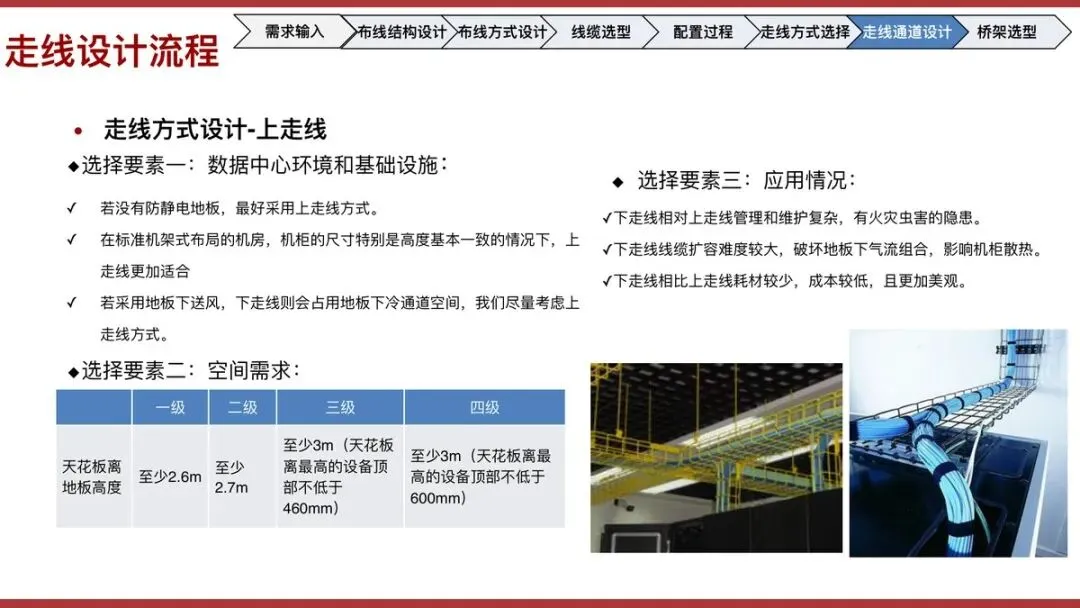

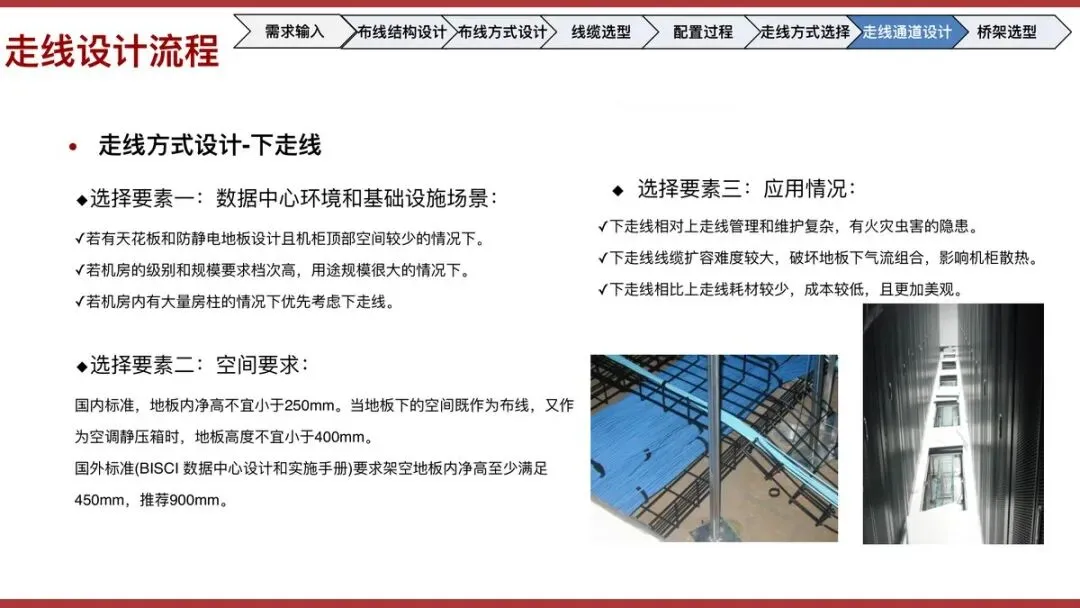

走线方式的选择取决于机房空间条件和送风策略。上走线不占用冷通道空间、线缆易于观察维护，但要求天花板离地高度不低于2.6米（Tier 3要求至少3米）；下走线在美观性和成本方面有优势，但管理和扩容难度更大，且对架空地板高度有严格要求——国内标准净高不宜小于250mm，国外BISCI手册推荐至少450mm。无论哪种方式，三线分离原则必须严格执行：强弱电桥架间距按电力线数量分级设置，从50mm到300mm不等，非屏蔽电力电缆还需加倍间距。光纤槽道与铜缆桥架分层敷设，保证光纤弯曲半径的同时避免电磁干扰。
（三）全维度机房监控体系

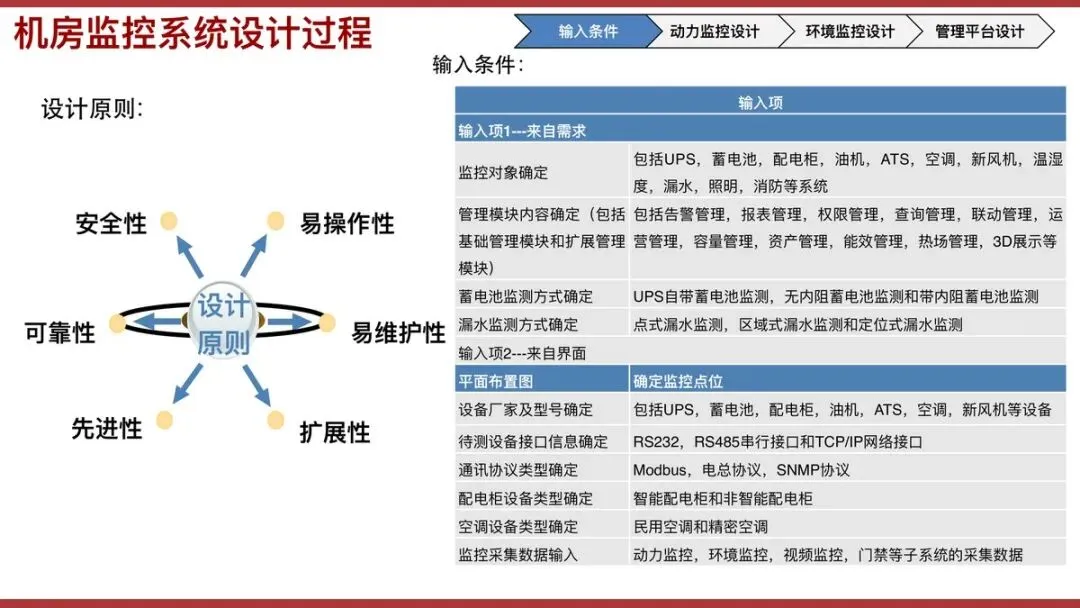

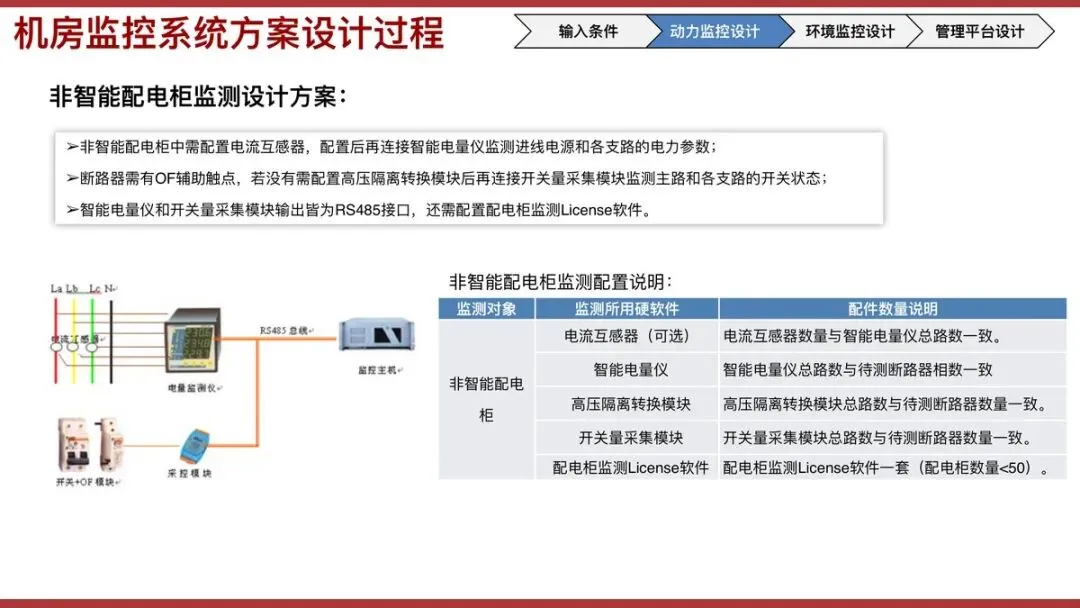

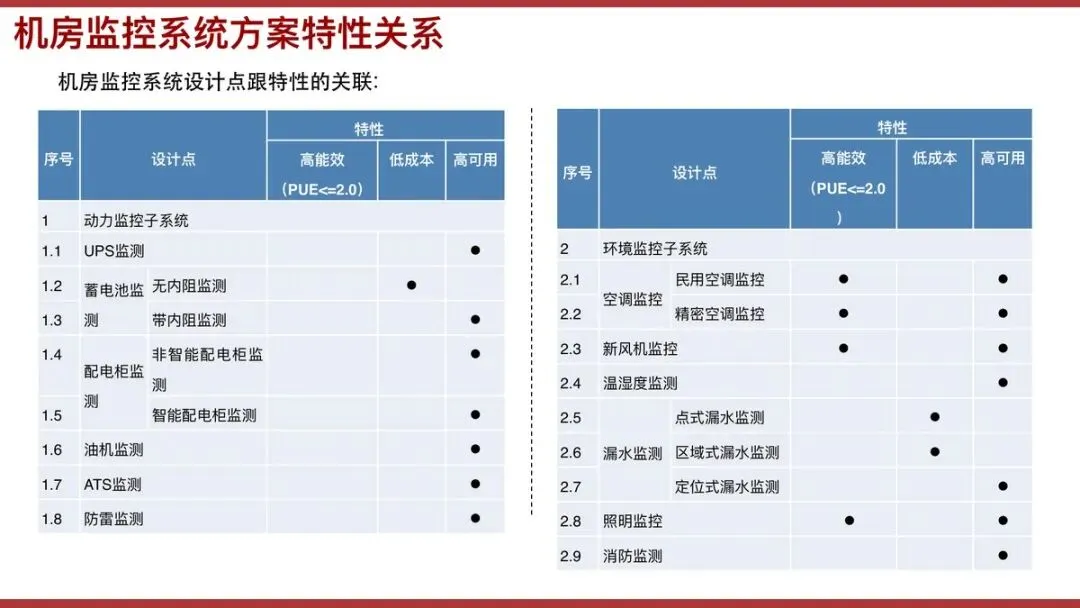

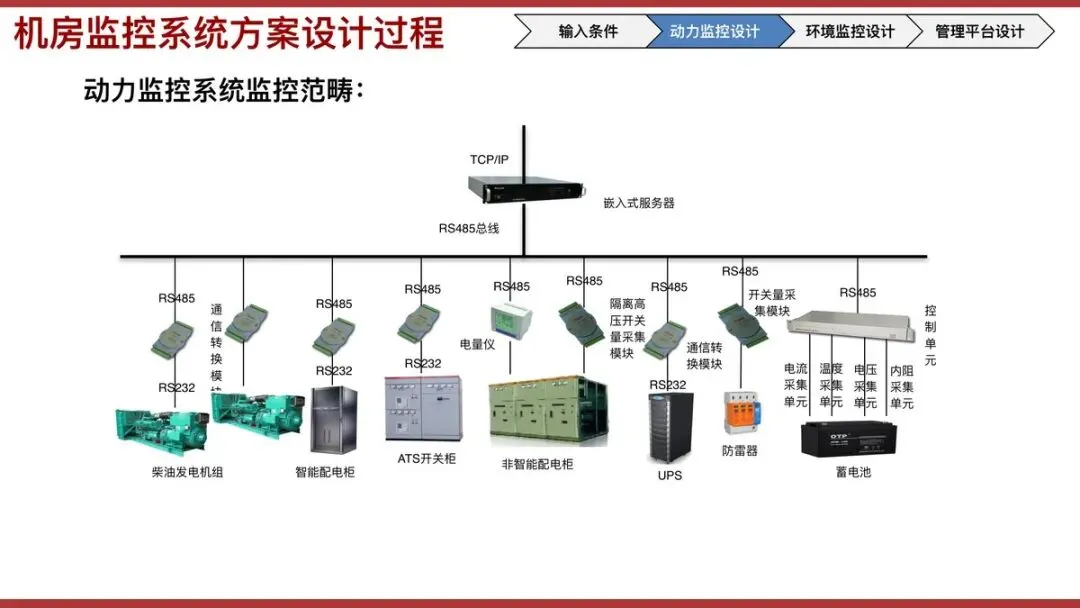

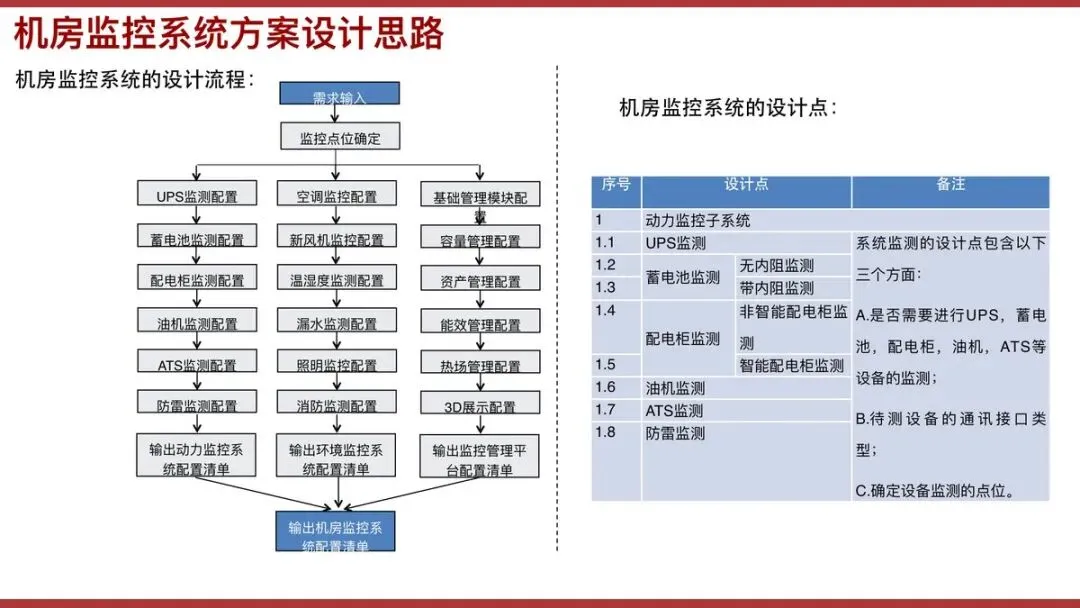

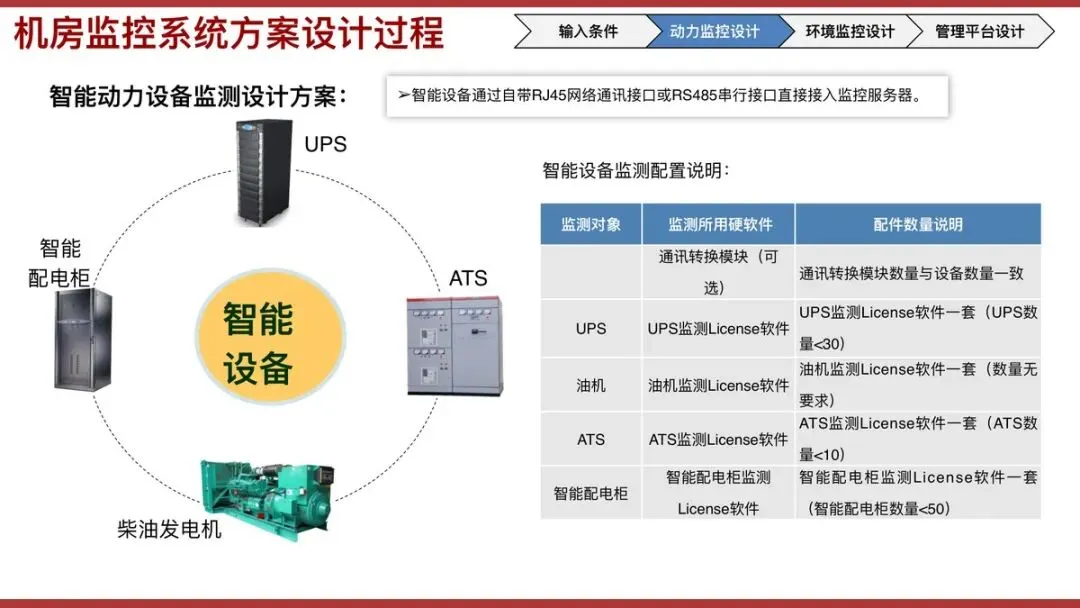

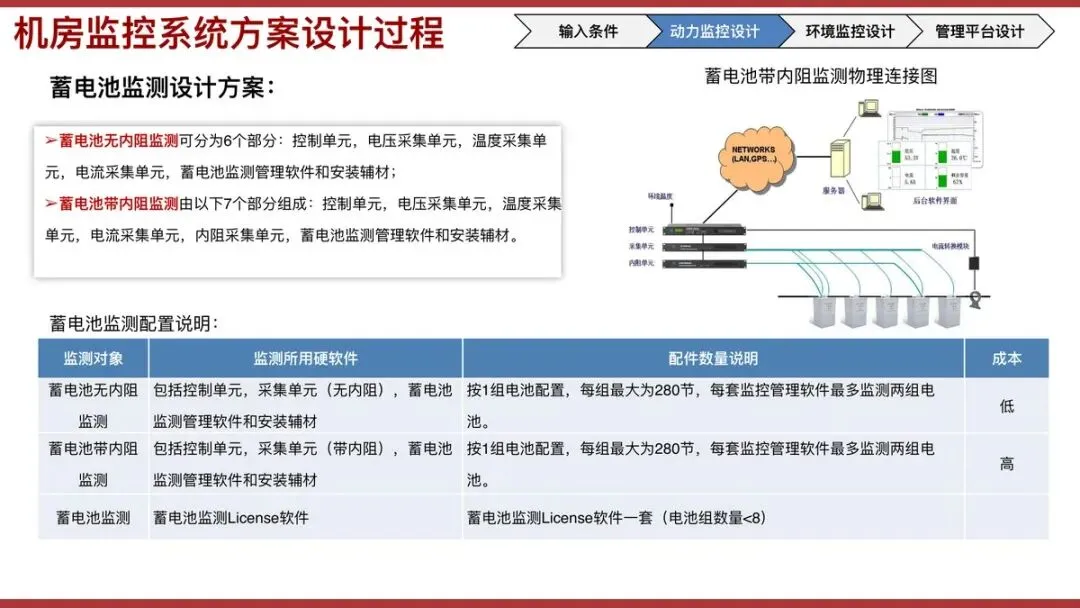

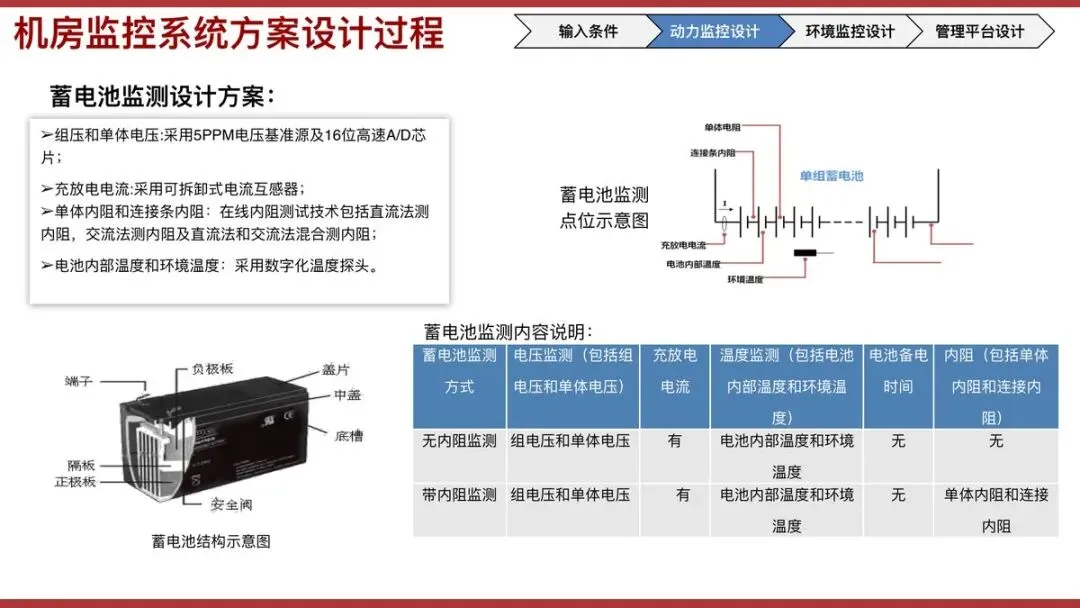

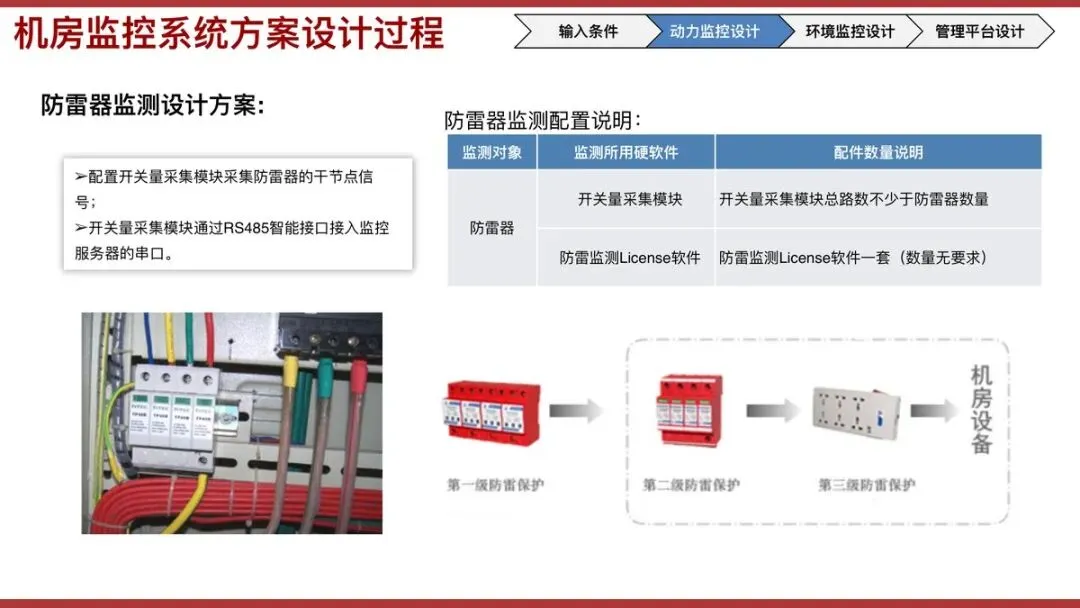

机房监控覆盖动力、环境和管理平台三个子系统。动力监控方面，UPS需根据设备通讯接口（RS232/RS485/TCP/IP）选择对应的监测License和通讯转换模块；蓄电池监测分为无内阻与带内阻两种方案，前者成本低但仅监测电压和温度，后者增加内阻采集单元可提前预警电池劣化趋势。非智能配电柜的监测需要配置电流互感器、智能电量仪和高压隔离转换模块，逐路监测进线电源和支路参数。

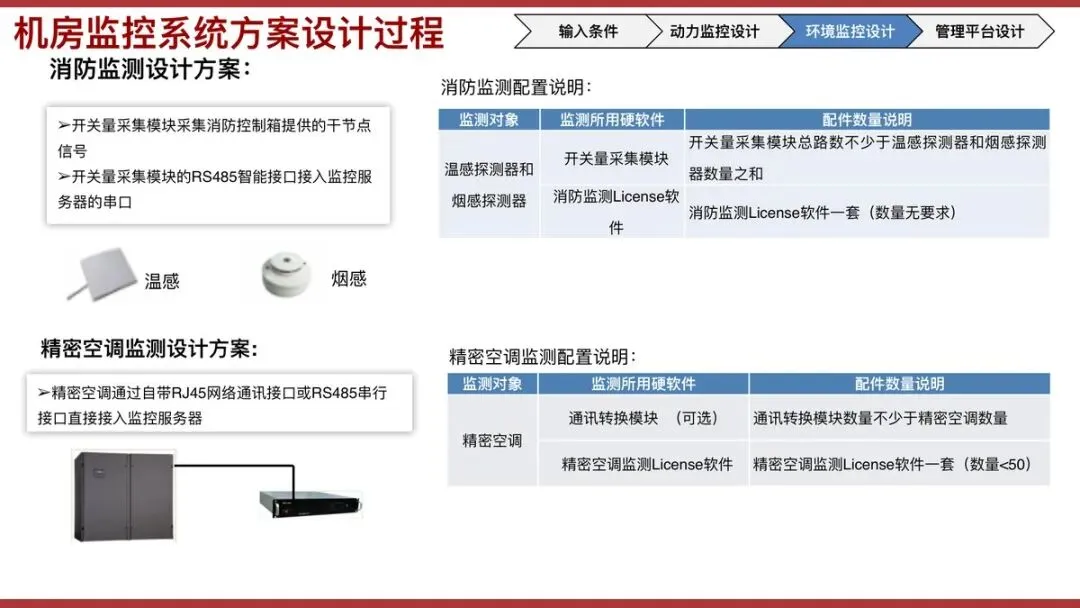

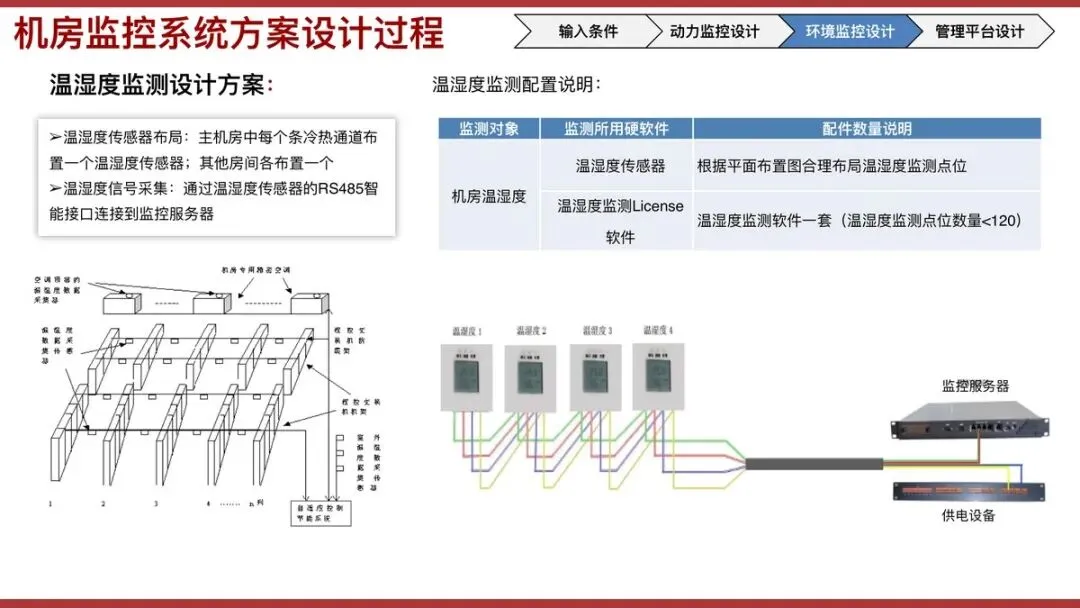

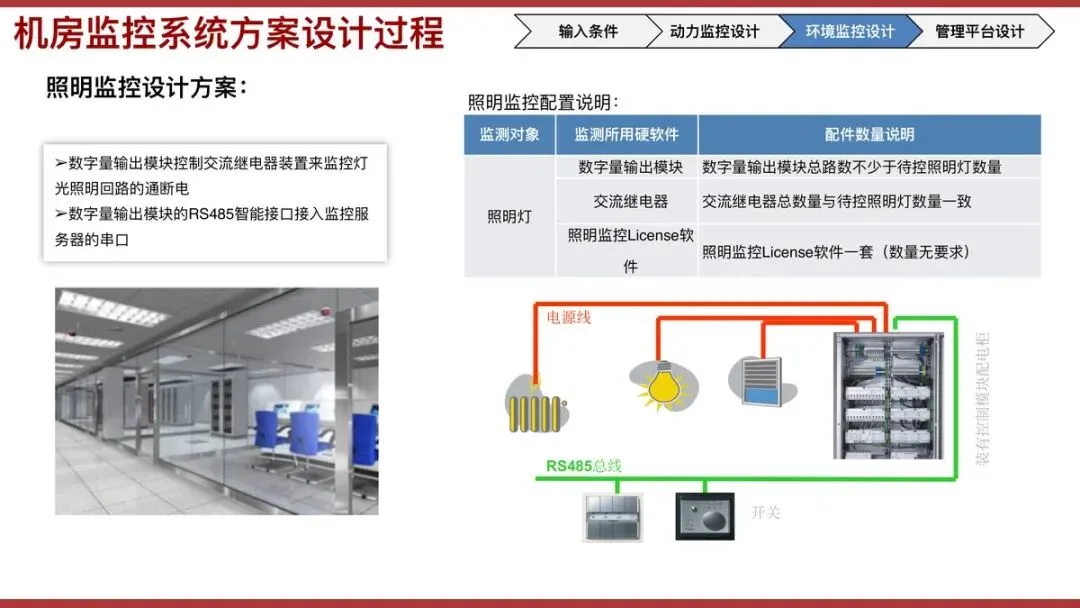

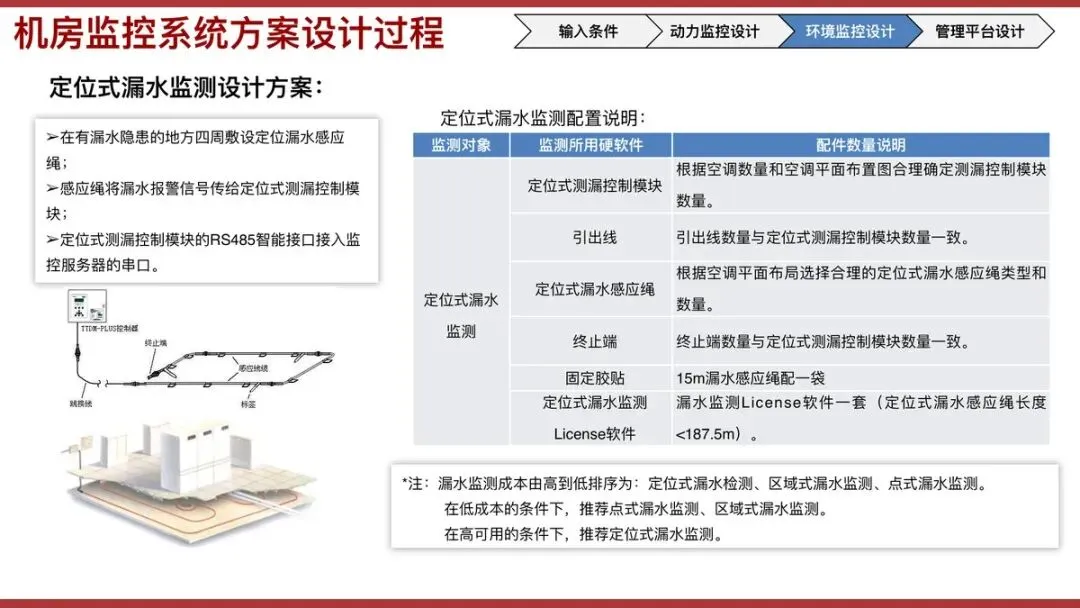

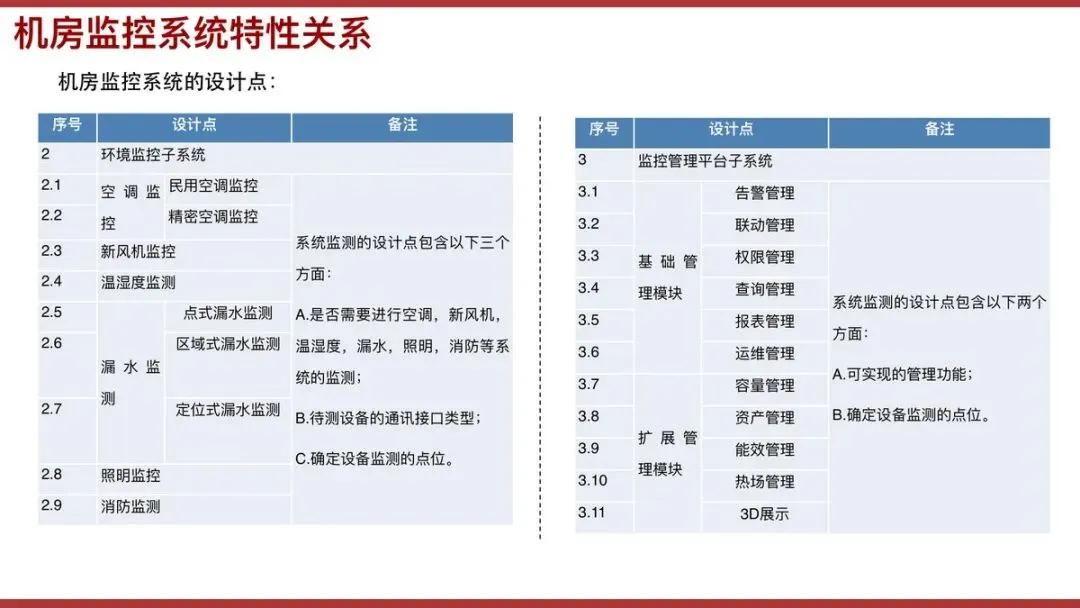

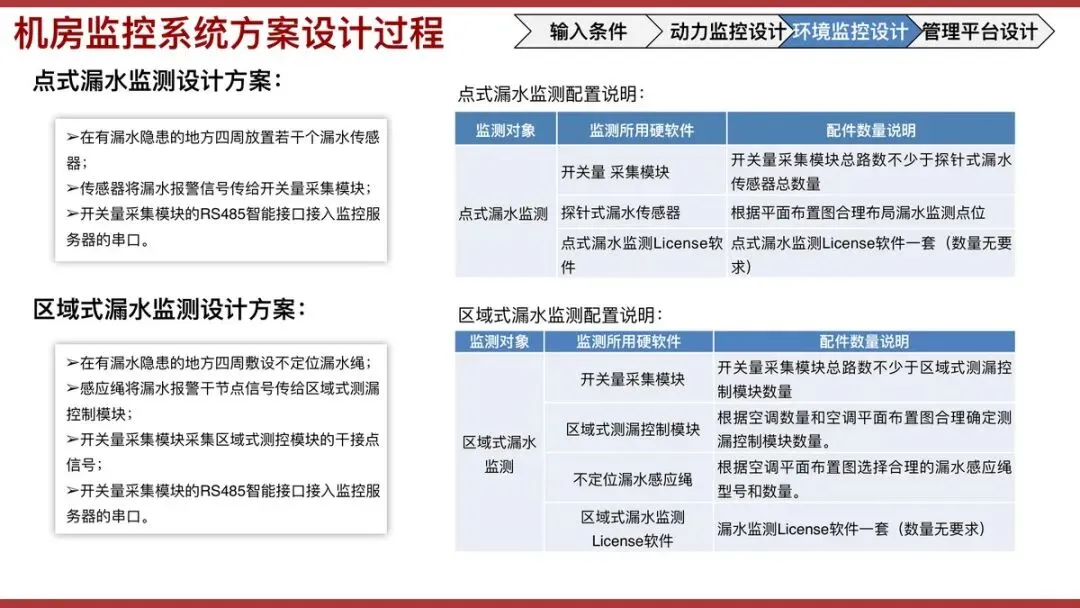

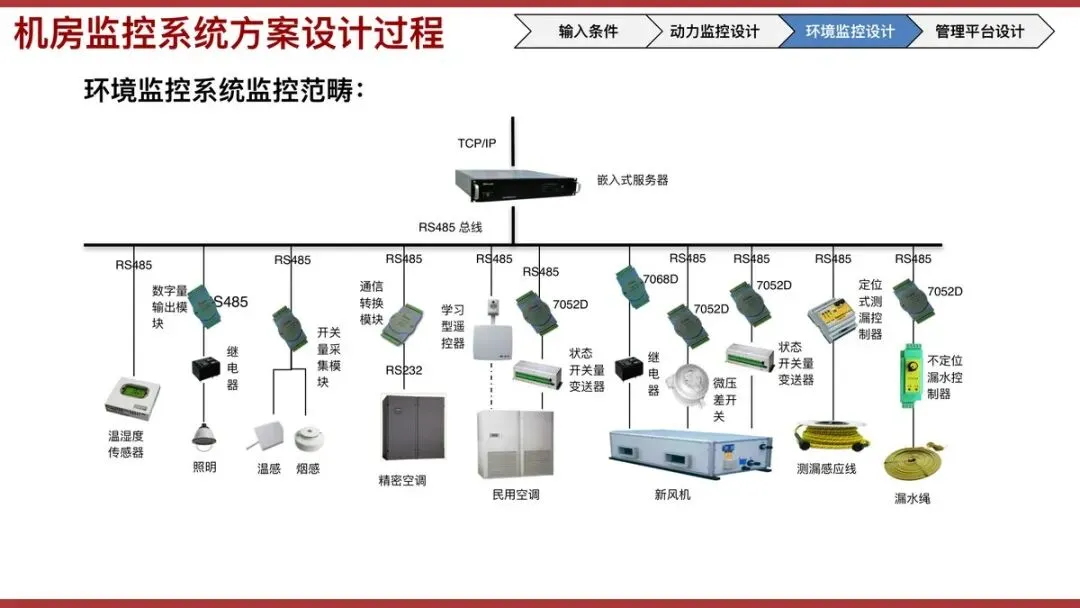

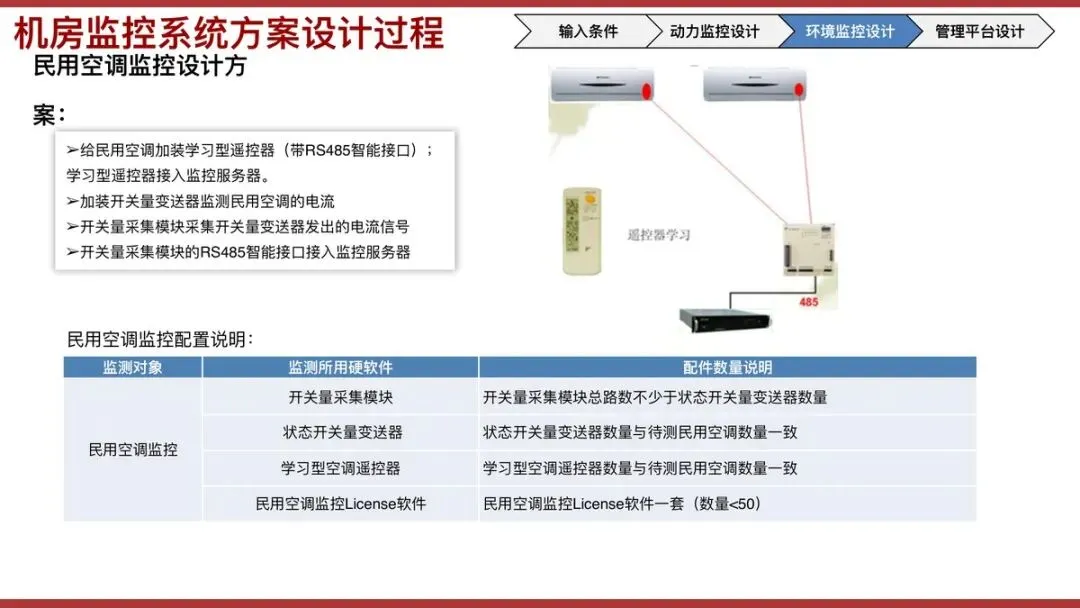

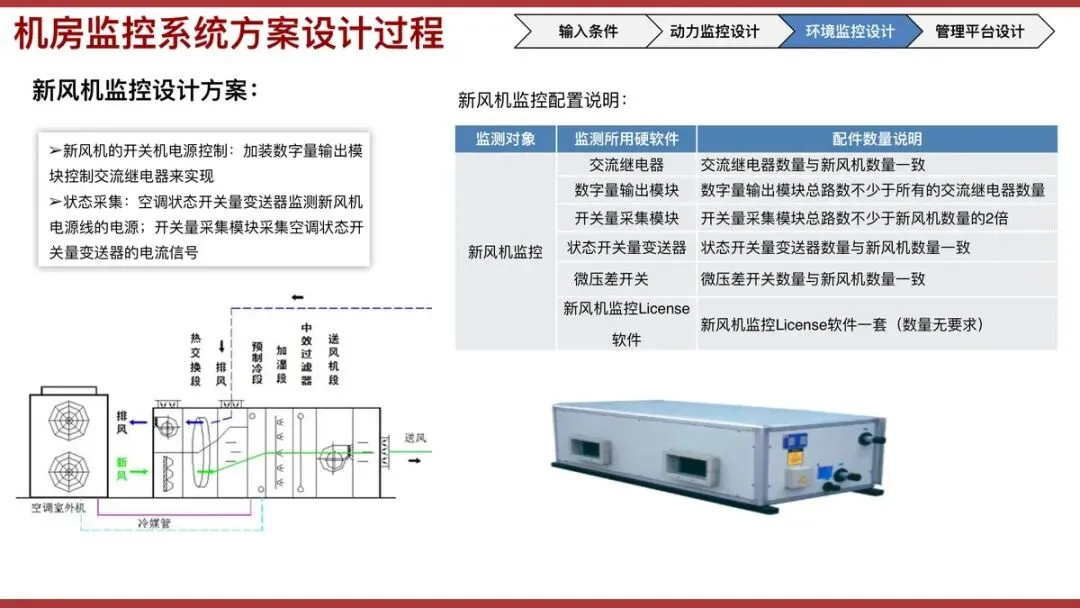

环境监控从精密空调到温湿度、漏水、照明、消防全覆盖。温湿度传感器按冷热通道布局，每通道至少一个；漏水监测有三种方式——点式（低成本）、区域式（中等成本）和定位式（高可用），定位式漏水感应绳可精确判断泄漏位置，适合核心机房的空调周边部署。照明监控通过数字量输出模块控制交流继电器实现回路通断，可纳入节能策略自动调节。

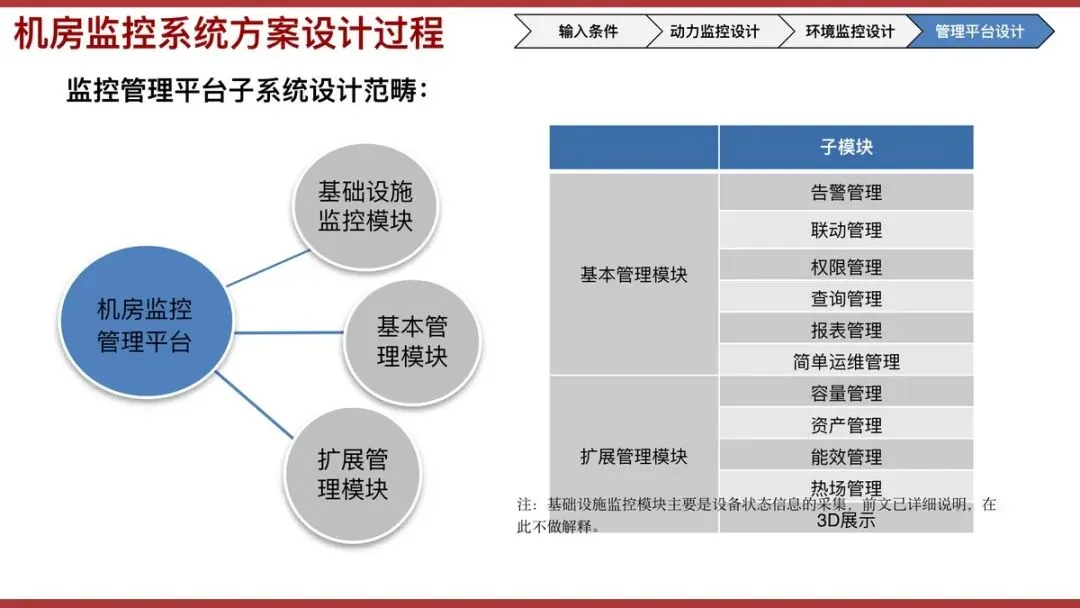

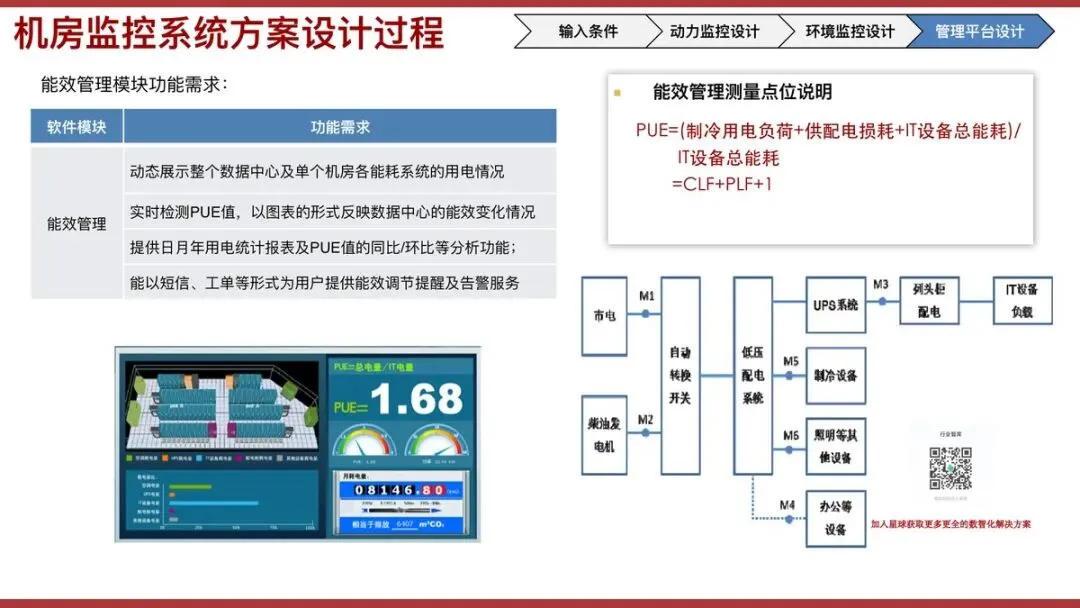

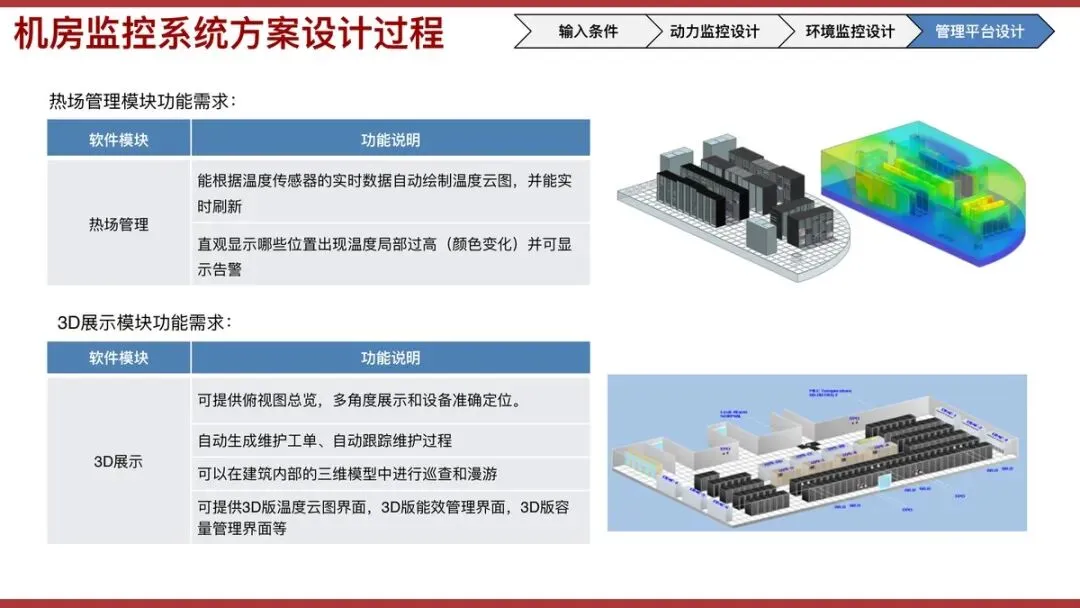

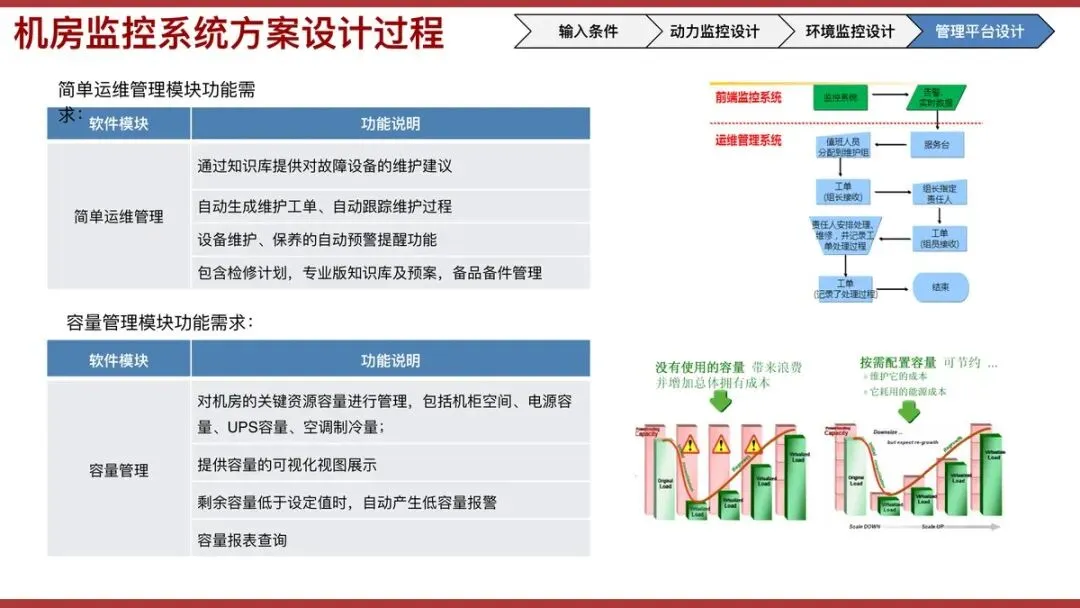

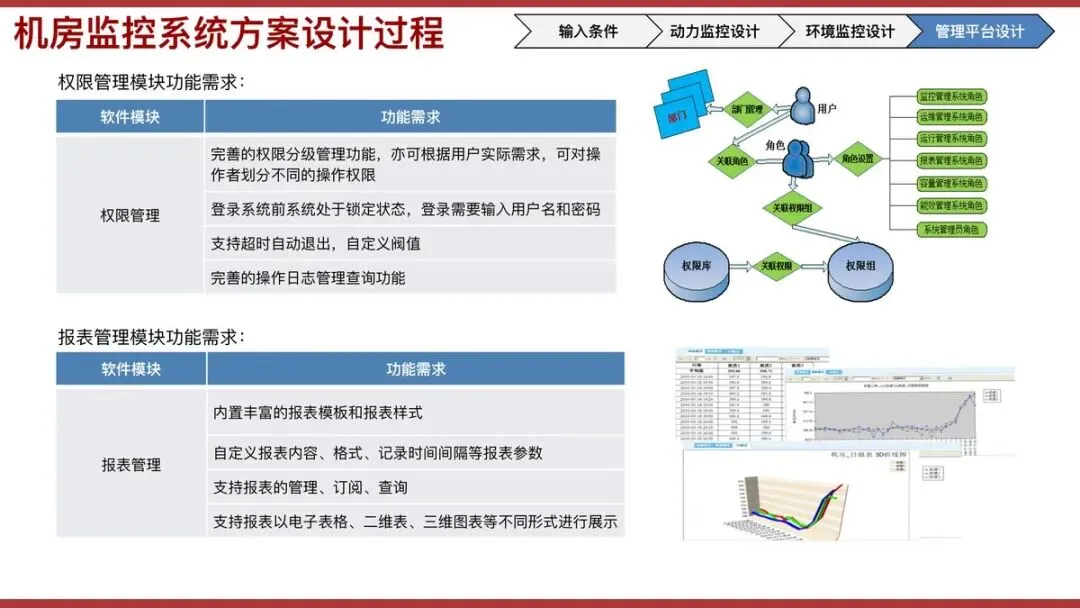

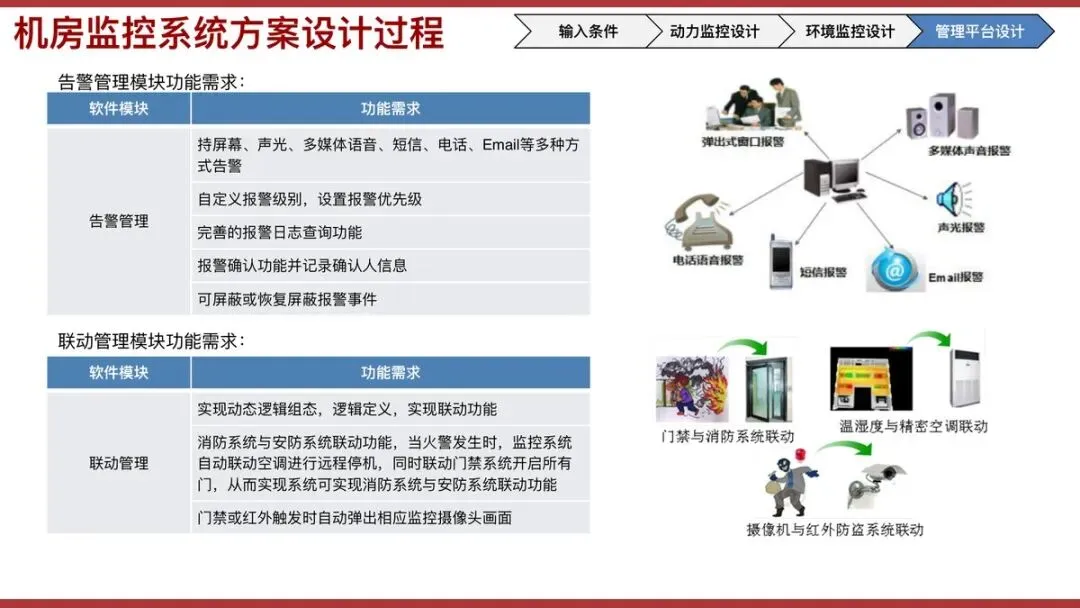

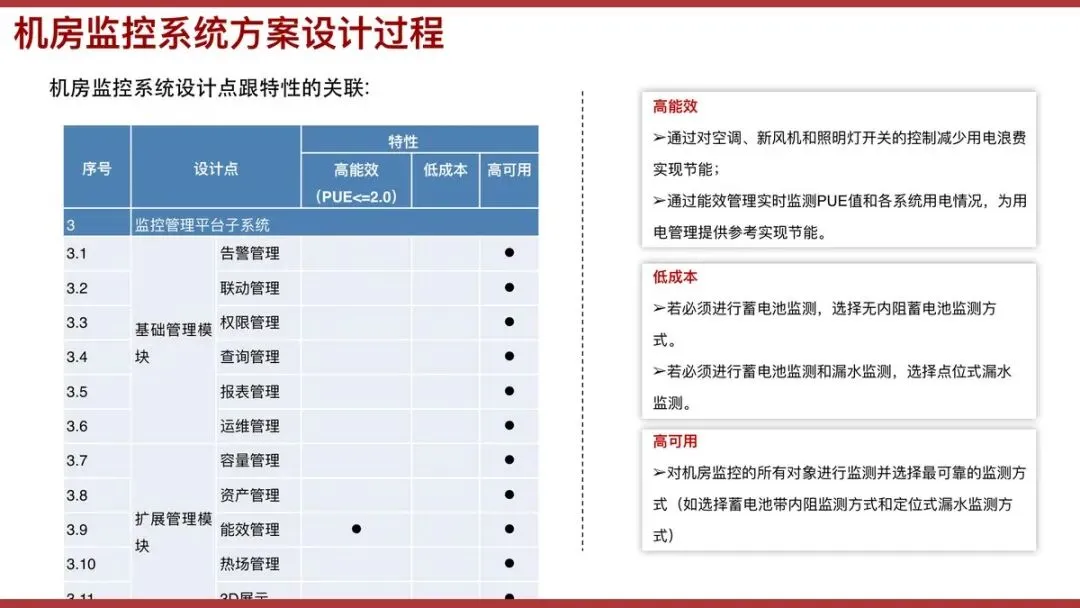

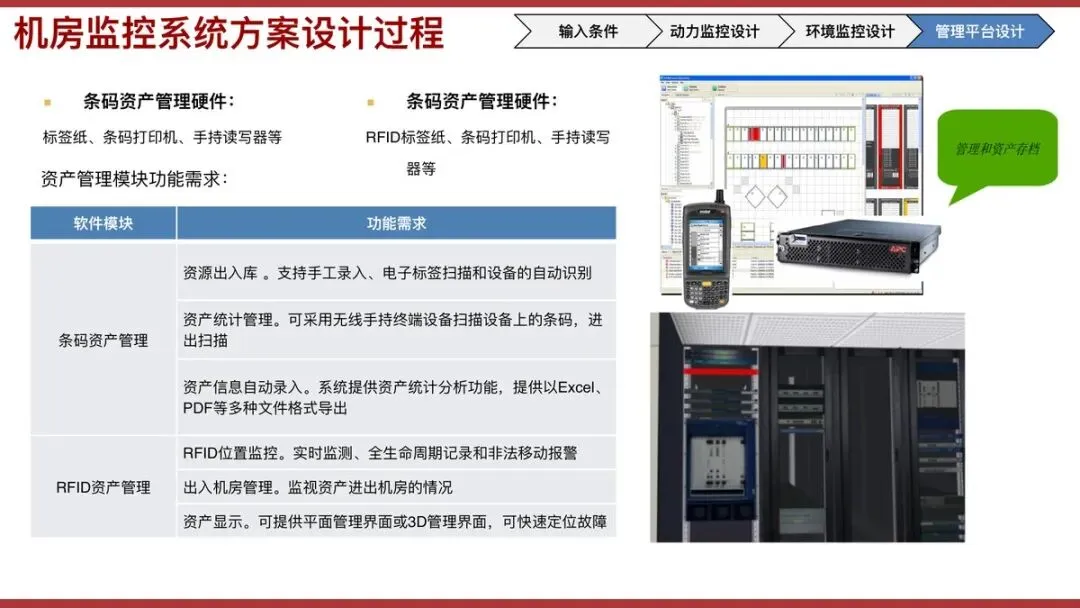

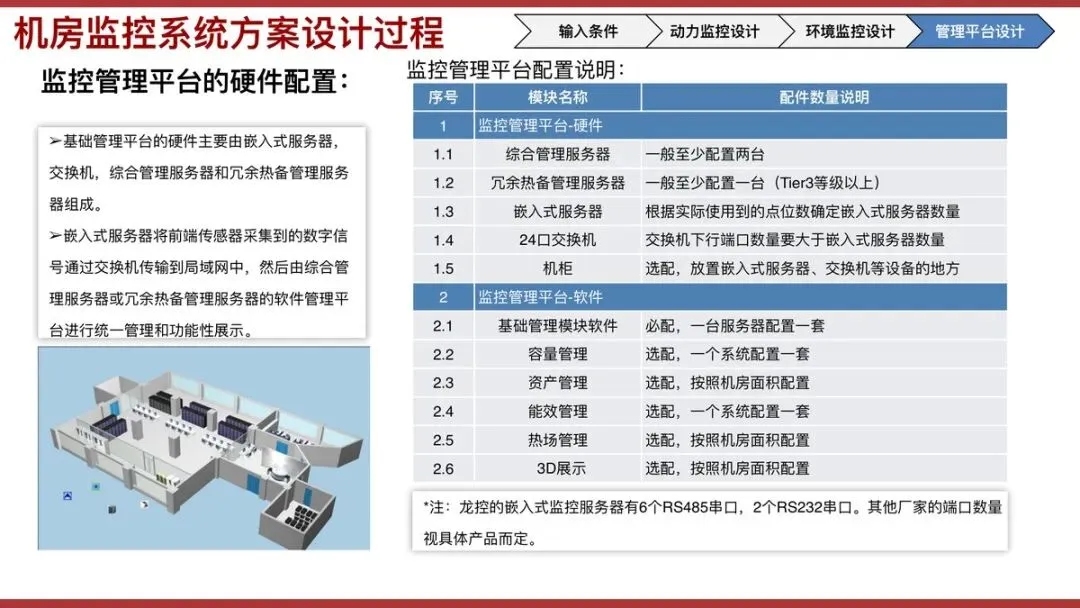

监控管理平台是统一运维的"控制中枢"。基础管理模块涵盖告警、联动、权限、查询、报表和运维管理六大功能；扩展模块则包括容量管理、资产管理、能效管理、热场管理和3D展示。能效管理模块实时计算PUE值（=CLF+PLF+1），以图表形式呈现电能耗变化并提供同比环比分析——当PUE超过设定阈值时，系统自动推送告警和调节建议。3D展示模块支持机房内部模型漫游，温度云图直观标识热点区域，运维人员无需进入现场即可完成巡检。
（四）物理安全与门禁系统
视频监控方案的选择需权衡性能和成本。数字视频监控方案在稳定性、存储容量和部署灵活性方面全面优于模拟方案，已成为数据中心主流选择。摄像机类型根据监控场景分区配置：主机房走道和机柜间隔选用枪机配合手动变焦红外镜头，支持区及辅助区选用半球型摄像机作全景监控，室外大范围选用球型摄像机。存储容量由编码格式、帧率和保存天数共同决定——H.264编码下，4CIF分辨率25fps每路每小时约900MB，1080P则高达3.6GB，设计阶段必须将存储需求纳入整体预算。
门禁系统推荐TCP/IP网络拓扑，响应速度和扩容能力显著优于RS485总线方案。安全等级1至4逐级递进，从无门禁管理到双向门禁+指纹验证。核心机房至少要求安全等级3（双向刷卡），关键区域建议达到等级4（卡+密码或指纹）。电锁配置上，单向木门和玻璃门选电插锁（抗剪切力1000kg以上），双向防火门选磁力锁（吸合力250-500kg）。门卡推荐IC卡方案，加密性能远优于ID卡，且可复用为一卡通系统。
三、方案价值

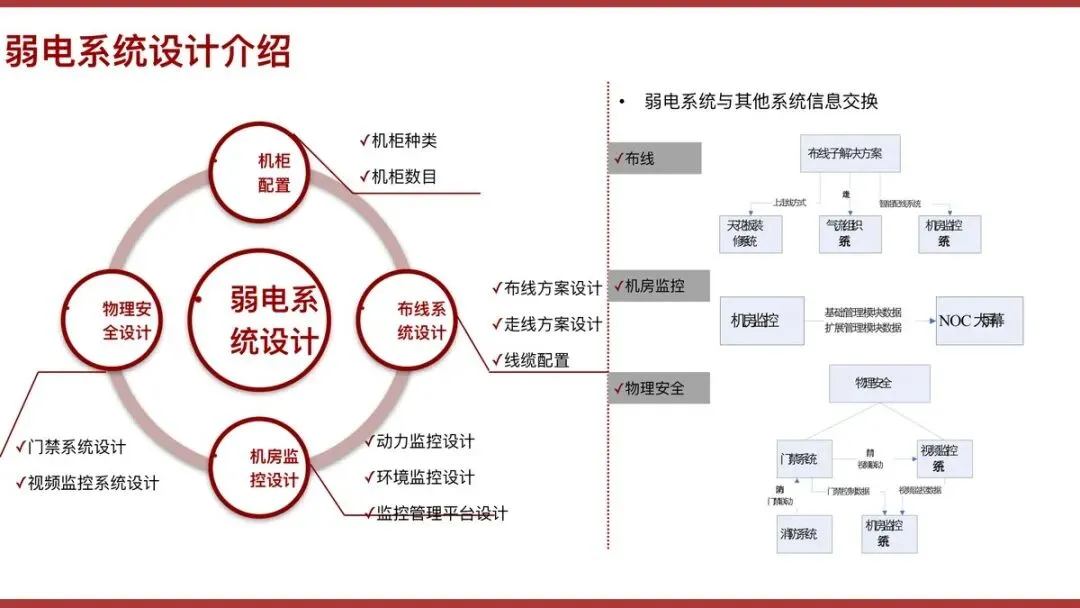

这套弱电智能化设计方案的核心价值在于：将机柜、布线、监控、安防从"各自为政"拉入"统一框架"，使每一个设计决策都有标准可依、有数据可循。其可进化的平台架构意味着——当PUE目标从2.0降至1.4，当Tier等级从3升至4，当服务器从千兆升级至万兆——系统架构无须推倒重来，仅需在现有框架内进行模块替换与能力扩展。真正拉开差距的不是某一项技术的领先，而是设计方法论的系统性。

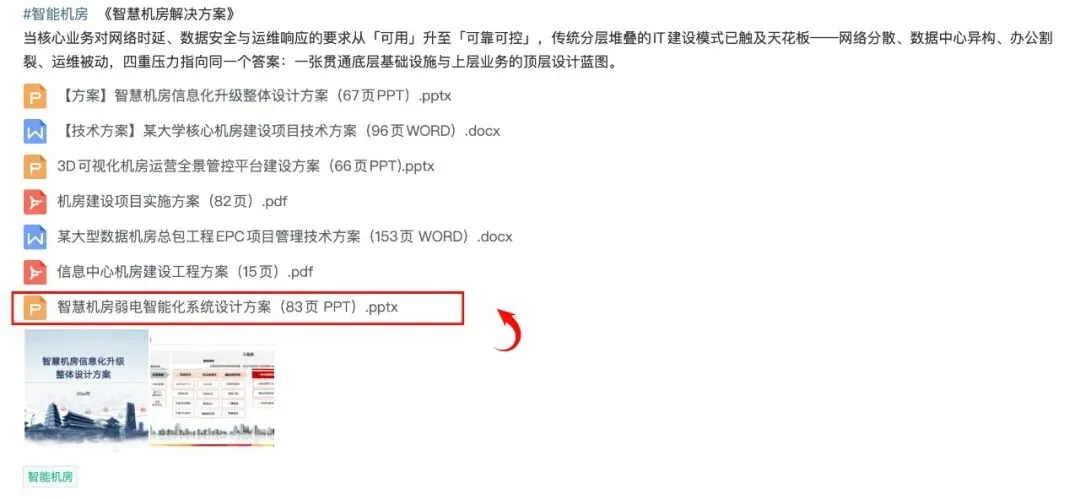

在此环境下，分享一套解决方案：《智慧机房解决方案》值得参考借鉴~
