数字孪生智慧工厂一体化架构、实施路径与整车制造案例研究
一、行业转型背景与工厂数字化现存痛点
在智能制造、工业 4.0 全面落地背景下，传统制造工厂普遍存在 “物理生产与数字信息脱节” 核心矛盾，现有信息化系统存在诸多短板：一是 IT 层 ERP、PLM 与 OT 层 PLC、SCADA 系统互不连通，数据孤岛严重，生产、设备、能耗、仓储数据无法统一分析；二车间管控仅依靠二维报表，无法直观还原厂区、产线、设备实时运行状态，故障定位、产线平衡依靠人工经验；三缺少仿真验证能力，新品投产、产线改造、物流调度只能线下试生产，调试周期长、物料损耗大；四设备运维被动，故障停机后再检修，无提前预警机制，停机损失居高不下；五能耗、碳排放依靠月度人工统计，无法实现分车间、分设备精细化管控。

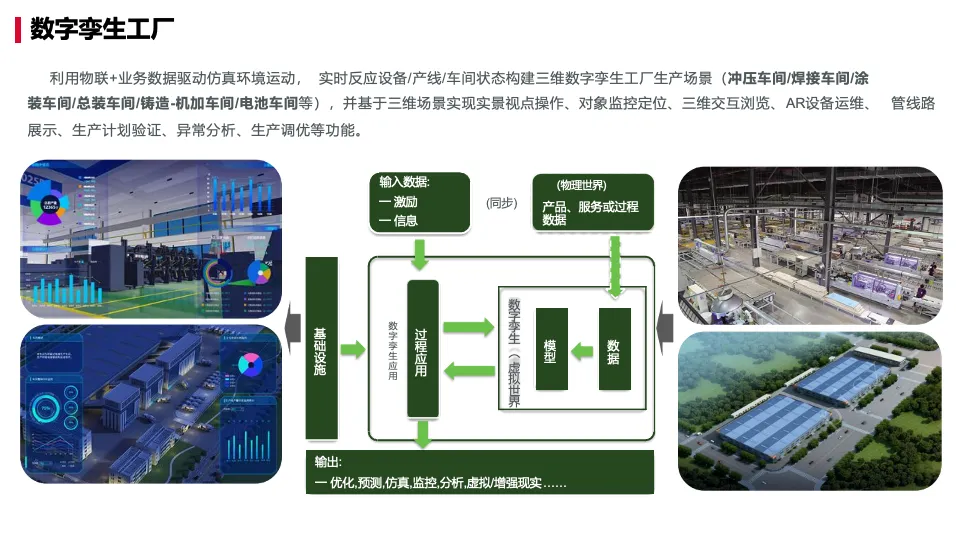

数字孪生技术通过 1:1 三维建模、实时数据驱动、仿真推演实现物理工厂与虚拟数字空间实时映射，是解决上述问题的核心技术载体。整套方案遵循 ISA-95 工业标准，搭建统一数字底座，集成物联网采集、三维渲染、AI 优化算法、AR 辅助运维工具，覆盖全生产流程，能够实现事前仿真、事中监控、事后分析，全方位提升工厂精细化管控水平。本文结合整车制造落地案例，完整拆解平台架构、核心技术、分阶段实施流程与全业务应用场景。

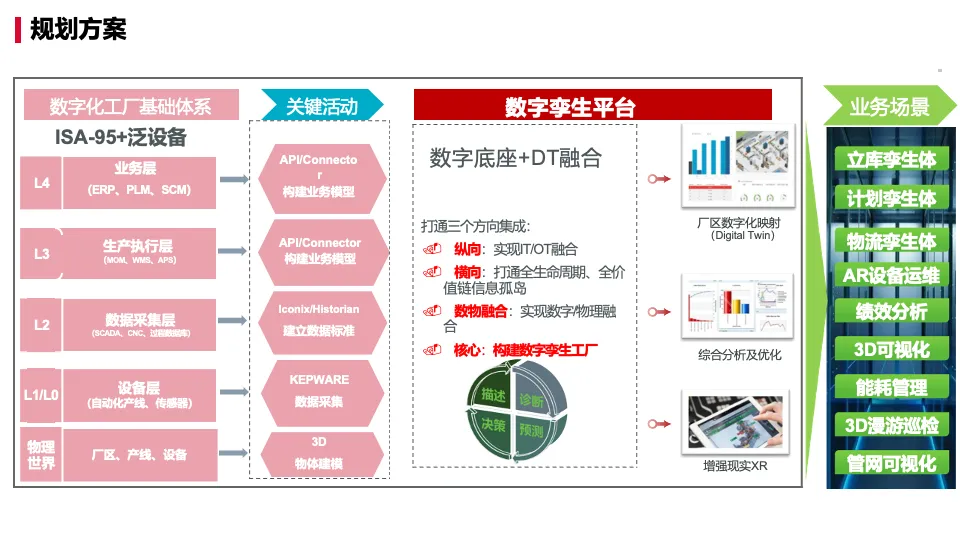

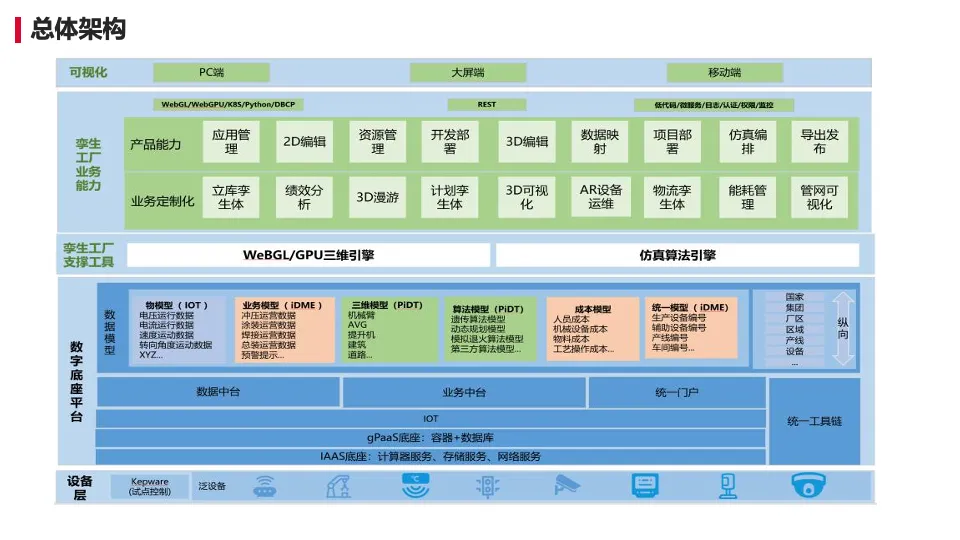

二、数字孪生智慧工厂五层总体技术架构
方案采用分层解耦云原生微服务架构，自上而下分为前端交互层、业务应用层、统一中台层、物联感知层、物理设备层，实现 IT/OT 双向打通、虚实数据互通。
（一）物理设备层（OT 底层）
覆盖厂区全类型生产硬件：冲压、焊接、涂装、总装产线 PLC、机器人、立体仓库堆垛机、AGV 物流车、空压机、中央空调、电表水表、各类温振传感器、视频监控。通过 Kepware 工业网关采集设备转速、温度、运行负荷、故障代码、生产节拍原始实时数据，为孪生模型提供真实数据源。
（二）物联感知与传输层

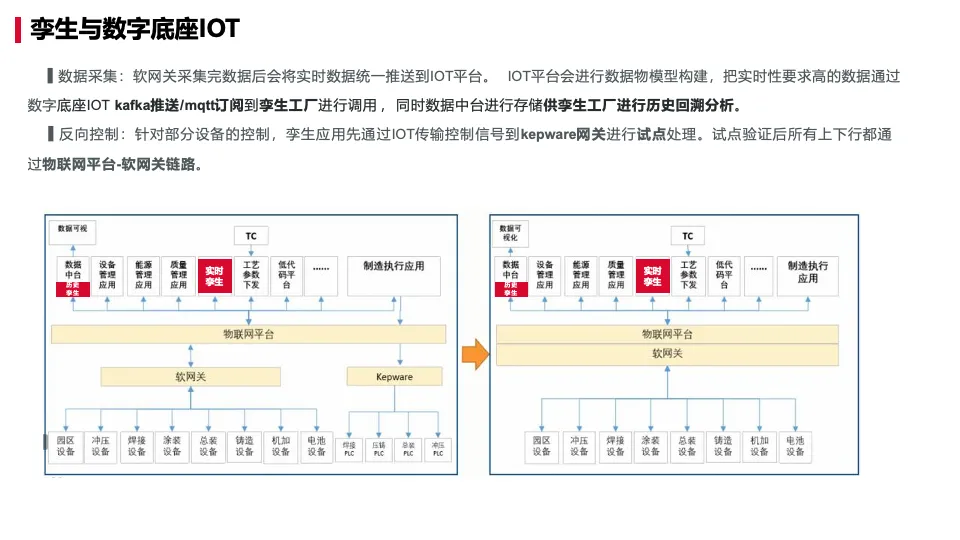

部署标准化工业软网关，支持 Modbus、OPC UA、MQTT 等多协议转换，实时数据通过 Kafka 消息队列推送至孪生平台，历史时序数据入库时序数据库。网络采用工业光纤 + 5G 专网双链路，保障毫秒级数据传输，支持断网缓存、恢复自动补传，确保虚拟模型与物理设备状态同步无延迟。

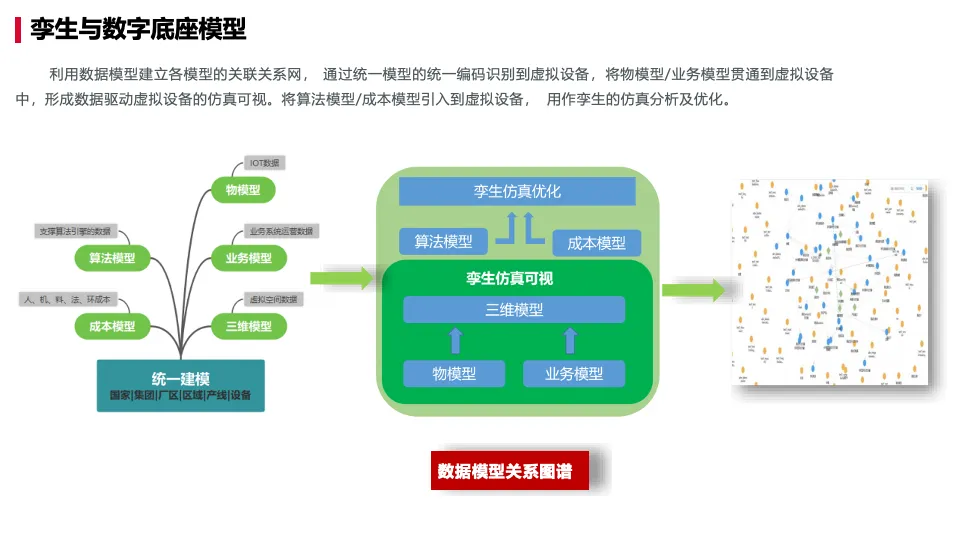

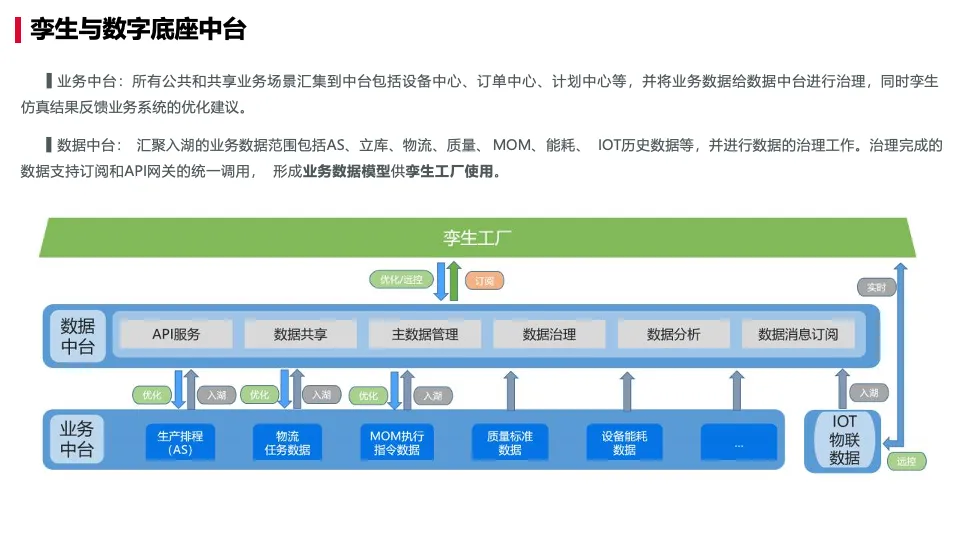

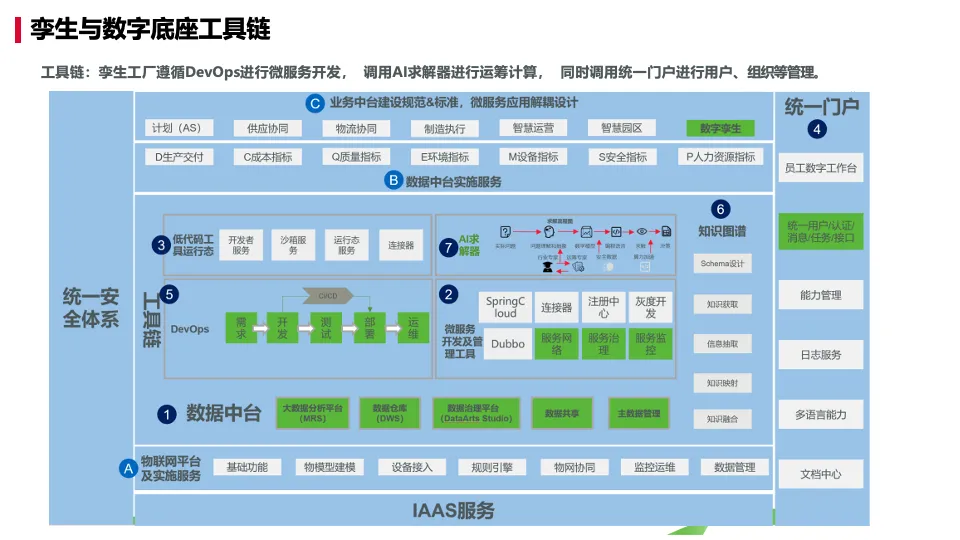

（三）统一数字中台层（核心底座）
分为业务中台、数据中台、孪生支撑引擎三大模块：
- 业务中台
：集成计划中心、设备中心、质量中心、物流中心、能耗中心公共组件，统一对接 MES、WMS、APS、ERP、PLM 业务系统，复用通用业务能力，避免重复开发； - 数据中台
：完成全域数据入湖，对生产、设备、能耗、物料数据清洗、标准化建模，提供数据订阅、API 开放服务，支撑仿真分析、报表看板； - 孪生支撑引擎
：包含 WebGL 三维渲染引擎、多类型 AI 算法库、仿真优化引擎、AR 工具链，是虚实映射核心支撑。内置工艺、物流、能耗、设备健康多类求解模型，支持历史回放、工况仿真、优化推演。
（四）业务应用层

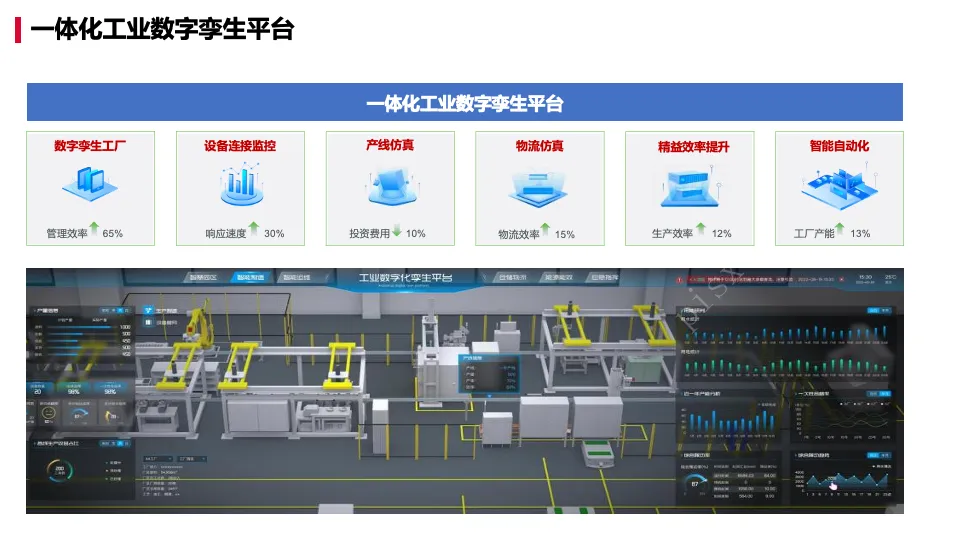

基于数字底座开发标准化场景应用，包含 3D 全景漫游、实时生产监控、立库物流孪生、产线平衡仿真、设备预测性维护、AI 能耗优化、厂区安全巡检、AR 远程运维八大核心模块，覆盖生产、物流、设备、能源、运维全维度管理需求。
（五）前端交互层
适配多终端访问：指挥中心超大孪生大屏、车间工业 PC、管理办公电脑、运维平板 AR 终端，分级开放权限，厂长查看全厂总览，车间主任管控产线，运维人员使用 AR 开展现场检修。
三、平台核心支撑关键技术体系

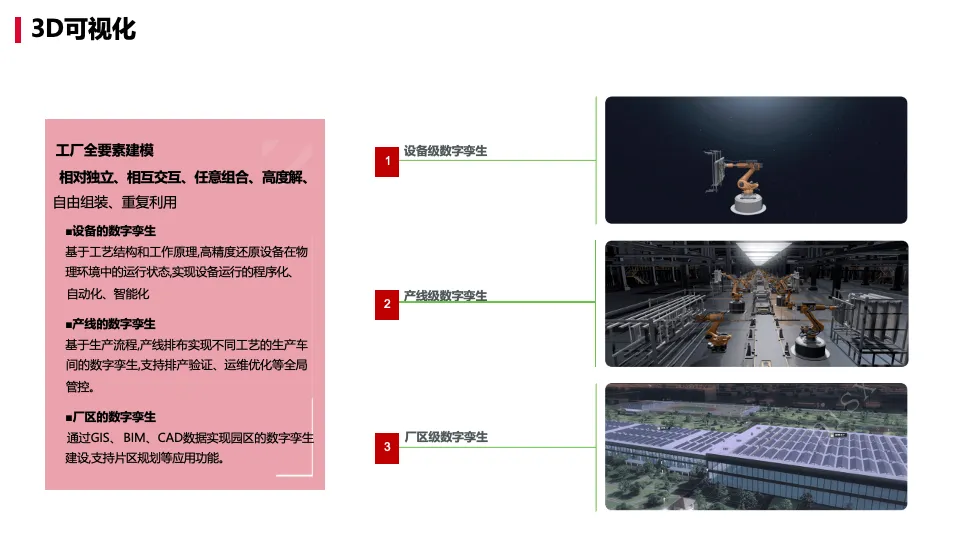

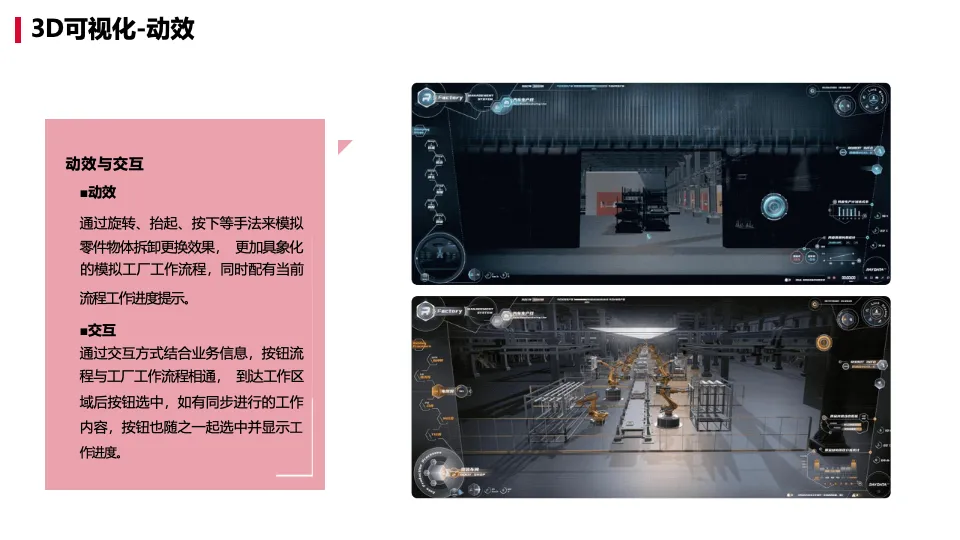

（一）高精度三维建模与 WebGL 渲染技术

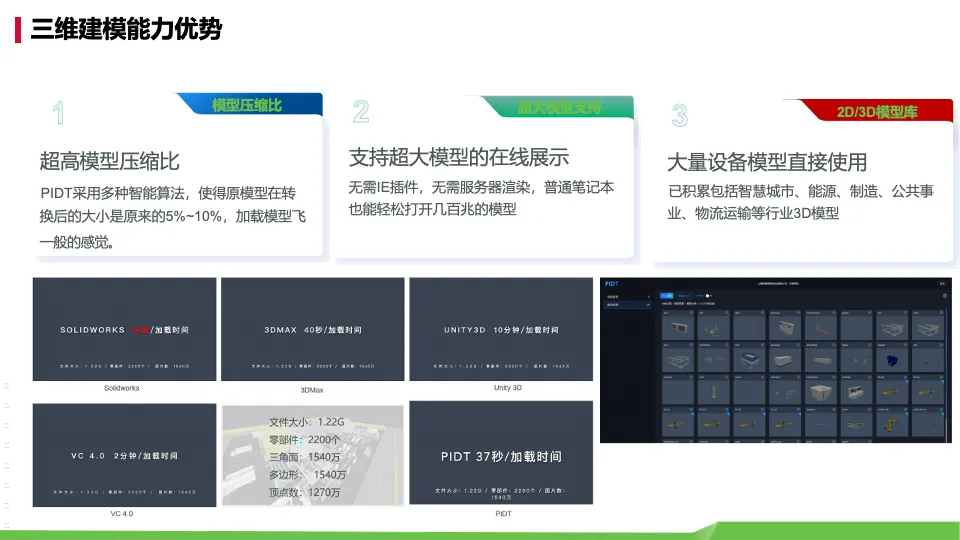

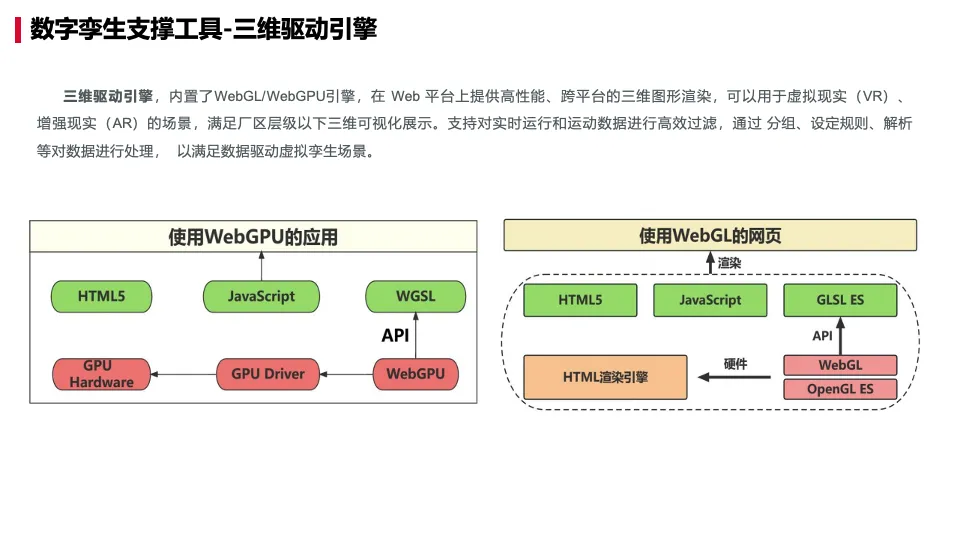

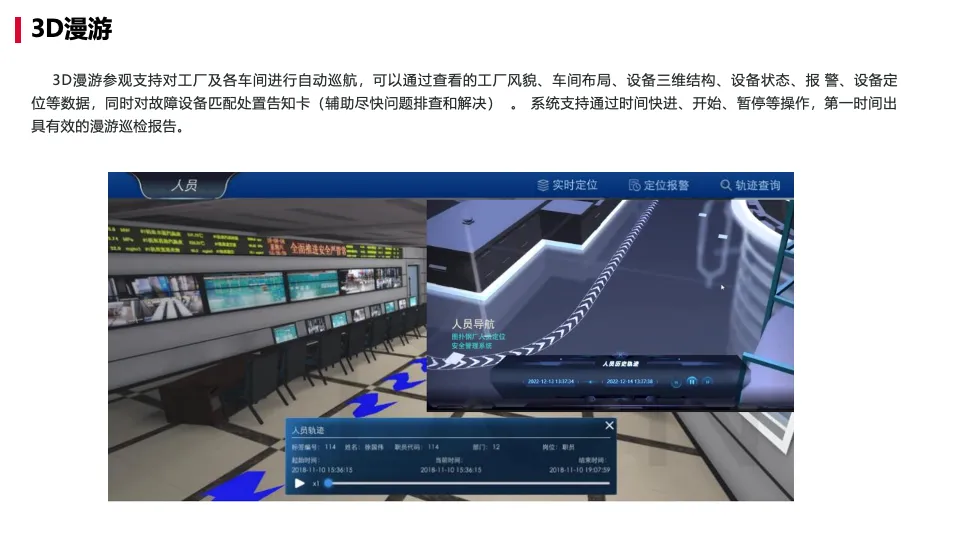

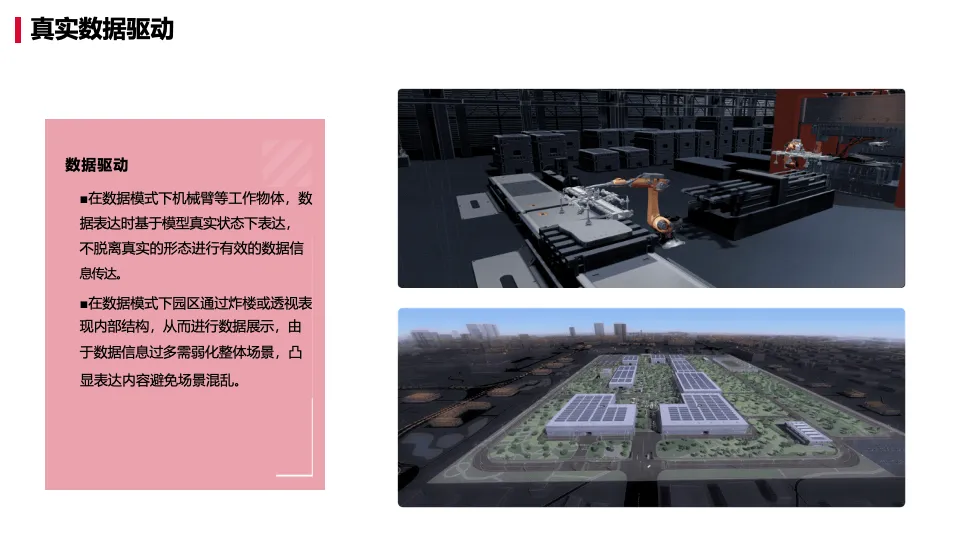

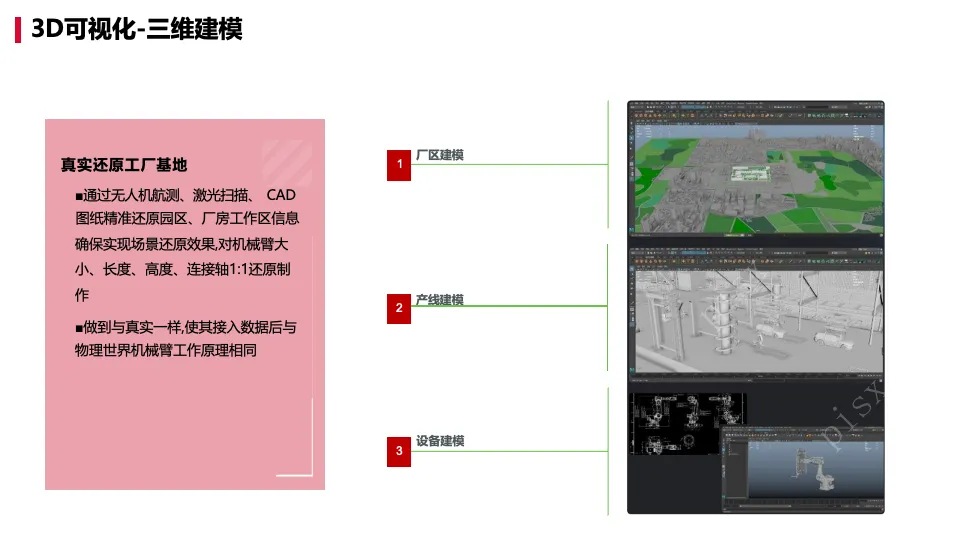

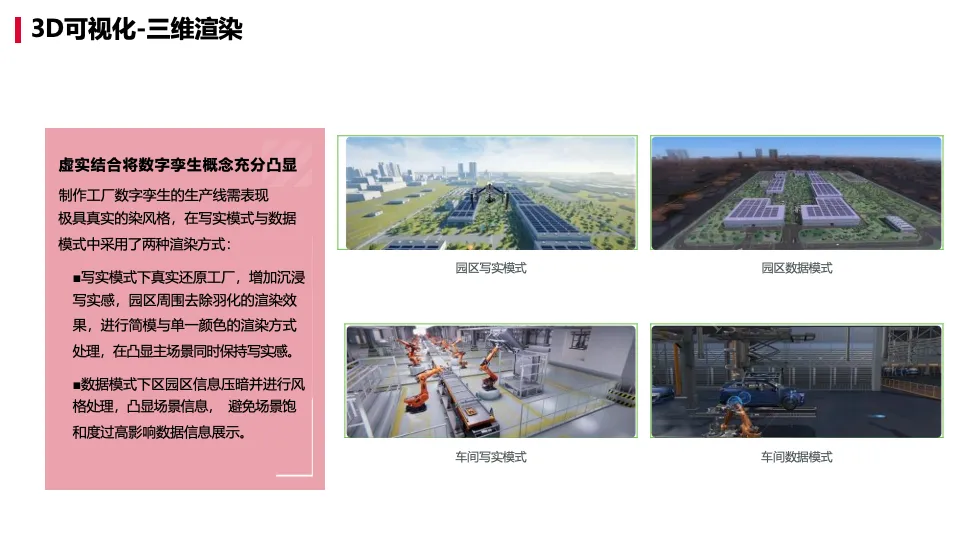

依托 CAD 图纸、激光扫描、无人机航测完成厂区、车间、产线、设备 1:1 三维建模，区分写实展示模式与数据透视模式，超大模型智能压缩至原体积 5%-10%，普通浏览器无插件流畅加载。支持设备分层透视、管线隐藏、视角自由巡航，动态展示机械臂、AGV 运动轨迹，实时刷新温度、产能、不良率等数据标签，实现虚实同步动态可视化。

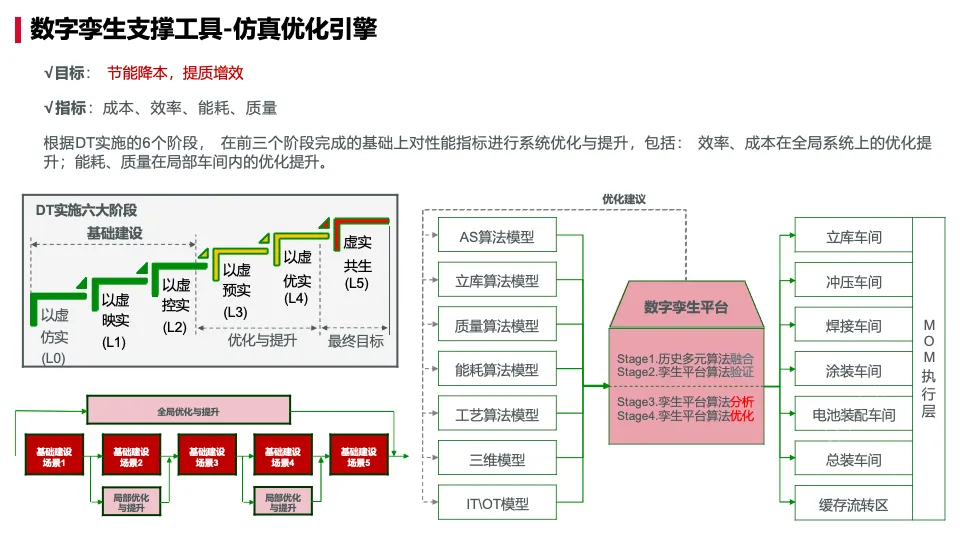

（二）多场景 AI 仿真优化引擎
内置多类工业算法模型：生产排程优化模型、立体仓库出入库调度算法、AGV 路径规划、空压机群控节能算法、设备故障预测算法。支持六大仿真阶段：历史数据融合、模型验证、工况分析、参数优化、方案推演、指标输出。以整车立库为例，输入车型、产能、库容量约束，自动输出最优入库排序、堆垛机调度策略，平衡上下游产线节拍，降低线体等待时长。
（三）云边协同物联网数据驱动机制
边缘网关就地完成设备数据采集、初步过滤，云端孪生平台统一计算分析，实时数据秒级同步驱动虚拟设备动作；存储海量历史时序数据，支持任意时段生产工况回溯复盘，故障发生后可在虚拟场景复现全过程，快速定位根因。

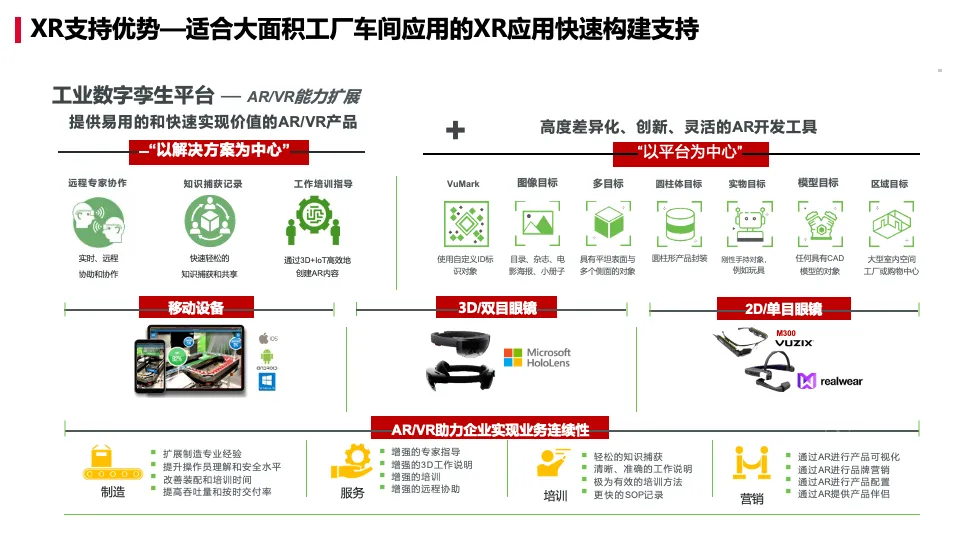

（四）AR 远程辅助运维体系
运维人员佩戴 AR 终端扫描设备二维码，虚拟叠加设备图纸、检修手册、历史故障记录；远程专家可同步标注三维模型，在线指导拆装、故障排查，大幅减少线下专家往返现场频次，缩短设备停机维修时长。
四、分三阶段标准化落地实施流程

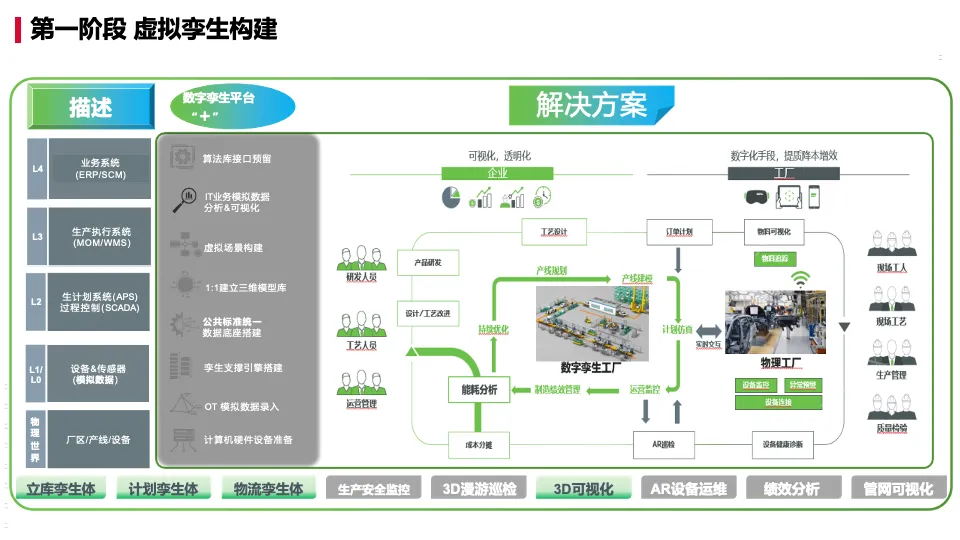

第一阶段：基础孪生场景搭建（虚拟建模 + 数据打通）
完成厂区、四大车间、立体仓库全要素三维建模；部署工业网关，打通 PLC、MES、WMS 基础数据链路；搭建基础可视化驾驶舱，实现厂区全景漫游、产线实时状态、设备在线离线基础监控，达成 L1 “以虚映实” 基础能力，实现物理工厂数字可视化复刻。

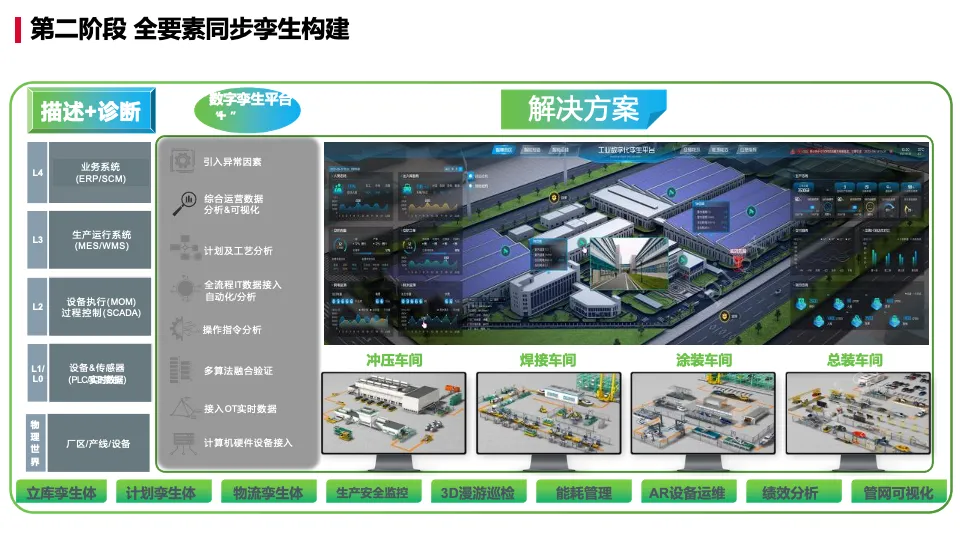

第二阶段：全要素虚实同步与基础仿真
接入全量生产、能耗、物流数据，实现虚拟场景与物理产线毫秒级同步；上线物流调度、设备预警、能耗统计基础仿真功能，可模拟单日生产计划执行效果，识别产线瓶颈，达到 L3 “以虚预实” 能力，支撑日常生产调度优化。

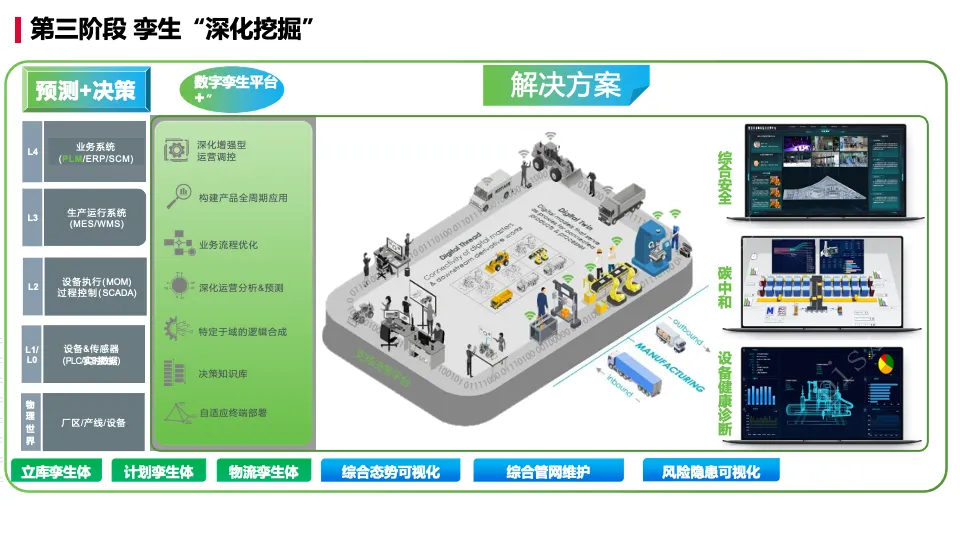

第三阶段：AI 深度优化与全域数字化运营
迭代算法模型，上线产线平衡仿真、AGV 路径优化、空压站 AI 群控、碳核算分析等高阶功能；打通 ERP、PLM 全链路数据，实现新品投产仿真、中长期产能推演、设备全生命周期健康管理，形成 L4 “以虚优实” 完整数字孪生运营能力，支撑工厂长期技改、产能规划决策。
五、整车制造落地真实案例分析
项目概况
某整车制造基地占地 800 亩，包含冲压、焊接、涂装、总装四大核心车间、大型立体车身立库，传统模式存在产线节拍不匹配、物流拥堵、空压机能耗高、设备突发停机等问题。落地本套数字孪生智慧工厂平台，总实施周期 14 个月，分三阶段交付使用。
核心落地应用场景
- 全厂区 3D 孪生监控
指挥中心大屏 1:1 还原四大车间布局，实时显示每条产线 UPH、不良率、在制品数量，设备故障自动标红弹窗告警，管理人员无需下车间即可掌握全厂生产态势，异常响应效率提升 65%。 - 立体仓库物流仿真调度

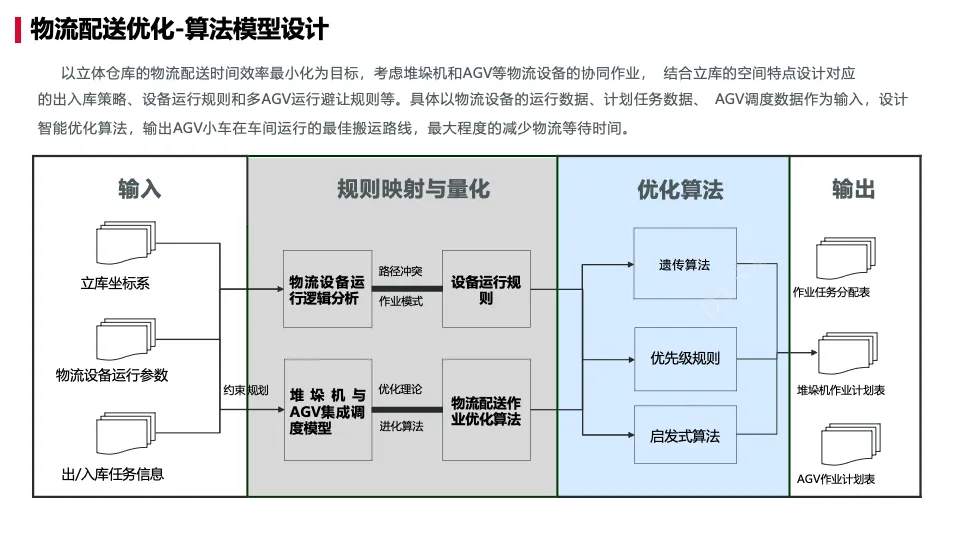

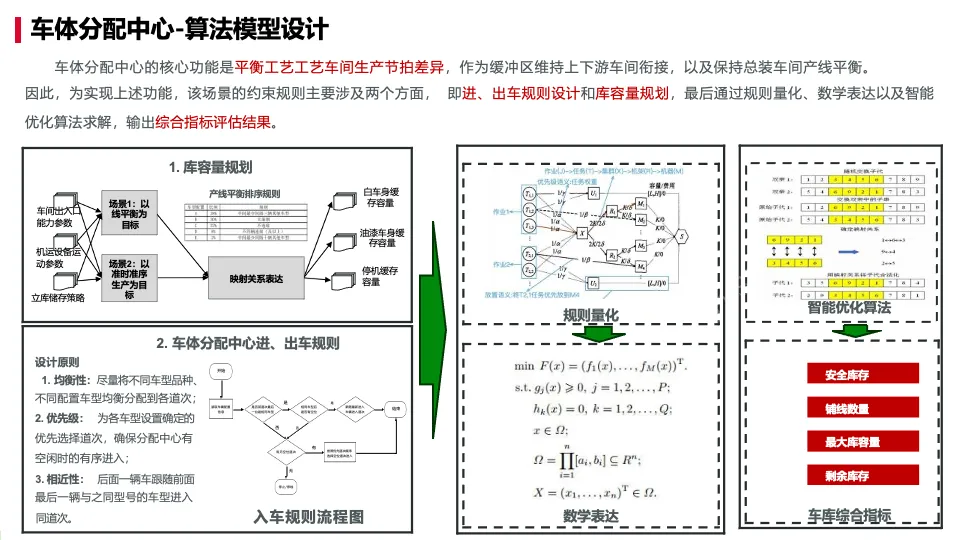

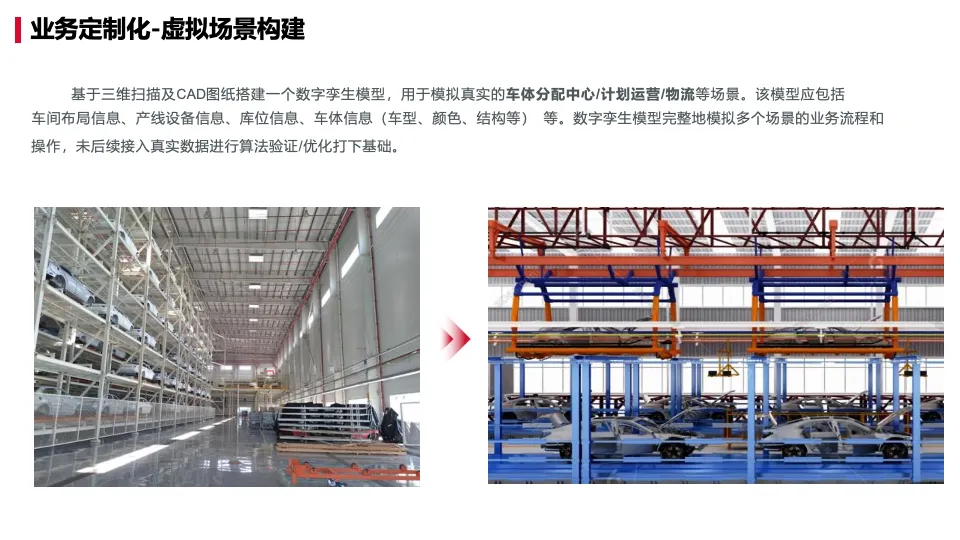

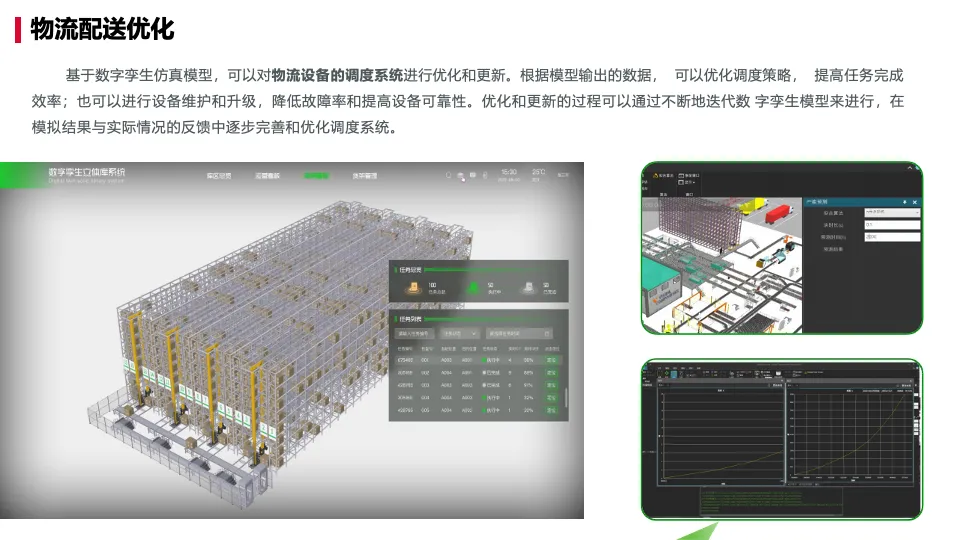

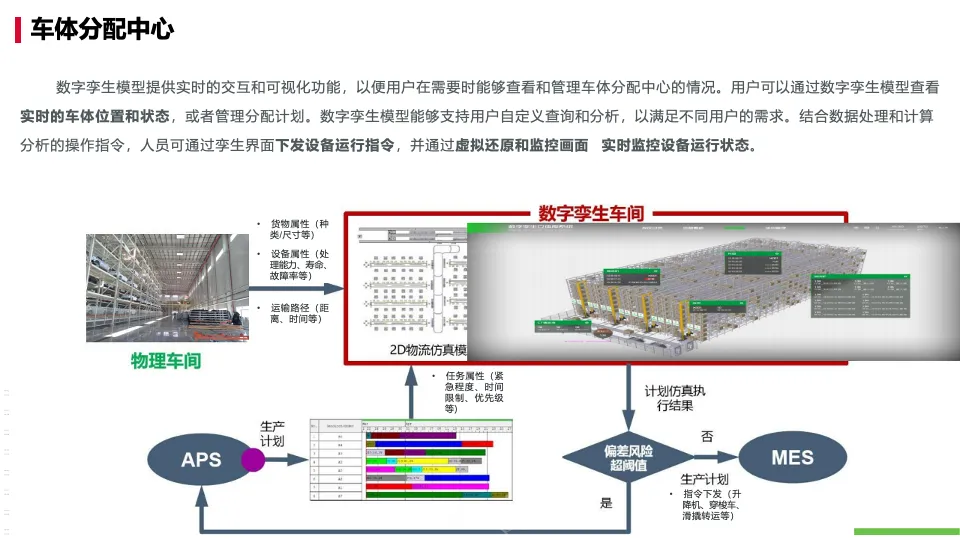

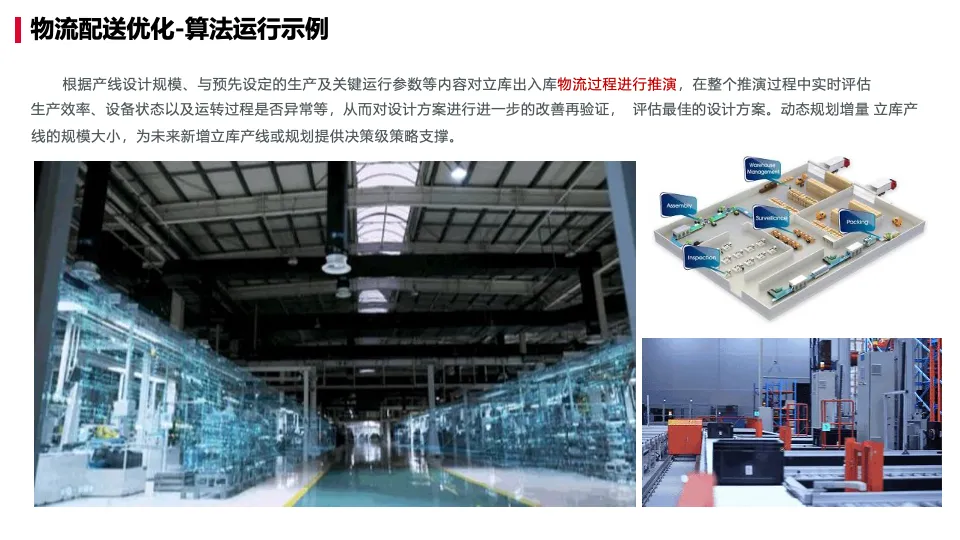

搭建车身立库数字孪生体，搭载入库排序遗传算法，均衡分配各道车身存储仓位，避免同车型集中堆积导致出库拥堵。仿真测算最优堆垛机运行路径，AGV 搬运等待时长降低 18%，仓库周转效率提升 15%。 - 产线平衡仿真优化
导入月度生产计划，在虚拟孪生场景模拟多车型混线生产，识别焊接、总装工序瓶颈，提前调整人员、设备排班，减少产线停工等待，整体产能提升 12%。 - 设备预测性维护 + AR 运维
采集机器人、冲压机振动、温度时序数据，AI 算法提前预判轴承、电机劣化趋势，提前生成维保工单；运维人员使用 AR 眼镜调取设备三维图纸，远程专家协同检修，设备平均故障停机时长缩短 30%。 - 空压站、中央空调 AI 节能孪生管控

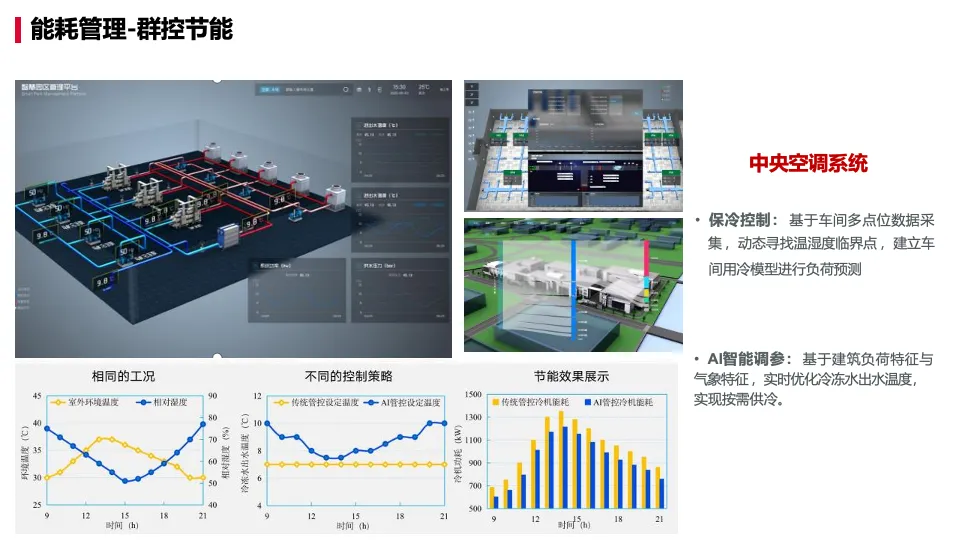

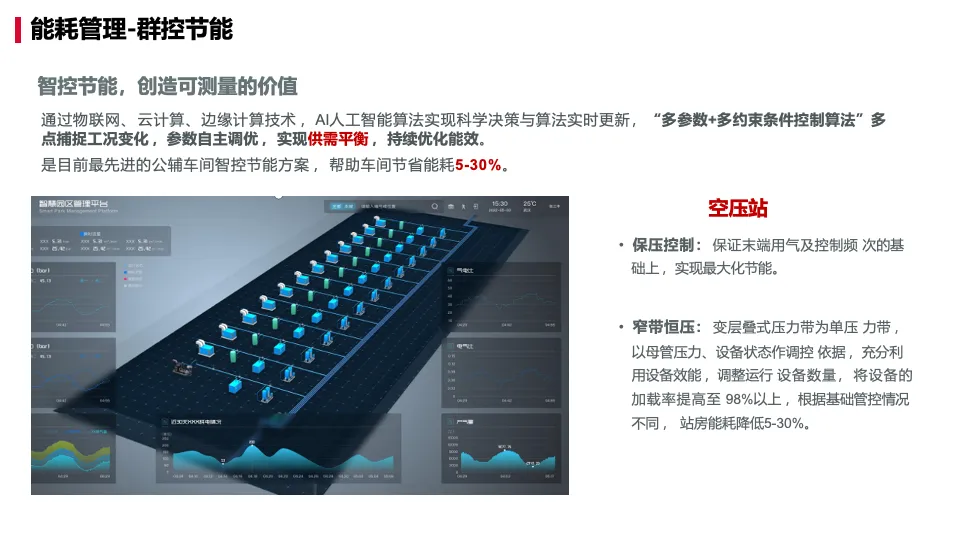

实时采集各车间用气、用冷负荷，孪生平台自动优化机组加载策略，采用窄带恒压控制，空压站综合能耗下降 22%，厂区中央空调节电 16%，每年节约能源成本超百万。
项目落地综合收益
- 生产效益
：产线平衡优化后产能提升 12%，在制品库存降低 10%； - 运维效益
：设备非计划停机减少 30%，线下巡检人力缩减一半；3 能耗效益公辅系统综合节电 20% 左右，每年节约能耗支出 120 余万元； - 管理效益
全厂数据统一可视化，生产调度、安全监管线上闭环，管理效率提升 60%。
六、平台全场景业务应用体系
（一）生产运营数字孪生
覆盖冲压、焊接、涂装、总装全工艺流程，实时采集产量、良率、停机时长，支持按日 / 周 / 月多维度对比，虚拟场景定位瓶颈工序，支撑生产计划动态调整。
（二）智能物流孪生调度
立体仓库、AGV、转运车全数字化映射，仿真出入库任务，优化调度路径，解决物料拥堵、存取效率低问题。

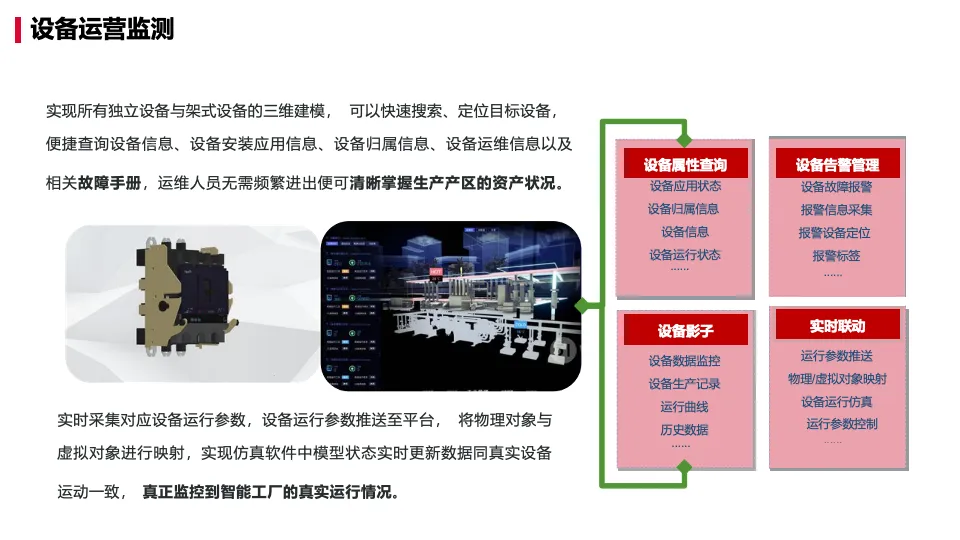

（三）设备全生命周期管理
设备三维档案、运行曲线、故障台账一体化，AI 预判潜在故障，实现由事后维修转为预测性维护。
（四）全域能耗与碳管控
分车间、分设备统计水电气消耗，AI 算法识别高耗能设备，自动生成节能优化方案，同步核算厂区生产碳排放，满足绿色工厂评审。
（五）厂区安全可视化巡检
视频 AI 与三维模型联动，识别动火、通道堵塞等隐患，在孪生场景定位风险点位，自动推送整改工单。
（六）AR 辅助运维培训
新员工依托虚拟设备开展拆装仿真培训，现场检修搭配 AR 远程协同，降低培训与运维成本。
七、综合价值与行业推广前景
（一）多维落地价值
- 可视化管理价值
打破二维报表局限，全厂虚实同步可视化，问题快速定位，管理决策直观高效； - 降本增效价值
产线仿真减少试生产损耗，预测维护降低停机损失，AI 节能持续缩减能源开支； - 数字资产价值
统一数字底座打通多系统数据，沉淀厂区、产线、设备完整数字资产，支撑技改、扩产仿真规划； - 示范价值
整车离散制造落地方案可快速复制到装备、机械、电子加工等各类制造工厂，标准化建模、实施流程具备行业通用性。
（二）行业发展前景
伴随智能制造政策持续加码，单纯 MES 系统已无法满足企业仿真、预判、全局优化需求，数字孪生成为工厂数字化升级主流标配。本套方案依托国产化三维引擎、AI 算法、工业物联网架构，软硬件自主可控，分阶段轻量化实施模式适配大型整车基地、中小型零部件工厂，兼顾短期快速落地与长期深度数字化运营，具备广阔行业推广空间。
结语
数字孪生智慧工厂以虚实实时映射为核心，依托分层数字底座、三维渲染、AI 仿真、AR 运维四大核心技术，构建覆盖生产、物流、设备、能耗全场景一体化管控体系。本文结合整车制造真实落地案例，完整拆解五层技术架构、三阶段实施路径与六大业务场景，量化产能、能耗、运维多维度提升收益。整套方案打通 IT 与 OT 数据壁垒，实现事前仿真、事中监控、事后优化全闭环，为整车、装备、离散制造企业提供标准化数字孪生工厂规划、建设、运营完整解决方案，是制造业深度数字化转型的主流落地路径。
PPT内容展示如下
商业智库
《内容持续迭代更新，期待与您同行》
全生命周期数字孪生工厂建设体系与装配制造落地案例研究
一、数字孪生工厂建设时代背景与行业痛点
伴随工业 4.0、智能制造全面落地，传统制造模式存在多重制约企业提质增效的短板：研发阶段依靠物理样机反复试验，开模、试制周期长、物料损耗巨大；产线规划仅凭人工经验，投产后易出现工位瓶颈、物流拥堵；生产过程依靠纸质工单，工艺执行不透明，质量追溯困难；设备故障事后抢修，非计划停机损失居高；各系统相互独立，PLM、MES、SCADA 数据割裂，无法实现全厂统一调度。

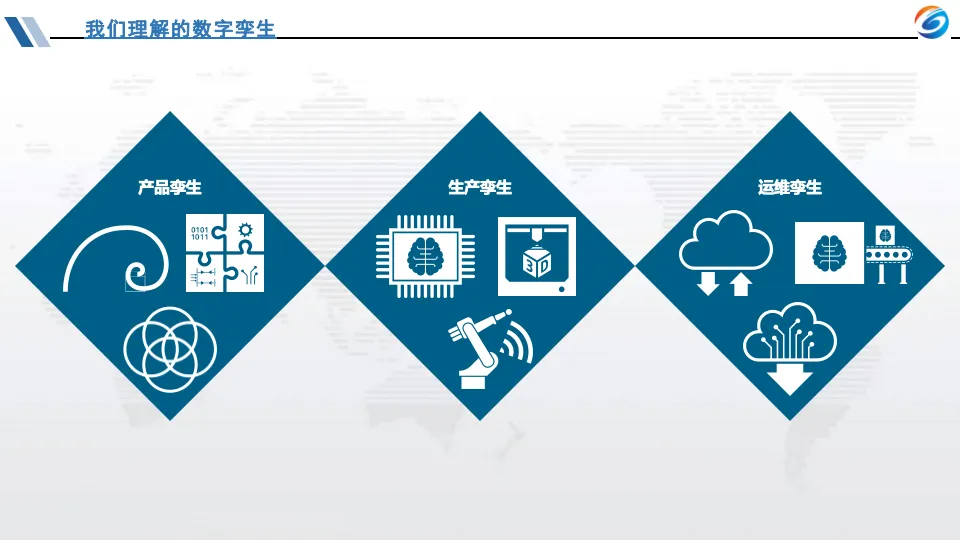

数字孪生技术构建虚拟数字空间与物理工厂实时双向映射关系，分为产品孪生、生产孪生、运维孪生三大核心应用维度，覆盖产品设计、工艺仿真、车间生产、设备运维全生命周期。整套方案依托 NX、TIA、SCADA、RFID、工业物联网等软硬件体系，打通 IT 与 OT 层数据，实现仿真前置验证、生产实时可视、设备预测预警，是离散制造企业数字化升级最优解决方案。结合某白色家电装配工厂落地实践，系统拆解整体架构、核心场景、实施流程与落地收益。

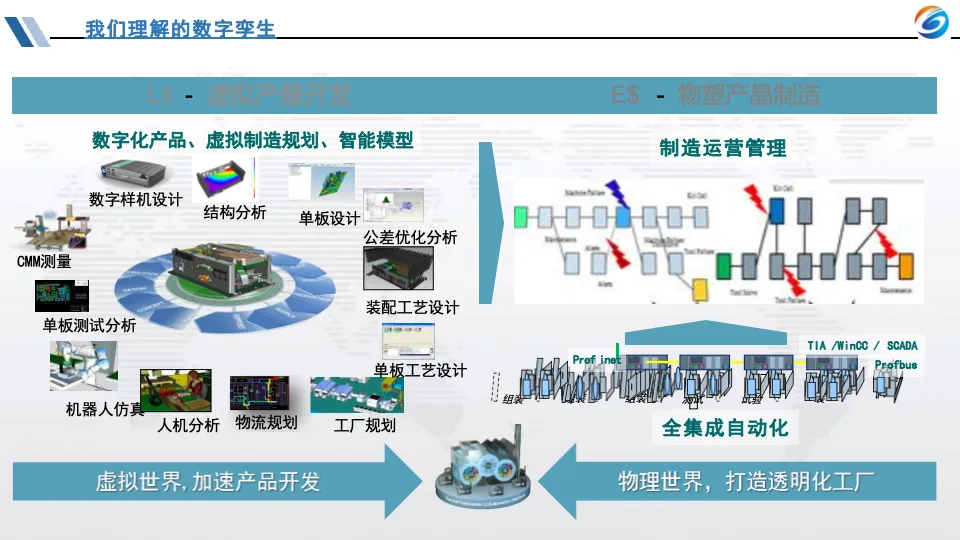

二、数字孪生三层核心应用体系

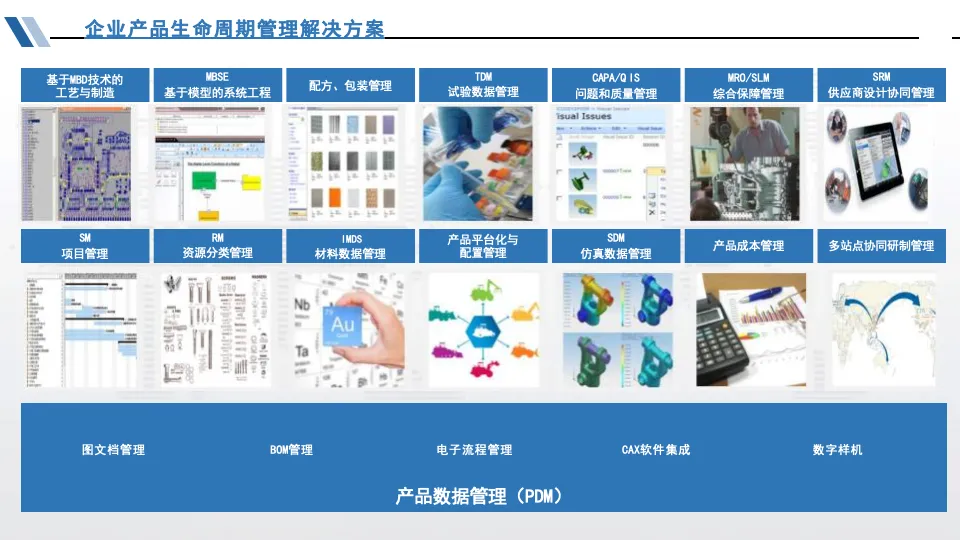

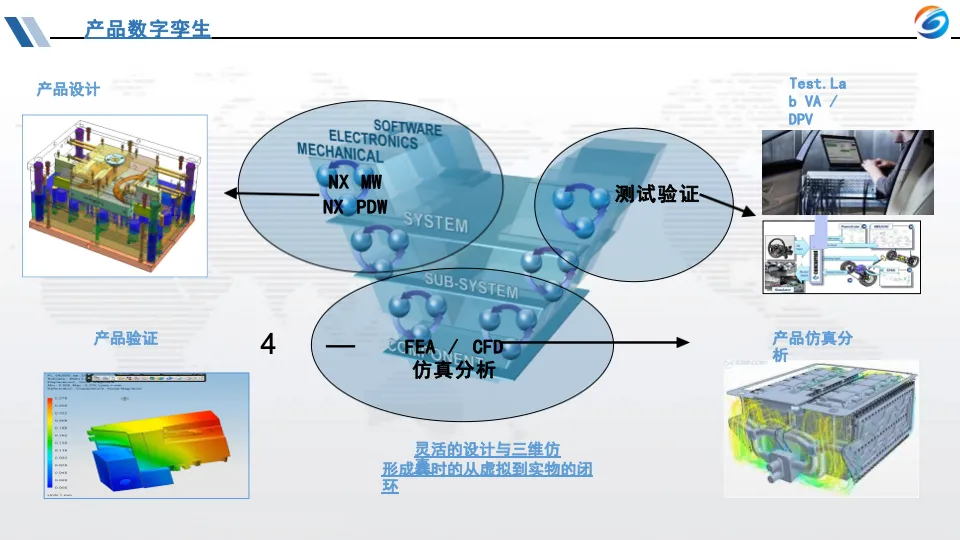

（一）产品数字孪生：研发仿真一体化

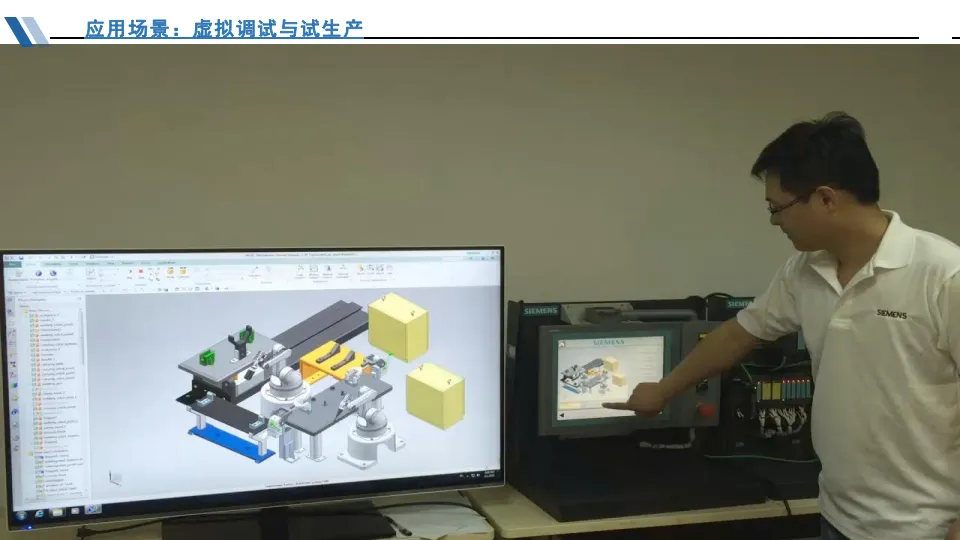

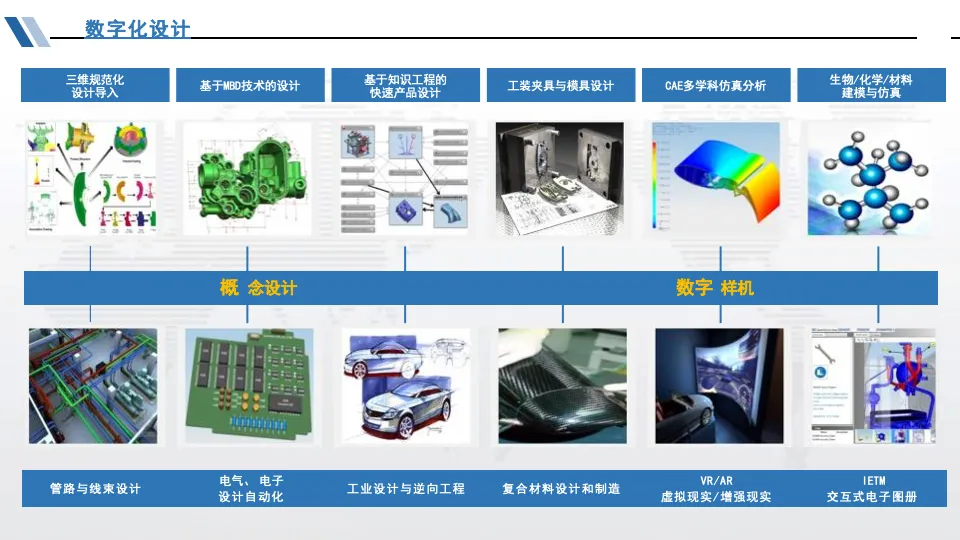

产品孪生聚焦设计、仿真、试制环节数字化闭环，依托 NX 三维设计平台搭建 MBD 模型，集成多学科 CAE 仿真工具。

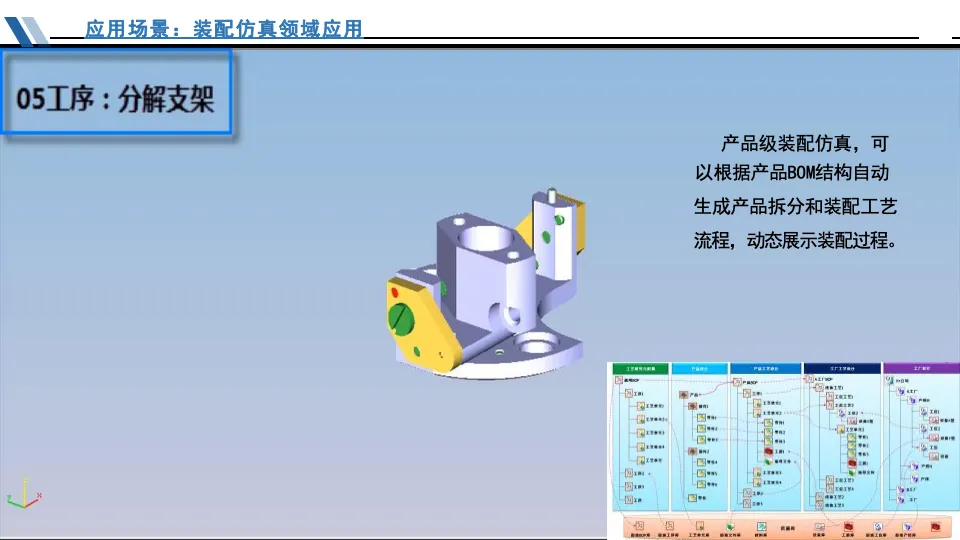

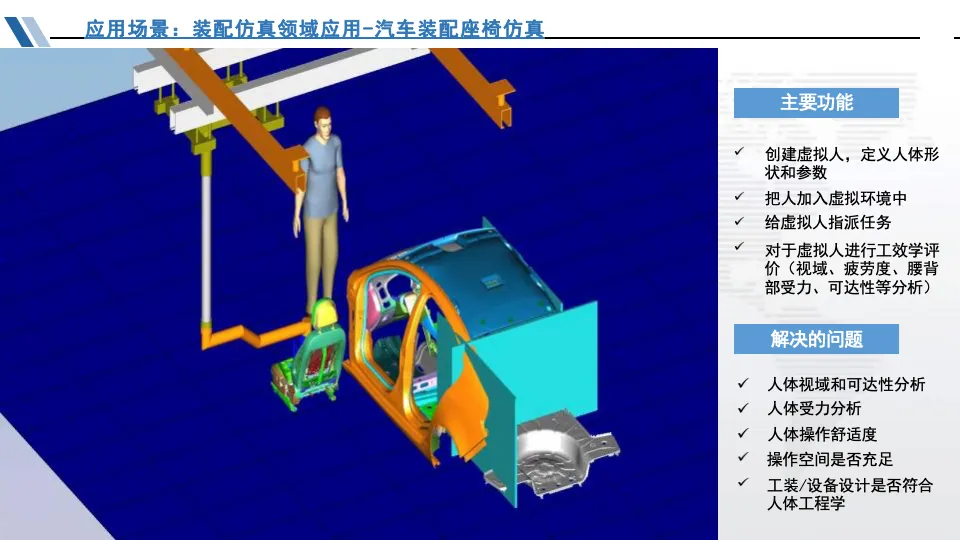

三维协同设计：机电软多专业同步建模，统一产品 BOM，规避设计干涉； 多维度仿真分析：结构静力、模态、流体、热仿真同步开展，无需制作实体样机即可验证强度、散热性能； 公差与装配仿真：模拟零部件装配顺序，提前识别装配干涉，优化工装夹具； 试验数据联动：Test.Lab 试验数据自动回传数字样机，迭代优化产品参数。传统模式新品开发周期 6-8 个月，引入产品孪生可缩短 30% 试制时间，大幅减少模具报废成本。

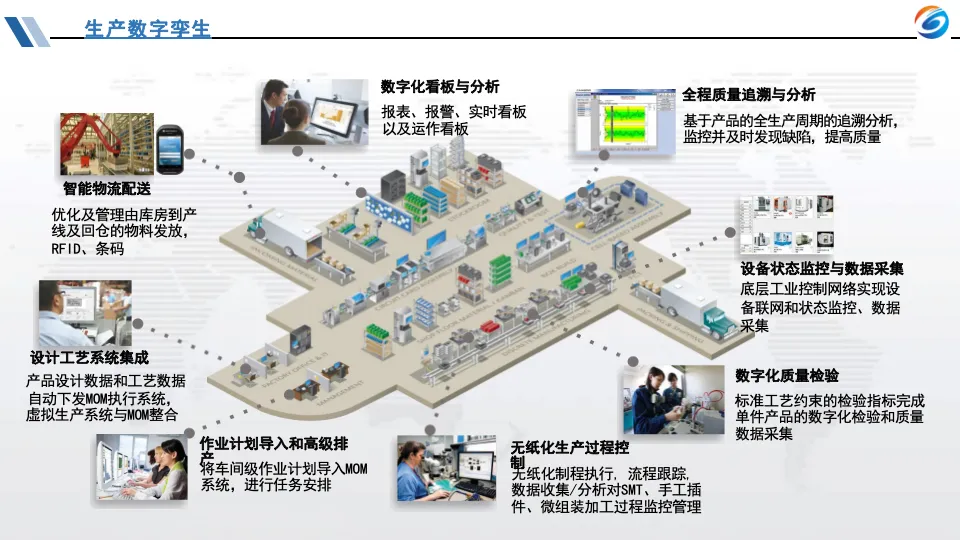

（二）生产数字孪生：车间透明化管控
以 MOM 制造运营管理系统为核心，联动 SCADA、立体仓库、AGV、机器人，实现车间虚实同步管控：
产线与物流仿真：工厂布局、机器人运动、物料配送全场景虚拟推演，优化工位排布与 AGV 路径； 无纸化制程管控：RFID 条码绑定工单，全流程记录加工工序、质检数据，形成单件全链条质量追溯； 实时数字看板：采集机床、焊接、装配设备实时产能、良率、停机时长，异常自动弹窗告警； 高级排产仿真：导入订单、物料约束，虚拟模拟多品种混线生产，识别瓶颈工序动态调整计划。

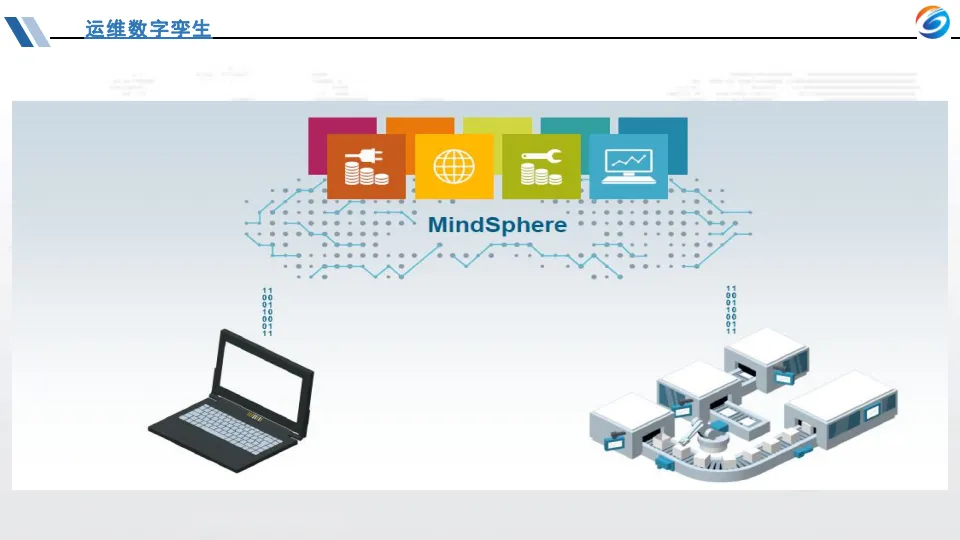

（三）运维数字孪生：设备全生命周期管理
覆盖产线设备、公用工程设备运维数字化：
设备数字档案：1:1 三维设备模型绑定运行参数、维保记录、备件清单； 实时状态采集：通过 Profibus、Profinet 采集温度、振动、电流数据，AI 预判劣化趋势； AR 辅助运维：维修人员佩戴终端调取虚拟图纸，远程专家协同指导； 备品备件数字化管理，结合设备故障概率生成预防性维保计划。
三、数字化工厂四层技术整体架构

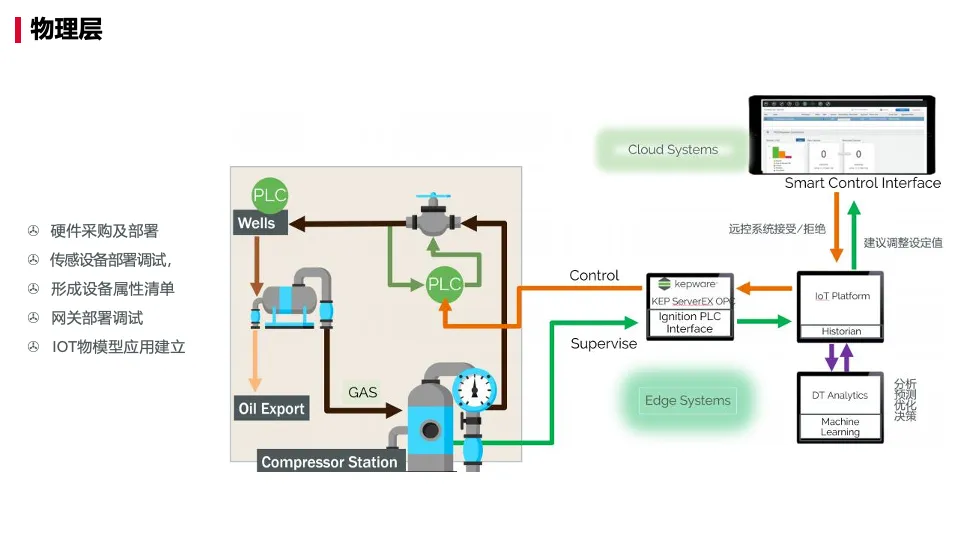

1. 底层物联感知层

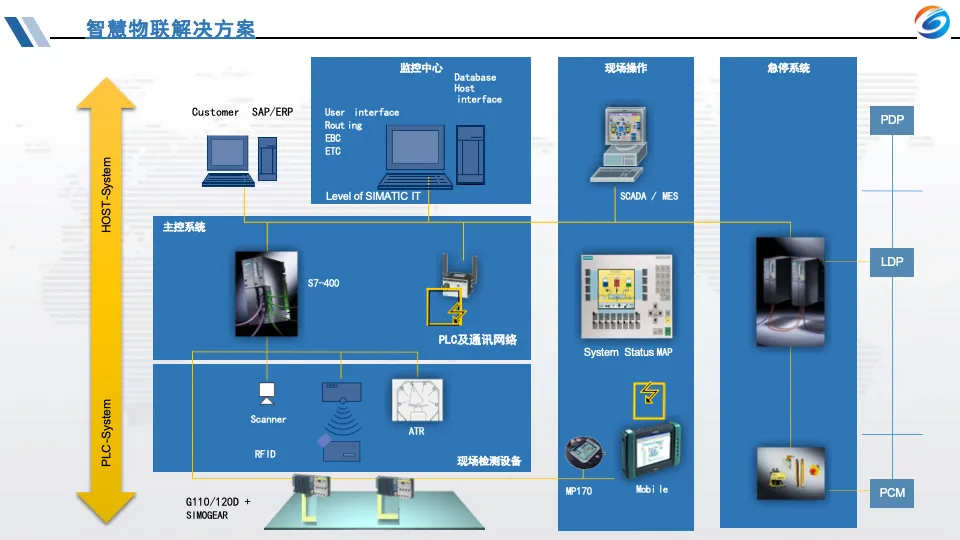

由 PLC、HMI、SCADA、三坐标检测仪、CCD 视觉、AGV、立体仓库、RFID 读写器、各类传感器组成，采用 Profinet、Modbus、OPC UA 工业协议，通过 Kepware 网关统一采集设备转速、产量、温度、能耗原始数据，搭建全厂工业通讯网络，实现 OT 层设备全域联网。

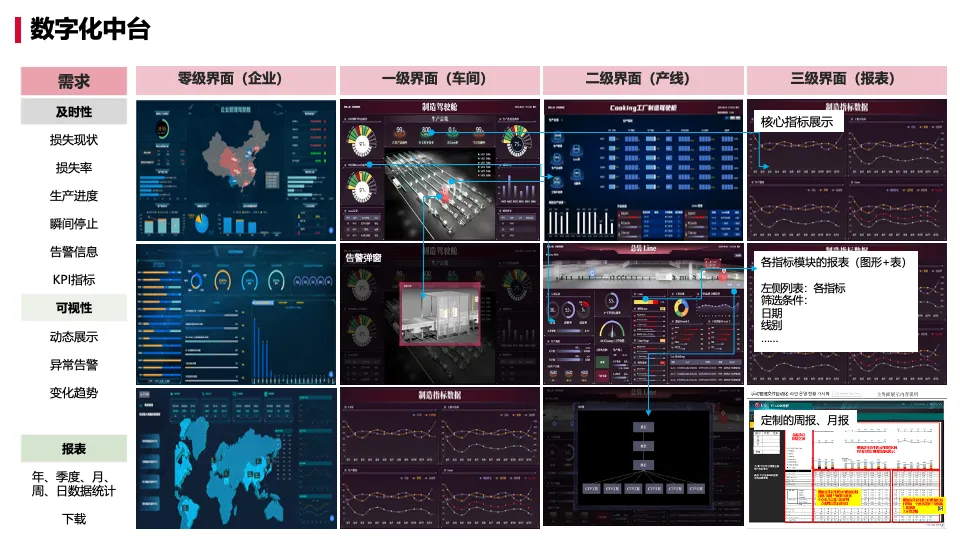

2. 数据集成中台层
作为 IT/OT 互通枢纽，分为主数据 MDM、时序数据库、仿真算法库三大模块，统一对接 PLM、ERP、SRM、MOM、CRM 系统，完成数据清洗、标准化、存储，对外提供标准化 API 支撑仿真与可视化应用。
3. 数字孪生引擎层
平台核心支撑模块，包含三维渲染引擎、多学科仿真求解器、虚实同步驱动组件、AR/VR 工具链。支持工厂宏观布局、单条产、单台设备三级建模，实现虚实数据毫秒级同步，可离线复现历史生产工况用于故障复盘。
4. 上层业务应用层
覆盖研发仿真、产线可视化、物流调度、质量追溯、设备运维、能耗分析六大标准化应用，适配指挥大屏、车间工控机、运维平板多终端访问。

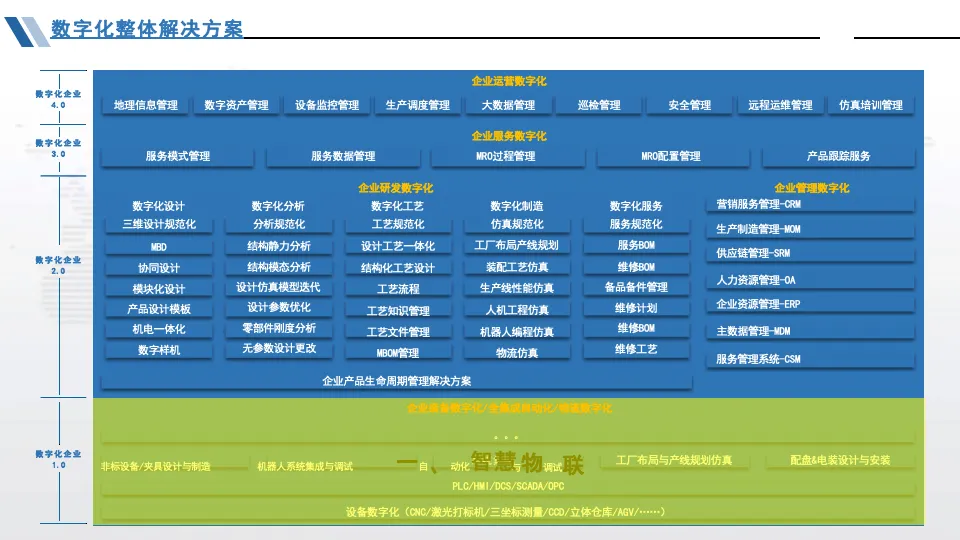

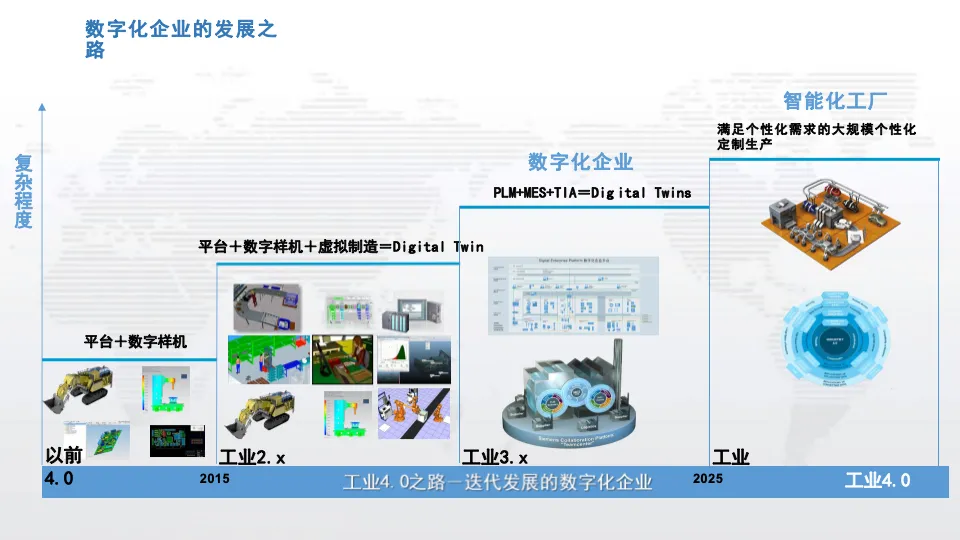

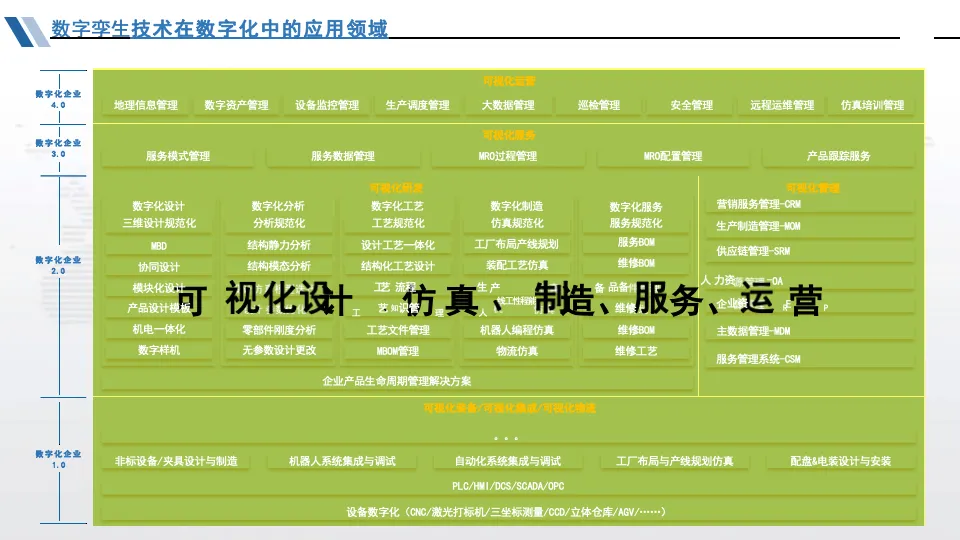

四、数字化工厂四阶段演进路线
- 数字化 1.0（信息化单点）
：独立上线 ERP、CAD 等单一系统，系统无互通，仅实现纸质台账电子化； - 数字化 2.0（系统集成）
：打通研发与生产数据，MES 对接机床，实现工单下发、数据回传，但无虚拟仿真能力； - 数字化 3.（产线仿真阶段）
：引入车间、机器人仿真，可前置验证产线方案，虚实数据单向展示； - 数字化 4.0（全生命周期数字孪生）
：产品、生产、运维三位一体双向映射，仿真可反向优化物理生产调度，形成虚实闭环优化体系，即本方案核心落地形态。
五、家电装配工厂落地真实案例
项目概况
国内大型白色家电总装基地，拥有预装、总装、检测三大车间，32 台工业机器人、12 条装配线、2 套立体仓储系统。原有痛点：新品产线改造调试周期长、物流拥堵频繁、设备突发停机、质量问题追溯困难。项目落地全生命周期数字孪生方案，总实施周期 12 个月，分仿真建模、物联打通、应用上线三阶段交付。
核心落地应用场景

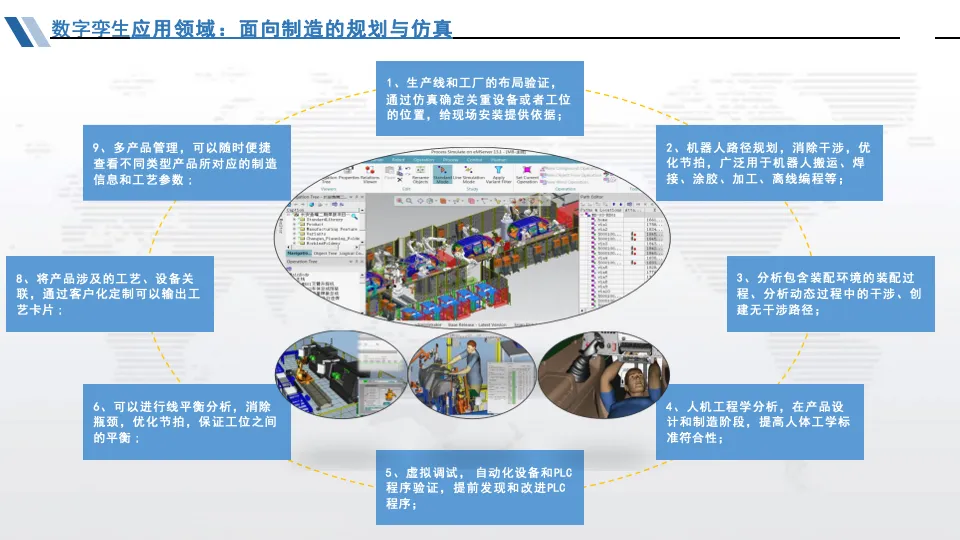

场景一：工厂与产线布局仿真
建厂扩容阶段，在孪生平台搭建 1:1 厂区三维模型，模拟新产线、AGV 物流通道排布，测算物料转运距离、工位等待时长。原人工规划方案存在 2 处物流交汇瓶颈，仿真推演后调整仓储出入口，物料转运效率提升 16%，避免投产后二次改造，节约土建改造成本 80 余万元。同时完成机器人离线编程仿真，提前验证焊接、搬运运动轨迹，消除干涉，现场调试周期缩短 50%。
场景二：无纸化生产与全流程质量追溯
车间取消纸质工艺卡，每件产品绑定 RFID 标签，各工序扫码采集装配人员、设备、检测数据。孪生大屏实时展示各线 UPH、不良品分布，出现装配缺陷可在虚拟场景定位对应工位、设备、操作人员，实现单件产品从零部件入库到成品出库完整溯源，客户质量投诉处置效率提升 60%。
场景三：立体仓库 AGV 物流孪生调度
搭建立体仓库数字孪生体，集成堆垛机、AGV 调度算法，模拟早晚物料出入库高峰工况，优化搬运路径与任务分配，消除车辆拥堵，仓库周转效率提升 13%，在制品库存降低 11%。
场景四：设备预测性维护 + AR 远程运维
采集压缩机、装配机器人振动、电流时序数据，AI 模型预判轴承、电机老化，提前生成维保工单。维修人员使用 AR 平板扫描设备，虚拟叠加三维结构图、历史故障记录，异地专家在线标注指导，设备平均停机维修时长缩短 35%，每年减少停机损失超百万元。
项目落地综合收益
- 研发生产收益
：新品产线调试周期减半，试制物料损耗下降 28%； - 生产运营收益
：产线平衡优化，整体产能提升 10%，物流拥堵问题大幅缓解； - 设备运维收益
：非计划停机减少 35%，维保人力投入缩减 40%； - 管理效益
：全厂三维可视化统一管控，生产、质量、设备数据一屏总览，管理决策效率显著提升。
六、项目标准化实施全流程
第一阶段：需求摸排与三维建模
梳理厂区、产线、设备 CAD 图纸，结合激光扫描完成 1:1 三维建模；调研 PLM/MES/SCADA 各系统接口，制定数据对接方案，搭建基础孪生可视化大屏，实现 “以虚映实” 基础能力。
第二阶段：工业物联系统打通
部署工业网关、RFID 采集终端，完成机床、机器人、仓储设备数据采集调试；打通 IT 与 OT 系统数据通道，实现生产工单、设备状态、物料数据实时同步，上线生产、物流基础仿真功能。
第三阶段：全场景应用迭代上线
落地产品仿真、产线优化、设备预测、AR 运维高阶模块，完成 72 小时满载试运行，针对排产、调度算法迭代优化，形成虚实双向优化闭环，达成数字化 4.0 全孪生能力。
第四阶段：验收与长效运维
组织工艺、设备、信息多部门联合验收，制定平台月度巡检、算法迭代机制，配套运维人员培训手册，保障平台长期稳定发挥优化价值。
七、方案综合价值与行业推广前景
（一）多维落地价值
- 研发降本价值
：虚拟样机替代大量物理试制，缩短新品迭代周期，降低模具、物料损耗； - 生产增效价值
：产线仿真前置消除瓶颈，物流调度优化提升线体产出； - 设备保障价值
：预测性维护减少停机损失，AR 运维降低维修时长； - 数据资产价值
：打通全生命周期数据，形成企业数字资产，支撑技改、扩产科学决策。
（二）适用行业范围
方案适配汽车零部件、白色家电、3C 电子、通用机械、装备制造等离散装配企业，针对流程工厂可拓展能耗、管网孪生模块，标准化建模、仿真、集成流程具备高度可复制性。
结语
数字孪生工厂以产品、生产、运维三位一体全生命周期架构为核心，依托工业物联网、三维仿真、多系统集成技术，解决传统制造研发、生产、运维多重痛点。本文依托全套数字孪生建设 PPT 内容，分层解析三大孪生应用体系、四层技术架构、数字化工厂演进路径，并结合家电装配制造真实落地案例，拆解布局仿真、无纸化生产、物流调度、AR 运维四大核心场景与标准化实施流程。整套方案实现虚拟数字空间与物理工厂双向驱动优化，为各类离散制造企业数字化、智能化改造提供完整可落地规划、建设、运维解决方案，是制造业迈向工业 4.0 的主流核心建设路径。
PPT内容展示如下
商业智库
《内容持续迭代更新，期待与您同行》
基于 MixIOT 的数字化工厂一体化平台架构、应用与行业落地案例研究
一、制造业数字化转型现存痛点与建设目标
（一）工厂数字化普遍痛点
当前国内各类制造企业分为流程工业（饲料、化工、热电）与离散工业（纺织、装备）两大类型，数字化改造普遍存在共性难题：第一，设备品牌繁多、通讯协议不统一，PLC、空压机、锅炉、织机等设备数据无法统一采集，形成大量数据孤岛；第二，管控手段人工化，生产、水电气热能耗依靠人工抄表，无法实时掌握产线负荷，节能空间无法量化；第三，设备维修属于事后抢修，无提前预警机制，突发停机造成产能损失；第四，多厂区集团企业缺少统一管控平台，各分厂数据独立，总部无法统筹生产、能耗、设备绩效；第五，系统交付周期长、定制成本高，中小企业无力承担大型定制化 MES 项目。针对以上问题，本数字化工厂 MixIOT 平台依托标准化边缘硬件与轻量化云平台，实现多设备兼容、快速部署、柔性配置，一站式解决工厂数智化管控难题。

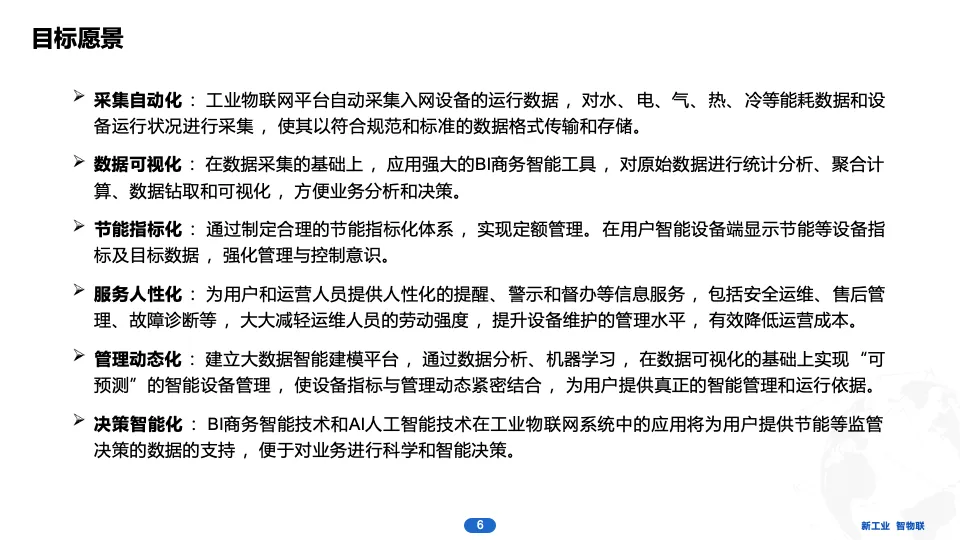

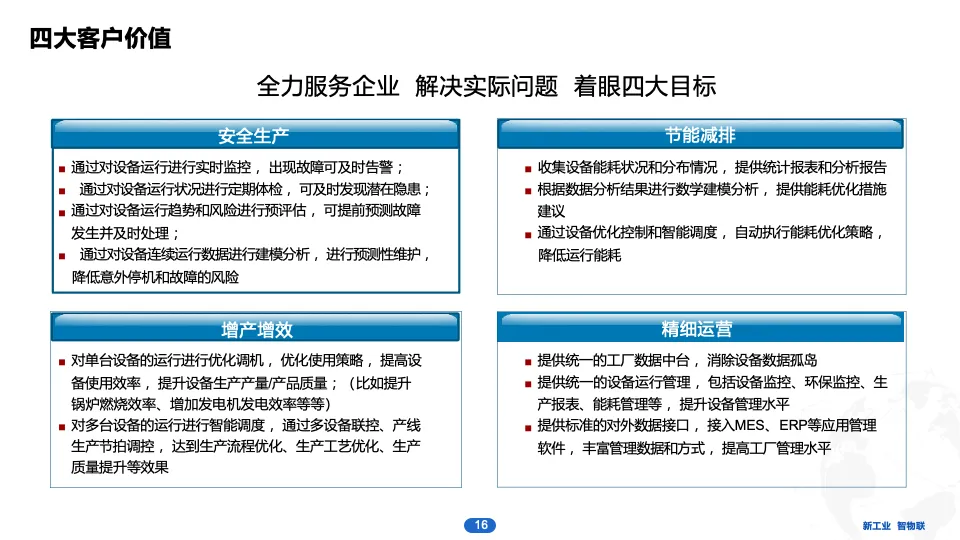

（二）平台六大核心建设目标
- 采集自动化
：通过智联网关、边缘控制器统一接入多类型工业设备，自动采集生产、能耗、设备运行全量标准化时序数据； - 数据可视化
：搭载 BI 智能分析引擎，搭建车间、集团两级可视化大屏，支持数据钻取、多维度对比分析； - 节能指标化
：建立单产线、单设备能耗定额体系，自动生成能耗对标报表，定位高耗能点位； - 运维人性化
故障自动告警、工单自动派发，减少人工巡检工作量，实现预测性维护； - 管理动态化
依托机器学习构建设备健康模型，实现运行趋势预判，支撑动态生产调度； - 决策智能化
多维度生产、能耗、设备数据汇总，为管理层提供量化决策依据。
（三）平台整体定位

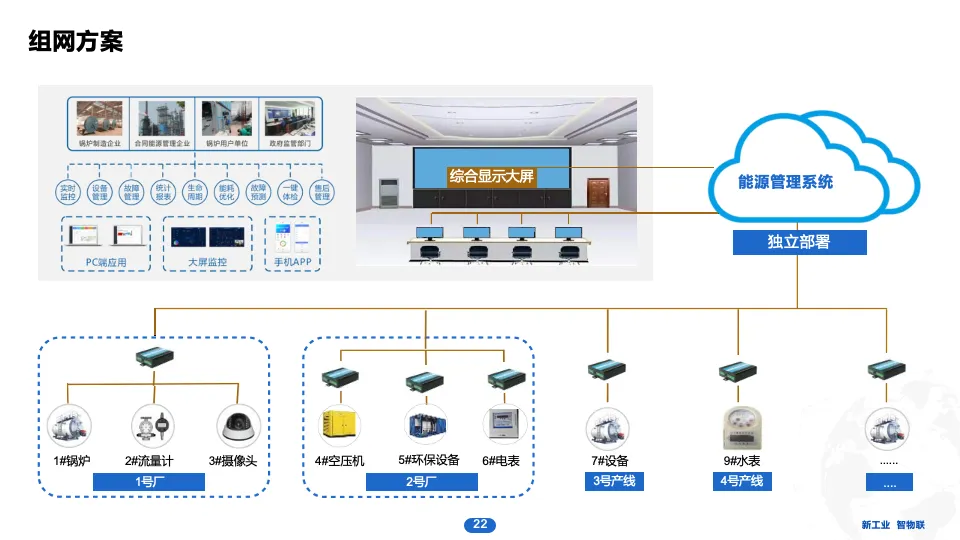

平台区分单一工厂独立部署、集团多厂区云端统筹两套模式，向下兼容 Modbus、OPC、CAN、RS485 等全工业协议，向上对接 ERP、MES、WMS 业务系统，打通 OT 设备层与 IT 管理层，实现实物流、信息流、控制流闭环管理，适配饲料、纺织、动力、化工、水泥、汽配全行业工厂改造。

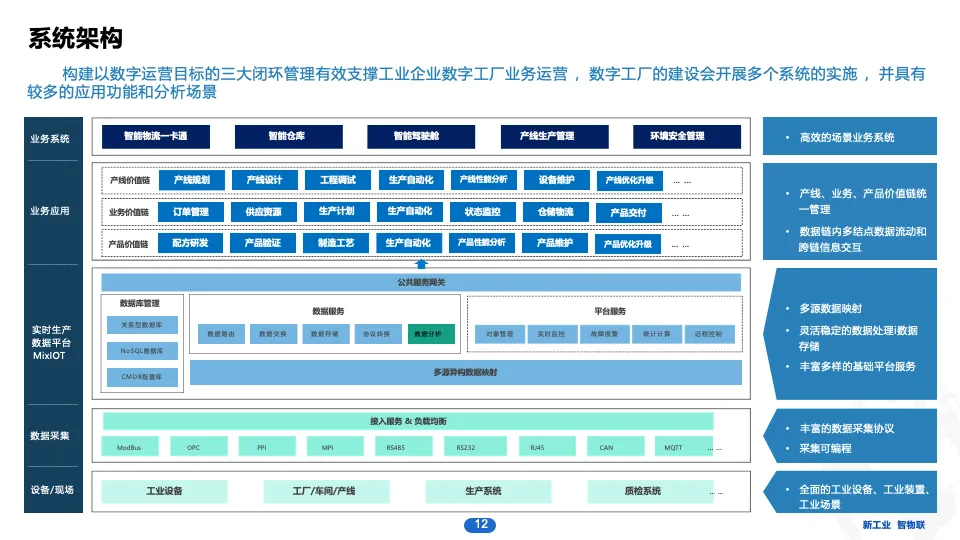

二、数字化工厂三层一体化整体技术架构
平台采用分层解耦云原生架构，分为边缘采集层、MixIOT 数据中台层、业务应用层三级结构，软硬件协同实现全域管控。
（一）边缘采集层：智联网关 + 边缘控制器双硬件支撑

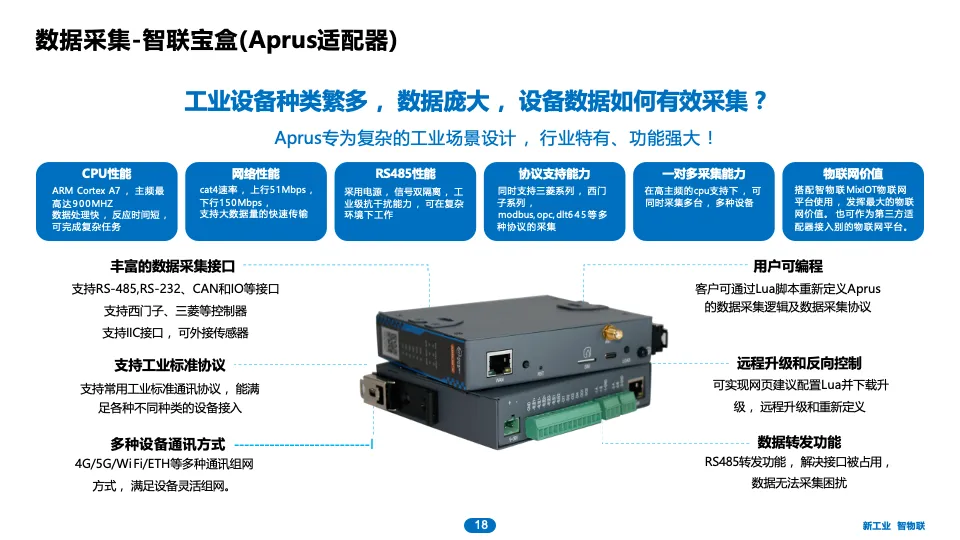

- Aprus 智联采集网关
作为现场基础采集终端，搭载 ARM 工业级芯片，支持 RS232/485、CAN、5G/WiFi 多类接口，兼容西门子、三菱、国产各类 PLC，支持 Lua 脚本自定义采集逻辑，具备远程升级、数据转发、隔离抗干扰能力，老旧无协议织机、小型电机均可快速接入，无需改造原有设备。 - Apieco 边缘计算控制器

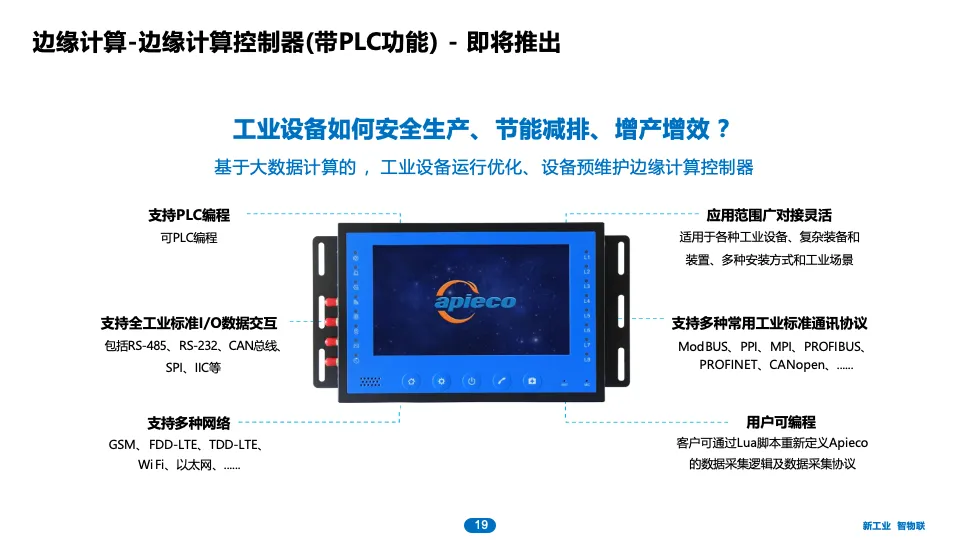

集成本地 PLC 控制功能，具备边缘 AI 分析能力，断网状态下可独立执行设备调节、故障联动策略；可根据实时负荷自动调节空压机、锅炉运行功率，实现本地节能优化，数据本地缓存，恢复网络后同步云端，解决厂区网络不稳定问题。两类硬件配合完成全厂锅炉、空压机、生产线、筒仓、称重、水质、电表水表终端全覆盖，实现设备统一联网。

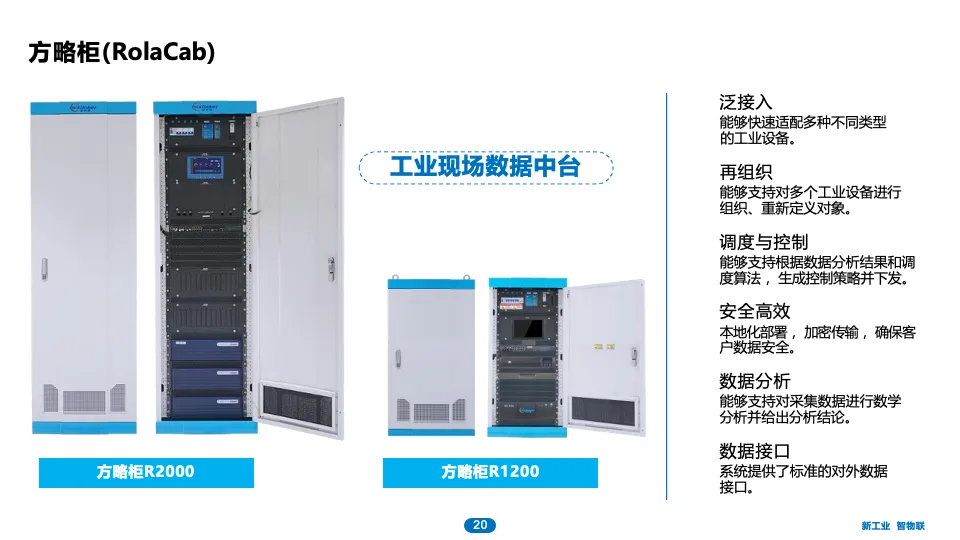

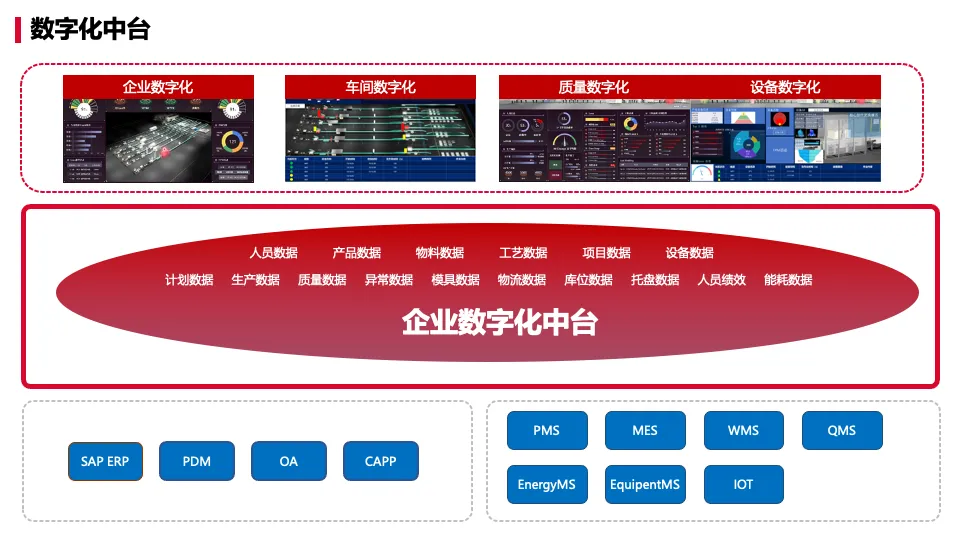

（二）MixIOT 数据中台层
中台是平台核心数据枢纽，包含协议适配、数据存储、数据交换、算法引擎四大模块：
- 多协议适配模块
标准化解析各类工业设备数据，统一数据格式，屏蔽设备品牌差异； - 混合数据库
时序库存储能耗、设备实时数据，关系库存储工单、设备档案，NoSQL 存储视频、故障日志； - 数据交换总线
提供标准化 API 接口，支持与 ERP、MES、第三方平台双向数据互通； - AI 算法引擎

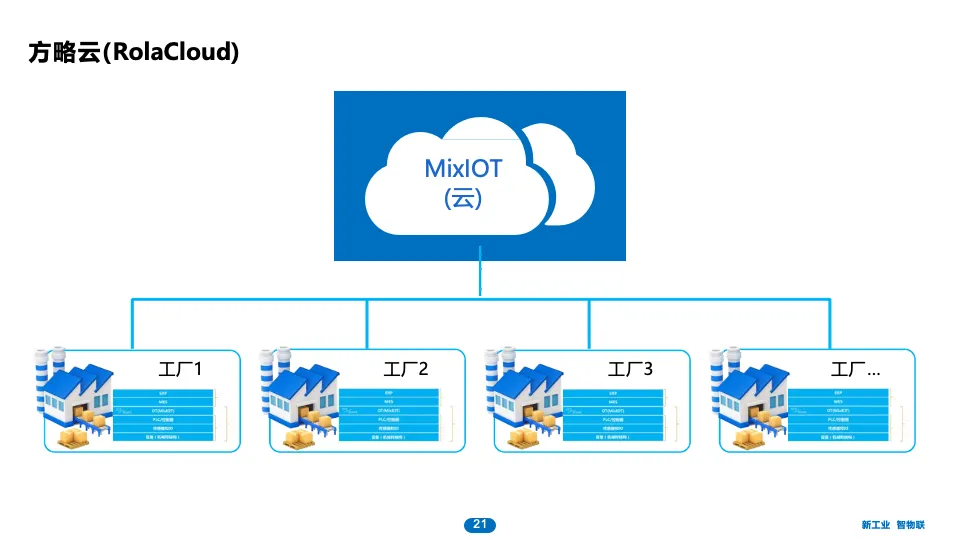

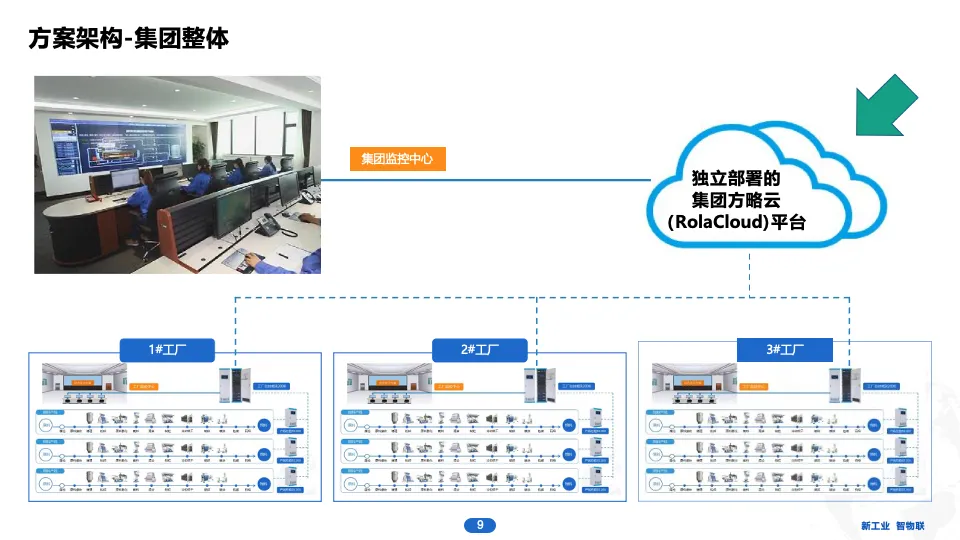

内置负荷预测、设备故障识别、能耗优化、产线平衡多类模型，支撑智能分析功能。中台支持单厂本地部署、集团 RolaCloud 云端集群两种模式，多厂区数据统一汇总至集团监控中心，实现跨分厂对比管控。
（三）上层业务应用层

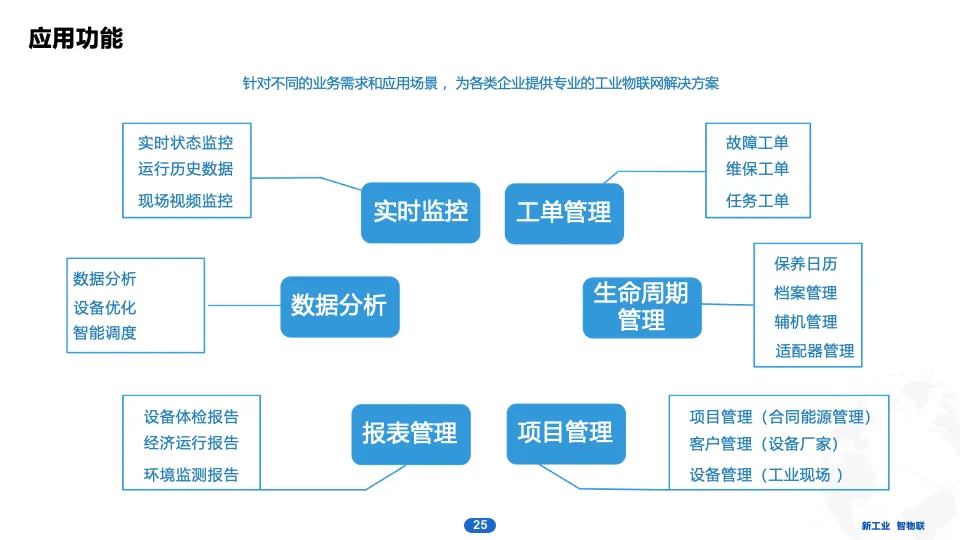

基于中台能力搭建标准化模块化应用，按需选配，无需全量定制，核心模块包含：

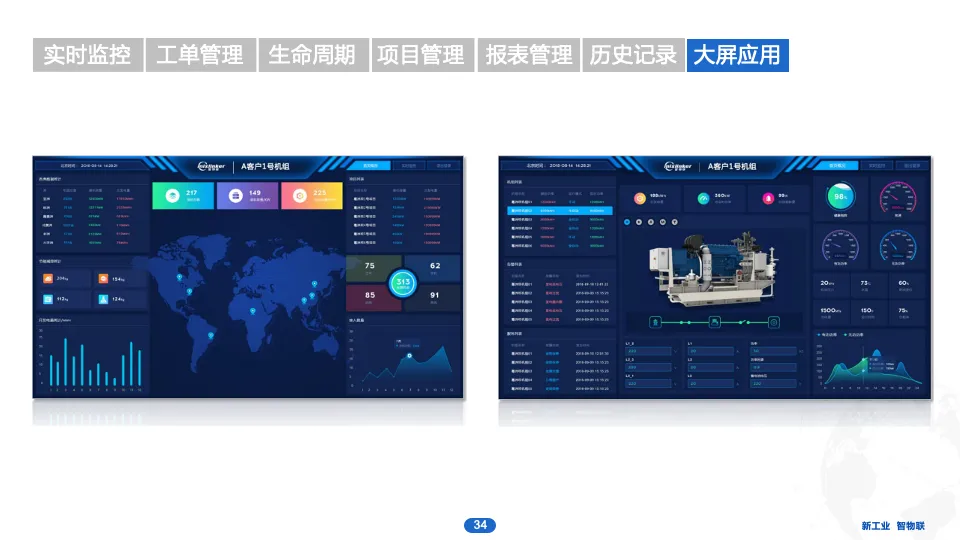

- 实时可视化监控

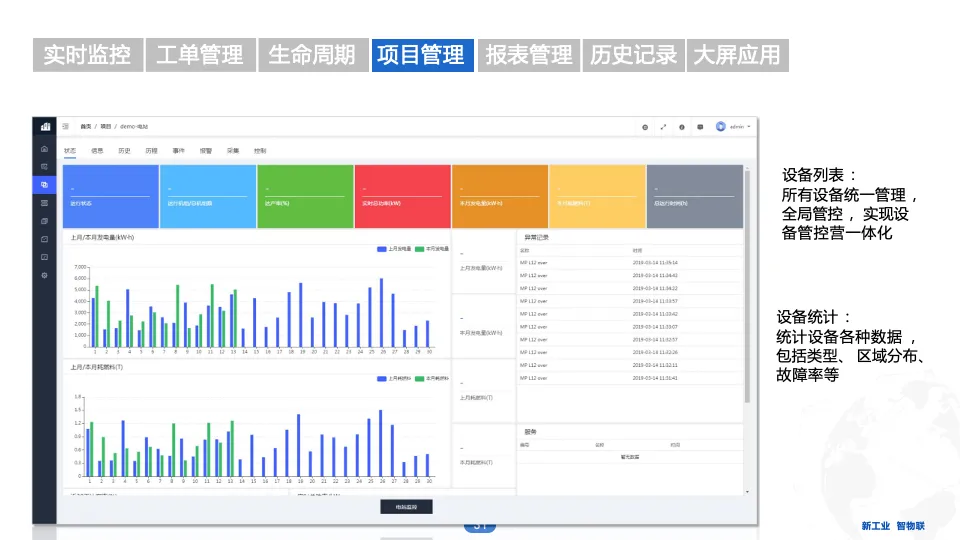

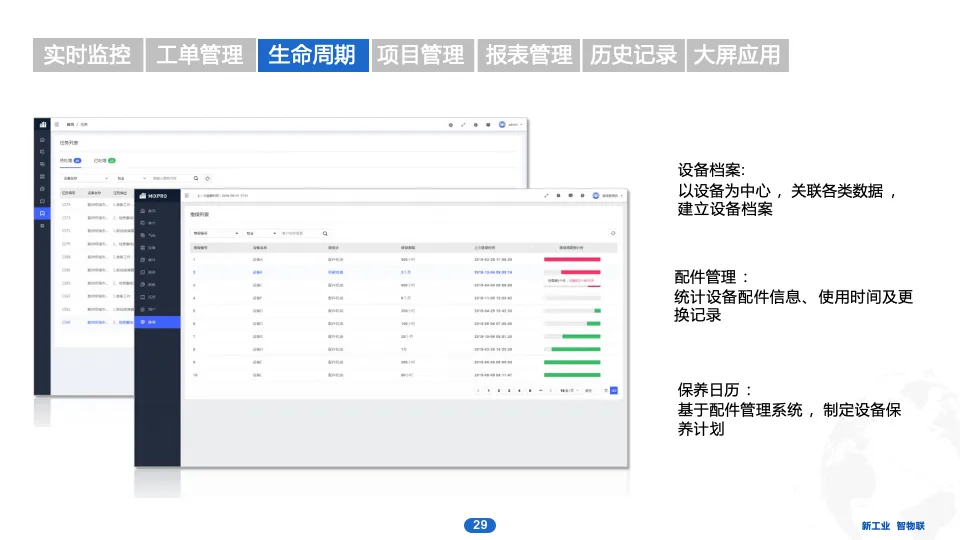

厂区总控大屏、车间 PC、手机 APP 三端同步展示产线运行、设备状态、能耗曲线； - 设备全生命周期管理
设备电子档案、保养日历、配件台账、故障预测；3 工单闭环管理故障、维保、巡检自动生成工单，流程线上留痕； - 全域能耗分析
分车间、分设备电水气热统计，节能潜力自动测算； - 生产调度与绩效
产线节拍、班组产能、良品率统计分析； - 视频联动安防
设备故障自动调取现场监控画面； - 集团多厂统筹
多分厂数据汇总、横向对标、统一报表输出。
三、平台核心标准化业务功能

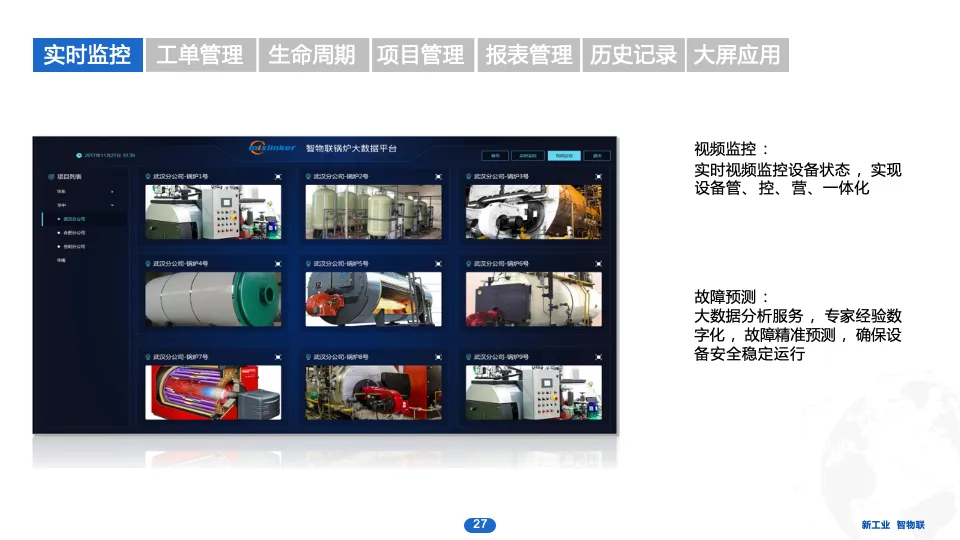

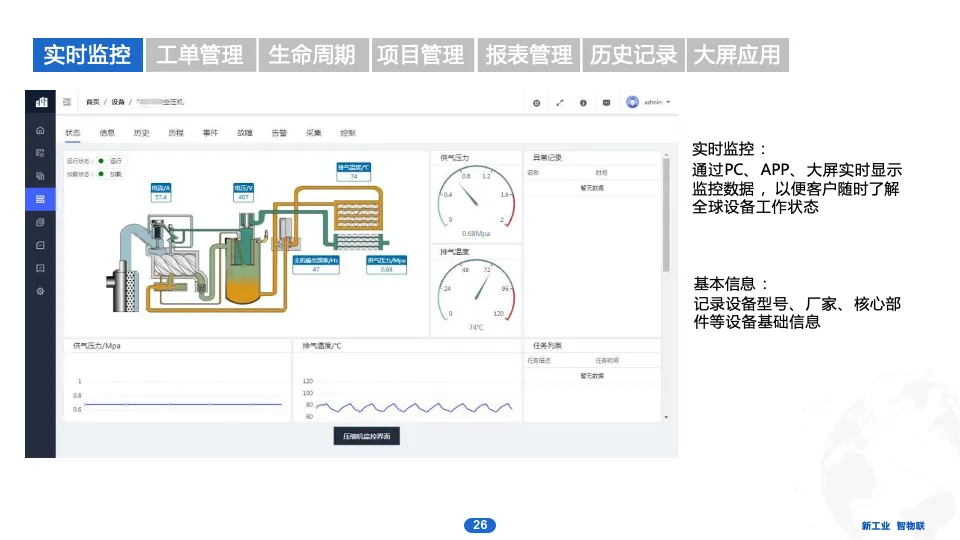

（一）全域实时监控

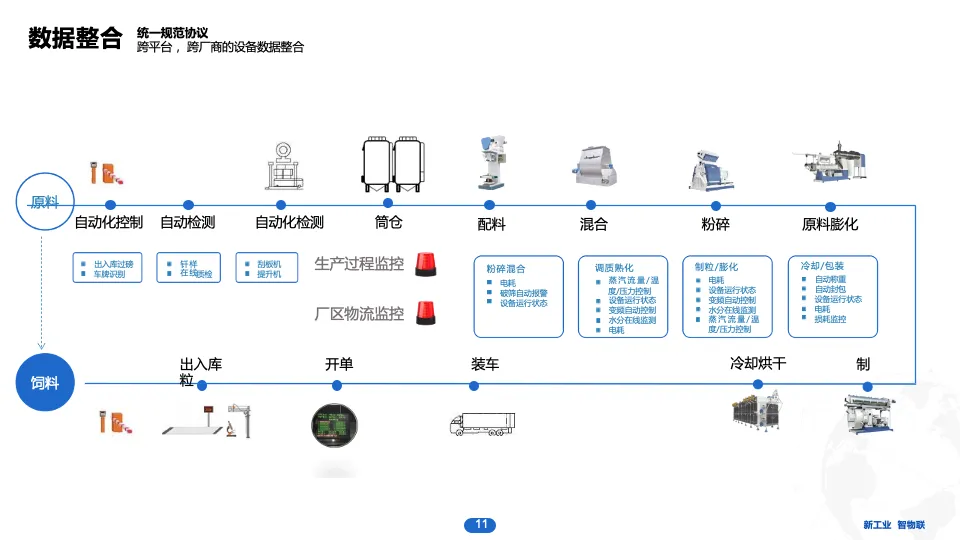

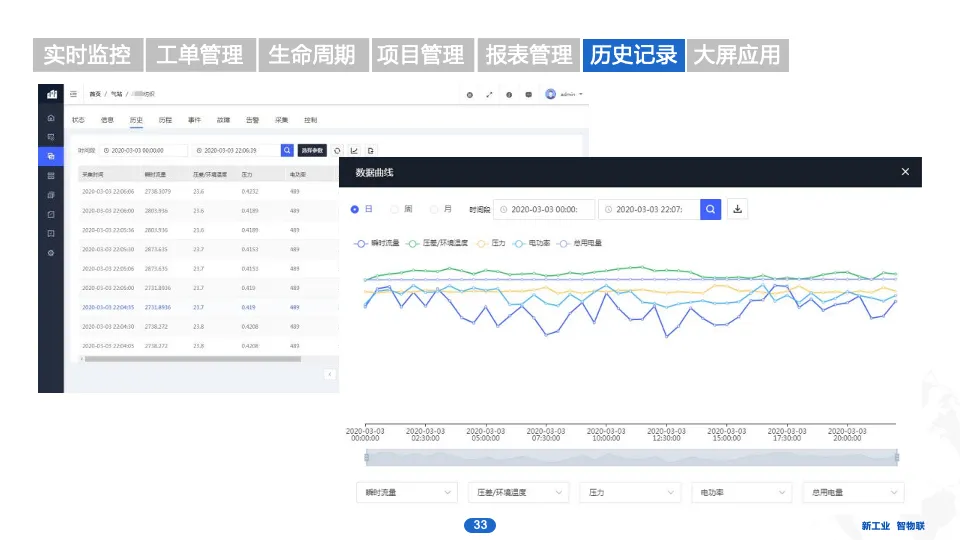

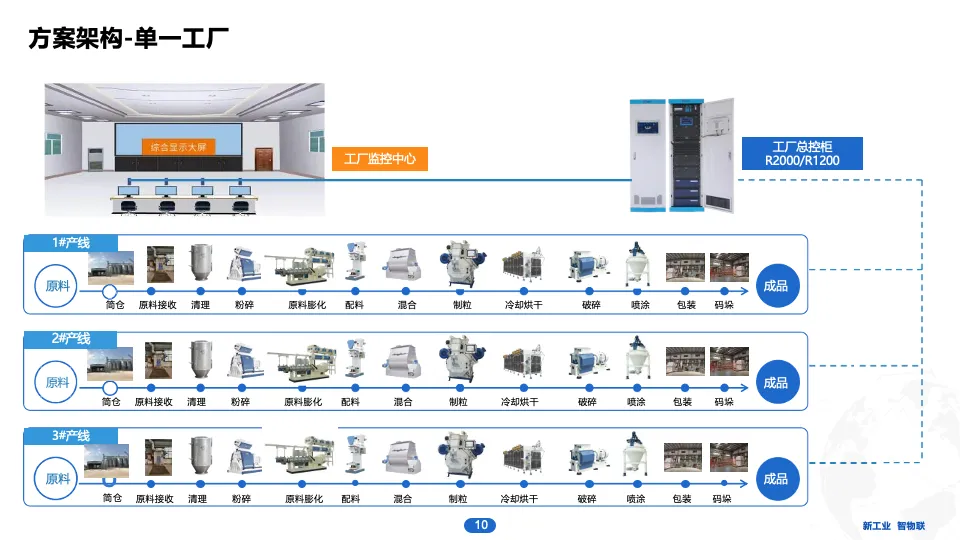

对筒仓、粉碎、制粒、喷涂、包装全产线，锅炉、空压机、变电站动力设备实现秒级数据刷新，参数异常弹窗声光告警，手机同步推送消息。支持单设备下钻查看历史运行曲线，快速定位停机、过载、超温等问题。饲料行业可完整监控原料接收、膨化、制粒、冷却整条工艺流程参数。

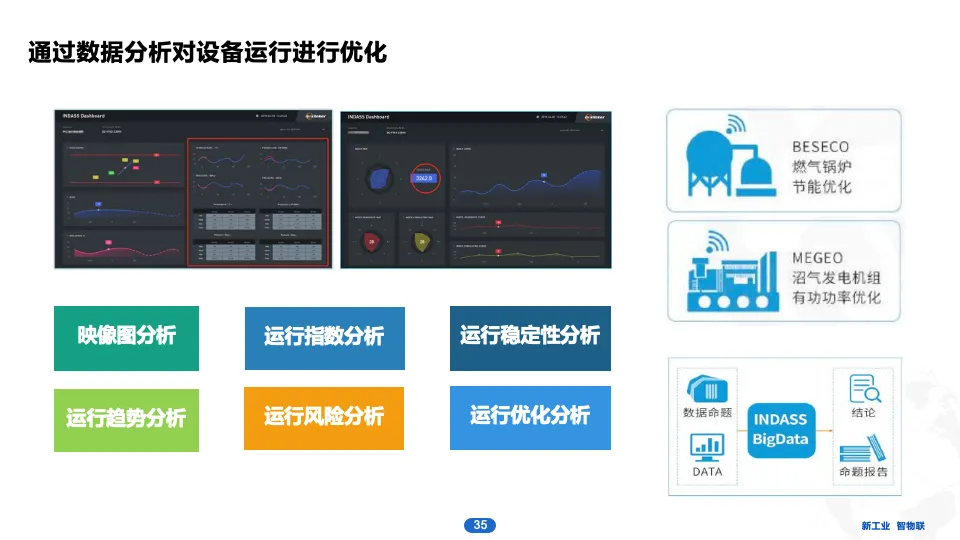

（二）设备预测性维护
平台采集振动、温度、电流等时序数据，AI 模型分析设备劣化趋势，提前生成保养工单，替代传统定期巡检与故障抢修。系统自动统计设备故障率、平均无故障时长，输出设备体检报告，降低非计划停机时间。

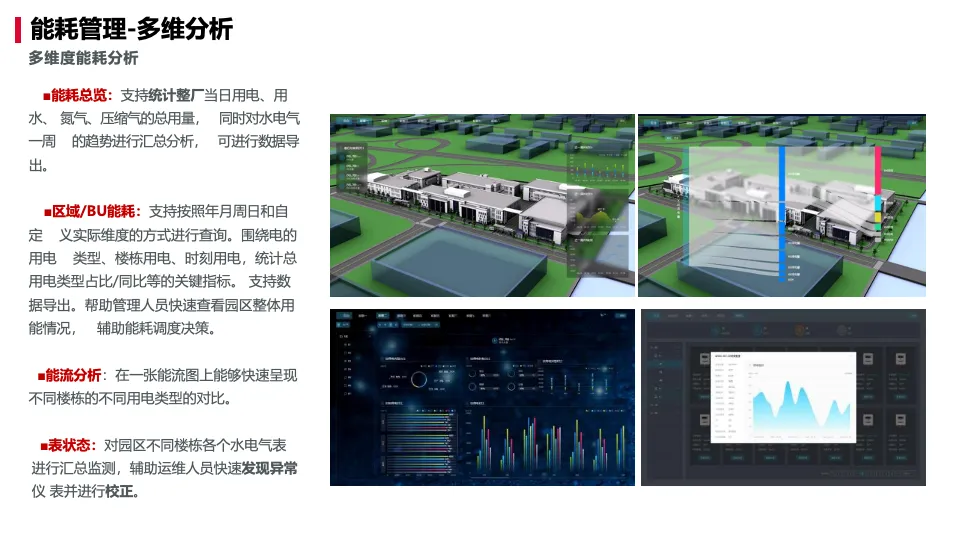

（三）精细化能耗管控

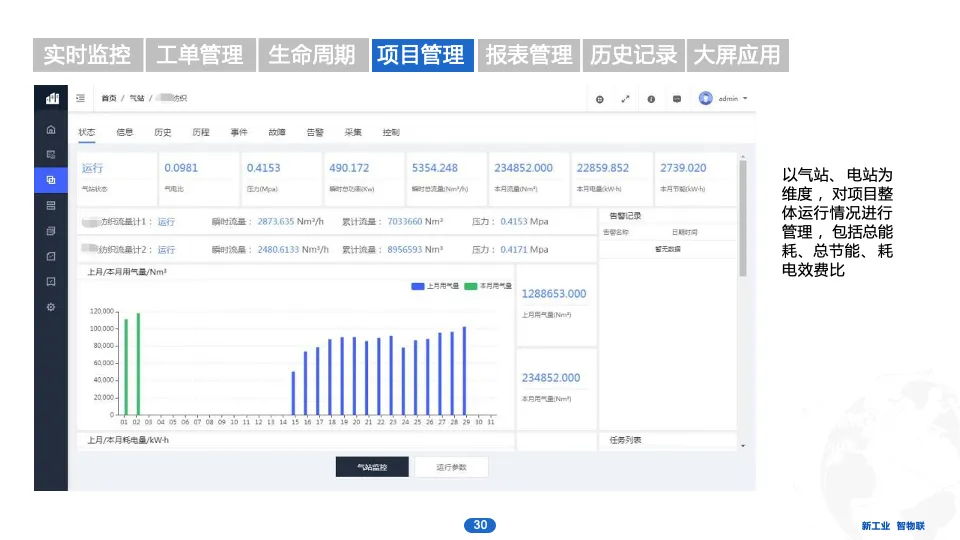

自动汇总全厂水、电、蒸汽、压缩空气消耗，按日 / 周 / 月生成能耗对比报表，识别空载、高负荷低效设备，给出智能调优方案。空压机群、锅炉联动优化，根据生产负荷自动启停，综合节电 8%-15%。

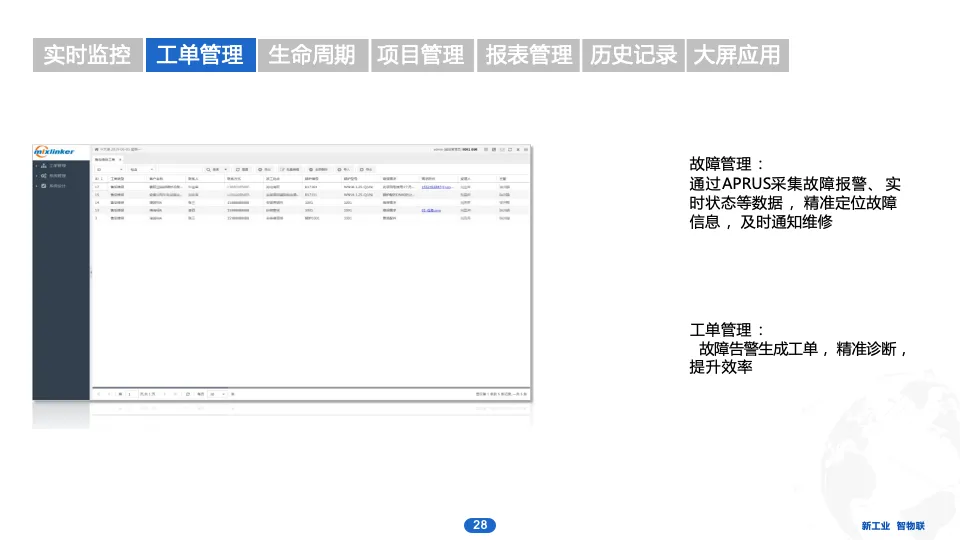

（四）全流程工单管理
设备故障触发告警后系统自动派发维修工单，维修人员上传处理记录、更换配件，管理人员在线验收，完整记录故障原因、处置方案，沉淀企业设备维修知识库。

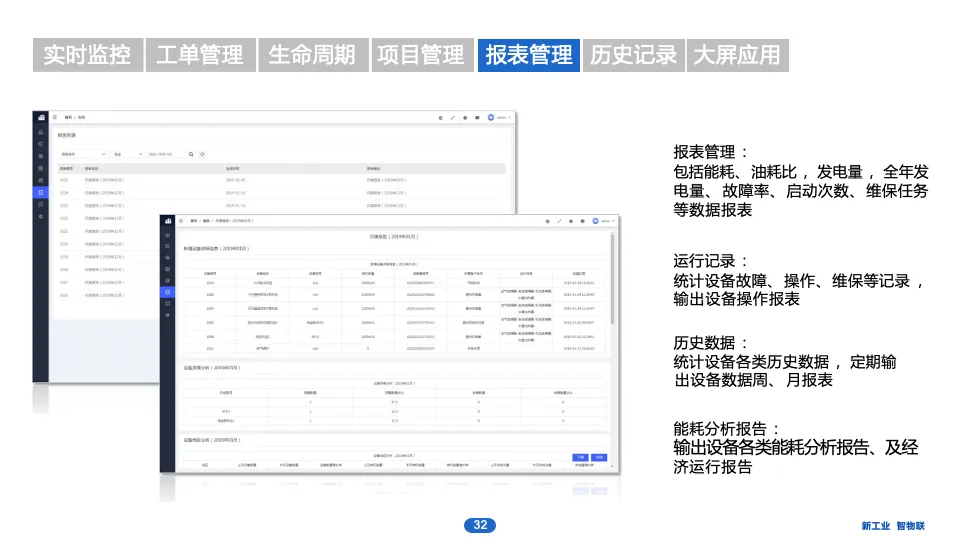

（五）多维度数据报表
自动输出生产产能、设备故障、能耗成本、维保工时标准化报表，支持 Excel 导出，替代人工统计台账，减轻财务、生产文员工作压力，满足政府节能、安全生产线上填报需求。
四、多行业真实落地案例解析

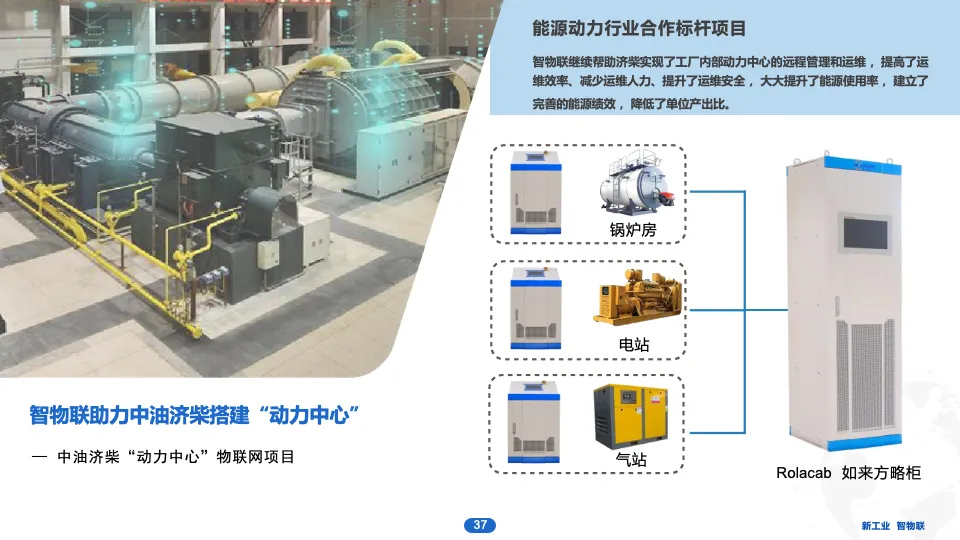

案例一：中油济柴动力设备数字化项目（动力制造行业）
项目痛点
厂区分布多台燃气发电机组、空压机，设备分散，人工巡检效率低，机组能耗无法量化，故障滞后发现，运维人力成本高，集团无法统一管控各地动力站点。
落地方案
部署 Aprus 智联网关全覆盖所有发电机组与动力设备，搭建集团 RolaCloud 云端平台，各地站点数据统一汇总至总部监控大屏，开启设备预测维护、能耗分析模块。
落地成效
远程实时监控替代 70% 现场人工巡检； 机组故障提前预警，非计划停机减少 32%； 空压机、机组联动优化，全厂综合能耗下降 11%； 总部一键调取各站点产能、能耗报表，集团统筹管理效率大幅提升。

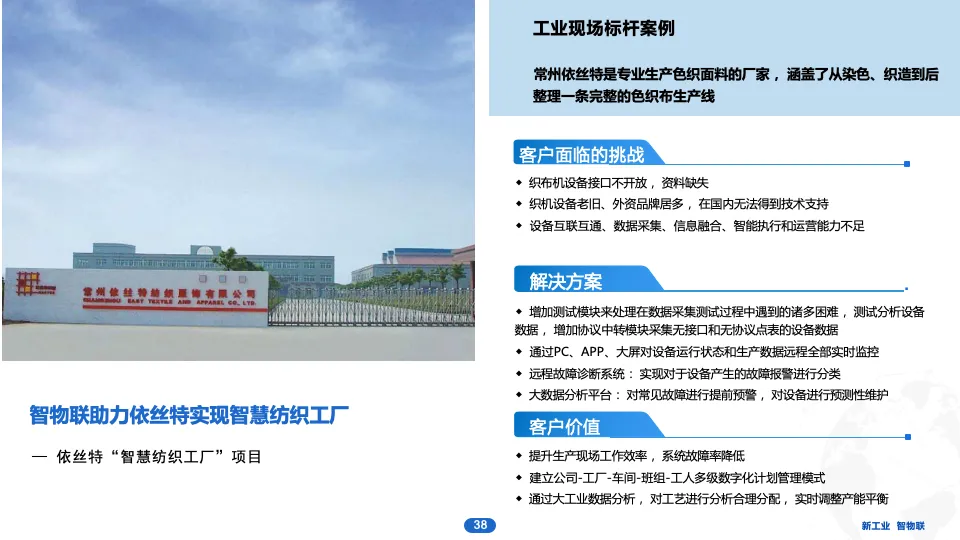

案例二：常州依丝特智慧纺织工厂（离散制造）
项目痛点
老旧织机接口缺失，设备协议杂乱，生产数据无法采集；车间织造节拍不均衡，次品率偏高；设备故障依靠工人现场上报，无统一管控平台。
落地方案
采用定制化采集网关适配无接口老旧织机，搭建车间级独立 MixIOT 平台，打通织造、染色、后整理全流程数据，上线产线平衡分析、设备预警功能。
落地成效
全车间织机数据 100% 联网，实时监控织造速度、断线故障； AI 分析各班组产能，优化排班，整体产能提升 9%； 设备故障自动告警，维修响应速度提升 60%，次品率下降。
案例三：湖北富邦化工数字化管控项目（流程化工）
项目痛点
化肥助剂生产线投料、温湿度人工记录，原料浪费严重；产品质量波动大，生产操作经验无法沉淀；各类反应设备缺少在线监控。
落地方案
生产线部署边缘控制器实时采集温度、湿度、物料投放数据，将专家生产经验录入平台算法，异常投料自动弹窗提醒，搭建生产质量分析模块。
落地成效
助剂原料损耗下降 14%，生产成本显著降低； 标准化生产模型稳定产品质量，良品率提升； 生产经验数字化，新员工培训周期缩短一半，逐步实现少人值守。

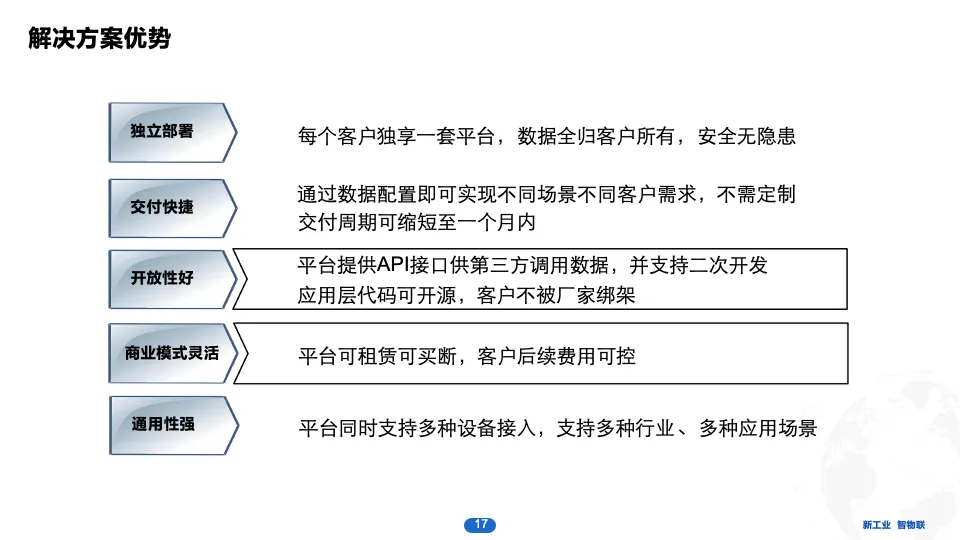

五、平台核心优势与综合落地价值
（一）平台五大核心优势
- 兼容性极强
支持全品类工业设备与协议，老旧设备无需大规模改造； - 部署轻量化
标准化硬件 + 模块化软件，交付周期短，中小企业投入门槛低； - 部署模式灵活

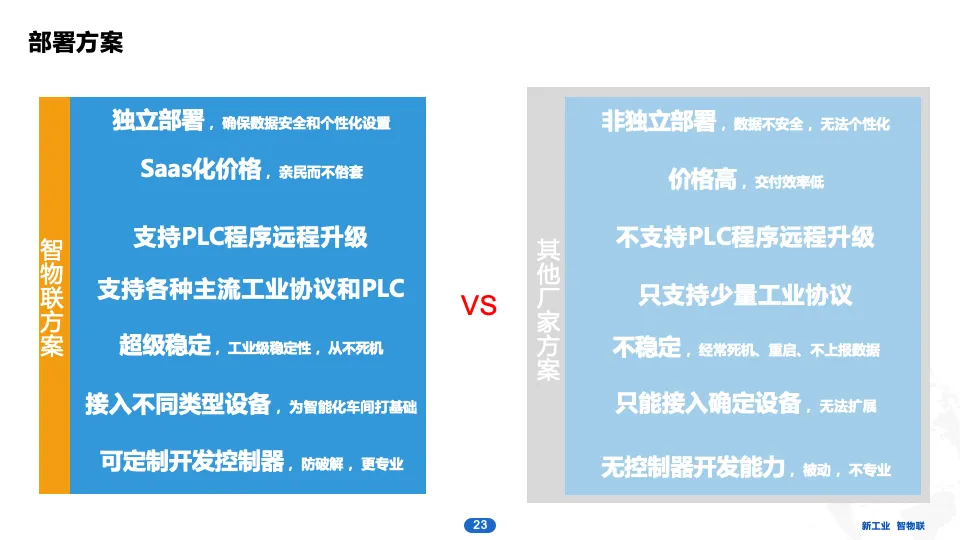

支持单厂本地私有化、集团云端集群两种方案，数据自主可控； - 柔性可配置
无需大量定制开发，通过配置即可适配饲料、纺织、化工、装备多行业； - 自主可控可持续
国产软硬件体系，支持二次开发，提供完整 API 对接自有系统，无厂商锁定。
（二）企业多维落地价值
- 安全生产价值
设备异常实时告警，提前规避高温、过载、压力超标带来安全事故； - 节能降耗价值
智能调度动力设备，精准定位能耗浪费点，持续降低用能成本； - 提质增效价值
产线数据透明，优化生产节拍，减少停机、次品损失； - 管理减负价值
自动生成各类报表，减少人工抄表、纸质台账； - 集团管控价值
多厂区数据统一汇总，实现横向对标、统筹决策。
六、落地实施标准化流程
- 现场勘测
摸排厂区设备型号、通讯接口、生产工艺流程，确定网关、控制器点位； - 硬件部署
安装智联网关、边缘控制器，铺设工业通讯线路； - 平台搭建
单厂本地部署或接入集团云端，完成设备建模、参数配置； - 联调测试
设备数据采集调试，告警、工单、报表功能验证； - 分阶段上线
先上线实时监控、能耗基础模块，迭代开放预测维护、生产调度高阶功能； - 人员培训
面向车间运维、管理层开展大屏、APP 操作培训，建立常态化运维机制。
结语
在制造业数字化全面普及阶段，中小制造企业难以承担大型定制化 MES、物联网项目，MixIOT 数字化工厂平台以标准化边缘硬件、轻量化中台、模块化应用为核心，完美解决设备数据孤岛、人工管控低效、能耗粗放、设备抢修等行业痛点。本文依托全套数字化工厂 PPT 方案，完整阐述三层技术架构、采集硬件、核心业务功能，并结合动力、纺织、化工三类真实落地项目，直观展示平台落地成效。整套方案适配流程、离散全品类制造工厂，兼顾单一车间改造与多厂区集团统筹需求，部署快、投入可控、复用性强，是当前中小企业低成本数字化升级主流落地解决方案，具备大范围行业推广价值。
