1.25MW/1.25MWh 数据中心集装箱储能系统集成整体方案研究
一、行业政策与数据中心储能应用需求
（一）新型储能政策发展导向
国家《“十四五” 新型储能发展实施方案》《2030 年前碳达峰行动方案》等系列政策明确，鼓励工商业用户配置新型储能设备，放开储能独立市场主体资格，拓宽峰谷套利、需求响应、新能源消纳多重收益渠道。各地陆续出台分时电价机制，拉大峰、平、谷电价价差，同时对园区分布式光伏、风电配套储能提出硬性配套要求。数据中心属于 24 小时不间断高耗能载体，变压器峰值负荷高、外购电费成本高昂，配套屋顶光伏、小型风电后新能源出力波动大，易产生电网谐波、功率冲击，储能系统成为解决上述痛点的核心载体。
本项目落地于张家口某综合数据中心，园区配套 10.23MW 分布式屋顶光伏、0.3MW 小型风电及光储充一体化停车棚，配置一套 1.25MW/1.25MWh 户外集装箱储能系统，构建 “光伏 + 风电 + 储能 + 充电桩 + 算力负荷” 闭环综合能源体系，实现绿电就地消纳、用电成本下降、供电可靠性升级多重目标。
（二）储能四大核心应用场景逻辑
- 峰谷削峰填谷（核心盈利场景）
利用电网分时电价规则，夜间 0:00-8:00 谷电时段储能充电，日间 10:00-12:00、14:00-19:00 尖峰 / 高峰时段对外放电，降低园区变压器峰值负荷，削减基础容量电费与尖峰用电支出。系统设置 SOC 智能阈值，当电池剩余电量低于 70% 时自动小功率补电至 80%，保障日间放电容量充足。 - 新能源出力平滑
光伏、风电受光照、风速影响输出功率剧烈起伏，储能实时吸收多余电能、出力不足时快速补能，平抑功率波动，降低谐波污染，减少电网考核罚金，提升分布式新能源并网稳定性。 - 微网应急孤岛备电
外网断电后储能切换离网运行模式，优先保障机房核心服务器负载，限制充电桩输出功率，避免关键算力设备断电宕机，降低数据丢失、业务中断风险。 - 光储充协同调度
光伏发电优先供给机房负荷与新能源充电桩，富余电量存入储能；变压器负载临近额定阈值时，系统自动下调充电桩功率，杜绝过载跳闸，实现园区能源内部循环利用。
二、储能系统整体容量设计与智能运行策略
（一）系统核心容量参数设计
项目储能额定功率 1250kW，额定可用容量 1250kWh，整体采用磷酸铁锂储能架构，电芯规格 3.2V 100Ah 铝壳锂电，单 PACK 模组采用 2 并 14S 组合方式，单体模组额定容量 8.96kWh；16 个模组串联形成单个电池簇，单簇容量 143.36kWh，全站共计 10 组电池簇，理论总容量 1433.6kWh，90% DOD 放电深度下有效可用容量 1290.24kWh，满足满功率 1 小时持续放电需求。系统标准充放电倍率 1.0C，循环寿命不低于 4000 次，适配每日一充一放的常态化套利工况。
电力变换单元配置两台 630kW 双向储能变流器，采用 400V 低压交流耦合架构，经升压变压器升至 10kV 并入园区配电网络。整套系统设计、制造、验收严格遵循 66 项国家、电力行业标准，覆盖电芯、电气、消防、并网、电磁兼容全维度合规要求，可顺利通过电网、消防、节能专项验收。
（二）并网、离网、消防联动三重控制逻辑
- 并网运行控制逻辑
光伏设备运行于 MPPT 最大功率追踪模式，发电优先供给机房、充电桩；光伏出力大于负荷时储能充电，出力不足时储能释放电能。系统实时监测变压器并网点功率，负载达到变压器容量 90% 时充电桩功率限制至 80%；长期负载低于 70% 则解除功率限制。夜间谷电时段自动补电，保障储能日间放电能力。 - 离网孤岛控制逻辑
外网失电后 PCS 切换 VF 稳压运行模式，充电桩功率降至 10%，优先保障算力机房供电；电池 SOC 超过 90% 时 EMS 下发限光指令，抑制光伏过剩出力，避免孤岛电压、频率越限。 - 消防联动控制逻辑
消防主机输出二级故障告警信号时，能量管理系统 EMS 立即下发停机指令，断开储能全部交直流配电开关，同步启动声光告警；险情处置完成后，需人工复位系统方可重新启动充放电流程，从源头规避电池热失控扩大风险。
三、储能全链路硬件设备选型体系
整套储能采用户外一体化集装箱集成方案，硬件分为电池本体、管控系统、电力变换设备、集成箱体、消防配套五大板块，全部设备防护等级 IP54，风冷温控适配张家口宽温户外环境。
（一）磷酸锂电芯、模组与电池簇
电芯选用 LFP100Ah 磷酸铁锂，能量密度≥140Wh/kg，充电温度区间 0~55℃、放电区间 - 20~55℃；2P14S 构成 PACK 模组，单模组 44.8V/200Ah；16 模组串联组成 716.8V 高压电池簇，配套高压汇流箱，集成电压、电流、绝缘监测与分断保护装置，实现单簇独立安全隔离。
（二）三级架构 BMS 电池管理系统
系统采用 BMU 模组单元、BCMU 簇控单元、HVM 高压管理单元三级分层架构：BM 实时采集每节电芯电压、温度、内阻，执行单体均衡；BCMU 汇总整簇运行数据，异常就地保护；HVM 统筹多簇并联状态，统一计算 SOC、SOH 电池健康指标。BMS 具备热失控预警、故障自诊断、操作权限分级、运行日志全存储功能，本地与远程双端监控电池衰减状态。
（三）630kW 双向储能变流器 PCS
两台 630kW PCS 总额定功率 1250kW，交直流双向转换最高效率达 99.03%，支持并网 PQ 恒功率、离网 VF 双工作模式，兼容 Modbus、IEC 电力通用通讯协议。设备具备低电压穿越、孤岛保护、谐波抑制、过载限流全套电气保护，可接收 EMS 调度指令自主调节充放电功率，单机体积小巧，支持多机并联扩容，适配分期扩容项目。
（四）一体化储能集装箱箱体
采用 40 尺标准户外集装箱，外部尺寸 12116mm×2438mm×2896mm，自重约 26 吨，IP54 防护等级。箱体内部分区布置电池舱、电气舱，集成风冷空调、防爆照明、门禁监控、交直流配电柜，工厂完成全部设备预装调试，项目现场仅需吊装、高低压接线，大幅缩短施工周期。
（五）成套消防安防系统
采用柜式七氟丙烷全淹没自动灭火系统，配置温、烟、可燃气体复合探测器，设置分级预警机制：65℃温升预警、90℃触发火警，告警后延时 30 秒喷射灭火剂，预留人员疏散窗口。箱体配套泄压口、内外防爆声光报警器，消防主机与 BMS、EMS 联动，火情发生自动切断储能电源，完整覆盖电池热失控防控需求。同步搭载视频监控、门禁系统，实现远程可视化运维。
四、项目标准配置与全周期运维规范
（一）全套设备配置清单
整套 1.25MW/1.25MWh 储能系统为标准化成套设备，核心配置包含 160 套锂电 PACK 模组、10 组电池簇、2 套三级 BMS、2 台 630kW PCS、40 尺集成集装箱、七氟丙烷消防成套、风冷温控系统、EMS 能量管理平台、配套高低压线缆与汇流柜，全部配件工厂集成供货，配套完整出厂检测报告。
（二）系统投运前置检查流程
储能设备正式上电投运前，需逐项核查：交直流断路器分断状态、电池接线端子紧固度、通讯线路连通性、消防与温控待机状态、历史故障记录清零；确认无告警、网络通讯正常后方可合闸启动，避免接线松动、通讯中断引发启动故障。
（三）常态化运行管理要求
日常运维以 EMS 远程监控平台、集装箱本地触摸屏为核心手段，实时监测电池 SOC、SOH、电芯温度、PCS 充放电功率、设备告警信息；系统内置自诊断程序，无异常无需人工现场干预。若出现过温、压差过大、通讯中断等告警，需第一时间下调充放电功率，故障严重时停机检修，并完整留存异常记录。
（四）标准化运维约束
电池长期闲置时，维持 40%~60% SOC 存储，每三个月补电一次；系统运行期间禁止随意插拔内部线缆、擅自修改 BMS/PCS 核心控制参数；故障检修必须由专业运维人员操作，严禁私自拆解锂电模组；远程运维做好网络安全防护，定期导出运行日志归档。设备适配运行环境温度 - 20℃~55℃，场地远离火源、腐蚀化学品，保障电池循环使用寿命。
五、项目多维落地综合价值
（一）经济收益价值
峰谷套利：依托昼夜电价差每日完成一充一放，持续削减园区月度外购电费； 容量节约：尖峰时段储能放压低变压器峰值负荷，减免高额变压器基础容量费用； 绿电增值：就地消纳光伏、风电绿电，降低市电采购量，可申报碳减排、节能相关政策补贴。
（二）供电安全价值
外网断电后自动切换离网模式，为数据中心核心算力设备提供应急电源；储能平滑新能源功率波动，抑制电压、谐波扰动，保护精密服务器，降低设备故障与业务中断风险。
（三）工程落地价值
集装箱一体化预制模式，工厂完成设备装配、联调，现场施工周期大幅缩短；风冷温控适配北方寒冷工况，整套软硬件标准化，可复制推广至各类产业园、算力中心风光储项目，支持后期模块化扩容。
（四）合规运维价值
全套系统满足储能、电气、消防、并网 66 项国家及行业标准，一次性通过各类专项验收；远程 EMS 平台减少人工巡检频次，BMS 可提前预判电池衰减，降低后期电池更换大额投入。
结语
在数据中心绿色低碳转型、分布式新能源规模化落地背景下，1.25MW/1.25MWh 集装箱式磷酸铁锂储能系统，依托削峰填谷、新能源平滑、孤岛备电、光储充协同四大核心应用模式，完美适配配套风光资源的算力园区综合能源改造需求。方案从电芯、BMS、PCS 到集成箱体、消防系统形成完整标准化集成体系，并网、离网双智能调度策略兼顾经济效益与供电安全，同时建立标准化投运、运维全流程管控规范。整套设备采用户外预制集装箱设计，施工便捷、可模块化扩容，兼具降电费、保供电、合规验收多重优势，为全国数据中心、产业园区用户侧储能项目提供一套成熟、可落地的集成建设解决方案。
PPT内容展示如下
商业智库
《内容持续迭代更新，期待与您同行》
标准化绿色智慧矿山一体化整体建设解决方案研究
一、行业政策、编制依据与分级建设发展目标

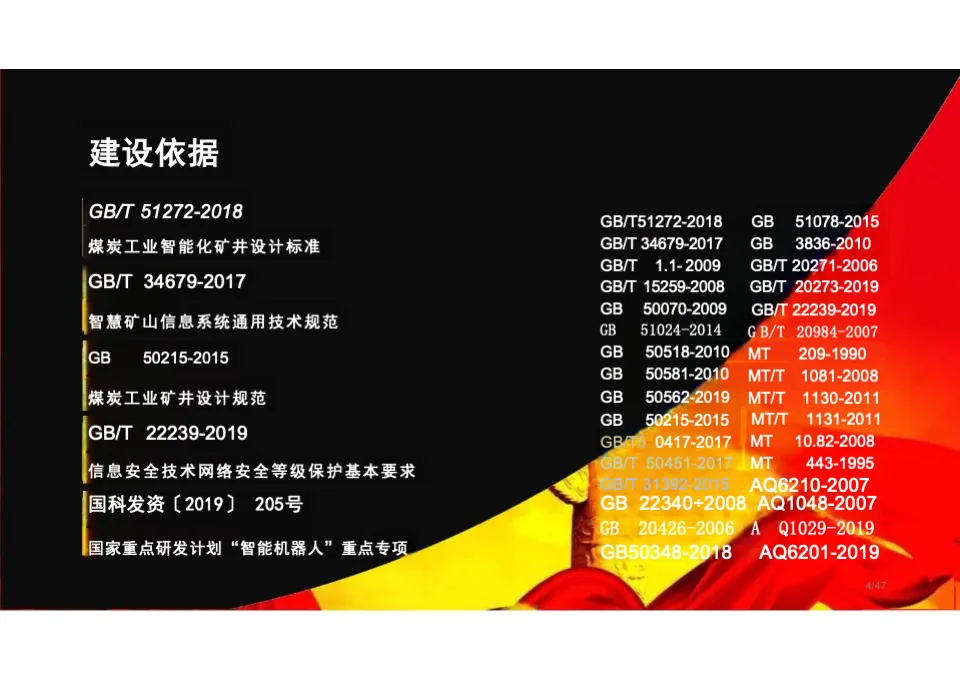

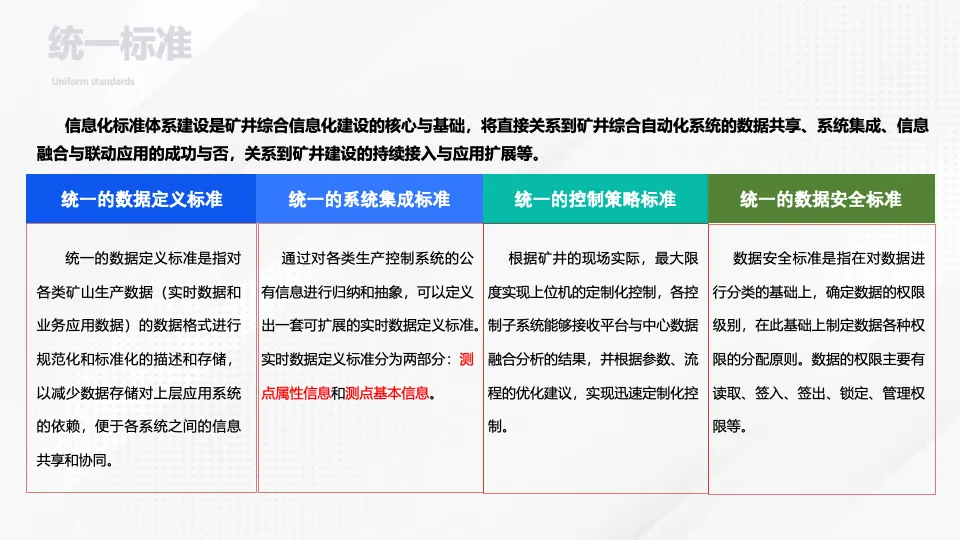

（一）全套标准化编制规范体系
本绿色智慧矿山方案严格遵循煤炭行业、网络安全、矿山安全百余项国标、行业标准与政策文件，形成完整合规设计基底。核心基础规范包含《煤炭工业智能化矿井设计标准 GB/T 51272-2018》《智慧矿山信息系统通用技术规范 GB/T 34679-2017》《煤炭工业矿井设计规范 GB 50215-2015》三大核心设计标准，同步落实《信息安全技术网络安全等级保护基本要求 GB/T 22239-2019》完成等保合规设计。同时覆盖井下防爆、通风、开采、消防、电气 MT 行业标准、AQ 安全规范，配套国家重点研发计划 “智能机器人” 专项技术要求，所有硬件设备、平台开发、井下组网均对标现有强制规范，项目落地后可一次性通过安监、能源、网信多部门联合验收。

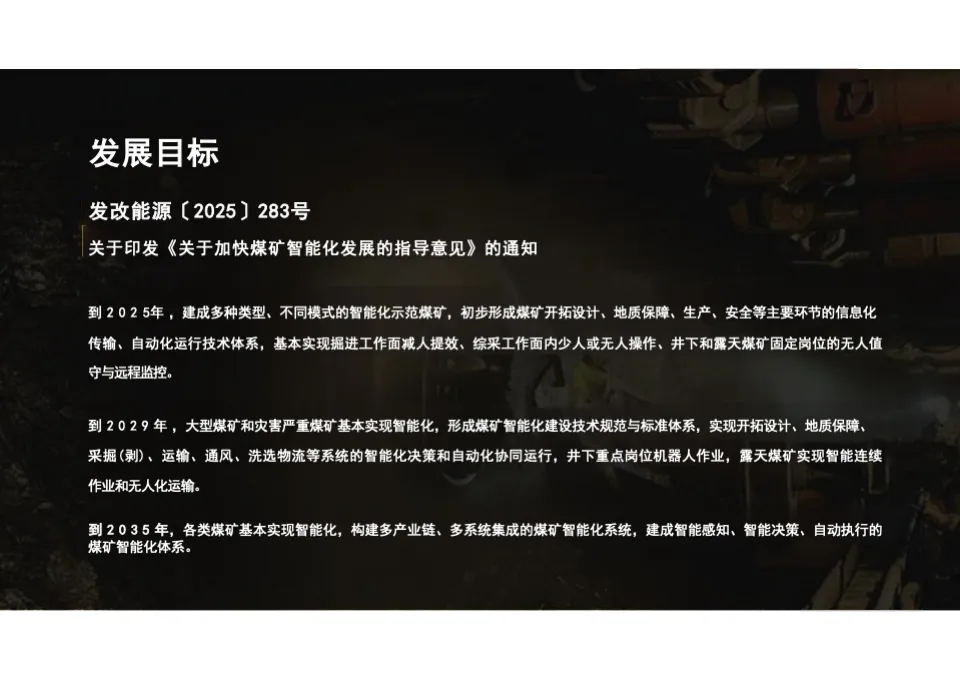

（二）国家矿山智能化三阶段发展规划
依据发改能源〔2025〕283 号文件指导要求，矿山智能化建设分三步走，明确阶段性落地指标：
- 2025 短期目标
：建成各类智能化示范矿井，搭建信息化、自动化基础技术体系，掘进工作面减人增效，综采实现少人远程操控，井下固定岗位无人值守； - 2029 中期目标
：大型、灾害型煤矿全面智能化，采掘、通风、运输全系统协同自动运行，井下主流作业场景部署煤矿机器人，露天矿实现连续无人开采； - 2035 长期目标
：全国各类矿山全面建成智能感知、自主决策、自动执行一体化体系，全产业链数据打通，形成具备自学习、自优化的成熟智慧矿山生态。

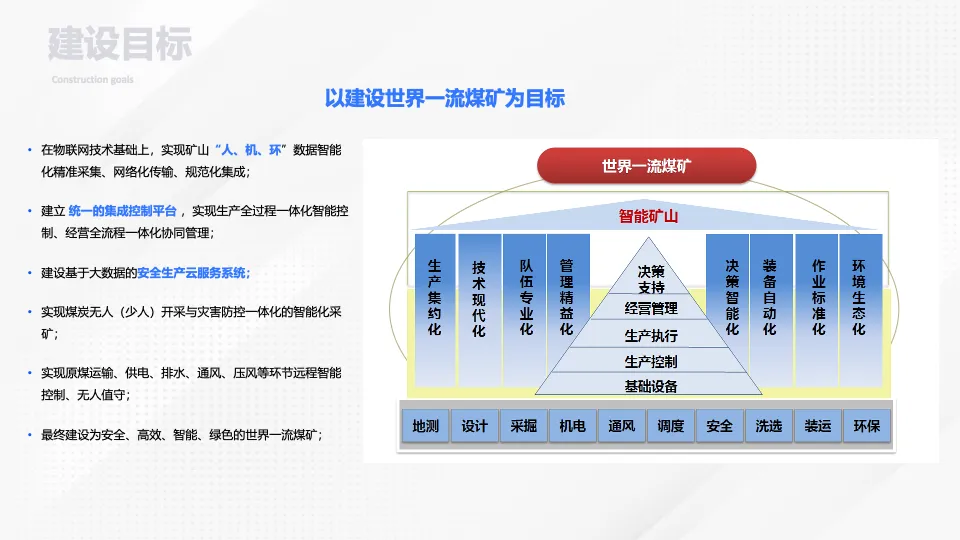

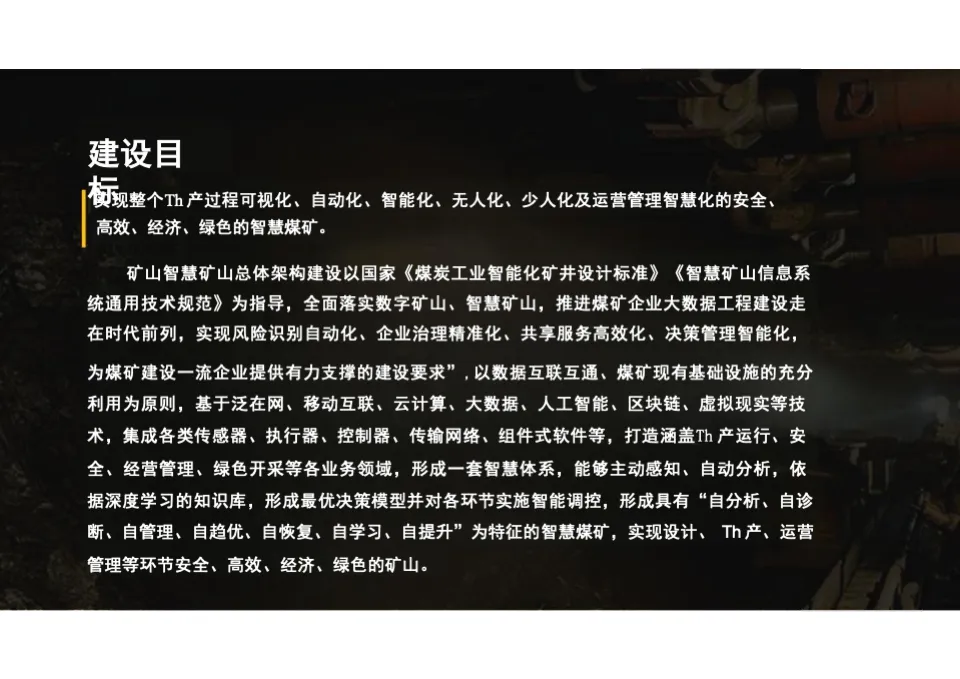

（三）方案整体建设核心目标
方案以安全、高效、经济、绿色为总导向，打造全流程可视化、自动化、少人无人化智慧煤矿。依托 5G 井下通信、4D 地质数字孪生、AI 大数据、煤矿机器人技术，打通开拓、采掘、运输、通风、洗选、经营全业务链路，实现风险自动识别、治理精准可控、决策智能生成。建成的矿山数字体系具备自分析、自诊断、自管理、自趋优、自恢复、自学习、自提升七大核心自主能力，兼顾井下生产安全管控、地表绿色开采、企业数字化经营三重需求，彻底解决传统矿山人员密集、调度滞后、能耗高、污染突出的行业痛点。

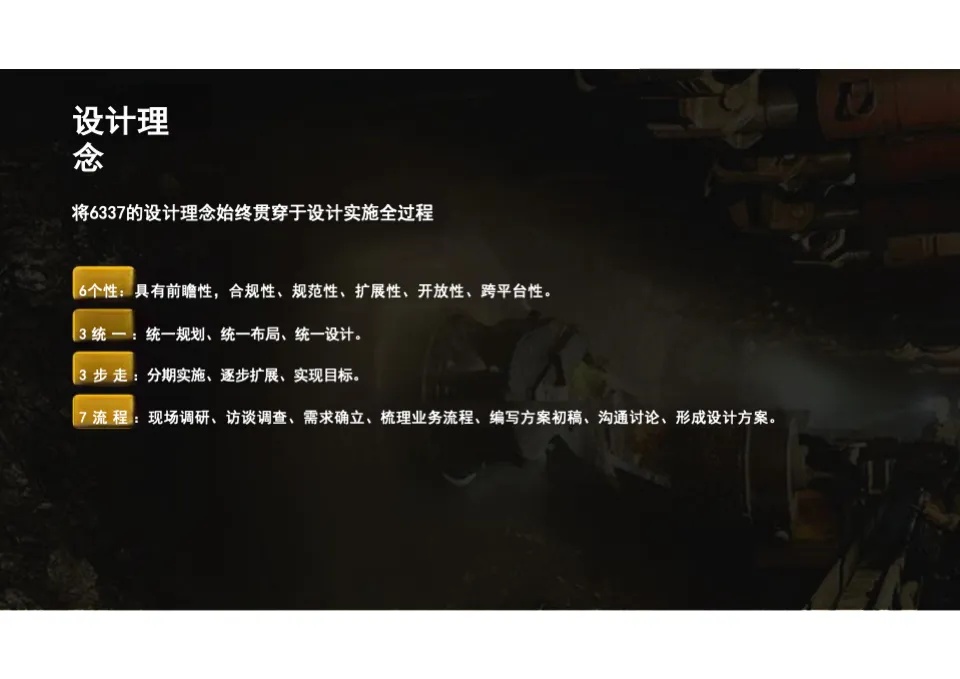

二、方案 6337 标准化顶层设计理念
整套智慧矿山全生命周期设计统一遵循 6337 核心设计准则，贯穿调研、规划、施工、运维全流程：
- 六大特性（6 个性）
：前瞻性、合规性、规范性、扩展性、开放性、跨平台性，平台兼容新旧设备、支持功能模块化扩容，适配矿山长期迭代升级； - 三项统一（3 统一）
：统一顶层规划、统一硬件布局、统一软件设计，杜绝多厂商系统重复建设、数据孤岛； - 分期三步走（3 步走）

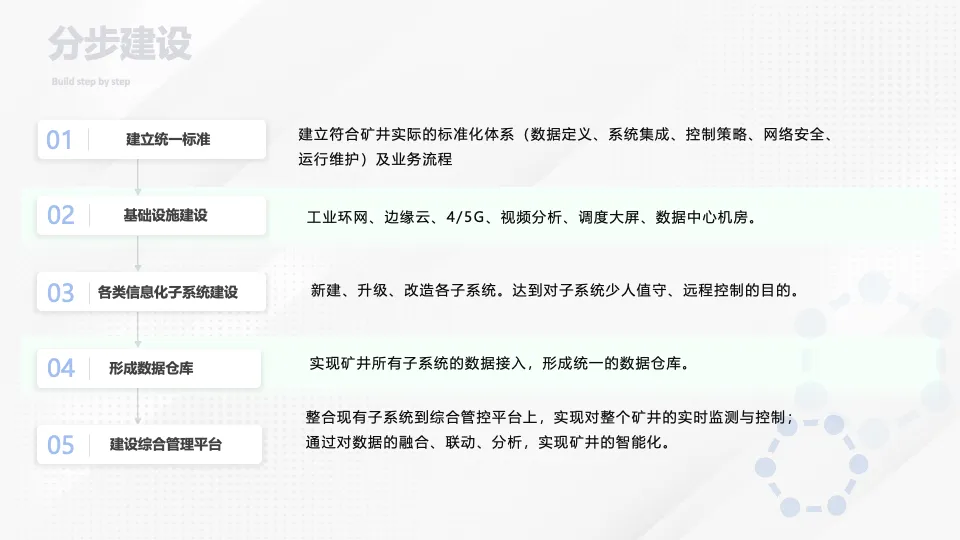

：一期搭建基础感知、通信网络与核心生产平台；二期部署智能机器人、AI 预警模块；三期完成全系统融合、数字孪生深度应用，资金投入压力可控； - 七步落地流程（7 流程）
：现场实地调研→业务访谈需求梳理→核心需求固化→业务流程梳理→初稿方案编制→多方沟通迭代→最终定型实施，保障方案贴合矿山真实生产运营场景。

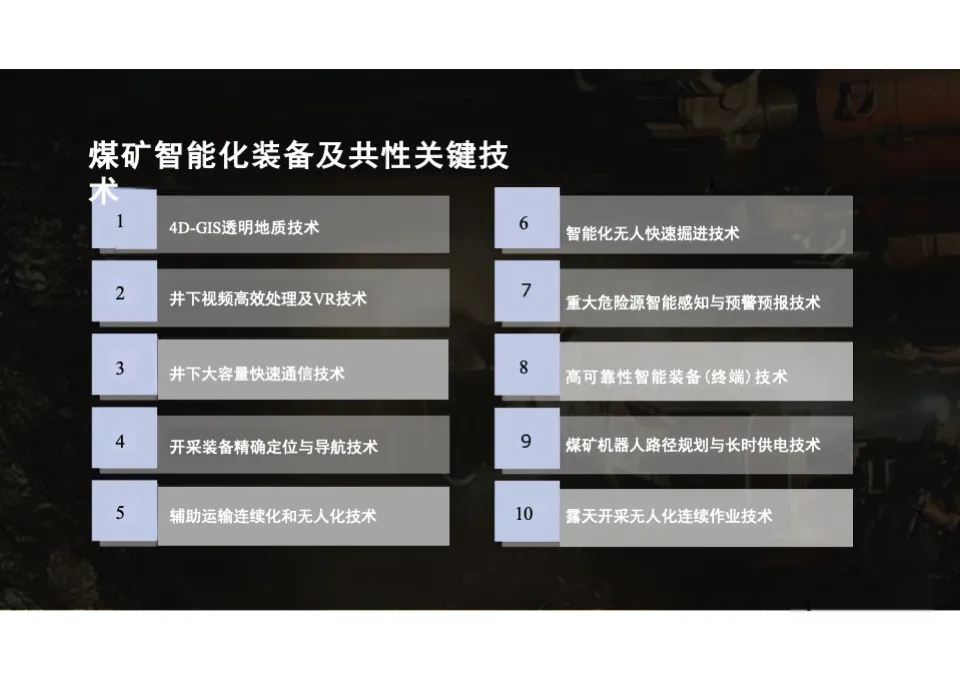

三、智慧矿山十大核心共性关键技术
PPT 明确列出支撑整套方案的十大底层核心技术，是实现井下无人作业、数字管控的技术底座：
- 4D-GIS 透明地质技术

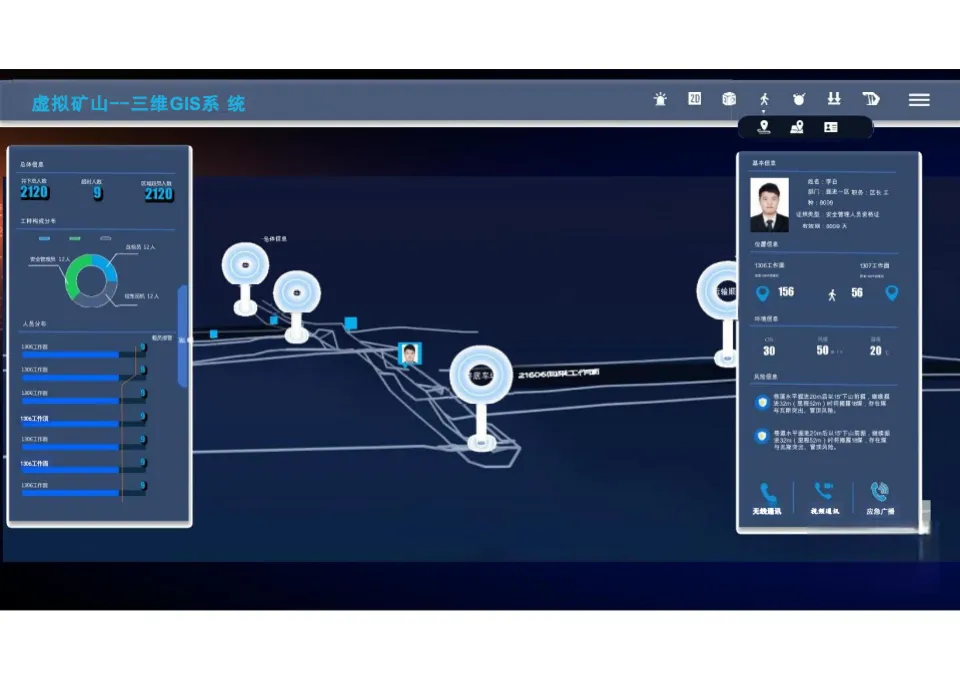

：构建随开采动态更新四维地质模型，精准呈现煤层、断层、含水层分布，提前预判透水、塌方地质风险，为采掘规划提供数字依据； - 井下视频处理 + VR 可视化技术

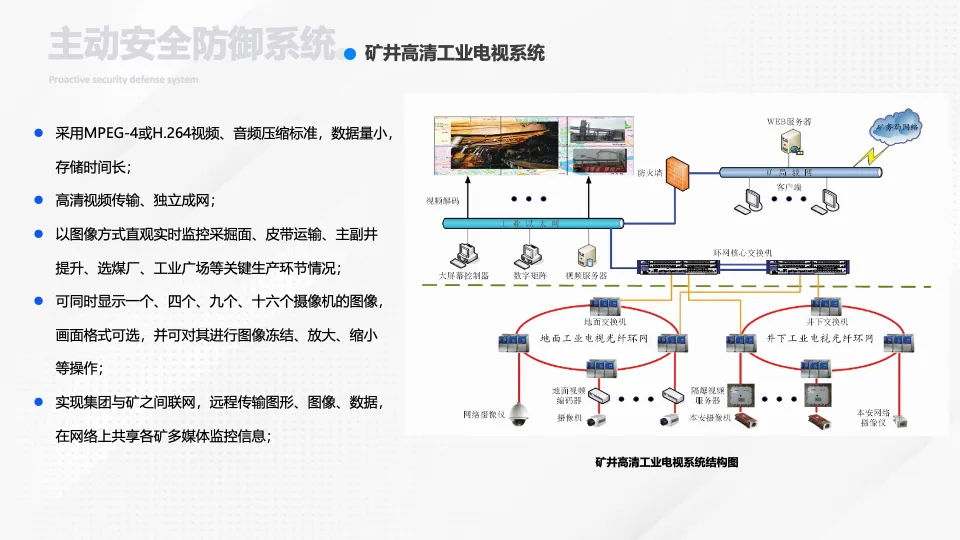

：井下低照度、高粉尘环境完成 AI 视频识别，配套 VR 井下模拟培训、远程沉浸式调度； - 井下大容量高速通信技术

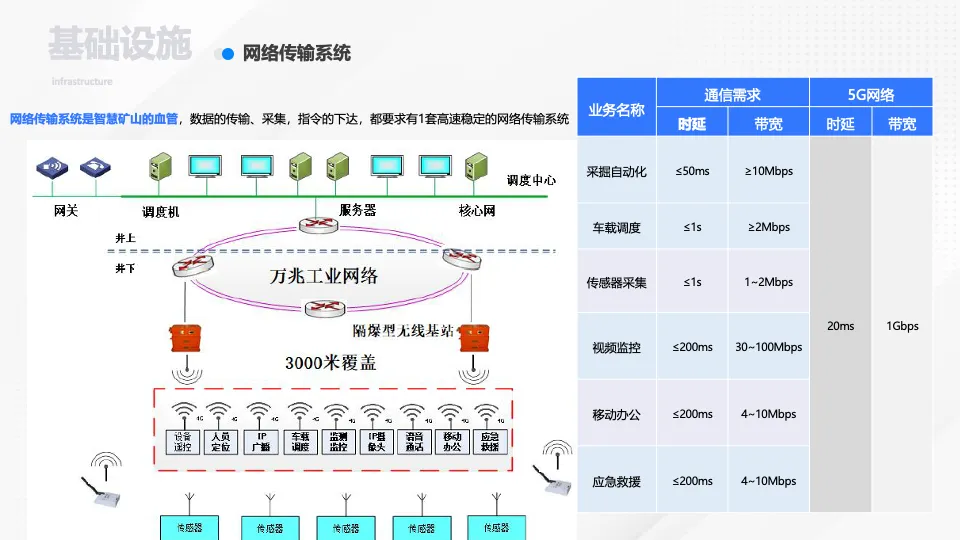

：井下 5G、工业环网混合组网，大流量视频、设备控制指令毫秒级传输，解决传统井下网络带宽不足、时延过高问题； - 开采装备精确定位导航技术
：融合北斗井下授时、惯性定位，实现采煤机、掘进机厘米级定位，自动规划开采路径； - 辅助运输连续无人化技术

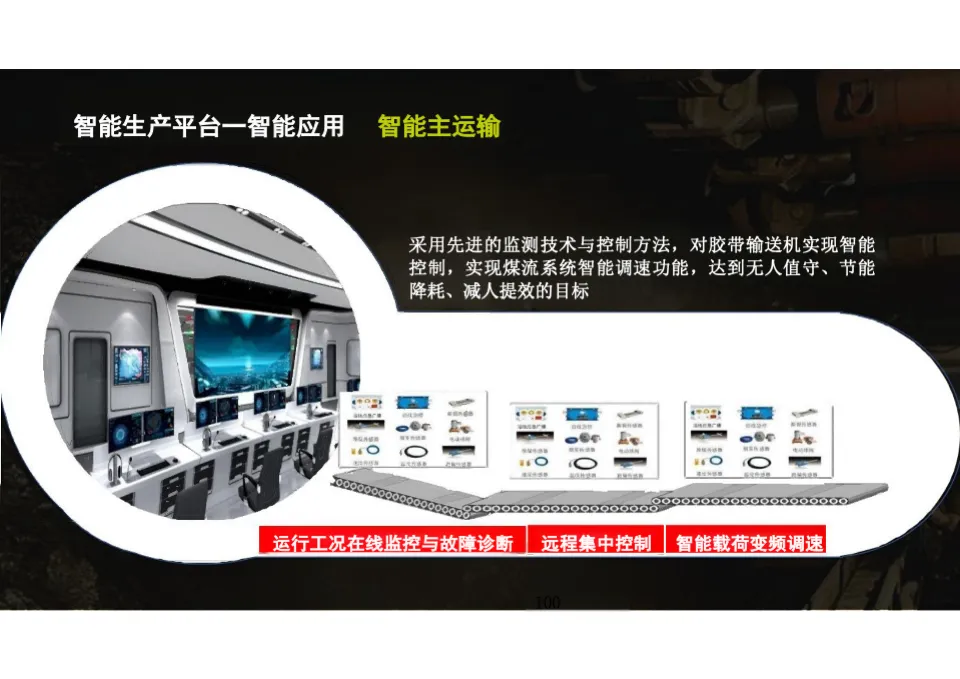

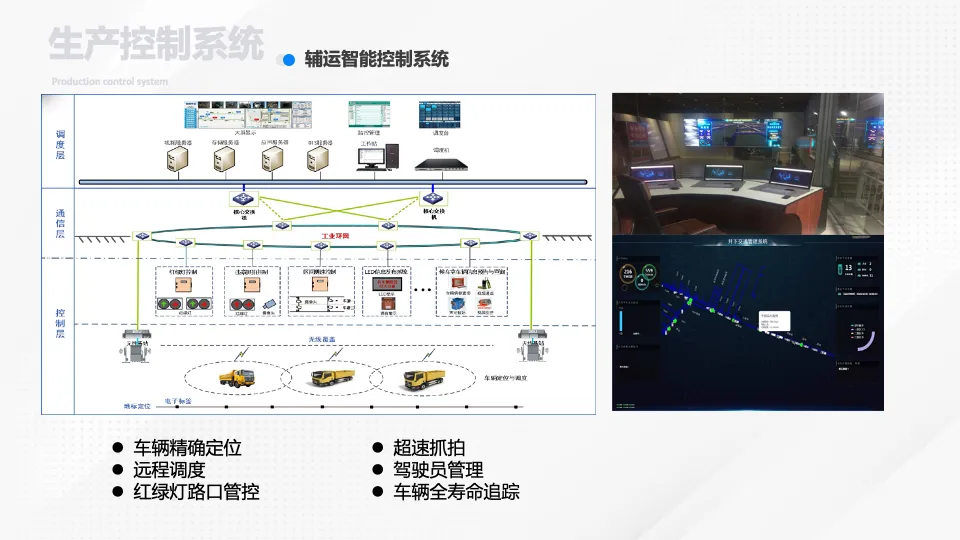

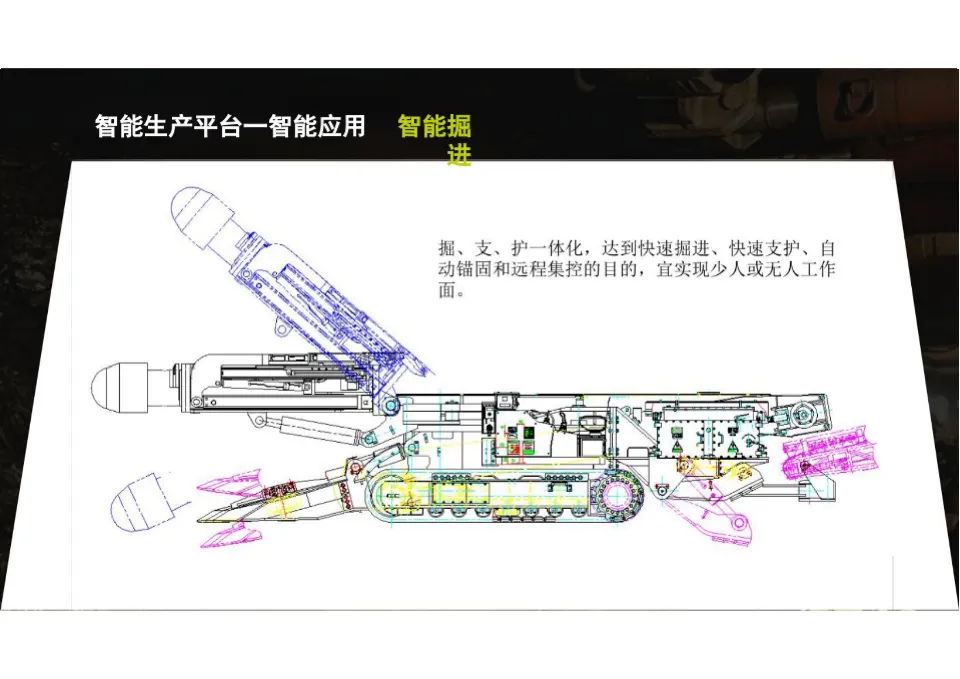

：皮带、单轨吊智能联动，实现物料、矿料无人转运，减少井下运输岗位人员； - 智能化无人快速掘进技术

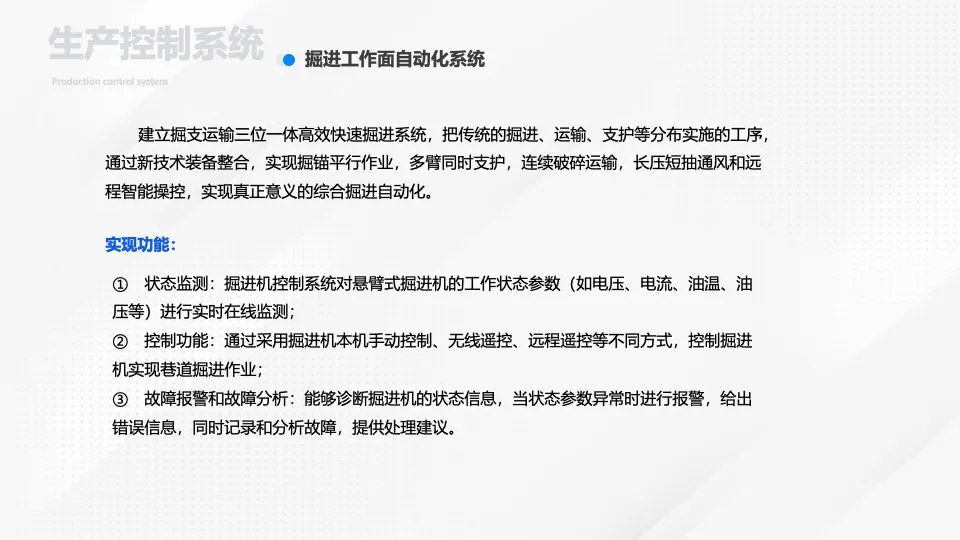

：掘进设备自主截割、支护，远程一键操控，大幅缩短掘进周期、降低工作面人员数量； - 重大危险源智能预警技术

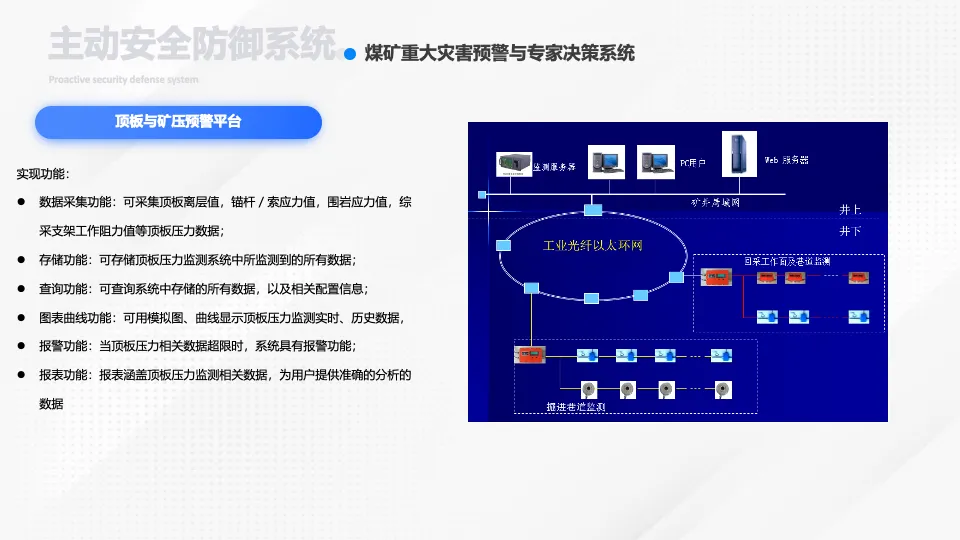

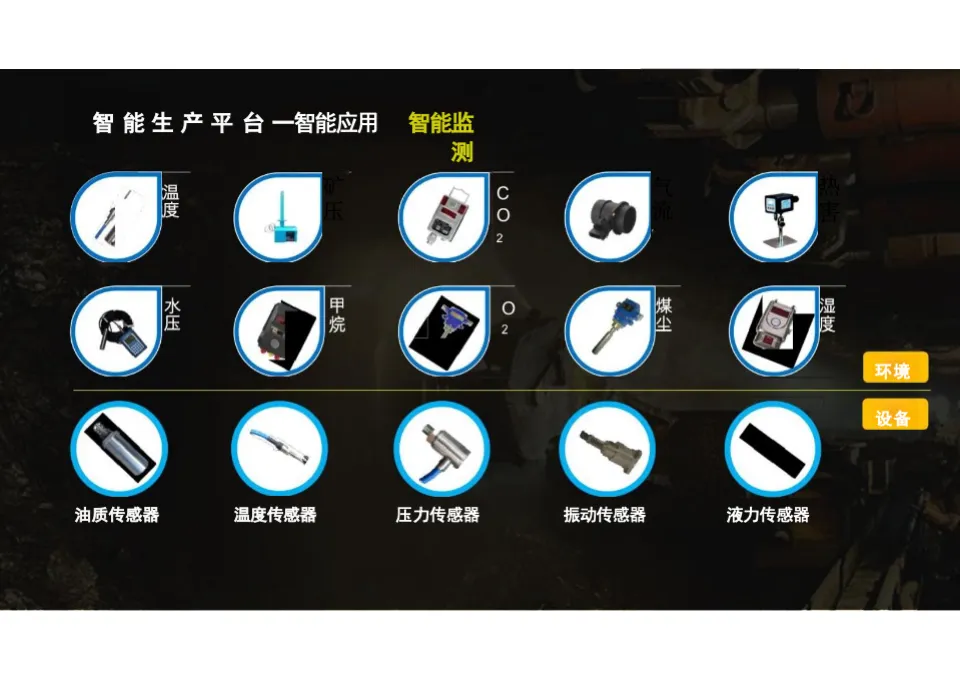

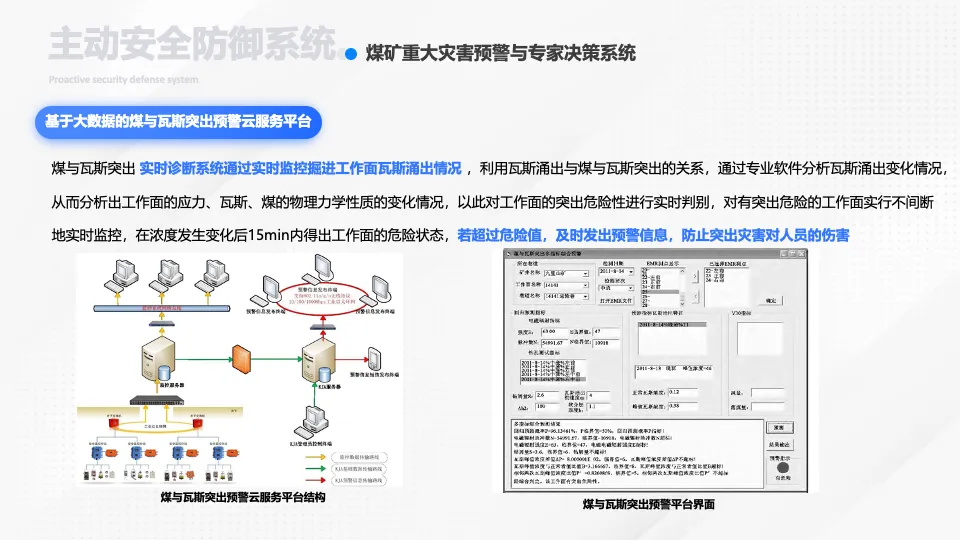

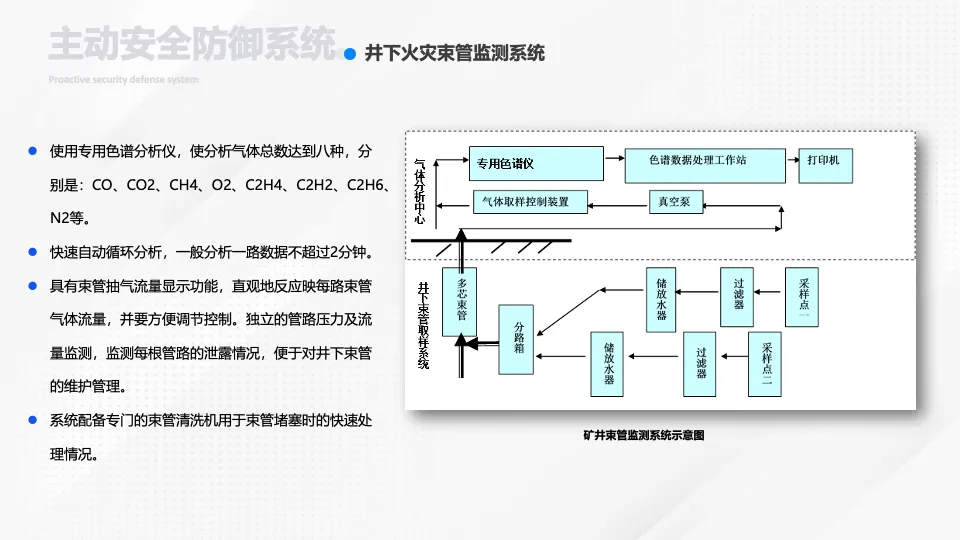

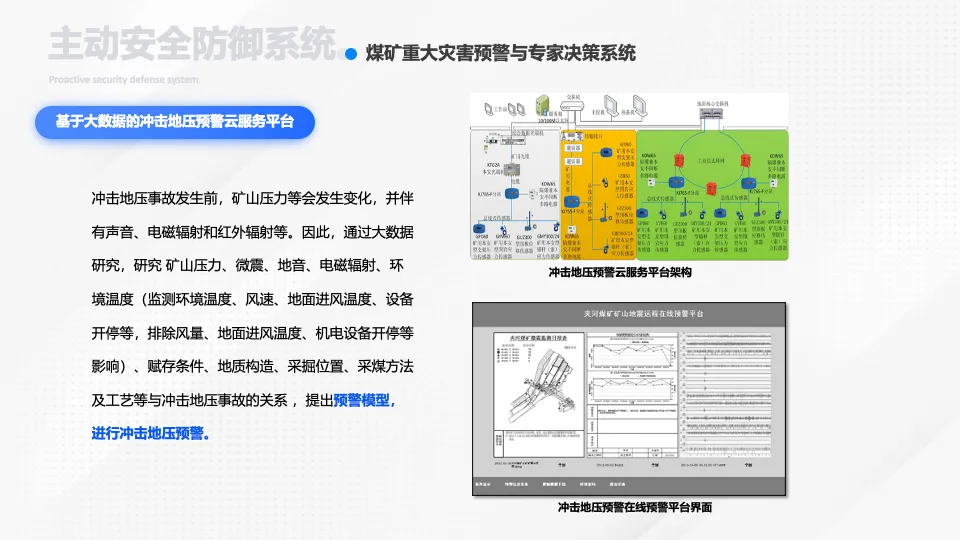

：瓦斯、粉尘、水害、顶板传感器全域布设，AI 算法实时分析隐患趋势，提前分级告警； - 高可靠井下智能终端技术
：本安型防爆手机、智能安全帽、井下控制器，适配潮湿、瓦斯危险井下环境； - 煤矿机器人路径与长时供电技术
：巡检、救援机器人自主避障、长续航，解决井下移动设备供电难题； - 露天矿无人连续开采技术
：露天卡车、挖掘机远程集群调度，实现露天采场无司机作业。

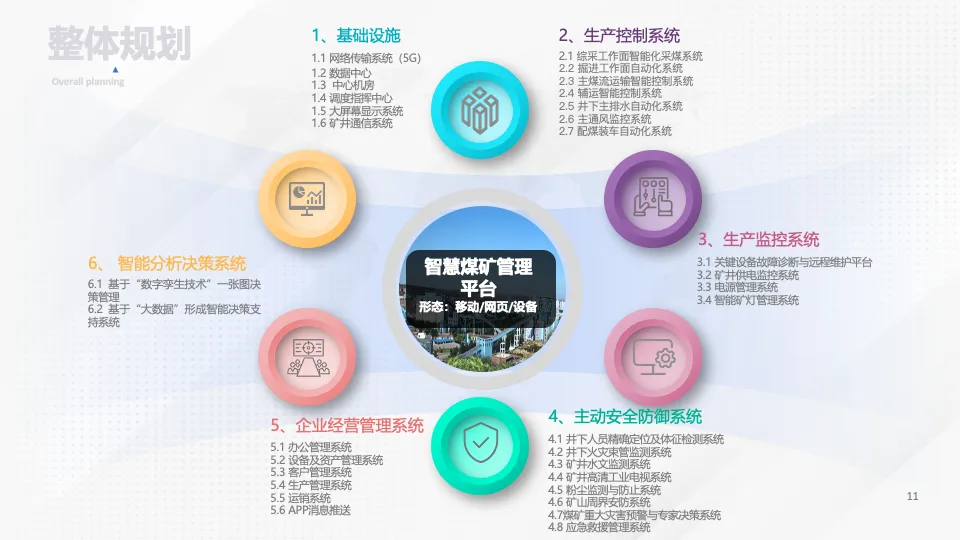

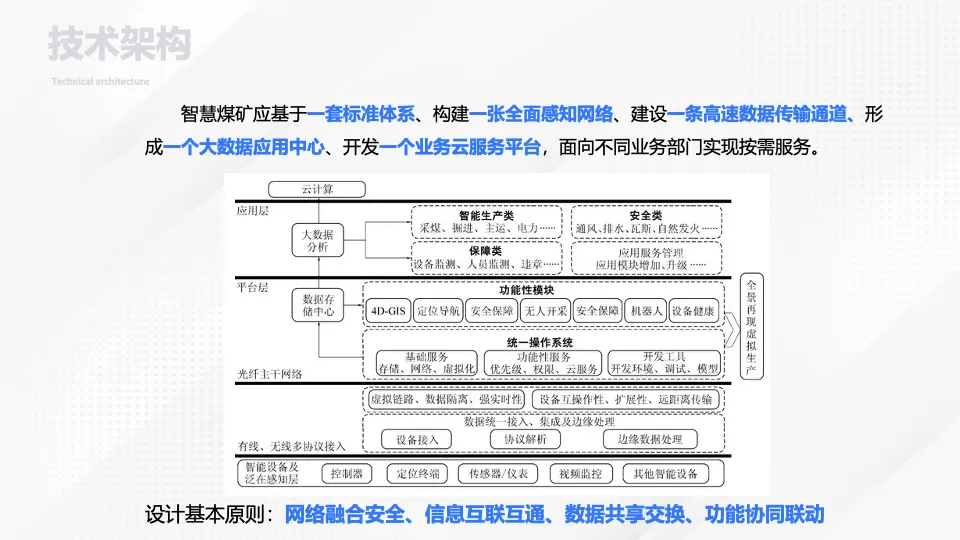

四、智慧矿山五层总体架构规划
整体采用分层解耦云边协同架构，自上而下分为基础设施层、网络传输层、智能装备感知层、双业务平台层、安全保障层五大层级：

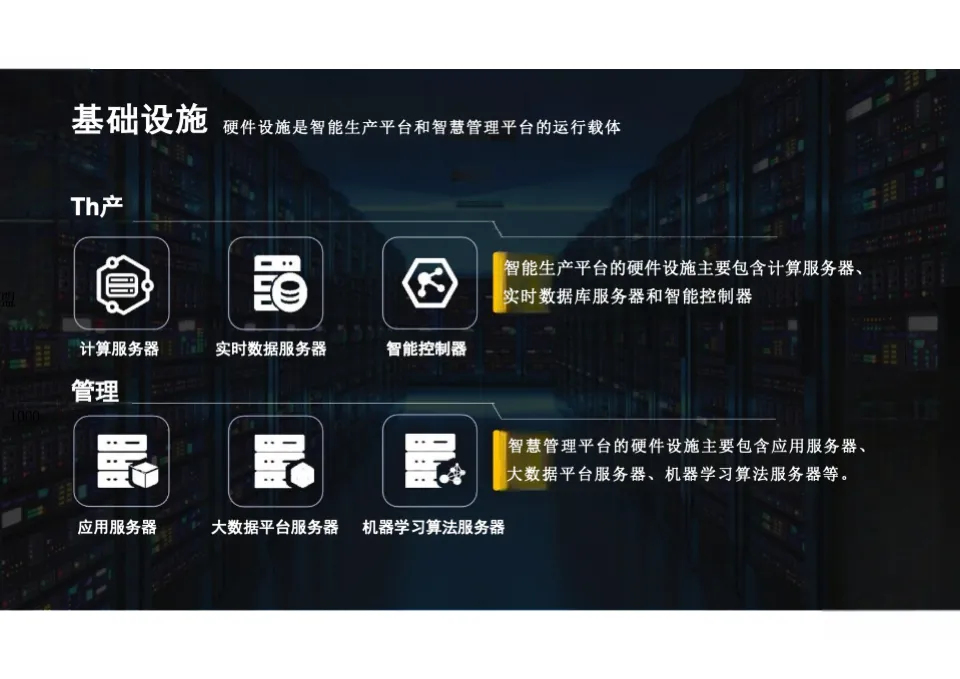

（一）基础设施硬件层
分为生产硬件、管理硬件两大集群：

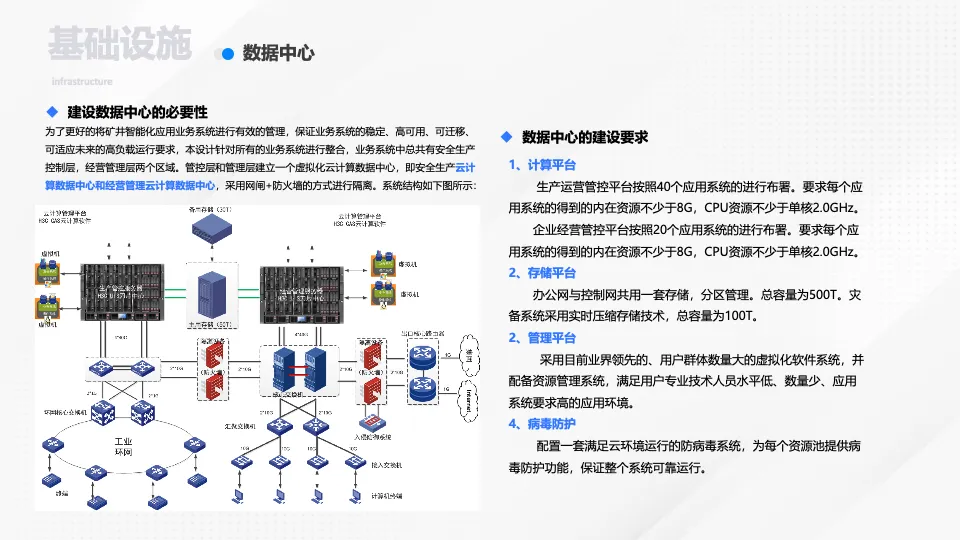

智能生产配套：实时数据库服务器、边缘智能控制器、井下防爆计算单元，承载采掘设备实时控制； 智慧管理配套：大数据服务器、AI 机器学习服务器、应用业务服务器，支撑经营、能耗、安全数据分析。

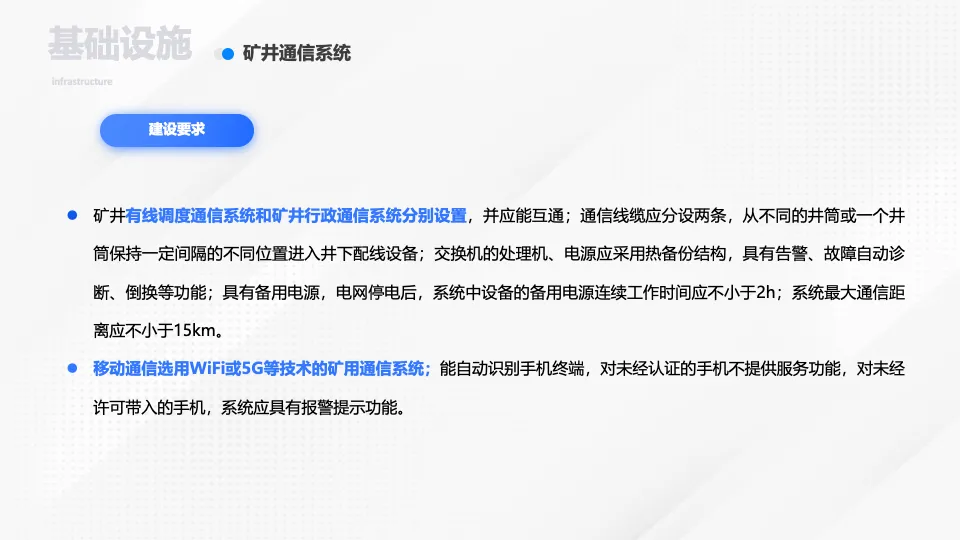

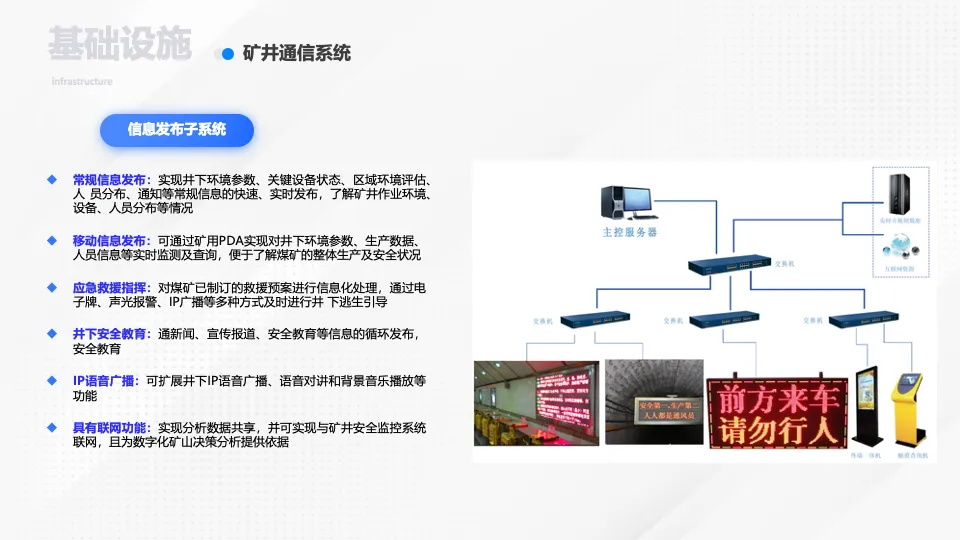

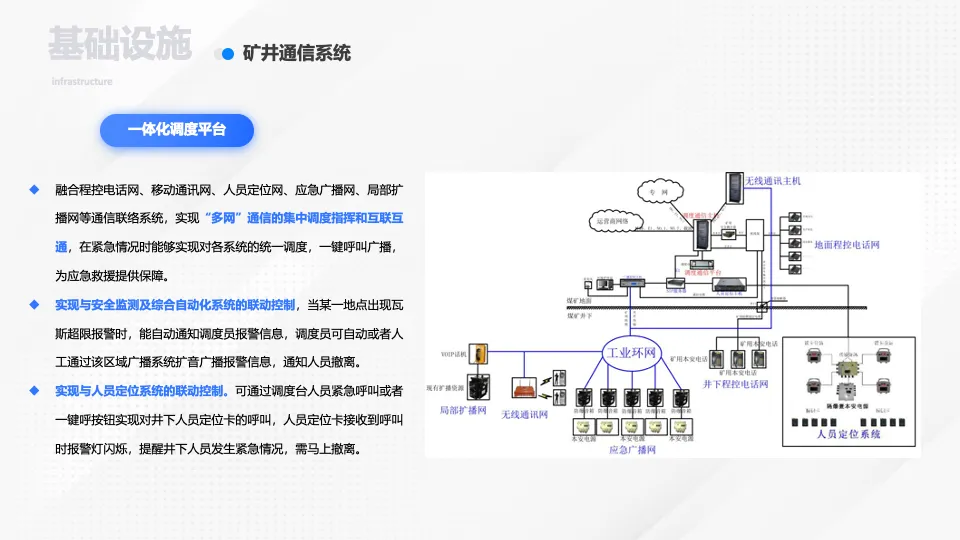

（二）井下全域网络传输层

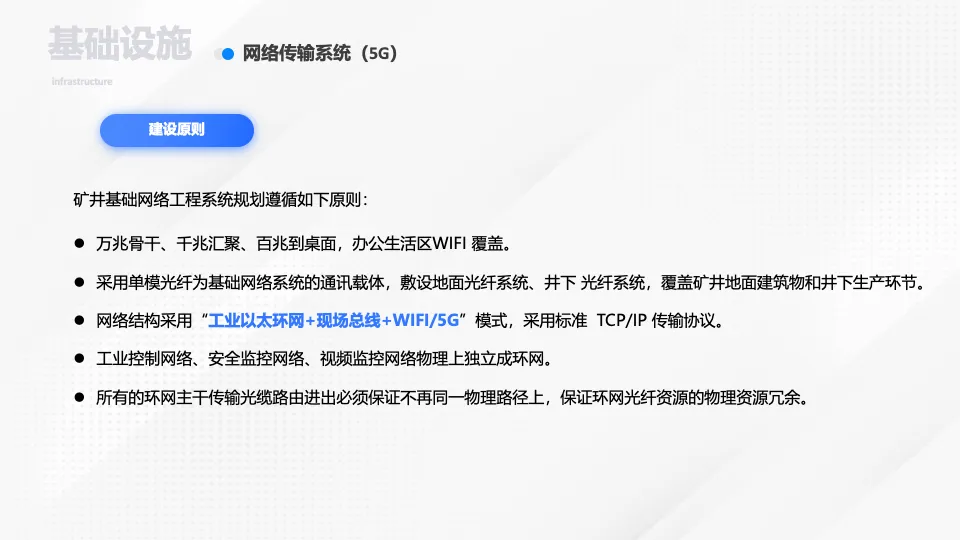

采用分区隔离工业网络架构，划分生产控制网、管理信息网、井下无线专网三大独立网络，配套北斗 + NTP 双时钟同步系统，全设备时序统一；通过工业网闸、防火墙实现生产网与办公网物理隔离，杜绝外网入侵井下控制体系。
（三）智能装备感知终端层
覆盖井下、露天全场景智能设备，分为巡检机器人、智能穿戴、采掘智能设备三类：

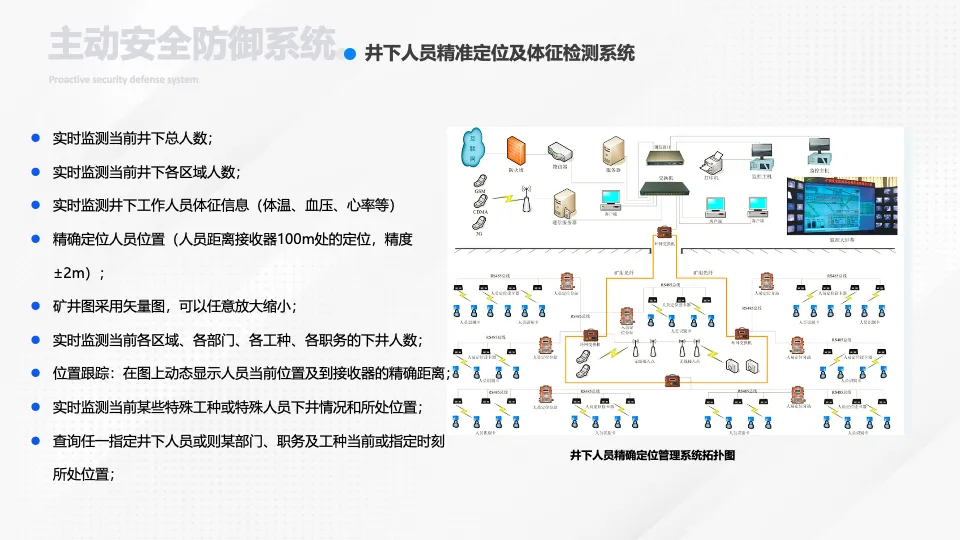

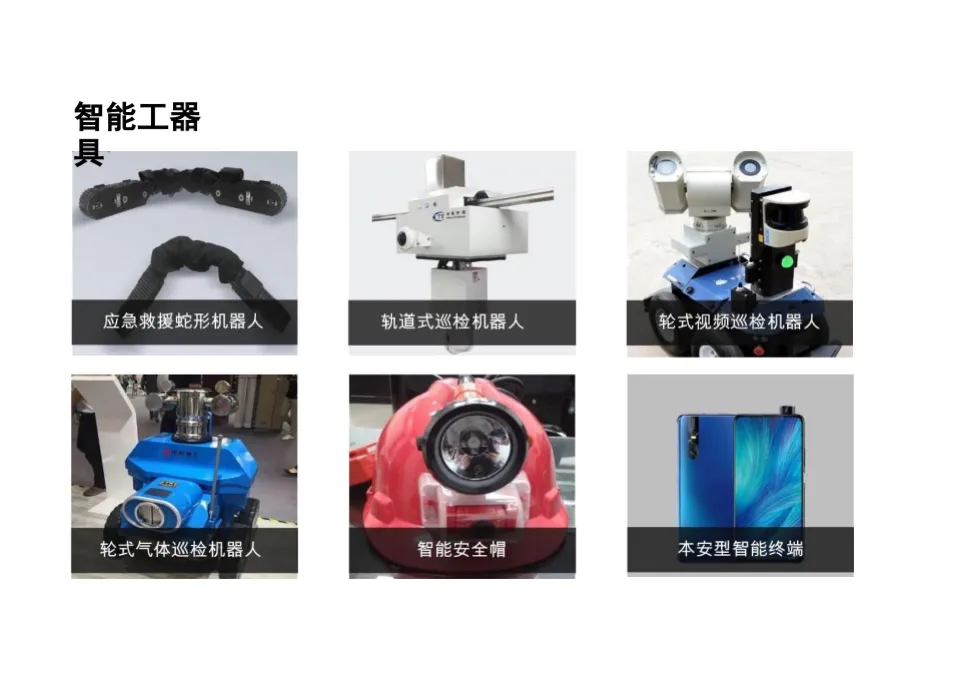

煤矿多类型机器人：轮式视频巡检机器人、轮式气体检测机器人、轨道巡检机器人、蛇形应急救援机器人，分别负责巷道巡查、瓦斯监测、灾后搜救； 智能穿戴终端：防爆智能安全帽（内置摄像、定位、气体传感）、本安型井下智能终端，实时回传人员位置、生命体征； 采掘自动化装备：智能采煤机、自动支护、无人掘进成套设备，本地边缘自主运行。

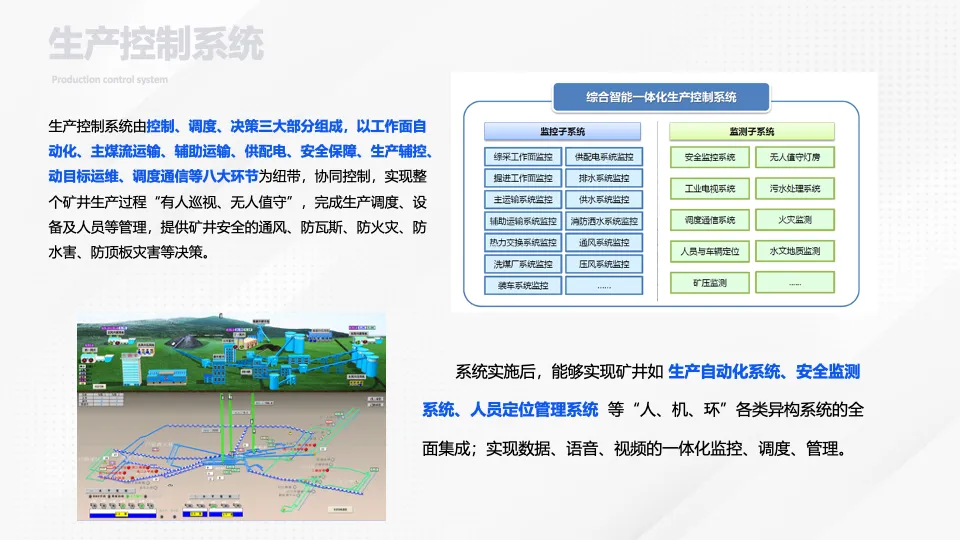

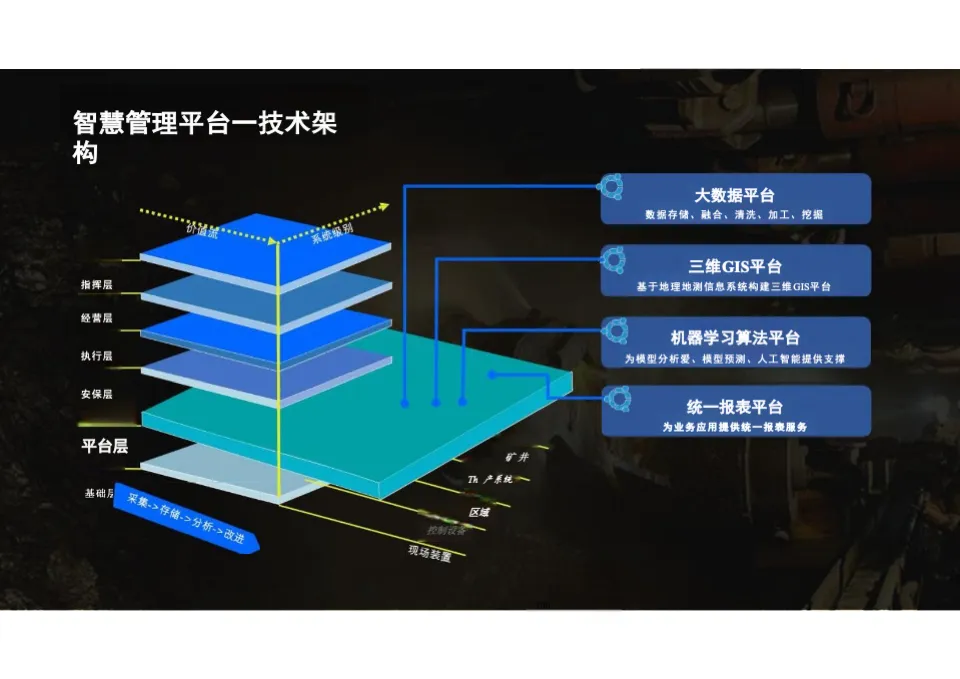

（四）双核心业务平台层
平台分为智能生产平台与智慧管理平台两大核心软件体系，数据互通、功能分工明确。

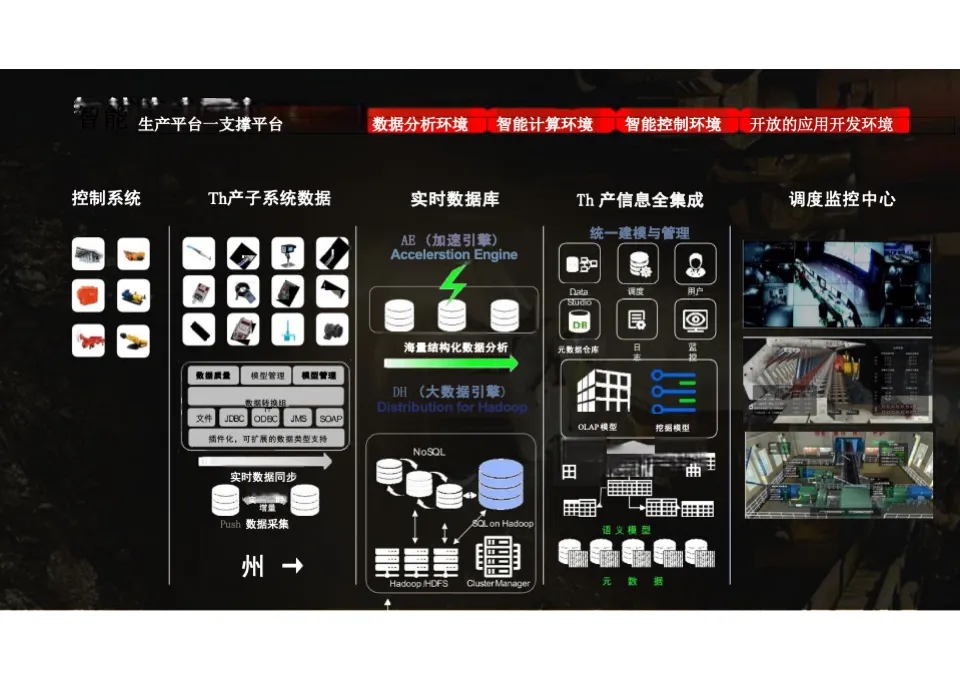

- 智能生产平台

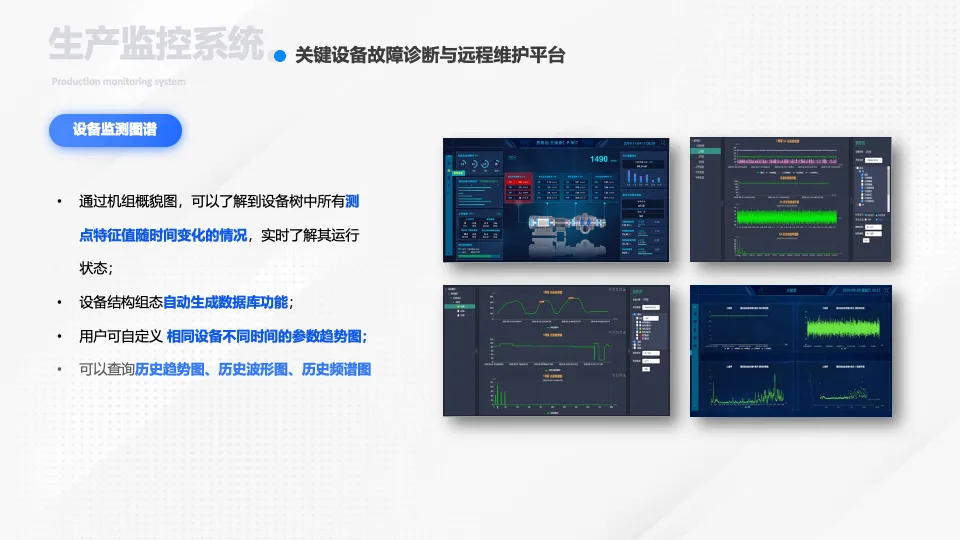

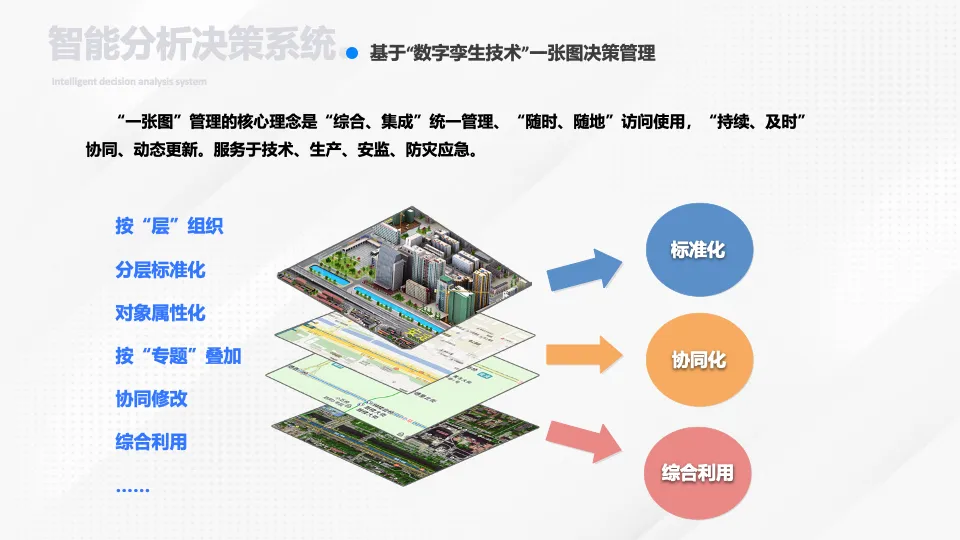

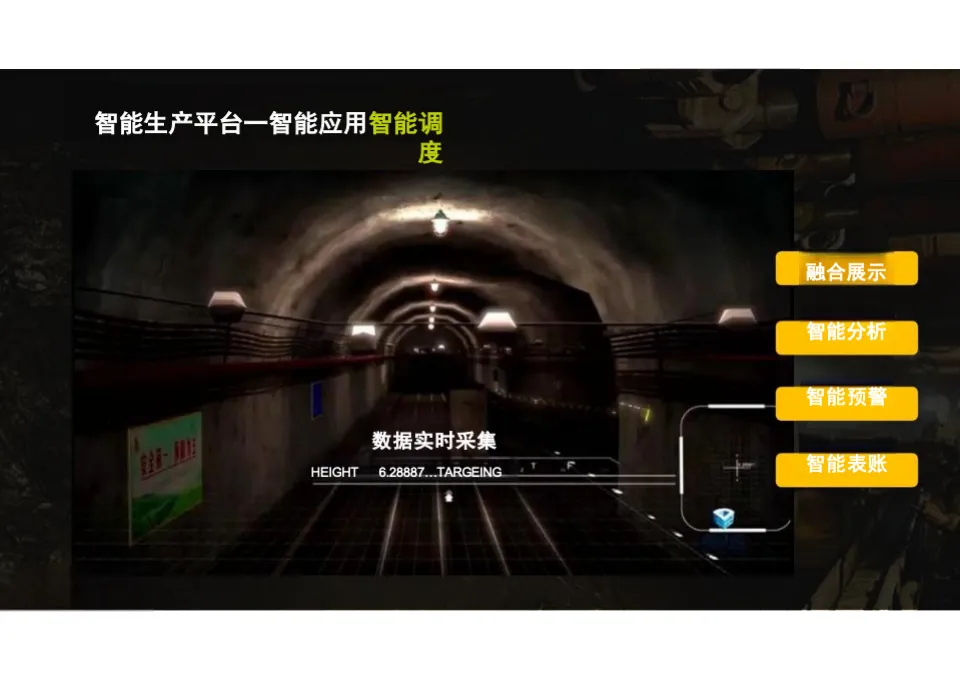

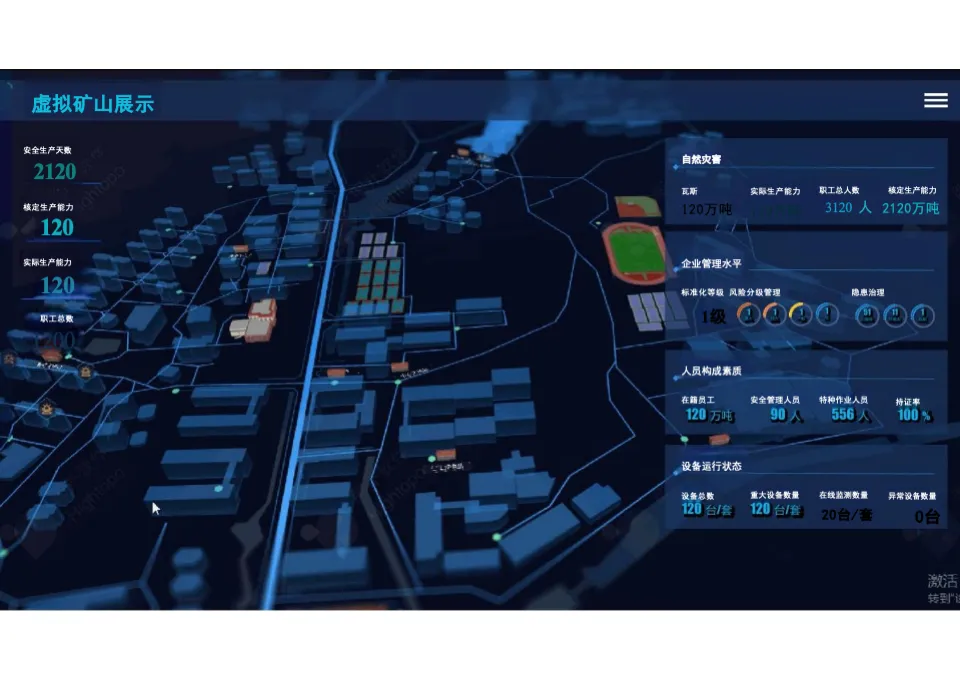

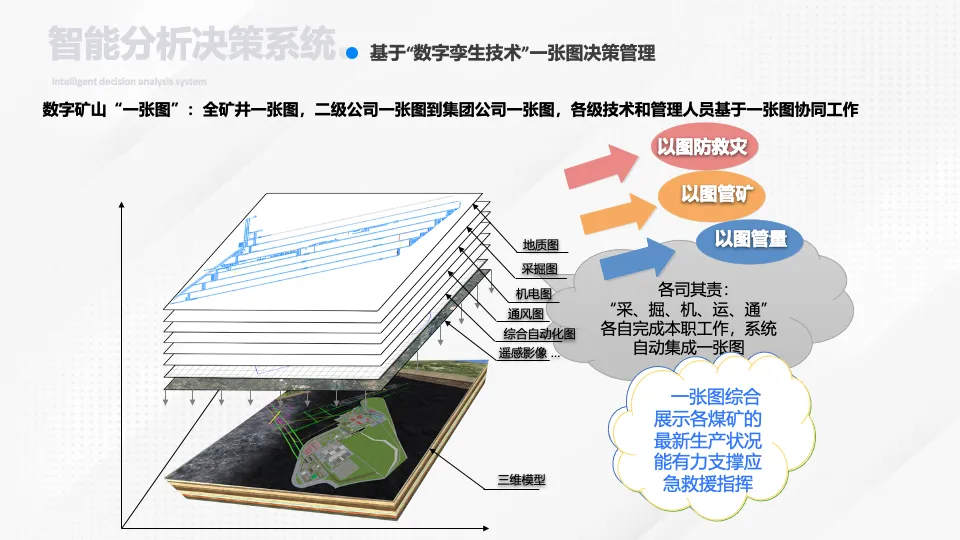

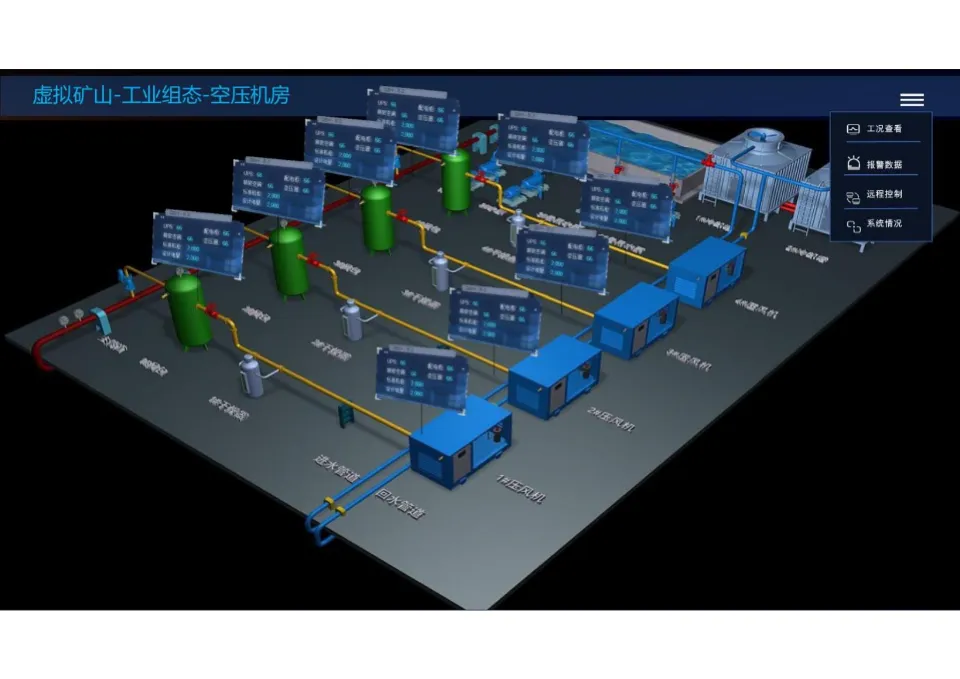

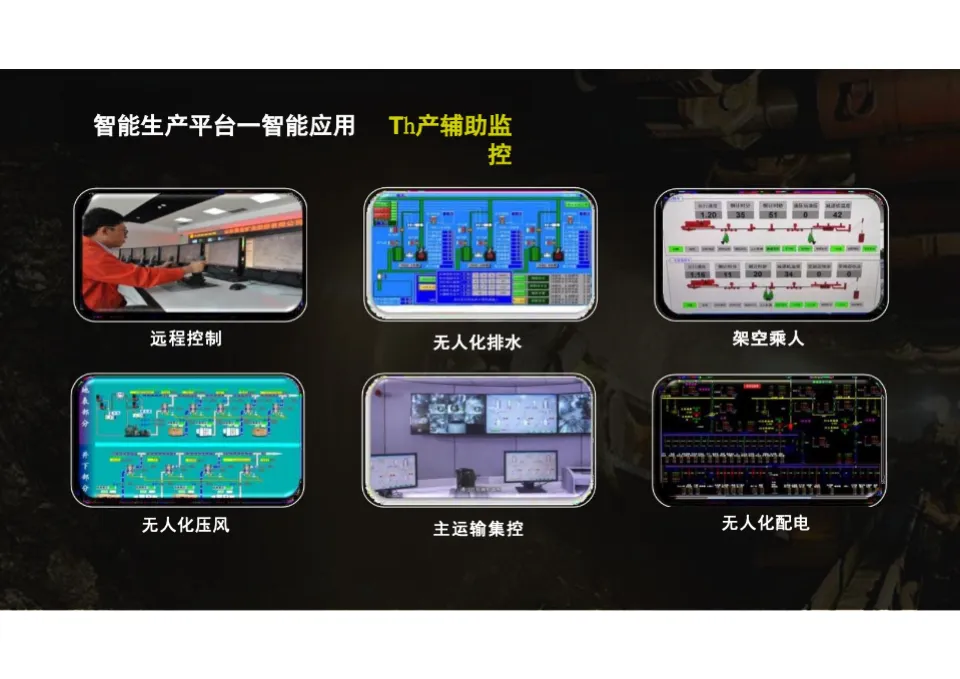

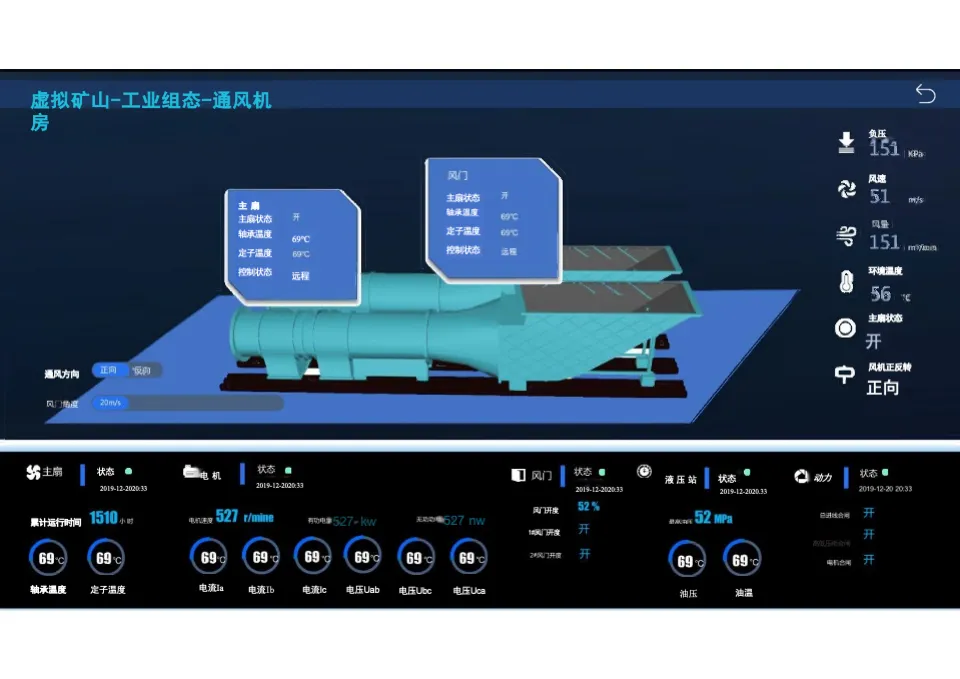

：依托数字孪生 4D 地质模型，实时同步井下采掘、通风、运输设备运行数据，实现工作面远程集中控制、设备故障自诊断、开采路径智能优化，完成物理矿山与虚拟数字矿山双向映射，实时生产数据增量存储、AI 挖掘分析； - 智慧管理平台

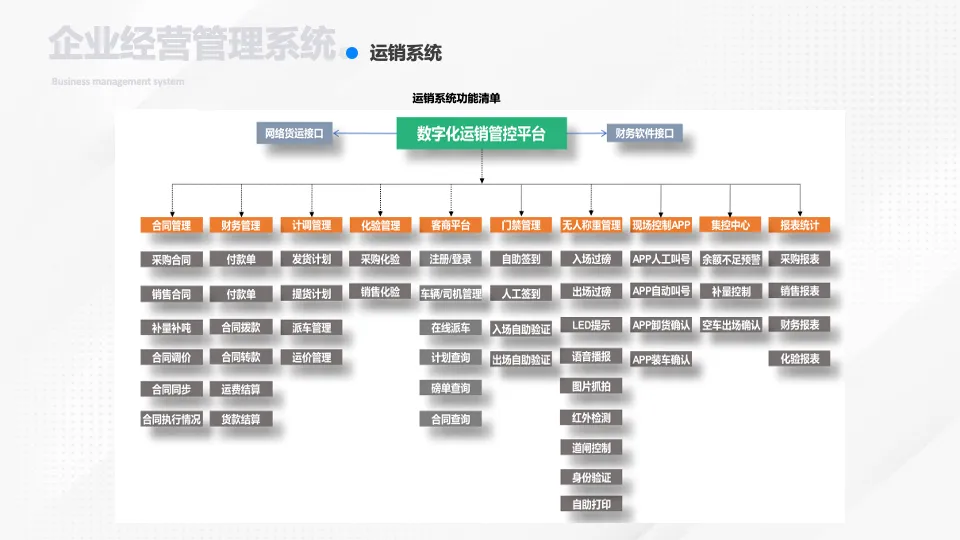

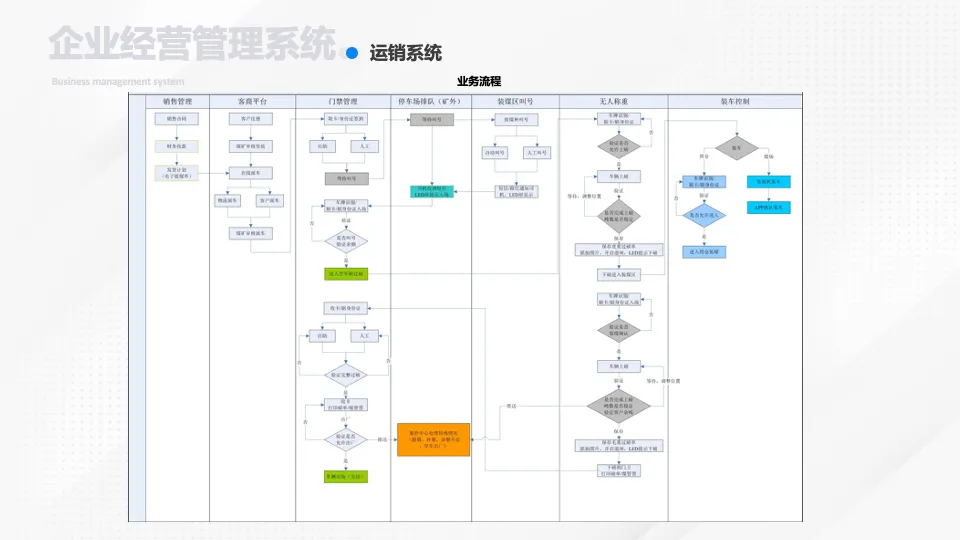

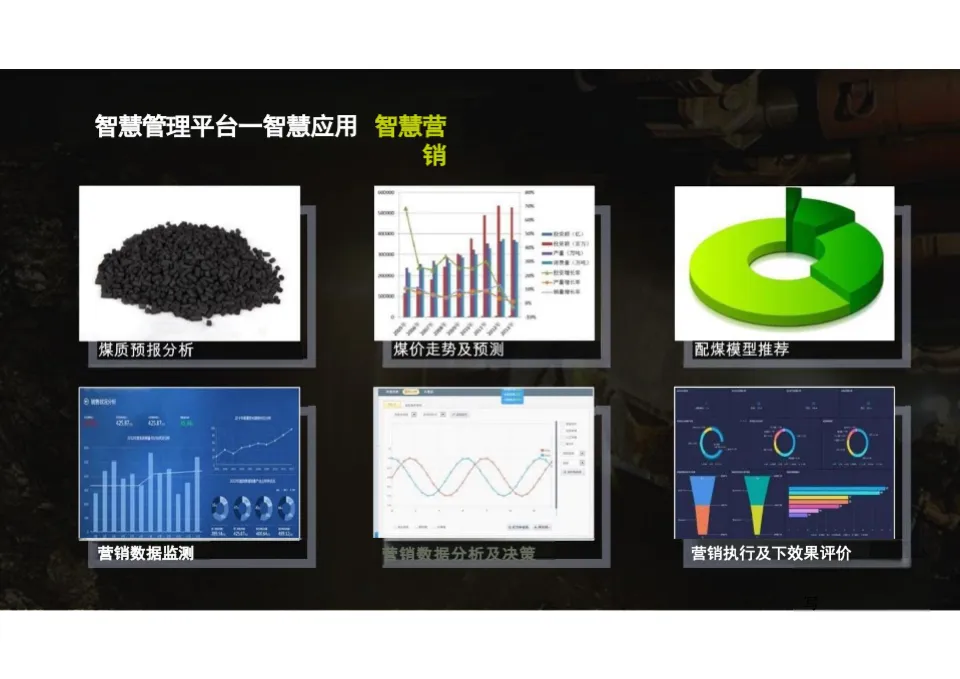

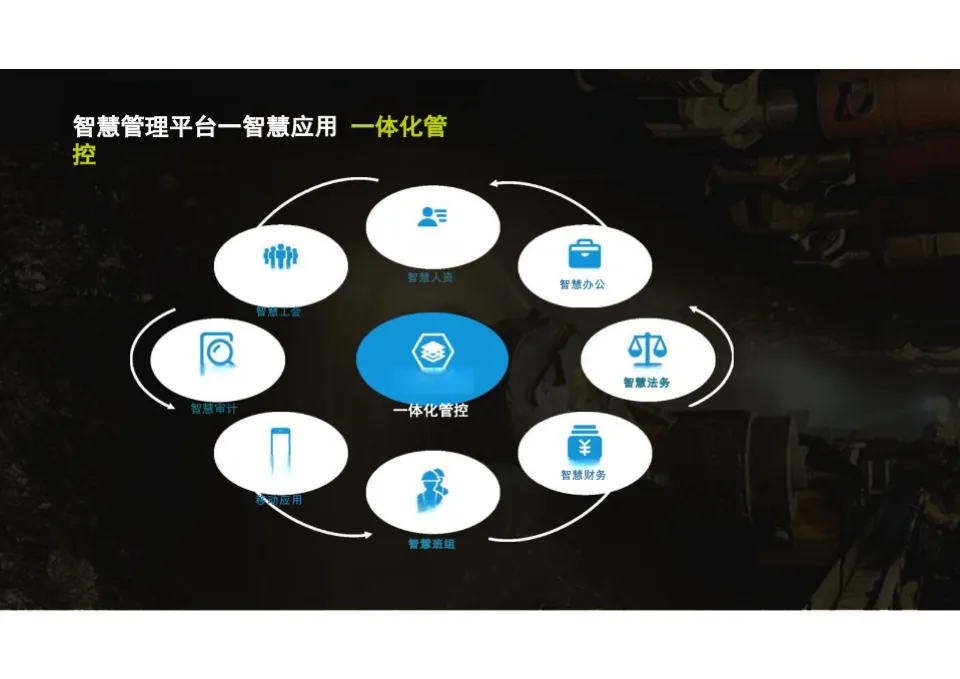

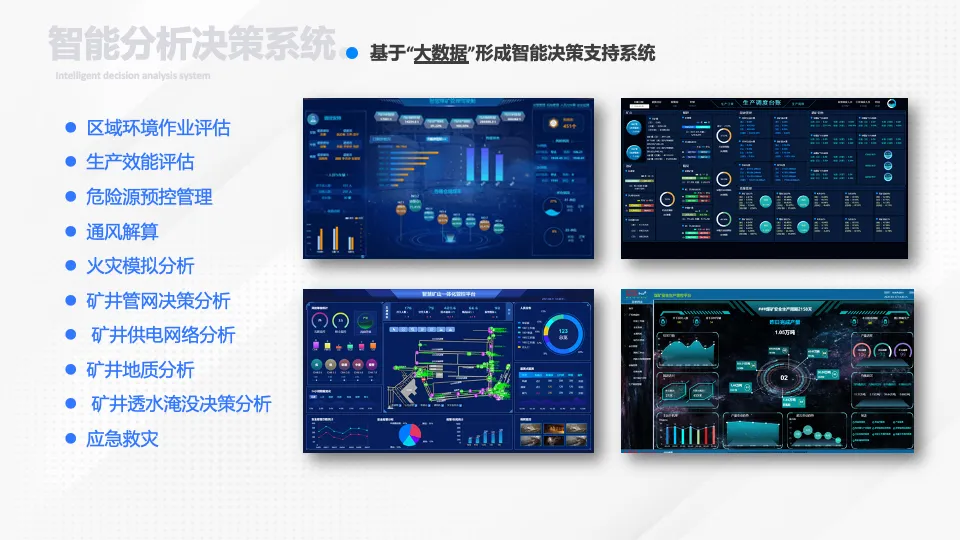

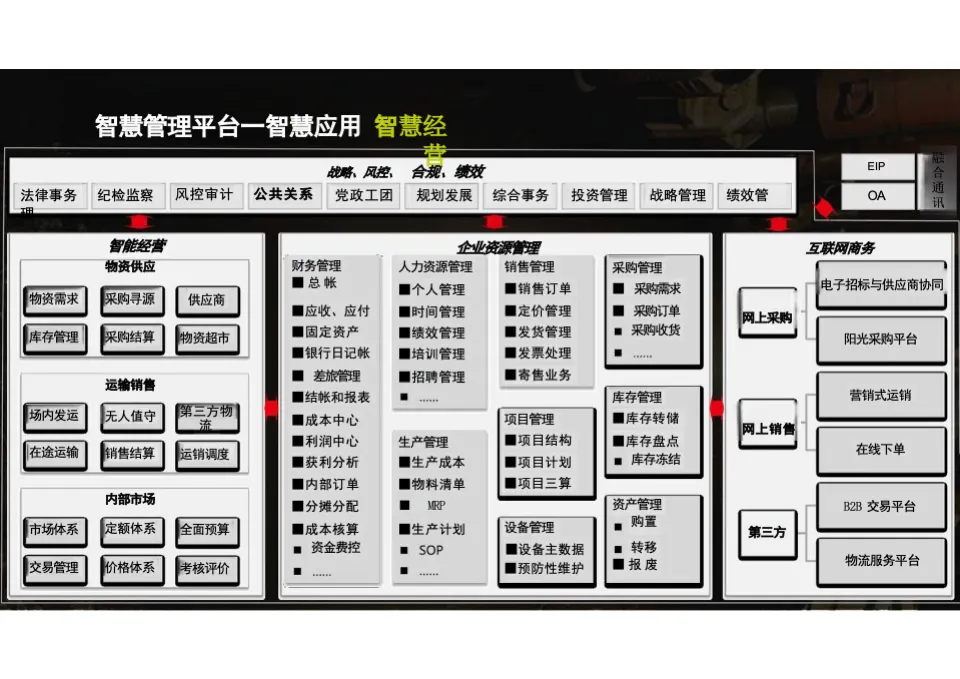

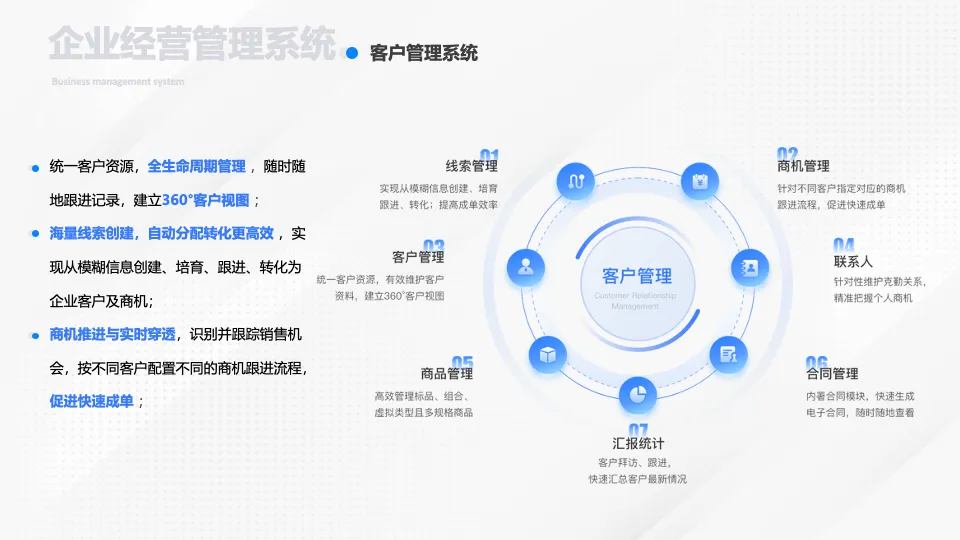

：覆盖安全监管、绿色环保、人力运维、物资资产、能耗碳核算、经营调度六大模块，汇总全矿安全隐患、开采产量、水电消耗、人员出勤数据，生成可视化管理大屏，支撑管理层宏观智能决策。

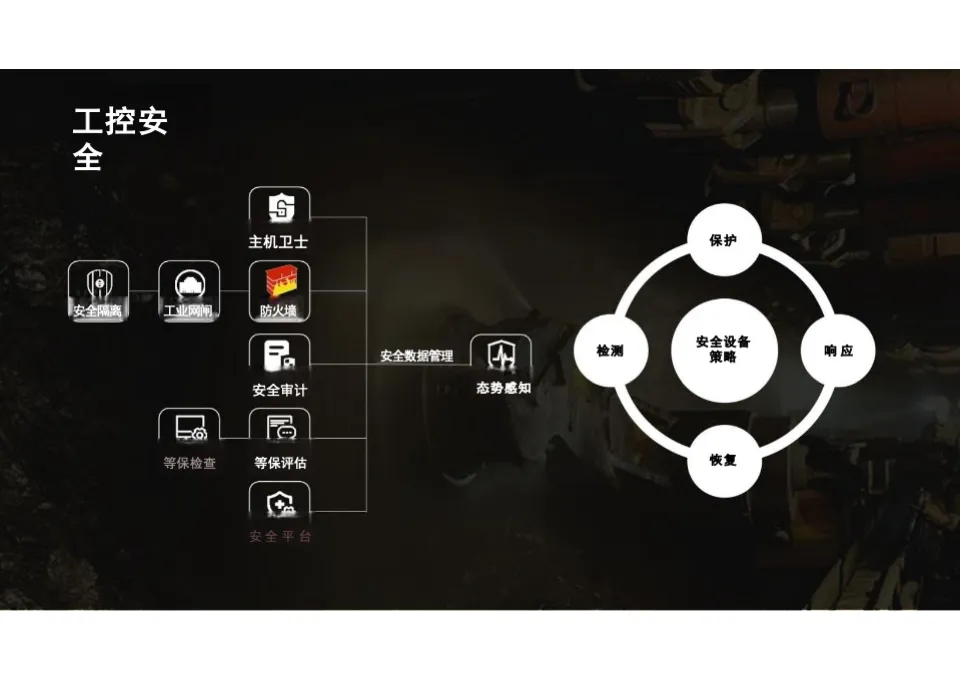

（五）全域网络安全保障层
严格落实网络等保 2.0 三级要求，构建 “防护 - 检测 - 响应 - 恢复” 闭环工控安全体系。部署工业防火墙、安全隔离网闸、主机卫士；配套安全审计、态势感知平台，实时监测网络攻击、异常访问；定期开展等保自查与风险评估，井下控制网与办公网物理分区隔离，杜绝生产控制数据泄露、恶意入侵风险。
五、两大核心平台核心业务功能
（一）智能生产平台核心能力

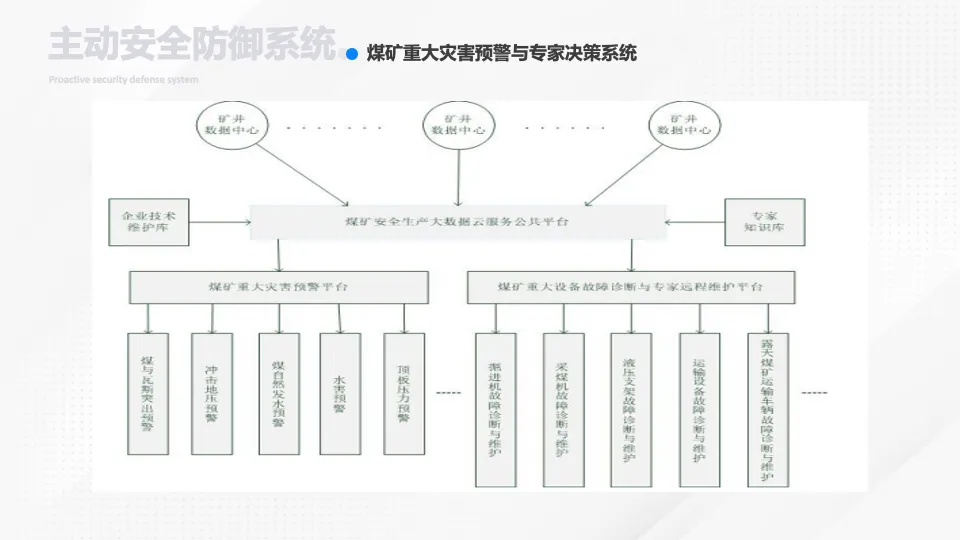

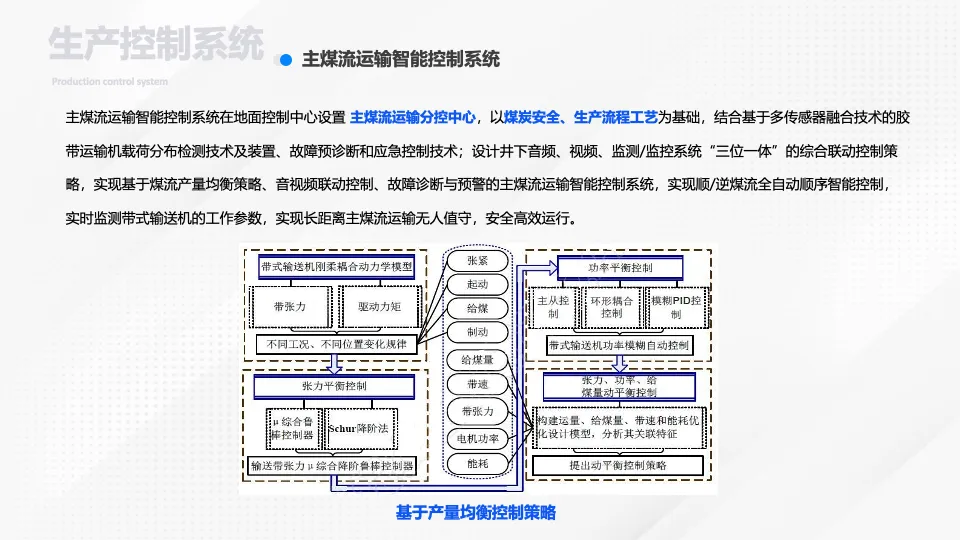

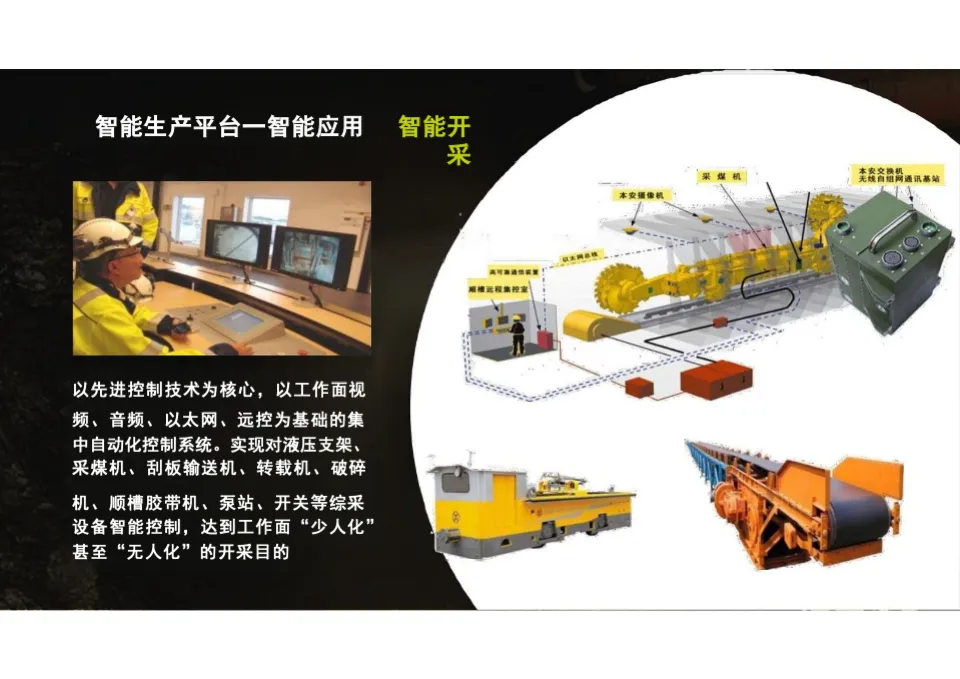

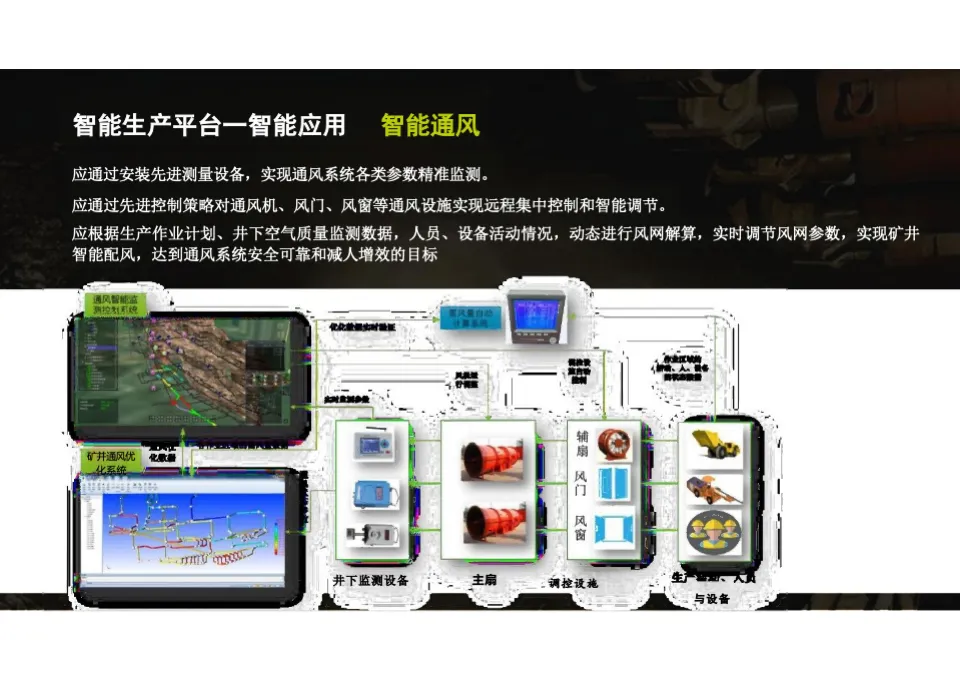

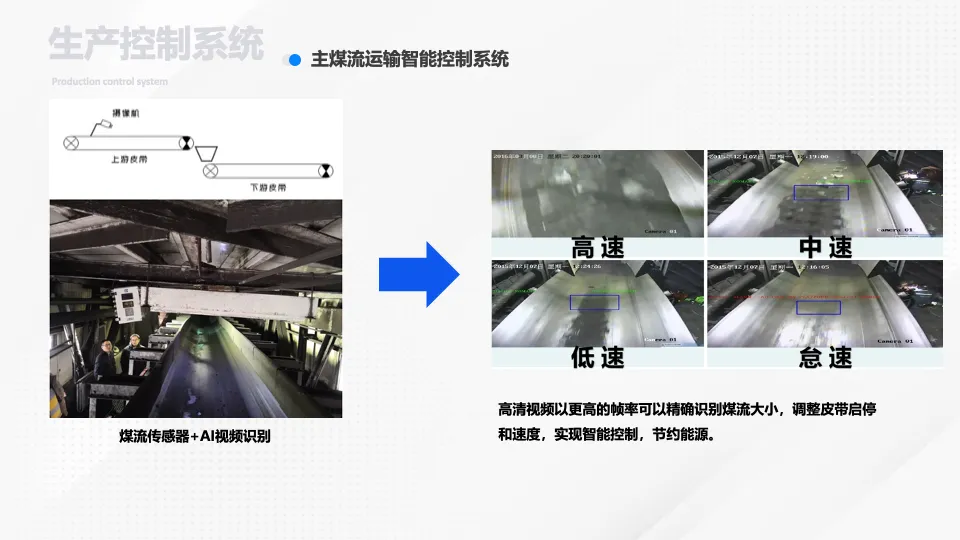

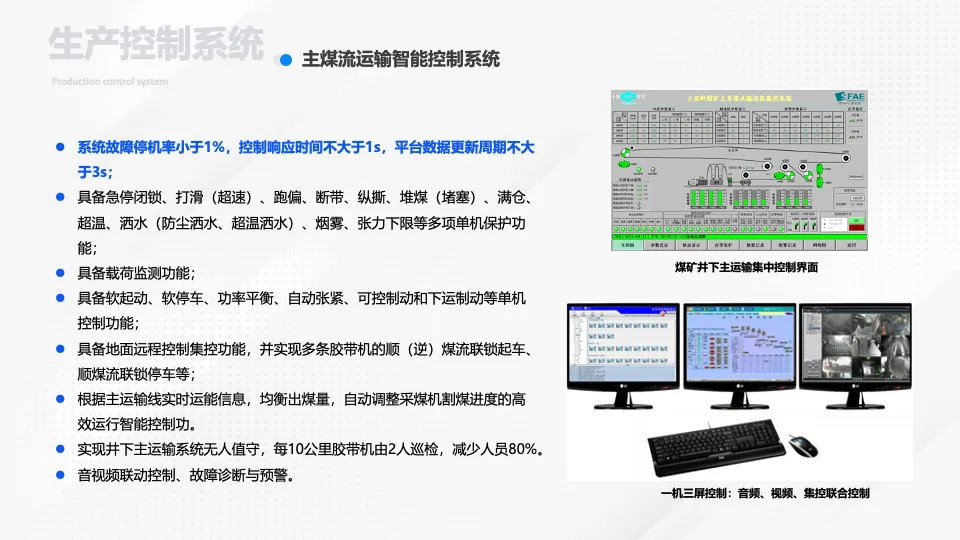

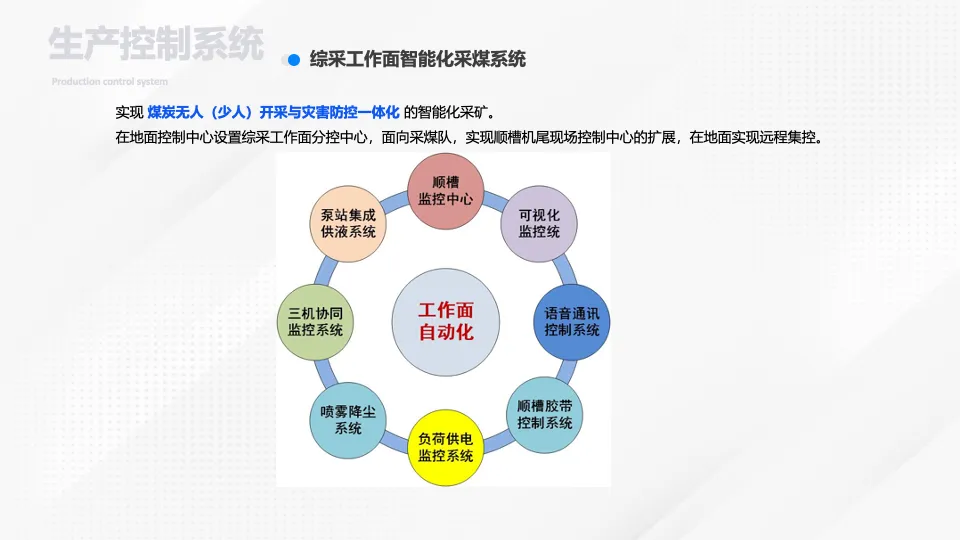

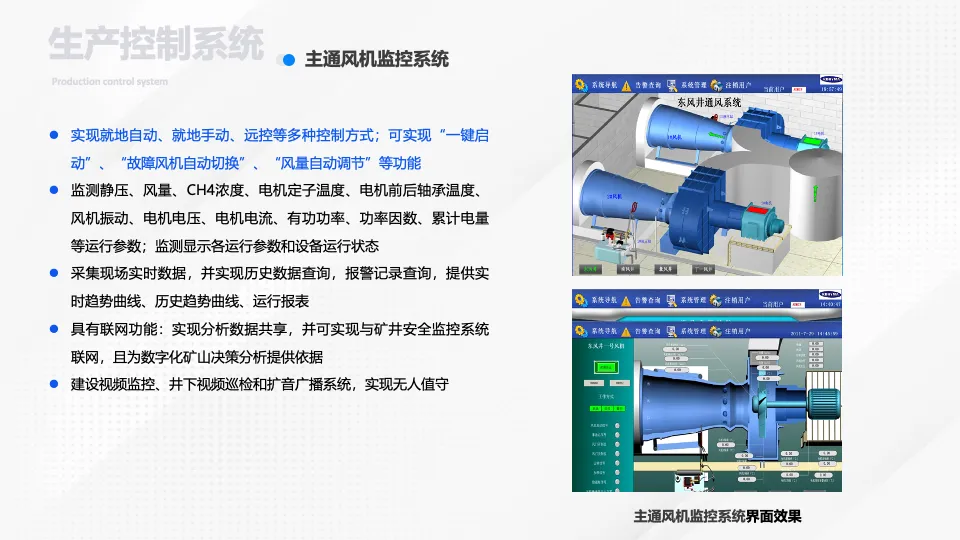

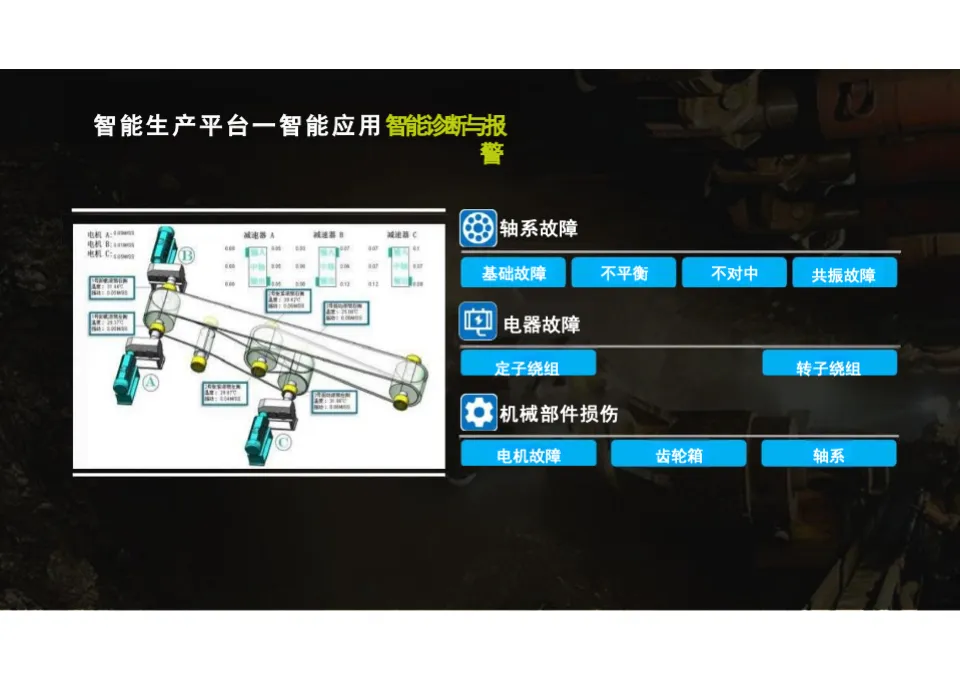

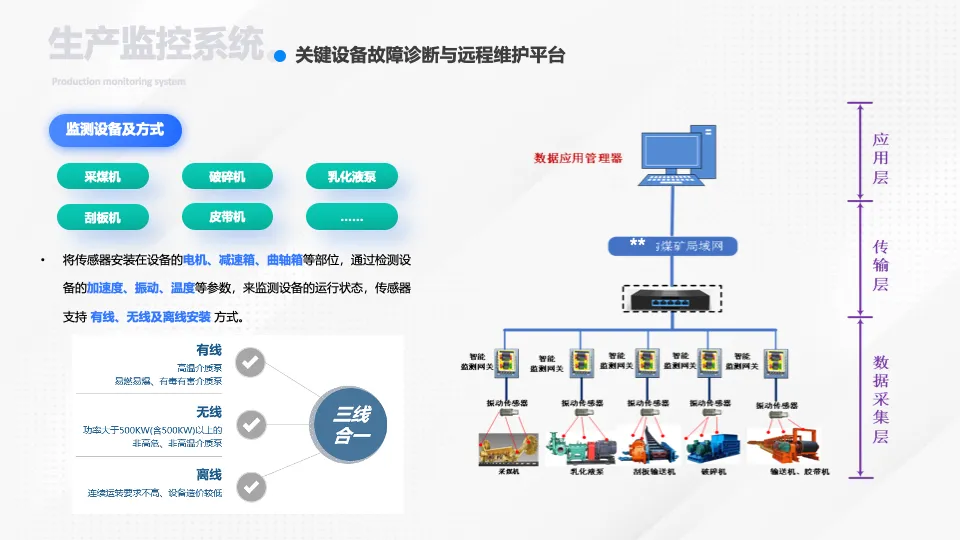

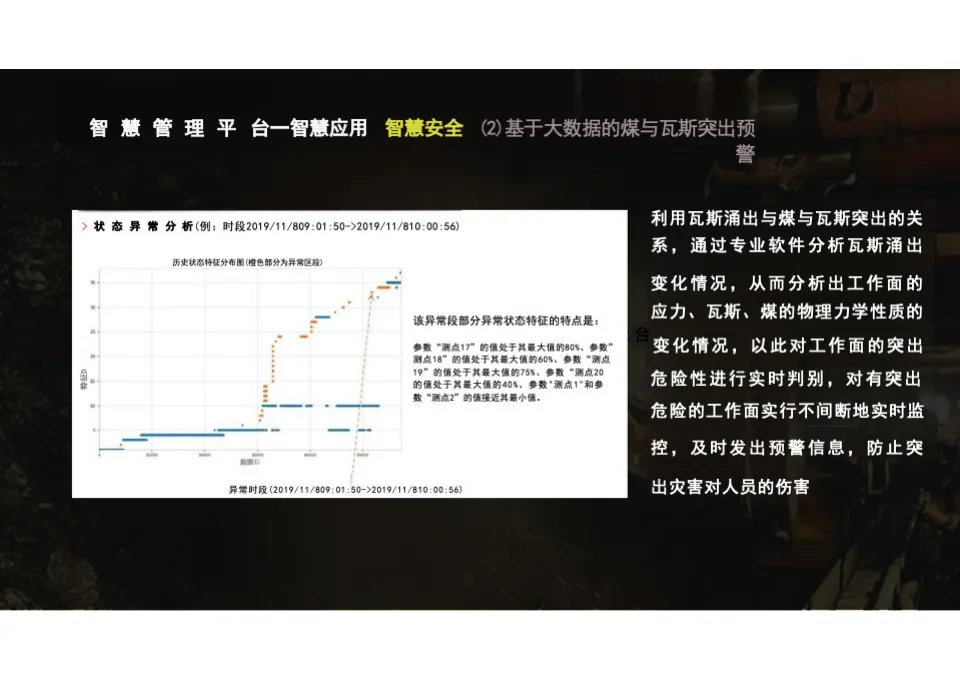

4D 数字孪生透明地质：动态更新煤层、水文、构造数据，仿真模拟开采扰动风险，规避透水、垮塌事故； 井下设备远程集群控制：综采、掘进、皮带运输系统集中远程启停，异常自动停机并推送告警； 多机器人协同调度：巡检、救援机器人统一平台管控，多机协同完成巷道隐患排查； 危险源实时预警：瓦斯浓度、粉尘、顶板压力多源数据融合，AI 预判隐患发展趋势，分级推送处置工单； 生产数据实时挖掘：产量、设备效率、掘进进度自动统计，智能生成开采优化方案。
（二）智慧管理平台核心能力

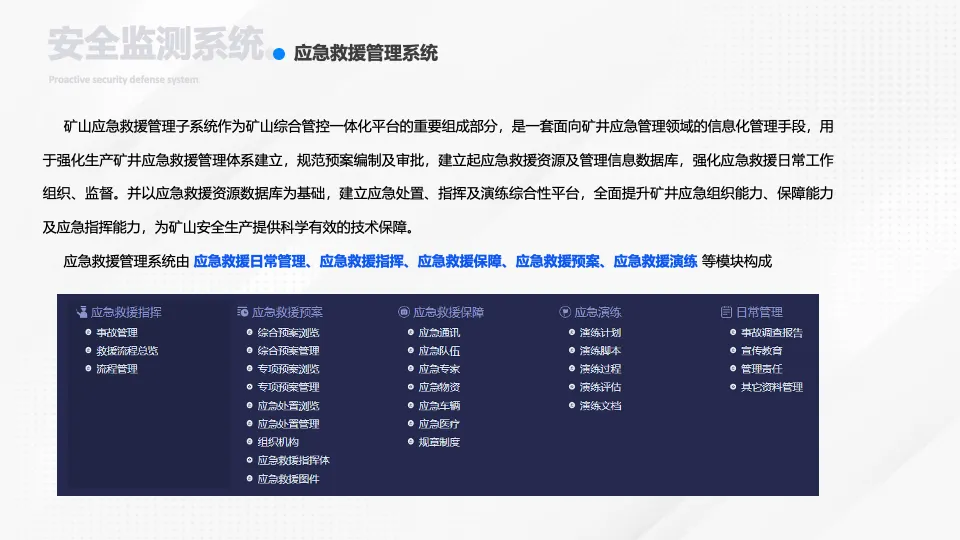

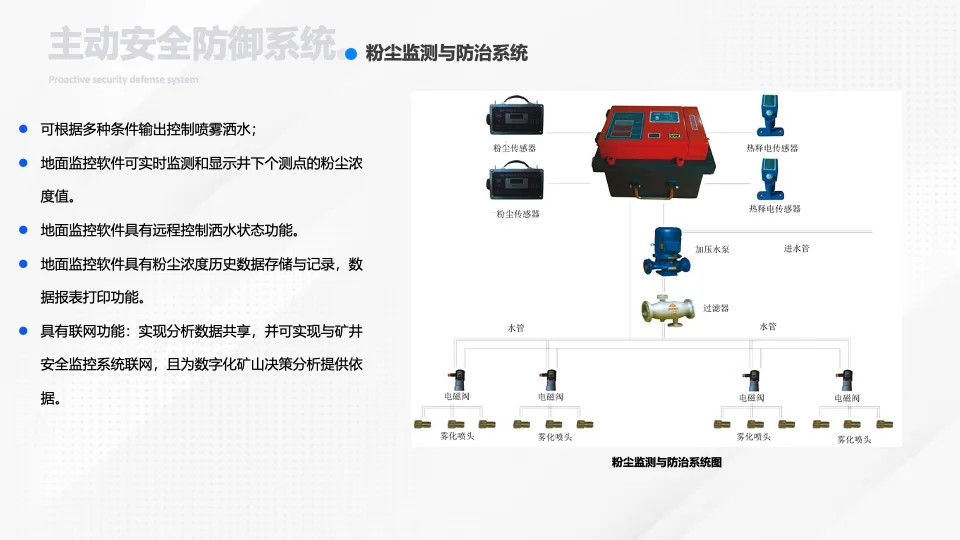

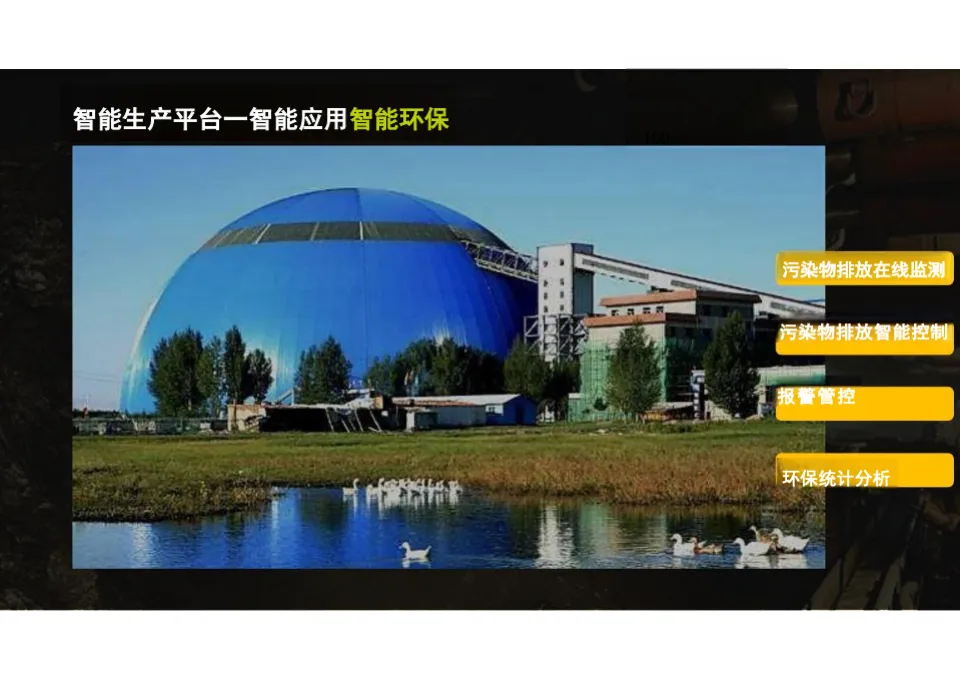

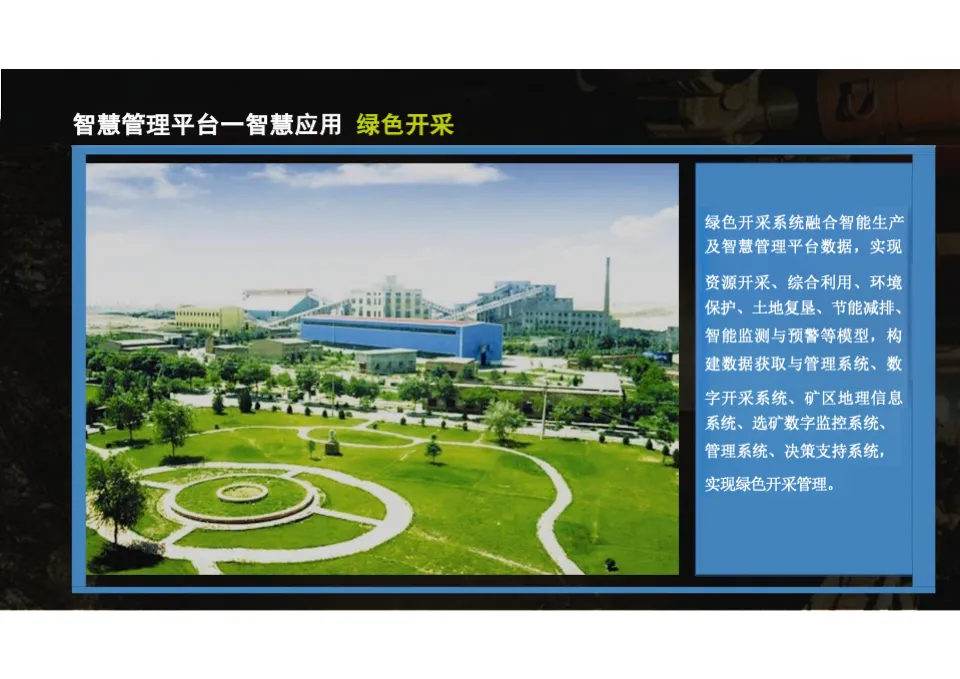

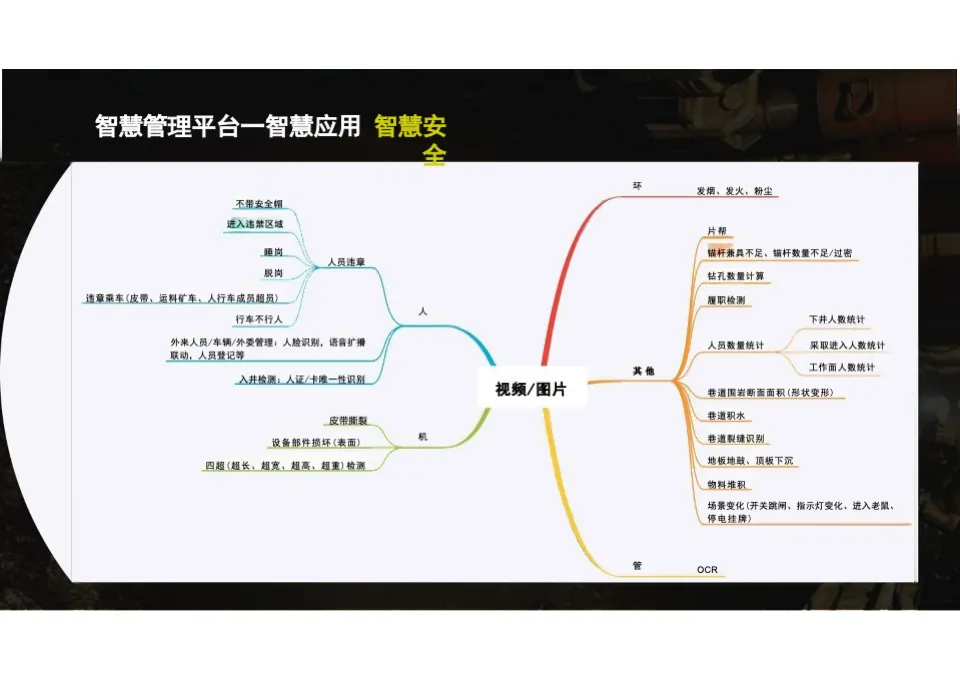

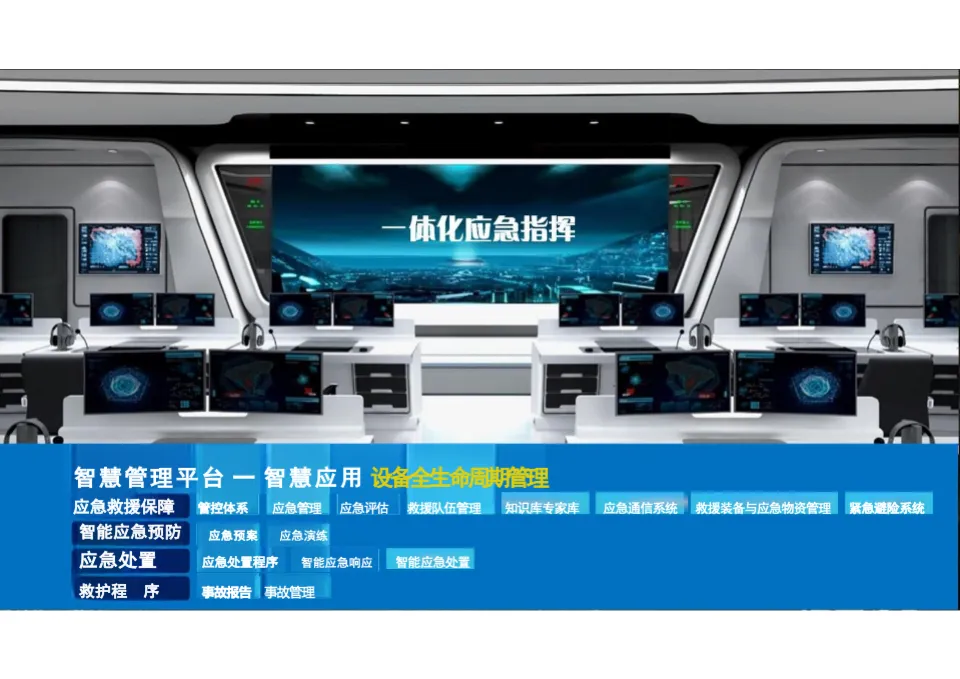

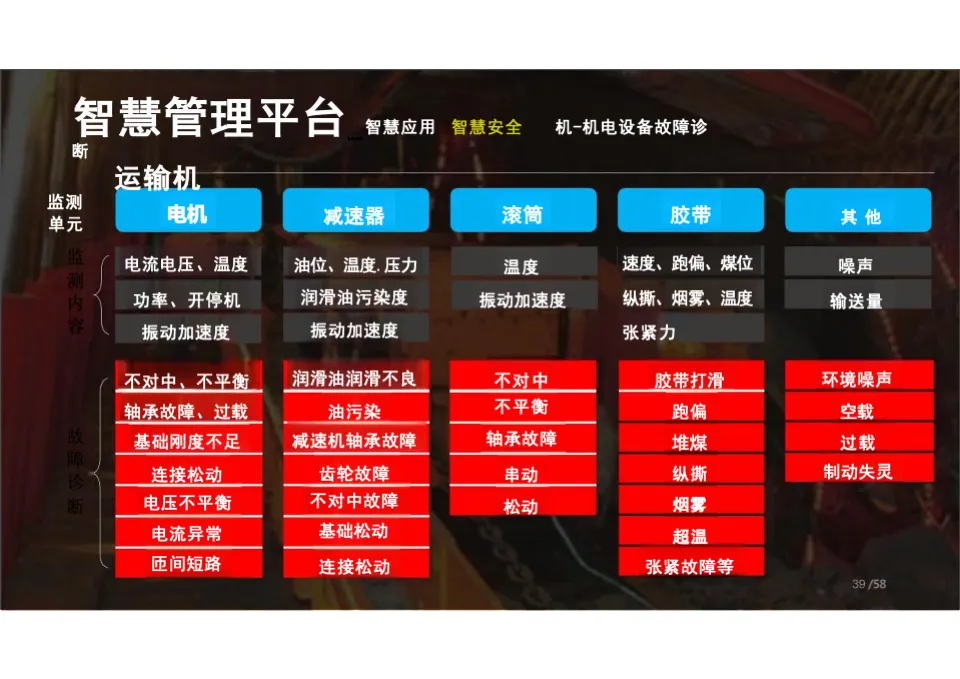

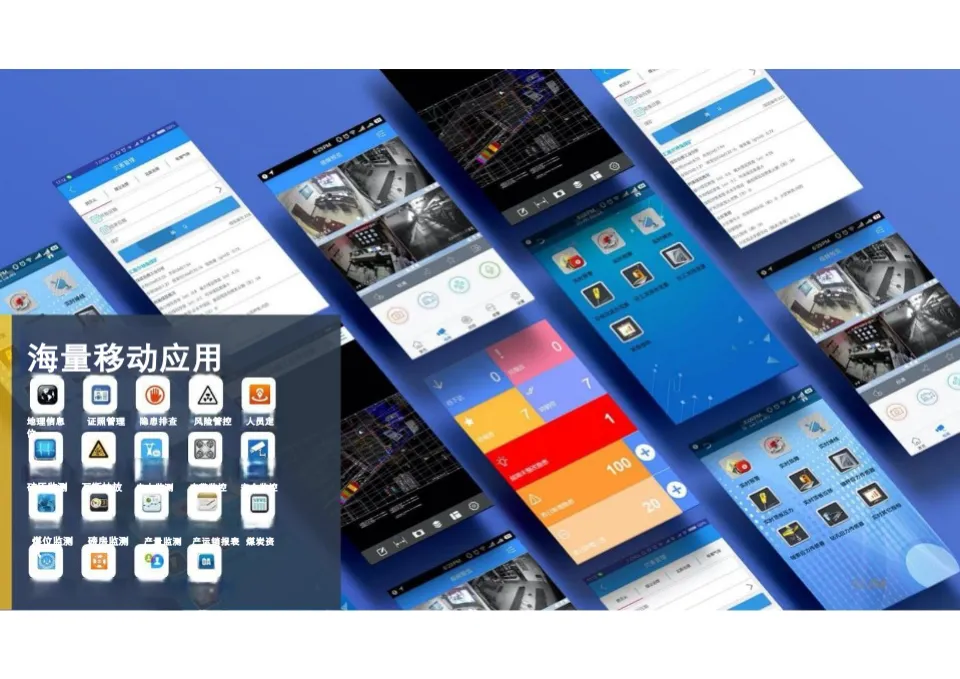

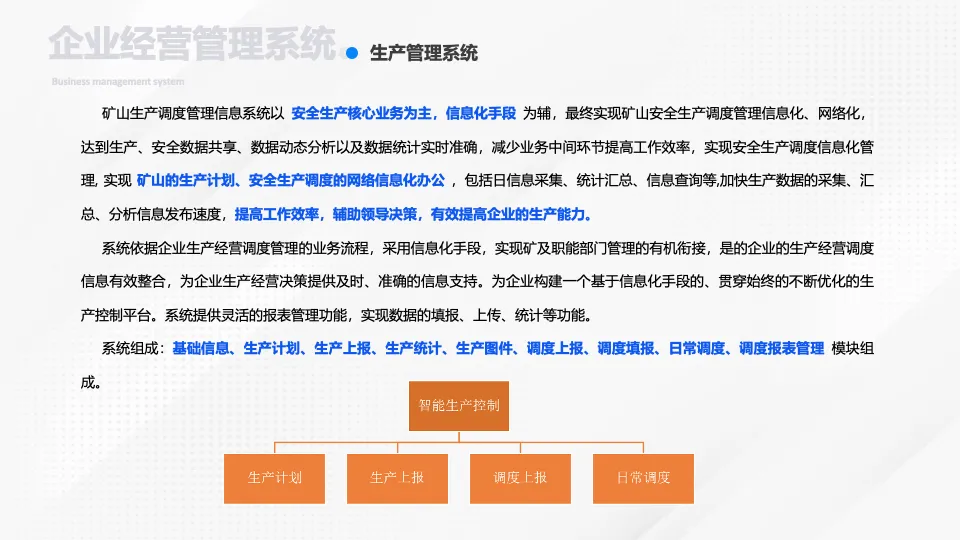

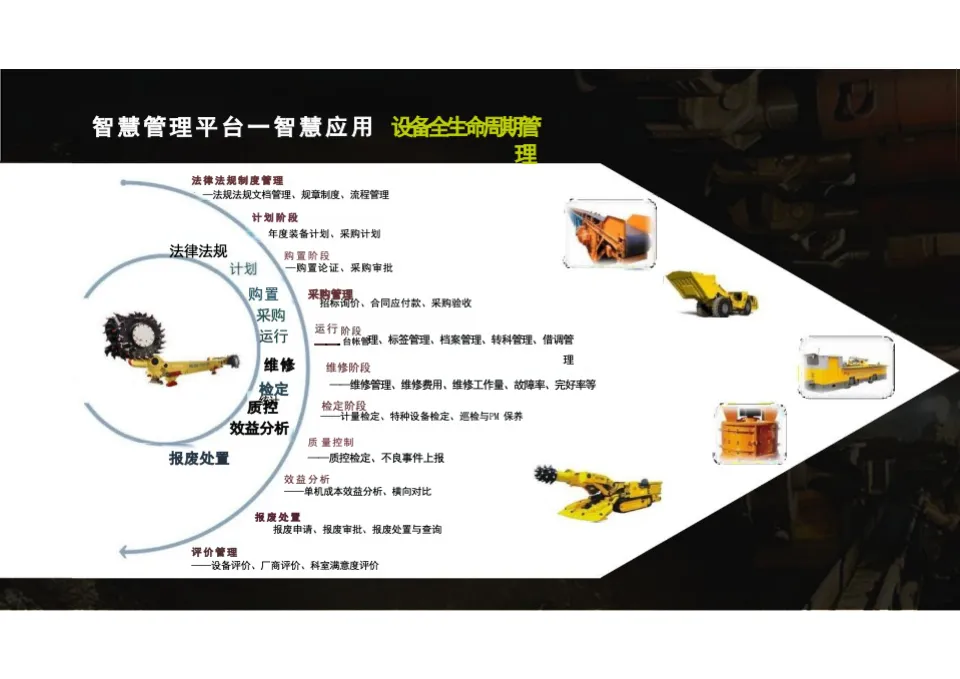

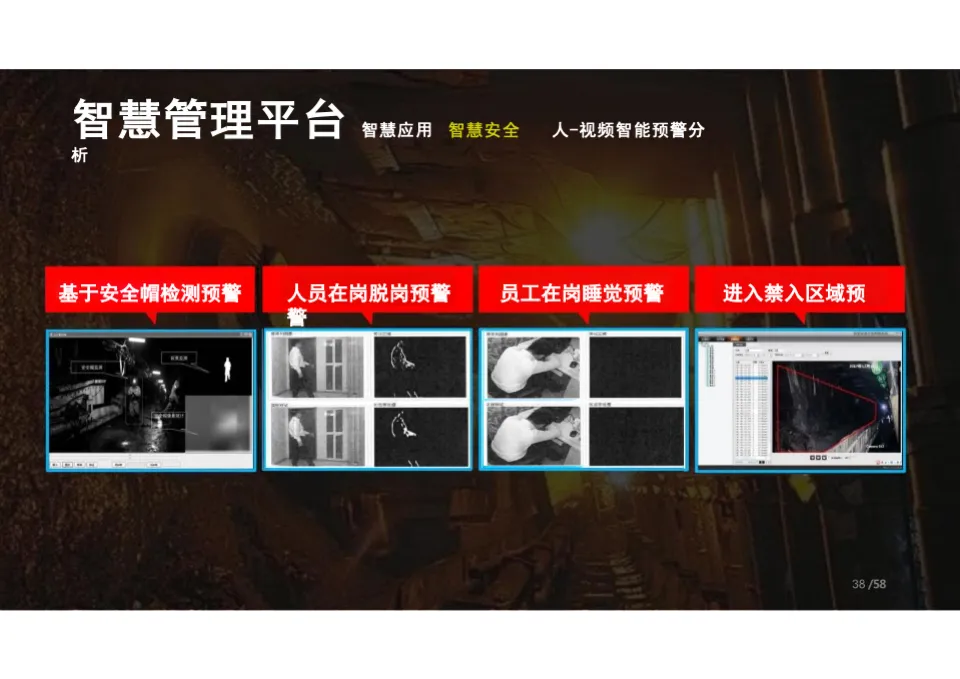

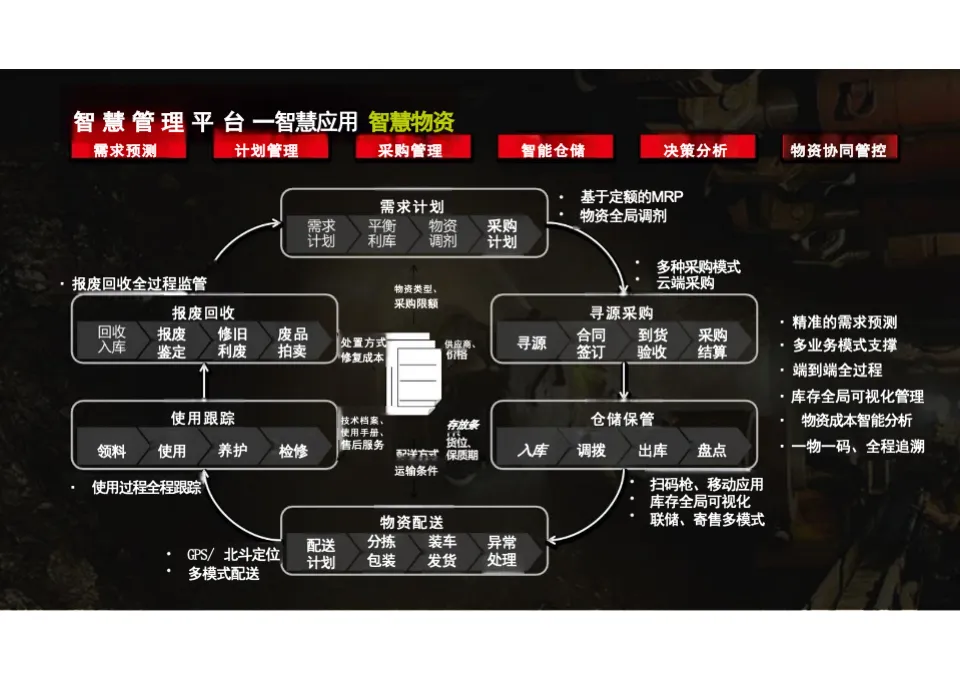

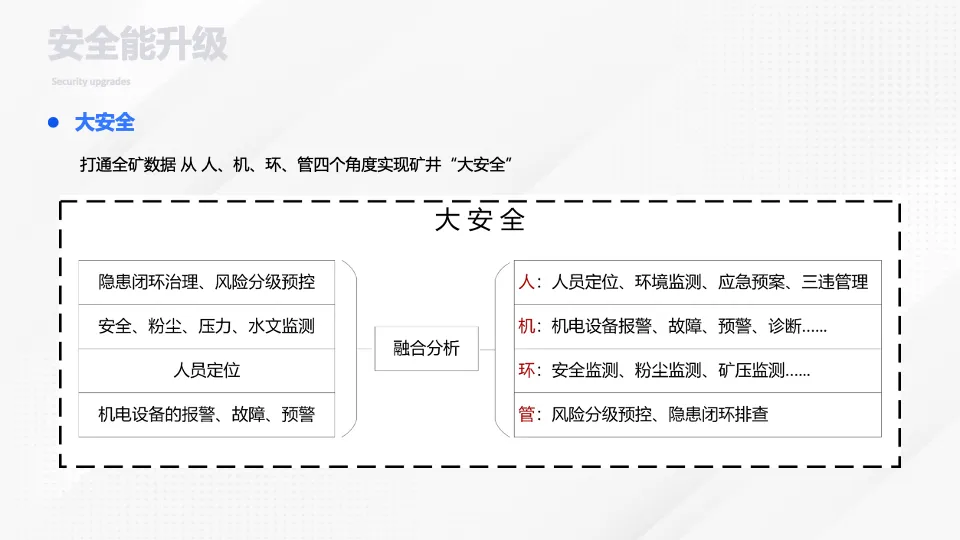

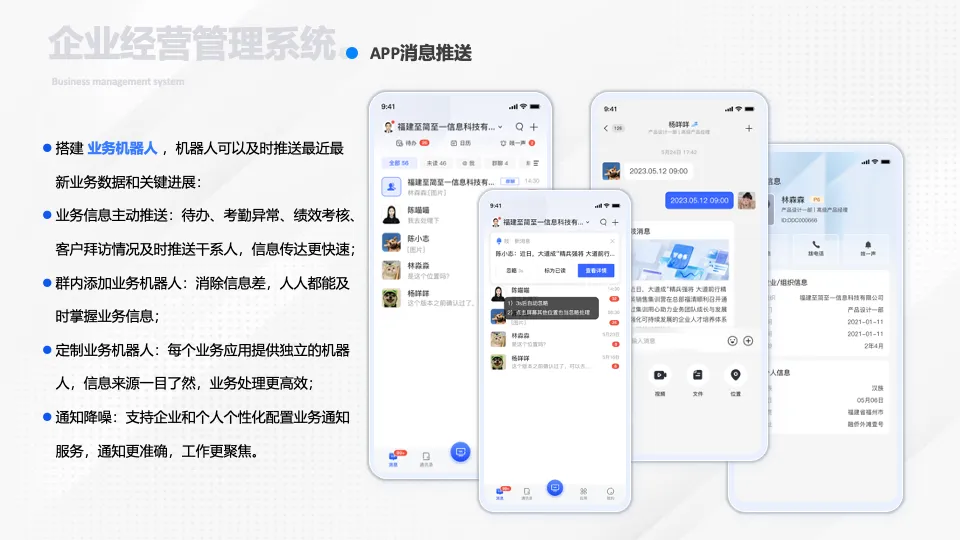

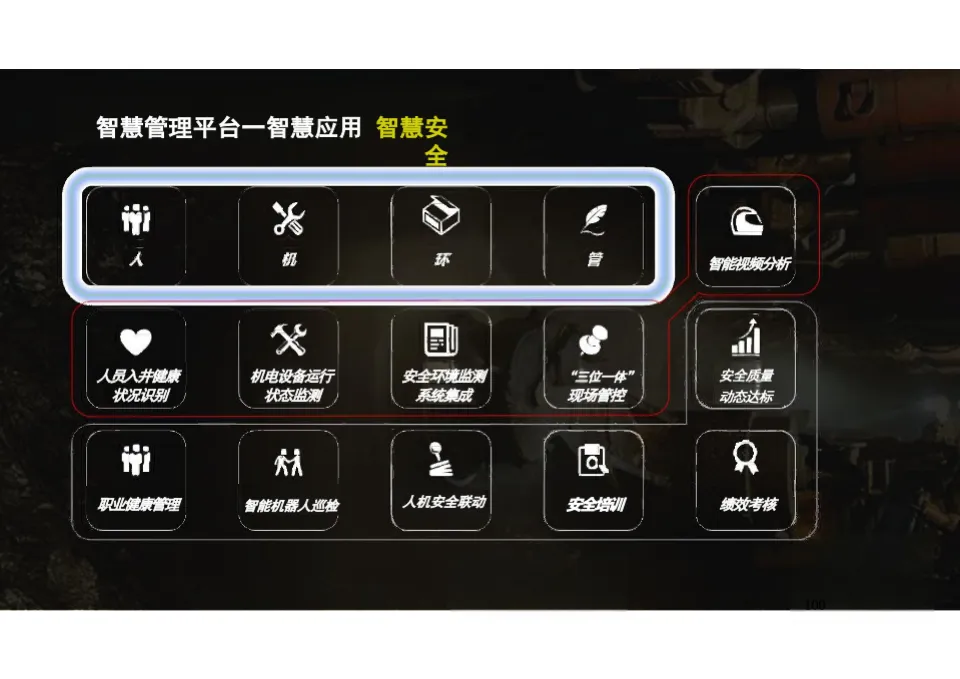

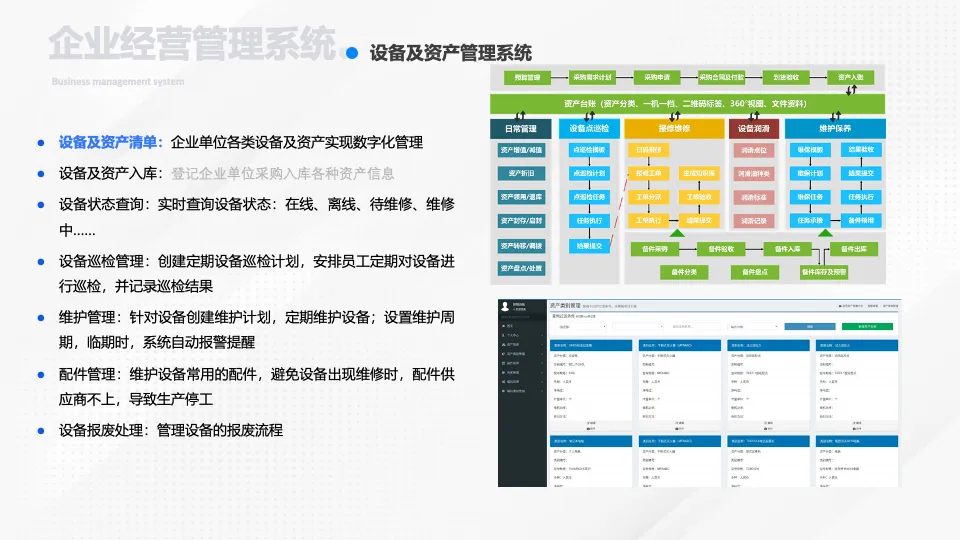

安全全流程管控：人员定位追踪、隐患线上闭环整改、安全培训 VR 数字化管理； 绿色低碳开采模块：井下瓦斯资源化利用、粉尘喷淋智能调控、矿区水土监测，自动生成碳减排、环保台账； 物资与人员管理：井下设备备品备件数字化台账、人员下井考勤、特种作业资质管控； 能耗智能分析：矿区水电、大型采掘设备能耗分项统计，识别高耗能设备，优化运行策略； 综合调度可视化：一屏汇总井下生产、地面洗选、露天开采、环保、人员全部态势，支持移动端远程查看。
六、方案多维落地综合价值
（一）安全生产价值
井下大量高危岗位以机器人、远程操控替代人工，大幅降低瓦斯、塌方、透水人身伤亡风险；全域传感器 + AI 预警实现隐患早发现、早处置，事故发生率显著下降，满足国家矿山安全监管硬性要求。
（二）生产增效价值

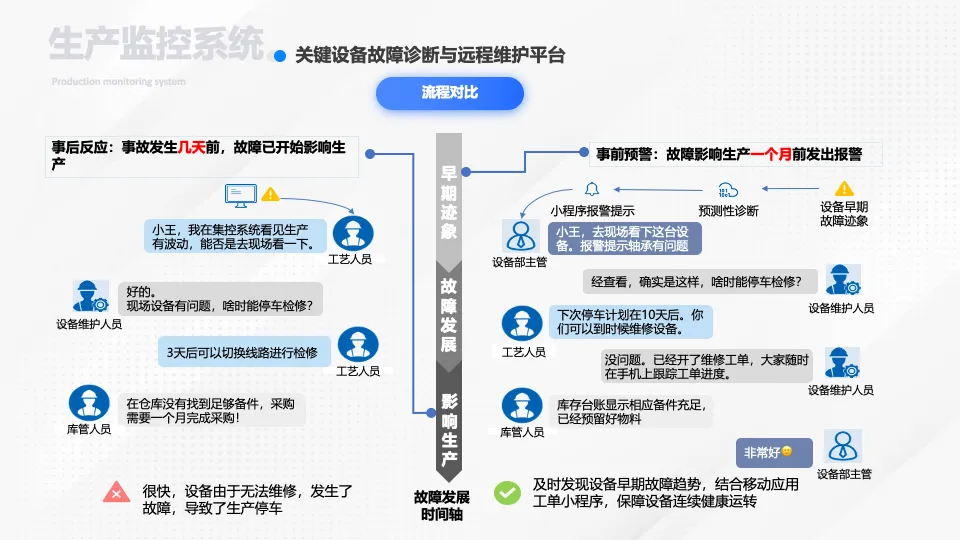

综采、掘进、运输系统自动化协同，减少人工操作误差，开采效率提升；设备预测性维护降低停机检修时长，露天矿无人运输优化调度，提升矿石产出效率。
（三）绿色低碳价值
智能粉尘、瓦斯、污水处理自动调控，矿区污染物达标排放；能耗大数据分析优化设备运行，降低矿区综合电耗、水耗，配套碳核算模块，助力矿山完成双碳考核。
（四）经营管理价值

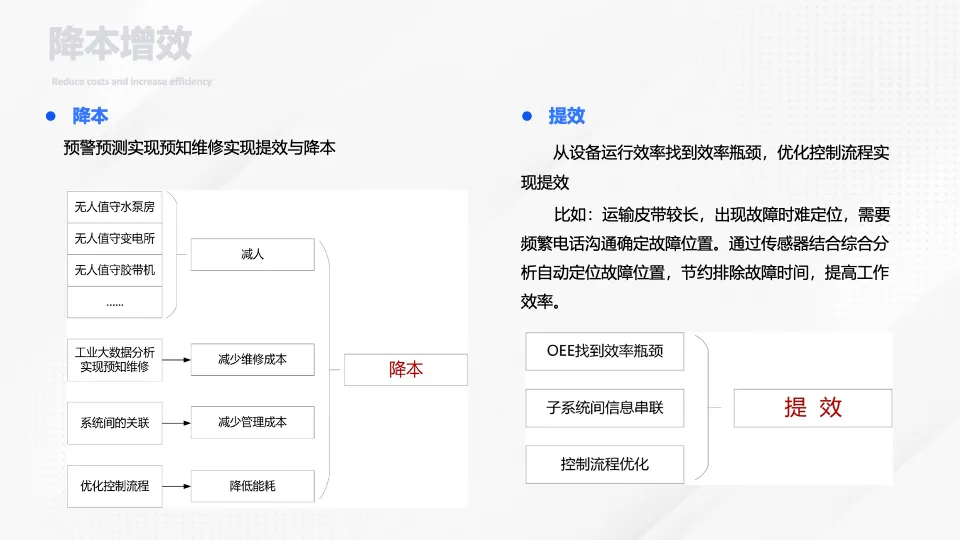

全矿数据统一汇总，消除各分厂、各系统数据孤岛，管理层依托大数据智能决策；线上工单、数字化资产减少线下纸质台账，人力管理成本大幅压缩。
（五）长期迭代价值
平台遵循开放性、可扩展设计，分期投入落地，后期新增机器人、环保监测模块无需整体重构，适配矿山数十年持续开采的数字化升级需求。
结语
在国家煤矿智能化、绿色开采双重政策驱动下，传统人员密集、管控粗放的老旧矿山模式已无法适配安全、环保、高效的行业发展要求。本文依托标准化 54 页绿色智慧矿山 PPT 方案，以完整国标体系为底线，6337 设计理念为顶层指引，围绕十大核心智能技术搭建五层一体化架构，区分智能生产、智慧管理双业务平台，配套井下防爆机器人、智能穿戴、全域工控安全体系，形成覆盖地质、采掘、通风、运输、安全、环保、经营全链条完整解决方案。方案支持分阶段落地，兼顾新建智能化矿井与老旧矿山数字化改造，同步实现井下少人无人作业、安全风险主动预警、绿色低碳开采、数字化智能经营多重目标，为国内井工煤矿、露天矿山智能化建设提供一套合规、成熟、可复制的标准化实施路径。
