一体化智慧楼宇整体规划与全场景落地解决方案研究

一、行业发展迭代与传统楼宇核心痛点

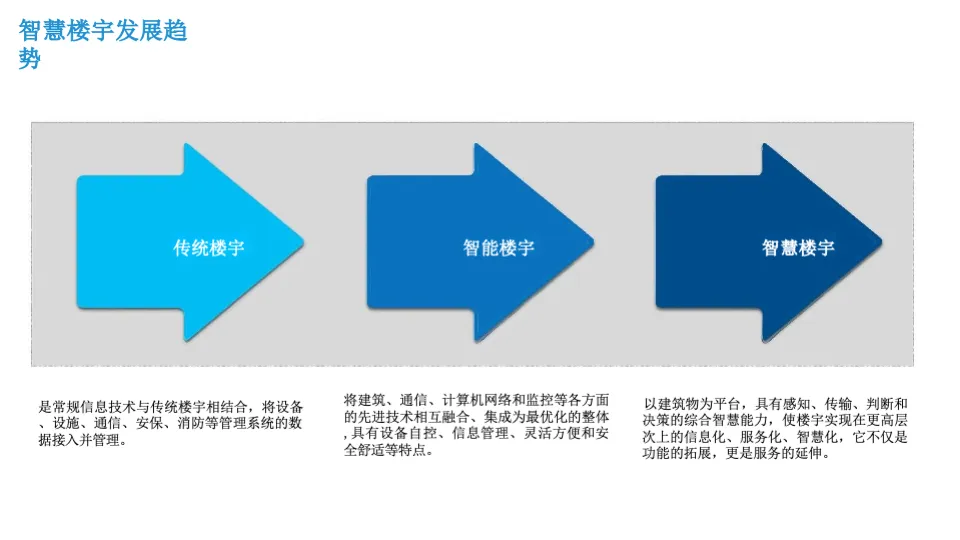

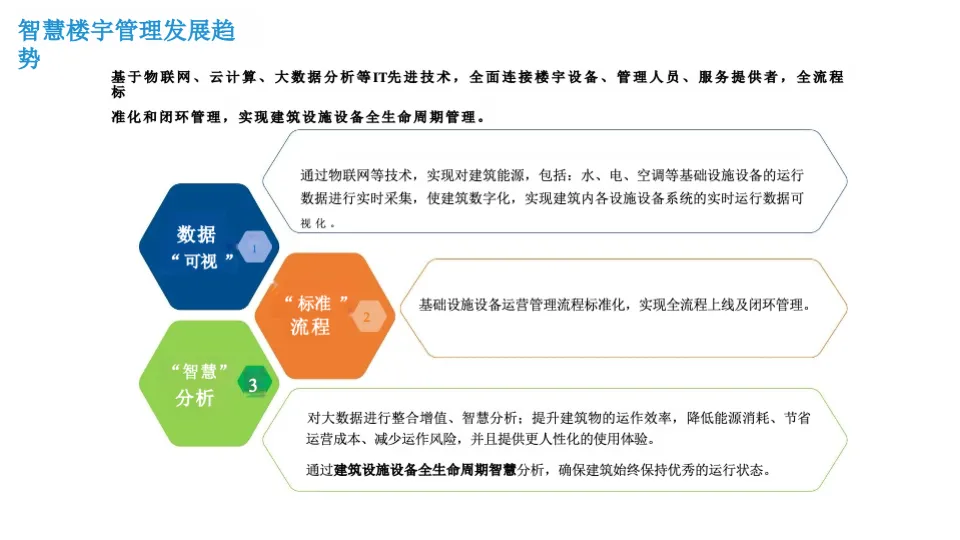

（一）楼宇智能化三代演进路径

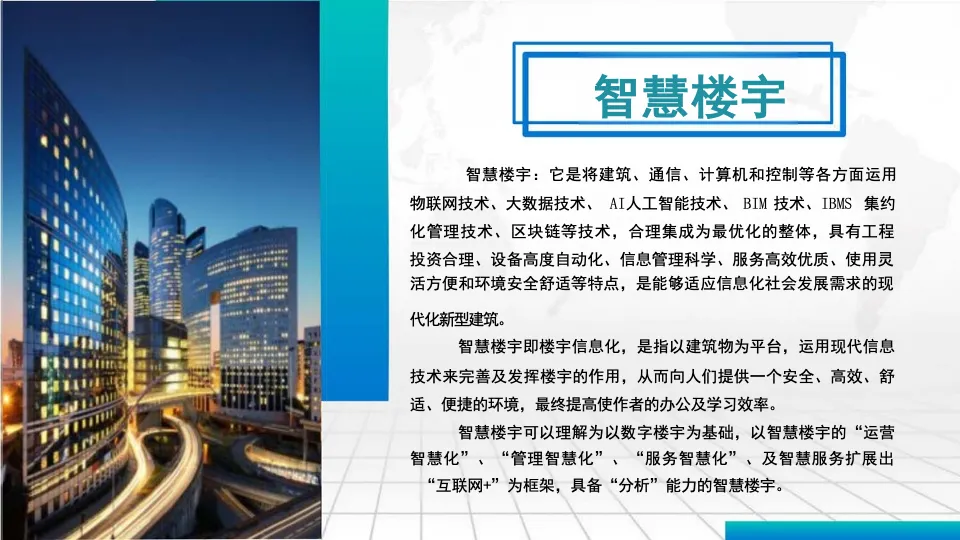

建筑智能化行业历经三个发展阶段，技术能力与服务边界持续升级。第一代为传统常规楼宇，仅简单将监控、门禁、空调设备独立布设，各系统无数据交互，依靠人工巡检管控，设备启停、能耗统计、故障排查全部线下完成，无数字化分析能力，仅满足基础安防与设备运行需求。第二代为标准智能楼宇，融合建筑、通信、监控技术，搭建分立 5A 子系统，具备设备自动控制、基础数据记录功能，但各平台独立登录，数据无法互通，联动规则简单，仅实现基础自动化，缺少大数据挖掘与三维可视化能力。第三代即为本文所述智慧楼宇，以物联网、BIM、云计算、大数据为底层支撑，实现透彻感知、全面互联、深度智能三大核心能力，打破系统数据孤岛，完成能源、安防、办公、物业全业务一体化融合，从单一设备控制升级为全生命周期智慧运营，不仅是硬件功能拓展，更是管理服务模式的全面延伸。

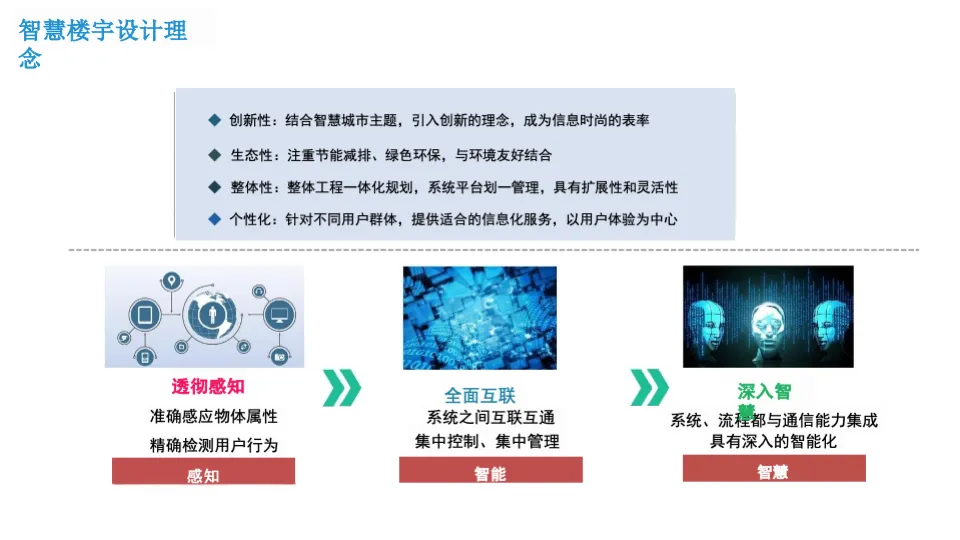

整套方案确立四大核心设计准则：创新性贴合智慧城市建设标准，打造数字化示范载体；生态性紧扣双碳目标，优先节能降耗技术；整体性一体化统筹规划，平台具备灵活扩展能力；个性化面向政企、写字楼、园区不同人群定制专属信息化服务，以使用者体验为核心。

（二）传统楼宇五大突出运营短板

1. 系统碎片化，联动能力缺失
   ：楼宇自控、消防、视频、停车、办公软件分属不同厂商，协议不互通，火情、漏水等突发事件无法自动联动排风、门禁、广播，处置依赖人工切换多套后台，响应效率极低。
2. 能源管控粗放，节能潜力巨大
   ：无分层、分设备精准计量体系，办公区无人时空调、照明持续运行，月度水电成本居高，难以完成区域能耗双碳考核指标。
3. 物业运维人力成本高昂
   ：设备故障依靠人工现场排查，维保工单纸质流转，设备无数字化台账，备品备件、维修记录难以追溯，巡检外勤人员投入大。
4. 办公配套体验落后
   ：访客人工登记、会议室线下预约、室内环境无法自动调节，远程会议、线上报修功能缺失，员工办事流程繁琐。
5. 管理缺少数据决策支撑
   ：海量设备运行、能耗、客流数据分散存储，无统一可视化驾驶舱，管理层只能依靠纸质报表，无法精准判断楼宇运营短板、制定优化策略。

基于以上痛点，一套集感知、互联、分析、自动调度于一体的一体化智慧楼宇平台成为楼宇数字化改造刚需。

二、智慧楼宇整体技术架构与基础 5A 系统底座

（一）四层全域技术架构

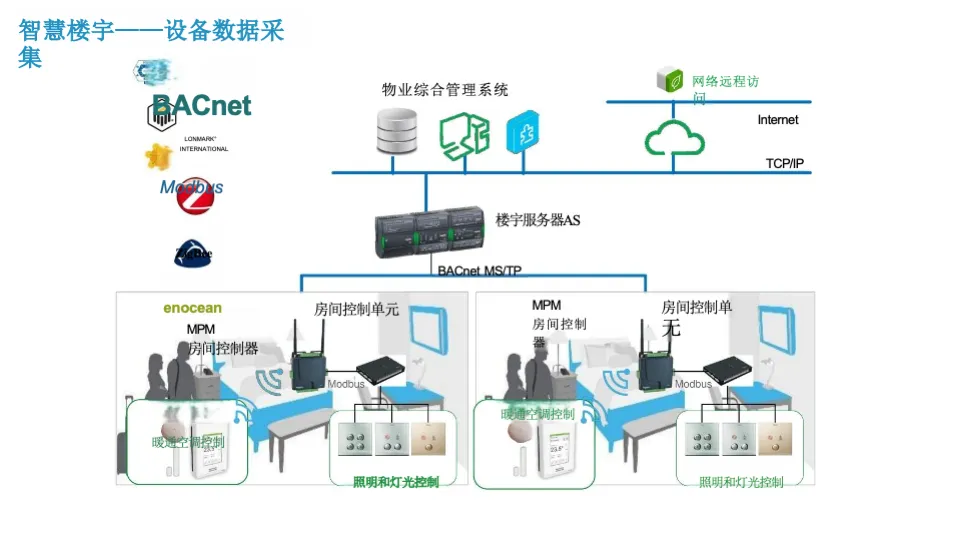

整套平台自下而上分为感知采集层、网络传输层、统一管控平台层、多端业务应用层，兼容 BACnet、Modbus、ZigBee 等多类工业协议，存量设备可利旧改造，无需全部更换。

1. 感知采集层
   ：覆盖全楼宇硬件终端，包含暖通空调机组、配电计量、照明控制器、温湿度 / CO₂传感器、高清摄像头、人脸识别门禁、车位检测器、访客终端、会议音视频设备，实时采集设备运行、人员、环境、能耗全维度数据。
2. 网络传输层
   ：搭建有线光纤 + 无线物联网混合组网，划分设备控制网、视频传输网、办公互联网隔离通道，网关完成多协议转换，过滤冗余数据，降低云端算力压力。
3. 管控平台层
   ：方案核心中枢，集成数据可视化、智能分析、自主优化三大能力。整合全楼宇数据形成统一资源池，依托算法自动识别设备故障、能源浪费场景，动态调整设备运行策略，实现无人化智能调度。
4. 业务应用层
   ：分为智慧办公、智慧物业、三维可视化驾驶舱三大业务模块，配套 PC 管理后台、运维 APP、居民小程序、大厅信息屏多类交互终端，适配管理者、运维人员、办公人员、访客四类角色。

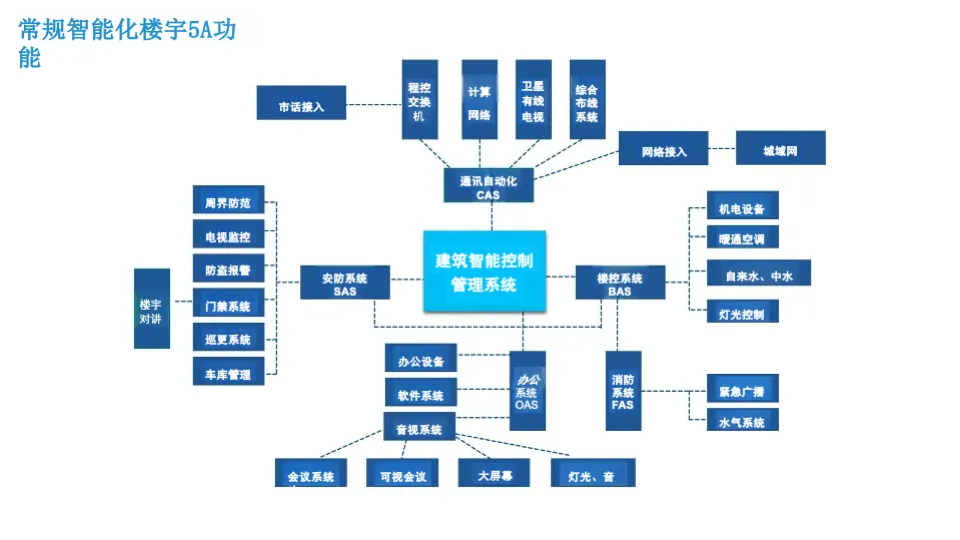

（二）传统 5A 智能化基础体系

5A 系统是智慧楼宇硬件底层支撑，包含楼宇自控 BAS、安防 SAS、消防 FAS、办公 OAS、通信 CAS 五大子系统，覆盖建筑全部基础机电与信息化设施：

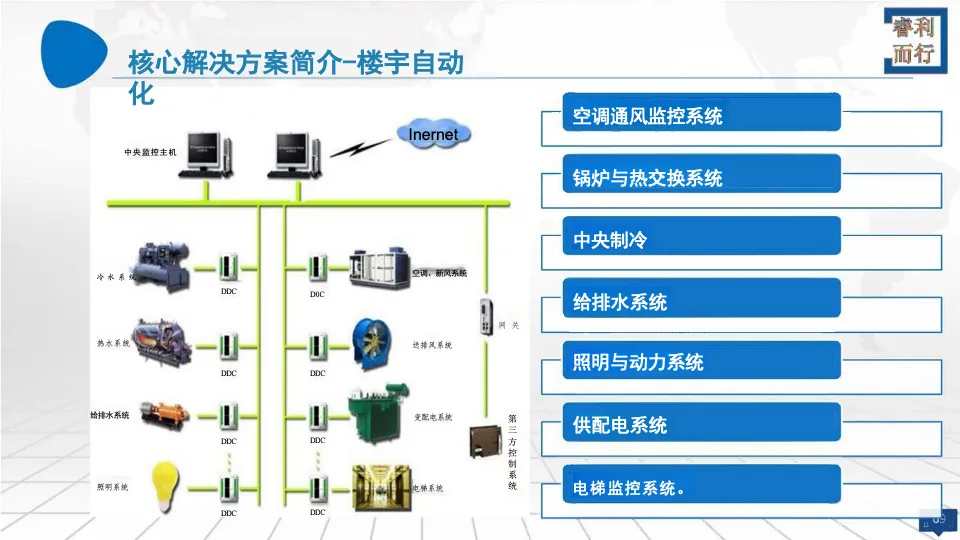

1. 楼宇自控 BAS
   ：统一管控暖通、给排水、公共照明、电梯、冷却塔，实时采集机组温度、压力、能耗参数，实现远程启停、自动调参。
2. 安防 SAS

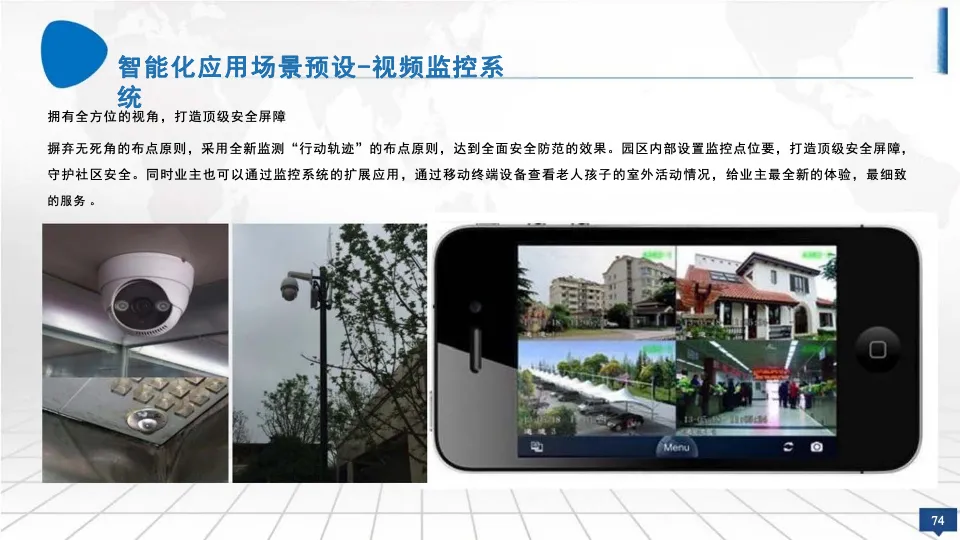

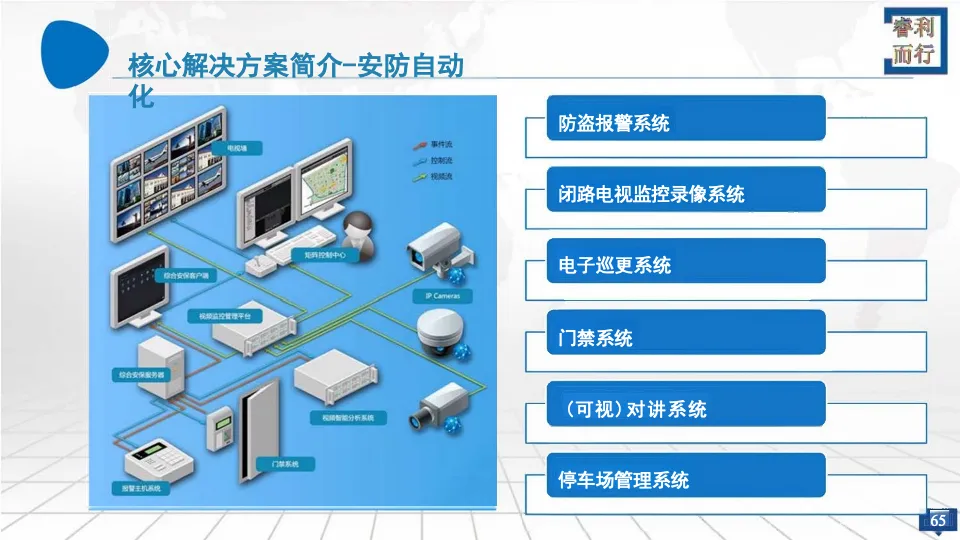

   ：整合周界报警、视频监控、人脸识别门禁、电子巡更、地下停车管理，构建全域安全防护网络，异常行为自动告警。
3. 消防 FAS

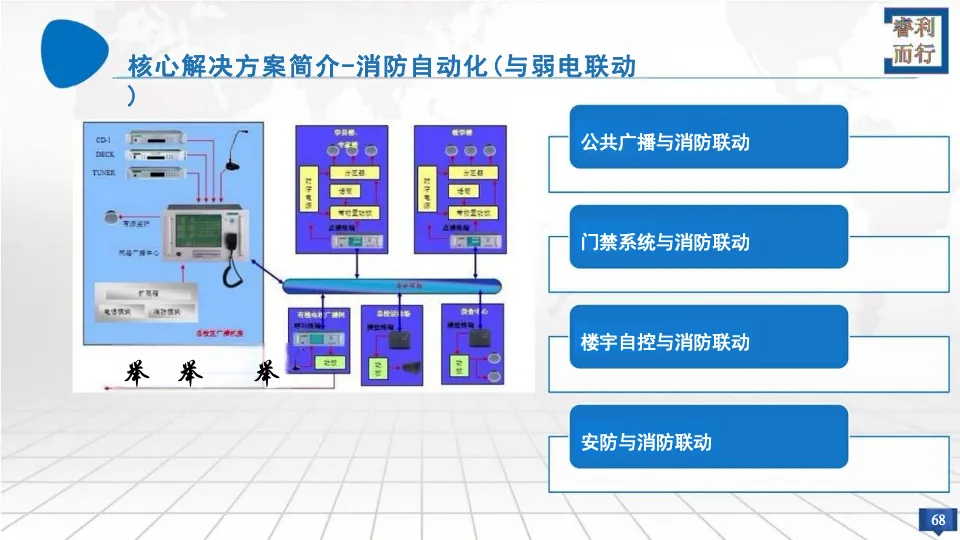

   ：烟感、喷淋、防火门信号全量接入平台，火情发生时一键联动疏散门禁、应急广播、排风系统。
4. 办公 OAS
   ：承载视频会议、信息发布、工位预约、访客管理、线上报修等办公配套功能。

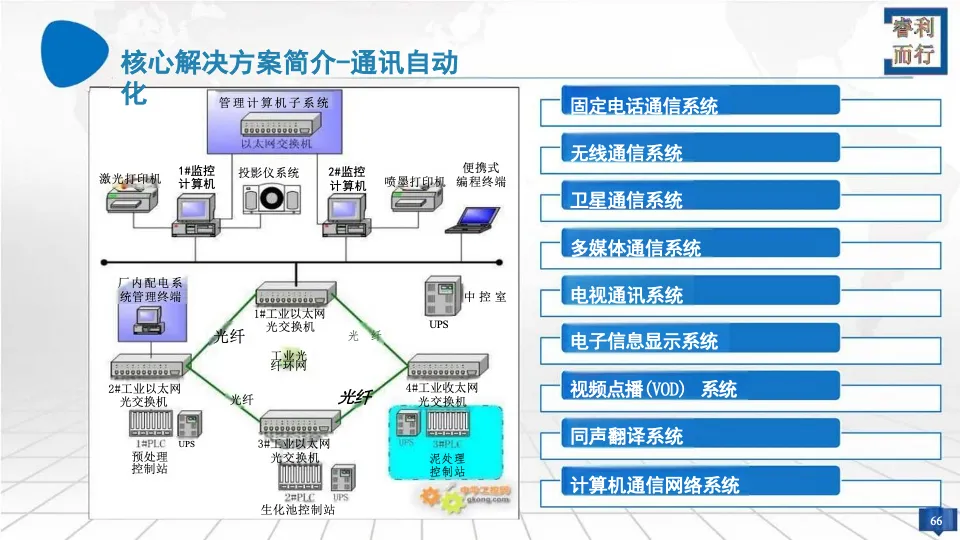

5. 通信 CAS

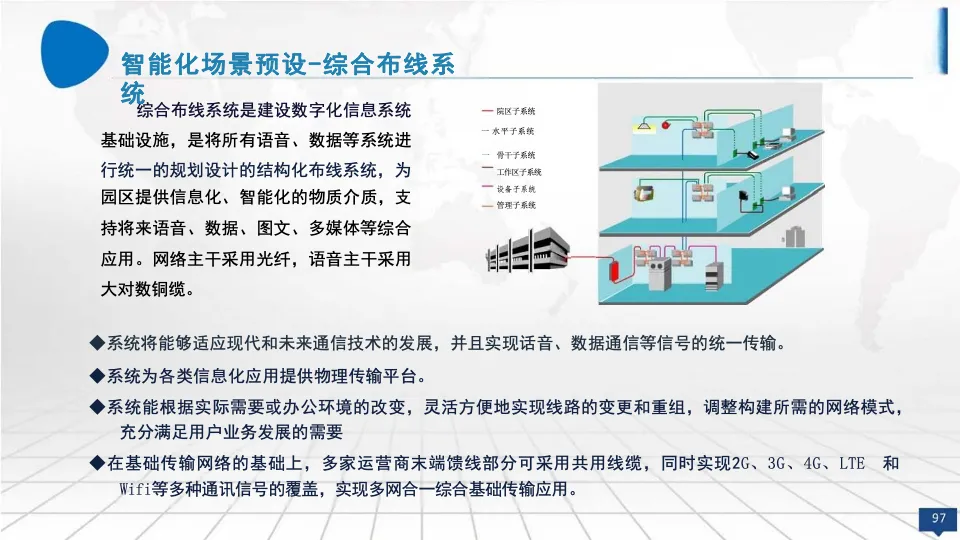

   ：综合布线、程控交换、卫星电视、无线网络，保障楼宇内外稳定通信传输。

传统 5A 系统相互独立，本方案通过统一平台打通全部接口，实现跨系统联动，彻底解决数据孤岛问题。

三、BIM 三维可视化智慧管控平台核心能力

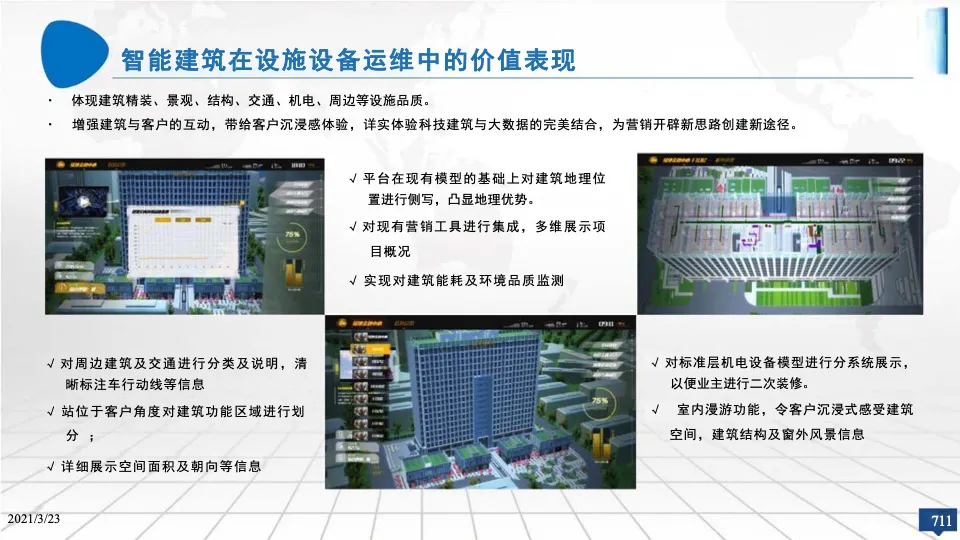

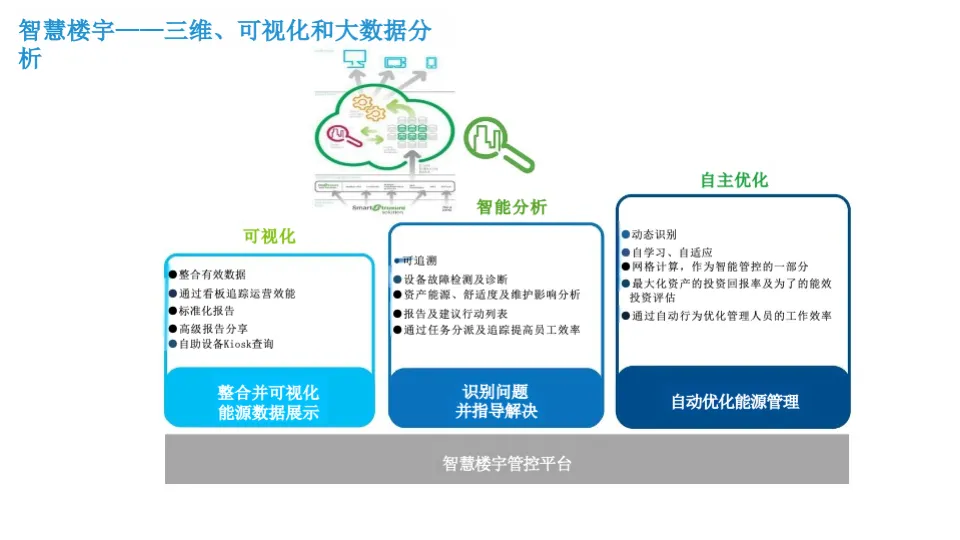

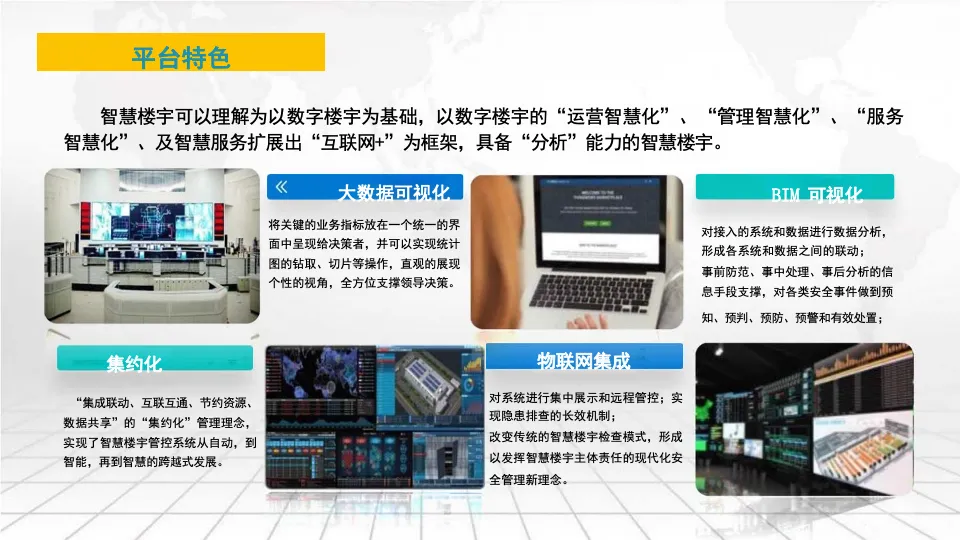

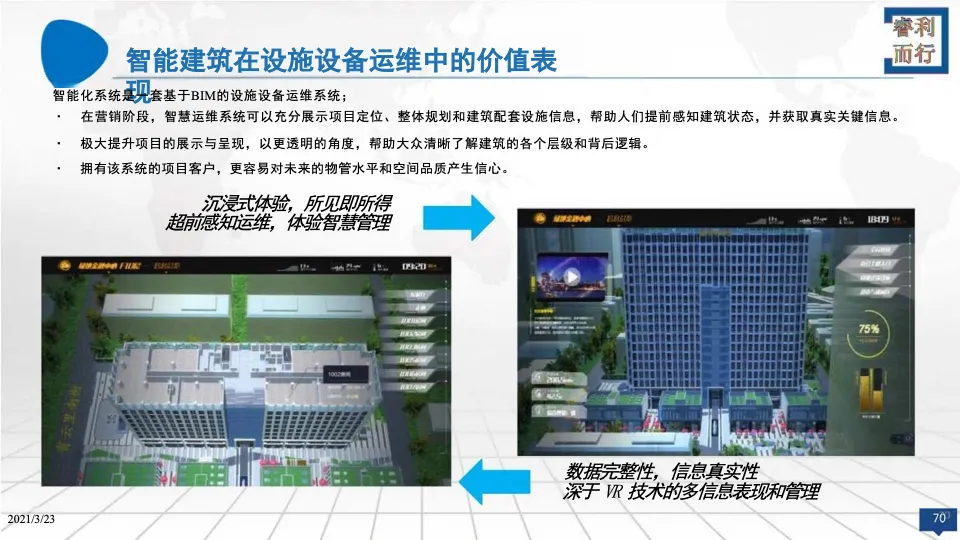

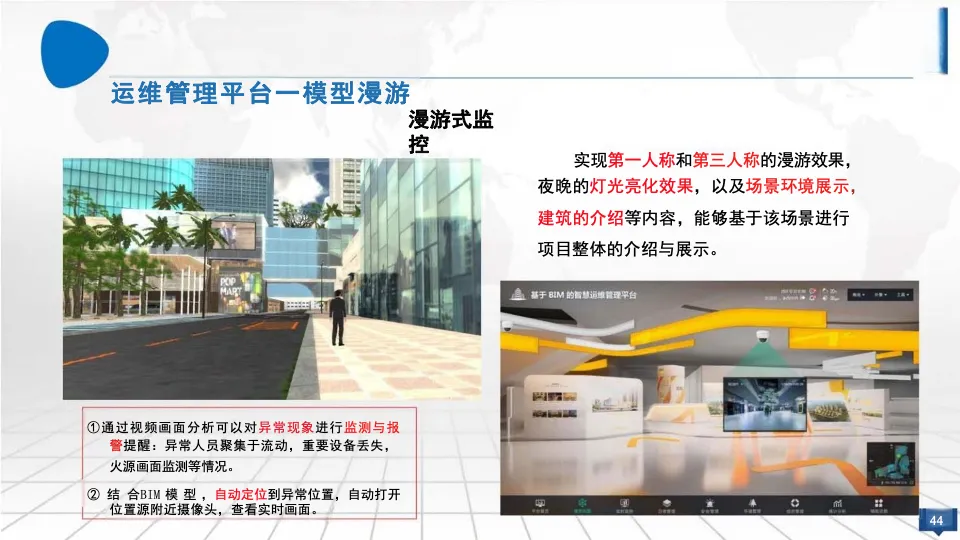

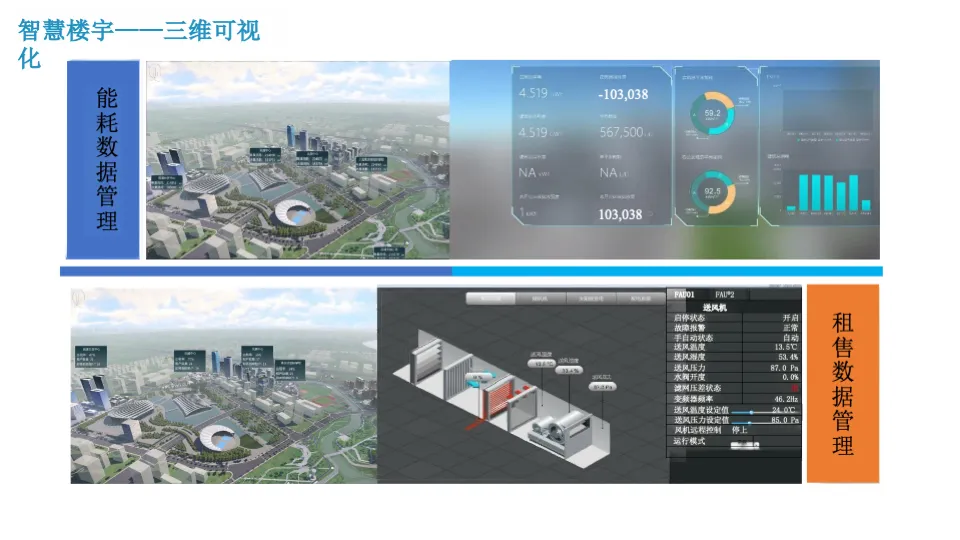

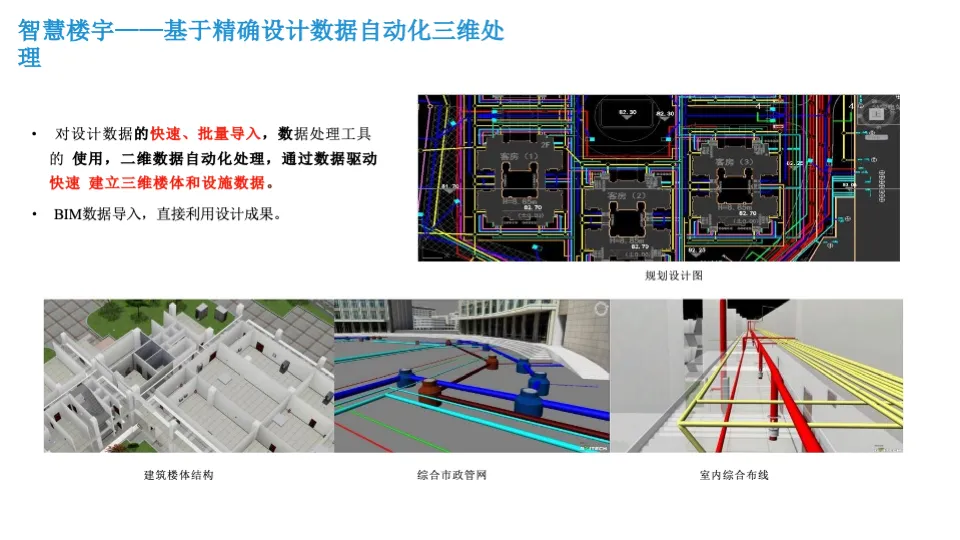

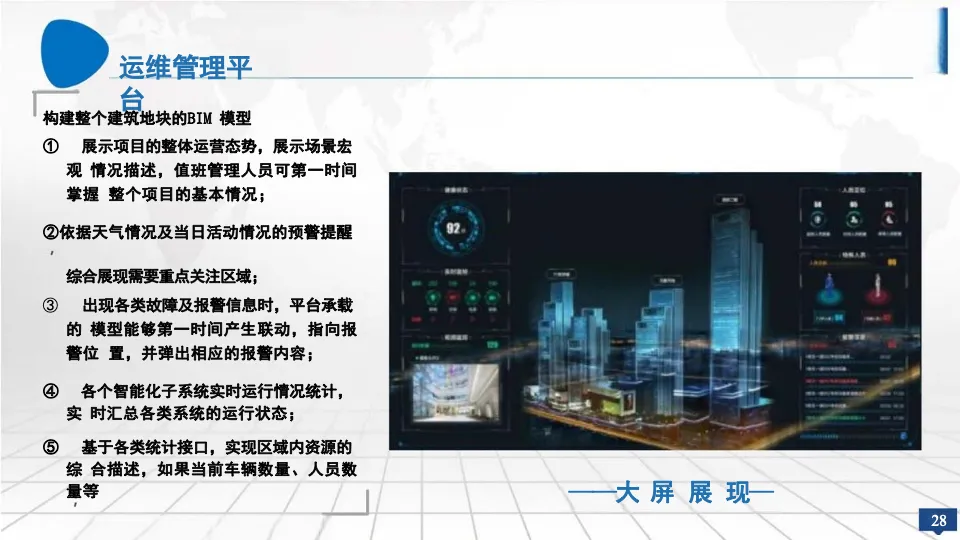

BIM 三维驾驶舱是楼宇数字化直观管控载体，依托建筑 CAD 图纸、BIM 模型自动生成室内外三维数字孪生场景，分为数据可视、智能识别、自主优化三大核心功能。

（一）全域数据可视化展示

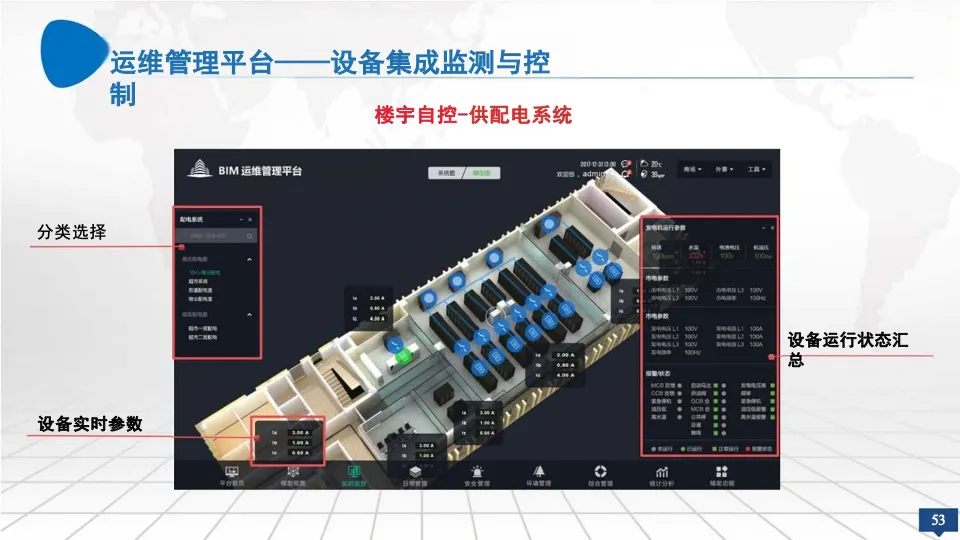

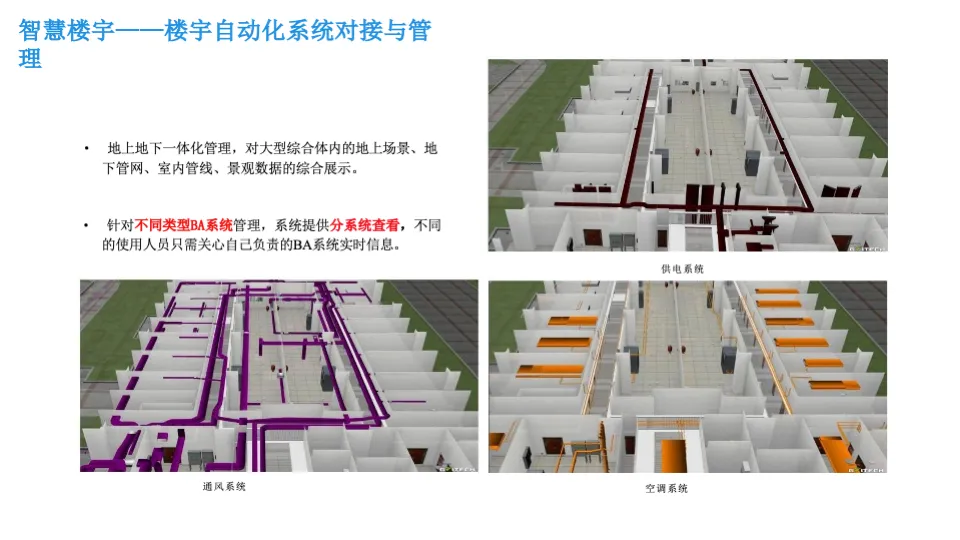

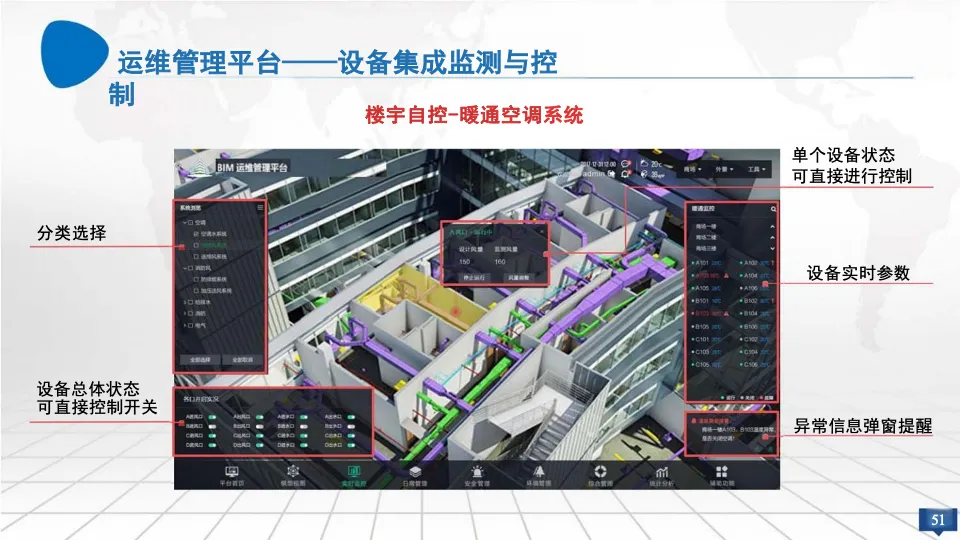

将配电、空调、照明、安防、停车全部设备点位标注在三维模型上，点击单台设备即可调取实时运行参数、历史故障、能耗曲线；大屏整合日用电量、漏水告警、车位空置率、会议室占用率核心指标，以饼图、折线图直观呈现，替代纸质报表。平台支持地上建筑、地下管网、机房管线一体化三维展示，管线故障可快速定位楼层与具体位置，大幅缩短检修时间。

（二）设备智能识别与故障处置

内置设备故障诊断算法，实时比对机组运行标准参数，当风机、冷水机组出现电流、温度异常时，系统自动弹窗预警，同步生成维修工单推送至运维人员移动端，并在三维模型高亮故障点位，附带历史维修记录、备件信息，实现事前预警、精准派单，从被动抢修转为预防性维护。

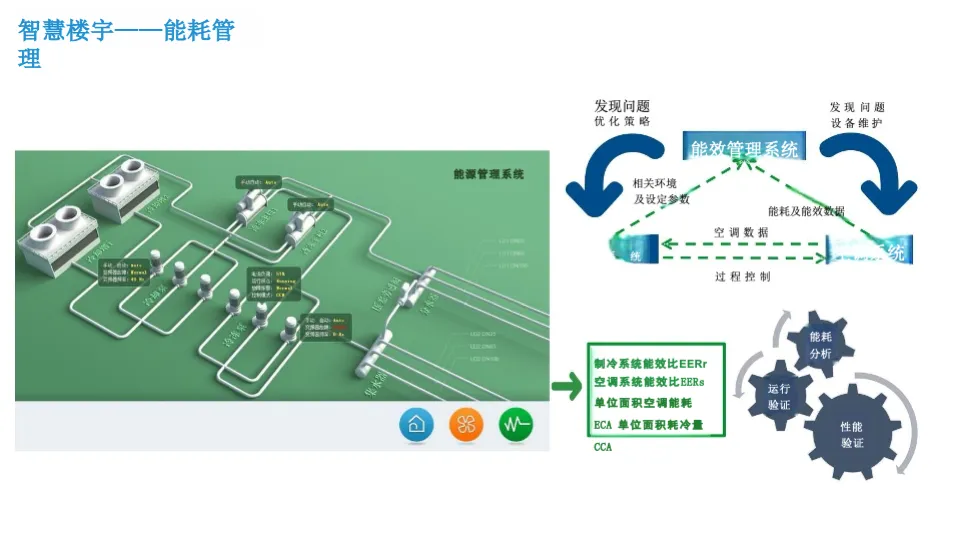

（三）能源自主优化调度

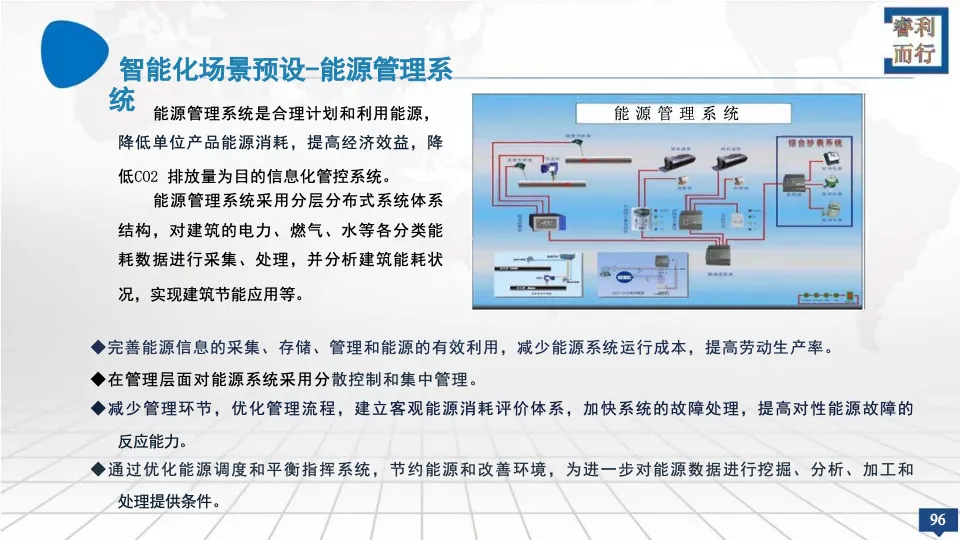

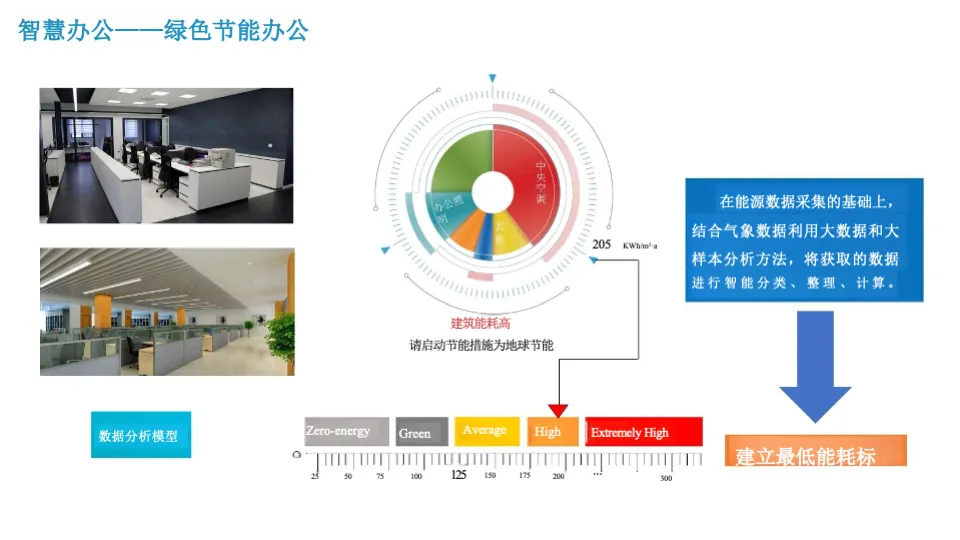

平台整合气象、分时电价、人员出勤数据，自动生成节能运行策略：夜间无人区域自动关闭空调照明；高峰时段降低非核心设备负载；根据室外温湿度调节新风换气量，自动核算单位面积能耗，生成节能优化报告，综合降低楼宇用电 15%-30%。系统可对比零碳、绿色、普通建筑能耗标杆，直观展示节能改造成效，满足节能评审、碳台账归档需求。

四、两大核心业务场景：智慧办公与智慧物业

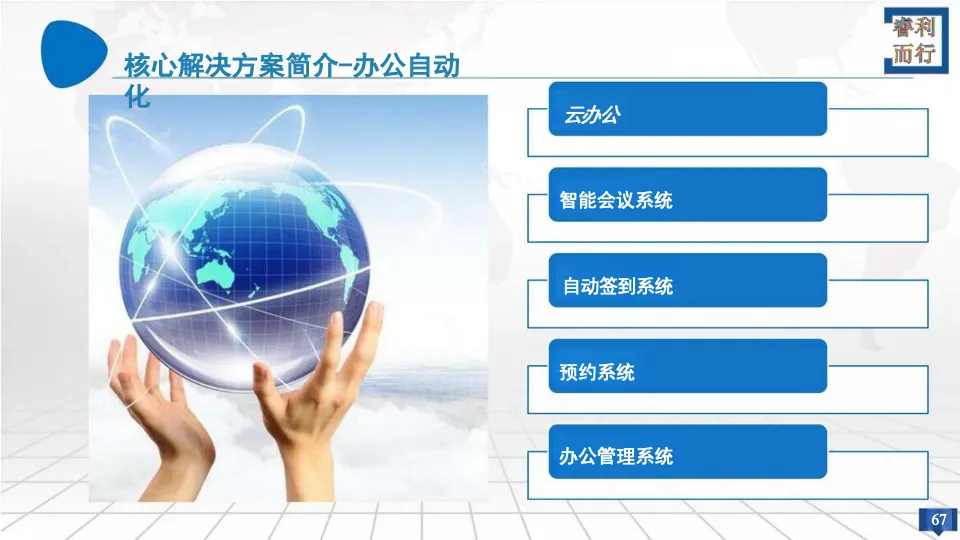

（一）全流程智慧办公体系

围绕企业员工日常办公需求，打造线上线下一体化配套服务，覆盖访客、会议、环境、信息发布四大模块。

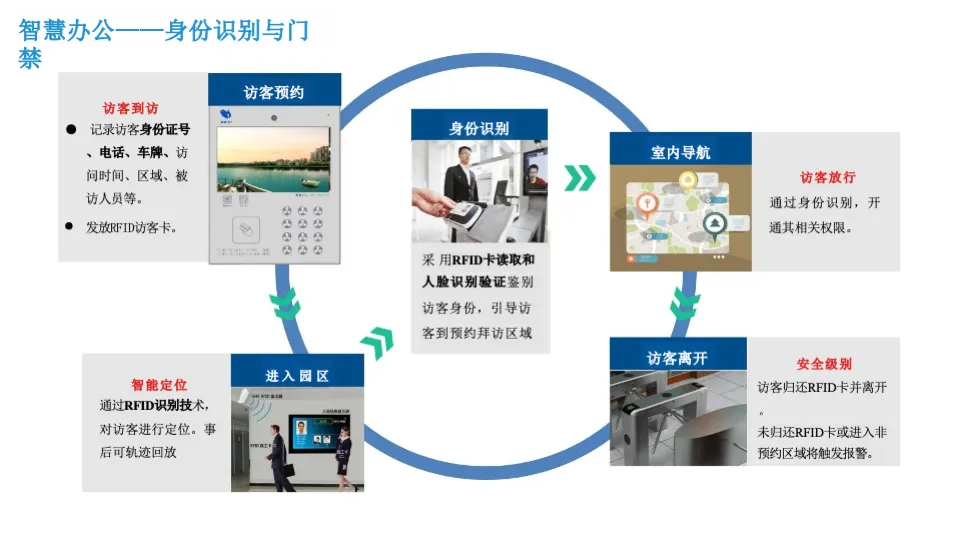

1. 智能访客管理

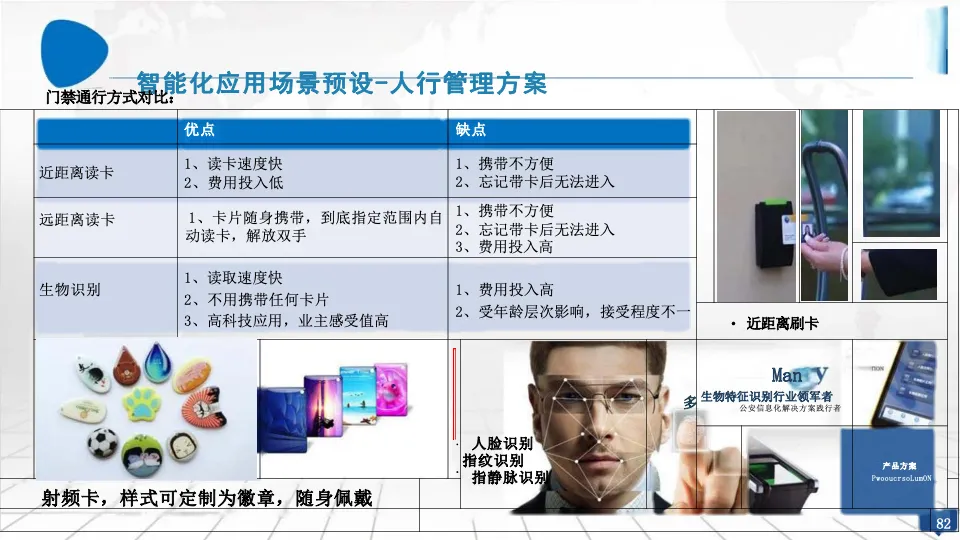

   ：员工小程序提前预约访客，生成临时通行二维码；大厅自助终端人脸识别登记，自动分配电梯权限，后台全程记录访客轨迹，进入管控区域实时报警，取消人工登记窗口。

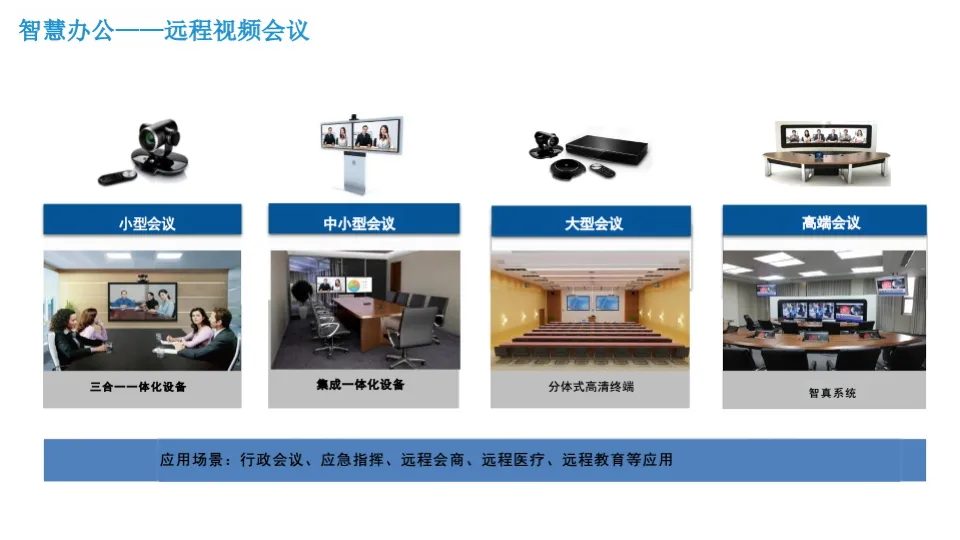

2. 一体化会议系统

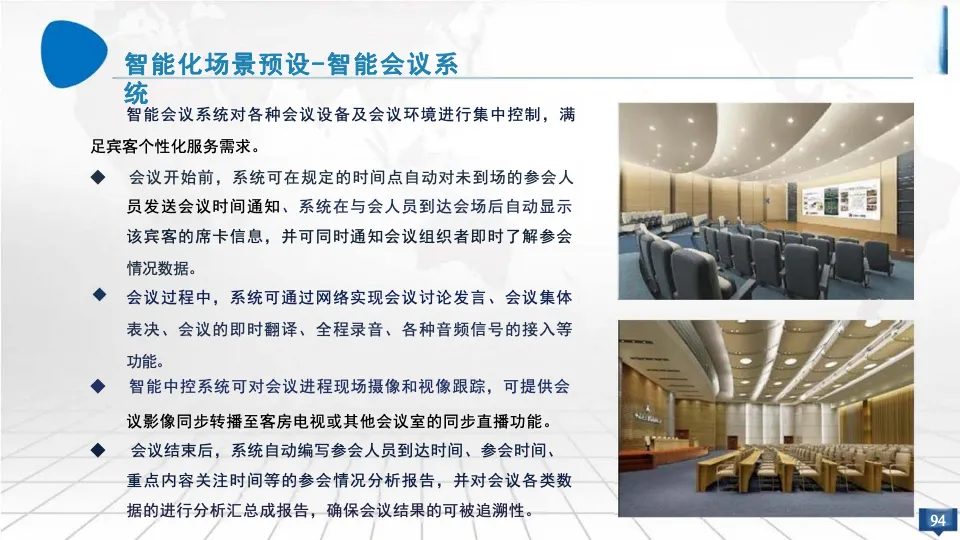

   ：覆盖小型会商、中型会议室、大型报告厅全场景，配套高清远程视频终端，线上预约会议室，会前自动开启灯光、空调、投影，会后设备自动断电，支持跨区域远程会商、应急指挥。

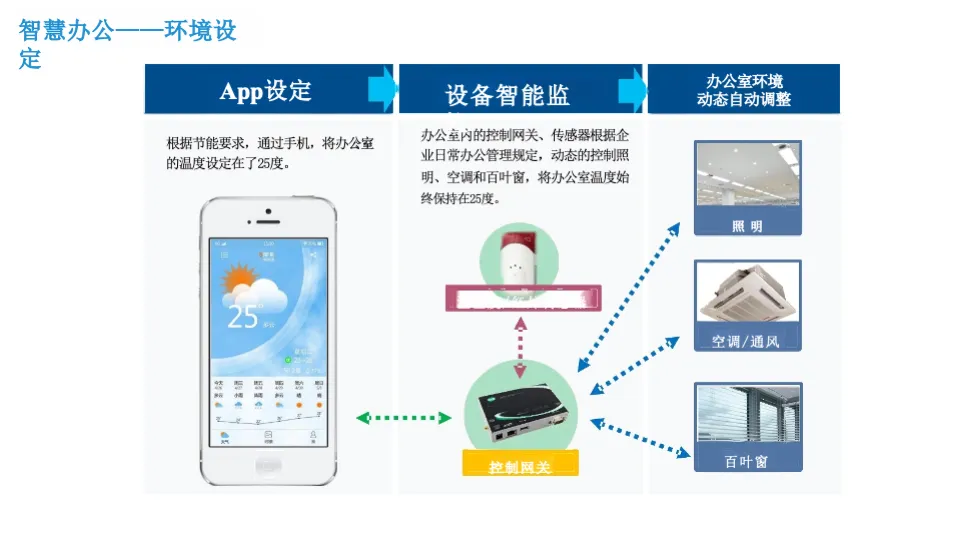

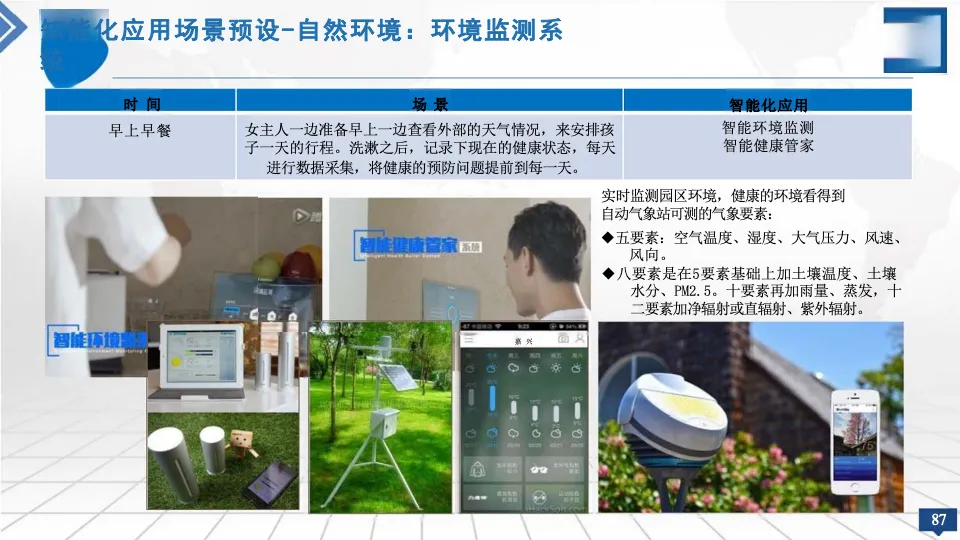

3. 室内智能环境调控
   ：温湿度、人体传感器实时采集室内空气质量，自动调节空调、新风、百叶窗；员工手机小程序可自定义办公温度，兼顾舒适与节能。

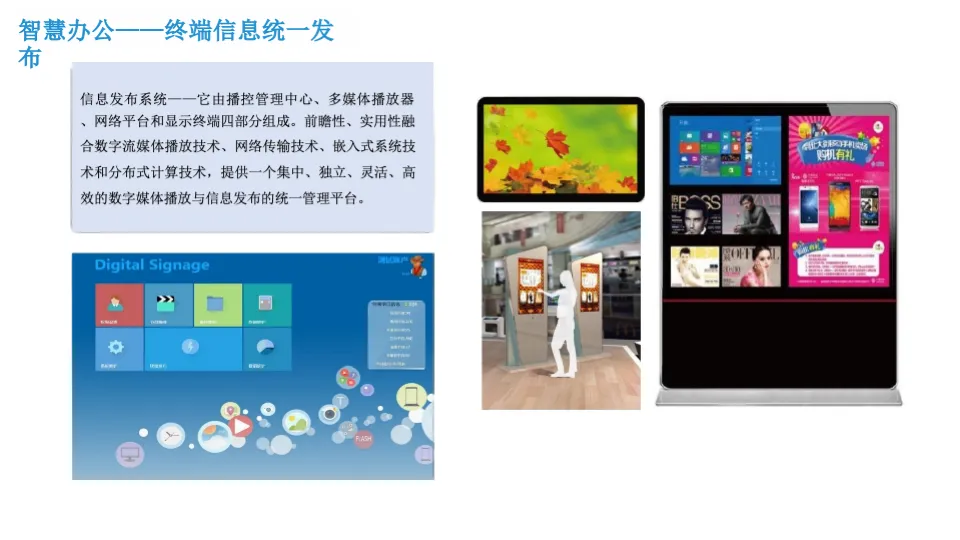

4. 全域信息发布
   ：大厅、电梯、楼层部署数字屏，统一推送通知、招商、企业文化，后台远程统一编辑发布，无需分屏单独操作。

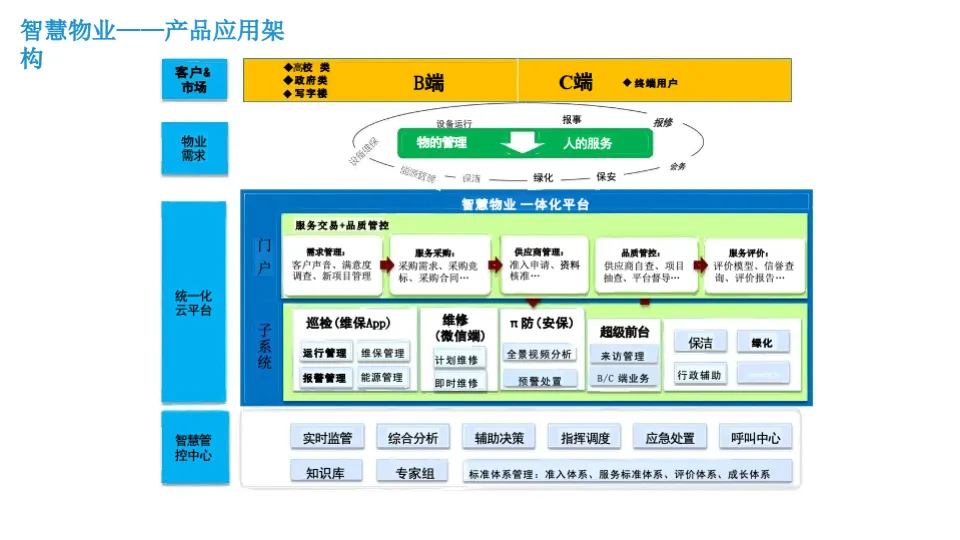

（二）一体化智慧物业运营平台

面向物业工程、安保、保洁、管理人员，搭建 B 端综合管控云平台，涵盖设备维保、停车管理、安防巡检、能源管控、便民服务五大功能。

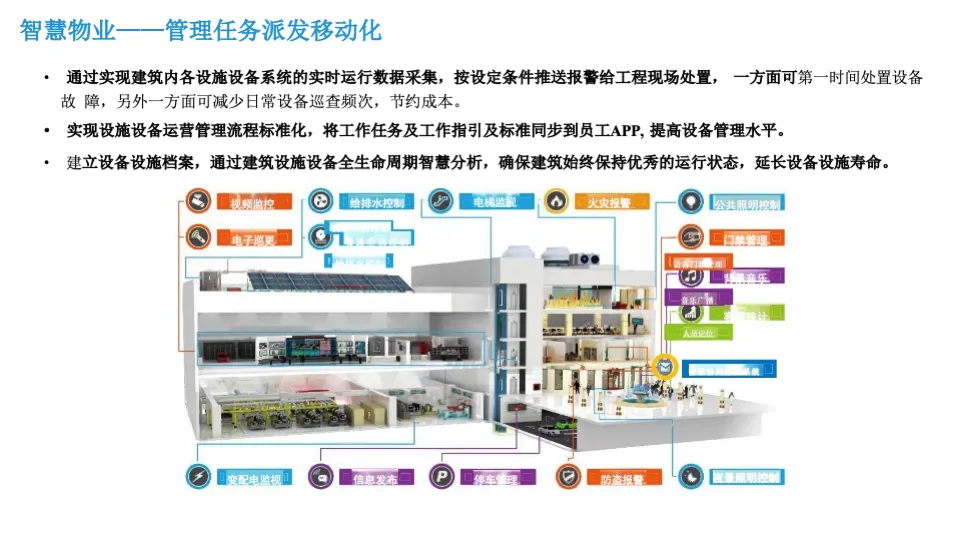

1. 工单闭环运维机制

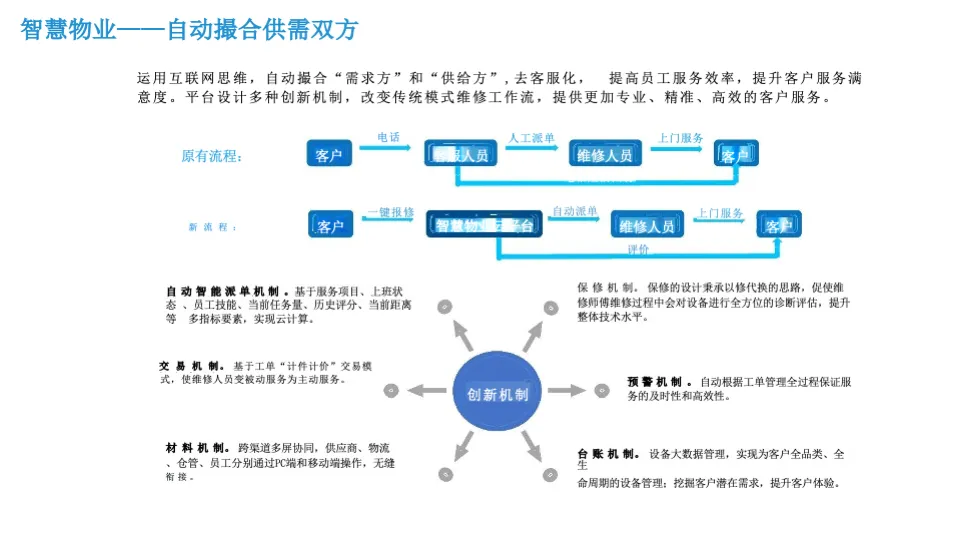

   ：设备自动告警、员工线上报修一键生成工单，系统根据维修人员距离、技能自动派单，现场拍照留存维修记录，完工线上验收，全流程留痕，替代纸质台账。建立设备全生命周期档案，记录采购、维保、更换全流程信息，延长设备使用寿命。

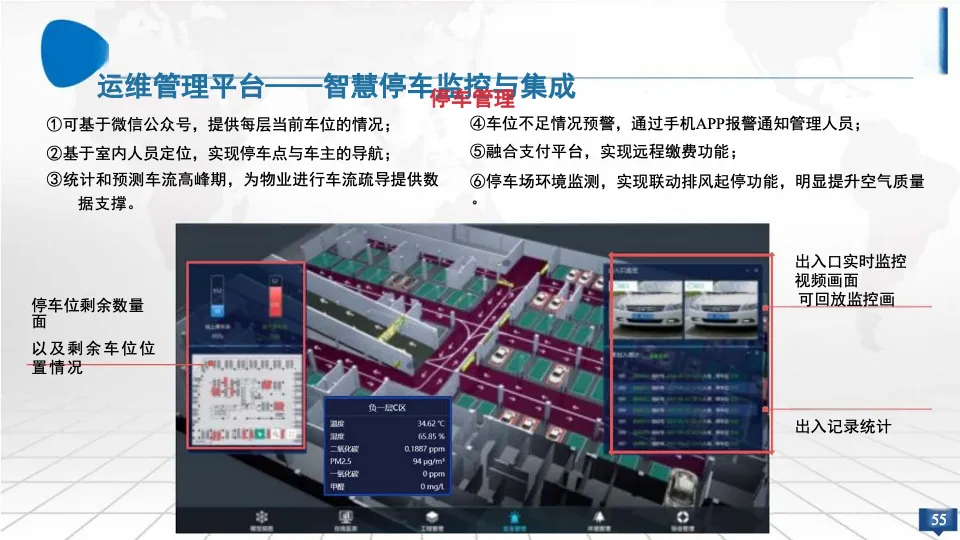

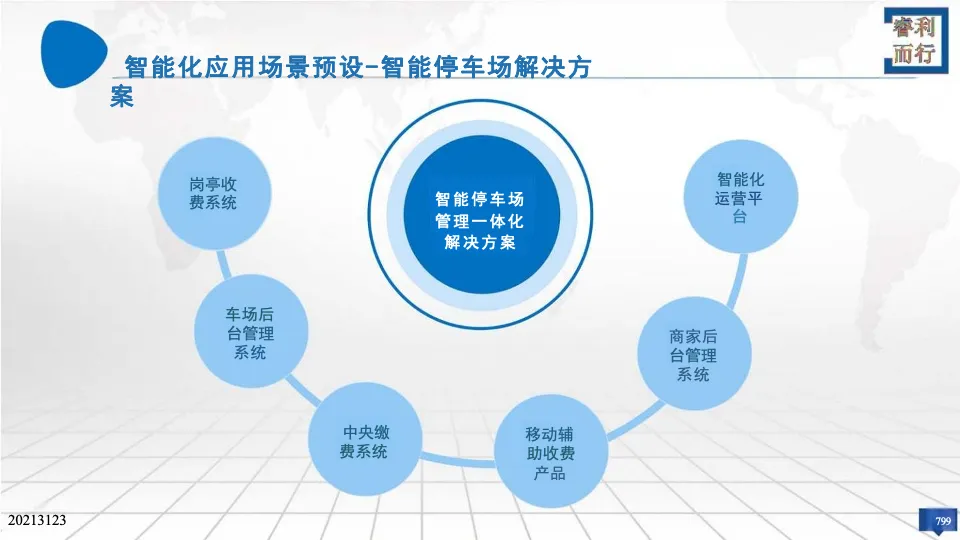

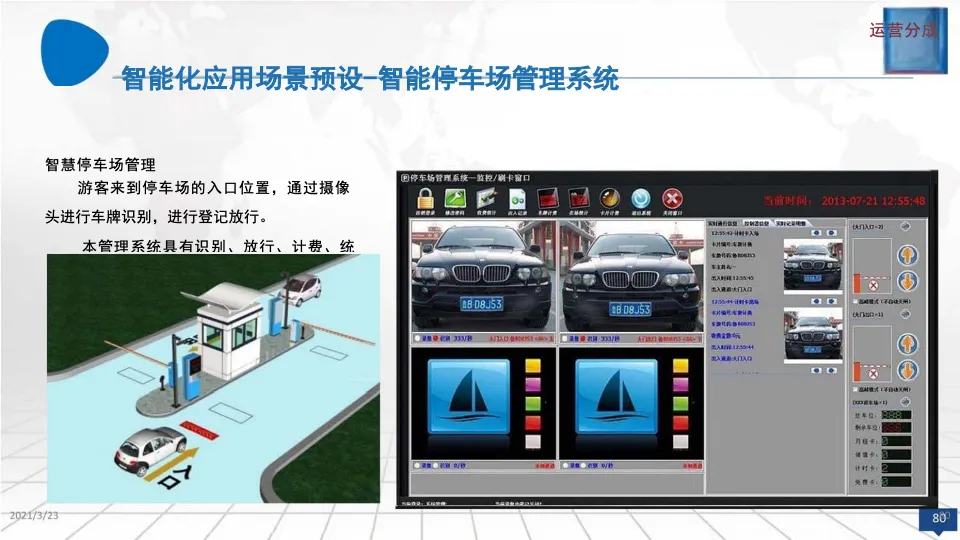

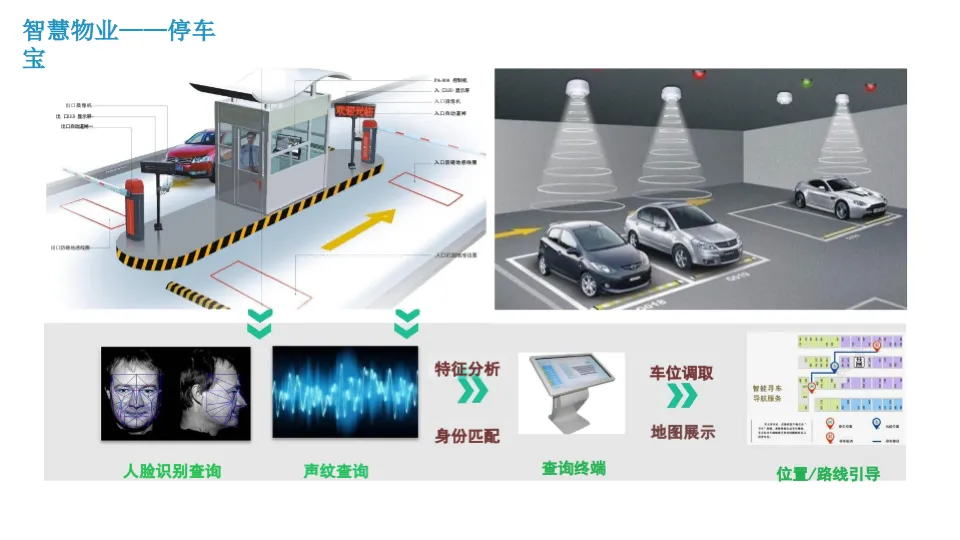

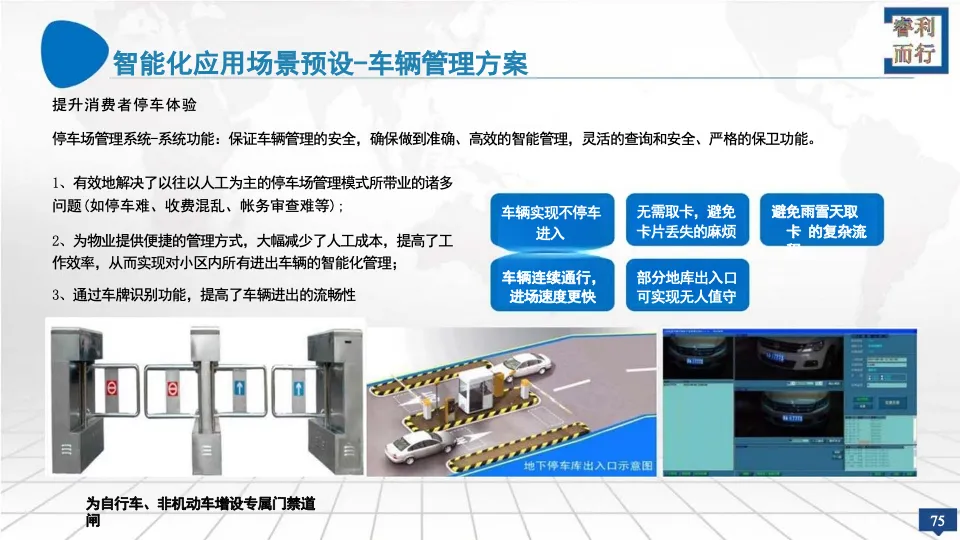

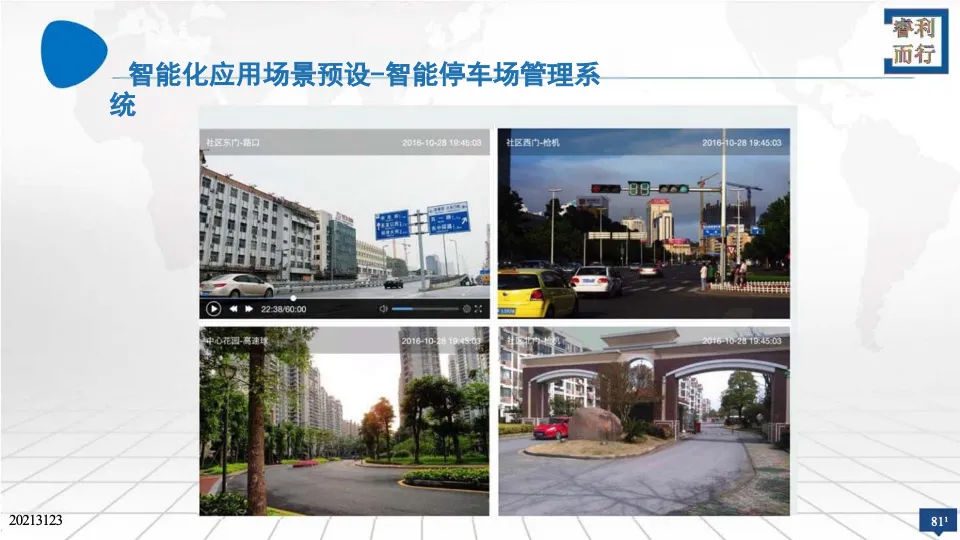

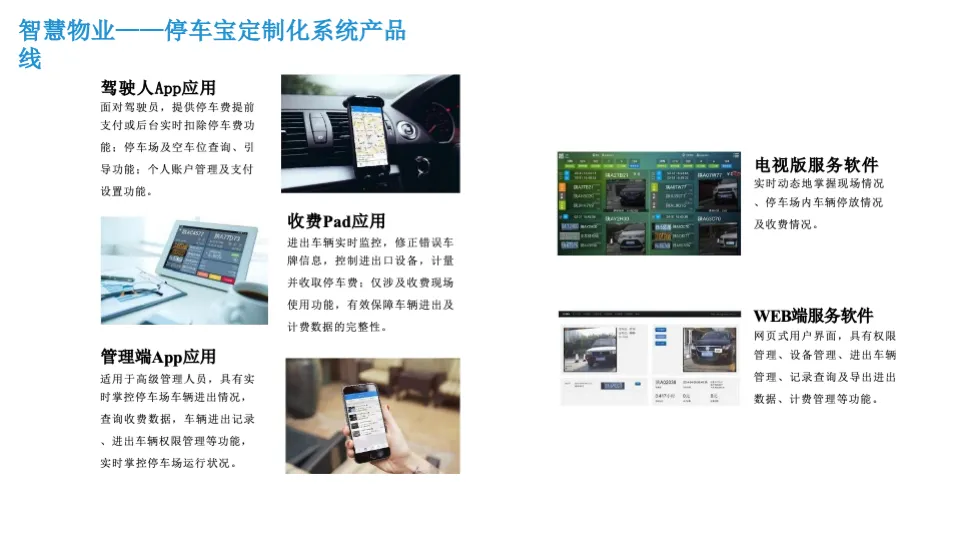

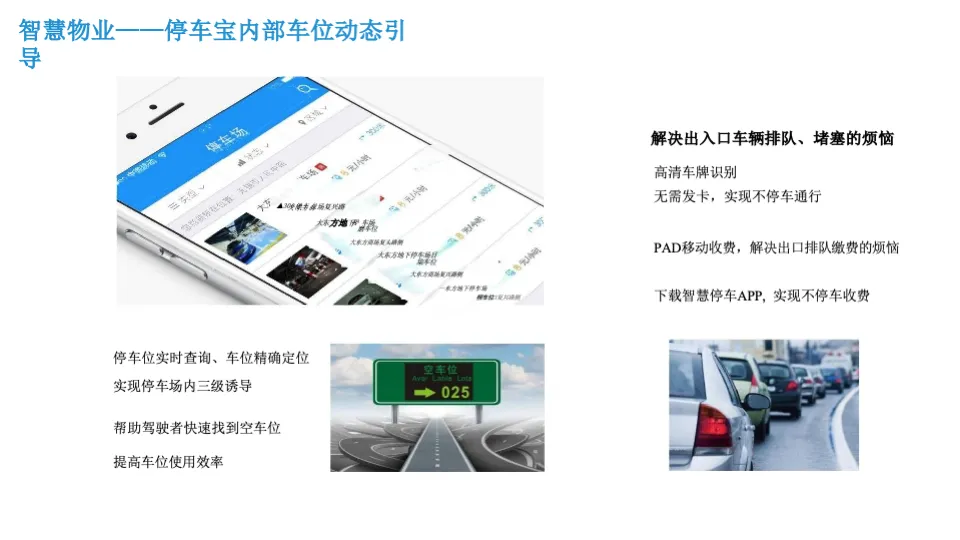

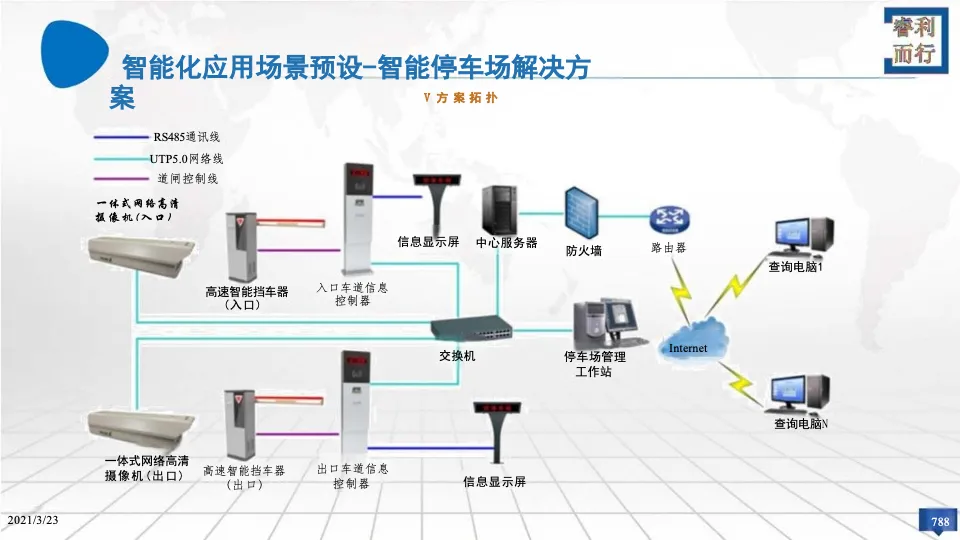

2. 智慧停车系统

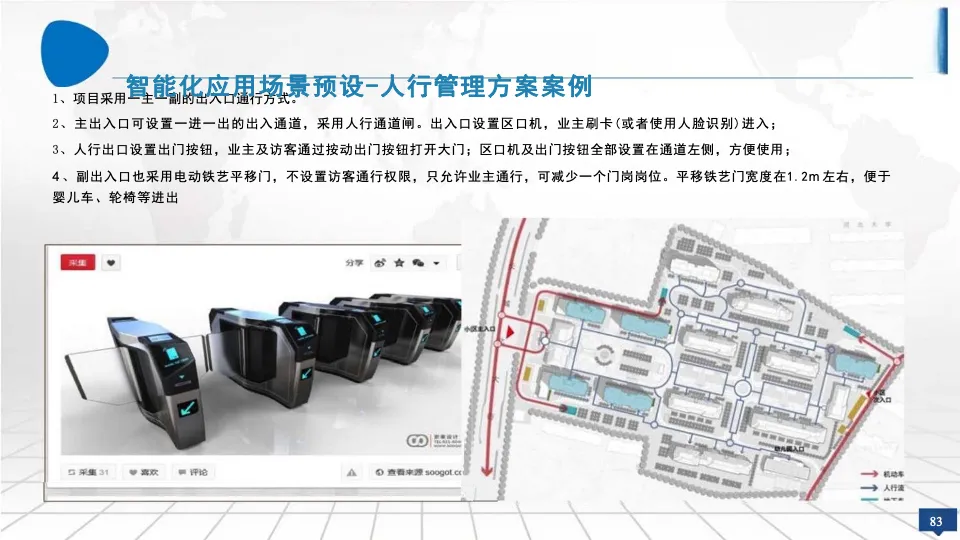

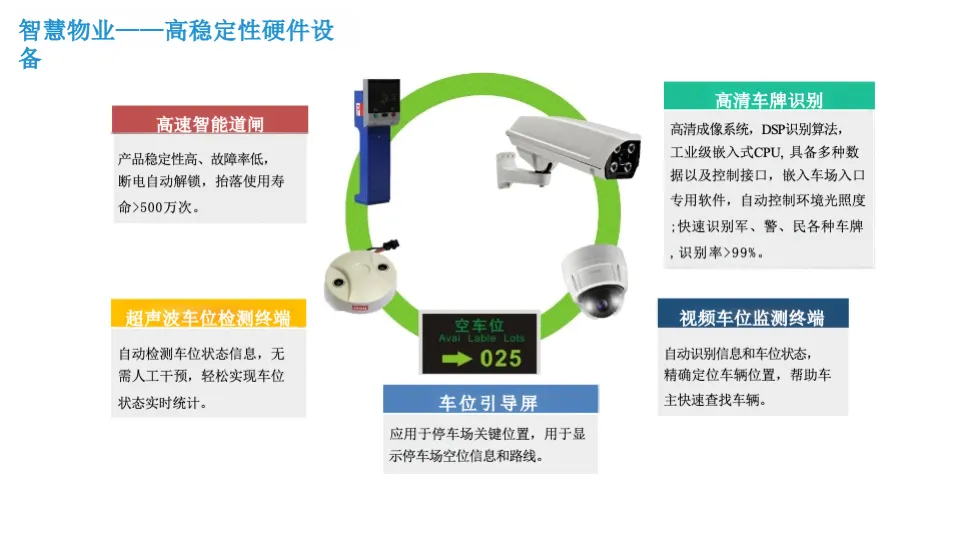

   ：出入口车牌识别无杆通行，地下部署超声波车位检测器，大屏、手机 APP 实时展示空余车位，支持反向寻、线上预缴停车费，解决出入口排队、找车位难题。
3. 安防与巡检数字化

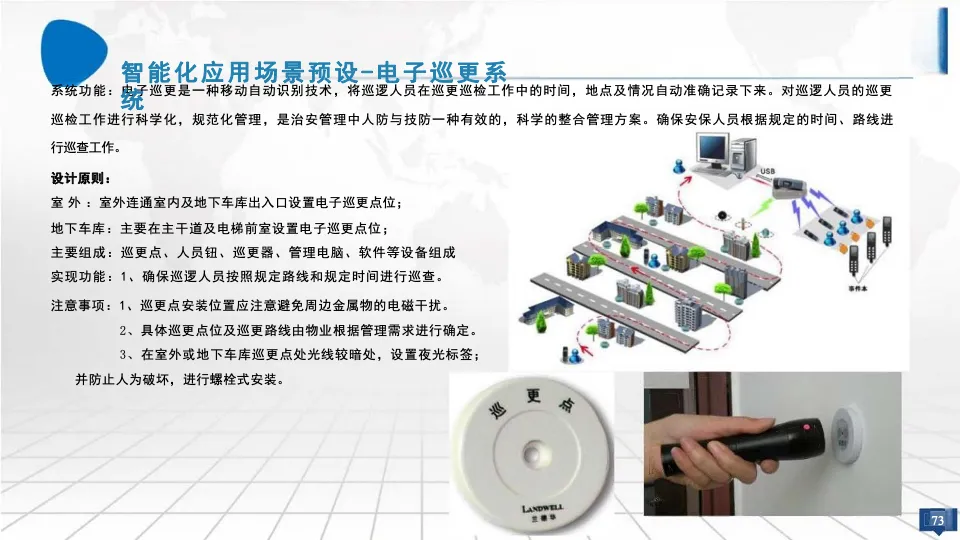

   ：高清 AI 摄像头自动识别逗留、翻越、烟火异常，电子巡更路线线上规划，安保人员移动端打卡，异常情况实时推送管理后台。

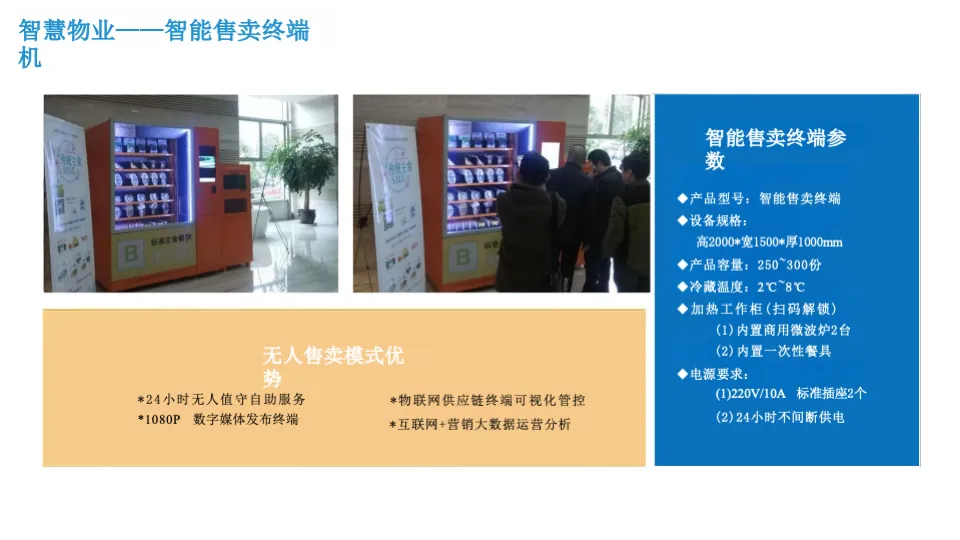

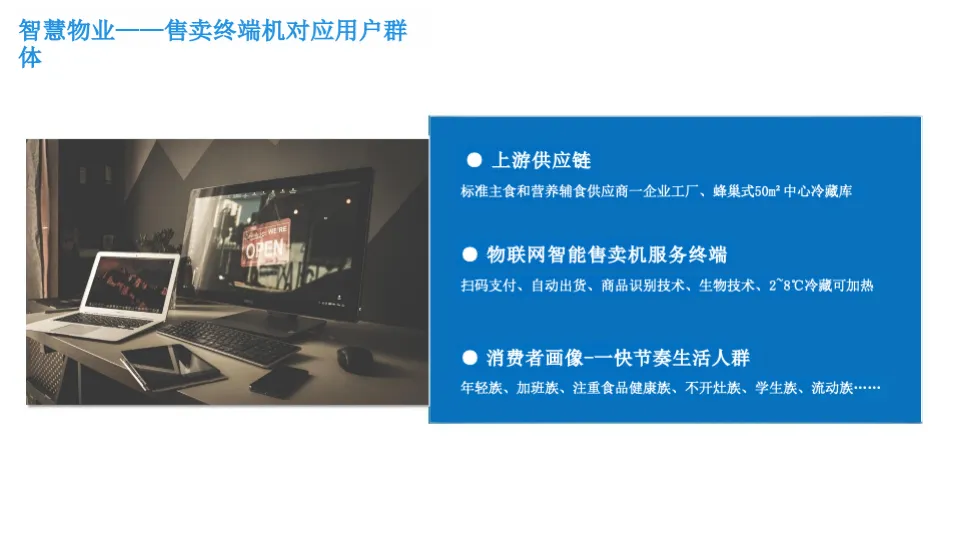

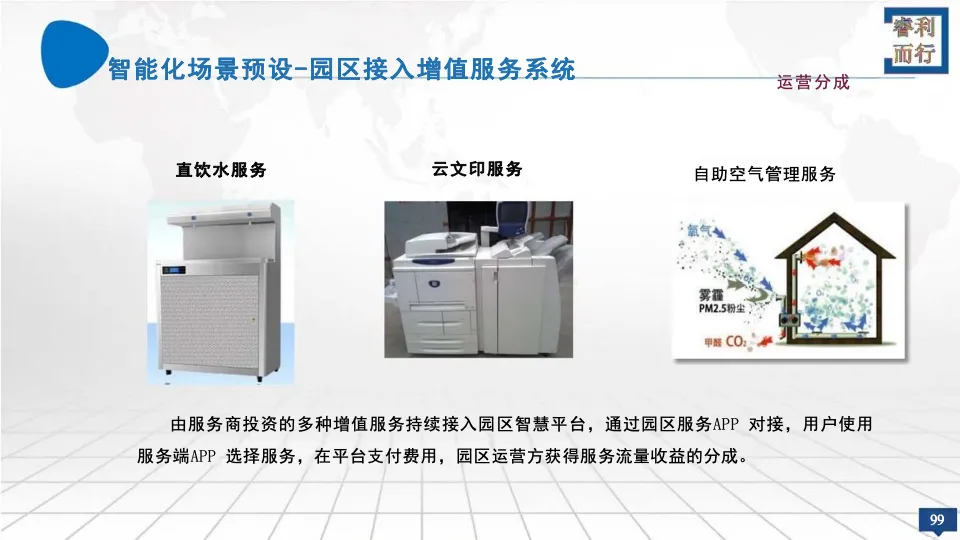

4. 增值便民配套

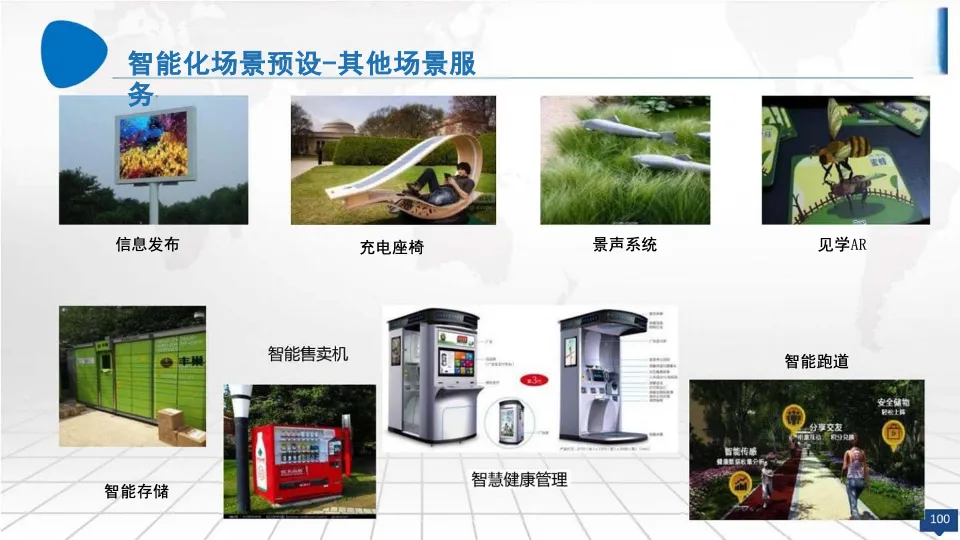

   ：部署 24 小时智能售卖终端，冷藏加热一体化，小程序自助下单，拓展物业增收渠道；线上保洁、绿化报修功能，简化日常服务流程。

五、项目落地实施流程与综合价值

（一）标准化分阶段落地流程

1. 前期调研规划阶段
   ：摸排楼宇现有 5A 设备、梳理办公与物业需求，完成 BIM 模型搭建，出具轻量化 / 全功能两套实施方案。
2. 硬件部署调试阶段
   ：新增传感器、网关、显示屏分批安装，完成存量设备协议对接，部署统一管控平台，配置联动规则、告警阈值。
3. 试运行培训阶段
   ：30 天全系统联调，针对物业、办公人员开展分模块操作培训，上线小程序、运维 APP。
4. 长效迭代运营阶段
   ：按月分析能耗、工单、客流数据，持续优化节能策略与派单机制，按需新增增值服务模块。

（二）多维落地综合价值

1. 经济效益
   ：能源精细化管控大幅削减水电开支；自动化工单、无人值守停车减少安保、巡检人力；智能售卖、广告发布拓展物业增值收入，降低长期运营总成本。
2. 管理价值
   ：三维驾驶舱实现一屏统管全楼宇，多系统数据互通，突发事件自动联动处置；设备预防性维护减少重大故障停机时间，管理从人工经验转向数据驱动。
3. 办公民生价值
   ：访客、会议、报修全线上化，室内环境智能调节，简化员工办事流程，大幅提升办公舒适度与楼宇配套竞争力，提升房产出租溢价。
4. 政策合规价值
   ：完整能耗、安防数据自动归档，可应对节能、消防、住建常态化检查，助力楼宇获评绿色建筑、智慧示范楼宇荣誉。

结语

随着智慧城市与绿色建筑建设持续深化，传统割裂式楼宇 5A 系统已无法适配现代化写字楼、产业园区、政府办公楼运营需求。本套一体化智慧楼宇解决方案以物联网、BIM 数字孪生、大数据分析为技术核心，打通楼宇自控、安防、消防、办公、停车全业务数据壁垒，构建 “感知 - 互联 - 分析 - 自动调度” 完整数字化闭环。方案兼顾新建楼宇整体部署与老旧楼宇轻量化利旧改造，分为智慧办公、智慧物业两大核心应用场景，配套三维可视化统一管控平台，同步实现节能降本、管理提效、办公体验升级、合规达标多重目标，具备标准化、可复制落地优势，为各类商业办公、产业载体、政务楼宇数字化改造提供完整实操建设方案。

03

引用内容

PPT内容展示如下

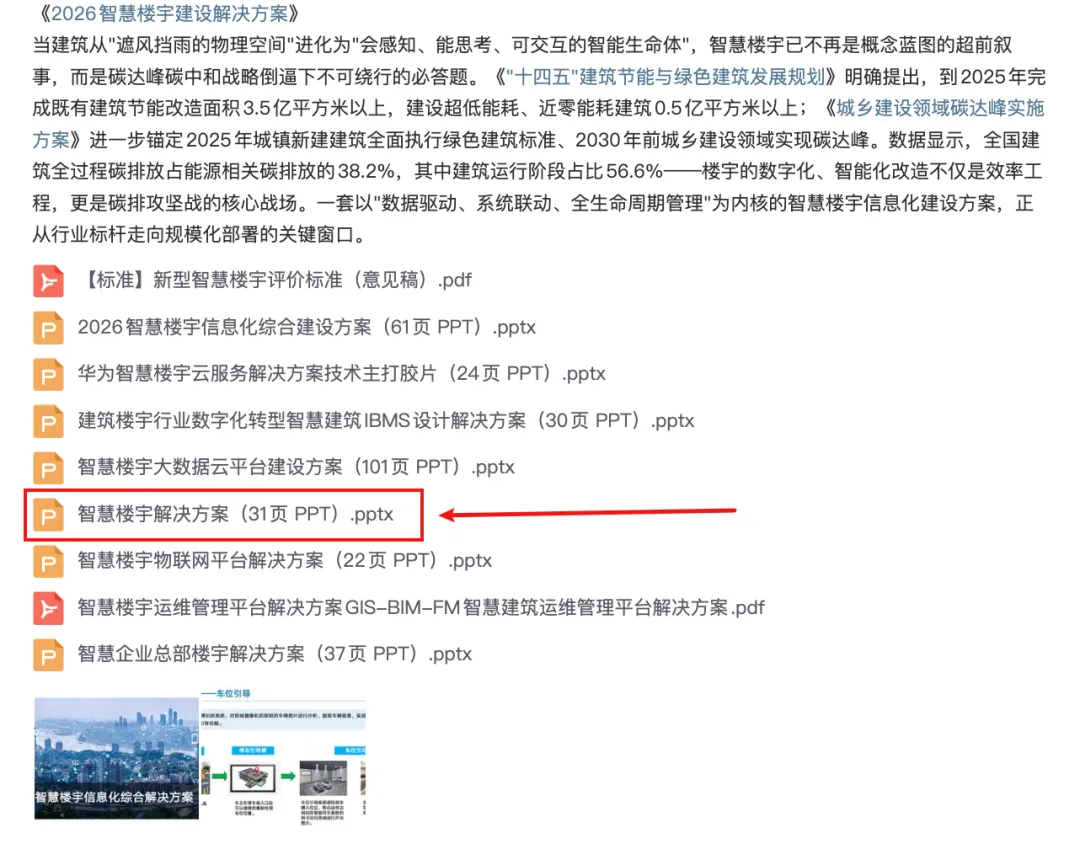

“智慧楼宇解决方案（31页 PPT）”

01

下一篇导读

02

方案解读

基于 BIM 与大数据云平台的智慧楼宇一体化建设研究

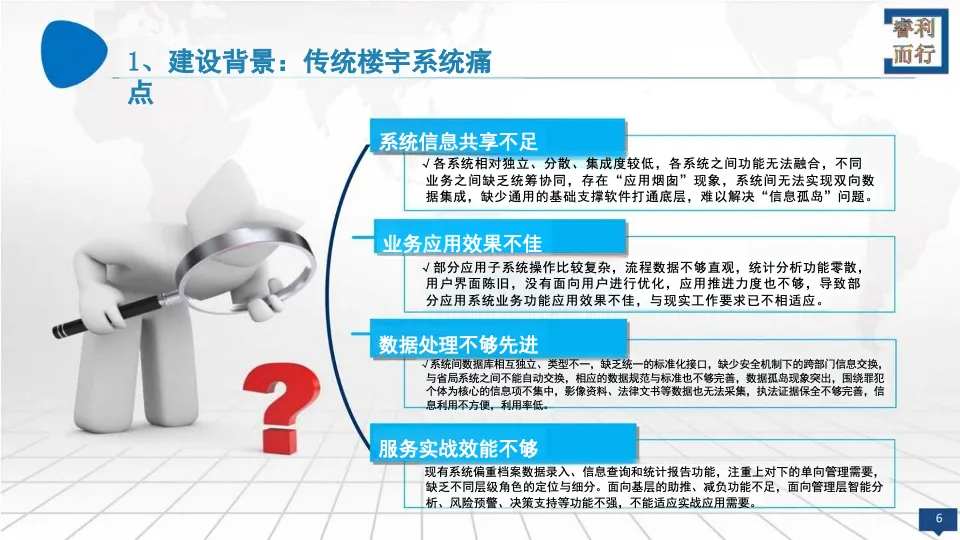

一、行业发展背景与传统楼宇核心痛点

数字城市、双碳节能战略持续推进，楼宇作为智慧城市基础单元，数字化转型成为行业刚需。传统楼宇智能化建设普遍采用分散采购、独立部署模式，安防、暖通、消防、停车、办公系统各自独立，软硬件资源无法互通，长期形成难以破解的运营短板，可划分为软件、硬件两大层面核心矛盾。

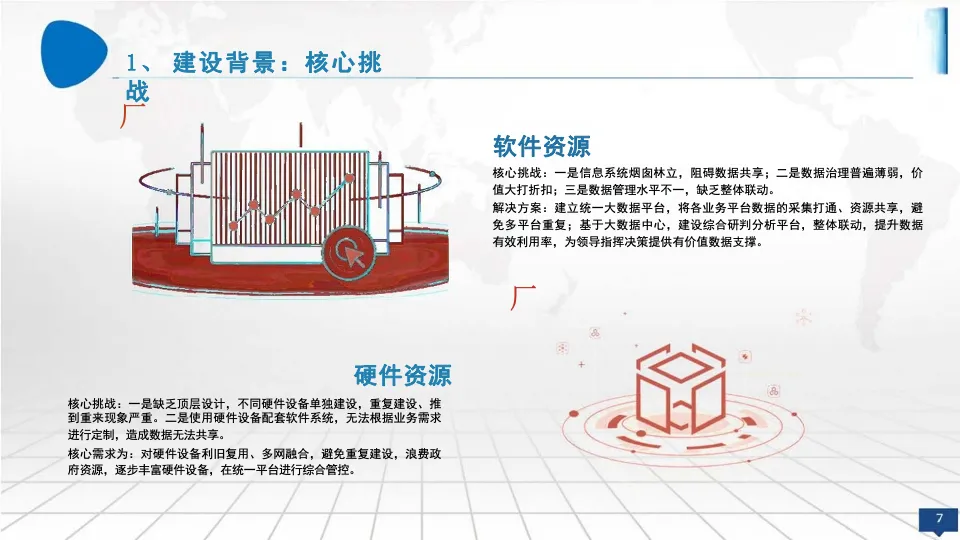

从软件层面来看，各类业务系统架构不统一、数据库相互隔离，形成大量 “应用烟囱”，缺少统一数据中台实现双向数据流通；数据分析能力薄弱，仅支持简单数据录入与基础报表，缺乏 AI 预判、多维度挖掘能力；系统操作界面老旧，流程繁琐，面向管理层的决策支撑、面向基层减负功能缺失，数据利用率极低，无法实现事前预警、事中处置、事后复盘的闭环管理。

硬件层面，行业普遍缺乏顶层统一规划，视频、传感器、机电设备分批次重复建设，大量老旧设备无法利旧复用，硬件资源严重浪费；各类终端通信协议不兼容，无法统一接入管控，设备运行数据无法汇总分析，人工巡检、线下台账成为主流运维模式，人力成本居高不下。

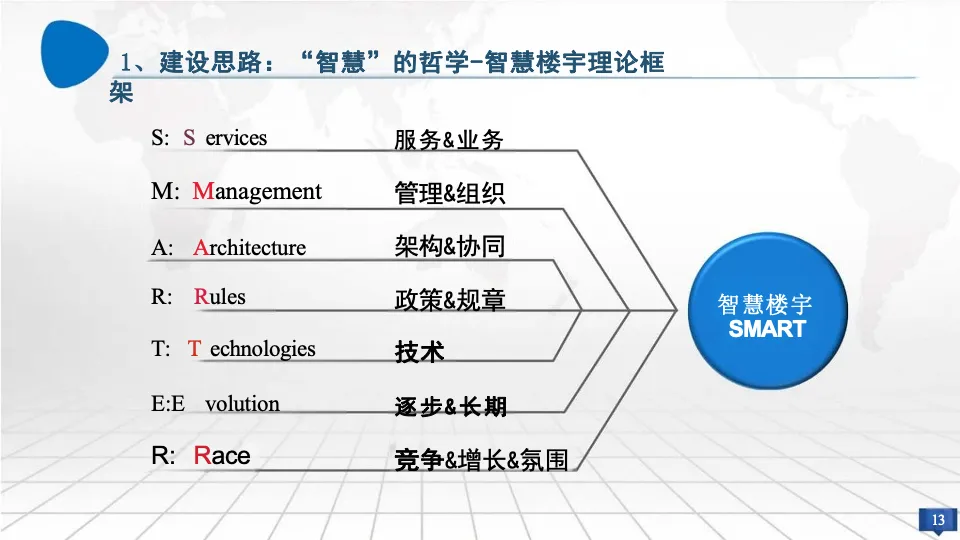

基于软硬件双重痛点，行业亟需一套以大数据云平台为中枢，融合 BIM 三维可视化、全域物联网、AI 智能算法、IBMS 集成管理的一体化解决方案，打通设备、人员、空间、能耗全维度数据，实现楼宇运营从人工经验管理向数据智能驱动转型。方案遵循 SMART 理论框架，以服务（Services）、管理（Management）、架构（Architecture）、规则（Rules）、技术（Technology）、迭代（Evolution）、发展（Race）七大维度构建完整智慧体系，核心建设思路为 “由外至内分层部署、集成联动、数据共享、集约智能”。

二、平台建设总体思路、原则与核心目标

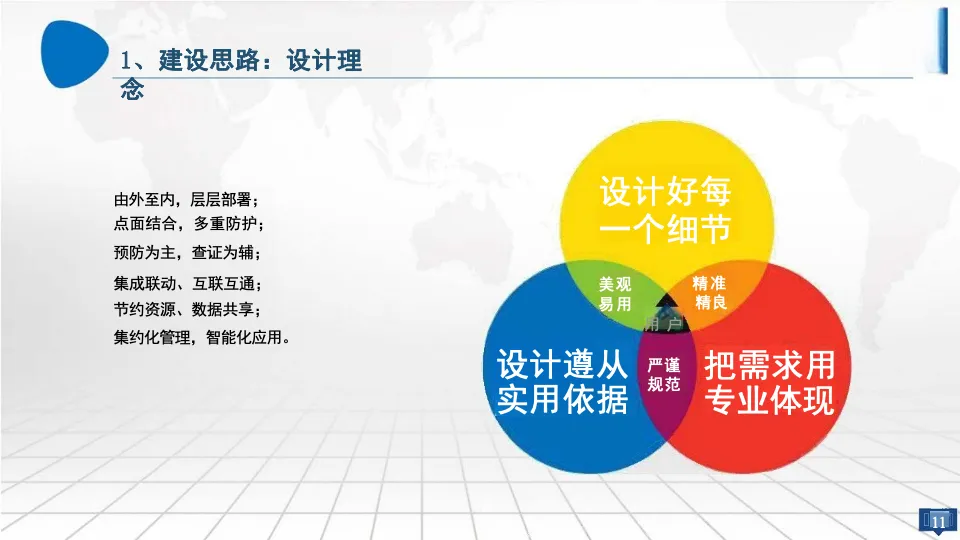

（一）顶层建设思路

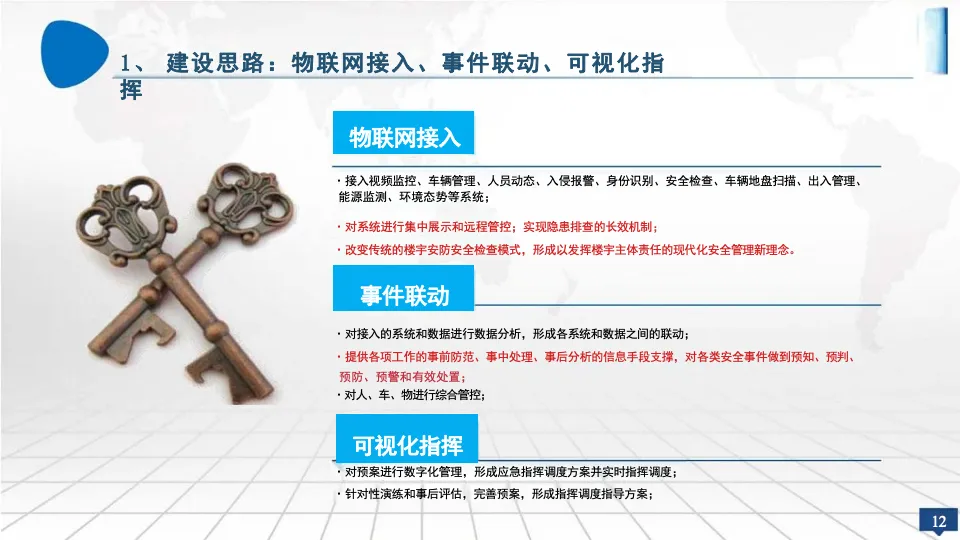

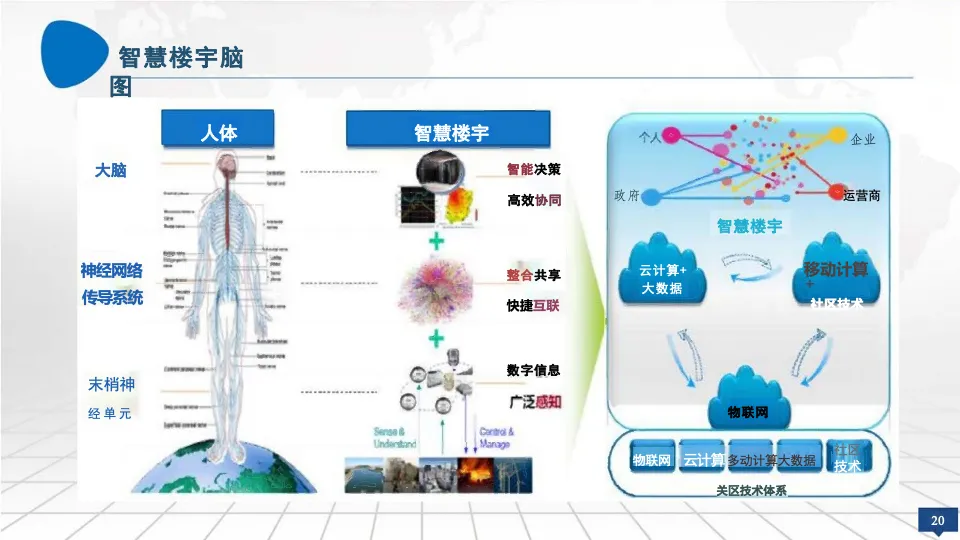

整套大数据云平台以物联网广泛感知为神经末梢，以云端大数据算力为大脑，以 BIM 数字孪生为可视化载体，实现三层协同架构：底层完成全楼宇人、车、设备、环境多维度数据采集；中层搭建统一数据中台完成清洗、融合、存储、AI 分析；上层分设管理端、运维移动端、业主小程序多类应用终端。核心落地逻辑为物联网全域接入、多系统事件联动、三维可视化指挥，配套数字化应急预案，实现隐患提前预知、风险主动预警、突发事件快速调度。

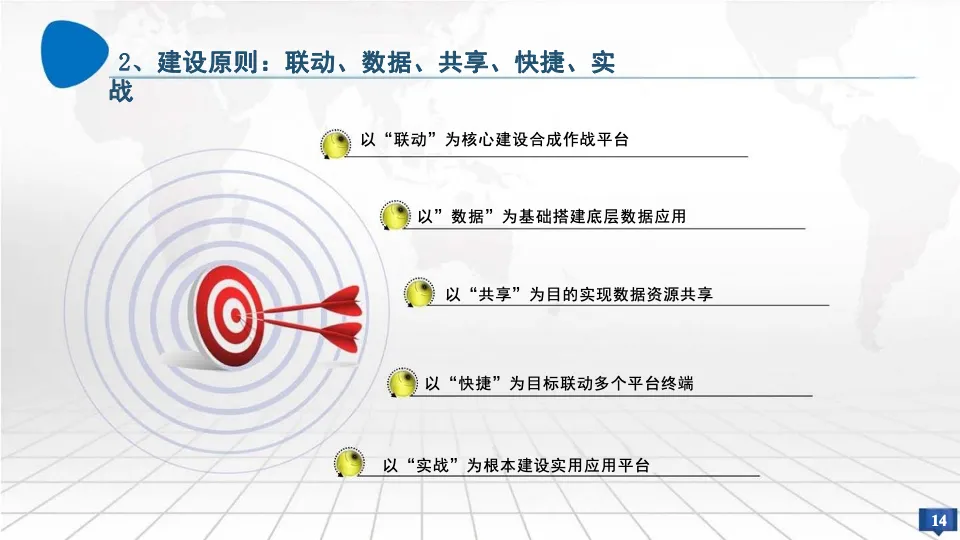

（二）五大核心建设原则

1. 联动实战
   ：所有子系统数据互通，安全、能耗、设备数据联动分析，平台功能贴合物业、管理部门一线实战需求，杜绝华而不实冗余功能；
2. 数据共享
   ：统一标准化接口，打破系统孤岛，实现一次采集、多方复用，硬件设备利旧复用，减少重复投资；
3. 高效快捷
   ：简化运维、业主操作流程，移动端、大屏、PC 多终端同步适配，一键调取数据、下发工单；
4. 智能可视
   ：依托 BIM 三维模型实现全楼宇实景映射，所有设备、告警点位直观标注，数据以图表、热力图可视化展示；
5. 可持续迭代
   ：平台采用云原生模块化架构，可分阶段扩容功能，适配楼宇全生命周期规划、施工、运营全流程需求。

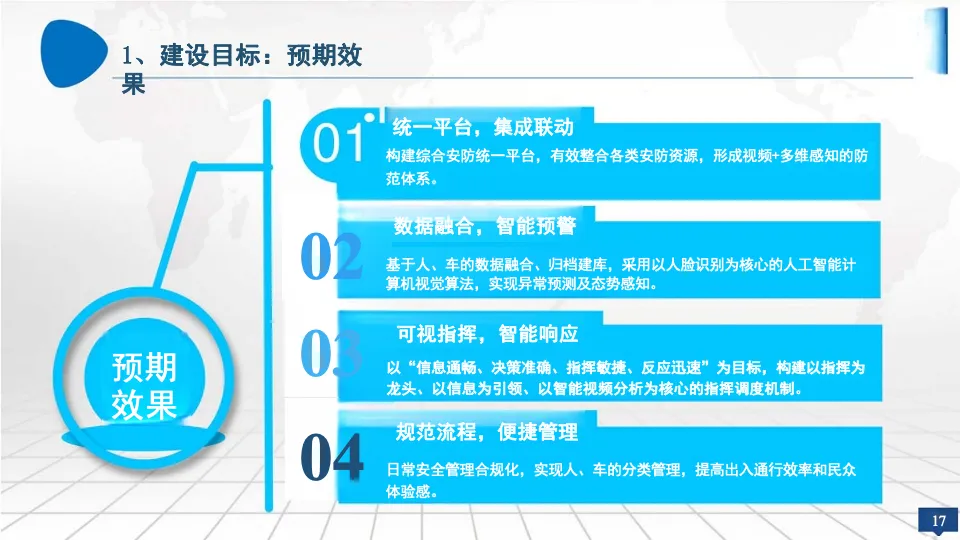

（三）平台四大建设目标

1. 统一集成管控
   ：整合视频监控、门禁停车、暖通照明、消防给排水、人员定位全部子系统，打造一体化综合指挥大屏，实现一屏统管整栋楼宇；
2. 数据智能预警
   ：依托大数据与 AI 算法分析能耗、设备、人员异常，实现安全隐患、能源浪费提前预判，做到预知、预防、预警；3 运维降本增效：替代大量人工巡检、线下台账，自动生成维保工单、能耗报表，降低物业人力与水电运营成本；
3. 全生命周期管理

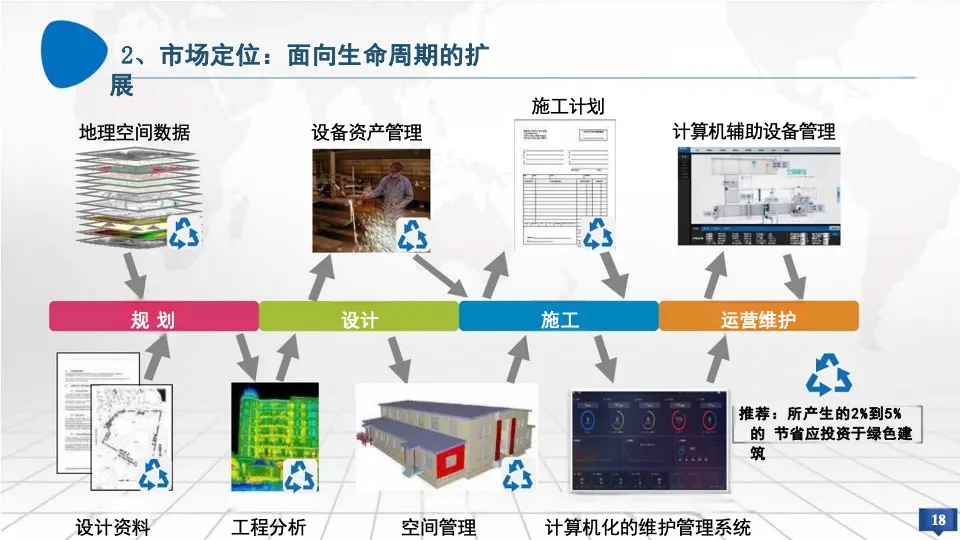

   ：依托 BIM 模型承载楼宇规划图纸、施工资料、运维档案，覆盖建筑从建设到运营完整周期，支撑节能改造、空间优化科学决策。

三、智慧楼宇大数据云平台整体技术架构

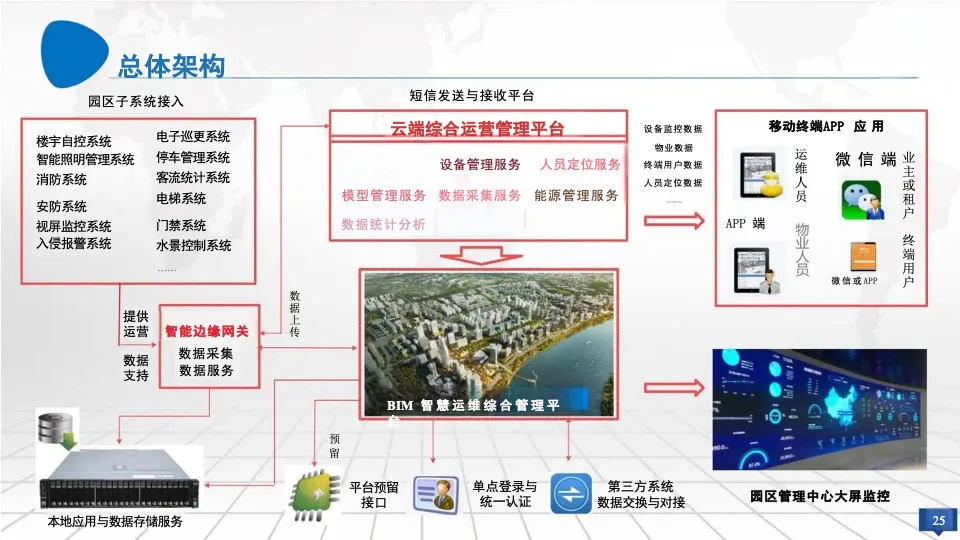

平台采用分层解耦云原生架构，分为感知采集层、智能边缘网关层、云端大数据中台、BIM 运维应用层、多端交互层五大层级，各层级独立运行、数据双向流通。

（一）感知采集层

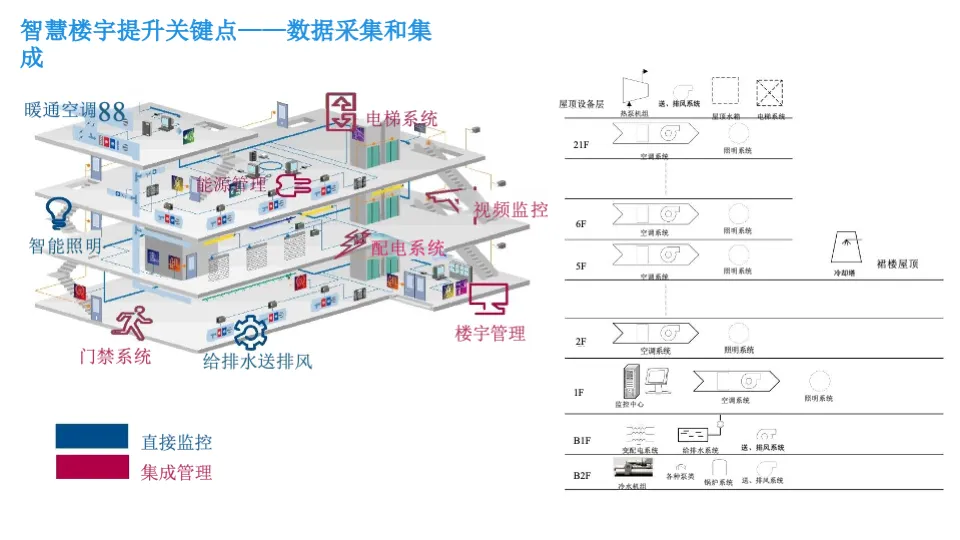

覆盖楼宇全部物联网终端，包含温湿度、CO₂、漏水、能耗计量等环境传感器；视频摄像头、人脸识别门禁、道闸、入侵报警安防设备；空调、水泵、照明、电梯机电设备；人员定位、访客终端等。所有终端支持多类工业传输协议，老旧设备可通过网关协议转换接入，无需整体拆除改造。

（二）智能边缘网关层

作为本地数据预处理节点，就近采集终端实时数据，过滤无效冗余信息，降低云端带宽压力；本地执行简单联动逻辑，断网状态下基础安防、设备控制功能正常运行，保障楼宇基础运行稳定。

（三）云端大数据中台（平台核心）

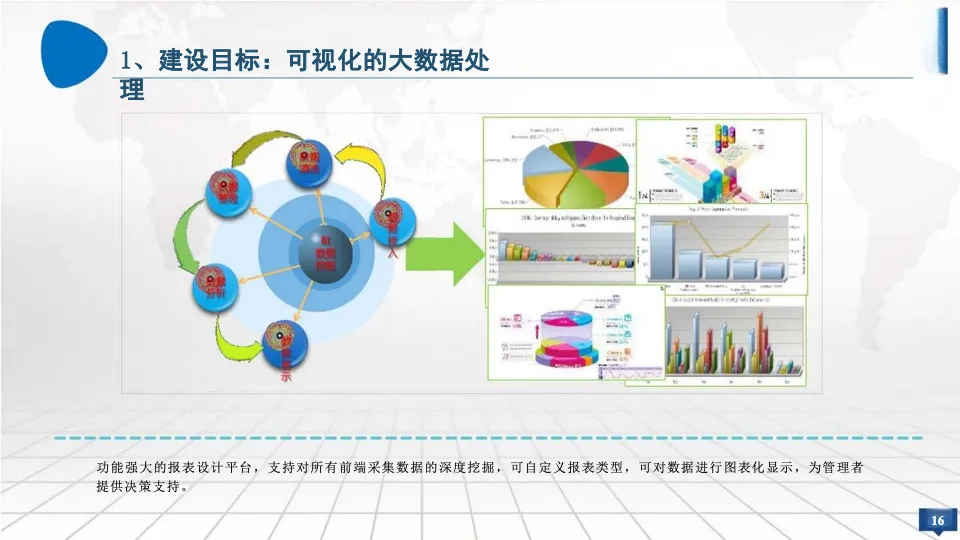

分为数据采集服务、模型管理、数据存储、AI 分析引擎、统一认证五大模块，完成多源异构数据标准化清洗、分层存储。内置 BI 报表设计工具，自动生成能耗、设备、客流、运维多维度统计图表，支持数据下钻、切片深度分析，为管理层提供量化决策依据。同时预留标准化第三方接口，可对接 OA、财务、城市大脑外部系统。

（四）BIM 智慧运维应用层

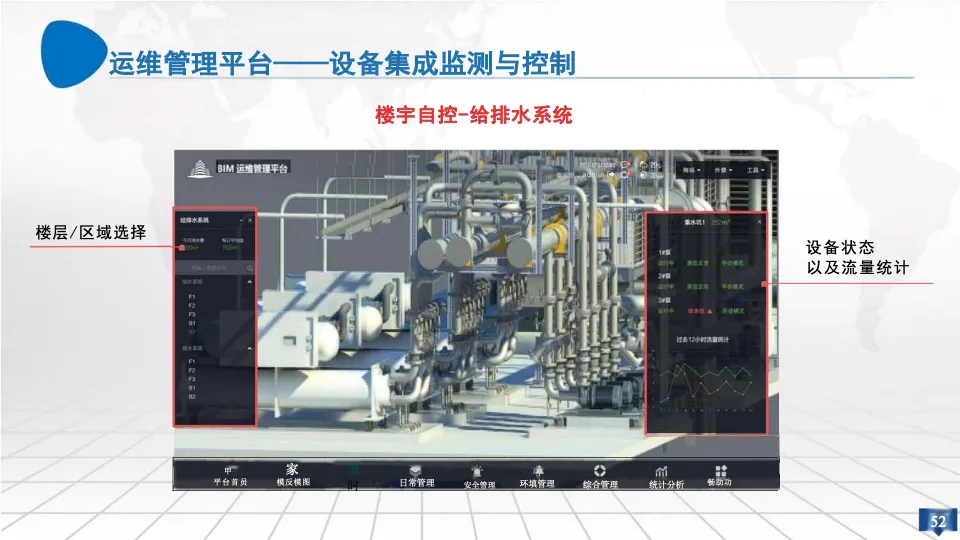

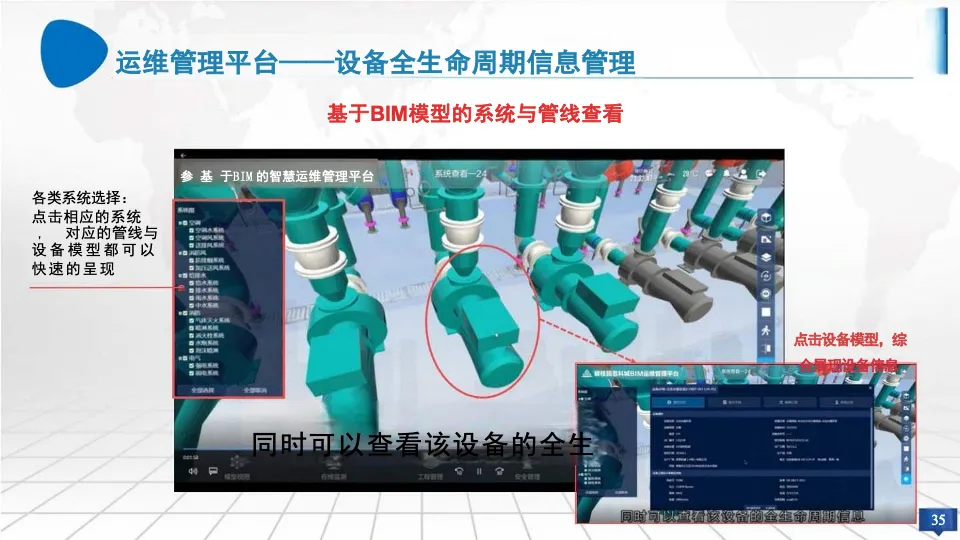

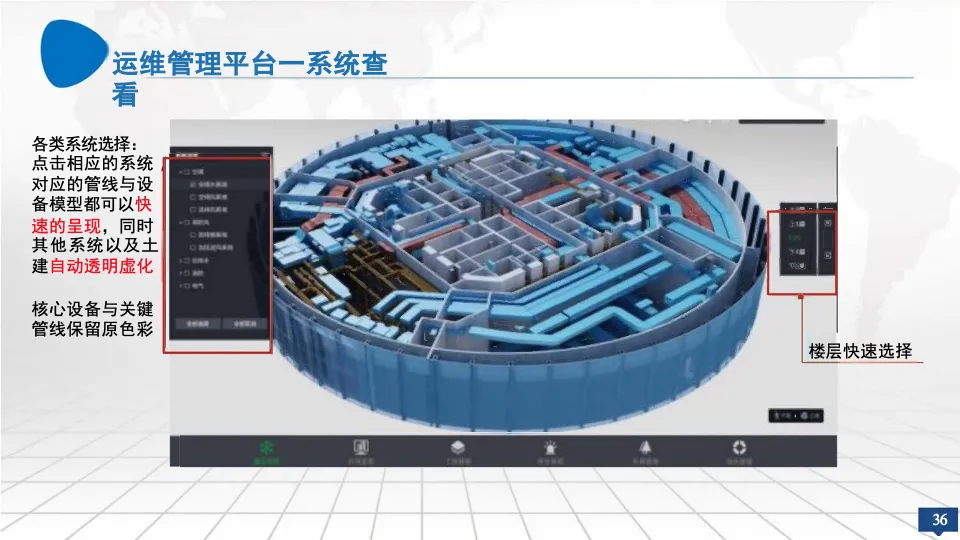

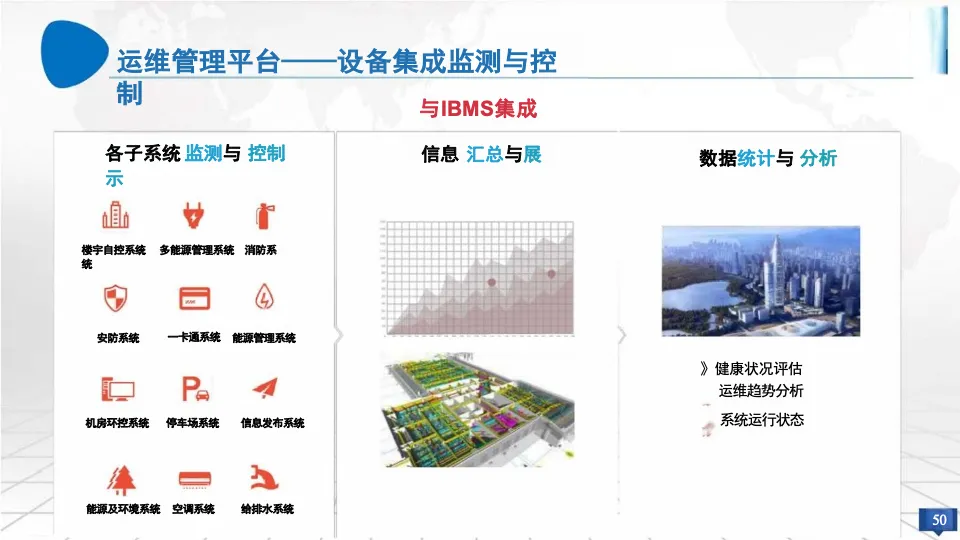

依托三维建筑数字孪生模型承载全部业务功能，整合 IBMS 集成管理系统、传统 5A 楼宇子系统，划分为资产管理、空间管理、人员管理、安全管理、工单运维、能耗管理六大核心业务模块，实现虚实一一映射，点击三维设备即可调取运行参数、维修记录、图纸资料。

（五）多端交互层

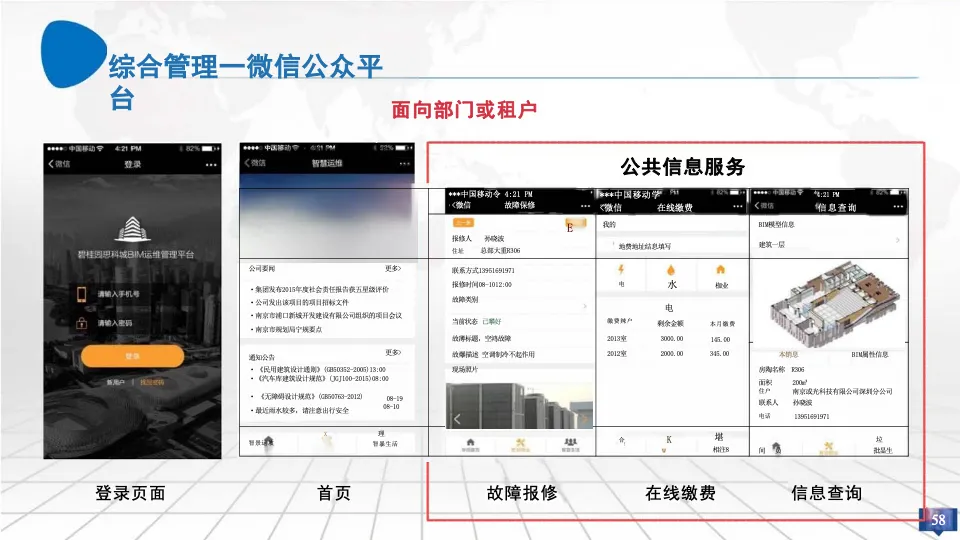

包含指挥中心三维大屏、物业 PC 管理后台、运维人员移动端 APP、业主微信小程序四类载体，不同角色匹配专属操作权限，管理层查看全域态势，运维人员接收巡检工单，业主完成线上报修、缴费、会议室预约。

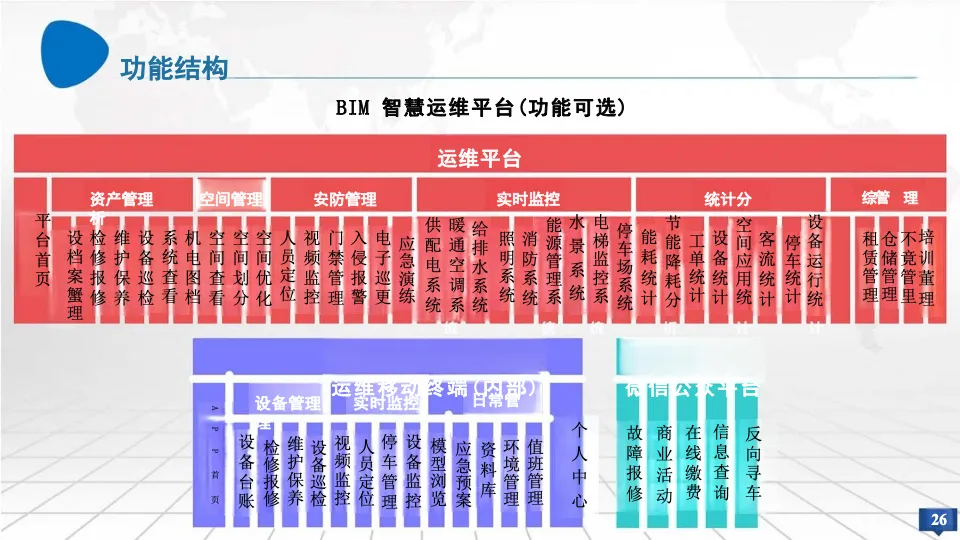

四、BIM 智慧运维八大核心业务模块

BIM 运维平台是大数据云平台核心落地载体，依托三维模型打通设备、空间、人员全流程管理，八大模块覆盖楼宇全部运营场景。

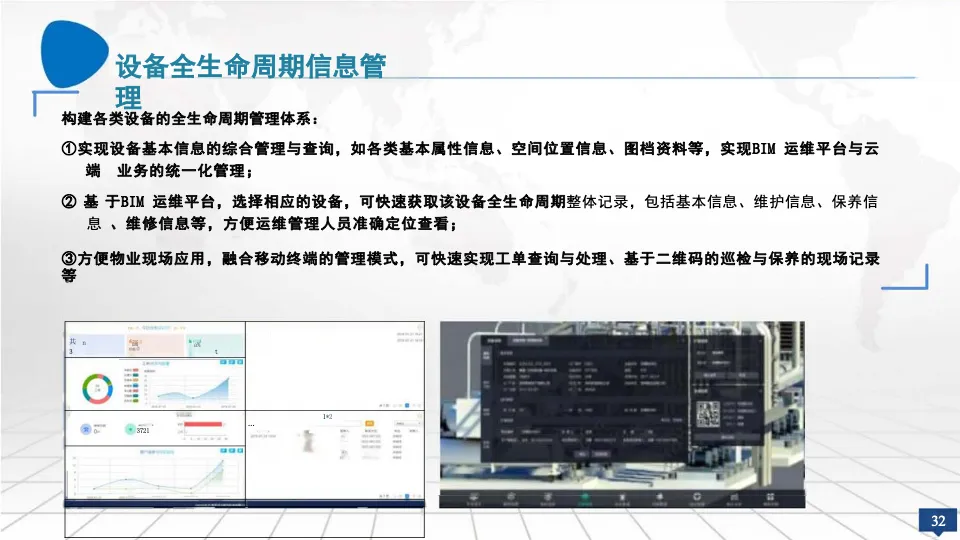

1. 资产管理模块

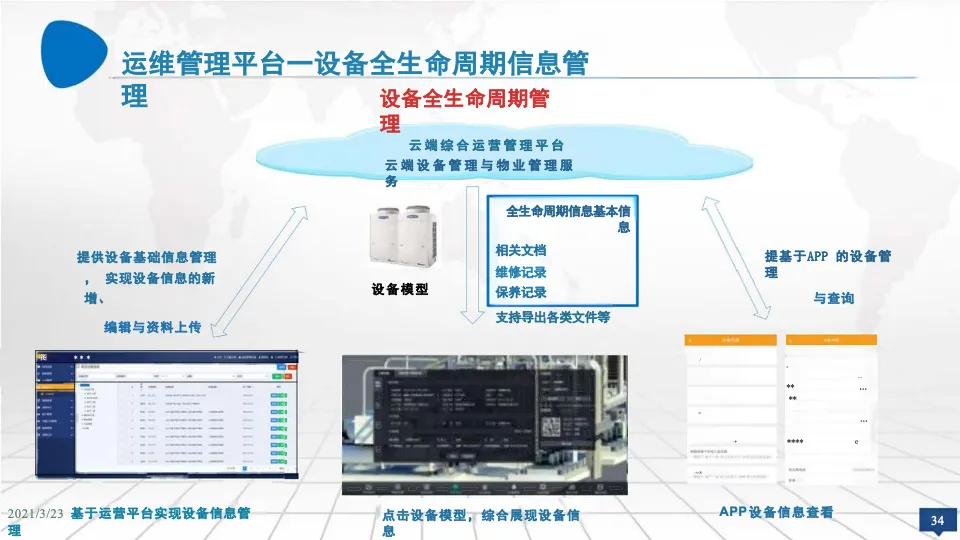

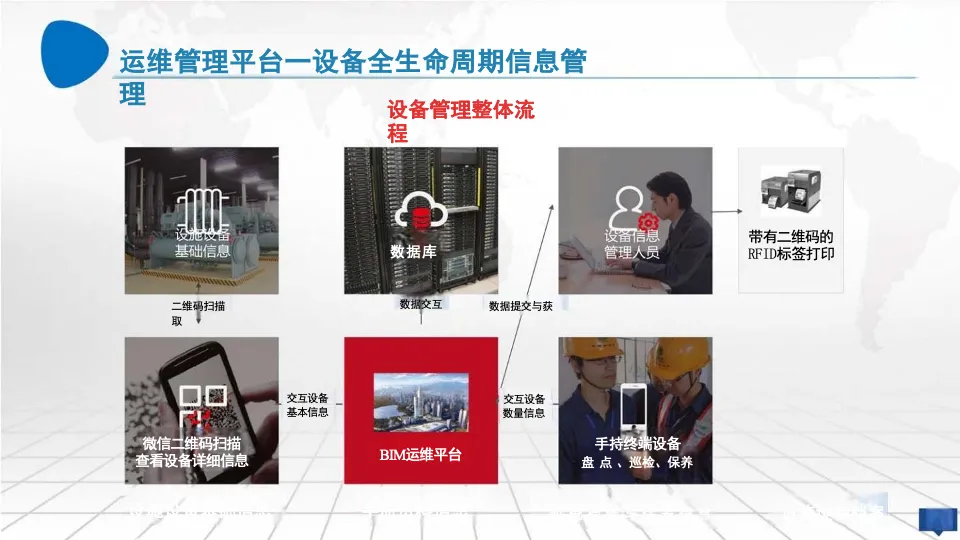

   ：建立机电设备、办公设施全生命周期电子档案，录入基础参数、图纸、维保记录，配套 RFID 二维码巡检；移动端扫码即可查看设备历史故障、备件信息，自动统计设备折旧、报废提醒，彻底替代纸质台账。
2. 空间管理模块

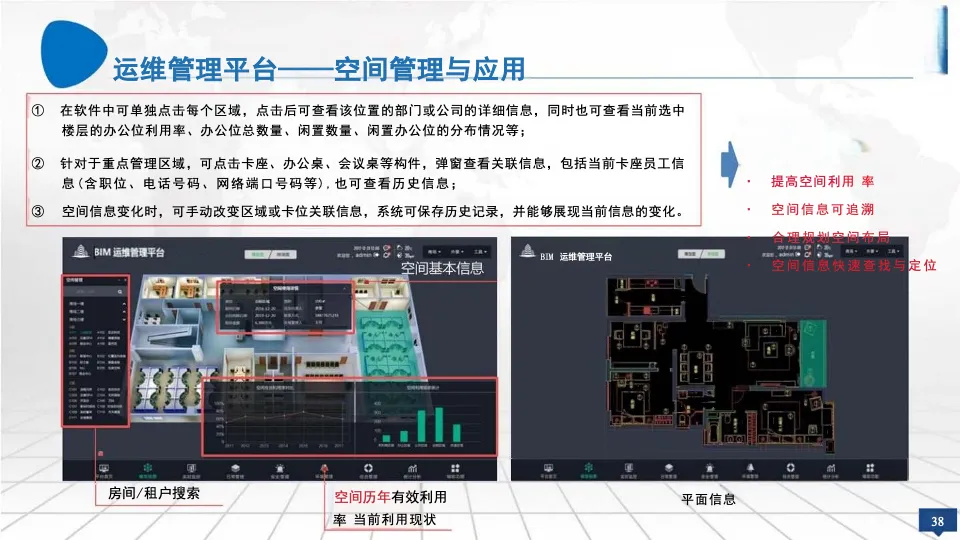

   ：BIM 模型分层展示办公区、机房、车位、会议室占用状态，支持空置空间统计、租赁台账管理，线上预约共享工位、会议室，自动核算空间使用率，优化楼宇空间资源配置。

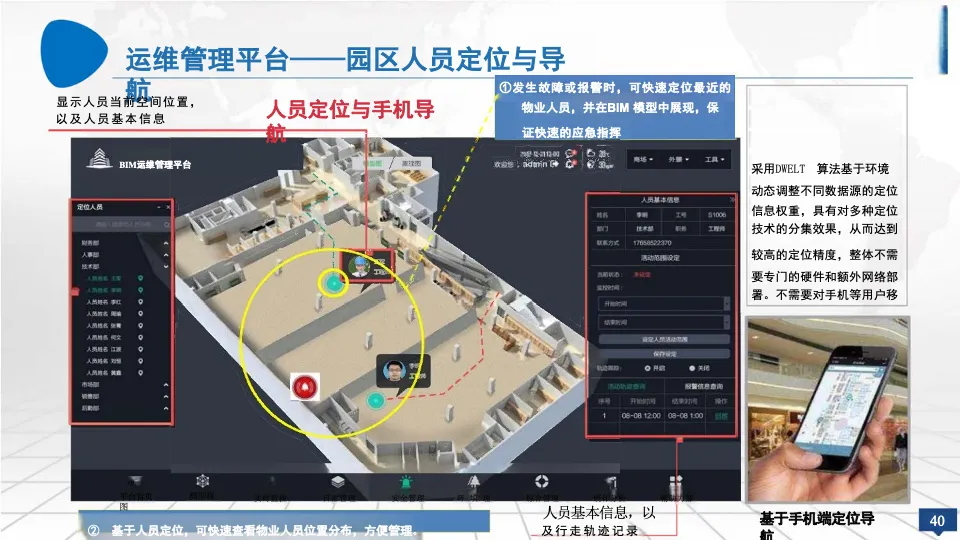

3. 人员管理模块
   ：整合门禁、访客、室内定位数据，实时展示楼内人员分布，外来访客线上预约、自助登记，重点区域人员滞留、越界自动告警，实现人、访客全流程闭环管控。

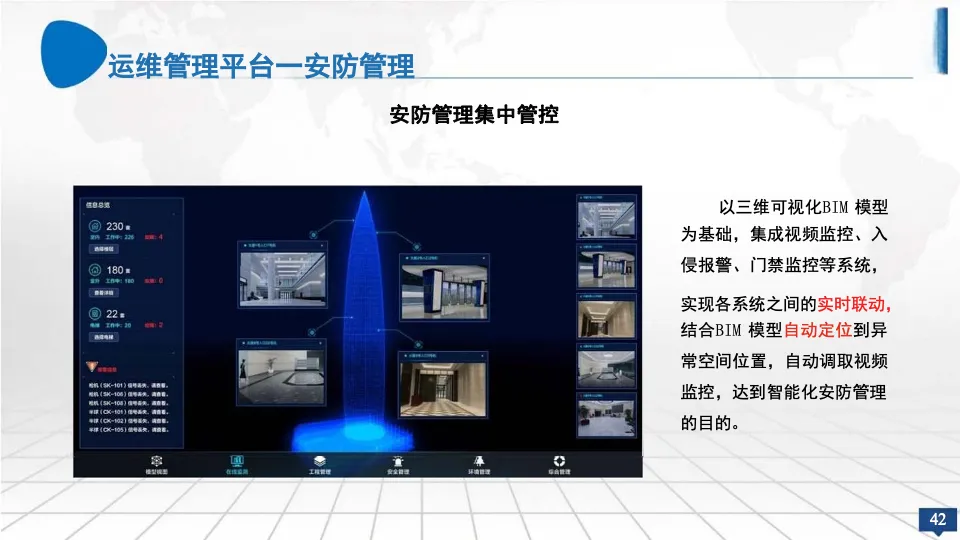

4. 安全管理模块

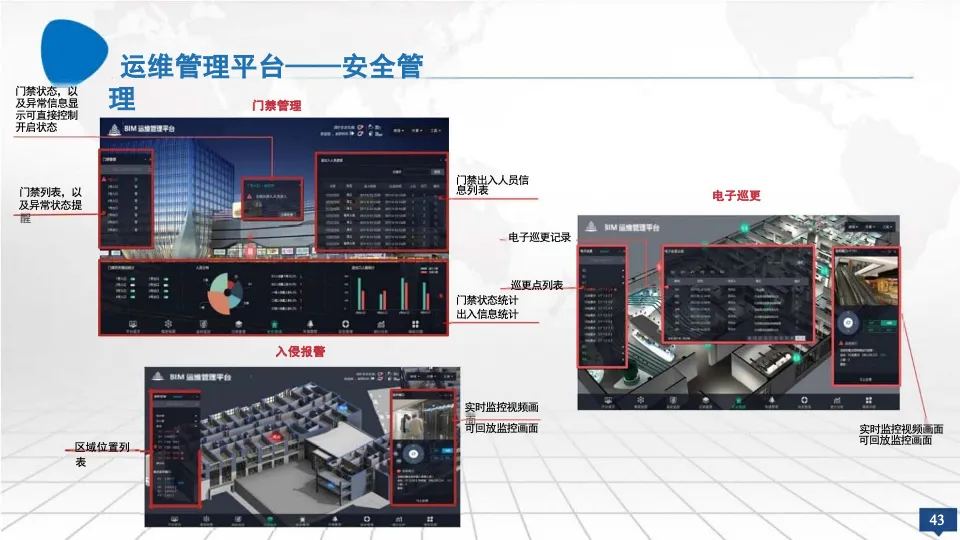

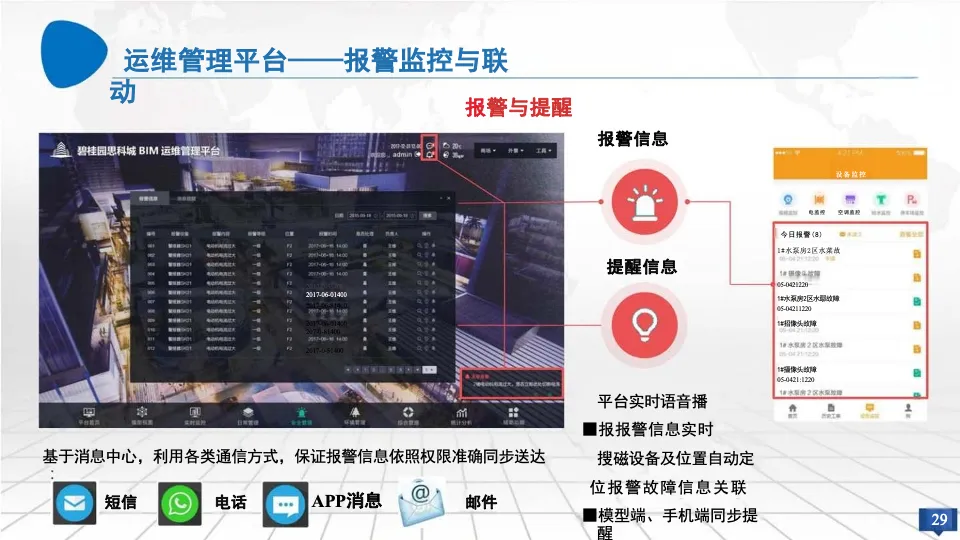

   ：联动视频、消防、入侵报警系统，火情、设备故障时三维模型自动高亮报警点位，同步调取周边监控，自动生成疏散路线与处置工单，支持数字化应急预案、线上应急演练。
5. 工单运维模块

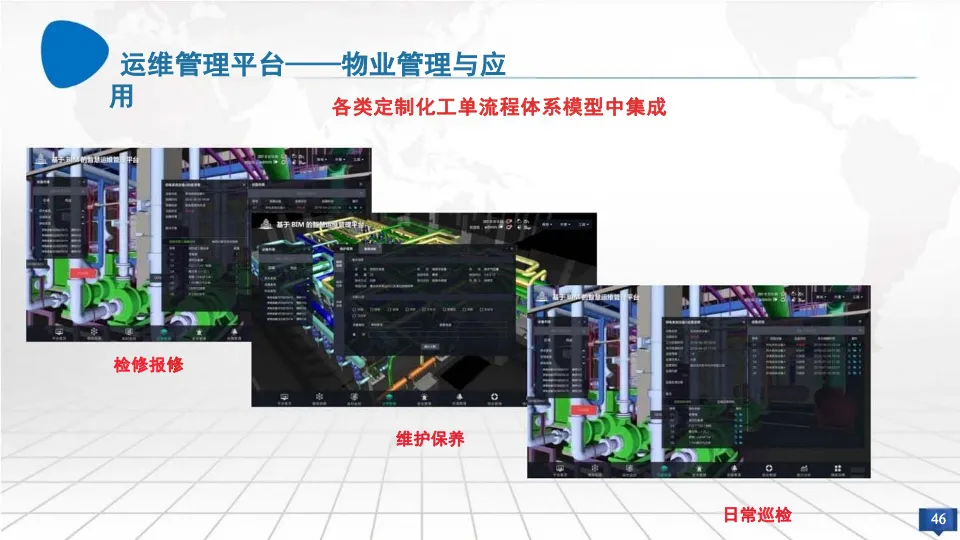

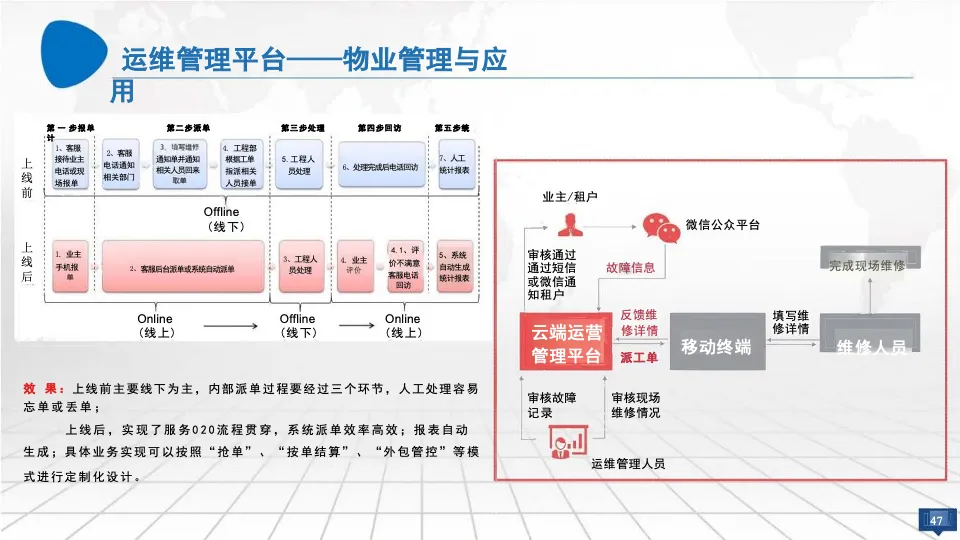

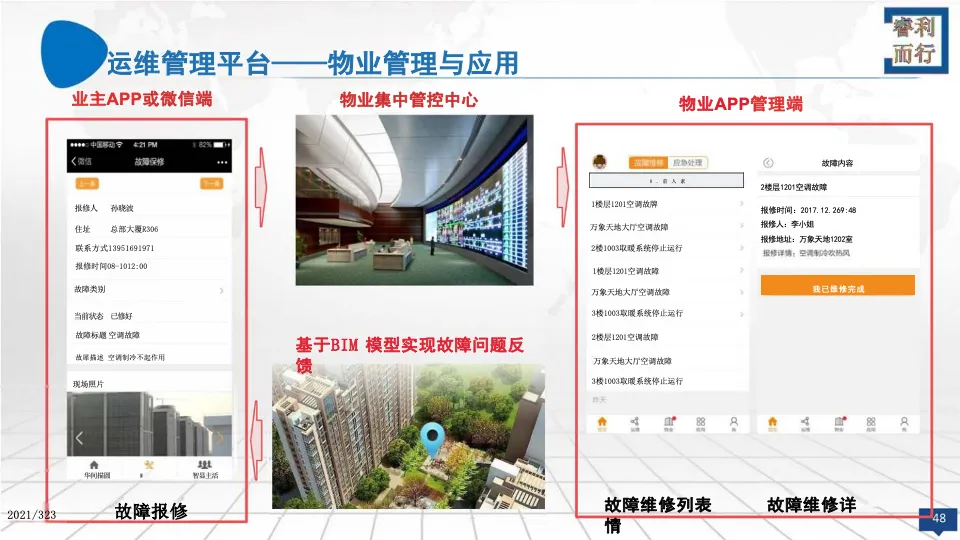

   ：设备异常、业主报修自动生成线上工单，系统根据故障位置、维修人员距离智能派单；巡检、保养任务定期自动下发，维修拍照留档、完工线上验收，全流程可追溯，大幅缩短故障处置时长。
6. 能耗管理模块
   ：分层分户统计水电冷量消耗，自动识别无人区域空转设备，依托 AI 算法生成节能调度策略，联动空调、照明自动调参，降低楼宇综合能耗，同步生成碳减排台账，满足绿色建筑评审要求。
7. 实时监控模块

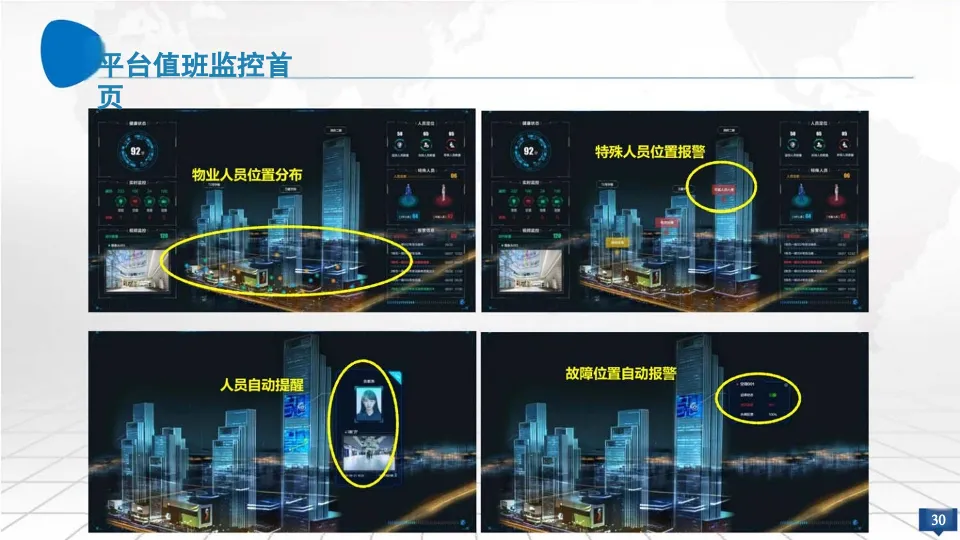

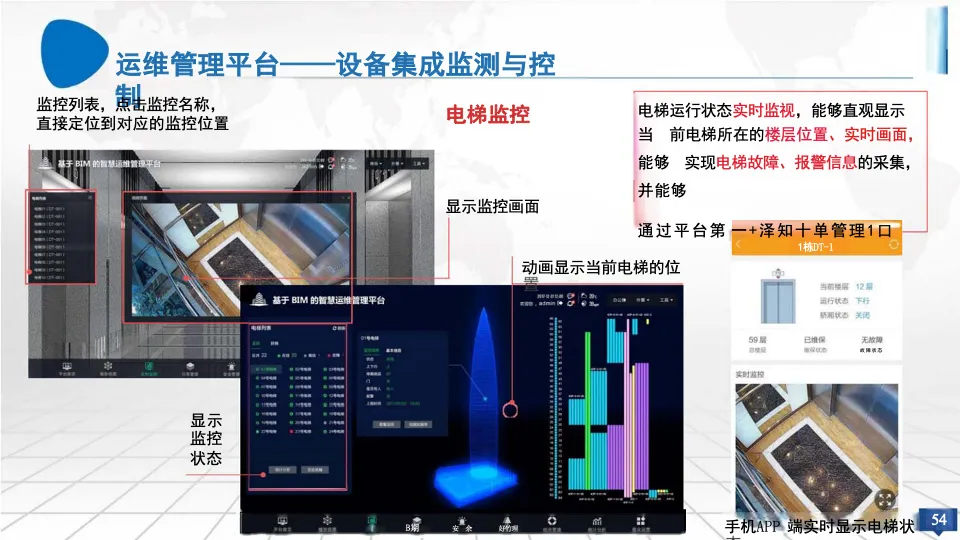

   ：三维大屏全域展示设备运行、能耗数值、客流车流、告警事件，支持视频轮巡、历史数据回放，管理人员远程掌握楼宇实时运行态势。

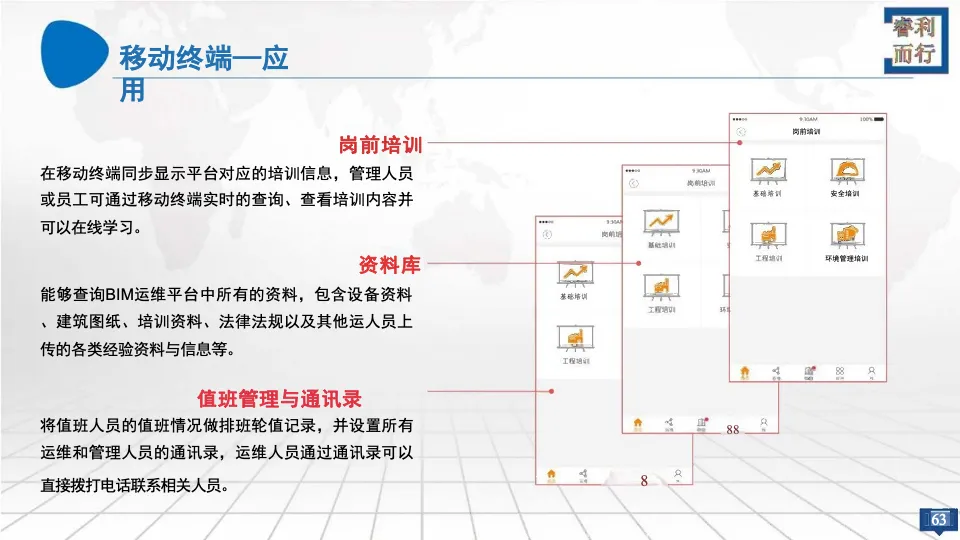

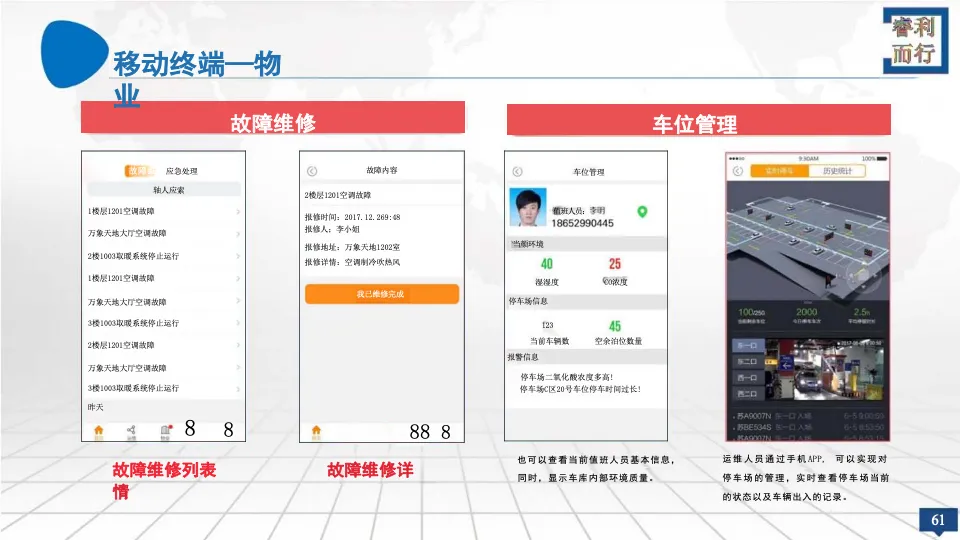

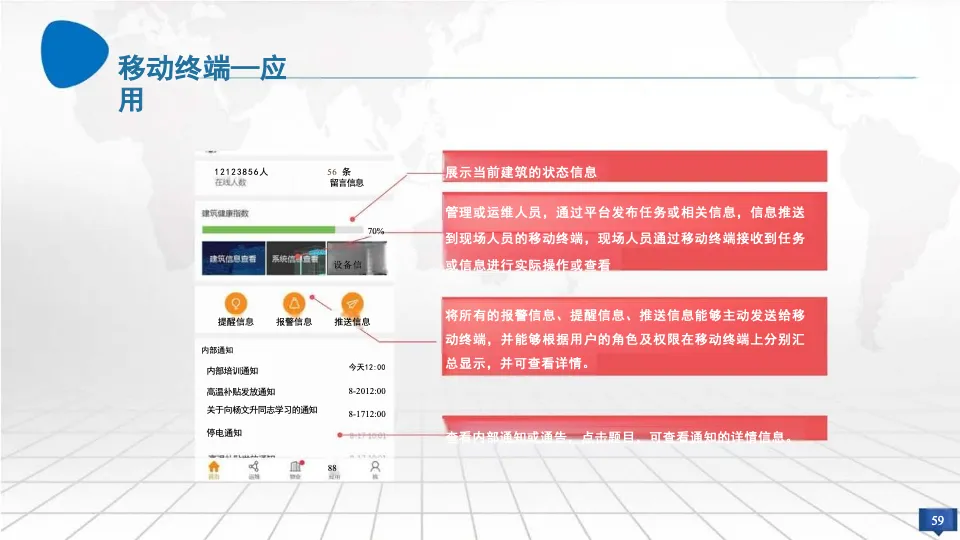

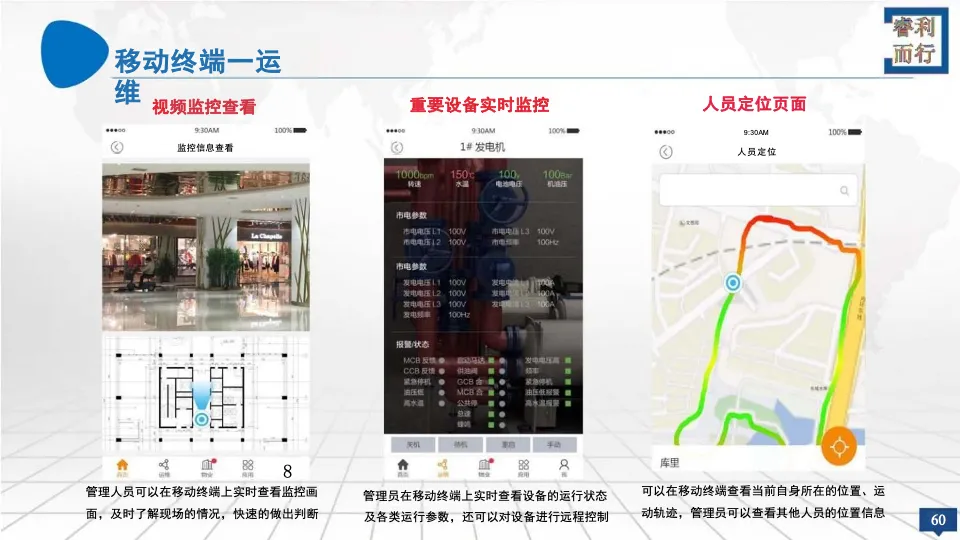

8. 移动端配套应用

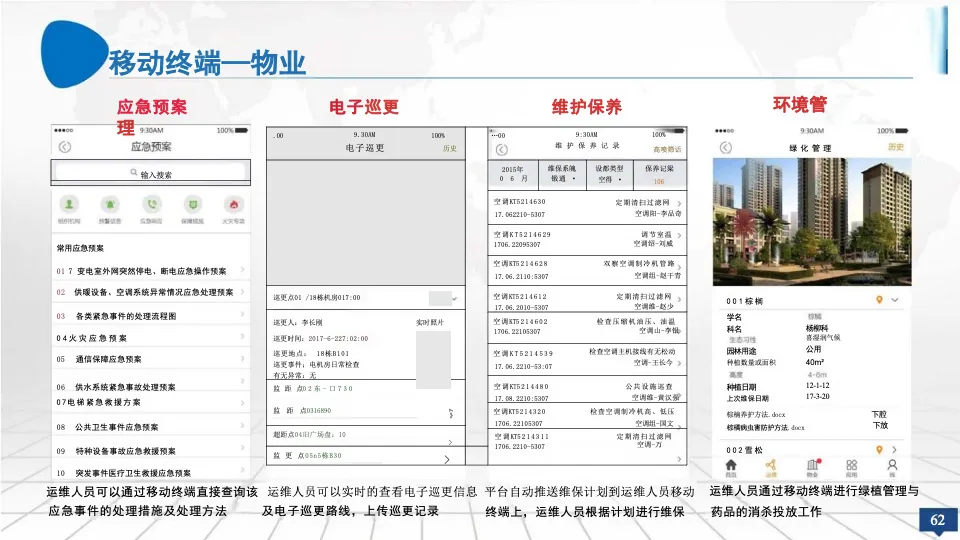

   ：运维人员现场巡检、工单处置、设备扫码；业主实现报修、缴费、访客邀约、会议室预约，轻量化提升使用便捷度。

五、平台综合落地价值与实施路径

（一）多维落地价值

1. 经济效益
   ：能耗智能调控降低水电支出，自动化工单减少安保、巡检人力投入；空间精细化管理提升出租收益，设备预防性维护减少大修更换成本，综合运营成本显著下降。
2. 管理价值
   ：BIM 三维可视化替代零散后台与纸质报表，多系统联动缩短突发事件处置时间；大数据 AI 分析实现风险前置管控，管理模式由人工巡检转为数据预判，楼宇运营规范化、标准化。
3. 民生服务价值
   ：业主线上完成报修、缴费、预约全流程，无需线下窗口排队；室内环境自动调节，打造安全舒适的办公、经营环境，提升租户满意度与楼宇市场竞争力。
4. 政策合规价值
   ：完整能耗、安防、运维数字化台账，可应对住建、消防、节能主管部门常态化核查，助力楼宇获评绿色智慧建筑示范项目，适配智慧城市整体数据对接需求。

（二）分阶段标准化实施路径

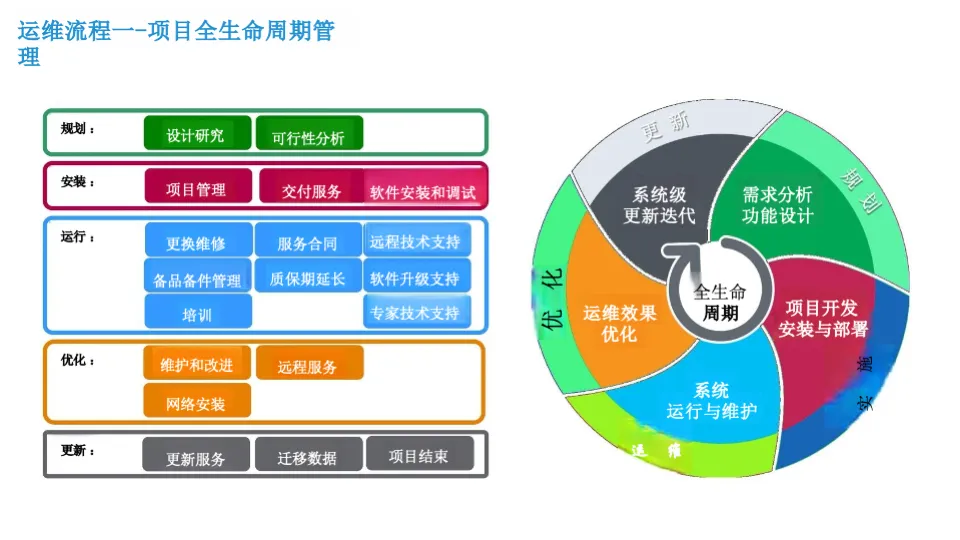

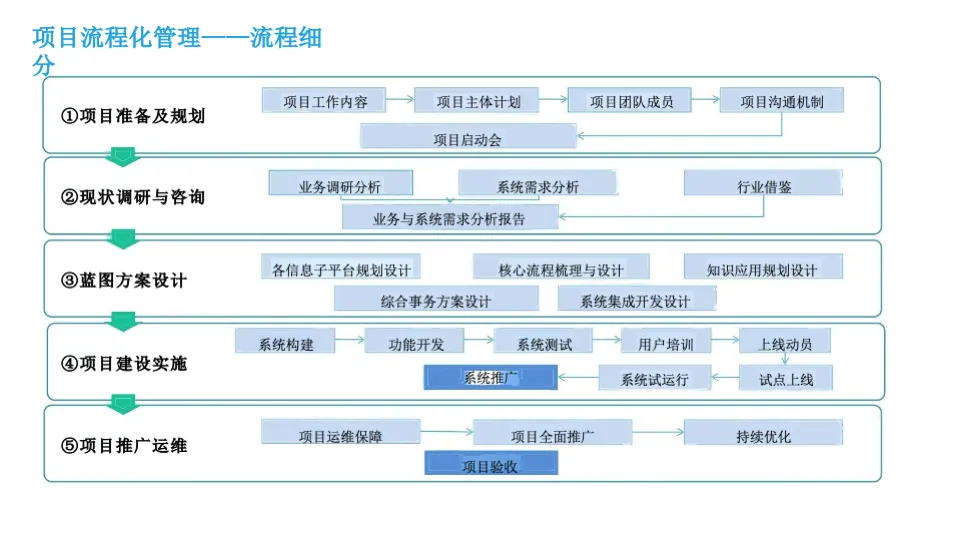

第一阶段：前期调研与 BIM 建模，摸排现有硬件设备，梳理物业、业主核心需求，搭建楼宇完整三维数字孪生模型，完成平台总体方案设计。第二阶段：硬件改造与网关部署，新增传感器、利旧存量设备，部署边缘网关打通各子系统数据链路，搭建云端大数据基础底座。第三阶段：BIM 运维平台部署调试，上线资产管理、工单、能耗基础模块，完成大屏、移动端、小程序多终端适配，开展 30 天系统试运行。第四阶段：长效迭代运营，按月分析平台运营数据，优化 AI 预警、节能算法，拓展增值服务功能，定期开展物业运维人员操作培训，形成可持续数字化运营机制。

结语

在智慧城市与绿色低碳发展双重导向下，传统分散式楼宇智能化系统已无法适配现代化办公、产业园区运营需求。基于 BIM 数字孪生与大数据云平台的一体化智慧楼宇方案，以物联网全域感知为基础、统一数据中台为核心、BIM 三维运维为落地载体，彻底解决系统孤岛、运维粗放、能耗失控、决策无数据支撑四大行业痛点。整套平台兼顾新建楼宇整体落地与老旧楼宇轻量化改造，八大核心业务模块覆盖资产、空间、安全、能耗、运维全运营场景，同步实现降本增效、精细化管理、便民服务、政策合规多重价值，具备标准化、可复制、可持续迭代优势，为各类政企办公楼、商业写字楼、产业园区数字化升级提供完整落地建设解决方案。

03

引用内容

PPT内容展示如下

“智慧楼宇大数据云平台建设方案（101页 PPT）”
