140页PPT吃透【电气识图全套资料】:电气图的构成、符号、分类及表示方法(免费下载)

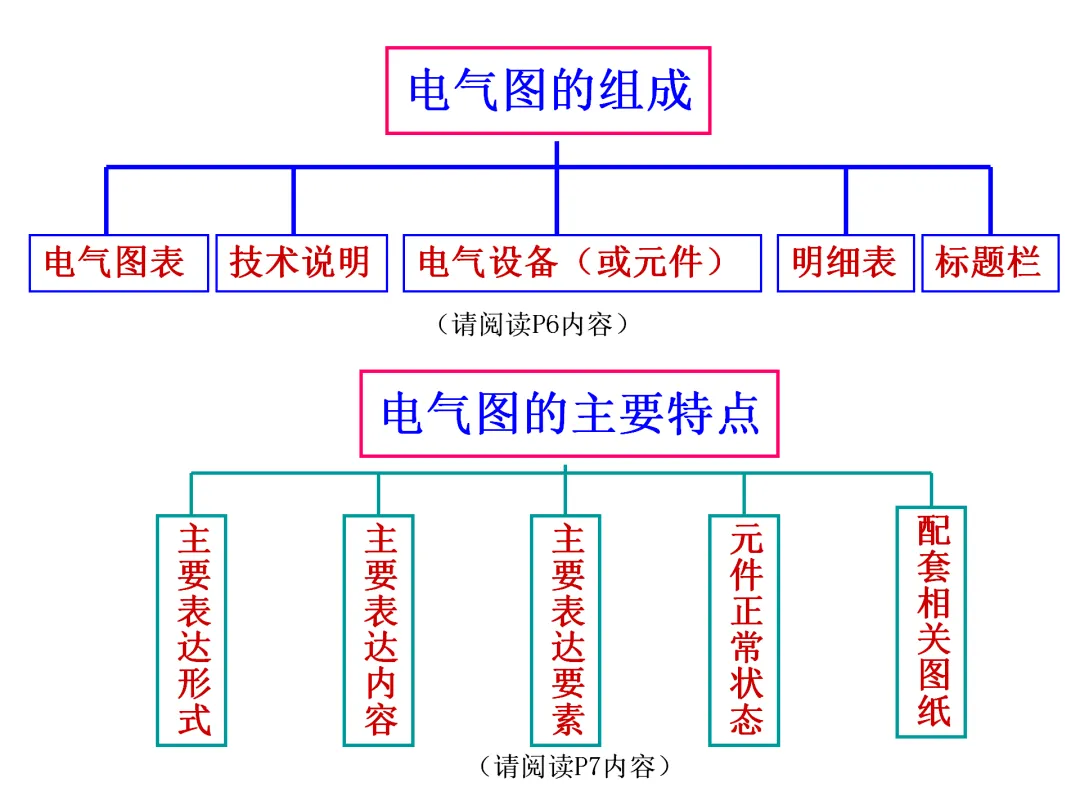

一、电气图的基本构成

电气图主要由电路、技术说明和标题栏三部分组成。

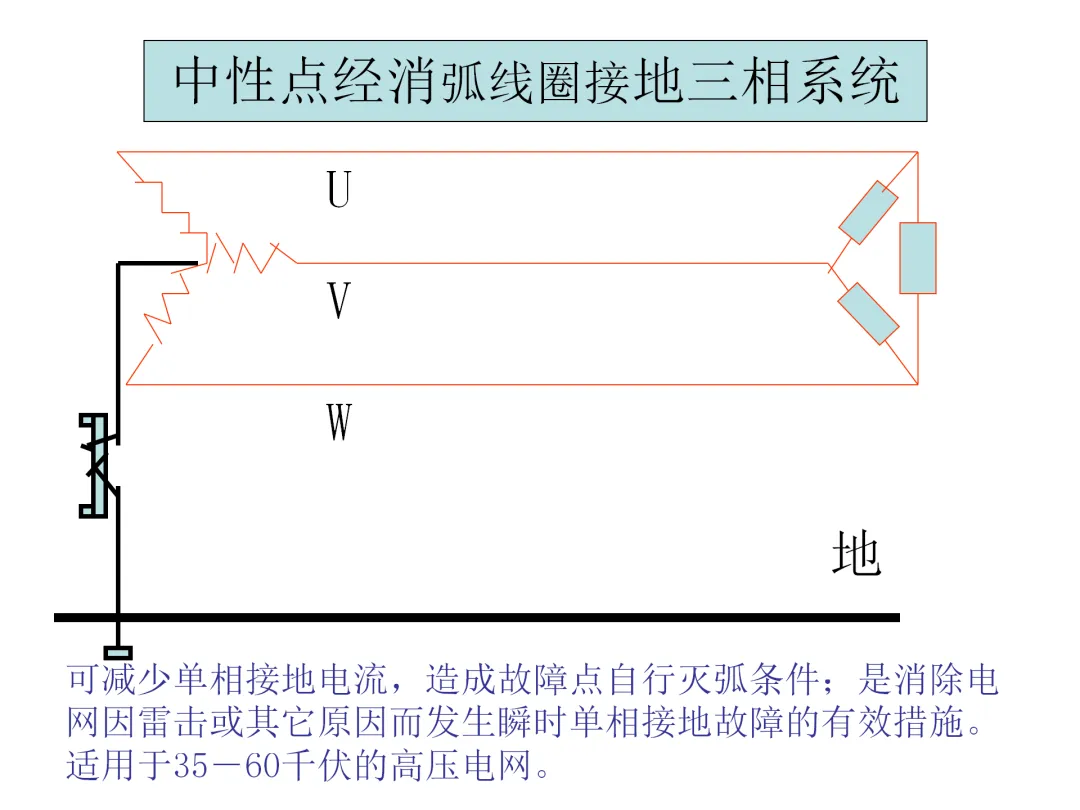

1.电路：电流经过的路径，包括电源、负载、连接导线与控制设备四个部分。电路按功能分为主电路（一次电路）和辅助电路（二次电路）。主电路是电源向负载输送电能的部分，电流较大；辅助电路是对主电路进行控制、保护、监测、指示的电路，电流较小。

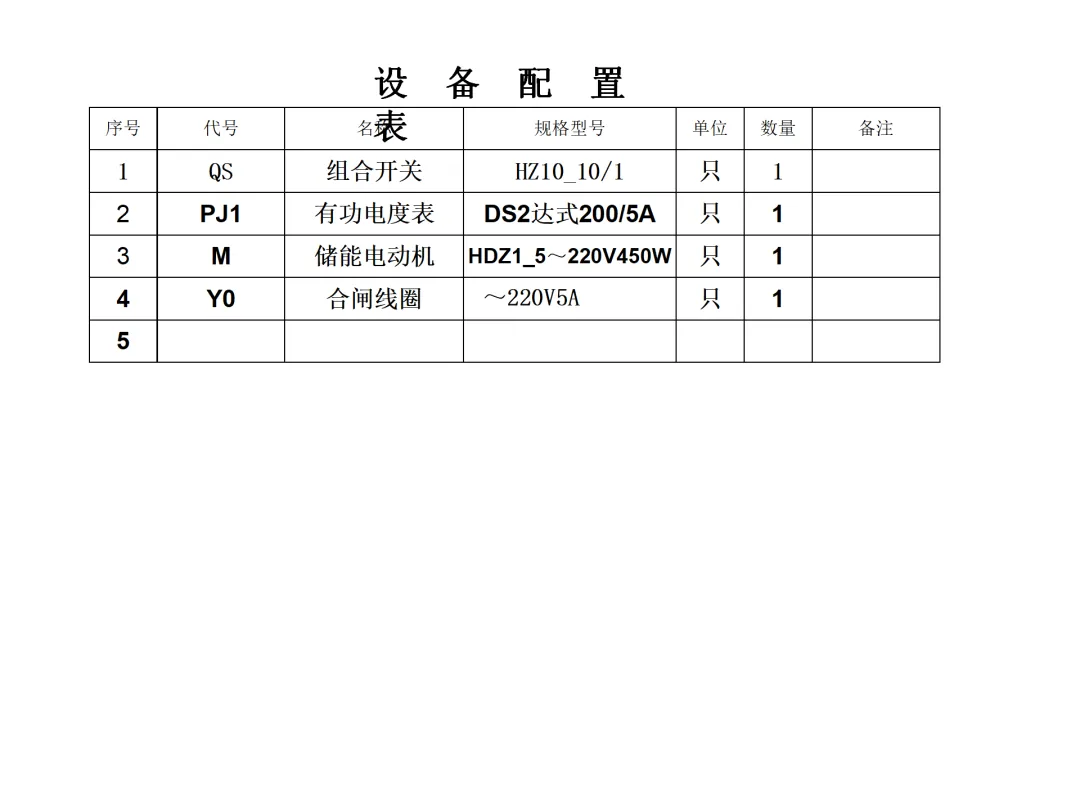

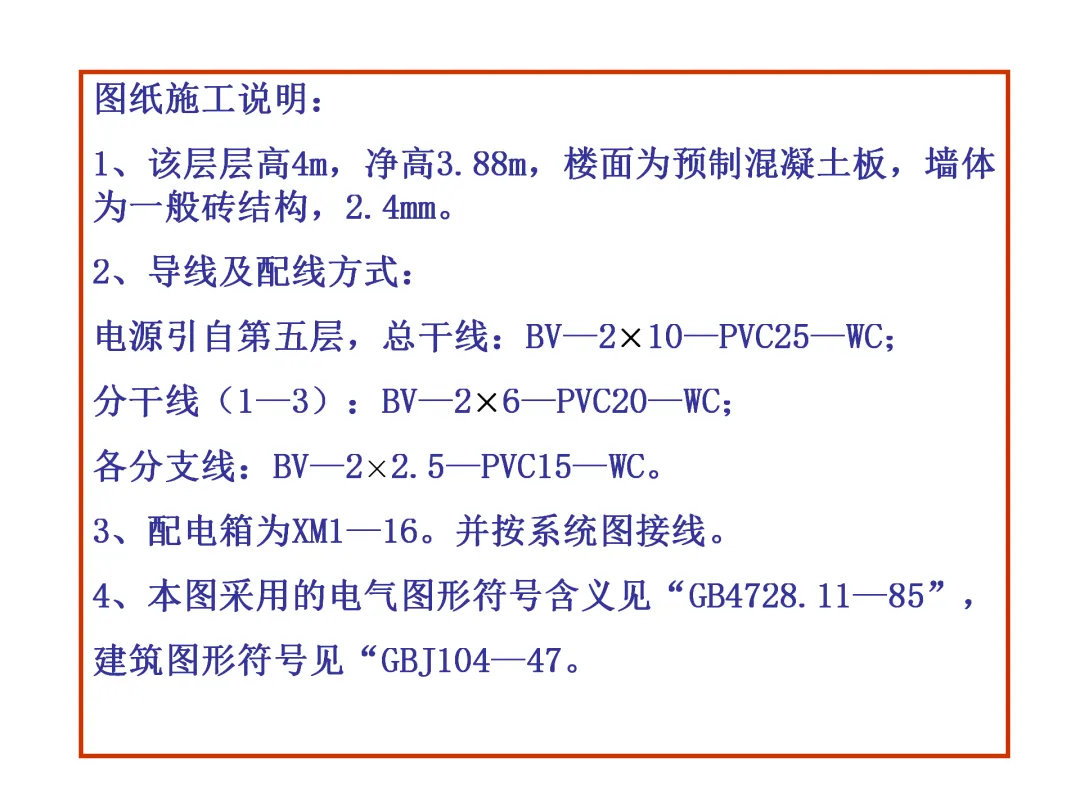

2.技术说明：包括文字说明和元件明细表。文字说明注明电路的要点及安装要求，通常写在图纸右上方；元件明细表列出元件的名称、符号、规格和数量，以表格形式写在标题栏上方。

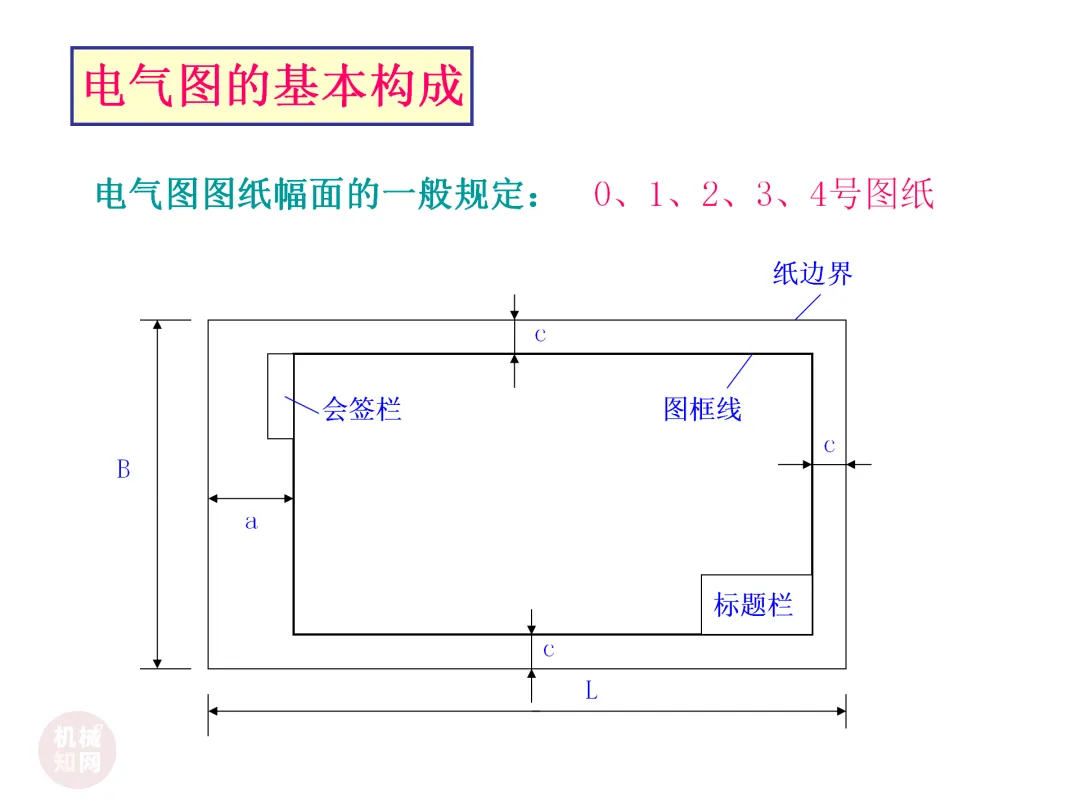

3.标题栏：画在图纸右下角，注明工程名称、图名、图号、设计人、制图人、审核人等信息，是重要的技术档案。

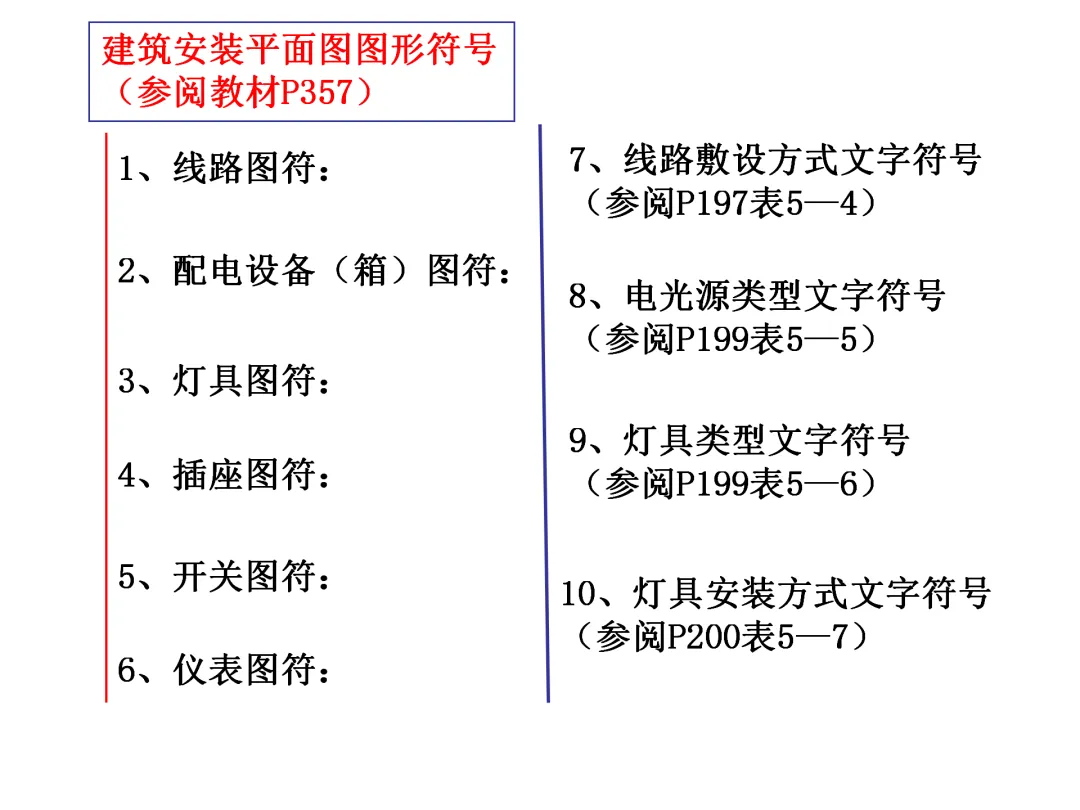

二、电气符号

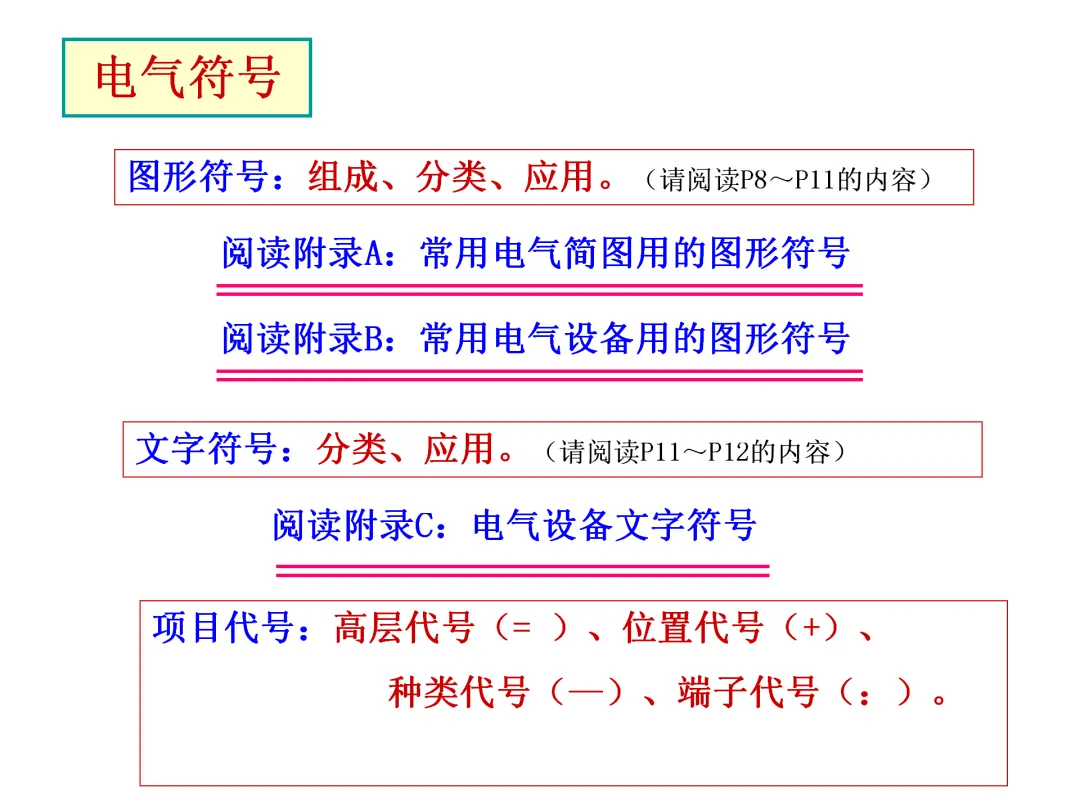

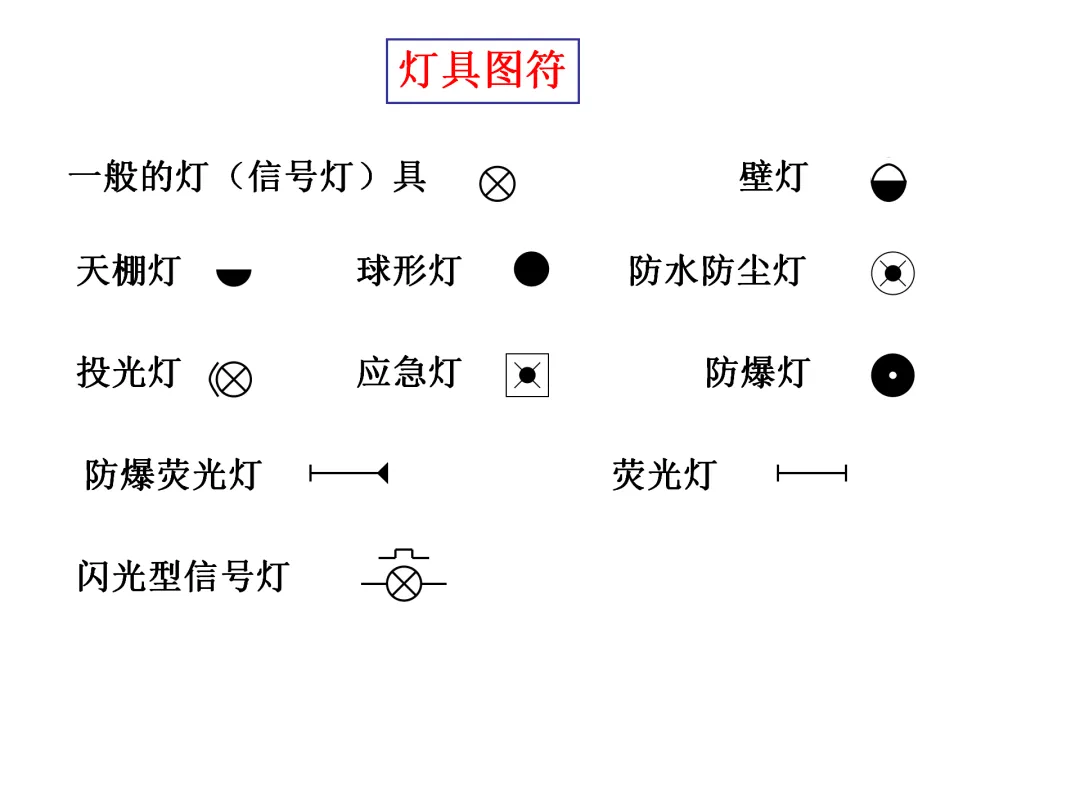

电气符号是电气图的“语言”，由图形符号和文字符号共同构成。

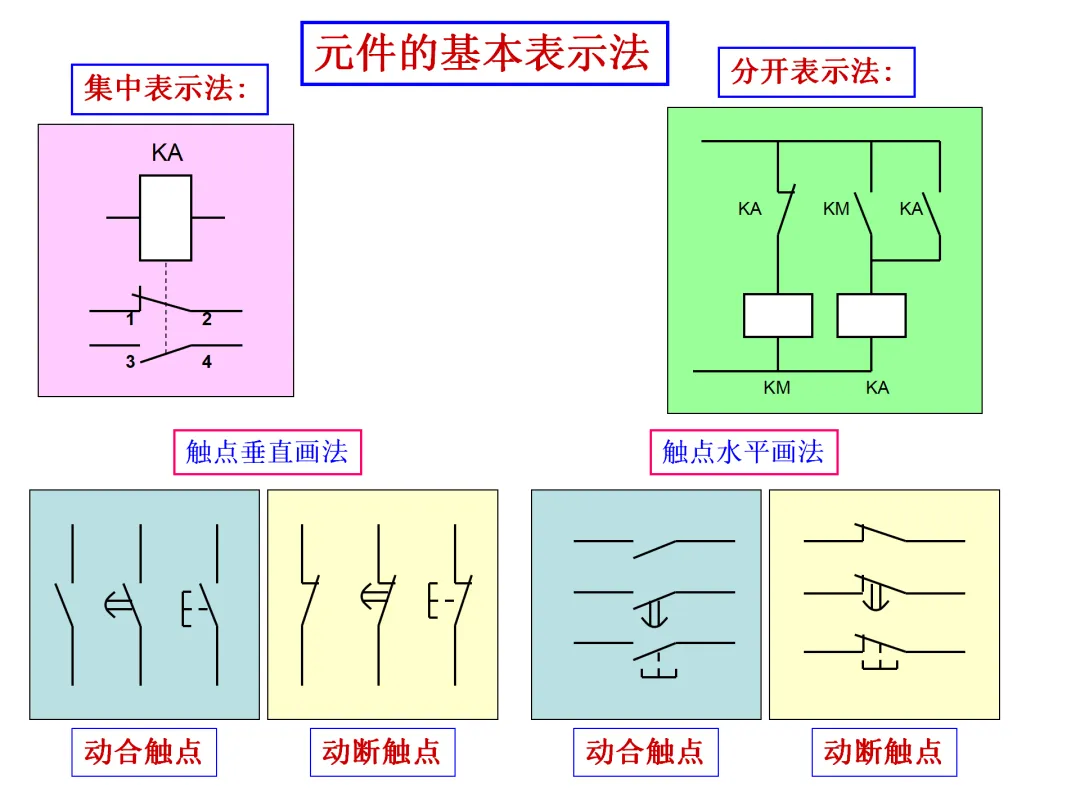

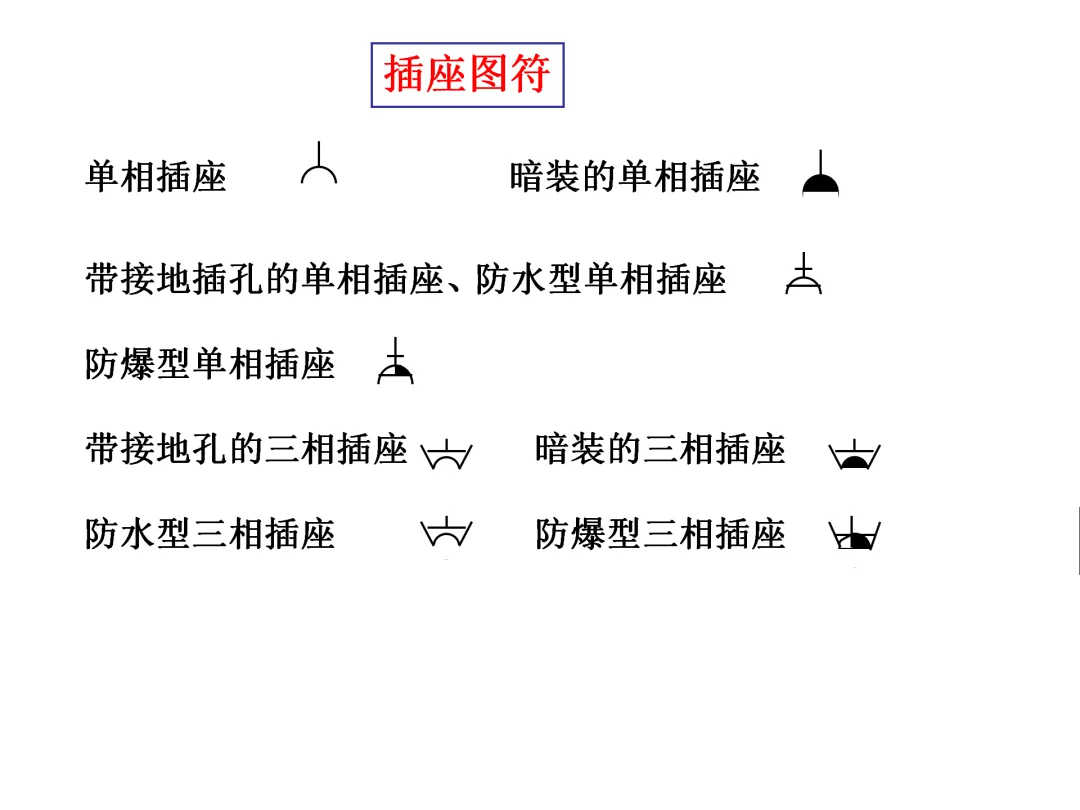

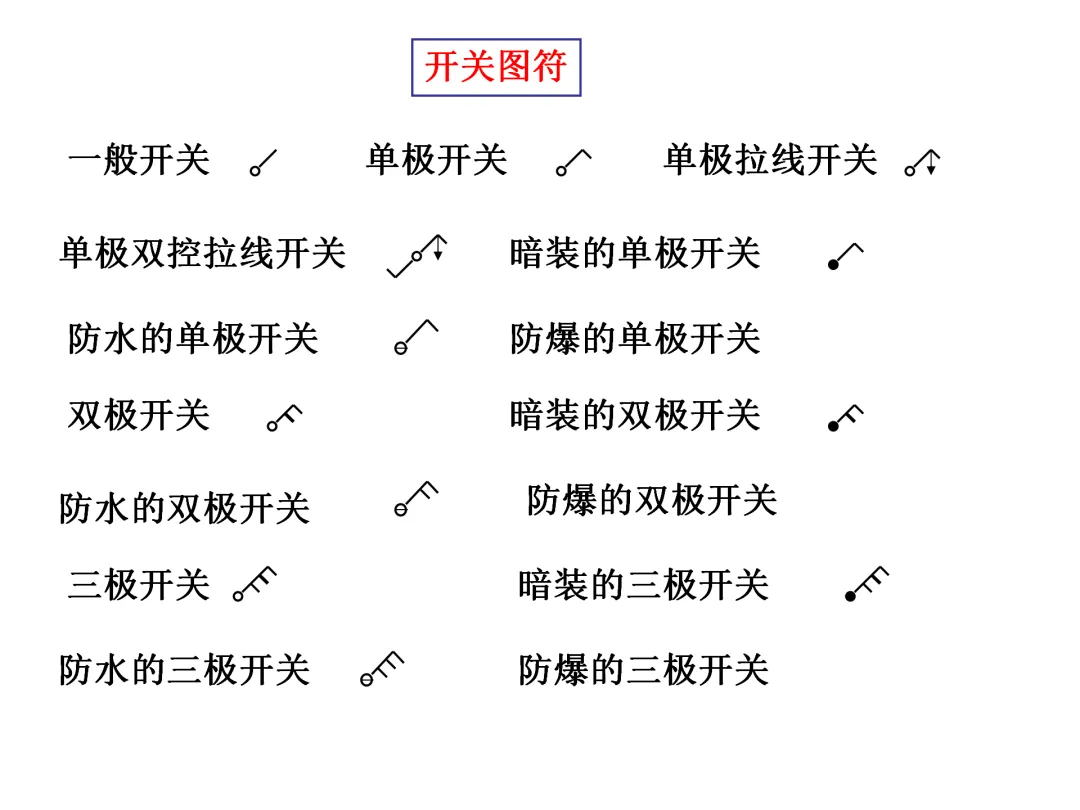

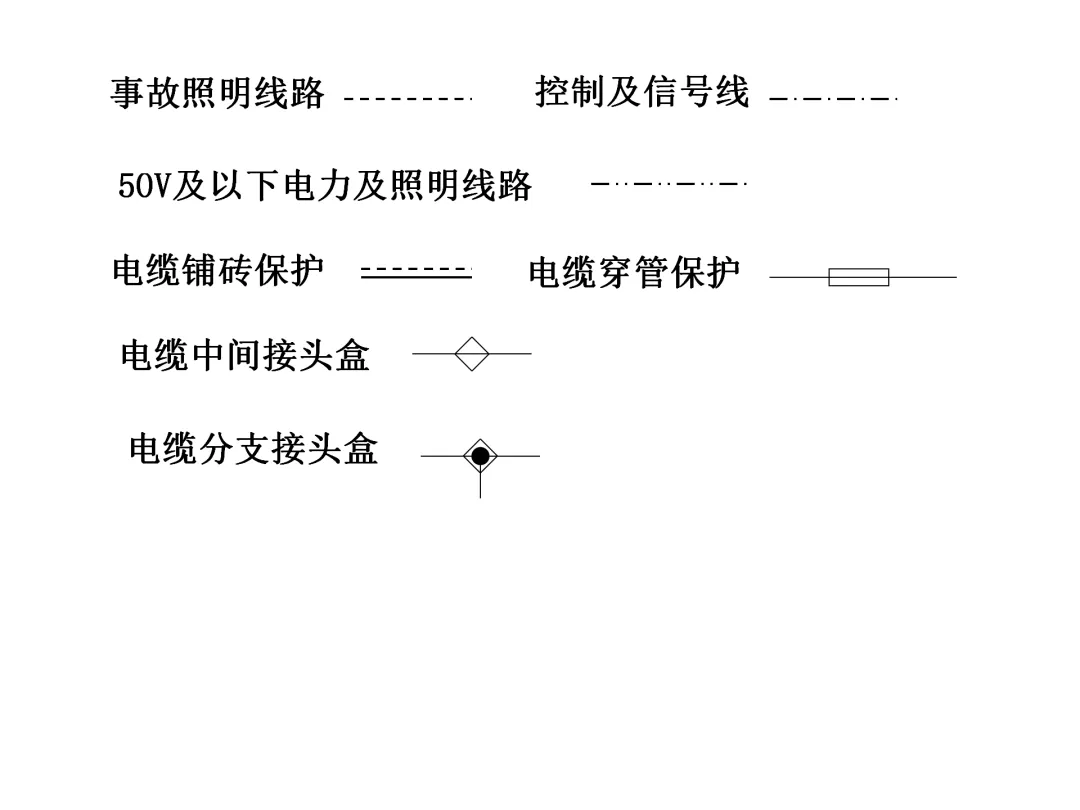

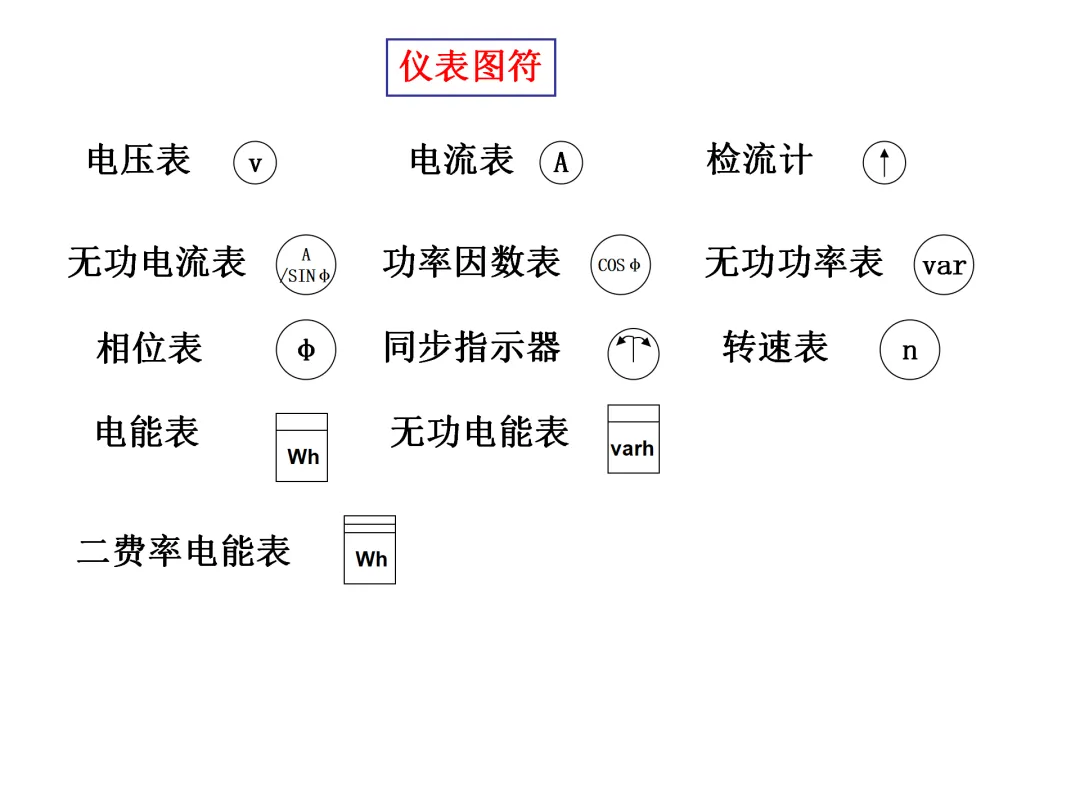

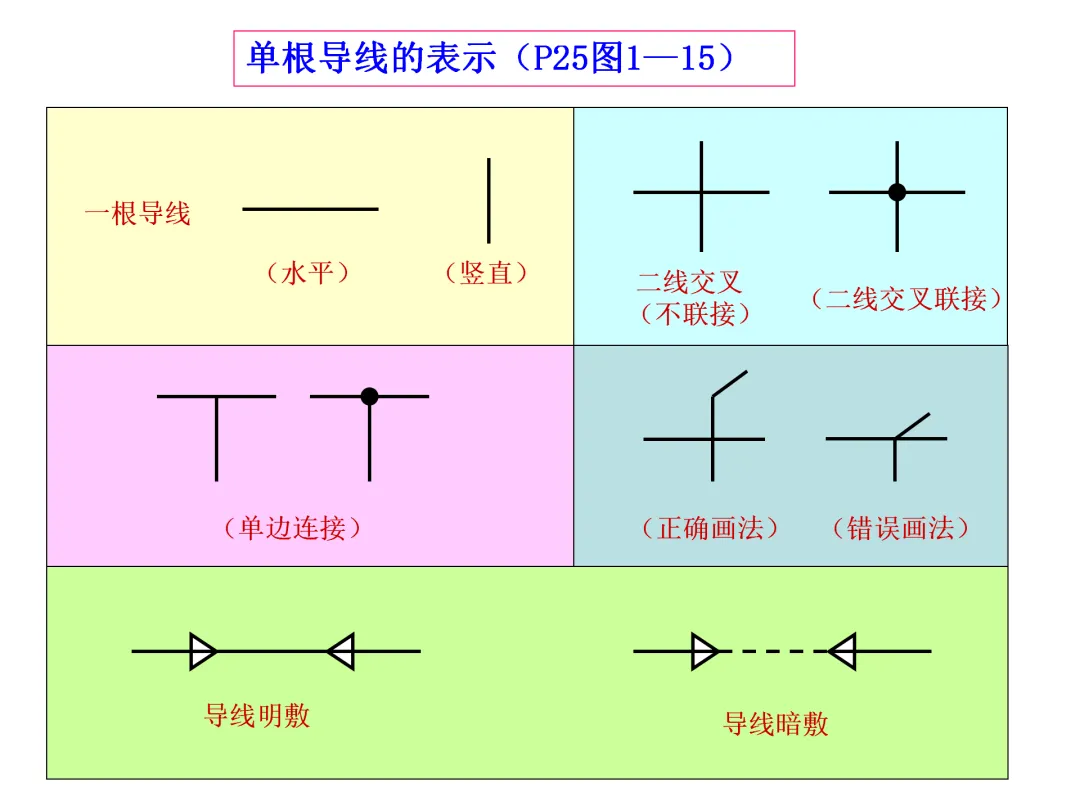

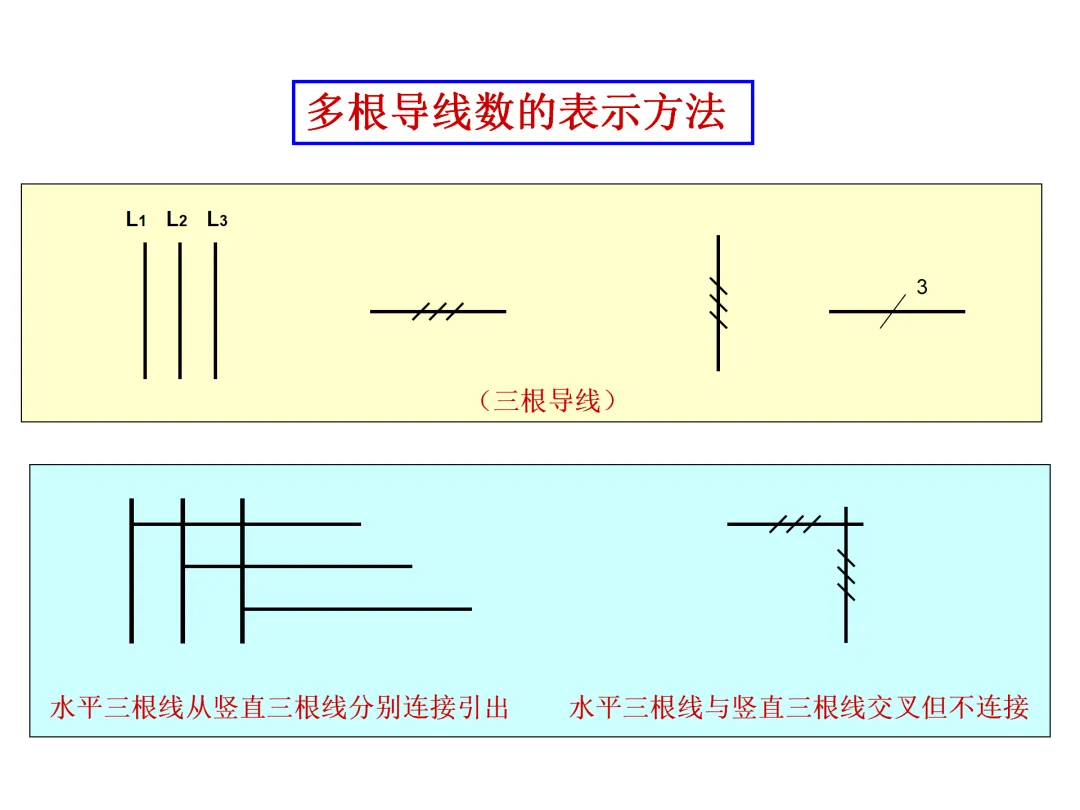

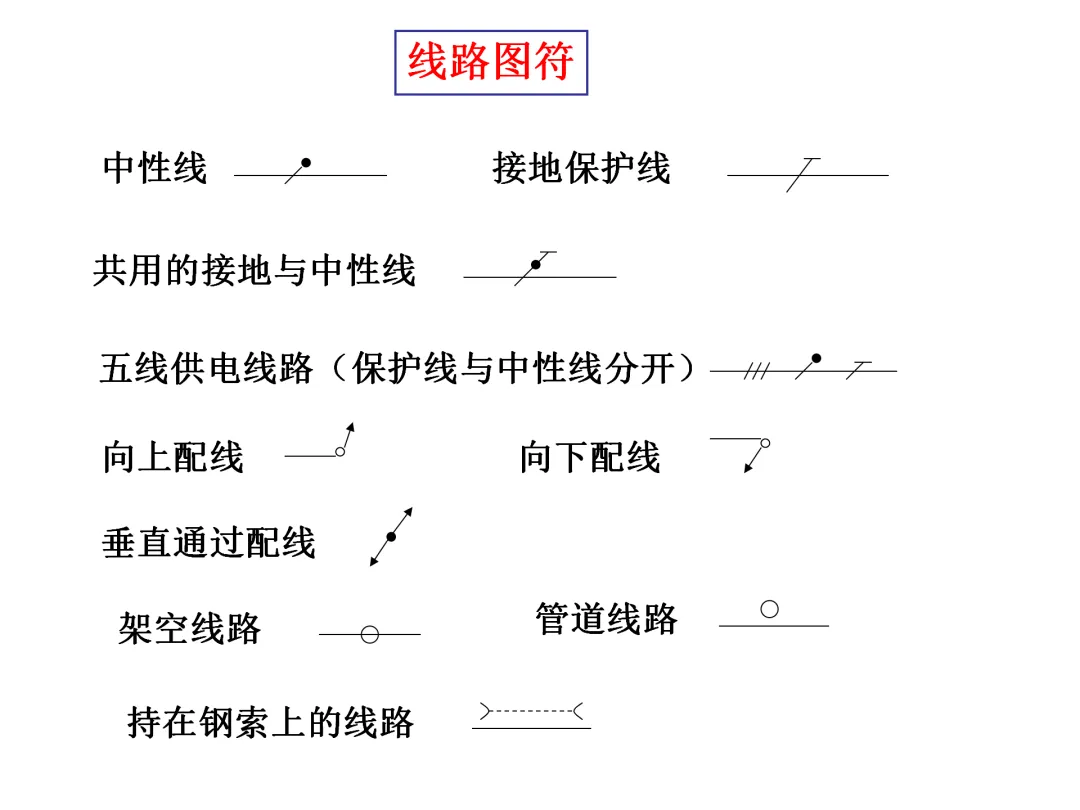

图形符号：表示电气设备或元器件的图形，如电阻、电容、开关、继电器等。复杂元件的符号由多部分构成，例如交流接触器KM的符号分为主触点、辅助触点和线圈三部分。图形符号按“无电压、无外力作用”的正常状态绘制。

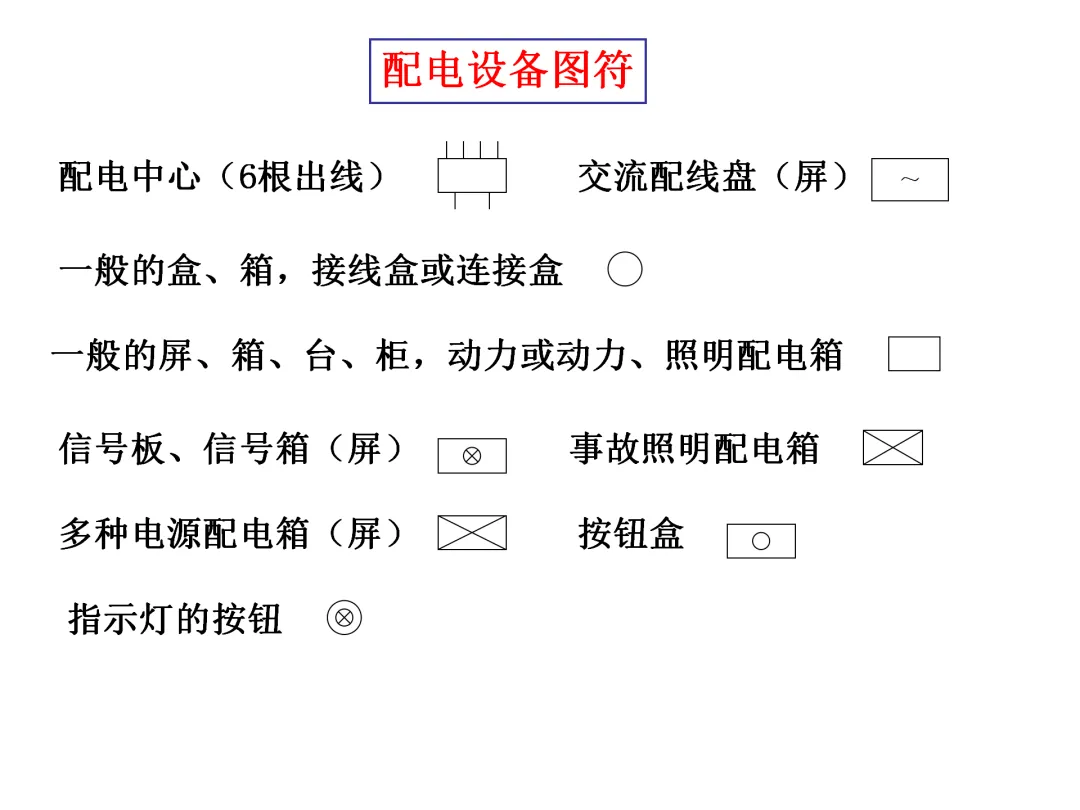

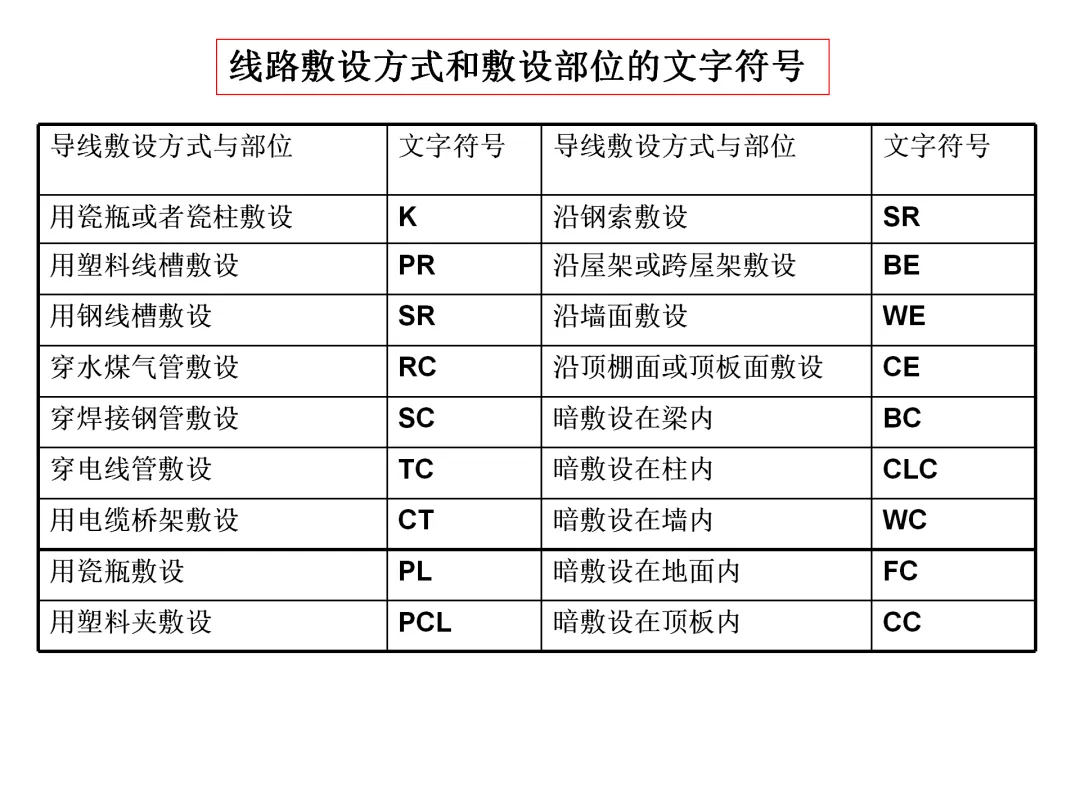

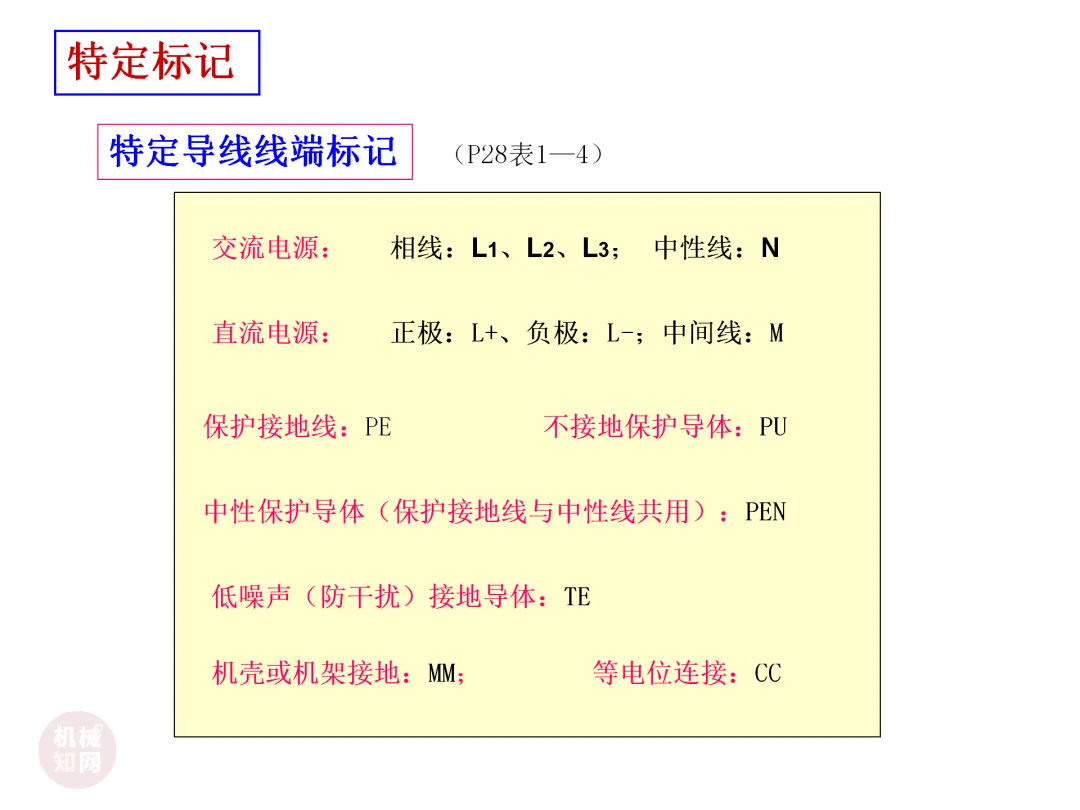

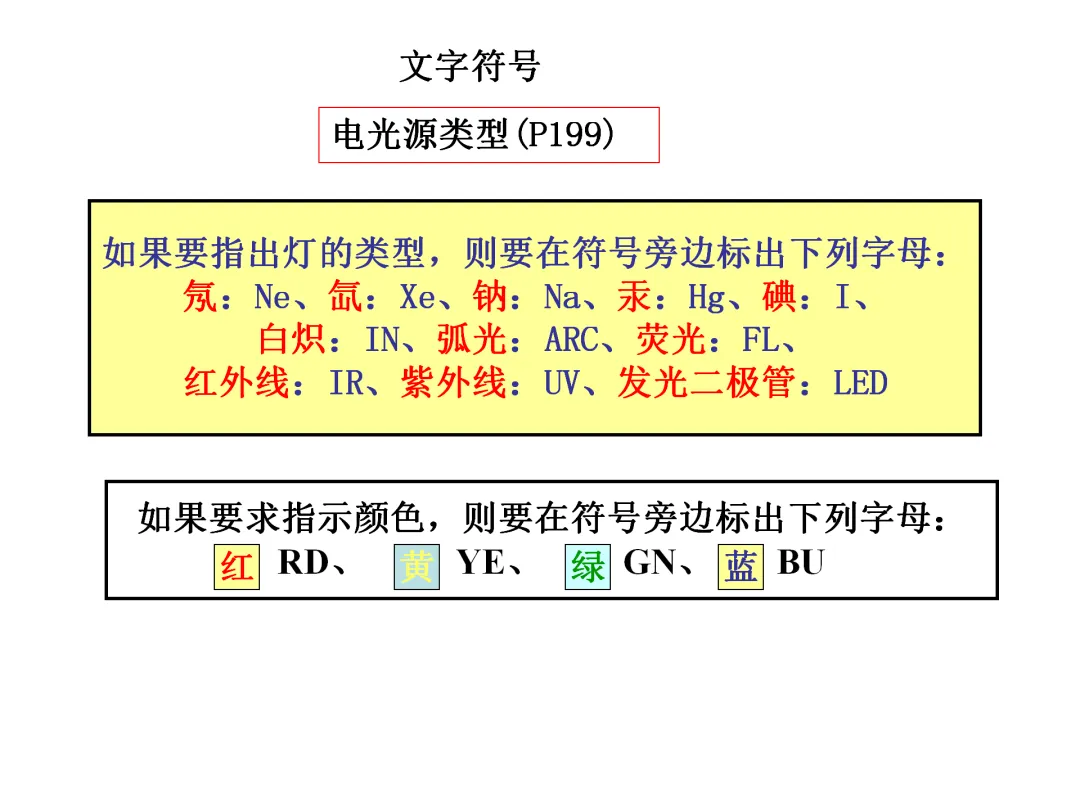

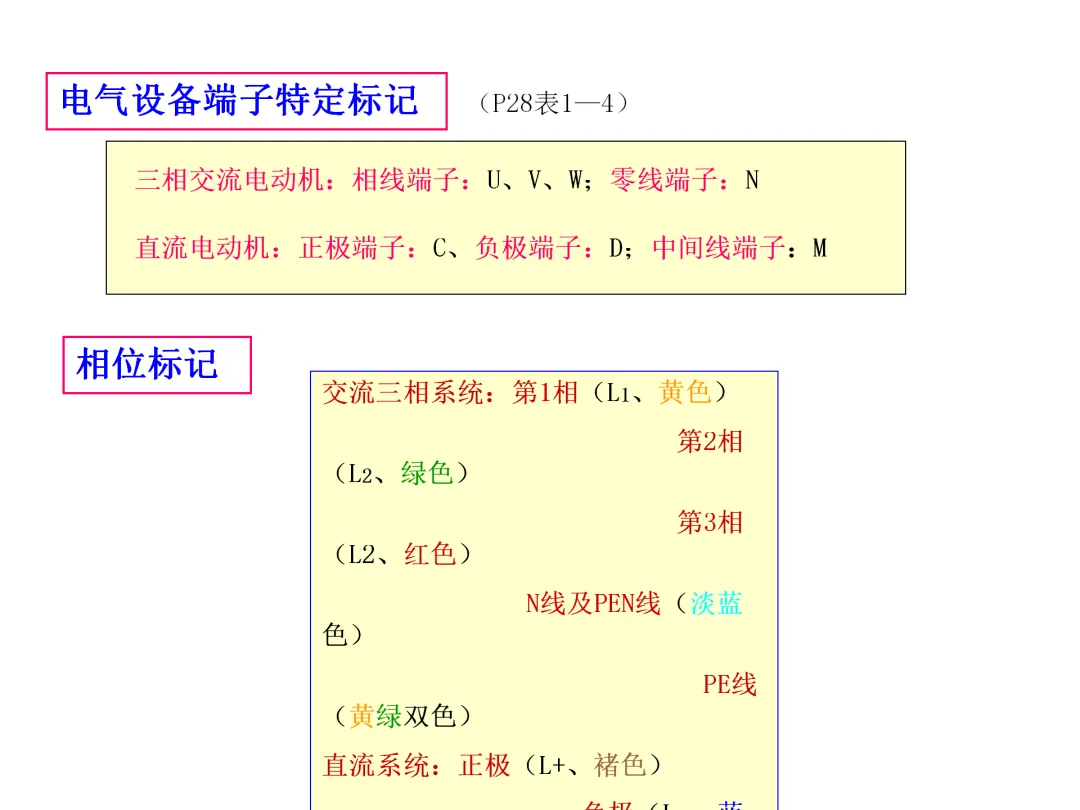

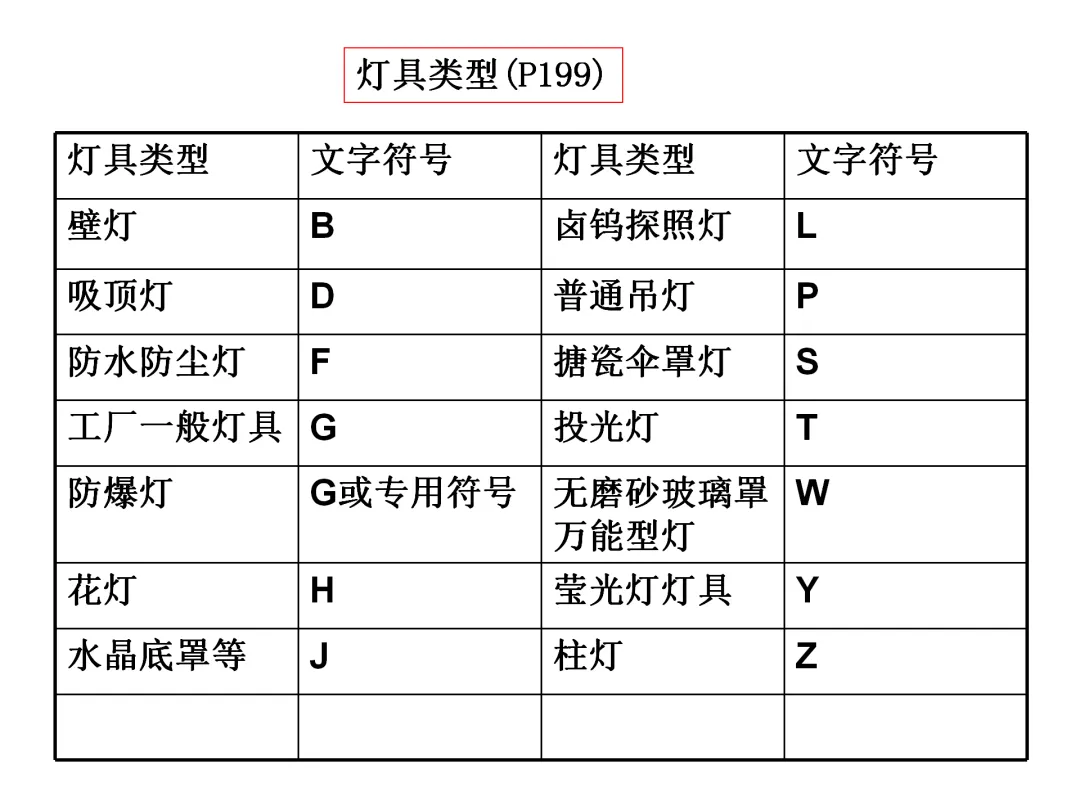

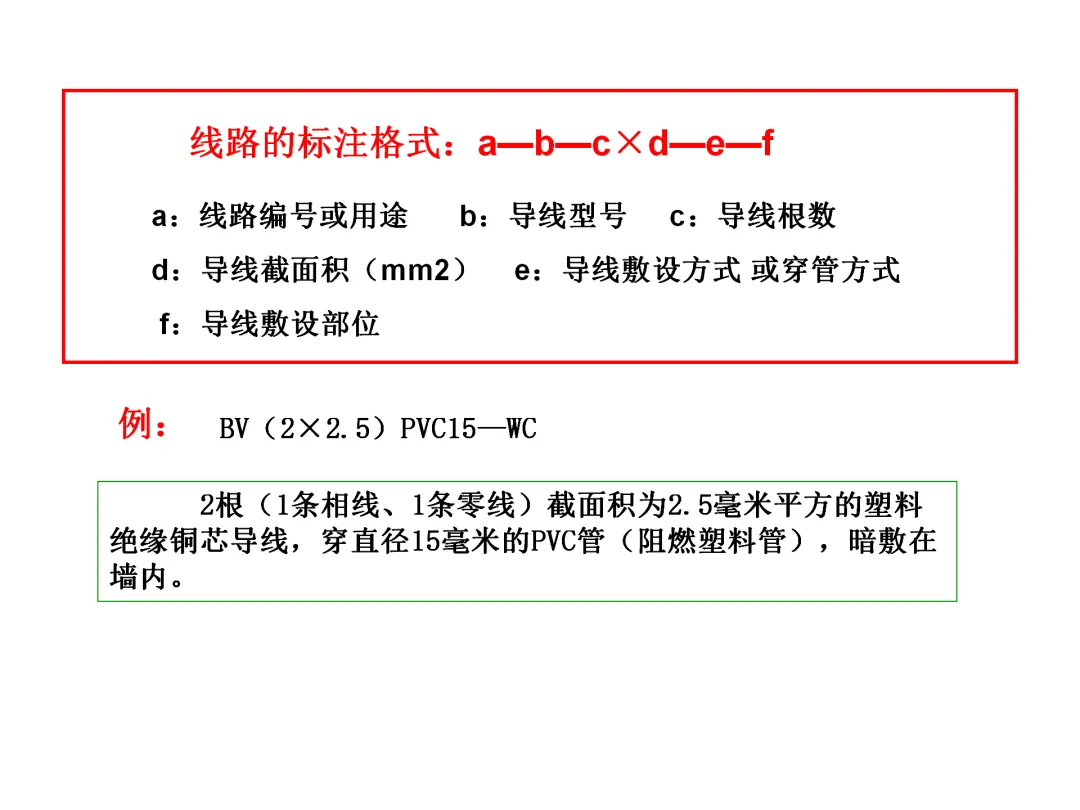

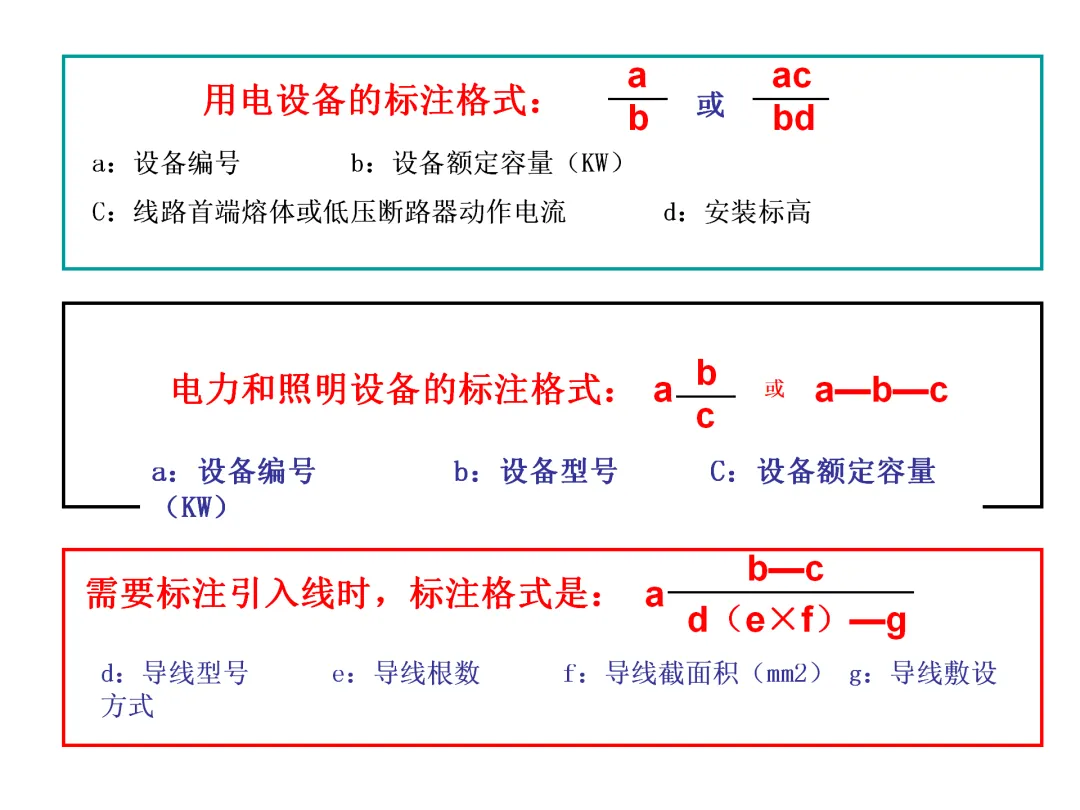

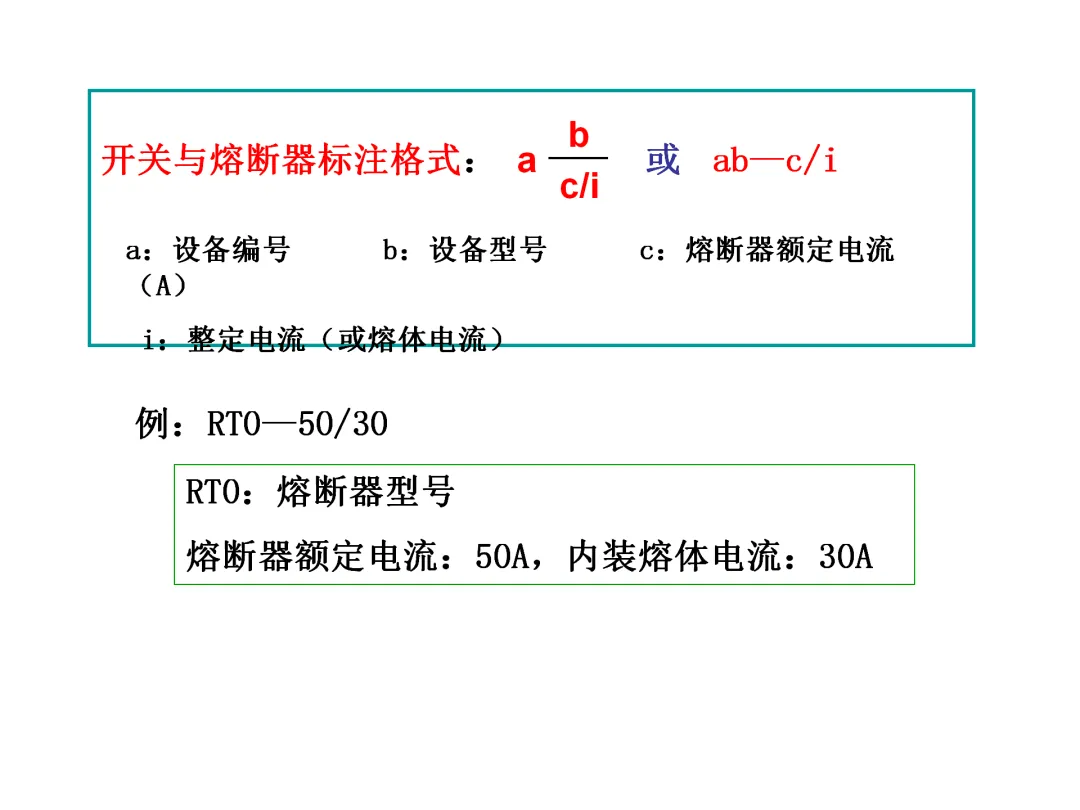

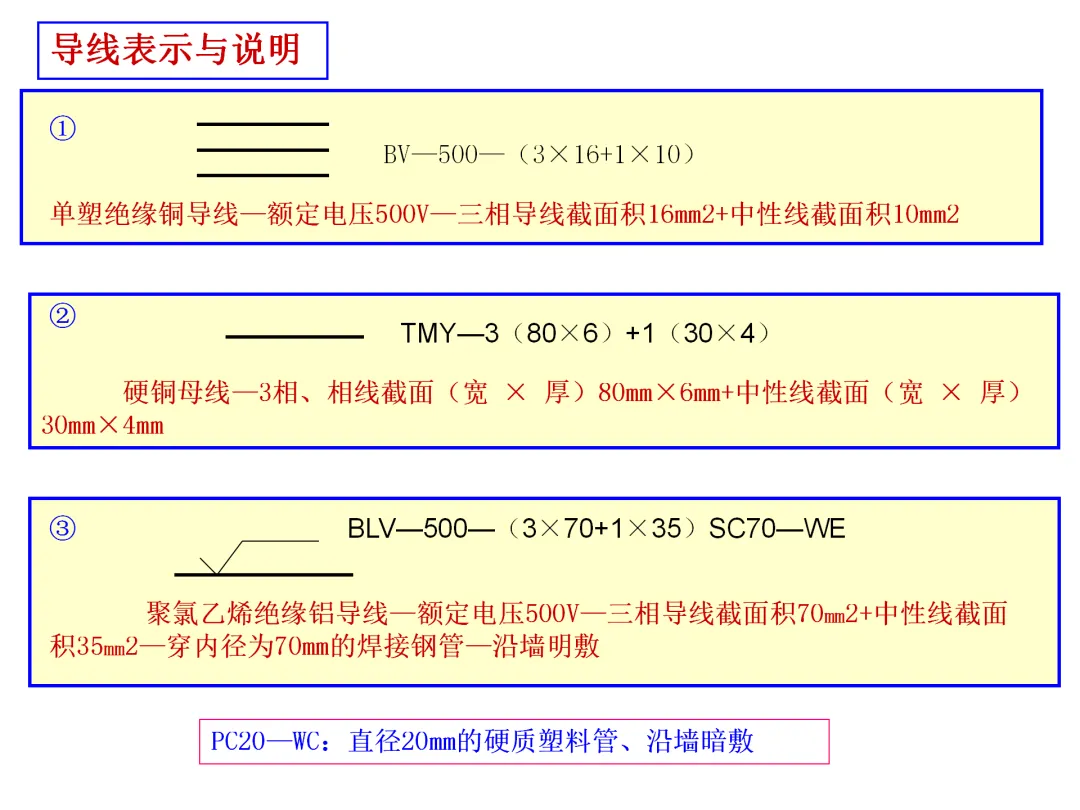

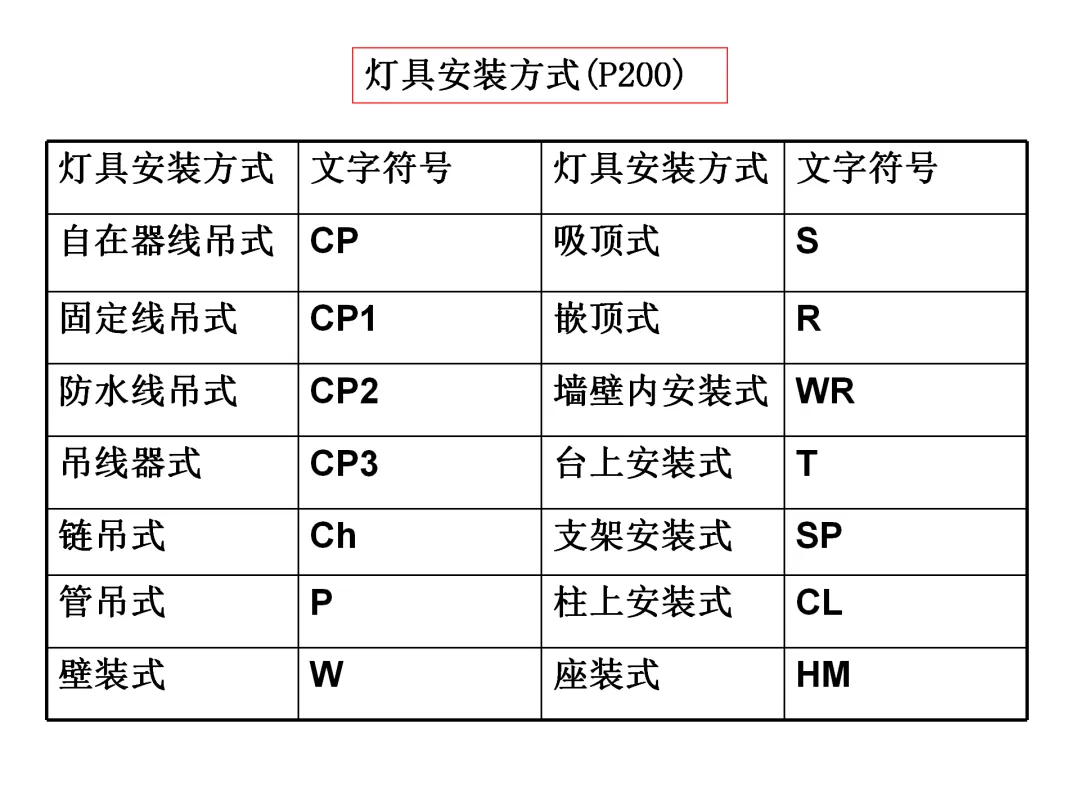

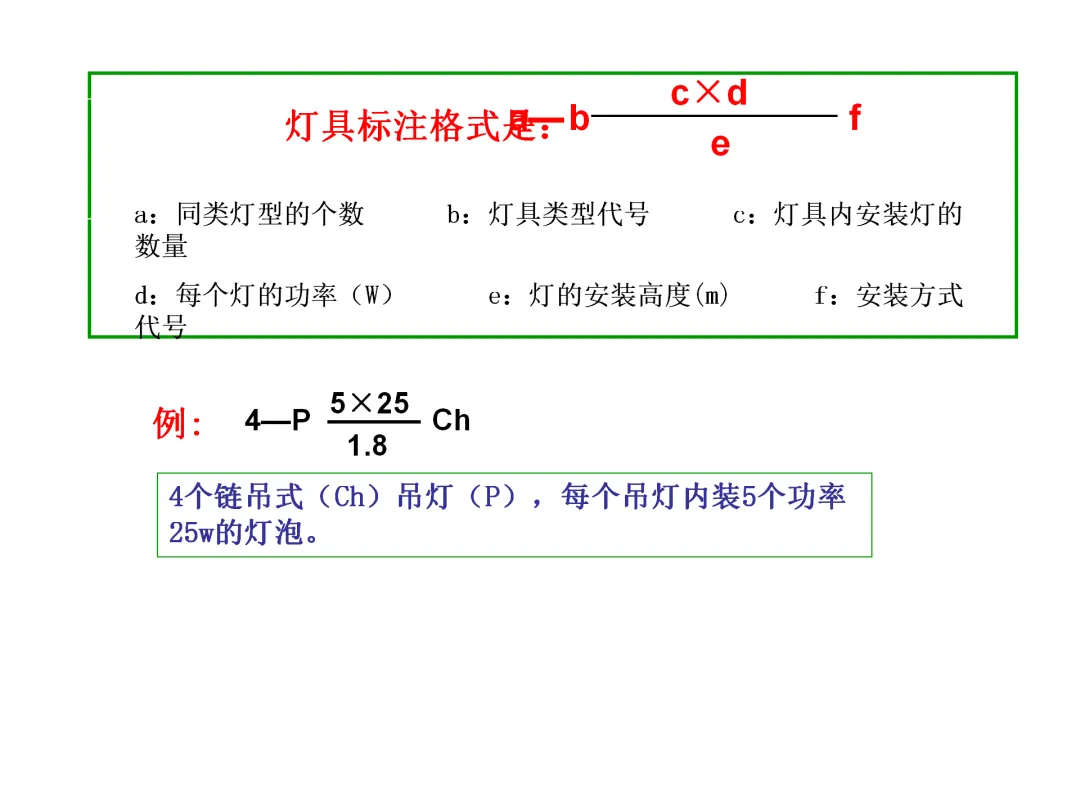

文字符号：用于标识元件的名称、功能或类别。常用符号包括：L（火线）、N（零线）、PE（地线）、QF（断路器）、QS（隔离开关）、FU（熔断器）、KM（交流接触器）、KA（中间继电器）、FR（热继电器）、SB（按钮开关）、SQ（行程开关）

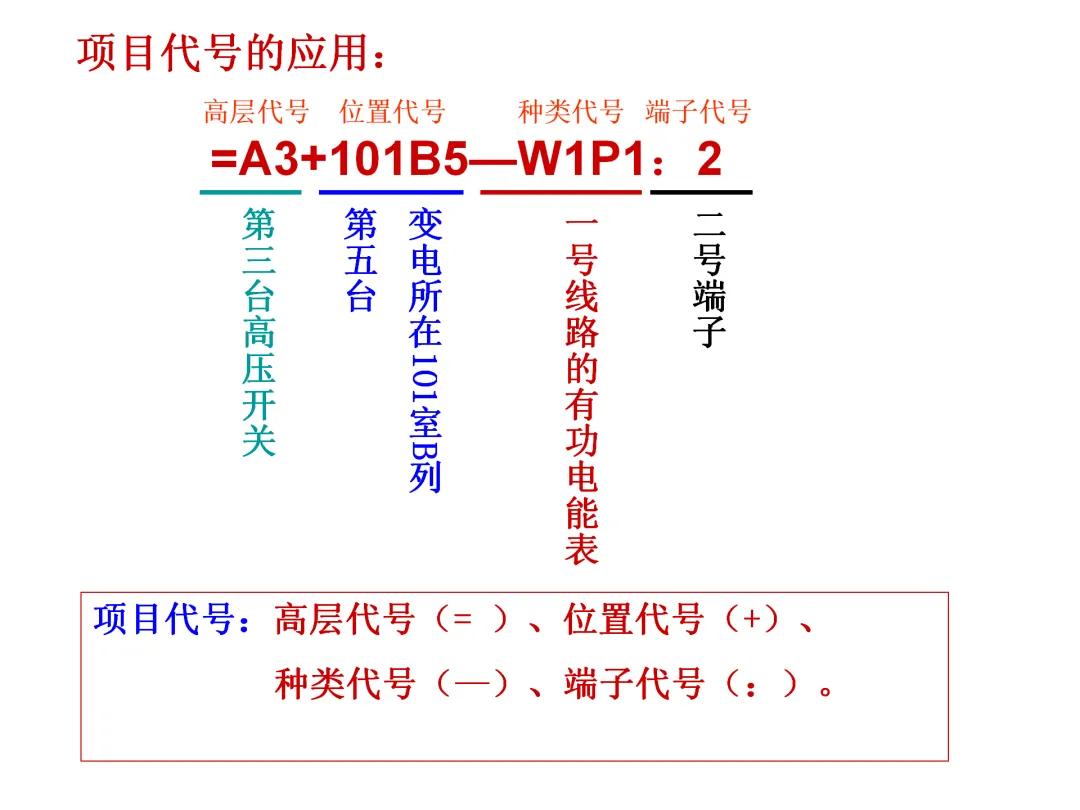

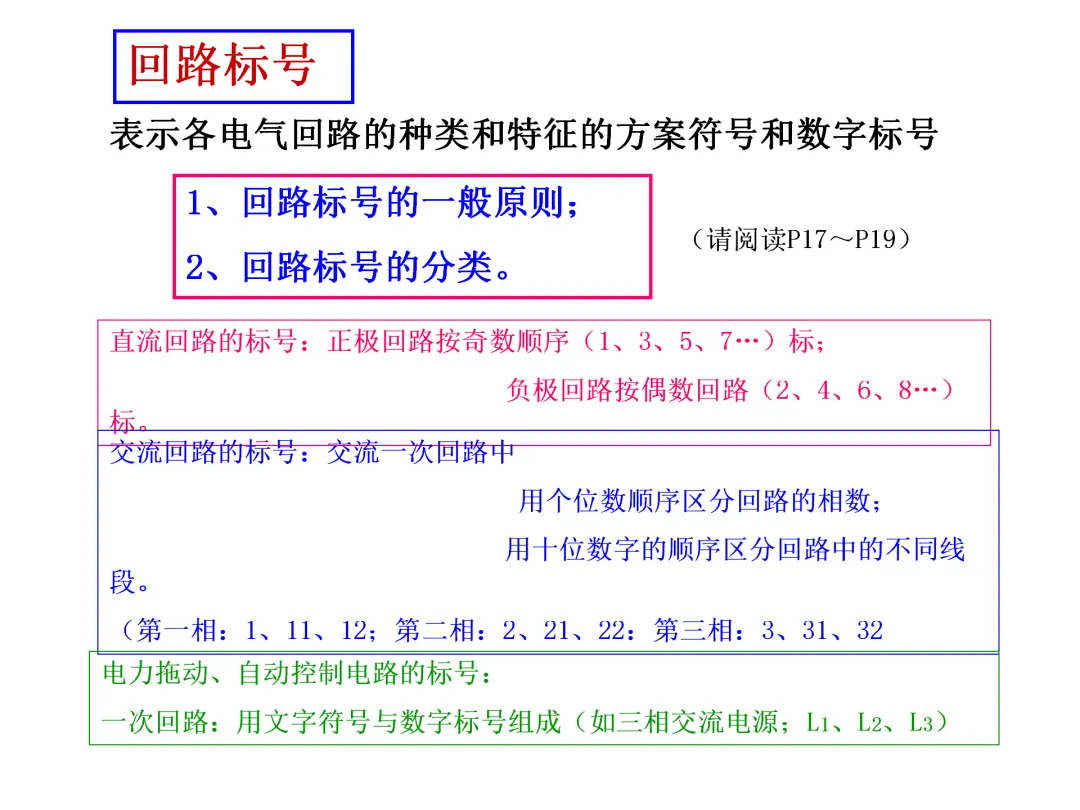

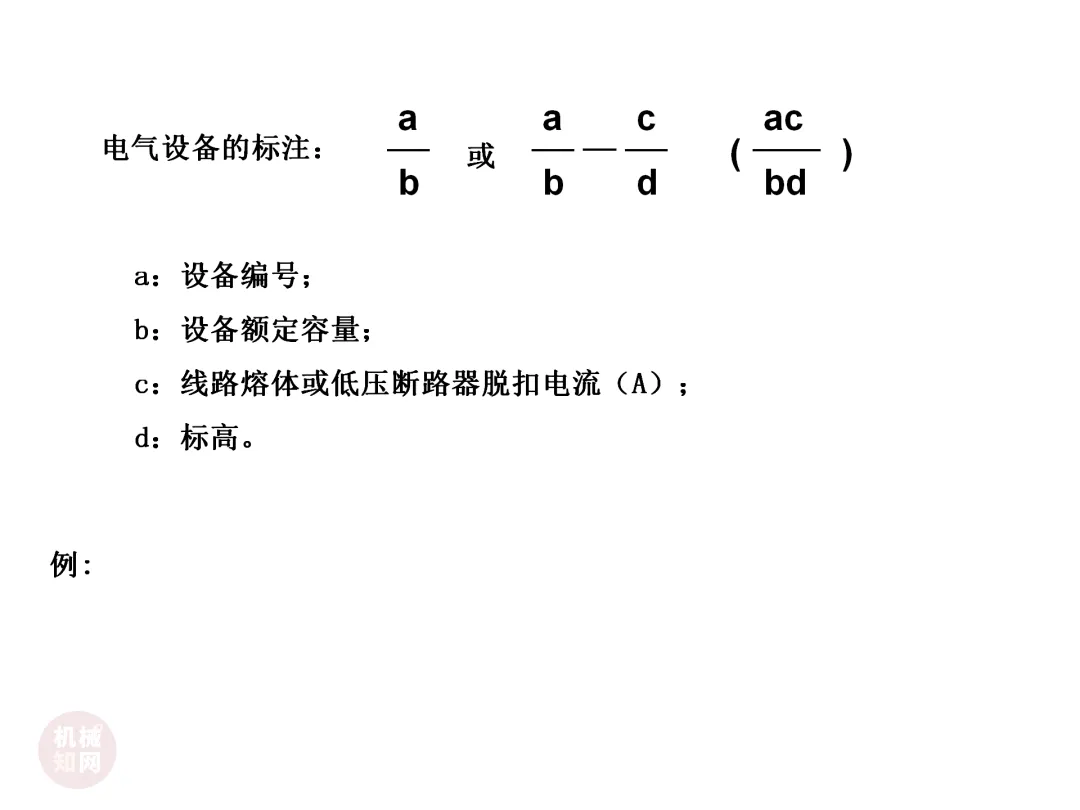

项目代号：用于在系统、设备、元件之间建立唯一的标识关系，便于索引和维护。

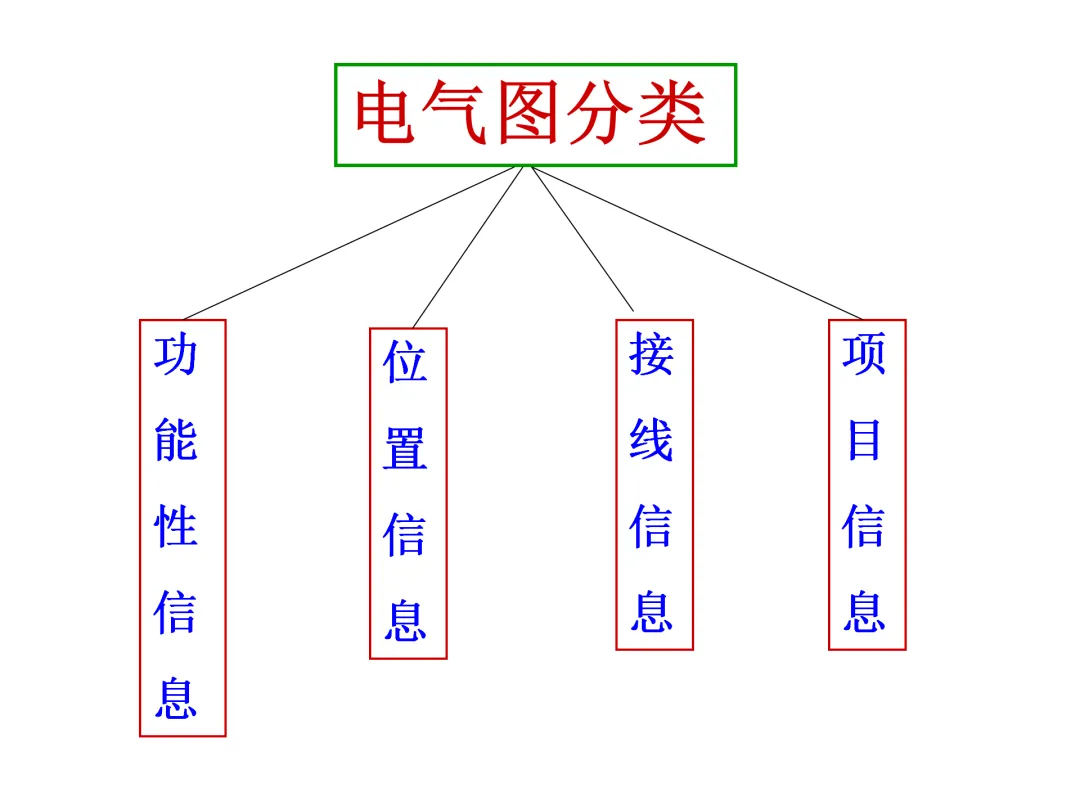

三、电气图的分类

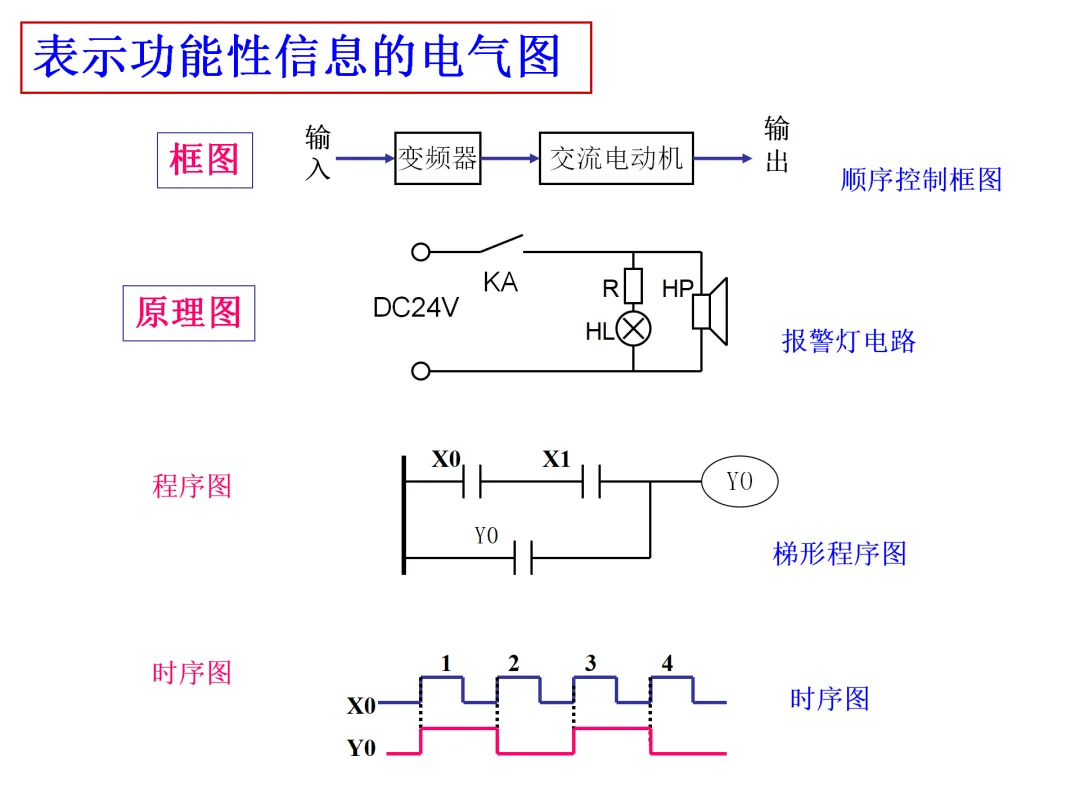

电气图根据用途和表达内容可分为以下几类：

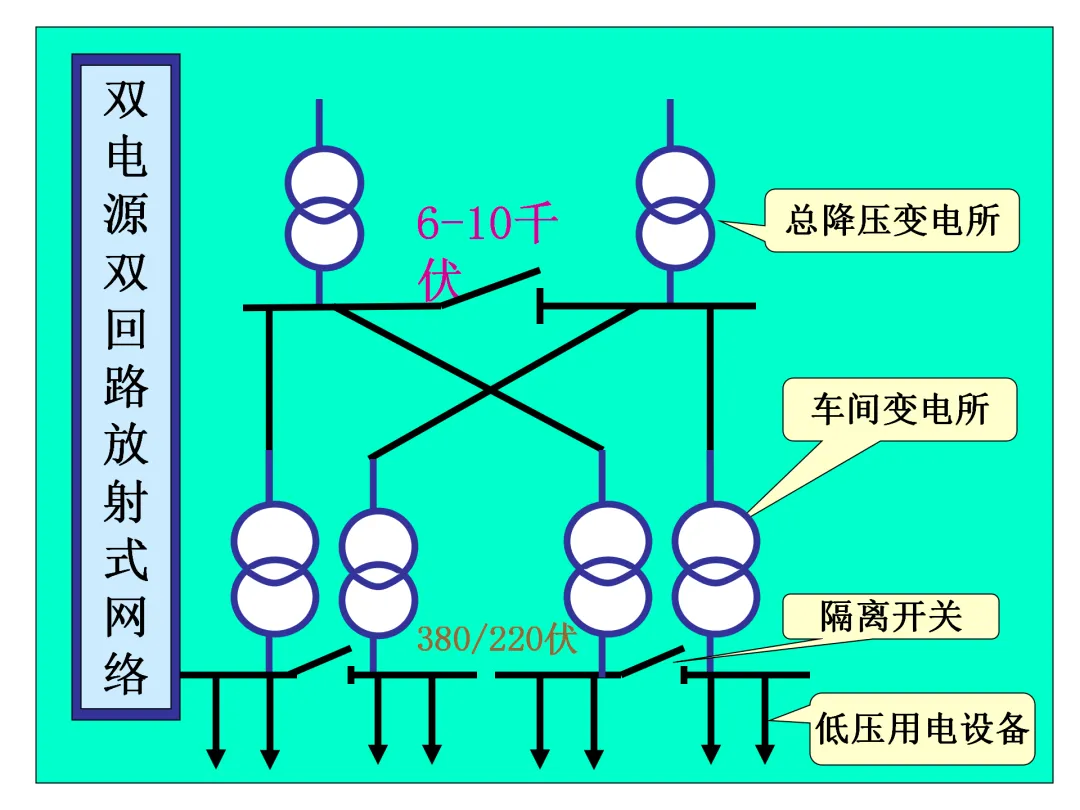

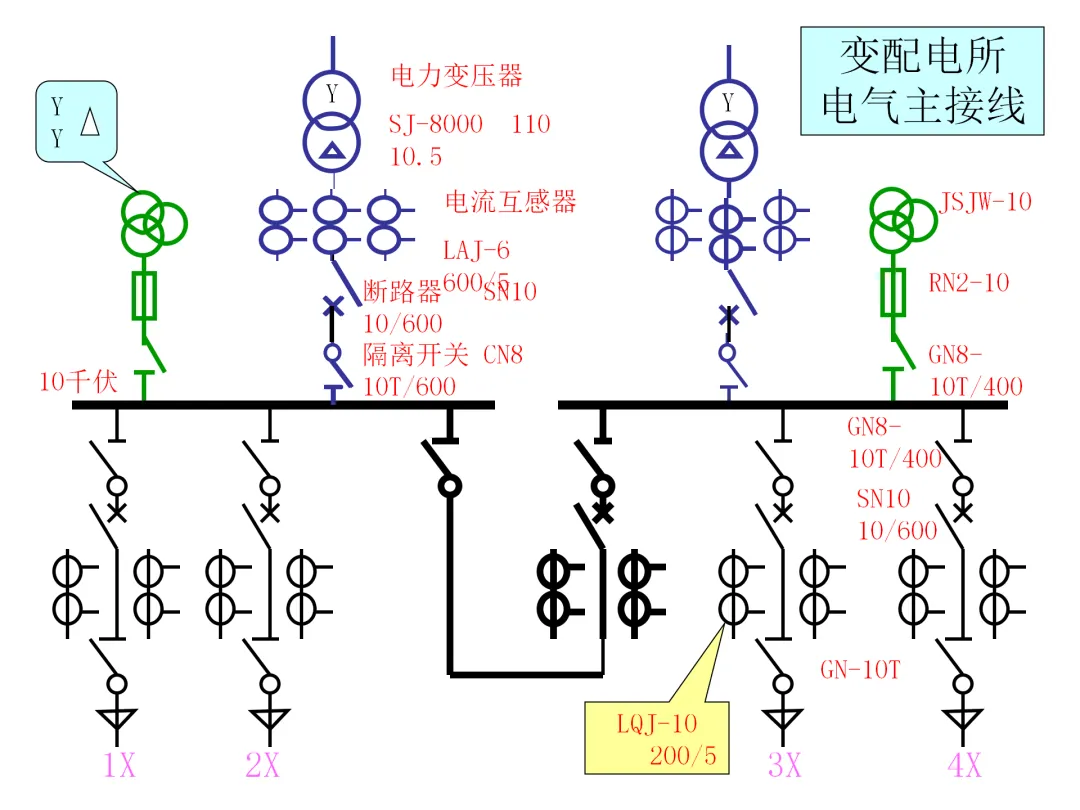

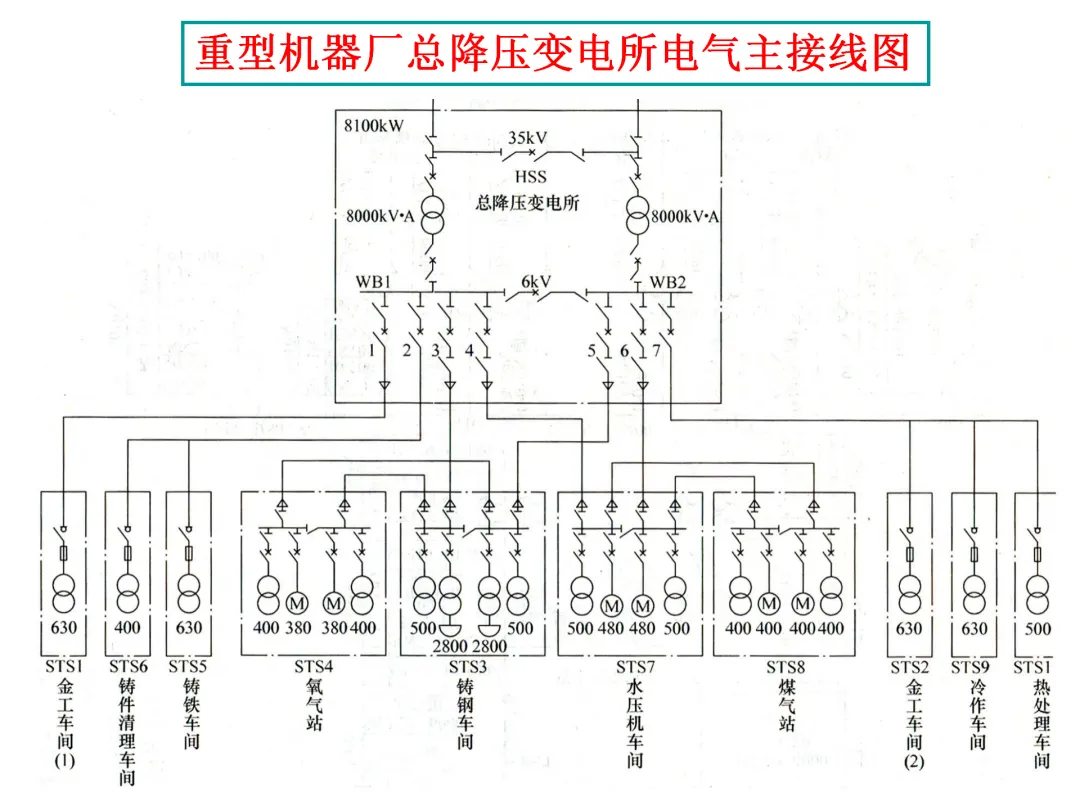

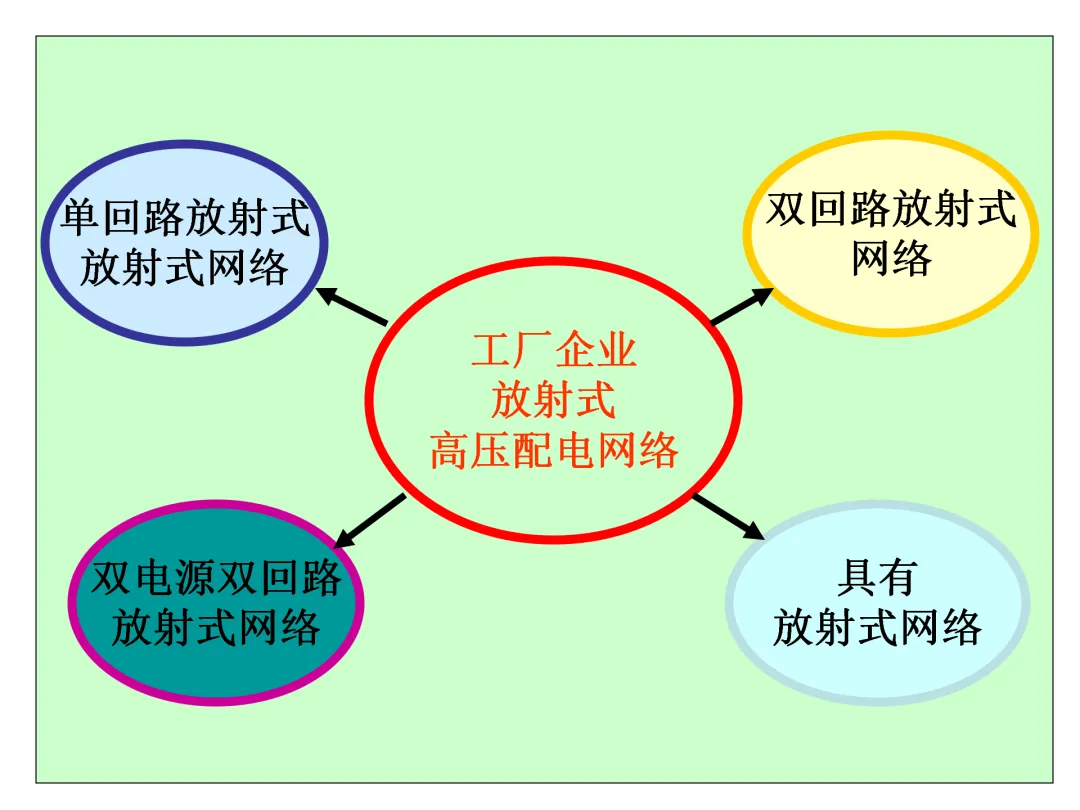

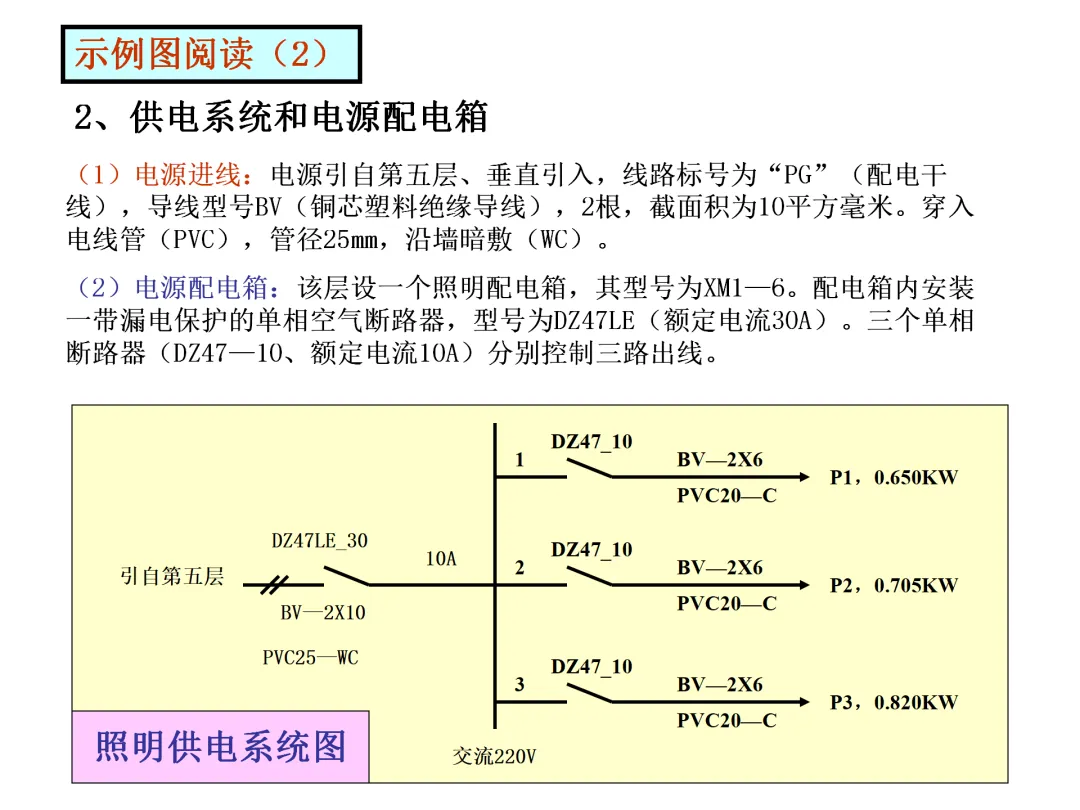

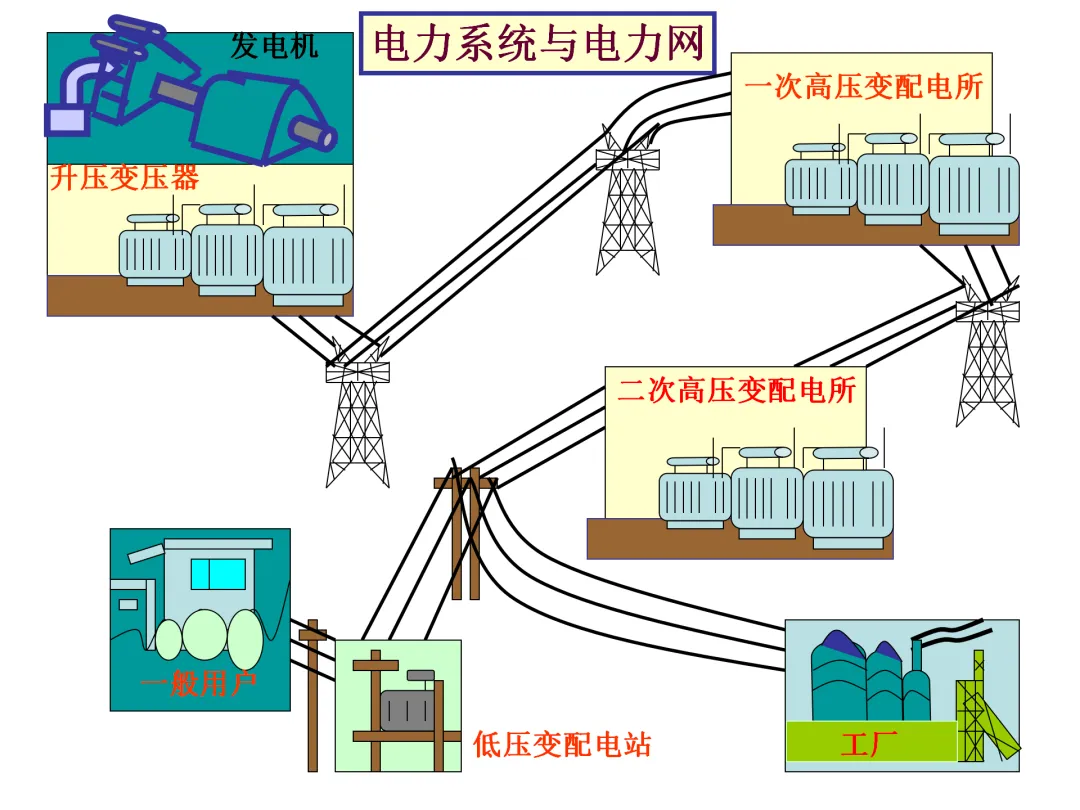

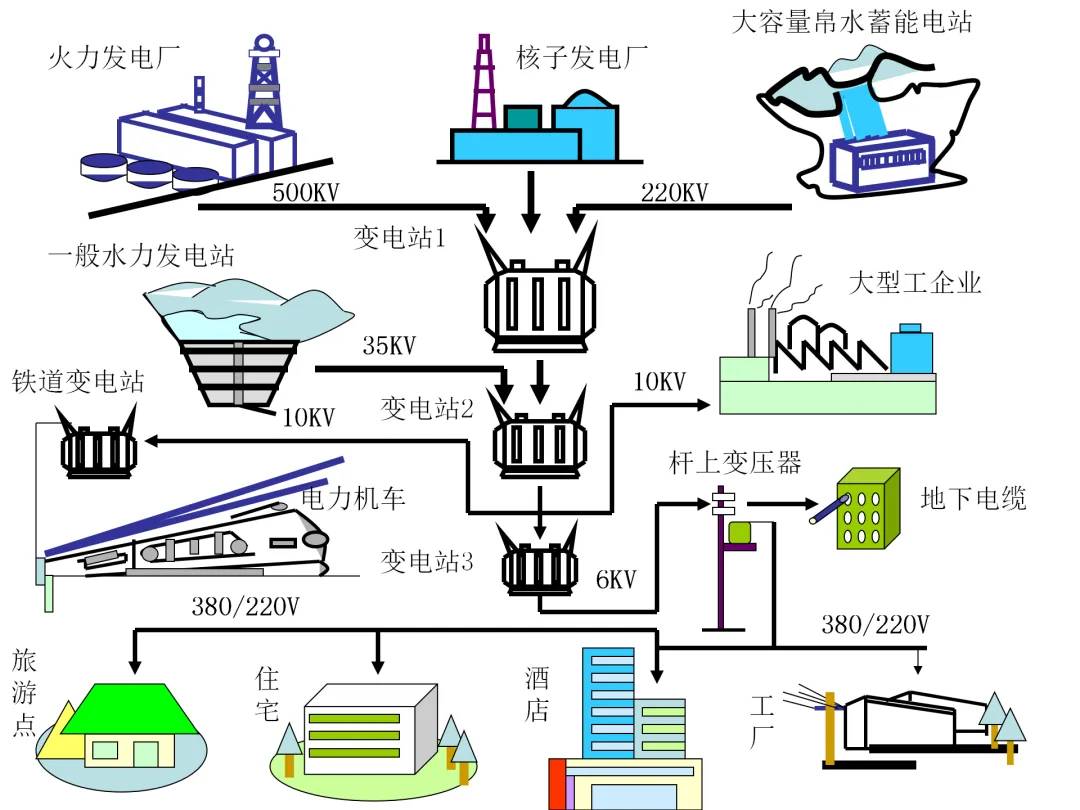

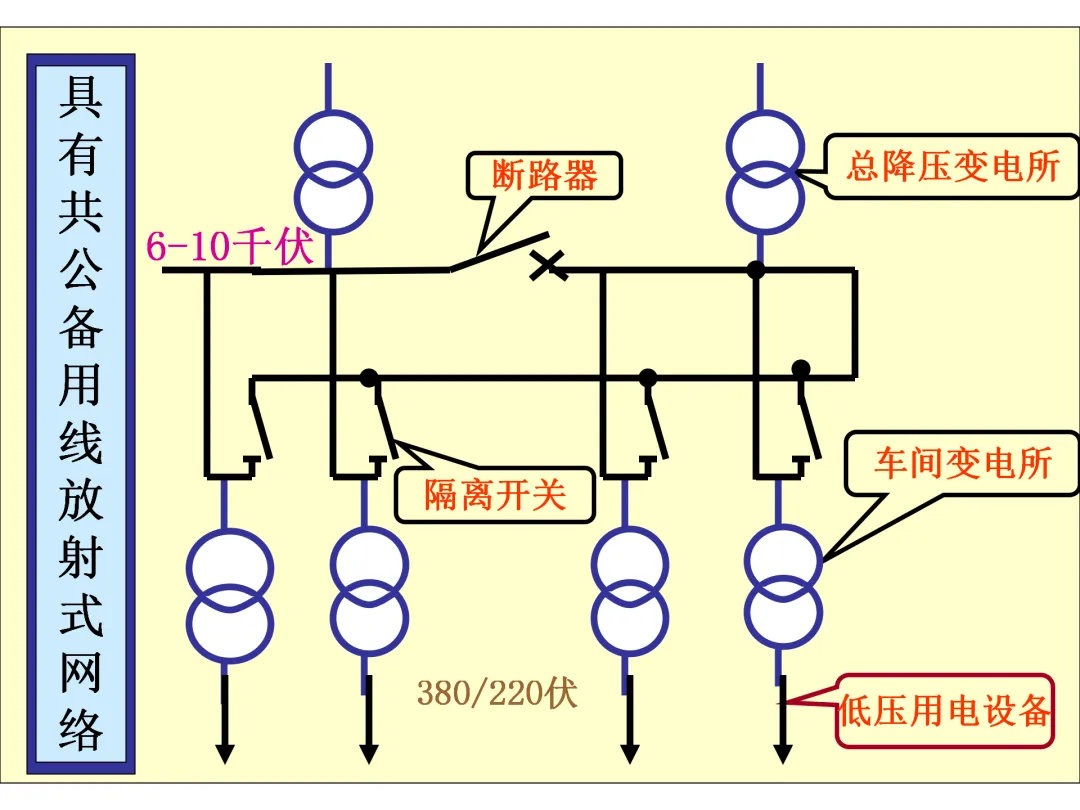

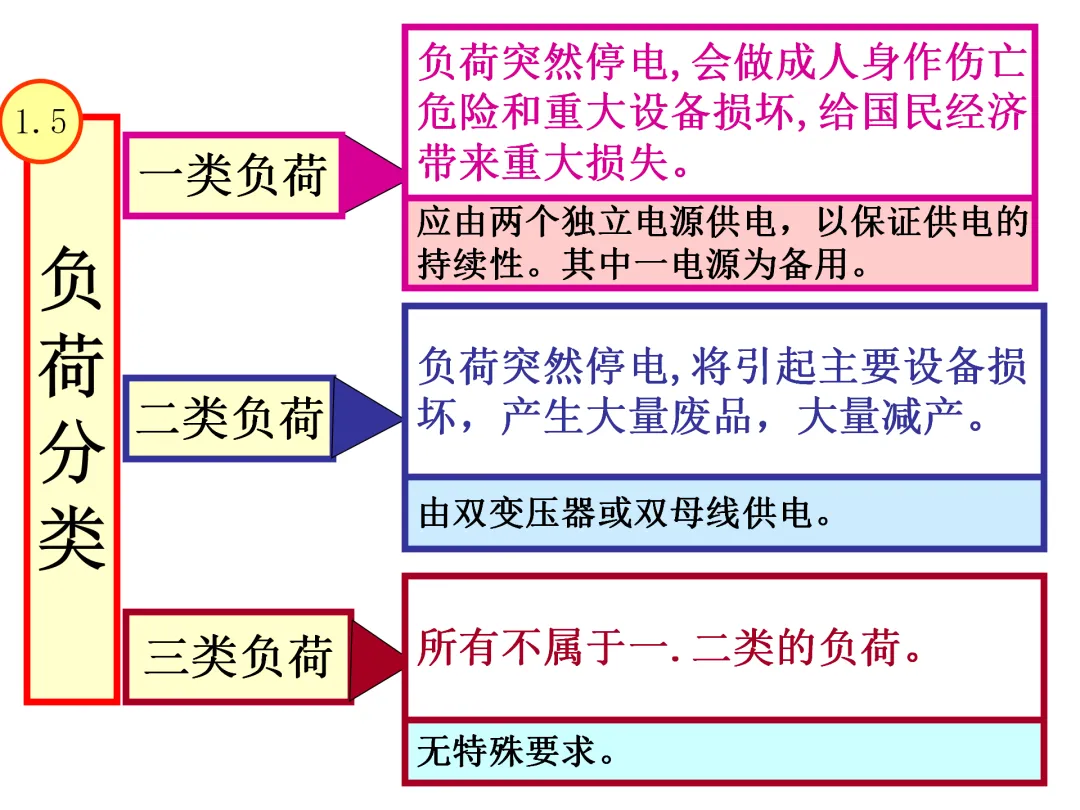

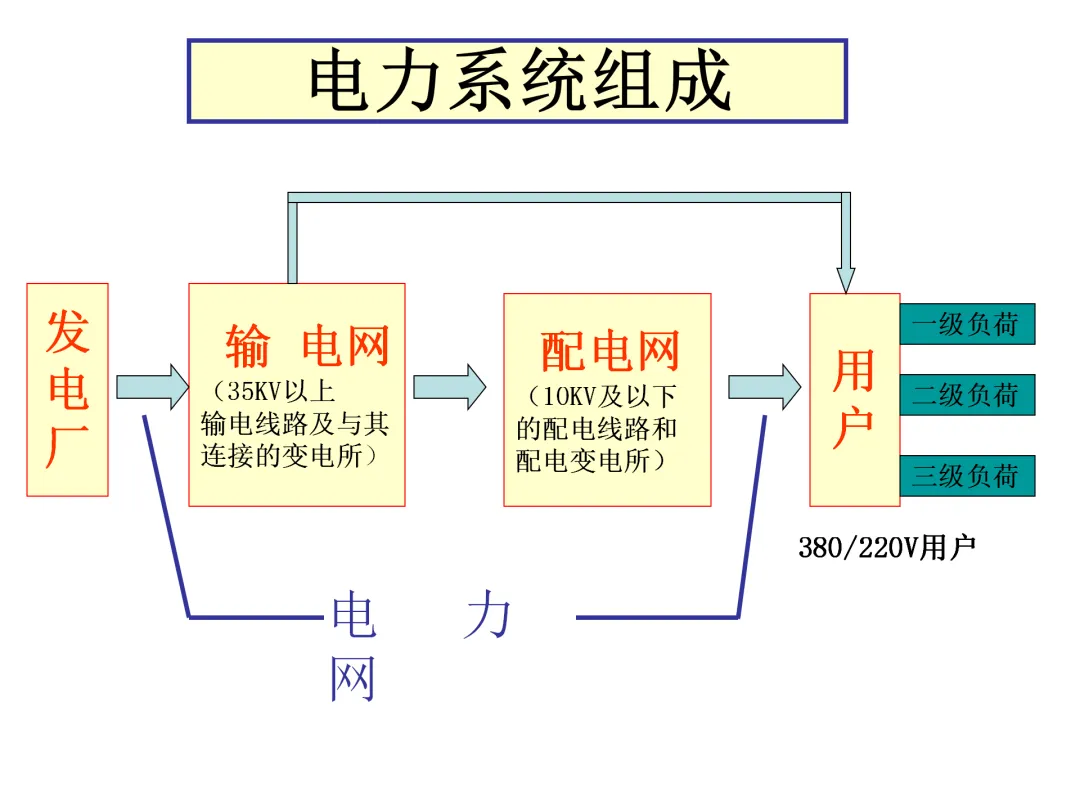

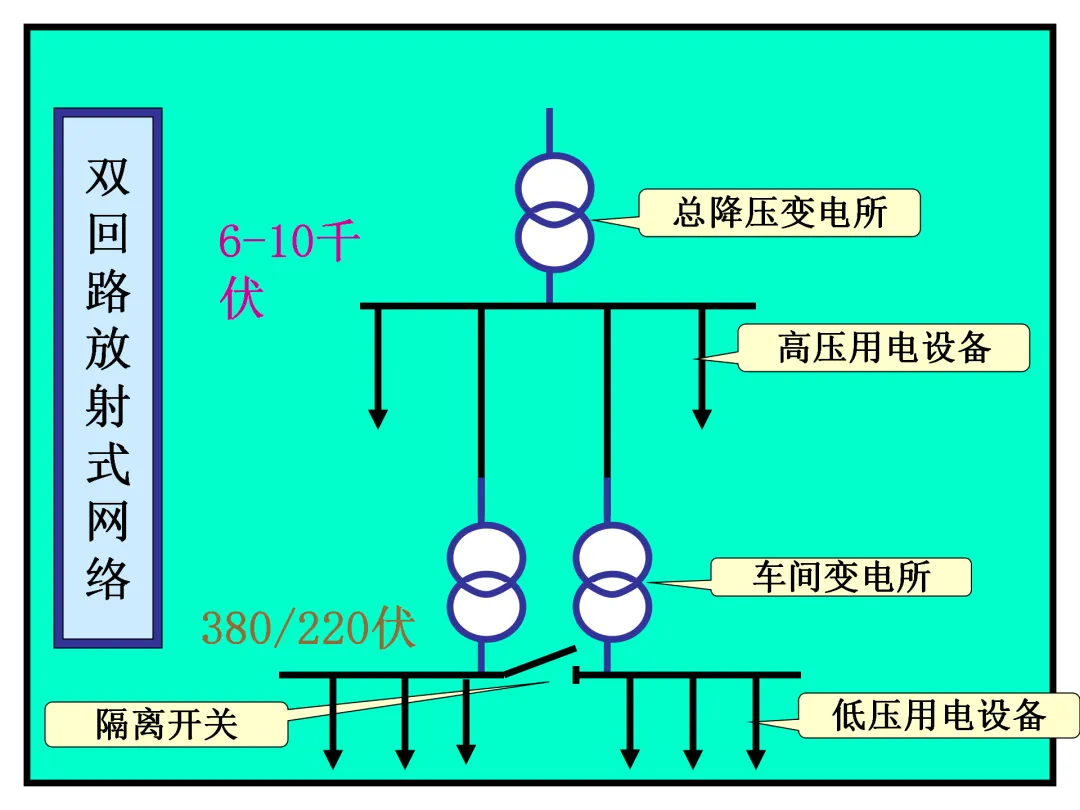

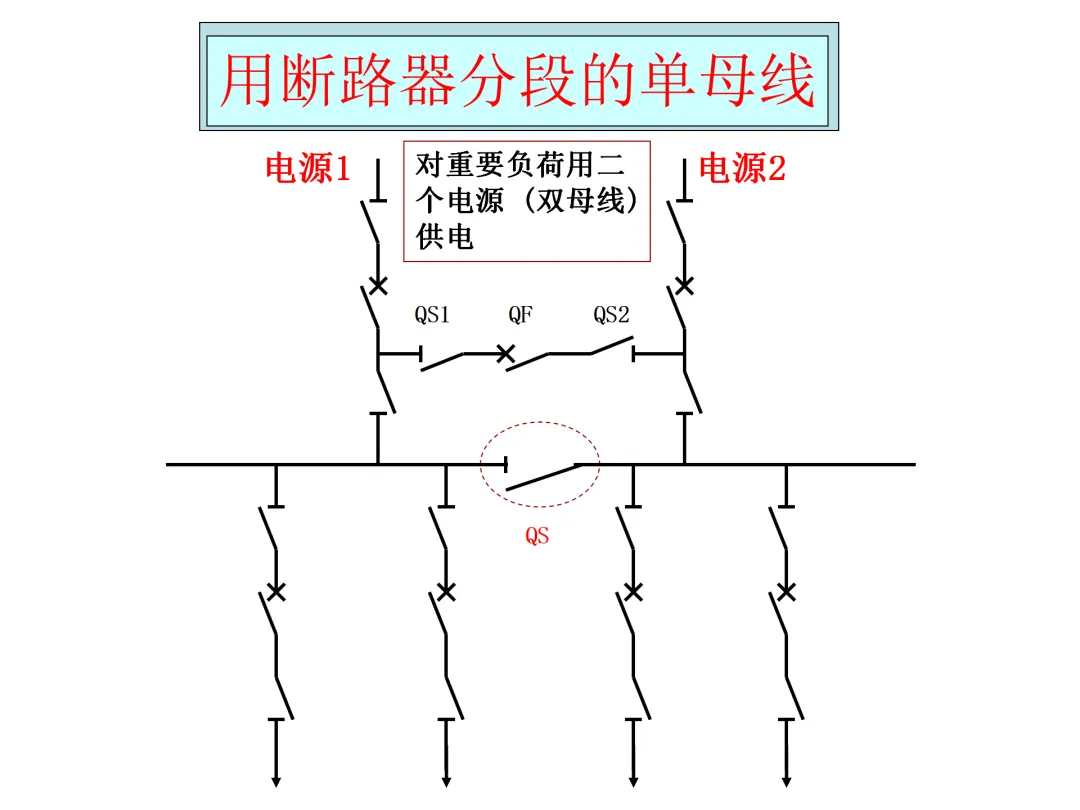

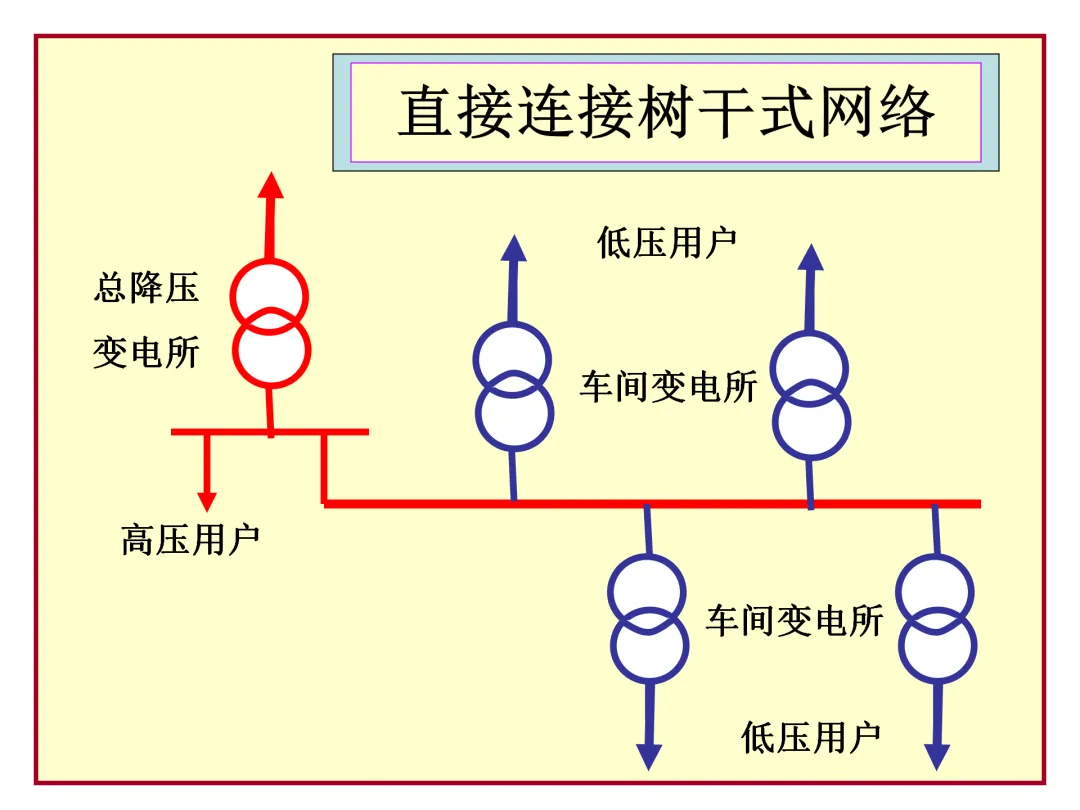

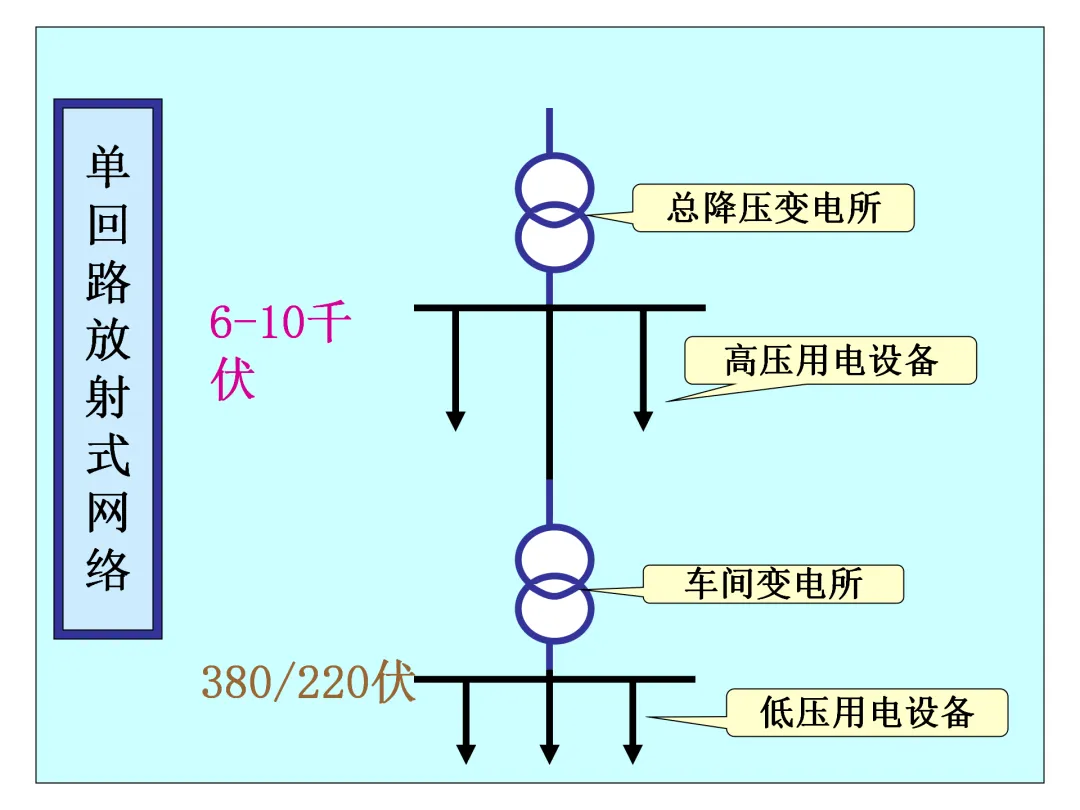

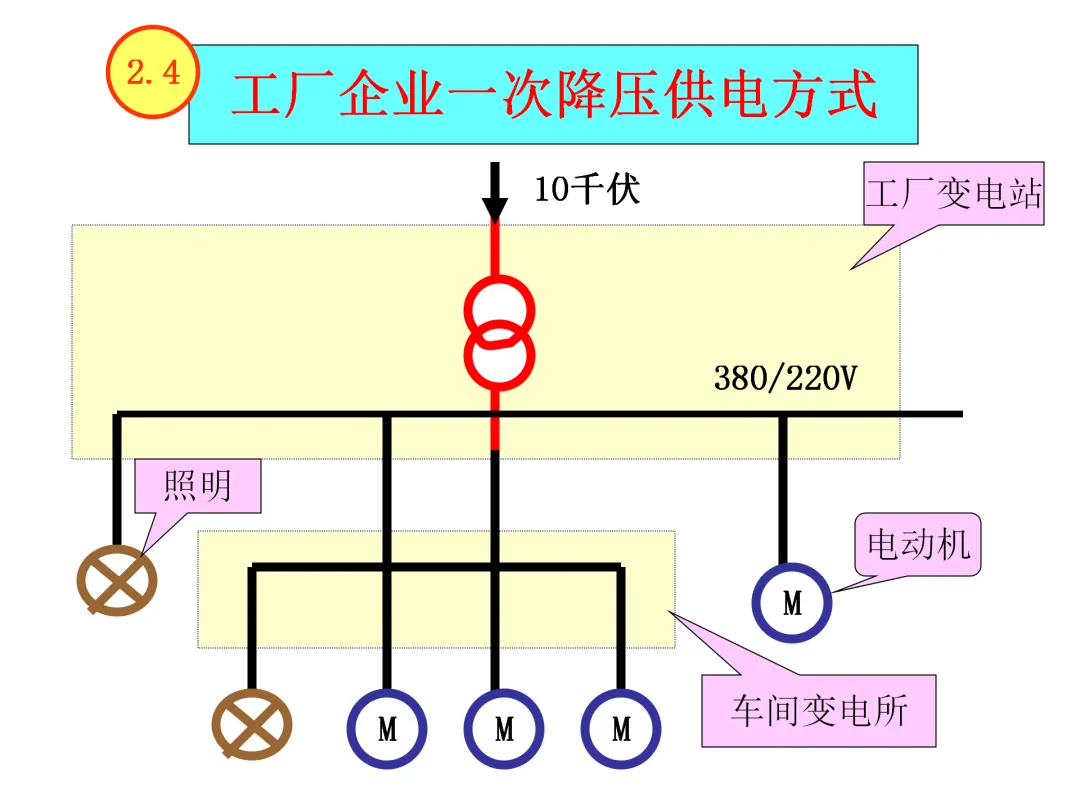

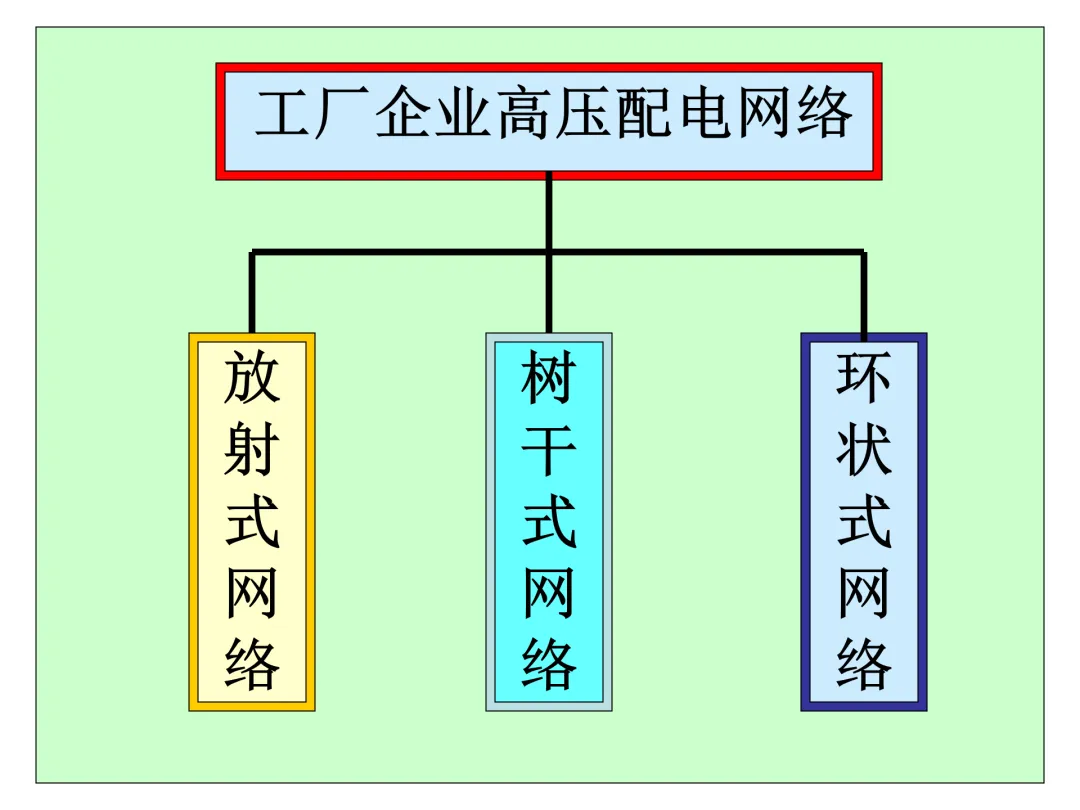

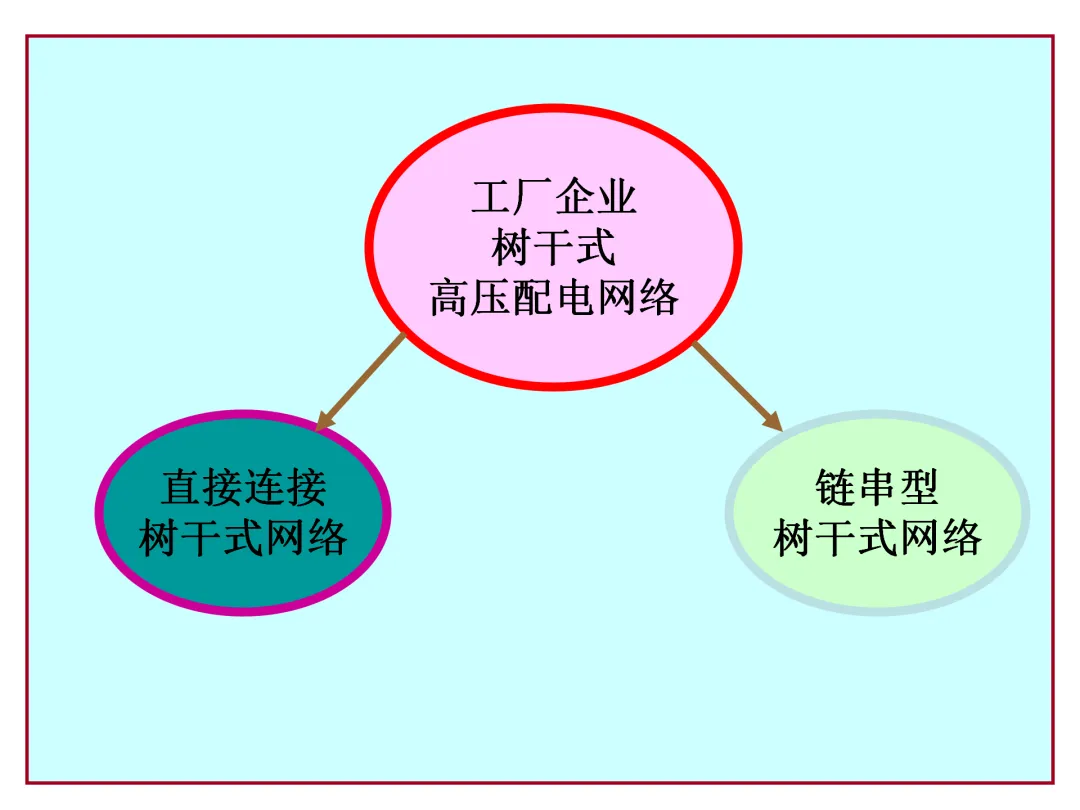

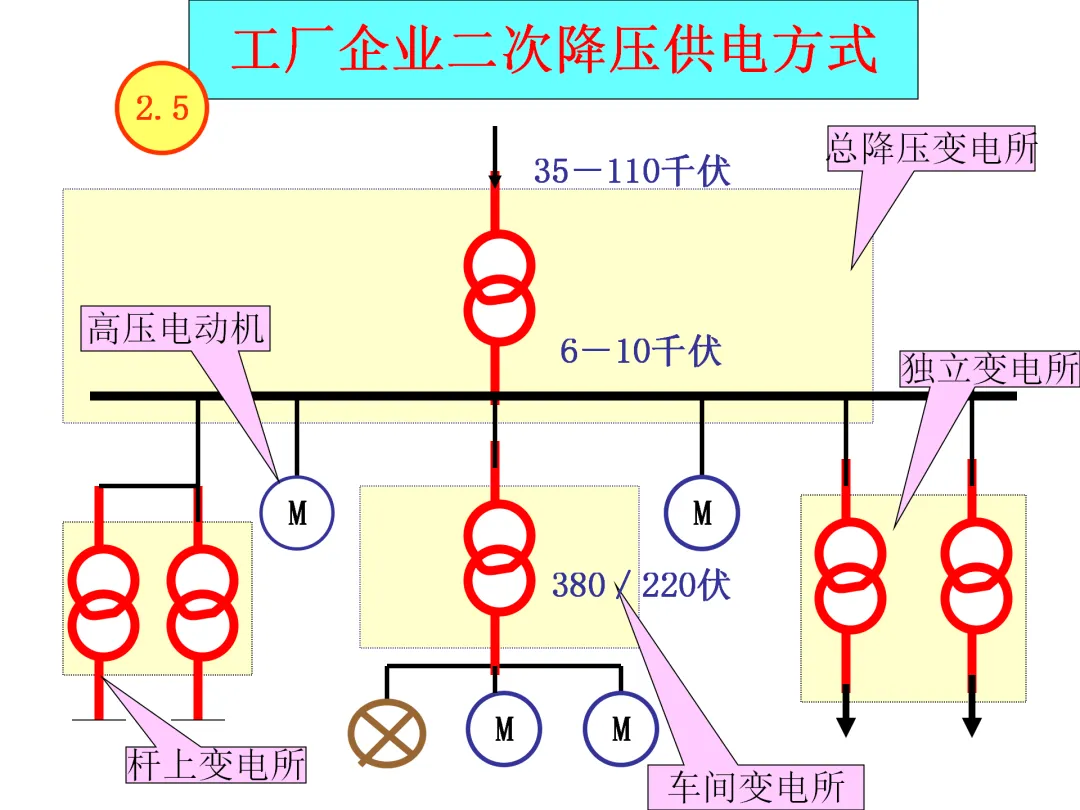

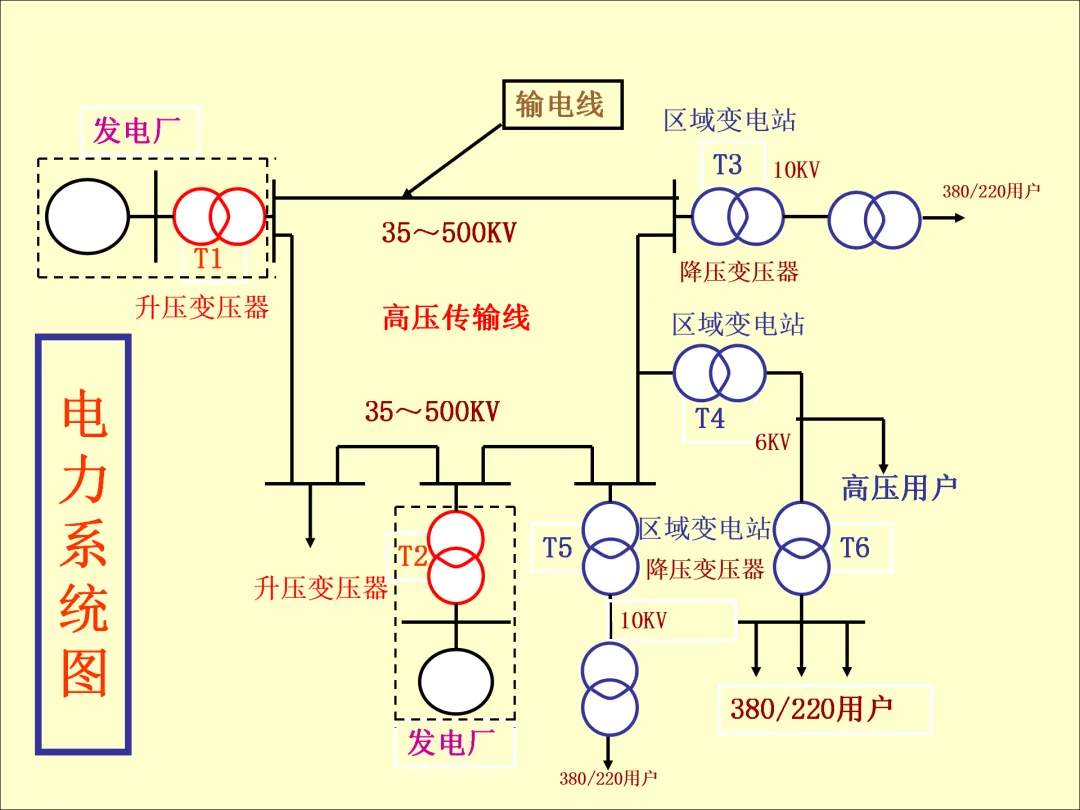

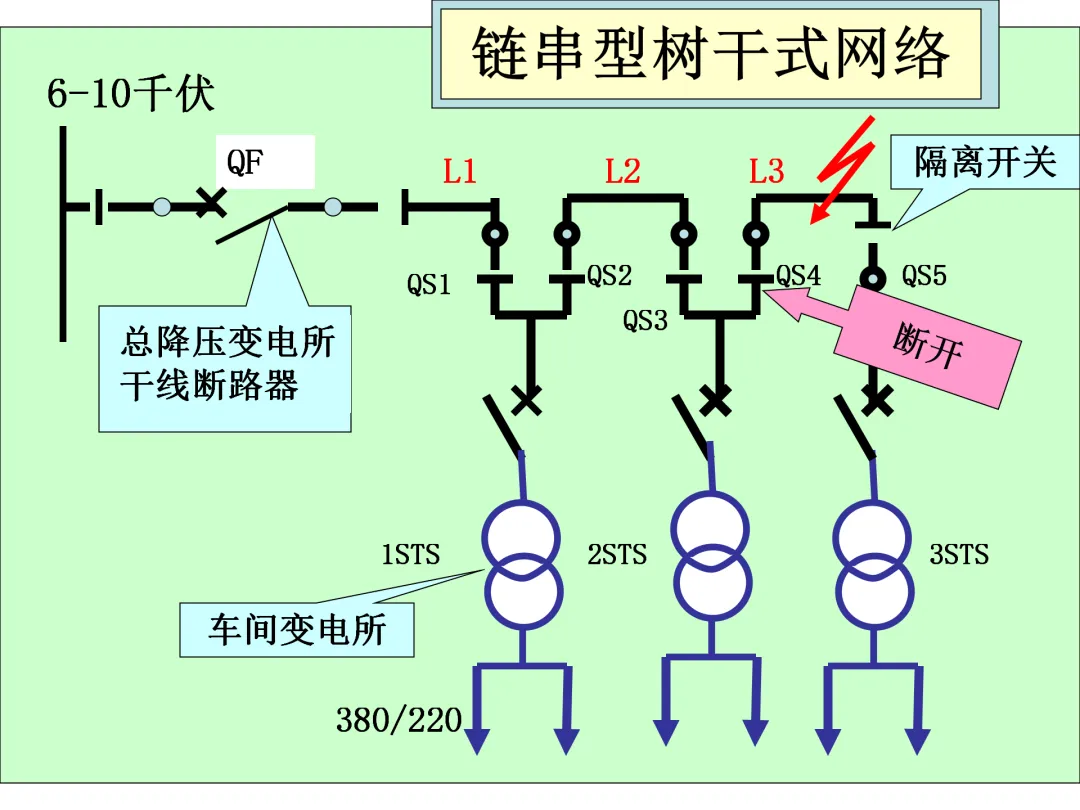

1.系统图或框图：概略表示系统的基本组成和相互关系，是识图的总体把握依据。

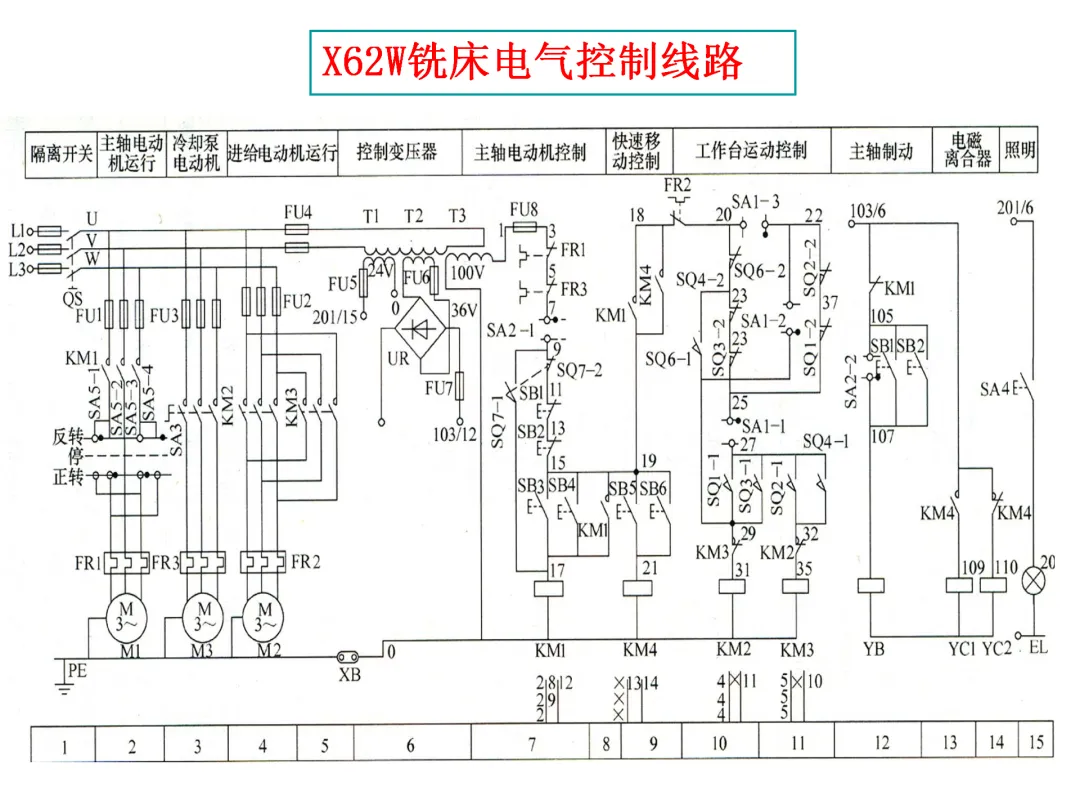

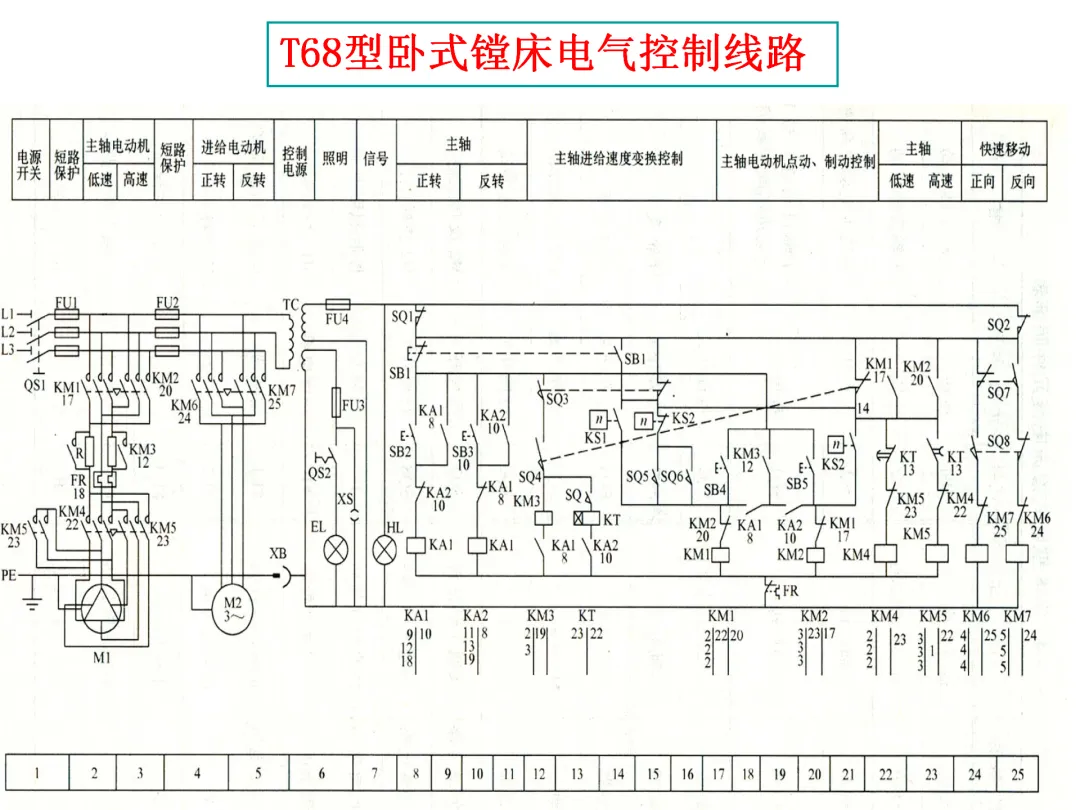

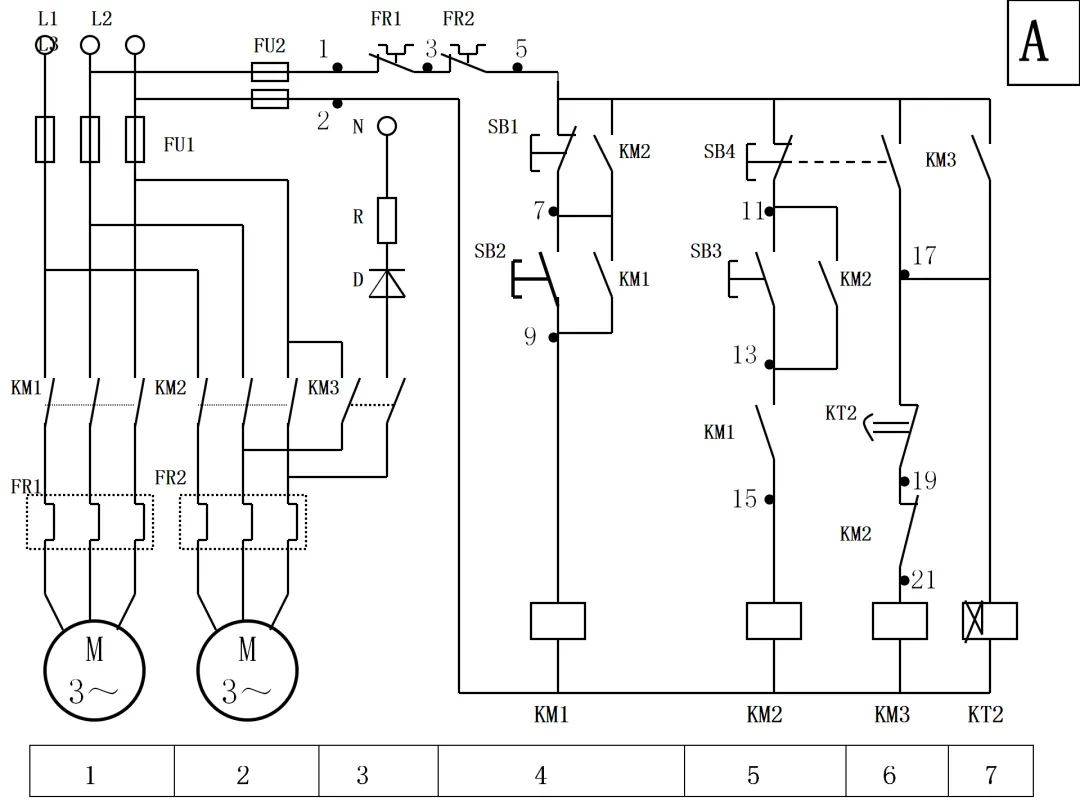

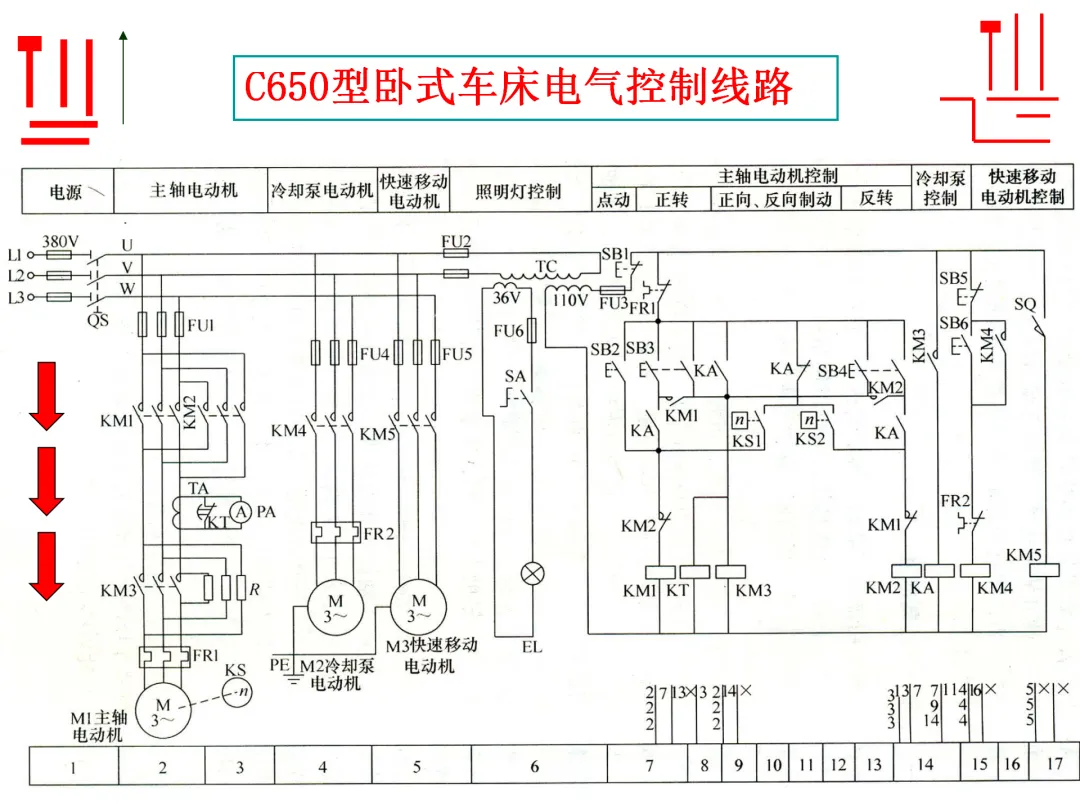

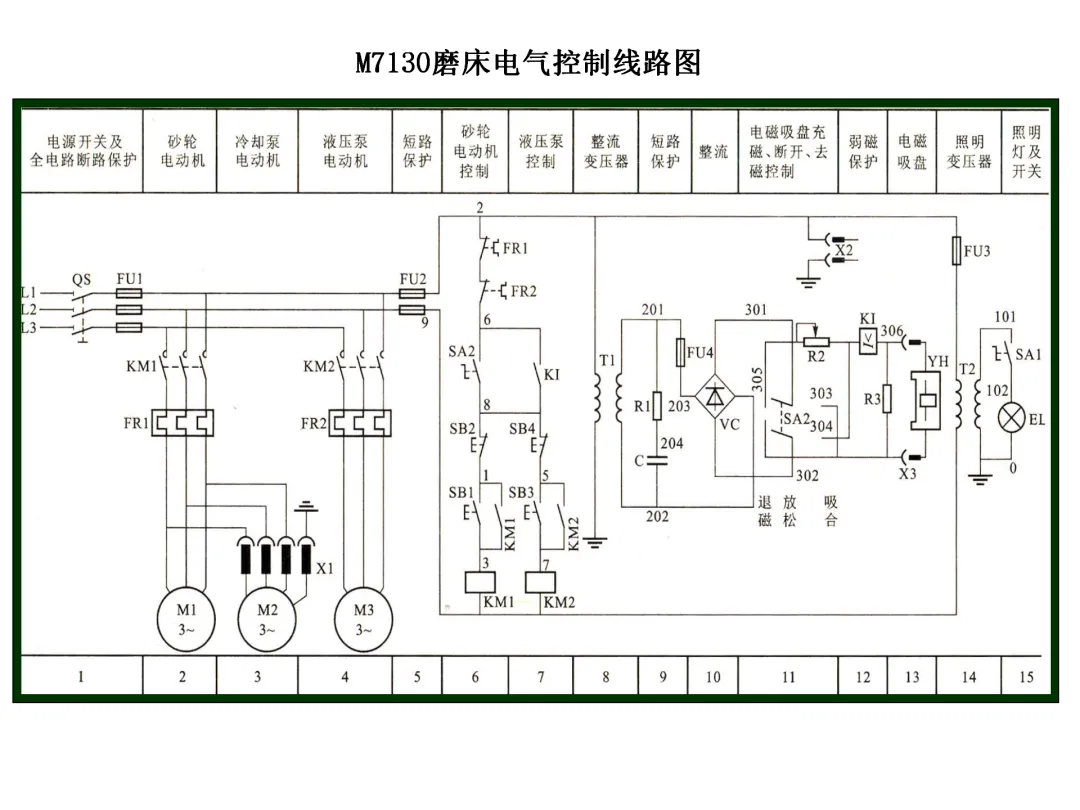

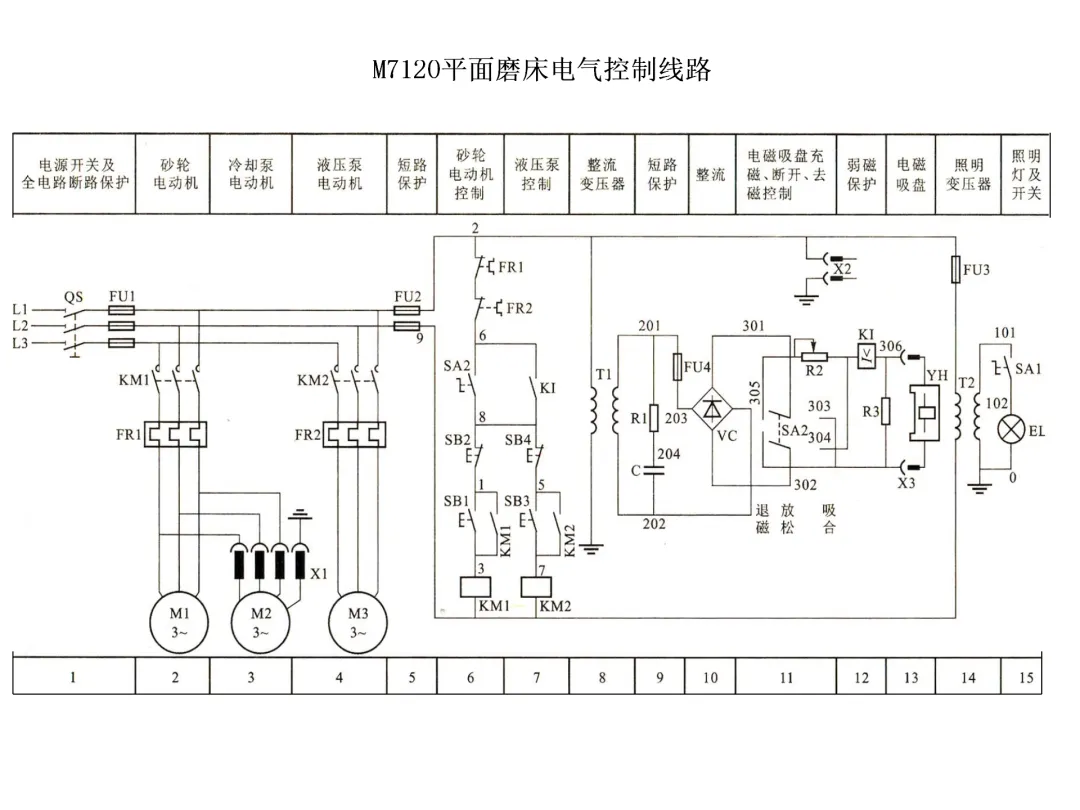

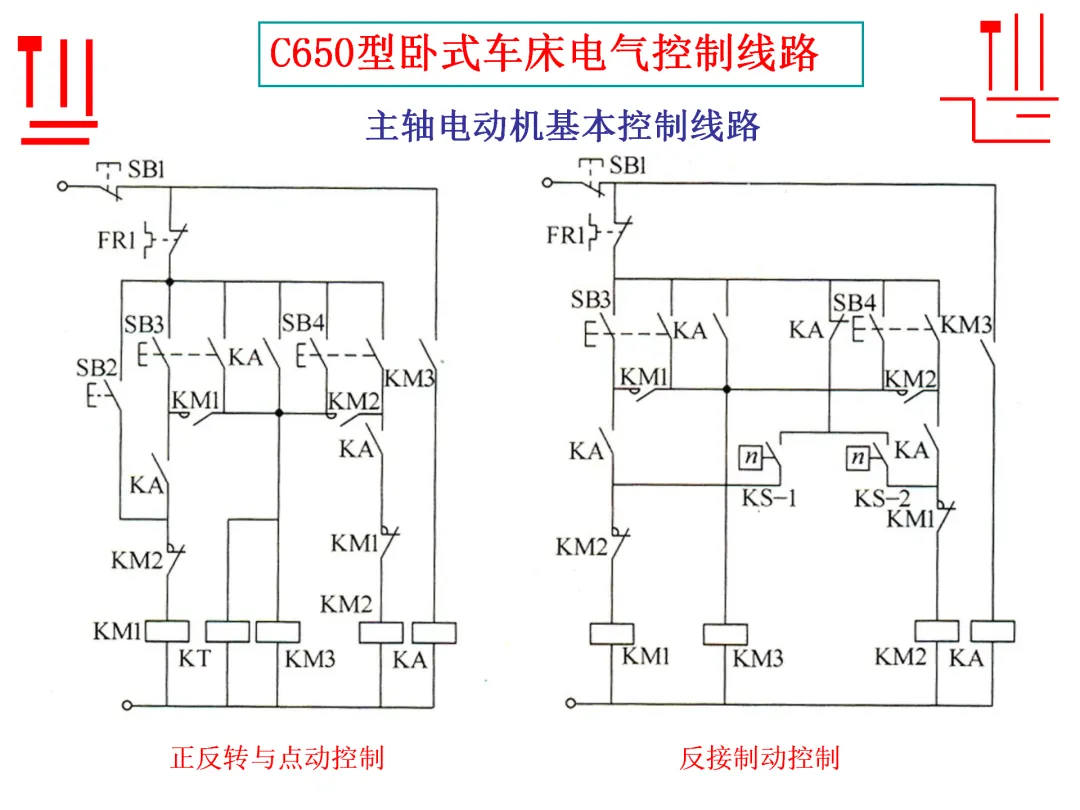

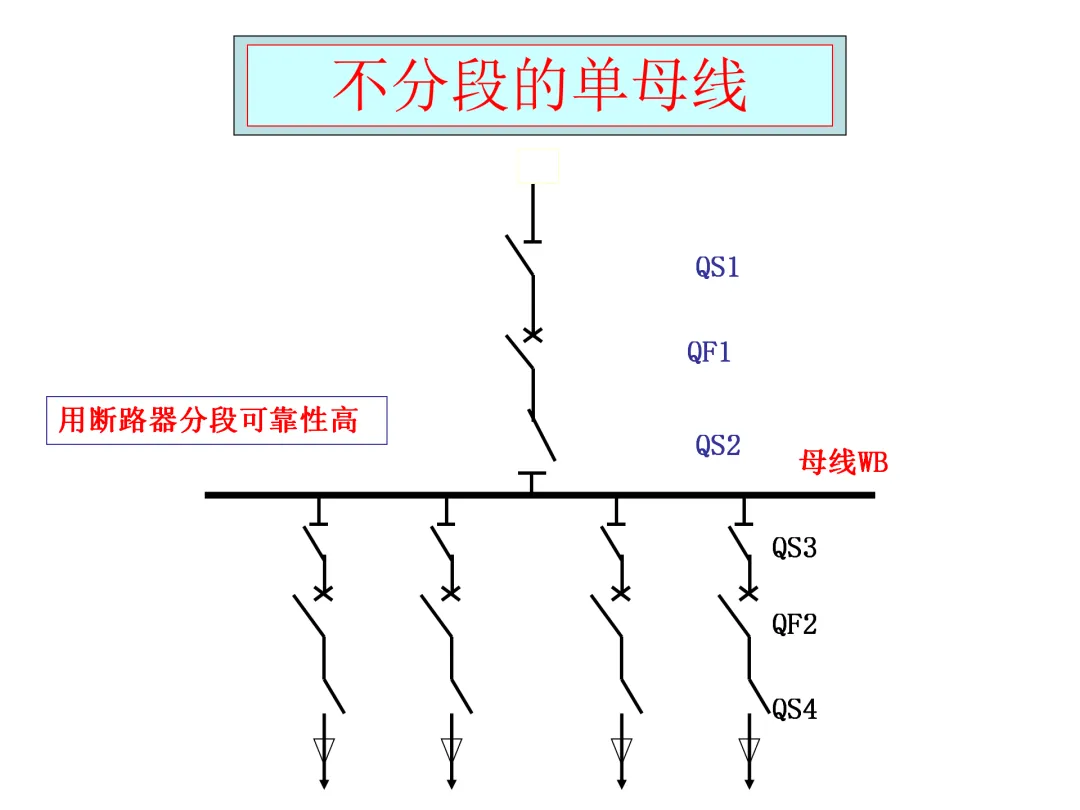

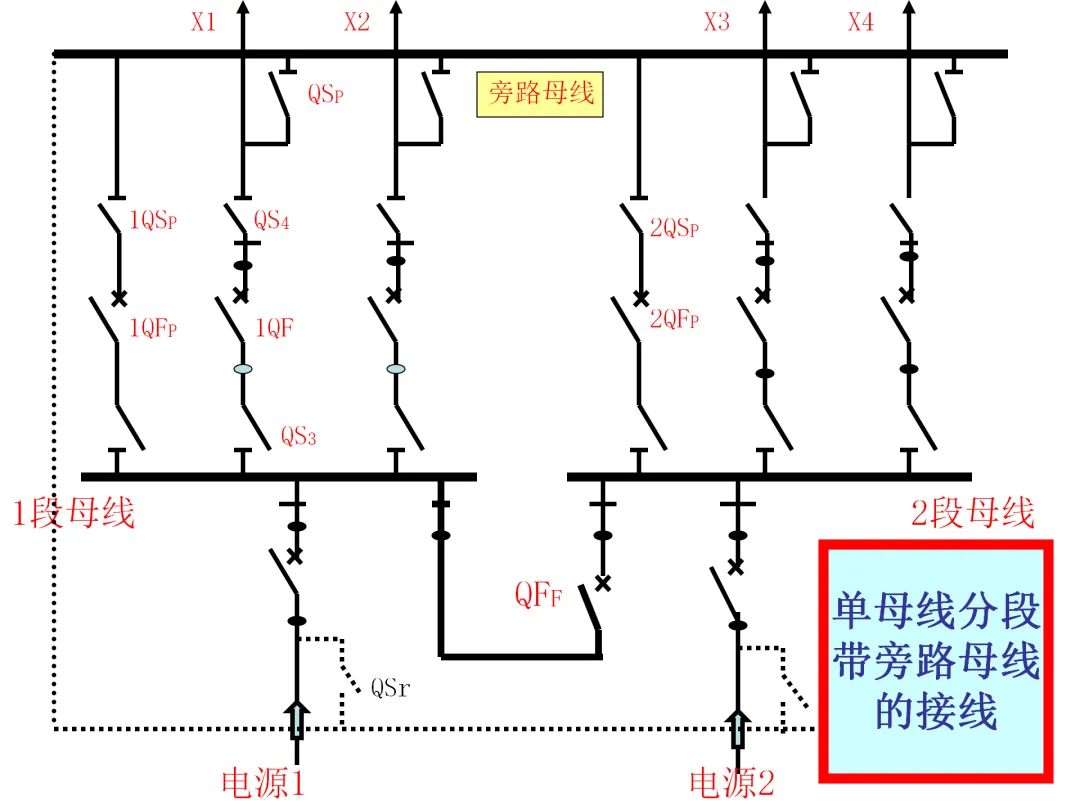

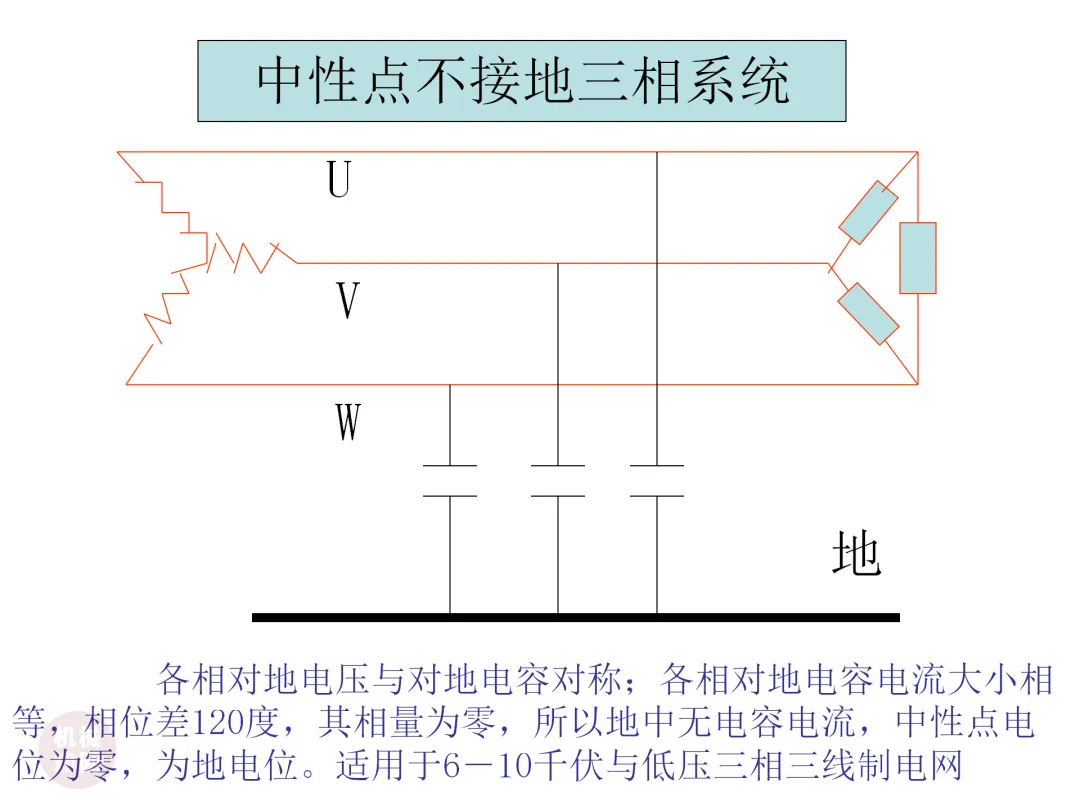

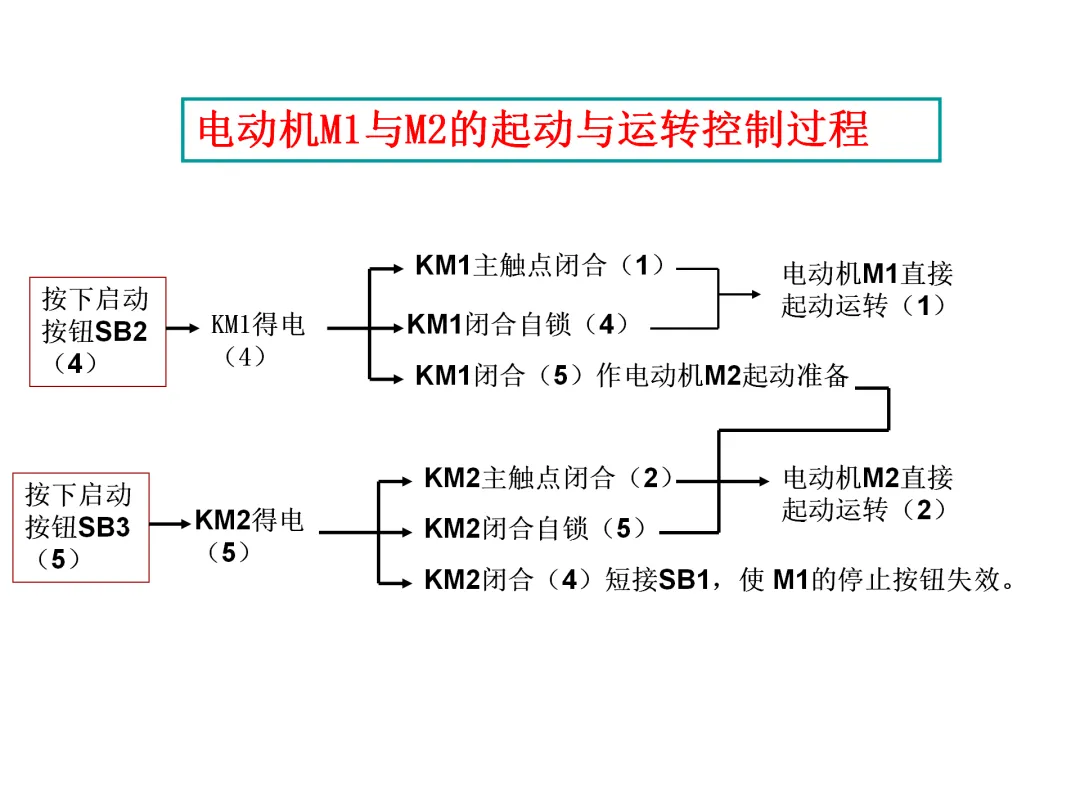

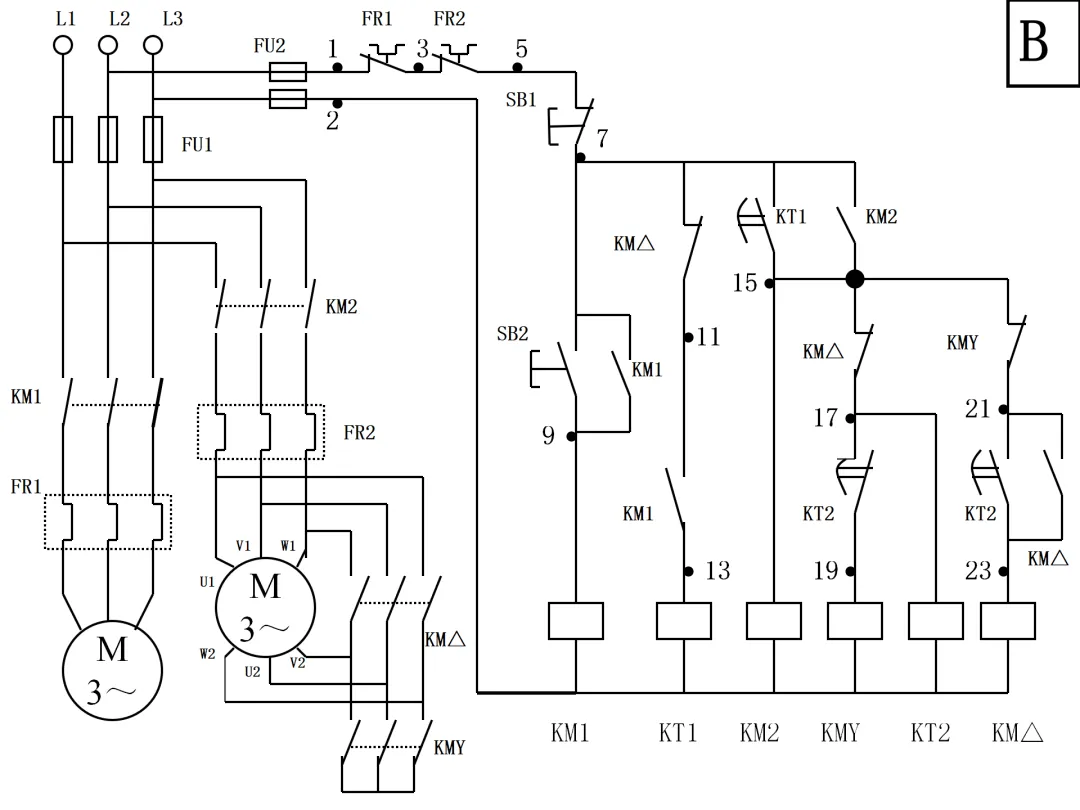

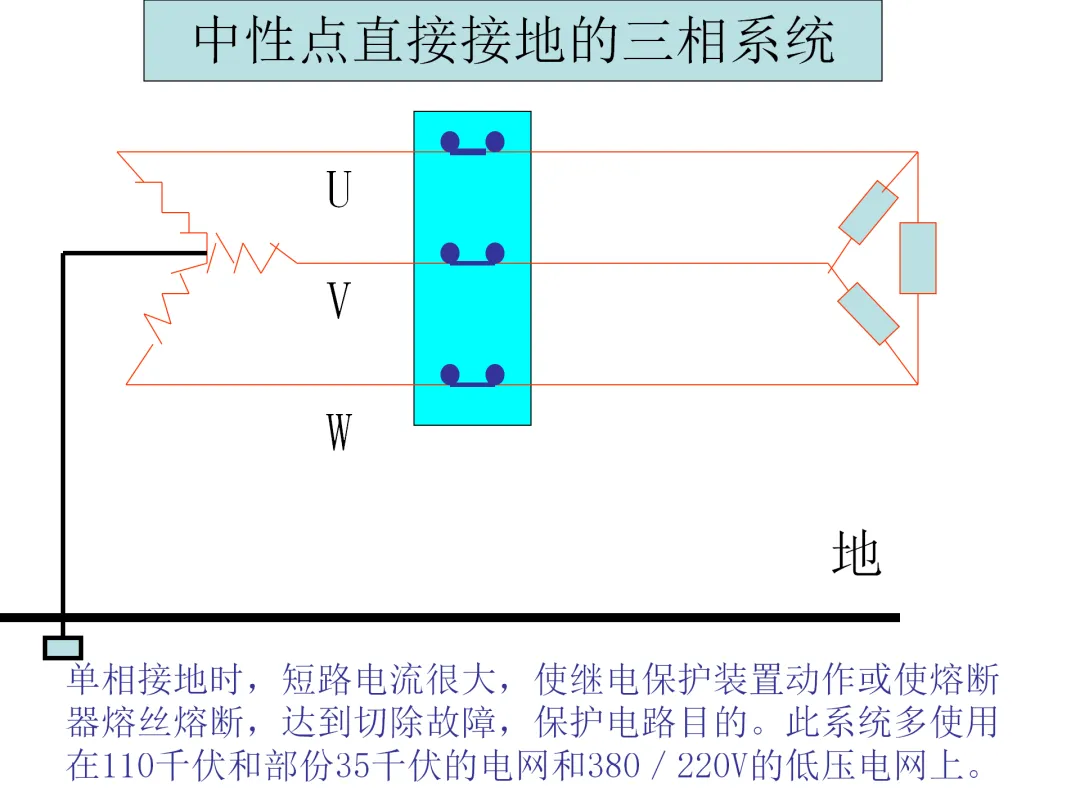

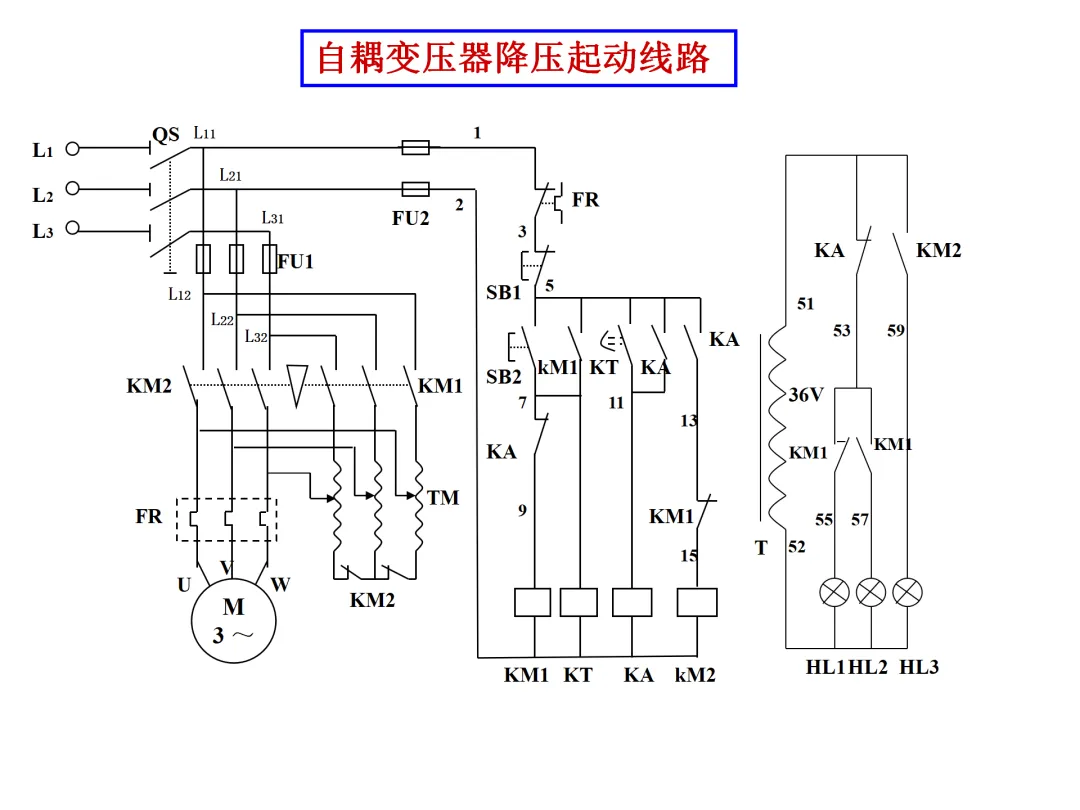

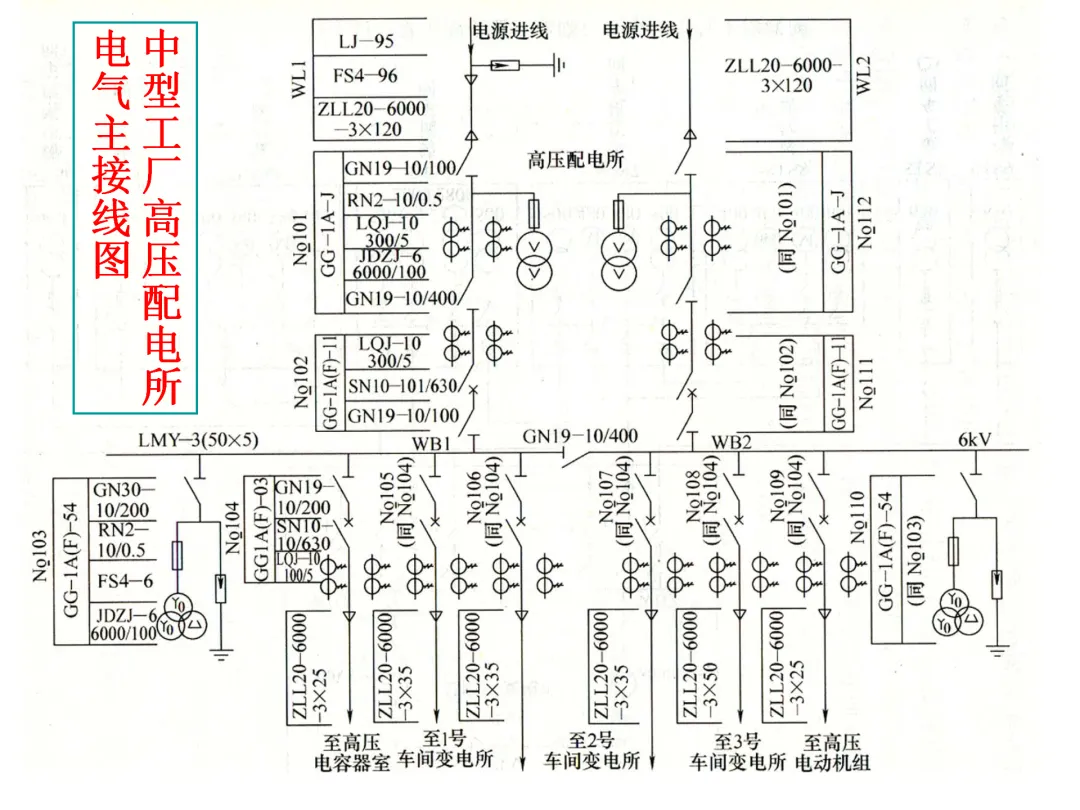

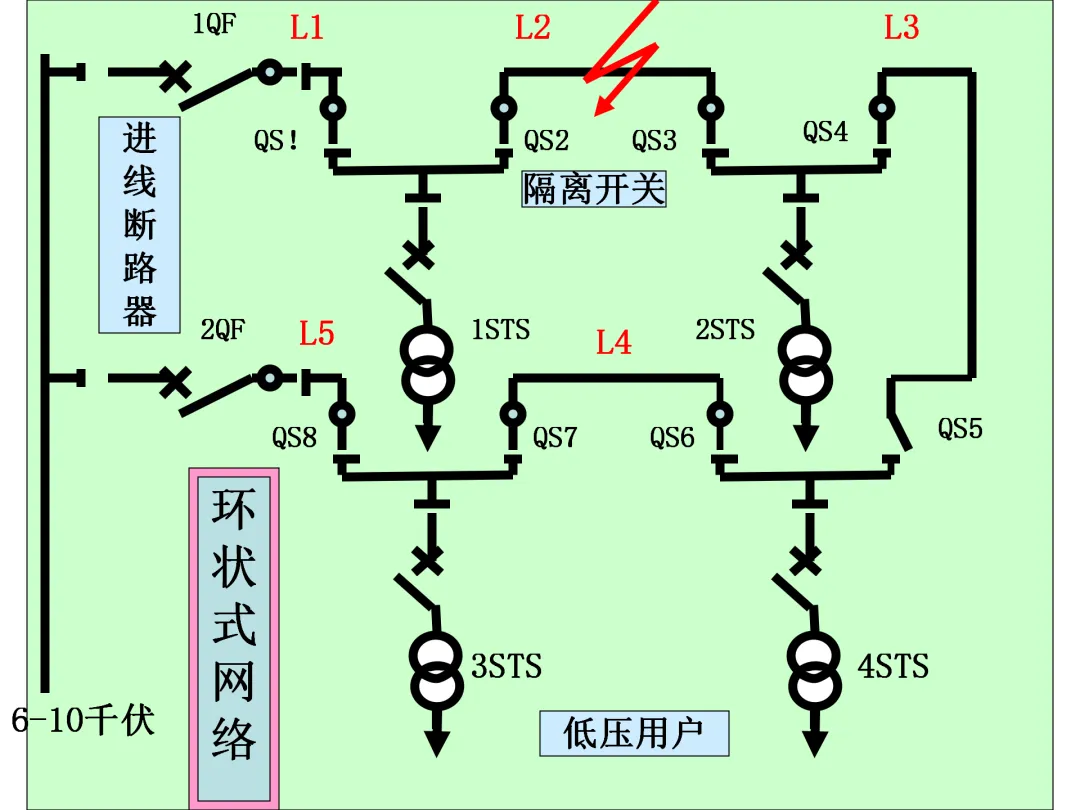

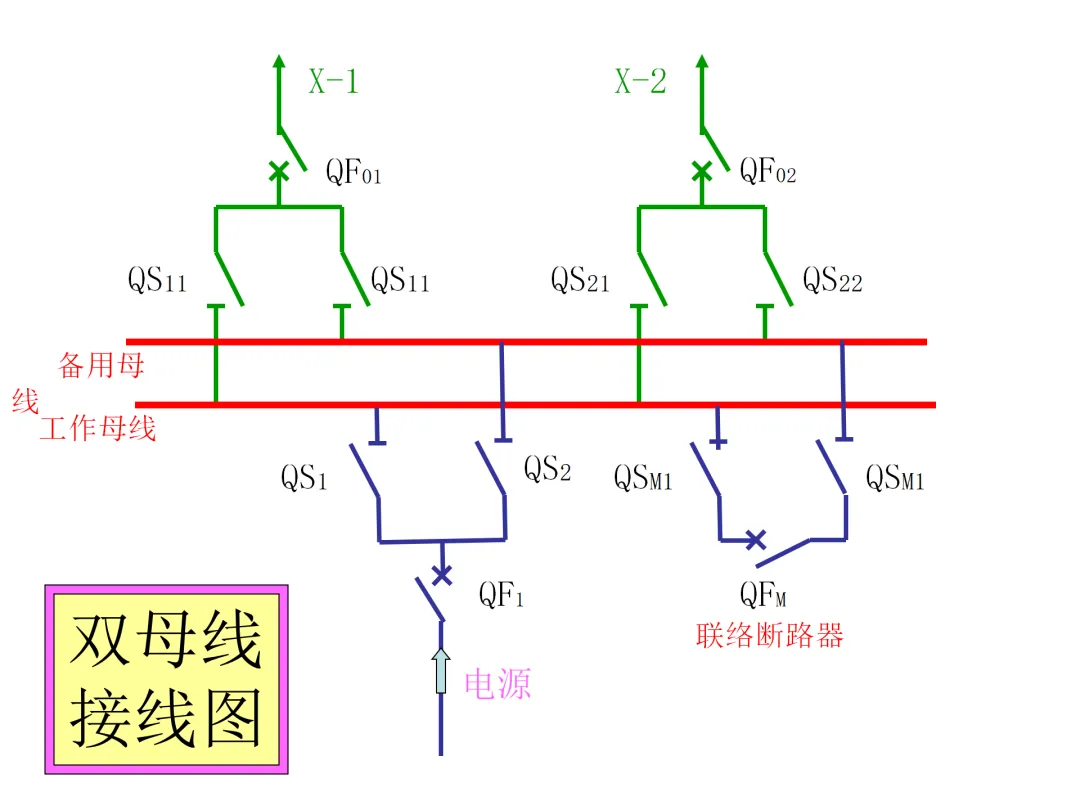

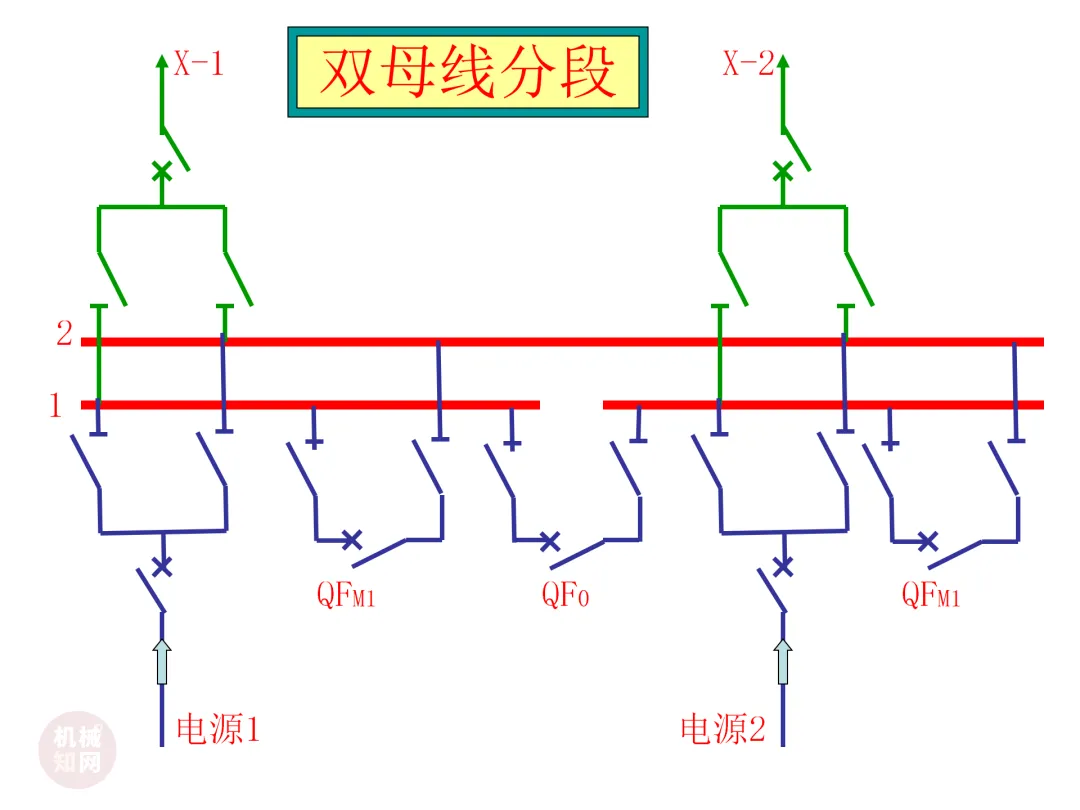

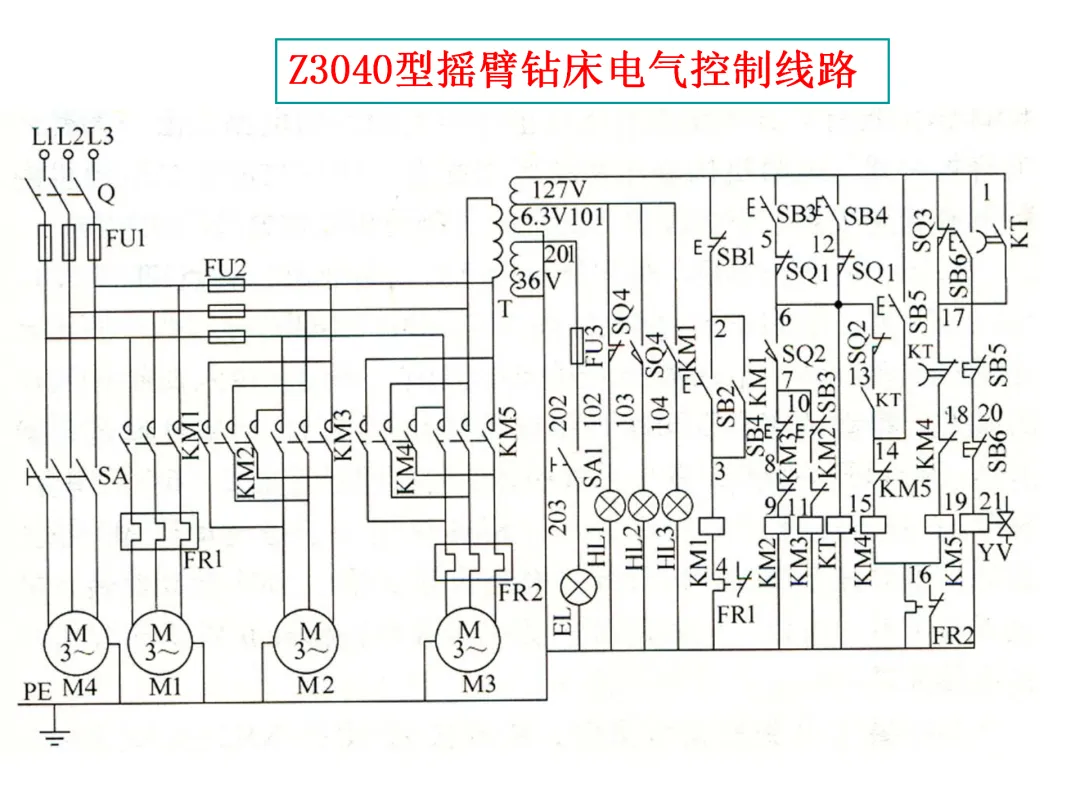

2.电路图：详细表示电路的全部组成和连接关系，便于分析工作原理。这是电工识图的核心图纸。

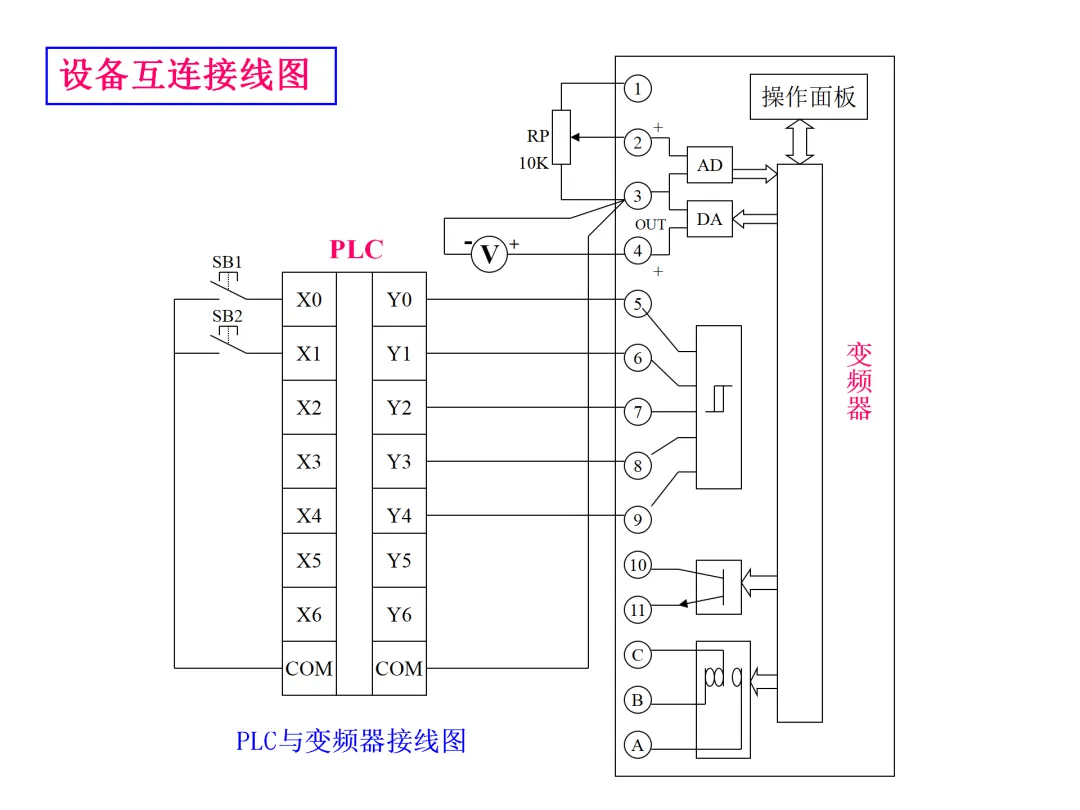

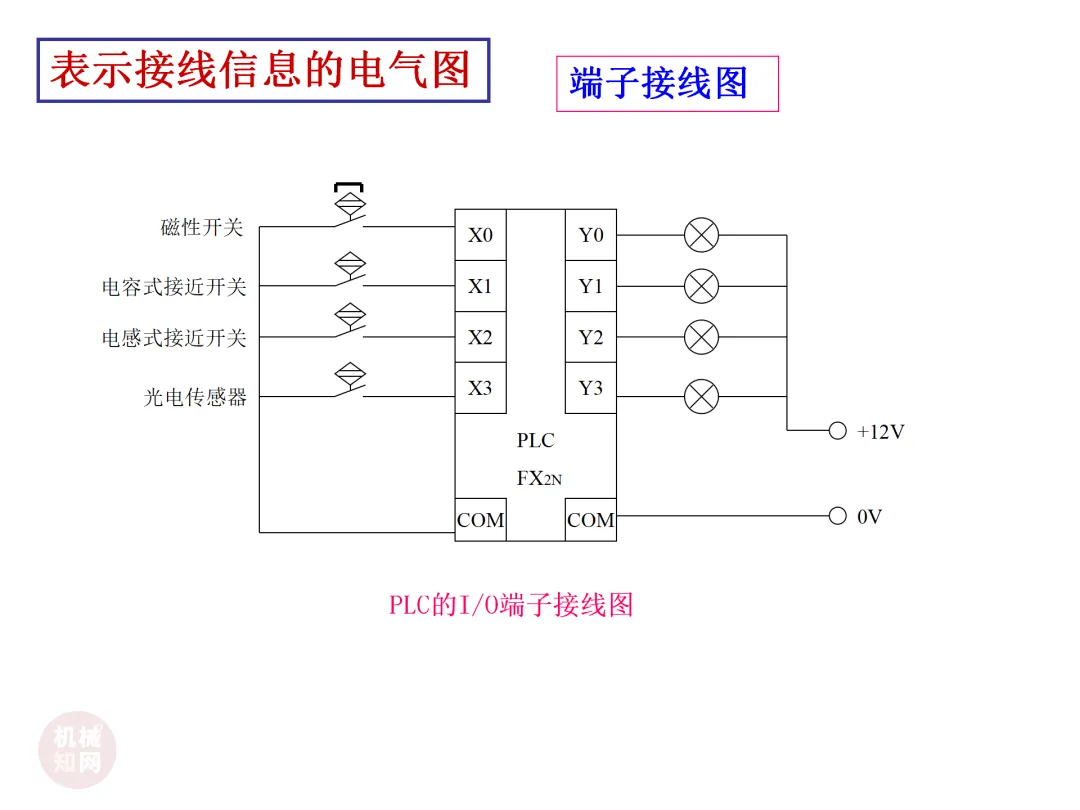

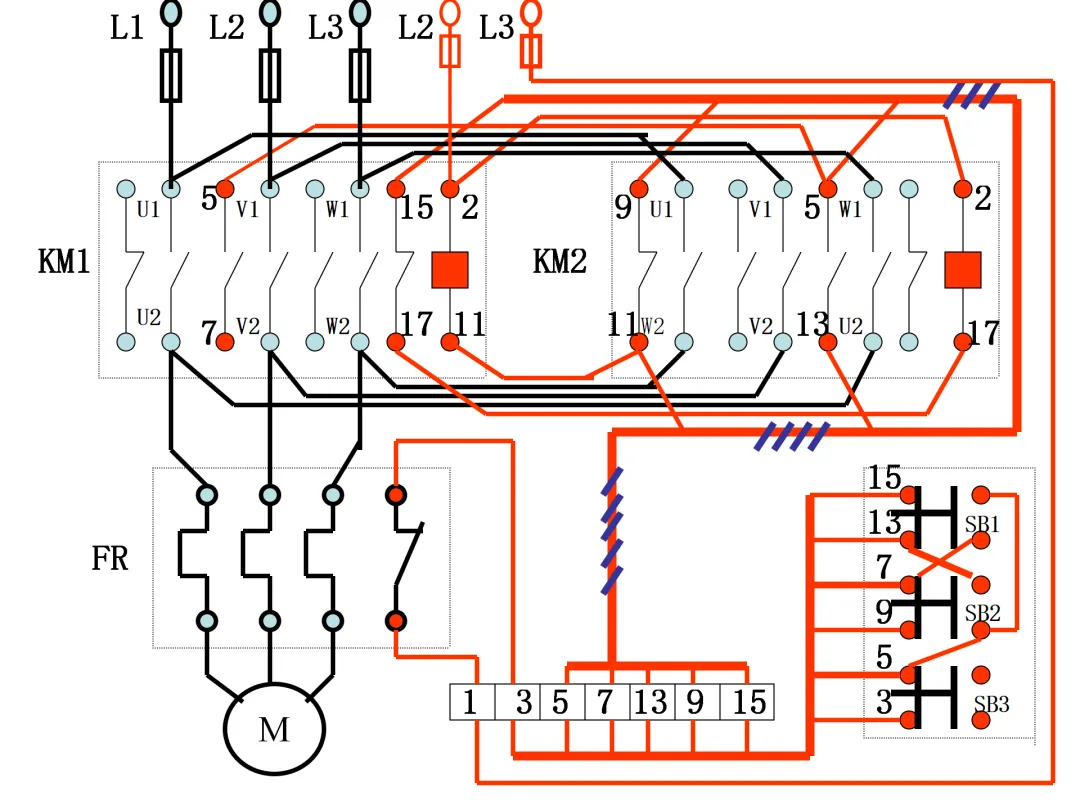

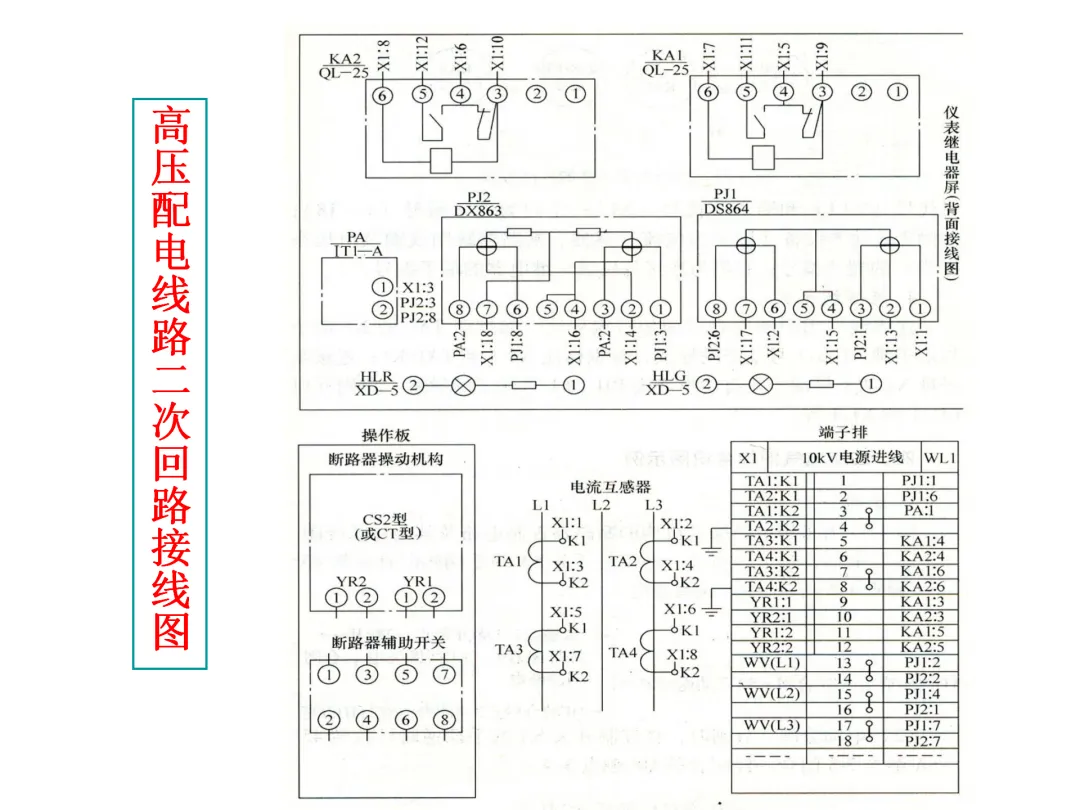

3.接线图：表示设备间的实际接线方式，用于指导安装和检修，包括单元接线图、互连接线图、端子接线图等。

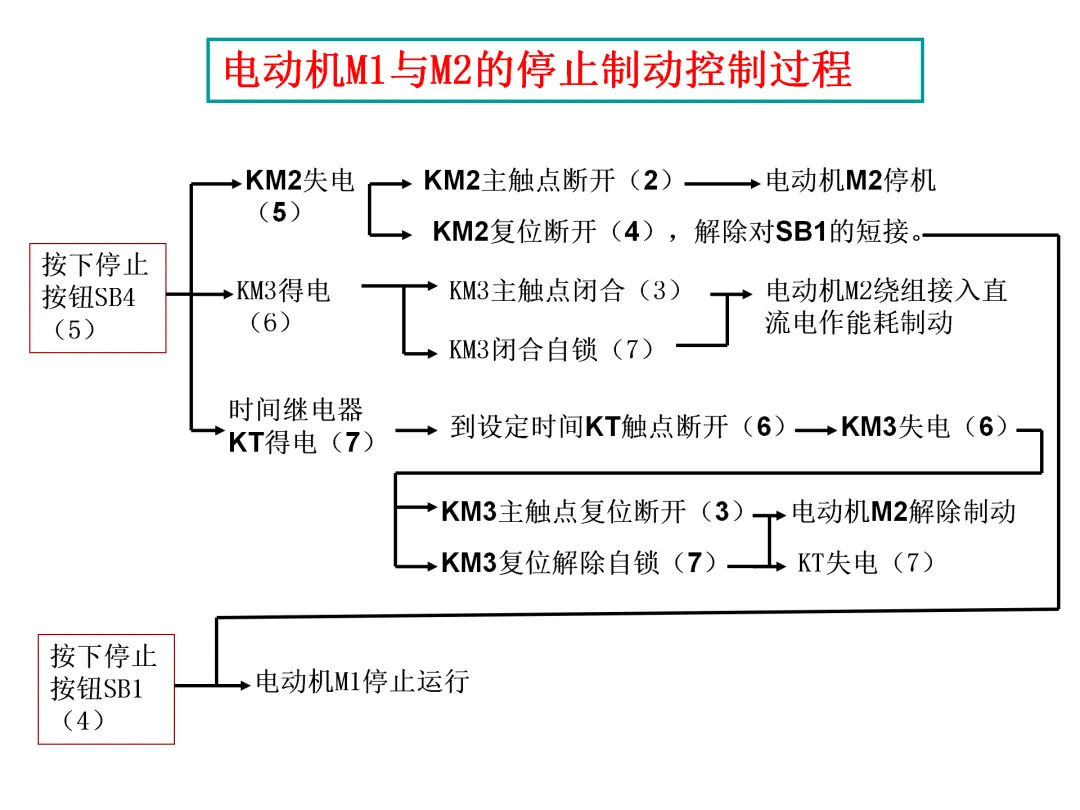

4.功能图：表达项目功能信息的简图，不考虑具体实现方式。

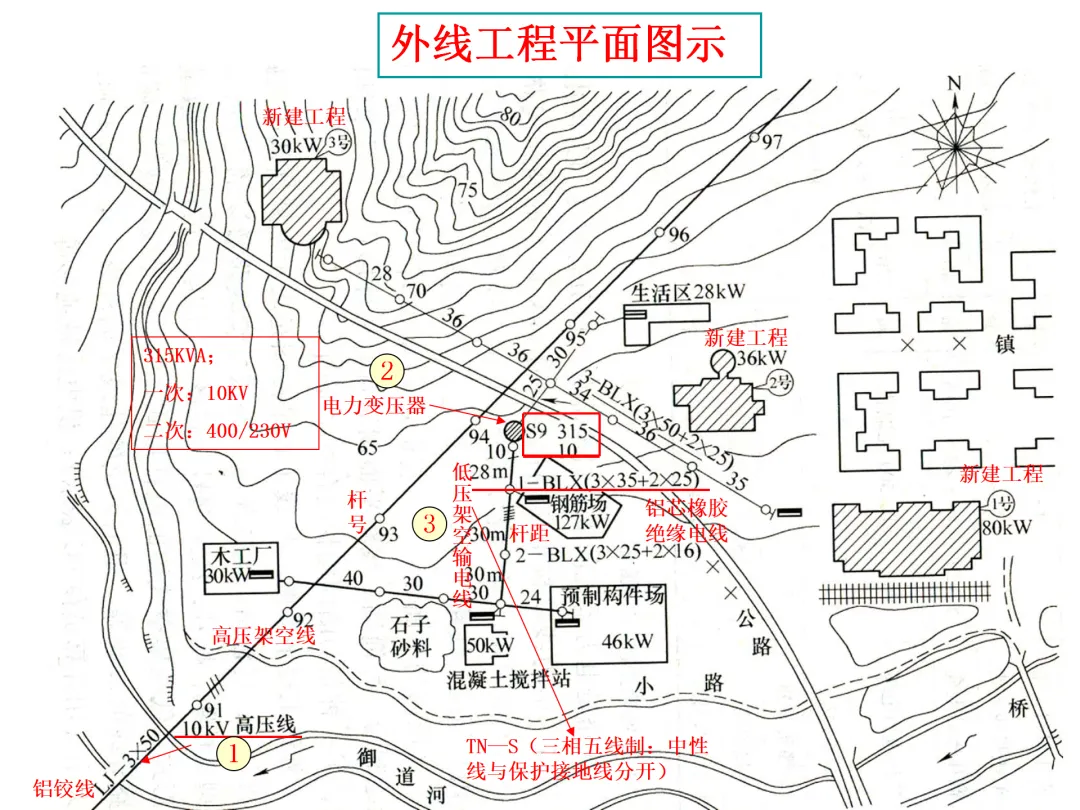

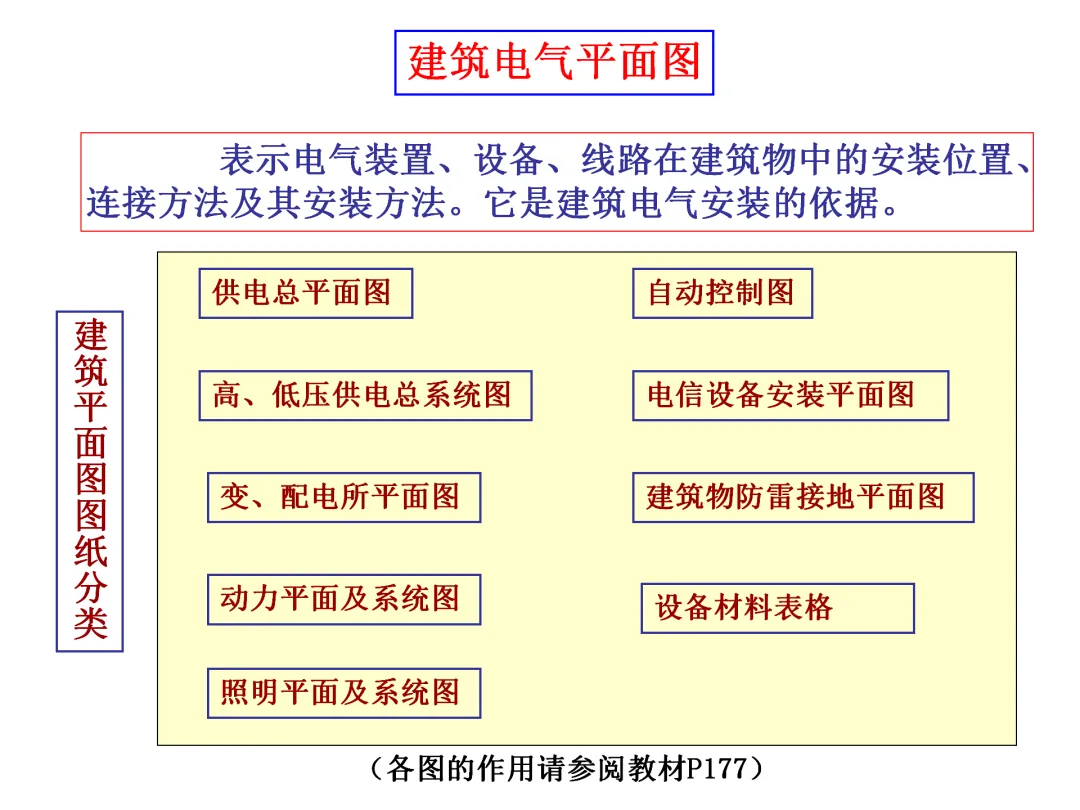

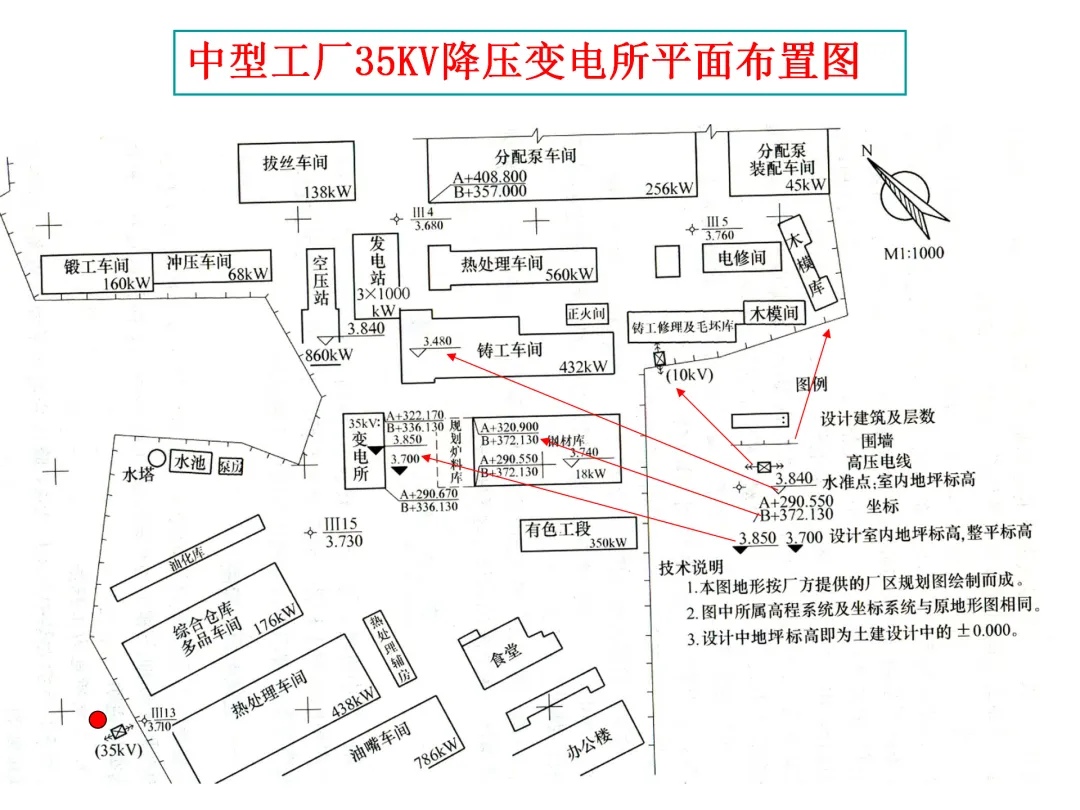

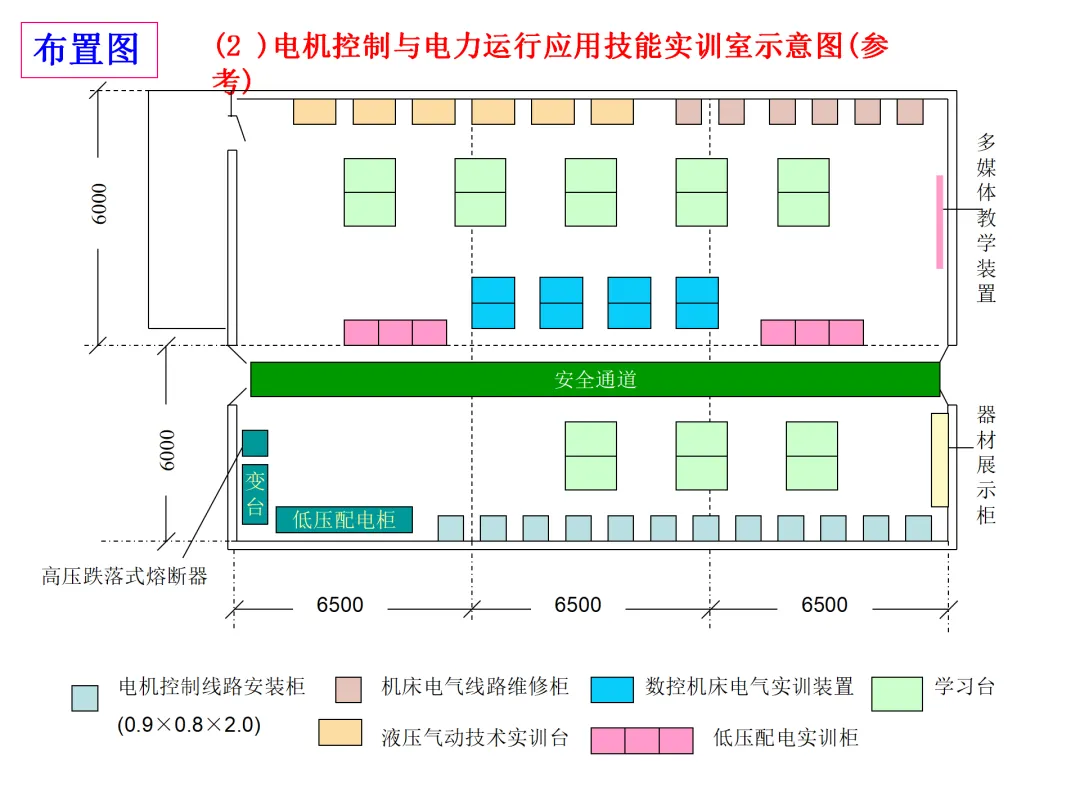

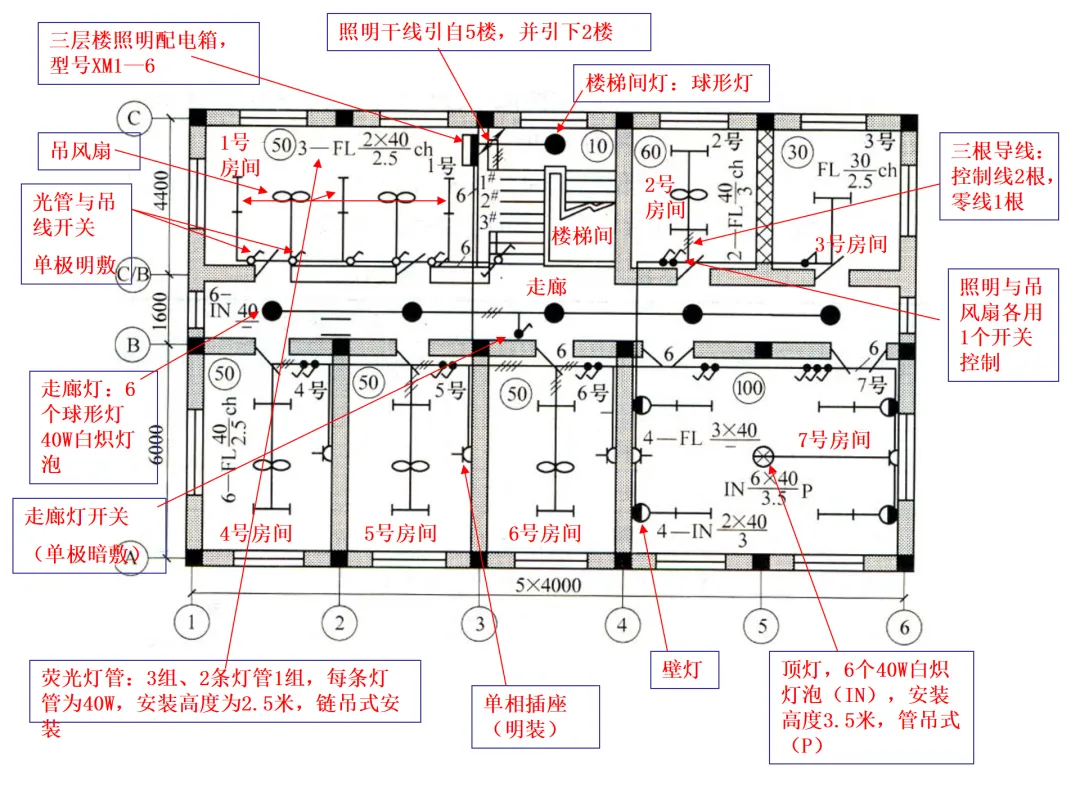

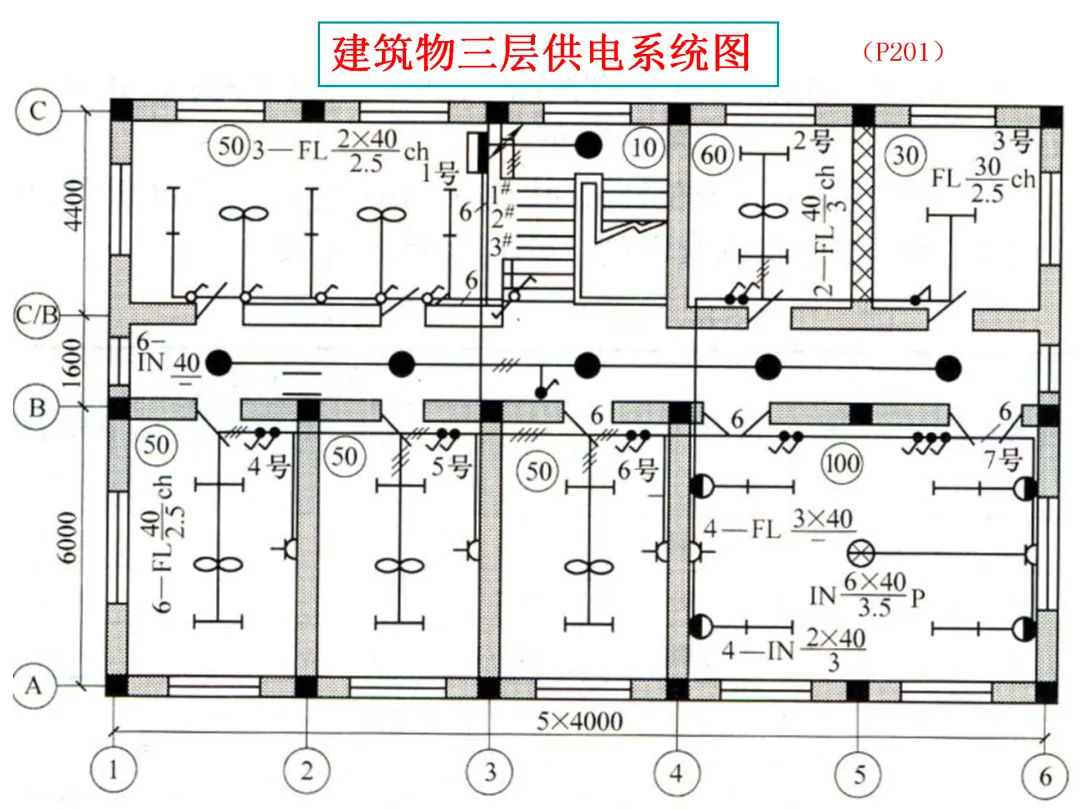

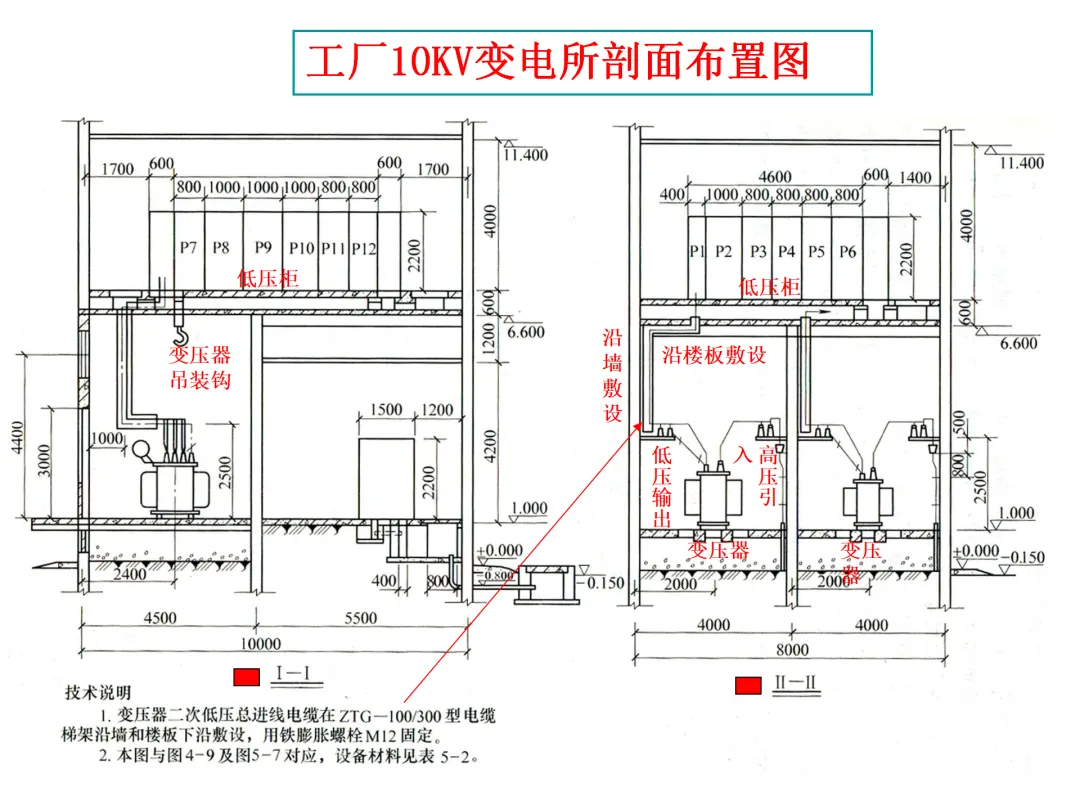

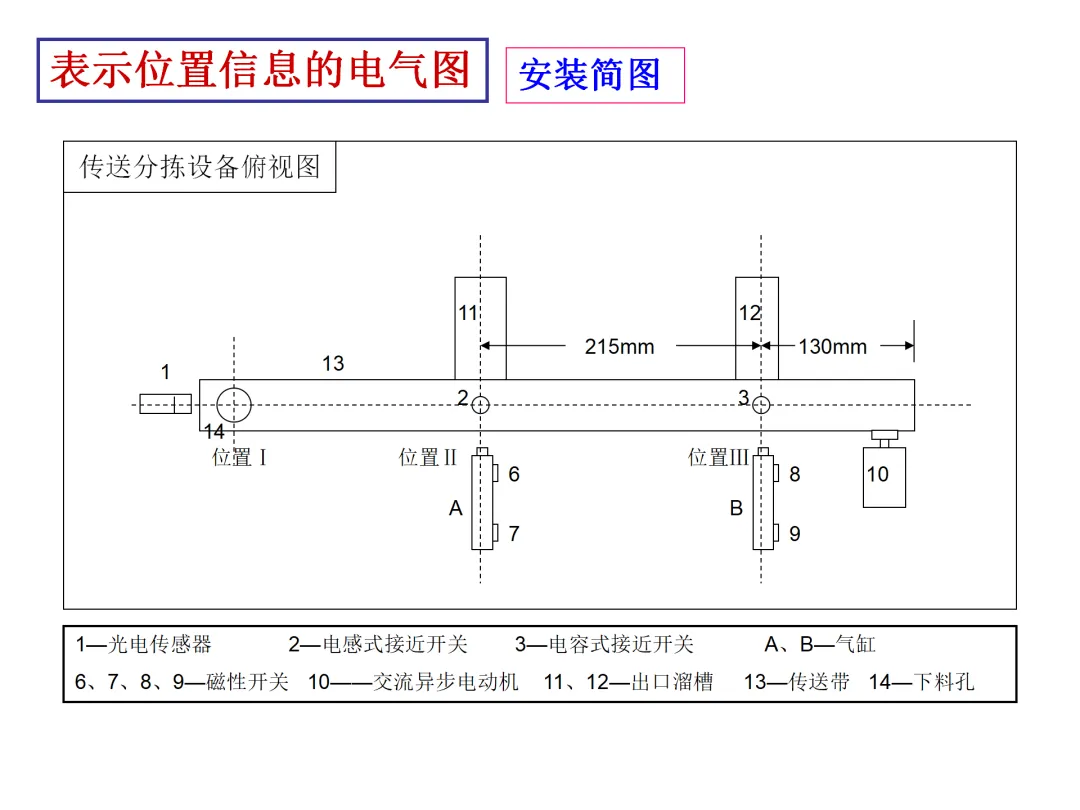

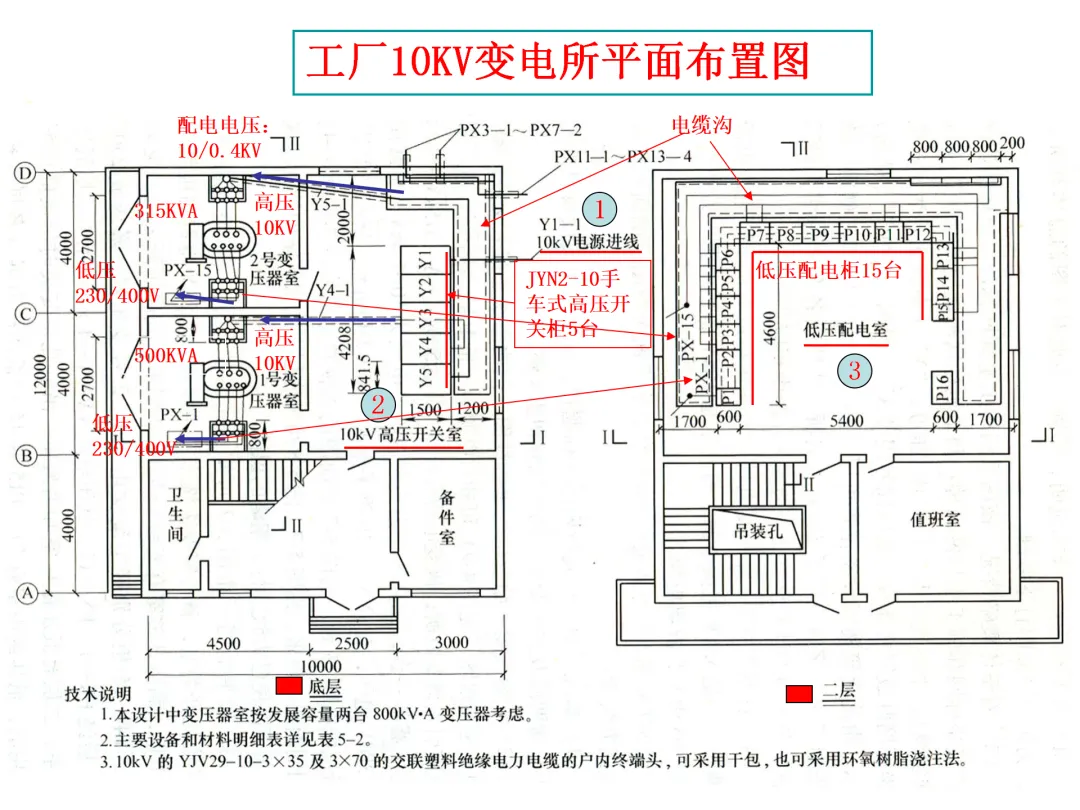

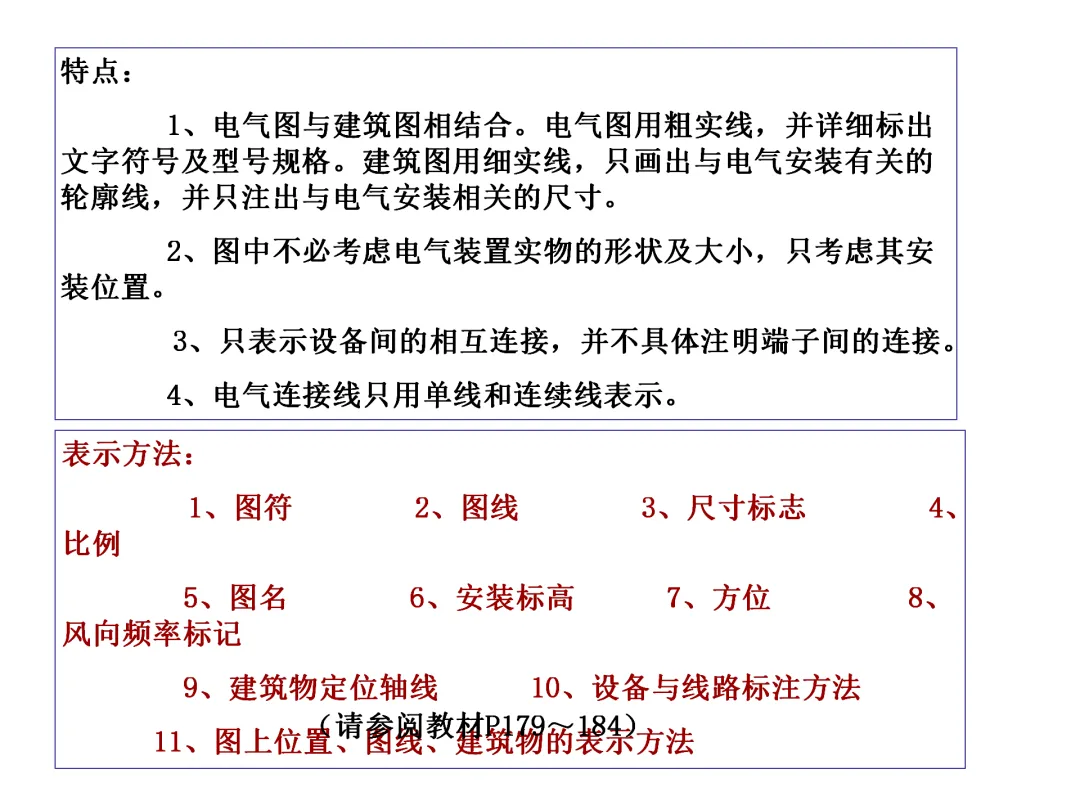

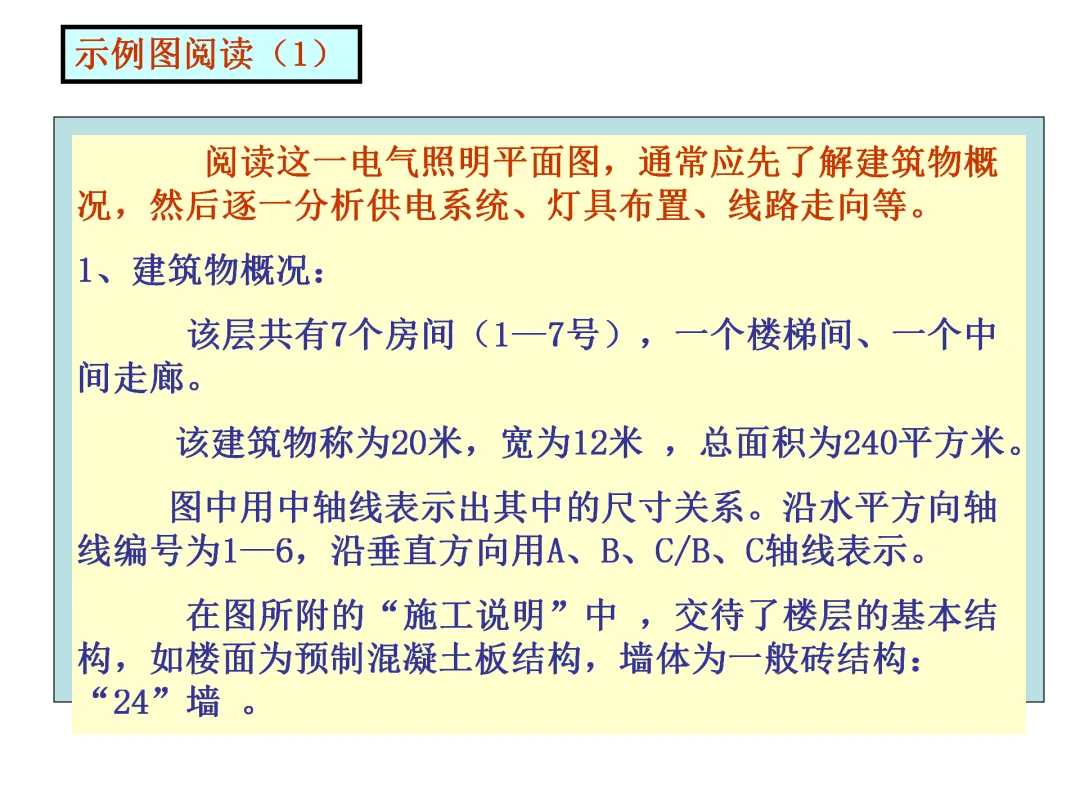

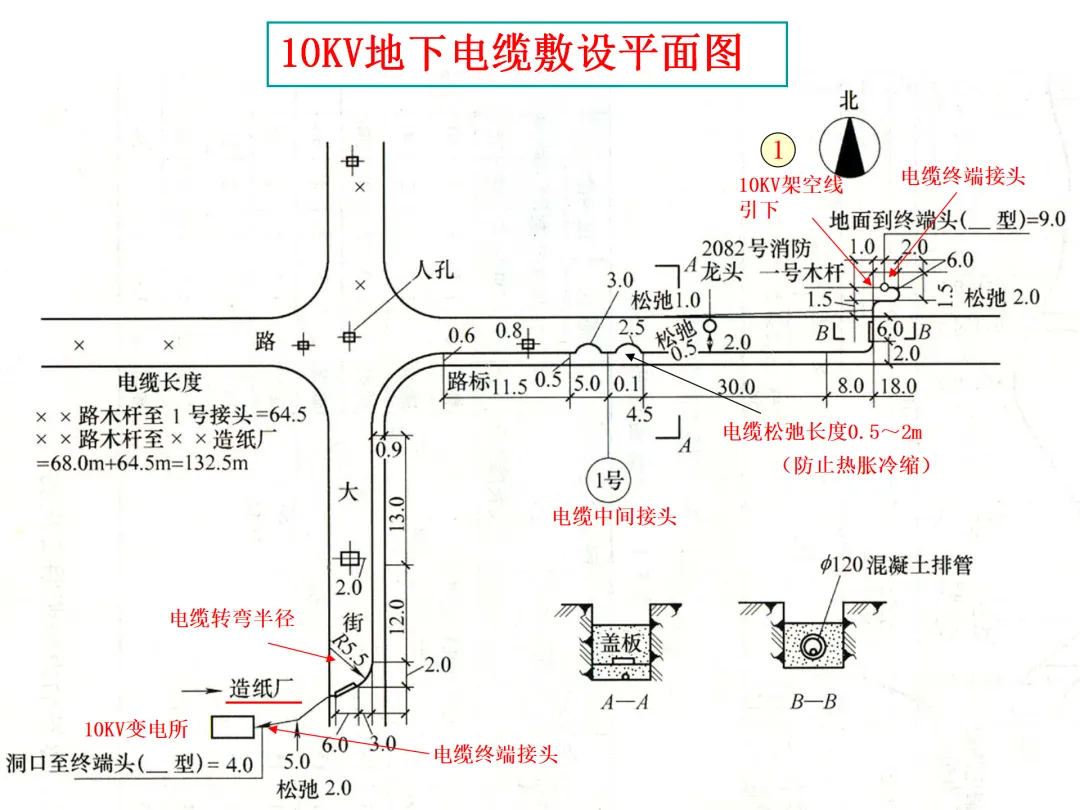

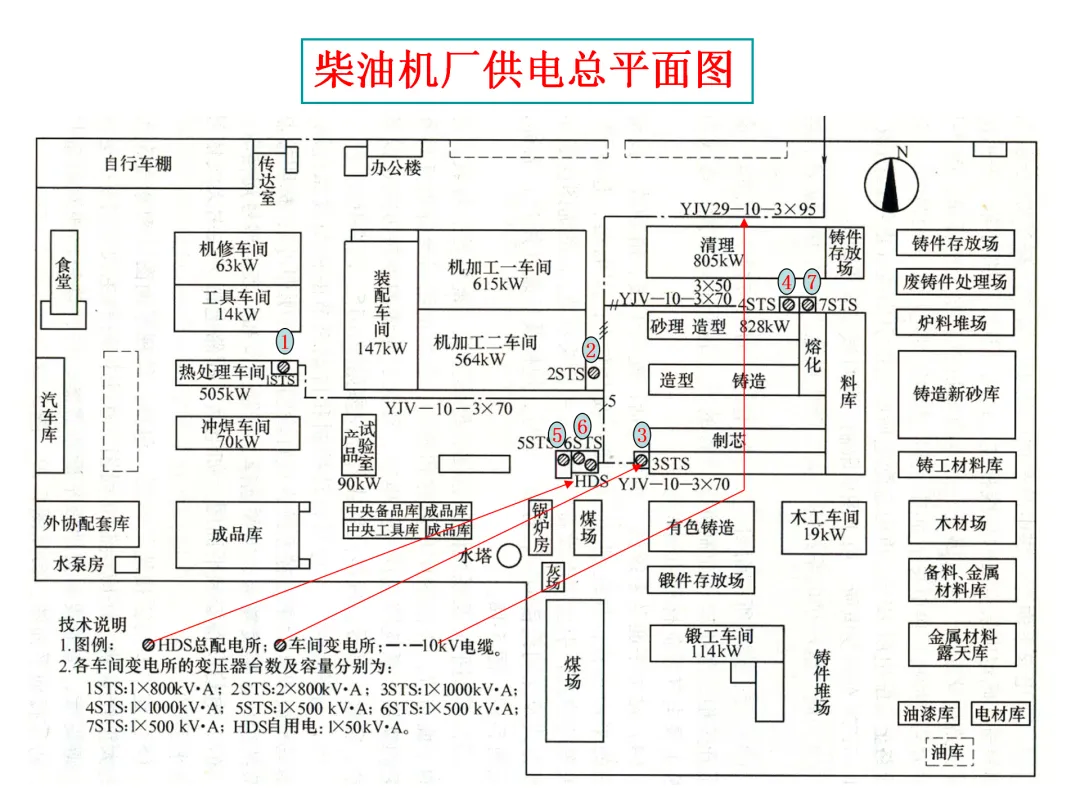

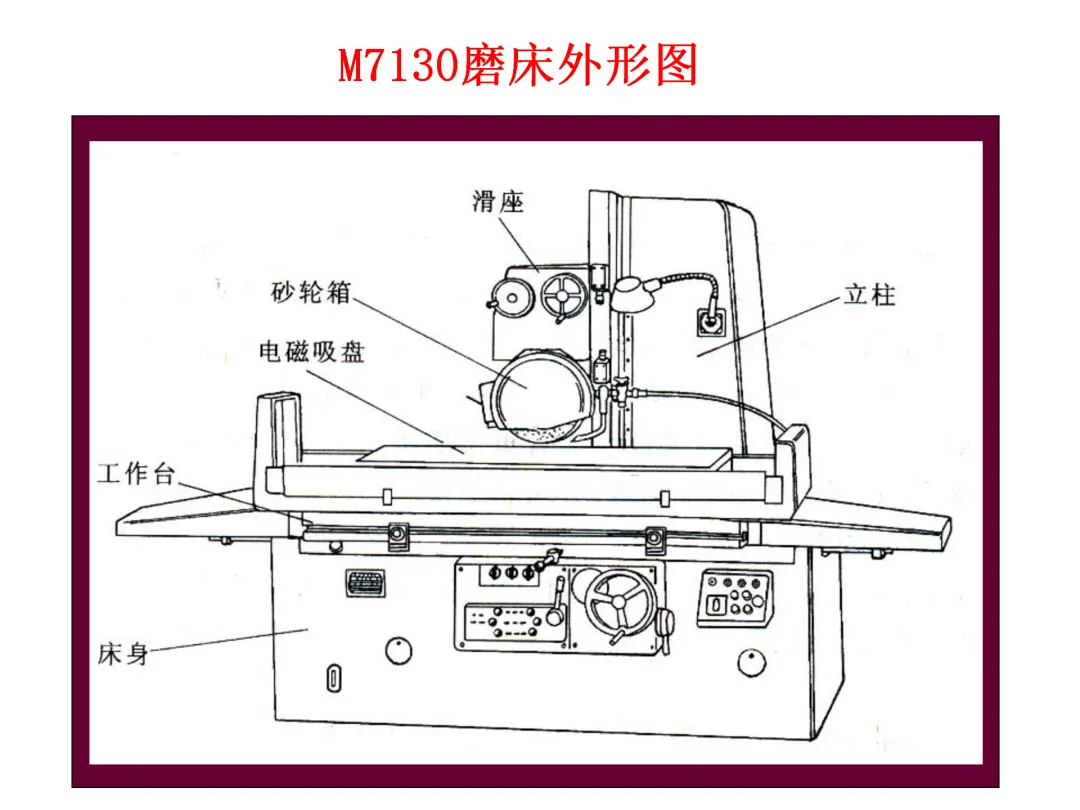

5.位置图：表示设备在建筑物内的布局和安装位置，用于指导现场安装。

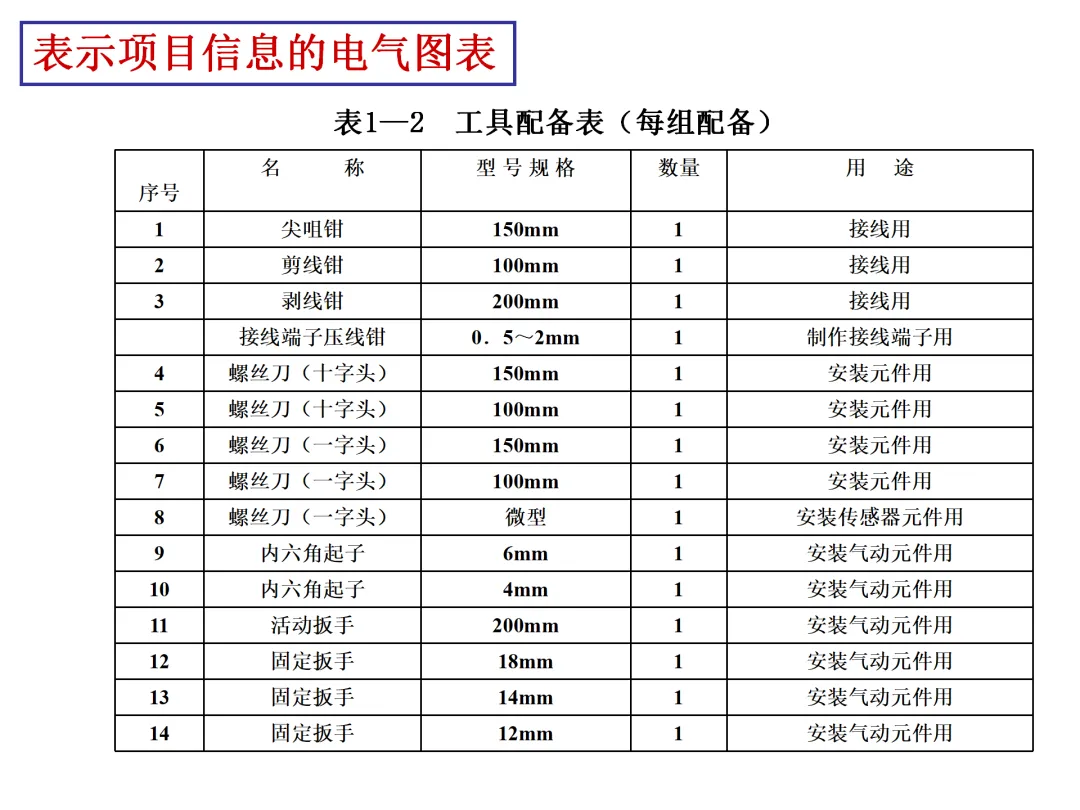

6.项目表与说明文件：列出元件数量、规格，以及安装、试运转、使用等说明。
