PPT解读版!GB/T 21458-2026 流动式起重机额定起重量图表

核心强制变化（必记）

1. 配重必须分表：无配重/半配重/满配重，严禁同表混用

2. 自重强制扣除：额定载荷已扣吊钩、钢丝绳、吊具自重，表头必须标注

3. 稳定性双曲线：前倾+后倾倾覆曲线必须同时提供（2008版只要求前倾）

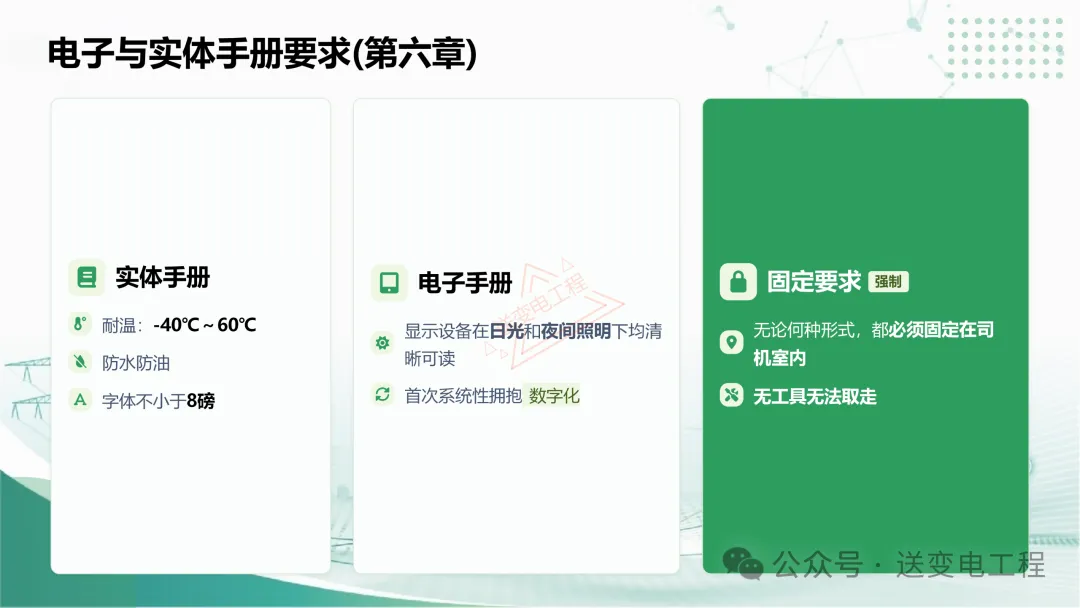

4. 电子手册合规：纸质+电子双交付，不可篡改、离线可查

5. 工况严格区分：主臂/主副臂、支腿全伸/半伸，单独制表

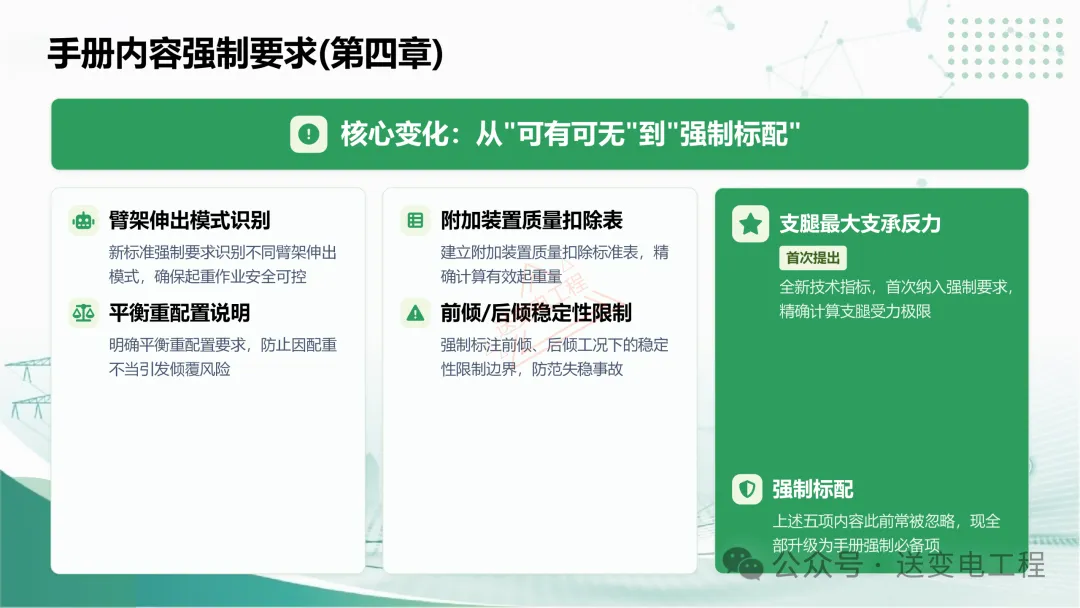

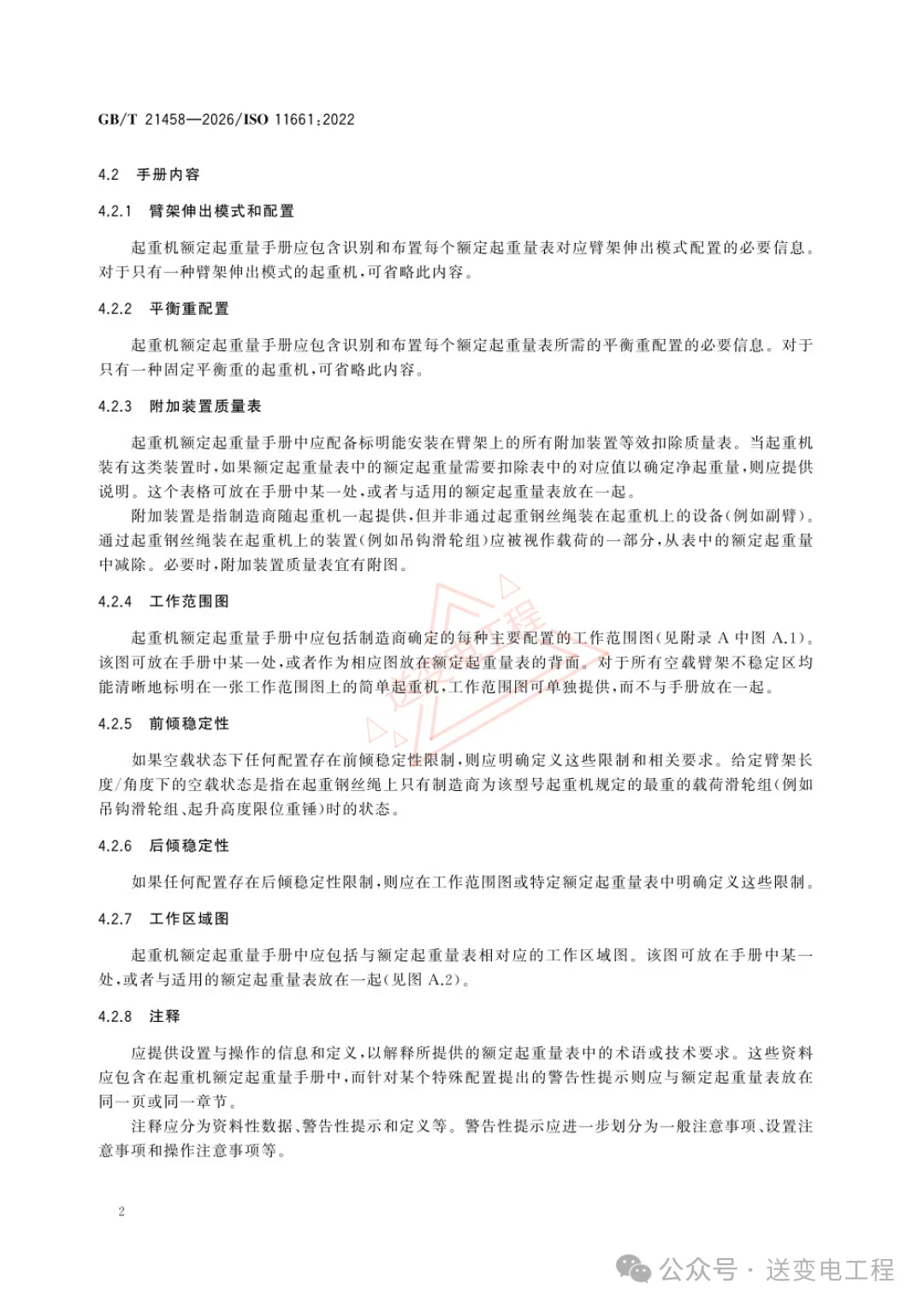

手册必备7项内容（缺一项不合规）

1. 整机基础参数（自重、支腿、允许坡度、风速）

2. 全部臂架配置（主臂长度、副臂长度/角度）

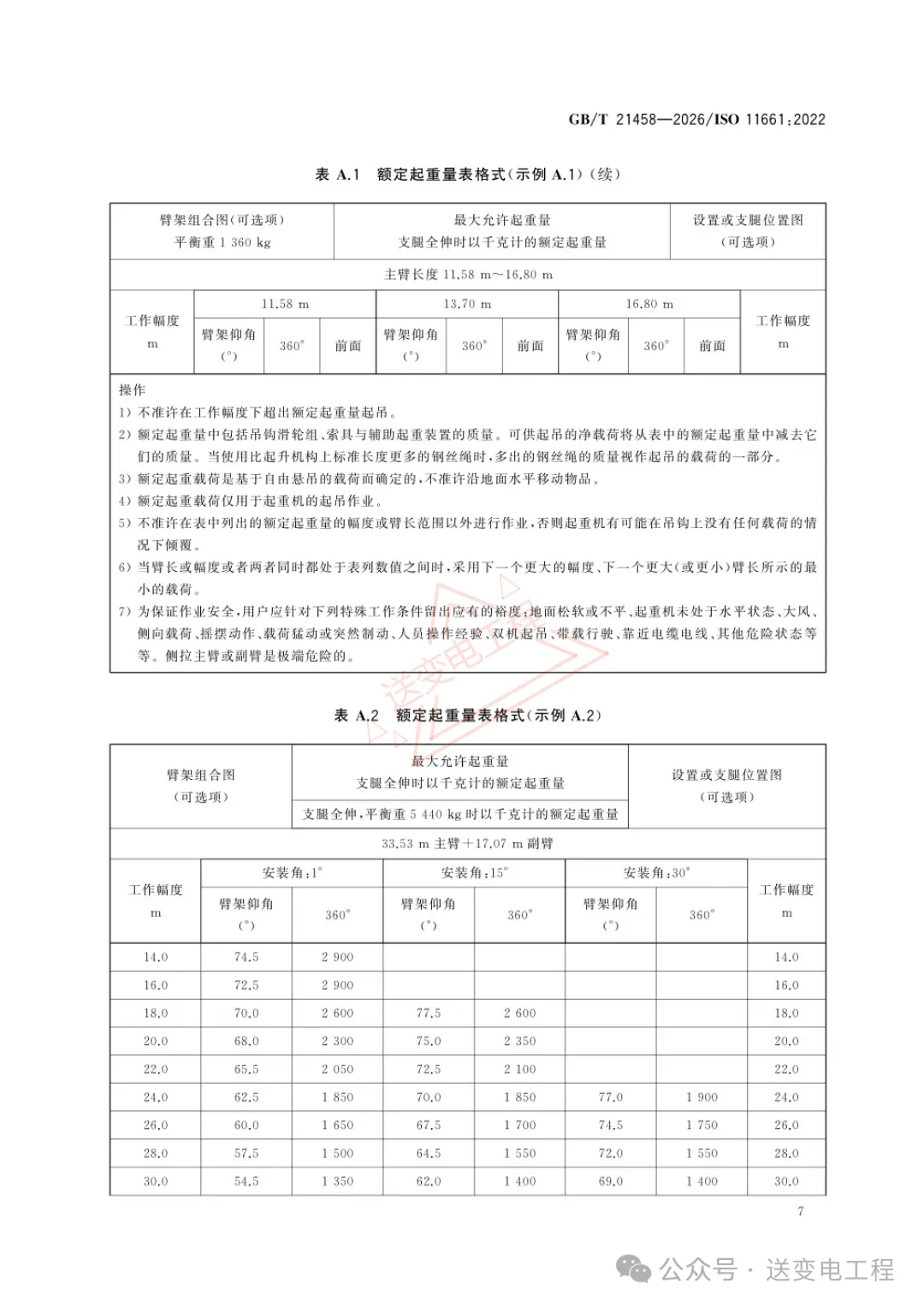

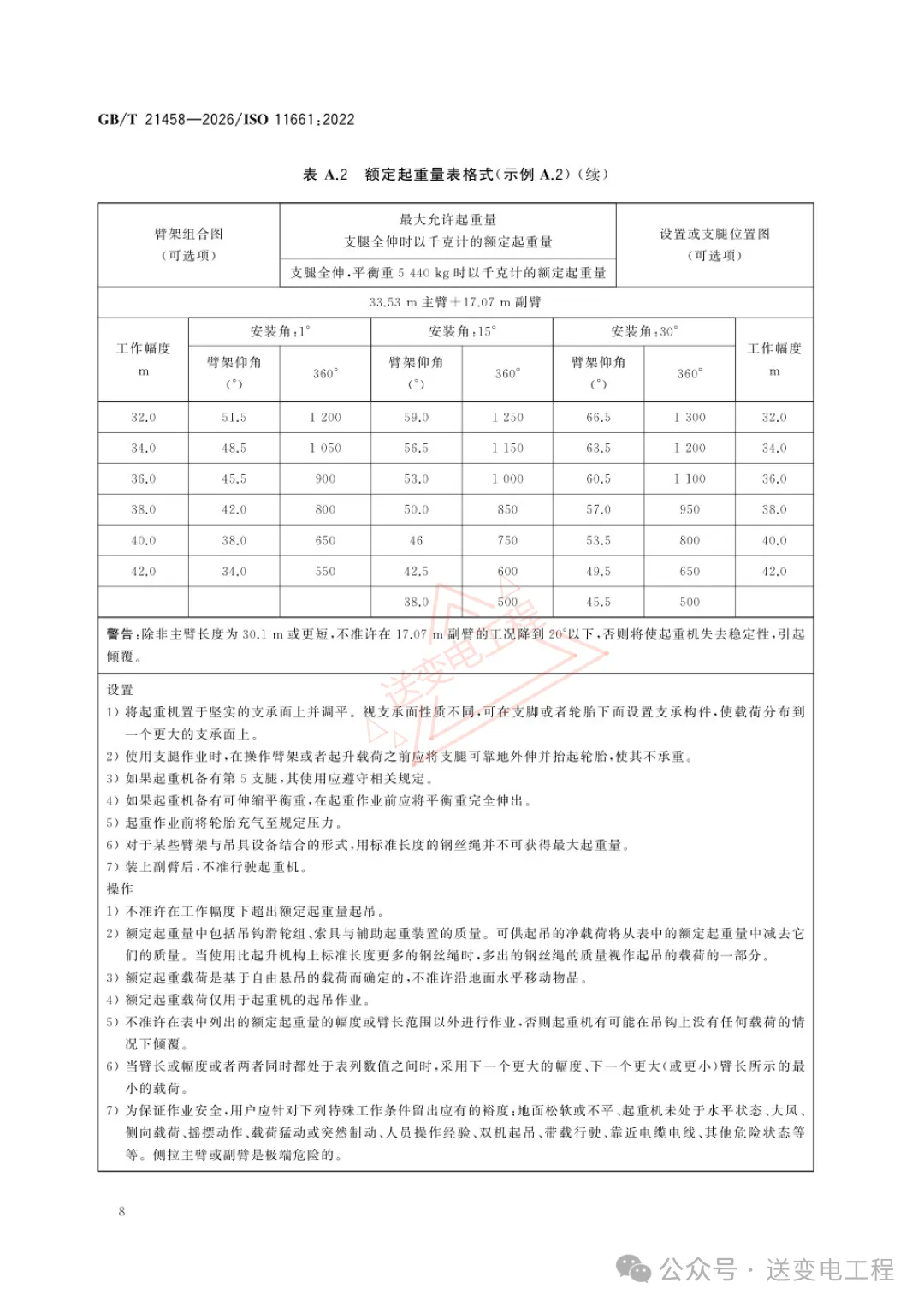

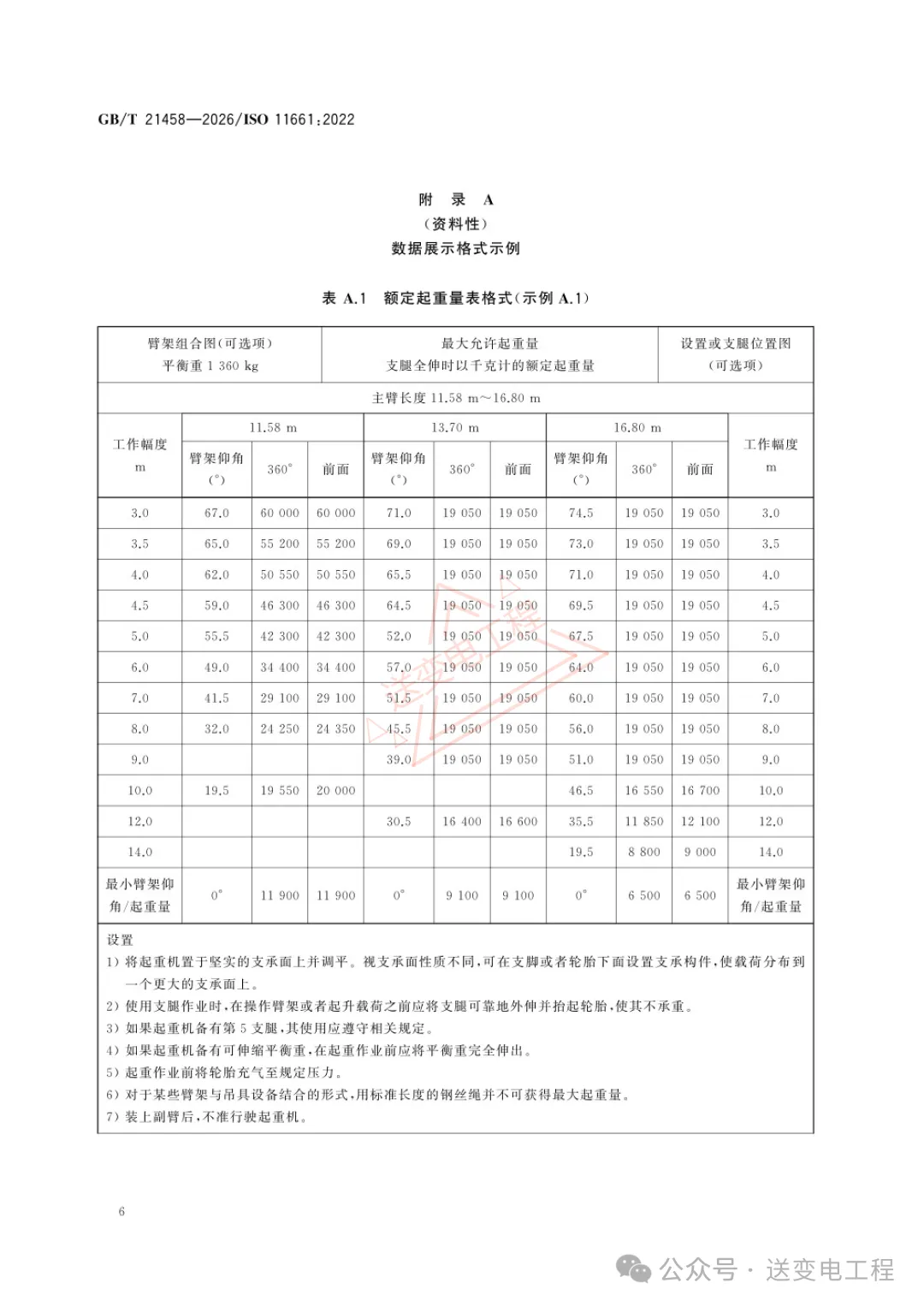

3. 分配重额定起重量表

4. 吊具自重扣除明细

5. 前倾、后倾稳定性曲线图

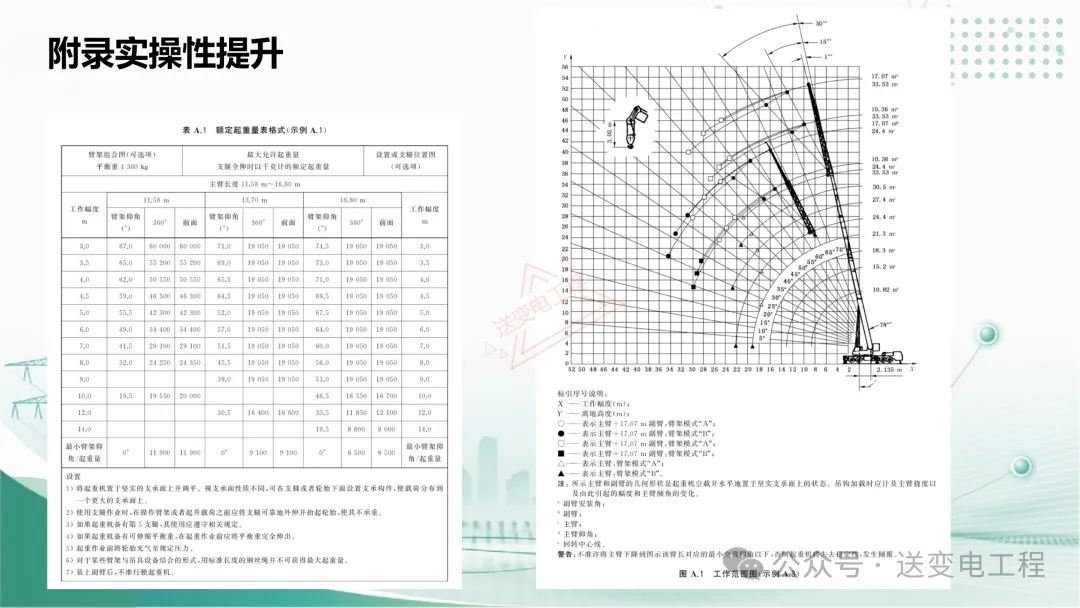

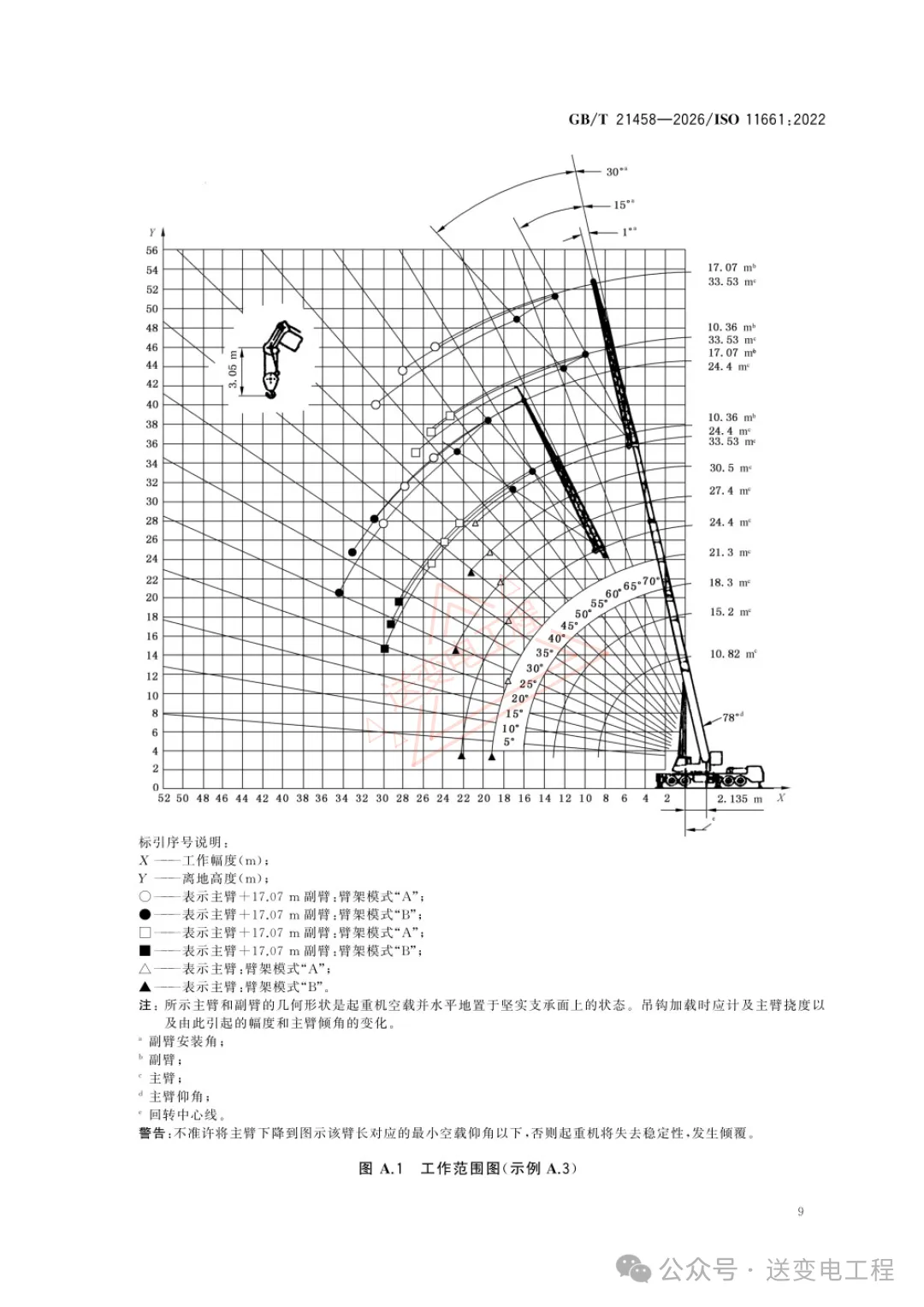

6. 工作范围图、工作区域图

7. 斜坡、风速修正系数

图表绘制&张贴要求

1. 单位：半径(m)、高度(m)、载荷(t)

2. 倾覆边界：红色粗线，标注倾覆风险警示

3. 驾驶室张贴简化版工作范围图

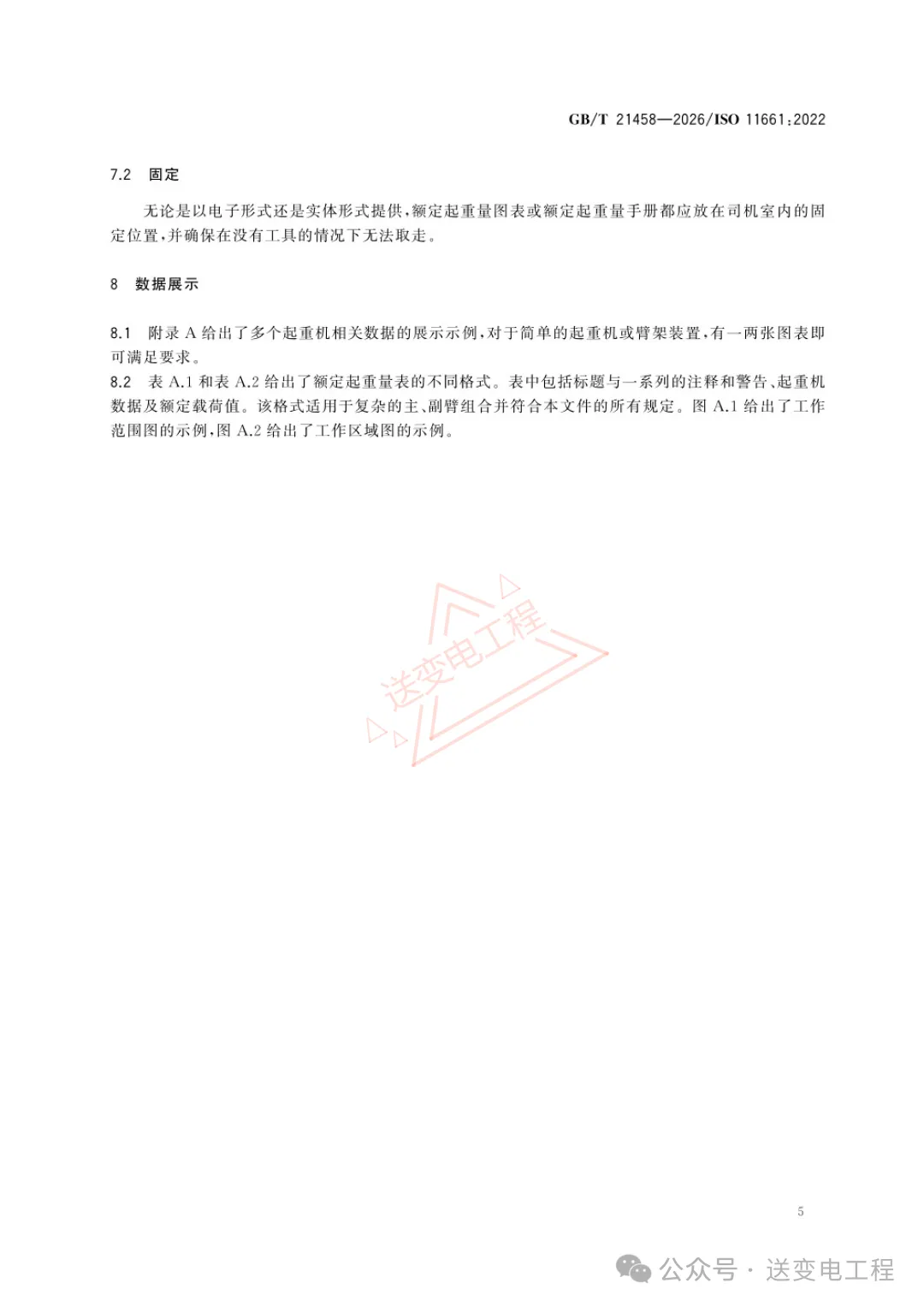

4. 完整手册存放驾驶室，电子图表固化车载系统

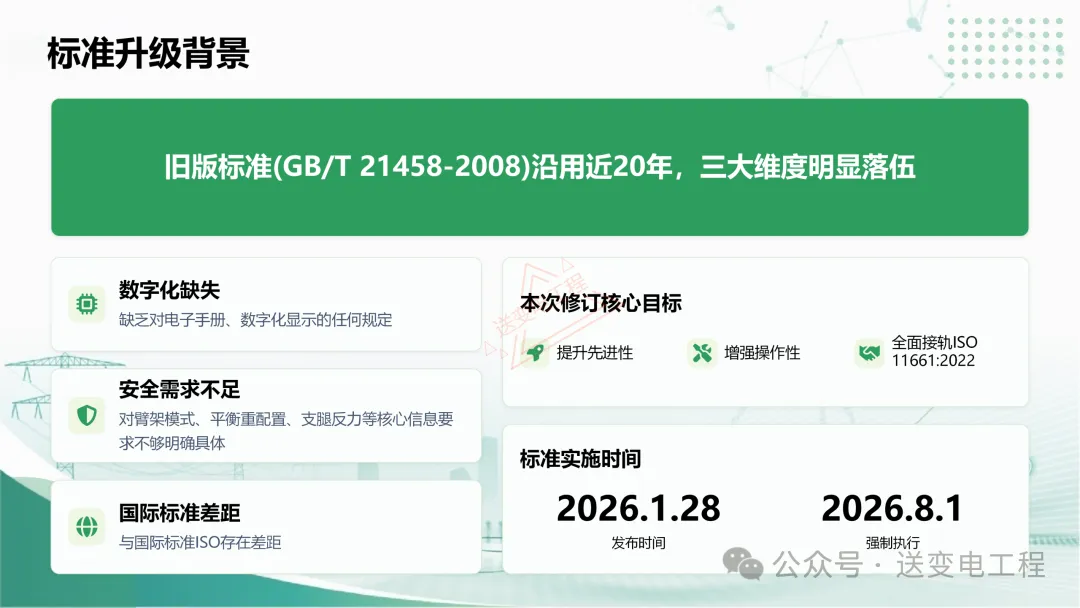

实施时间线

- 过渡期：2026‑01‑28～07‑31 新旧均可

- 强制执行：2026‑08‑01 新机必须执行新版

一句话合规口诀

配重分开表，吊重扣自重，双稳曲线图，电子不可改，张贴要到位。

来源：网络，侵删

📖浏览点

☞GB/T 21458-2026 流动式起重机额定起重量图表

☞点击文末“阅读原文”免费下载

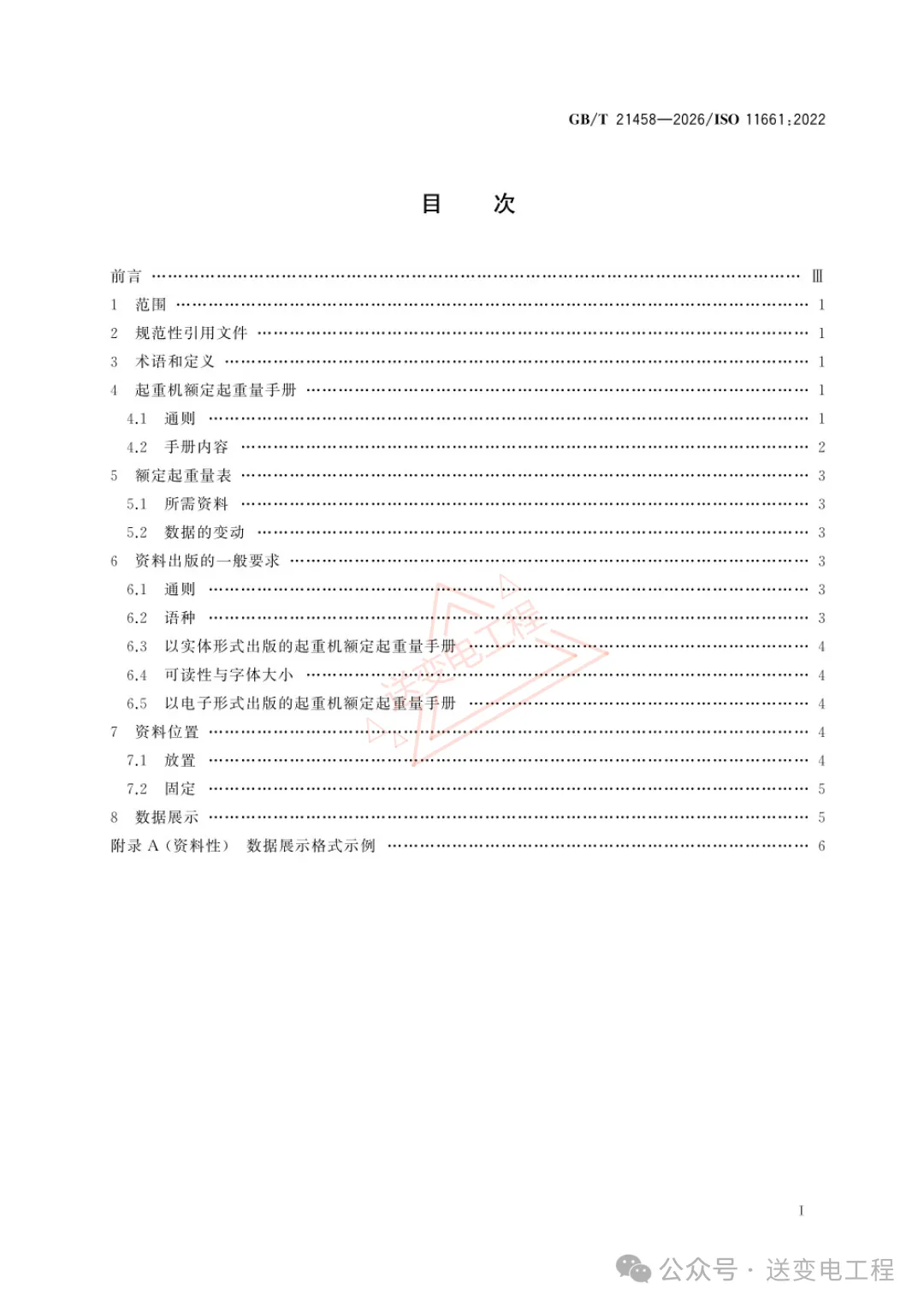

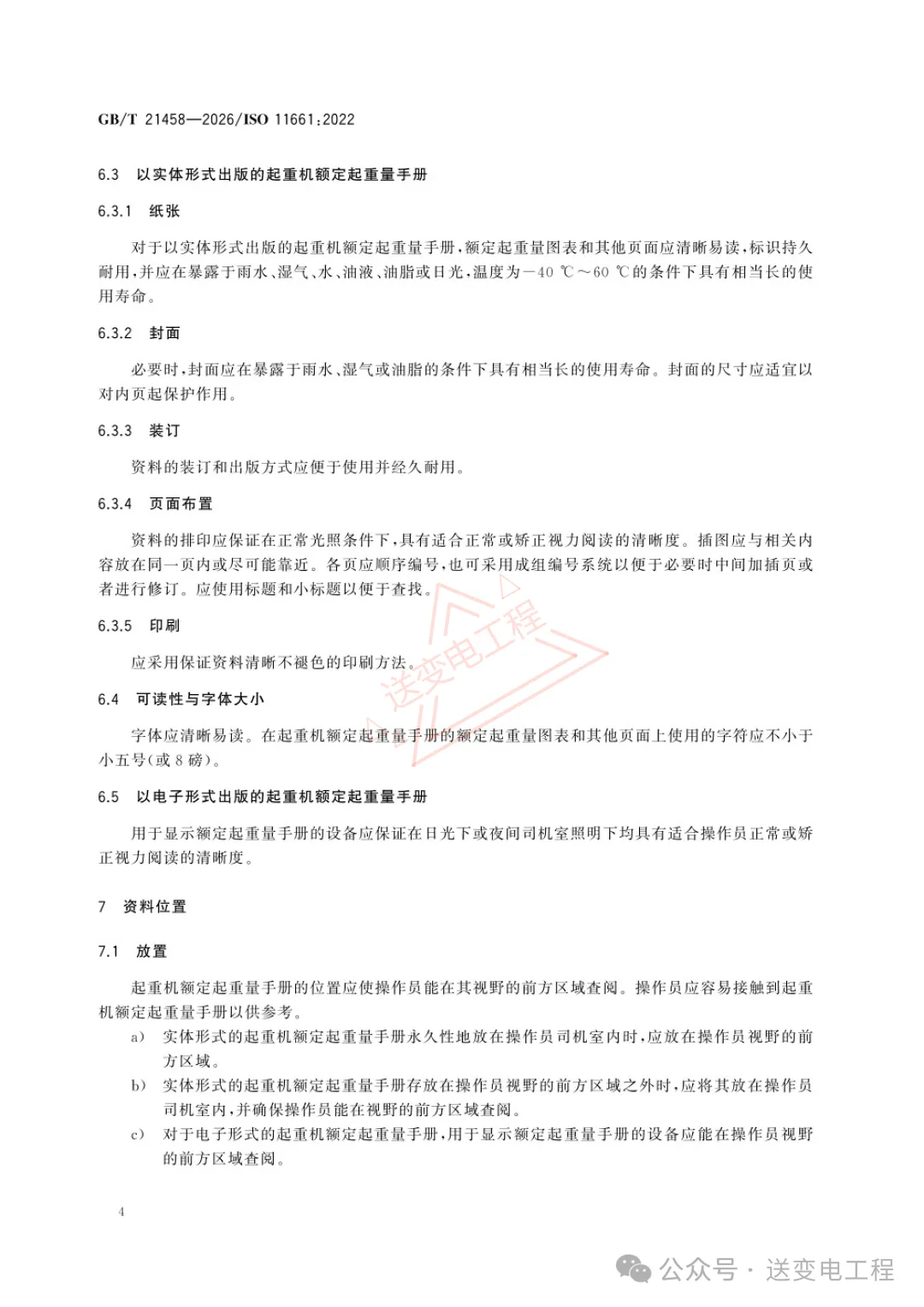

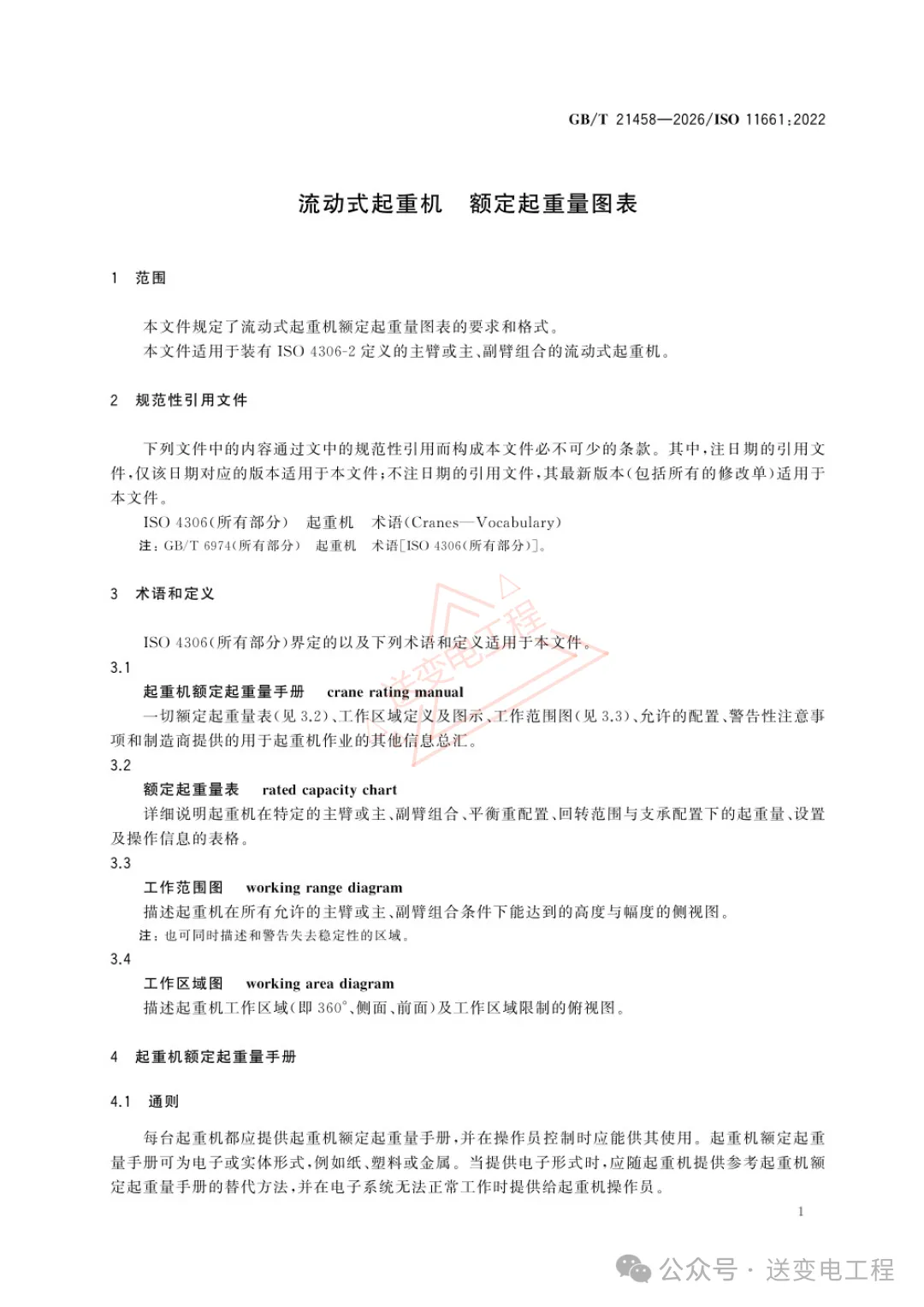

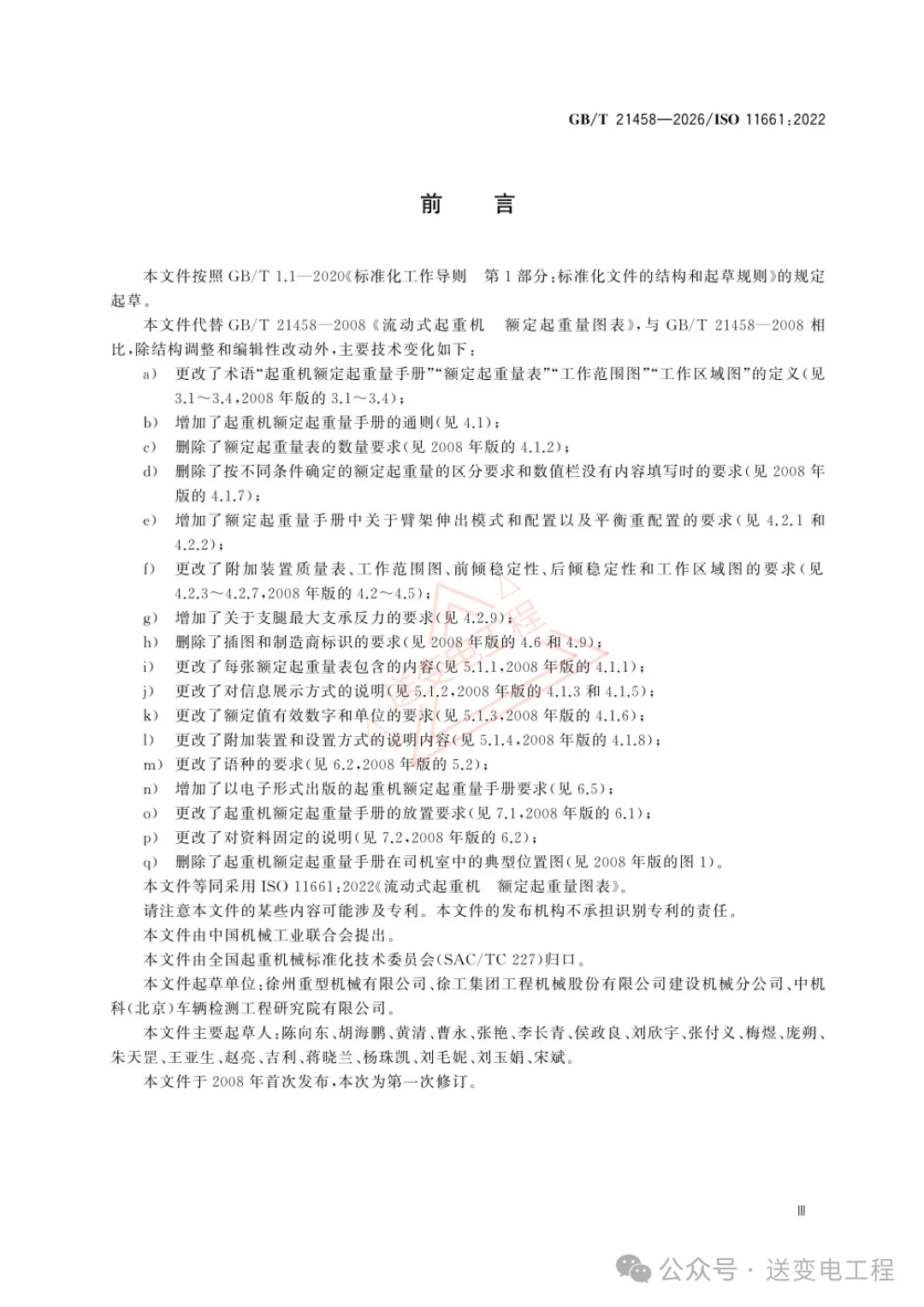

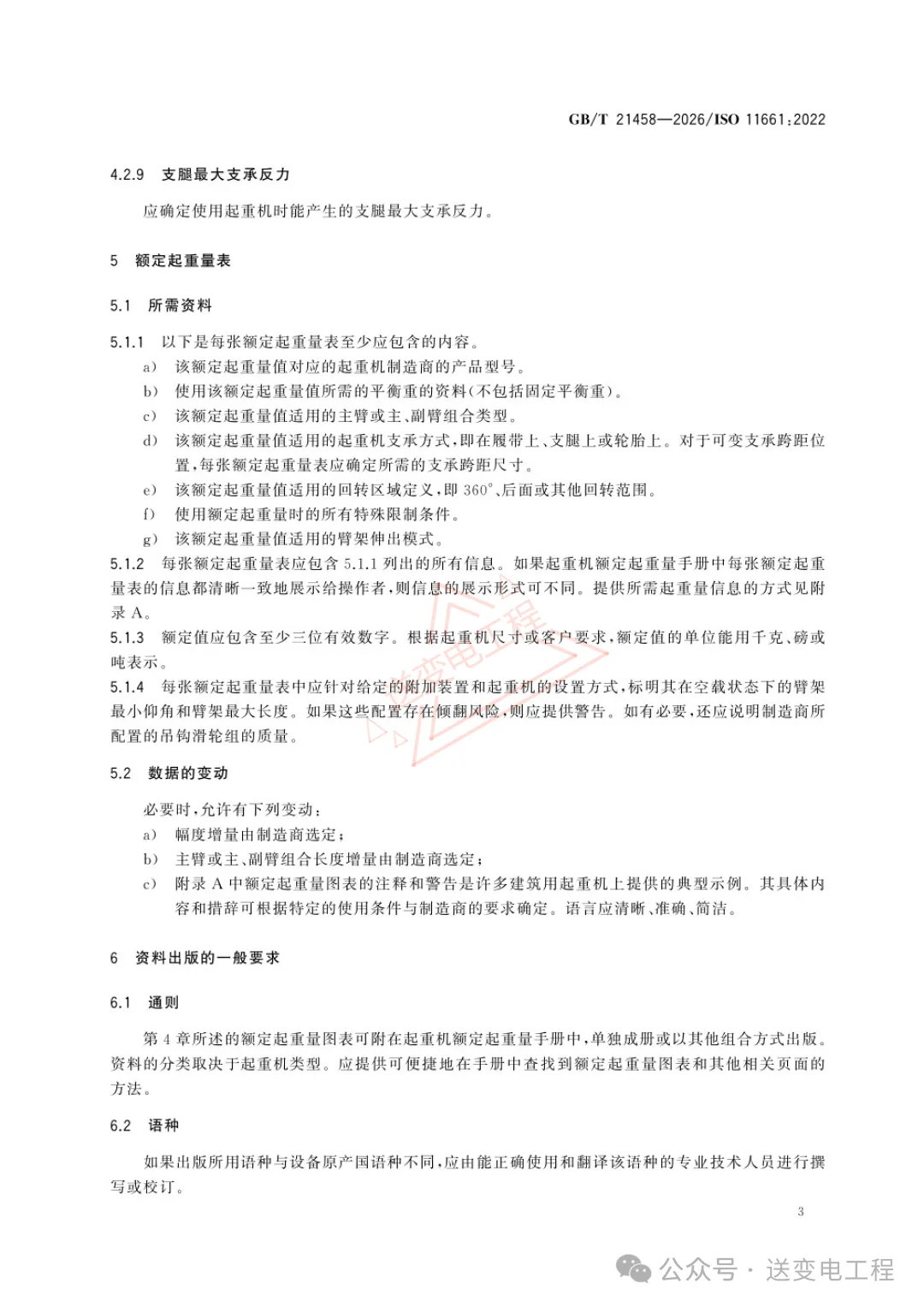

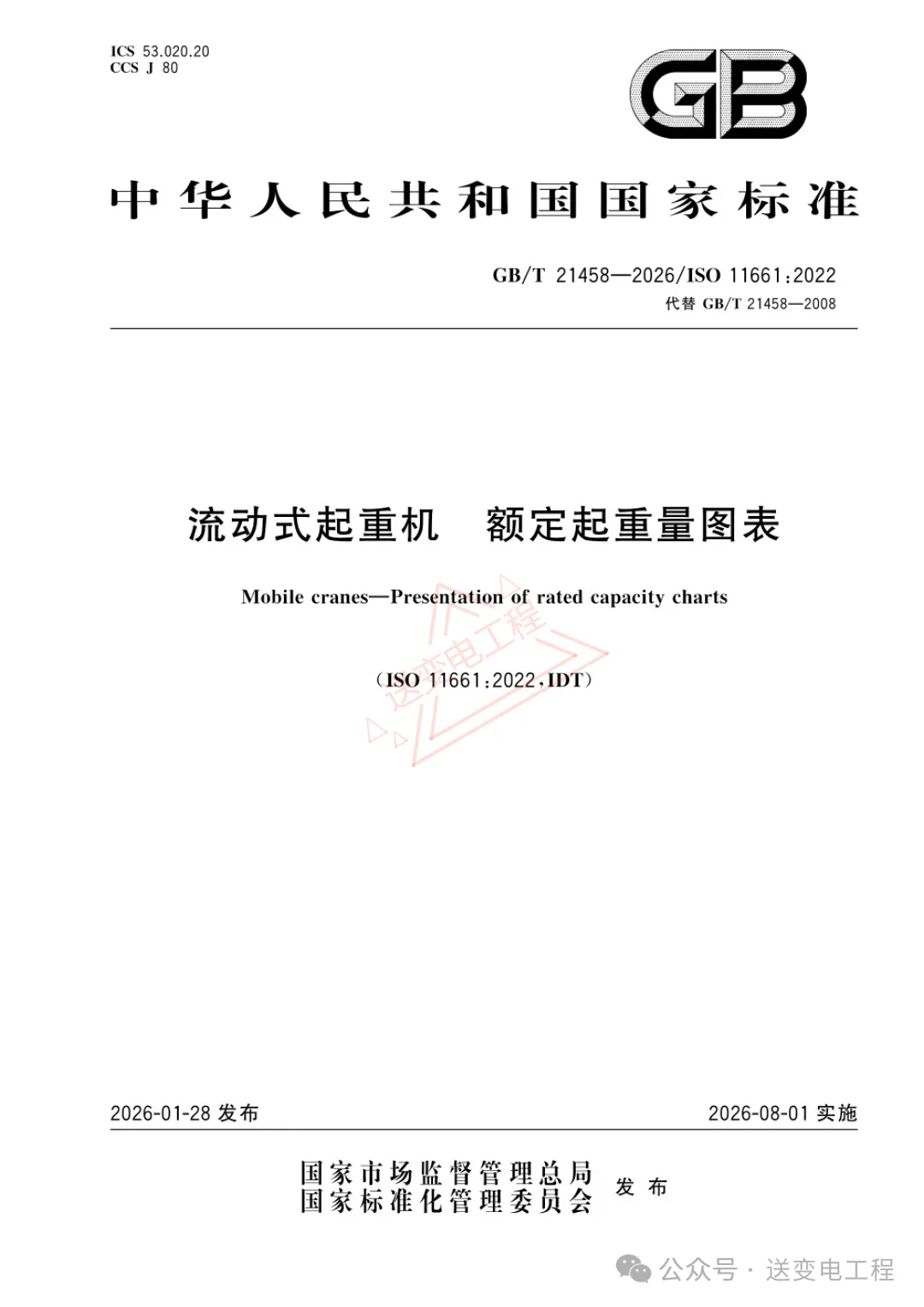

附：GB/T 21458-2026《流动式起重机额定起重量图表》
