(共92页PPT)外墙外保现场质量管理与控制(文末有下载方式,长期有效)

资料解读：（共92页PPT）外墙外保温现场质量管理与控制

详细资料请看本解读文章的最后内容

这份资料围绕建筑外墙外保温——尤其是夏热冬冷地区常用的薄抹灰外墙外保温系统——的现场质量管理与控制展开，系统梳理了外墙外保温技术的定位、常用系统构成、组成材料性能指标、施工工艺要求、质量管理制度、关键施工控制措施，以及常见质量通病的成因与防治办法，是一份兼具理论依据和现场实操指导价值的专业技术文件。

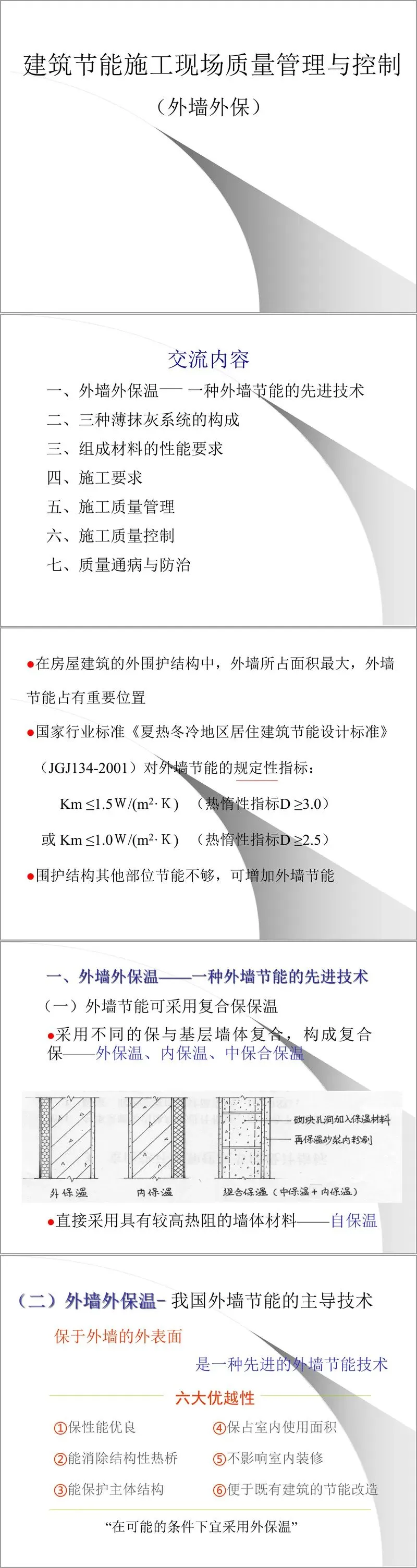

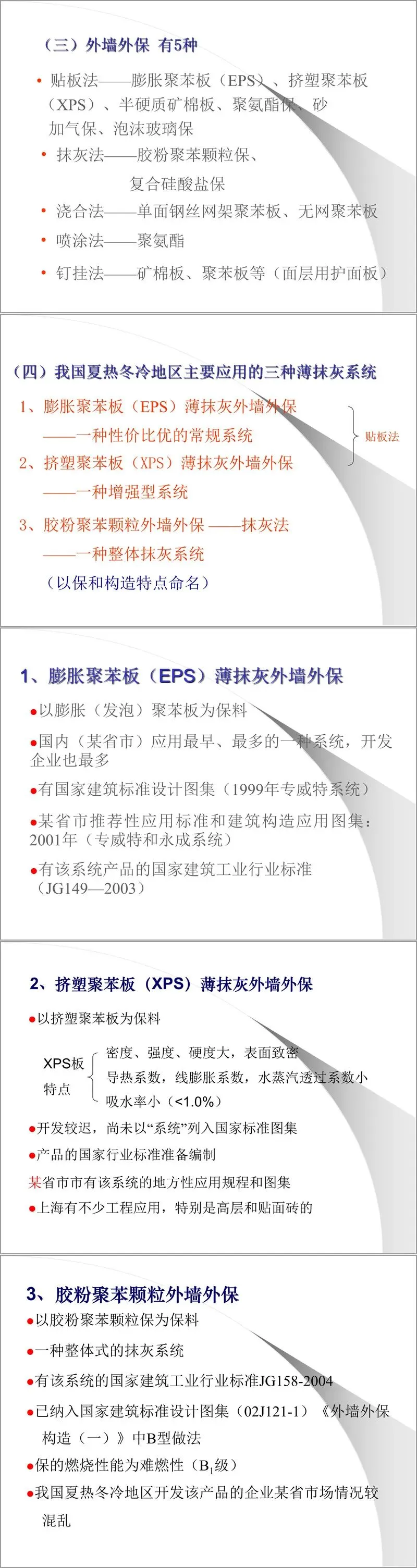

首先，资料明确了外墙外保温在我国建筑节能体系中的主导地位。外墙在围护结构中面积占比最大，其传热系数直接影响建筑节能达标情况。外保温相比内保温或夹心保温具有明显优势：保温性能更好，可消除结构性热桥，保护主体结构免受室外温差及冻融影响，不占用室内使用面积，便于既有建筑节能改造。目前国内夏热冬冷地区主流应用为三种薄抹灰系统——膨胀聚苯板（EPS）薄抹灰系统、挤塑聚苯板（XPS）薄抹灰系统，以及胶粉聚苯颗粒外墙外保温整体抹灰系统。EPS系统应用最早最广，有完整的行业标准JG149—2003和国家标准设计图集支撑；XPS板导热系数更小、强度更高、吸水率低，适合高层建筑及面砖饰面，粘贴前须涂刷界面剂并采用粘钉结合固定；胶粉聚苯颗粒系统则以保温浆料现场抹灰成型，执行JG158—2004标准，燃烧性能为难燃B1级。

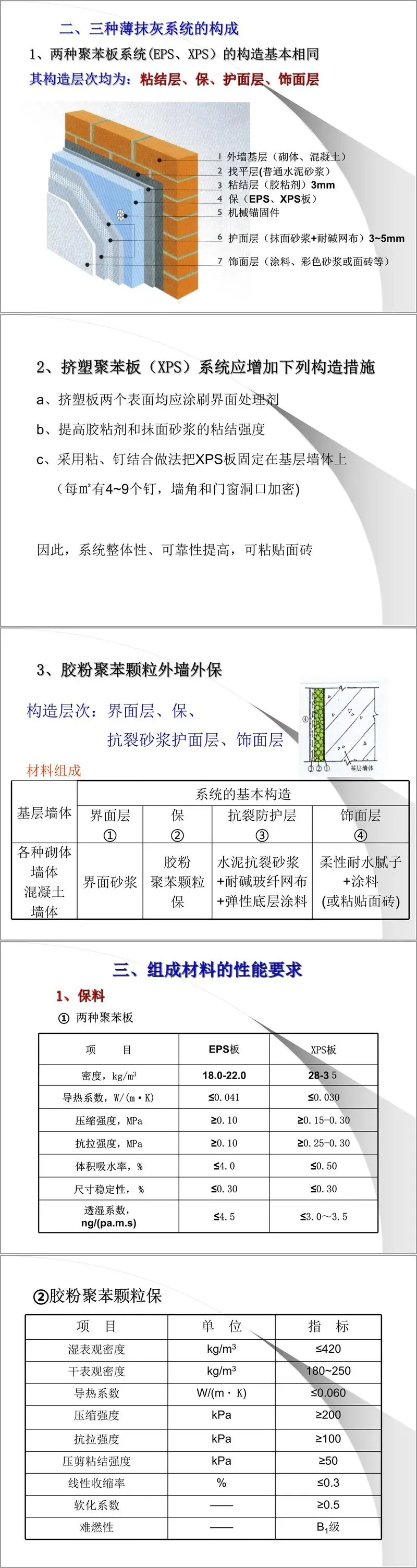

关于系统构造，EPS和XPS薄抹灰系统由基层墙体、找平层、粘结层（胶粘剂）、保温板、机械锚固件、抹面砂浆复合耐碱玻纤网格布护面层及饰面层组成。XPS系统特别强调板双面涂界面剂、提高胶粘剂及抹面砂浆粘结强度、增加锚栓数量（一般每平米4～9个，高层及洞口周边加密）。胶粉聚苯颗粒系统构造则为界面砂浆层、保温浆料层、抗裂砂浆复合耐碱网格布或热镀锌钢丝网（面砖饰面时）护面层及饰面层。

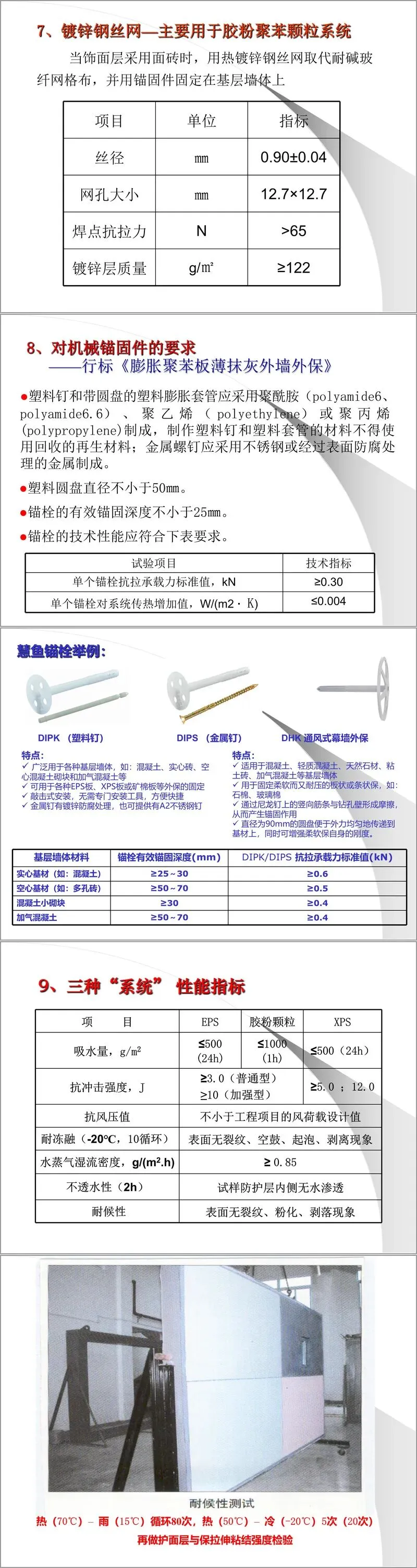

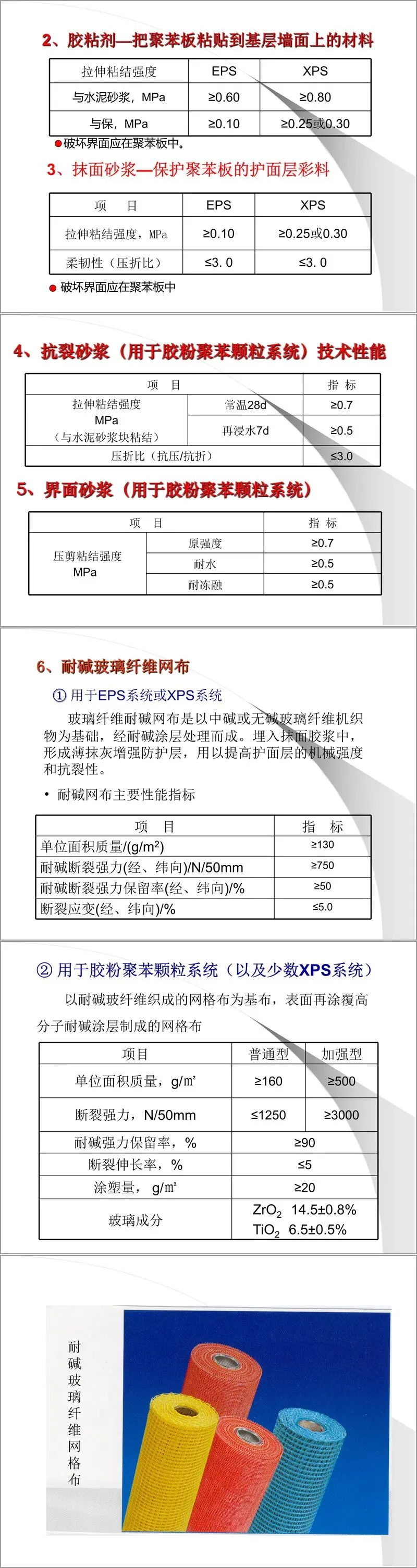

资料对组成材料的性能要求做了明确规定：EPS板密度18～22 kg/m³、导热系数≤0.041 W/(m·K)；XPS板密度28～35 kg/m³、导热系数≤0.030 W/(m·K)，体积吸水率≤0.5％；胶粉聚苯颗粒保温浆料干表观密度180～250 kg/m³、导热系数≤0.060 W/(m·K)。胶粘剂与水泥砂浆及保温板的拉伸粘结强度要求各有不同，且破坏界面应在保温板内。抹面砂浆及抗裂砂浆除强度要求外，压折比均须≤3.0以保证柔性抗裂。耐碱玻纤网格布用于EPS/XPS系统时单位面积质量≥130 g/m²、耐碱断裂强力保留率≥50％；用于胶粉聚苯颗粒系统时分普通型（≥160 g/m²）和加强型（≥500 g/m²），耐碱强力保留率要求≥90％。锚固件塑料部分须为新料（禁用回收再生料），圆盘直径≥50 mm，有效锚固深度≥25 mm，单个锚栓抗拉承载力标准值≥0.30 kN，混凝土基层一般要求抗拉承载力≥0.60 kN。

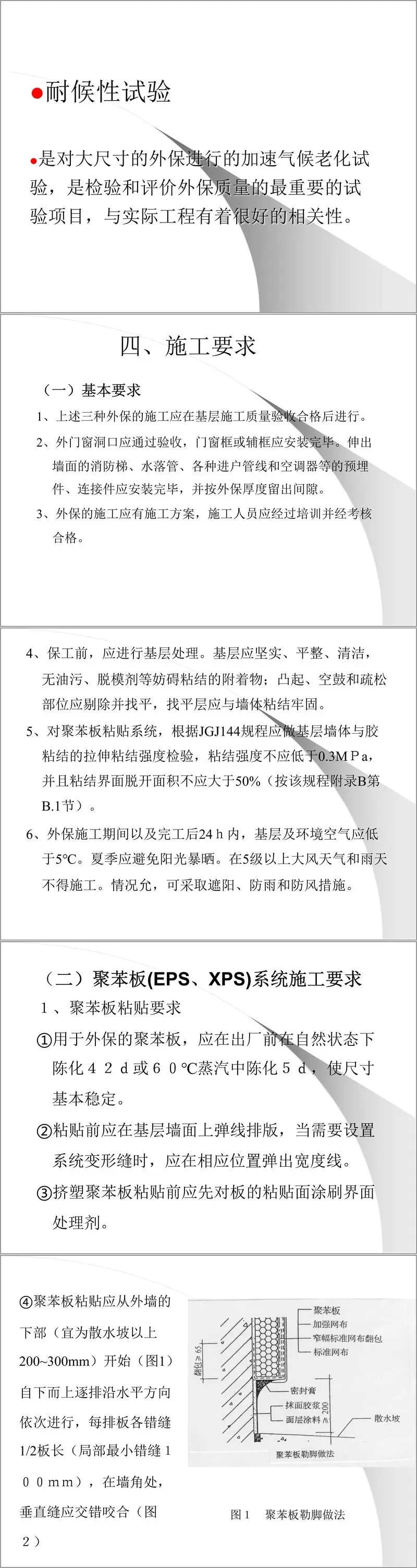

施工要求方面，外保温施工须在基层验收合格、门窗框及预埋件安装到位后进行，施工及完工24 h内环境温度不低于5℃，高温及五级以上大风、雨天不得施工。聚苯板粘贴前需完成自然陈化（EPS不少于42 d或60℃蒸汽陈化5 d），墙面弹线排版，门窗洞口角部必须用整板裁切、严禁拼接，板竖缝按1/2板长错缝，采用点粘或条粘法且粘结面积≥40％，板缝用同质板材填塞并打磨平整。锚栓须在板粘贴24 h后施工，进入基层深度≥30 mm，高层建筑及洞口周边适当加密。护面层采用两道抹面砂浆法施工，先将网格布压入第一道湿砂浆中，干至可触碰后再抹第二道，使网格布位于抹面层中部；标准网搭接≥100 mm，转角处连续包转≥200 mm，门窗洞口四角附加45°方向200×300 mm加强网。胶粉聚苯颗粒系统则要求分层抹灰（首遍≤15 mm，间隔≥24 h），保温层固化5～7 d后再做抗裂防护层，抗裂砂浆压入网格布后2 h刷弹性底涂，面砖饰面时砖缝≥5 mm并按规定设置水平分缝及密封填缝。

施工质量管理强调资质与过程控制：施工单位须具相应资质，人员经专业培训，编制专项施工方案并经总监审批。材料须有合格证及型式检验报告，进场按规范见证取样复检——保温板复检密度、导热系数、压缩强度、燃烧性能；胶粘剂及抹面砂浆复检拉伸粘结强度；网格布复检断裂强力及耐碱保留率。隐蔽工程验收须涵盖基层处理、保温粘结与锚固、保温层厚度、增强网铺设及节点构造处理。外保温系统供货宜由专业供应商成套提供，确保材料配套性与相容性，XPS板不得采用屋面板或掺回收料板，推荐使用毛面外墙专用挤塑板。

施工质量控制进一步细化关键要点：EPS板密度不得小于18 kg/m³（面砖饰面≥25 kg/m³）；XPS板必须涂界面剂；胶粉聚苯颗粒浆料现场制作同条件试件备检，干密度严控180～250 kg/m³；现场配制聚合物砂浆不得随意改变配比及可操作时间；保温厚度不允许出现负偏差；网格布严禁外露，必须居中埋入抹面层；系统连续高宽超过23 m宜设变形缝；女儿墙应做双侧保温并设混凝土压顶；保温与门窗、不同材质交接处须做防水密封；面砖饰面高层EPS系统须用锚栓辅助固定，并设托架及防火隔离带，面砖须用小块轻质背面带槽砖，用专用柔性粘结剂及填缝剂，大面积施工前先做样板墙并验收。

最后，资料分析了常见质量通病及防治：外保温脱落多因胶粘剂不合格、配比错误、基层未处理、粘结面积不足或EPS板密度偏低，防治须严控材料、找平基层、保证≥40％粘结面积；保温板空鼓虚粘多因基层不平或过湿过干、粘贴手法不当、低温施工，应规范基层处理及揉压操作；抹面层空鼓开裂与抹面砂浆柔性不足、聚苯板未充分陈化、网格布质量差或埋设位置不当、洞口未设加强网等有关，须选用合格柔性砂浆、保证板陈化、正确铺设及搭接网格布、严禁板缝用胶粘剂填塞；保温进水常因女儿墙无压顶或未包转、门窗接口无防水处理、填缝剂被随意掺砂水泥，应完善节点防水。胶粉聚苯颗粒系统常见问题为随意改变配比、过早做护面层、用冷镀锌代替热镀锌钢丝网等，须严格按标准及供应商要求施工。

整体来看，这份资料从技术原理、材料标准、施工工序到管理流程和病害防治形成了完整闭环，对现场工程师把控外墙外保温工程质量具有明确的指导意义。

接下来请您阅读下面的详细资料吧
