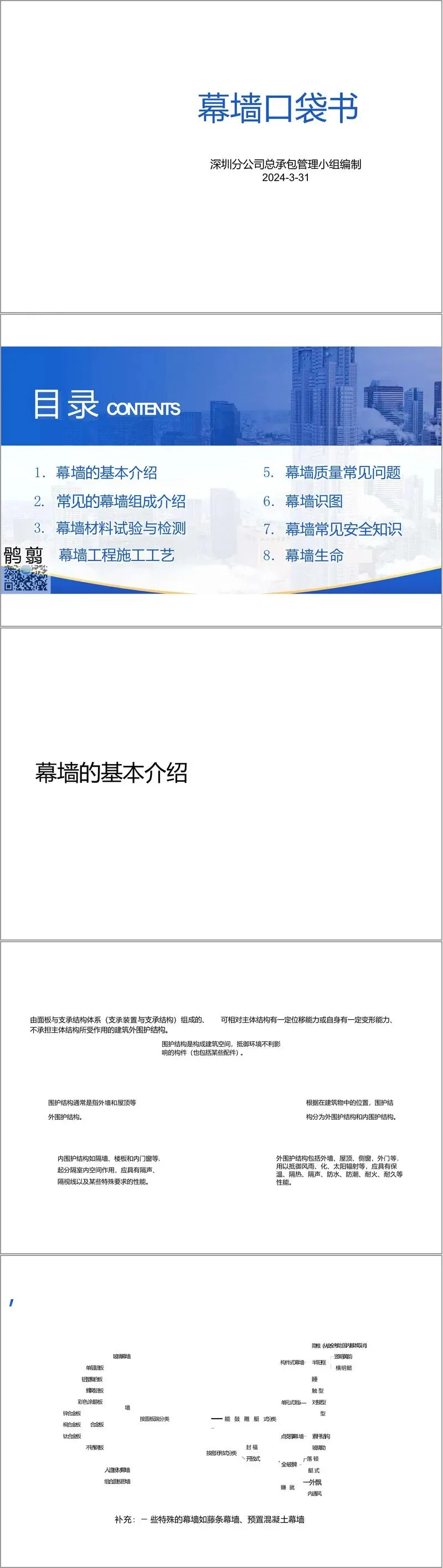

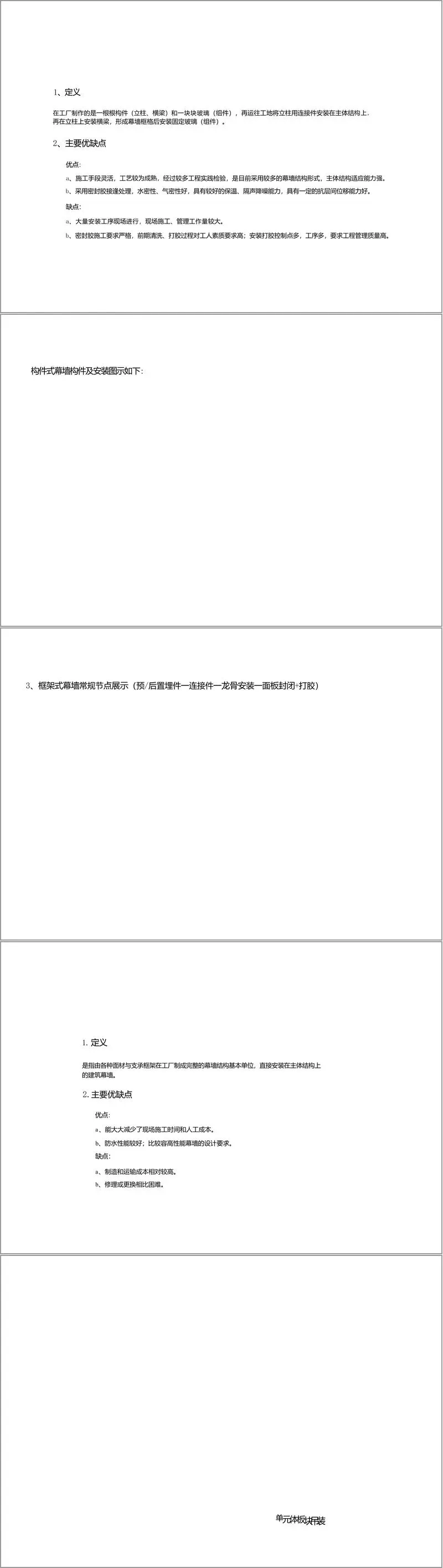

这份由某著名施工企业深圳分公司总承包管理小组编制的幕墙工程口袋手册，是面向现场管理人员和技术人员的一本实操型指导性文件。全书围绕幕墙工程从概念认知、材料标准、施工工艺、质量通病防控、识图方法、安全管控到工程全生命周期管理进行了系统性梳理，兼具理论依据与现场落地价值。以下按原文件的逻辑脉络逐一展开解读。

一、幕墙基本概念与分类

文件首先明确幕墙的定义——由面板与支承结构体系组成，可相对主体结构有一定位移或自身变形能力，不承担主体结构所受作用，属于建筑外围护结构。外围护结构需具备保温、隔热、隔声、防水、耐火、耐久等性能。

幕墙按面板材料分为：玻璃幕墙、金属板幕墙（单层铝板、铝塑复合板、蜂窝铝板、彩涂钢板、锌/铜/钛合金板、不锈钢板）、石材幕墙、人造板幕墙（GRC、微晶玻璃等）、组合面板幕墙，另有藤条幕墙、预制混凝土幕墙等特殊类型。

按安装构造形式分为：构件式（框架式）幕墙、单元式幕墙、点支承幕墙（拉索/拉杆/玻璃肋）、全玻幕墙、双层通风幕墙（内通风/外通风）。按密闭形式分为封闭式（要求气密、水密）和开放式（不要求阻止空气渗透或雨水渗漏）。

二、遵循的规范与标准

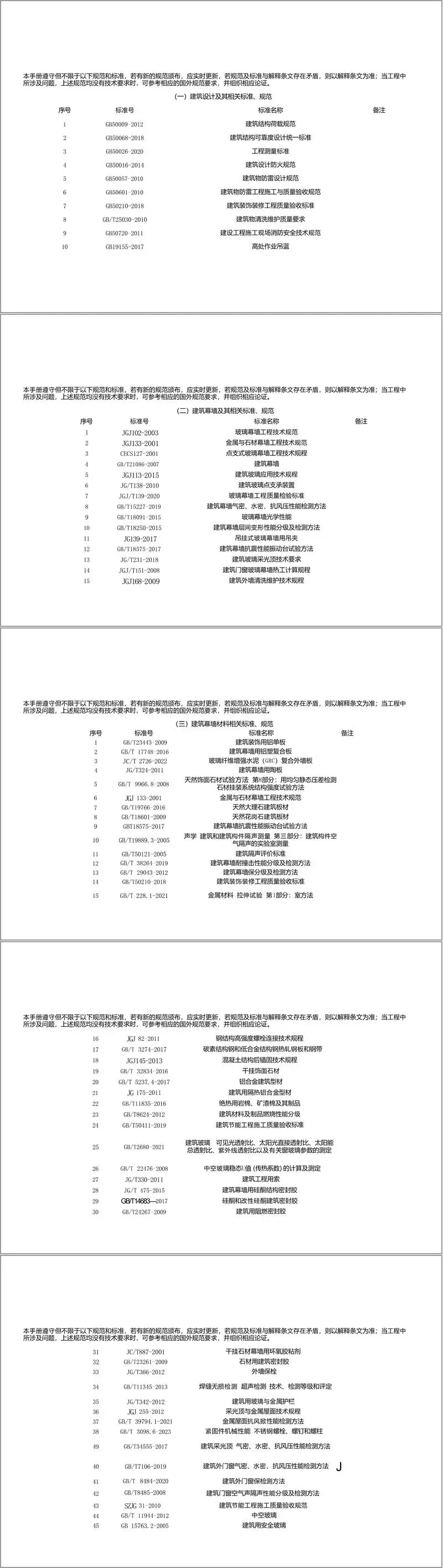

手册列出了详尽的标准清单，涵盖通用建筑设计规范（如‌《建筑结构荷载规范》GB50009-2012、‌《建筑设计防火规范》GB50016-2014、《建筑物防雷设计规范》GB50057-2010等）、幕墙专项规范（《玻璃幕墙工程技术规范》JGJ102-2003、《金属与石材幕墙工程技术规范》JGJ133-2001、《建筑幕墙》GB/T21086-2007、《建筑幕墙气密水密抗风压性能检测方法》GB/T15227-2019等），以及材料标准（铝单板GB/T23443、铝塑板GB/T17748、石材GB/T18601/19766、硅酮结构胶JG/T475、耐候密封胶GB/T14683等）。强调新规范颁布后实时更新，存在矛盾时以解释条文为准。

三、常见幕墙形式及组成

构件式幕墙：工厂制作立柱、横梁和玻璃组件，现场先安装预埋件/后补埋件→连接件→立柱（轴线偏差≤2mm，相邻标高偏差≤3mm）→横梁（同层标高偏差≤1mm，全长≤5mm或7mm）→防雷→防火封修→隐蔽验收→安装玻璃板块（每块玻璃下不少于两块弹性定位垫块）→注胶→淋水试验。优点是适应性强、工艺成熟；缺点是现场工序多、受工人素质影响大。

单元式幕墙：面板与框架在工厂组装成完整单元板块，现场直接挂装在主体结构预埋支座上，层间做水槽密封及十字胶缝打胶，逐层闭水试验。优点是现场工期短、防水性能好；缺点是运输及模具成本高、更换困难。

其他形式简要介绍了点支式玻璃幕墙（不锈钢爪、万向头，爪距＞250mm）、全玻幕墙（高度＞4m应吊挂，吊夹符合设计要求）、双层幕墙原理。

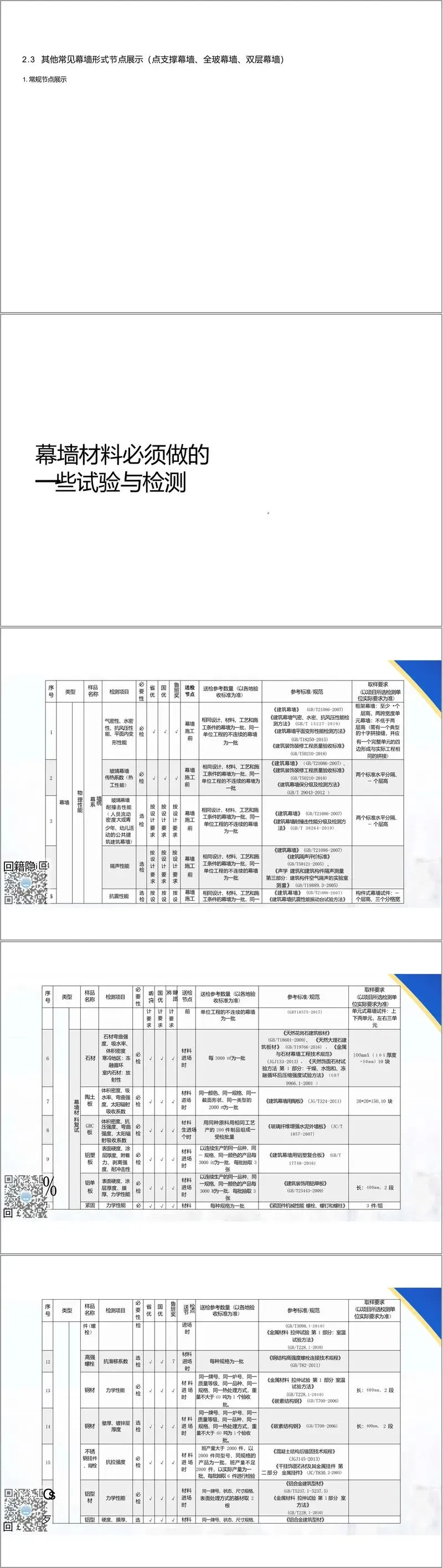

四、幕墙材料试验与检测

文件以表格形式明确了必检项目：

—幕墙系统四性检测（气密、水密、抗风压、层间变形），施工前送检，框架幕墙试件至少一层高两跨，单元式不低于两层高含典型十字缝。

—热工性能（传热系数）必检，参照GB/T29043。

—石材必检弯曲强度、吸水率、体积密度，寒冷地区增做冻融循环，室内石材测放射性，每3000㎡为一批。

—陶土板、GRC板、铝塑板、铝单板分别检测体积密度、吸水率、弯曲强度、涂层厚度、附着力、剥离强度等。

—钢材、铝型材检测力学性能；不锈钢挂件、背栓测抗拉强度；高强螺栓可选做抗滑移系数；锚栓需做拉拔试验（后锚固）。

—硅酮结构胶需做相容性及粘结性试验，现场做蝴蝶试验和胶杯（邵氏硬度）试验。

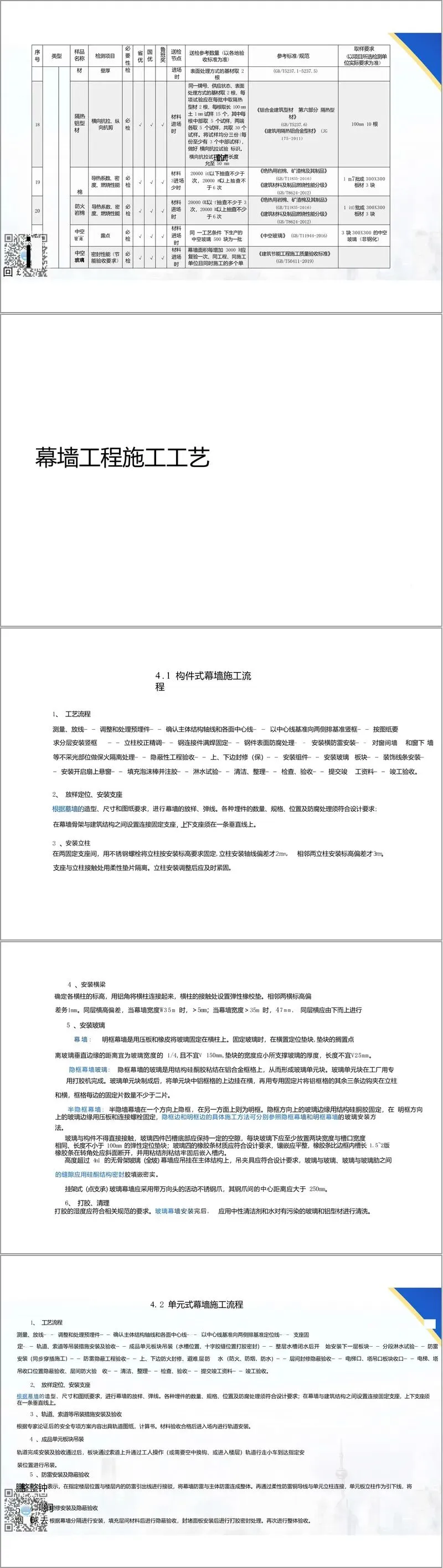

五、施工工艺要点

构件式施工强调测量放线以总包基准点为依据外移控制网，立柱与连接件间设柔性垫片，横梁与立柱间设弹性橡胶垫，隐框玻璃用结构胶粘结副框后在工厂打胶养护，现场挂装固定。打胶前必须清缝、干燥，泡沫棒填塞使胶形成双面粘结阻断，胶缝厚度一般为宽度1/2且≥3.5mm。

单元式施工强调支座安装垂直度，板块吊装使用轨道/索道，逐层水槽闭水，避雷连接采用柔性铜导线与主体防雷贯通，层间防火封堵岩棉钉固定、缝隙用防火密封胶填实，最后做整体淋水试验。

六、质量常见问题及防治

—预埋件/后补埋件：偏位需在土建绑筋时复核并做标记固定；后补埋板与结构间隙用细石砼或钢板填塞；锚栓距结构边缘≥2.5d且避开保护层主筋内侧；化学锚栓旋入而非敲击；螺母需紧固，补强板与埋板满焊。

—转接件：进出位、标高偏差靠复线控制；螺栓丝扣应外露；焊接由持证焊工施焊，焊后除渣刷防锈漆。

—龙骨：挂线安装并复核分格，焊接部位敲渣露出金属光泽后满刷防锈漆。

—石材幕墙：背栓孔厂内扩孔，严禁现场扩孔；槽口崩裂需退场；必须用1:1环氧树脂干挂胶，槽口灌胶饱满；断裂石材禁上墙。

—金属幕墙：铝板固定用机制螺丝而非拉铆钉；与钢龙骨接触点垫绝缘胶皮防电化学腐蚀；控制同批次色差。

—玻璃框架幕墙：托片每块玻璃不少于2个；压板/压块间距≤300mm、距端头≤150mm；隐框附框与横梁在同一平面。

—单元体：大螺杆紧固并点焊防脱；板块插入深度满足要求；水槽清理干净、泄水孔畅通；自攻钉沾胶固定，工艺孔封堵。

—保温防火避雷：层间防火棉钉数量足够、接缝严密；避雷跨接铝立柱涂层必须打磨露出金属后再压接或焊接，焊缝长度倍数为圆钢直径的6倍双面焊。

—打胶：基面清理、湿度控制，先做样板确认无污染再大面积施工，横缝先刮竖缝后刮，避免气泡开裂。

七、幕墙识图

幕墙图纸组成包括设计总说明、立面图（不同材质以图例区分，索引大样）、平面图（反映分格）、埋件图、大样图（标准层、特殊造型、交接部位）、节点图（横/竖剖节点、开启扇、防火、防雷、伸缩缝）、计算书及热工计算书。指出节点图是加工和现场安装及监理验收的最终依据，若与建筑/结构图冲突需协调解决。现场还需放线图（以结构图为蓝本标注控制线及结构偏差）、埋件图、立框及安装节点图、面板编号图等。测量前须复核总包基准点及原始标高，建立幕墙内控网外移形成外控网。

八、施工安全要点

—吊篮：编制专项方案并专家论证（如需），验收合格后方可使用；配重锁固、安全锁灵敏、独立生命绳固定在主体结构、作业人员安全带自锁于生命绳；禁止在大风及雨雪天作业，禁止单人在吊篮内操作。

—汽车吊配合电动吸盘：支腿下垫钢板/枕木，六级风禁吊；吸盘使用前检查真空度，玻璃表面干燥清洁，大风大雨禁吊。

—门式脚手架：高宽比≤3:1，设纵横向加固杆、扫地杆、剪刀撑，作业平台满铺脚手板及防护栏。

—高空作业车（剪刀车/曲臂车）：系安全带挂于平台挂钩，5级及以上大风禁作业。

—环形轨道及单元吊装：轨道螺栓满拧、焊缝达标，空载—额定—超载试验合格；吊装区域设警戒，楼层临边设安全绳，单元板块稳定防止碰撞。

工序安全强调临边系安全带、禁交叉作业、焊接设接火斗、气瓶分开5m距明火10m、三级动火审批。

九、幕墙工程全生命周期

简述了从投标踏勘、深化设计（埋件图≥7天、施工图≥14天）、材料封样、招采界面划分、施工准备（视觉样板确认、材料计划、劳动力组织）、现场实施（样板引路、材料把控及复检、相关单位协调）、施工收尾（影像资料收集、变更签证闭合、物业移交销项）的全过程管理要求，特别提醒过程中及时下发联系函及签证单，避免后期争议。

总体来看，该手册将规范依据、材料检测、细部工艺、质量预控、识图方法和现场安全有机融合，是一线幕墙工程项目管理与实操的重要参照文件。
