资料解读：（共91页PPT）某著名企业三局精益建造及创优图册
详细资料请看本解读文章的最后内容

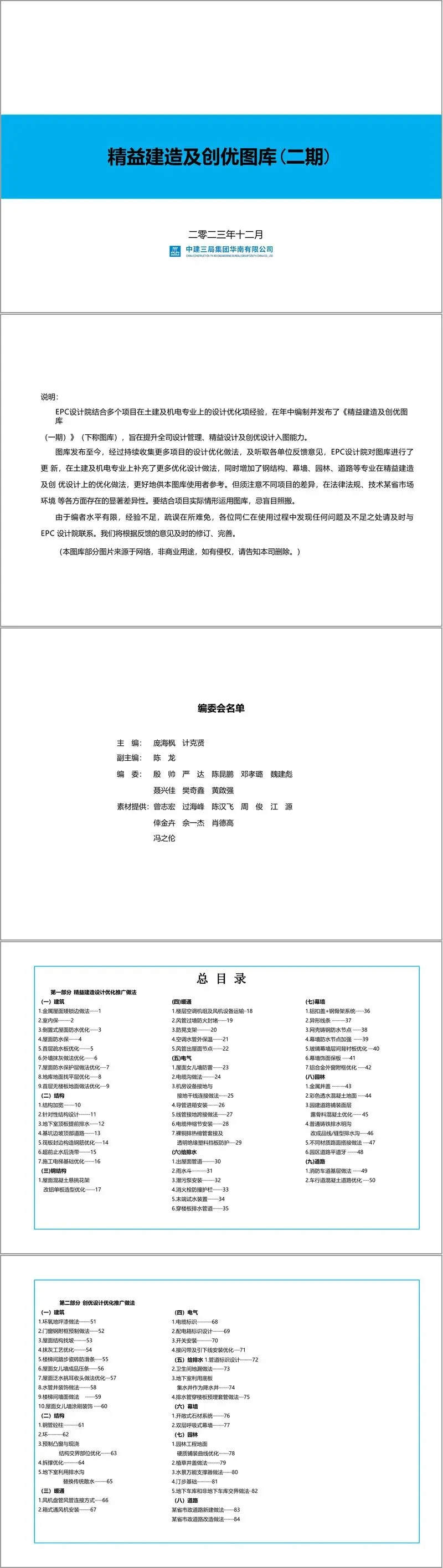

这份图册全称为《精益建造及创优图库（二期）》，由某企业EPC设计院编制并于2023年12月发布。它是基于此前发布的第一期图库，在广泛收集多个项目土建、机电设计优化经验及各单位反馈意见基础上修订而成。本期不仅补充了更多土建与机电专业的精益设计做法，还新增了钢结构、幕墙、园林景观及市政道路等专业的优化节点，旨在系统提升设计管理、精益设计及创优设计入图的能力。编制说明中特别强调，因各地法规、技术及市场环境存在差异，使用时应结合项目实际情况灵活运用，切忌盲目照搬。
全篇内容划分为两大部分：第一部分为"精益建造设计优化推广做法"，侧重通过设计微调实现减工序、降成本、防渗漏及便于施工穿插；第二部分为"创优设计优化推广做法"，侧重提升成型质量、观感效果及方便后期运维，满足工程评优要求。每个优化项均注明所属专业、原设计与优化后标准做法、实施优点及涉及的设计—建造—合约—招采等相关板块，并配有图库编号与实例图示。

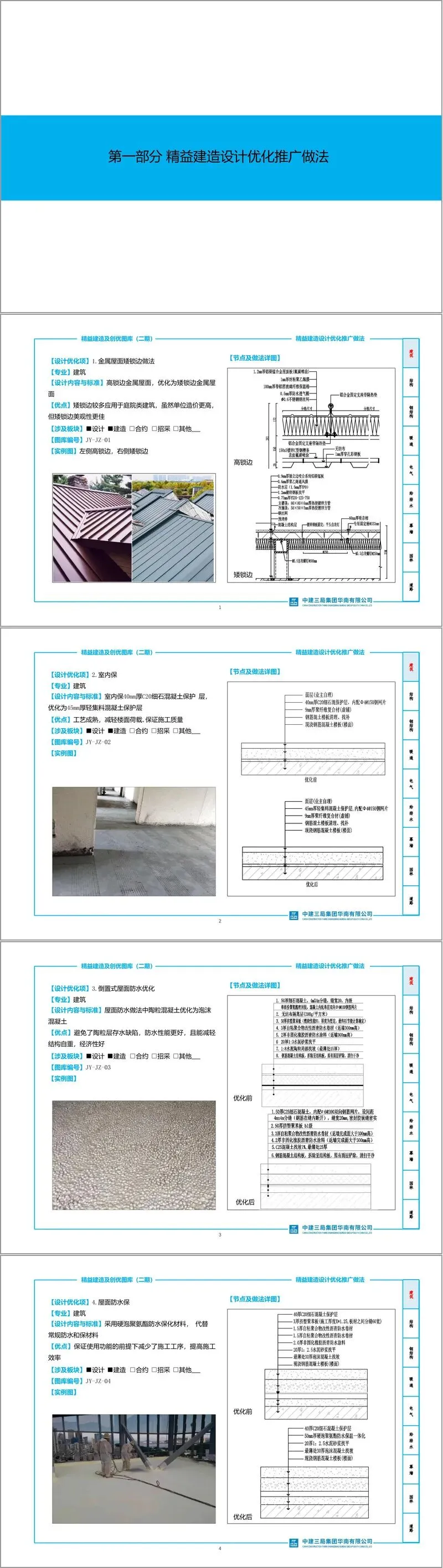

一、精益建造设计优化推广做法
建筑专业共梳理9项。主要包括：金属屋面由高锁边优化为矮锁边，虽单方造价略高但庭院类建筑观感更优；室内40mm厚C20细石混凝土保护层优化为45mm厚轻集料混凝土，减轻楼面荷载且质量可控；倒置式屋面陶粒混凝土找坡层优化为泡沫混凝土，避免陶粒层存水隐患并减轻自重；屋面采用硬泡聚氨酯防水保温一体化材料替代常规分开设置的防水与保温层，减少工序；首层地下室顶板上采用带支点成品疏水板形成微架空排水层并结合找坡与排水沟有组织排水，降低上部地坪渗水及开裂概率；外墙抹灰由原分层薄抹聚合物的做法优化为一道20mm厚1:3水泥砂浆（掺5%防水剂）打底扫毛，减少开裂并简化工序；种植屋面吊篮安装前的防水保护层由砂浆调整为配筋网片细石混凝土，防止空鼓开裂及吊篮破坏防水层；地库地面找平层用钢纤维混凝土代替常规钢筋网片混凝土，降低开裂与渗水风险；首层无楼板地面施工时垫层兼作内架垫层，回填土按要求分层夯实，无特殊要求时按80mm厚C15素混凝土施工以降低措施成本。
结构专业共7项。包括：考虑幕墙埋件需求对原偏小梁截面采取局部加框而非整体加宽，经济且便于一次成优；针对幕墙复杂造型增加型钢构件以降低支模难度并增强整体性；地下室顶板提前设计排水系统助力现场文明施工与快速穿插；基坑边坡顶部采用喷射C20混凝土（100厚）内置铁丝网并设排水沟及防护栏，防止地表水渗入与坡顶开裂；筏板封边构造钢筋推荐优先采用U形筋封边构造并在结构大样中明确参数，也可按纵筋弯钩交错封边施工，便于操作且效益更优；地下室外墙采用超前止水后浇带，提高防水效果并可提前断水、便于土方回填及后续工序穿插；施工电梯基础经结构复核后融入结构顶板设计，减少后期凿除及二次处理。此外屋面混凝土悬挑花架当支撑难度大时，可优化为方钢桁架加铝单板造型，减少措施费投入与安全隐患。

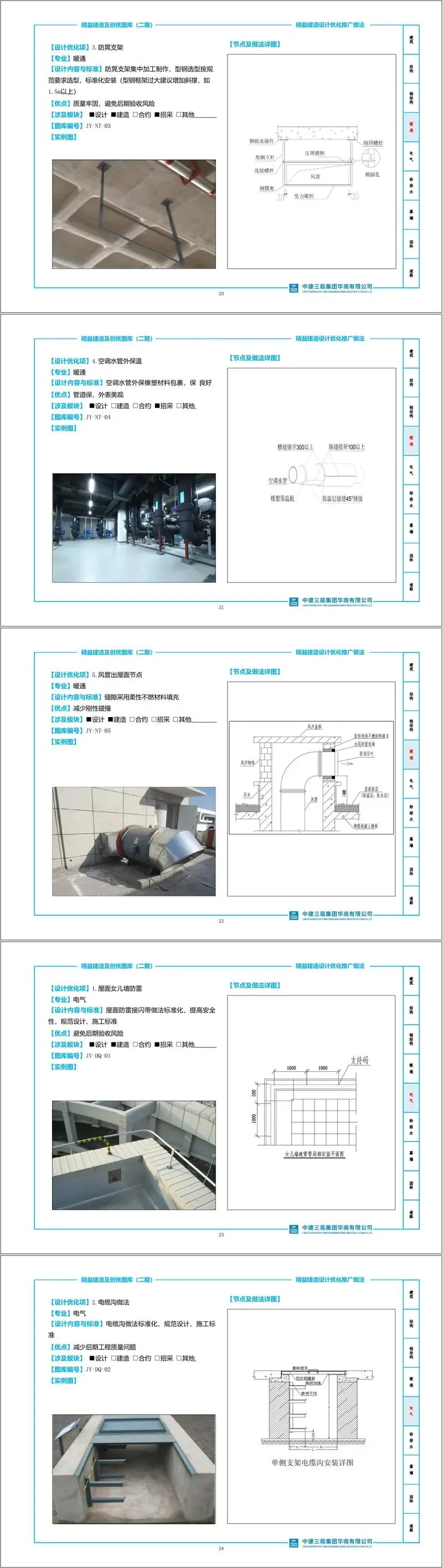

暖通专业5项：幕墙施工阶段预留楼层空调机组及大型风机吊装洞口，便于设备进场；风管过墙防火封堵做法标准化以保证严密性；防晃支架集中加工并按规范选型，大断面框架加斜撑保证牢固；空调水管外包橡塑保温材料保证保温效果与外露美观；风管出屋面节点缝隙填柔性不燃材料以减少刚性碰撞。
电气专业7项：屋面女儿墙防雷接闪带做法标准化；电缆沟做法标准化；机房设备接地与接地干线连接做法标准化确保防雷接地效果；导管进箱排列均匀、管口高度统一；镀锌钢管丝扣连接时采用不小于2.5mm²软铜芯线扣压跨接；桥架过伸缩缝或直线超30m设伸缩节并按距端部不大于500mm设支架；动力箱柜裸铜排套热缩管并加透明绝缘挡板以利散热与防腐。
给排水专业6项：出屋面管道及雨水斗采用标准防水节点减少渗漏；潜污泵安装标准化；室外消火栓设标准化防撞护栏；末端试水装置按规范安装并加防误用措施；穿楼板排水管根部二次吊洞并预埋套管或止水节，降低渗漏风险。
幕墙专业7项：全铝框架优化为铝扣盖加钢骨架系统以改善通透性及受力；异形线条由开模型材改为铝板焊接成型降低成本且R角可控；网壳及一般幕墙节点增加防水加强做法减小渗漏风险；玻璃幕墙层间背衬板用硅酸钙板代替铝单板以降本；采用成品"保温+外饰层"复合保温板简化工序；住宅铝模项目将附框嵌入窗框工厂拼装，现场直接固定打胶以减少工序及渗漏点。
园林及道路专业若干项：园区井盖由塑料改为金属提高耐久与承载力；简单造型绿道透水EPDM优化为彩色透水混凝土以利于雨水回渗及景观融合；园路铺装面层采用露骨料混凝土替代普通透水混凝土兼顾美观与排水；高档区普通铸铁排水明沟改为成品线性或缝型排水沟；不同材质路面交接处设钢筋混凝土搭接防开裂；窄园区路缘石由立道牙改为预制平道牙节约成本；消防车道基层做法简化调整以控成本；车行道水稳层调整为混凝土层以实现永临结合。
二、创优设计优化推广做法
建筑专业含环氧地坪漆替代非金属耐磨地面、门窗洞口预埋钢附框、屋面结构找坡取消建筑找坡层、铝模及预制墙项目采用免抹灰加薄抹灰工艺、楼梯踏步成品瓷砖防滑条、屋面女儿墙成品压条、泛水部位留防水卷材收头挑耳减少砌筑、水井内增刷涂料装饰面、楼梯间及女儿墙增设标识性涂刷以提高观感。结构专业含优选钢管混凝土柱、环梁节点配合铝模施工、预制凸窗与现浇交界四角设抗裂钢筋防斜裂缝、拆撑及换撑优化为H型钢并调大间距、地下室利用结构排水沟替代传统散水。暖通含风机盘管风管采用钢板自身卷边法兰连接及箱式通风机加减振器安装。电气含电缆及配电箱标识牌标准化、开关安装标高一致且不凸出墙体、防雷引下线刷黄绿标识并设标识牌。给排水含管道标识标牌、卫生间地漏标准化安装、利用底板集水井兼作降水井、排水管穿楼板预埋止水节。幕墙含开敞式石材幕墙系统及双层呼吸式幕墙。园林含硬质铺装曲线优化放线与整砖试铺减少损耗、植草井盖、水景石材用万能支撑器防泛碱、汀步基础垫层厚度与标高控制、地库与非地库交界设配筋混凝土。道路含省市政新建及改造道路做法标准化。
总体而言，该图库以"设计前置解决施工痛点"为核心思路，把以往靠后期抢工弥补的渗漏、开裂、观感差、工序打架等问题，通过标准化节点与选材优化在设计阶段予以消解，既服务精益建造降本提效，又为工程创优提供可落地的入图依据。
接下来请您阅读下面的详细资料吧
