一、储能的基本概念

储能，就是将电能转化为其他形式的能量储存起来，在需要时再释放出来的技术。储能系统的基本功能是"时间转移"——把电力从富余时段转移到短缺时段，从低价时段转移到高价时段。

储能系统的核心性能指标包括：额定功率（kW/MW）——系统同时充放电的能力；额定容量（kWh/MWh）——系统可储存的电能量；循环效率（%）（RTE）——充放电过程中的能量损失比例；循环寿命（次）——电池可充放电的次数；自放电率——储存过程中电量的自然损失。

不同的应用场景对储能系统的性能要求差异很大。调频应用需要高功率密度和快速响应，峰谷套利需要高容量和长寿命，备用电源需要高可靠性和低自放电率。

▲ 储能系统核心性能指标解释及不同应用场景的需求对比

二、电化学储能原理

电化学储能（电池储能）是目前应用最广泛的储能技术。其工作原理基于电化学反应——充电时，电能驱动化学反应，将电能转化为化学能储存起来；放电时，化学反应反向进行，释放电子产生电流。

锂电池的工作原理是锂离子在正负极之间的"脱嵌"运动。充电时，锂离子从正极脱出，经过电解液嵌入负极；放电时，锂离子从负极脱出，回到正极。锂离子的这种可逆运动是实现可充电的核心机制。

影响电池性能和寿命的关键因素包括：温度（高温加速老化，低温降低容量）、充放电深度（深度充放电会加速衰减）、充放电速率（快充快放会产生更多热量，影响寿命）。

▲ 锂电池充放电原理的示意图及影响电池寿命的关键因素分析

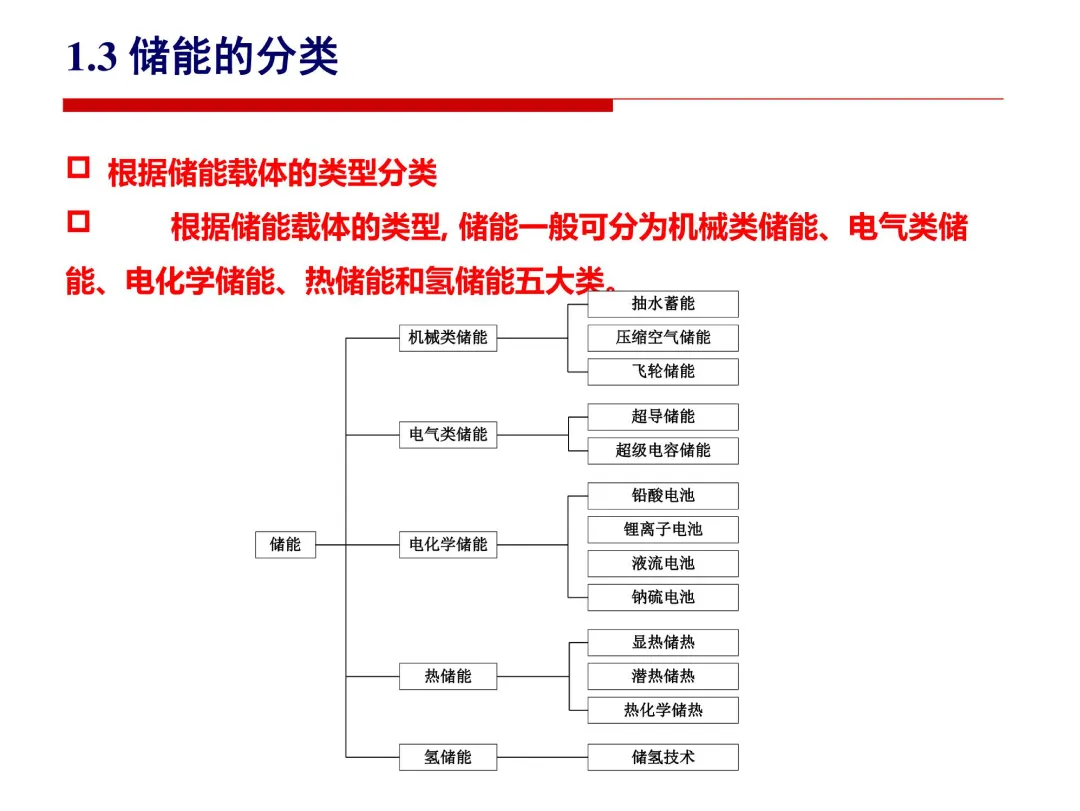

三、主要储能技术路线对比

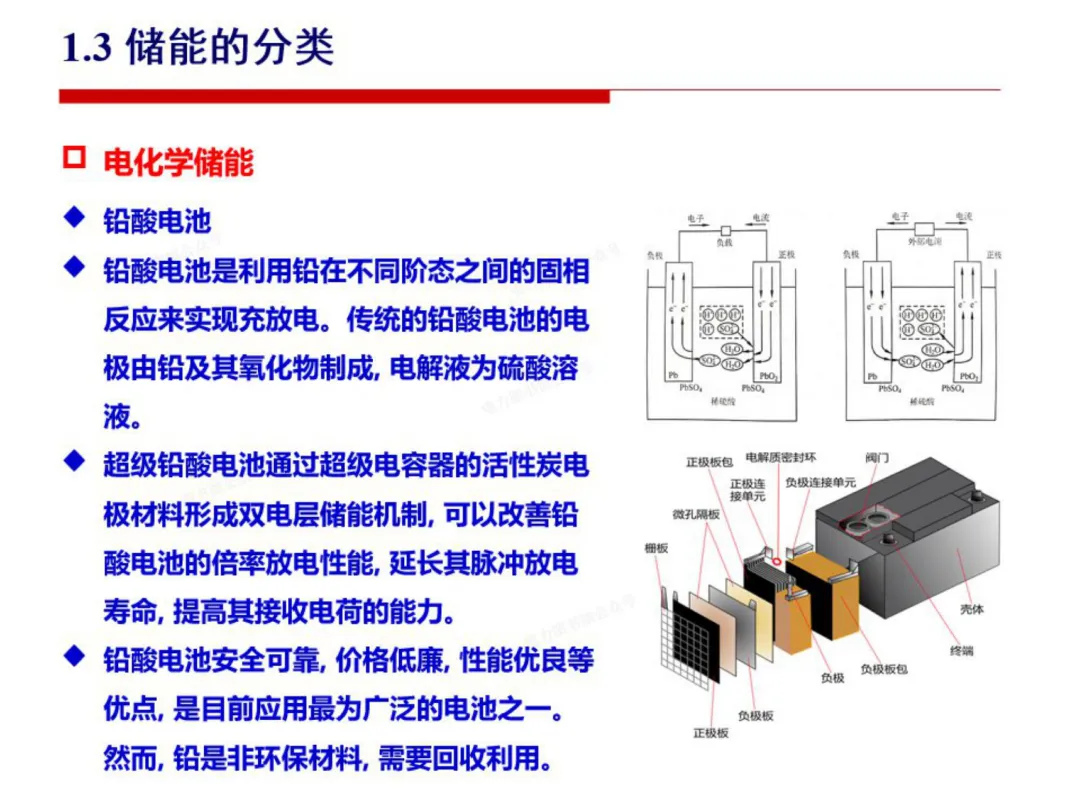

铅酸电池：技术成熟、成本低廉（约300-500元/kWh），但循环寿命短（500-1000次）、能量密度低、有重金属污染风险，主要用于UPS和通信基站备用电源。

锂电池：能量密度高（150-250Wh/kg）、循环寿命长（3000-8000次）、效率高（90-95%），是当前储能市场的主流选择。但成本较高（约600-900元/kWh），存在热失控安全风险。

钠硫电池：工作温度高（300-350℃）、能量密度高、循环寿命长，适合大规模储能。但高温运行带来安全性和维护成本的挑战。

液流电池：安全性好（水系电解液不可燃）、循环寿命超长（20000次以上）、容量和功率可独立扩展，适合4-12小时长时储能。但能量密度低、初始投资高。

超级电容：功率密度极高（可大电流充放电）、循环寿命超长（50万次以上），但能量密度极低（仅能支撑数秒到数分钟放电），主要用于短时高功率需求场景。

▲ 五种主要储能技术路线的性能参数雷达图对比

四、储能系统的组成

一个完整的储能系统由以下核心组件构成：

电池模组：由多个电池单体串并联组成，是储能系统的"能量单元"。

电池管理系统（BMS）：实时监控每个电池单体的电压、电流、温度，防止过充、过放、过热，并通过均衡电路保持电池一致性。

储能变流器（PCS）：实现电池直流电与电网交流电之间的双向转换，是储能系统的"接口单元"。

能量管理系统（EMS）：储能系统的"大脑"，根据电价信号、调度指令和电池状态，决策何时充电、何时放电。

温控系统：保持电池工作在最佳温度范围（通常15-35℃），常用的温控方式包括风冷和液冷。

▲ 储能系统的五大核心组件及其功能架构图

五、储能安全

储能安全是行业发展的底线。锂电池热失控是储能安全事故的主要原因——电池内部短路导致温度急剧上升，引发相邻电池的连锁反应（热蔓延）。

储能安全技术包括：电芯级（陶瓷隔膜、阻燃电解液等材料技术）、模组级（防爆阀、隔热层等结构设计）、系统级（消防系统、气体检测、烟雾报警等防护措施）、运维级（远程监控、定期检测、安全巡检等管理制度）。

国家已出台多项储能安全标准和规范，对储能电站的设计、建设、运维提出了明确的安全要求。
