PPT | 500KV线路均压环对瓷瓶持续放电事件分析

摘要：7月某日，500kV某线路构架侧C相耐张绝缘子串附近出现

均压环对瓷瓶持续放电。更换均压环及放电部位绝缘子后，放电

现象消除。综合现场现象、实测尺寸和选型情况判断，故障主要

与300mm低高度均压环选型裕度不足、实物尺寸负误差及安装偏

差叠加有关。

检查项目

设计/标准情况

现场实测/处置情况

分析说明

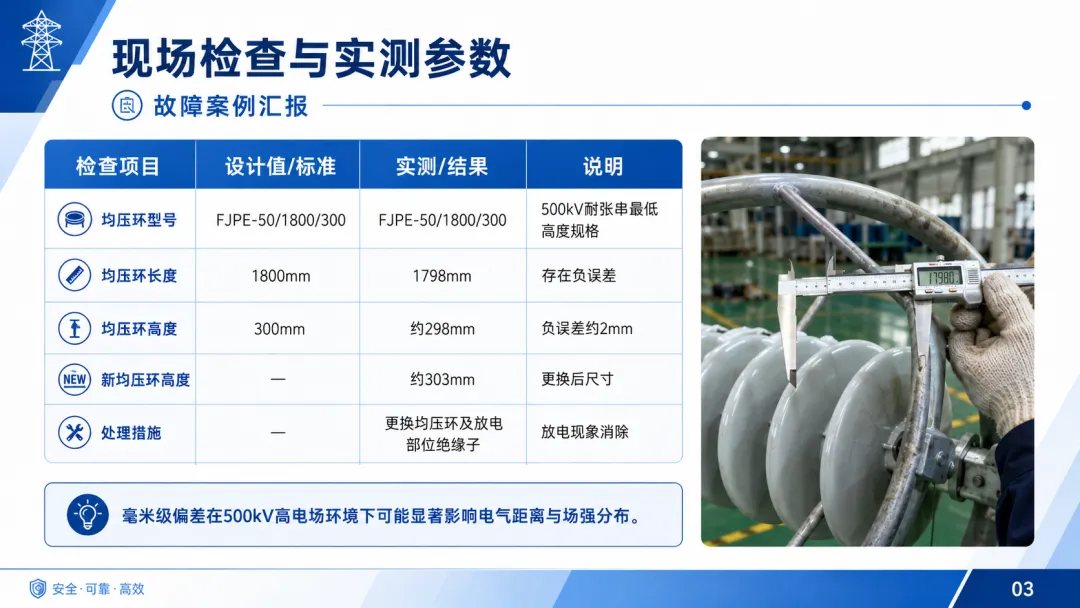

均压环型号

FJPE-50/1800/300

FJPE-50/1800/300

采用300mm最低高度规格

均压环长度

1800mm

1798mm

存在约2mm负误差

均压环高度

300mm

约298mm

高度存在负误差，进一步压缩电气距离

新均压环高度

—

约303mm

更换后尺寸裕度有所改善

故障表现

—

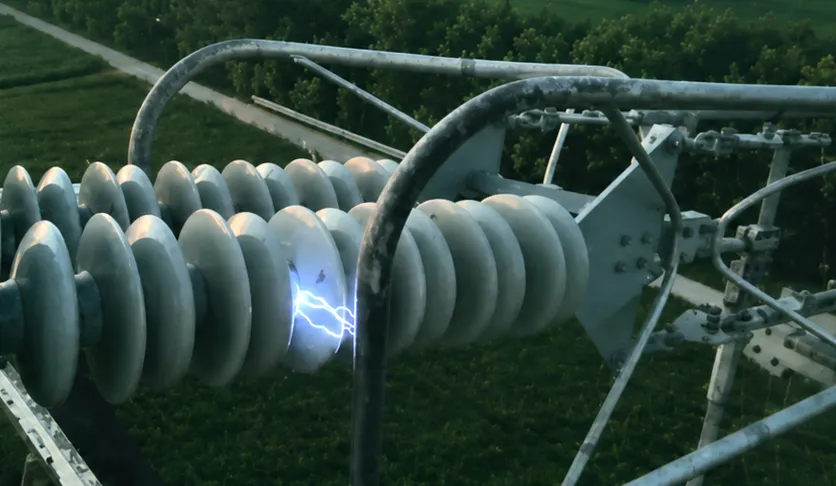

均压环对瓷瓶部位持续放电

局部电场畸变和空气间隙不足特征明显

处理措施

—

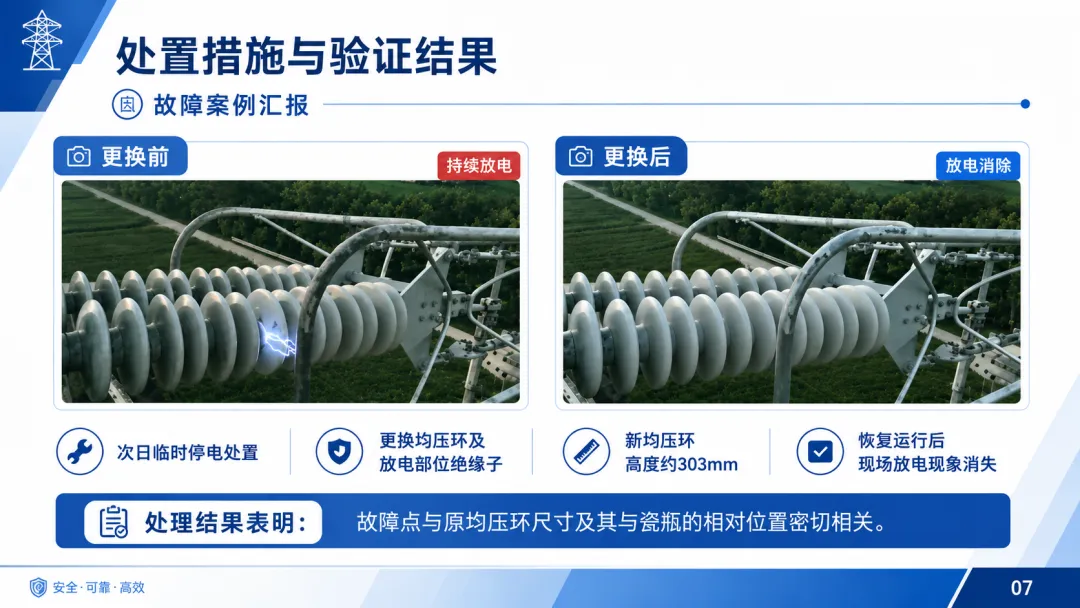

更换均压环及放电部位绝缘子

故障处置后放电消除

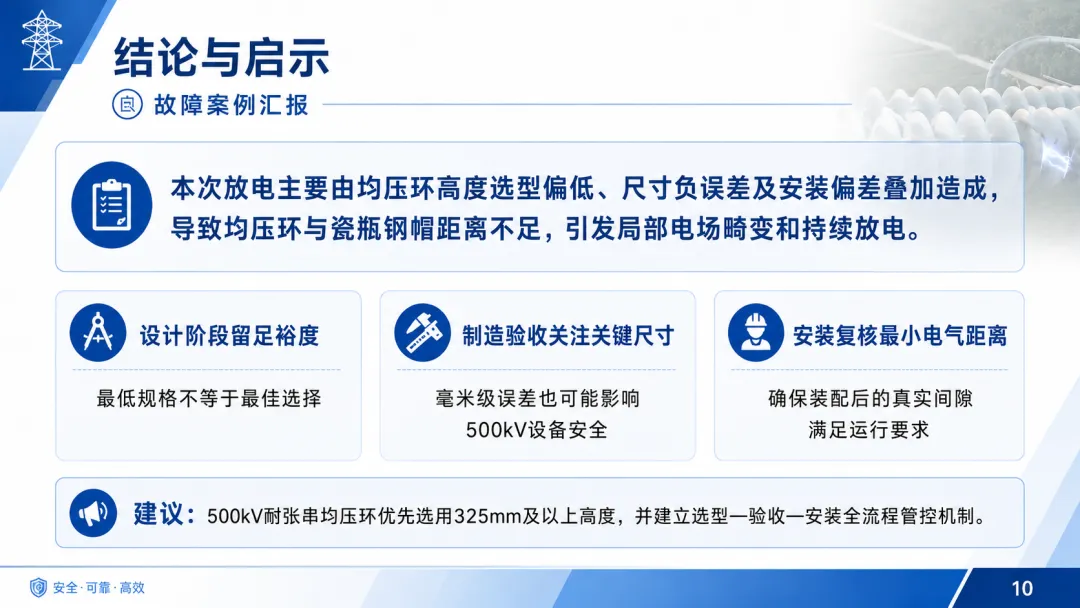

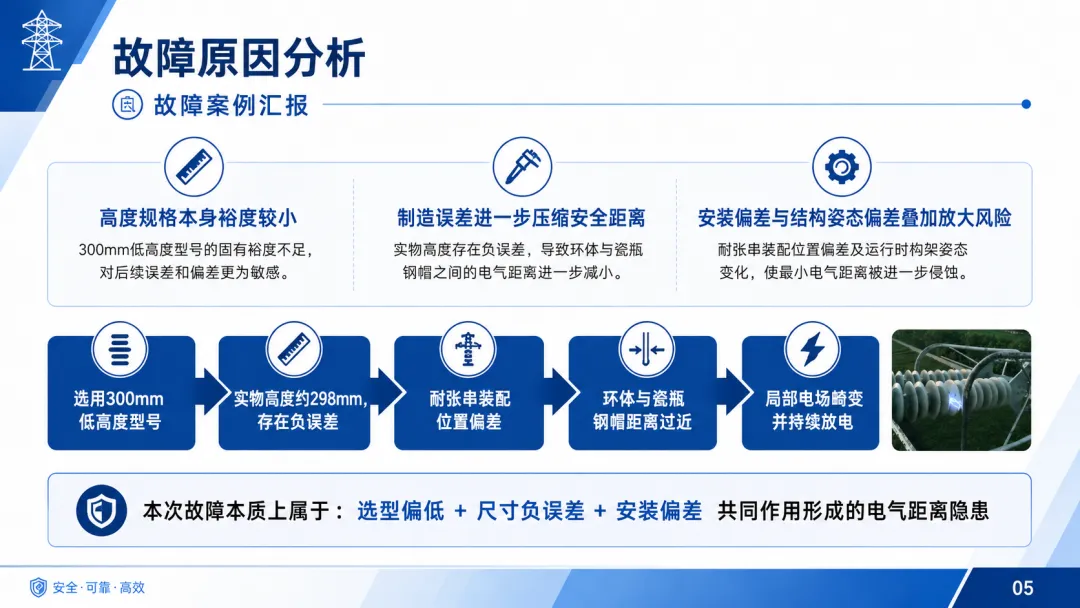

核心判断：均压环高度选型偏低，叠加金具制造误差和安装偏差，导致均压环与瓷瓶钢帽等金属部件之间距离不足，引发局部电场畸变和持续放电。

原因类别

具体表现

对故障的影响

选型裕度不足

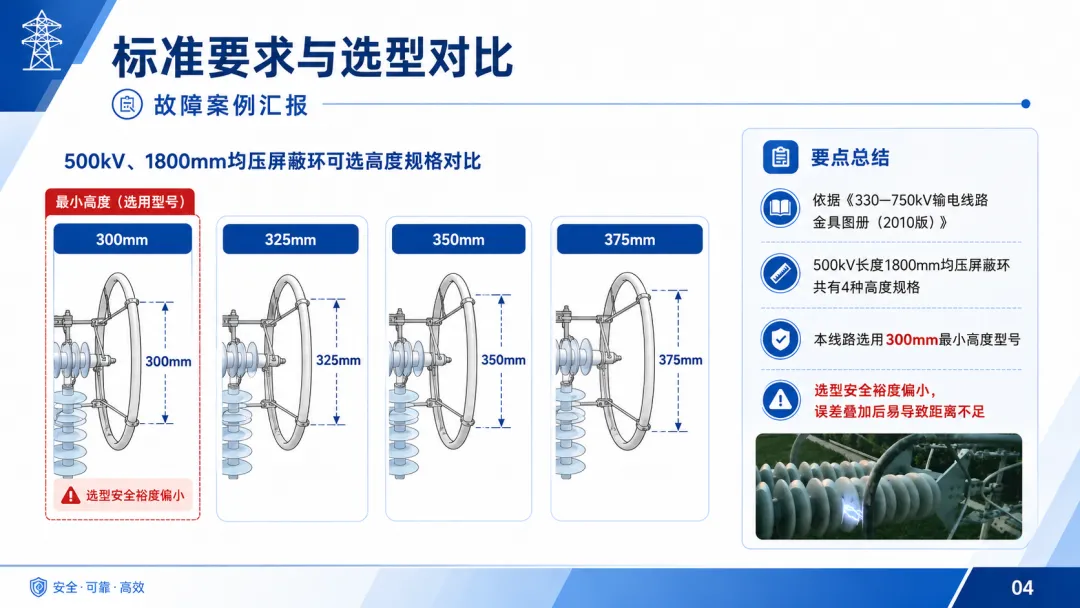

本线路采用300mm高度均压环，为同规格中最低高度型号

在绝缘子盘径较大、联板尺寸复杂或安装姿态偏差时，安全距离容错空间不足

制造负误差

原均压环高度约298mm，长度约1798mm

实物尺寸低于设计值，进一步压缩均压环与瓷瓶钢帽间距离

安装偏差叠加

耐张串受联板、挂点角度、导线张力及装配误差影响

理论位置与实际位置存在偏差，可能造成局部间隙不足

现场复核不足

原均压环拆除前未量取其与瓷瓶实际距离

缺少安装后最小电气间隙数据，隐患不易提前发现

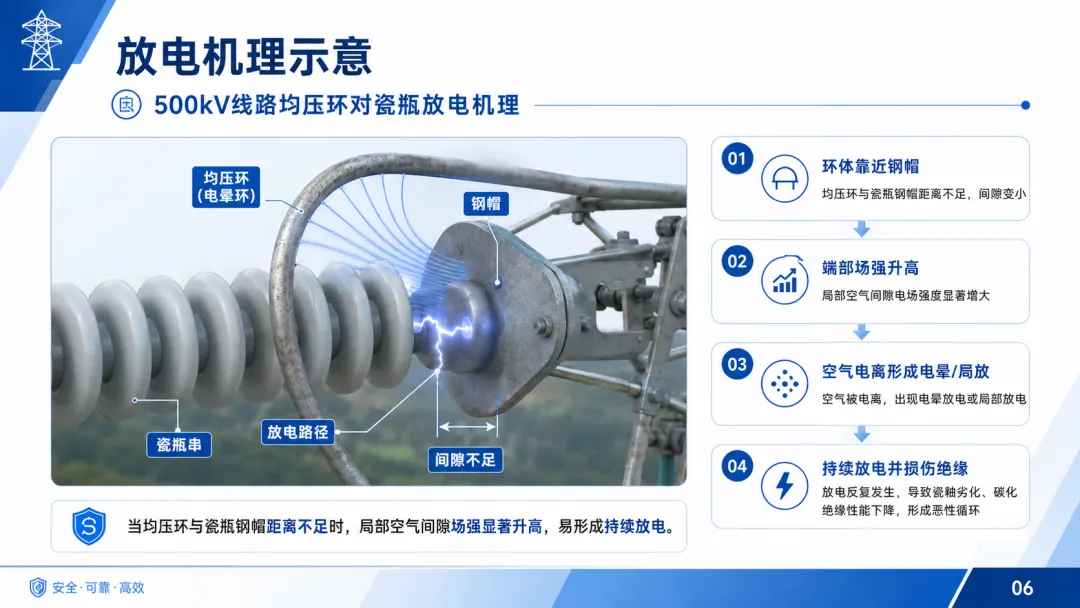

阶段

机理过程

结果表现

1

均压环高度偏低，环体与瓷瓶钢帽距离减小

局部空气间隙被压缩

2

空气间隙电场强度升高

高压端场强异常集中

3

空气发生局部电离

出现电晕或间歇性放电

4

放电通道逐渐稳定

形成持续蓝白色放电弧光

5

长期放电作用于瓷瓶、钢帽及金具

可能造成表面烧蚀、碳化、金具局部损伤

事件性质：该事件不宜简单归结为单一产品质量问题，

而应视为设计选型裕度不足、制造尺寸偏差、现场安

装偏差共同作用形成的输电线路金具放电隐患。

风险表现

可能后果

关注重点

故障位置隐蔽

早期不易通过常规巡视发现

绝缘子串端部、均压环附近

电晕、异响、可见光放电

可能逐步发展为稳定放电通道

夜间巡视、紫外检测、可见光图像

绝缘子表面受损

形成烧蚀、污秽附着和绝缘裕度下降

放电部位瓷瓶及钢帽

批量隐患可能

同型号、同厂家、同批次产品存在类似风险

FJPE-50/1800/300及同类低高度均压环

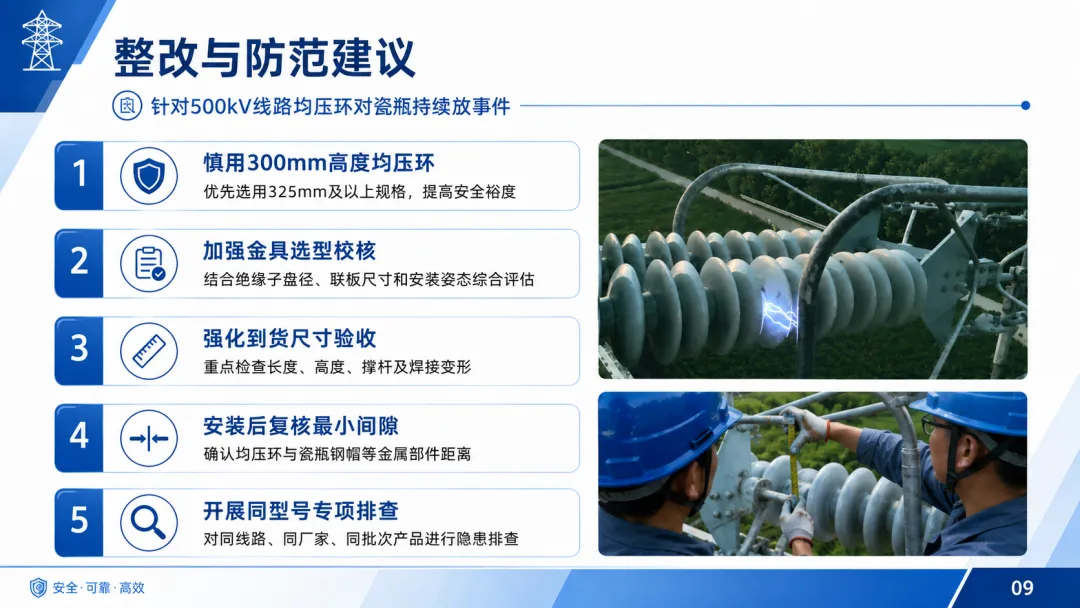

序号

整改建议

实施要点

目标效果

1

慎用300mm高度均压环

500kV耐张串优先选用325mm及以上规格；对300mm型号设置限制使用条件

提高选型裕度，降低误差叠加风险

2

加强金具选型校核

综合考虑绝缘子盘径、瓷瓶钢帽、高压端联板、均压环高度、导线张力及串体偏转角

避免仅按图册型号机械选用

3

强化到货尺寸验收

重点抽检环体长度、高度、撑杆高度、焊接变形、圆度、孔位偏差、毛刺尖端缺陷

防止负误差或变形较大产品进入安装环节

4

开展同类设备隐患排查

排查同线路、同塔位、同型号、同厂家、同批次金具及存在放电声/夜间可见光异常的耐张串

识别批量隐患，降低重复故障概率

5

建立安装后复核机制

复核均压环方向、环体偏斜、与瓷瓶钢帽及联板线夹最小距离、高压端尖角毛刺等

确保装配后的真实间隙满足运行要求

排查对象

检查内容

建议方法

同线路其他相别

是否存在类似低高度均压环及间隙不足现象

无人机可见光、夜间巡视、人工复核

同塔位/同构架侧耐张串

均压环与瓷瓶钢帽、联板、挂点金具最小距离

现场测距、图像测量、安装复核

同型号FJPE-50/1800/300均压环

高度负误差、焊接变形、孔位偏差

到货资料核查、抽样测量

运行异常设备

电晕、异响、放电声、红外或紫外异常

紫外成像、红外测温、可见光巡检
