猪爸爸学Excel图表-双向柱形图(蝴蝶图)

2026-11-01 15:33:05

点击上方「猪爸爸学Excel」关注我

本节动图中，鼠标左键为黄色，右键为红色；

这一节是猪爸爸学excel图表之双向柱形图

第63号图表模板

今天这款图表，从绘制难度来说，不算难，不过整体效果是相当不错的哟，快来跟着我的步骤，一步一步的来练习，快速提升图表水平。

柱形图，可以说是图表中出现频率相当高的一种图表了，既然是经常出现，那么就会存在一个问题，普通的柱形图容易让小伙伴们审美疲劳。所以，有关柱形图的各种美化，是层出不穷，这不，已经记不得是第几次来给小伙伴们分享好看实用的柱形图了，今天这款，是双向柱形图。

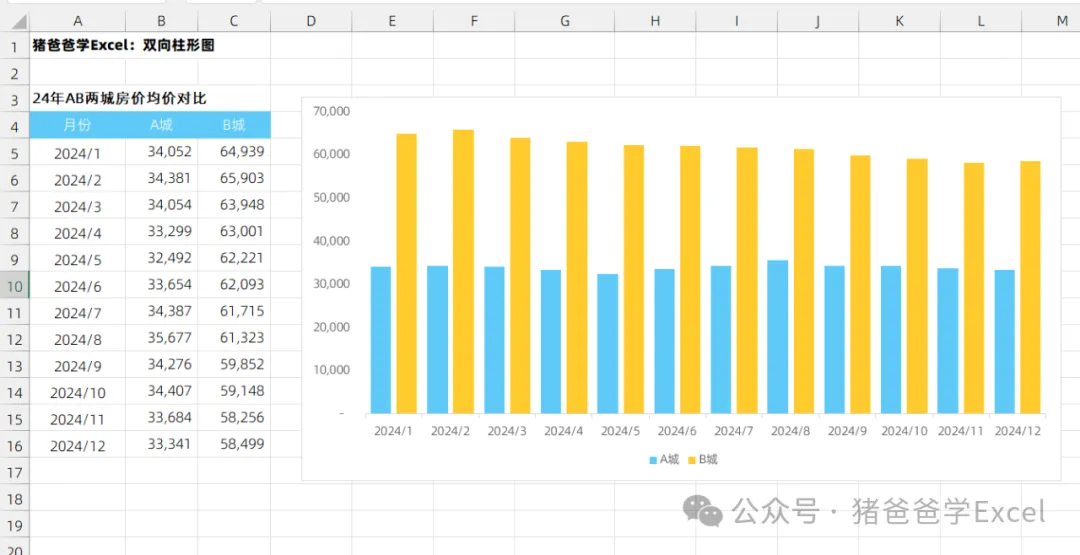

当有两组数据做对比时，一般我们制作出来的默认图表，大概率是这样的

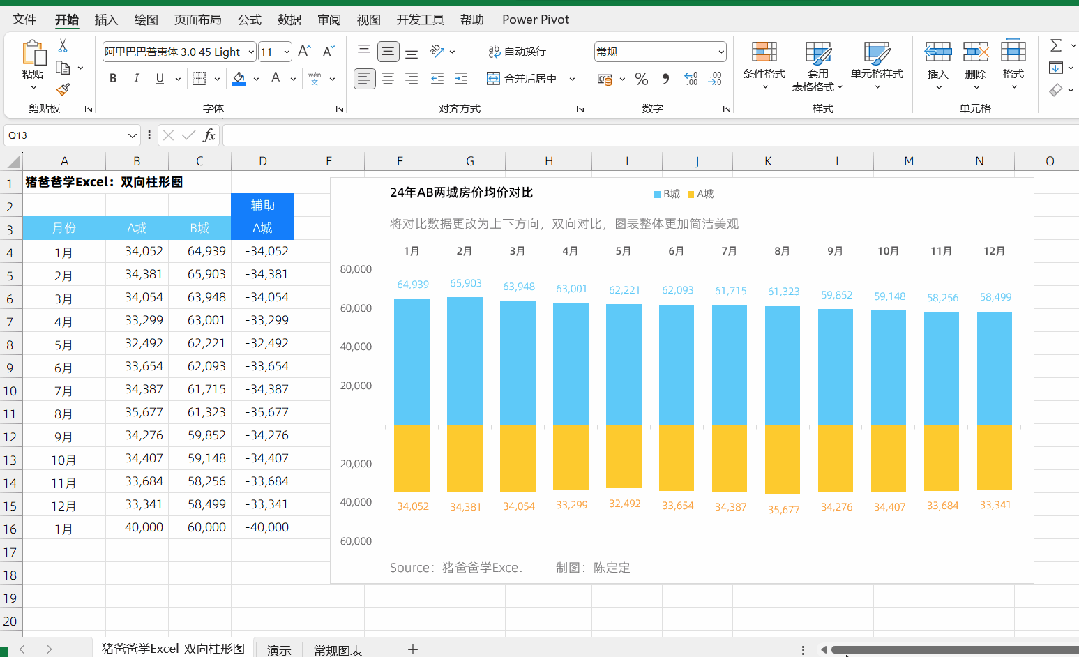

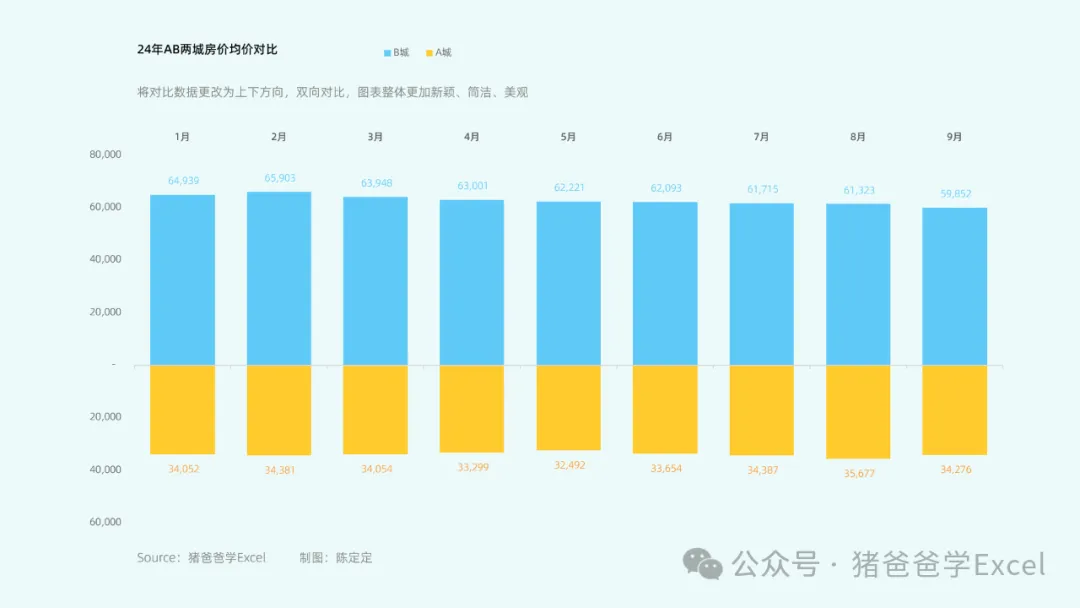

如果我们稍微换下思路，就好像之前分享过的蝴蝶图，让这2组数据，变成以水平轴为边界，上下分布，会不会更新颖，图表效果更好呢？如下图所示。

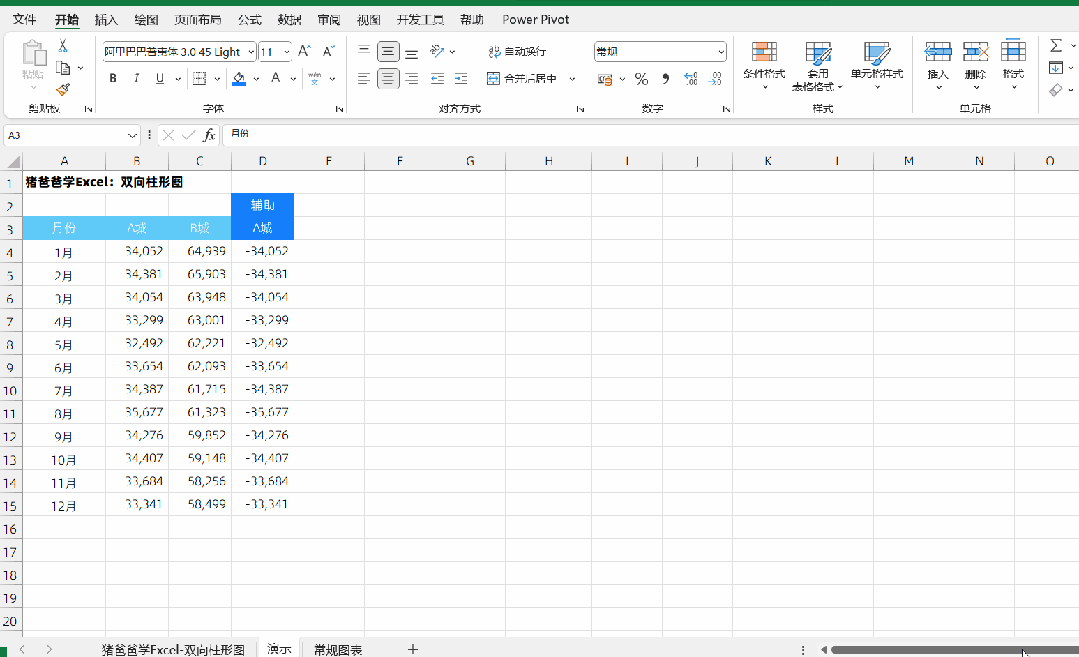

1、图表第一步，数据先整理，添加辅助数据

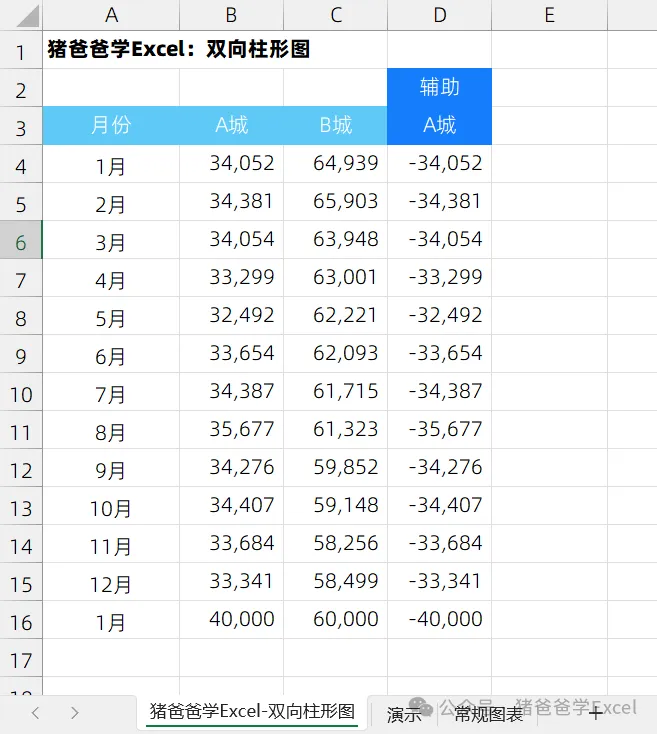

这个数据整理很简单，仅仅需要一组辅助数据，我们在D列增加一组辅助数据，直接引用对应B列的数据，也就是D3单元格=B3，D4单元格=B4，以此类推。

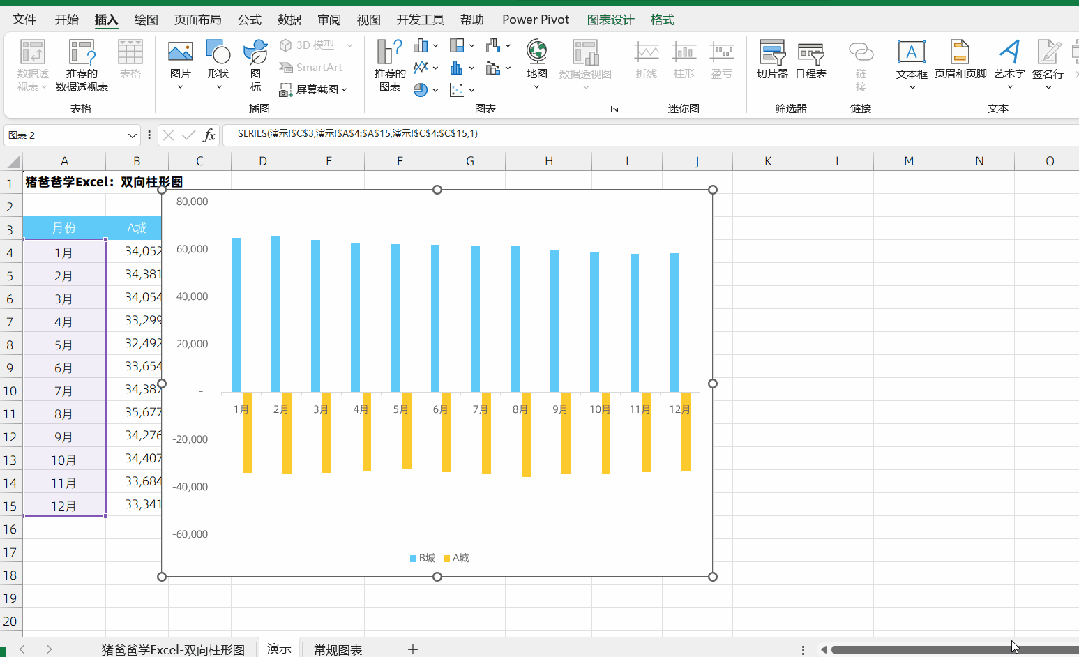

2、插入柱形图

按住Ctrl键，选择A3:15以及C3：D15数据区域，【插入】-【簇状柱形图】，生成图表。选中图表，在图表右上角加号符号【图表元素】，取消【图表标题】及【网格线】的勾选。这一步就完成了。

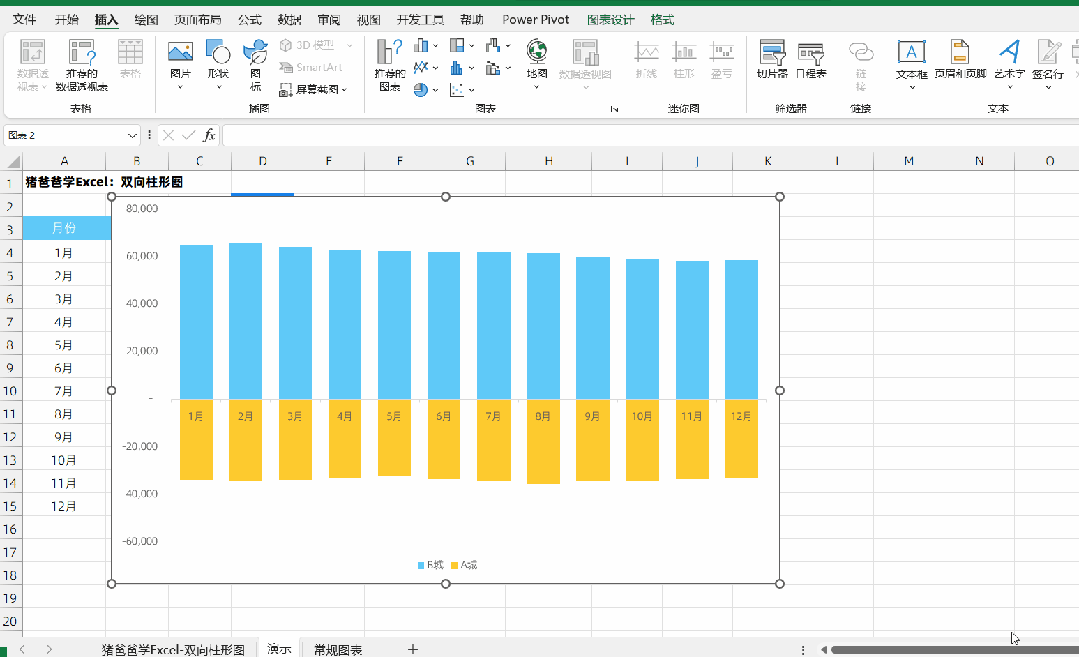

3、柱形图设置

点击选中任意柱子，在设置窗口的【系列选项】处，设置【系列重叠】为100%（这一步让上下柱子能够在垂直方向重叠），【间隙宽度】为50%。如有必要，则在【填充与线条】处，修改设置“A城”与“B城”的填充颜色。

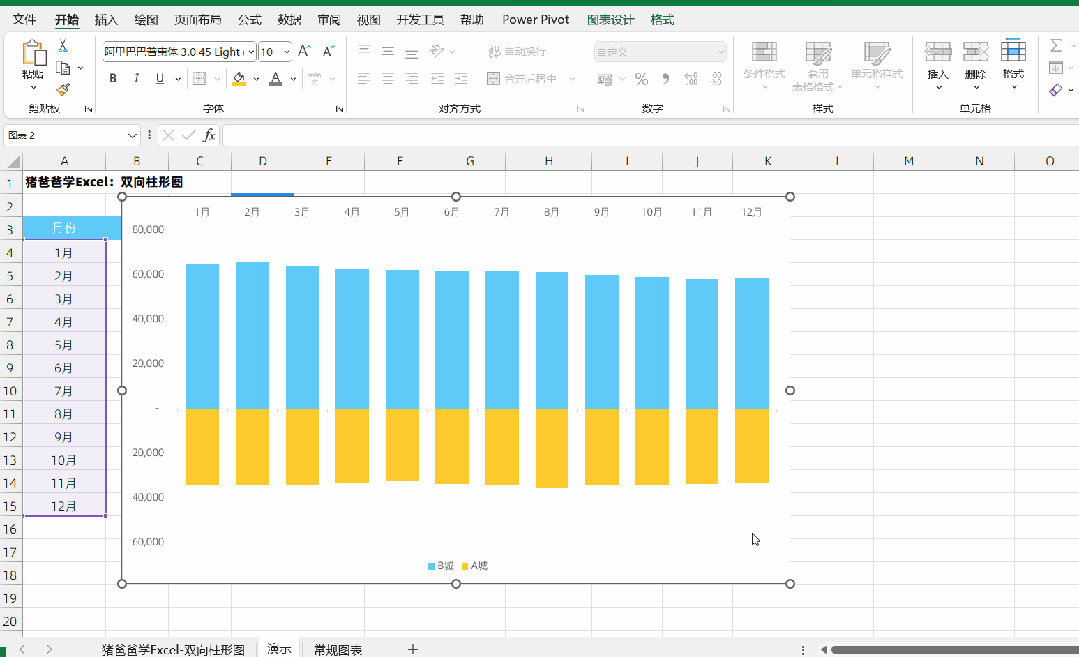

4、坐标轴设置

现在，月份标签的显示，是在水平轴处，这样子会遮挡到柱子，所以，点击选中“水平轴”，在【坐标轴选项】处，找到【标签】-【标签位置】，设置为【高】，当然，也可以设置为【低】，这个看个人喜爱。

接着，选中垂直坐标轴，同样在设置窗口的【坐标轴选项】-【数字】-【格式代码】，将该组代码_ * #,##0_ ;_ * -#,##0_ ;_ * "-"??_ ;_ @_

第二区间的负号删除掉，这样子，负值前边就不会显示负号了，从而水平轴上下2个方向的数值均为正值。

5、添加数据标签并自定义格式

接下来，我们分别为这2组系列添加数据标签，同样的，我们会发现，下方A城的数据标签是带了负号的，这个和刚才垂直坐标轴的设置类似，选中该组数据标签，在【标签选项】-【数字】那里，选择为自定义，如果没有出现对应的自定义代码，就将刚才的那组代码复制到【格式代码】小窗口处，注意将负号去除即可（这里涉及的就是自定义单元格格式的相关知识了，有兴趣的小伙伴可以去翻阅我之前分享的相关文章）。
