距离保护整定计算.ppt

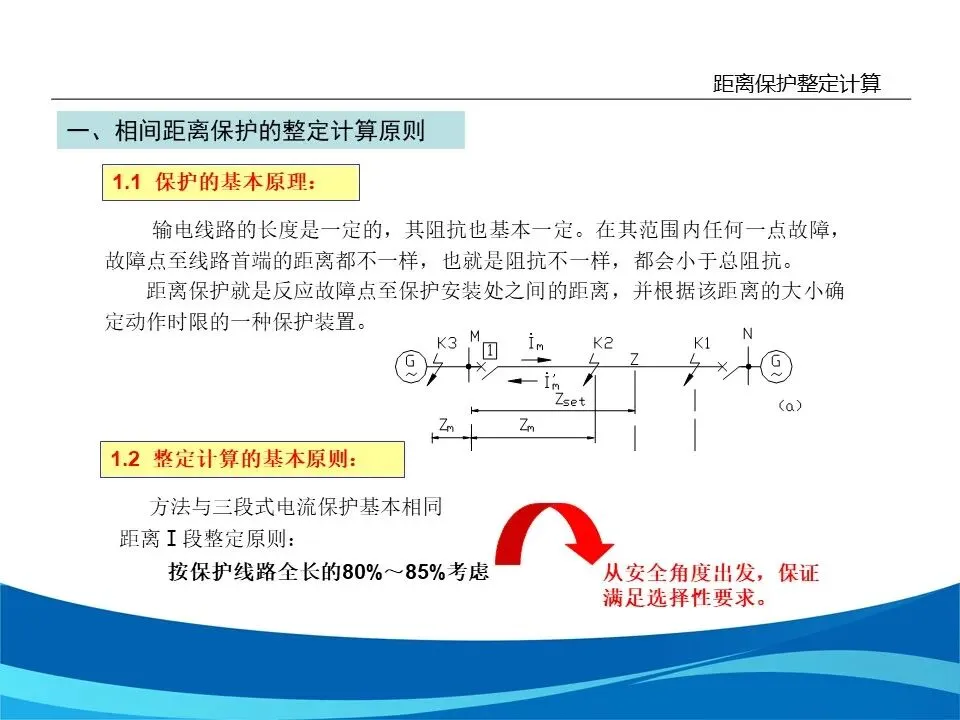

输电线路的长度是一定的，其阻抗也基本一定。在其范围内任何一点故障，故障点至线路首端的距离都不一样，也就是阻抗不一样，都会小于总阻抗。

距离保护就是反应故障点至保护安装处之间的距离，并根据该距离的大小确定动作时限的一种保护装置。

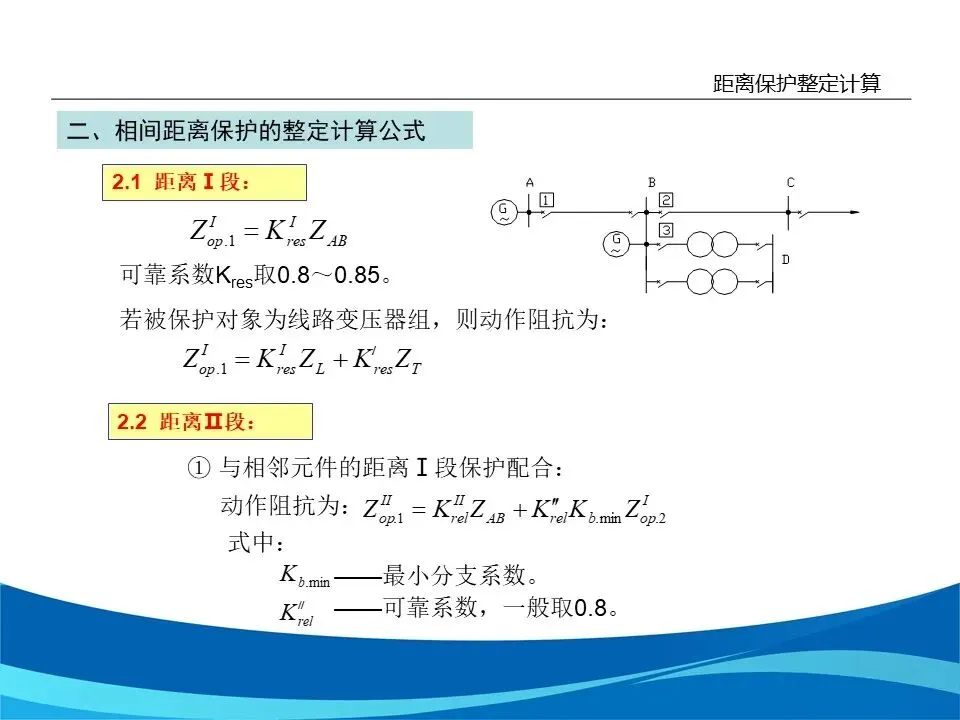

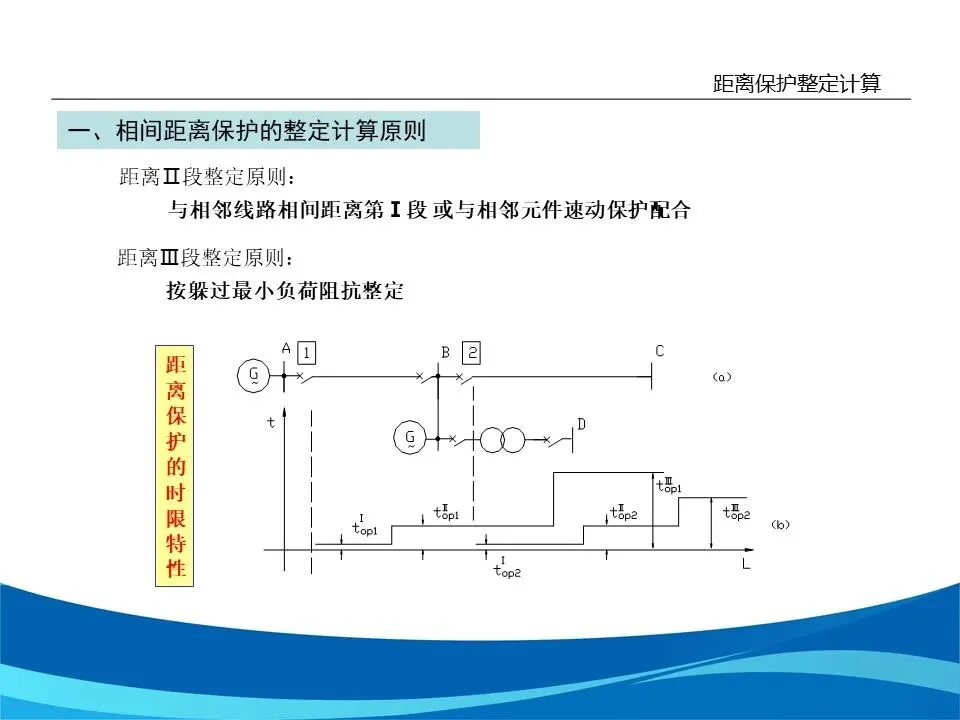

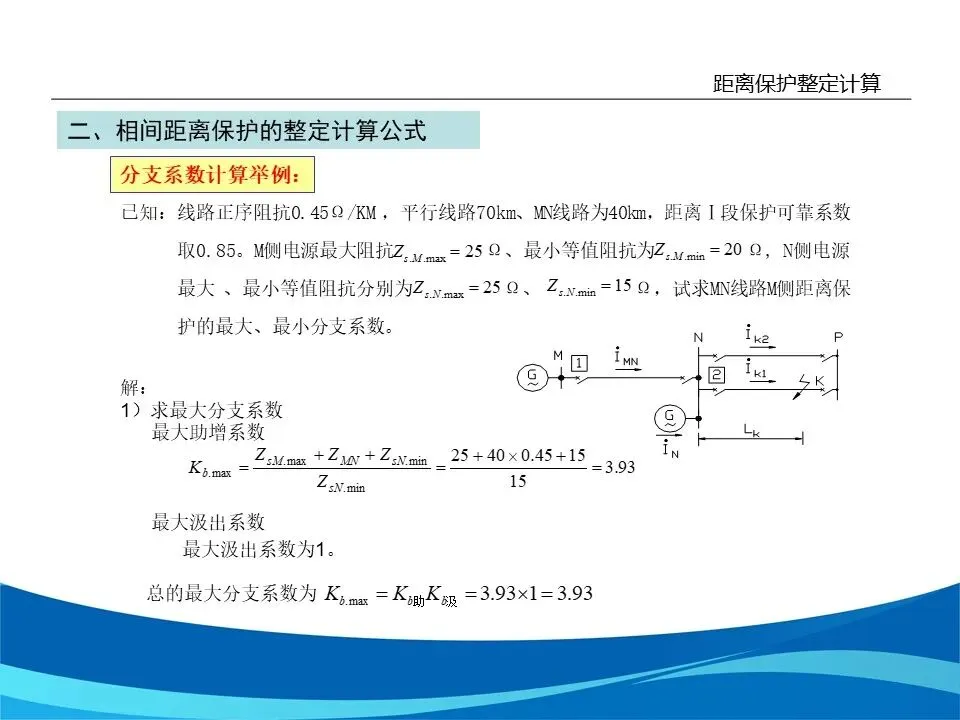

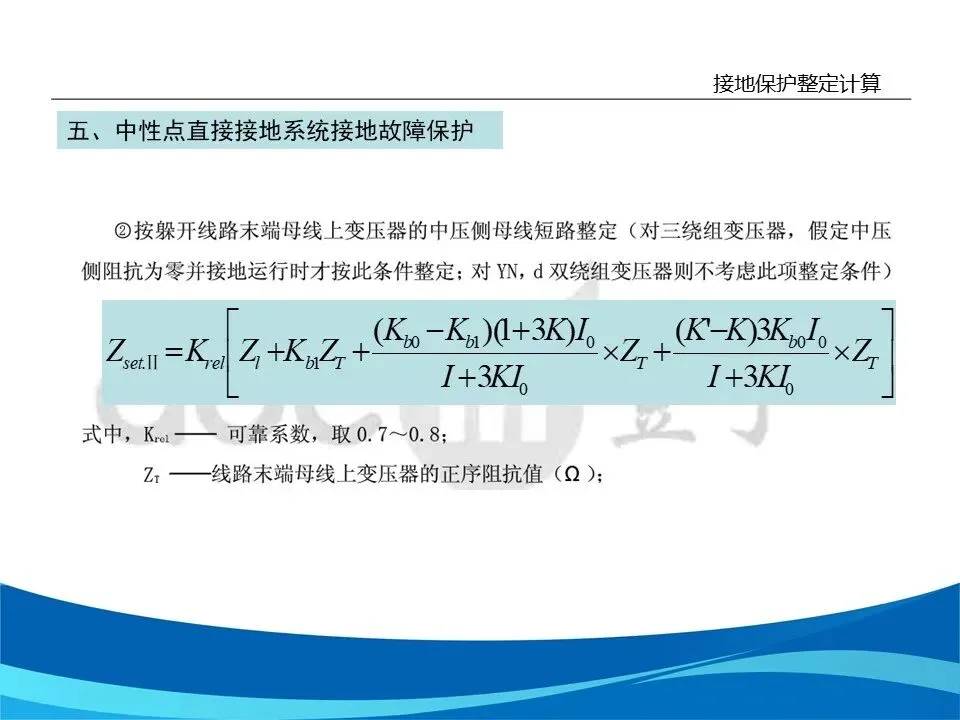

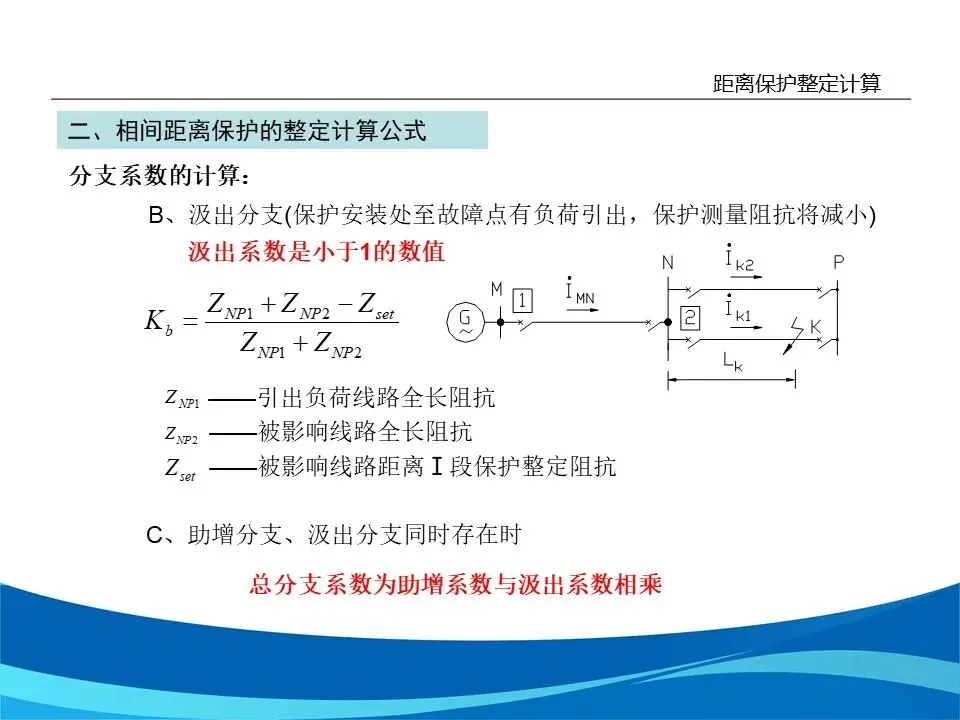

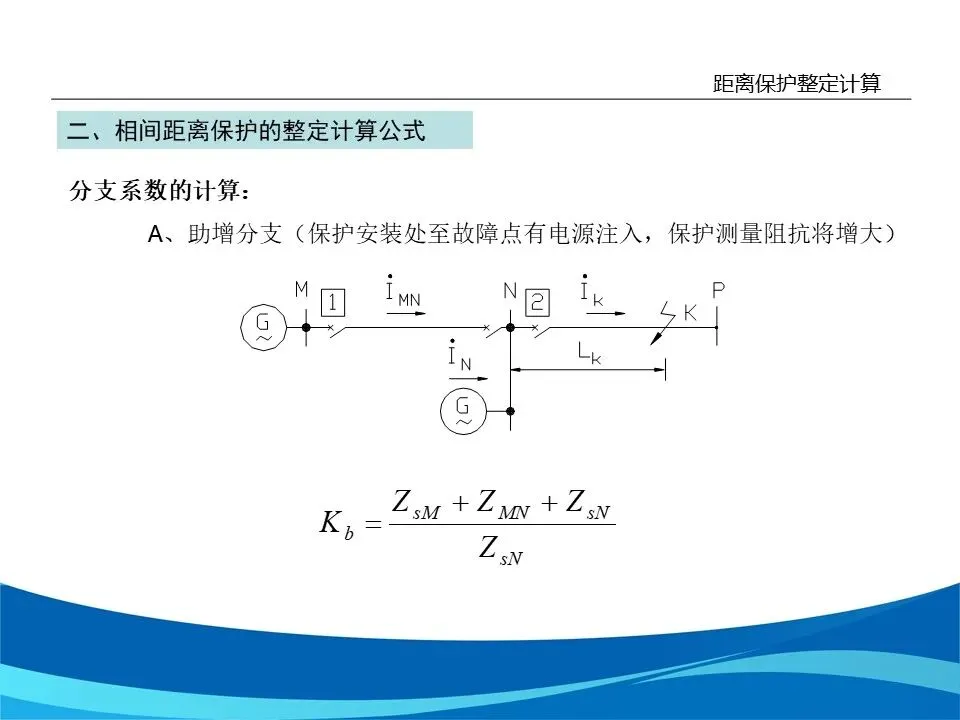

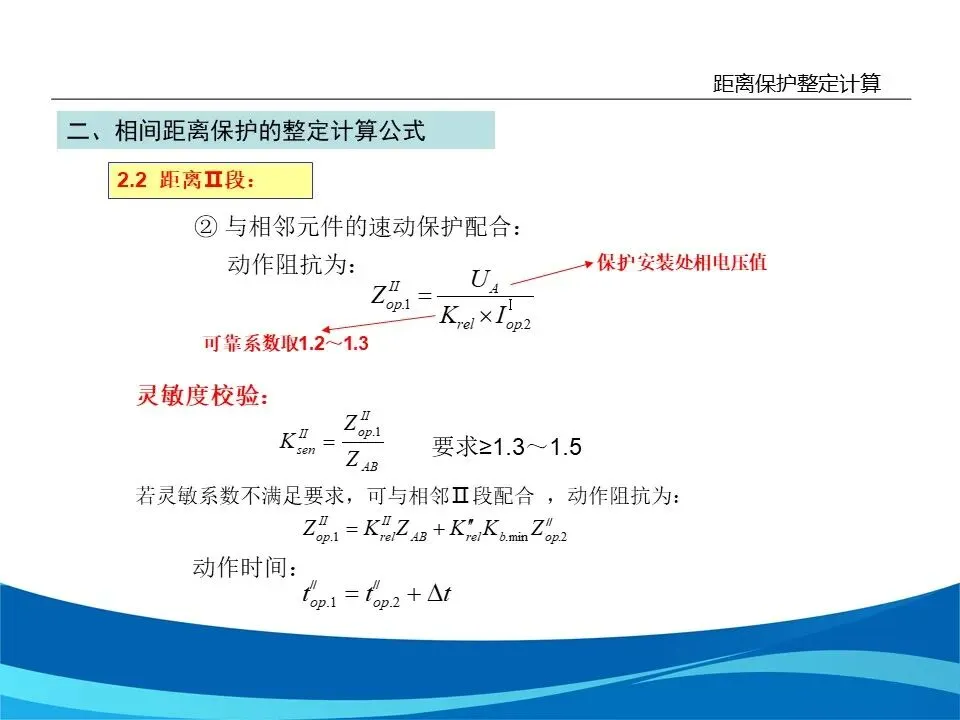

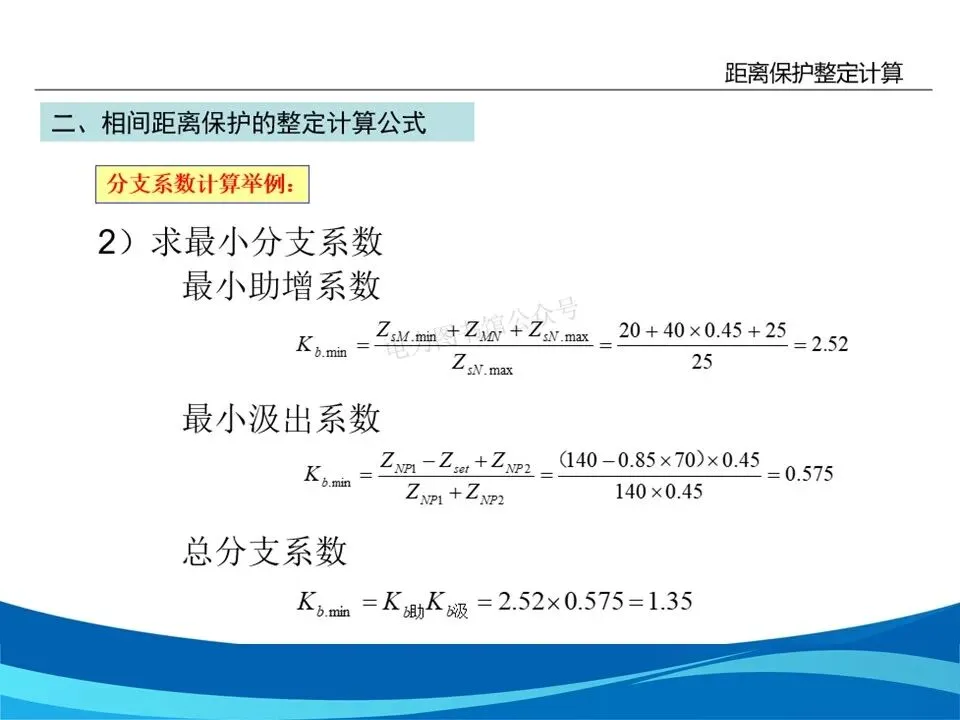

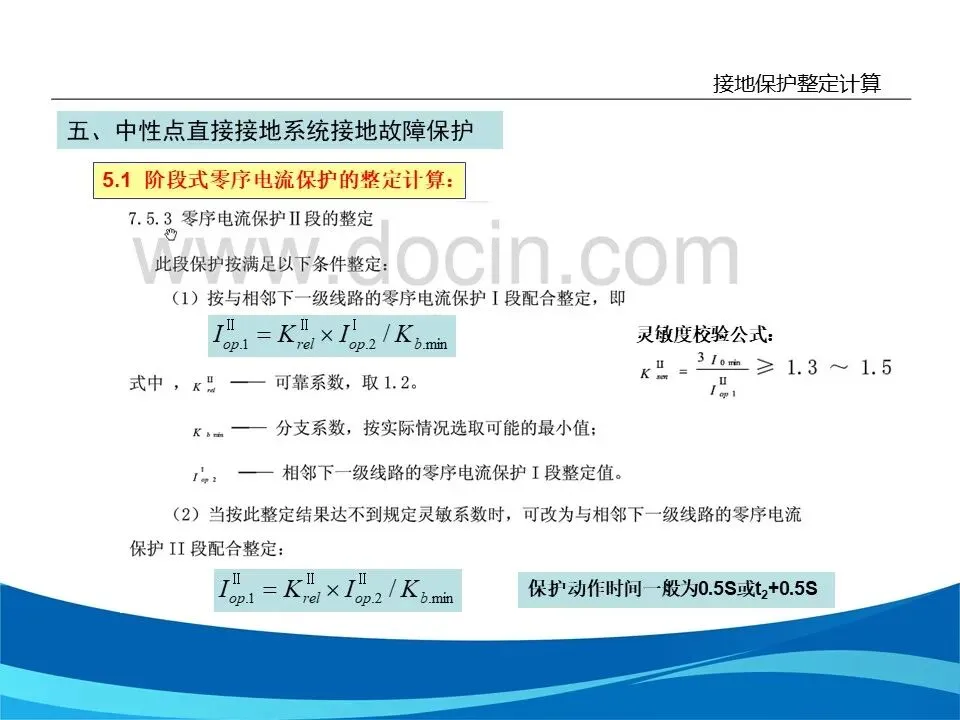

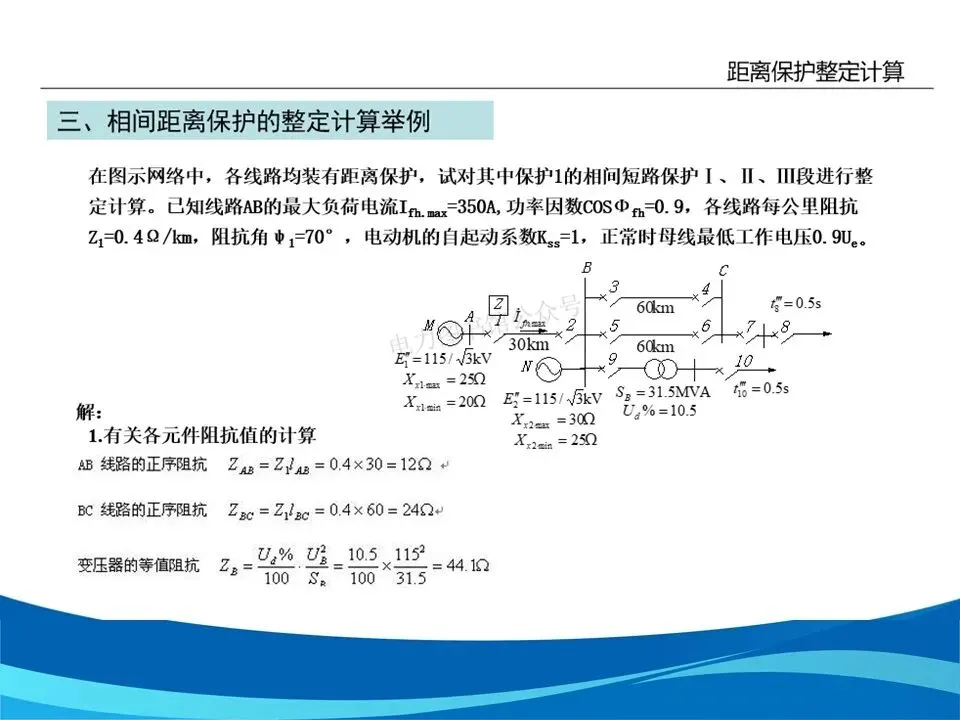

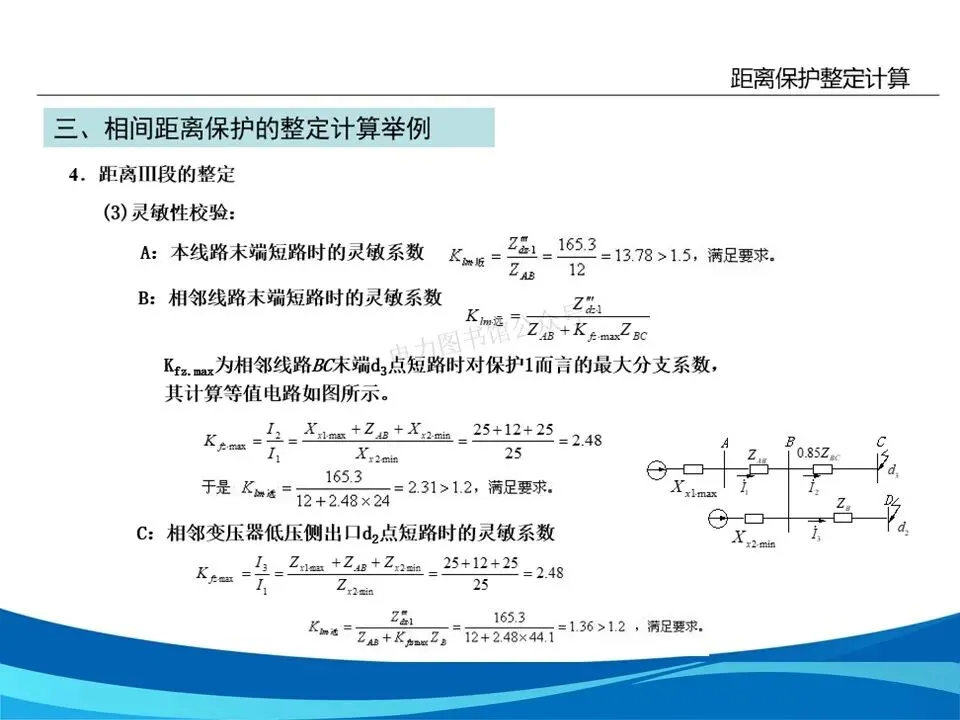

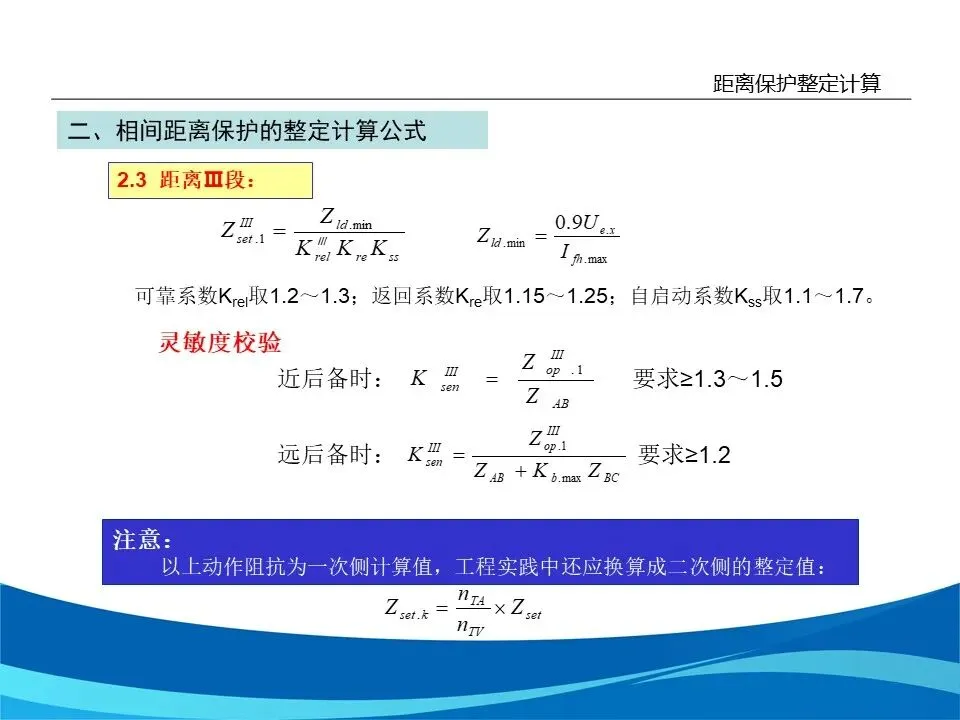

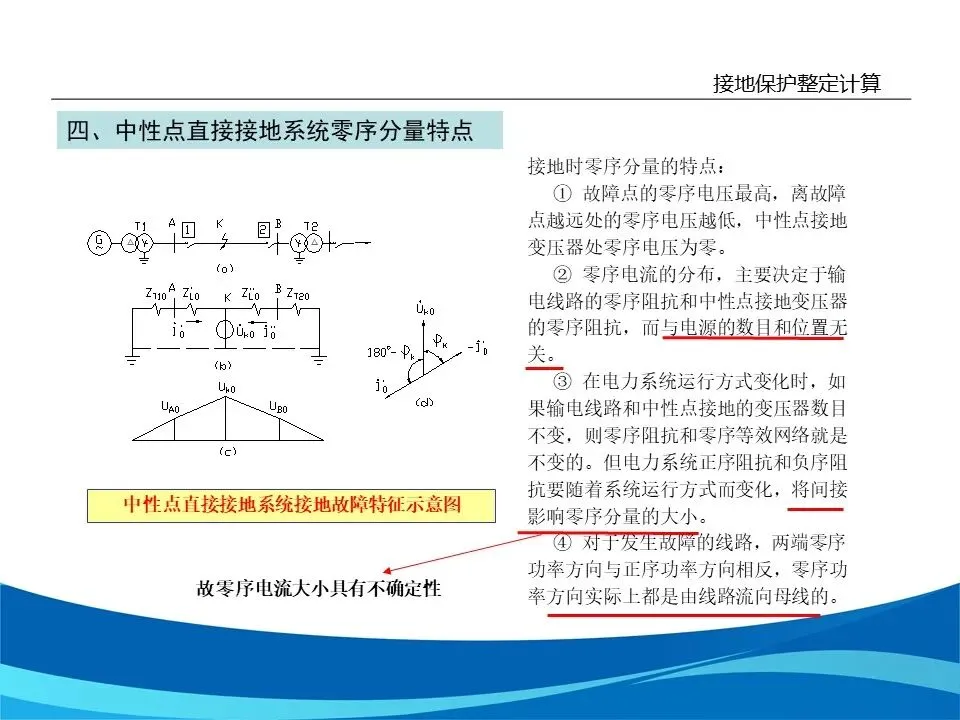

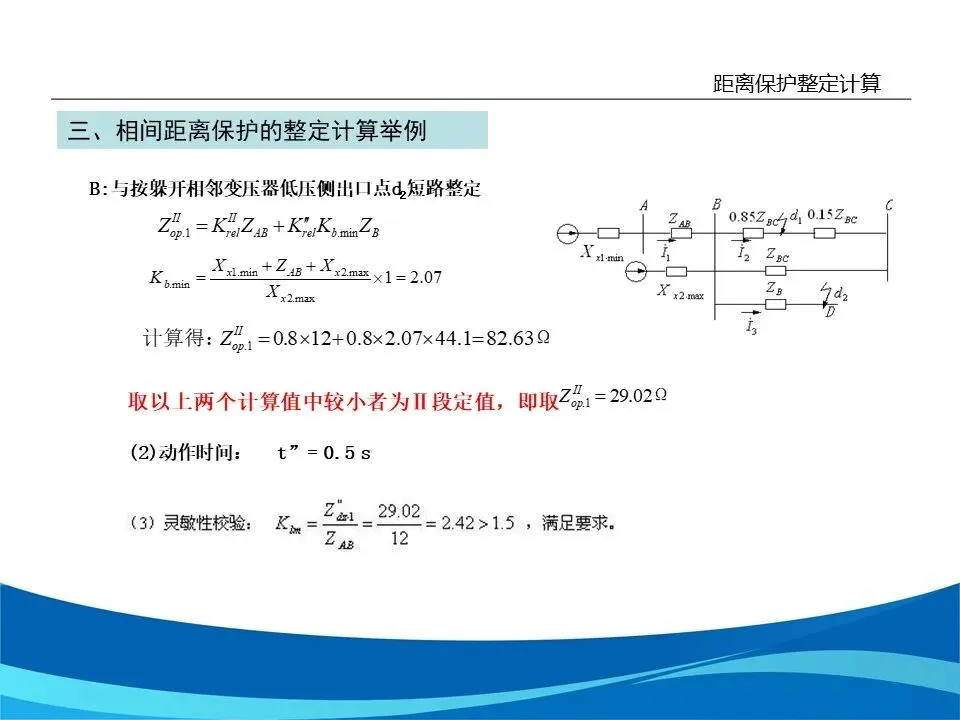

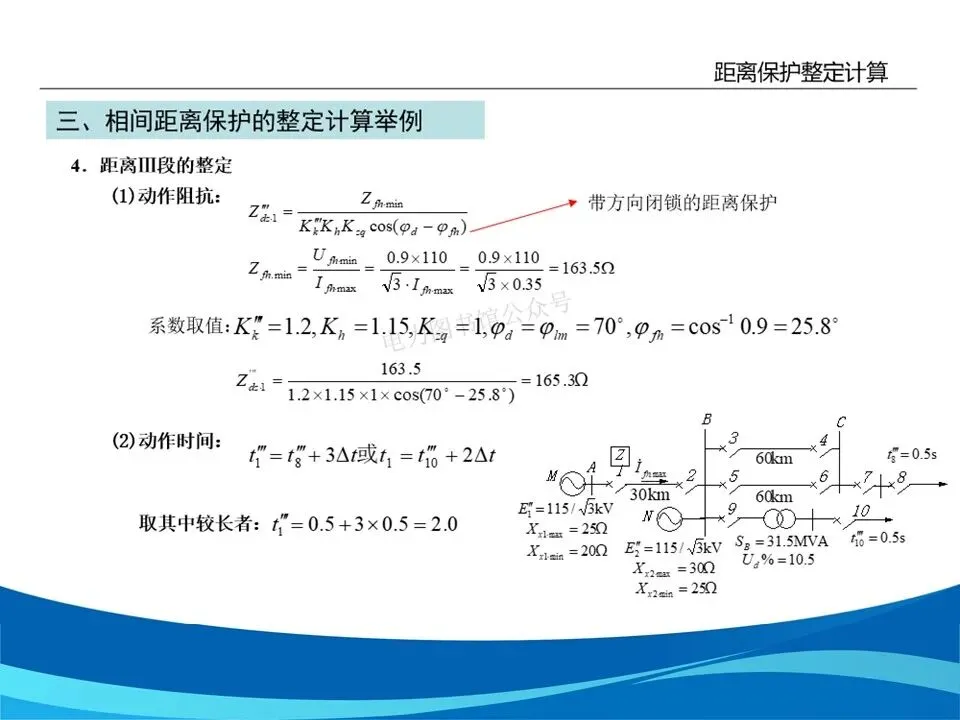

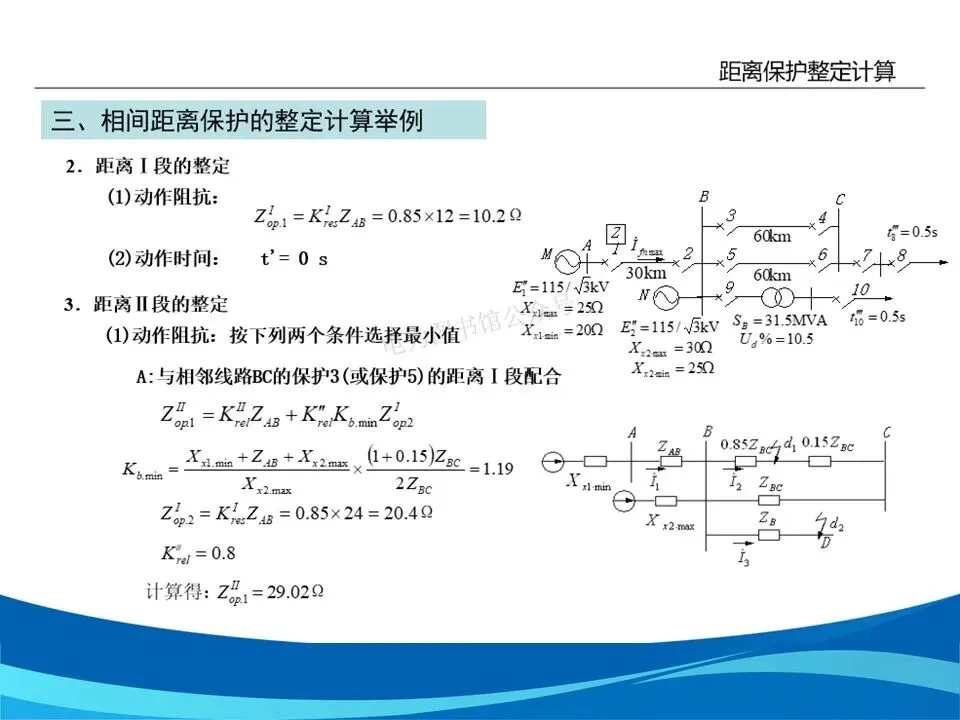

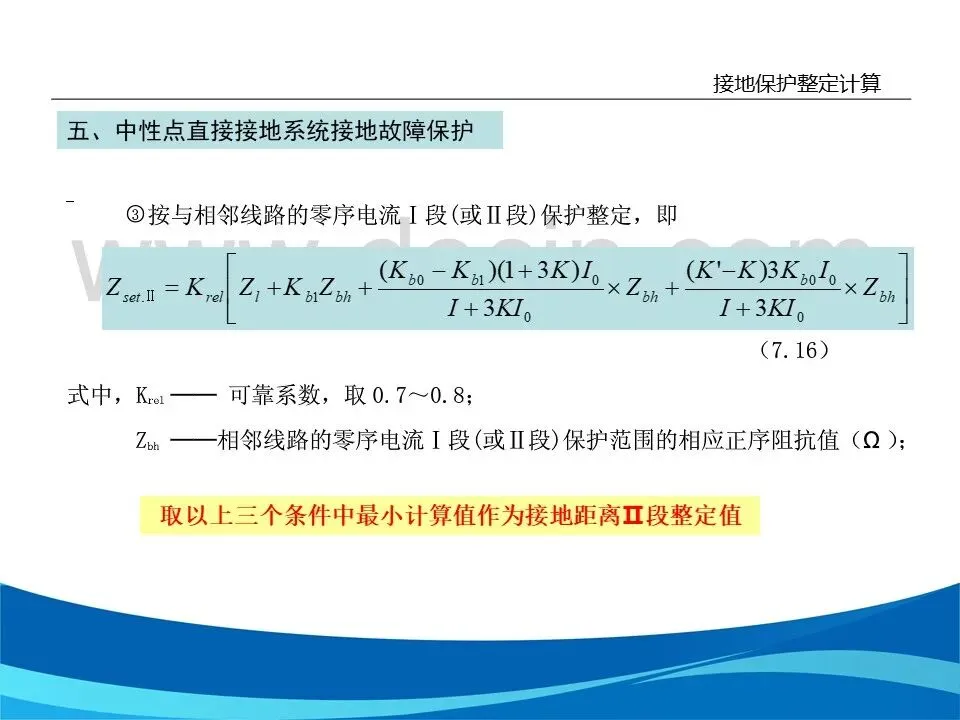

接地时零序分量的特点：

①故障点的零序电压最高，离故障点越远处的零序电压越低，中性点接地变压器处零序电压为零。

②零序电流的分布，主要决定于输电线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数目和位置无关。

③在电力系统运行方式变化时，如果输电线路和中性点接地的变压器数目不变，则零序阻抗和零序等效网络就是不变的。但电力系统正序阻抗和负序阻抗要随着系统运行方式而变化，将间接影响零序分量的大小。

④对于发生故障的线路，两端零序功率方向与正序功率方向相反，零序功率方向实际上都是由线路流向母线的。

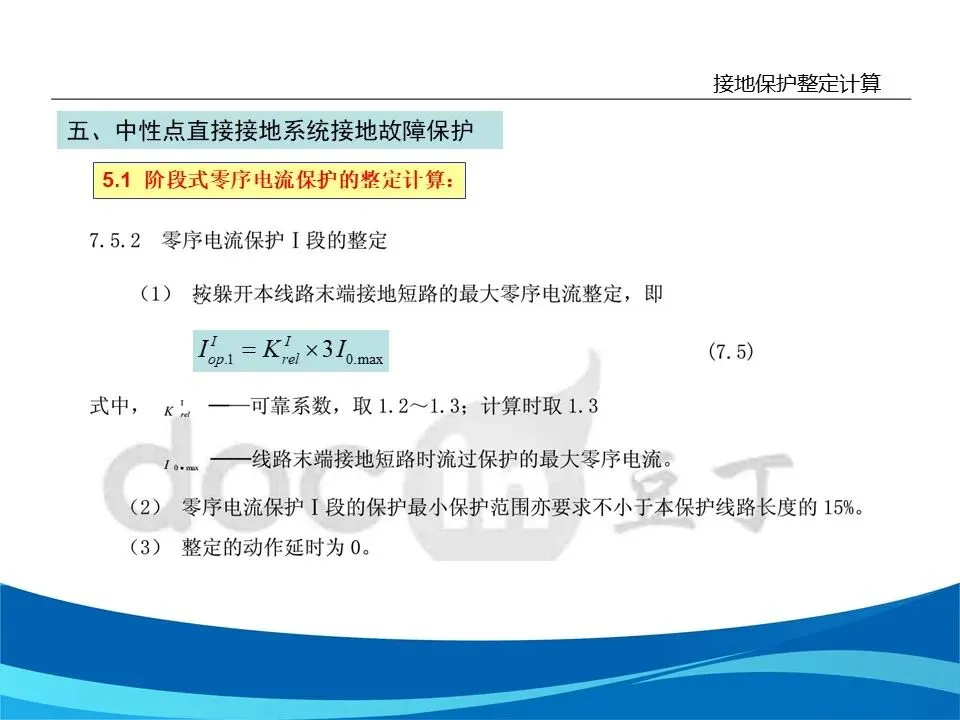

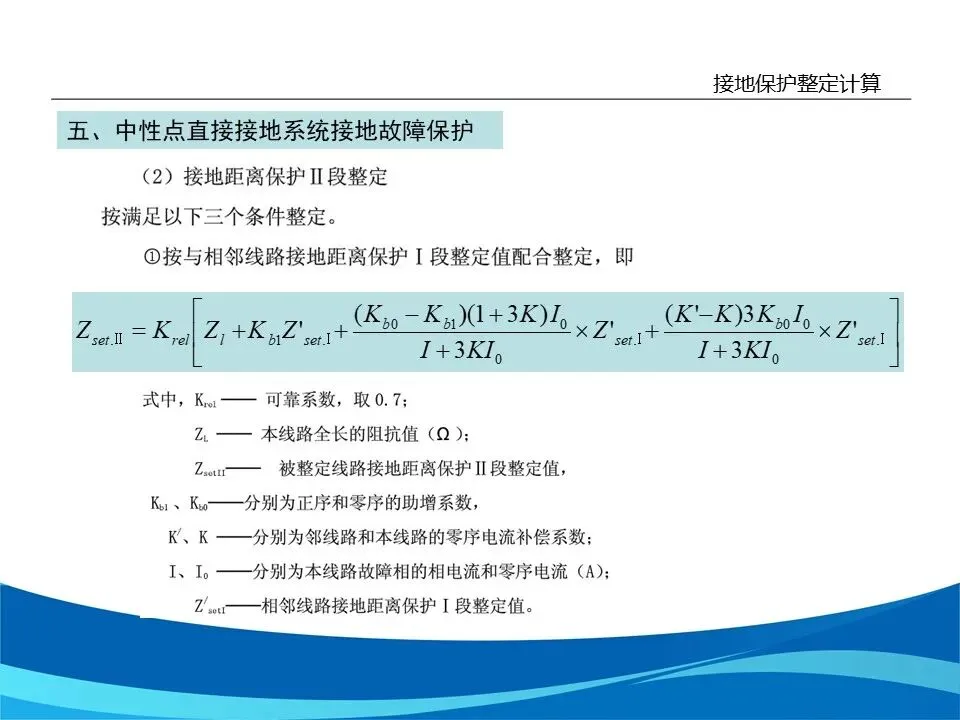

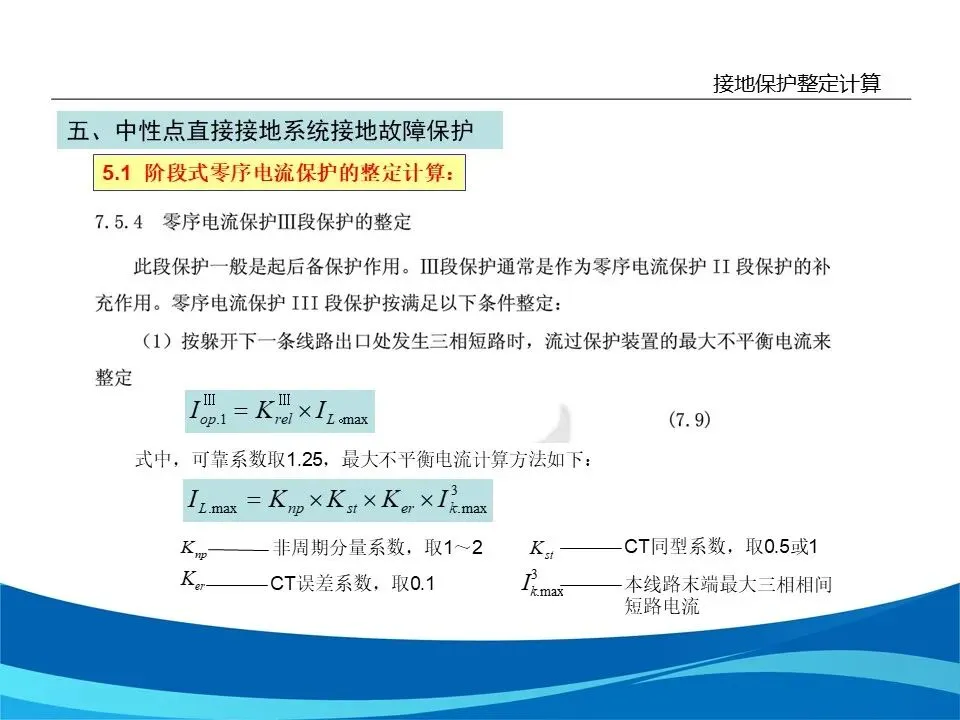

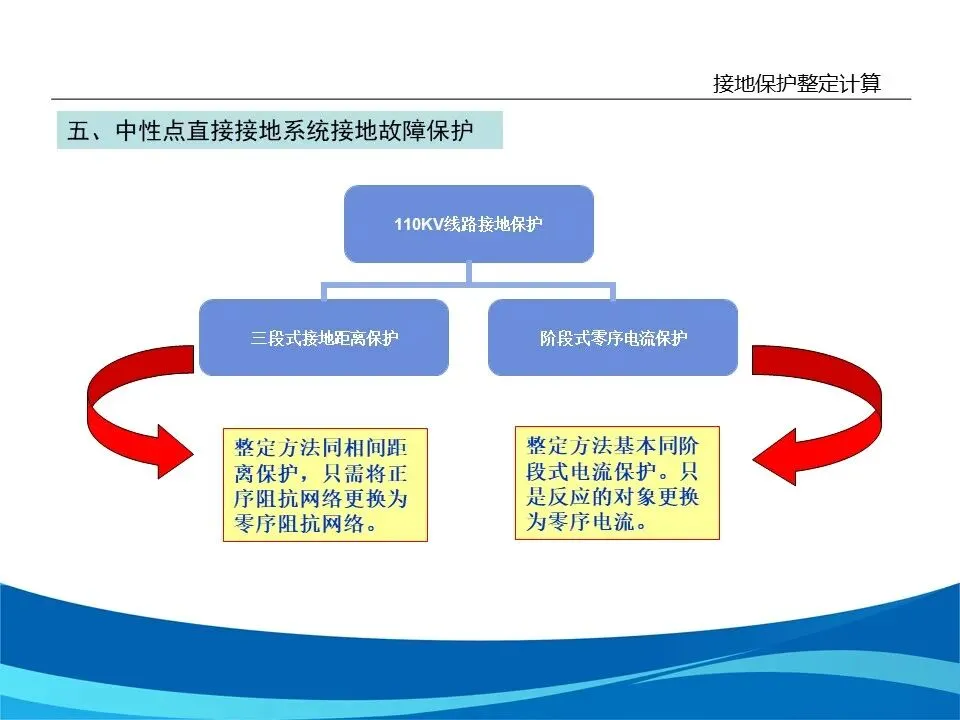

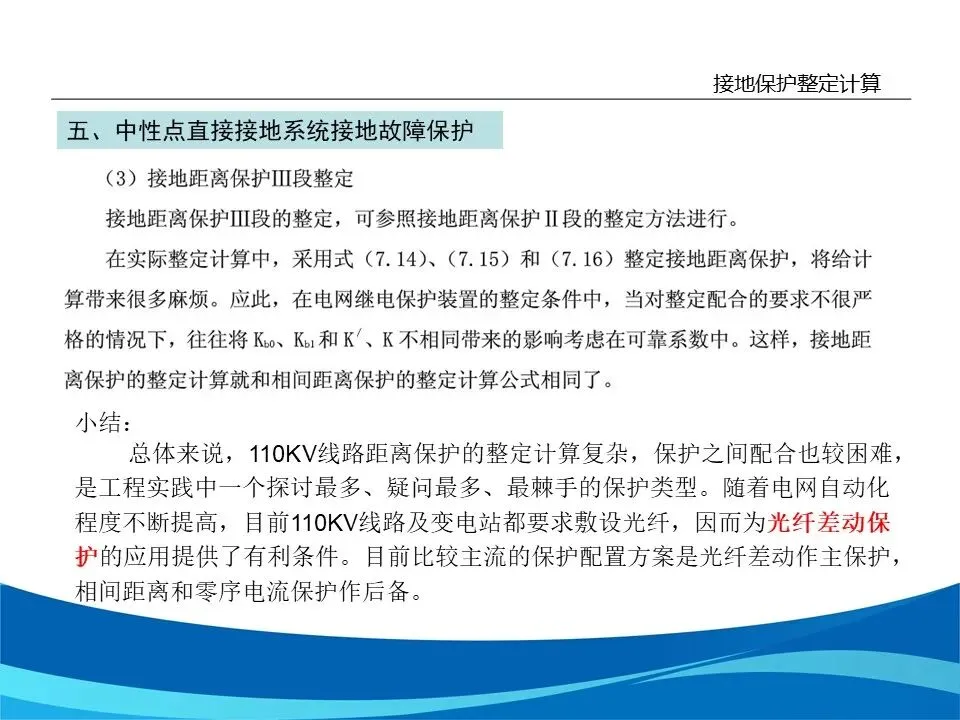

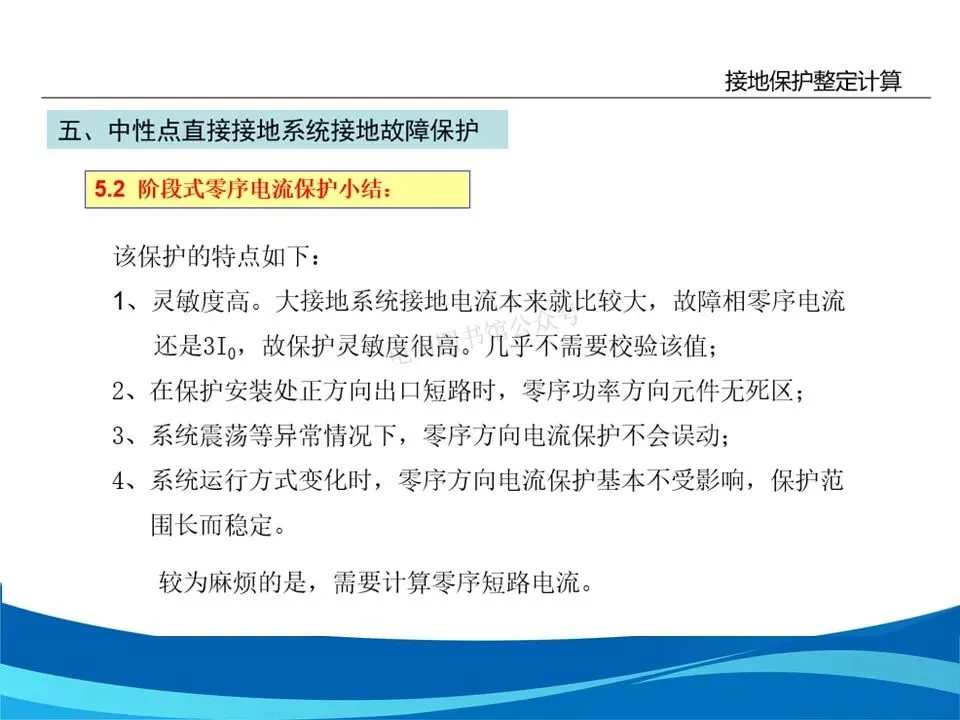

小结：

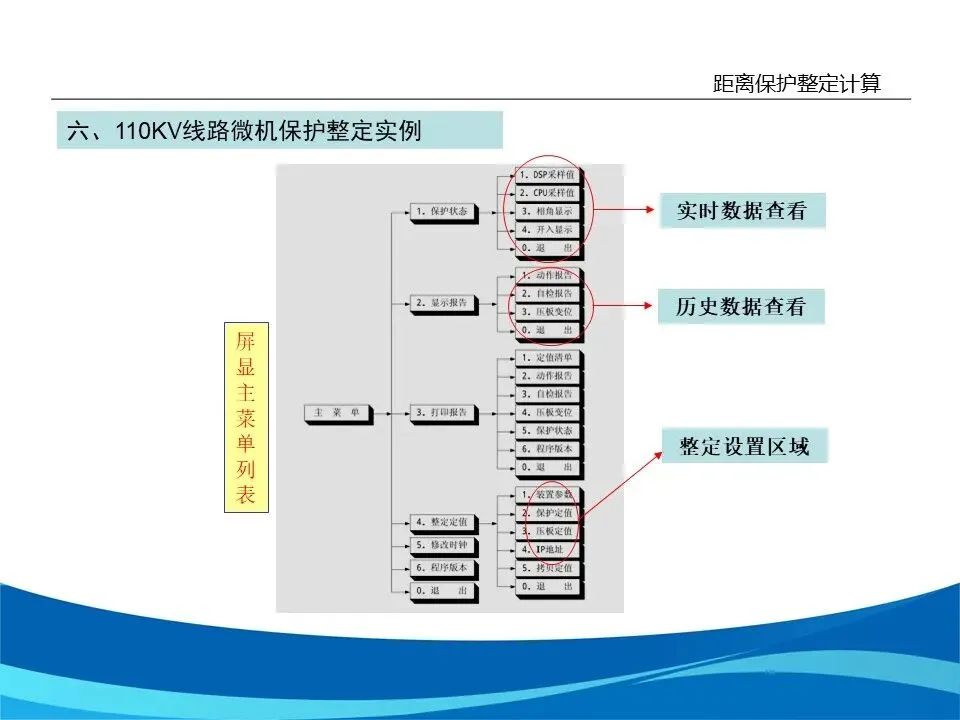

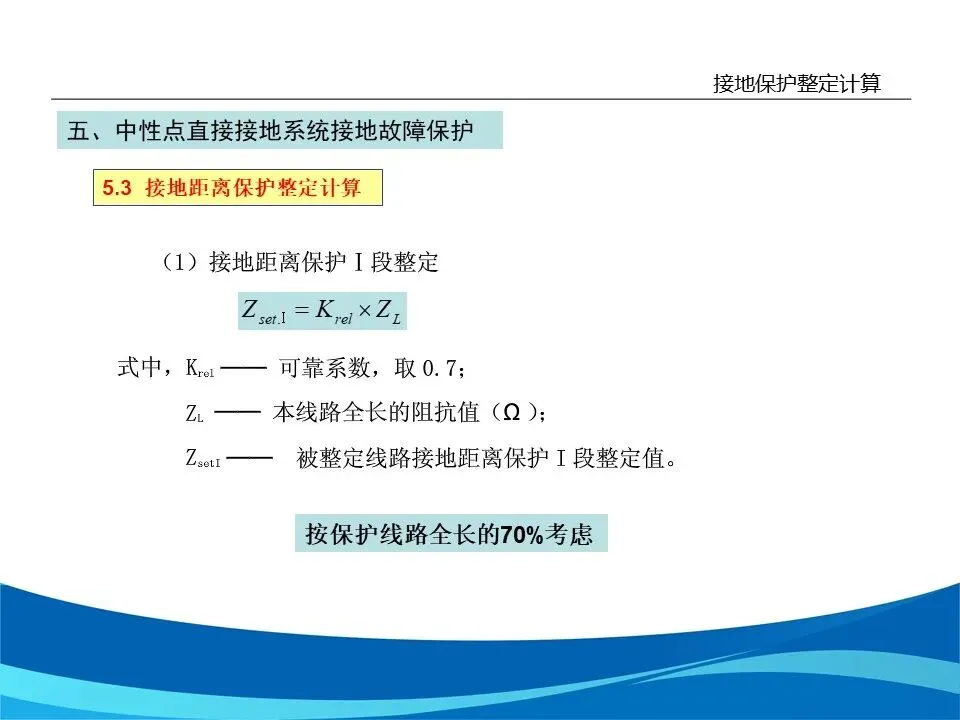

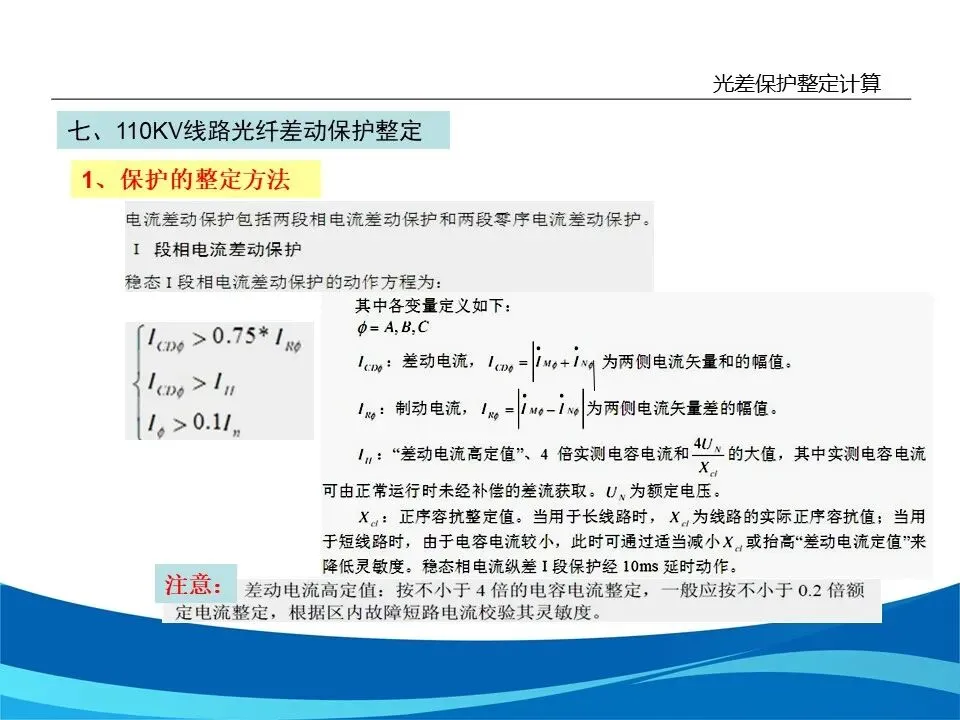

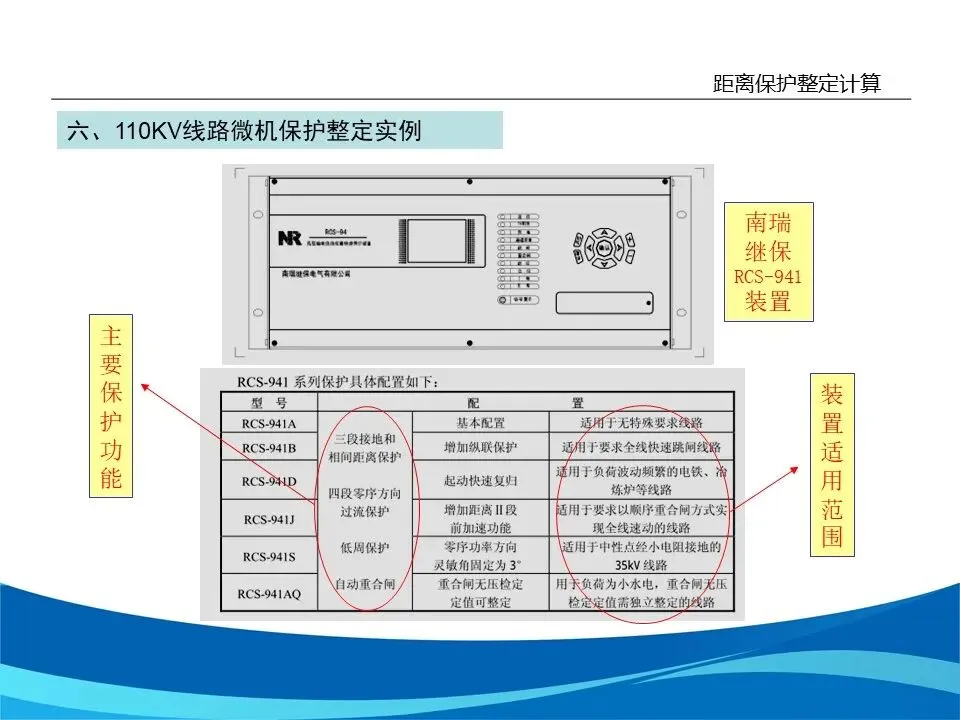

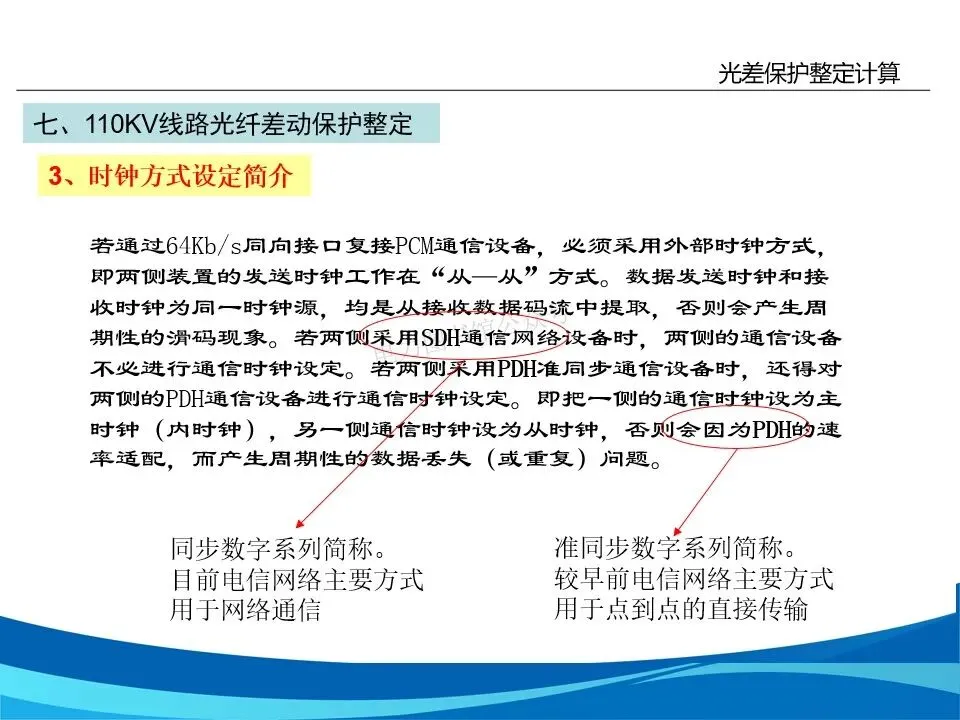

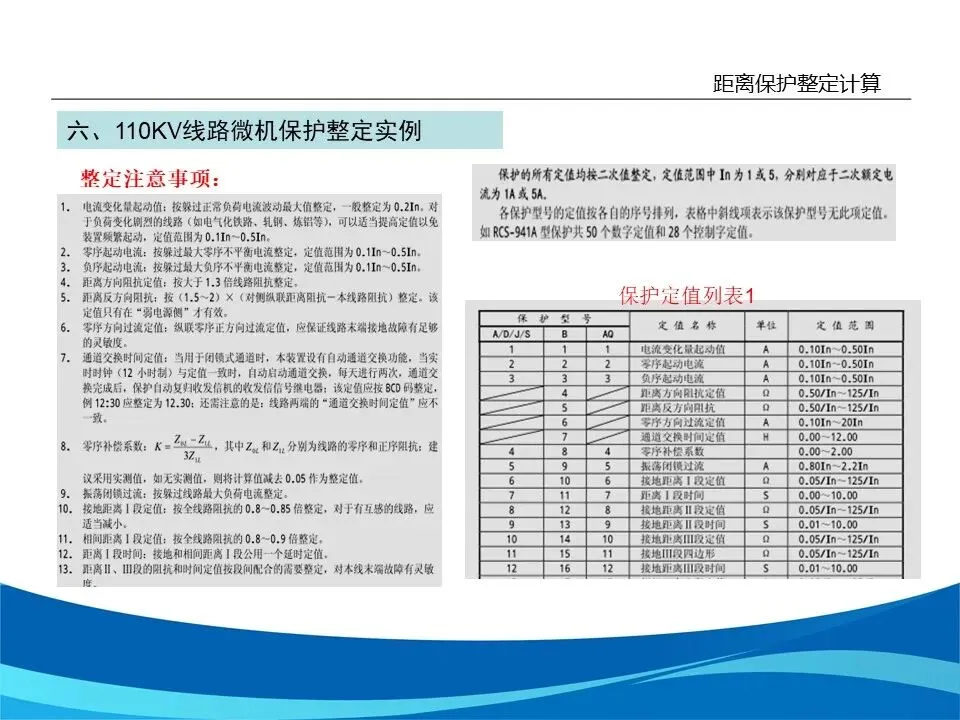

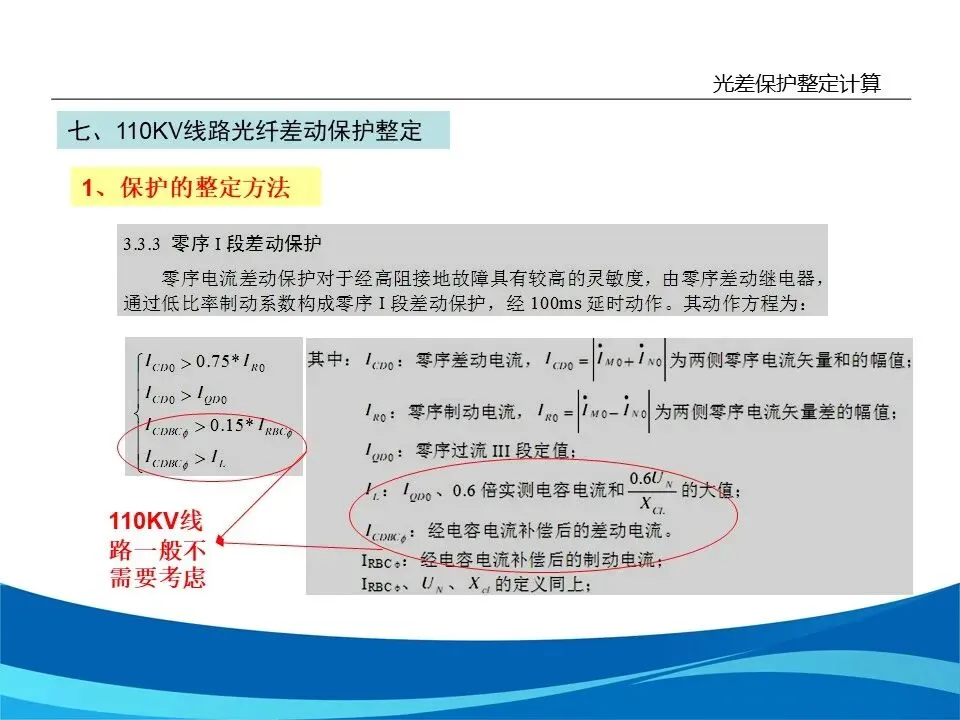

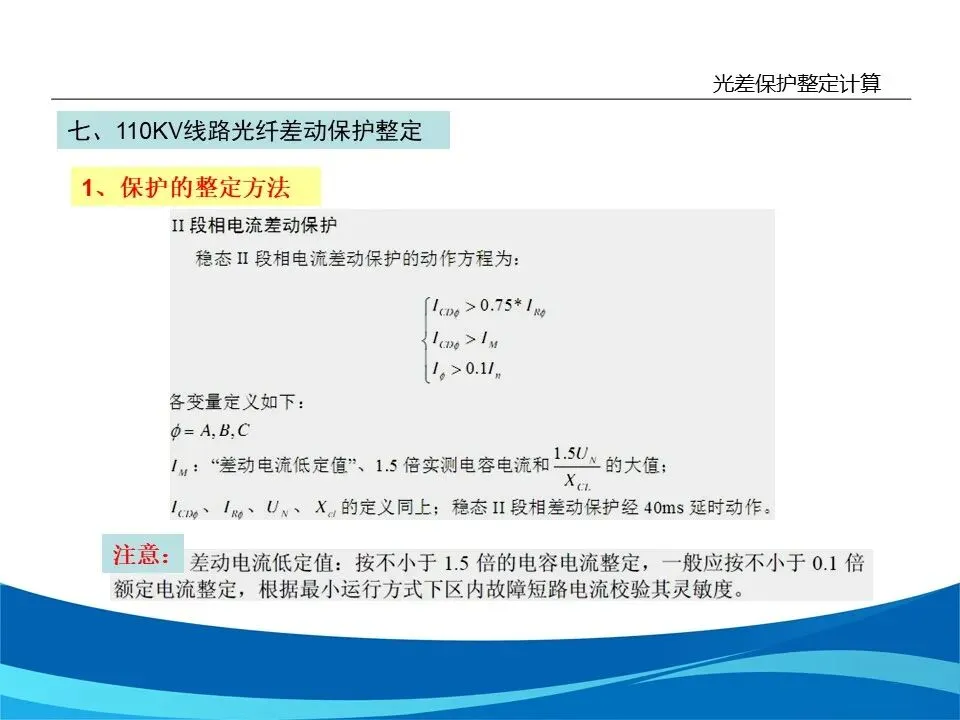

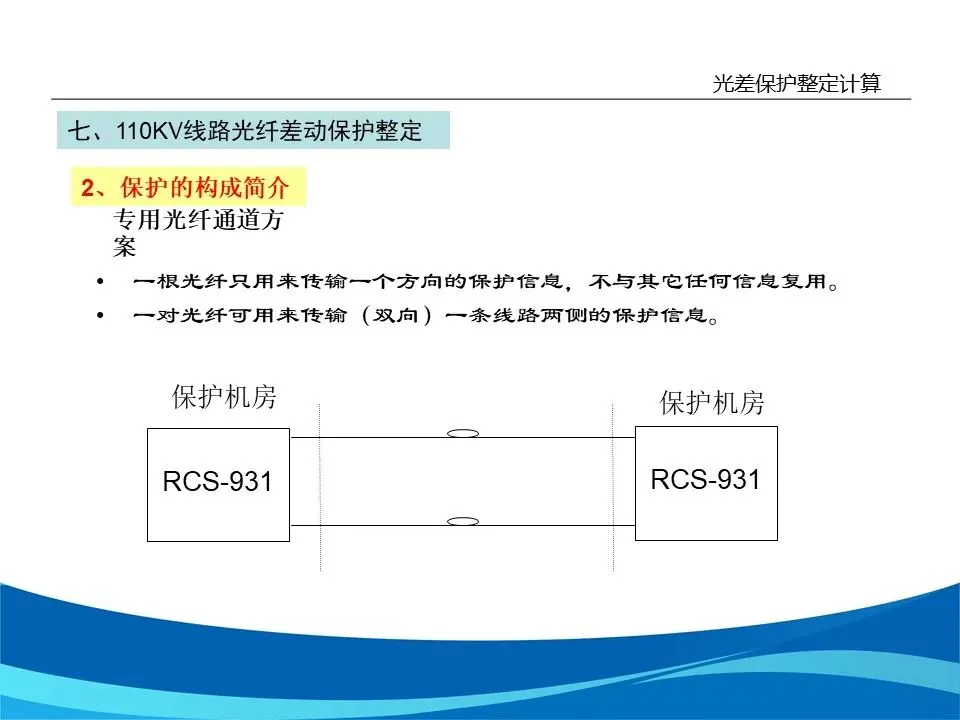

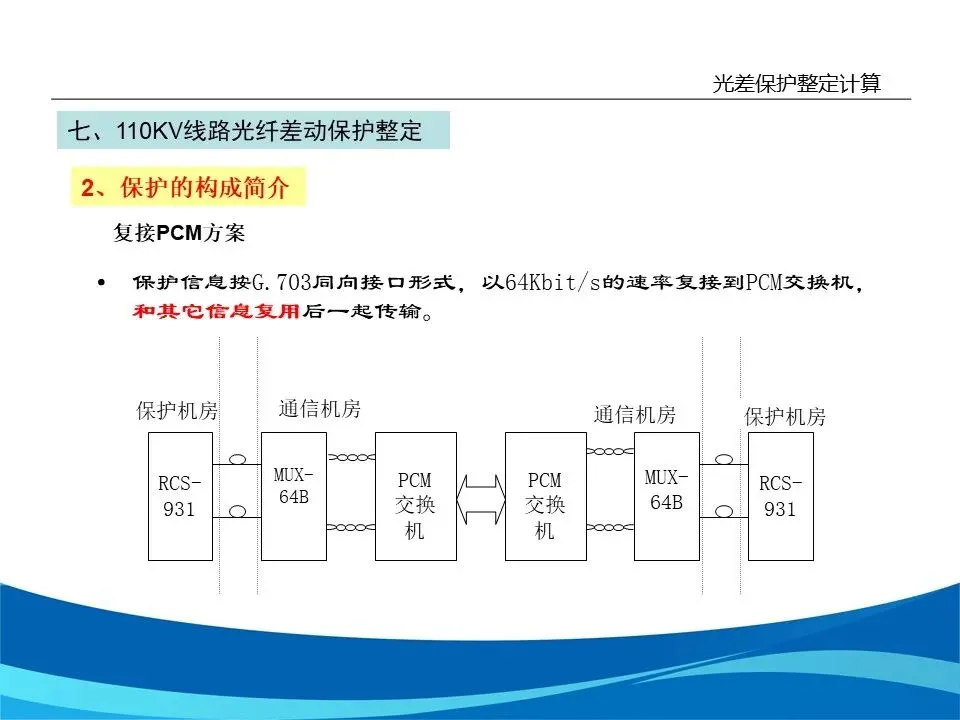

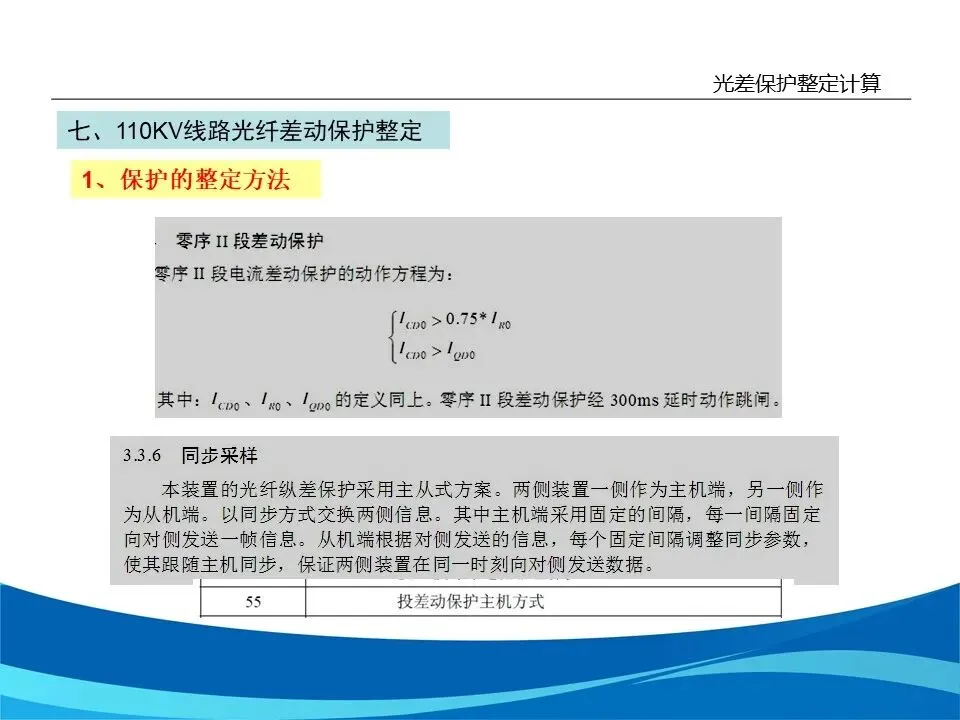

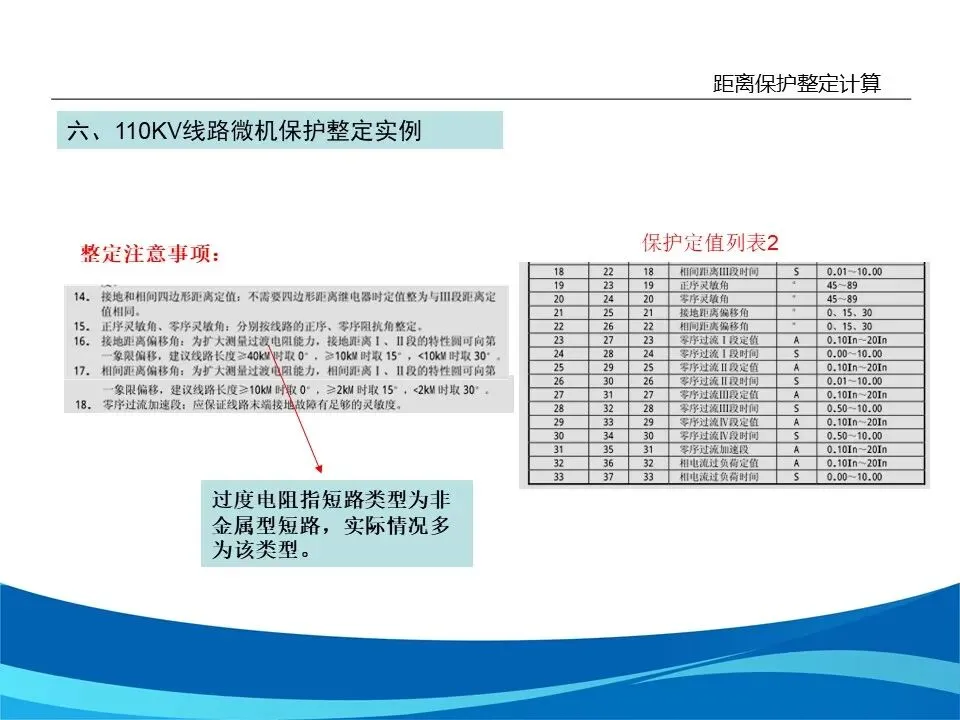

总体来说，110KV线路距离保护的整定计算复杂，保护之间配合也较困难，是工程实践中一个探讨最多、疑问最多、最棘手的保护类型。随着电网自动化程度不断提高，目前110KV线路及变电站都要求敷设光纤，因而为光纤差动保护的应用提供了有利条件。目前比较主流的保护配置方案是光纤差动作主保护，相间距离和零序电流保护作后备。

注意：

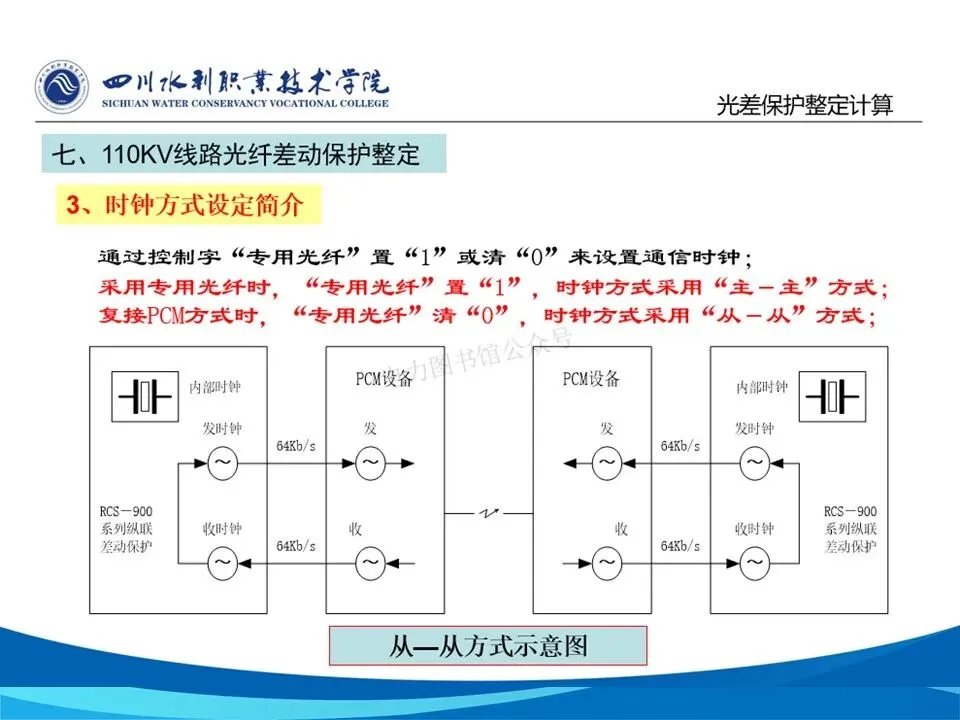

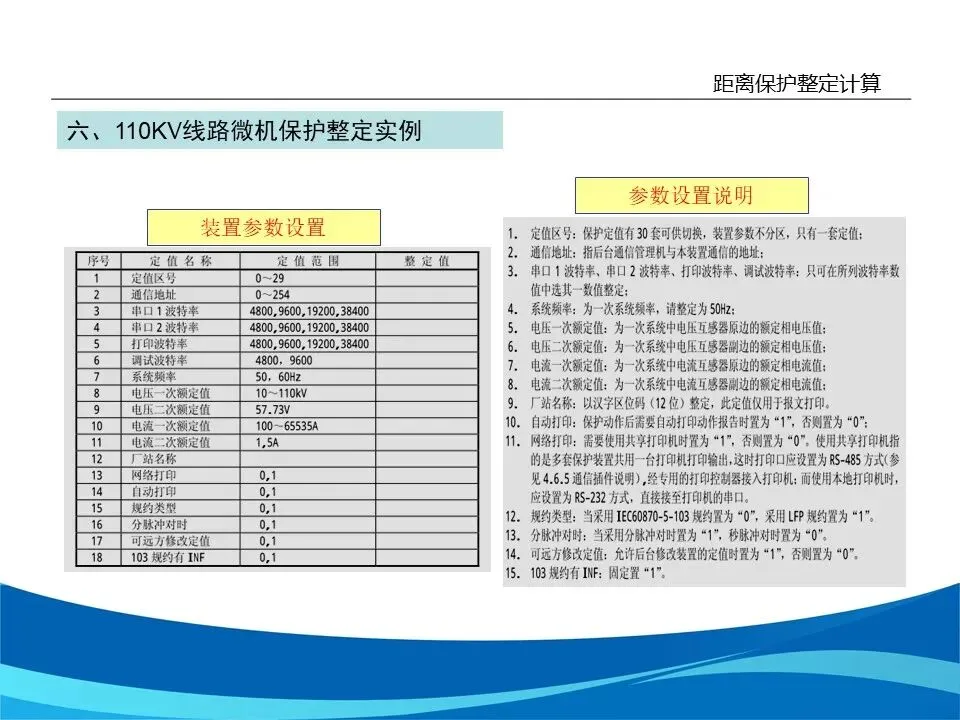

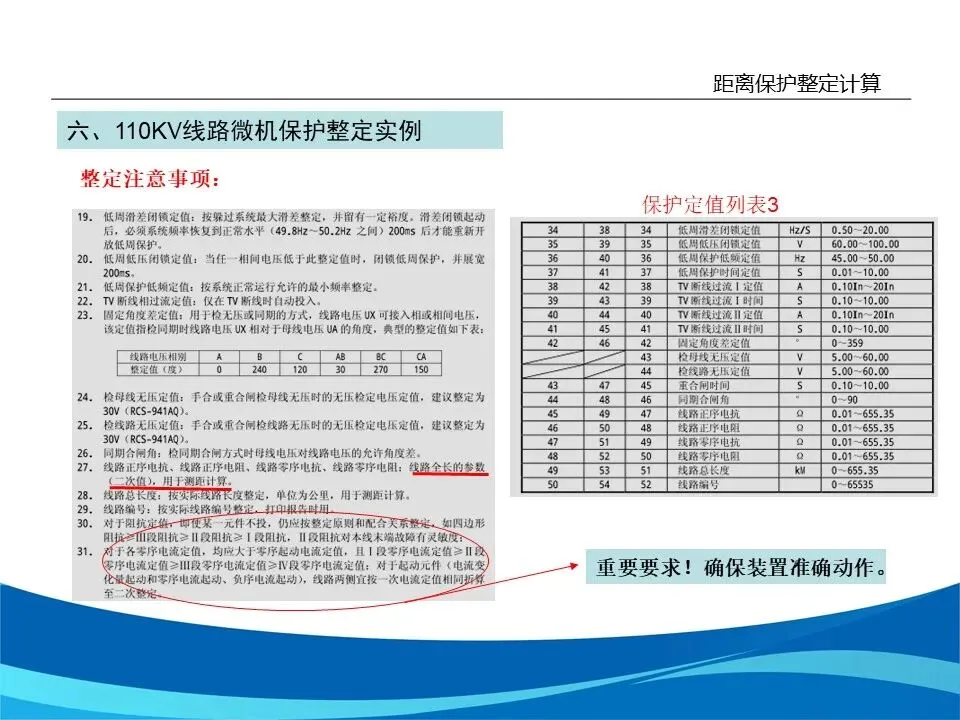

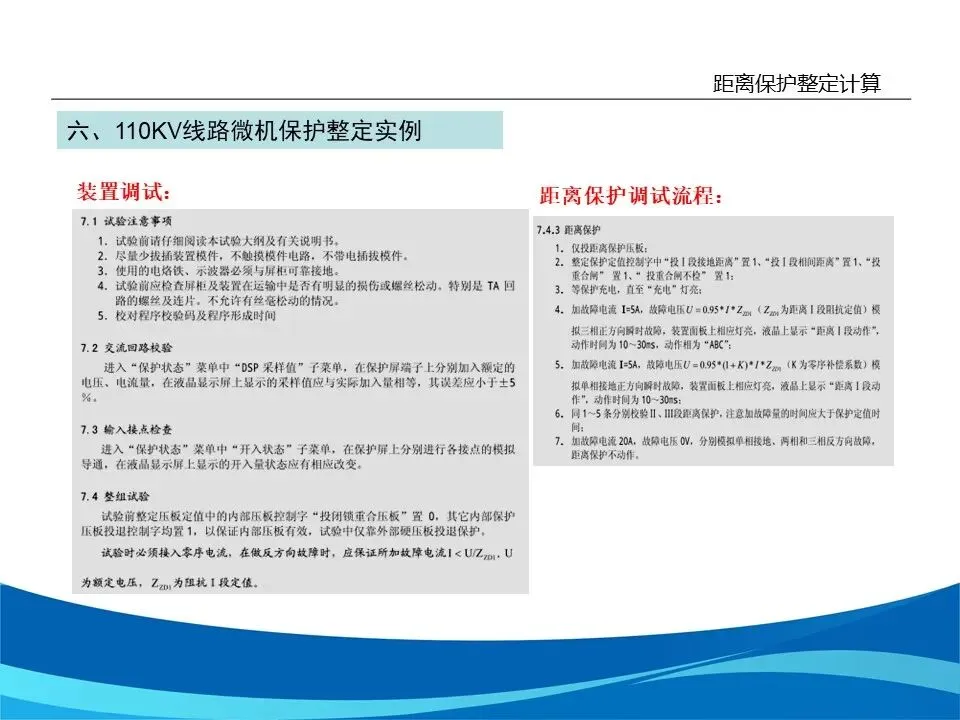

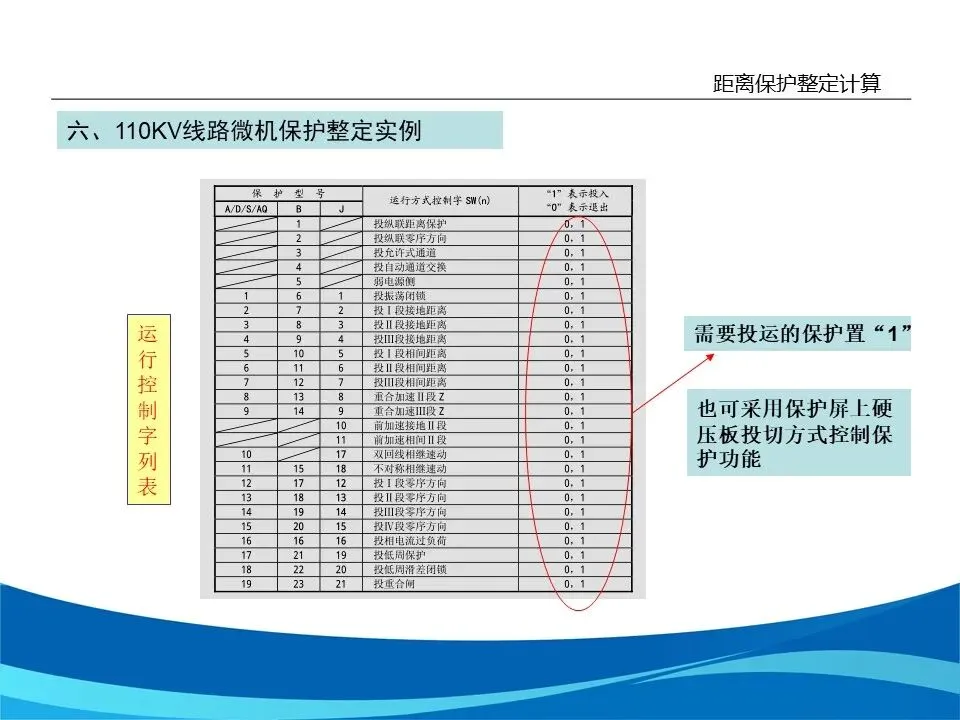

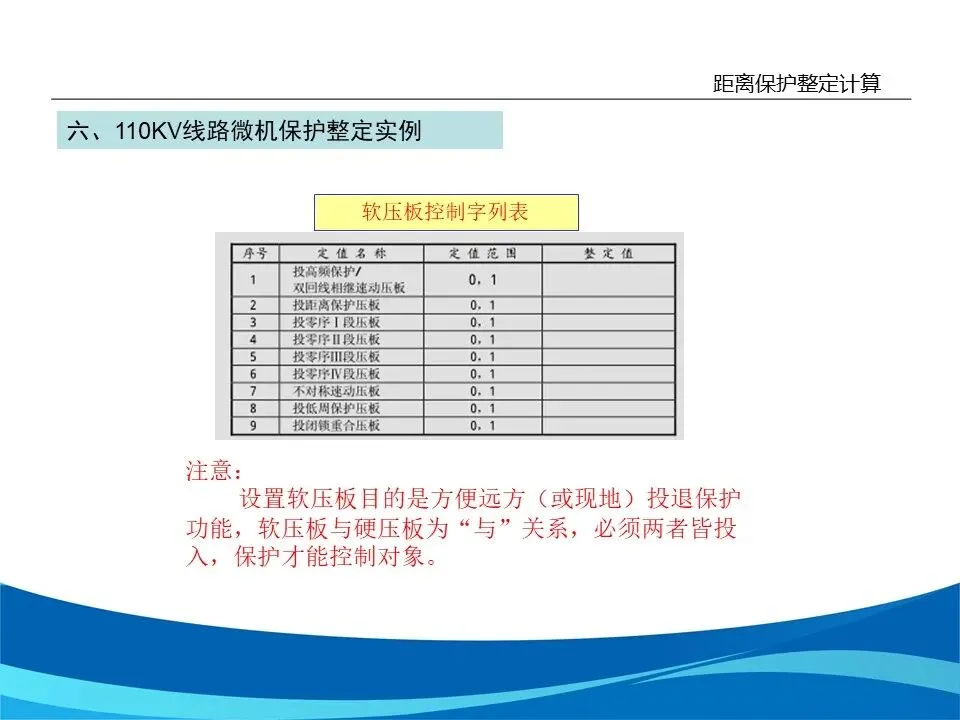

设置软压板目的是方便远方（或现地）投退保护功能，软压板与硬压板为“与”关系，必须两者皆投入，保护才能控制对象。
