W277 PQR常见错误分析及规范填写PPT及文本005(P034-P37)

 包括《NB/T 47014—2023《承压设备焊接工艺评定》主要变化及分析（一）》｜2026 年 2 月修订版、《NB/T 47014—2023《承压设备焊接工艺评定》主要变化及分析（二）》｜2026 年 3 月修订版、《承压设备焊接工艺评定报告（PQR）常见错误分析及规范填写”》｜2026 年5 月完稿，共3个讲座，总时长超过300分钟，配套文本总字数9.2万字的单行本已经印制完毕，凡是购买本公众号24年，25年合集的同行免费赠送（截止期2026年5月8日），只要付10元京东快递邮费即可，详见前后逾月最终定稿｜9 万字 160 页 47014 讲解单行本正式发售！老用户免费送，仅补 10 元京东强哥快递费用。

《NB/T 47014—2023《承压设备焊接工艺评定》主要变化及分析（一）》｜2026 年 2 月修订版的完整PPT及配套文本本公众号已经上传，《主要变化及分析（二）》新修订版的PPT及配套文本等本系列上传完成后之后也会上传。

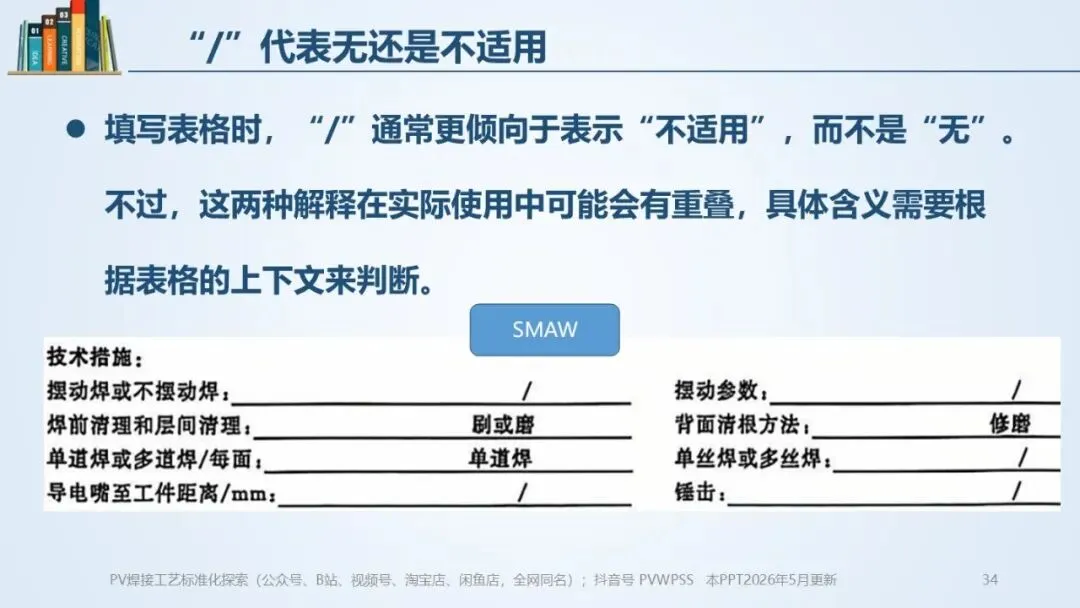

上图P34

实际在填写PQR，包括我们平时编制的很多焊接工艺文件时，很多时候经常使用“/”，那么这个“/”代表什么呢?

我在网上找了个AI问了下，答复是这样的：填写表格时，“/”通常更倾向于表示“不适用”，而不是“无”。不过，这两种解释在实际使用中可能会有重叠，具体含义需要根据表格的上下文来判断。

这页显示的是化工装备协会编的《压力容器焊接工艺评定的制作指导（第 3 版）》中某个焊条电弧焊的PQR的部分内容.

页面中的“/”，有的表示不适用，如摆动参数。有的表示无，无锤击。NB/T 47014的PQR这样写问题不大，但是ASME的PQR这样写的话，AI可能会要求修改。

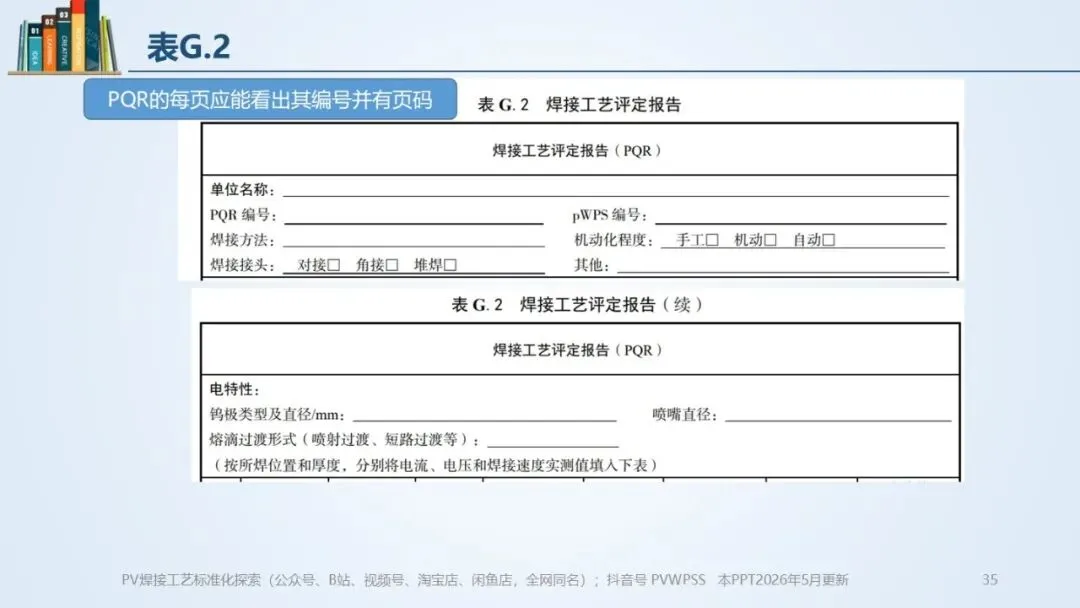

上图P35

现在我们看下2023版NB/T 47014中焊接工艺评定报告（PQR）的样表。

与2011版相比，这次的样表有一定变化，大家可参照这个样表对自己单位的样表进行修改，但是没有必要全部照搬，只要内容都覆盖全，就可以了。

这个样表，我个人觉得还可以稍微改进下：

最好加上共几页，第几页；

焊接工艺评定报告每页都要有地方能够填写其编号。就在第1页显示的话，看起来不是很方便。

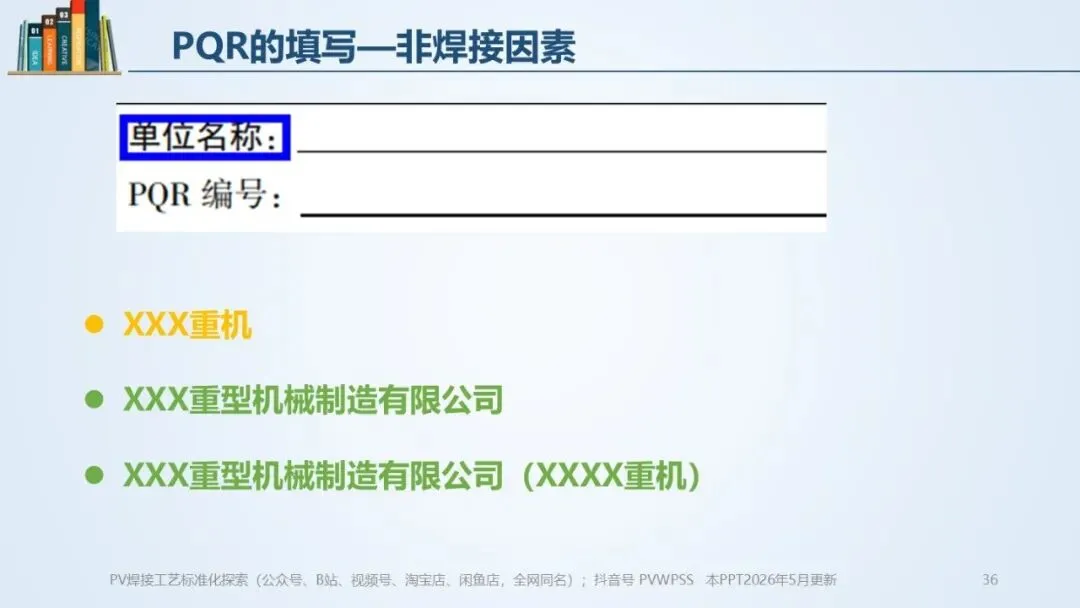

上图P36

P36

现在我们正式开始介绍如何填写焊接工艺评定报告。

单位名称这栏，有的单位习惯写简称。

其实一般这样写是没有问题的，但有时候会带来麻烦。

我们现在投标时，很多招标文件都要求技术标上附焊接工艺评定，实际上绝大多数的评委都是看不懂焊接工艺评定报告的，他们只看有没有。如果焊接工艺评定的单位名称栏填写的单位简称，万一碰到较真的评委，一看技术标中附的焊接工艺评定报告中的单位名称写的不是全名，提出异议：焊接工艺评定报告上的单位名称与投标单位的名称不符，如何证明是一家单位。这时候就非常麻烦，当然一般也不会判废，但是可能会要求写个补充说明或者承诺书啥的，这不是多出来的事情嘛。

所以我建议，单位名称，一定要写全名，当然全名后面可以加上简称，用括号括起来就可以了。

有的单位，单位名称写全名，后面跟着英文简称，用括号括起来，这样也是没有问题的。

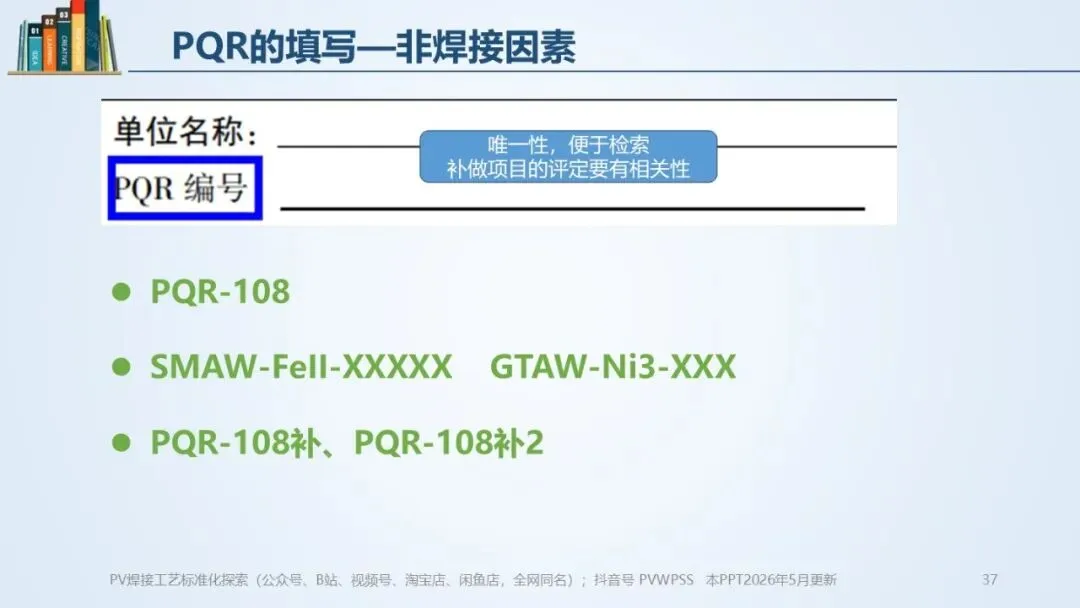

上图P37

关于PQR 编号，我个人认为最重要的是保证唯一性，也就是不能重复。

不可能一个焊接工艺评定报告编号同时对应2个或多个焊接工艺评定吧，这个和一个人不能有多个身份证号的原理是一样的。

只要满足唯一性，理论上你想怎么编号，就怎么编号，没有任何规范、标准对焊接工艺评定怎么编号做出限制。

我看到有的制造、安装单位，他们的焊接工艺评定报告编号中会体现焊接方法、母材类别等信息，我个人认为这样完全可以，但是这样会造成焊接工艺评定报告编号太长。

焊接工艺目录卡（JIC卡）中要填写每个焊接接头对应的WPS编号、焊接工艺评定报告编号。如果编号太长，1列就可能填不下了，单个焊接工艺评定号如果还要分2行显示的话，看起来非常不方便。

我个人建议是直接按数字序号编号，这样以后使用起来更方便些。

我再讲一下补做评定的时候怎么编号。有时候由于设计文件变化等原因，造成原有焊接工艺评定不能覆盖，需要补做评定的情况。我曾经看过到某制造单位针对加氢反应器进行的焊接工艺评定，补了3次。

碰到这样情况，我建议补做的焊接工艺评定的编号要与原焊接工艺评定有一定的相关性。如原编号是PQR-101，那补做的评定的编号就可以是PQR-101补。如以后PQR-101连同PQR-101补也不能覆盖，还要再补，那再次补做的焊接工艺评定的编号可以定为PQR-101补2。

未完待续。
