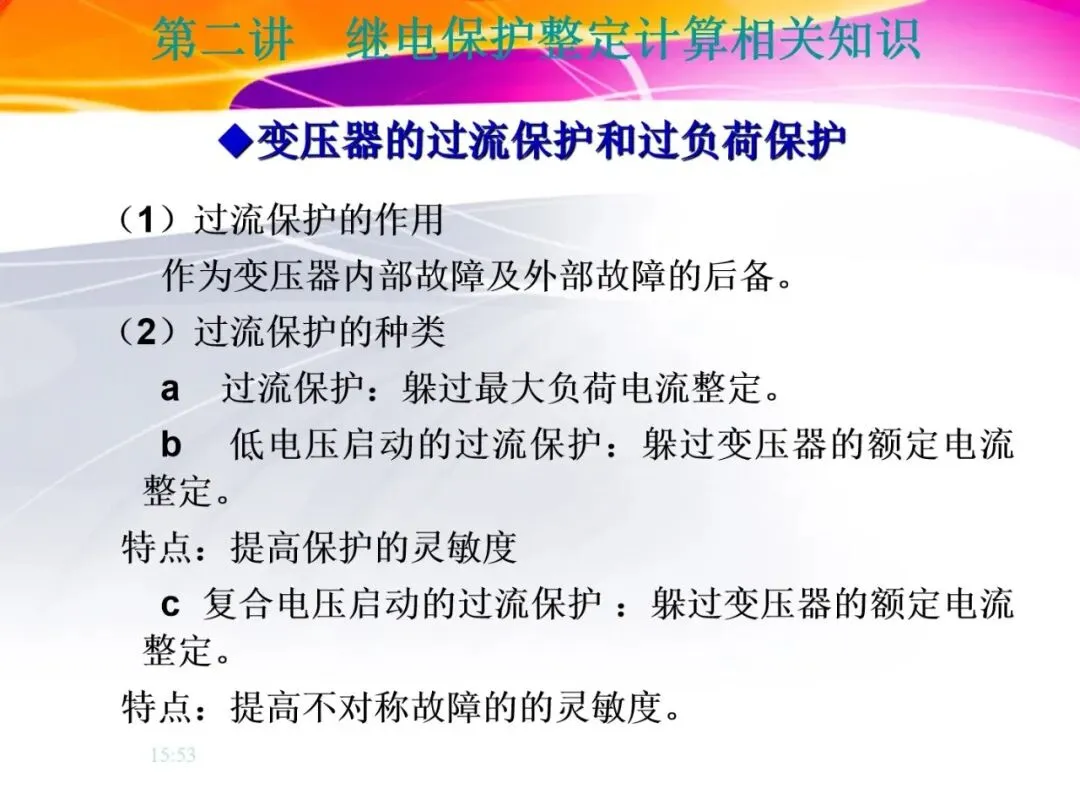

变压器的过流保护和过负荷保护
（1）过流保护的作用
作为变压器内部故障及外部故障的后备。
（2）过流保护的种类
a 过流保护：躲过最大负荷电流整定。
b 低电压启动的过流保护：躲过变压器的额定电流整定。
特点：提高保护的灵敏度
c 复合电压启动的过流保护 ：躲过变压器的额定电流整定。
特点：提高不对称故障的的灵敏度。

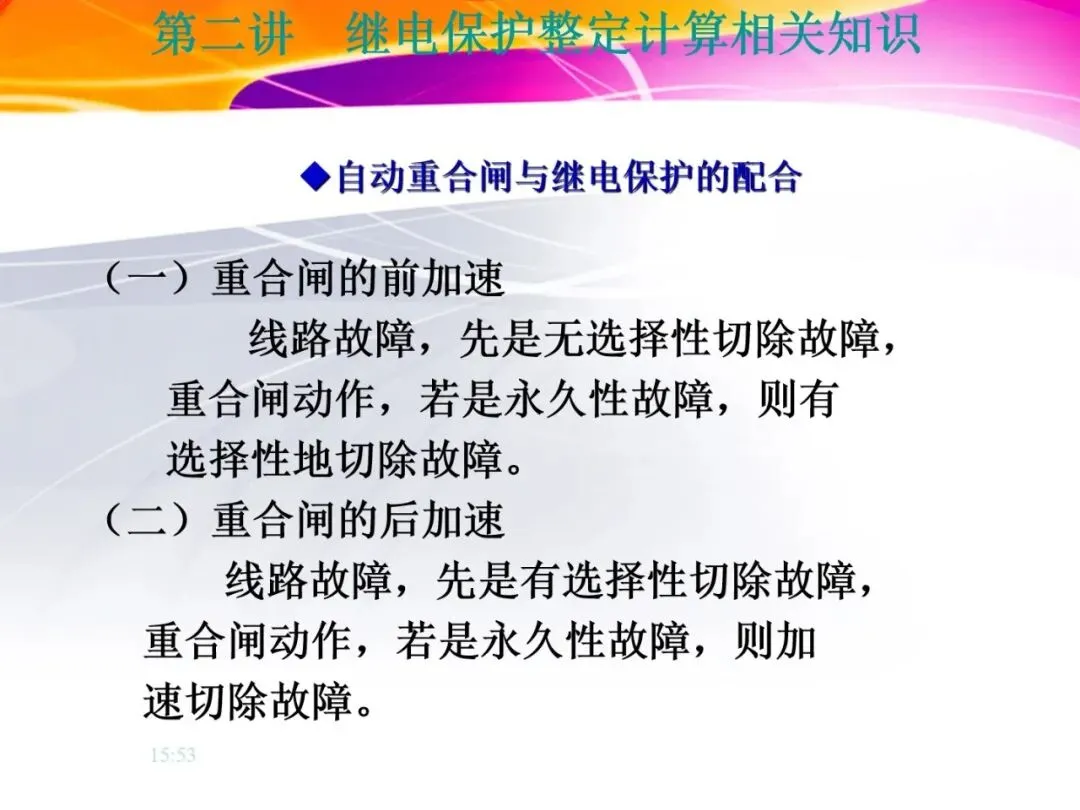

自动重合闸与继电保护的配合
（一）重合闸的前加速
线路故障，先是无选择性切除故障，
重合闸动作，若是永久性故障，则有
选择性地切除故障。
（二）重合闸的后加速
线路故障，先是有选择性切除故障，
重合闸动作，若是永久性故障，则加
速切除故障。

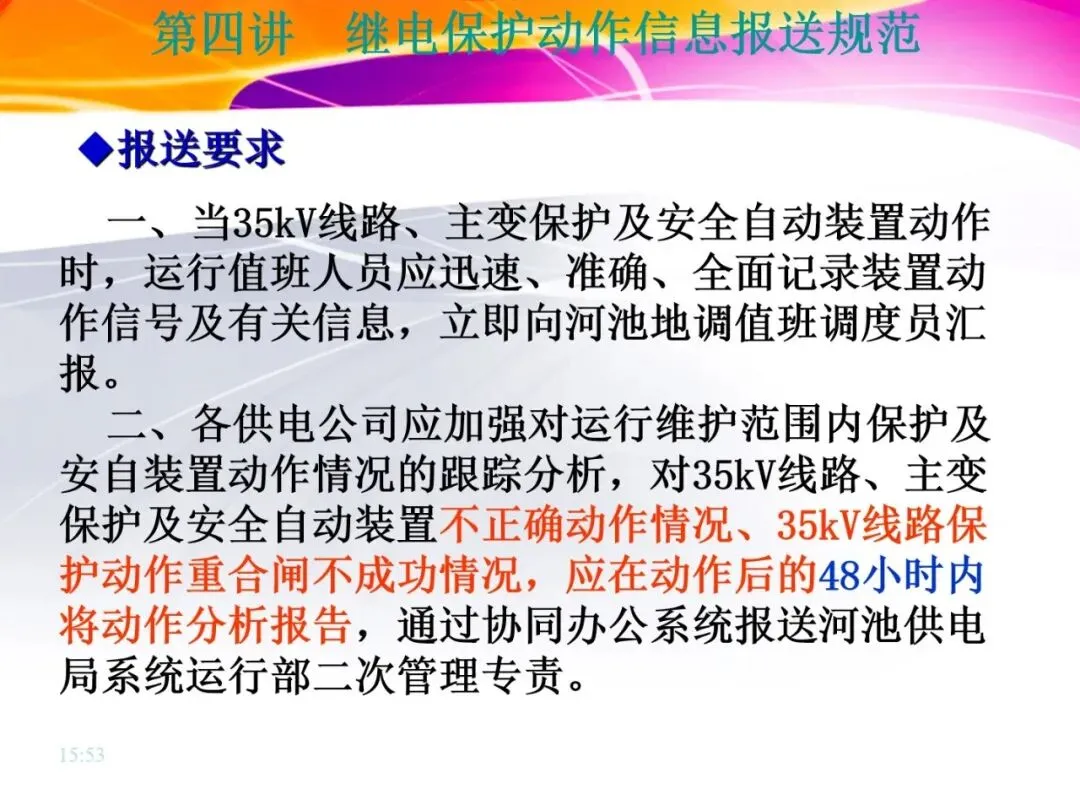

报送要求
一、当35kV线路、主变保护及安全自动装置动作时，运行值班人员应迅速、准确、全面记录装置动作信号及有关信息，立即向河池地调值班调度员汇报。
二、各供电公司应加强对运行维护范围内保护及安自装置动作情况的跟踪分析，对35kV线路、主变保护及安全自动装置不正确动作情况、35kV线路保护动作重合闸不成功情况，应在动作后的48小时内将动作分析报告，通过协同办公系统报送河池供电局系统运行部二次管理专责。

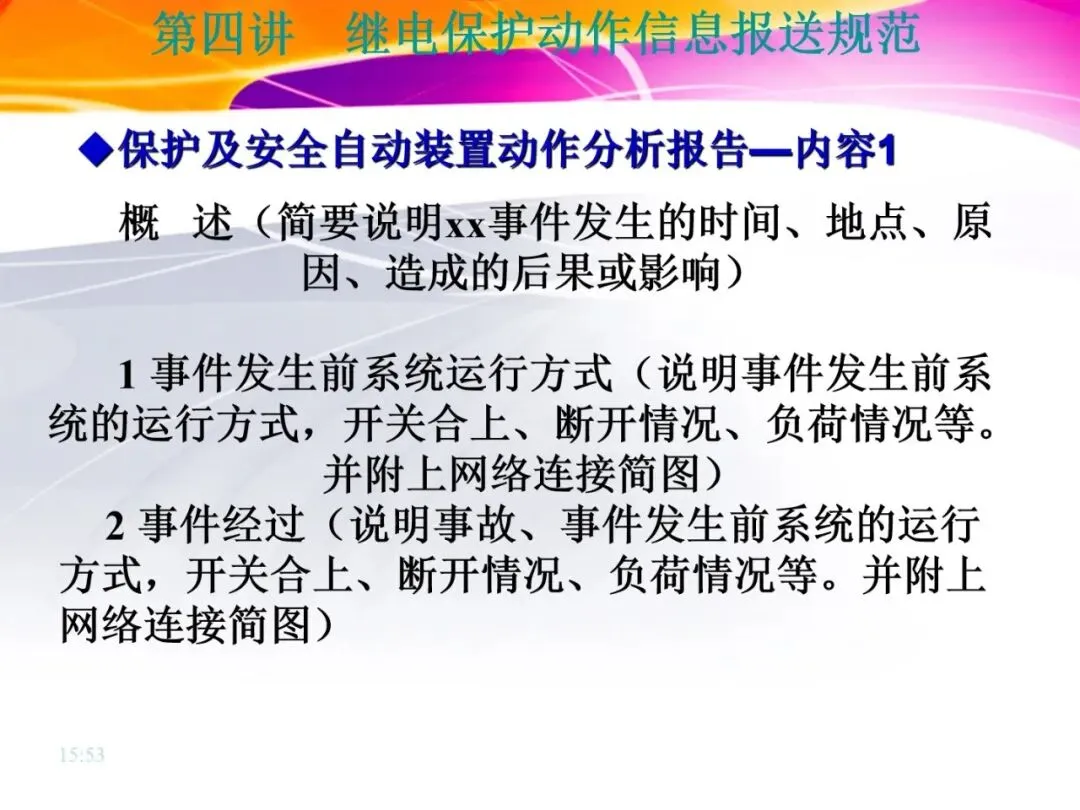

1 事件发生前系统运行方式（说明事件发生前系统的运行方式，开关合上、断开情况、负荷情况等。并附上网络连接简图）
2 事件经过（说明事故、事件发生前系统的运行方式，开关合上、断开情况、负荷情况等。并附上网络连接简图）

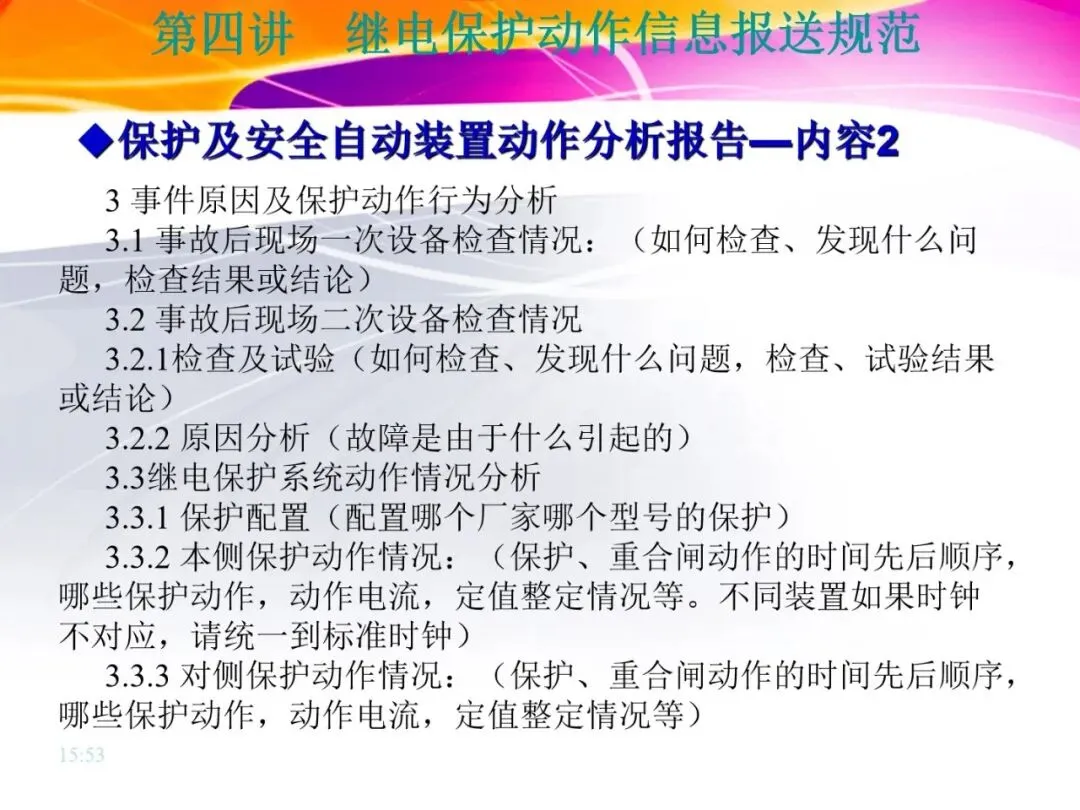

3 事件原因及保护动作行为分析
3.1 事故后现场一次设备检查情况：（如何检查、发现什么问题，检查结果或结论）
3.2 事故后现场二次设备检查情况
3.2.1检查及试验（如何检查、发现什么问题，检查、试验结果或结论）
3.2.2 原因分析（故障是由于什么引起的）
3.3继电保护系统动作情况分析
3.3.1 保护配置（配置哪个厂家哪个型号的保护）
3.3.2 本侧保护动作情况：（保护、重合闸动作的时间先后顺序，哪些保护动作，动作电流，定值整定情况等。不同装置如果时钟不对应，请统一到标准时钟）
3.3.3 对侧保护动作情况：（保护、重合闸动作的时间先后顺序，哪些保护动作，动作电流，定值整定情况等）
