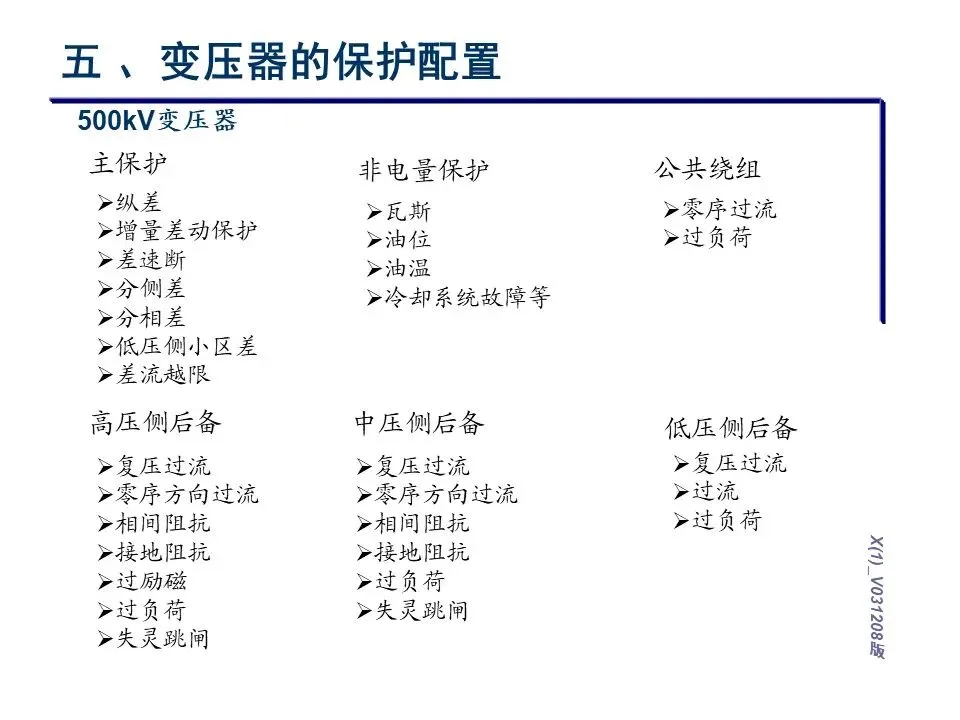

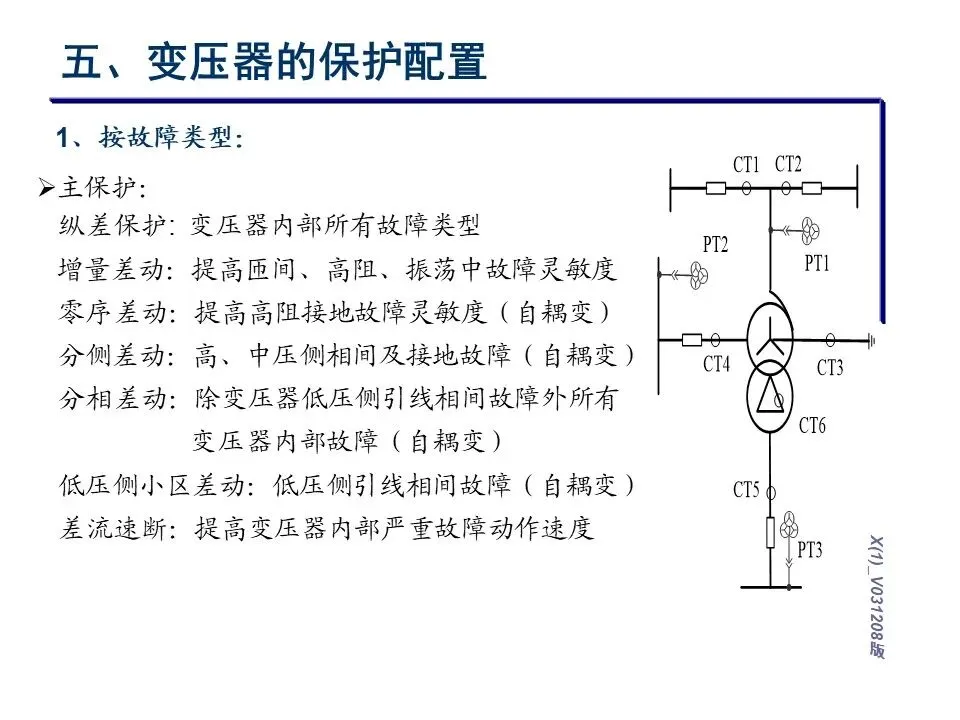

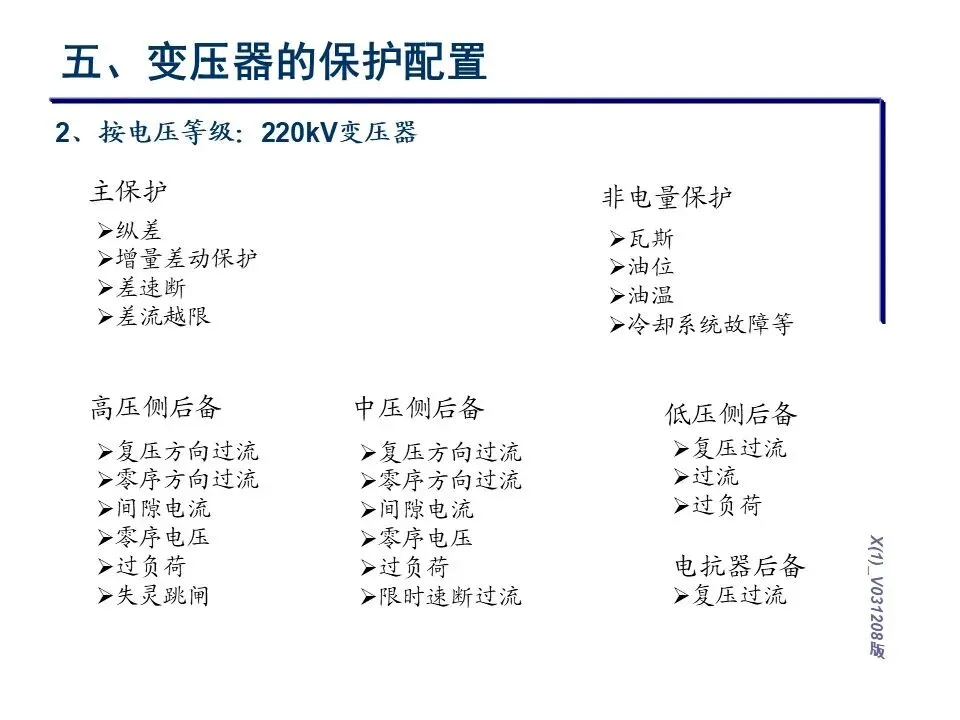

五、变压器的保护配置
1、按故障类型：
主保护：

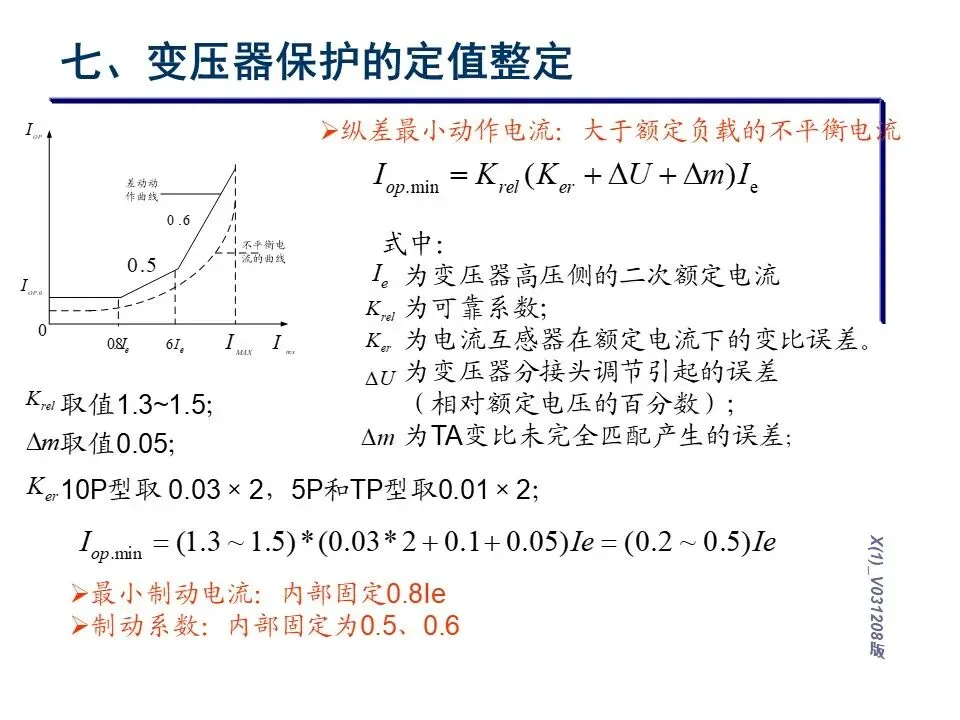

纵差保护:变压器内部所有故障类型

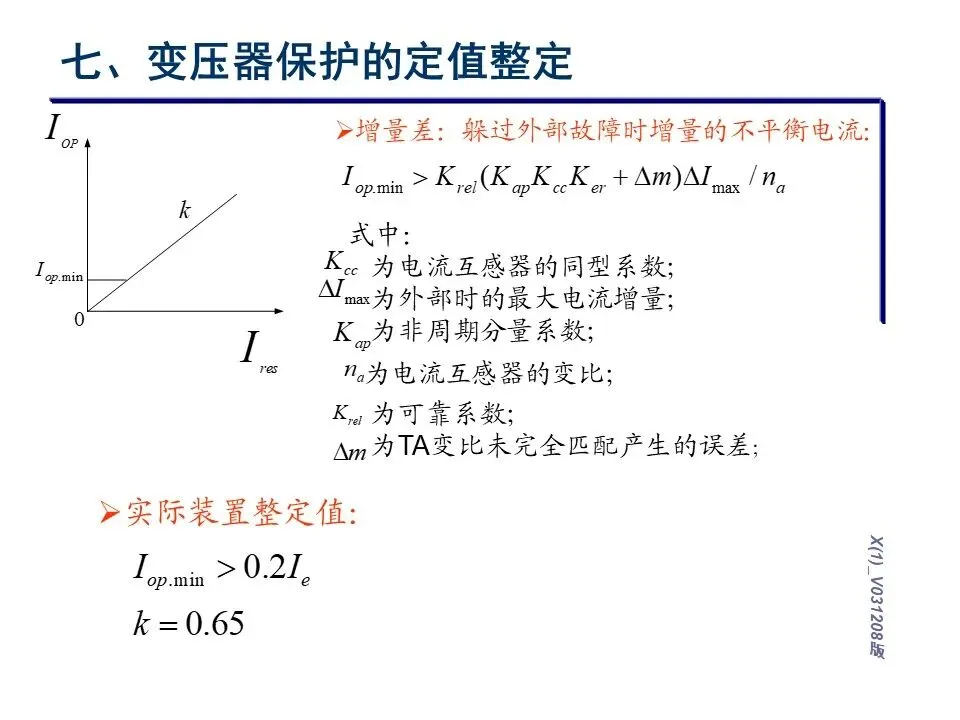

增量差动：提高匝间、高阻、振荡中故障灵敏度
零序差动：提高高阻接地故障灵敏度（自耦变）
分侧差动：高、中压侧相间及接地故障（自耦变）
分相差动：除变压器低压侧引线相间故障外所有
变压器内部故障（自耦变）
低压侧小区差动：低压侧引线相间故障（自耦变）
差流速断：提高变压器内部严重故障动作速度

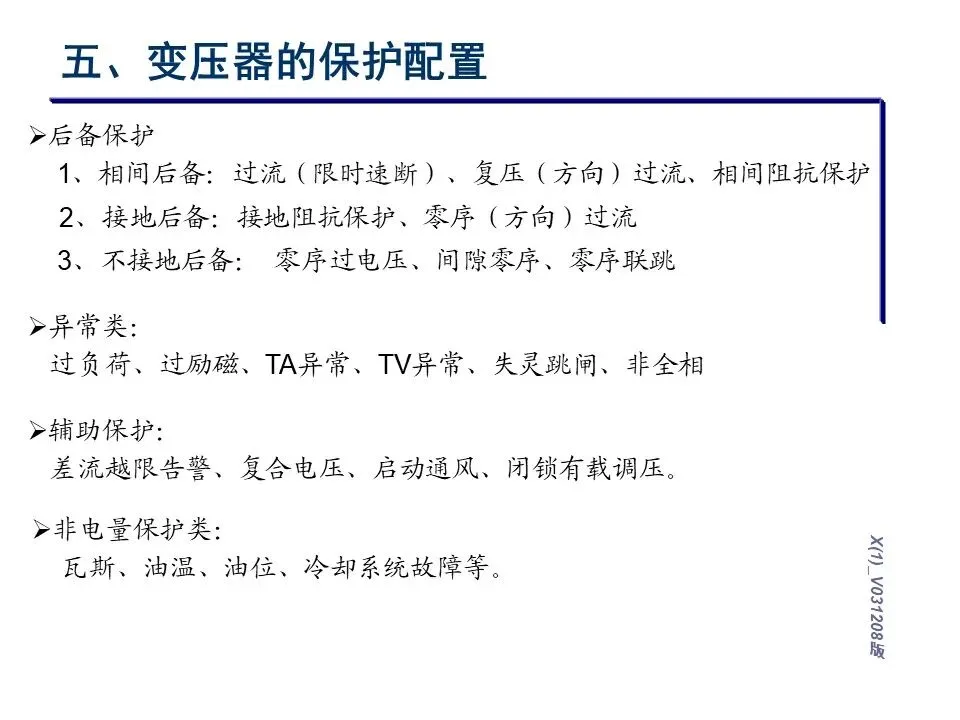

后备保护

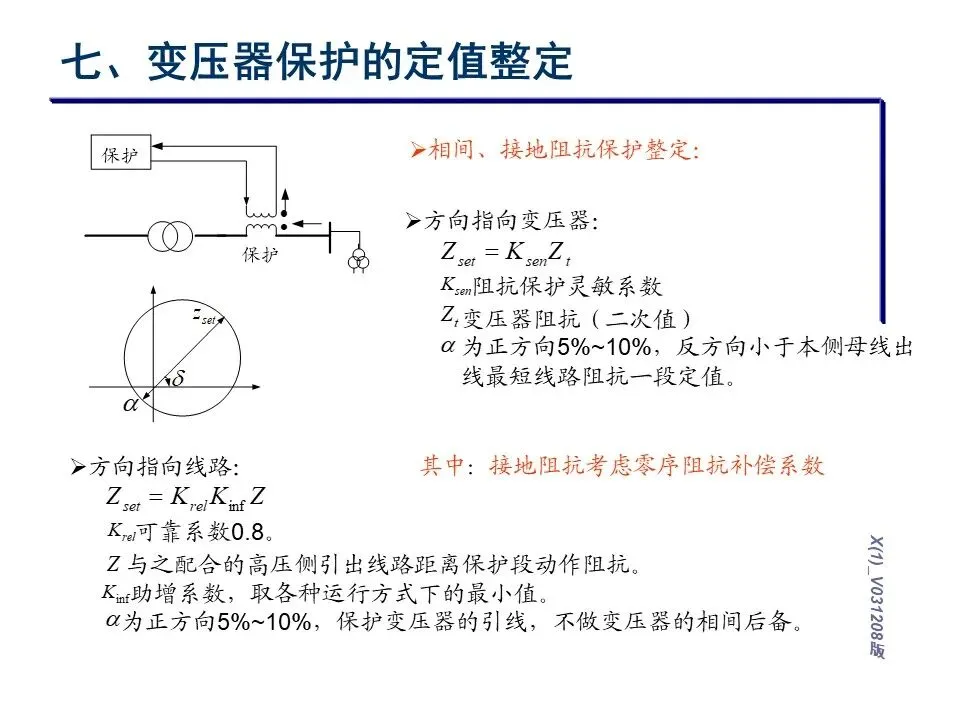

1、相间后备：过流（限时速断）、复压（方向）过流、相间阻抗保护
2、接地后备：接地阻抗保护、零序（方向）过流
3、不接地后备：零序过电压、间隙零序、零序联跳
异常类：
过负荷、过励磁、TA异常、TV异常、失灵跳闸、非全相
辅助保护：
差流越限告警、复合电压、启动通风、闭锁有载调压。
非电量保护类：
瓦斯、油温、油位、冷却系统故障等。

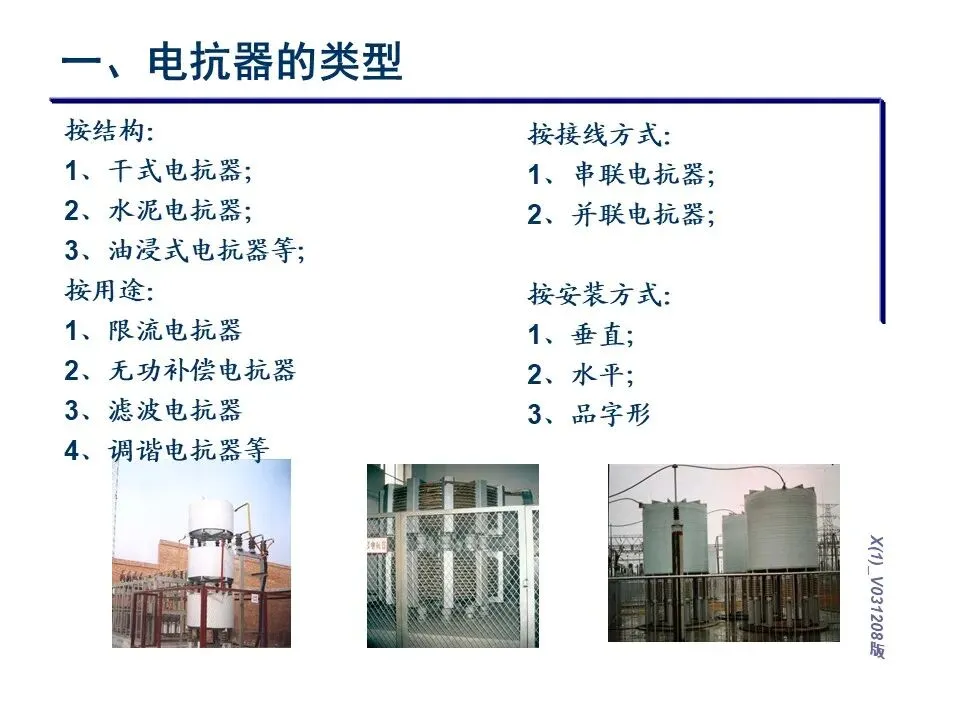

一、电抗器的类型
按结构：
1、干式电抗器；
2、水泥电抗器；
3、油浸式电抗器等；
按用途：
1、限流电抗器
2、无功补偿电抗器
3、滤波电抗器
4、调谐电抗器等
按接线方式：
1、串联电抗器；
2、并联电抗器；
按安装方式：
1、垂直；
2、水平；
3、品字形

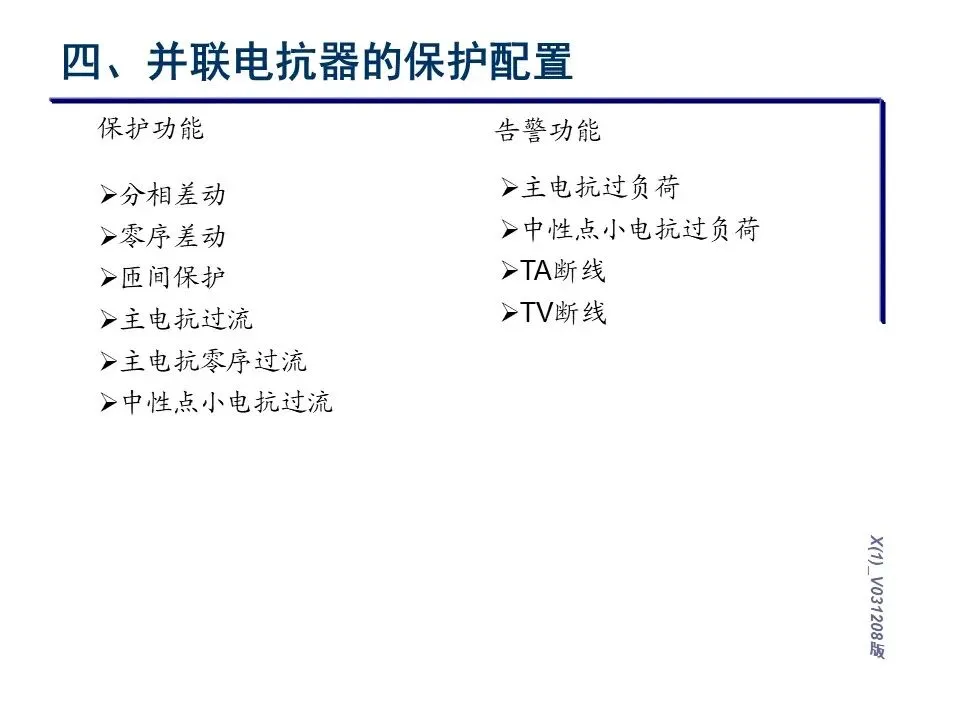

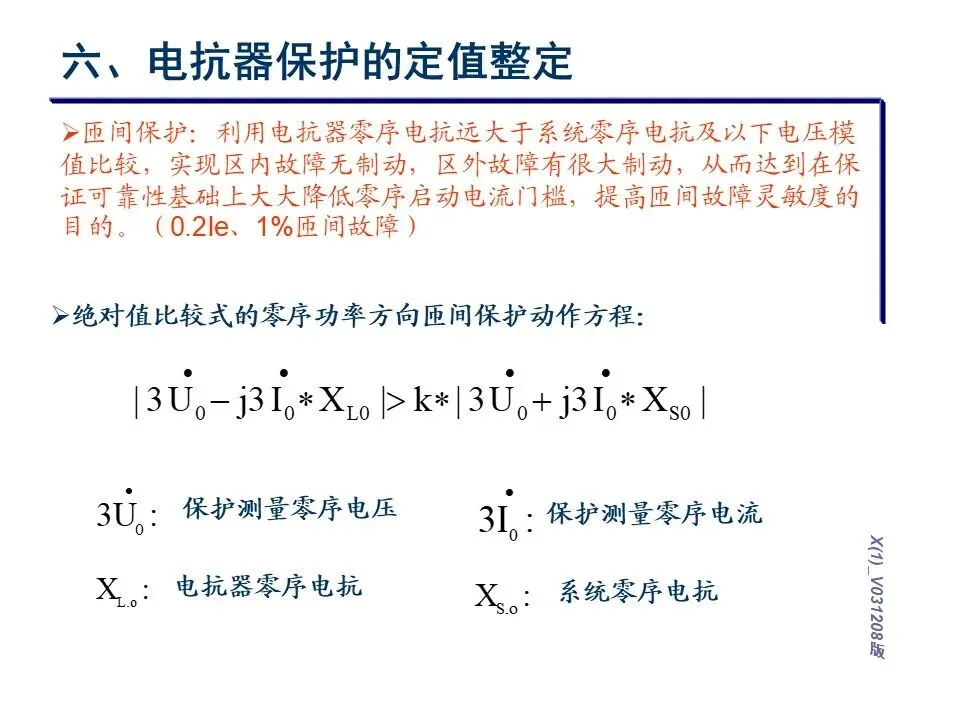

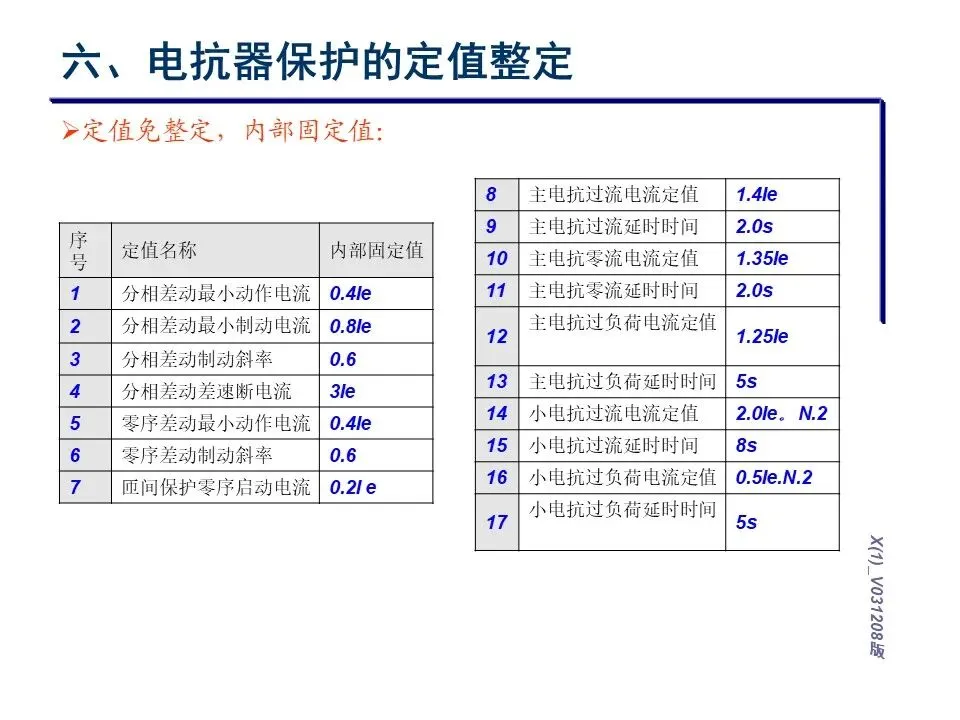

匝间保护：利用电抗器零序电抗远大于系统零序电抗及以下电压模值比较，实现区内故障无制动，区外故障有很大制动，从而达到在保证可靠性基础上大大降低零序启动电流门槛，提高匝间故障灵敏度的目的。（0.2Ie、1%匝间故障）
