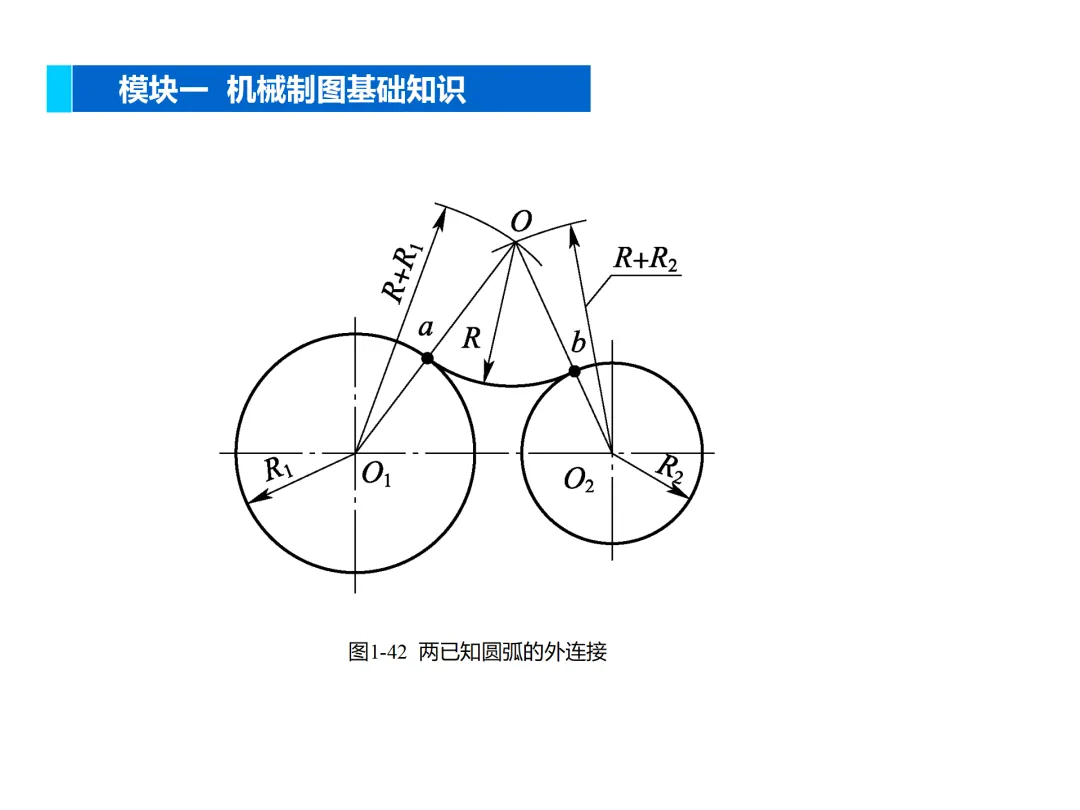

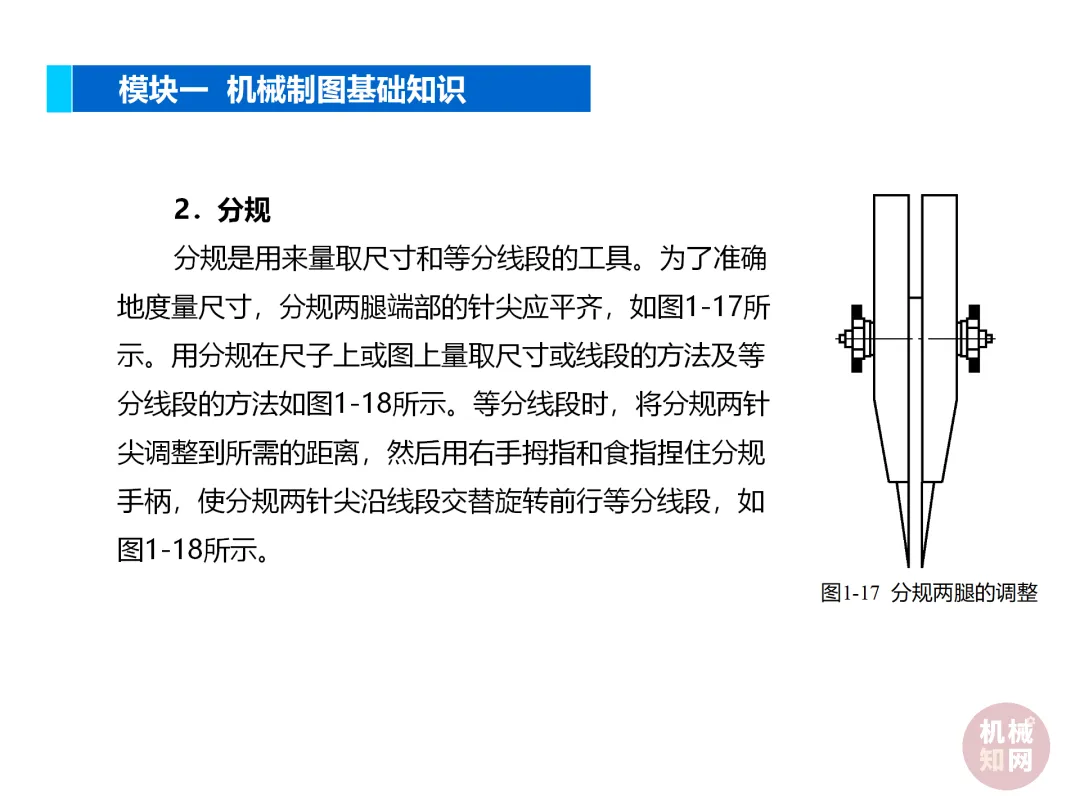

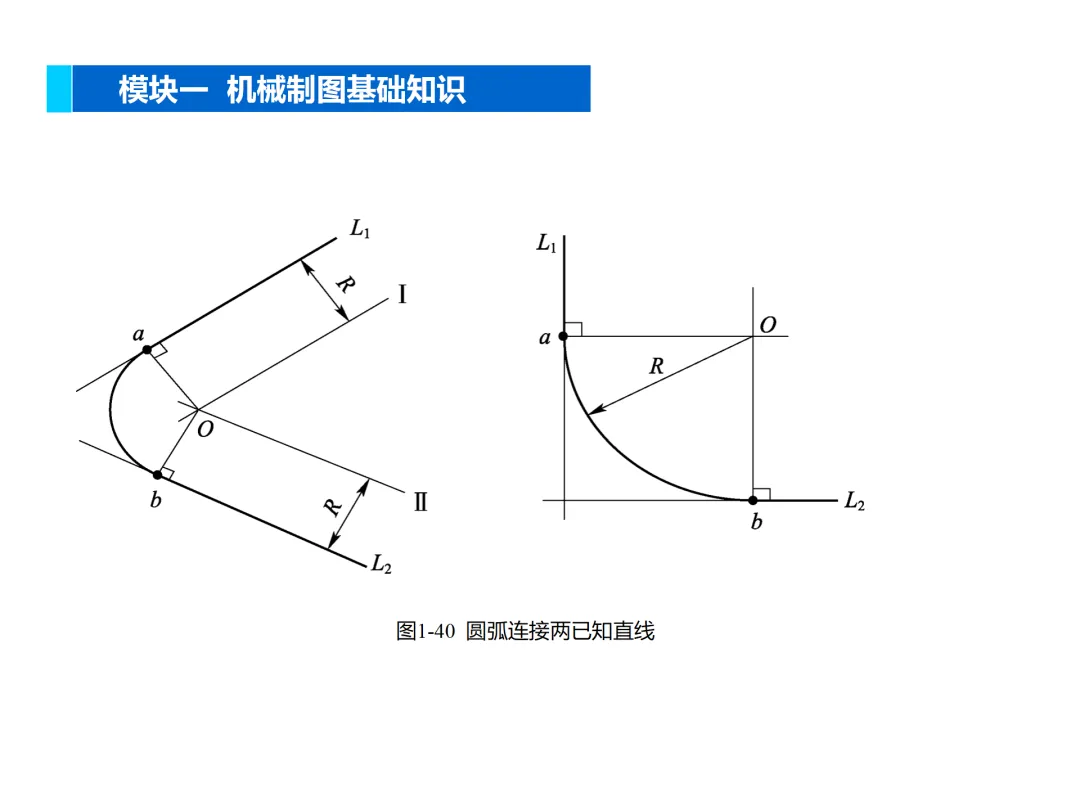

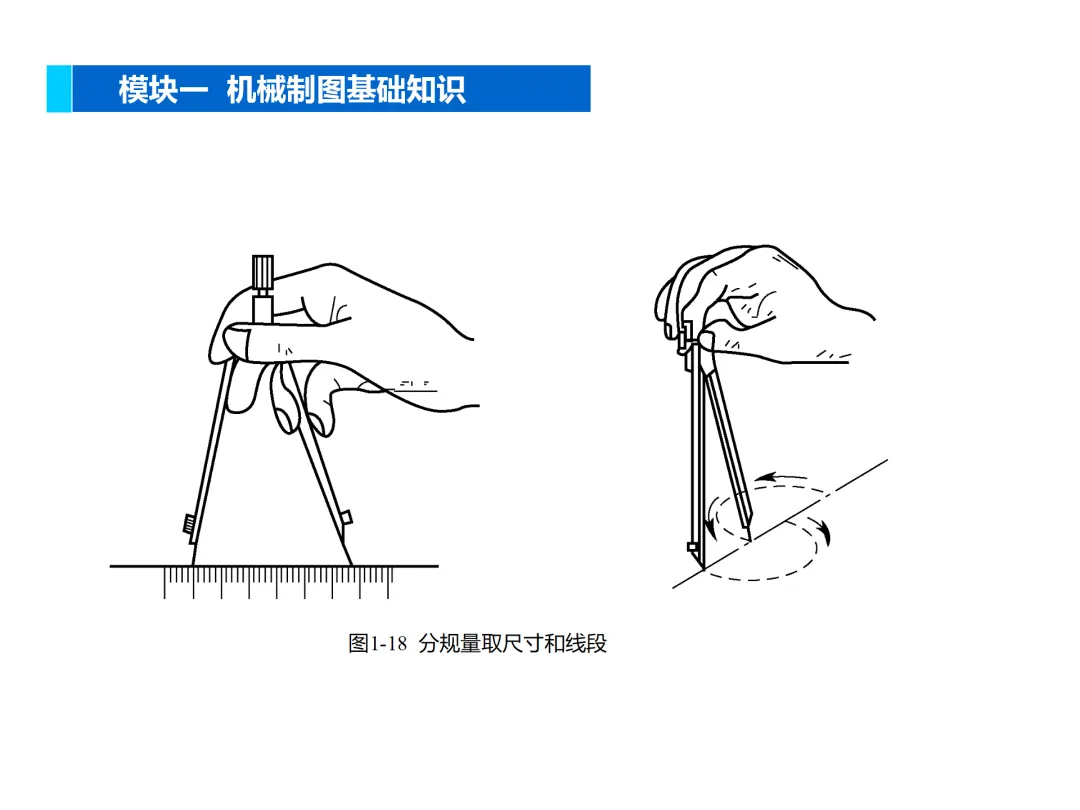

一、基础规范

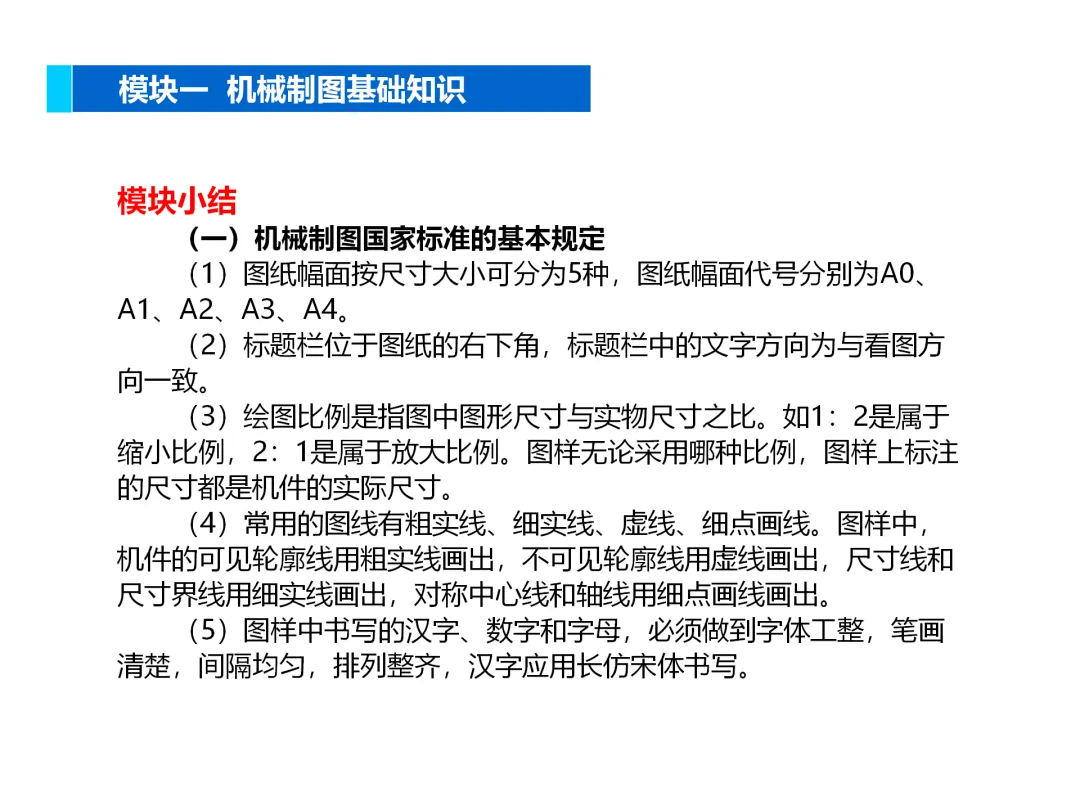

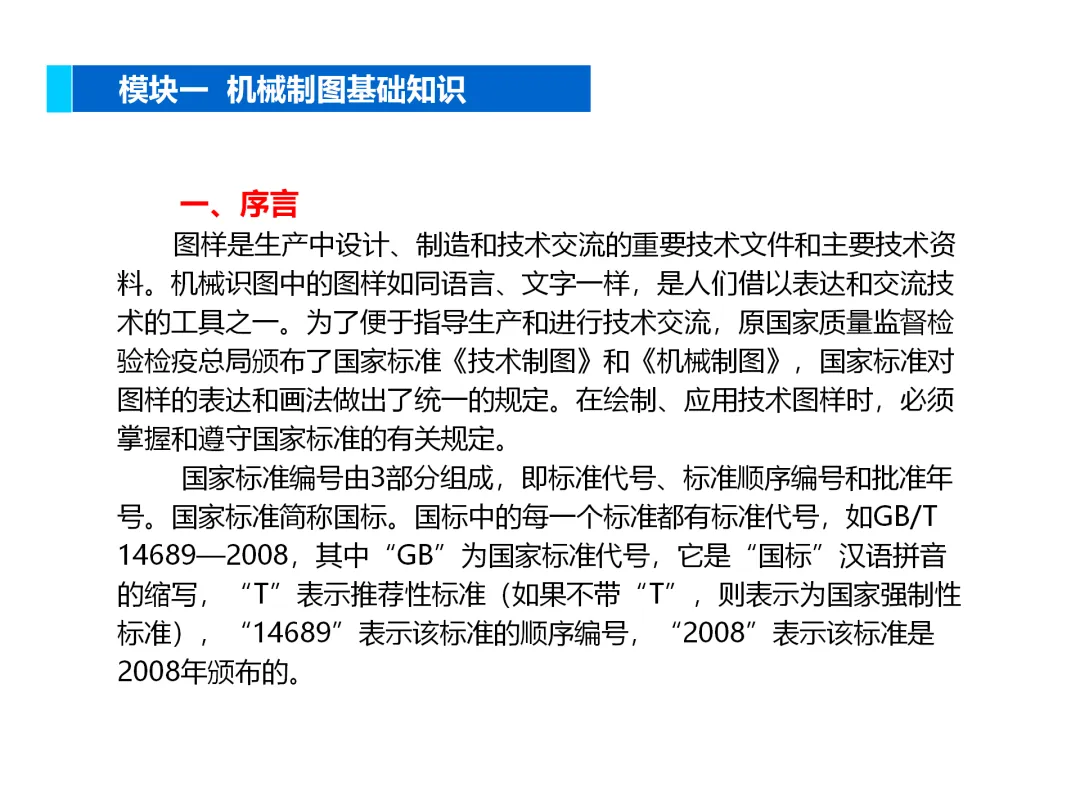

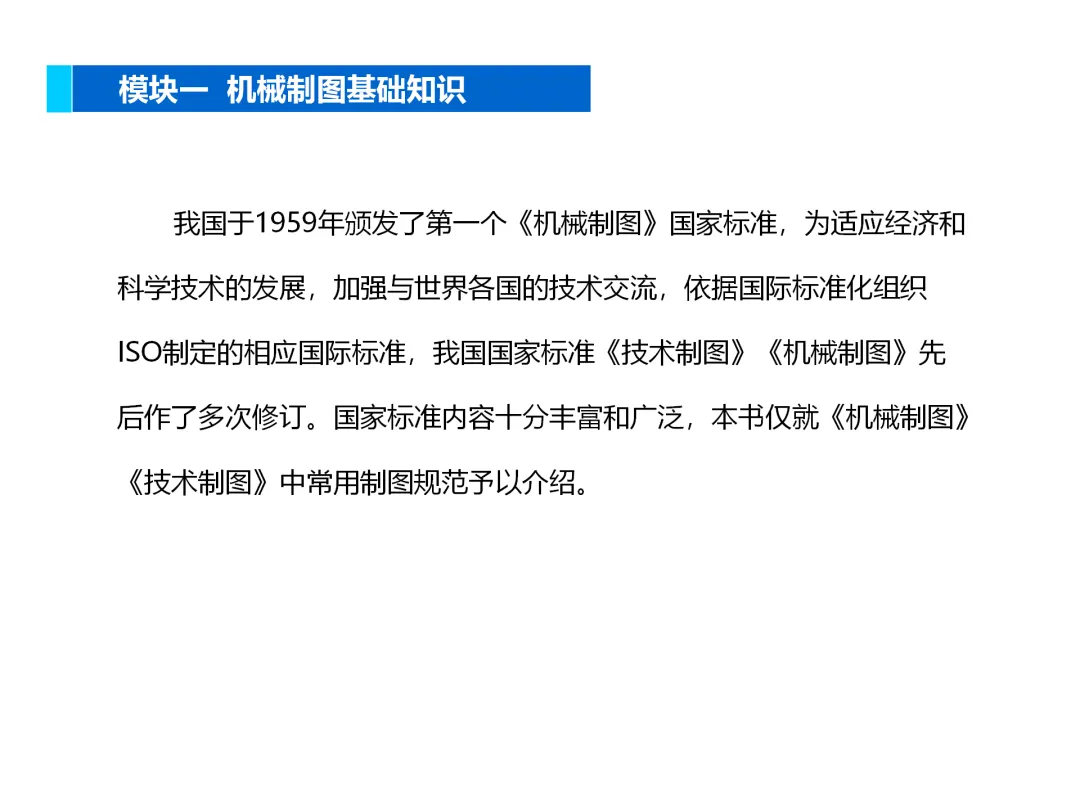

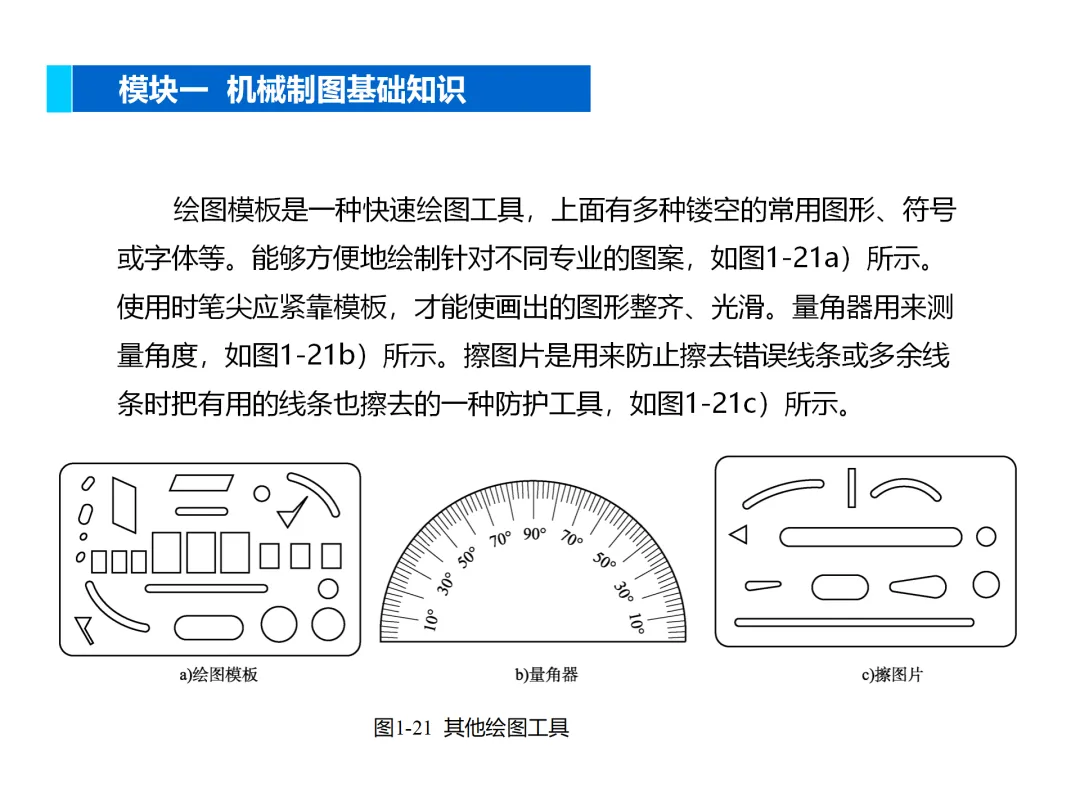

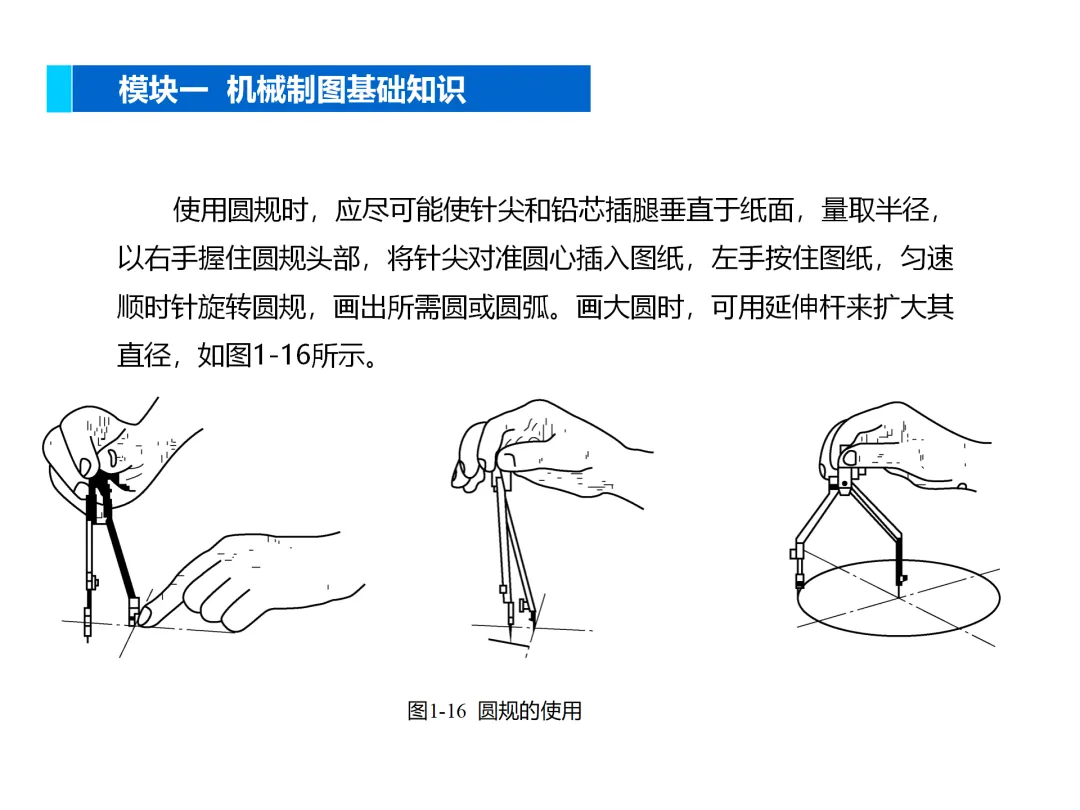

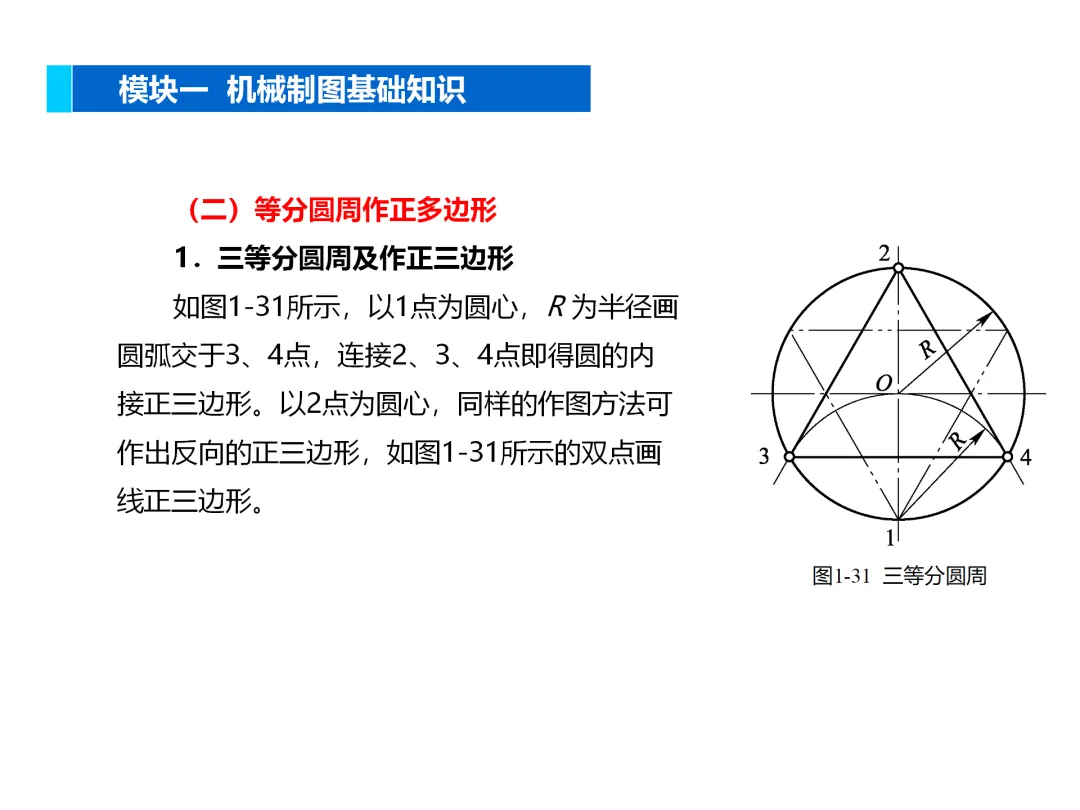

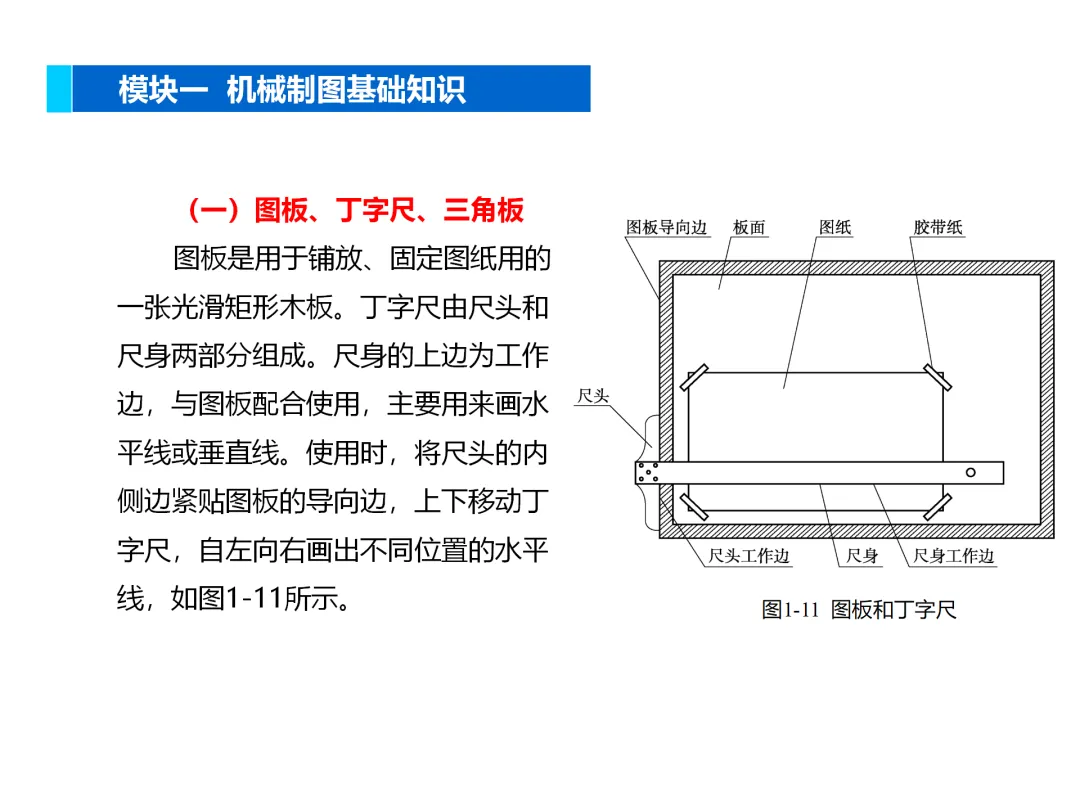

机械制图的基础是严格遵循国家标准，这是确保图纸通用性的前提。核心规范包括：

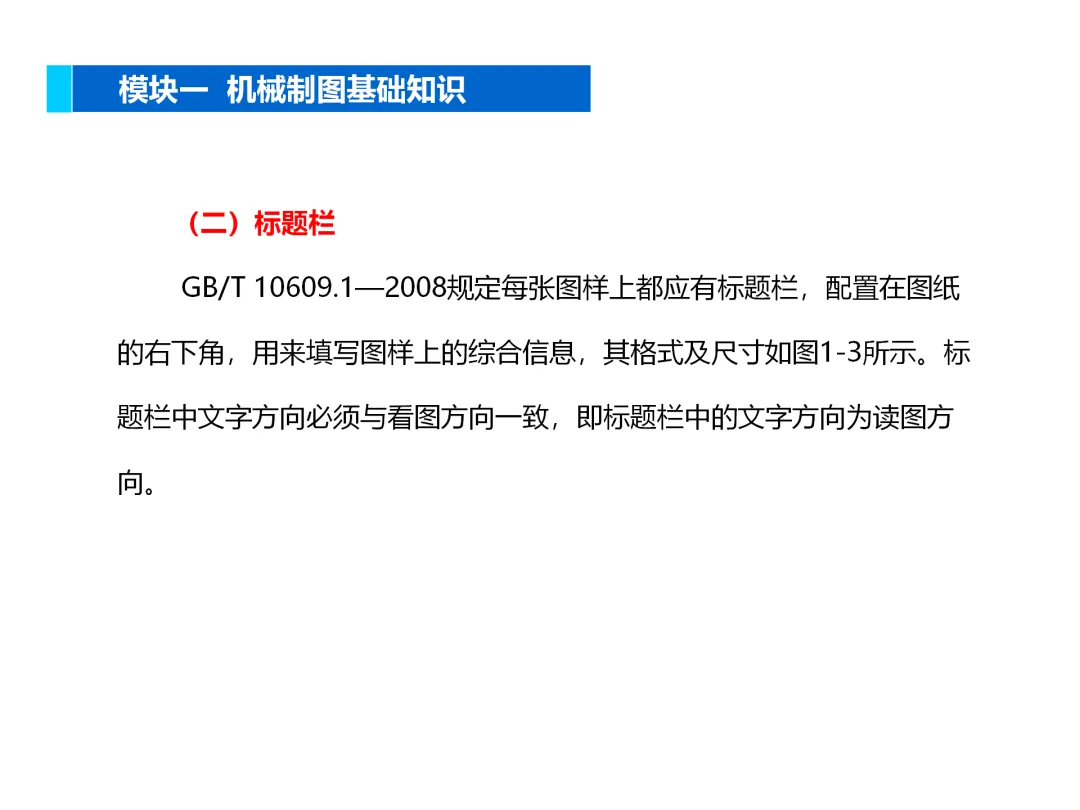

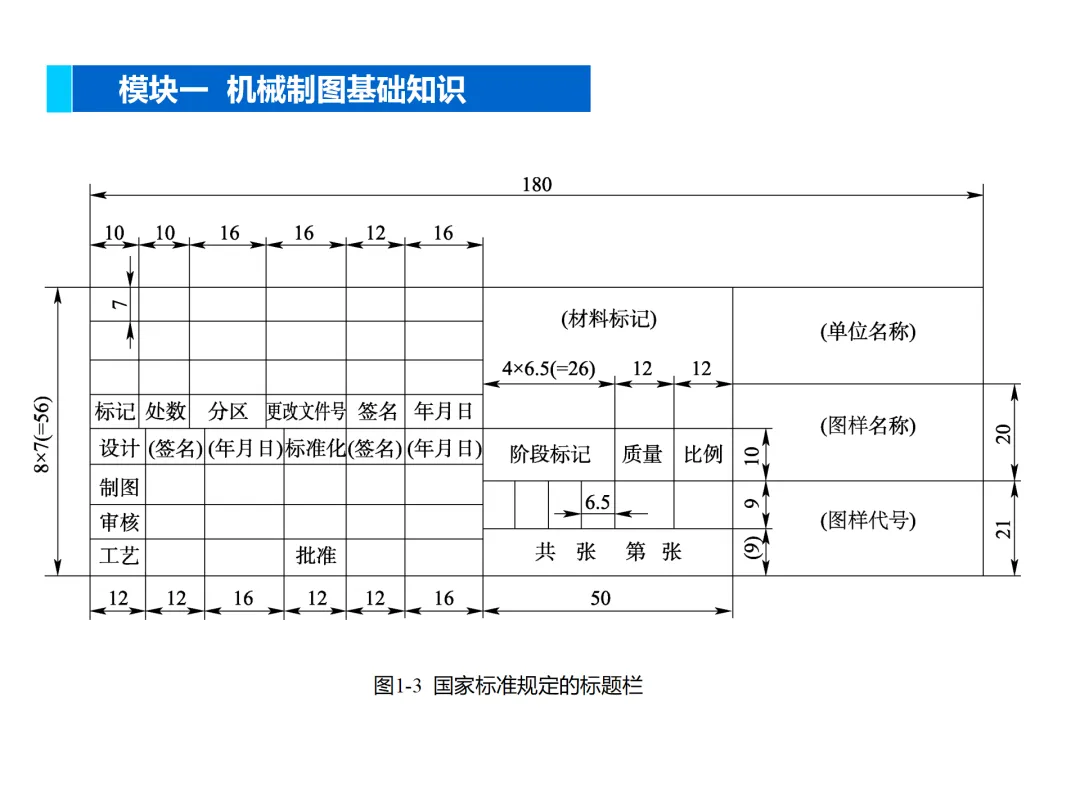

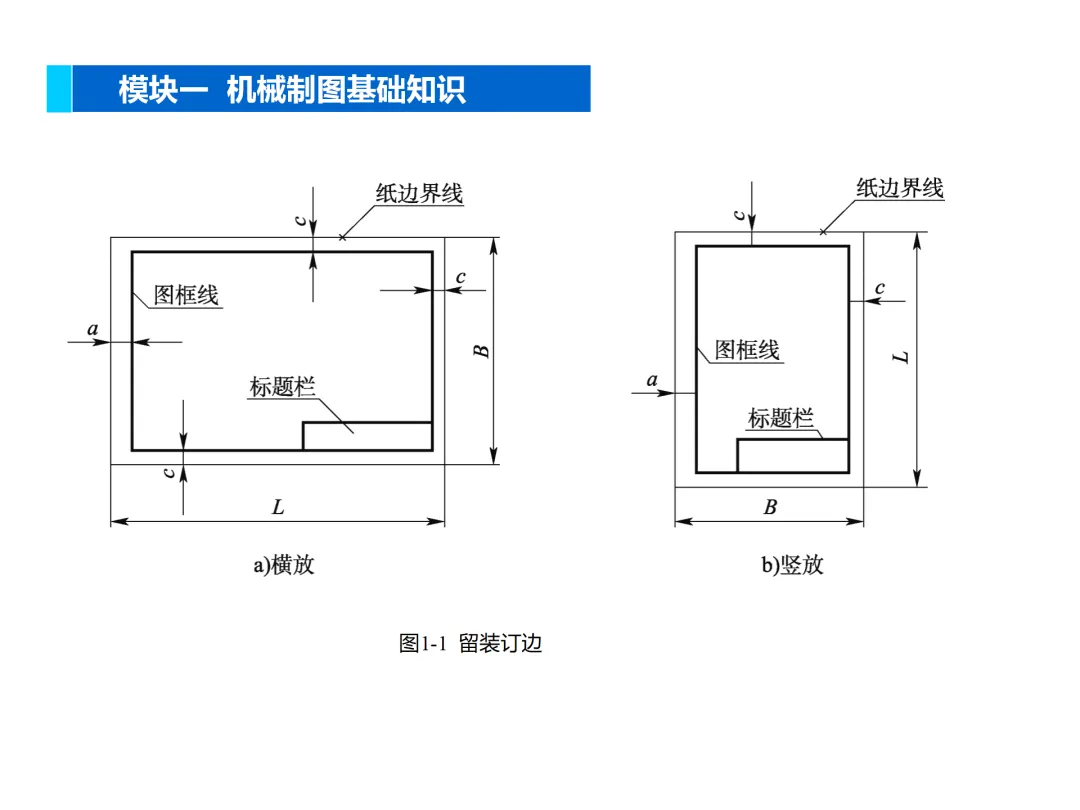

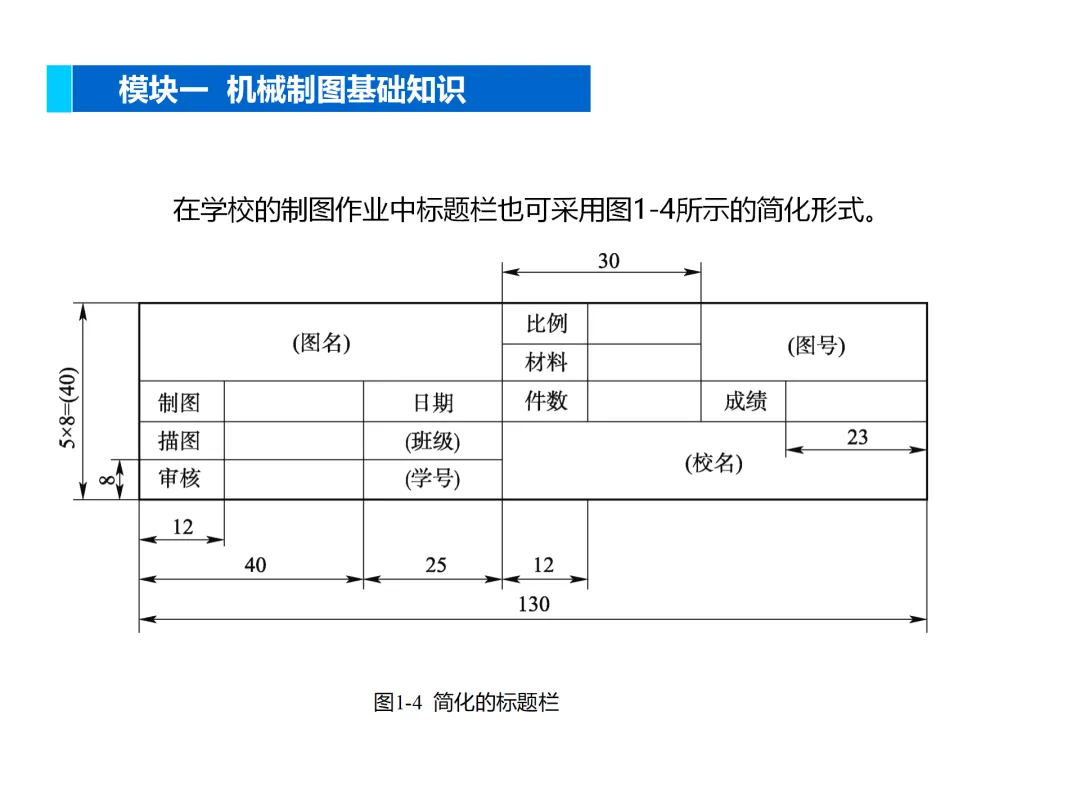

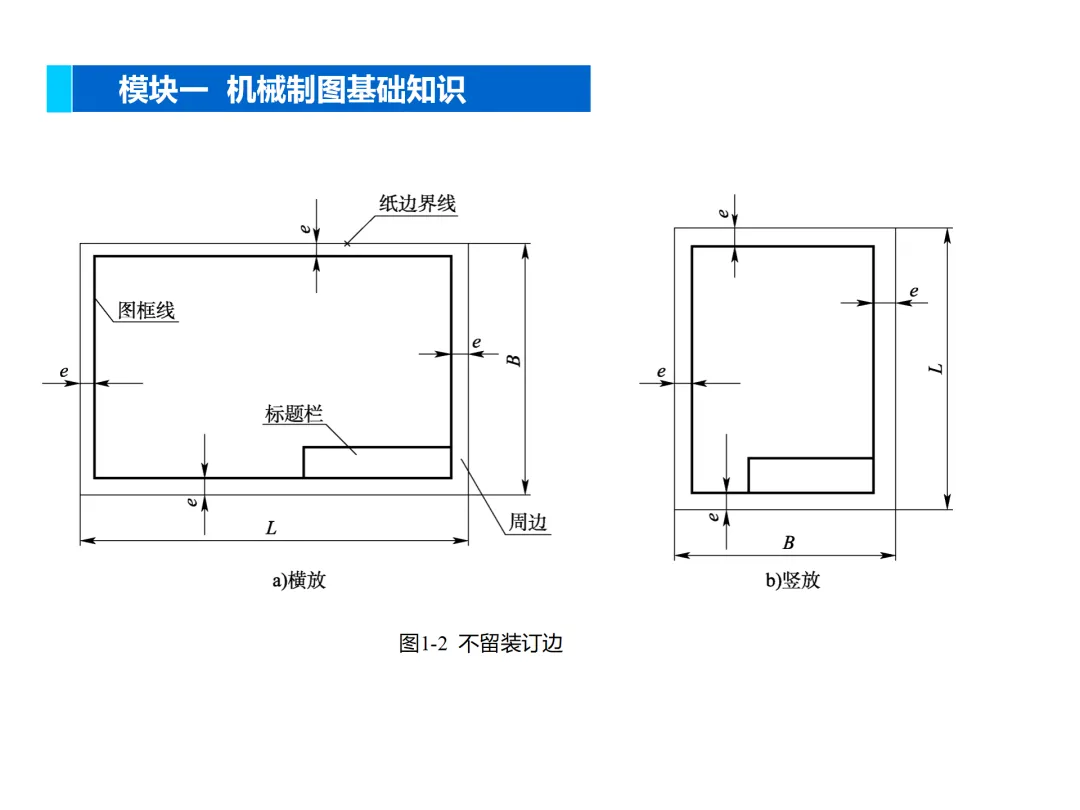

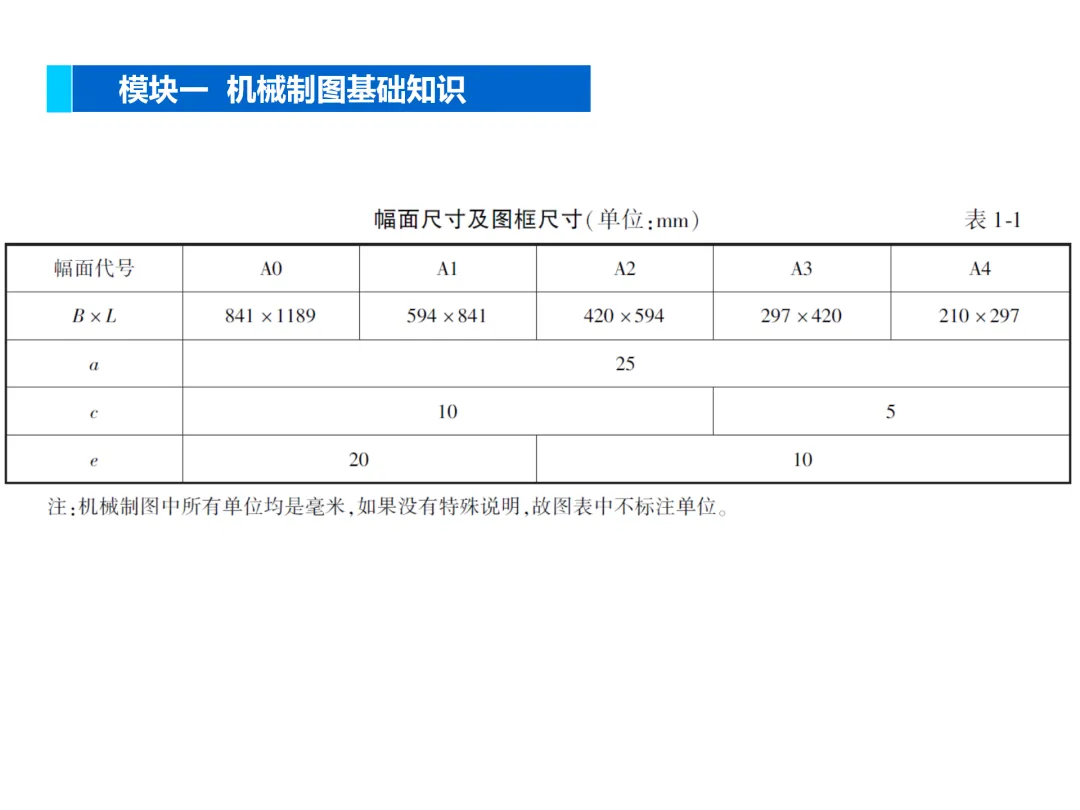

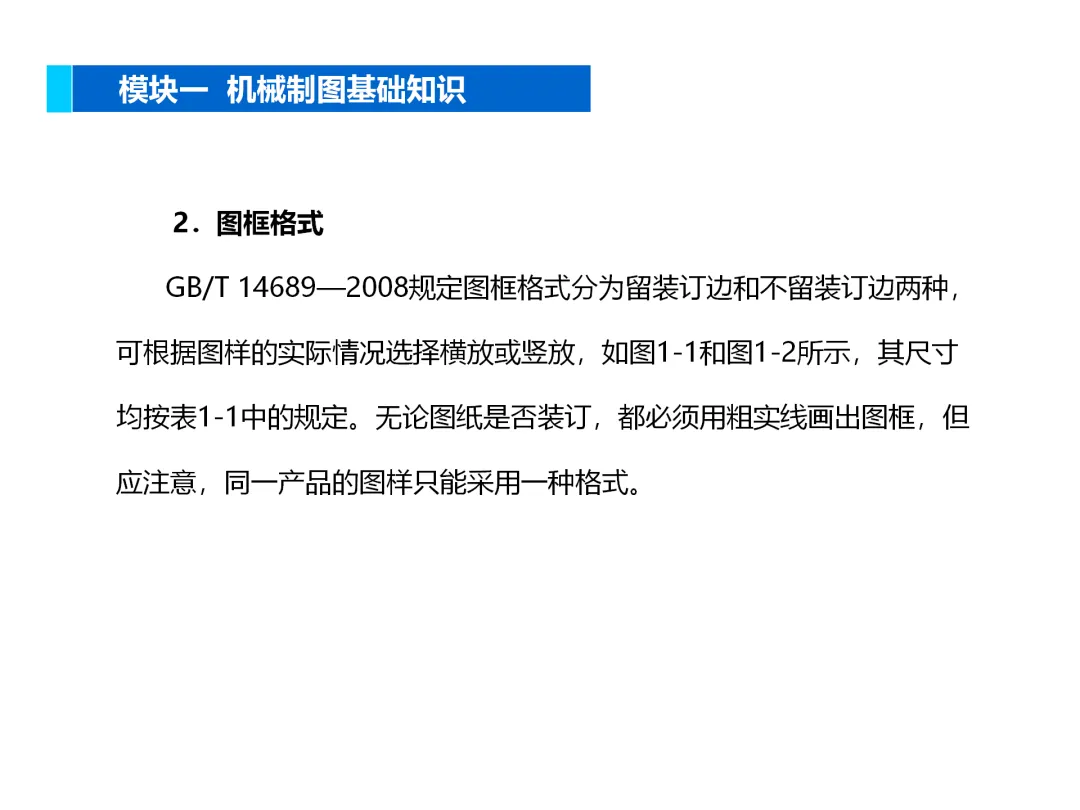

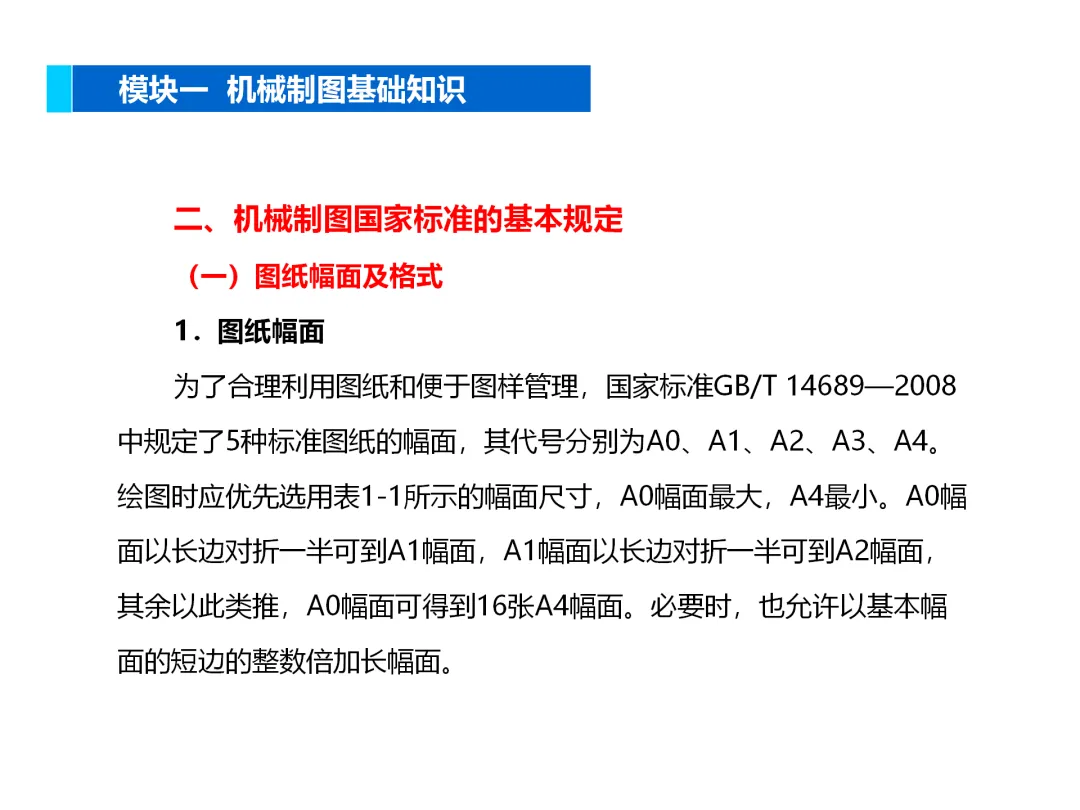

1.图纸幅面与格式：GB/T14689-2022规定A0-A4五种基本幅面，标题栏必须包含图纸名称、设计者、日期等关键信息，位置固定在右下角。

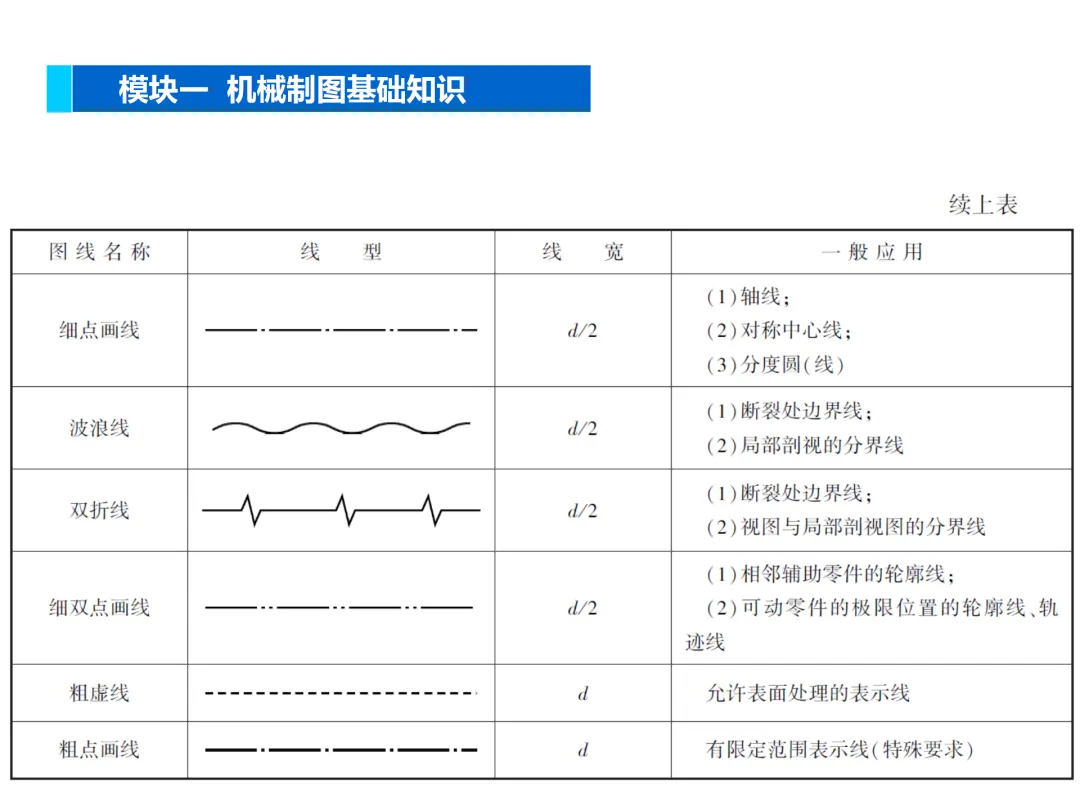

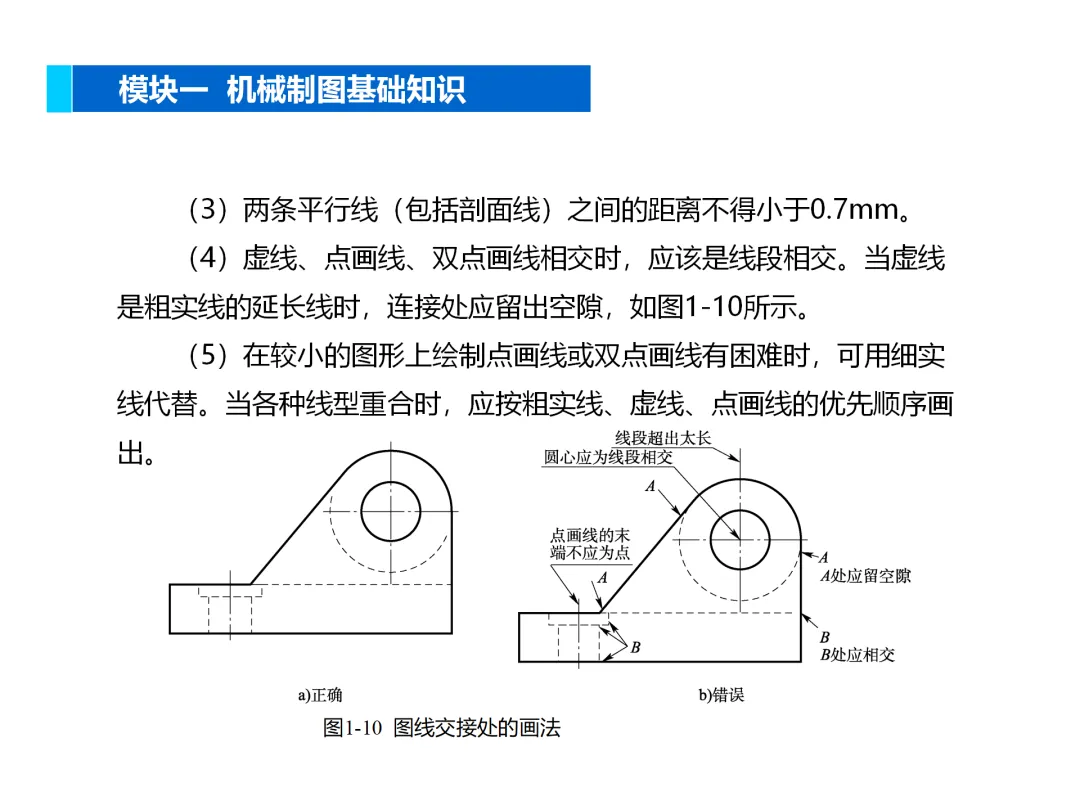

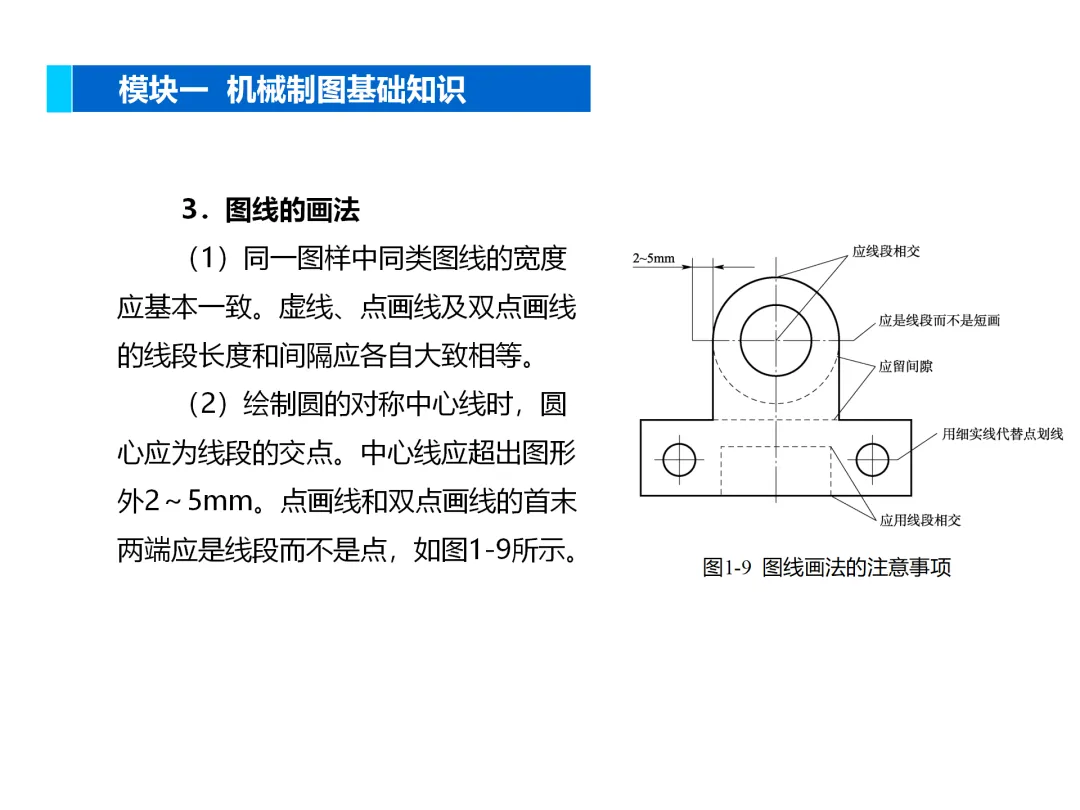

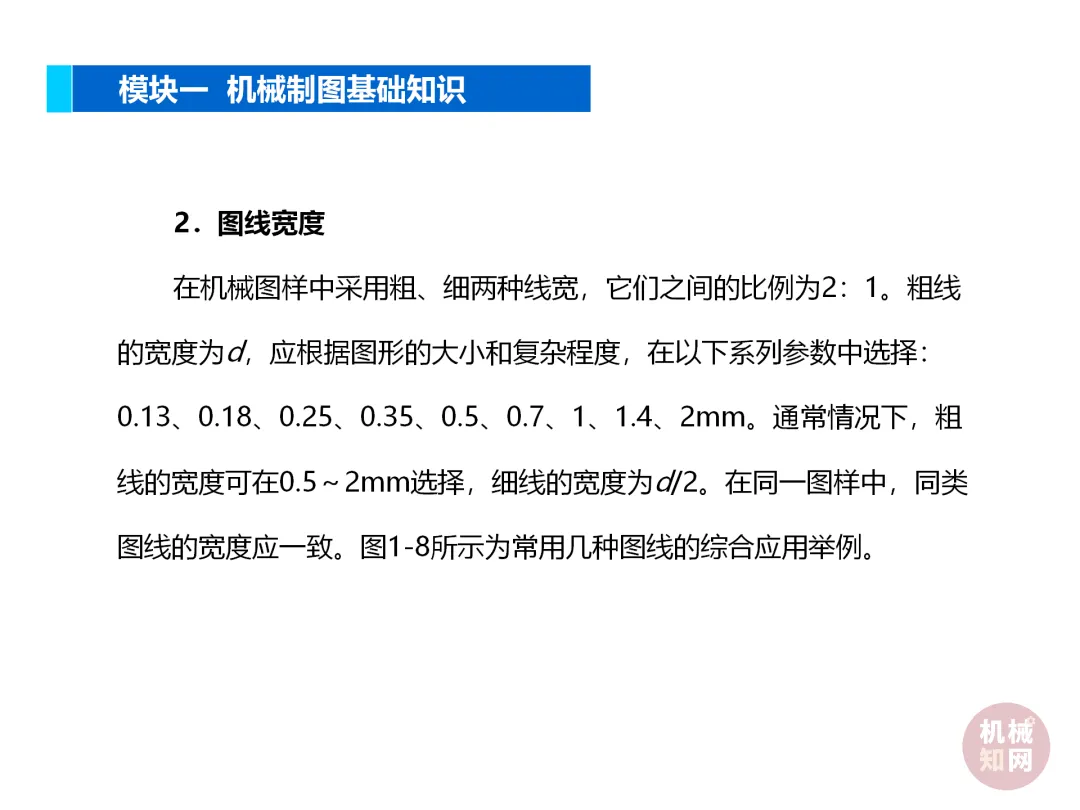

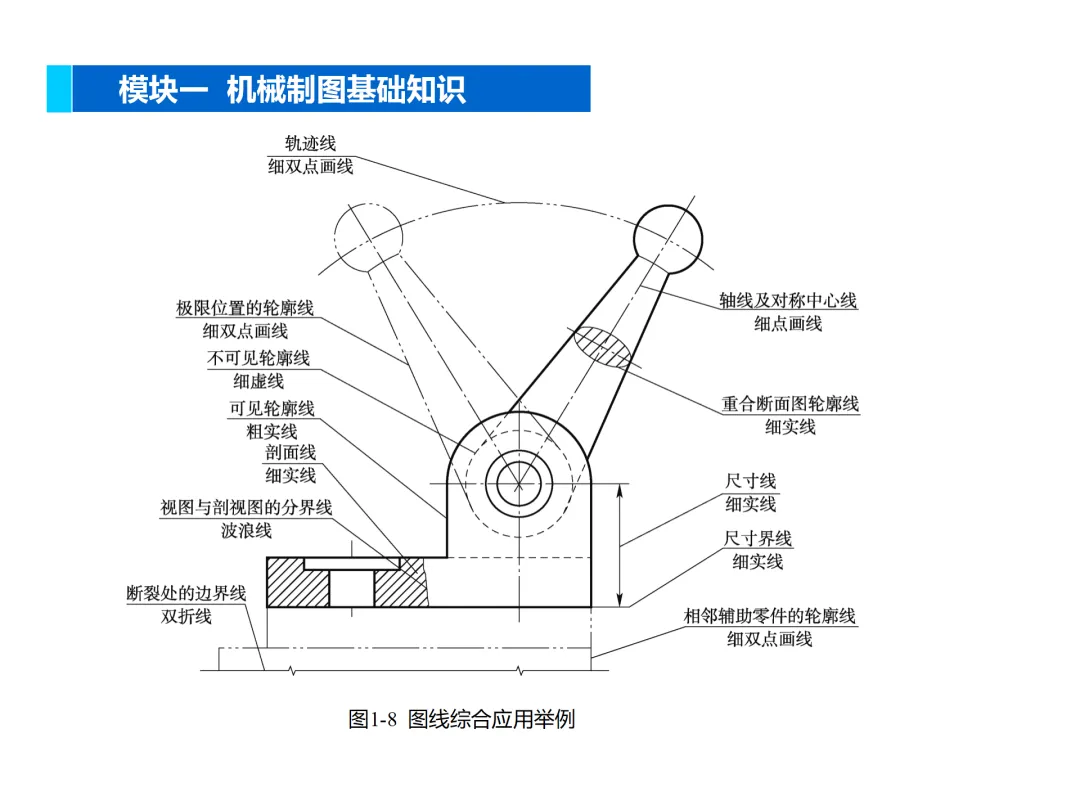

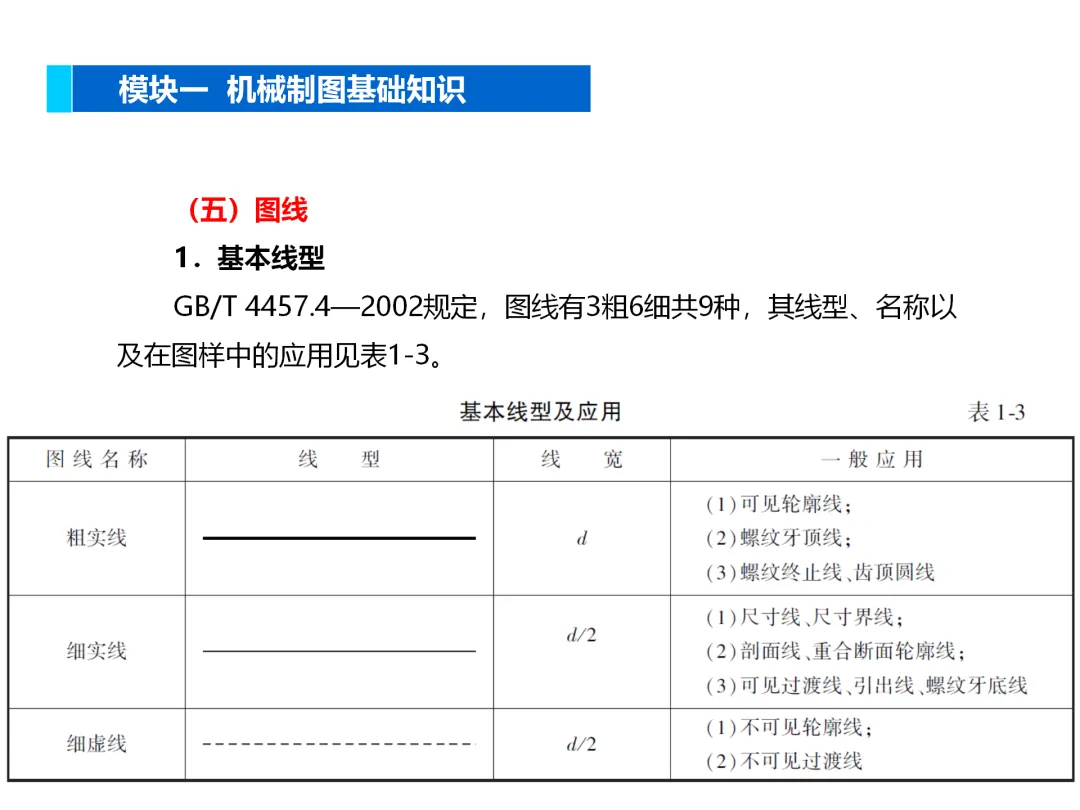

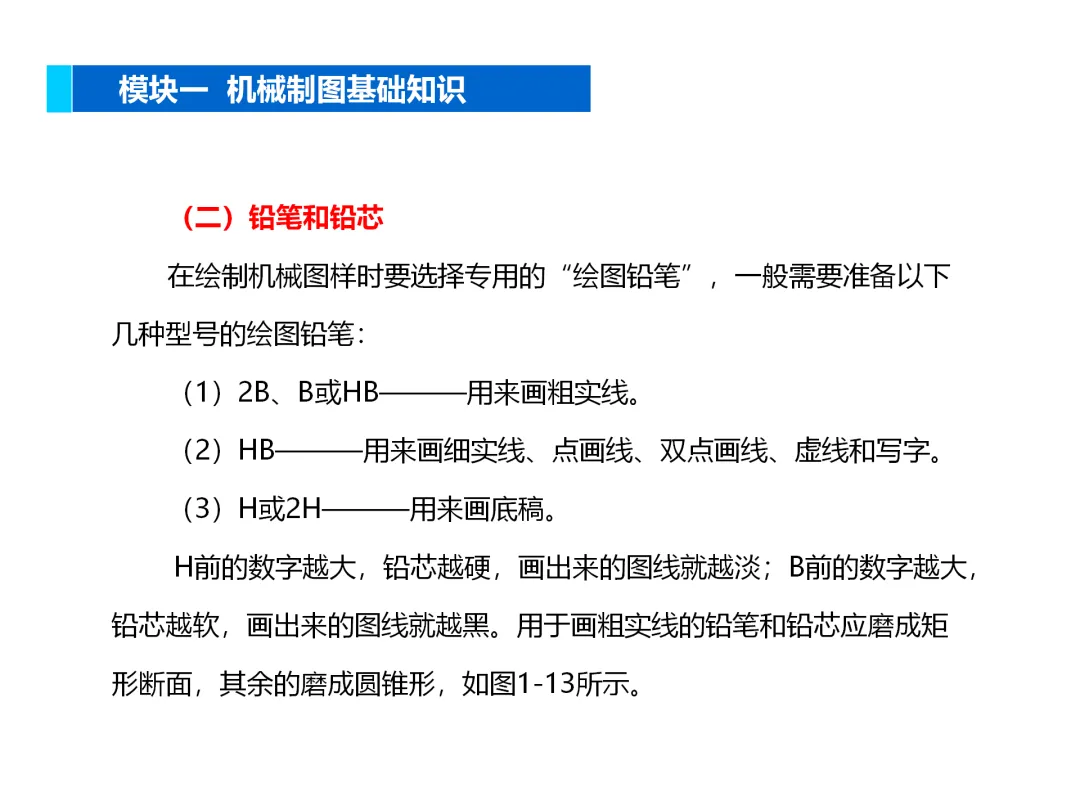

2.图线标准：粗实线（可见轮廓）、虚线（不可见轮廓）、细点划线（轴线/对称中心）等9种线型各司其职，粗细比例遵循2:1原则。

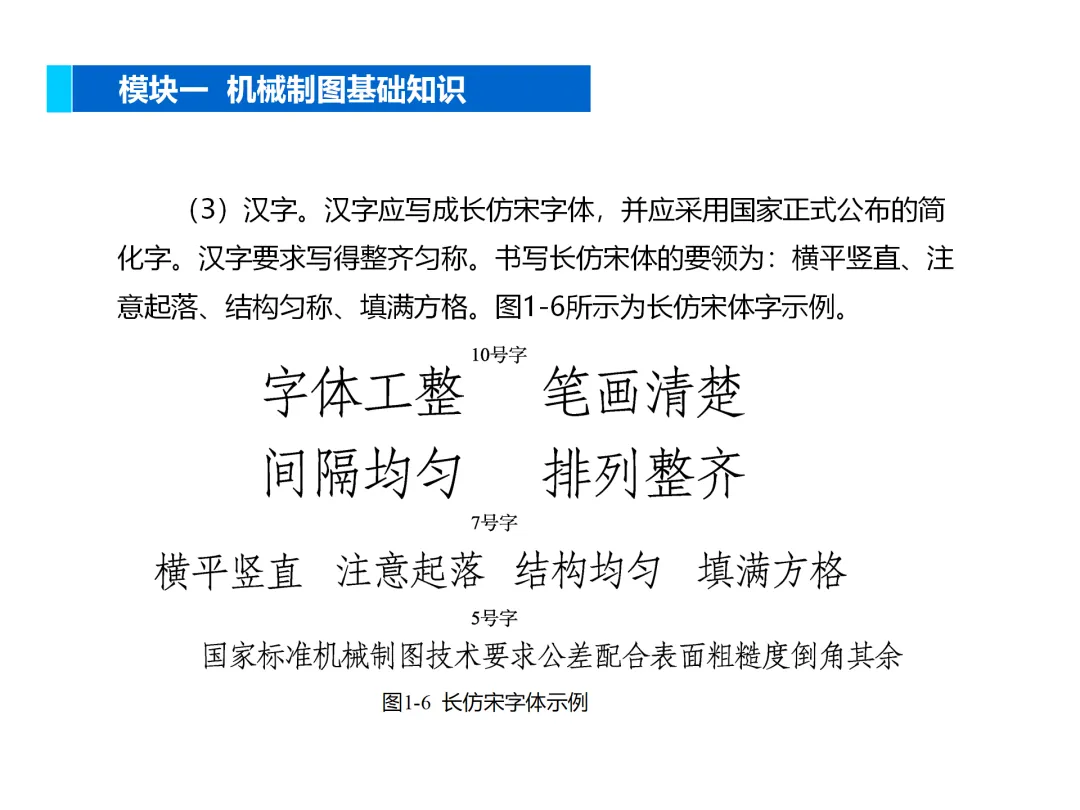

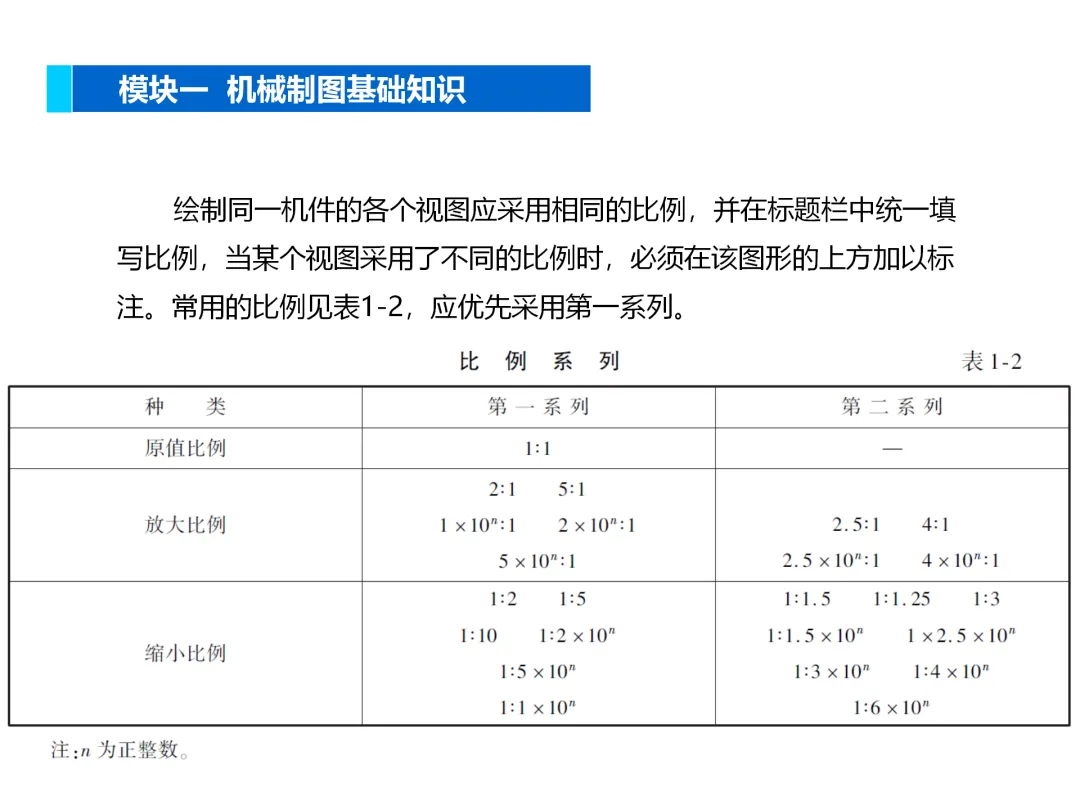

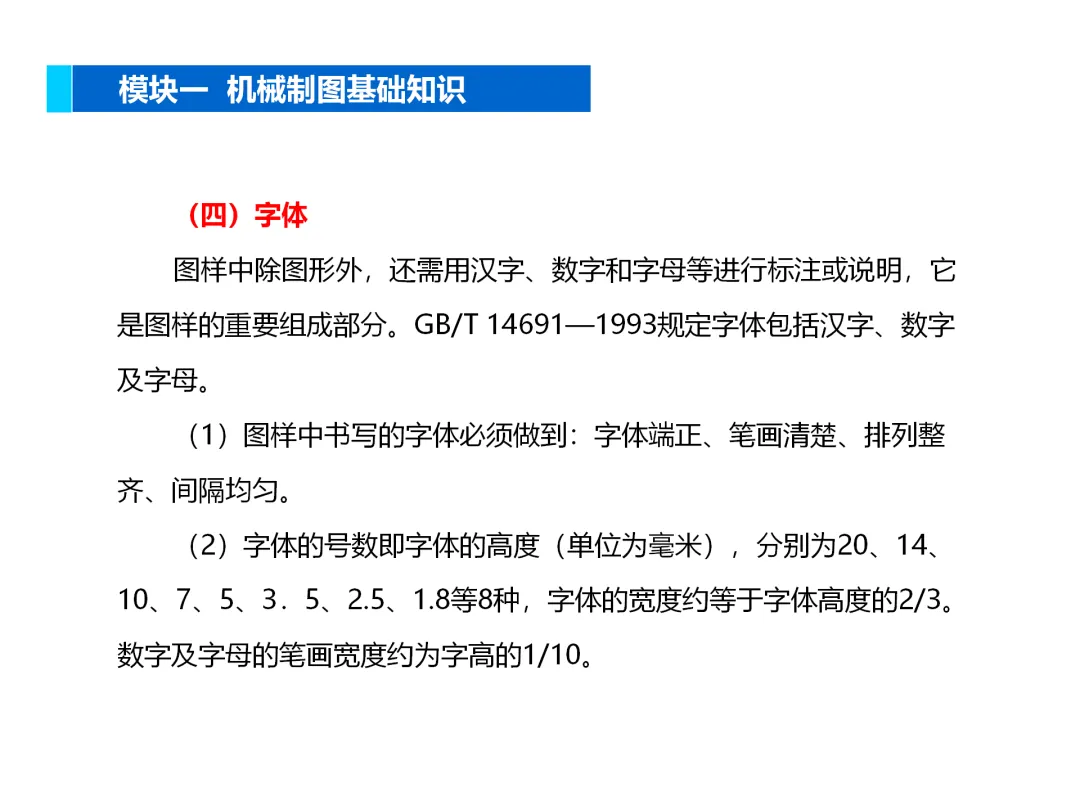

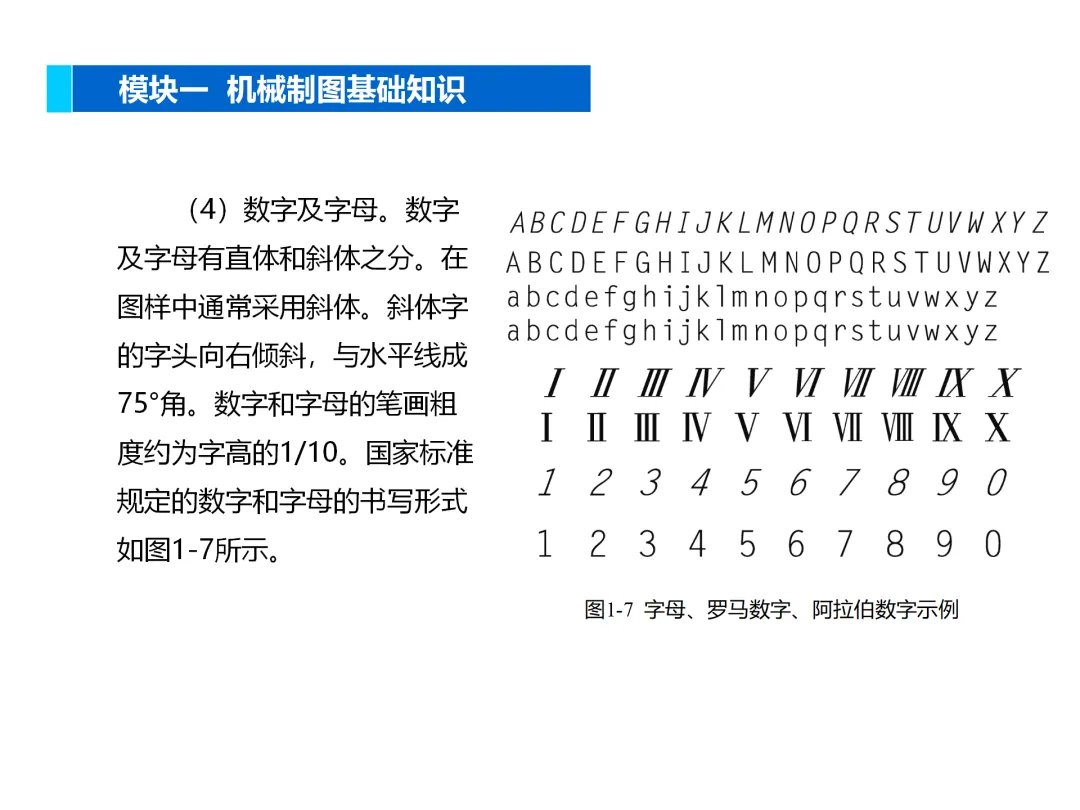

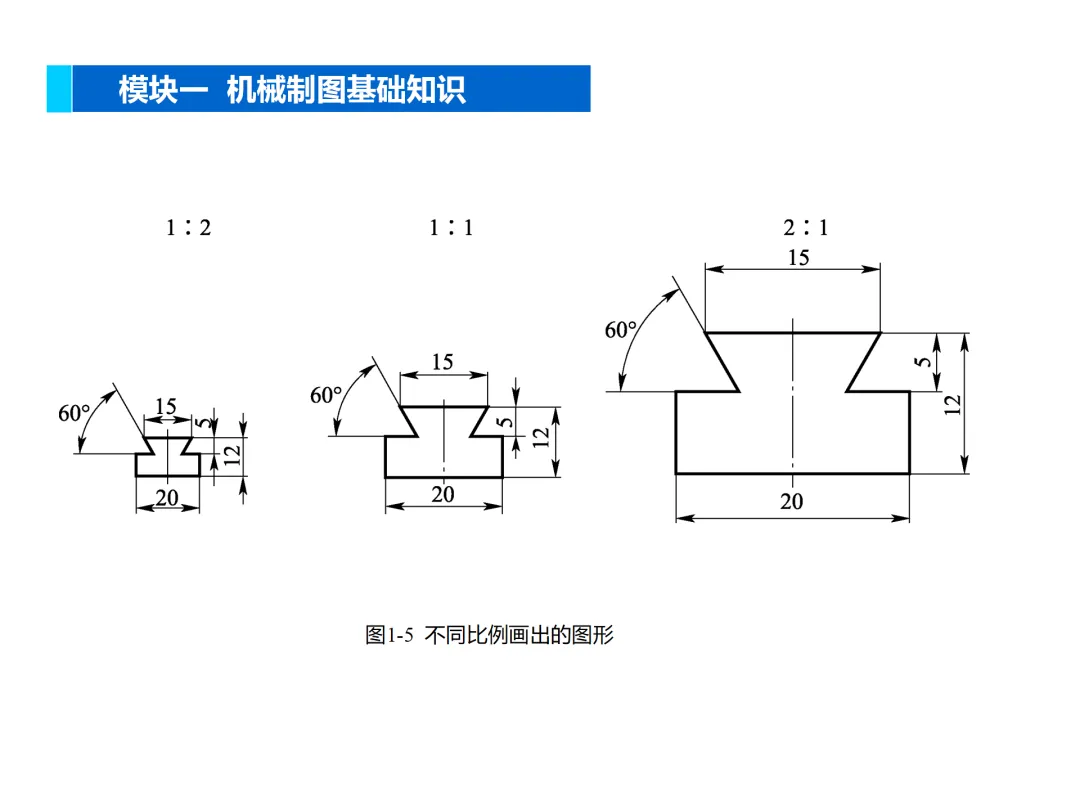

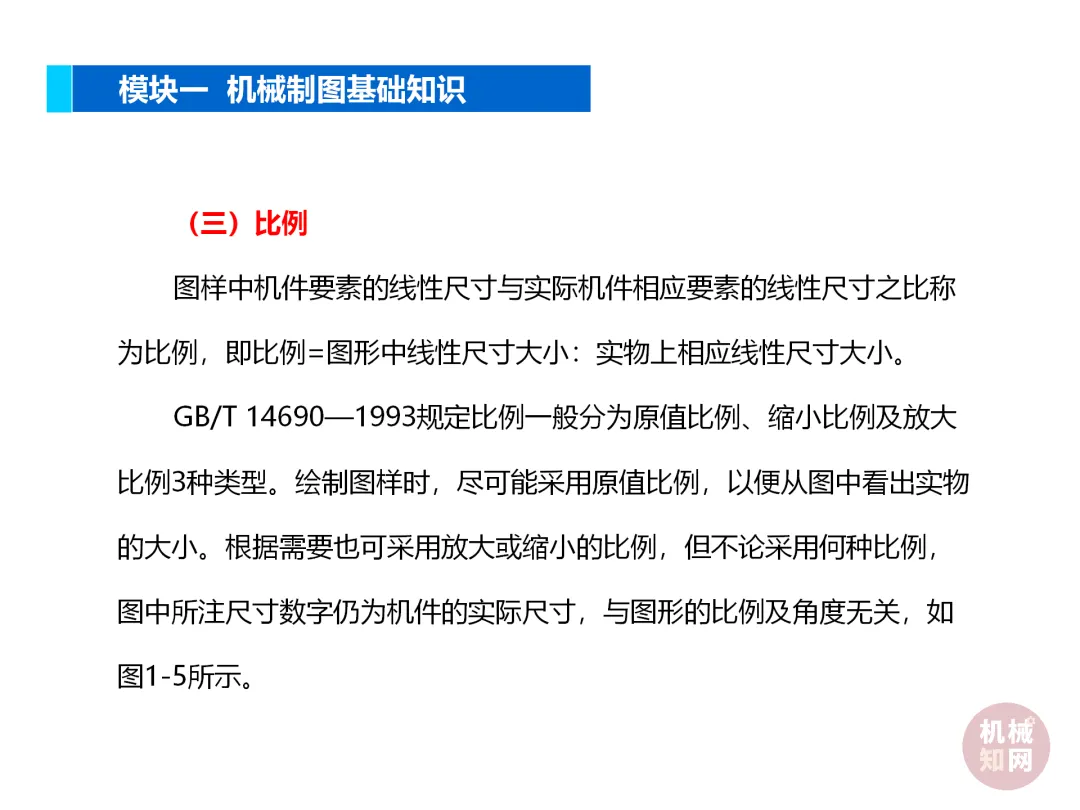

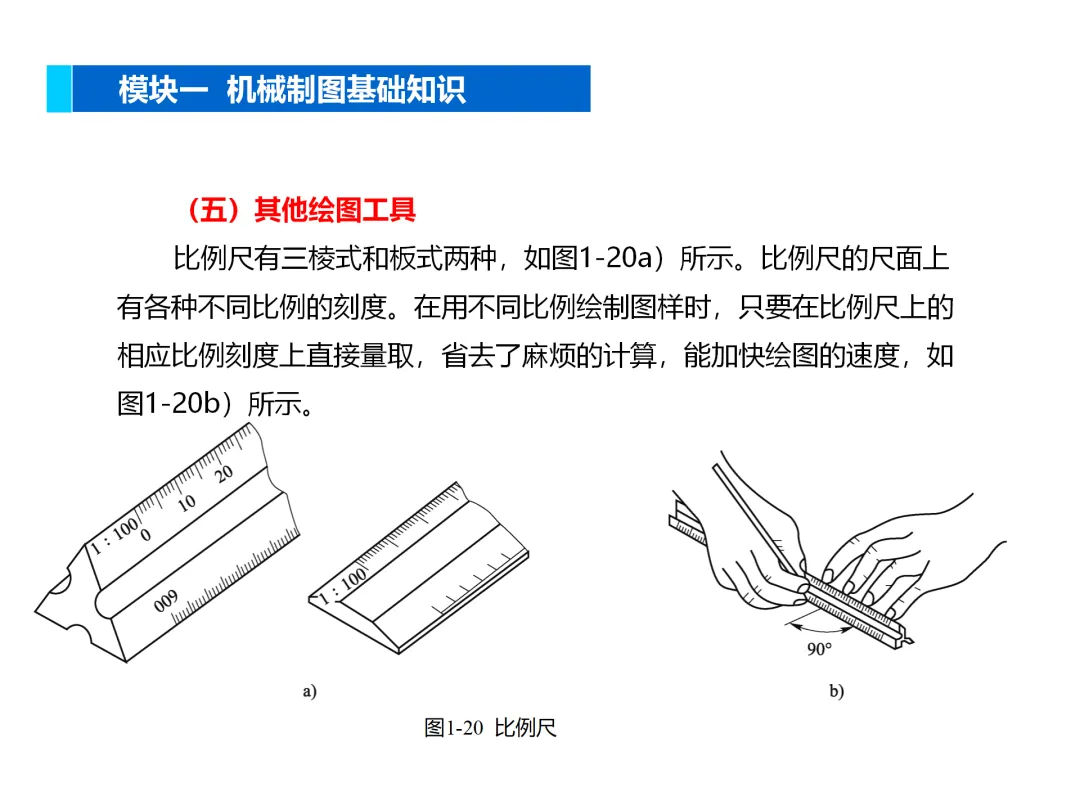

3.比例与字体：比例为图形与实物尺寸之比，常用1:1、1:2、2:1等；字体必须采用长仿宋体，数字和字母为斜体，确保清晰可读。
4.图层管理：专业制图需区分轮廓线、中心线、尺寸线等图层，这是提升图纸可读性和编辑效率的基础技能。
二、投影原理
正投影法是机械制图的核心理论基础，其三大特性是理解视图关系的关键：
1.真实性：平行于投影面的平面图形反映实形。
2.积聚性：垂直于投影面的直线或平面投影成点或线段。
3.类似性：倾斜于投影面的平面图形投影为类似形。
主、俯、左三个基本视图构成"三视图"体系，遵循"长对正、高平齐、宽相等"的投影规律，这是解读复杂零件结构的核心逻辑。2026年行业趋势显示，三维建模与二维工程图的联动已成为主流，掌握投影原理是实现两者无缝转换的基础。
三、视图表达
针对不同零件特性，需灵活运用多种视图表达方法：
1.基本视图：除三视图外，还包括右、仰、后视图，用于表达复杂零件的完整形态。
2.剖视图/断面图：通过假想剖切展示内部结构，需注意剖切符号、投射方向和剖面线的规范使用。
3.局部放大图：对关键部位进行细节放大，标注放大比例和索引符号。
4.简化画法：对重复结构、标准件等采用省略画法，提高绘图效率，新版GB/T17451-2021对此有详细规定。
视图表达的核心原则是清晰、简洁、完整，避免冗余或信息缺失，这直接影响后续加工与装配效率。

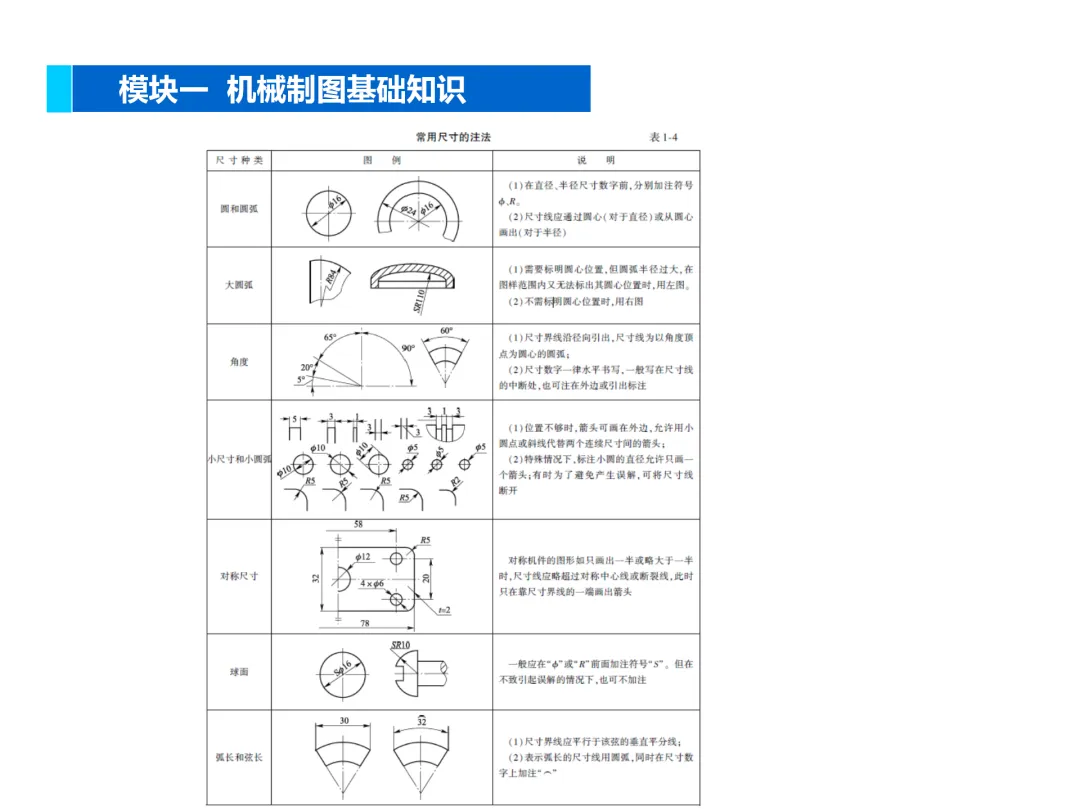

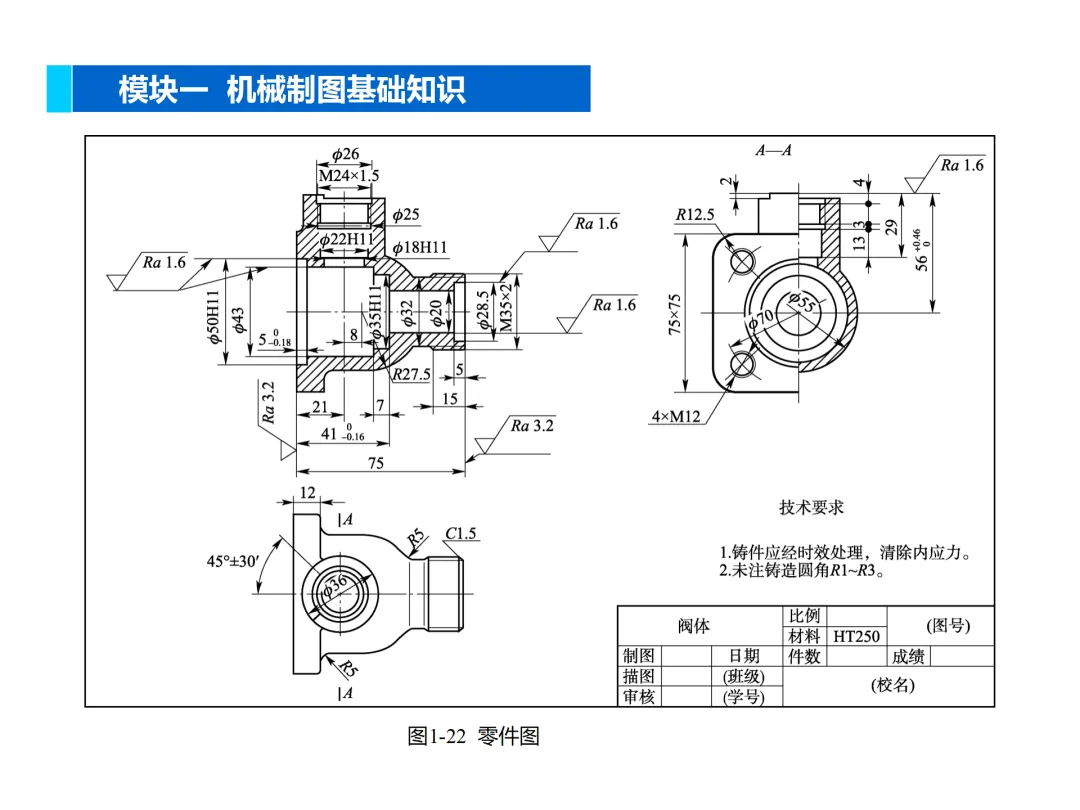

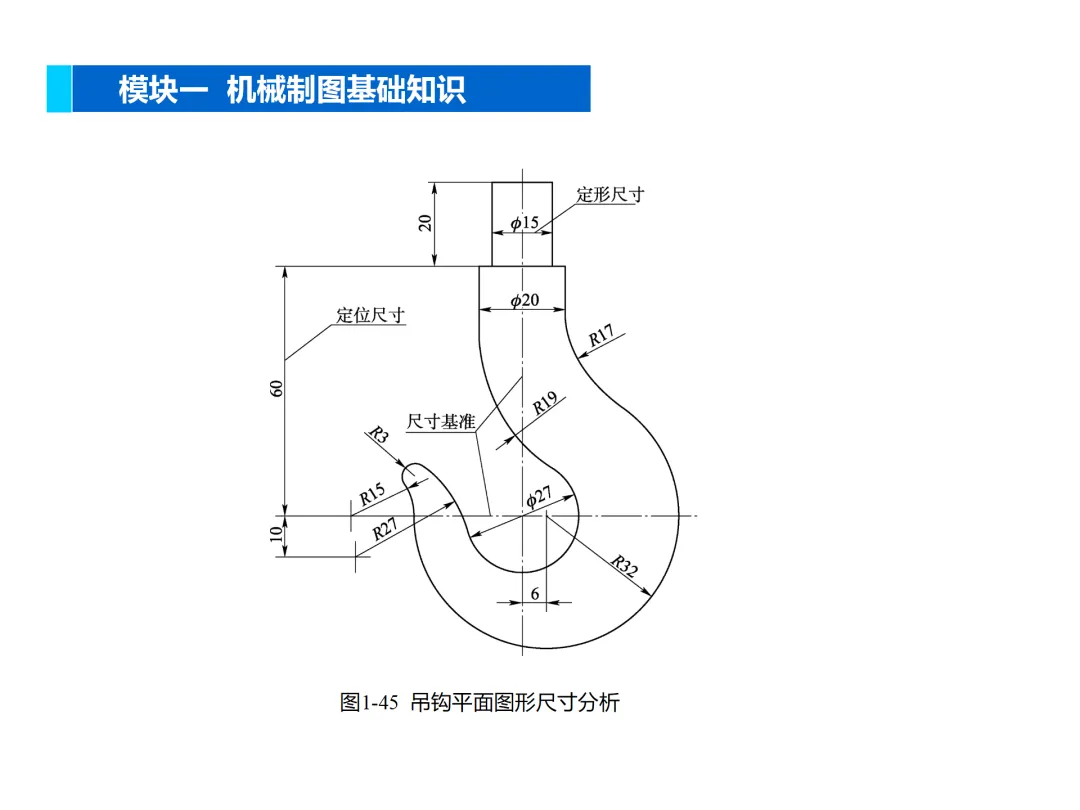

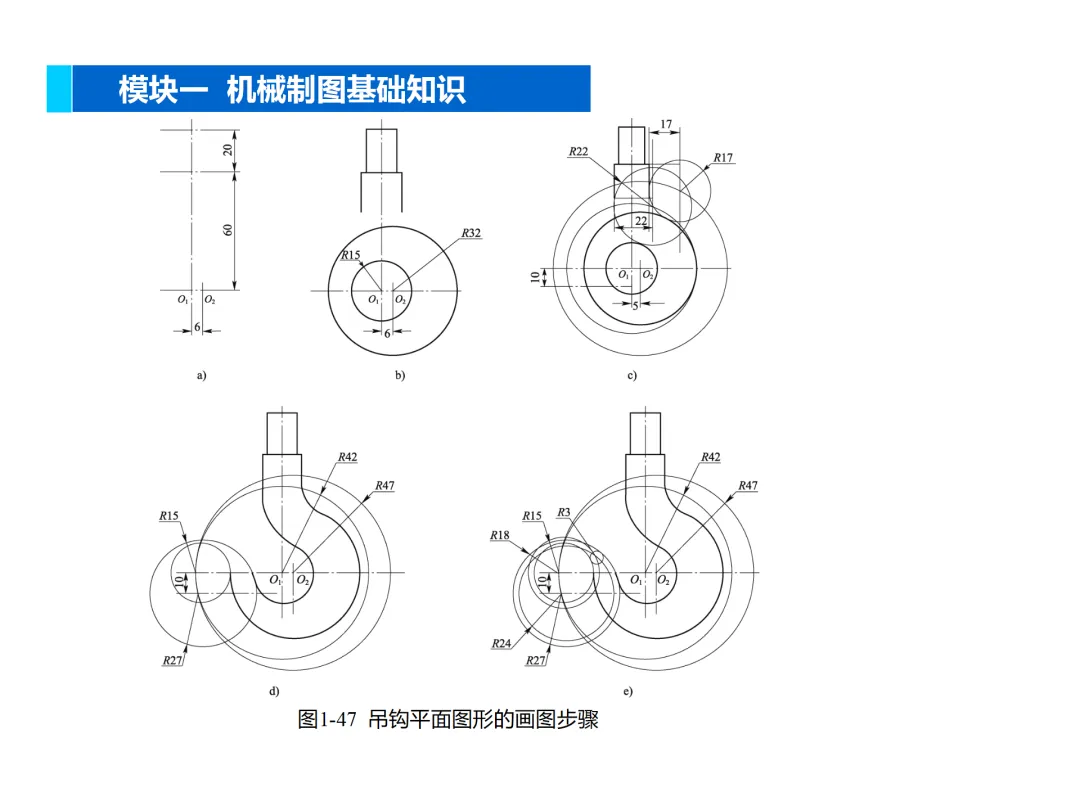

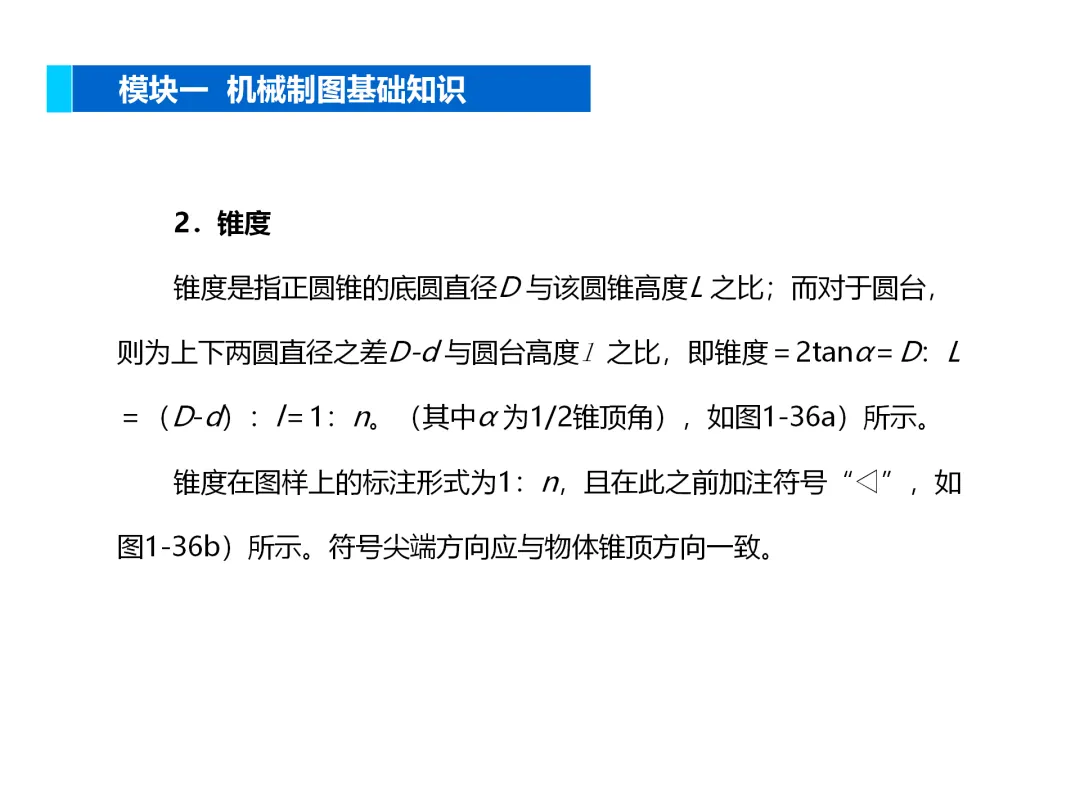

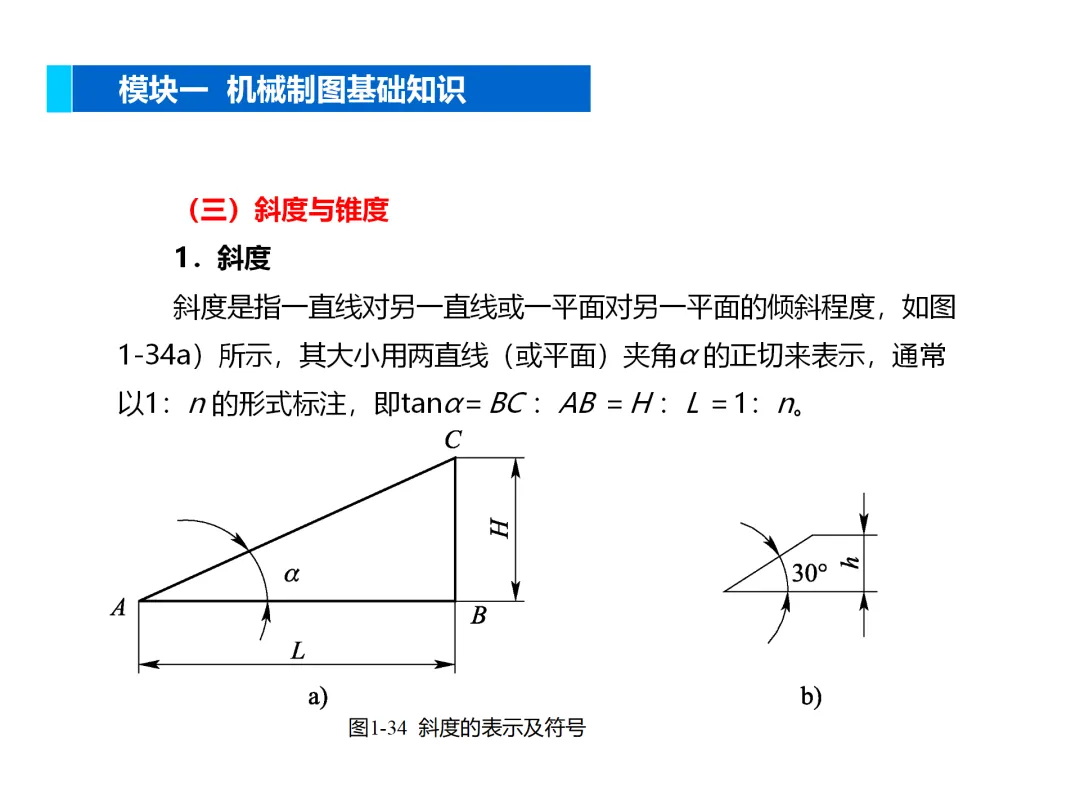

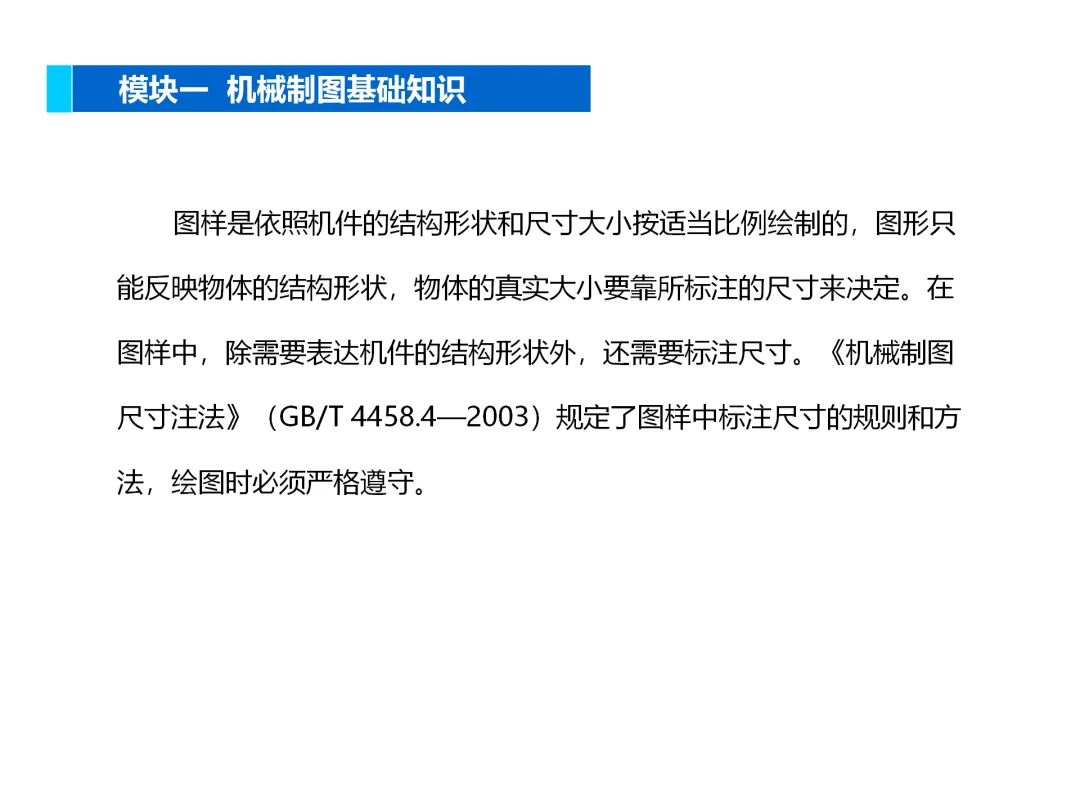

四、尺寸标注与公差
尺寸标注是图纸的灵魂，直接决定零件的可加工性和装配精度：

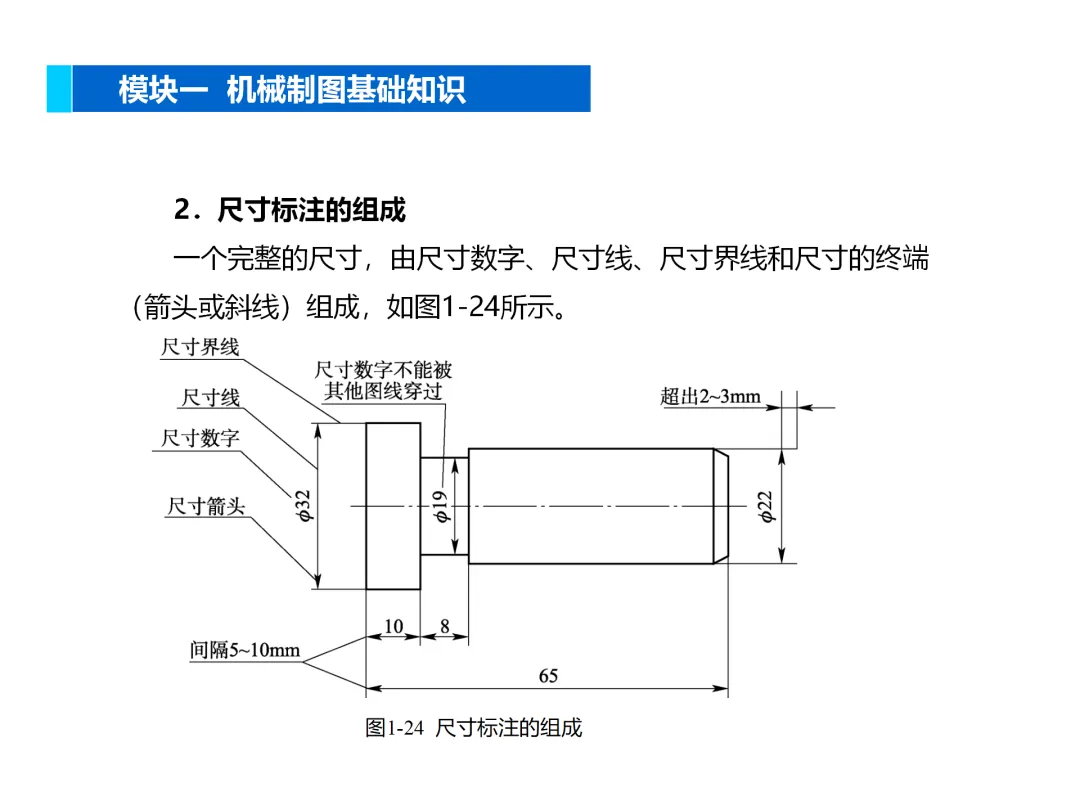

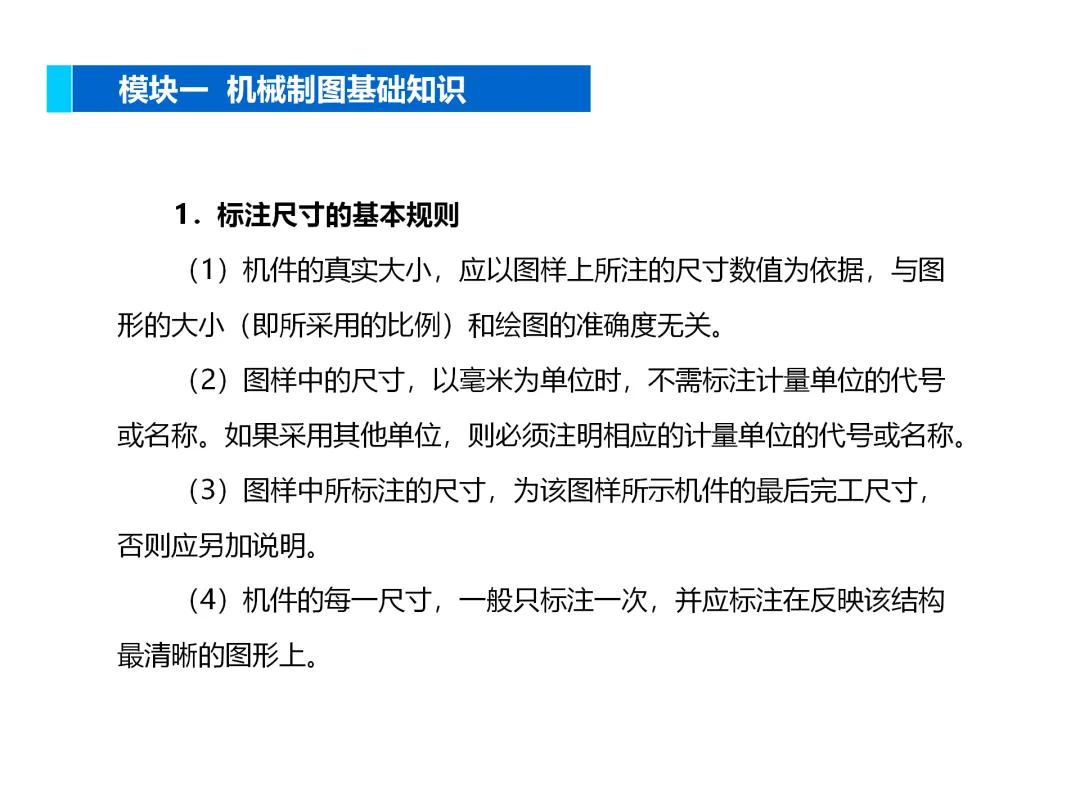

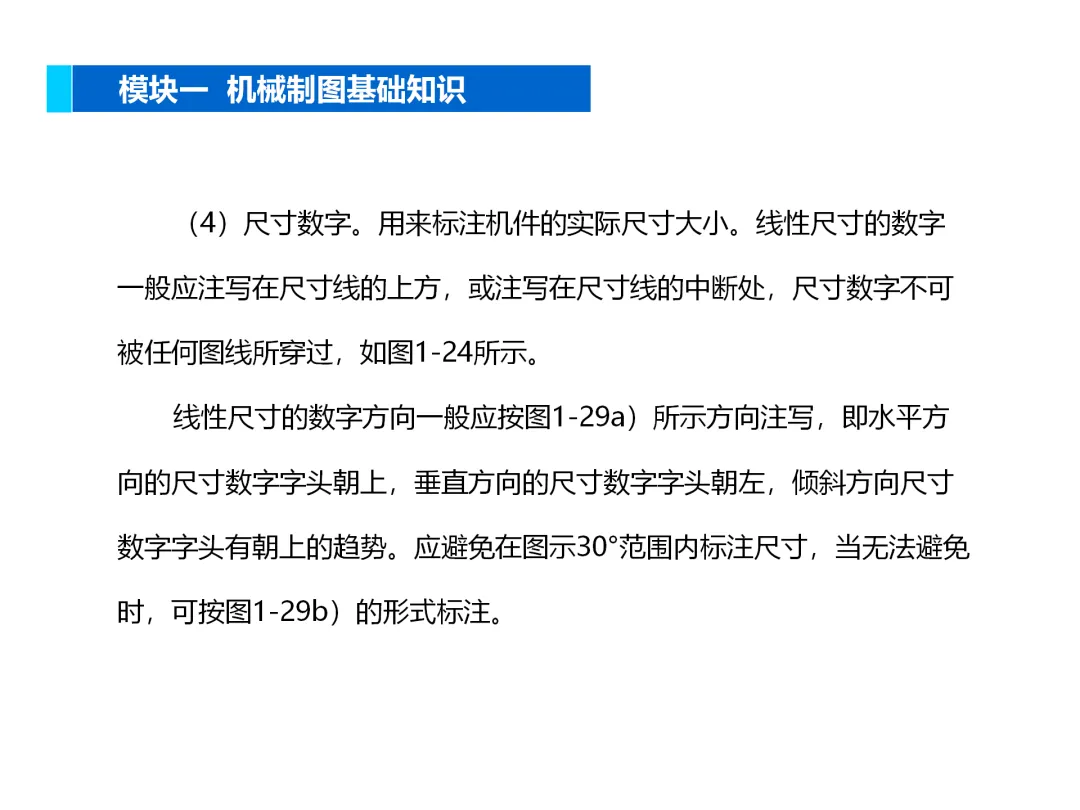

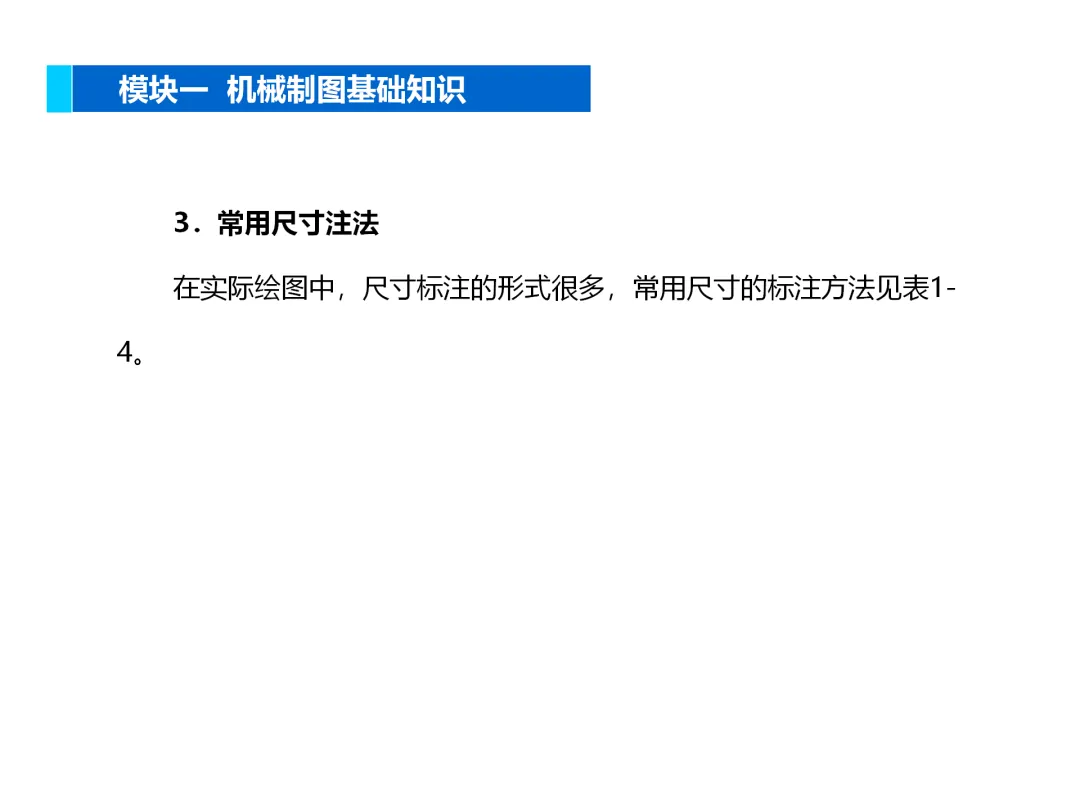

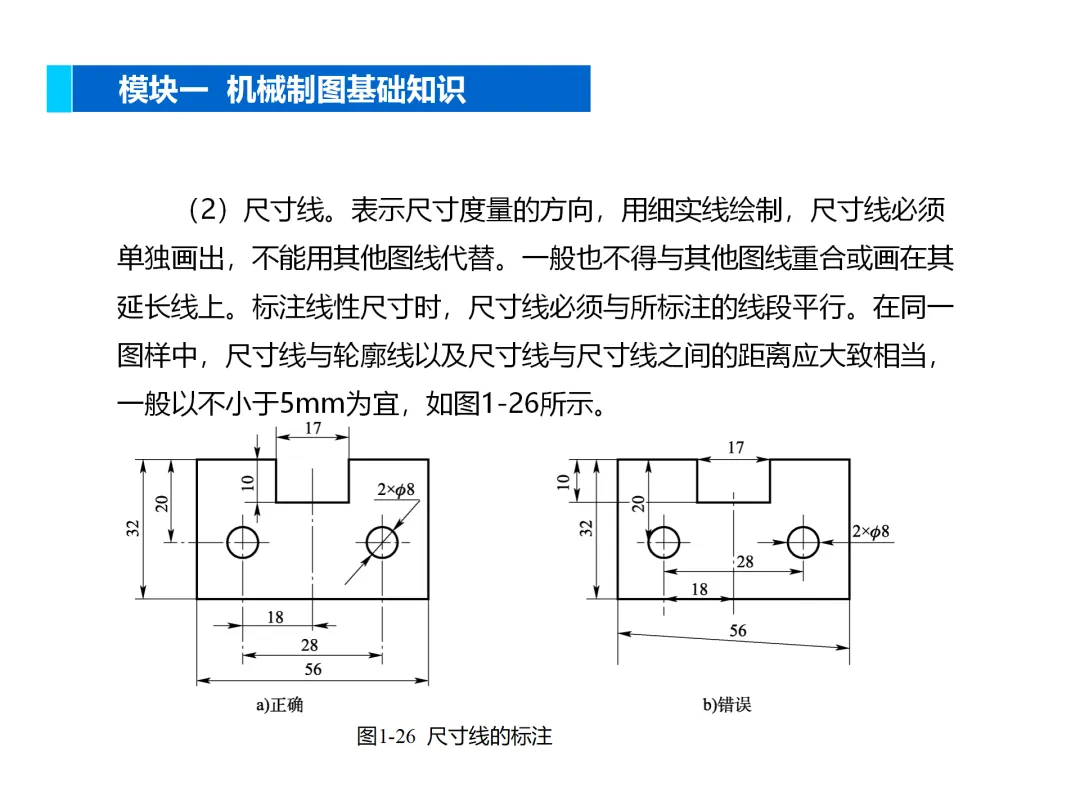

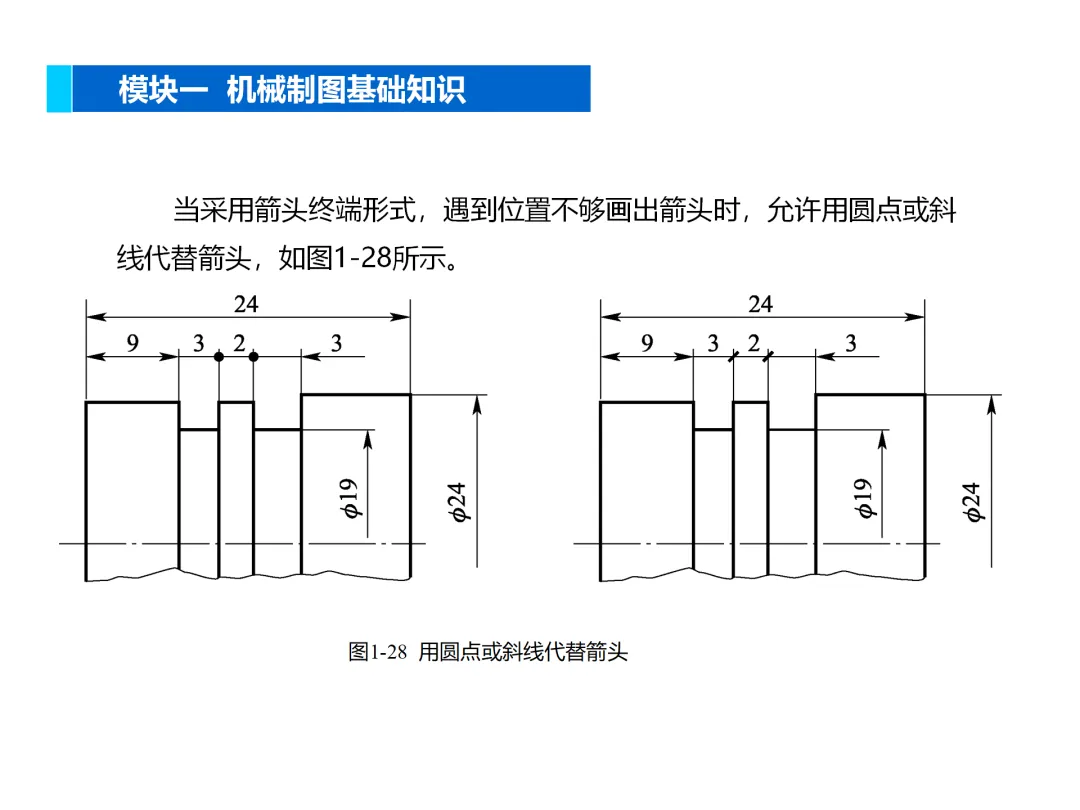

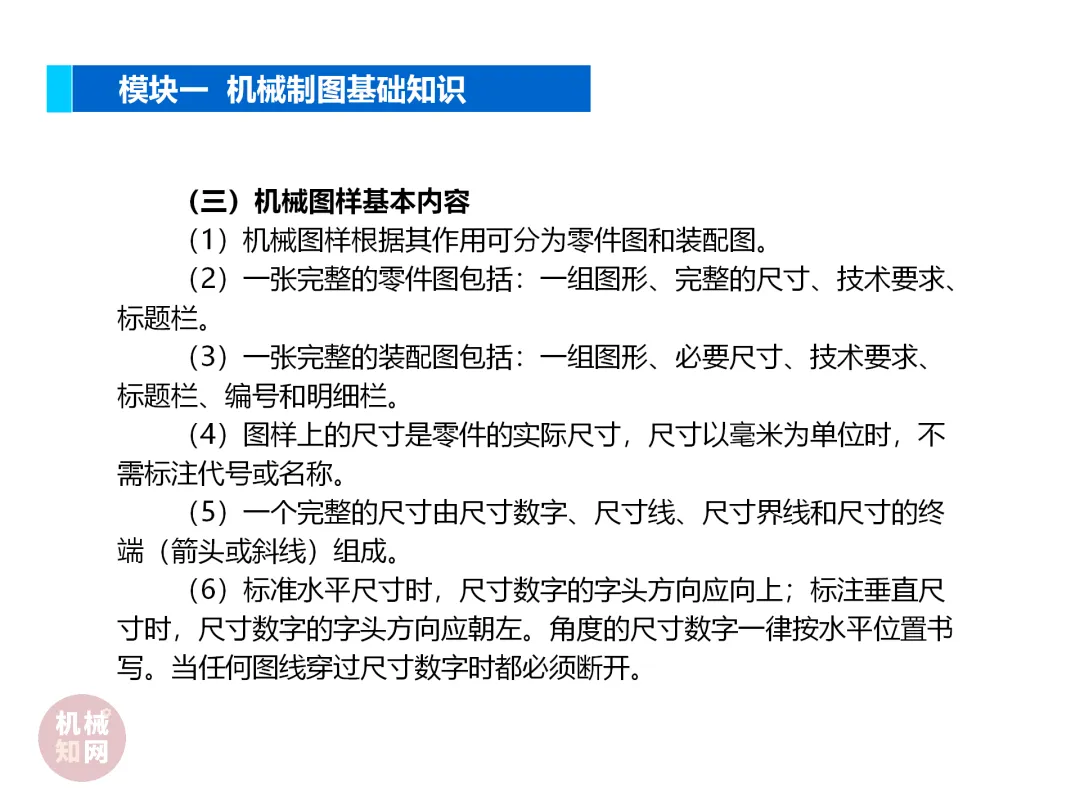

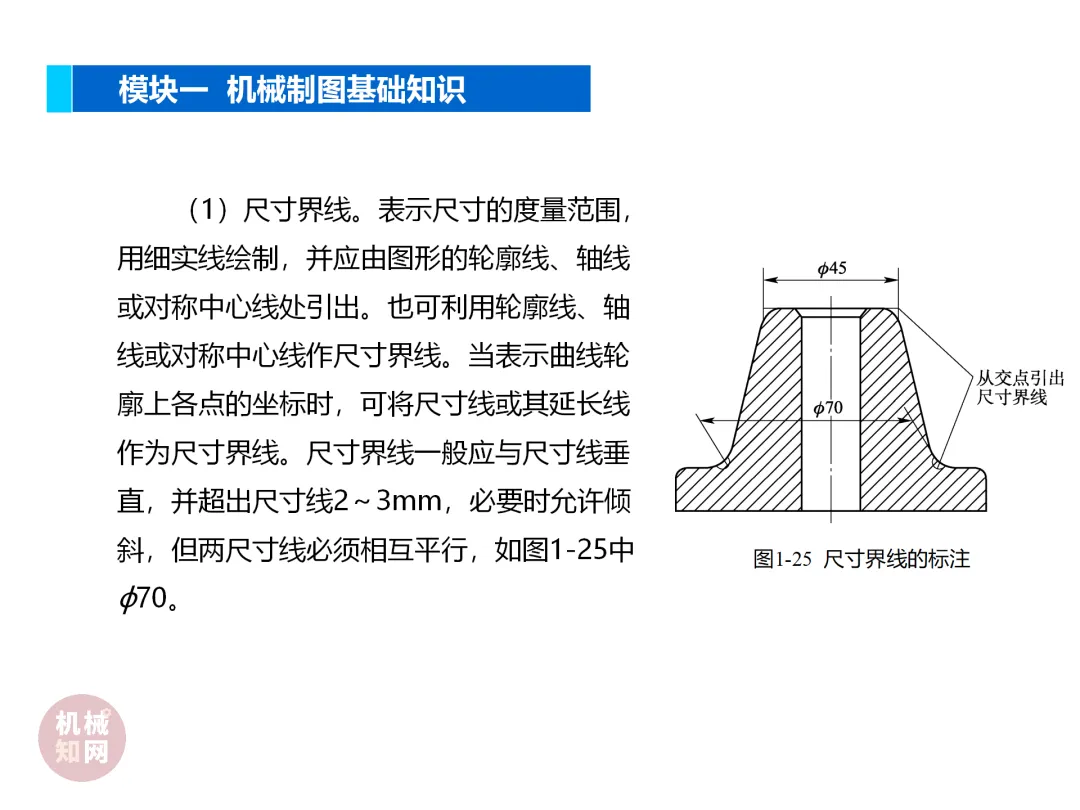

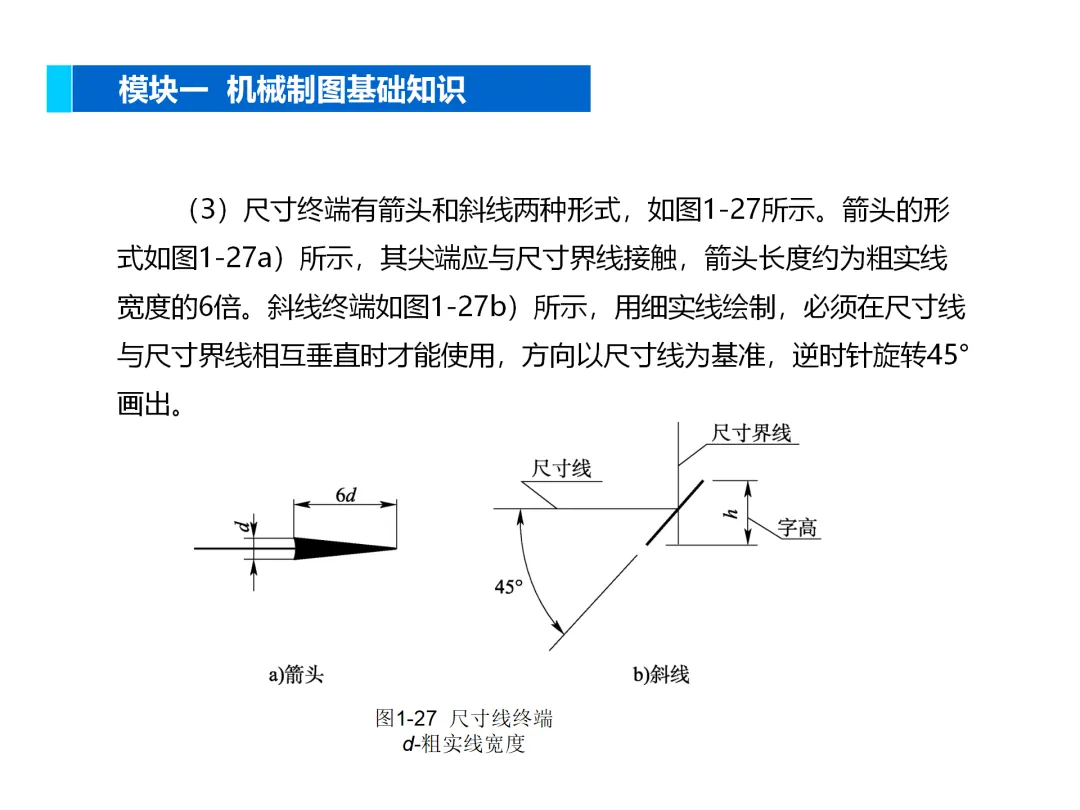

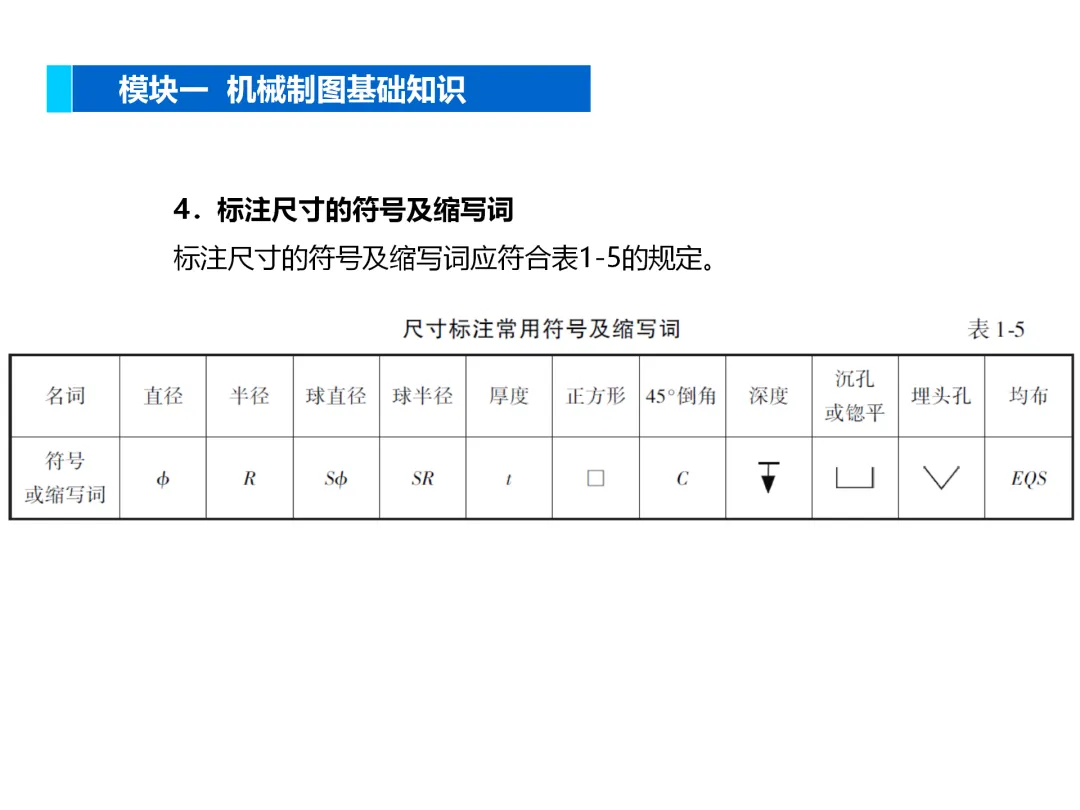

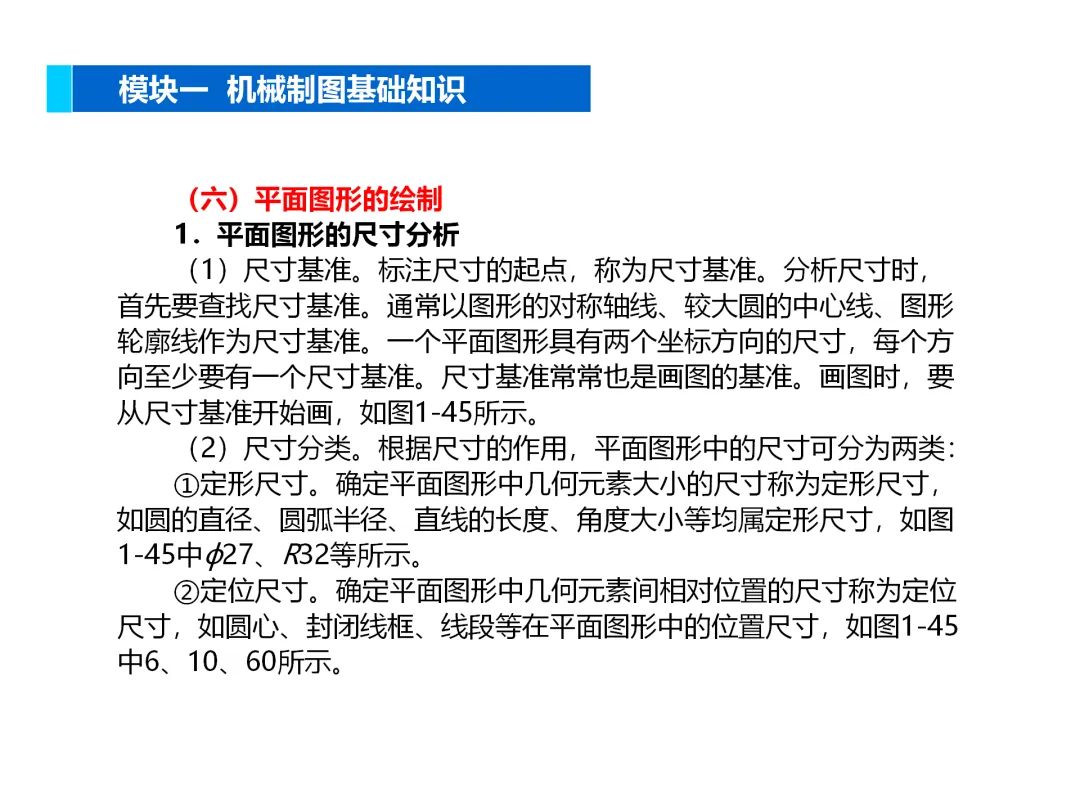

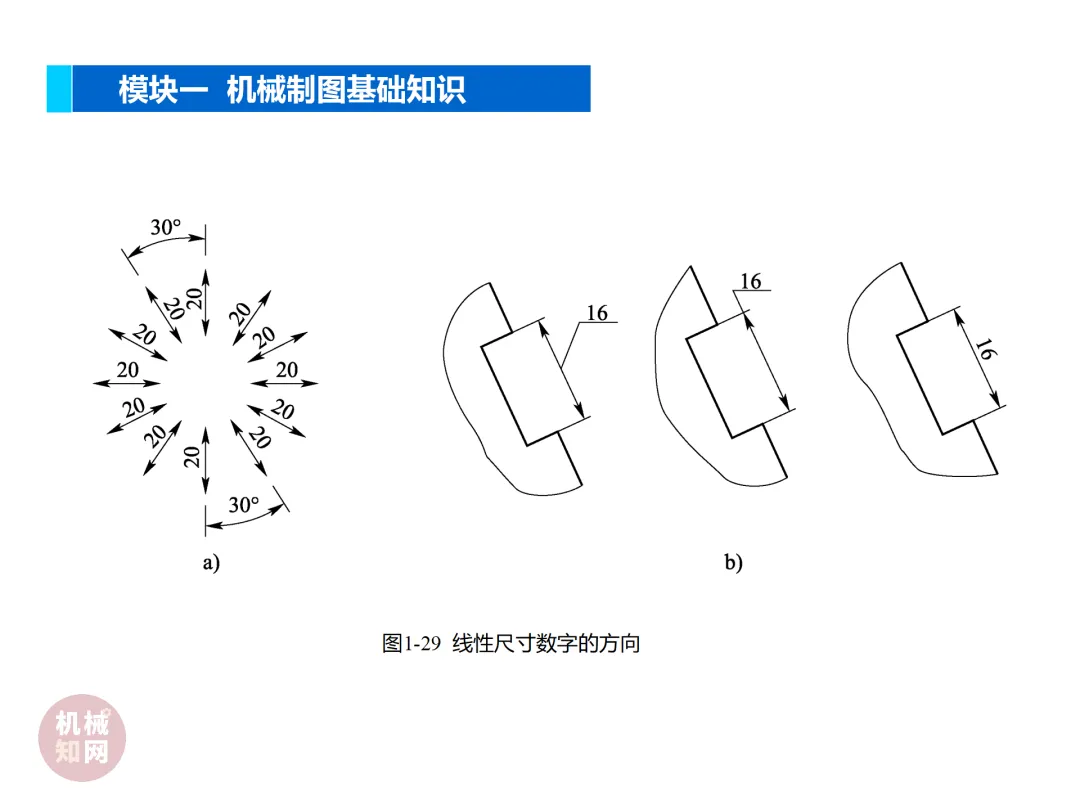

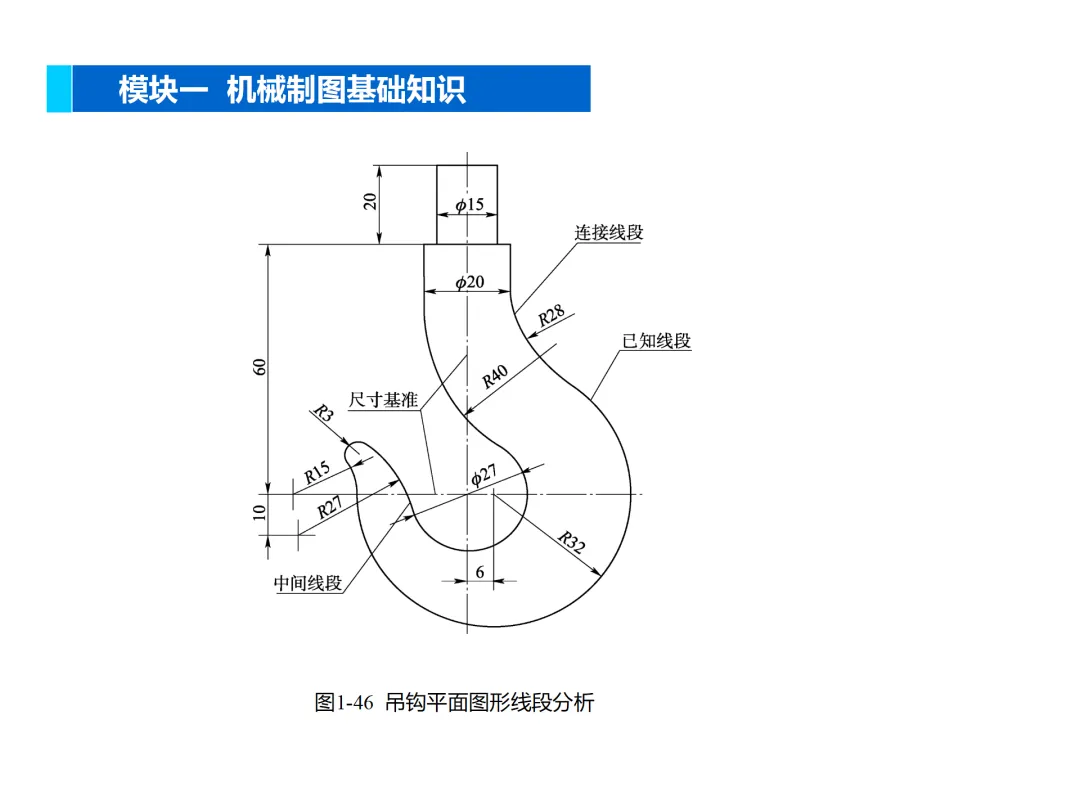

1.标注三要素：尺寸数字、尺寸线、尺寸界线，需遵循"完整、清晰、合理、唯一"原则。
2.公差标注：尺寸公差（如φ20±0.01）和几何公差（如圆度、垂直度）共同控制零件精度，基准选择是关键，错误基准会导致装配失败。
3.表面粗糙度：Ra值直接影响零件配合性能和使用寿命，需根据功能需求合理选择。
4.未注公差：必须在技术要求中声明（如"未注公差按GB/T1804-m"），避免制造歧义。
五、标准件与常用件
齿轮、螺纹、轴承等标准件占机械产品零件总数的60%以上，其画法有特殊规范：
1.螺纹连接：采用简化画法，标注螺纹规格（如M20×1.5）、公差带和旋合长度。
2.齿轮：只需绘制分度圆、齿顶圆和齿根圆，参数表标注模数、齿数等关键信息。
3.弹簧与轴承：有专用简化画法，需严格遵循GB/T4459系列标准。
掌握标准件画法可大幅缩短设计周期，2026年国产CAD软件的智能块功能能自动识别并插入标准件，效率提升80%以上。

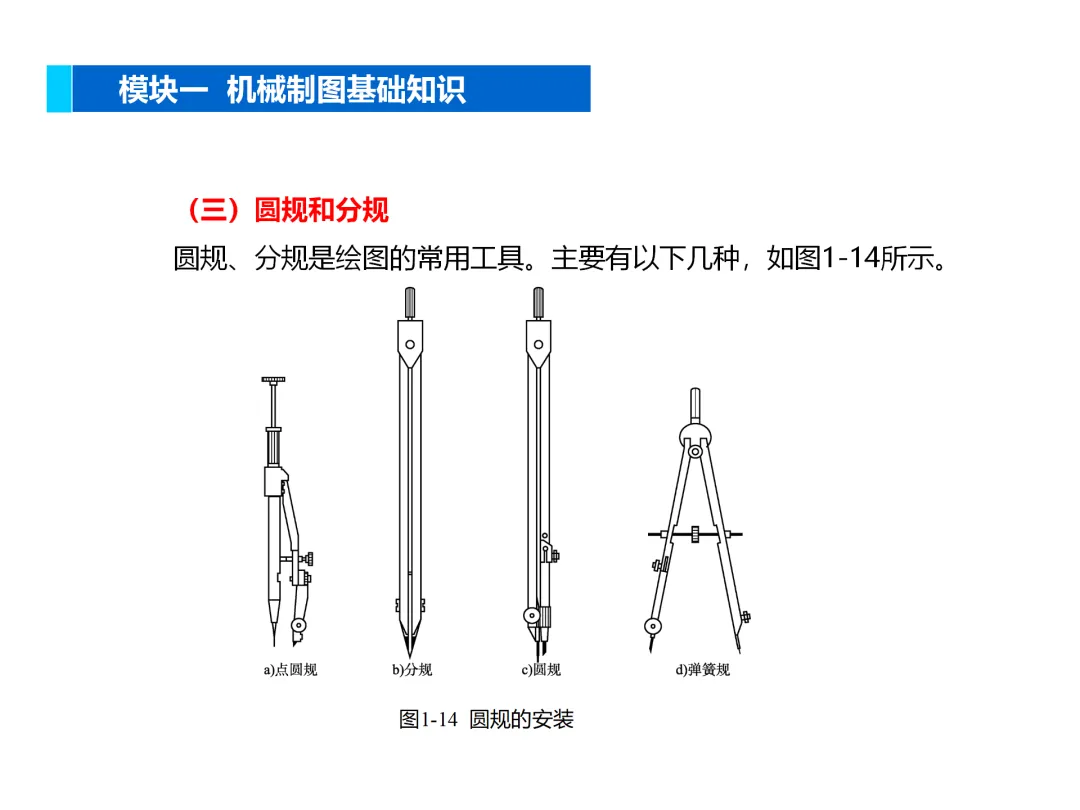

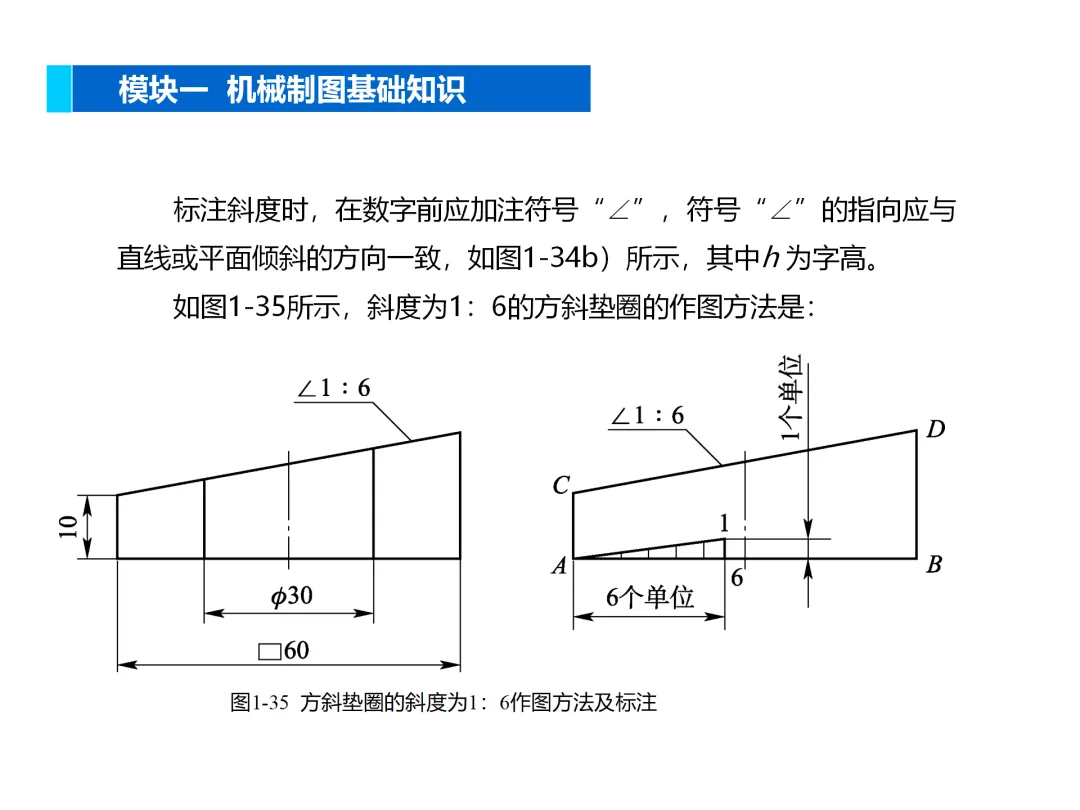

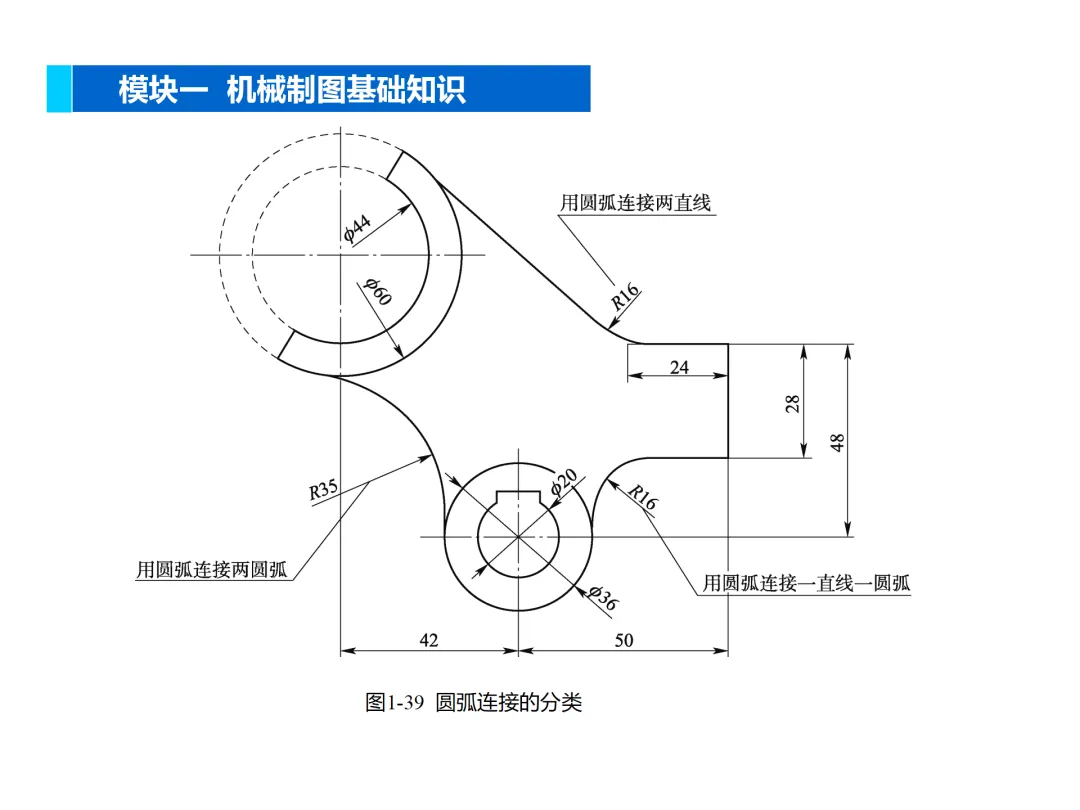

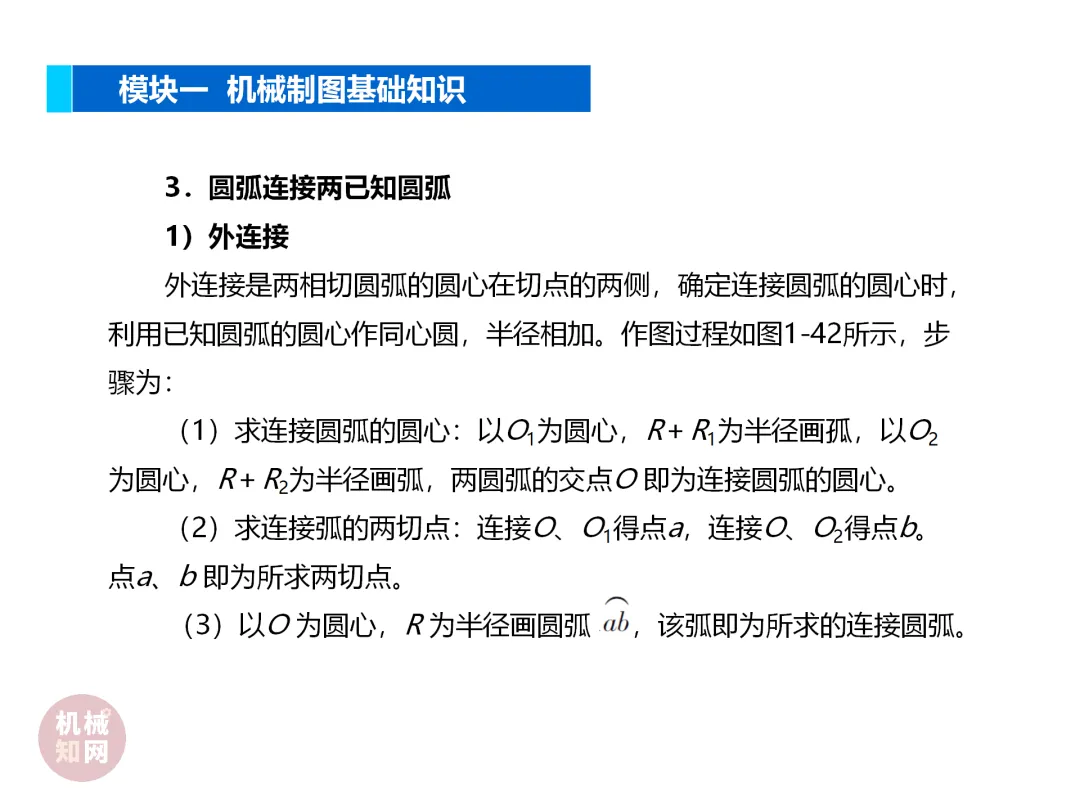

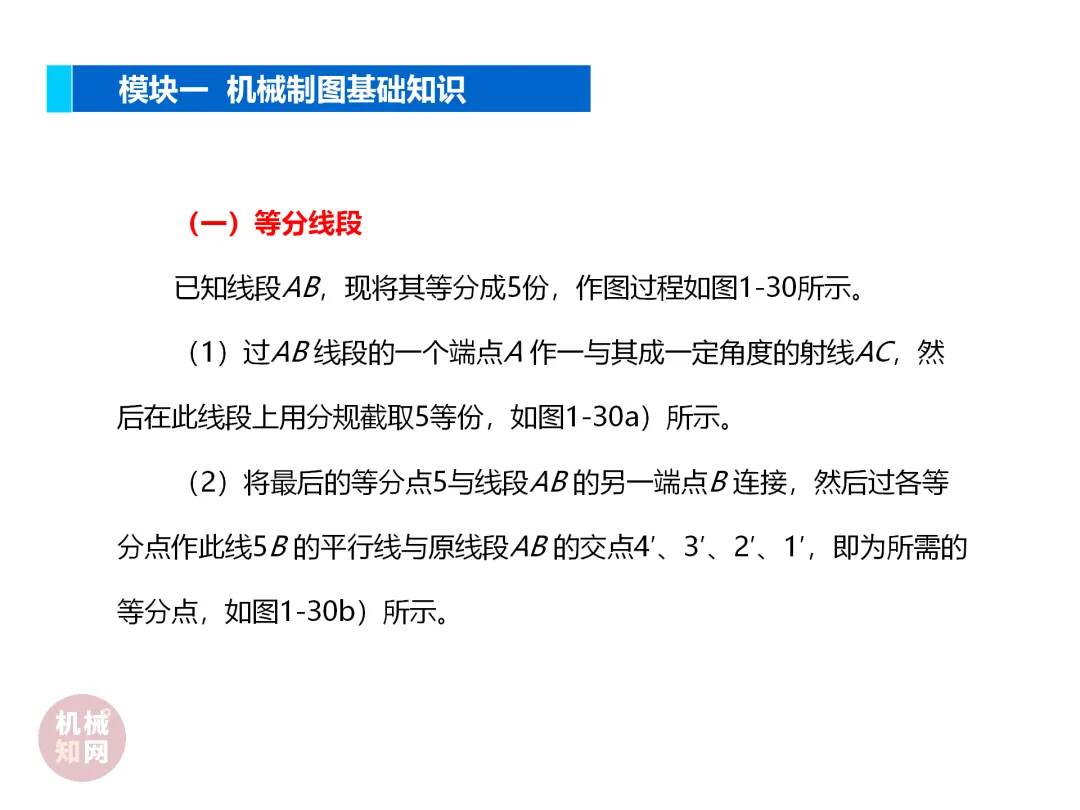

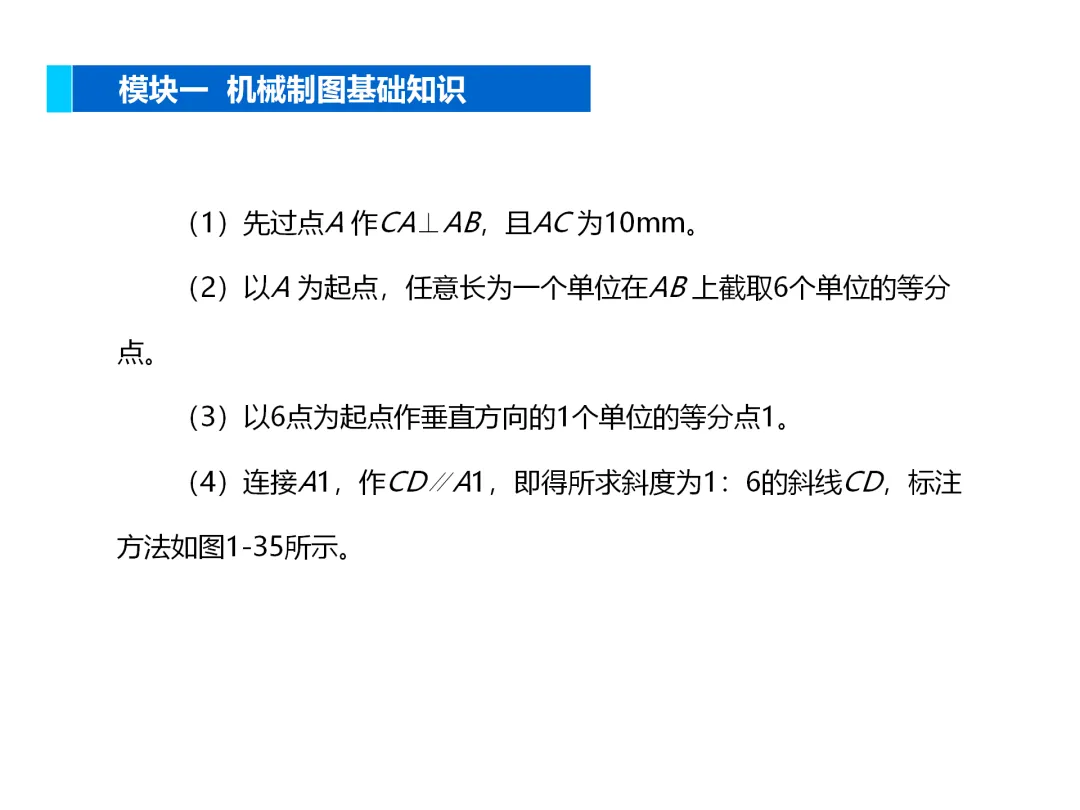

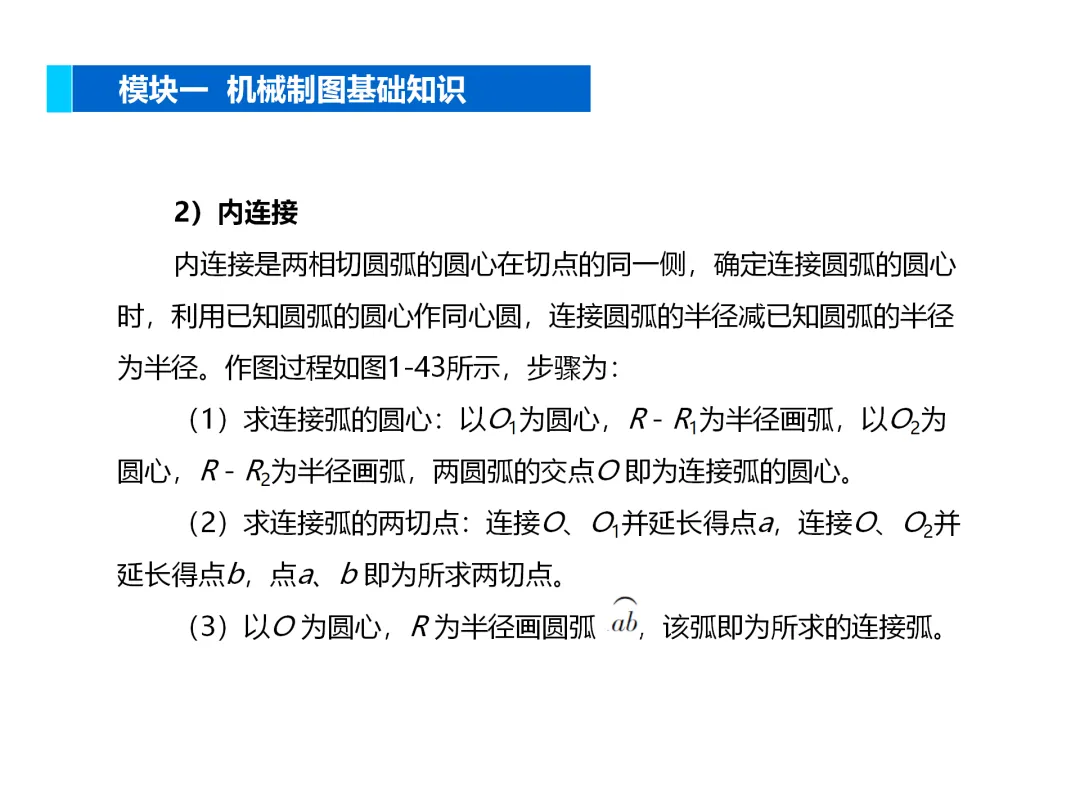

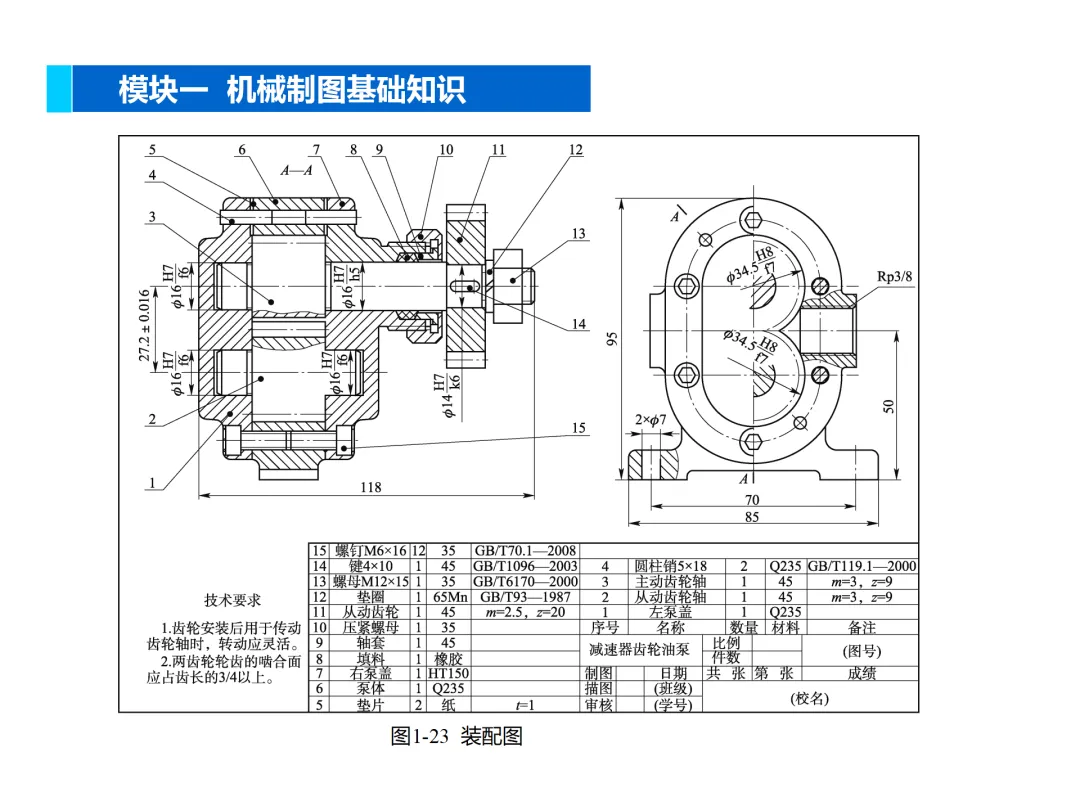

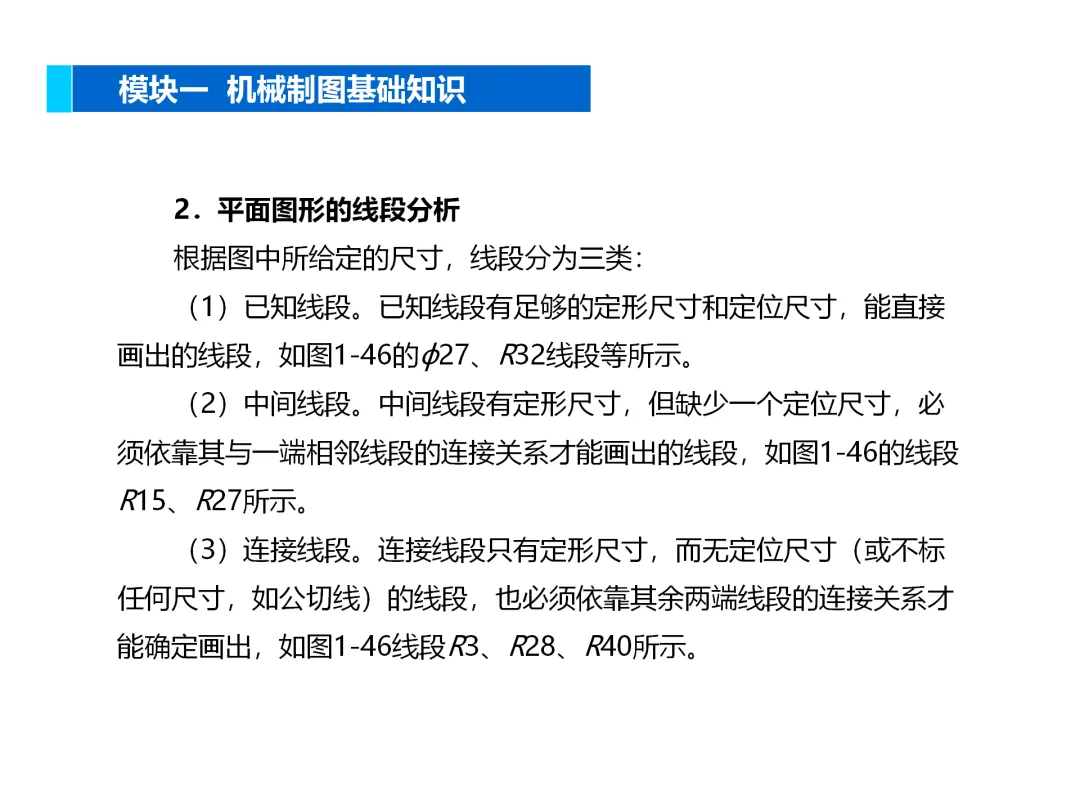

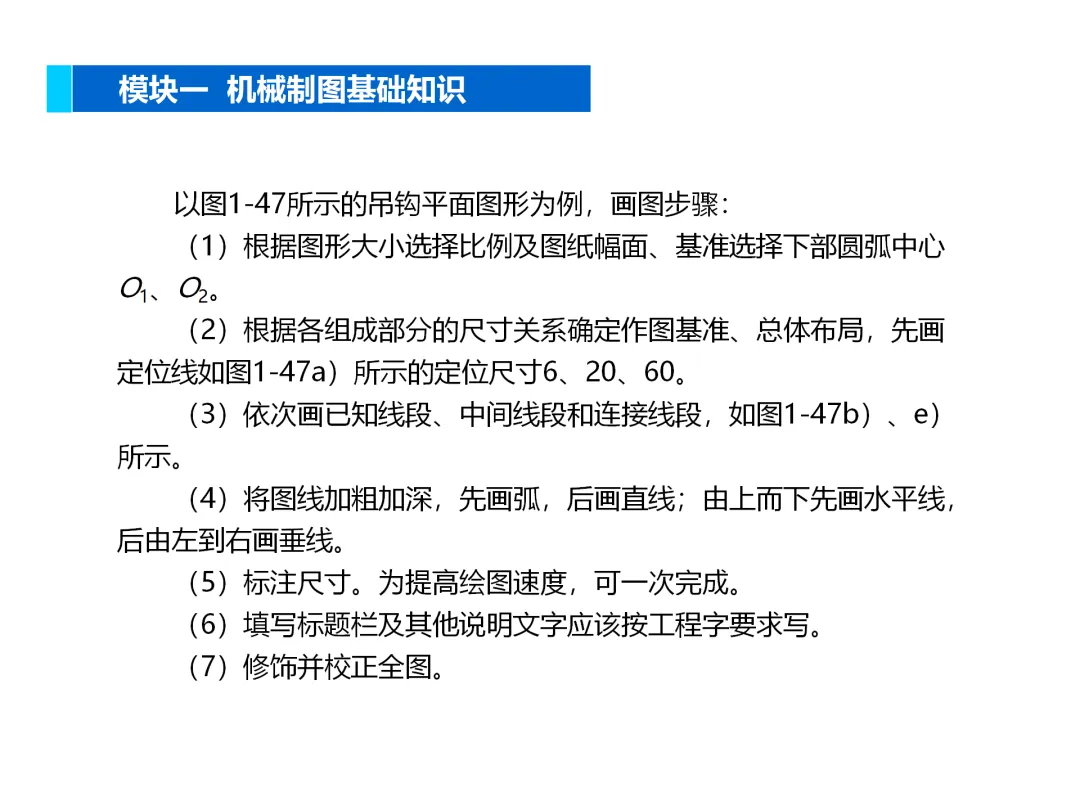

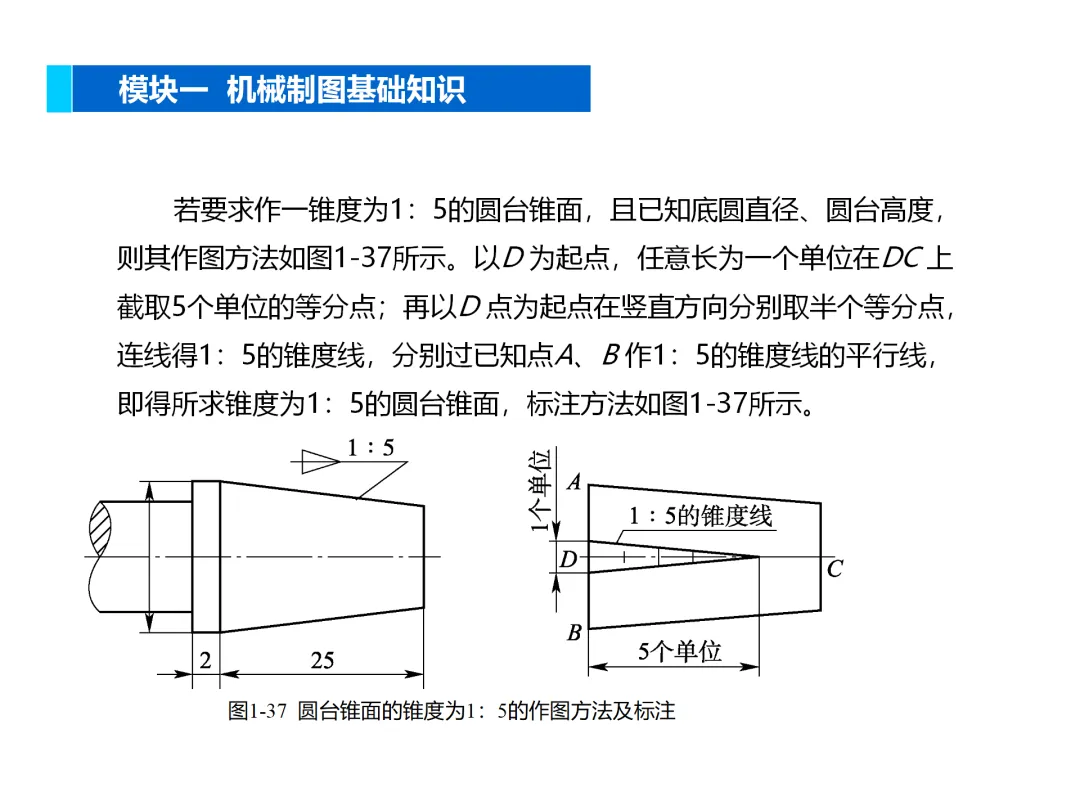

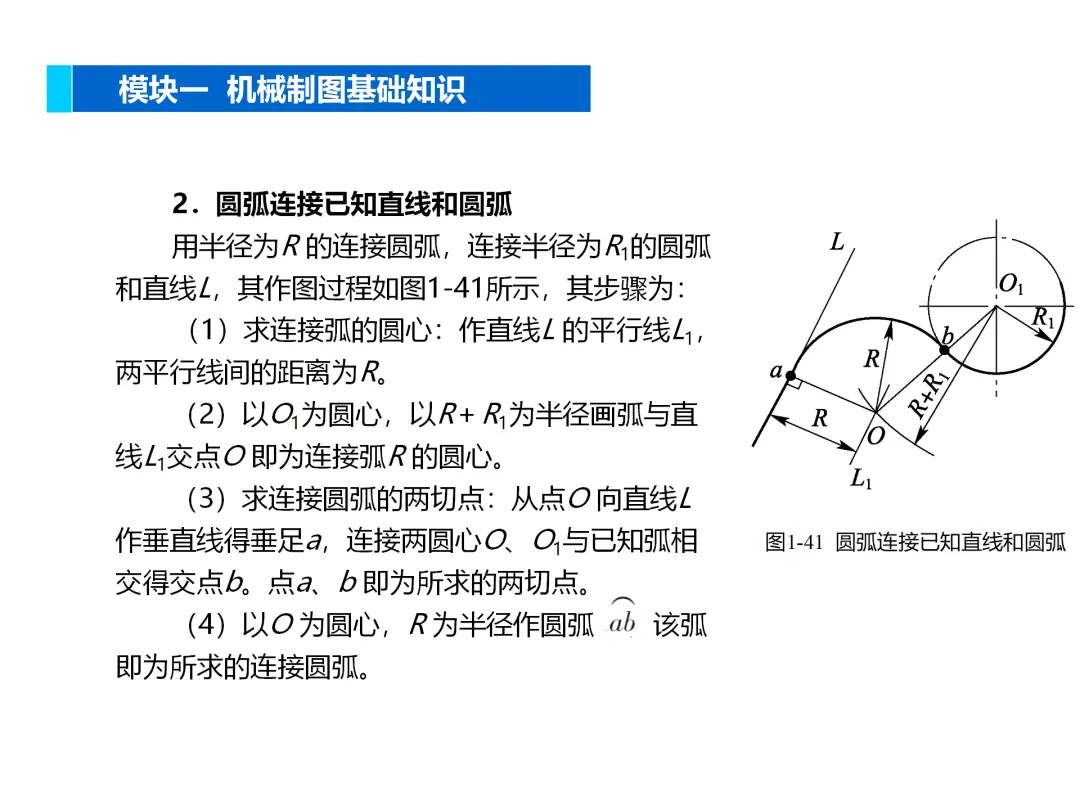

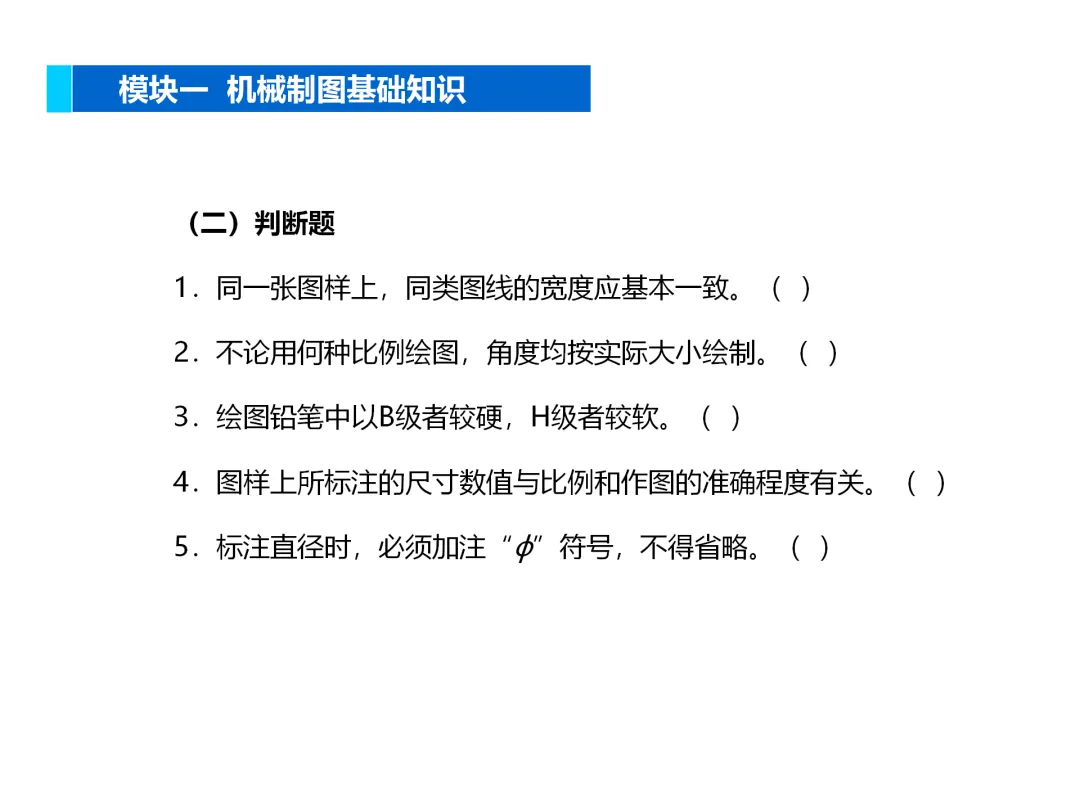

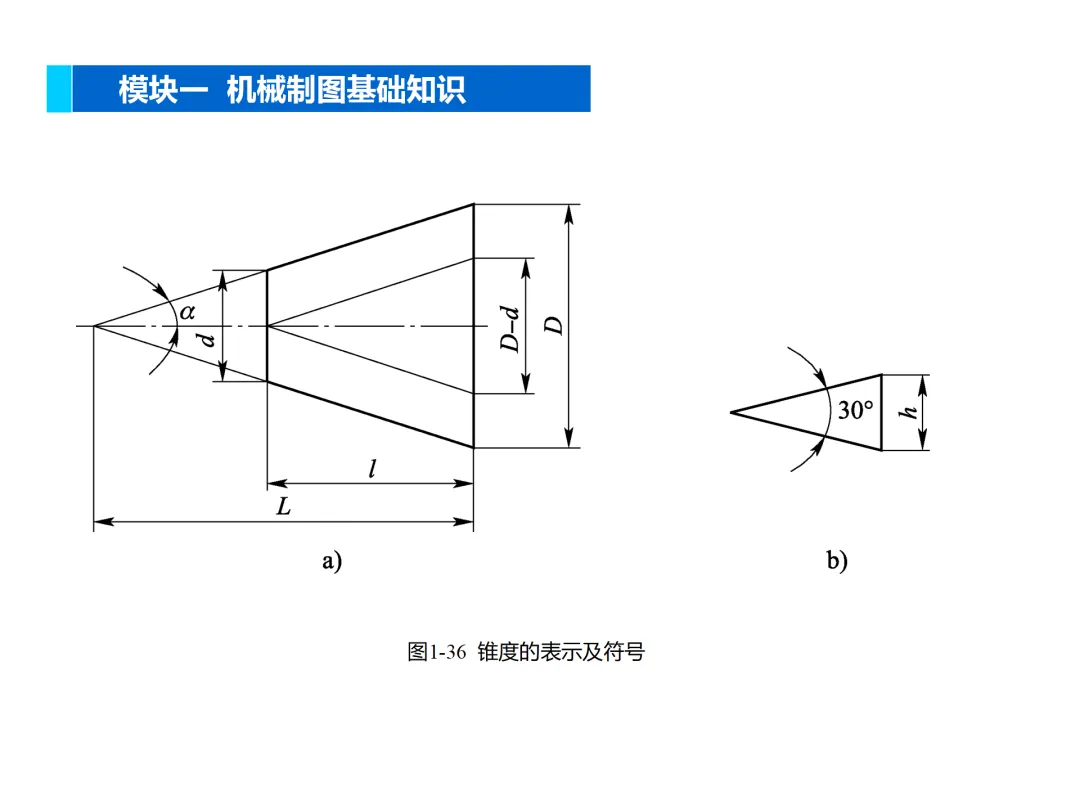

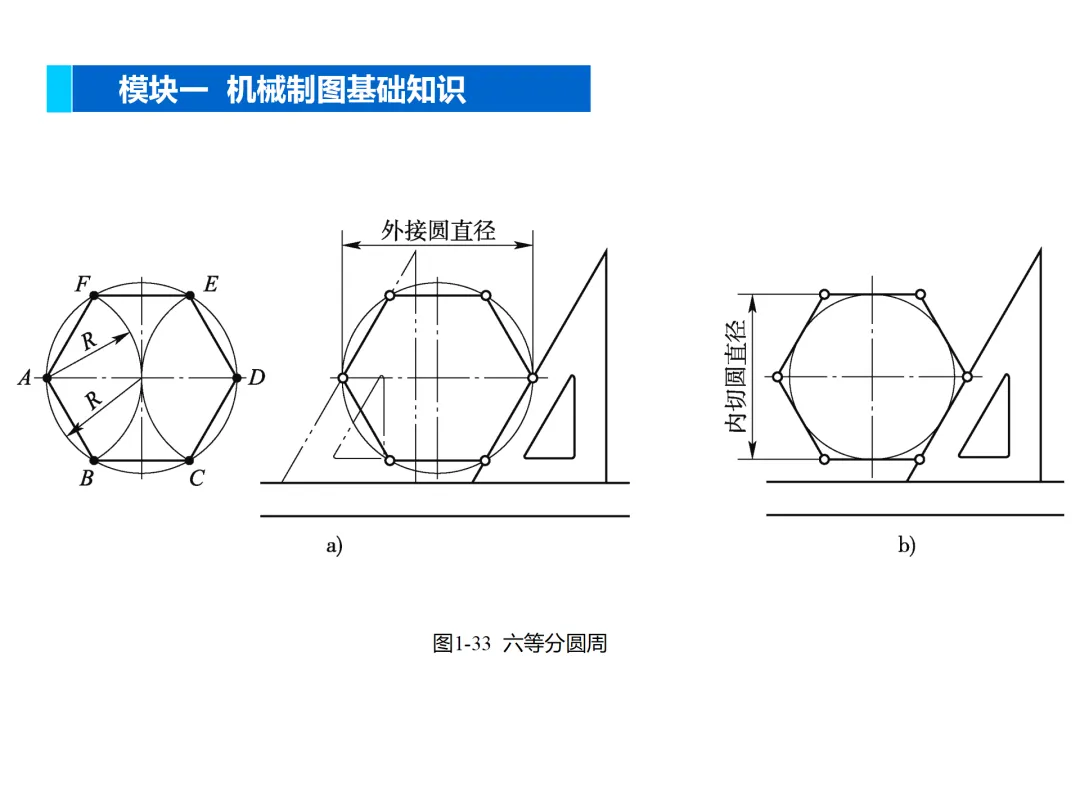

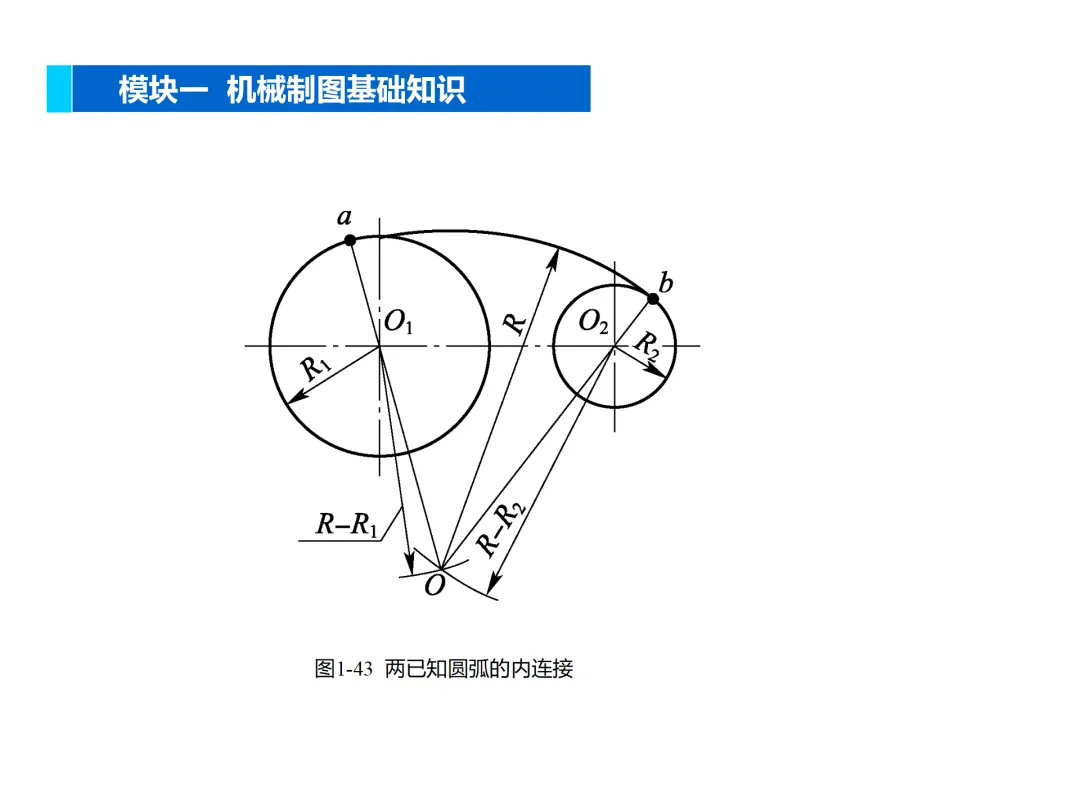

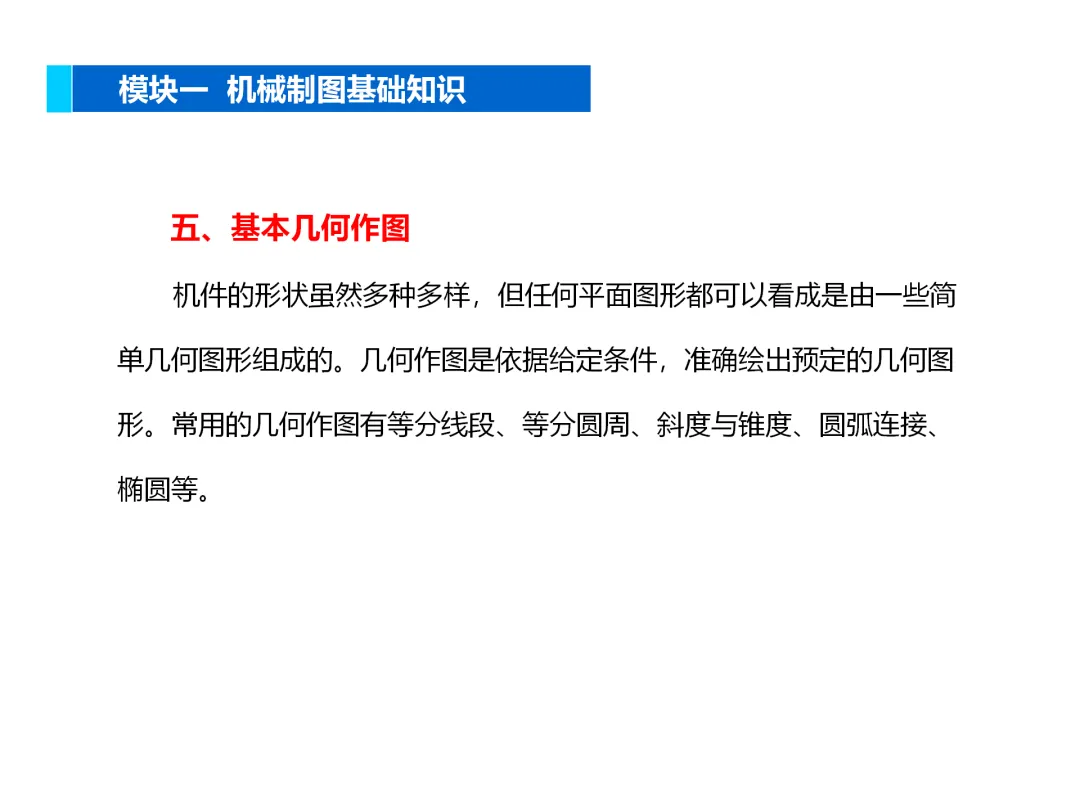

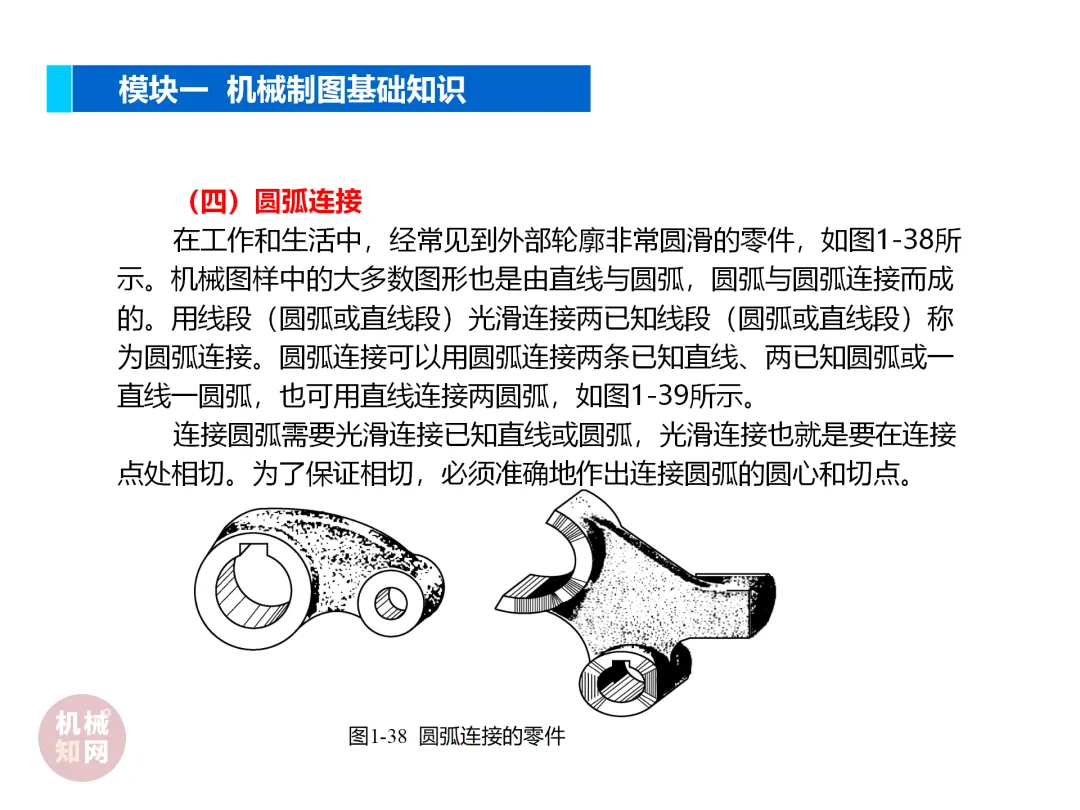

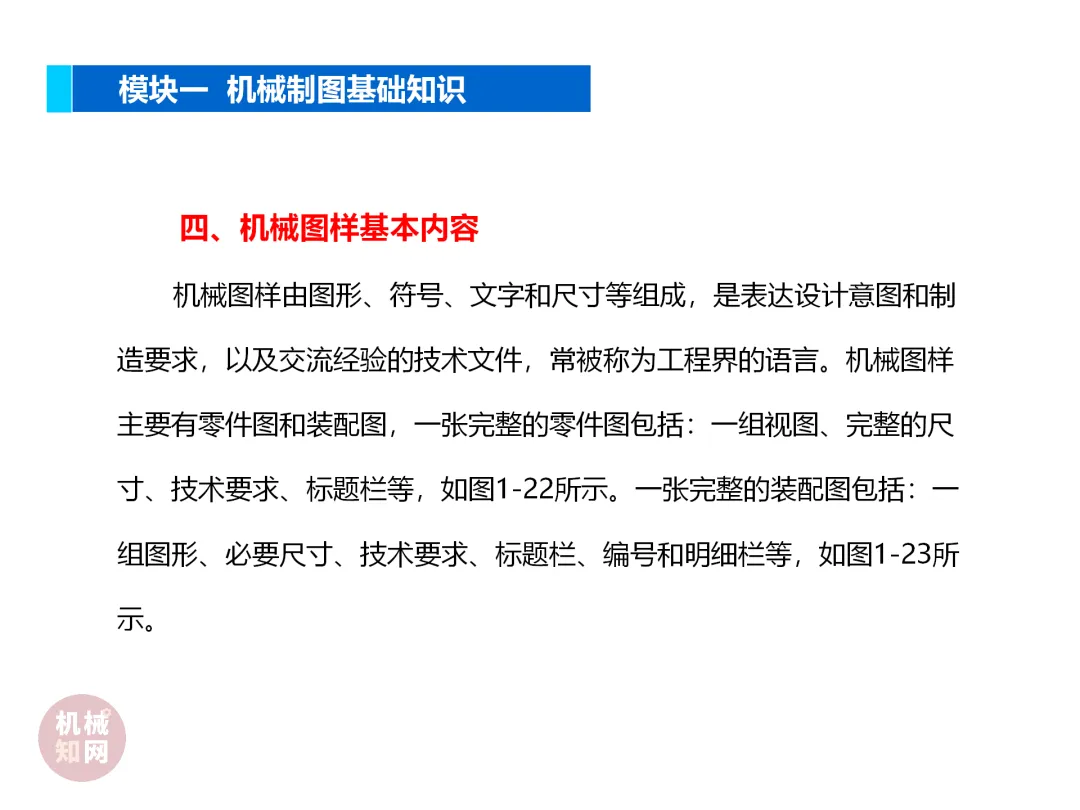

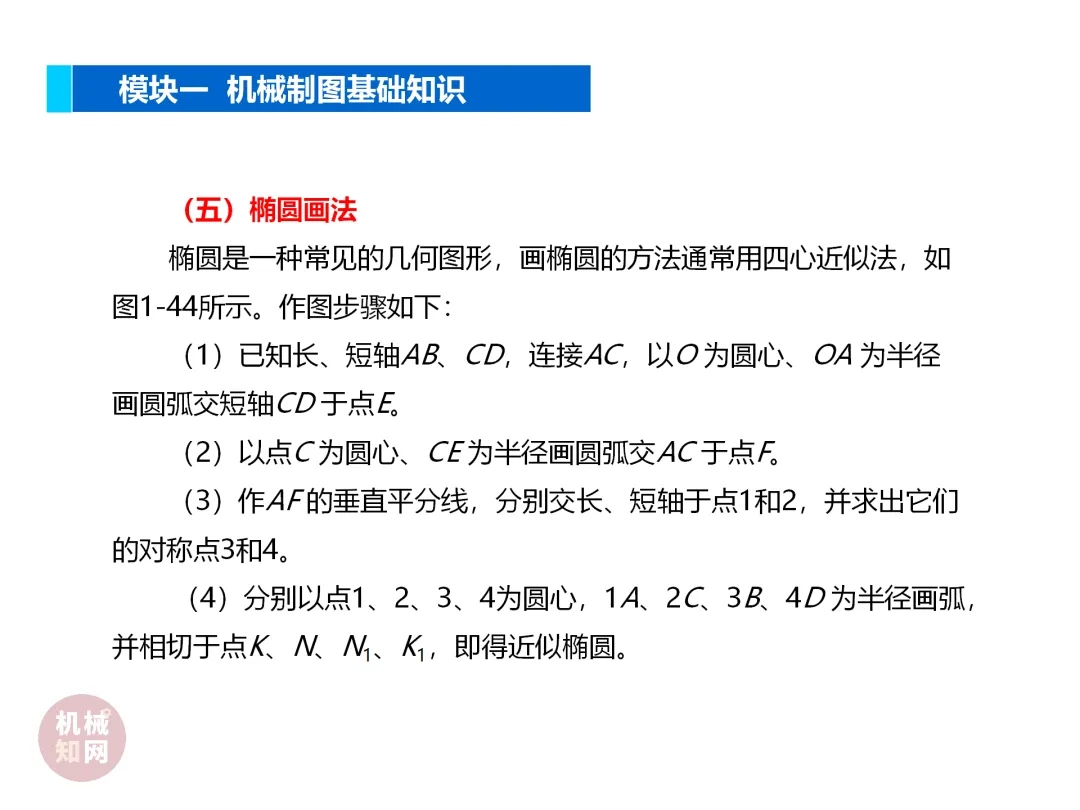

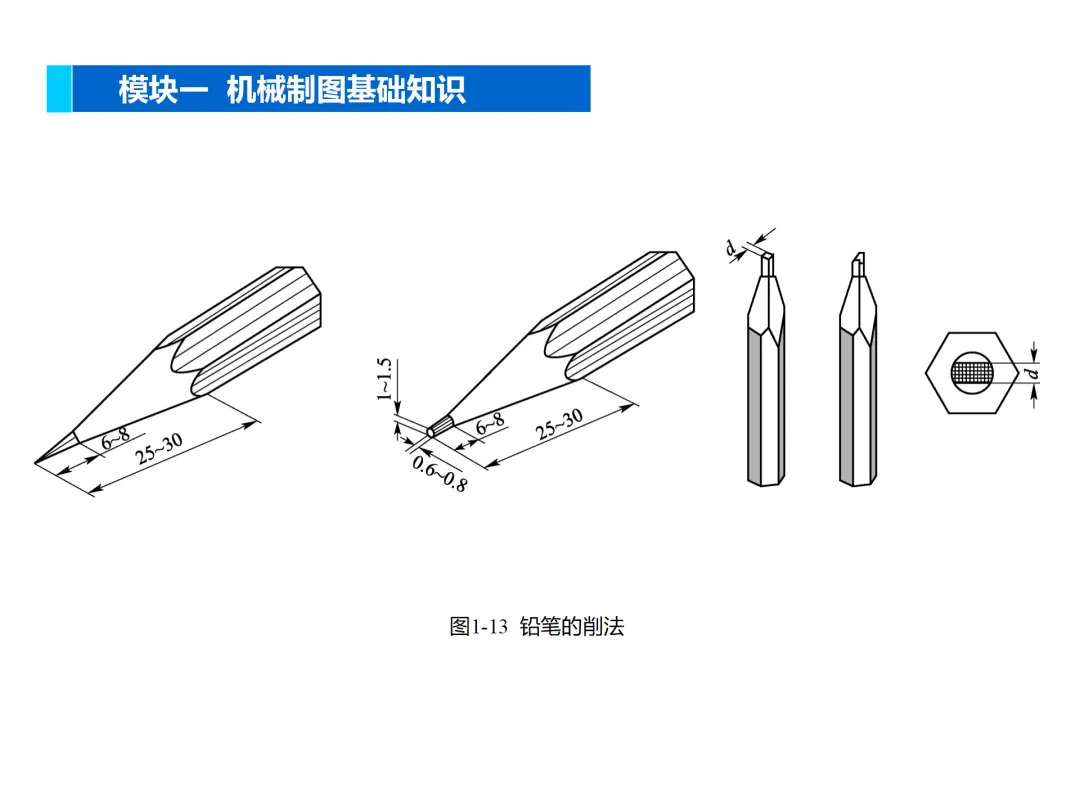

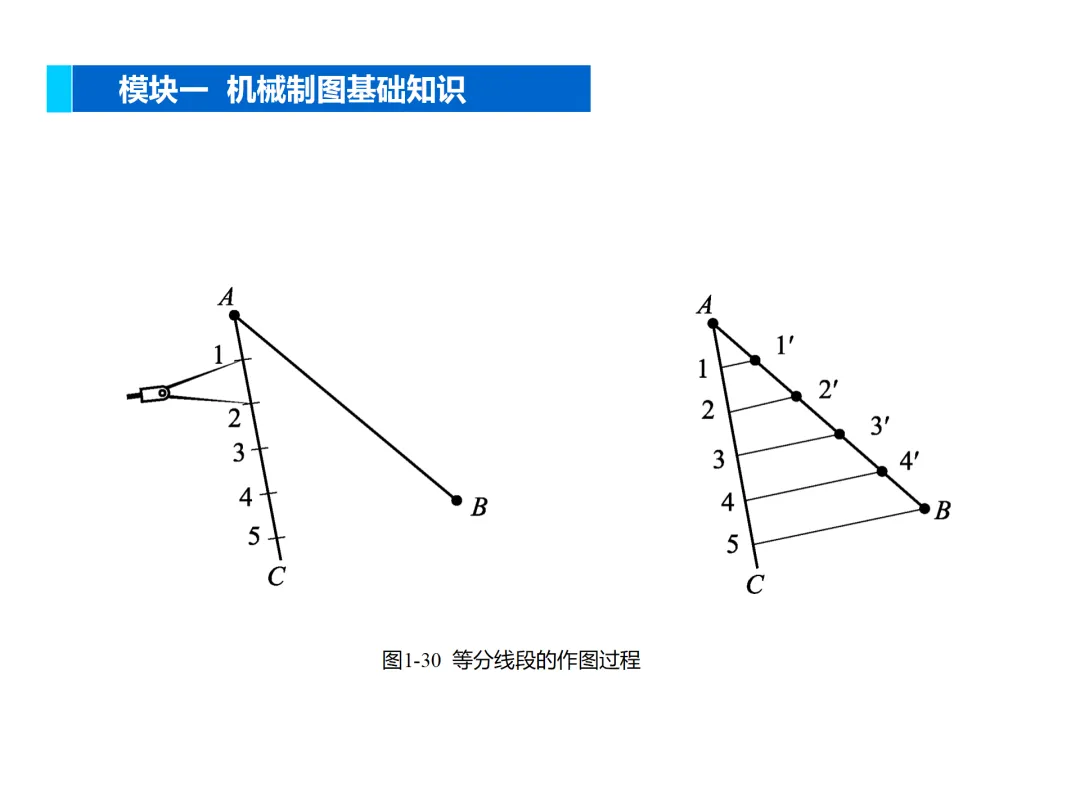

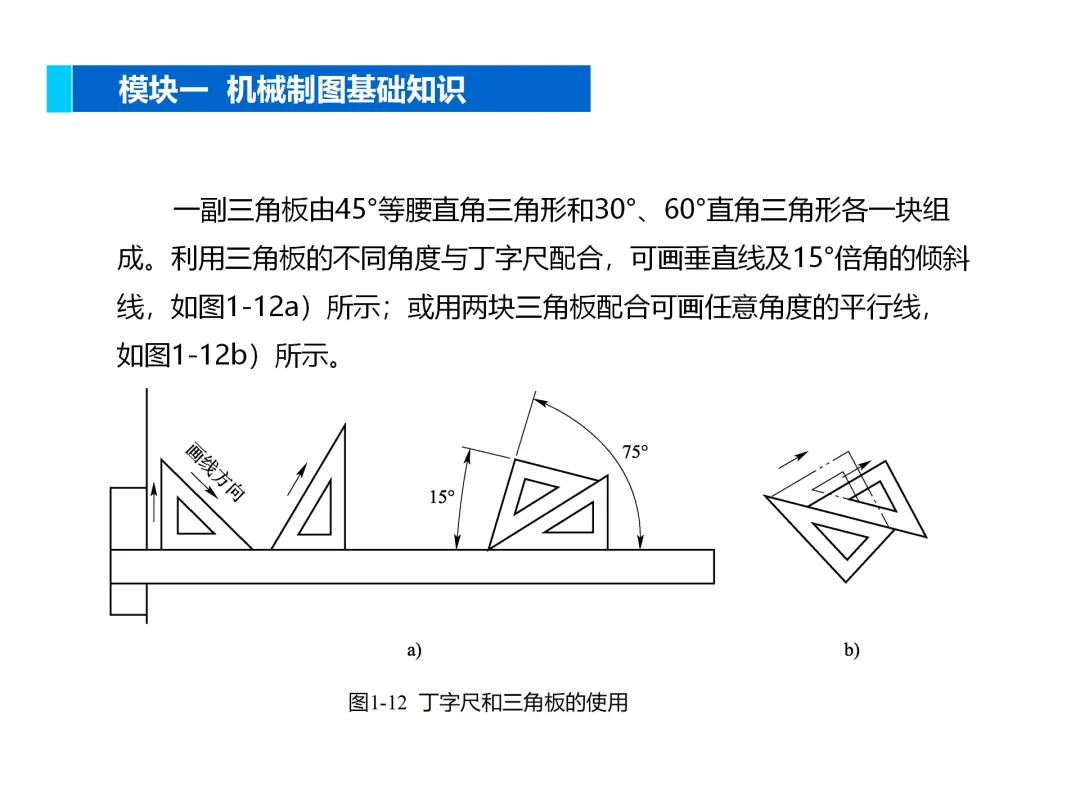

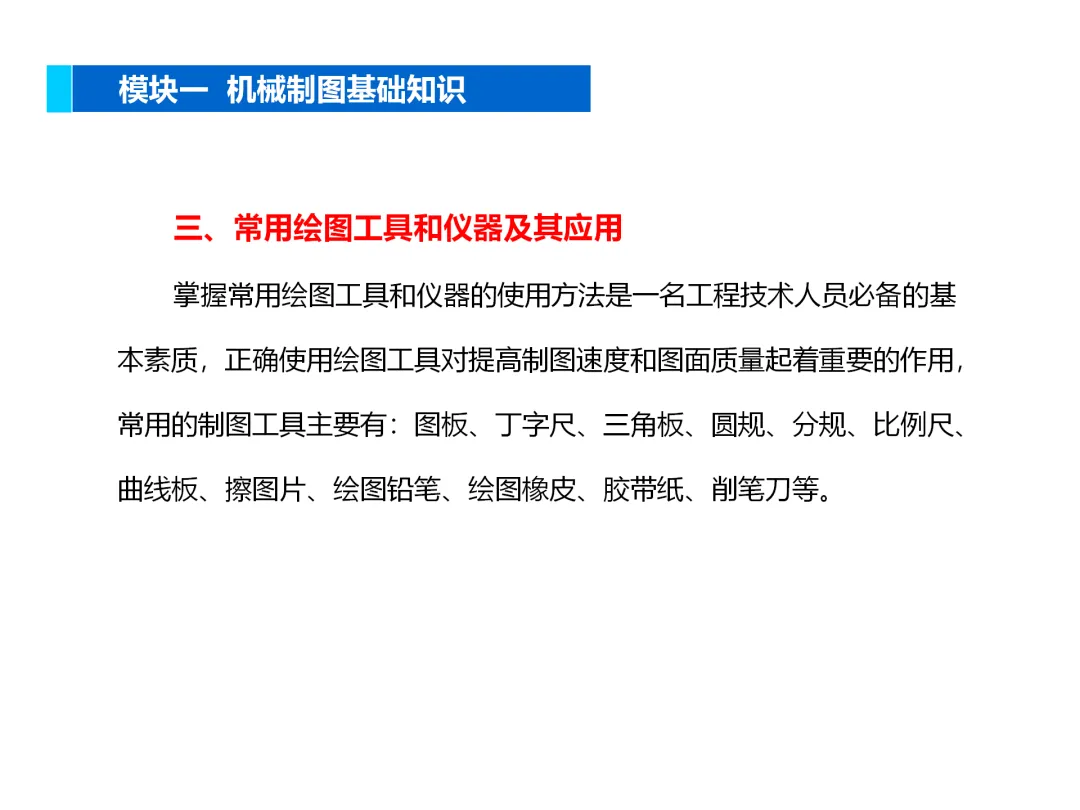

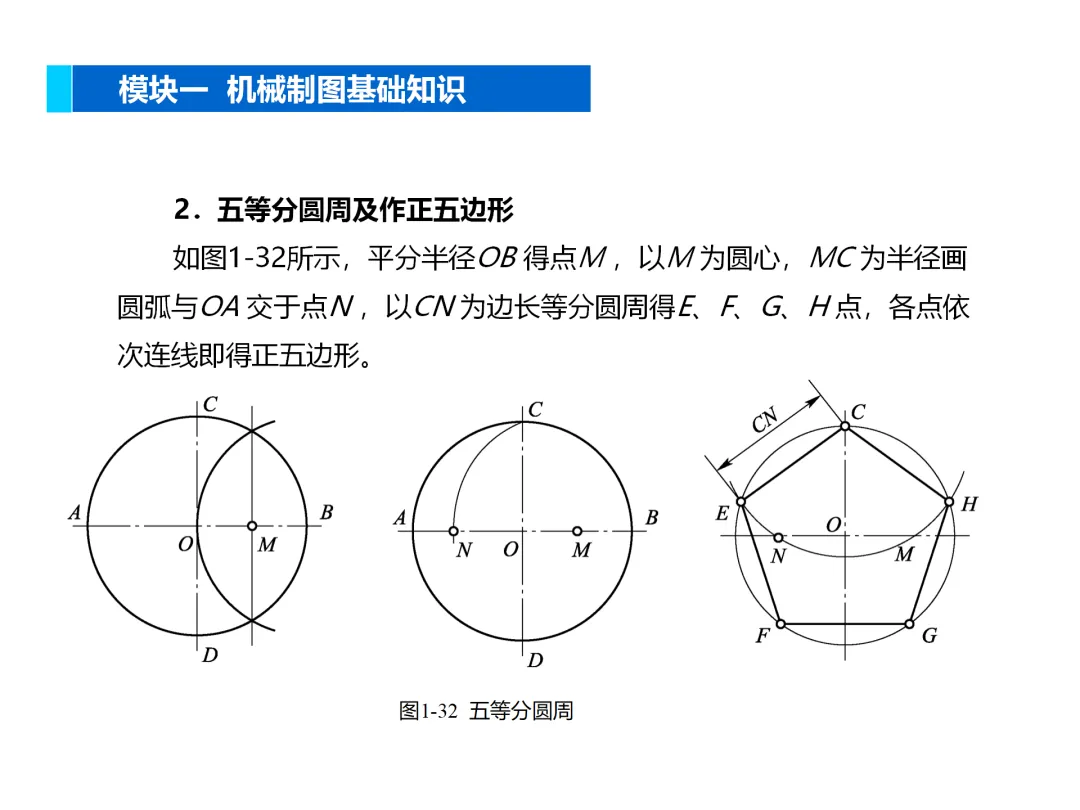

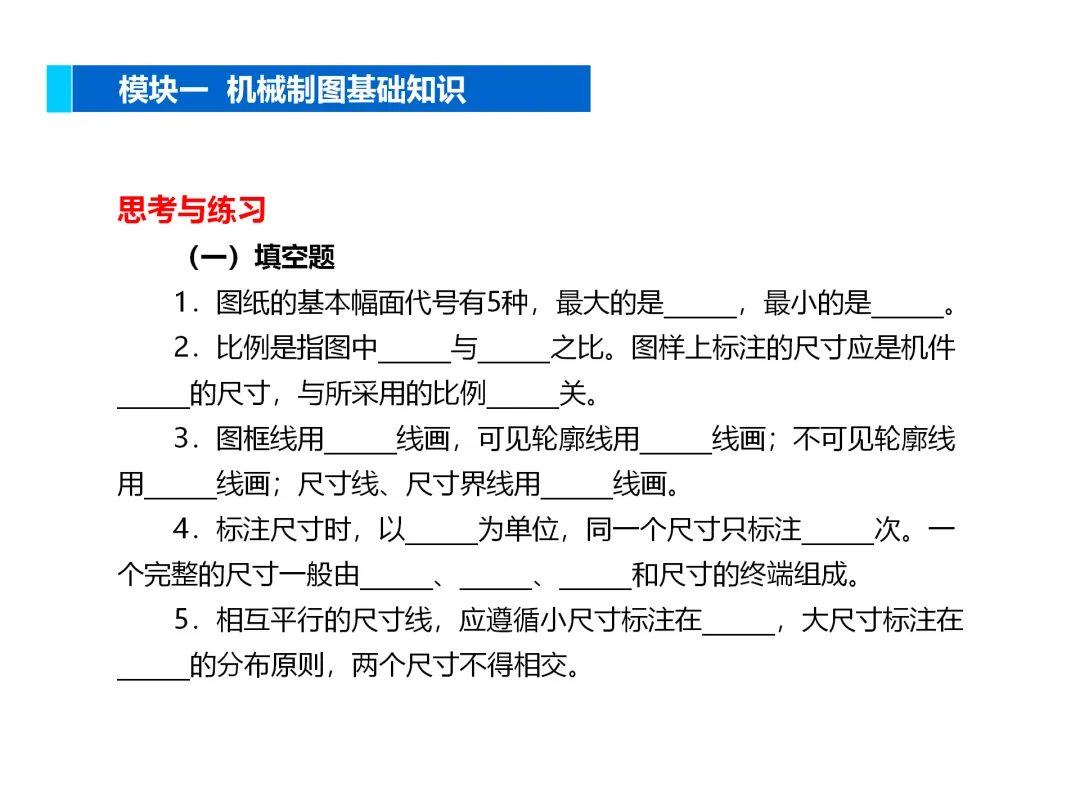

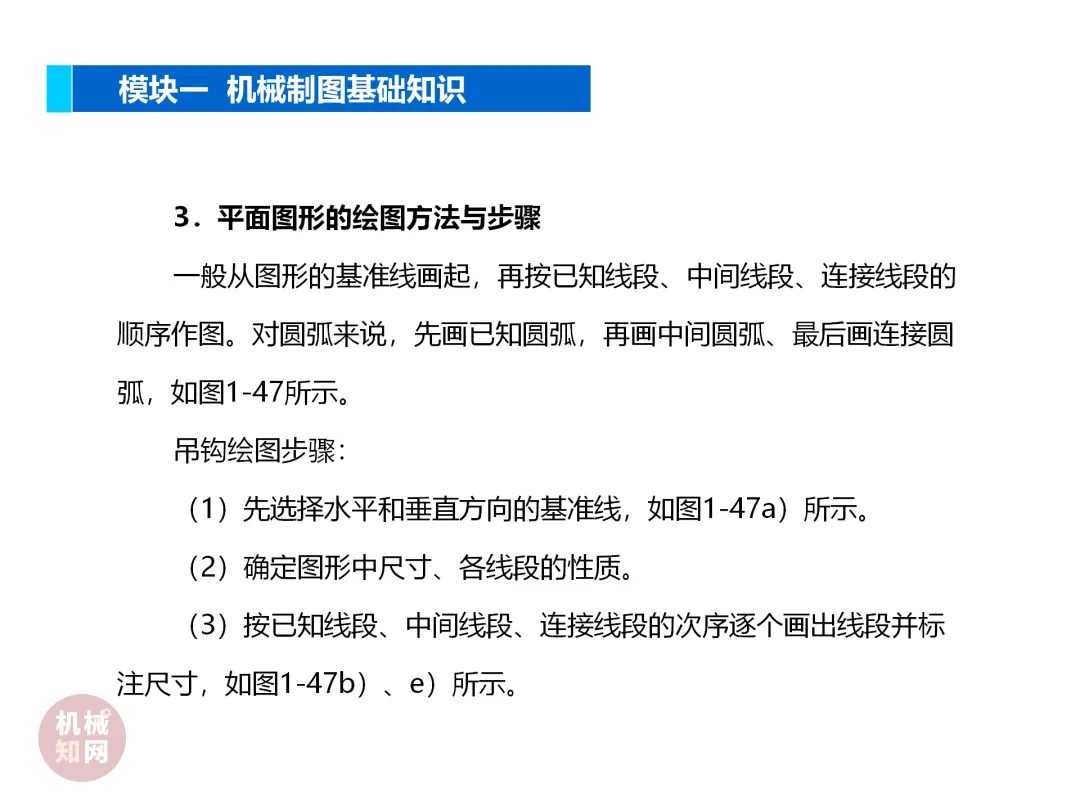

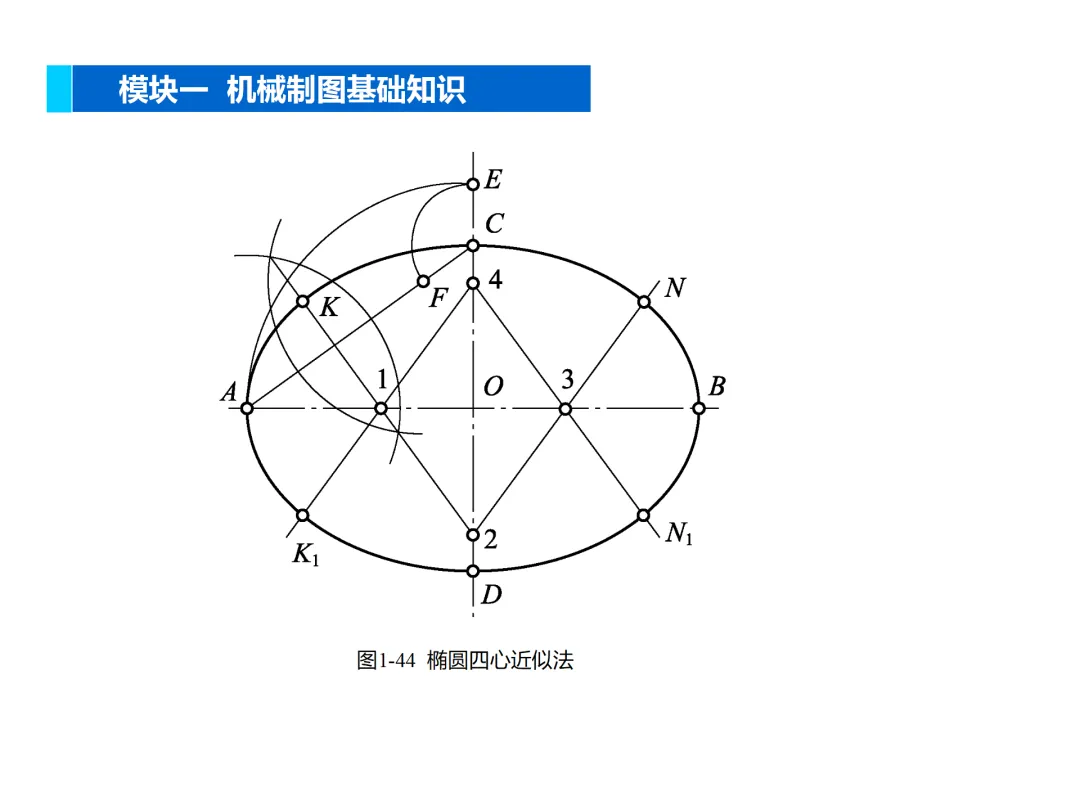

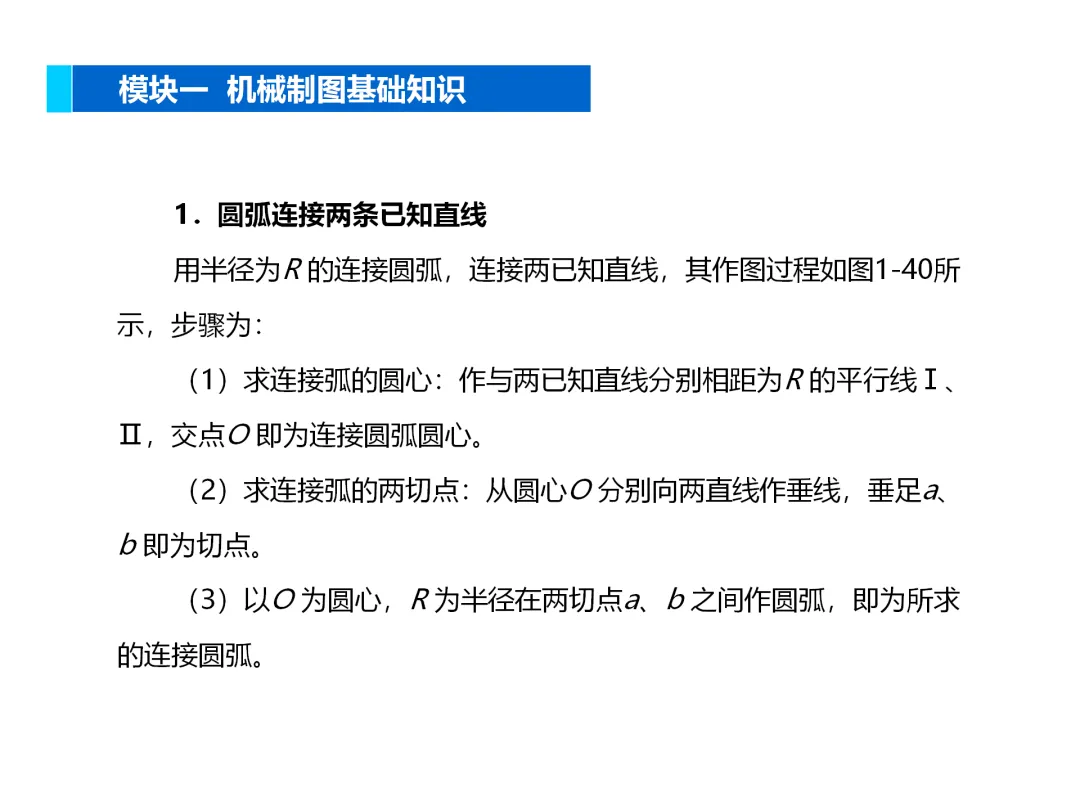

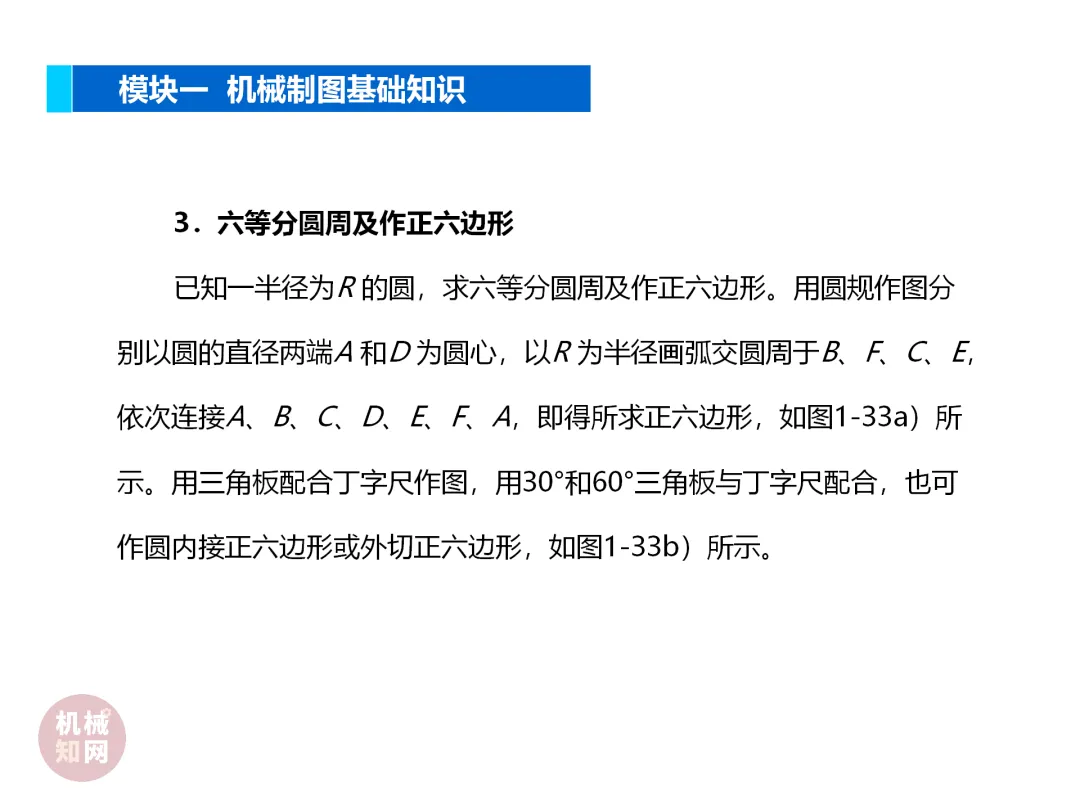

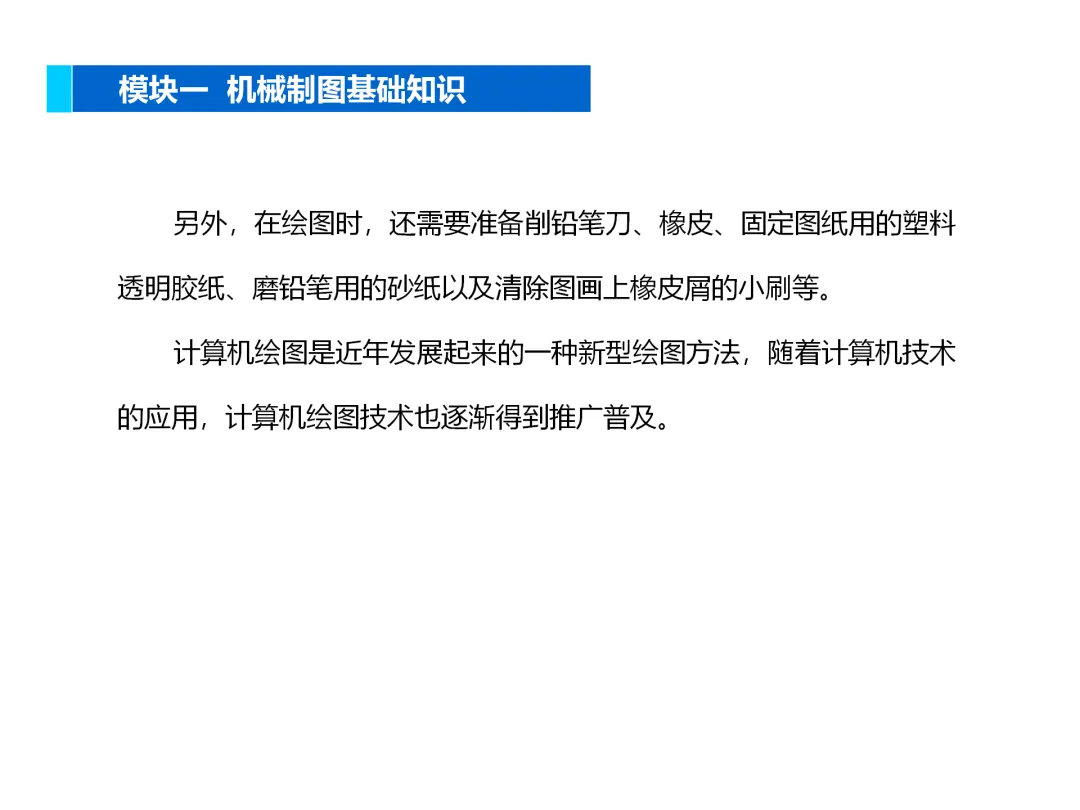

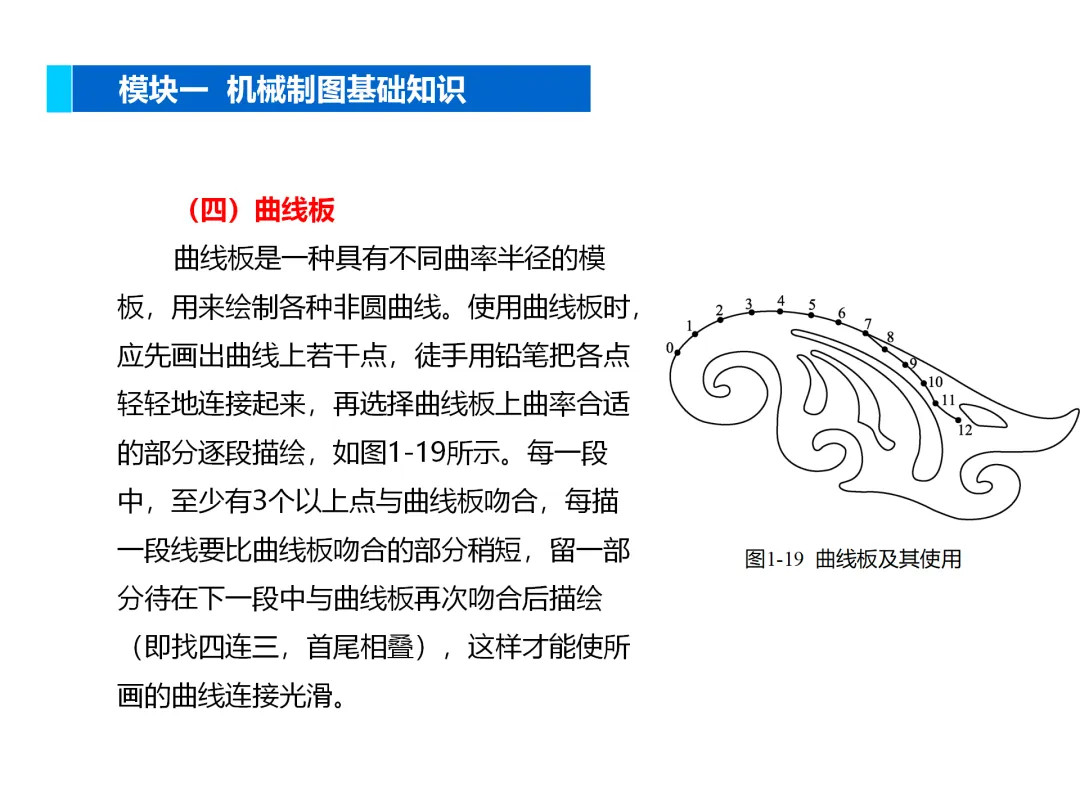

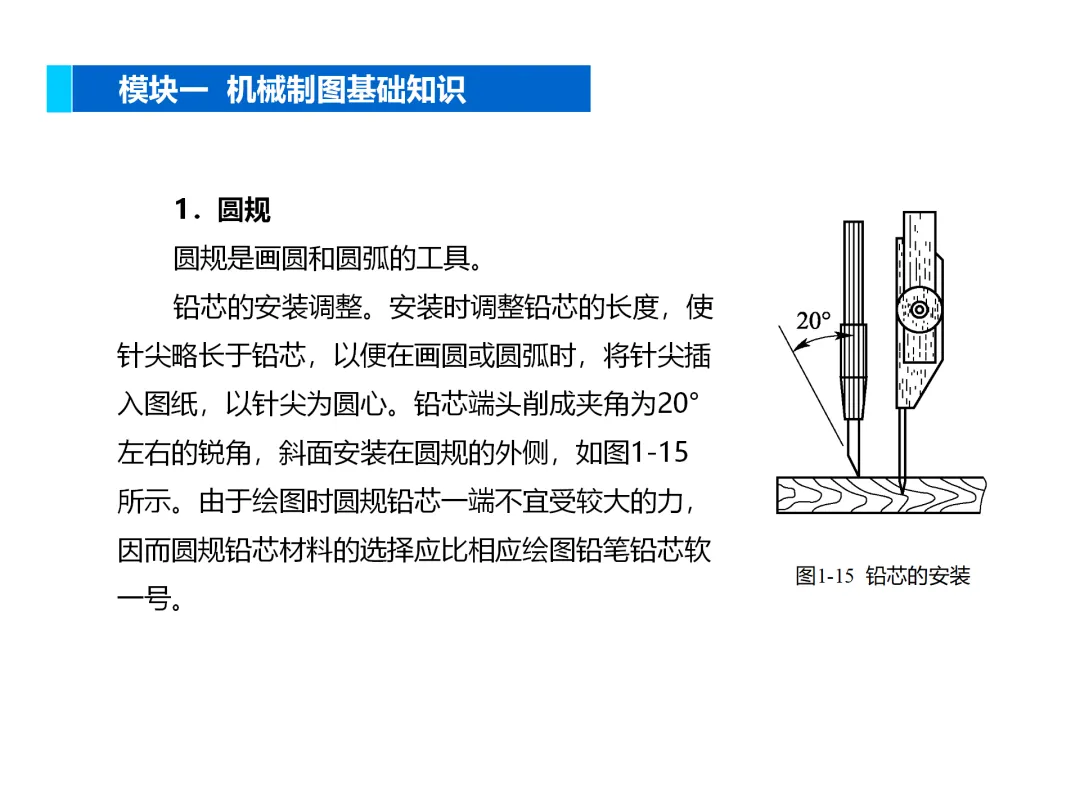

以下为本文配套PPT，文末提供完整文档下载方式
