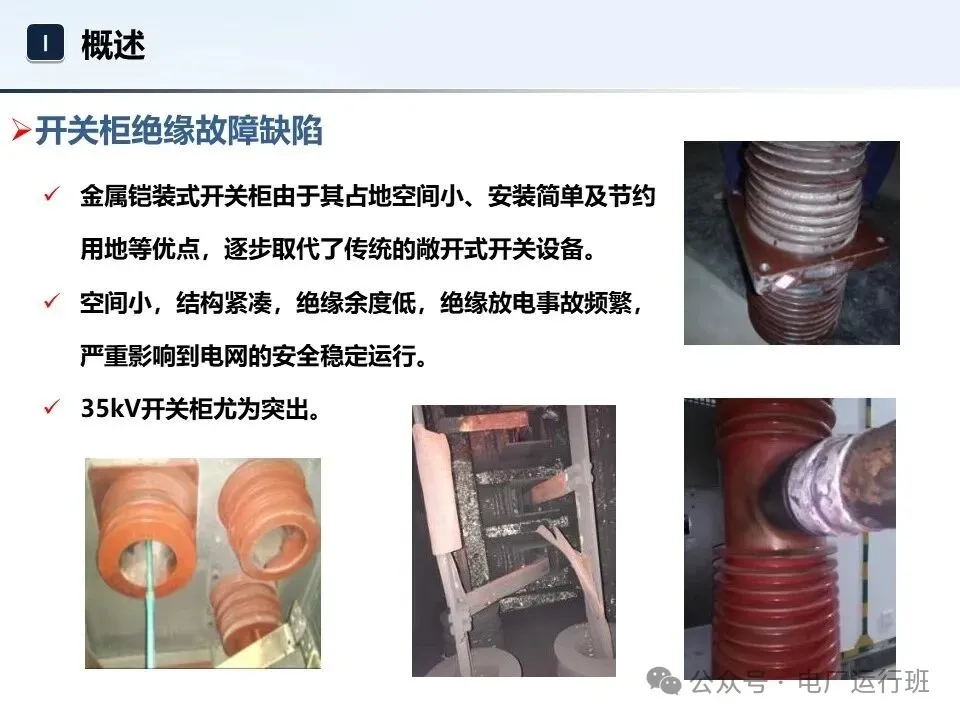

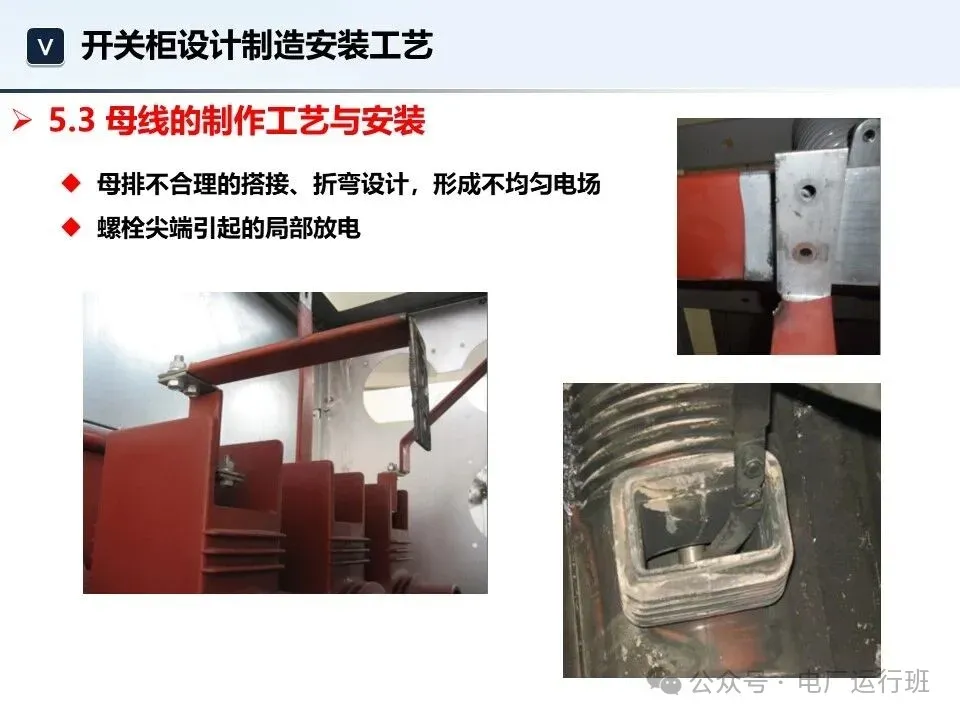

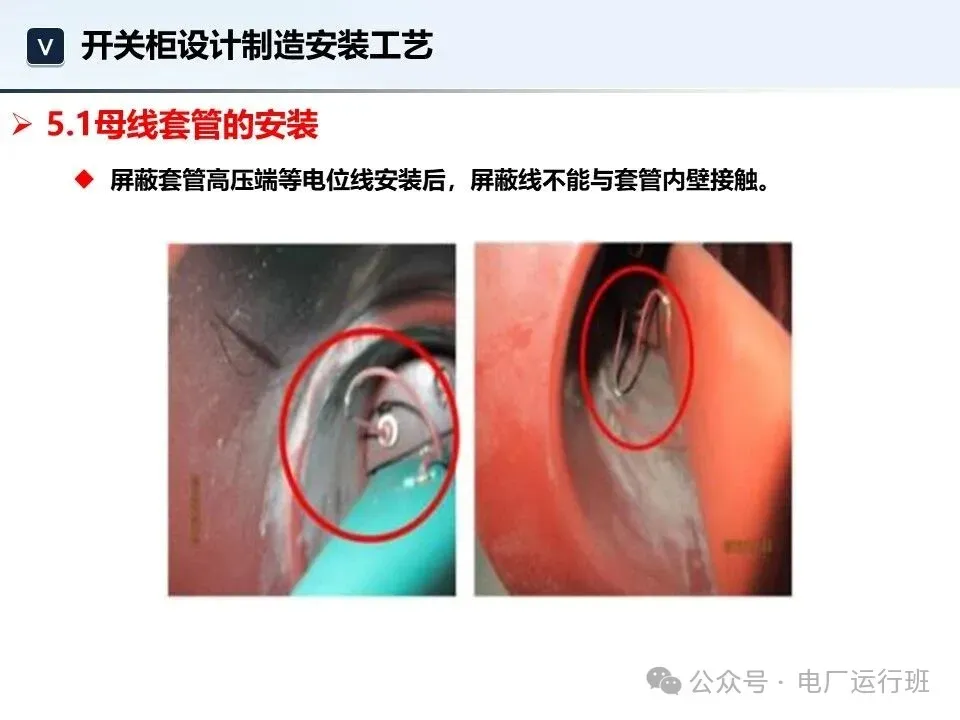

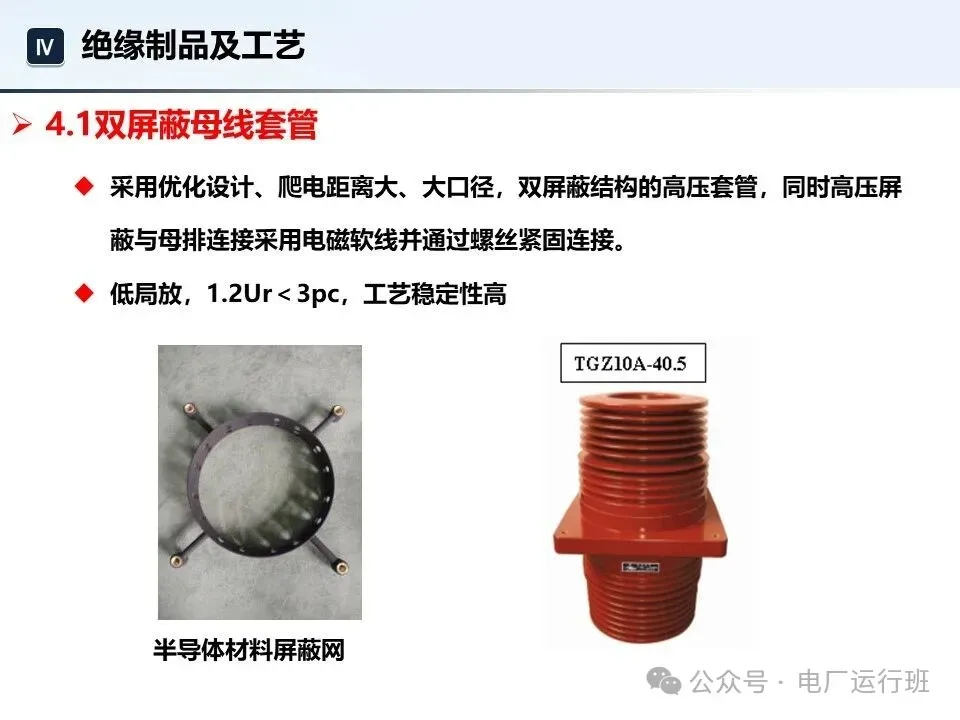

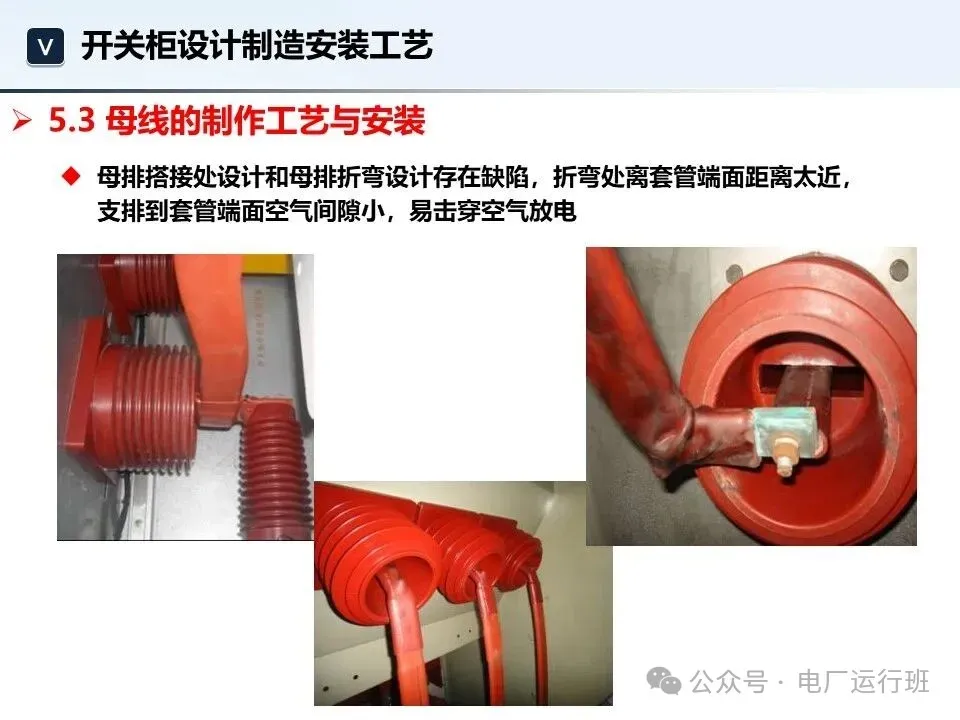

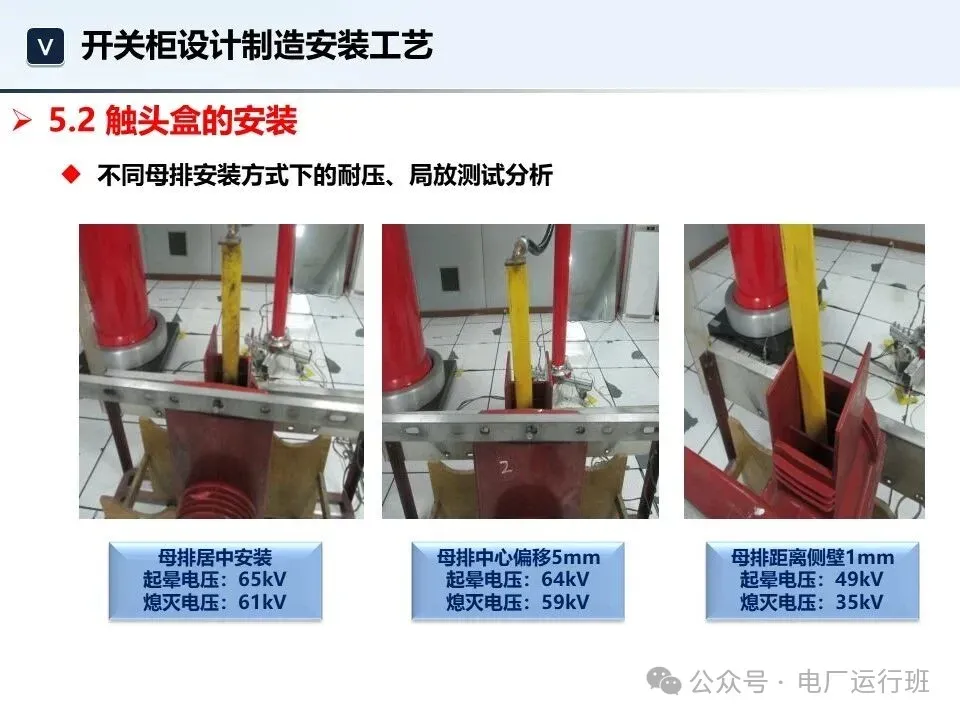

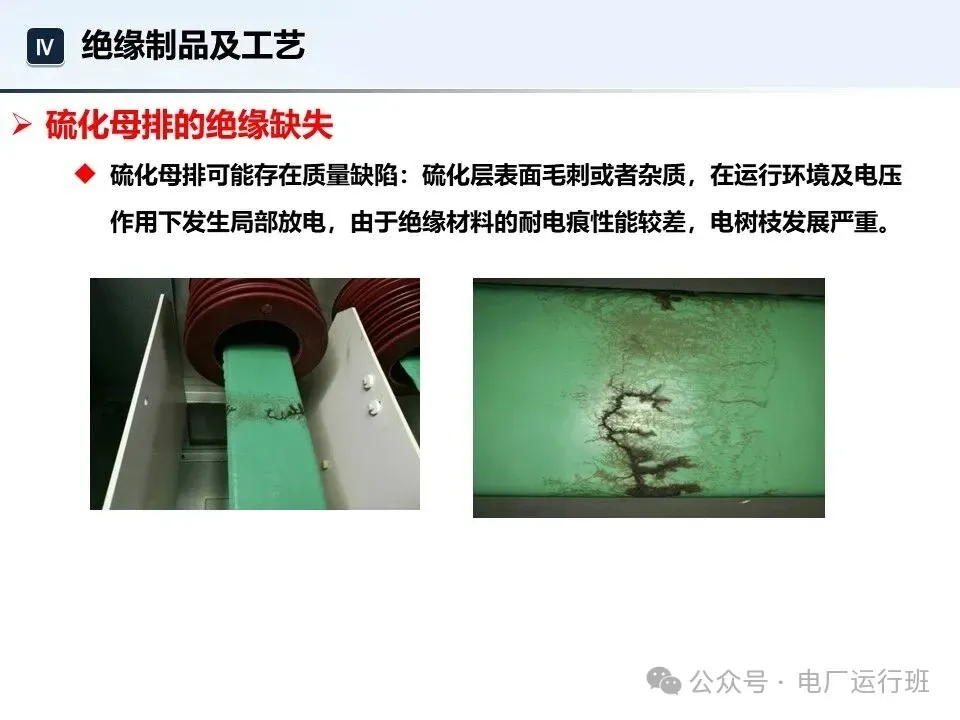

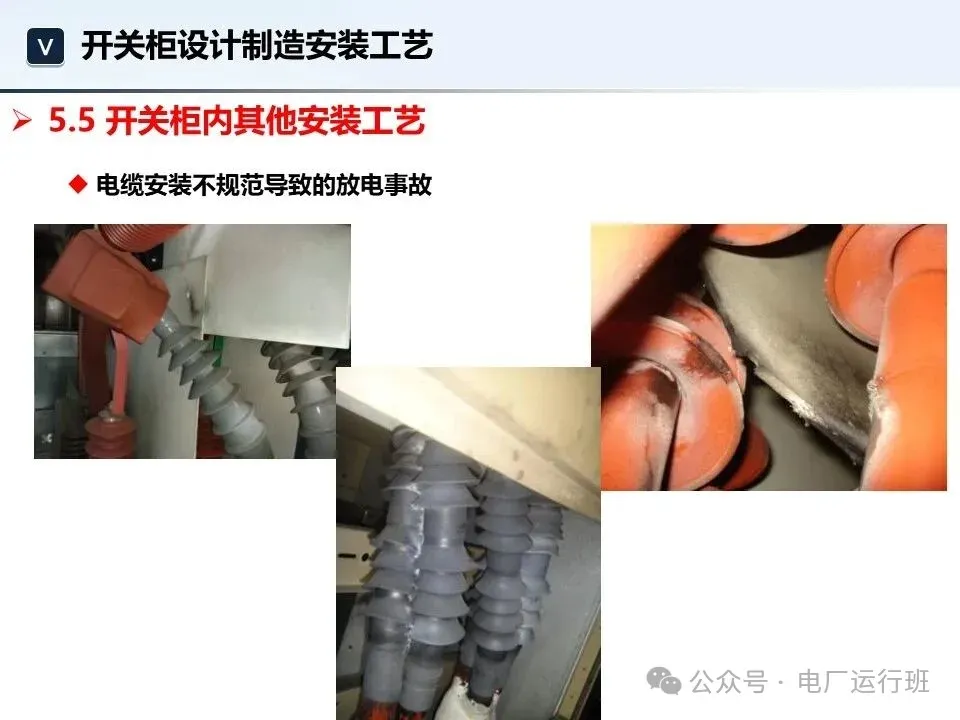

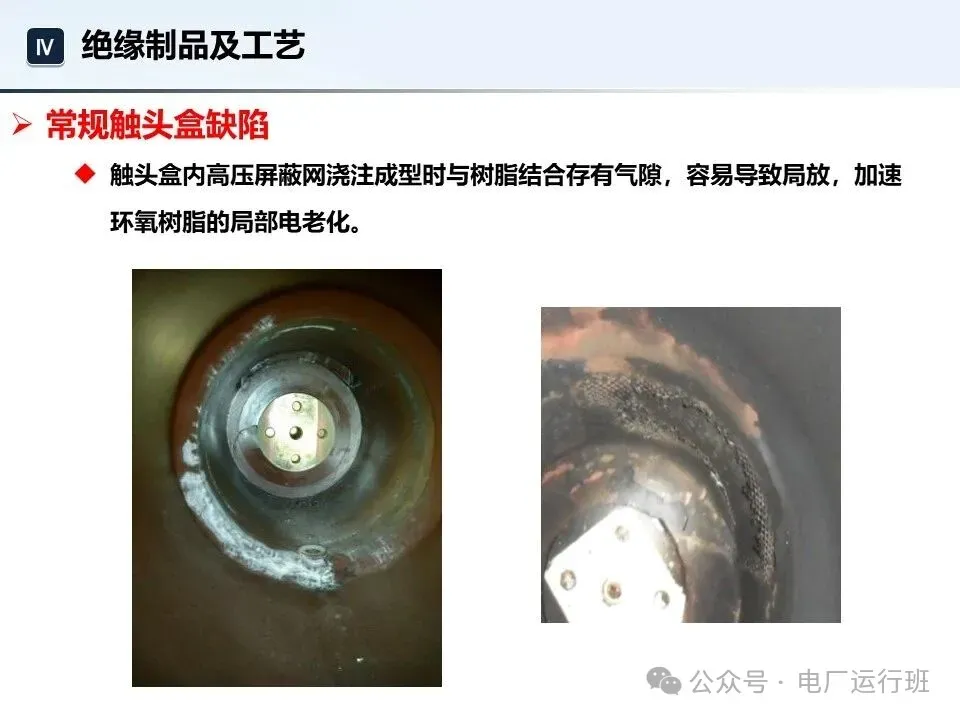

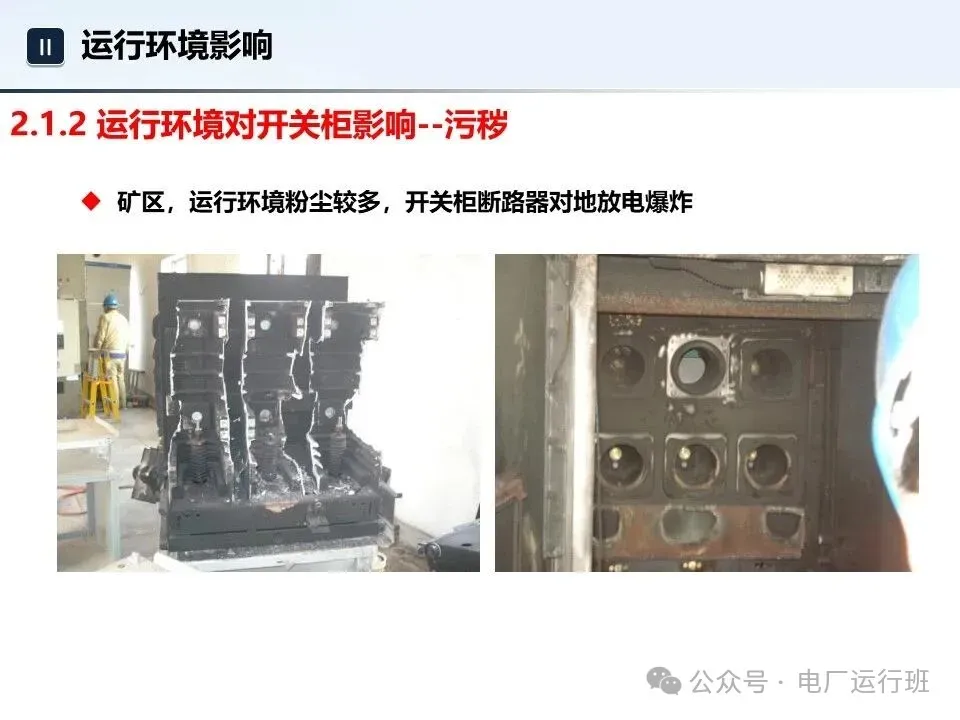

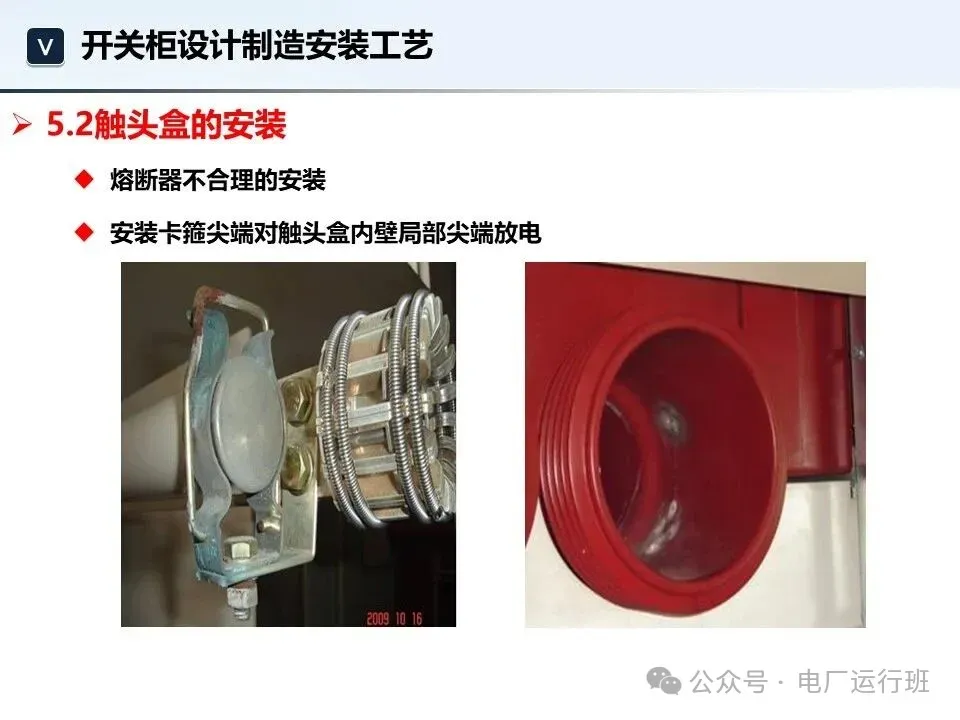

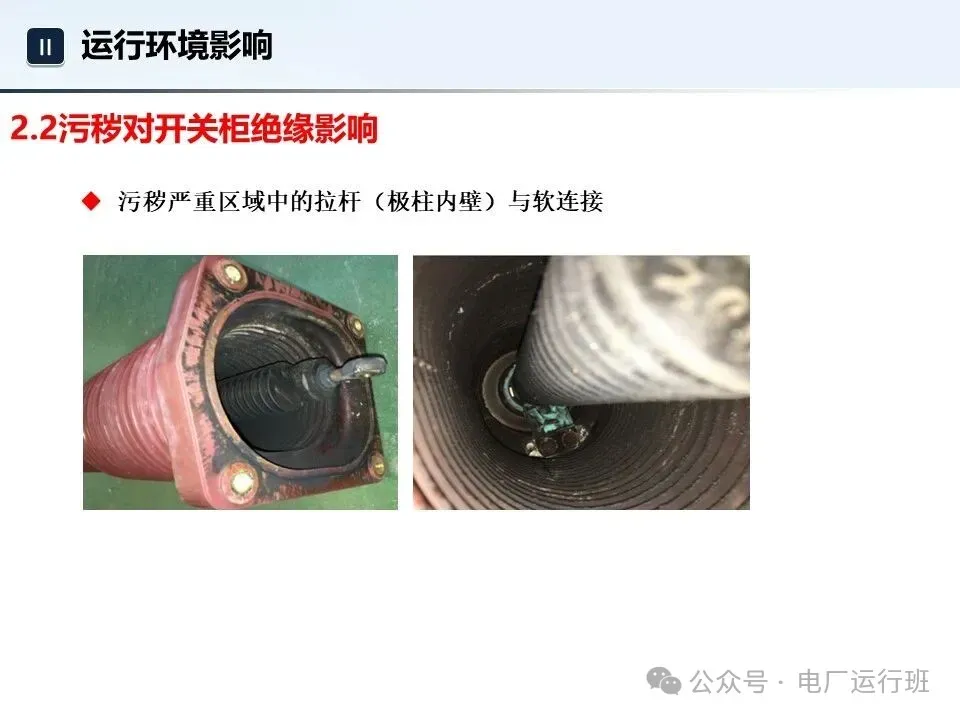

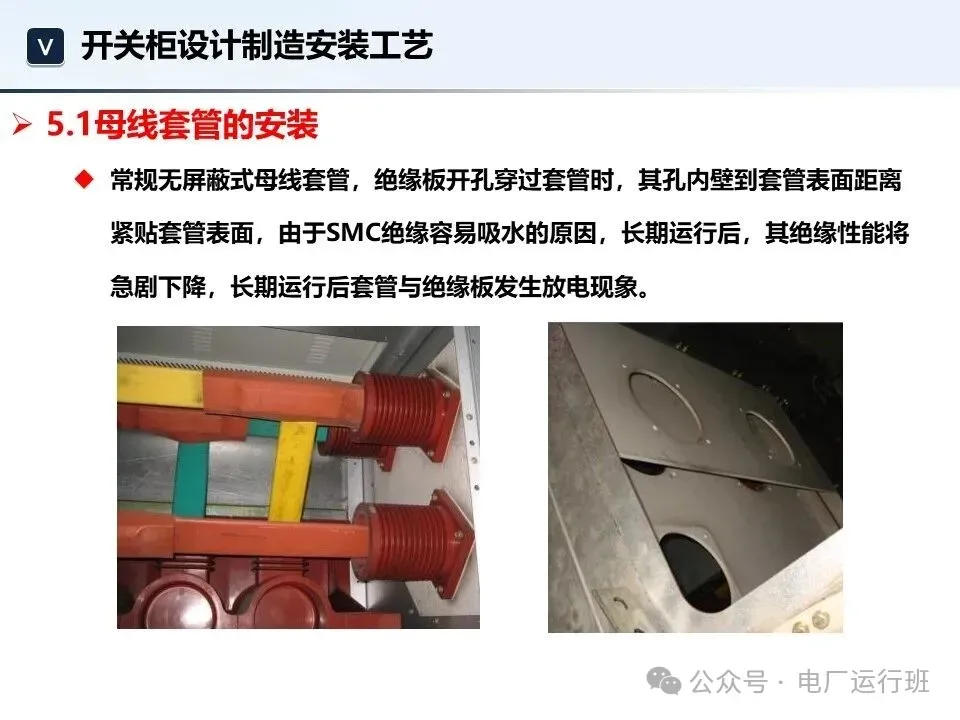

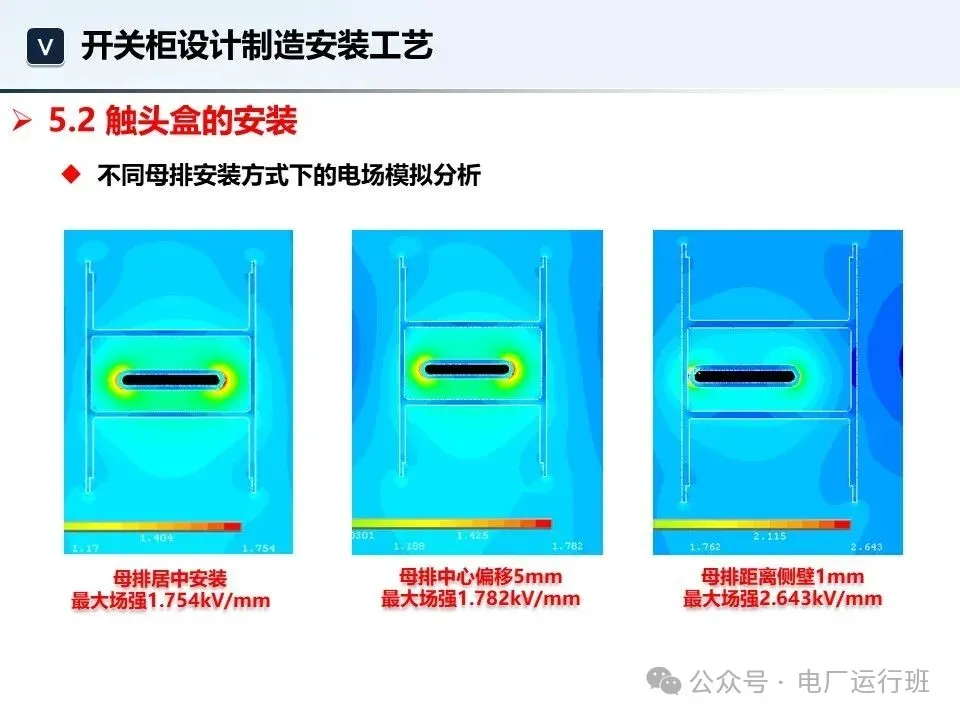

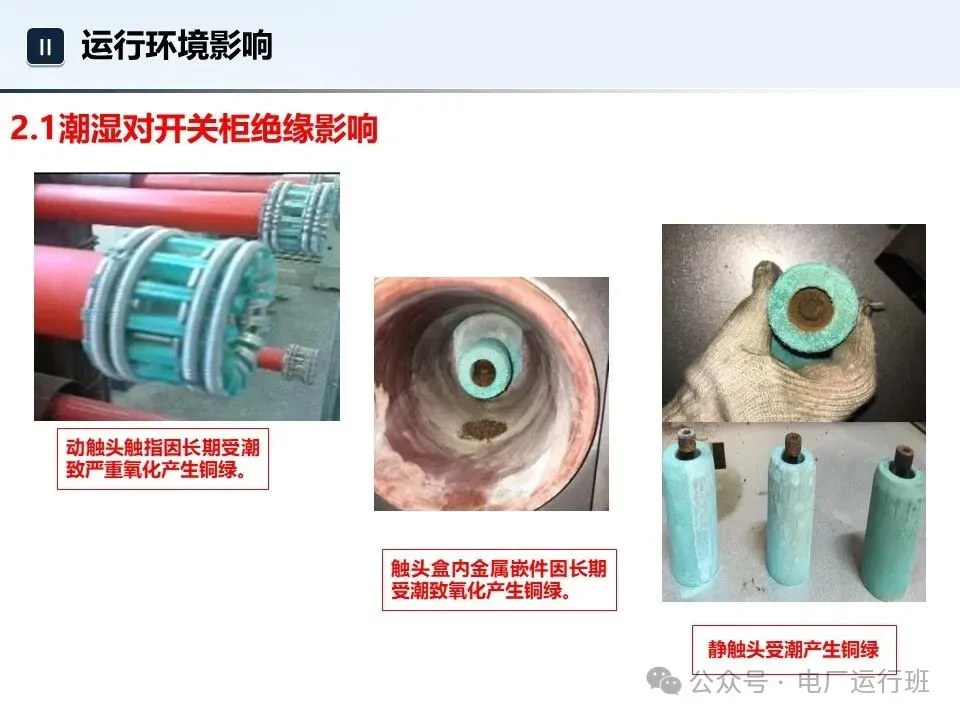

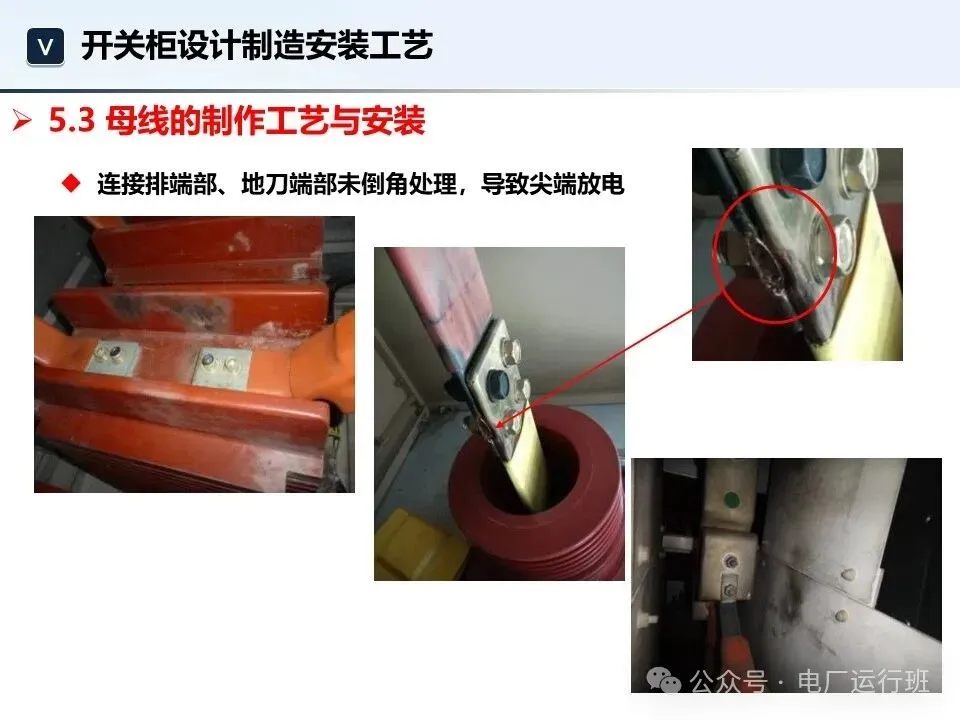

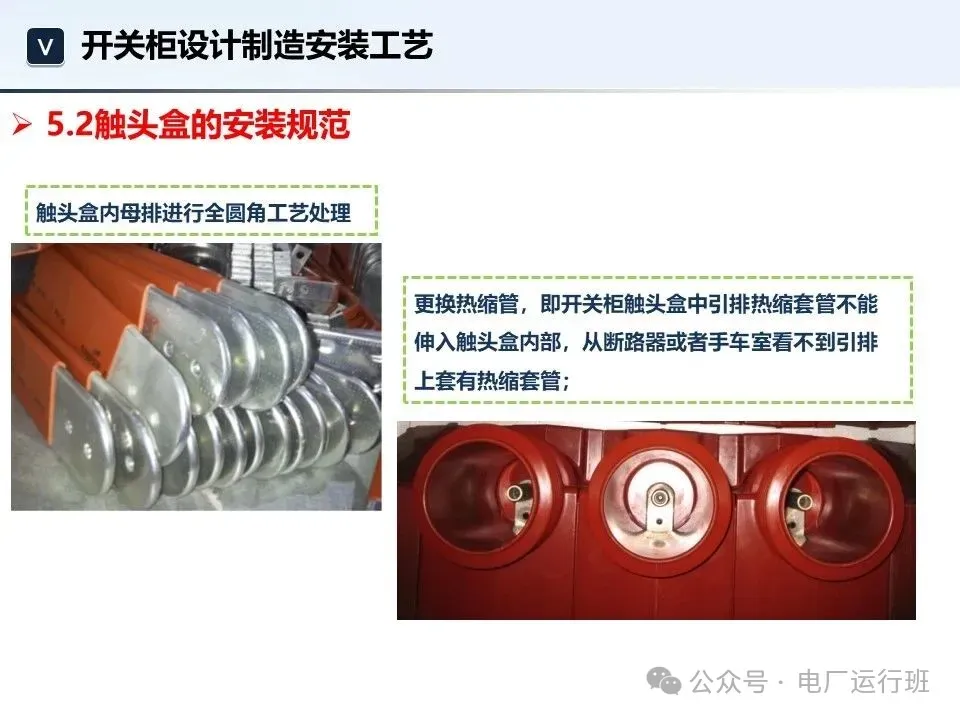

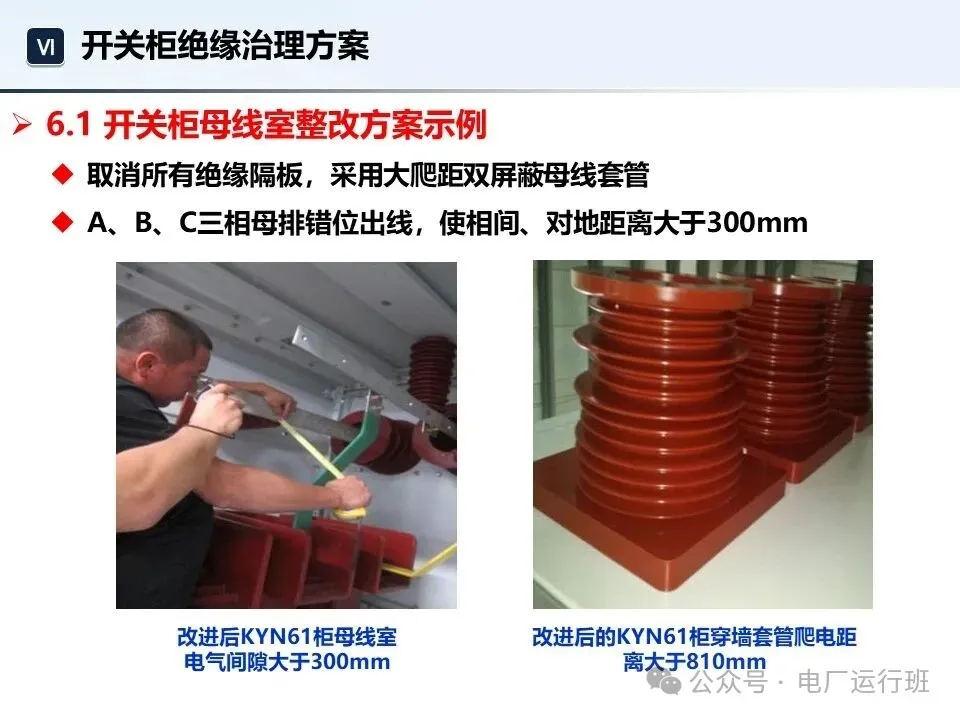

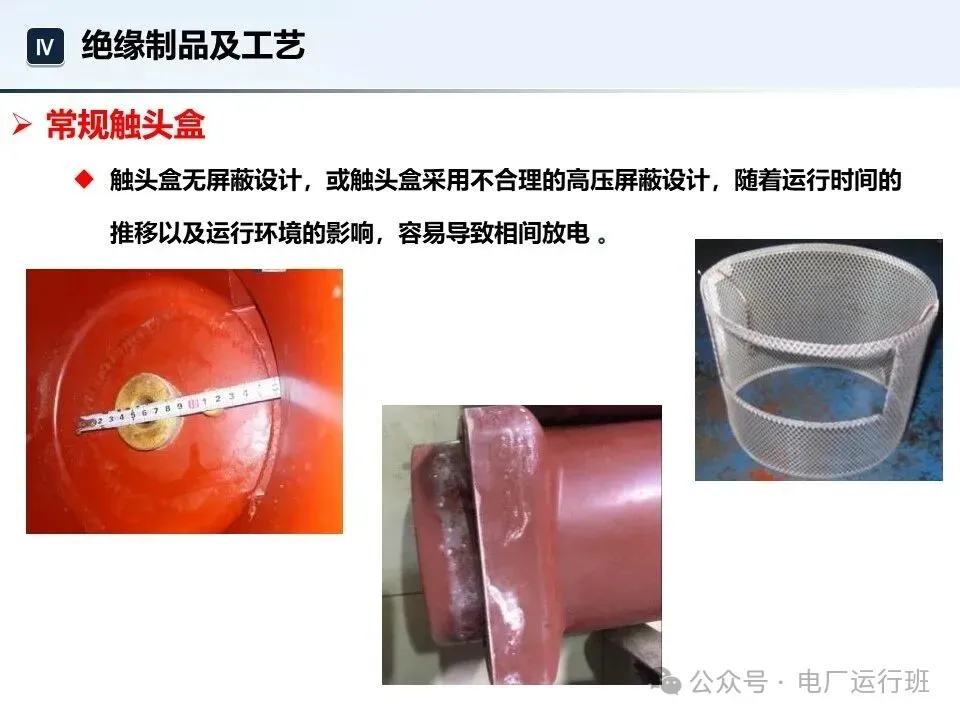

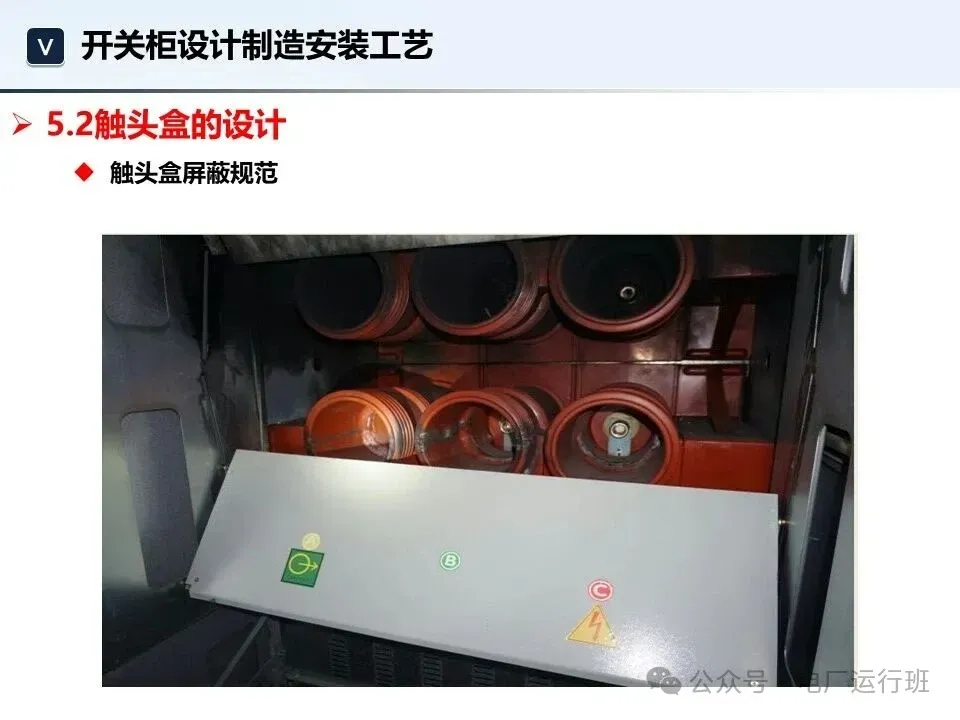

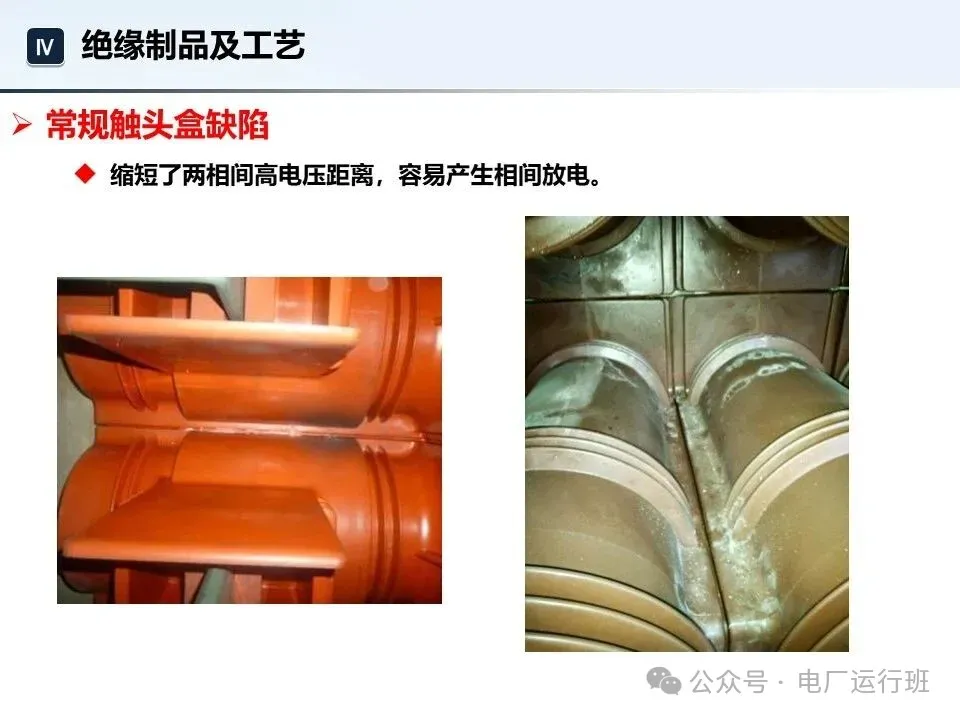

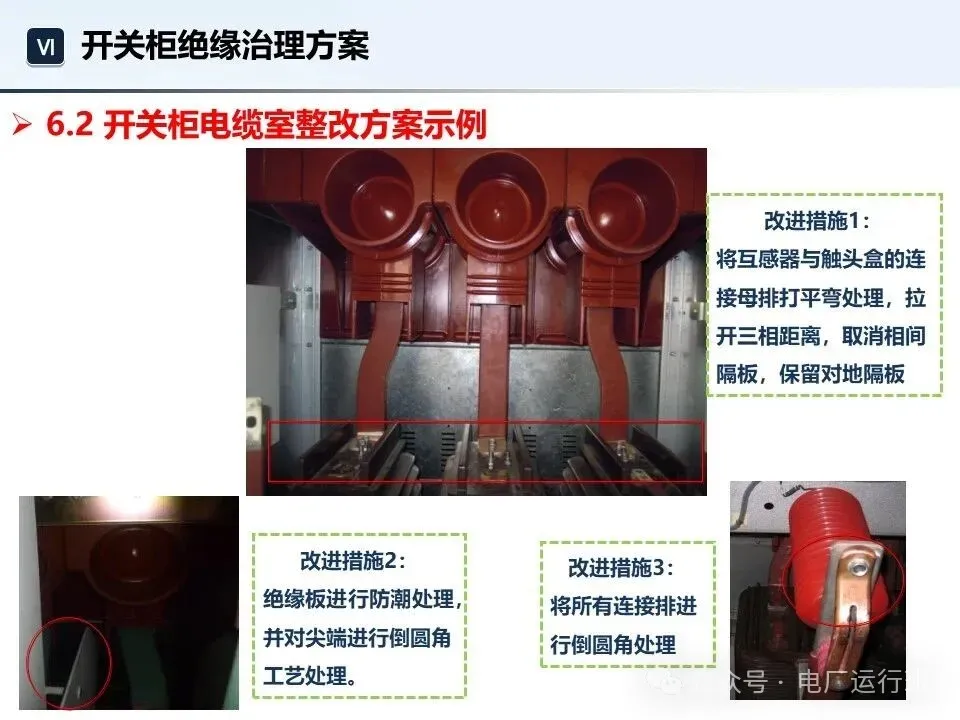

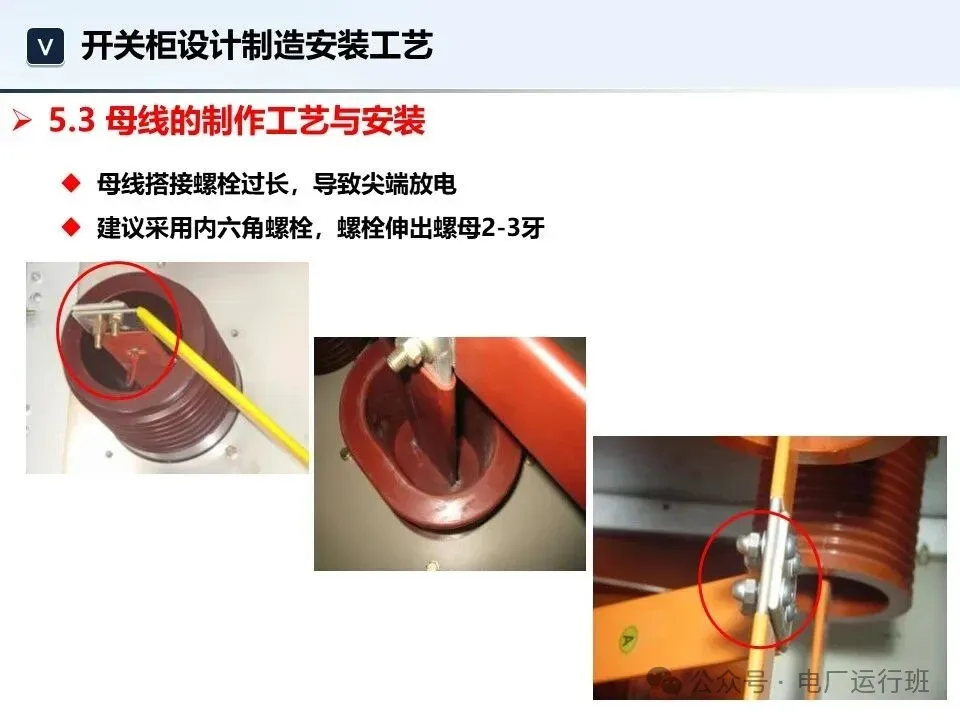

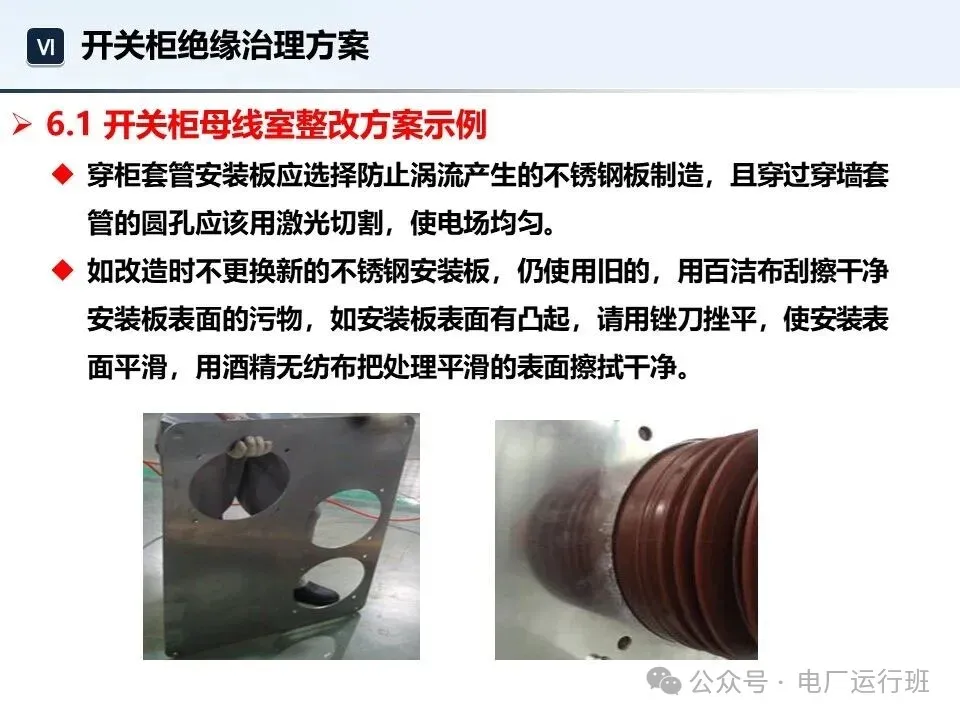

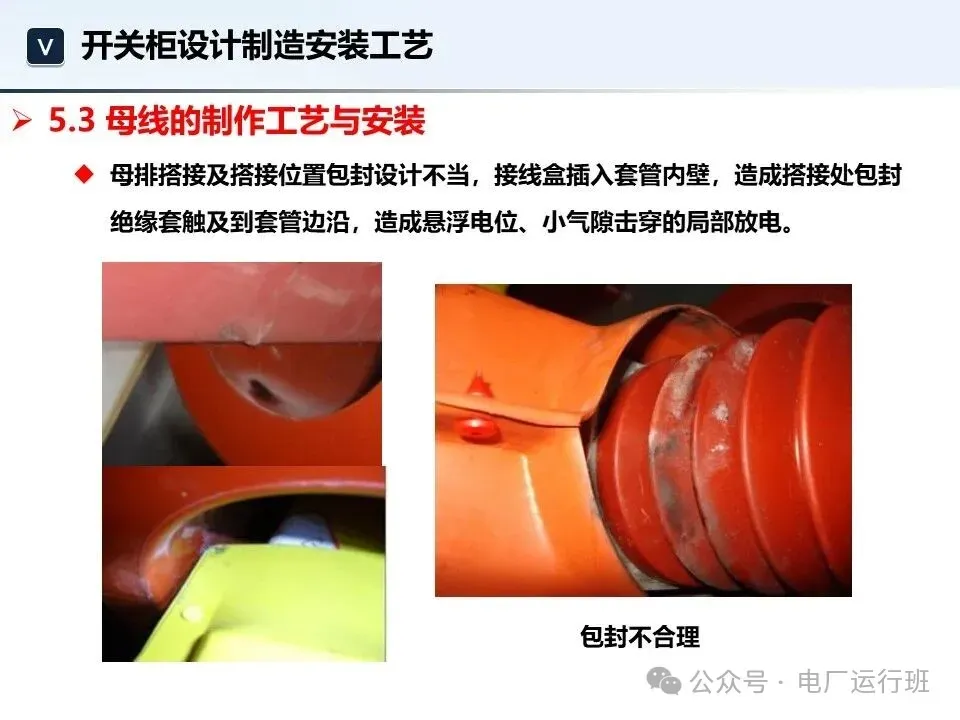

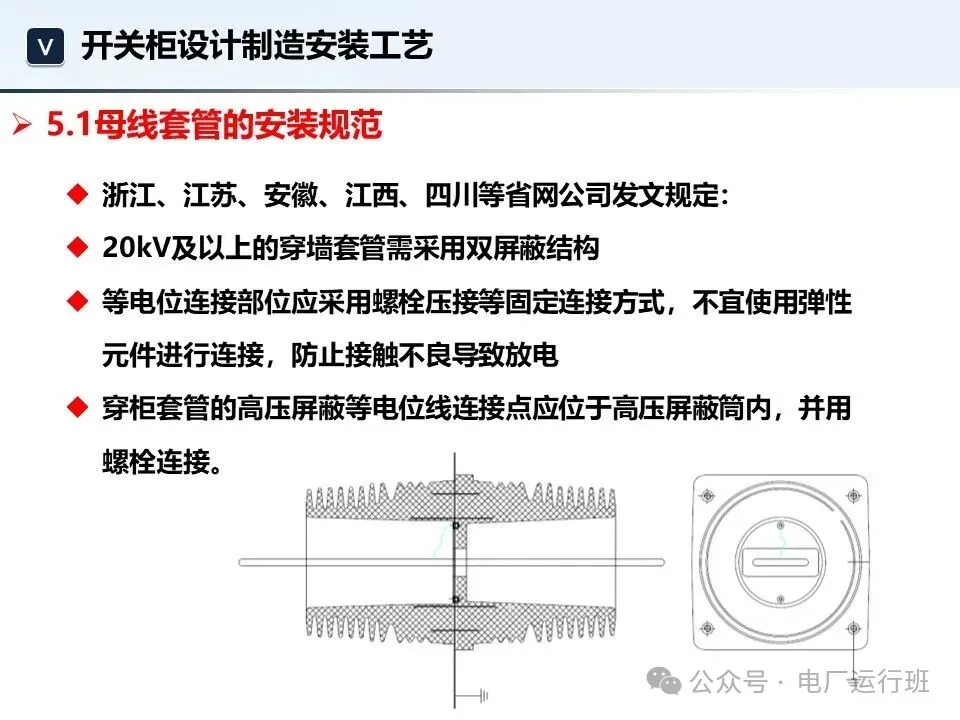

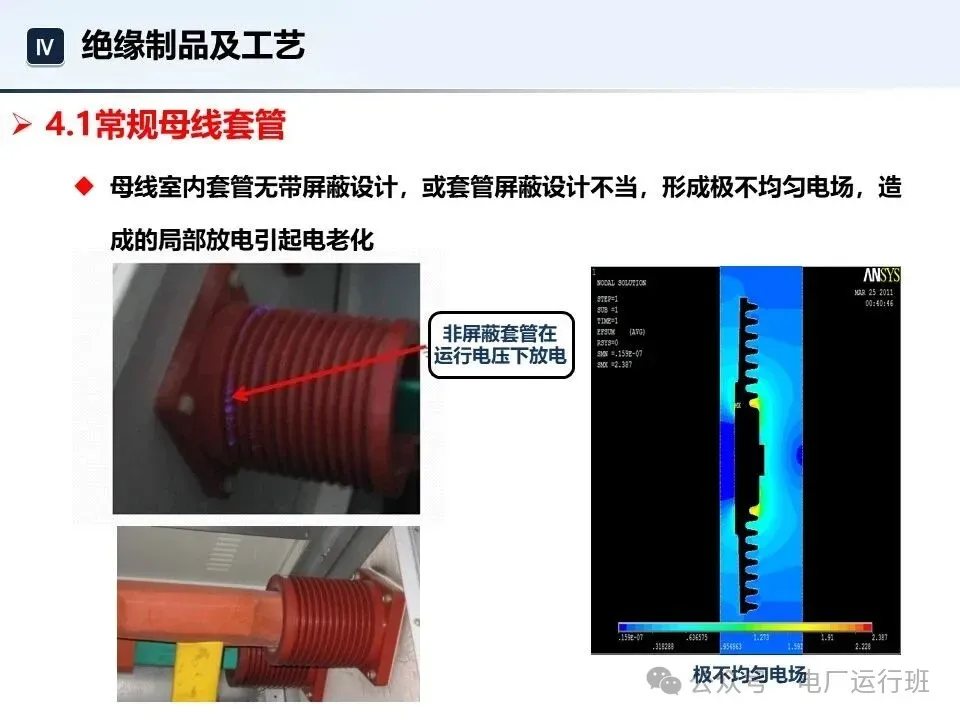

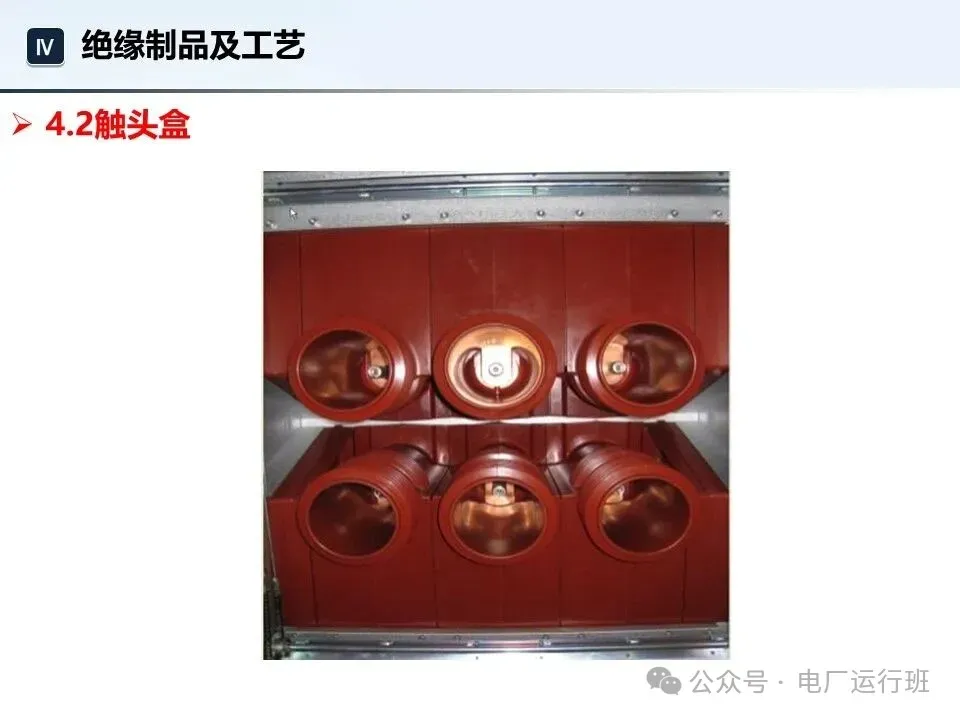

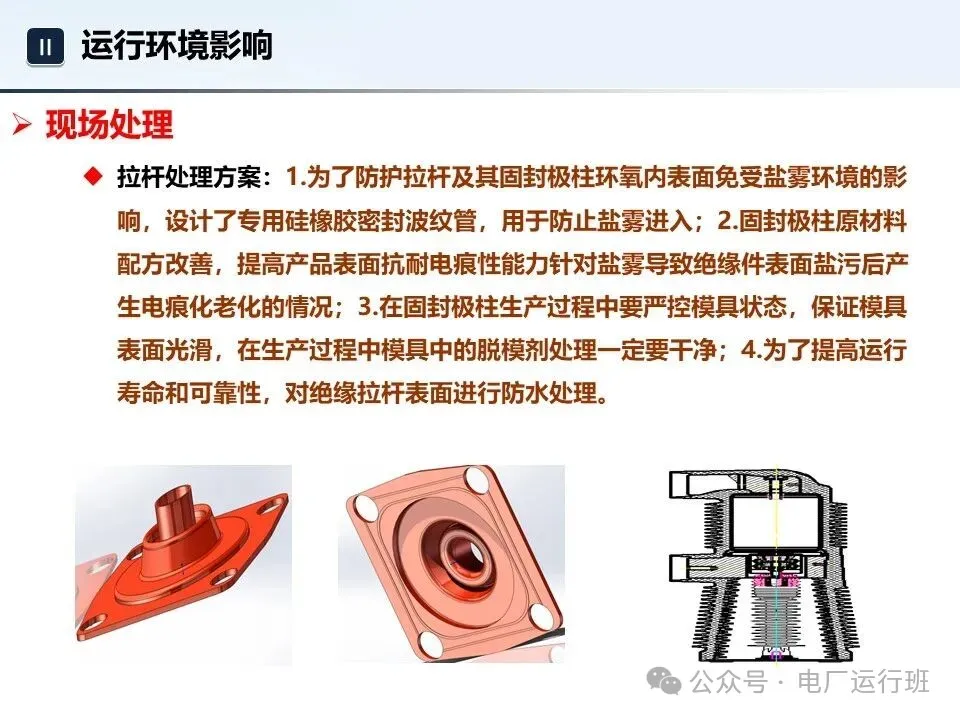

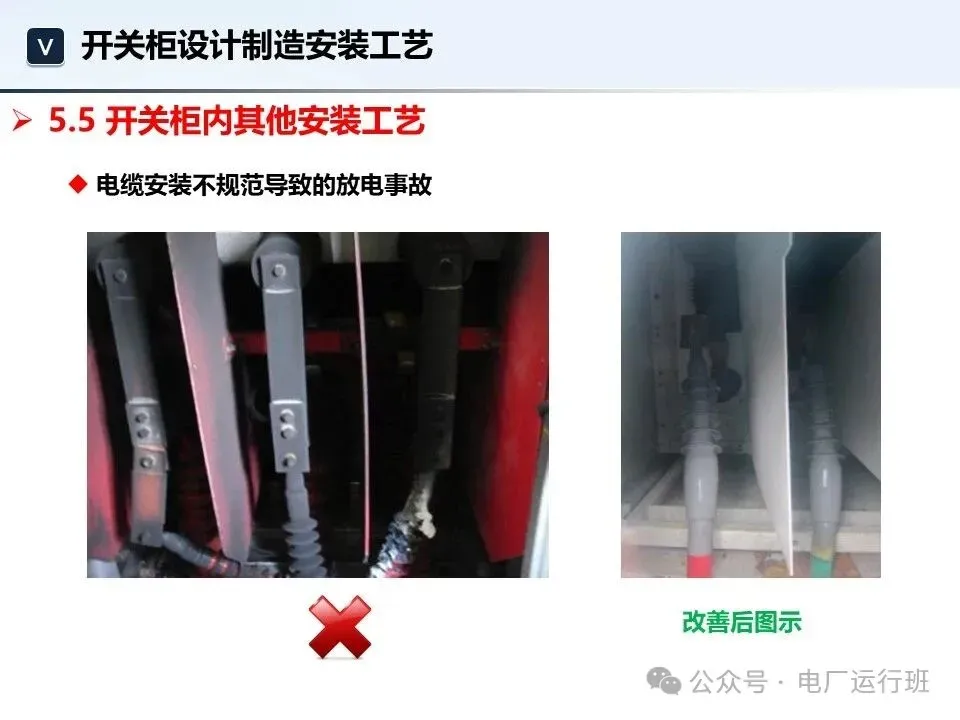

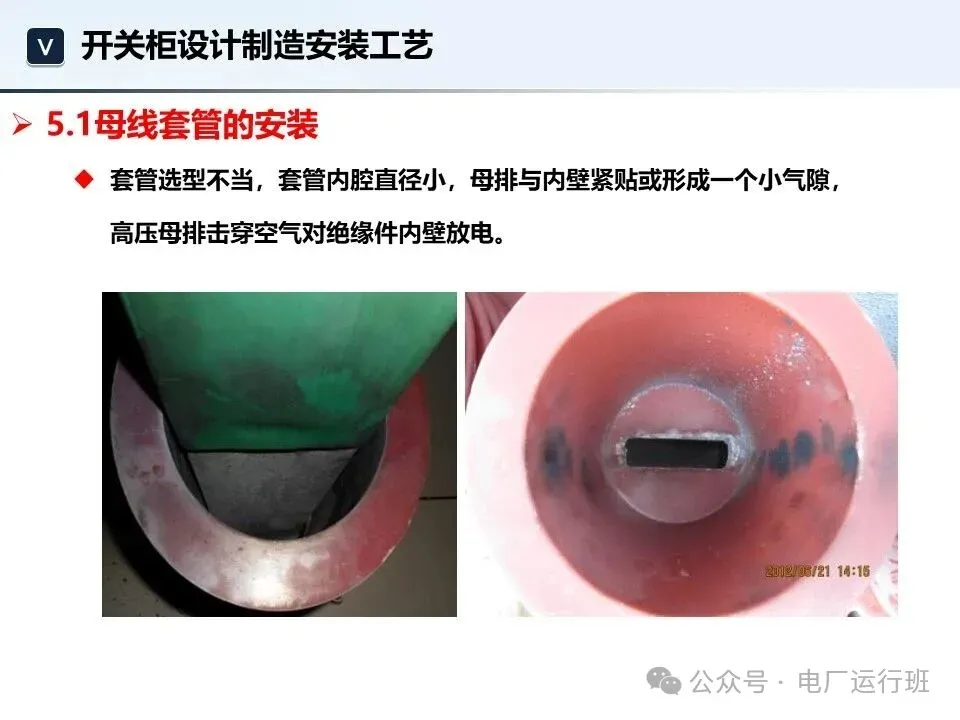

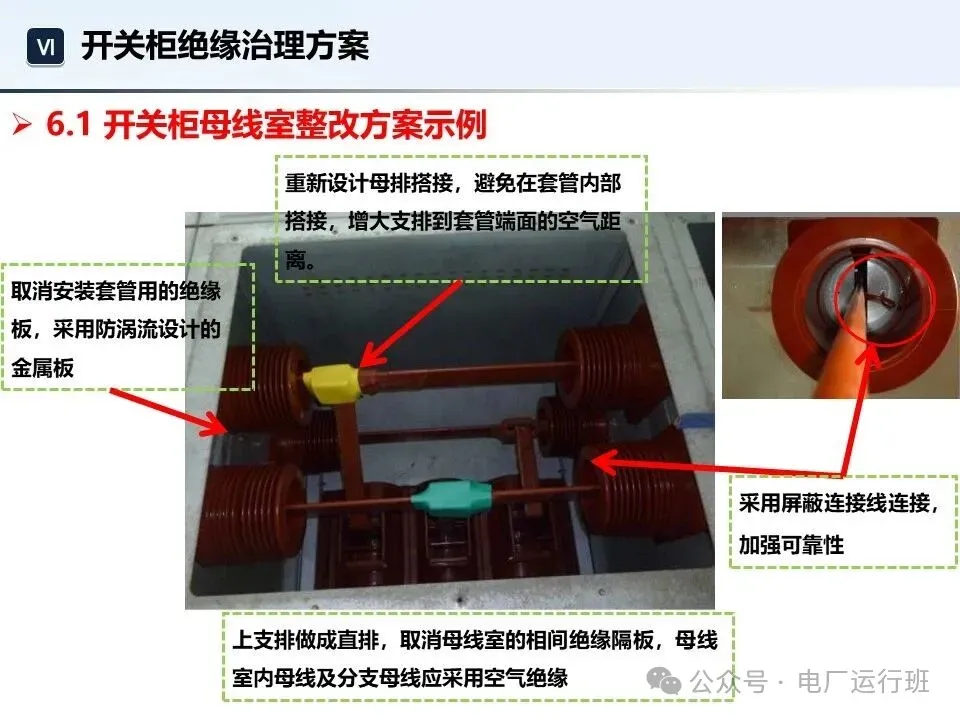

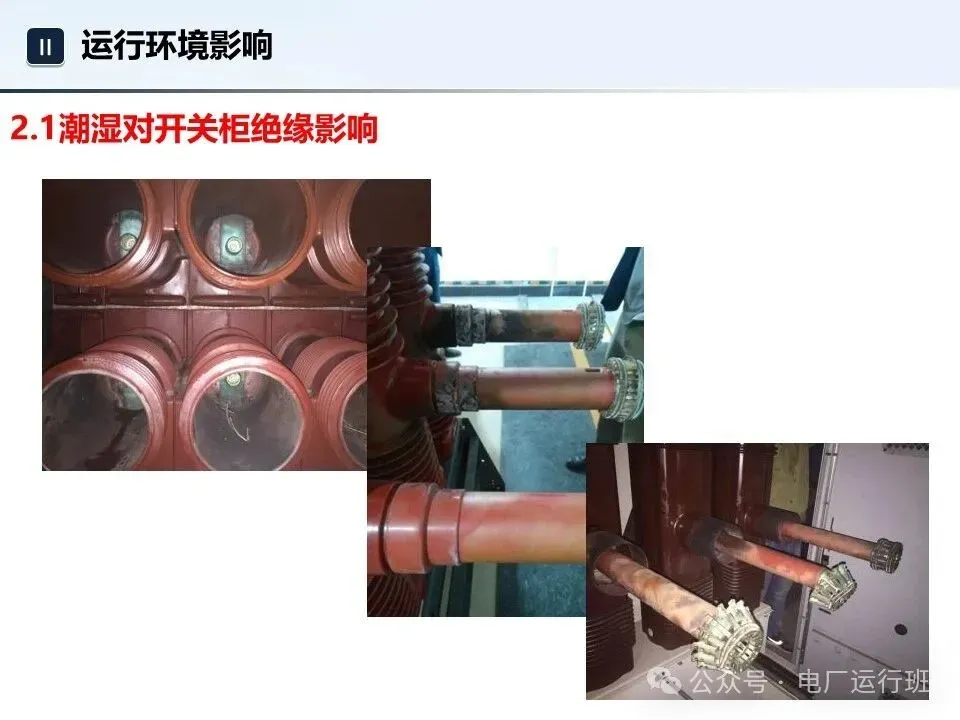

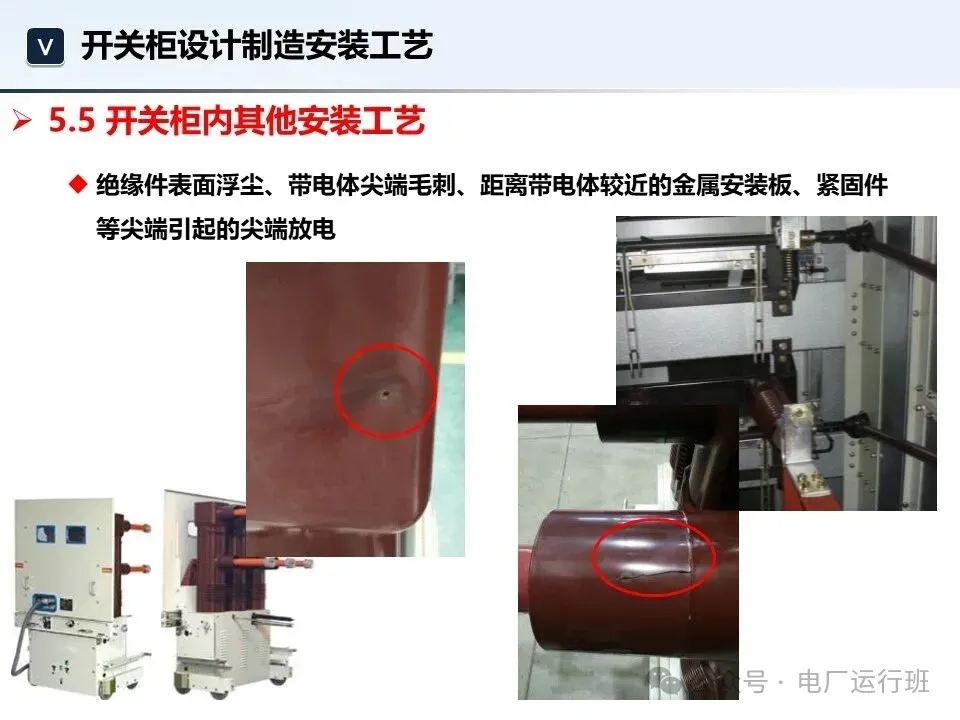

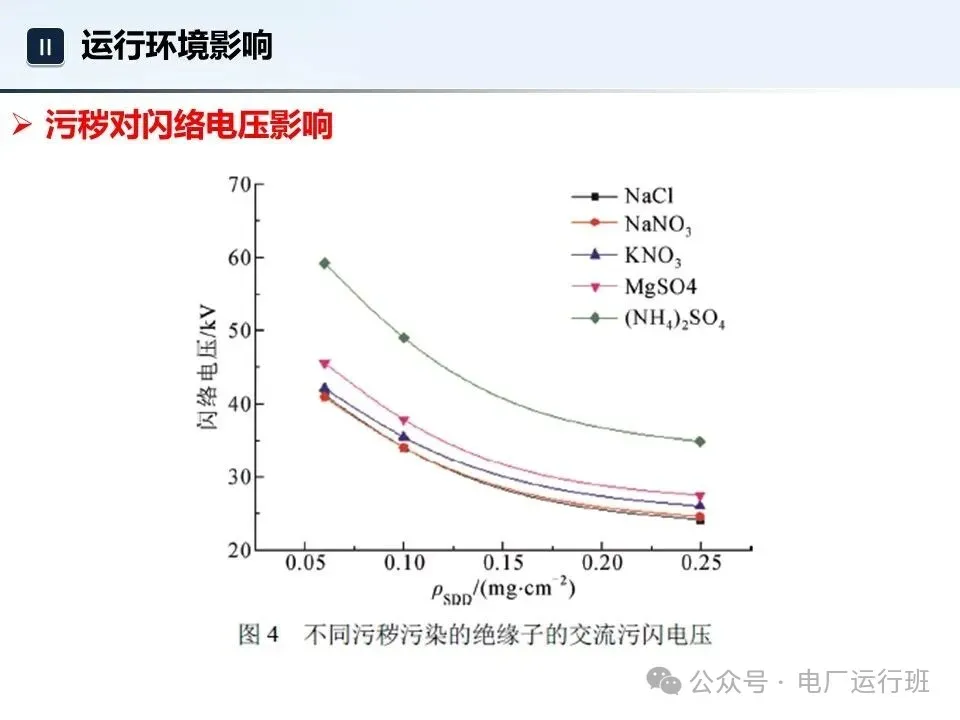

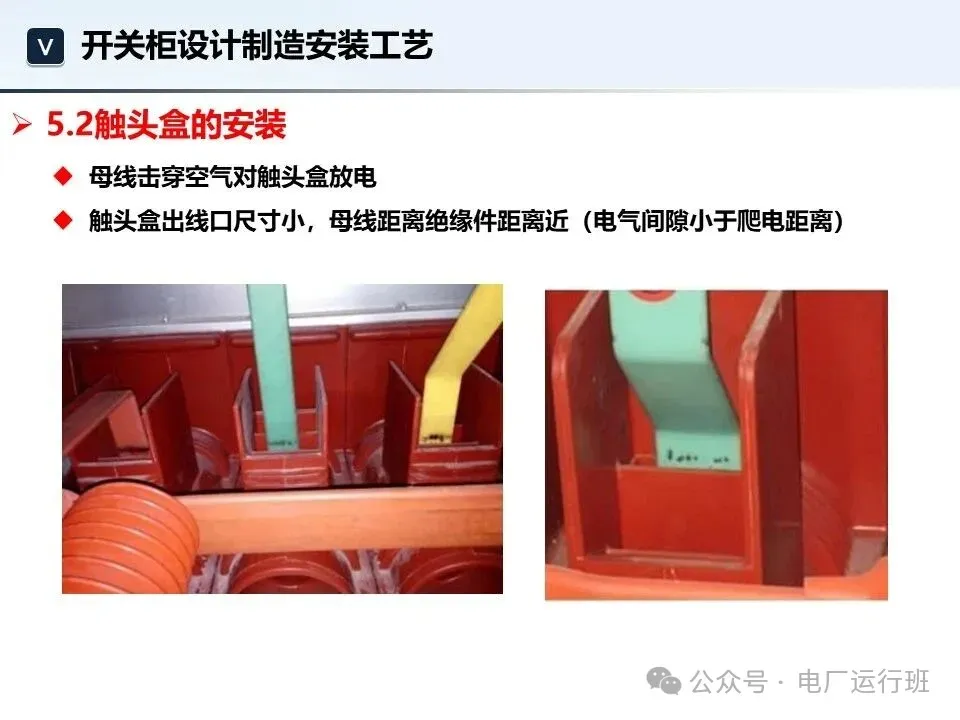

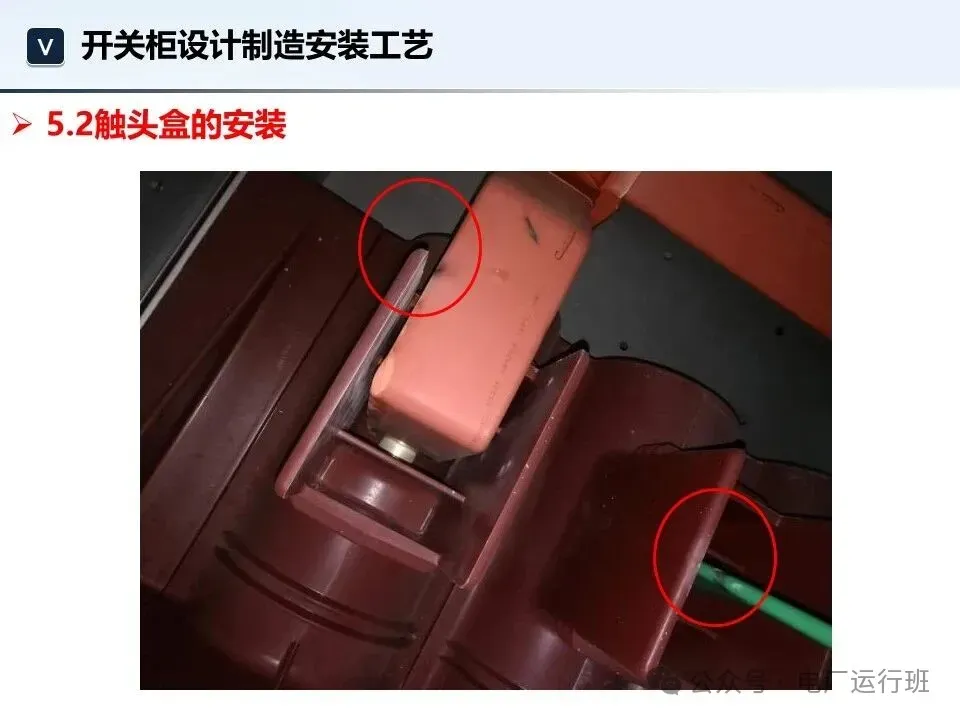

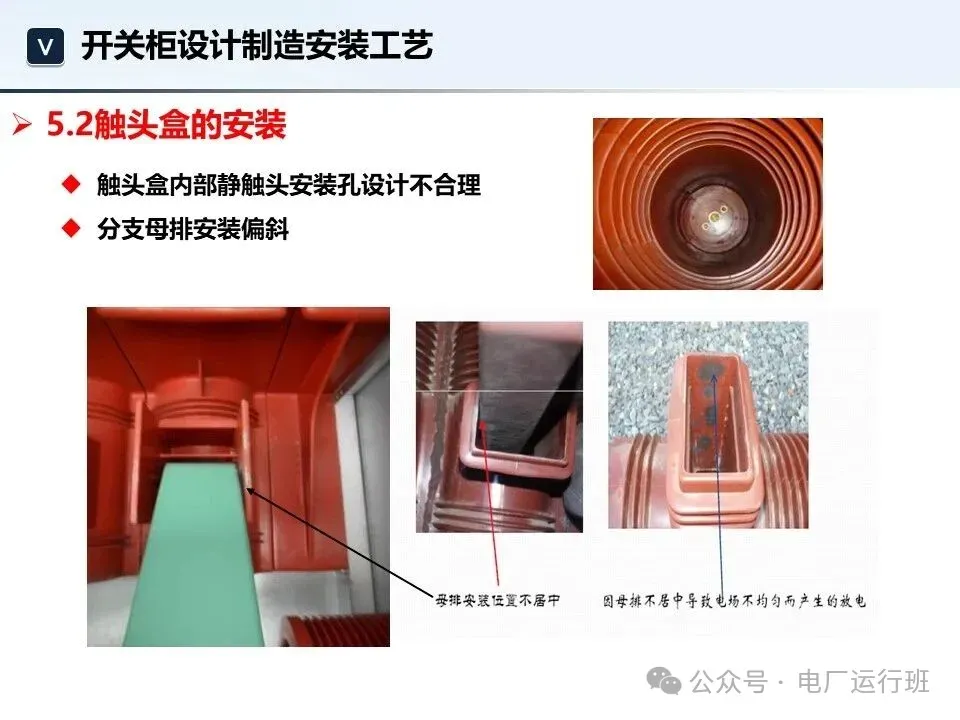

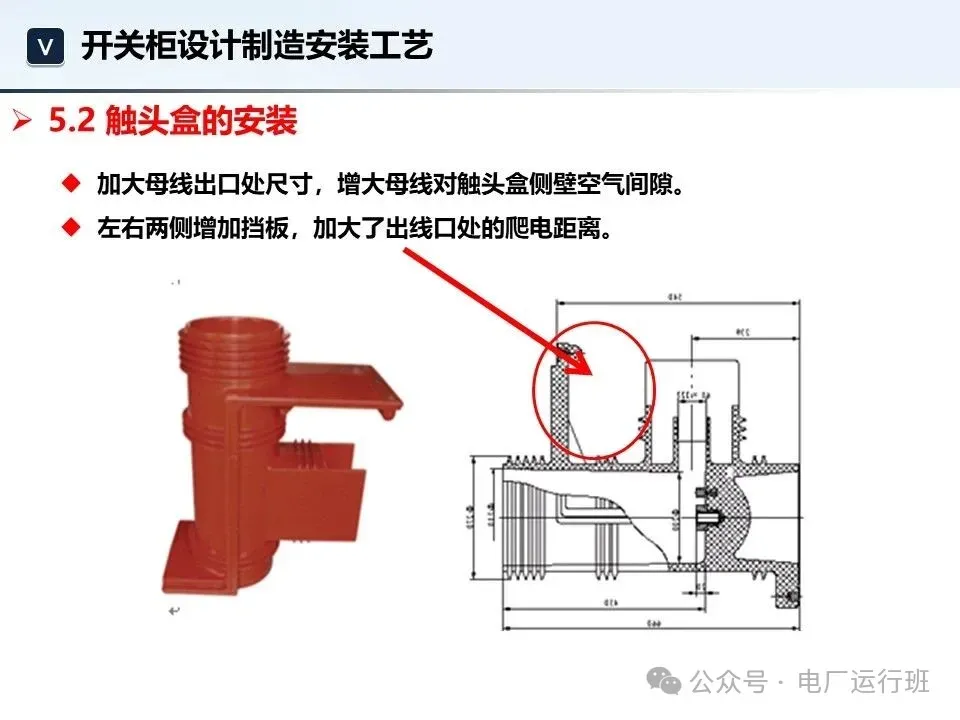

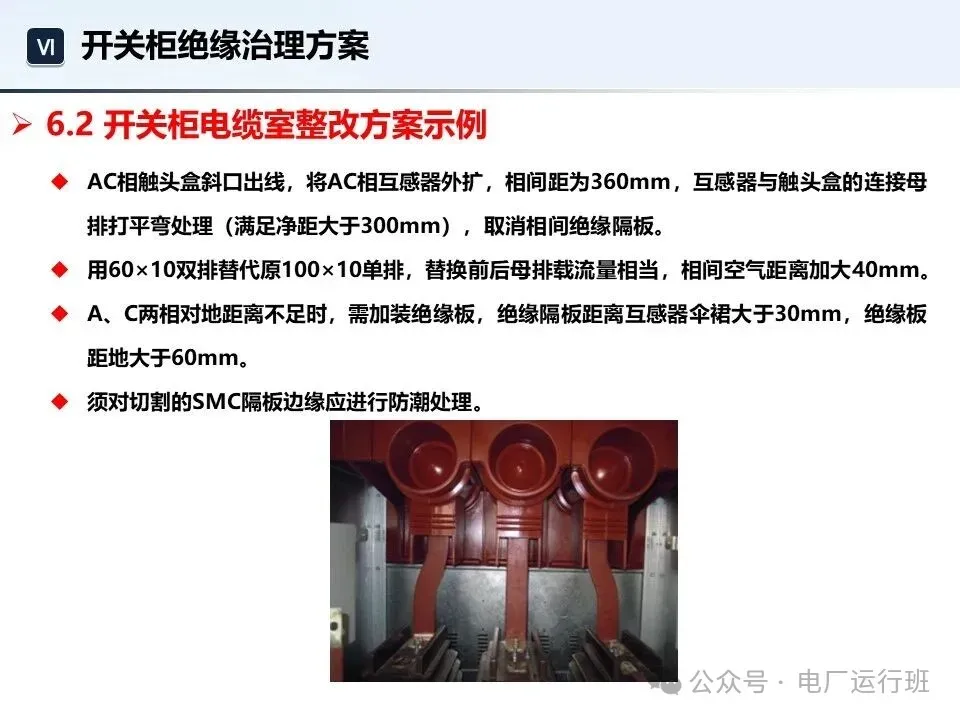

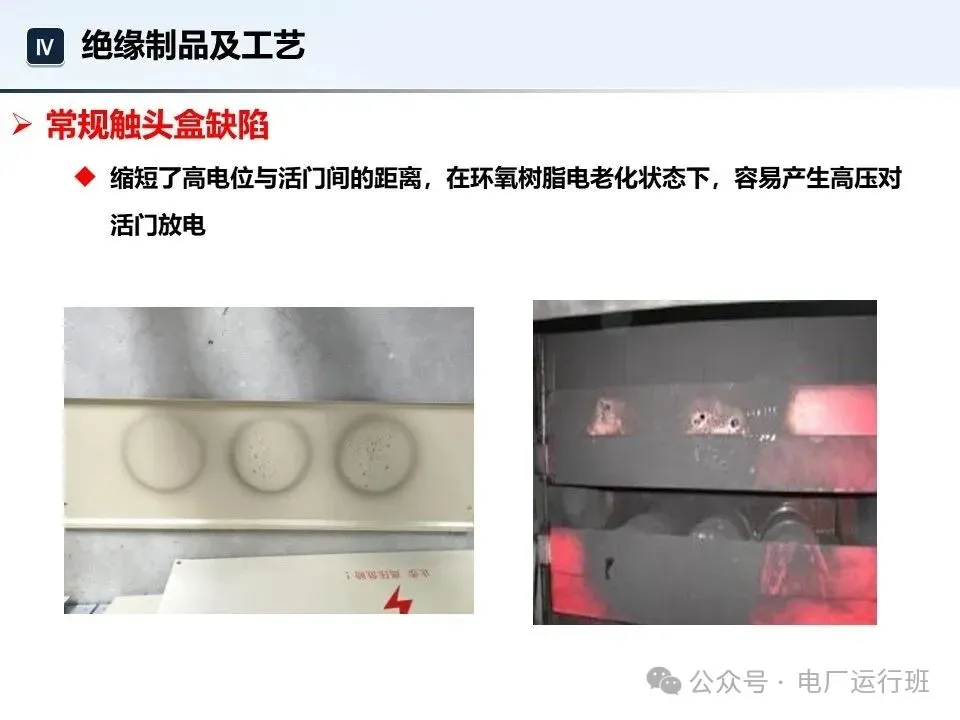

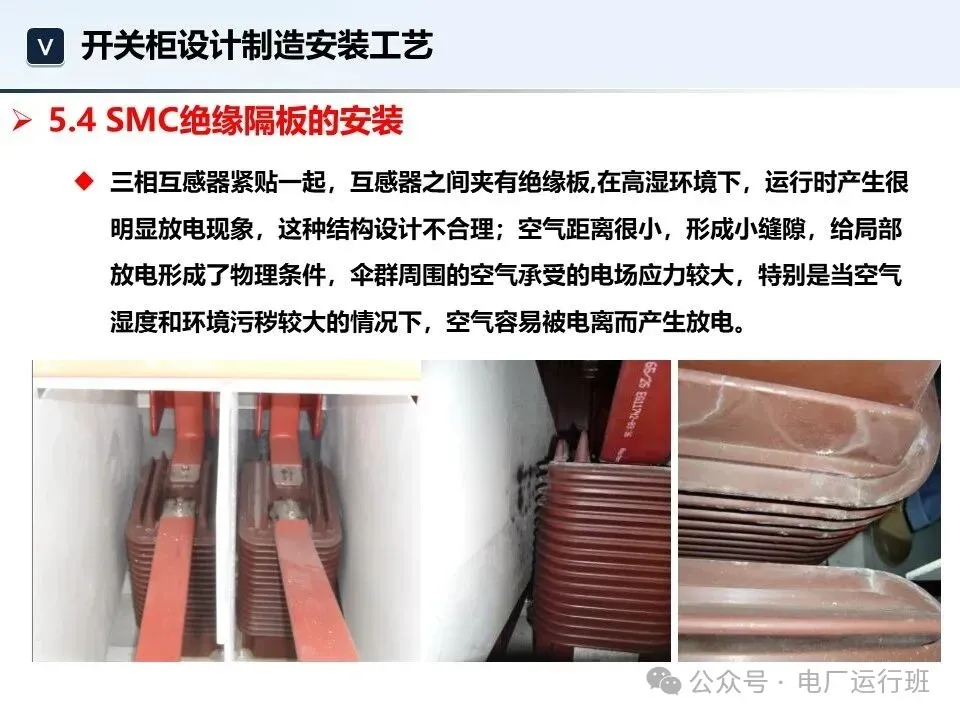

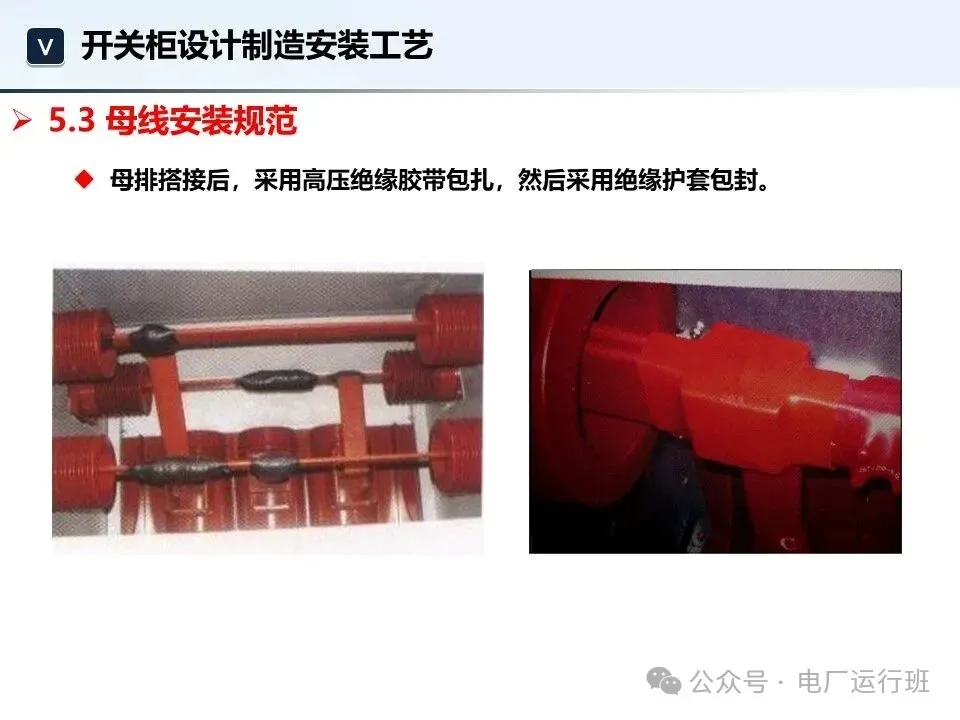

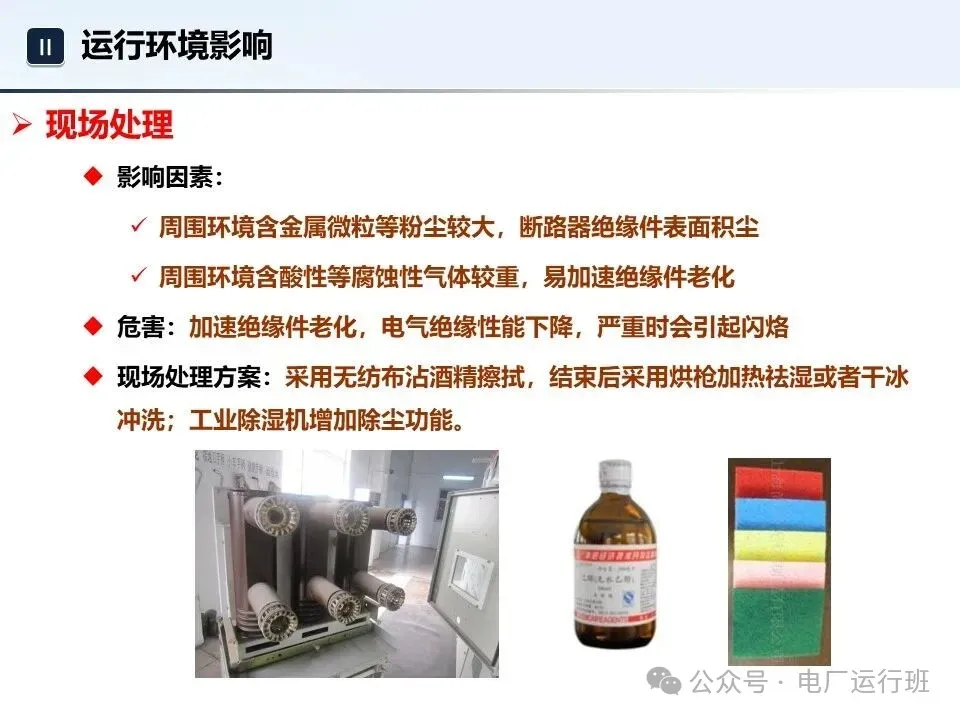

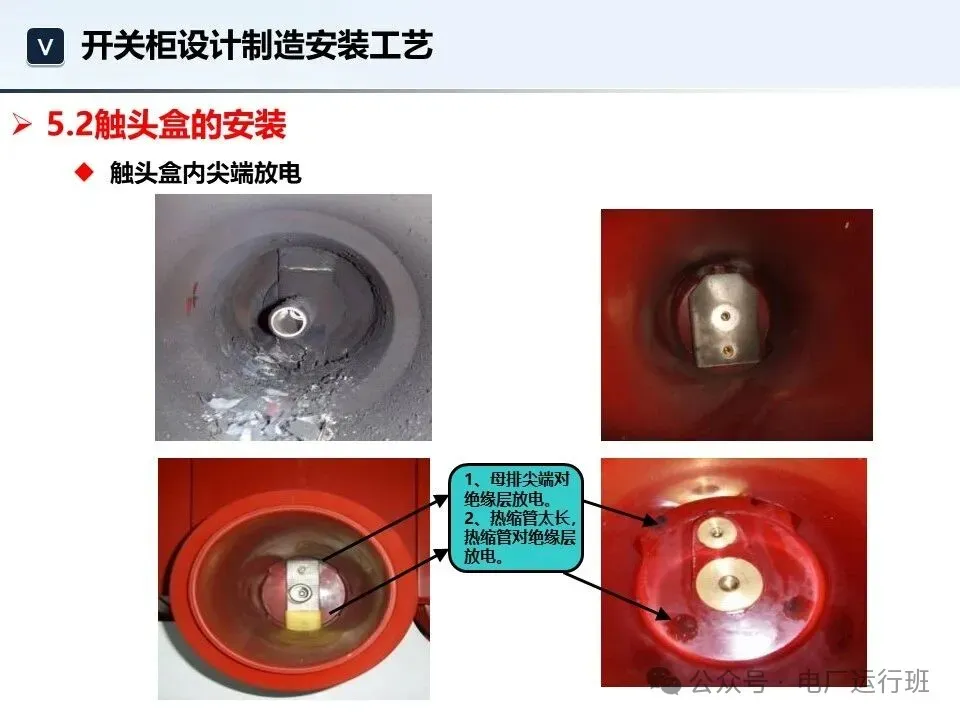

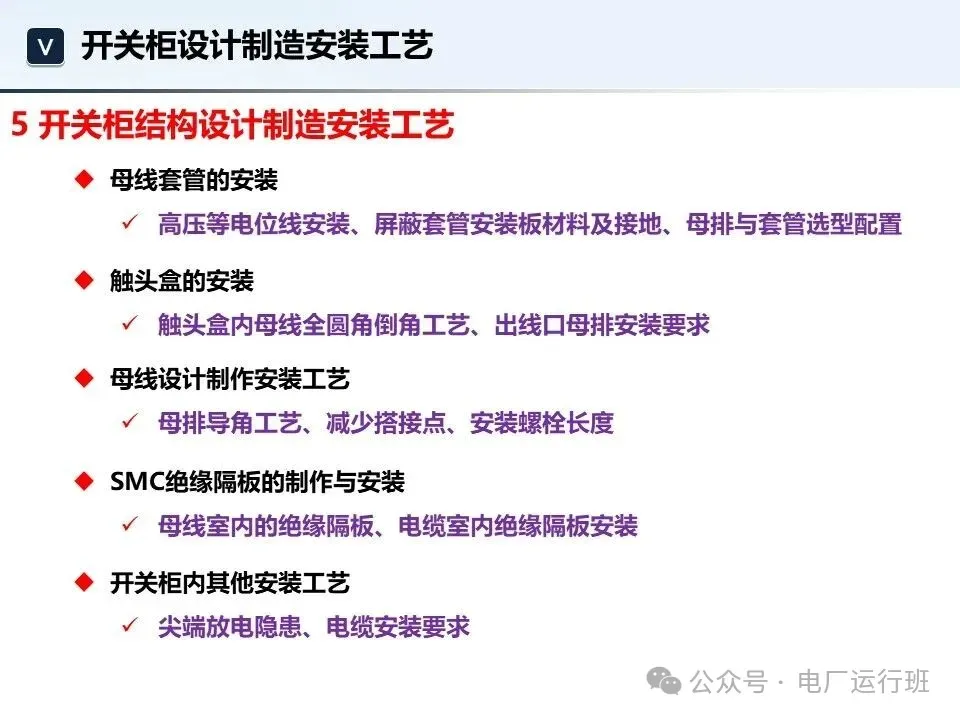

开关柜绝缘故障缺陷

金属铠装式开关柜由于其占地空间小、安装简单及节约用地等优点，逐步取代了传统的敞开式开关设备。

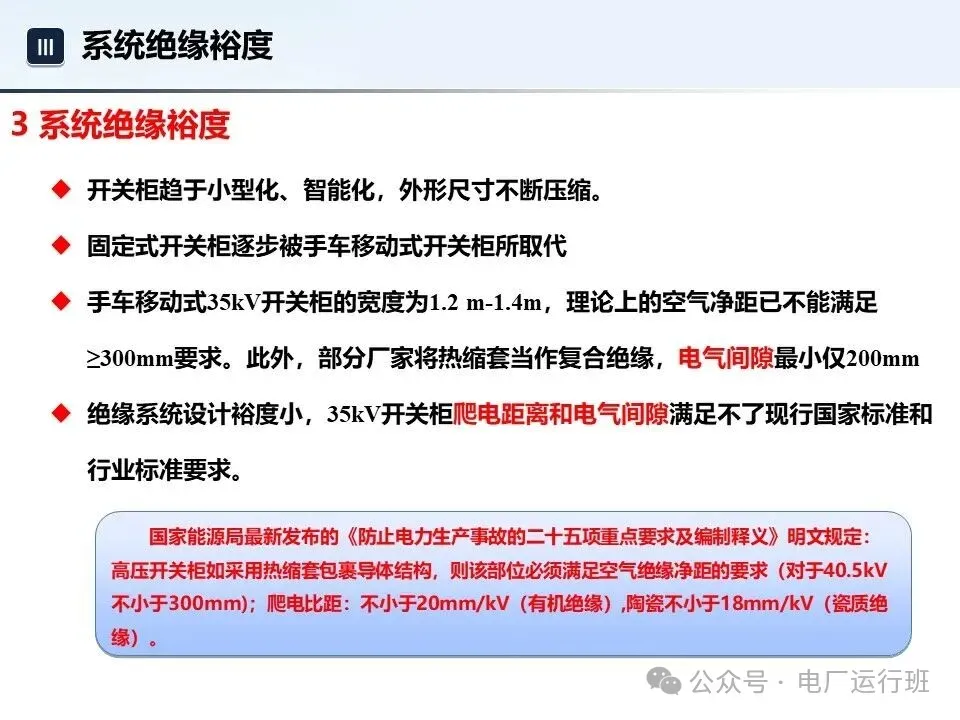

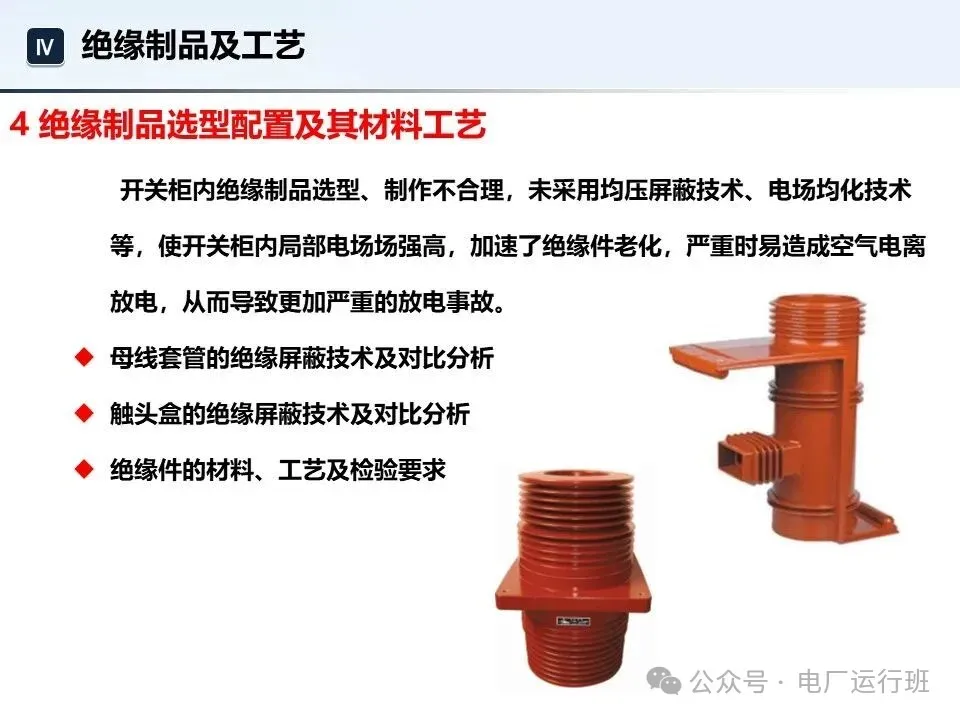

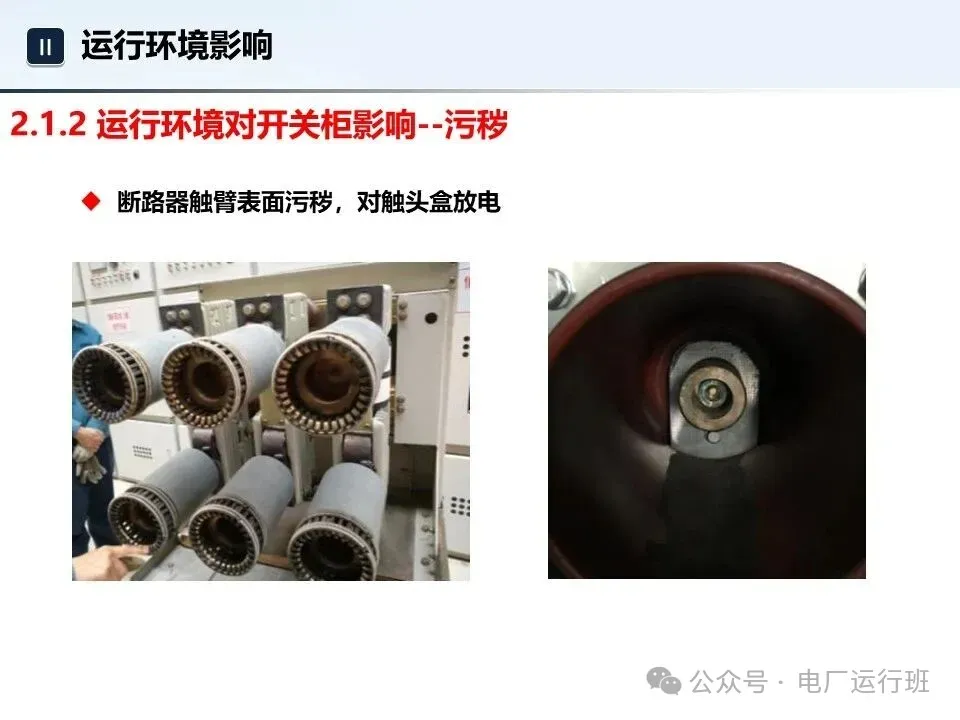

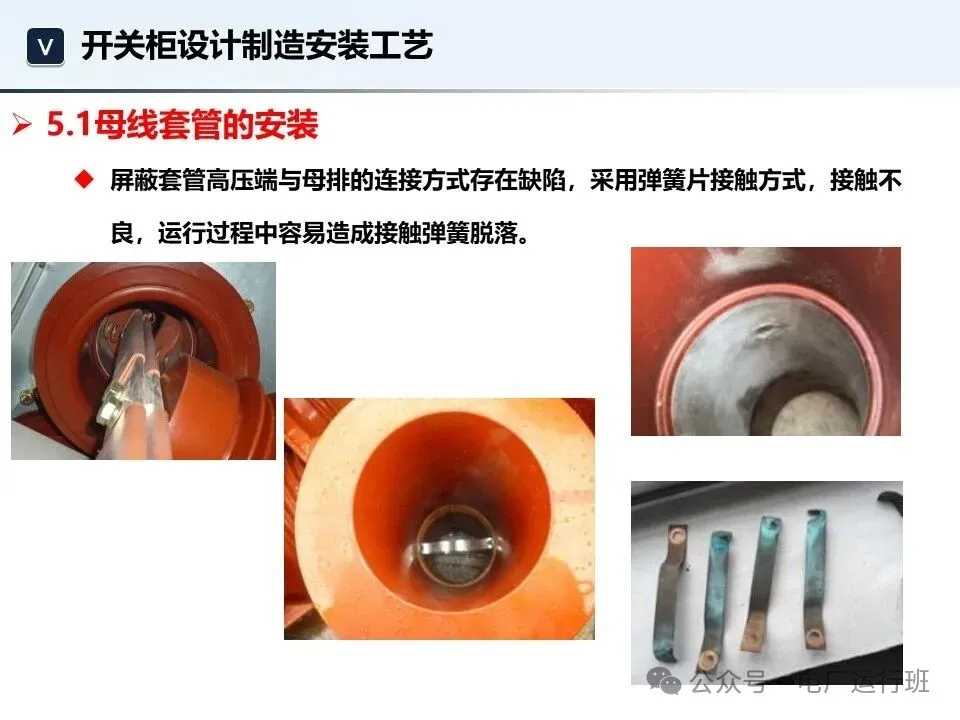

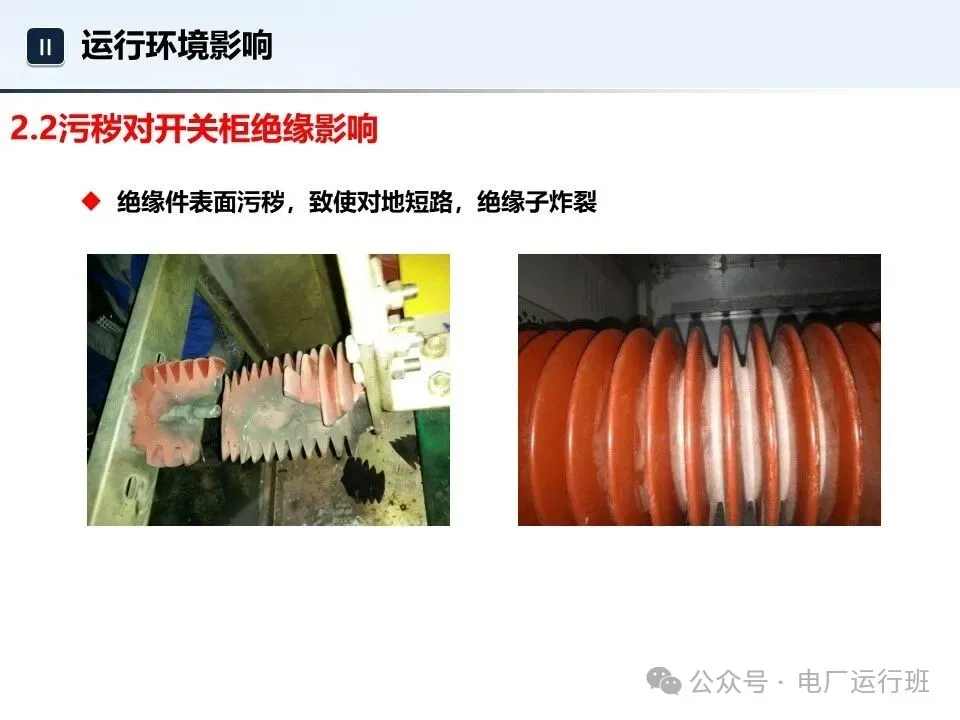

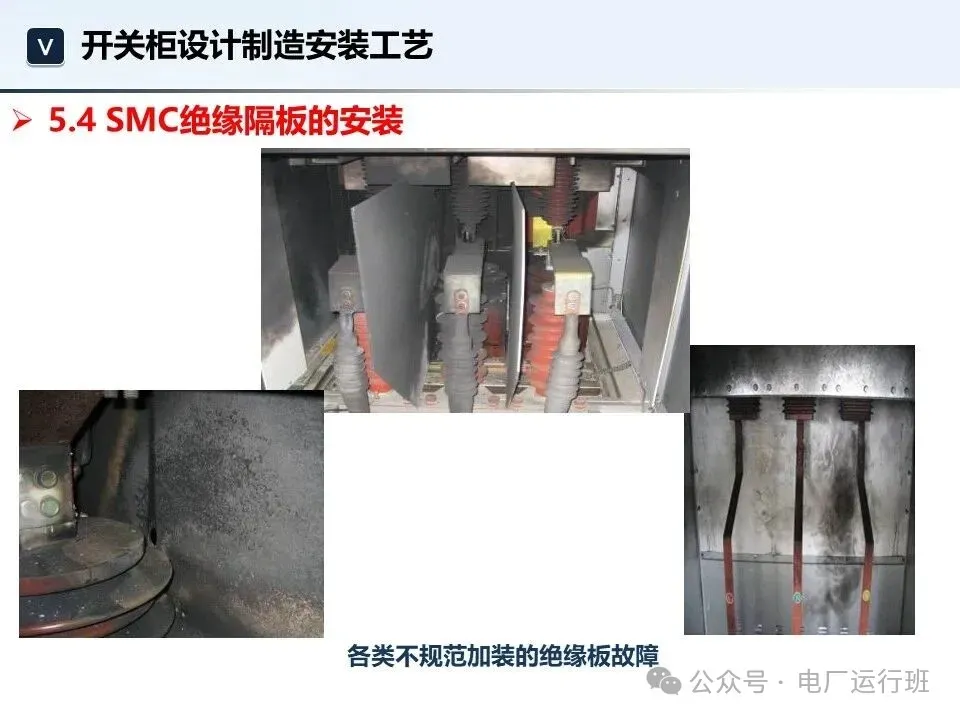

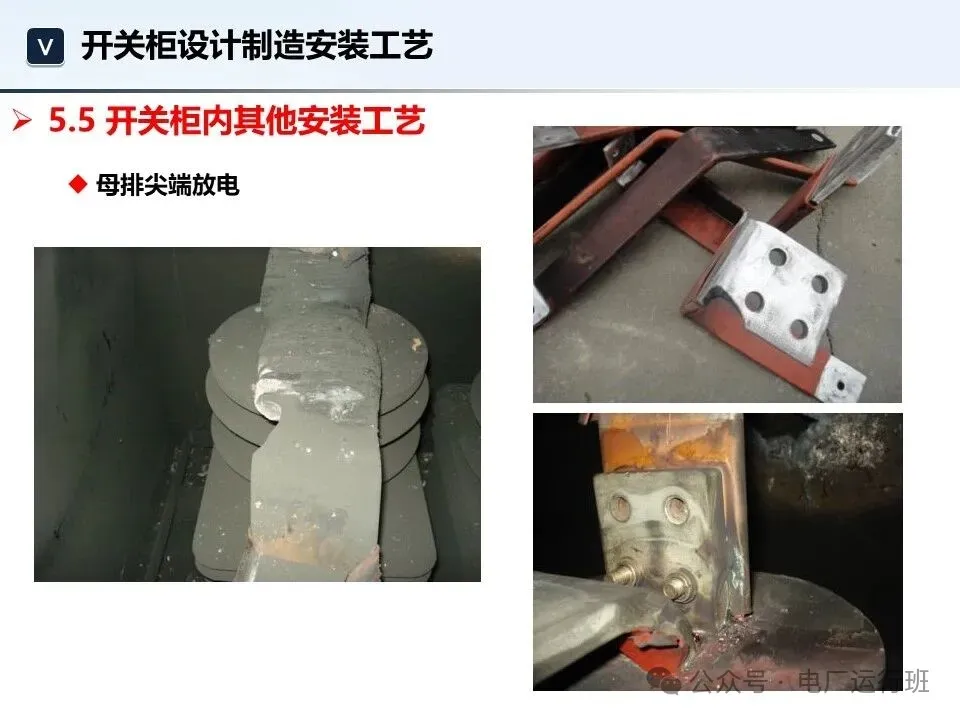

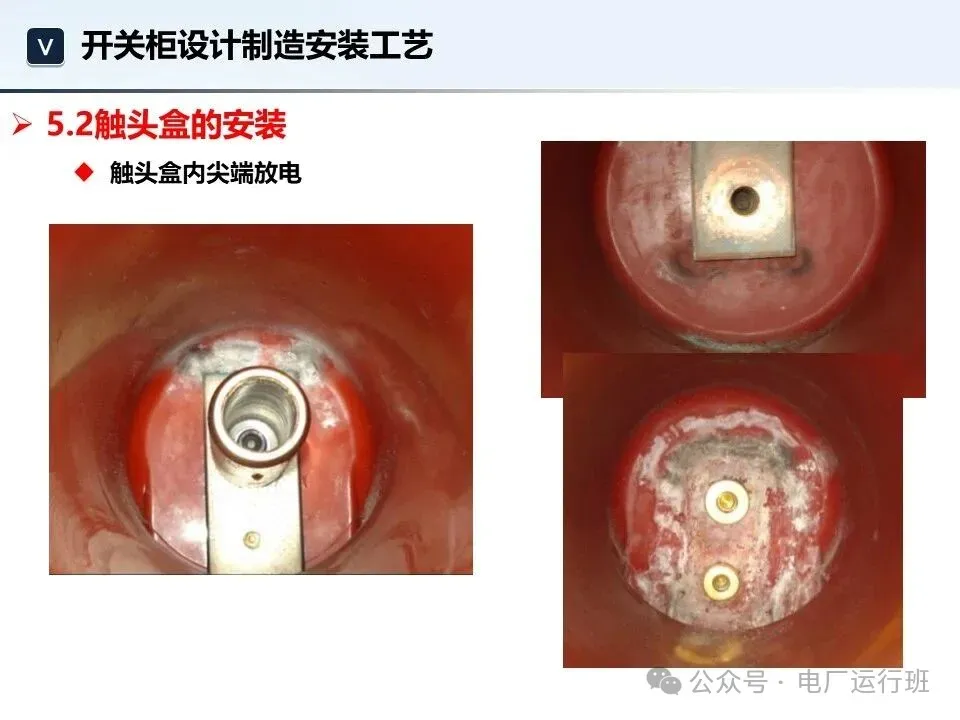

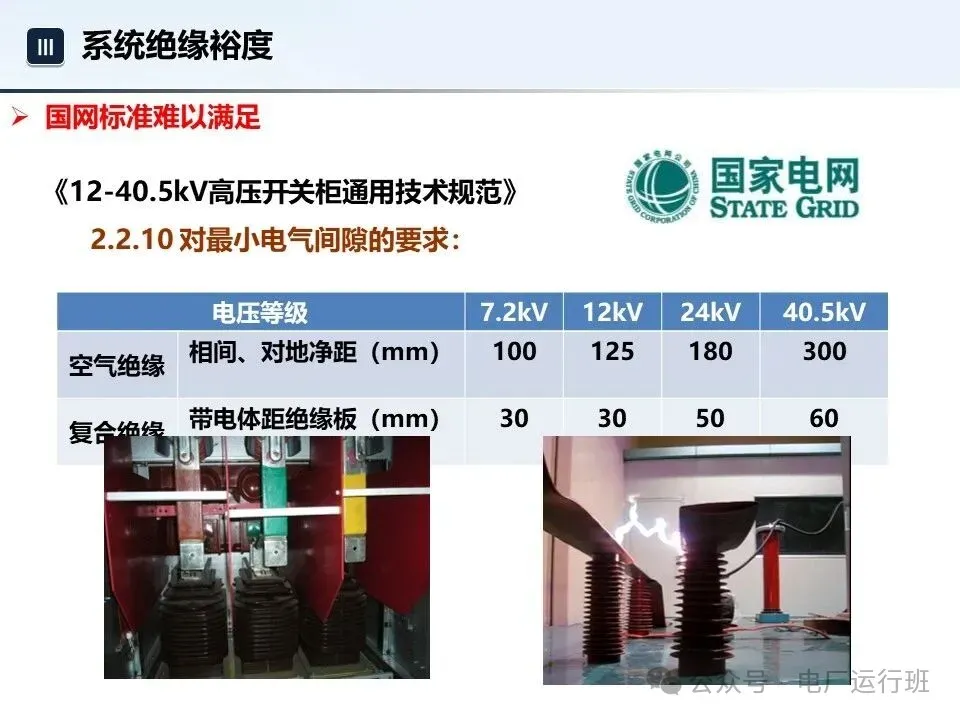

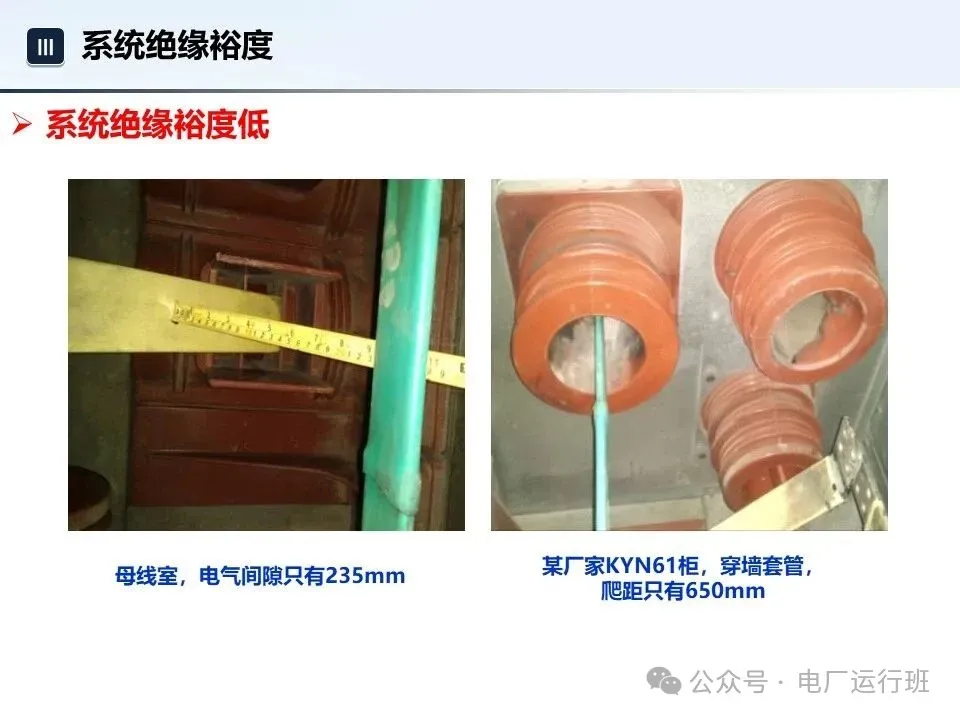

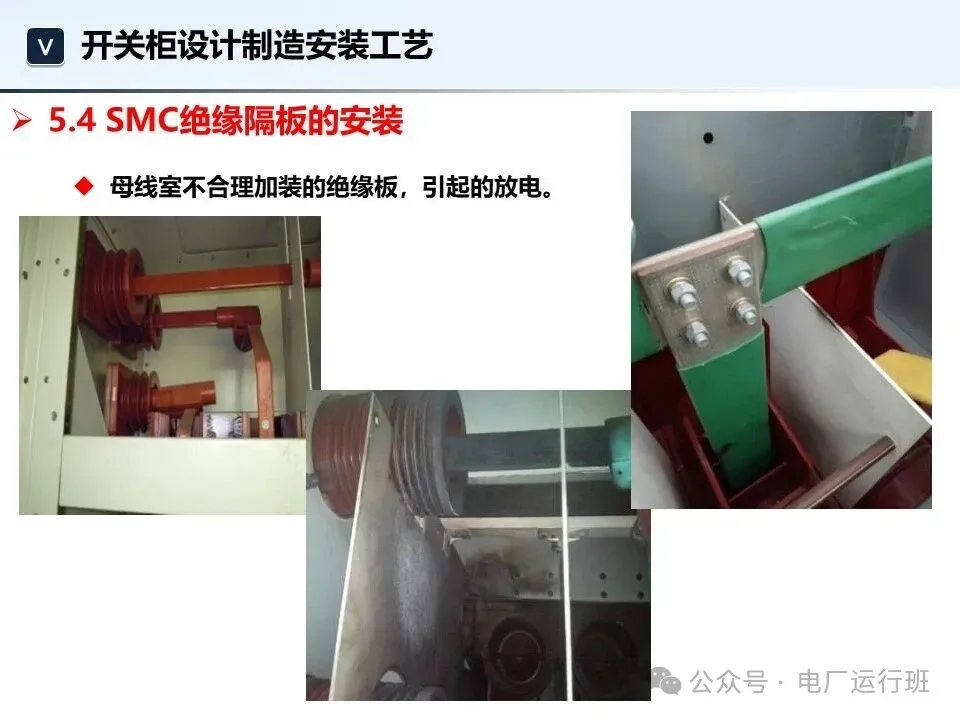

空间小，结构紧凑，绝缘余度低，绝缘放电事故频繁，严重影响到电网的安全稳定运行。

35kV开关柜尤为突出。

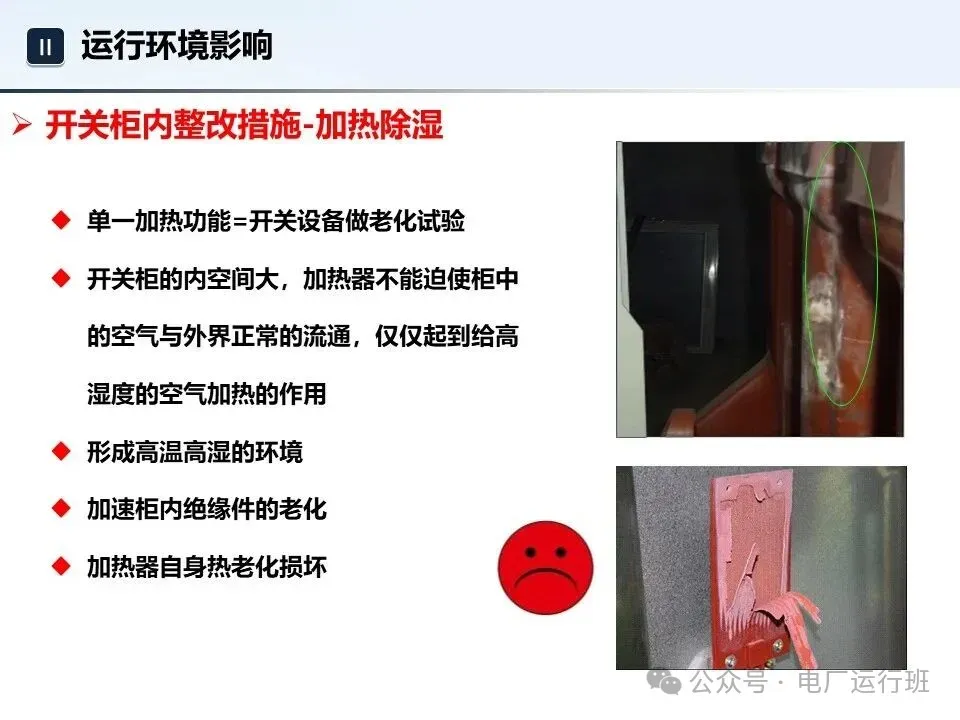

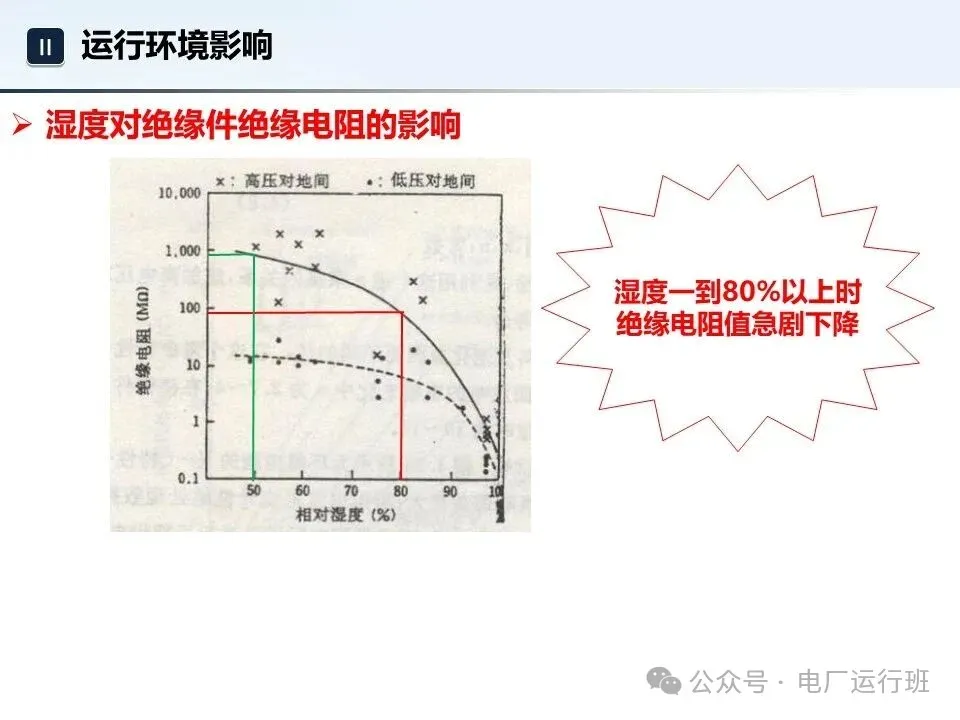

开关柜内整改措施-加热除湿

单一加热功能=开关设备做老化试验

开关柜的内空间大，加热器不能迫使柜中的空气与外界正常的流通，仅仅起到给高湿度的空气加热的作用

形成高温高湿的环境

加速柜内绝缘件的老化

加热器自身热老化损坏

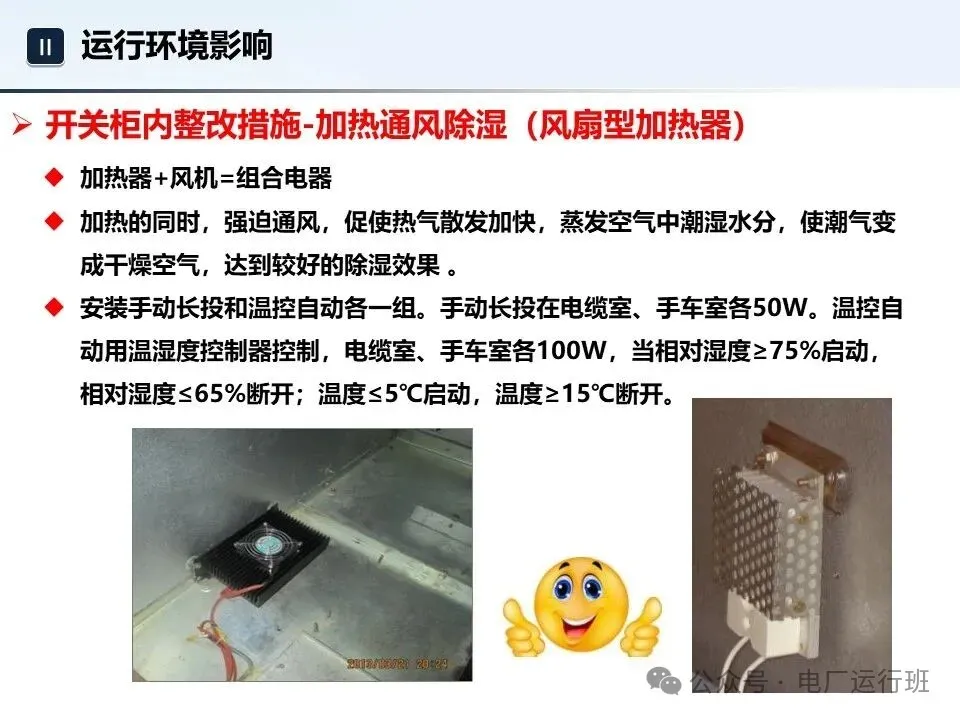

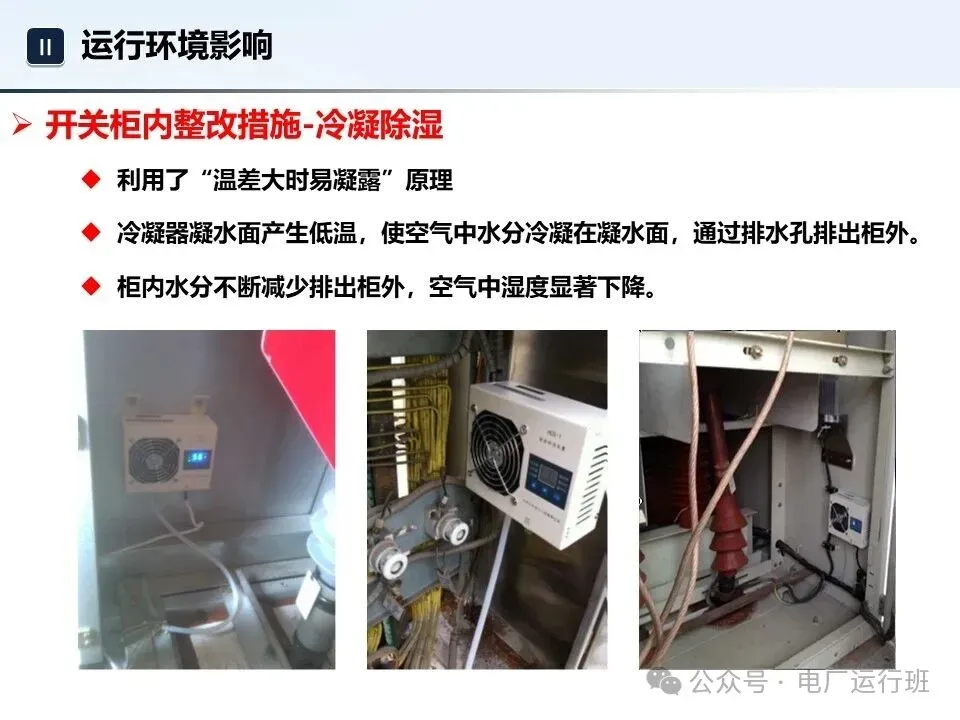

开关柜内整改措施-加热通风除湿（风扇型加热器）

加热器+风机=组合电器

加热的同时，强迫通风，促使热气散发加快，蒸发空气中潮湿水分，使潮气变成干燥空气，达到较好的除湿效果 。

安装手动长投和温控自动各一组。手动长投在电缆室、手车室各50W。温控自动用温湿度控制器控制，电缆室、手车室各100W，当相对湿度≥75%启动，相对湿度≤65%断开；温度≤5℃启动，温度≥15℃断开。

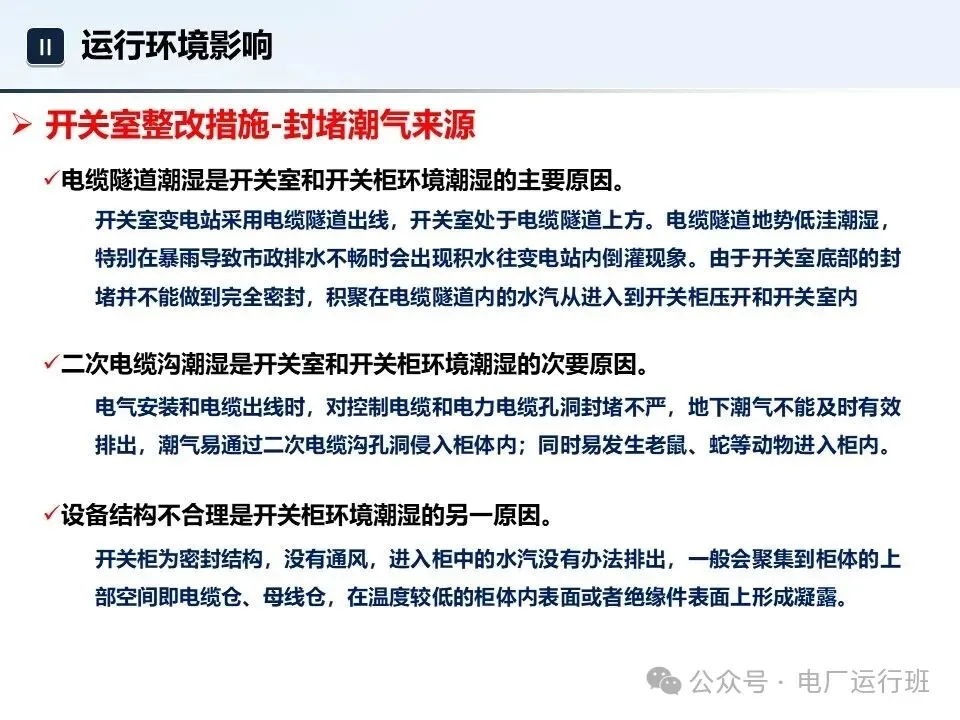

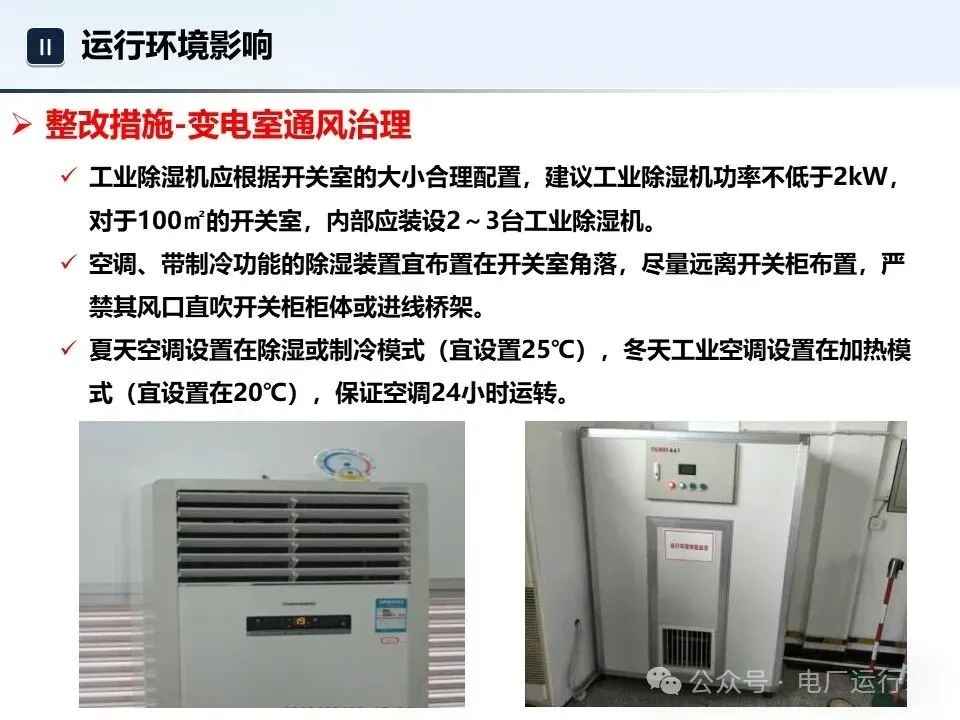

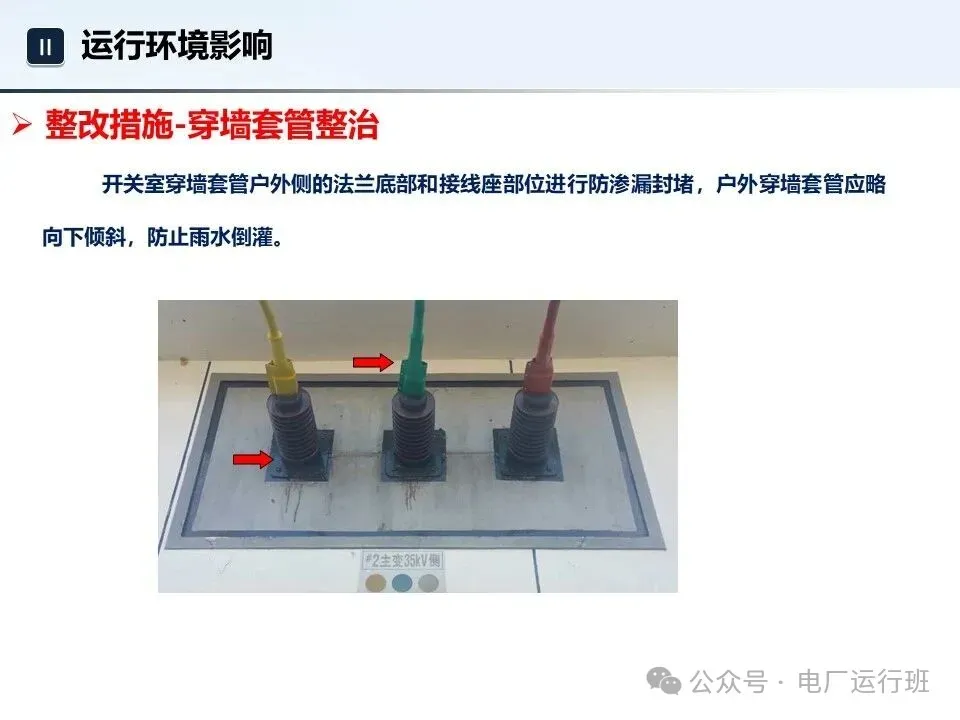

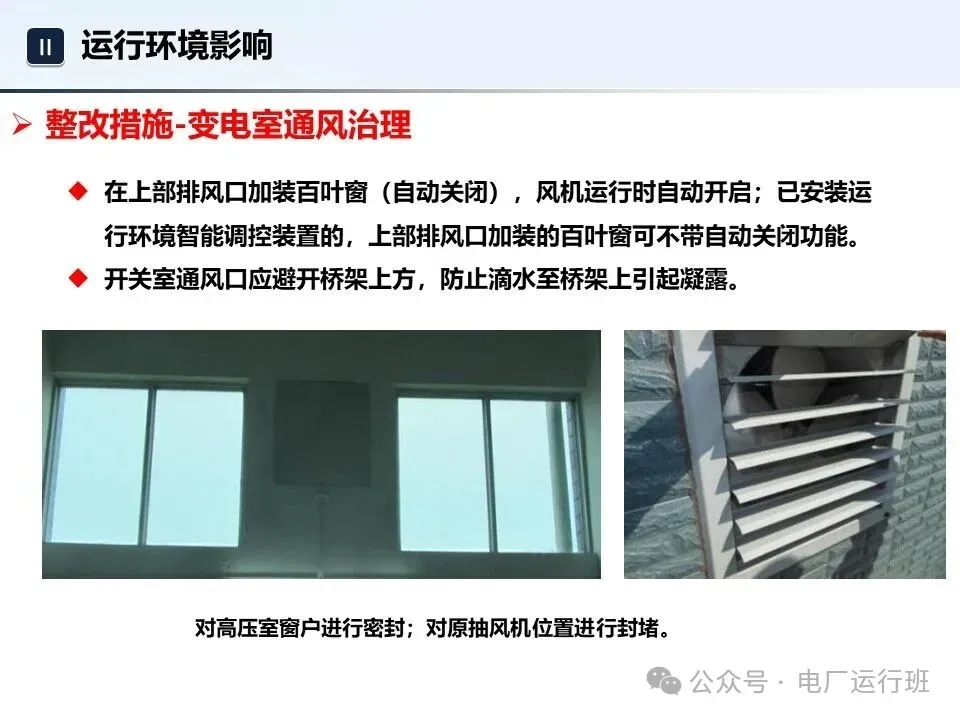

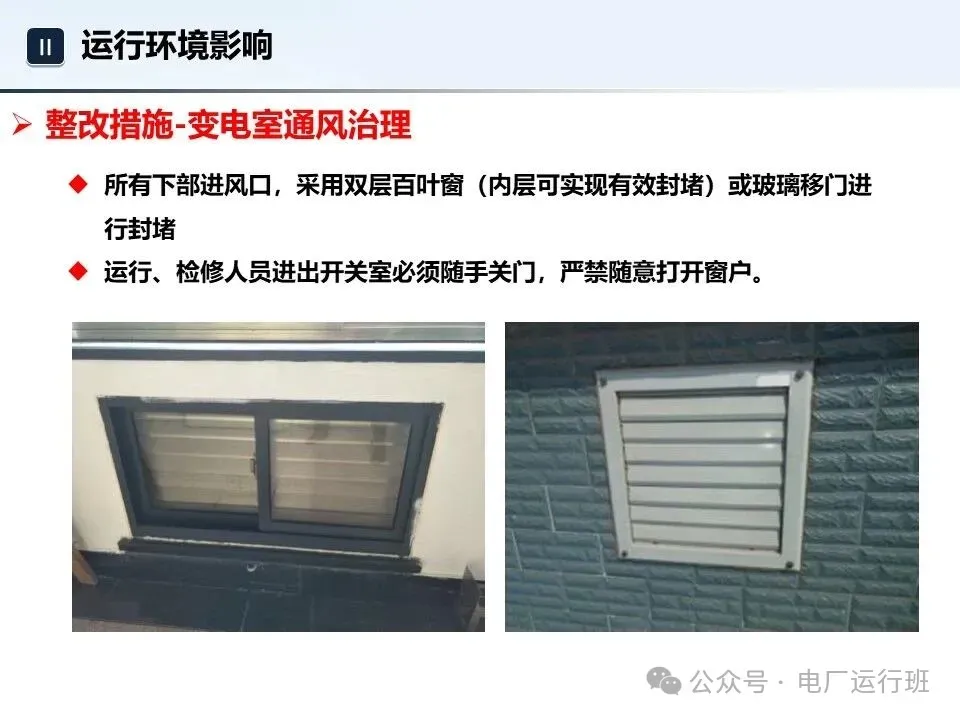

开关室整改措施-封堵潮气来源

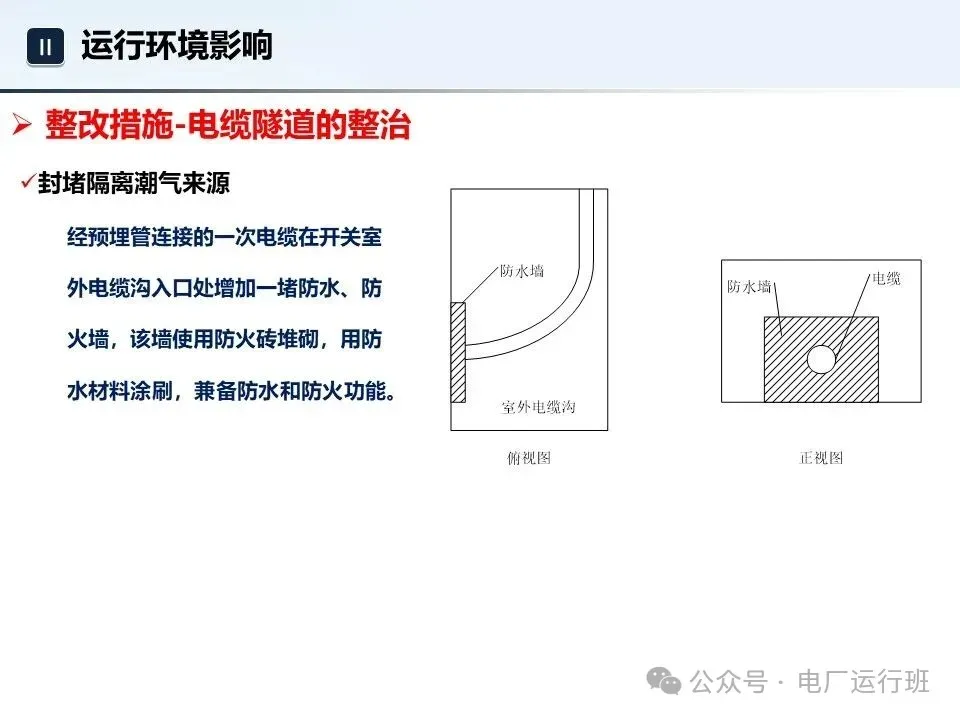

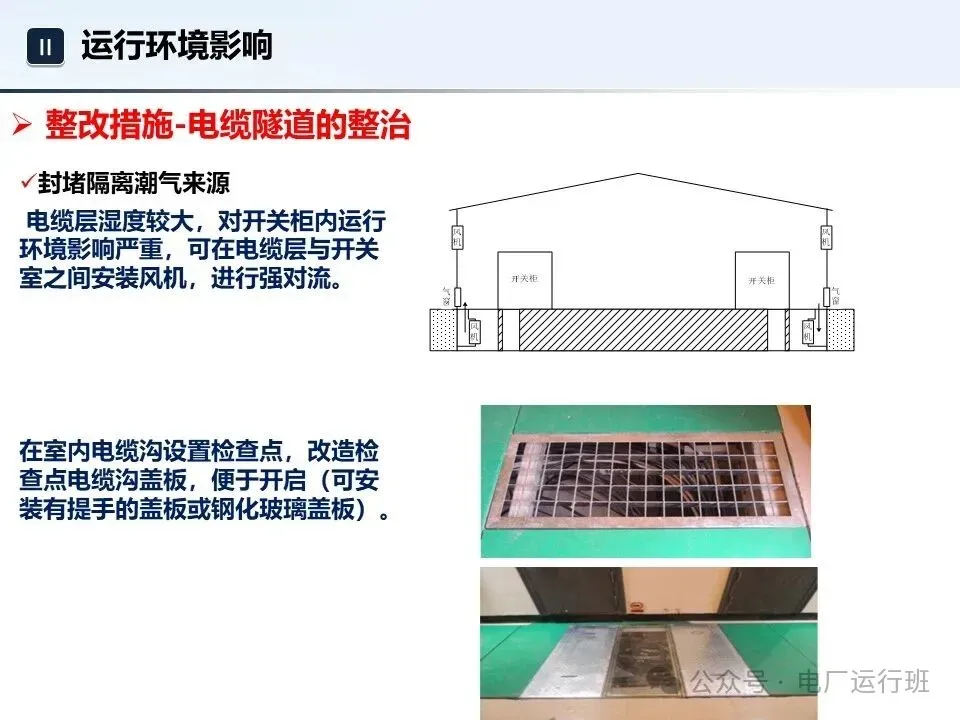

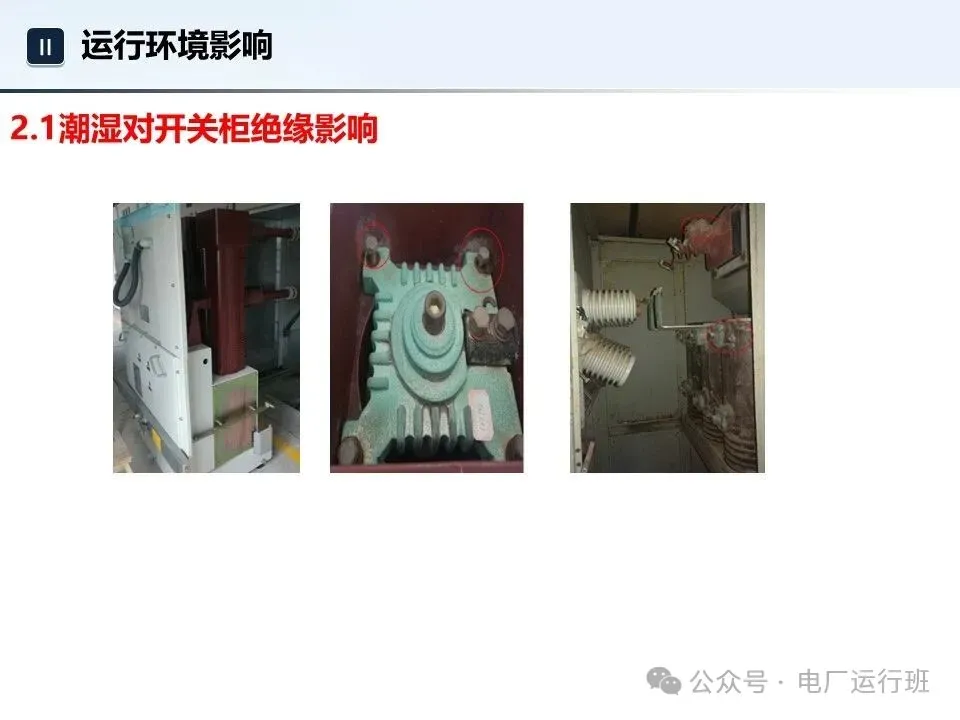

电缆隧道潮湿是开关室和开关柜环境潮湿的主要原因。

开关室变电站采用电缆隧道出线，开关室处于电缆隧道上方。电缆隧道地势低洼潮湿，特别在暴雨导致市政排水不畅时会出现积水往变电站内倒灌现象。由于开关室底部的封堵并不能做到完全密封，积聚在电缆隧道内的水汽从进入到开关柜压开和开关室内

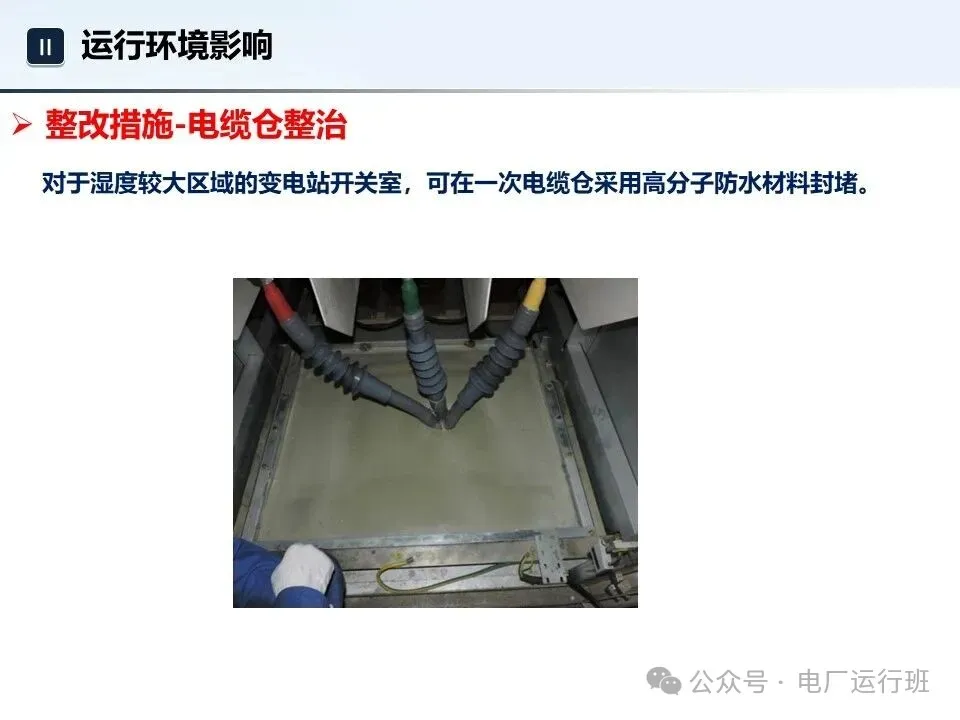

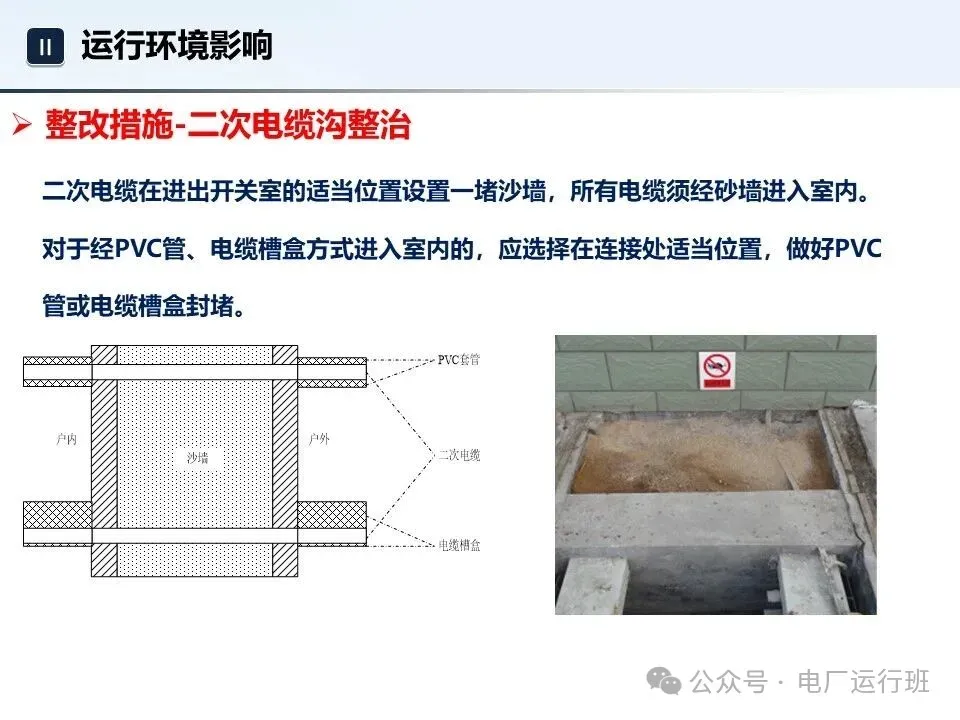

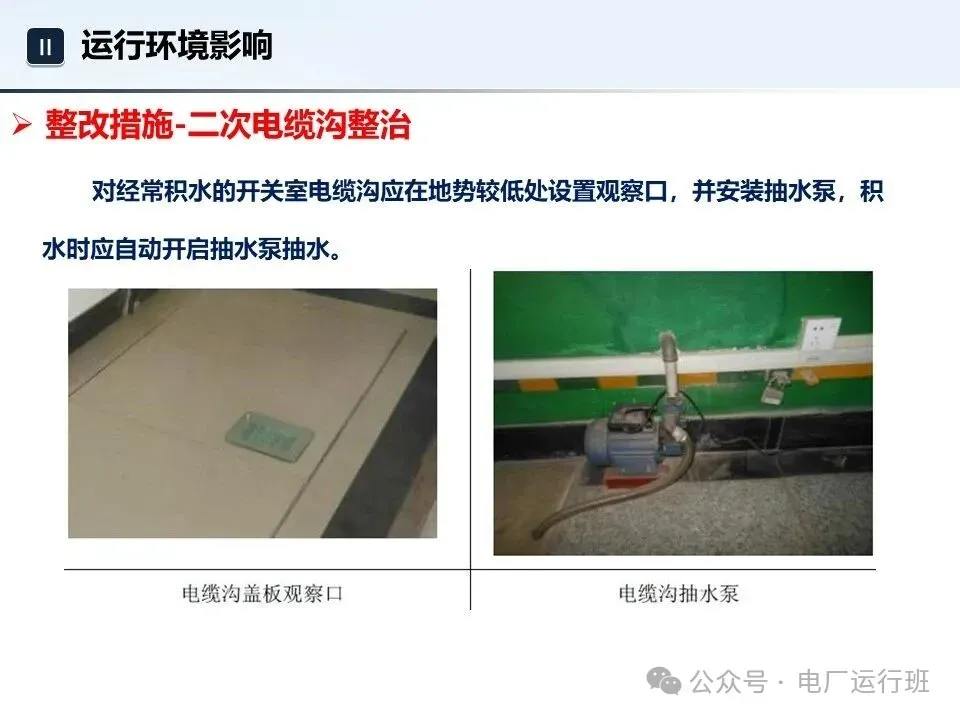

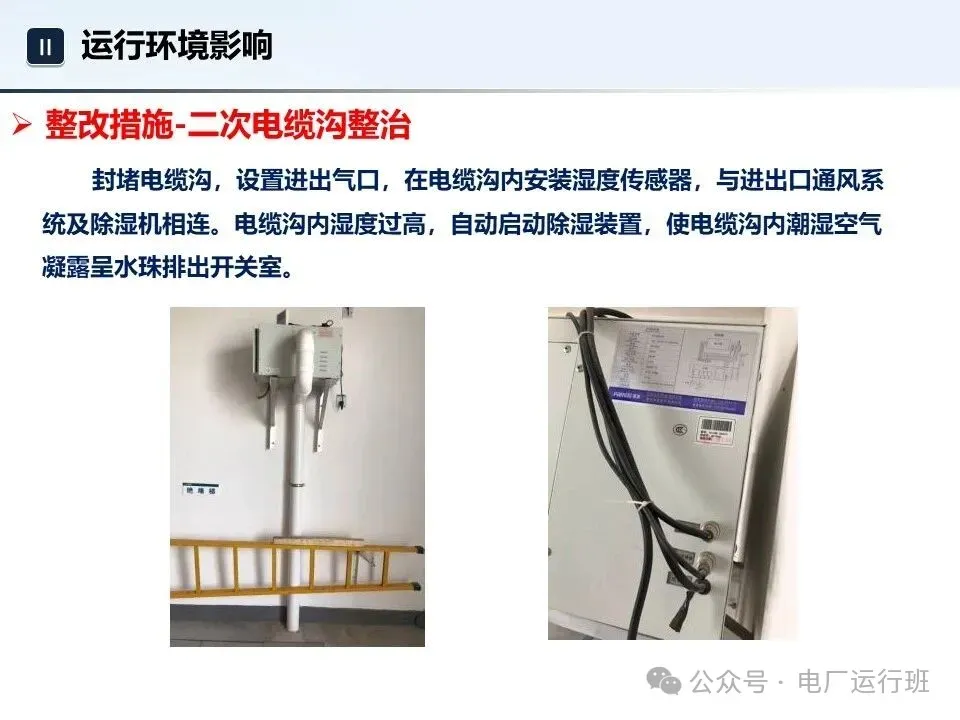

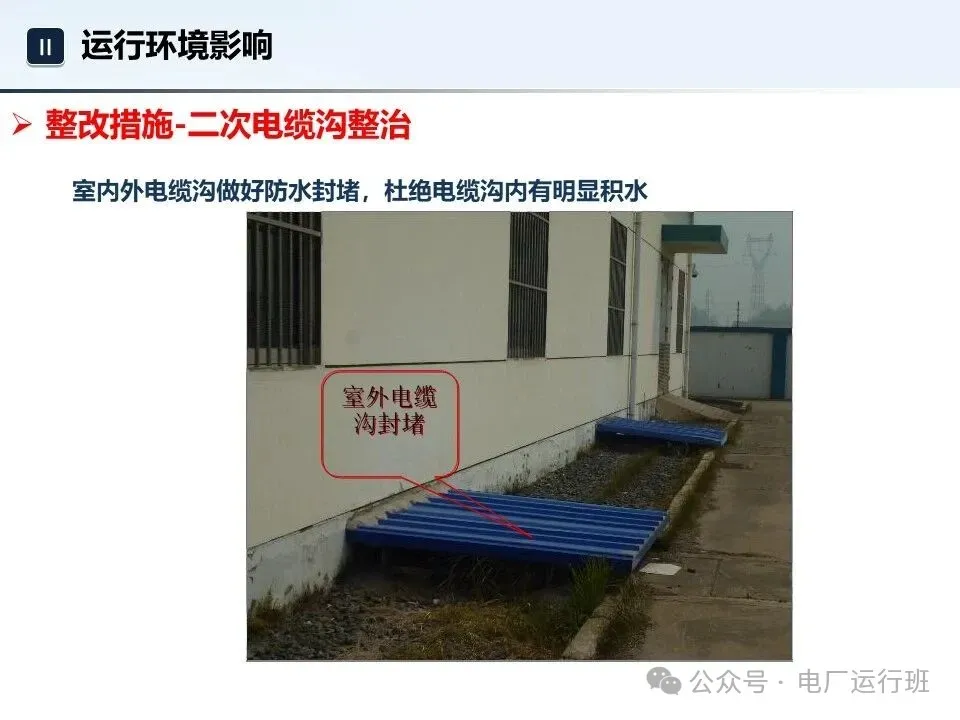

二次电缆沟潮湿是开关室和开关柜环境潮湿的次要原因。

电气安装和电缆出线时，对控制电缆和电力电缆孔洞封堵不严，地下潮气不能及时有效排出，潮气易通过二次电缆沟孔洞侵入柜体内；同时易发生老鼠、蛇等动物进入柜内。

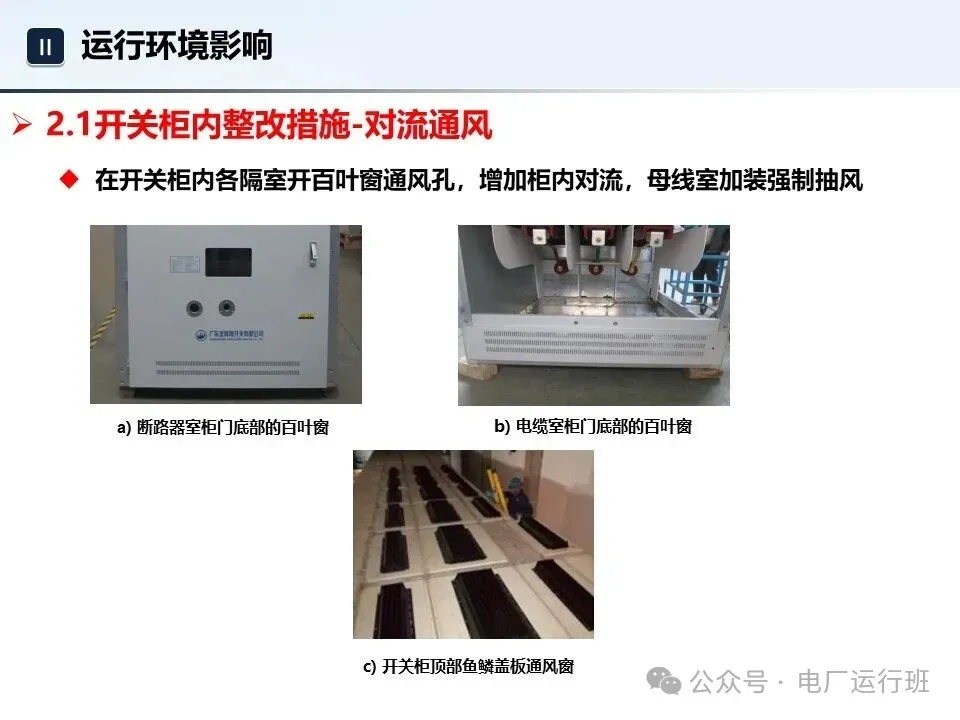

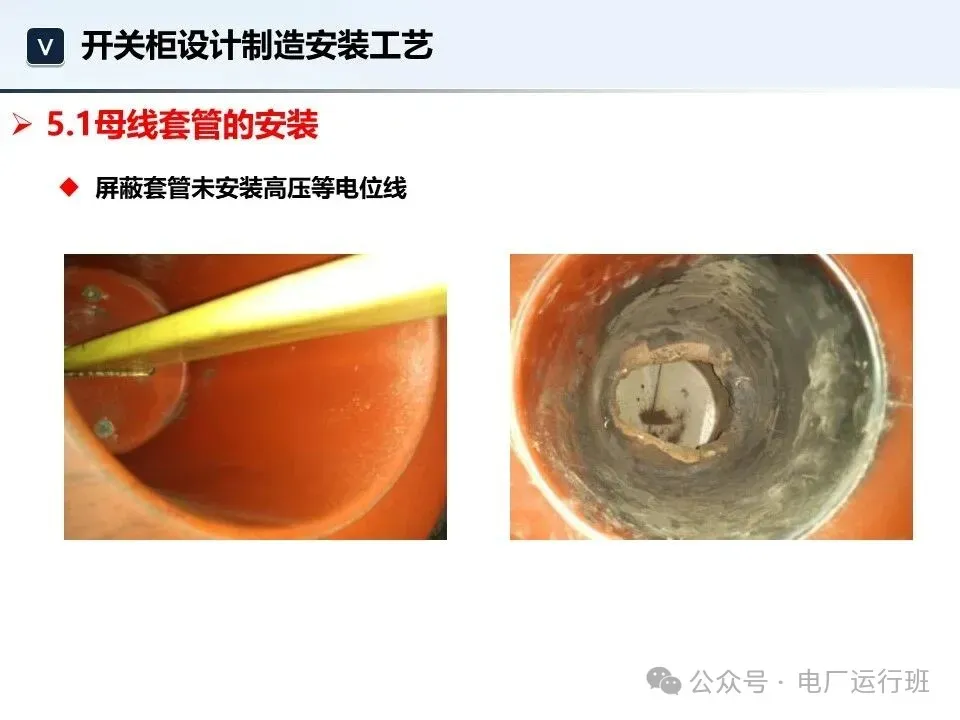

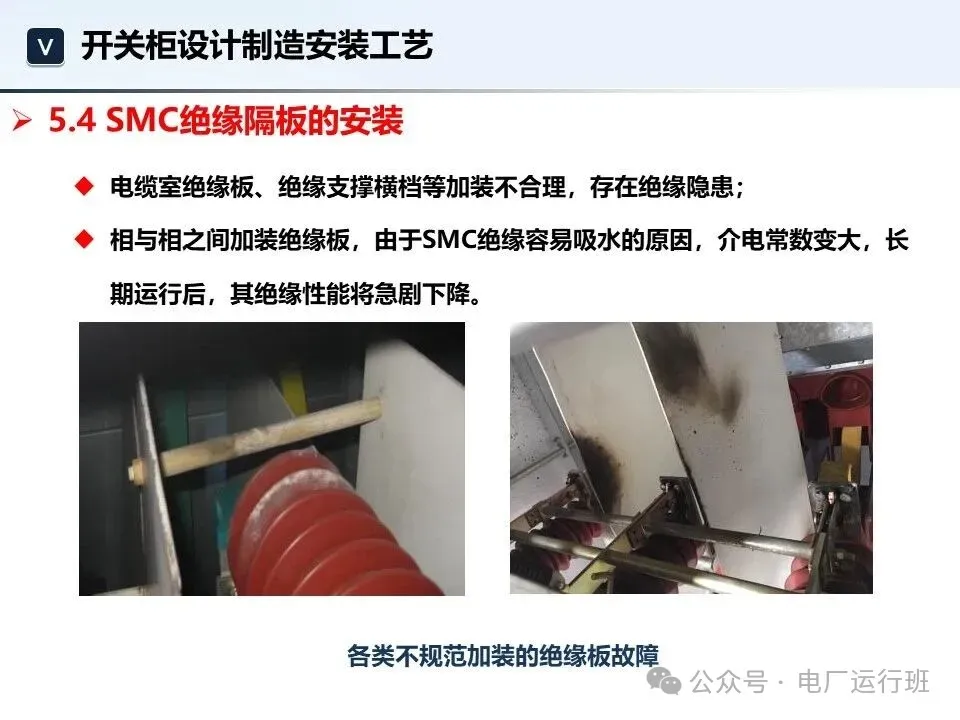

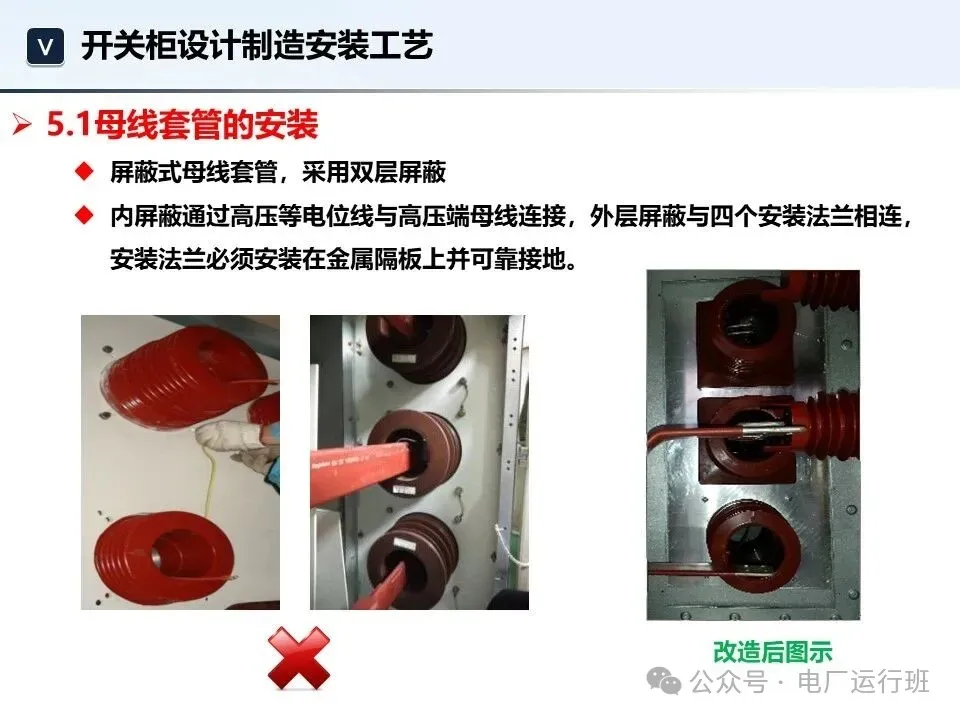

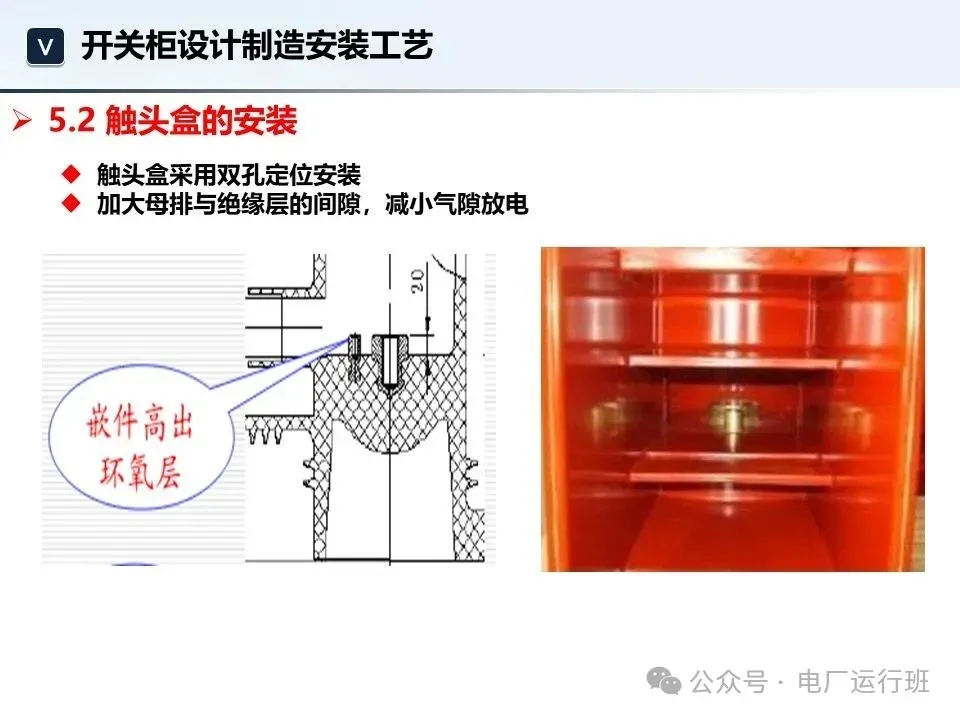

设备结构不合理是开关柜环境潮湿的另一原因。

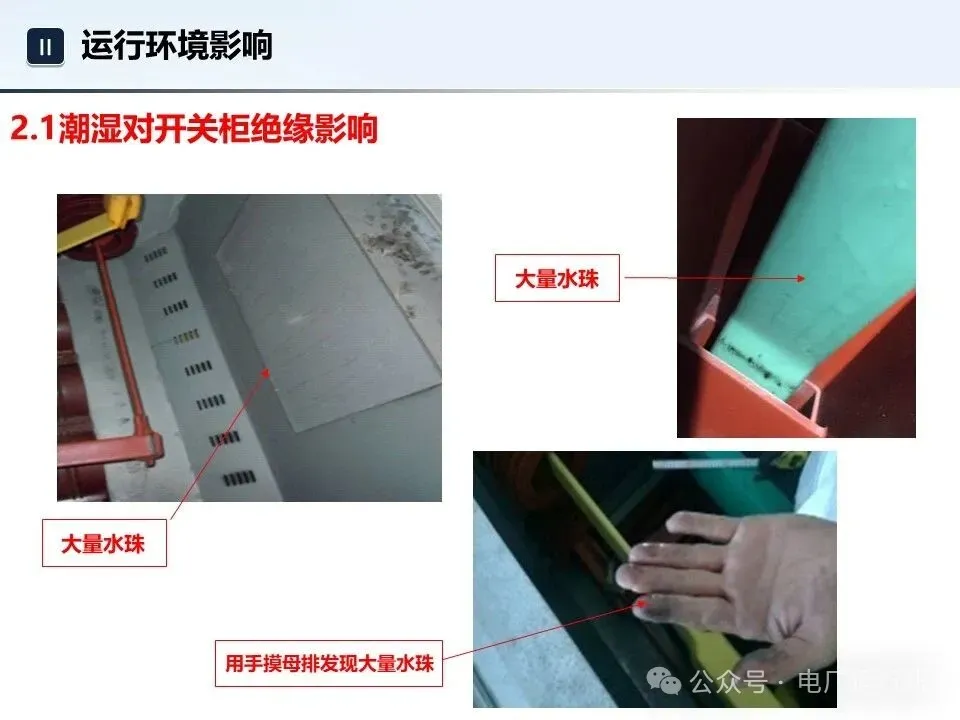

开关柜为密封结构，没有通风，进入柜中的水汽没有办法排出，一般会聚集到柜体的上部空间即电缆仓、母线仓，在温度较低的柜体内表面或者绝缘件表面上形成凝露。
