Excel构件ID定位

分类：数据导入导出

📋 功能简介

导入一列 Excel 的构件 ID，过滤无效 ID 并生成可点击的 ID 列表；点击后自动框选构件并生成局部三维视图。功能灵感来源于 Navisworks 导出的碰撞报告转换成 Excel，然后导入 Revit 检查碰撞位置。系统会自动验证 ID 有效性，记录上次查看的序号，并创建带有剖面框的三维视图以快速定位构件。

🎯 适用场景

• Navisworks碰撞报告快速定位
  ：从 Navisworks 导出碰撞检测报告（包含冲突构件的 ElementId），转换为 Excel 格式后导入 Revit，逐个点击查看碰撞位置，大幅提高碰撞审查效率。
• 问题构件批量核查
  ：在模型审查过程中，记录下存在问题的构件 ID 列表（如不符合规范的构件、需要修改的构件），通过此功能快速定位到每个问题构件，逐一检查和修改。
• 多专业协调会议辅助
  ：在 BIM 协调会议上，需要准备一系列需要讨论的构件清单，导入 ID 列表后可快速切换到每个构件的局部三维视图，便于团队聚焦讨论具体问题。
• 施工交底材料准备
  ：将施工过程中发现的问题构件 ID 整理成 Excel，导入后可快速生成每个问题的局部三维截图，用于制作施工交底文档或整改通知单。

📝 操作步骤

第一步：启动功能并打开对话框

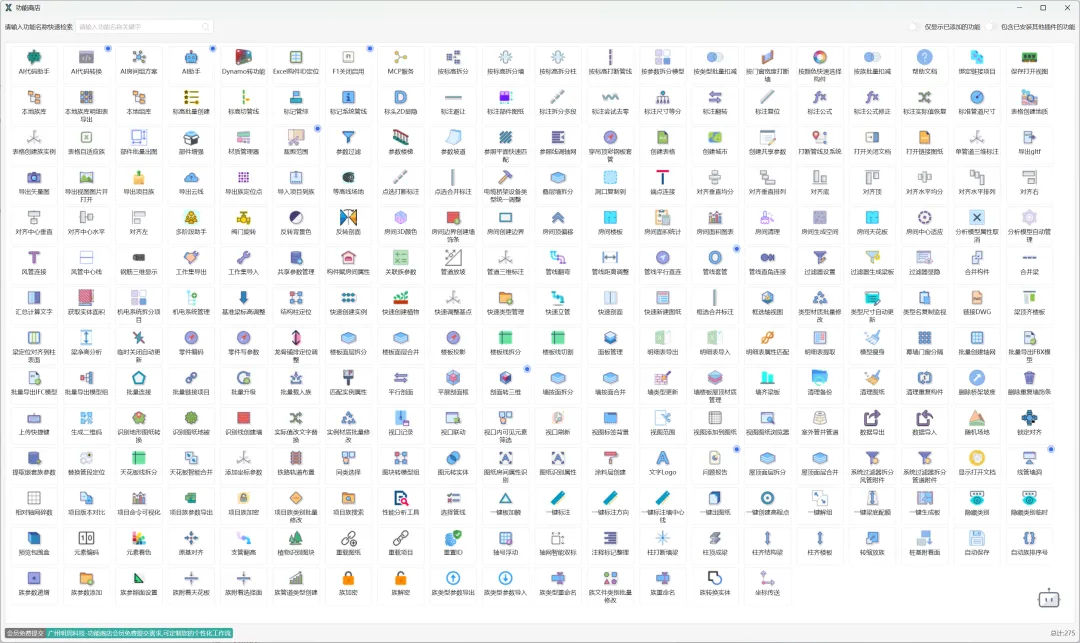

1. 点击"Excel构件ID定位"命令。
2. 系统弹出 MainWindow 对话框，显示 MainWindowViewModel 界面。
3. 界面包含以下元素：
• 序号（Index）：Excel中的行号。
• ID：构件的 ElementId 字符串。
• 项目名称：构件的名称（可选）。
• Excel文件路径
  ：显示当前选择的 Excel 文件路径。
• 上次记录序号
  ：显示上次查看该 Excel 文件时记录的序号（若存在）。
• 加载Excel按钮
  ：点击后选择并加载 Excel 文件。
• ID列表表格
  ：显示有效的构件 ID 列表，包含三列：
• 创建局部三维框按钮
  ：选中列表中的 ID 后，点击此按钮生成局部三维视图。

第二步：选择并加载Excel文件

1. 点击"加载Excel"按钮。
2. 系统弹出文件选择对话框：
• 文件过滤器：FileTools.ExcelFile（仅显示 .xlsx、.xls 等 Excel 格式文件）。
• 提示文字："请选择excel文件且必须包含列:ID"。
3. 浏览并选择包含构件 ID 的 Excel 文件：
• Excel 文件必须包含名为"ID"的列（大小写敏感）。
• 可选列："序号"（Index）、"项目 名称"（Name）。
• 若缺少"ID"列，MiniExcel 库将无法正确读取数据。
4. 若用户取消选择，显示气泡提示"已取消"，命令终止。
5. 若用户选择了有效文件，继续执行加载逻辑。

第三步：读取并过滤Excel数据

1. 保存文件路径：ExcelPath = filename。
2. 触发OnExcelPathChanged事件，加载上次记录的序号：

   var index = ExcelRecordStore.LoadIndex(value);if (index.HasValue){    LastIndexText = $"上次记录序号：{index}";}

• 使用 MD5 哈希值作为键，避免文件路径过长或特殊字符问题。
• 若该文件之前已查看过，显示上次查看的序号，便于续接查看。
3. 使用 MiniExcel 库读取 Excel 数据：

   var rows = MiniExcel.Query<ElementIdItem>(filename).ToList();

• ElementIdItem
  类定义了三个属性：Index（序号）、Id（ID）、Name（项目名称）。
• 通过[ExcelColumnName]属性映射 Excel 列名到类属性。
• 返回所有行的列表。
4. 记录日志："读取数据总计:{rows.Count}"。
5. 若读取到的行数为0，显示气泡提示"未读取到数据"，命令终止。
6. 清空现有的 ID 列表：Items.Clear()。
7. 获取当前文档：var doc = XmlDoc.Doc。
8. 遍历每一行数据，进行有效性过滤：

   foreach (var row in rows){if (row.Id.IsNullOrWhiteSpace())    {continue; // 跳过空ID    }if (row.Id.ToElementId().ToElement(doc) isnotnull)    {        Items.Add(row); // ID有效，添加到列表    }else    {        XmlDoc.Logger.Info("跳过异常ID:" + row.Id); // ID无效，记录日志    }}

• row.Id.ToElementId()
  ：将字符串转换为ElementId对象。
• .ToElement(doc)
  ：尝试从文档中获取对应的元素。
• 若返回非null，说明该 ID 在当前项目中存在且有效。
• 若返回null，说明该 ID 不存在（可能已被删除、或来自其他项目），跳过该行。
• 空ID检查
  ：若Id字段为空或空白，跳过该行。
• 有效性验证
  ：
• 日志记录
  ：对于无效的 ID，记录到日志中，便于排查问题。
9. 更新"创建局部三维框"按钮的可用状态：CanCreate = Items.Count > 0。
• 若列表中有有效 ID，按钮可用。
• 若列表为空，按钮禁用。

第四步：选择要定位的ID

1. 在 ID 列表表格中，选择一个或多个 ID：
• 支持单选和多选（按住 Ctrl 或 Shift 键）。
• 建议一次选择1-5个 ID，以便生成的局部三维视图不会过大。
2. 选中后，"创建局部三维框"按钮变为可用状态。
3. 点击"创建局部三维框"按钮，或双击某个 ID 行。

第五步：创建局部三维视图

1. 检查是否有选中的 ID：if (list == null || list.Count == 0)。
• 若未选择任何 ID，提示"请先选择ID"并返回。
2. 获取选中的 ID 列表：var temp = list.Cast<ElementIdItem>().ToList()。
3. 构建元素列表：

   List<Element> els = [];var doc = XmlDoc.Doc;foreach (var item in temp){var el = item.Id.ToElementId().ToElement(doc);    els.Add(el);}

• 将每个 ID 字符串转换为ElementId，再获取对应的Element对象。
• 由于在加载时已验证过 ID 的有效性，此处理论上不会失败。
4. 读取并保存上次序号：

   var lastIndex = ExcelRecordStore.LoadIndex(ExcelPath);var index = temp.Max(o => o.Index);ExcelRecordStore.SaveIndex(ExcelPath, index);LastIndexText = $"上次记录序号：{index}";

• 获取选中 ID 中的最大序号（temp.Max(o => o.Index)）。
• 保存到缓存文件（excel_records.json），下次打开同一 Excel 文件时显示此序号。
• 更新界面显示的"上次记录序号"文本。
5. 开启异步任务（XmlDoc.RevitTaskService.RunAsync）执行视图创建和切换。

5.1 创建或复用三维视图

1. 开启事务（doc.Transaction(t => {...})），事务名称为"局部三维框"。
2. 调用Create3DSectionBox(doc, els)方法创建局部三维视图：

5.1.1 查找现有视图

1. 使用过滤器查找名为"构件定位"的三维视图：

   var view = new FilteredElementCollector(doc)    .OfClass(typeof(View3D))    .Cast<View3D>()    .FirstOrDefault(v => !v.IsTemplate && v.Name == "构件定位");

• !v.IsTemplate
  ：排除视图模板。
• v.Name == "构件定位"
  ：查找特定名称的视图。
• 若找到现有视图，复用该视图；否则创建新视图。

5.1.2 计算包围盒

1. 收集所有选中元素的包围盒角点：

   var xyzs = new List<XYZ>();foreach (var el in elements){var boundingBox = el.get_BoundingBox(null);    xyzs.Add(boundingBox.Min);    xyzs.Add(boundingBox.Max);}

• get_BoundingBox(null)
  ：获取元素在当前视图中的包围盒。
• 收集每个元素的 Min 和 Max 点。
2. 若没有角点（xyzs.Count == 0），返回现有视图（不更新）。
3. 计算所有元素的总体包围盒：

   var min = new XYZ(xyzs.Min(p => p.X), xyzs.Min(p => p.Y), xyzs.Min(p => p.Z));var max = new XYZ(xyzs.Max(p => p.X), xyzs.Max(p => p.Y), xyzs.Max(p => p.Z));

• min
  ：所有角点中的最小 X、Y、Z 值。
• max
  ：所有角点中的最大 X、Y、Z 值。

5.1.3 创建新视图（若不存在）

1. 若view == null，创建新的三维视图：

   view = doc.Create3DView("构件定位");

• 使用Create3DView方法创建默认方向的三维视图。
• 视图名称固定为"构件定位"。

5.1.4 设置剖面框

1. 计算偏移量：var of = 500d.MMToFeet()（500毫米转换为英尺）。
2. 创建偏移向量：XYZ offset = new XYZ(of, of, of)。
3. 扩展包围盒：

   BoundingBoxXYZ box = new BoundingBoxXYZ {     Min = min - offset,     Max = max + offset };

• 在 Min 方向减去偏移，Max 方向加上偏移。
• 确保剖面框比元素包围盒大500mm，避免元素被裁剪。
4. 应用剖面框到视图：

   view.SetSectionBox(box);view.IsSectionBoxActive = true;

• SetSectionBox
  ：设置视图的剖面框。
• IsSectionBoxActive = true
  ：激活剖面框，视图仅显示框内的内容。
5. 返回创建的视图对象。

5.2 切换视图并选中元素

1. 事务提交，视图创建完成。
2. 若视图创建成功（view3D != null），切换到该视图：

   XmlDoc.UIdoc.ActiveView = view3D;

3. 获取当前活动的 UIView：var uiview = XmlDoc.UIdoc.ActiveUIView()。
4. 缩放视图以适应内容：uiview.ZoomToFit()。
• 自动调整视图比例，使剖面框内的所有内容可见。
5. 选中所有相关元素：XmlDoc.UIdoc.SetElementIds(els)。
• 在视图中高亮显示选中的元素，便于识别。
6. 异步任务完成，用户可以看到局部三维视图和选中的构件。

第六步：查看结果并继续操作

1. 当前视图已切换到"构件定位"三维视图，显示选中构件的局部区域。
2. 选中的构件已高亮显示，便于识别。
3. 用户可：
• 旋转、平移、缩放视图，仔细观察构件细节。
• 关闭对话框，继续在 Revit 中进行其他操作。
• 重新打开对话框，选择其他 ID，再次生成局部视图。
4. 若需查看下一个构件，在 Excel 中记下当前序号，下次可选择从该序号之后的 ID 开始。

💡 使用技巧

1. 准备标准的Excel格式
   ：确保 Excel 文件包含名为"ID"的列（大小写敏感），这是系统识别构件 ID 的关键。可选添加"序号"和"项目 名称"列，便于追踪和识别。
2. 利用序号记录功能
   ：系统会自动记录每次查看的最大序号，下次打开同一 Excel 文件时会显示"上次记录序号"，便于从上次中断的位置继续查看，避免重复检查。
3. 批量选择提高效率
   ：虽然可以一次选择多个 ID，但建议选择1-5个相关的 ID（如同一区域的构件），这样生成的局部三维视图更聚焦，便于观察细节。
4. 理解剖面框的作用
   ：生成的视图会激活剖面框（SectionBox），仅显示框内的内容。若需查看更大范围，可手动调整剖面框的大小或关闭剖面框（在视图属性中设置IsSectionBoxActive = false）。
5. 500mm偏移量的意义
   ：系统会在元素包围盒的基础上向外扩展500mm，确保构件不会被裁剪。若构件较大或需要更多上下文，可在源码中调整of = 500d.MMToFeet()的值。
6. 无效ID自动过滤
   ：系统会自动跳过空 ID 和不存在的 ID（如已删除的构件、其他项目的 ID），并在日志中记录。查看日志可了解哪些 ID 被跳过及原因。
7. 复用"构件定位"视图
   ：系统会查找并复用名为"构件定位"的现有视图，避免创建大量重复视图。若需重置视图，可手动删除该视图，下次执行时会创建新的。
8. 配合Navisworks工作流
   ：从 Navisworks 导出碰撞报告时，确保包含 ElementId 列，然后在 Excel 中整理为"ID"列格式，即可直接导入 Revit 定位碰撞位置。
9. 缓存文件位置
   ：上次记录的序号保存在缓存目录的excel_records.json文件中。若需清除记录，可手动删除该文件，或使用不同的 Excel 文件名。
10. 异步执行的流畅性
    ：视图创建和切换在异步任务中执行，不会阻塞 UI，用户可以流畅地连续查看多个构件，无需等待每次操作完成。

⚠️ 注意事项

1. Excel列名必须准确
   ：系统通过[ExcelColumnName("ID")]属性映射列名，Excel 中的列名必须精确匹配"ID"（大小写敏感）。若列名为"id"、"Id"或其他变体，将无法读取数据。
2. 仅验证ID存在性
   ：系统仅检查 ID 是否对应当前项目中的元素，不验证元素的类型、类别或状态。若 ID 对应的是已隐藏、已删除或在链接模型中的元素，可能无法正确定位。
3. MD5哈希的文件识别
   ：系统使用 Excel 文件路径的 MD5 哈希值作为缓存键，而非文件路径本身。这意味着即使文件移动到其他位置，只要文件名和内容不变，仍能识别为同一文件。但若文件内容改变而路径不变，仍会使用旧的缓存记录。
4. 视图名称固定
   ：创建的三维视图名称固定为"构件定位"，若项目中已存在同名视图，会被复用并更新剖面框。若需保留多个不同的定位视图，需在每次执行前手动重命名现有视图。
5. 剖面框的激活状态
   ：生成的视图会激活剖面框（IsSectionBoxActive = true），仅显示框内内容。若需查看完整模型，需手动关闭剖面框或调整其范围。
6. 500mm偏移可能不足
   ：对于大型构件（如大型设备、长梁），500mm 的偏移量可能不足以完全显示构件及其上下文。可根据实际需求修改源码中的偏移量。
7. 异步任务的时序
   ：视图切换和元素选中在异步任务中执行，若用户在任务完成前关闭对话框或切换视图，可能导致操作不完整。建议等待视图完全加载后再进行其他操作。
8. 不支持链接模型的ID
   ：系统仅从当前文档（XmlDoc.Doc）中查找元素，不包括链接模型中的元素。若 Excel 中包含链接模型的 ID，将被视为无效 ID 并跳过。
9. Excel文件格式限制
   ：使用 MiniExcel 库读取 Excel，支持 .xlsx 和 .xls 格式，但不支持加密的 Excel 文件或包含宏的文件。若读取失败，请检查文件格式是否正确。
10. 多选ID的包围盒合并
    ：当选择多个 ID 时，系统会计算所有元素的总体包围盒。若选择的元素分布在不同区域，生成的剖面框会非常大，可能失去"局部"的意义。建议仅选择空间上相邻的元素。
11. 缓存文件的持久化
    ：excel_records.json文件保存在缓存目录中，即使关闭 Revit 也会保留。若需清除所有记录，可手动删除该文件，但会影响所有 Excel 文件的序号记录。
12. 无撤销机制
    ：视图创建和切换操作不在事务中（仅视图内部的剖面框设置在事务中），无法通过 Ctrl+Z 撤销。若创建了不需要的视图，需手动删除。

🔗 相关功能

• 桩基附着面
  ：将桩基础构件附着到选定的面（如地形面），适用于场地建模和基础设计。
• 族附着选择面
  ：将基于点的族实例附着到选定的面，通过垂直投影自动调整 Z 轴位置。
• Excel数据导入导出
  ：Revit 原生的 Excel 导入导出功能，可用于参数值的批量读写，与本功能的 ID 定位互补。
• 视图管理工具
  ：Revit 原生的视图创建、复制和管理功能，可手动创建类似的局部三维视图，但需要更多的手动操作。

❓ 常见问题

Q1：为什么加载Excel后列表为空？A1：可能原因包括：①Excel 文件中没有名为"ID"的列（大小写敏感），MiniExcel 无法映射数据；②所有 ID 都是空的或无效的（不对应当前项目中的元素）；③Excel 文件格式不正确（如加密文件、损坏文件），MiniExcel 读取失败；④Excel 文件路径包含特殊字符，导致读取错误。请检查 Excel 文件的列名是否正确，ID 是否有效，并查看输出窗口的日志确认具体原因。

Q2：为什么某些ID被跳过？A2：ID 被跳过的原因包括：①ID 字段为空或空白（IsNullOrWhiteSpace检查）；②ID 字符串无法转换为有效的ElementId（格式错误）；③ID 对应的元素在当前项目中不存在（可能已被删除、或来自其他项目）。系统会在日志中记录"跳过异常ID:{ID}"，可查看日志了解具体哪些 ID 被跳过。

Q3：能否自定义视图名称而不是固定的"构件定位"？A3：当前版本视图名称硬编码为"构件定位"。若需自定义名称，需修改源码中的Create3DSectionBox方法，将"构件定位"替换为用户输入的名称，或通过 UI 让用户指定名称。但需注意，若每次使用不同名称，会创建大量视图，可能影响项目性能。

Q4：生成的局部三维视图为什么看不到构件？A4：可能原因包括：①构件位于剖面框之外，500mm 的偏移量不足以包含构件；②构件被视图过滤器隐藏，需在视图可见性/图形替换（VV/VG）中检查；③构件在链接模型中，而剖面框仅针对当前文档的元素计算；④视图的裁剪区域或远裁剪平面排除了构件。解决方法：①手动调整剖面框大小（在视图属性中编辑 SectionBox）；②检查视图可见性设置；③确保构件在当前项目中而非链接模型中。

Q5：上次记录序号是如何计算的？有什么作用？A5：系统会记录每次查看时选中 ID 的最大序号（temp.Max(o => o.Index)），并保存到缓存文件（excel_records.json）。下次打开同一 Excel 文件时，会显示"上次记录序号：{index}"，帮助用户知道已经查看到哪个位置，避免重复检查或遗漏。这对于处理大量 ID（如数百个碰撞点）特别有用，可以分多次查看，每次从上次中断的位置继续。

Q6：能否一次性查看所有ID而不是逐个选择？A6：可以。在 ID 列表表格中，按 Ctrl+A 全选所有 ID，然后点击"创建局部三维框"。系统会计算所有元素的总体包围盒，创建一个包含所有构件的局部视图。但需注意，若元素分布在不同区域，剖面框会非常大，可能失去"局部"的意义，且视图可能过于拥挤，不利于观察细节。建议分批查看，每次选择空间上相邻的构件。

Q7：缓存文件存储在哪里？如何清除记录？A7：缓存文件存储在用户缓存目录的excel_records.json文件中，路径通过广州明周科技有限公司.FilePath.EnsureCacheDirectoryExists()获取（通常是%APPDATA%或%LOCALAPPDATA%下的某个子目录）。若需清除所有记录，可手动删除该文件，下次打开 Excel 文件时会显示"上次记录序号：无"。若仅想清除某个文件的记录，需编辑 JSON 文件，删除对应的 MD5 键值对。

Q8：此功能是否适用于链接模型中的构件ID？A8：不适用。系统在验证 ID 时使用row.Id.ToElementId().ToElement(doc)，其中doc是当前文档（XmlDoc.Doc），不包括链接模型。若 Excel 中包含链接模型的 ID，会被视为无效 ID 并跳过。若需定位链接模型中的构件，需先在链接模型中查找对应的 ElementId，或在当前项目中创建与链接构件关联的元素（如标记、注释），然后定位这些关联元素。
