PPT绘制三维纤维膜结构
- 2026-10-31 21:43:10

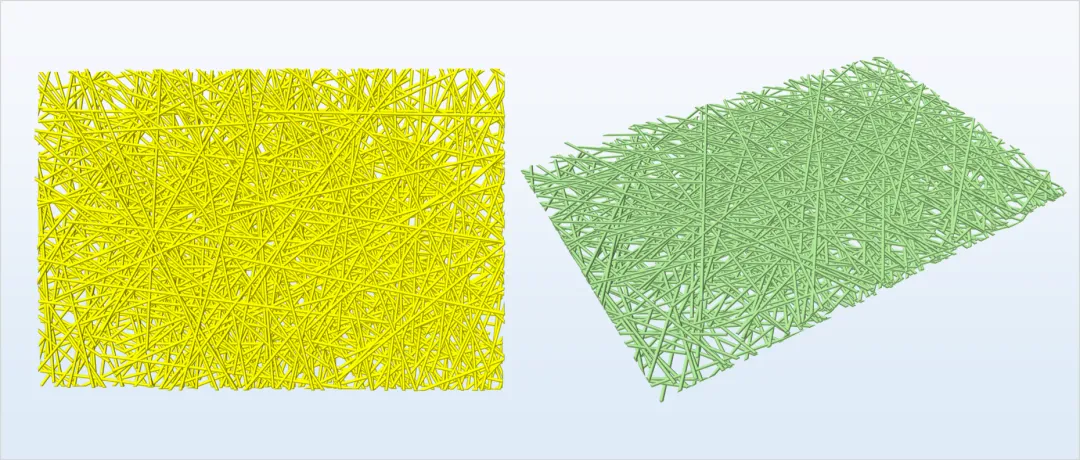

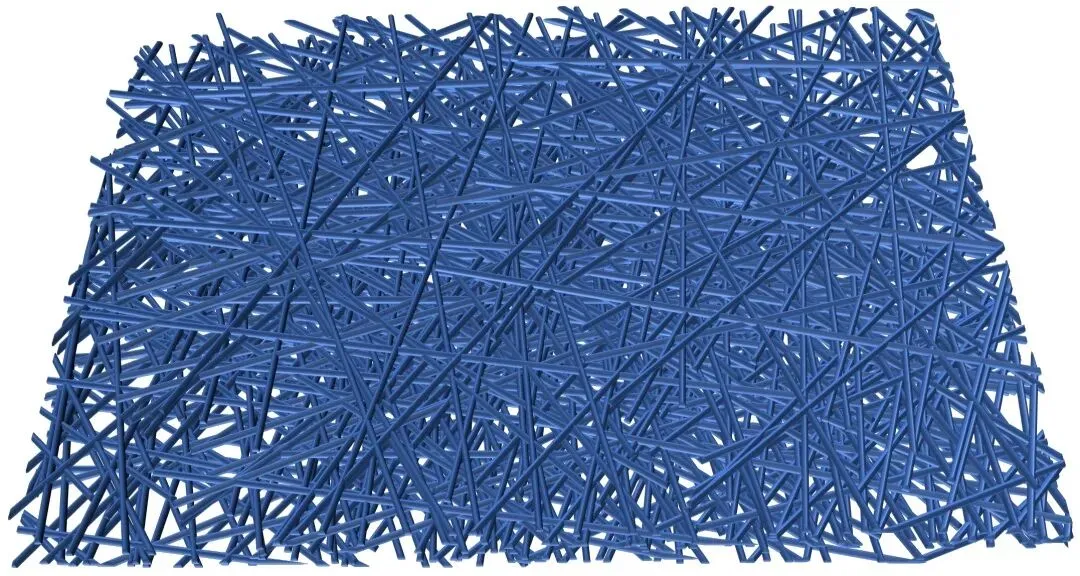

PPT绘制三维纤维膜结构大家好，今天为大家分享如何利用PPT绘制三维的纤维膜结构，教程中使用到OK和英豪插件，可直接公众号回复插件名称获取。 效果图如下：
科研必备：PPT科研绘图素材库推出以来，受到很多小伙伴的喜爱。大家反映基本能够轻松解决文章插图、组会汇报、论文撰写中所遇到的绘图难题，通过简单的组合与修改就可以作为己用，节省了大量时间。同时也是一个全面的学习素材，帮助大家快速掌握科研绘图。至今为止，素材库已更新常用模型1500多例，后续仍会持续更新满足大家各方面的需求。
详细步骤

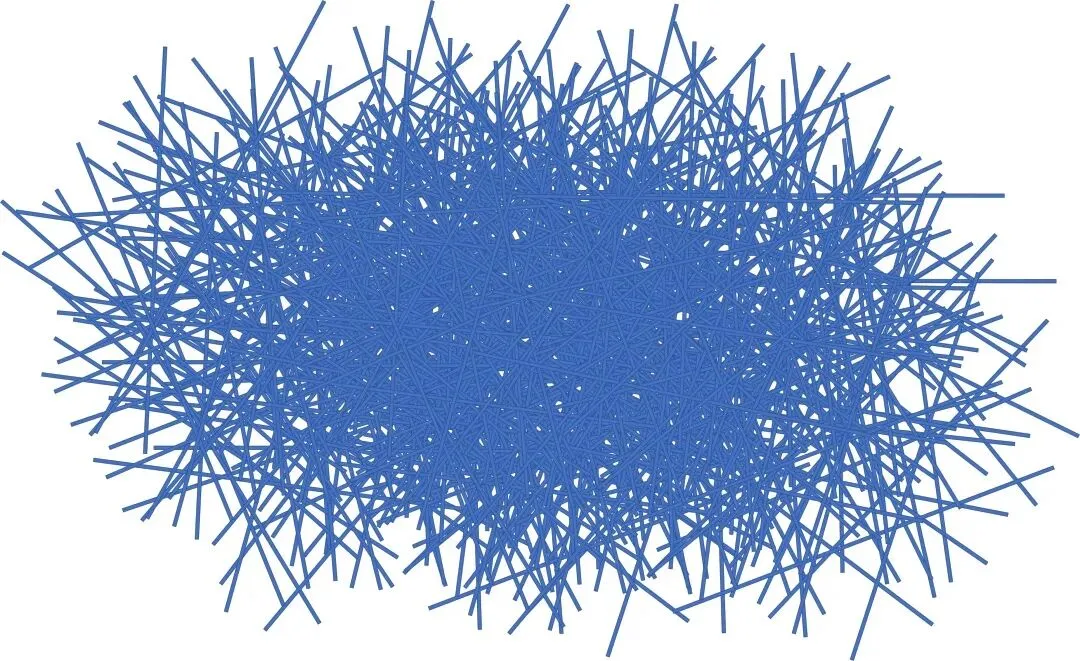

插入0.2*25的矩形，复制几个并无序摆放，然后以其为基础逐个复制并无序摆放。如最右图所示，逐渐得到相对浓密的结构即可，此步骤就是为了实现矩形的无序摆放。

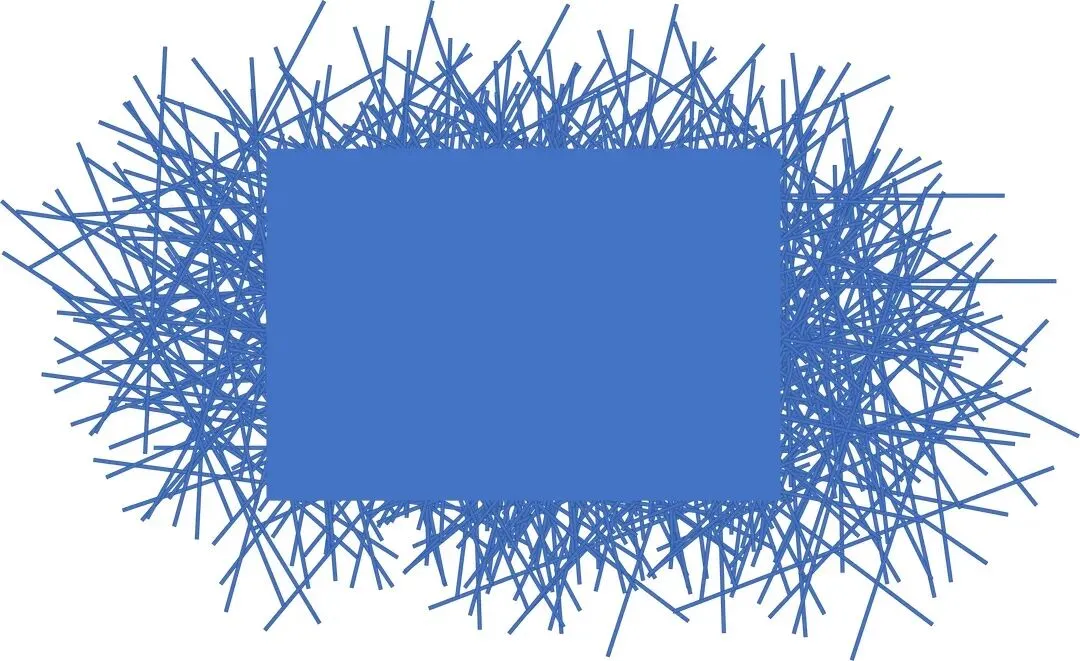

插入一个大小合适的矩形，形状轮廓设置为无轮廓，如图所示放置于无序排列结构的中心区域.

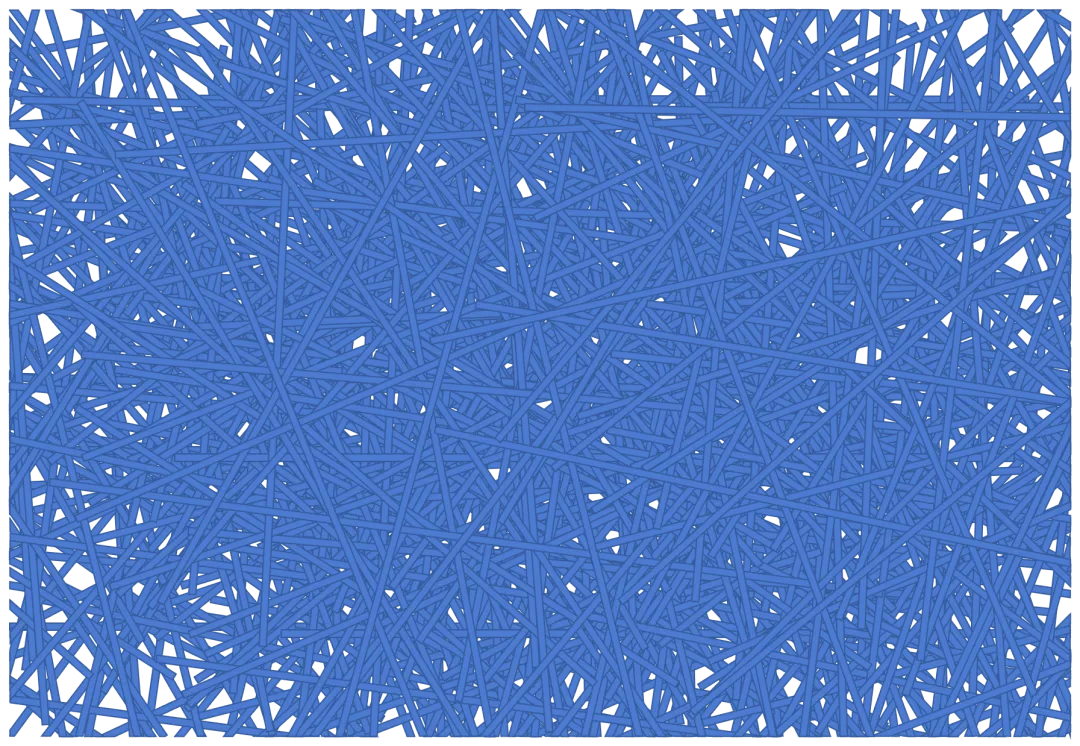

先选中上步插入的矩形，再全选所有无序排列的矩形，再点击英豪插件中批量布尔下的相交。删除大的矩形，可以发现原来的无序排列的小矩形整体变为矩形。

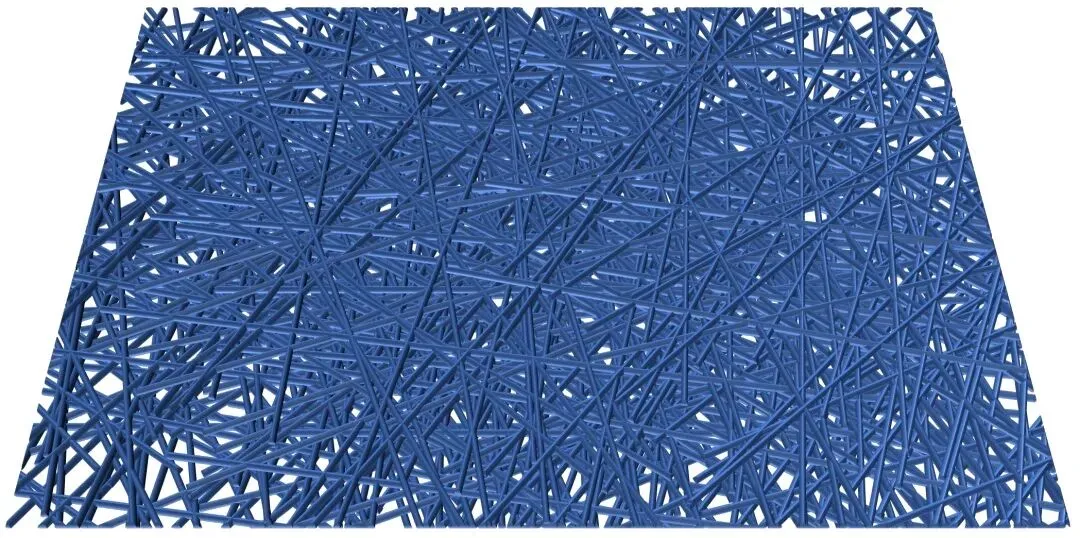

将所有元素组合(ctrl+g)，三维旋转选择预设中角度下的透视：适度宽松。顶部和底部棱台均选择圆形，宽度和高度均为6。
选中全部，打开OK插件中的OK神框，选择距底边高度递进，参数设置为“0 80”。此步骤主要是给予纤维膜一定厚度，可以显示出多层结构。

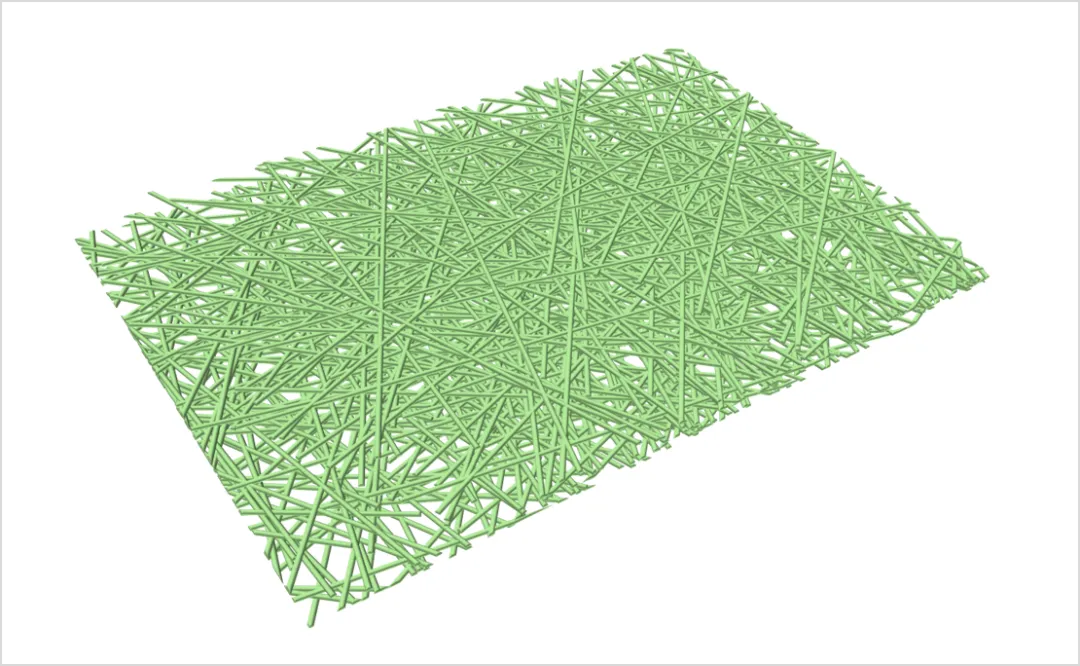

根据自己需求改变纤维颜色、三维旋转、材料和光源类型。此外，可以将其复制粘贴为图片格式，通过格式中的校正来实现更好材质效果。
