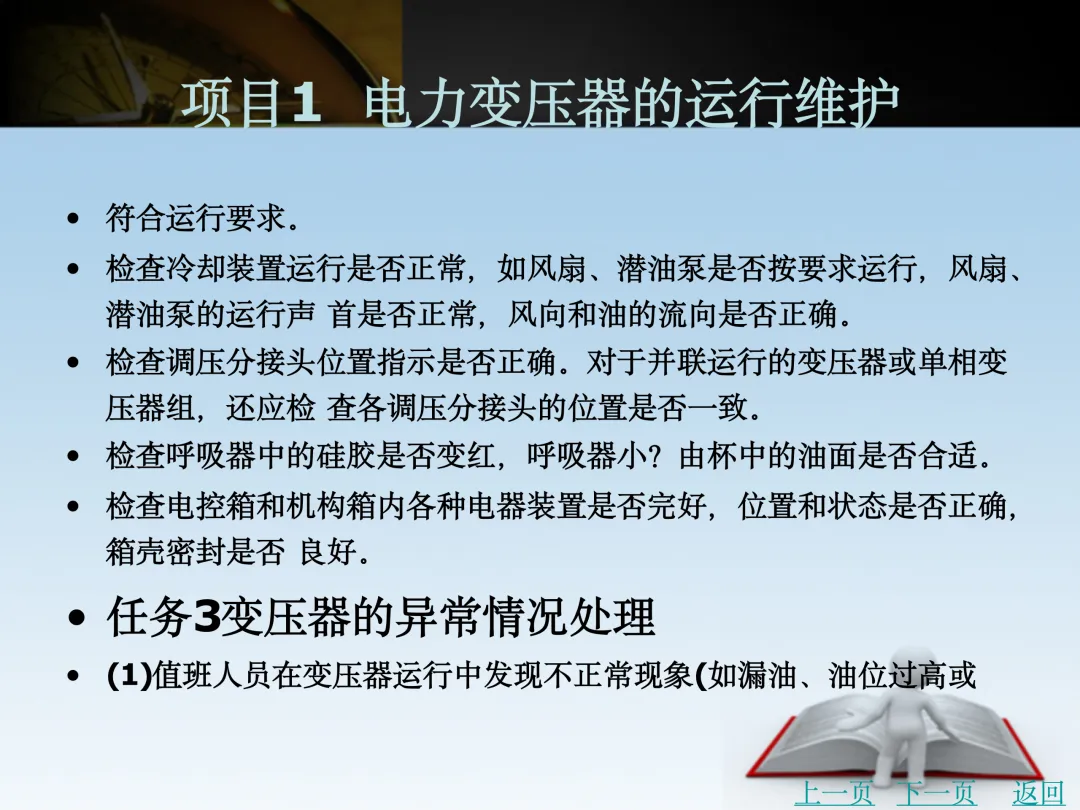

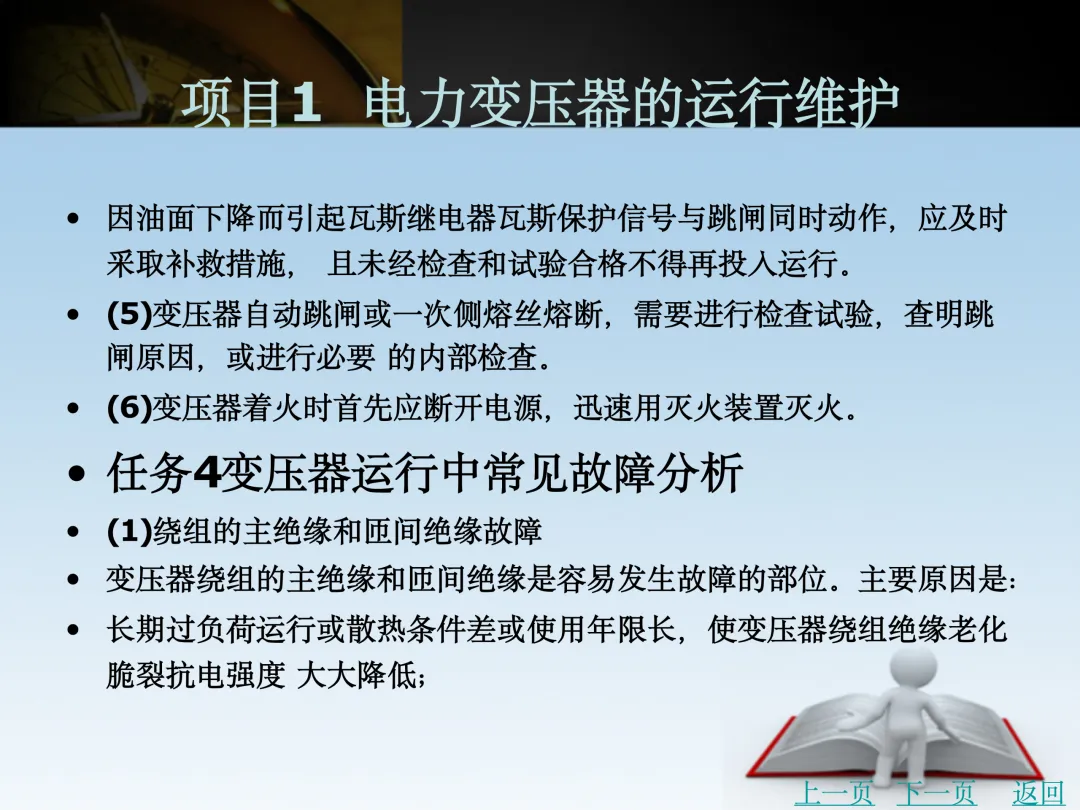

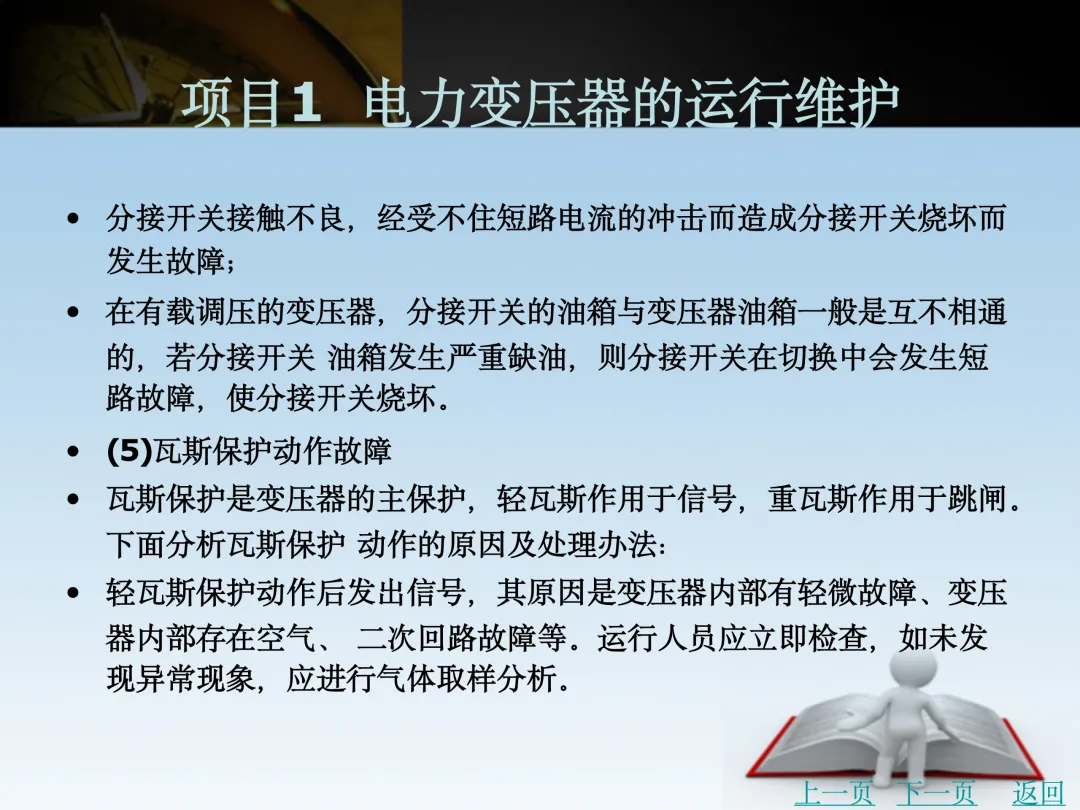

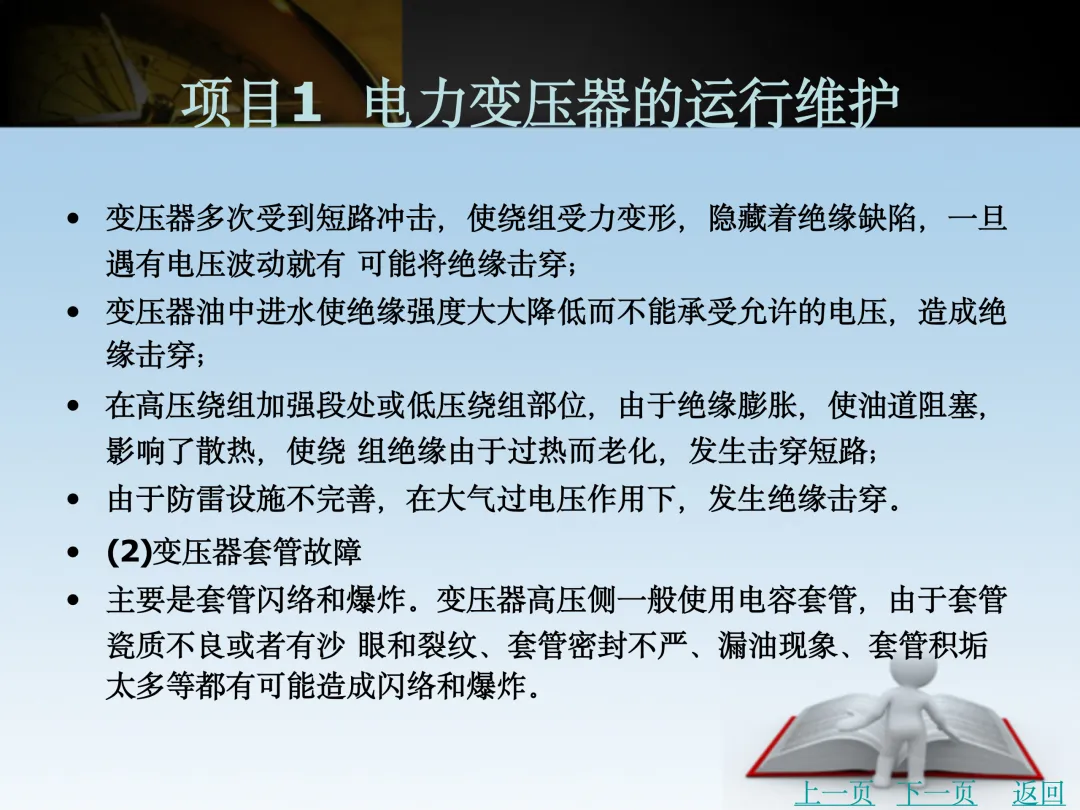

PPT文档系统性地讲解了从原理、结构到实际运维的全套知识。我为你提炼了这份文档的核心骨架与关键干货，方便你快速掌握重点。

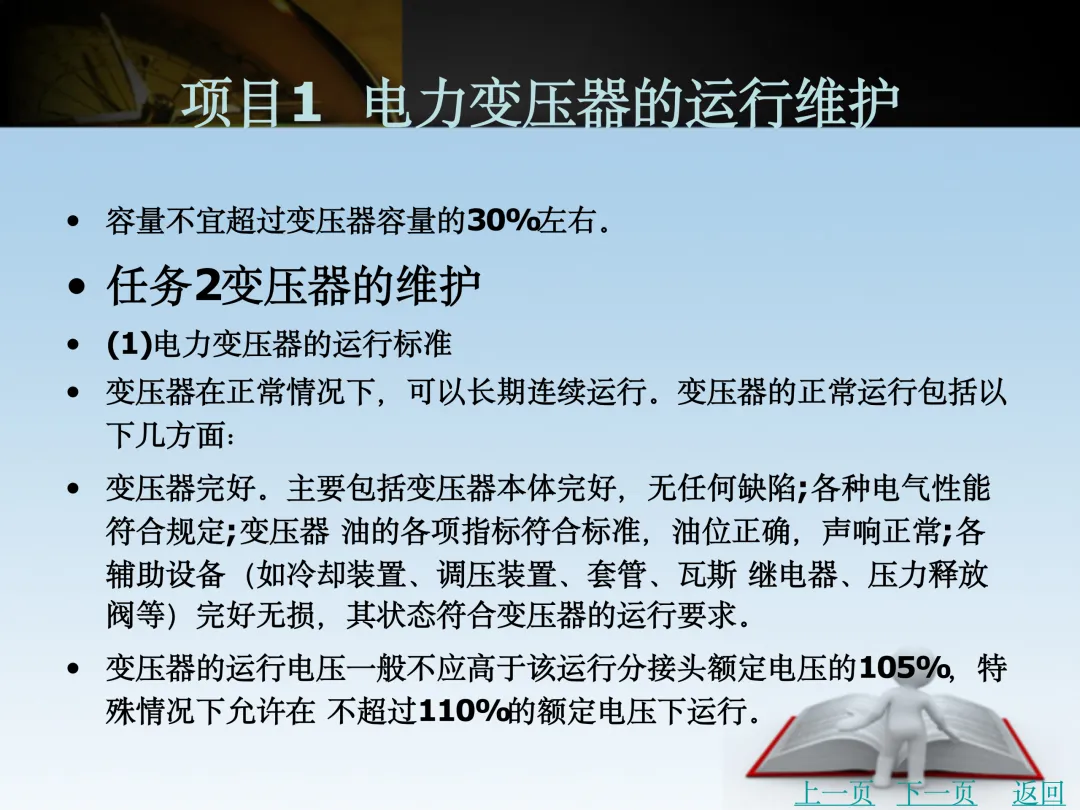

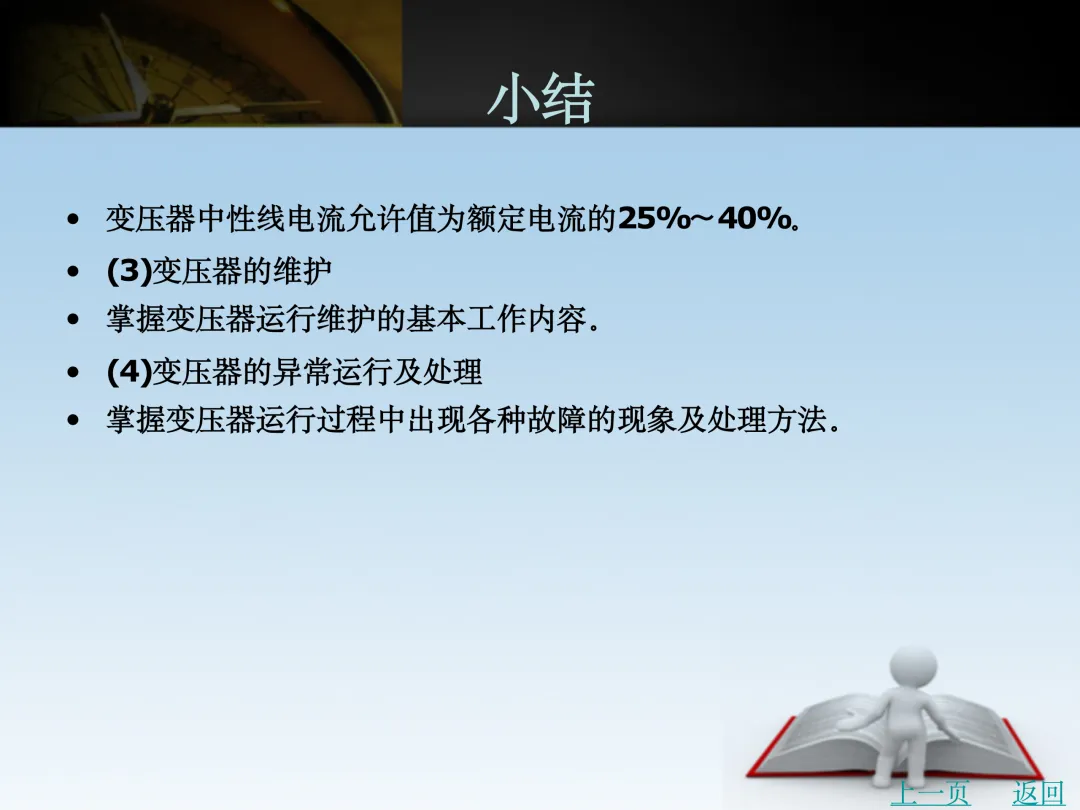

📝 文档核心框架速览

⚡ 五大必懂核心要点

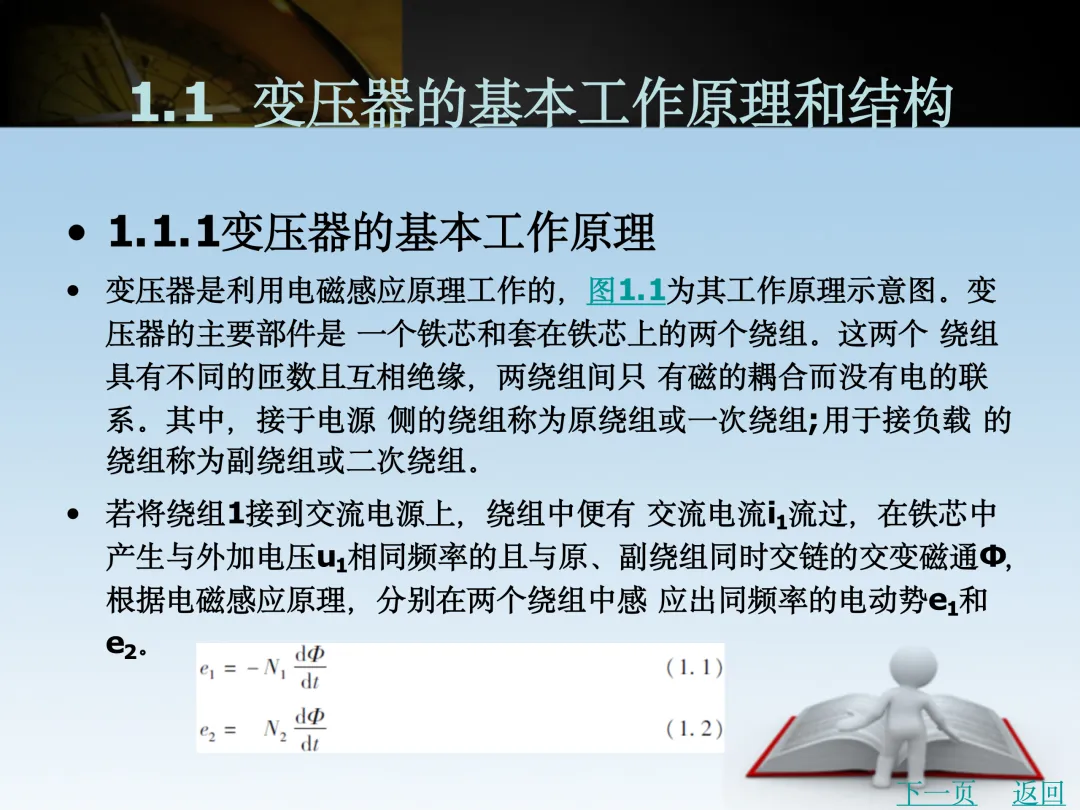

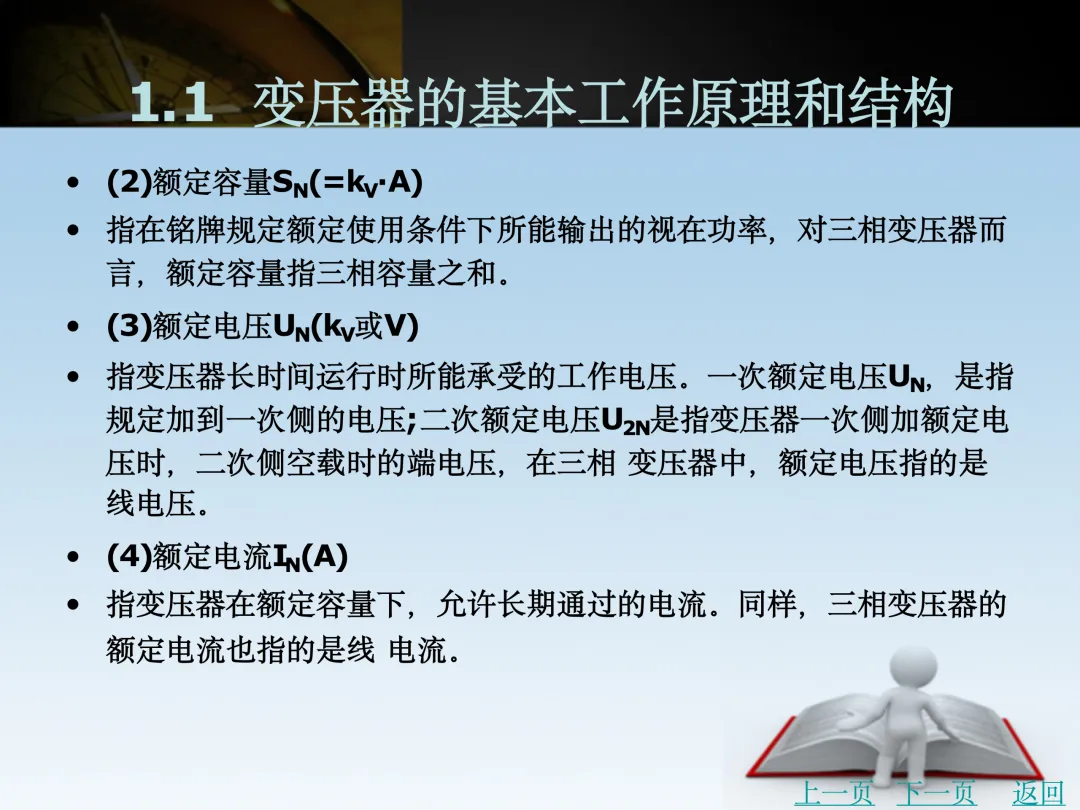

1. 变压器的“变”字诀

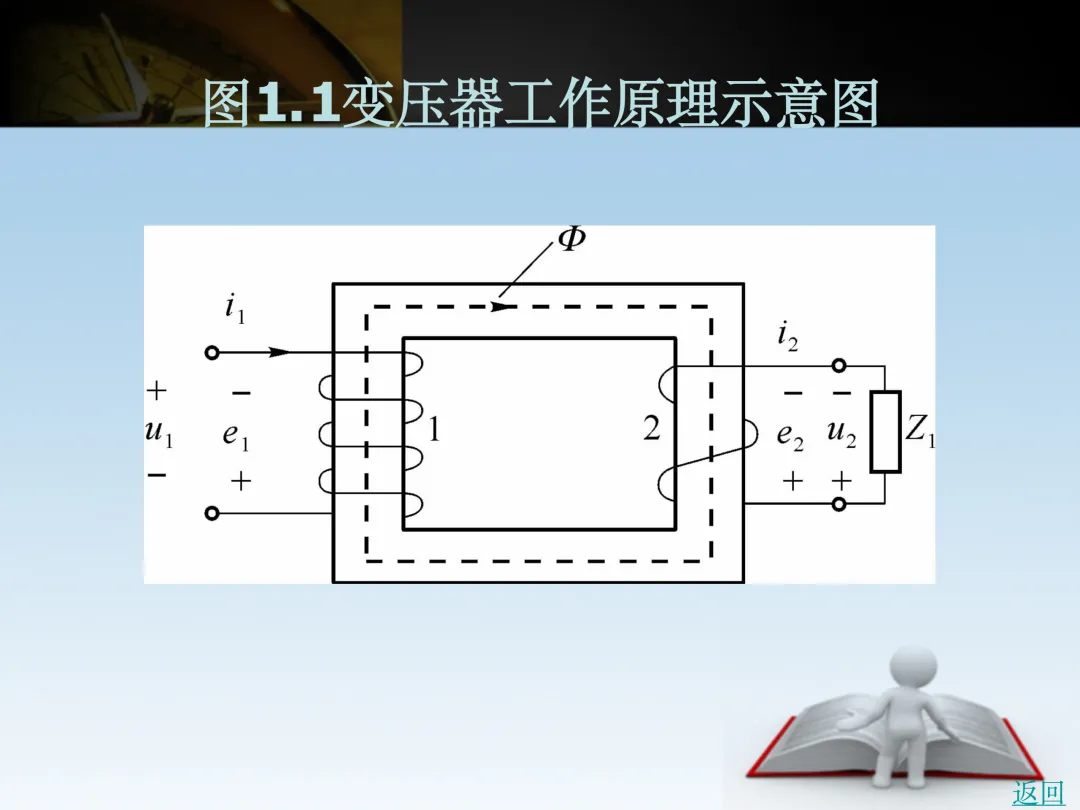

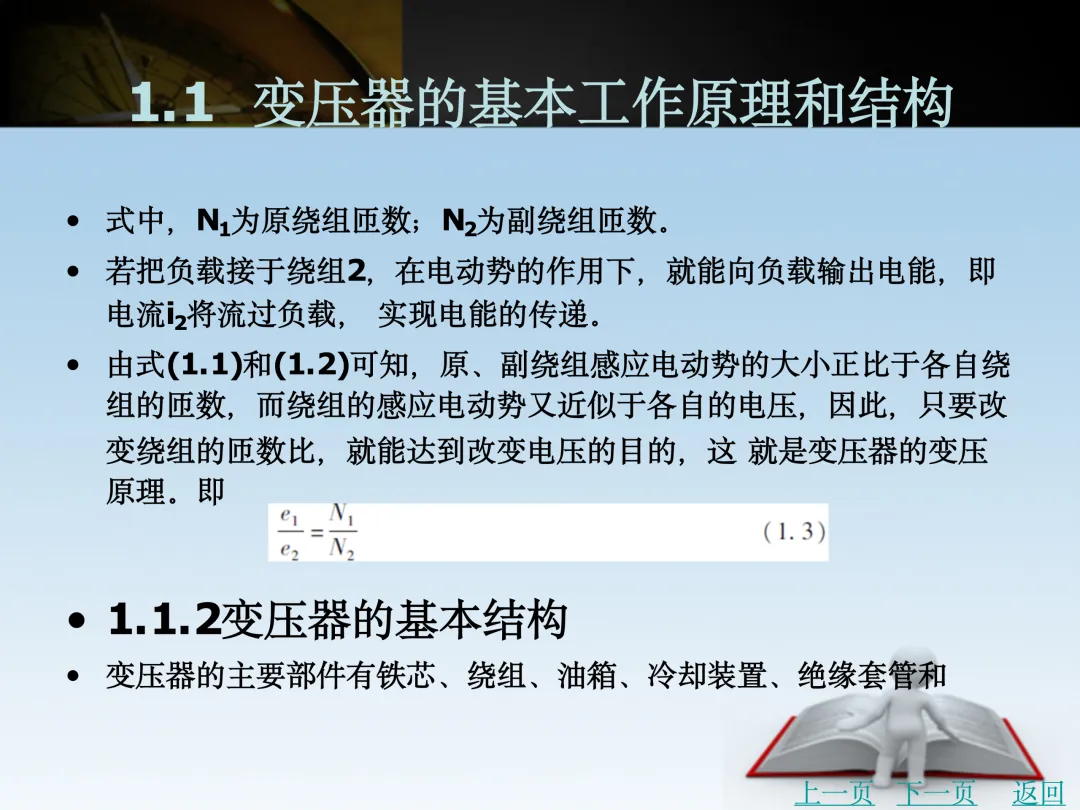

• 原理：电磁感应。公式 U2U1≈N2N1=k（变比）。

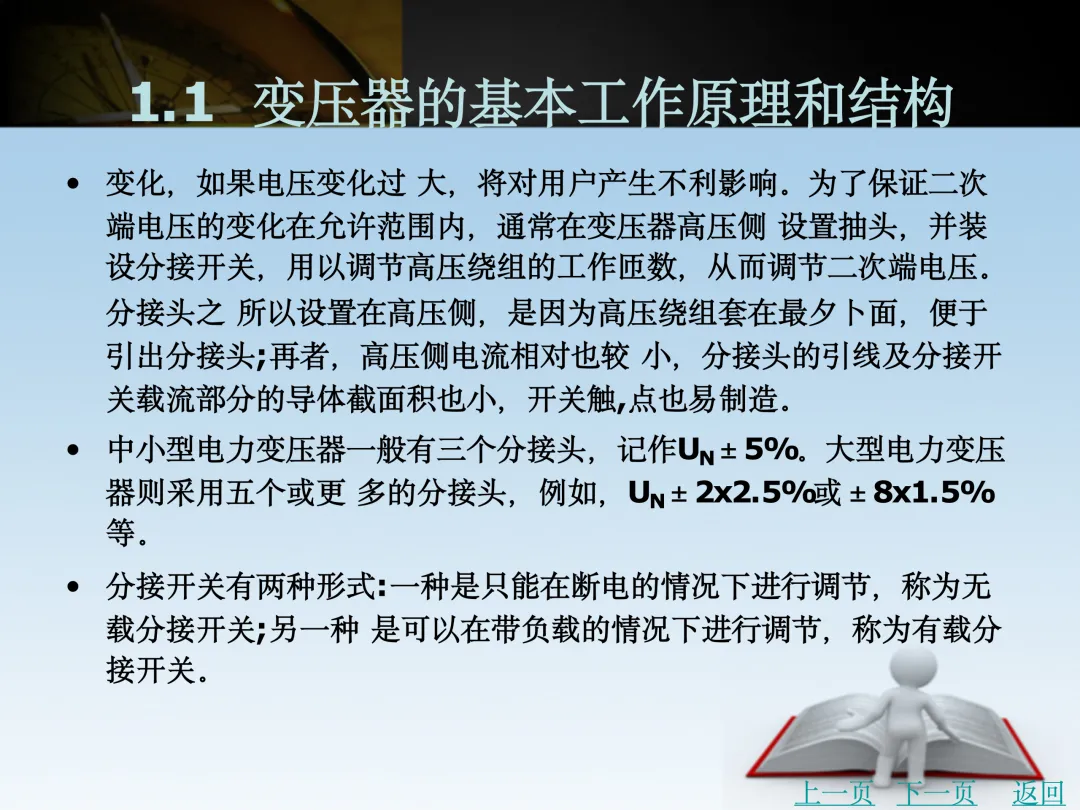

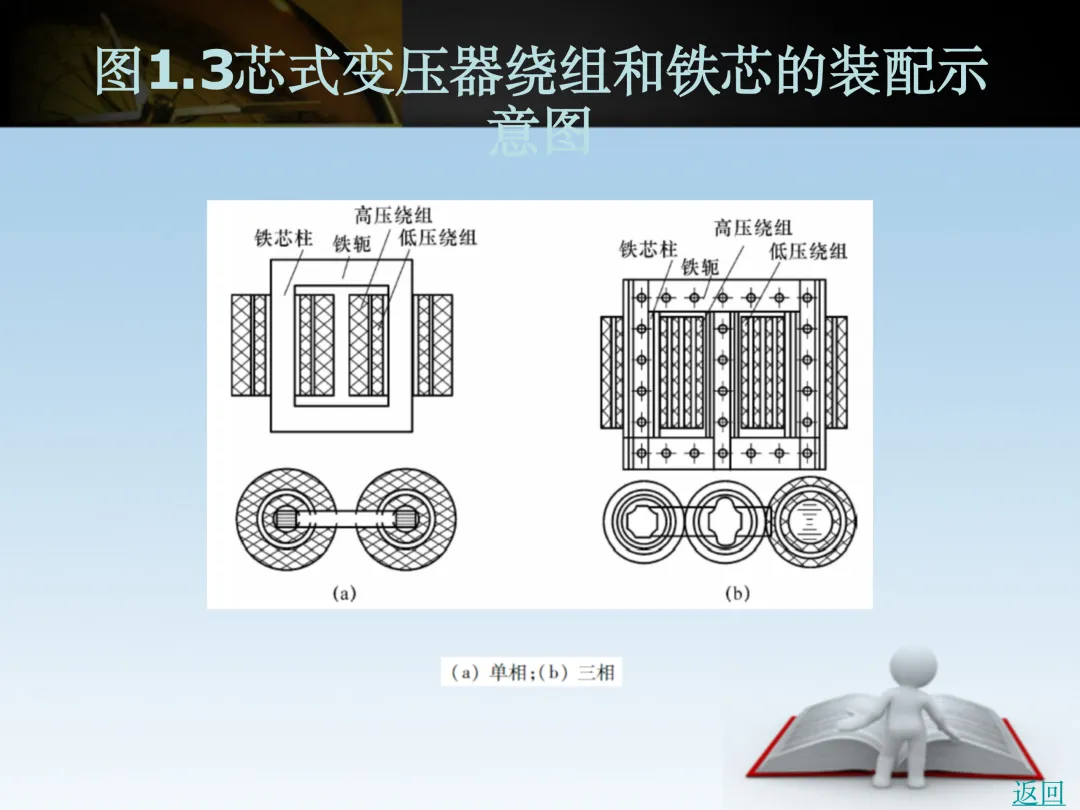

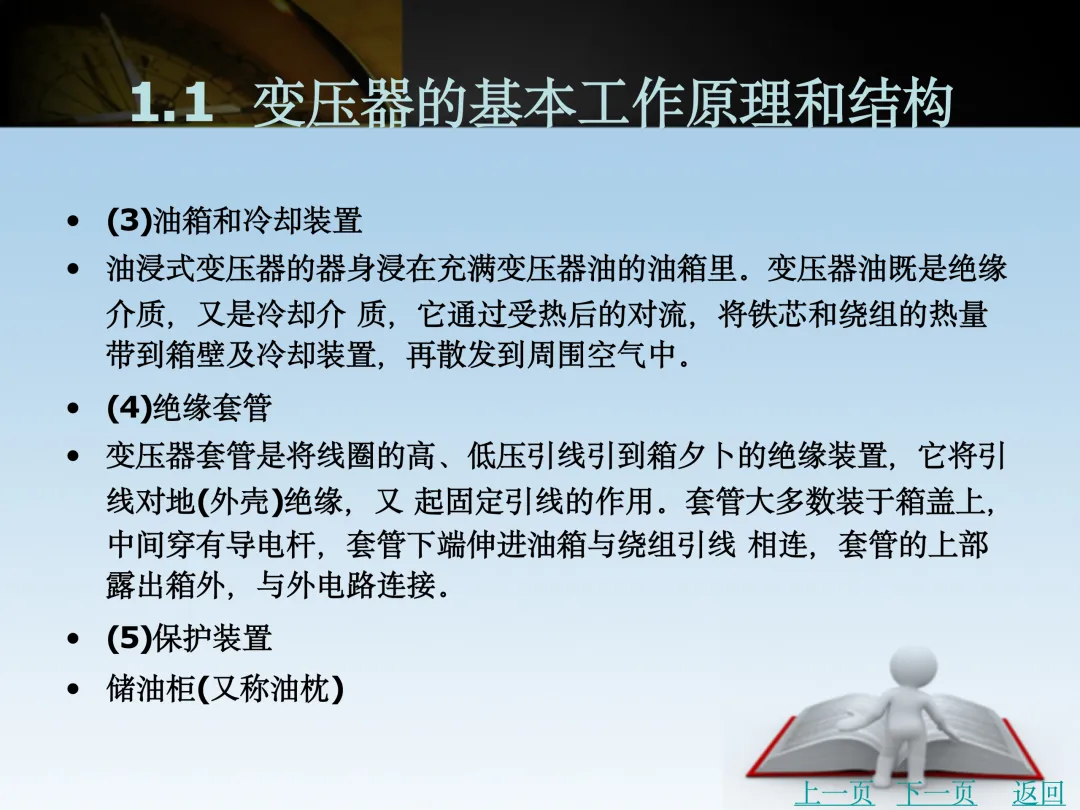

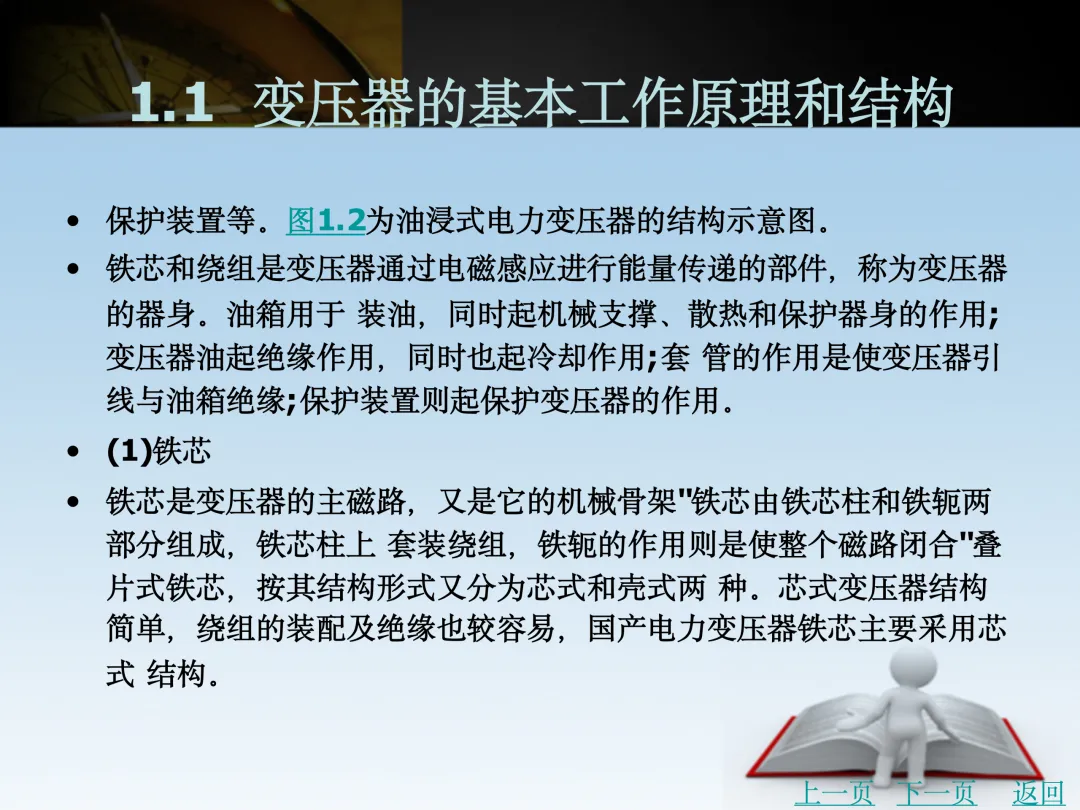

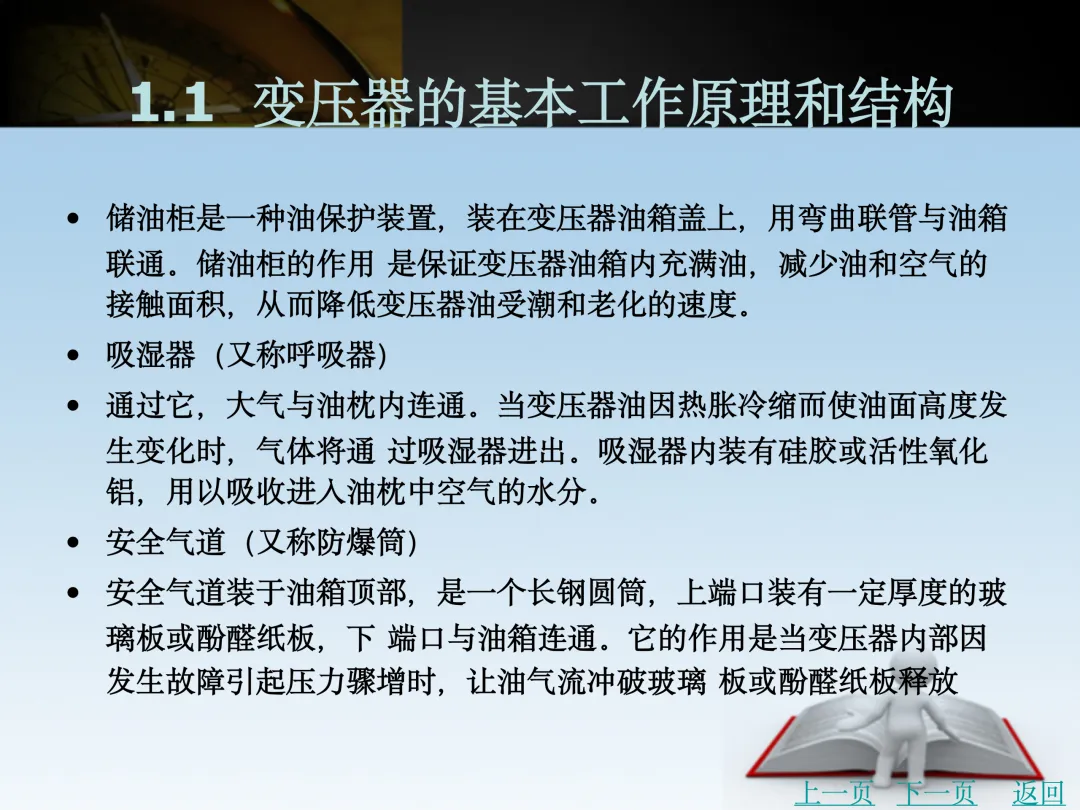

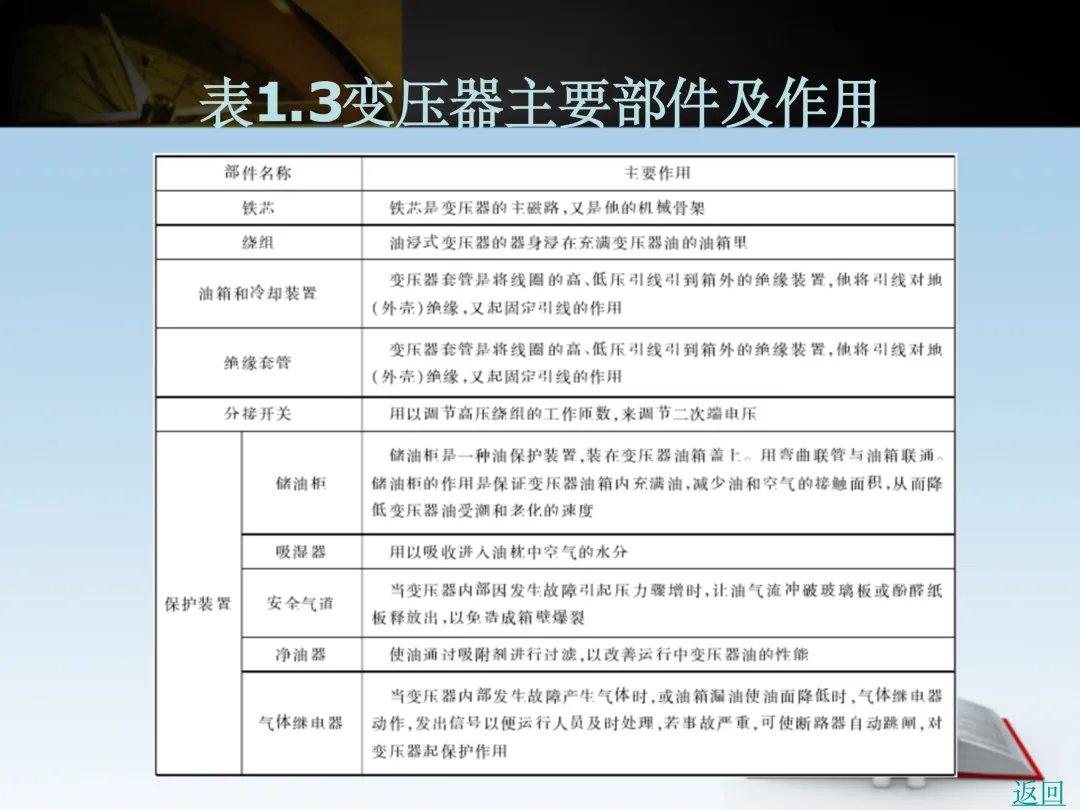

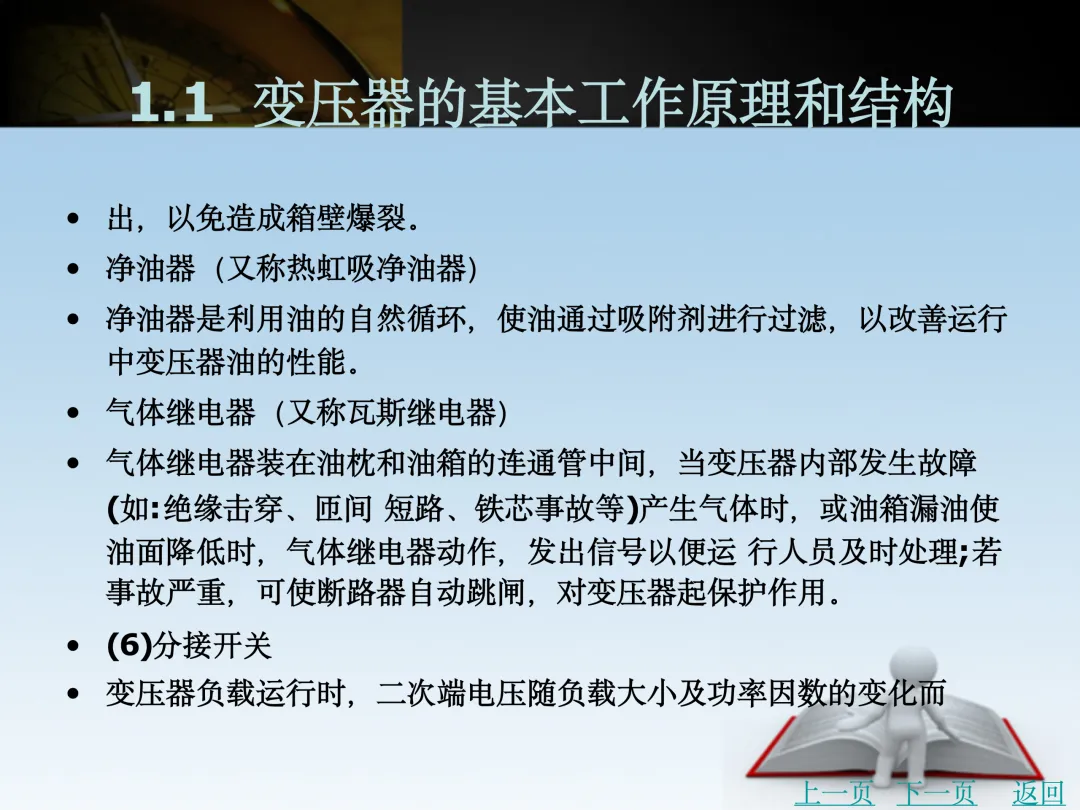

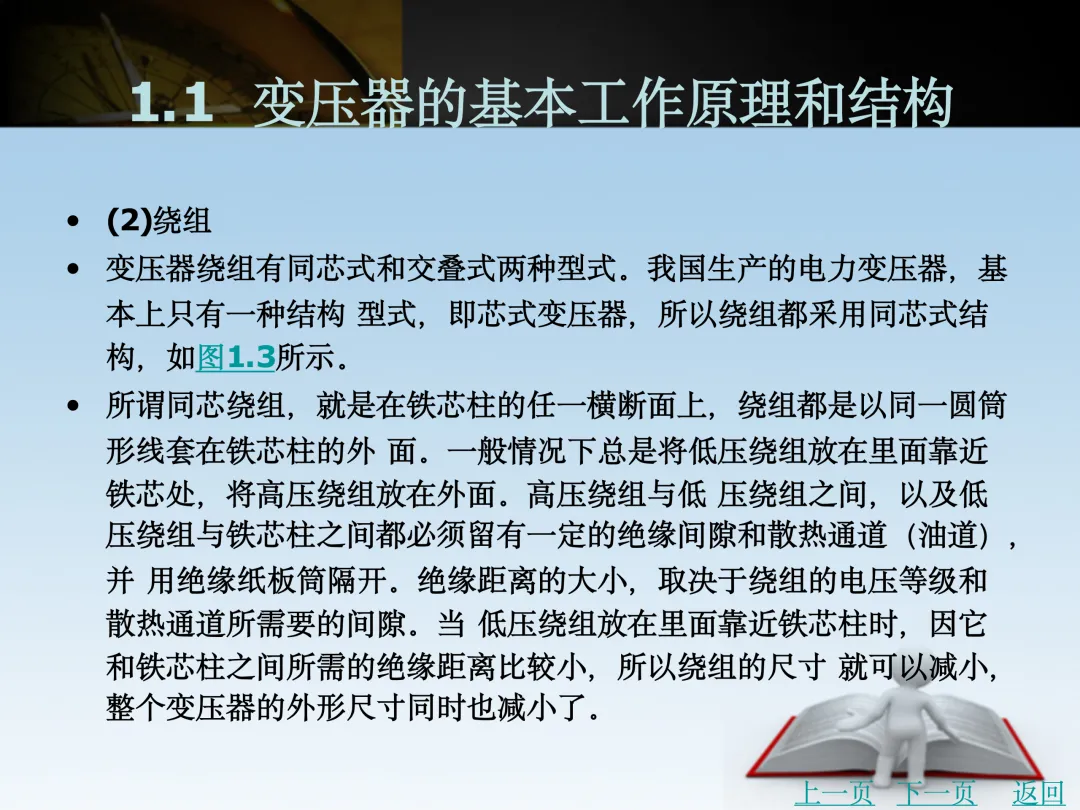

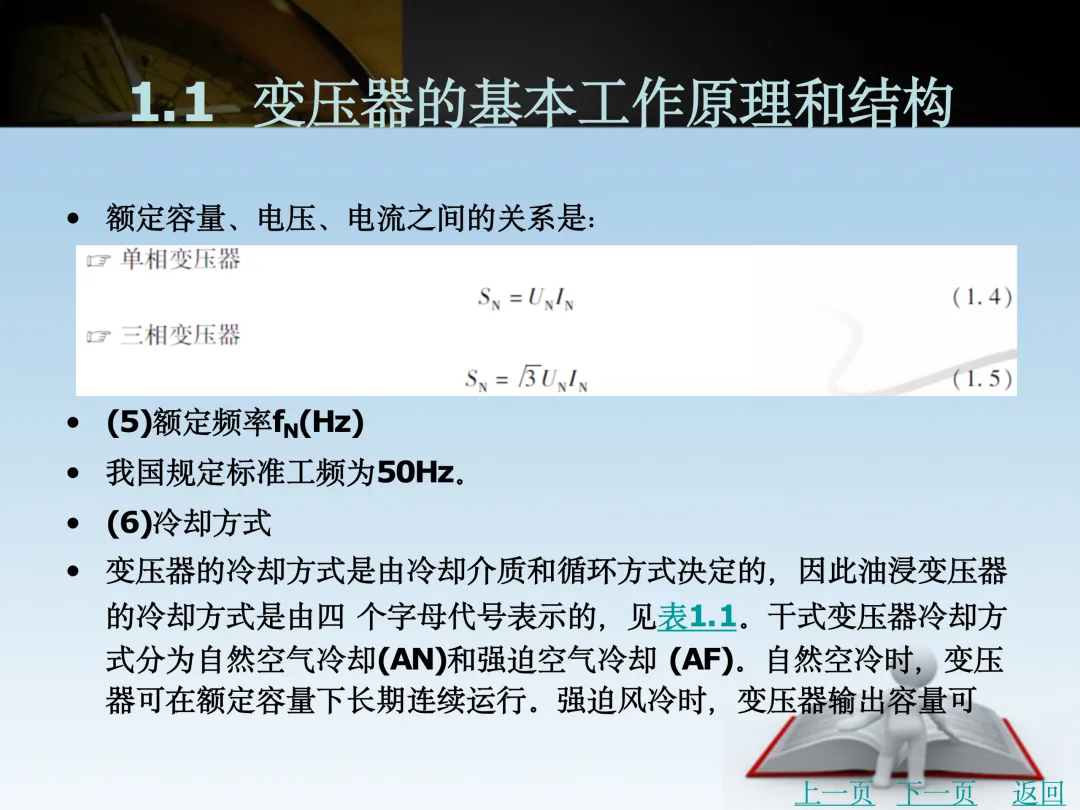

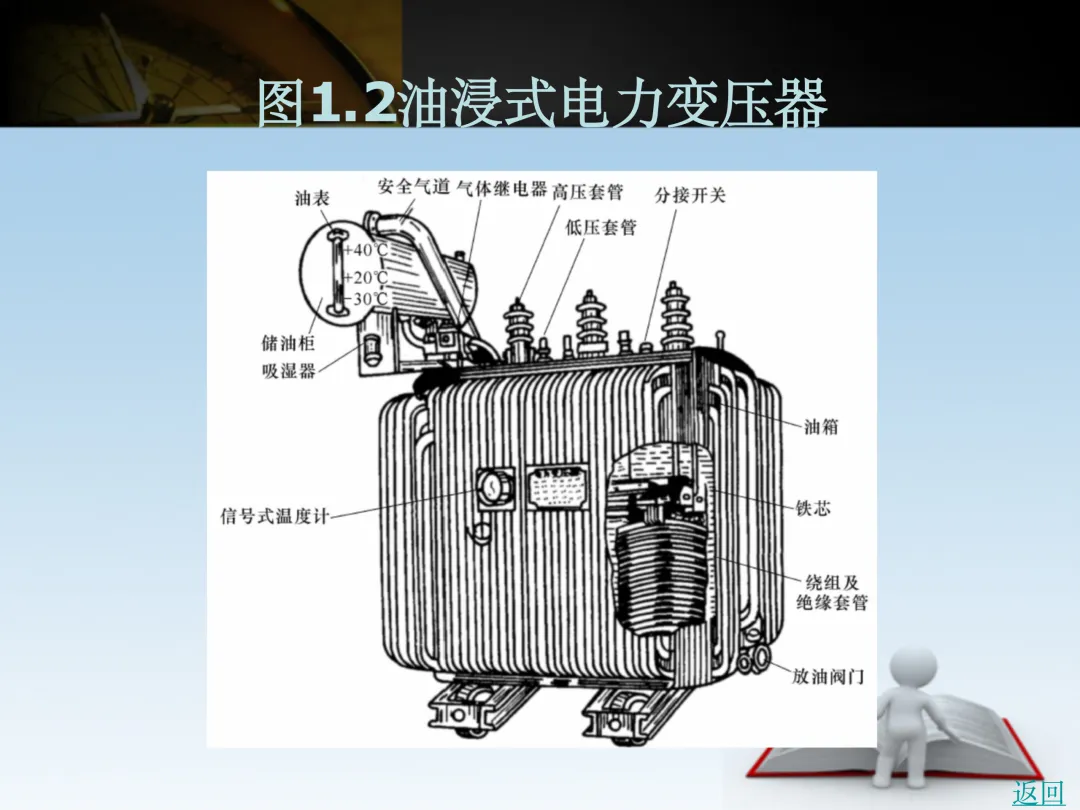

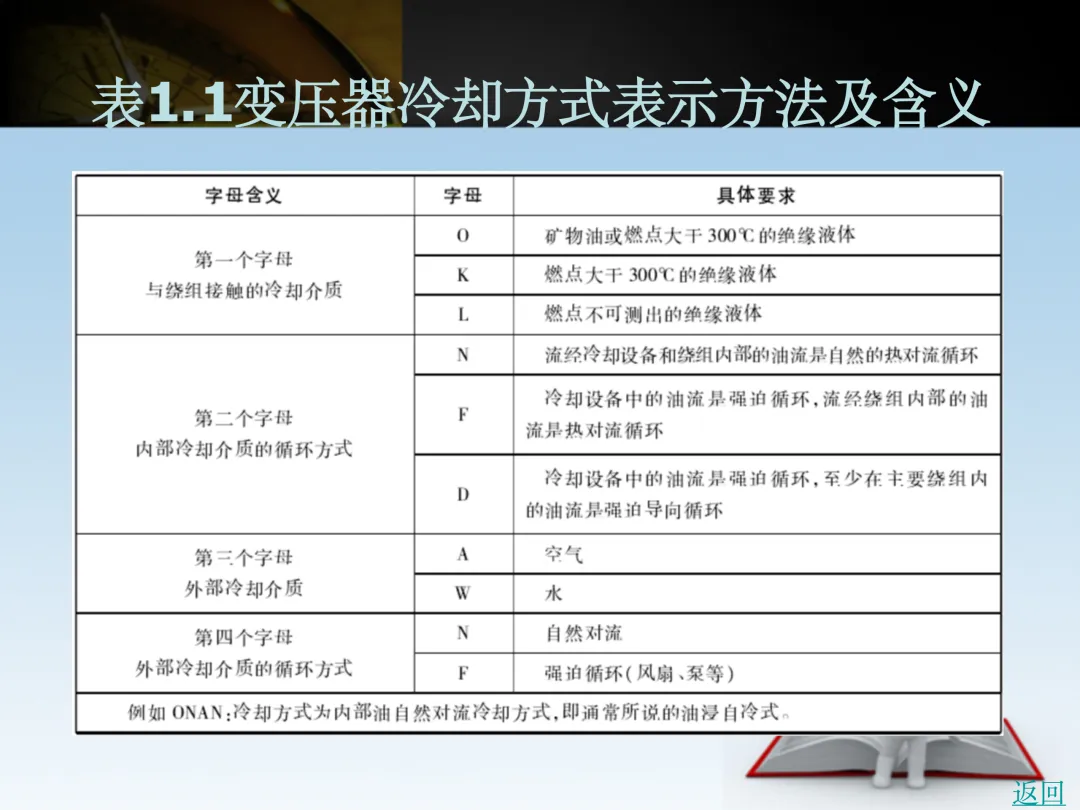

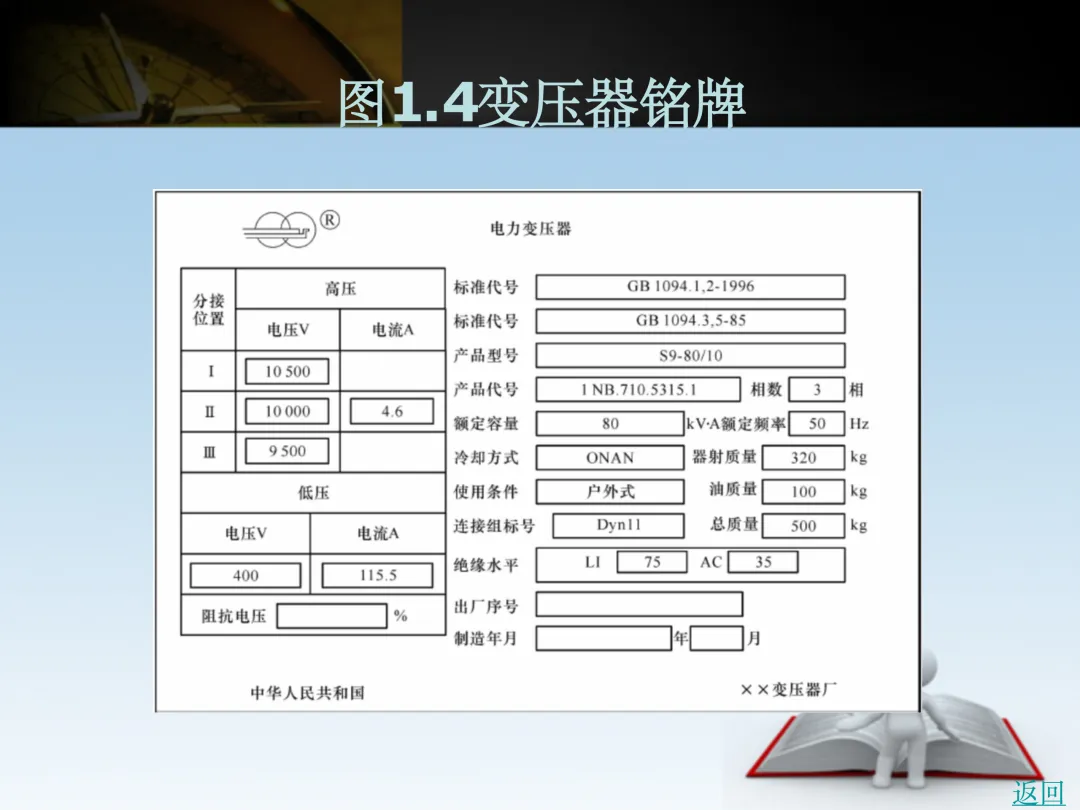

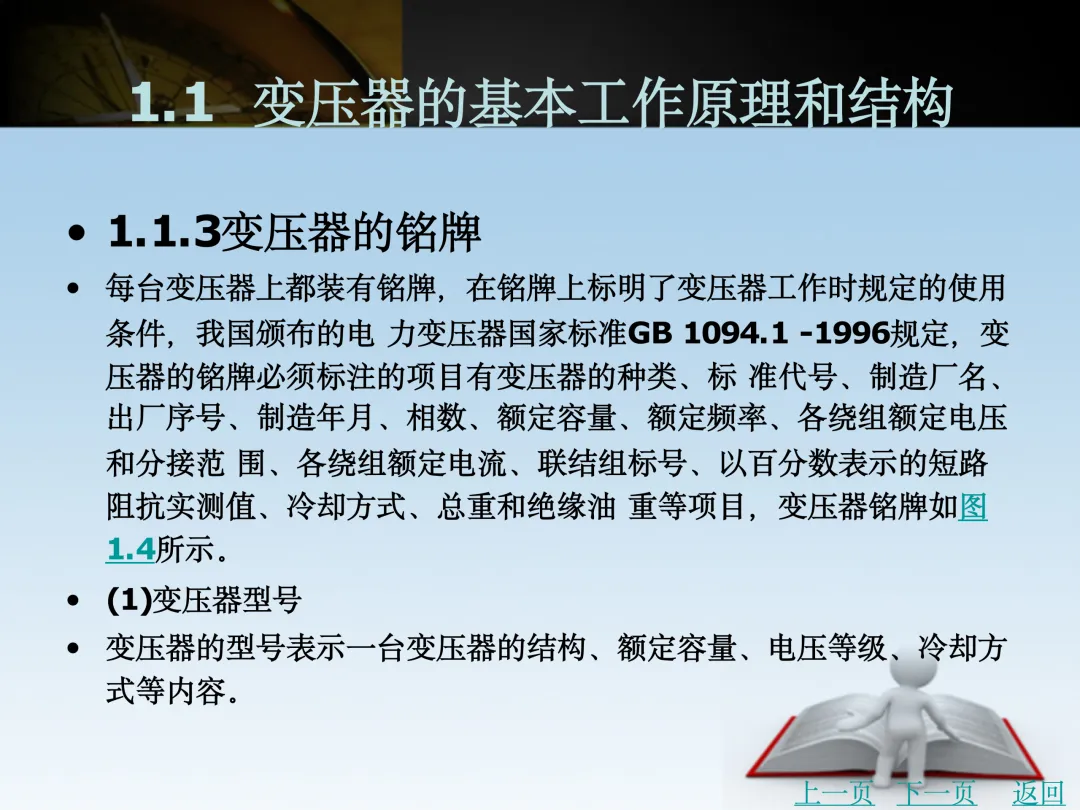

• 结构：记住器身（铁芯+绕组）是核心，油箱（绝缘+冷却）是外壳。高压绕组通常在外层。

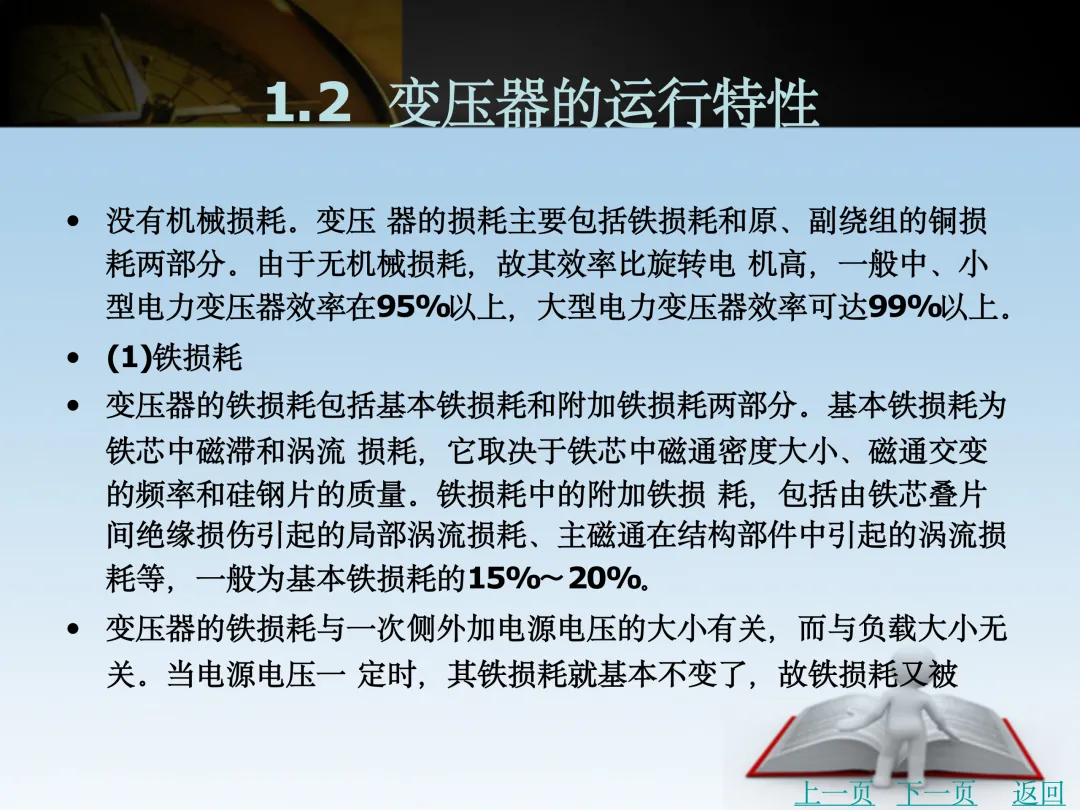

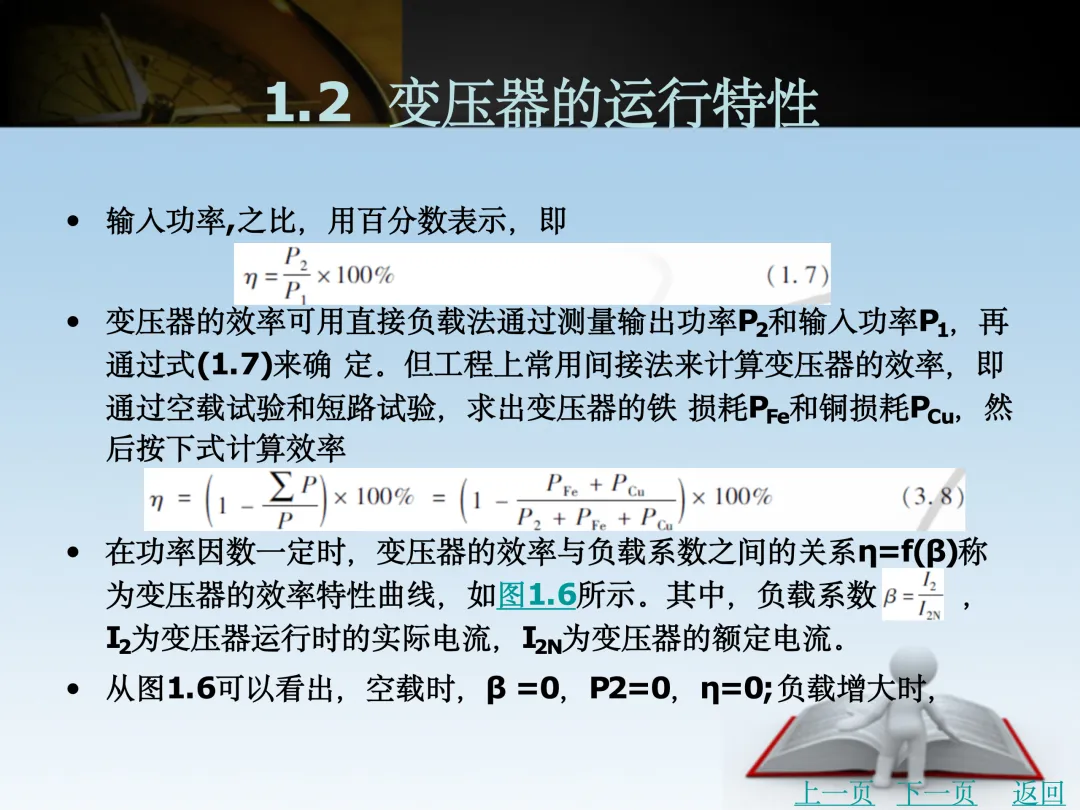

2. 运行特性：效率与电压

• 效率：η=(1−P2+PFe+PCuPFe+PCu)×100%。

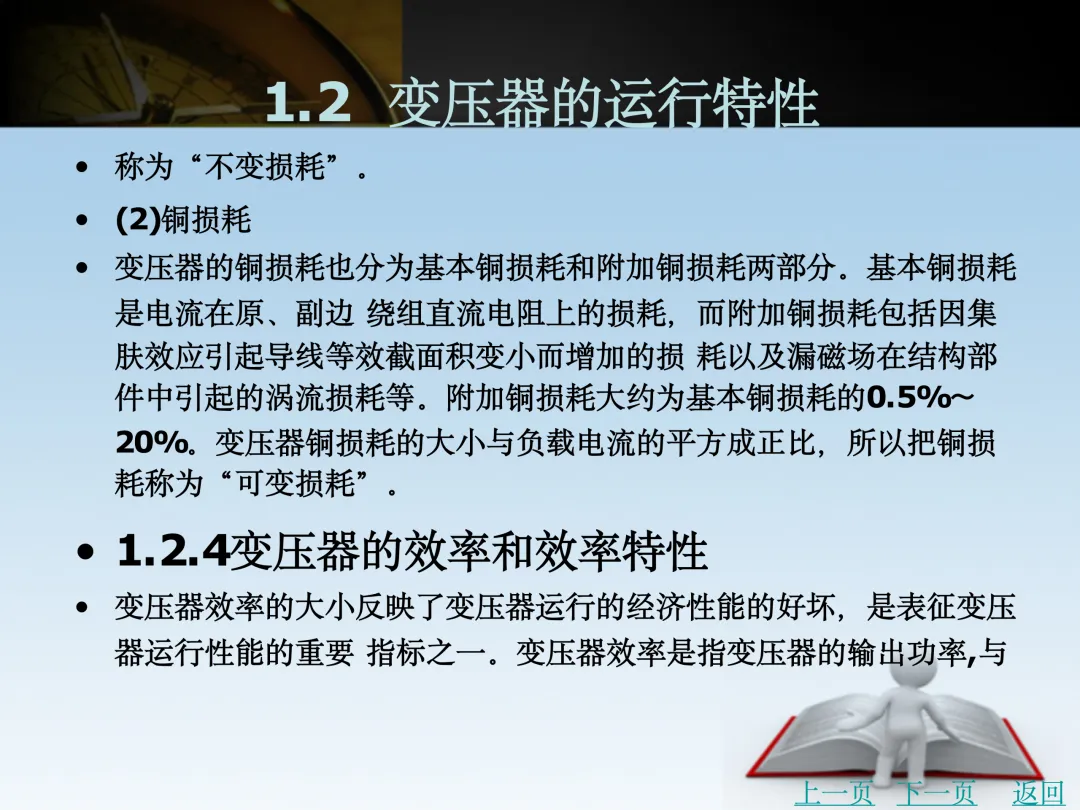

• 铁损：与负载无关（不变损耗）。

• 铜损：与负载电流平方成正比（可变损耗）。

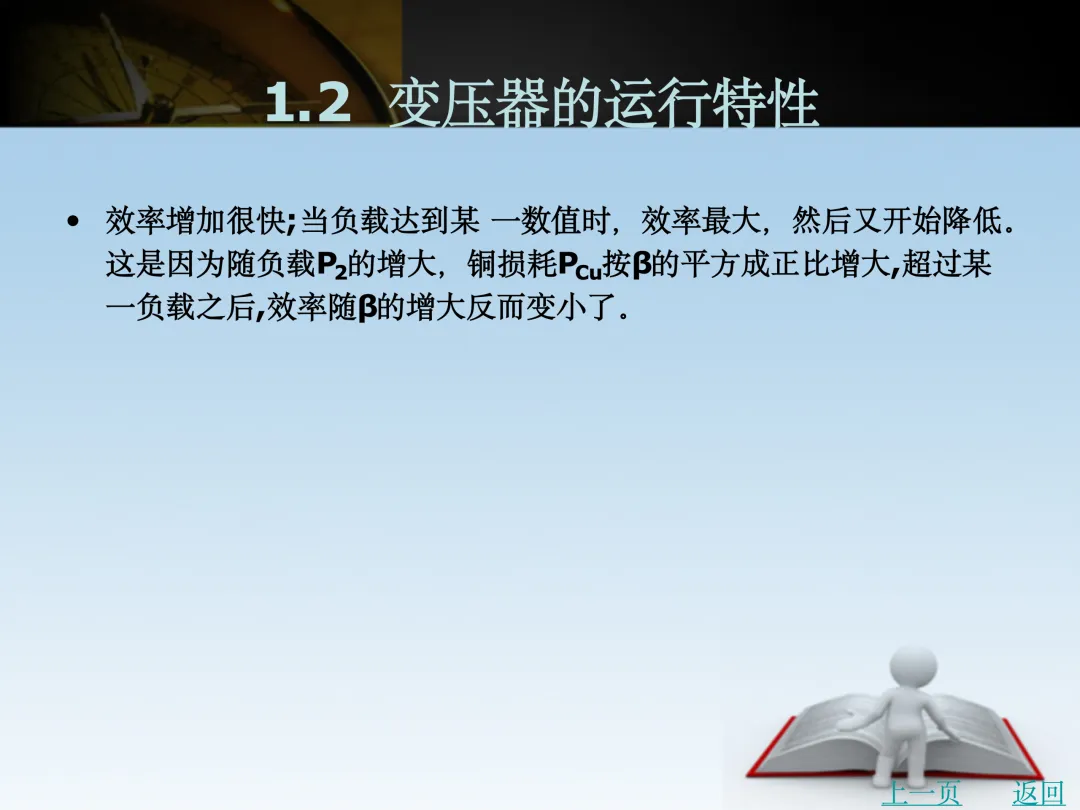

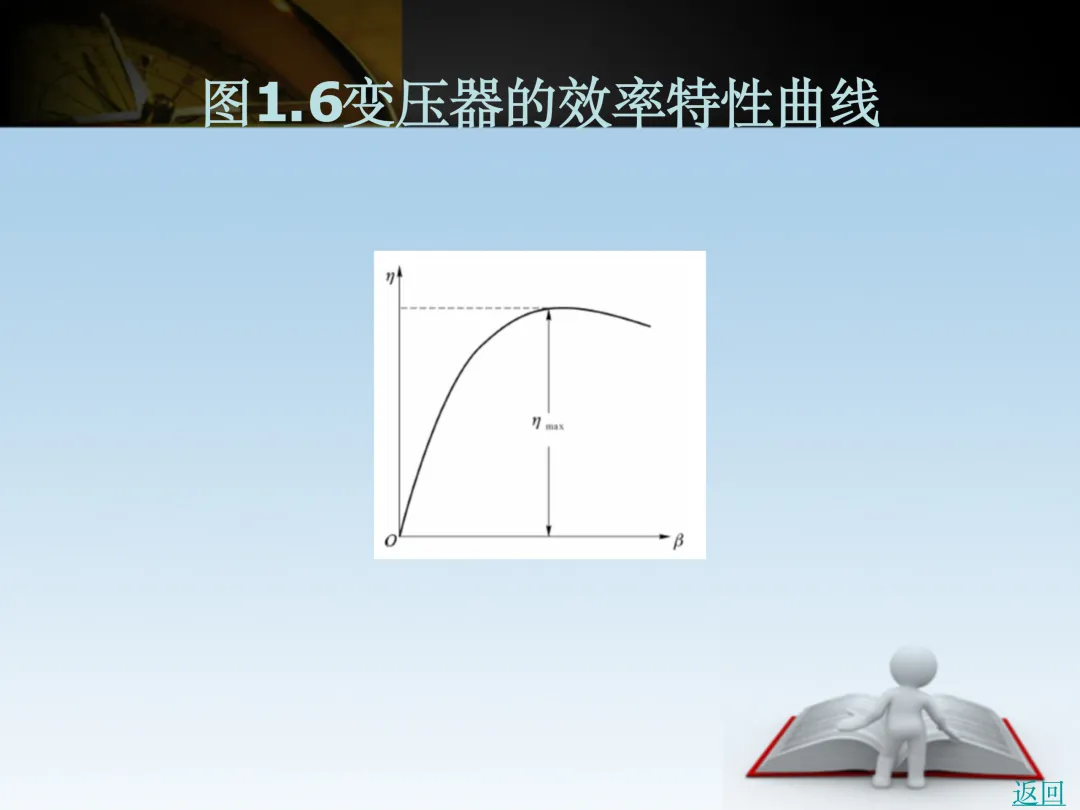

• 效率曲线：负载系数 β在 0.5~0.6 左右效率最高。

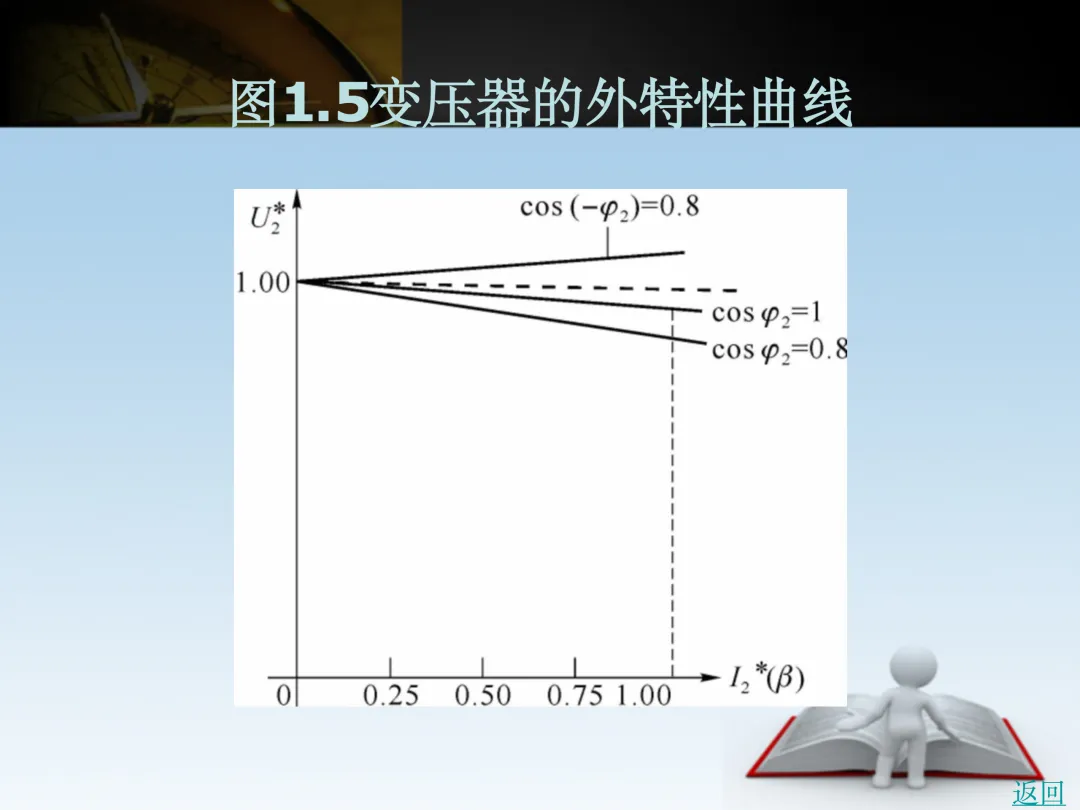

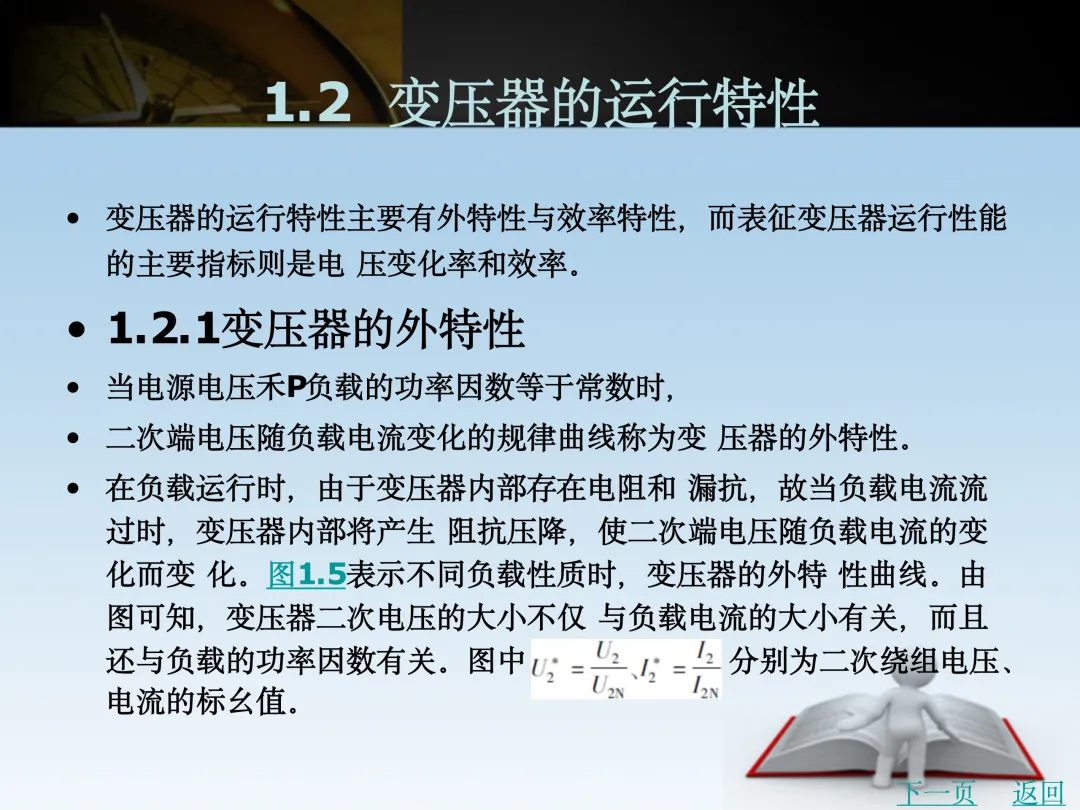

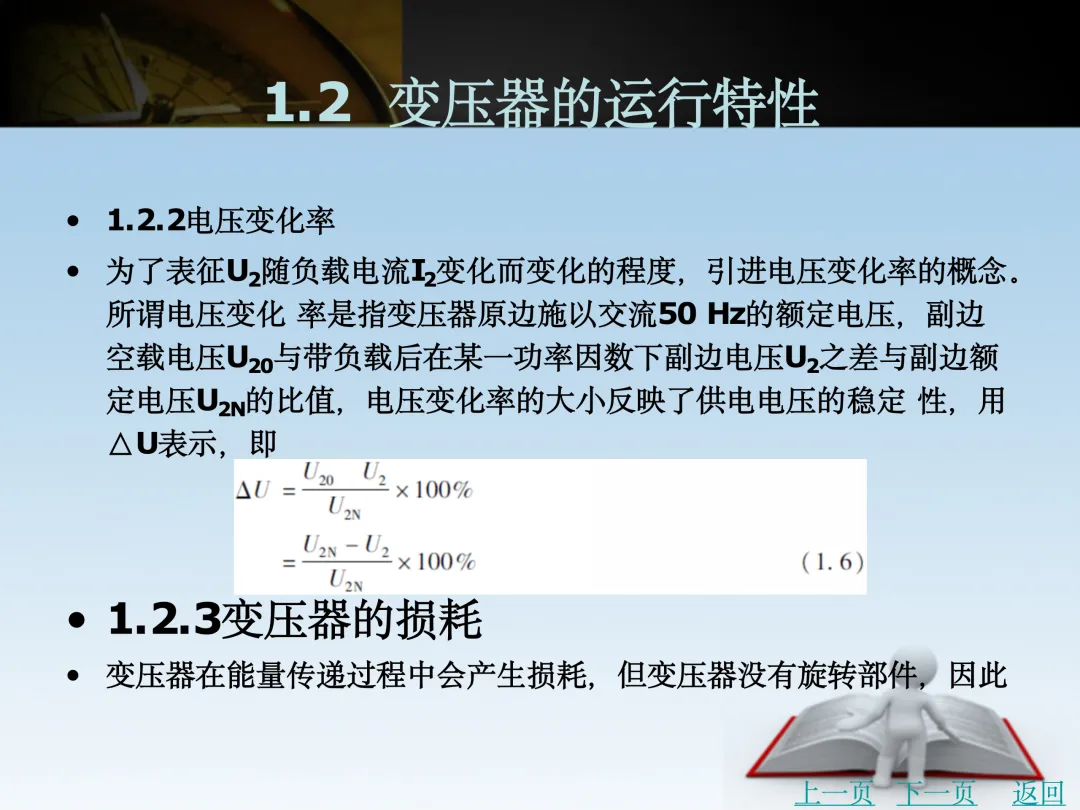

• 电压变化率：ΔU反映带载后电压的波动，与负载大小和功率因数有关。

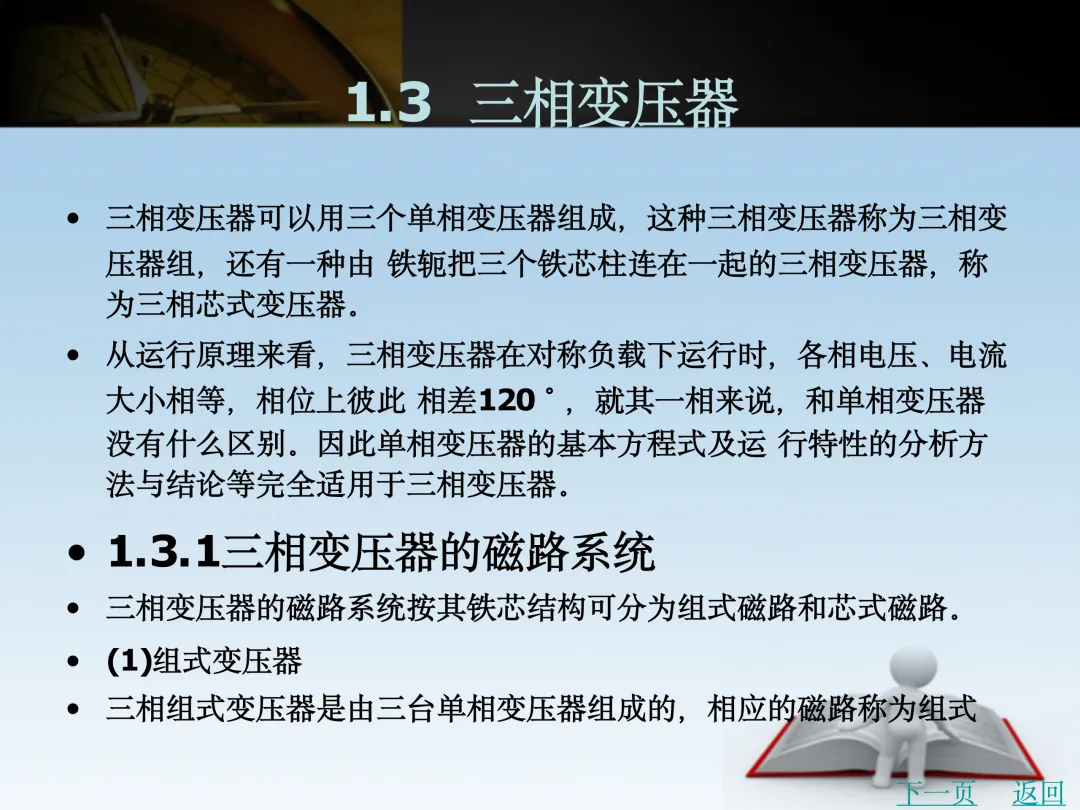

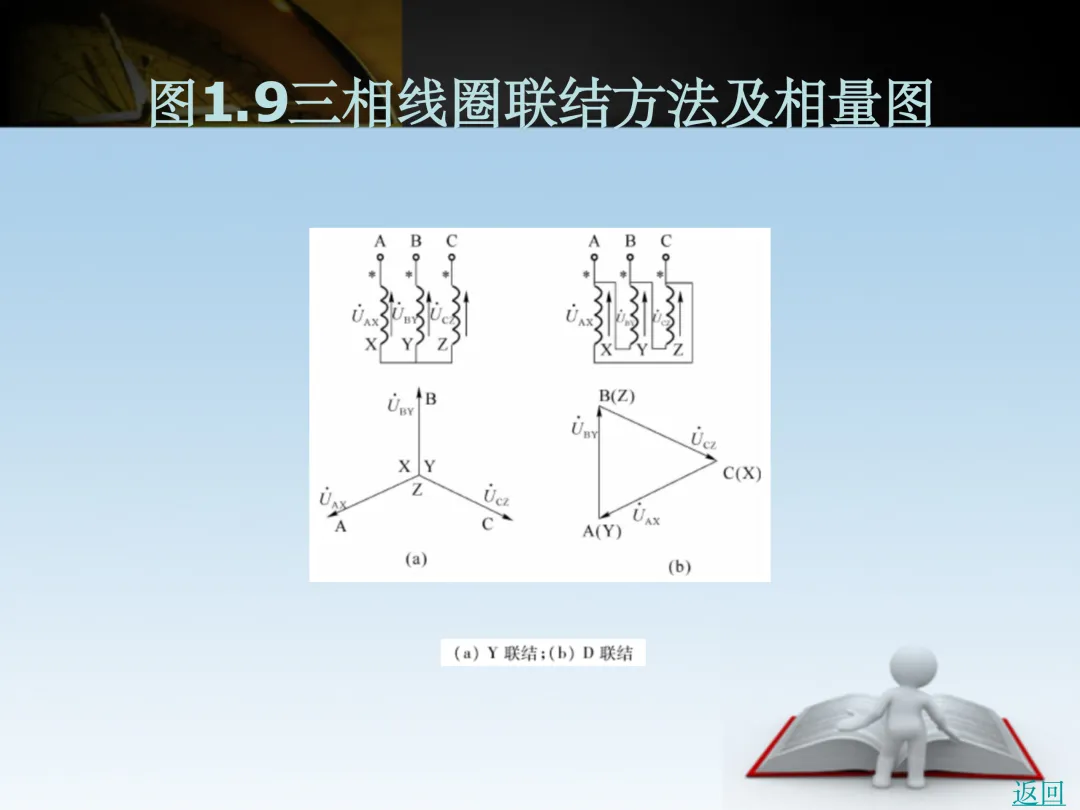

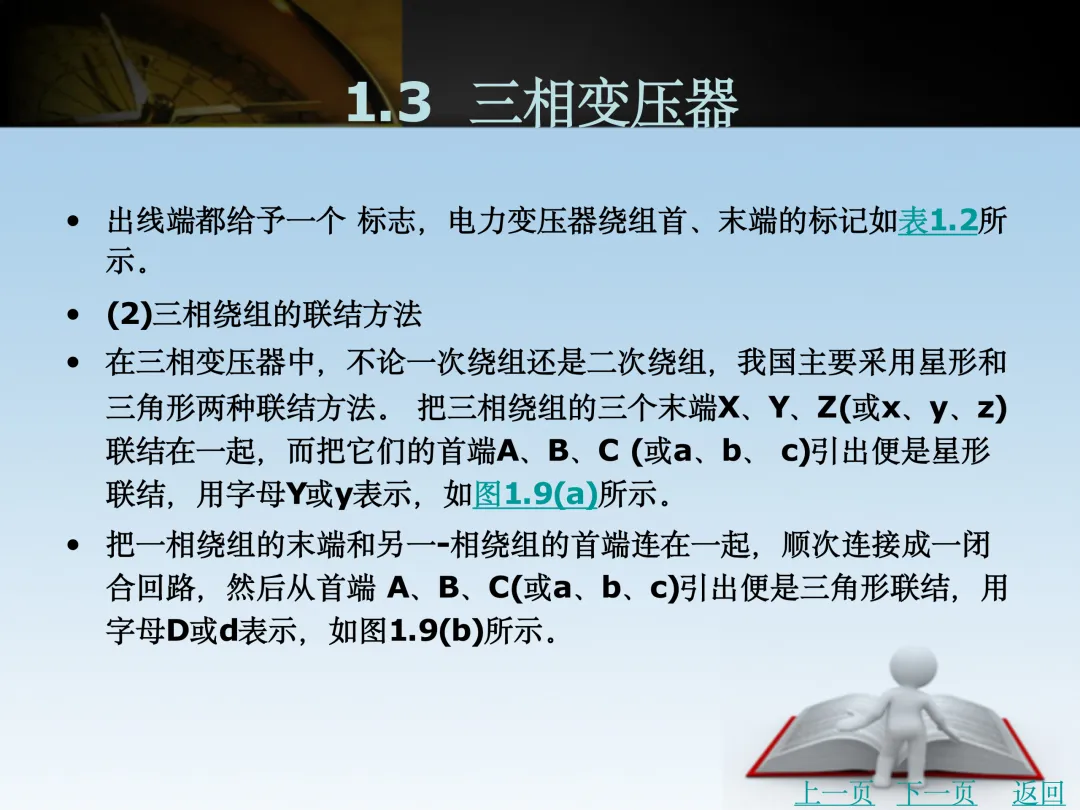

3. 三相变压器的“相位”关键

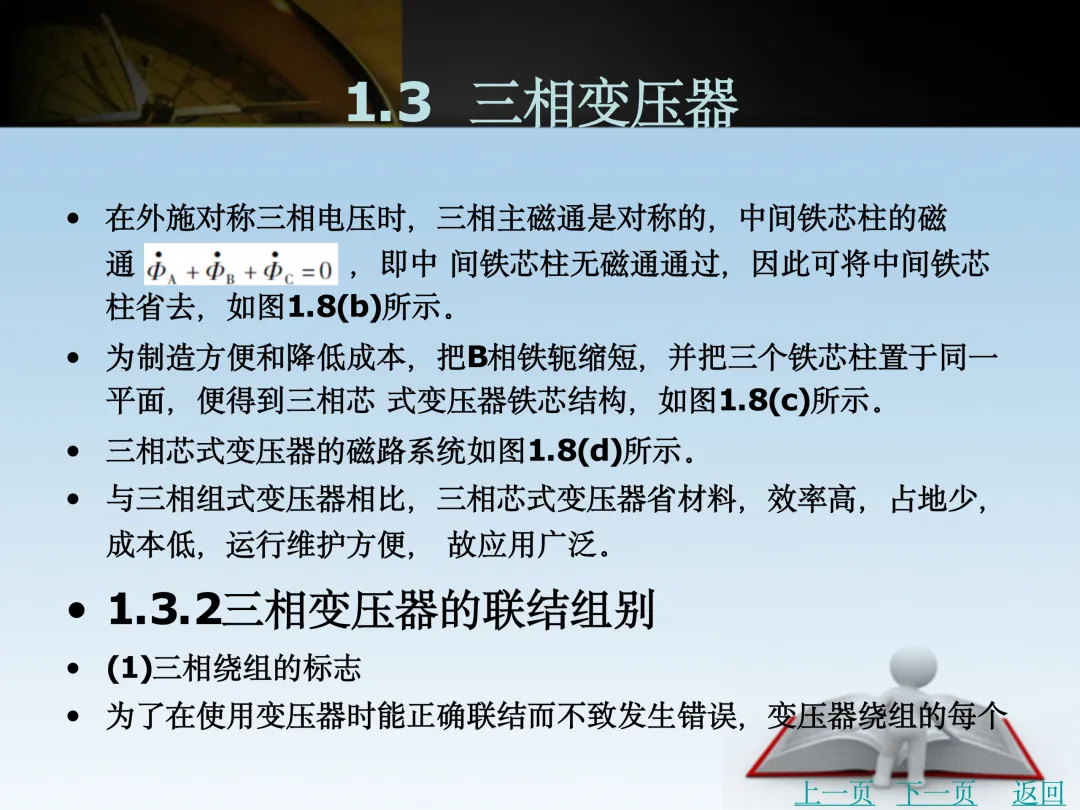

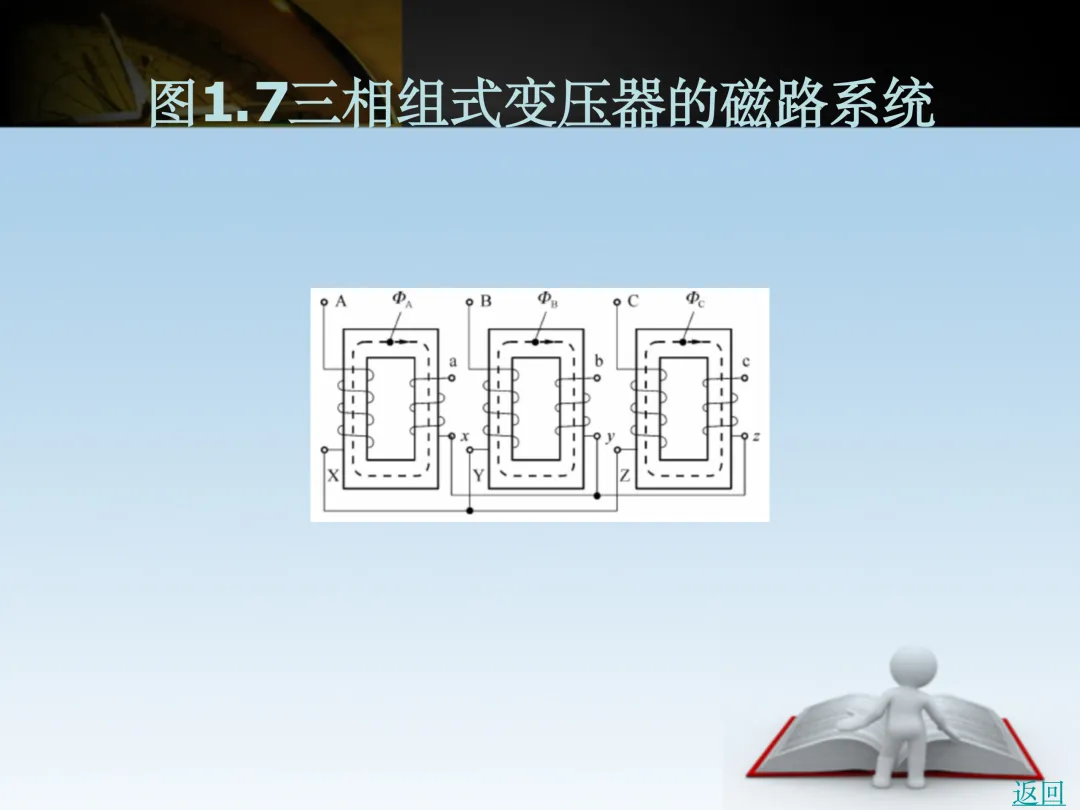

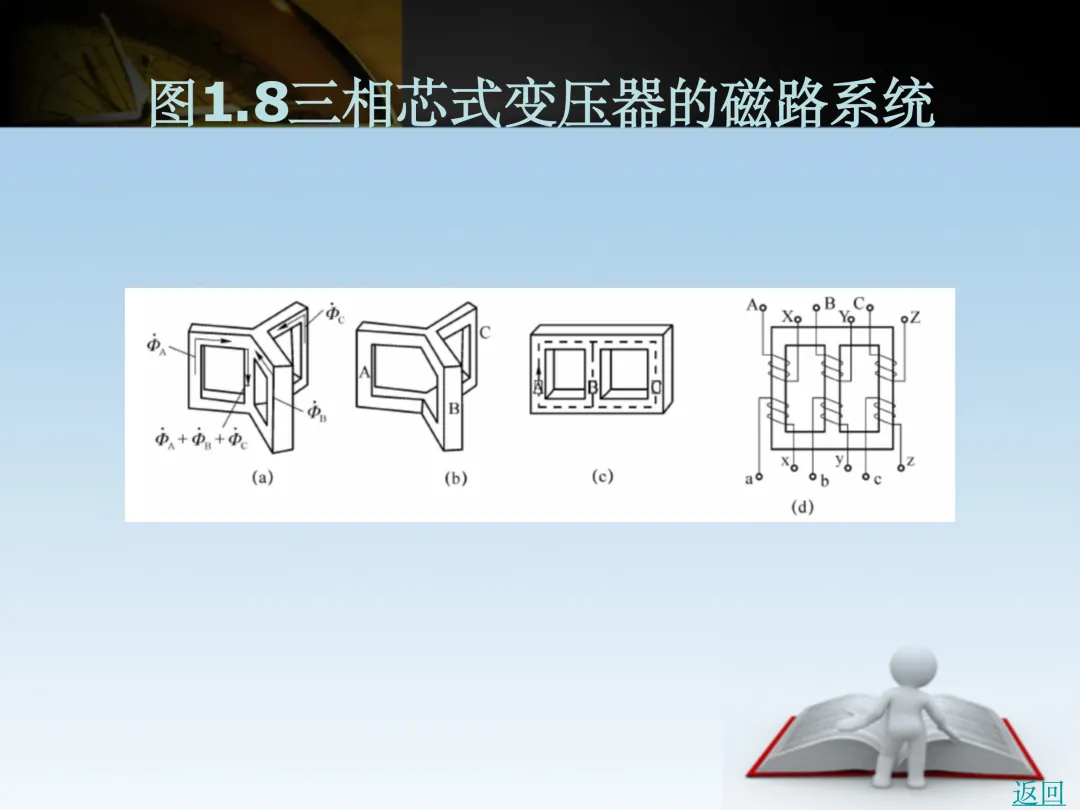

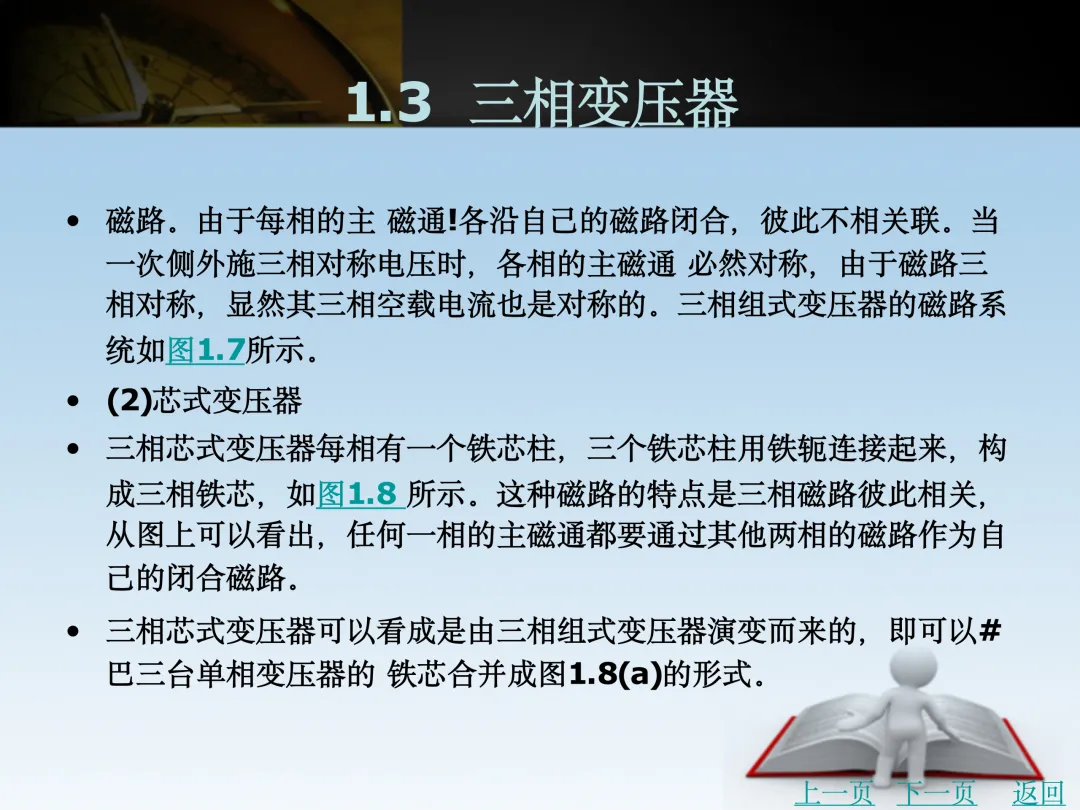

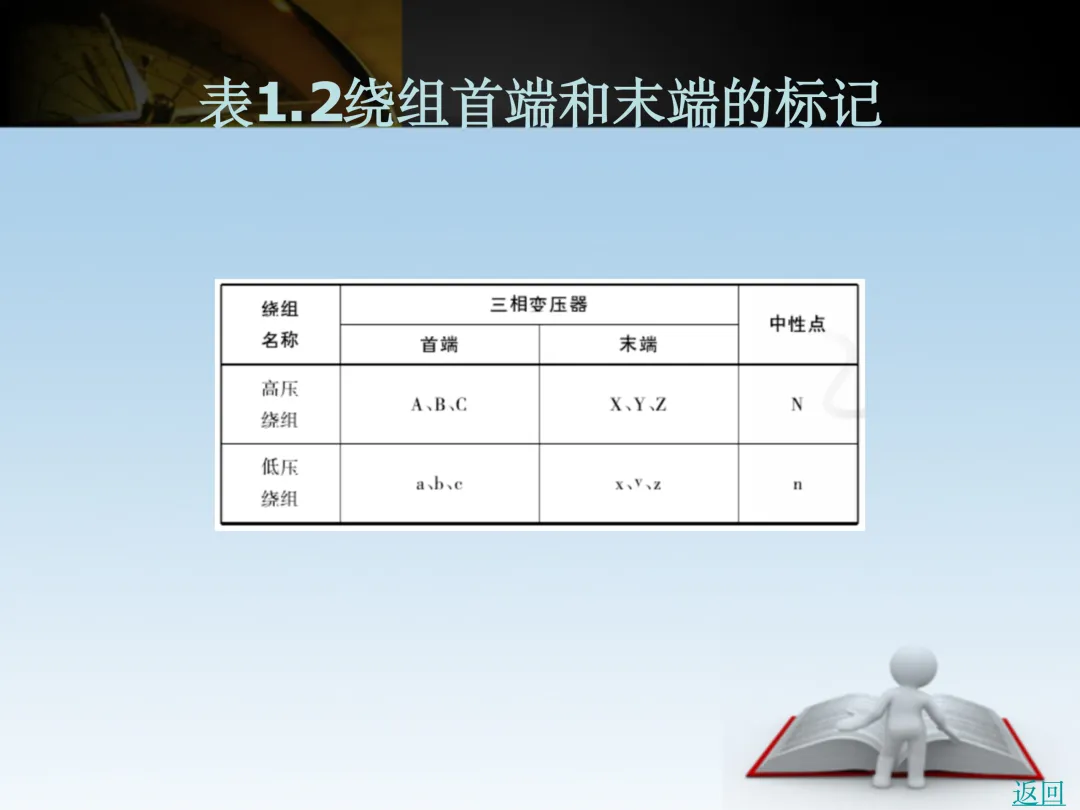

• 磁路：组式（三台单相，磁路独立） vs 芯式（三相一体，磁路相关，常用）。

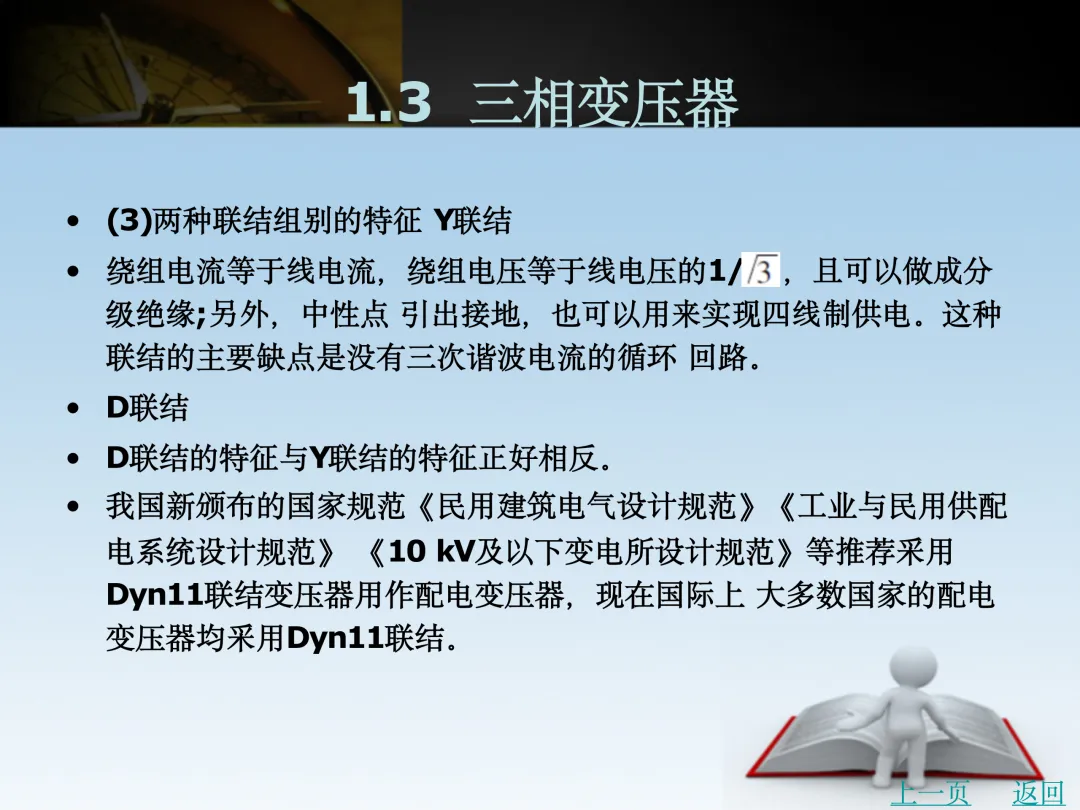

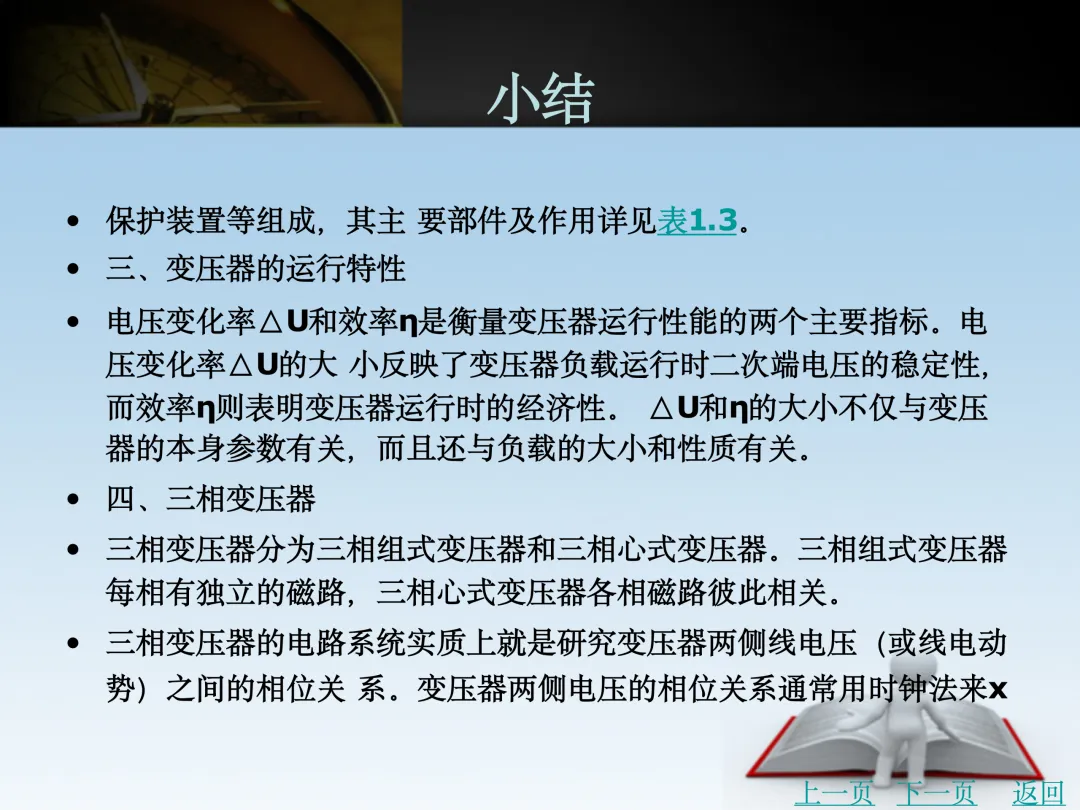

• 联结组别：Dyn11 是文档推荐的配电变压器联结方式（抗三次谐波，单相短路能力强）。

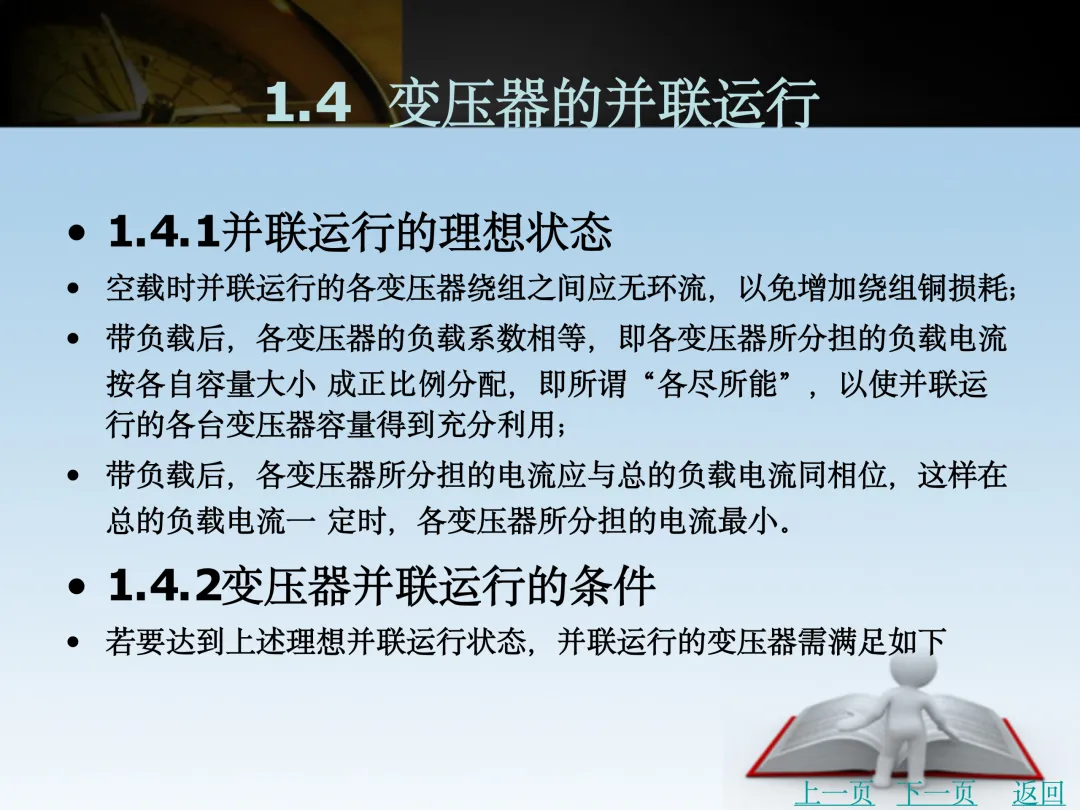

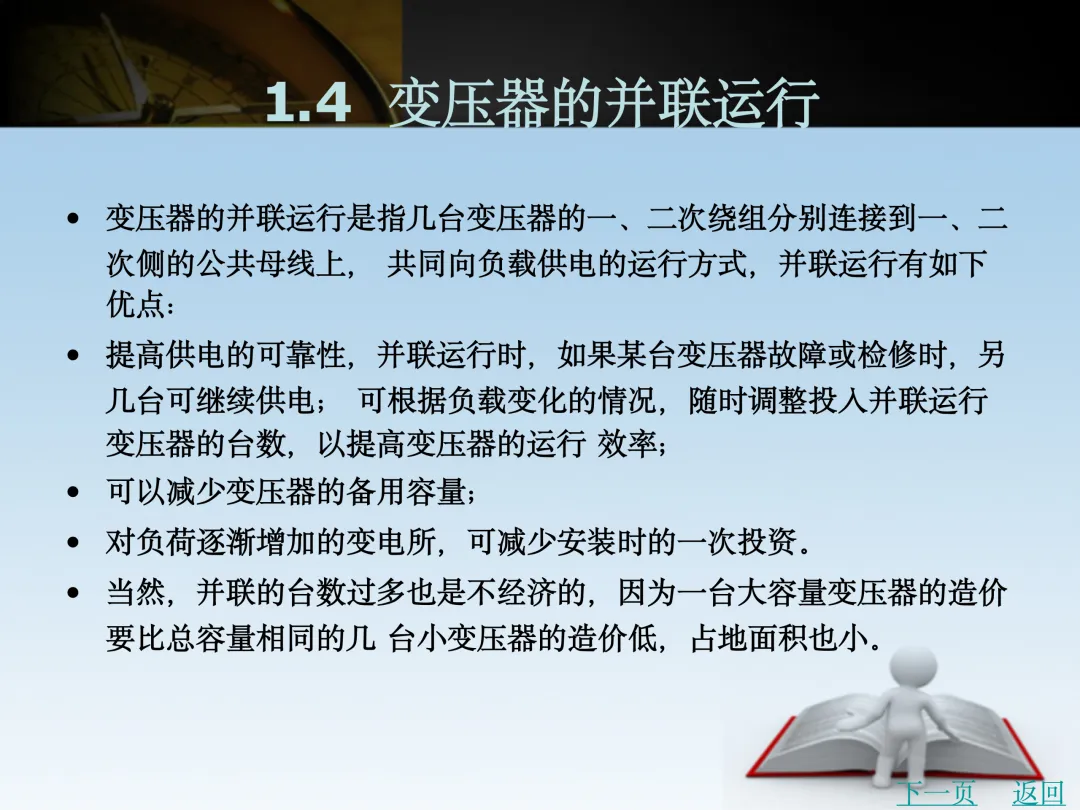

4. 并联运行的“三必须”

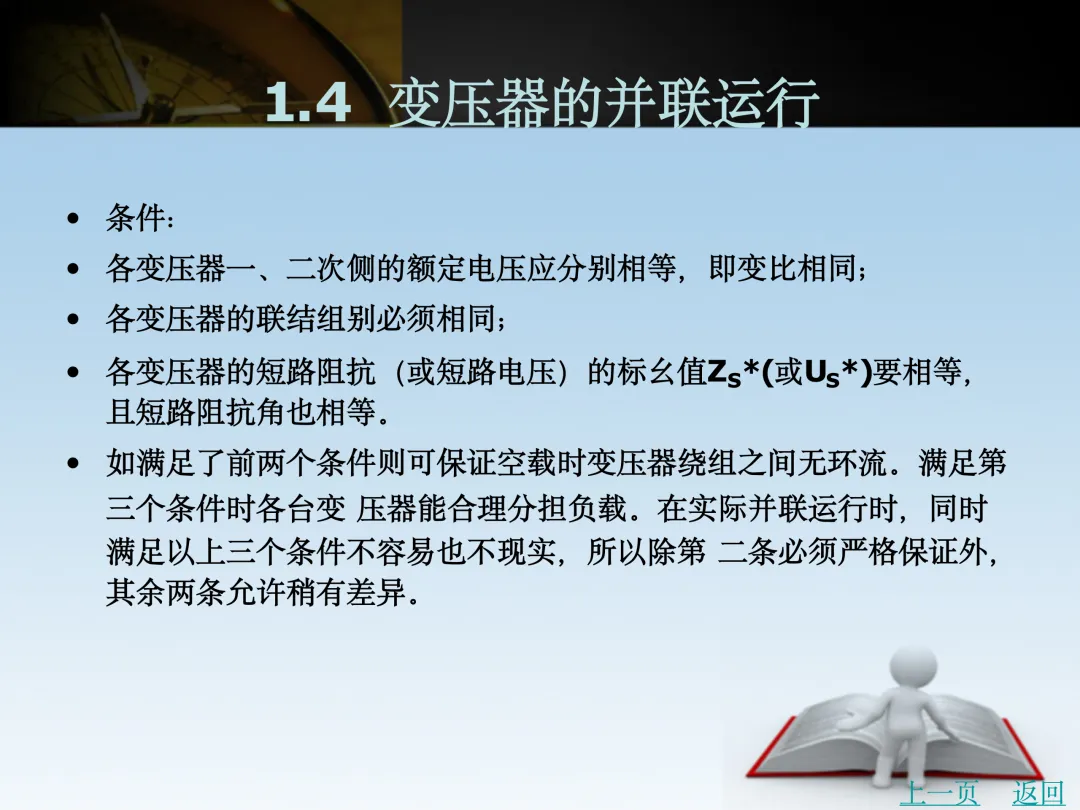

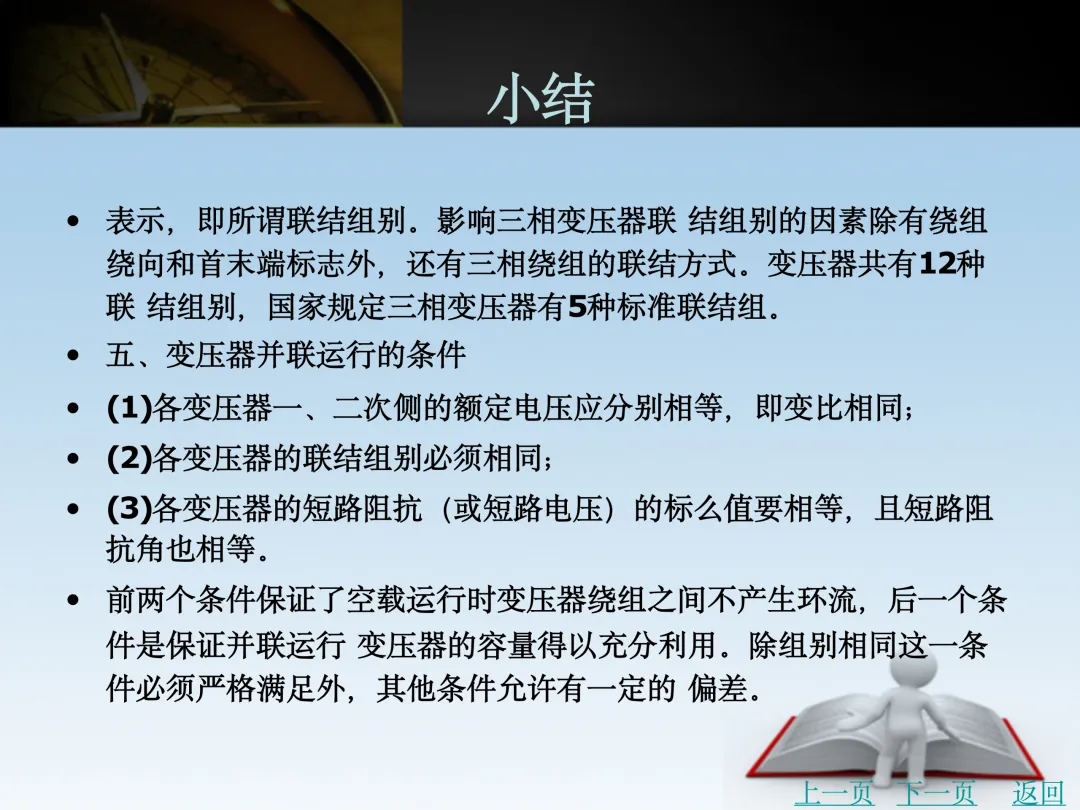

多台变压器并联需满足（第二条必须绝对满足）：

1. 变比相等（防环流）。

2. 联结组别相同（防巨大环流，最致命）。

3. 短路阻抗标幺值相等（合理分配负载）。

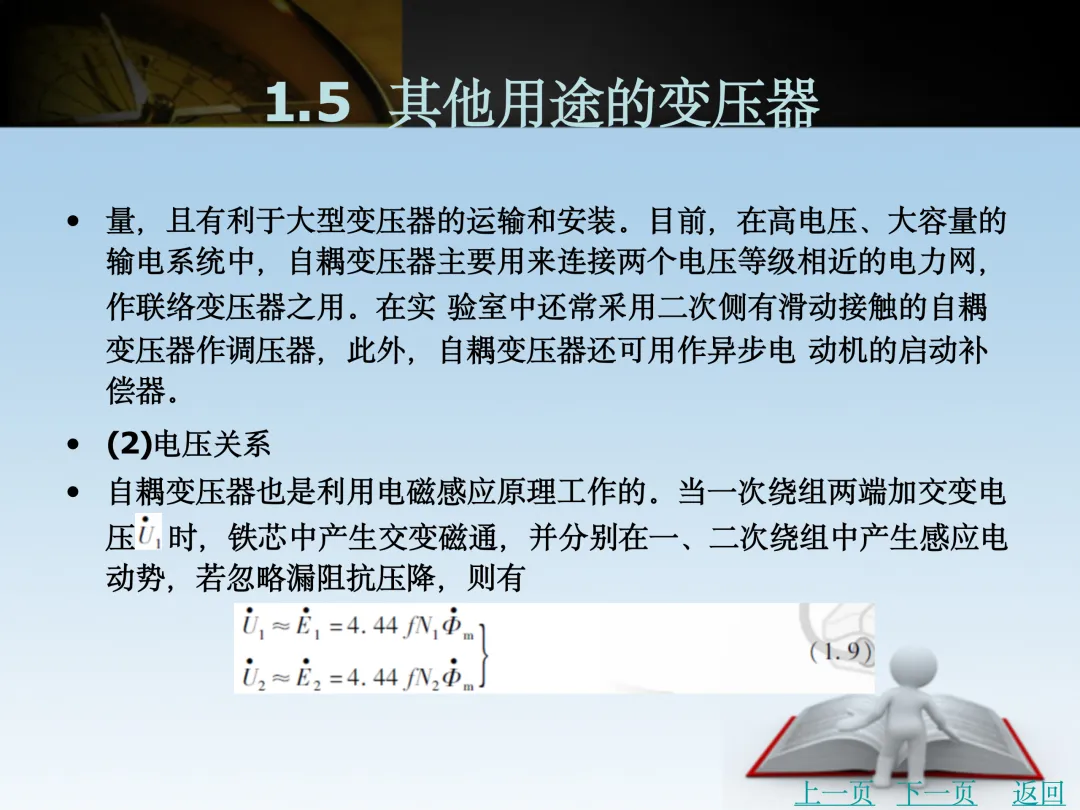

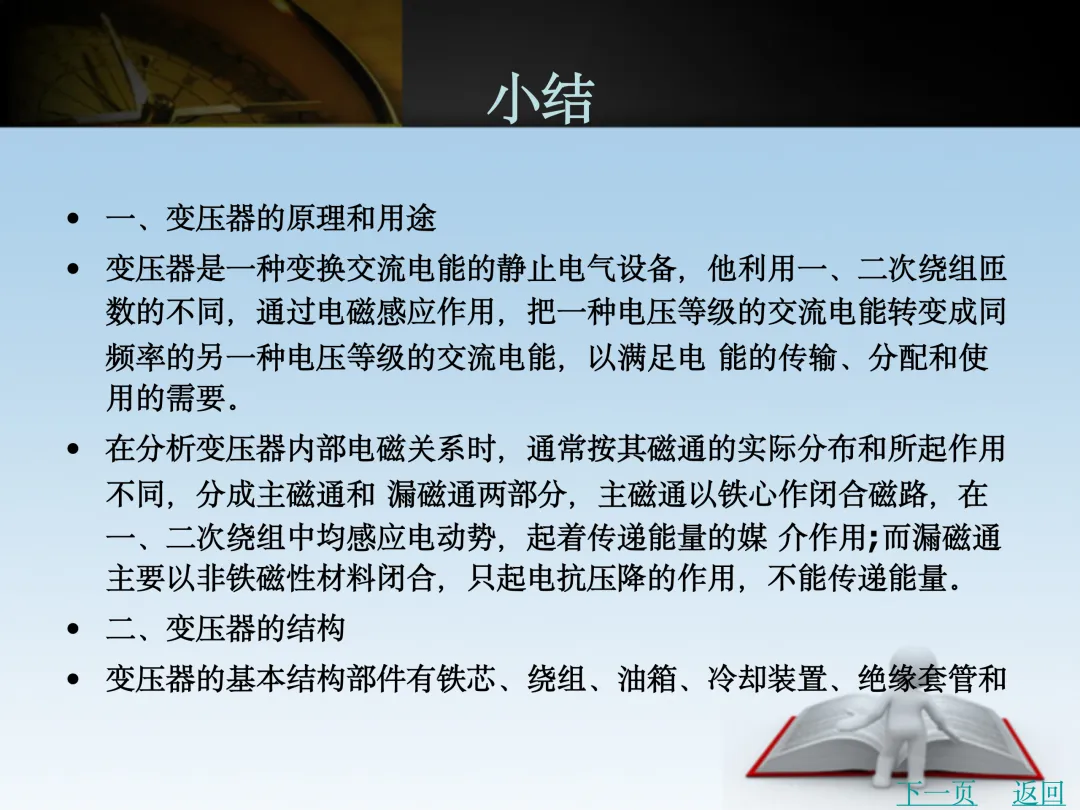

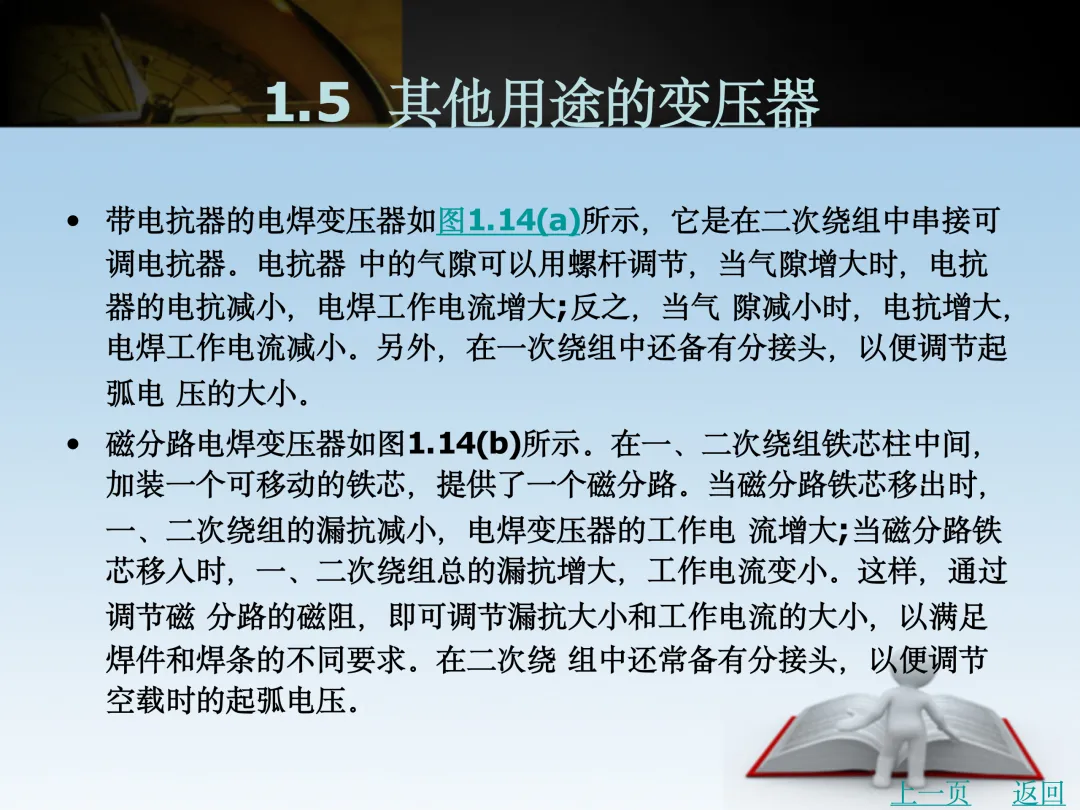

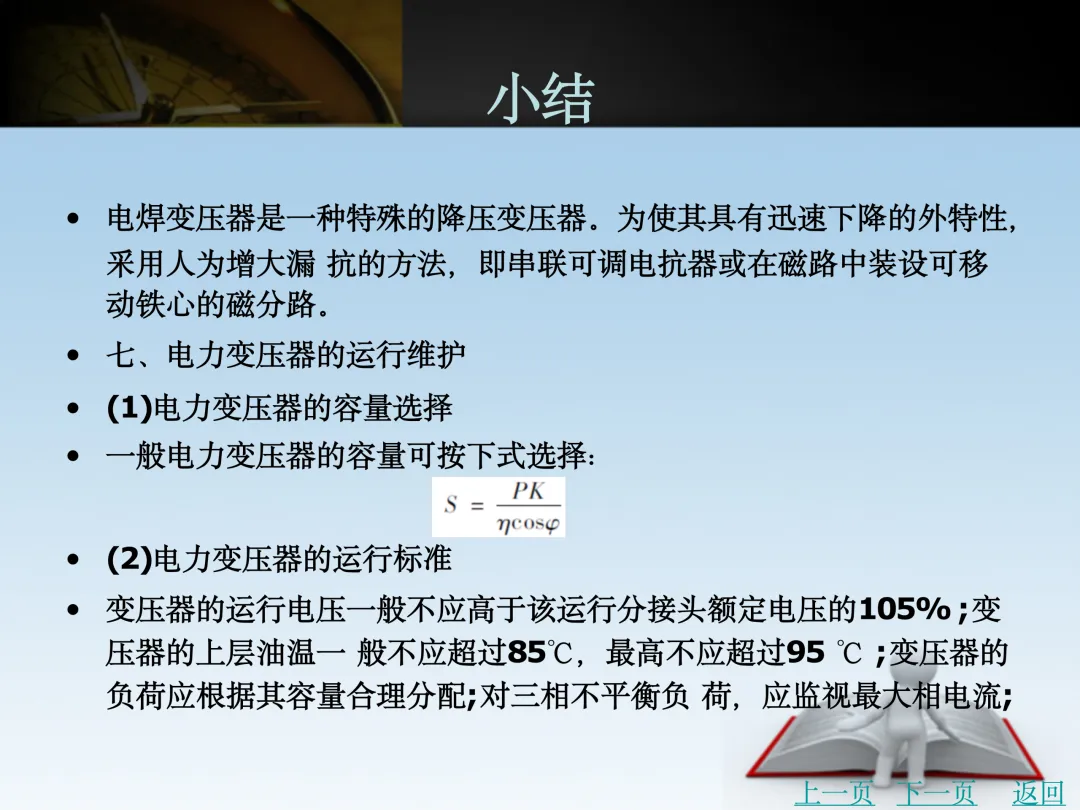

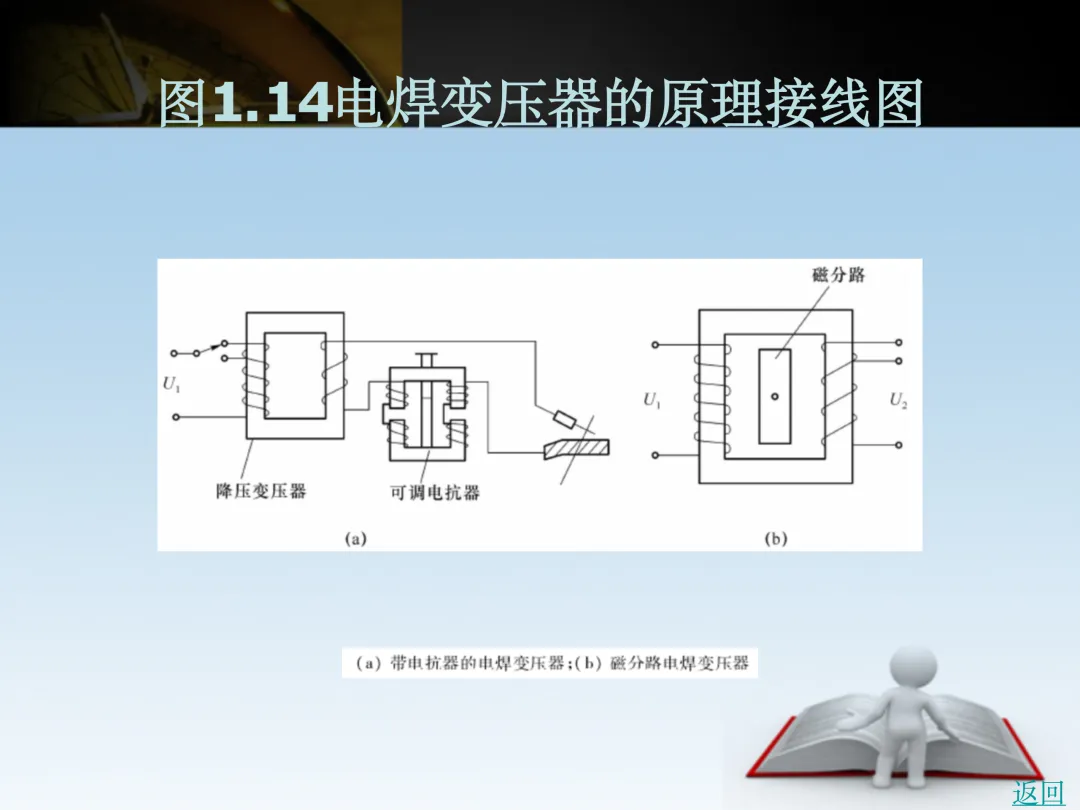

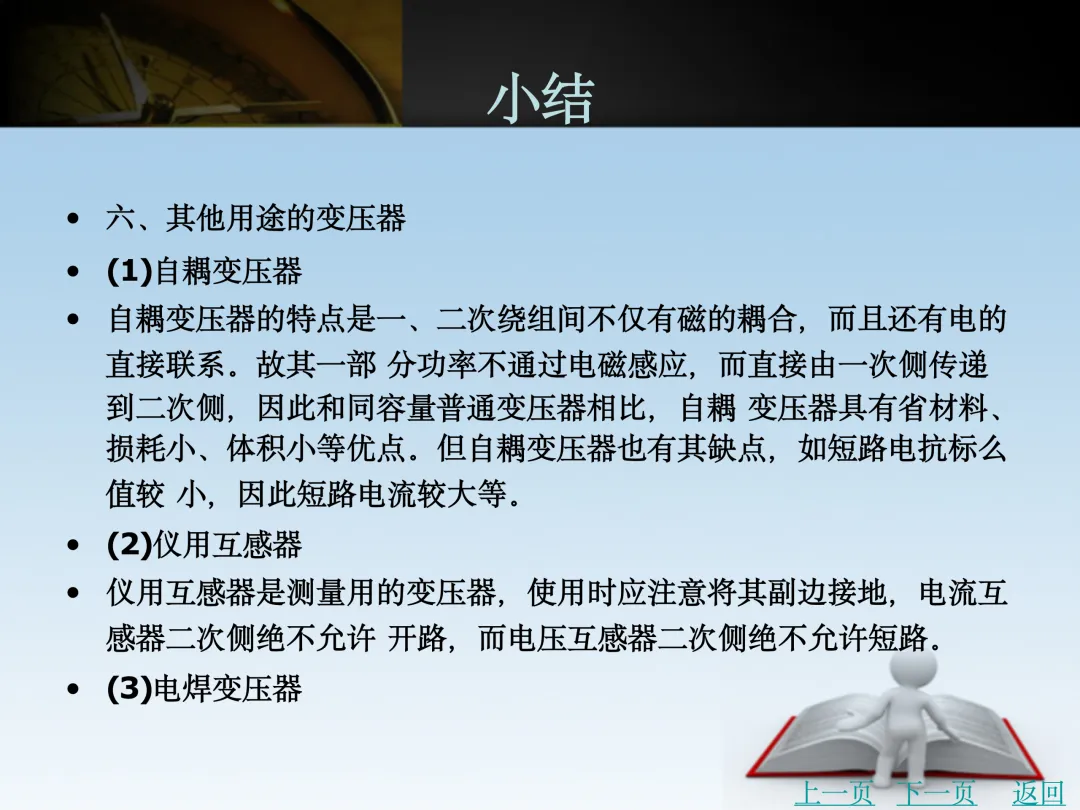

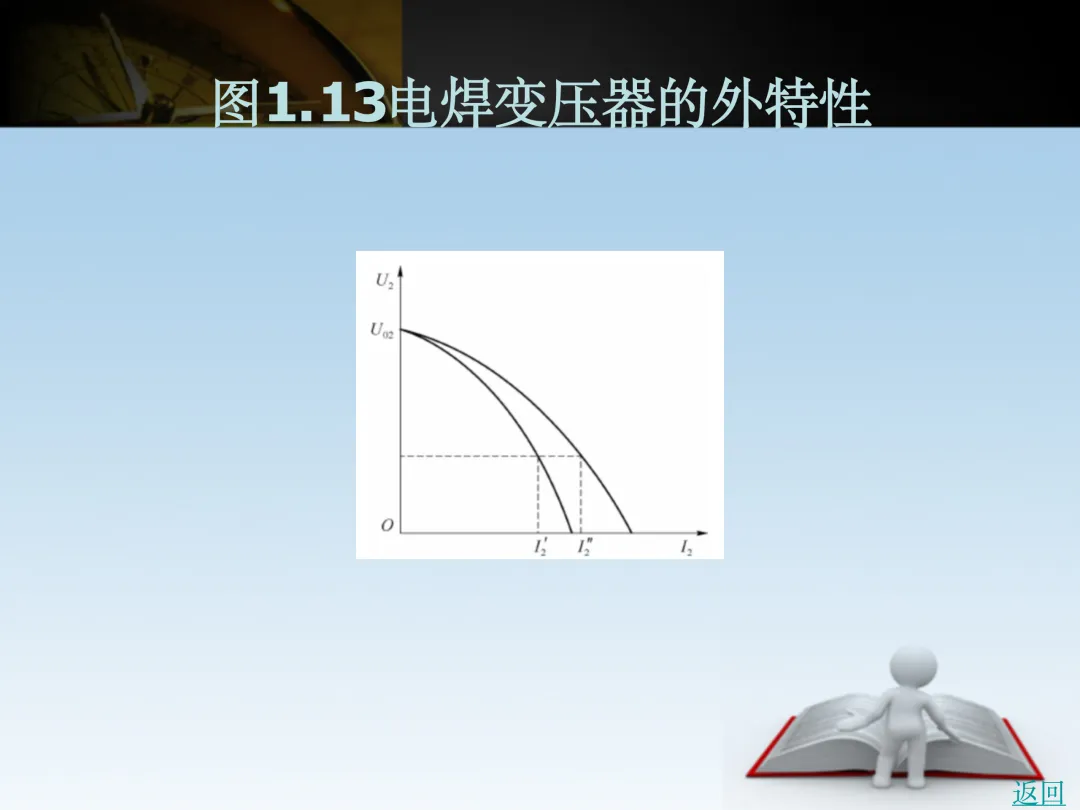

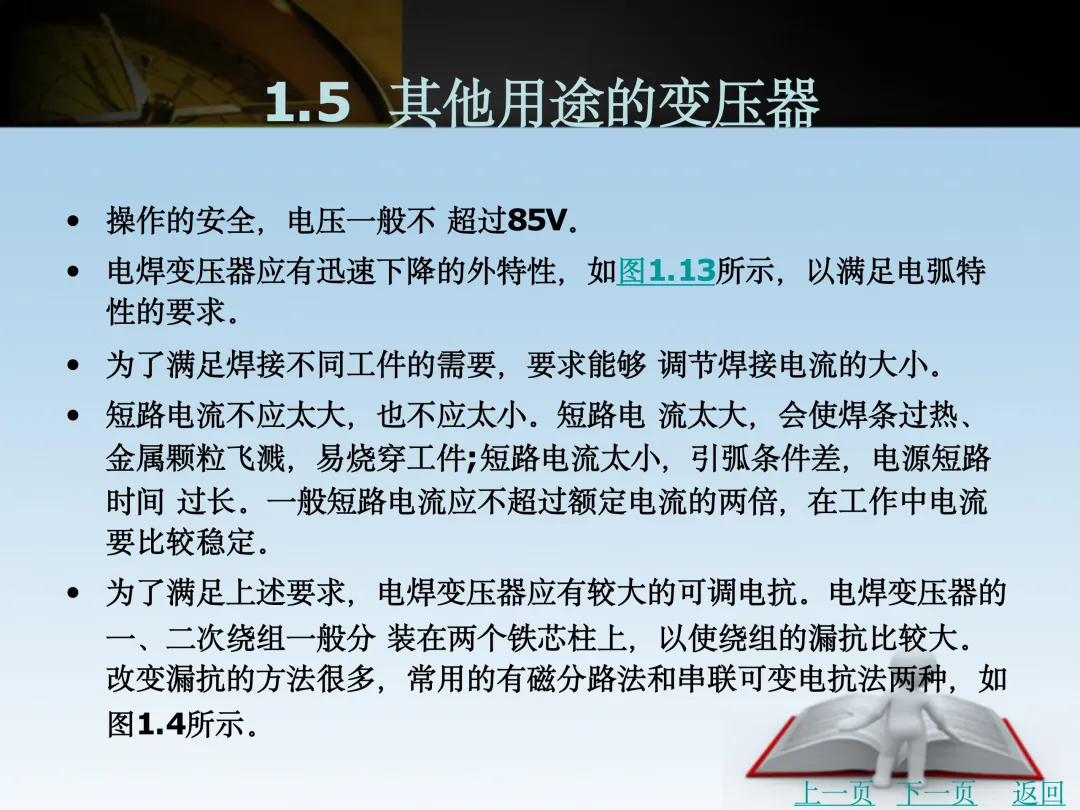

5. 特种设备与安全红线

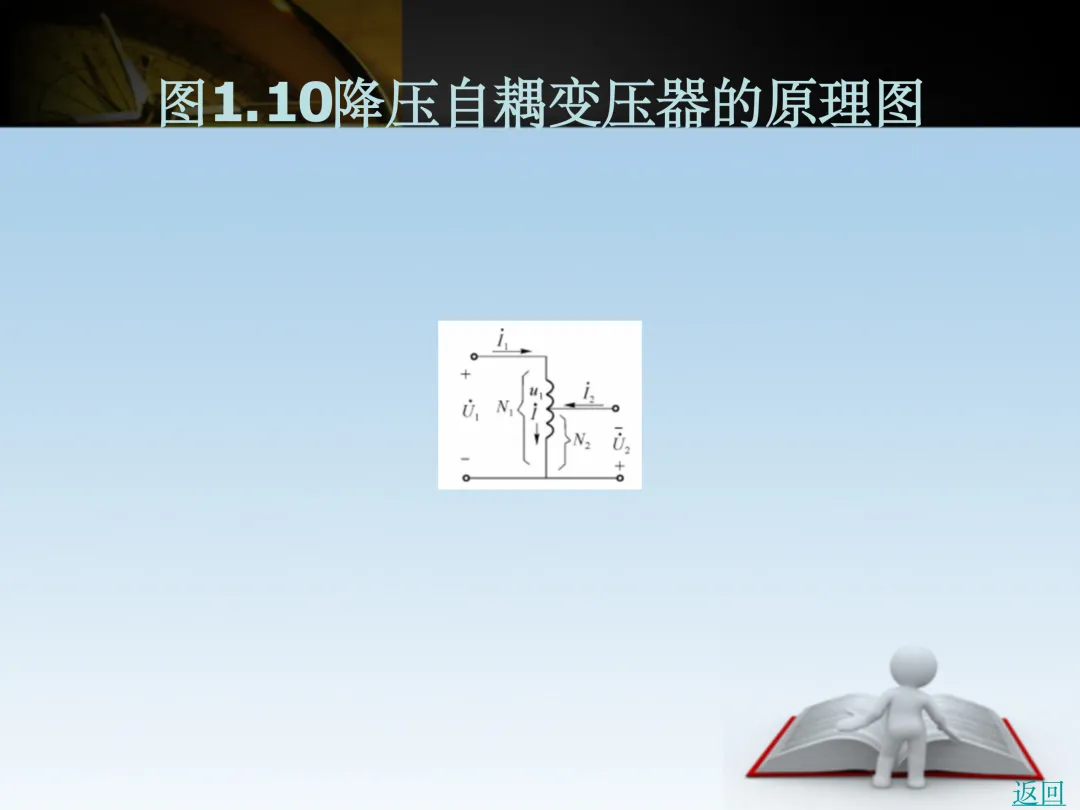

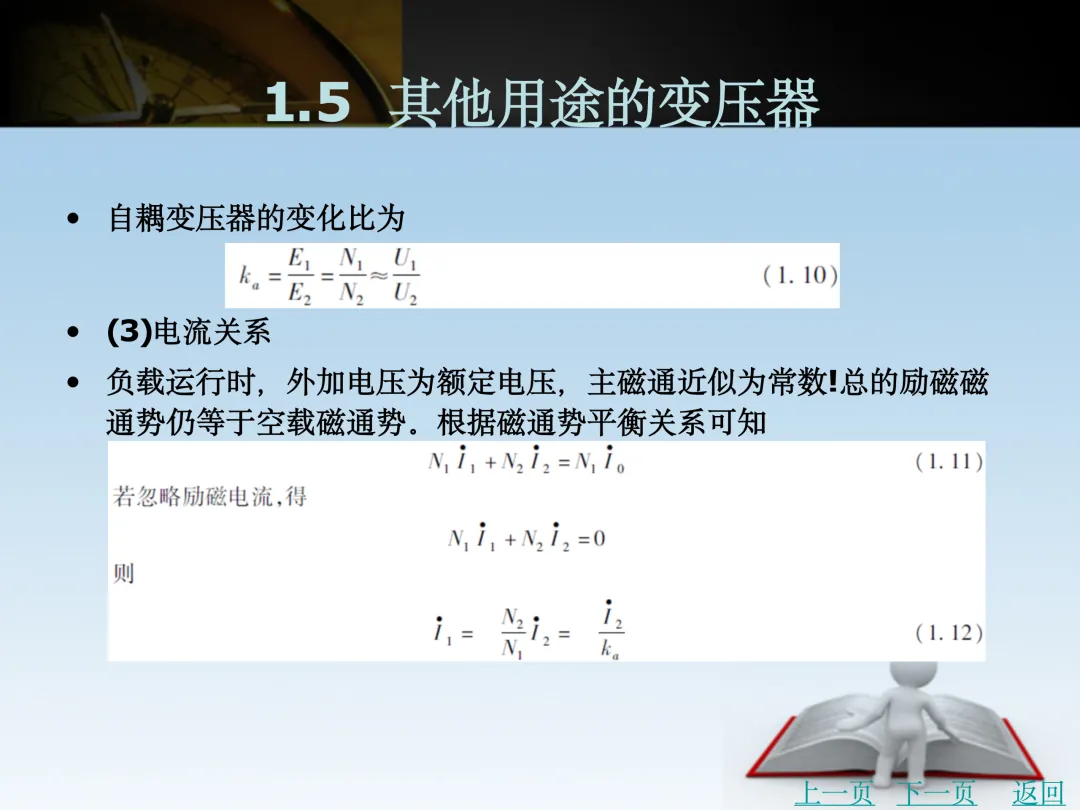

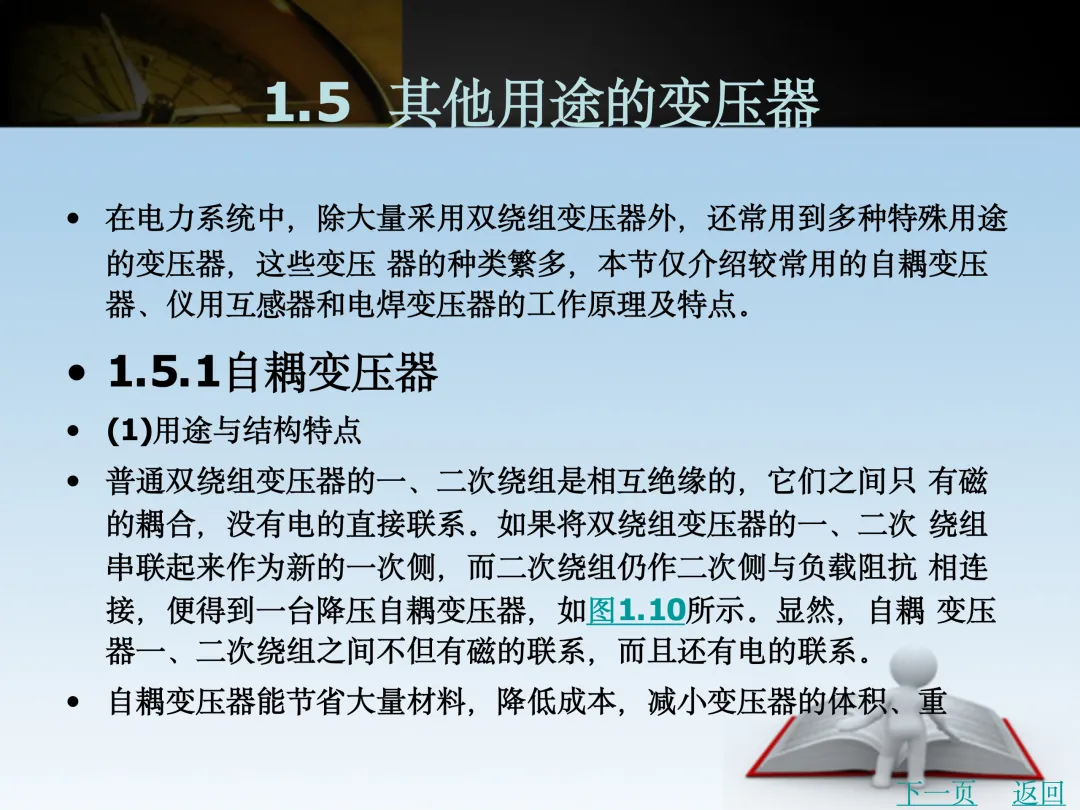

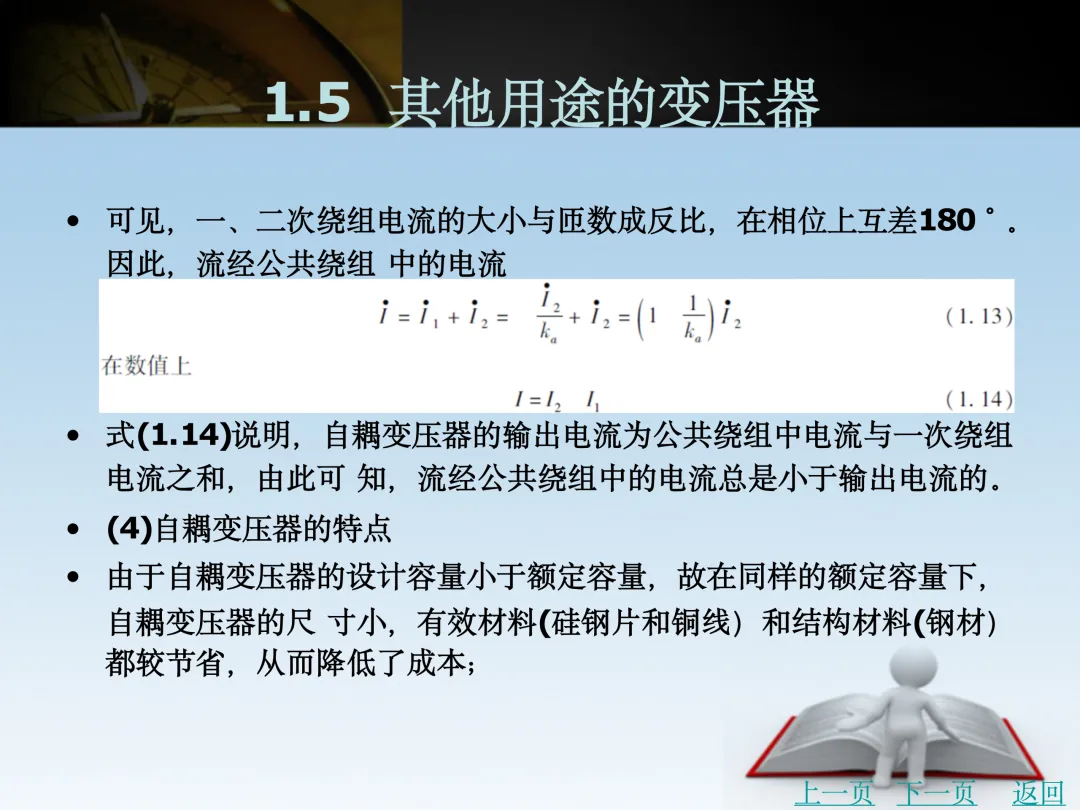

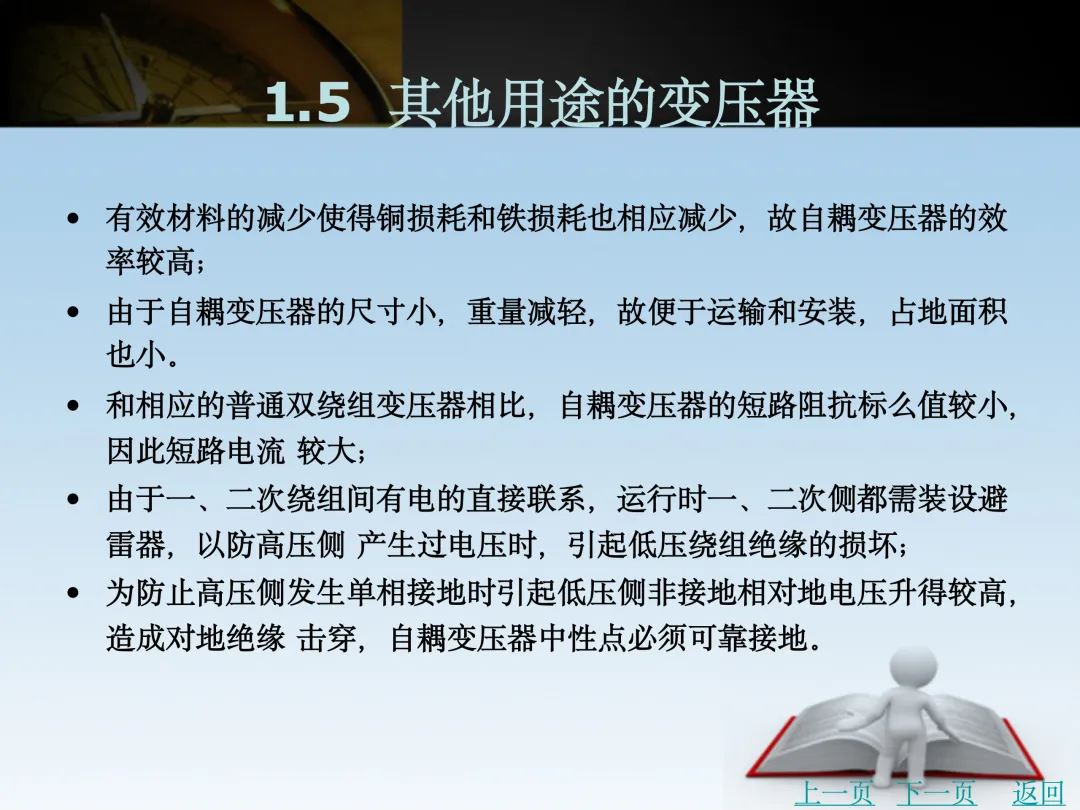

• 自耦变压器：一二次绕组有电联系，中性点必须接地（防高压窜入低压）。

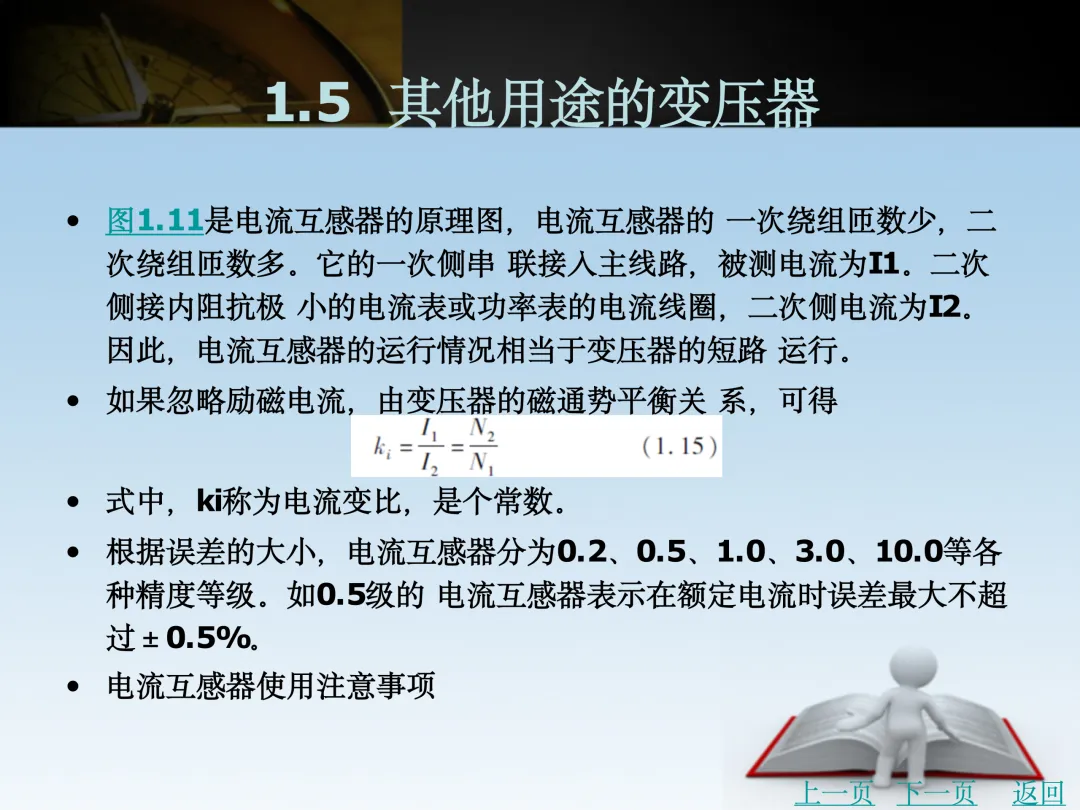

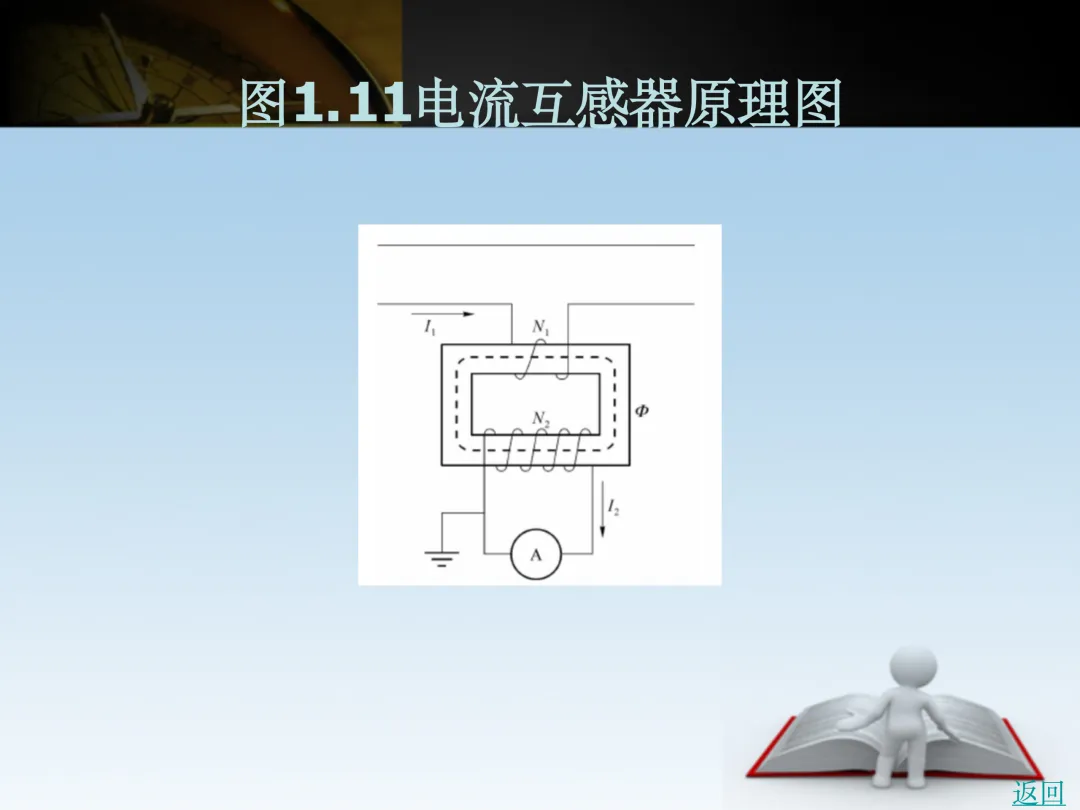

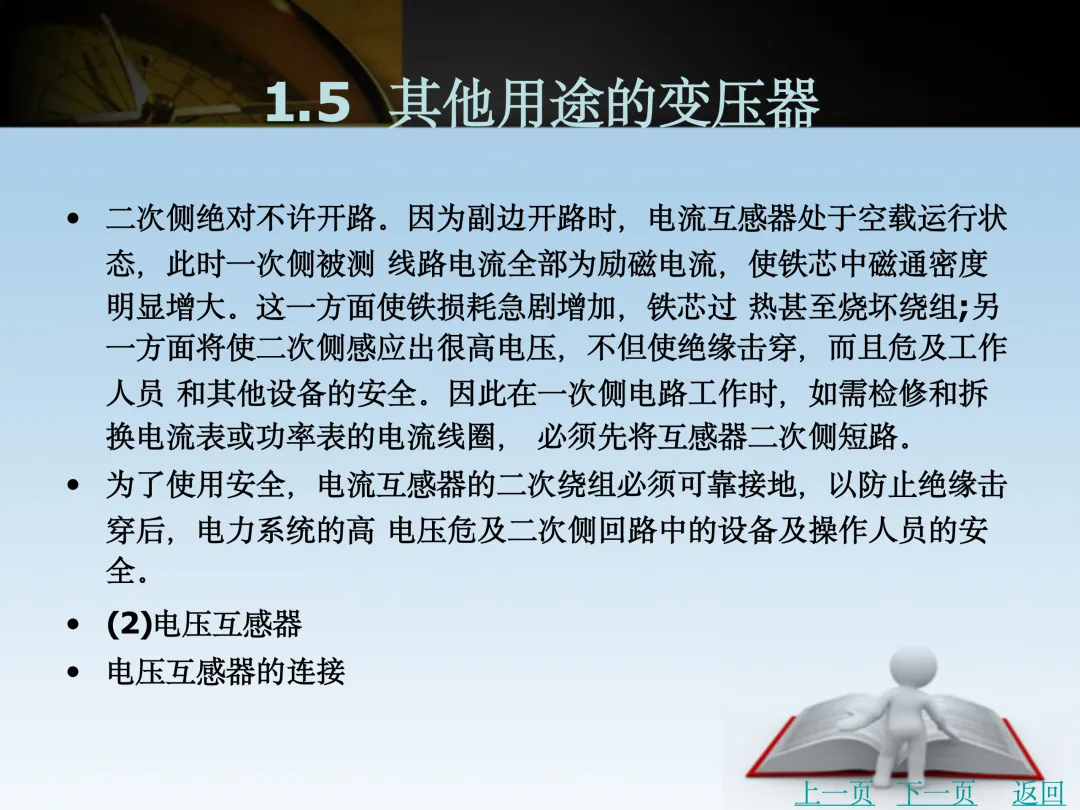

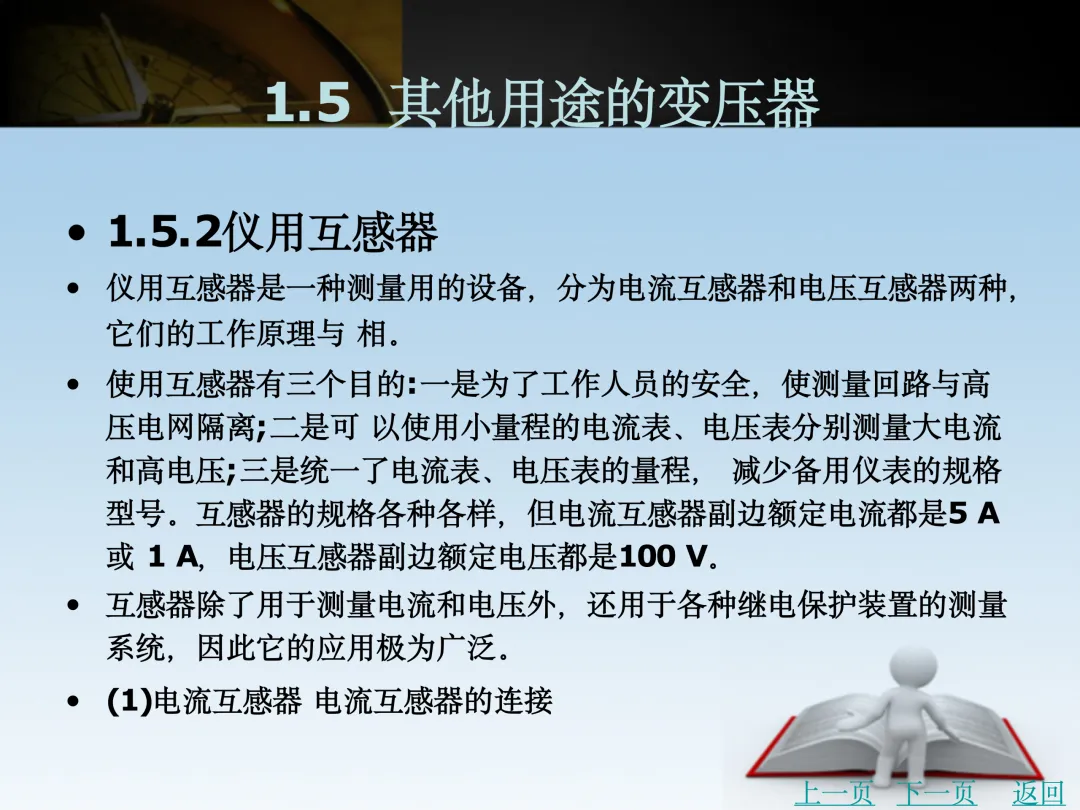

• 电流互感器 (CT)：二次侧绝对不允许开路（否则产生高压危险）。

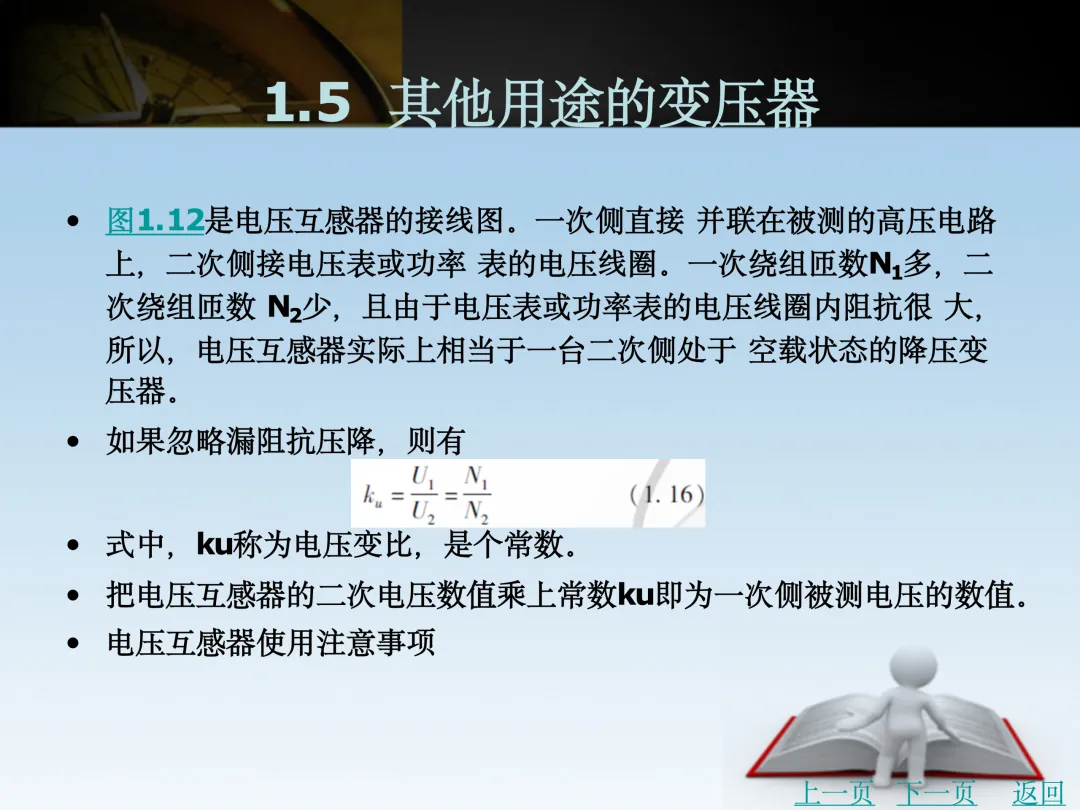

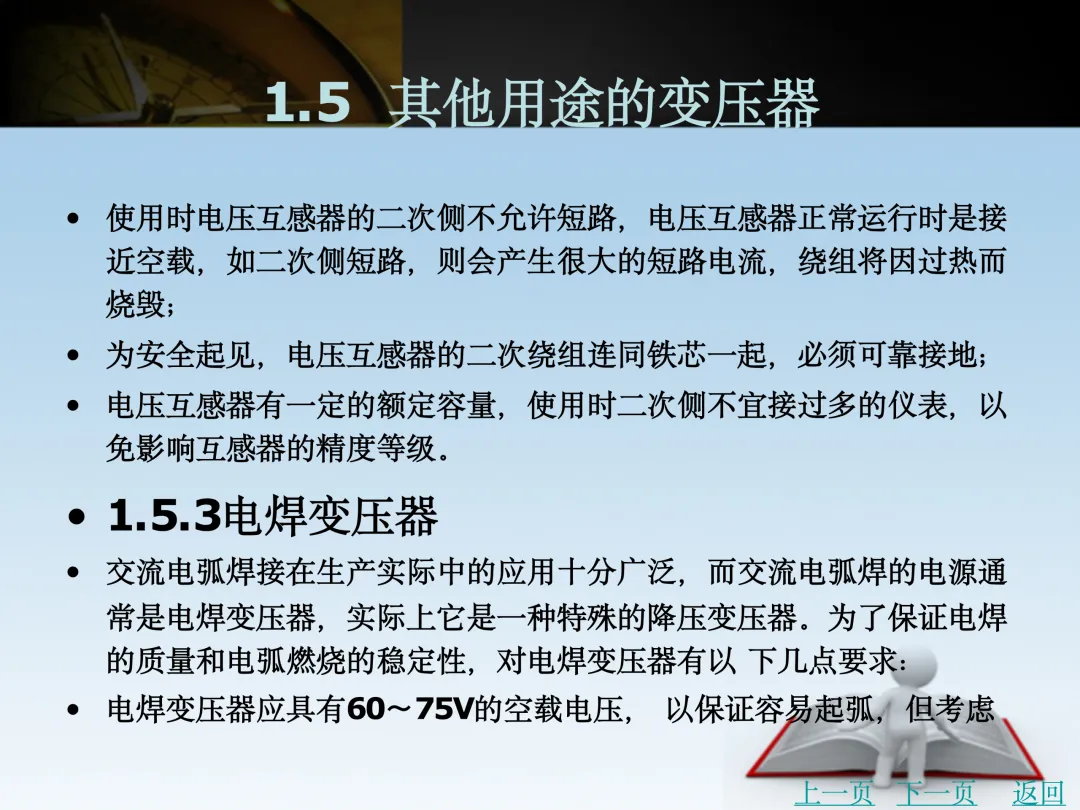

• 电压互感器 (PT)：二次侧绝对不允许短路（否则烧毁）。
