高压真空断路器检修及故障实例分析.ppt

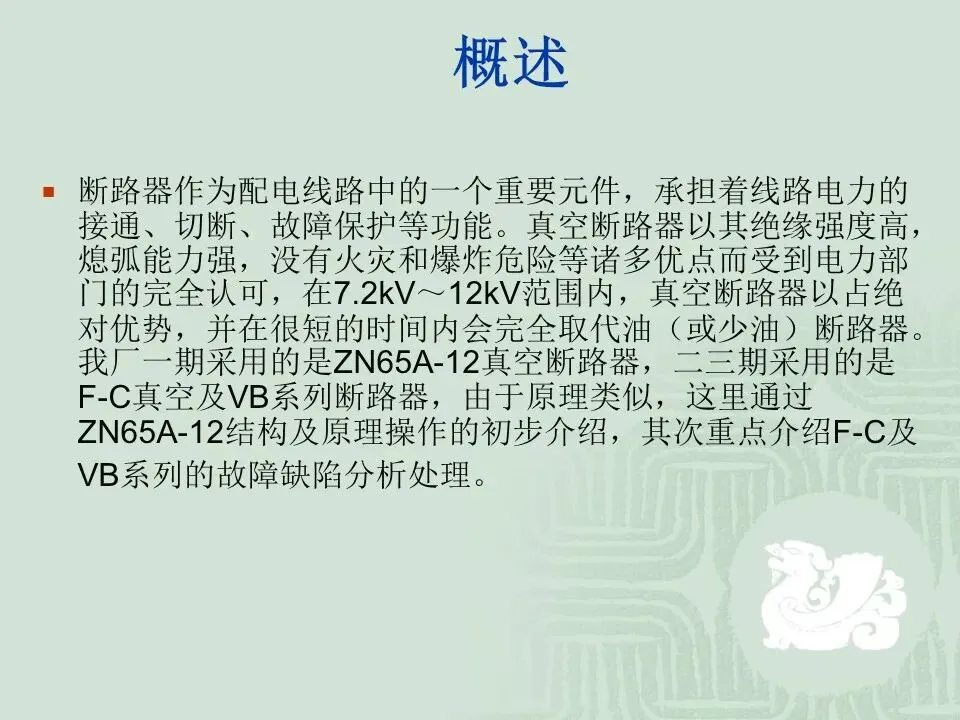

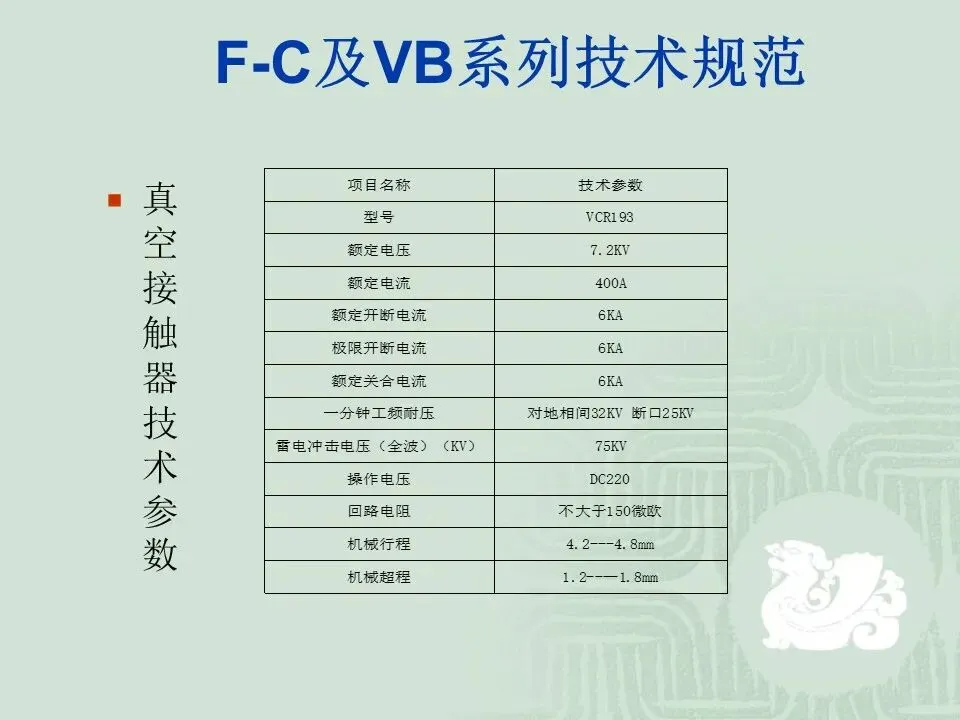

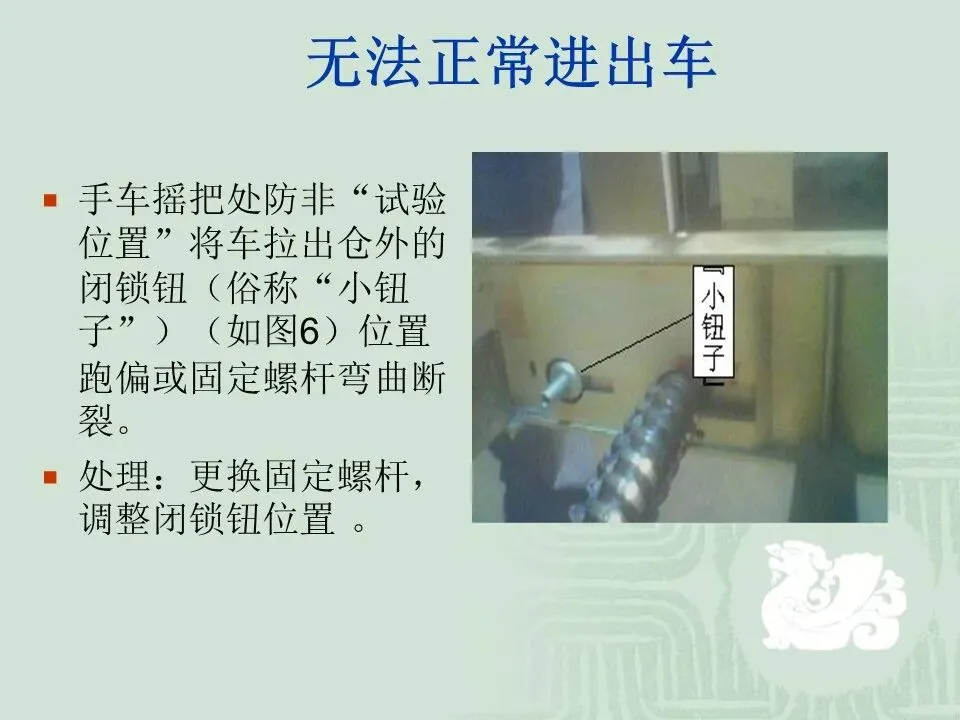

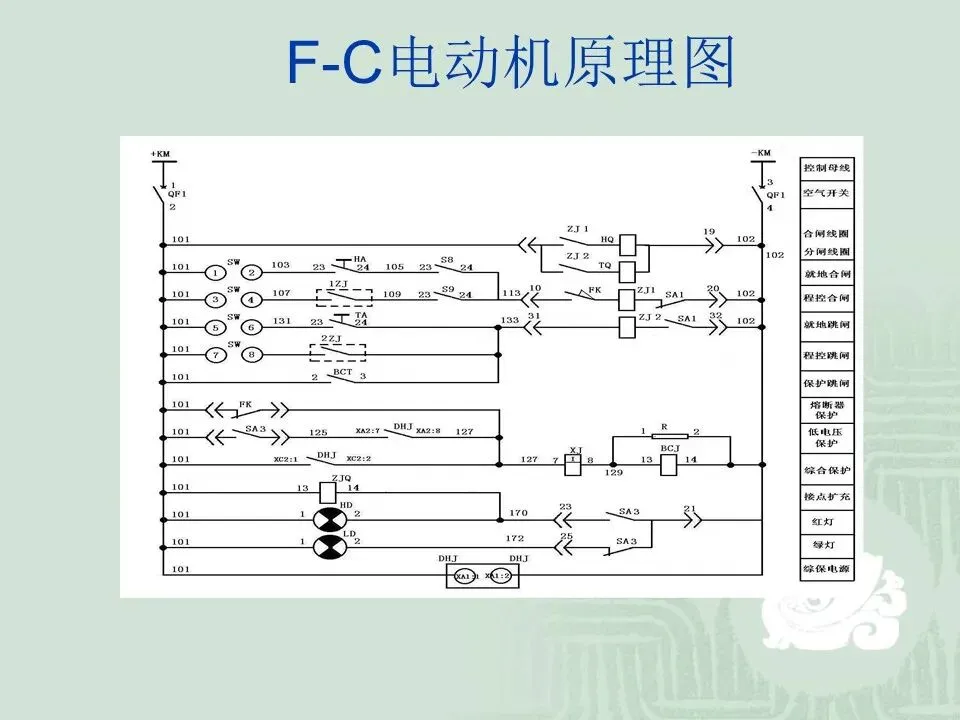

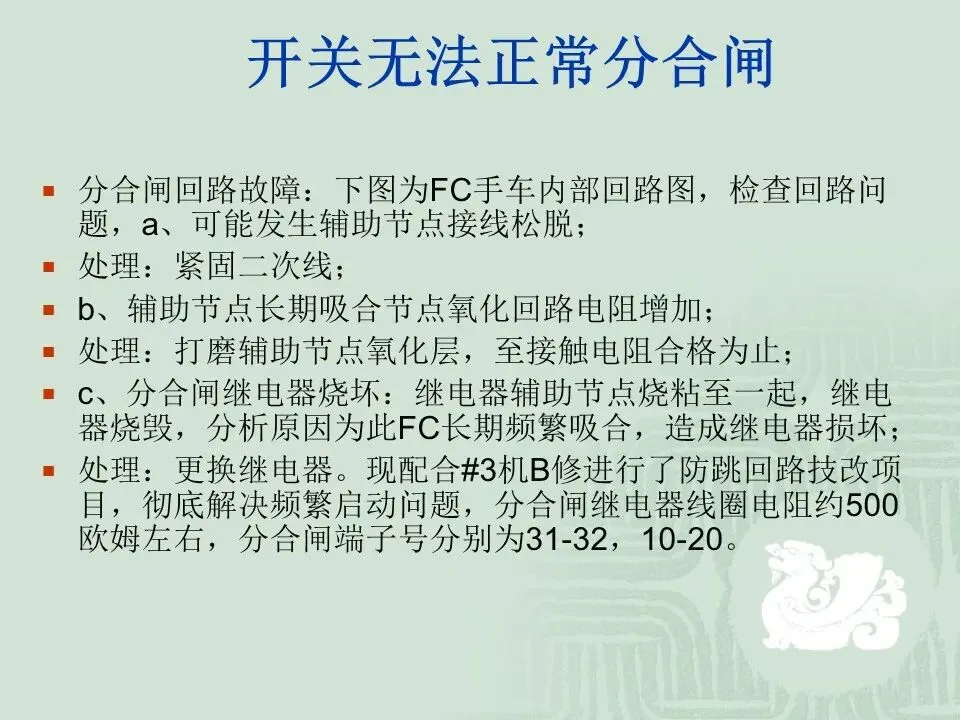

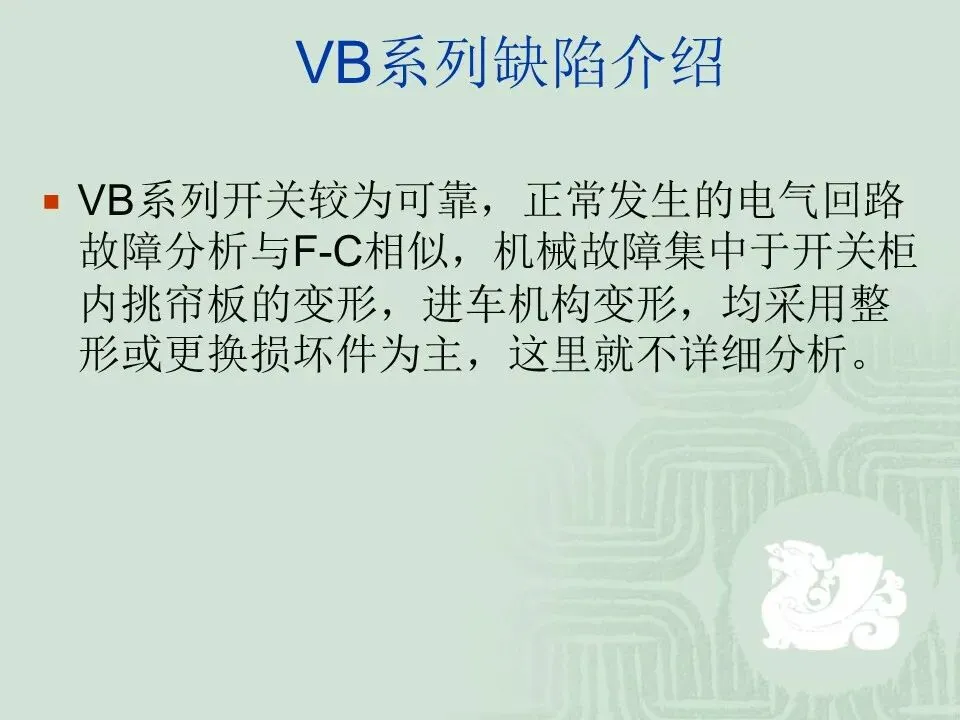

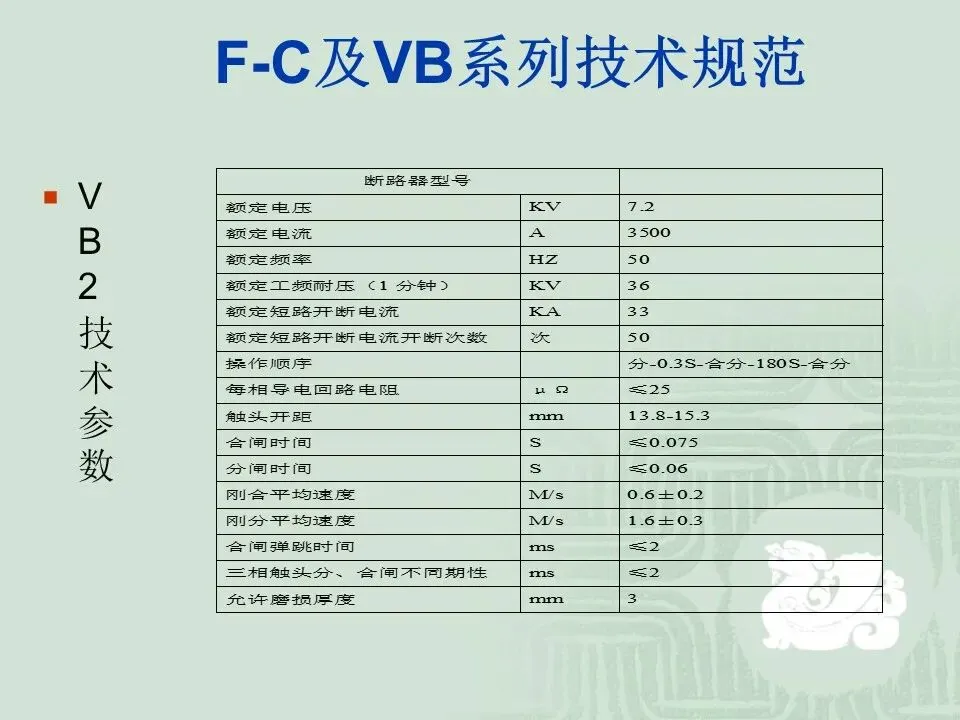

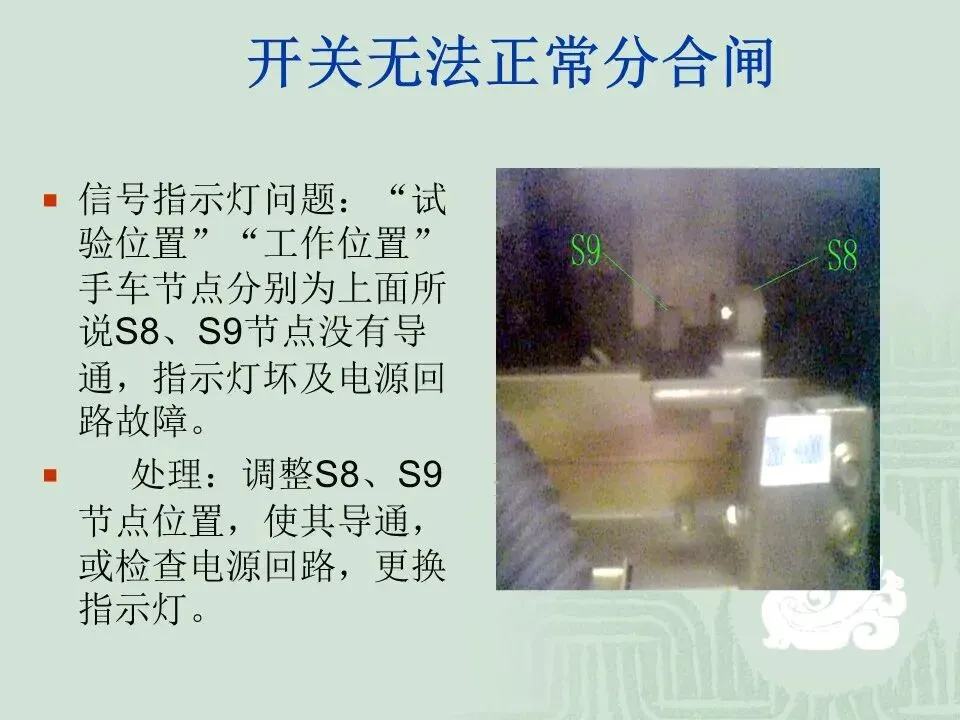

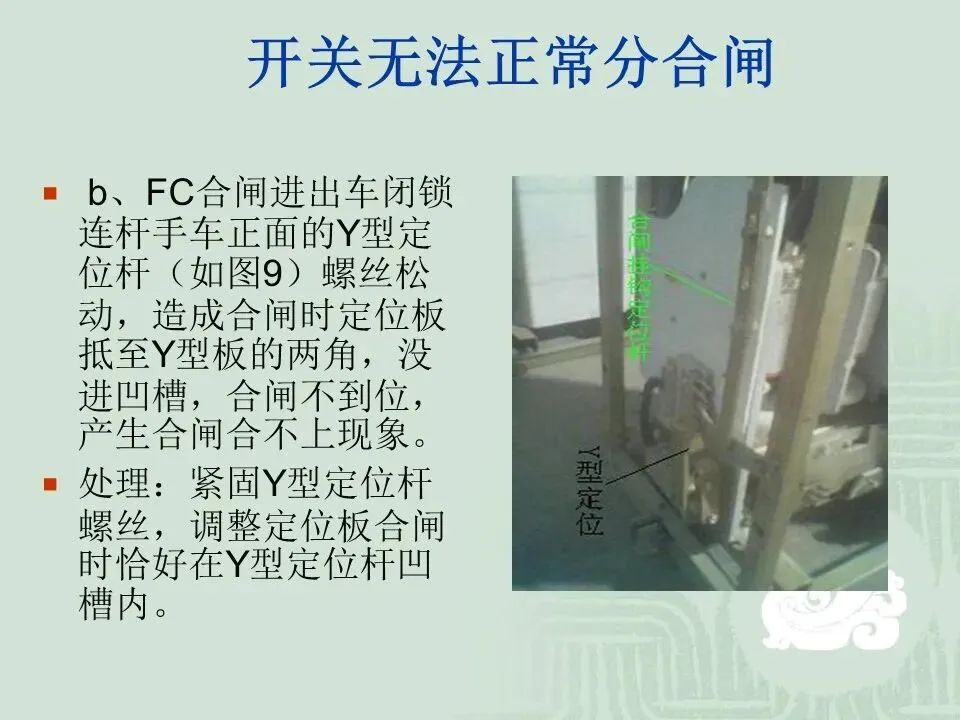

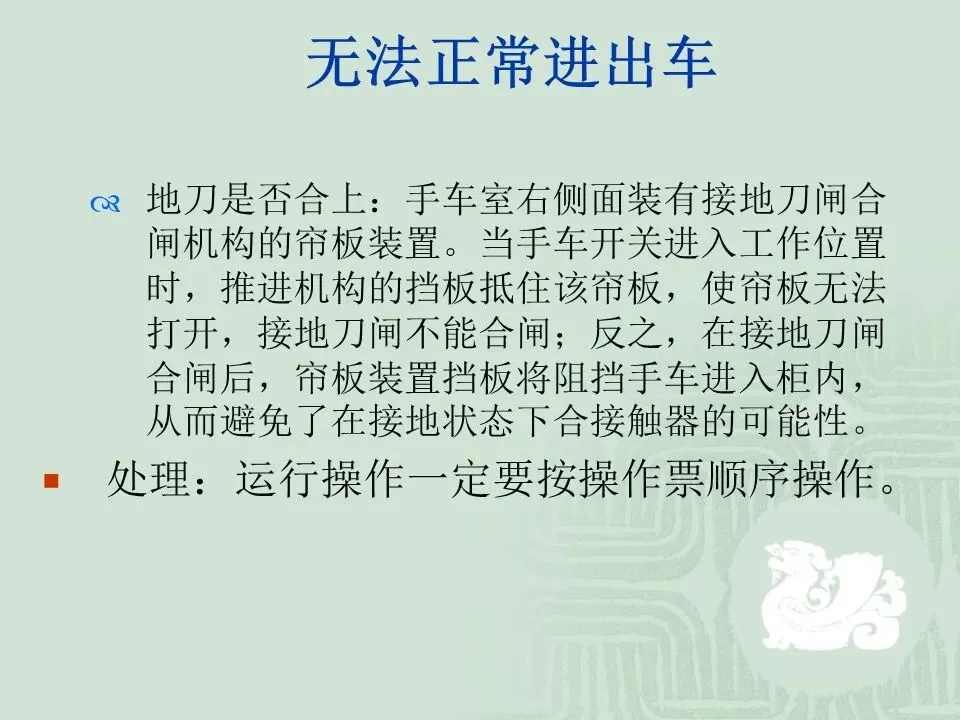

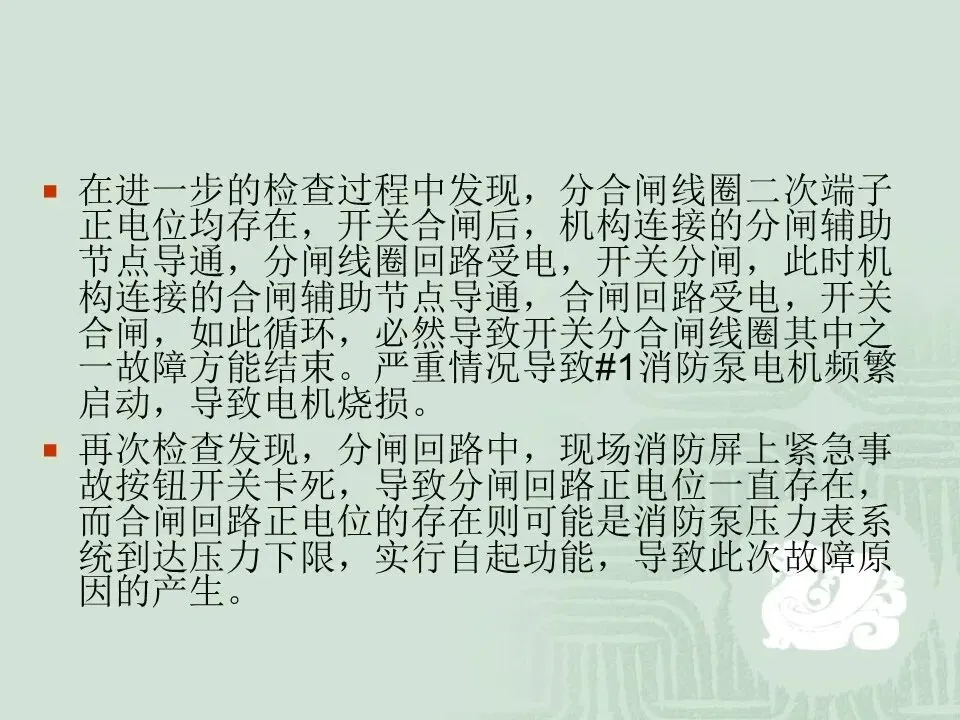

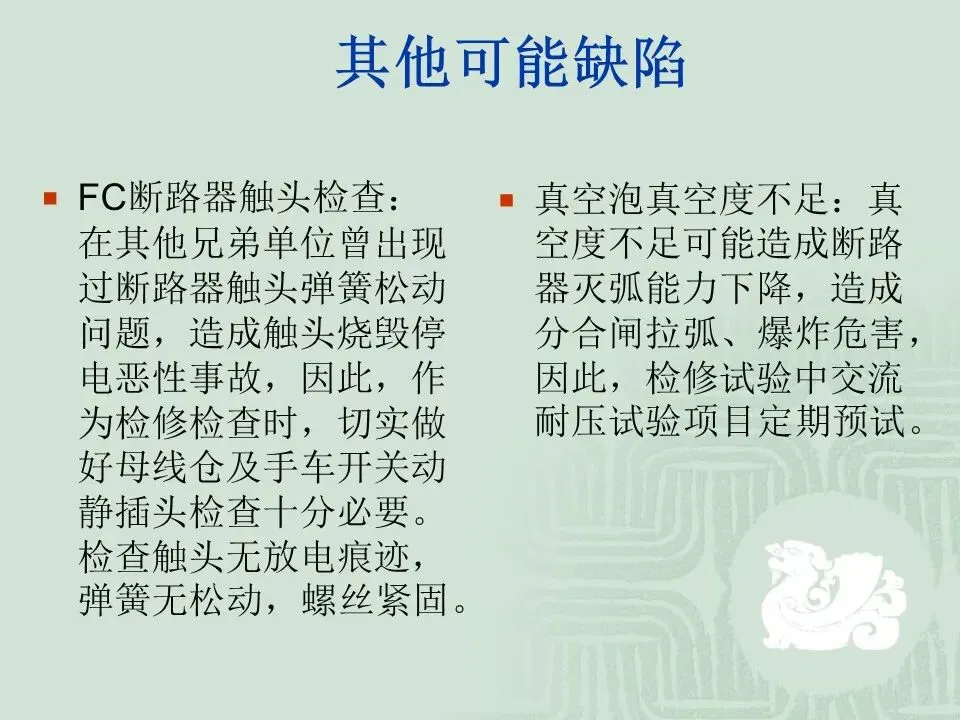

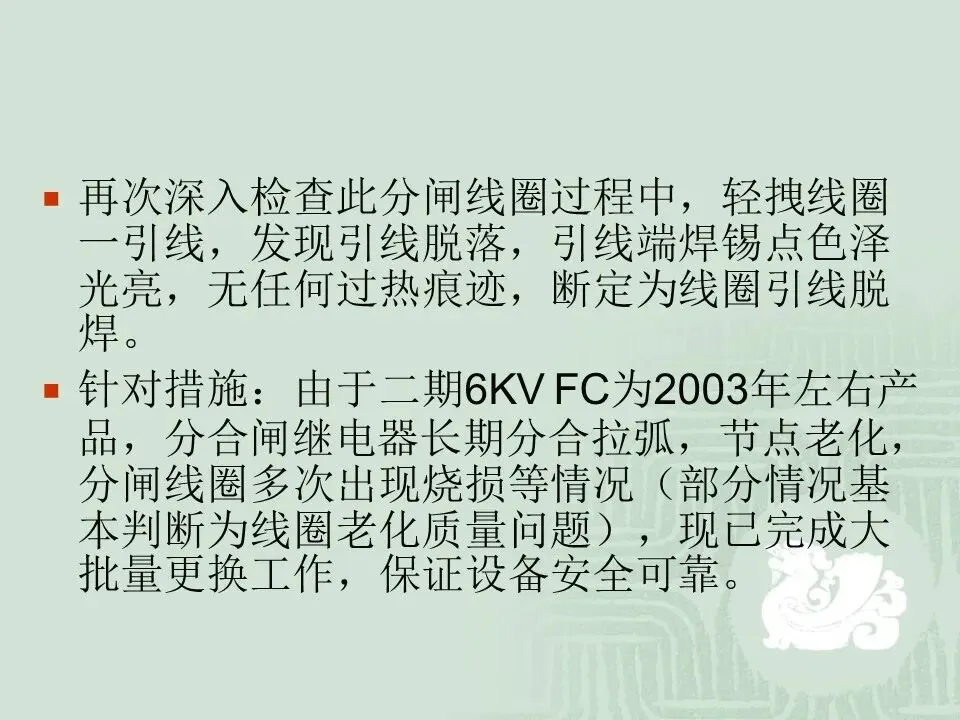

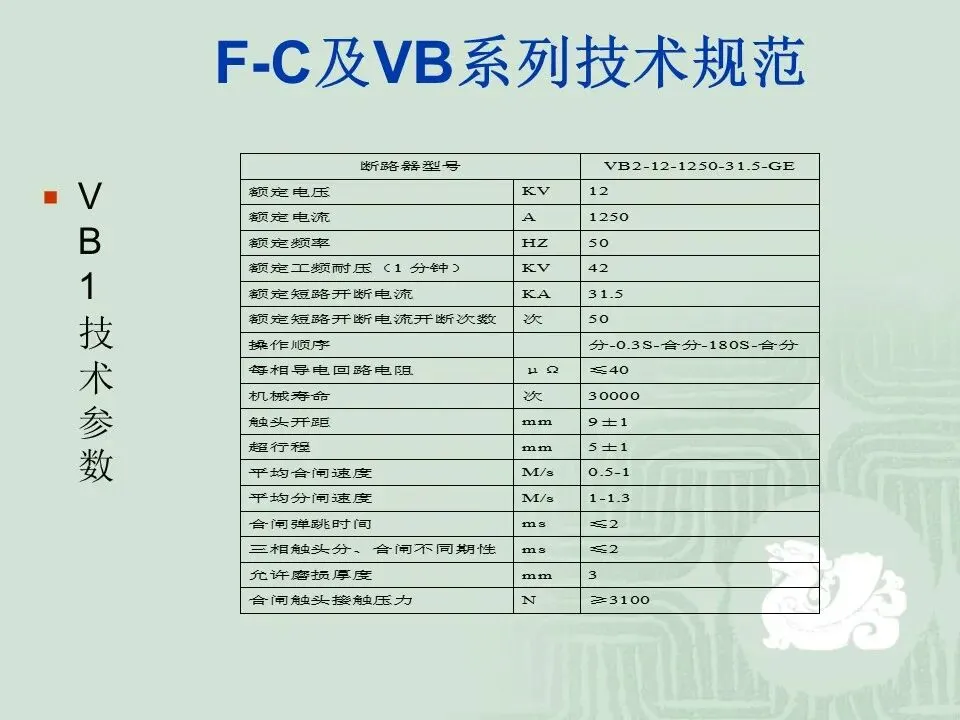

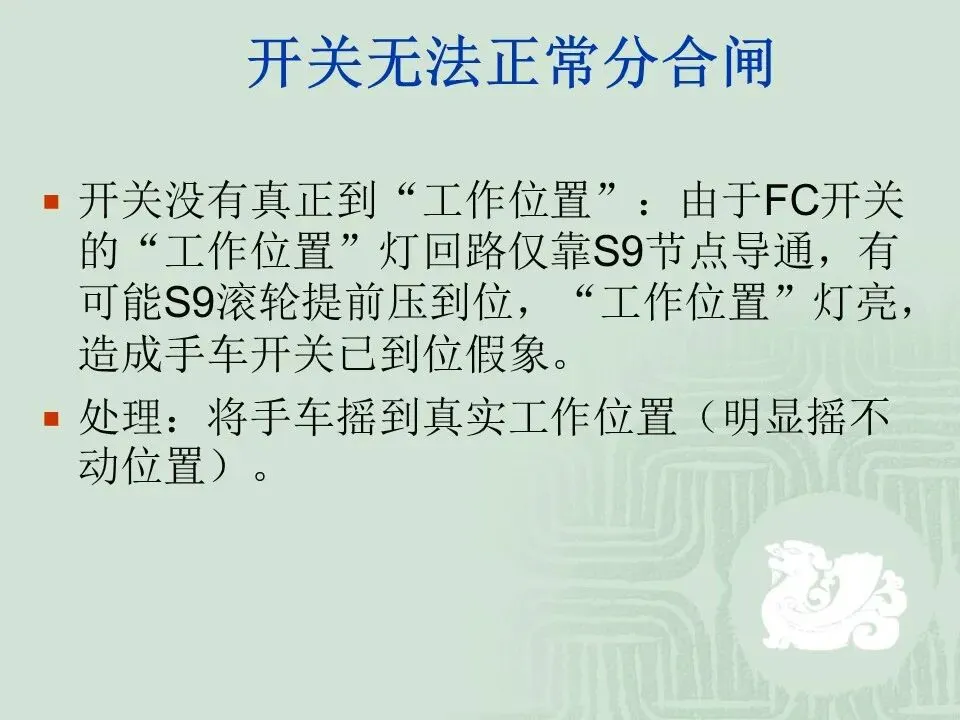

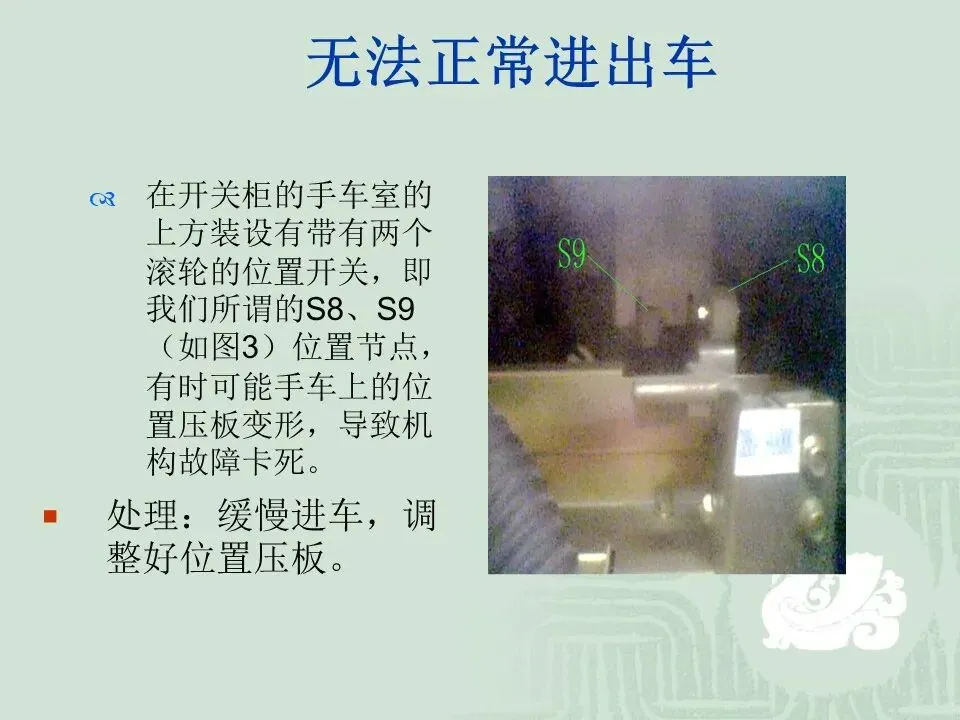

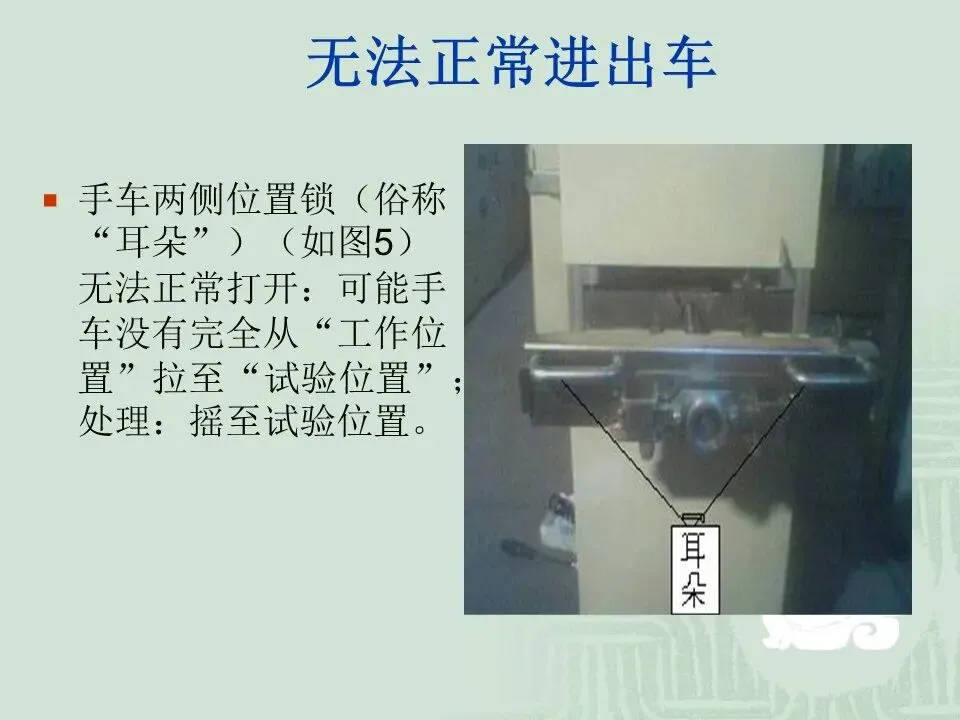

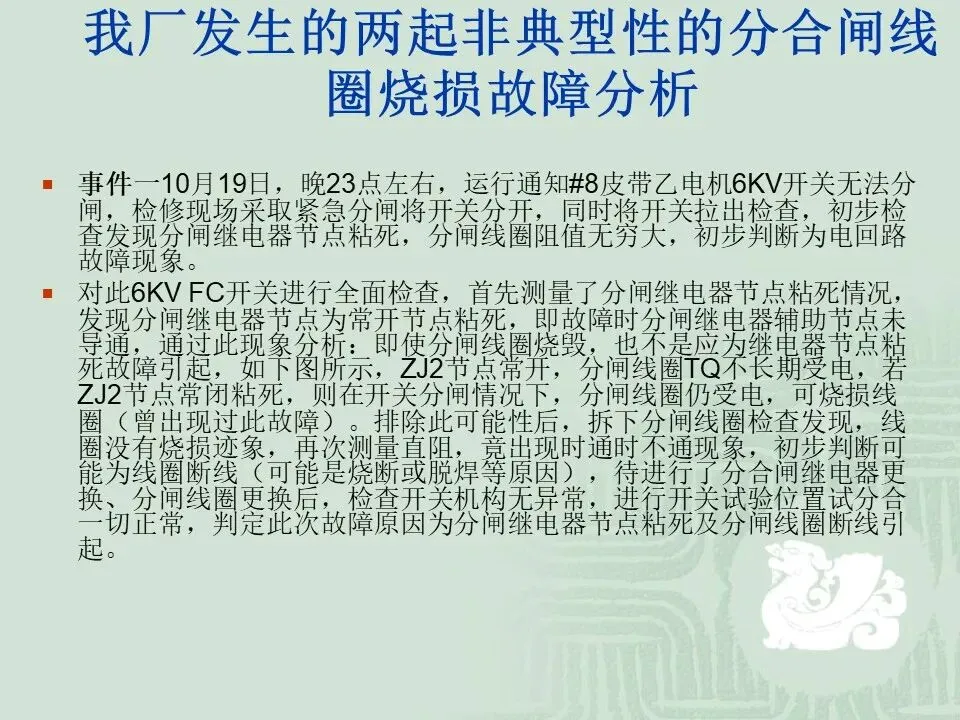

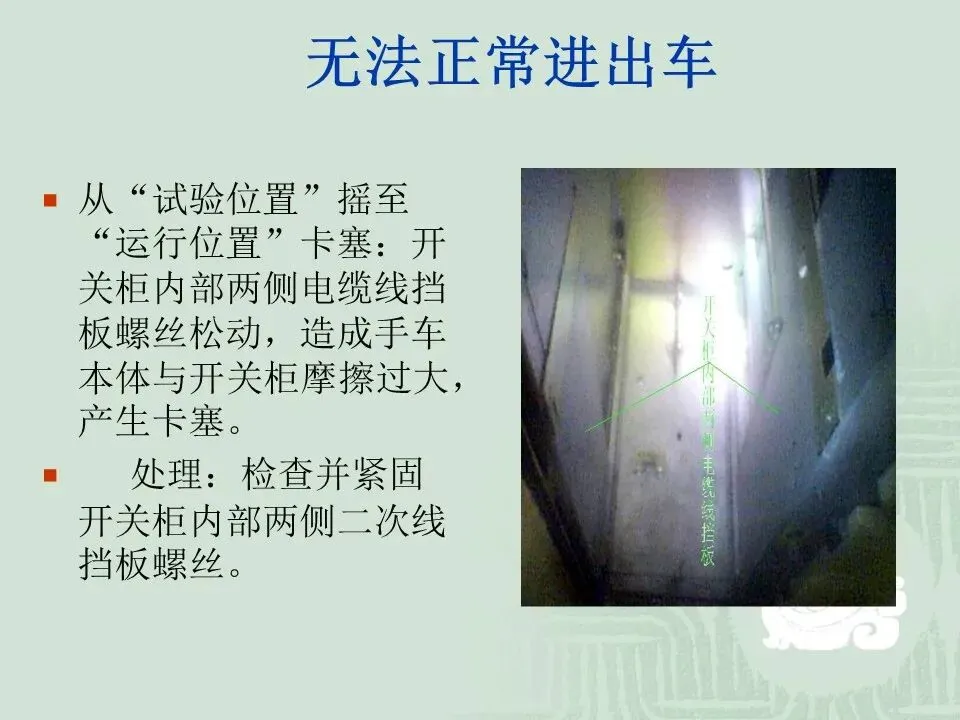

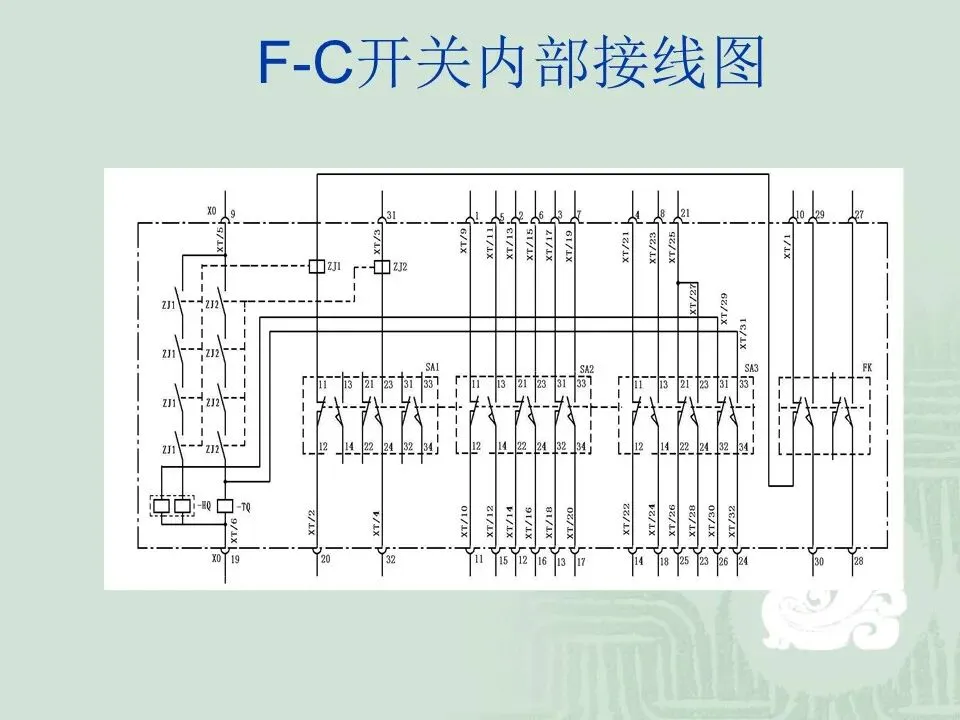

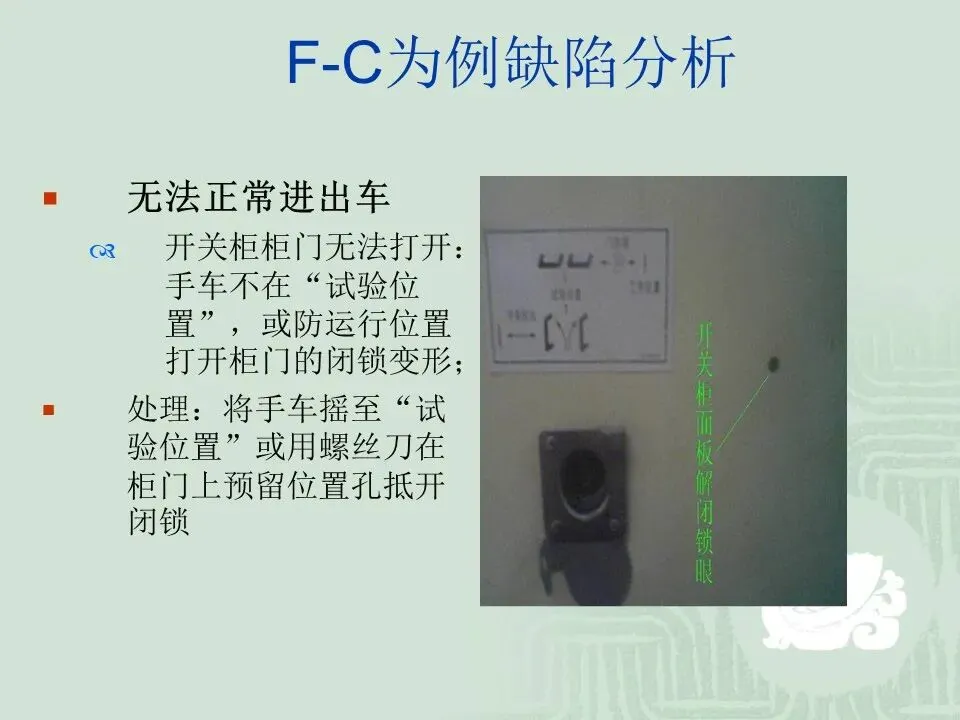

断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护等功能。真空断路器以其绝缘强度高，熄弧能力强，没有火灾和爆炸危险等诸多优点而受到电力部门的完全认可，在7.2kV～12kV范围内，真空断路器以占绝对优势，并在很短的时间内会完全取代油（或少油）断路器。这里通过ZN65A-12结构及原理操作的初步介绍，其次重点介绍F-C及VB系列的故障缺陷分析处理。

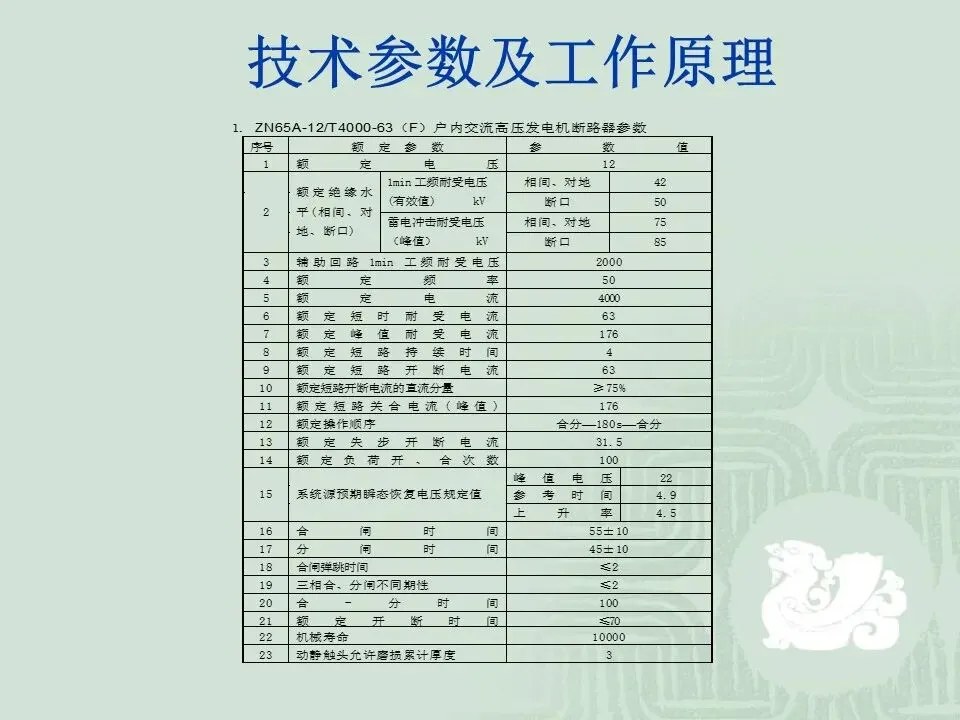

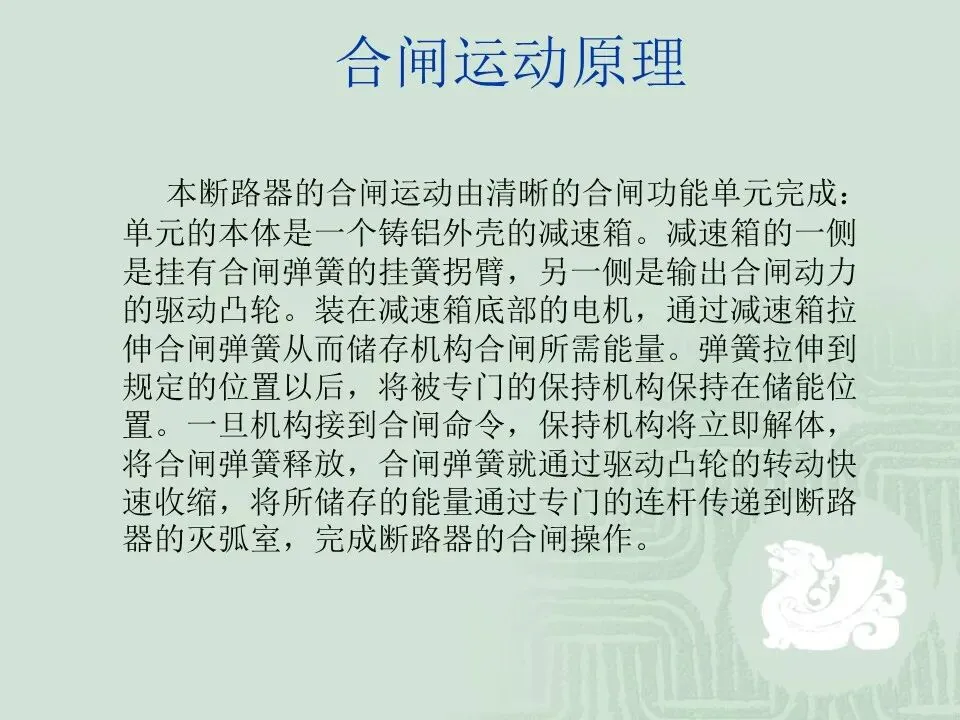

本断路器的合闸运动由清晰的合闸功能单元完成：

单元的本体是一个铸铝外壳的减速箱。减速箱的一侧是挂有合闸弹簧的挂簧拐臂，另一侧是输出合闸动力的驱动凸轮。装在减速箱底部的电机，通过减速箱拉伸合闸弹簧从而储存机构合闸所需能量。弹簧拉伸到规定的位置以后，将被专门的保持机构保持在储能位置。一旦机构接到合闸命令，保持机构将立即解体，将合闸弹簧释放，合闸弹簧就通过驱动凸轮的转动快速收缩，将所储存的能量通过专门的连杆传递到断路器的灭弧室，完成断路器的合闸操作。

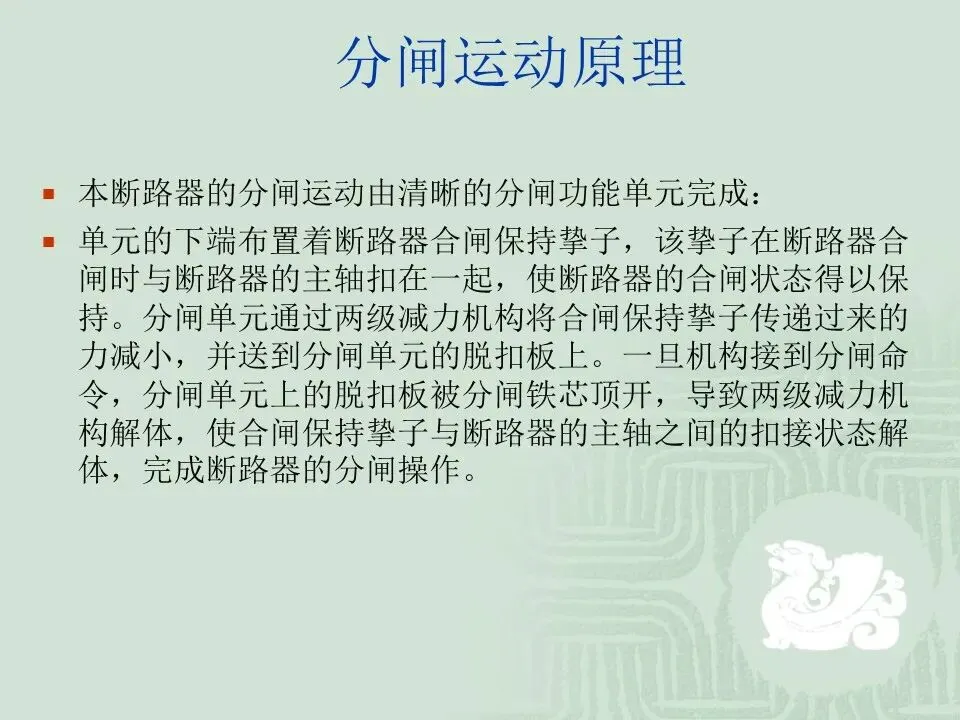

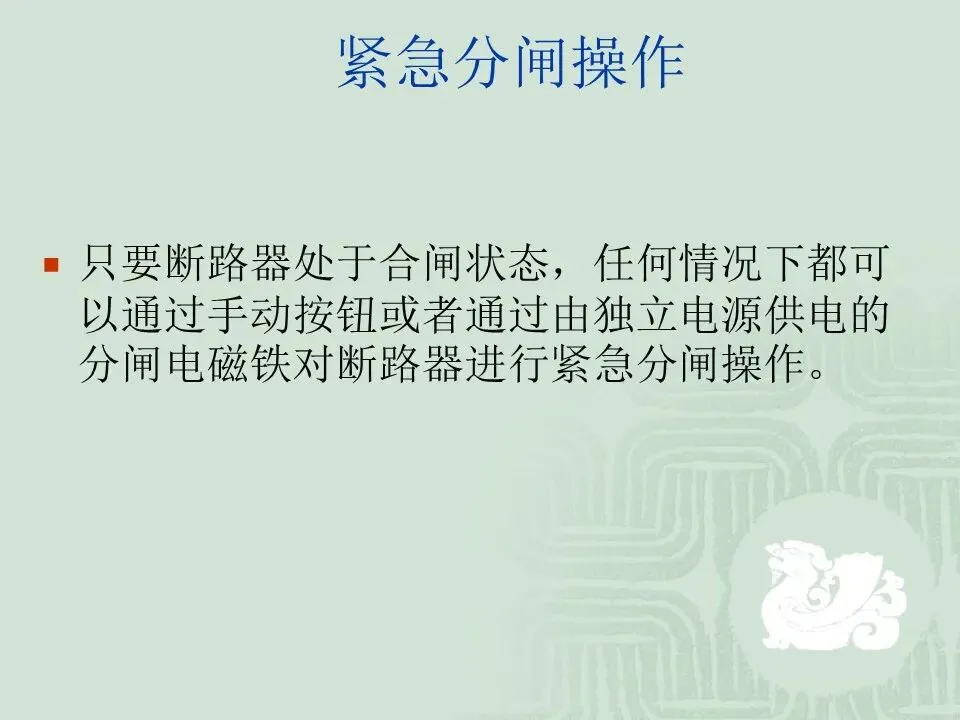

本断路器的分闸运动由清晰的分闸功能单元完成：

单元的下端布置着断路器合闸保持挚子，该挚子在断路器合闸时与断路器的主轴扣在一起，使断路器的合闸状态得以保持。分闸单元通过两级减力机构将合闸保持挚子传递过来的力减小，并送到分闸单元的脱扣板上。一旦机构接到分闸命令，分闸单元上的脱扣板被分闸铁芯顶开，导致两级减力机构解体，使合闸保持挚子与断路器的主轴之间的扣接状态解体，完成断路器的分闸操作。

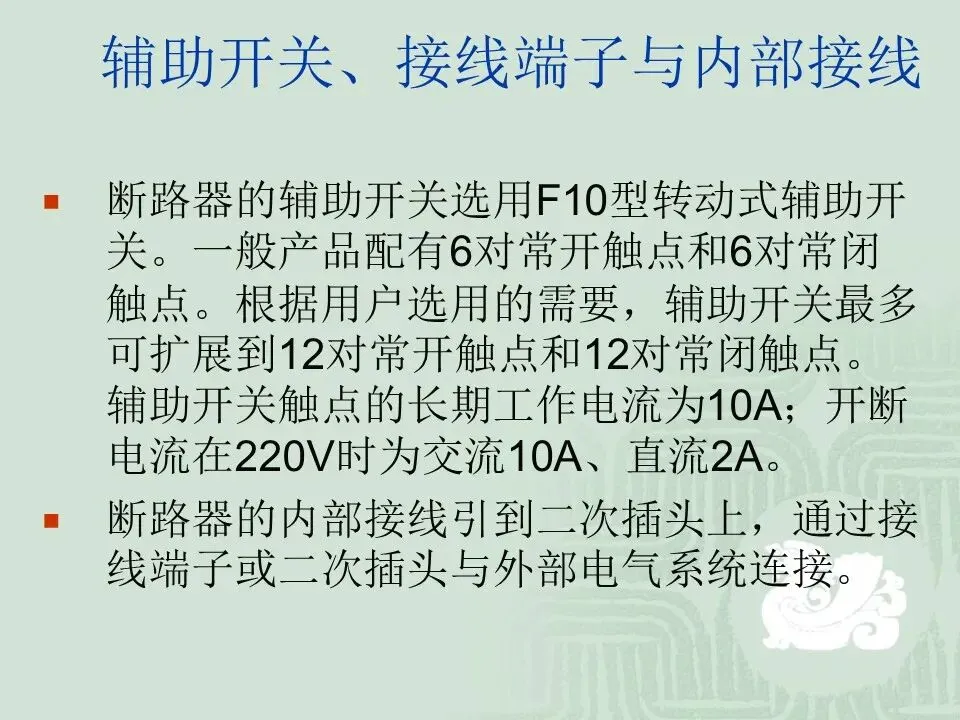

断路器的辅助开关选用F10型转动式辅助开关。一般产品配有6对常开触点和6对常闭触点。根据用户选用的需要，辅助开关最多可扩展到12对常开触点和12对常闭触点。辅助开关触点的长期工作电流为10A；开断电流在220V时为交流10A、直流2A。

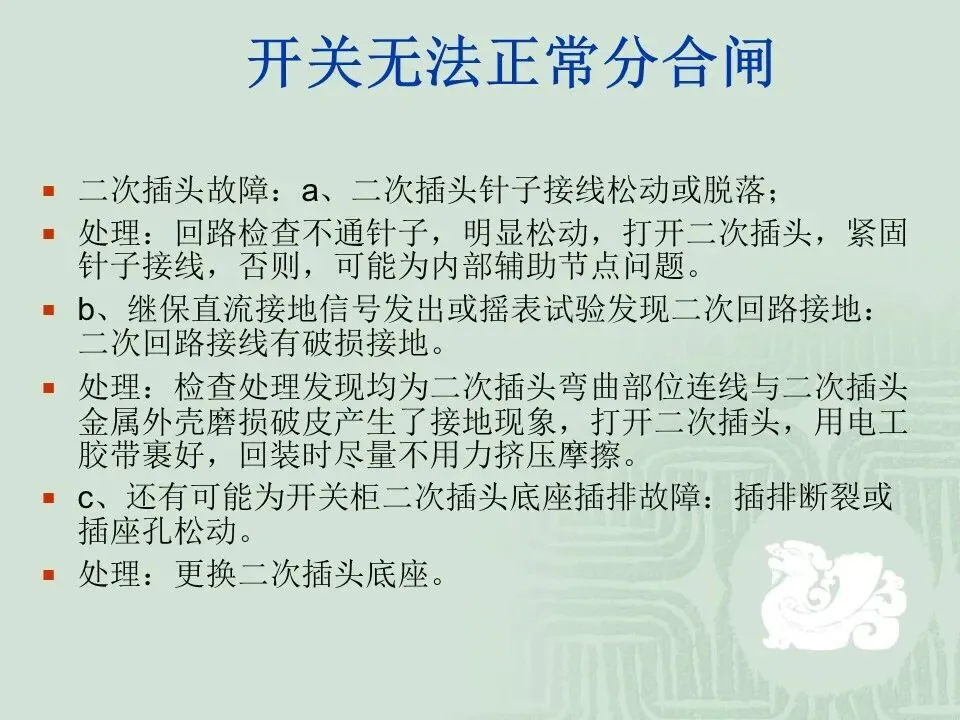

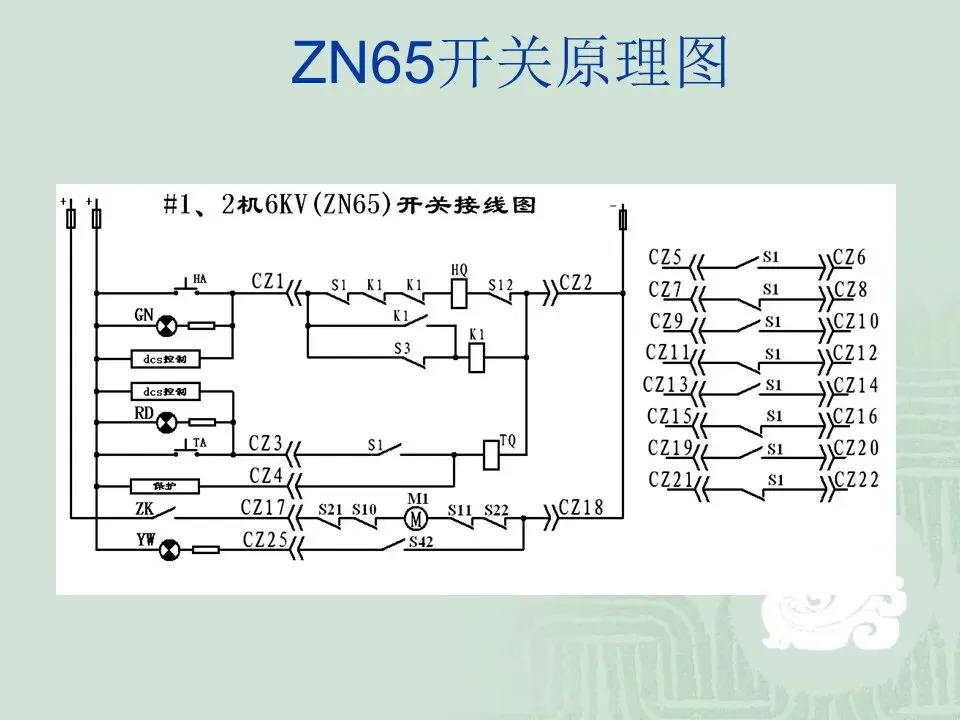

断路器的内部接线引到二次插头上，通过接线端子或二次插头与外部电气系统连接。

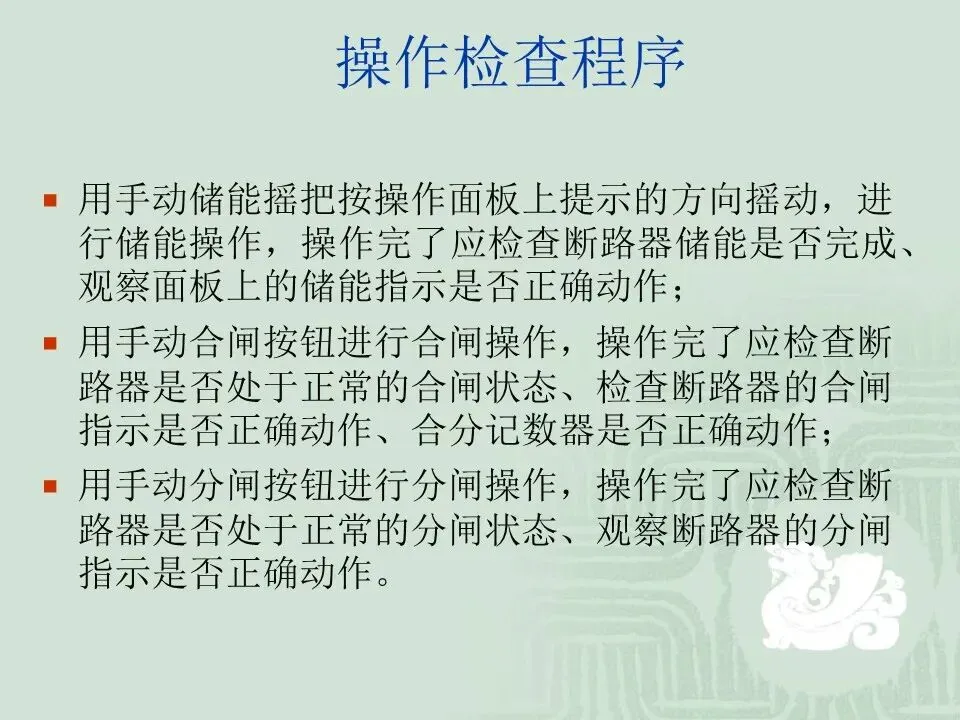

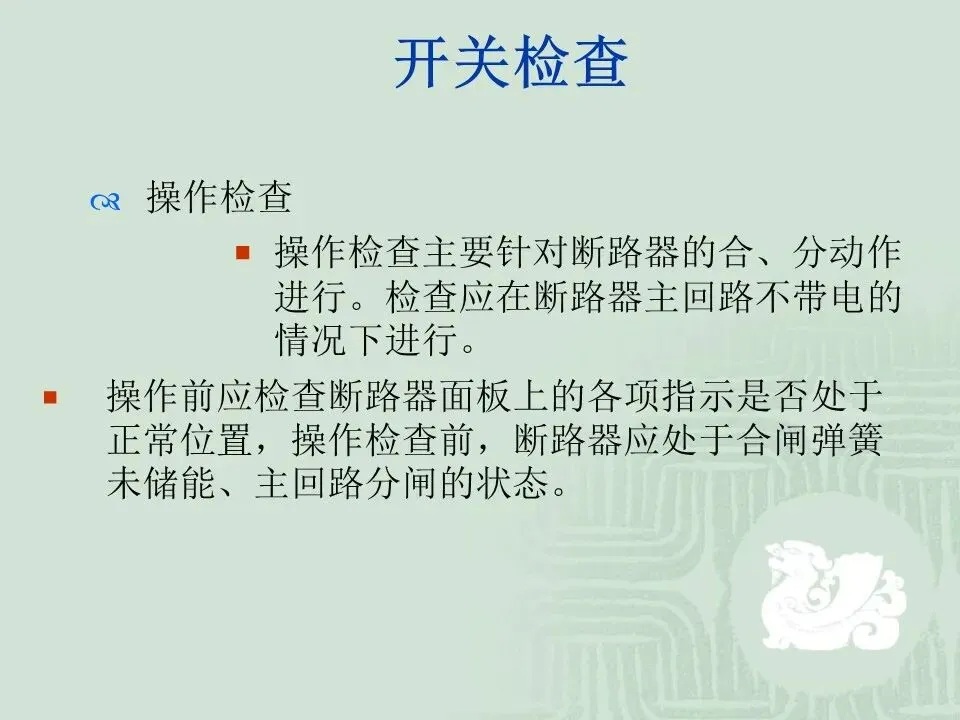

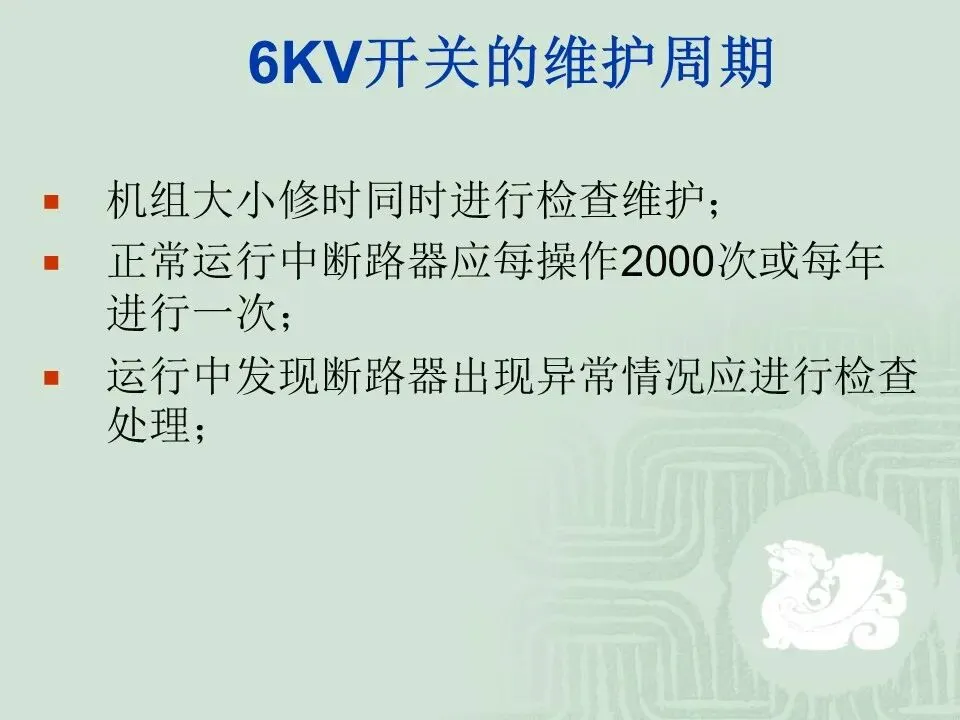

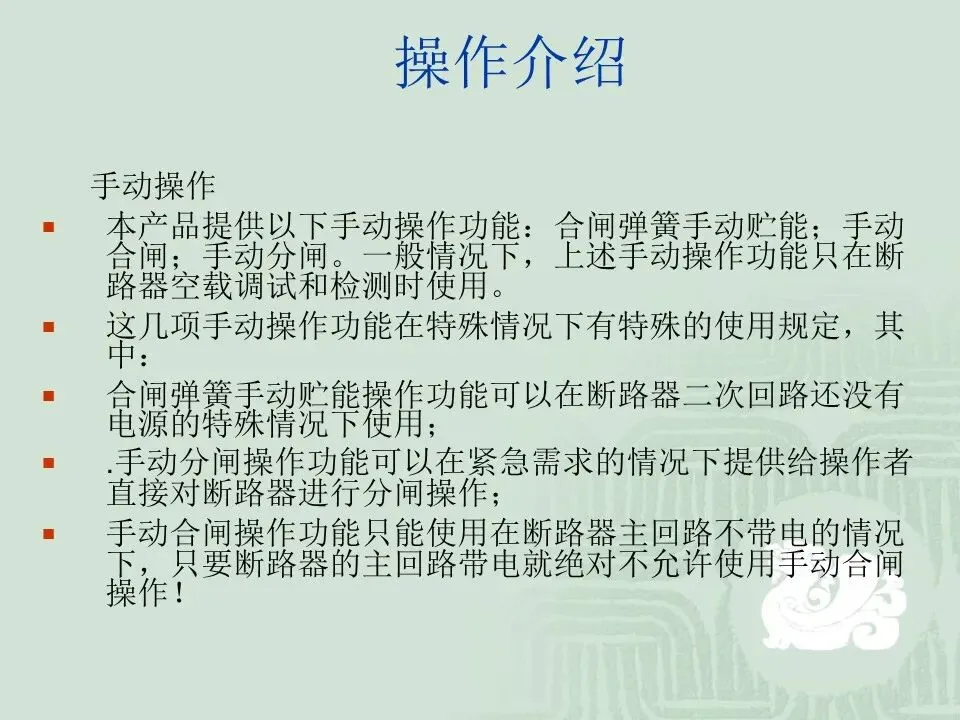

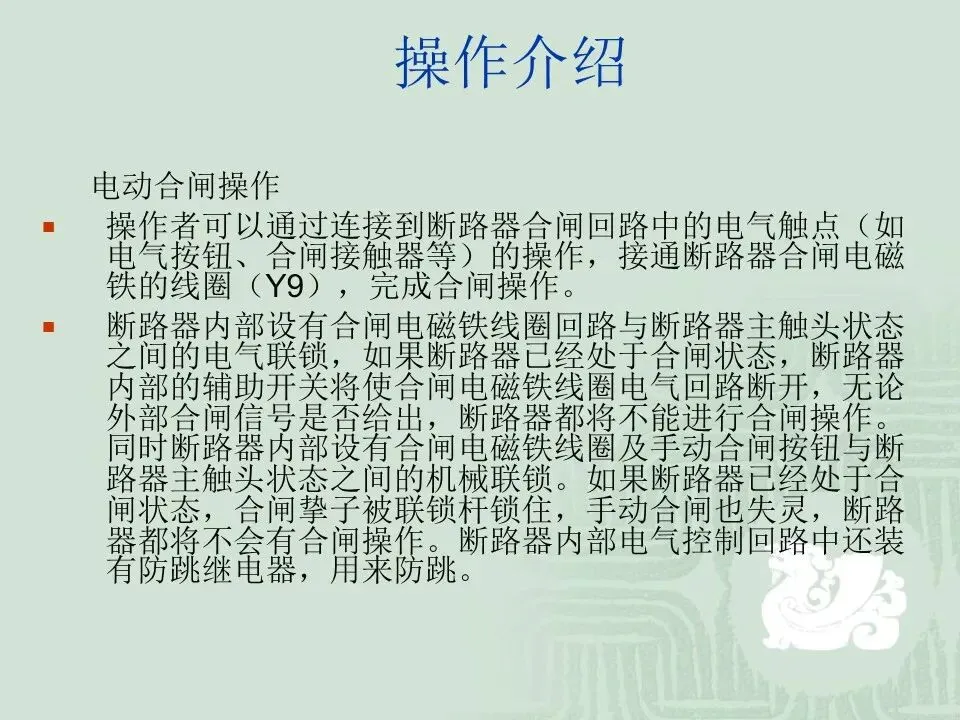

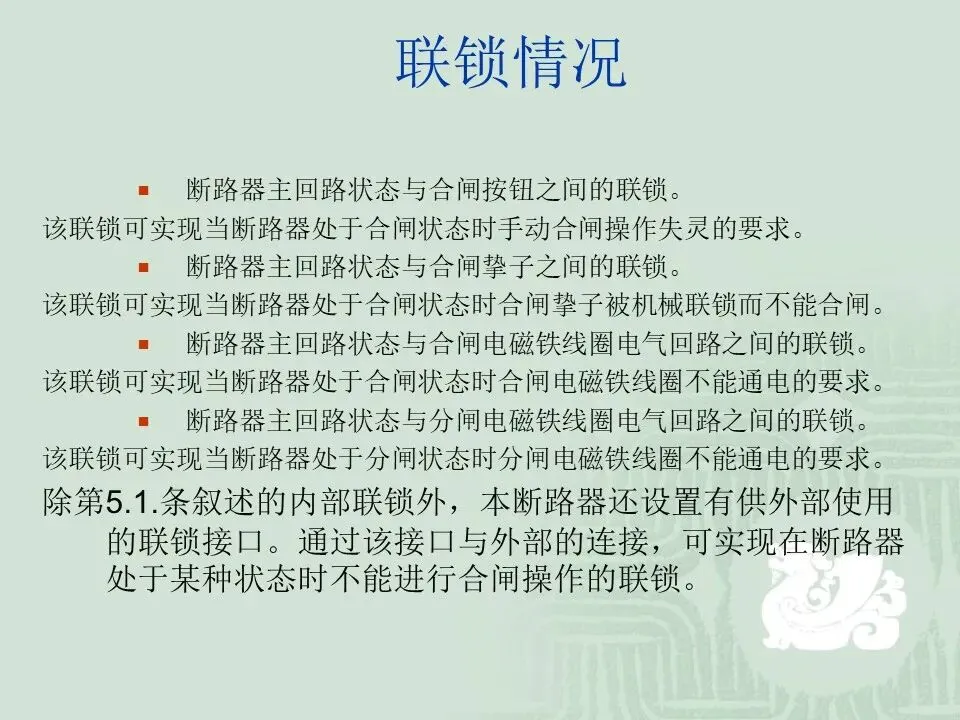

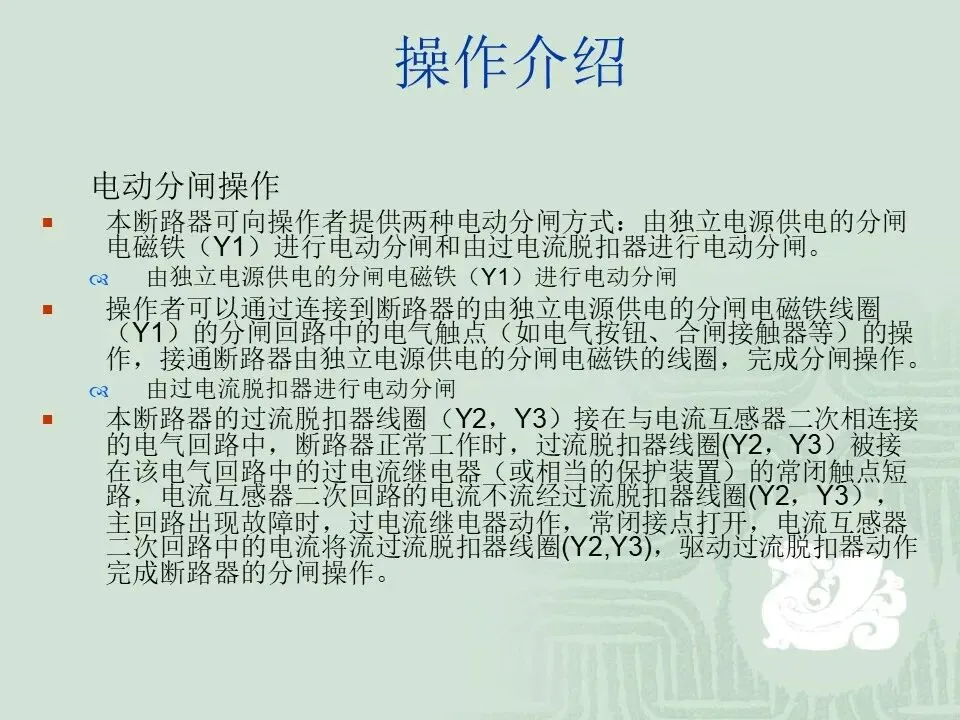

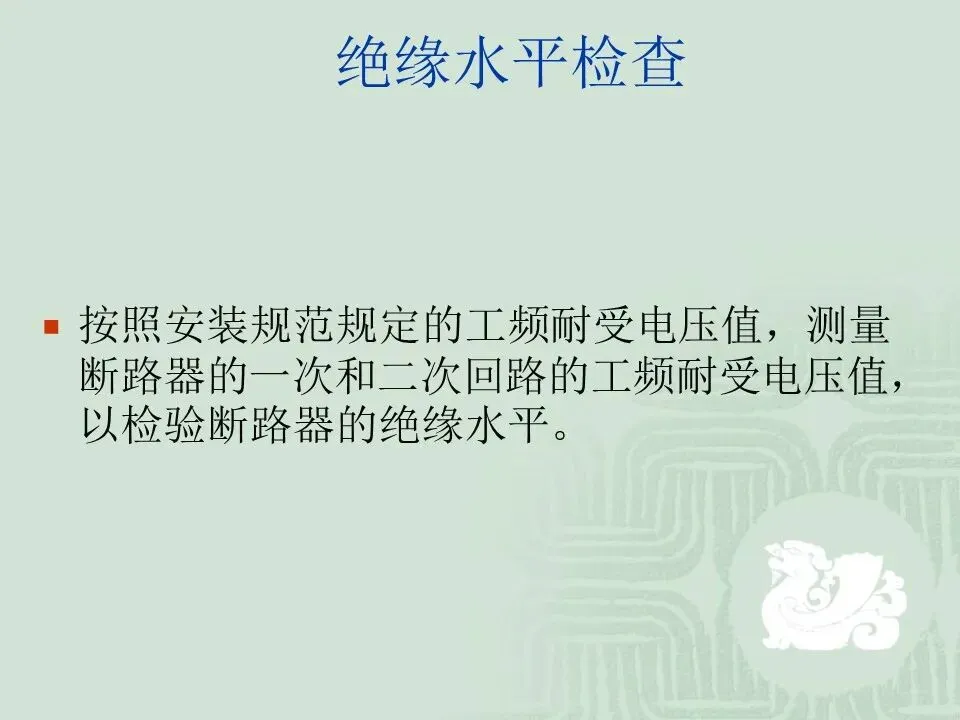

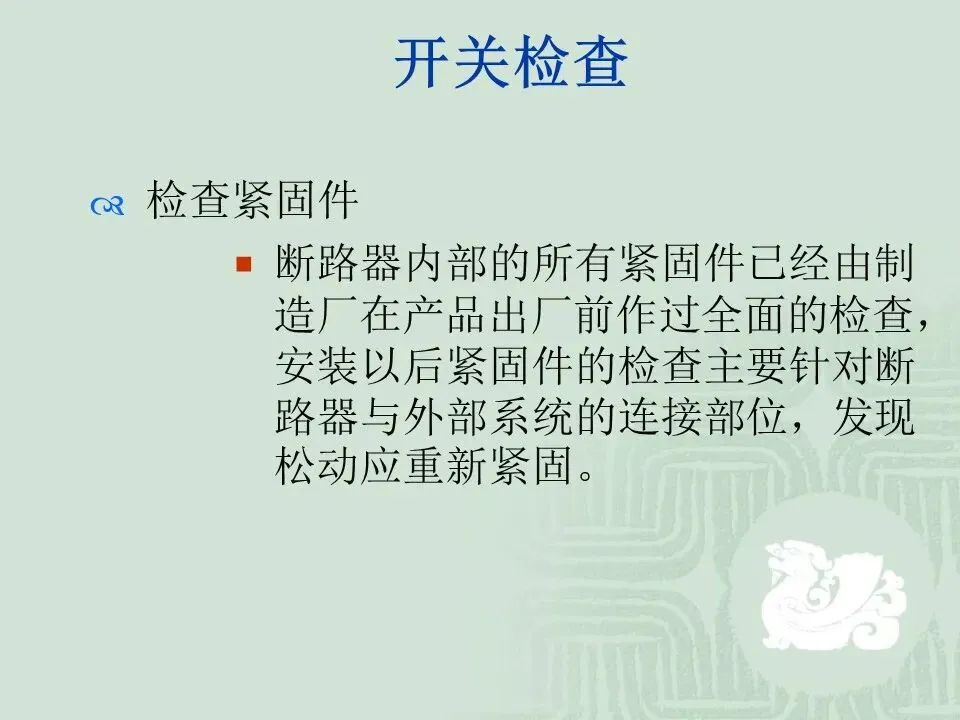

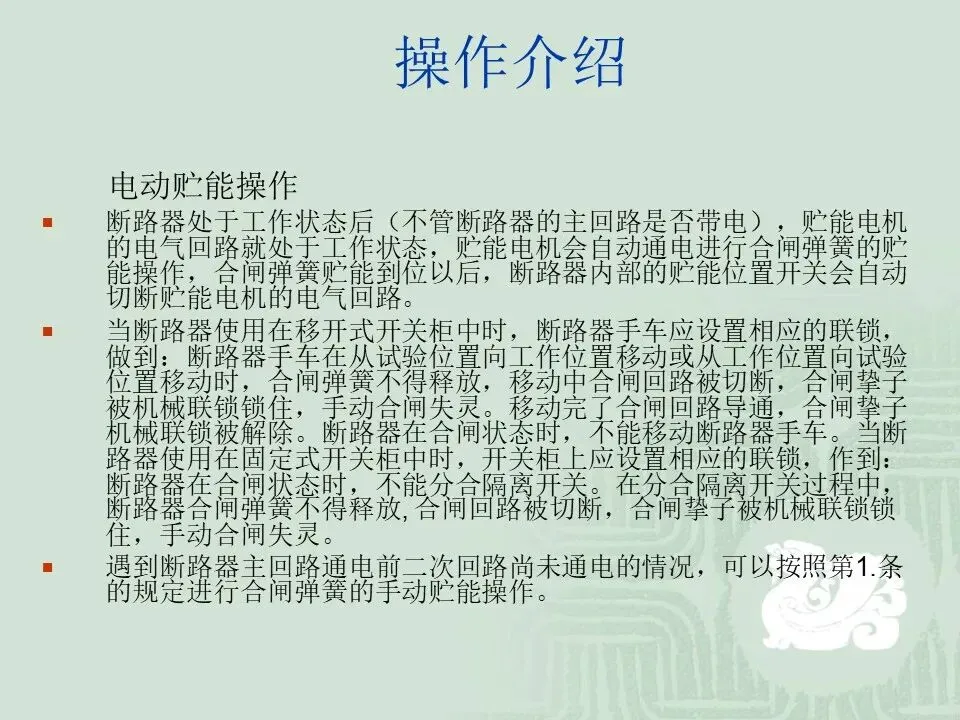

操作检查程序

用手动储能摇把按操作面板上提示的方向摇动，进行储能操作，操作完了应检查断路器储能是否完成、观察面板上的储能指示是否正确动作；

用手动合闸按钮进行合闸操作，操作完了应检查断路器是否处于正常的合闸状态、检查断路器的合闸指示是否正确动作、合分记数器是否正确动作；

用手动分闸按钮进行分闸操作，操作完了应检查断路器是否处于正常的分闸状态、观察断路器的分闸指示是否正确动作。

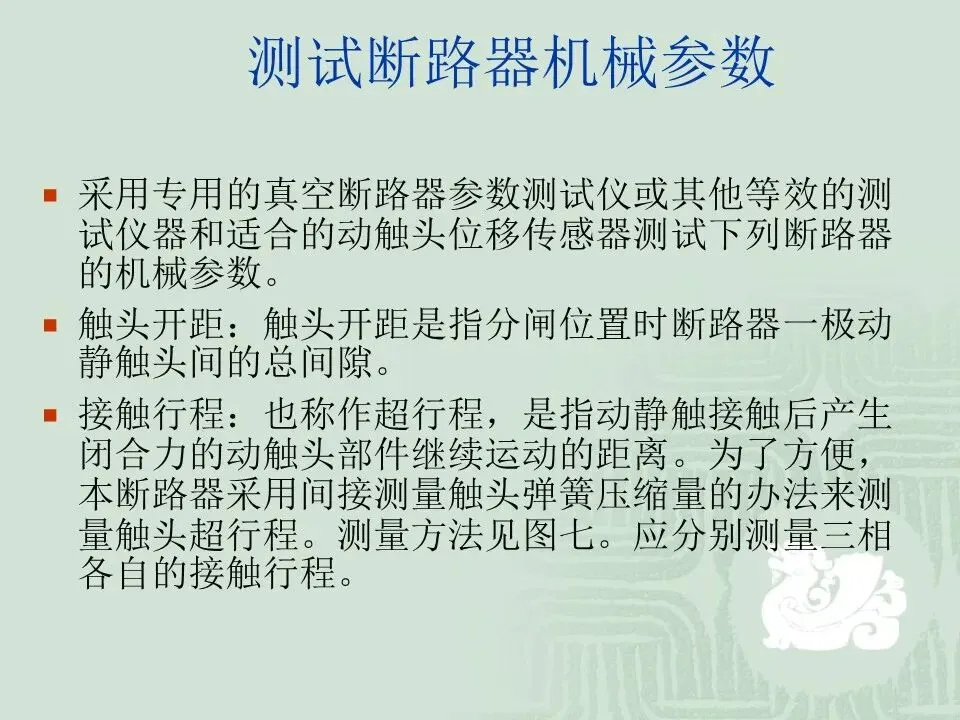

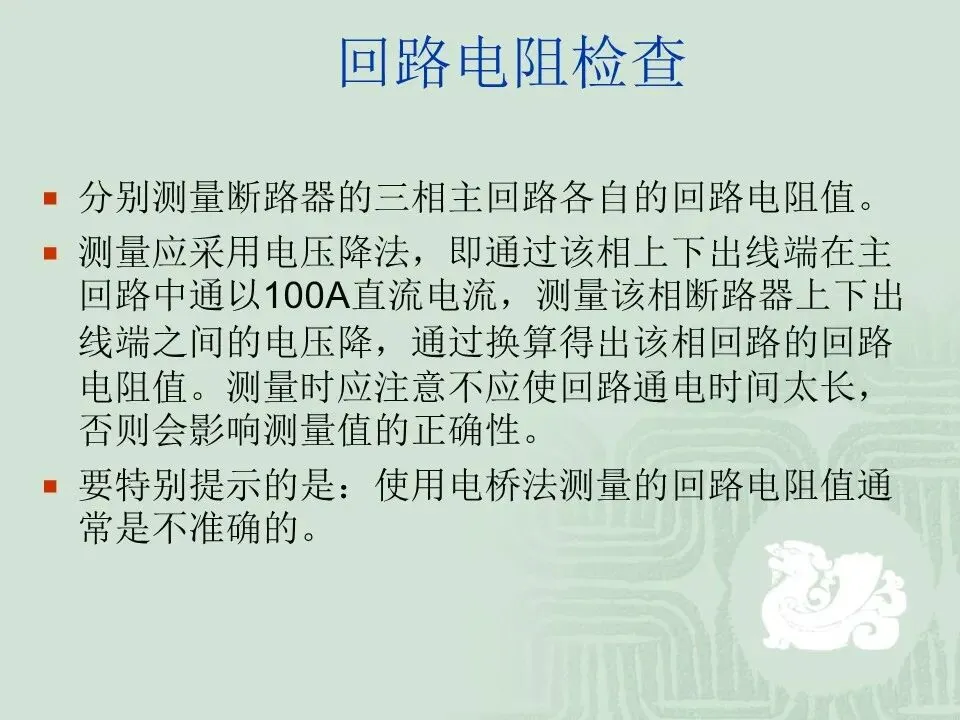

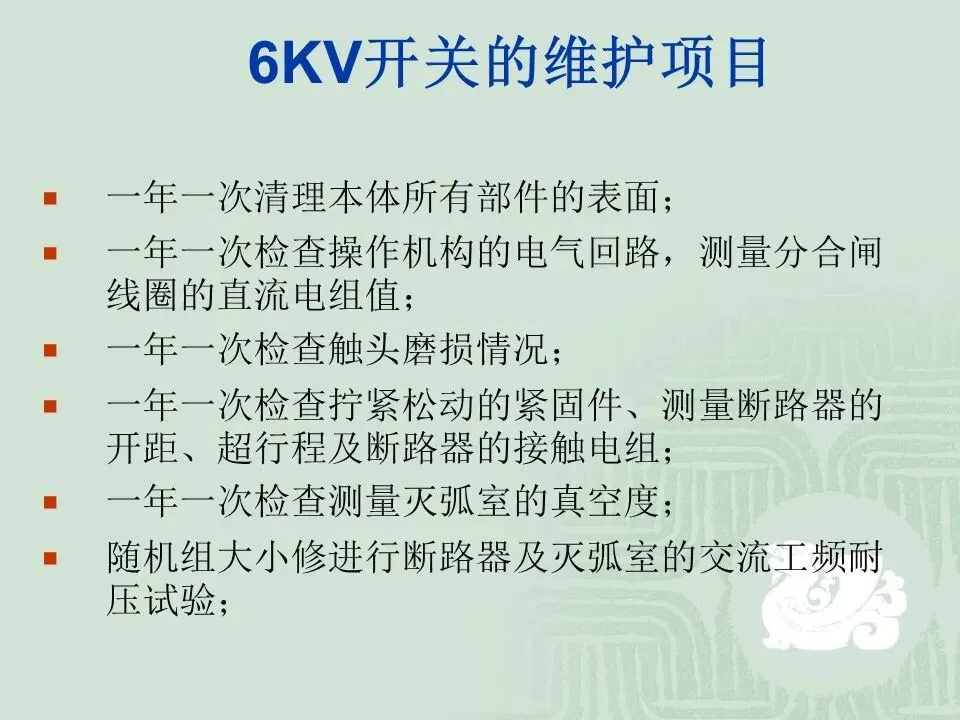

测试断路器机械参数

采用专用的真空断路器参数测试仪或其他等效的测试仪器和适合的动触头位移传感器测试下列断路器的机械参数。

触头开距：触头开距是指分闸位置时断路器一极动静触头间的总间隙。

接触行程：也称作超行程，是指动静触接触后产生闭合力的动触头部件继续运动的距离。为了方便，本断路器采用间接测量触头弹簧压缩量的办法来测量触头超行程。测量方法见图七。应分别测量三相各自的接触行程。

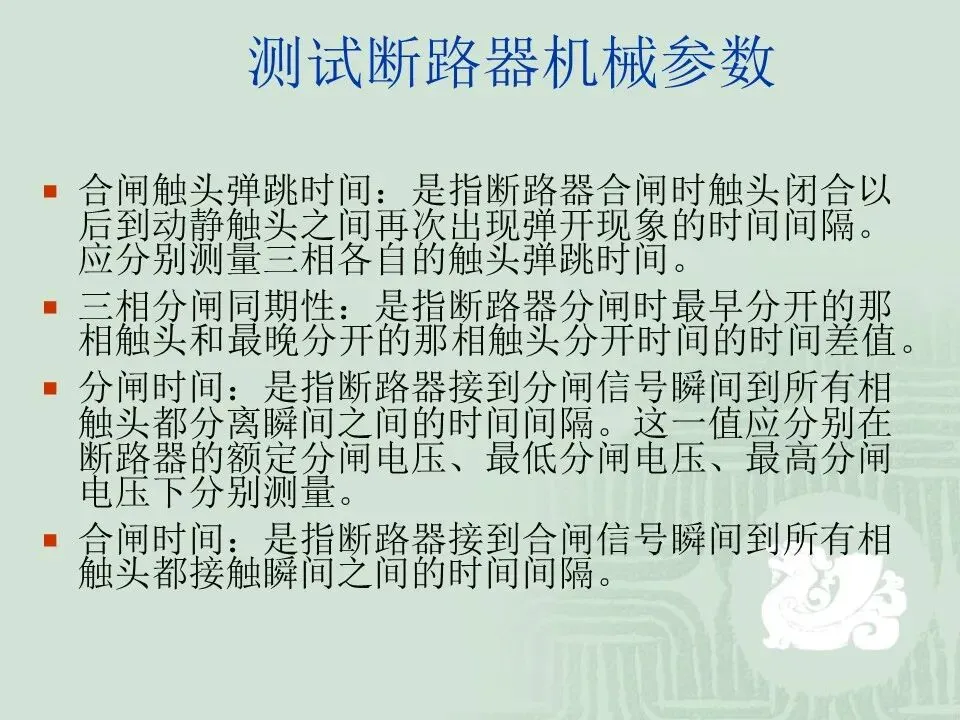

合闸触头弹跳时间：是指断路器合闸时触头闭合以后到动静触头之间再次出现弹开现象的时间间隔。应分别测量三相各自的触头弹跳时间。

三相分闸同期性：是指断路器分闸时最早分开的那相触头和最晚分开的那相触头分开时间的时间差值。

分闸时间：是指断路器接到分闸信号瞬间到所有相触头都分离瞬间之间的时间间隔。这一值应分别在断路器的额定分闸电压、最低分闸电压、最高分闸电压下分别测量。

合闸时间：是指断路器接到合闸信号瞬间到所有相触头都接触瞬间之间的时间间隔。

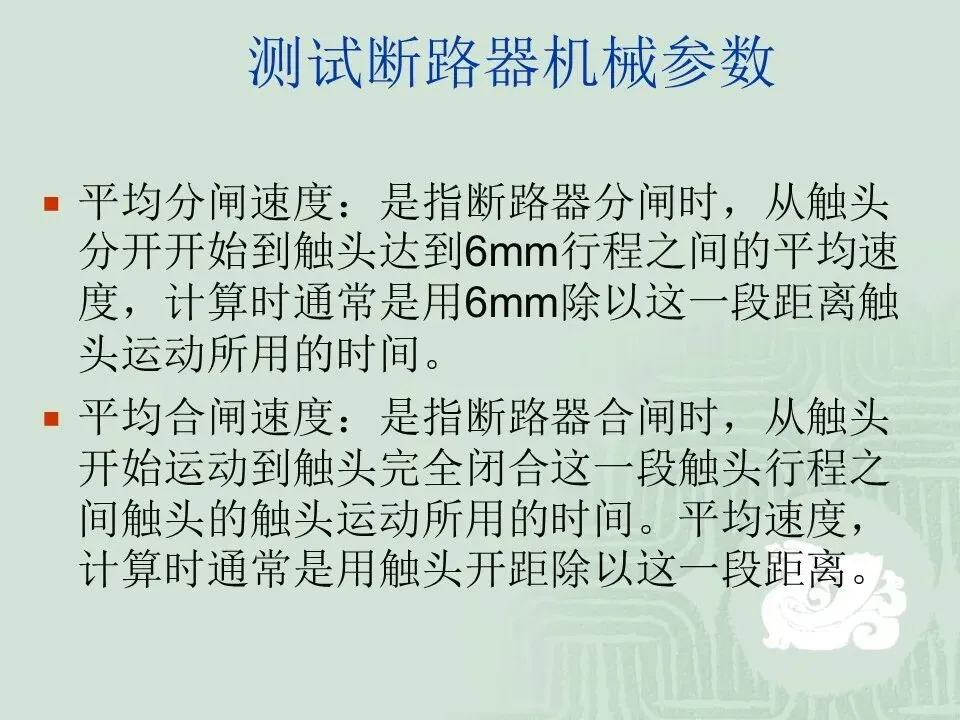

平均分闸速度：是指断路器分闸时，从触头分开开始到触头达到6mm行程之间的平均速度，计算时通常是用6mm除以这一段距离触头运动所用的时间。

平均合闸速度：是指断路器合闸时，从触头开始运动到触头完全闭合这一段触头行程之间触头的触头运动所用的时间。平均速度，计算时通常是用触头开距除以这一段距离。
