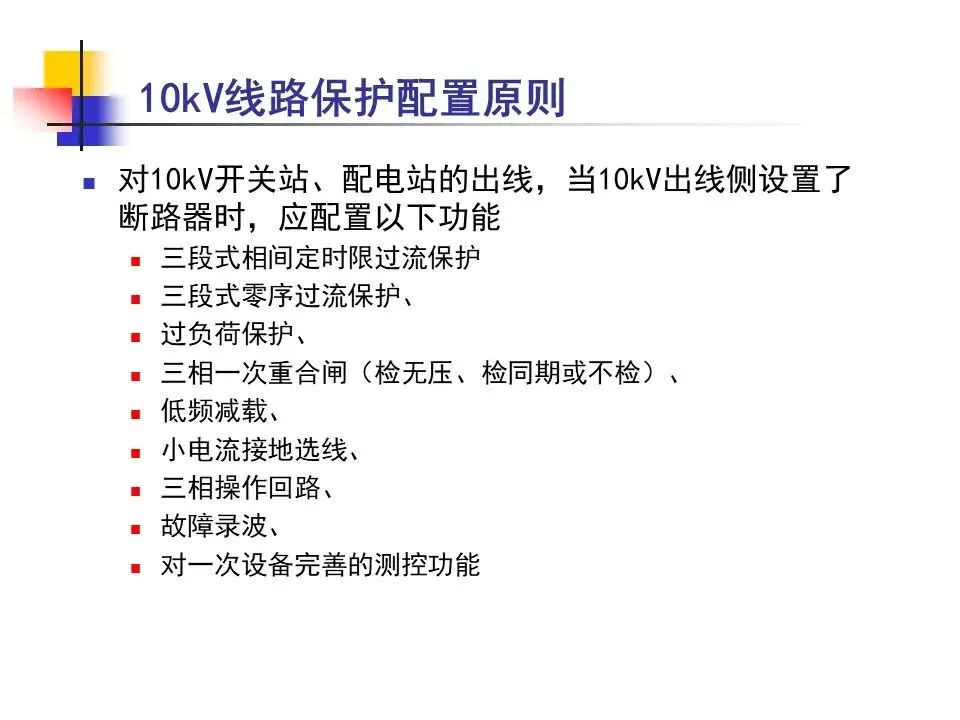

10kV线路保护配置原则
对10kV开关站、配电站的出线，当10kV出线侧设置了断路器时，应配置以下功能

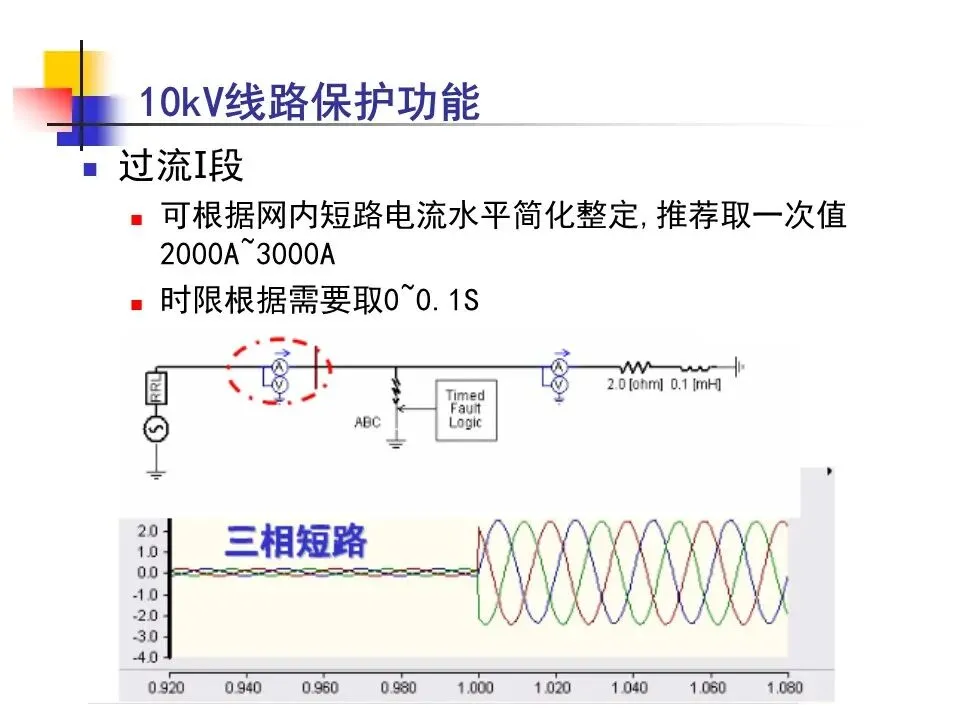

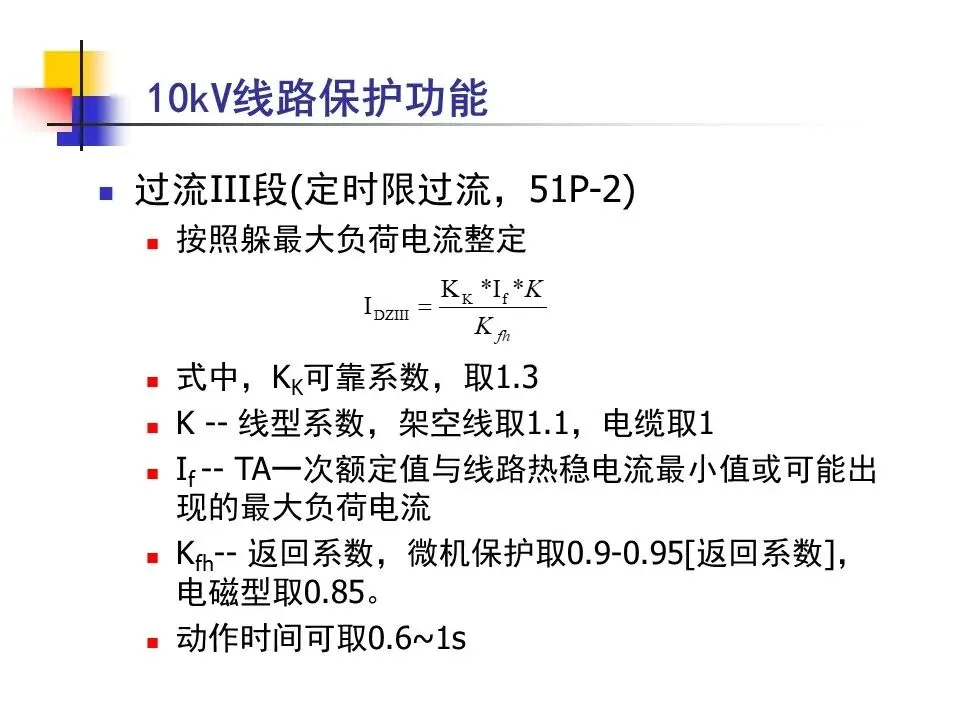

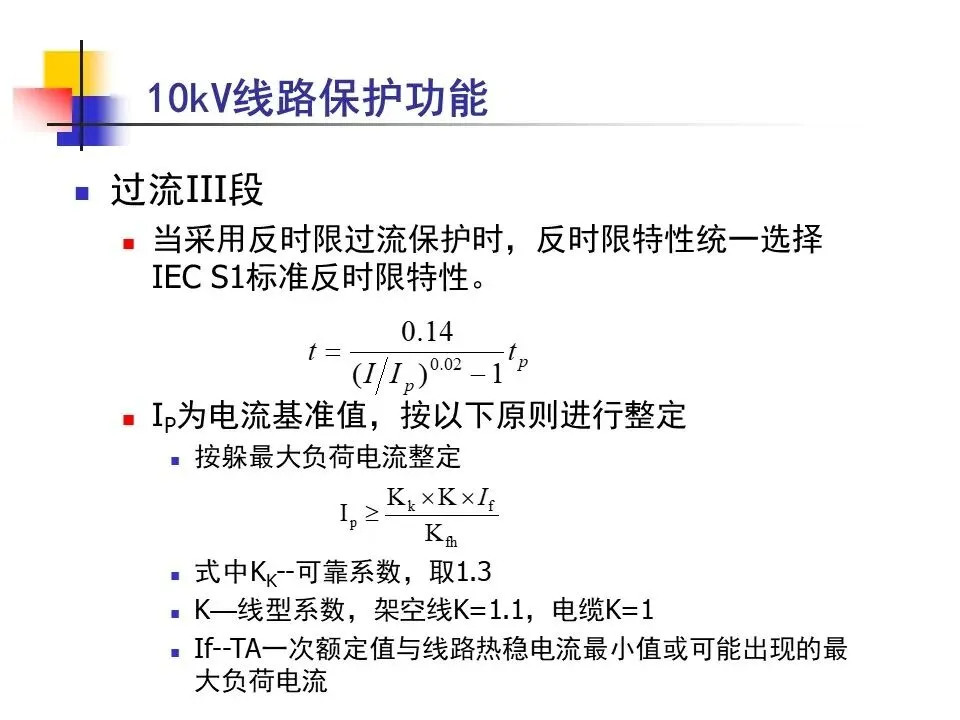

三段式相间定时限过流保护

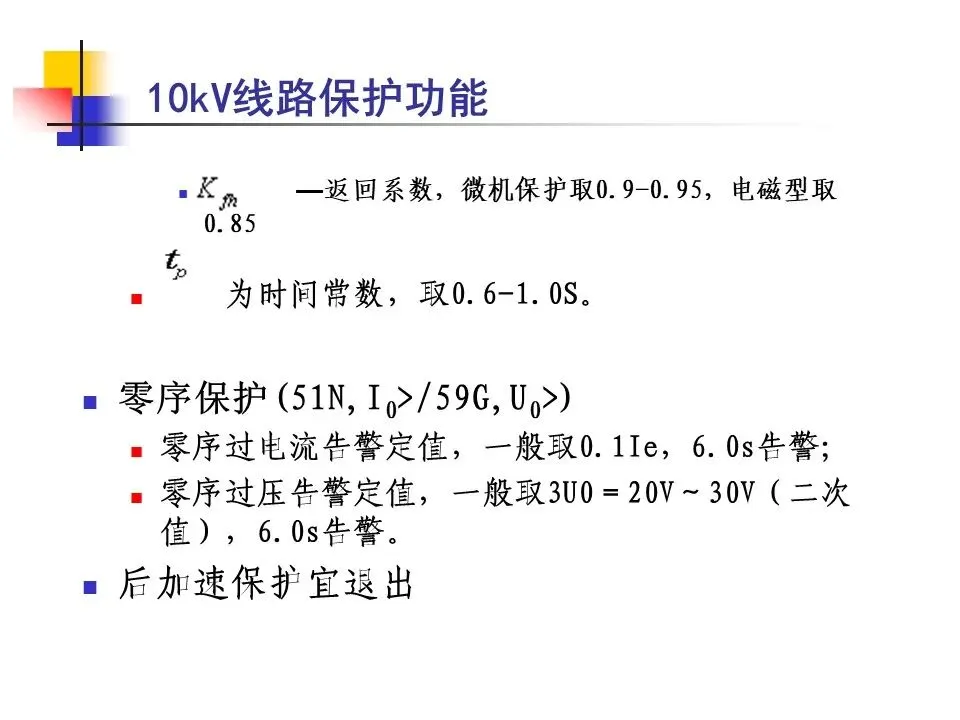

三段式零序过流保护、
过负荷保护、
三相一次重合闸（检无压、检同期或不检）、
低频减载、
小电流接地选线、
三相操作回路、
故障录波、
对一次设备完善的测控功能

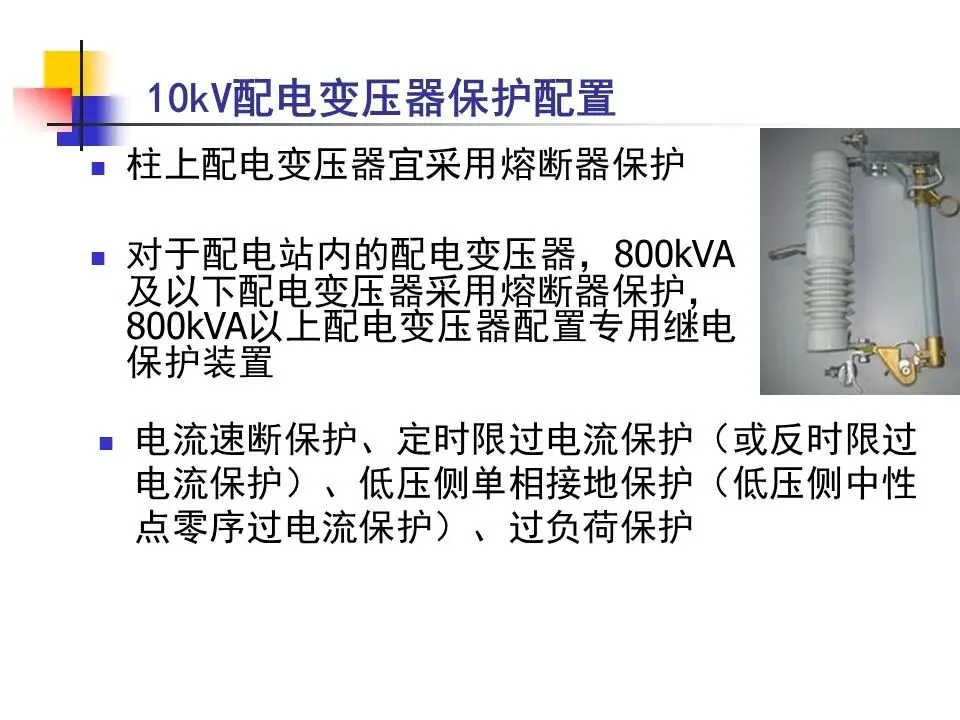

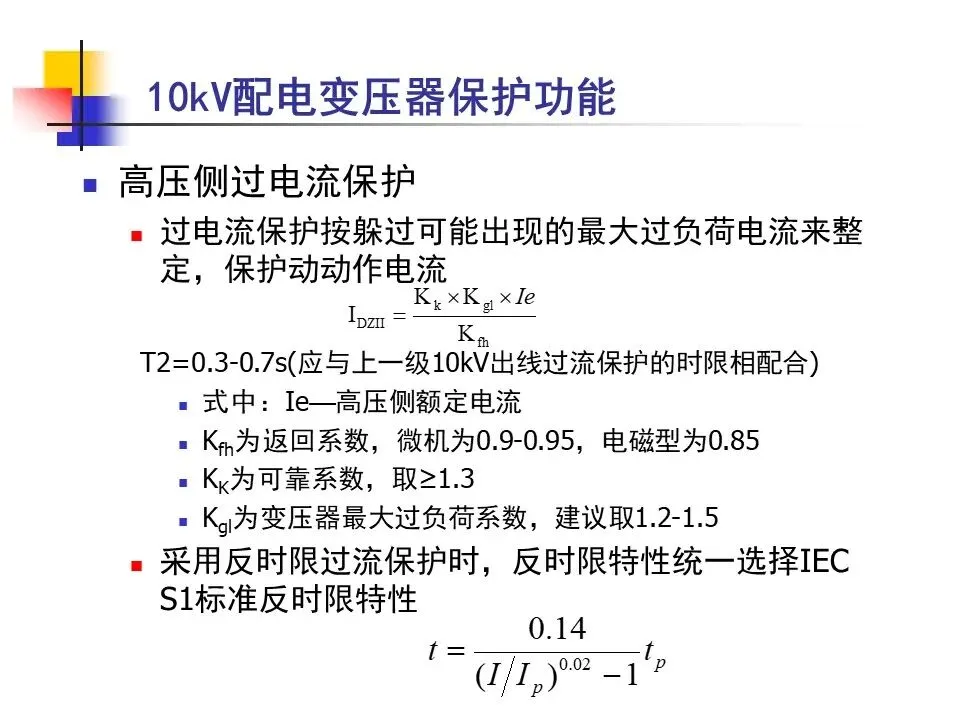

10kV配电变压器保护配置
柱上配电变压器宜采用熔断器保护

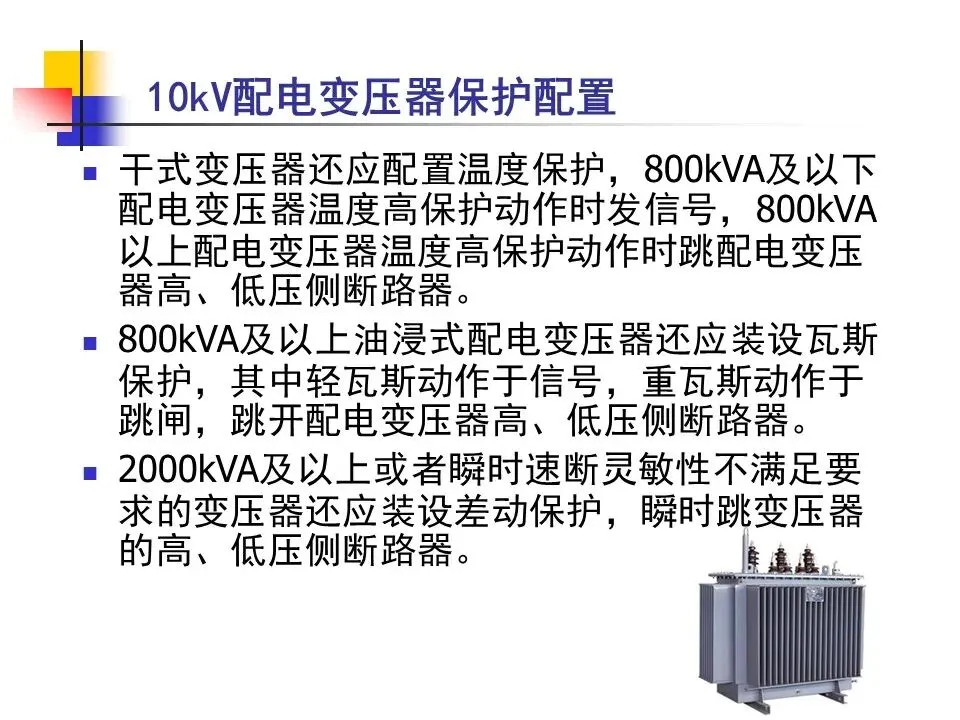

对于配电站内的配电变压器，800kVA及以下配电变压器采用熔断器保护，800kVA以上配电变压器配置专用继电保护装置

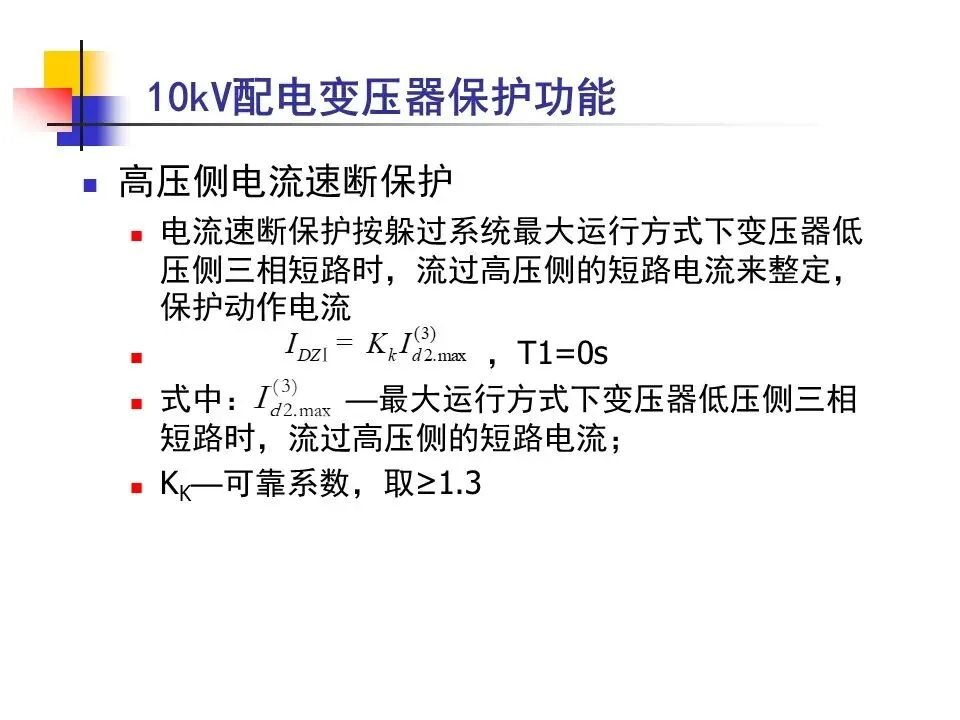

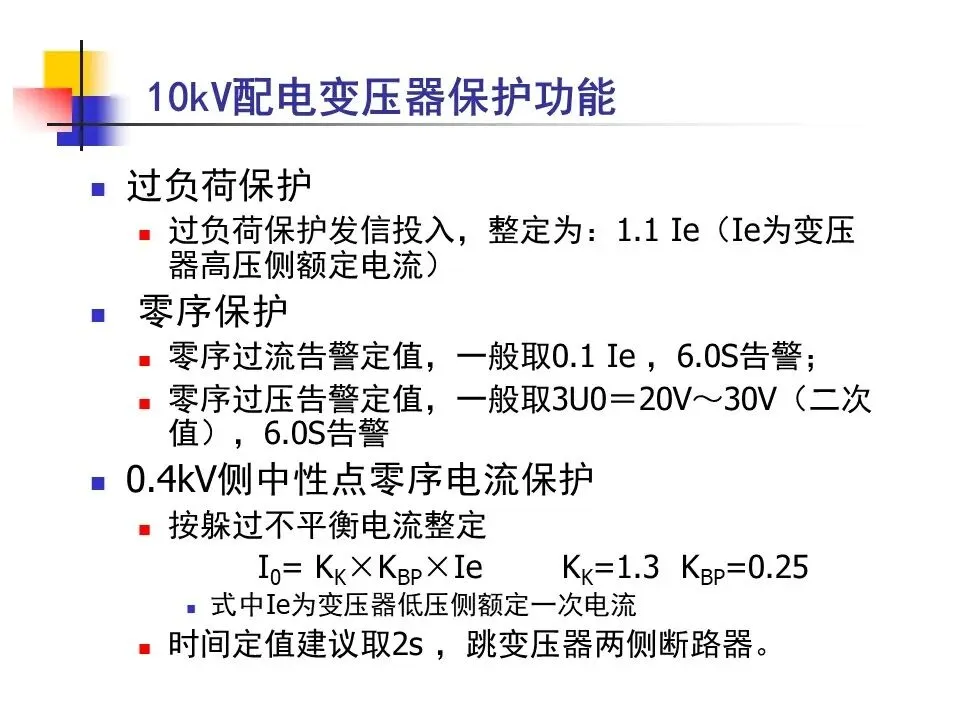

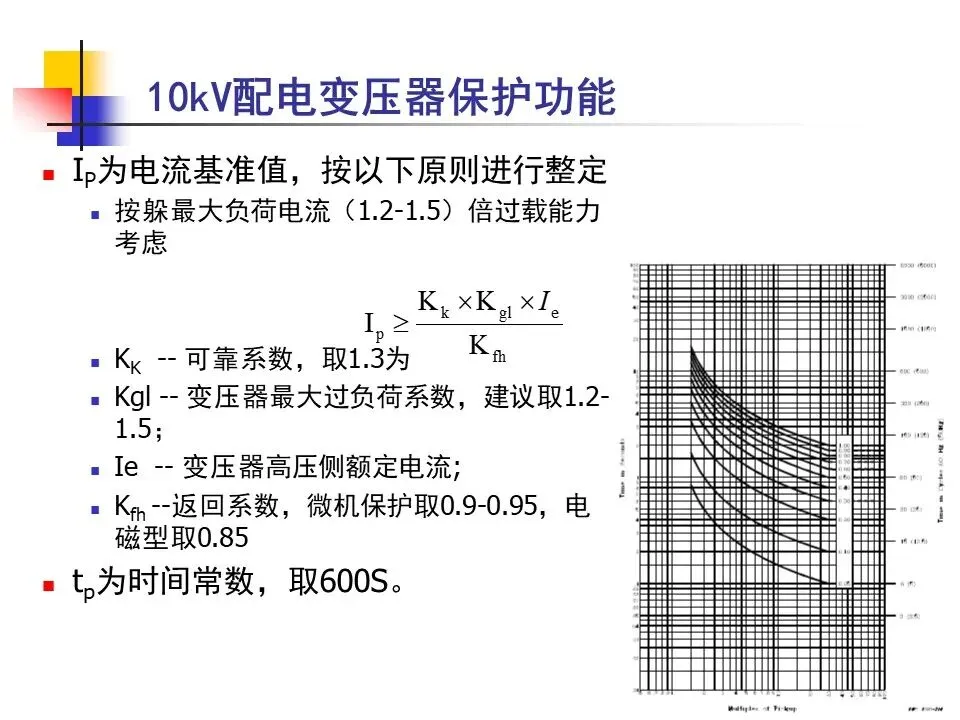

电流速断保护、定时限过电流保护（或反时限过电流保护）、低压侧单相接地保护（低压侧中性点零序过电流保护）、过负荷保护

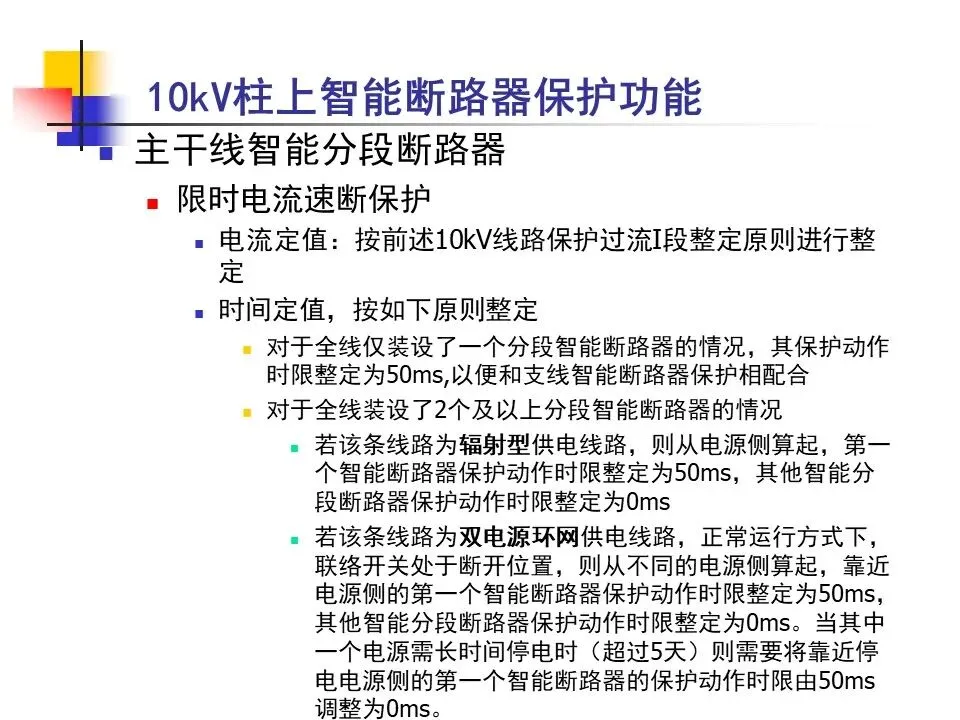

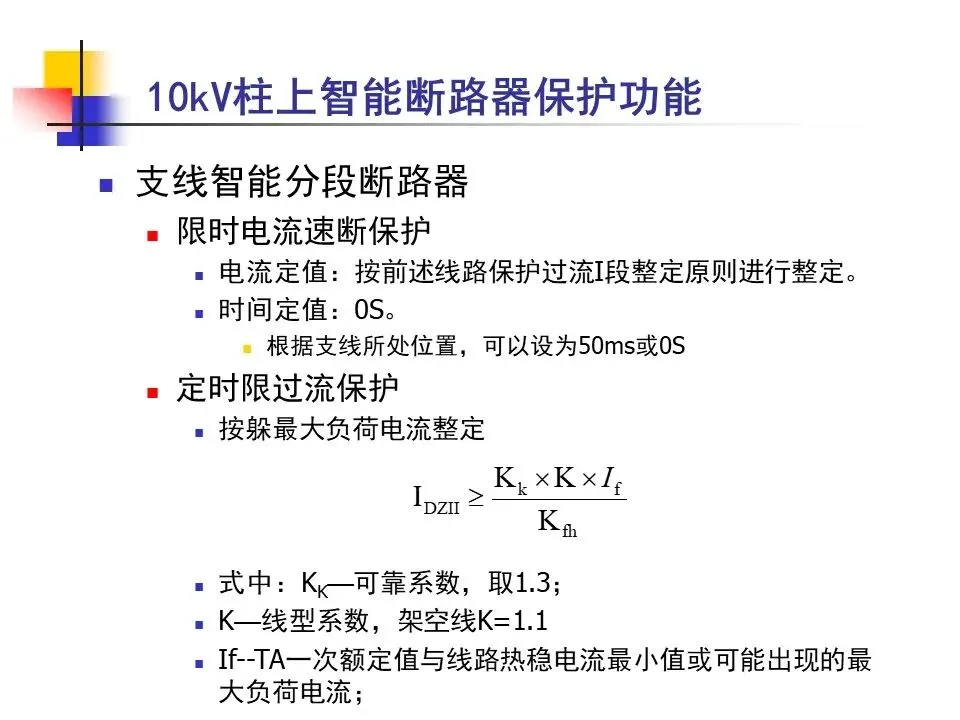

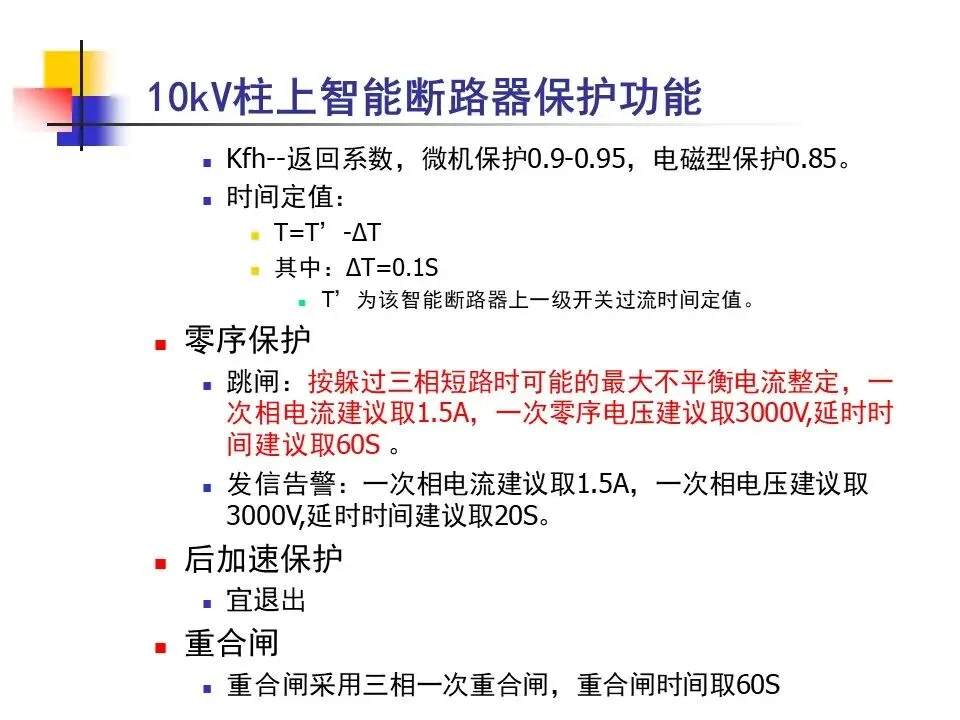

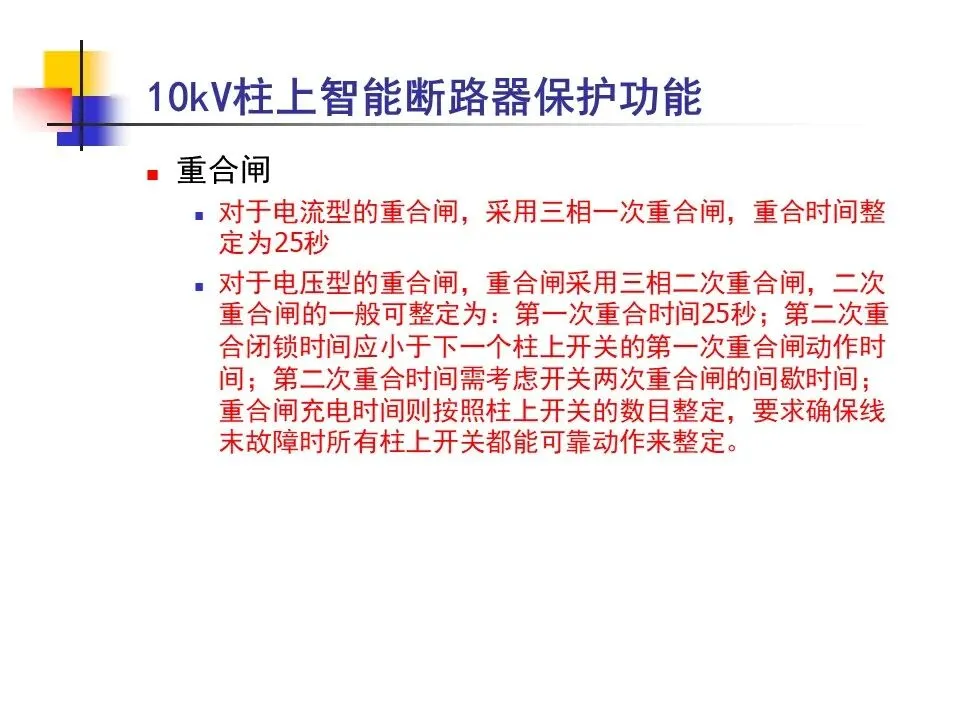

主干线智能分段断路器
限时电流速断保护

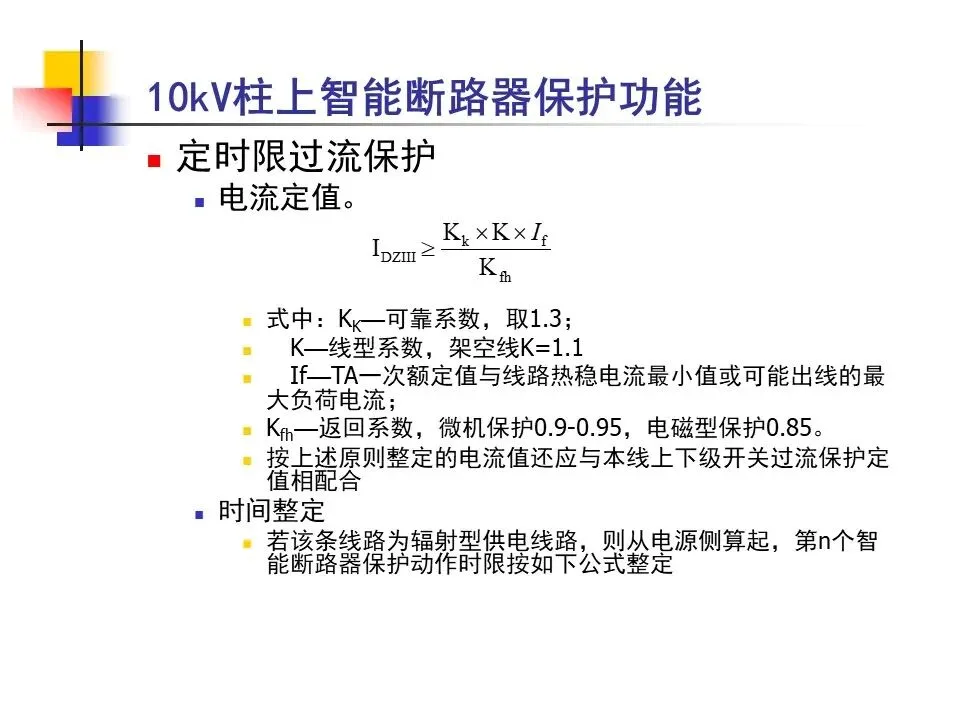

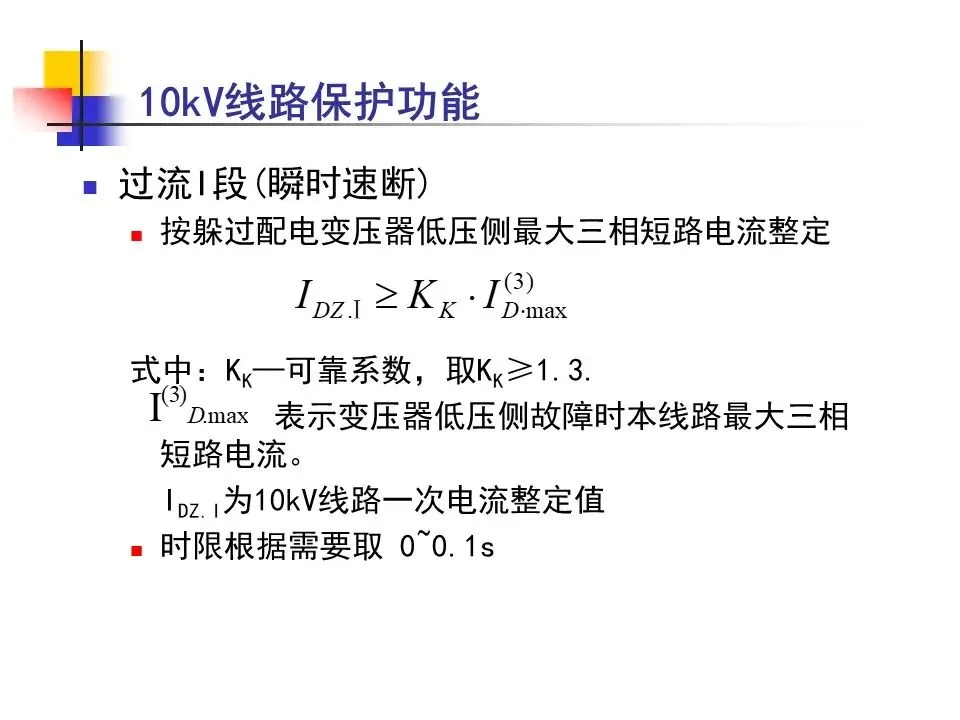

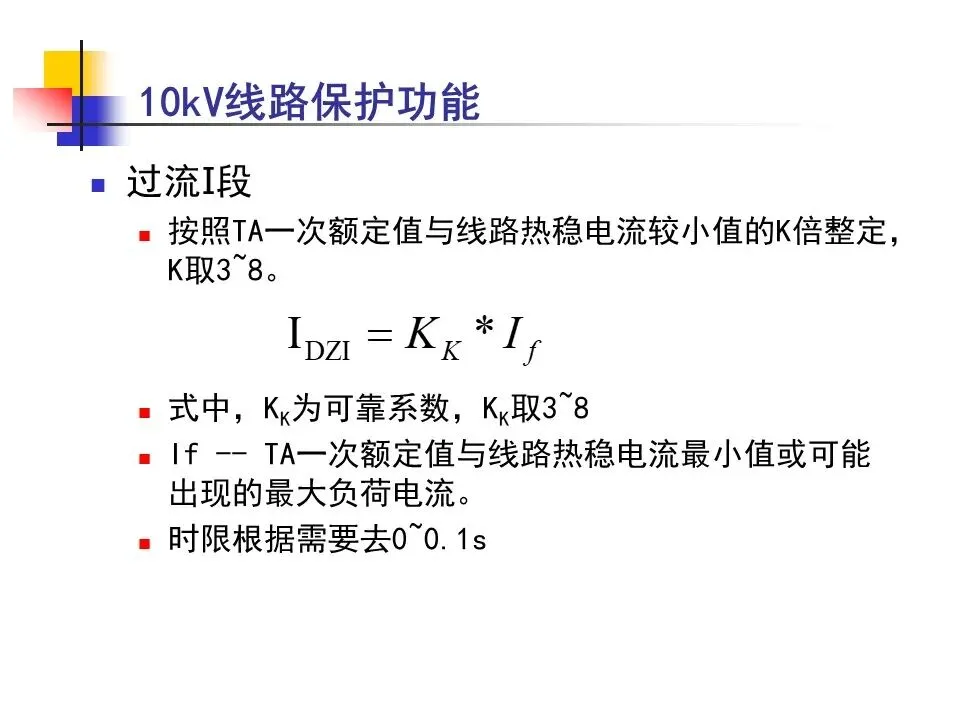

电流定值：按前述10kV线路保护过流I段整定原则进行整定
时间定值，按如下原则整定
对于全线仅装设了一个分段智能断路器的情况，其保护动作时限整定为50ms,以便和支线智能断路器保护相配合
对于全线装设了2个及以上分段智能断路器的情况

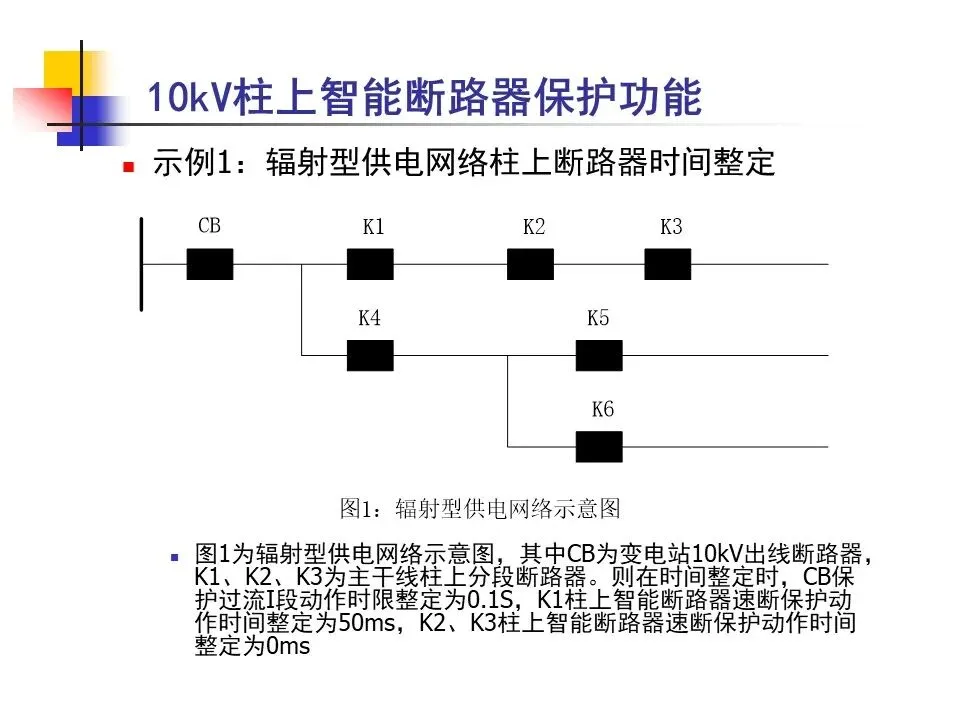

若该条线路为辐射型供电线路，则从电源侧算起，第一个智能断路器保护动作时限整定为50ms，其他智能分段断路器保护动作时限整定为0ms

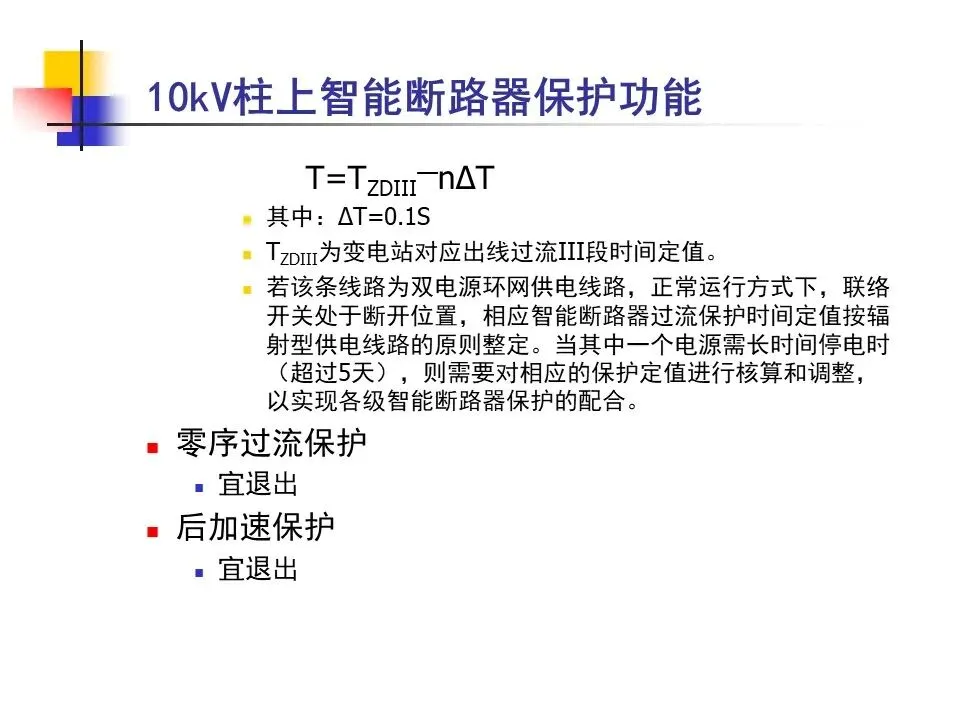

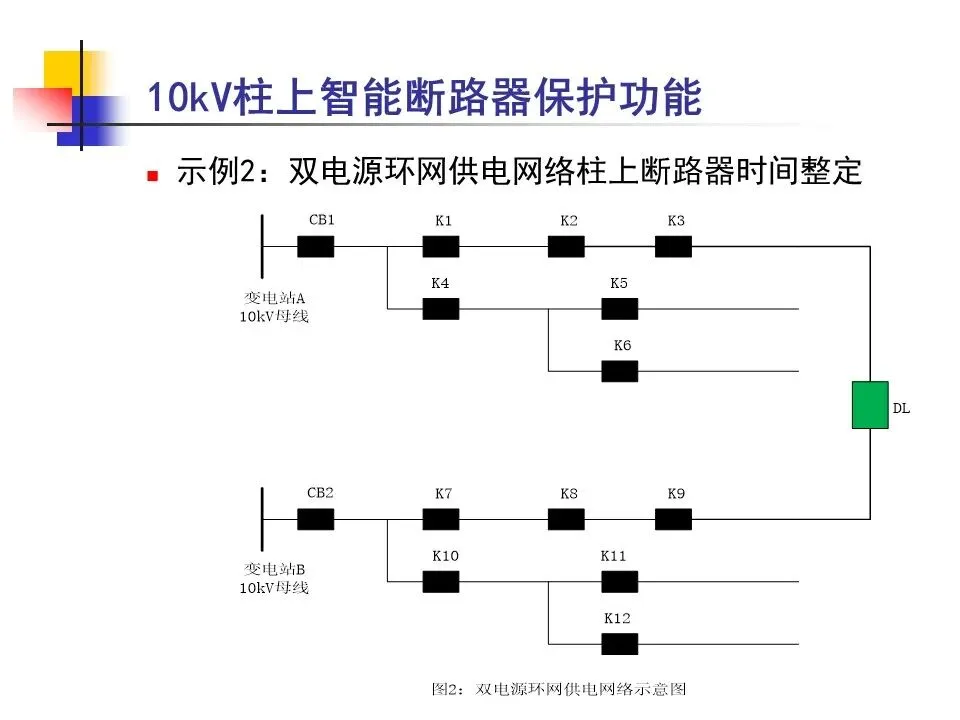

若该条线路为双电源环网供电线路，正常运行方式下，联络开关处于断开位置，则从不同的电源侧算起，靠近电源侧的第一个智能断路器保护动作时限整定为50ms，其他智能分段断路器保护动作时限整定为0ms。当其中一个电源需长时间停电时（超过5天）则需要将靠近停电电源侧的第一个智能断路器的保护动作时限由50ms调整为0ms。
