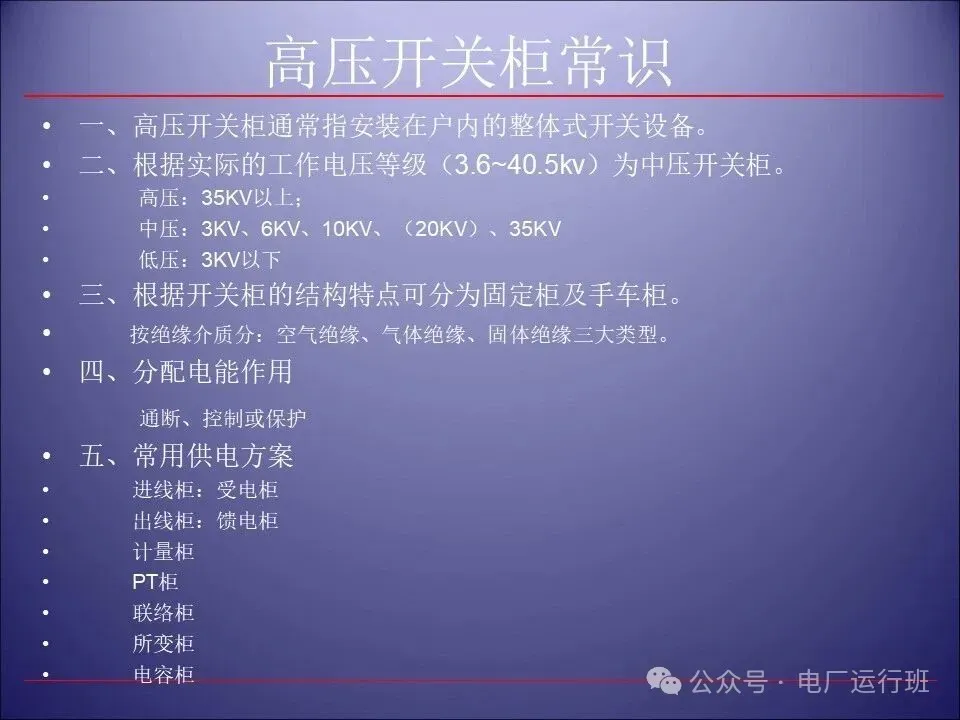

高压开关柜常识

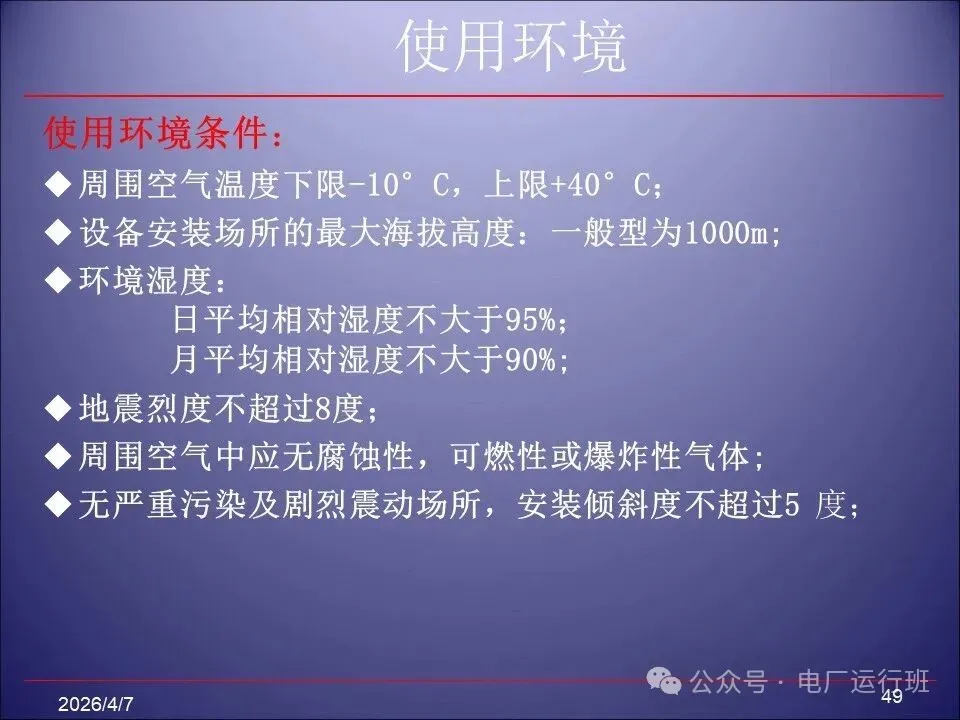

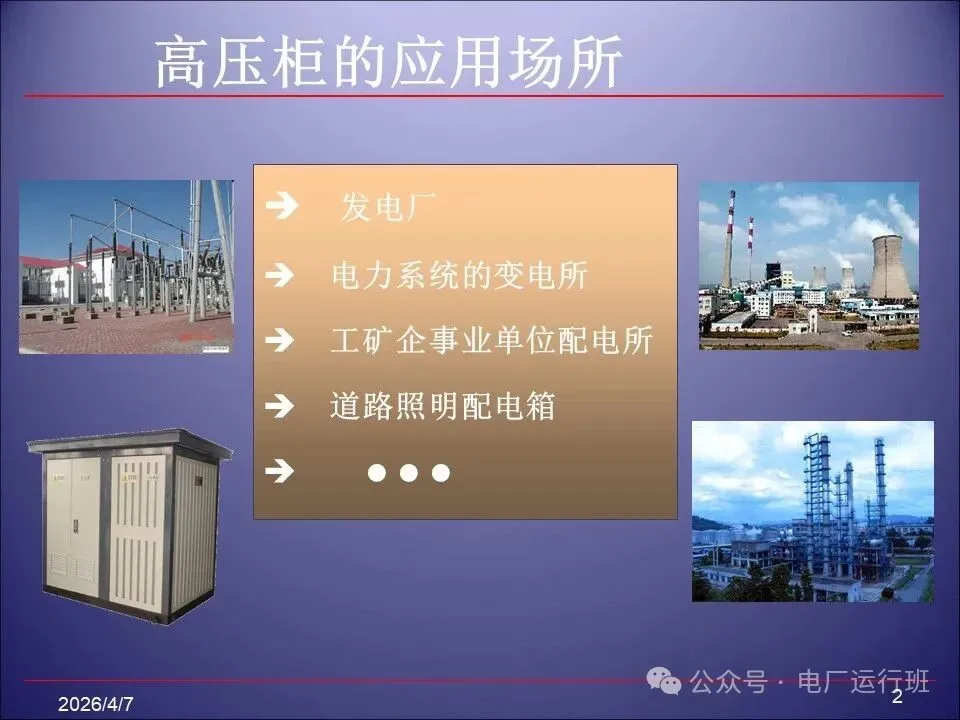

一、高压开关柜通常指安装在户内的整体式开关设备。

二、根据实际的工作电压等级（3.6~40.5kv）为中压开关柜。

高压：35KV以上；

中压：3KV、6KV、10KV、（20KV）、35KV

低压：3KV以下

三、根据开关柜的结构特点可分为固定柜及手车柜。

按绝缘介质分：空气绝缘、气体绝缘、固体绝缘三大类型。

四、分配电能作用

通断、控制或保护

五、常用供电方案

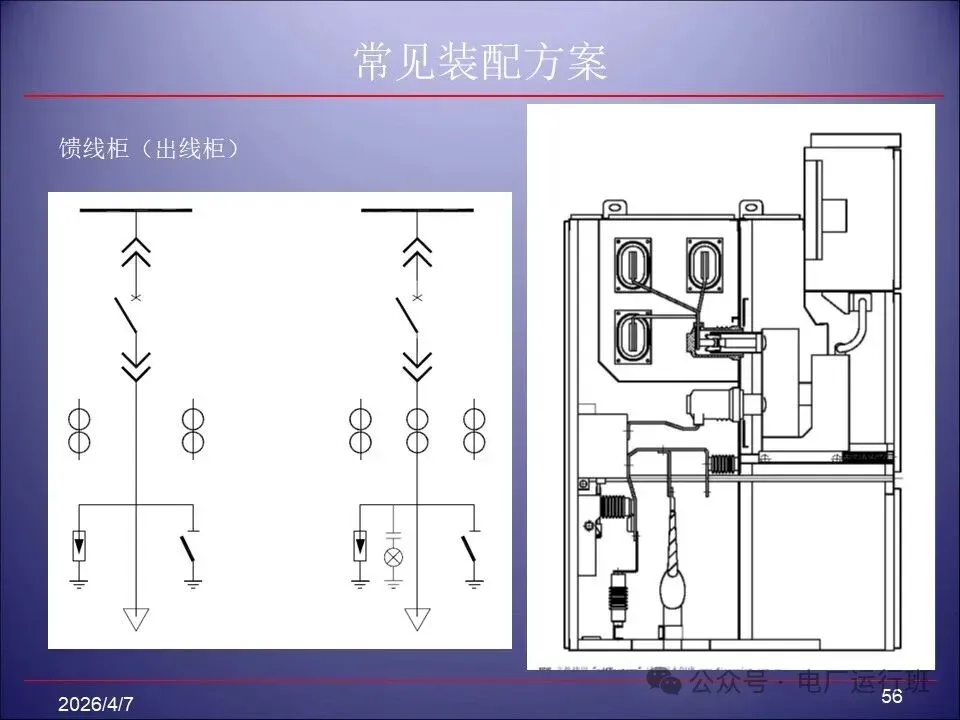

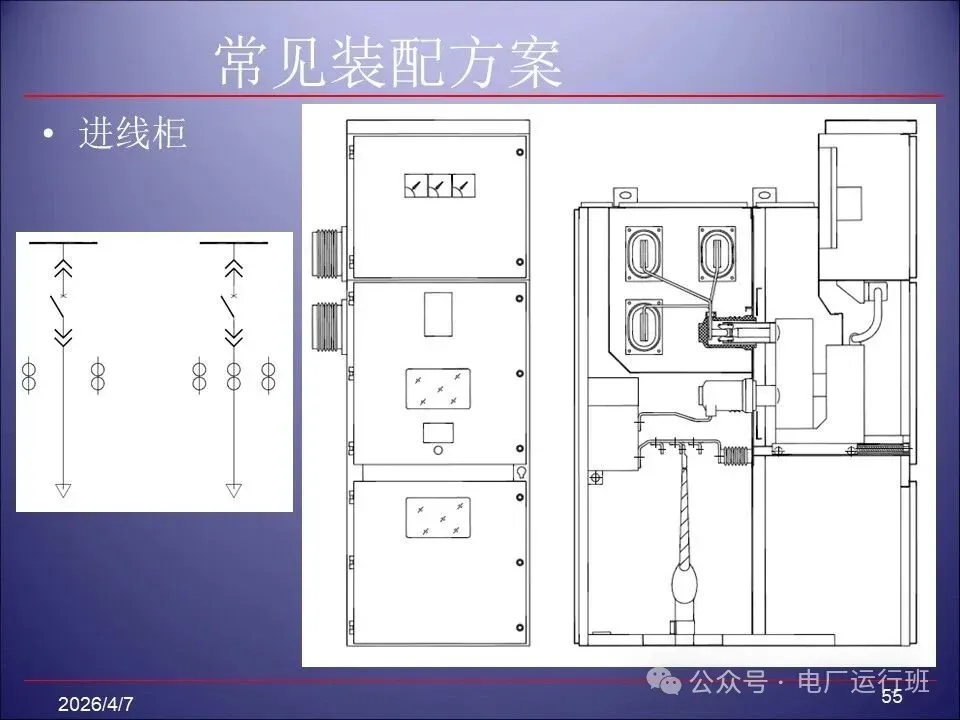

进线柜：受电柜

出线柜：馈电柜

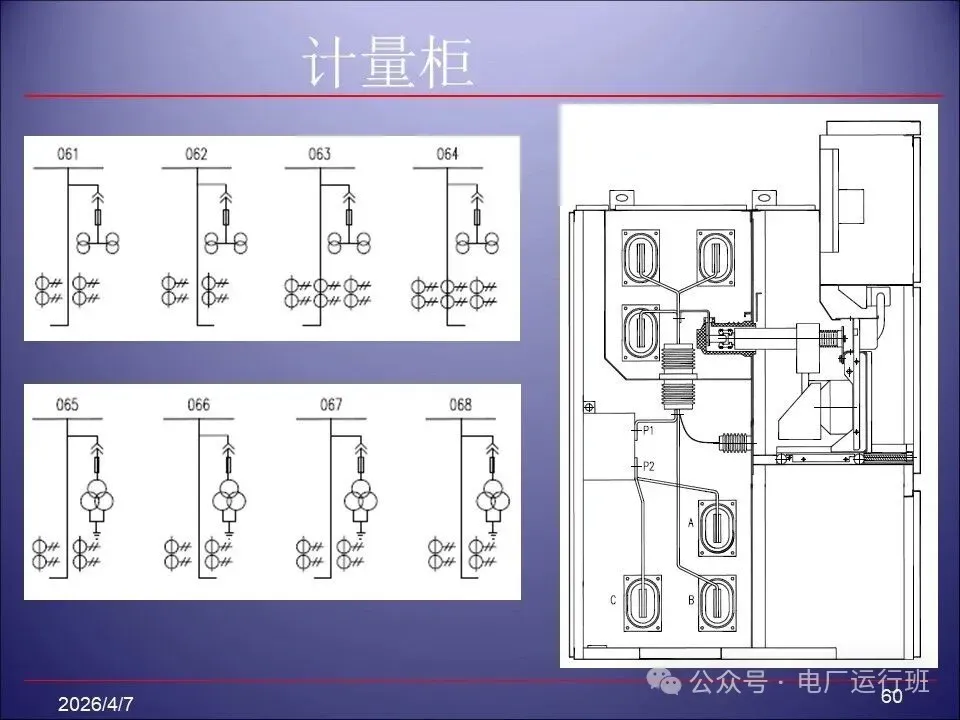

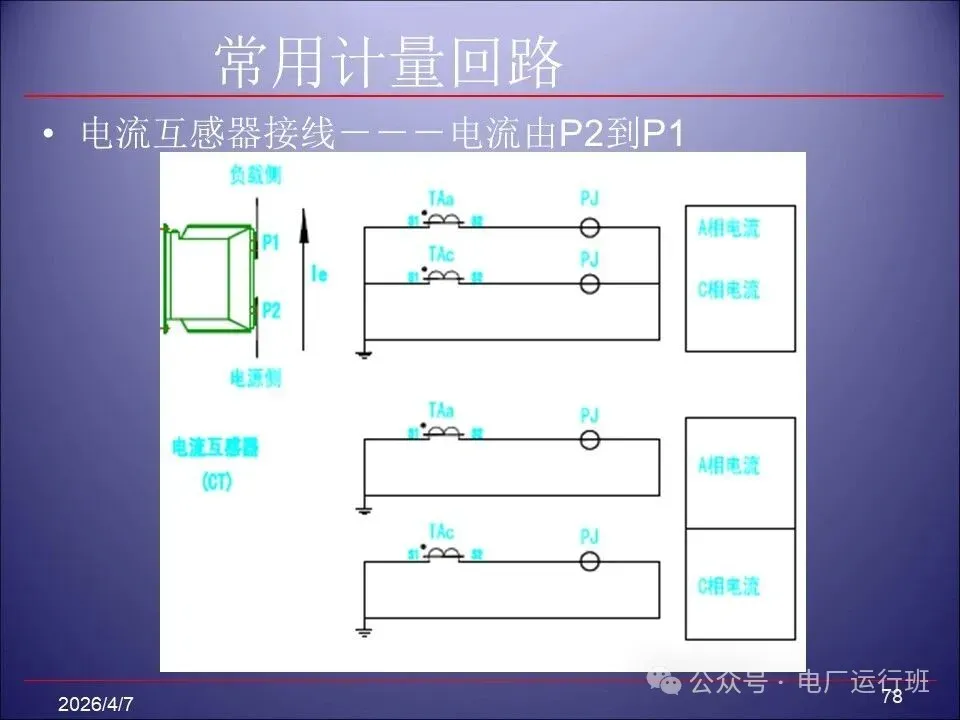

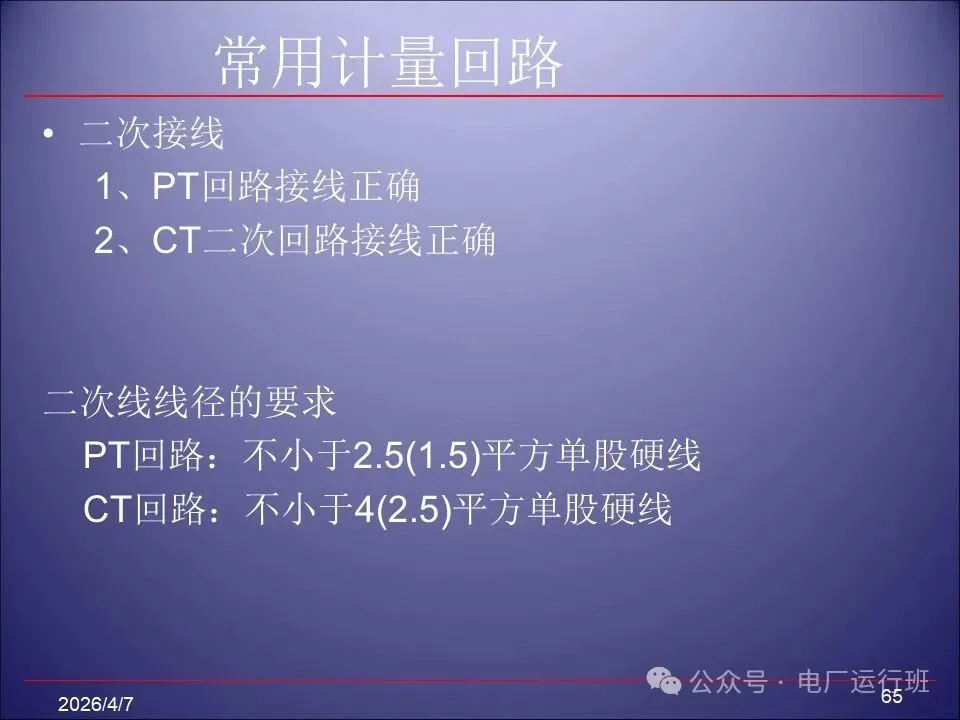

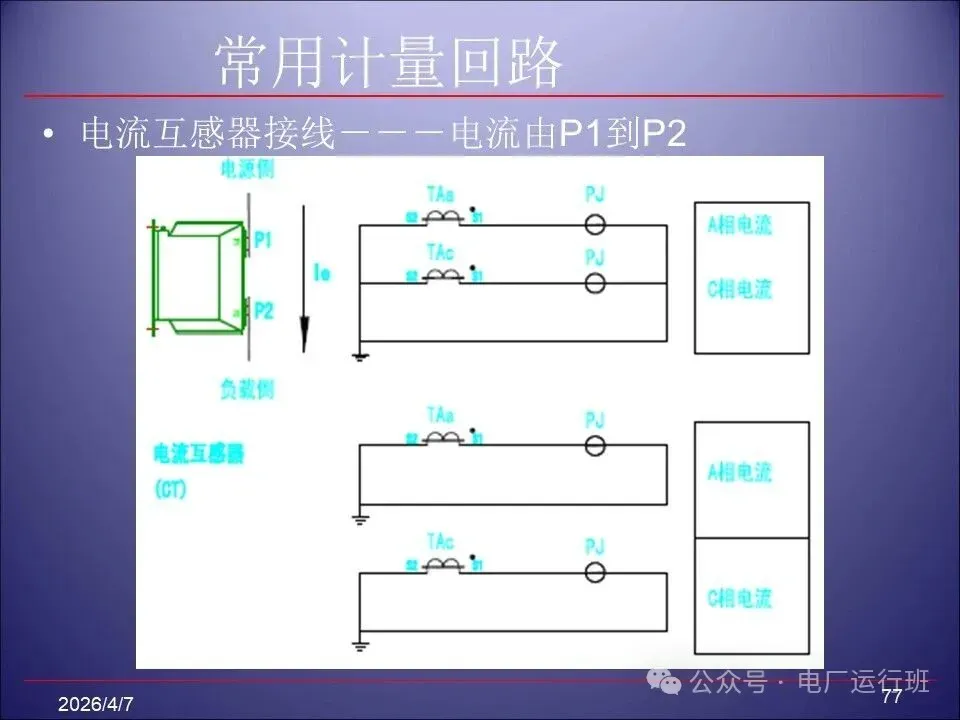

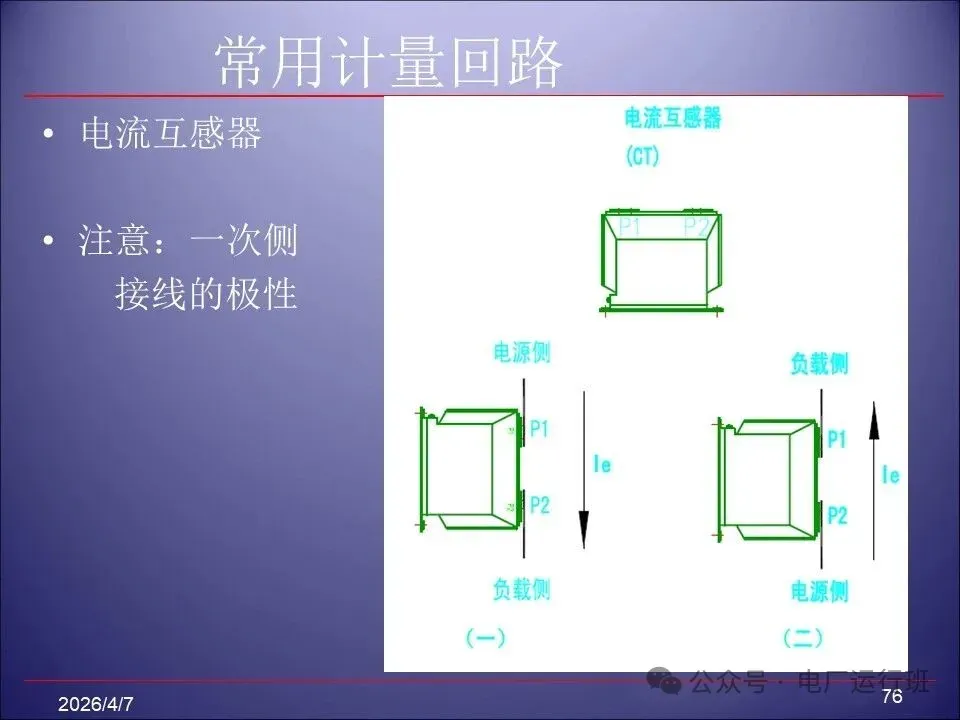

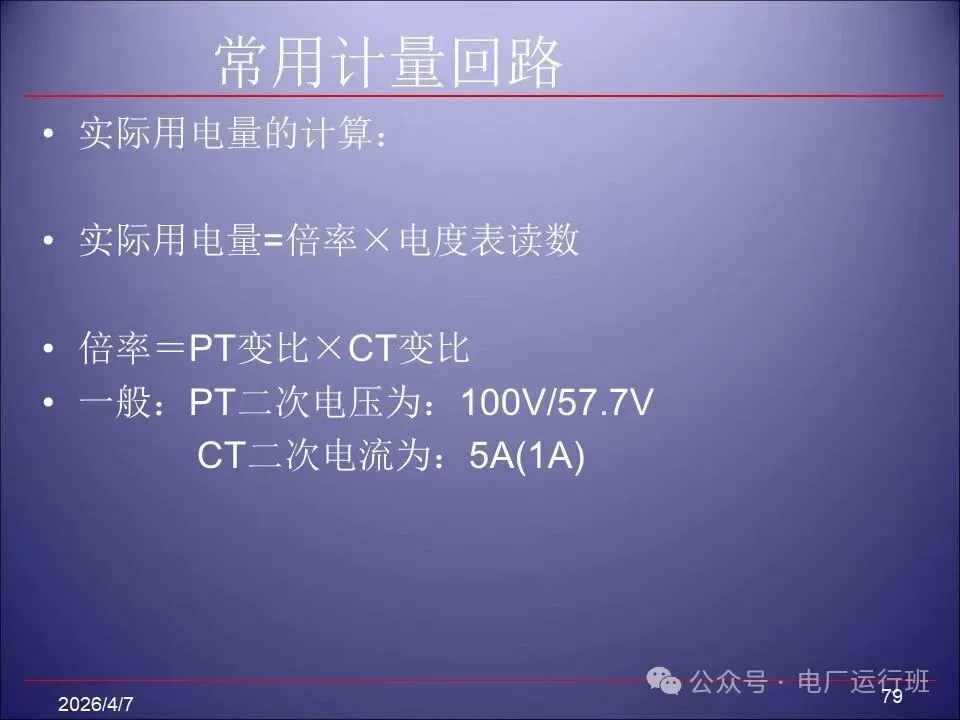

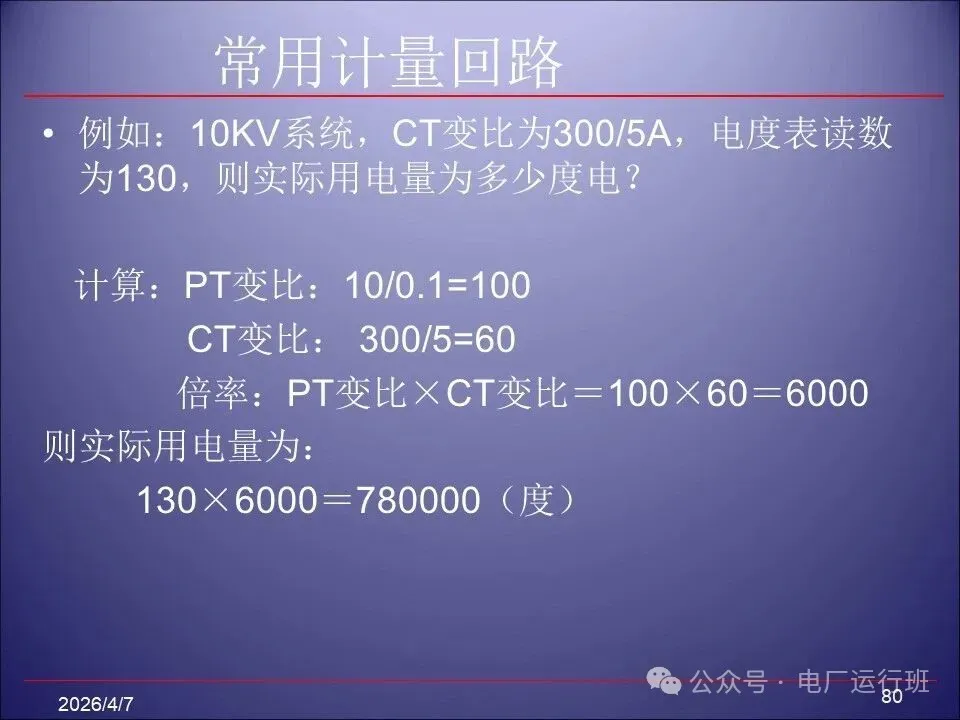

计量柜

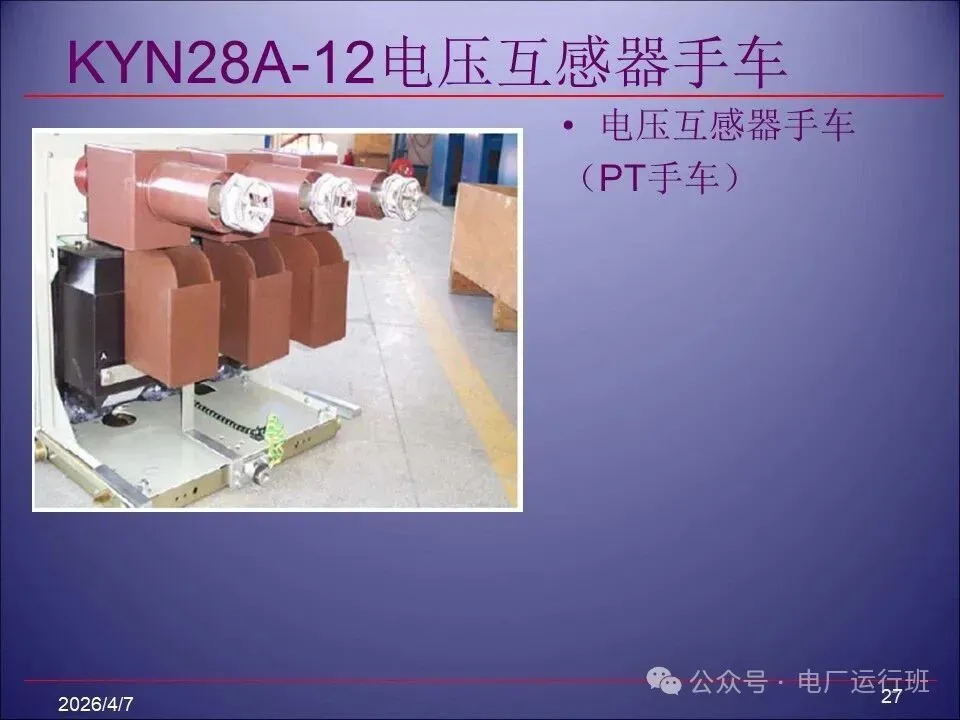

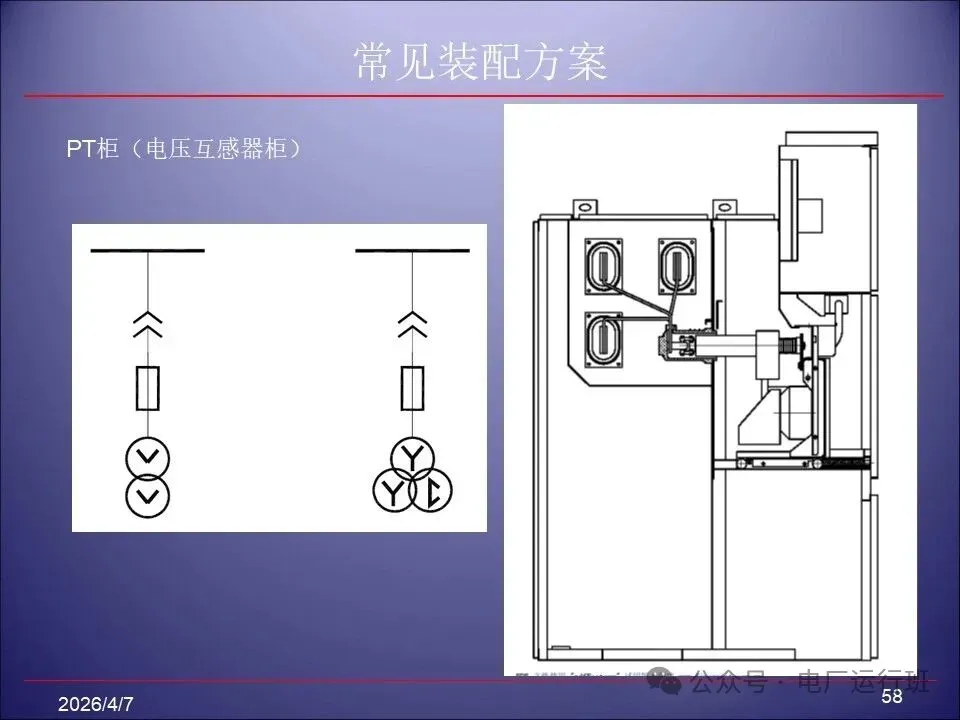

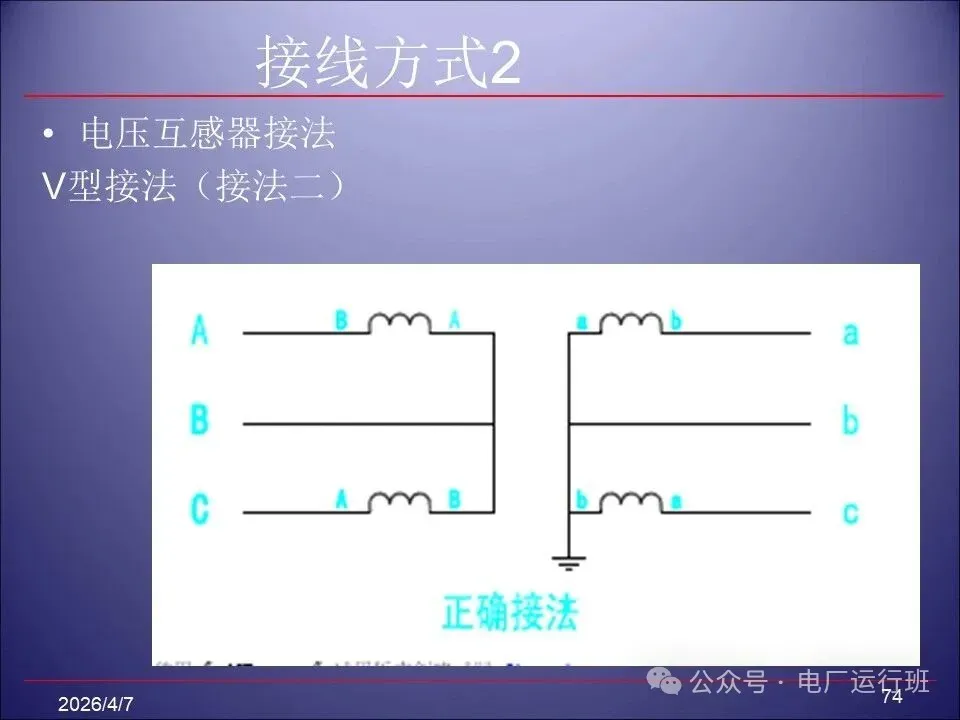

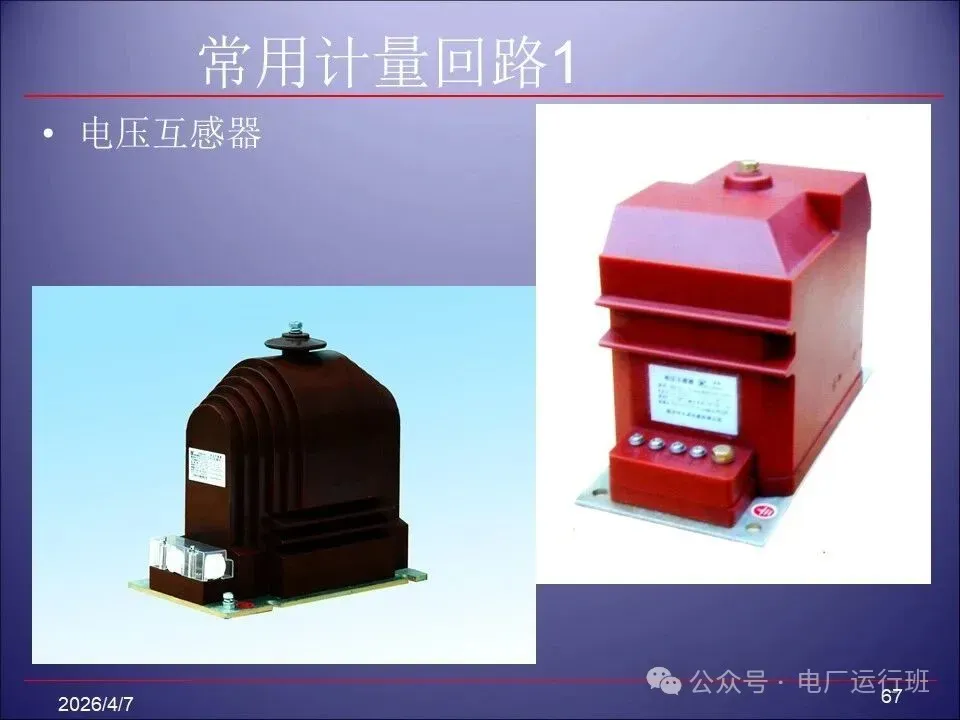

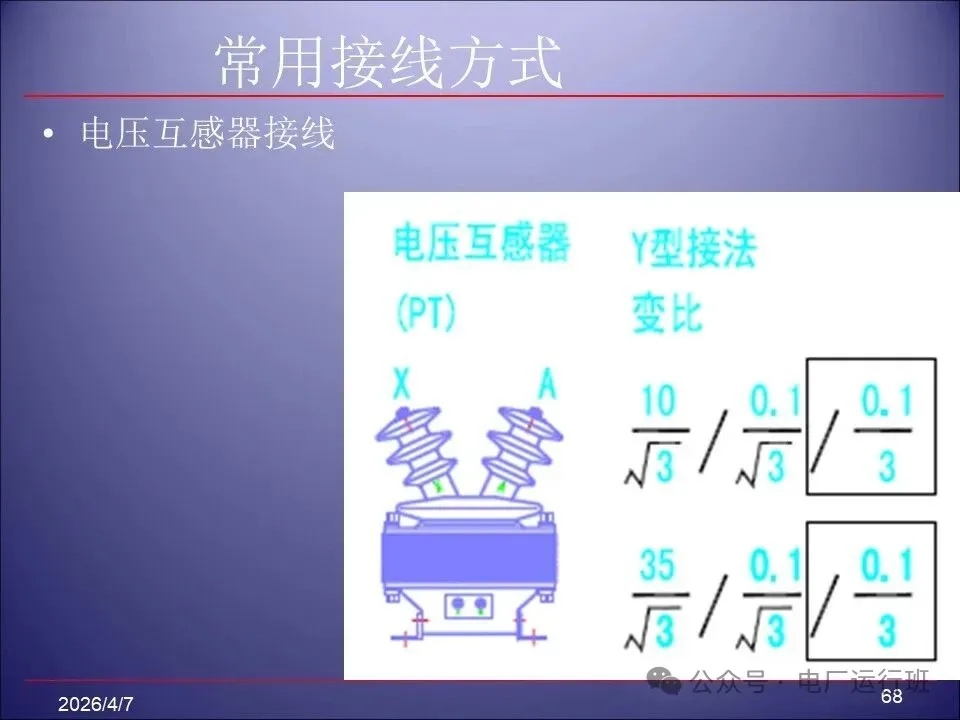

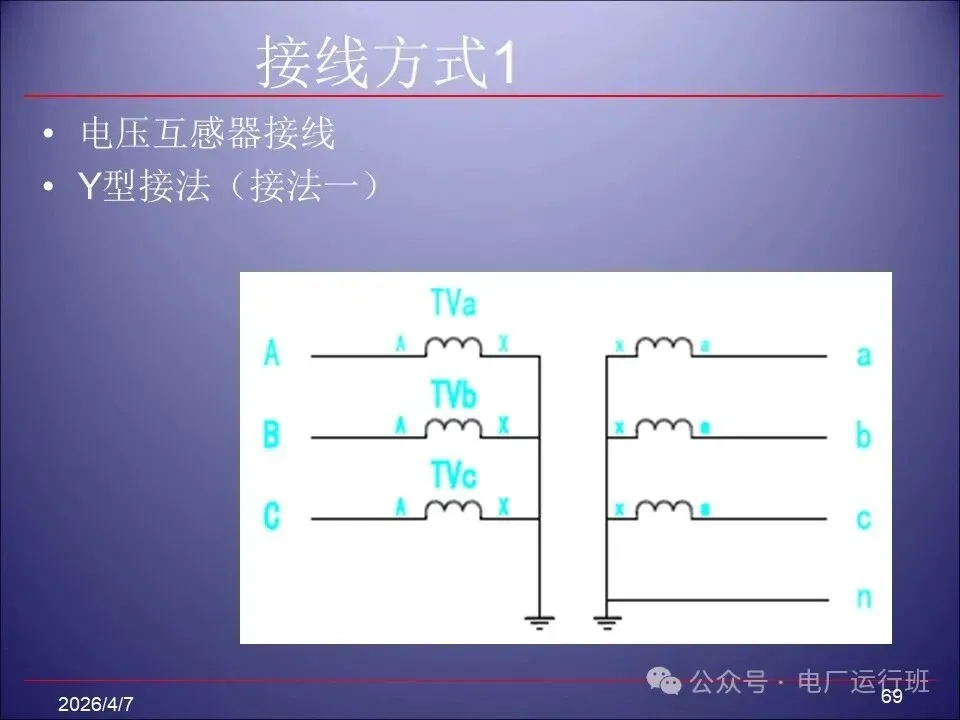

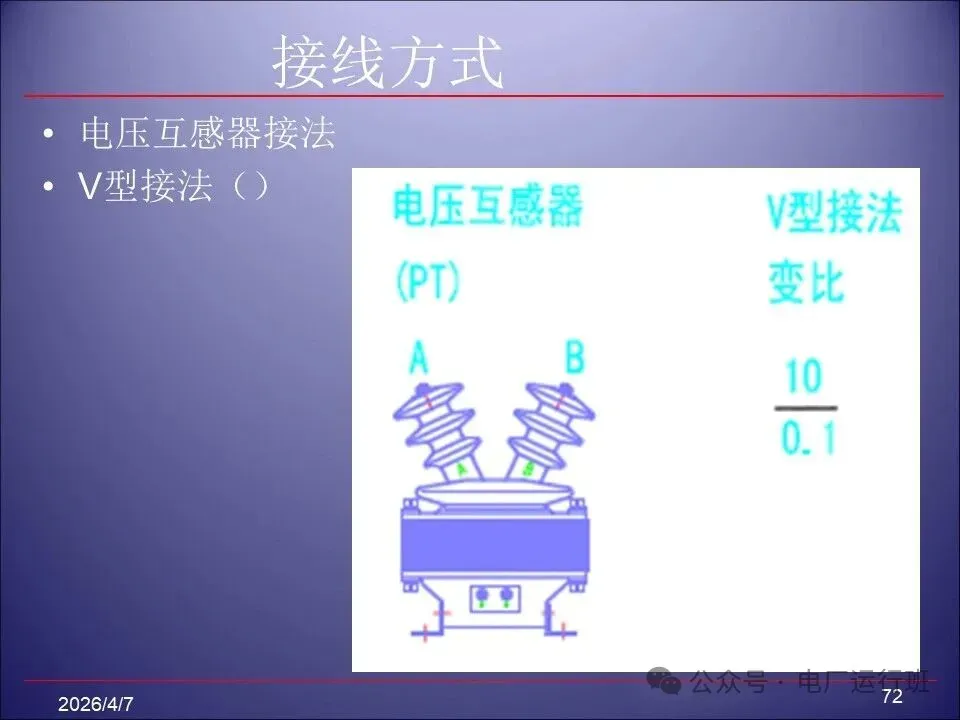

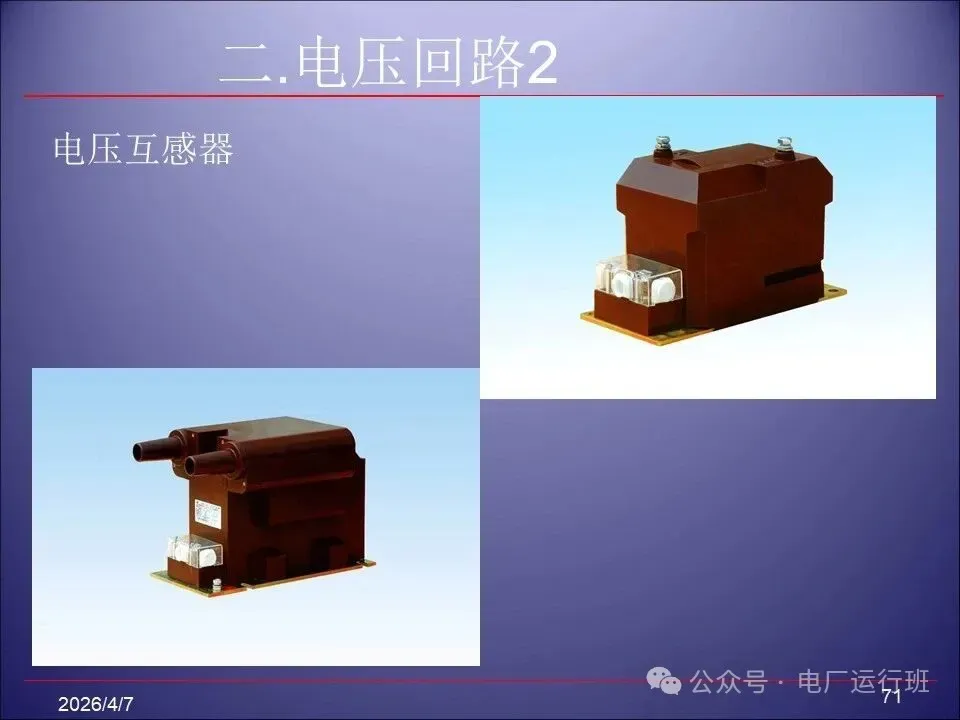

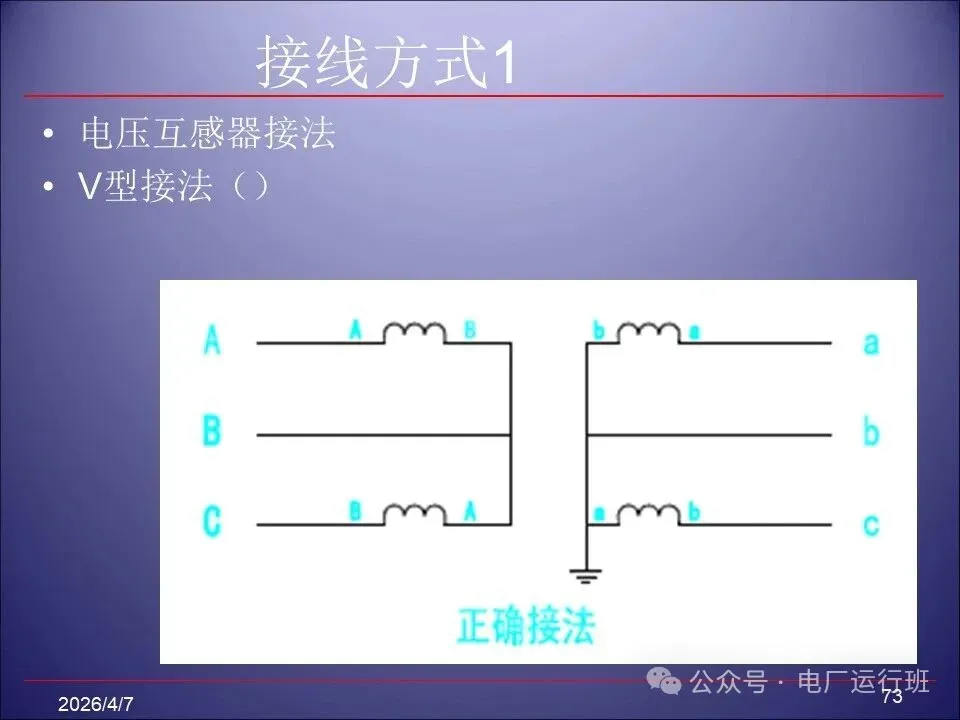

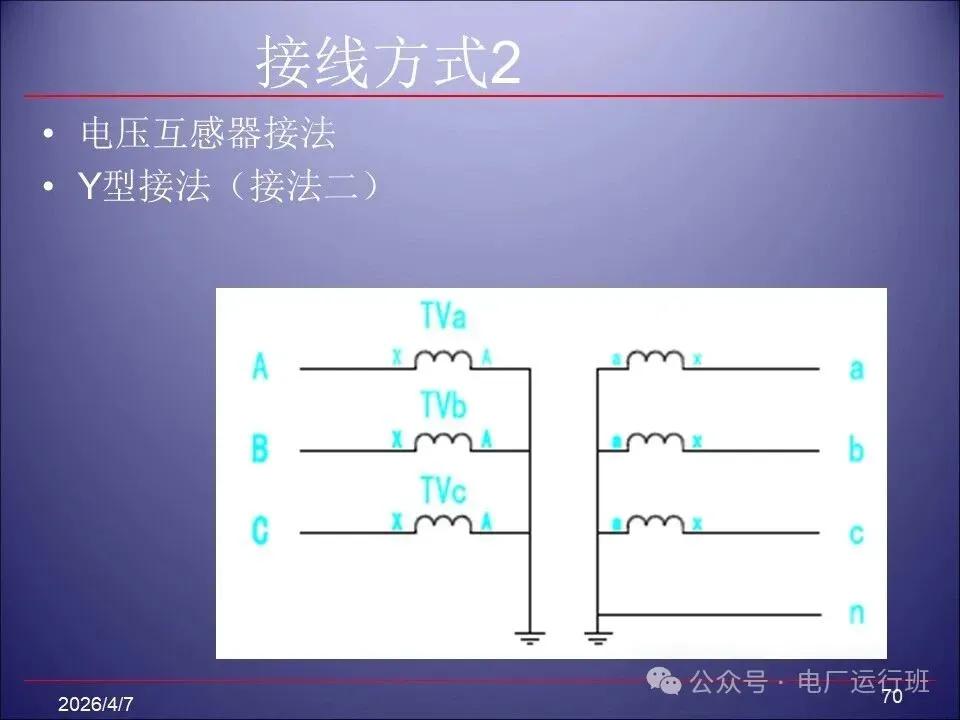

PT柜

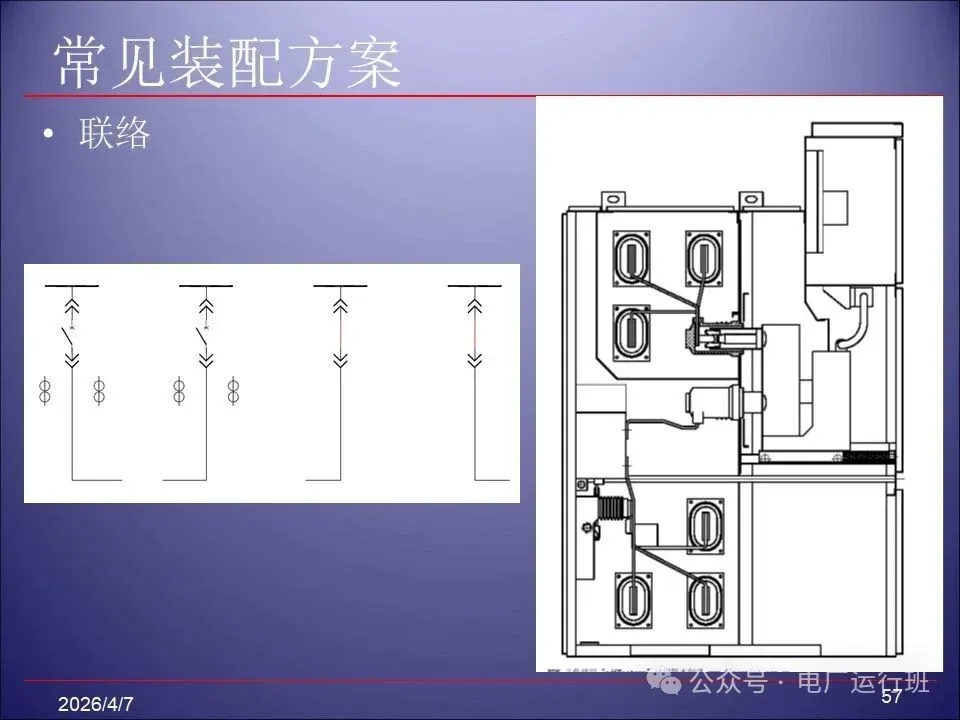

联络柜

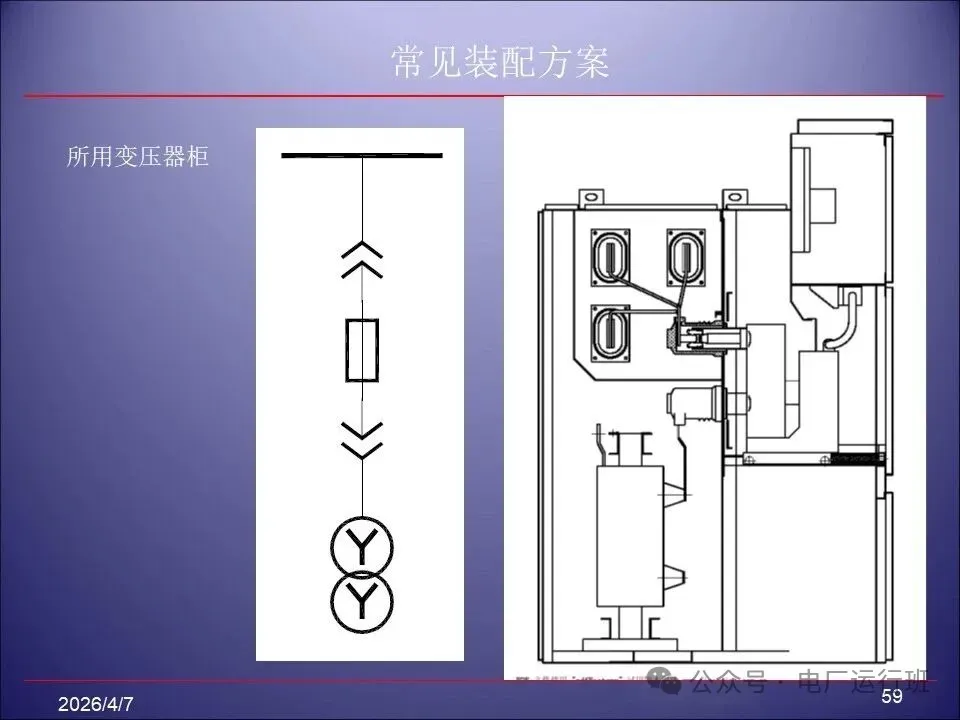

所变柜

电容柜

 4月23-24日广州站：国网、南网投标业务能力提升班，参加后中标率明显提升！火热招生中……

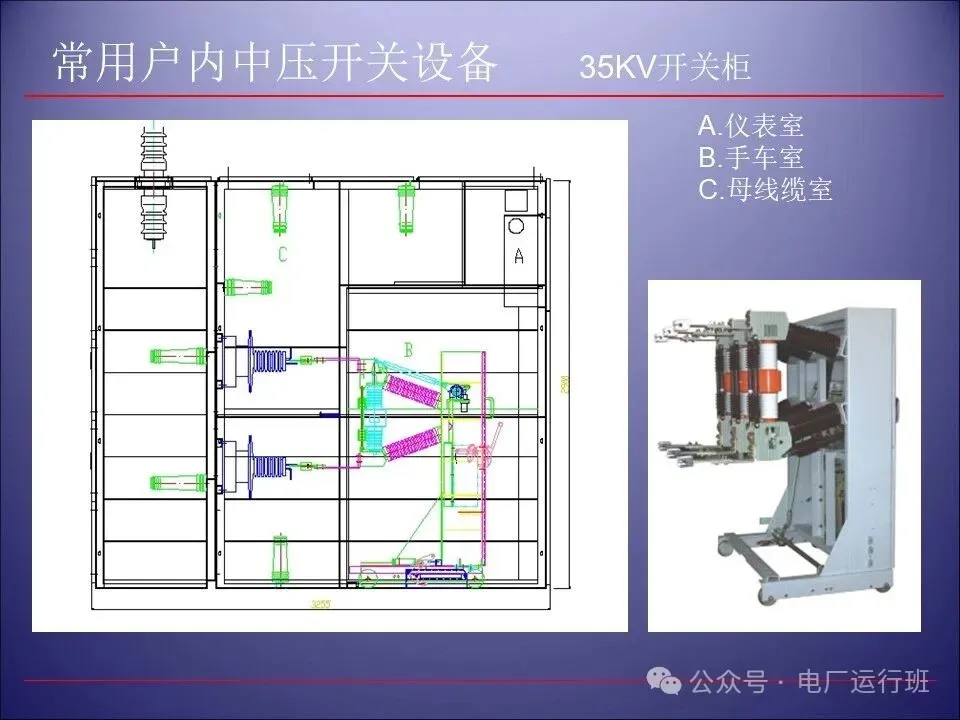

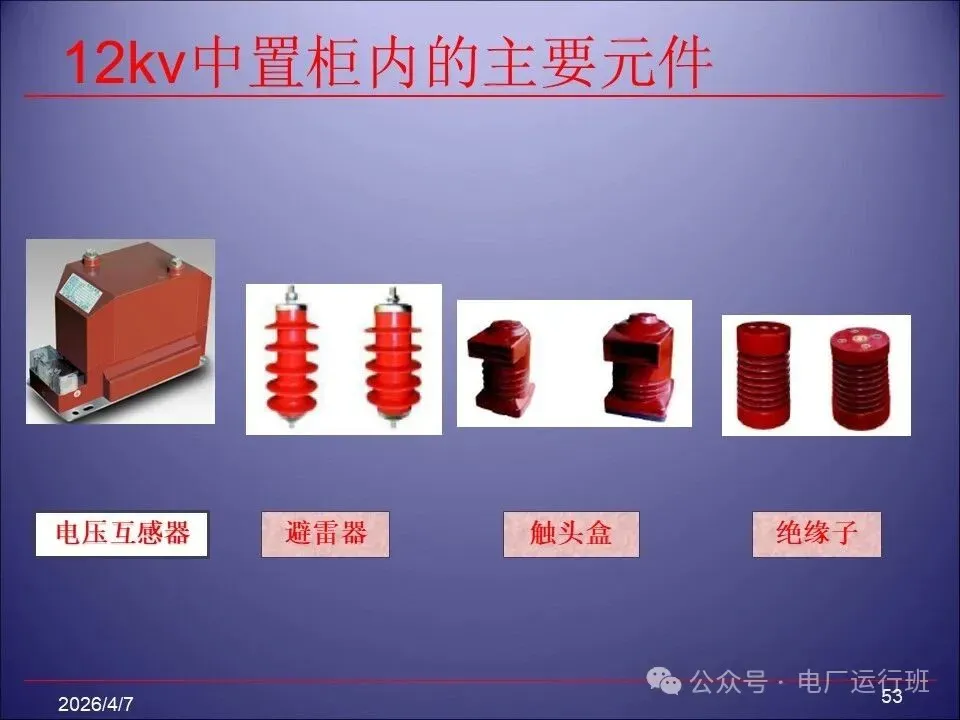

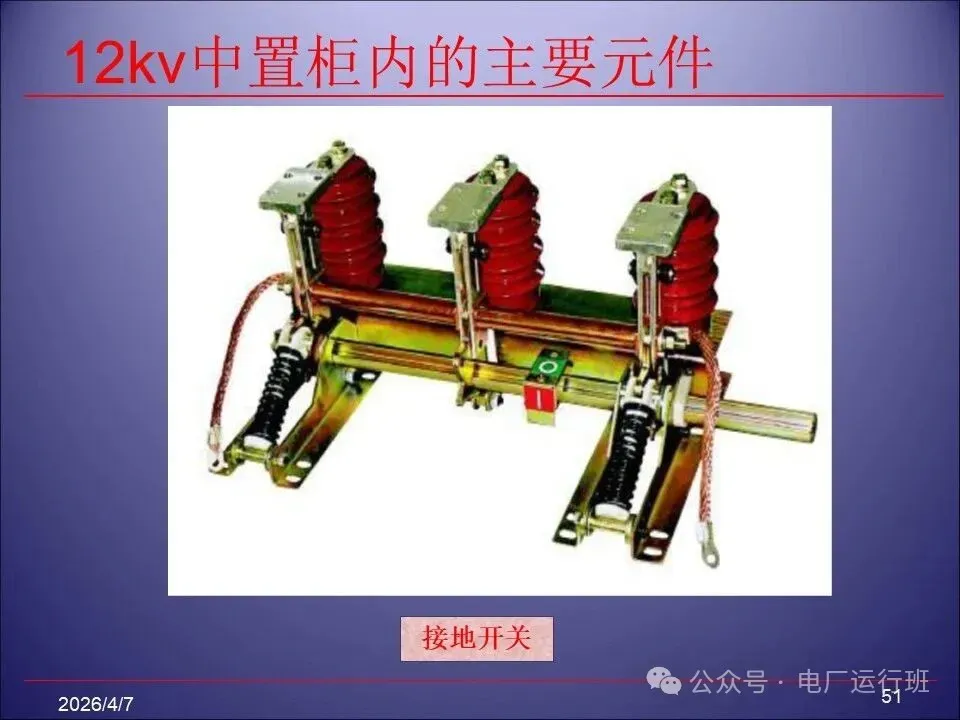

开关柜的组成部分

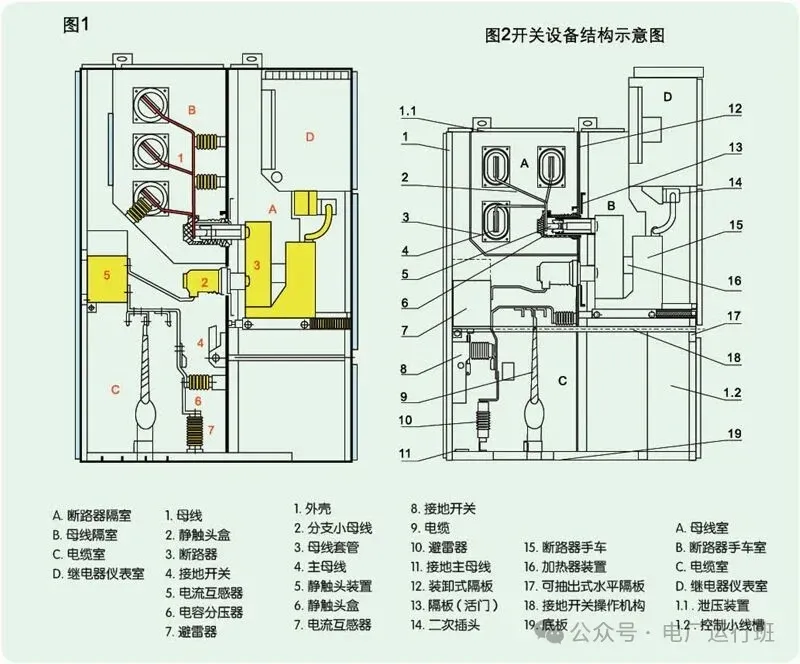

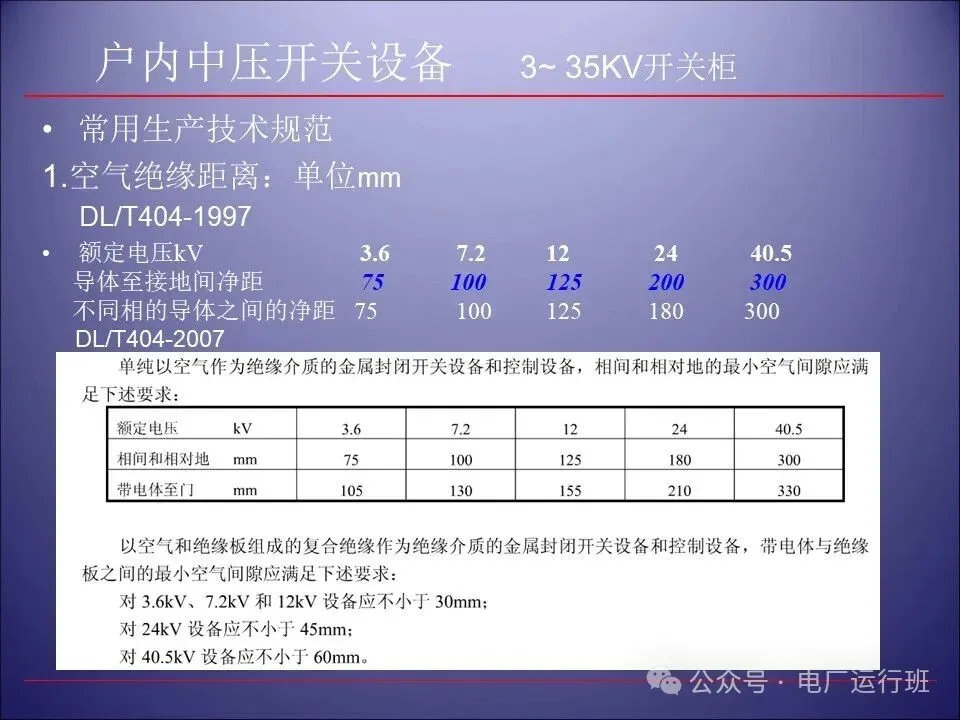

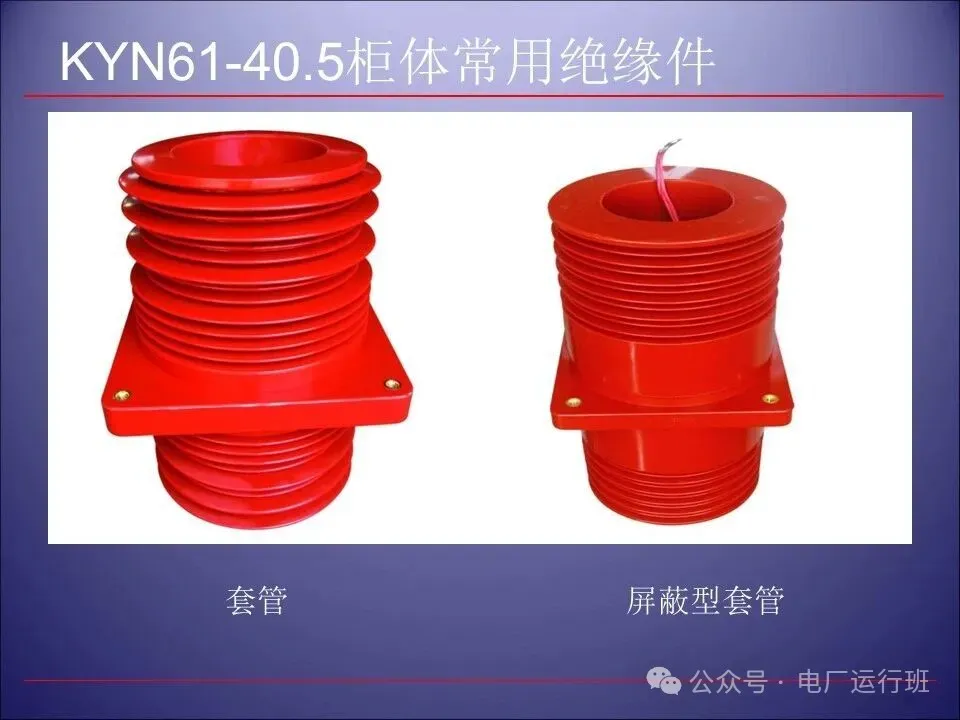

开关柜的组成： 开关柜应满足国标GB3906《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

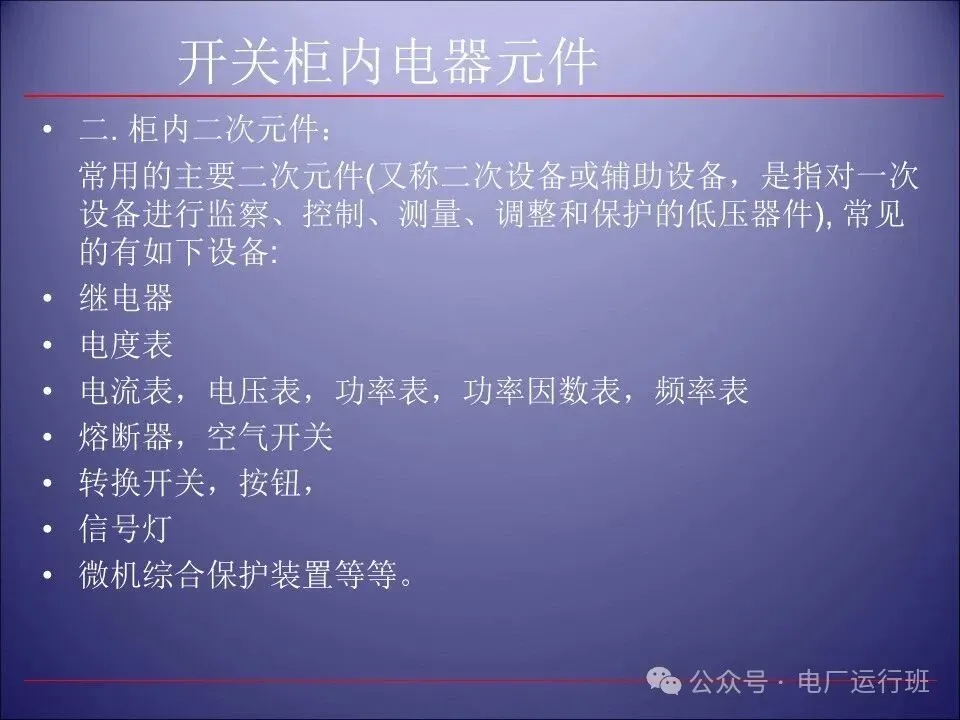

二. 柜内二次元件：

常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压器件), 常见的有如下设备:

继电器

电度表

电流表，电压表，功率表，功率因数表，频率表

熔断器，空气开关

转换开关，按钮，

信号灯

微机综合保护装置等等。

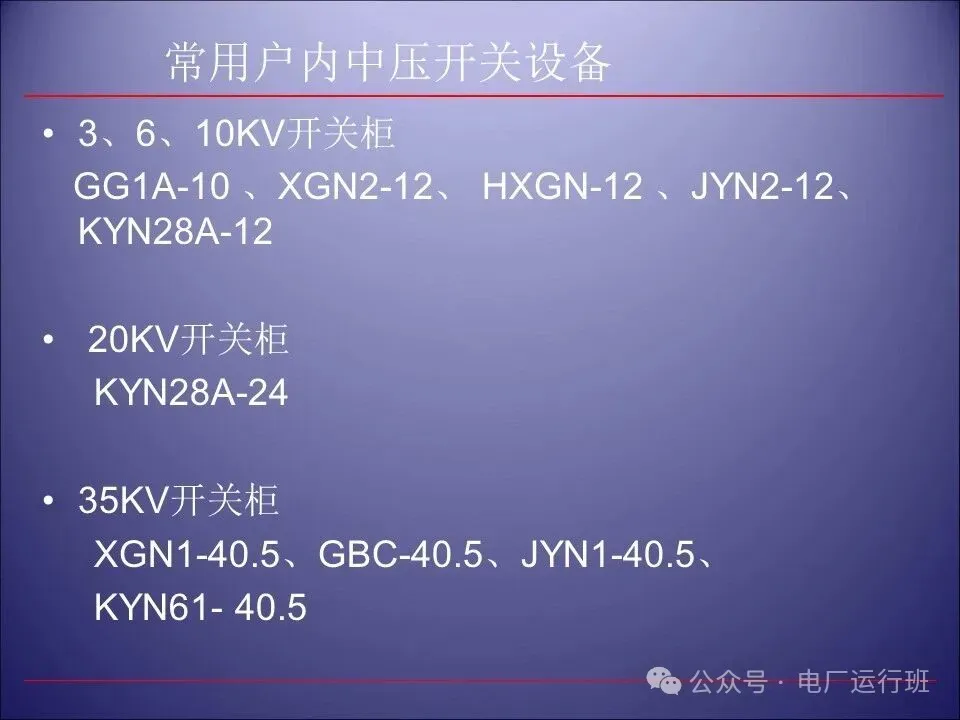

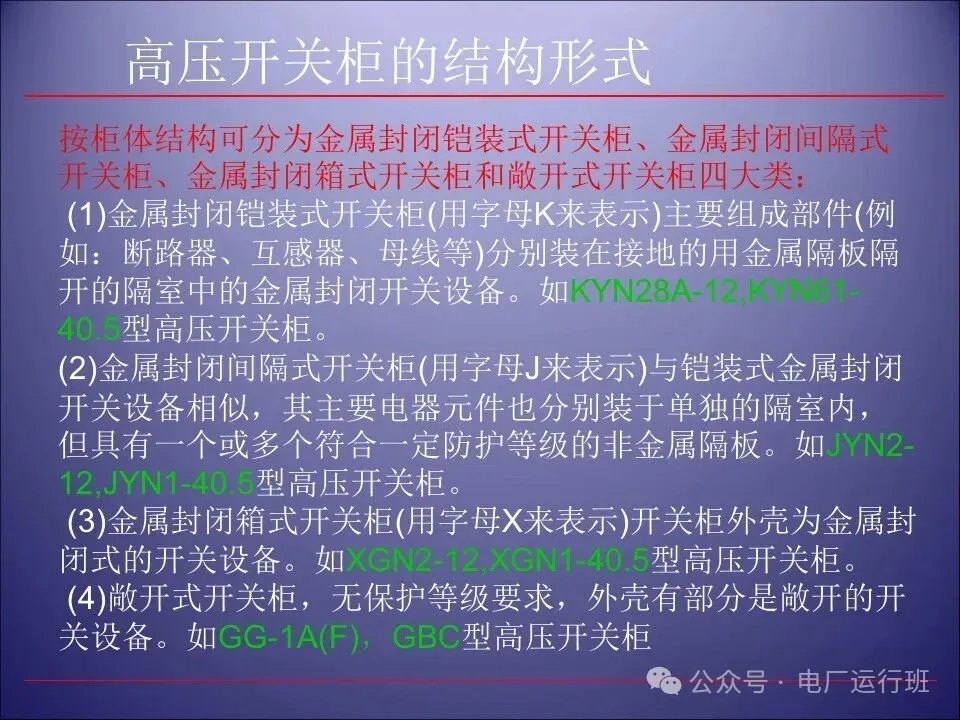

按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类：

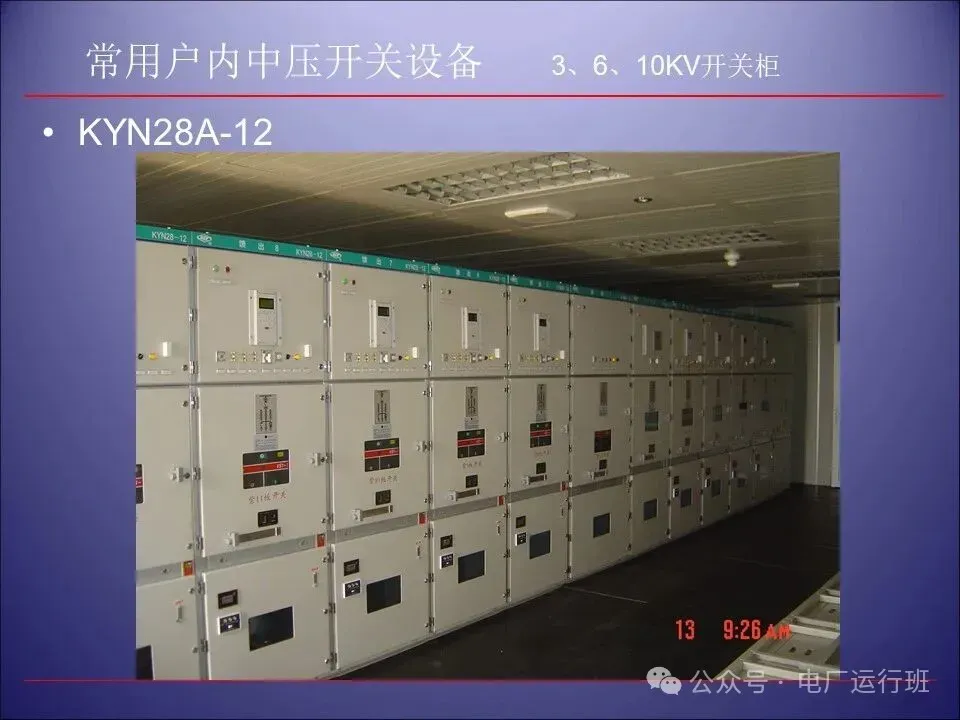

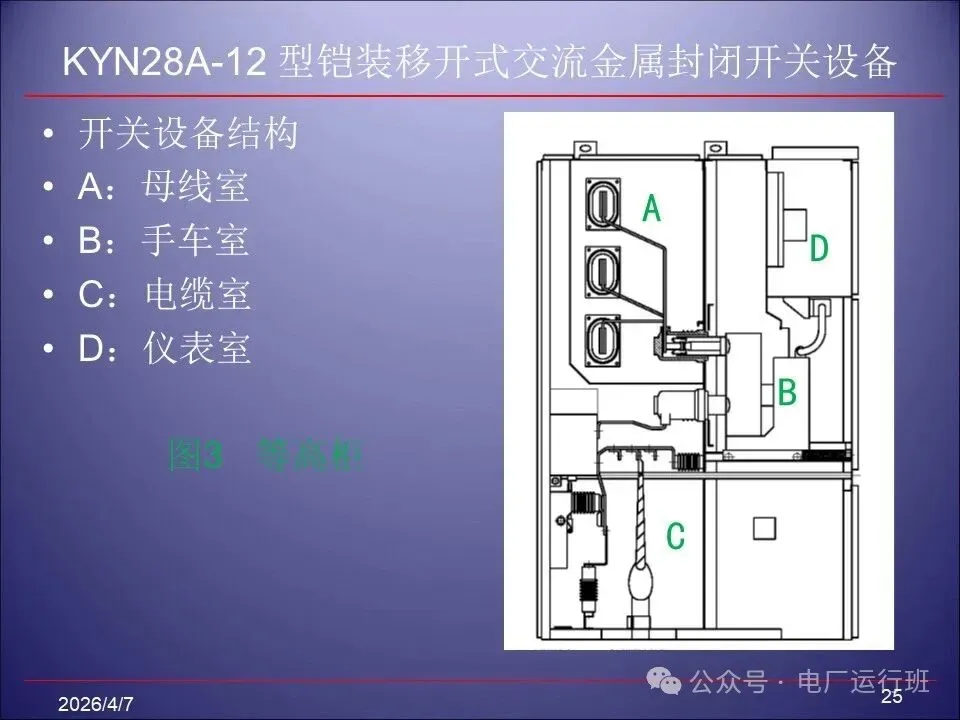

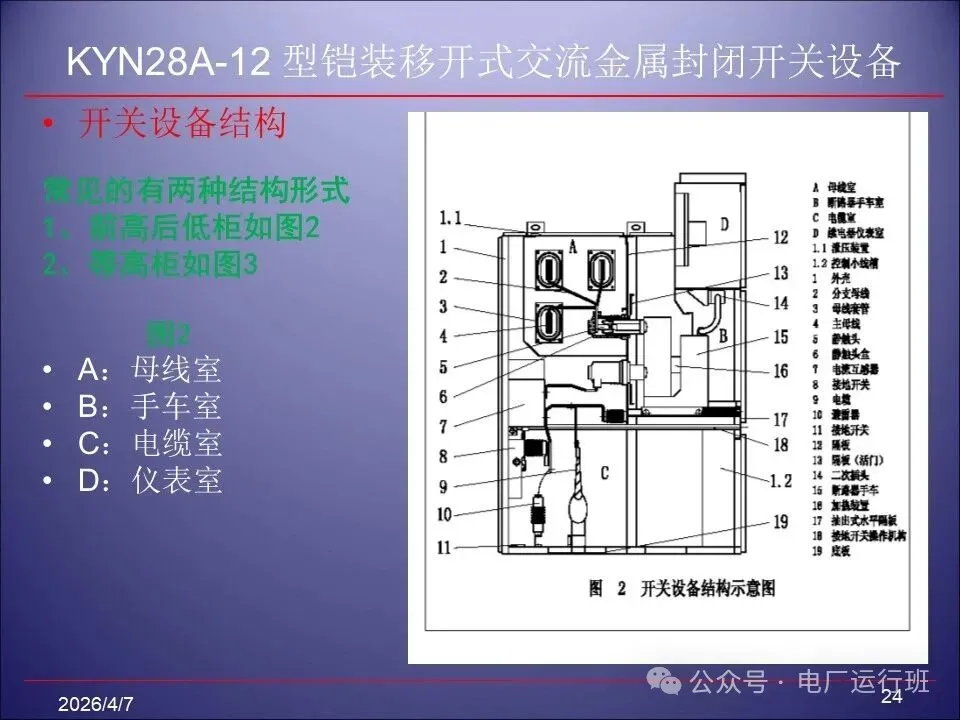

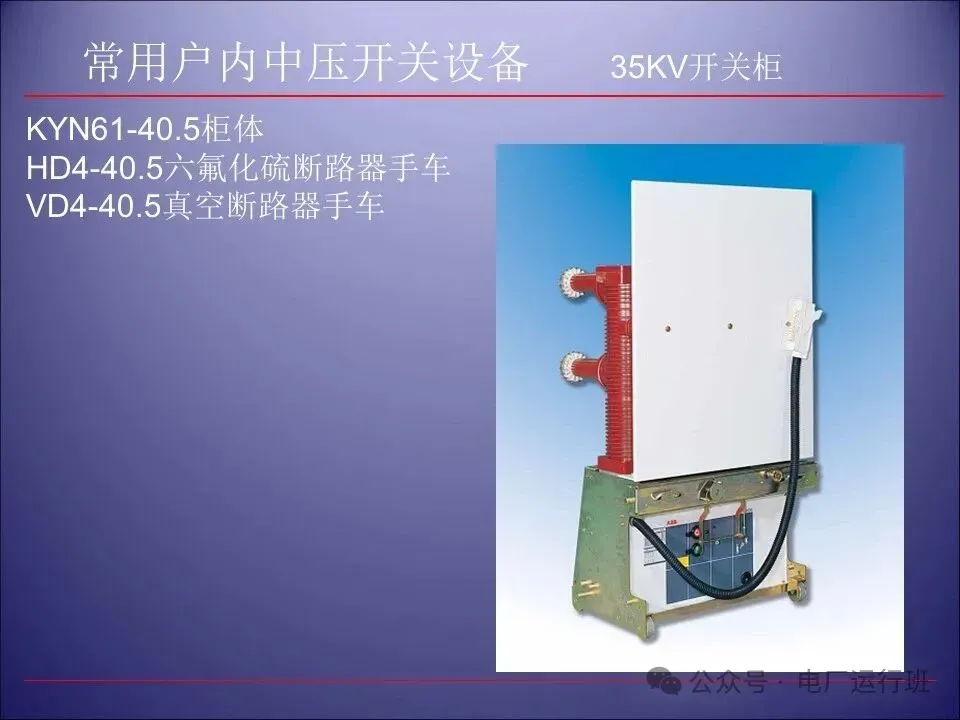

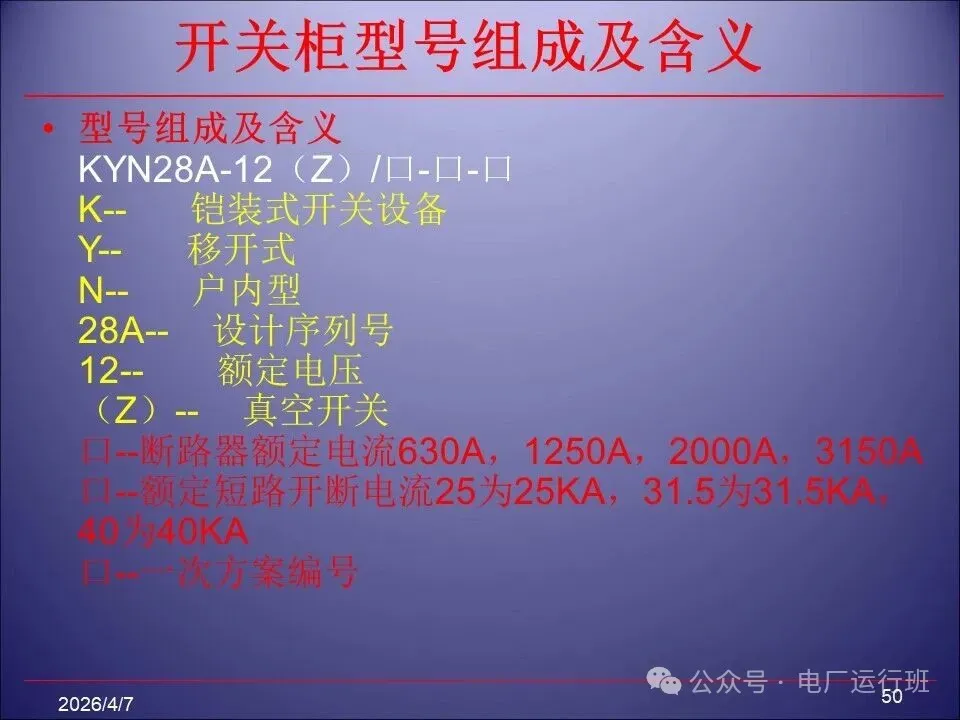

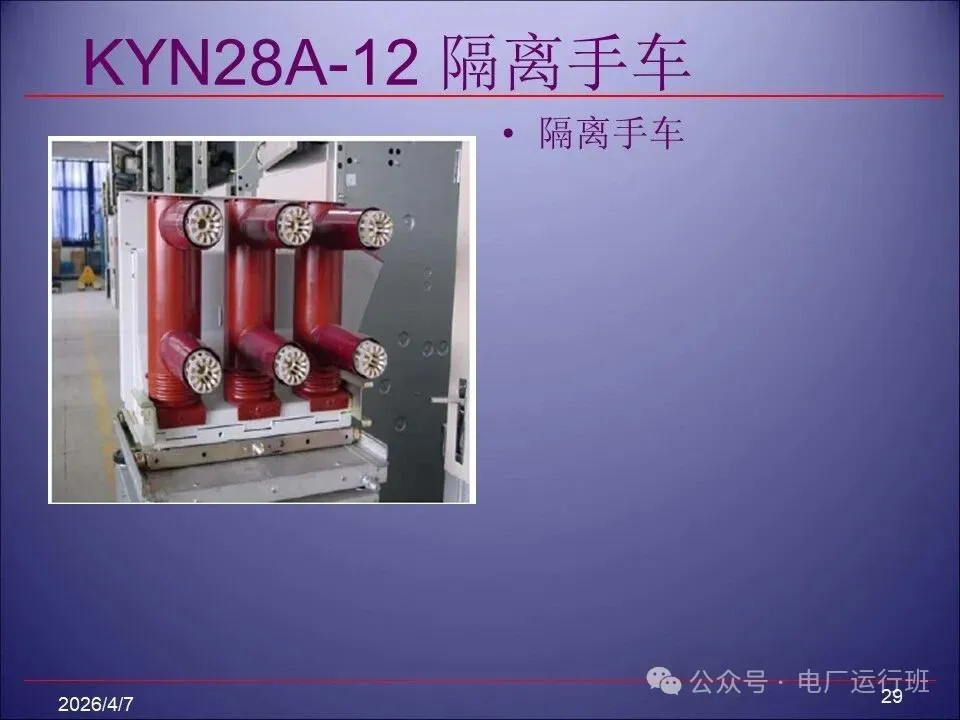

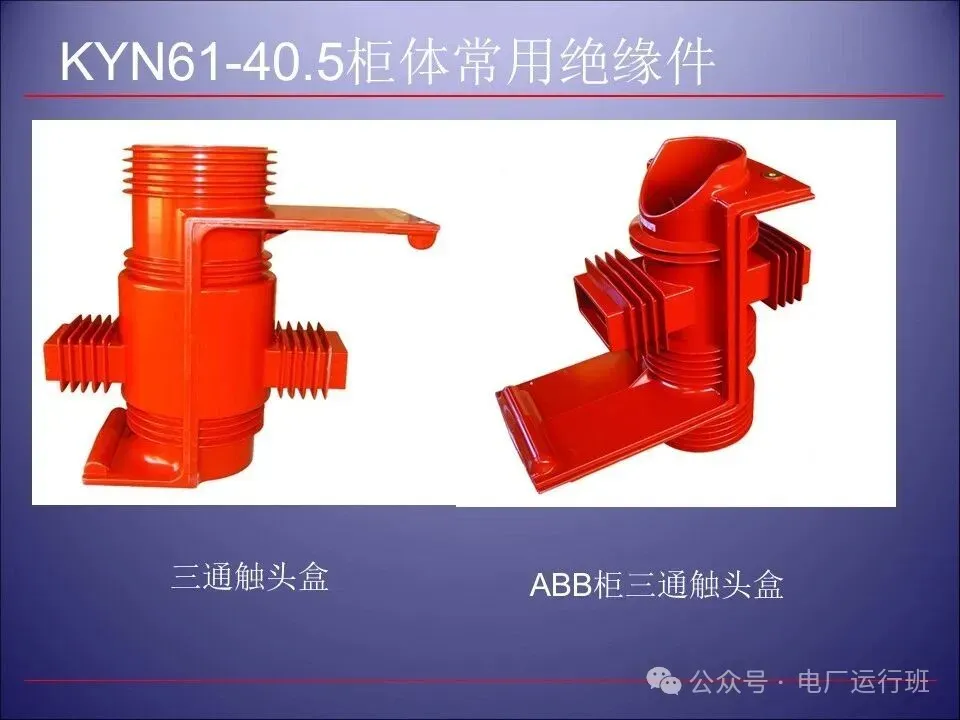

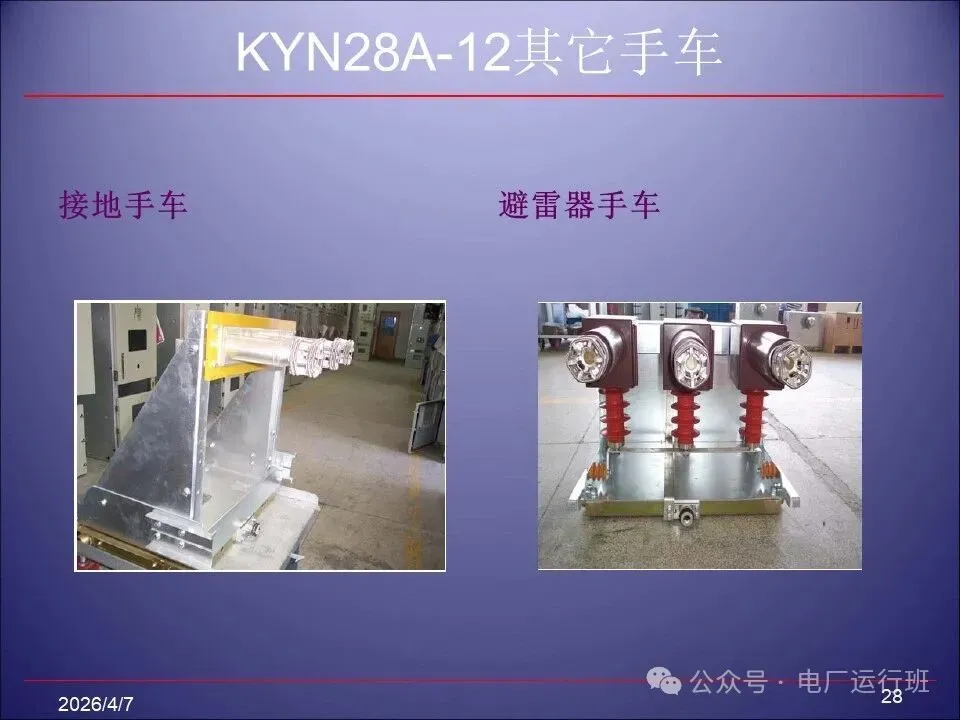

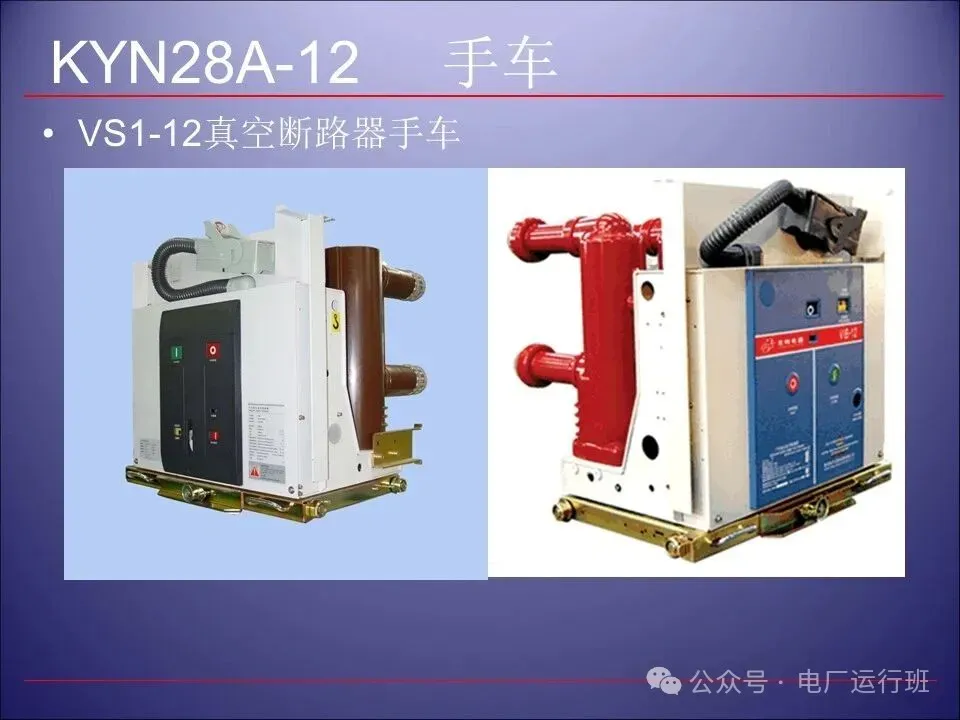

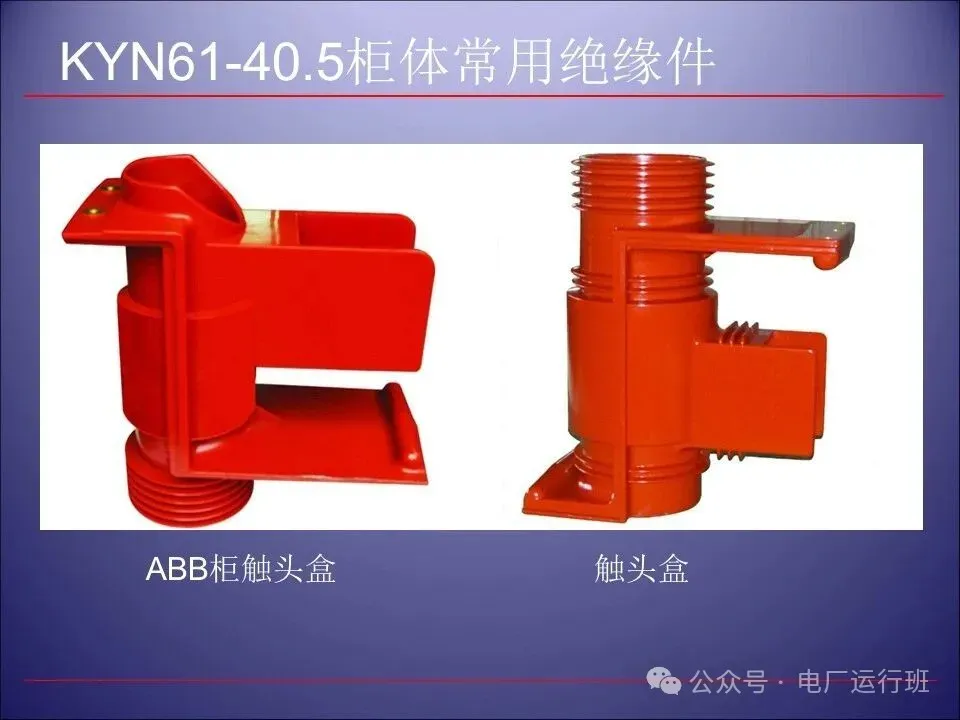

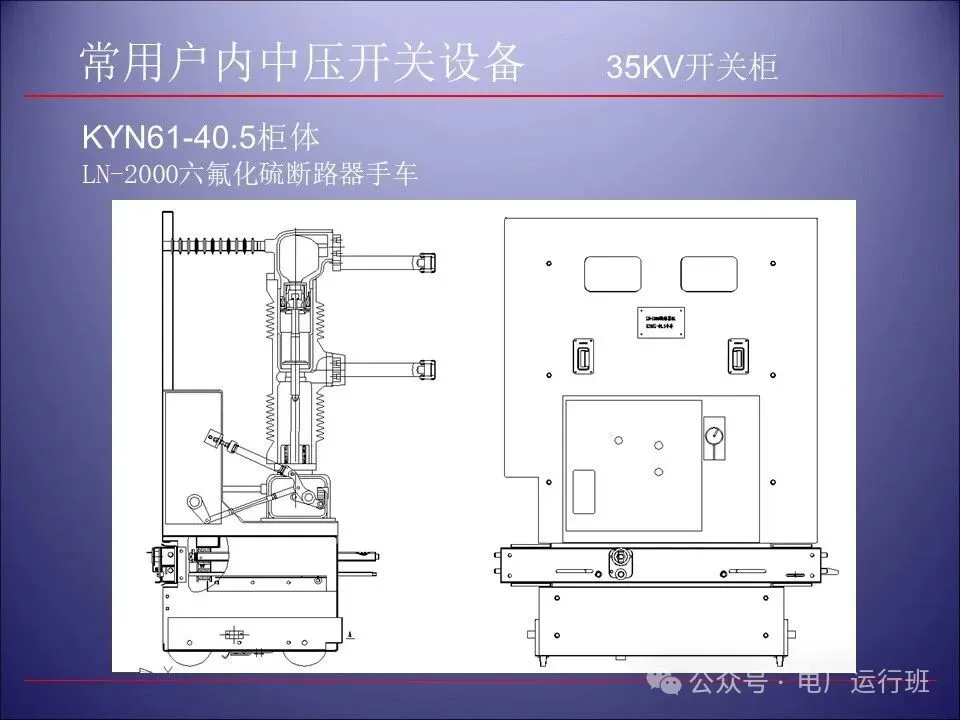

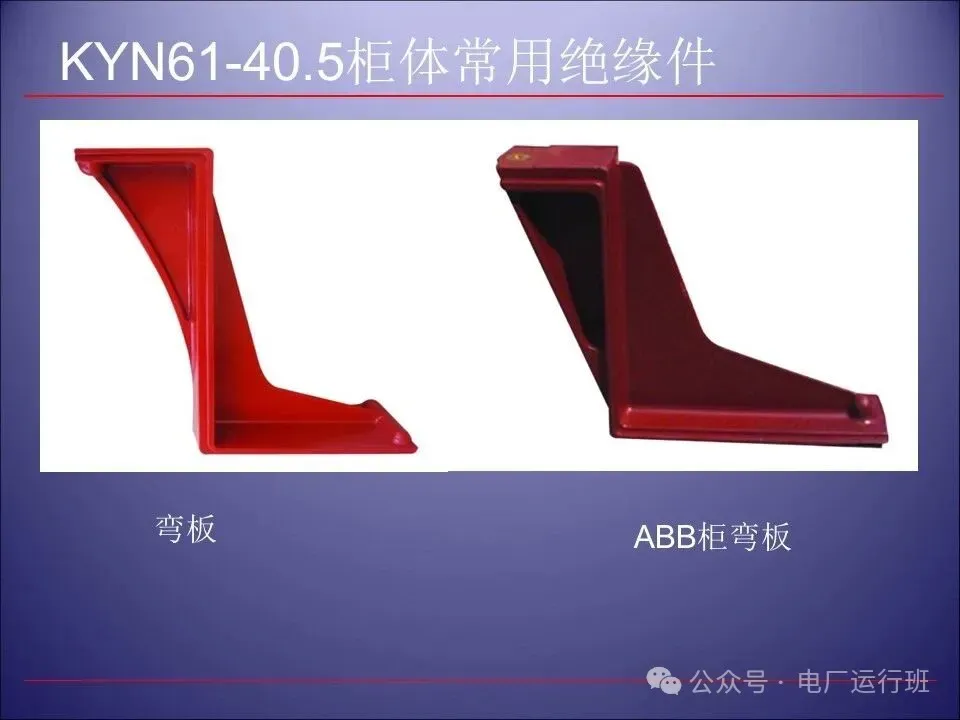

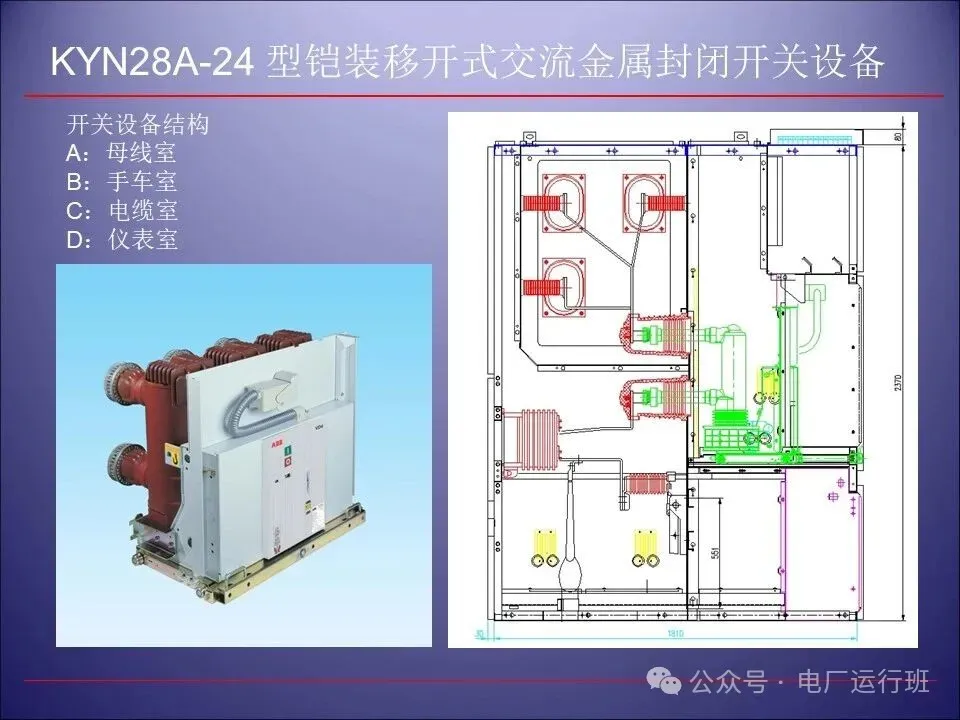

(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如KYN28A-12,KYN61-40.5型高压开关柜。

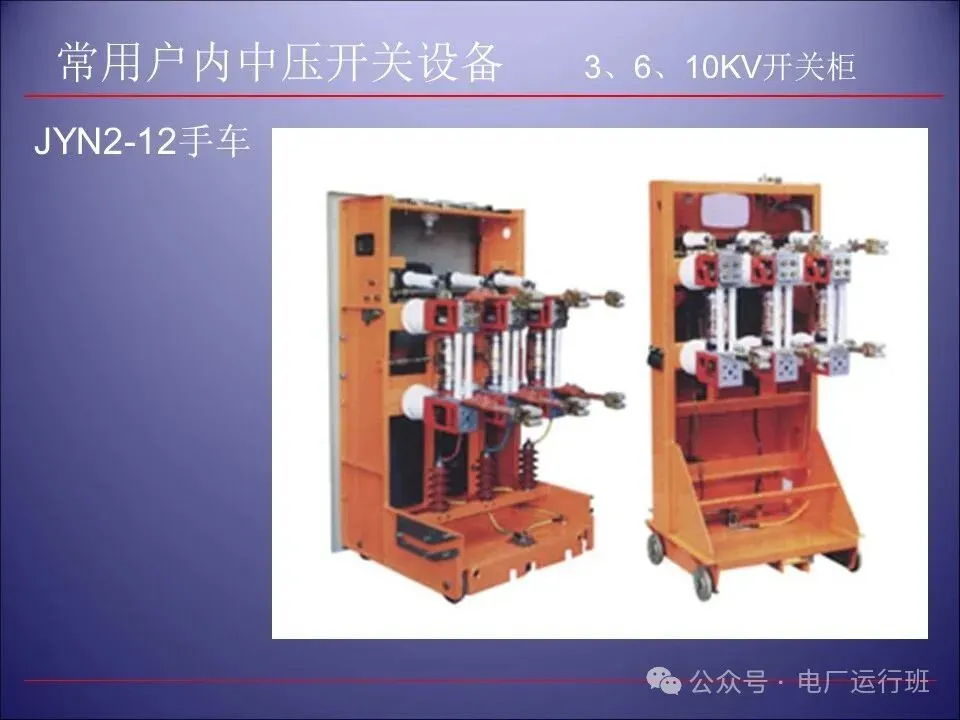

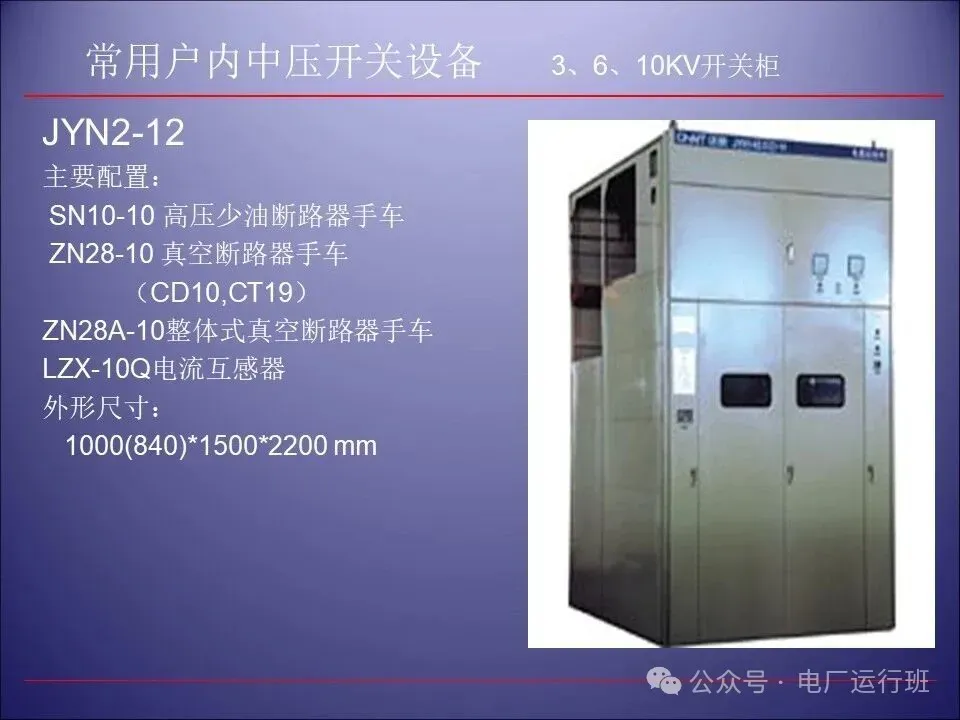

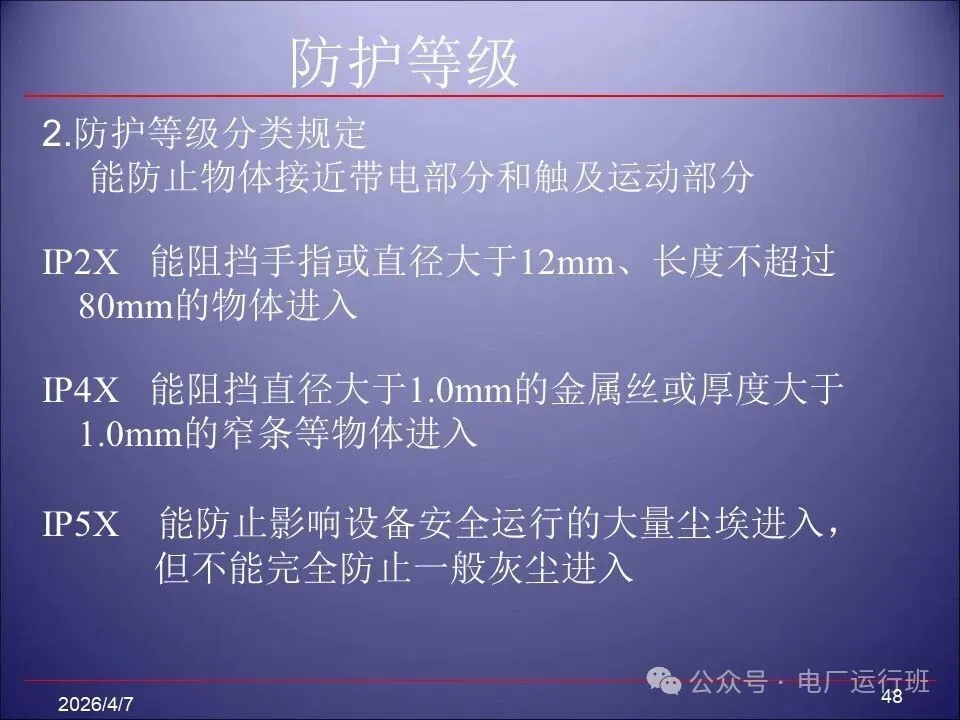

(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12,JYN1-40.5型高压开关柜。

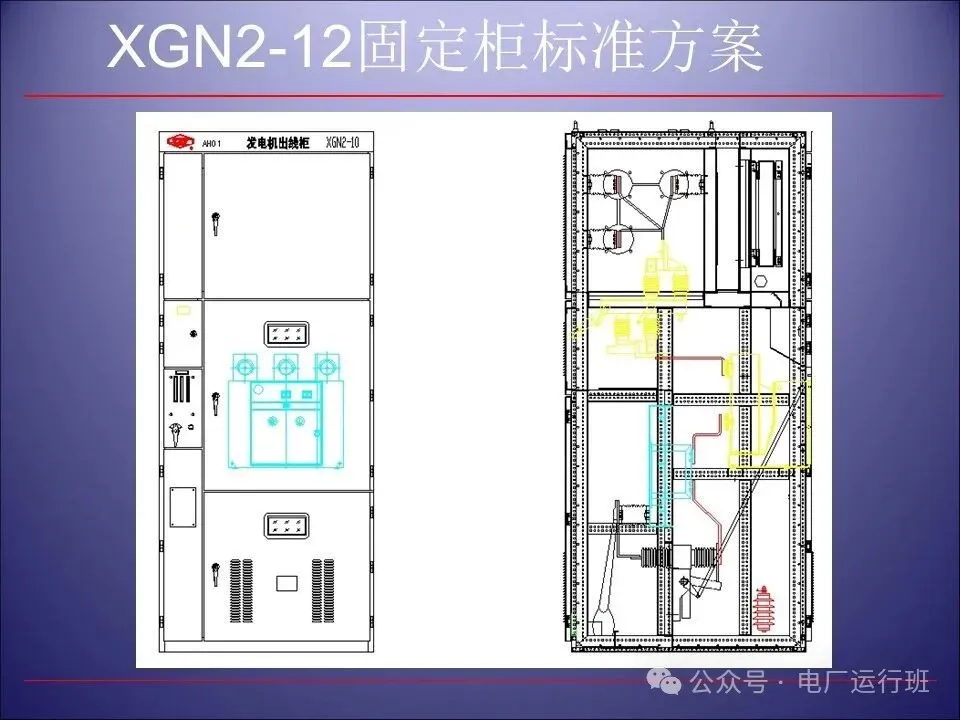

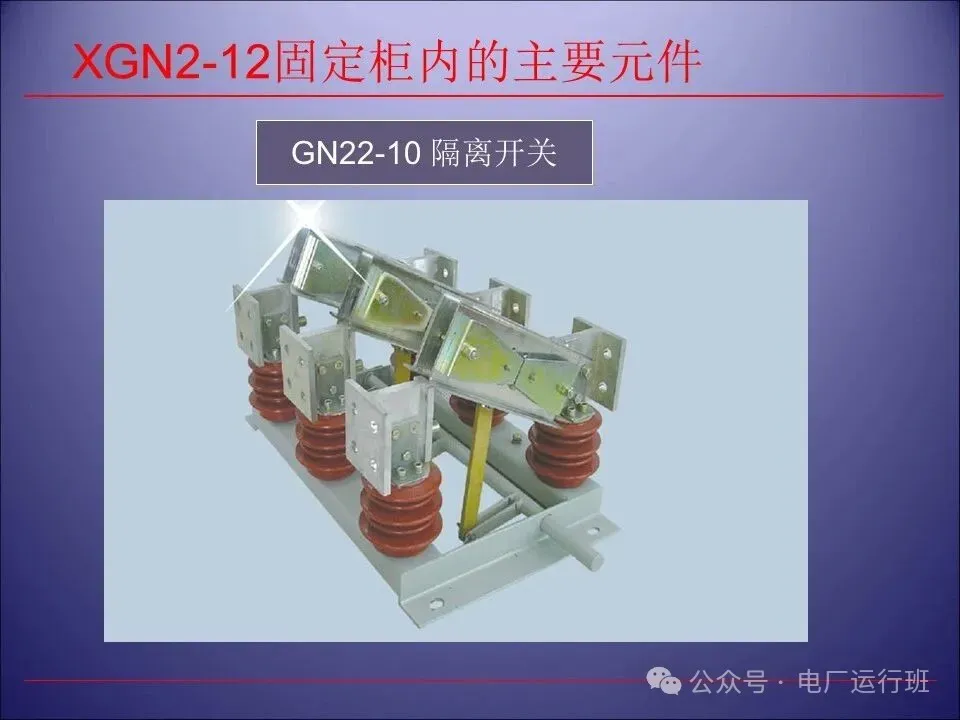

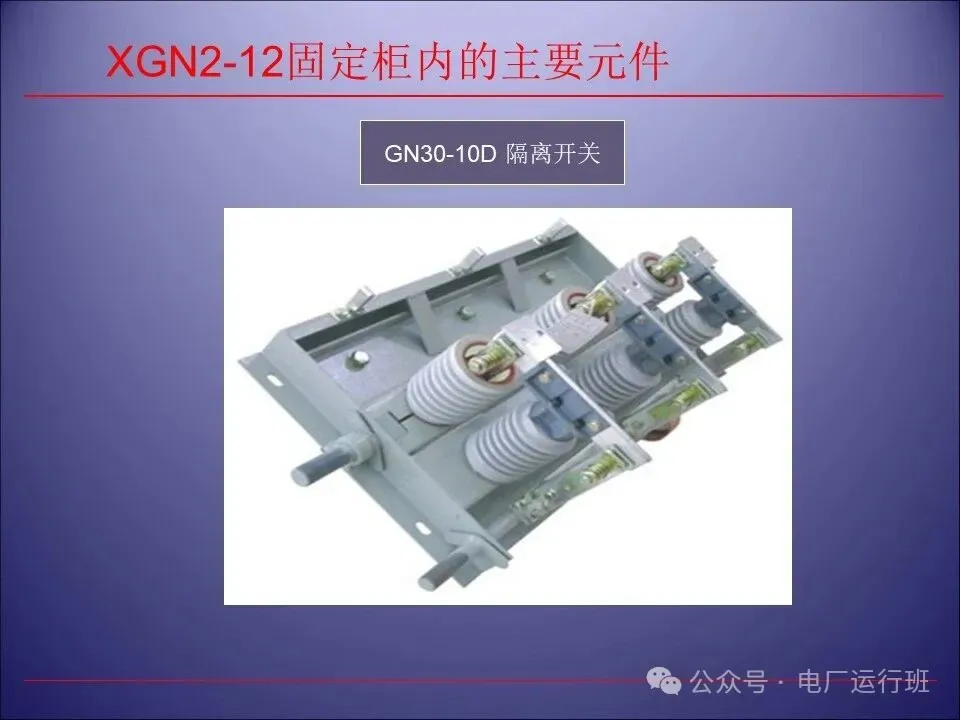

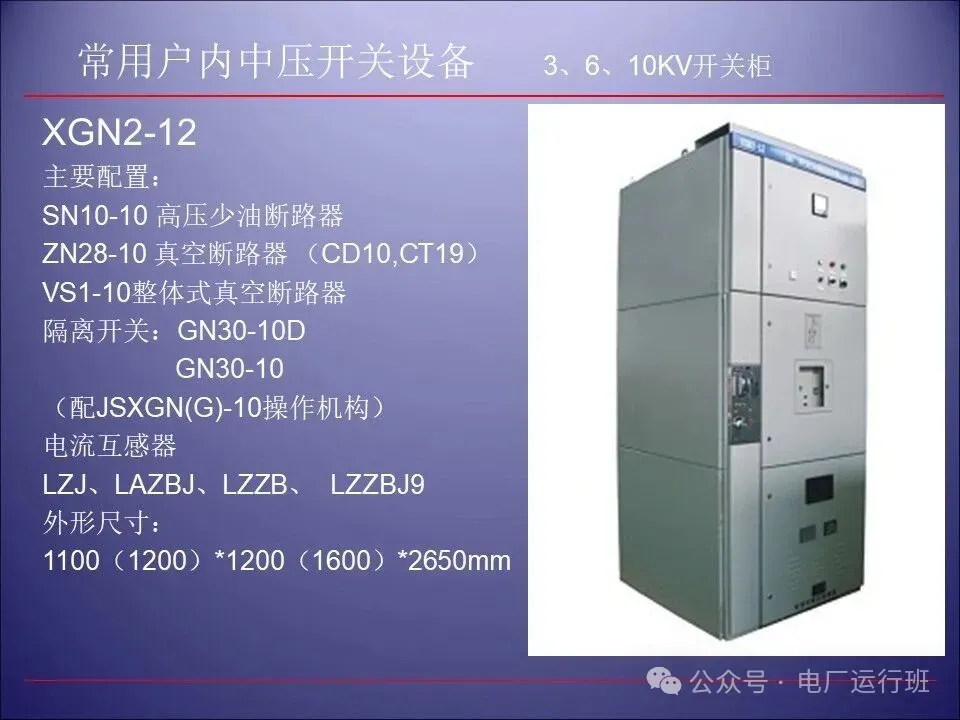

(3)金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。如XGN2-12,XGN1-40.5型高压开关柜。

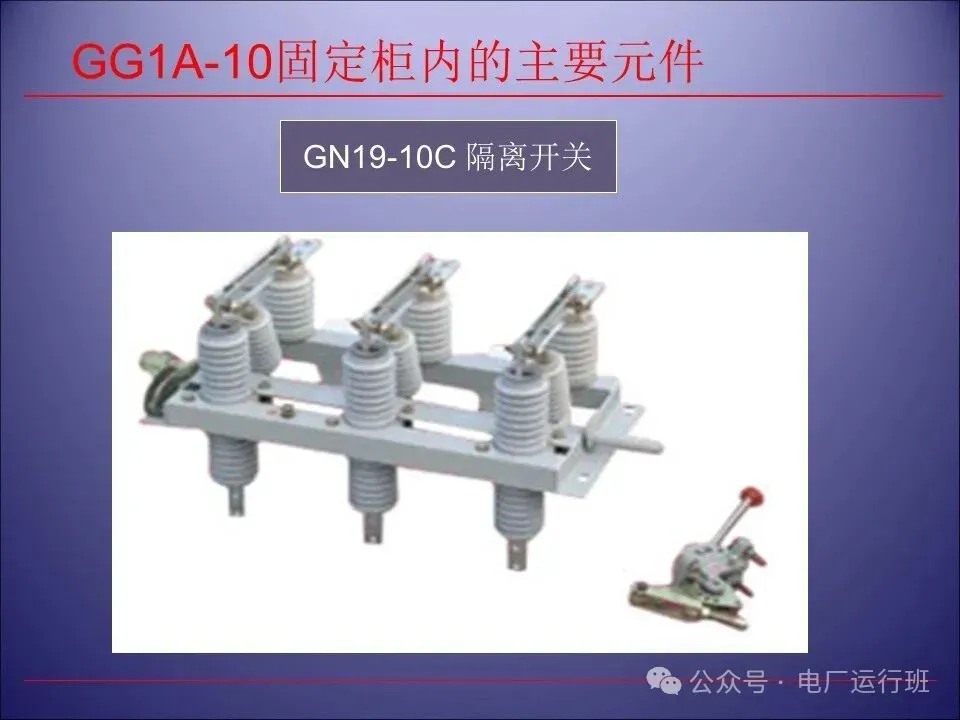

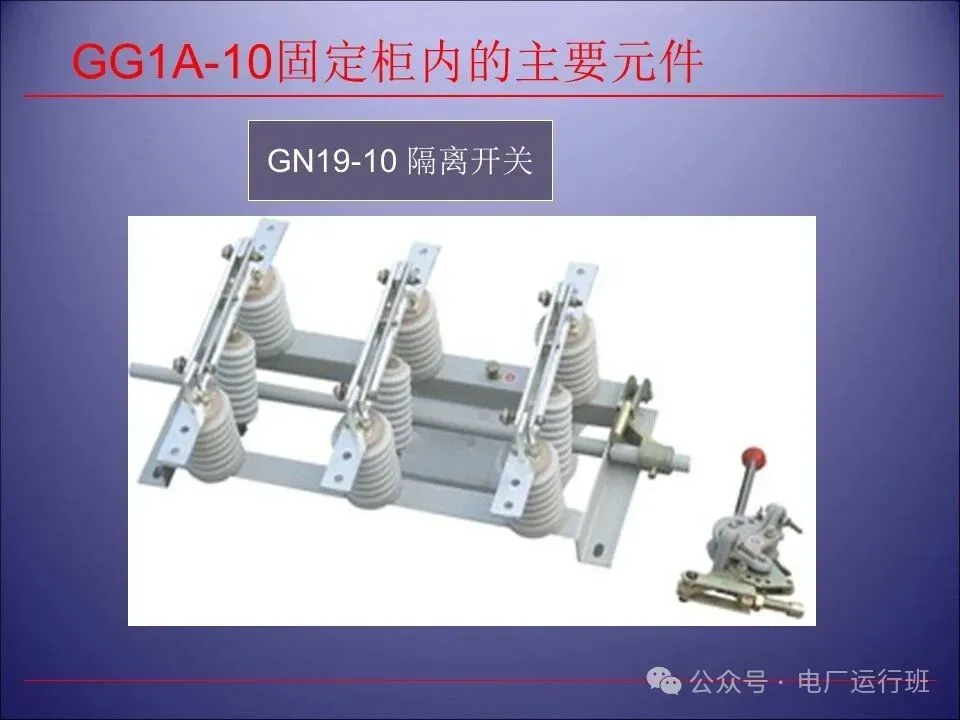

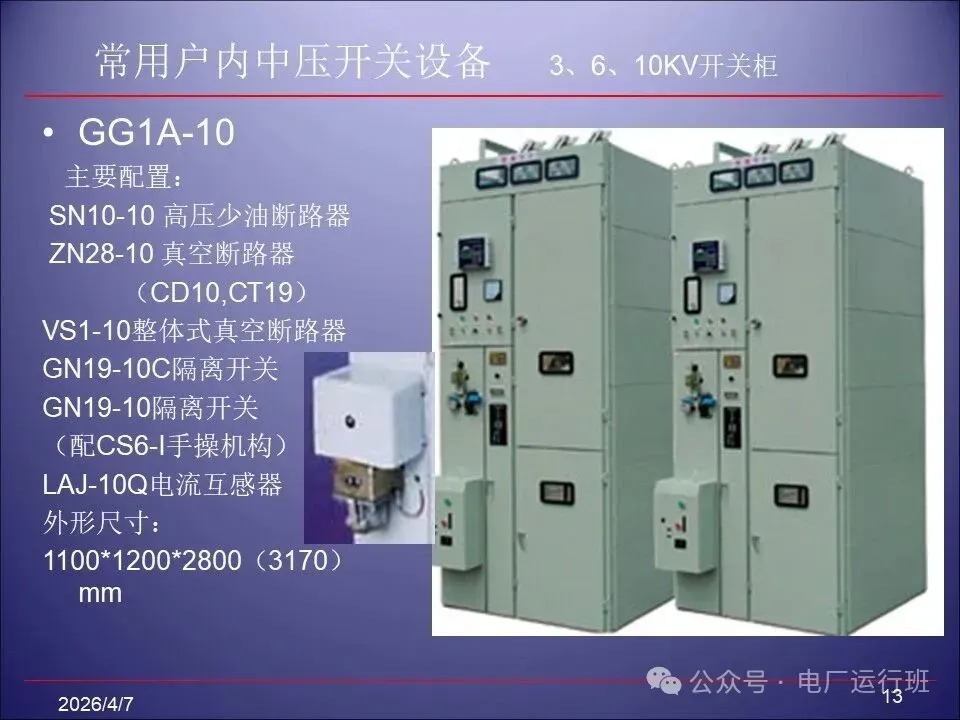

(4)敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。如GG-1A(F)，GBC型高压开关柜

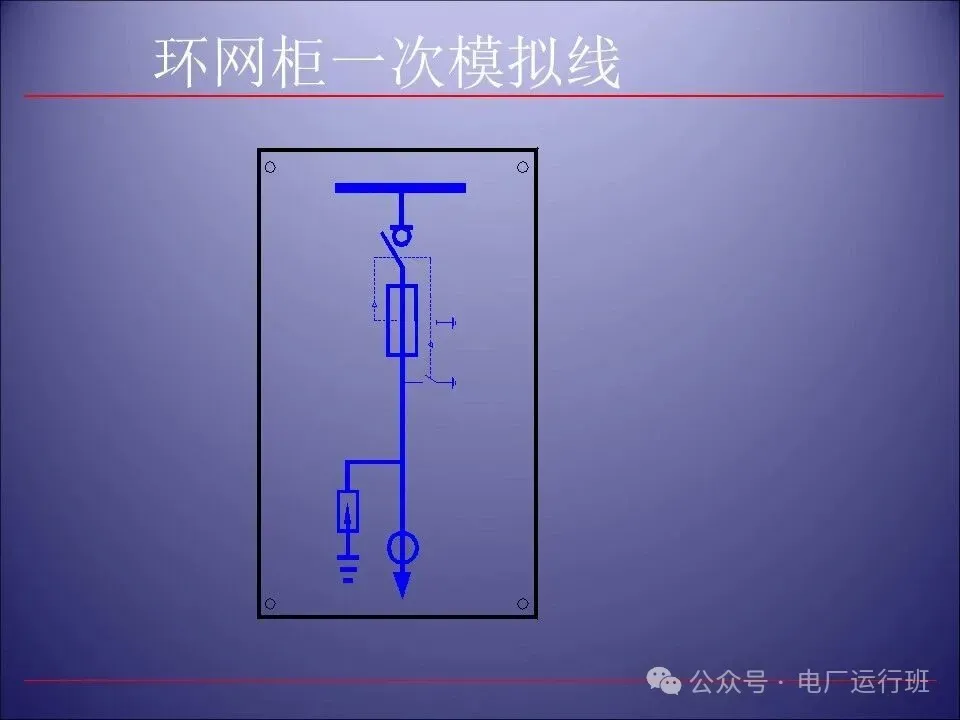

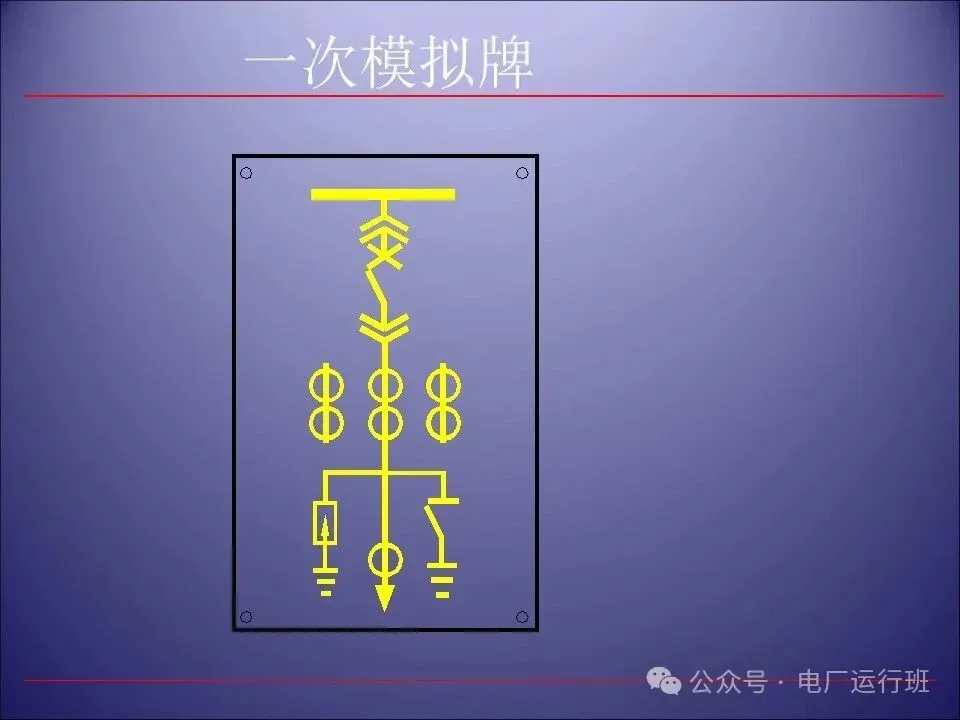

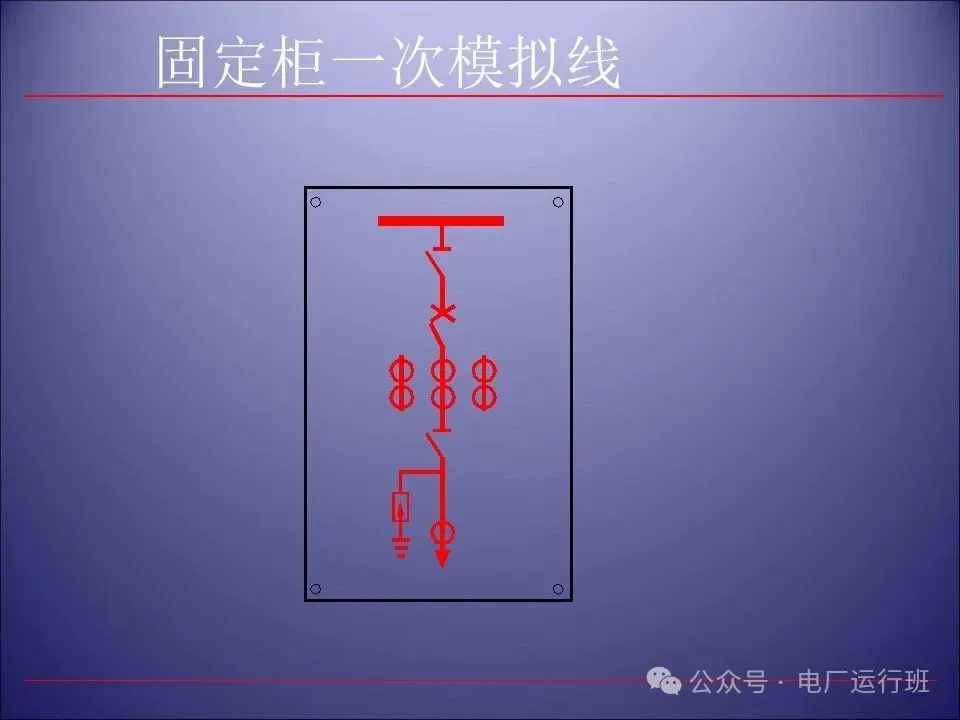

一、根据一次模拟牌看柜内的主要配置

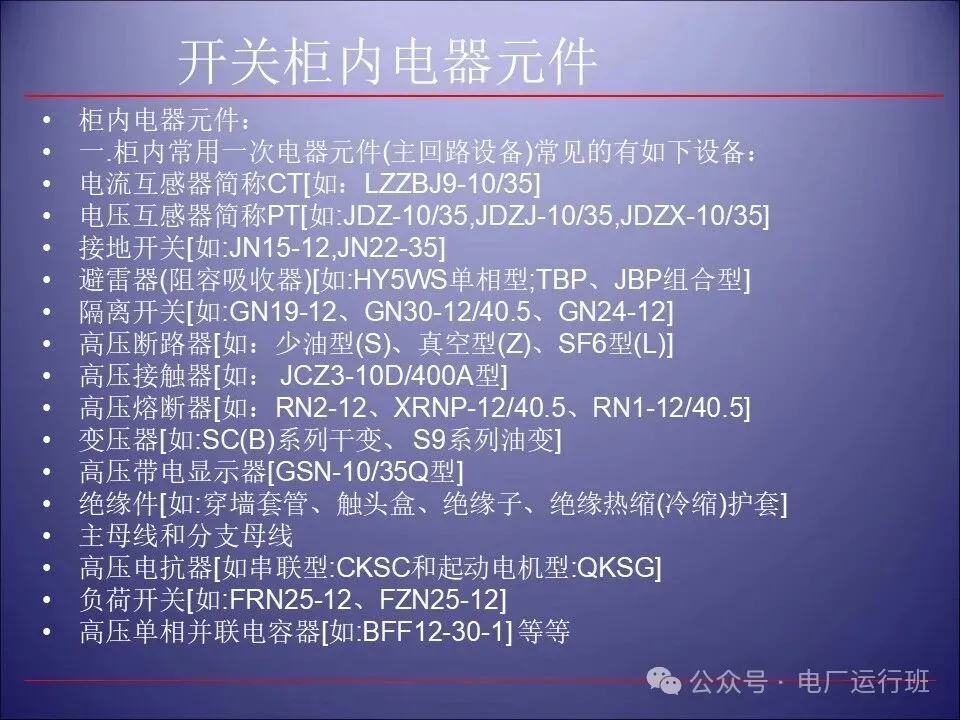

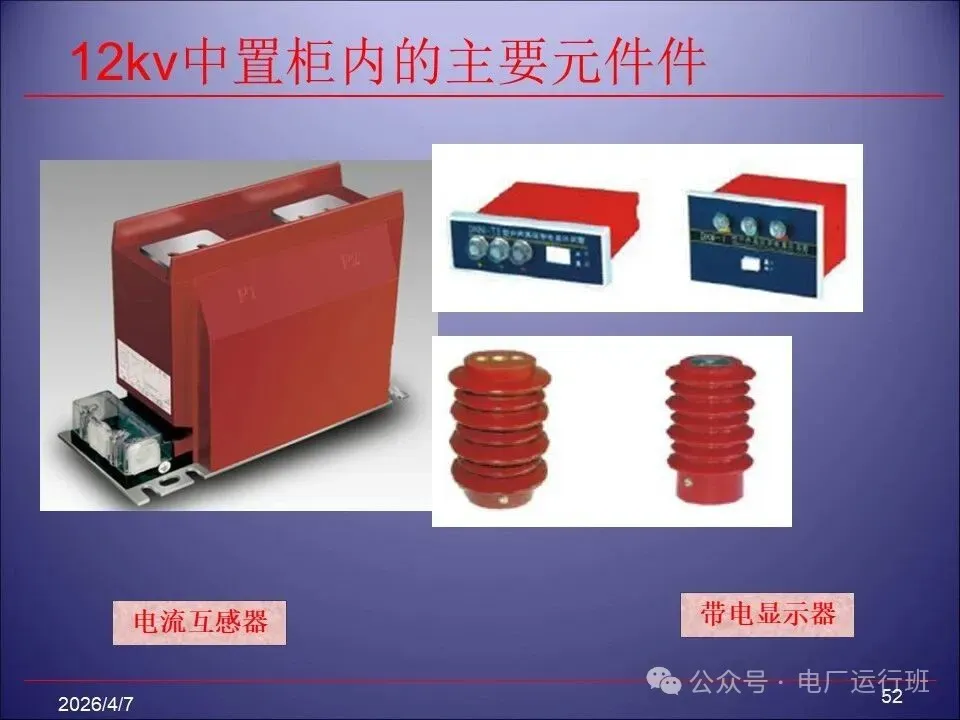

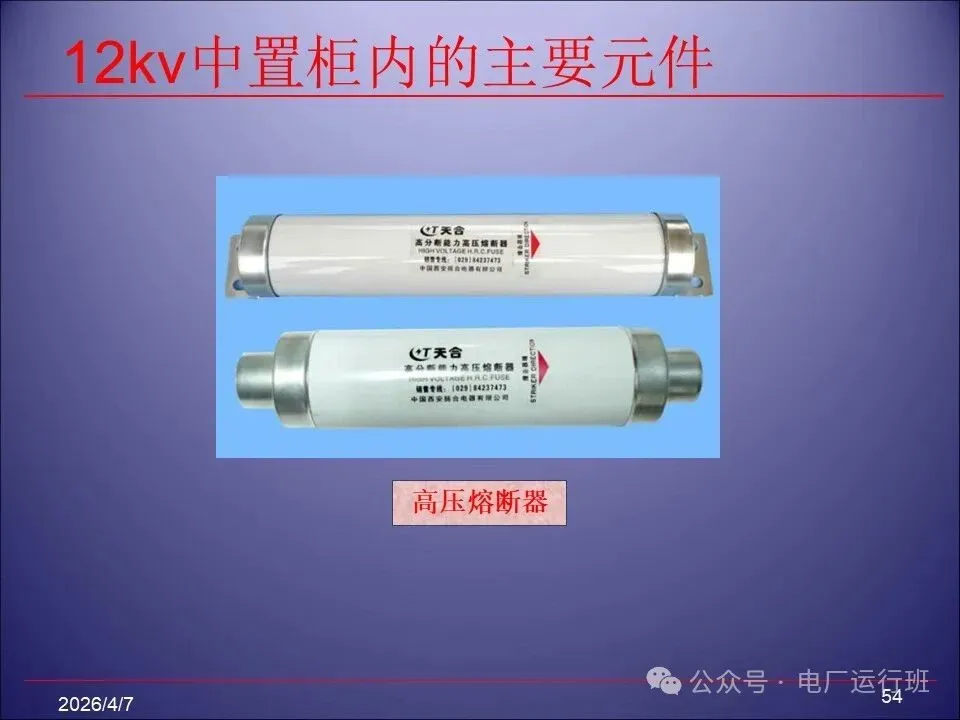

1.主要一次元器件

2.柜型

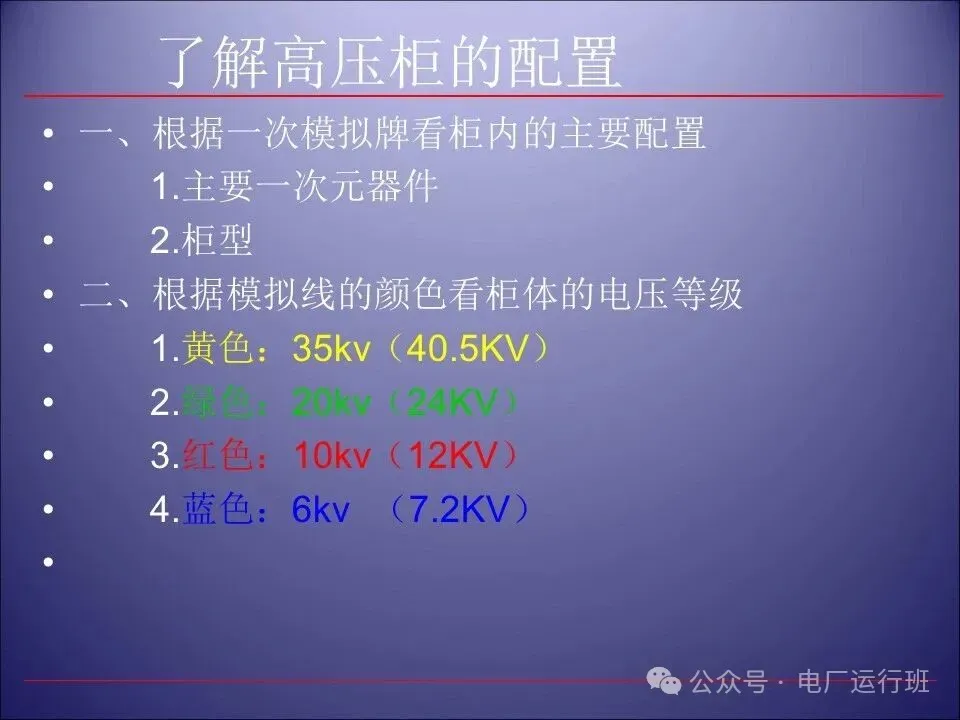

二、根据模拟线的颜色看柜体的电压等级

1.黄色：35kv（40.5KV）

2.绿色：20kv（24KV）

3.红色：10kv（12KV）

4.蓝色：6kv（7.2KV）

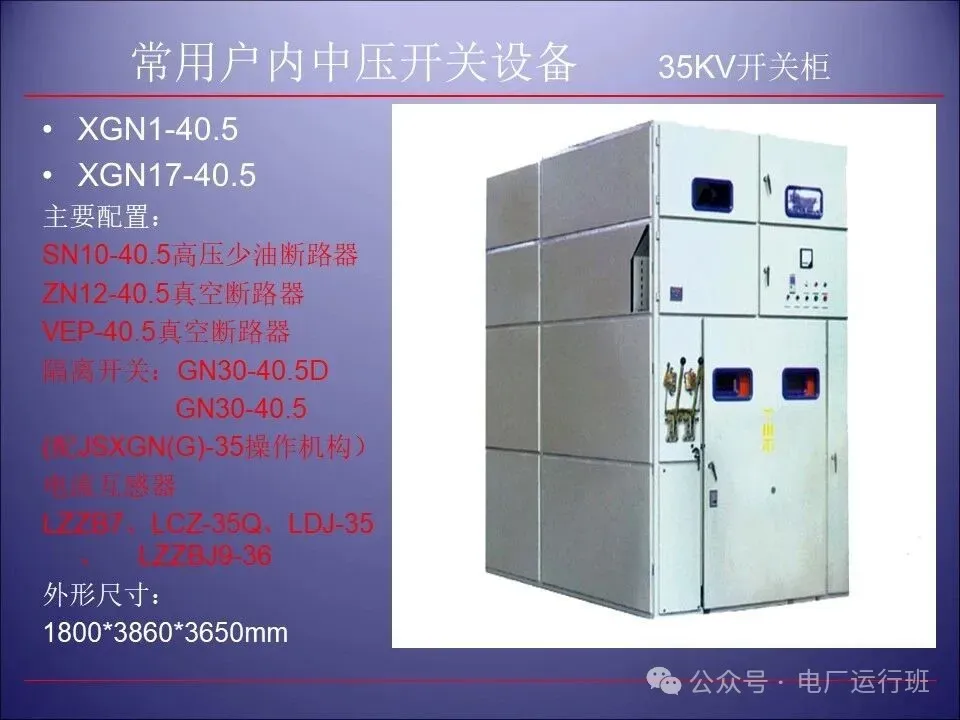

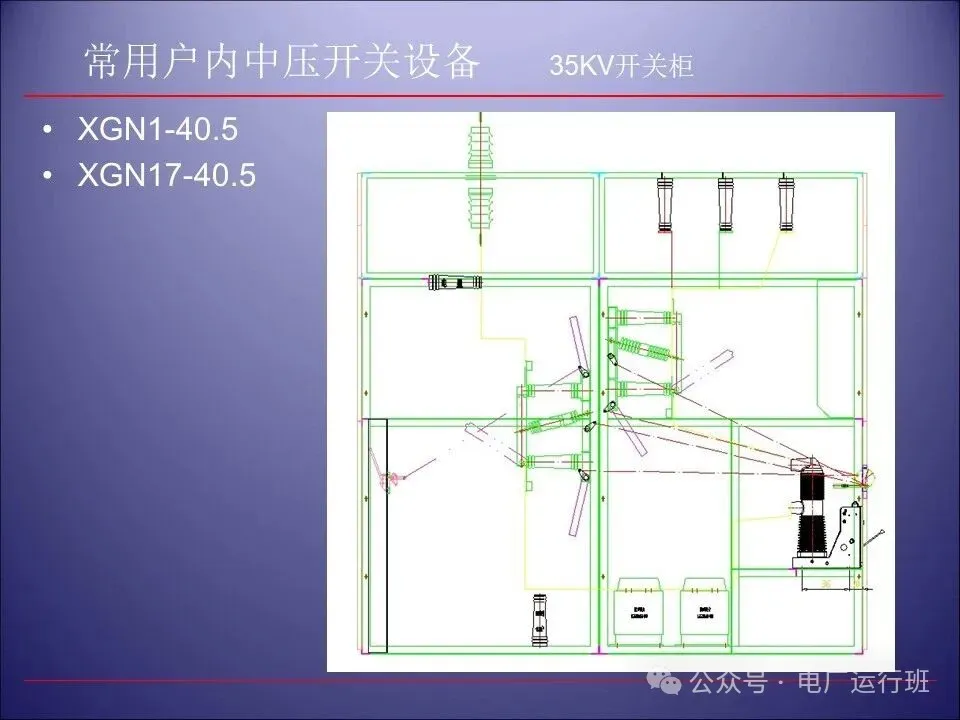

XGN1-40.5

XGN17-40.5

主要配置：

SN10-40.5高压少油断路器

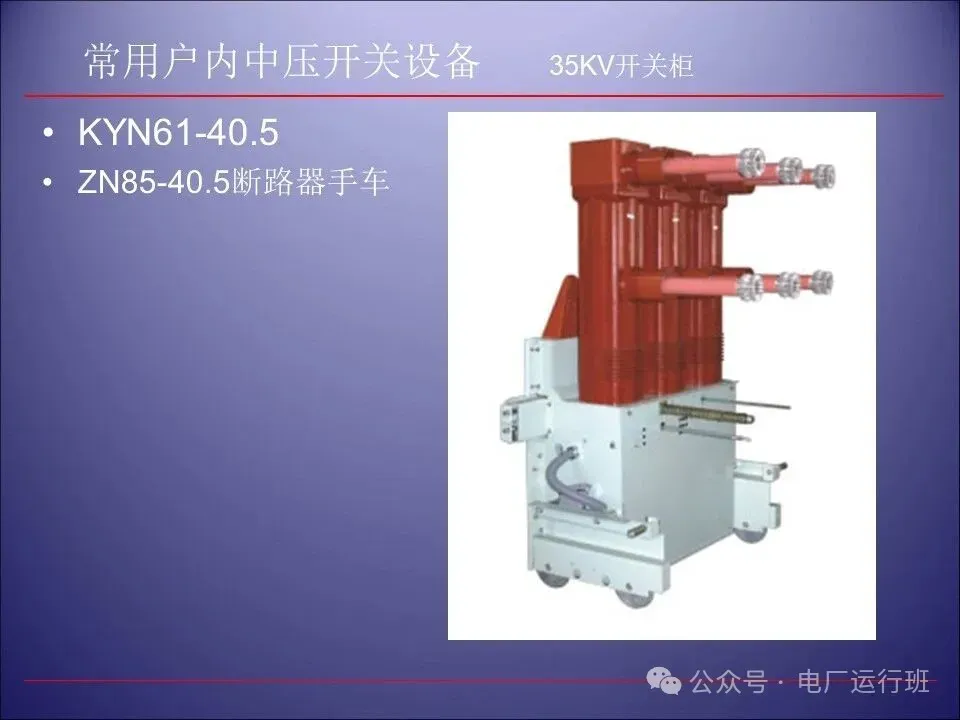

ZN12-40.5真空断路器

VEP-40.5真空断路器

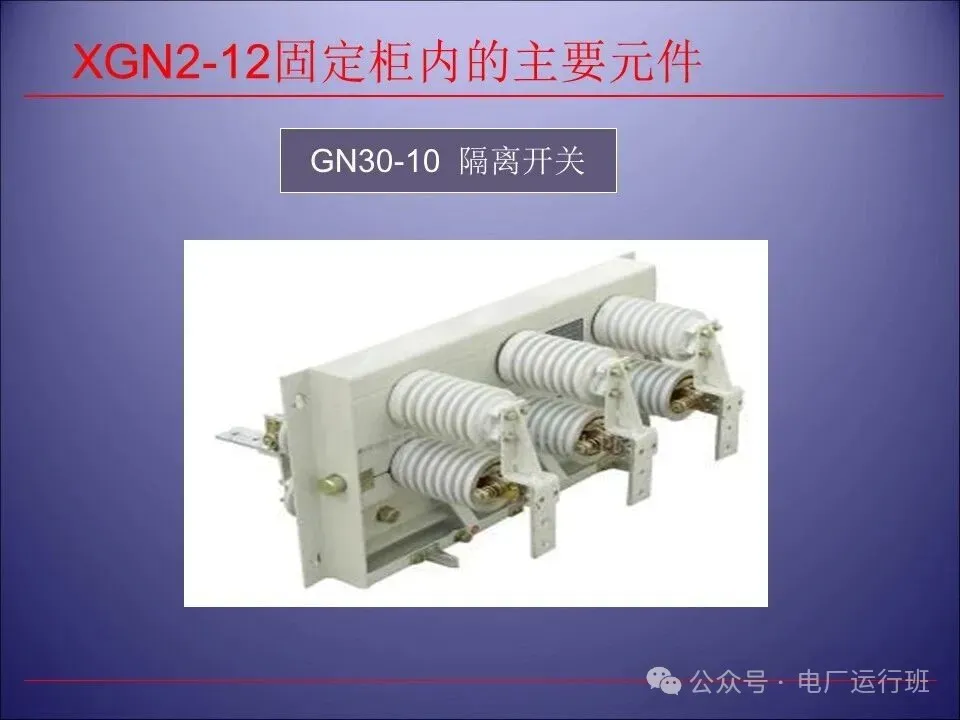

隔离开关：GN30-40.5D

GN30-40.5

(配JSXGN(G)-35操作机构）

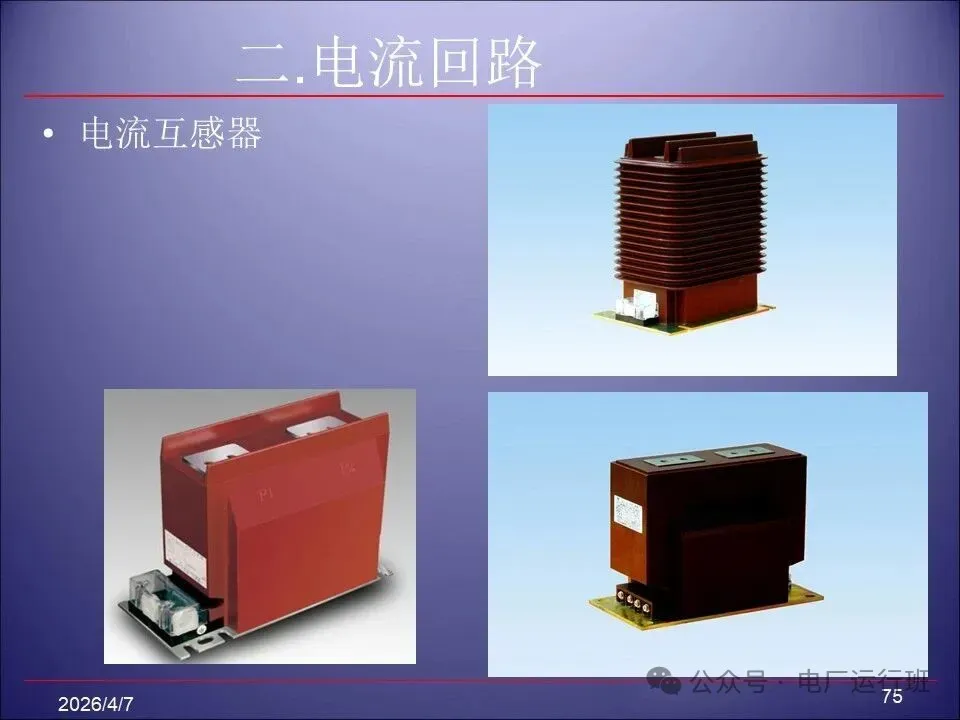

电流互感器

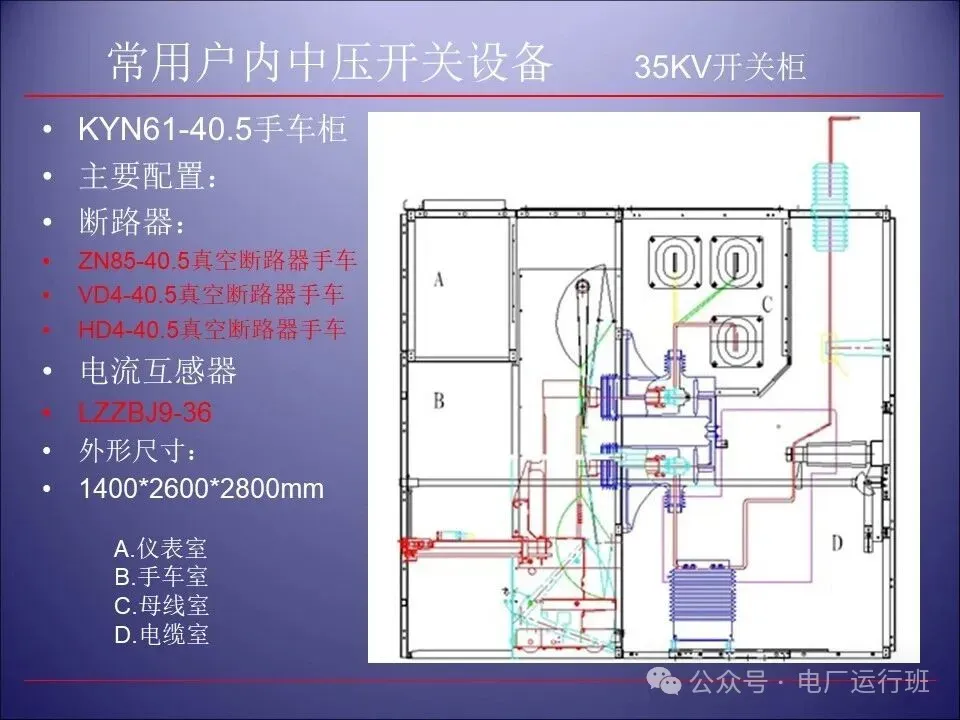

LZZB7、LCZ-35Q、LDJ-35、 LZZBJ9-36

外形尺寸：

1800*3860*3650mm

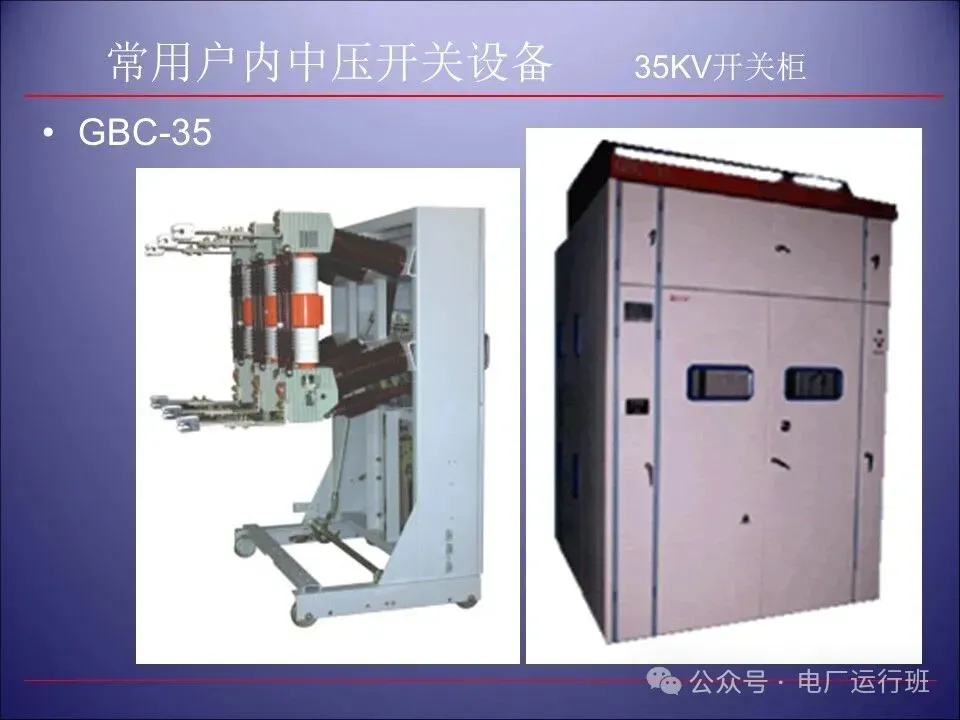

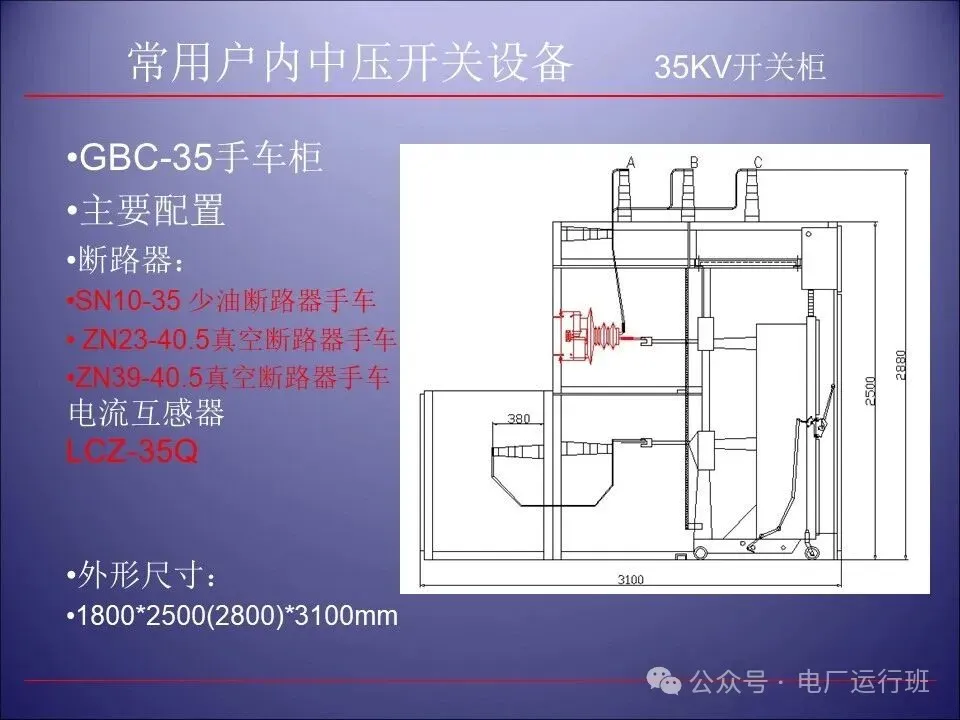

GBC-35手车柜

主要配置

断路器：

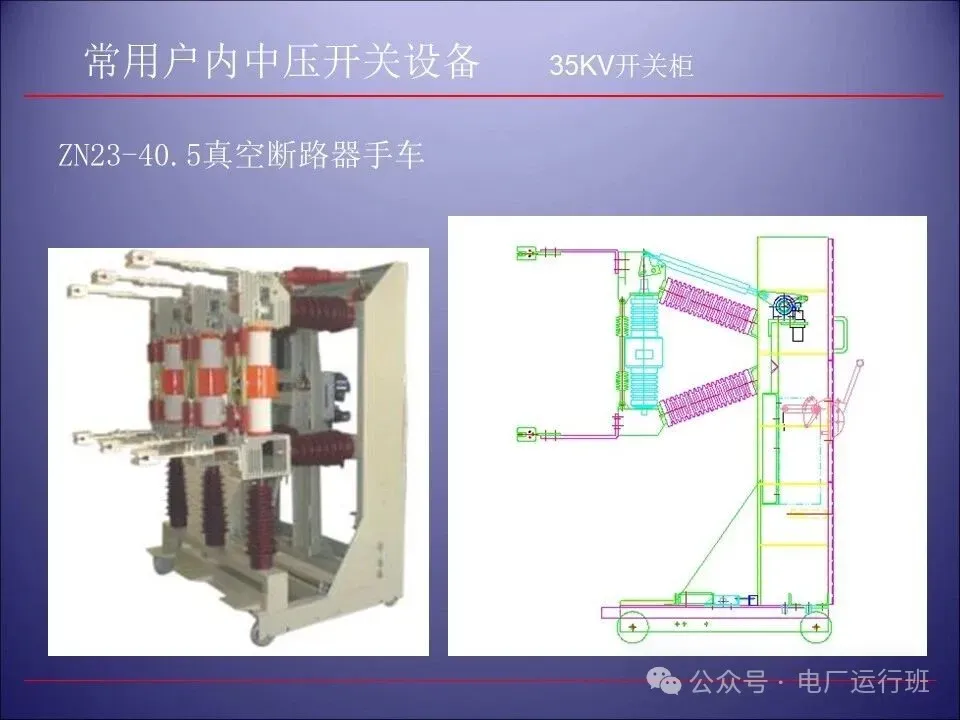

SN10-35 少油断路器手车

 ZN23-40.5真空断路器手车

ZN39-40.5真空断路器手车

电流互感器

LCZ-35Q

外形尺寸：

1800*2500(2800)*3100mm

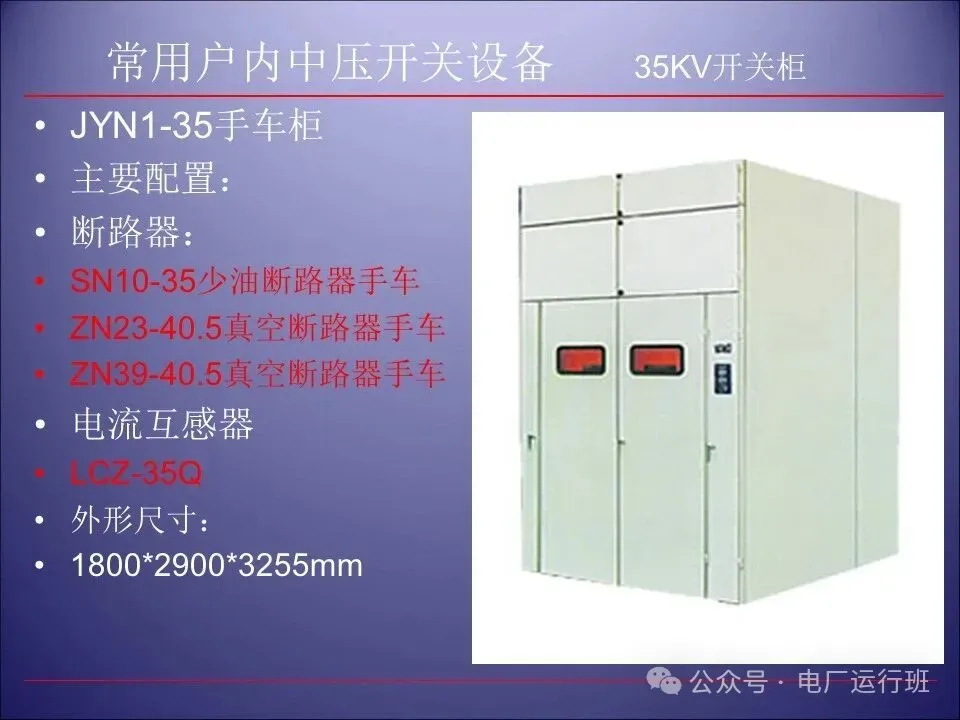

JYN1-35手车柜

主要配置：

断路器：

SN10-35少油断路器手车

ZN23-40.5真空断路器手车

ZN39-40.5真空断路器手车

电流互感器

LCZ-35Q

外形尺寸：

1800*2900*3255mm

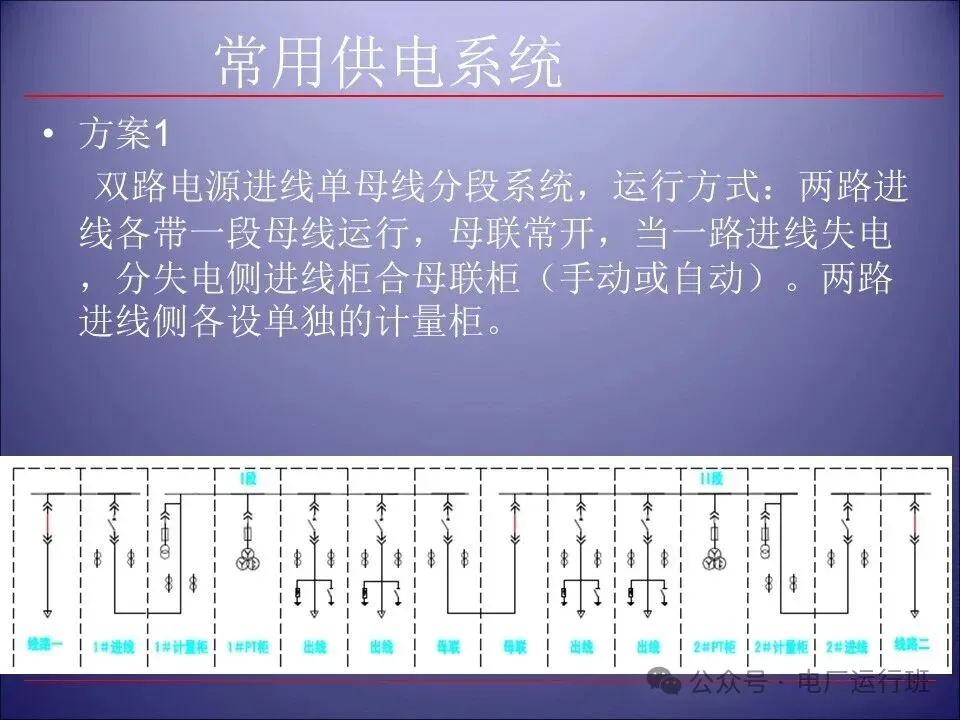

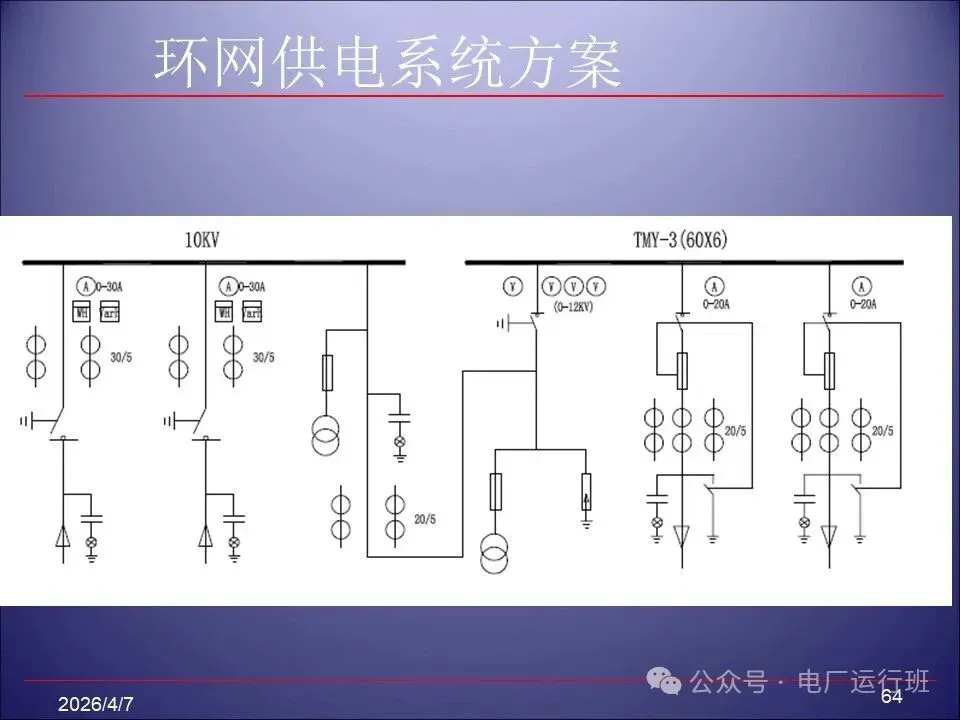

方案1

双路电源进线单母线分段系统，运行方式：两路进线各带一段母线运行，母联常开，当一路进线失电，分失电侧进线柜合母联柜（手动或自动）。两路进线侧各设单独的计量柜。

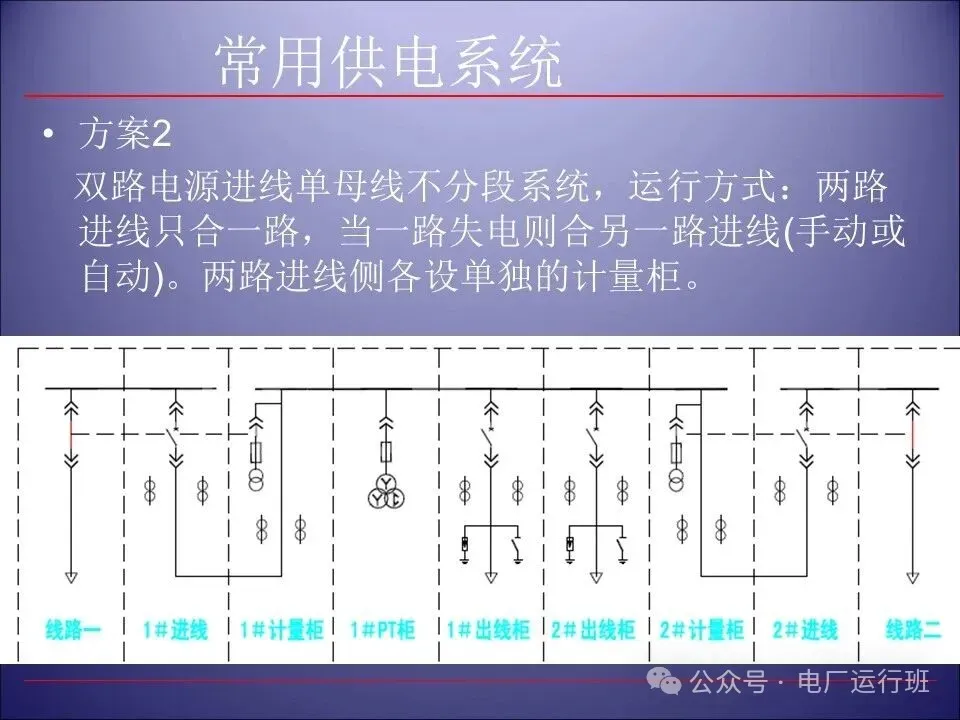

方案2

双路电源进线单母线不分段系统，运行方式：两路进线只合一路，当一路失电则合另一路进线(手动或自动)。两路进线侧各设单独的计量柜。

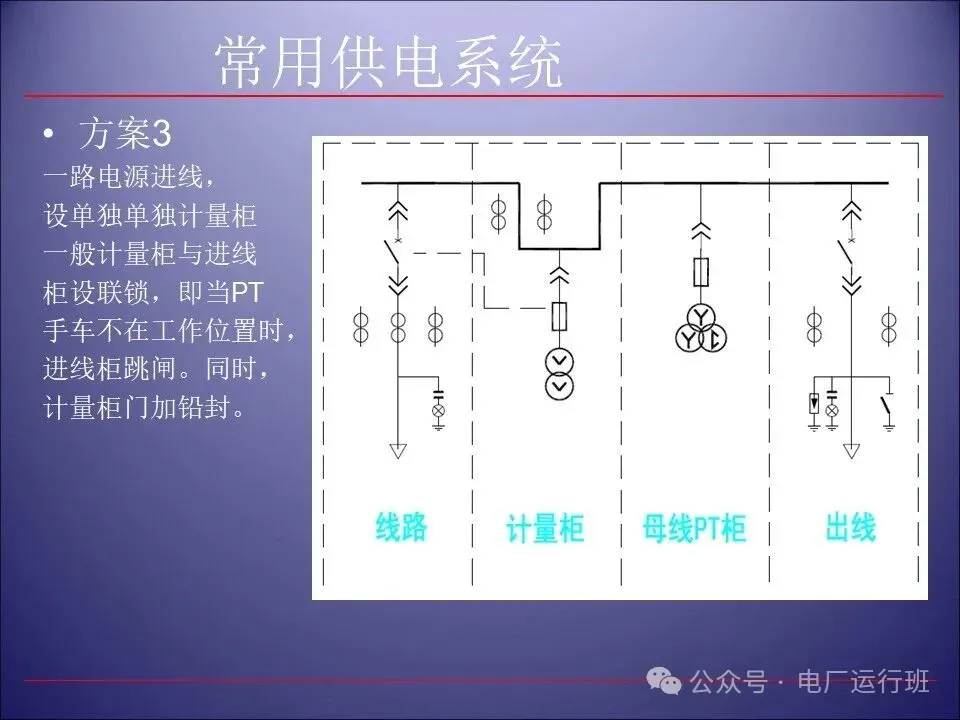

方案3

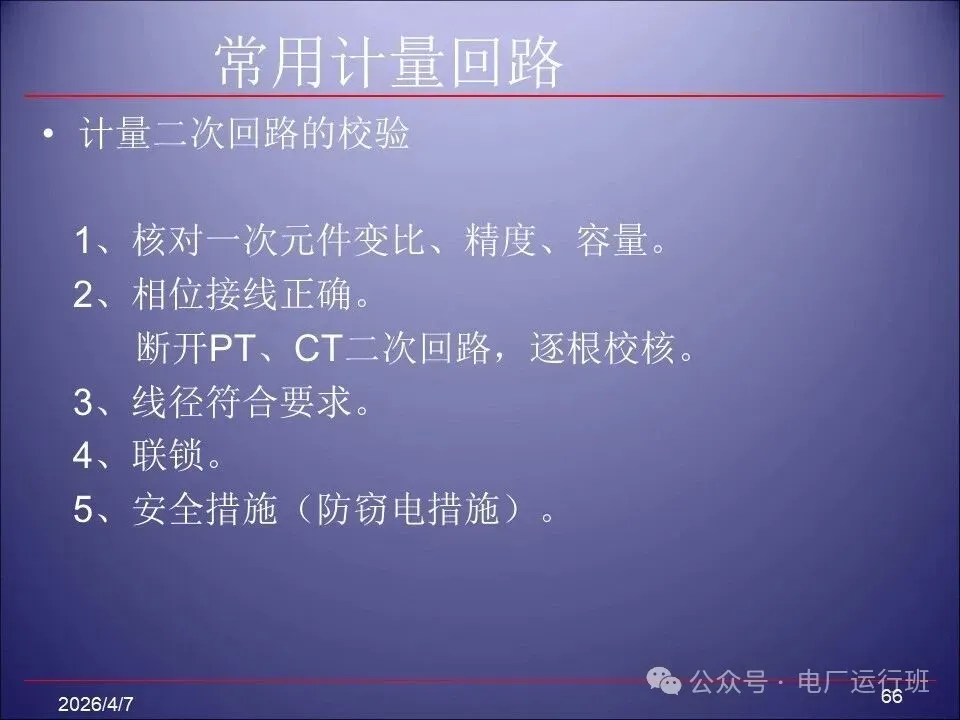

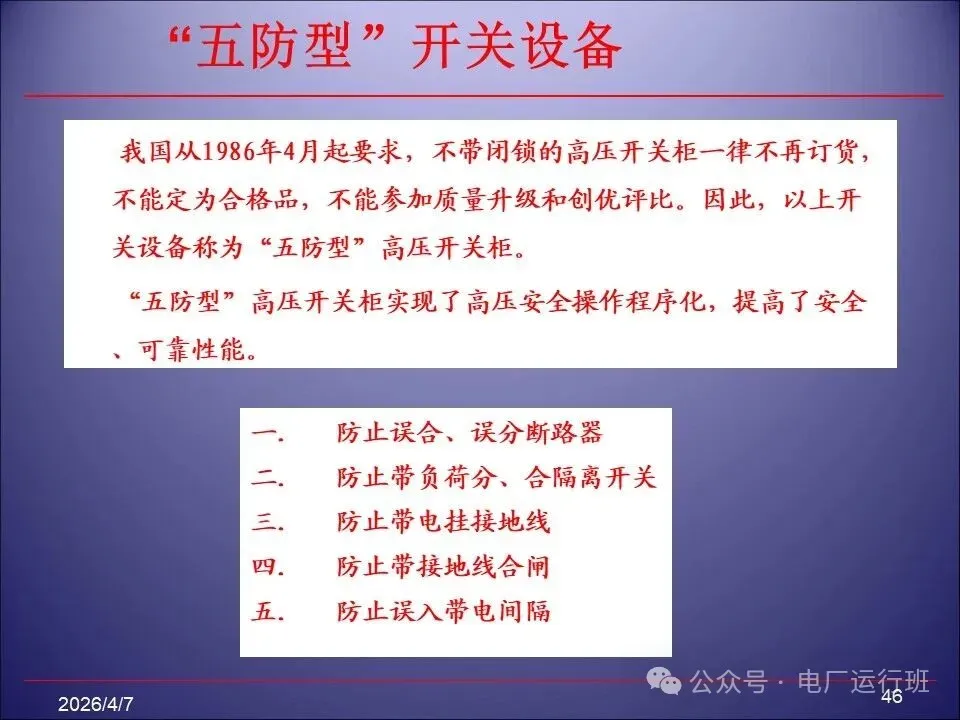

一路电源进线，设单独单独计量柜一般计量柜与进线柜设联锁，即当PT手车不在工作位置时，进线柜跳闸。同时，计量柜门加铅封。
