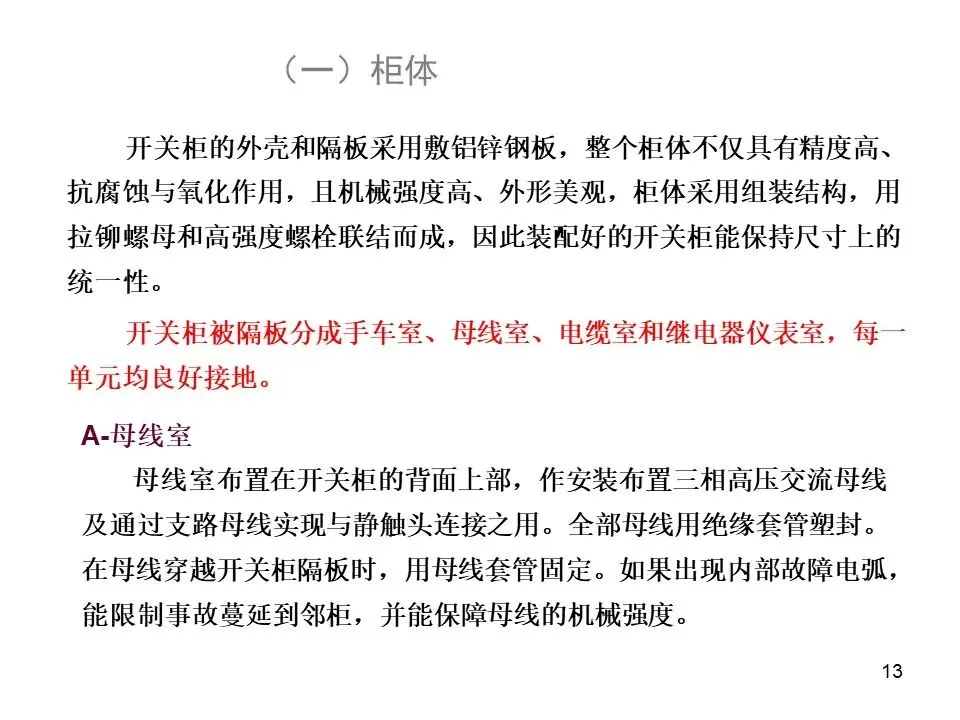

（一）柜体
开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。

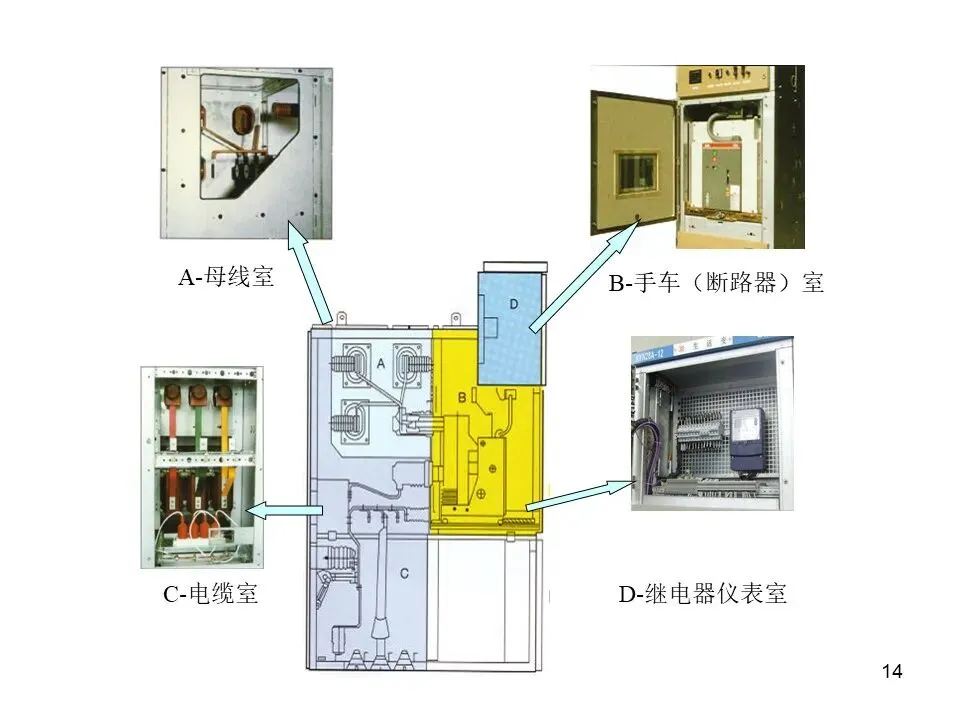

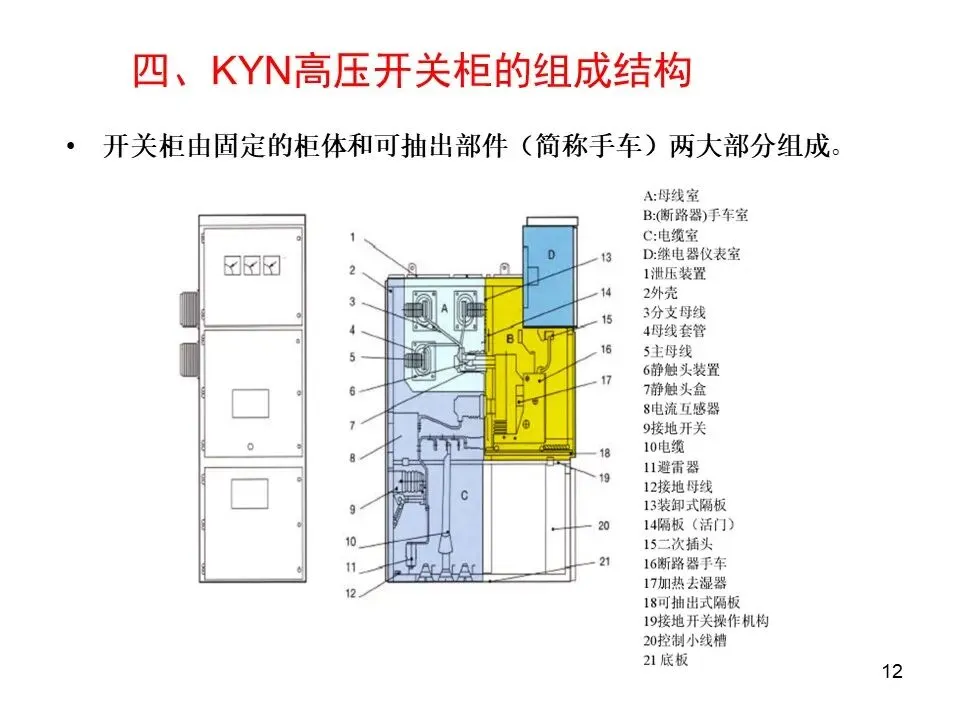

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。
A-母线室
母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

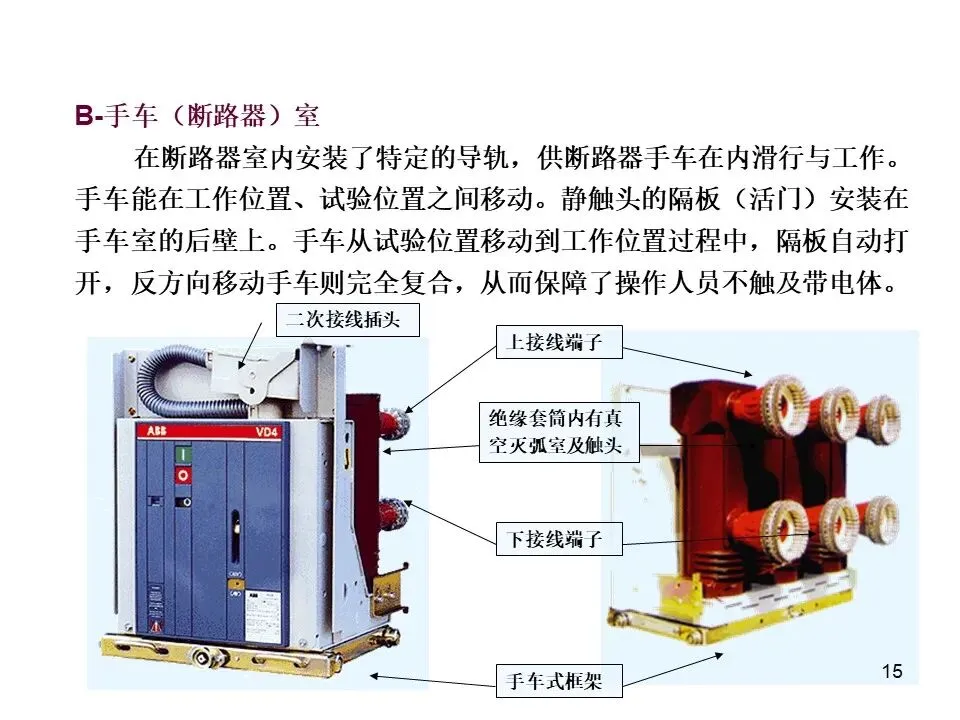

B-手车（断路器）室

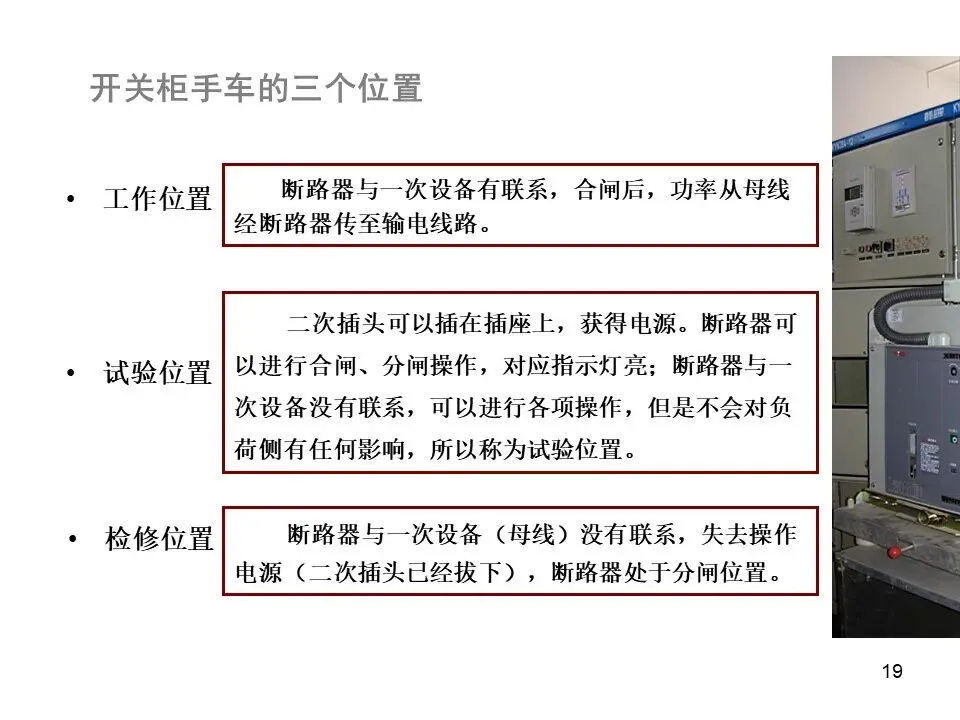

在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

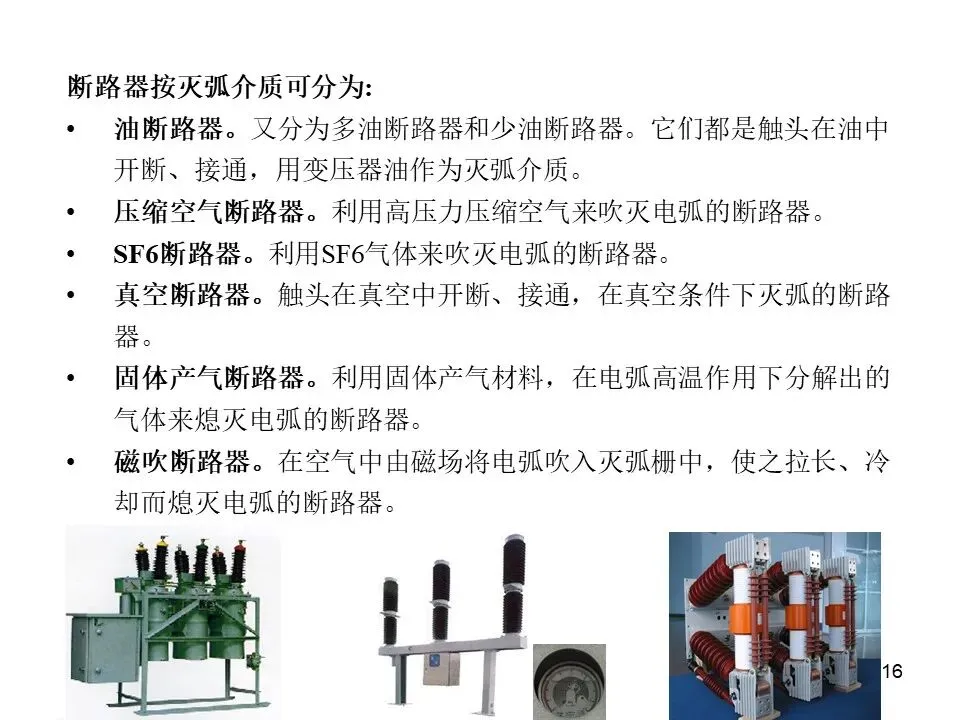

断路器按灭弧介质可分为:
油断路器。又分为多油断路器和少油断路器。它们都是触头在油中开断、接通，用变压器油作为灭弧介质。
压缩空气断路器。利用高压力压缩空气来吹灭电弧的断路器。
SF6断路器。利用SF6气体来吹灭电弧的断路器。
真空断路器。触头在真空中开断、接通，在真空条件下灭弧的断路器。
固体产气断路器。利用固体产气材料，在电弧高温作用下分解出的气体来熄灭电弧的断路器。
磁吹断路器。在空气中由磁场将电弧吹入灭弧栅中，使之拉长、冷却而熄灭电弧的断路器。

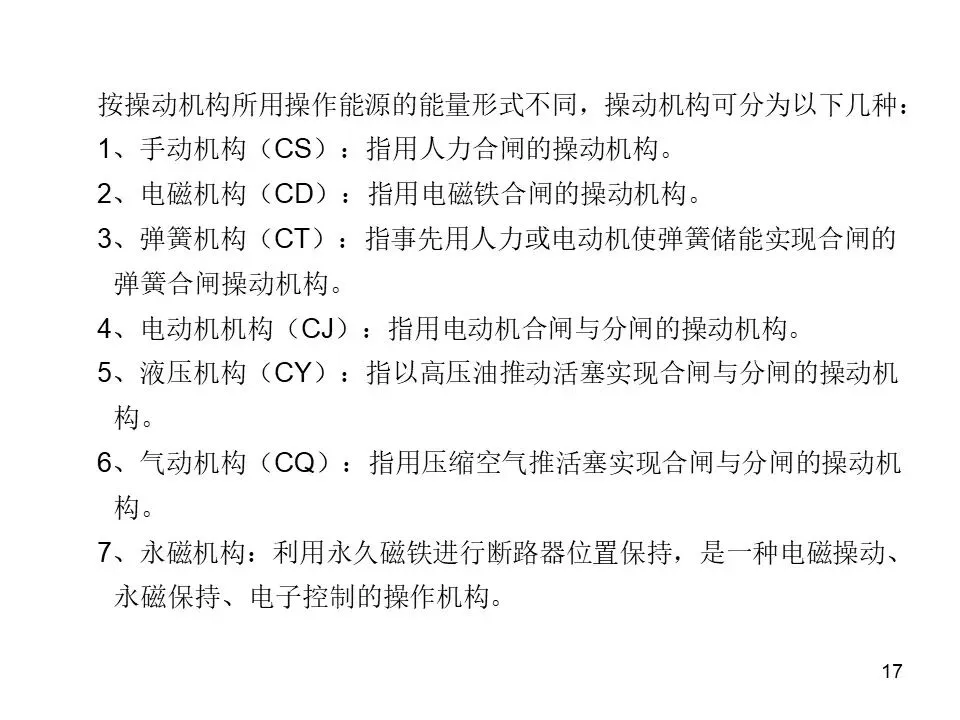

按操动机构所用操作能源的能量形式不同，操动机构可分为以下几种：
1、手动机构（CS）：指用人力合闸的操动机构。
2、电磁机构（CD）：指用电磁铁合闸的操动机构。
3、弹簧机构（CT）：指事先用人力或电动机使弹簧储能实现合闸的弹簧合闸操动机构。
4、电动机机构（CJ）：指用电动机合闸与分闸的操动机构。
5、液压机构（CY）：指以高压油推动活塞实现合闸与分闸的操动机构。
6、气动机构（CQ）：指用压缩空气推活塞实现合闸与分闸的操动机构。
7、永磁机构：利用永久磁铁进行断路器位置保持，是一种电磁操动、永磁保持、电子控制的操作机构。

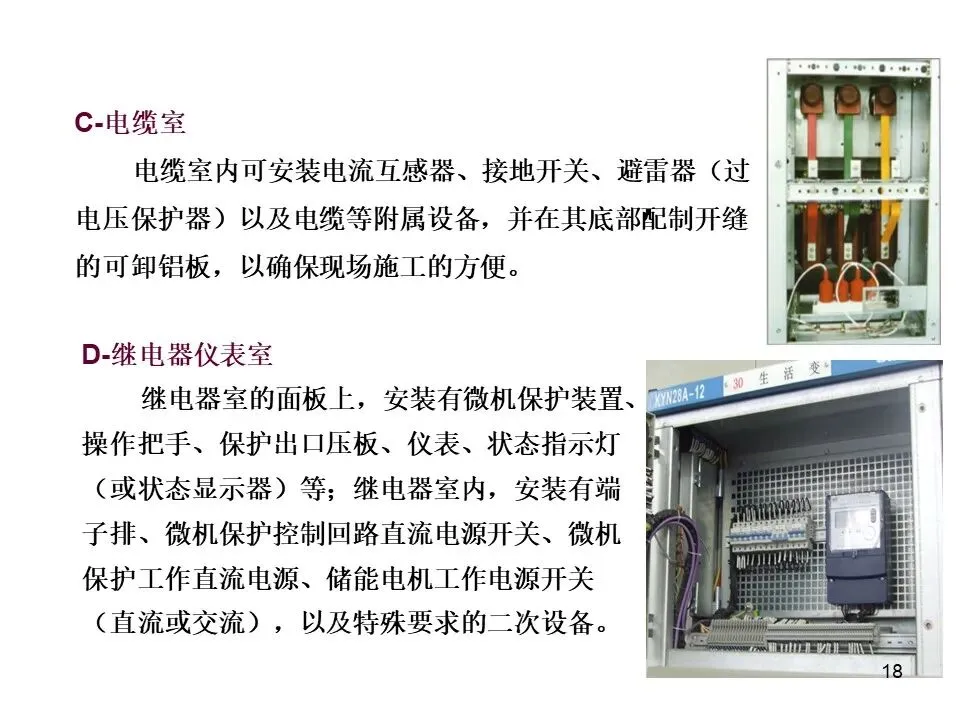

C-电缆室
电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。
D-继电器仪表室
继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。

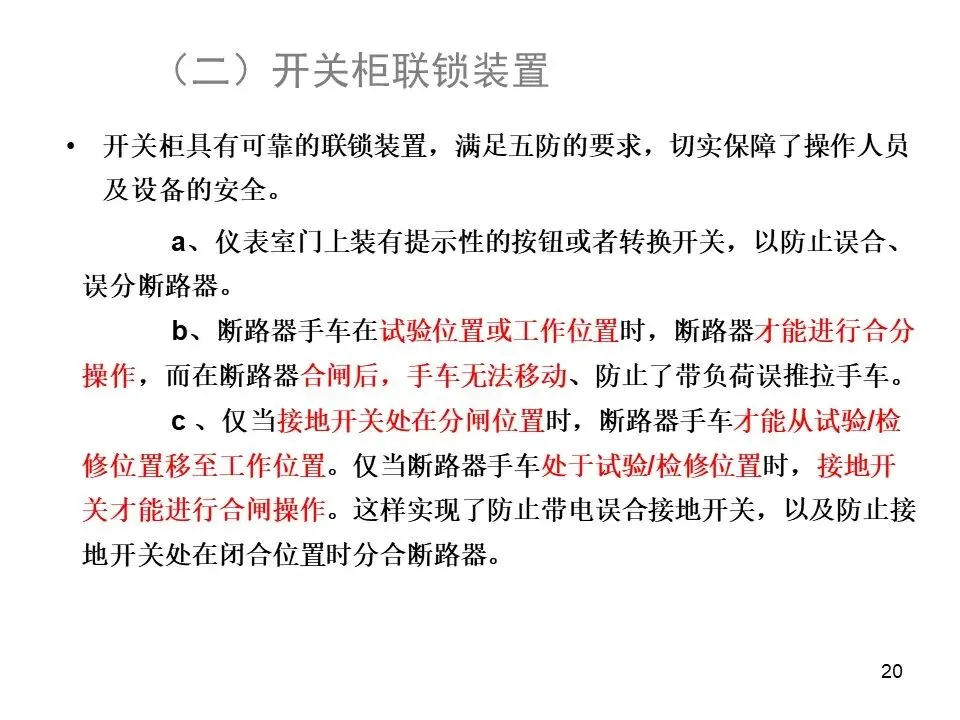

（二）开关柜联锁装置
开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员及设备的安全。
a、仪表室门上装有提示性的按钮或者转换开关，以防止误合、误分断路器。
b、断路器手车在试验位置或工作位置时，断路器才能进行合分操作，而在断路器合闸后，手车无法移动、防止了带负荷误推拉手车。
c 、仅当接地开关处在分闸位置时，断路器手车才能从试验/检修位置移至工作位置。仅当断路器手车处于试验/检修位置时，接地开关才能进行合闸操作。这样实现了防止带电误合接地开关，以及防止接地开关处在闭合位置时分合断路器。

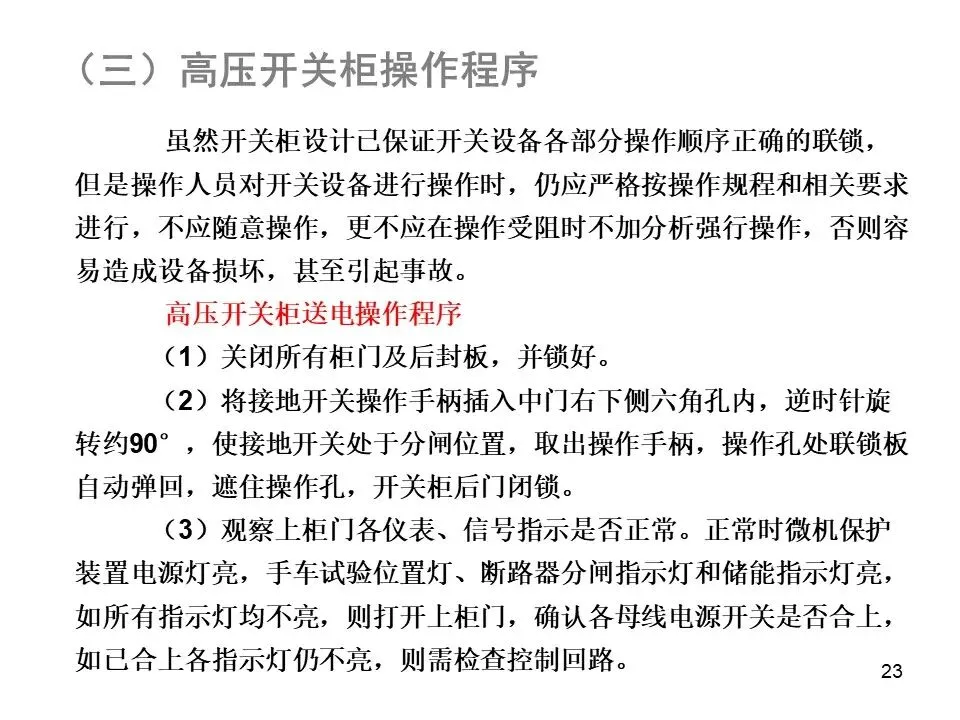

（三）高压开关柜操作程序
虽然开关柜设计已保证开关设备各部分操作顺序正确的联锁，但是操作人员对开关设备进行操作时，仍应严格按操作规程和相关要求进行，不应随意操作，更不应在操作受阻时不加分析强行操作，否则容易造成设备损坏，甚至引起事故。
高压开关柜送电操作程序
（1）关闭所有柜门及后封板，并锁好。
（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转约90°，使接地开关处于分闸位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔，开关柜后门闭锁。
（3）观察上柜门各仪表、信号指示是否正常。正常时微机保护装置电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检查控制回路。

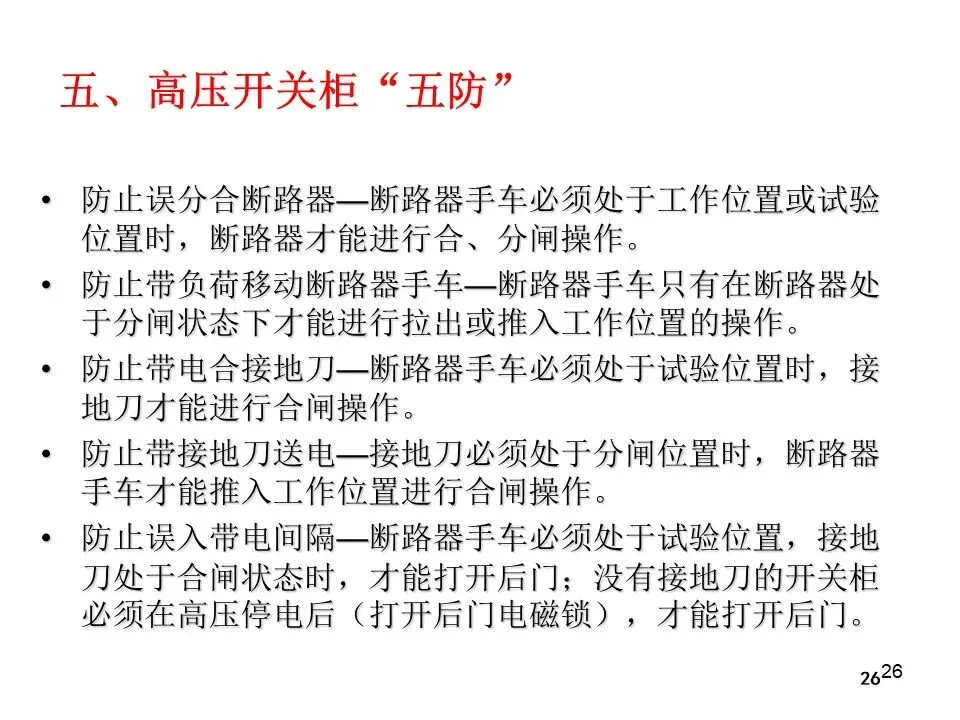

五、高压开关柜“五防”
防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。
防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。

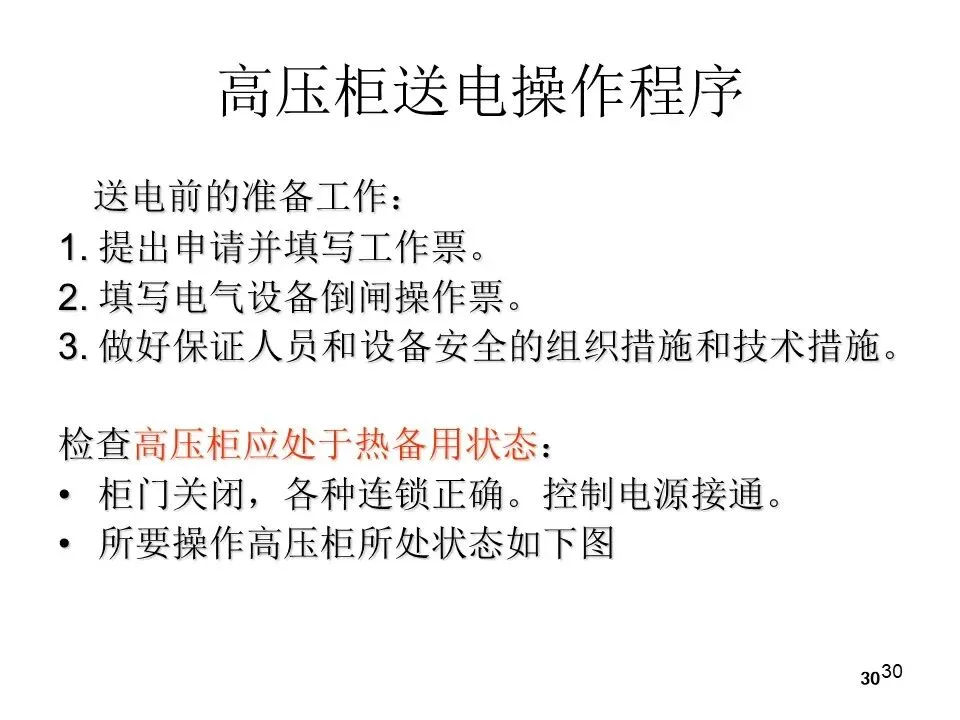

高压柜送电操作程序
送电前的准备工作：
提出申请并填写工作票。
填写电气设备倒闸操作票。
做好保证人员和设备安全的组织措施和技术措施。
检查高压柜应处于热备用状态：
柜门关闭，各种连锁正确。控制电源接通。

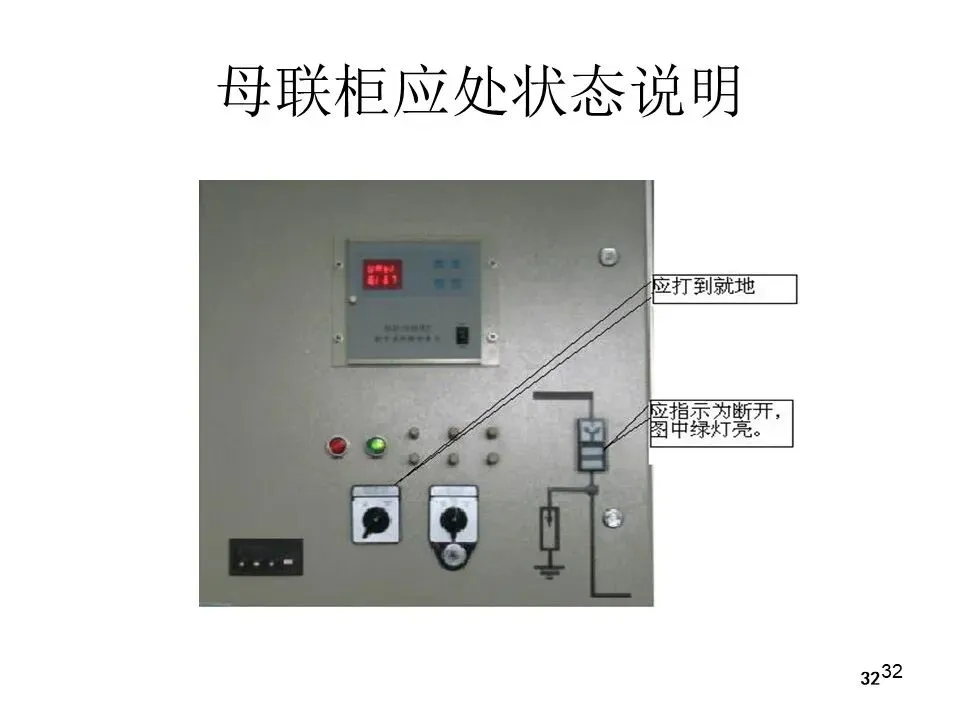

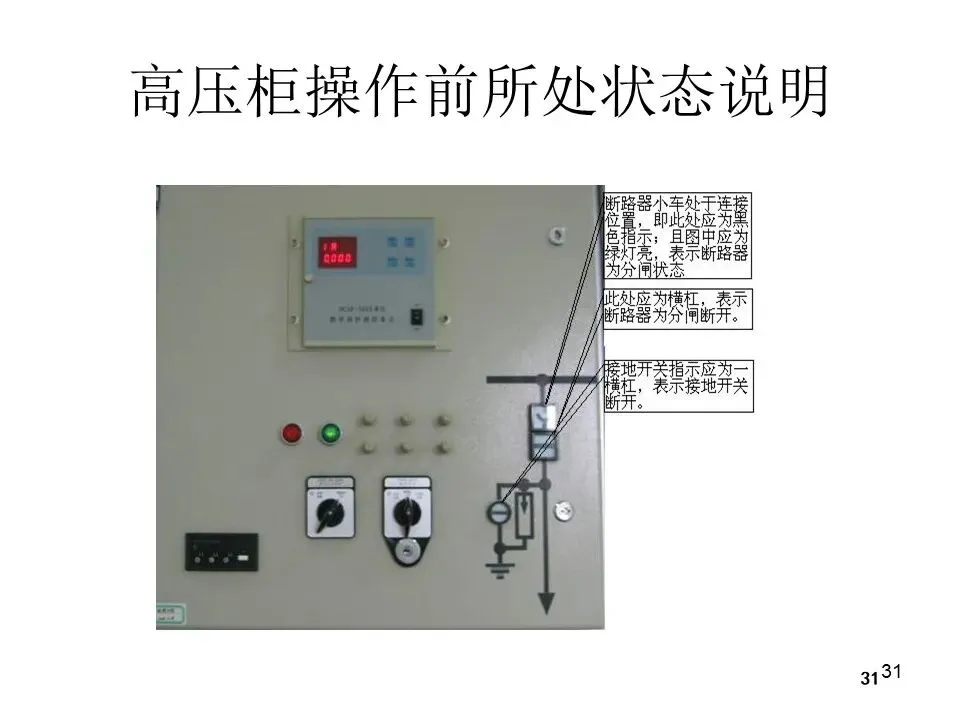

所要操作高压柜所处状态如下图

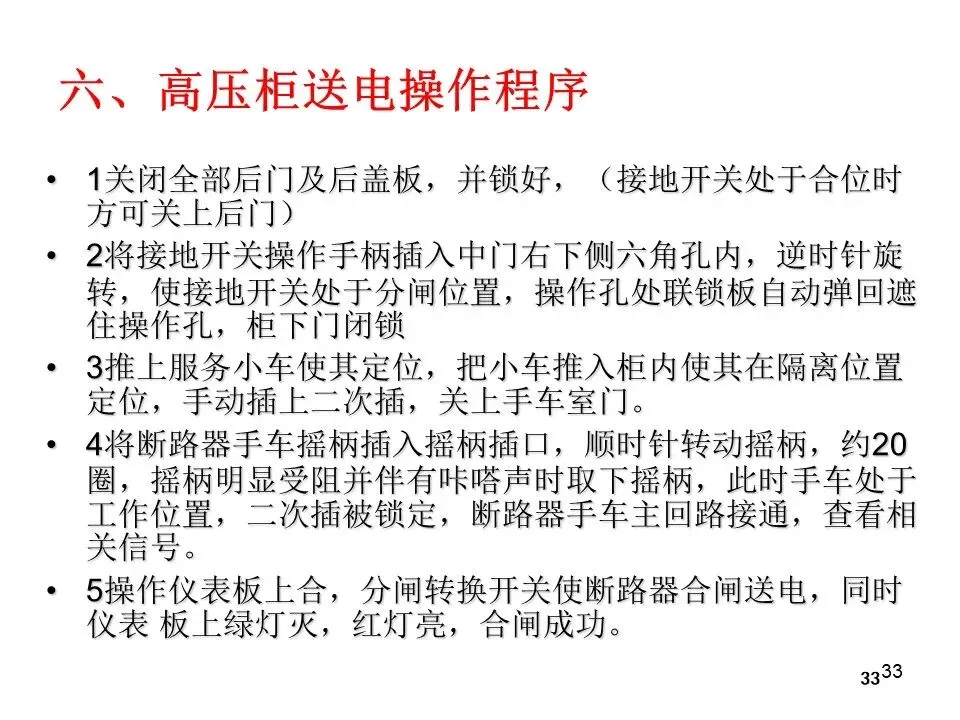

六、高压柜送电操作程序
1关闭全部后门及后盖板，并锁好，（接地开关处于合位时方可关上后门）
2将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，操作孔处联锁板自动弹回遮住操作孔，柜下门闭锁
3推上服务小车使其定位，把小车推入柜内使其在隔离位置定位，手动插上二次插，关上手车室门。

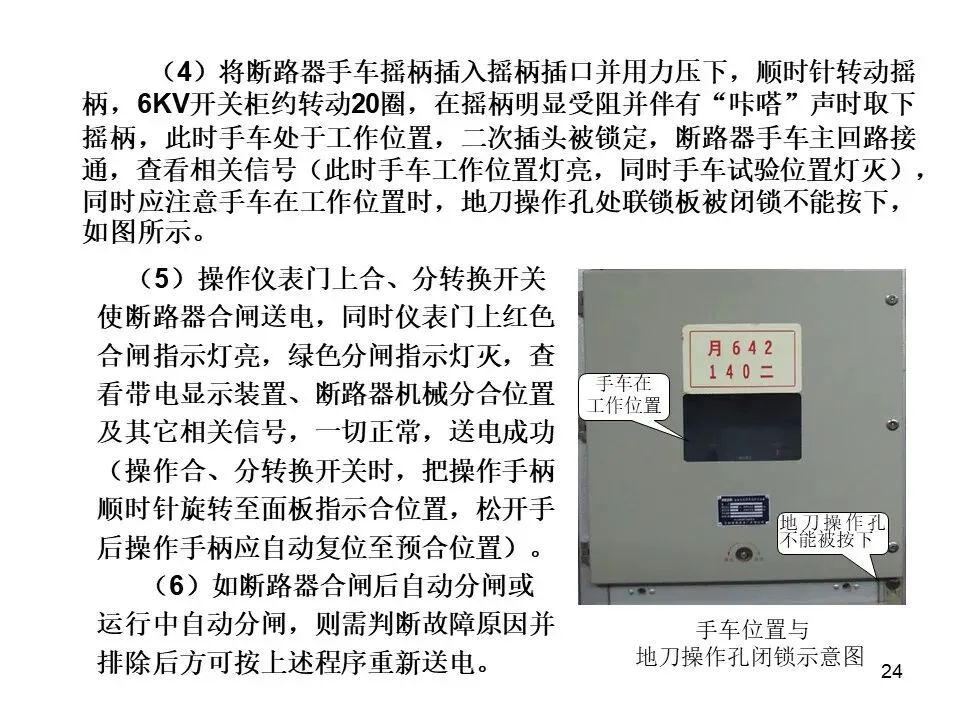

4将断路器手车摇柄插入摇柄插口，顺时针转动摇柄，约20圈，摇柄明显受阻并伴有咔嗒声时取下摇柄，此时手车处于工作位置，二次插被锁定，断路器手车主回路接通，查看相关信号。

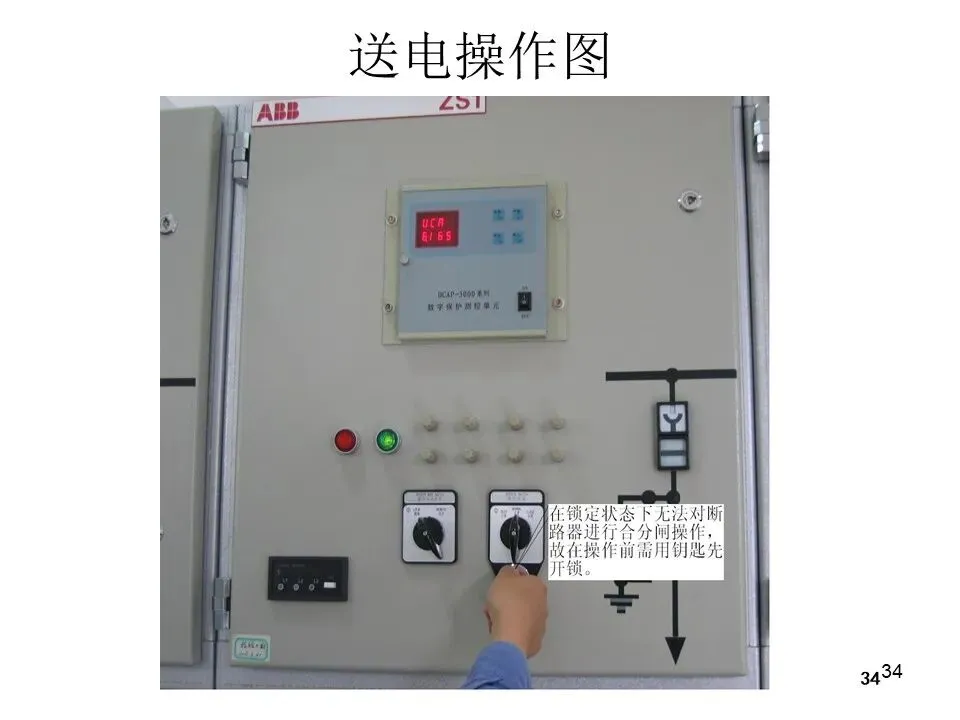

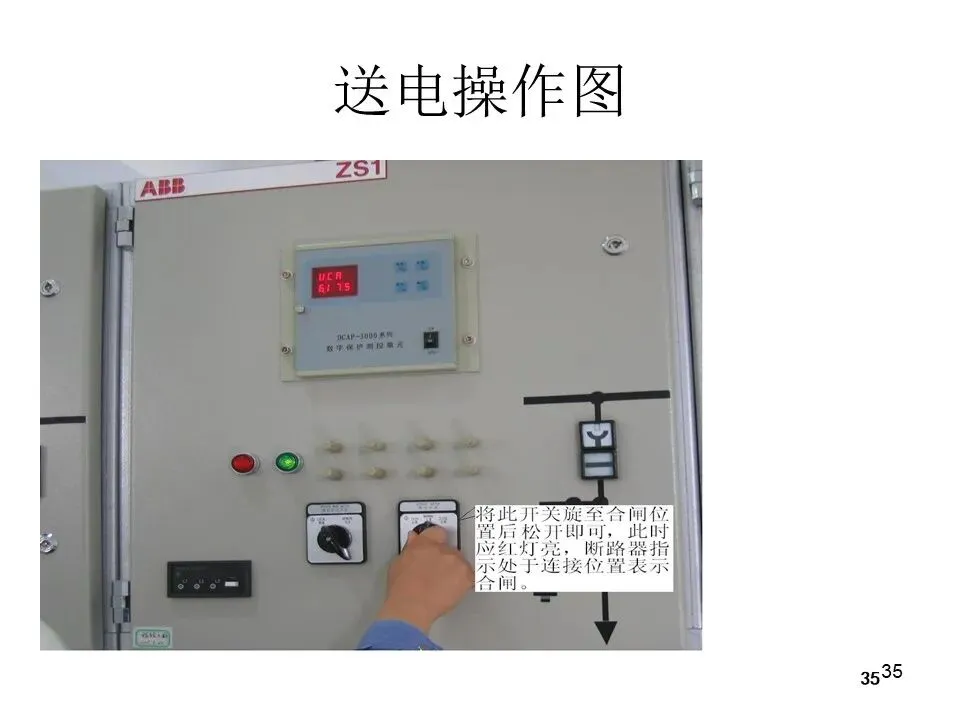

5操作仪表板上合，分闸转换开关使断路器合闸送电，同时仪表 板上绿灯灭，红灯亮，合闸成功。

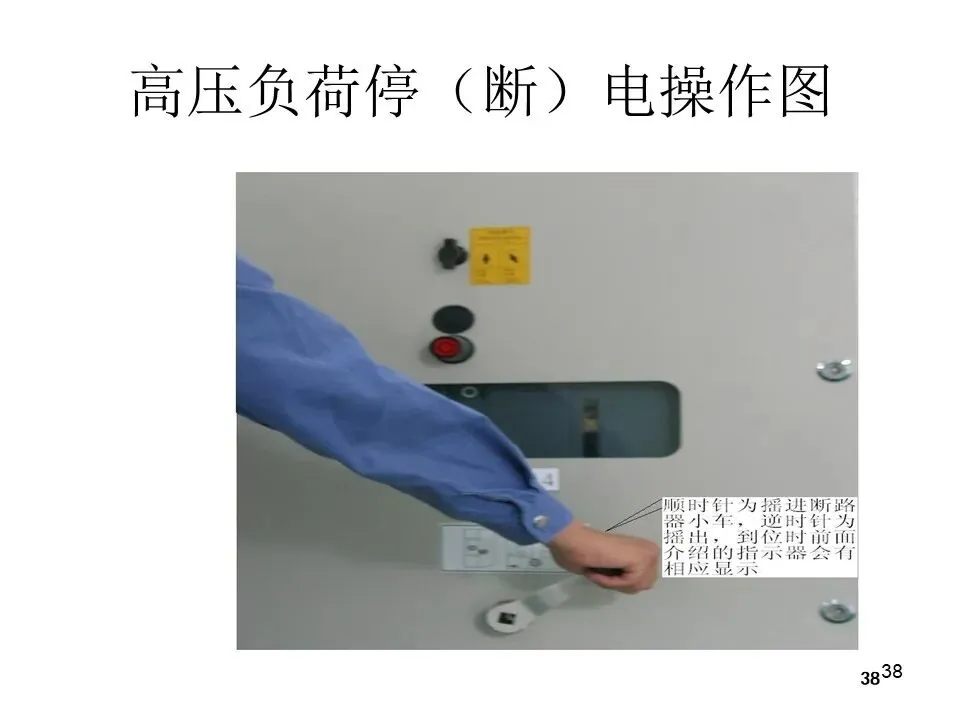

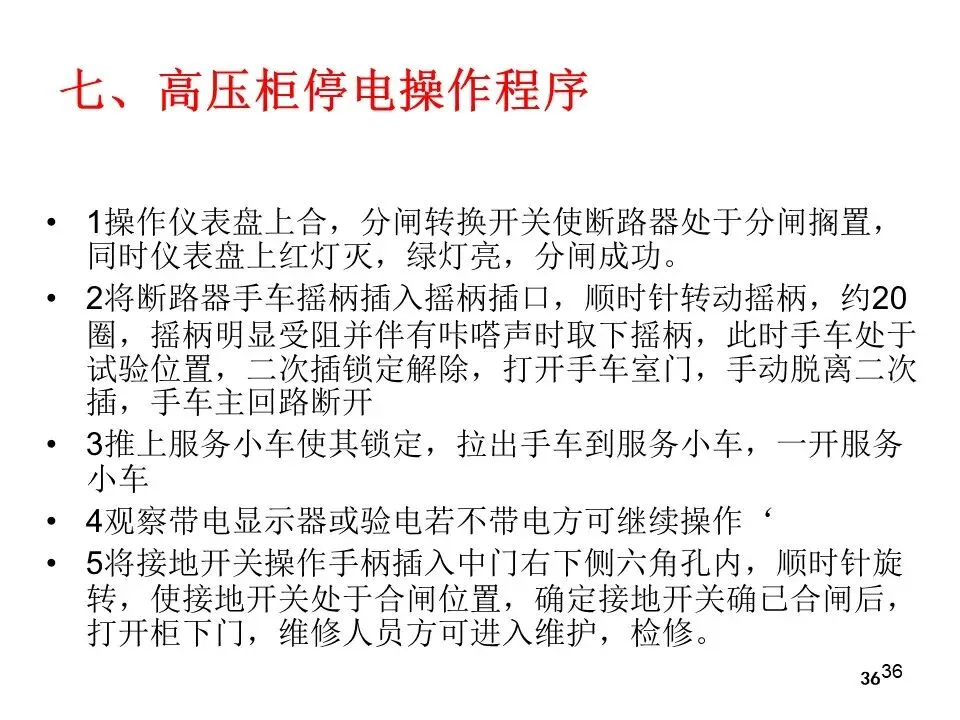

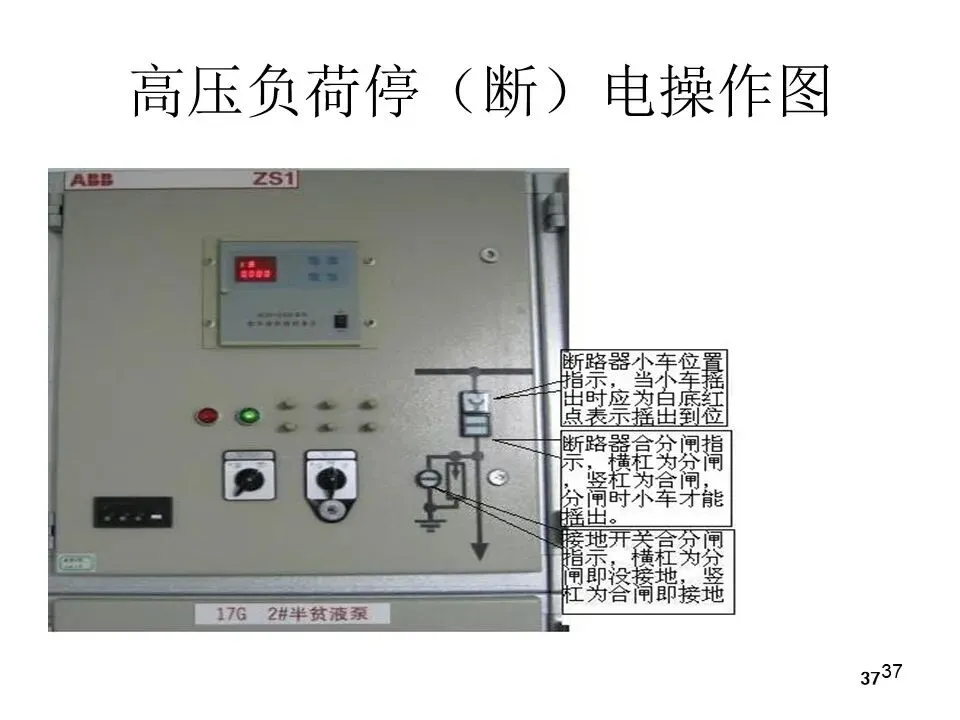

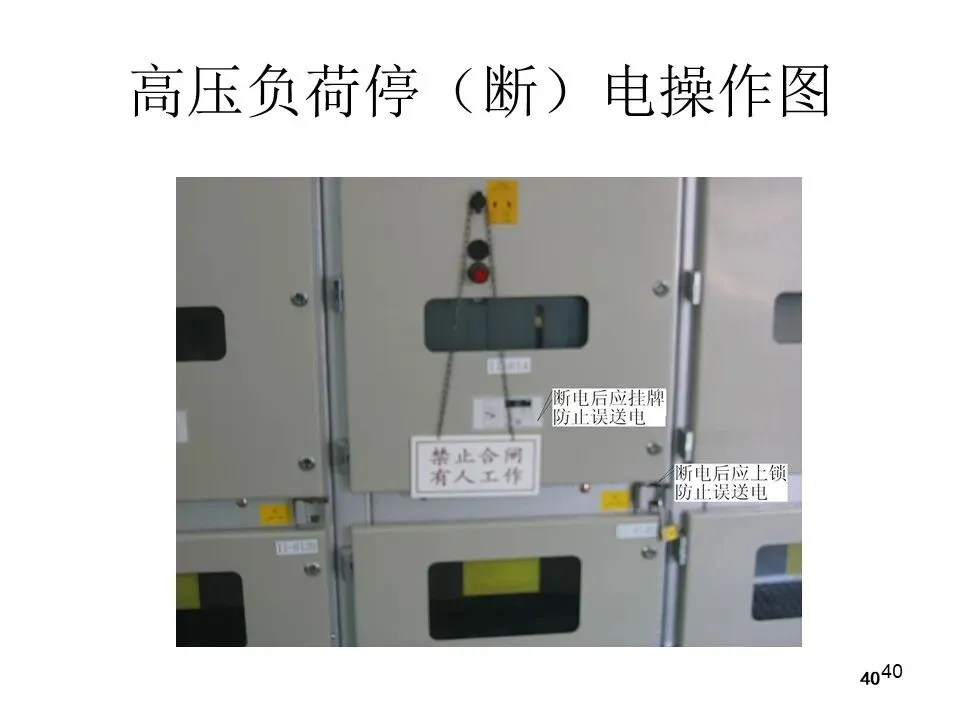

七、高压柜停电操作程序
1操作仪表盘上合，分闸转换开关使断路器处于分闸搁置，同时仪表盘上红灯灭，绿灯亮，分闸成功。
2将断路器手车摇柄插入摇柄插口，顺时针转动摇柄，约20圈，摇柄明显受阻并伴有咔嗒声时取下摇柄，此时手车处于试验位置，二次插锁定解除，打开手车室门，手动脱离二次插，手车主回路断开
3推上服务小车使其锁定，拉出手车到服务小车，一开服务小车
4观察带电显示器或验电若不带电方可继续操作‘

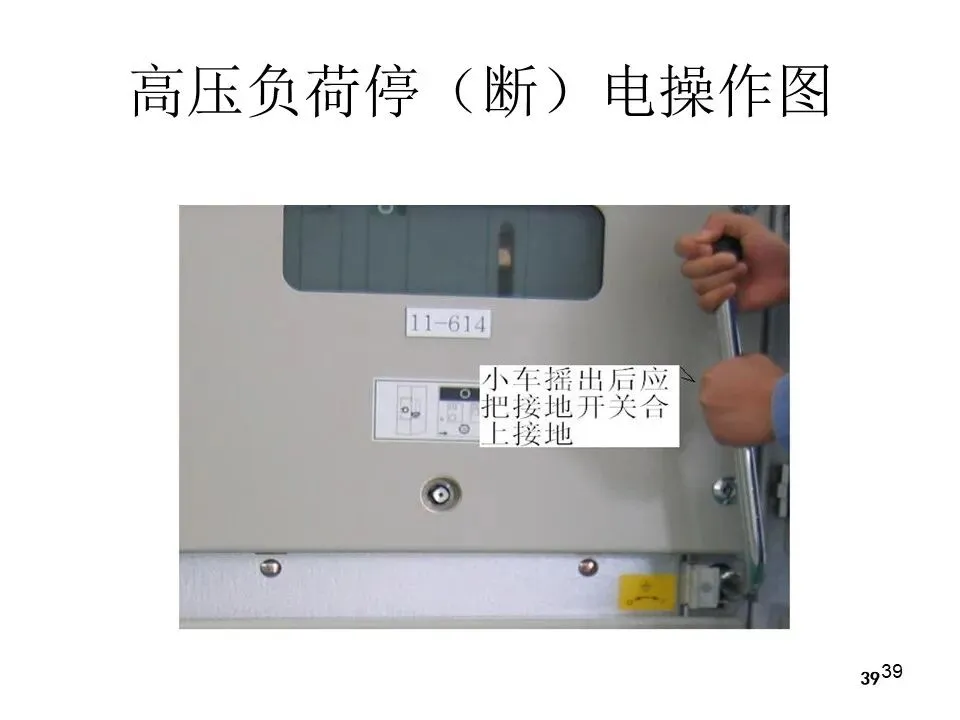

5将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确定接地开关确已合闸后，打开柜下门，维修人员方可进入维护，检修。
