SolidWorks*Excel+VBA-刷新工程图
- 2026-11-09 16:15:54

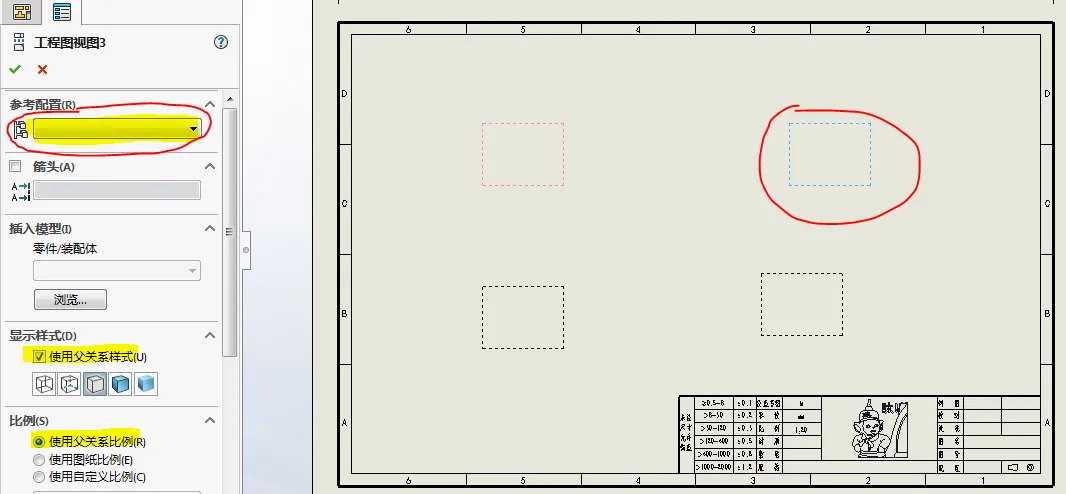

SolidWorks*Excel+VBA-刷新工程图SW工程图模板虽然是个好东西，但是总有遗漏的地方，尤其是关系到配置。 随便点一个视图，样式，比例可以设置成关联父系，但是配置是一片空白，因为视图还没绑定模型，自然不知道配置。

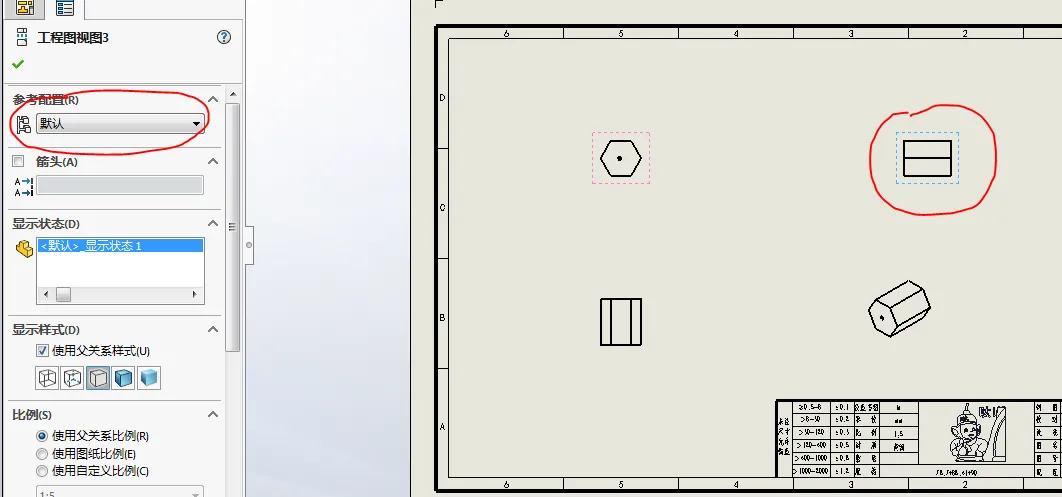

绑定模型生成工程图后，这里就变成了模型当前使用的配置。

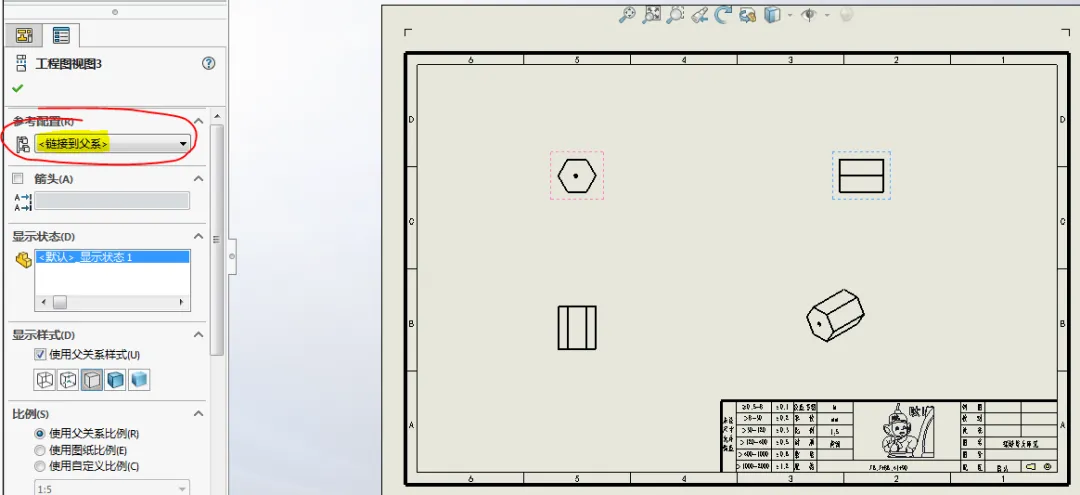

但是选项中可以设置成链接到父系，也就是主视图。
一张工程图，除了主视图，少说有2~3个其他视图。也不用多，有个百来张工程图，这玩意儿挨个去点想想就头皮发麻。就算不去点，检查所有视图是否都采用相同配置也是件费力不讨好的事。 这种事情交给程序来办是最好不过的。
为了方便讲述，听取粉丝意见，只贴关键部分代码段，其余代码段跟过往没啥大区别，就不浪费篇幅了。 主要程序逻辑：获取工程图对象，获取所有图纸页名称，按名称遍历所有图纸页，获取该图纸页上所有视图，遍历视图，判断是否为主视图，主视图则关联图纸比例，其余关联配置。 有了它，在打印工程图之前，先统统刷新一遍，至少最关键的比例，配置不会出错，相比这两个要素，其他问题不容易出太大篓子。 在这基础上，代码稍微做下修改，也可添加到生成工程图的宏程序中，在创建图纸的同时，把父配置关联起来。
ShtNames = SwDrw.GetSheetNamesFor i = 0 To UBound(ShtNames)Views = SwDrw.Sheet(ShtNames(i)).GetViewsFor j = 0 To UBound(Views)If Views(j).GetBaseView Is Nothing Then '主视图（主视图没有基础视图）Views(j).UseSheetScale = TrueElseViews(j).LinkParentConfiguration = TrueEnd IfNextErase ViewsNextErase ShtNames
