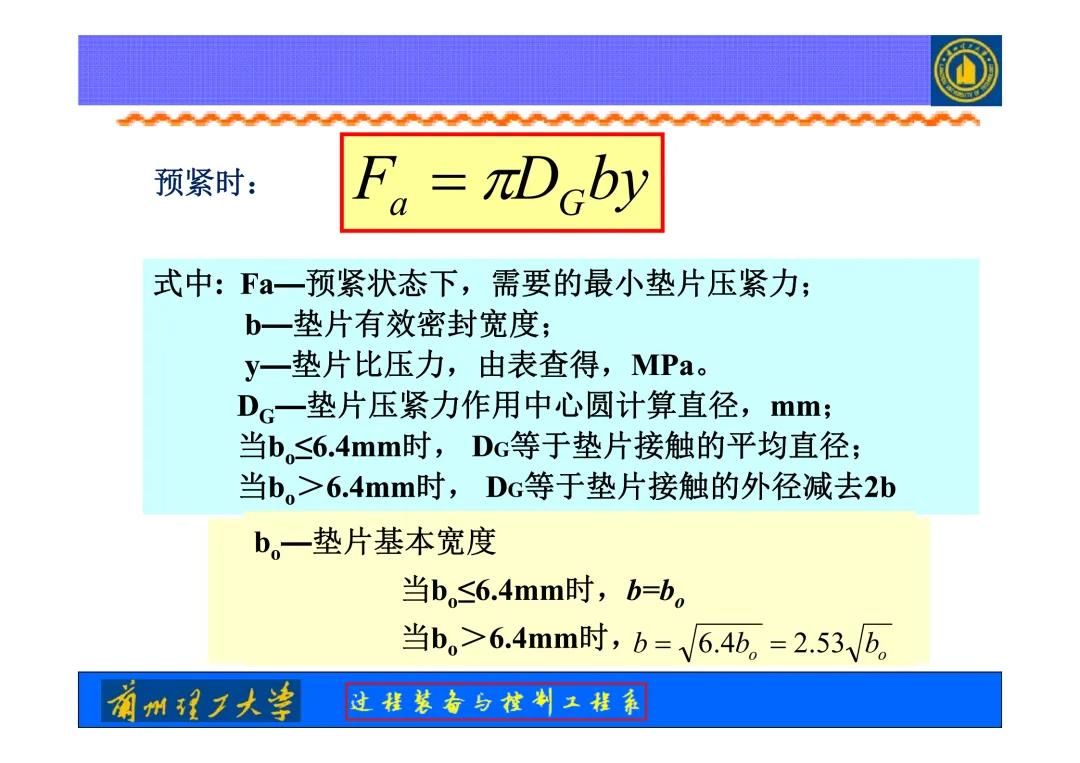

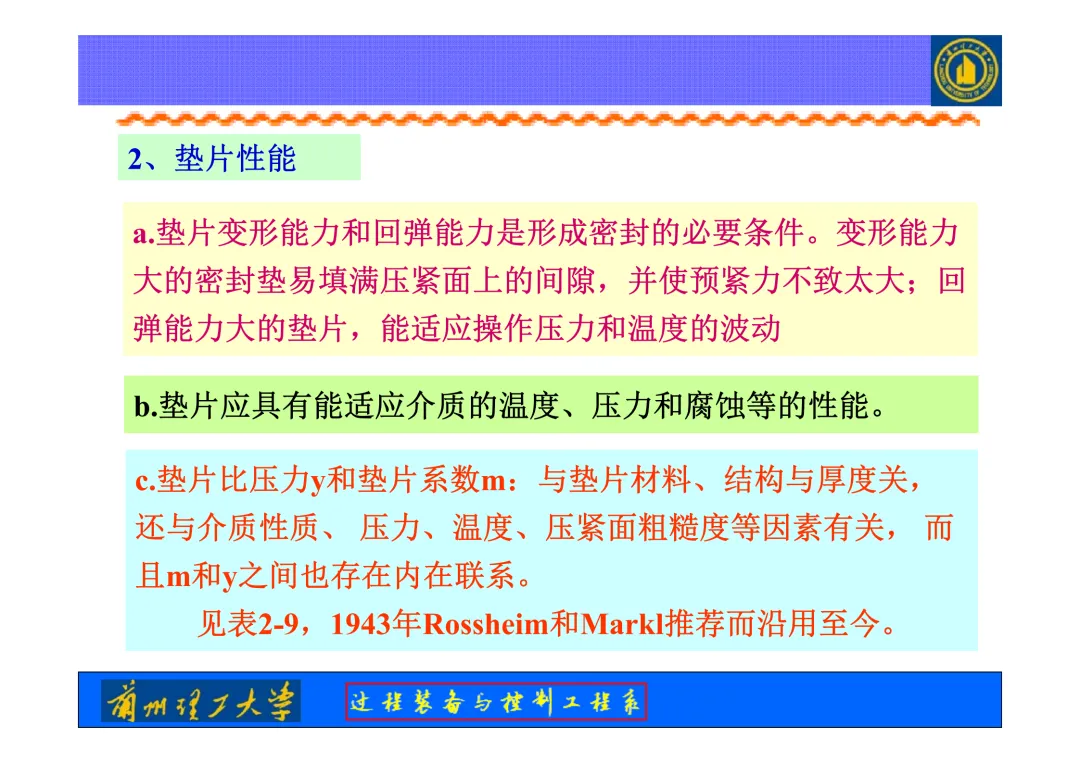

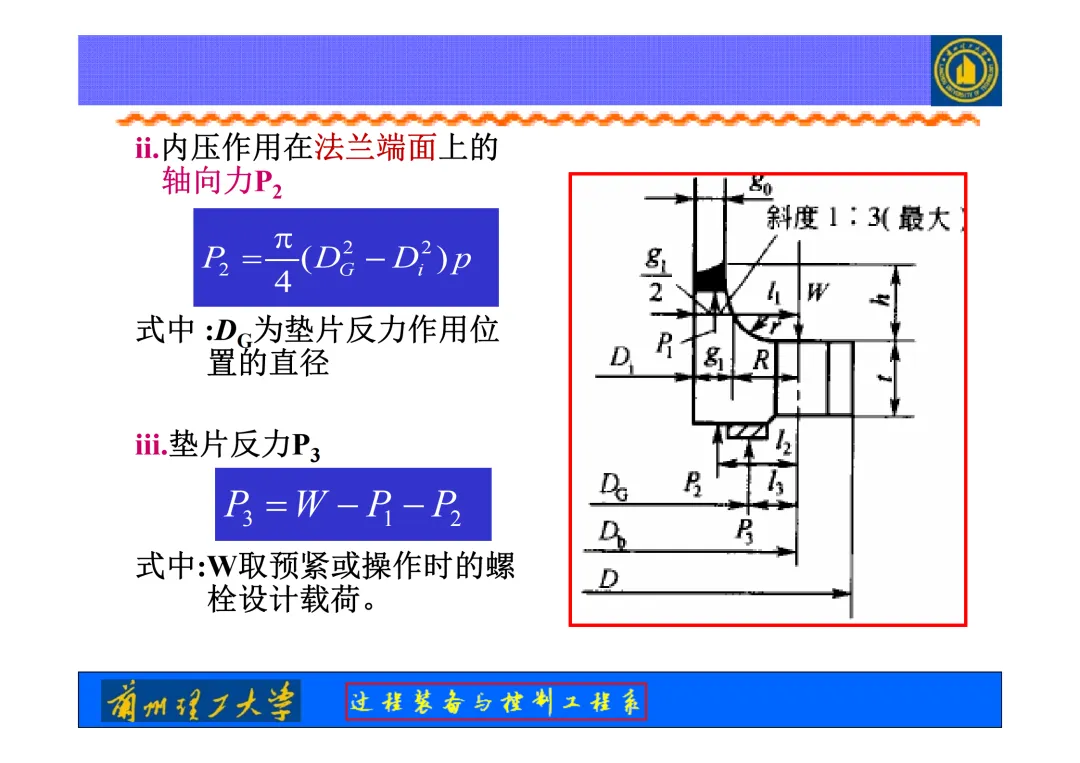

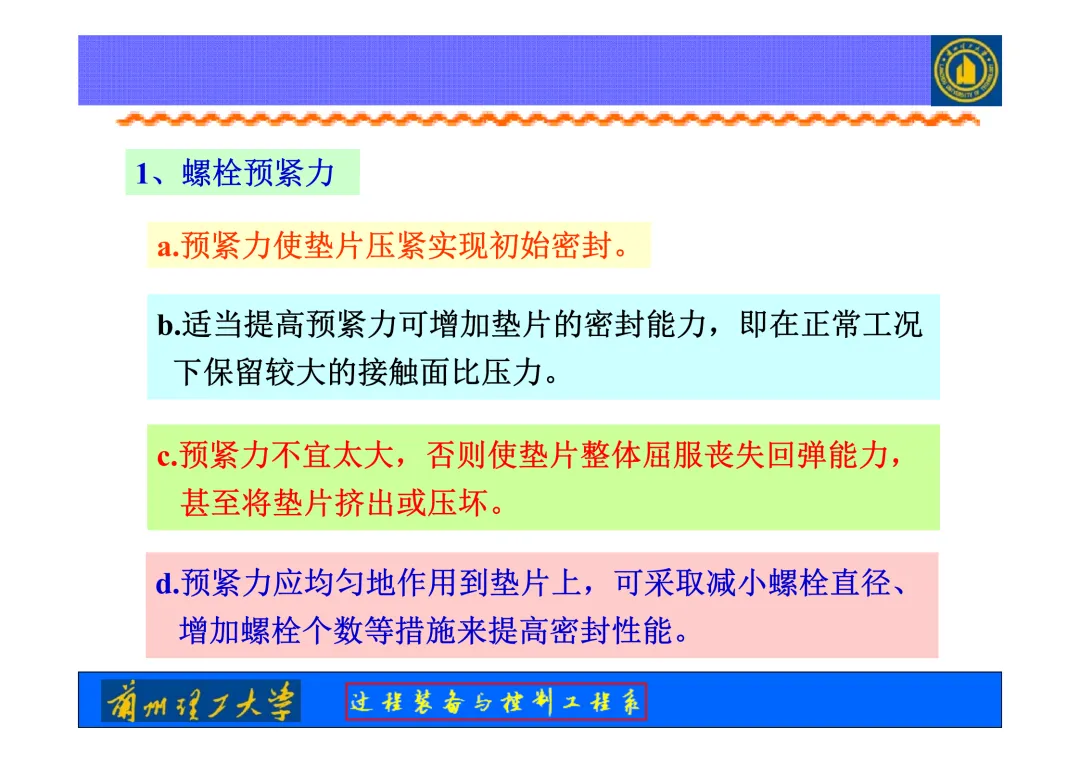

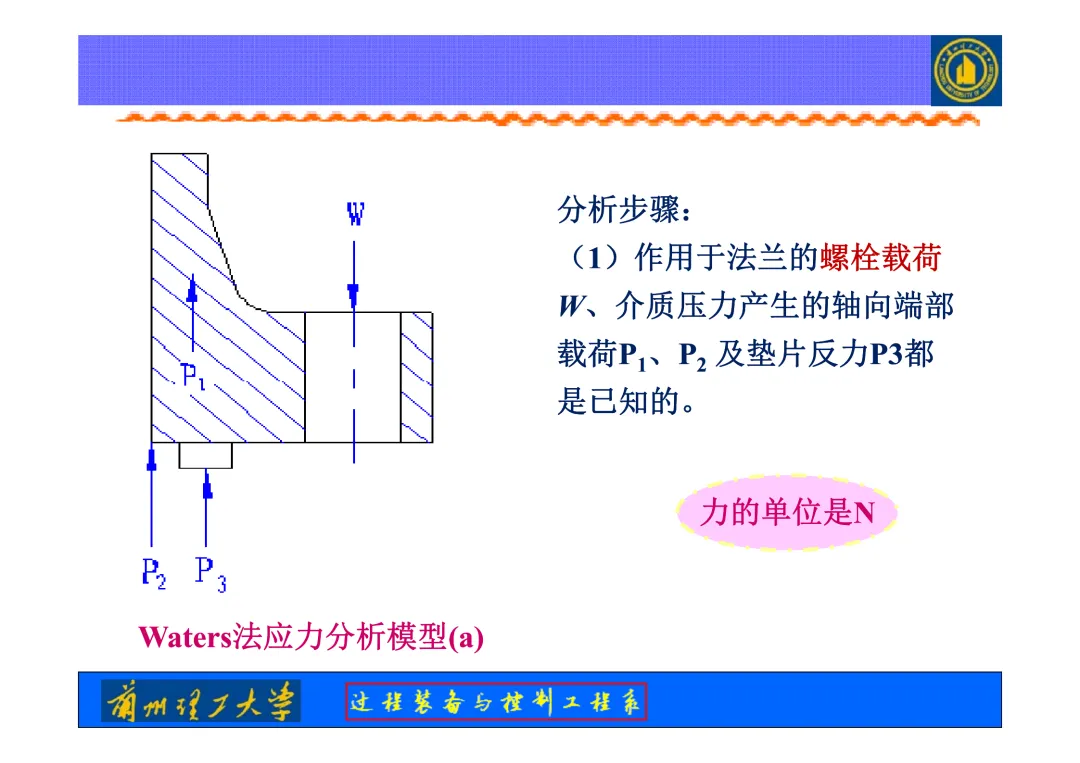

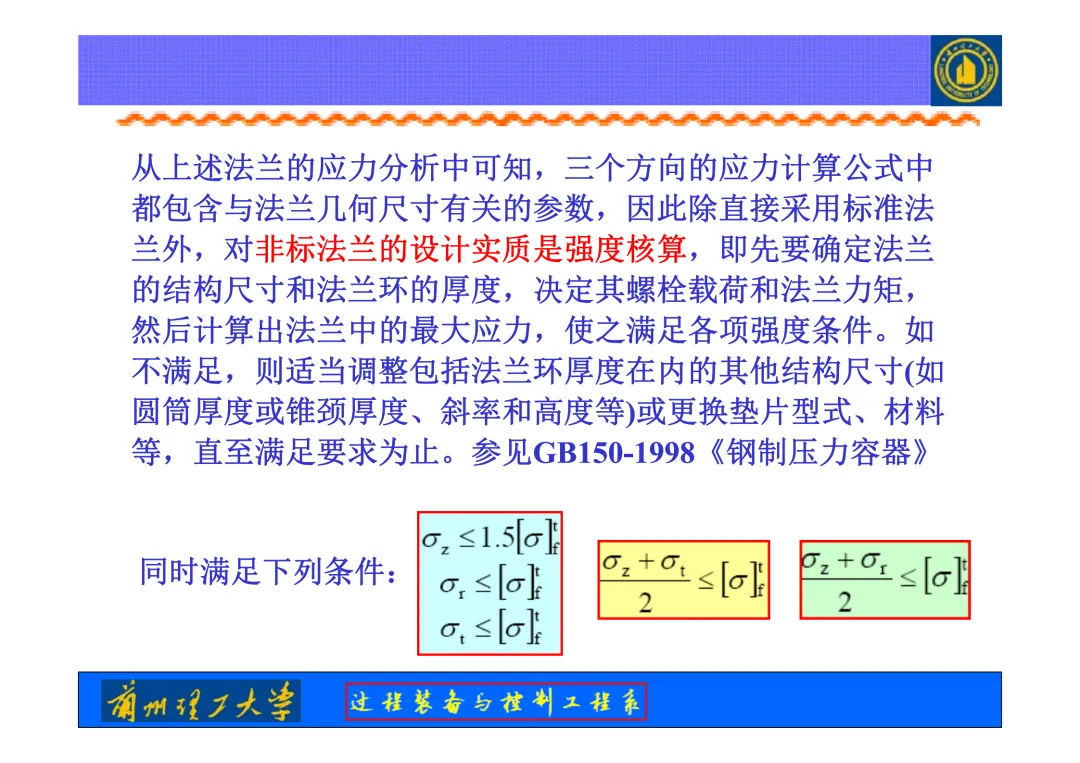

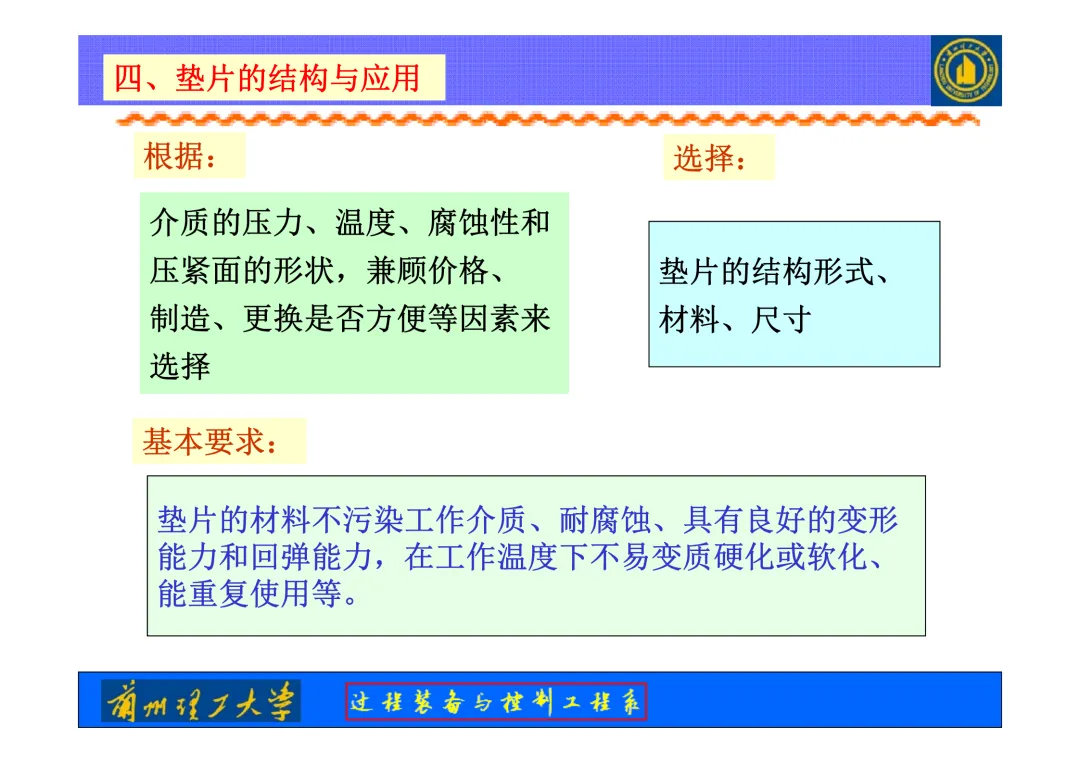

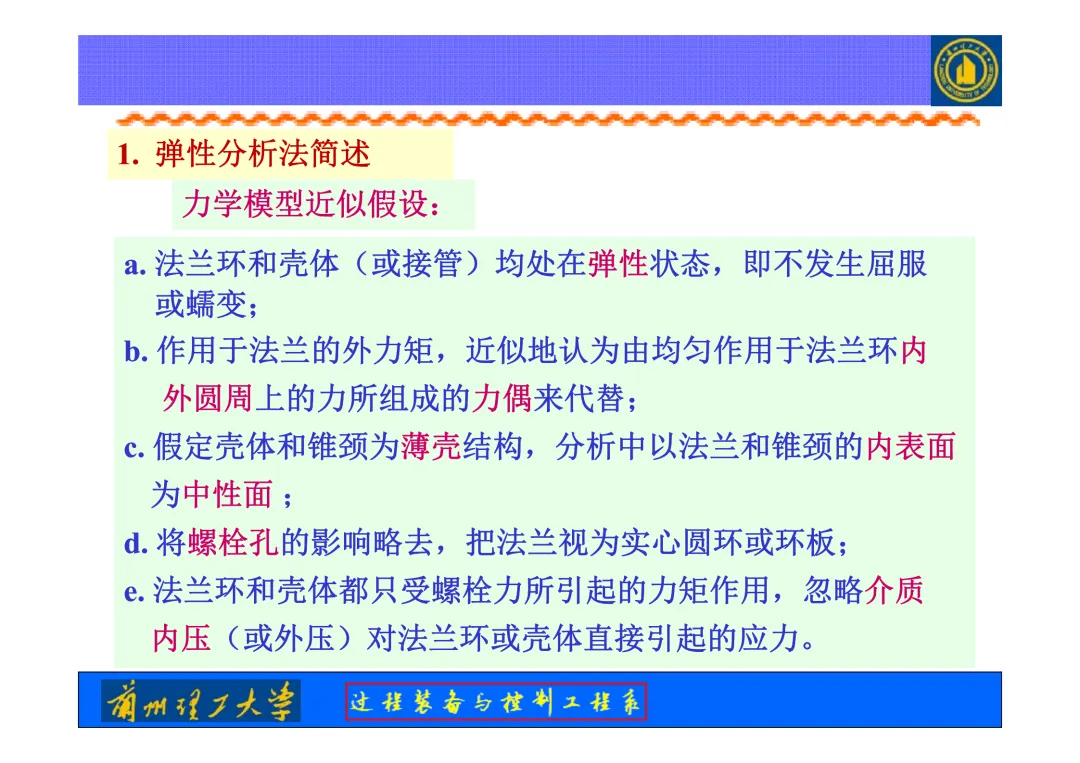

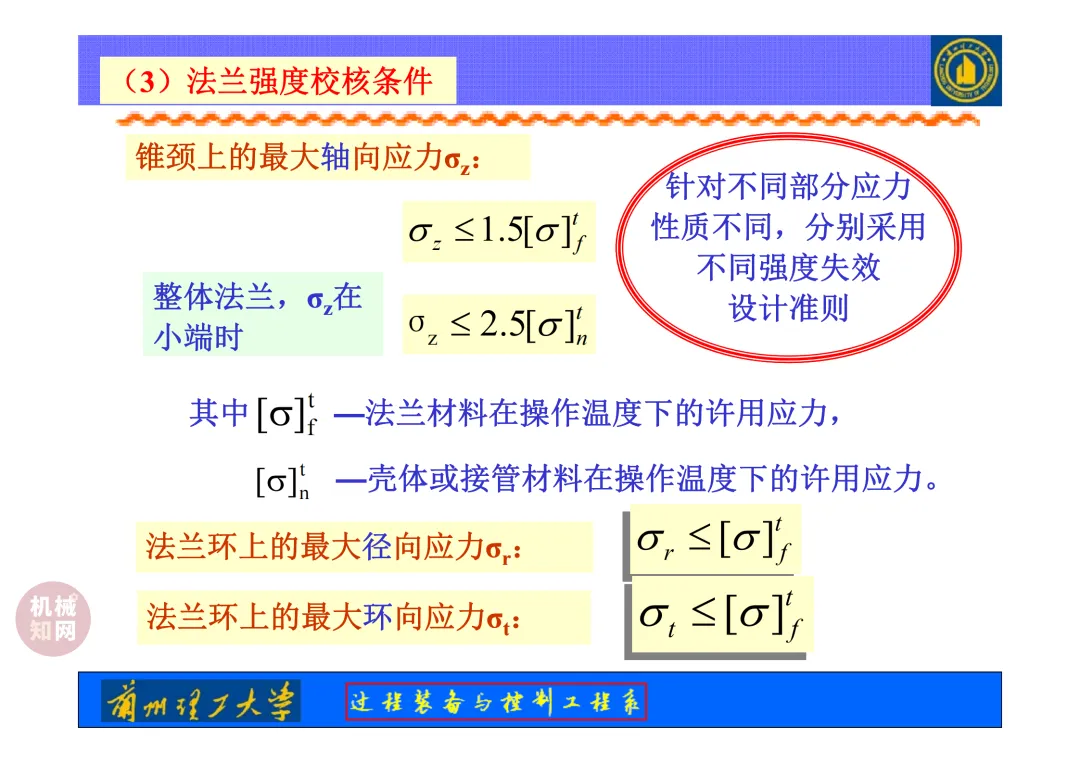

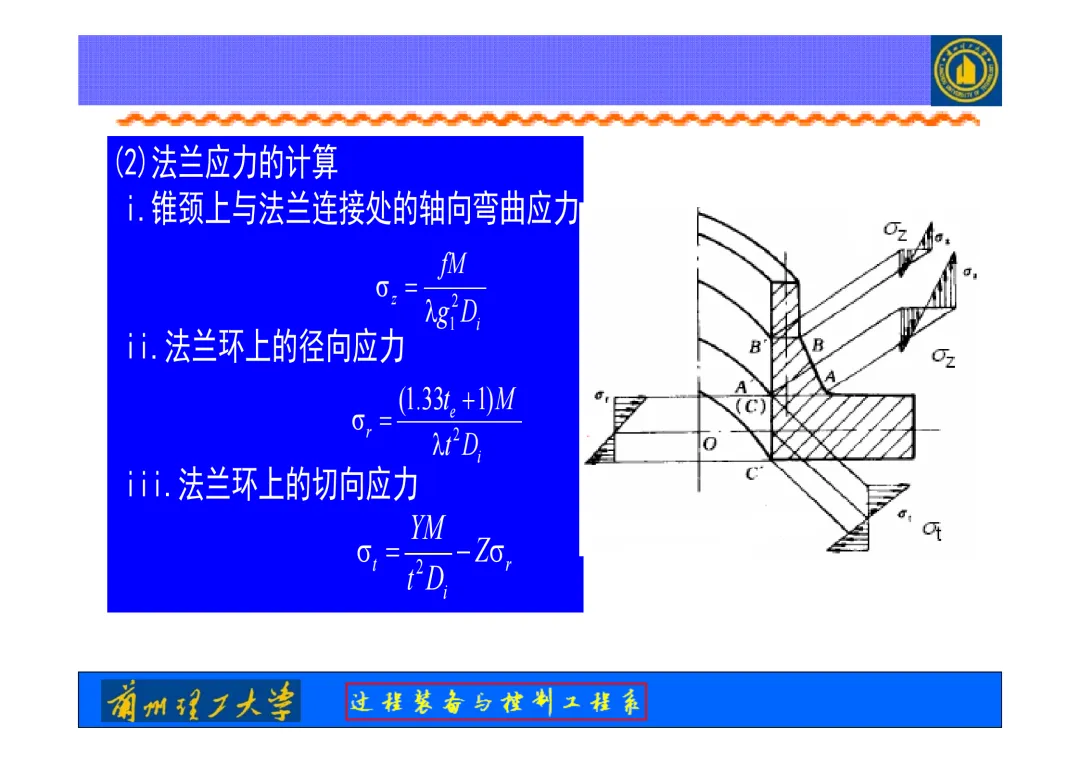

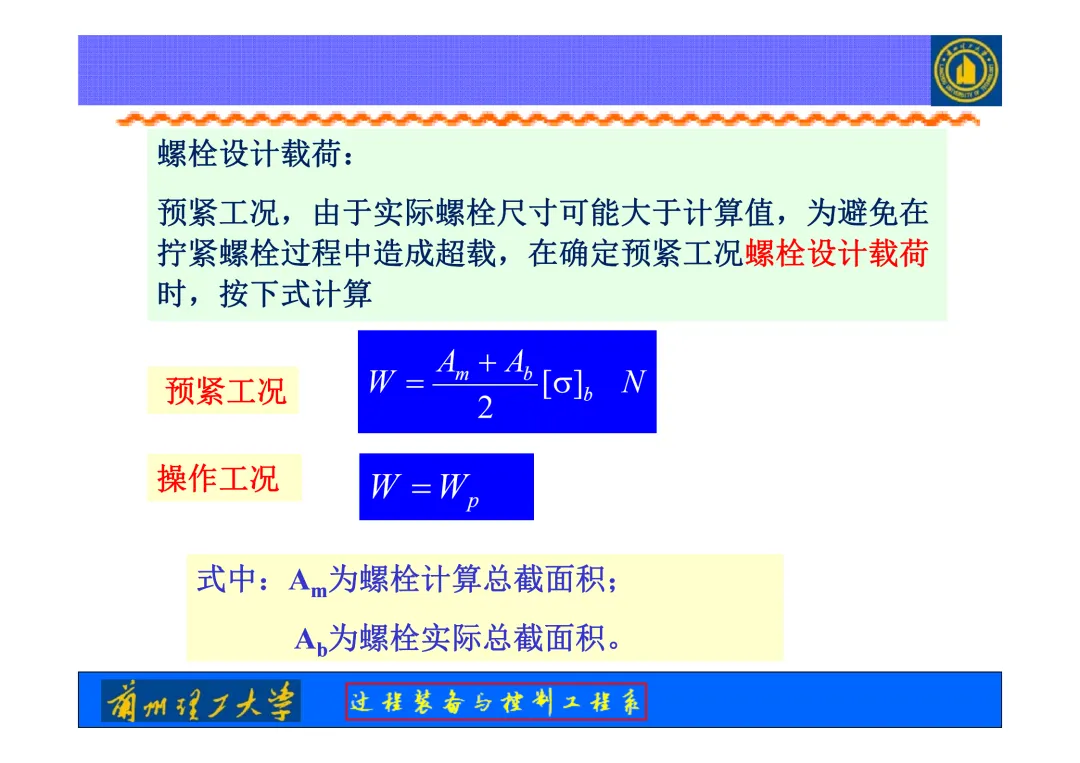

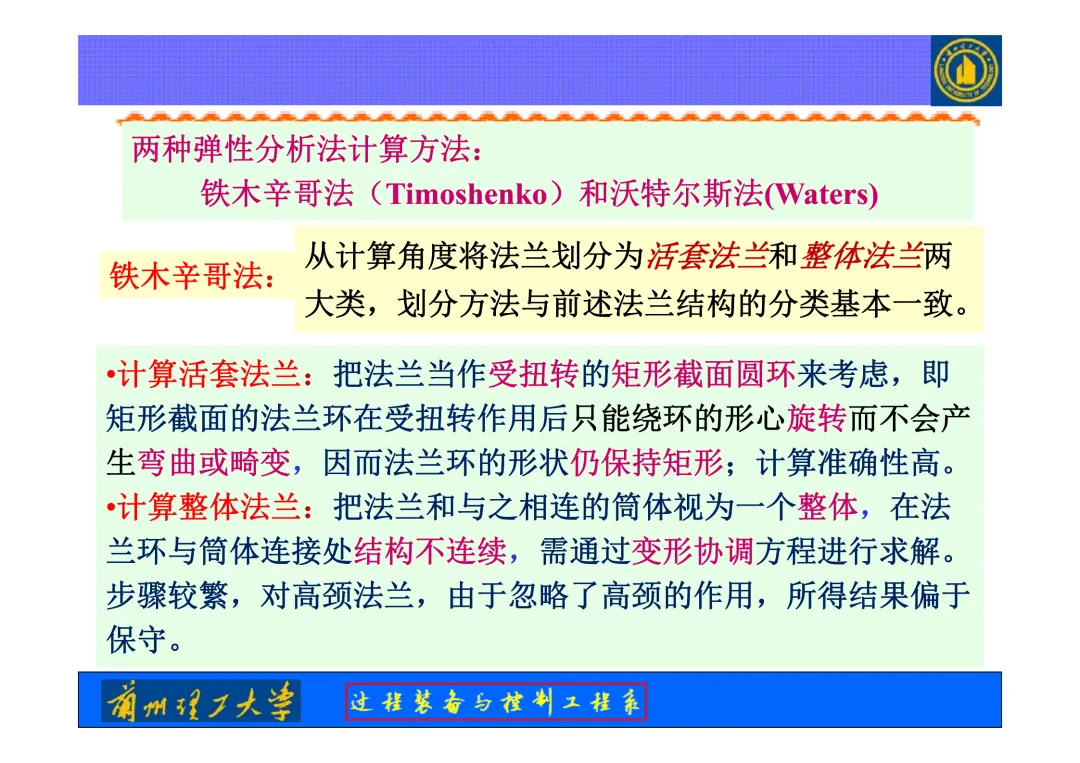

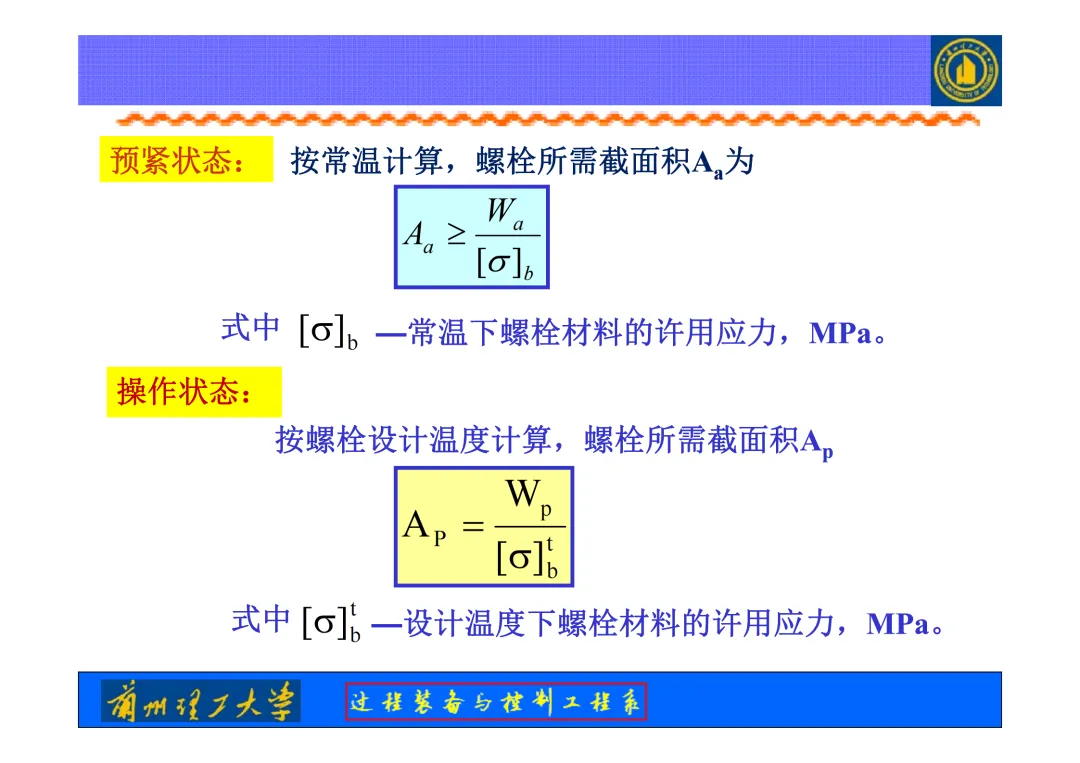

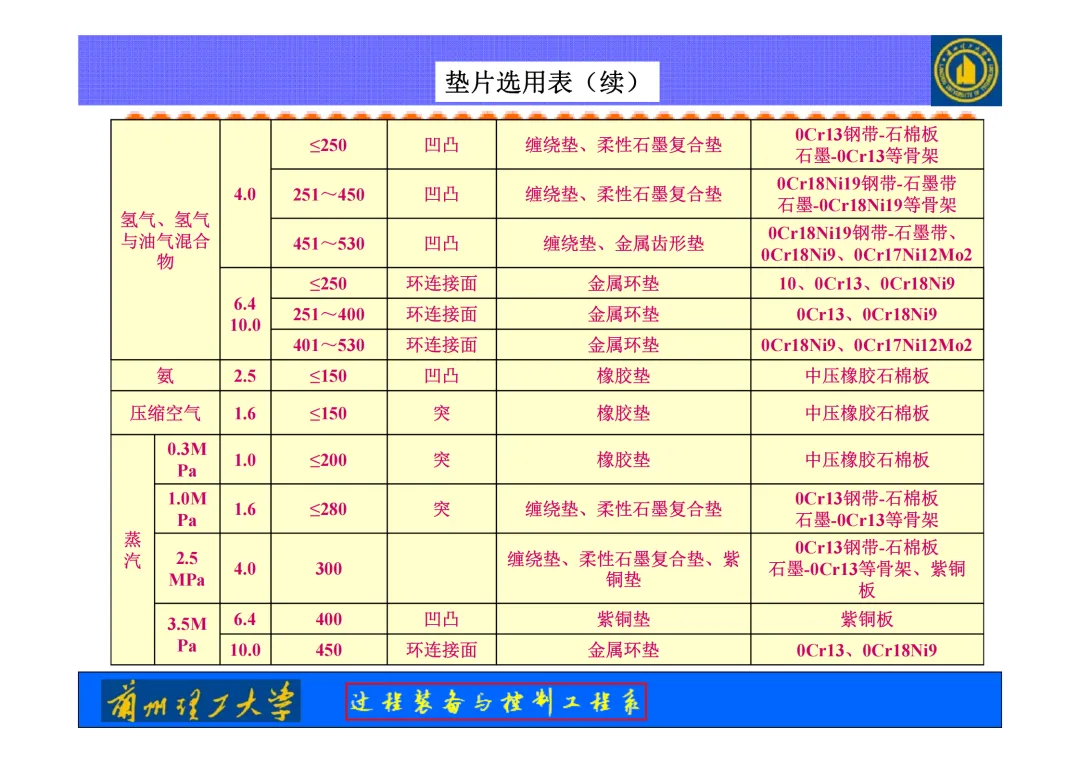

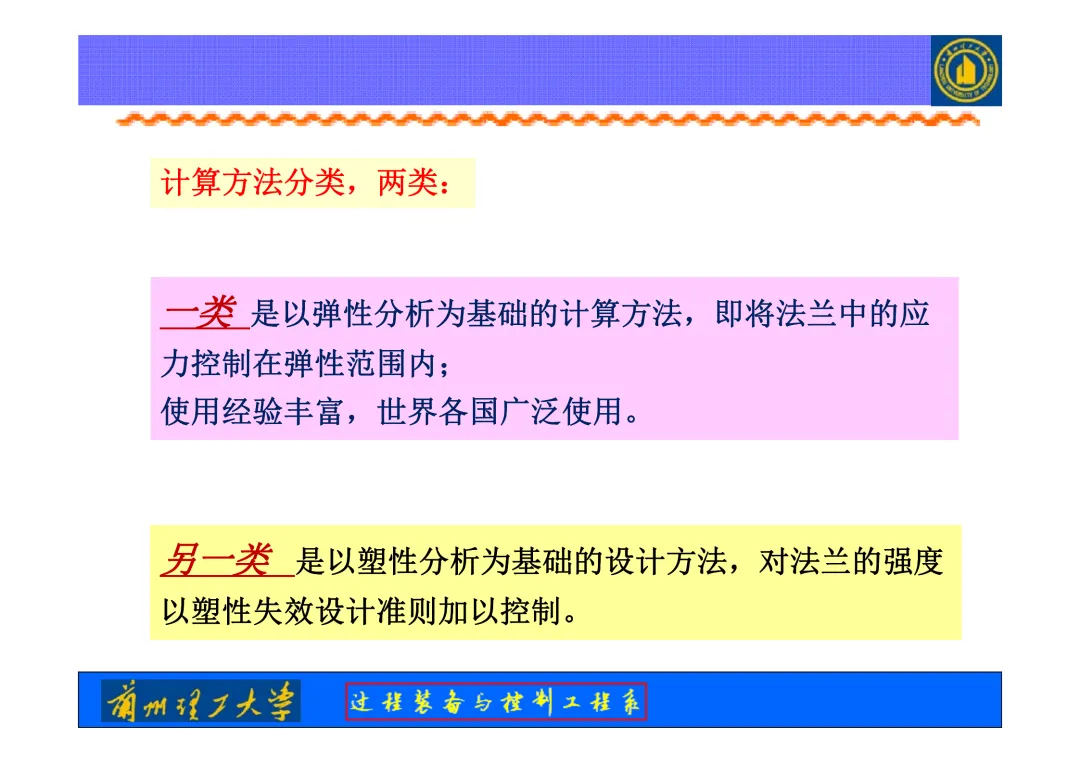

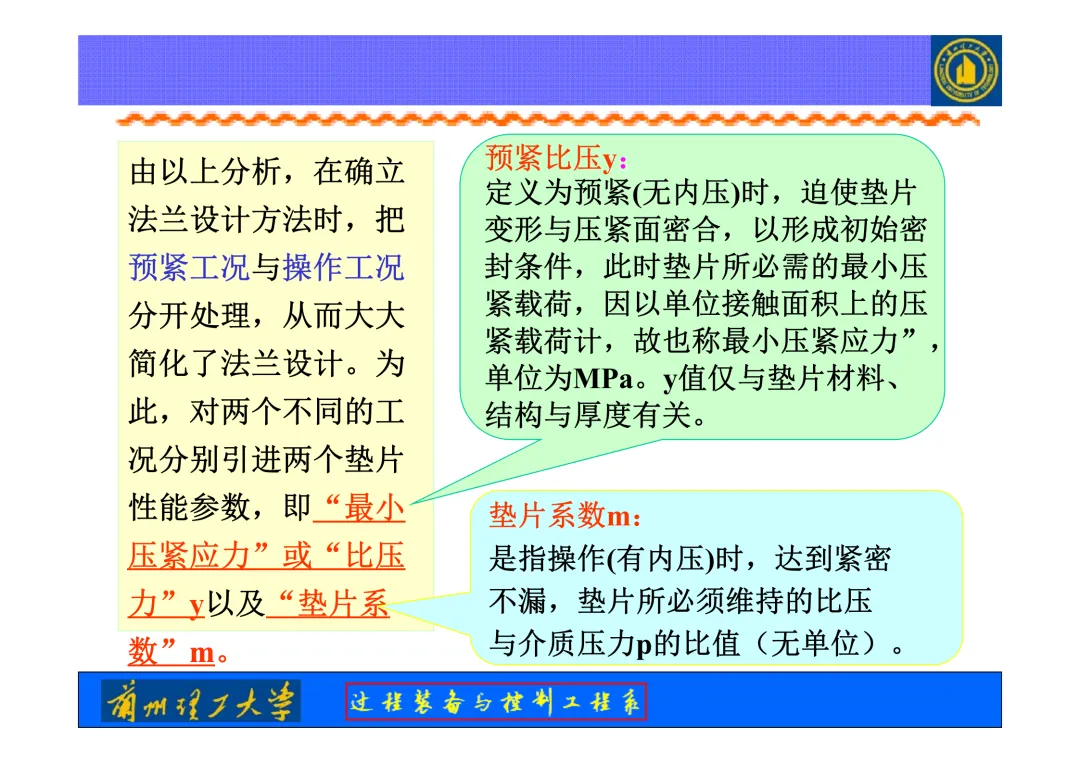

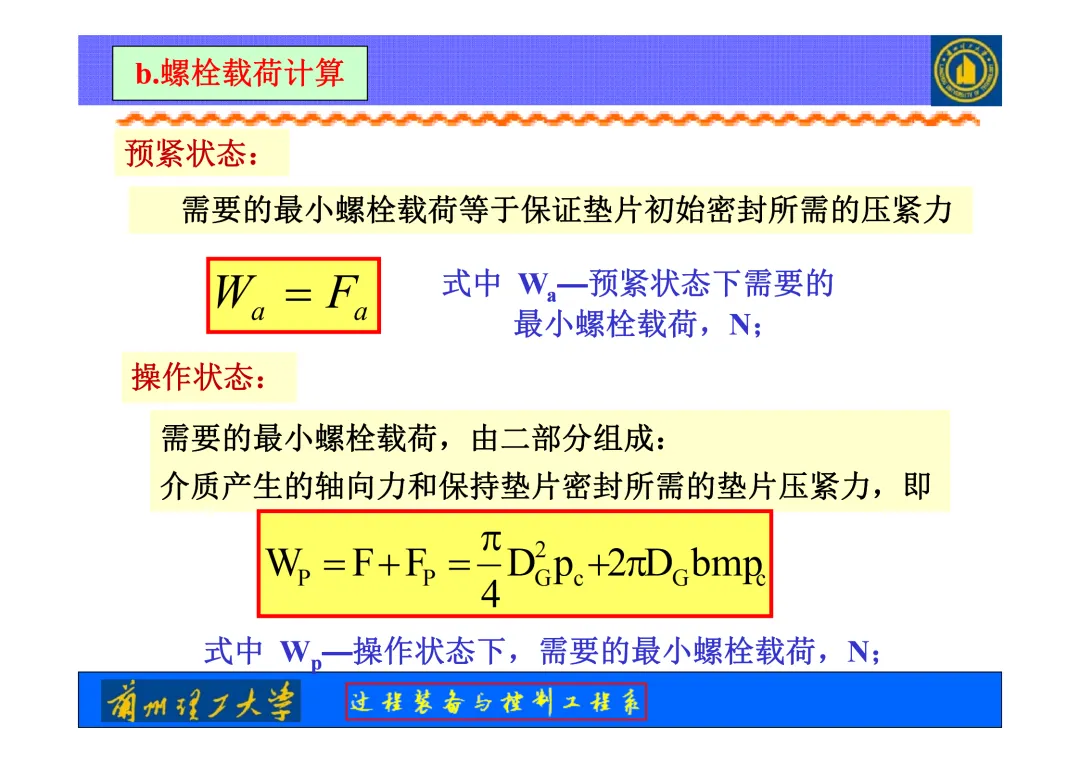

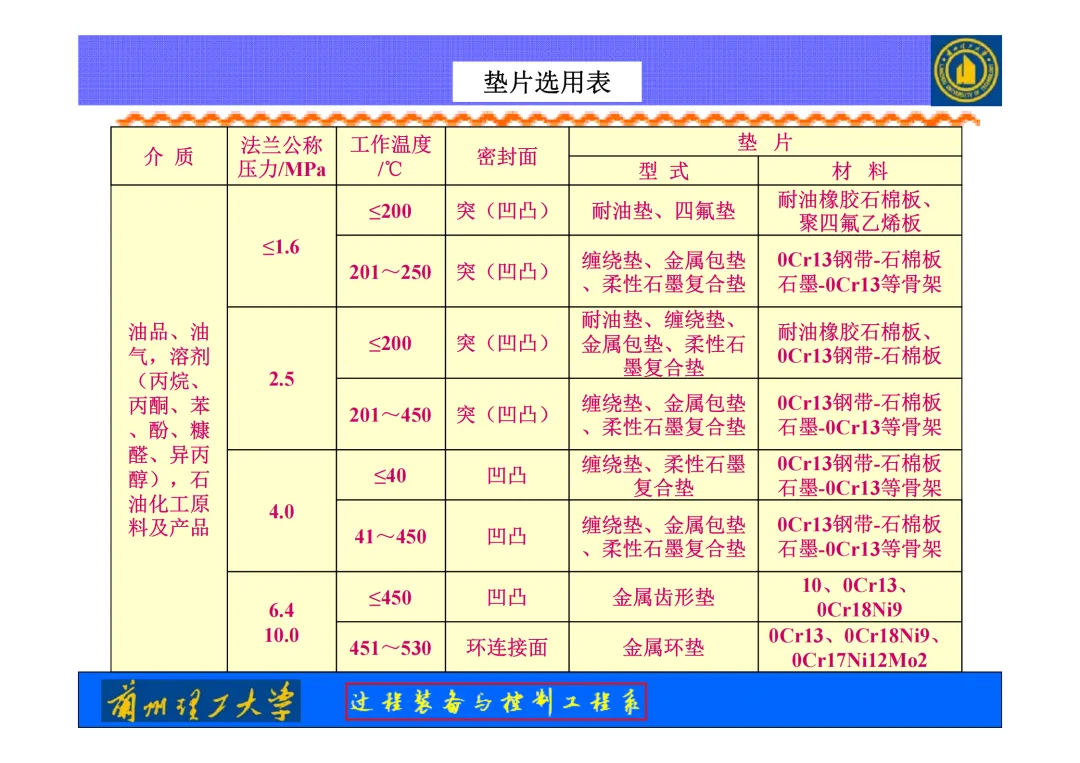

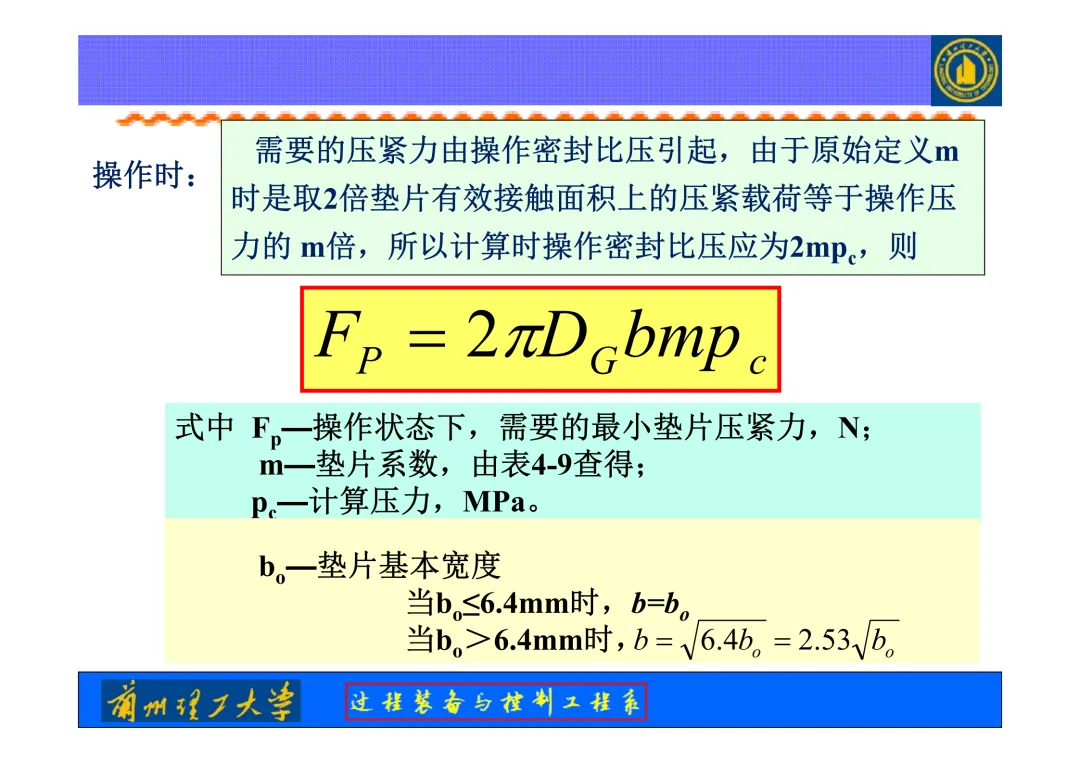

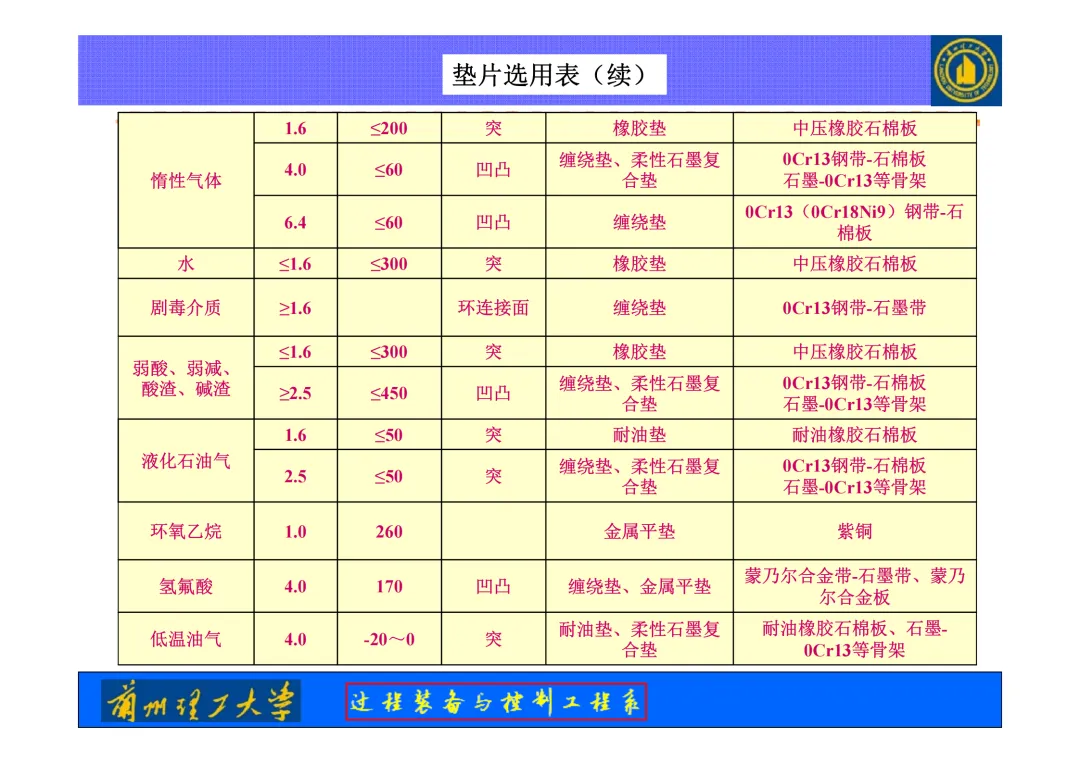

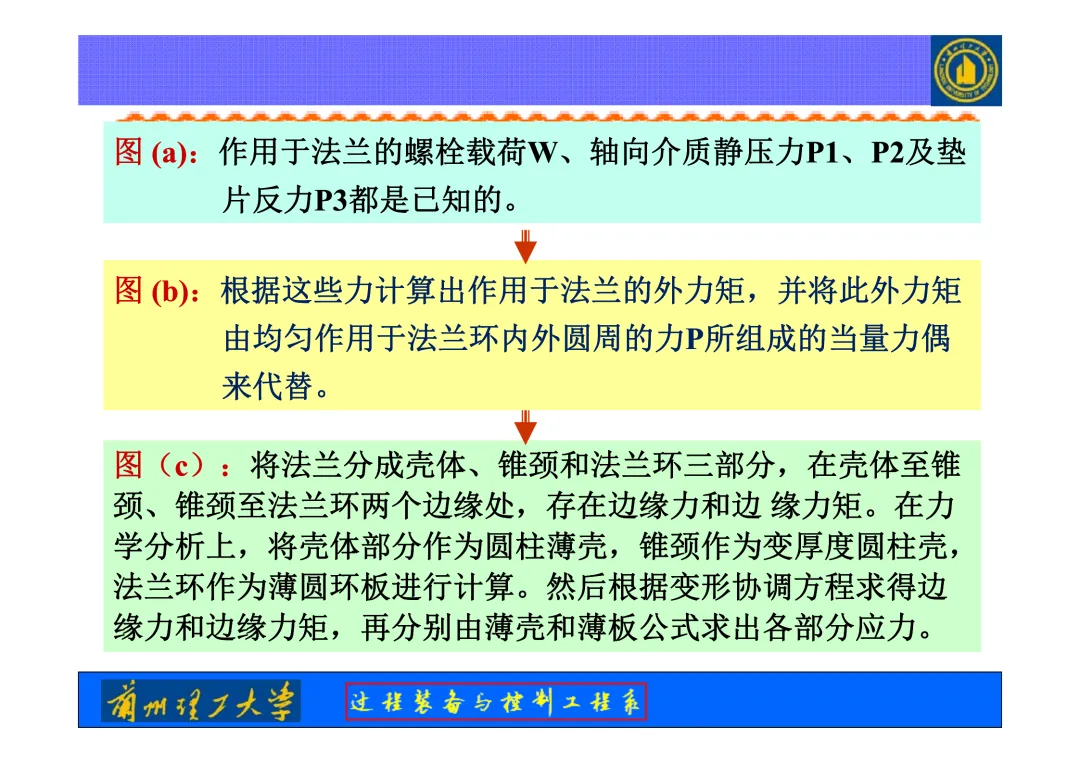

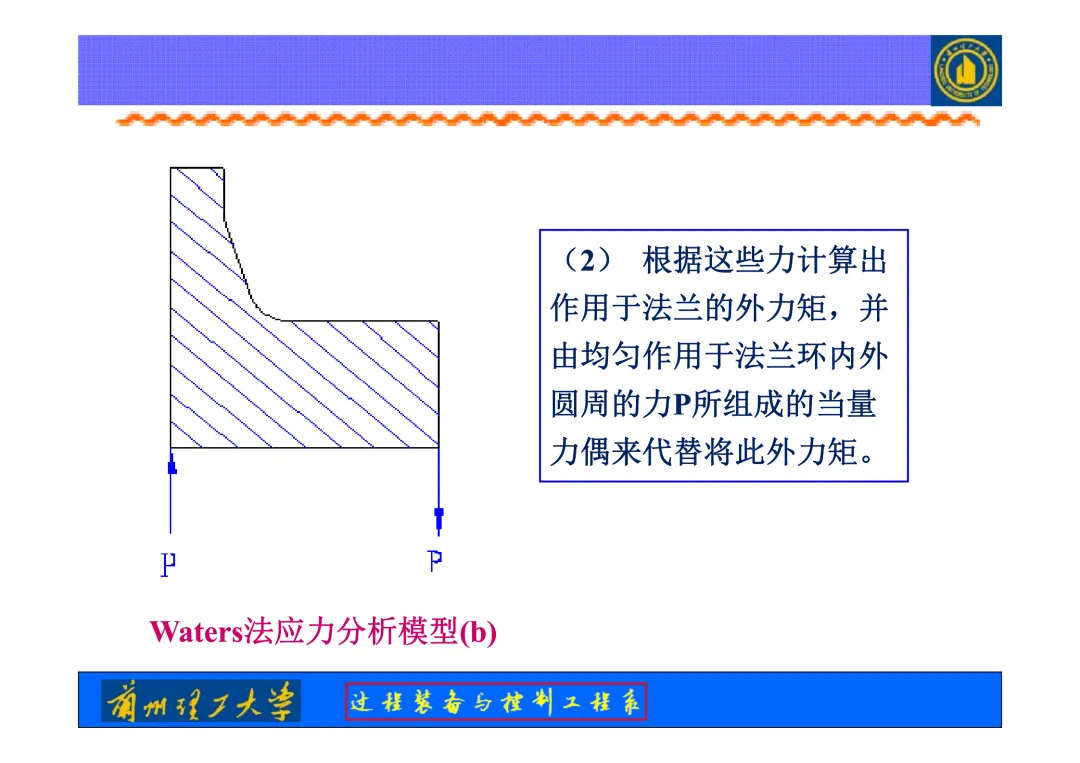

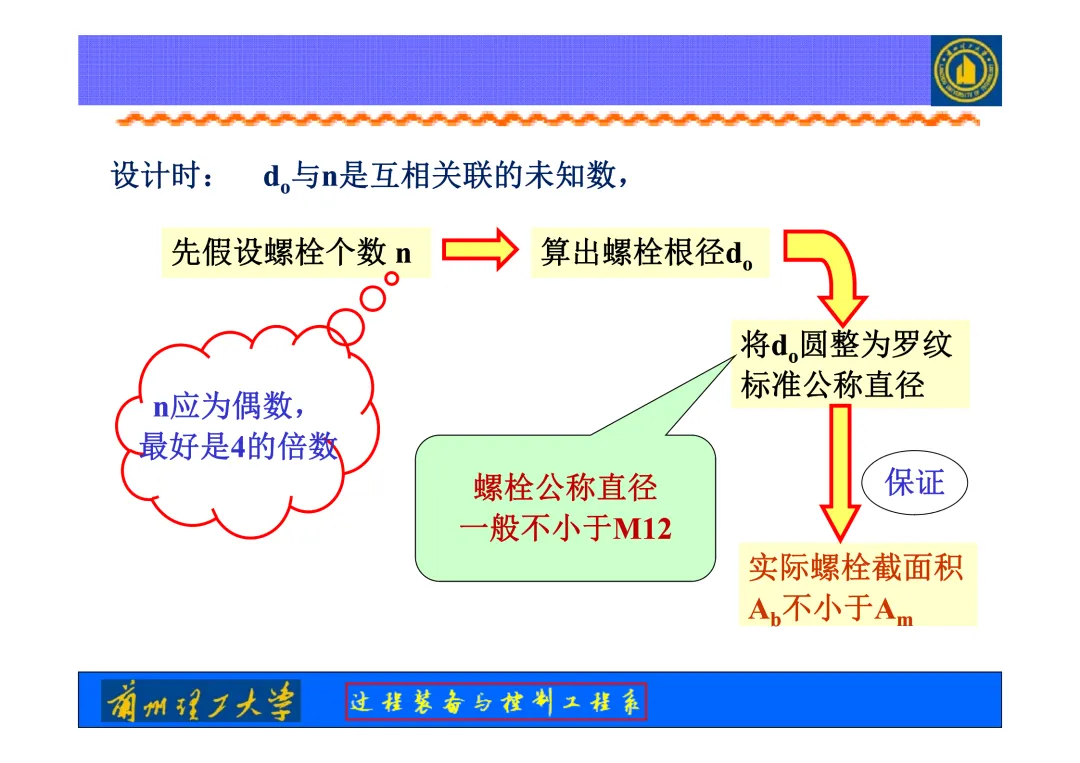

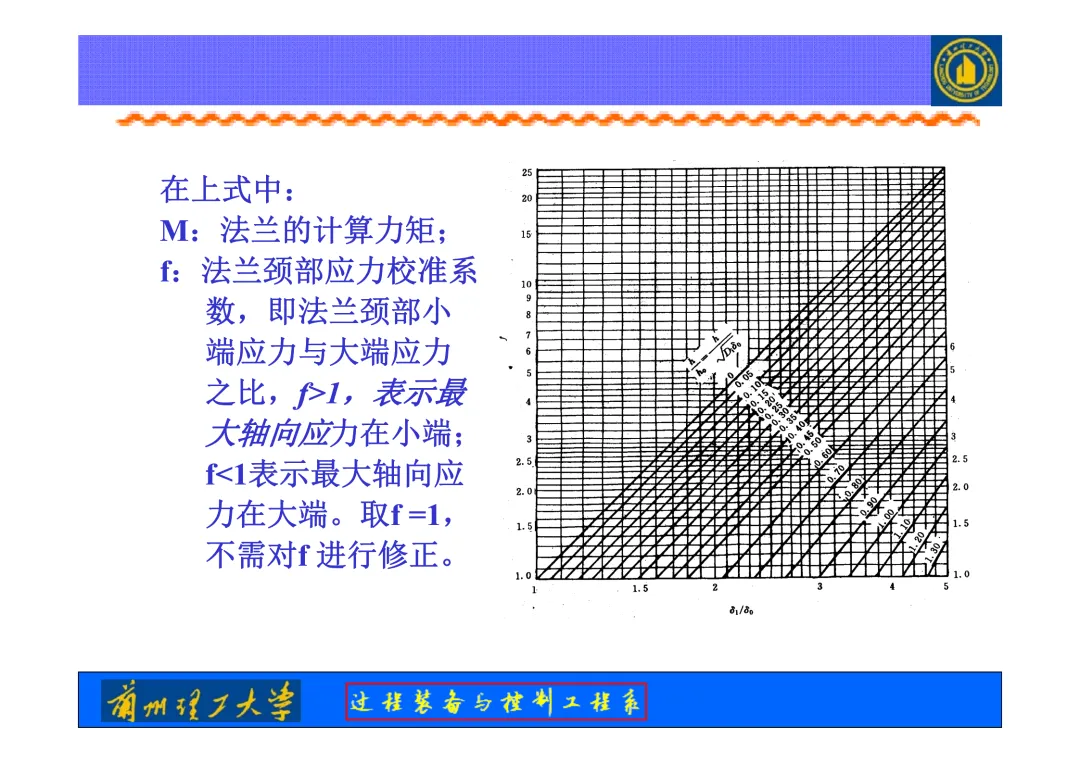

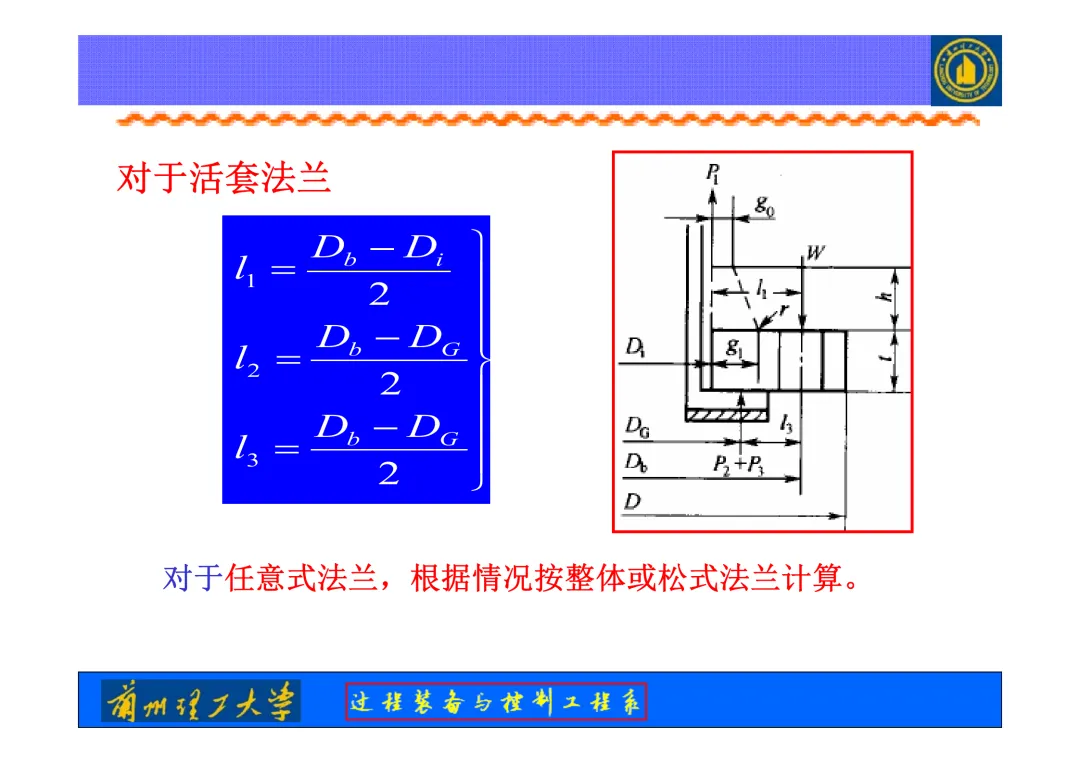

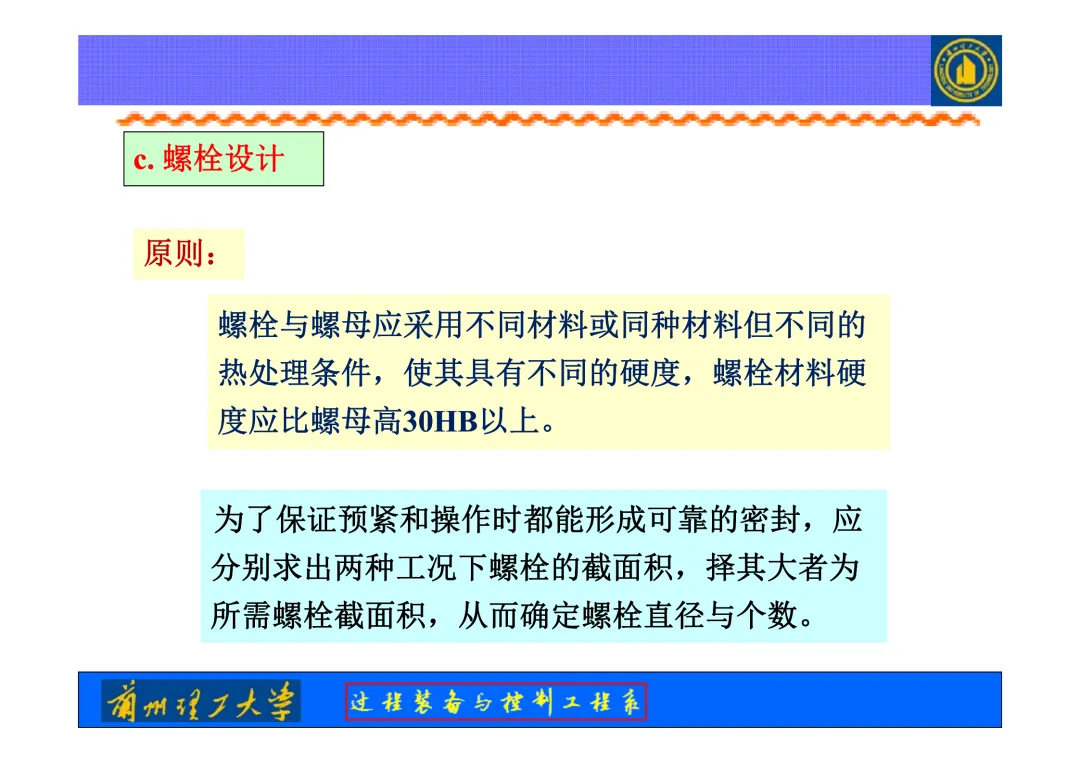

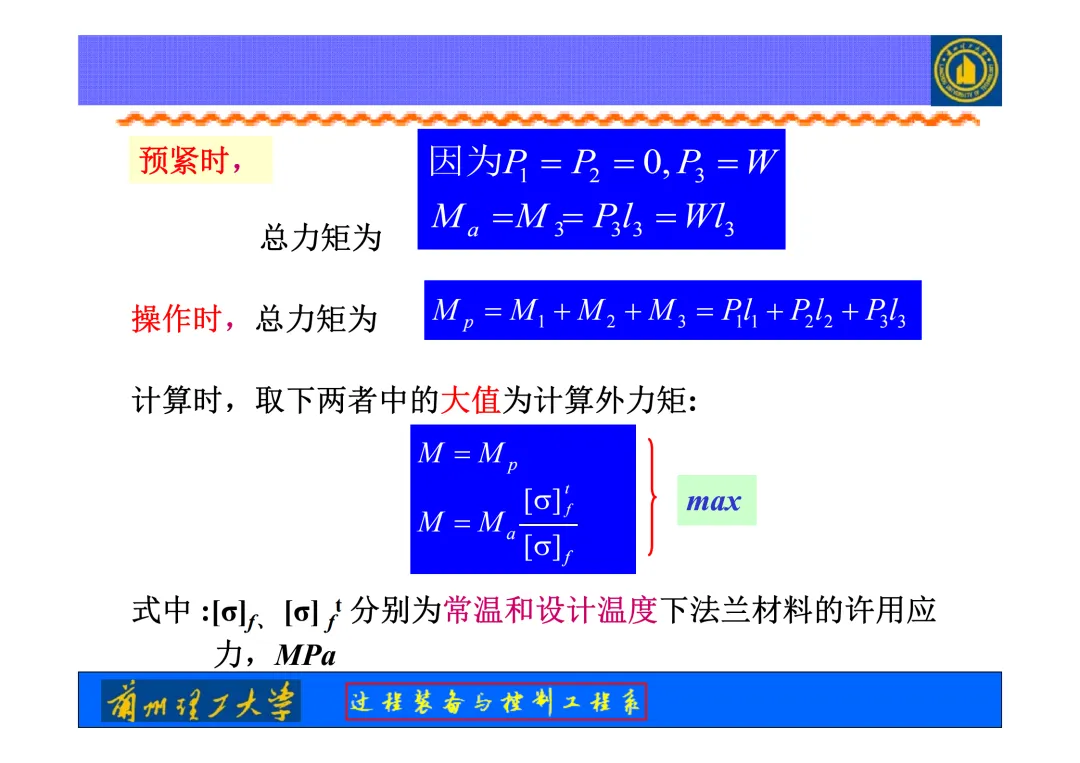

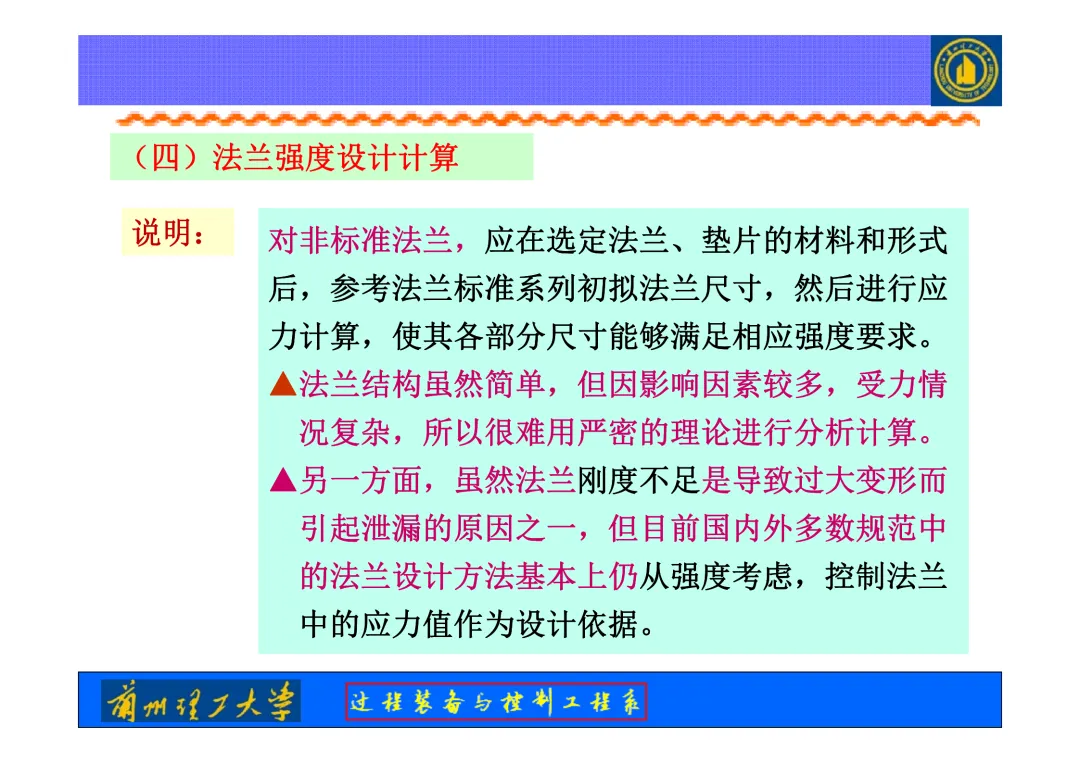

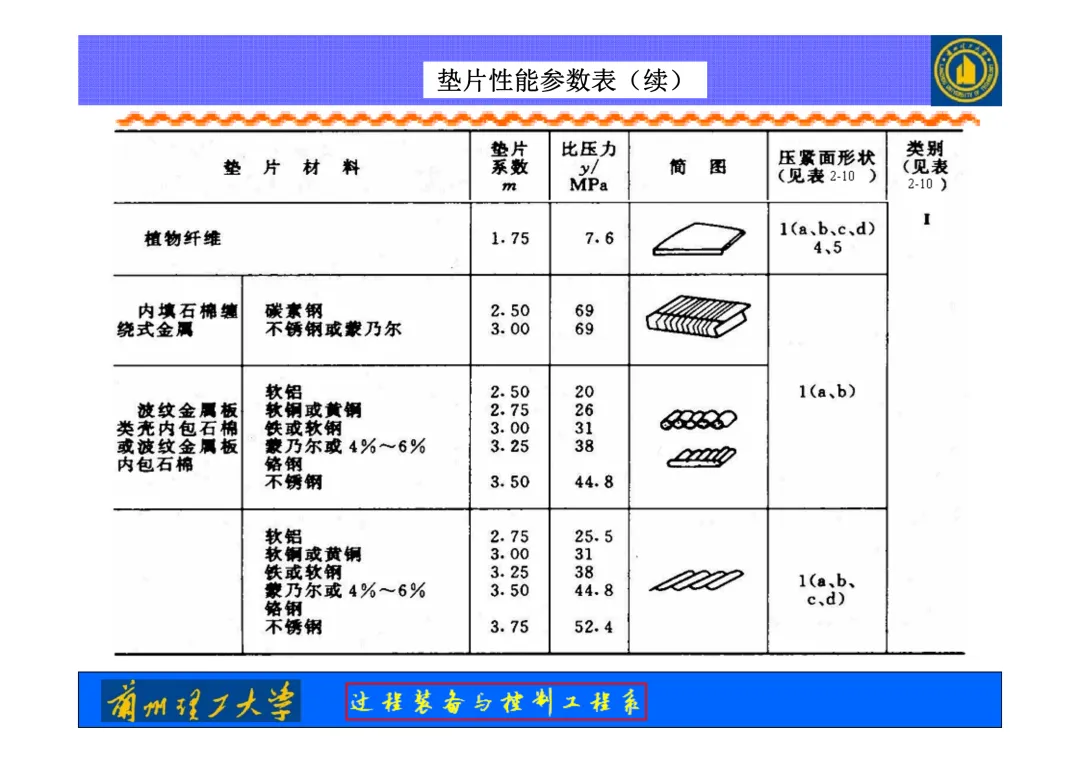

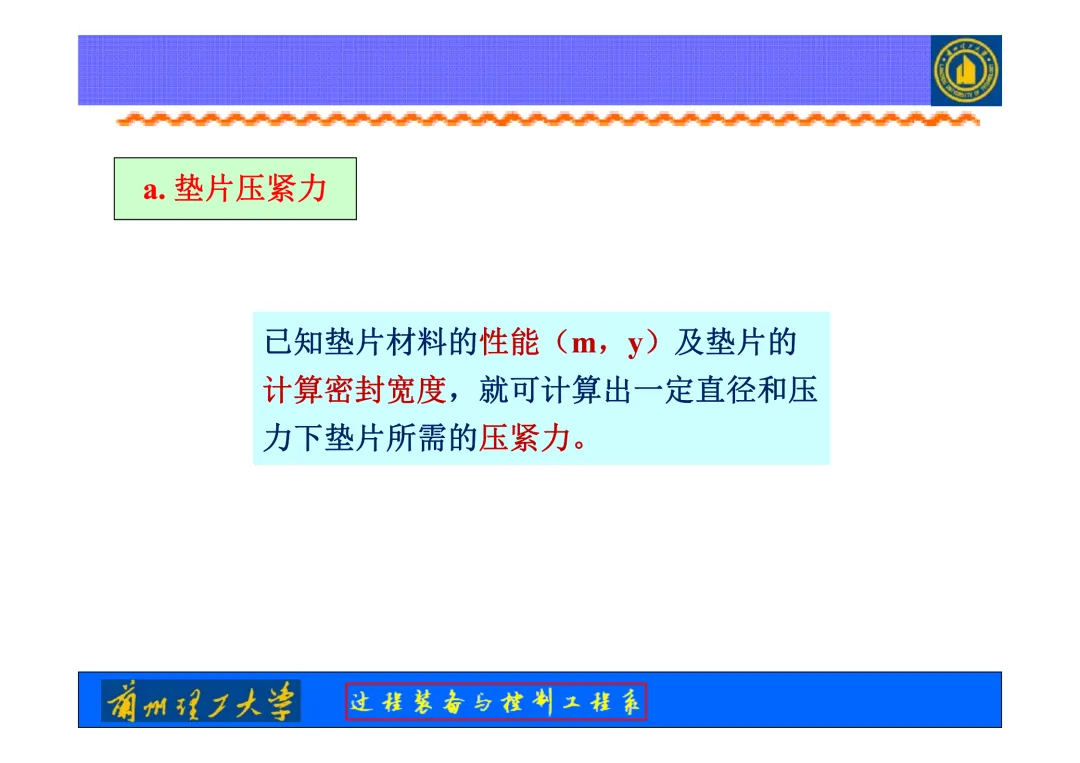

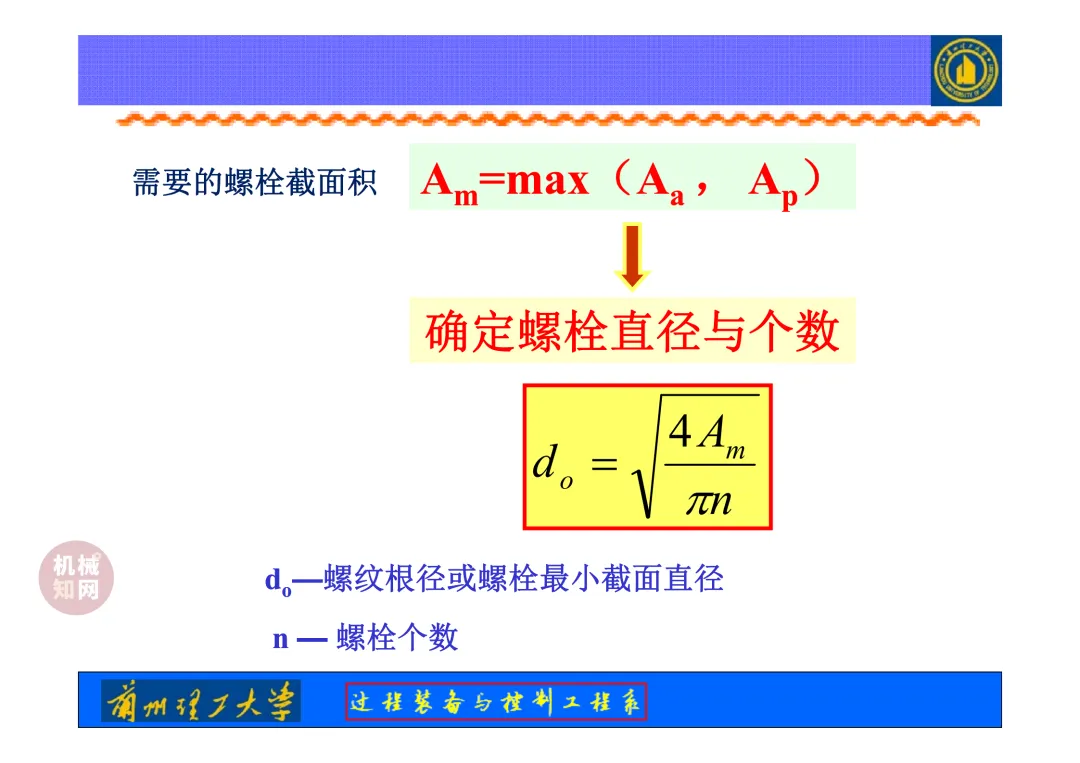

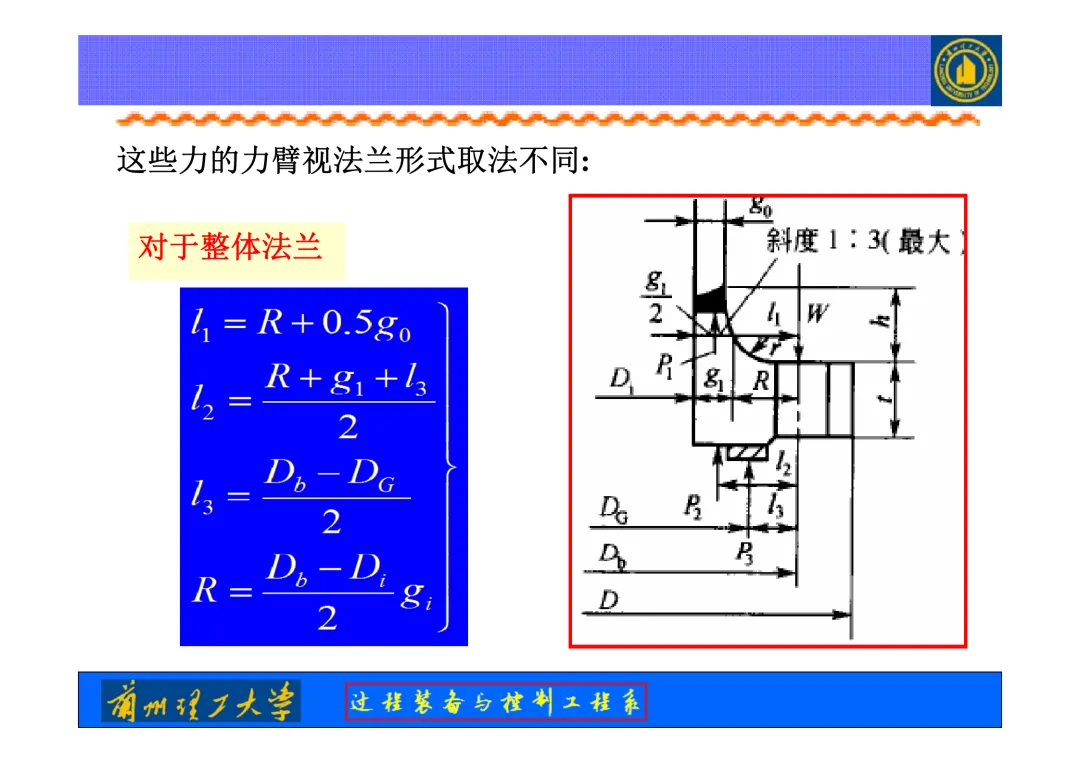

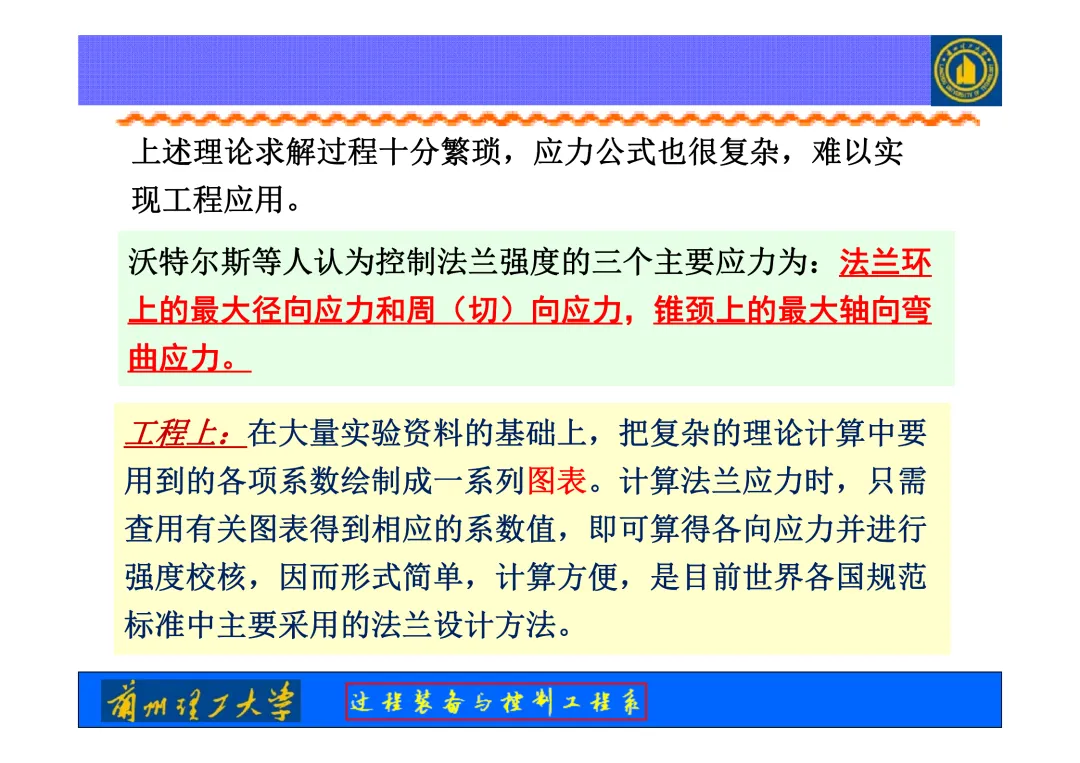

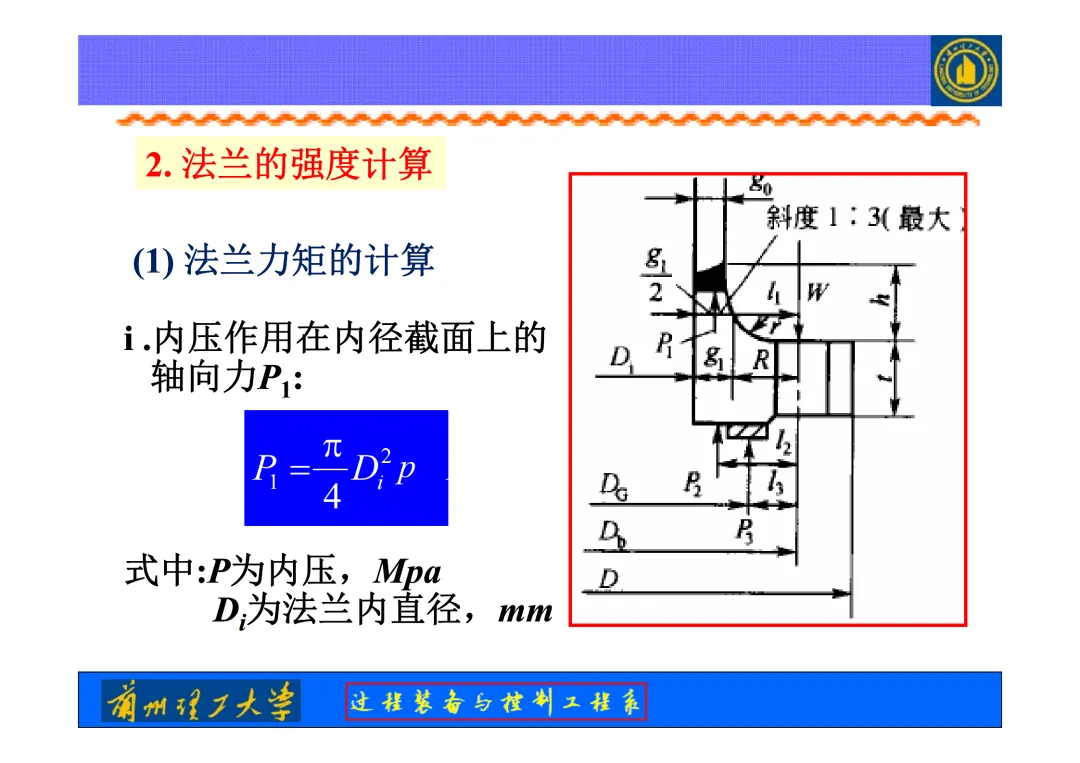

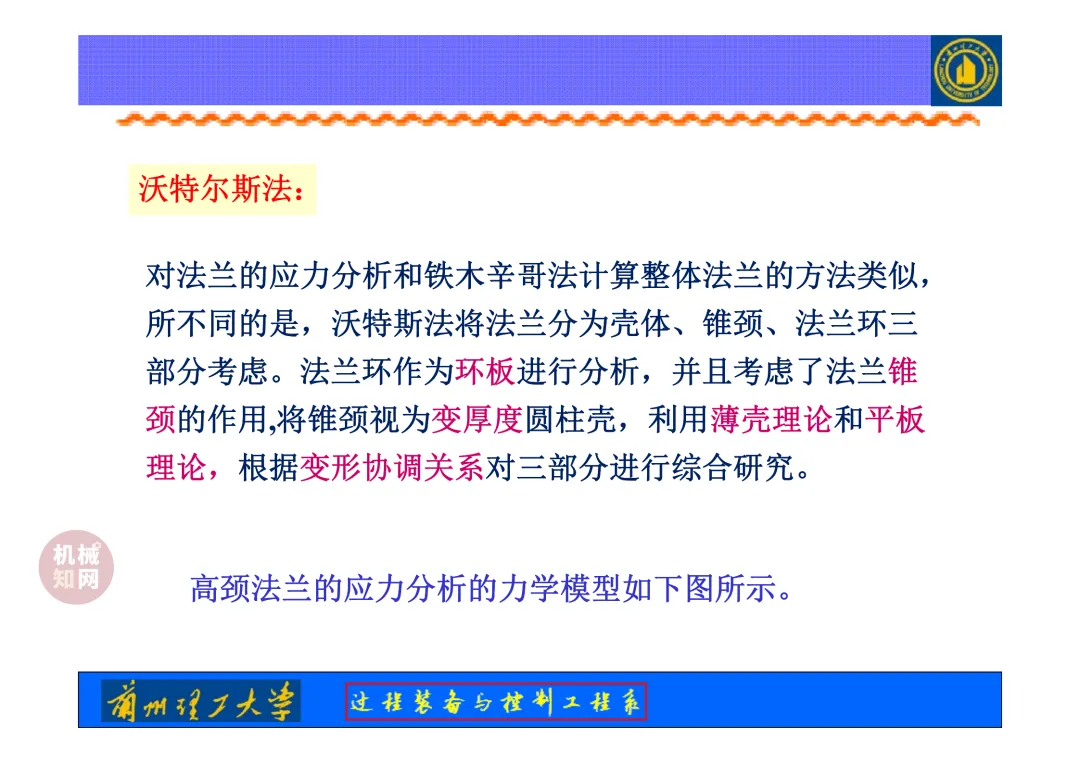

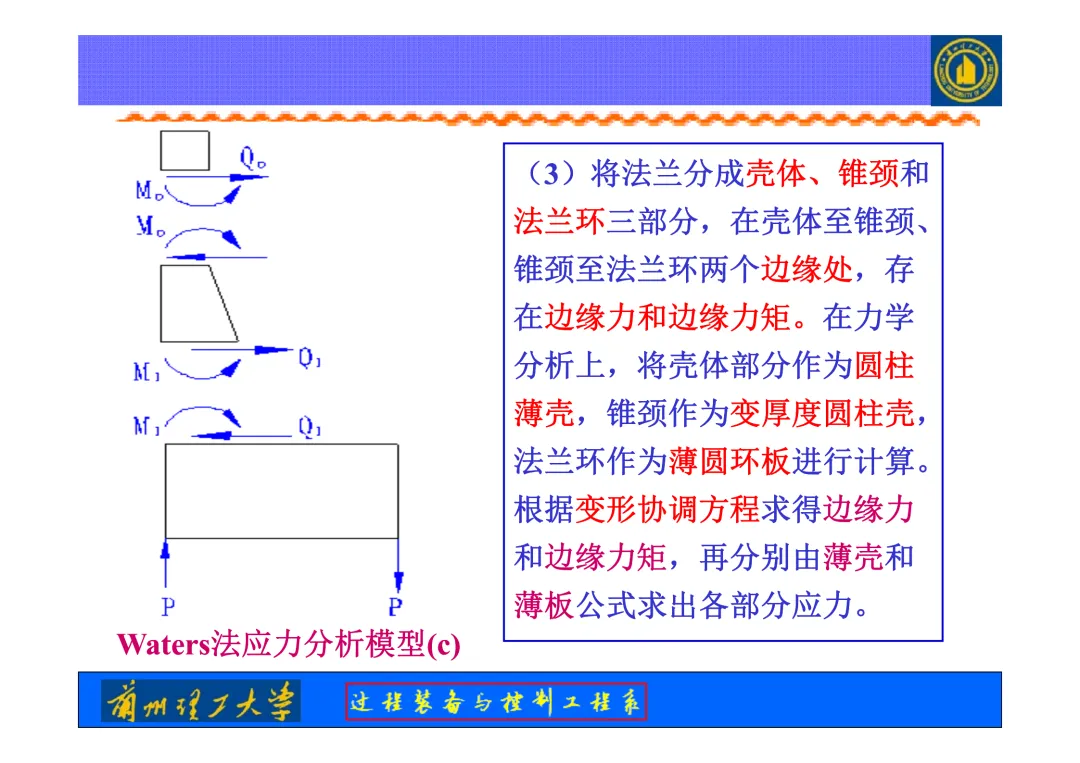

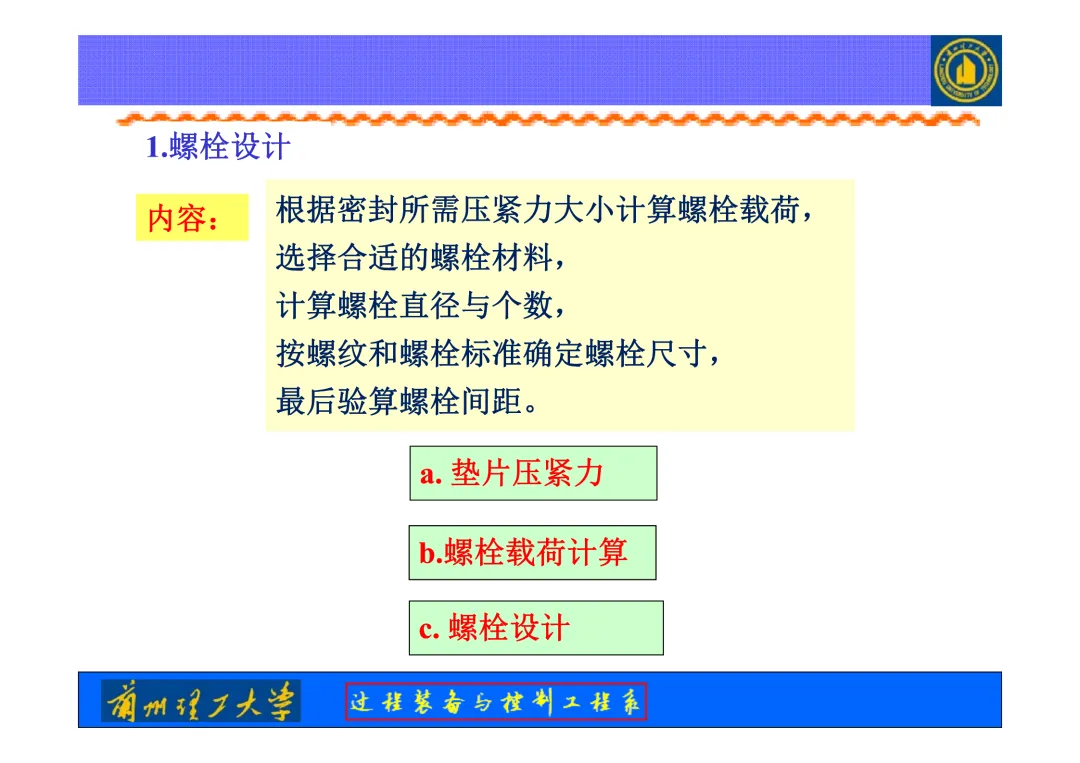

90页《法兰设计全套课件》PPT:法兰的强度计算+法兰垫片选用

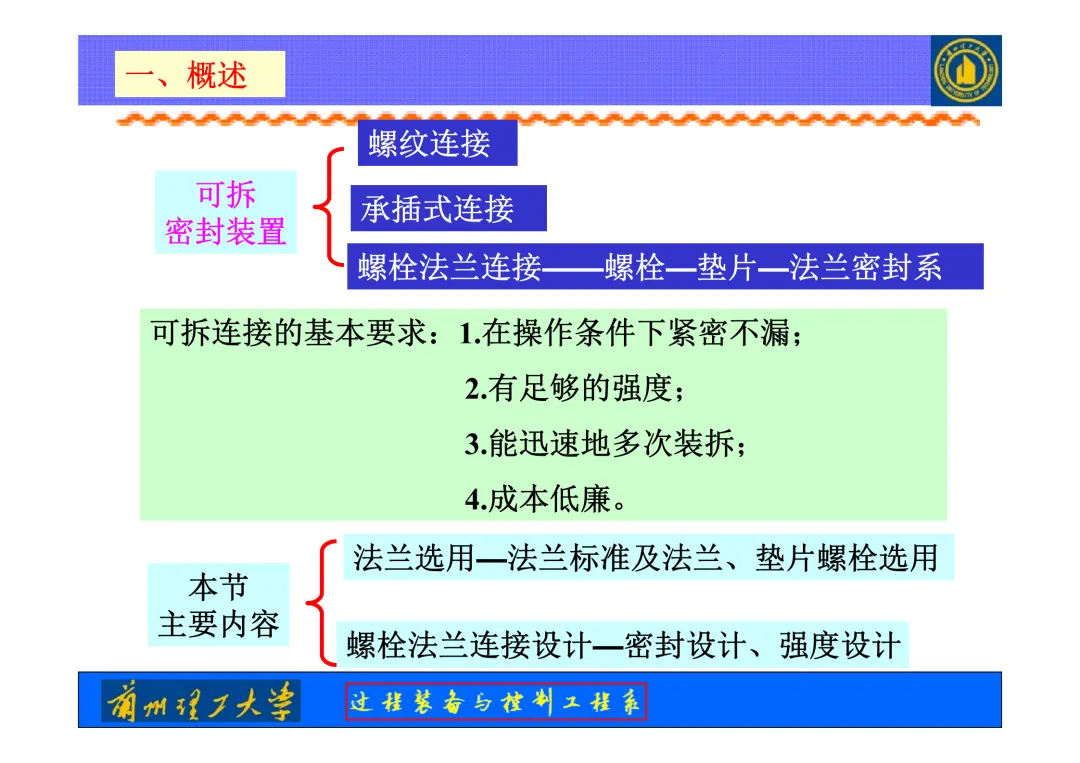

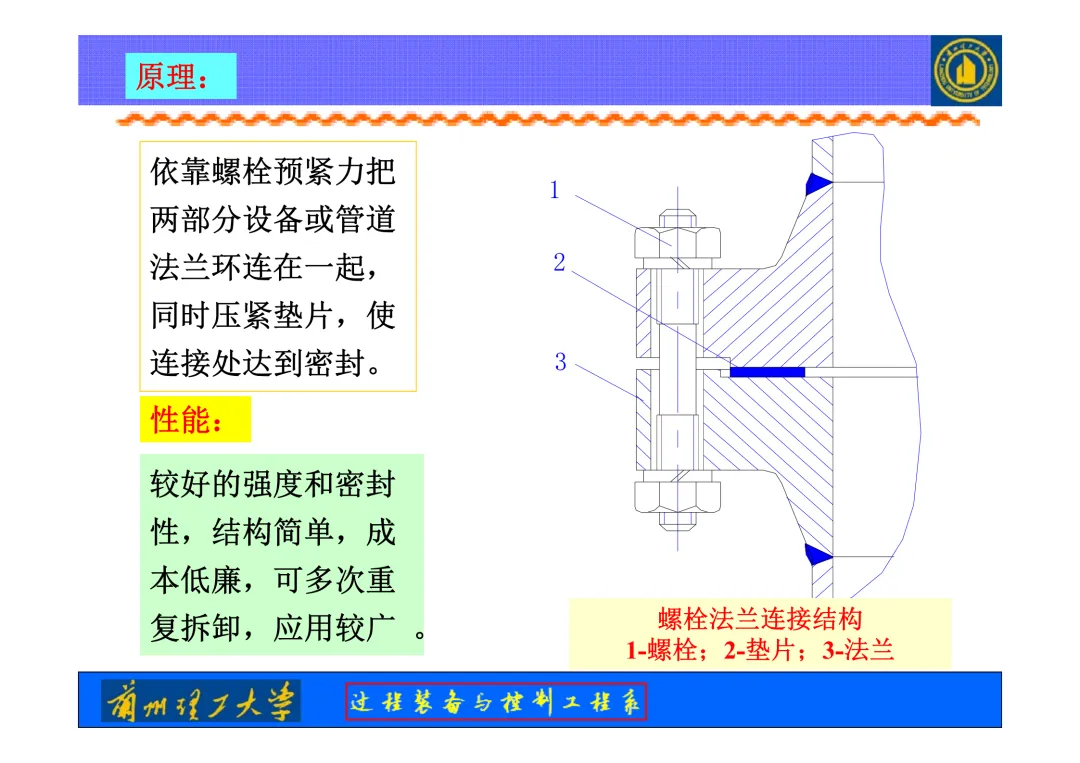

法兰作为管道与设备连接的核心部件，设计的合理性直接决定系统密封性、安全性与使用寿命，是机械、化工、管道工程中不可或缺的关键环节。

1、法兰设计的核心原则

是适配工况、密封可靠、结构合理，既要满足连接强度要求，又要兼顾安装便捷性，避免因设计疏漏导致介质泄漏、部件损坏等问题，新手入门需先掌握其核心设计逻辑与基础要点。

2、法兰设计的核心参数

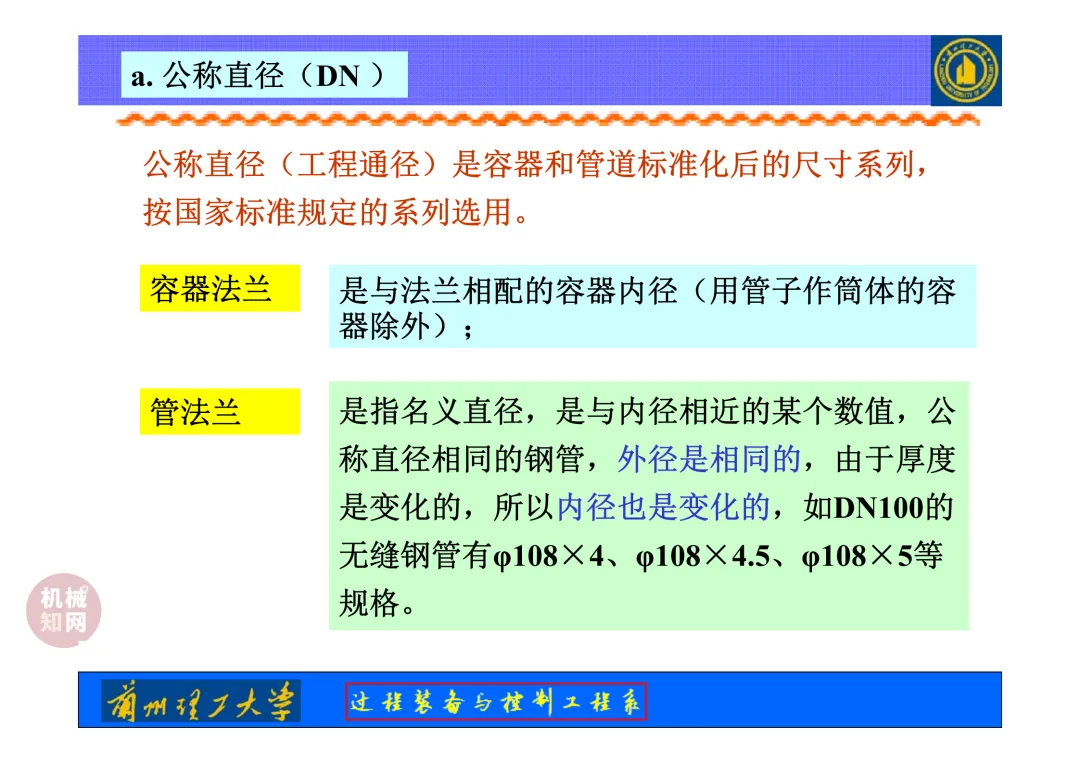

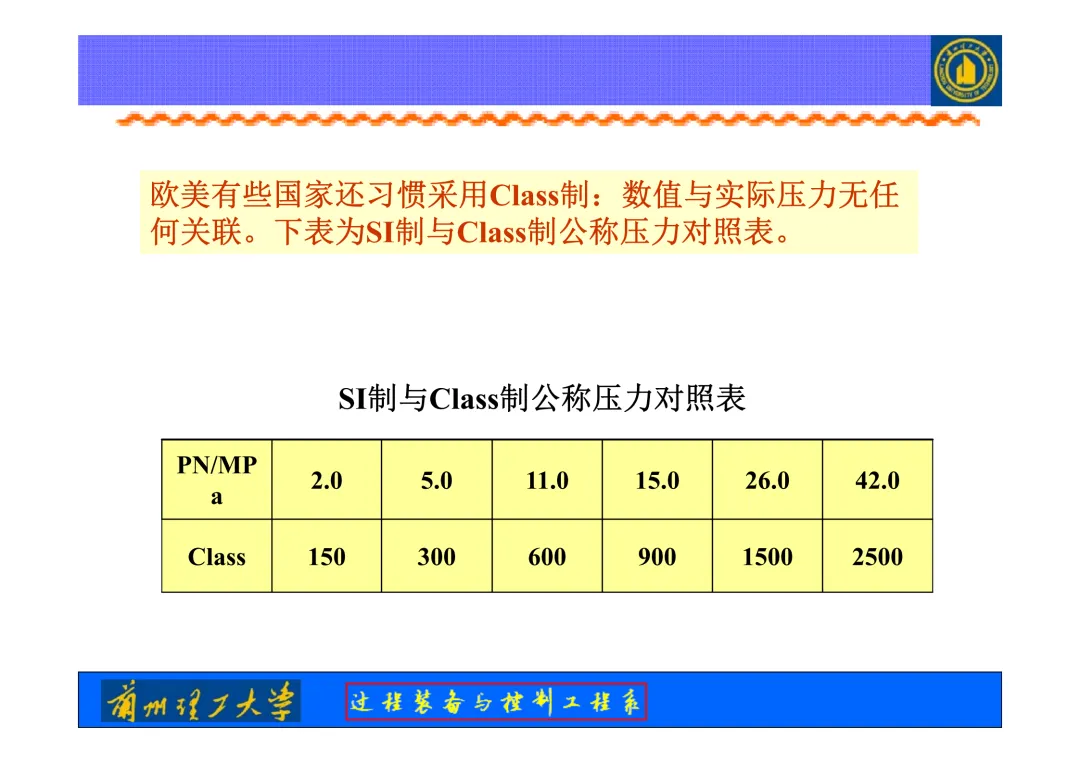

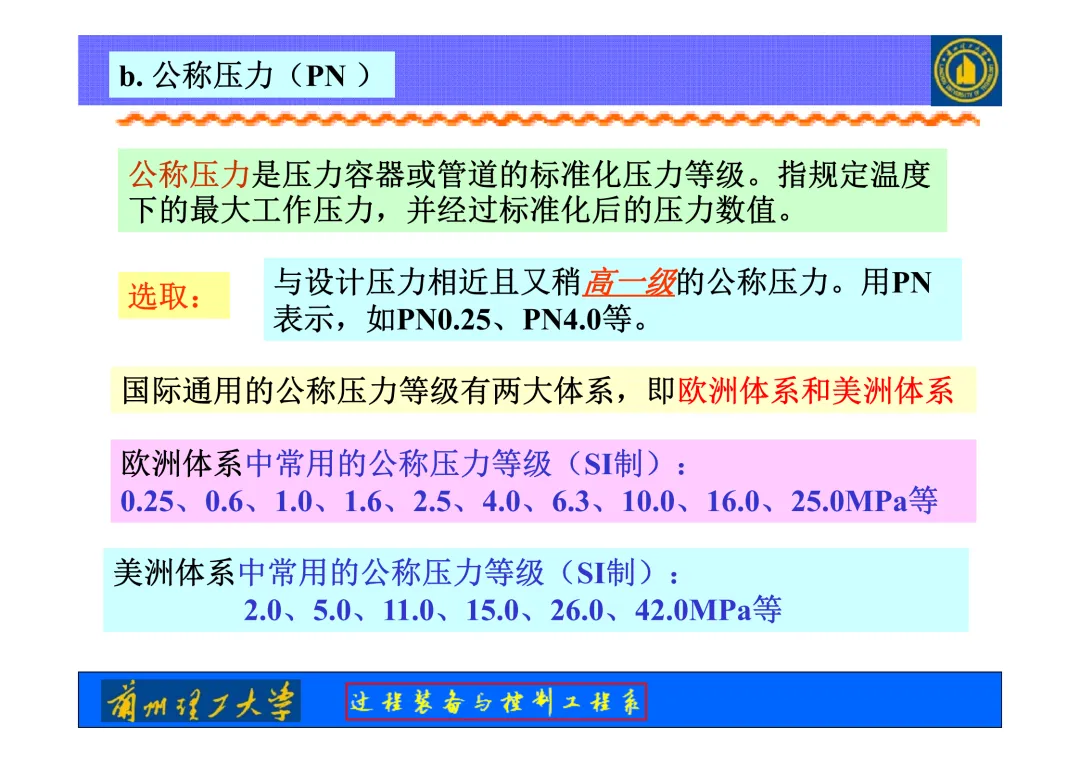

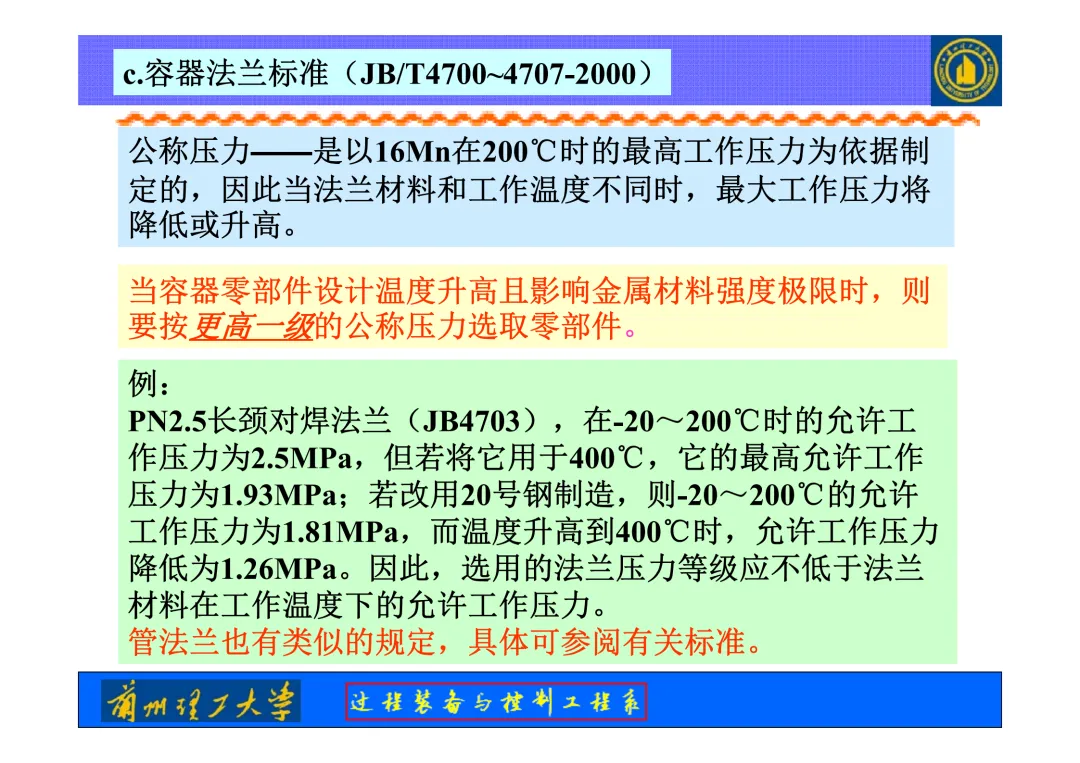

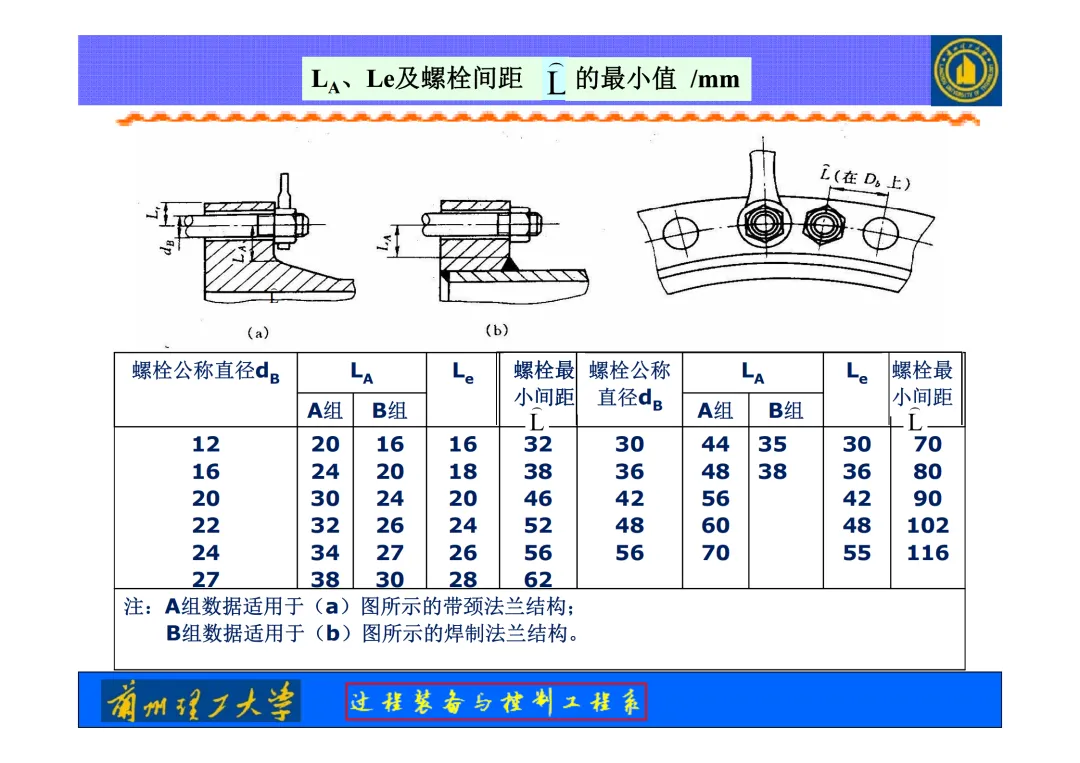

公称直径（DN）与公称压力（PN/Class），二者直接决定法兰的尺寸与耐压能力。DN代表法兰适配管道的名义通径，需与管道、设备接口完全匹配，常用规格从DN10至DN5000不等；PN（国标）或Class（美标）代表耐压等级，需结合系统最高工作压力与温度综合确定，避免仅按工作压力选型而忽略温度对耐压性的影响。

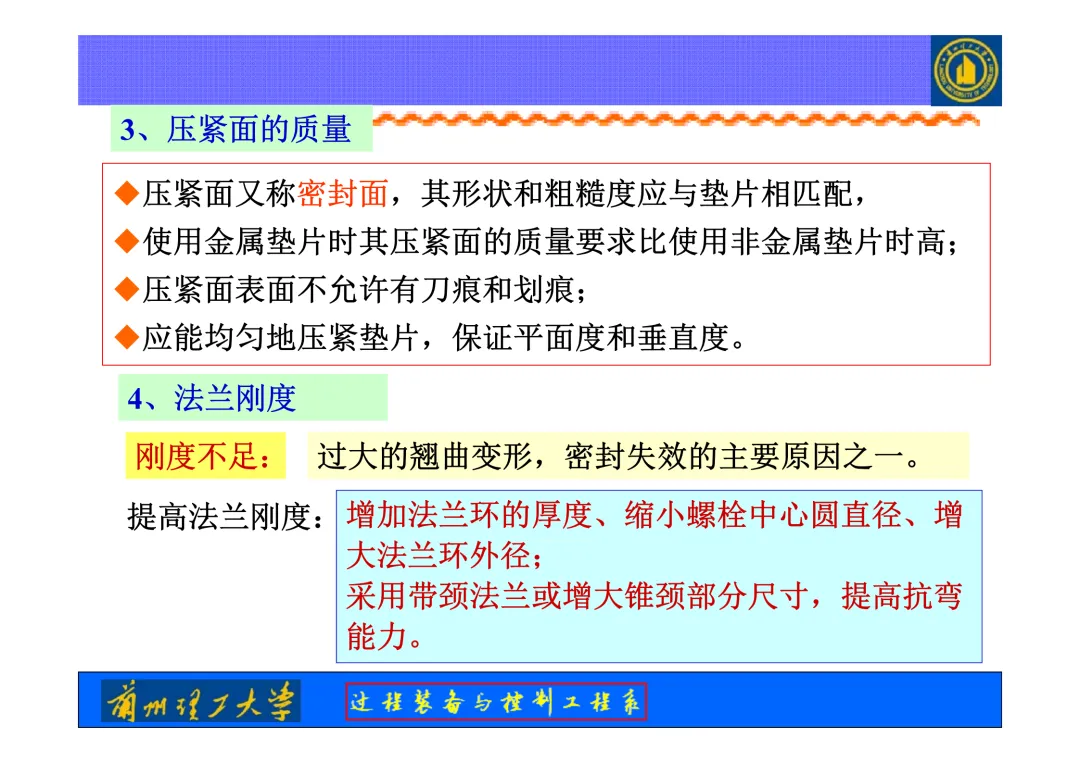

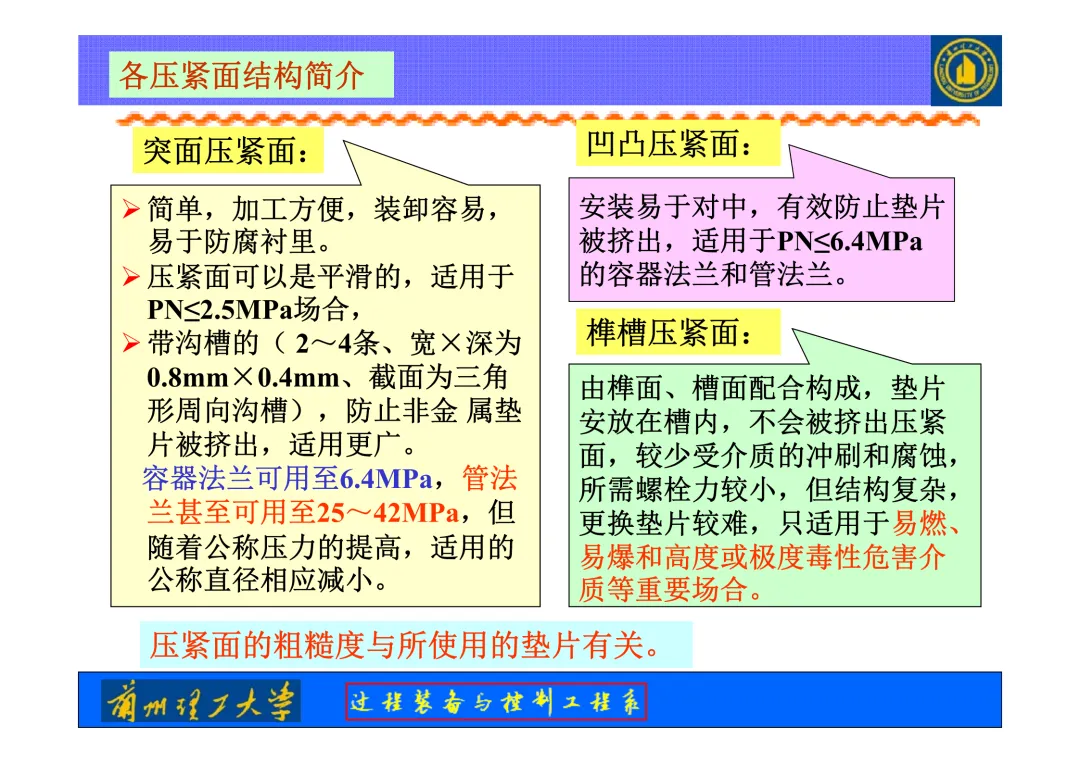

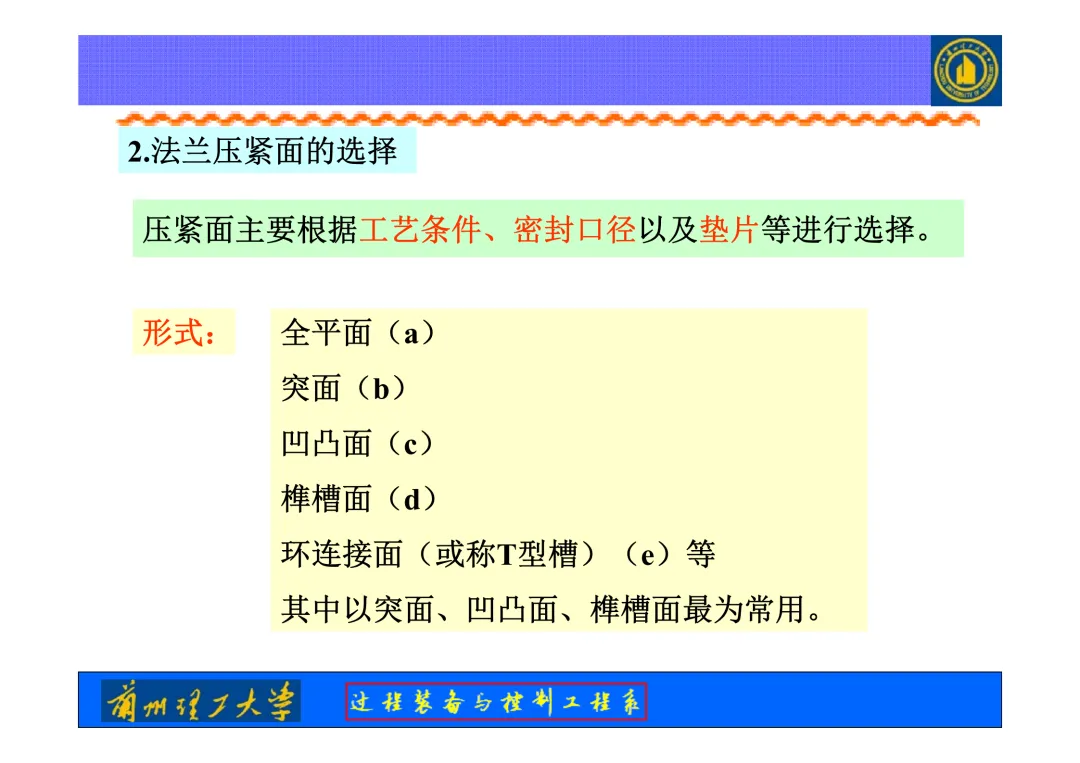

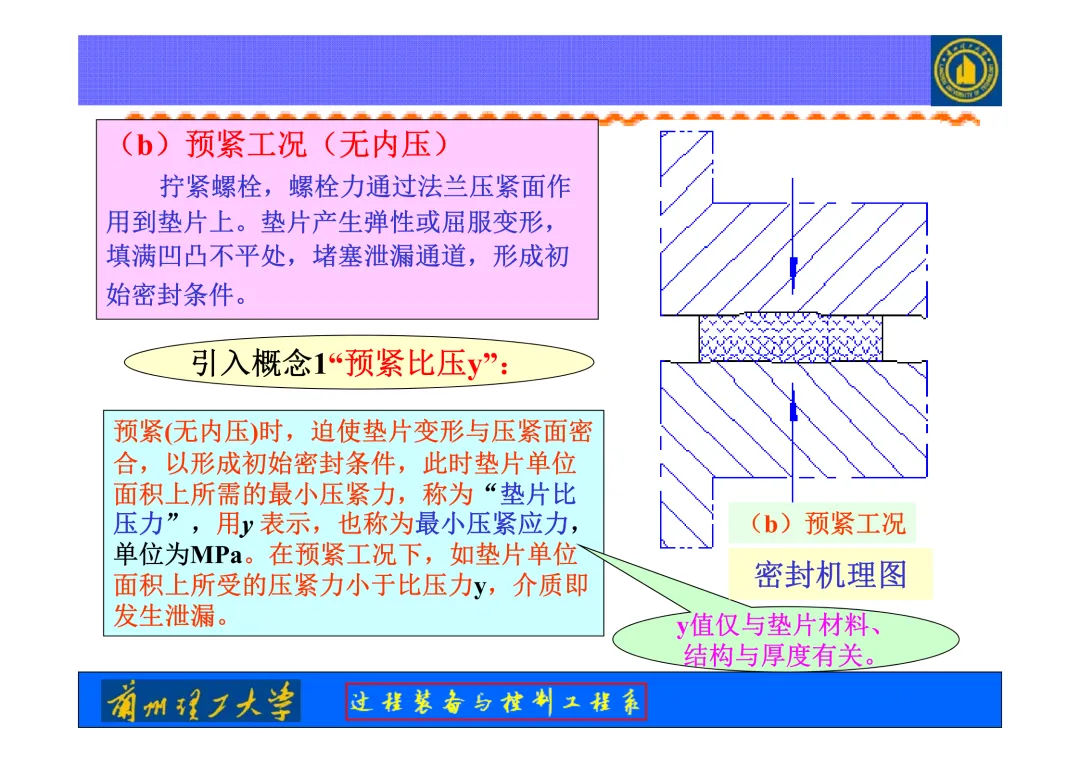

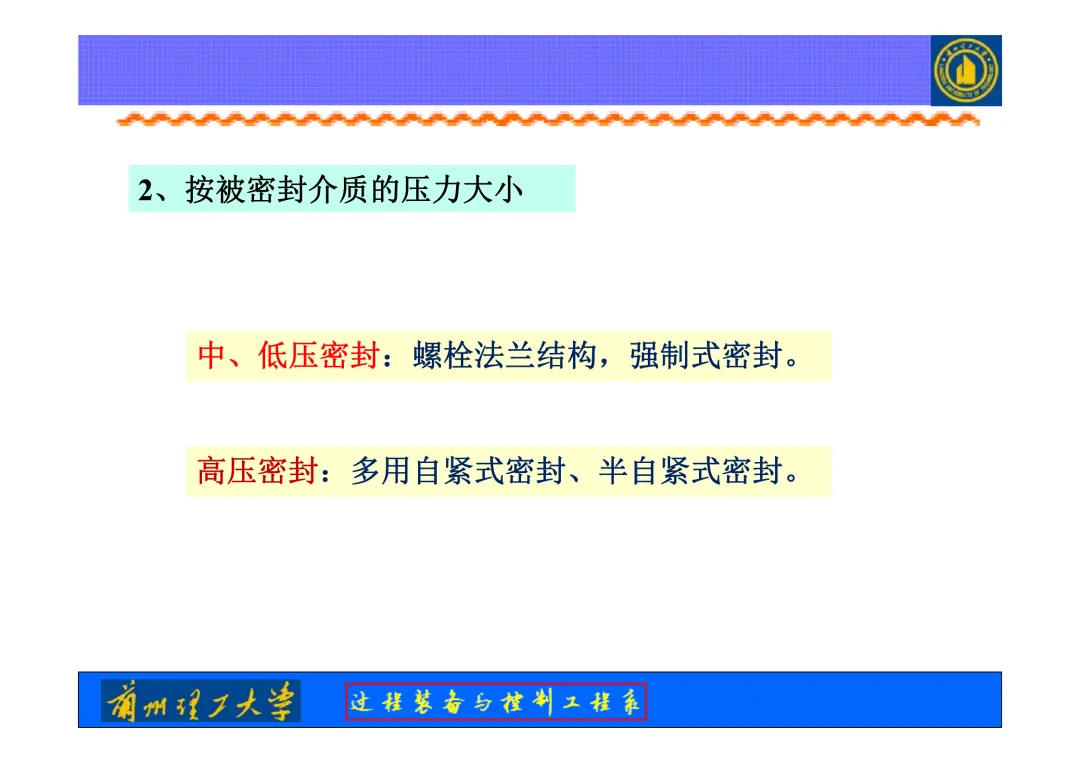

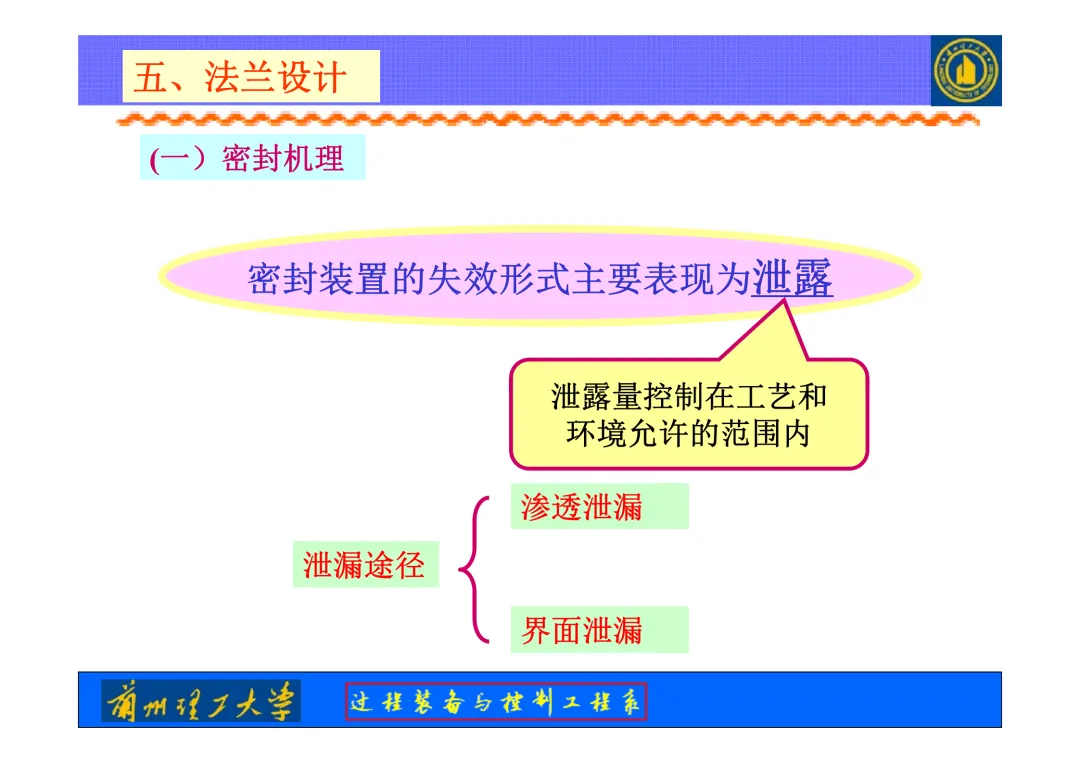

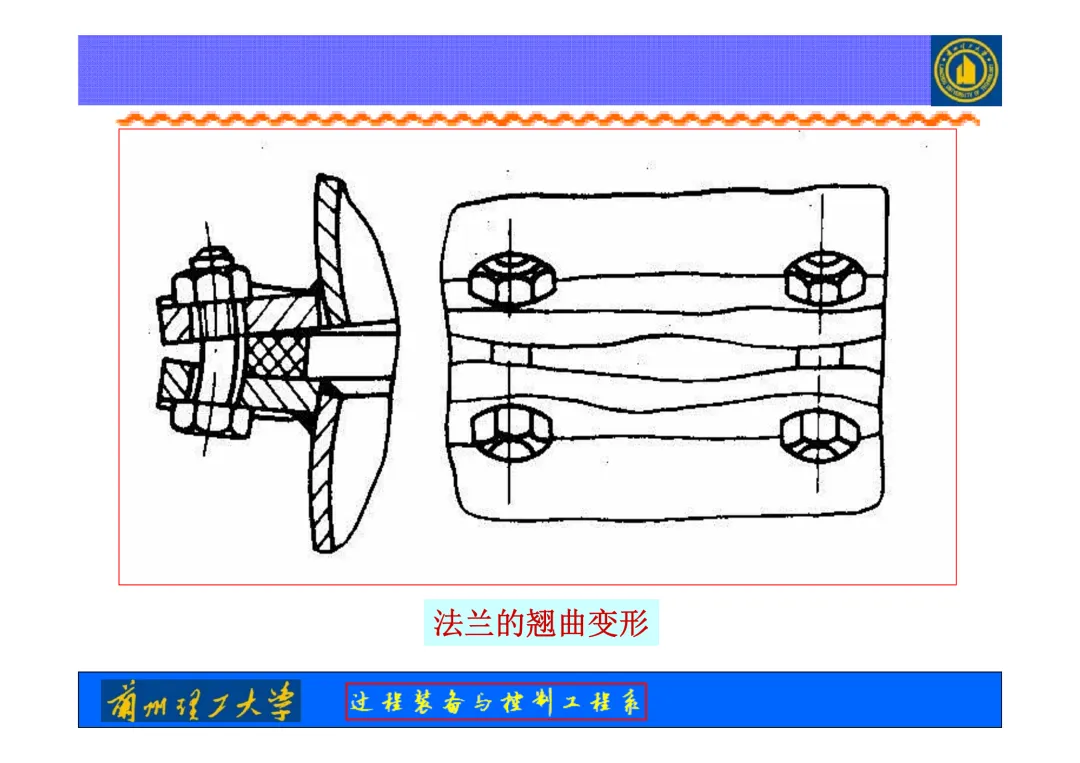

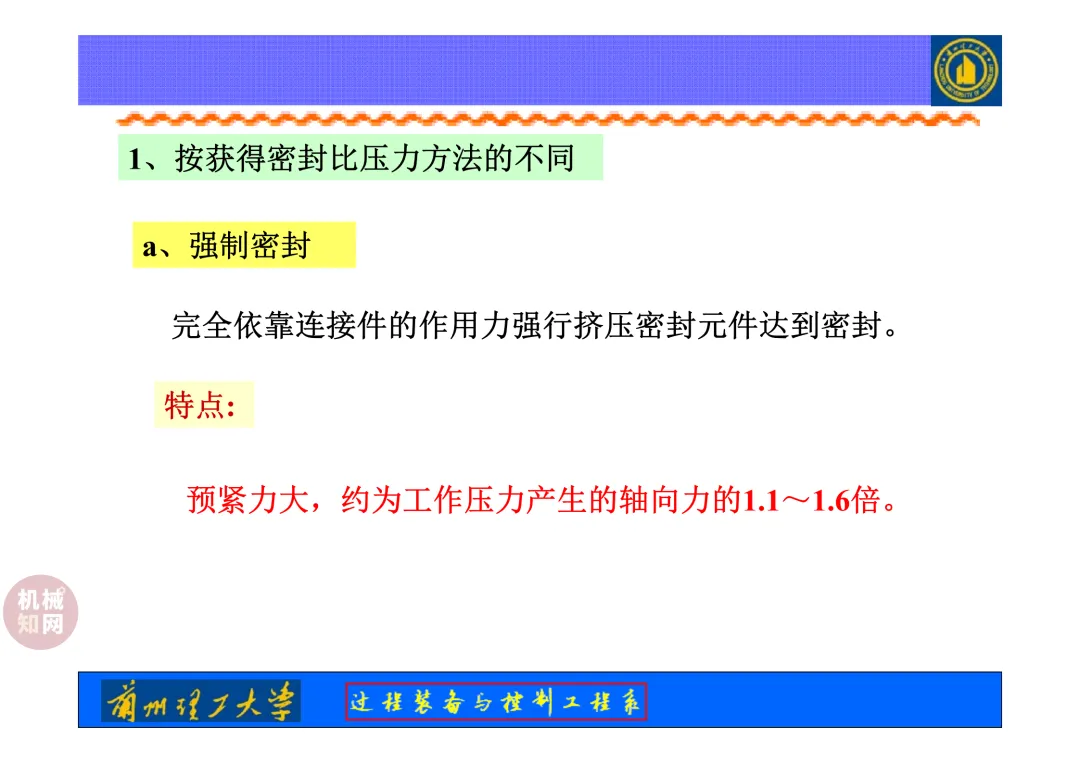

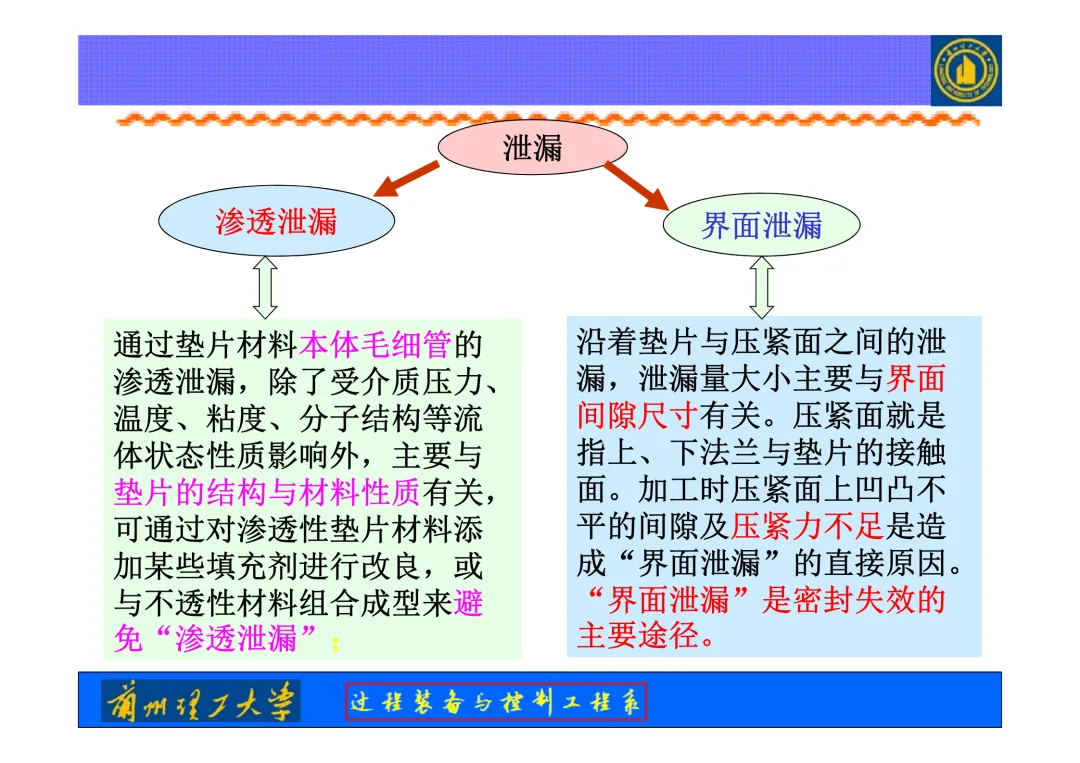

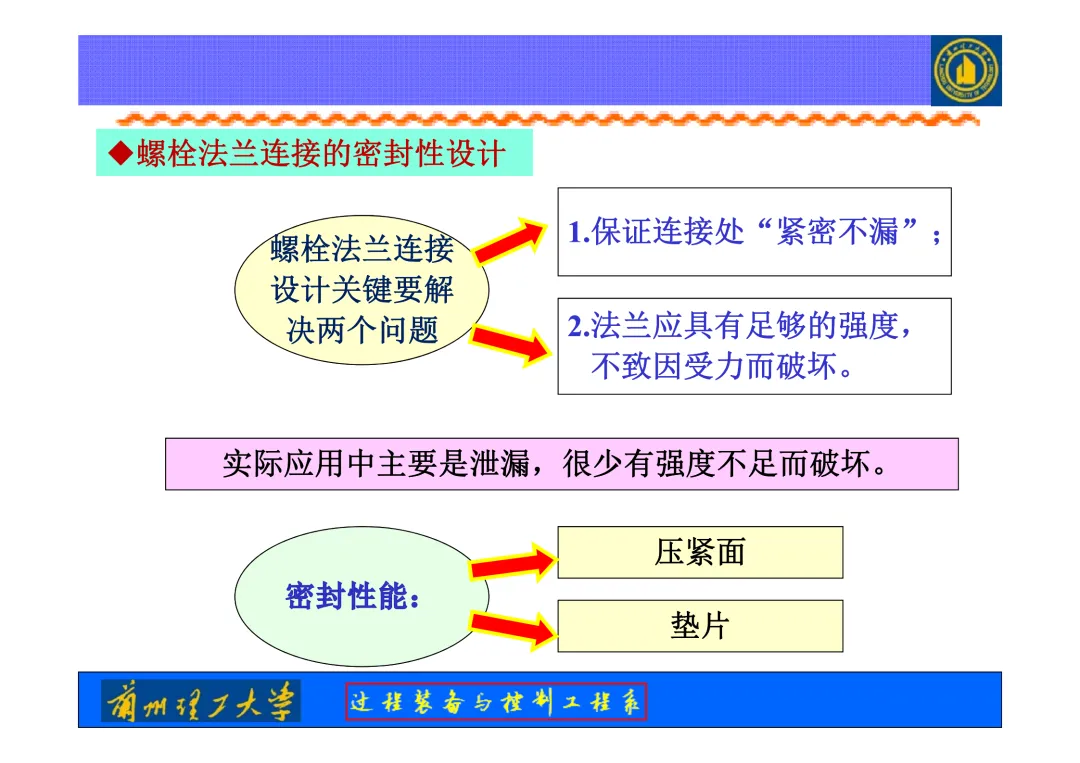

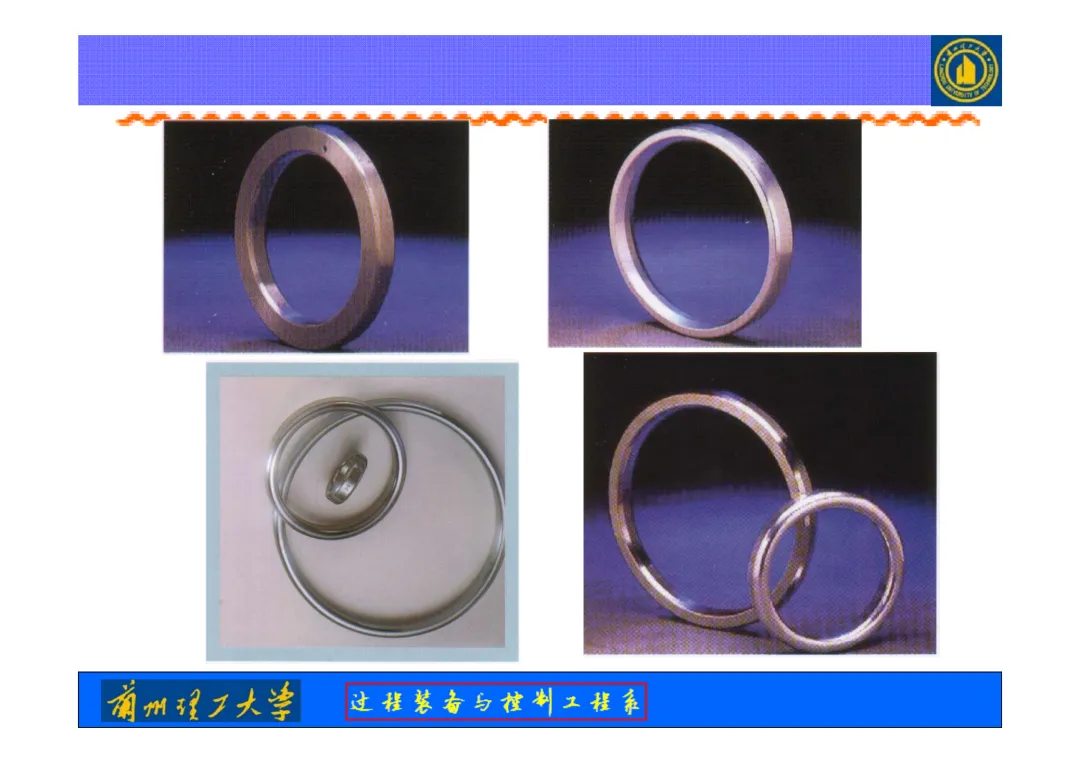

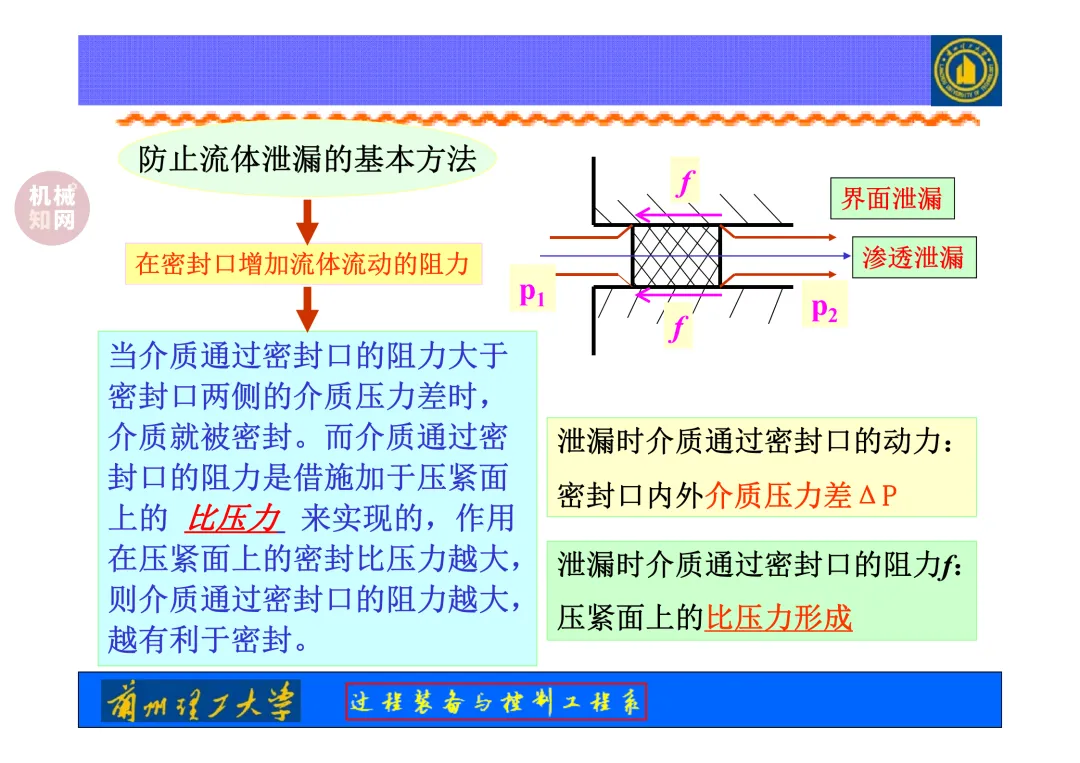

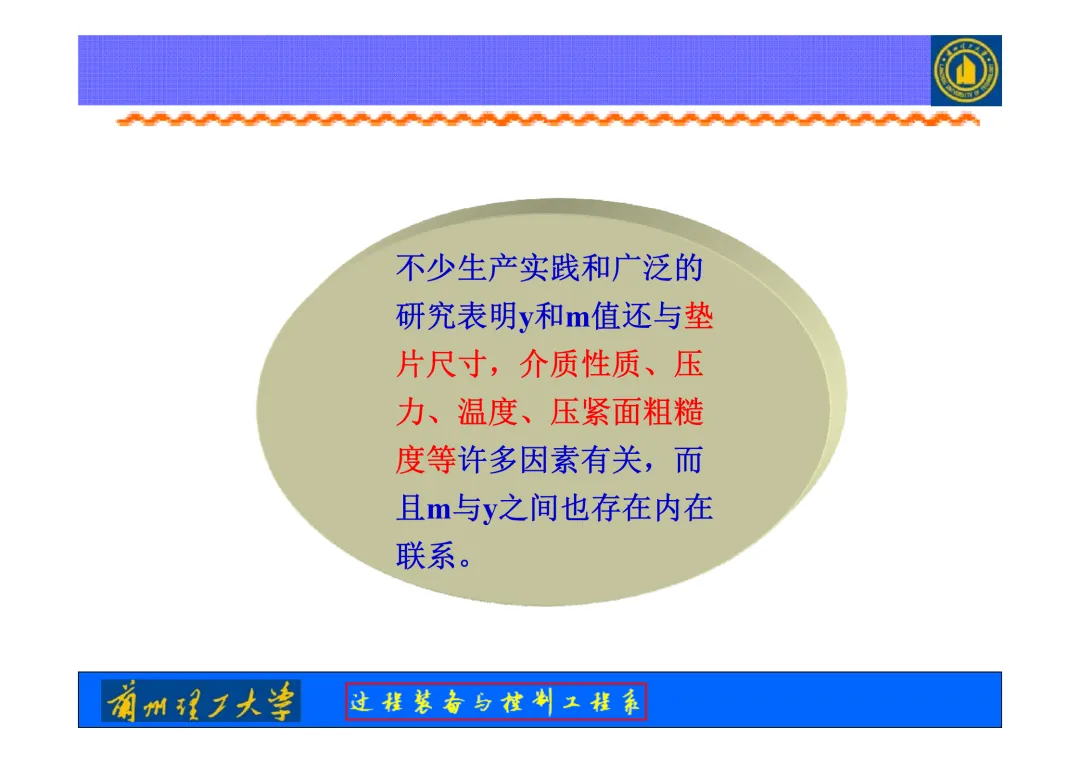

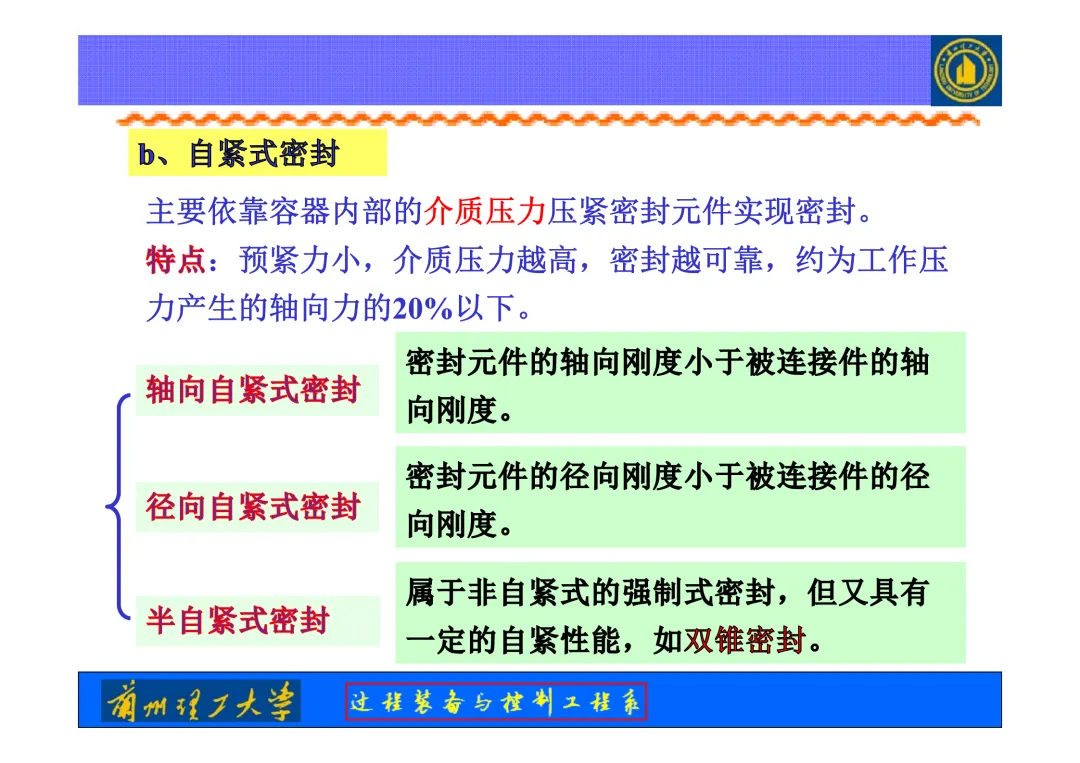

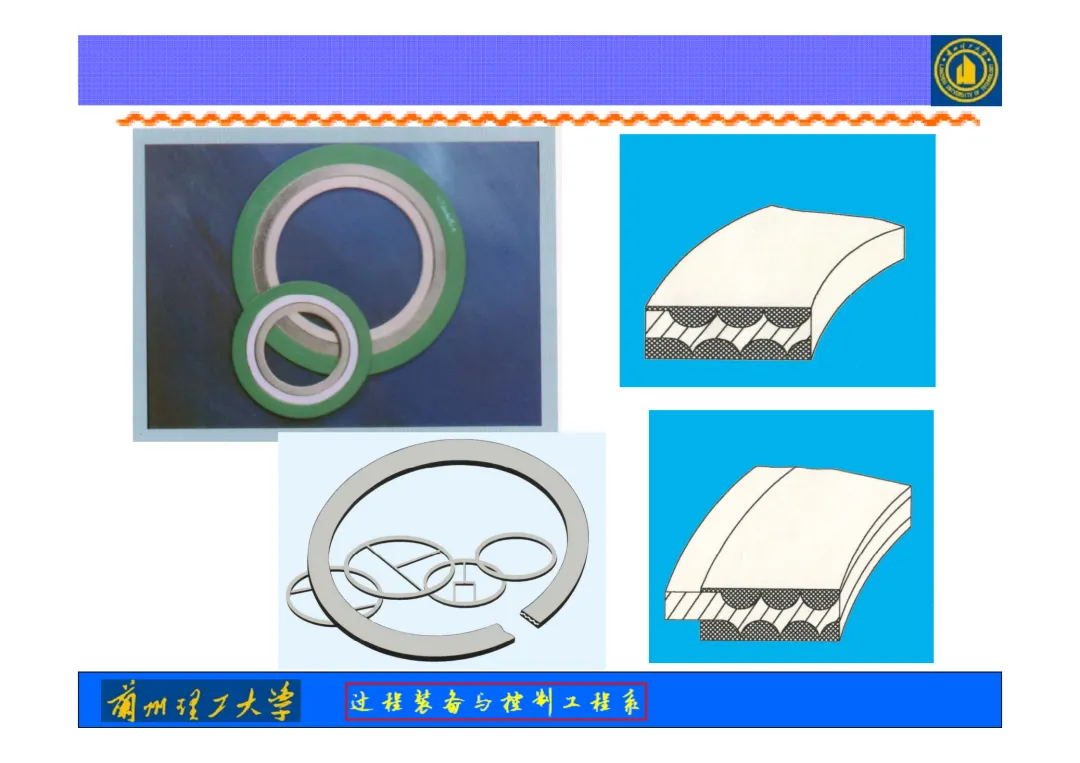

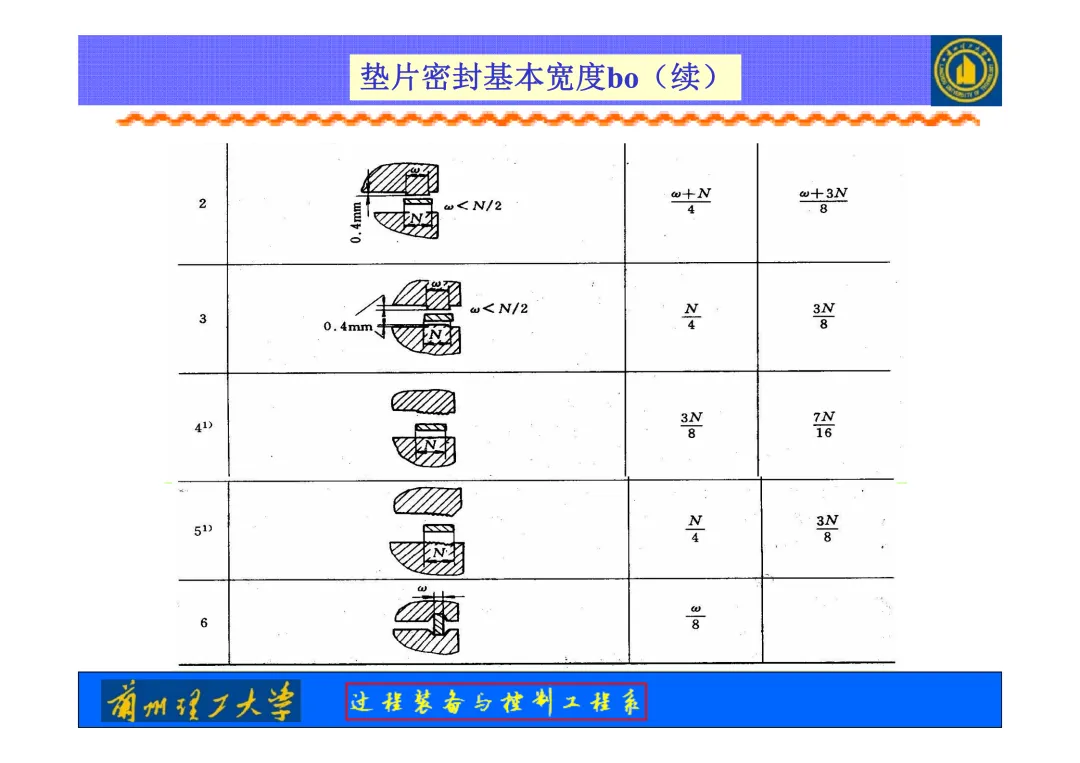

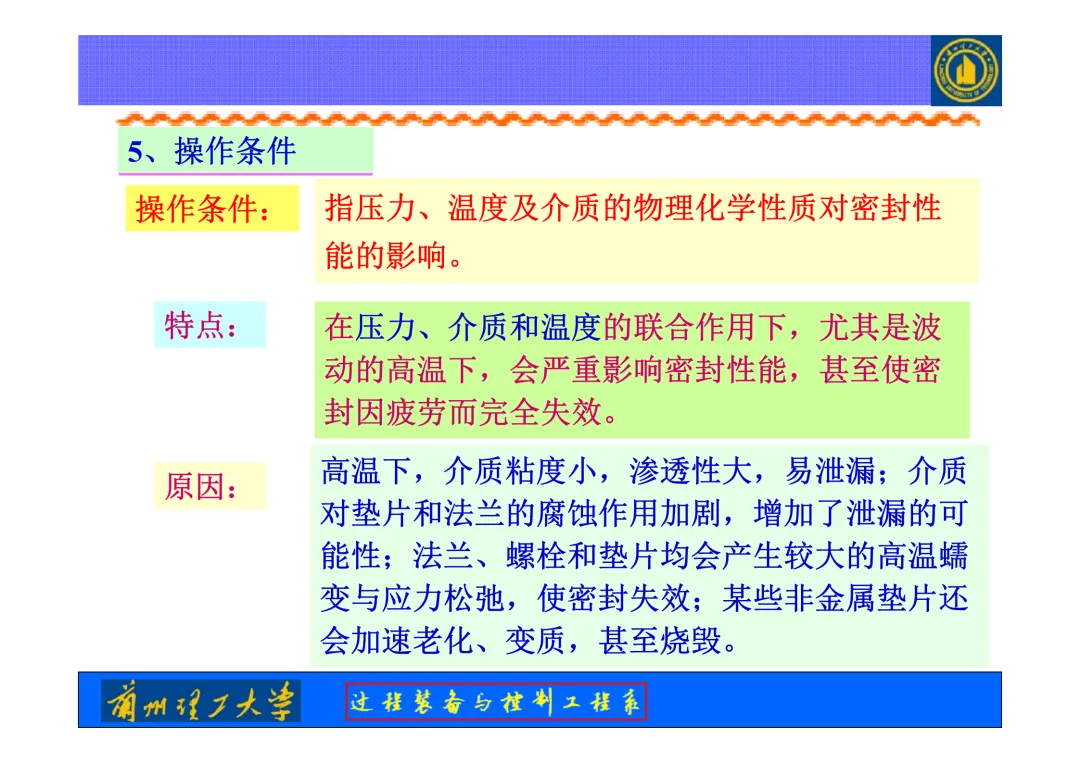

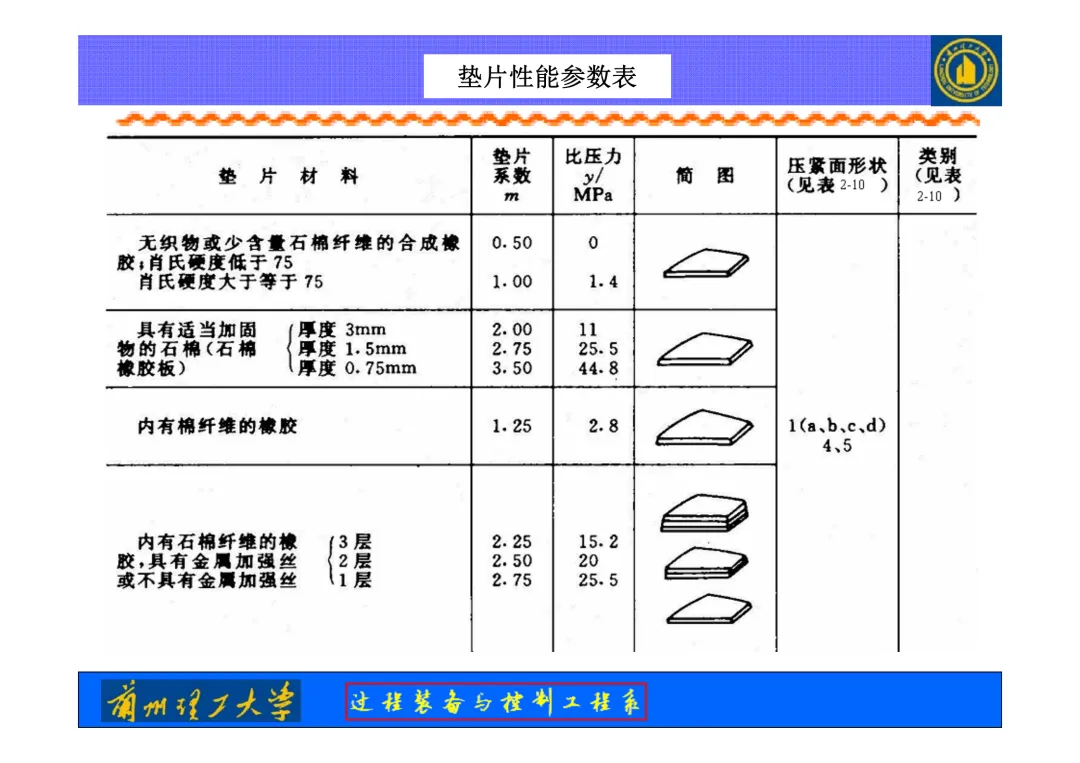

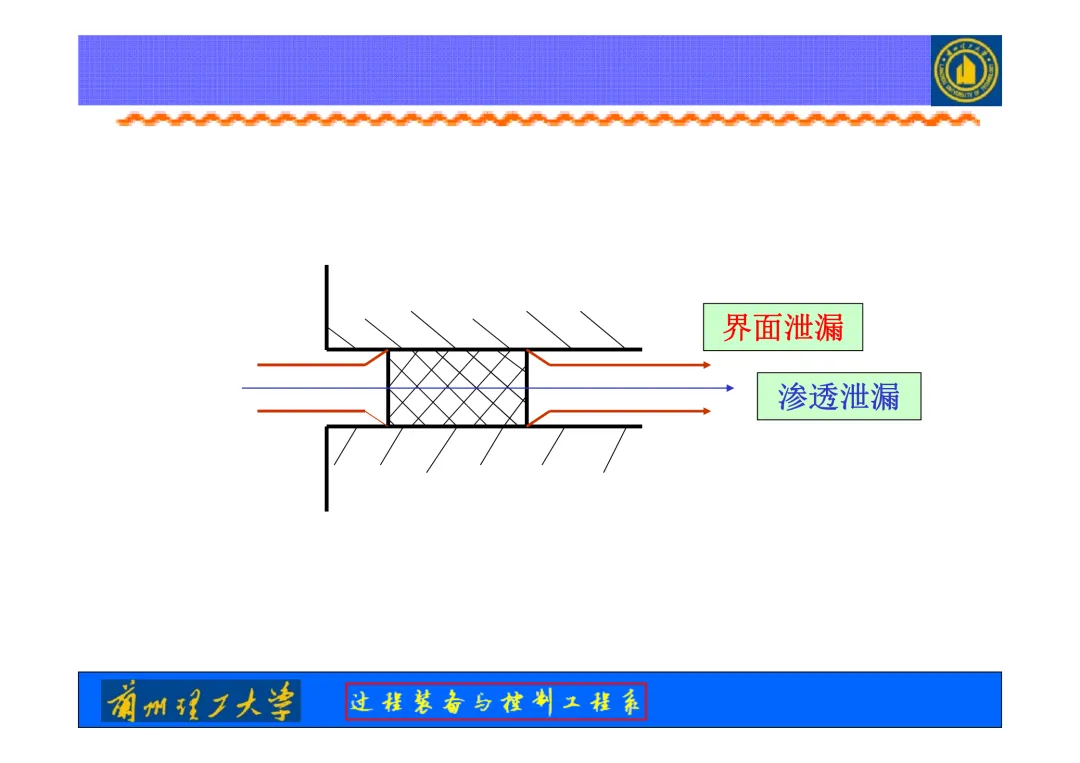

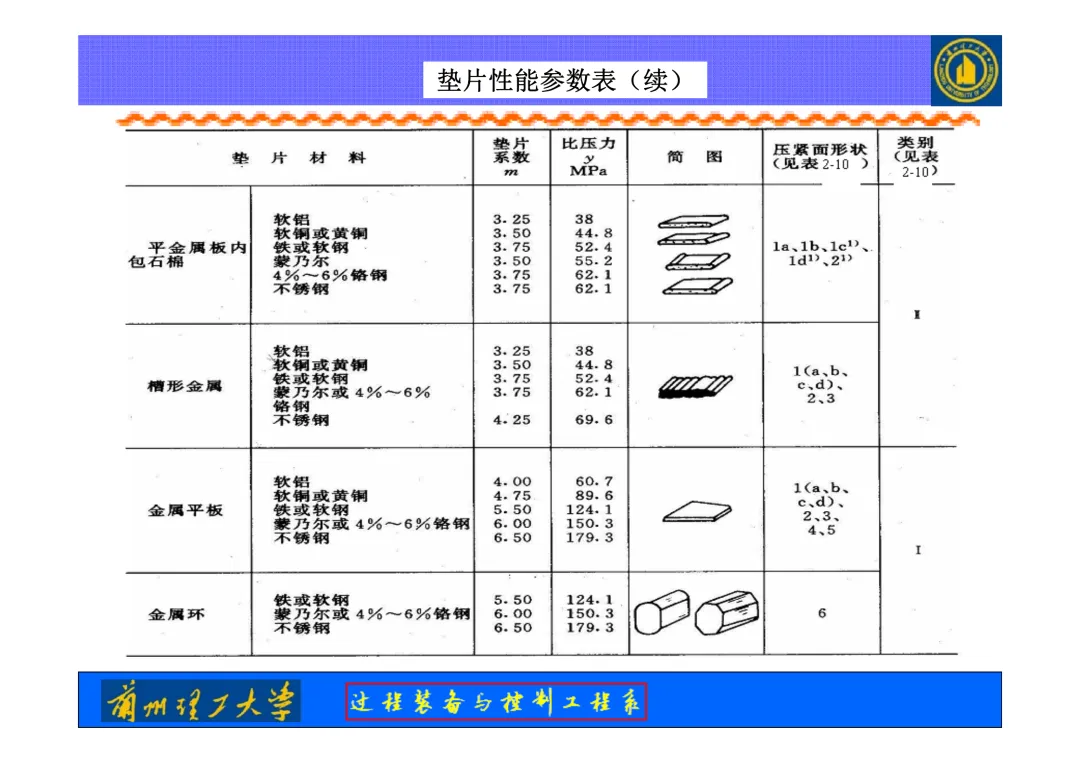

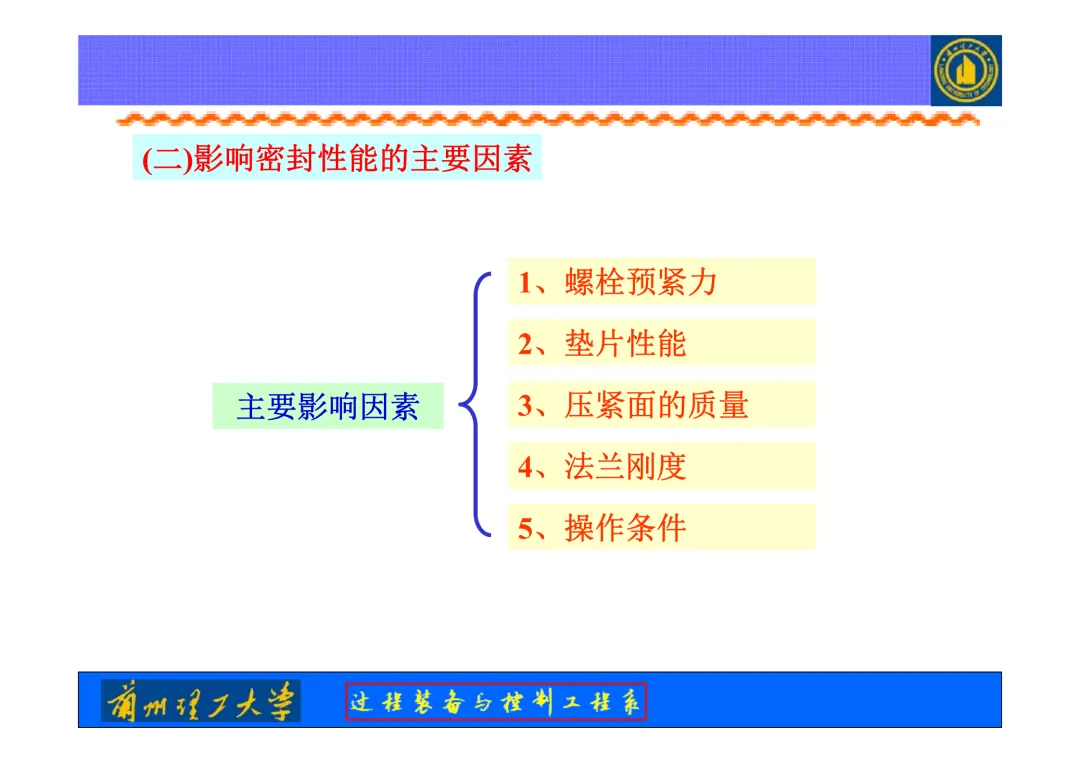

3、密封面设计

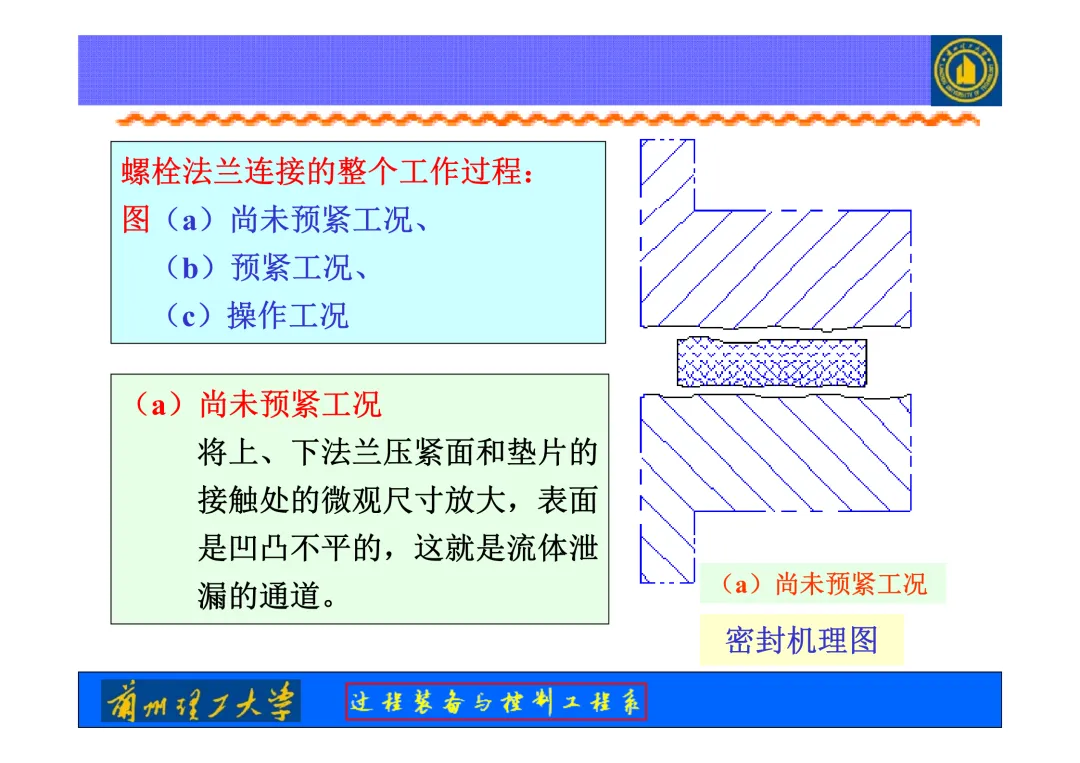

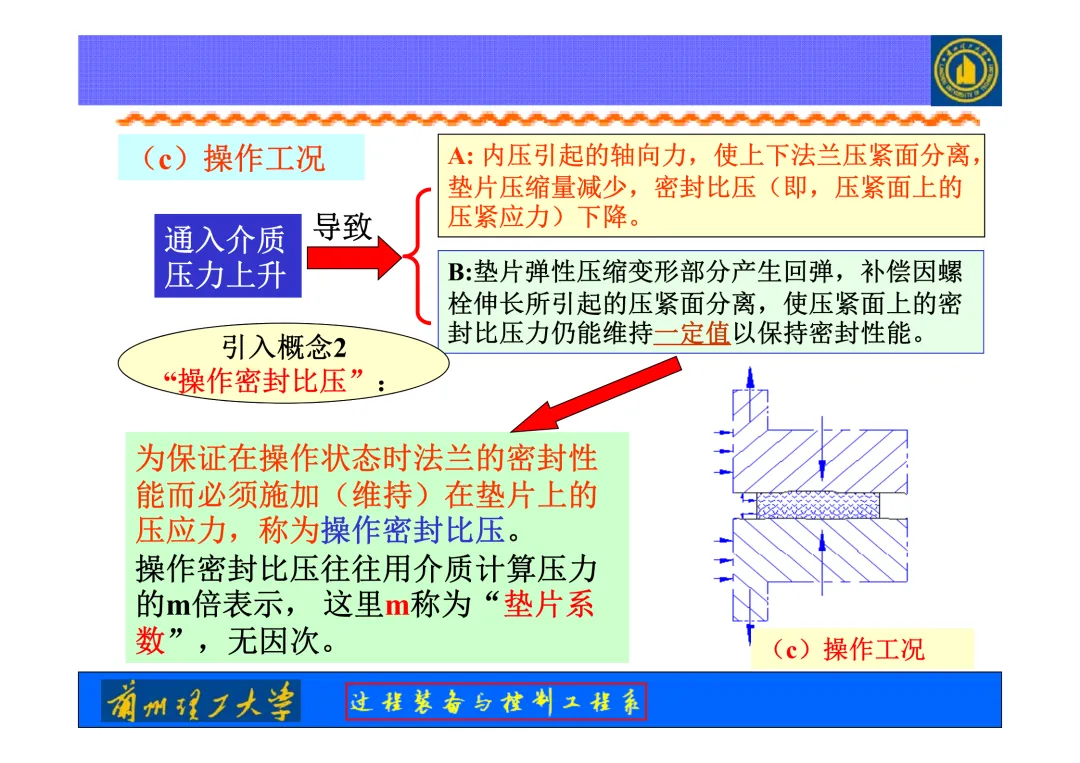

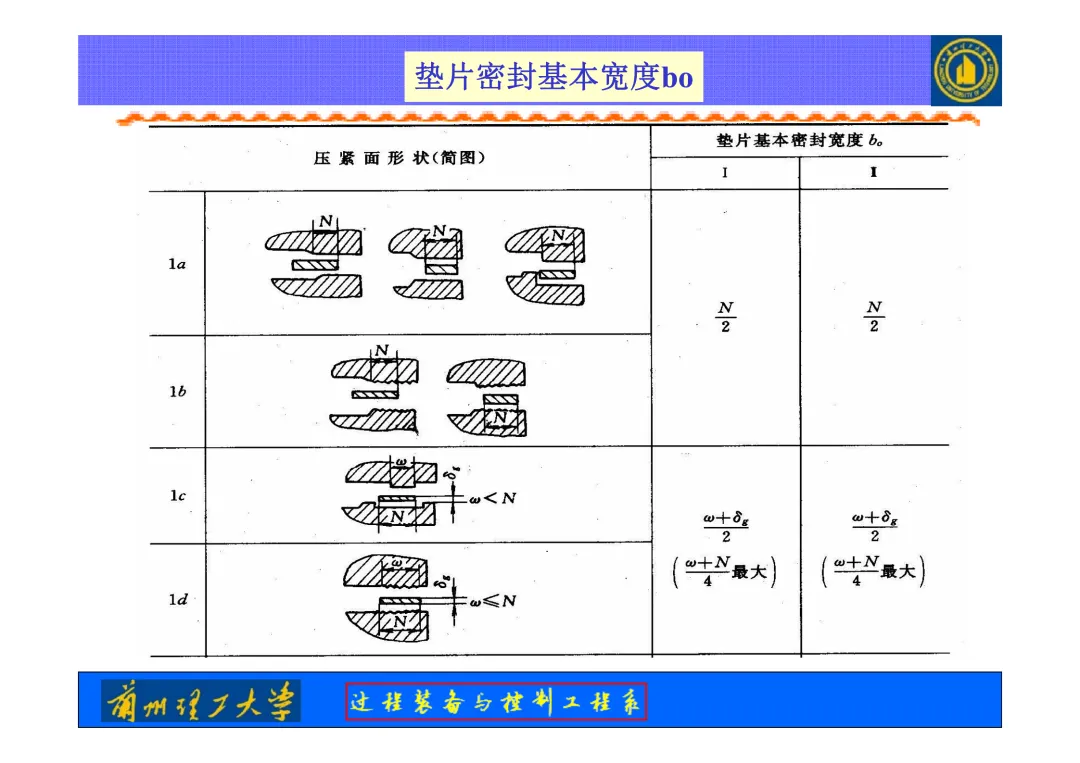

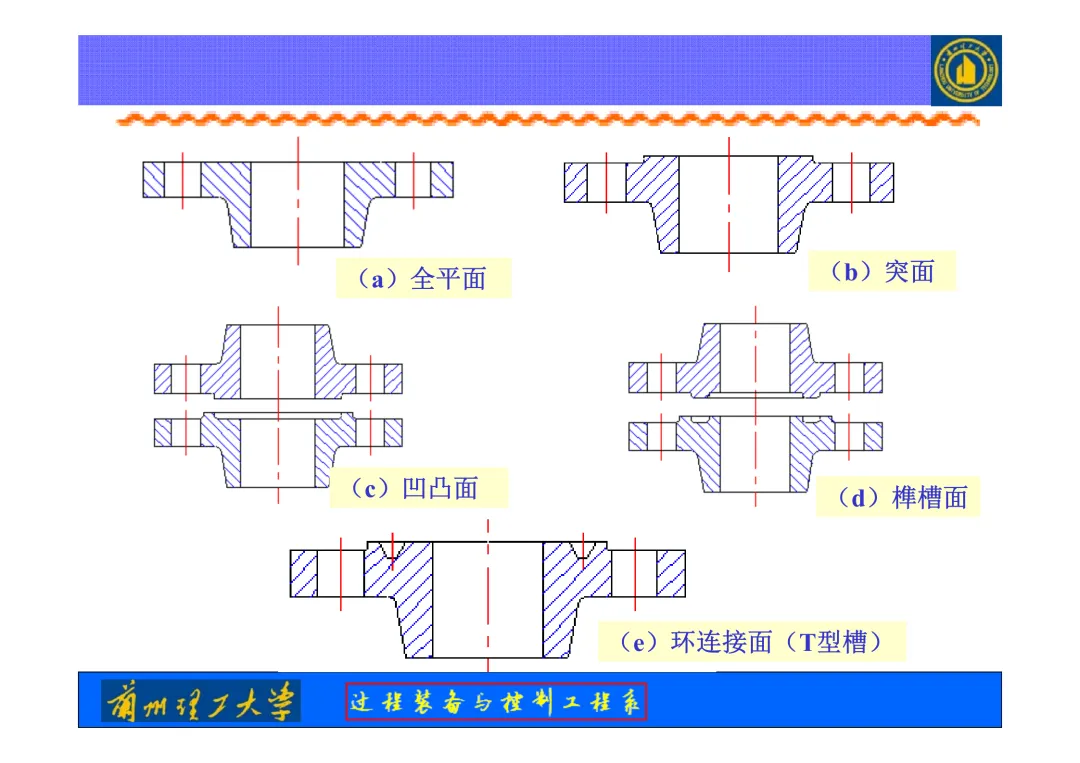

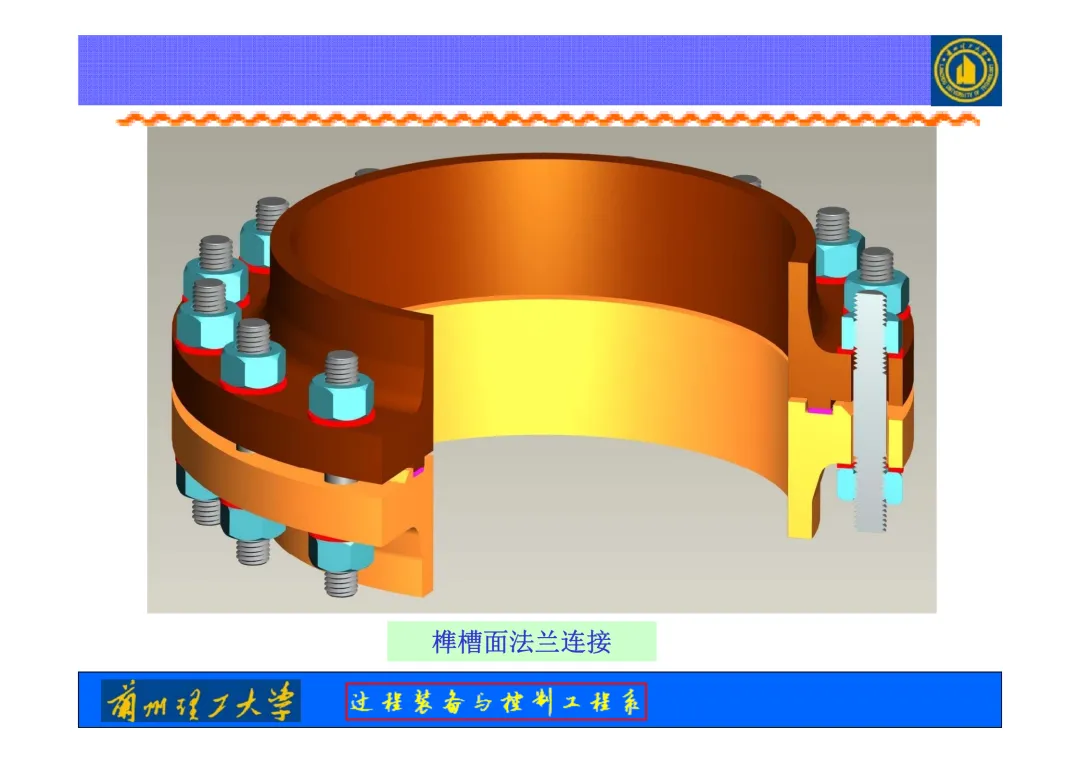

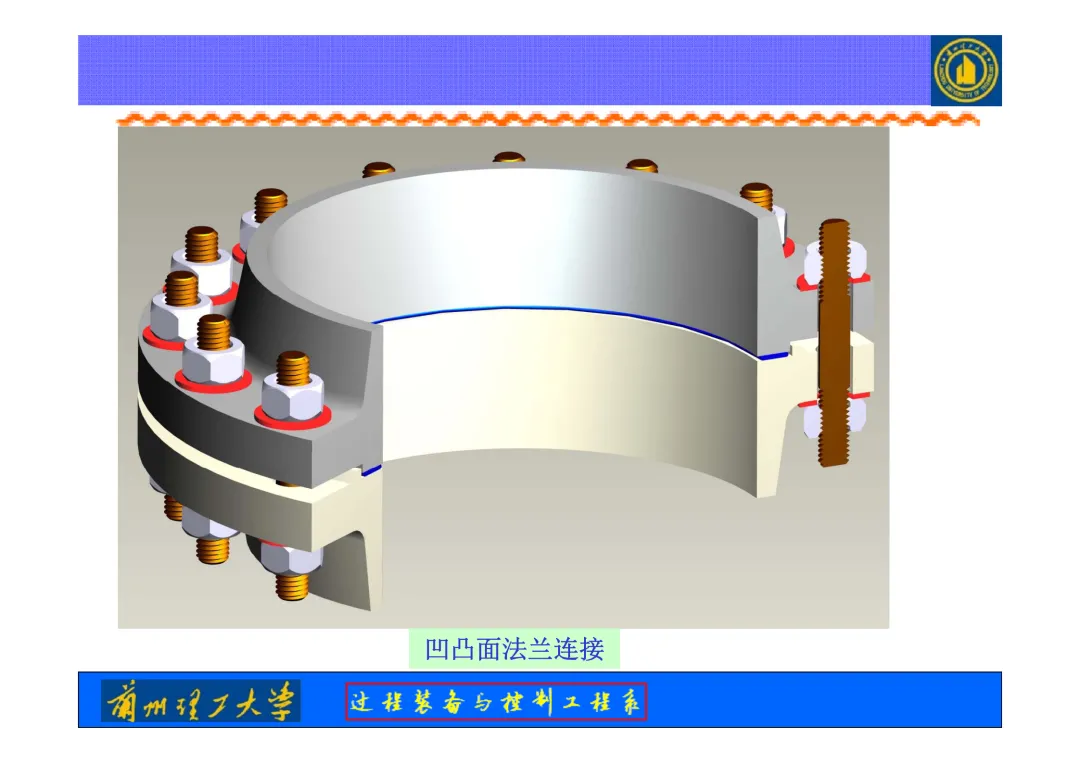

常用类型有突面（RF）、凹凸面（MFM）、榫槽面（TG）等。突面法兰通用性强，适配多数中低压工况；凹凸面与榫槽面密封性更优，可防止垫片脱落，适用于高压、有毒或易燃易爆介质场景，设计时需根据介质特性与压力等级选择对应密封面形式。

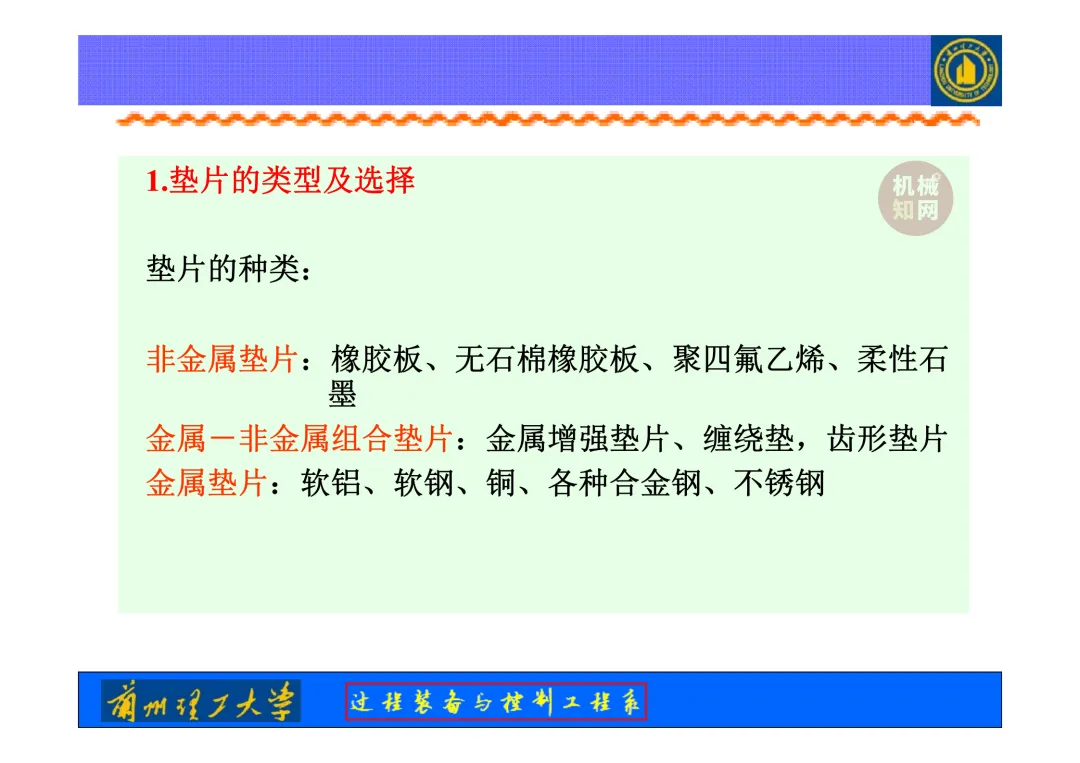

4、材质选择

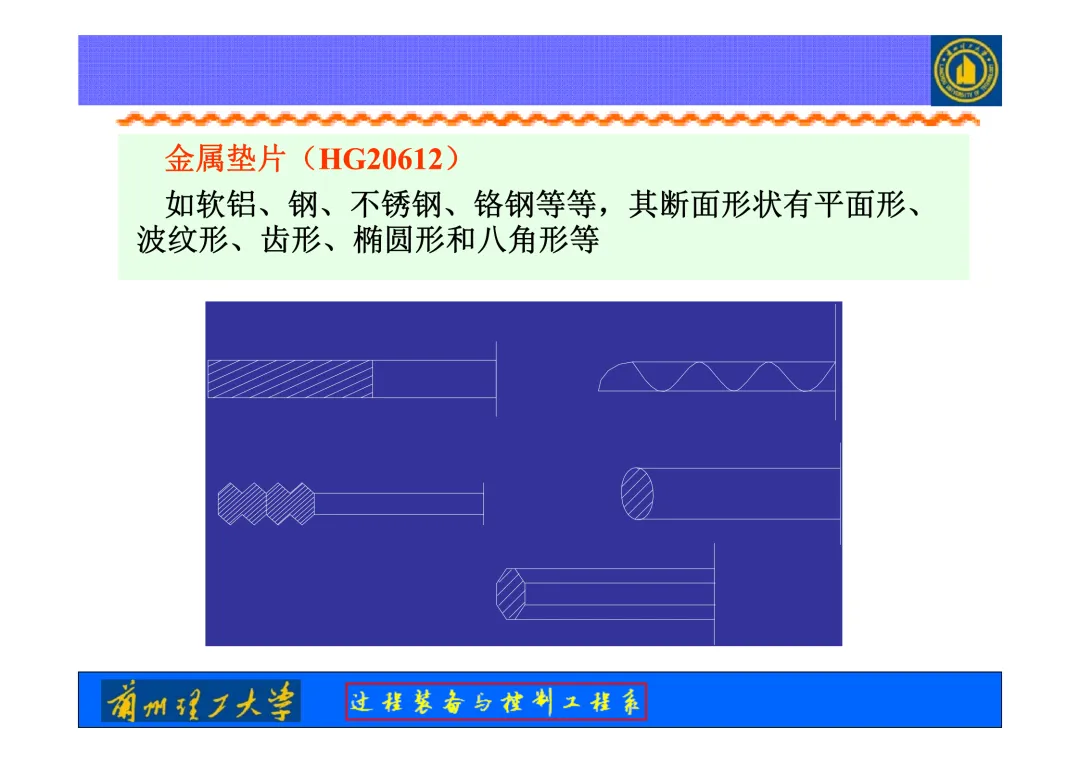

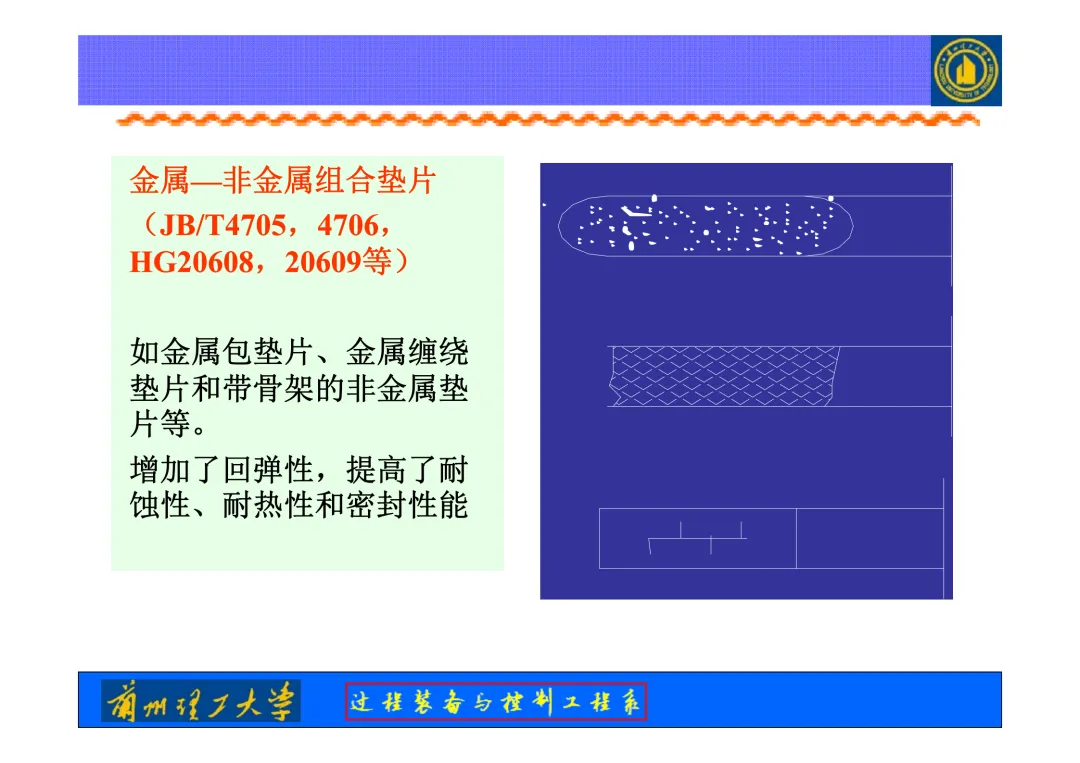

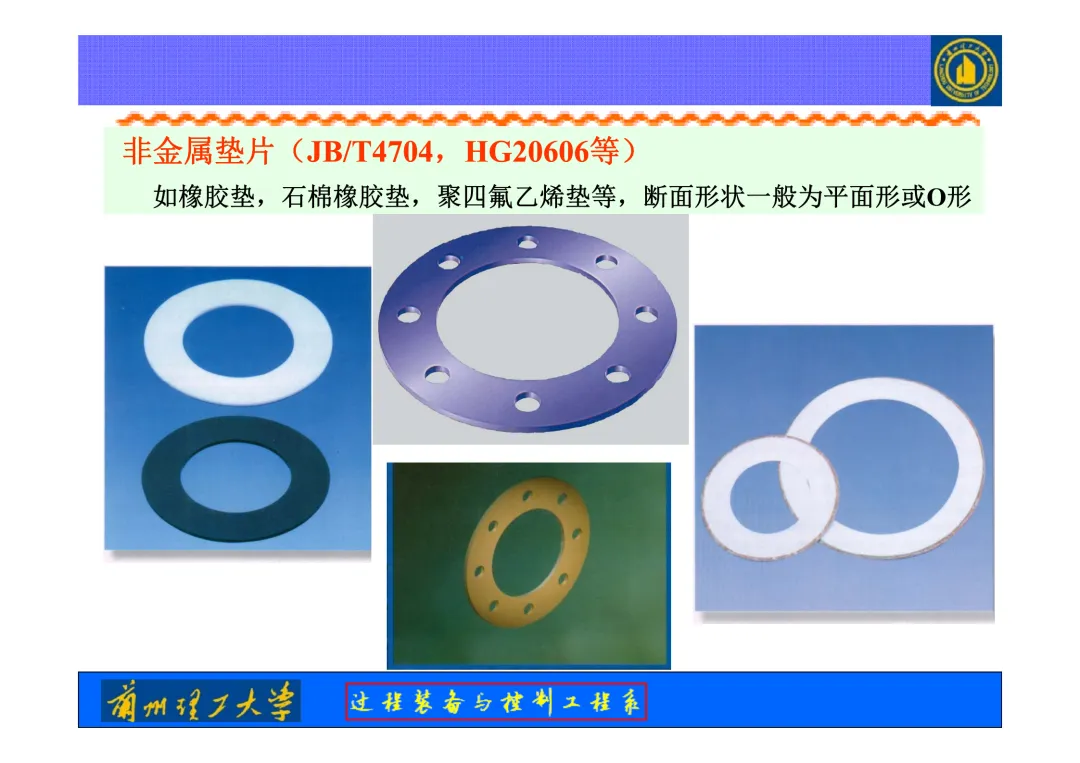

碳钢法兰成本低、强度高，适用于中性、无腐蚀的常温常压工况；不锈钢法兰（304、316L）耐腐蚀性强，适配弱酸、弱碱介质；特种合金法兰则用于强腐蚀、高温高压等苛刻工况。同时需注意，材质选择需与垫片、螺栓材质匹配，避免电化学腐蚀。

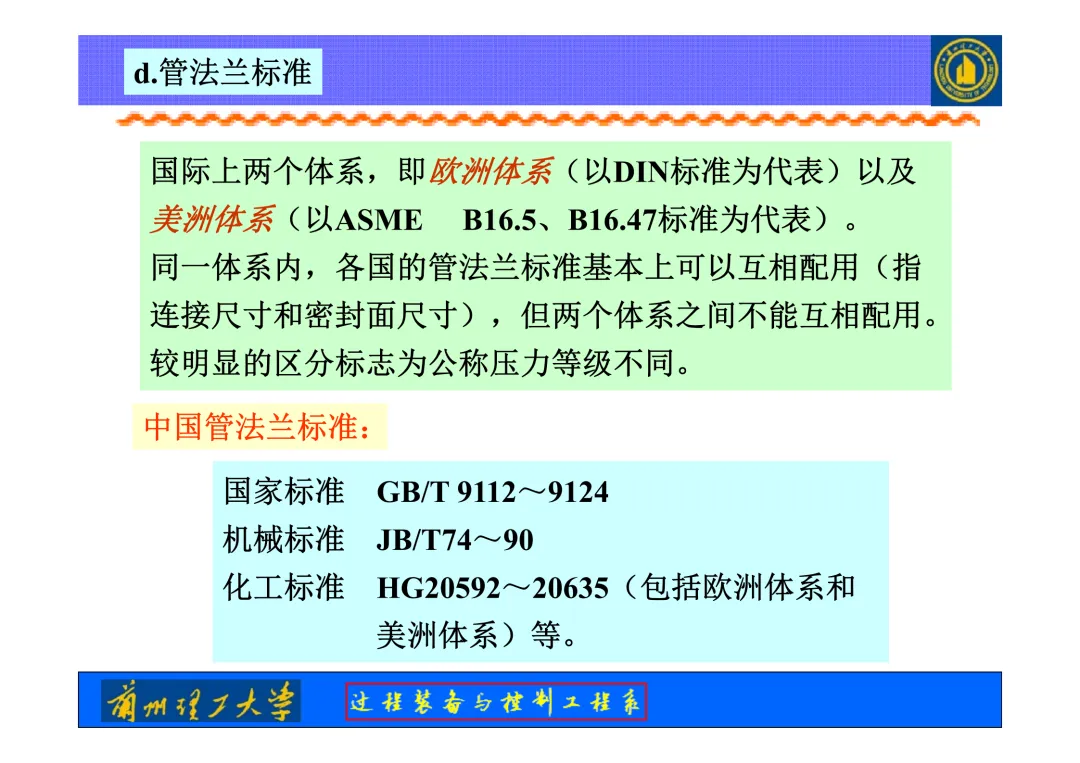

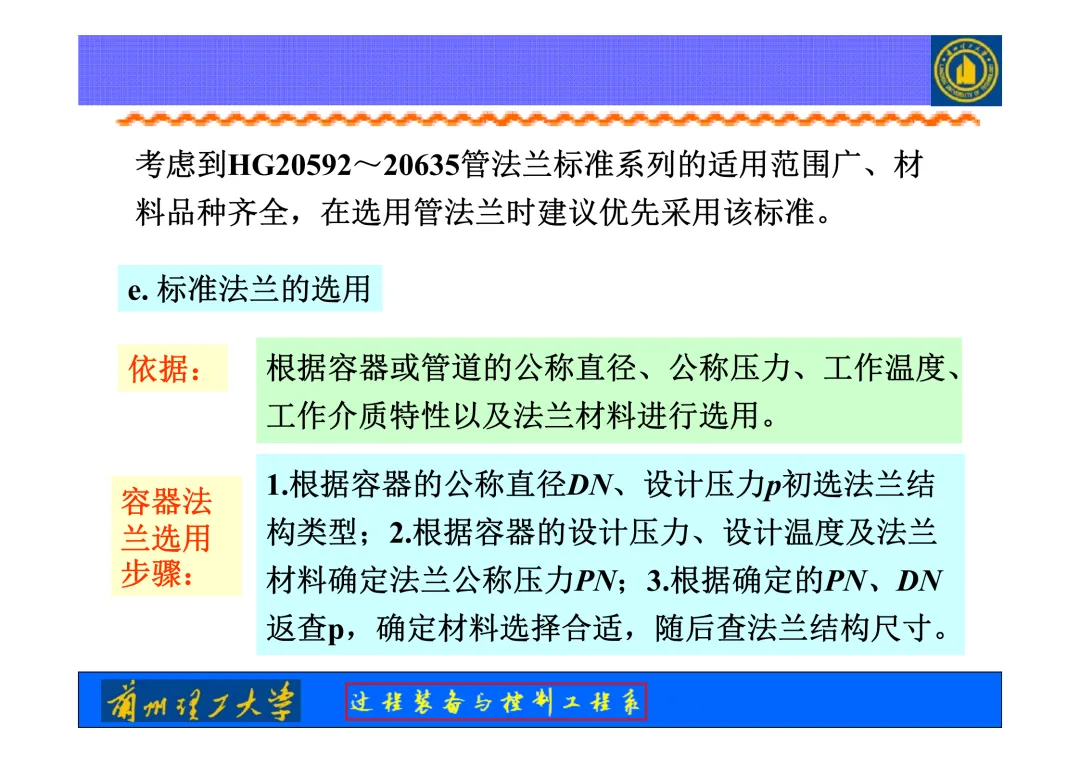

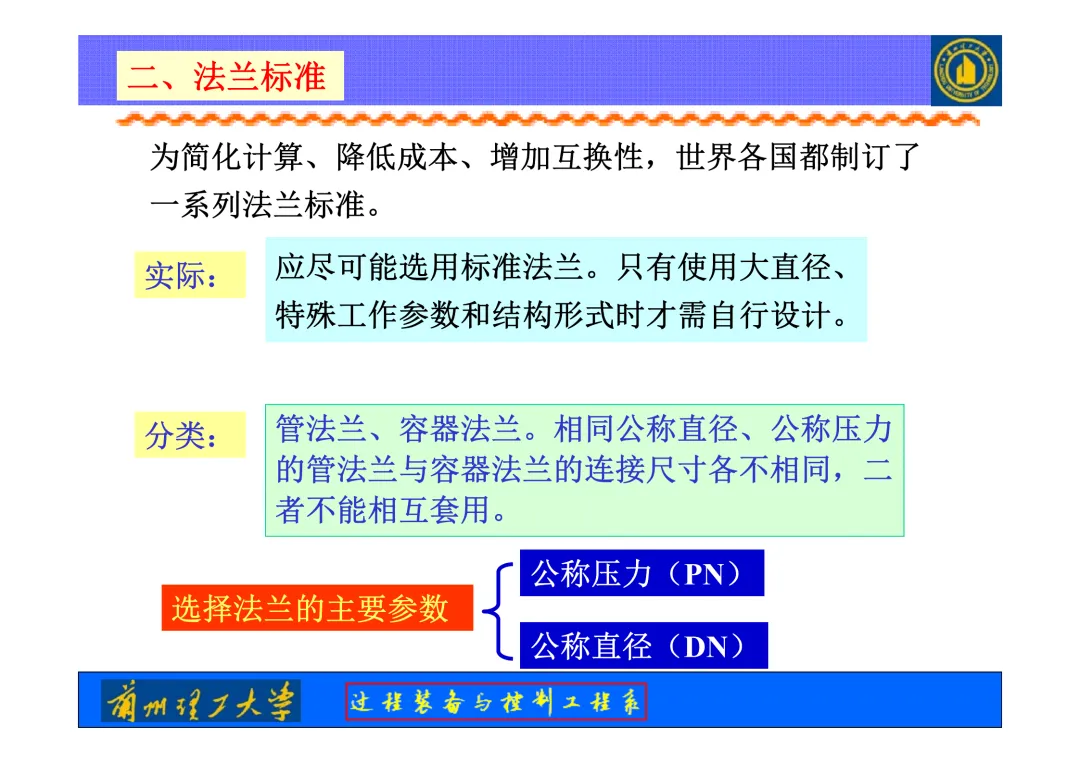

法兰设计需遵循相关标准，国内常用国标（GB/T系列）、化工行业标准（HG/T系列），国际上常用美标（ANSI）、德标（DIN）等。

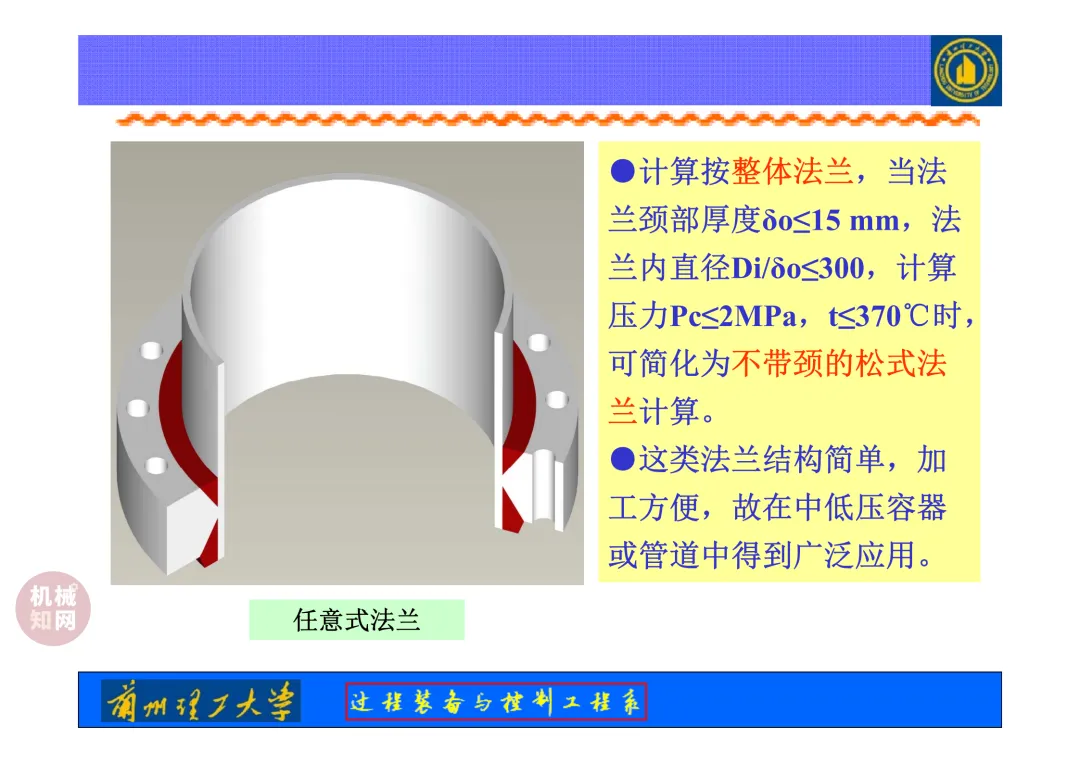

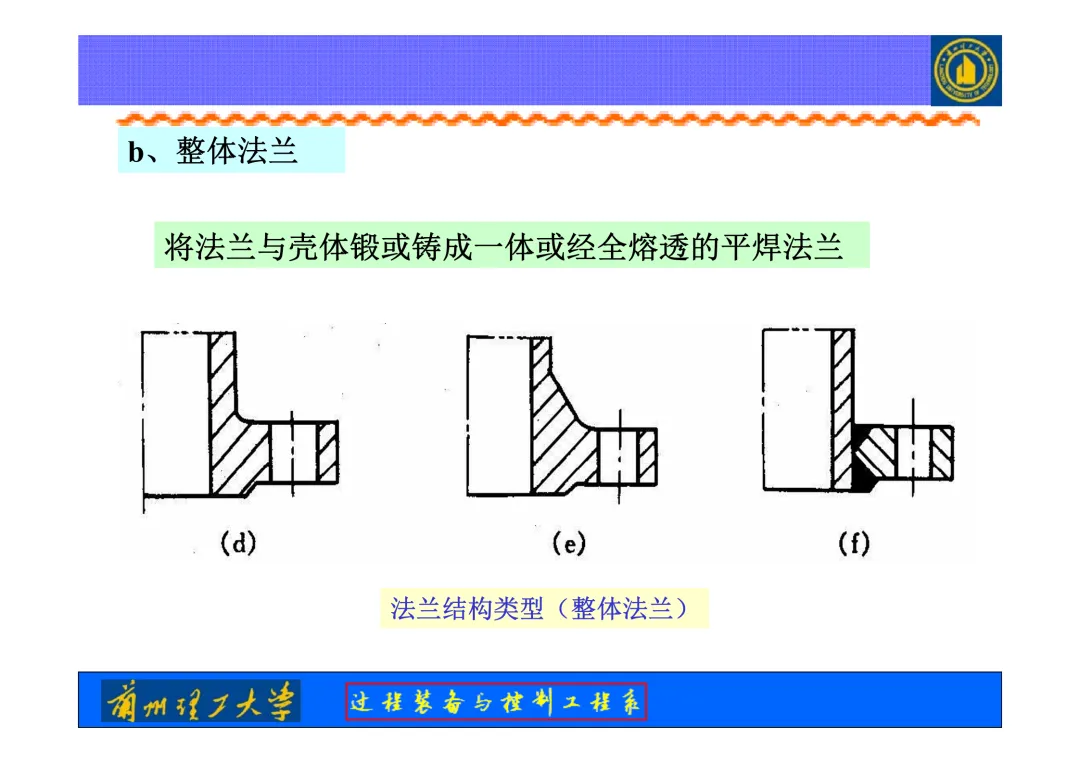

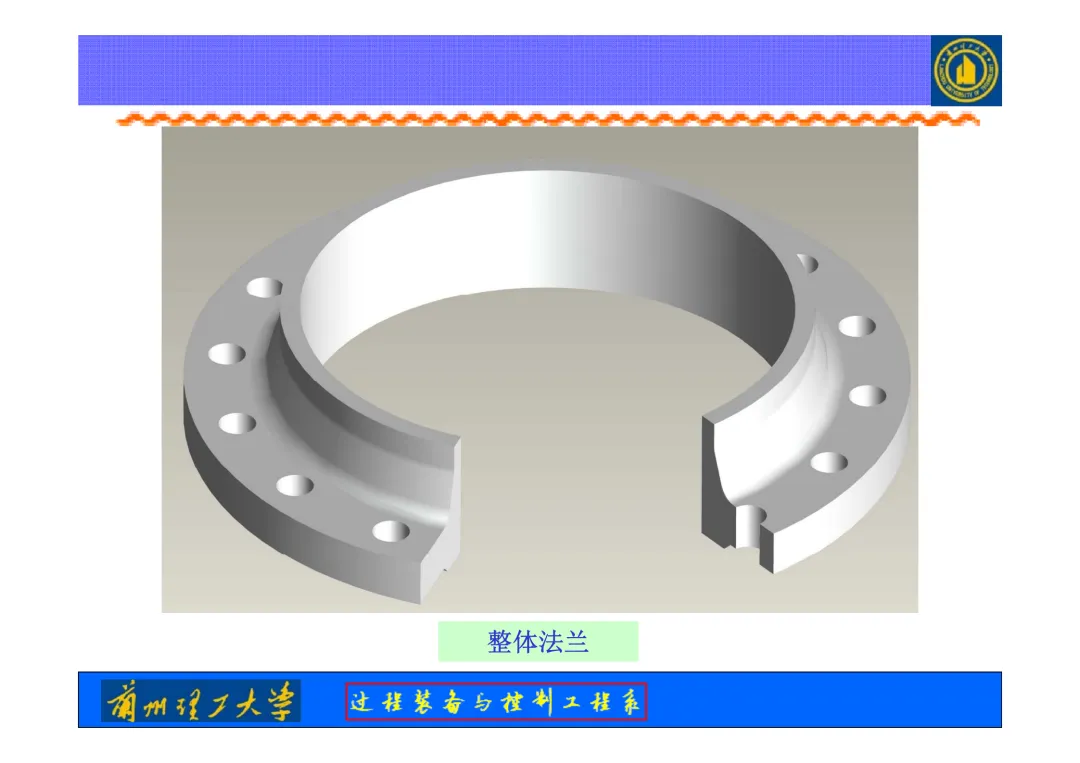

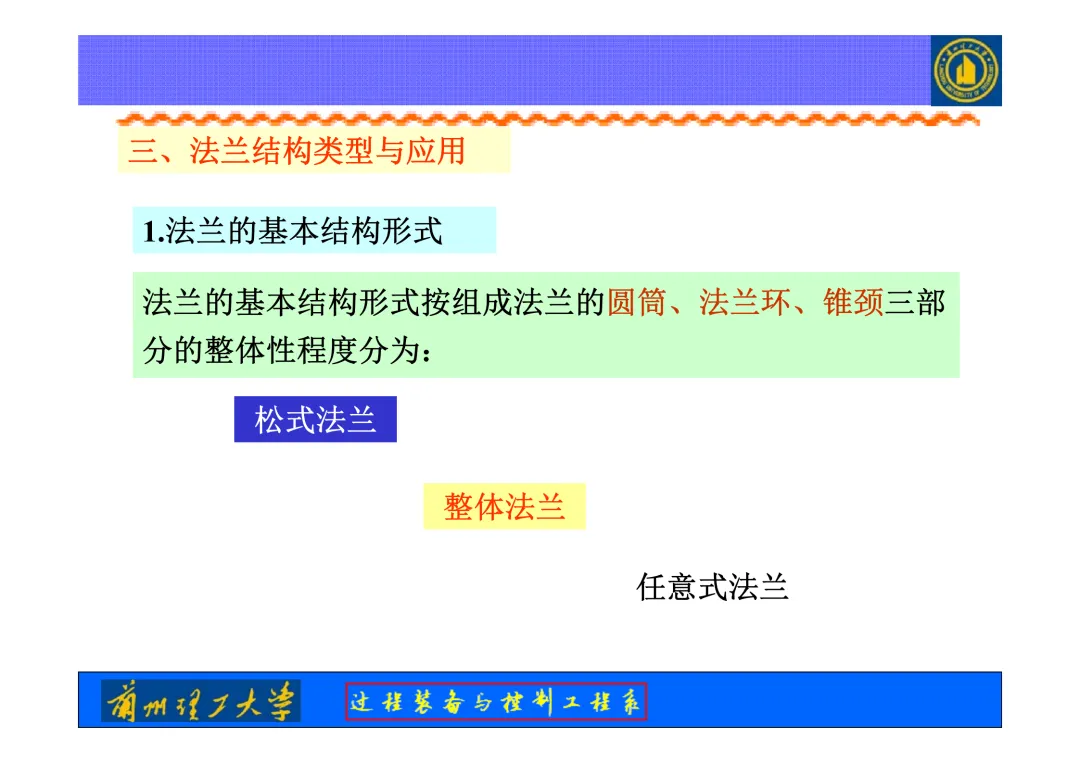

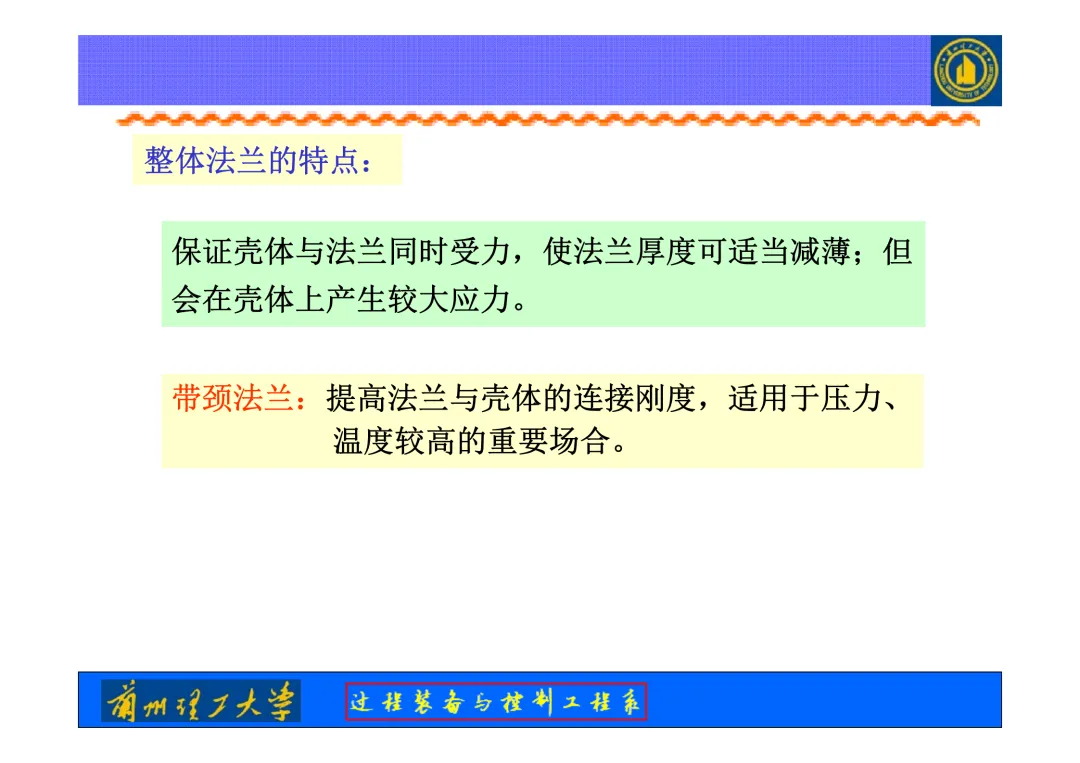

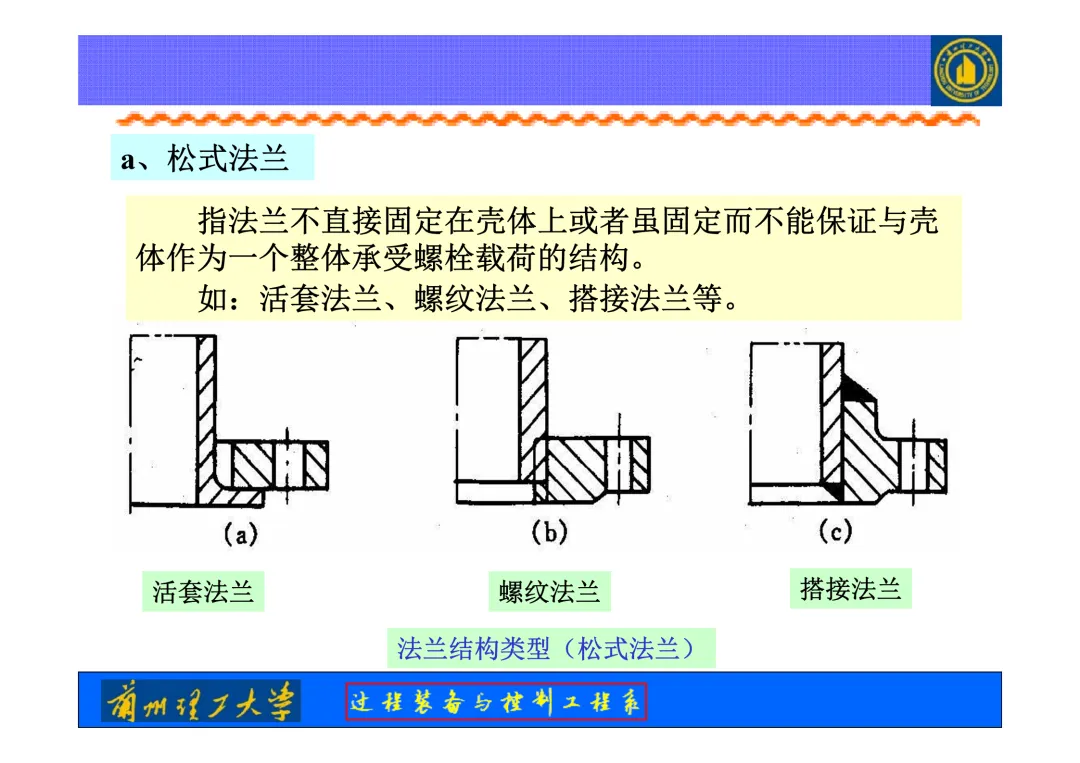

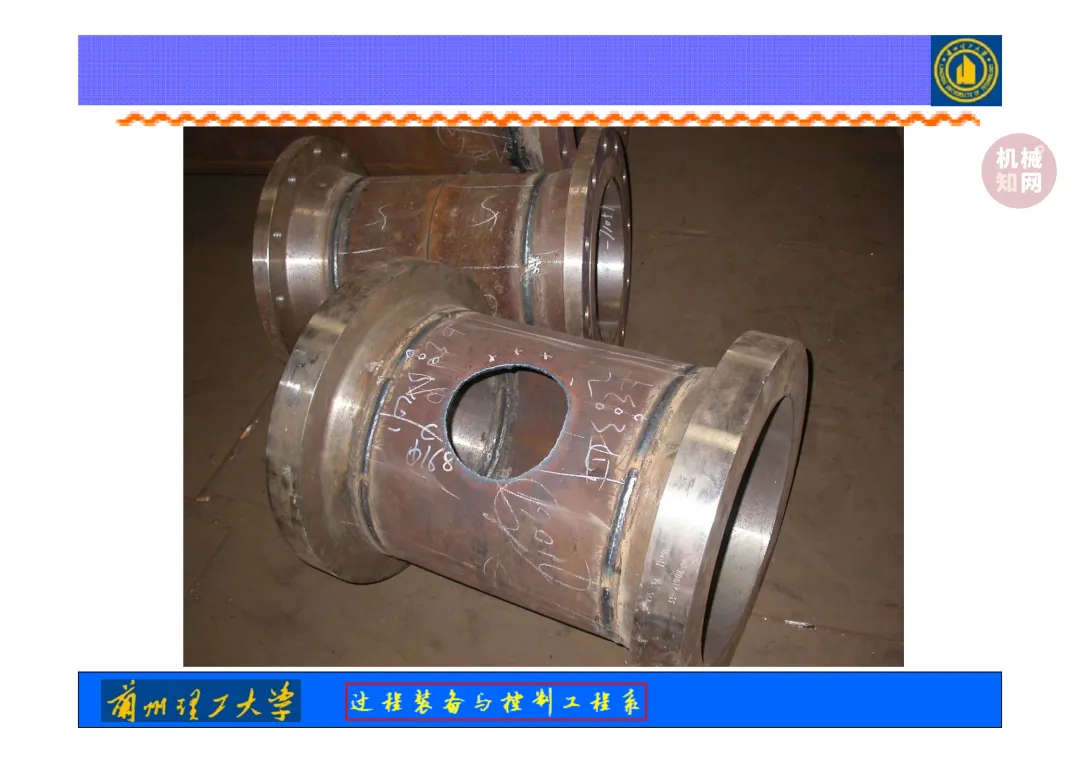

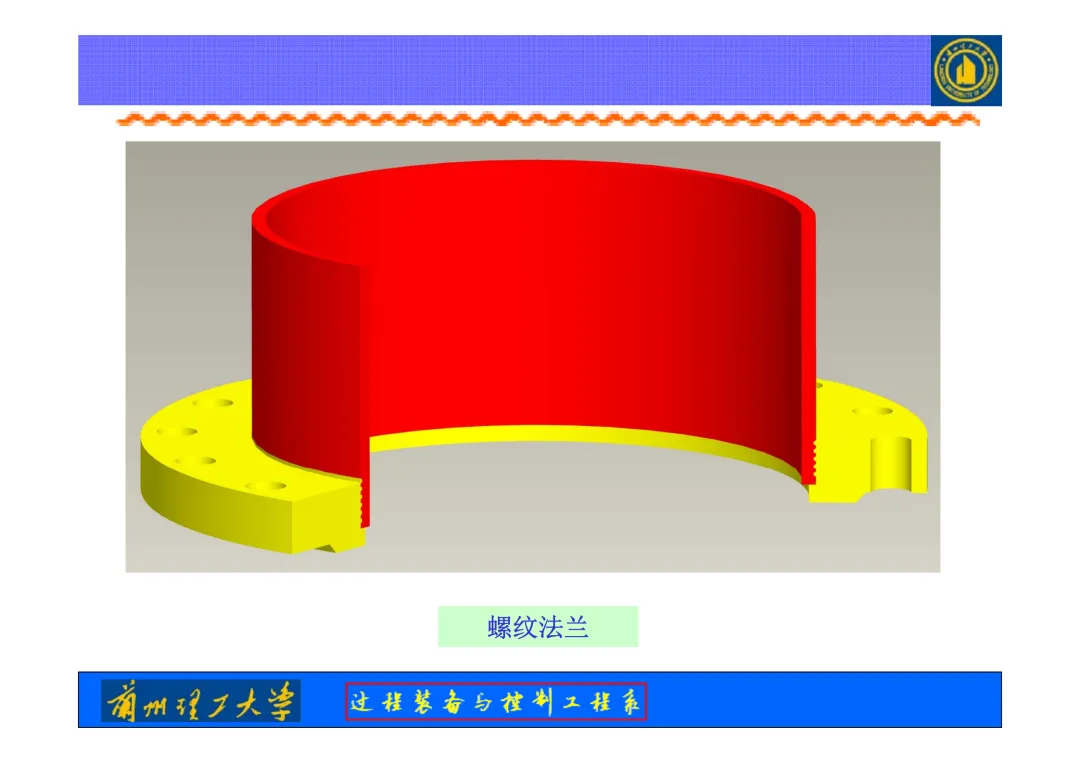

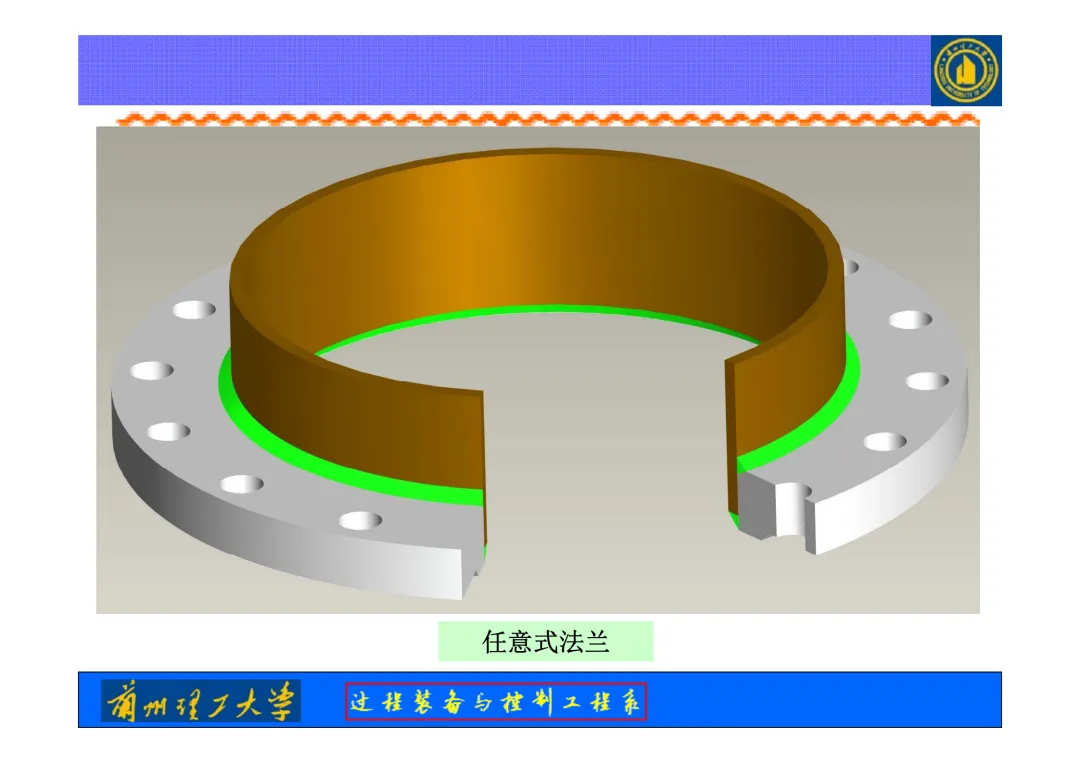

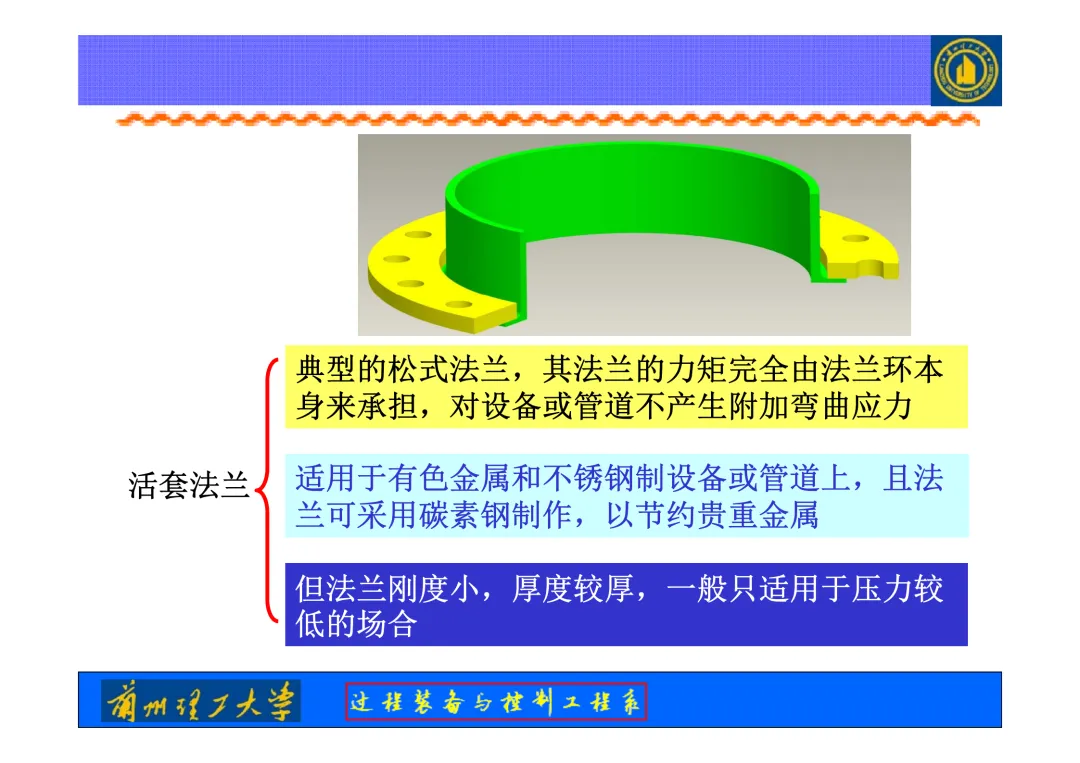

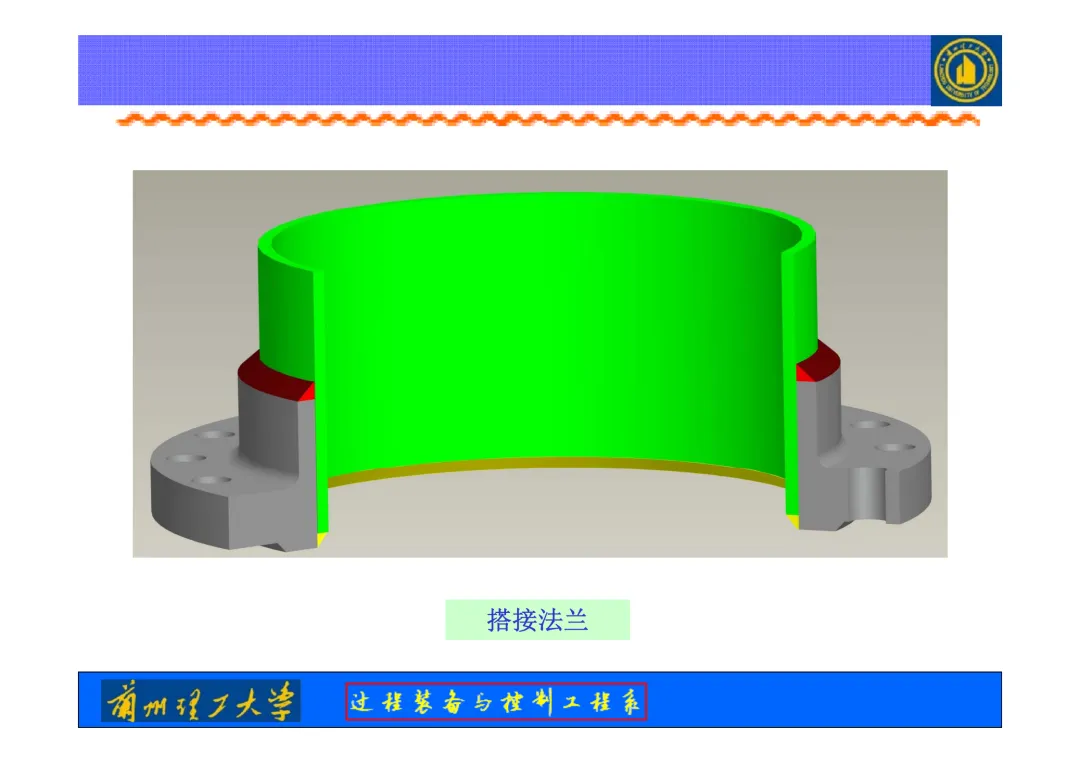

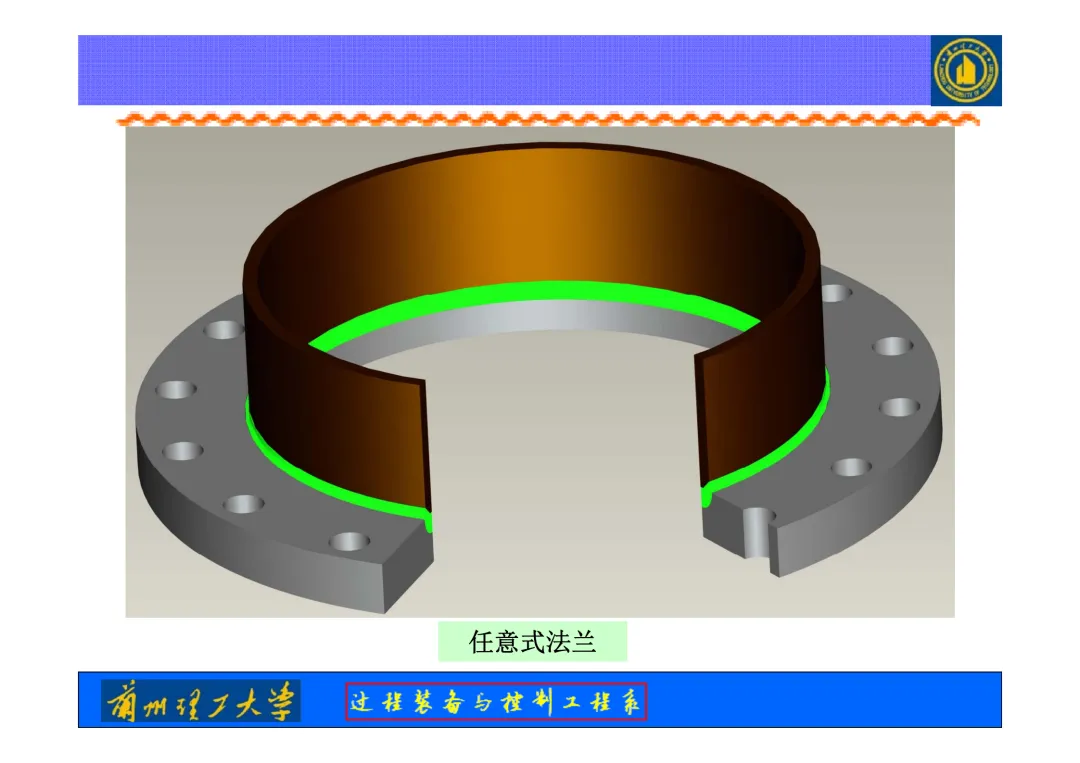

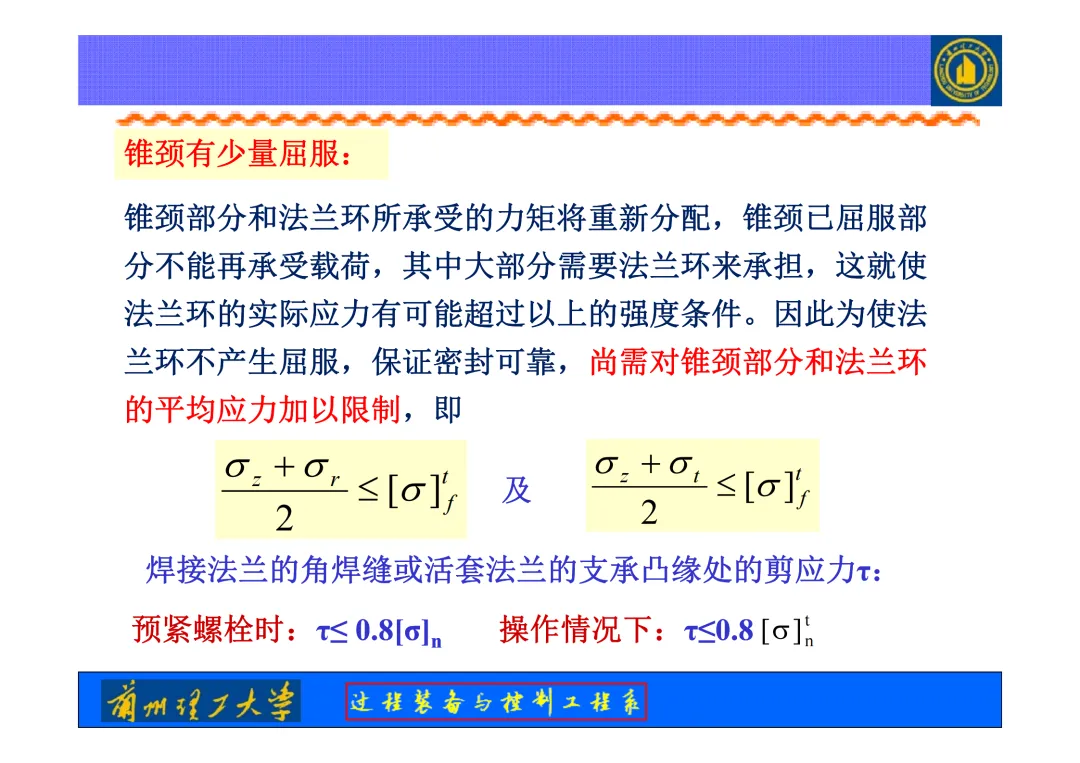

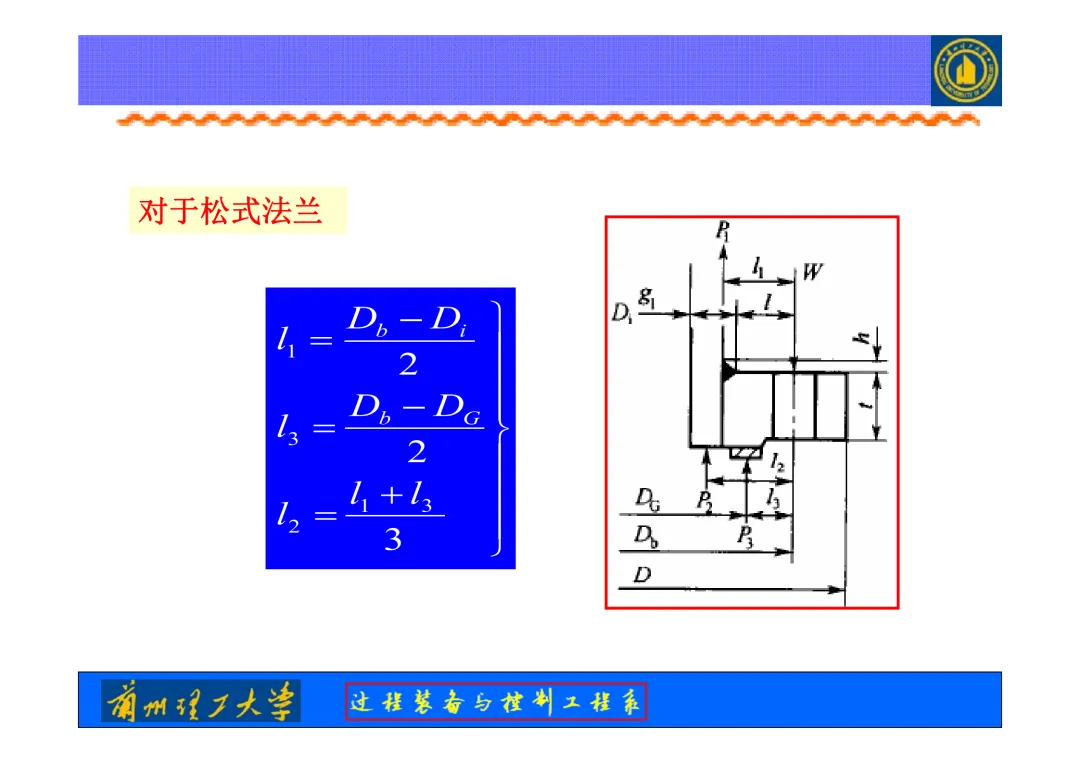

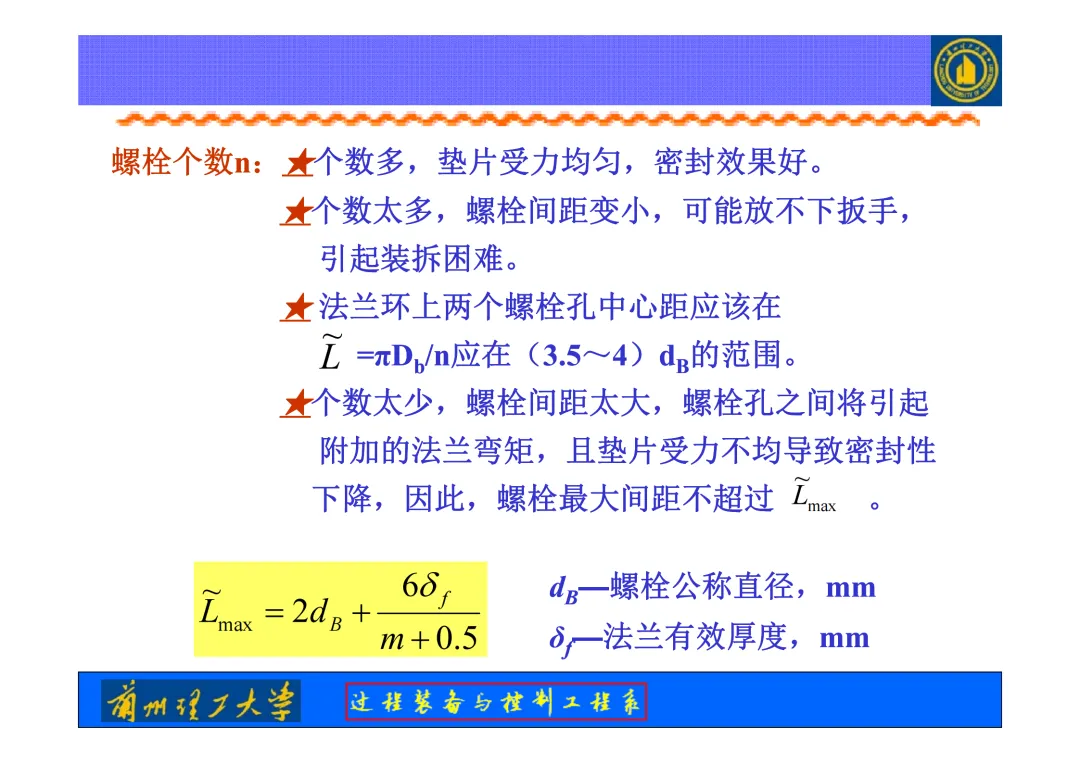

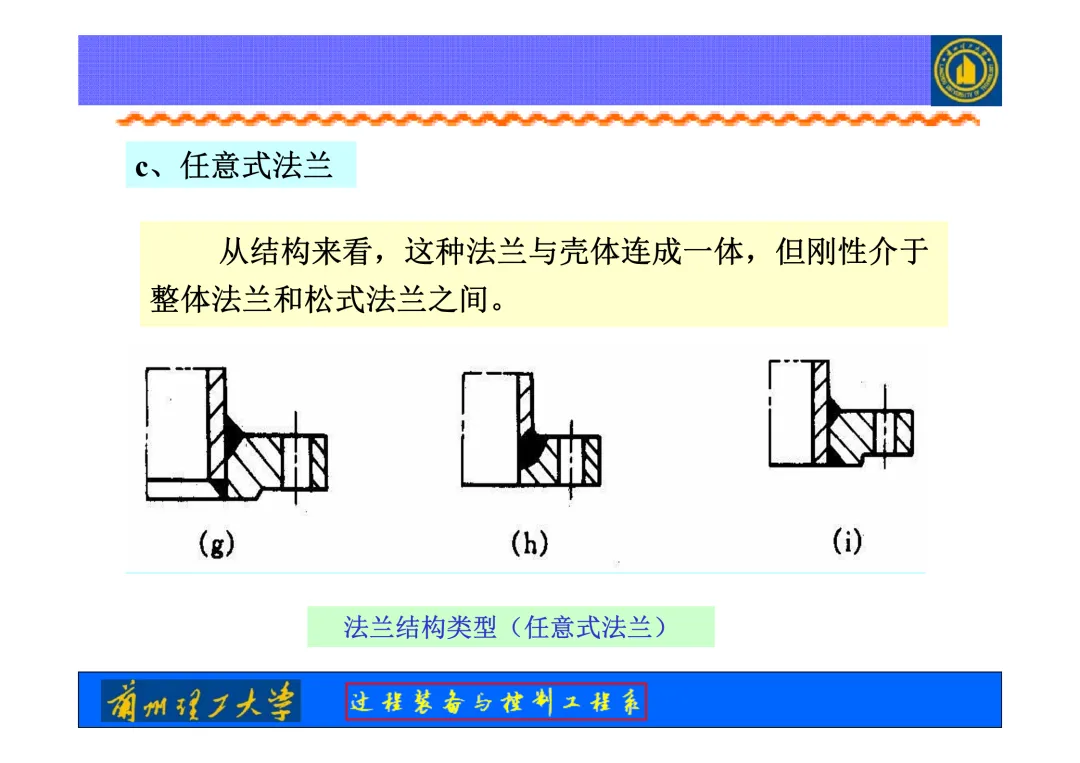

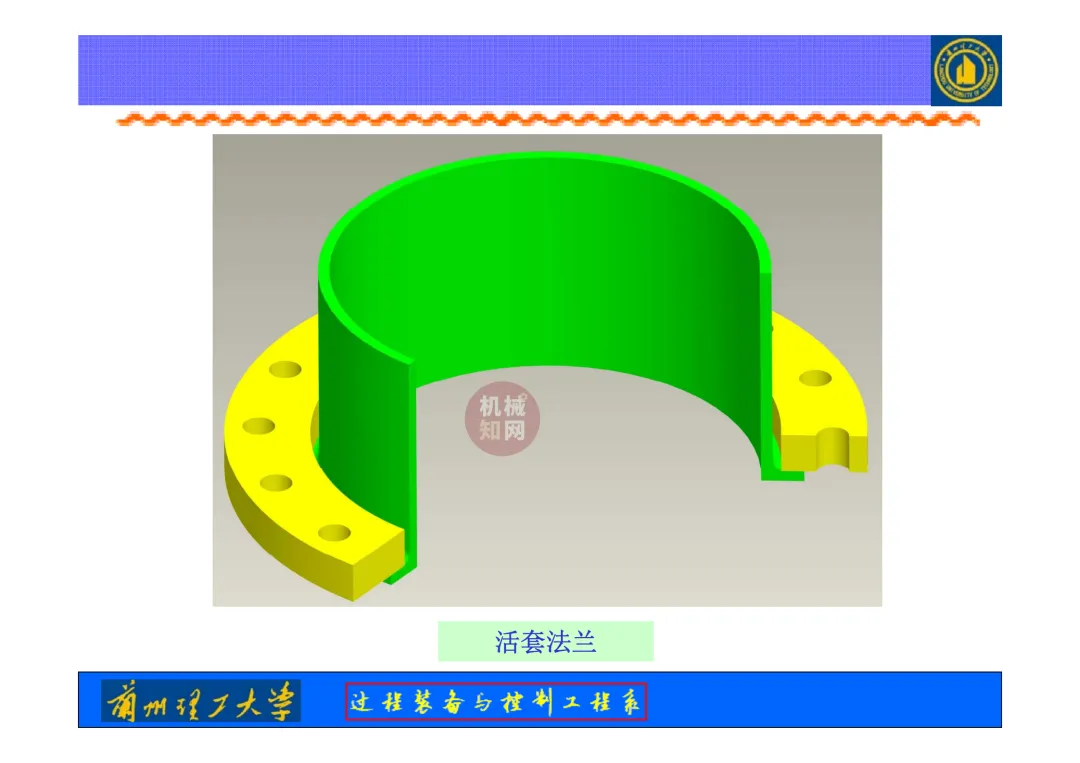

设计过程中还需兼顾结构合理性，如对焊法兰强度高，适用于高压工况；平焊法兰结构简单、成本低，适用于低压场景，同时需避免焊接应力集中，确保安装与检修便捷，实现性能与经济性的平衡。

▼扫码下载本文配套文档，百度网盘▼
