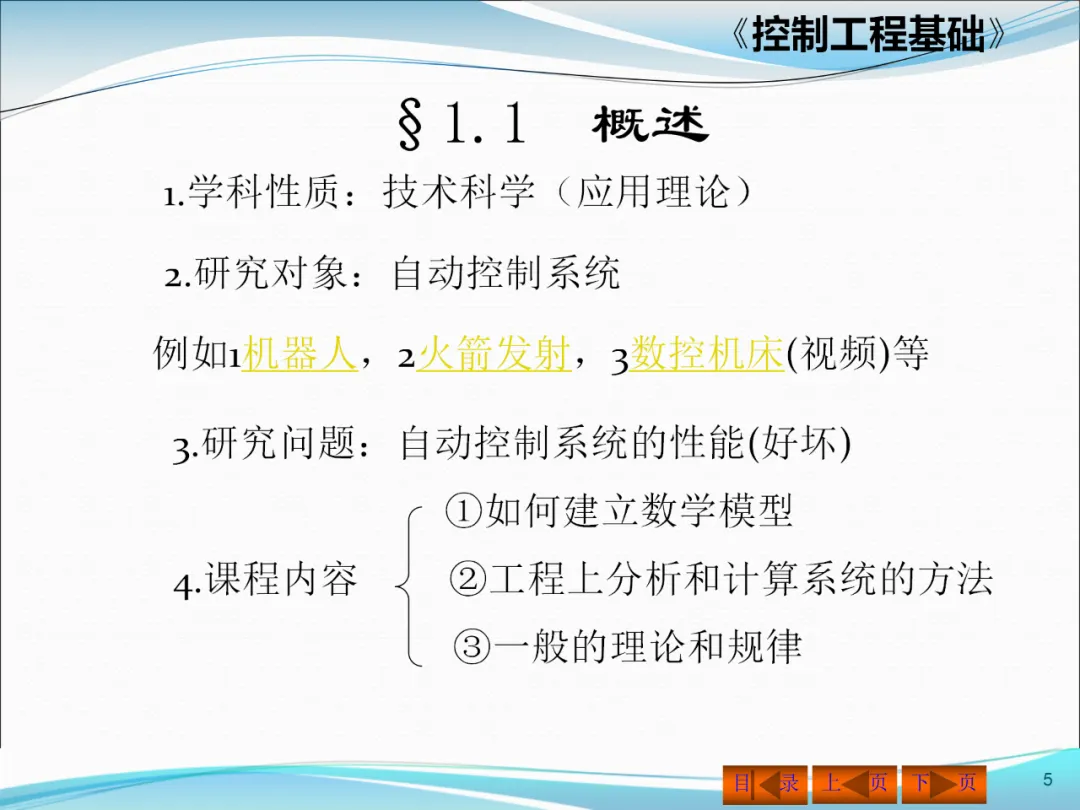

一、基本概念

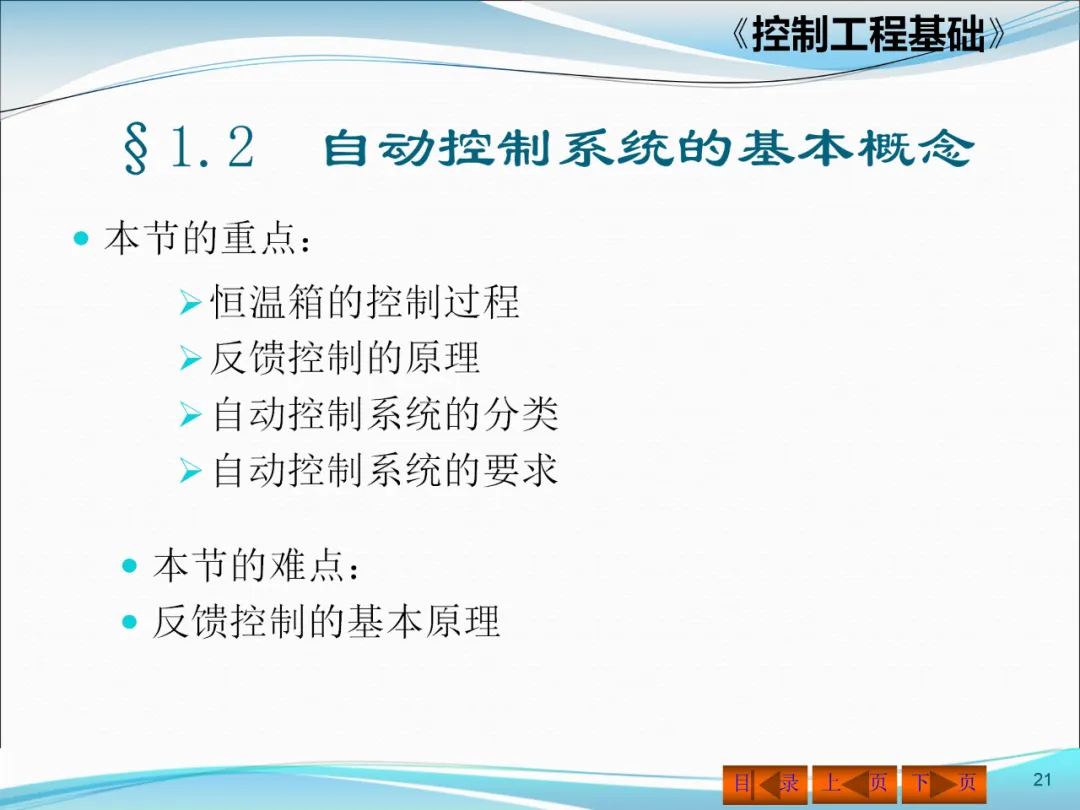

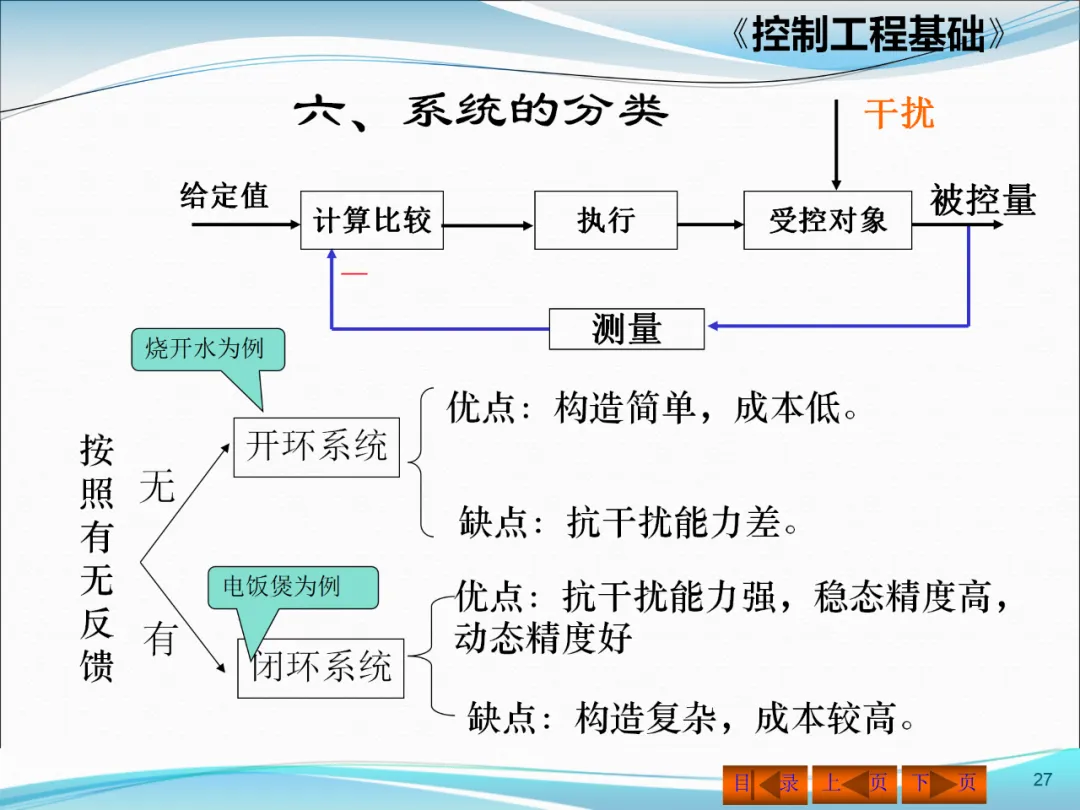

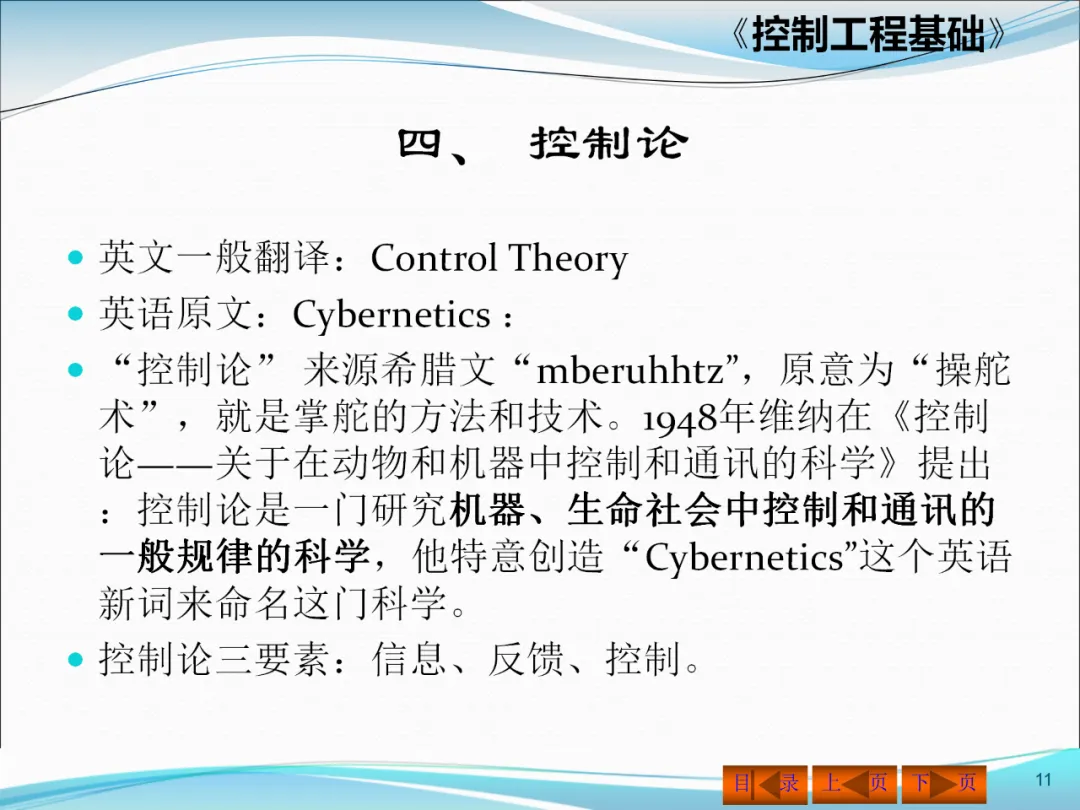

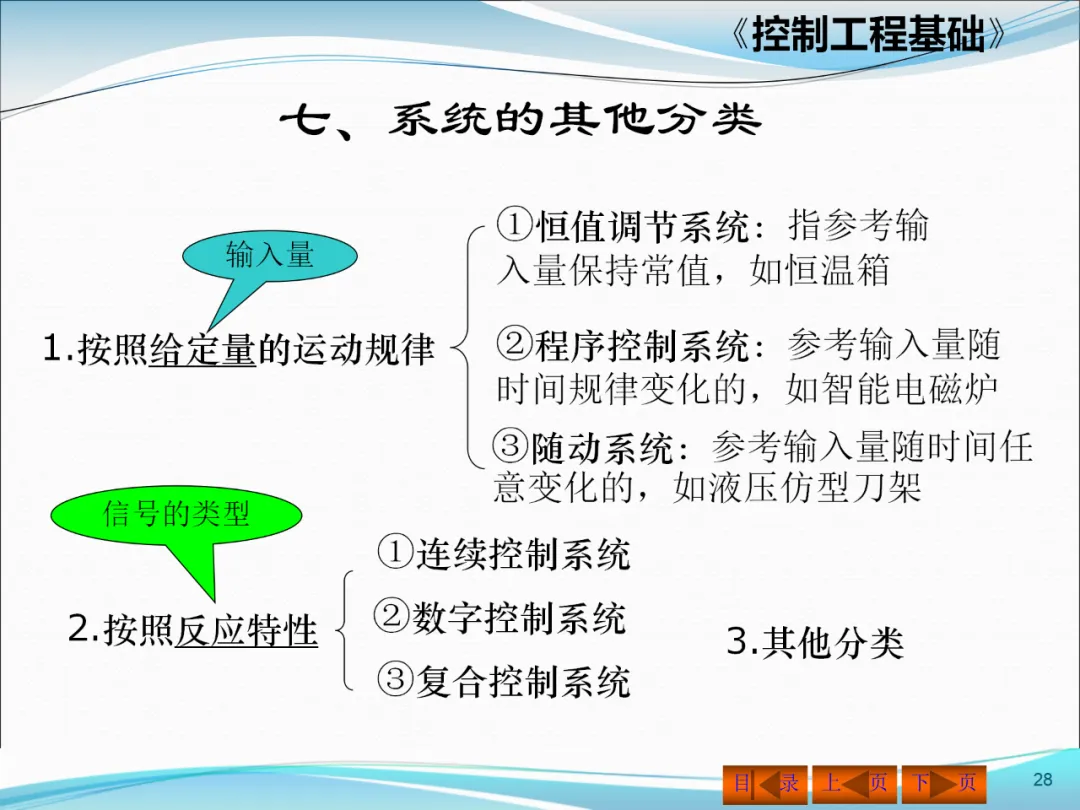

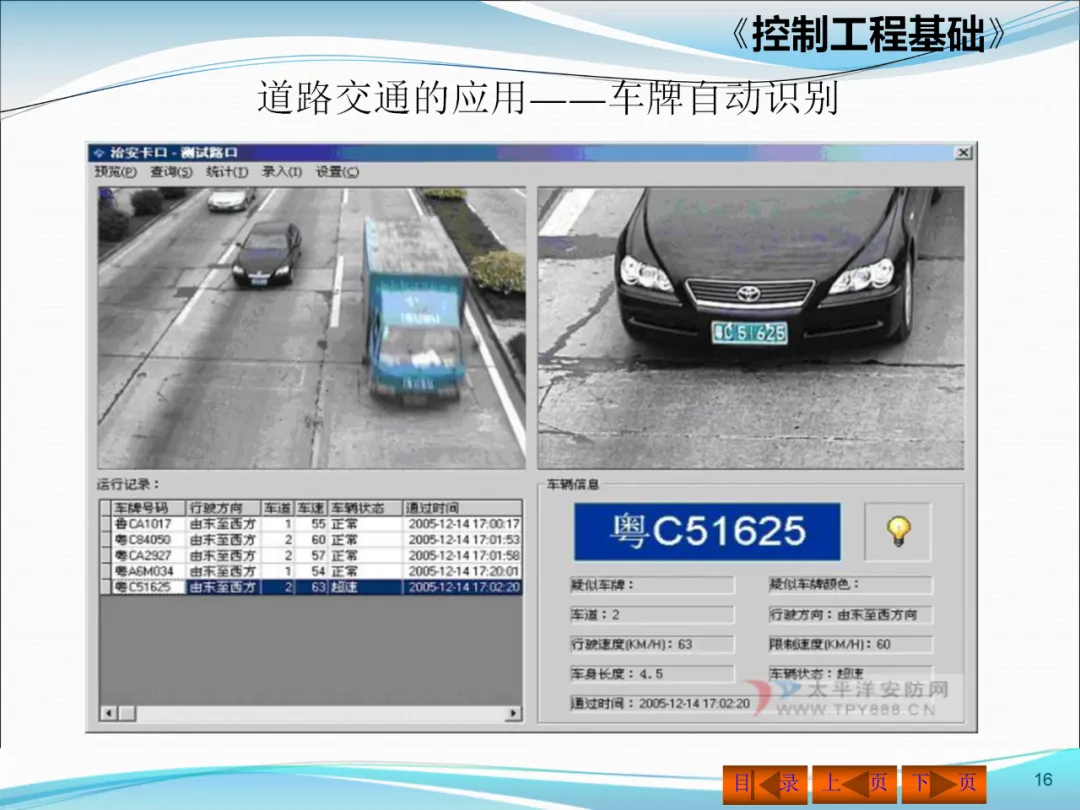

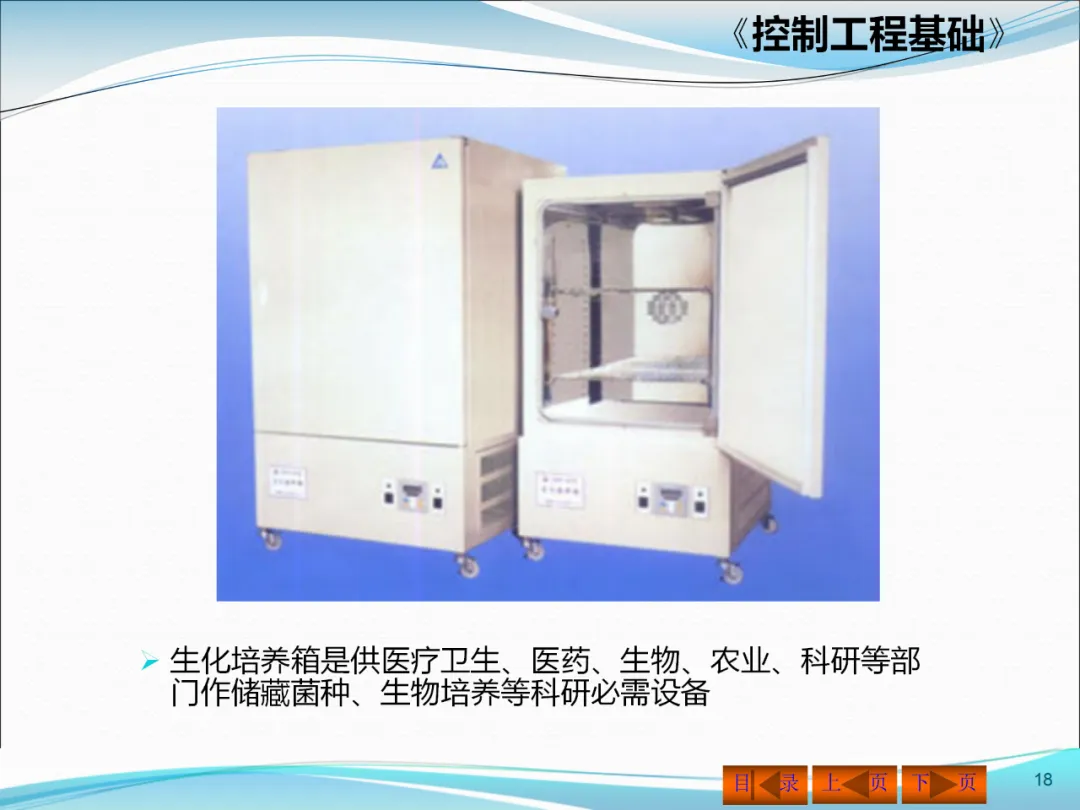

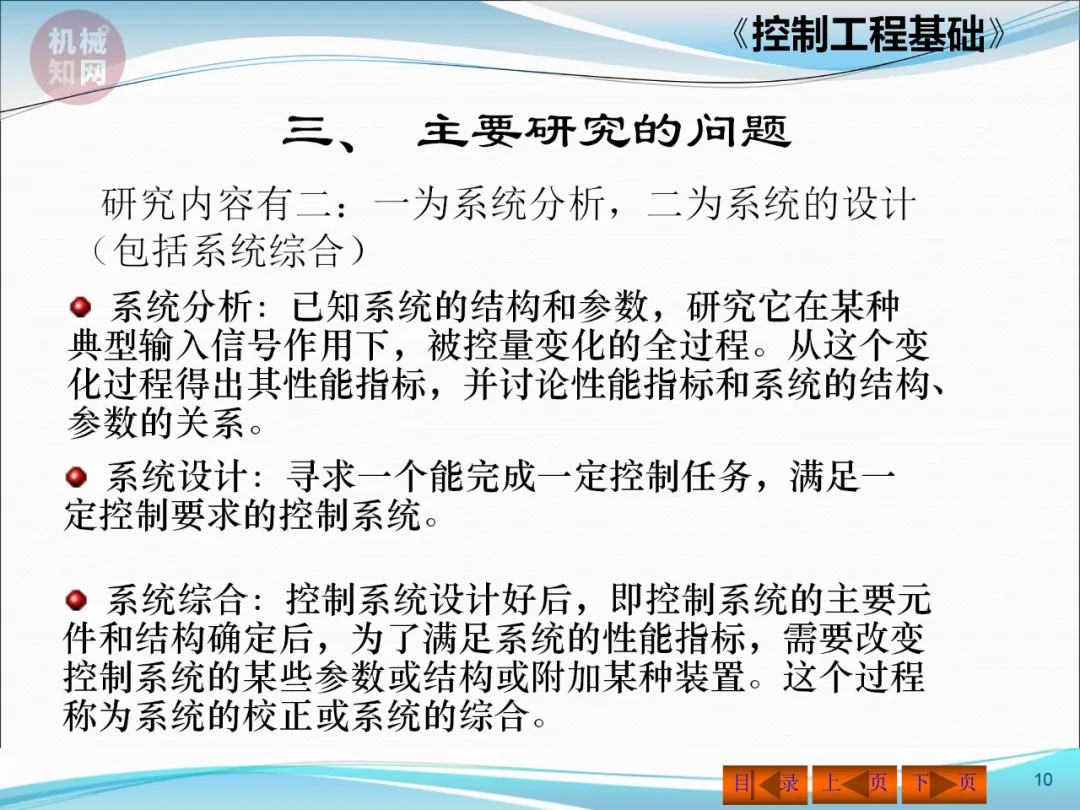

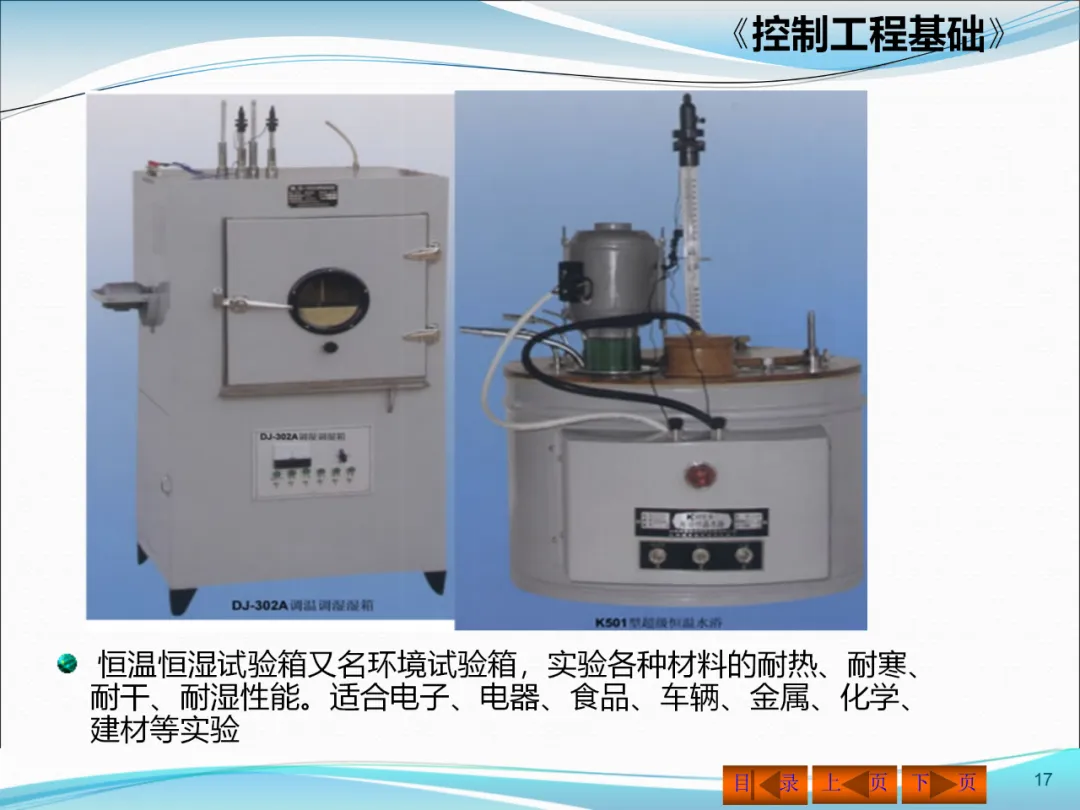

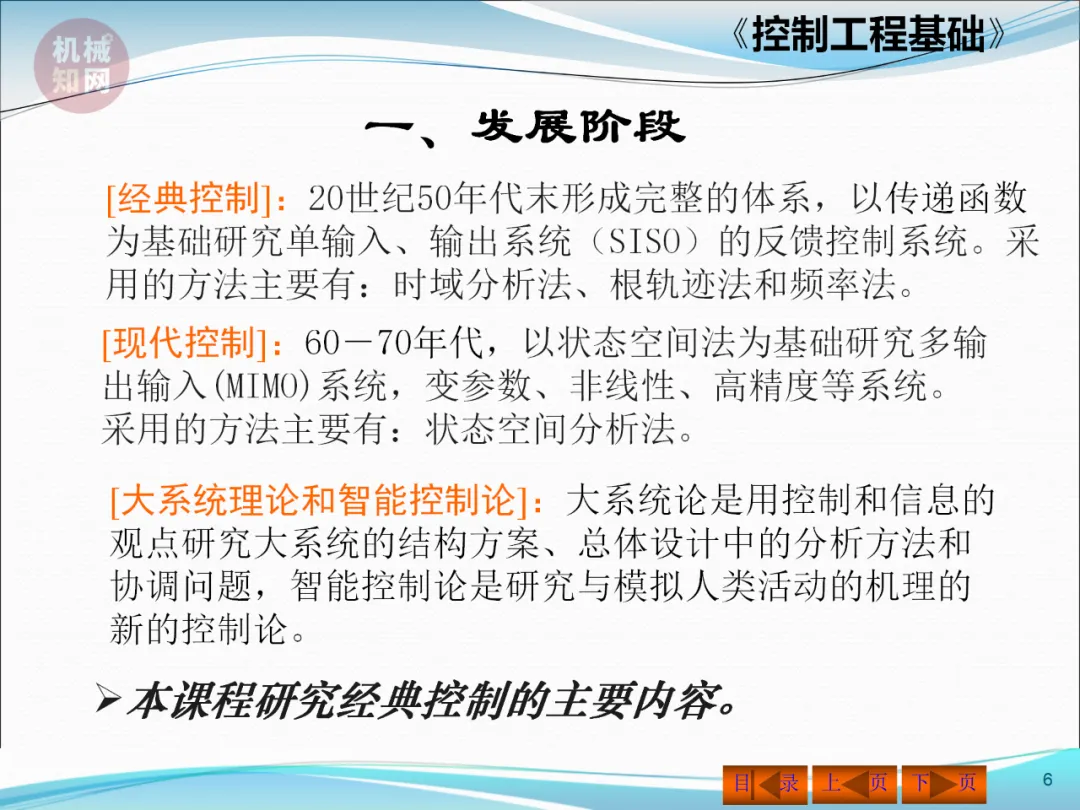

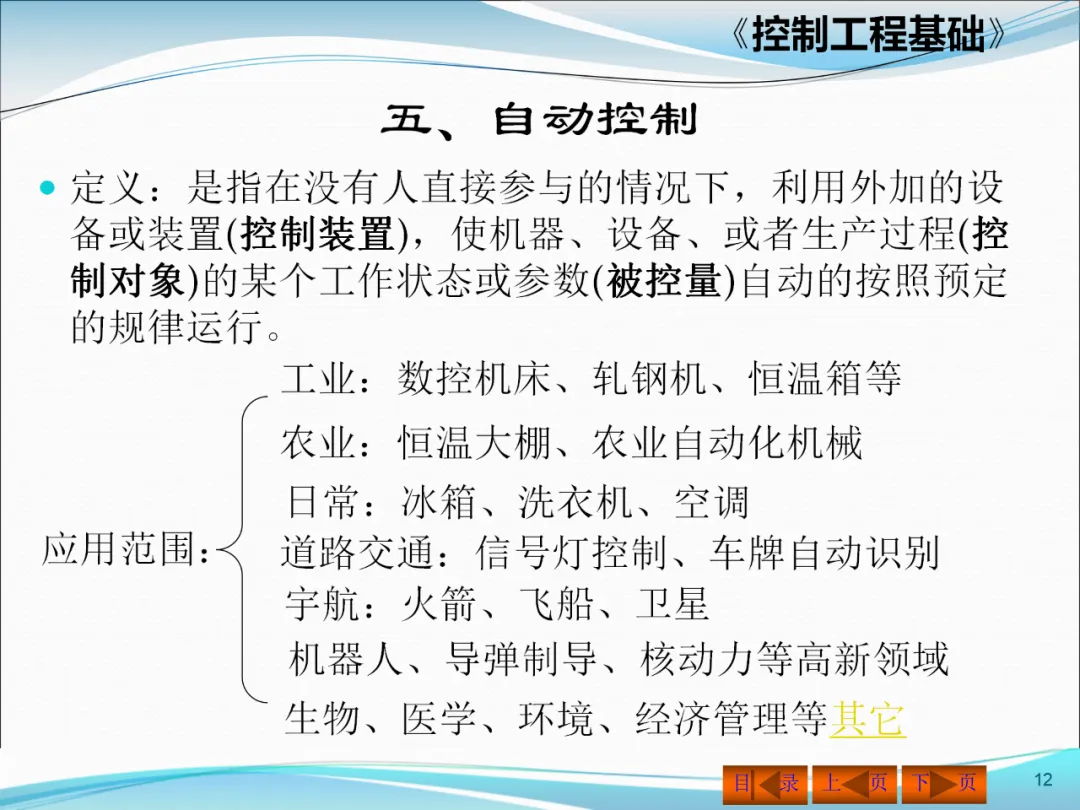

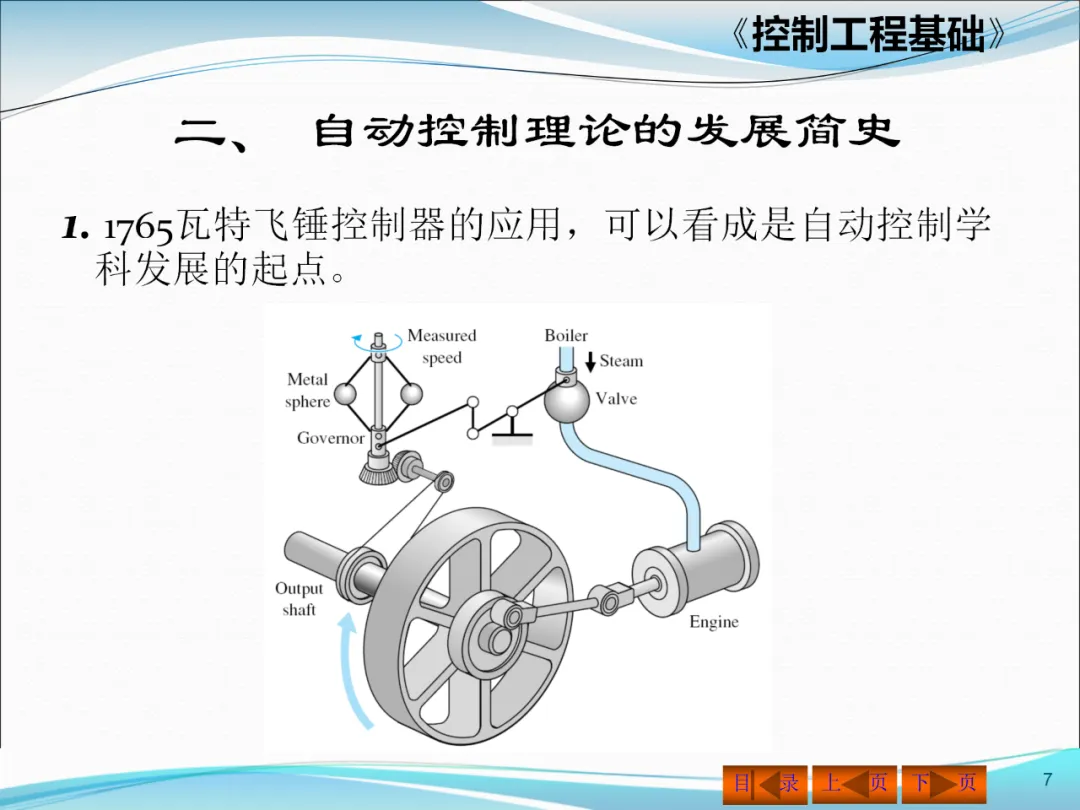

控制论的中心思想是通过信息的传递、加工处理和反馈来进行控制。系统可分为开环与闭环两大类：

①开环系统结构简单、无稳定性问题但精度低；

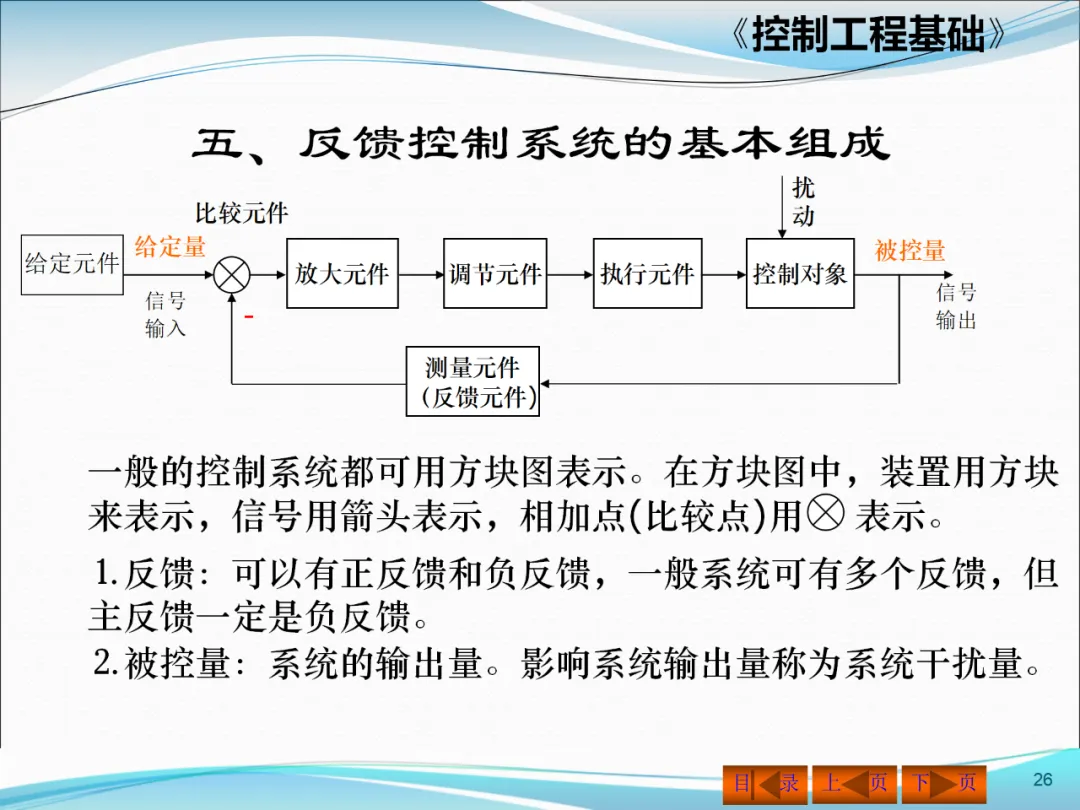

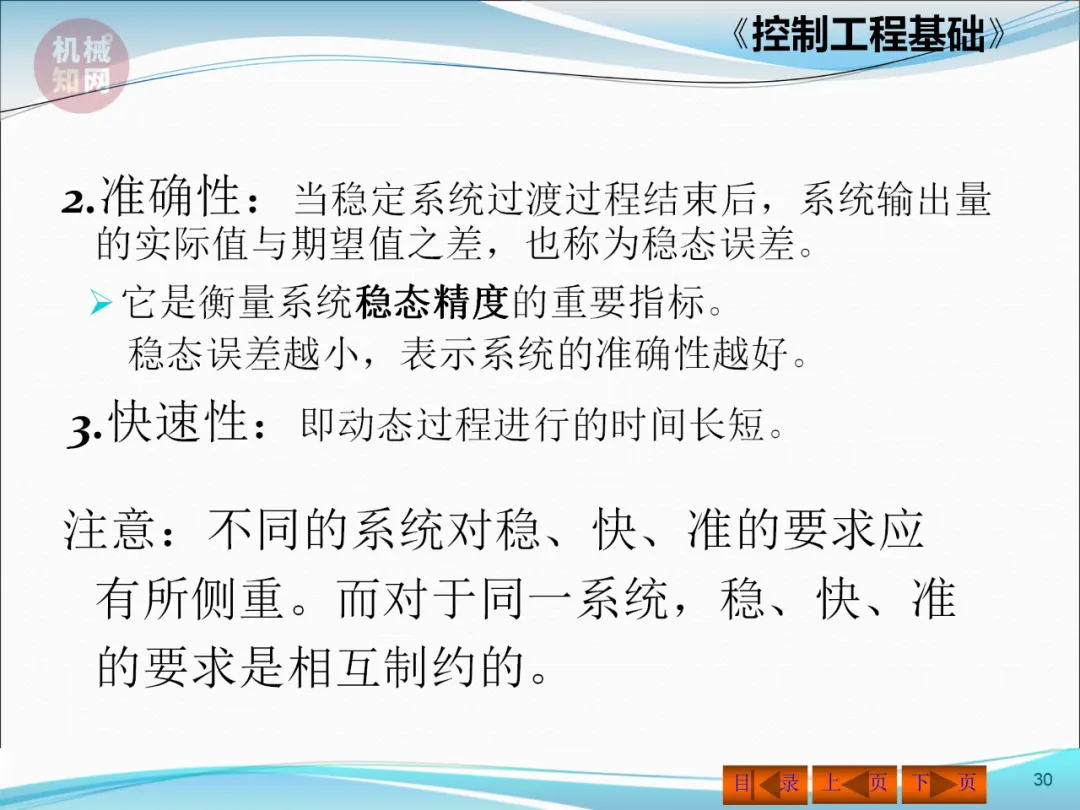

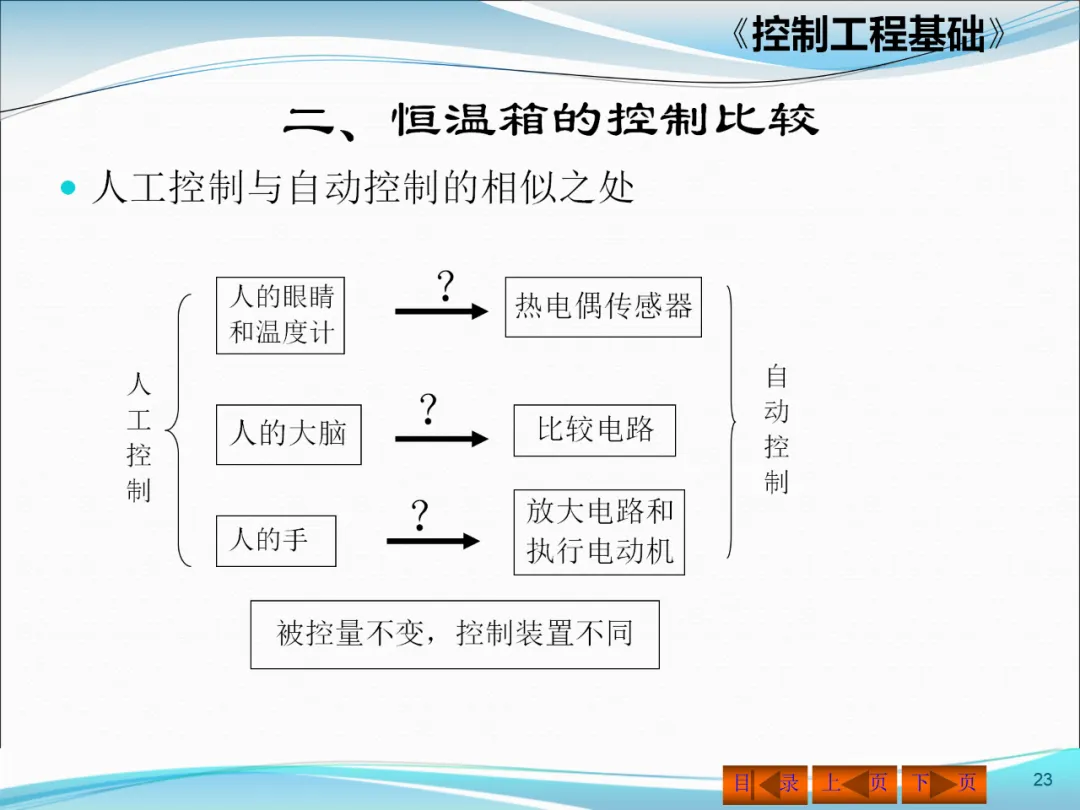

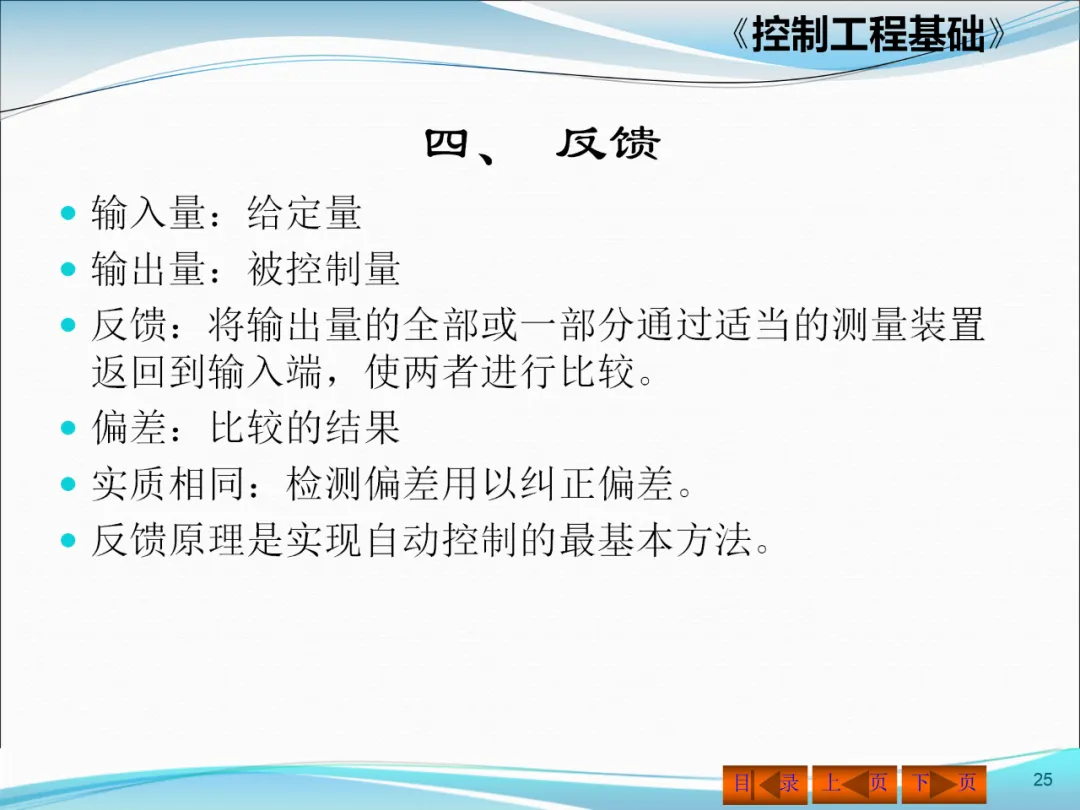

②闭环系统（反馈系统）通过检测输出与输入的偏差进行控制，精度高但存在稳定性问题，其基本组成包括给定、比较、控制、执行和反馈环节。对控制系统的基本要求是稳定性、快速性和准确性。

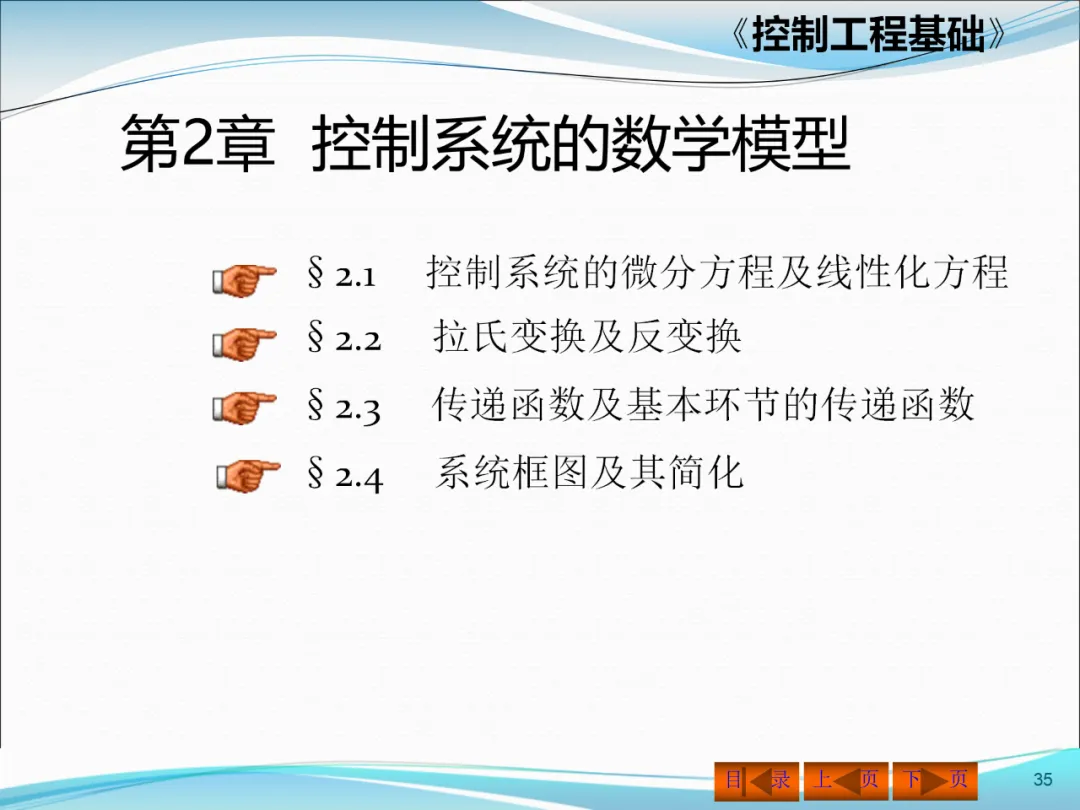

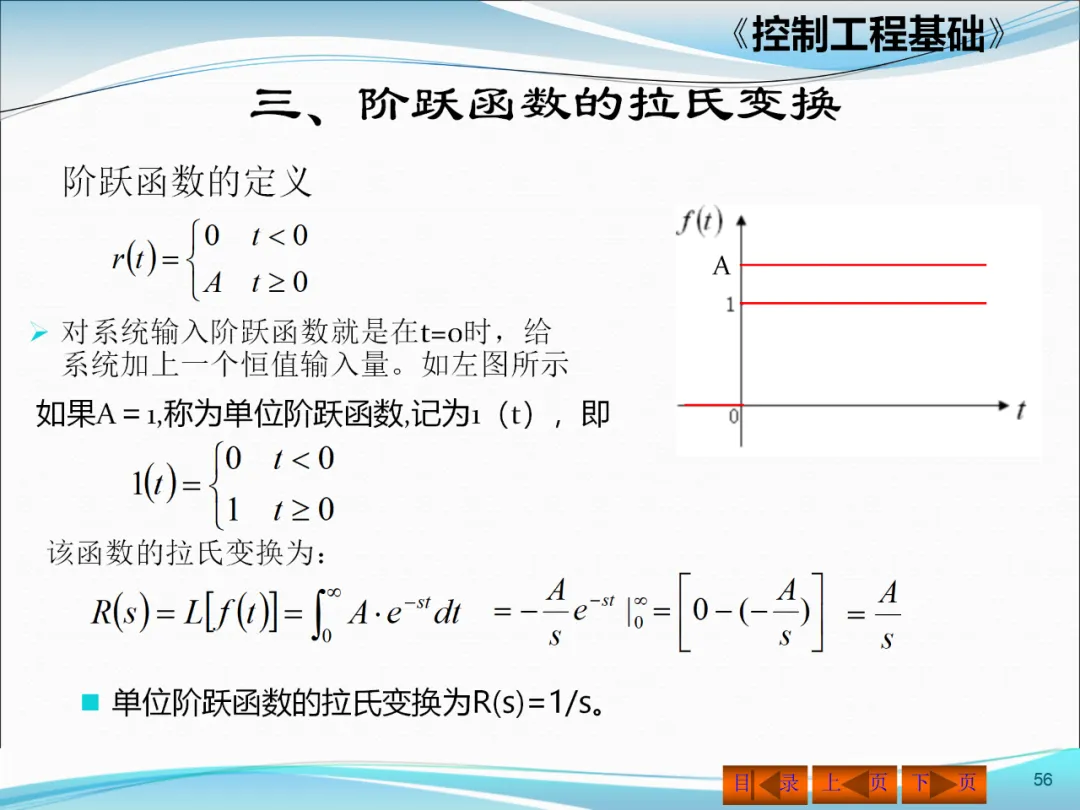

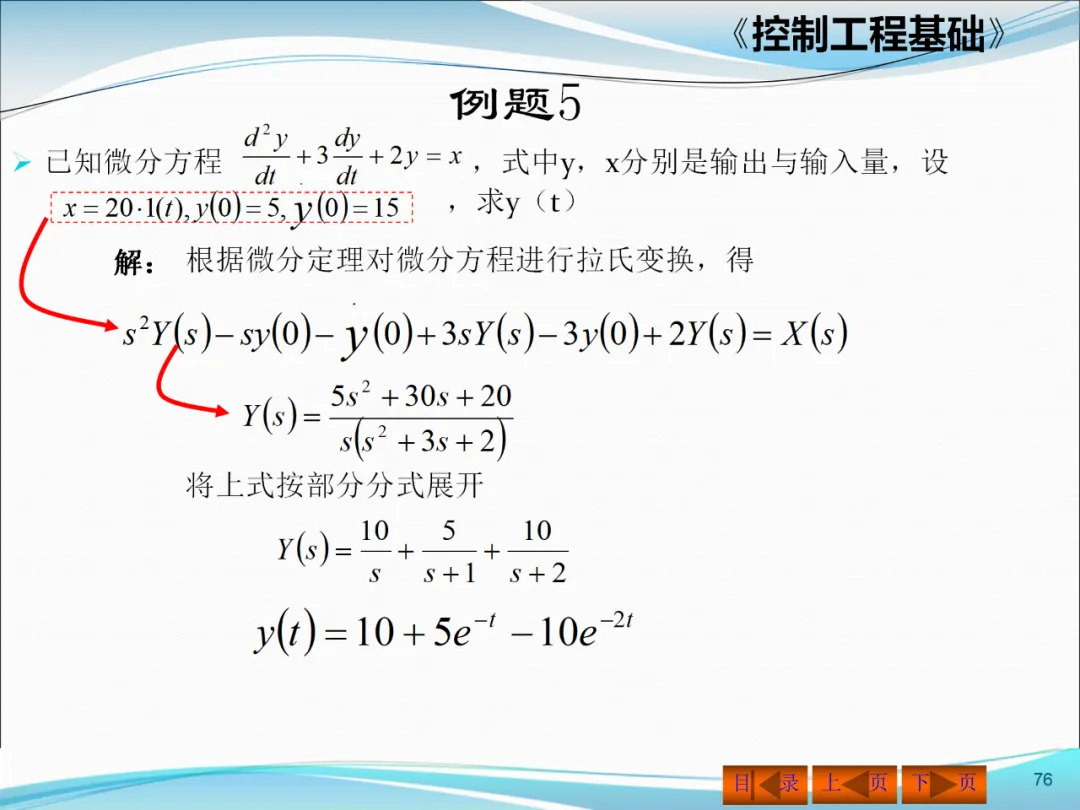

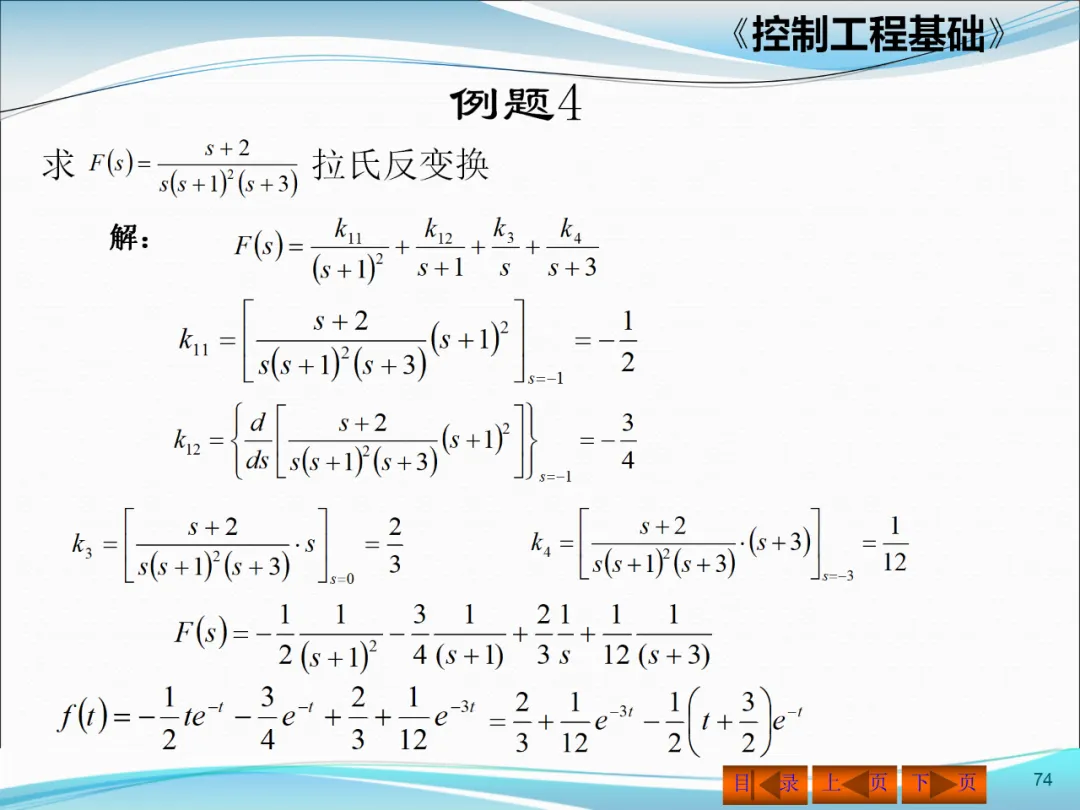

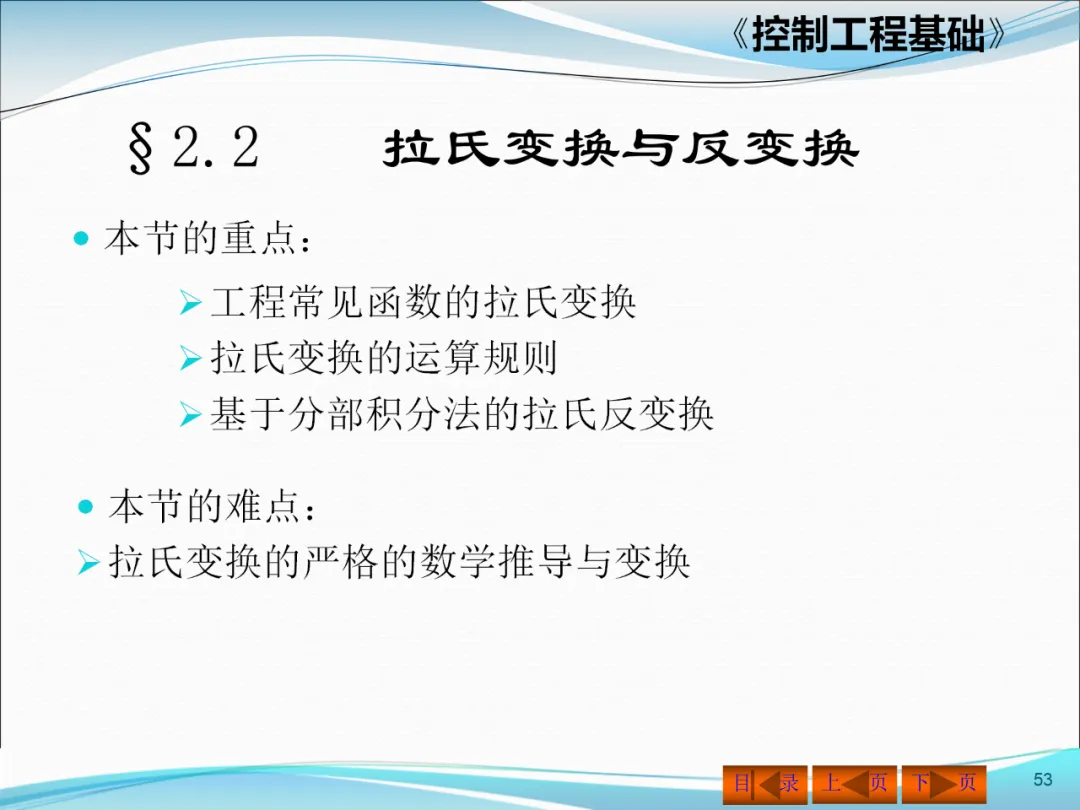

二、系统的数学模型

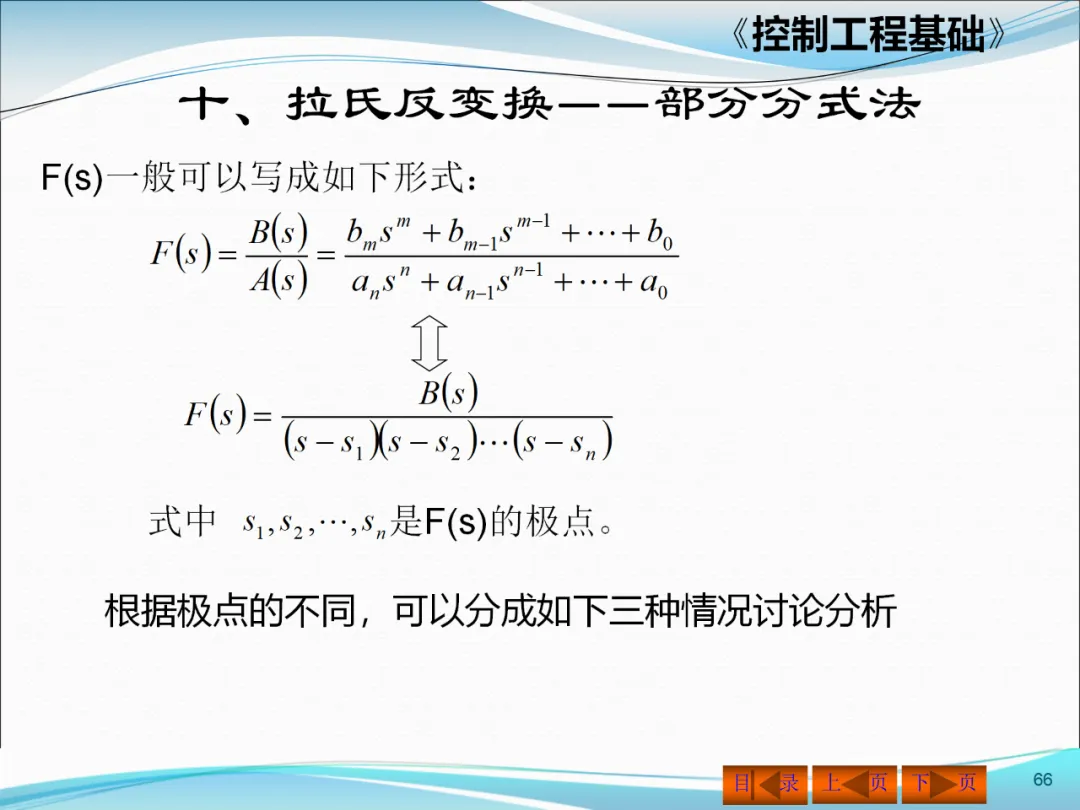

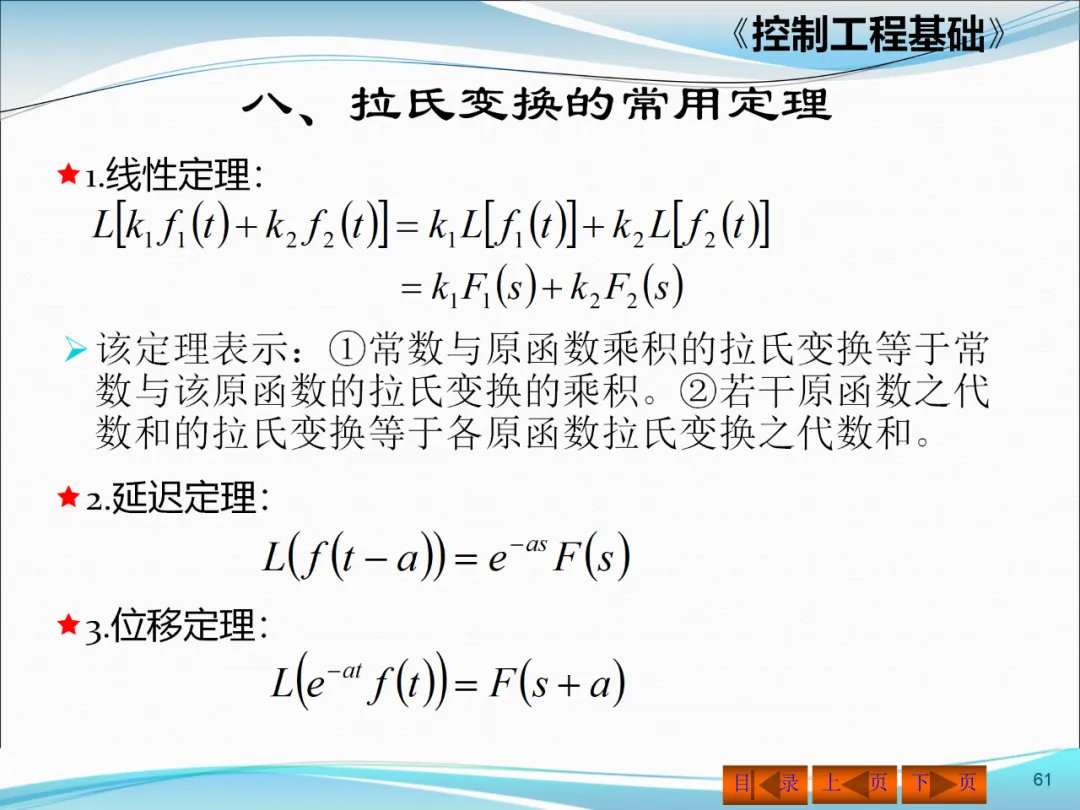

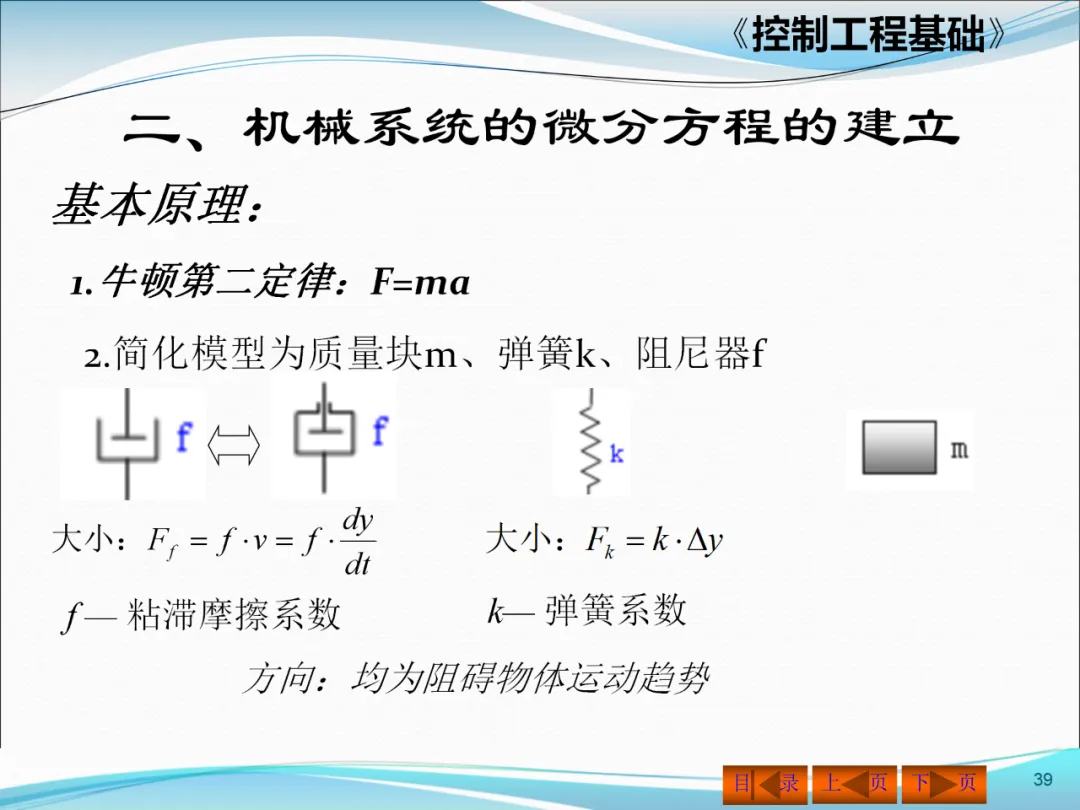

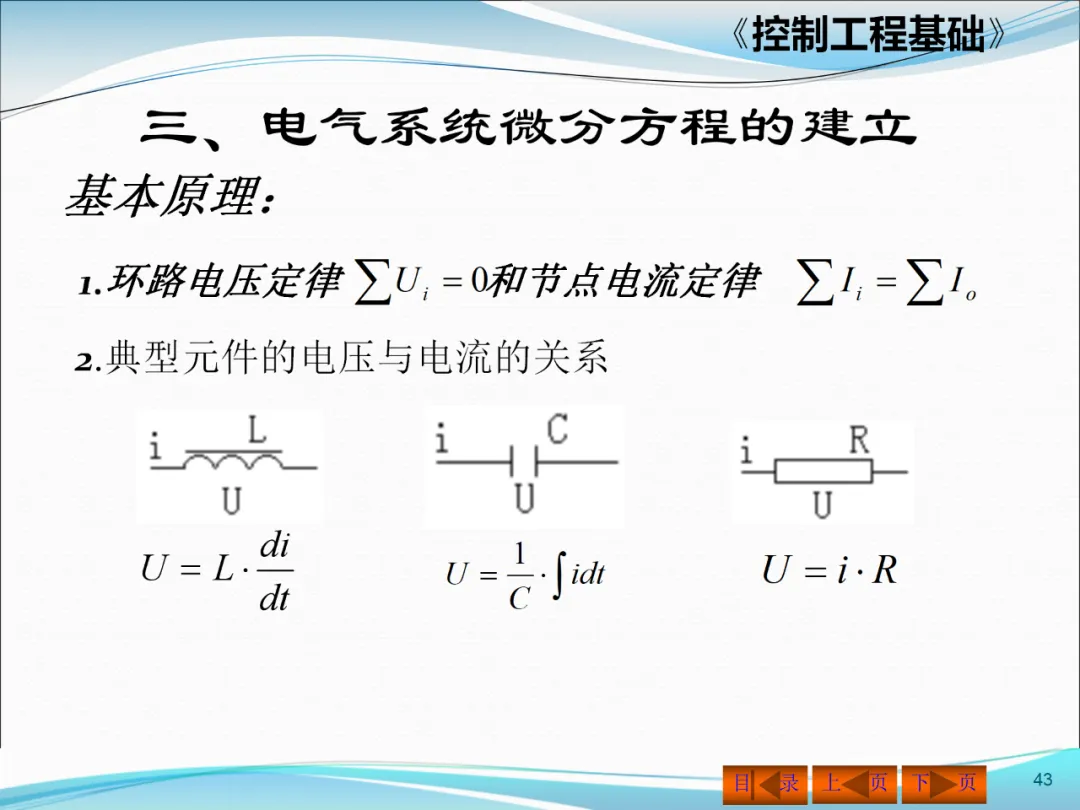

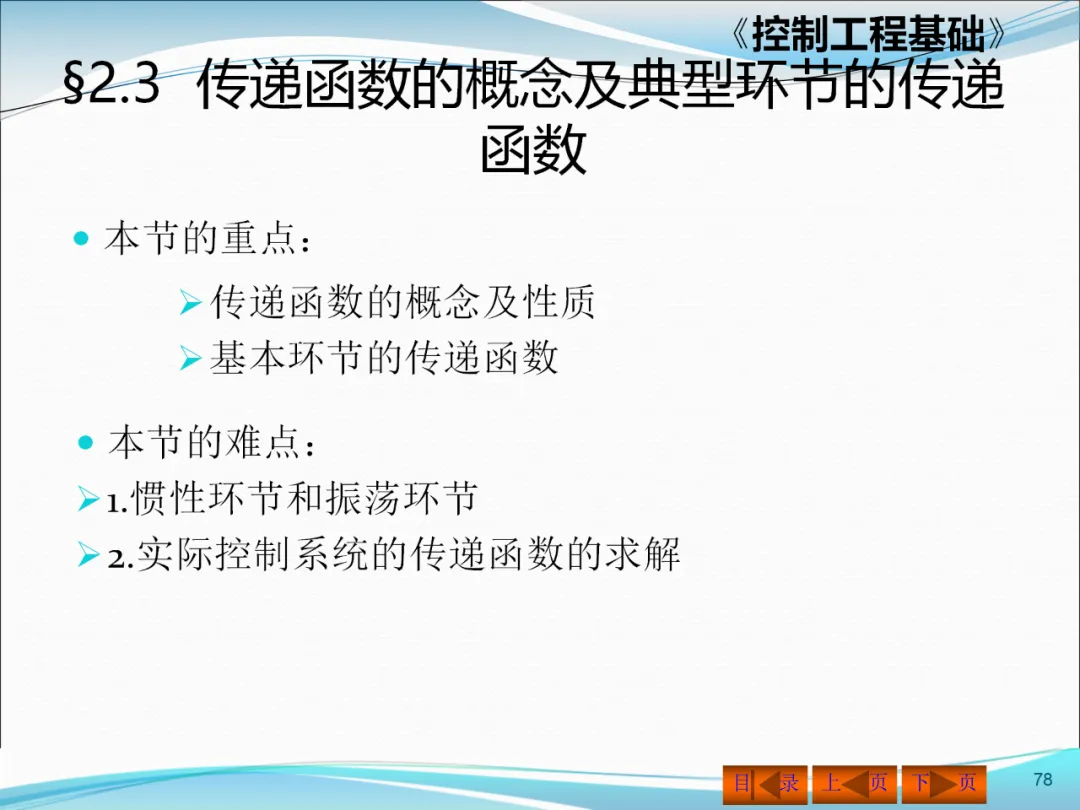

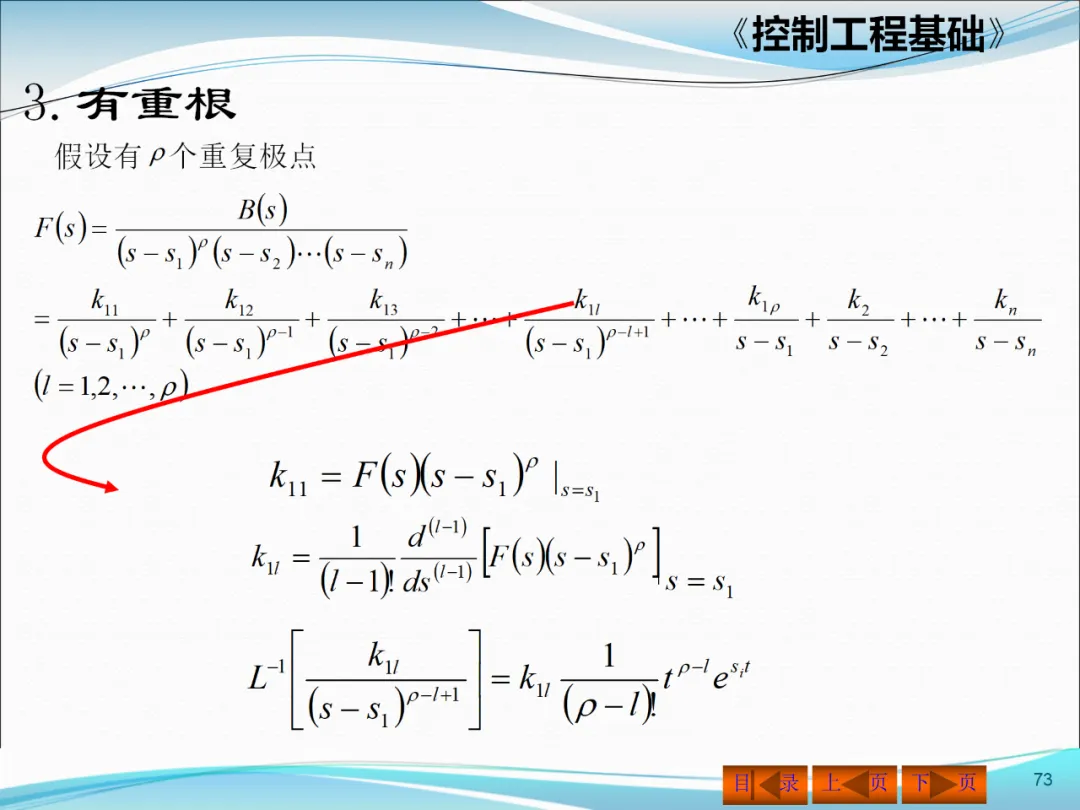

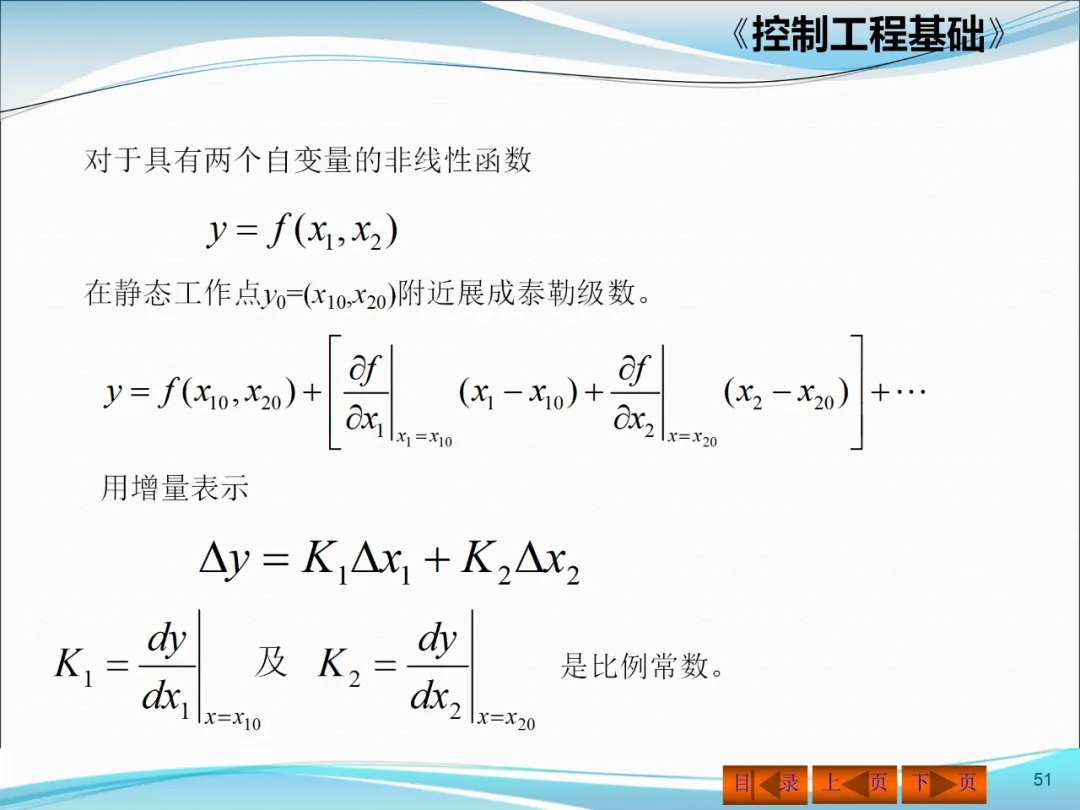

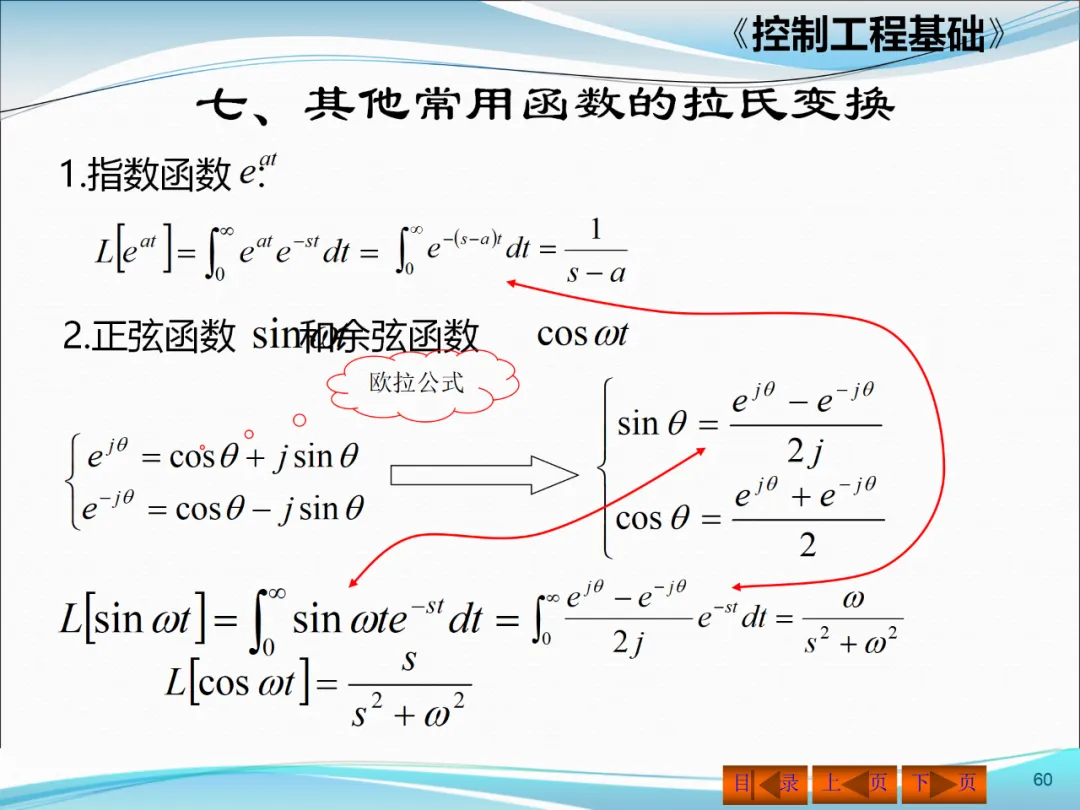

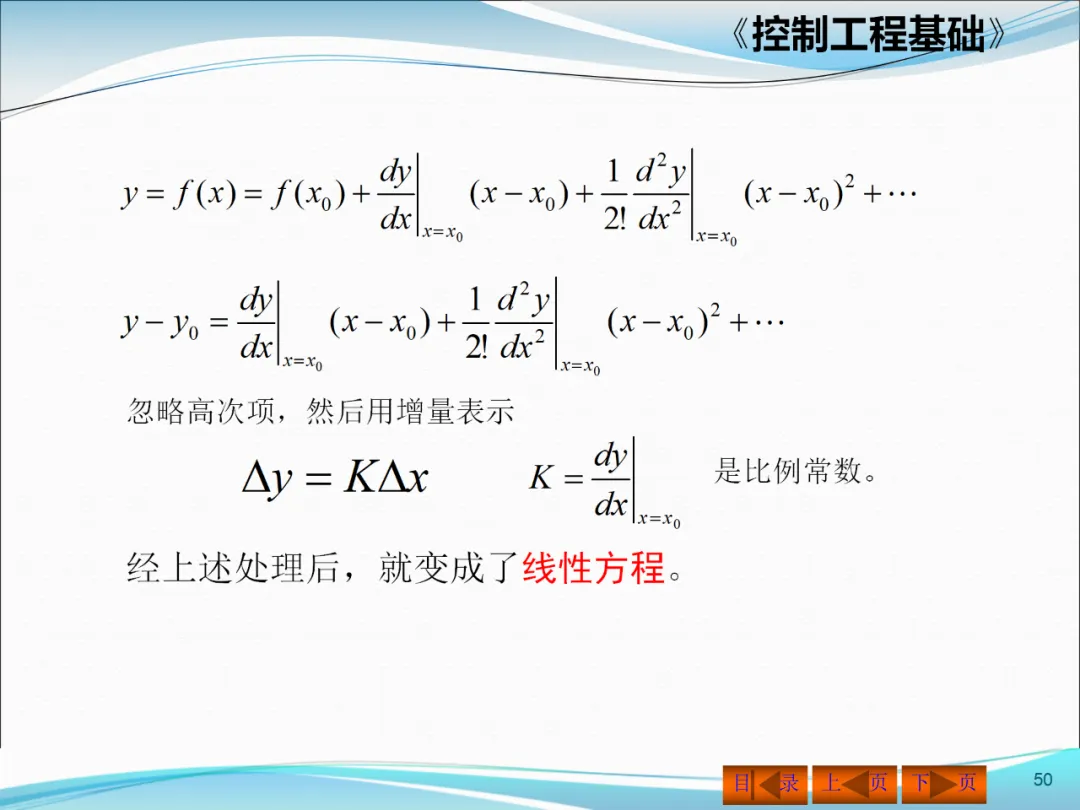

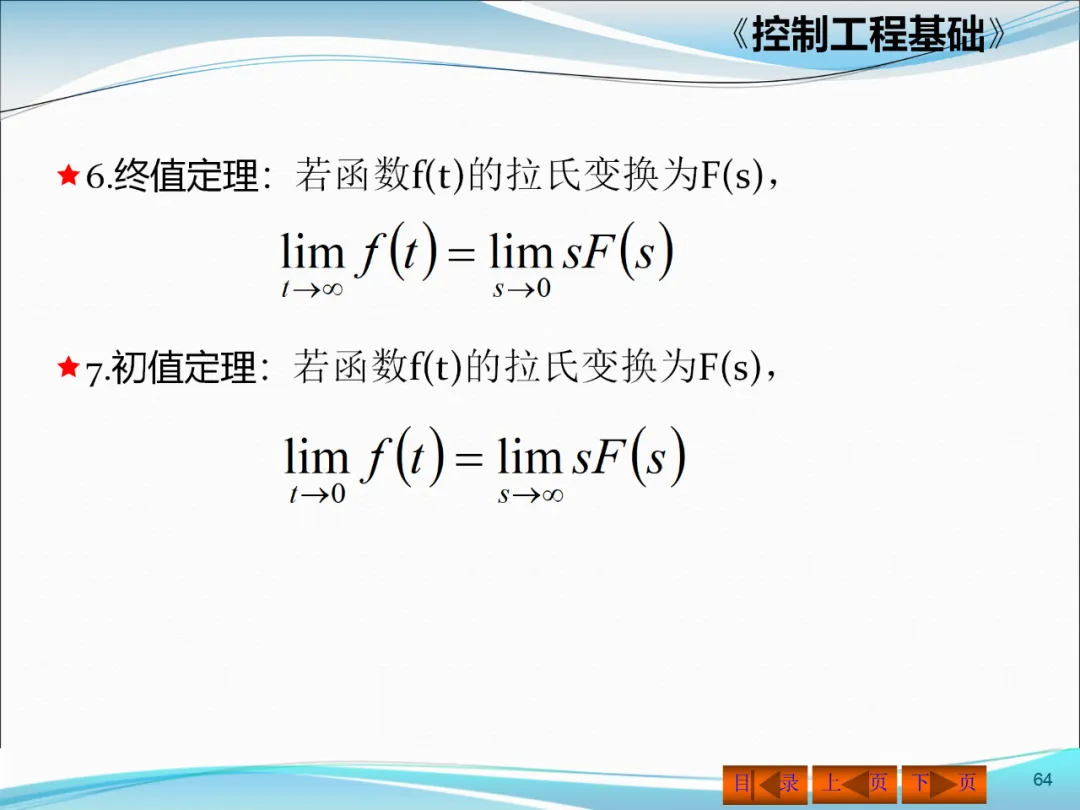

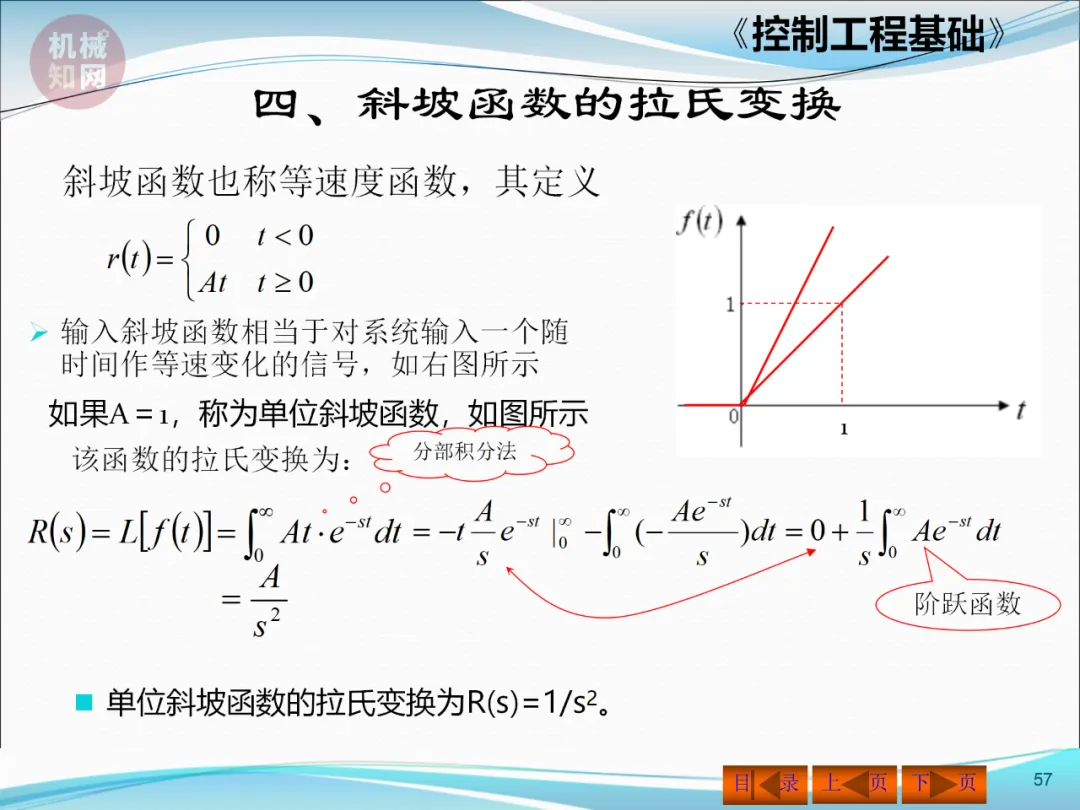

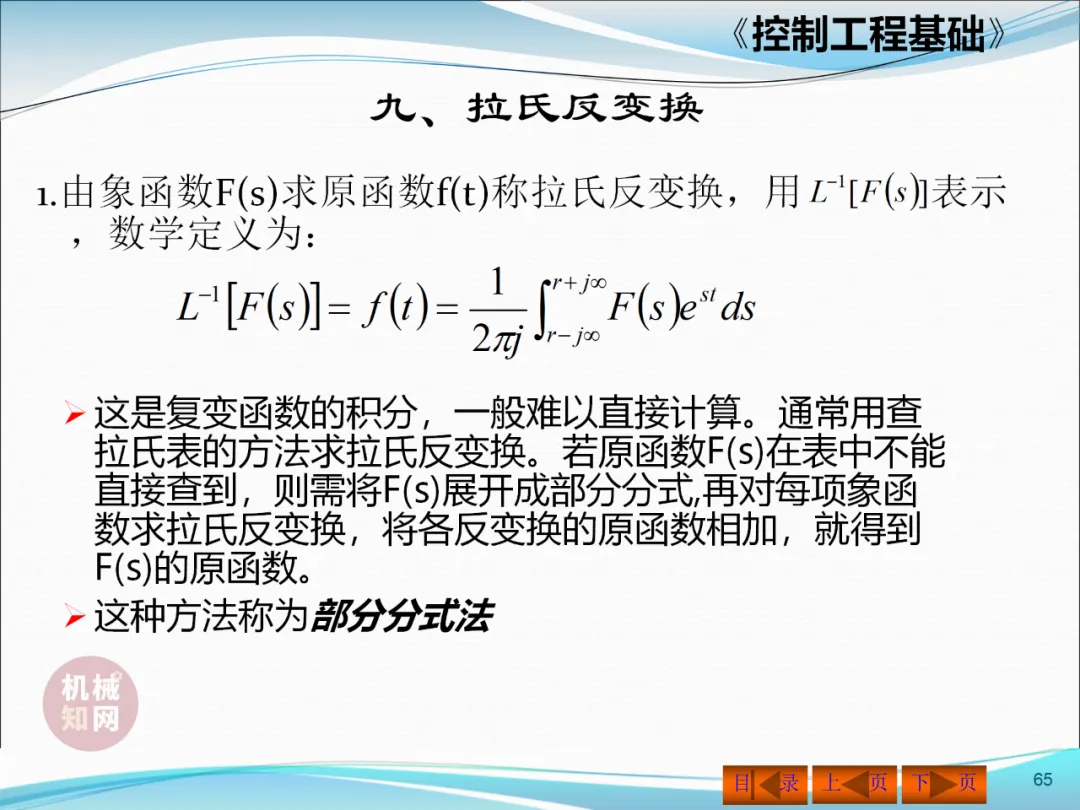

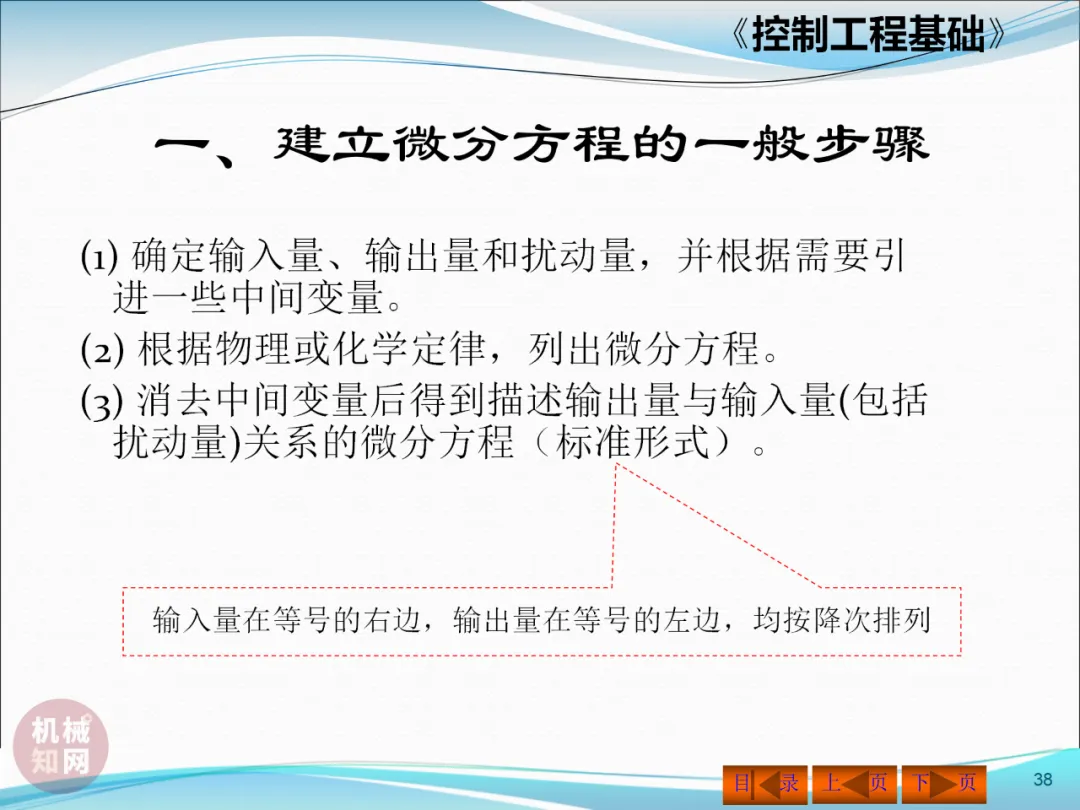

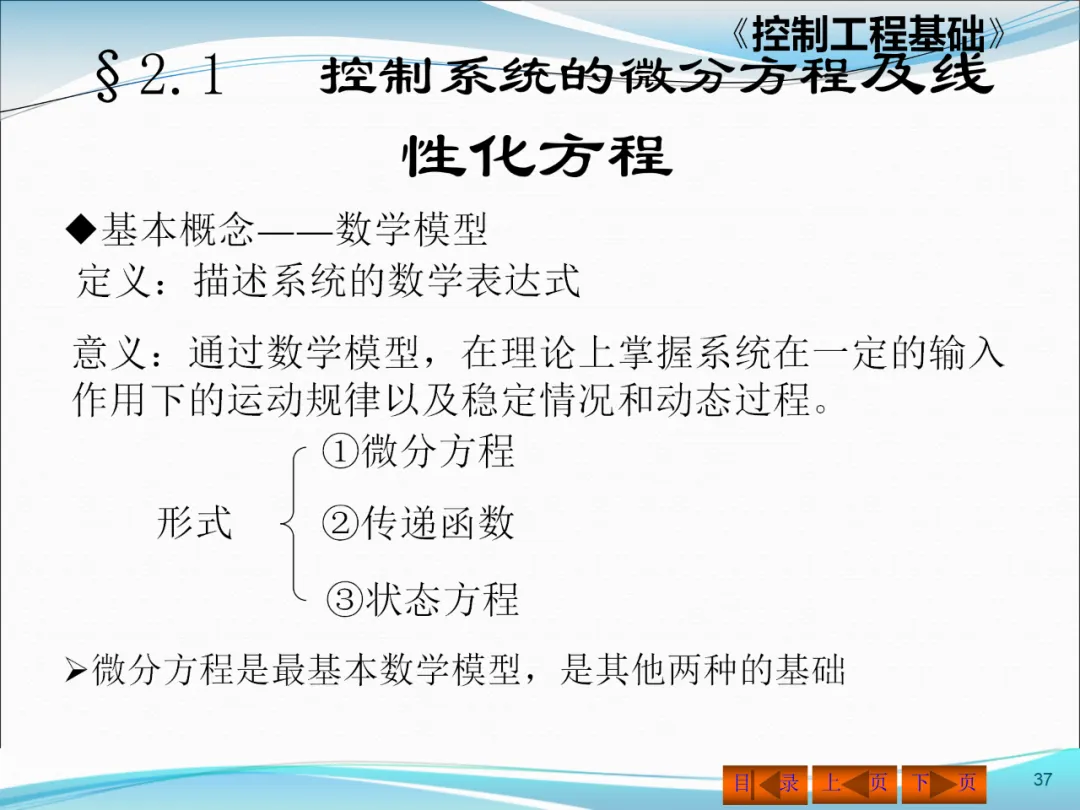

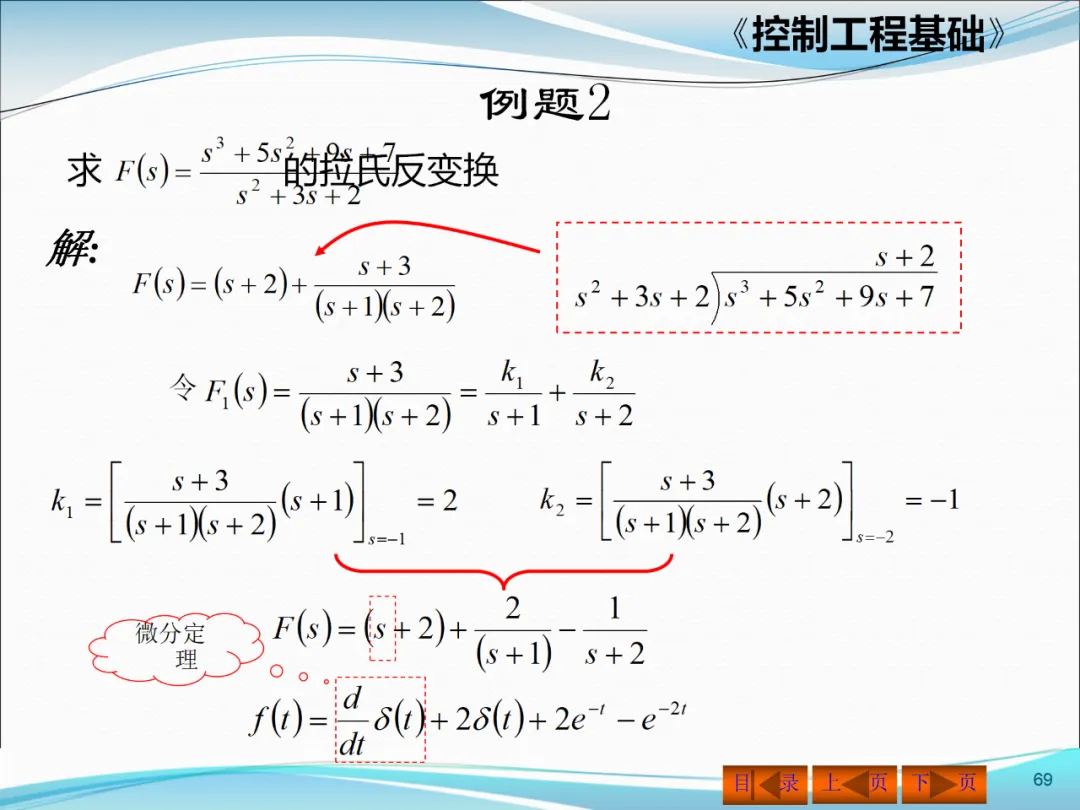

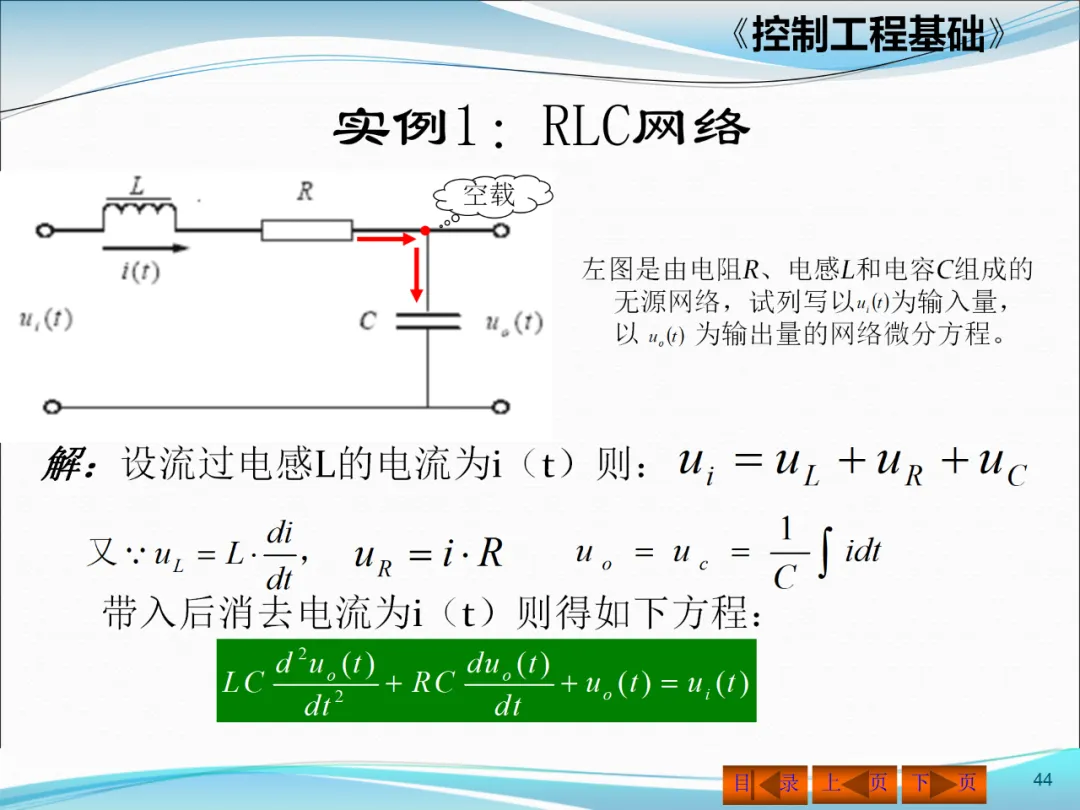

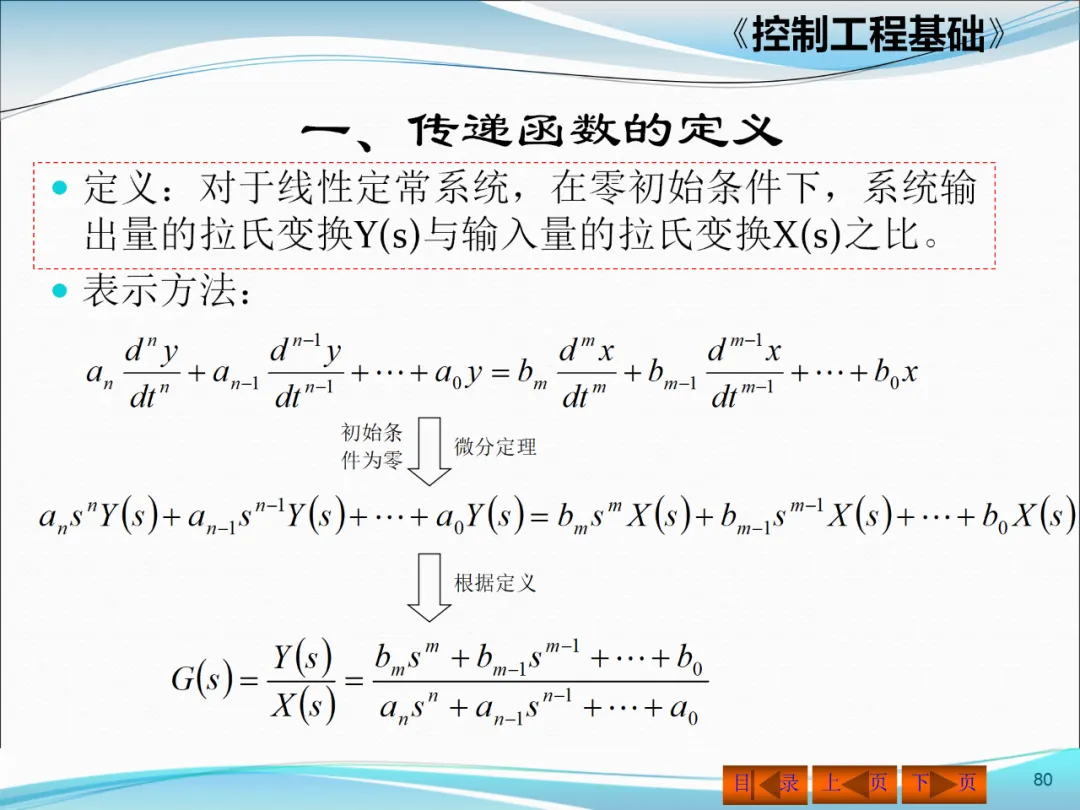

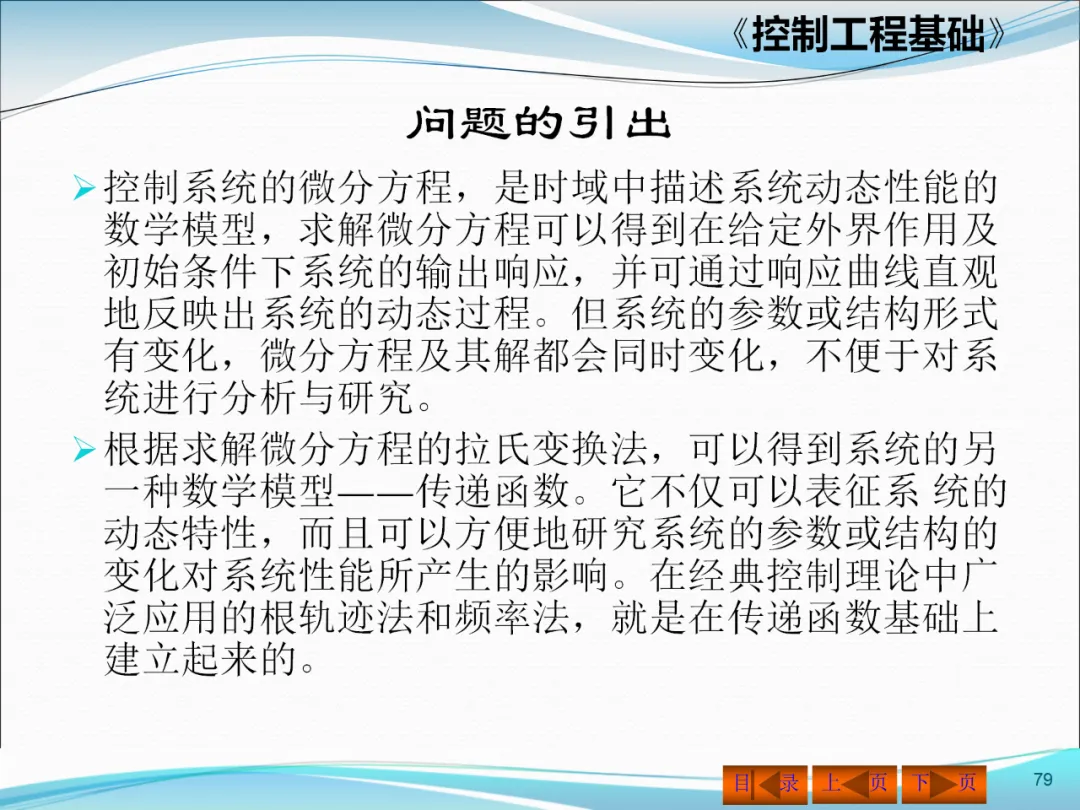

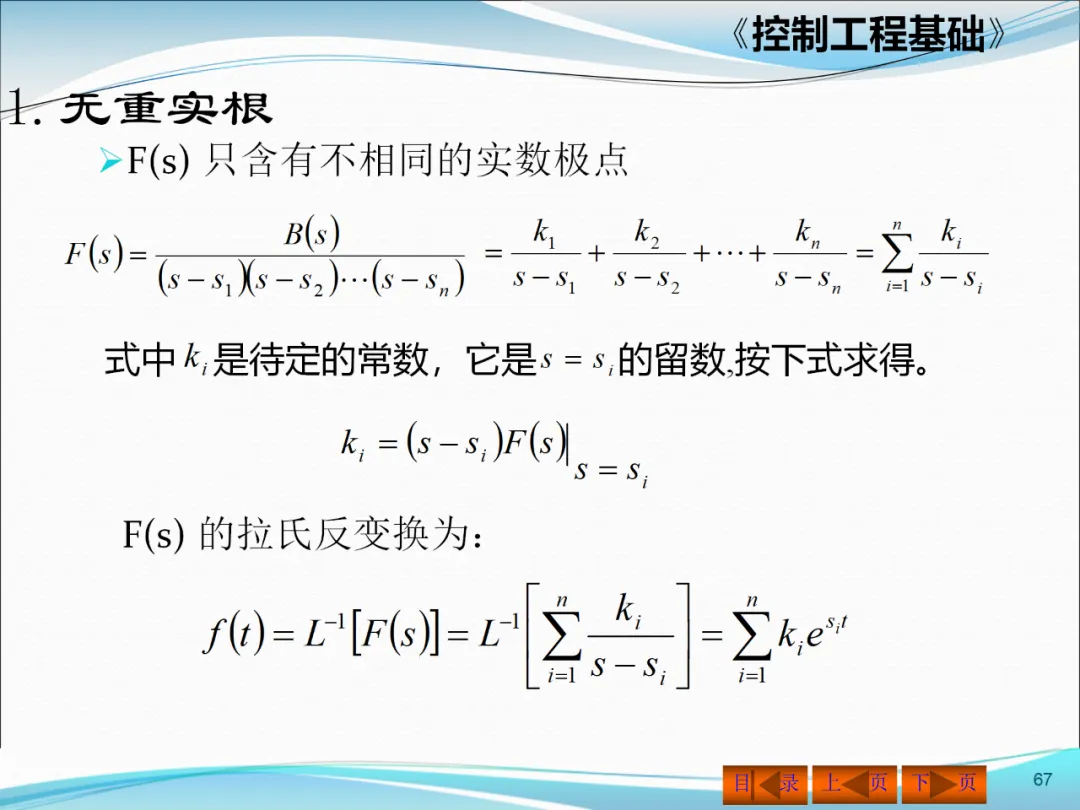

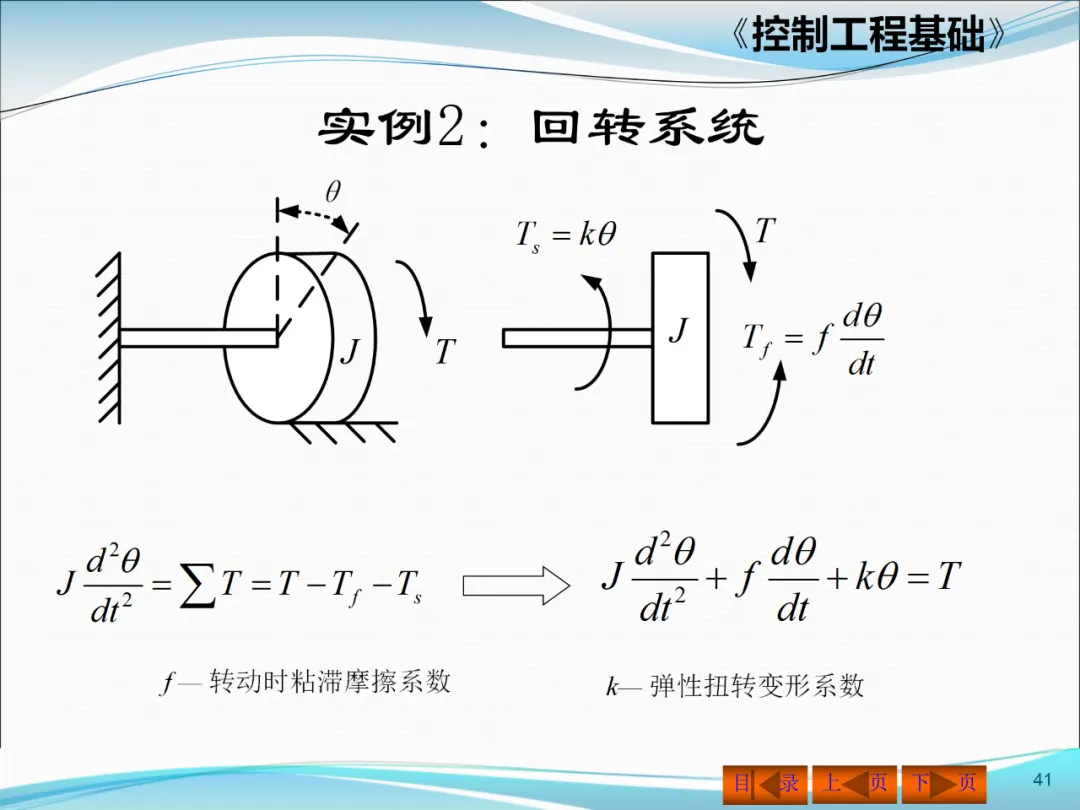

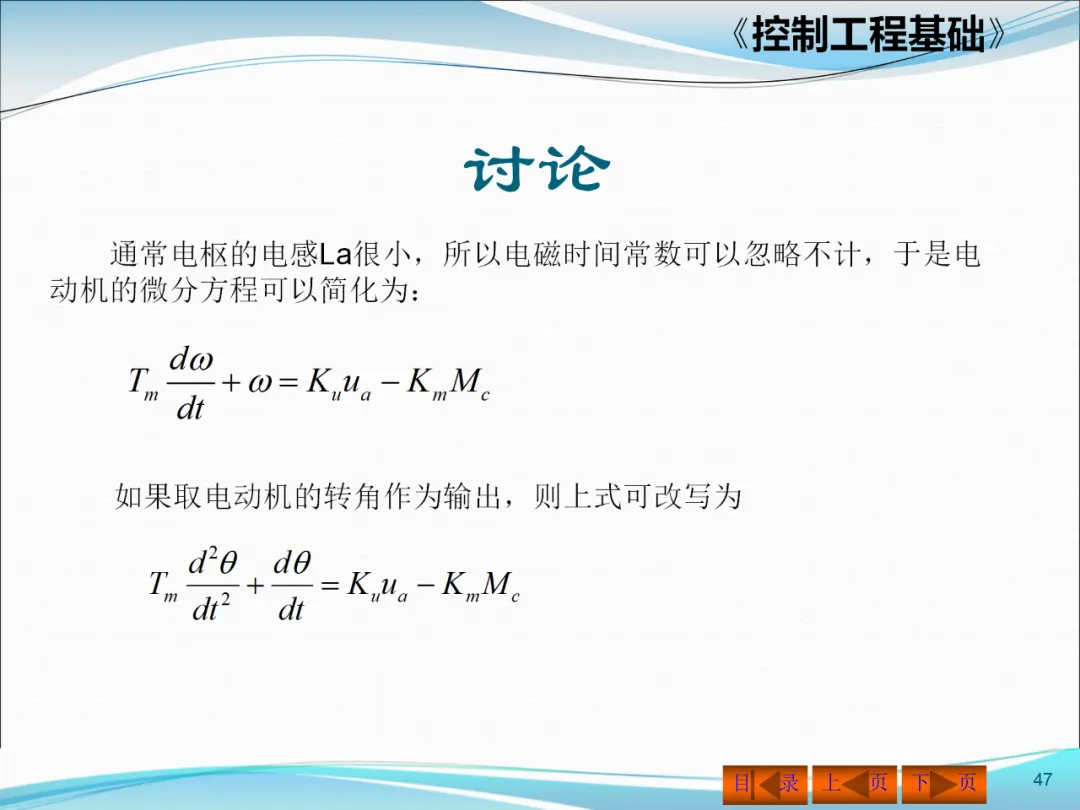

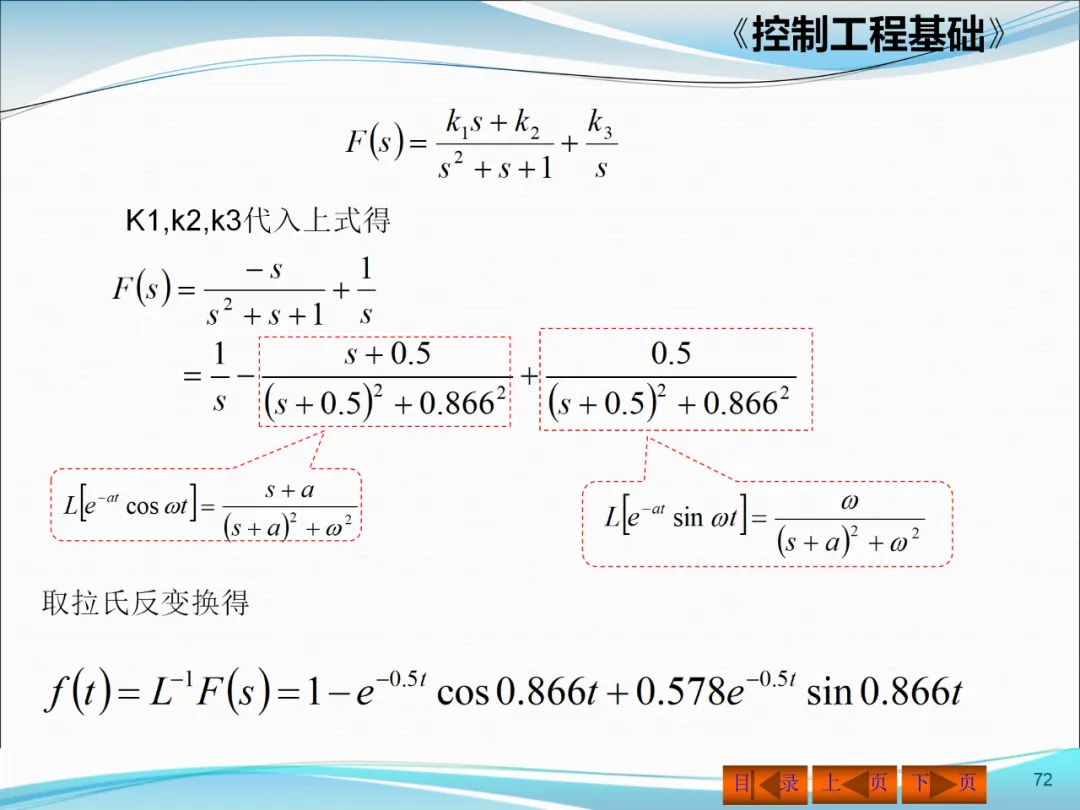

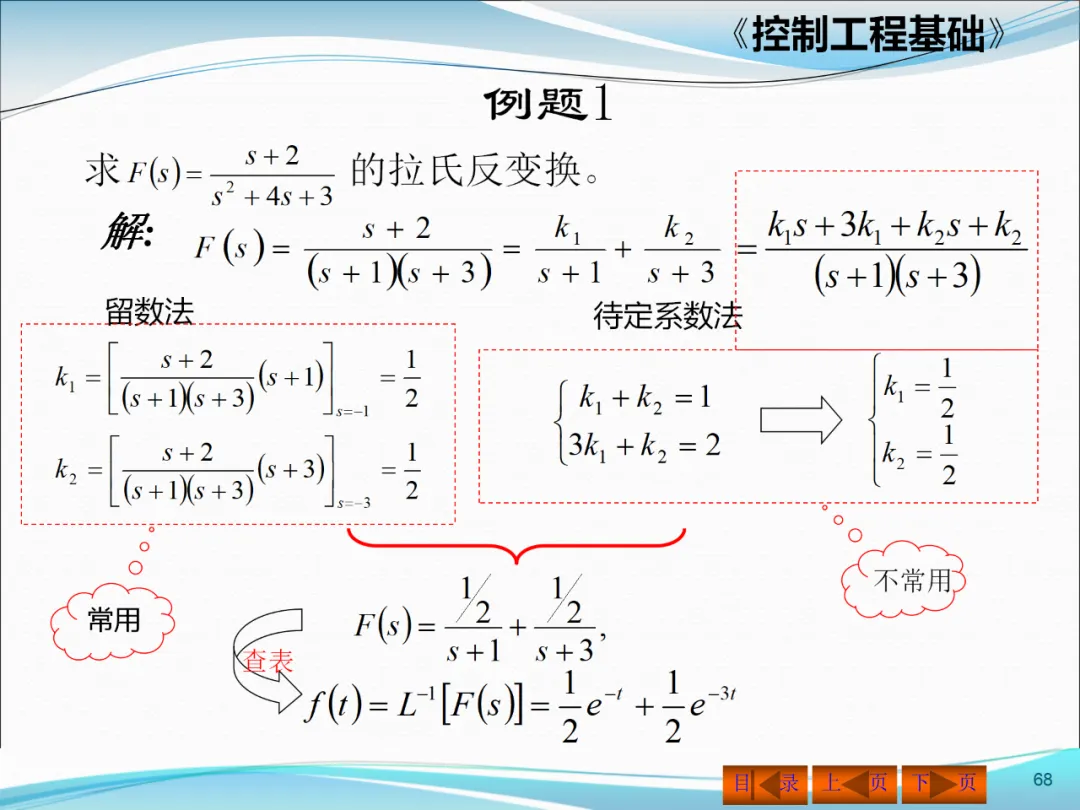

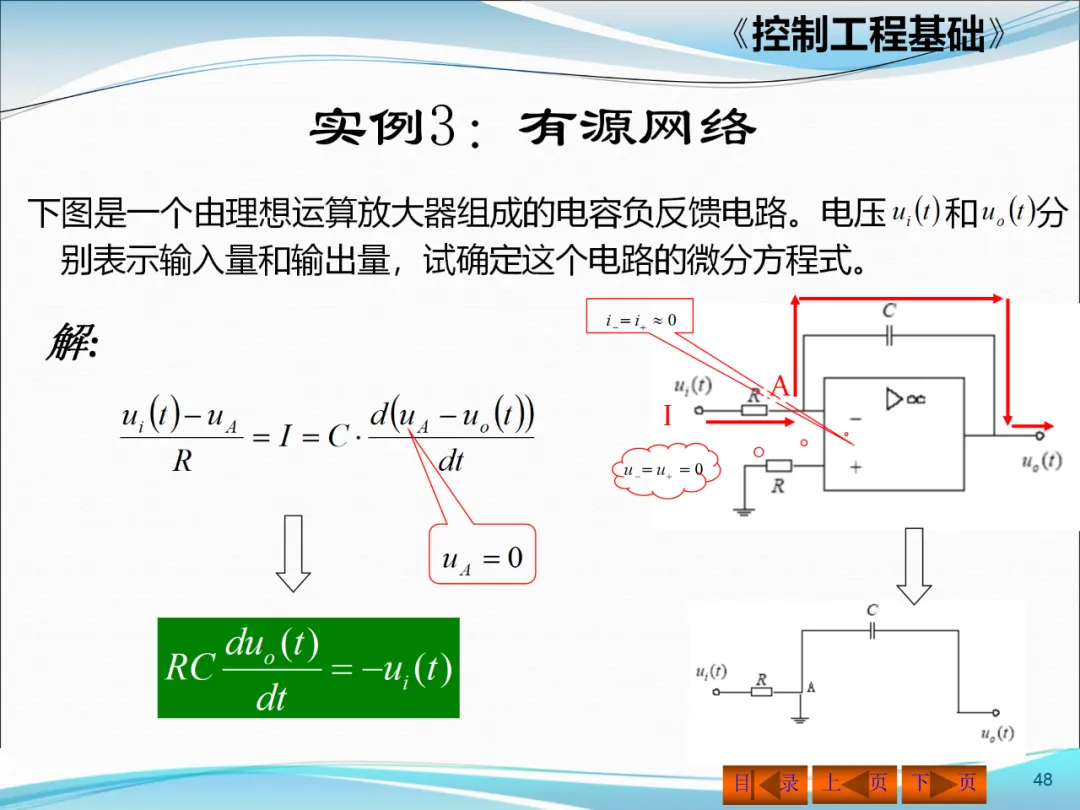

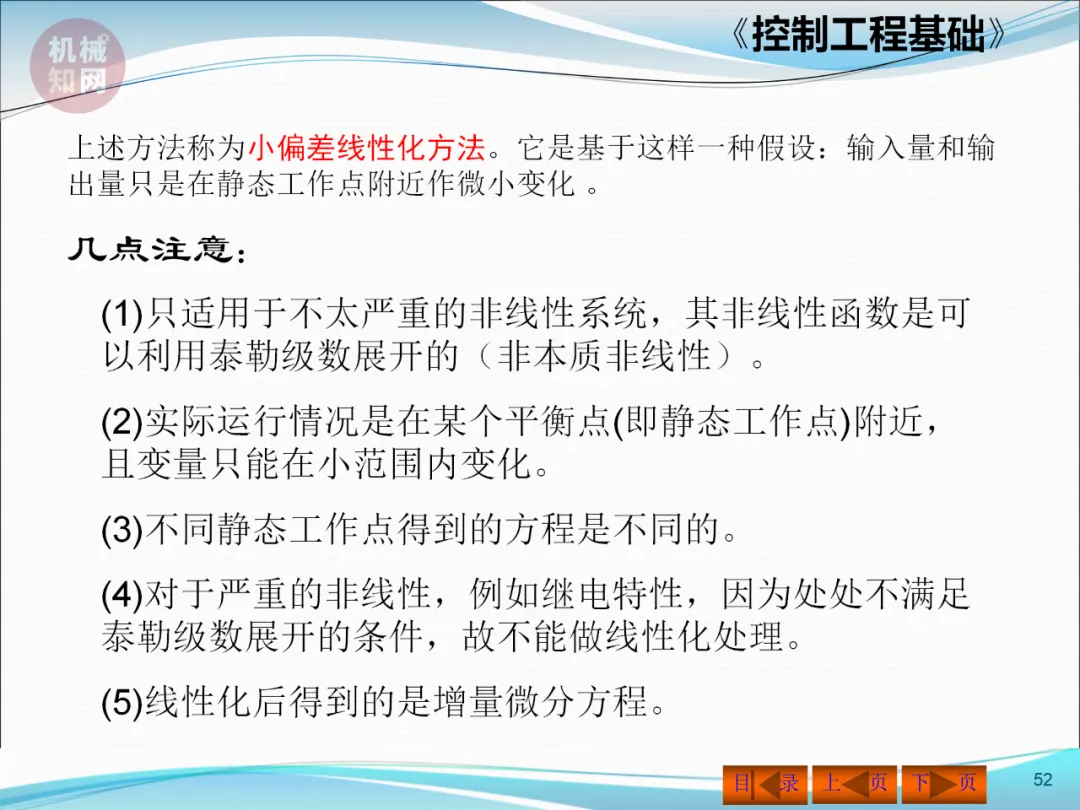

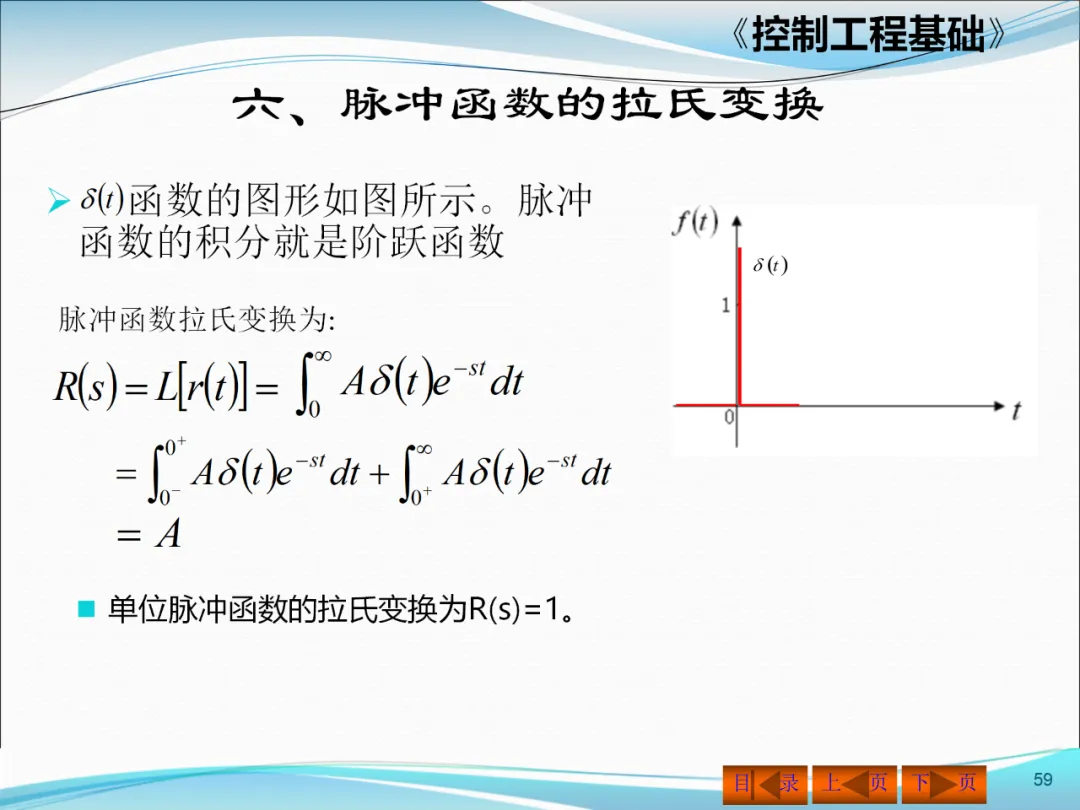

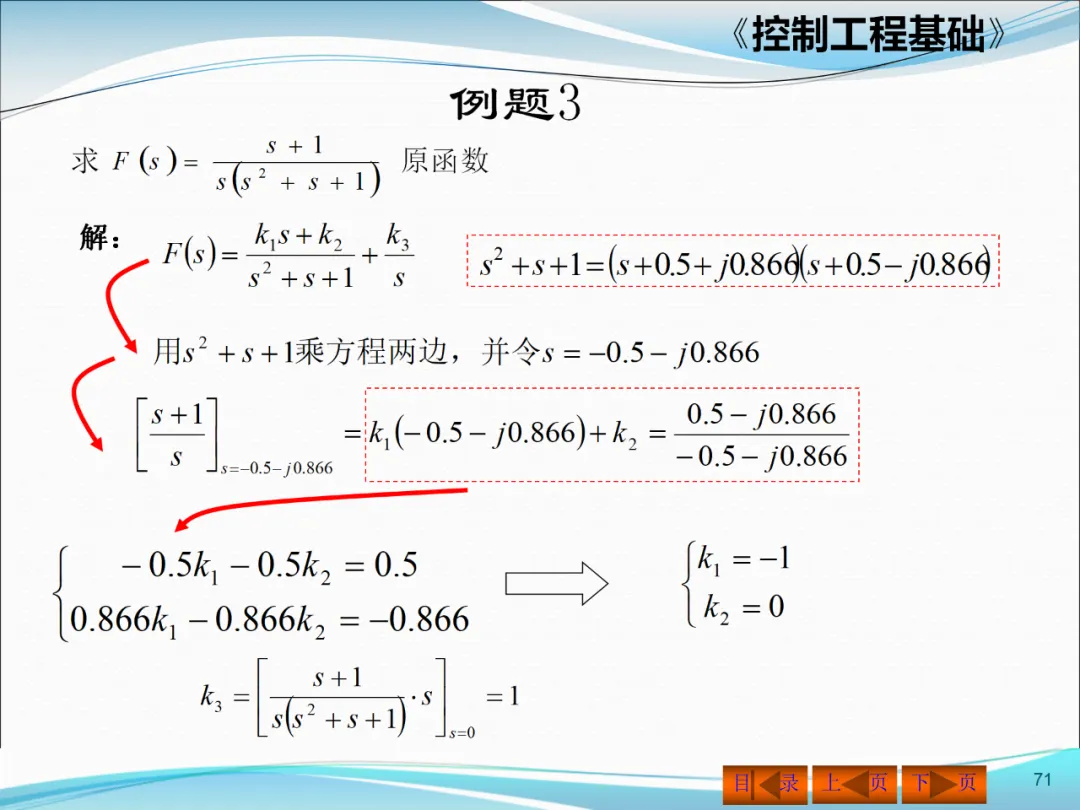

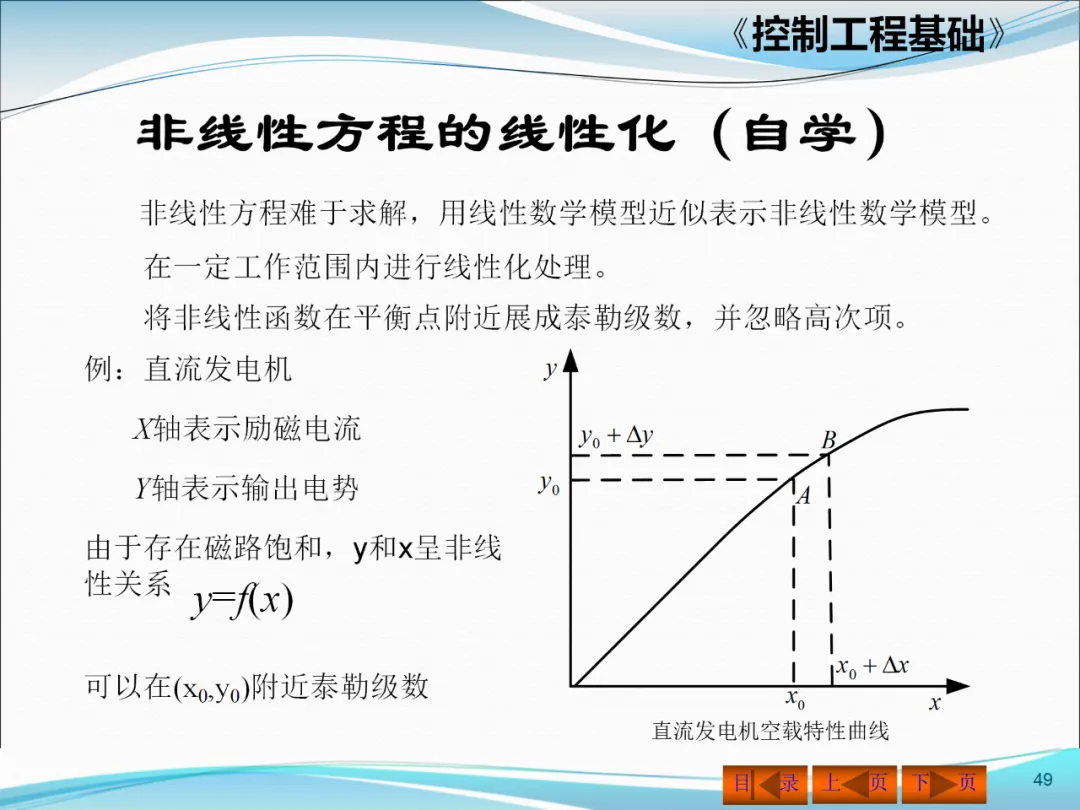

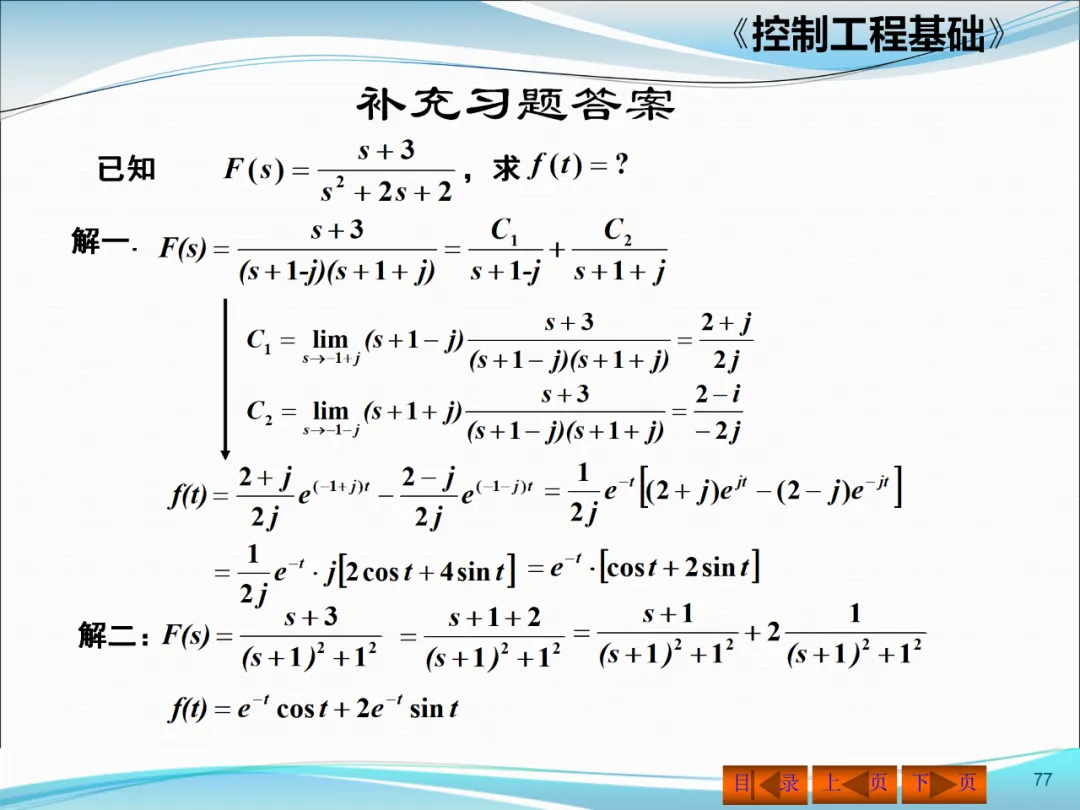

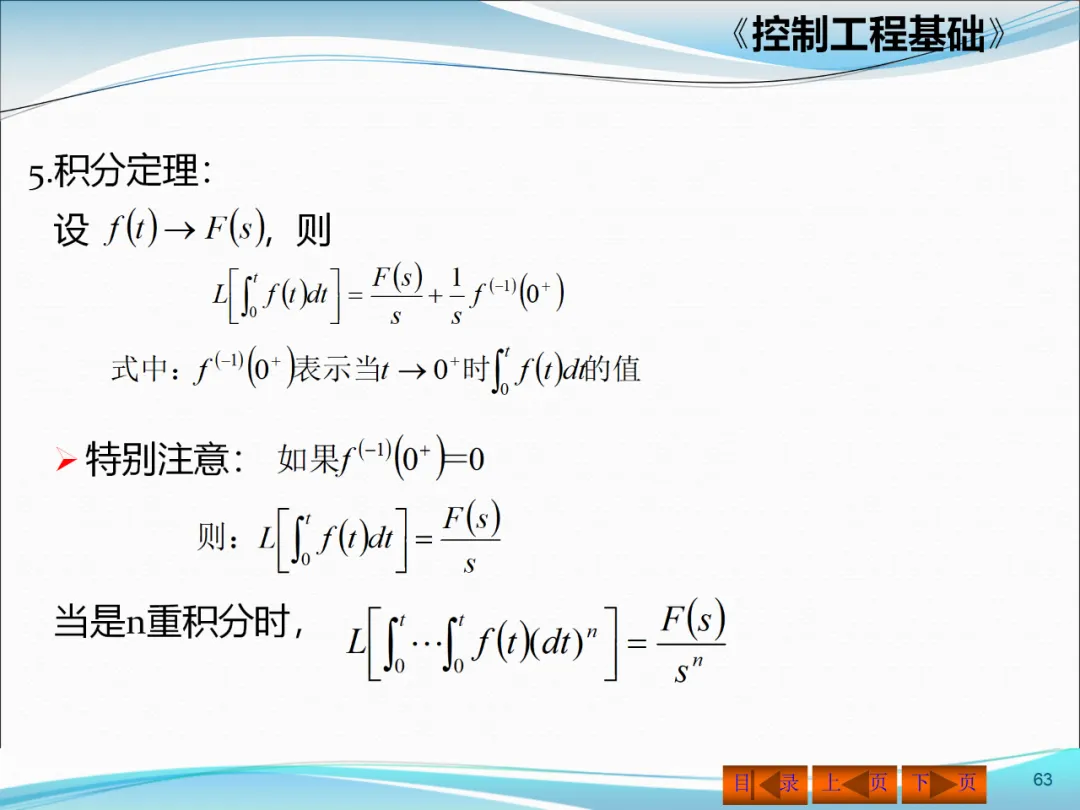

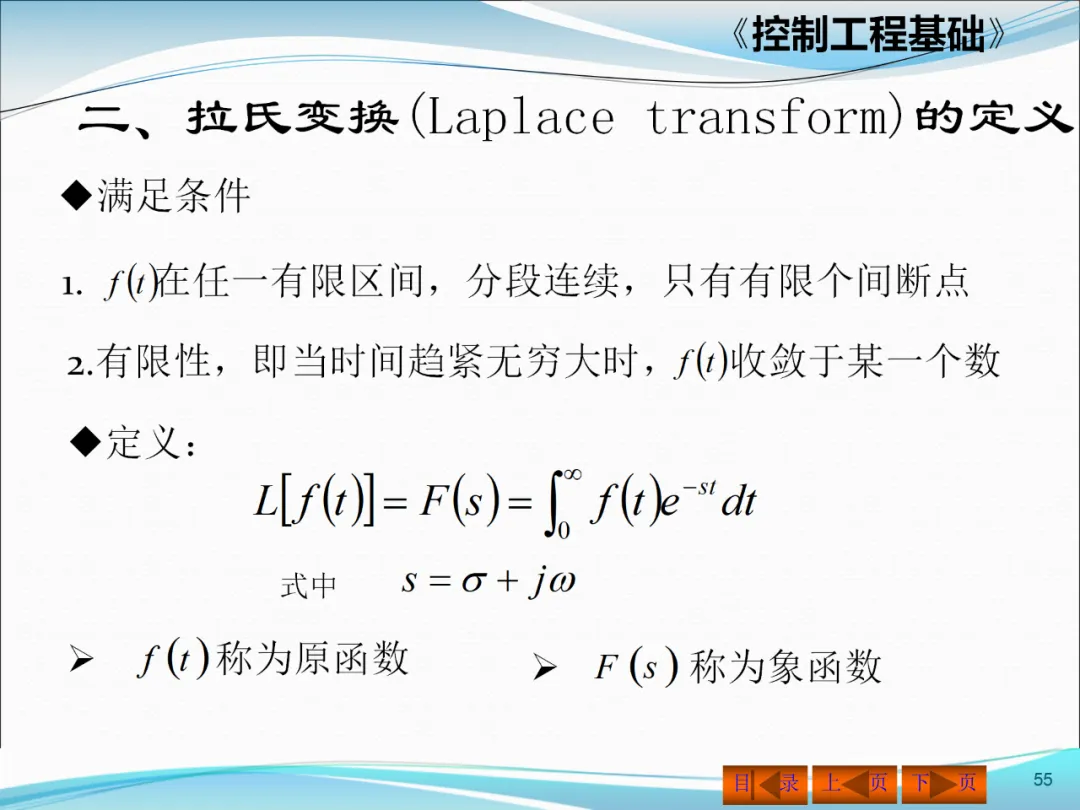

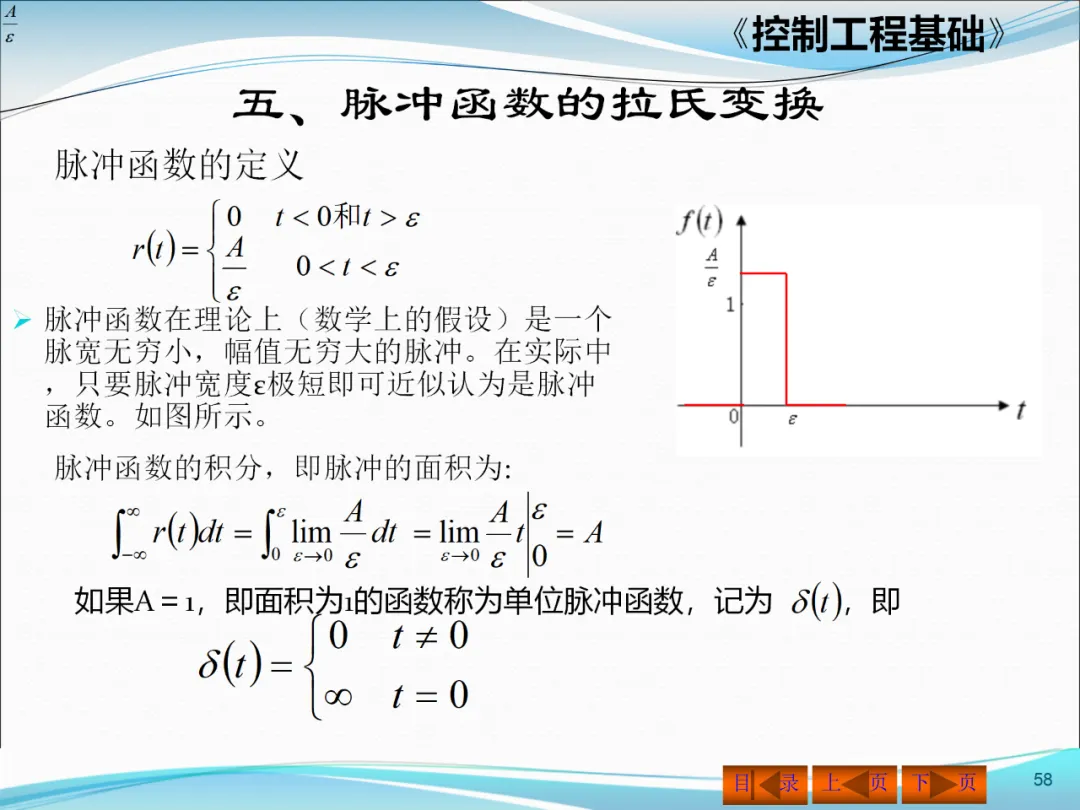

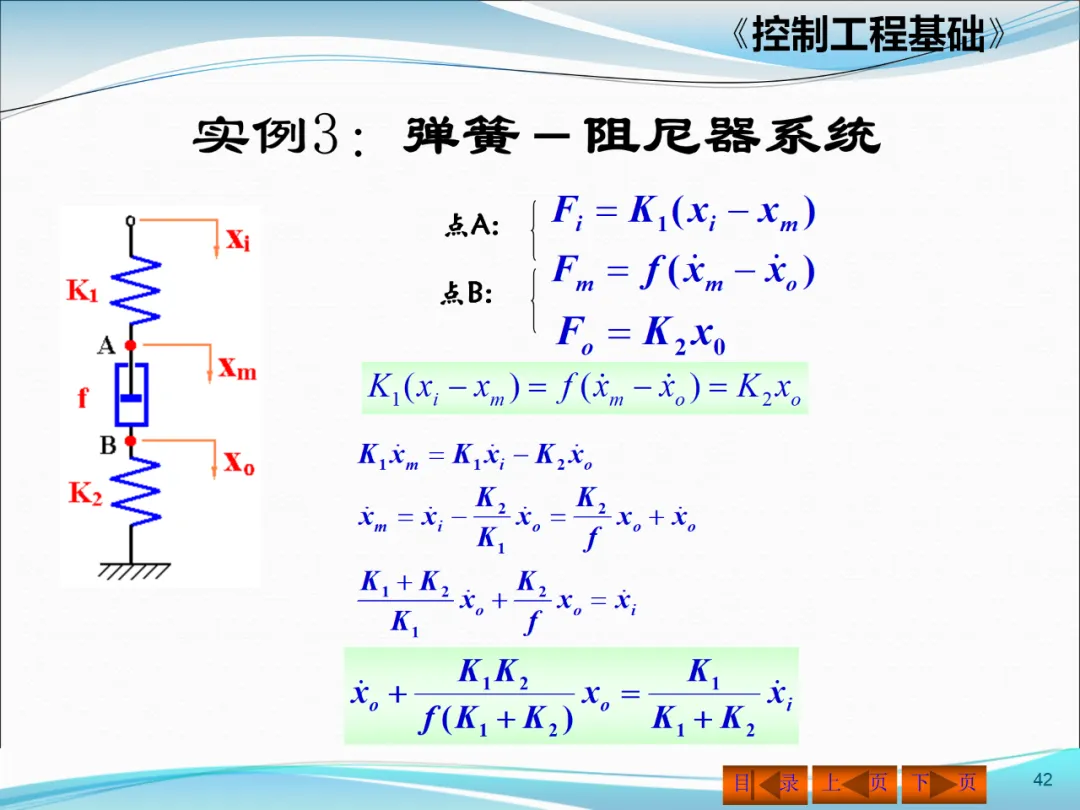

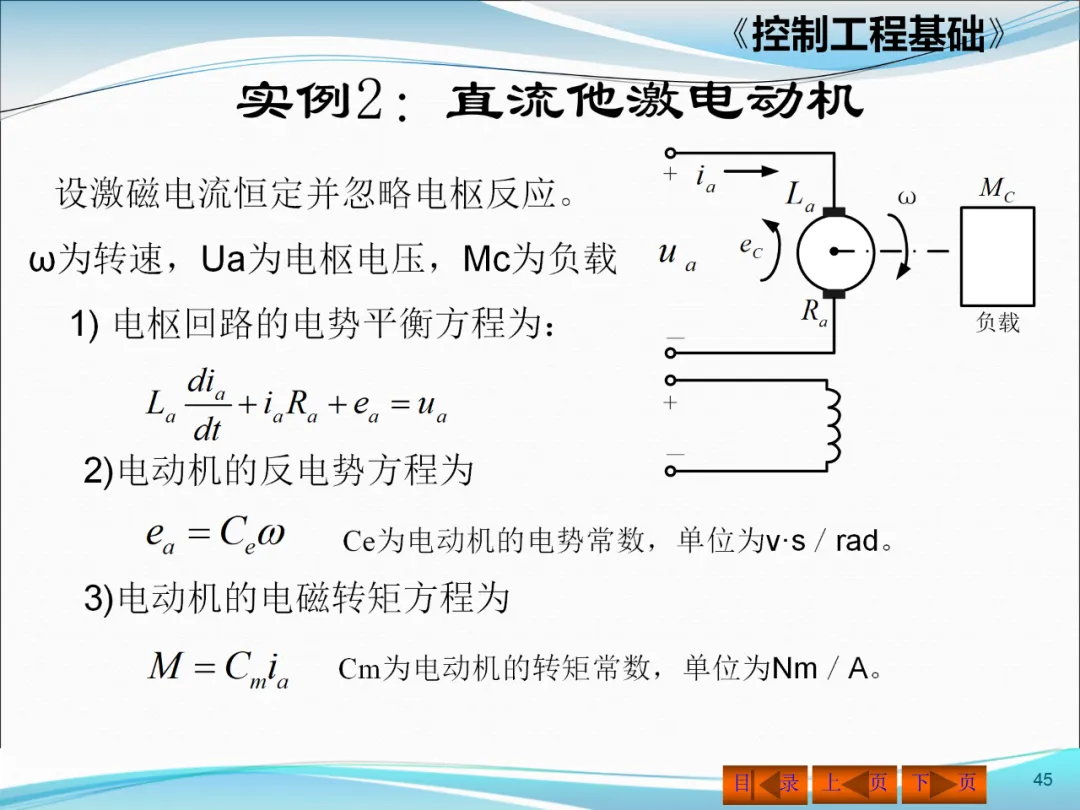

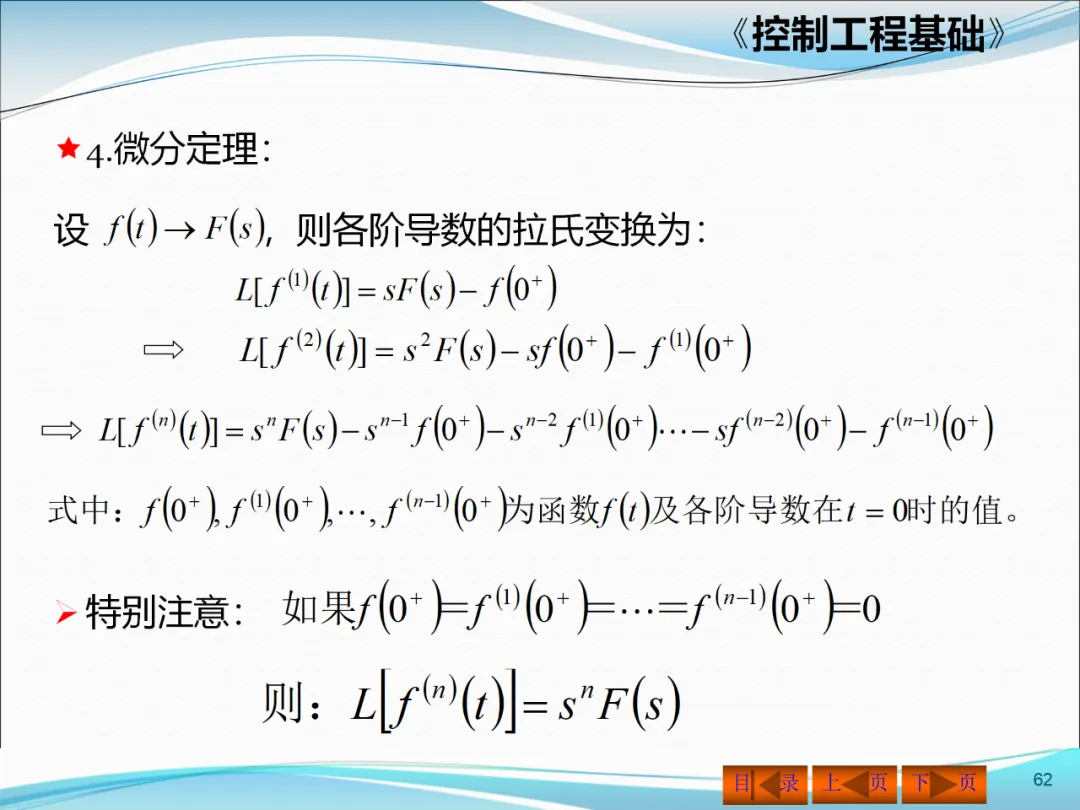

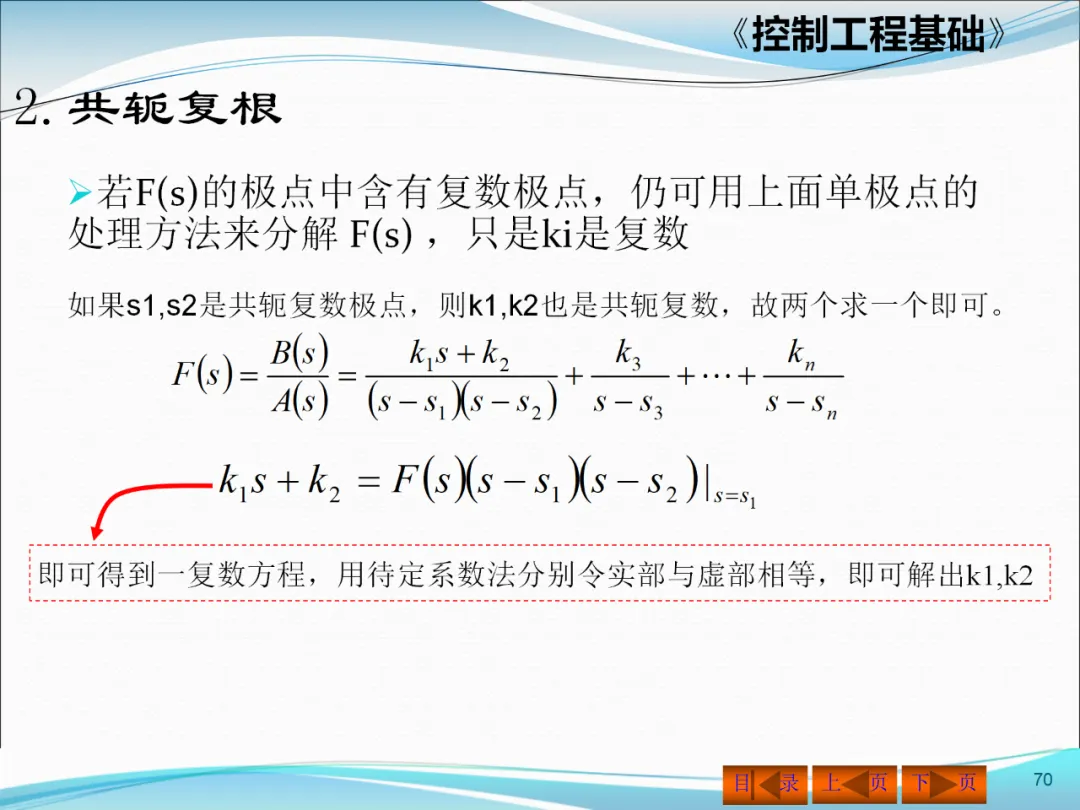

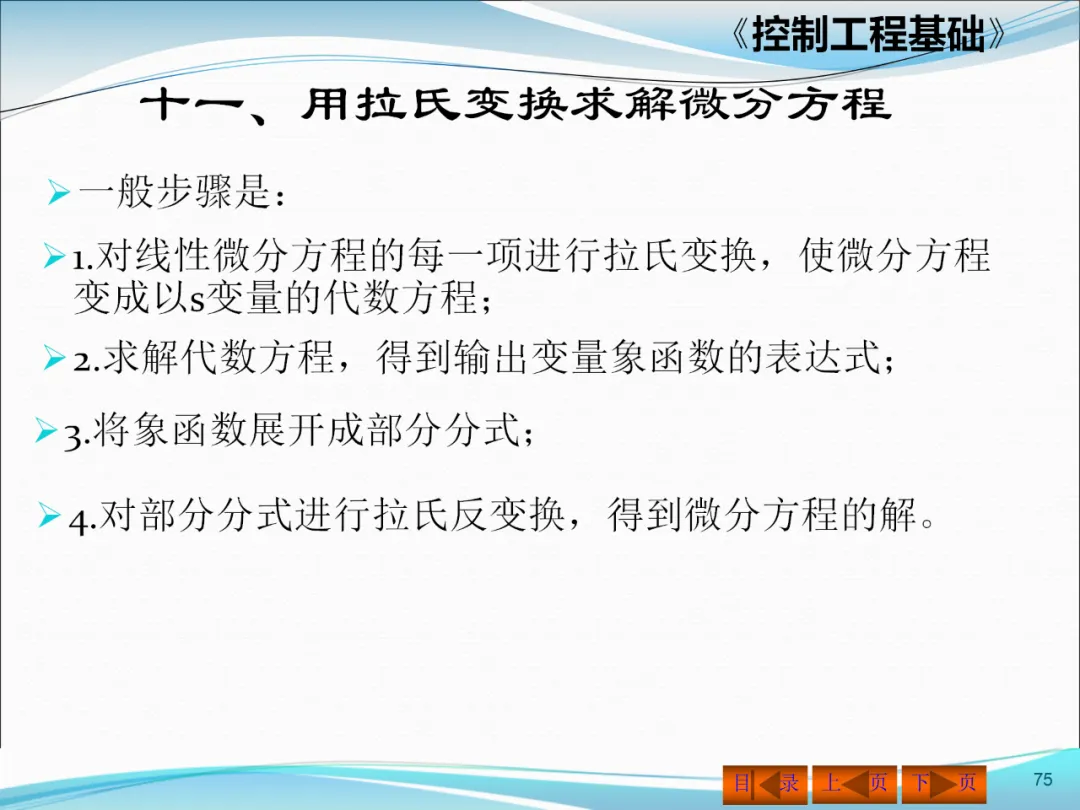

描述系统动态特性的数学表达式称为数学模型，主要包括微分方程、传递函数和频率特性。传递函数是线性定常系统在零初始条件下，输出拉氏变换与输入拉氏变换之比，它只与系统结构和参数有关。系统常可分解为典型环节，如比例、惯性、积分、微分、振荡和延时环节等。

三、时域分析与性能指标

时间响应是系统输出随时间的变化过程，可分为瞬态响应和稳态响应。评价系统动态性能的时域指标基于单位阶跃响应，主要包括：上升时间、峰值时间、最大超调量（反映平稳性）和调整时间（反映快速性）。

对于二阶系统，这些指标与阻尼比ζ和无阻尼固有频率ω_n密切相关，当ζ=0.7时综合性能较佳。稳态误差则用于评价系统的准确性。

四、频域分析与频率特性

频率特性是系统对正弦输入的稳态响应特性，包括幅频特性和相频特性，可视为将传递函数中的s替换为jω得到。其图形表示主要有极坐标图（Nyquist图）和对数坐标图（Bode图）。

通过绘制开环系统的Bode图，可以分析系统的稳定性和动态性能，其中截止频率、相位裕度和幅值裕度是关键频域指标。

五、系统稳定性分析

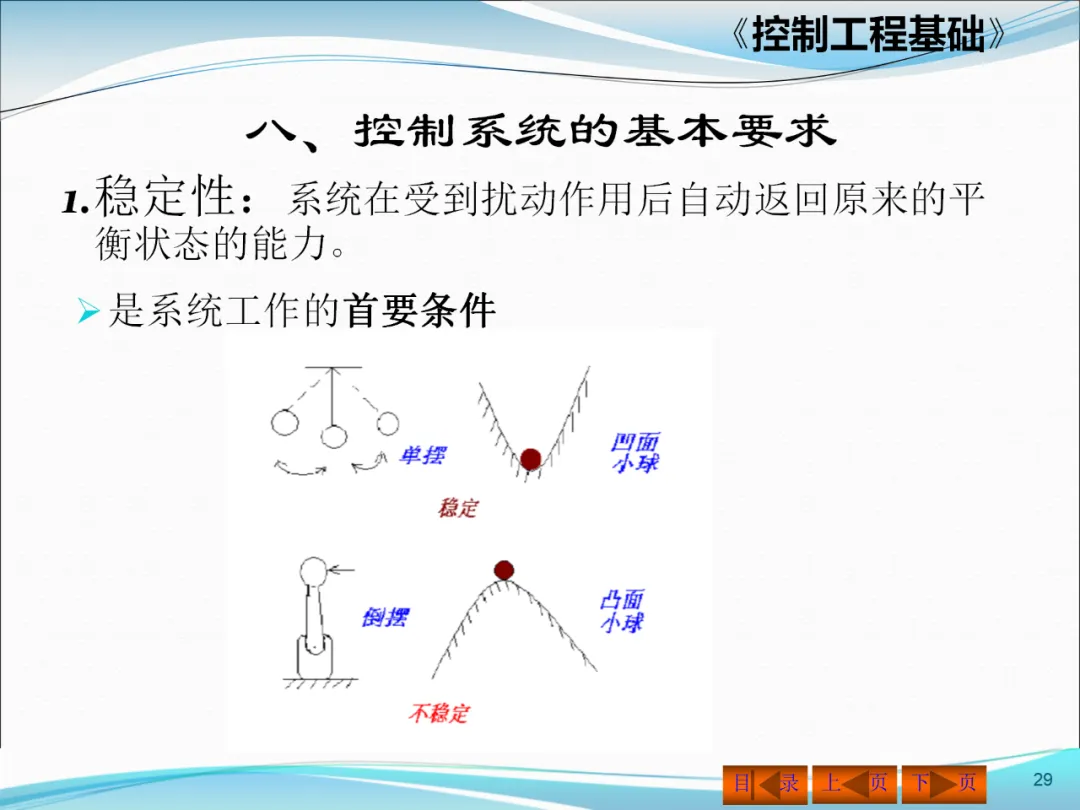

稳定性是系统能够恢复平衡状态的能力，是系统正常工作的首要条件。线性系统稳定的充要条件是其特征方程的所有根（即闭环极点）均具有负实部，即均位于s平面的左半部分。

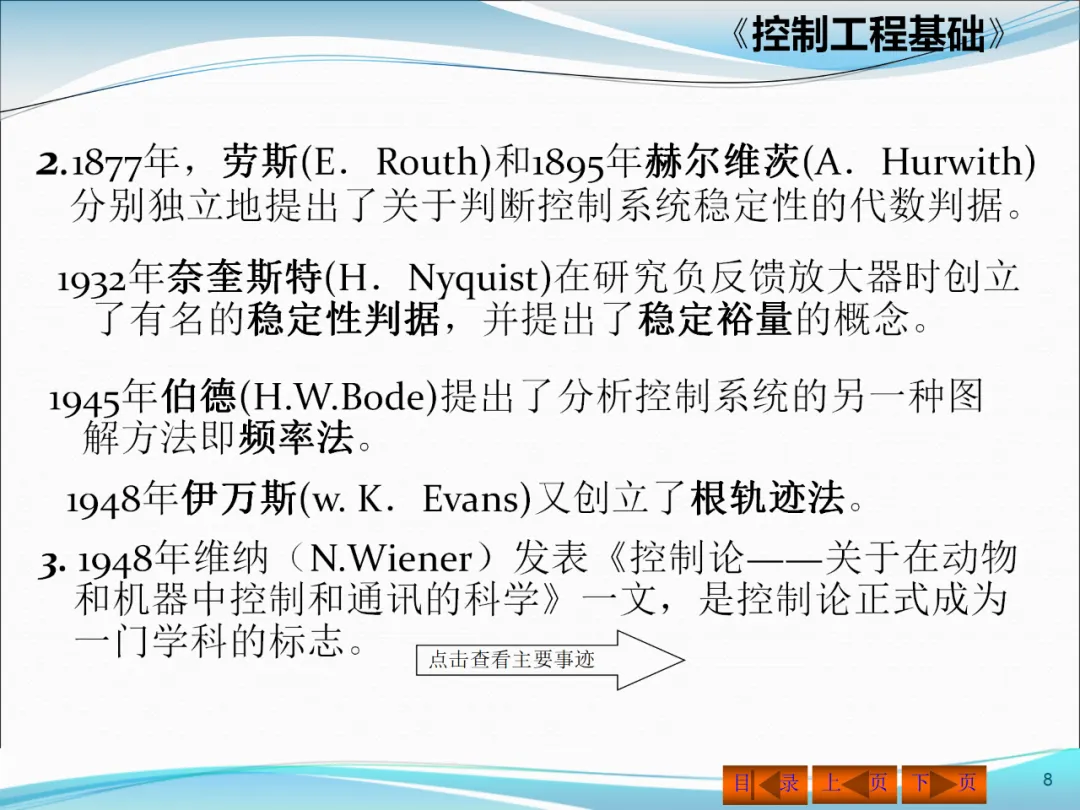

常用的稳定性判据有劳斯（Routh）判据（基于特征方程系数）和奈奎斯特（Nyquist）判据（基于开环频率特性图）。相位裕量和幅值裕量则用于定量表征系统的相对稳定性。
