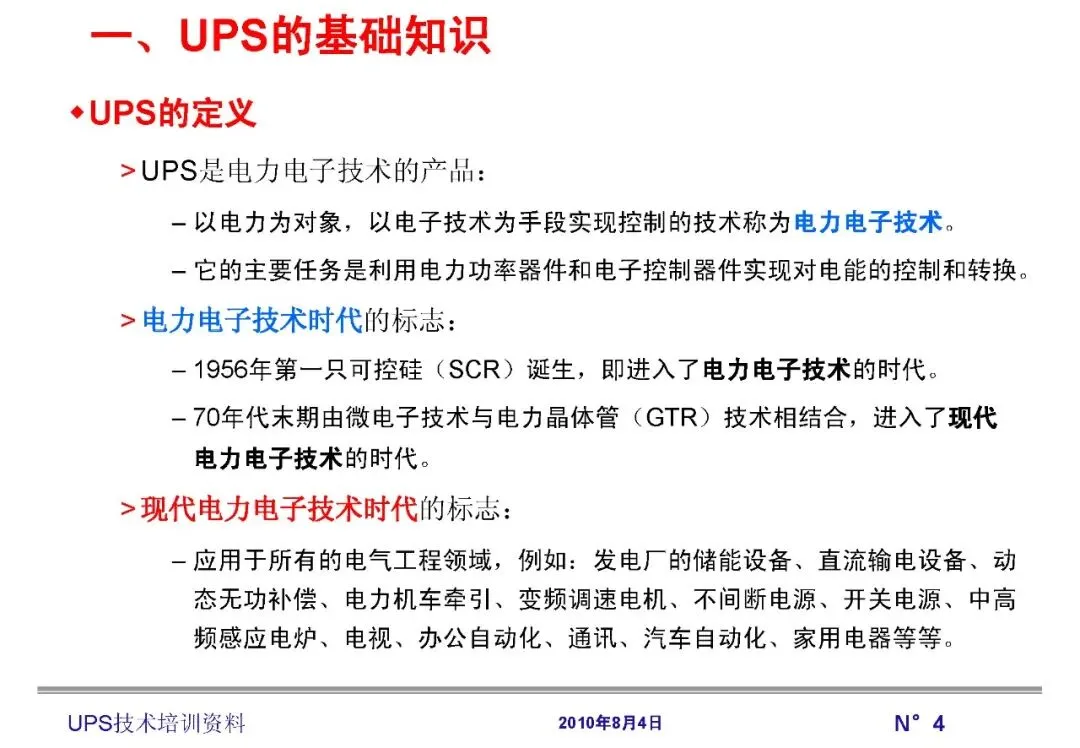

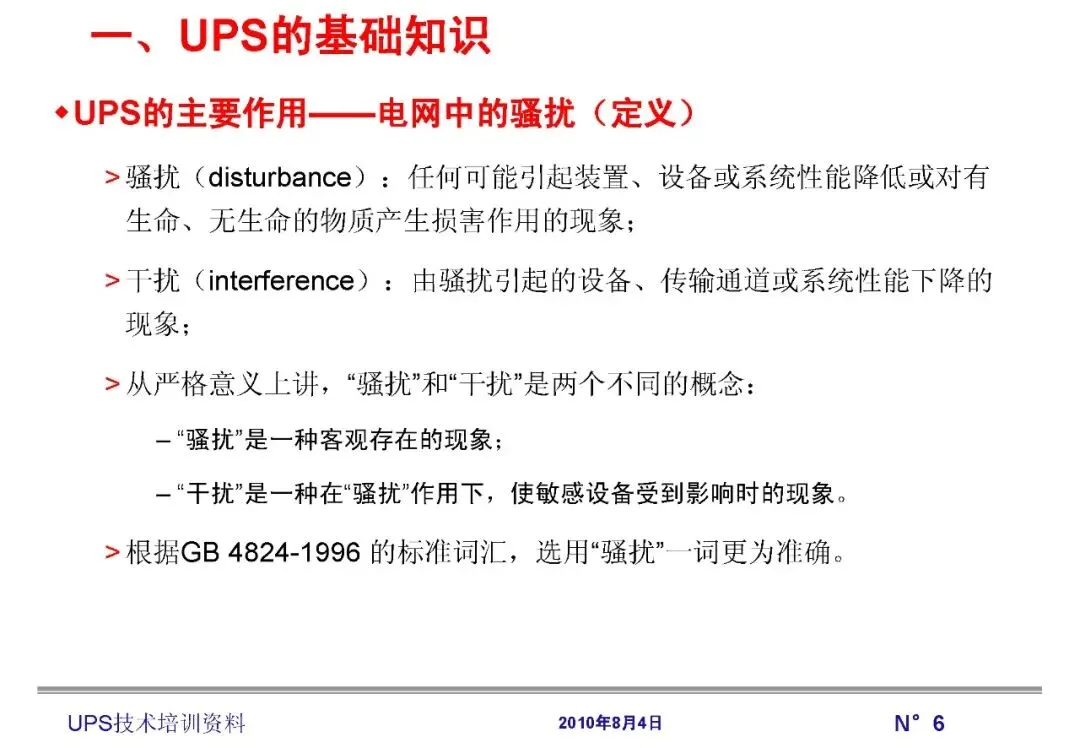

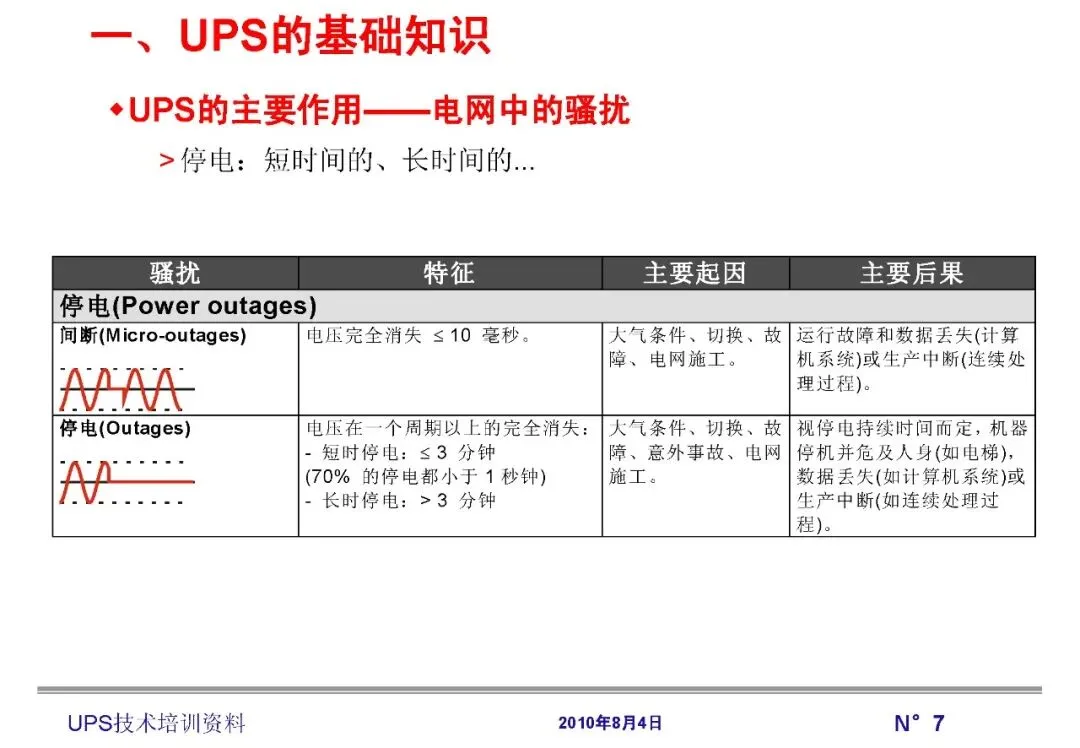

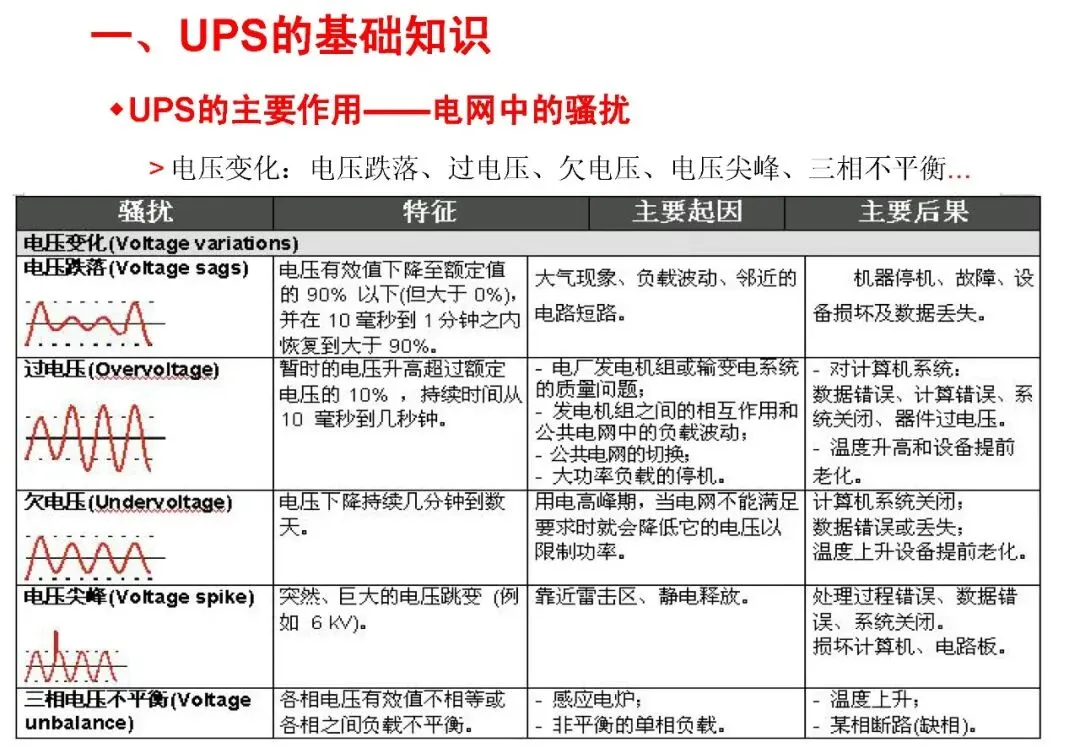

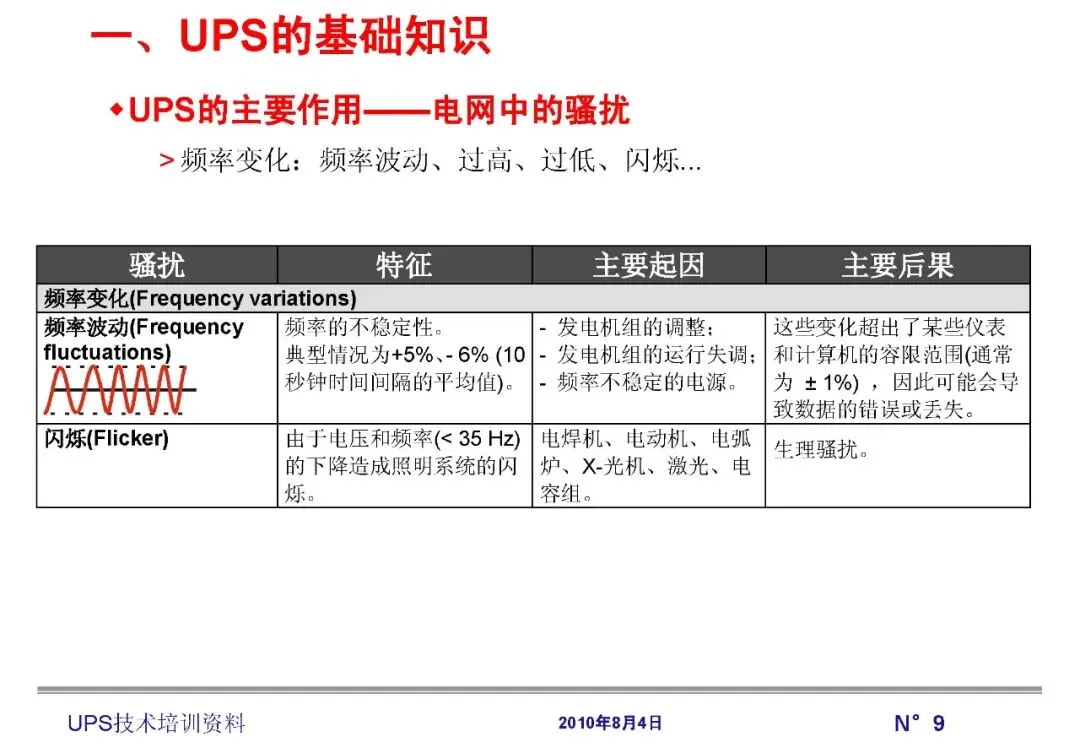

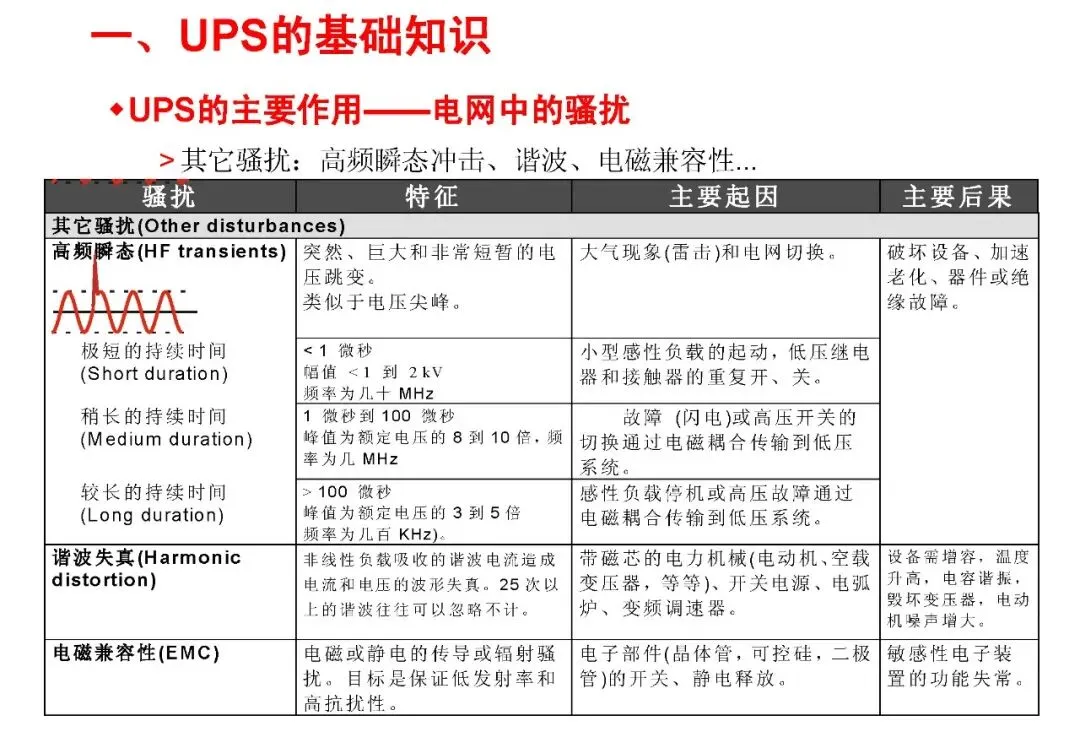

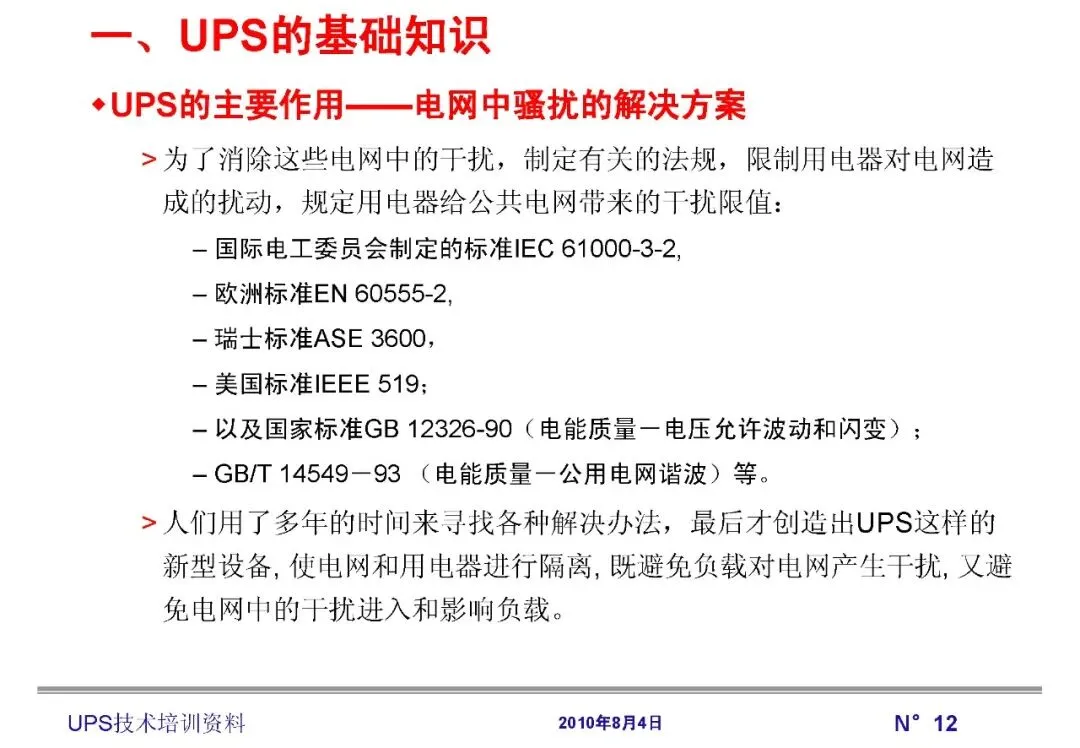

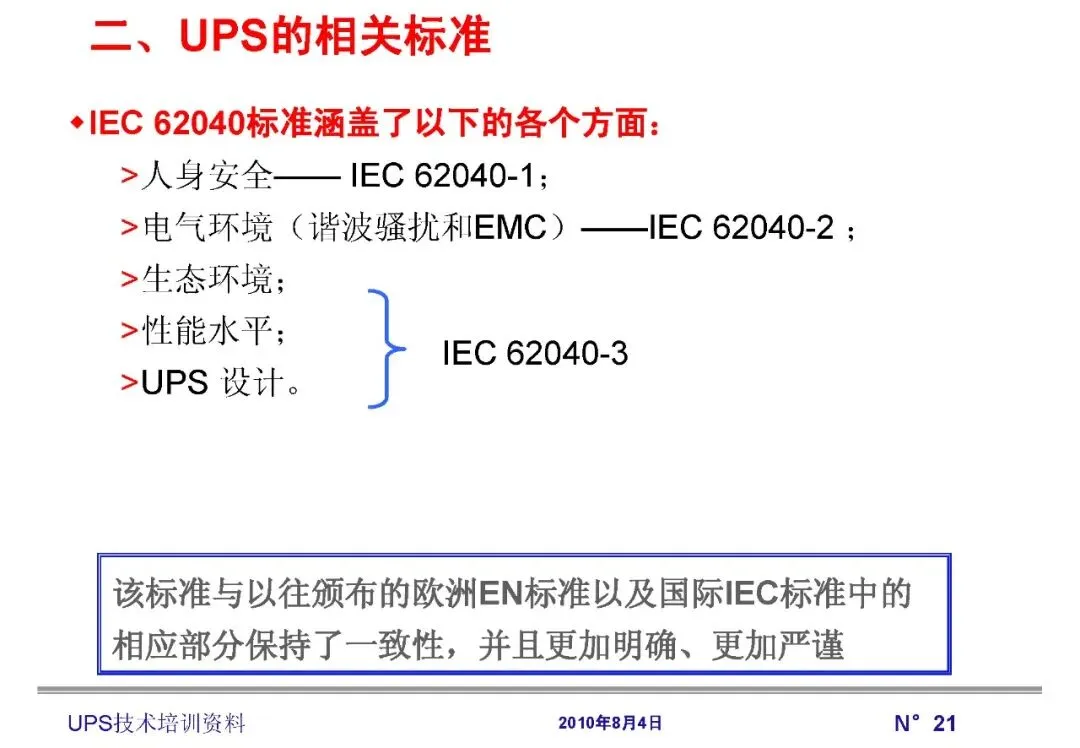

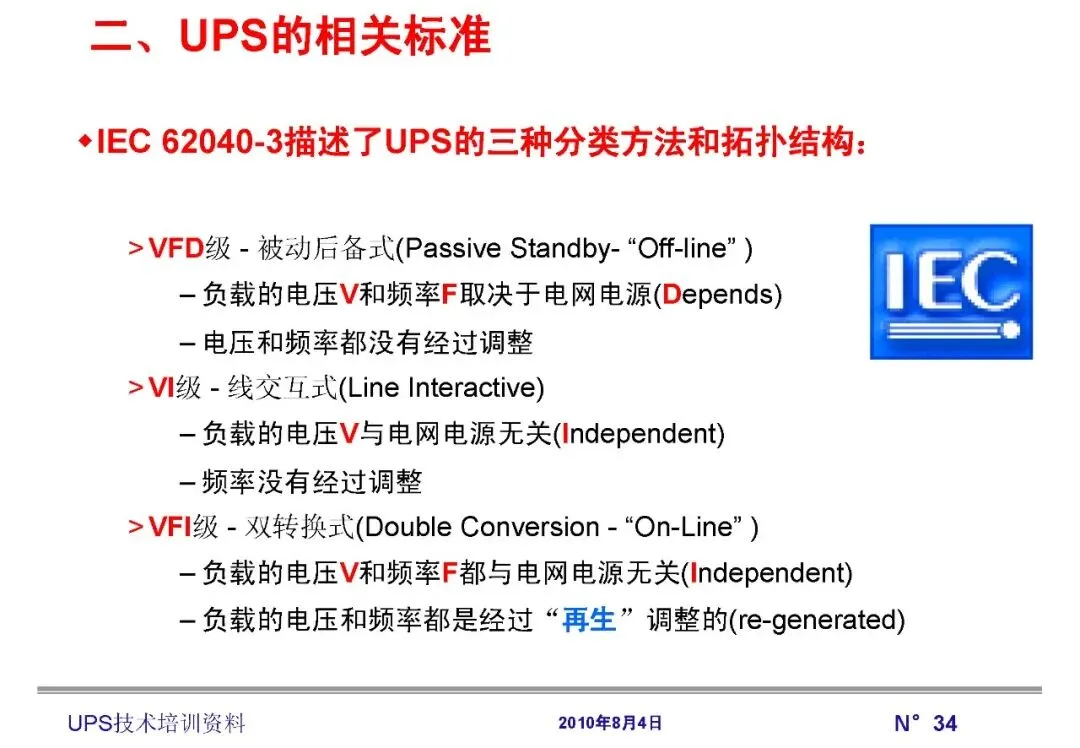

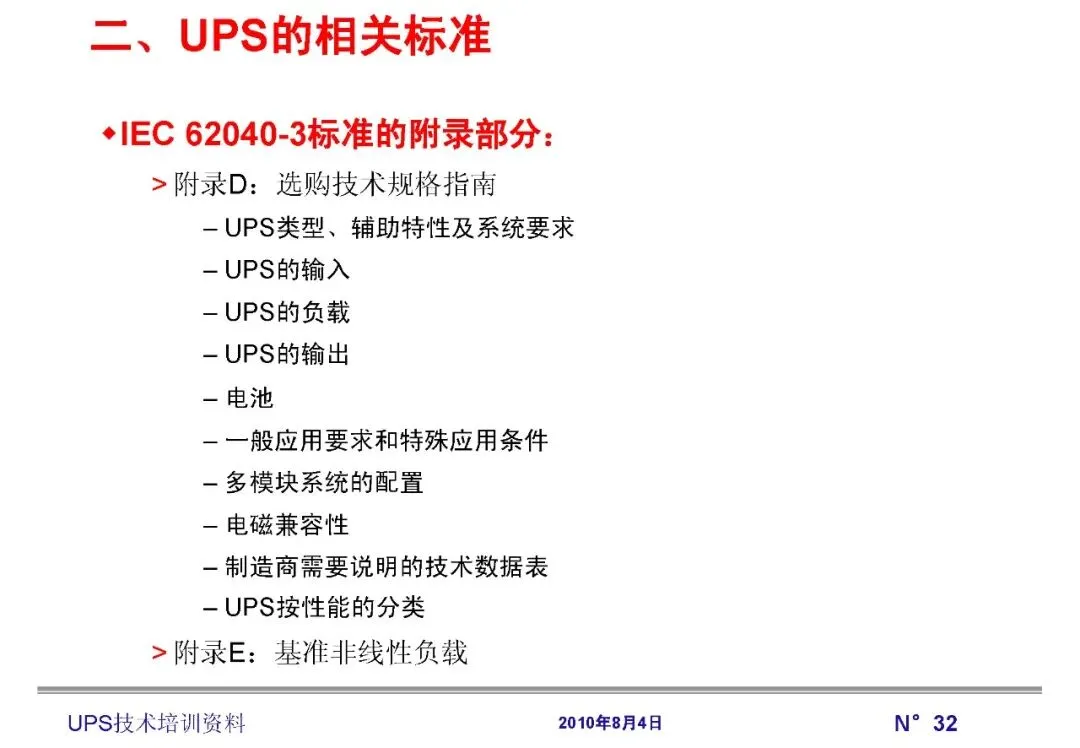

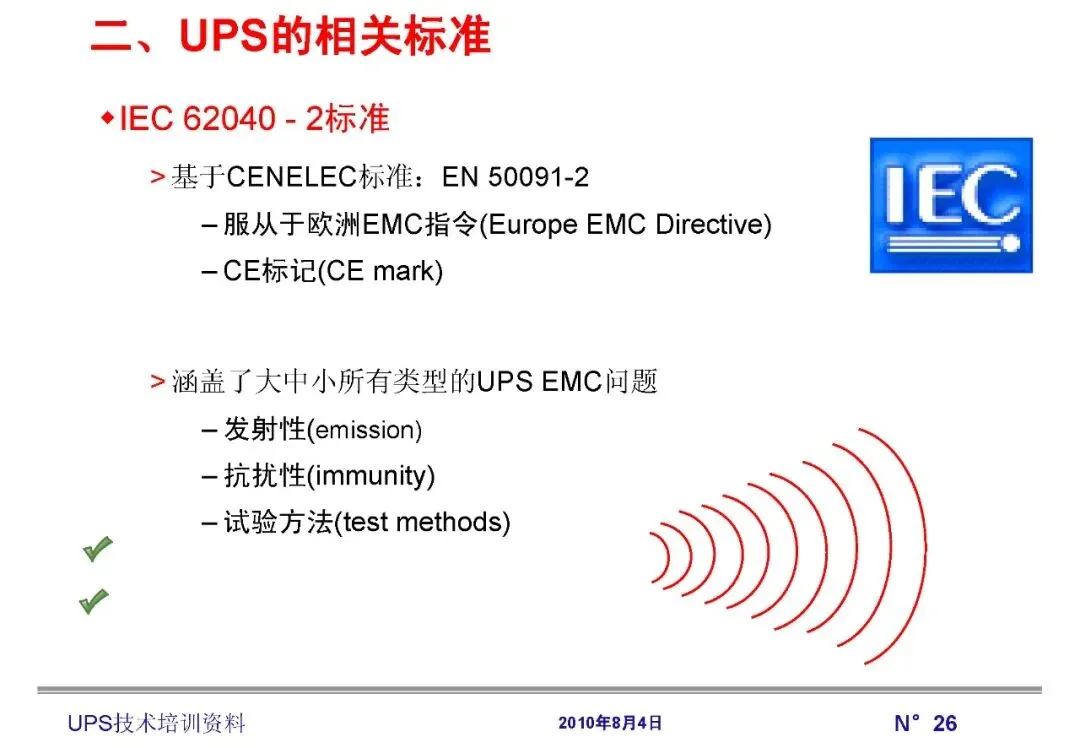

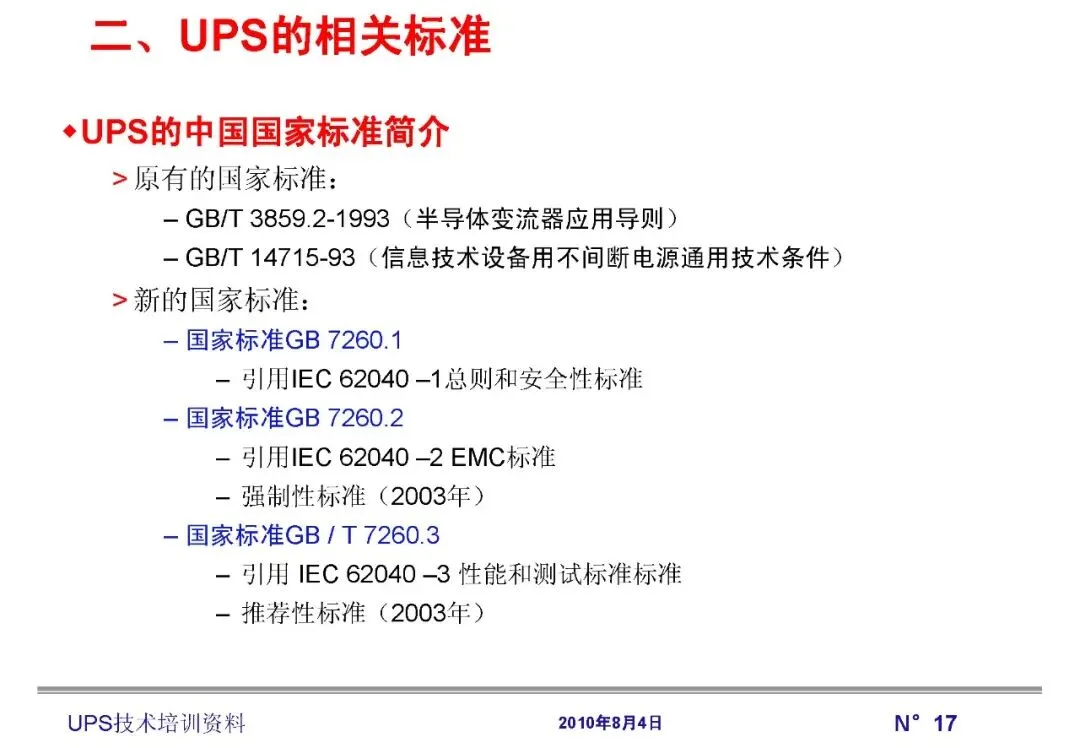

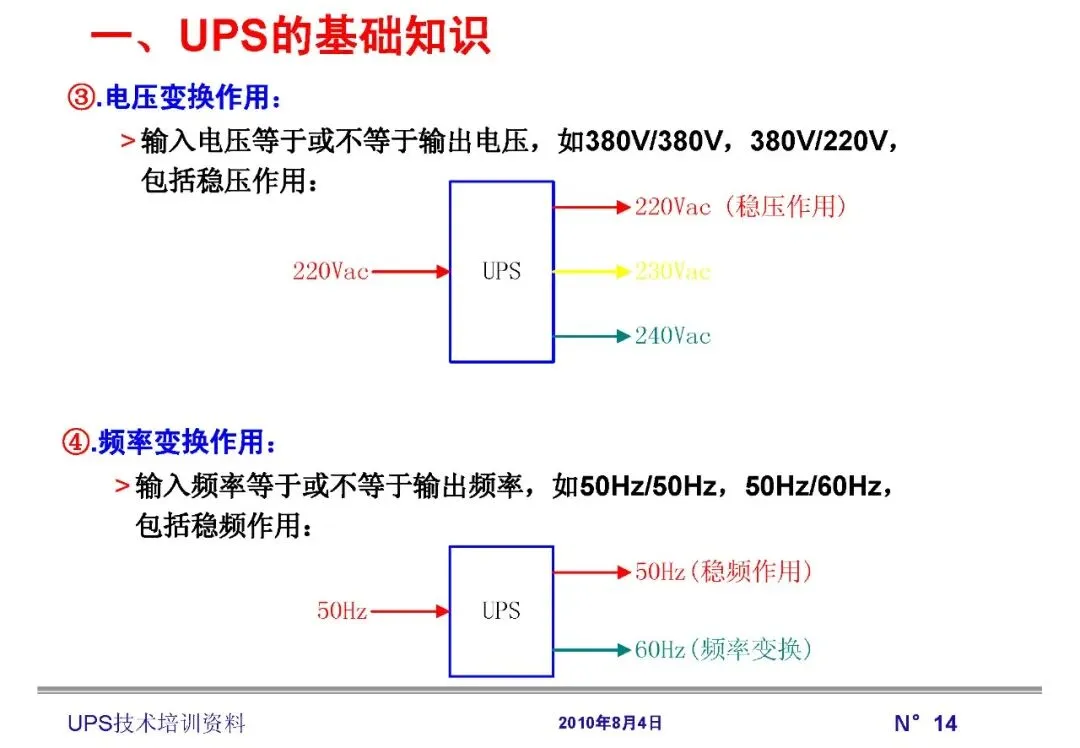

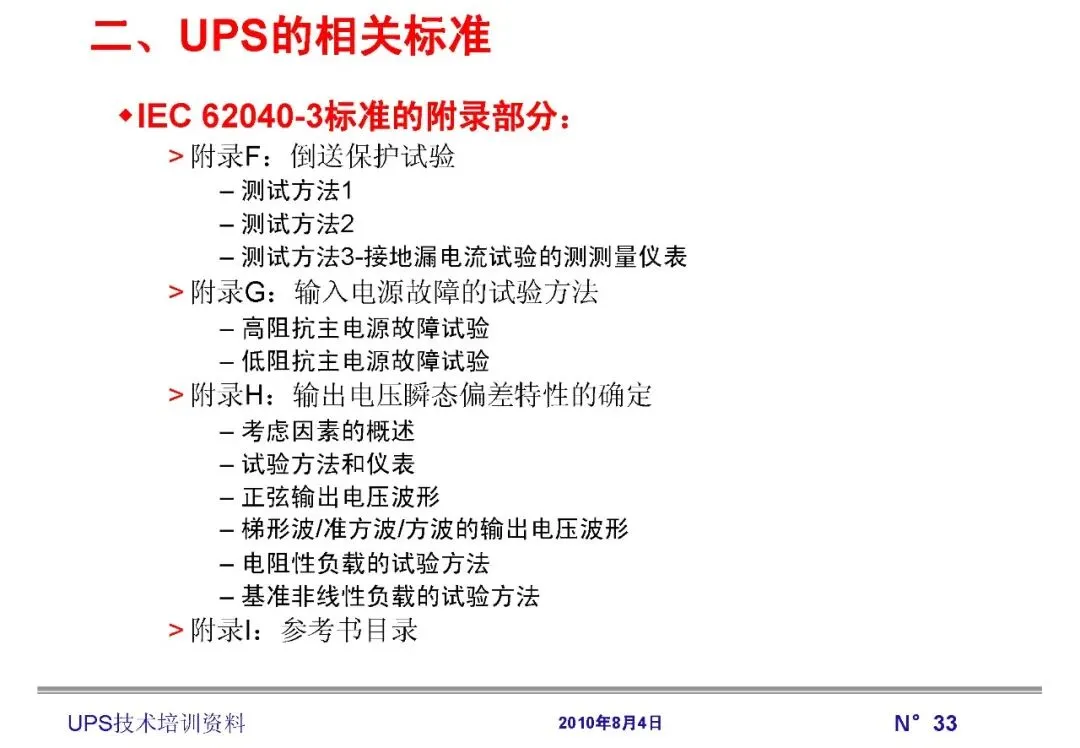

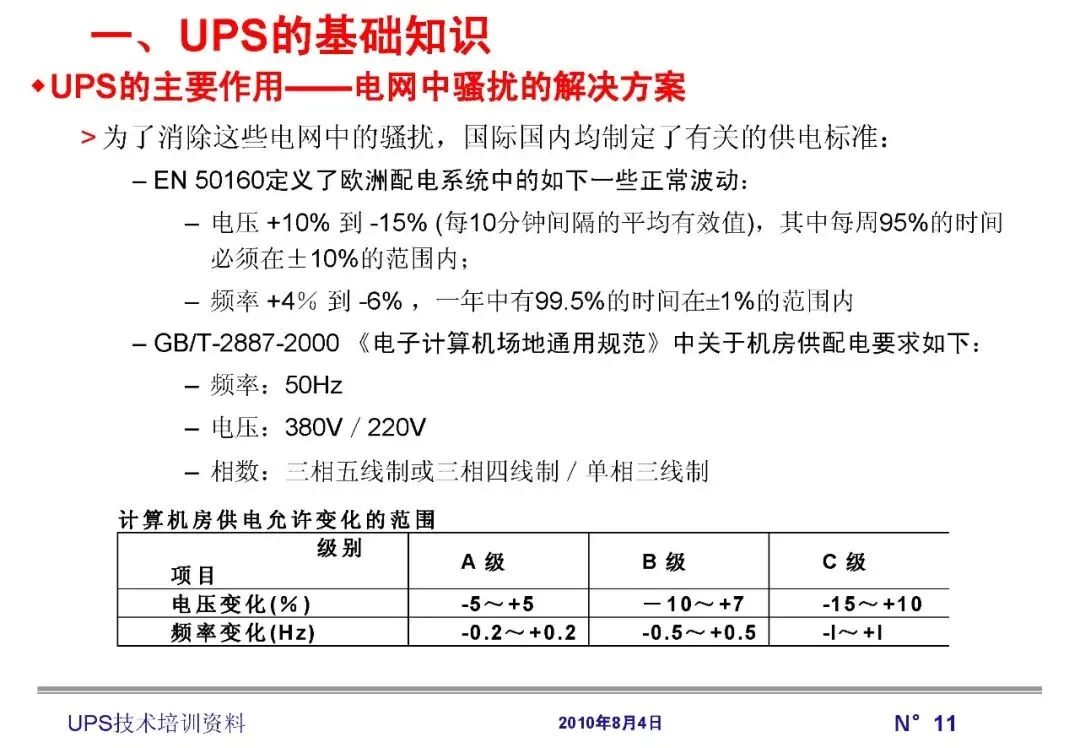

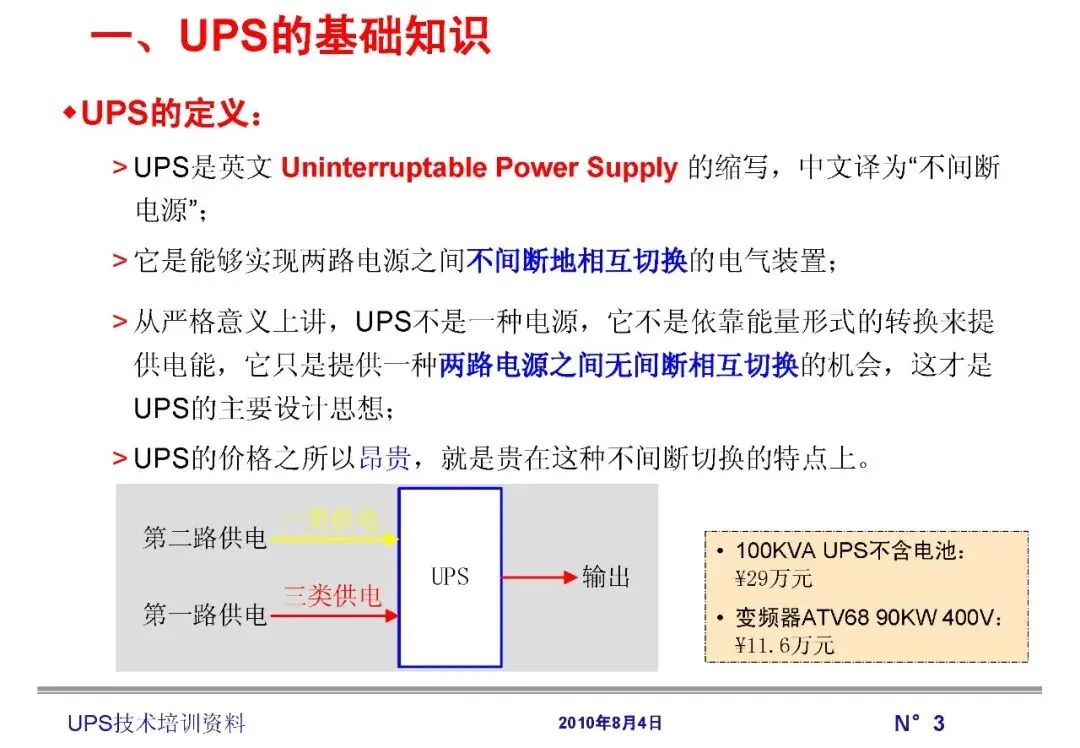

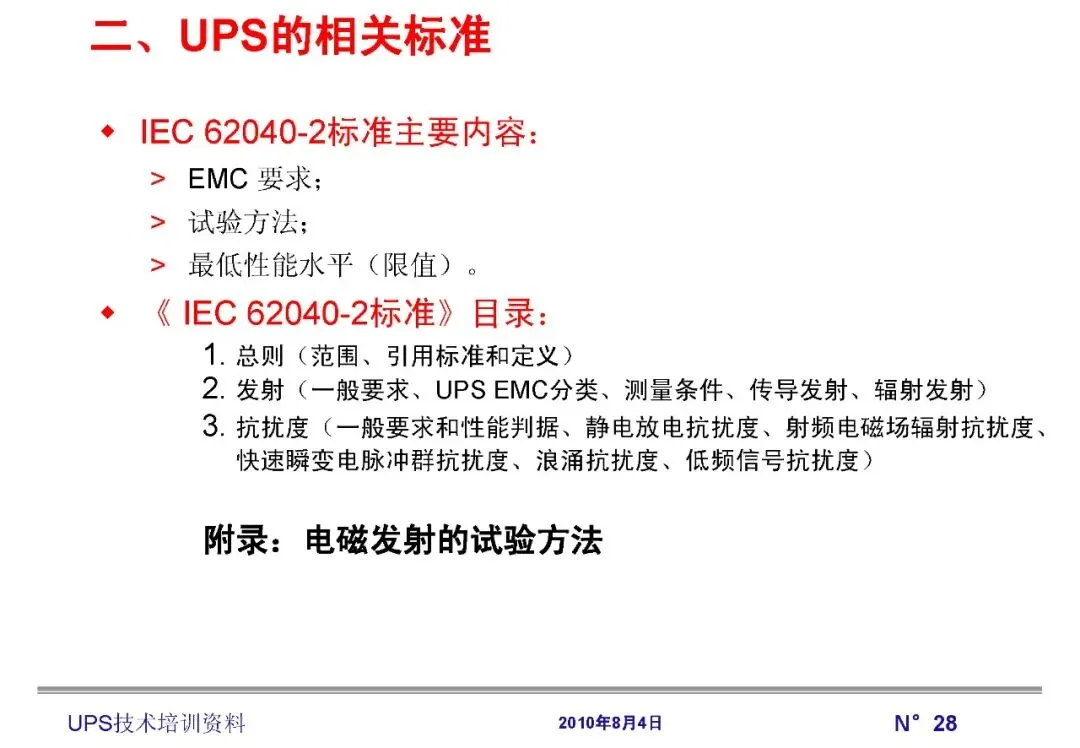

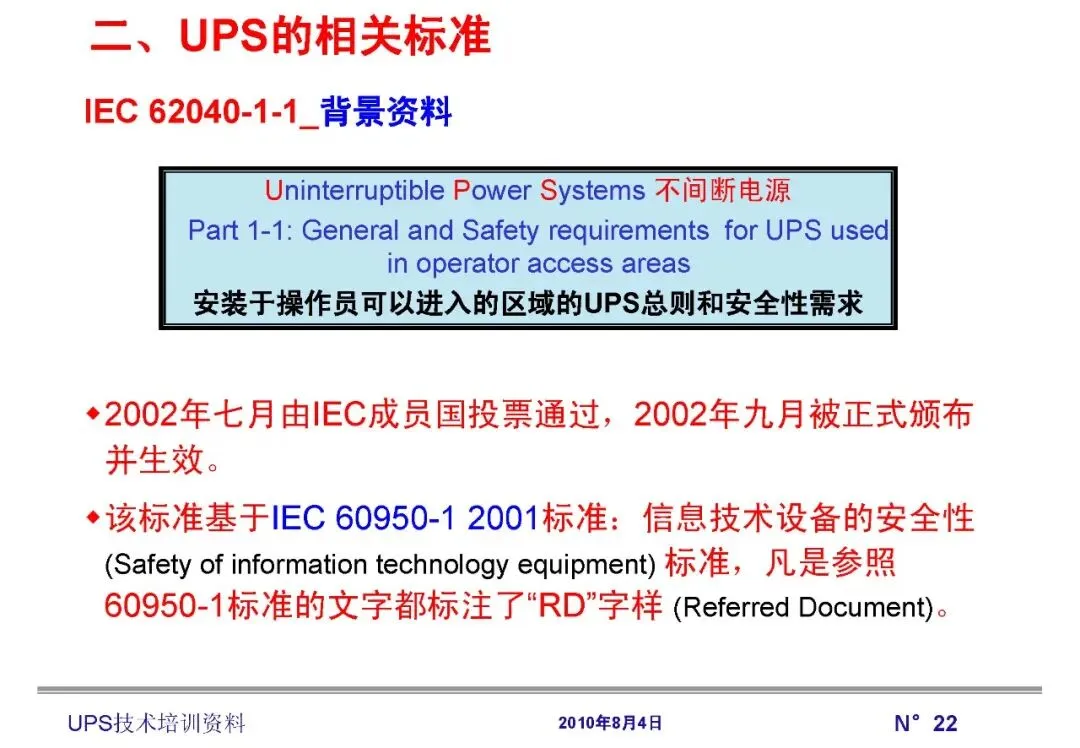

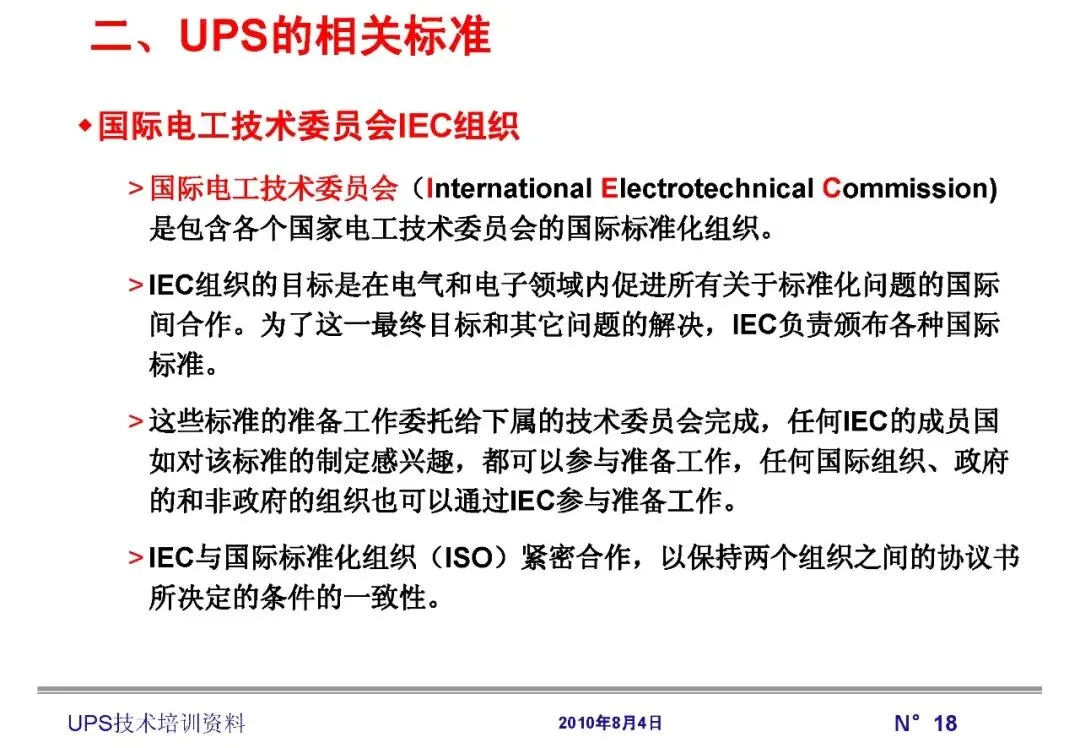

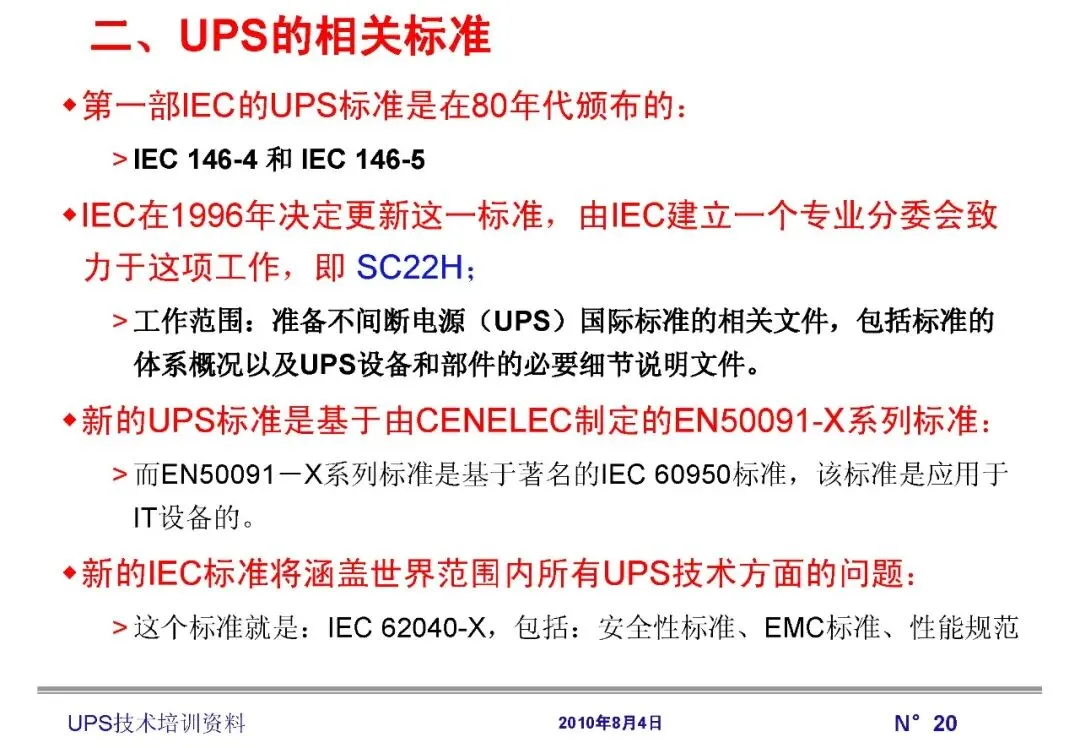

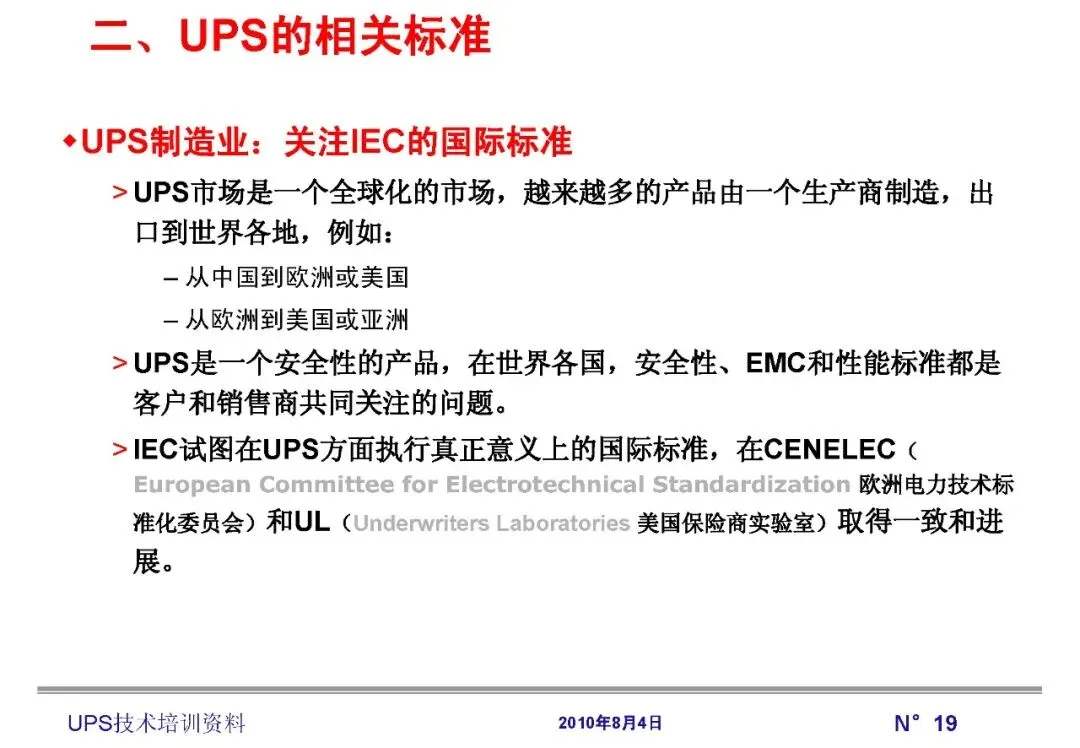

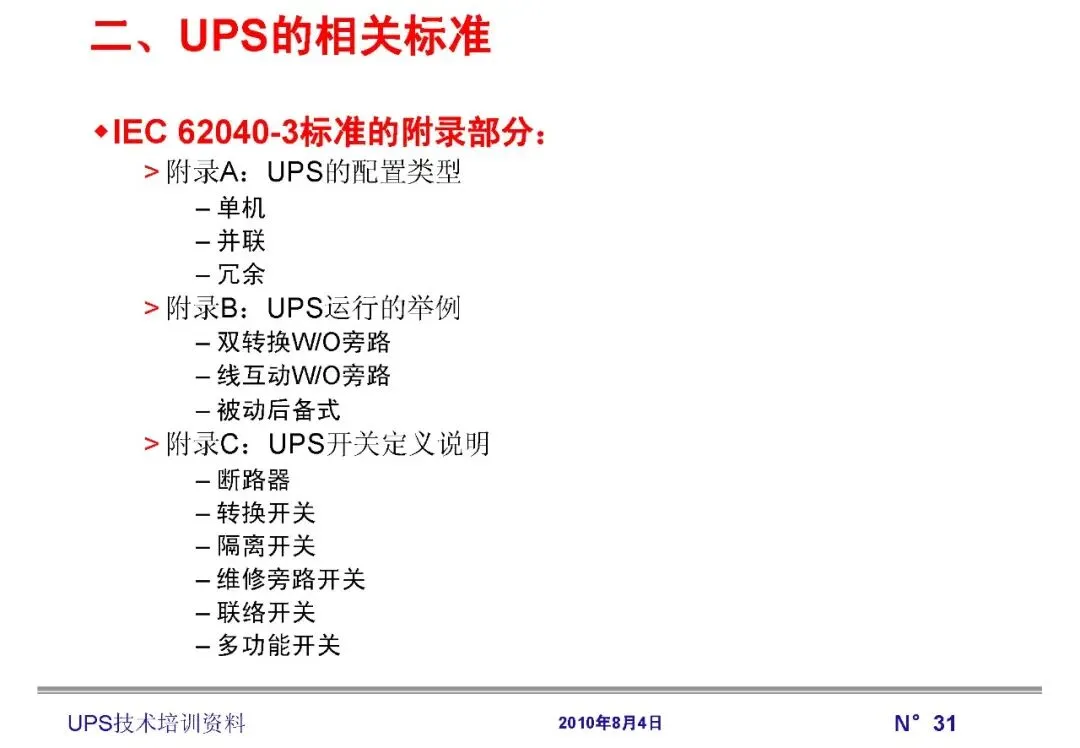

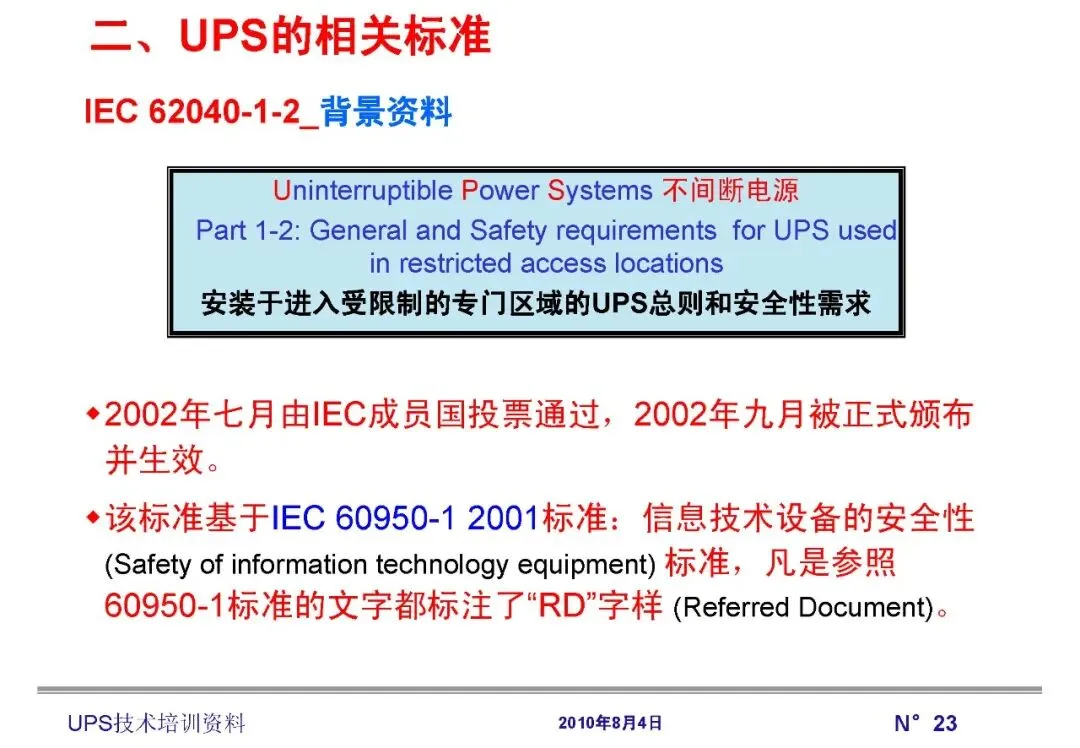

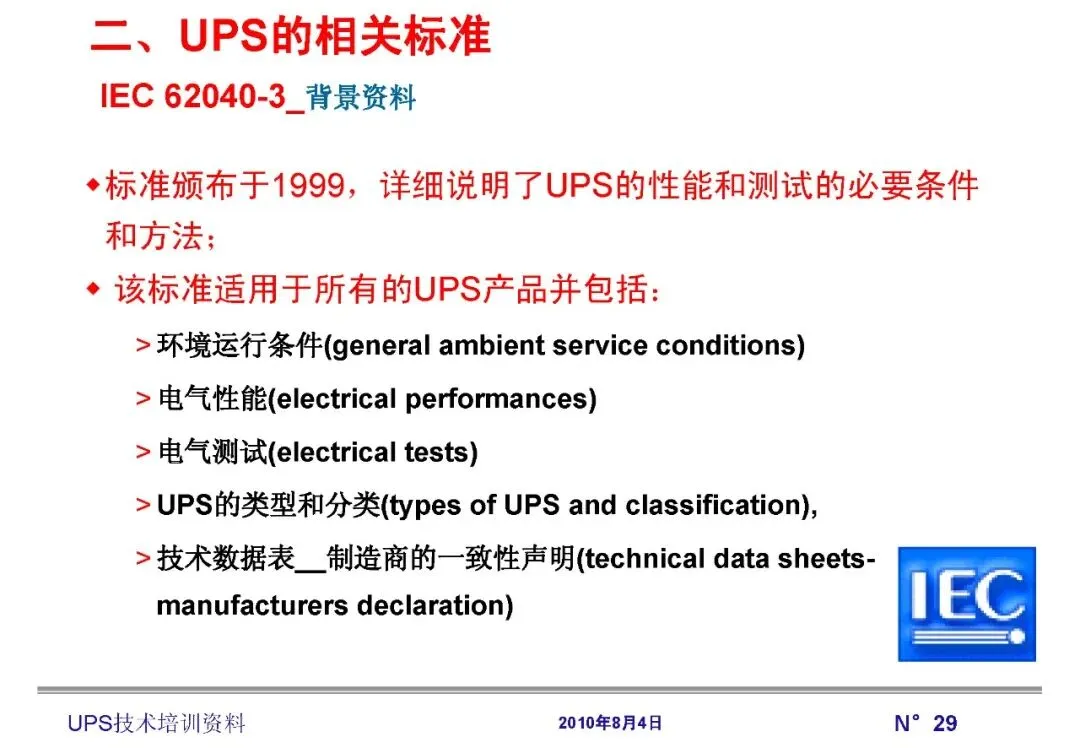

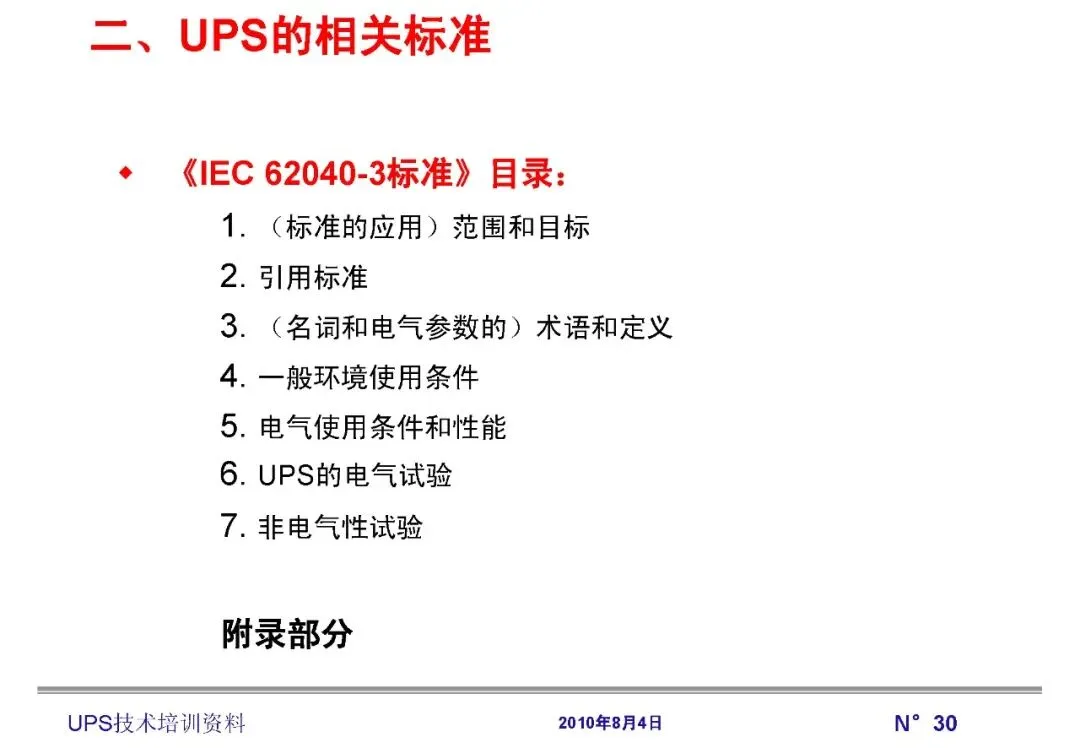

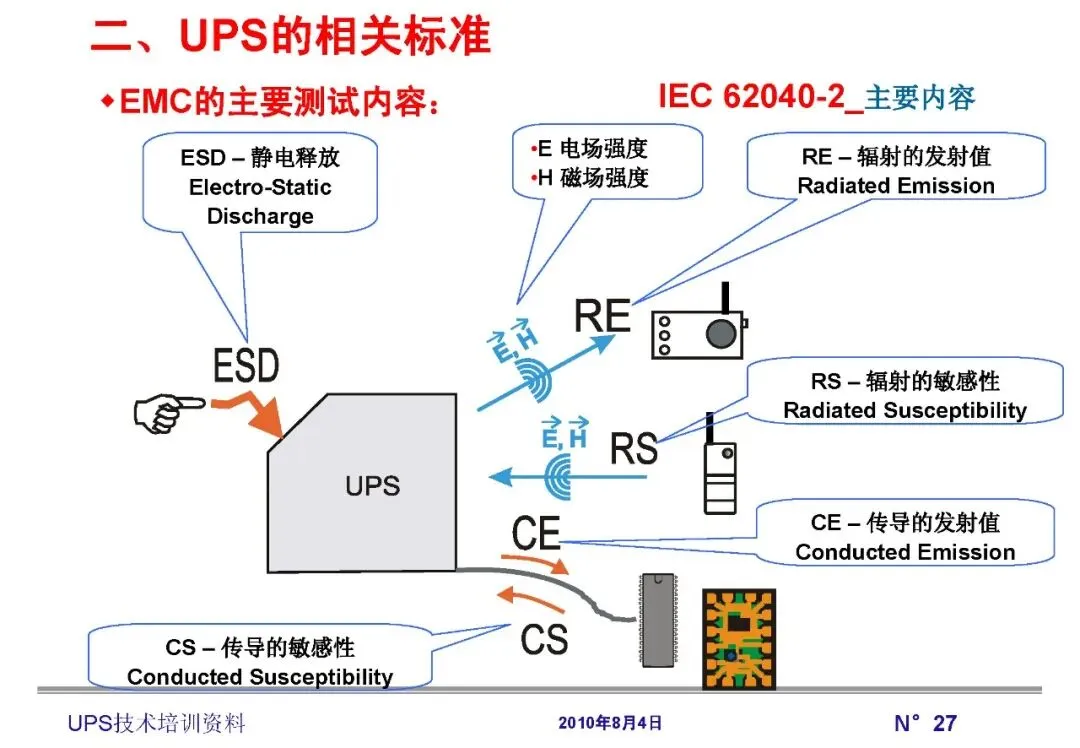

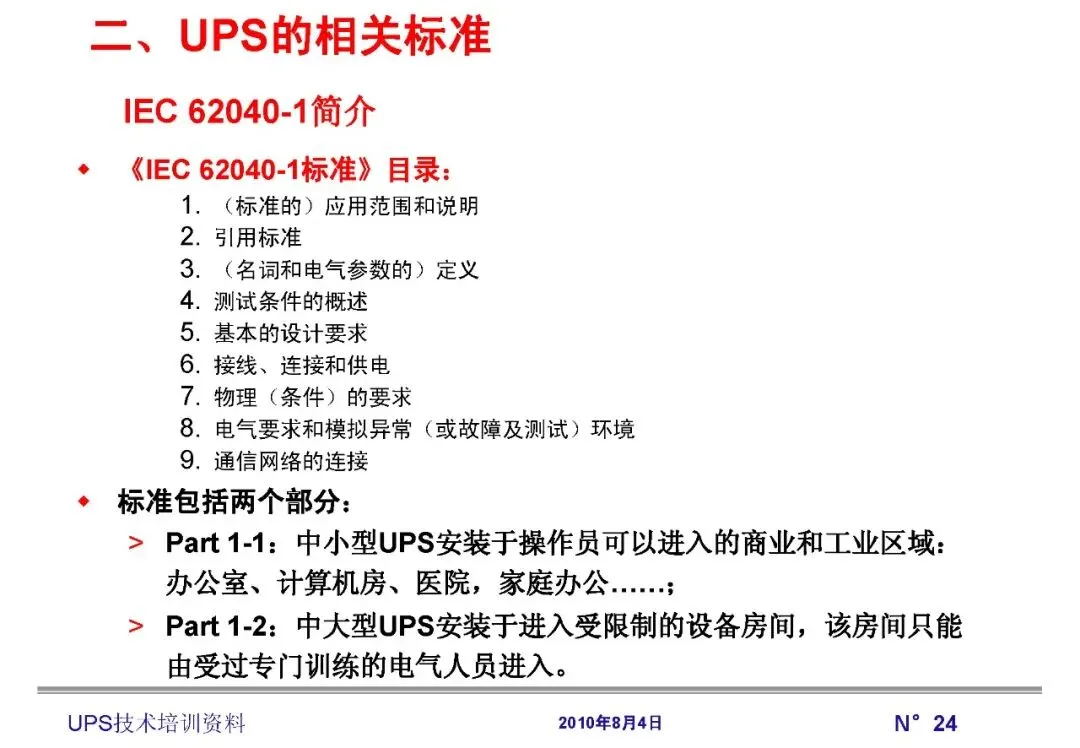

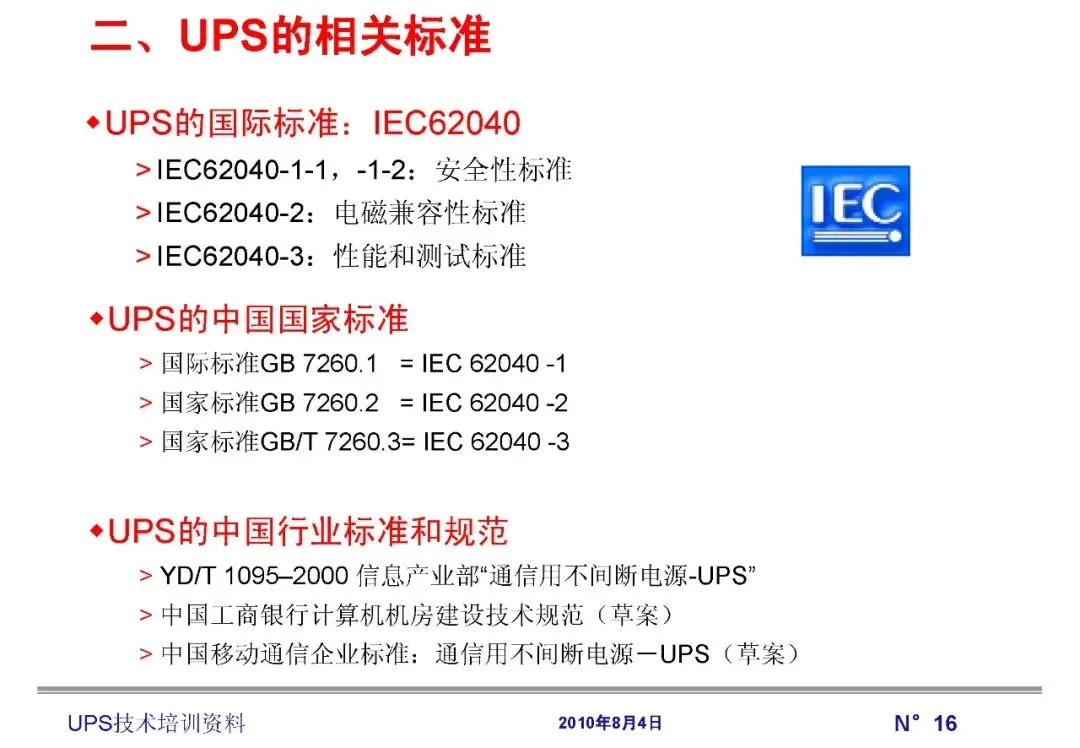

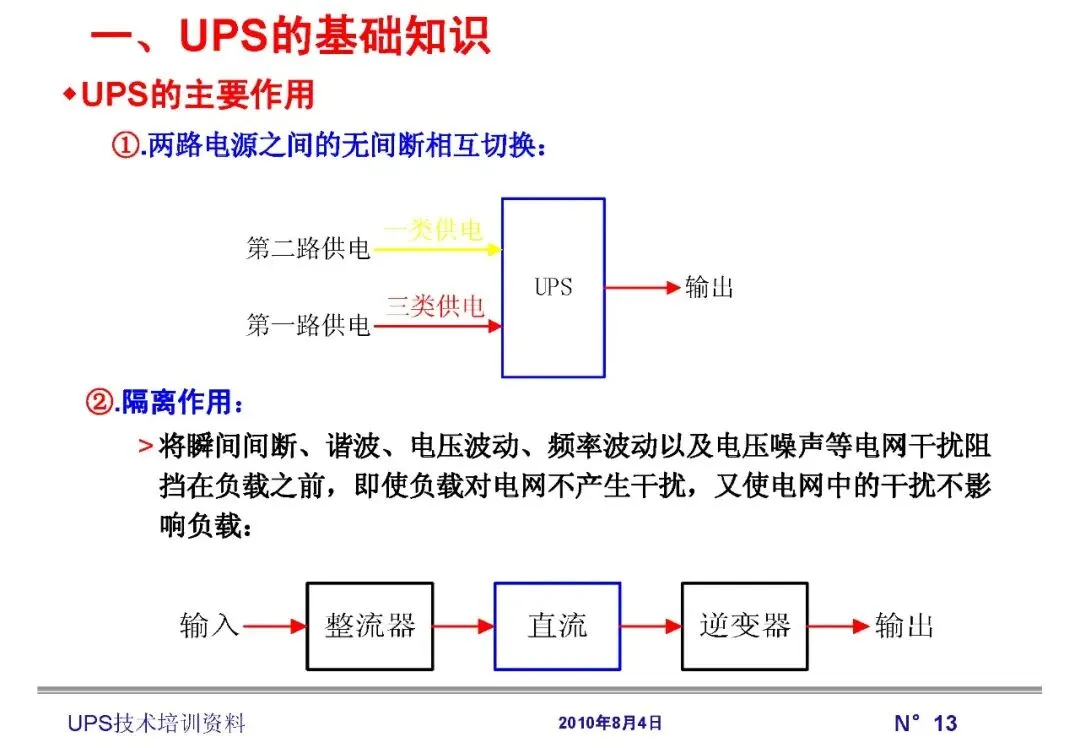

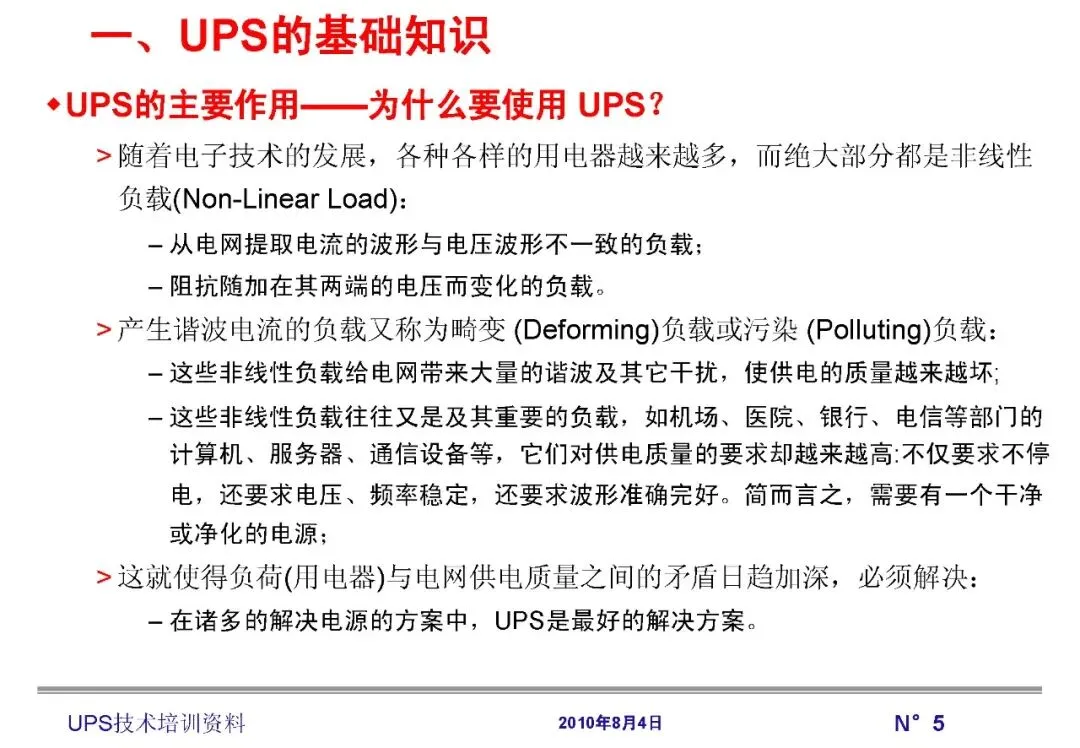

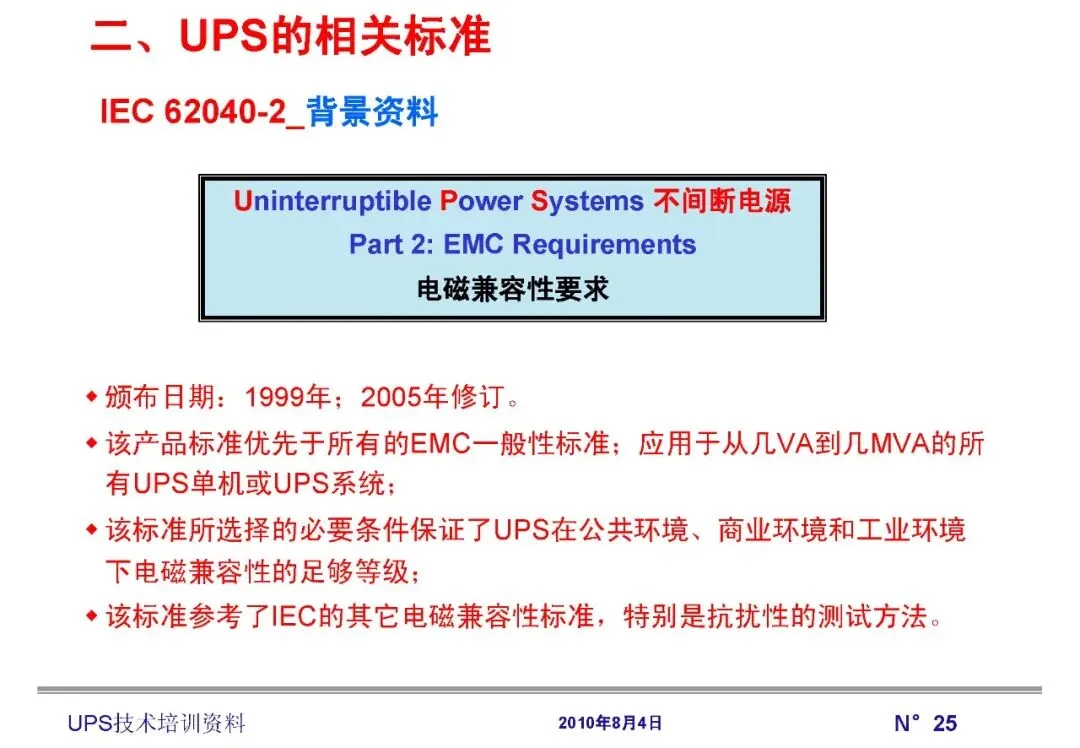

IEC62040-3描述了UPS的三种分类方法和拓扑结构：

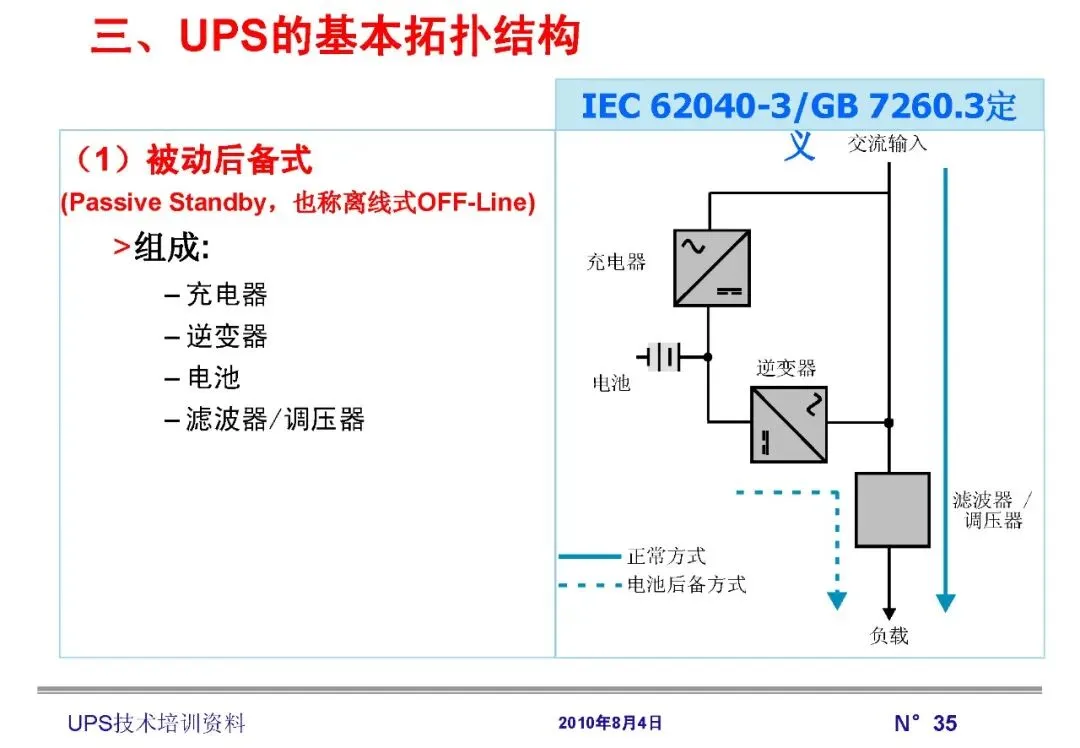

>VFD级-被动后备式(PassiveStandby-“Off-line”）
一负载的电压V和频率F取决于电网电源(Depends）
一电压和频率都没有经过调整
>VI级-线交互式(LineInteractive）
一负载的电压V与电网电源无关(Independent)
一频率没有经过调整
>VFI级-双转换式(DoubleConversion-“On-Line”）
一负载的电压V和频率F都与电网电源无关(Independent）
一负载的电压和频率都是经过“再生”调整的(re-generated）

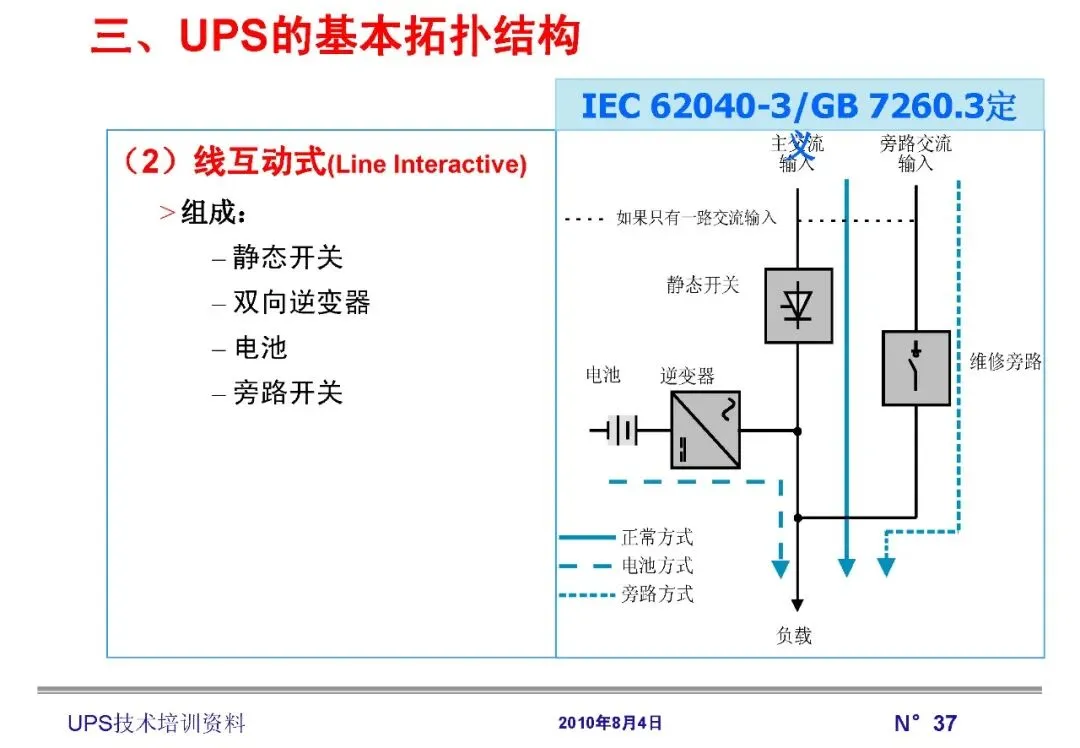

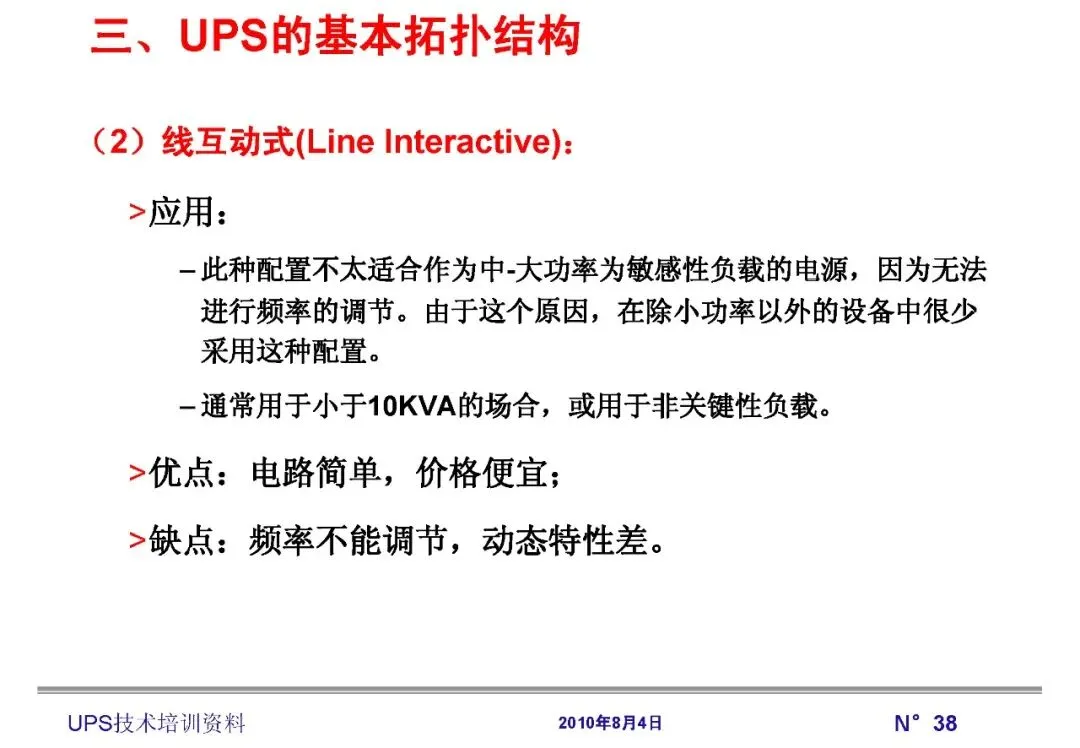

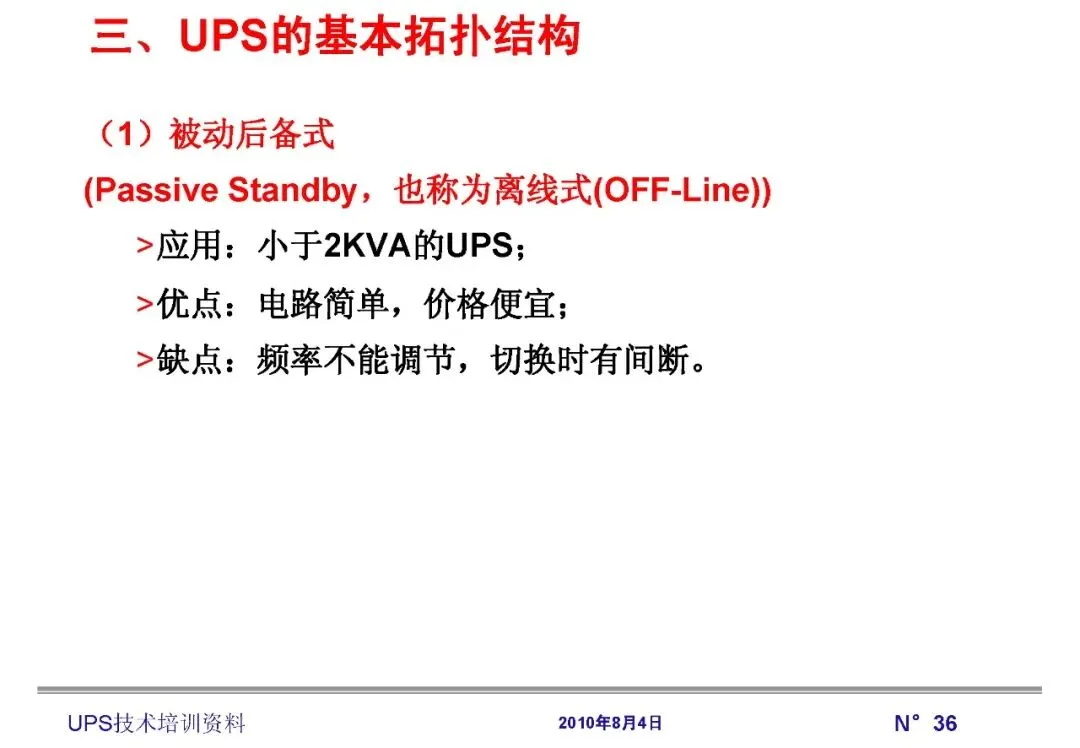

(2）线互动式(Line Interactive)：
>应用：
一此种配置不太适合作为中-大功率为敏感性负载的电源，因为无法
进行频率的调节。由于这个原因，在除小功率以外的设备中很少
采用这种配置。
一通常用于小于10KVA的场合，或用于非关键性负载。
>优点：电路简单，价格便宜；
>缺点：频率不能调节，动态特性差。

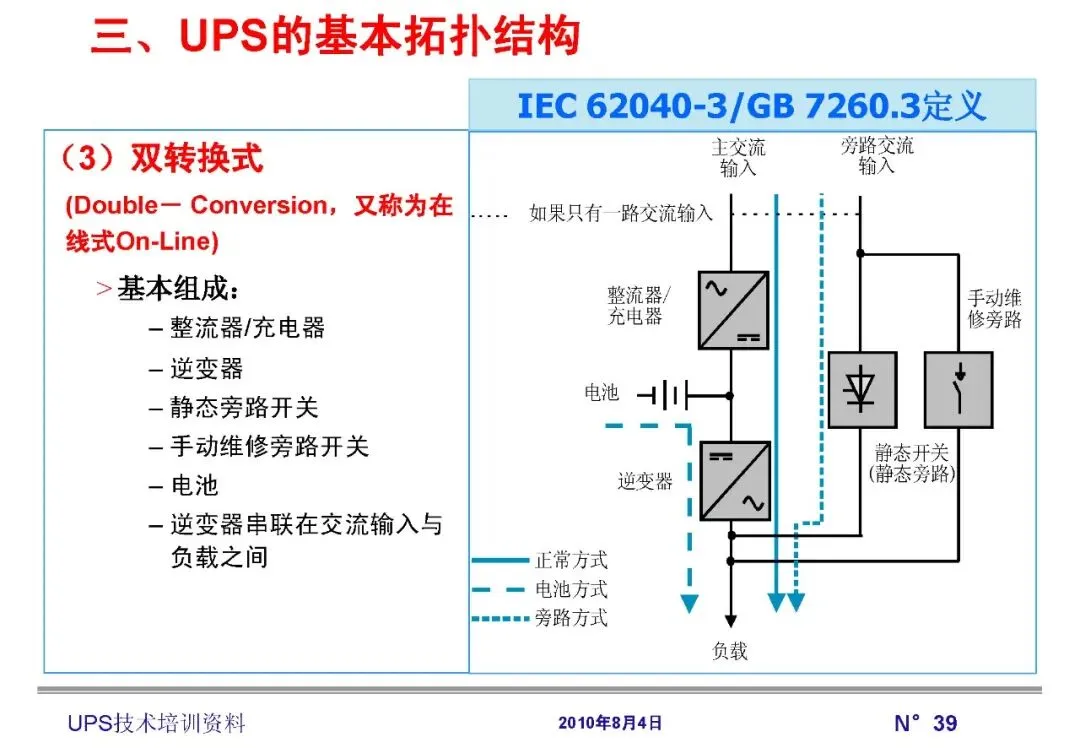

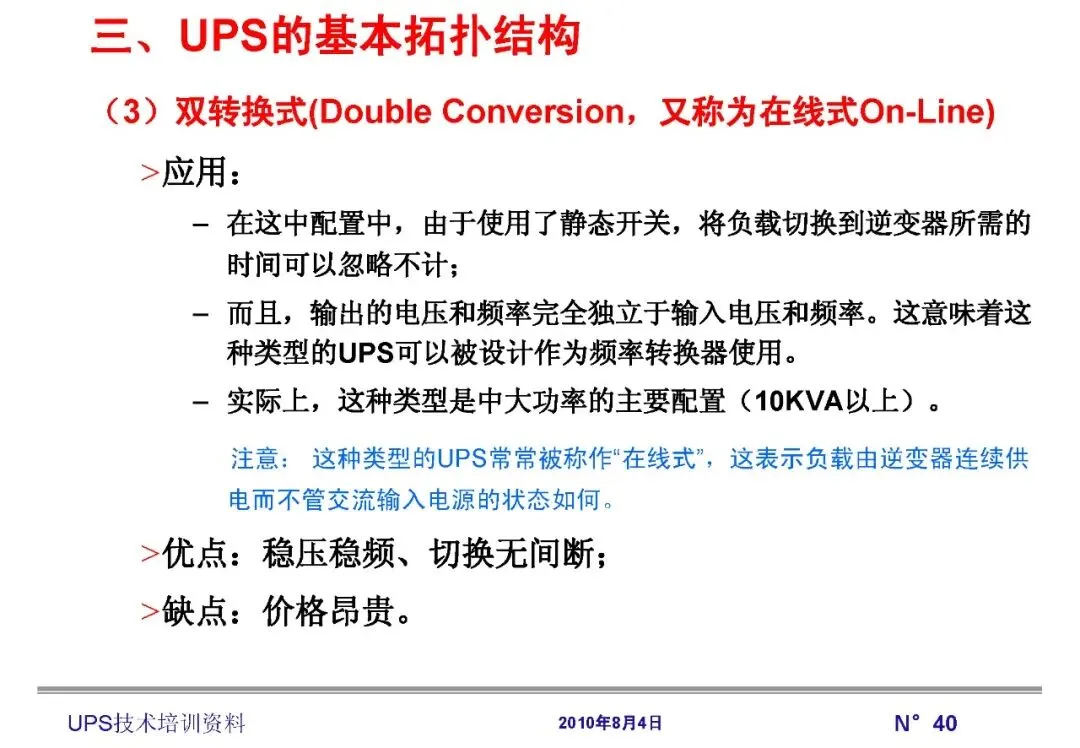

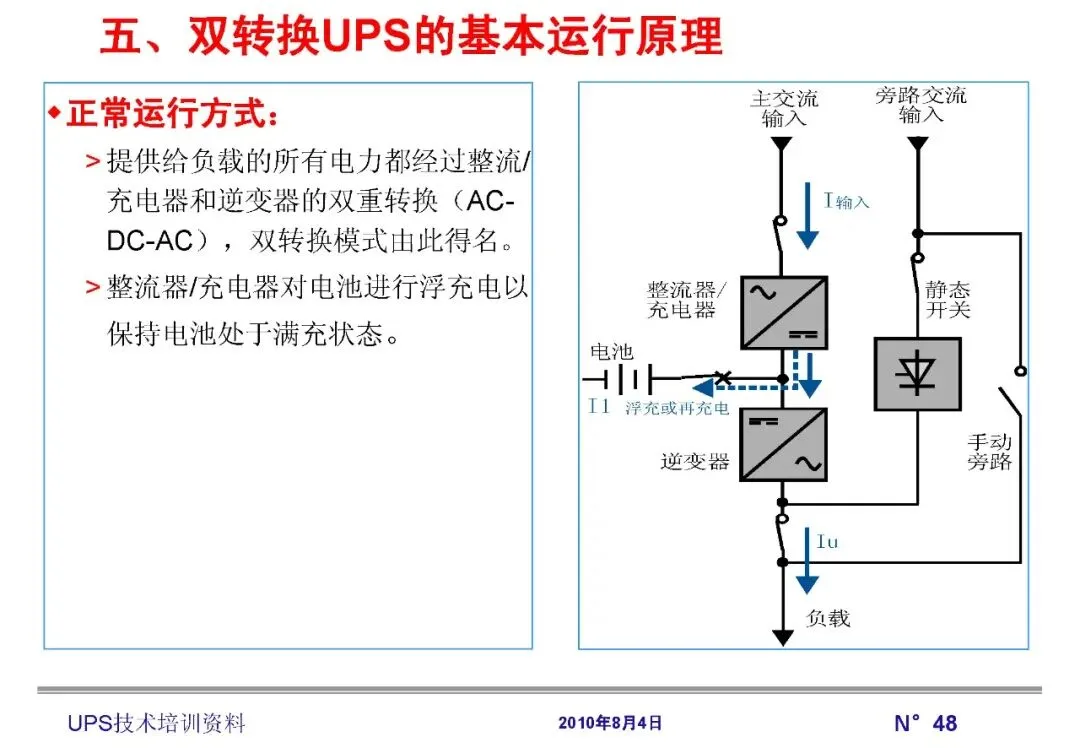

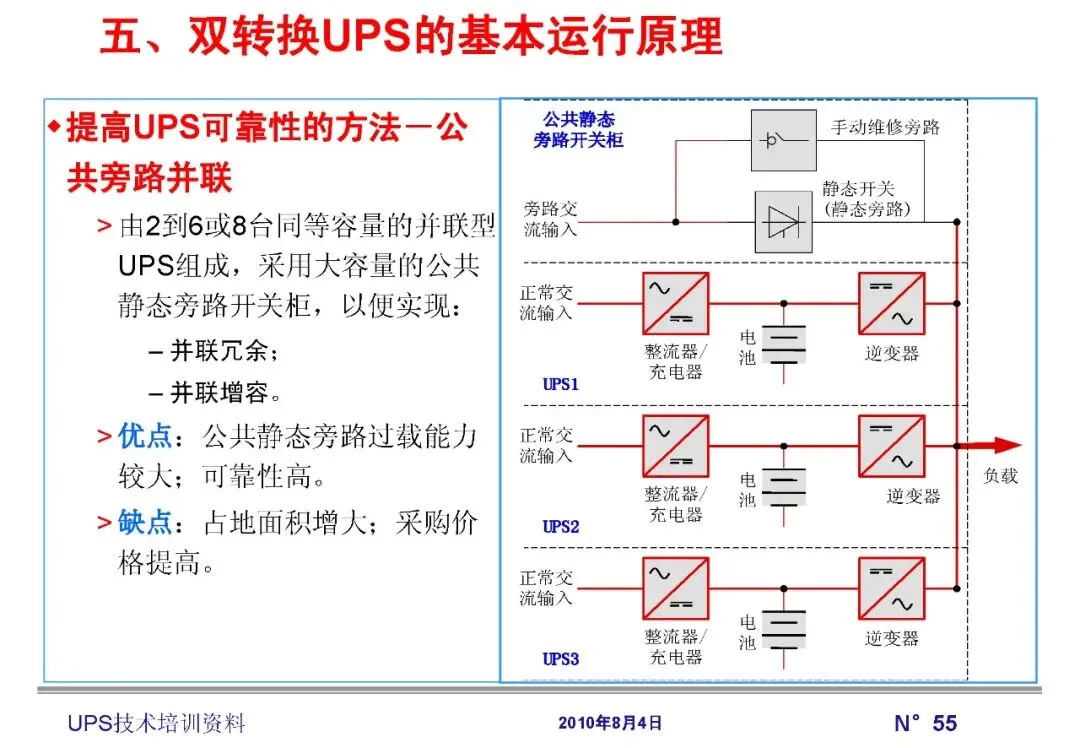

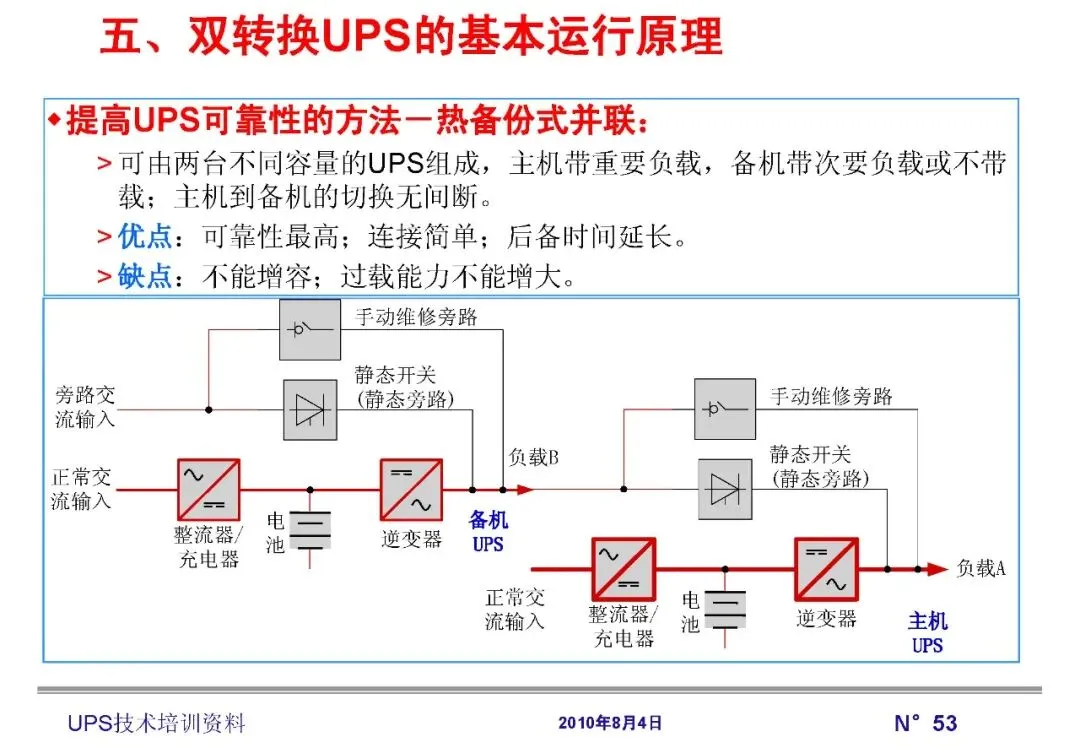

（3）双转换式(DoubleConversion，又称为在线式On-Line）
>应用：
一在这中配置中，由于使用了静态开关，将负载切换到逆变器所需的
时间可以忽略不计；
一而且，输出的电压和频率完全独立于输入电压和频率。这意味着这
种类型的UPS可以被设计作为频率转换器使用。
一实际上，这种类型是中大功率的主要配置（10KVA以上）。
注意：这种类型的UPS常常被称作“在线式”，这表示负载由逆变器连续供
电而不管交流输入电源的状态如何。
>优点：稳压稳频、切换无间断；
>缺点：价格昂贵。

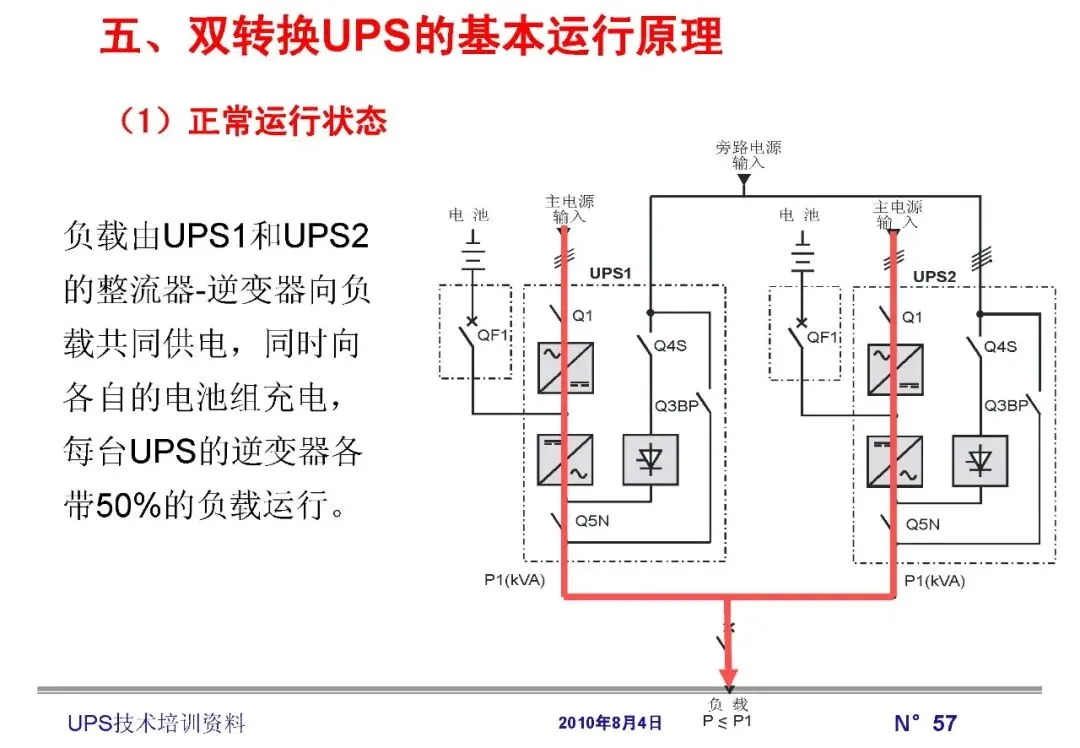

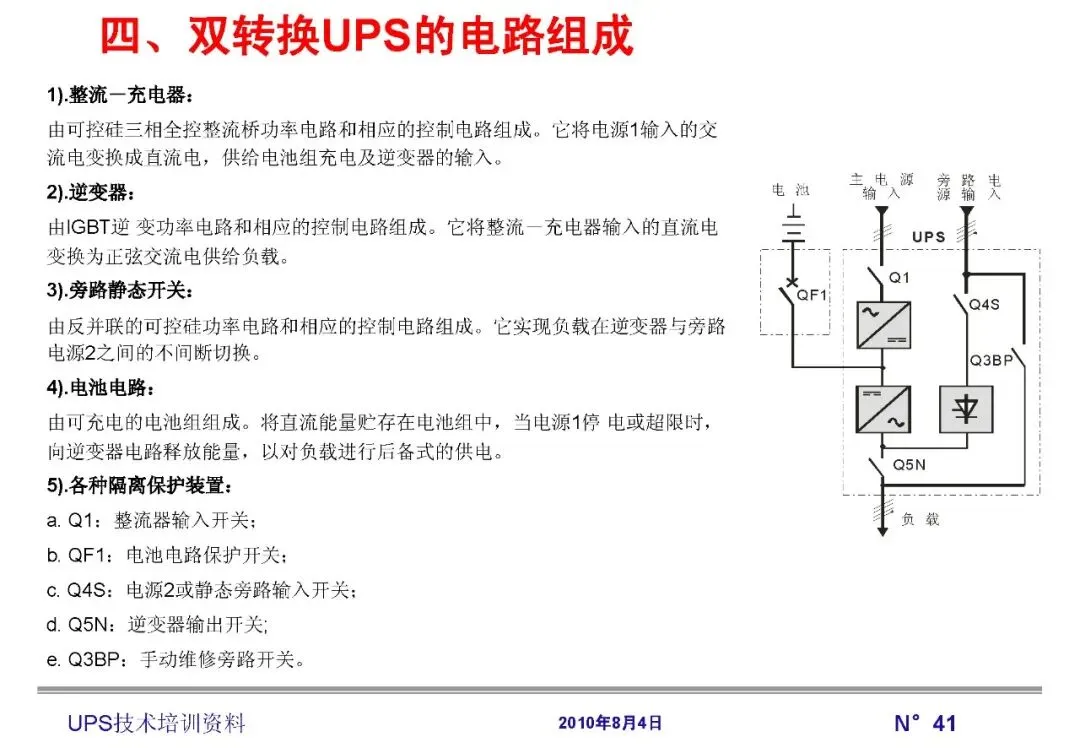

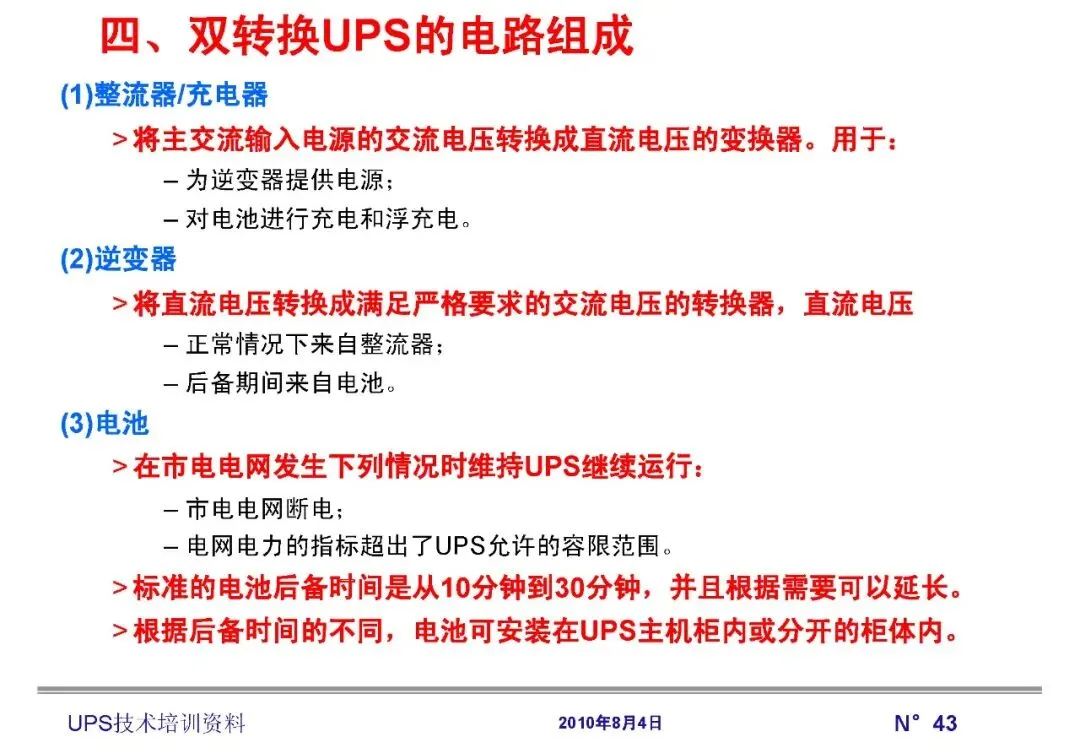

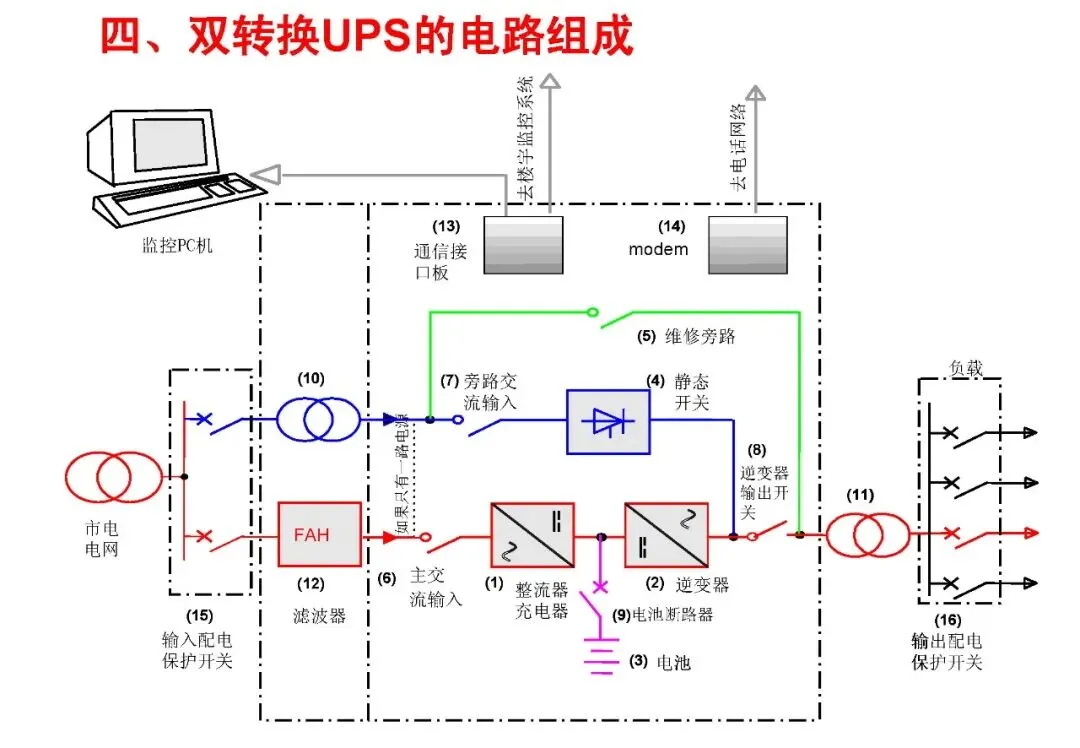

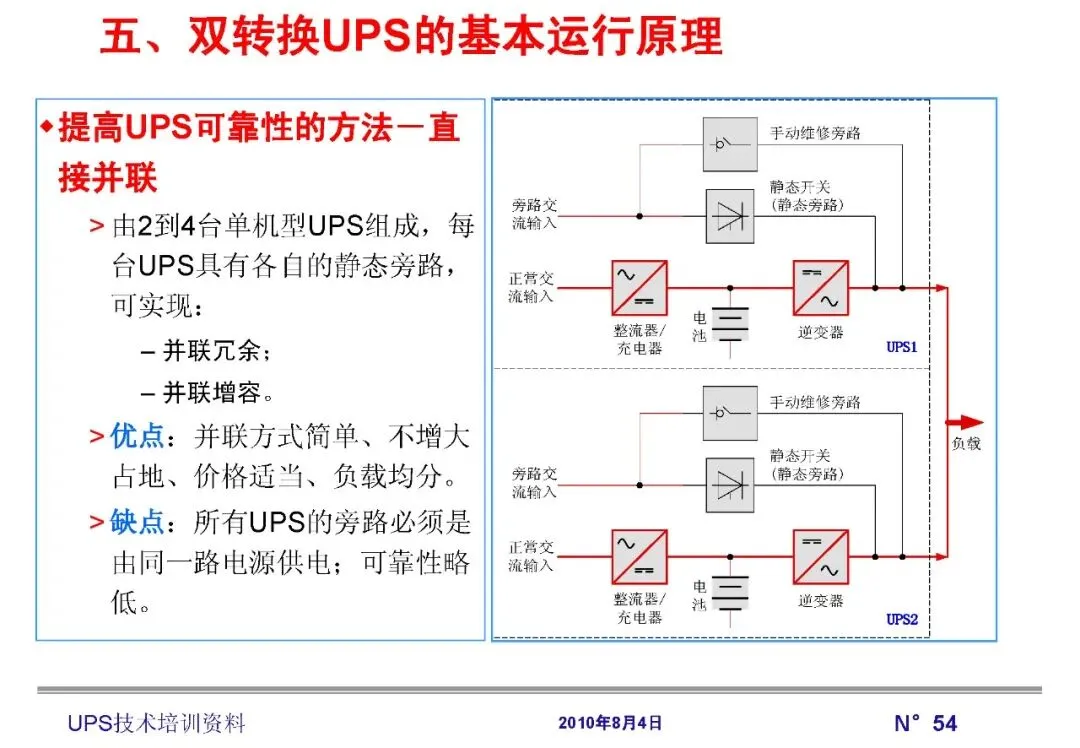

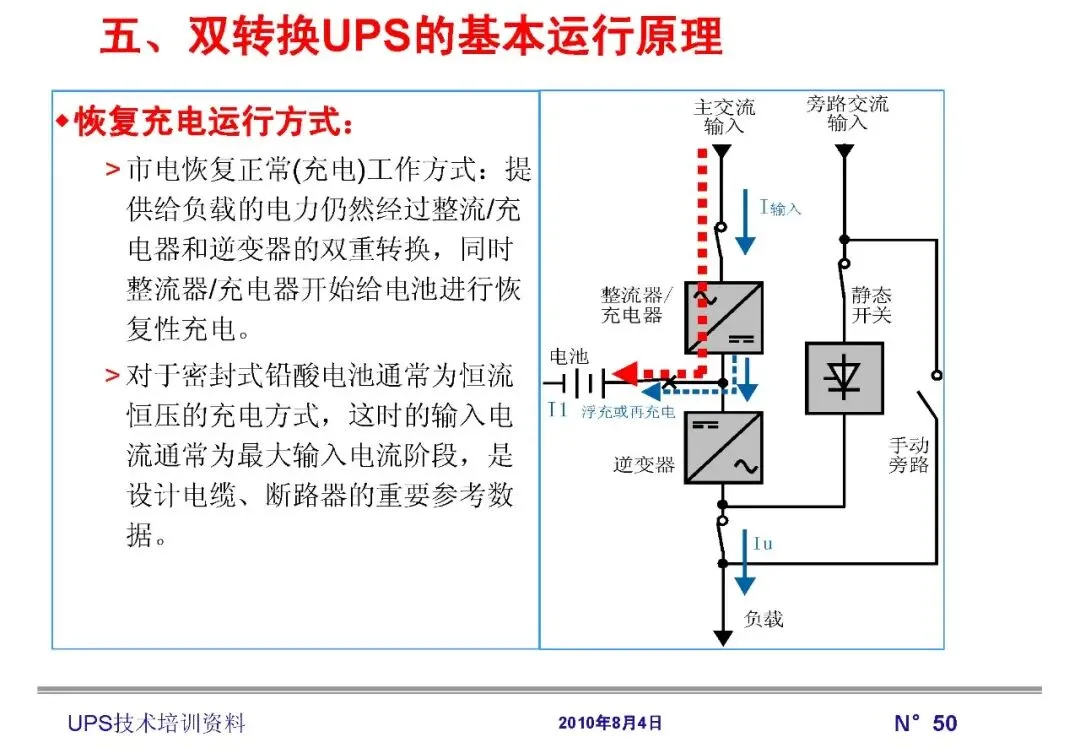

1).整流一充电器：
由可控硅三相全控整流桥功率电路和相应的控制电路组成。它将电源1输入的交
流电变换成直流电，供给电池组充电及逆变器的输入。
2).逆变器：
由IGBT逆变功率电路和相应的控制电路组成。它将整流一充电器输入的直流电
变换为正弦交流电供给负载。

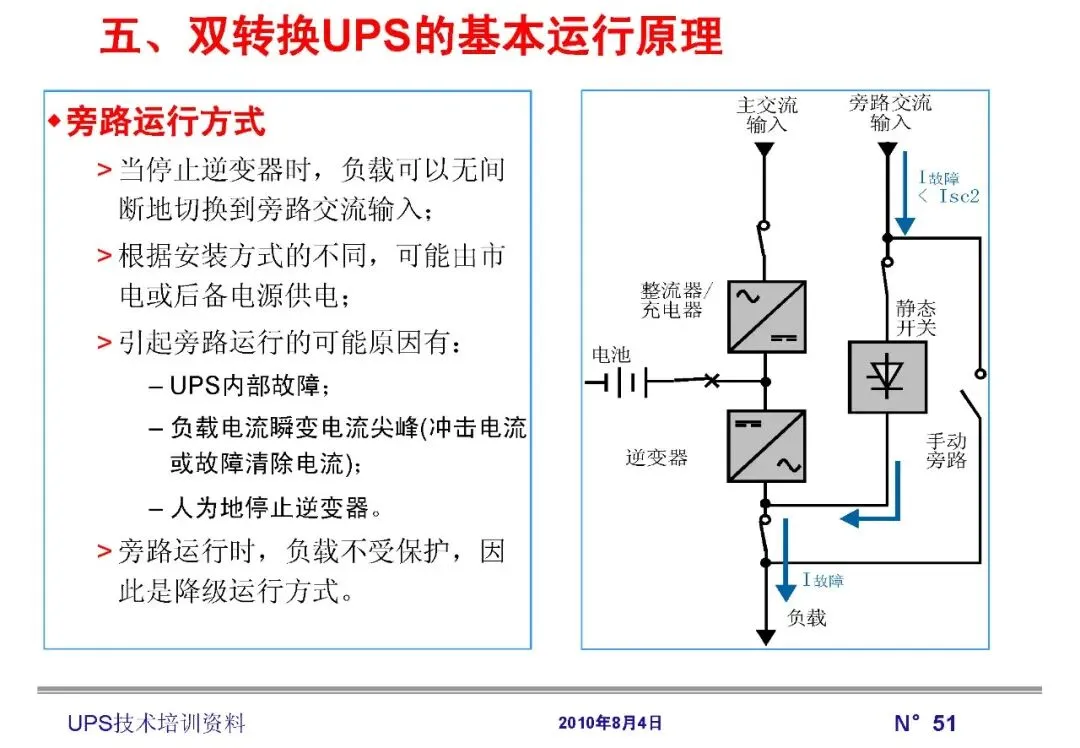

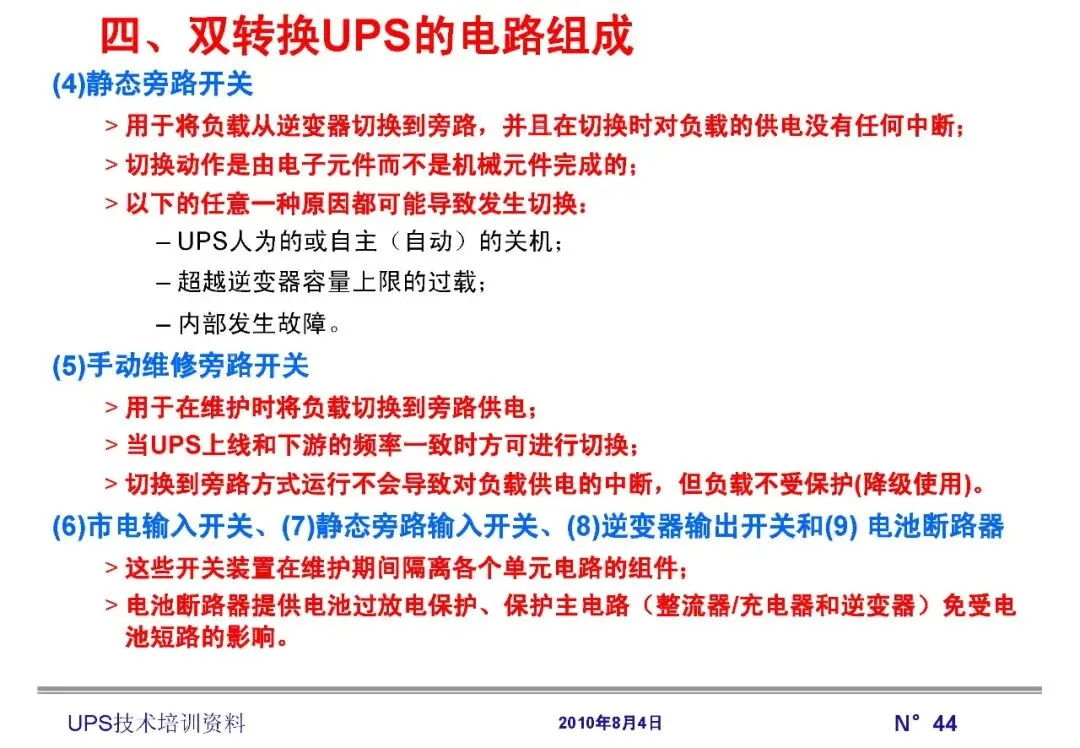

3).旁路静态开关：
由反并联的可控硅功率电路和相应的控制电路组成。它实现负载在逆变器与旁路
电源2之间的不间断切换。

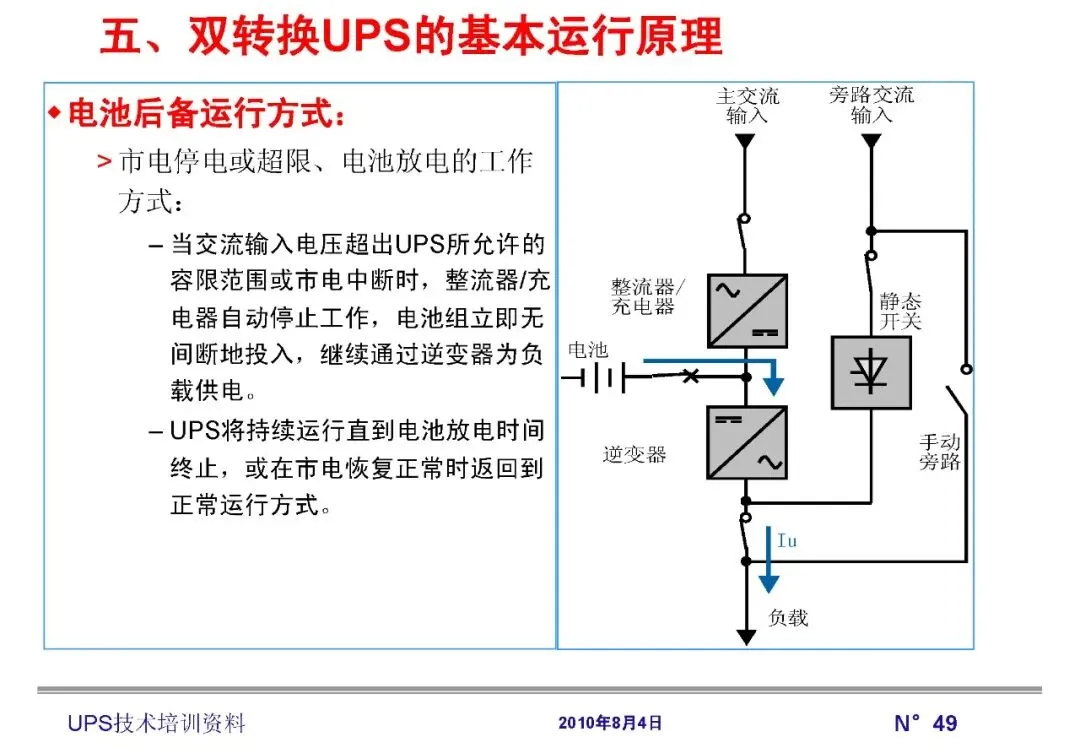

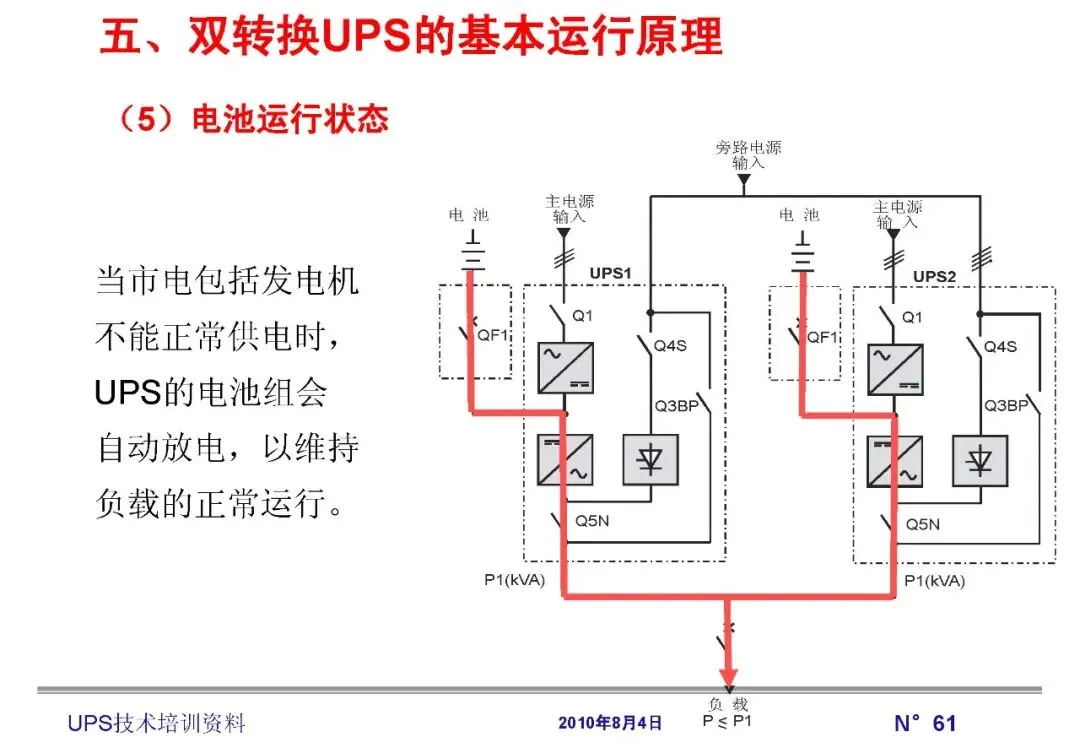

4).电池电路：
由可充电的电池组组成。将直流能量贮存在电池组中，当电源1停电或超限时，
向逆变器电路释放能量，以对负载进行后备式的供电。

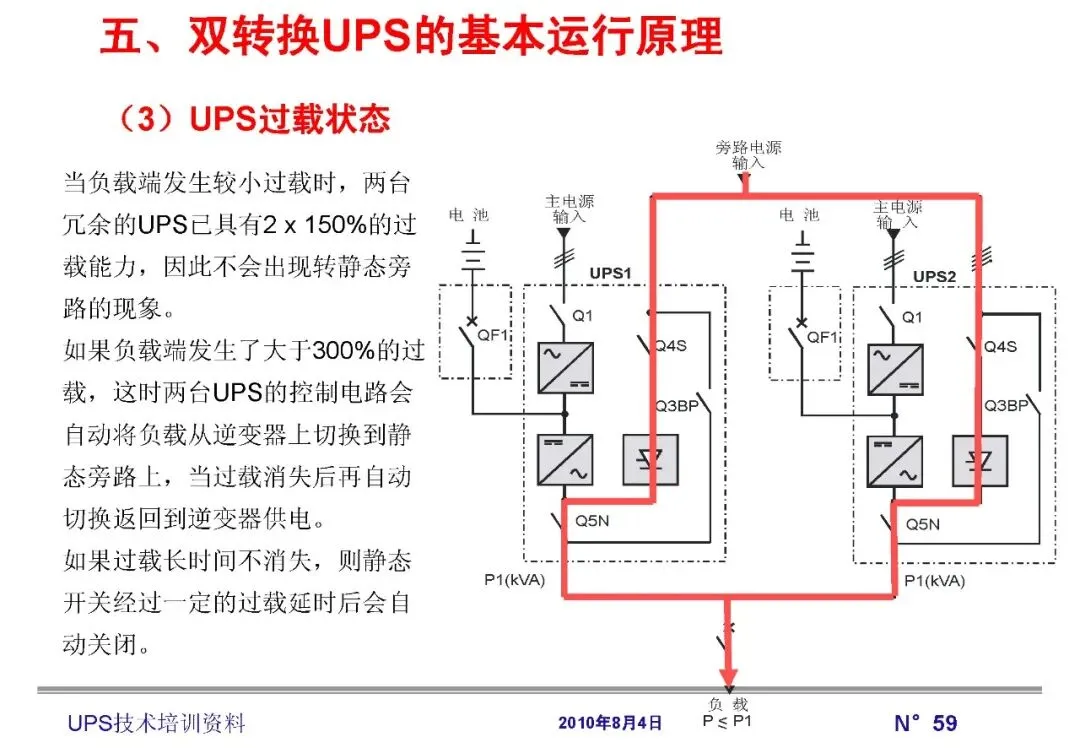

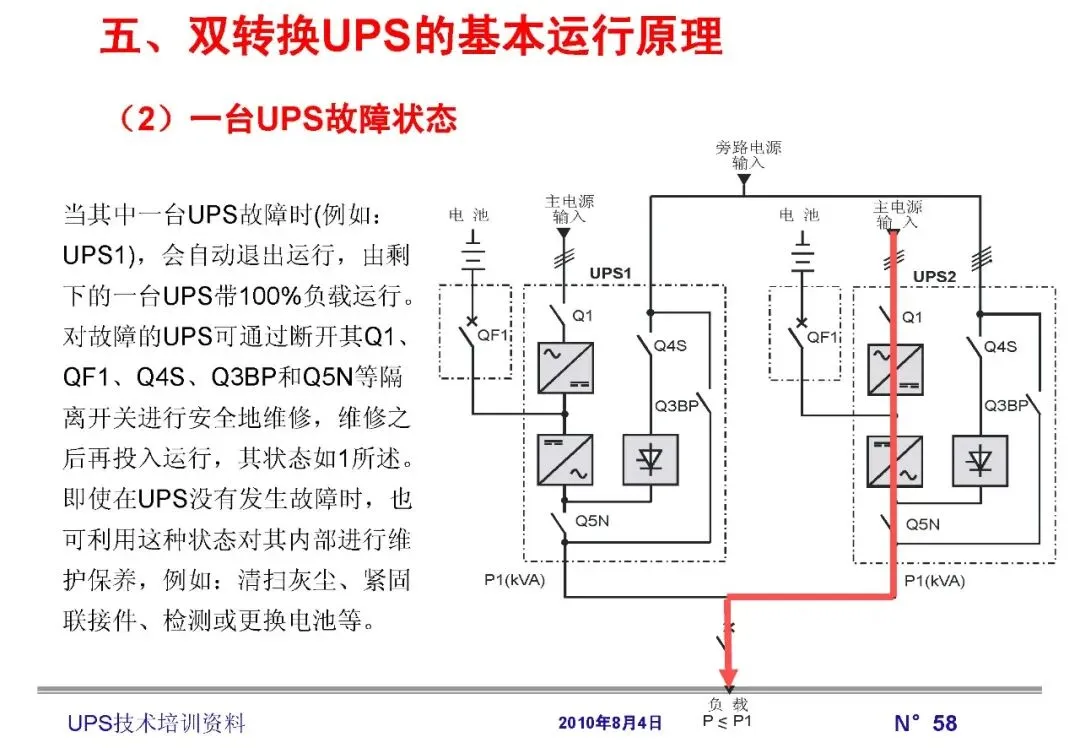

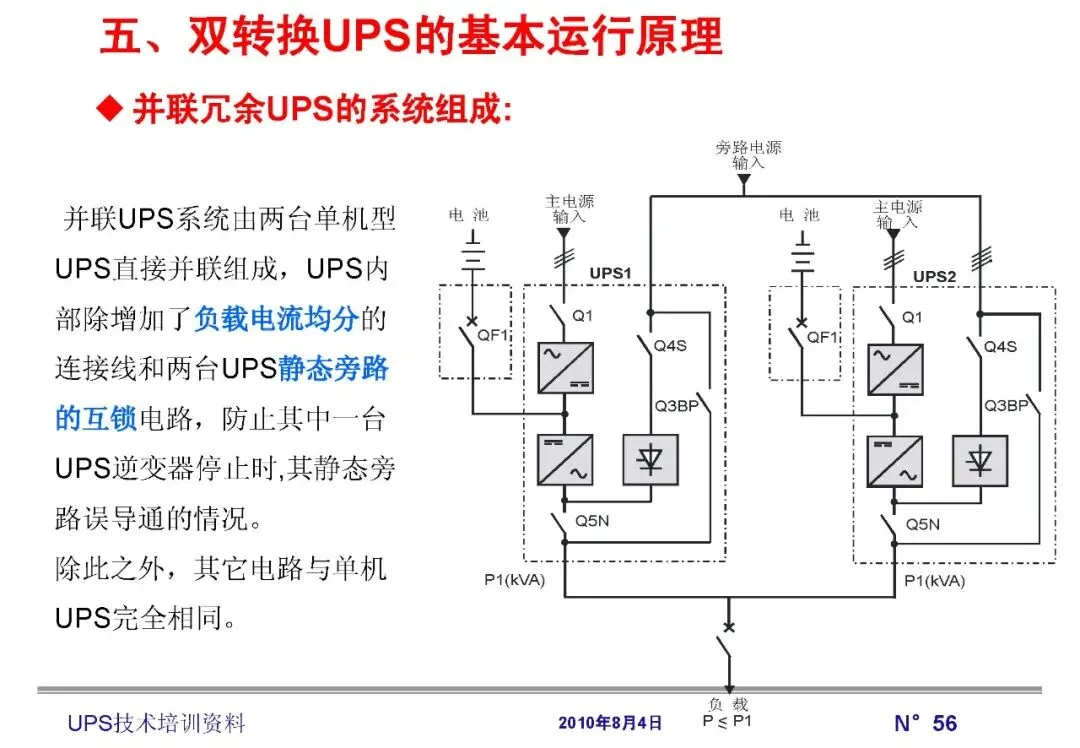

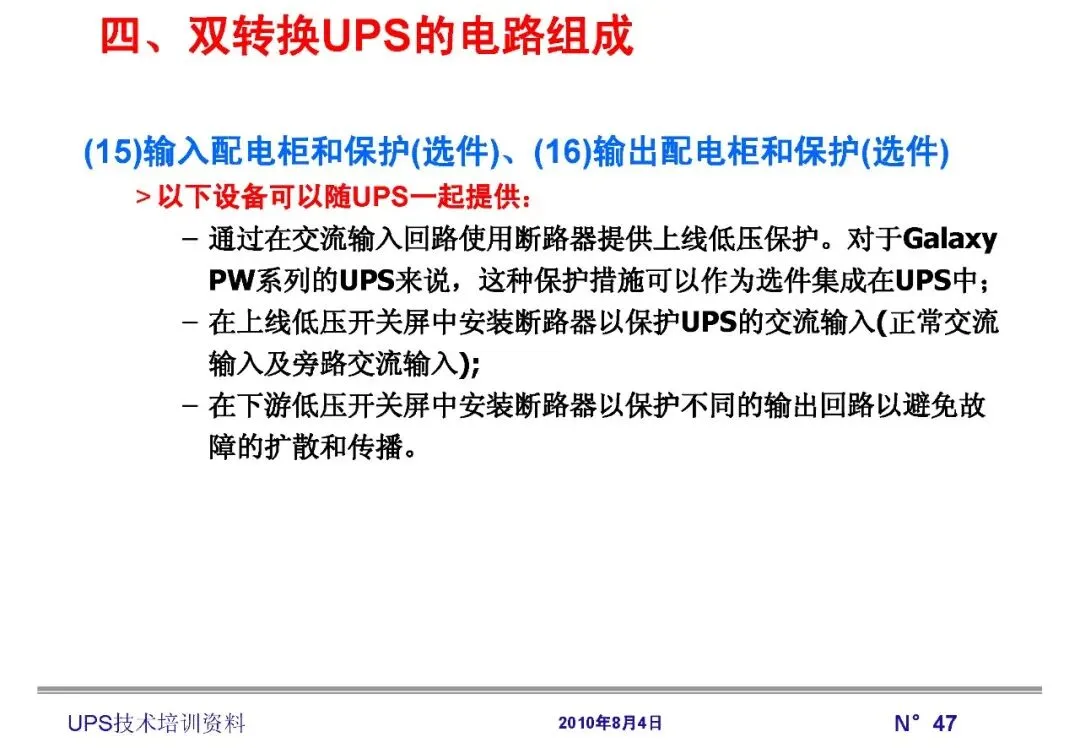

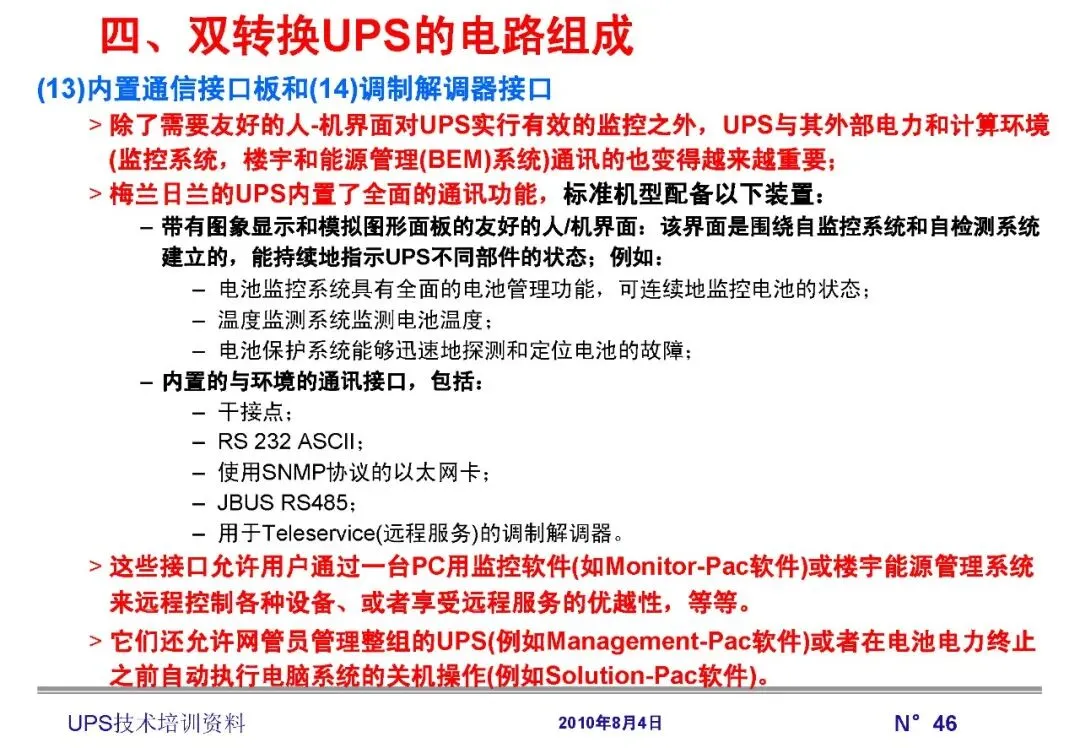

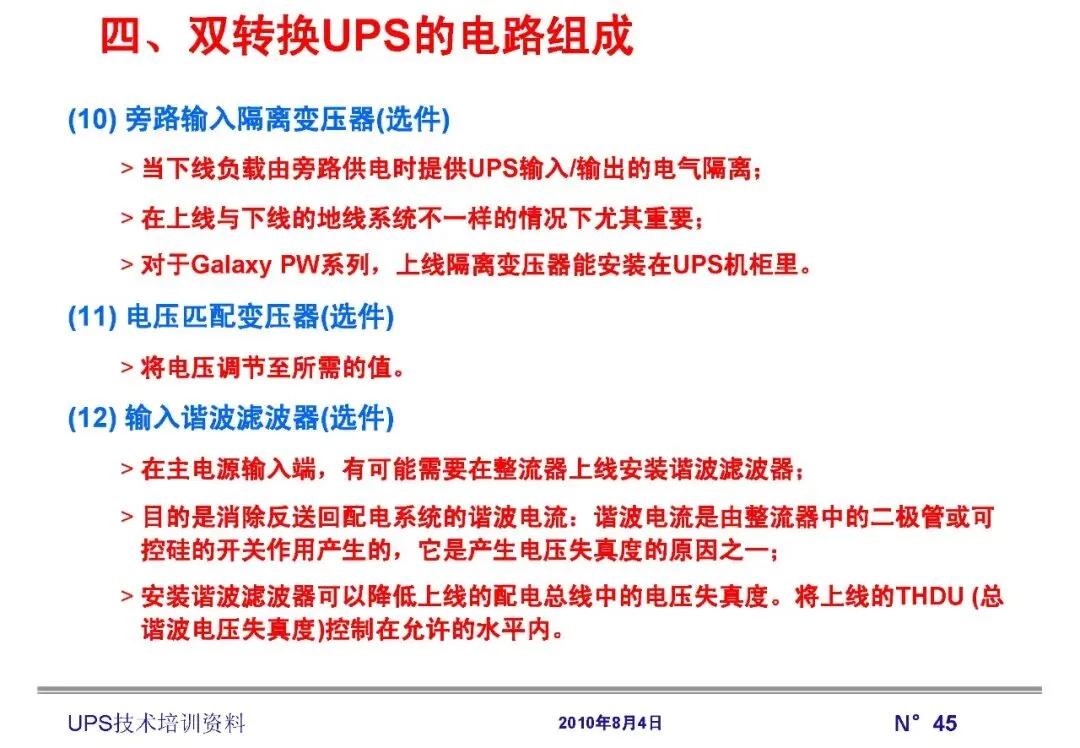

5).各种隔离保护装置：
a.Q1：整流器输入开关；
b.QF1：电池电路保护开关；
C.Q4S：电源2或静态旁路输入开关；
d.Q5N：逆变器输出开关；

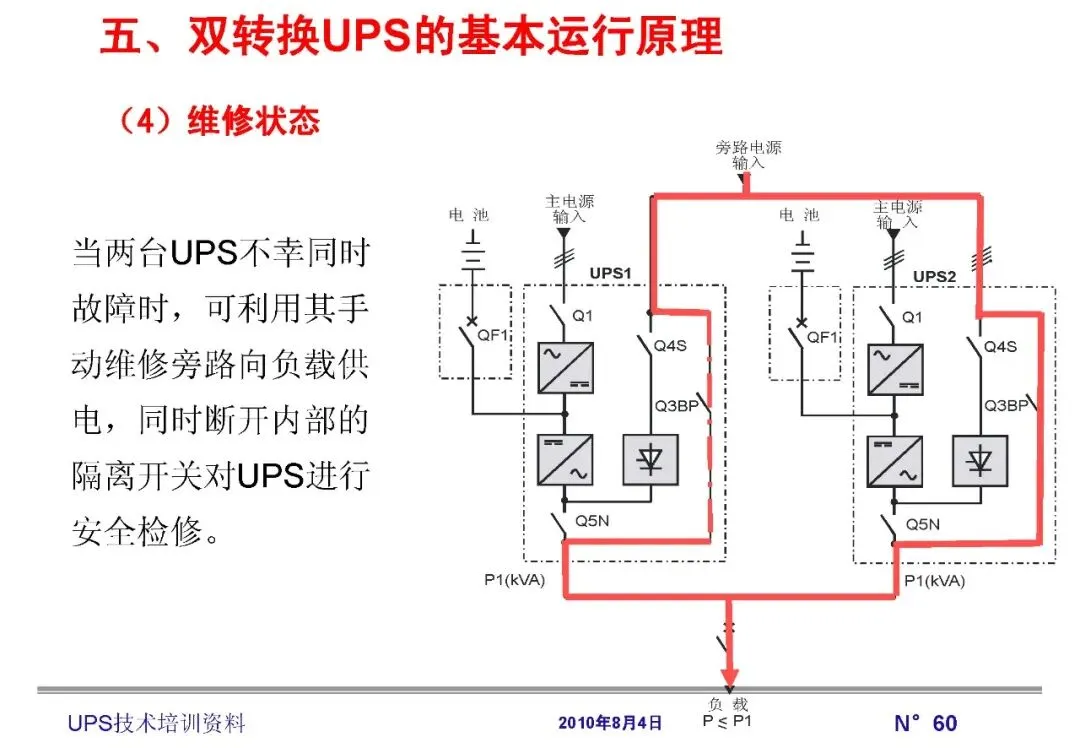

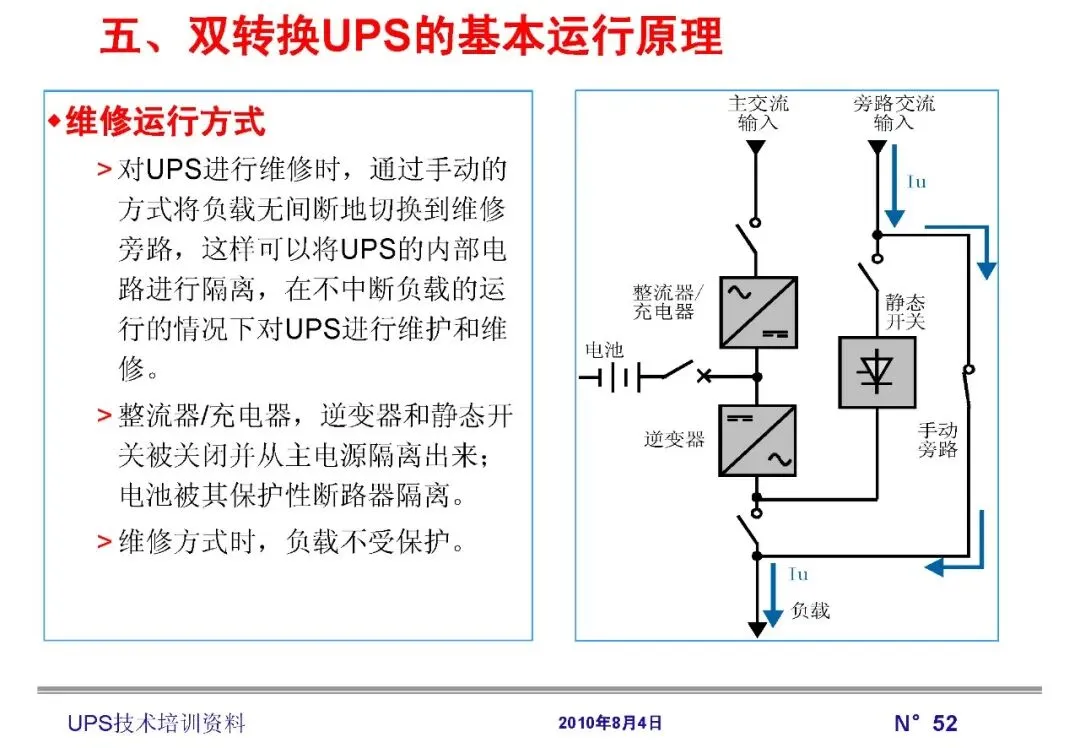

e.Q3BP：手动维修旁路开关。
