继电保护定值核对与整组传动试验实训.ppt

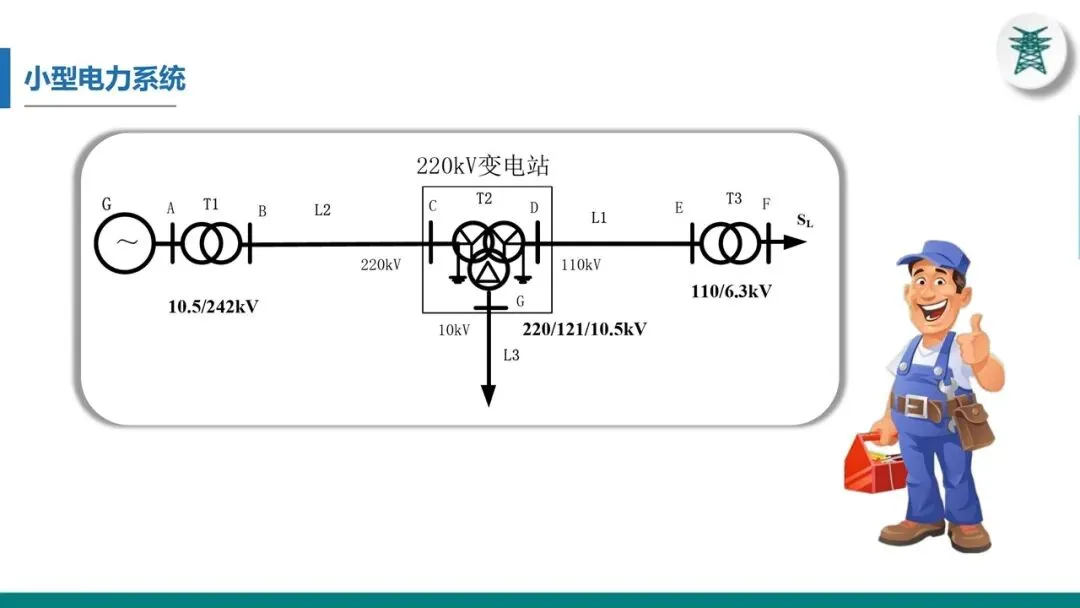

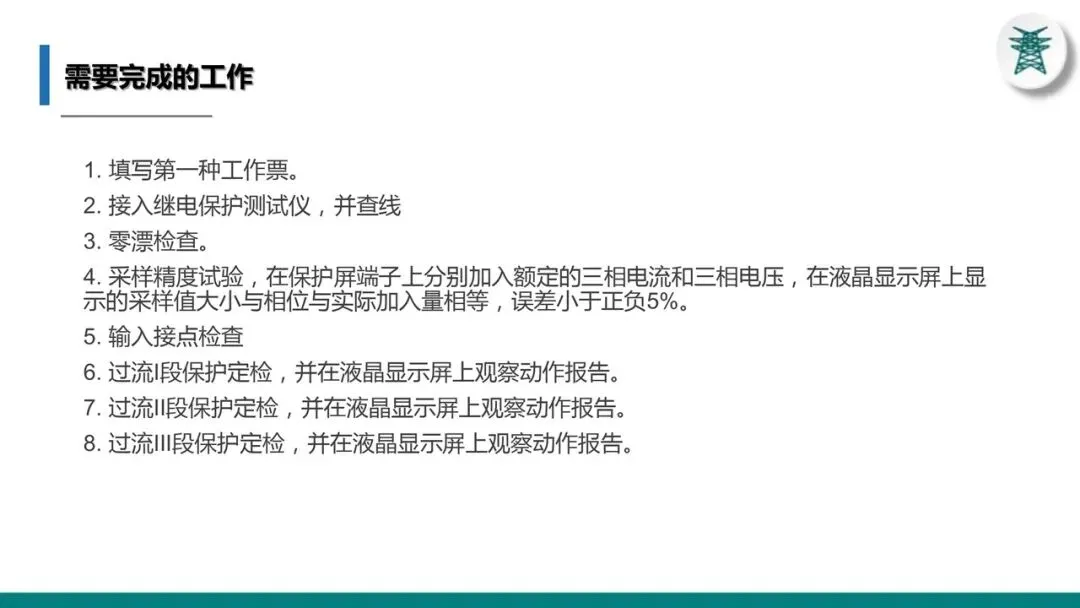

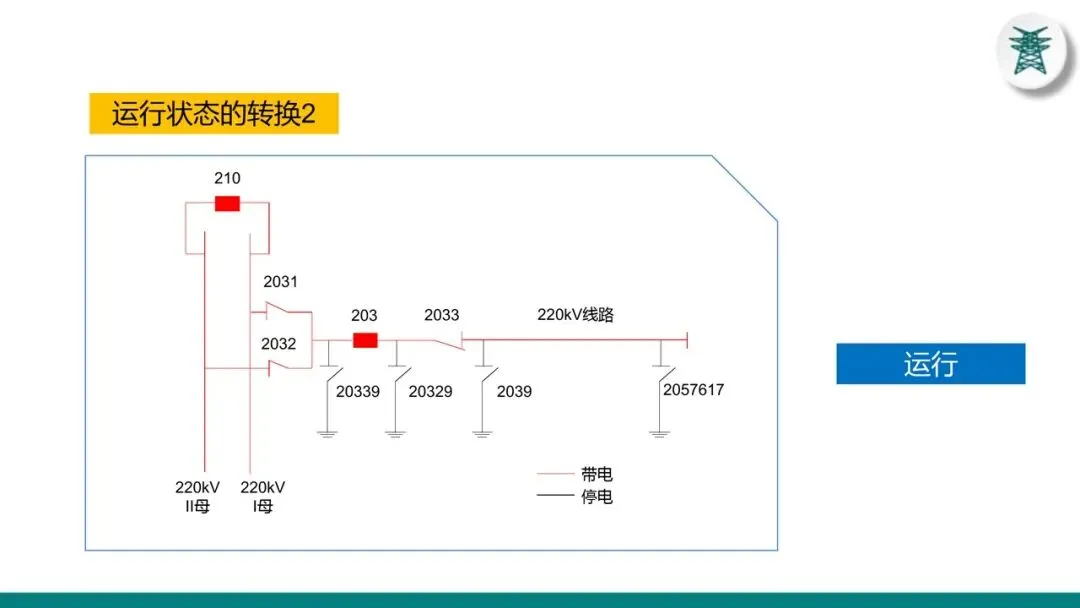

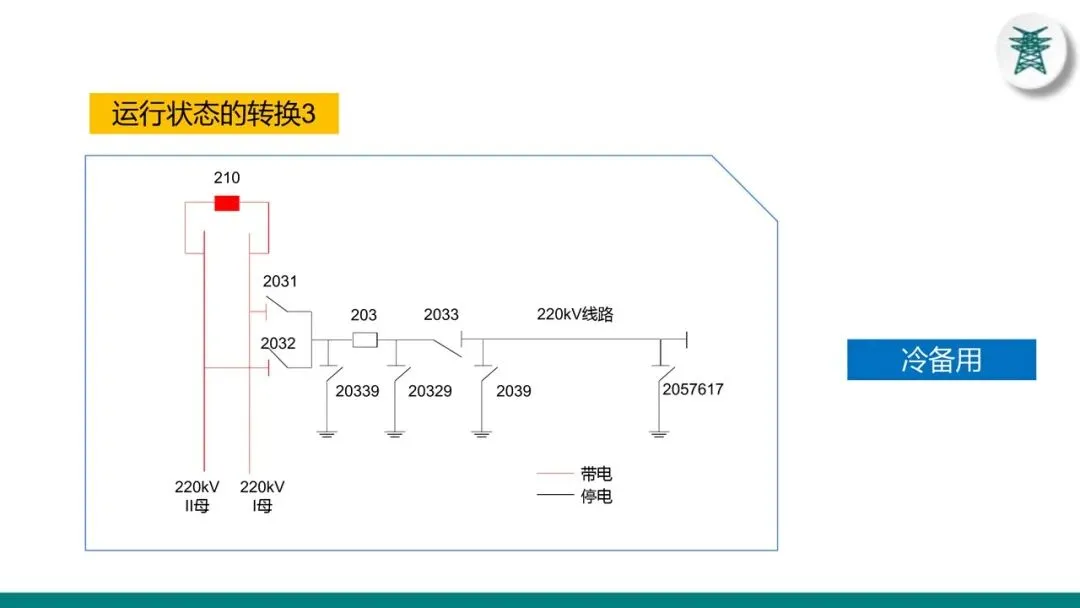

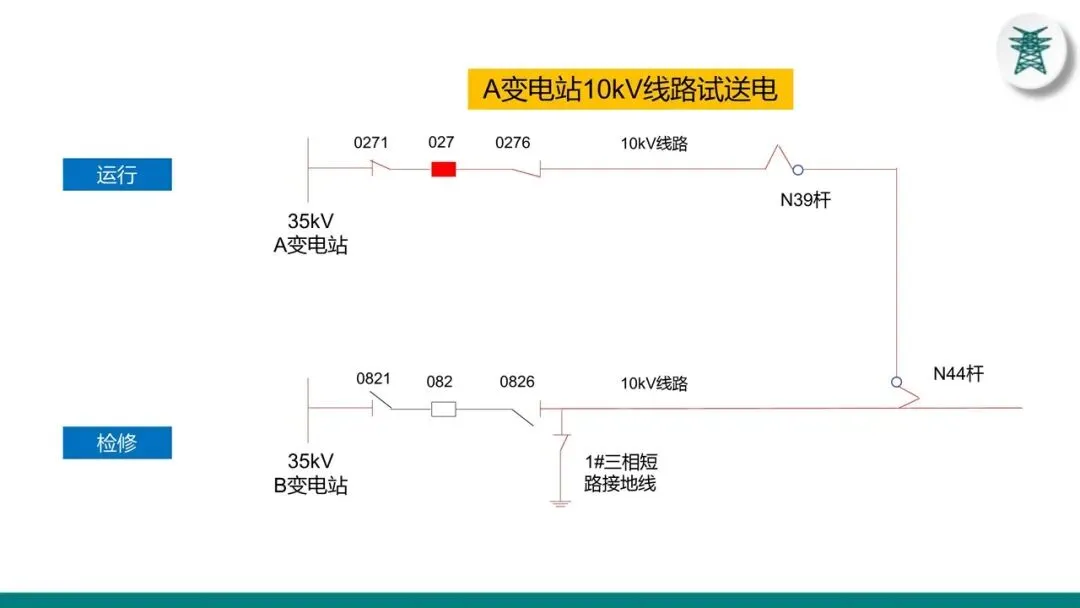

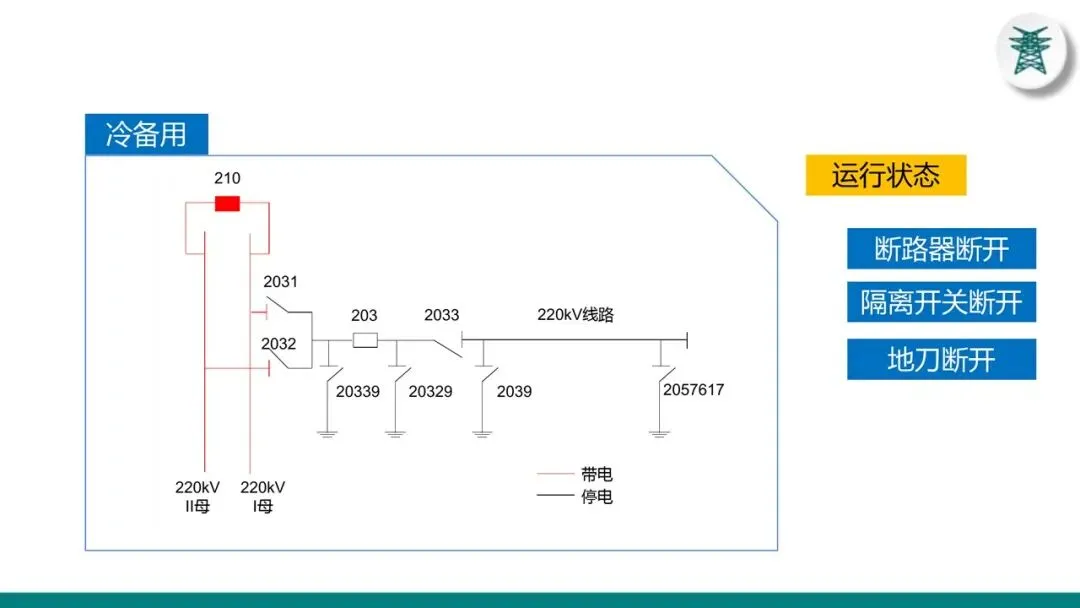

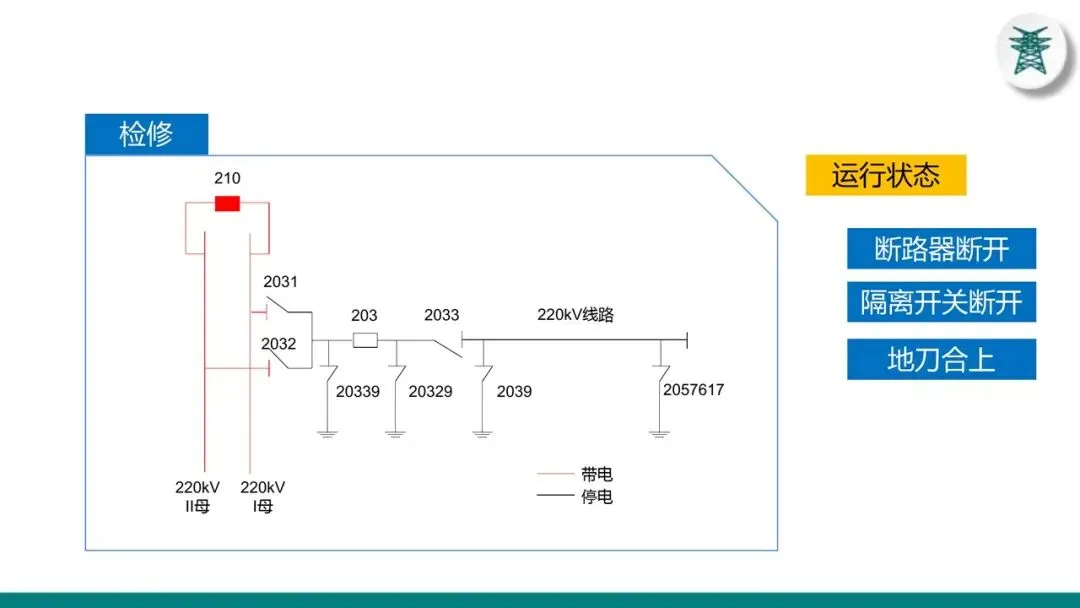

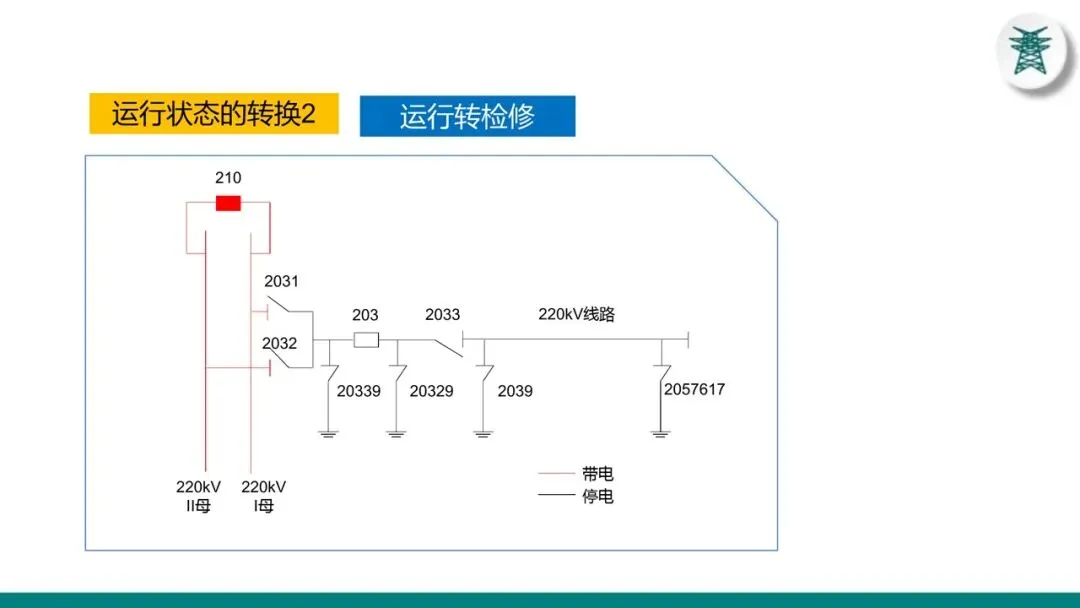

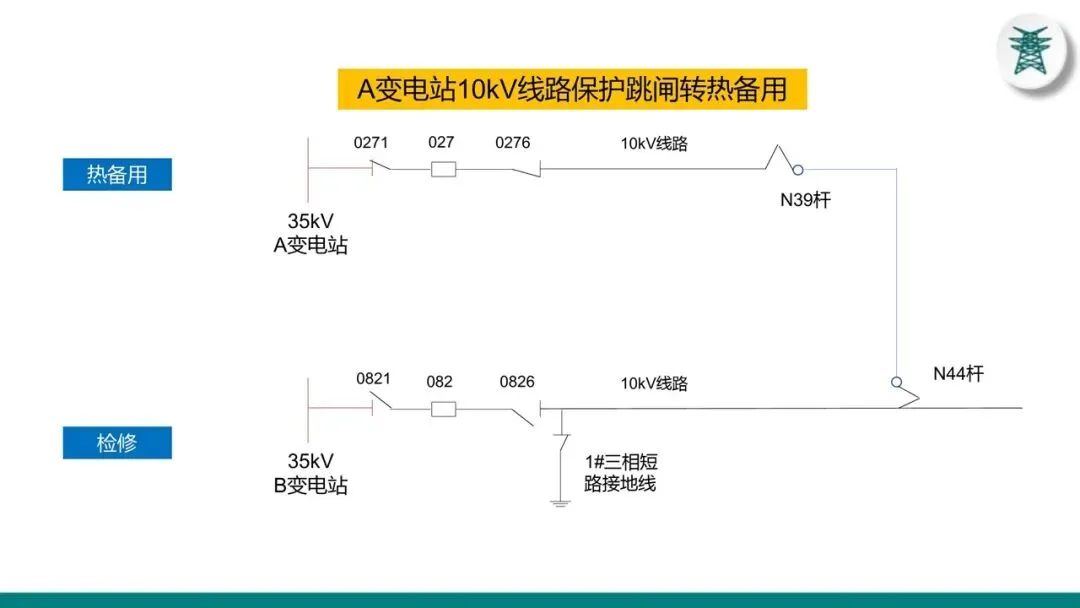

1.填写第一种工作票。

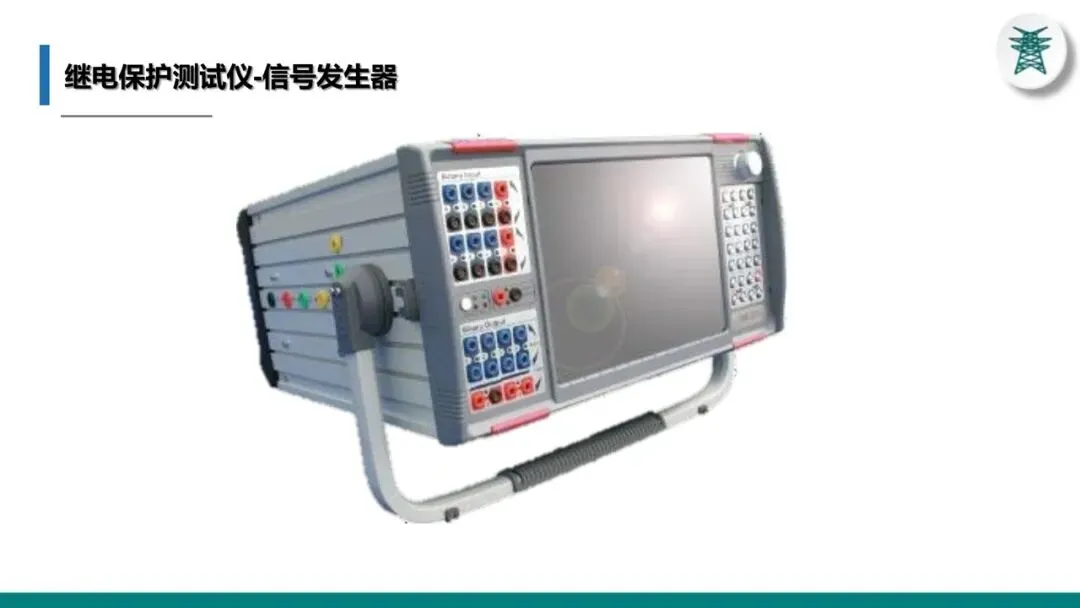

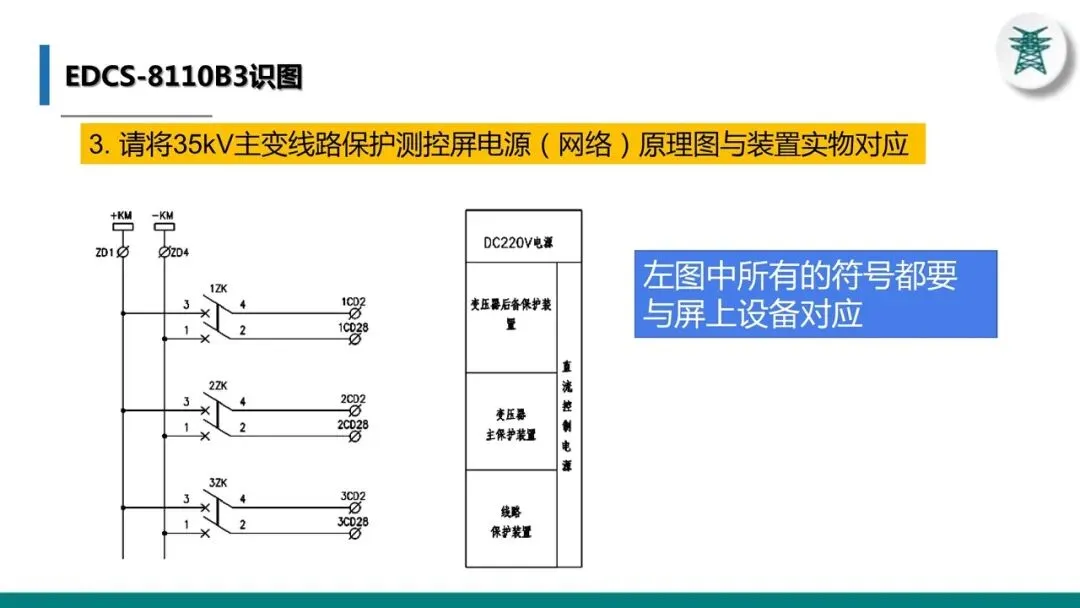

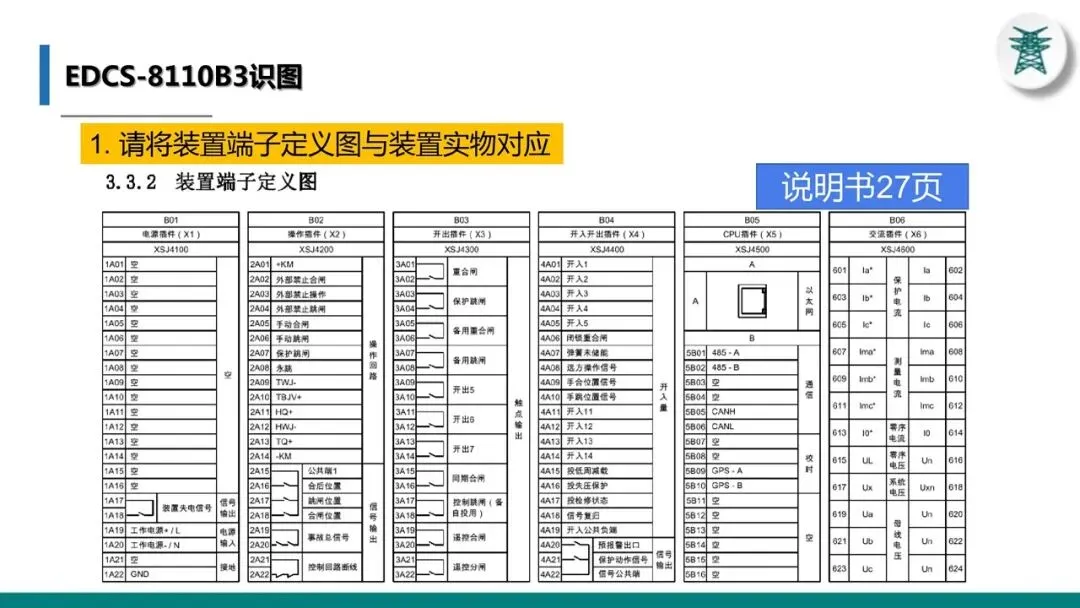

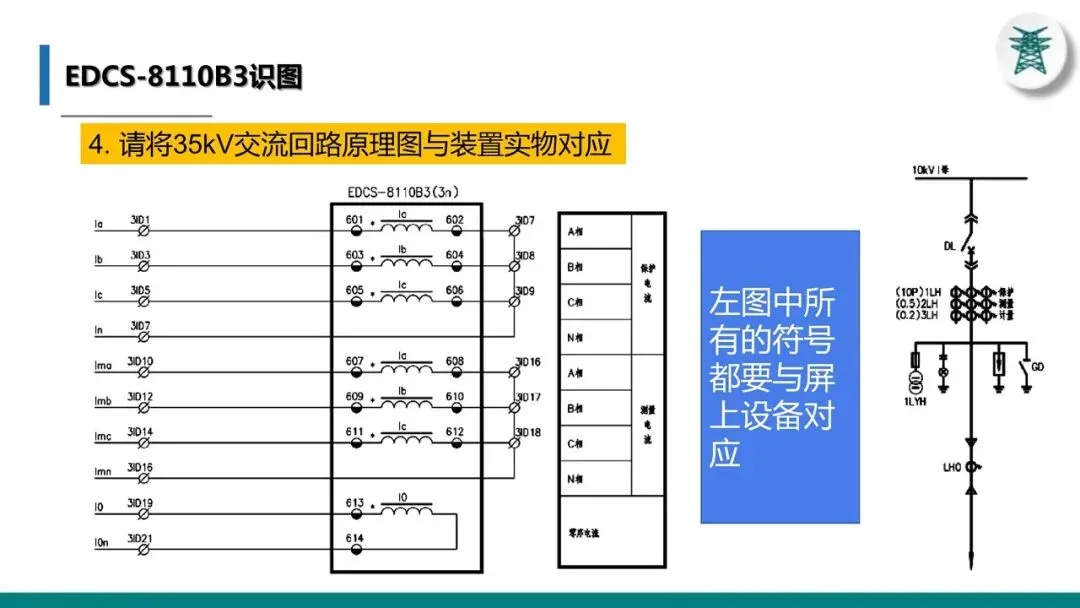

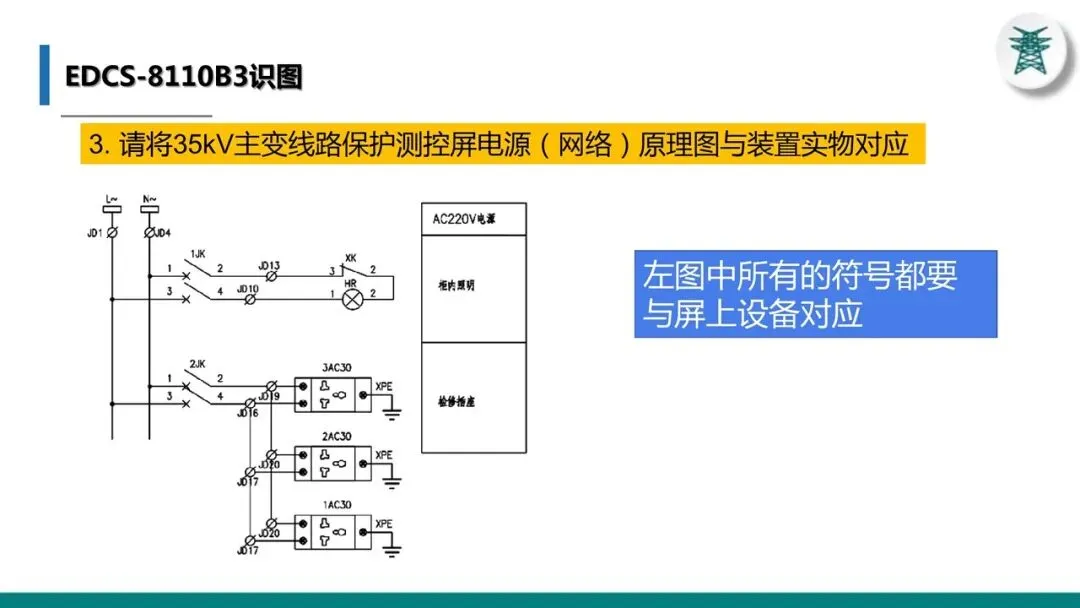

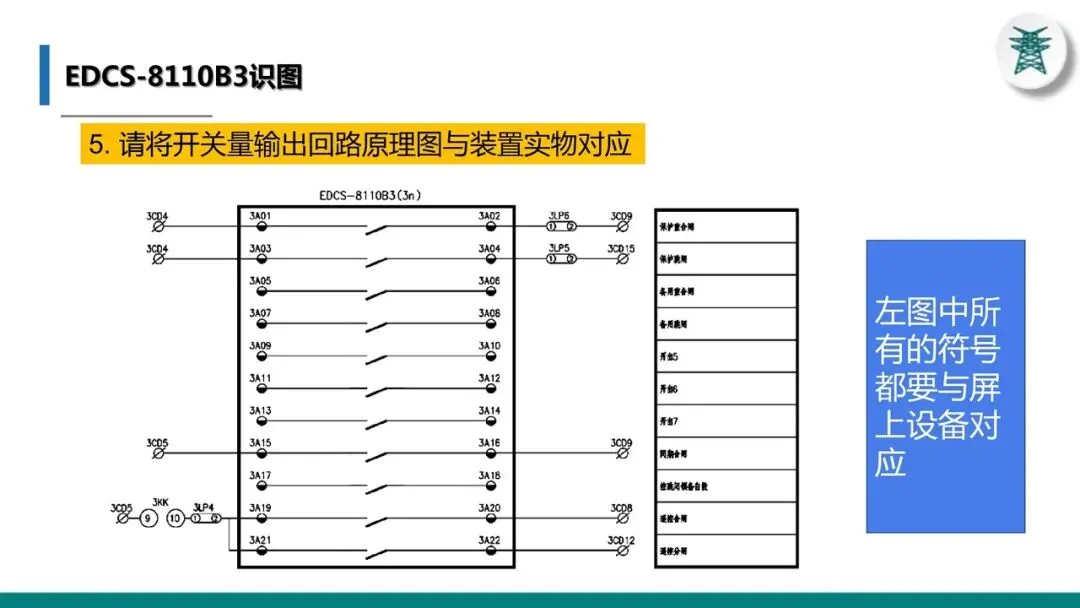

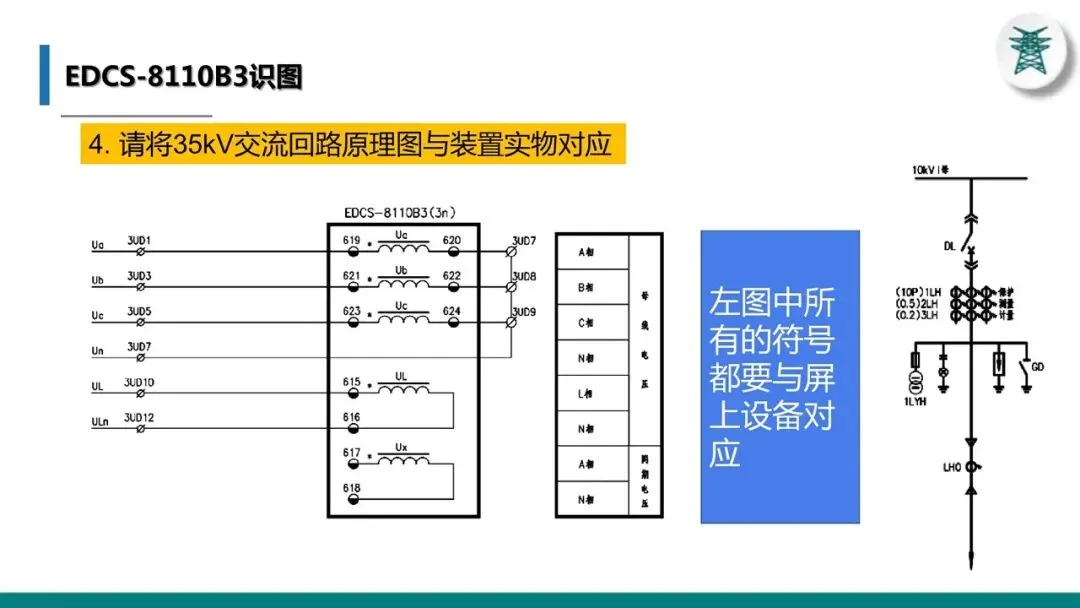

2.接入继电保护测试仪，并查线

3.零漂检查。

4.采样精度试验，在保护屏端子上分别加入额定的三相电流和三相电压，在液晶显示屏上显

示的采样值大小与相位与实际加入量相等，误差小于正负5%。

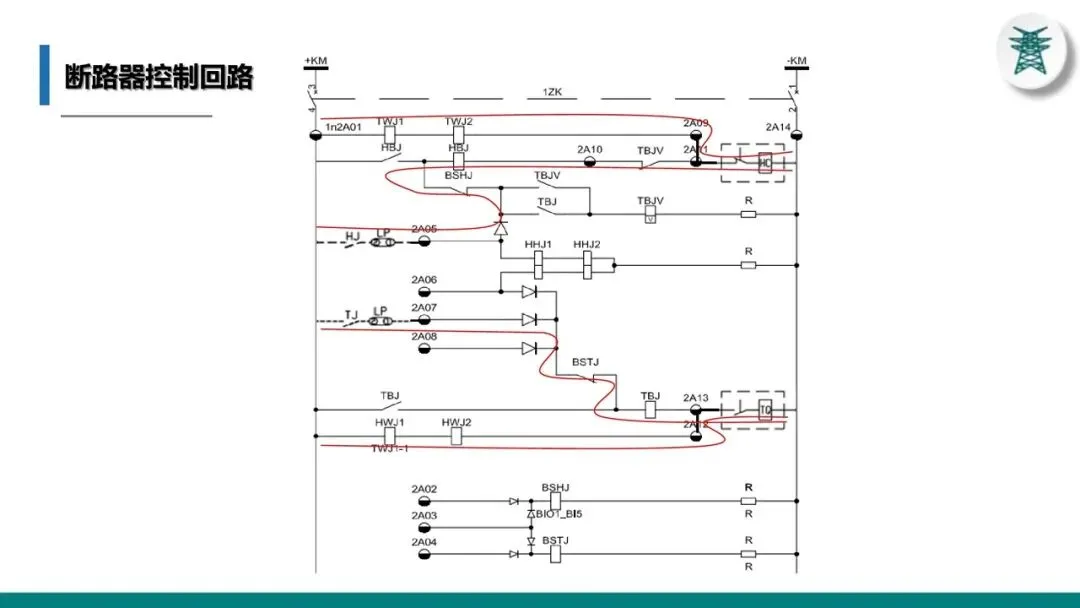

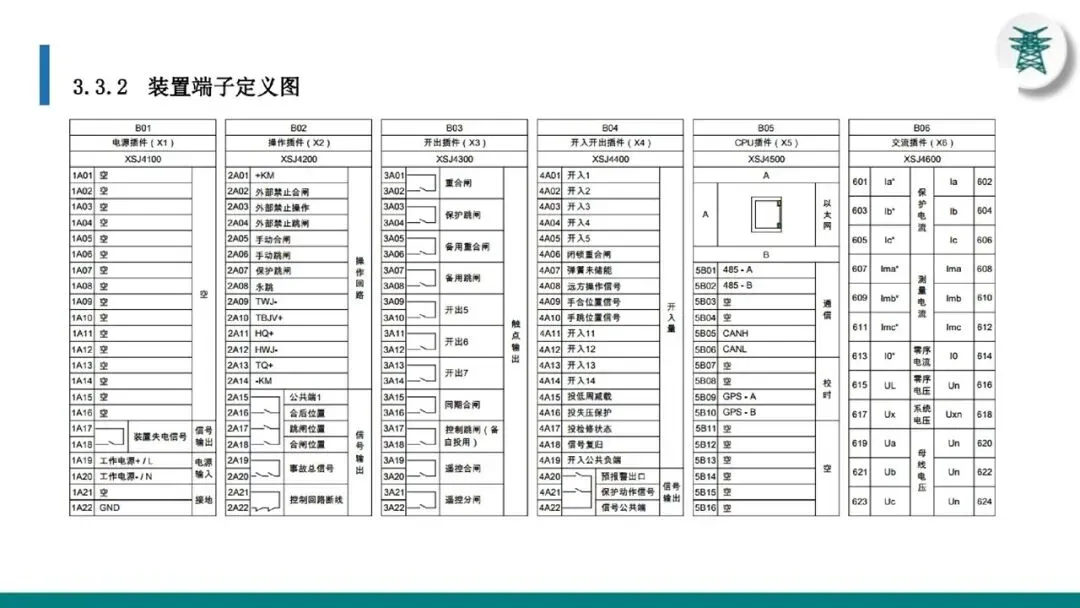

5.输入接点检查

6.过流I段保护定检，并在液晶显示屏上观察动作报告。

7.过流I段保护定检，并在液晶显示屏上观察动作报告。

8.过流Ⅲ段保护定检，并在液晶显示屏上观察动作报告。

调试大纲

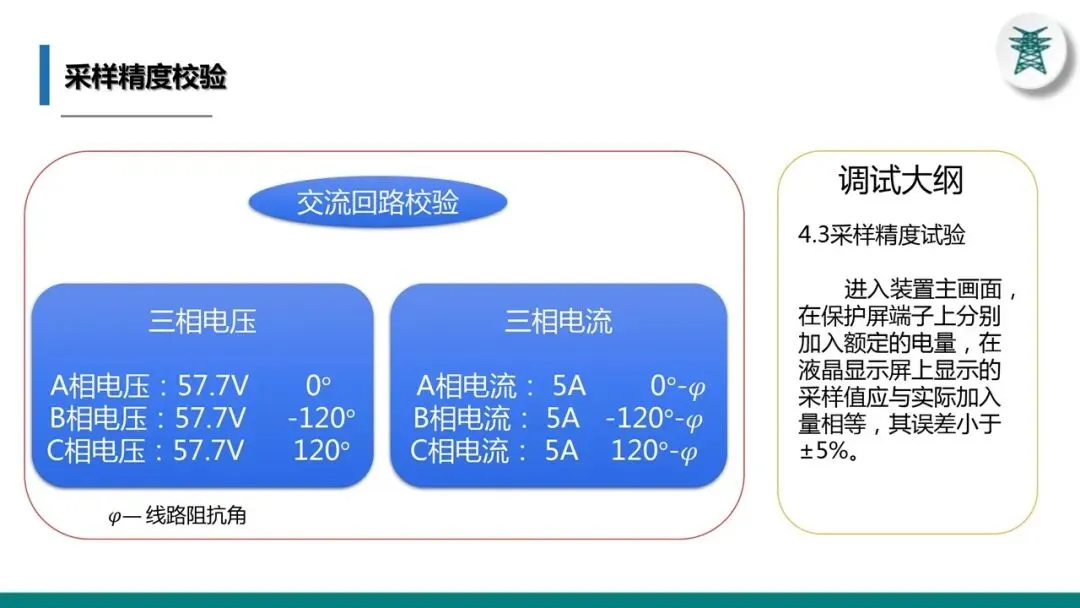

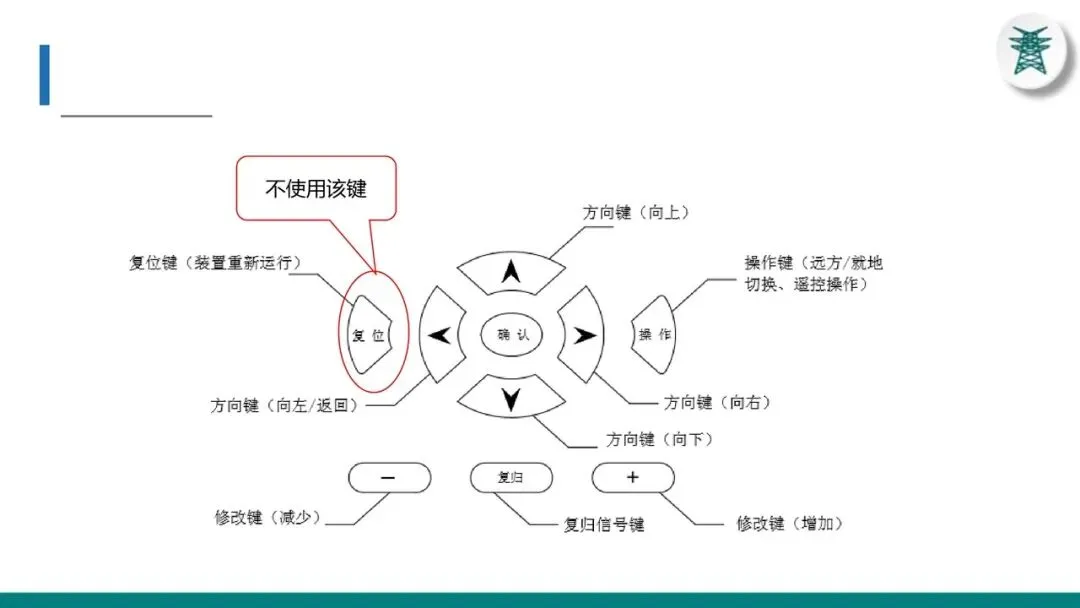

4.3采样精度试验进入装置主画面在保护屏端子上分别加入额定的电量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差小于±5%。

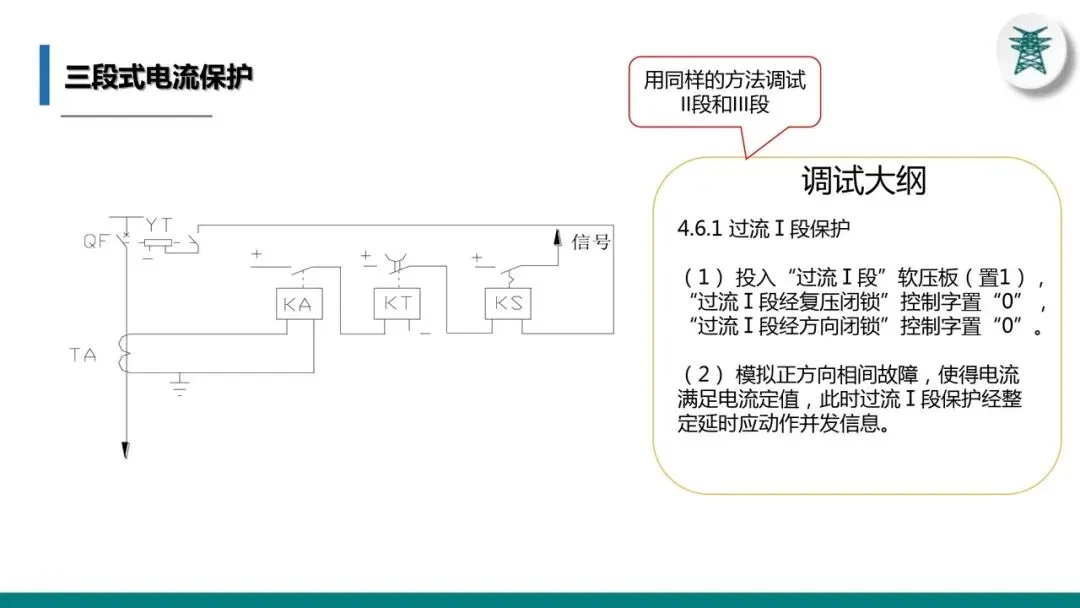

4.6.1过流I段保护

（1）投入“过流I段”软压板（置1）”过流I段经复压闭锁”控制字置“0”“过流I段经方向闭锁”控制字置“0”

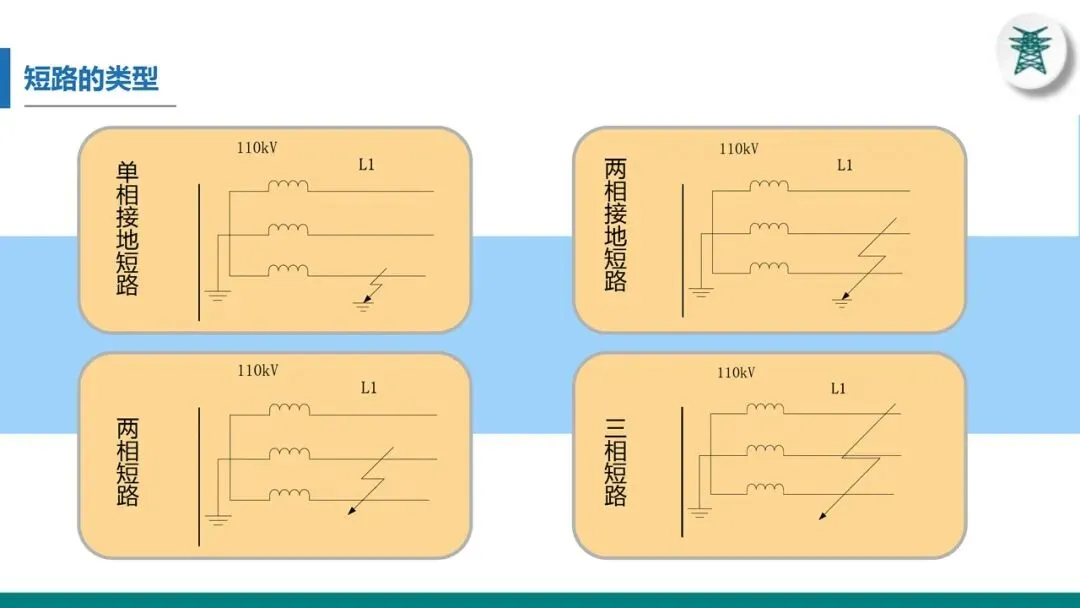

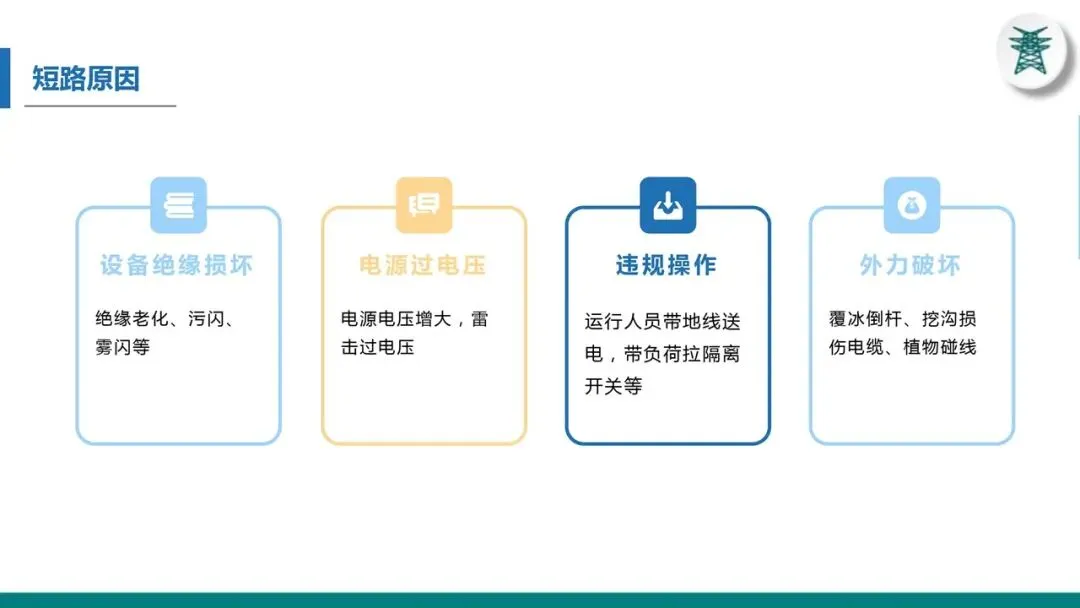

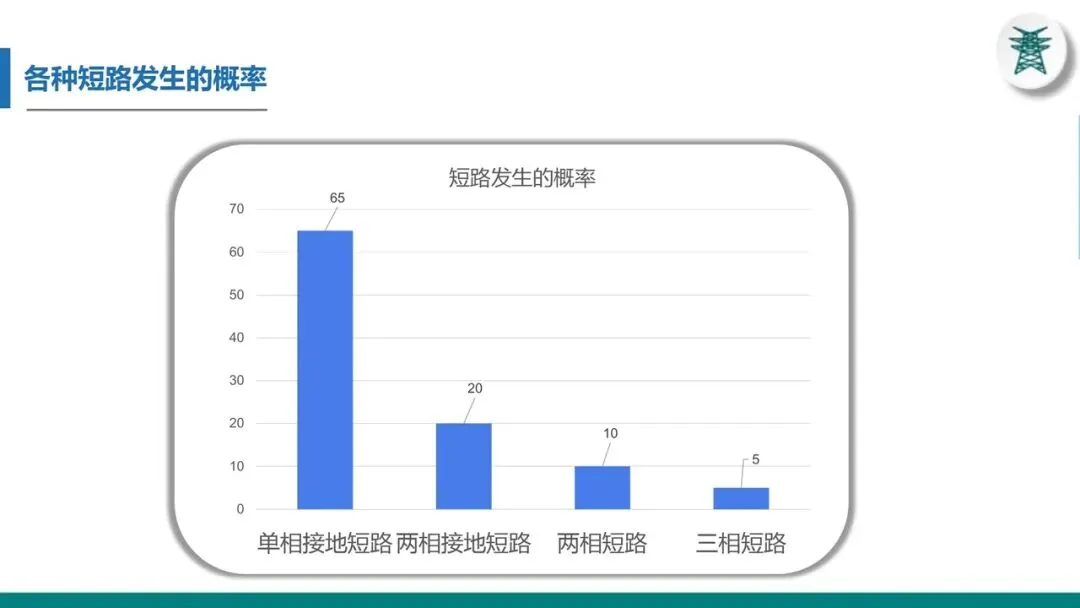

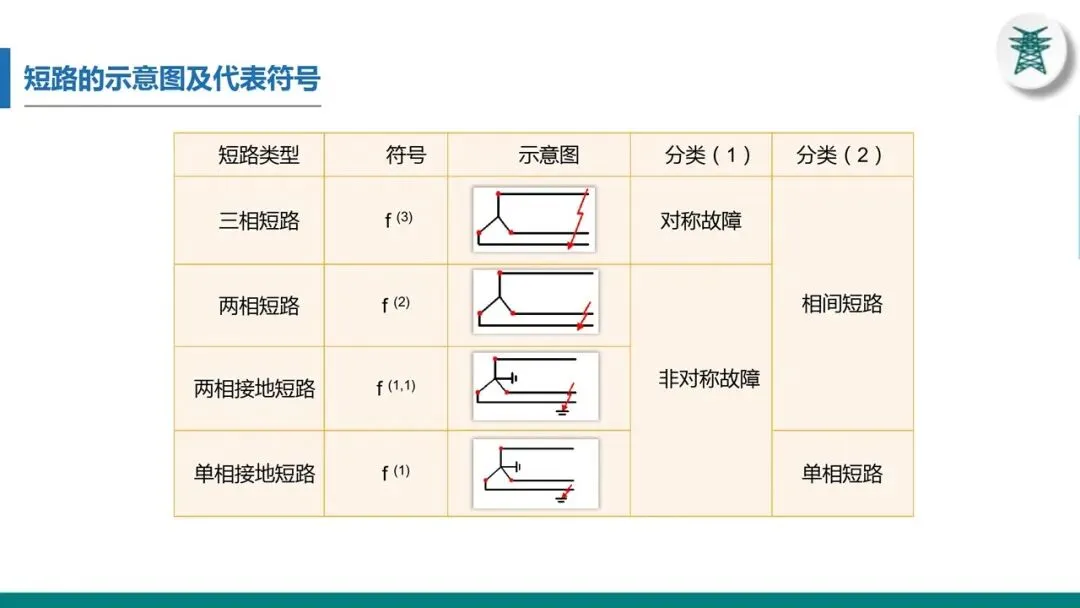

（2）模拟正方向相间故障，使得电流满足电流定值，此时过流I段保护经整定延时应动作并发信息。

4.6.1过流I段保护

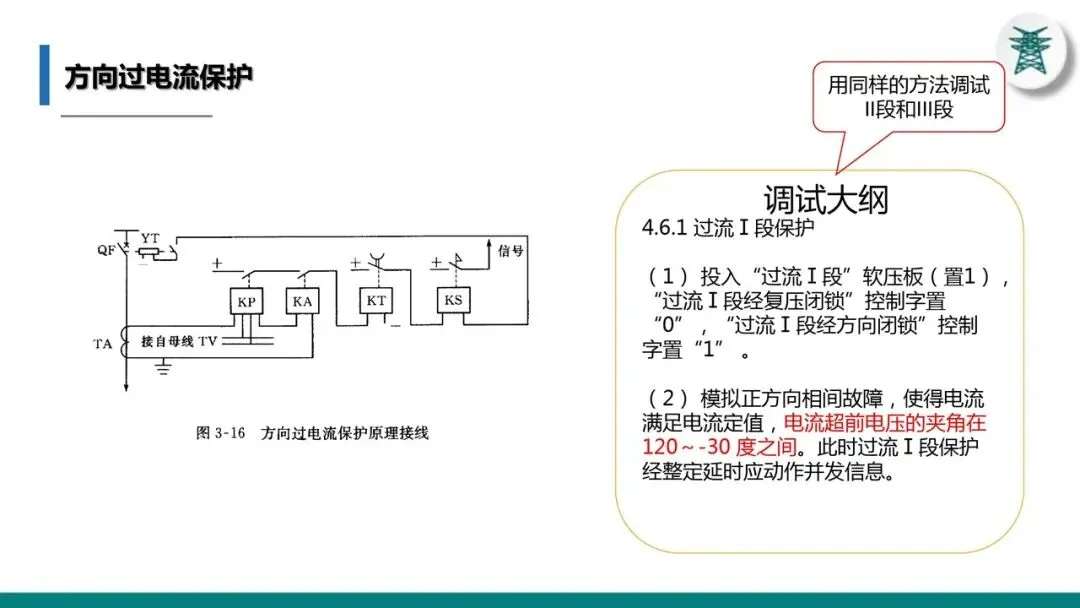

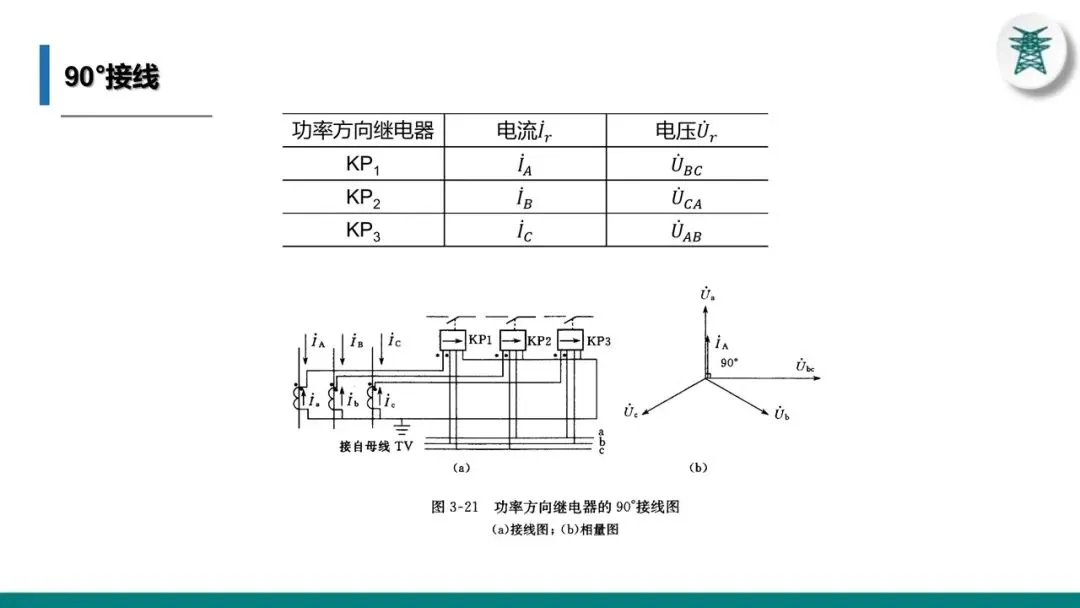

（1）投入“过流I段”软压板（置1），“过流I段经复压闭锁”控制字置“0”“过流I段经方向闭锁”控制字置“1”。

（2）模拟正方向相间故障，使得电流满足电流定值，电流超前电压的夹角在120~-30度之间。此时过流I段保护经整定延时应动作并发信息。

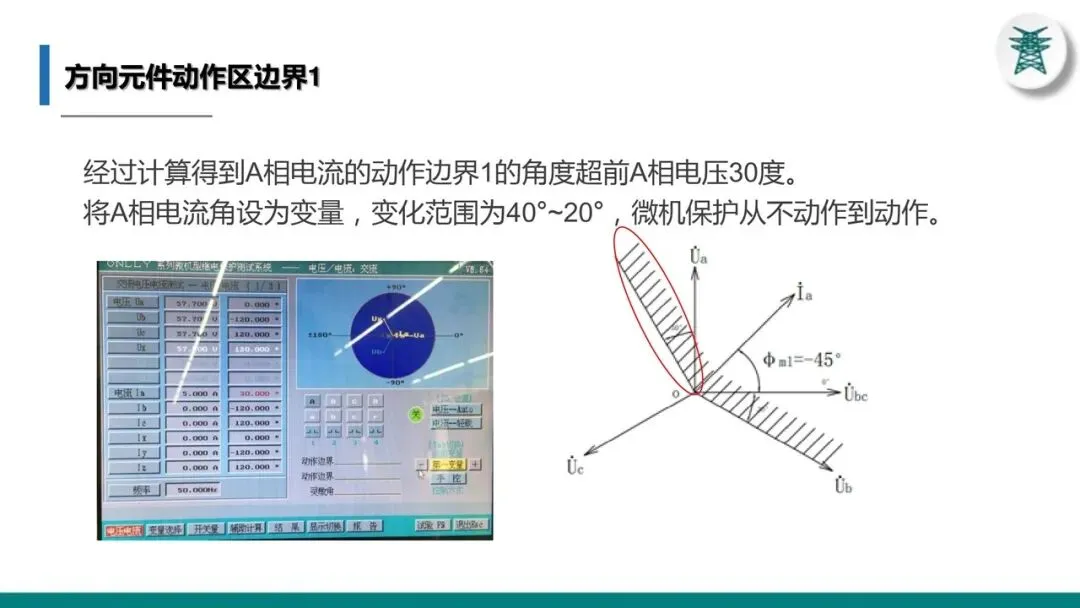

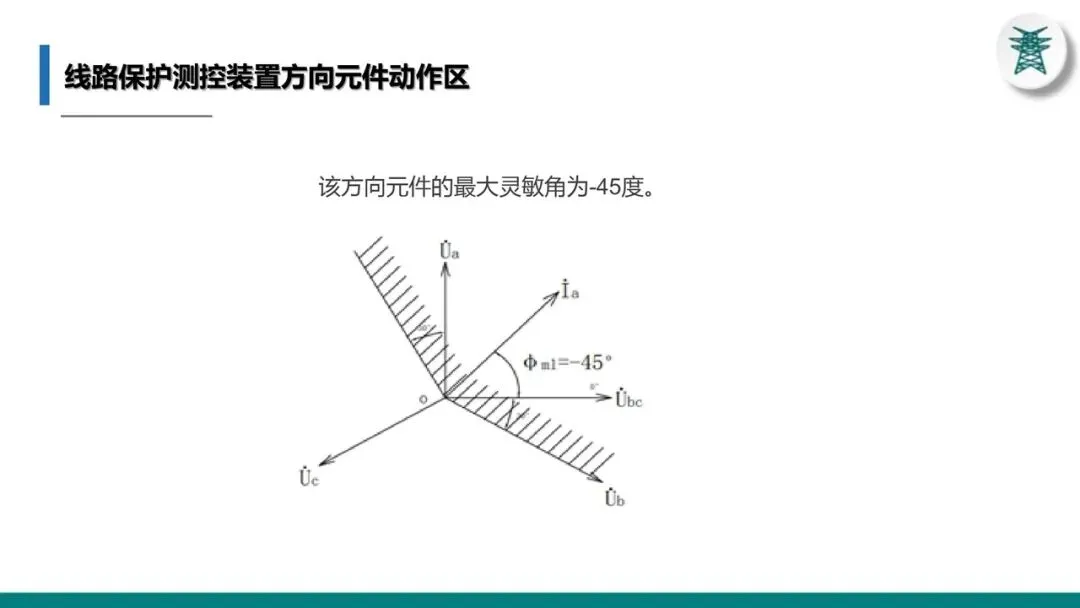

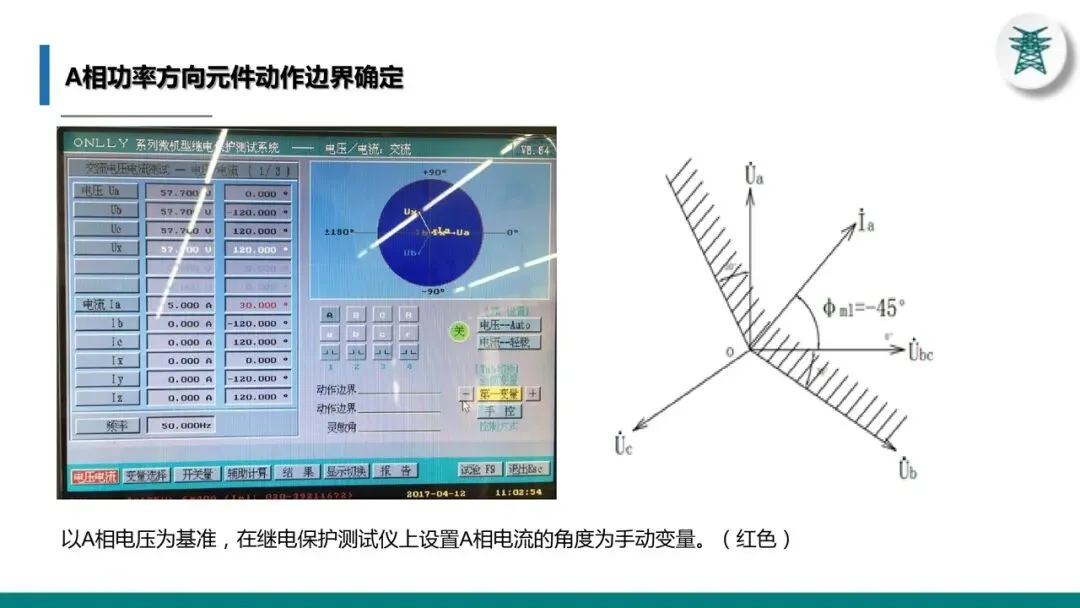

经过计算得到A相电流的动作边界1的角度超前A相电压30度。

将A相电流角设为变量，变化范围为40°~20°，微机保护从不动作到动作。

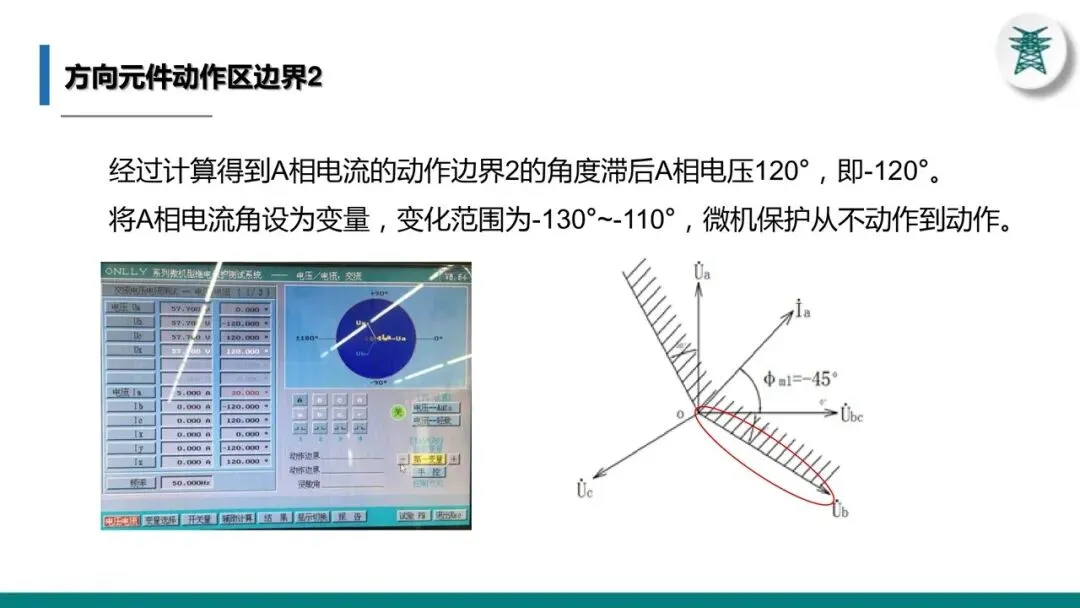

经过计算得到A相电流的动作边界2的角度滞后A相电压120°，即-120°。

将A相电流角设为变量，变化范围为-130°~-110°，微机保护从不动作到动作。

调试大纲

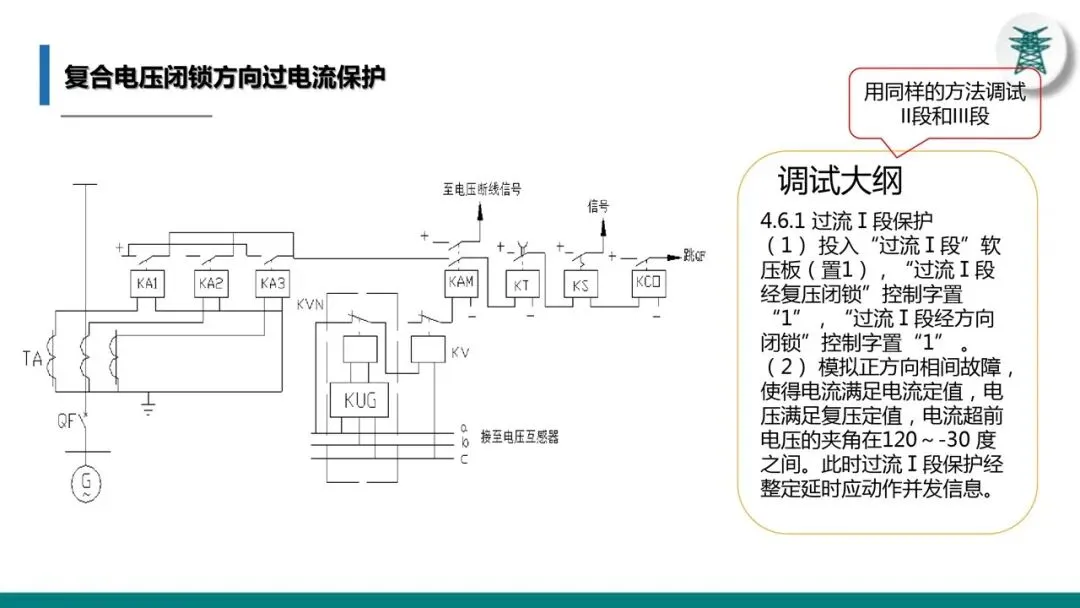

4.6.1过流I段保护（1）投入“过流I段”软压板（置1），“过流I段经复压闭锁”控制字置“1”，“过流I段经方向闭锁”控制字置“1”

（2）模拟正方向相间故障，使得电流满足电流定值，电压满足复压定值，电流超前电压的夹角在120～-30度之间。此时过流I段保护经整定延时应动作并发信息。

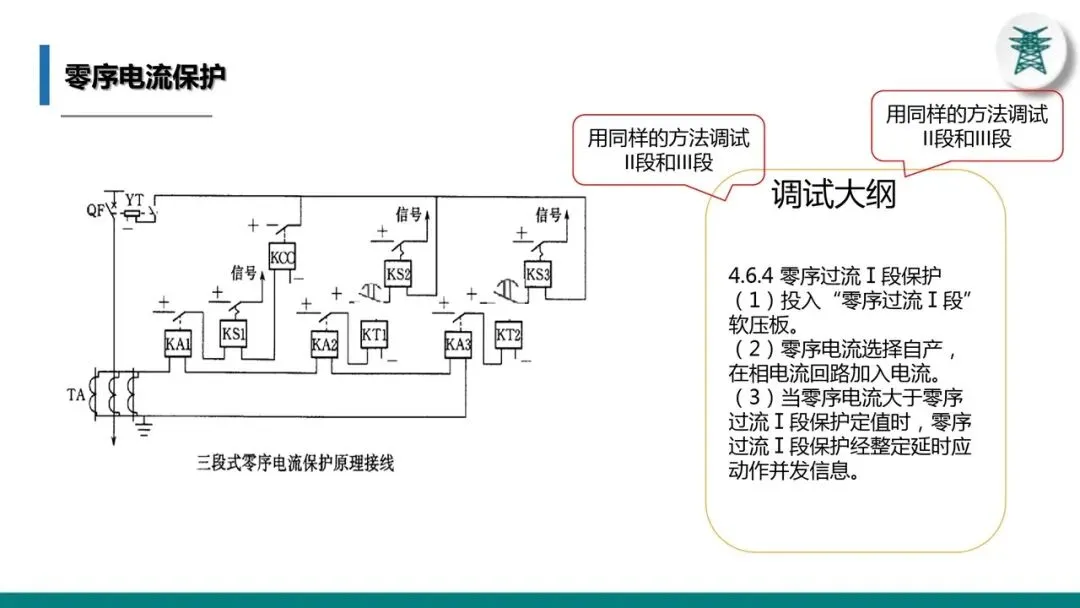

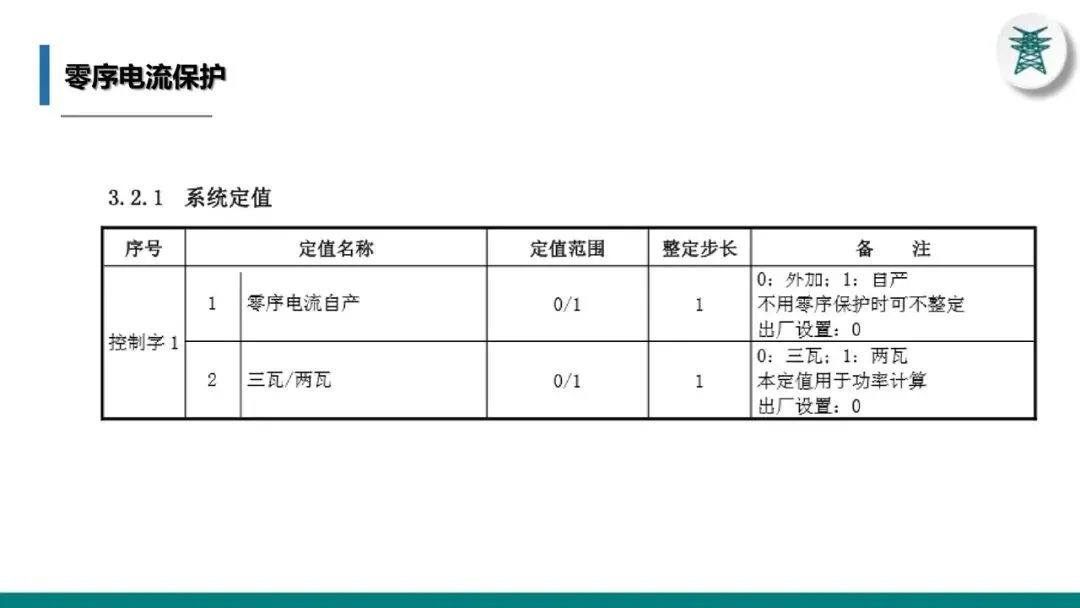

4.6.4零序过流I段保护

（1）投入“零序过流I段”软压板。

（2）零序电流选择自产，在相电流回路加入电流。

（3）当零序电流大于零序过流I段保护定值时，零序过流I段保护经整定延时应动作并发信息。

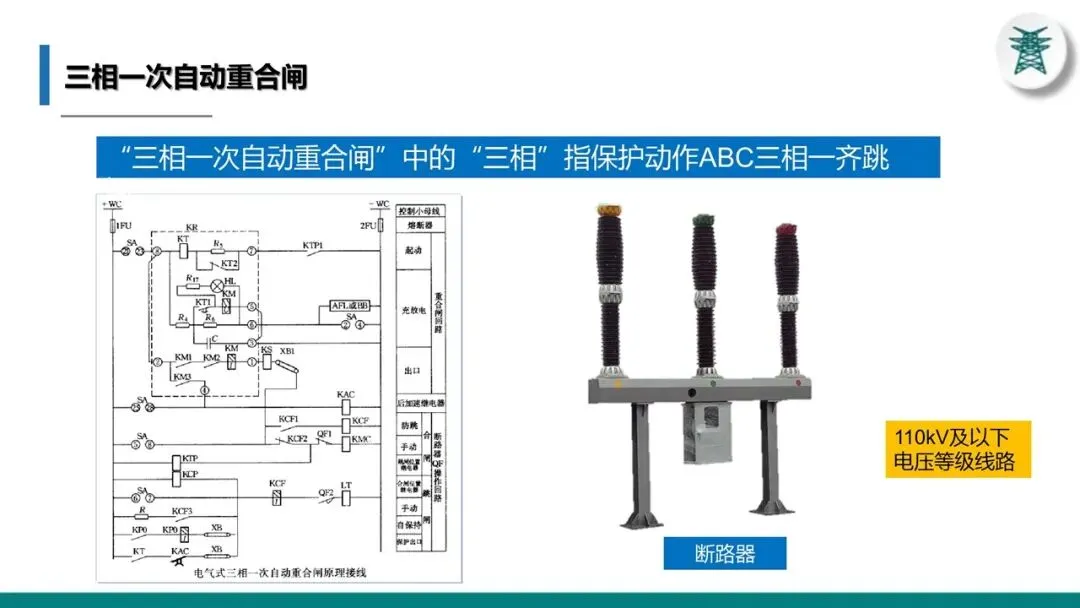

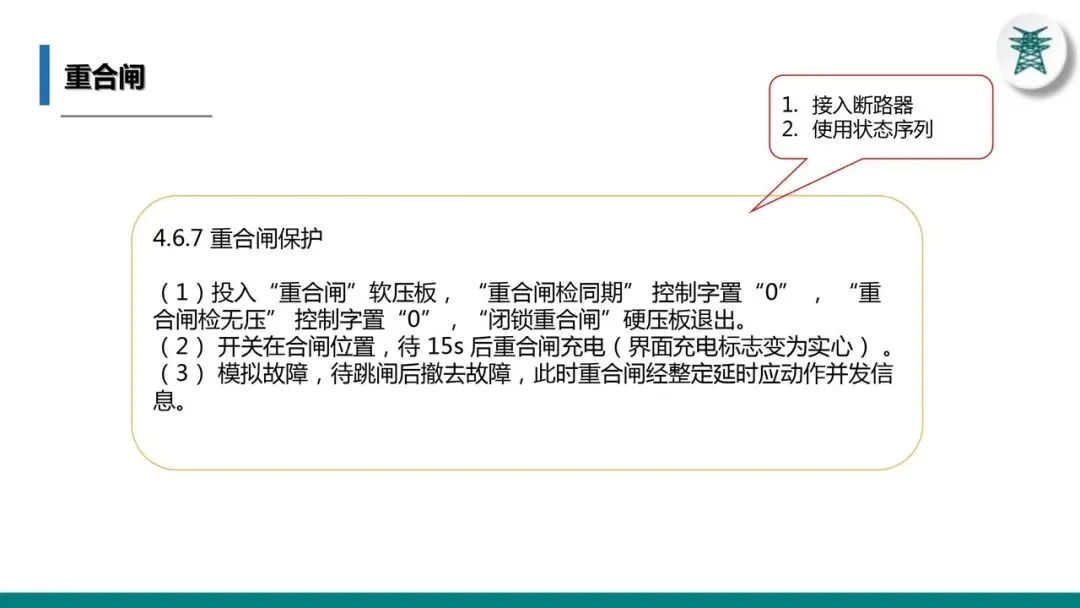

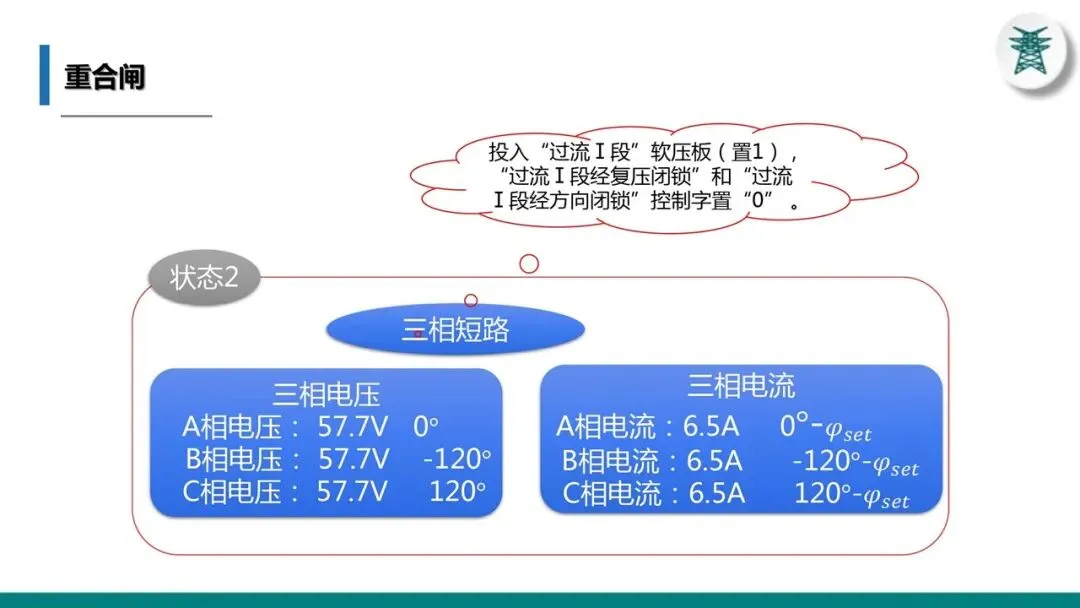

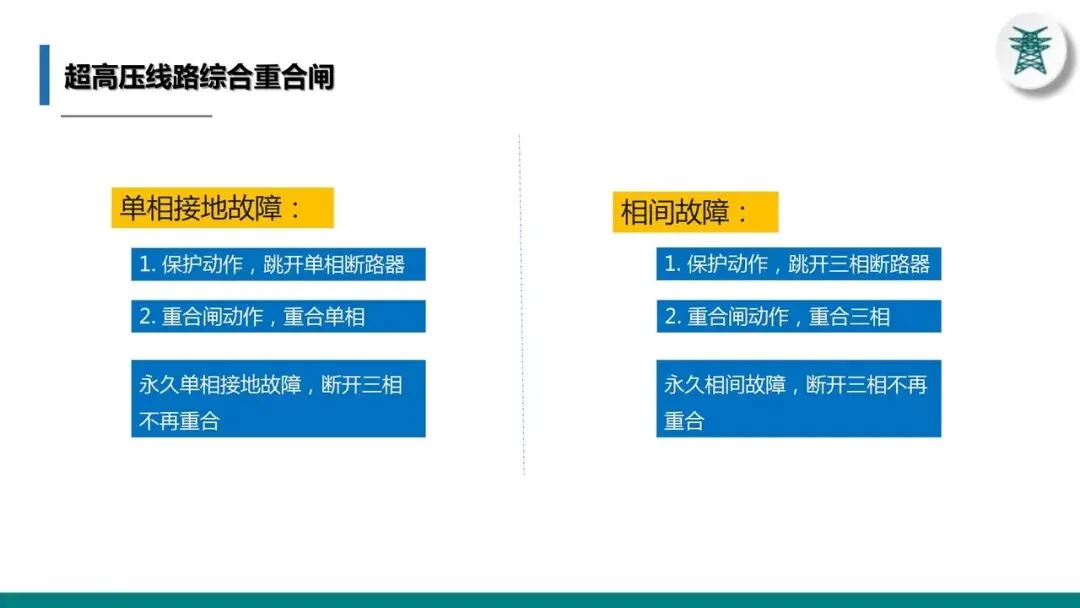

4.6.7重合闸保护

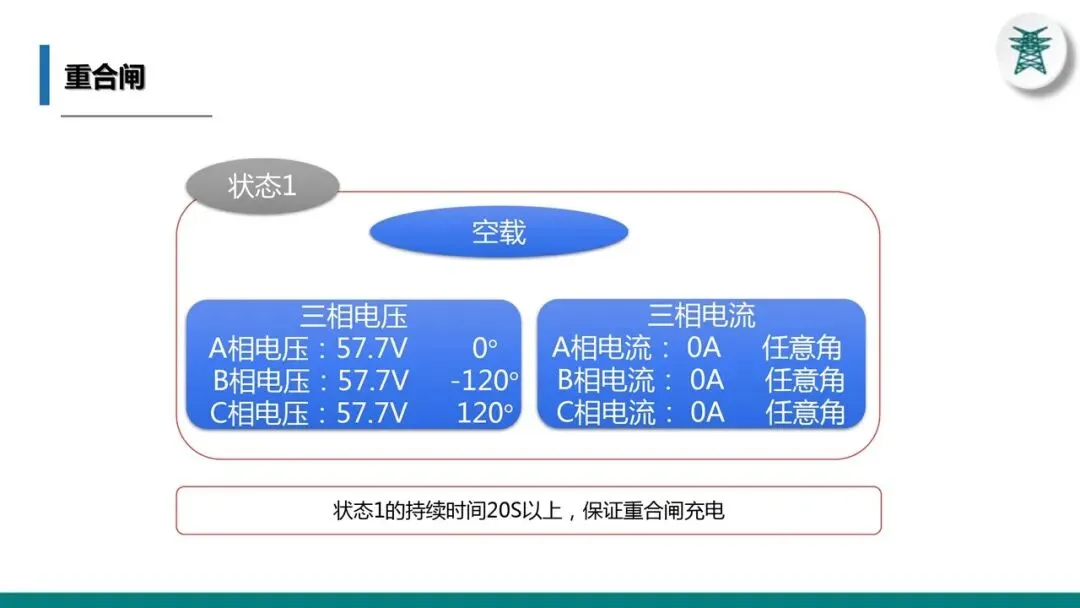

（1）投入“重合闸”软压板，“重合闸检同期”控制字置“0”，“重合闸检无压”控制字置“0”，“闭锁重合闸”硬压板退出。

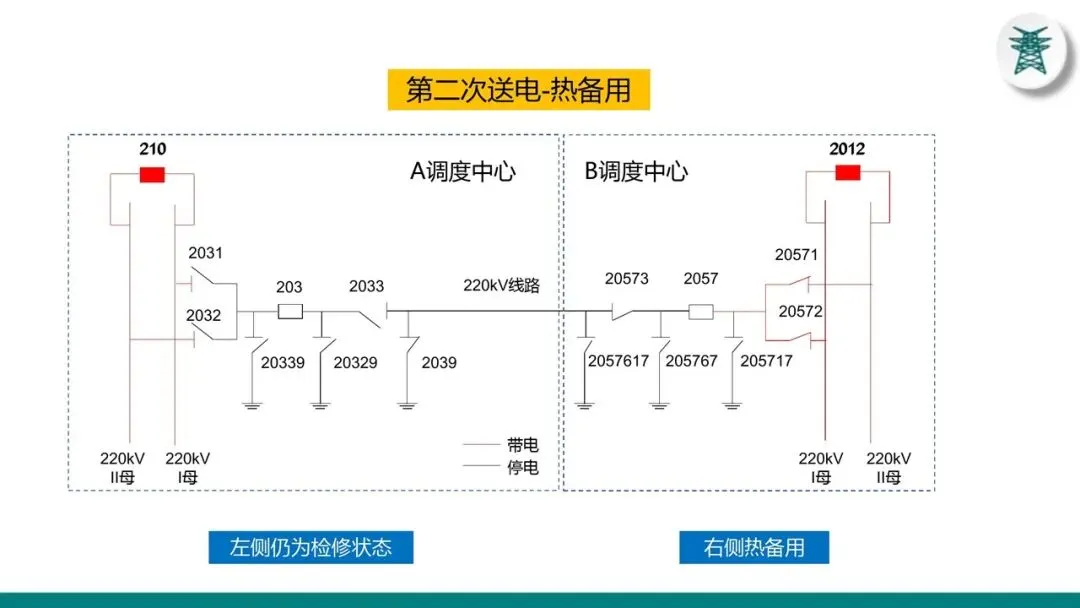

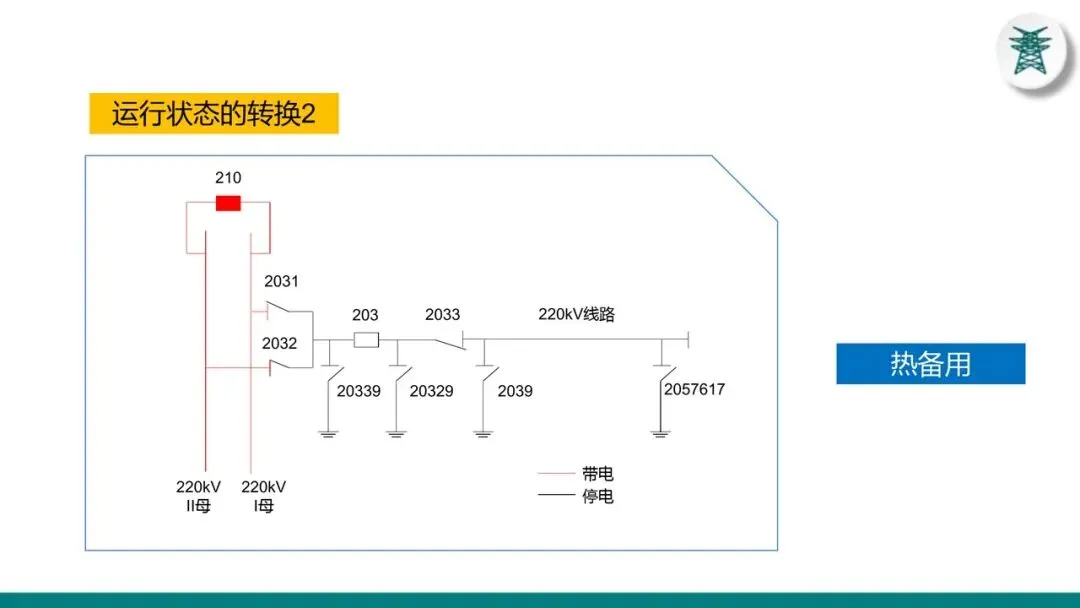

（2）开关在合闸位置，待15s后重合闸充电（界面充电标志变为实心）。

（3）模拟故障，待跳闸后撤去故障，此时重合闸经整定延时应动作并发信息。
