风电场变电站是风电场的重要组成部分，负责将风力发电机组产生的低压电能升压到适合输电网的高电压，并通过输电线路送入电网。

一、风电场变电站结构

风电场变电站通常包括变压器区、开关设备区、控制室等部分。其中，变压器区是变电站的核心区域，负责电能的升压和降压；开关设备区则包含各种开关设备，用于控制和保护电力系统的运行；控制室则是变电站的指挥中心，负责监控和调度整个变电站的运行。

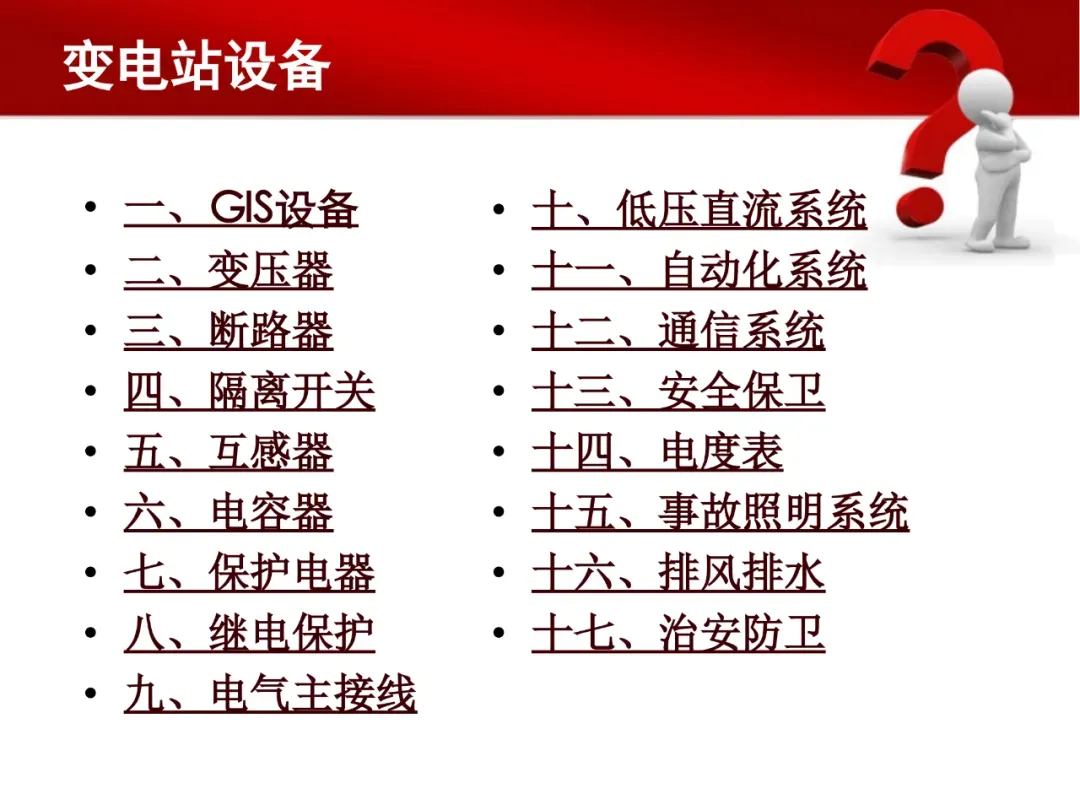

二、风电场变电站主要设备

风电场变电站主要由变压器、断路器、隔离开关、组合电器柜、气体绝缘开关设备（GIS）、开关柜和电缆等设备组成。这些设备相互配合协作，共同实现风能到电能的转换和输送，为城市的用电需求提供充足的电力保障。

变压器

功能：将风力发电机组产生的低电压（通常为690V或1500V等）升压到输电网的高电压（如35kV、110kV或220kV等）。

类型：常用的变压器类型包括油浸式变压器和干式变压器。油浸式变压器具有散热性能好、绝缘性能强等优点，而干式变压器则具有维护方便、环保等优点。

断路器

功能：用于控制和保护电力系统中的电流。当系统中出现故障或过载时，断路器能迅速切断电路，以保护设备和人员的安全。

分类：断路器按照额定电压进行分类，常用的有110kV、220kV、330kV等级。

隔离开关

功能：用于隔离和切断电路，通常用于对设备进行维护和检修时，确保工作人员的安全。

结构：隔离开关一般由绝缘支架、操作机构、连锁机构、动静触头、刀口等组成。

组合电器柜

功能：包括接地开关、电流互感器、电压互感器等设备，用于测量电流和电压值，并提供给保护装置进行故障检测和保护动作。

作用：接地开关用于将系统接地，以确保系统的安全运行；电流互感器和电压互感器则用于将大电流变换为小电流、将高电压变换为低电压，供给继电保护及仪表所需。

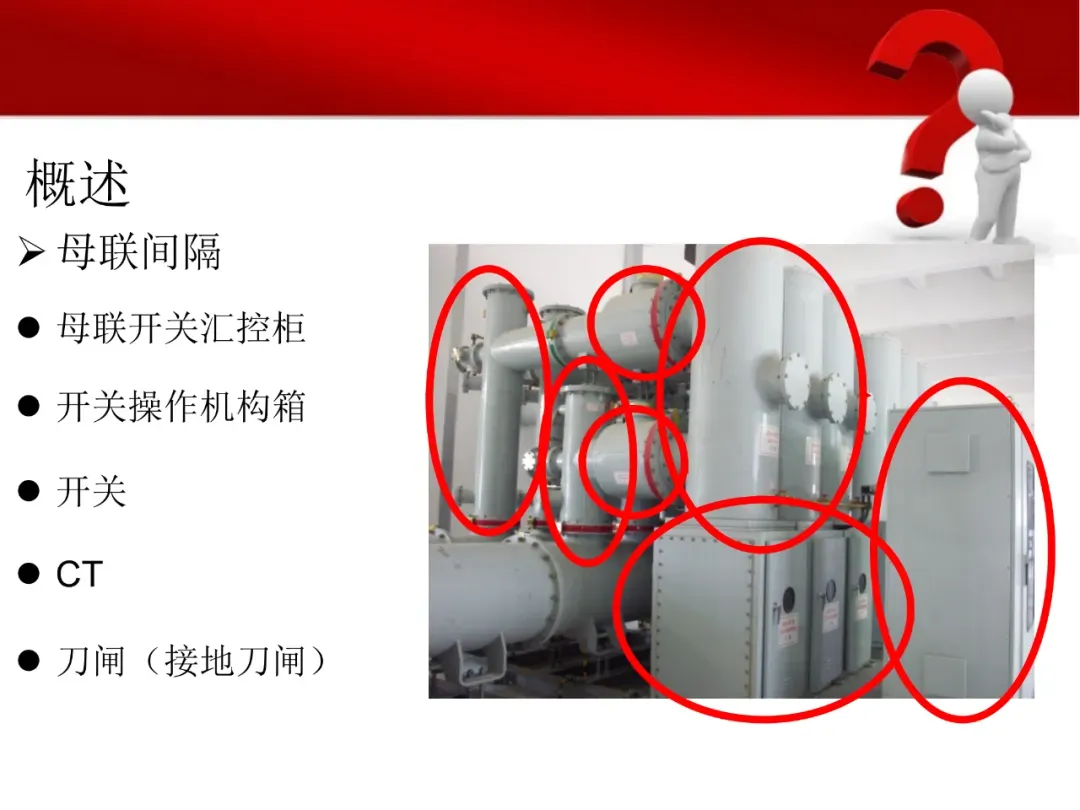

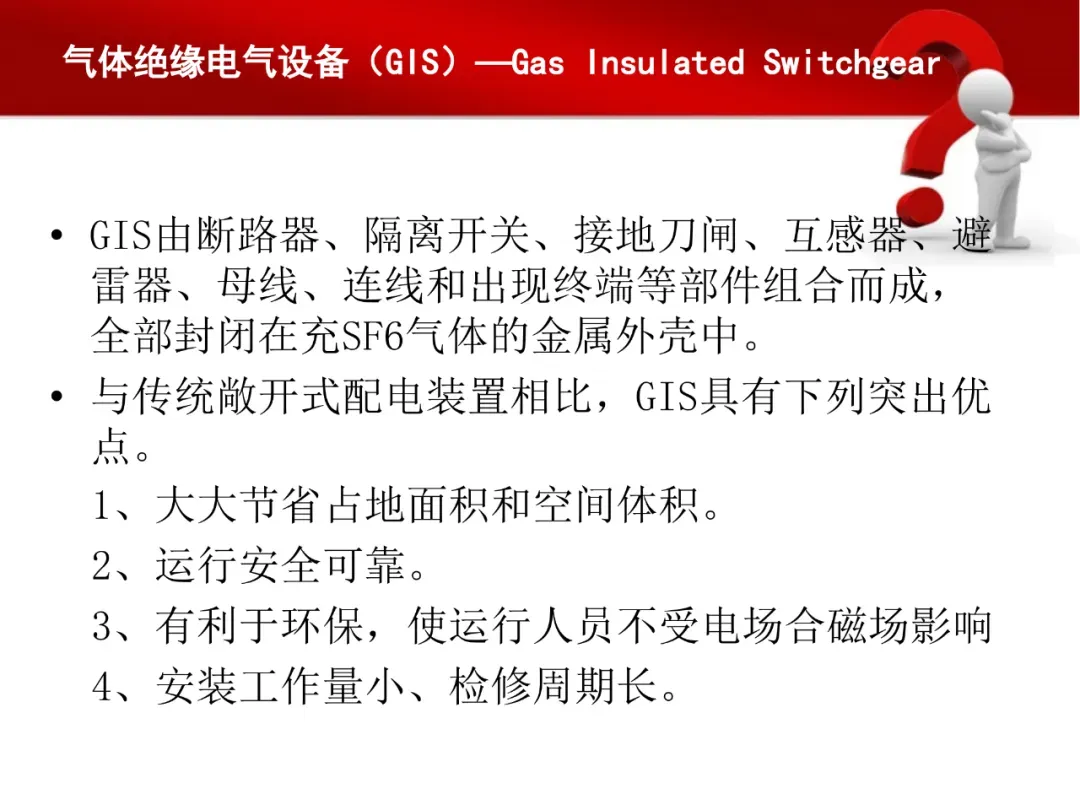

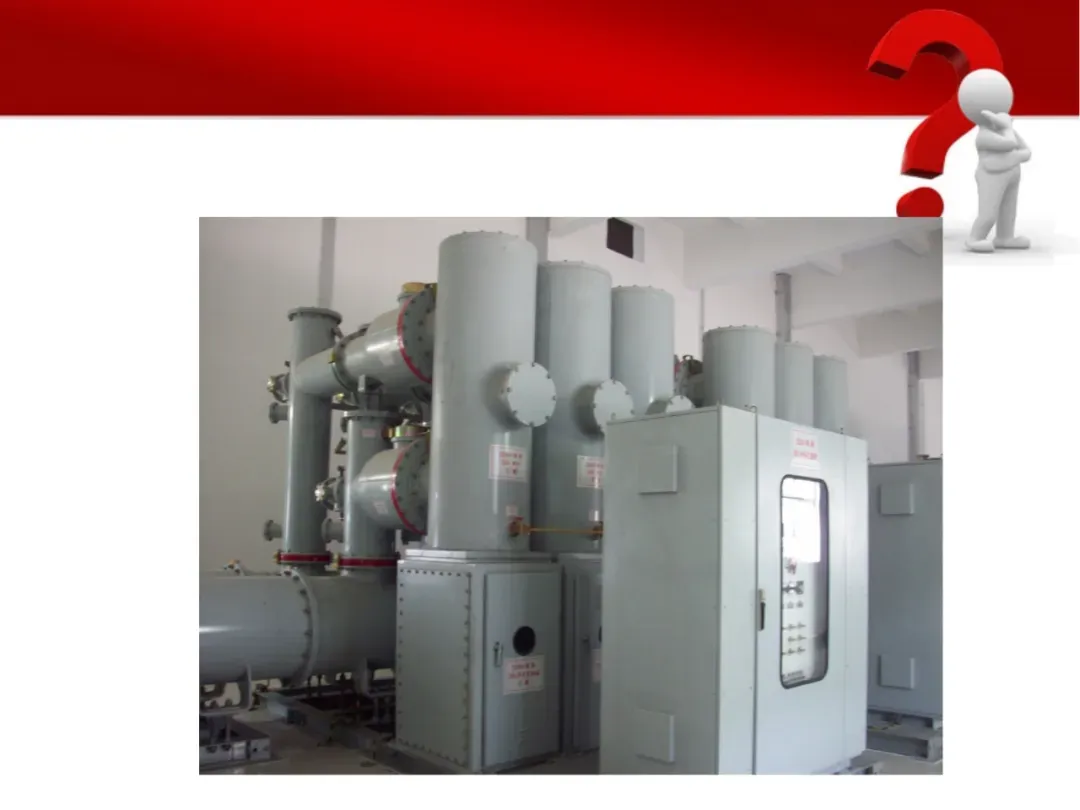

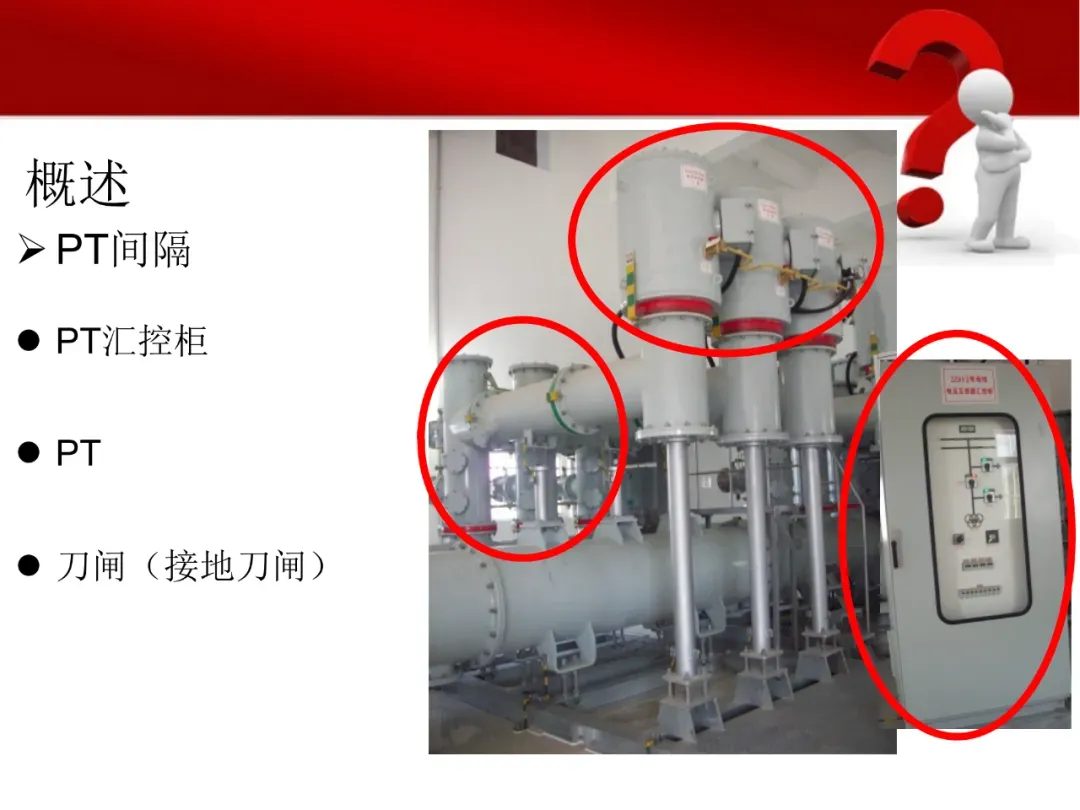

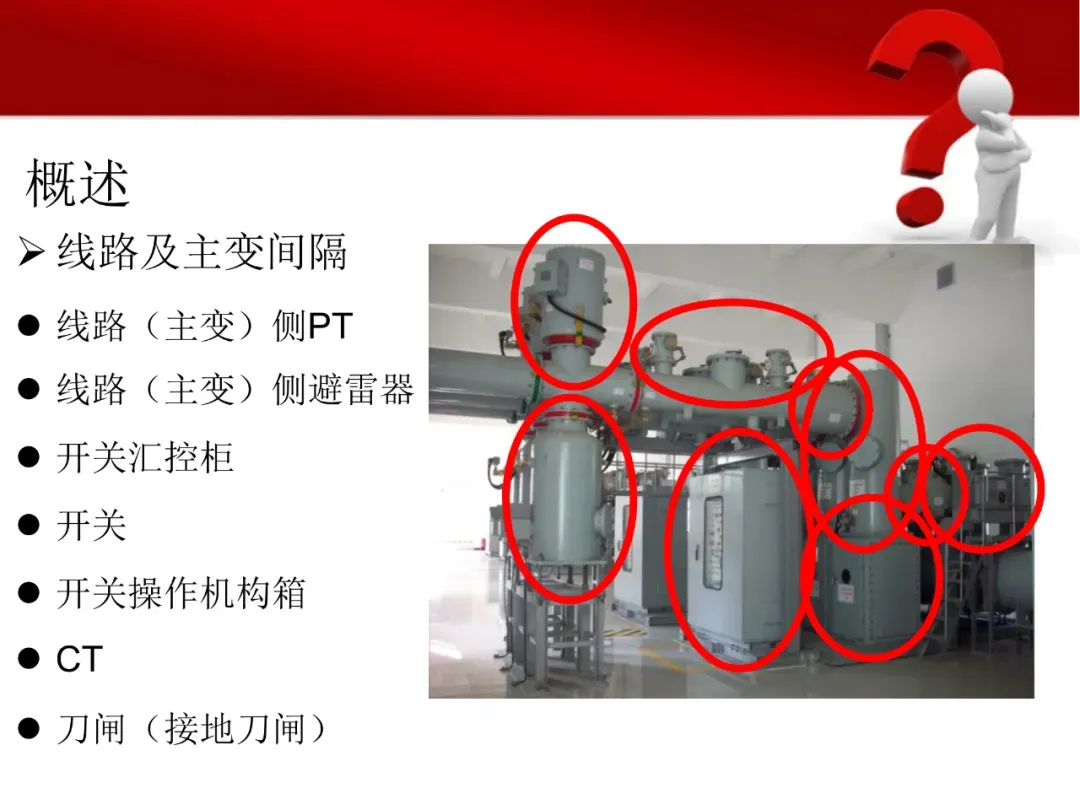

气体绝缘开关设备（GIS）

功能：GIS是风电变电站的重要设备之一，其主要作用是将电能输送到城市电网。

优点：相较于传统的开关柜，GIS设备具有体积小、占地少、维护方便等优点。

开关柜

功能：风电变电站内将不同的电源进行分配的设备。

分类：开关柜一般按功能进行分类，包括输电开关柜、变电开关柜、配电开关柜等。

电缆

功能：风电变电站输送电能的主要方式。

特点：高品质电缆能够保证输电过程中不丢失电能，保证市电品质。
