钣金工艺PFMEA - 案例---Excel编辑档可获取!

2026-11-09 10:53:12

质量文库

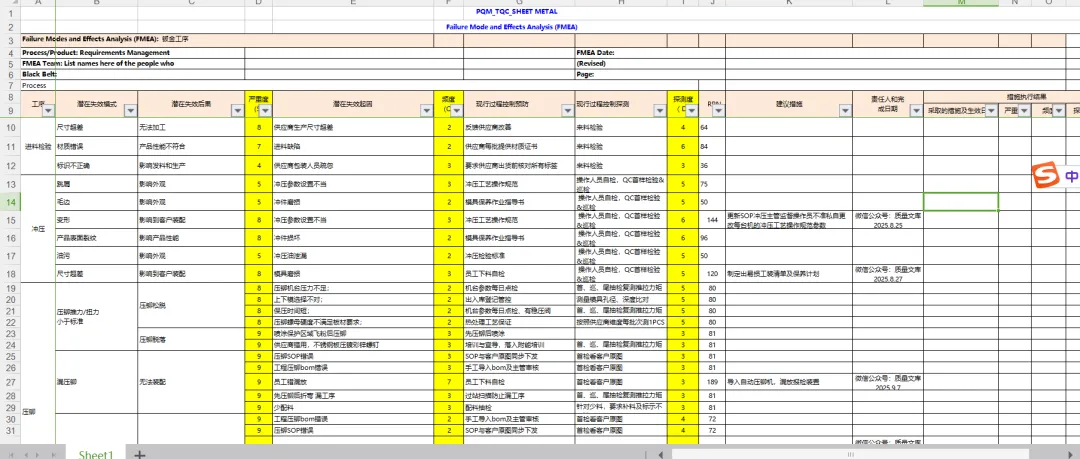

钣金工艺PFMEA - 案例

工序	潜在失效模式	潜在失效后果	严重度 (S)	潜在失效起因	频度 (O)	现行过程控制预防	现行过程控制探测	探测度（D）	RPN	建议措施	责任人和完成日期
进料检验	尺寸超差	无法加工	8	供应商生产尺寸超差	2	反馈供应商改善	来料检验	4	64
材质错误	产品性能不符合	7	进料缺陷	2	供应商每批提供材质证书	来料检验	6	84
标识不正确	影响发料和生产	4	供应商包装人员疏忽	3	要求供应商出货前核对所有标签	来料检验	3	36
冲压	跳屑	影响外观	5	冲压参数设置不当	3	冲压工艺操作规范	操作人员自检，QC首样检验&巡检	5	75
毛边	影响外观	5	冲件磨损	2	模具保养作业指导书	操作人员自检，QC首样检验&巡检	5	50
变形	影响到客户装配	8	冲压参数设置不当	3	冲压工艺操作规范	操作人员自检，QC首样检验&巡检	6	144	更新SOP冲压主管监督操作员不准私自更改每台机的冲压工艺操作规范参数	微信公众号：质量文库 2025.8.25
产品表面裂纹	影响产品性能	8	冲件损坏	2	模具保养作业指导书	操作人员自检，QC首样检验&巡检	6	96
油污	影响外观	5	冲压油泄漏	2	冲压检验标准	操作人员自检，QC首样检验&巡检	5	50
尺寸超差	影响到客户装配	8	模具磨损	3	员工下料自检	操作人员自检，QC首样检验&巡检	5	120	制定出易损工装清单及保养计划	微信公众号：质量文库 2025.8.27
压铆	压铆推力/扭力小于标准	压铆松脱	8	压铆机台压力不足；	2	机台参数每日点检	首、巡、尾抽检复测推拉力矩。	5	80
8	上下模选择不对；	2	出入库登记管控	测量模具孔径、深度比对	5	80
8	保压时间短；	2	机台参数每日点检、有稳压阀	首、巡、尾抽检复测推拉力矩。	5	80
8	压铆螺母硬度不满足板材要求；	2	热处理工艺保证	按照供应商维度每批次测1PCS	5	80
压铆脱落	9	喷涂保护区域飞粉后压铆	3	先压铆后喷涂		3	81
9	供应商错用，不锈钢板压镀彩锌螺钉	3	培训与宣导，落入附能培训	首、巡、尾抽检复测推拉力矩。	3	81
漏压铆	无法装配	9	压铆SOP错误	3	SOP与客户原图同步下发	首检看客户原图	3	81
9	工程压铆bom错误	3	手工导入bom及主管审核	首检看客户原图	3	81
9	员工错漏放	7	员工下料自检	首检看客户原图	3	189	导入自动压铆机，漏放报检装置	微信公众号：质量文库 2025.9.7
9	先压铆后折弯漏工序	3	过站扫描防止漏工序	首、巡、尾抽检复测推拉力矩。	3	81
9	少配料	3	配料抽检	针对少料，要求补料及标示不良清单。	3	81
多压铆	无法装配	9	工程压铆bom错误	2	手工导入bom及主管审核	首检看客户原图	4	72
9	压铆SOP错误	2	SOP与客户原图同步下发	首检看客户原图	4	72
9	员工多放	5	员工下料自检	首检看客户原图	4	180	导入自动压铆机，漏放报检装置	微信公众号：质量文库 2025.9.7
9	设计公用，多开孔	5	员工下料自检	PROE系统MDS拦截	4	180	导入自动压铆机，漏放报检装置	微信公众号：质量文库 2025.9.7
压铆偏位	无法装配	9	螺母放料偏位	2	目视检验，日常培训		5	90
压铆方向错误	无法装配	9	SOP错误	2	SOP与客户原图同步下发	首、巡、尾抽检复测。	3	54	与研发原图纸对比
9	员工操作错误	2	日常培训宣讲与处罚增加压印标示	目视检测	3	54
前处理	前处理清洗不干净	局部清洗不干净，有积水、影响功能，影响耐腐蚀性能，造成后工序喷涂附着力不足，喷涂外观不良	5	SOP对挂点位置和方式要求不明确或无要求	7	无要求，现场工人随机悬挂	目视抽查	3	105	更新SOP明确挂点位置，	微信公众号：质量文库 2025.8.25
5	挂钩使用错误导致挂钩印过大	6	无要求现场工人随机使用	目视抽查	4	120	更新SOP注明产品使用挂钩大小	微信公众号：质量文库 2025.8.25
5	多件悬挂、局部喷淋不到，如两个或以上零件挂在一起，相互遮挡	7	多件挂钩增加间距，挂件重合区域保证有效喷淋	下线后目视检查	4	140	更新SOP规范挂件距离	微信公众号：质量文库 2025.8.25
	局部清洗不干净，有积水、影响功能，影响耐腐蚀性能，造成后工序喷涂附着力不足，喷涂外观不良	5	脱脂及预脱脂槽表面油污未定期清理	6	不定期清理	目视抽查	3	90
5	脱脂及预脱脂槽工序浓度不足没有定时化验及检测	3	手动添加	定时点检浓度（天/次）	4	60
5	脱脂及预脱脂槽工序时间不足或超长没有计时器或相关装备，采用手工方式	3	采用外置计时装配	人工计时	5	75
前处理表调PH值超标	成膜效果达不到工艺要求，影响三防可靠性	5	表调PH值超标，添加过量或不足	3	/	定时PH值检测	5	75
前处理磷化不足	不上磷化膜，切口边不上磷化，零件表面挂灰膜层疏松，影响与涂层的结合力	5	磷化促进剂超标，添加过量或不足	3	按经验添加或定时检测	定时检测促进剂浓度	5	75
5	采用人工控制时间，磷化时间过长	3	采用外置计时装配	人工计时	5	75
5	磷化渣过多，清理不及时	6	不定期清理	目视抽查	3	90
5	磷化游离酸、总酸度超标，添加过量或不足	3	手动添加	定时检测促进剂游离酸和总酸浓度	3	45
前处理水洗不足	清洗不干净，表面有残留清洗液影响工序参数，进而造成喷涂产品外观不良，及涂层附着力不良	5	管道污染，水源PH值超标	2	目视检验水质污染	定期检测水质PH值	7	70
		烘干	5	炉温过低或线速过快	3	专人管理上锁管理	日常点检	3	45
喷涂		涂层较厚，产生附着力不足，造成涂层脱落，生锈，存在外观及可靠性问题，市场投诉等质量问题；较厚涂层可能影响安装尺寸，造成安装风险	7	喷涂上挂不合理，挂钩未定期处理，挂钩积粉太厚	6	不定时清理挂钩	目视抽查	6	252	定期清理挂钩	微信公众号：质量文库 2025.8.25
7	返喷不合理，打磨后残粉未清洁干净，返喷表面有可擦拭掉的粉状物质	4	采用酒精+尼龙抹布清洁	目视抽查	3	84
7	返喷不合理，用不合适的工具打磨，打磨量太多，打磨过多，露出基材	5	无明确要求	目视抽查	3	105	打磨控制不漏基材；打磨漏基材，需要进行前工序清洗处理，并控制返喷在24H 内完成返喷	微信公众号：质量文库 2025.8.25
7	返喷不合理，打磨砂纸颗粒度大，表面粗糙，不利于返喷附着，打磨砂纸牌号不合理	4	采用120#以上砂纸打磨	目视抽查	3	84
7	粉末烘烤不合理，中途停产（如中午和下午吃饭休息时间），产品滞留在烤炉中，表面发黄，涂层变脆	4	无明确要求	目视全检	4	112	提前15-20min停止产品进入烤炉	微信公众号：质量文库 2025.8.25
7	粉末烘烤不合理，线速过快，烘烤时间不足或炉子局部出故障	4	无明确要求	检视炉温曲线是否正常	4	112	每月一次测炉温曲线	微信公众号：质量文库 2025.8.25
7	原材料使用、存储不合理，采用华为非资源厂家，违规操作，PCN管控不足	3	二级物料备案	定期稽查复核	3	63
7	粉末保管不合理，粉末使用后，未用完的物料未密封	4	无明确要求	使用前检视	4	112	未用完的粉末密封处理	微信公众号：质量文库 2025.8.25
7	上挂区打磨的金属粉尘飘落入喷粉房和未固化的零件表面	6	风淋室吹尘	目视抽查	3	126	禁止在上挂区打磨	微信公众号：质量文库 2025.8.25
7	涂层鼓包，带锈喷涂，冷轧板未经过酸洗工艺或酸洗不彻底	3	冷轧板必须酸洗	上线前目视检测	4	84
	6	喷粉压力不合理，出粉量太大，粉量气压设置不合理，容易积粉、出现橘皮等、膜厚不容易控制	4	按喷涂参数表设置	目视抽查	3	72
膜厚偏厚	6	喷粉距离不合理，喷枪距离工件过近，手动持枪，距离较难把握	7	手动喷涂	目视抽查	3	126	固化喷粉距离及速度	微信公众号：质量文库 2025.8.25
6	手动喷涂一致性不足，手动喷涂，未对操作员进行培训或要求，喷枪运行线路杂乱无章	6	手动喷涂	膜厚抽检	4	144	固化喷粉手法	微信公众号：质量文库 2025.8.25
6	无流化（粉体无流动）或过流化（开水翻滚态），流化气压设置不合理，影响供粉以及粉末雾化	5	气压及流化状态检查	日常点检	7	210	固化喷粉参数	微信公众号：质量文库 2025.8.25
膜厚偏薄	无保护效果，造成生锈，存在三防可靠性问题，市场投诉等质量问题	6	喷涂保护未按SOP作业，或SOP指导错误，研发图纸描述不统一或供应商理解错误	3	增加三检拦截	目视抽查	3	54	研发图纸描述语言统一
6	喷涂上挂不合理，挂具设计不合理，零件有旋转或摆动	5	人工辅助固定	目视抽查	3	108	采用固定挂具
6	喷涂上挂不合理，铁丝，挂勾，吊具选择不合理，SOP要求不明确或无要求，导致工件挂点接触位置烤漆露白，膜厚不良	4	针对不同结构产品，选择不同挂勾，吊具制定喷涂作业规范	目视抽查	3	72
6	喷粉压力不合理，出粉量太小，粉量气压设置不合理	4	按喷涂参数表设置	目视抽查	3	72
6	喷枪放电针严重积粉，长时间使用，未维护清理喷枪，导致粉末无法带上负电荷，导致涂层膜厚不均匀	5	定期检查维护喷枪	日常点检	7	210	每间隔4小时及时清理放电针表面粉末
6	喷枪放电针严重弯曲变形及断裂，长度不够，长时间使用，未维护清理喷枪	3	定期检查维护喷枪	日常点检	7	126	每天例行检查并更换好的放电针。
6	喷枪喷出的粉末雾化不好，没有呈扇形均匀分布，喷枪电压、雾化气压设置不合理或喷嘴、文丘里管等破损	5	定期检查维护喷枪	日常点检	7	210	升级喷枪并进行粉末雾化，需要及时更换喷嘴
6	喷枪喷嘴磨损严重，长时间使用，未维护清理喷枪	5	定期检查维护喷枪	日常点检	7	210	喷枪每日清洁
6	喷枪电晕环表面存在积粉，降低粉末带电效果，降低上粉率，长时间使用，未维护清理喷枪	5	定期检查维护喷枪	日常点检	7	210	喷枪每日清洁
	7	圆点或胶塞或螺丝装不到位，人工作业，无准确定位，导致工件上的静电孔及螺丝孔出现溢漆不良	7	工装设计评审	/	2	98	增加螺钉长度，保证有效螺纹都进行保护，要求螺钉头必须漏出，建议使用螺钉长度超过 50mm规格；针对静电孔，要求胶塞长度大于孔深度。
喷涂保护错误	漏白、连续性不良、尺寸超差、芽孔积漆、保护区域飞粉影响电一致性、三防可靠性、外观不良	7	作业员遮蔽漏工站，圆点或胶塞或螺丝装不到位，导致工件上的静电孔及螺丝孔出现溢漆不良	3	分工序操作，避免单人操作过多保护工序	/	2	42
7	飞粉，采用工装保护，未保护到位	4	评审确认工装是否合理；是否可以飞粉	首件检验	4	112	螺丝孔位置使用胶塞保护
7	漏装保护，无sop	2	线长讲解按SOP作业	目视抽查	3	42
烤漆物料混料	错混料	8	烤漆产品随意放置，相似物料共线生产	3	相似物料对照表相似物料分线、分班、分时生产	目视全检	4	96
回丝	牙孔倾斜	装配干涉	7	定位夹具偏位，螺纹面倾斜	4	员工下料自检	首件检验	4	112	增加初定位工装
7	攻牙机丝锥头偏斜	2	定期校验攻牙机丝锥头垂直度	首件检验	4	56	制定设备点检制度，定期检查
7	手工回丝无限位工装，振动跑位导致	4	员工下料自检	首件检验	4	112	手工回丝零件必须制作靠位
螺牙圈数不足	影响组装	6	底孔深度不够	3	加大底孔深度	物料首检/巡检(1pcs/2H)/尾检	4	72
粗细牙错误	无法装配	6	未按照标准选择丝锥	3	在SOP中注明是具体丝锥规格	核对SOP丝锥是否正确	3	54
	6	丝锥使用错误	2	SOP中注明丝锥型号	首件检验	4	48
牙圈数不足	无法锁紧	6	料屑在底端与丝锥卡死	5	选型不当及降低切削速度	物料首检/巡检(1pcs/2H)/尾检	4	72	攻丝后增加气枪清洁
6	底孔深度不够	3	加大底孔深度	物料首检/巡检(1pcs/2H)/尾检	4	72
攻牙直径超差	影响组装	6	切屑堵塞	3	减少丝锥容屑槽数，而扩大容屑槽的容	物料首检/巡检(1pcs/2H)/尾检	4	72
6	切削速度太高（当前设备不具备调速功能）	3	适当降低攻丝机切削速度	物料首检/巡检(1pcs/2H)/尾检	4	72
6	刃磨丝锥中产生毛刺	3	定期清理丝锥，消除刃磨丝锥产生毛刺	物料首检/巡检(1pcs/2H)/尾检	4	72
6	丝锥精度级别选择不当	3	更换适当精度的丝锥	物料首检/巡检(1pcs/2H)/尾检	4	72
6	底孔超规	3	适当调整底孔直径	物料首检/巡检(1pcs/2H)/尾检	4	72
6	丝锥尺寸超差	3	更换尺寸合适的丝锥	物料首检/巡检(1pcs/2H)/尾检	4	72
	无法装配	6	丝锥折断	4	适当更换新的丝锥	物料首检/巡检(1pcs/2H)/尾检	5	120	建立丝锥寿命管理制度
6	未攻牙物料混入	4	员工下料自检	物料首检/巡检(1pcs/2H)/尾检	5	120	规范未攻牙，已攻牙产品标识
		6	手工操作漏攻牙	2	员工下料自检	物料首检/巡检(1pcs/2H)/尾检	5	60
