断路器控制回路的基本要求:
(1)分、合闸回路操作后自动断开;
(2)控制回路不仅应满足手动操作，还应该满足自动操作;
(3)应有反应各种状态的位置信号;

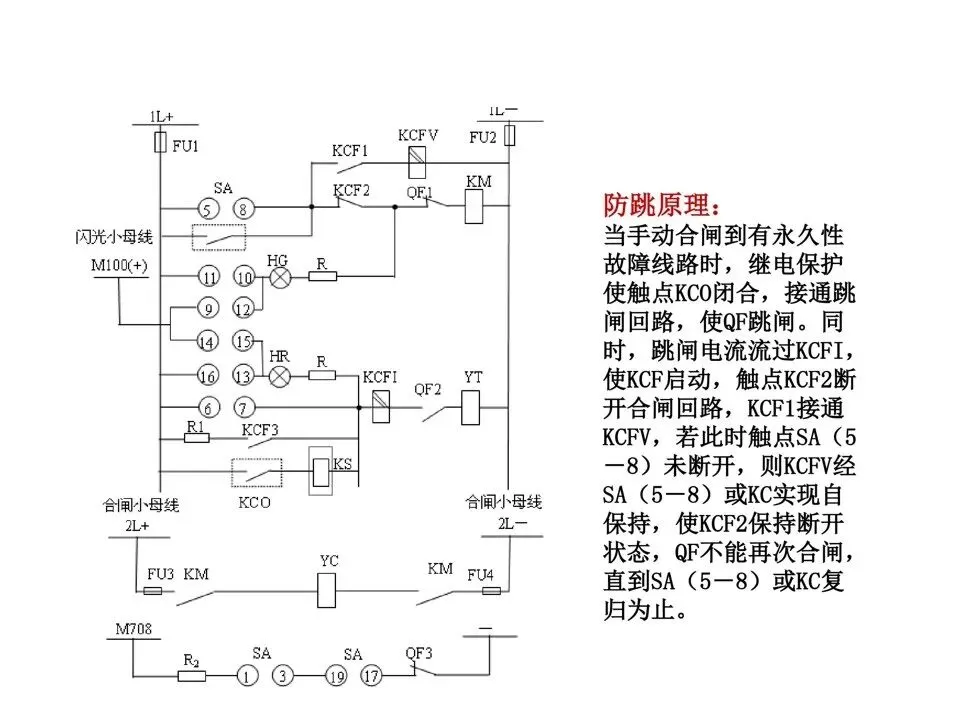

(4)应加装电气防跳装置;

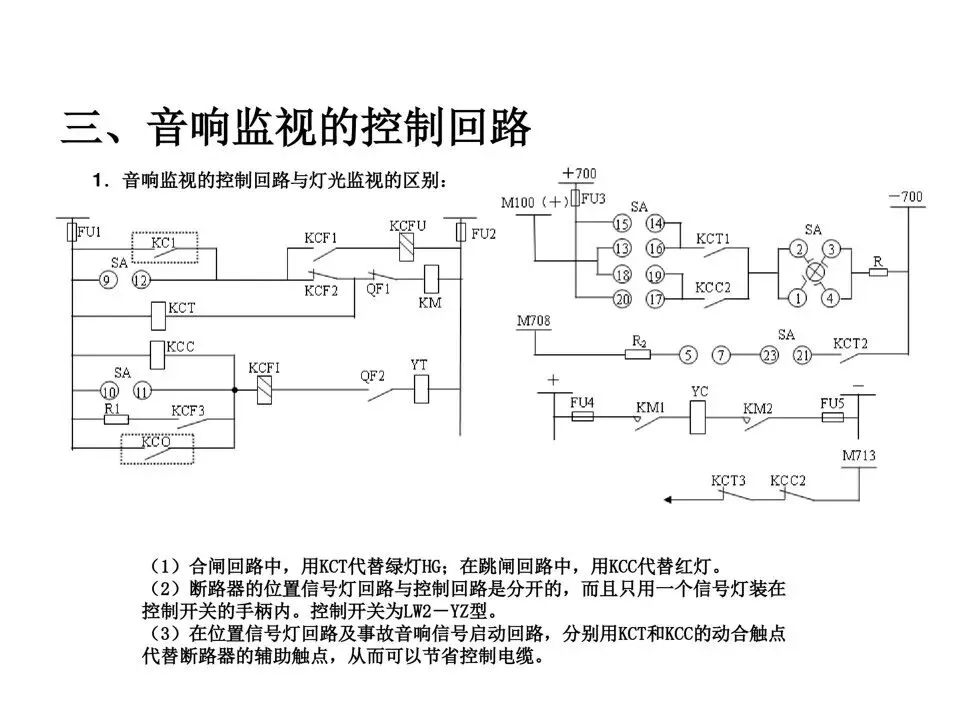

(5)应能监视控制回路断线故障。

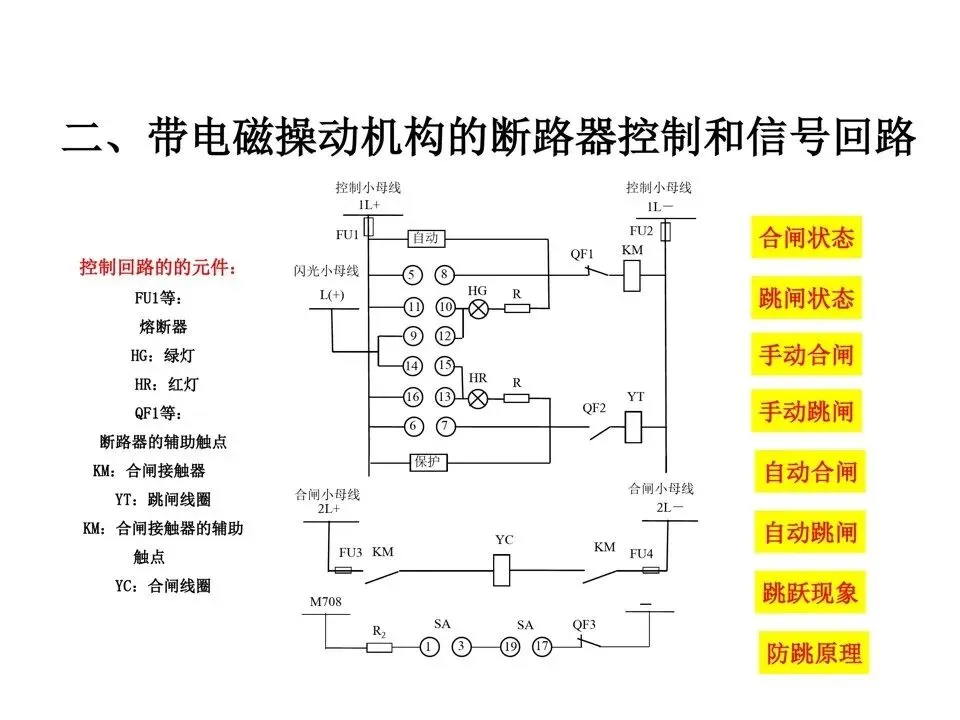

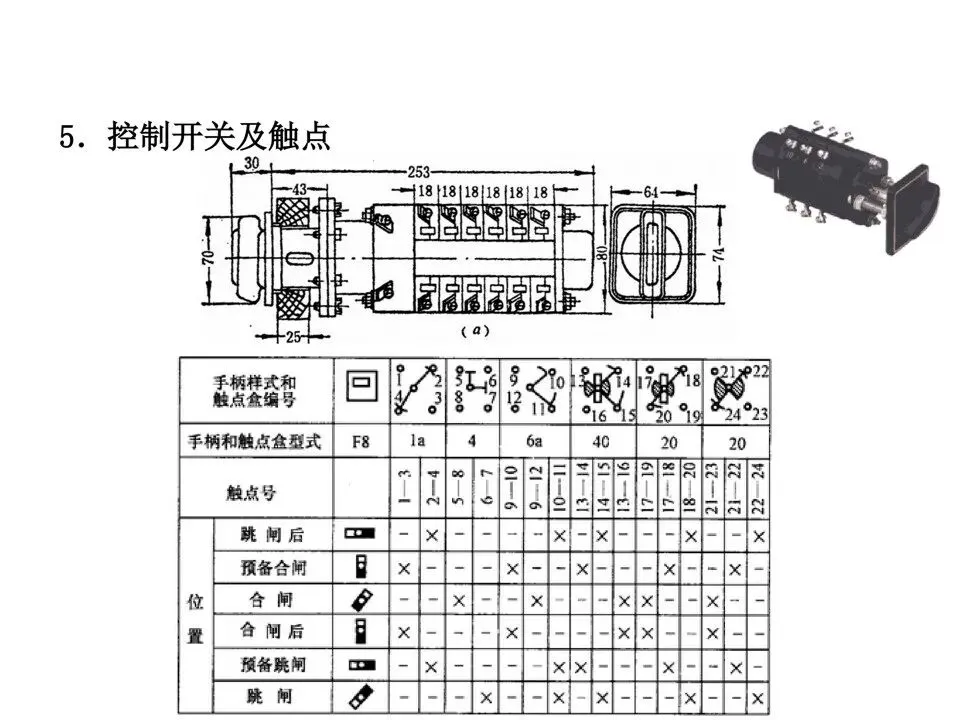

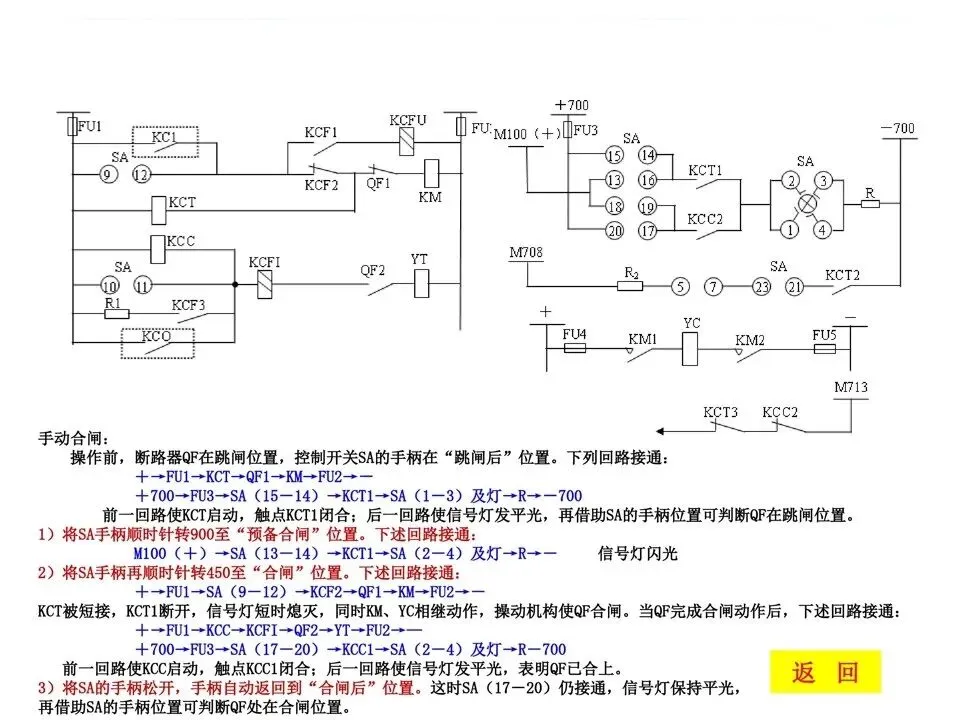

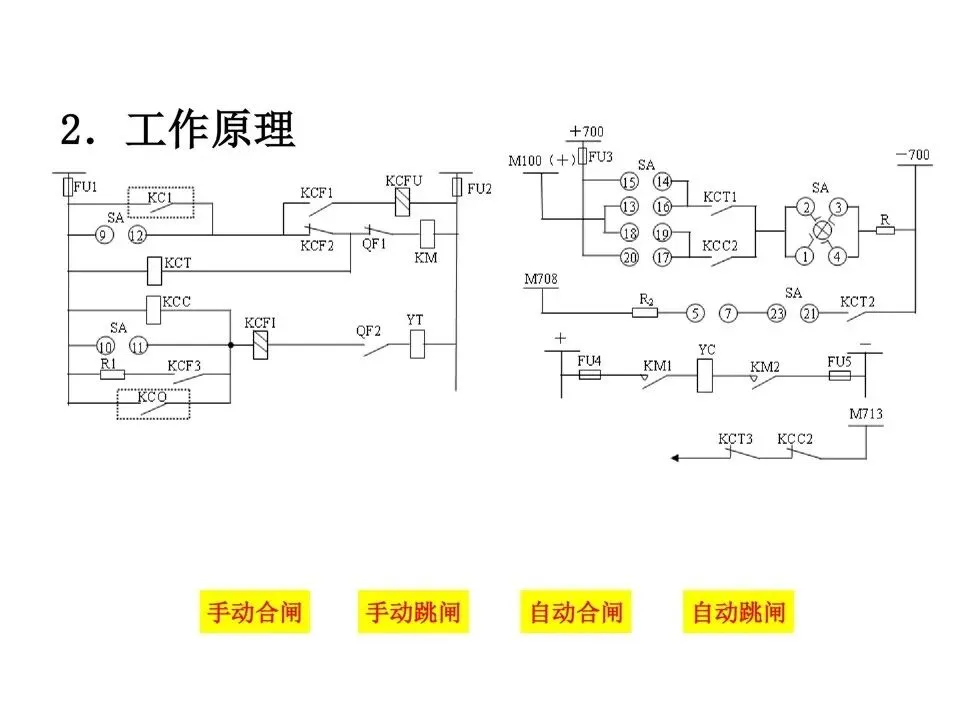

QF实际位置的判断:

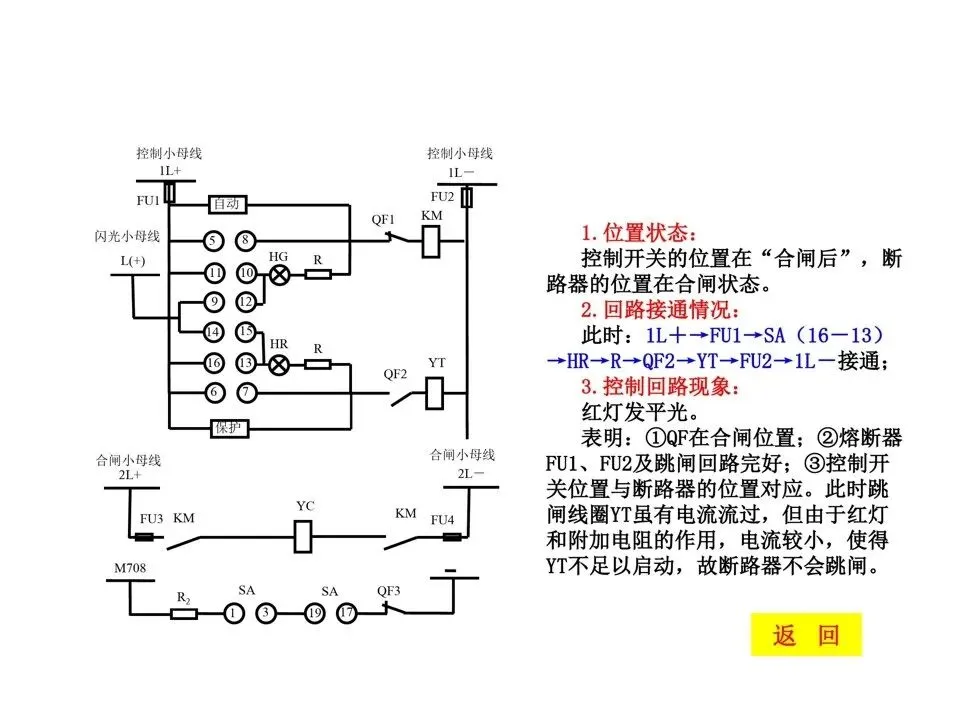

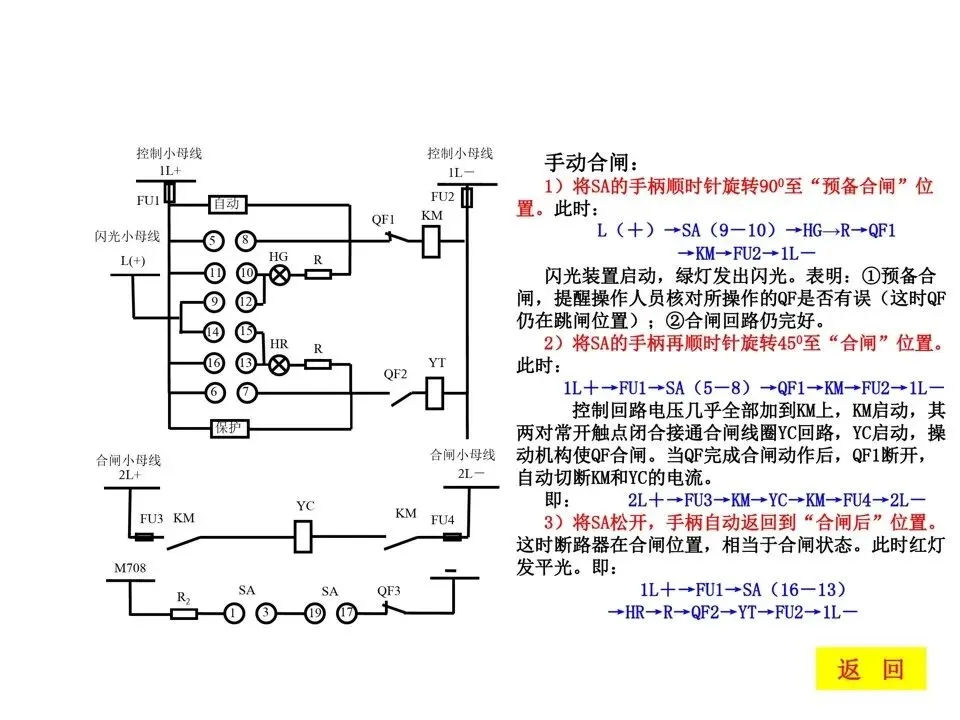

1)手柄在“合闸后”位置，灯发平光为手动合闸;

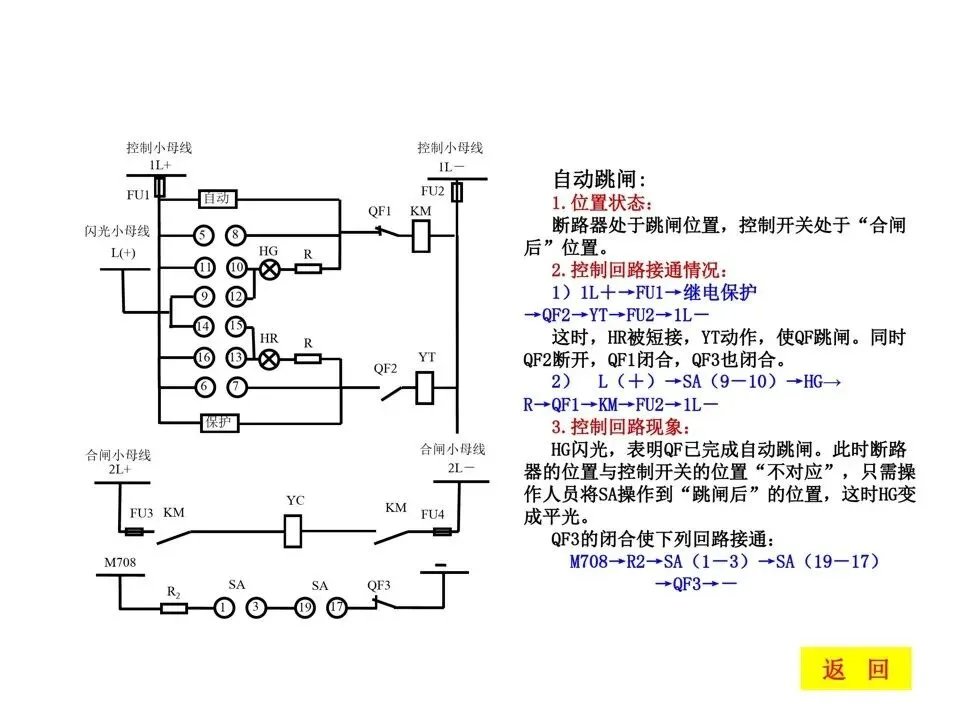

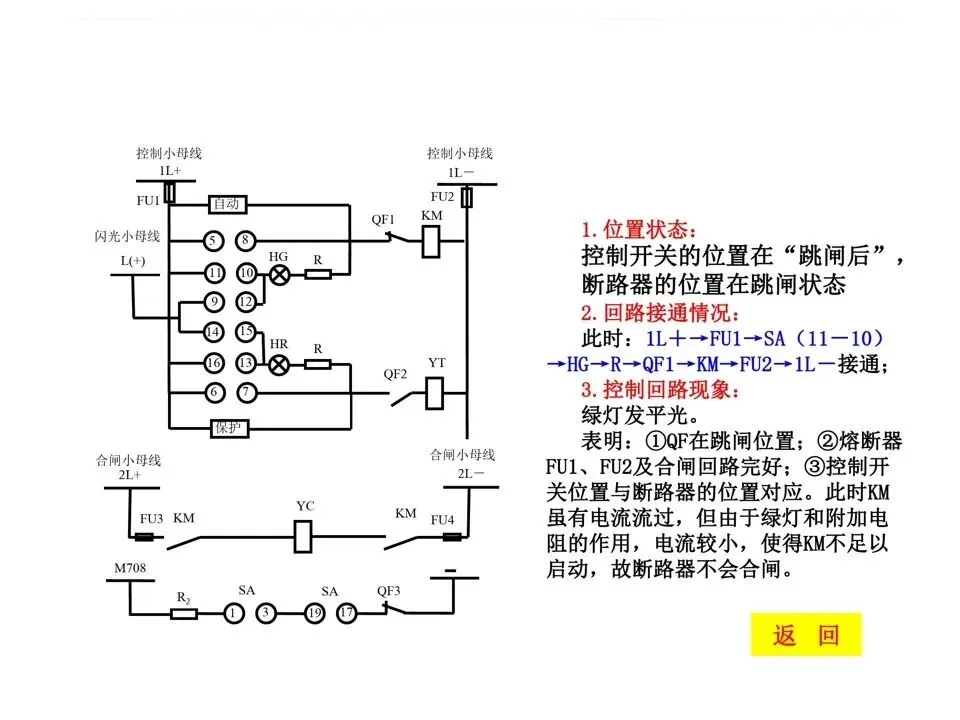

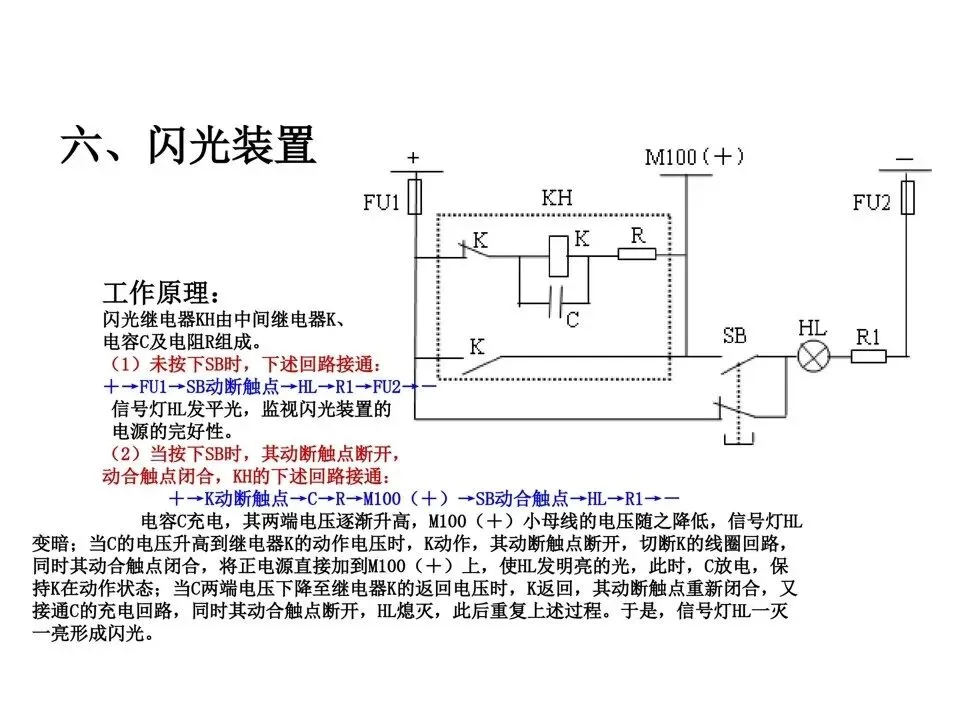

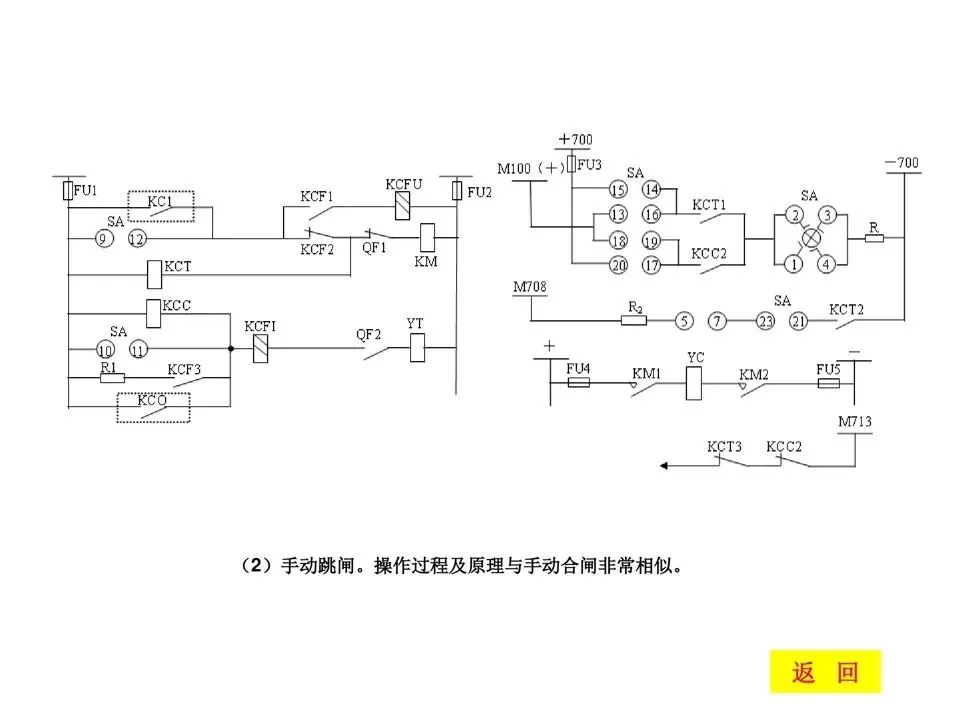

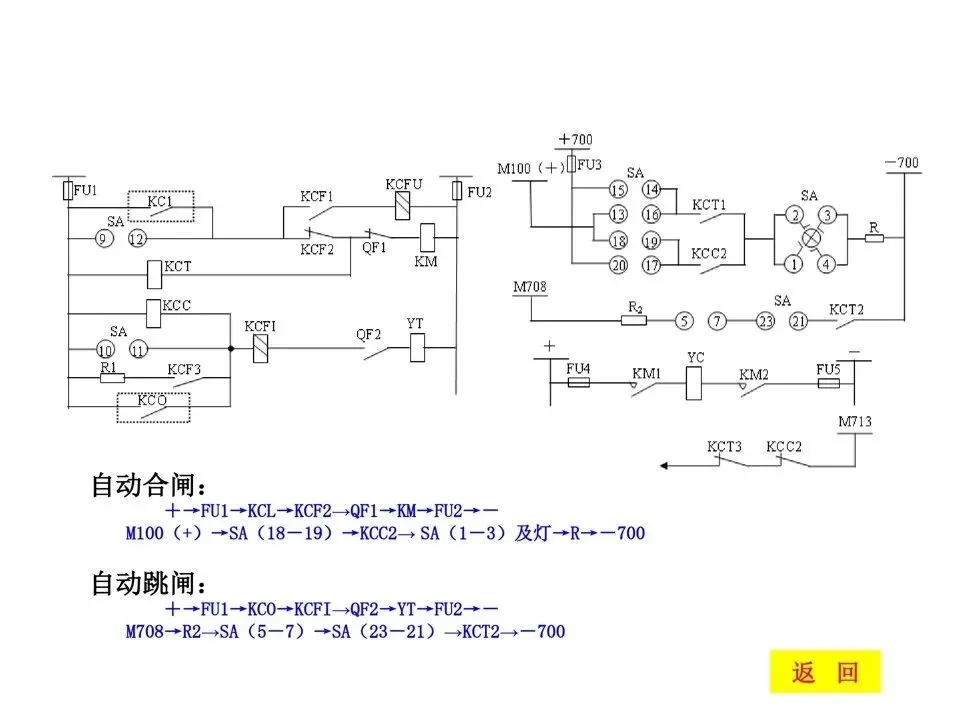

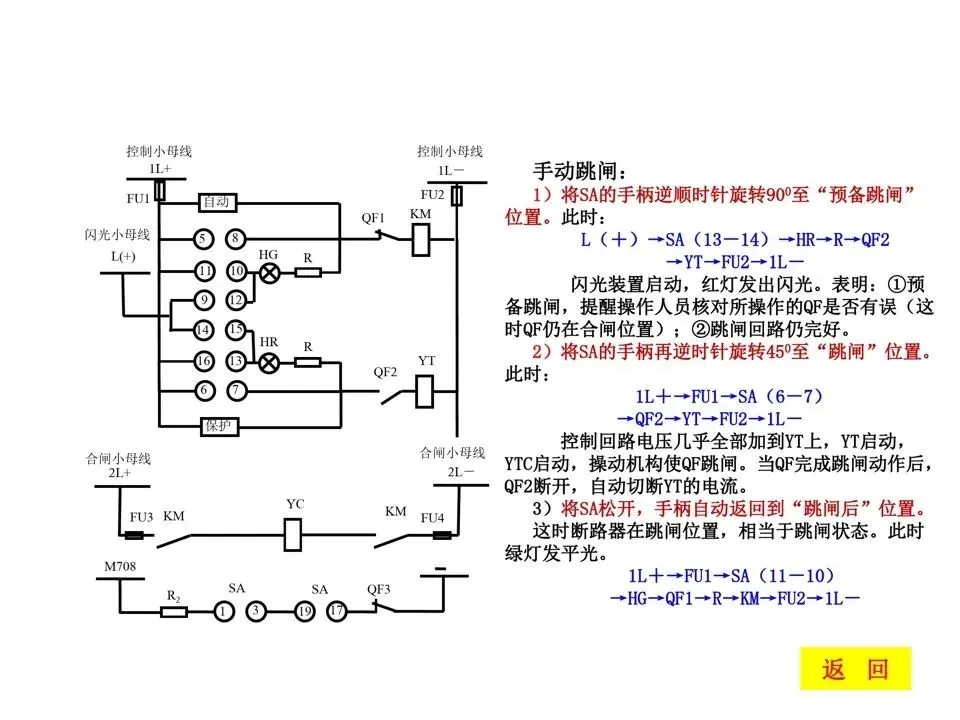

2)手柄在“合闸后”位置，灯发闪光为自动跳闸;3)手柄在“跳闸后”位置，灯发平光为手动跳闸;

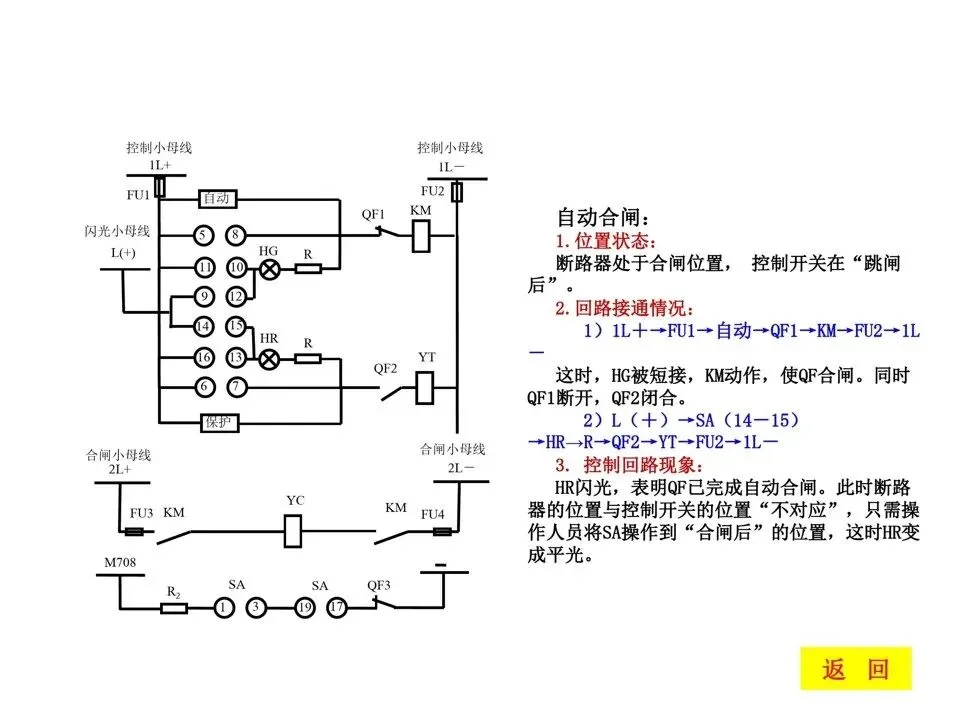

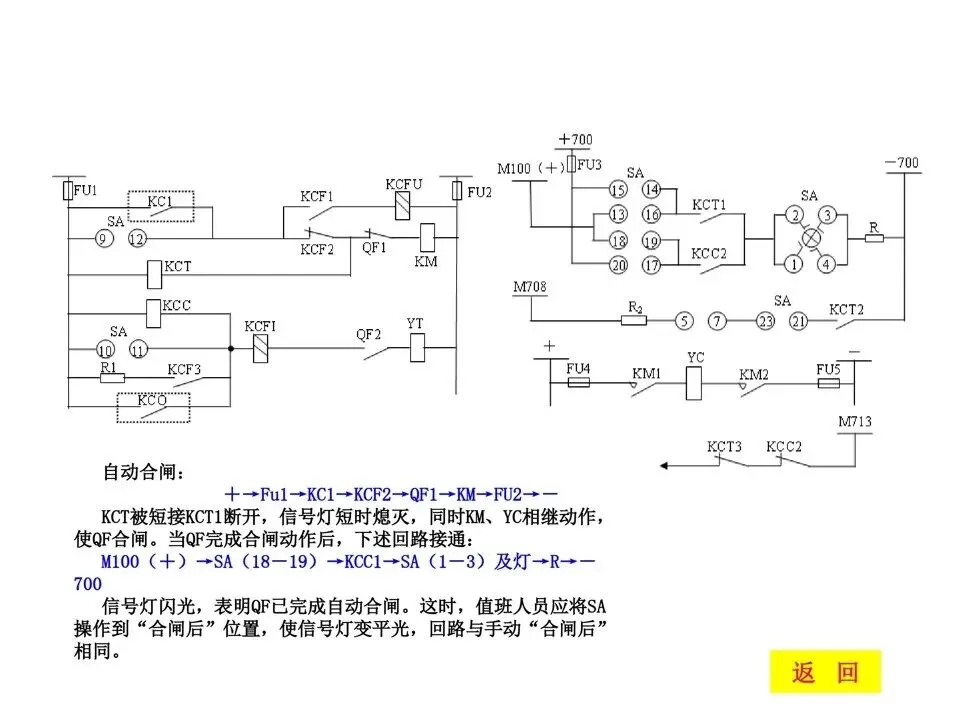

4)手柄在“跳闸后”位置，灯发闪光为自动合闸。

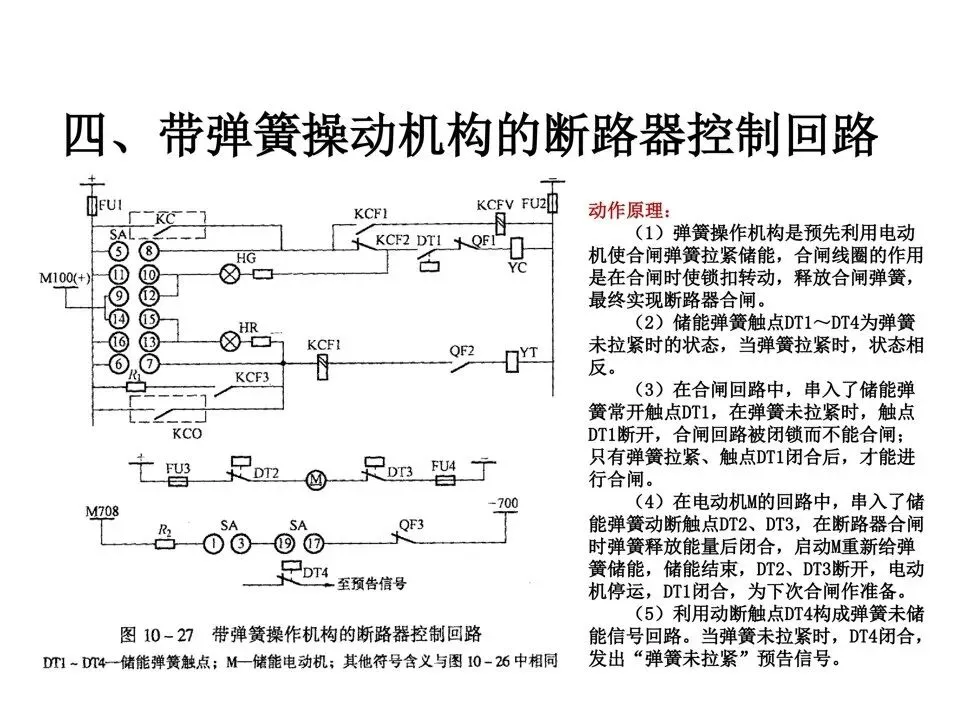

1)弹簧操作机构是预先利用电动机使合闸弹簧拉紧储能，合闸线圈的作用是在合闸时使锁扣转动，释放合闸弹簧，
最终实现断路器合闸。(2)储能弹簧触点DT1~DT4为弹簧未拉紧时的状态，当弹簧拉紧时，状态相反。
(3)在合闸回路中，串入了储能弹簧常开触点DT1，在弹簧未拉紧时，触点DT1断开，合闸回路被闭锁而不能合闸:只有弹簧拉紧、触点DT1闭合后，才能进行合闸。
(4)在电动机M的回路中，串入了储能弹簧动断触点DT2、DT3，在断路器合闸时弹簧释放能量后闭合，启动M重新给弹簧储能，储能结束，DT2、DT3断开，电动机停运，DT1闭合，为下次合闸作准备。(5)利用动断触点DT4构成弹簧未储能信号回路。当弹簧未拉紧时，DT4闭合，发出“弹簧未拉紧”预告信号。

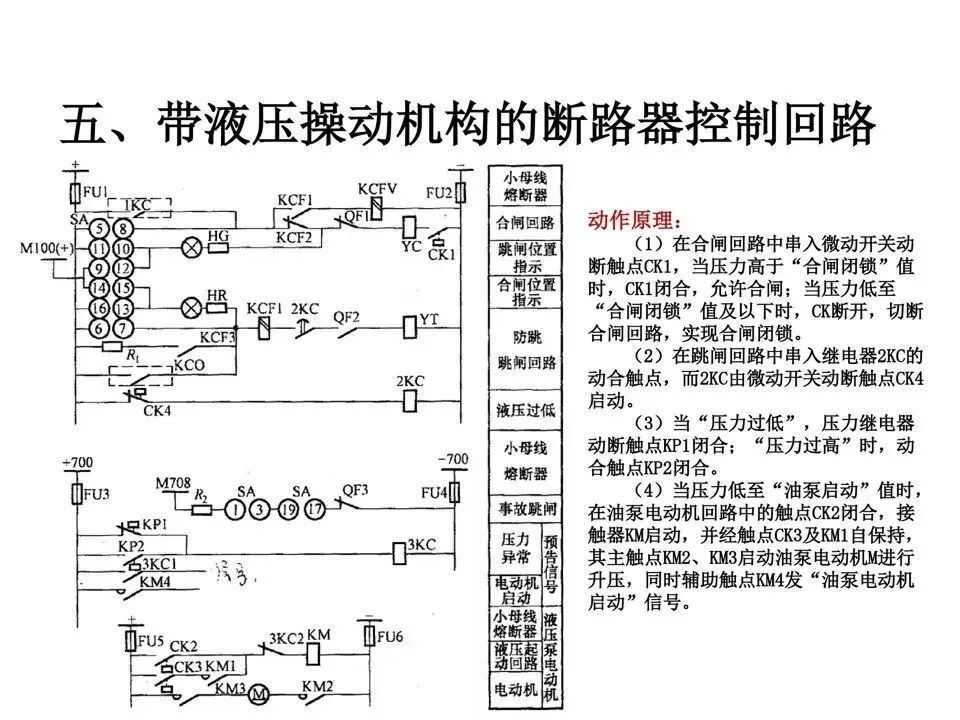

动作原理:
(1)在合闸回路中串入微动开关动断触点CK1，当压力高于“合闸闭锁”值时，CK1闭合，允许合闸;当压力低至“合闸闭锁”值及以下时，CK断开，切断合闸回路，实现合闸闭锁。(2)在跳闸回路中串入继电器2KC的动合触点，而2KC由微动开关动断触点CK4启动。
(3)当“压力过低”，压力继电器动断触点KP1闭合;“压力过高”时，动合触点KP2闭合。
(4)当压力低至“油泵启动”值时，在油泵电动机回路中的触点CK2闭合，接触器KM启动，并经触点CK3及KM1自保持，其主触点KM2、KM3启动油泵电动机M进行升压，同时辅助触点KM4发“油泵电动机启动”信号。
