PPT丨配电网一次设备与四遥功能

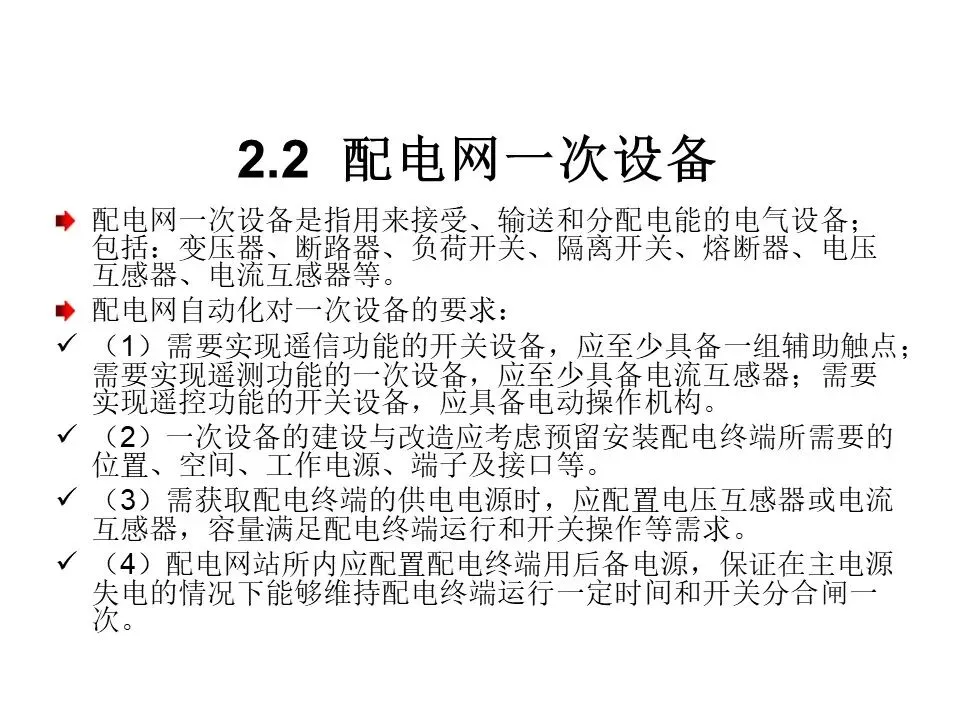

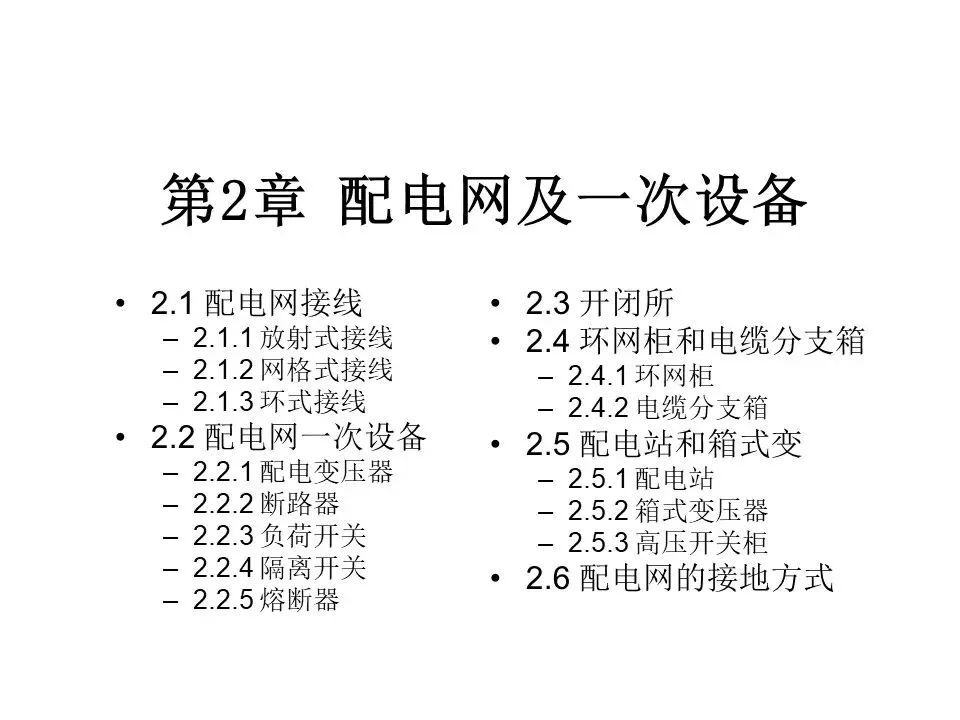

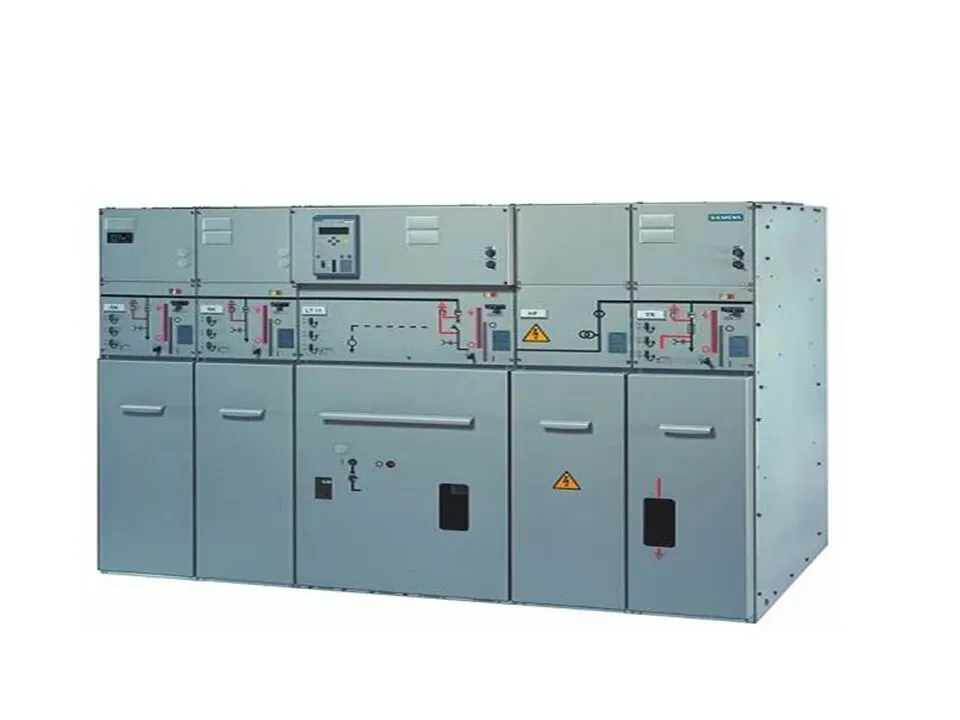

2.2 配电网一次设备

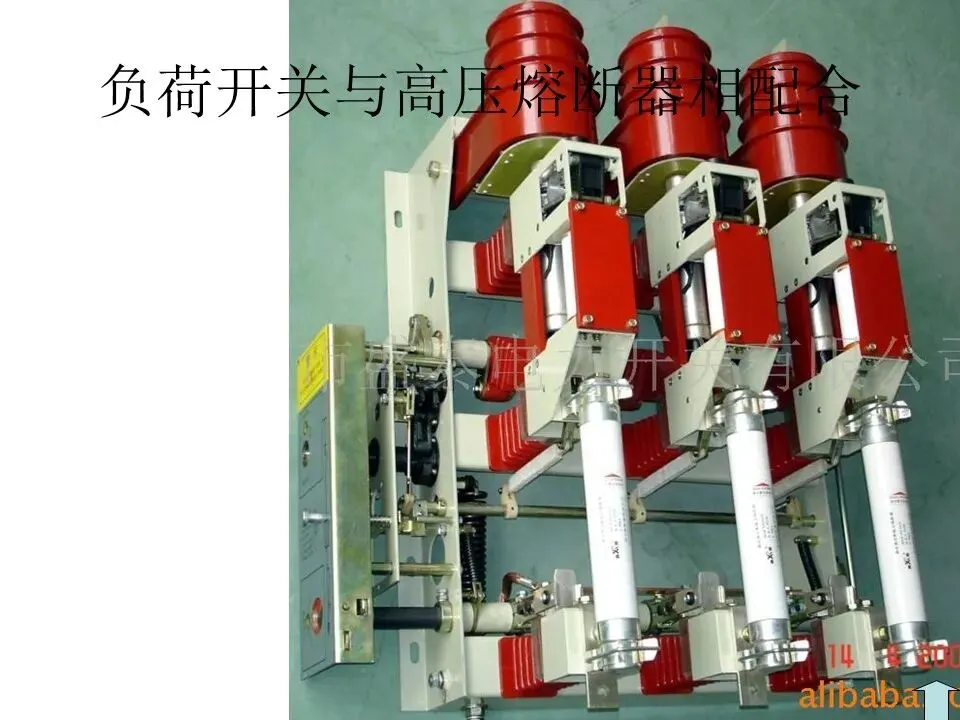

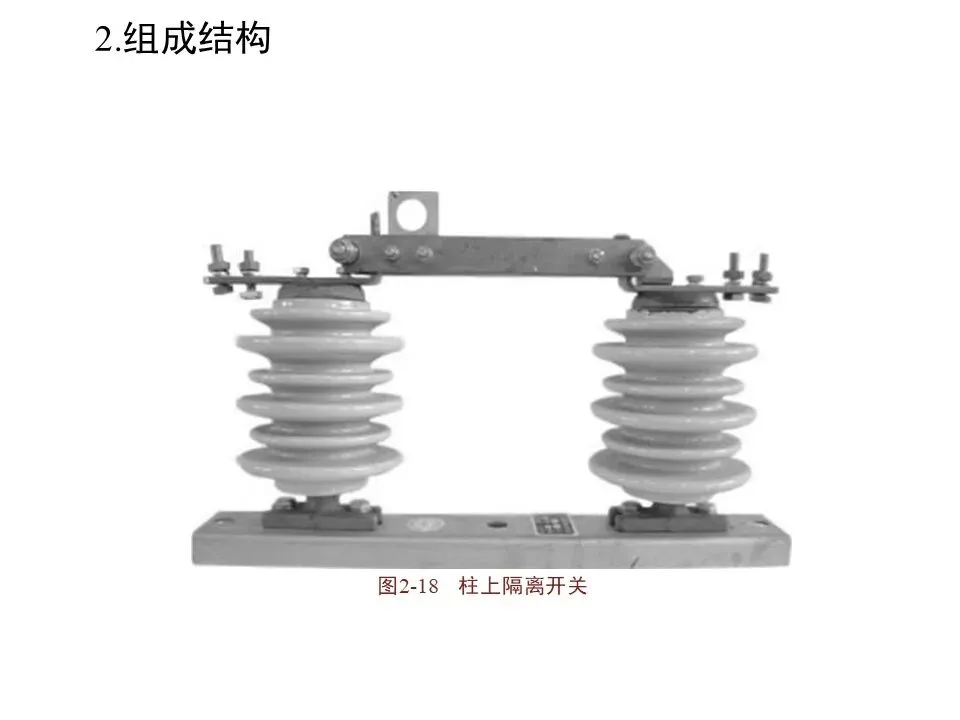

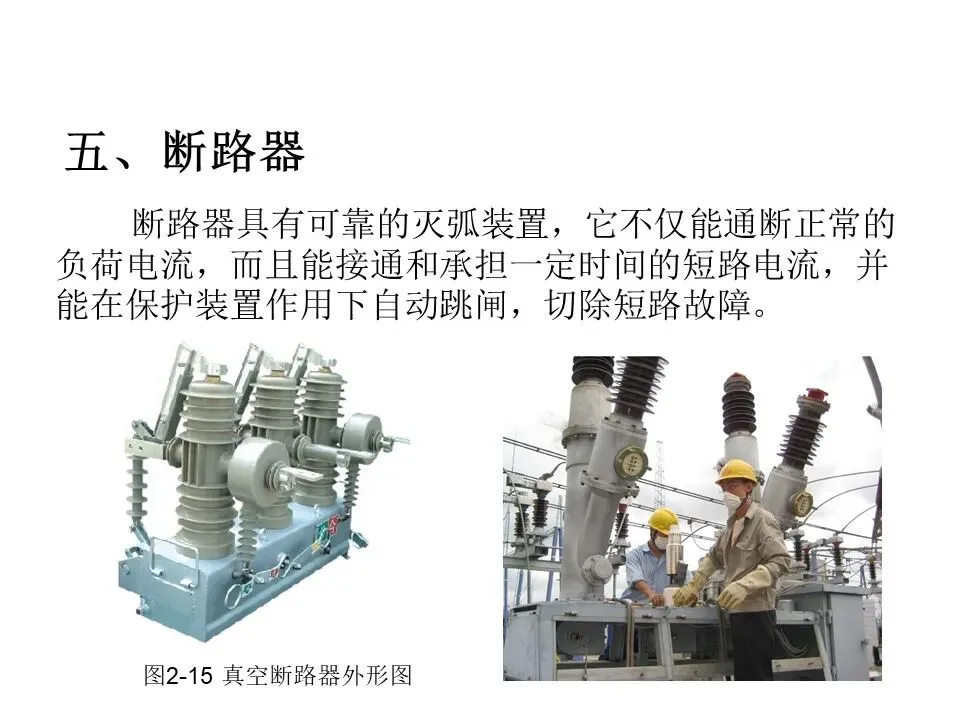

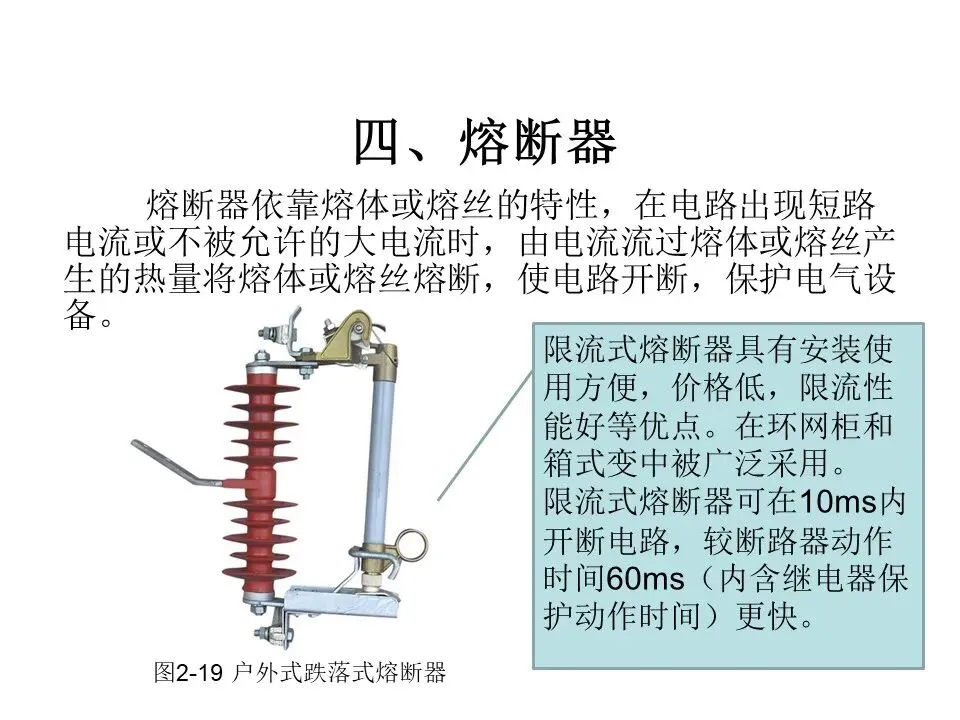

配电网一次设备是指用来接受、输送和分配电能的电气设备：包括：变压器、断路器、负荷开关、隔离开关、熔断器、电压互感器、电流互感器等。

配电网自动化对一次设备的要求：

√（1）需要实现遥信功能的开关设备，应至少具备一组辅助触点；需要实现遥测功能的一次设备，应至少县备电流互感器：需要实现遥控功能的开关设备，应具备电动操作机构。

√（2）一次设备的建设与改造应考虑预留安装配电终端所需要的位置、空间、工作电源、端子及接口等。

√（3）需获取配电终端的供电电源时，应配置电压互感器或电流互感器，容量满足配电终端运行和开关操作等需求。

√（4）配电网站所内应配置配电终端用后备电源，保证在主电源失电的情况下能够维持配电终端运行一定时间和开关分合闸一次。

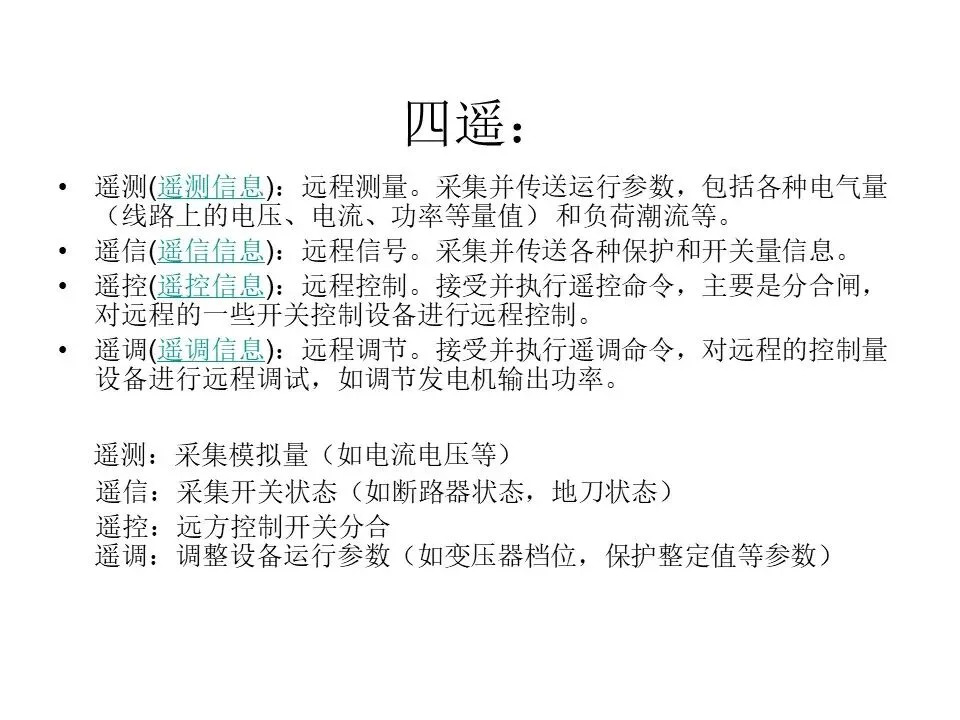

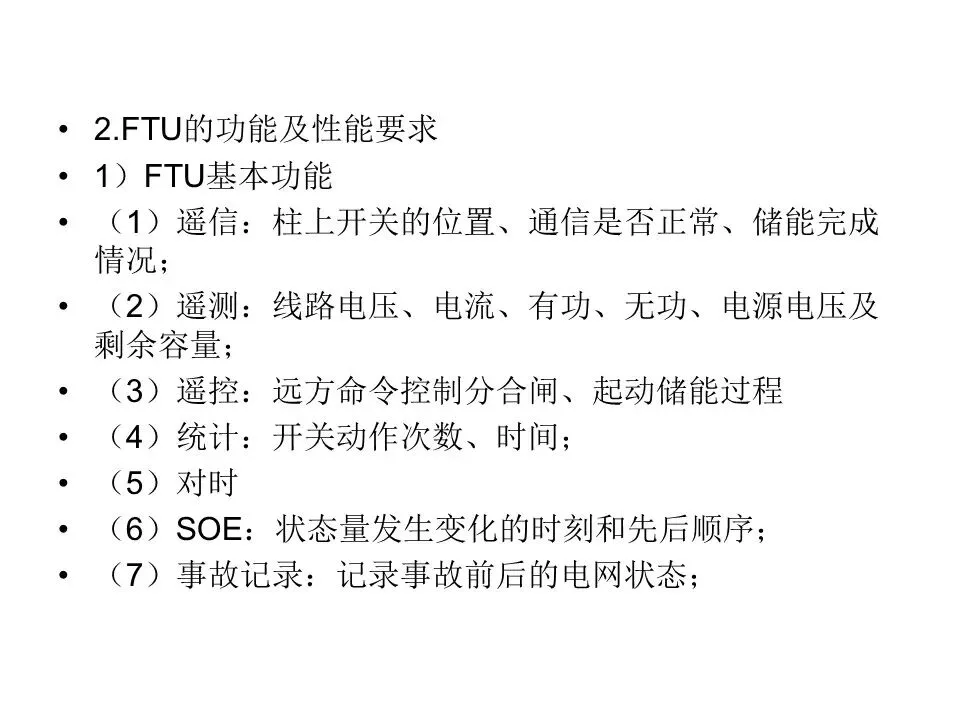

四遥：

·遥测（遥测信息）：远程测量。采集并传送运行参数，包括各种电气量

（线路上的电压、电流、功率等量值）和负荷潮流等。

·遥信（遥信信息):远程信号。采集并传送各种保护和开关量信息。

·遥控（遥控信息）：远程控制。接受并执行遥控命令，主要是分合闸，

对远程的一些开关控制设备进行远程控制。

·遥调（遥调信息）远程调节。接受并执行遥调命令，对远程的控制量

设备进行远程调试，如调节发电机输出功率。

遥测：采集模拟量（如电流电压等）

遥信：采集开关状态（如断路器状态，地刀状态）

遥控：远方控制开关分合

遥调：调整设备运行参数（如变压器档位，保护整定值等参数）

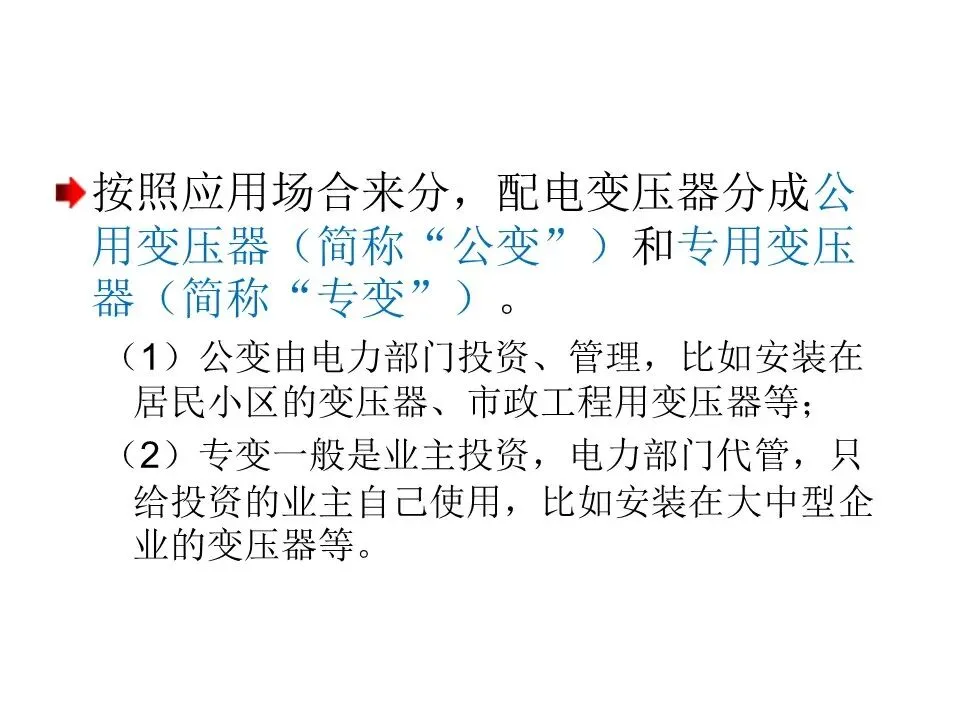

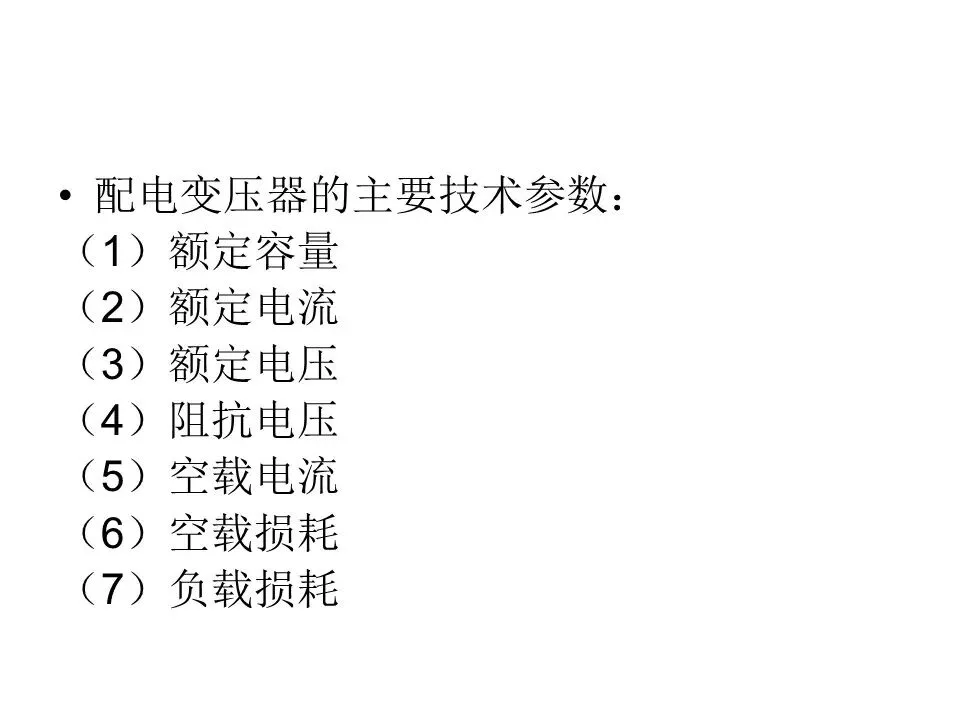

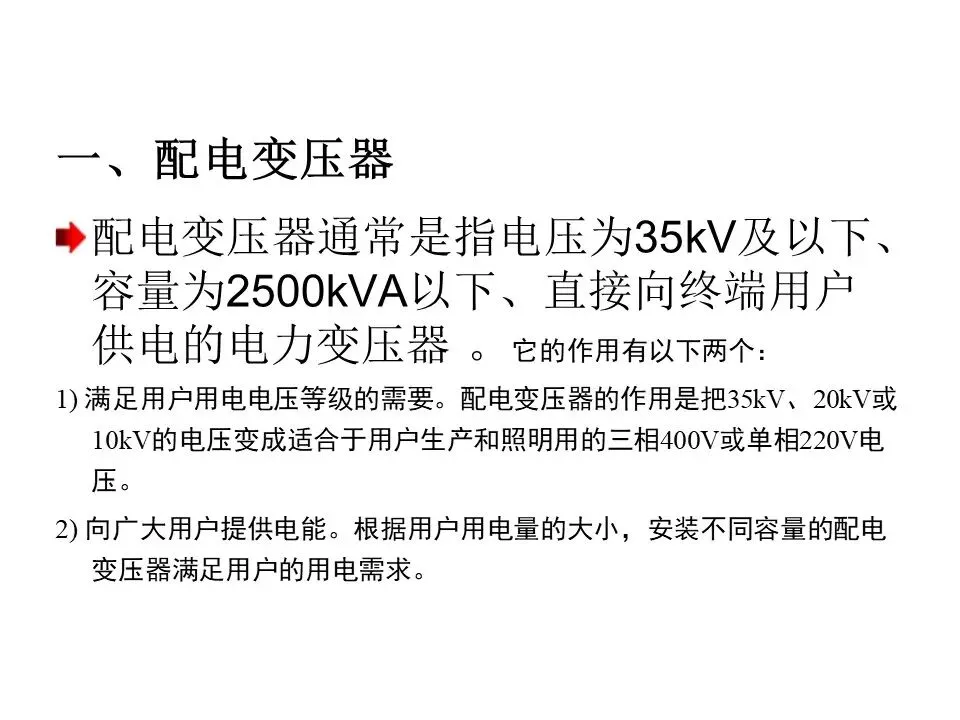

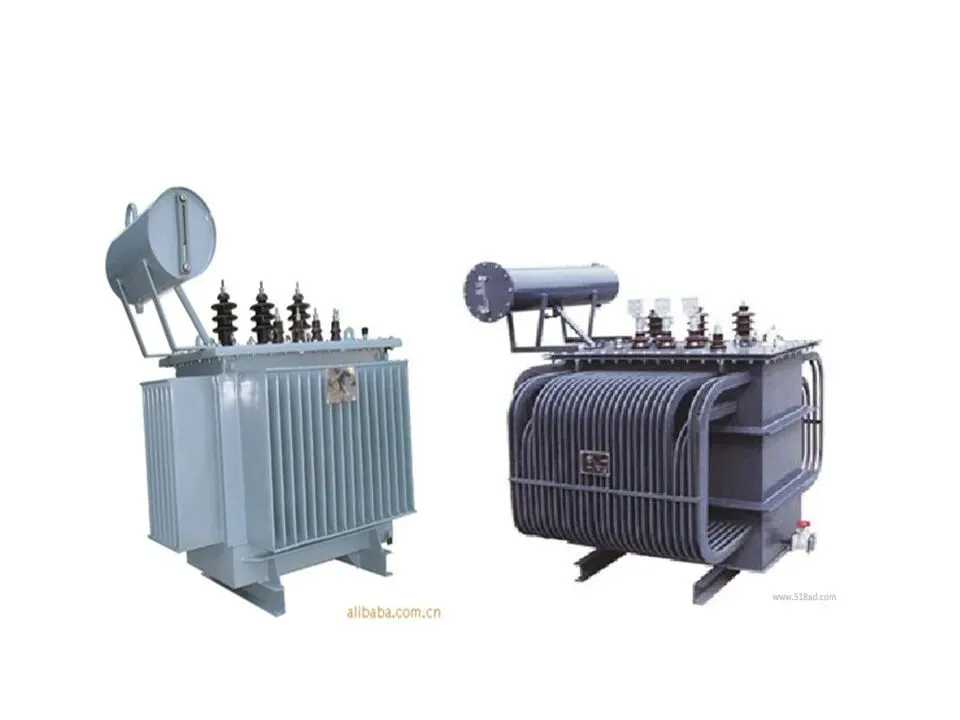

按照应用场合来分，配电变压器分成公用变压器（简称“公变”）和专用变压器（简称“专变”）。

（1）公变由电力部门投资、管理，比如安装在居民小区的变压器、市政工程用变压器等；

（2）专变一般是业主投资，电力部门代管，只给投资的业主自己使用，比如安装在大中型企业的变压器等。
