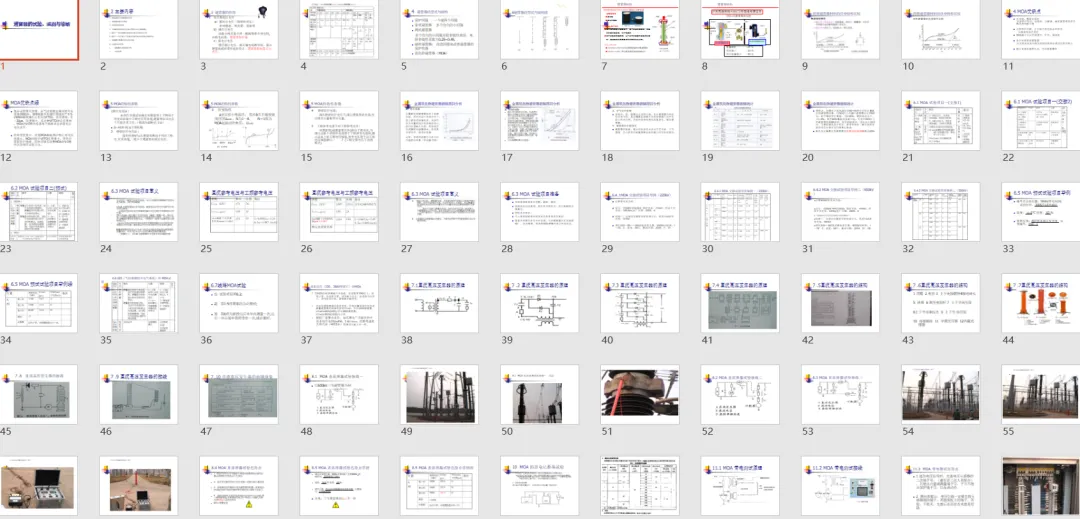

金属氧化物避雷器知识与试验培训.ppt

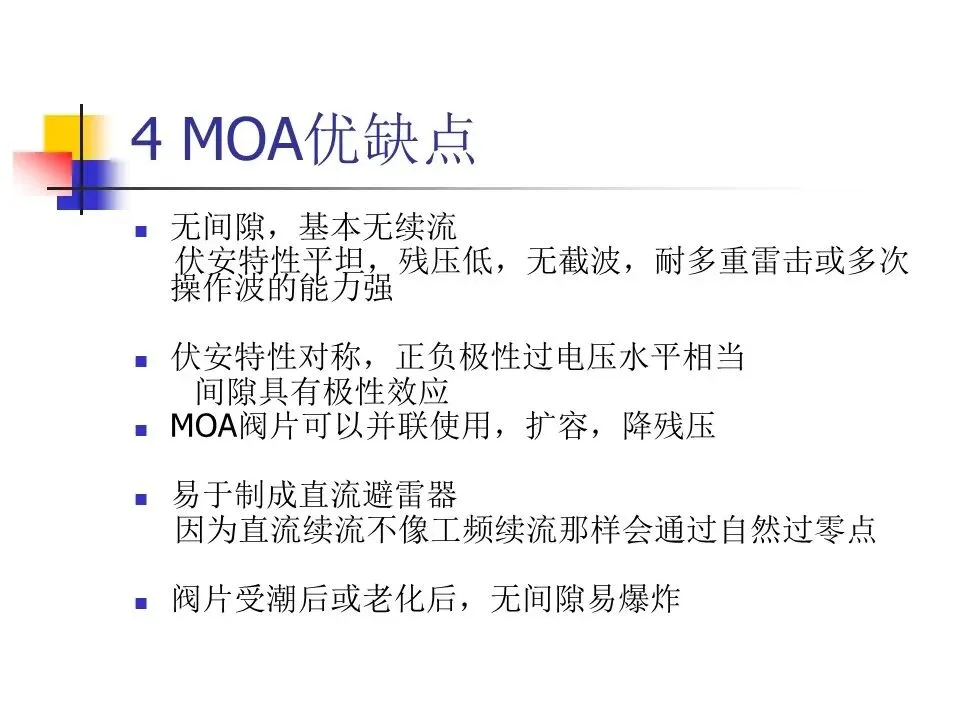

4 MOA优缺点

无间隙，基本无续流

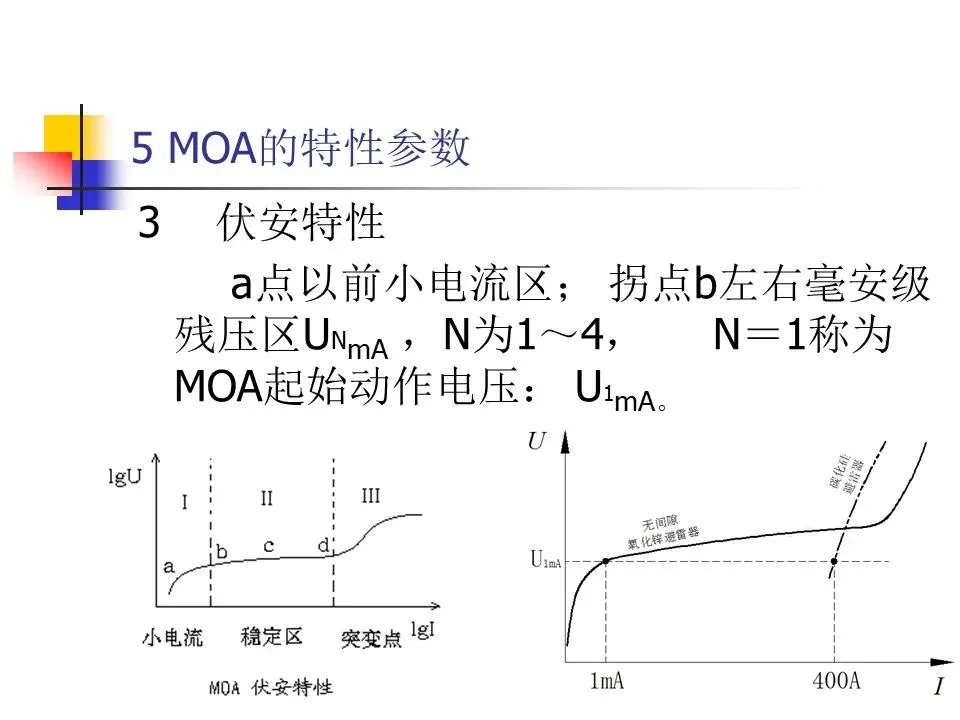

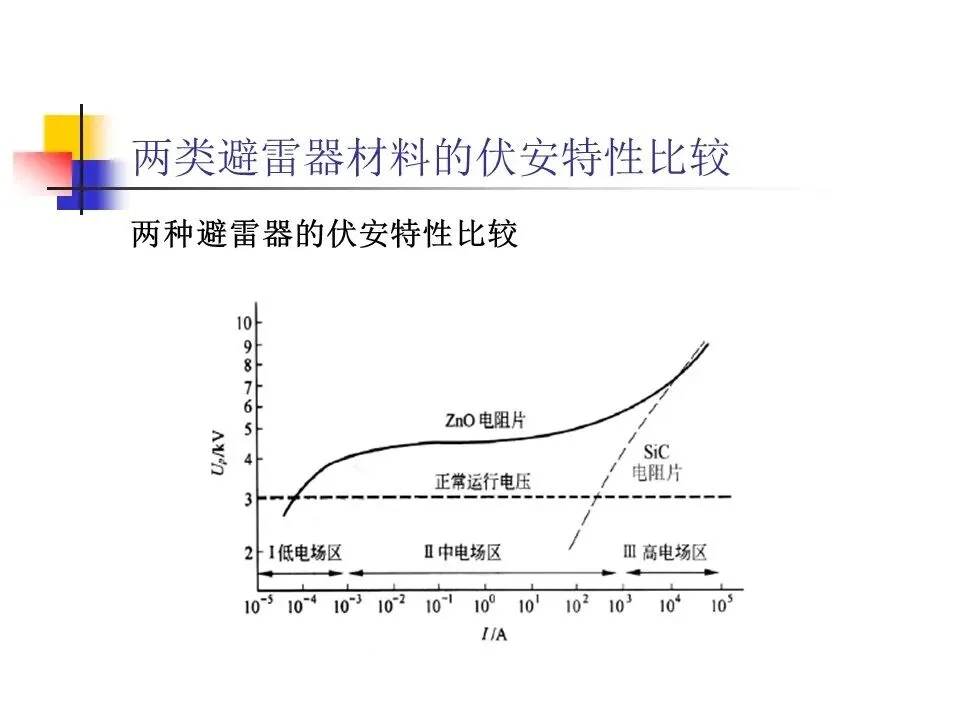

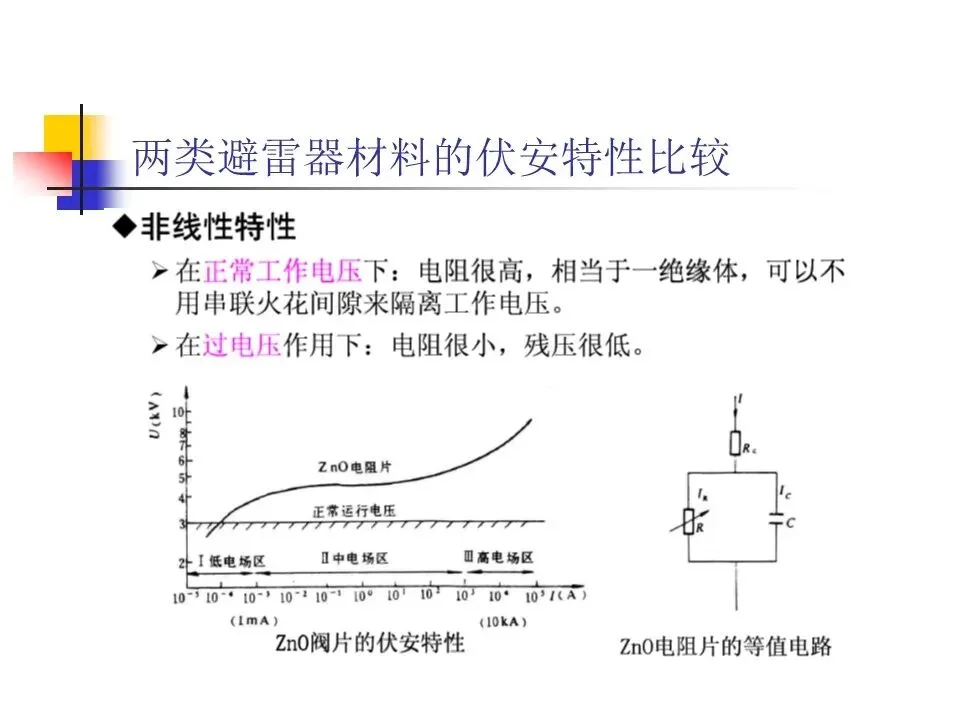

伏安特性平坦，残压低，无截波，耐多重雷击或多次操作波的能力强

伏安特性对称，正负极性过电压水平相当间隙具有极性效应

MOA阀片可以并联使用，扩容，降残压

易于制成直流避雷器

因为直流续流不像工频续流那样会通过自然过零点

阀片受潮后或老化后，无间隙易爆炸

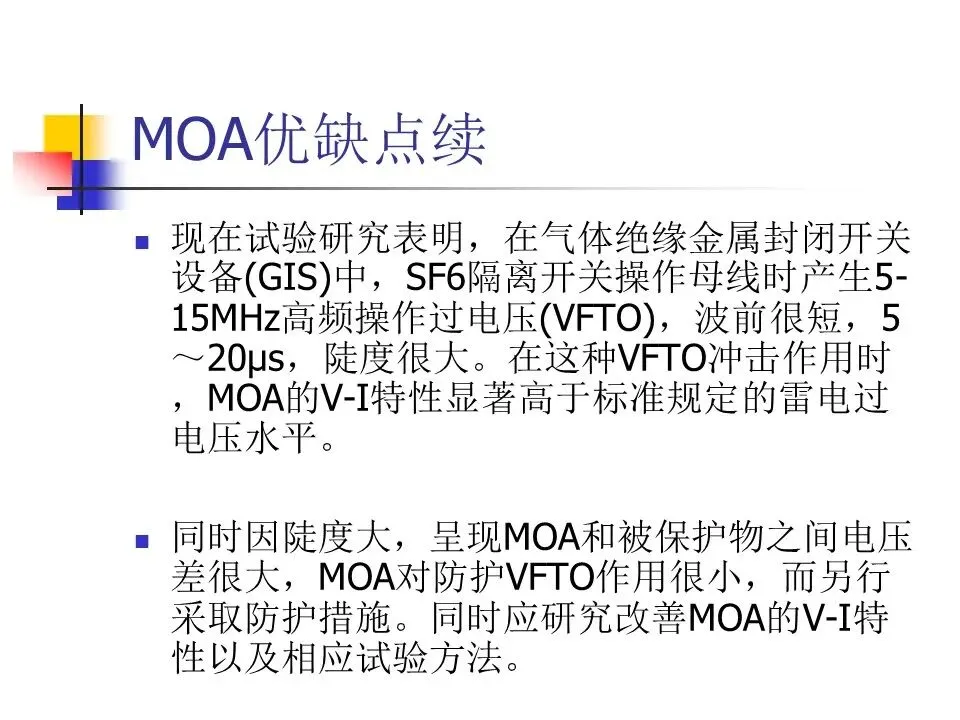

现在试验研究表明，在气体绝缘金属封闭开关设备(GIS)中，SF6隔离开关操作母线时产生5-15MHz高频操作过电压(VFTO)，波前很短，5～20μs，陡度很大。在这种VFTO冲击作用时，MOA的V-I特性显著高于标准规定的雷电过电压水平。

同时因陡度大，呈现MOA和被保护物之间电压差很大，MOA对防护VFTO作用很小，而另行采取防护措施。同时应研究改善MOA的V-I特性以及相应试验方法。

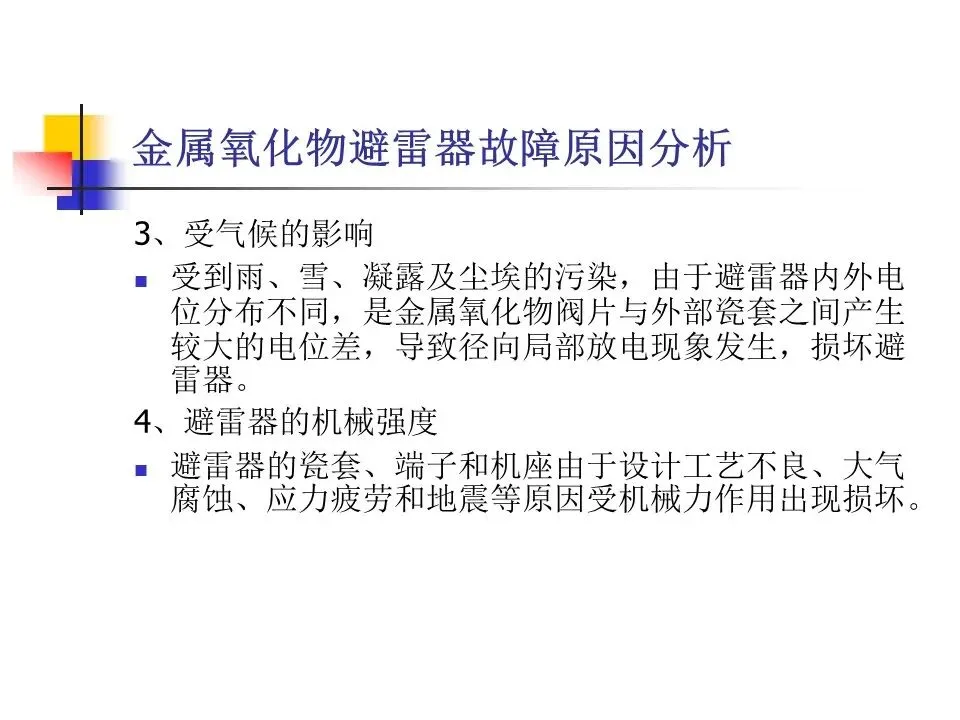

3、受气候的影响

受到雨、雪、凝露及尘埃的污染，由于避雷器内外电位分布不同，是金属氧化物阀片与外部瓷套之间产生较大的电位差，导致径向局部放电现象发生，损坏避雷器。

4、避雷器的机械强度

避雷器的瓷套、端子和机座由于设计工艺不良、大气腐蚀、应力疲劳和地震等原因受机械力作用出现损坏。

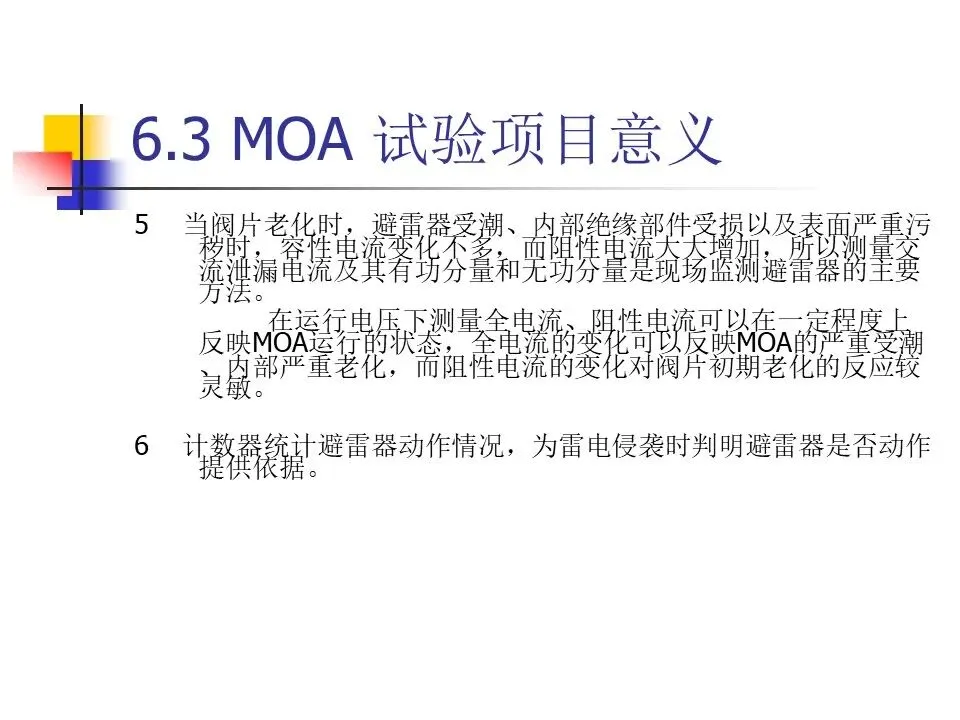

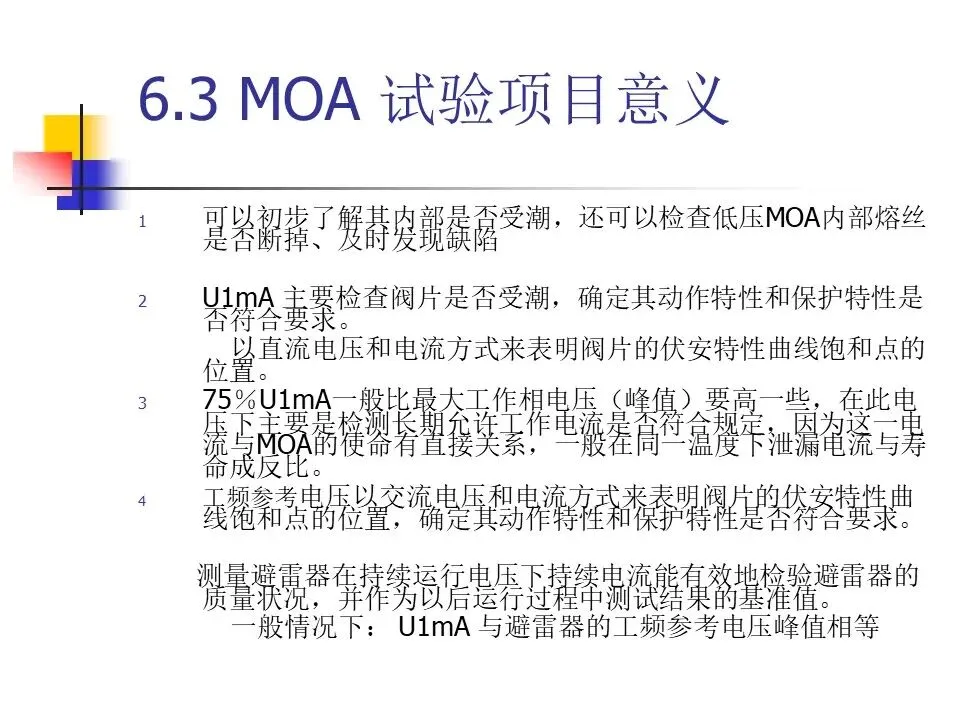

6.3 MOA 试验项目意义

可以初步了解其内部是否受潮，还可以检查低压MOA内部熔丝是否断掉、及时发现缺陷

U1mA 主要检查阀片是否受潮，确定其动作特性和保护特性是否符合要求。

以直流电压和电流方式来表明阀片的伏安特性曲线饱和点的位置。

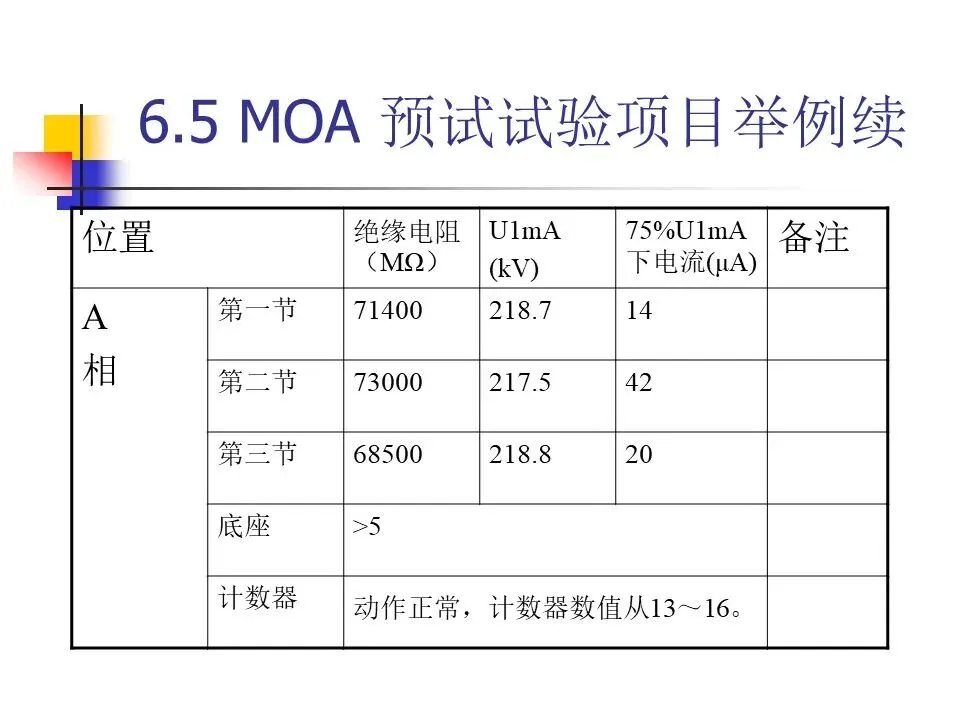

75％U1mA一般比最大工作相电压（峰值）要高一些，在此电压下主要是检测长期允许工作电流是否符合规定，因为这一电流与MOA的使命有直接关系，一般在同一温度下泄漏电流与寿命成反比。

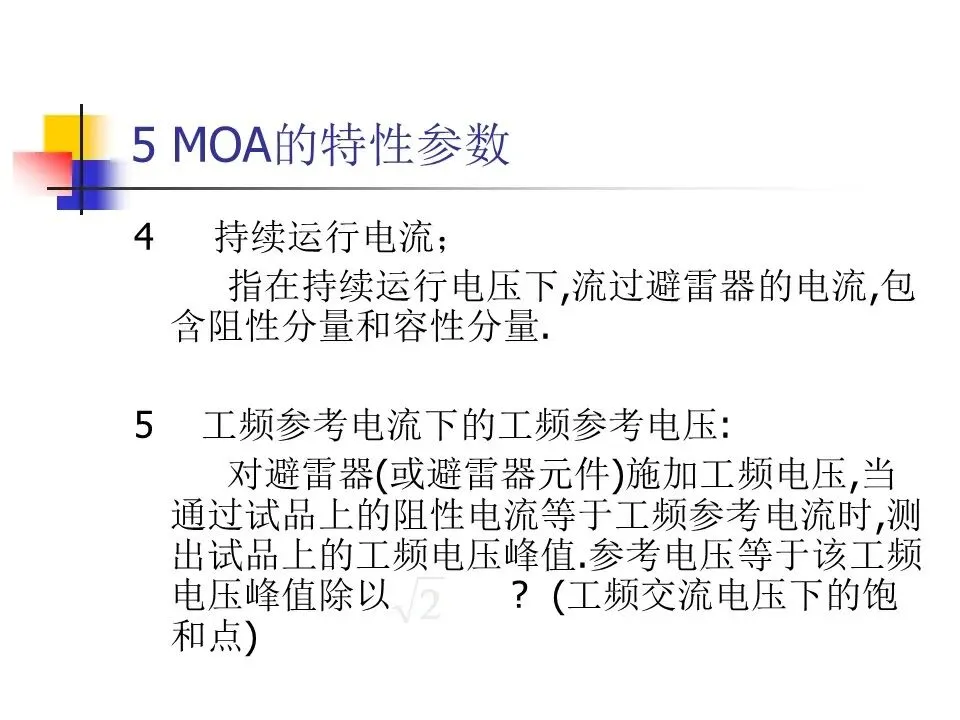

工频参考电压以交流电压和电流方式来表明阀片的伏安特性曲线饱和点的位置，确定其动作特性和保护特性是否符合要求。

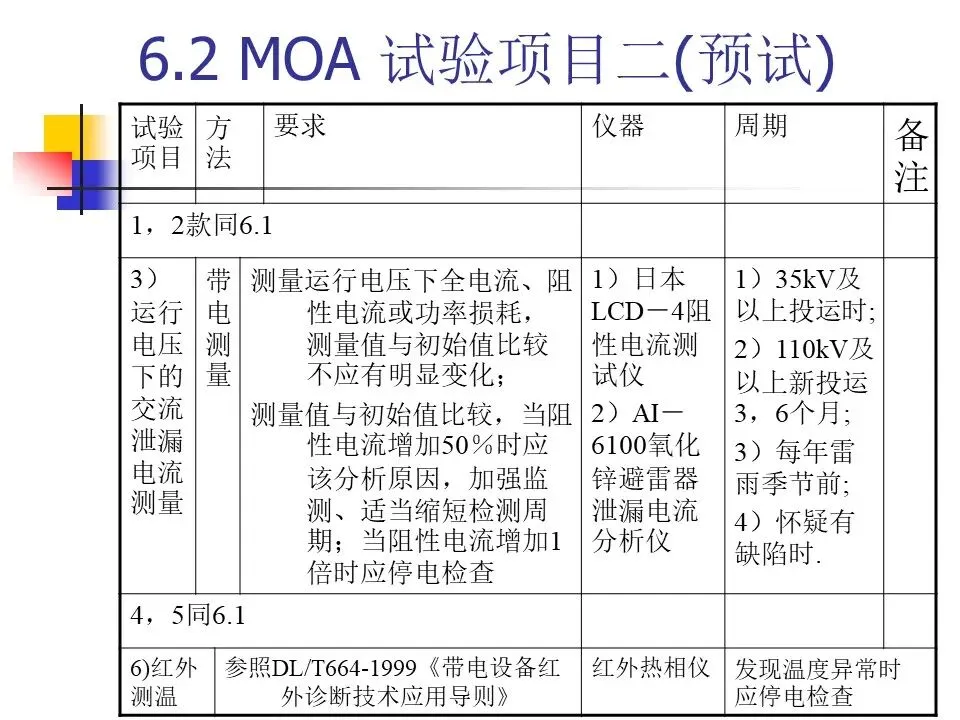

测量避雷器在持续运行电压下持续电流能有效地检验避雷器的质量状况，并作为以后运行过程中测试结果的基准值。

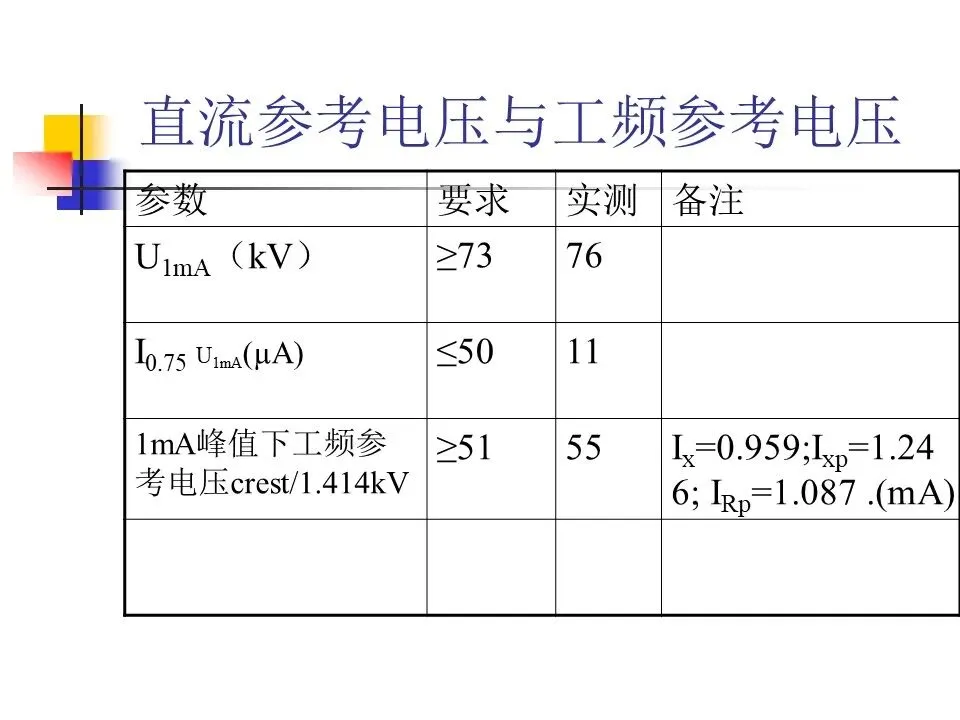

一般情况下： U1mA 与避雷器的工频参考电压峰值相等
