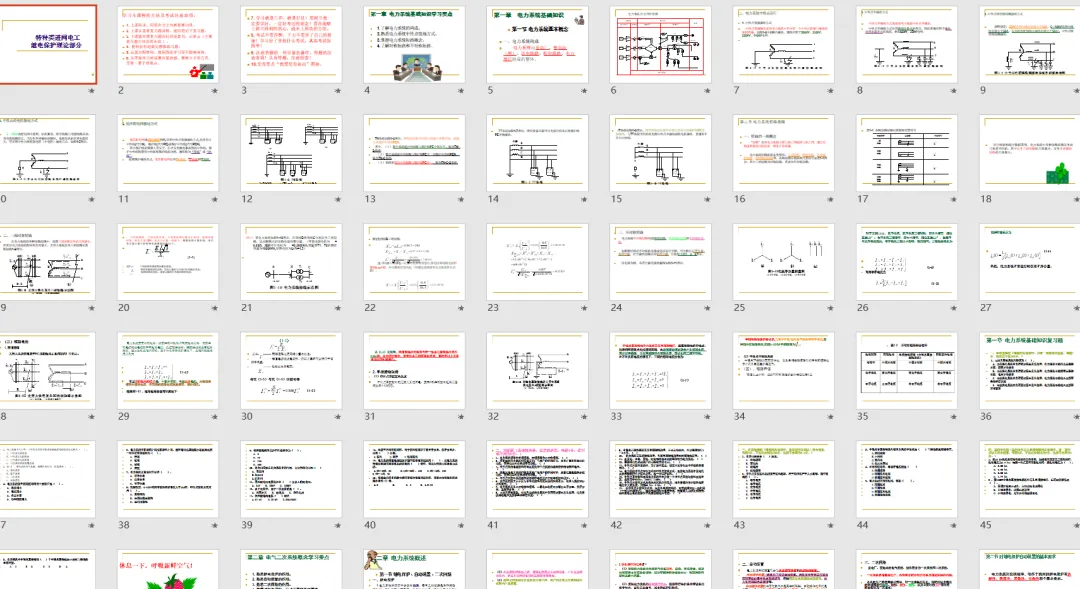

进网电工 继电保护专业知识培训课件.ppt

点击领取>>断路器工作原理、控制回路及常见故障的分析与处理(实用).ppt

(386页)

继电保护可按以下4种方式分类。

①按被保护对象分类，有输电线保护和主设备保护(如发电机、变压器、母线、电抗器、电容器等保护)。

②按保护功能分类，有短路故障保护和异常运行保护。前者又可分为主保护、后备保护和辅助保护；后者又可分为过负荷保护、失磁保护、失步保护、低频保护、非全相运行保护等。

③按保护装置进行比较和运算处理的信号量分类，有模拟式保护和数字式保护。一切机电型、整流型、晶体管型和集成电路型（运算放大器）保护装置，它们直接反映输入信号的连续模拟量，均属模拟式保护；采用微处理机和微型计算机的保护装置，它们反应的是将模拟量经采样和模/数转换后的离散数字量，这是数字式保护。

④按保护动作原理分类，有过电流保护、低电压保护、过电压保护、功率方向保护、距离保护、差动保护、纵联保护、瓦斯保护等。
