用Excel实现AutoCAD参数化命令流绘制法兰
- 2026-11-11 20:32:01
用Excel实现AutoCAD参数化命令流绘制法兰原理很简单，在之前的文章里已经讲得很清楚了，但之前的例子很简单，这里针对标准容器法兰进行演示。 用Excel实现压力容器参数化绘图

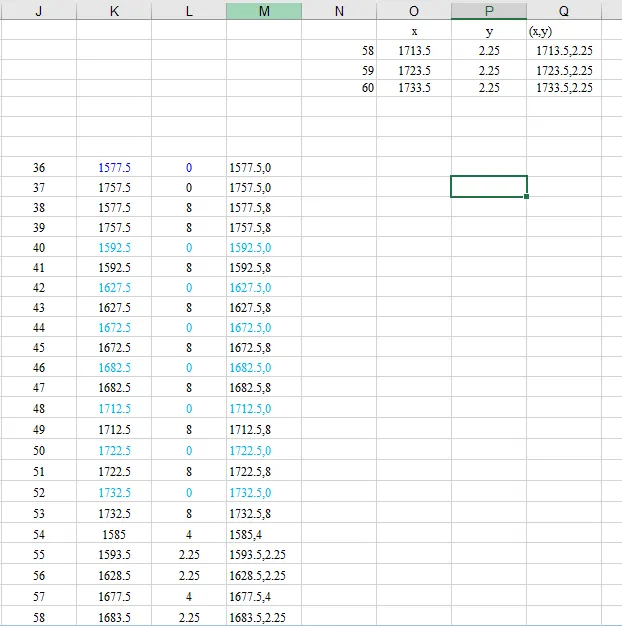

3、计算关键点坐标，初中平面几何难度。假定法兰密封面与中心线交点坐标为（0,0），根据法兰尺寸可以计算其余个点相对坐标。
4、输入参数化命令，数字部分随法兰输入参数改变而改变。

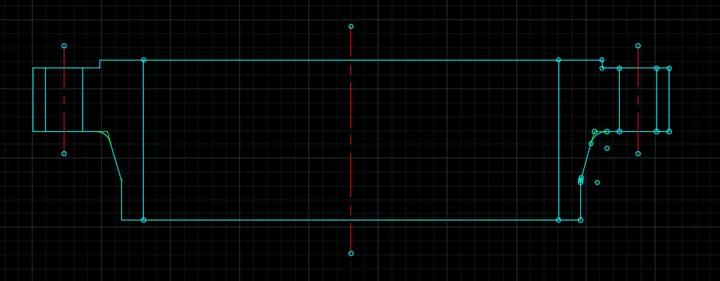

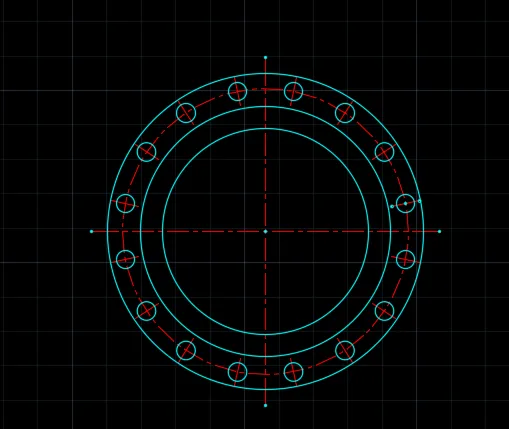

5、点击绘图键绘图。
6、增加明细表。

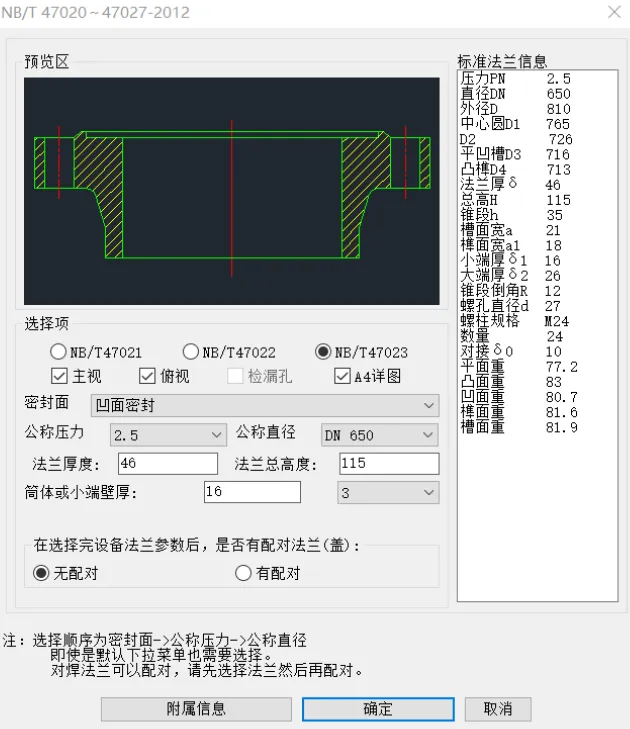

7、Excel的命令流向CAD发送需要借助VBA，源代码来源。 用Excel实现压力容器参数化绘图 8、总结 上面的参数化命令流用了多少单元格？240。计算了多少个坐标点？60。人工重复去做些低级工作，繁琐枯燥低效易错，但很适合计算机跑程序代码实现。 参数化命令流绘图法适合不想学习CAD开发的朋友，做点简单的参数化，补充CAD插件功能。 但如果你能用命令流绘图法，估计更愿意花点时间去学CAD二次开发，以实现更杂的功能。 像下面这个DCL对话框是绘图时所看到了，背后还有lisp文件与法兰尺寸数据文件，用来实现绘图功能，Excel参数化命令流绘图法相应的功能都能对应上。
下面以凸面带颈对焊容器法兰为例展示一下整个过程。
1、将法兰的尺寸录入Excel中作为数据源。还可以进一步加入对应紧固件和垫片信息，方便生成法兰接头明细表。

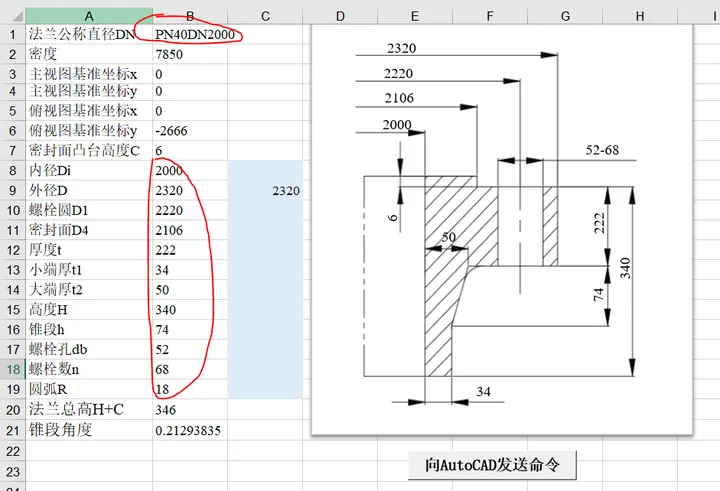

2、选择法兰型号查询函数获取法兰参数。
如果法兰尺寸不是标准值，可以在蓝灰色单元格中输入一个值实现修改，比如D=2315改为2320。通过文本将尺寸显示到法兰图片上。

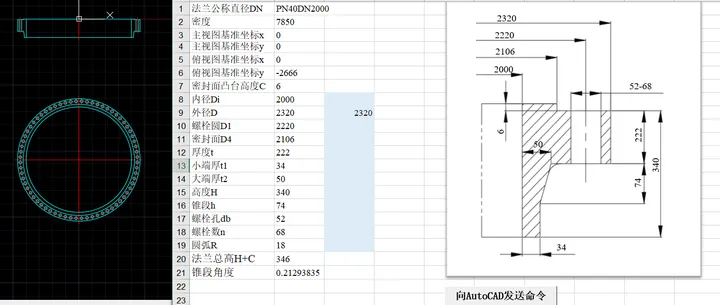

图形绘制+明细表基本需求实现。

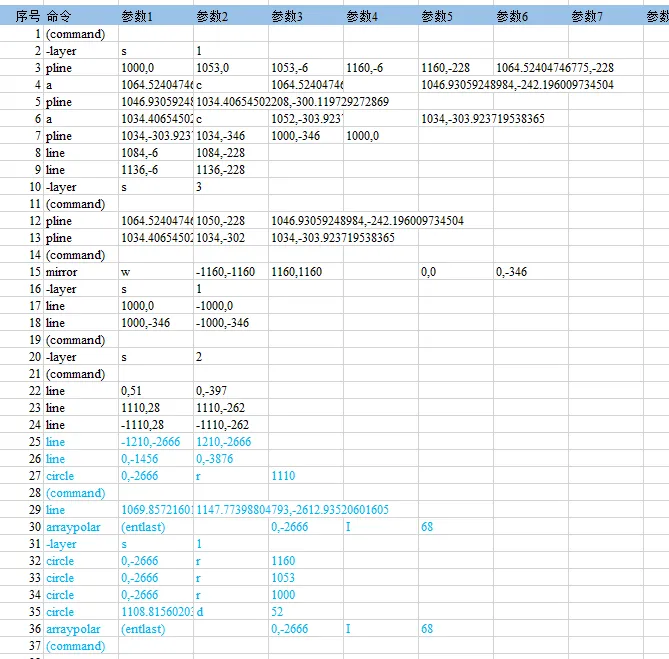

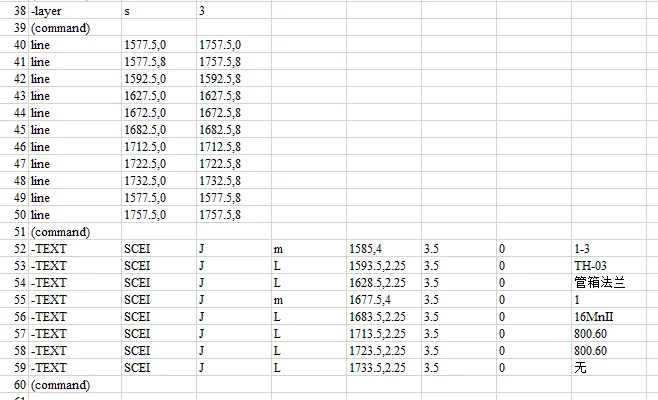

表格总体如下图所示，计算了60个关键点，命令流68行。点击绘图键后10秒内完成绘图加明细表，这个速度相比专业插件是慢的，但是比设计员自己画还是快很多，可用。
https://myengineeringworld.net/2014/10/send-autocad-commands-from-excel-vba.html#google_vignette
当然也可以把所有命令写到一列中，复制粘贴到CAD命令窗口即可。
