Excel高阶图表制作——百分比饼图
- 2026-09-19 00:39:11
Excel高阶图表制作——百分比饼图
看到这样一个圆形百分比，你会想到是什么做的么？ 饼图？NO，雷达图？NO。 不要以为是圆的就是饼图哦，想知道怎么做的，往下看。
这里的数据很简单，就是一个完成率和一个目标值：
选中数据插入柱形图，你没听错，就是柱形图，如图：

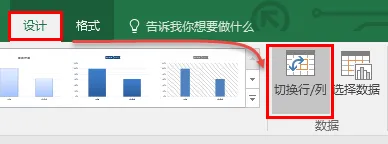

插入后效果不是我们想要的，我们需要选中图表，然后“切换行列”让两个数据形成两个系列，如图：

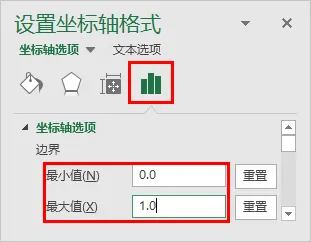

删除图表不需要的元素“图表标题”，“图表图例”，“网格线”，“横坐标轴”，选中后按DELETE键可以删除。 选中图表纵坐标轴，右键“设置坐标轴格式”，设置坐标轴的最大值与最小值。 注意：最小值一定要手工输入0，否则生成的图表会变形。
设置完最大值最小值之后，可按DELETE键删除。

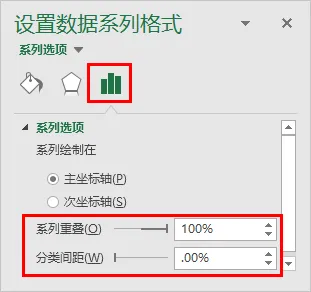

选中数据系列，设置数据系列格式，如图：

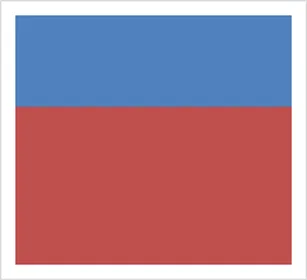

来看此时的效果：

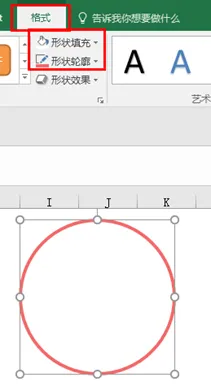

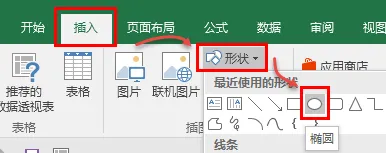

主角来了，插入一个圆形（记住，插入图形的时候不要选中图表），按住SHIFT键可以绘制正圆。然后设置图形格式，如图：

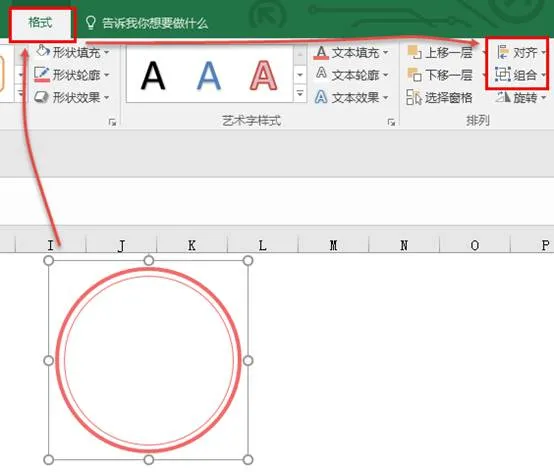

选中绘制好圆形，按住CTRL键拖动再复制一个图形，然后设置大小与轮廓线条。 两个图表进行对齐并组合（记得哦，是两个圆形都选中哦），如图：
复制组合的图形，单击图表目标系列，粘贴，效果如下：
再次选中组合图形中间的小圆设置填充颜色（组合好的图形，单击两次可以单独选中后进行设置），效果变成这样了：
同样的方式，将图形粘贴到完成率系列中，效果如下：

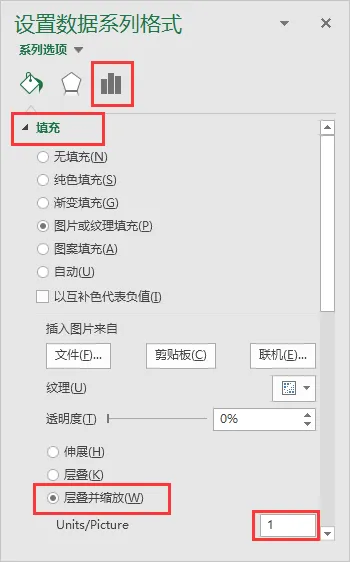

额，这是什么呀，都变形了，怎么办？ 选中数据系列，设置填充格式，如图：
为什么要使用层叠并缩放为1呢？ 因为我们的目标是1，然后我们想要这个形状以1进行缩放显示。 设置后效果：
这时候如果我们调整图表大小，圆形会变形，那怎么办？ 教大家个方法，在图表里面添加个系列，把新系列更改为“饼图”，然后设置饼图无填充无线条就好了。 饼图会强制图形为正方形显示，所以不管你怎么拉大拉小，他都是正圆哦！

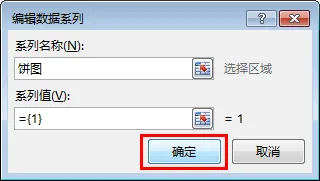

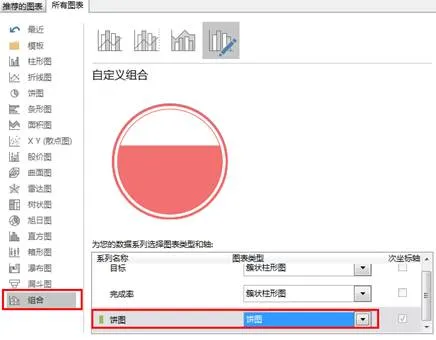

好吧，送佛送到西，说说怎么加吧。 选中图表右键“选择数据”，单击添加按钮，添加后更改图表类型为饼图，如图：
添加好饼图后，你再去拖动试试，是不是图形都是正圆的了？
好了，今天就分享到这里。希望小伙伴们喜欢。
