数据坐标绘制CAD图纸excel数据导入快速绘制、土地界限坐标,水文断面数据、征地范围等...
- 2026-09-19 10:08:59
数据坐标绘制CAD图纸excel数据导入快速绘制、土地界限坐标,水文断面数据、征地范围等...此方法主要用于只有数据，没有图形情况下需要用数据做出图形，土地界限坐标，水文断面数据、征地范围等。。。
🔧 操作步骤

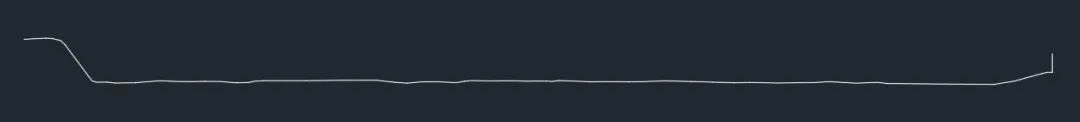

绘制后

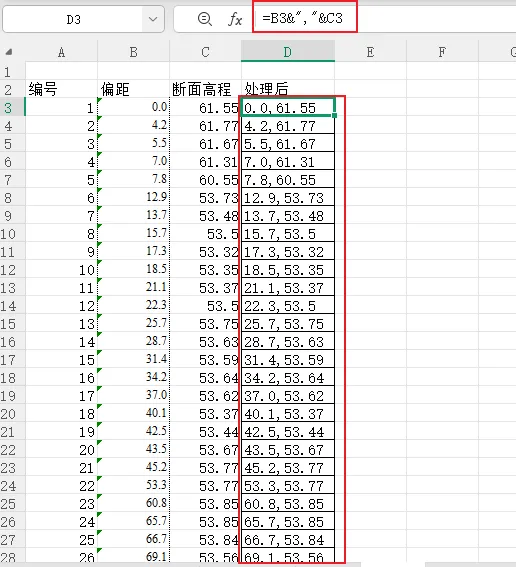

excel数据绘制图形，数据处理方法如坐标X,Y； ------------------------------------------------------------------------ 处理方法：X数据列&","&Y数据列如图：
只要是X,Y逗号分隔都可以黏贴进来。 ----------------------------------------------------------------------- 注意：对于新手在网上搜索到的excel数据cad绘制图形的方法，对于高版本CAD基本上不能实现。
打开CAD，在命令行输入
netload，回车后加载对应的插件文件；加载成功后，输入命令

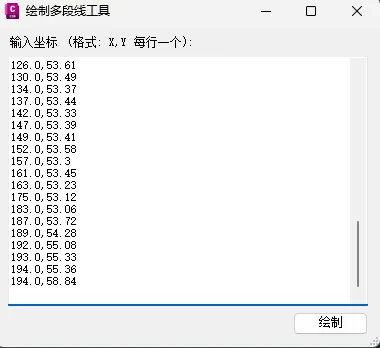

sjht，调出操作界面；将处理好的坐标数据粘贴到输入框中，点击生成即可一键绘图。
获取地址：https://www.ilanzou.com/s/Qx0nssEM?code=SJX1
📄 数据处理方法（Excel部分）
坐标数据需要整理为 X,Y 格式，具体方法如下：
假设你的Excel中有两列：X列和Y列；
在第三列中使用公式：
=X列单元格 & "," & Y列单元格；向下填充，即可得到类似
123.45,678.90的坐标格式；复制该列数据，即可直接粘贴到CAD插件中使用。
网上常见的“Excel、数据、等、直接生成CAD图形”方法在高版本CAD中可能失效，推荐使用此插件方式，兼容性更好。
