给 Excel 图表添加三条基准线,第二种方法很创新
- 2026-09-22 11:43:46
公众号平台最新的推送规则对技术类文章不太友善，如果不想错过干货，请务必“设为星标”哦！！！

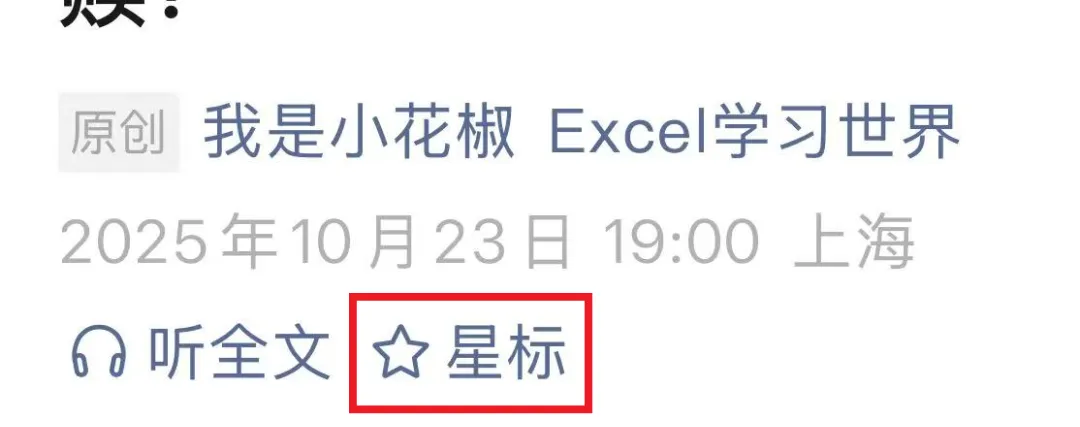

点击任意文章上方的“☆星标”即可。
带有基准线的图表，工作中太常见了。不过大家常用的是第一种办法，今天我要教的是第二种解法，借此案例教大家一种平时比较少用的图表类型。
案例：

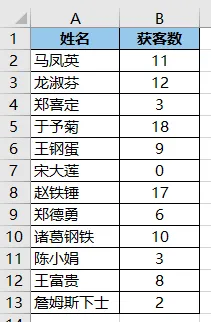

下图 1 是公司各员工的获客数据，按照公司考核标准，每月获客数达到 8、10、12 分别为中、良、优三个档次。

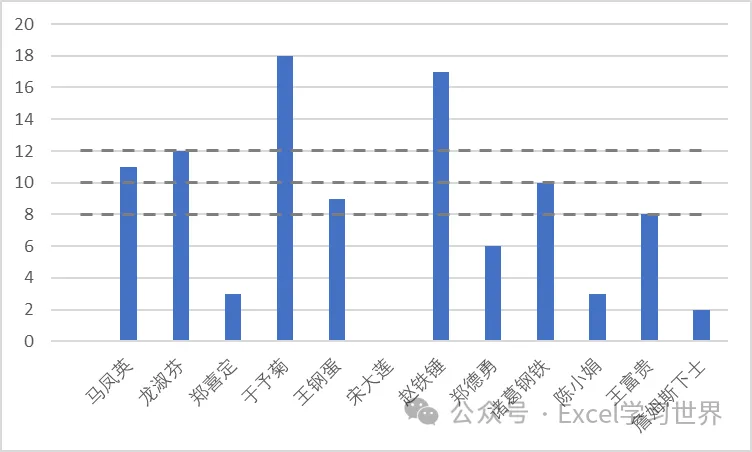

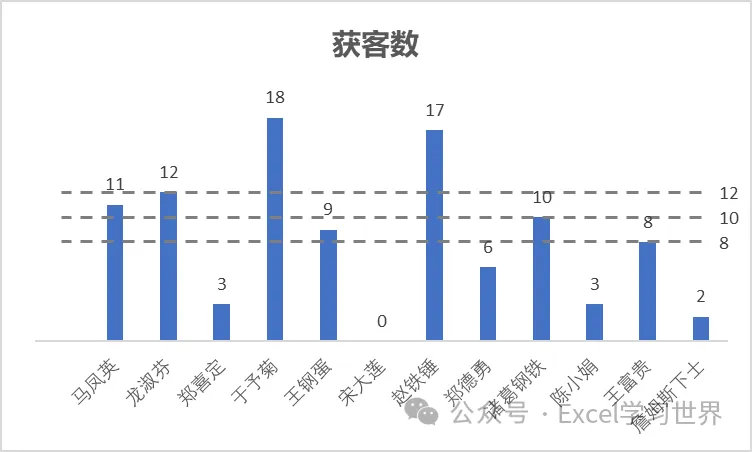

请将数据表制作成柱形图，需要在图表上标出三个标准线，效果如下图 2、3 所示。
解决方案 1：

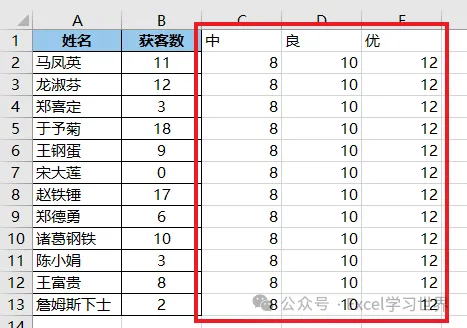

1. 在 C 至 E 列设置如下辅助列。

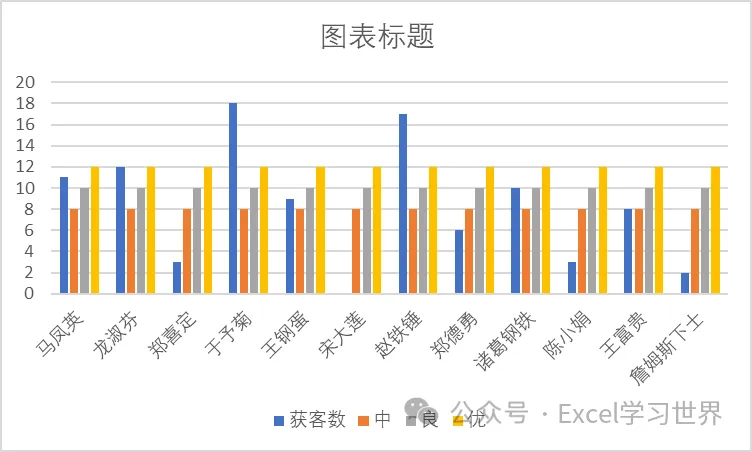

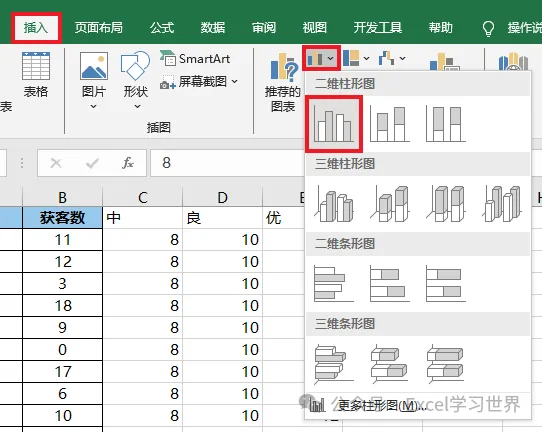

2. 选中数据表的任意单元格 --> 选择菜单栏的“插入”-->“二维柱形图”-->“簇状柱形图”

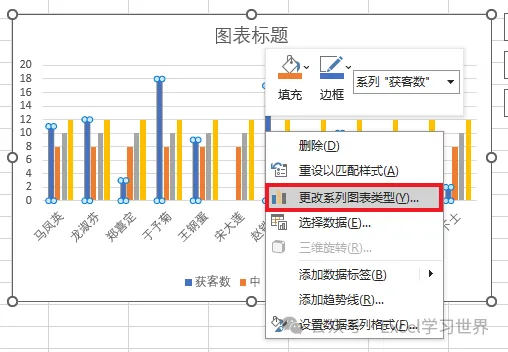

3. 选中图表 --> 右键单击 --> 在弹出的对话框中选择“更改系列图表类型”

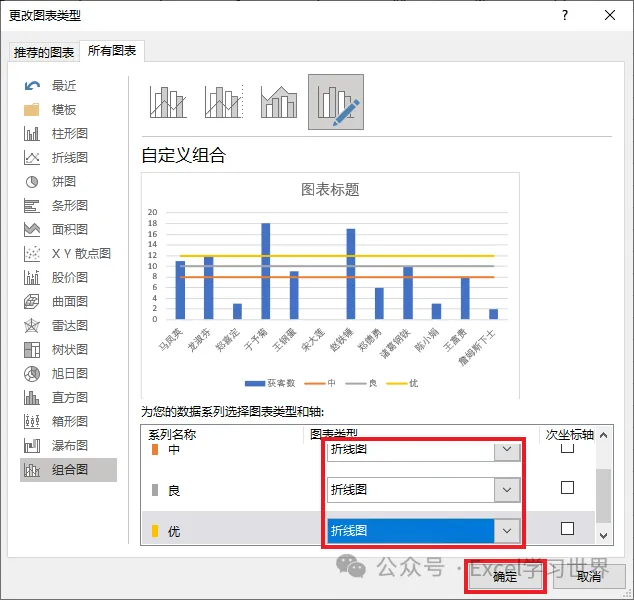

4. 将“中”、“良”、“差”的图表类型都更改为折线图 --> 点击“确定”

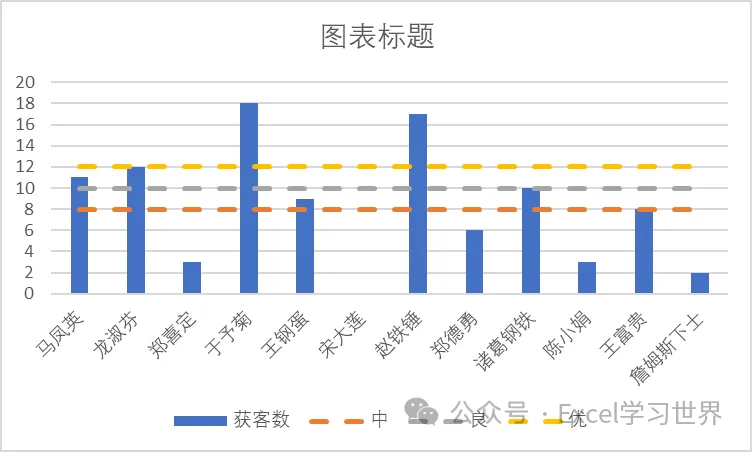

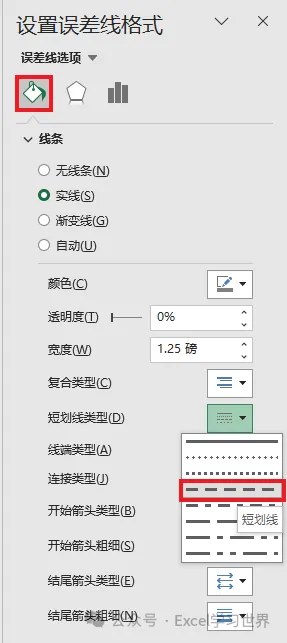

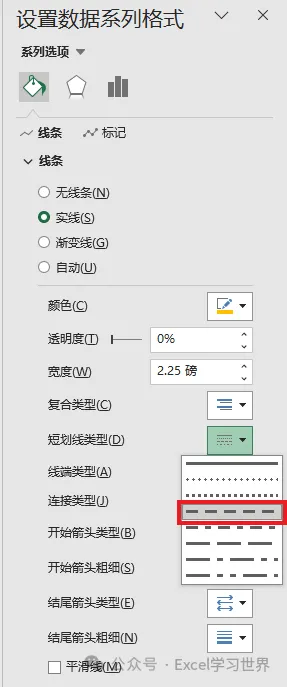

5. 依次点击每根折线 --> 将“短划线类型”修改为虚线
6. 删除纵坐标轴、网格线、图例。

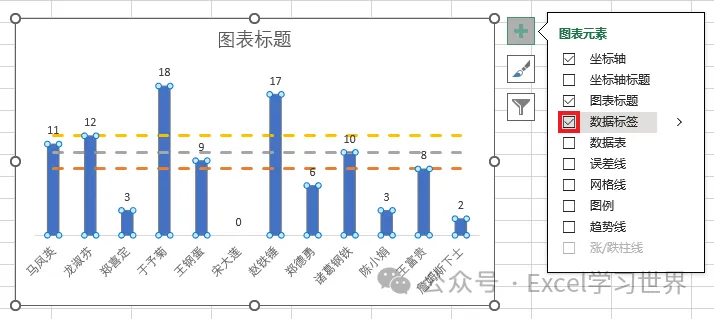

7. 选中柱形 --> 点击右上角的“+”--> 在弹出的菜单中勾选“数据标签”

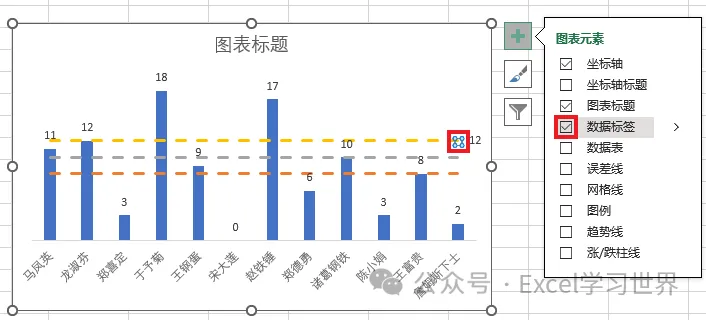

8. 选中最上方的折线的最右端的标记 --> 添加“数据标签”

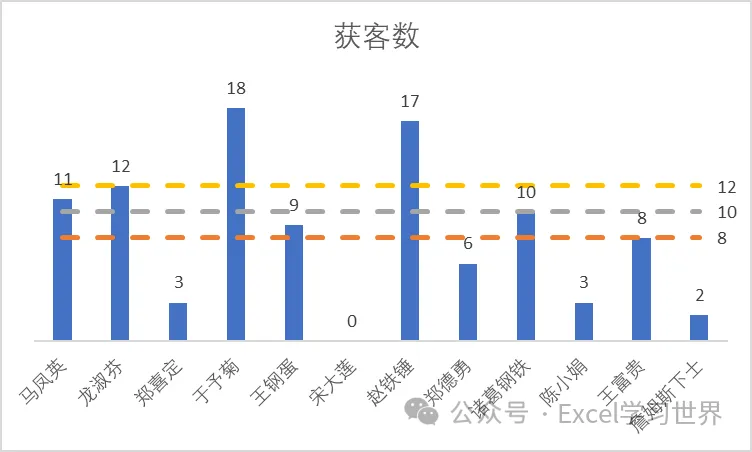

9. 重复上述步骤在每条折线的右边添加数据标签、添加标题。
解决方案 2：

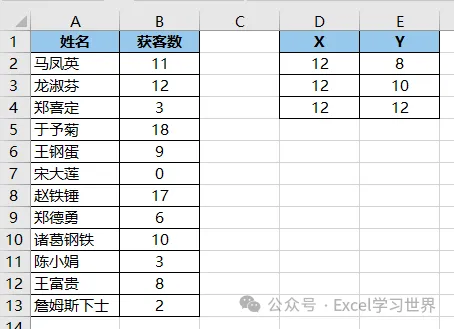

1. D、E 列按以下方式构建数据表：
X：表示 X 轴的值，12 是左侧数据表除去标题后的行数；
Y：Y 轴的值，即三条线的值

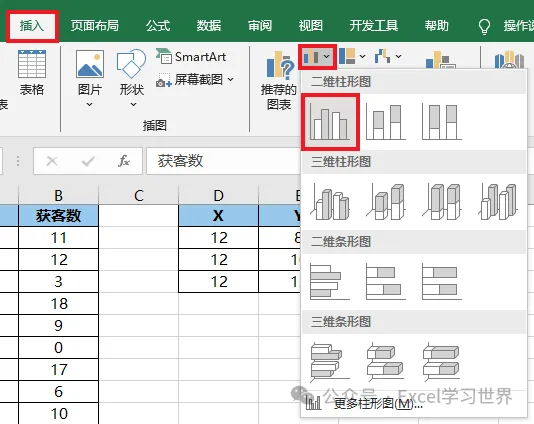

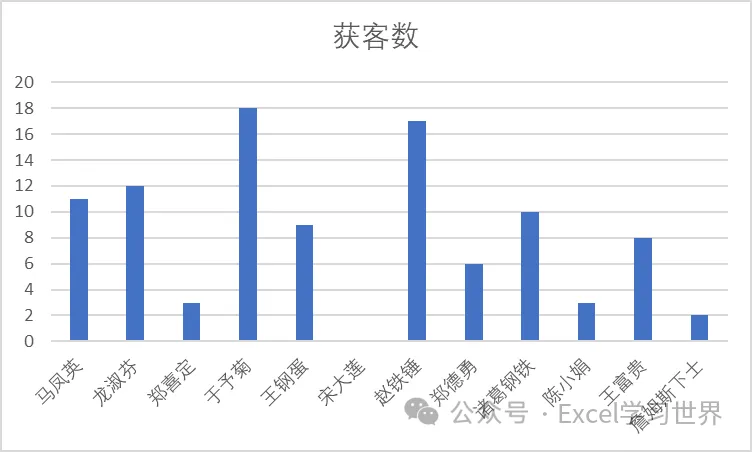

2. 选中左侧数据表的任意单元格 --> 插入簇状柱形图
3. 选中图表 --> 右键单击 --> 在弹出的菜单中选择“选择数据”

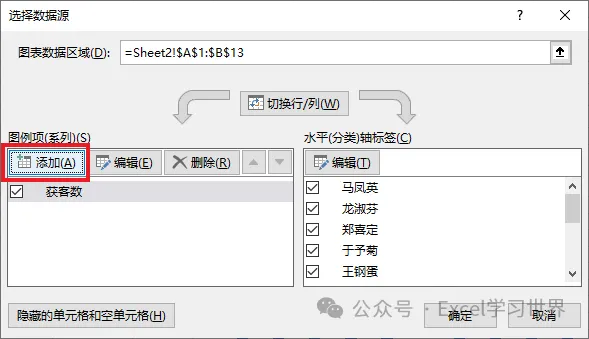

4. 在弹出的对话框中点击“添加”按钮。
5. 在弹出的对话框中将“系列名称”设置为“水平线”--> 点击“确定”

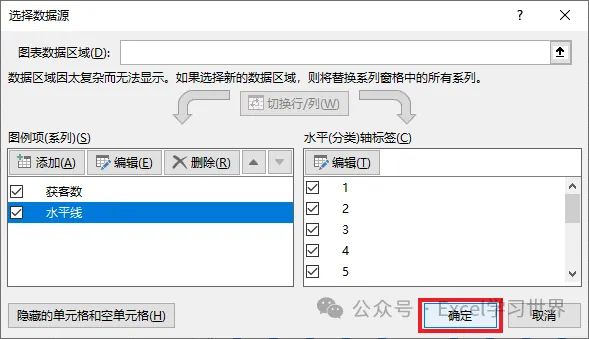

6. 点击“确定”。

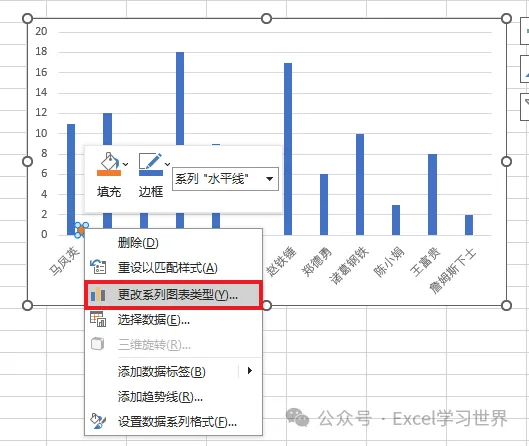

7. 选中图表 --> 右键单击 --> 选择“更改系列图表类型”

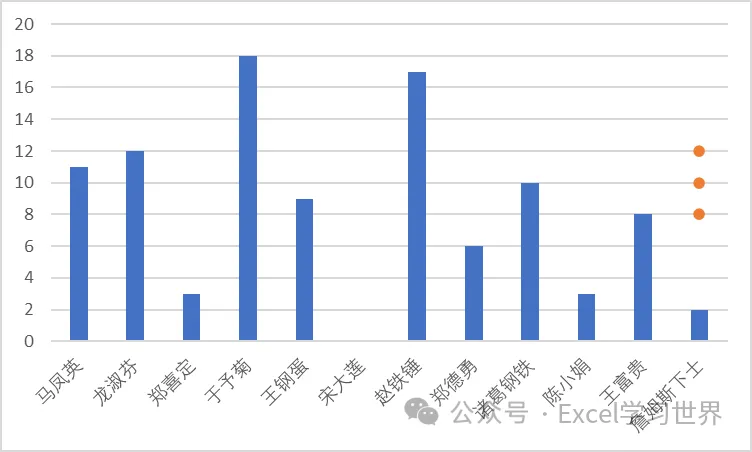

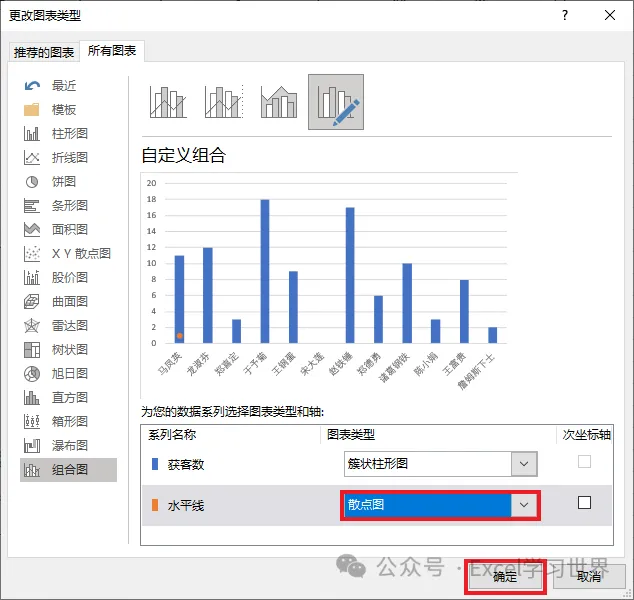

8. 在弹出的对话框中将“水平线”设置为“散点图”--> 点击“确定”

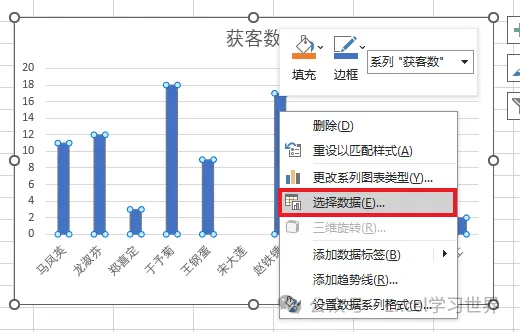

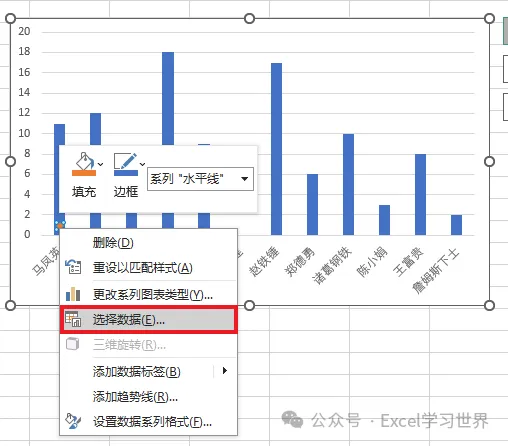

9. 再次选中图表 --> 右键单击 --> 选择“选择数据”

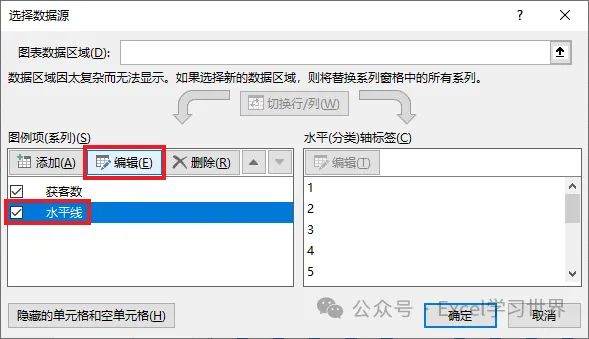

10. 在弹出的对话框中选中“水平线”--> 点击“编辑”按钮

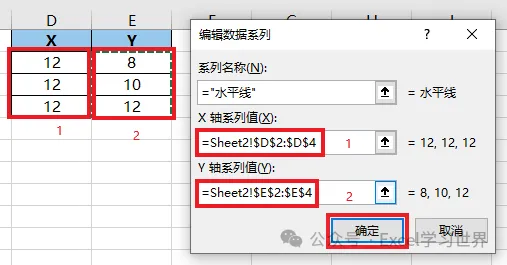

11. 在弹出的对话框中按以下方式设置 --> 点击“确定”：
X 轴系列值：选择 D2:D4 区域
Y 轴系列值：选择 E2:E4 区域
* 散点图的数据区域不需要包含标题。

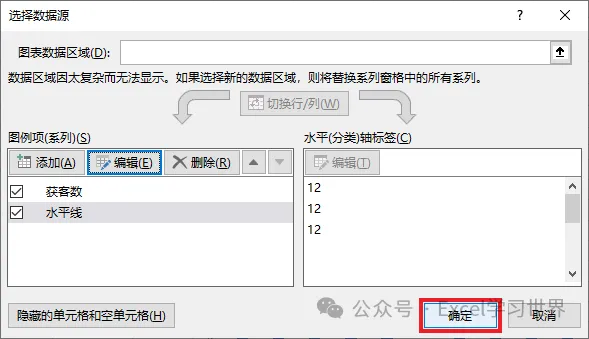

12. 点击“确定”。

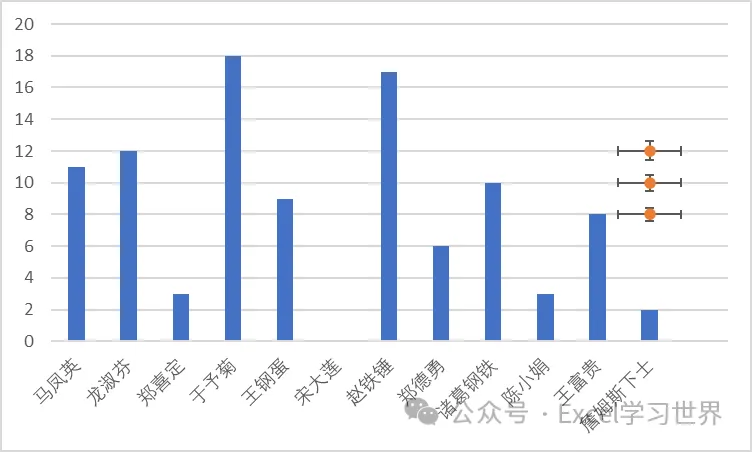

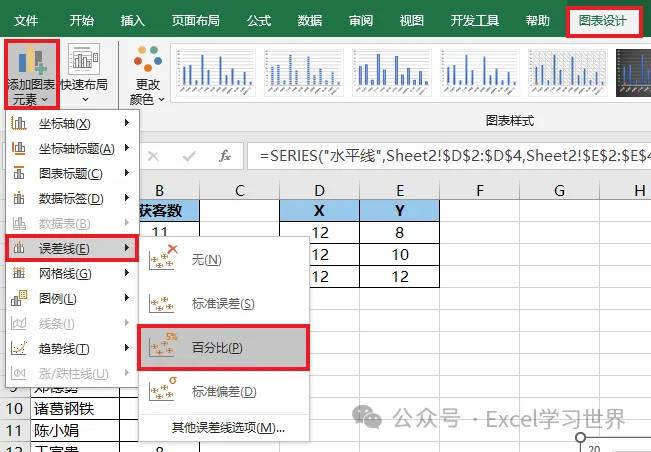

13. 选中图表 --> 选择菜单栏的“图表设计”-->“添加图表元素”-->“误差线”-->“百分比”

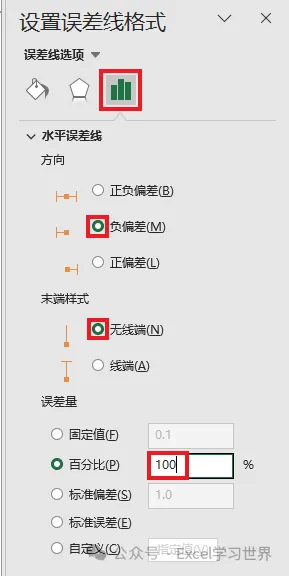

14. 选中水平误差线 --> 在右侧的设置区域中选择“误差线选项”选项卡 --> 按以下方式设置：
方向：“负偏差”
末端样式：“无端线”
误差量：将百分比设置为 100%

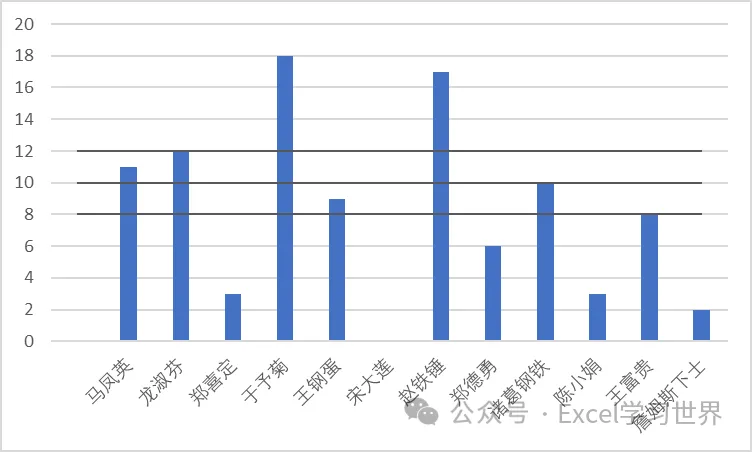

15. 选中垂直误差线 --> 将“末端样式”设置为“无端线”
16. 选择“填充与线条”选项卡 --> 选择“无线条”
17. 选中三个圆点 --> 将“标记”设置为“无填充”和“无线条”
18. 将水平误差线的“短划线类型”设置为虚线。

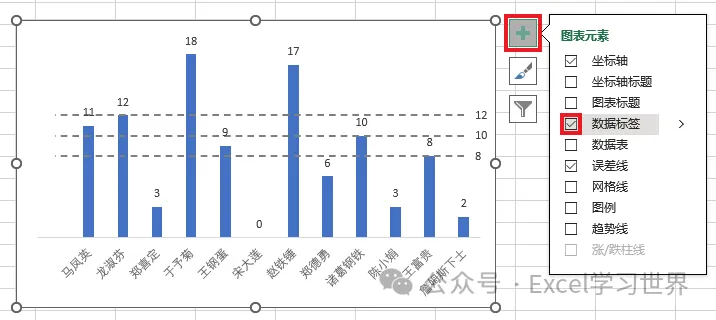

19. 删除纵坐标轴、网格线，添加数据标签和标题。
