手把手教你用Excel作图 | 四边圆环图

图文撰写 |Janeey Wang

圆环图真的是一种宝藏，今天小编再继续带大家来看一个圆环图的变形图，即直角圆环图（如上图所示），这种圆环图在传统圆环图的基础上增加了直观性及美观性，同样可以用于PPT展示数据的时候，接下来我们一起来学习下吧。

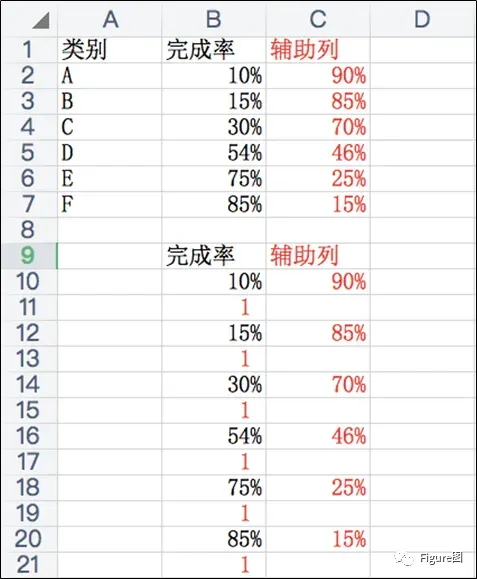

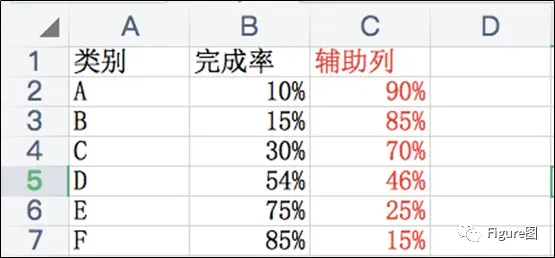

2.为了将不同系列之间增加一个圆环图的间距，我们将数据复制，同时在每个系列下面增加一个整的圆环图，即数值为1。如图所示。

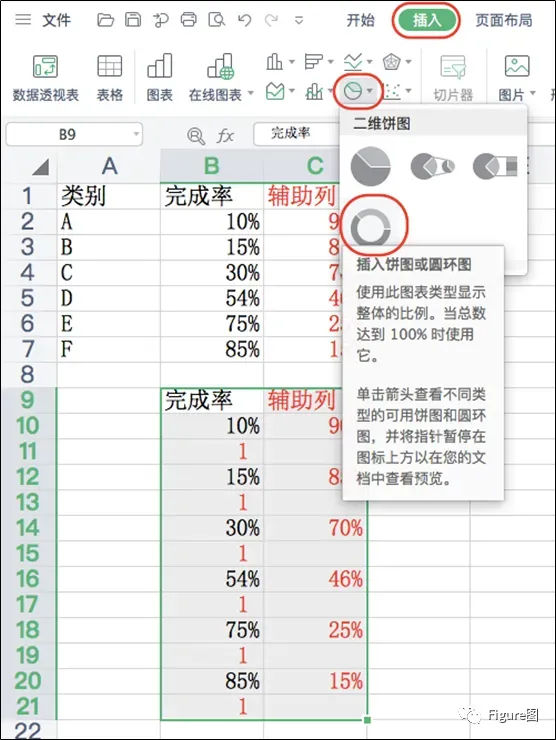

3. 选中下面修改过的数据，依次点击“插入”→“二维饼图”→“圆环图”，插入图表。

4. 插入后的默认图如下所示。

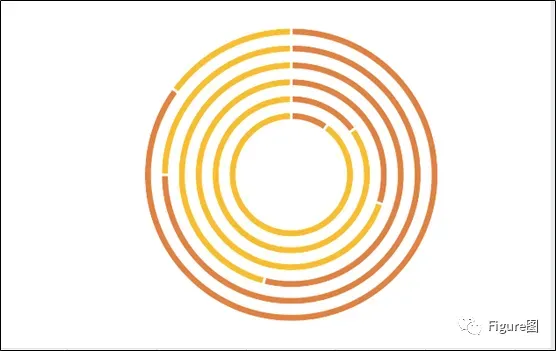

5. 将标题和图例去除后如下所示。

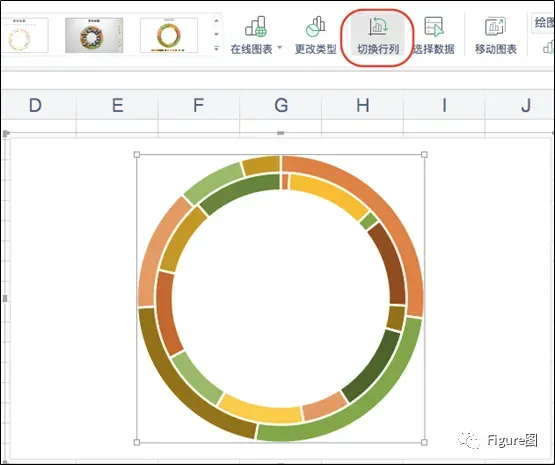

6.选中图形，通过菜单栏“切换行列”将数据的展示形式切换一下。

7.切换后如下所示，圆环显示的便为每个系列“完成率”和“辅助列”的数值。

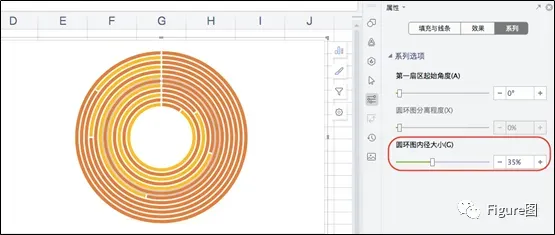

8. 选中圆环图，将“圆环图内径大小”调为30%左右，可以更清楚地看到两个系列数值之间均隔着一整个的圆环图。

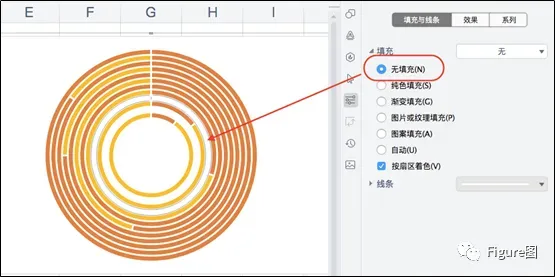

9. 同时将辅助列数值为1的一整个圆环图填充为“无填充”。

10. 修改完后如下所示，可以看到每个系列之间的间隔就会增大。

11. 接下来我们将每个系列的辅助列数值也改为“无填充”。

12. 修改完后如下所示。

13. 接下来为了区分每一系列的不同，我们先将每个系列的圆环填充为不同颜色。

14. 为了增加美观性，不是圆环中心显得太空，我们在整个圆环的中心插入圆形图案。

15. 插入后如下所示。

16.接下来就是添加图例了，首先先在圆环图的左侧对准每一条圆环图，插入颜色相同的矩形图案。

17.随后插入文本框对应每个系列的具体数值。

18.继续复制数值文本框，粘贴到矩形图例部分，改为每个系列的具体名称。

19.如此直角圆环图的图例部分就完成啦，也就是整个直角圆环图完成啦。

这样的直角圆环图用于PPT是不是挺美观的，看了整个流程的小伙伴是不是觉得其实操作也非常简单，所以学会的小伙伴赶紧动手制作下吧。

怎么样？学会了吧？

不难吧？赶紧来试试吧！
