流程工业的数字化工厂建设，正在从工艺端向土建专业渗透扩散。与工艺设计领域已形成成熟数字化交付体系不同，土建专业的三维协同设计仍长期处于"出图之后补翻模"的被动状态——工艺端已运行在PDMS、SP3D这类高阶三维平台之上，而土建专业却以CAD二维出图为主力交付方式。两者之间的数据断层，本质上不是工具选择的问题。它制约的是数字化工厂从设计到施工、从施工到运维全生命周期闭环的深层逻辑。破解这个断层，需要的不只是一套新软件。真正需要的，是一套能适配土建专业作业方式的多平台协同机制。

一、环境背景

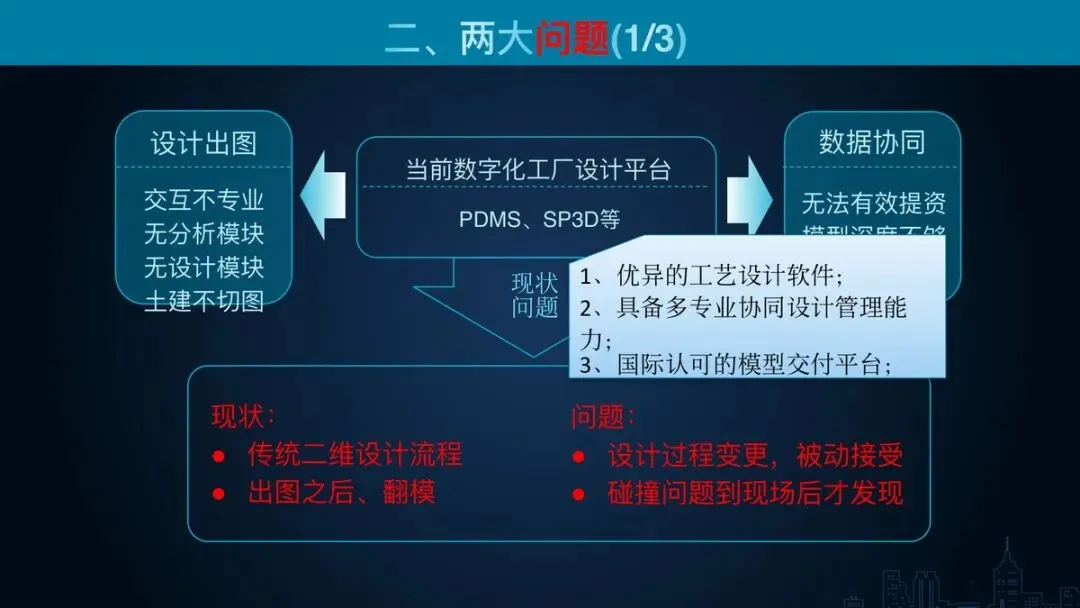

工程设计的数字化转型在流程工业领域已推进超过十五年。从P&ID工艺流程图到三维配管、从设备布置到应力分析，工艺专业的数字化工具链已相对完整，PDMS和SP3D几乎成为行业标配。但同样是这些工厂项目，土建部分——基础、框架、支架、管墩、设备基础——在国内工程设计中仍以CAD二维图纸为主力交付。这个代差在日常设计流程中反复制造摩擦：工艺端的提资到达土建端需要工程师人工读图、手动翻模，碰撞问题往往要等到现场才能暴露，设计变更的响应链条拉得很长。

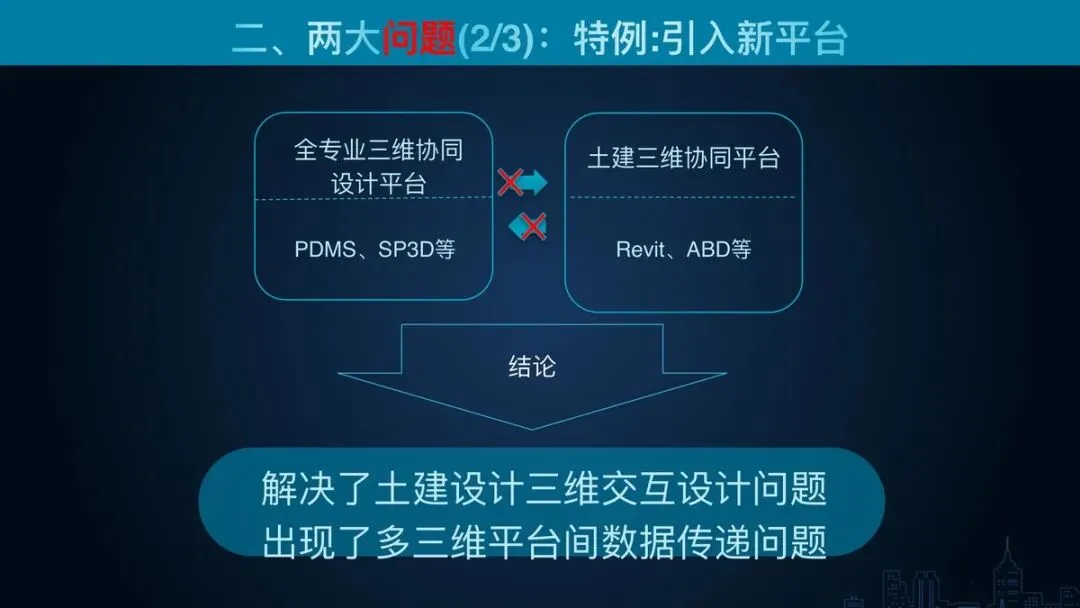

行业其实不是没有引入三维设计。部分项目引进了Revit或ABD作为土建三维平台，试图走通"正向设计"的路线。但问题在于，工艺端运行的仍旧是PDMS和SP3D，两套系统的数据格式和设计习惯完全不兼容。土建工程师面对的是要在二到三个三维平台之间反复倒模型、手动比对、靠人眼对齐的工作状态。更尴尬的是，Revit这类建筑行业通用平台对工厂结构物的支撑相当有限——它缺少流程工业特有的设备基础、管墩、大型非标结构等专门设计模块，工程师不得不通过变通方式来实现建模需求。结果是平台多了，流程复杂了，效率反而降了。

国内工程设计行业的人员结构也在发生同步变化。经验丰富的老工程师批量退休，年轻一代对三维工具的学习意愿和能力都比较强，但缺少的是"能把三维模型做到工程深度"的系统训练。行业对三维协同的需求正在从"要不要做"变成"怎么做"，而市场上针对"土建专业如何在多三维平台环境下高效协同"的成熟方案，数量少且落地深度参差不齐。问题从工具选型上升到了流程重构。

二、解决方案

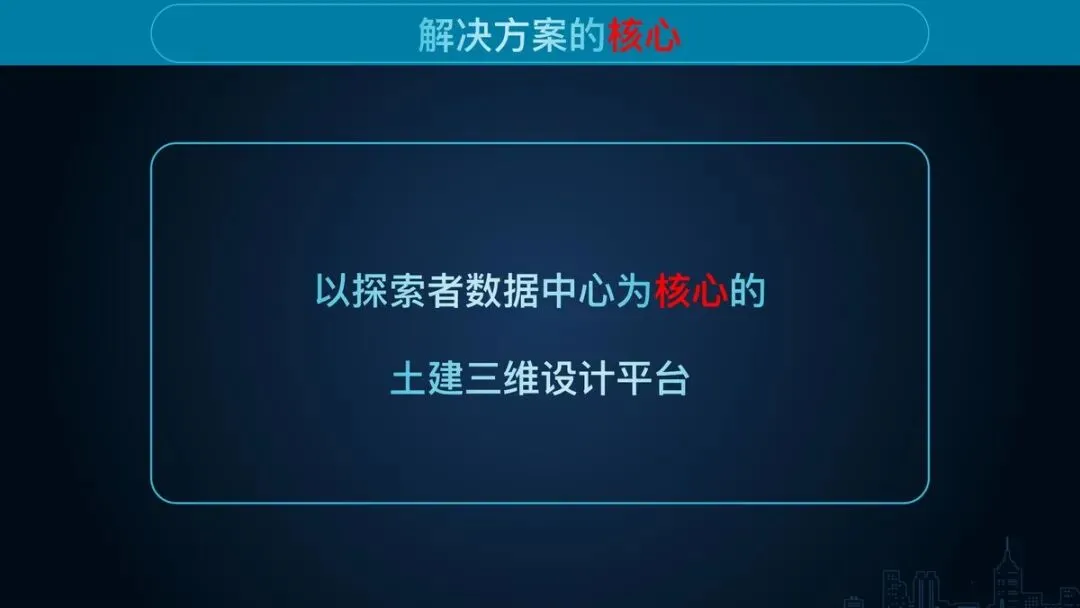

以探索者数据中心为枢纽的三维协同设计平台，提供了一个聚焦于"数据治理"而非"平台替代"的解决思路。核心逻辑相当务实，平台不去做第七个三维平台来替代PDMS、SP3D、Revit或ABD。它做的事是建立一套数据中转与协调机制，让土建专业在各三维平台之间实现双向无损传递和增量更新。方案的架构围绕四个技术模块展开，覆盖从数据协同到力学分析、从设计出图到全流程管理的完整链条。

（一）数据协同与力学分析

多三维平台并行是当前大型数字化工厂的真实运行态。工艺端使用PDMS或SP3D完成设备和管道的三维布置，土建端可能运行Revit或ABD进行结构建模，结构计算又需要切换到PKPM、YJK、Staad Pro或SAP2000。三条线各自推进，模型格式互不兼容，数据传递长期依赖人工导入导出和手动比对。

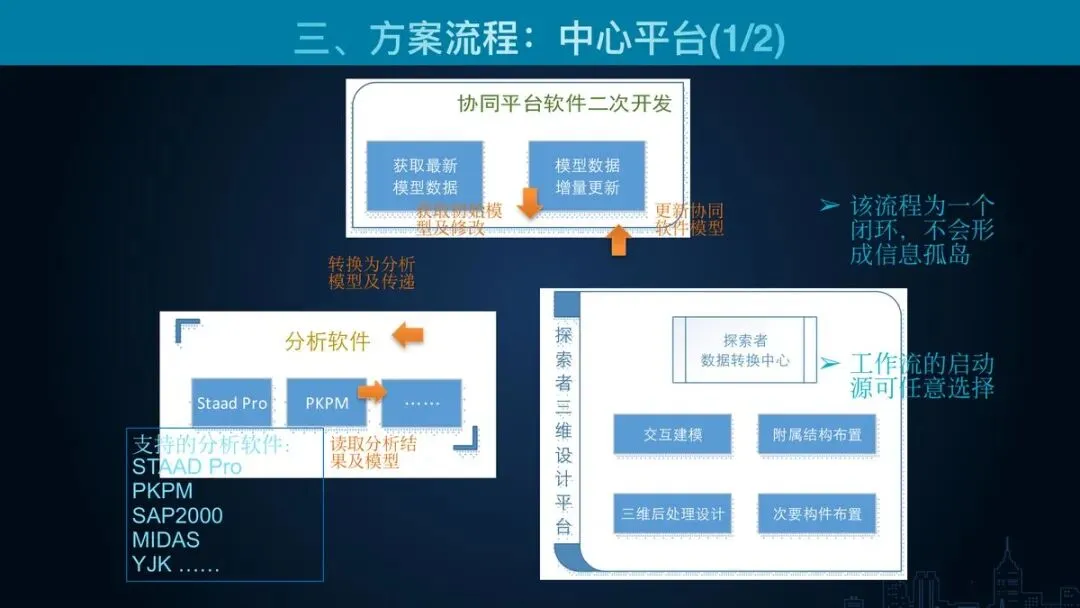

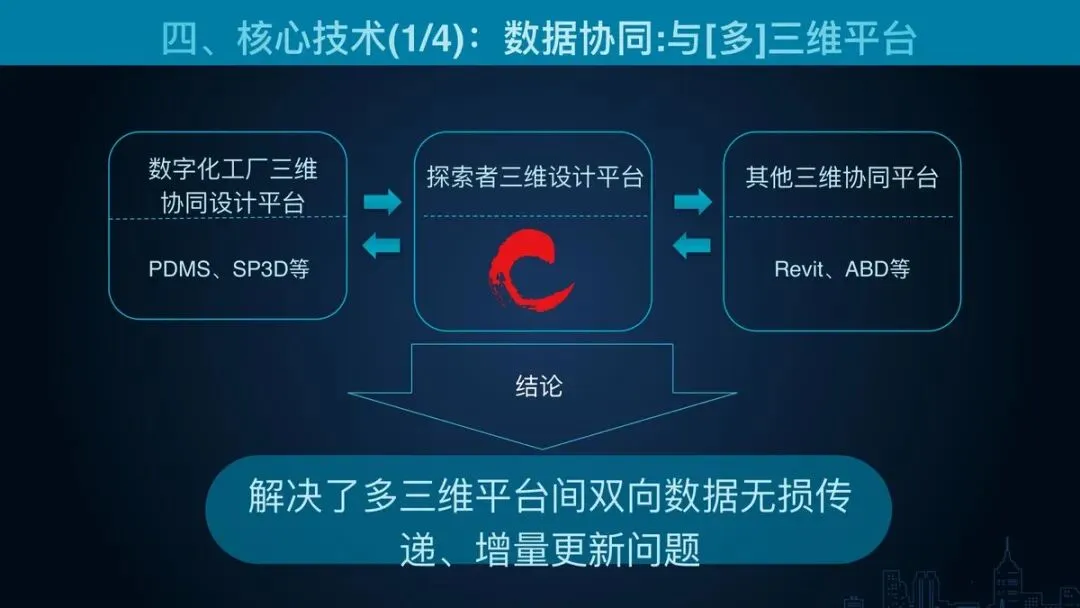

数据中心给出的解法是一个中立的数据中转层。模型在PDMS中完成修改后，数据中心自动识别变更区域，生成增量更新包，推送到Revit或ABD端的土建模型。反过来也一样——土建端的修改同样可以增量更新回PDMS。这套双向增量更新机制，避免了每次变更都重新导入全量模型的低效操作。对体量动辄几十个单体、模型数据量数百兆的工厂项目而言，这个差异化的增量能力直接决定了方案是否有工程实战价值。

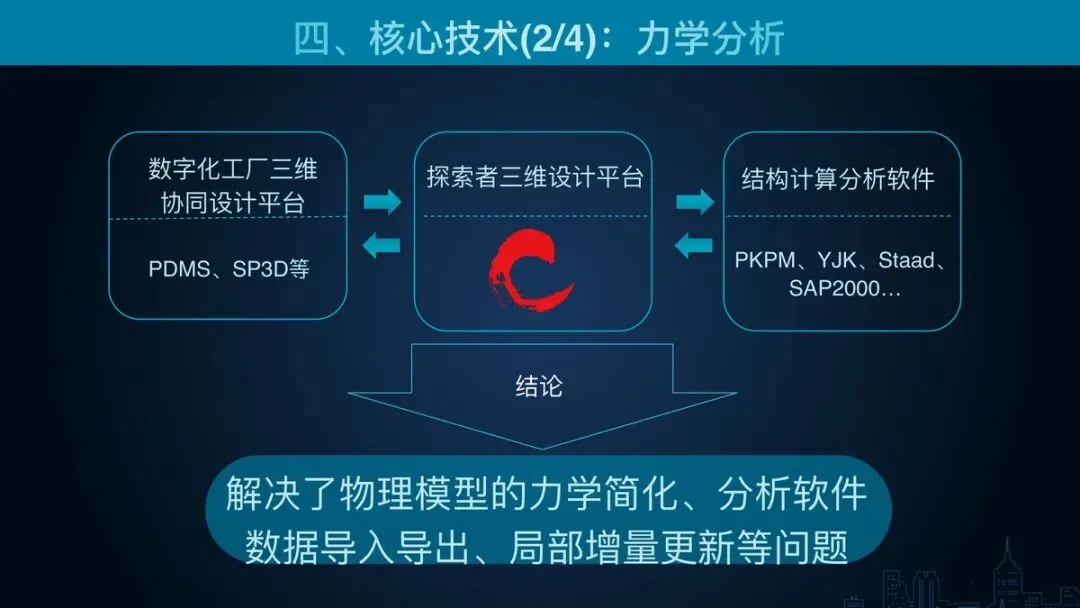

力学分析环节的瓶颈同样在这里。PKPM、YJK、Staad Pro、SAP2000、MIDAS等结构计算软件，承载的是结构工程师的核心工作流。但这些分析软件的模型表达方式和PDMS/Revit的物理模型之间存在根本差异——物理模型包含的是构件截面、连接节点和材料属性，而力学分析模型需要的是简化的杆系、边界约束和荷载组合。数据中心的处理逻辑是：从物理模型中自动识别并提取力学简化模型，同时保留物理模型和分析模型的关联关系。分析完成后，结果数据可以反向写回三维模型，不需要人工二次建模。

这套机制在实施层面的关键难点，不在于技术架构本身。边界约束的映射精度——譬如一个钢柱底部是刚接还是铰接、设备基础的地基刚度如何简化——需要针对不同分析软件做逐条适配。荷载传递算法同样如此。一个风荷载工况下，结构分析软件和三维模型之间的数据映射会涉及几十个参数的对应关系。数据中心在处理这些映射时，默认内置了主流设计规范的标准规则，同时也允许工程师根据项目实际情况手动调整参数映射。这种"标准规则+灵活适配"的设计思路，在工程实践中面对不同业主标准和不同地区设计习惯时，体现出的适应性比完全黑箱的自动化方案更可靠。

（二）设计功能与自动出图

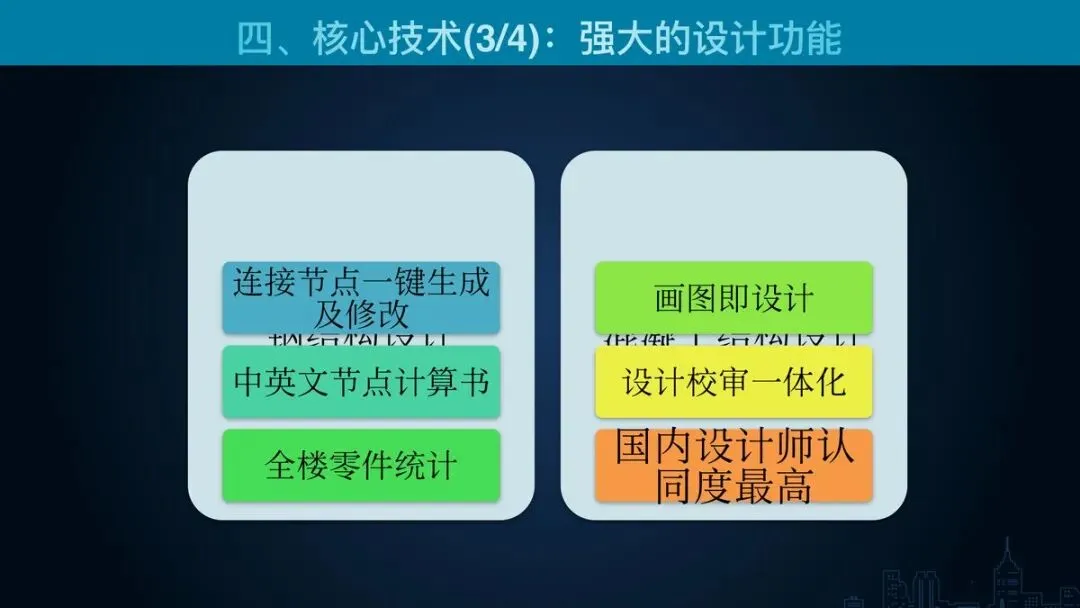

数据打通之后，设计工作本身怎么做？这里有一个行业通病：三维模型建得很漂亮，但平立面布置图、节点大样图、柱拼接位置表，仍然需要回到CAD手工绘制。模型和图纸之间有一道看不见的墙。

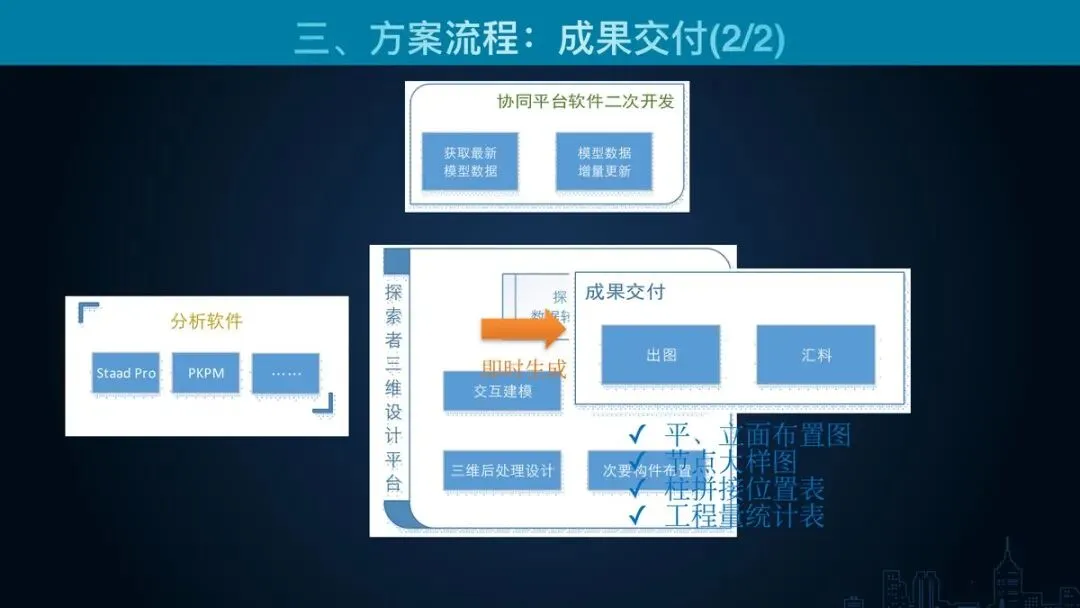

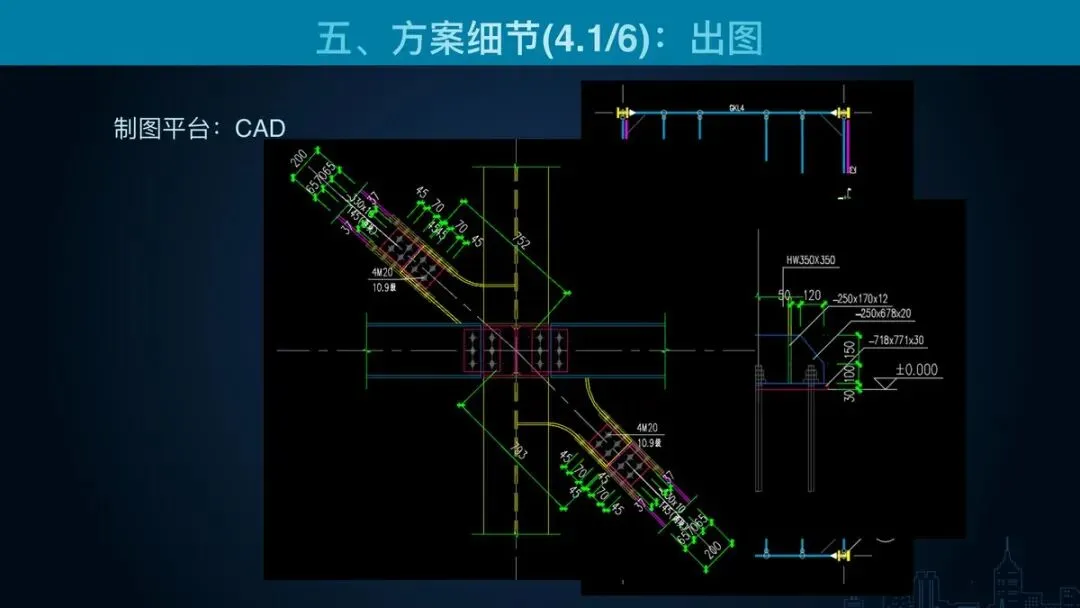

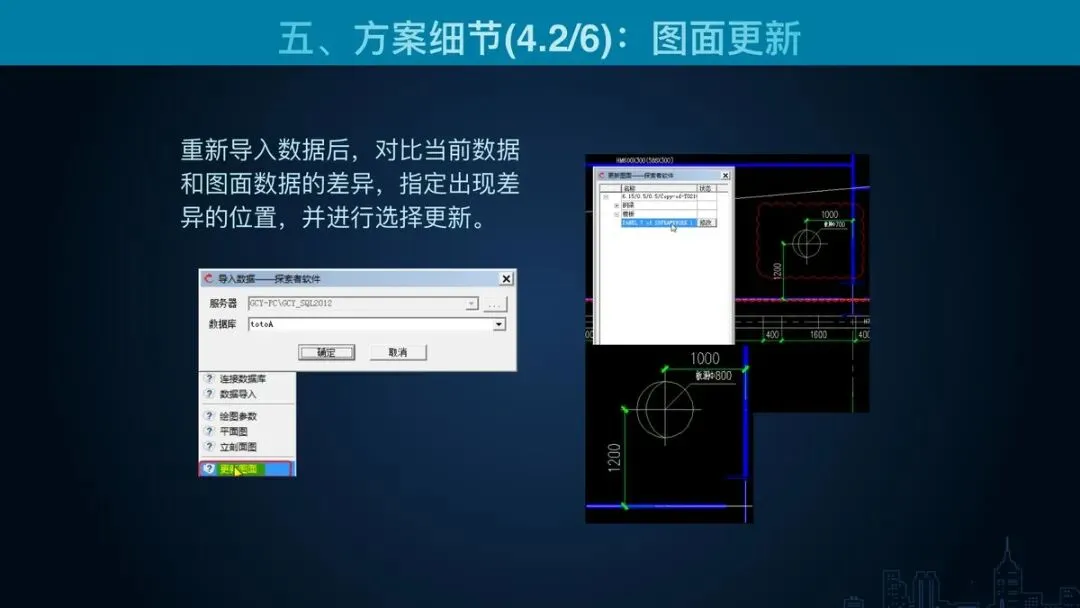

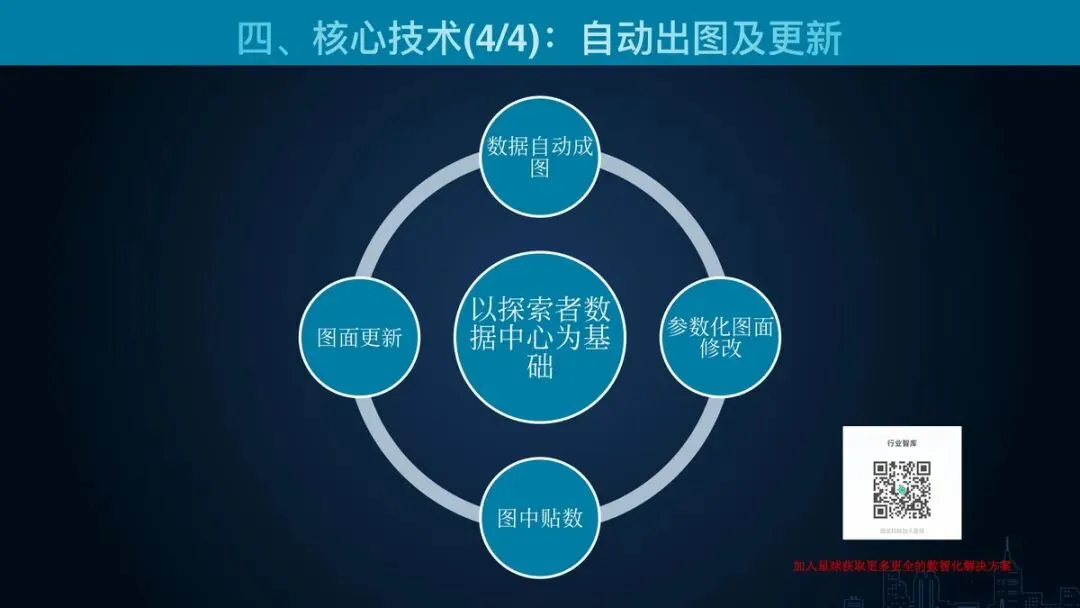

自动出图模块试图拆除这堵墙。基于CAD平台开发的出图引擎，从数据中心获取三维模型的几何信息和属性数据后，按国内工程制图规范即时生成施工图。生成的图纸可以直接在CAD中编辑修改，不是只读的"导出图"。更关键的能力在于图面更新。当上游模型发生变更后，系统重新导入数据，自动对比当前图纸和模型数据的差异，在图纸上以标记形式标出变更位置。工程师确认后选择性更新，而不是让整张图纸推倒重来。

这个"标记差异、确认后更新"的工作流针对的是施工图阶段的真实痛点。工厂项目的施工图修改周期通常持续三到六个月，期间工艺专业会有多轮提资变更。逐张图纸手动比对是结构工程师最耗时的重复劳动。自动出图模块把这块从"手工"转为"机器找差异、人做决策"，效率的提升是结构性的。

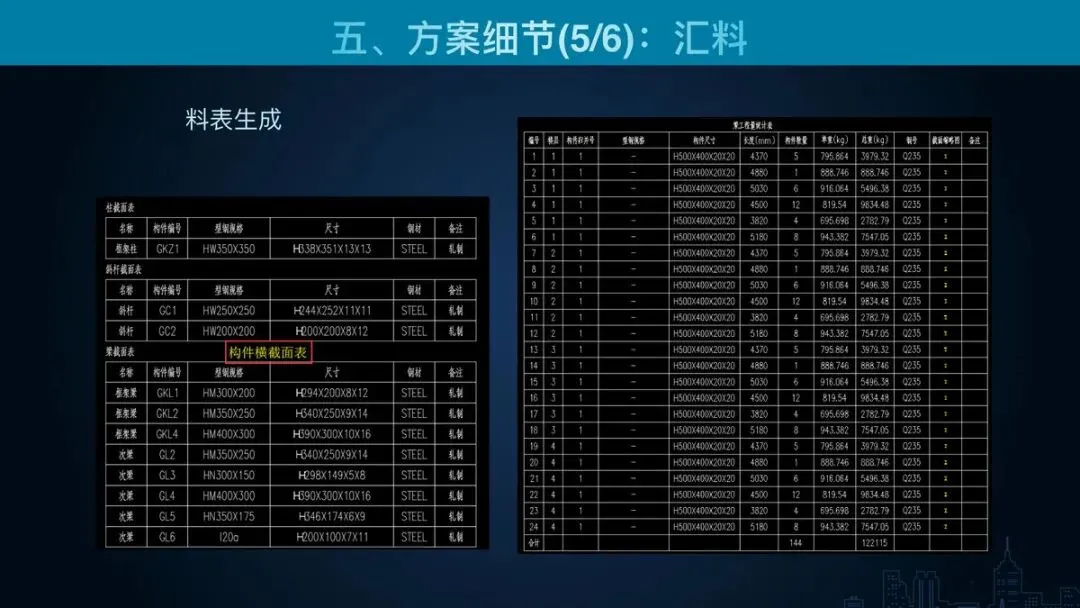

工程量统计的自动生成是商业价值的直接出口。汇料模块以中心数据为唯一来源，自动提取结构构件的规格、数量和材料信息，生成符合工程定额规范的料表。传统做法是人工翻模汇料——也就是对着二维图纸逐根数梁柱型钢、算混凝土方量。来源数据的一致性一旦出问题，漏项和错算的概率会显著上升。数据中心保证"模型数据是唯一可信源"，从根本上解决了这个问题。

（三）全流程方案细节

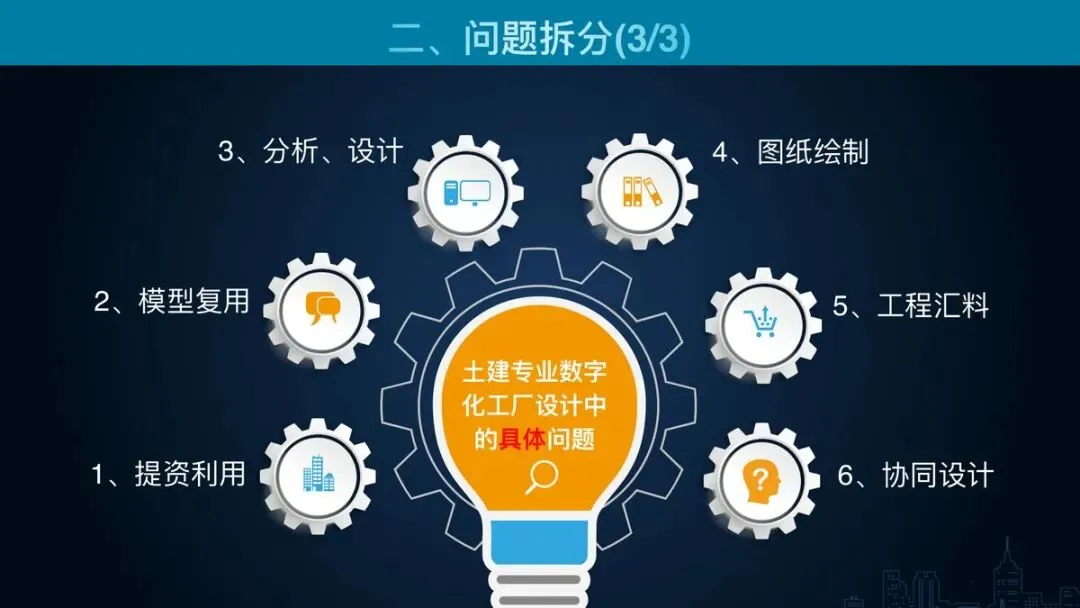

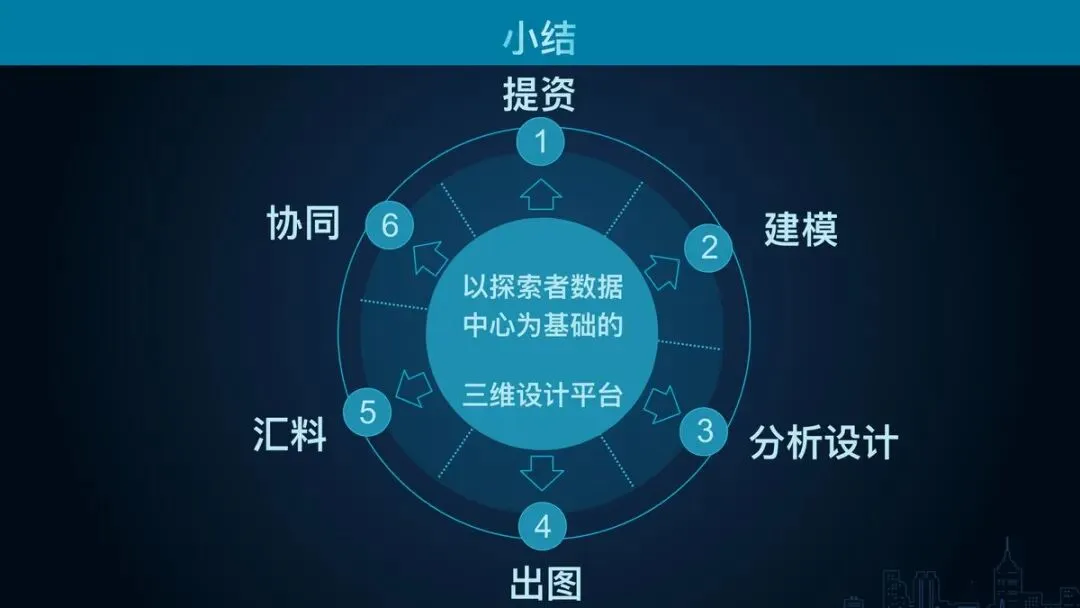

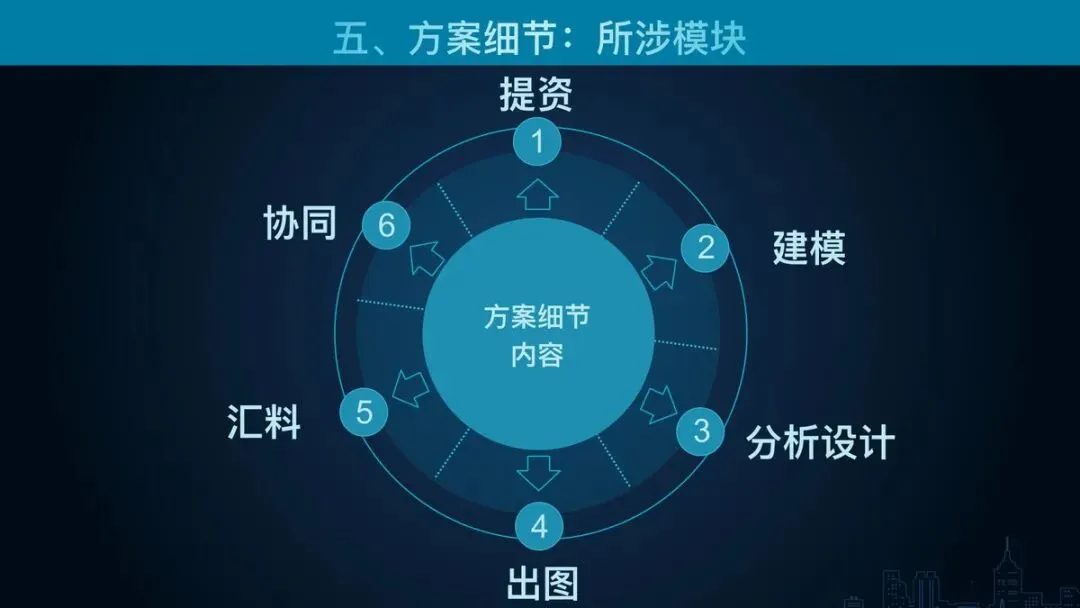

方案的可操作性体现在六个核心模块的串联：提资、建模、分析设计、出图、汇料、协同。这不是一个概念框架，而是覆盖土建专业从接收到最终交付的完整工作流。

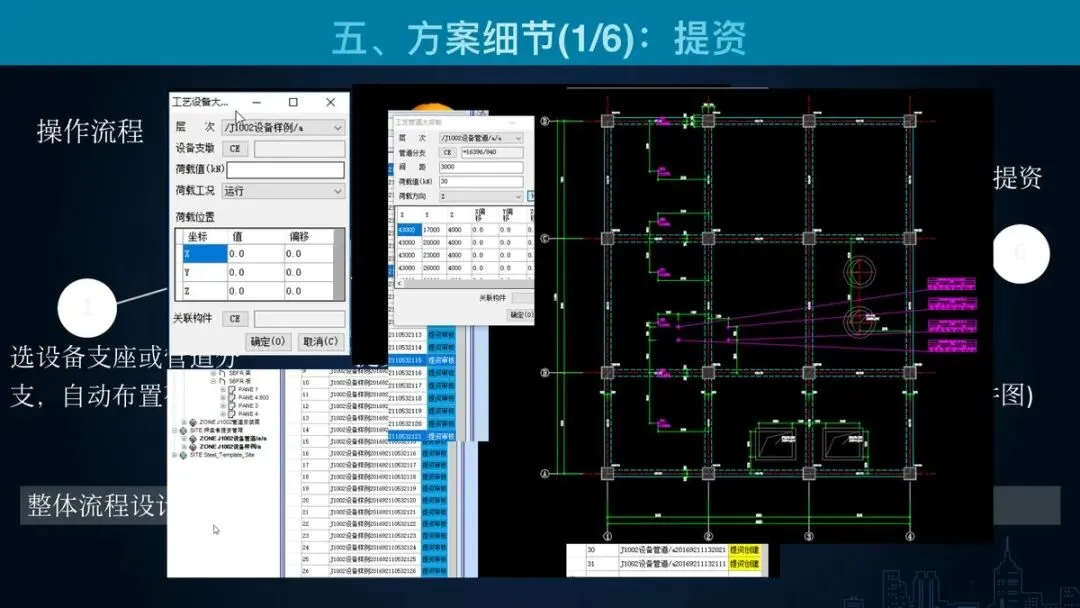

提资环节的流程设计，是把工程设计的实际操作习惯映射到了数字化流程中。工程师选定设备支座或管道分支后，荷载参数自动布置在模型上，系统同步生成提资单和提资条件图。土建端接收提资后，荷载数据在三维模型中自动加载显示，同时绘制提资平面图作为下游设计的参考底盘。整个流程的起点和终点都绑定在具体设计活动上——提资数据、提资单和提资条件图在同一个平台上流转，不是各自为政的文档传递。

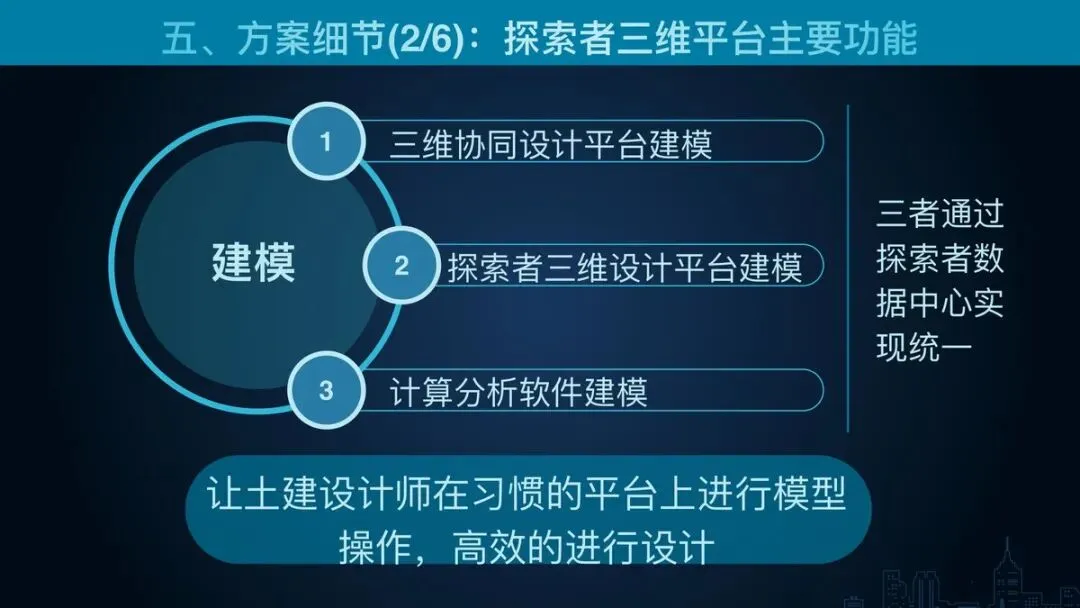

建模层面，平台提供的是与PDMS/SP3D端和计算分析软件端双轨并行的建模环境。三个建模入口通过数据中心实现统一：在三维协同平台上建模，或在探索者三维设计平台上直接建模，或在结构计算软件中建模——都能通过数据中心集中管理。土建设计师不需要改变自己习惯的建模工具和操作方式。这个设计哲学贯穿整个方案：不改变工作习惯，只打通数据通路。相比之下，很多数字化推广方案走了相反的路——强制替换平台，让工程师花半年适应新工具，项目交付压力下又退回老路。

出图和汇料两个环节在前文已经展开。协同设计是全流程的贯穿性能力。中心平台的工作流支持从任意节点启动，也就是说不存在"必须从提资开始"的刚性流程。工艺端改了管道走向，数据中心自动判定哪些土建构件受影响，将变更推送到对应的三维模型中。碰撞问题在设计阶段就能暴露出来，不需要等到现场再处理。整个闭环结构的核心价值在于：信息流不走断头路。

三、方案价值

这个方案的核心定义可以概括为一句话——"可进化的数据中枢"。它不绑定任何一个具体三维平台，不强制替换设计团队的现有工具链，而是在多平台并行的工业现实之上，建立了一套增量的、双向的数据治理机制。从提资到出图的全程数字化，本质是在现有工程体系上的效率重构。不是颠覆。当多平台协同从"工程师手工对接"变为"数据中心自动调度"，数字化工厂土建设计的竞争力就从工具层面跃迁到了流程层面。对于正在推进全厂级数字化交付的企业而言，这大概是一块绕不过去的能力拼图。从行业趋势看，数字化交付正在从"工艺端独角戏"走向"全专业协奏"，土建专业早期介入并与其他专业在同一数据平面上对话，是企业数字化能力建设的一个实质性跨越。
