ppt |新能源汽车驱动电机铁心工艺技术研究及应用前景
01

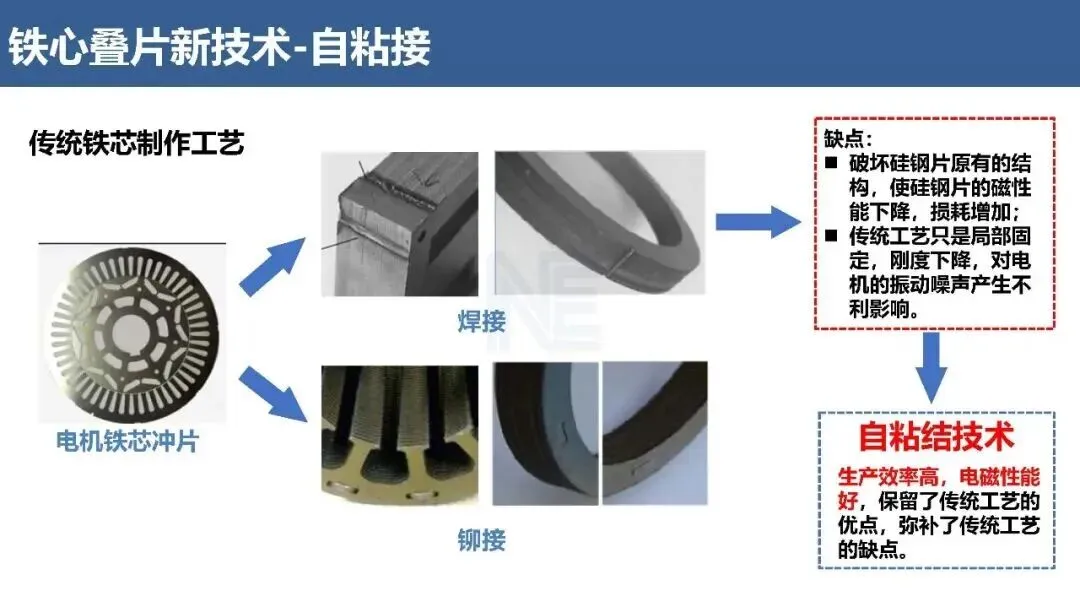

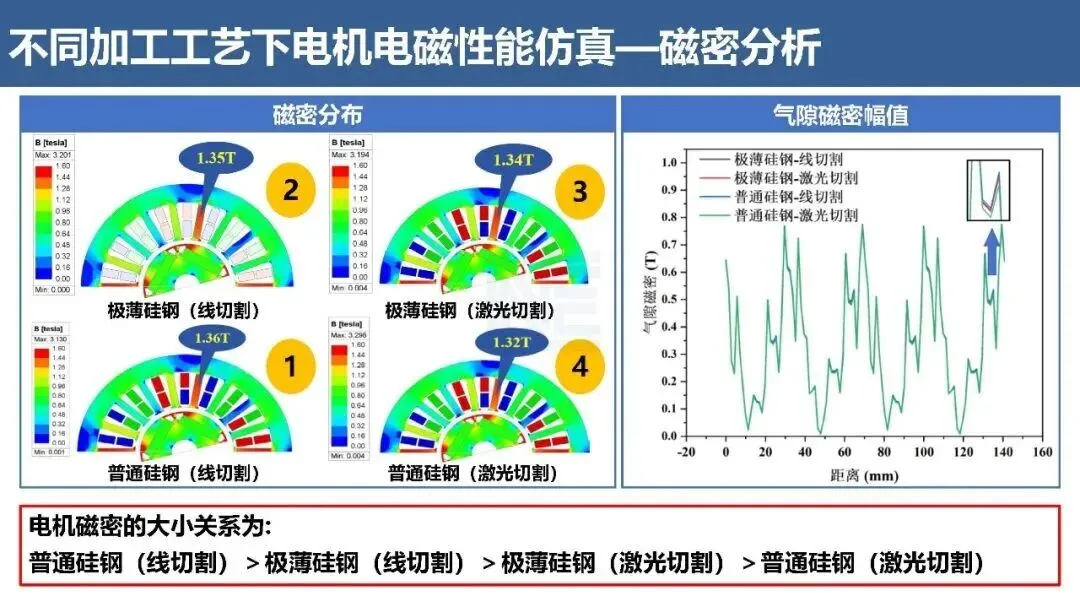

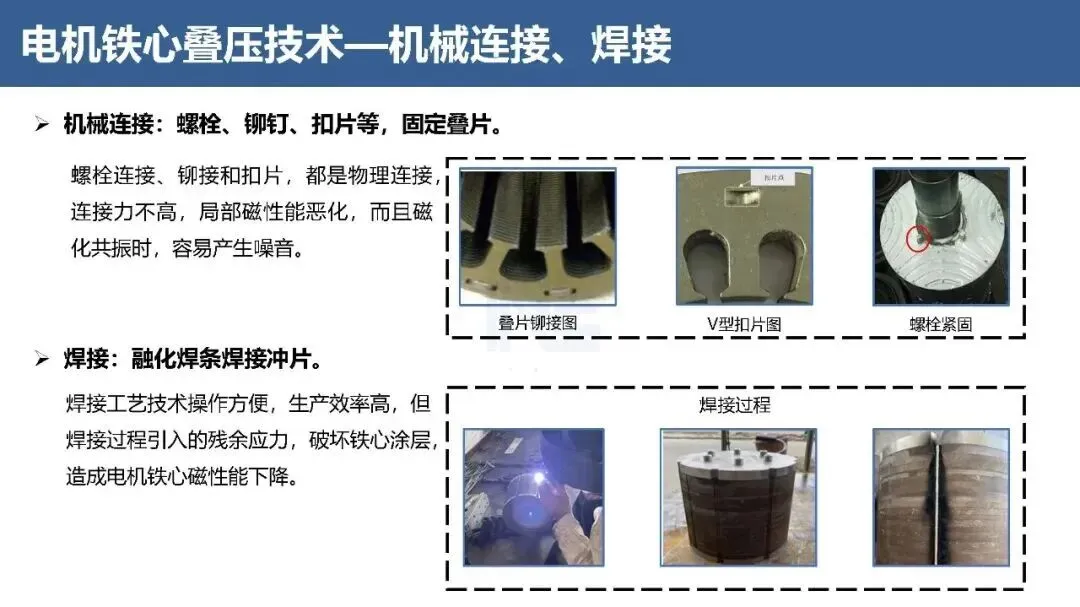

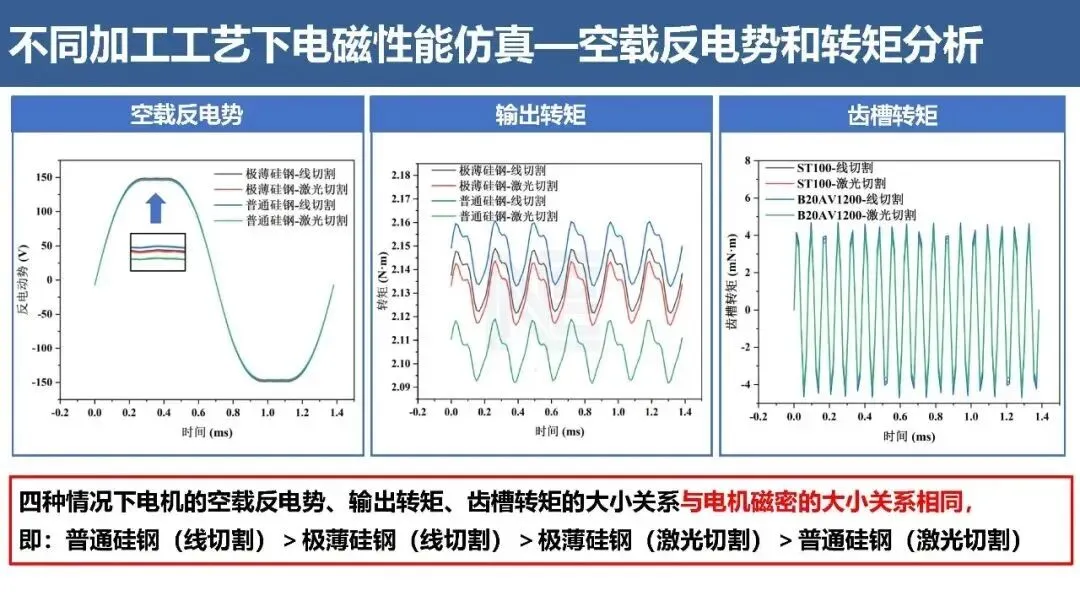

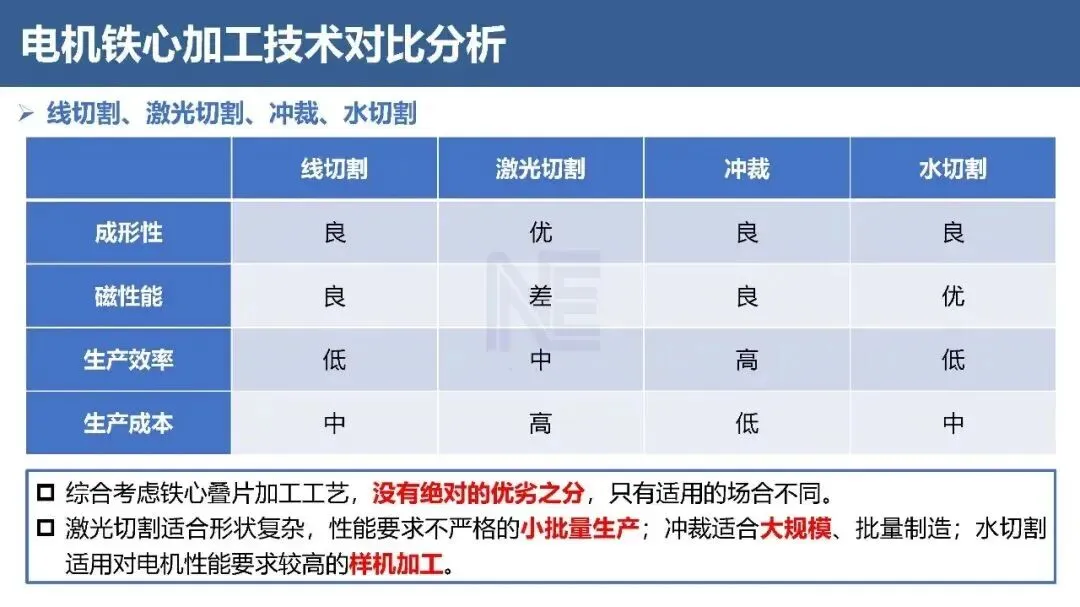

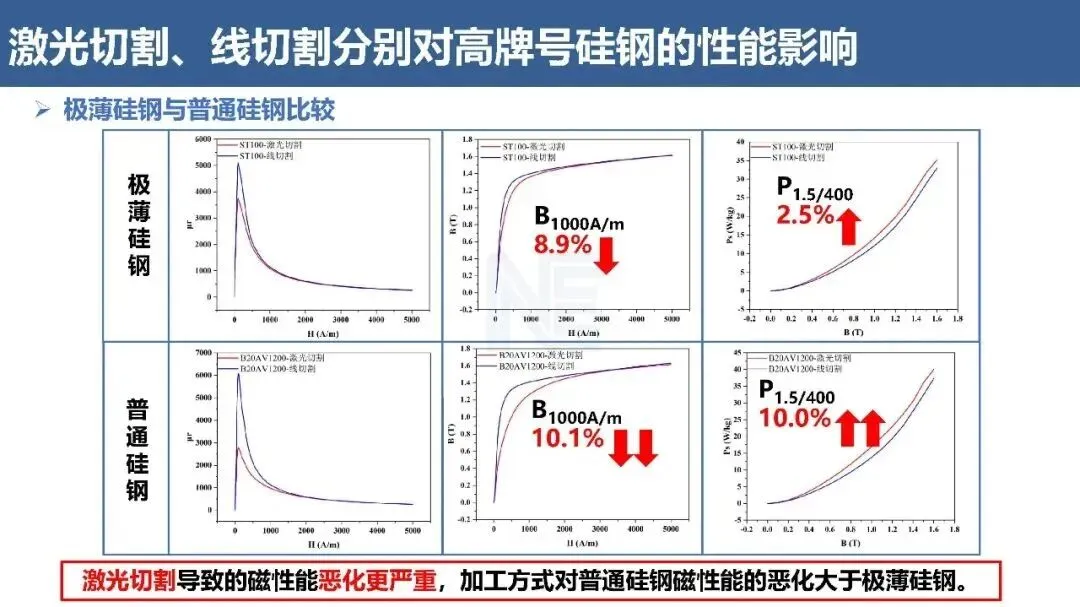

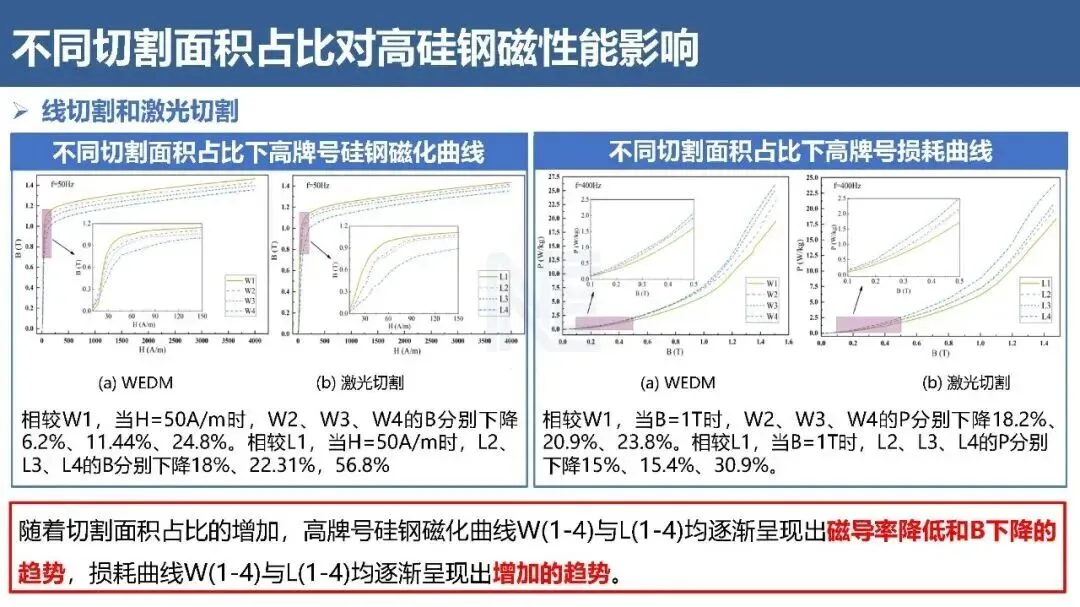

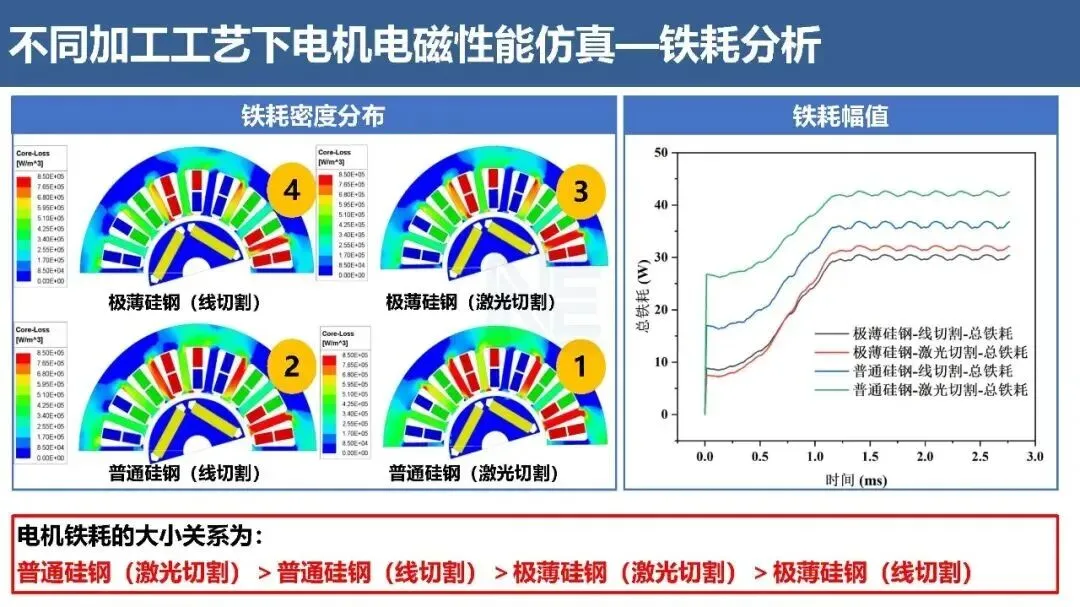

新能源汽车驱动电机铁心工艺技术研究及应用前景总结 一、电机与铁心材料的关系 （一）软磁材料与性能需求 核心关联 ：电机性能（启动加速、高速巡航、运行品质）直接由磁材料性能（磁场分布、输出性能、损耗、效率等）决定。 关键指标 ： （二）不同场景下的材料选择 高牌号硅钢 （厚度0.25mm，B₅₀₀₀≥1.72T，P≤12W/kg@400Hz）：面向未来5-10年市场，是高端电机主流选择。 车型匹配 ： 二、铁心制造工艺技术 （一）冲裁与水切割工艺 （二）线切割与激光切割工艺 性能对比结论 ： 磁密大小：普通硅钢（线切）＞极薄硅钢（线切）＞极薄硅钢（激光切）＞普通硅钢（激光切） 铁耗大小：普通硅钢（激光切）＞普通硅钢（线切）＞极薄硅钢（激光切）＞极薄硅钢（线切） 空载反电势、输出转矩、齿槽转矩排序与磁密一致。 综合评价 ：无绝对优劣，适用场景不同；激光切适合小批量、形状复杂件；冲裁适合大规模、批量化；水切割适合高性能样机加工。 （三）叠压工艺——自粘结技术 传统工艺缺陷 ：焊接/铆接会破坏硅钢片原有结构，导致磁性能下降、振动噪声增大。 自粘结优势 ： 关注点 ：涂层需具备环保性（无污染、无毒）、适用性（不损伤基体）、耐老化性（高温、高低温、双85测试等）。 （四）极薄材料成型技术 卷绕成型 （英磁·卷绕式铁心）： 粘接极薄材料 （复合非晶）： 三、未来发展趋势与规划 （一）“新材料—新工艺—新电机”三位一体发展路径 新材料驱动 ：未来顶尖电机技术源于材料突破，包括： 新工艺支撑 ：高品质电机制造依赖先进工艺： （二）核心结论 【本文来自网络，由 电网棱镜 整理。本号所刊发文章仅为学习交流之用，无商业用途，向原作者致敬。因某些文章转载多次无法找到原作者在此致歉，若有侵权请告知，我们将及时删除，本文仅供学习交流、我们注重分享，勿作商用，版权归原作者】

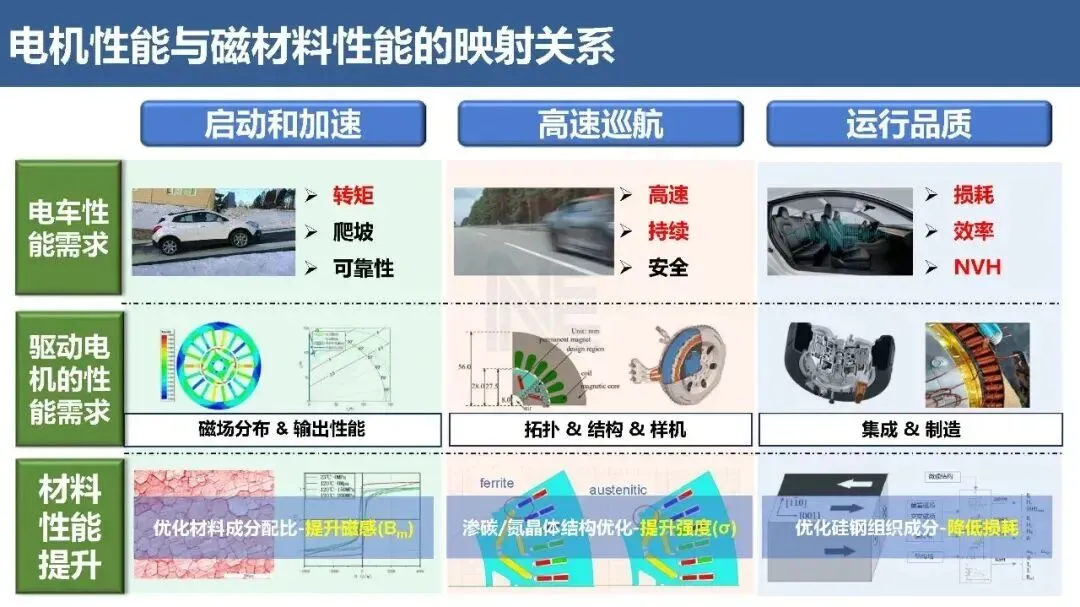

软磁材料：优化成分配比以提升磁感（Bₘ），优化晶粒结构以提升强度（σ），优化硅钢组织以降低损耗。

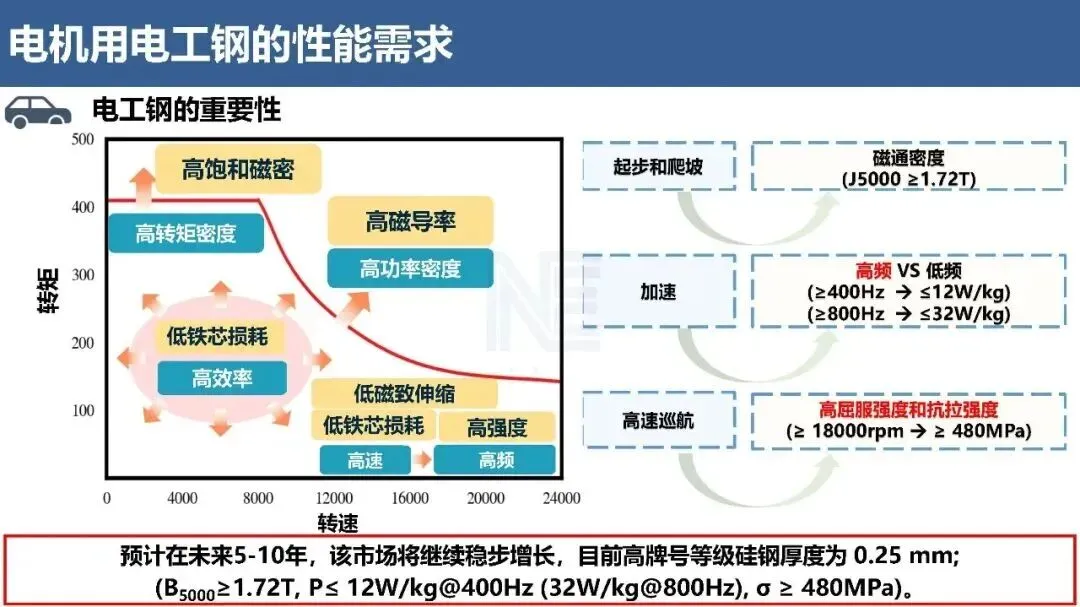

电工钢：需满足高饱和磁密、高导磁率、高功率密度、低铁芯损耗、高强韧度等要求。

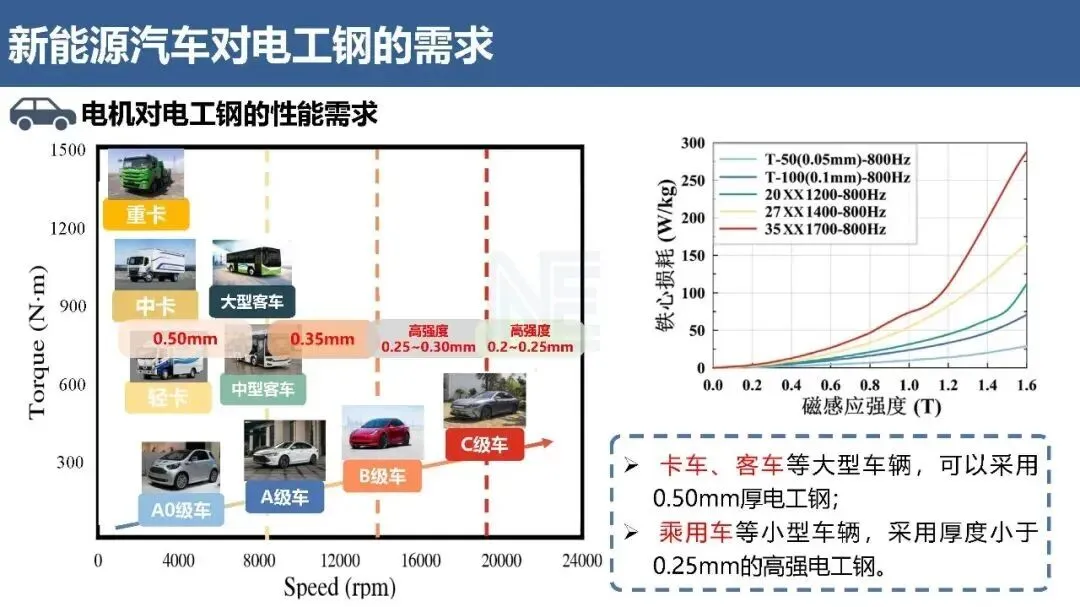

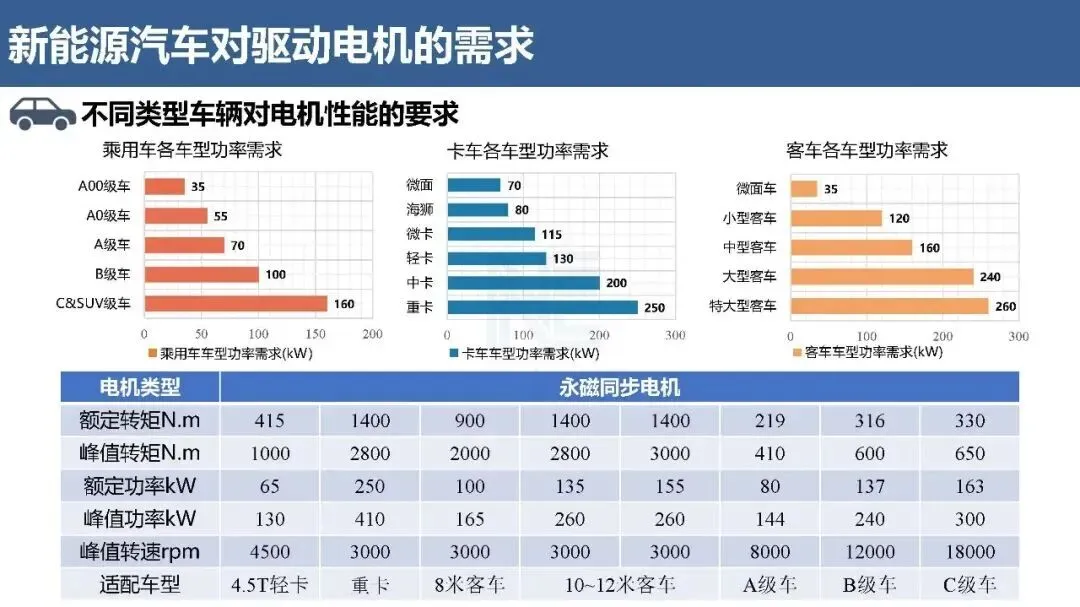

卡车、客车等大型车：采用0.50mm厚电工钢；
乘用车等小型车：采用厚度＜0.25mm的高强电工钢。

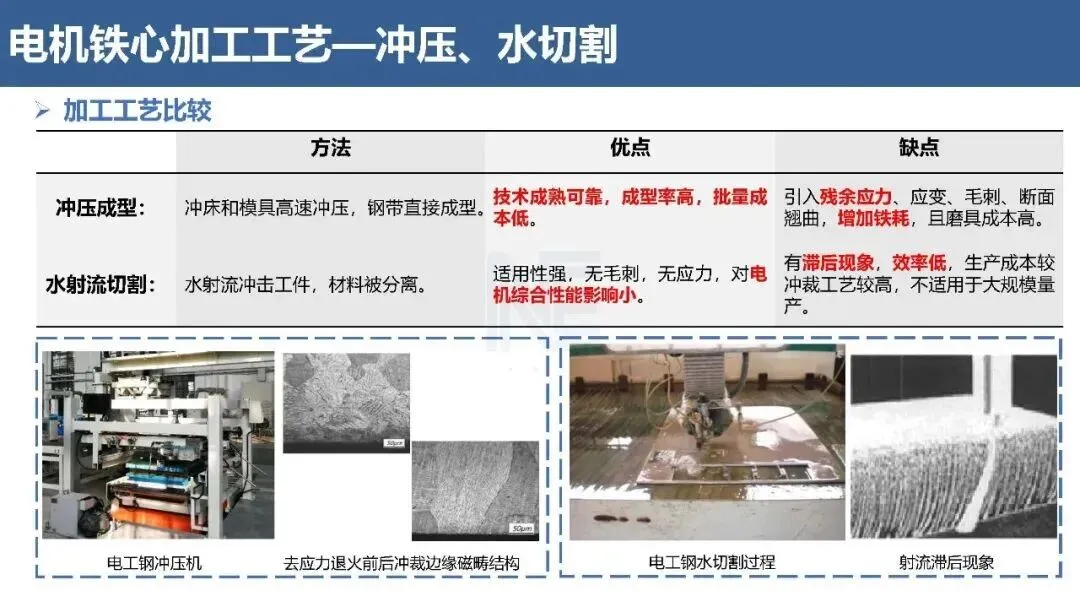

冲压成型：技术成熟可靠，成形率高，但引入残余应力、毛刺、断面翘曲，增加铁耗与成本。
水射流切割：无毛刺、无应力，对电机综合性能影响小，但存在滞后现象、效率低、成本高，不适用于大规模量产。

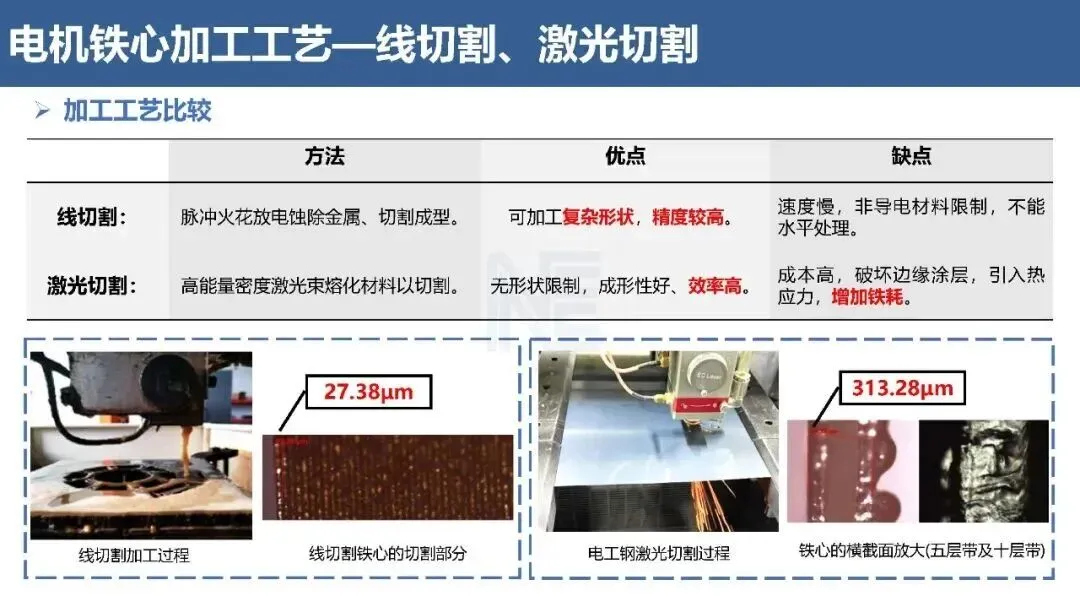

线切割：脉冲火花放电，可加工复杂形状，精度高；缺点是速度慢、非导电材料受限、不能水平处理。

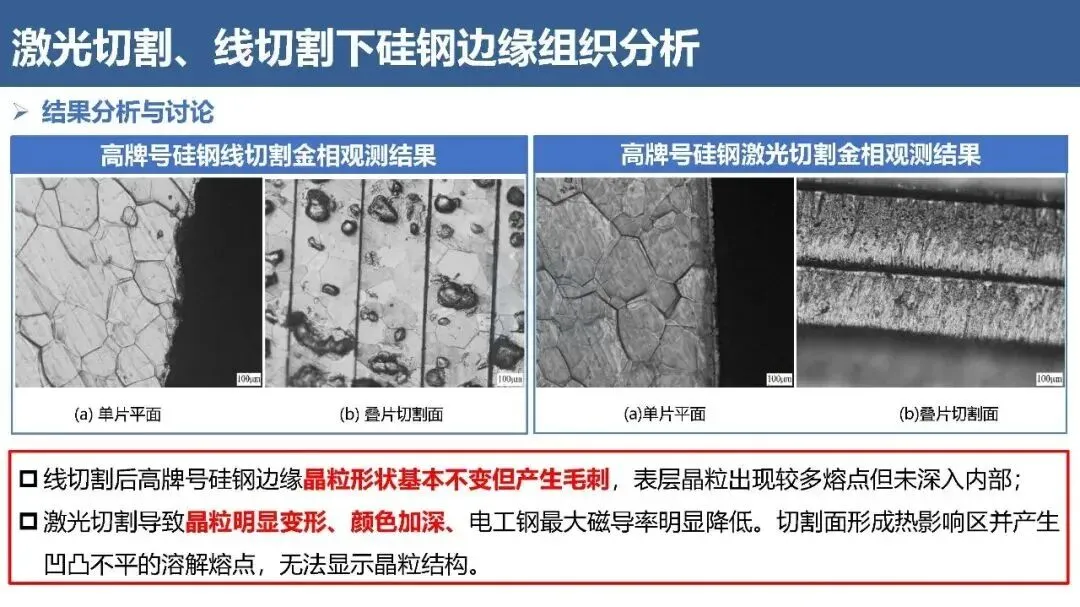

激光切割：高能量密度熔化材料，无形貌限制，成形性好、效率高；缺点是成本高、破坏边缘涂层、引入热应力、增加铁耗。

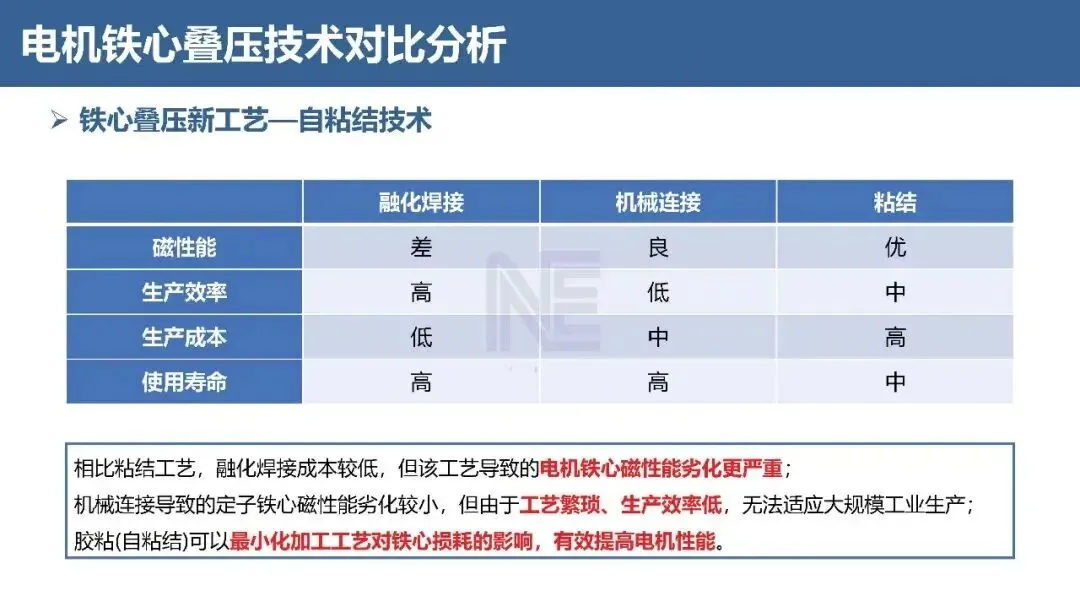

保留硅钢片原始结构，磁性能损失最小；
生产效率高，电磁性能好；

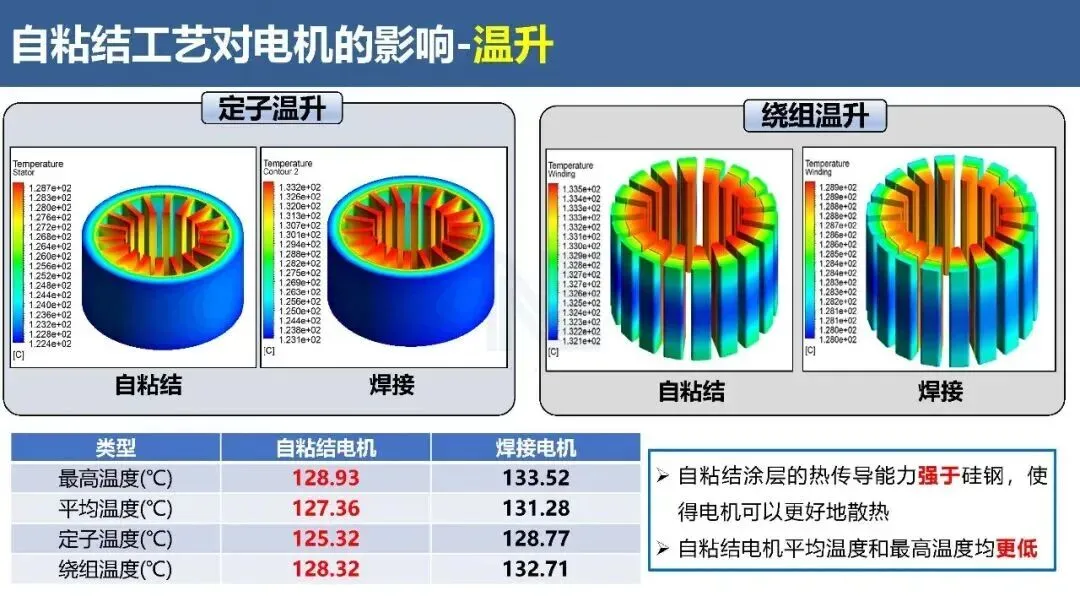

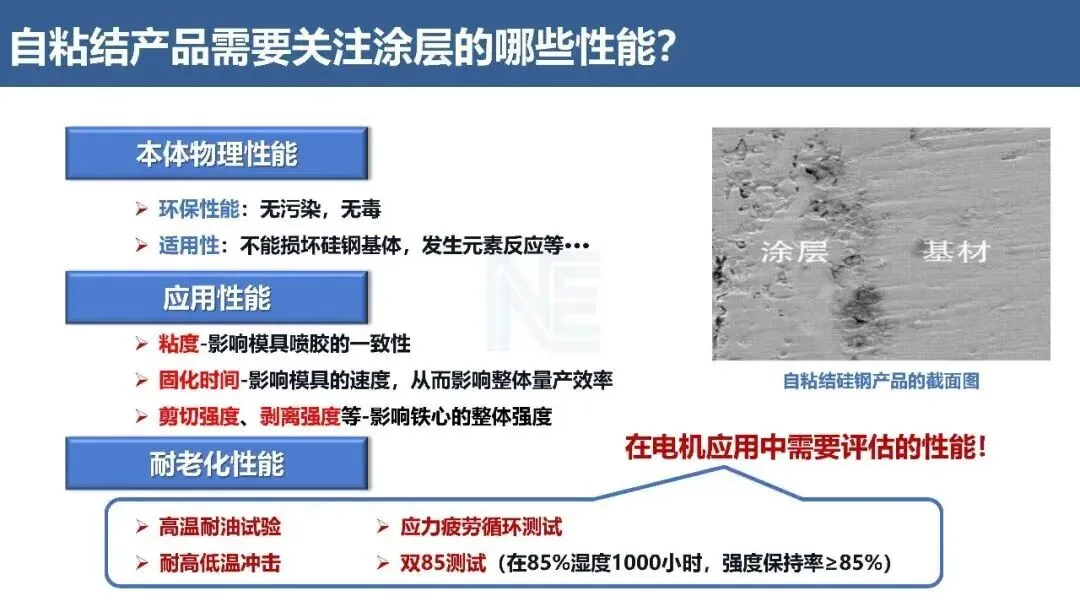

涂层热传导能力强于硅钢，使电机温升更低；

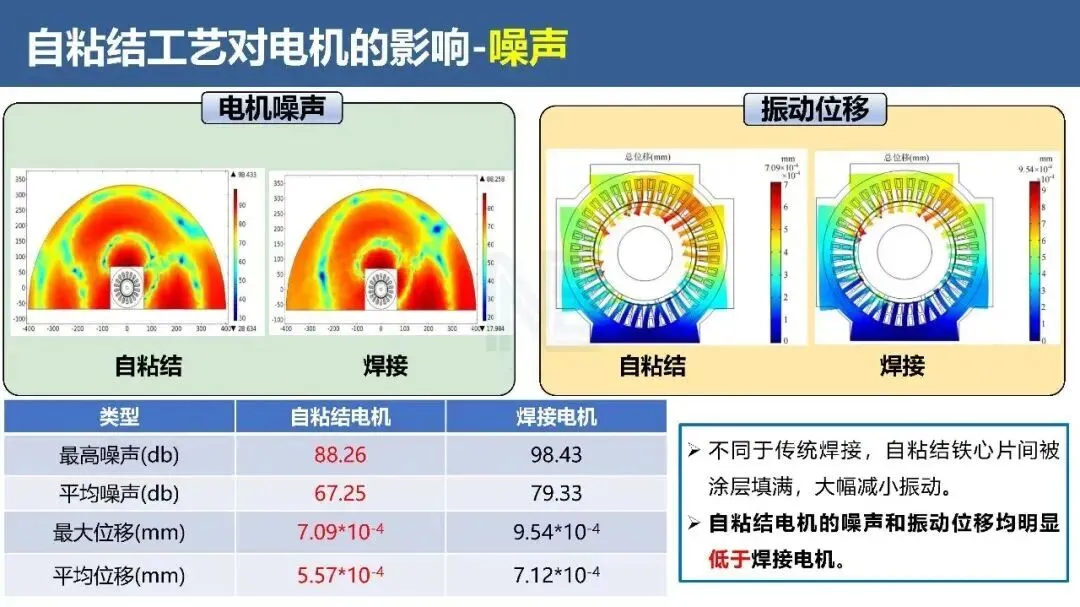

噪声与振动位移显著低于焊接电机。

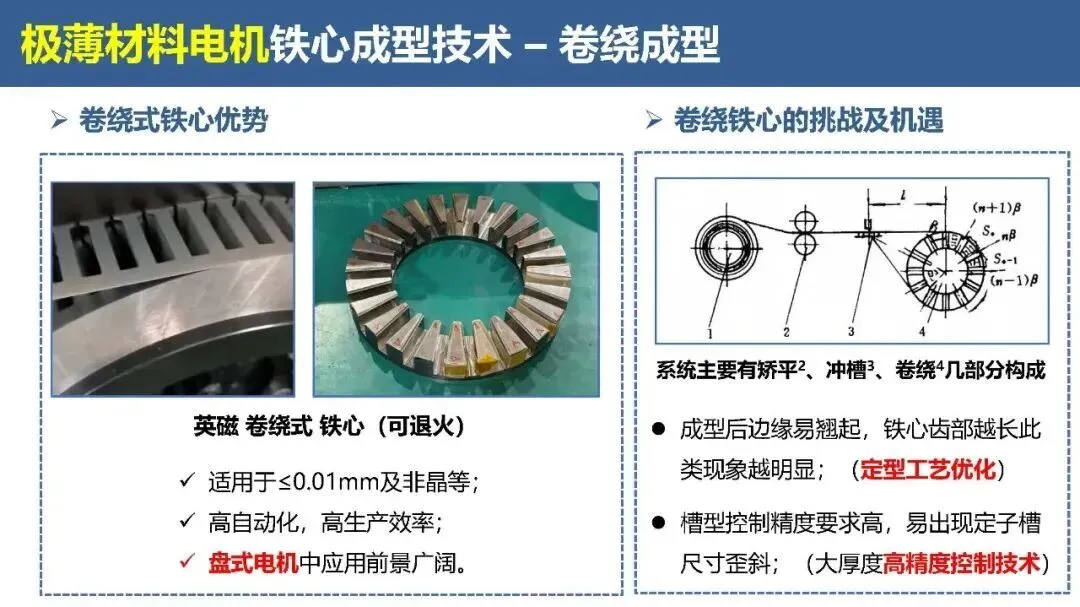

适用于≤0.01mm及非晶等超薄材料；
高自动化、高生产效率；
盘式电机中应用前景广阔；
挑战：后边缘易翘起、槽控精度要求高、需定型工艺优化。

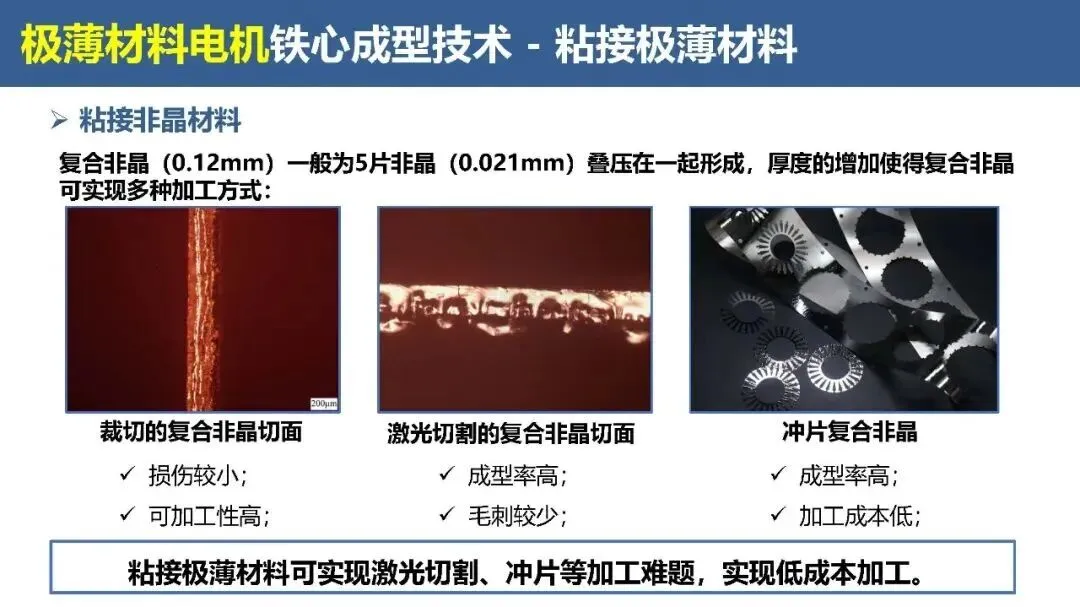

5片非晶叠压形成，厚度增加实现多种加工方式；
可实现激光切割、冲片等加工难题；
成型率高、毛刺少、加工成本低。

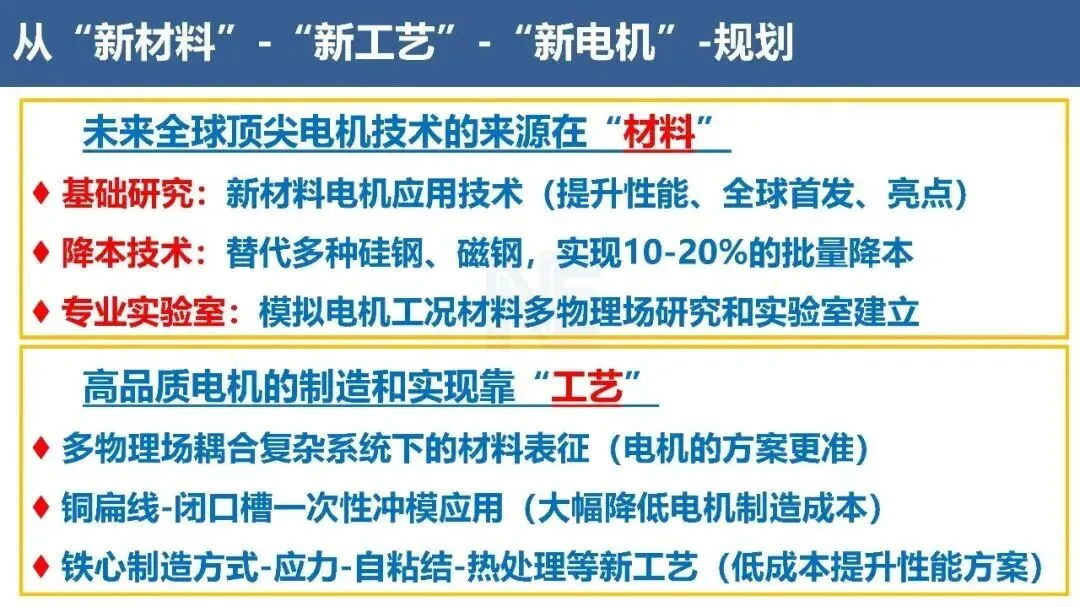

基础研究：新材料电机应用技术（提升性能、全球首发、亮点）；
降本技术：替代多种硅钢、磁钢，实现10–20%批量降本；
专业实验室：模拟电机工况材料多物理场研究与实验平台建设。
多物理场耦合下材料表征更精准；
铜扁线-闭口槽-一次性冲模应用大幅降本；
铁心制造新工艺（应力-自粘结-热处理）实现低成本高性能。
材料是根本，工艺是关键，系统集成是方向；
自粘结、极薄卷绕、复合非晶等新技术正成为提升电机性能与降低成本的重要突破口；
未来电机发展将围绕“轻量化、高效化、智能化、绿色化”持续演进。
