主汽轮机(凝汽设备)培训课件—PPT

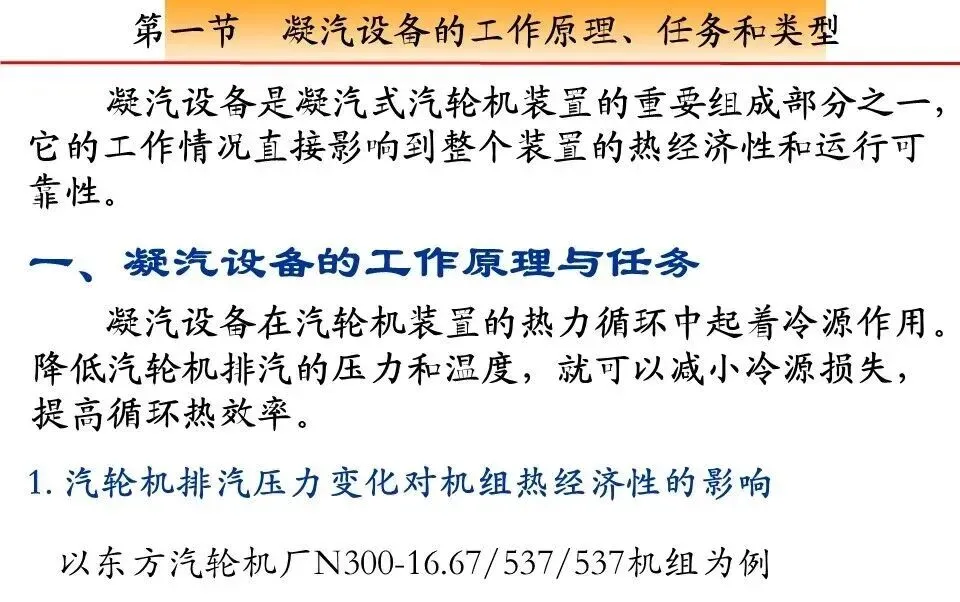

凝汽设备是凝汽式汽轮机装置的重要组成部分之一，它的工作情况直接影响到整个装置的热经济性和运行可靠性。

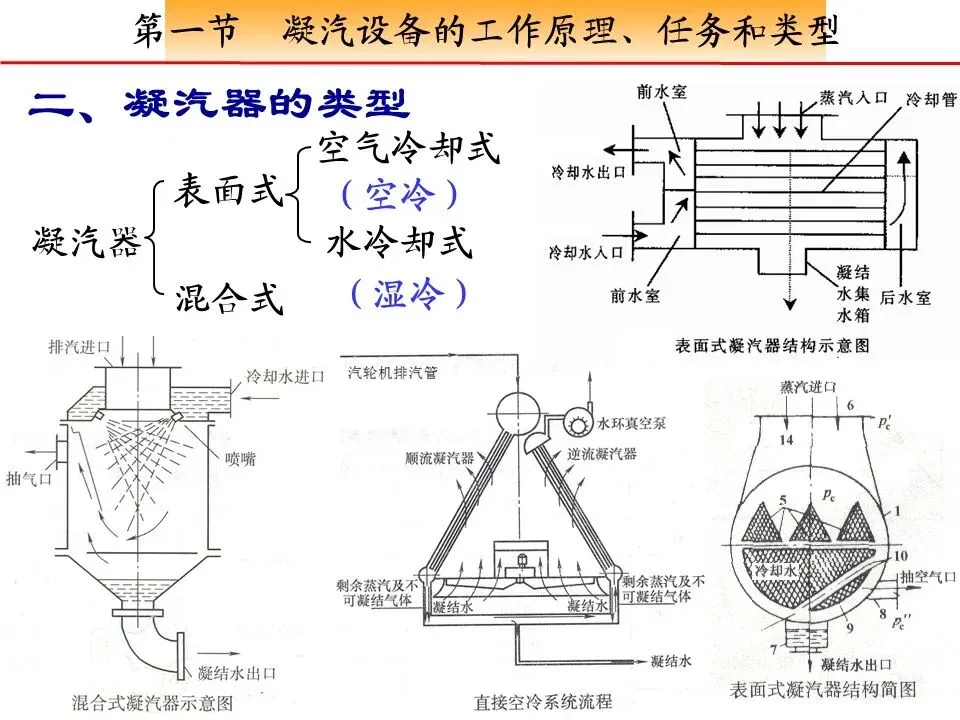

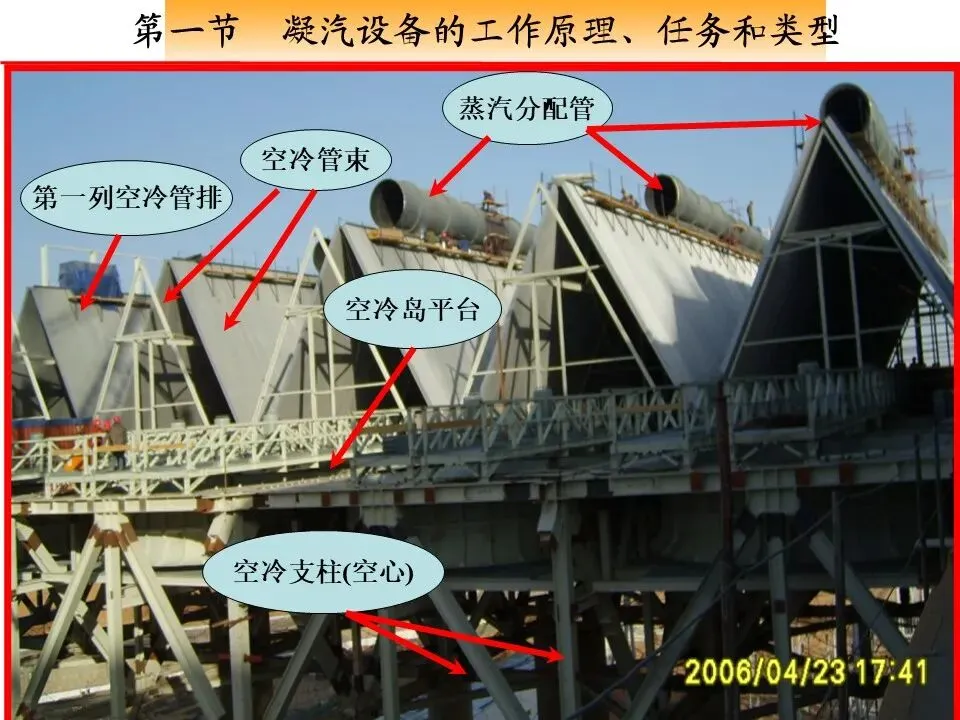

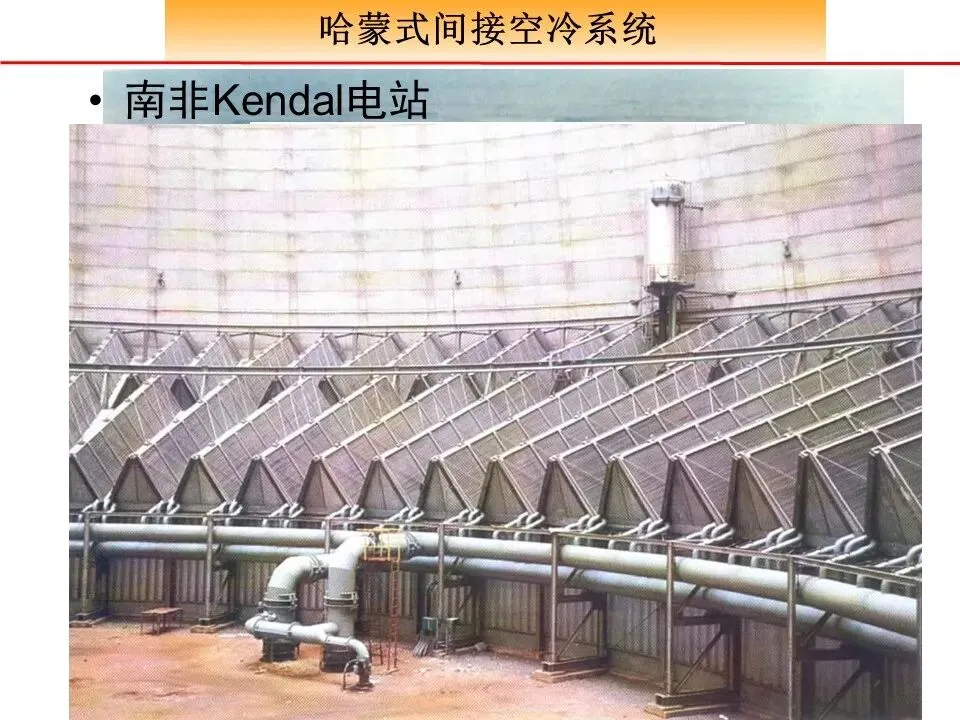

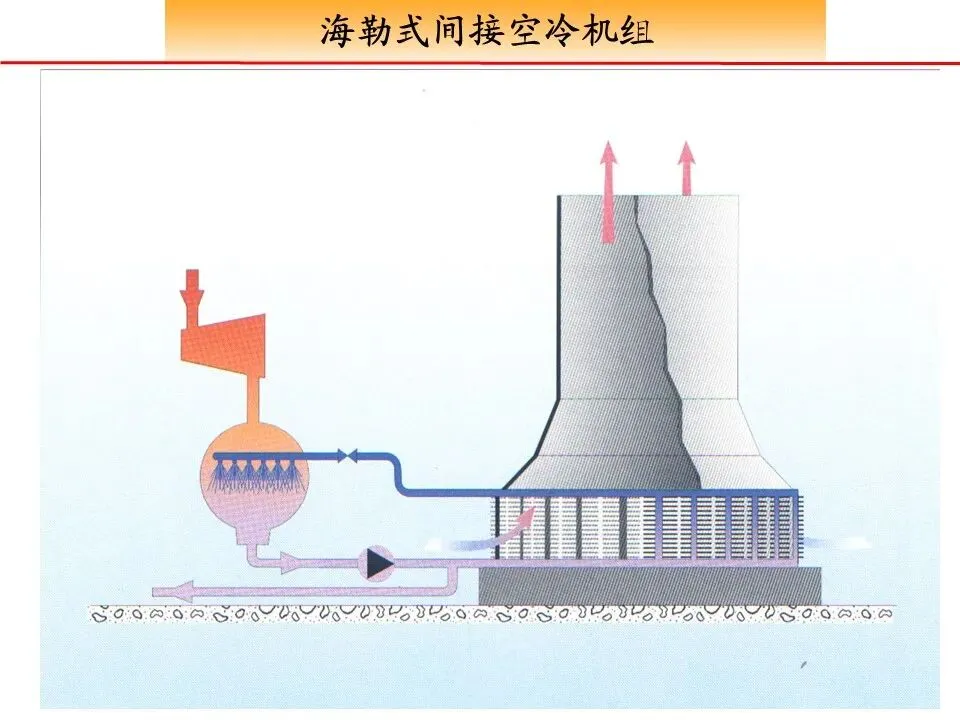

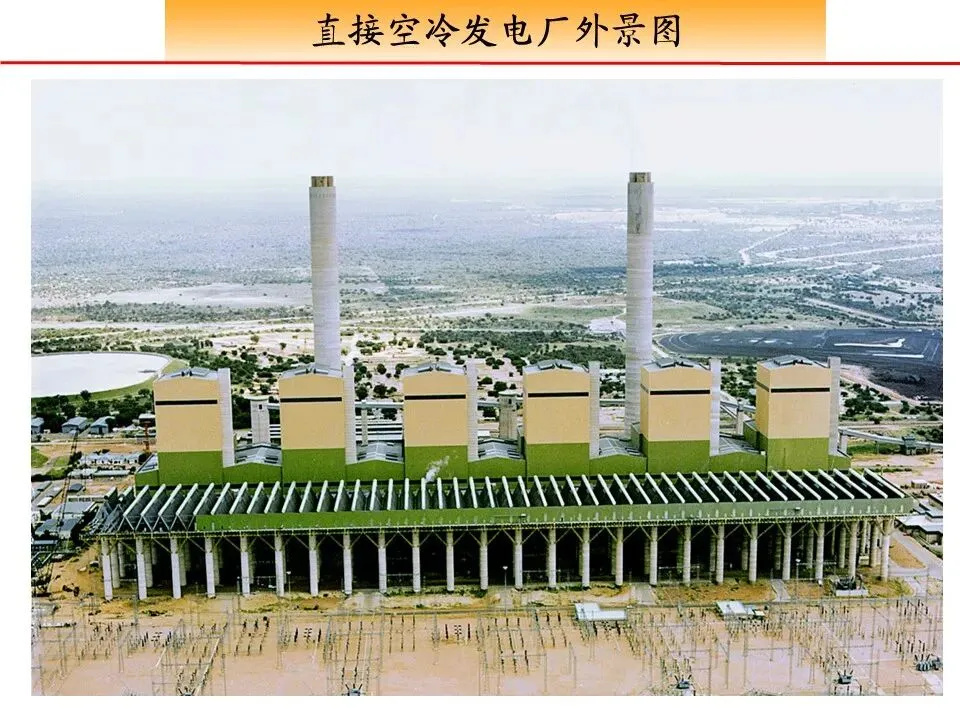

一、凝汽设备的工作原理与任务

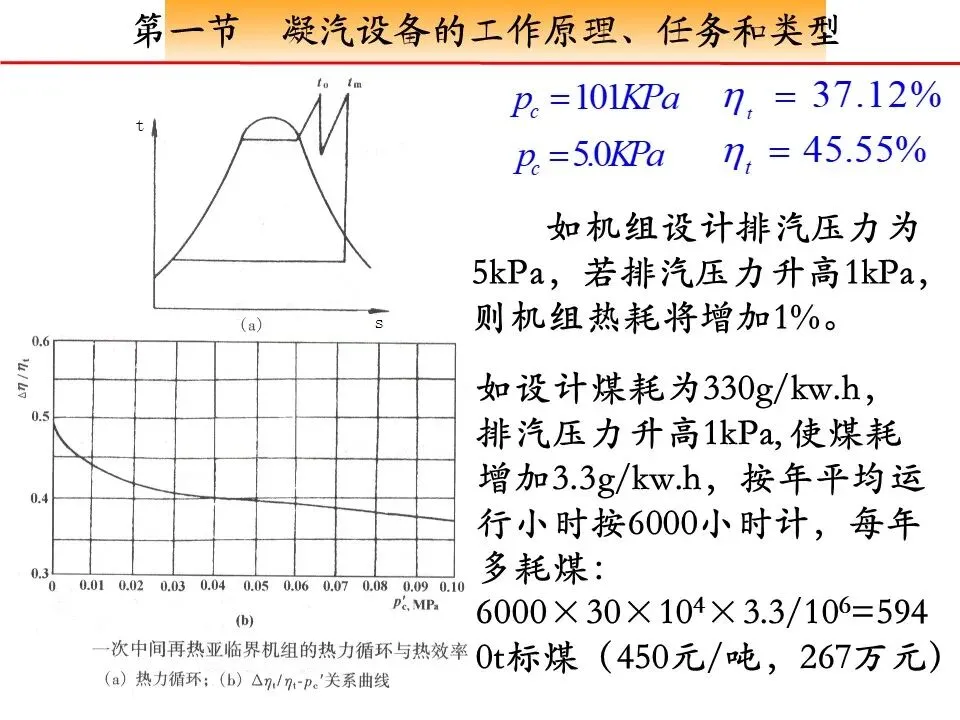

凝汽设备在汽轮机装置的热力循环中起着冷源作用。降低汽轮机排汽的压力和温度，就可以减小冷源损失，提高循环热效率。

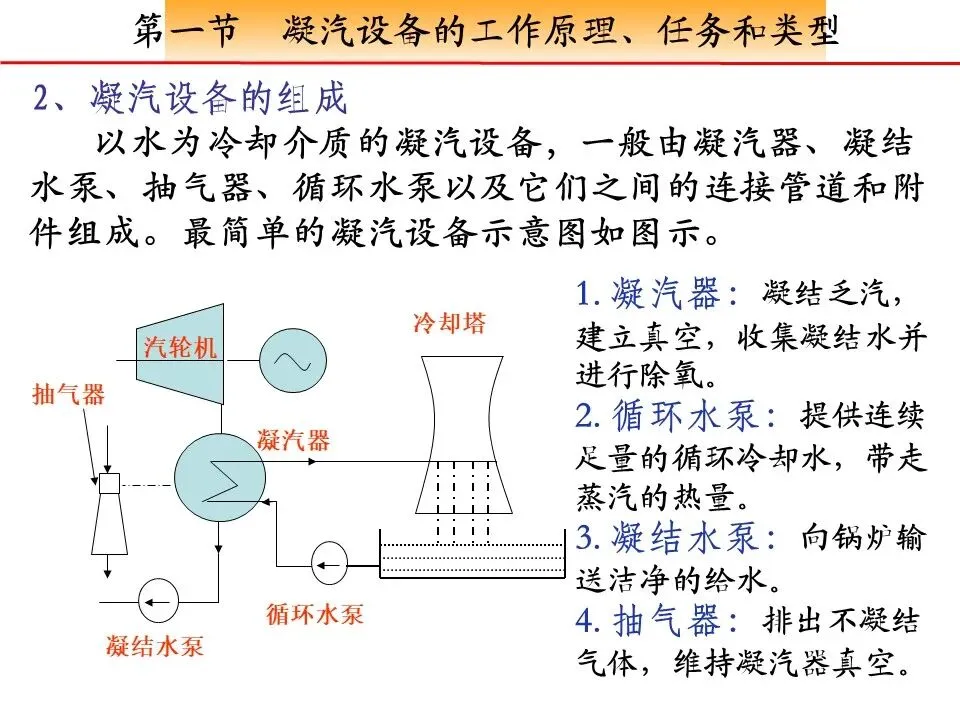

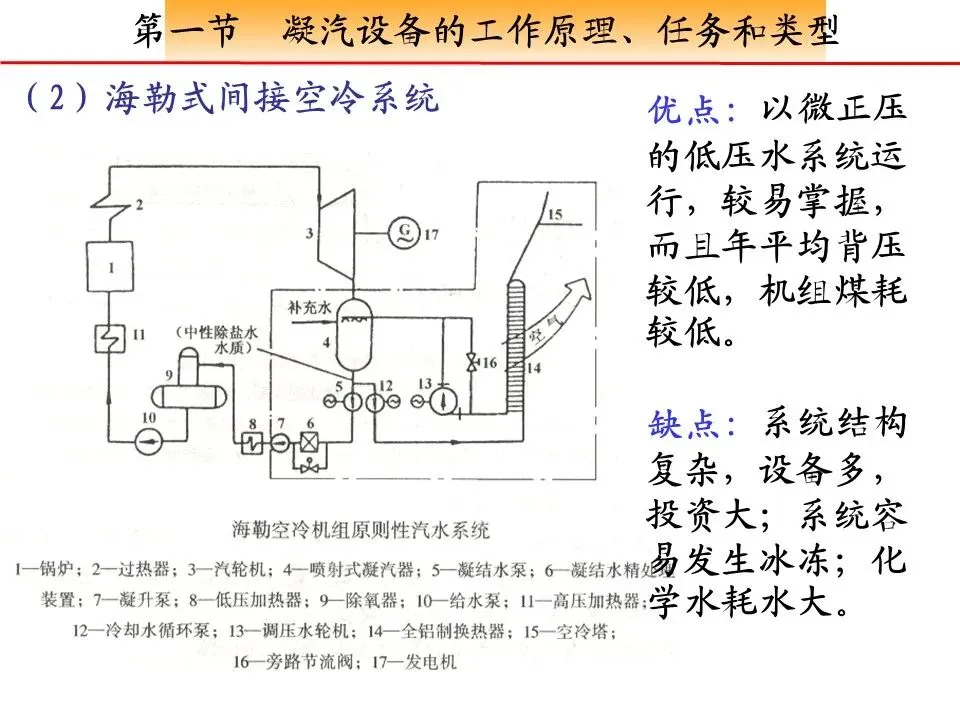

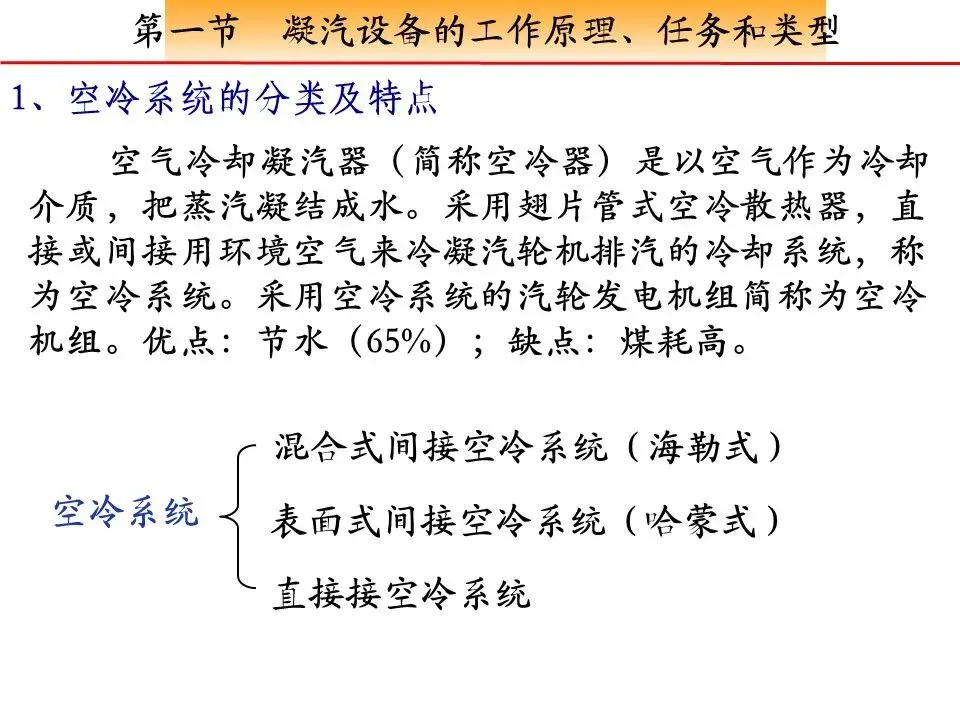

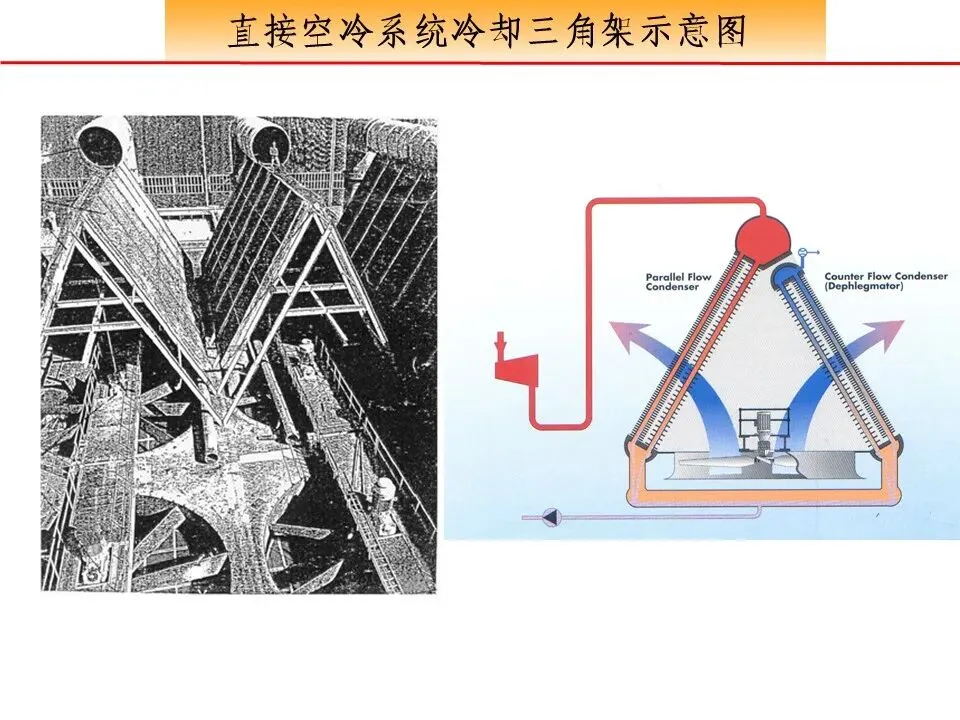

2、凝汽设备的组成

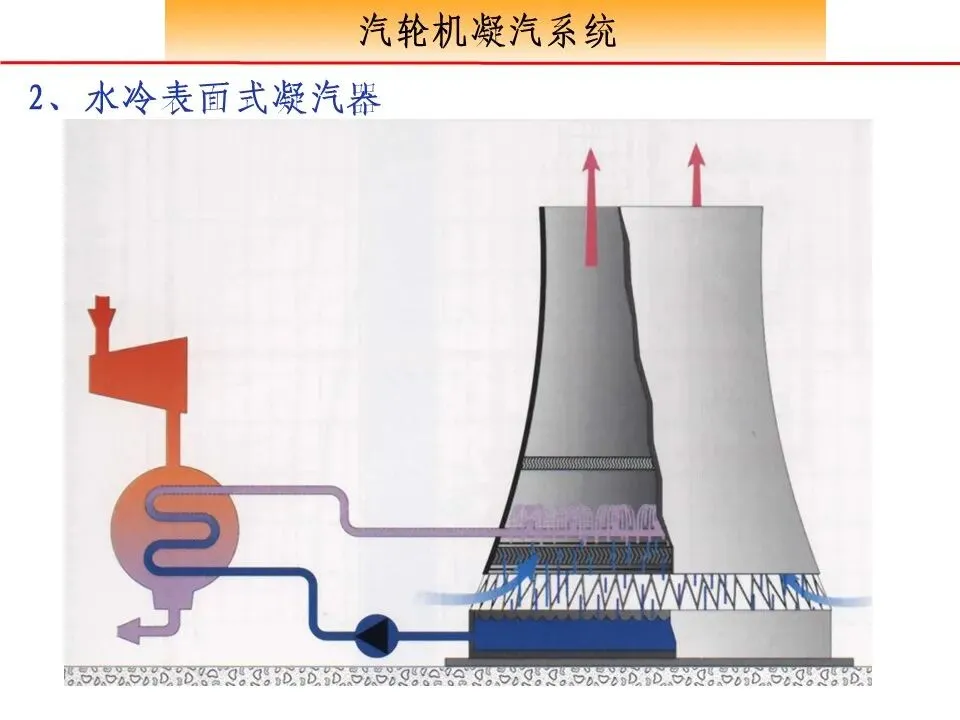

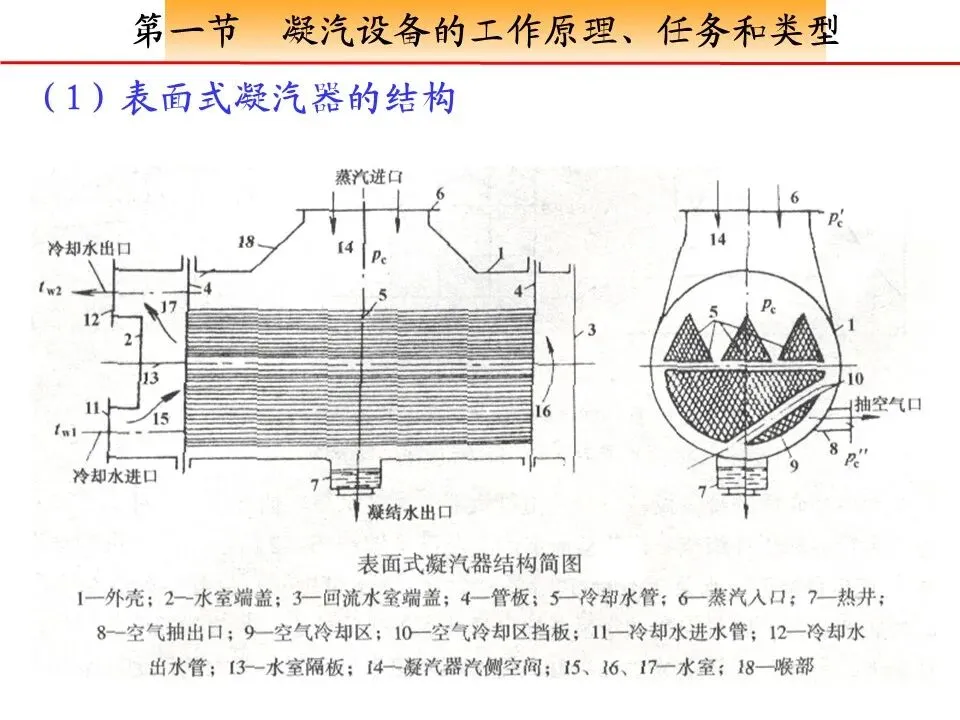

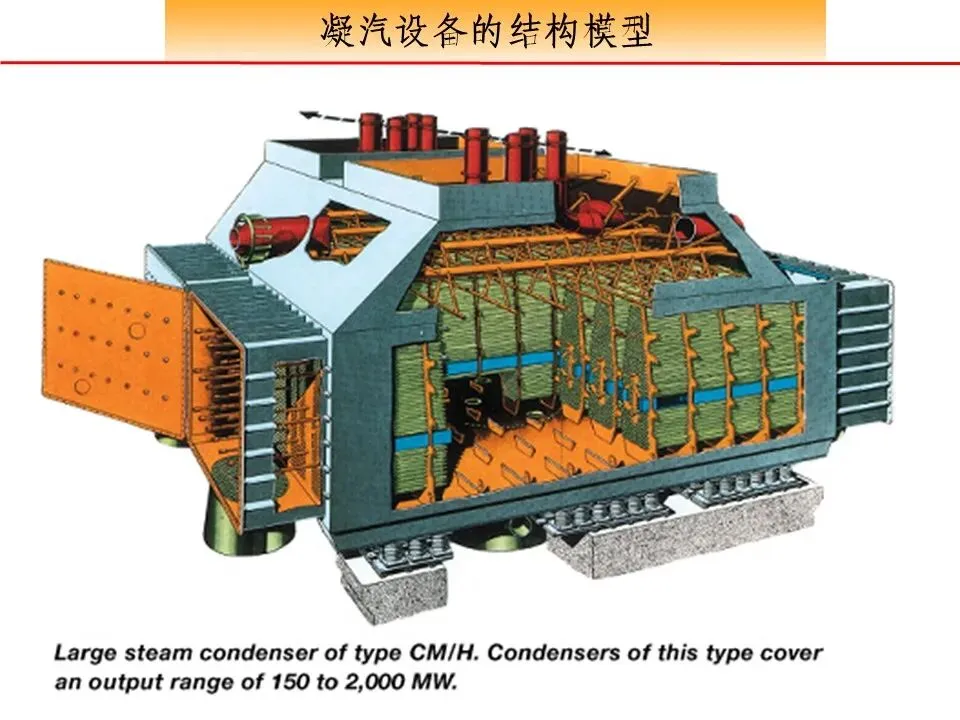

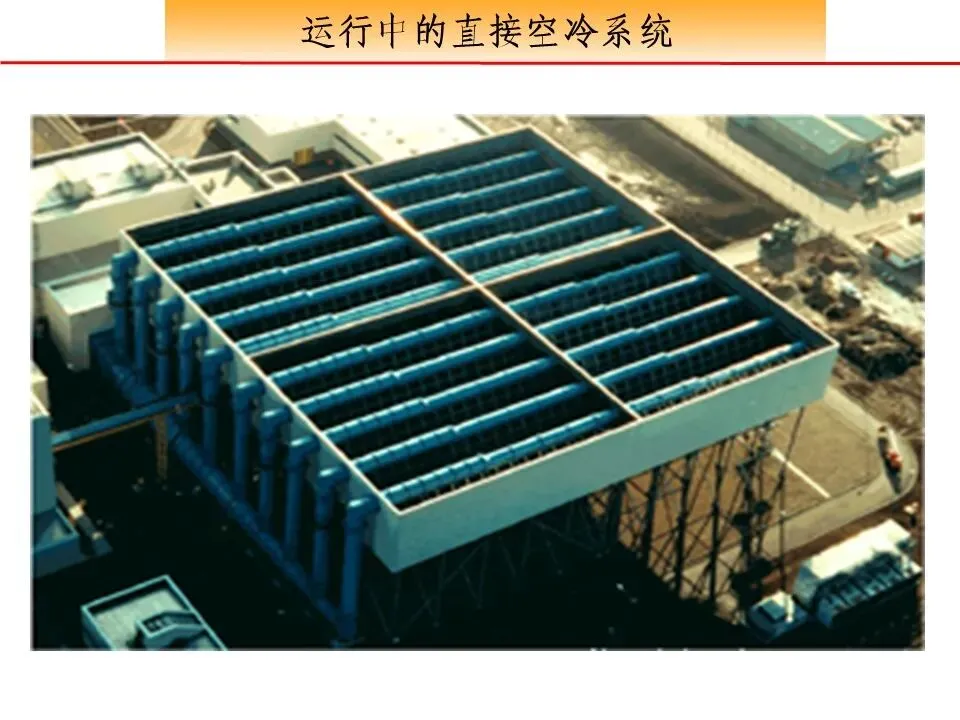

以水为冷却介质的凝汽设备，一般由凝汽器、凝结水泵、抽气器、循环水泵以及它们之间的连接管道和附件组成。最简单的凝汽设备示意图如图示。

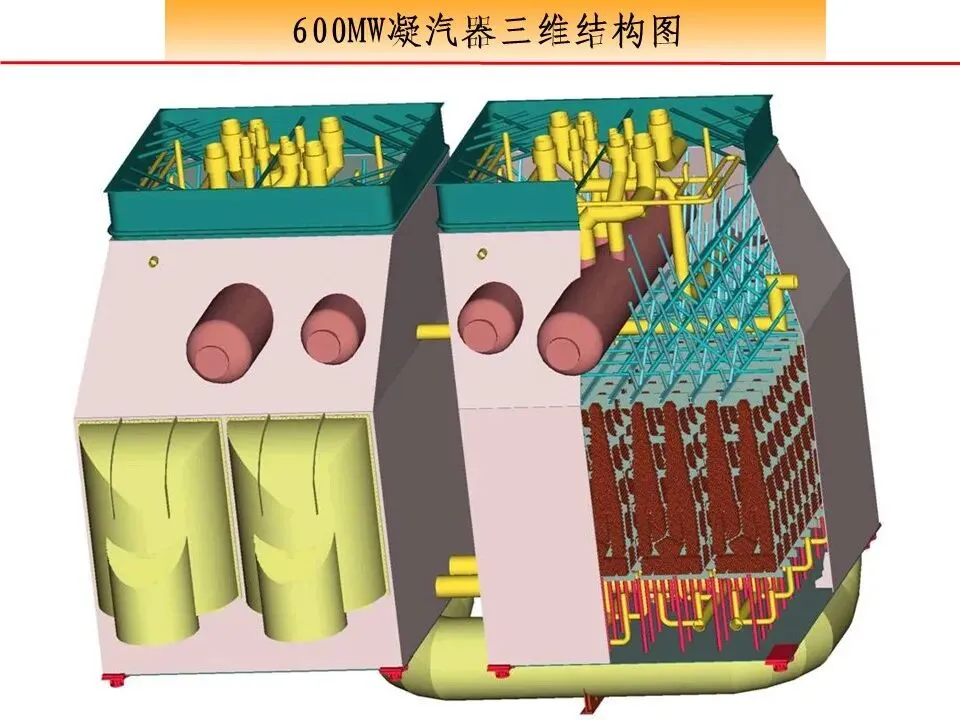

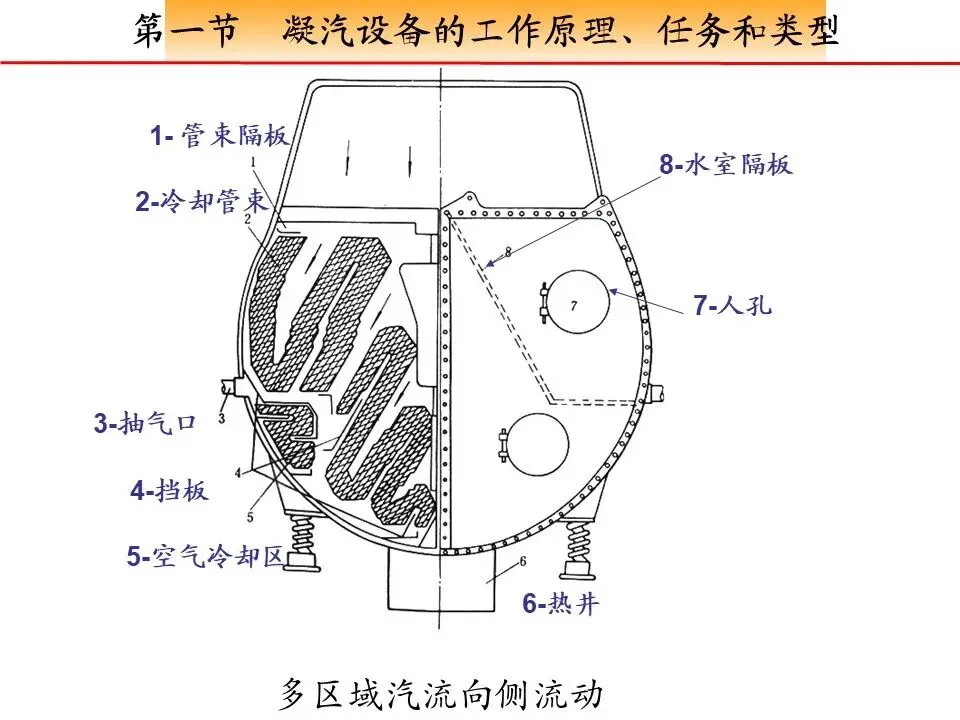

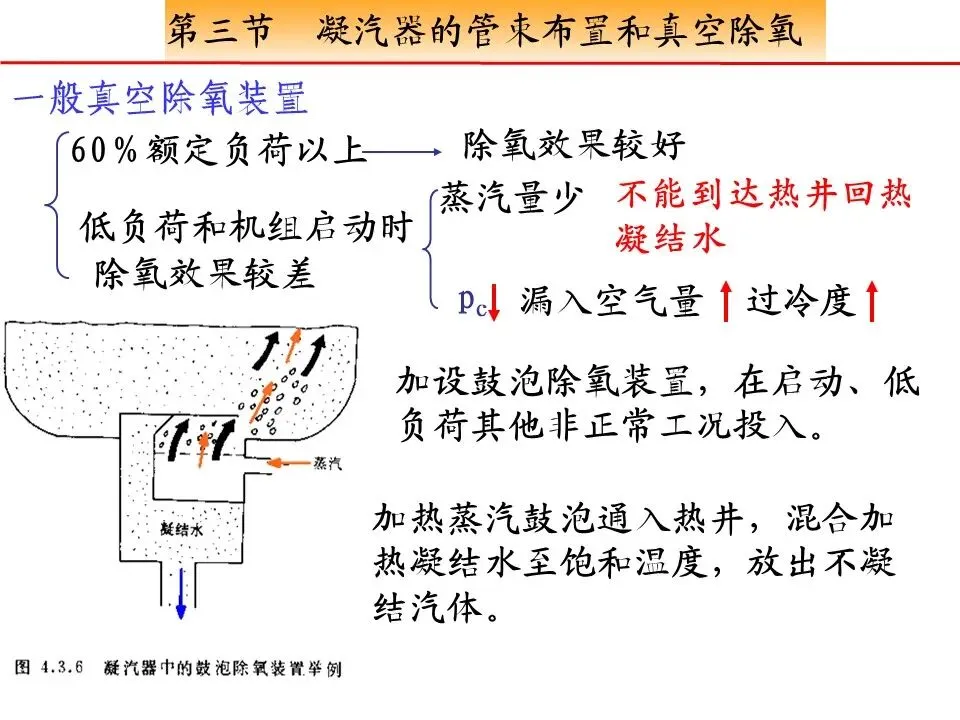

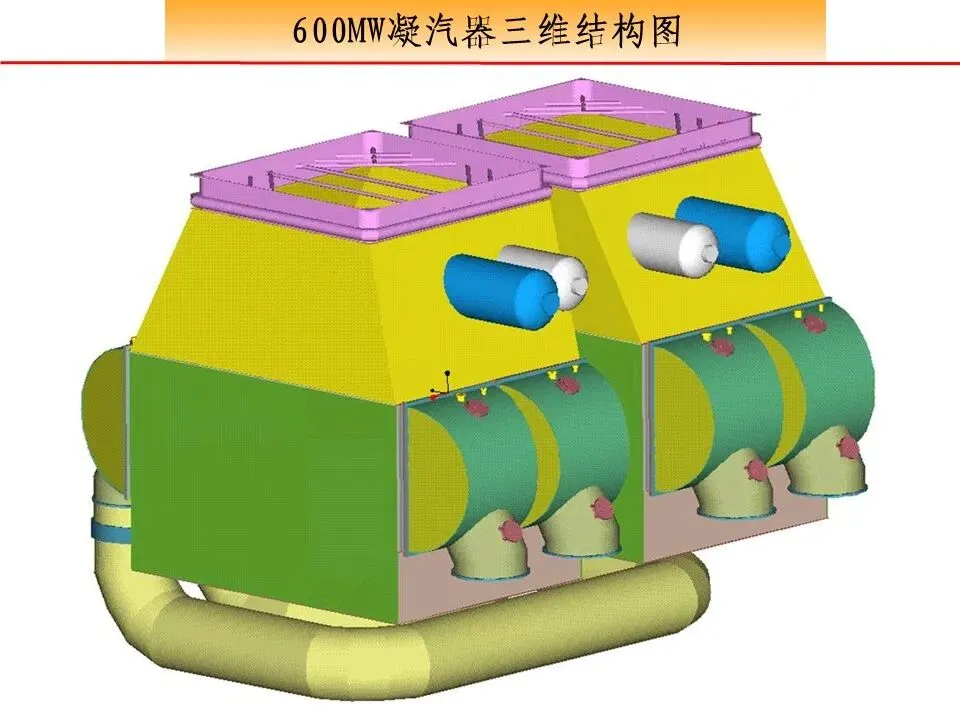

1.凝汽器：凝结乏汽，建立真空，收集凝结水并进行除氧。
2.循环水泵：提供连续足量的循环冷却水，带走蒸汽的热量。
3.凝结水泵：向锅炉输送洁净的给水。
4.抽气器：排出不凝结气体，维持凝汽器真空。

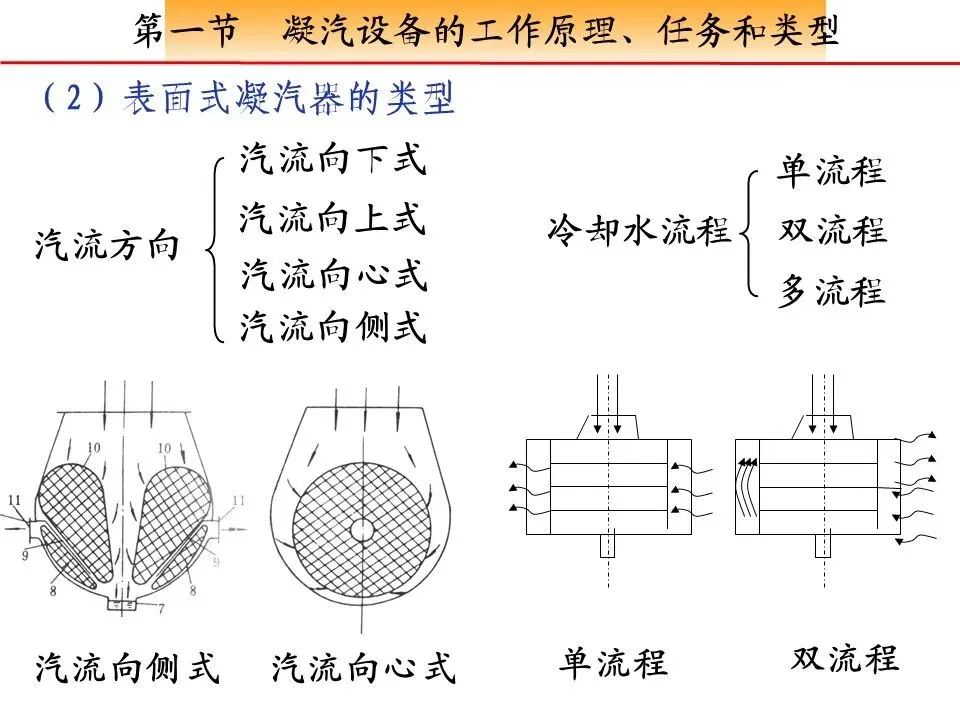

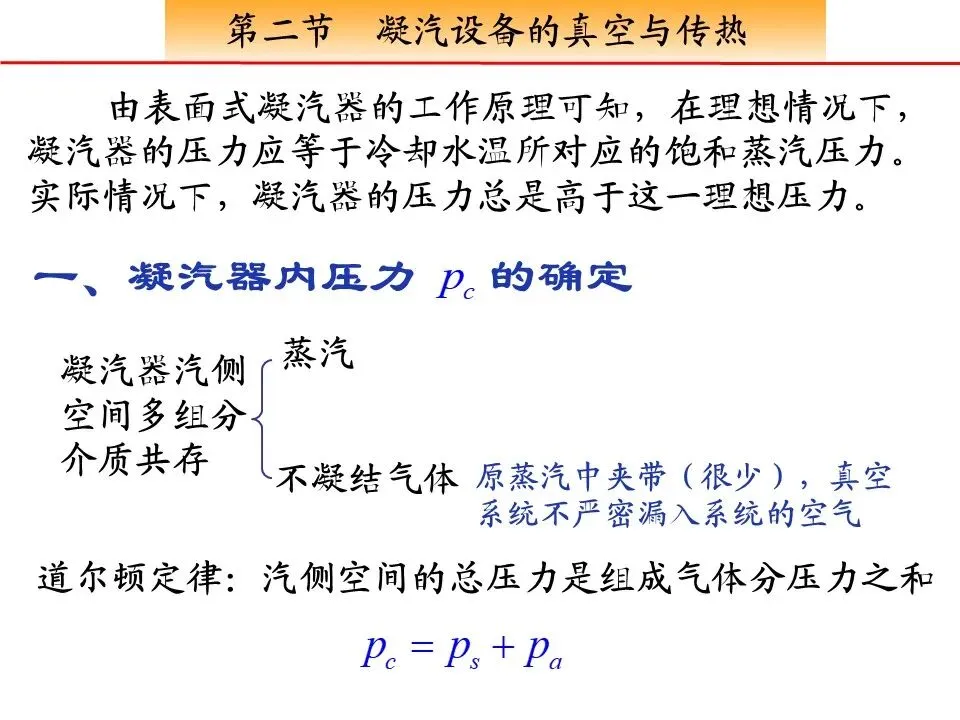

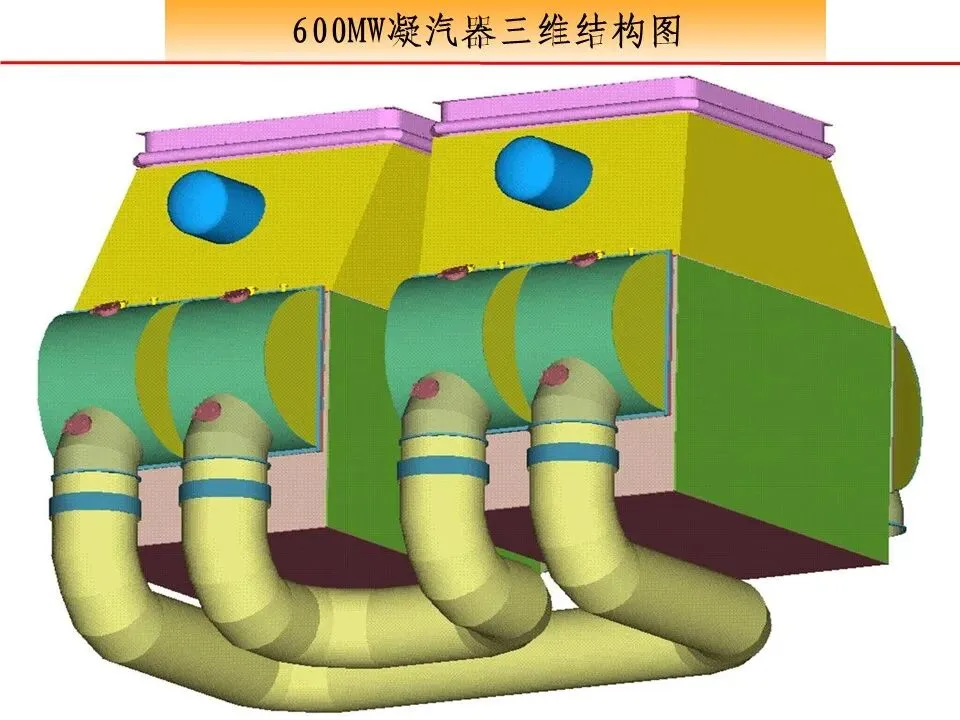

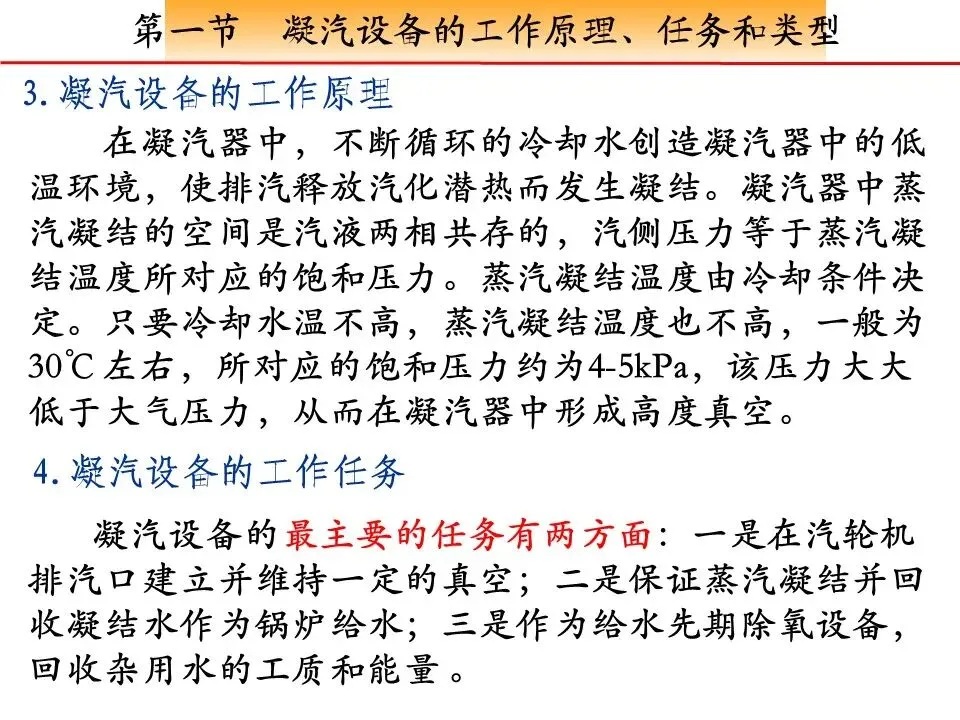

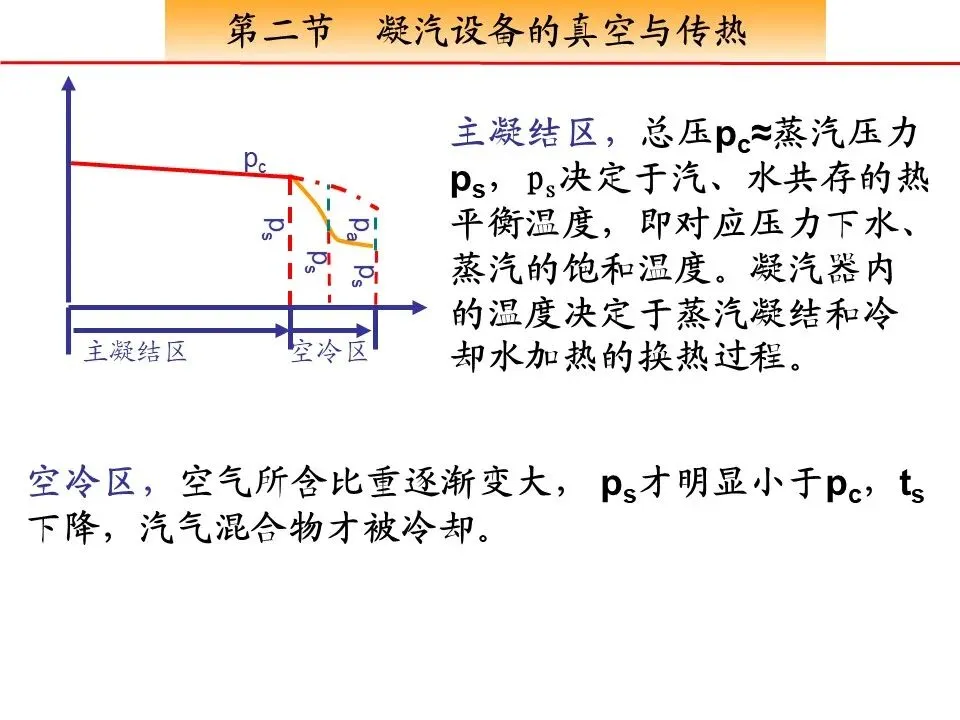

在凝汽器中，不断循环的冷却水创造凝汽器中的低温环境，使排汽释放汽化潜热而发生凝结。凝汽器中蒸汽凝结的空间是汽液两相共存的，汽侧压力等于蒸汽凝结温度所对应的饱和压力。蒸汽凝结温度由冷却条件决定。只要冷却水温不高，蒸汽凝结温度也不高，一般为30℃左右，所对应的饱和压力约为4-5kPa，该压力大大低于大气压力，从而在凝汽器中形成高度真空。
凝汽设备的最主要的任务有两方面：一是在汽轮机排汽口建立并维持一定的真空；二是保证蒸汽凝结并回收凝结水作为锅炉给水；三是作为给水先期除氧设备，回收杂用水的工质和能量。

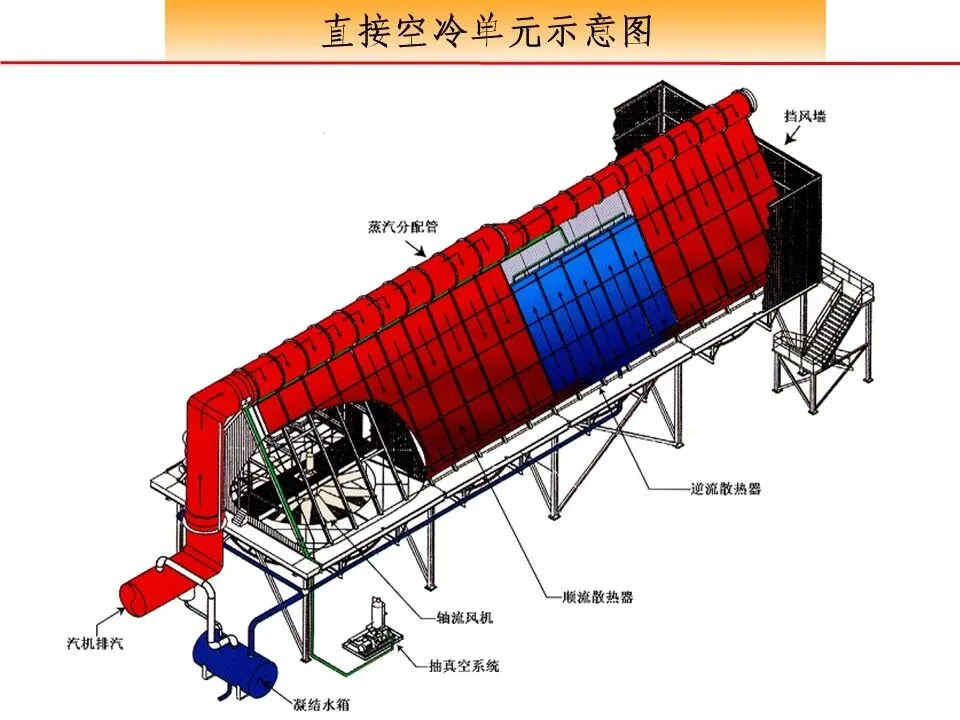

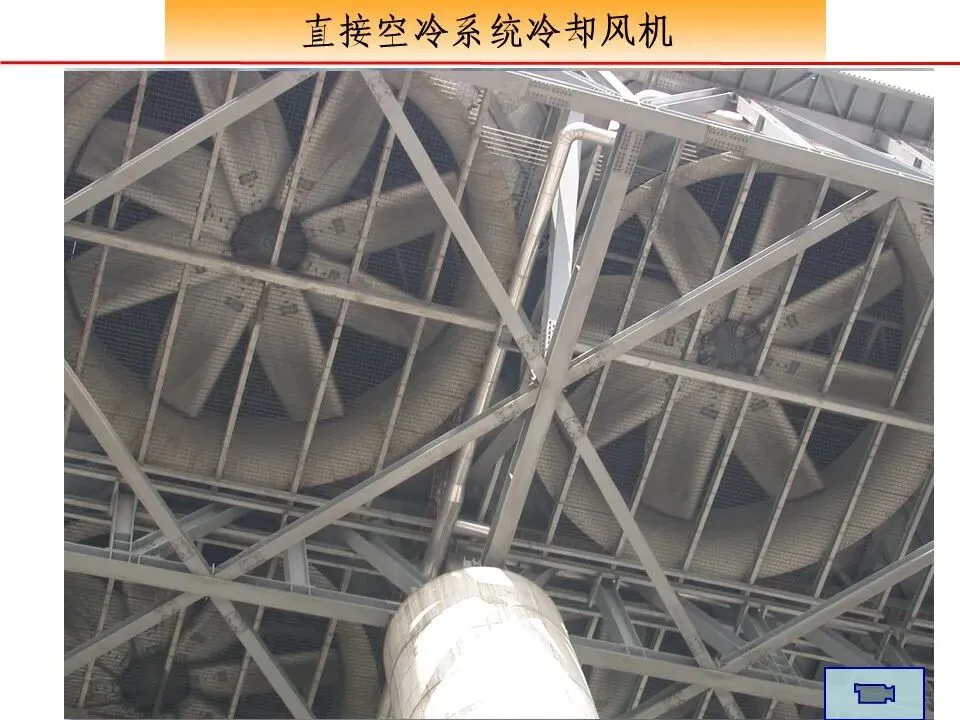

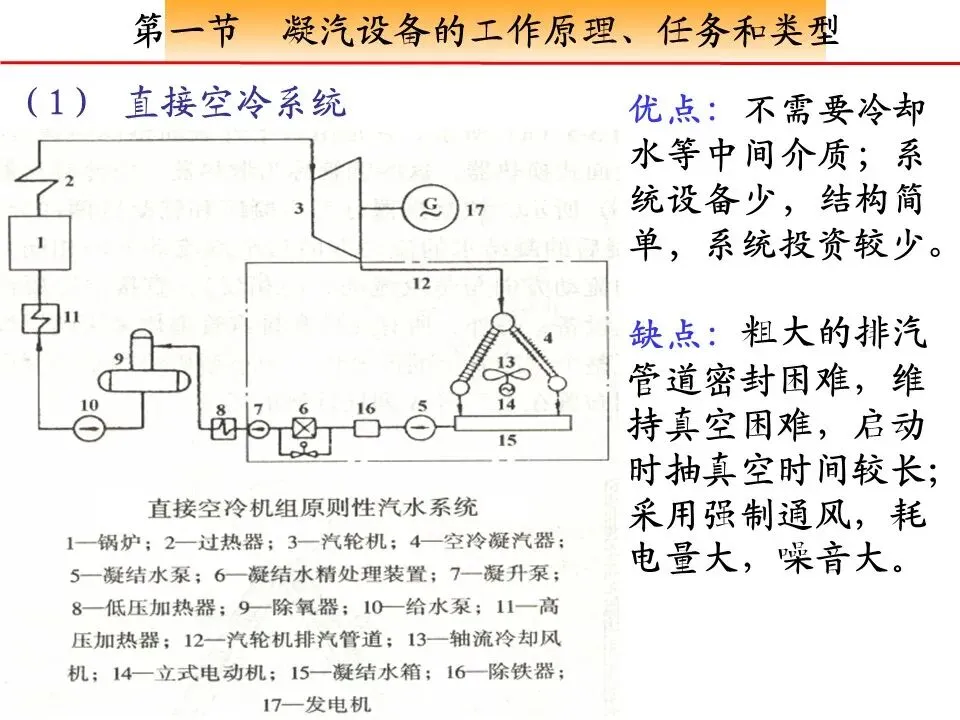

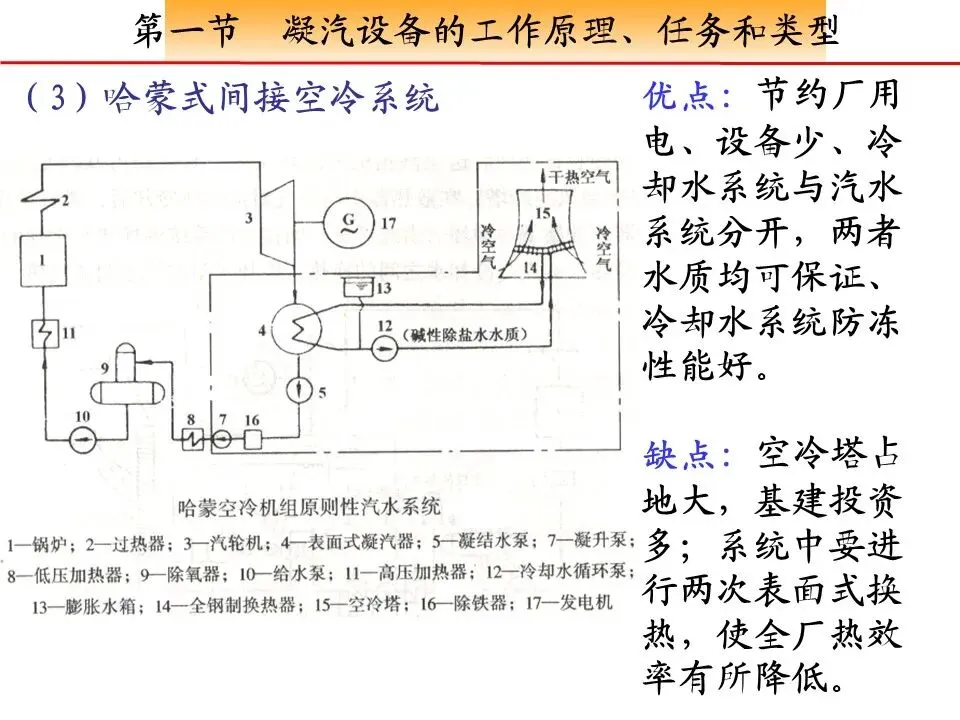

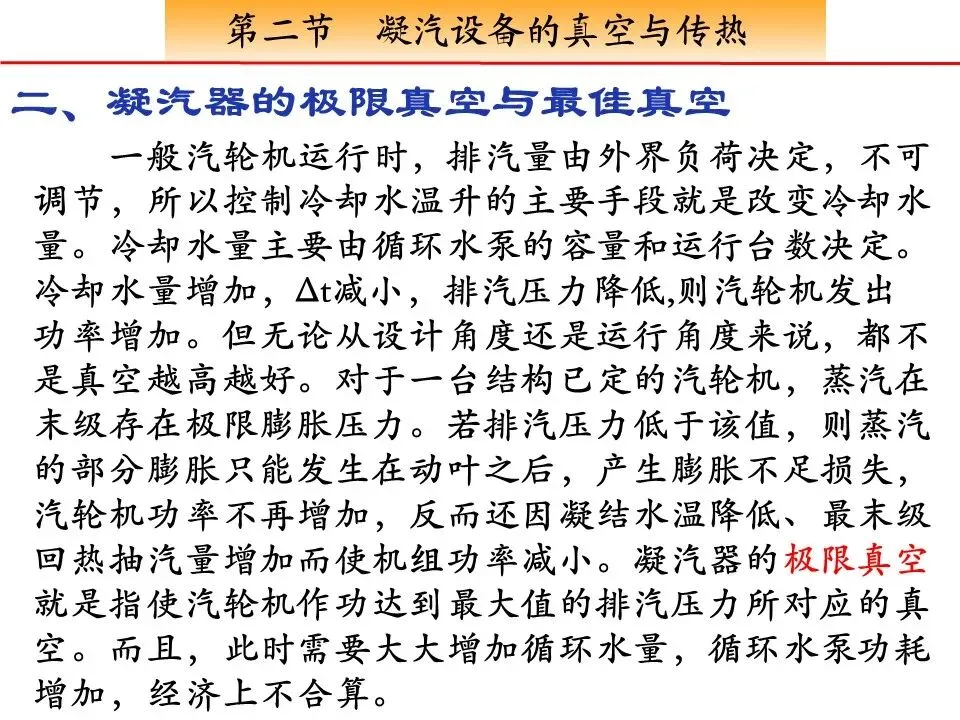

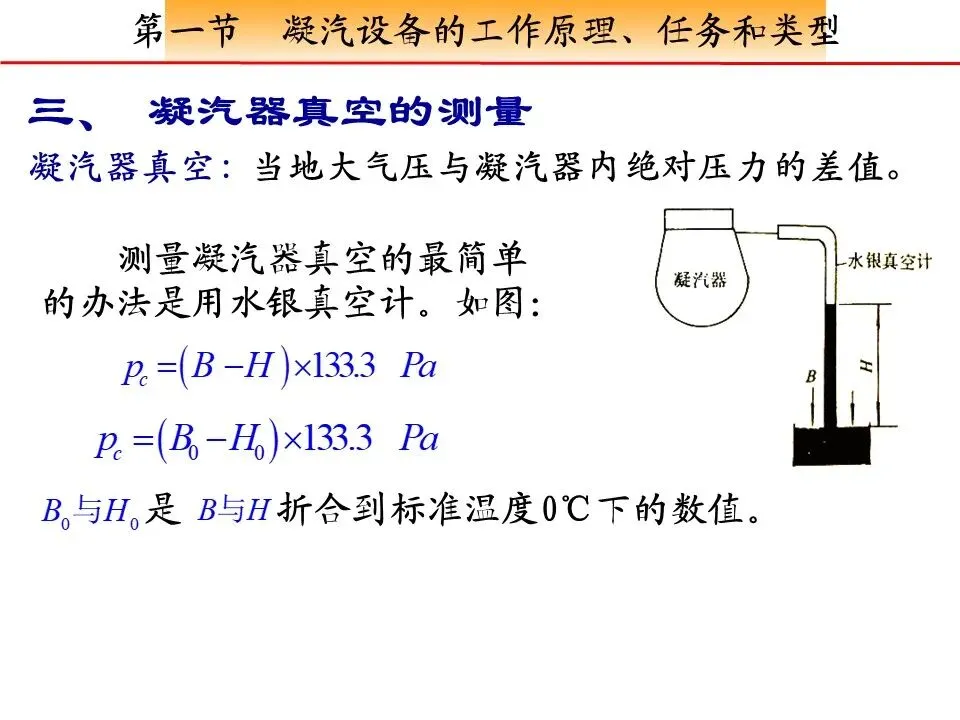

二、凝汽器的极限真空与最佳真空

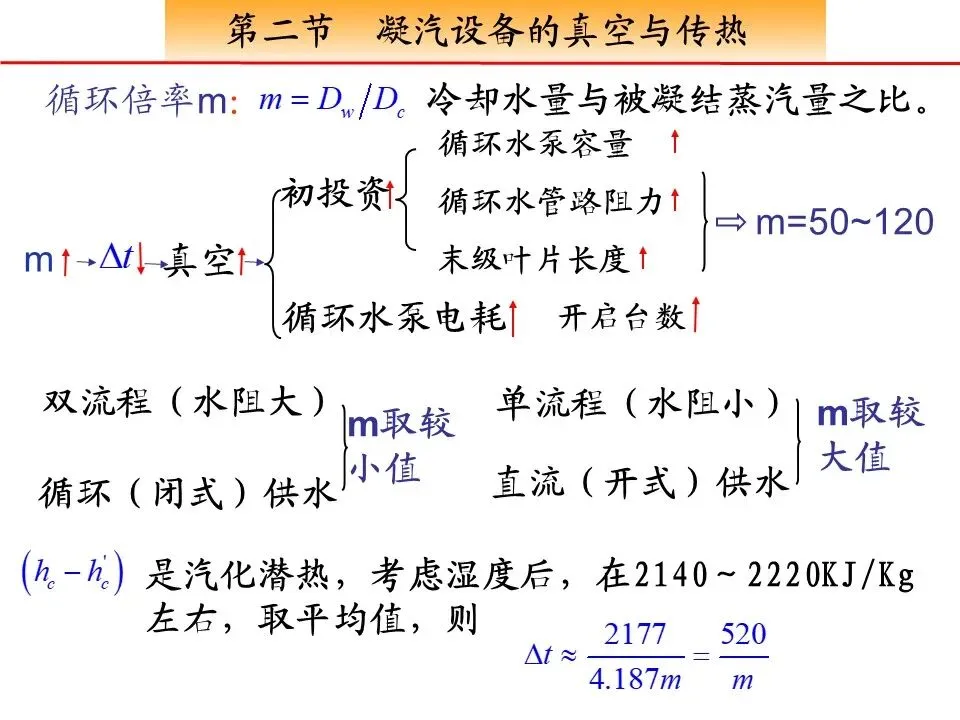

一般汽轮机运行时，排汽量由外界负荷决定，不可调节，所以控制冷却水温升的主要手段就是改变冷却水量。冷却水量主要由循环水泵的容量和运行台数决定。冷却水量增加，Δt减小，排汽压力降低,则汽轮机发出功率增加。但无论从设计角度还是运行角度来说，都不是真空越高越好。对于一台结构已定的汽轮机，蒸汽在末级存在极限膨胀压力。若排汽压力低于该值，则蒸汽的部分膨胀只能发生在动叶之后，产生膨胀不足损失，汽轮机功率不再增加，反而还因凝结水温降低、最末级回热抽汽量增加而使机组功率减小。凝汽器的极限真空就是指使汽轮机作功达到最大值的排汽压力所对应的真空。而且，此时需要大大增加循环水量，循环水泵功耗增加，经济上不合算。

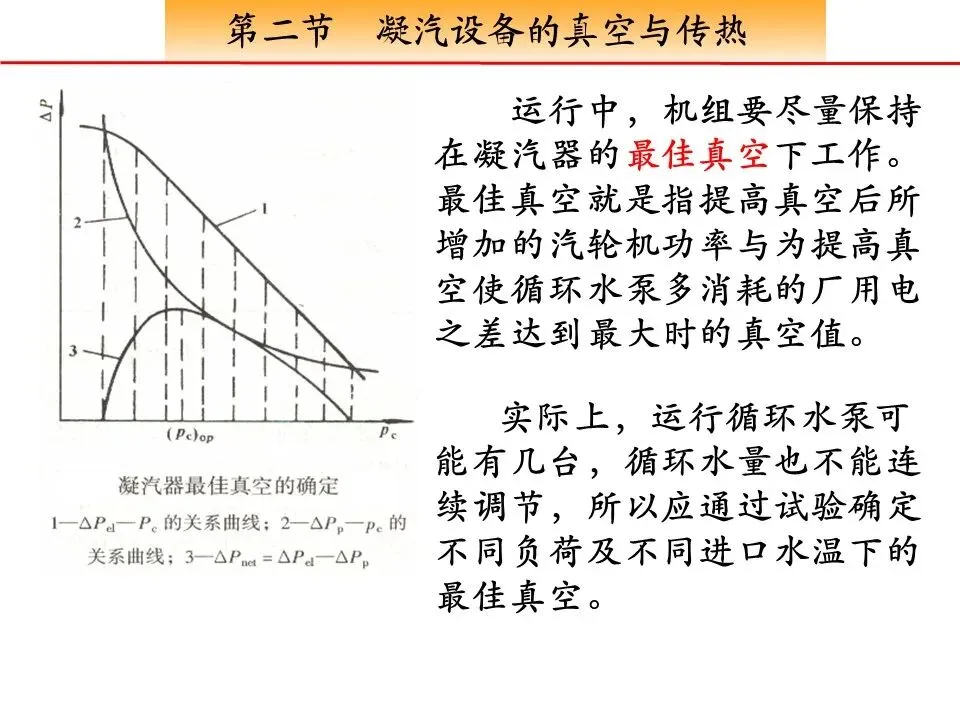

运行中，机组要尽量保持在凝汽器的最佳真空下工作。最佳真空就是指提高真空后所增加的汽轮机功率与为提高真空使循环水泵多消耗的厂用电之差达到最大时的真空值。
实际上，运行循环水泵可能有几台，循环水量也不能连续调节，所以应通过试验确定不同负荷及不同进口水温下的最佳真空。

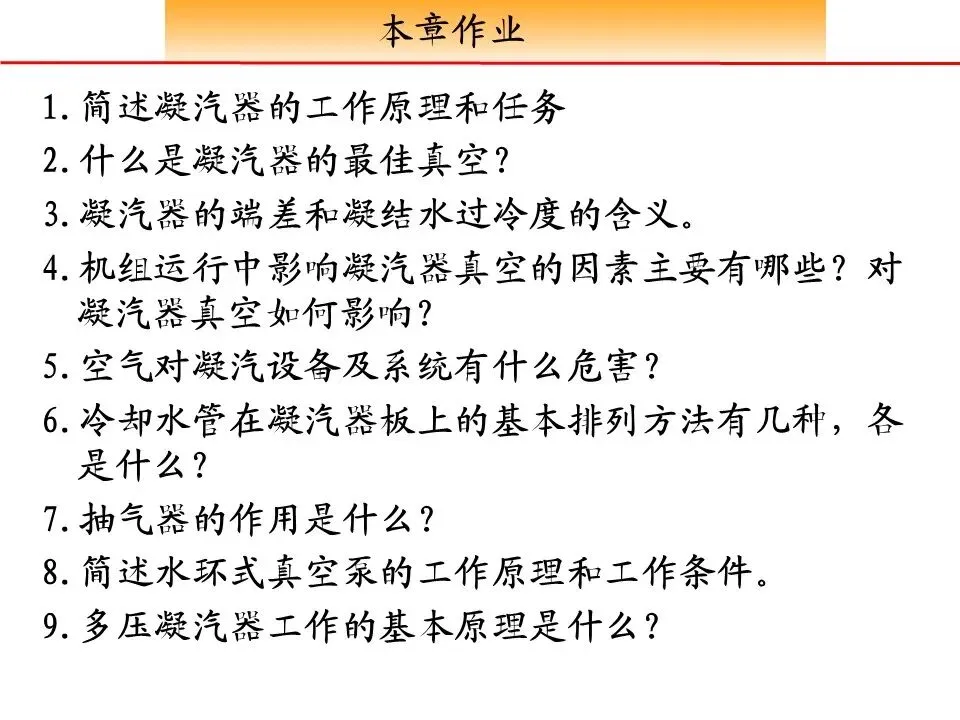

1.简述凝汽器的工作原理和任务
2.什么是凝汽器的最佳真空？

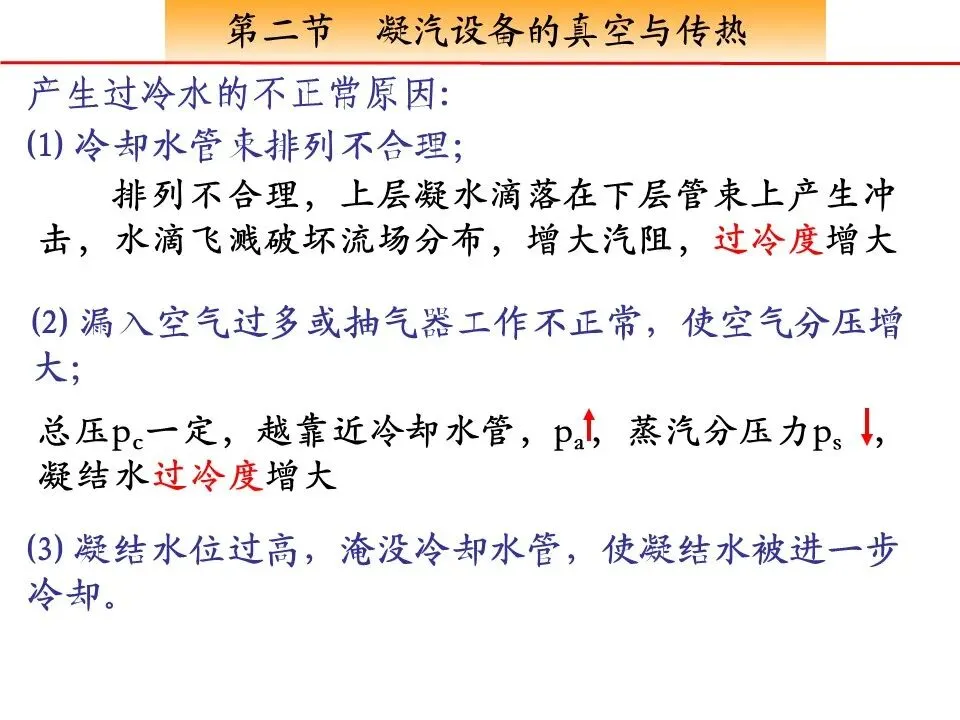

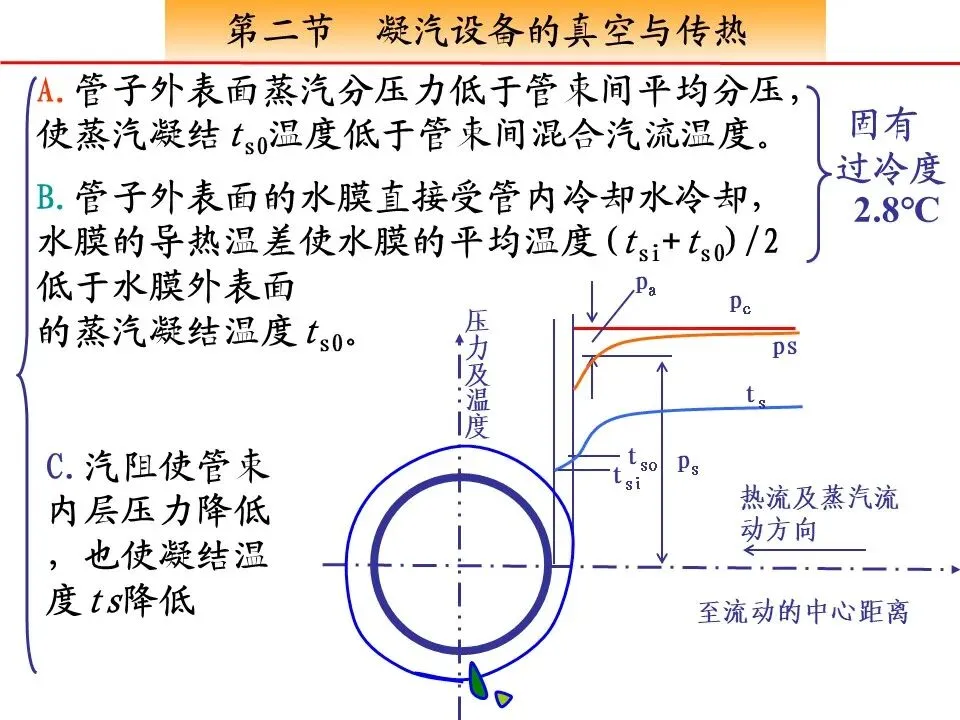

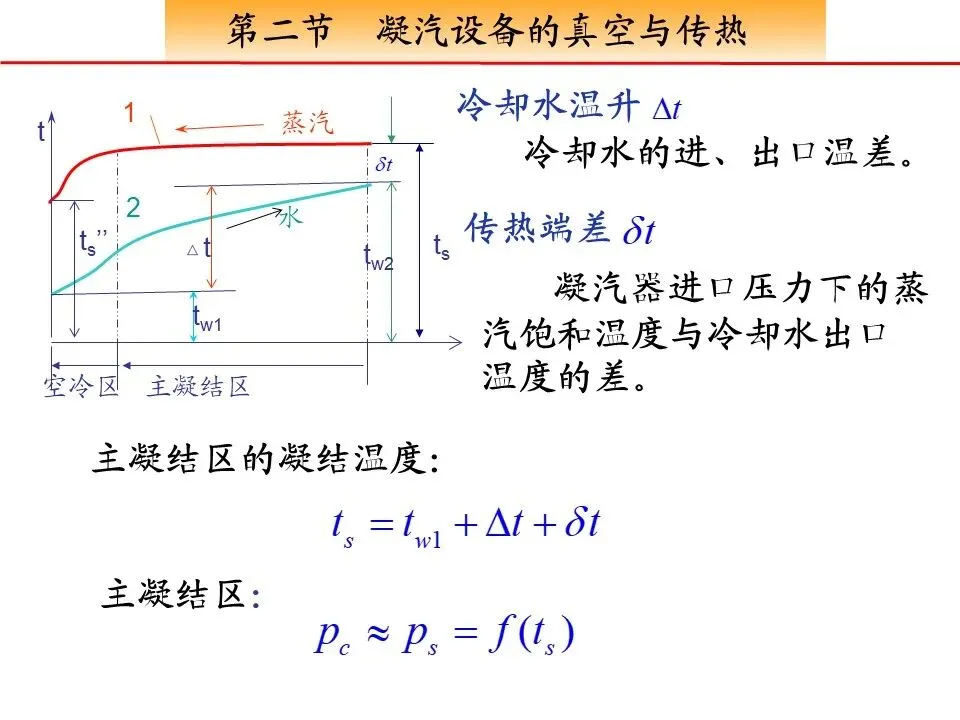

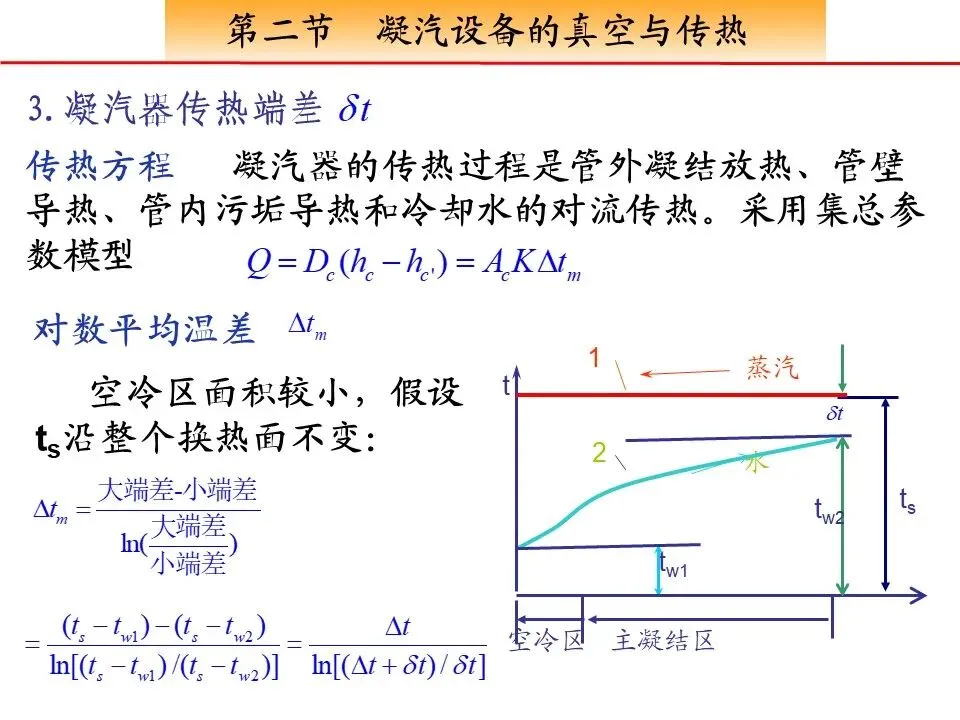

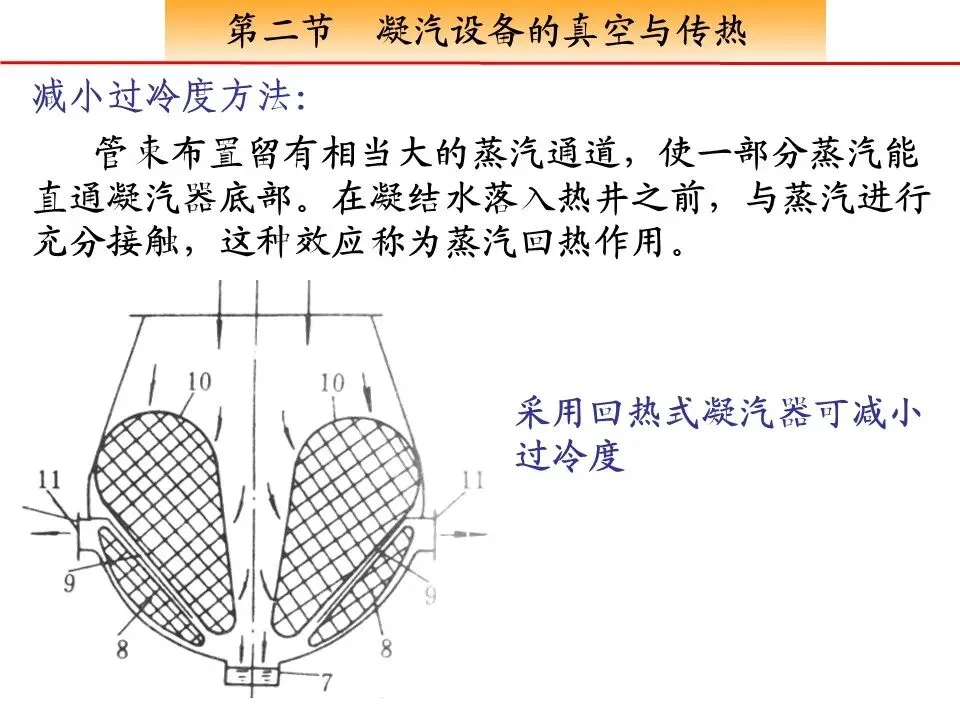

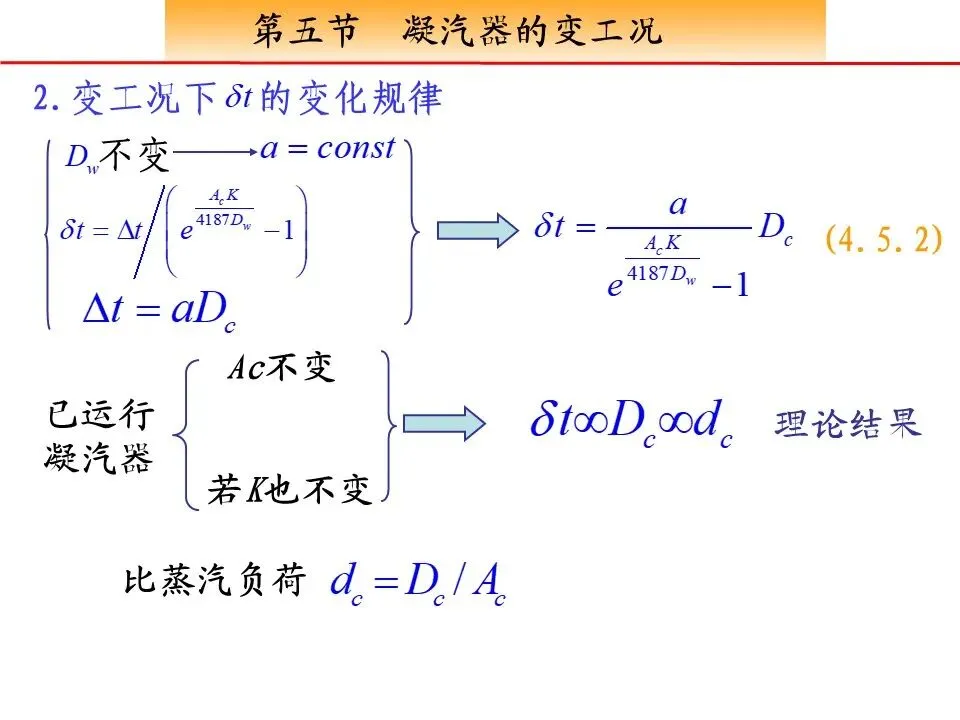

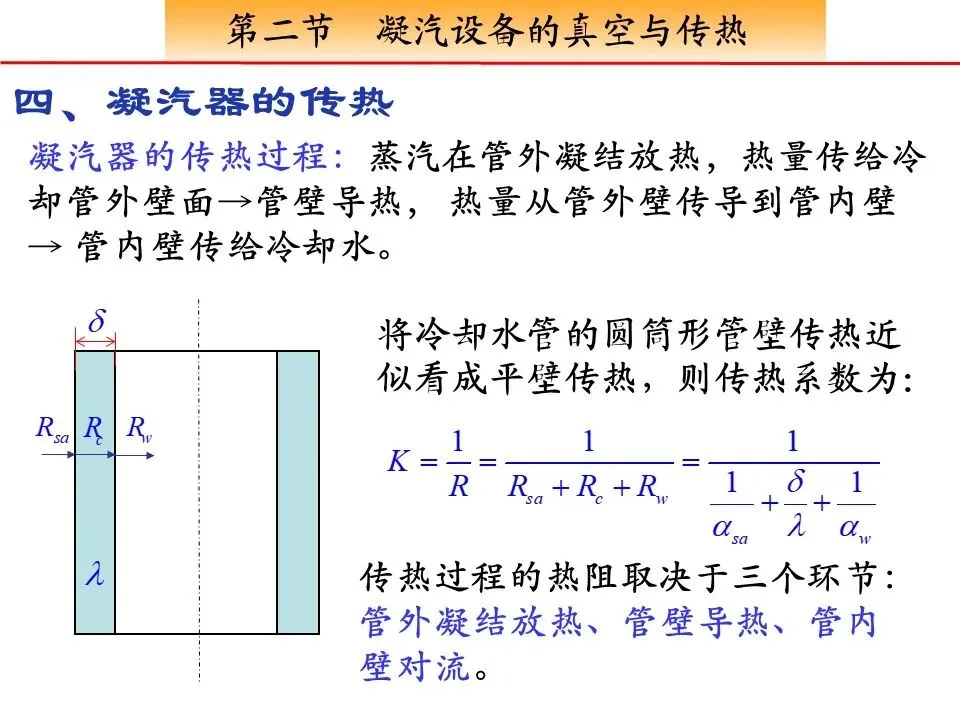

3.凝汽器的端差和凝结水过冷度的含义。

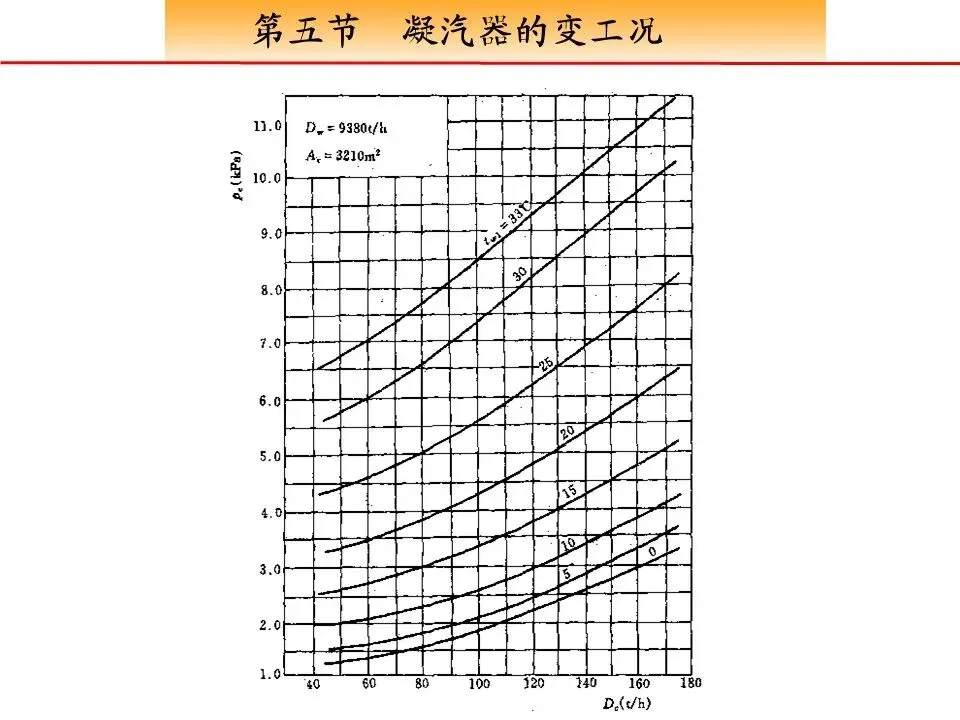

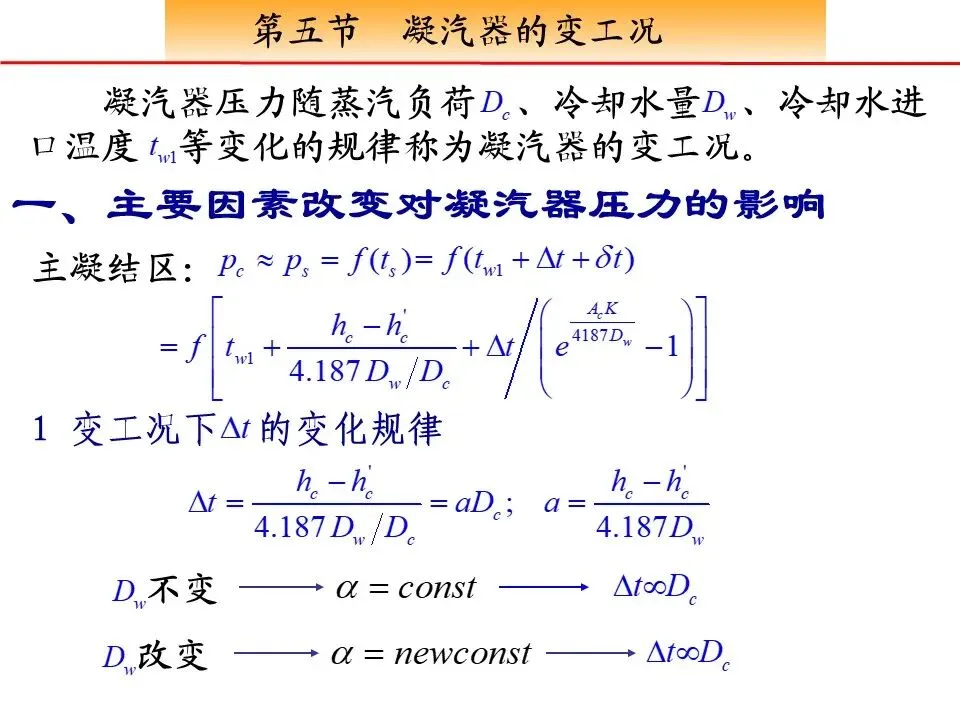

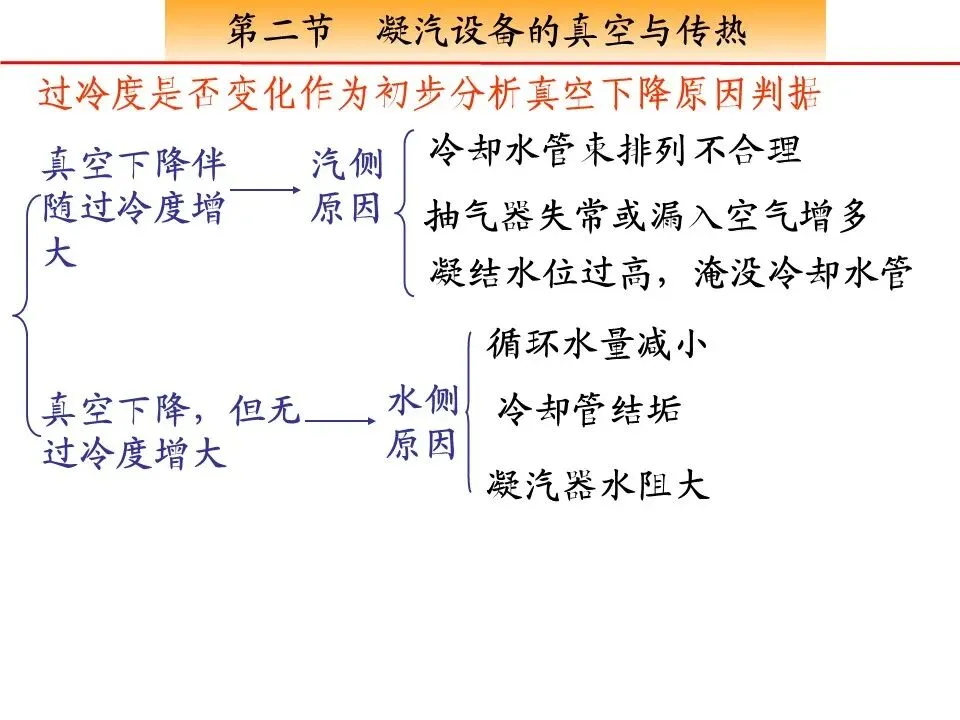

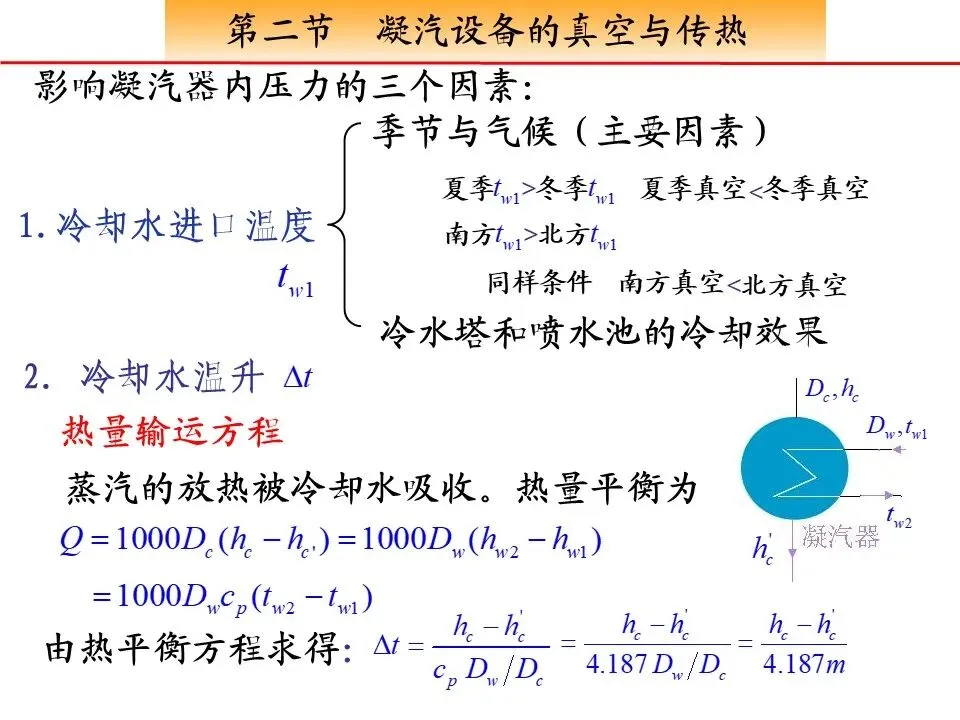

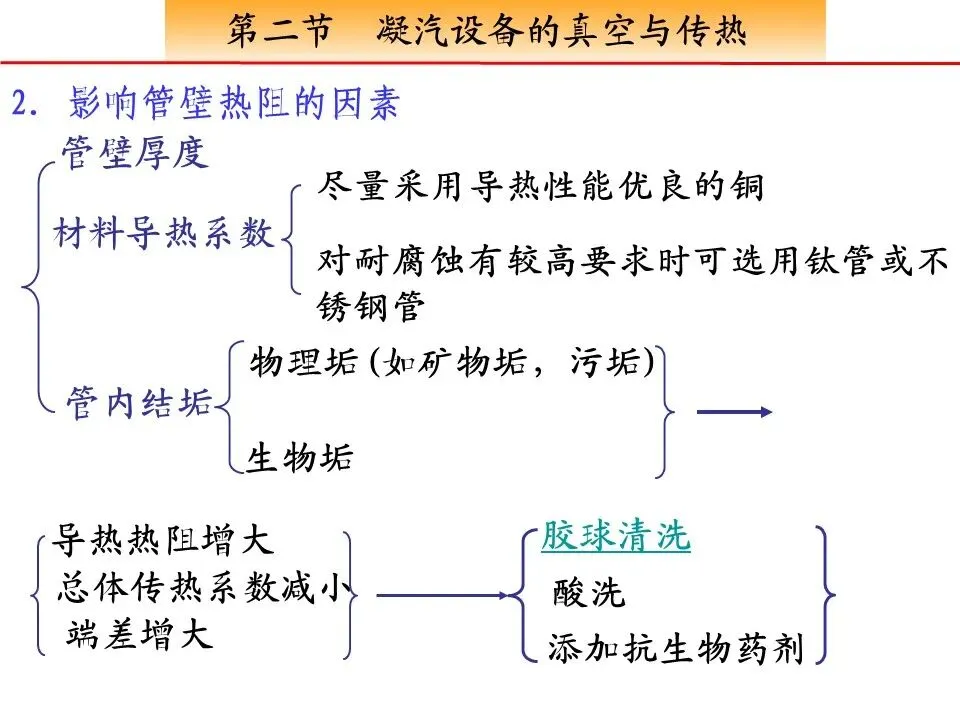

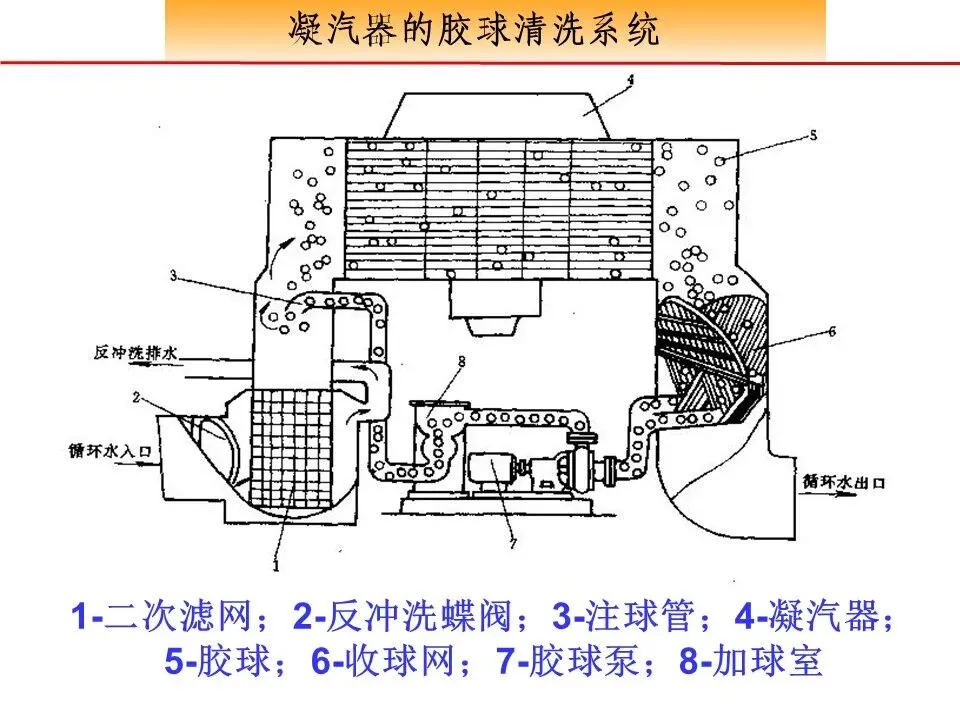

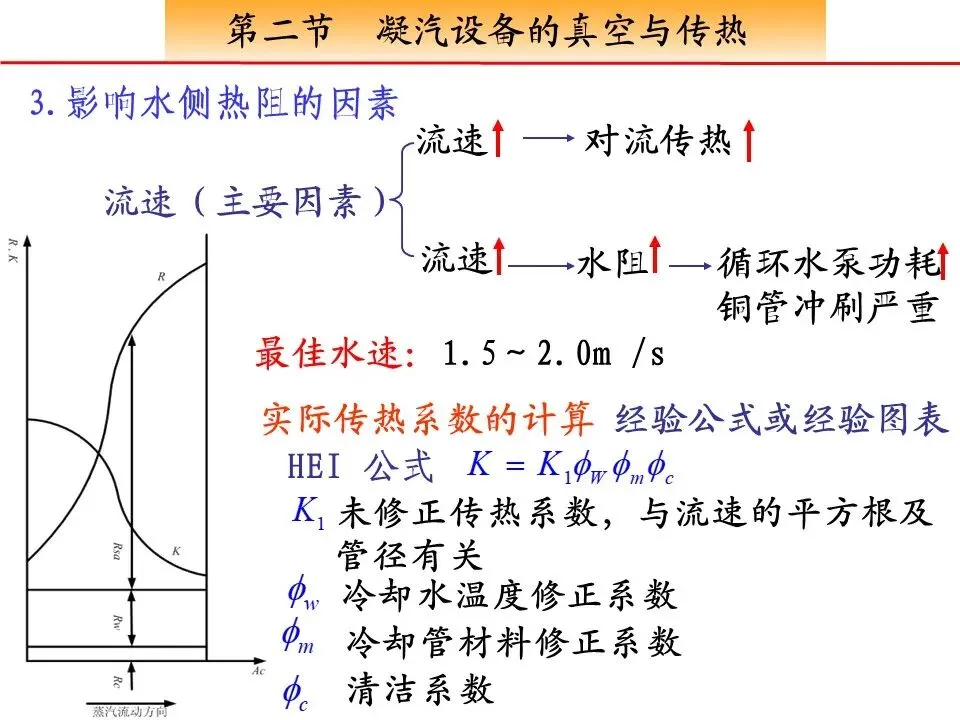

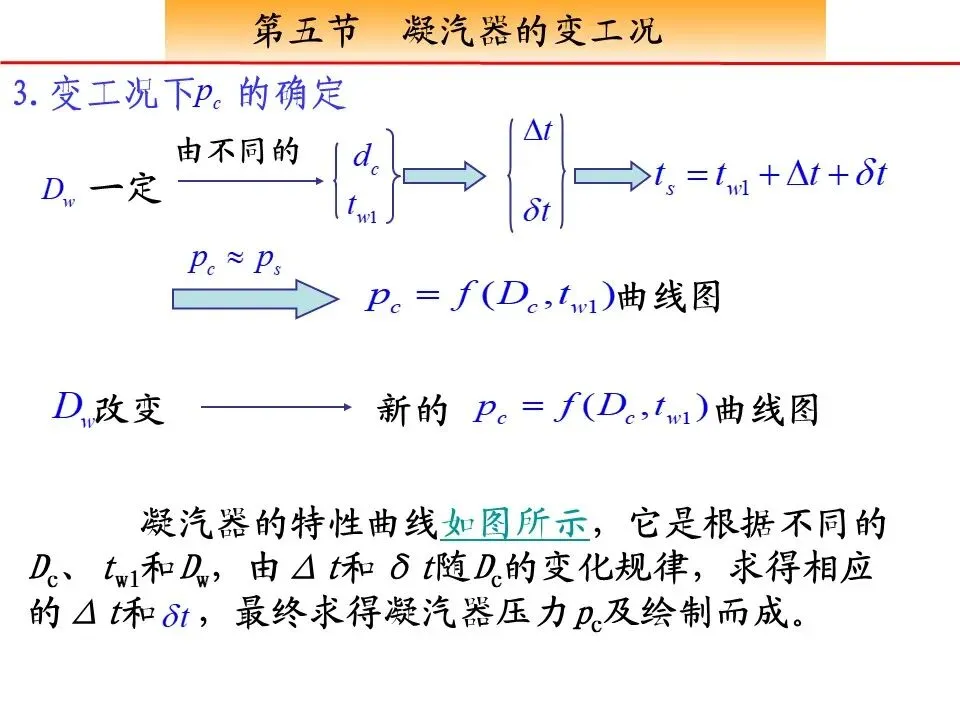

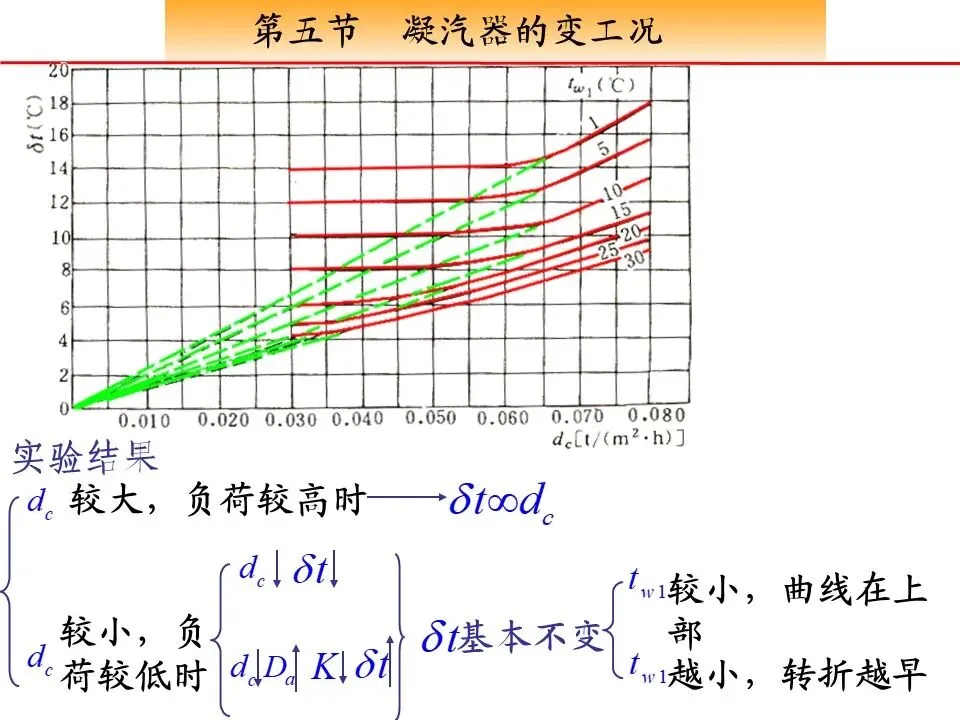

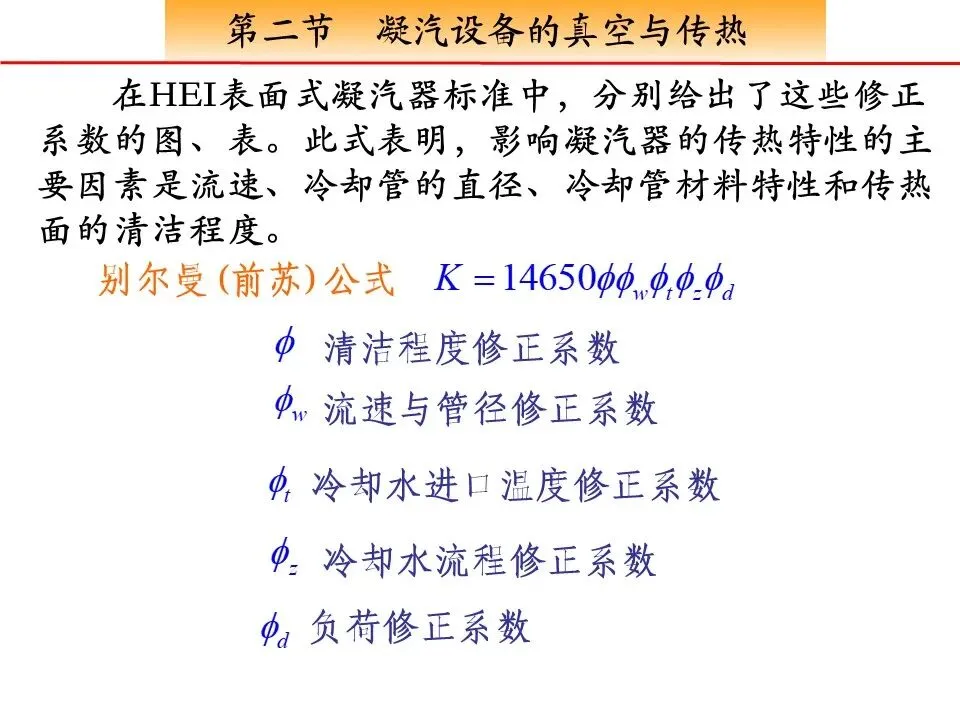

4.机组运行中影响凝汽器真空的因素主要有哪些？对凝汽器真空如何影响？

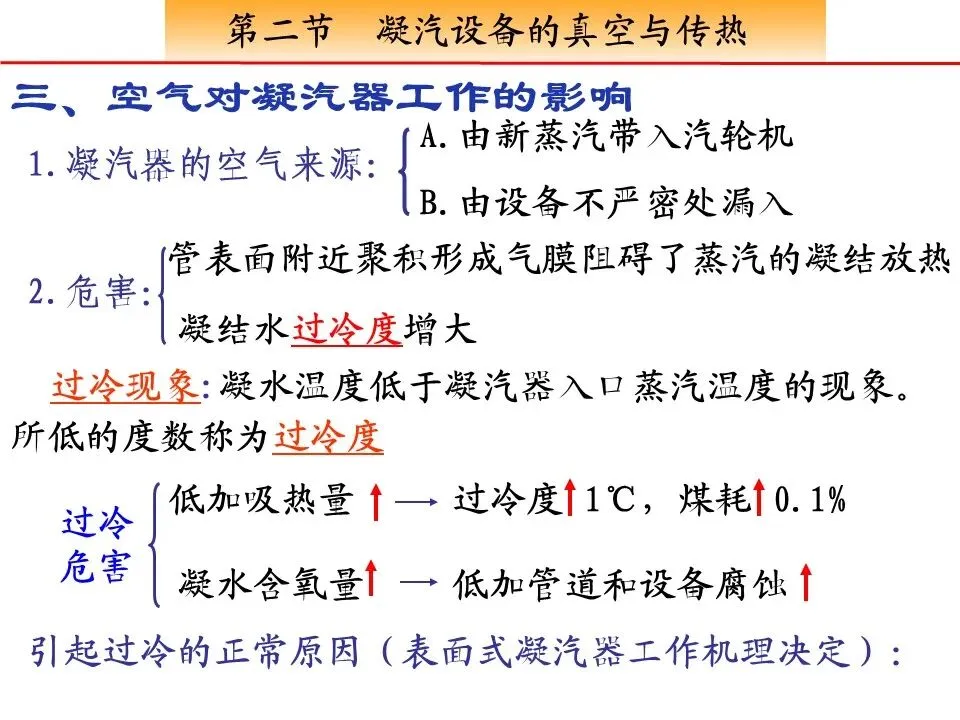

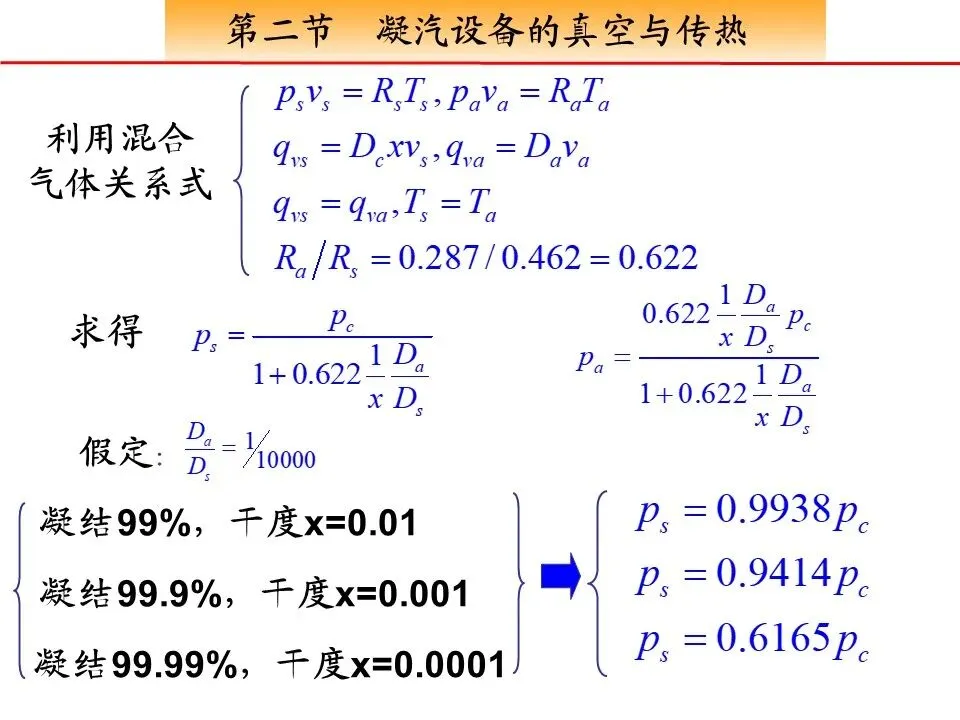

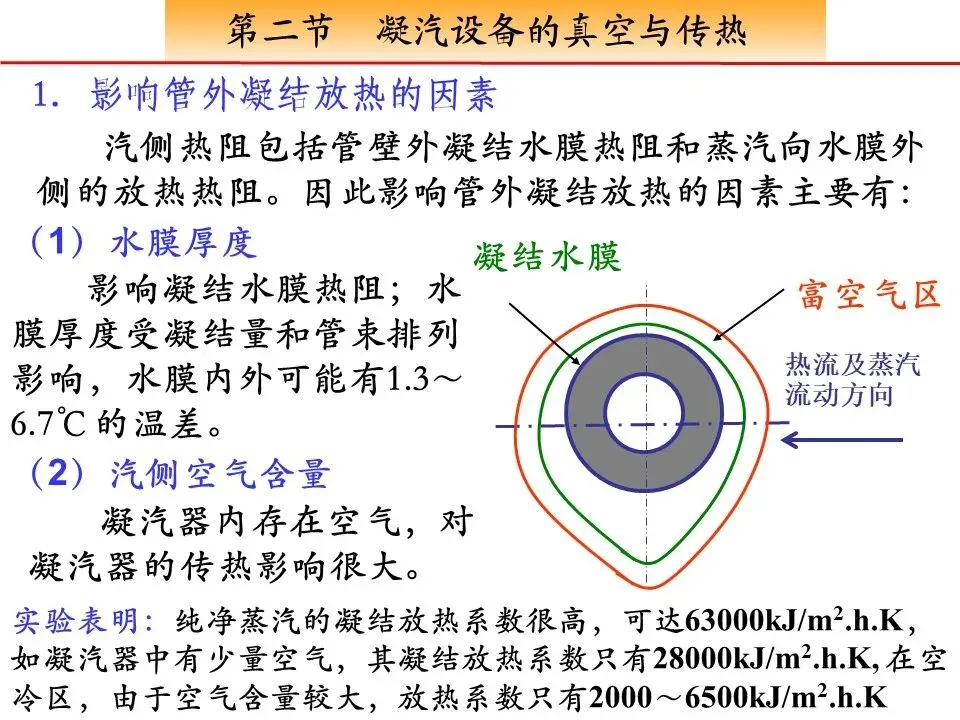

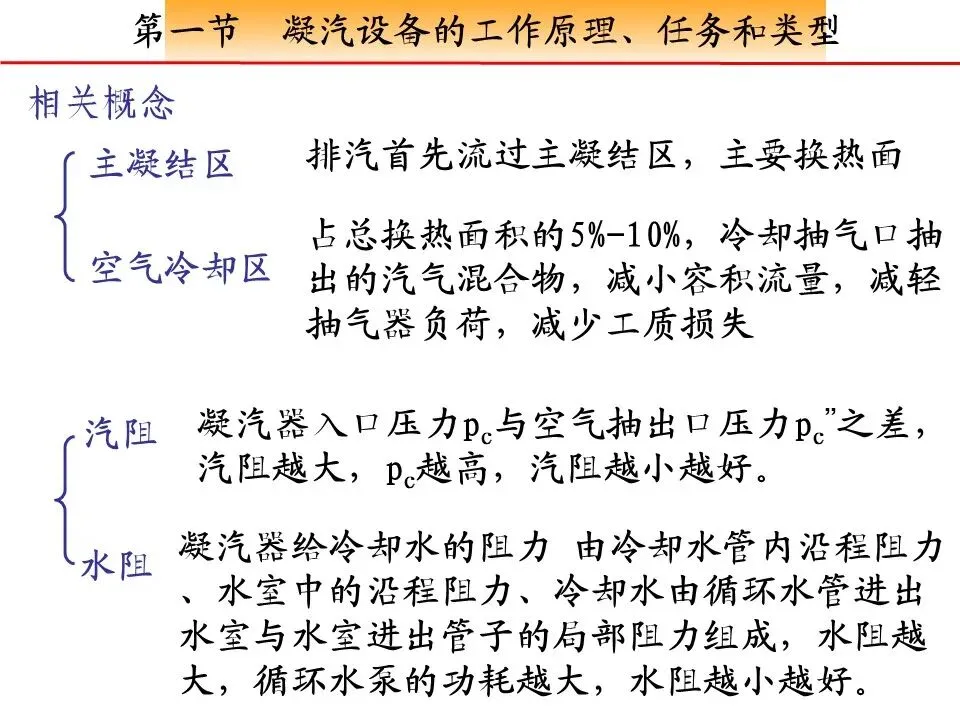

5.空气对凝汽设备及系统有什么危害？

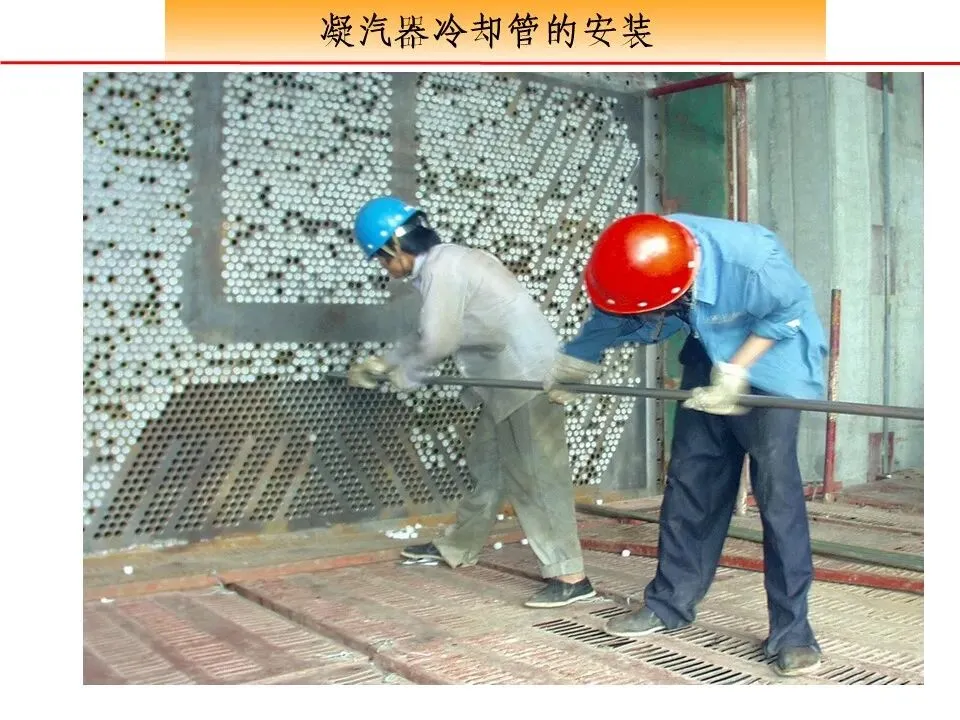

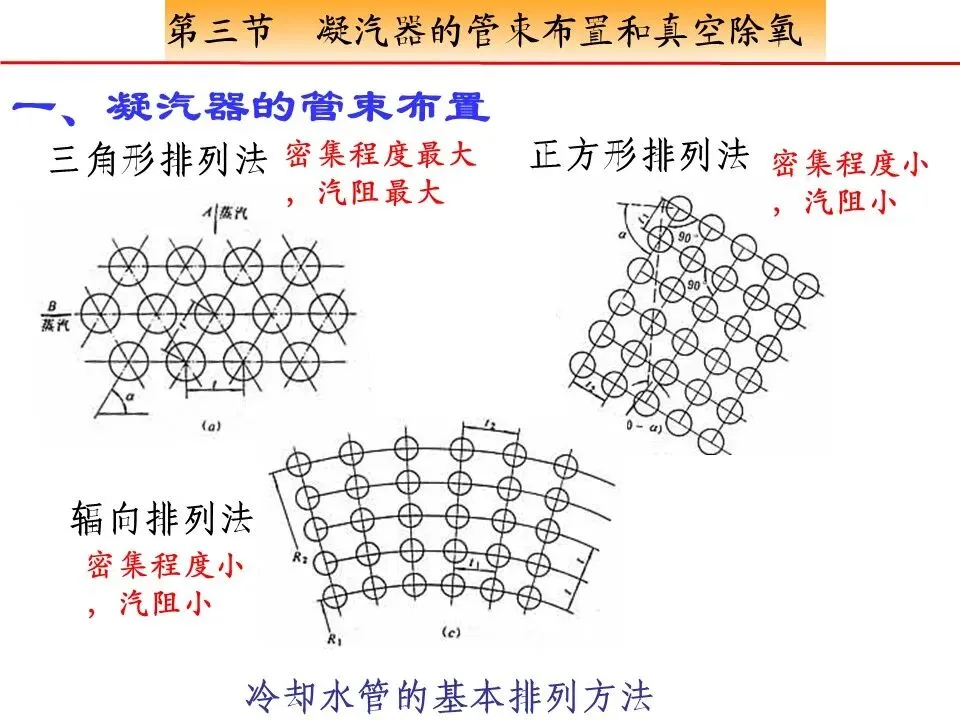

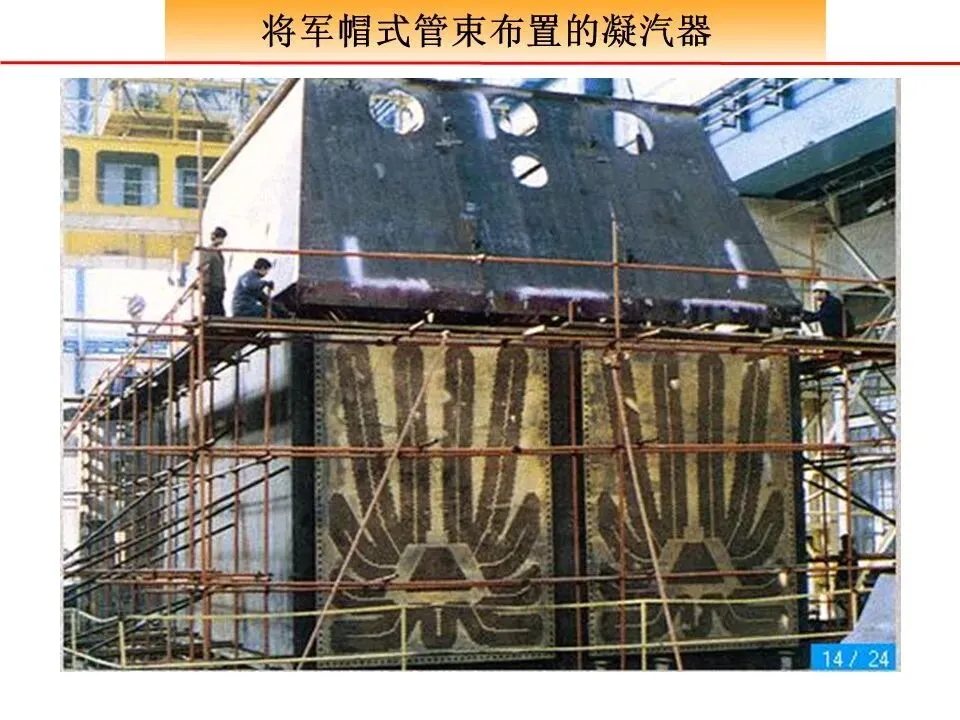

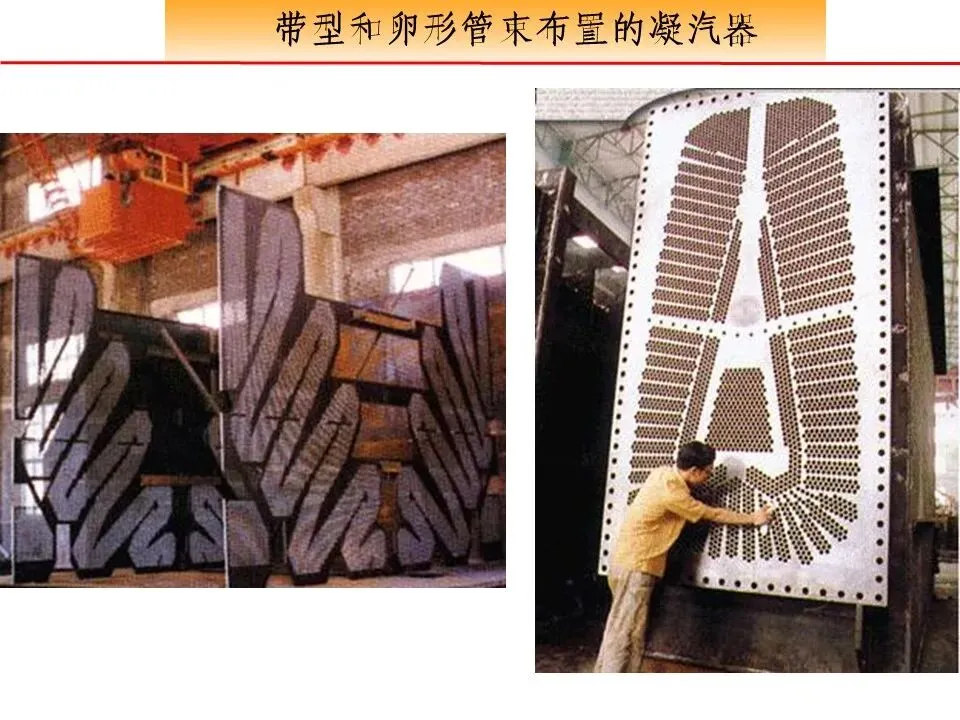

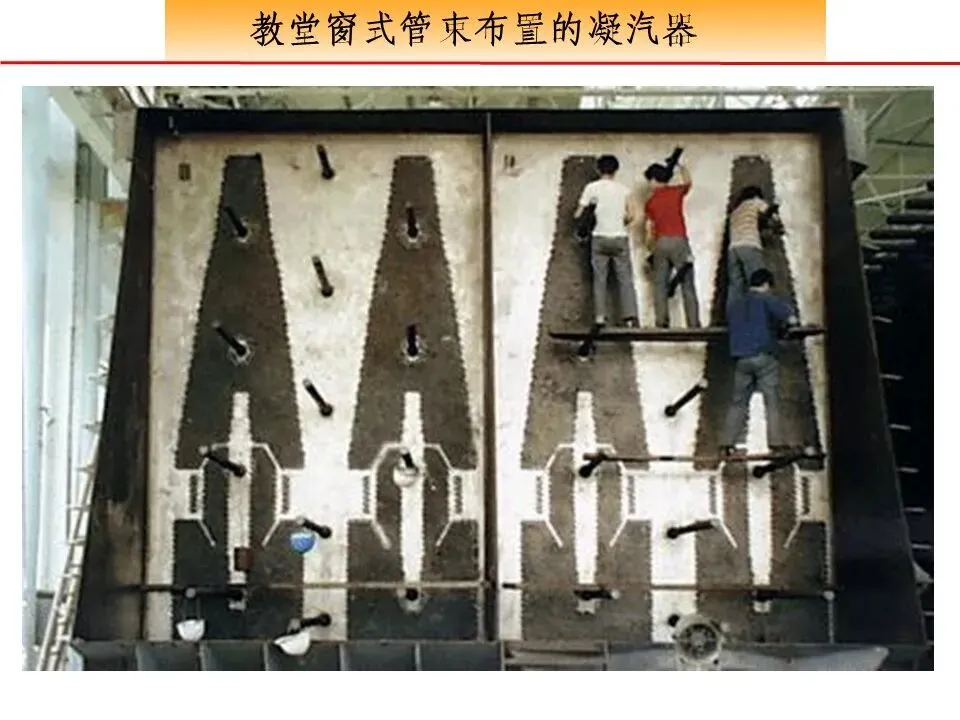

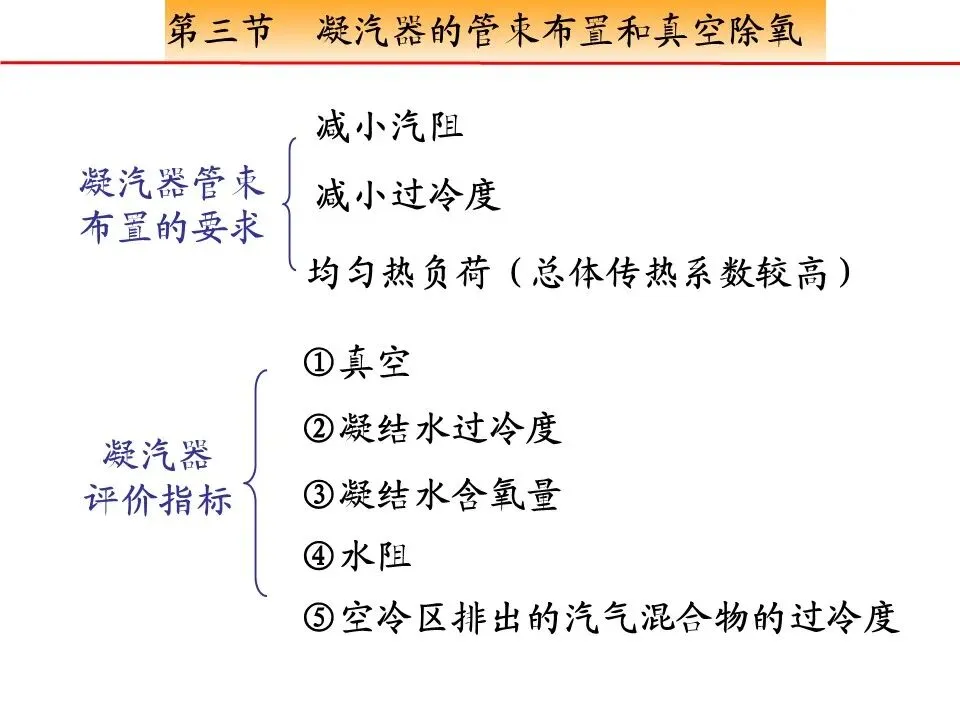

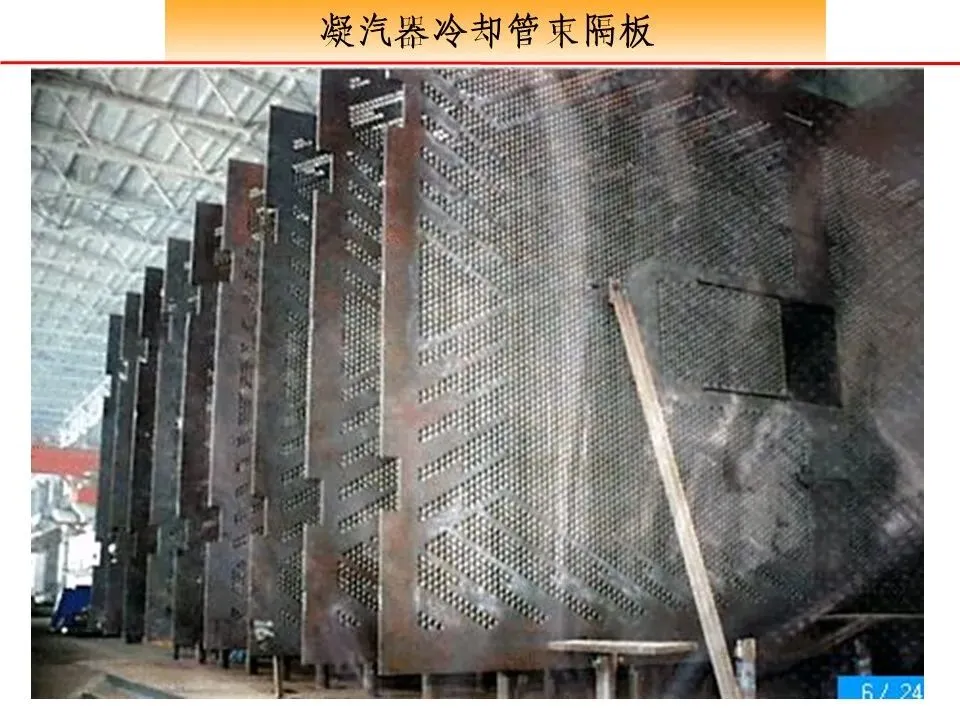

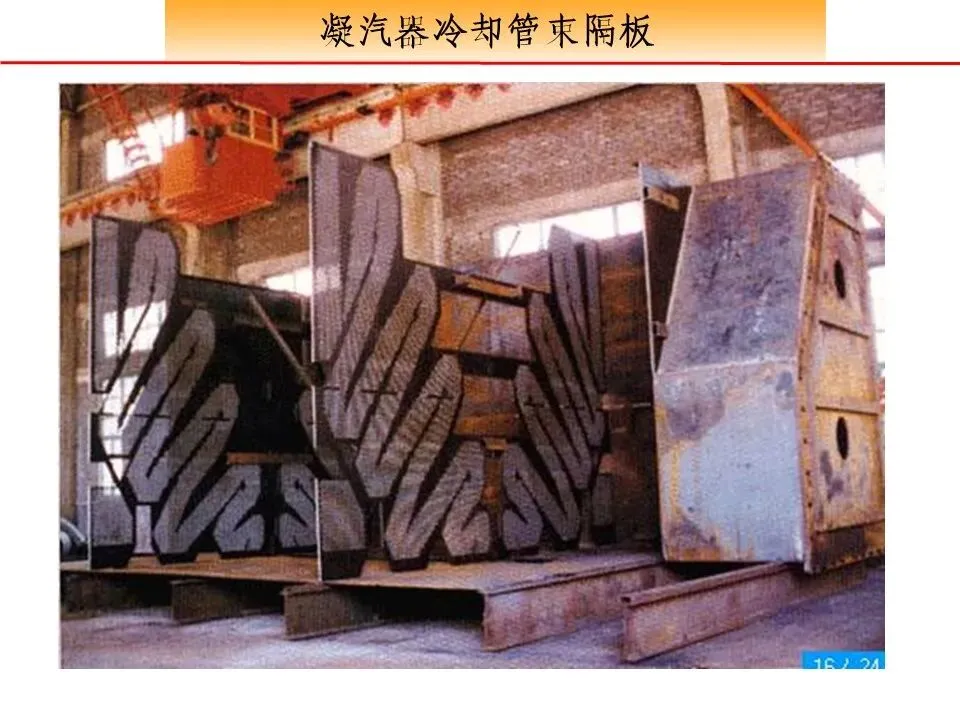

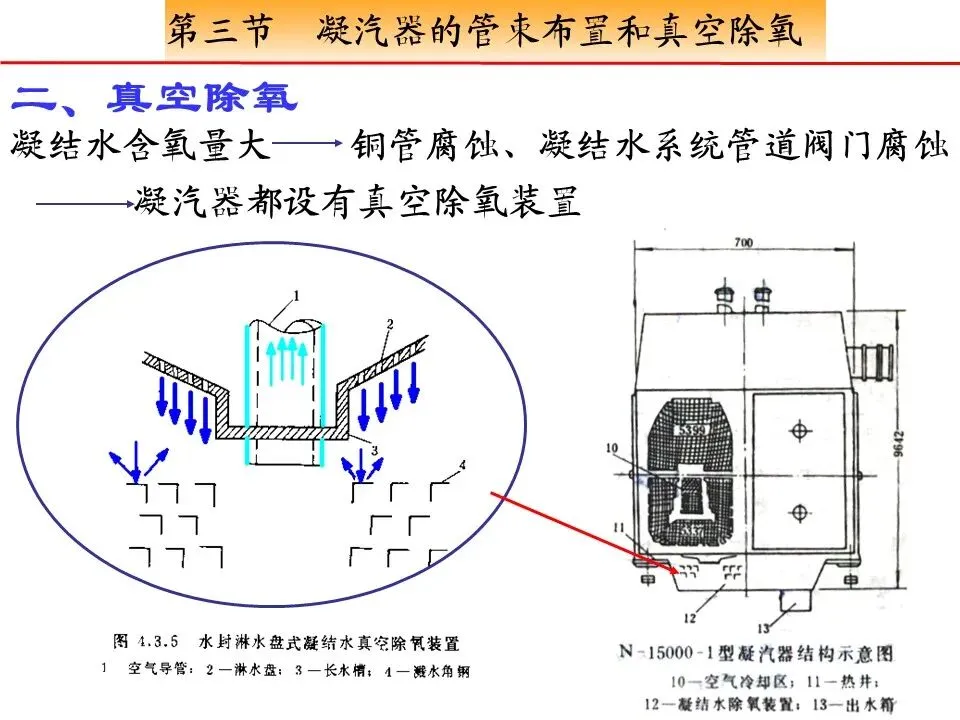

6.冷却水管在凝汽器板上的基本排列方法有几种，各是什么？

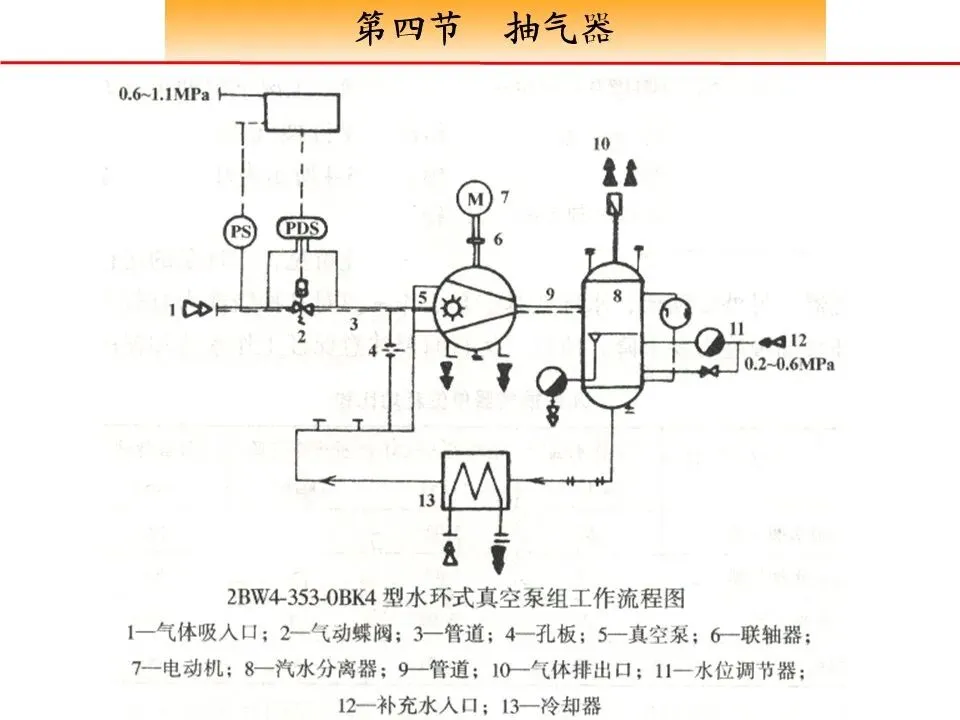

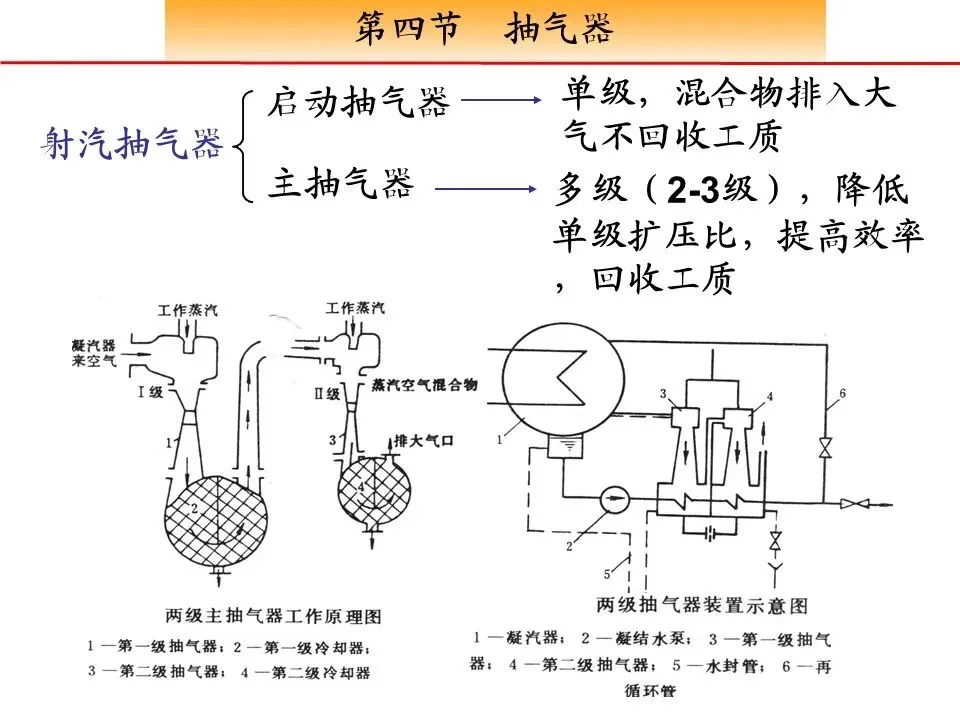

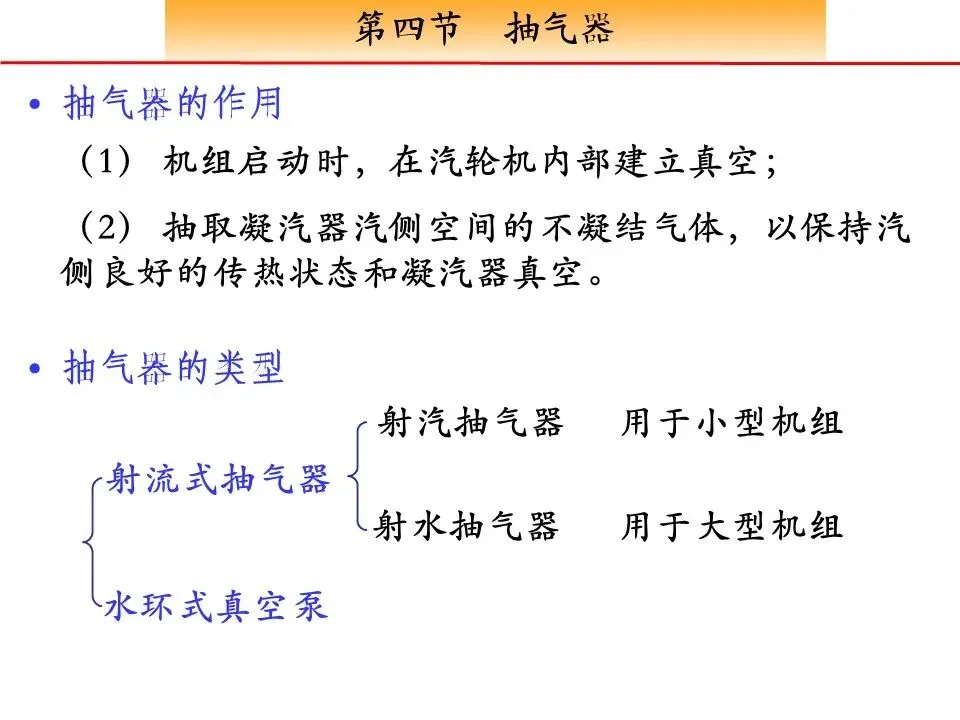

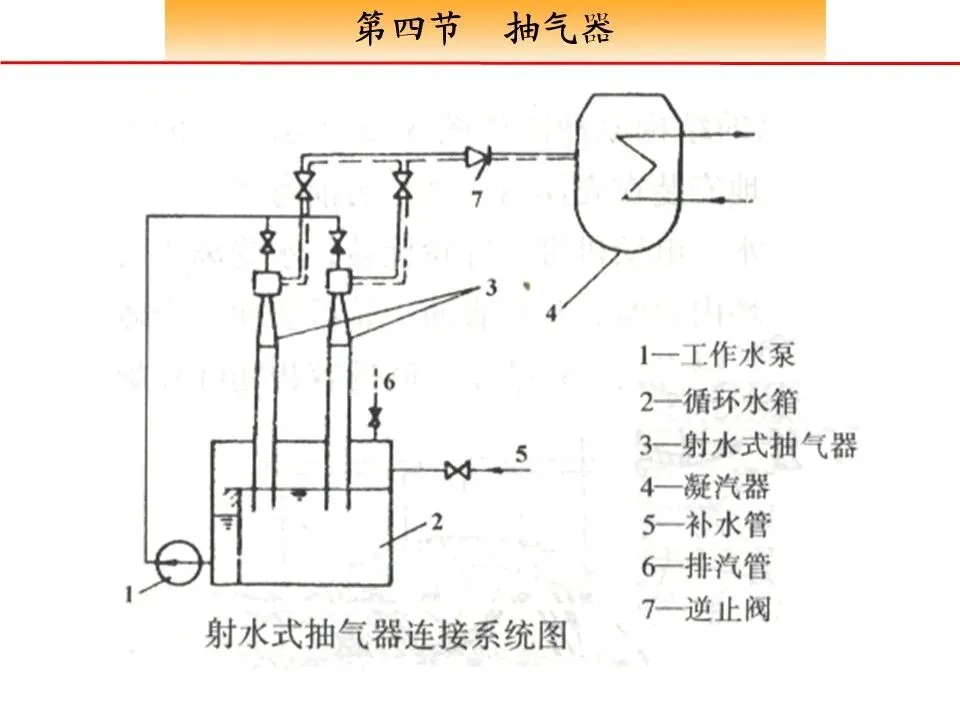

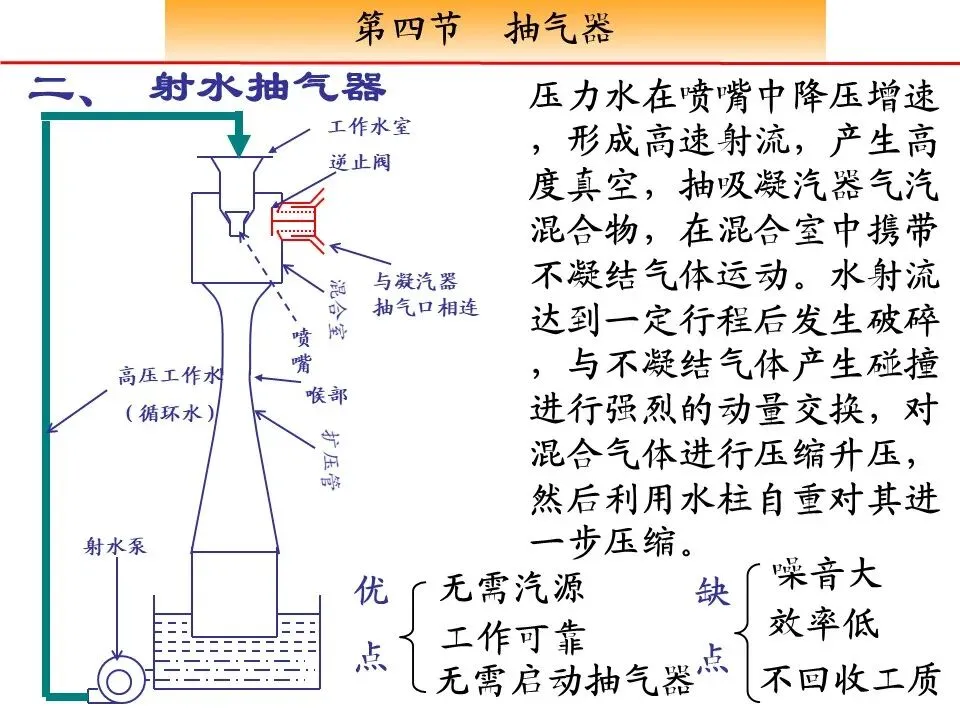

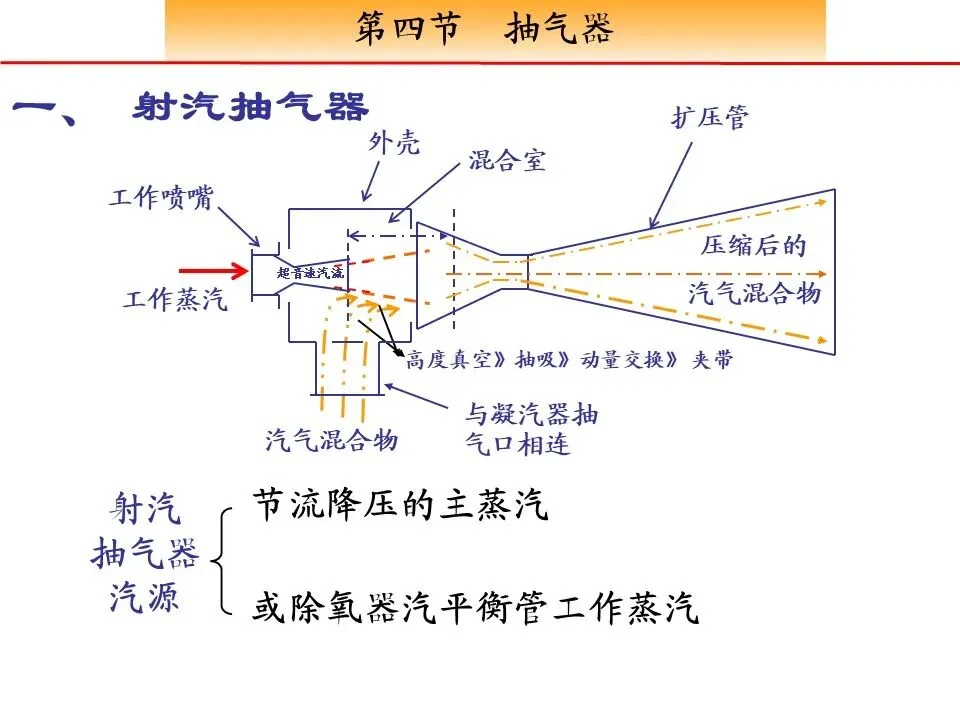

7.抽气器的作用是什么？

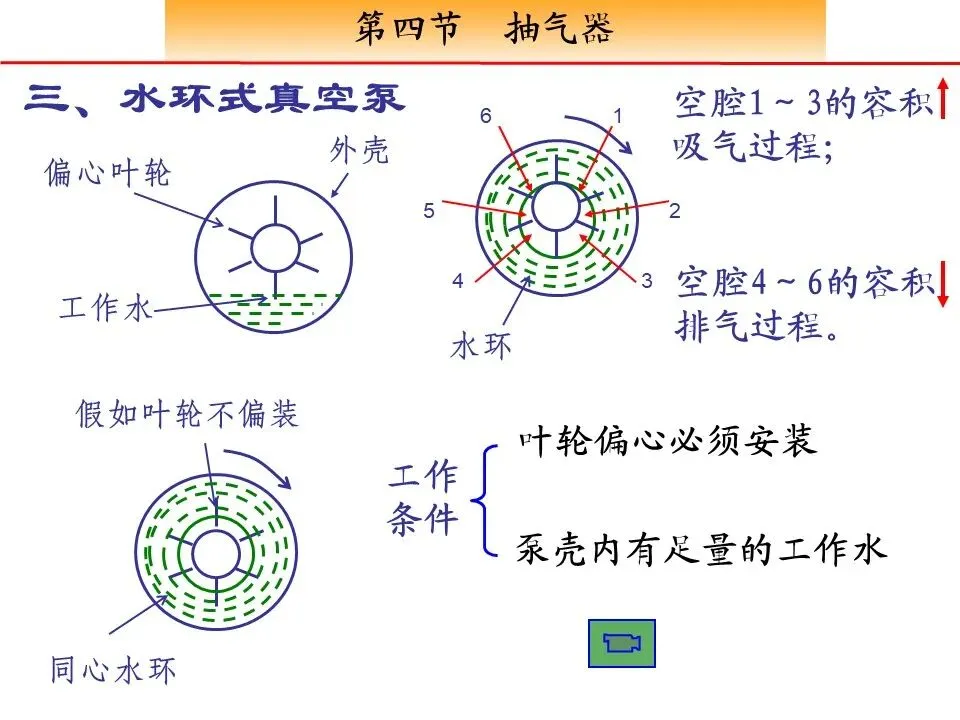

8.简述水环式真空泵的工作原理和工作条件。

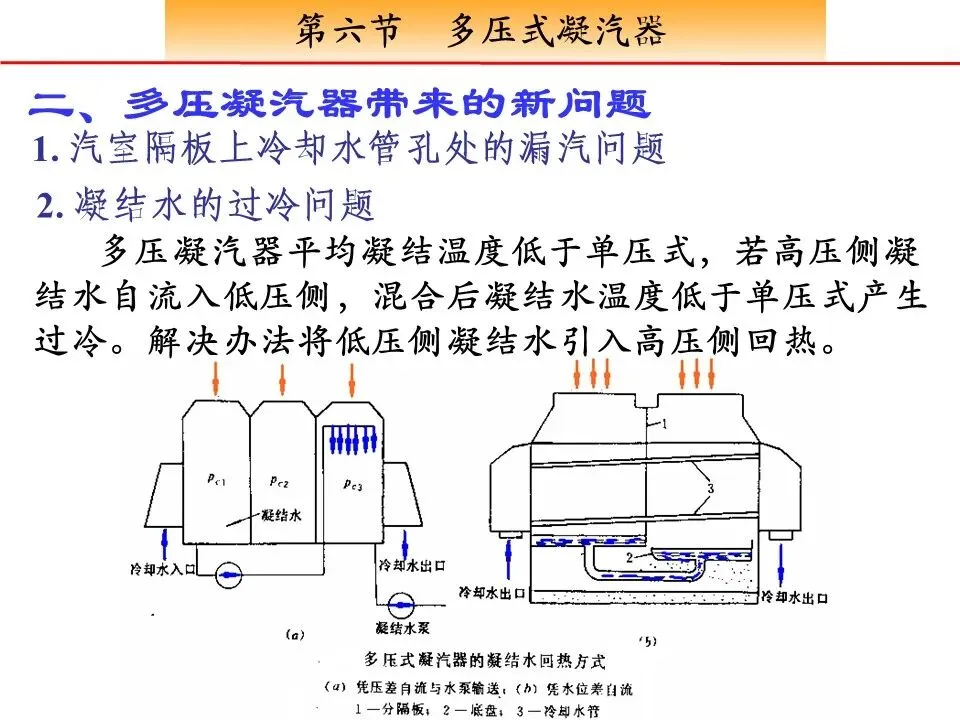

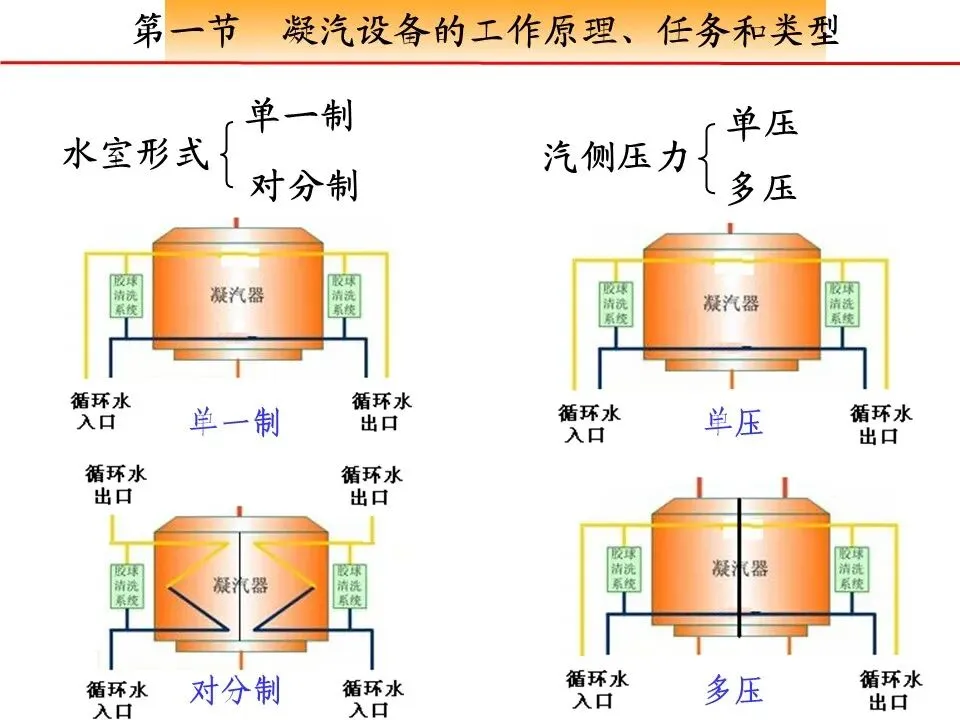

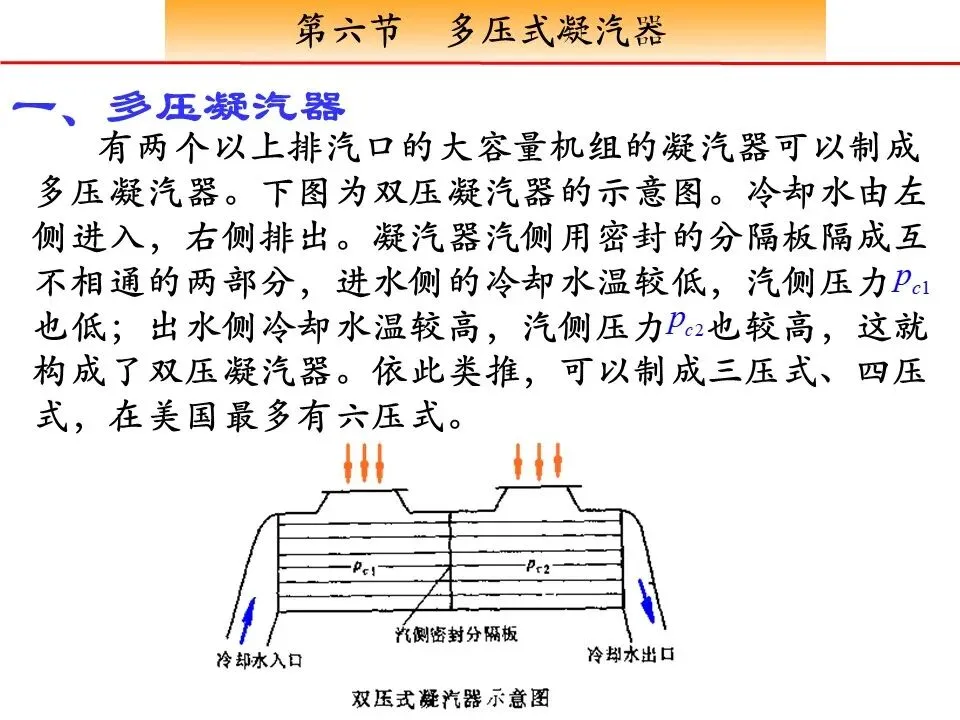

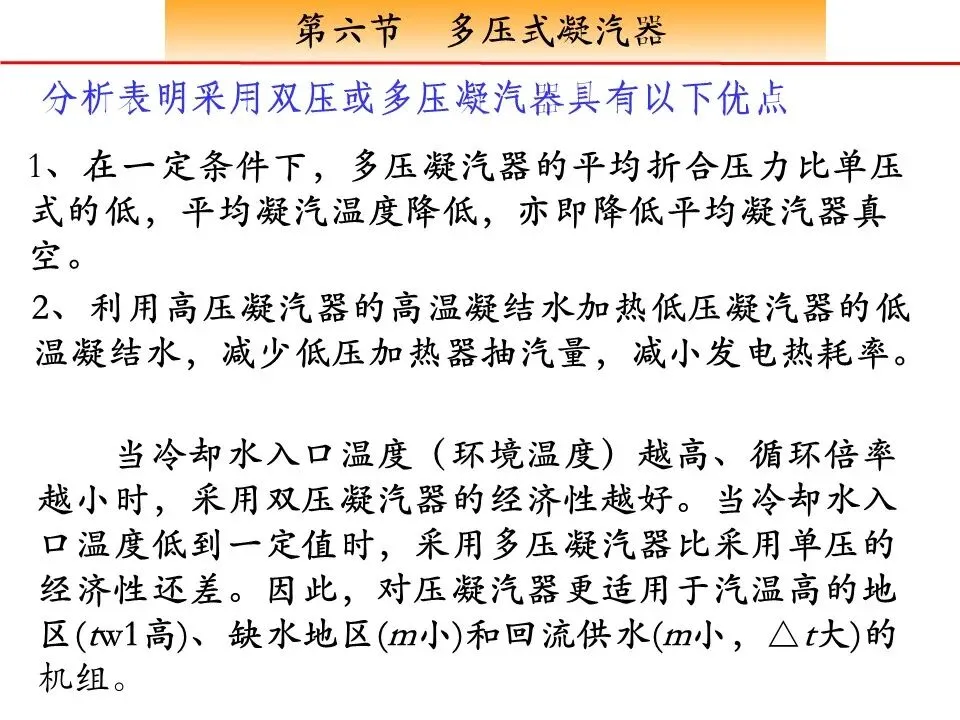

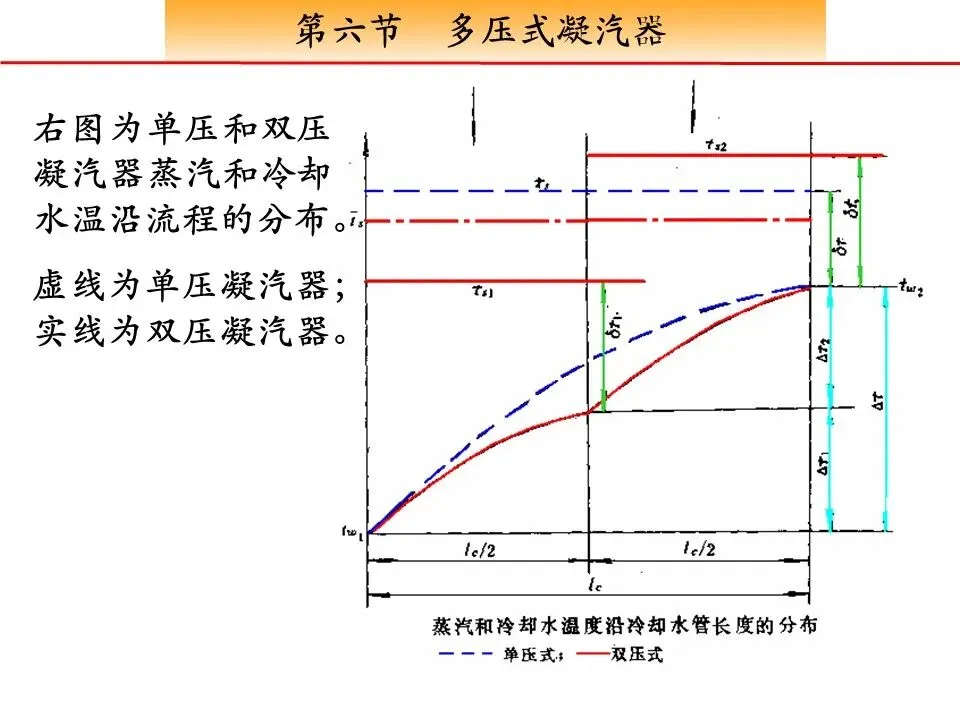

9.多压凝汽器工作的基本原理是什么？
