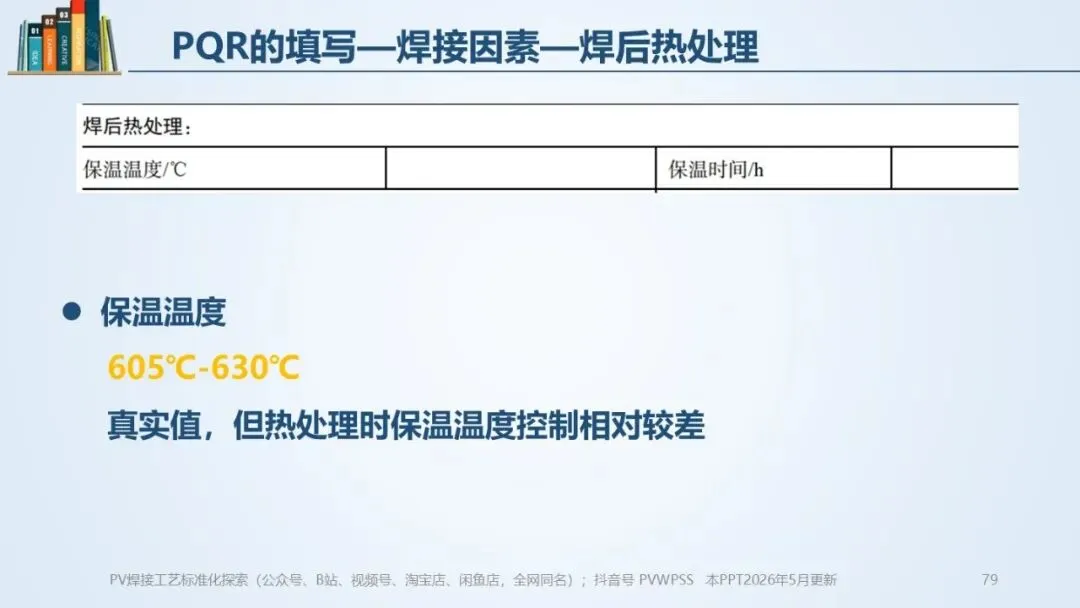

上图P79

本页显示的热处理保温温度填写为605℃-630℃，可认定为真实记录值，但能反映出热处理过程中保温温度的控制精度相对较差。

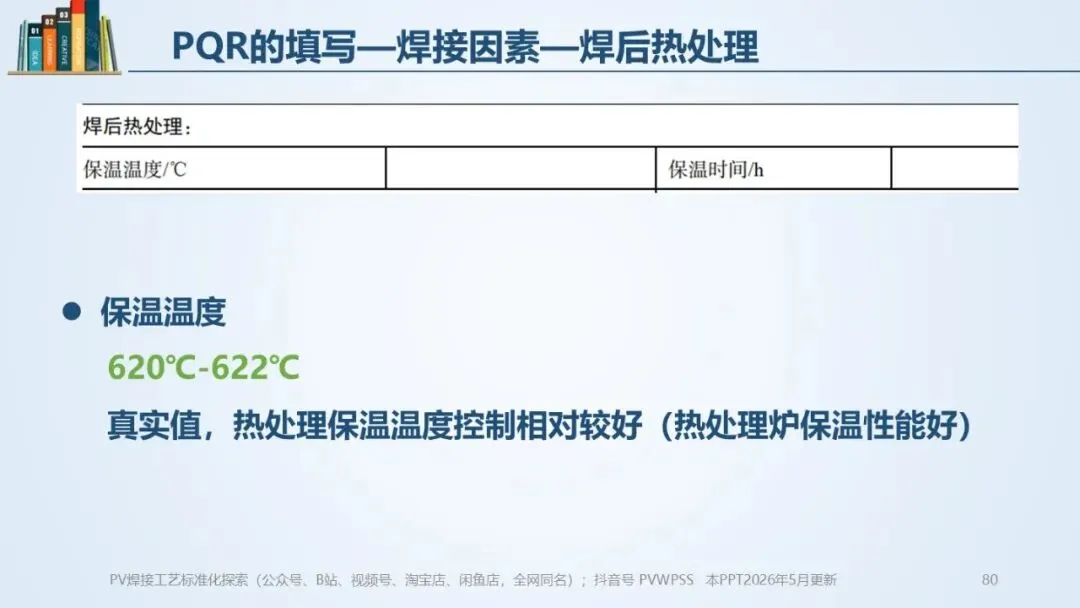

上图P80

本页显示的热处理保温温度填写为 620℃-622℃，同样为真实记录值，且能体现出该热处理炉的保温温度控制精度远优于前者。

工程实践中，焊接工艺评定试件的焊后热处理，普遍采用小型箱式电阻炉。此类加热炉专为小试件、高精度控温设计，搭载 PID 智能温控系统与高精度热电偶，控温精度可达±1℃，炉内温场均匀、温差小，能确保试件各部位热处理效果一致。此外，此类加热炉操作便捷，升温与降温速率可按需编程，热处理全程数据可自动记录，完全适配焊接工艺评定试件的热处理需求。本页 620℃-622℃的实际保温温度记录，应为采用高精度电炉热处理实现。

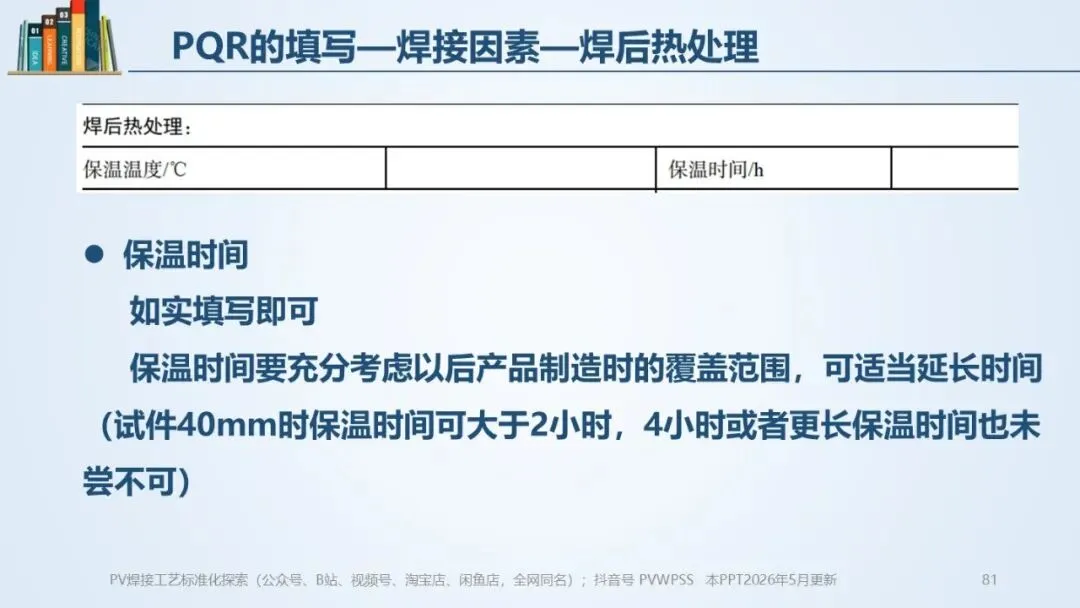

上图P81

“保温时间” 这栏按试件的实际保温时间填写即可，实测多久就填写多久。

这里重点提醒：确定评定试件的保温时间时，需充分考虑后续产品制造的工艺覆盖范围，可适当延长实际保温时间，预留足够余量。以评定试件厚度 40mm 为例，按 GB/T 30583-2026《承压设备焊后热处理规程》要求，保温 2 小时已满足标准规定，但无多余余量。若后续产品存在多次热处理的工况，仅 2 小时的评定保温时间将出现覆盖盲区，举例说明：厚度 50mm 的 Q345R 大型塔器，因运输限制需分 2 段出厂，厂内两段分别炉内去应力热处理，620℃保温 2 小时；现场合拢环缝采用局部电加热去应力热处理，620℃再保温 2 小时。此时与合拢环缝相邻的纵缝，因局部热处理被带入，累计承受的保温时间达4小时。

若焊接工艺评定试件的焊后热处理保温时间仅为2小时，将无法覆盖与最终合拢焊缝相邻的纵缝，合拢焊缝本身的热处理工况仍可覆盖。因此40mm厚的评定试件，实际保温时间应大于2小时，可实际保温4小时甚至更长时间。

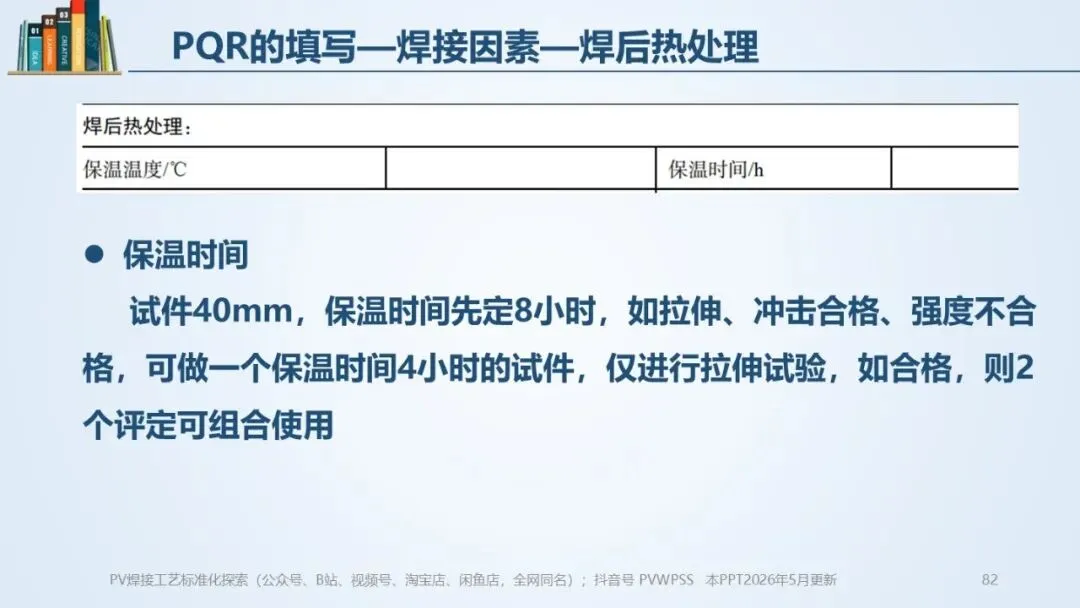

上图P82

部分同行可能会担心热处理保温时间过长导致焊接接头的强度下降造成评定不合格，针对这一问题，我个人建议可将评定试件的尺寸适当加长，通过分段热处理、分步试验的方式规避风险。

以40mm厚的Q345R试件为例，可将试件总长度定为600mm，焊后锯分为两段，一段 450mm、另一段150mm。先对450mm段进行8小时保温时间的热处理，完成后进行全套拉伸、弯曲、冲击试验。若所有试验全部合格，该评定可覆盖的保温时间为8/0.8=10 小时；若弯曲、冲击试验合格，但拉伸试验不合格，可将剩余150mm段单独进行4小时保温时间的热处理，仅进行拉伸试验，若试验合格，两份评定结果可组合使用，最终可覆盖的热处理保温时间为4/0.8=5 小时。

当然，也可直接制备两副或多副评定试件，分别在不同保温时间下进行热处理，再各自完成理化试验。这种方式的思路，与后续我们将提到的模拟最小程度焊后热处理（Min.PWHT）、模拟最大程度焊后热处理（Max.PWHT）一致。

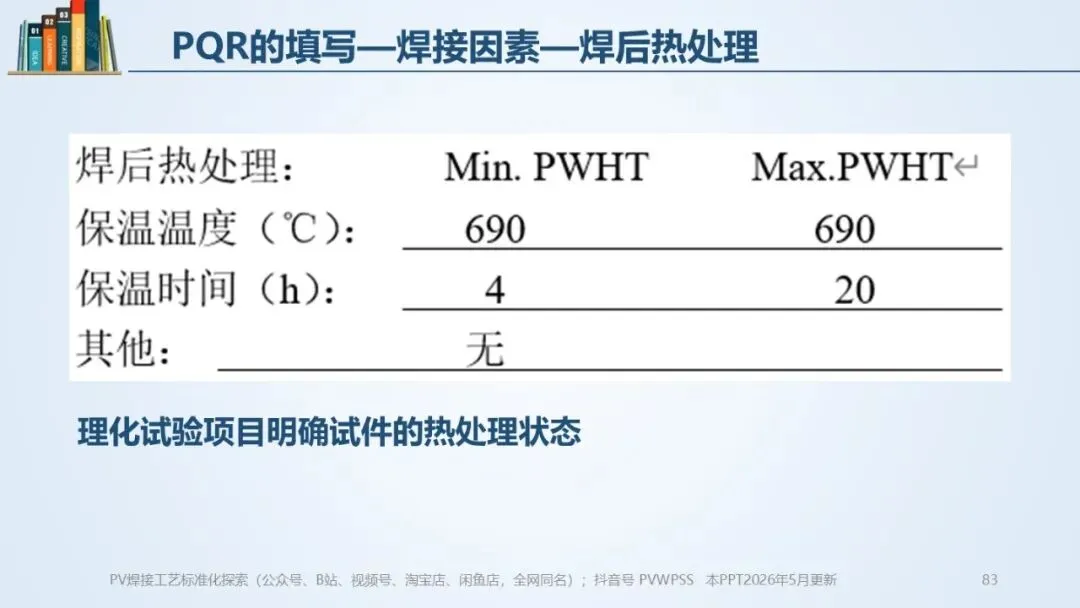

上图P83

耐热钢，如15CrMoR，有的设计文件会规定焊接工艺评定的试件应进行模拟最小程度焊后热处理（Min.PWHT）、模拟最大程度焊后热处理（Max.PWHT）。碰到这种情况时，我们应分别记录其对应的保温温度与保温时间。

同时，理化试验项目应明确试件对应的热处理状态。

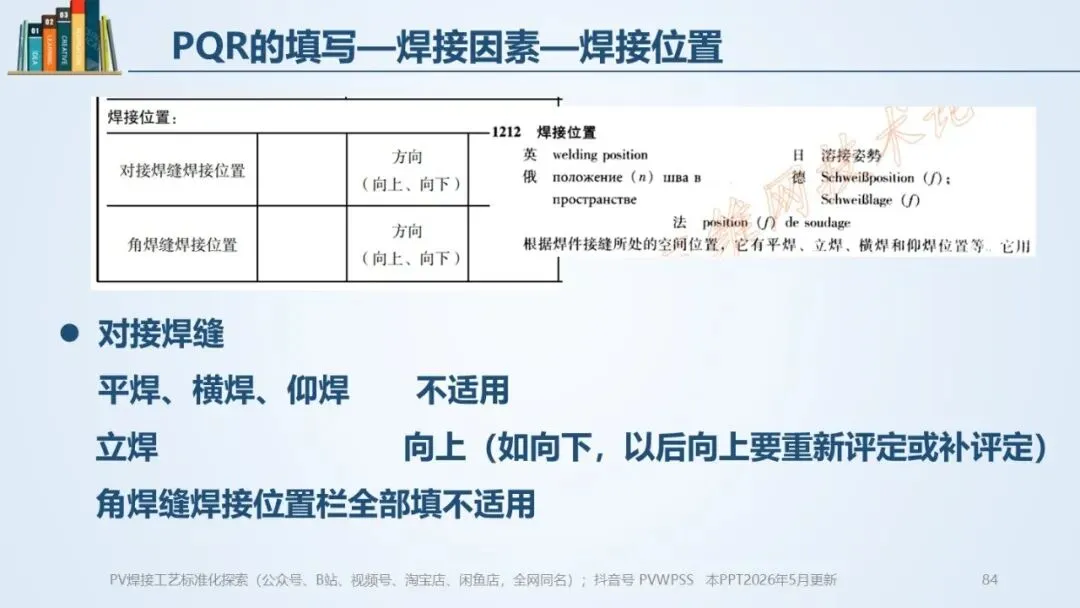

上图P84

现在讨论下焊接位置如何填写。

对于对接焊缝，一共有平、横、立、仰共4个焊接位置。评定试件是什么位置焊接的，就填写什么位置。

对于有冲击要求的母材，我个人建议尽可能选用立焊位置，因为标准规定：“从评定合格的位置改为向上立焊”是补加因素。同时，立焊位置施焊的热输入相对较大。综合这二者考虑，从覆盖范围尽可能大这个角度，应选用立焊向上位置。

对于无冲击要求的母材，“从评定合格的位置改为向上立焊”无须重新评定，故可以选用平焊位置。

关于焊接方向，对于平焊、横焊、仰焊，是无所谓焊接方向的，如施焊时的焊接位置属于这3者之一，对应的“方向（向上、向下）”应填写“不适用”。立焊位置的焊接方向，绝大多数情况都是“向上”，立焊向下只在长输管线等特殊情况下使用，绝大多数制造单位不会碰不到这种应用场景。

另外，对于对接焊缝，后面与角焊缝相关的两栏均应填写“不适用”。

当焊接工艺评定试件是角焊缝时，与对接焊缝相关的两栏均应填写“不适用”。与角焊缝相关的两栏应参照前面介绍对接焊缝相应填写方法，如实填写。

未完待续。
