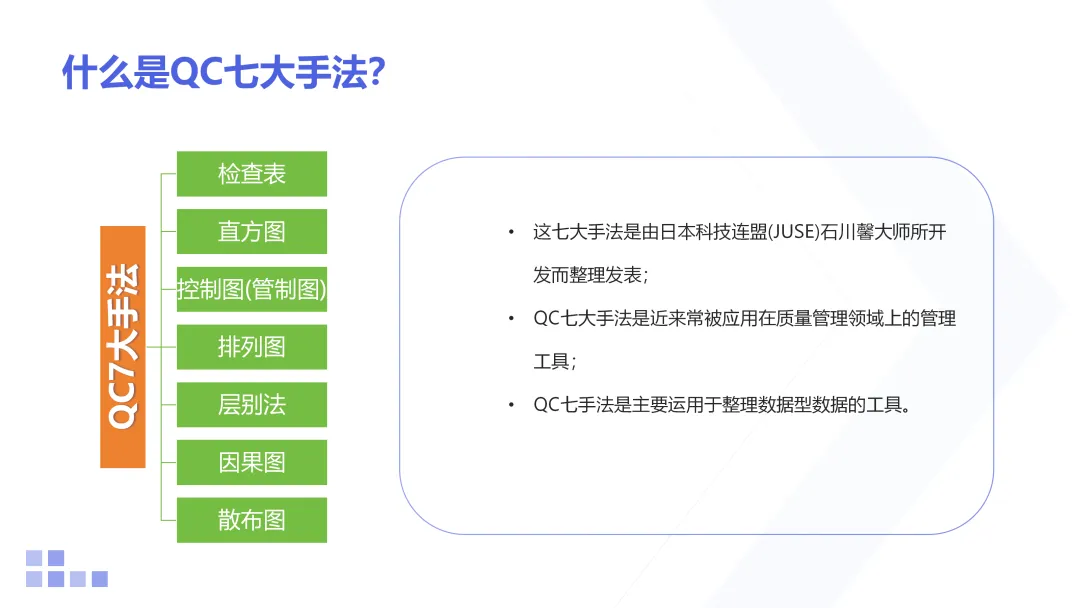

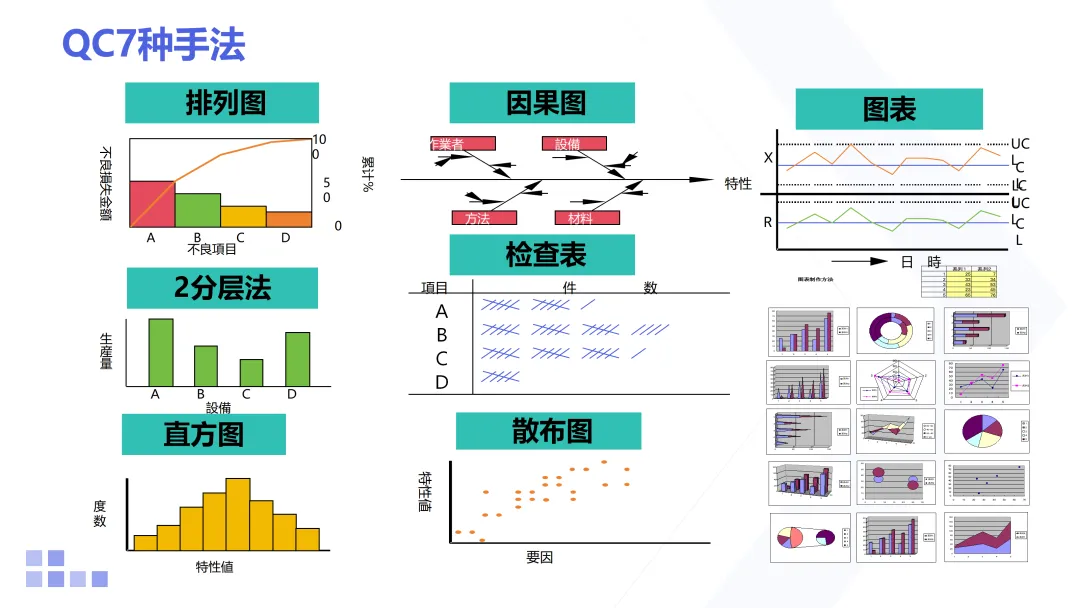

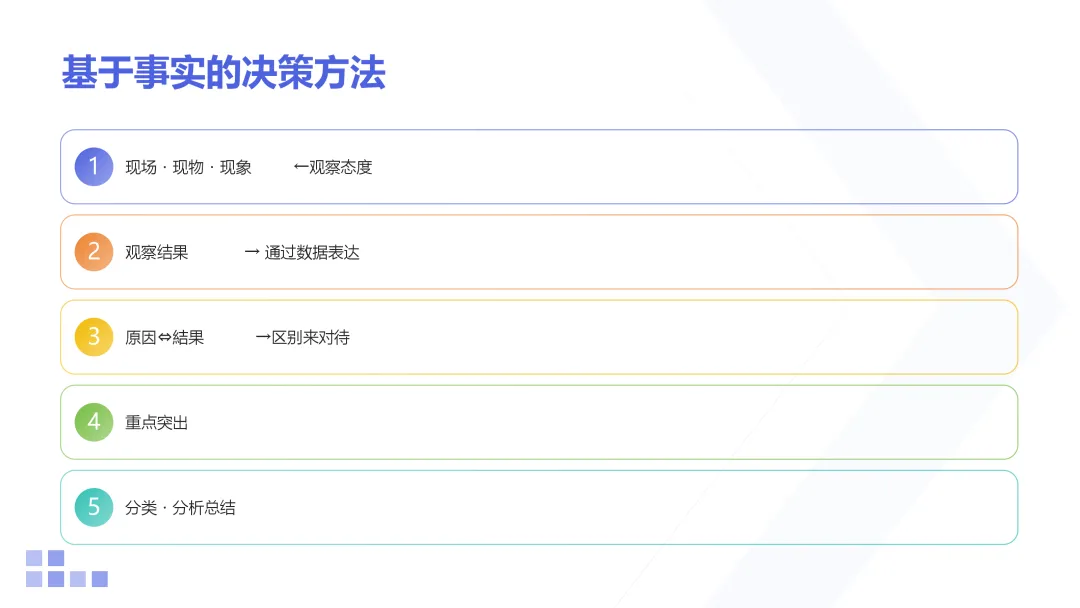

QC七大手法培训PPTQC七大手法：把“感觉”变成“证据”的现场决策工具箱目标很简单：重点突出、分类清晰、因果分明、用数据说话。 高频现场困境 “问题很多”但抓不住重点 高频现场困境 “原因很多”但对策总跑偏 高频现场困境 “改善做了”但效果说不清 一条现场主线 分层清楚 → 记录准确 → 重点突出 → 因果闭合 → 相关验证 → 波动看懂 → 过程管住 态度 现场・现物・现象 表达 观察结果 → 数据化 纪律 原因 ≠ 结果，区别对待 七大工具速查 把工具当成“输出物”来选，比背定义更快

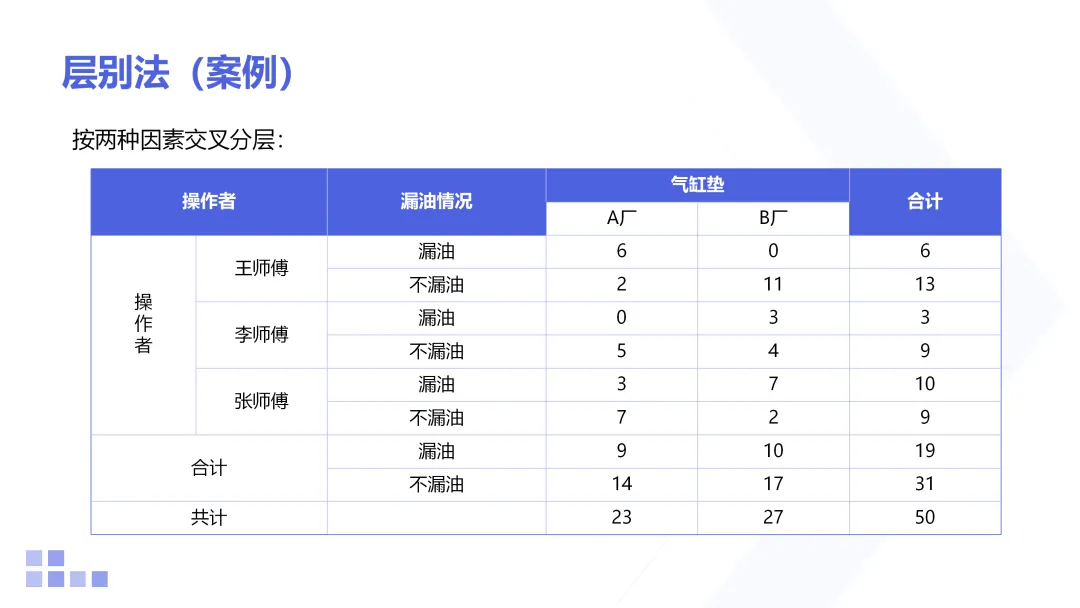

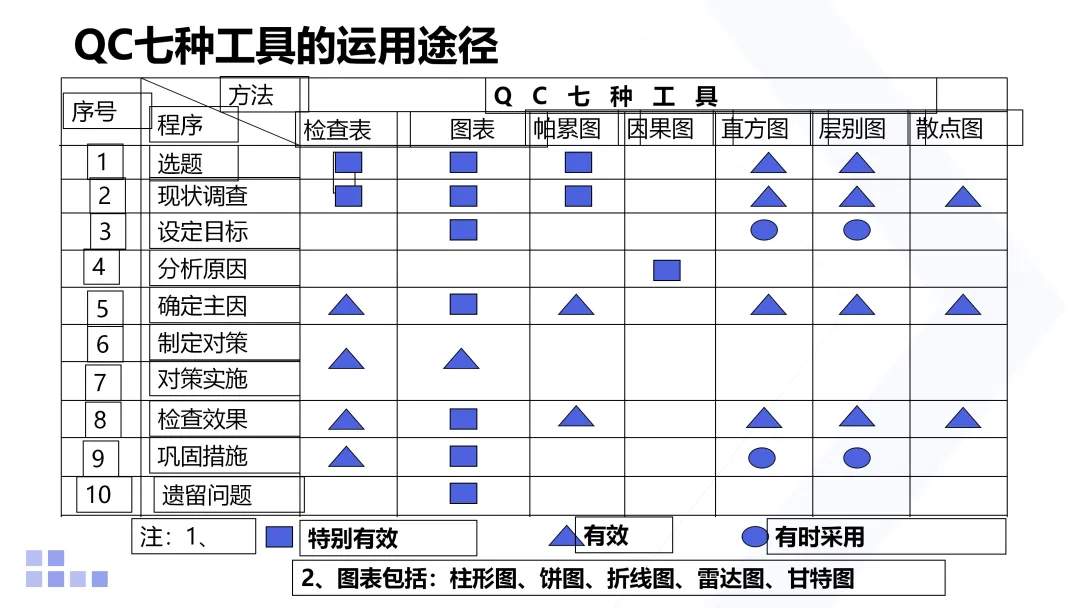

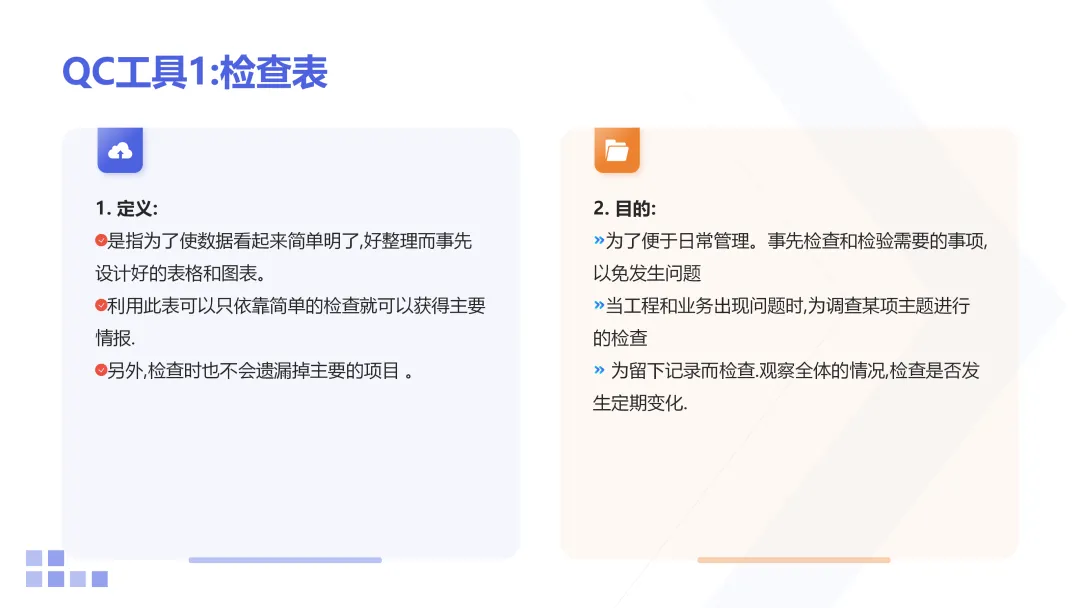

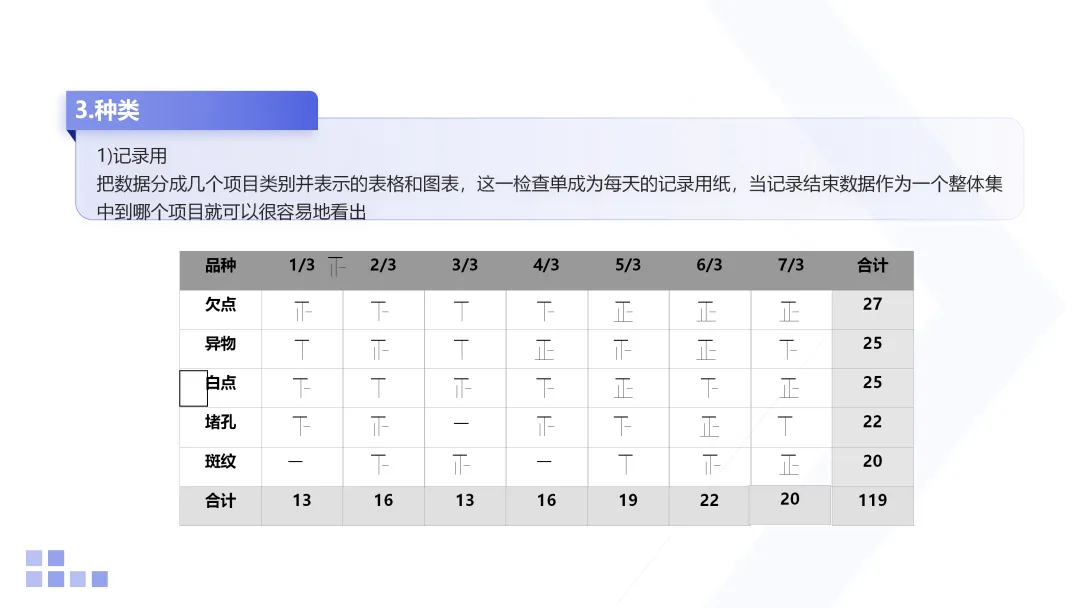

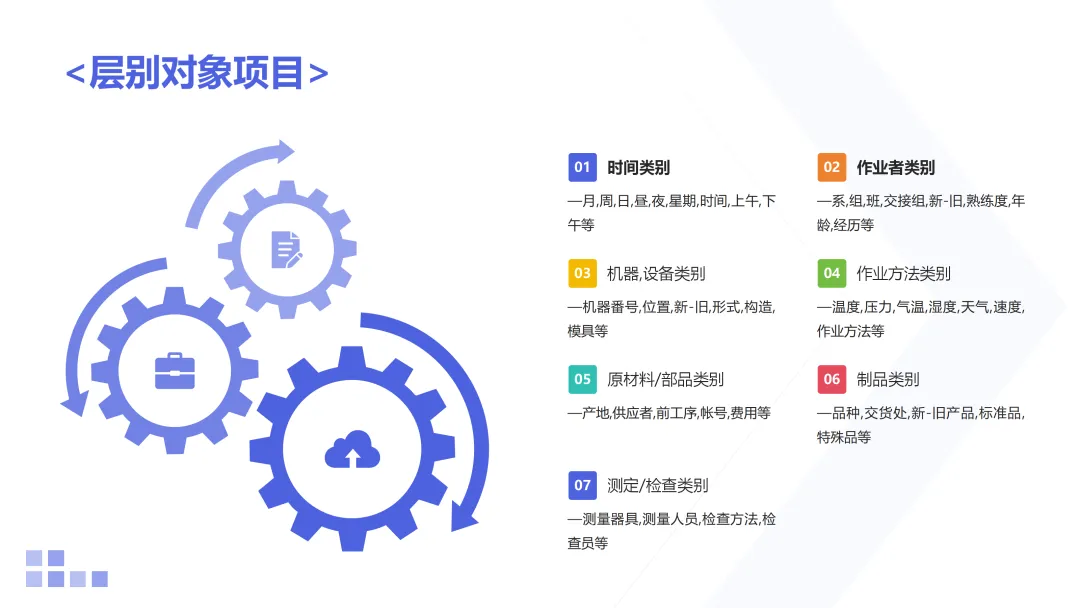

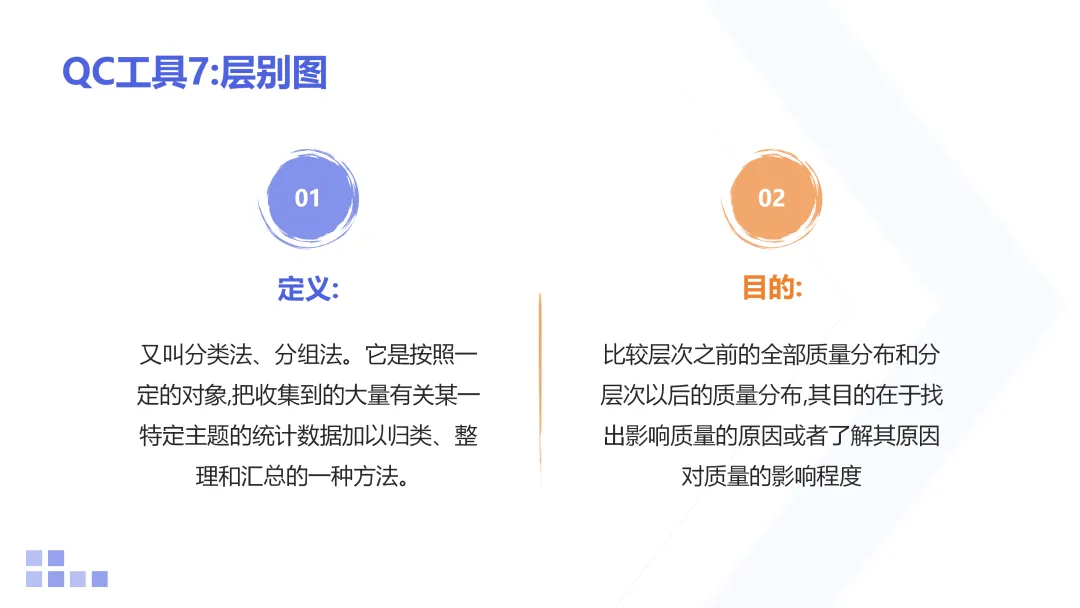

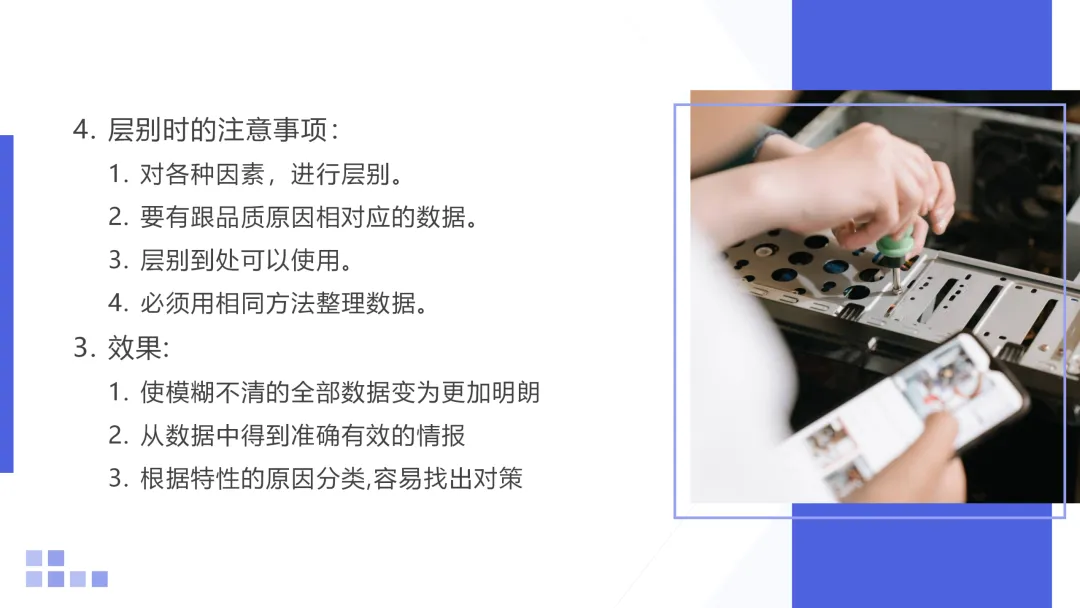

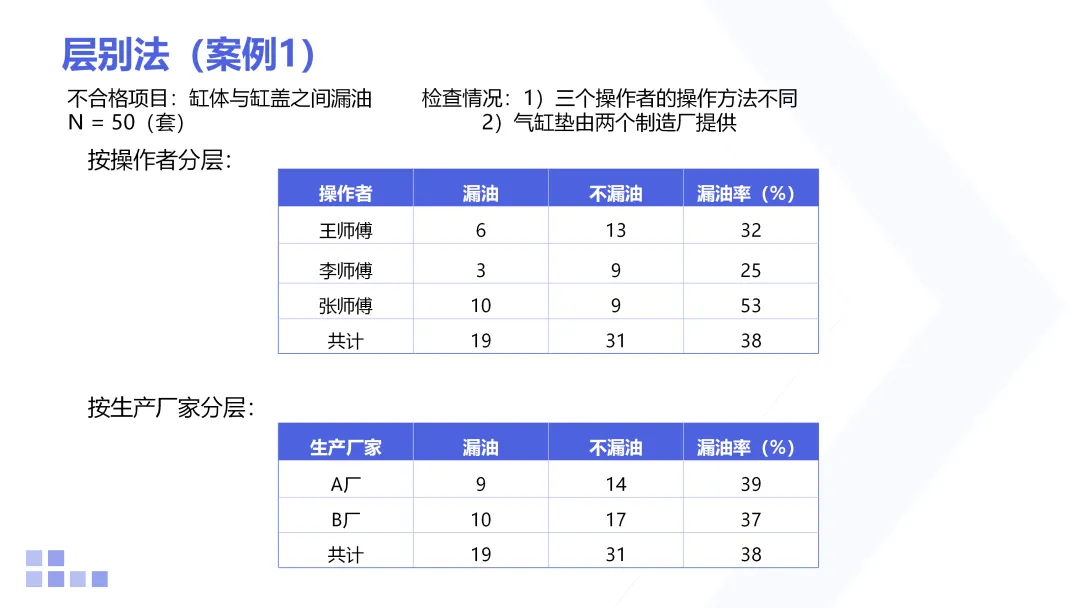

选工具的第一原则：先想清楚要交付的“证据长什么样”，再反推选哪张表、哪张图、哪条控制线。 一套闭环：从“现象”走到“受控” Step 1 层别＋查检 把数据收齐，按目的分层 Step 2 排列图 关键少数优先，先拿下最大损失 Step 3 鱼骨＋5WHY 因果链闭合，末端要因圈出 Step 4 散布＋直方 相关验证与波动形态确认 Step 5 控制图 把过程“管住”，异常可视化 ① 层别法（Stratification） 把原始数据按目的分类整理，用对比把差异拉出来 适用 良率差异、班次差异、供应商差异、工位差异、设备差异 分层原则 同层波动尽量小；层与层差别尽量大 常用分层标志 人（作业者/班组/技能）｜机（设备/治具/工位）｜料（批次/供应商/来料状态）｜法（工艺参数/作业方法）｜环（温湿度/洁净/布局） 易错点：数据先收齐再分层；分层标志一开始就定好，后补分层常导致口径混乱。 ② 查检表（Checksheet） 把“事实”变成“可累计”的记录：频次、位置、类别、时间 常见类型 记录用：每日缺陷/故障/异常记录

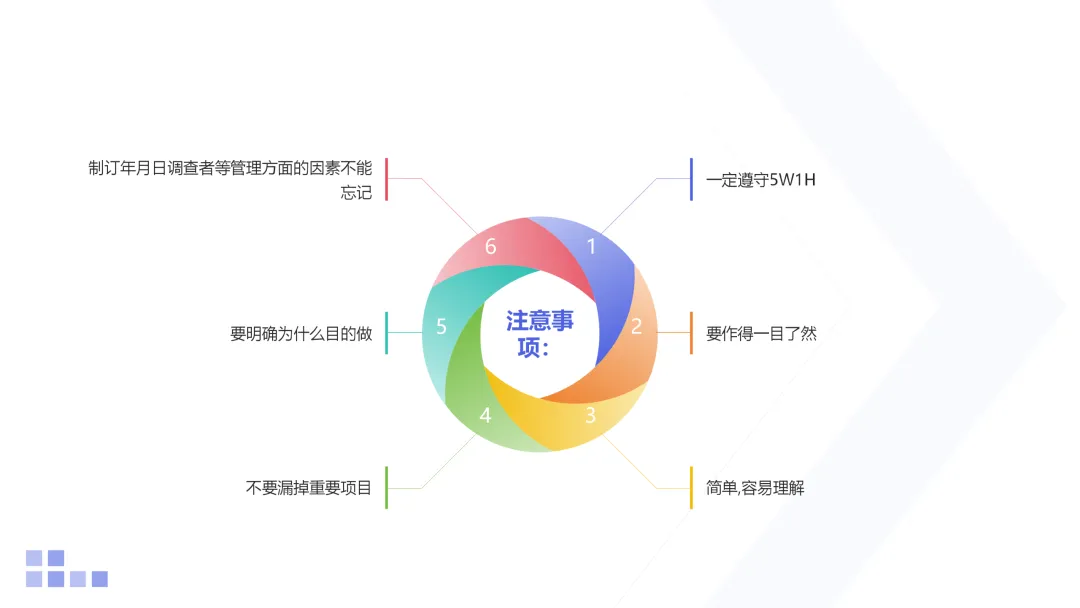

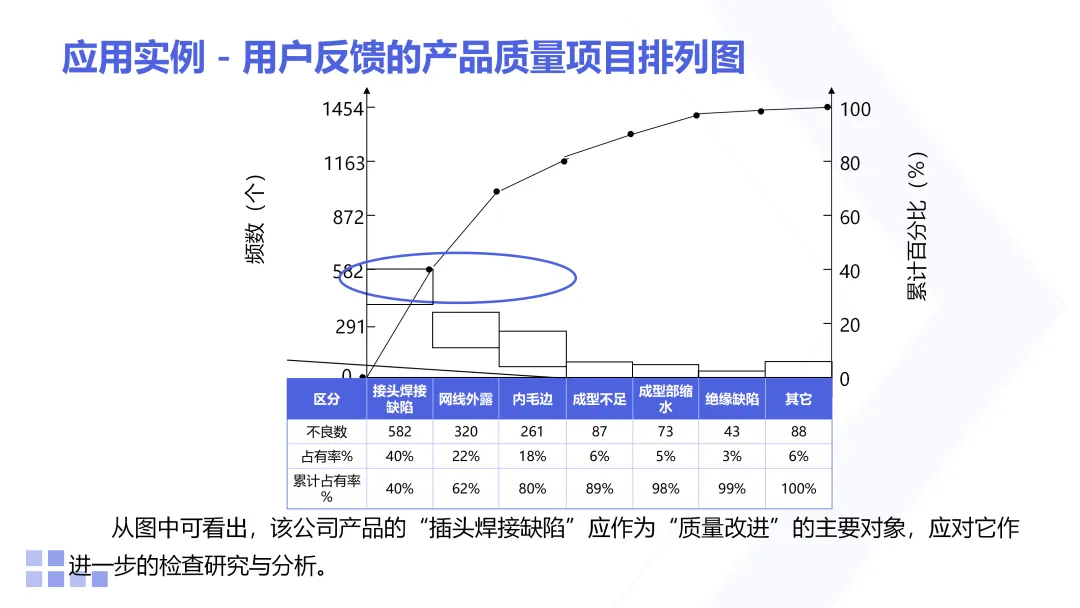

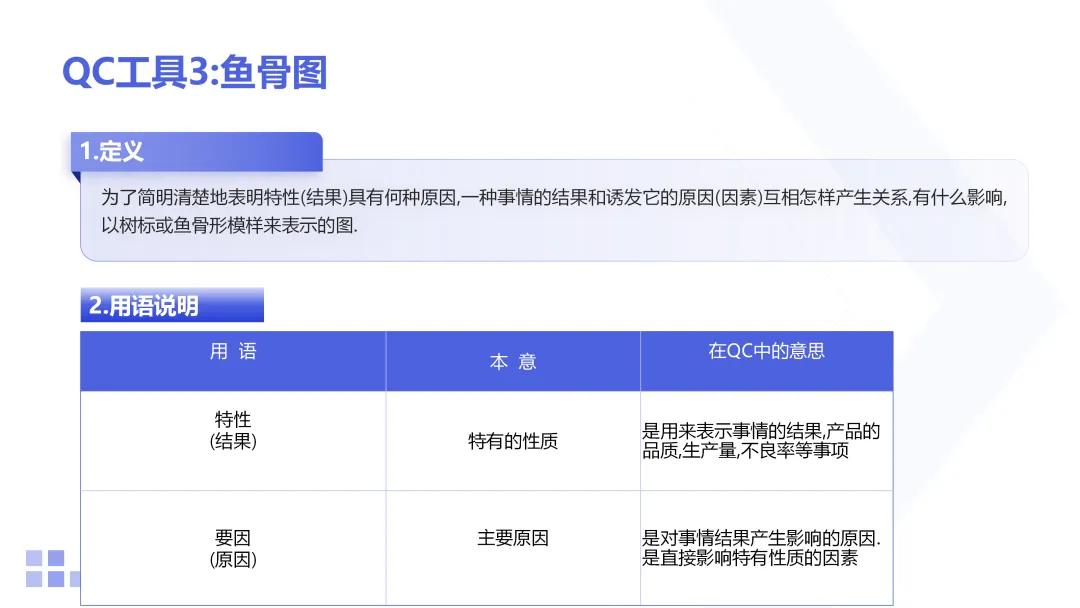

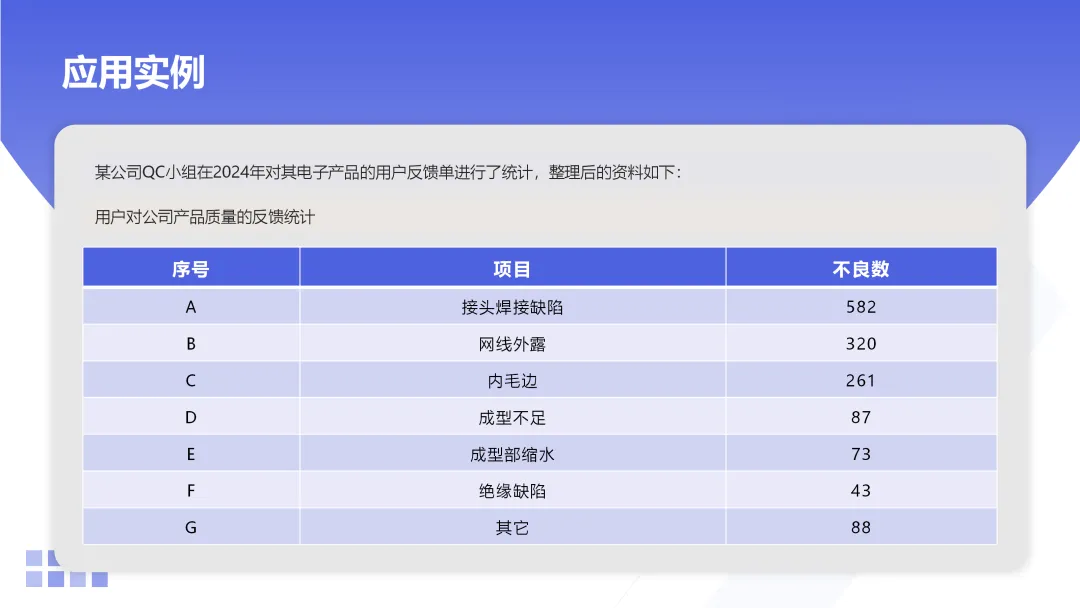

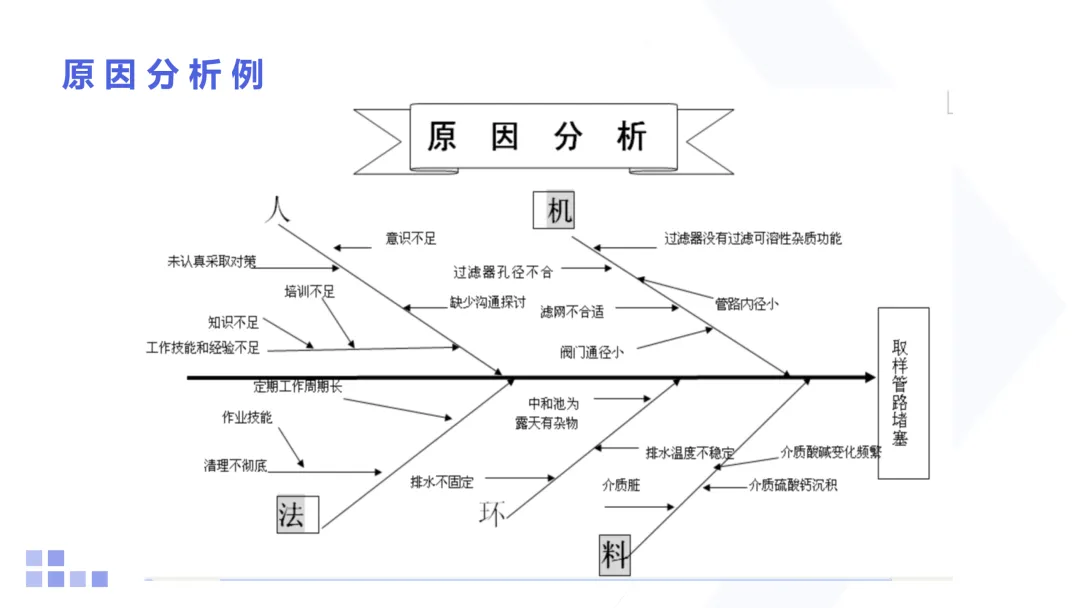

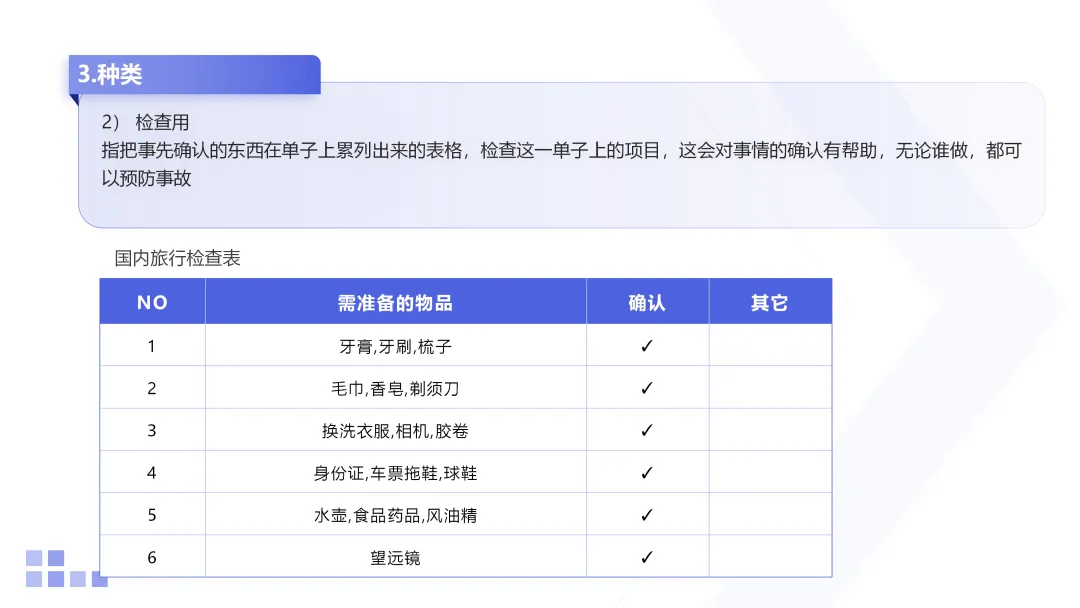

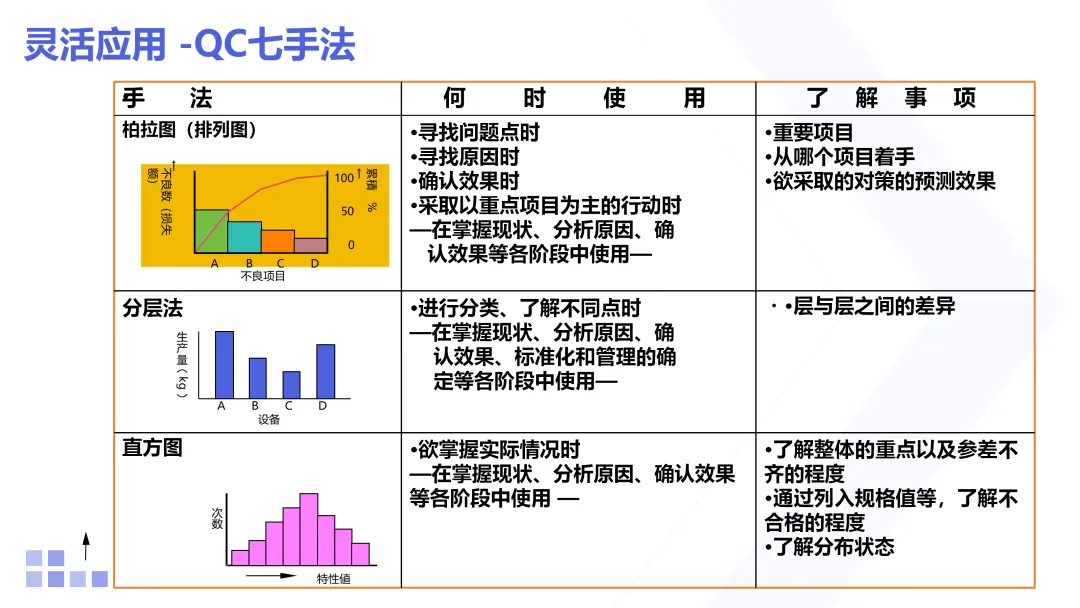

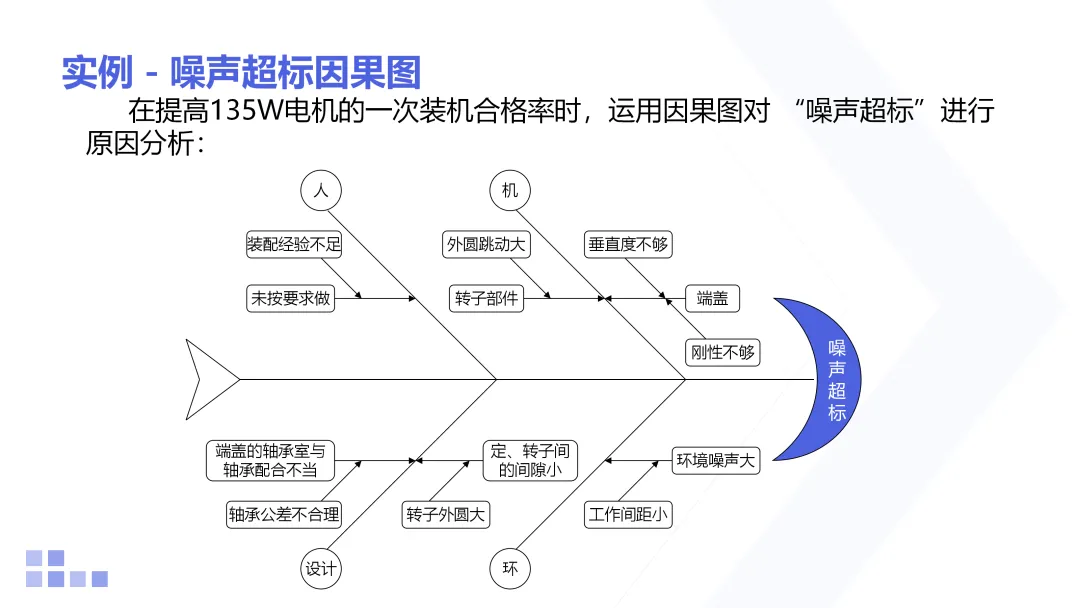

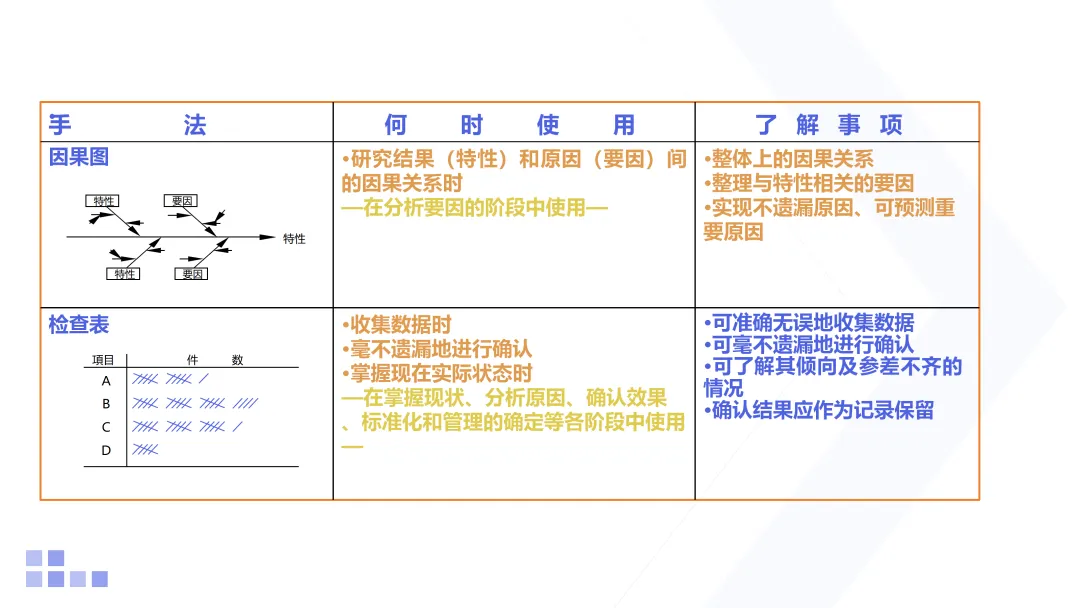

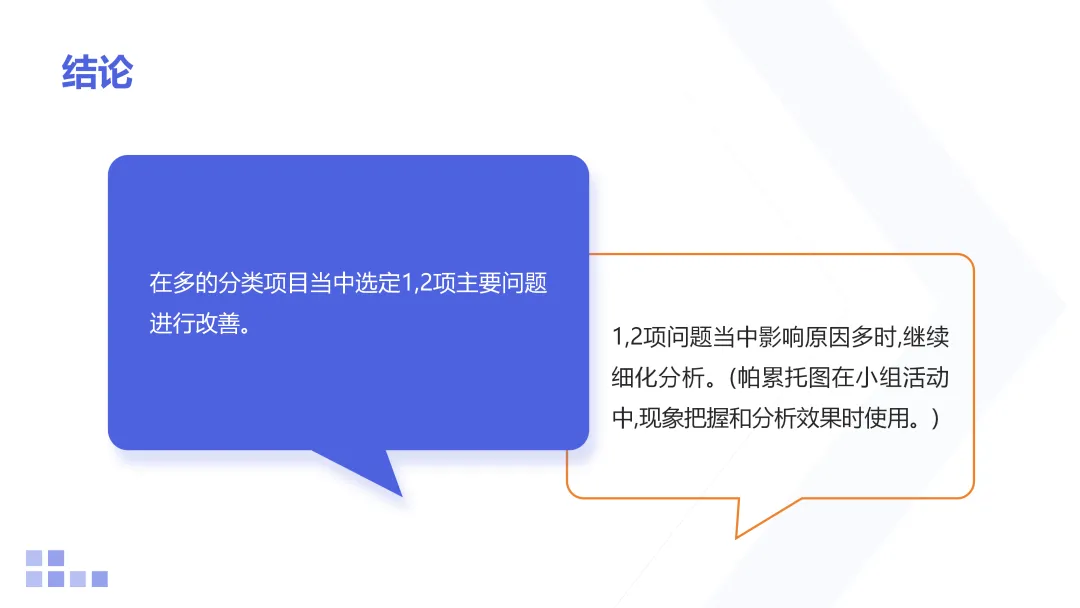

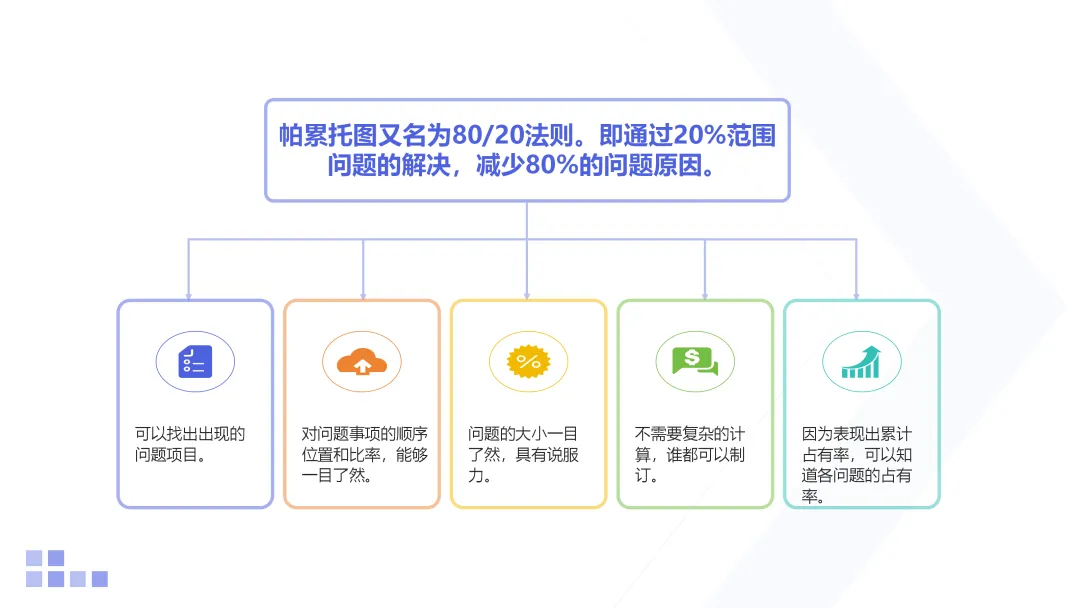

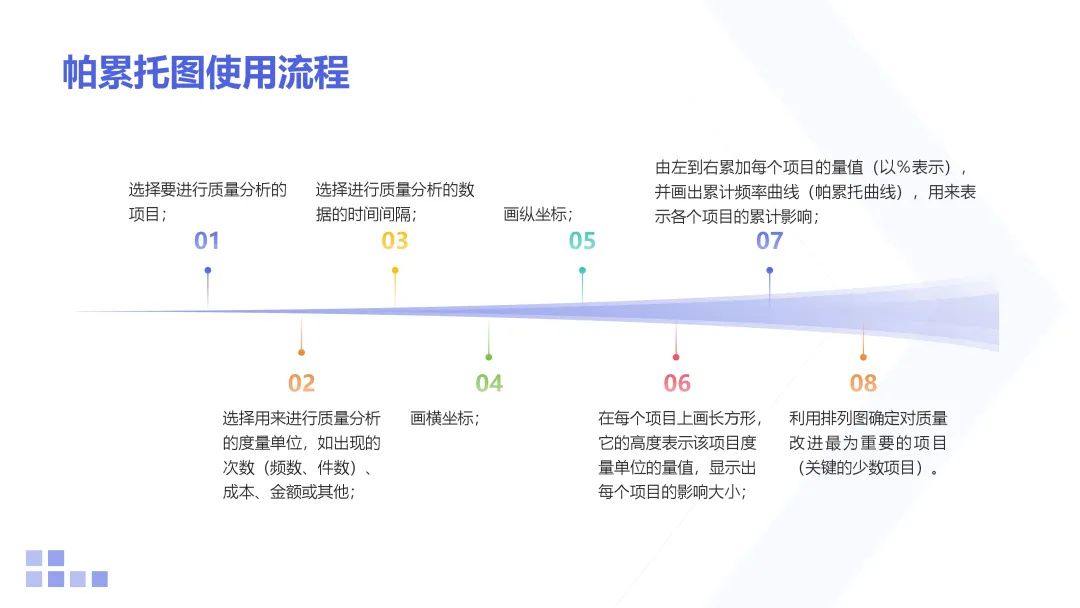

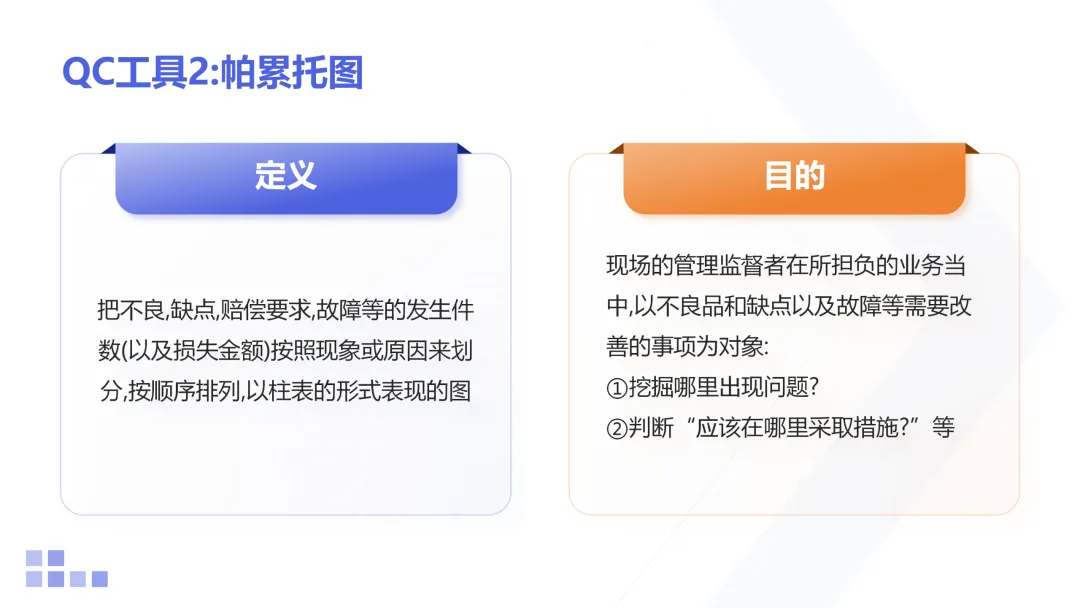

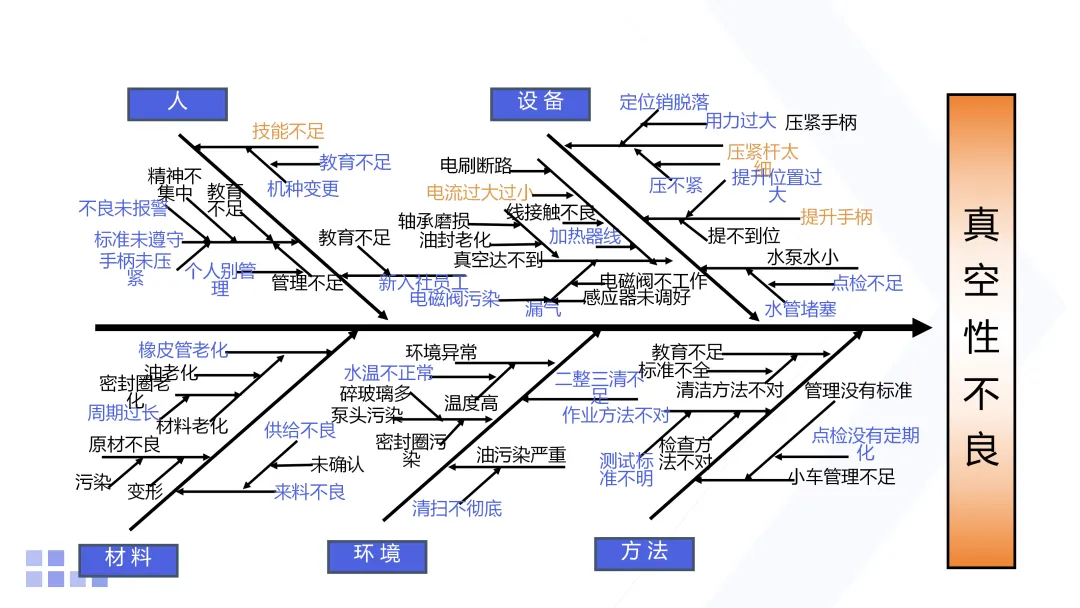

检查用：预防遗漏的点检清单 设计要点 目的明确｜一目了然｜不漏重要项｜简单易懂｜管理信息完整 现场口径：5W1H 何时（时间）｜何地（位置）｜何人（责任/班组）｜何物（机种/批次）｜何事（缺陷现象）｜何因（初步判断） ③ 排列图（帕累托图 / Pareto Diagram） 把“应该先处理什么”说清楚：排序＋累计影响 核心价值 关键少数优先；问题大小与占比一目了然；有说服力 适用数据 发生件数、频数、损失金额、赔偿/返工成本 快速流程（8个动作） 定义分析项目 → 选时间跨度 → 选度量单位（件数/金额等） → 分类汇总 → 按大小排序 → 画柱形 → 画累计曲线 → 锁定改善对象 联动更强：排列图锁定“现象与重点”，鱼骨图负责把“原因链”闭合。 ④ 因果图（鱼骨图 / Cause & Effect） 把“可能原因”变成“结构化因果链”，末端要因圈出 术语对齐 特性（结果）：良率、不良率、产量、缺陷等

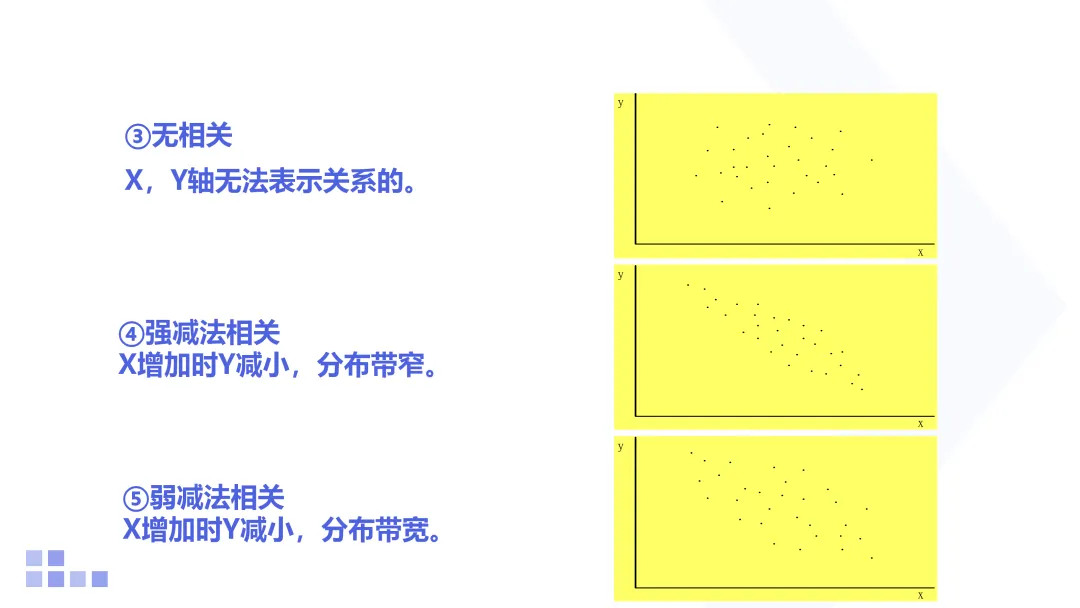

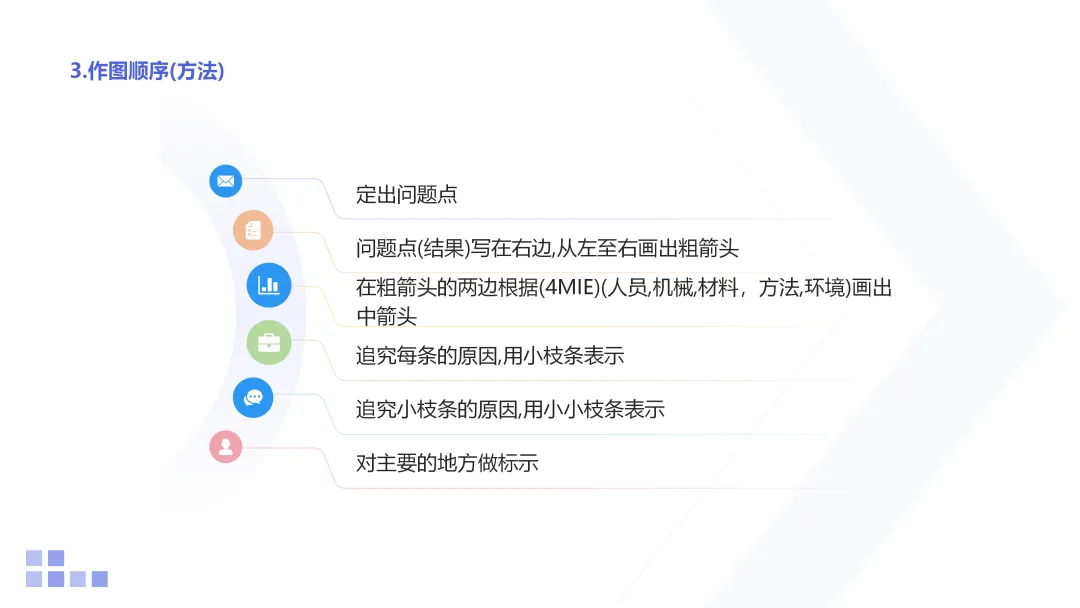

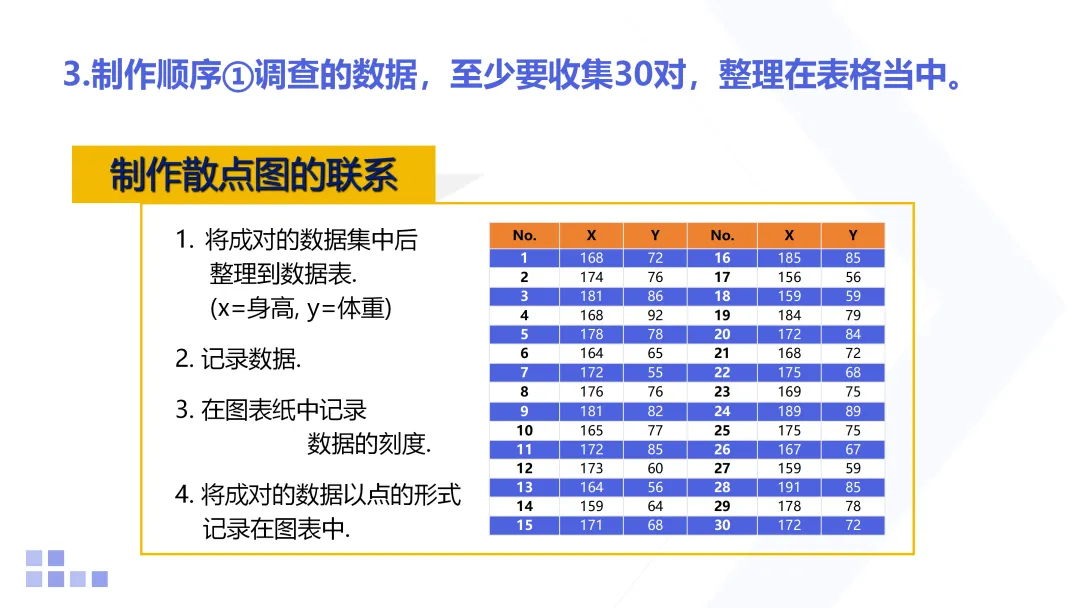

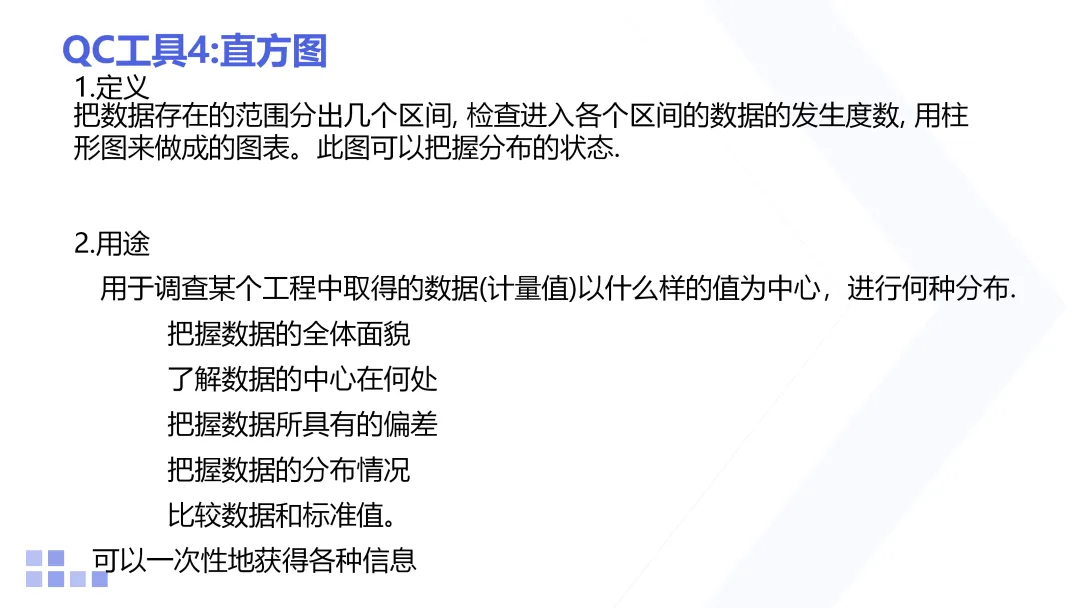

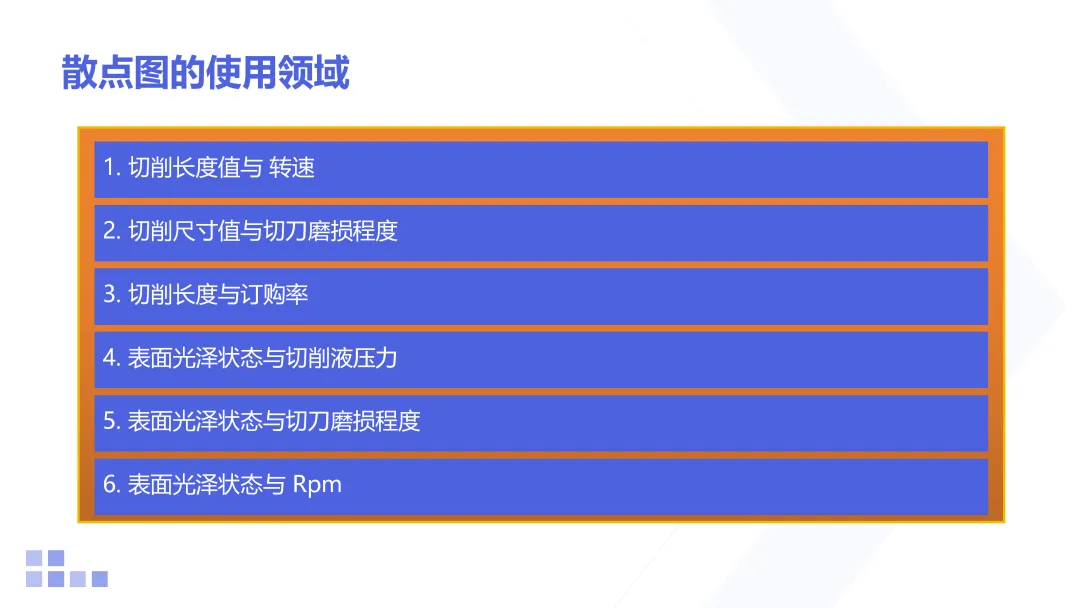

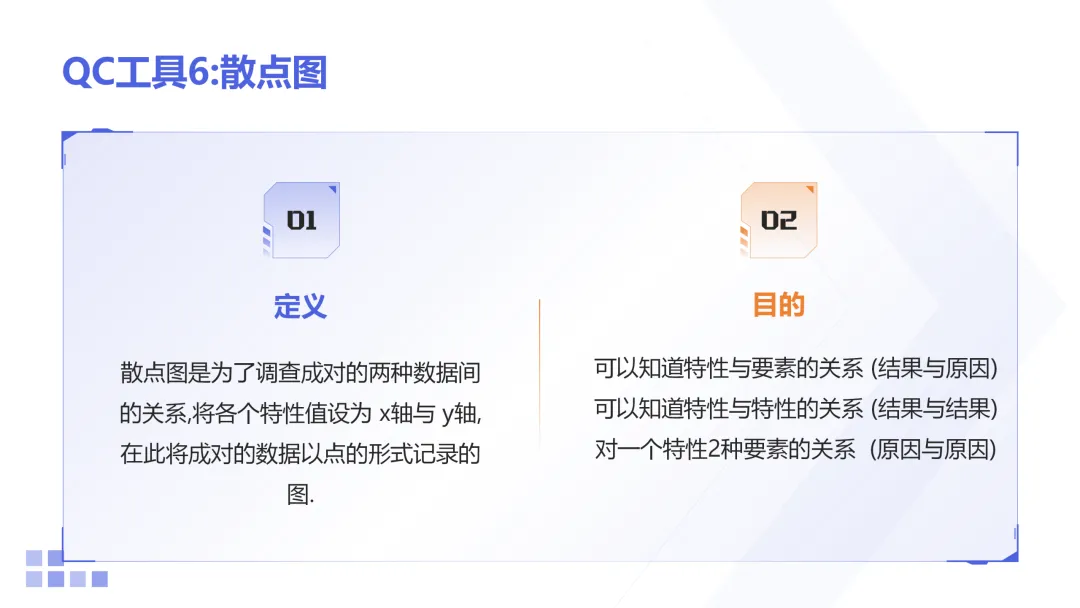

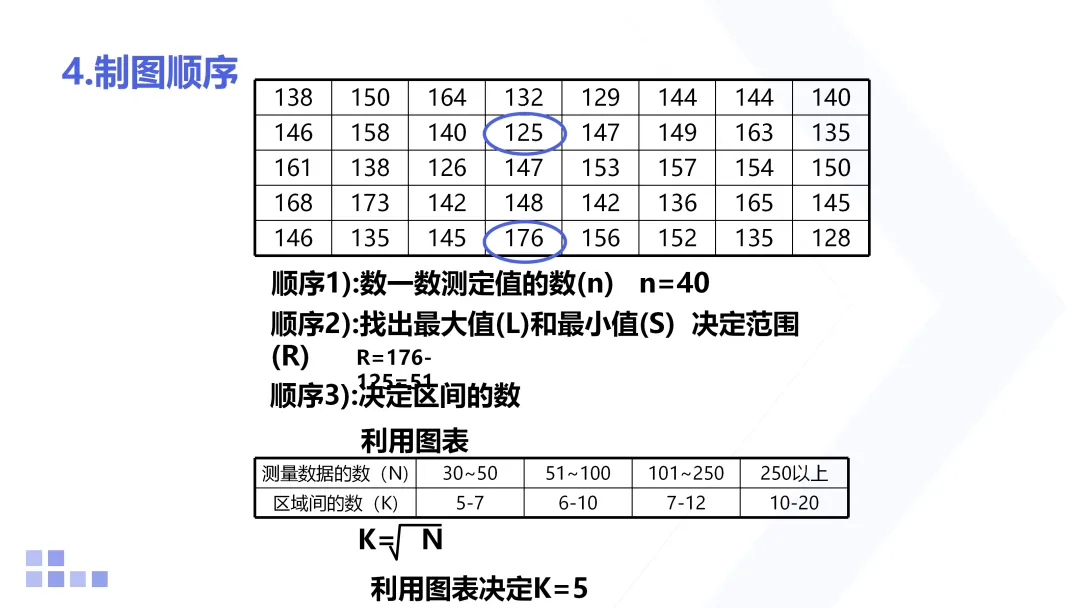

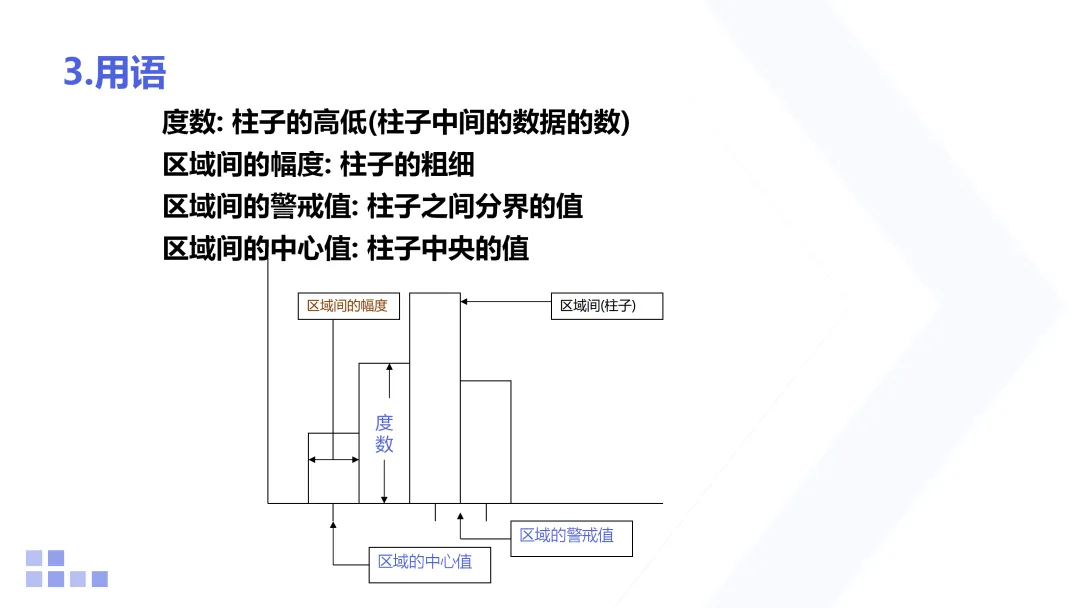

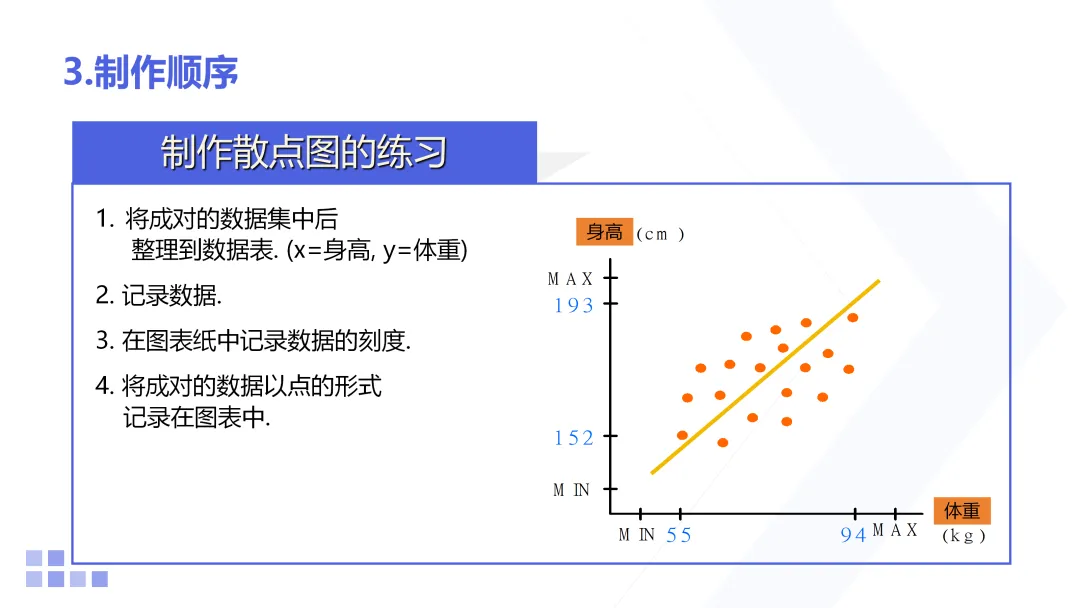

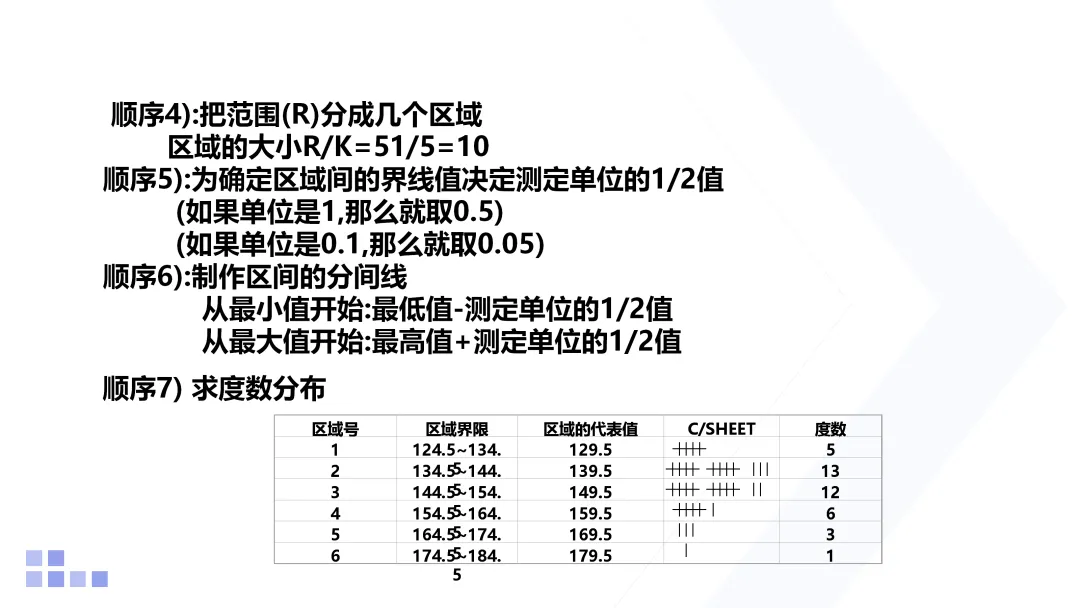

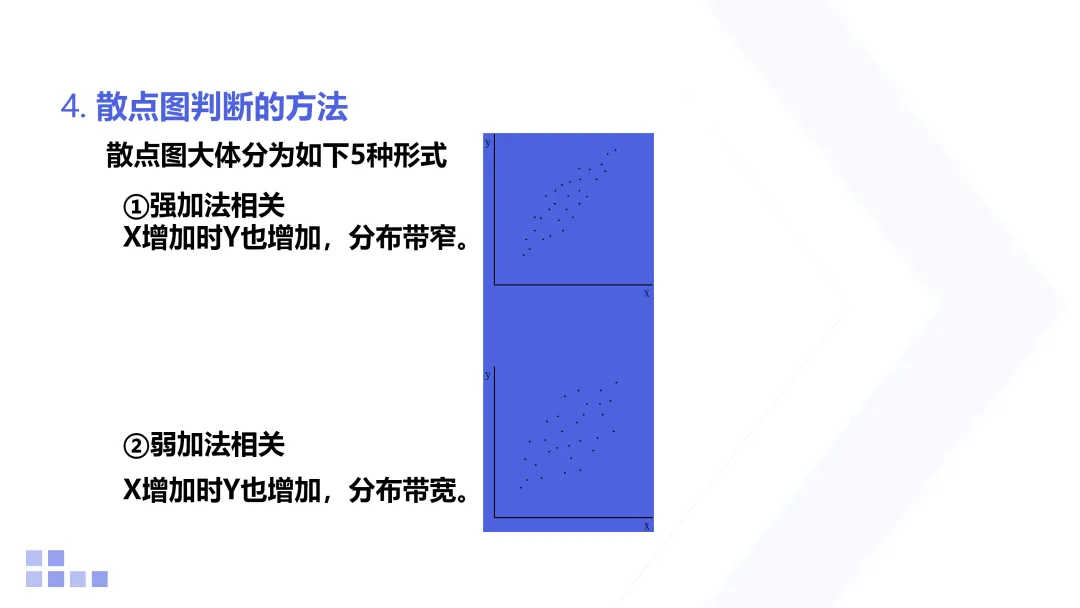

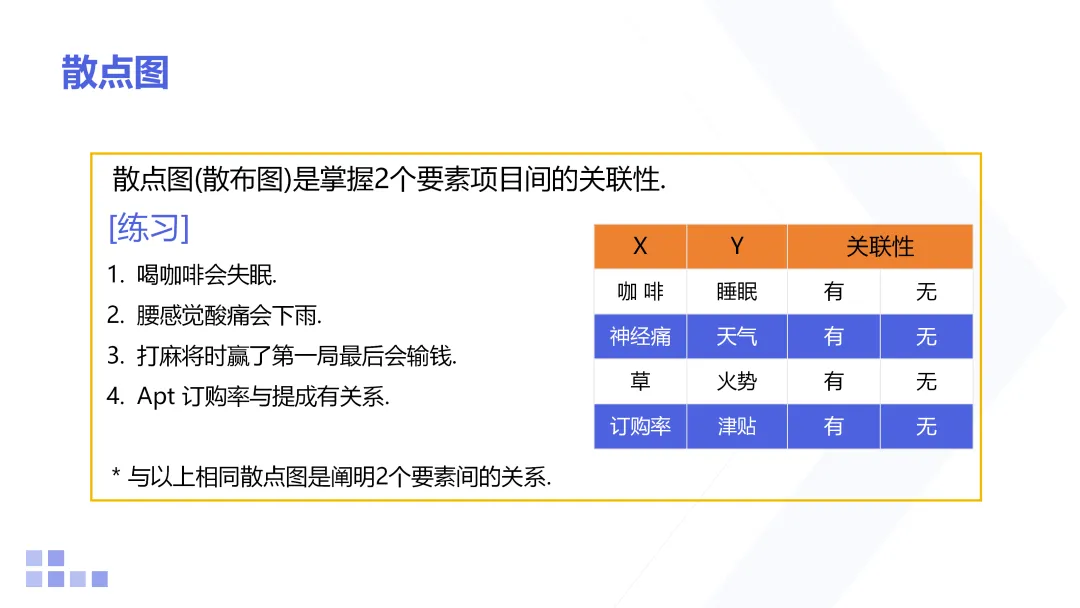

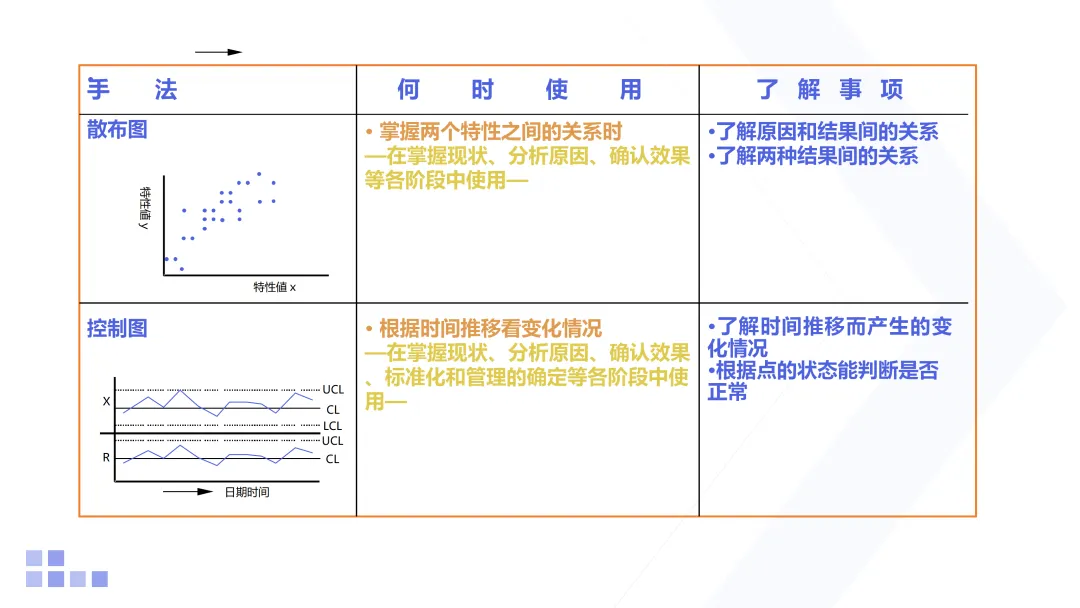

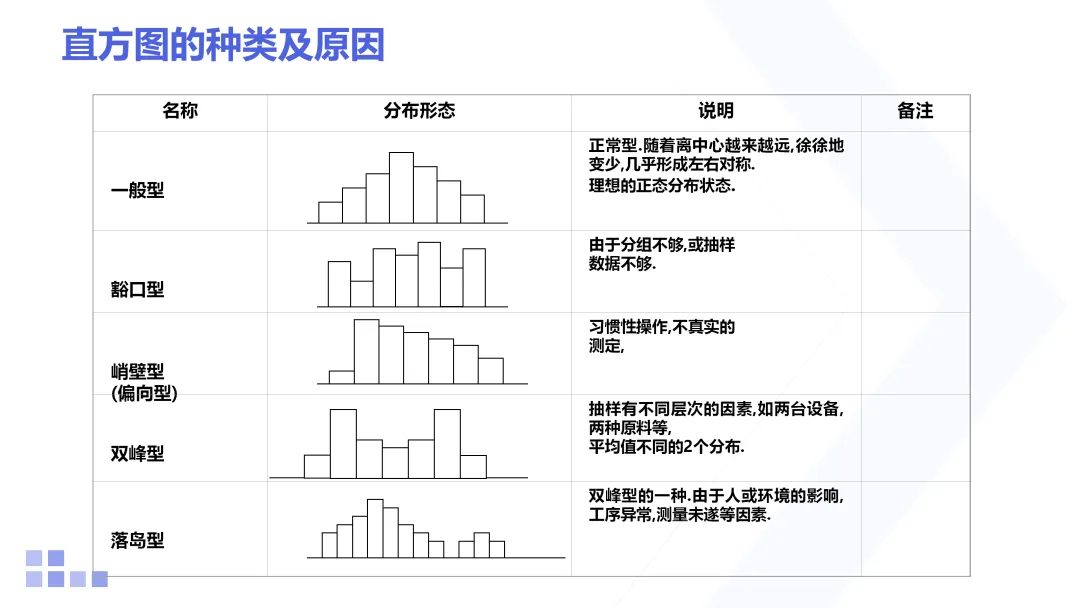

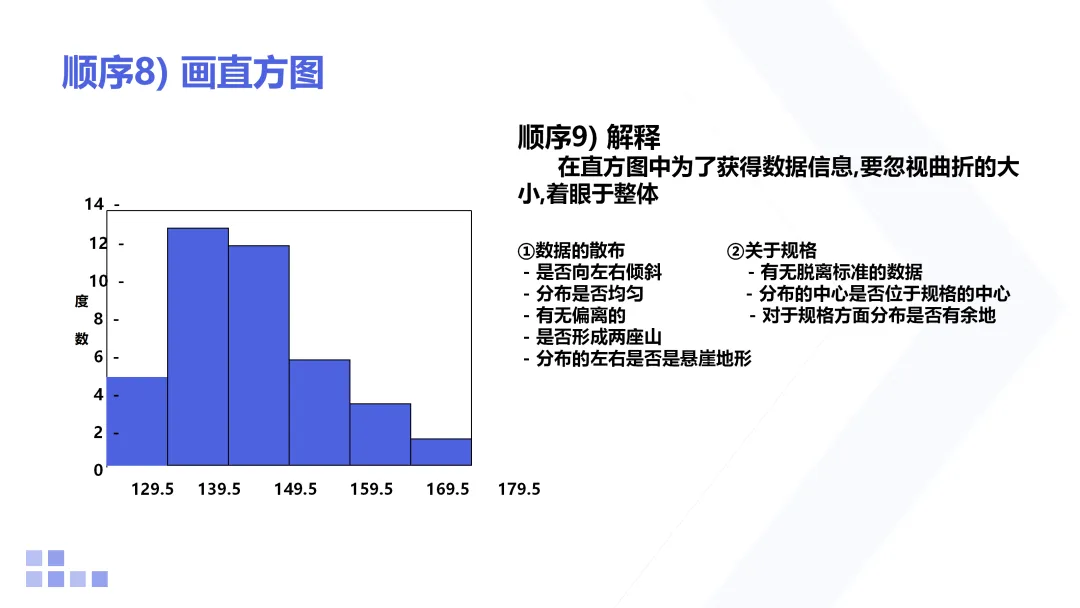

要因（原因）：直接影响特性的因素 典型主骨 5M1E/4MIE：人、机、料、法、环（测/信息） 作图顺序 明确问题点（结果） → 画主骨箭头 → 画主因分支 → 追问“为什么”展开次因 → 继续追问直到可验证的末端要因 → 重点要因标识 质量纪律：先收集现场问题点再讨论；“用脑补原因”很快把对策带偏；末端要因必须可验证。 ⑤ 散布图（Scatter Diagram） 两组成对数据的相关关系：相关/不相关/强弱 用途 发现、显示、确认相关程度；验证预期关系 常见判断 完全相关｜相关｜不相关；可配合象限判断与相关系数 典型问法 速度提升会让不良上升吗？温湿度变化会拉动尺寸漂移吗？某参数越大越容易开裂吗？ ⑥ 直方图（Histogram） 把波动看成“形状”：集中、偏移、离群、双峰 作用 了解品质分布｜识别变异形态｜研究过程能力｜制定规格界限参考 数据类型 连续型：长度、温度、压力、扭矩、强度等 现场读图三问 平均值在目标附近吗？｜波动宽度压得住吗？｜形态是否异常（偏态/双峰/离群）？ ⑦ 控制图（Control Chart） 动态看过程：稳定性诊断、调整时机、改进确认 核心构成 中心线CL＋上下控制界限UCL/LCL＋时间序列点子 异常信号 超界、贴线、点子排列不随机等（判异准则） 分类口径 计量值数据（连续）｜计数值数据（离散）
解析用（找原因）｜管制用（守过程） 三句话管住过程 稳定时不乱动；异常时先定位再调整；改进后用控制图确认“真的变好”。 高频组合拳（现场最省力的三套搭配） 组合 1 查检表 → 排列图 把现象收齐，再把重点打亮 组合 2 排列图 → 鱼骨图 先定优先级，再把原因链闭合 组合 3 散布图 → 直方图 → 控制图 验证相关、看懂波动、把过程守住 现场复盘口径（直接用于会上对齐） ① 数据口径：按层别标志分层汇总，查检表记录完整；
② 重点口径：排列图锁定关键少数，最大损失项优先；
③ 原因口径：鱼骨图沿5M1E展开，末端要因可验证；
④ 证据口径：散布图验证相关，直方图确认波动形态；
⑤ 管控口径：控制图确认过程稳定，异常信号触发处置。 结论表达建议：用“证据链”收尾——重点项占比、末端要因、验证结果、控制策略。 QC七大手法的价值不在“会画”，而在“能把改善的证据交付出来”。
检查用：预防遗漏的点检清单
要因（原因）：直接影响特性的因素
解析用（找原因）｜管制用（守过程）
② 重点口径：排列图锁定关键少数，最大损失项优先；
③ 原因口径：鱼骨图沿5M1E展开，末端要因可验证；
④ 证据口径：散布图验证相关，直方图确认波动形态；
⑤ 管控口径：控制图确认过程稳定，异常信号触发处置。
