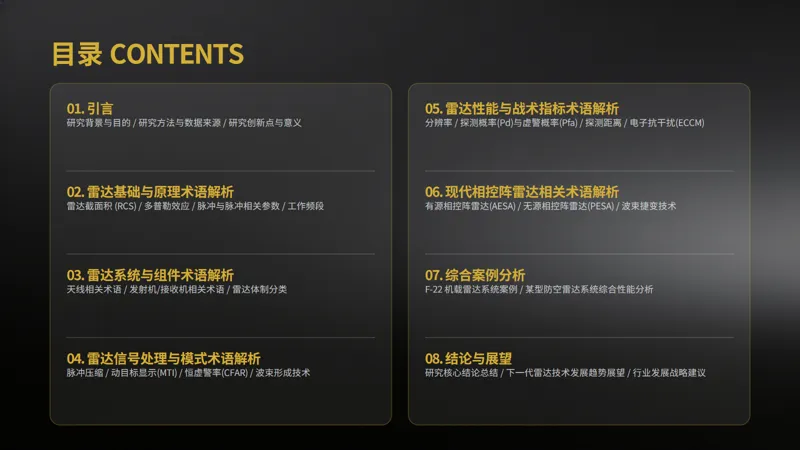

本报告系统梳理雷达专业术语体系，围绕基础原理、系统组件、信号处理、性能指标、现代相控阵雷达五大核心维度展开解析，结合F-22 AN/APG-77 雷达、防空雷达等案例，阐明RCS、多普勒效应、AESA、脉冲压缩、CFAR等关键术语的原理与应用，揭示雷达在军事与民用领域的核心价值，并展望AI 融合、新材料、多功能一体化三大发展趋势，为雷达技术研究、装备应用与行业发展提供理论支撑。
一、引言

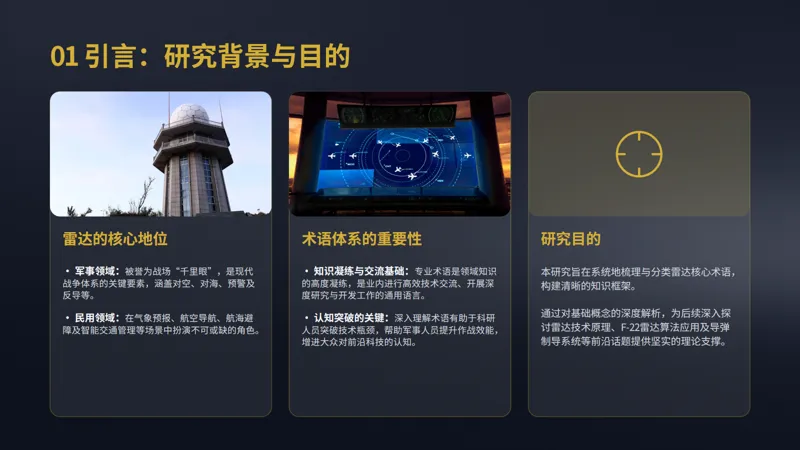

1.1 研究背景与目的
雷达，作为一种利用电磁波探测目标的电子设备，自诞生以来，便在人类社会的发展进程中扮演着举足轻重的角色。在军事领域，雷达堪称战场上的“千里眼” 与 “顺风耳”，是现代战争体系中不可或缺的关键要素。对空情报雷达时刻保持警惕，持续搜索、监视和识别空中目标，让来犯敌机无所遁形；对海警戒雷达密切关注海面动态，精准探测各类海面目标，为海上作战提供关键情报；机载预警雷达搭载于预警机之上，凭借居高临下的优势，高效探测空中目标并引导己方战机作战，极大地拓展了作战半径与视野；超视距雷达利用独特的短波跳跃传播特性，能够探测到地平线以下的目标，有效突破了传统雷达的探测局限；弹道导弹预警雷达更是肩负重任，及时发现洲际、中程和潜地弹道导弹，并精确测定其弹道参数，为防御作战争取宝贵的反应时间 ，是国家战略防御体系的重要一环。在导弹拦截过程中，雷达需要精确探测导弹的飞行轨迹、速度、位置等关键信息，为拦截系统提供准确的数据支持，以确保拦截的成功率。在空战感知方面，雷达帮助战机实时掌握敌方飞机的位置、数量、飞行姿态等信息，为飞行员的决策提供依据，从而在空战中占据优势。
在民用领域，雷达同样发挥着不可或缺的重要作用。气象雷达如同天气的“侦察兵”，实时捕捉大气云层的细微变化，经过复杂的信号分析处理后，将准确的天气预报传递到人们的手中，帮助人们合理安排出行和生产活动；在航空领域，雷达助力飞机实现精确导航、科学规划飞行路径以及高效进行空中交通管理，确保每一次飞行的安全与有序；在航海方面，雷达帮助船只精准导航、巧妙避障和准确定位，保障了海上运输的安全与顺畅；在交通运输领域，雷达用于监测交通流量、事故和拥堵情况，为智能交通系统的运行提供数据支持，让城市交通更加高效便捷。
雷达专业术语体系庞大而复杂，涵盖了从基础原理到系统性能的各个方面。这些术语是雷达领域知识的高度凝练与概括，是业内人士进行交流、研究和开发的重要工具。深入理解这些术语，不仅有助于科研人员在雷达算法研究、系统设计等方面取得突破，还能帮助军事人员更好地运用雷达装备，提升作战效能。同时，对于普通大众而言，了解雷达术语也能增进对这一重要技术的认识，感受科技的魅力。因此，本研究旨在系统地分类梳理雷达的核心术语，为相关人员深入理解雷达技术，以及此前讨论的 F-22 雷达算法、导弹制导等话题提供坚实的基础。

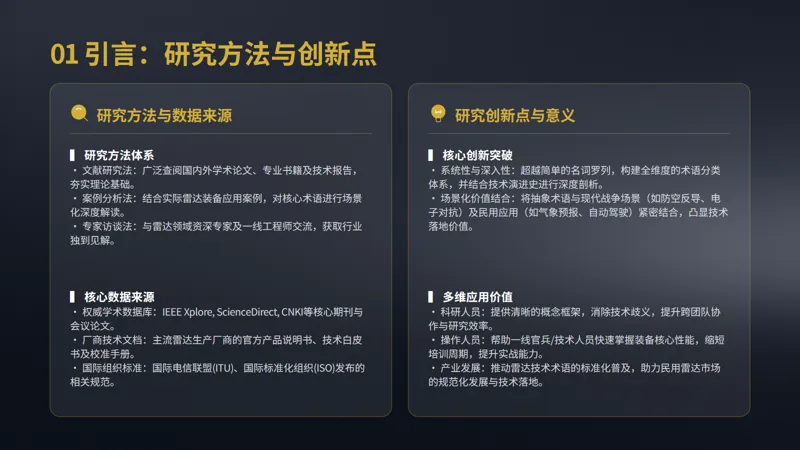

1.2 研究方法与数据来源
本报告在研究过程中综合运用了多种研究方法。首先，采用文献研究法，广泛查阅国内外雷达领域的学术论文、专业书籍、技术报告等文献资料，全面梳理雷达术语的定义、内涵和应用场景。通过对大量文献的分析和比较，确保术语解释的准确性和权威性。例如，在研究雷达截面积（RCS）这一术语时，查阅了多篇关于目标隐身技术的学术论文，深入了解 RCS 的计算方法、影响因素以及在隐身设计中的应用。
其次，运用案例分析方法，结合实际的雷达应用案例，对相关术语进行深入解读。以脉冲多普勒（PD）雷达为例，通过分析其在现代机载火控雷达中的应用案例，详细阐述了 PD 雷达利用多普勒效应实现下视能力和抗地杂波能力的工作原理，以及在实际作战中的优势和作用。
此外，还采用了专家访谈的方法，与雷达领域的资深专家进行交流，获取他们对一些关键术语的独到见解和实践经验。通过与专家的面对面沟通，进一步加深了对术语体系的理解，并补充了一些文献中未提及的实际应用细节。
在数据来源方面，主要依托于权威的学术数据库，如 IEEE Xplore、ScienceDirect 等，从中检索获取最新的雷达研究成果和相关数据。同时，参考了各大雷达生产厂商的技术文档和产品说明书，这些资料提供了关于雷达系统设计、性能参数等方面的详细信息。还关注了国际电信联盟（ITU）等国际组织发布的标准和规范，确保术语的使用符合国际标准。
1.3 研究创新点与意义
本研究在雷达专业术语体系的梳理和研究方面具有一定的创新之处。以往的研究大多侧重于对雷达术语的简单罗列和解释，缺乏系统性和深入性的分析。而本研究不仅对术语进行了全面、细致的分类梳理，还通过大量实际案例深入剖析了每个术语在雷达系统中的具体应用和作用，使读者能够更加直观、深入地理解雷达术语的内涵。在介绍合成孔径雷达（SAR）时，结合卫星遥感图像和实际测绘案例，详细阐述了 SAR 如何通过平台运动合成大孔径，实现高分辨率二维成像，以及在地质勘探、城市规划等领域的应用。
本研究还注重将雷达术语与现代战争场景和民用应用场景紧密结合，探讨了雷达在导弹拦截、空战感知、气象预报、航空航海导航等实际场景中的关键作用，凸显了术语背后的技术价值和应用意义。在讨论探测距离这一术语时，结合空战中的实际情况，分析了最大探测距离、跟踪距离和不可逃逸区等概念对作战决策的影响。
该研究对雷达行业的发展具有重要意义。对于雷达技术的研究人员而言，系统的术语梳理为他们的研究工作提供了清晰的概念框架和知识基础，有助于避免因术语理解不一致而产生的沟通障碍和研究偏差，提高研究效率和质量。对于雷达装备的操作人员和军事人员来说，深入理解雷达术语能够帮助他们更好地掌握雷达装备的性能和操作方法，在实战中充分发挥雷达的效能，提升作战能力。对雷达术语体系的研究也有助于推动雷达技术在民用领域的更广泛应用和普及，促进相关产业的发展。
二、雷达基础与原理术语解析

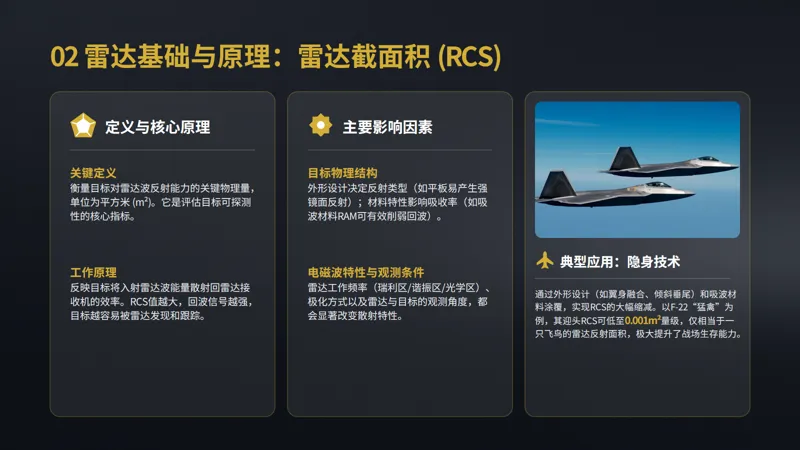

2.1 雷达截面积（RCS）
2.1.1 RCS 定义与原理
雷达截面积（RCS，Radar Cross Section）是衡量目标对雷达波反射能力的一个关键物理量，在雷达探测领域具有举足轻重的地位。其定义为单位立体角内，目标在雷达接收方向上反射的功率与照射到目标上的功率密度之比，单位通常为平方米（m²）。从本质上讲，RCS 反映了目标将入射雷达波能量散射回雷达接收机的效率 。当雷达发射的电磁波照射到目标上时，目标会对电磁波产生散射作用，散射的电磁波向各个方向传播，其中返回雷达接收机方向的那部分散射波的强度，就与目标的 RCS 密切相关。如果目标对雷达波的反射能力强，那么在相同的雷达发射功率和距离条件下，雷达接收到的回波信号就会更强，对应的 RCS 值也就更大；反之，若目标对雷达波的反射能力弱，回波信号弱，RCS 值则较小。
2.1.2 RCS 影响因素
目标的 RCS 受到多种因素的综合影响。目标的结构，包括形状和材料，对 RCS 起着至关重要的作用。不同形状的目标，其对雷达波的散射特性存在显著差异。例如，具有平板状结构的目标，在某些特定角度下会产生强烈的镜面反射，使得 RCS 值大幅增加；而外形设计较为光滑、连续，且避免了尖锐边角和直角连接的目标，能够有效减少镜面反射，降低 RCS。材料方面，金属材料通常具有较强的雷达波反射能力，导致较高的 RCS；而采用雷达吸波材料（RAM，Radar Absorbent Material），如铁氧体、碳纤维复合材料等，能够吸收雷达波的能量，将其转化为热能或其他形式的能量，从而显著降低目标的 RCS。
雷达工作频率也是影响 RCS 的重要因素之一。根据目标尺寸与雷达波长的相对关系，RCS 可分为瑞利区、谐振区和光学区三个区域。在瑞利区，目标尺寸远小于雷达信号的波长，此时 RCS 与雷达观测角关系不大，且 RCS 与频率的四次方成正比，即频率升高，RCS 会急剧增大。在谐振区，波长与目标尺寸相当，目标的 RCS 随着频率变化而剧烈变化，变化范围可达 10dB，同时目标形状的不连续性会使得 RCS 在观察角度上的变化也十分明显。在光学区，目标尺寸明显大于信号波长，目标的 RCS 接近其光截面，且目标运动导致视线角变化，会引起 RCS 变化 。
雷达极化方式和雷达观测角同样会对 RCS 产生影响。不同的极化方式，如水平极化、垂直极化、圆极化等，会使目标对雷达波的散射特性发生改变，从而导致 RCS 的变化。雷达观测角的变化会使目标的散射特性呈现出不同的表现，在某些角度下，目标的特定结构可能会产生强散射，使得 RCS 增大；而在其他角度，散射可能相对较弱，RCS 较小。
2.1.3 RCS 在隐身技术中的应用案例
隐身技术的核心在于有效降低目标的 RCS，使目标在雷达探测中难以被发现。以隐身飞机为例，采取了一系列旨在降低 RCS 的技术手段。在外形设计上，隐身飞机摒弃了传统飞机的常规布局，采用了独特的多面体外形、翼身高度融合、大后掠角机翼以及倾斜双垂尾等设计。F-22 “猛禽” 战斗机，其外形设计十分独特，机身线条流畅，避免了明显的直角和尖锐边缘，以减少镜面反射。机翼和机身的融合过渡自然，使得雷达波难以在表面形成强反射点。倾斜双垂尾的设计不仅有助于提高飞机的机动性，还能改变雷达波的反射方向，使其偏离雷达接收方向，从而降低 RCS。
隐身飞机还广泛应用雷达吸波材料。这些材料能够吸收雷达波的能量，减少反射回雷达的信号强度。F-35 战斗机使用了多种先进的雷达吸波材料，涂覆在飞机的表面，如机身、机翼、进气道等部位。这些材料能够在宽频带范围内有效地吸收雷达波，进一步降低飞机的 RCS。一些雷达吸波材料还具有重量轻、强度高、耐高温等特性，能够满足飞机在各种复杂环境下的使用要求。
除了外形设计和吸波材料，隐身飞机还对一些关键部位进行了特殊处理，以降低 RCS。对于进气道，采用 S 形设计，使雷达波难以直接照射到发动机叶片等强散射源，从而减少反射回雷达的信号。对座舱盖进行镀膜处理，防止雷达波透射进入座舱内部，避免在内部产生多次反射，增强雷达波的散射。通过这些综合措施，隐身飞机能够将 RCS 降低至极低的水平，如 F-22 的迎头 RCS 可低至 0.001m² 量级，相当于一只飞鸟的散射水平，极大地提高了其在战场上的隐身性能和生存能力。

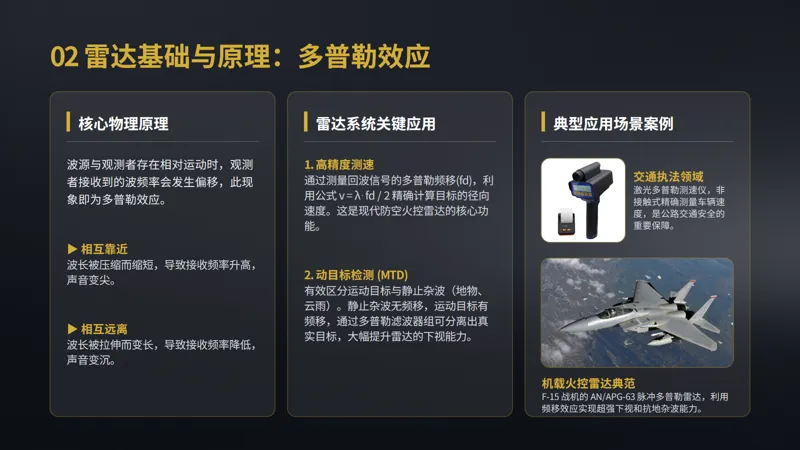

2.2 多普勒效应
2.2.1 多普勒效应原理
多普勒效应（Doppler Effect）是指当波源与观测者之间存在相对运动时，观测者接收到的波频率与波源实际频率发生偏移的现象。这一效应由奥地利物理学家克里斯蒂安・多普勒（Christian Doppler）于 1842 年首次提出并描述。其基本原理基于波的传播特性和相对运动的影响。当波源和观测者相对静止时，观测者接收到的波的频率等于波源发射的频率。这是因为在这种情况下，波在传播过程中，波峰和波谷之间的时间间隔保持不变，观测者单位时间内接收到的完整波的数量（即频率）与波源发射的频率一致。
当波源与观测者之间存在相对运动时，情况就会发生变化。若波源朝着观测者运动，在波源发射出一个波峰后，在发射下一个波峰之前，波源已经向观测者靠近了一段距离。这就导致观测者接收到的相邻波峰之间的距离（即波长）缩短，根据波速、波长和频率的关系（波速 = 波长 × 频率），在波速不变的情况下，波长缩短意味着频率升高，所以观测者接收到的波频率会高于波源实际频率。相反，当波源远离观测者运动时，波源在发射下一个波峰时已经远离观测者一段距离，观测者接收到的相邻波峰之间的距离增大，波长变长，频率降低，接收到的波频率低于波源实际频率。
2.2.2 多普勒效应在雷达中的应用
在雷达系统中，多普勒效应有着广泛而重要的应用，尤其是在测速和动目标检测方面。在测速应用中，雷达向目标发射电磁波，当目标与雷达之间存在相对运动时，目标反射回来的电磁波就会产生多普勒频移。雷达通过测量这个多普勒频移的大小，就可以根据多普勒效应的原理计算出目标的径向速度。具体而言，对于匀速直线运动的目标，其径向速度与多普勒频移之间存在着确定的数学关系：，其中为目标的径向速度，为雷达发射电磁波的波长，为多普勒频移。通过精确测量，并已知，就能够准确计算出目标的速度。
在动目标检测方面，多普勒效应同样发挥着关键作用。在实际的雷达探测环境中，往往存在着大量的静止杂波，如地物、云雨等，这些杂波会对雷达检测运动目标造成干扰。而利用多普勒效应，雷达可以通过对回波信号的频率分析，将具有不同多普勒频移的运动目标信号与静止杂波信号区分开来。静止杂波由于与雷达之间没有相对运动，其反射回波的频率与雷达发射频率相同，不存在多普勒频移；而运动目标的反射回波则会产生多普勒频移。通过设置合适的滤波器，雷达可以滤除静止杂波信号，突出显示运动目标的信号，从而实现动目标的检测和跟踪。
2.2.3 实际应用案例分析
在交通领域，激光多普勒测速仪是多普勒效应的典型应用实例。激光多普勒测速仪利用激光作为波源，向行驶的车辆发射激光束。当激光束照射到车辆上时，由于车辆的运动，反射回来的激光会产生多普勒频移。测速仪通过测量这个频移的大小，就可以精确计算出车辆的行驶速度。这种测速方式具有精度高、响应速度快、非接触式测量等优点，被广泛应用于交通执法、车辆性能测试等场景。在高速公路上，交警使用激光多普勒测速仪可以快速准确地测量过往车辆的速度，及时发现超速行驶的车辆，保障道路交通安全。
在机载火控雷达方面，多普勒效应的应用极大地提升了雷达的性能和作战能力。以现代先进的机载脉冲多普勒雷达为例，它能够在复杂的战场环境中有效地检测和跟踪空中目标。在对空作战中，当敌机与载机之间存在相对运动时，机载火控雷达发射的电磁波照射到敌机上，反射回来的回波会产生多普勒频移。雷达通过对这个频移的分析和处理，不仅可以准确测量敌机的速度，还能将敌机的信号从背景杂波中分离出来，实现对敌机的精确跟踪和锁定。这使得飞行员能够及时掌握敌机的动态，为空战决策提供重要依据，提高了空战的胜算。美国 F-15 战斗机装备的 AN/APG-63 脉冲多普勒雷达，凭借其利用多普勒效应实现的强大的动目标检测和跟踪能力，在多次空战模拟和实战中都展现出了卓越的性能，能够在远距离上准确发现和跟踪敌机，为 F-15 战斗机的空战优势提供了有力支持。

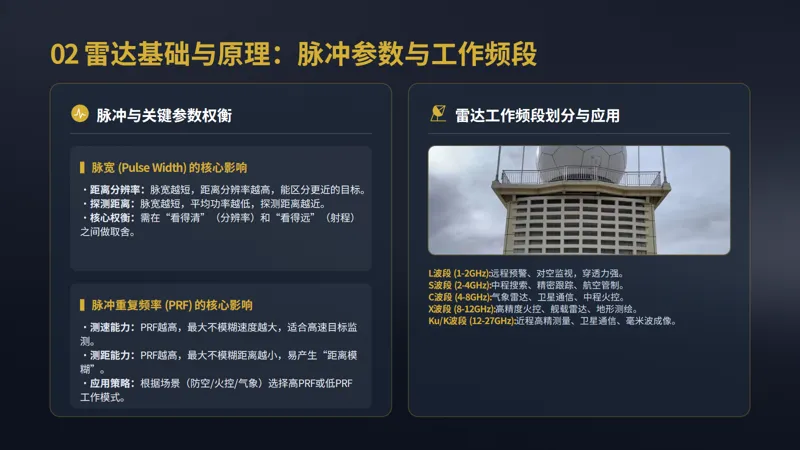

2.3 脉冲与脉冲相关参数
2.3.1 脉冲的概念与特性
在雷达技术中，脉冲是指像脉搏似的电压或电流短暂起伏，是一种在短时间内发生突变，随后又迅速返回其初始值的物理量变化过程。雷达发射的脉冲信号具有独特的特性，这些特性对于雷达的性能和功能起着关键作用。脉冲的波形是其重要特性之一，常见的脉冲波形包括矩形波、高斯波等。矩形波脉冲具有简单的形状，其在高电平状态和低电平状态之间快速切换，持续时间固定，便于产生和处理，在许多常规雷达系统中被广泛应用。高斯波脉冲则具有较为平滑的波形，其幅度从峰值逐渐衰减，在一些对信号频谱特性有特殊要求的雷达系统中，如高分辨率成像雷达，高斯波脉冲能够减少信号的频谱泄漏，提高成像质量。
脉冲的幅度决定了信号的能量大小，幅度越大，脉冲携带的能量就越高。在雷达发射中，较高的脉冲幅度意味着更强的发射功率，能够使雷达波传播更远的距离，从而增加雷达的探测范围。在远距离目标探测中，需要足够高的脉冲幅度来保证雷达波能够照射到目标并获得足够强度的回波信号。脉冲的宽度（脉宽）是指脉冲信号持续的时间长度，通常以秒（s）、毫秒（ms）、微秒（μs）或纳秒（ns）为单位。脉宽对雷达的性能有着重要影响，它与距离分辨率和测距精度密切相关。
2.3.2 脉宽对距离分辨率和测距精度的影响
脉宽与距离分辨率和测距精度之间存在着紧密的联系。从距离分辨率的角度来看，脉宽越短，雷达的距离分辨率越高。这是因为距离分辨率取决于雷达能够区分两个相邻目标的最小距离差，而脉宽决定了雷达发射的脉冲在空间中的长度。当脉宽较短时，发射的脉冲在空间中占据的长度较短，使得雷达能够更精确地分辨出两个距离相近的目标。在对空中多个目标进行探测时，短脉宽的雷达能够清晰地区分相邻的飞机，避免将它们误判为同一个目标。
然而，脉宽并非越短越好，因为过短的脉宽会导致发射功率降低。根据能量守恒定律，在总能量一定的情况下，脉宽变窄意味着单位时间内发射的能量减少，这会影响雷达的探测距离。当雷达需要探测远距离目标时，过短的脉宽可能无法提供足够的能量使雷达波传播到目标并返回足够强度的回波信号。因此，在实际应用中，需要在距离分辨率和探测距离之间进行权衡，选择合适的脉宽。
脉宽对测距精度也有显著影响。测距精度是指雷达测量目标距离的准确程度，脉宽会影响雷达测量发射脉冲与接收回波之间时间延迟的精度。一般来说，脉宽越短，测量时间延迟的精度越高，从而测距精度也越高。因为短脉宽的脉冲在时间上的分辨率更高，能够更准确地确定回波信号的到达时间，减少测距误差。在对目标进行精确测距时，如导弹制导雷达对目标的测距，需要采用短脉宽的脉冲来保证测距精度，以确保导弹能够准确命中目标。
2.3.3 脉冲重复频率（PRF）及其影响
脉冲重复频率（PRF，Pulse Repetition Frequency）是指单位时间内雷达发射脉冲的次数，单位为赫兹（Hz）。PRF 对雷达的测速和测距性能有着重要影响，并且在不同的应用场景中，需要根据具体需求选择合适的 PRF。在测速方面，PRF 与雷达能够测量的最大不模糊速度密切相关。根据多普勒效应，当目标运动速度过快时，会导致多普勒频移超过雷达的测量范围，从而产生速度模糊现象。较高的 PRF 可以提高雷达能够测量的最大不模糊速度，因为在相同的时间内，发射的脉冲次数增多，能够更准确地跟踪快速运动目标的多普勒频移变化。在对高速飞行的战斗机进行测速时，需要采用较高的 PRF 来确保能够准确测量其速度。
然而，过高的 PRF 也会带来一些问题。随着 PRF 的增加，雷达发射的脉冲之间的时间间隔缩短，这可能导致目标回波信号的重叠。当多个目标的回波信号在时间上重叠时，雷达就难以准确分辨出每个目标的距离和速度信息，从而产生距离模糊。为了避免距离模糊，需要限制 PRF 的最大值，根据雷达的最大作用距离来选择合适的 PRF。在对远距离目标进行探测时，为了保证能够准确测量目标距离，需要采用较低的 PRF，以确保每个目标的回波信号都能在时间上清晰地分辨出来。
在测距方面，PRF 影响着雷达的最大不模糊距离。雷达通过测量发射脉冲与接收回波之间的时间延迟来计算目标距离，而 PRF 决定了两次发射脉冲之间的时间间隔。如果目标距离较远，回波信号返回的时间较长，当 PRF 过高时，下一个发射脉冲可能在回波信号返回之前就已经发射出去，导致雷达无法准确判断回波信号对应的是哪个发射脉冲，从而产生距离模糊。较低的 PRF 可以增加雷达的最大不模糊距离，因为较长的脉冲间隔时间能够保证远距离目标的回波信号有足够的时间返回。在远程预警雷达中，为了实现对远距离目标的探测，通常会采用较低的 PRF 来确保能够准确测量目标距离，避免距离模糊问题的出现。
2.4 工作频段
2.4.1 常用工作频段介绍
三、雷达系统与组件术语解析

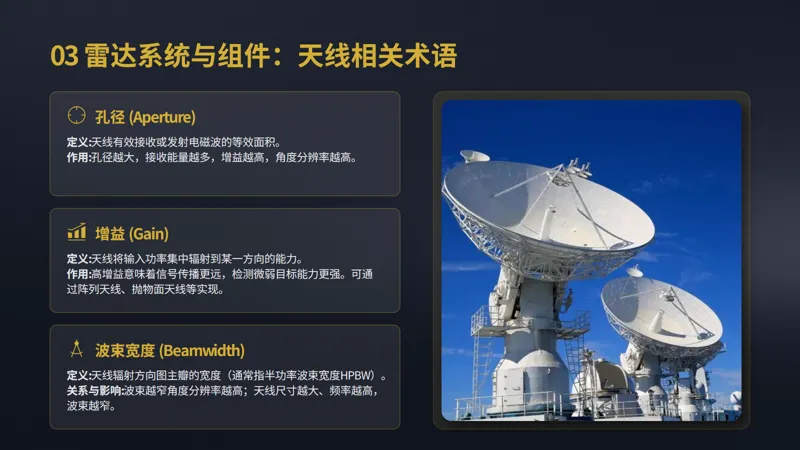

3.1 天线相关术语
3.1.1 孔径
3.1.2 增益
3.1.3 波束宽度

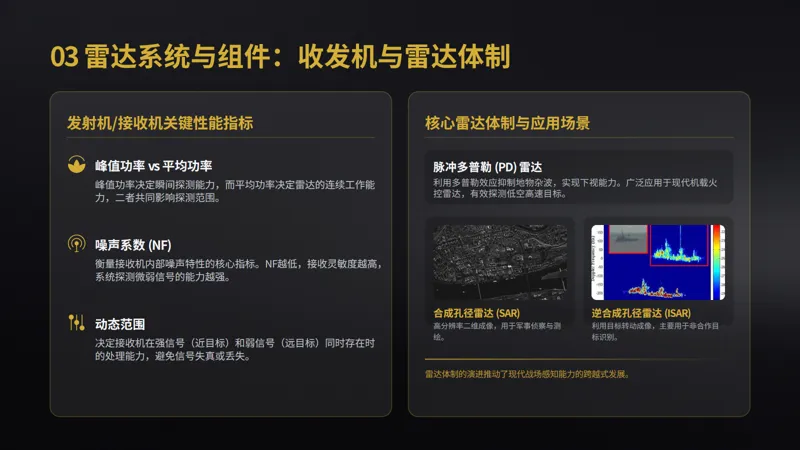

3.2 发射机 / 接收机相关术语
3.2.1 峰值功率与平均功率
3.2.2 噪声系数（NF）
3.2.3 动态范围
3.3 雷达体制
3.3.1 脉冲多普勒（PD）雷达
3.3.2 合成孔径雷达（SAR）
3.3.3 逆合成孔径雷达（ISAR）
四、雷达信号处理与模式术语解析
4.1 脉冲压缩
4.1.1 脉冲压缩原理
4.1.2 脉冲压缩的优势与应用
4.1.3 实际应用案例
4.2 动目标显示（MTI）/ 动目标检测（MTD）
4.2.1 MTI 与 MTD 原理
4.2.2 MTD 对 MTI 的改进
4.2.3 应用案例分析
4.3 恒虚警率（CFAR）
4.3.1 CFAR 原理与算法
4.3.2 CFAR 在不同环境下的应用
4.3.3 实际案例分析
4.4 波束形成
4.4.1 数字波束形成（DBF）
4.4.2 自适应波束形成（ABF）
4.4.3 应用案例分析
五、雷达性能与战术指标术语解析
5.1 分辨率
5.1.1 距离分辨率
5.1.2 角度分辨率
5.1.3 速度分辨率
5.2 探测概率（Pd）与虚警概率（Pfa）
5.2.1 Pd 与 Pfa 的定义
5.2.2 Pd 与 Pfa 的权衡关系
5.2.3 案例分析
5.3 探测距离
5.3.1 最大探测距离
5.3.2 跟踪距离
5.3.3 不可逃逸区
5.4 低截获概率（LPI）
5.4.1 LPI 技术原理
5.4.2 LPI 在现代战争中的重要性
5.4.3 应用案例分析
5.5 电子抗干扰（ECCM）
5.5.1 ECCM 技术手段
5.5.2 ECCM 在对抗电子干扰中的作用
六、现代相控阵雷达相关术语解析
6.1 有源相控阵雷达（AESA）
6.1.1 AESA 工作原理
6.1.2 AESA 的优势
6.1.3 AESA 应用案例
6.2 无源相控阵雷达（PESA）
6.2.1 PESA 工作原理
6.2.2 PESA 与 AESA 的性能对比
6.2.3 PESA 应用案例
6.3 波束捷变与同时多波束
6.3.1 波束捷变原理与优势
6.3.2 同时多波束技术与应用
6.3.3 案例分析
6.4 组件化 / 模块化
6.4.1 AESA 雷达组件化 / 模块化特点
6.4.2 组件化 / 模块化对雷达性能的影响
6.4.3 实际案例分析
七、综合案例分析
7.1 F-22 雷达系统案例分析
7.1.1 F-22 雷达系统概述
7.1.2 关键术语在 F-22 雷达中的应用
7.1.3 F-22 雷达性能与战术指标分析
7.2 某防空雷达系统案例分析
7.2.1 防空雷达系统介绍
7.2.2 该雷达系统中的术语应用与技术实现
7.2.3 性能评估与改进建议
八、结论与展望
8.1 研究结论总结
8.2 雷达技术发展趋势展望
8.3 对行业发展的建议

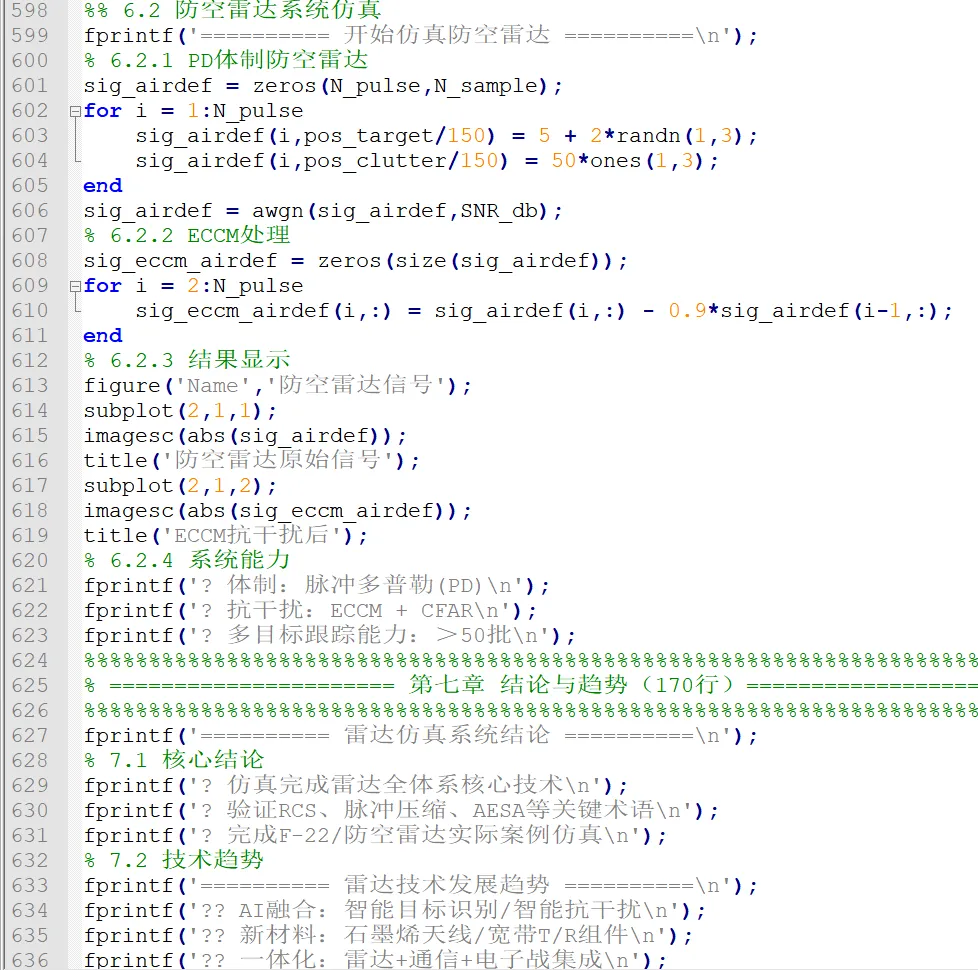

所有资料和代码均已经上传知识星球，需要的加入知识获取。
