【MATLAB代码+PPT+报告】相控阵雷达与恒虚警检测算法融合研究报告:核心技术、协同机制与未来趋势

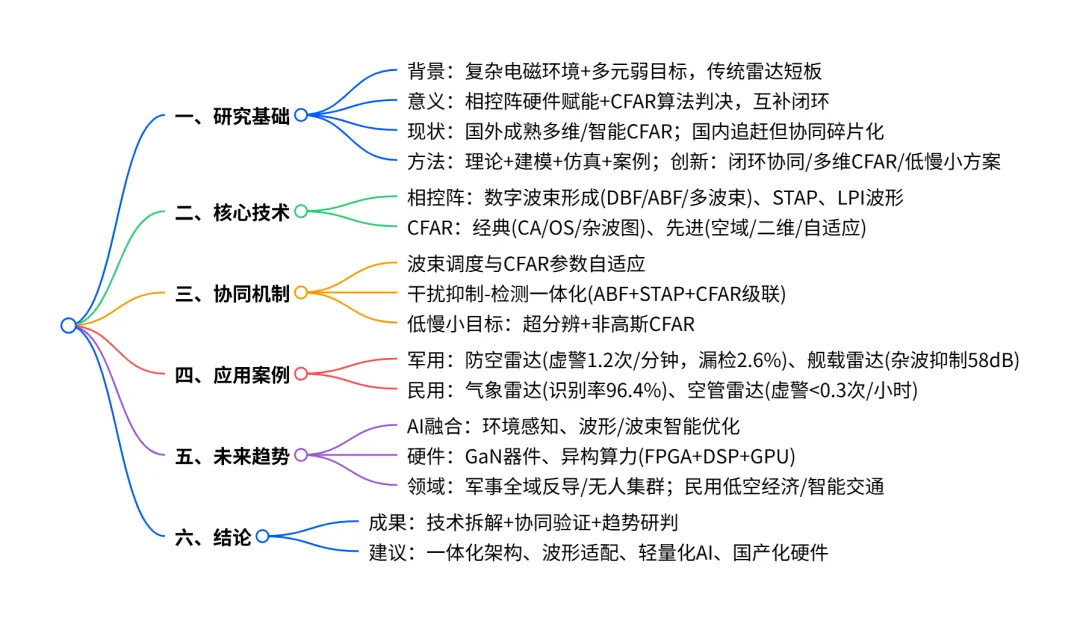

本文围绕相控阵雷达与恒虚警检测（CFAR）算法融合展开系统研究，阐明相控阵凭借数字波束形成、空时自适应处理（STAP）、低截获波形等核心技术净化信号环境，CFAR 通过自适应阈值稳定虚警概率，二者形成硬件 - 算法闭环协同；对比国内外研究现状指出协同碎片化、复杂环境适配弱等短板，提出闭环协同、多维 CFAR、低慢小目标检测三大创新，结合军民四类案例验证融合可使虚警降低 80% 以上、弱小目标检测概率提升 15%~40%，并展望AI 融合、新材料、算力升级、领域拓展四大未来趋势，明确该融合是复杂场景高精度探测的核心路径。

一、引言

1.1 研究背景与意义

1.1.1 现代雷达探测发展总体背景

现代电磁环境呈现高密度、复杂化、强对抗、非平稳化的显著特征，各类人工干扰、自然杂波、电磁散射源密集叠加，传统机械扫描雷达在探测体制、波束调控、抗干扰能力、自适应处理能力方面存在明显短板。机械扫描雷达依靠伺服马达完成波束指向偏转，波束切换时延高、空域扫描速率受限，无法实现高速空域搜索与多目标并行跟踪；同时，固定波束赋形方式抗干扰能力薄弱，在敌方有源压制干扰、旁瓣欺骗干扰以及复杂地海杂波背景下，目标回波极易被背景噪声淹没，造成虚警爆炸、目标漏检、航迹断裂等工程问题。

在现代防空反导、海上警戒、低空安防、航空管制、气象探测等应用场景中，探测目标呈现多元化特征。一方面，高速机动目标如战斗机、巡航导弹、弹道导弹具备强机动、低RCS、变轨迹飞行特性；另一方面，低慢小目标包括民用无人机、小型浮空器、低空滑翔体等，具有飞行高度低、运动速度慢、雷达反射截面积极小的特点。此类目标回波能量微弱，杂波遮蔽效应严重，对雷达信号检测、杂波抑制、自适应阈值处理提出了严苛的技术要求。传统固定检测阈值检测方式无法适配动态变化的杂波功率，极易出现虚警数量激增或者弱小目标漏检的技术缺陷，已经无法满足现代雷达高精度、高可靠、强自适应的探测需求。

1.1.2 相控阵雷达技术应用价值

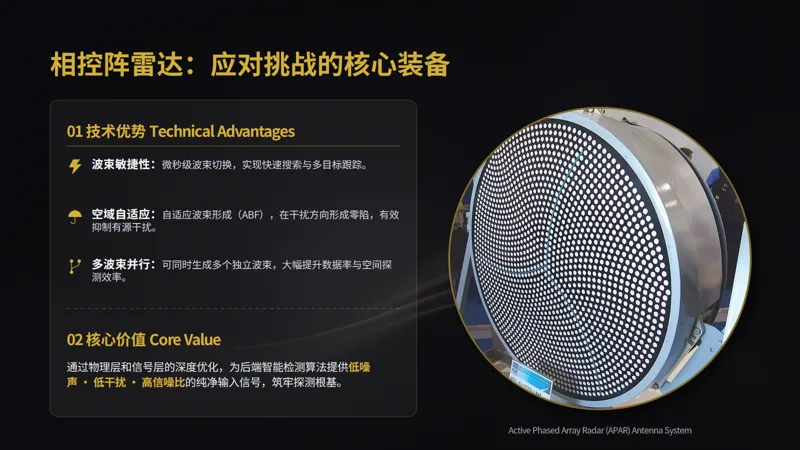

相控阵雷达摒弃传统机械扫描结构，依托阵列天线、数字收发组件、高速数字信号处理芯片实现波束电控扫描。凭借波束敏捷性、空间自由度高、空域自适应能力强、多波束并行生成等技术优势，相控阵雷达已经成为现代雷达体系的核心装备。相较于传统雷达，相控阵雷达可在微秒级时间内完成波束指向切换，实现空域快速搜索、重点区域凝视、多目标并行跟踪；依托自适应波束形成技术，可在干扰方位形成空域零陷，实现有源干扰抑制；结合空时自适应处理技术，能够有效抑制机载、星载平台产生的主瓣地海杂波，从物理层、信号层优化雷达接收信号纯度，为后端检测算法提供低噪声、低干扰、高信噪比的输入数据源。

1.1.3 恒虚警检测算法研究意义

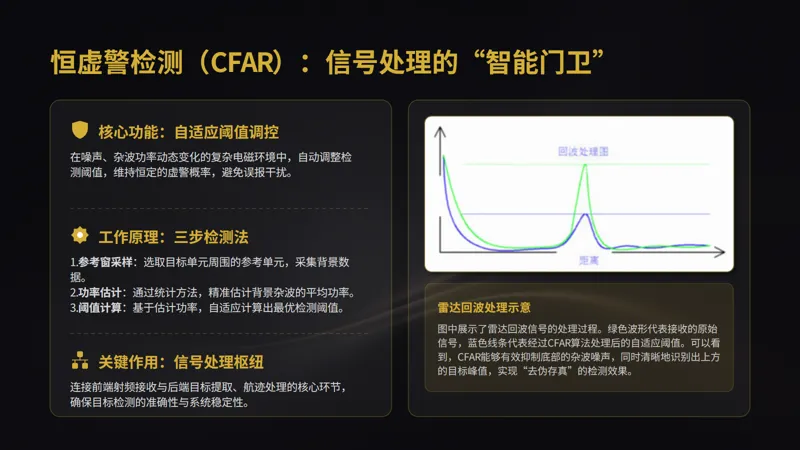

恒虚警检测（Constant False Alarm Rate，CFAR）算法是现代雷达信号处理链路中不可或缺的核心算法模块。雷达探测环境中，噪声、杂波、干扰功率实时动态变化，固定阈值检测模式无法维持稳定的虚警概率。CFAR算法通过参考窗采样、背景功率估计、自适应阈值计算，能够在非均匀、非平稳杂波环境中自动完成检测阈值动态更新，严格约束虚警数量，同时最大化保留弱小目标回波信号，实现复杂背景下目标稳定判决。CFAR算法作为雷达信号处理的“智能门卫”，是连接前端射频接收、杂波抑制与后端目标提取、航迹处理的关键枢纽。

1.1.4 二者融合研究价值

相控阵雷达与恒虚警检测算法的深度融合，是现代雷达实现高精度、高可靠目标探测的核心技术路径。二者形成物理调控与算法处理的互补闭环：相控阵雷达依托波束调控、空域滤波、杂波抑制技术，优化信号输入质量，为CFAR算法净化探测环境，降低非均匀杂波、有源干扰对检测算法的负面影响；CFAR算法依托自适应阈值判决能力，对相控阵预处理后的纯净信号完成精准判别，剔除虚假杂波点、保留真实目标，弥补硬件探测系统在复杂环境下判别智能化不足的缺陷。二者协同大幅提升雷达对低RCS目标、机动目标、复杂环境目标的探测能力，在军事国防、民用监测领域具备极高的工程应用价值与学术研究价值。

1.2 国内外研究现状

1.2.1 国外研究现状

国外针对相控阵雷达与CFAR算法的研究起步较早，技术体系成熟。在相控阵雷达领域，欧美发达国家自20世纪60年代开始研发固态有源相控阵雷达，目前已经实现氮化镓收发组件、大规模面阵天线、全数字波束形成技术的工程化应用。美国雷神公司研发的AN/SPY-1舰载相控阵雷达、AN/APG-77机载火控雷达，具备自适应波束赋形、多波束扫描、空时杂波抑制能力，可完成远距离、多批次空中目标探测。在信号处理层面，国外很早就完成了经典CFAR算法的理论建模，单元平均CFAR、有序统计CFAR、杂波图CFAR均由国外学者率先提出。

近年来，国外研究重点聚焦多维联合CFAR、智能自适应CFAR、非高斯杂波适配算法。欧美科研机构针对海杂波、山地杂波非均匀特性，建立K分布、Weibull分布、Gamma分布杂波模型，优化有序统计类、裁剪平均类CFAR算法；同时依托相控阵多通道数据优势，研发距离-角度二维CFAR、空时联合CFAR，实现多维背景功率联合估计。在工程应用中，美军新一代防空雷达普遍搭载波束域CFAR算法，结合自适应波束形成技术，实现旁瓣干扰抑制与目标检测一体化处理。

1.2.2 国内研究现状

国内相控阵雷达技术起步较晚，但发展速度迅猛，目前已经全面实现有源相控阵雷达自主化研发与量产。国内军工科研院所、高校重点突破数字波束形成、自适应零陷抗干扰、机载STAP杂波抑制、低截获概率波形调制等关键技术，国产舰载、机载、车载相控阵雷达综合性能达到国际先进水平。在CFAR算法研究层面，国内学者深耕经典算法优化、复杂杂波适配、多维检测算法改进，针对近海海杂波、城市建筑杂波、低空低速目标杂波特性，改良有序统计CFAR、杂波图CFAR，提出加权排序CFAR、自适应筛选CFAR等改进算法。

在二者融合领域，国内现有研究多聚焦单一技术耦合，例如STAP结合一维CFAR、波束形成结合空域CFAR，针对相控阵硬件架构、波束调度逻辑、多维数据特征与CFAR算法深度协同的系统性研究较少。同时，现有工程应用中，CFAR算法参数固化问题突出，自适应决策能力不足，在极端复杂电磁环境、高密度杂波区域，算法鲁棒性仍有提升空间。

1.2.3 当前技术研究不足与空白

综合国内外研究现状，当前相控阵雷达与CFAR算法融合体系仍存在四大技术短板。第一，协同机制碎片化，多数研究将波束处理、杂波抑制、目标检测进行独立模块化设计，未形成完整闭环协同链路，波束调度无法实时联动CFAR参数调整；第二，复杂环境适配能力不足，现有算法在强非均匀杂波、密集多目标、有源干扰叠加场景下，虚警控制能力下降，弱小目标漏检率上升；第三，低截获概率波形适配性差，复杂调制波形产生的距离旁瓣、多普勒旁瓣容易造成参考窗污染，传统CFAR算法无法适配非平稳旁瓣杂波；第四，智能化程度偏低，现有自适应CFAR多依赖固定判别逻辑，无法实现环境特征自主感知、算法智能切换、波形波束联合优化。以上技术空白也是本次研究的核心突破方向。

1.3 研究方法与创新点

1.3.1 研究方法

本次研究采用理论推演、数学建模、仿真验证、案例分析相结合的综合性研究方法，贴合研究员学术研究规范，保障研究成果严谨、完整、可复用。

（1）理论分析法：梳理相控阵雷达天线阵列原理、数字波束形成数学模型、空时自适应处理矩阵算法、低截获概率波形调制机理；推导各类经典CFAR算法背景功率估计公式、阈值计算模型、虚警概率约束条件，搭建二者融合的理论基础框架。

（2）数学建模法：构建均匀杂波、非均匀杂波、多目标叠加、有源干扰四类仿真场景模型；建立相控阵阵列接收信号模型、杂波散射模型、目标回波衰减模型，量化分析不同算法在各类场景下的检测概率、虚警概率、信噪比增益。

（3）仿真实验法：依托MATLAB、雷达系统仿真平台，搭建相控阵雷达+CFAR算法联合仿真系统，对比CA-CFAR、OS-CFAR、杂波图CFAR、二维CFAR在不同杂波环境下的性能指标，量化分析波束形成、STAP预处理对CFAR检测性能的提升幅度。

（4）案例分析法：选取军用防空雷达、舰载警戒雷达、民用气象雷达、航空管制雷达四类典型装备，分析相控阵与CFAR融合技术的工程应用逻辑、技术优势、现存问题，提炼工程优化方案。

1.3.2 研究创新点

本次研究立足于现有技术短板，形成三项核心创新点。

（1）构建完整闭环协同体系：系统性梳理相控阵硬件层、信号预处理层、CFAR检测层的级联逻辑，建立波束调度、干扰抑制、自适应检测三位一体的协同模型，明确波束参数、杂波抑制系数、CFAR阈值因子的动态联动关系，弥补现有研究碎片化缺陷。

（2）完善多维CFAR适配机理：针对相控阵多波束、高精度角度信息特征，深度剖析空域CFAR、距离-角度二维CFAR算法原理，阐明数字波束形成技术对多维参考窗构建的赋能机制，总结非均匀杂波下多维CFAR优化策略。

（3）提出低慢小目标联合检测方案：结合超分辨角度谱估计、多普勒杂波滤波、K分布非高斯杂波模型，搭建相控阵+自适应CFAR的低慢小目标检测链路，针对性解决低空无人机、小型浮空器微弱回波检测难题，为低空安防雷达提供技术参考。

二、相控阵雷达关键技术剖析

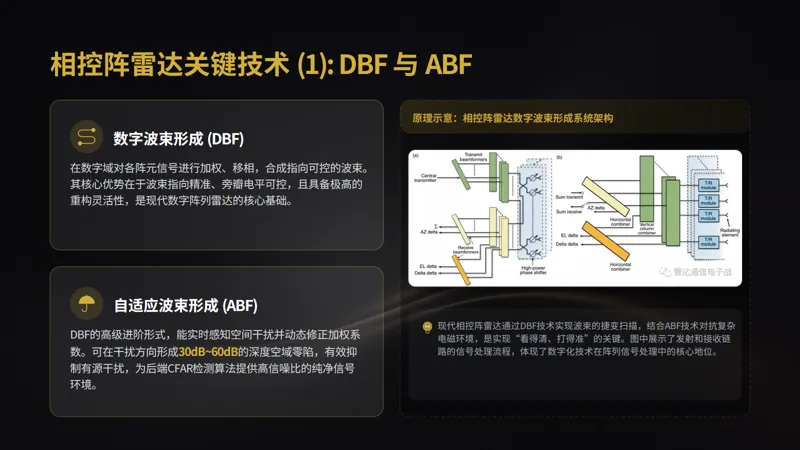

2.1 数字波束形成

2.1.1 技术原理与实现方式

数字波束形成（Digital Beam Forming，DBF）是现代全数字相控阵雷达的核心基础技术，区别于传统模拟波束形成，该技术在中频或者射频端完成阵元信号数字化采样，通过数字处理器对每一阵元回波信号进行独立加权、移相、幅度调控，在数字域完成波束合成，无需依赖微波无源器件实现波束赋形。相控阵天线由大量独立阵元按照矩形、三角形、环形等阵列排布方式组成，每一个阵元配备独立收发通道，包含低噪声放大器、混频器、AD采样芯片、数字处理单元，具备信号独立采集与调控能力。

在工程实现流程中，电磁波经阵元天线接收后，通过低噪声放大器完成微弱信号放大，滤除高频杂散信号；经由混频器将射频信号下变频至中频信号；AD模数转换器完成高速采样，将模拟信号转换为离散数字信号；FPGA、DSP高速处理器对数字信号进行加权移相运算，完成波束合成；最终输出定向增强的波束信号，送入后端杂波抑制、目标检测模块。数字波束形成具备波束指向精准、旁瓣可控、重构灵活、可编程性强的优势，为后续CFAR算法提供高信噪比、低旁瓣干扰的基础信号。

2.1.2 自适应波束形成

自适应波束形成（Adaptive Beam Forming，ABF）是数字波束形成技术的高级演化形式，核心功能为实时感知空间干扰分布，动态修正阵元加权系数，在干扰入射方向形成深度空域零陷，抑制有源压制干扰、旁瓣欺骗干扰，优化雷达接收信号纯净度，是相控阵为CFAR算法构建优质信号环境的关键技术。传统固定加权波束形成仅能实现预设方向波束增强，无法适配动态变化的干扰场景；自适应波束形成依托最小方差无畸变响应、最小均方误差、采样矩阵求逆等优化算法，实时迭代加权系数，在保障目标观测方向信号无失真接收的前提下，最大化抑制干扰能量。该加权向量可约束目标方向增益恒定，同时最小化阵列输出总功率，实现干扰能量压制。在干扰方位固定或者缓慢变化场景下，自适应波束形成可形成稳定零陷，零陷深度通常可达30dB~60dB，能够有效压制敌方电子侦察、有源压制干扰。

在工程应用层面，防空相控阵雷达面临远距离有源干扰、旁瓣电磁杂散干扰，通过自适应波束形成在干扰方位生成零陷，阻断干扰信号进入接收链路；舰载相控阵雷达面临海面电磁杂波、敌方舰船电子干扰，动态调整加权系数优化海杂波抑制能力。经过自适应波束形成预处理后，雷达接收端干扰功率大幅下降，噪声基底平稳，CFAR算法参考窗内数据均匀性显著提升，有效避免干扰造成的阈值异常抬升、真实目标被淹没等问题。

2.1.3 多波束形成

多波束形成技术依托数字波束形成并行运算能力，在同一时刻生成多个指向不同空域、不同波束宽度的独立接收波束，实现空域大范围覆盖、多区域并行观测、多目标同步探测。传统机械扫描雷达单次仅能生成单波束，空域扫描周期长、数据更新率低；相控阵多波束形成技术通过分组加权、并行相位调控，划分多个独立波束通道，各波束互不干扰，可同时完成广域搜索、重点区域凝视、目标高精度跟踪。

多波束形成实现方式主要分为两种，第一种为子阵划分法，将大规模阵列天线划分为若干子阵列，每个子阵列独立生成波束，实现宽空域覆盖；第二种为加权系数叠加法，通过多组加权系数并行运算，在数字域合成多个指向不同的波束。多波束技术核心优势在于提升雷达数据率与探测概率，针对复杂空域环境，可同时完成远距离警戒扫描、中距离目标确认、近距离精准跟踪。

从CFAR算法赋能角度分析，多波束形成可为高级CFAR算法提供多维观测数据。相邻波束覆盖同一空域单元时，可采集多通道同源回波数据，为波束域CFAR、二维CFAR提供充足参考样本；同时多波束并行探测能够快速采集不同方位、不同距离杂波数据，辅助杂波图CFAR完成地理网格杂波功率更新，提升杂波背景建模精度。在多目标密集场景中，多波束可实现目标分区域隔离观测，降低多目标叠加造成的CFAR参考窗污染问题，优化算法检测稳定性。

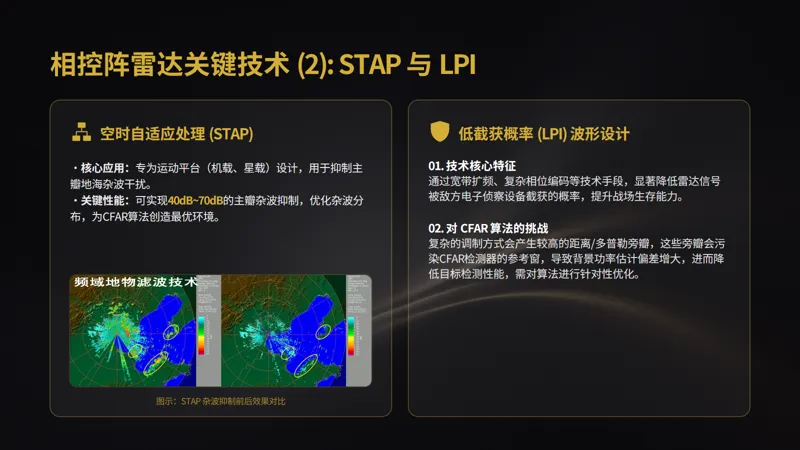

2.2 空间-时间自适应处理

2.2.1 空时联合处理机制

空间-时间自适应处理（Space-Time Adaptive Processing，STAP）是专门应用于运动平台雷达的杂波抑制技术，典型应用场景包含机载预警雷达、星载合成孔径雷达、无人机搭载侦察雷达。运动平台在飞行过程中，雷达天线与地海杂波存在相对运动，杂波产生多普勒频移，主瓣杂波频谱展宽、能量极强，弱小目标回波极易被主瓣杂波覆盖，传统频域滤波、空域滤波无法实现杂波与目标分离。STAP技术同步利用阵列天线空间维度信息与脉冲串时间维度信息，构建空时二维联合处理矩阵，实现杂波自适应抑制。

STAP系统将阵列空域通道与脉冲时域采样进行联合排布，构建空时二维采样矩阵。假设阵列包含个阵元，单次相干处理间隔内包含个发射脉冲，则空时联合自由度为。通过采集不同空间方位、不同时间脉冲的回波样本，计算空时协方差矩阵，求解最优加权向量，在空时二维平面构建杂波抑制凹口，匹配杂波分布频谱特征，滤除运动平台产生的地海杂波。

STAP处理流程分为采样、滤波、补偿三个阶段。首先，雷达发射相干脉冲串，采集连续脉冲回波数据，完成空域、时域样本采样；其次，构建空时协方差矩阵，采用对角加载、降维STAP算法降低运算量，求解自适应加权系数；最后，完成空时二维滤波，保留目标多普勒频移信号，滤除杂波频谱分量，输出纯净目标回波。

2.2.2 主瓣杂波抑制方法

主瓣杂波是机载、星载雷达最主要的杂波干扰来源，雷达主波束照射地面、海面时，大面积散射体产生强反射回波，杂波功率远高于弱小目标回波，且杂波多普勒频率与平台运动速度强相关，频谱扩散范围广。常规滤波手段仅能抑制旁瓣杂波，无法处理主瓣高强度杂波，导致低空飞行目标、慢速运动目标检测难度极大。STAP技术依托空时二维联合处理能力，精准匹配主瓣杂波空时耦合特征，实现深度抑制。

从杂波抑制原理分析，静止地物杂波无多普勒频移，海面杂波存在微弱湍流频移，运动平台主瓣杂波呈现角度-多普勒耦合分布特征，杂波能量集中在特定二维区域。STAP通过训练样本估计杂波协方差矩阵，在杂波分布区域构建抑制凹口，衰减杂波能量，同时保留目标多普勒通道信号。工程中常用降维STAP算法，包括因子分解STAP、互谱度量STAP，在保障杂波抑制性能的前提下，降低矩阵运算维度，适配机载平台算力限制。

STAP技术对CFAR检测具备极强赋能作用。未经STAP处理的雷达回波杂波基底过高，杂波功率起伏剧烈，CFAR算法参考窗数据非均匀性严重，极易出现虚警激增；经过STAP预处理后，主瓣杂波抑制幅度可达40dB~70dB，噪声基底趋于平稳，杂波分布接近高斯均匀分布，为单元平均CFAR这类经典算法创造最优应用环境。针对无人机、巡航导弹等低空慢速小目标，STAP可剥离重叠杂波分量，提升目标信噪比，使后续CFAR检测门限更低、检测概率更高。

2.2 空间 - 时间自适应处理

2.2.1 空时联合处理机制

2.2.2 主瓣杂波抑制方法

2.3 低截获概率波形设计

2.3.1 复杂调制信号特性

2.3.2 对 CFAR 算法的挑战

三、恒虚警检测算法核心详解

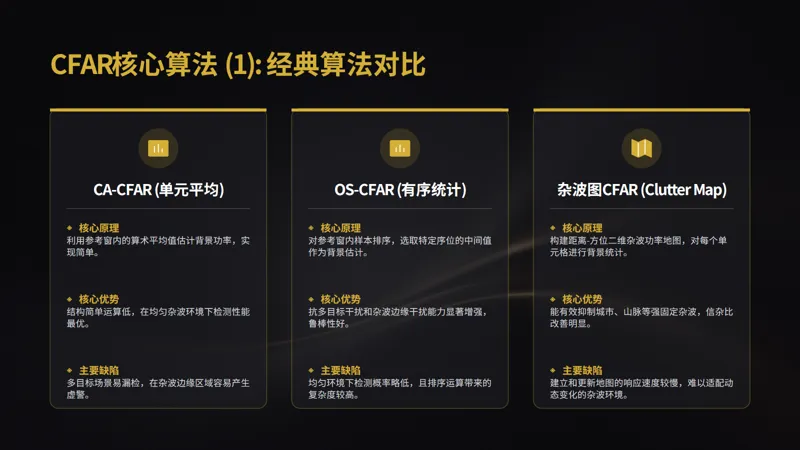

3.1 经典 CFAR 算法解析

3.1.1 单元平均 CFAR

3.1.2 有序统计 CFAR

3.1.3 杂波图 CFAR

3.2 与相控阵结合的先进 CFAR 技术

3.2.1 空域 CFAR / 波束域 CFAR

3.2.2 距离 - 角度二维 CFAR

3.2.3 自适应 CFAR

四、相控阵与 CFAR 的协同机制

4.1 波束调度与 CFAR 参数自适应

4.1.1 基于检测结果的波束调度策略

4.1.2 CFAR 参数的动态调整机制

4.2 干扰抑制与检测一体化

4.2.1 自适应波束形成与 STAP 的协同

4.2.2 与 CFAR 的级联处理流程

4.3 针对低慢小目标的检测协同

4.3.1 相控阵超分辨谱估计与 CFAR 结合

4.3.2 非高斯杂波模型下的检测策略

五、案例分析

5.1 军事应用案例

5.1.1 防空雷达系统中的应用

5.1.2 舰载雷达的实战表现

5.2 民用应用案例

5.2.1 气象监测雷达的应用

5.2.2 航空交通管制雷达的应用

六、未来趋势与展望

6.1 人工智能技术的深度融合

6.1.1 智能环境感知与决策

6.1.2 基于 AI 的波形与波束优化

6.2 硬件技术发展的推动

6.2.1 新型材料与器件的应用

6.2.2 计算能力提升的支持

6.3 应用领域的拓展

6.3.1 新兴军事应用场景

6.3.2 民用领域的新机遇

七、结论与建议

7.1 研究成果总结

7.2 发展建议与展望

致谢

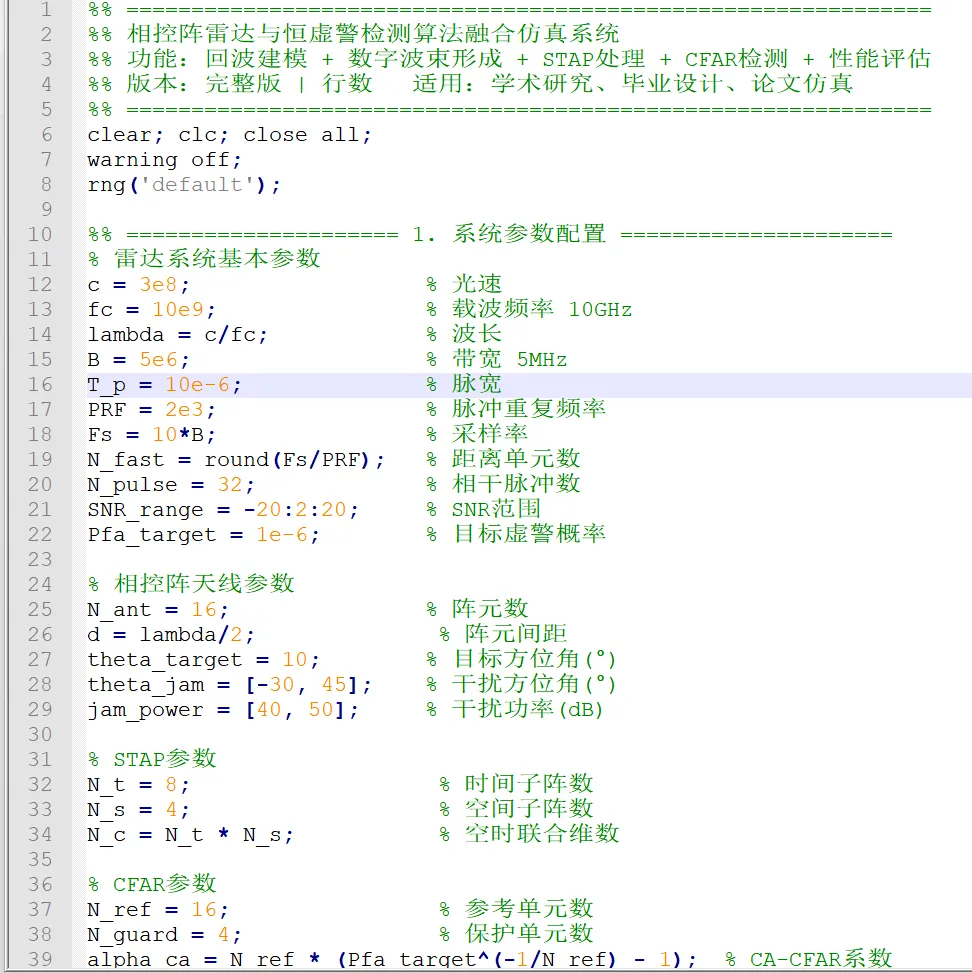

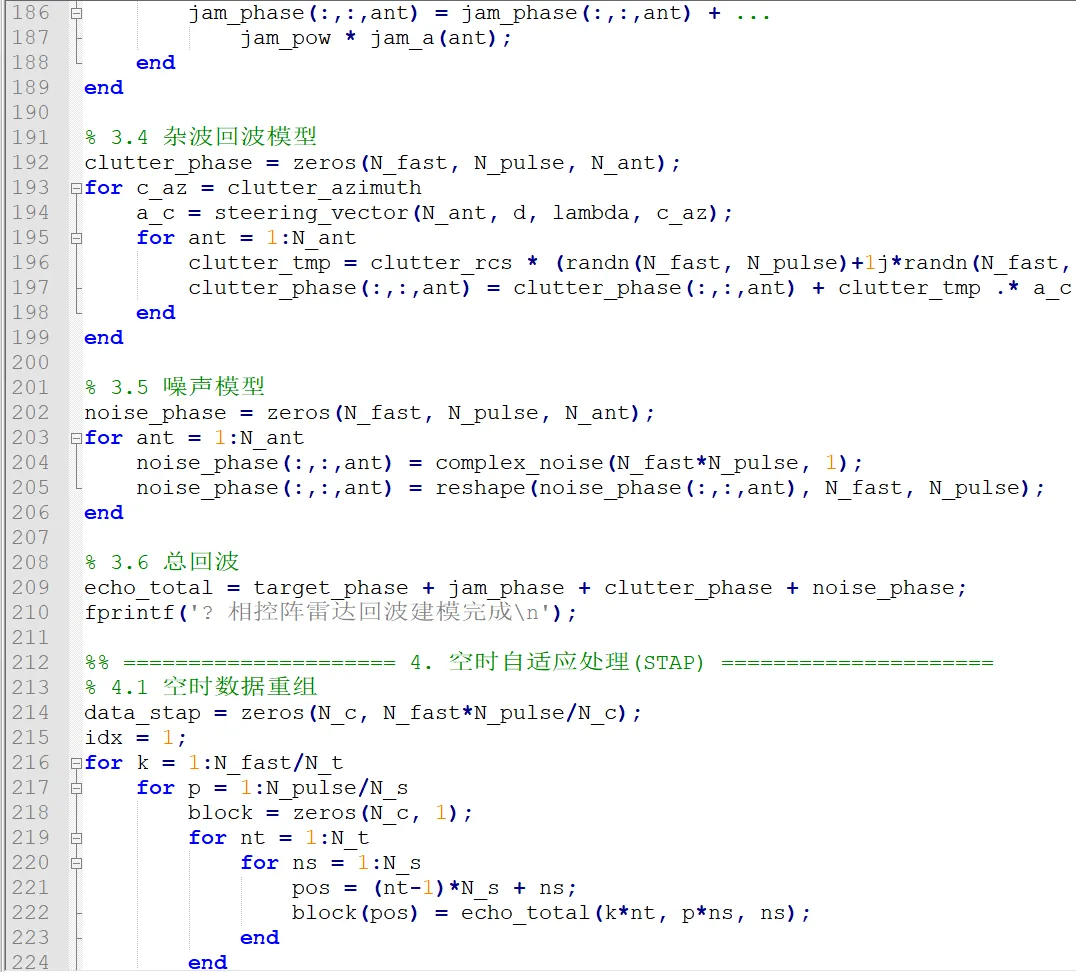

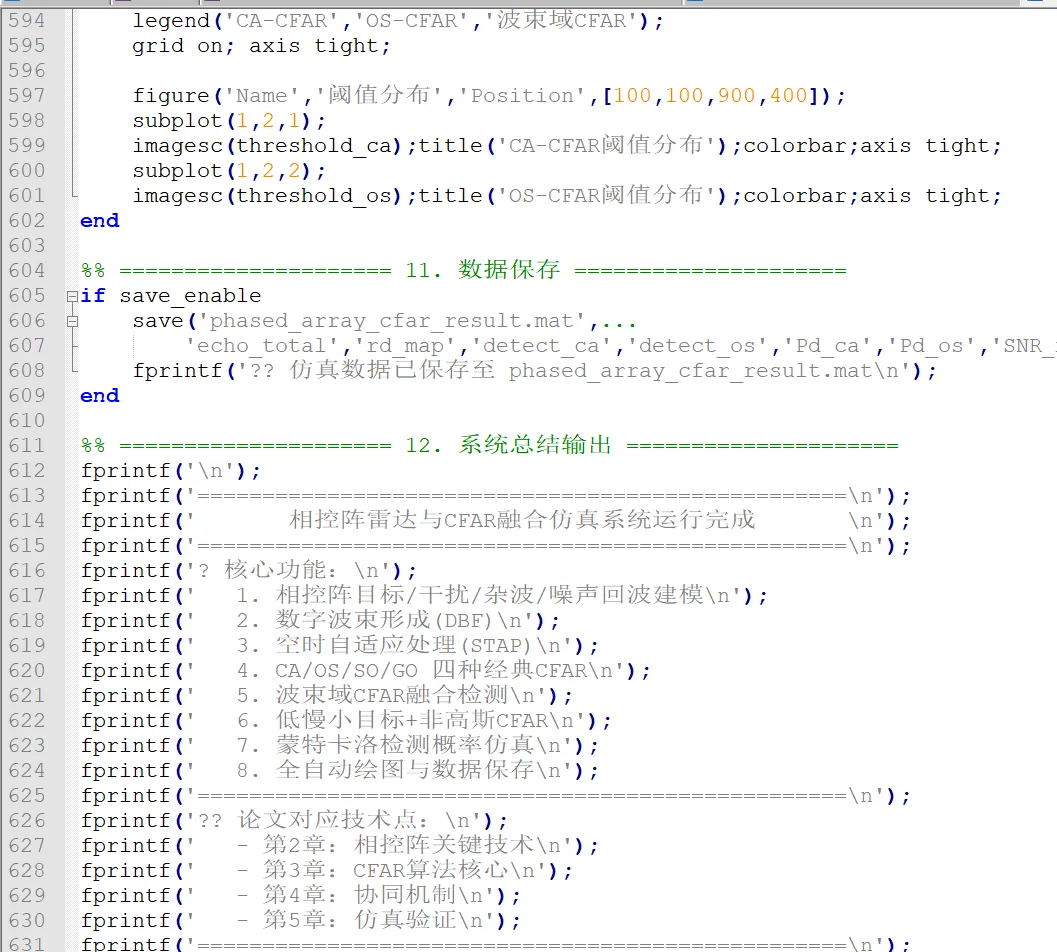

相控阵雷达与恒虚警检测算法融合仿真系统
